HP LaserJet 1160 / 1320 — компактные монохромные лазерные принтеры A4 для небольшого офиса и рабочего места. 1160 — до 20 стр/мин, 1320 — до 22 стр/мин (модели 1320n/1320dn — с сетью и дуплексом).
Ключевые характеристики
| Тип | Монохромный лазерный, A4 |
| Скорость | 20 / 22 стр/мин |
| Разрешение | 1200 × 1200 dpi |
| Картридж | Q5949A (2 500 стр.) / Q5949X (6 000 стр.) |
| Двусторонняя печать | авто (модели 1320d / dn) |
Расходные материалы
Основной расходник — картридж Q5949A / Q5949X. В каталоге — картриджи Q5949, ролики захвата, термоблоки и запчасти (каталог по узлам ниже).
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- расположение узлов (1 из 2)
- расположение узлов (2 из 2)
- крышки
- внутренние компоненты (1 из 4)
- внутренние компоненты (2 из 4)
- внутренние компоненты (3 из 4)
- внутренние компоненты (4 из 4)
- блок ECU
- лоток 2 в сборе
- дуплекс
расположение узлов (1 из 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | RM1-1305 запросить цену → | шестерня в сборе, top output лоток (HP LaserJet |
| 2 | RM1-1302 под заказ | Duplex-drive в сборе (HP LaserJet 1320 Series printers) |
| 3 | RM1-1470 ✓ в наличии | Laser/сканер |
| 4 | RM1-1281 запросить цену → | регистрации в сборе |
расположение узлов (2 из 2)
| № | Артикул | Наименование |
|---|---|---|
| 5 | RM1-1299 ✓ в наличии | Main gear в сборе |
| 6 | RM1-1313 ✓ в наличии | дуплекс (HPLJ 1320) |
крышки
| № | Артикул | Наименование |
|---|---|---|
| 1 | RM1-1307 запросить цену → | передний крышка в сборе (HPLJ 1320) |
| 1 | RM1-1324 запросить цену → | передний крышка в сборе (HPLJ 1160) |
| 1 | RM1-2330 запросить цену → | передний крышка в сборе (HPLJ 1160), black |
| 2 | RM1-1308 запросить цену → | задний крышка в сборе (HPLJ 1320) |
| 2 | RM1-1325 запросить цену → | задний крышка в сборе (HPLJ 1160) |
| 2 | RM1-2331 запросить цену → | задний крышка в сборе (HPLJ 1160), black |
| 3 | RM1-1311 запросить цену → | панель управления в сборе (HPLJ 1160) |
| 3 | RM-2334 запросить цену → | панель управления в сборе (HPLJ 1160), black |
| 3 | RM1-1312 запросить цену → | панель управления в сборе (HPLJ 1320) |
| 4 | RC1-3800 запросить цену → | крышка, top (HPLJ 1320) |
| 4 | 3801 запросить цену → | крышка, top (HPLJ 1160) iRC1 |
| 4 | RC1-3590 запросить цену → | крышка, top (HPLJ 1160), black |
| 5 | RC1-3812 запросить цену → | крышка, left |
| 5 | RC1-3596 запросить цену → | крышка, left (HPLJ 1160), black |
| 6 | RC1-3814 запросить цену → | крышка, right |
| 6 | RC1-3897 запросить цену → | крышка, right (HPLJ 1160), black |
| RC1-3819 запросить цену → | 7eCover, задний, duplexer (HPLJ 1320) | |
| 8 | RM1-1322 под заказ | лоток 2 (HPLJ 1160) |
| 8 | RM1-1292 ✓ в наличии | лоток 2 (HPLJ 1320) |
| Q5933-67001 запросить цену → | (not Nameplate (HPLJ 1160) shown) | |
| Q5917-40001 запросить цену → | (not Nameplate (HPLJ 1160 Le) shown) | |
| 7121-8043 запросить цену → | (not Nameplate (HP jewel) shown) | |
| Q5917-0001 запросить цену → | (not Label, панель управления overlay l shown) |
внутренние компоненты (1 из 4)
| № | Артикул | Наименование |
|---|---|---|
| 2 | RC1-3665 под заказ | втулка |
| 3 | RC1-3731 запросить цену → | направляющая, dc cable |
| 4 | RL1-0527 ✓ в наличии | ролик, top output лоток |
| 5 | RK2-0420 запросить цену → | соленоид (SL3) (HPLJ 1320) |
| 6 | RU5-0332 ✓ в наличии | шестерня, 19t |
| 8 | XA9-1495 запросить цену → | Screw, RS, m3x6 |
| 9 | XA9-1503 запросить цену → | Screw, TP, m3x6 |
| 10 | XA9-1504 запросить цену → | Screw, RS, m3x8 |
| 11 | RM1-1286 запросить цену → | подачи направляющая в сборе |
| 12 | RM1-1301 ✓ в наличии | захвата gear в сборе |
| 13 | 1306 запросить цену → | Retaining в сборе iRM1 |
| 14 | RU5-0331 ✓ в наличии | шестерня, 29t |
| 15 | RB2-2895 ✓ в наличии | втулка, right |
| 16 | RB2-2896 ✓ в наличии | втулка, left |
| 17 | RL1-0540 под заказ | ролик, захвата |
| 18 | RC1-3470 под заказ | ролик, захвата idler |
| RC1-3472 под заказ | 2e0 Flag, media sensing | |
| 23 | RU5-2323 запросить цену → | пружина, compression |
| 26 | RM1-1302 под заказ | Duplex-drive в сборе (HPLJ 1320) |
| 27 | RM1-1305 запросить цену → | шестерня в сборе, top output лоток (HPLJ 1160) |
| 28 | RM1-1299 ✓ в наличии | Main gear в сборе |
| 501 | XB4-7401 запросить цену → | Screw, tapping, truss head m4x10 |
| Q3698-67901 запросить цену → | (not форматтер, HP LaserJet 1160 принтер shown) | |
| Q3696-67901 запросить цену → | (not форматтер, HP LaserJet 1320 (base) принтер shown) | |
| Q3990-67901 запросить цену → | (not форматтер, HP LaserJet 1320nw принтер shown) | |
| Q3697-67901 запросить цену → | (not форматтер, HP LaserJet 1320n и 1320tn shown) printers |
внутренние компоненты (2 из 4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RC1-3537 запросить цену → | держатель, fan |
| 4 | RC1-3544 запросить цену → | Cam arm |
| 5 | RC1-3550 запросить цену → | держатель, tag arm |
| 6 | RC1-3551 запросить цену → | Tag arm |
| 13 | RC1-3728 запросить цену → | держатель, drawer |
| 18 | RK2-0428 запросить цену → | вентилятор |
| 19 | RU5-2335 запросить цену → | пружина, compression, tag |
| 21 | XA9-1503 запросить цену → | Screw, TP, m3x6 |
| 22 | XA9-1504 запросить цену → | Screw, RS, m3x8 |
| 23 | RM1-1262 запросить цену → | Duplex-drive плата (HPLJ 1320) |
| 24 | RM1-1320 запросить цену → | Interlock в сборе (HPLJ i1320) |
| 24 | RM1-1467 запросить цену → | Interlock в сборе (HPLJ 1160) |
| 25 | RM1-1321 запросить цену → | Shutter link в сборе (HPLJ 1320) |
| 25 | RM1-1464 запросить цену → | Shutter link в сборе (HPLJ 1160) |
| 26 | RM1-1470 ✓ в наличии | Laser/сканер |
| 27 | RM1-1242 запросить цену → | ECU плата 110v |
| RM1-1243 под заказ | 2e7 ECU плата, 220v | |
| 28 | RM1-1313 ✓ в наличии | дуплекс (HPLJ 1320) |
| 501 | XB4-7300 запросить цену → | Screw, tap, binding |
| 502 | XB4-7401 запросить цену → | Screw, tapping, truss head m4x10 |
| Q5929-67901 запросить цену → | (not Wireless radio module, U.S shown) | |
| Q5929-67901 запросить цену → | a(not Wireless radio module, EMEA shown) |
внутренние компоненты (3 из 4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RM1-1281 запросить цену → | регистрации в сборе |
| 2 | RM1-1283 ✓ в наличии | датчик в сборе, top |
| 3 | RC1-3705 запросить цену → | ролик, transfer |
| 501 | XB4-7401 запросить цену → | Screw, tapping, truss head m4x10 |
внутренние компоненты (4 из 4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RK2-0418 запросить цену → | мотор, dc |
| 2 | RK2-0424 под заказ | соленоид (SL1) tray 2 захвата |
| 3 | RM1-1249 запросить цену → | Power inlet/выключатель cable в сборе |

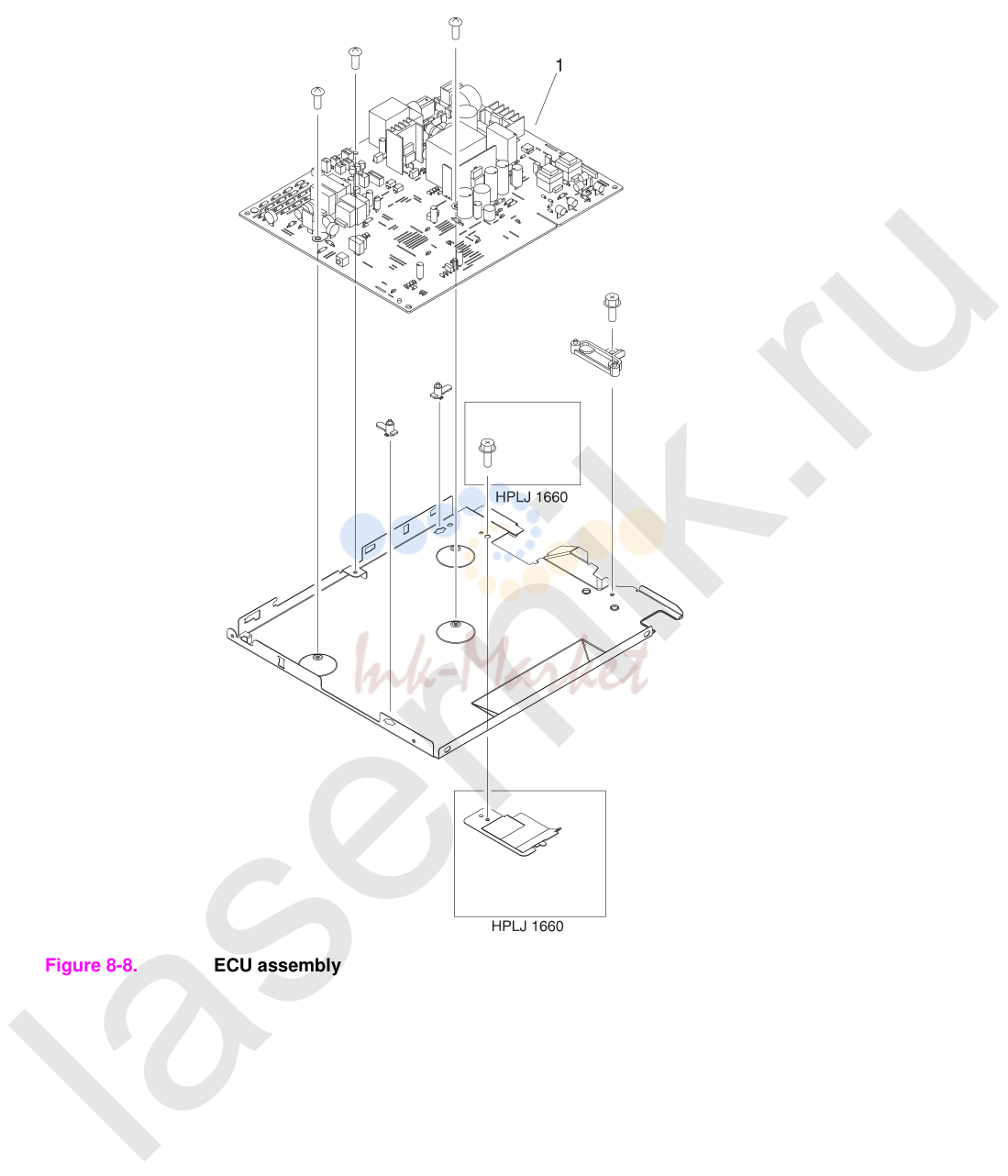

блок ECU
| № | Артикул | Наименование |
|---|---|---|
| RM1-1242 запросить цену → | ECU плата 110v | |
| RM1-1243 под заказ | ECU плата, 220v | |
| 1 | RM1-1327 запросить цену → | блок ECU, 110v (HPLJ 1160) |
| 1 | RM1-1463 запросить цену → | блок ECU, 220v (HPLJ 1160) |
| 1 | RM1-1300 запросить цену → | блок ECU, 110v (HPLJ 1320) |
| 1 | RM1-1462 запросить цену → | блок ECU, 220v (HPLJ 1320) |
| RM1-1302 под заказ | Duplex-drive в сборе (HPLJ 1320) | |
| 1 | RM1-1303 под заказ | Normal-rotation drive в сборе (HPLJ 1320) |
| 2 | RM1-1304 под заказ | Reverse-rotation drive в сборе (HPLJ 1320) |
| RM1-1305 запросить цену → | шестерня в сборе, top output лоток (HPLJ 1160) |

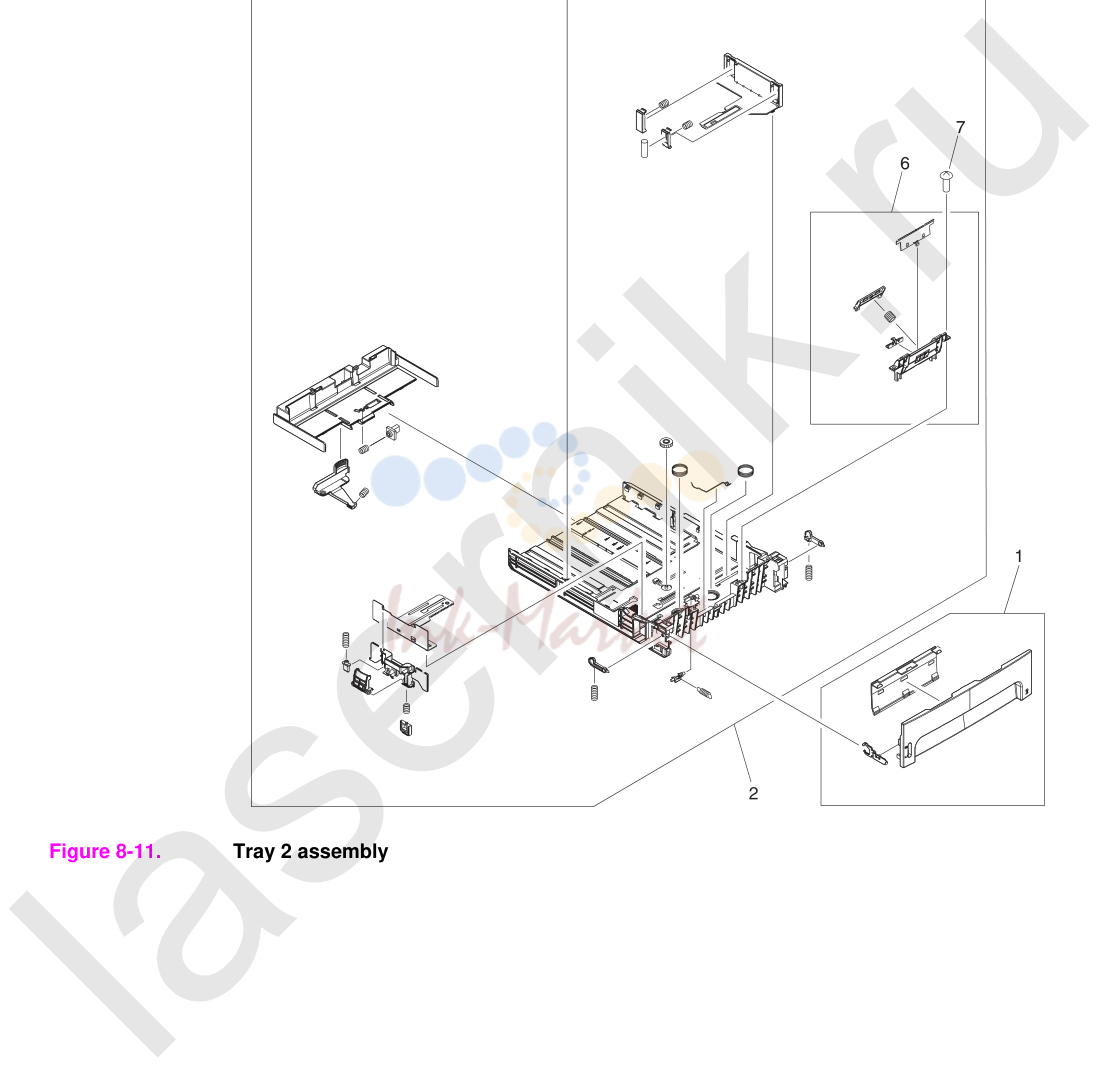

лоток 2 в сборе
| № | Артикул | Наименование |
|---|---|---|
| RM1-1322 под заказ | лоток 2 (HPLJ 1160) | |
| RM1-1292 ✓ в наличии | лоток 2 (HPLJ 1320) | |
| 1 | RM1-1323 запросить цену → | лоток 2 крышка в сборе (HPLJ 1160) |
| 1 | RM1-2332 запросить цену → | лоток 2 крышка в сборе (HPLJ 1160), black |
| 1 | RM1-1293 запросить цену → | лоток 2 крышка в сборе (HPLJ 1320) |
| 2 | RM1-1294 запросить цену → | лоток 2 body в сборе |
| 6 | RM1-1298 ✓ в наличии | отделения pad в сборе |
| 7 | XB4-7400 запросить цену → | Screw, m4x8 |

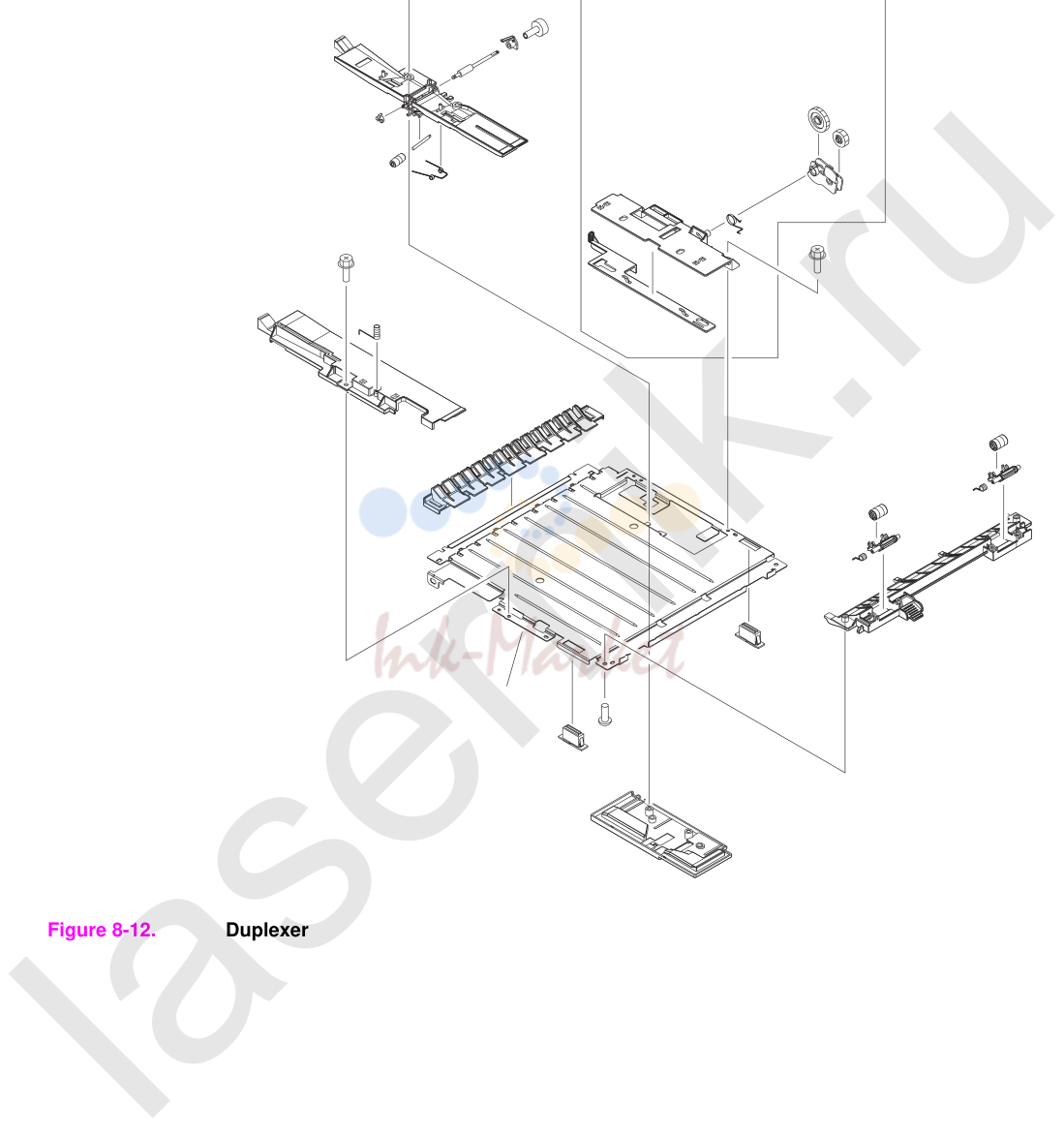

дуплекс
| № | Артикул | Наименование |
|---|---|---|
| RM1-1313 ✓ в наличии | дуплекс (HPLJ 1320) | |
| 4 | RM1-1318 запросить цену → | Size-change в сборе Description Part number Table и |
| RC1-3665 под заказ | втулка Table 8-5 on | |
| RB2-2896 ✓ в наличии | втулка, left Table 8-5 on | |
| RB2-2895 ✓ в наличии | втулка, right Table 8-5 on | |
| RC1-3544 запросить цену → | Cam arm Table 8-6 on | |
| 1311 запросить цену → | панель управления в сборе (HPLJ 1160) RM.1- Table 8-4 on | |
| RM-2334 запросить цену → | панель управления в сборе (HPLJ 1160), black Table 8-4 on | |
| RM1-1312 запросить цену → | панель управления в сборе (HPLJ 1320) Table 8-4 on | |
| RC1-3812 запросить цену → | крышка, left Table 8-4 on | |
| 3596 запросить цену → | крышка, left (HPLJ 1160), black iRC1- Table 8-4 on | |
| RC1-3819 запросить цену → | крышка, задний, duplexer (HPLJ 1320) Table 8-4 on | |
| RC1-3814 запросить цену → | крышка, right Table 8-4 on | |
| RC1-3897 запросить цену → | крышка, right (HPLJ 1160), black Table 8-4 on | |
| RC1-3801 запросить цену → | крышка, top (HPLrJ 1160) Table 8-4 on | |
| RC1-3590 запросить цену → | крышка, top (HPLJ 1160), black Table 8-4 on | |
| RC1-3800 запросить цену → | крышка, top (HPLJ 1320) Table 8-4 on | |
| RM1-1302 под заказ | Duplex-drive в сборе (HPLJ 1320) Table 8-5 on | |
| RM1-1302 под заказ | Duplex-drive в сборе (HPLJ 1320) Table 8-10 on | |
| RM1-1302 под заказ | Duplex-drive в сборе (HP LaserJet 1320 Series Table 8-2 on printers) | |
| RM1-1262 запросить цену → | Duplex-drive плата (HPLJ 1320) Table 8-6 on | |
| RM1-1313 ✓ в наличии | дуплекс (HPLJ 1320) Table 8-3 on | |
| RM1-1313 ✓ в наличии | дуплекс (HPLJ 1320) Table 8-6 on | |
| RM1-1313 ✓ в наличии | l дуплекс (HPLJ 1320) Table 8-13 on | |
| RM1-1327 запросить цену → | блок ECU, 110v (HPLJ 1160) Table 8-9 on | |
| RM1-1300 запросить цену → | блок ECU, 110v (HPLJ 1320) Table 8-9 on | |
| RM1-1463 запросить цену → | блок ECU, 220v (HPLJ 1160) Table 8-9 on | |
| RM1-1462 запросить цену → | блок ECU, 220v (HPLJ 1320) Table 8-9 on | |
| RM1-1242 запросить цену → | ECU плата 110v Table 8-6 on | |
| RM1-1242 запросить цену → | ECU плата 110v Table 8-9 on |
