HP DesignJet 500 / 800 — струйные широкоформатные принтеры (плоттеры) для инженерной, CAD- и презентационной печати. Обе серии выпускались в вариантах 24″ (610 мм) и 42″ (1067 мм). Модель 800 — производительнее и с более высоким разрешением; 500 — базовая для рабочих групп. Платформа и большинство запчастей общие.
Ключевые характеристики
| Тип | Струйный широкоформатный (плоттер) |
| Ширина печати | 24″ / 610 мм или 42″ / 1067 мм |
| Разрешение | до 1200 dpi (800), до 600 dpi (500) |
| Чернильная система | 4-цветная: HP 10 (чёрный) + HP 82 (C, M, Y) |
| Печатающие головки | HP 11 (C4810A–C4813A) |
| Назначение | CAD, чертежи, ГИС, постеры |
Расходные материалы
Чернила — HP 10 (C4844A, чёрный) и HP 82 (C4911A/C4912A/C4913A — голубой/пурпурный/жёлтый), печатающие головки HP 11. В каталоге — картриджи HP 10/82 и головки HP 11, а также запчасти по узлам (ниже).
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- опора принтера (стойка)
- правая крышка
- левая крышка
- Top крышка и Deflectors
- Rollfeed модуль
- Back Platen в сборе
- Electronics модуль
- Power Supply
- резак Assemblies
- Ink Delivery System
- сервисная станция и Spittoon
- сервисная станция Holder
- прижим-Wheel Assemblies
- Scan-Axis мотор
- ведущий ролик энкодер датчик
- Print Platen в сборе
- каретка в сборе
- Vacuum Fan
- Interconnect Cable
- Paper-Axis мотор
- ведущий ролик

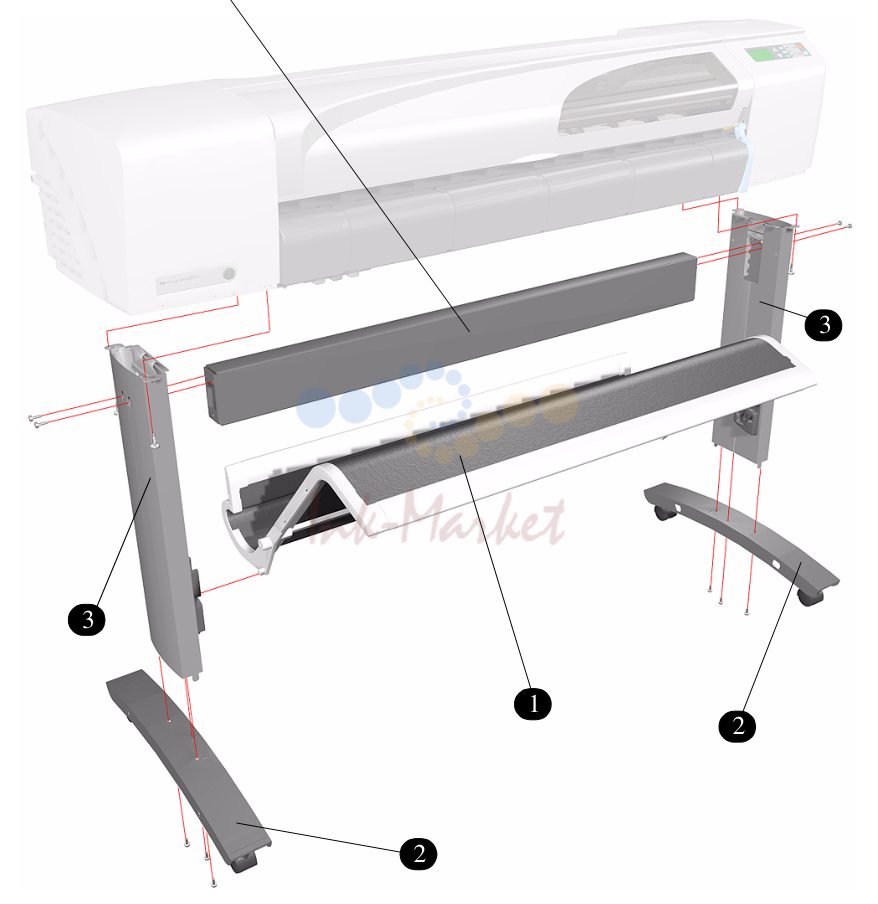

опора принтера (стойка)
| № | Артикул | Наименование |
|---|---|---|
| 1 | C7782-60001 запросить цену → | приёмная корзина (24" модель) - серый |
| C7781-60005 запросить цену → | приёмная корзина (24" модель) - графитовый серый | |
| C7770-60023 запросить цену → | приёмная корзина (42" модель) - серый | |
| C7780-60001 запросить цену → | приёмная корзина (42" модель) - графитовый серый | |
| 2 | C7770-60082 запросить цену → | ножка |
| 3 | C7770-60021 запросить цену → | ноги стойки |
| 4 | C7781-60004 запросить цену → | поперечина X в сборе (24" модель) |
| C7770-60020 запросить цену → | поперечина X в сборе (42" модель) - | |
| C7770-60018 запросить цену → | Hardware комплект (включает винт Drivers) |

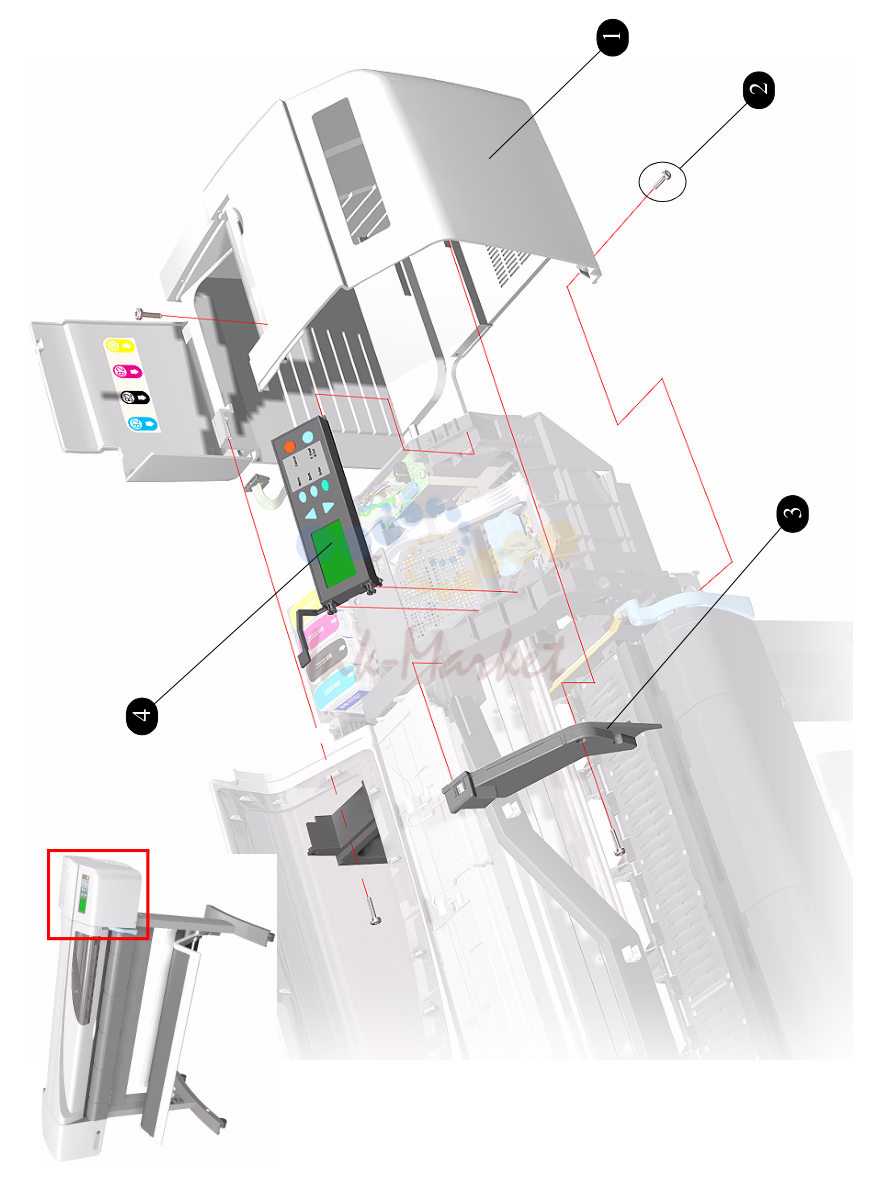

правая крышка
| № | Артикул | Наименование |
|---|---|---|
| 1 | C7769-60159 запросить цену → | правая крышка - серый (HP DesignJet 500 серия Only) |
| C7779-60159 запросить цену → | правая крышка - чёрный (HP DesignJet 800 серия Only) | |
| 2 | 0624-0771 запросить цену → | винты |
| 3 | C7769-60160 запросить цену → | комплект окантовки (включает front и back trims for left и right sides) |
| 4 | C7769-60161 запросить цену → | передняя панель |

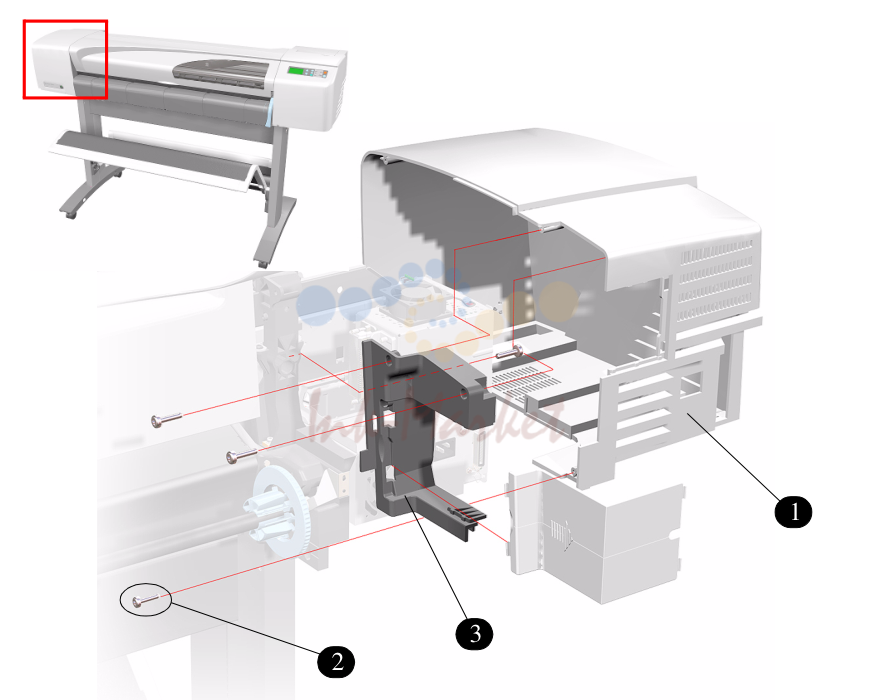

левая крышка
| № | Артикул | Наименование |
|---|---|---|
| 1 | C7769-60158 запросить цену → | левая крышка - серый (HP DesignJet 500 серия Only) |
| C7779-60158 запросить цену → | левая крышка - чёрный (HP DesignJet 800 серия Only) | |
| 2 | 0624-0771 запросить цену → | винты |
| 3 | C7769-60160 запросить цену → | комплект окантовки (включает front и back trims for left и right sides) |

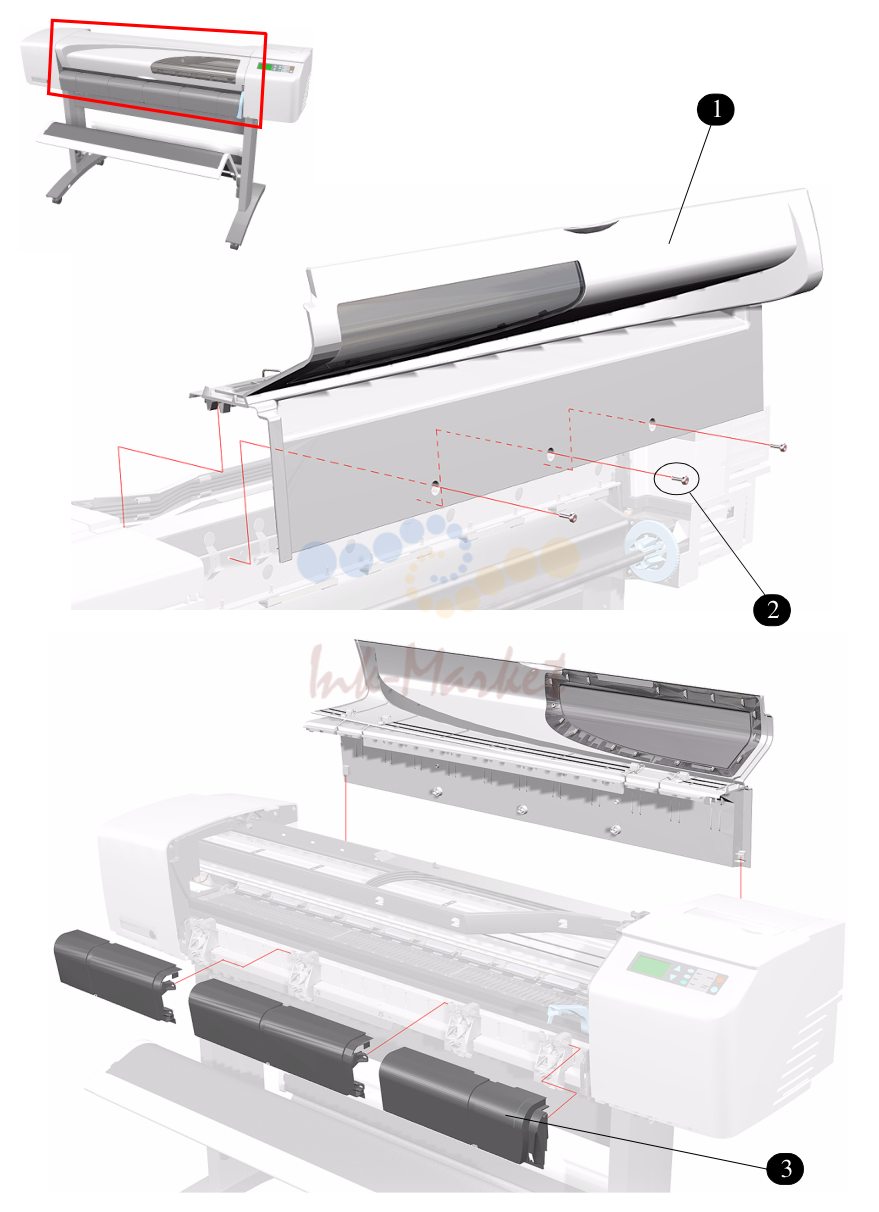

Top крышка и Deflectors
| № | Артикул | Наименование |
|---|---|---|
| 1 | C7769-60154 запросить цену → | Top крышка - серый (HP DesignJet 500 серия Only) |
| C7770-60154 запросить цену → | Top крышка - серый (HP DesignJet 500 серия Only) | |
| C7779-60154 запросить цену → | Top крышка - чёрный (HP DesignJet 800 серия Only) | |
| C7780-60154 запросить цену → | Top крышка - чёрный (HP DesignJet 800 серия Only) | |
| 2 | 0515-1743 запросить цену → | 3 винты |
| 3 | C7769-60167 запросить цену → | 3 Media Deflectors (comes as a комплект) |

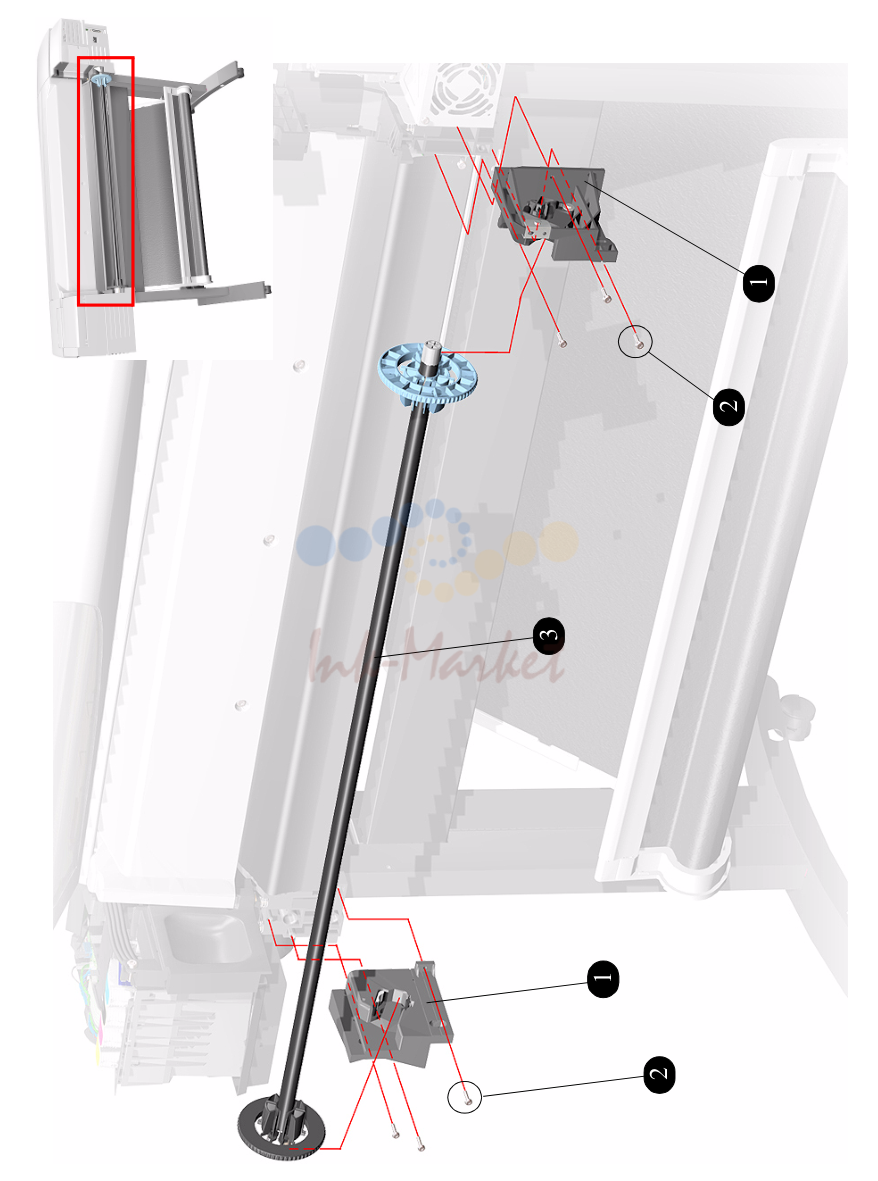

Rollfeed модуль
| № | Артикул | Наименование |
|---|---|---|
| 1 | C7769-60162 запросить цену → | Rollfeed модуль комплект |
| 2 | 0624-0771 запросить цену → | винт Plas M4 1in |
| 3 | C7769-60184 запросить цену → | шпиндель (24" модель Only) |
| C7770-60008 запросить цену → | шпиндель (42" модель Only) |

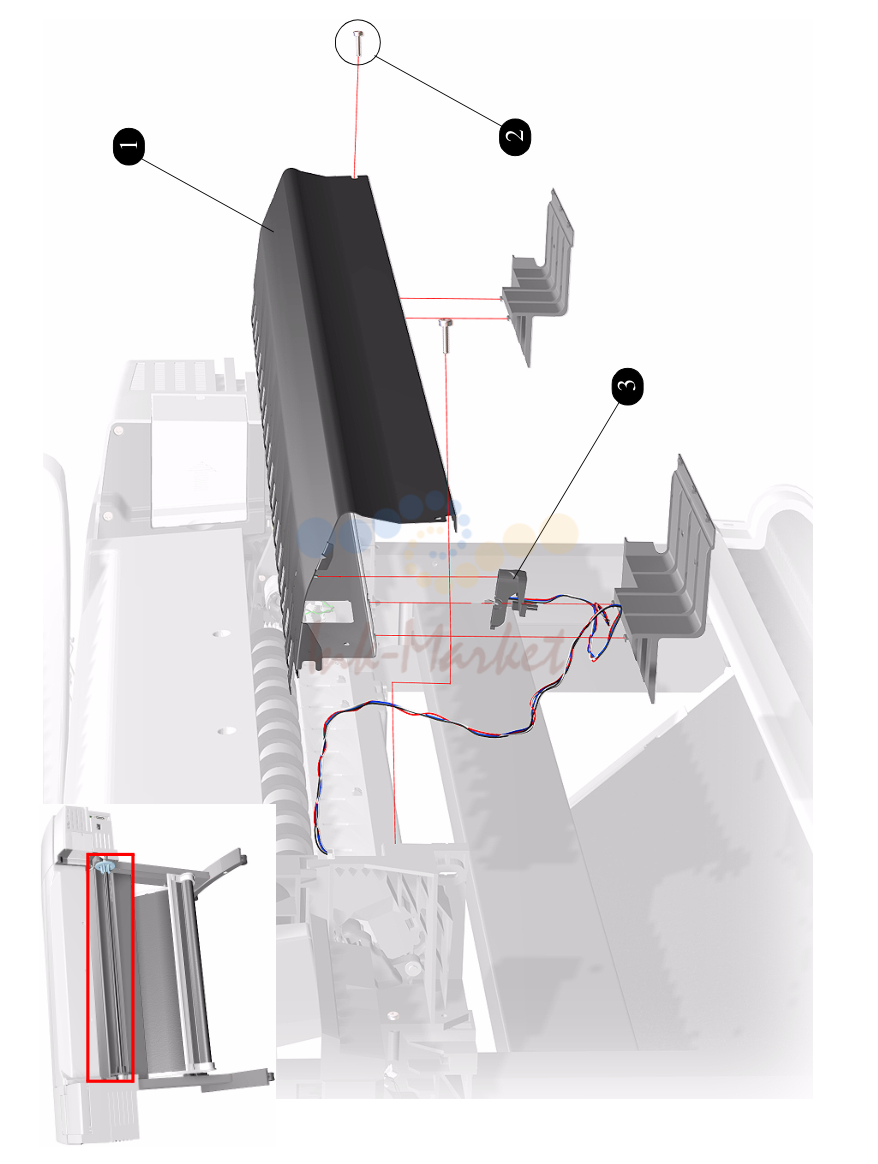

Back Platen в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | C7769-60155 запросить цену → | Back Platen (24" модель Only) |
| C7770-60155 запросить цену → | Back Platen (42" модель Only) | |
| 2 | 0624-0769 запросить цену → | винт |
| 3 | C7769-60168 запросить цену → | Media датчик |

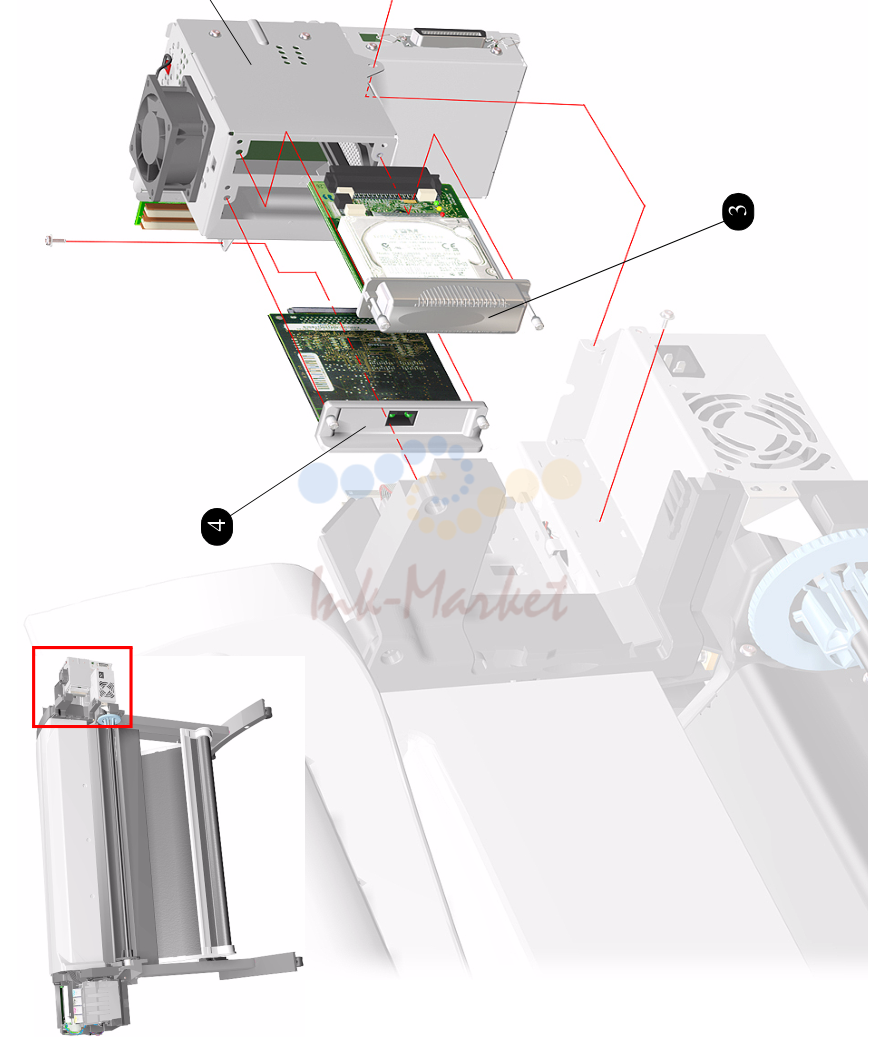

Electronics модуль
| № | Артикул | Наименование |
|---|---|---|
| 1 | C7779-60144 запросить цену → | Electronics модуль |
| 2 | 0515-2200 запросить цену → | винт Tap M3 x 10 mm 3 J3113A 1 EIO Card |
| 4 | C7769-60143 запросить цену → | Formatter (HP DesignJet 500PS, 800 и 800PS Only) C7772A 1 Formatter (HP DesignJet 500 Only) |

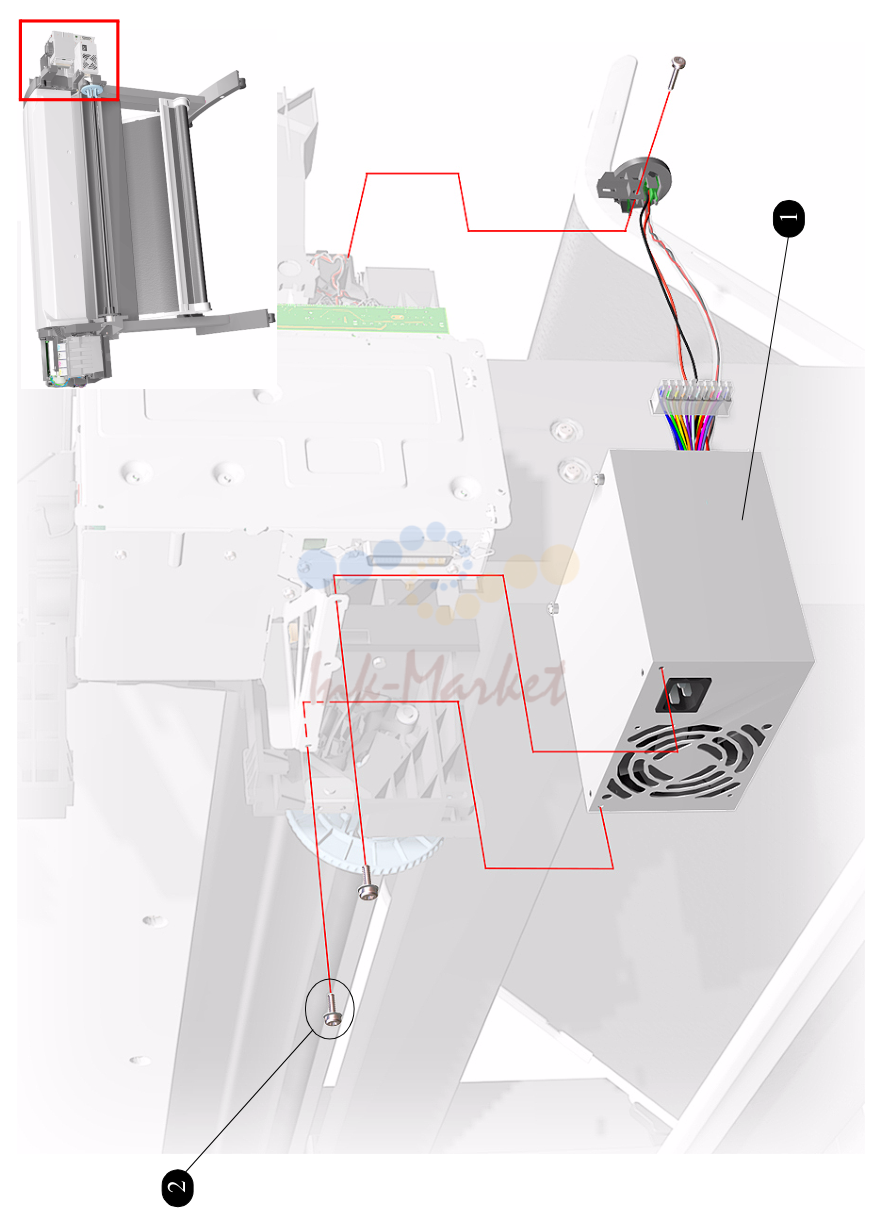

Power Supply
| № | Артикул | Наименование |
|---|---|---|
| 1 | C7769-60145 запросить цену → | Power Supply Unit |
| 2 | 0515-2200 запросить цену → | винт Tap M3 x 10 mm |

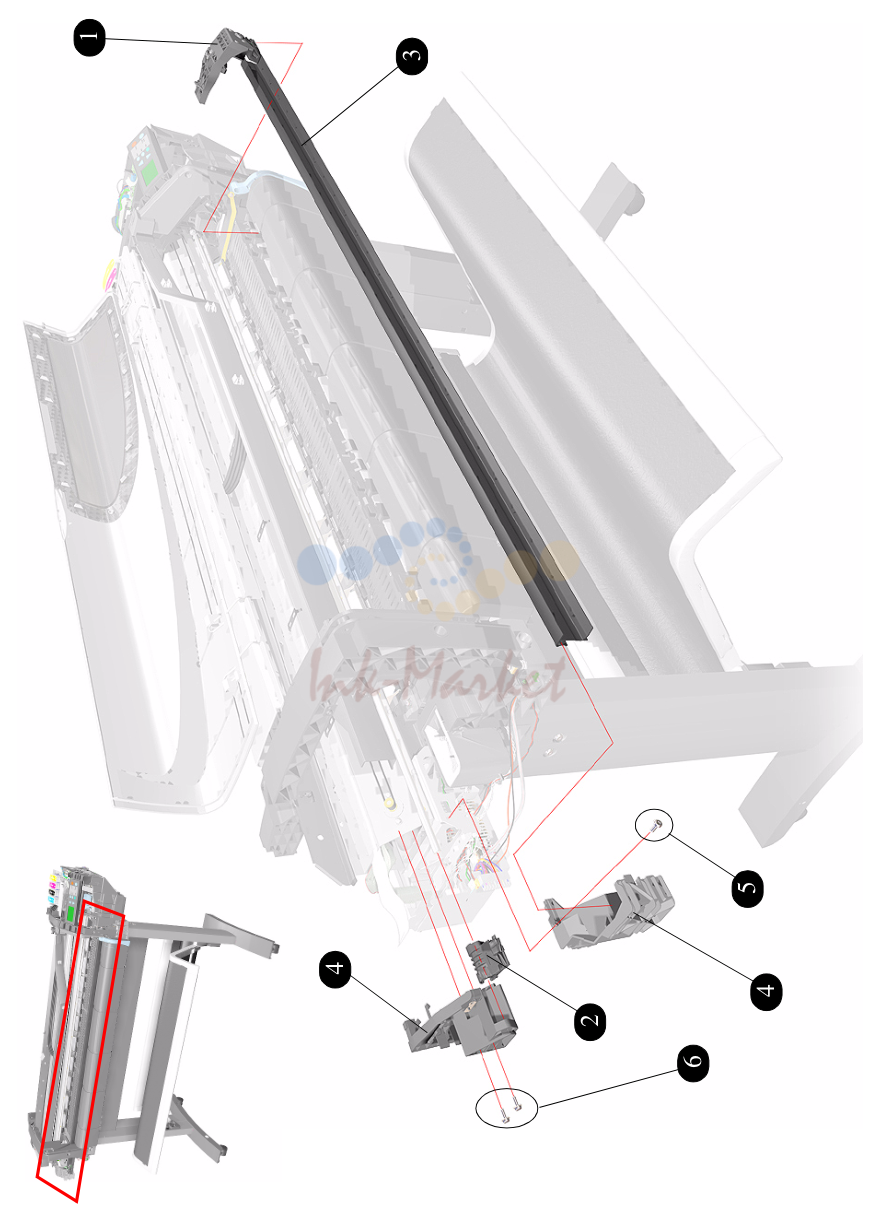

резак Assemblies
| № | Артикул | Наименование |
|---|---|---|
| 1 | C7769-60163 запросить цену → | резак в сборе |
| 2 | C7769-60169 запросить цену → | резак Bushing |
| 3 | C7769-60179 запросить цену → | резак направляющая (24" модель Only) |
| C7769-60017 запросить цену → | резак направляющая (42" модель Only) | |
| 4 | C7769-60170 запросить цену → | резак направляющая кронштейн и Left энкодер Holder комплект |
| 5 | 0515-2200 запросить цену → | винт (резак направляющая кронштейн) |
| 6 | 0515-1743 запросить цену → | винт (Left энкодер Holder) |

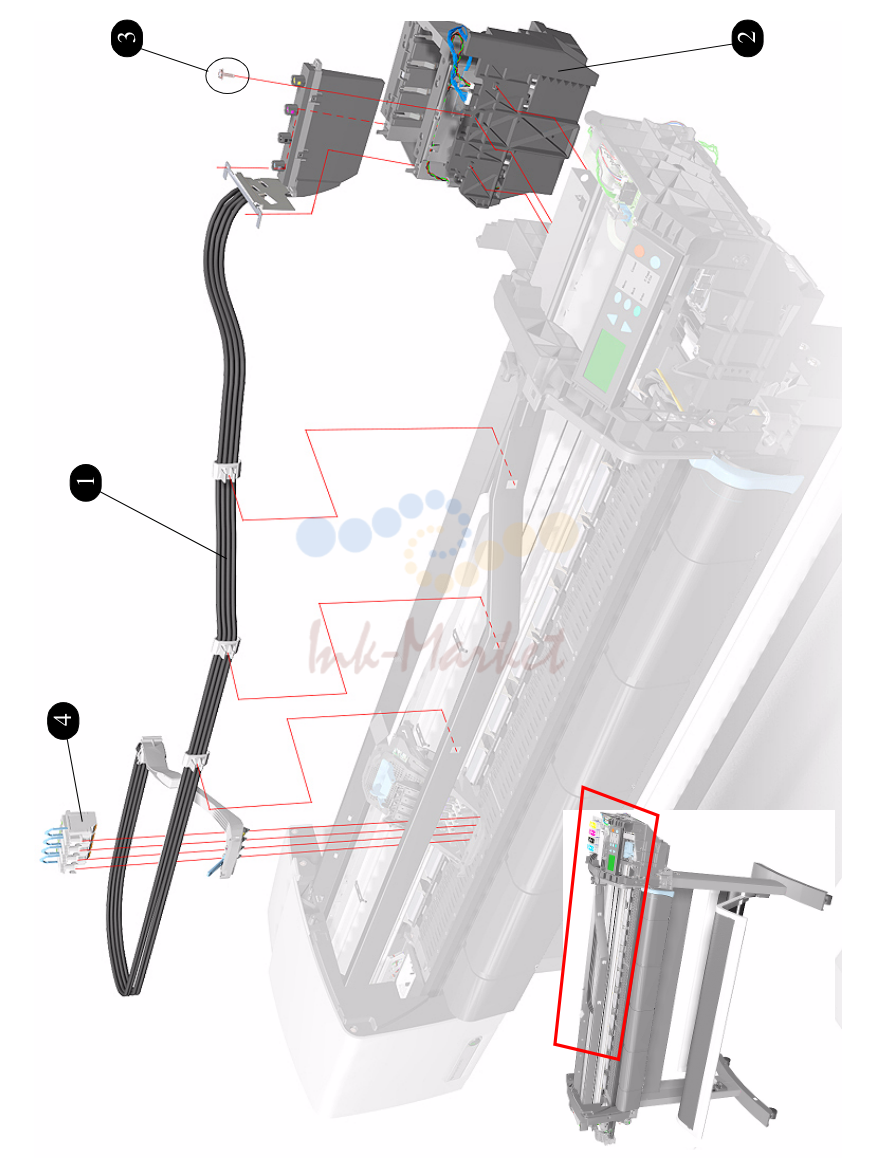

Ink Delivery System
| № | Артикул | Наименование |
|---|---|---|
| 1 | C7769-60153 запросить цену → | трубки в сборе (24" модель Only) |
| C7770-60153 запросить цену → | трубки в сборе (42" модель Only) | |
| 2 | C7769-60148 запросить цену → | станция подачи чернил |
| 3 | 0624-0769 запросить цену → | винт Plas 6-19 0.5 in |
| 4 | C7769-60164 запросить цену → | Start-up Printheads |

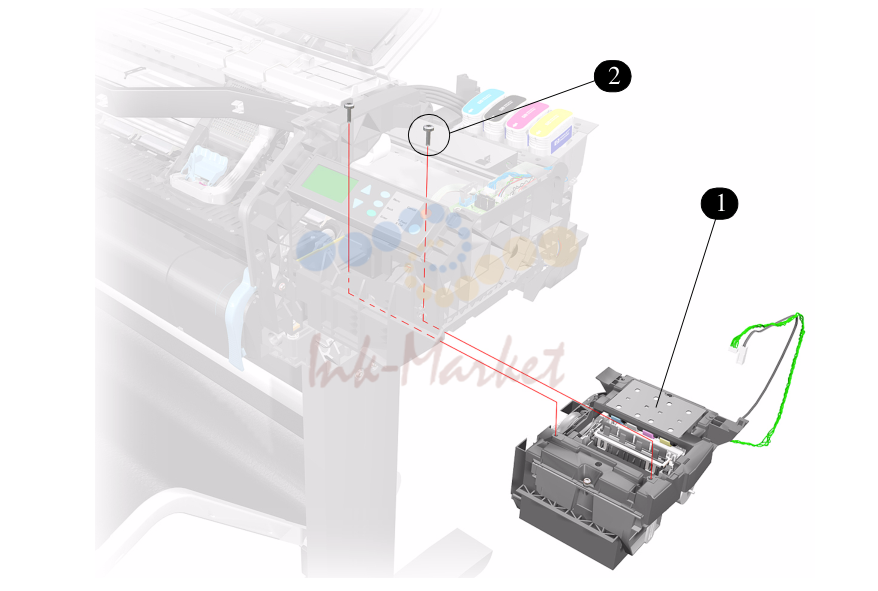

сервисная станция и Spittoon
| № | Артикул | Наименование |
|---|---|---|
| 1 | C7769-60149 запросить цену → | сервисная станция/Aerosol Fan |
| 2 | 0624-0769 запросить цену → | винт Plas 6-19 0.5 in |
| 3 | C7769-60165 под заказ | Left Spittoon в сборе |

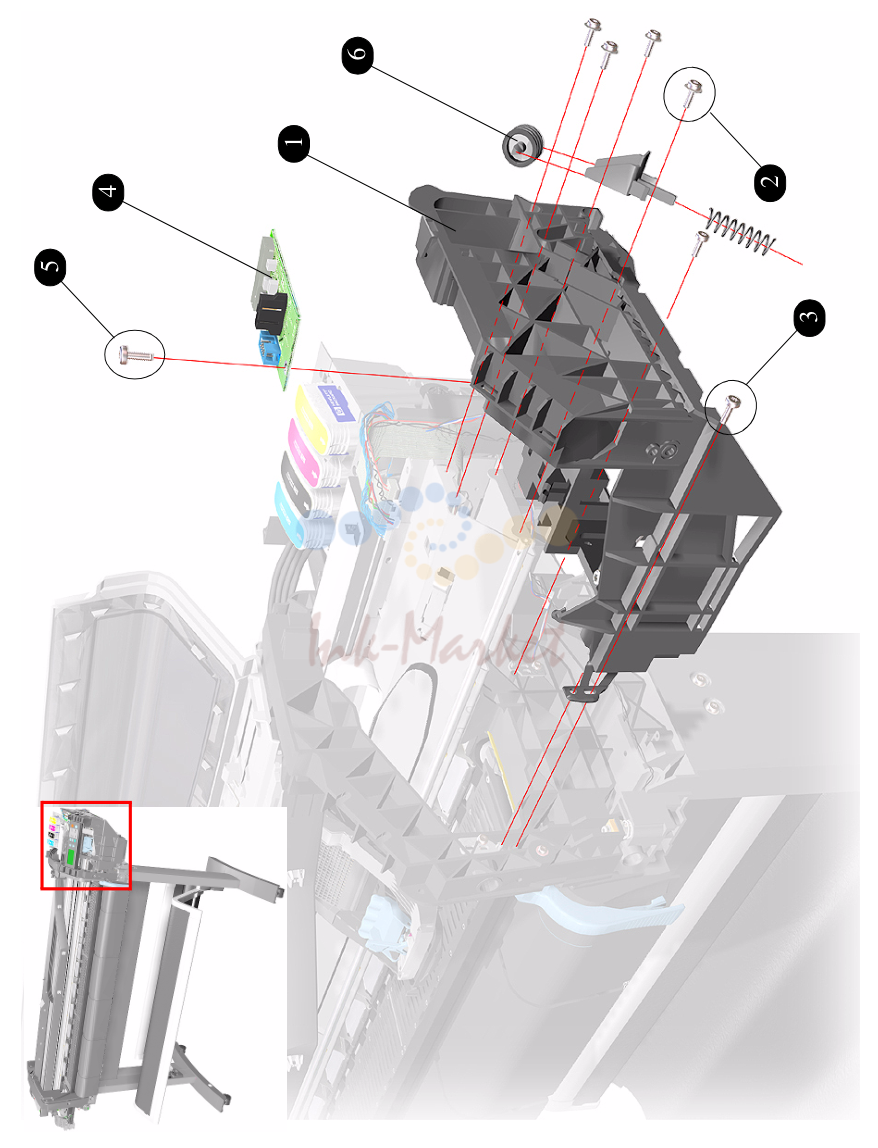

сервисная станция Holder
| № | Артикул | Наименование |
|---|---|---|
| 1 | C7769-60156 запросить цену → | сервисная станция Holder (правая кронштейн) |
| 2 | 0515-2282 запросить цену → | винт |
| 3 | 0624-0769 запросить цену → | винт |
| 4 | C7769-60173 запросить цену → | Interconnect PCA |
| 5 | 0624-0769 запросить цену → | винт |
| 6 | C7769-60176 под заказ | Tensioner в сборе комплект |

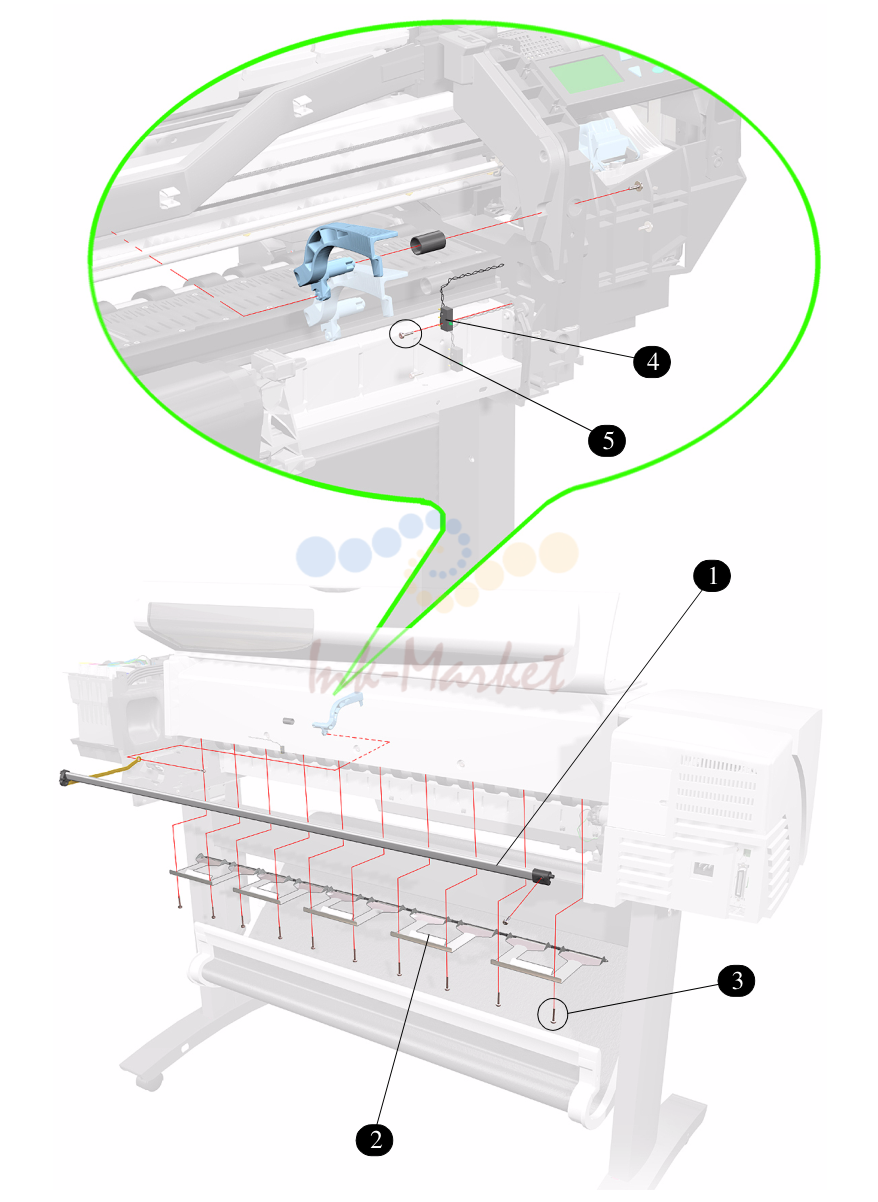

прижим-Wheel Assemblies
| № | Артикул | Наименование |
|---|---|---|
| 1 | C7769-60181 запросить цену → | прижим-Arm Mechanism (24" модель) * |
| C7770-60015 под заказ | прижим-Arm Mechanism (42" модель) * | |
| 2 | C7769-60175 запросить цену → | 3/5 прижим-Arm |
| 3 | 0515-2521 запросить цену → | винт |
| 4 | C7769-60074 запросить цену → | прижим-Arm датчик |
| 5 | 0624-0768 запросить цену → | винт |

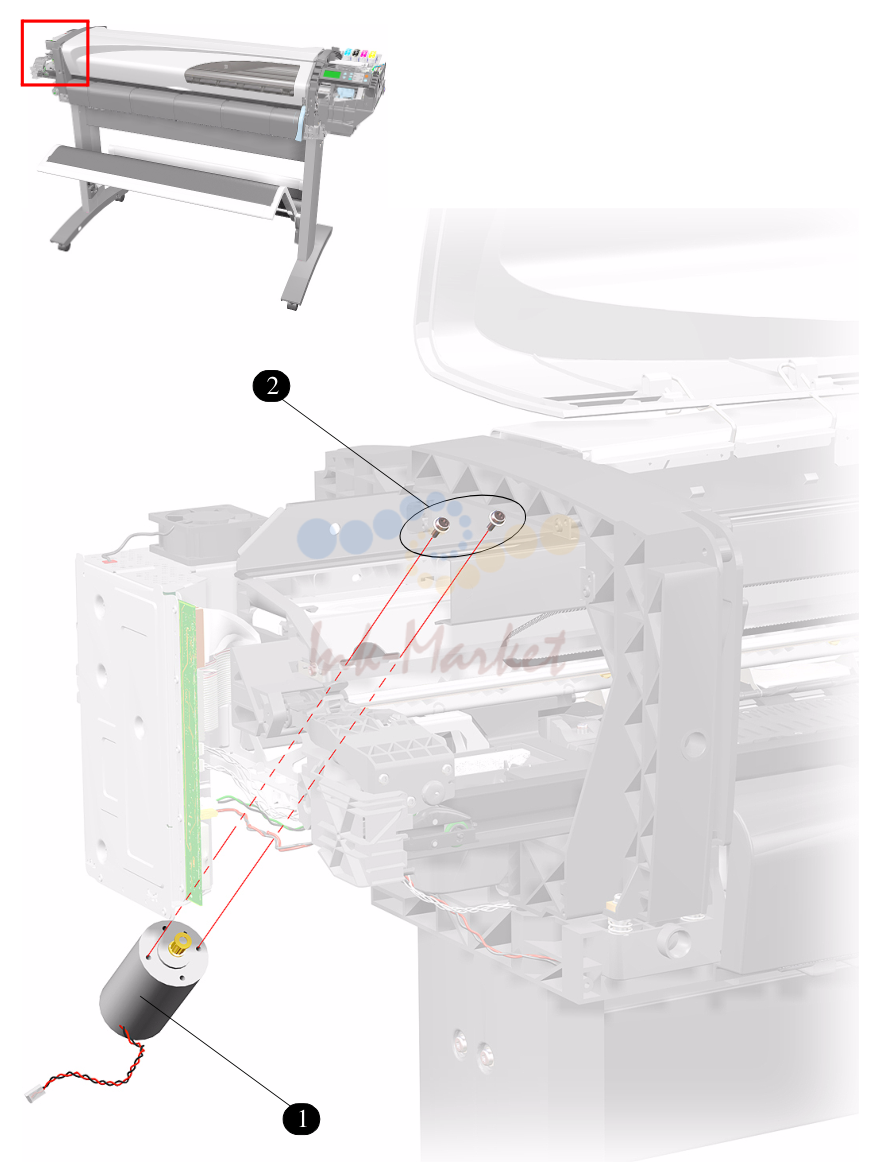

Scan-Axis мотор
| № | Артикул | Наименование |
|---|---|---|
| 1 | C7769-60146 запросить цену → | Scan-Axis мотор |
| 2 | 0515-2282 запросить цену → | винт |

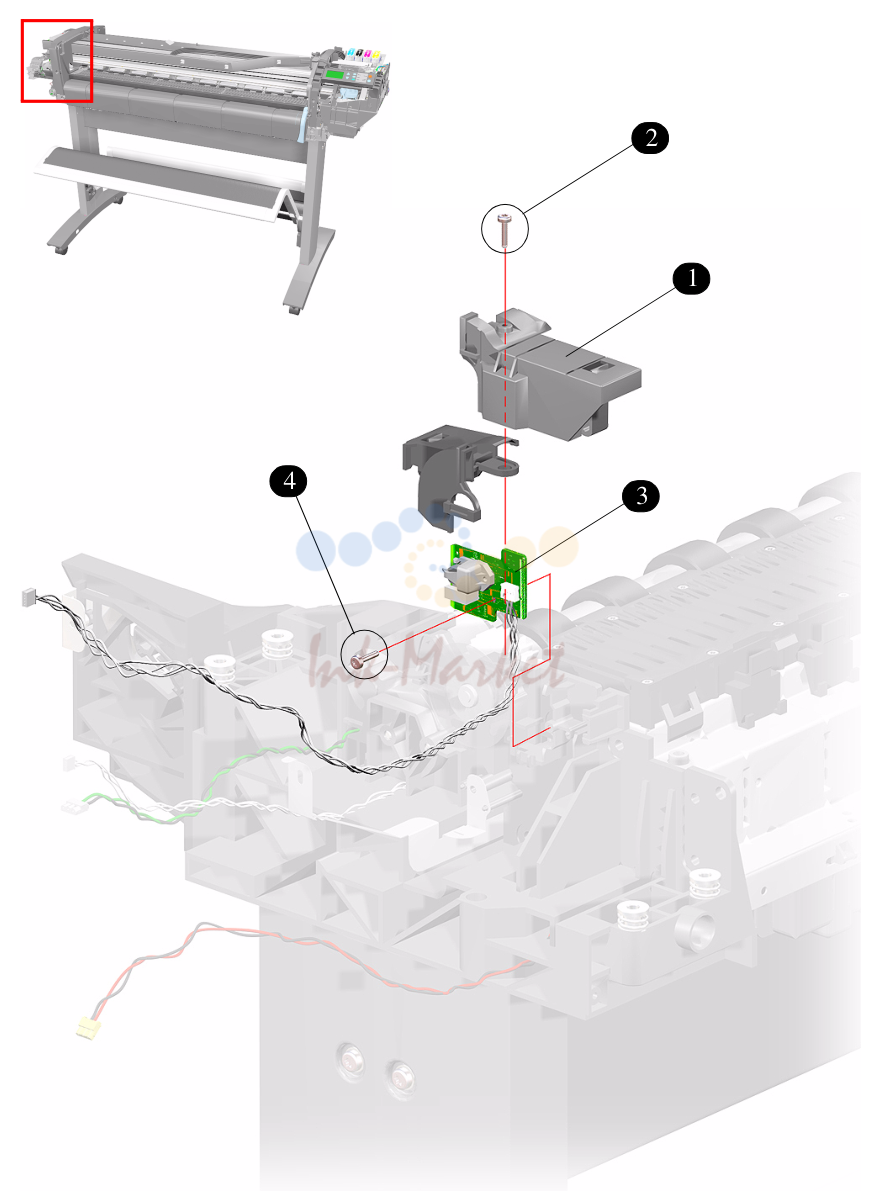

ведущий ролик энкодер датчик
| № | Артикул | Наименование |
|---|---|---|
| 1 | C7769-60171 запросить цену → | ведущий ролик энкодер датчик крышка комплект |
| 2 | 0624-0768 запросить цену → | винт |
| 3 | C7769-60172 запросить цену → | ведущий ролик энкодер датчик |
| 4 | 0624-0768 запросить цену → | винт |

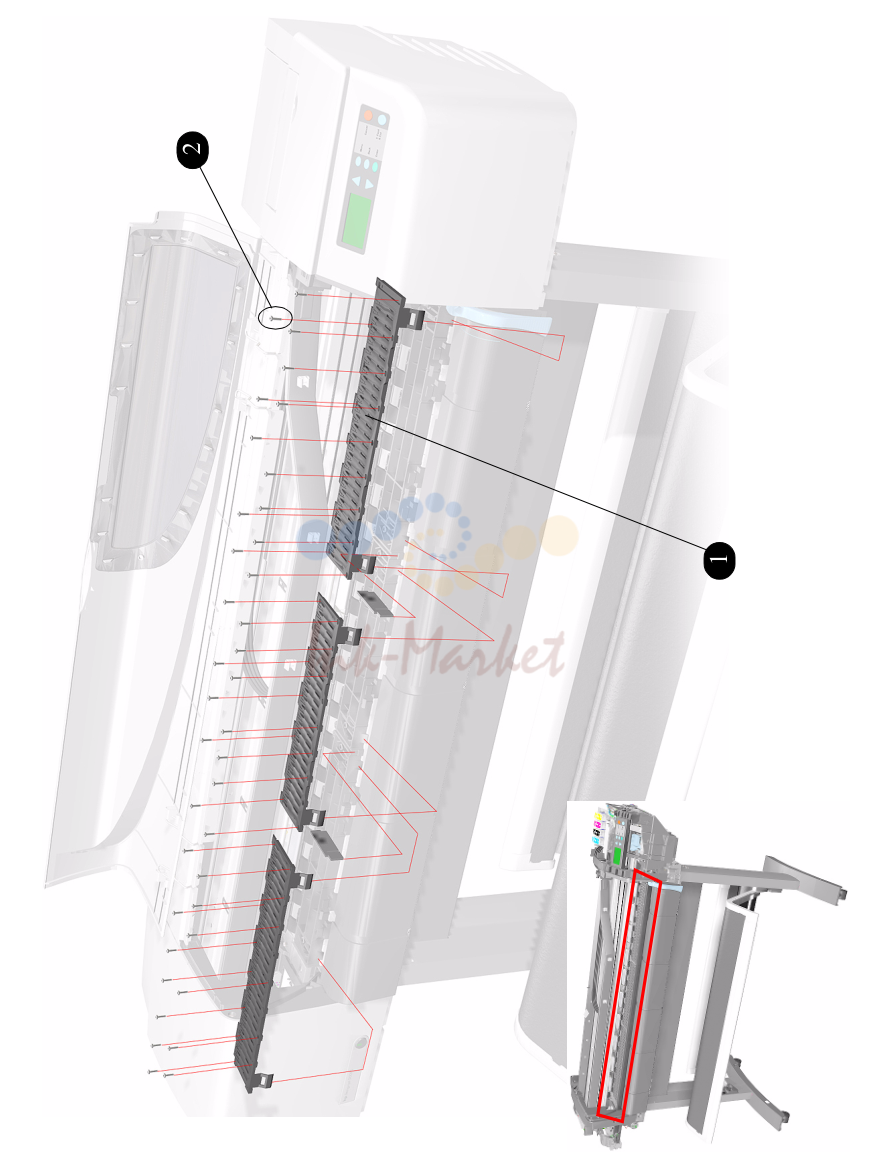

Print Platen в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | C7769-60174 запросить цену → | 1 Print Platen комплект (включает parts for both 24" и 42" Models) |
| 2 | 0624-0768 запросить цену → | 38 винты |

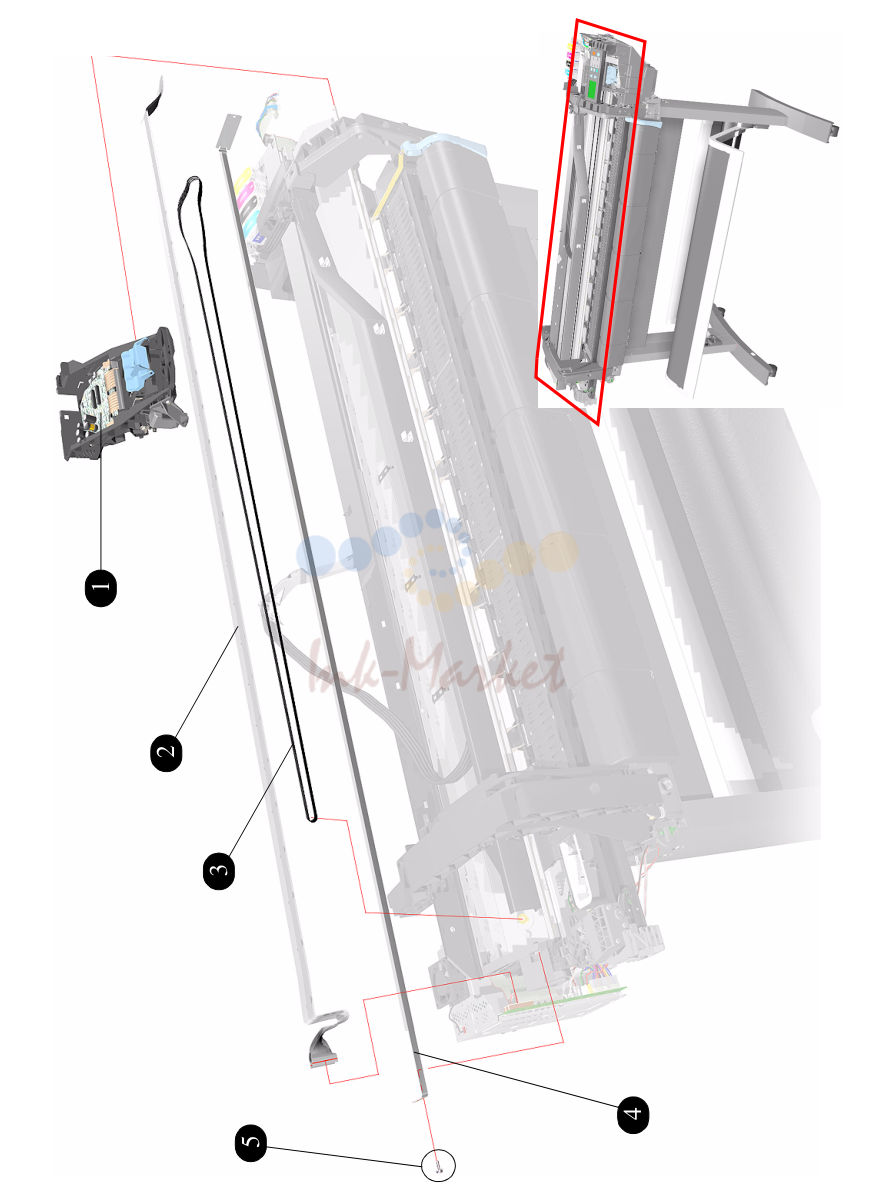

каретка в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | C7769-60151 запросить цену → | каретка в сборе |
| 2 | C7769-60147 запросить цену → | Trailing Cable (24" модель Only) |
| C7770-60147 запросить цену → | Trailing Cable (42" модель Only) | |
| 3 | C7769-60182 ✓ в наличии | ремень (24" модель Only) |
| C7770-60014 под заказ | ремень (42" модель Only) | |
| 4 | C7769-60183 ✓ в наличии | энкодер Strip (24" модель Only) |
| C7770-60013 ✓ в наличии | энкодер Strip (42" модель Only) | |
| 5 | 0624-0769 запросить цену → | винт |

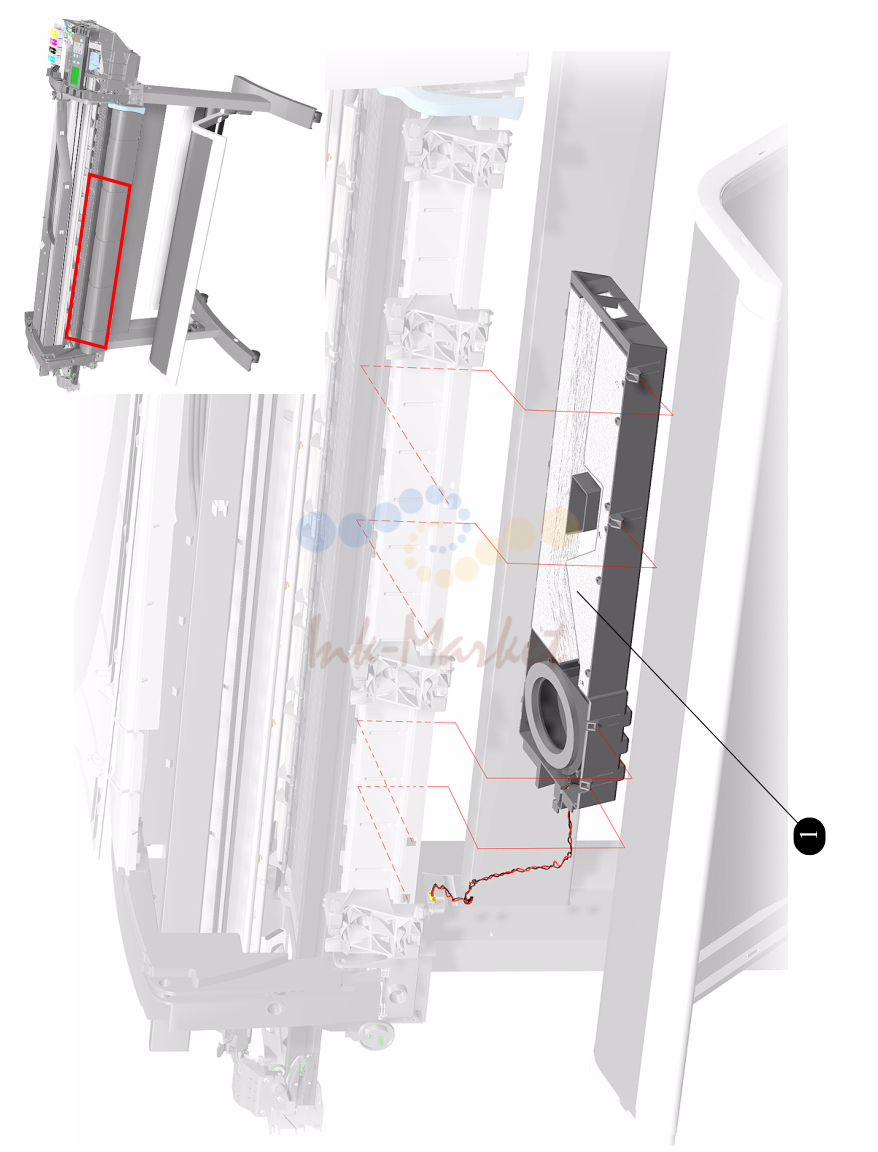

Vacuum Fan
| № | Артикул | Наименование |
|---|---|---|
| 1 | C7769-60150 запросить цену → | Vacuum Fan |

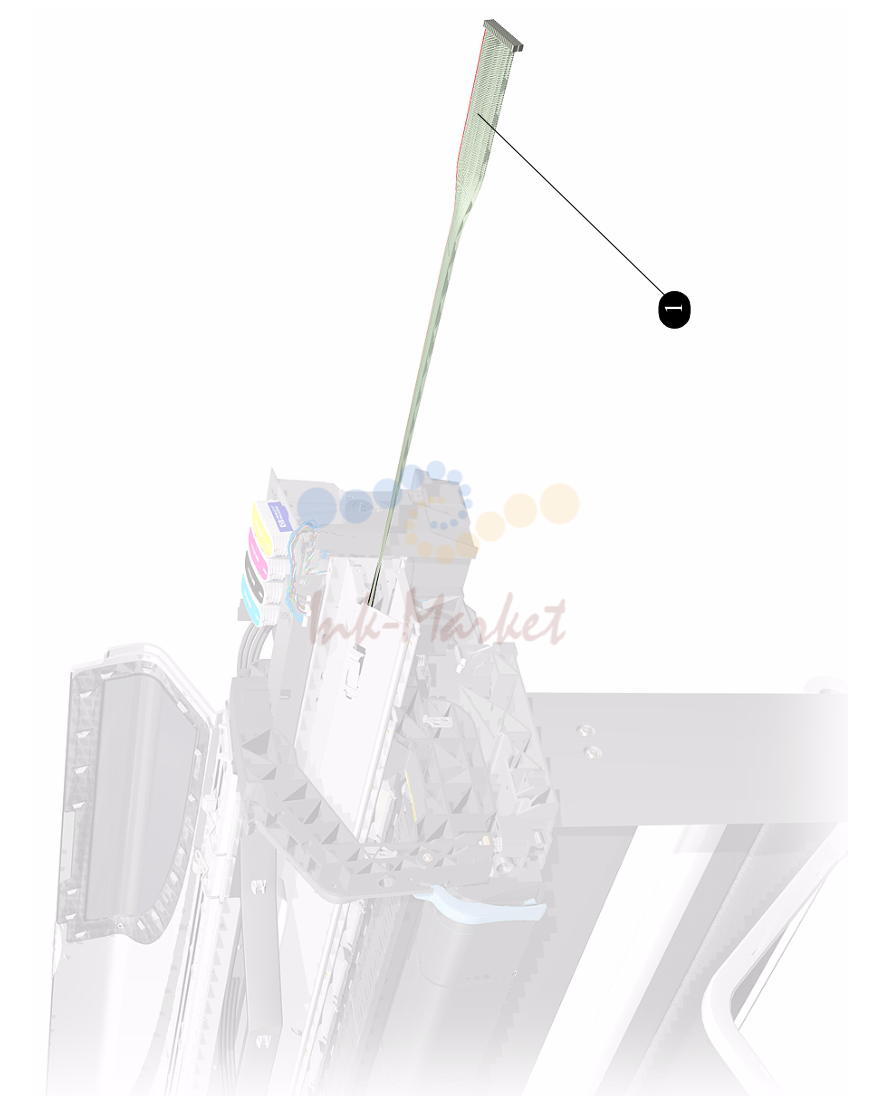

Interconnect Cable
| № | Артикул | Наименование |
|---|---|---|
| 1 | C7769-60180 запросить цену → | Interconnect Cable (24" модель Only) |
| C7770-60016 запросить цену → | Interconnect Cable (42" модель Only) |

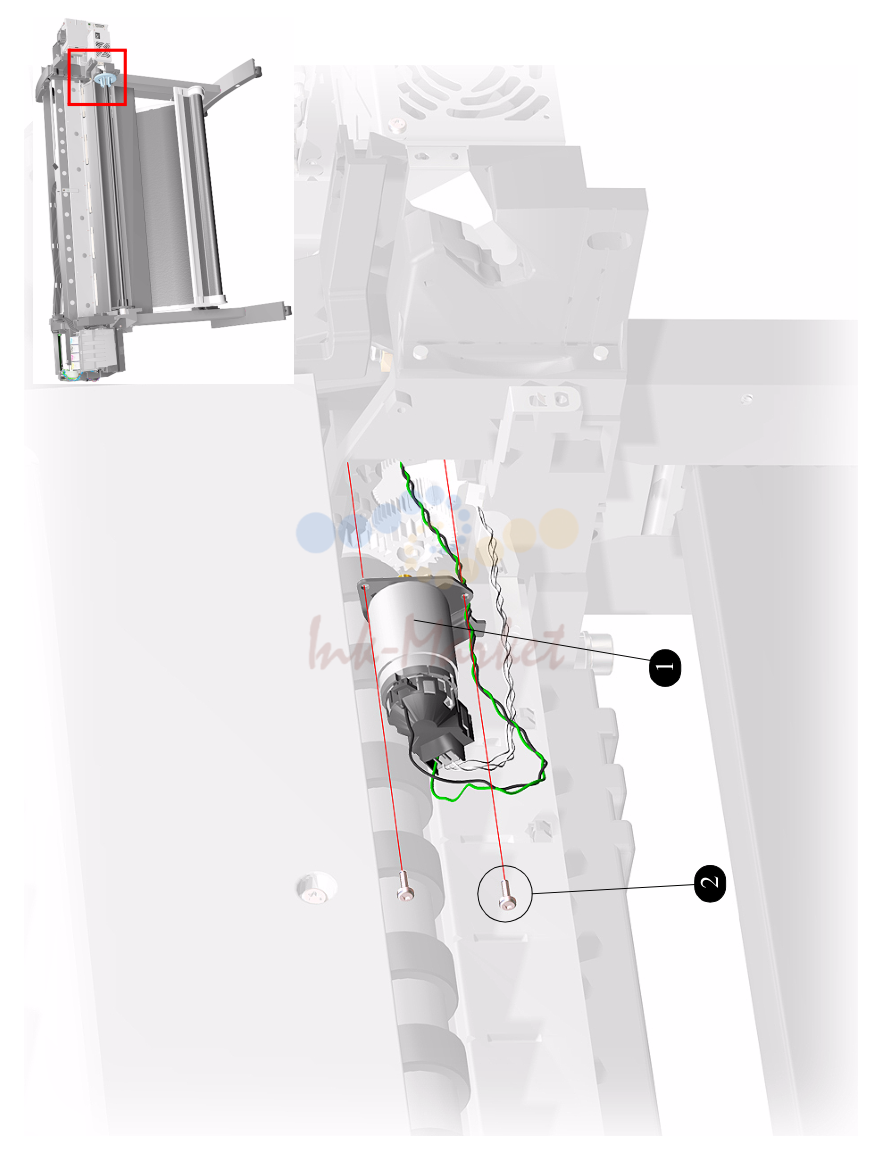

Paper-Axis мотор
| № | Артикул | Наименование |
|---|---|---|
| 1 | C7769-60152 запросить цену → | Paper-Axis мотор в сборе |
| 2 | 0515-2246 запросить цену → | винт |

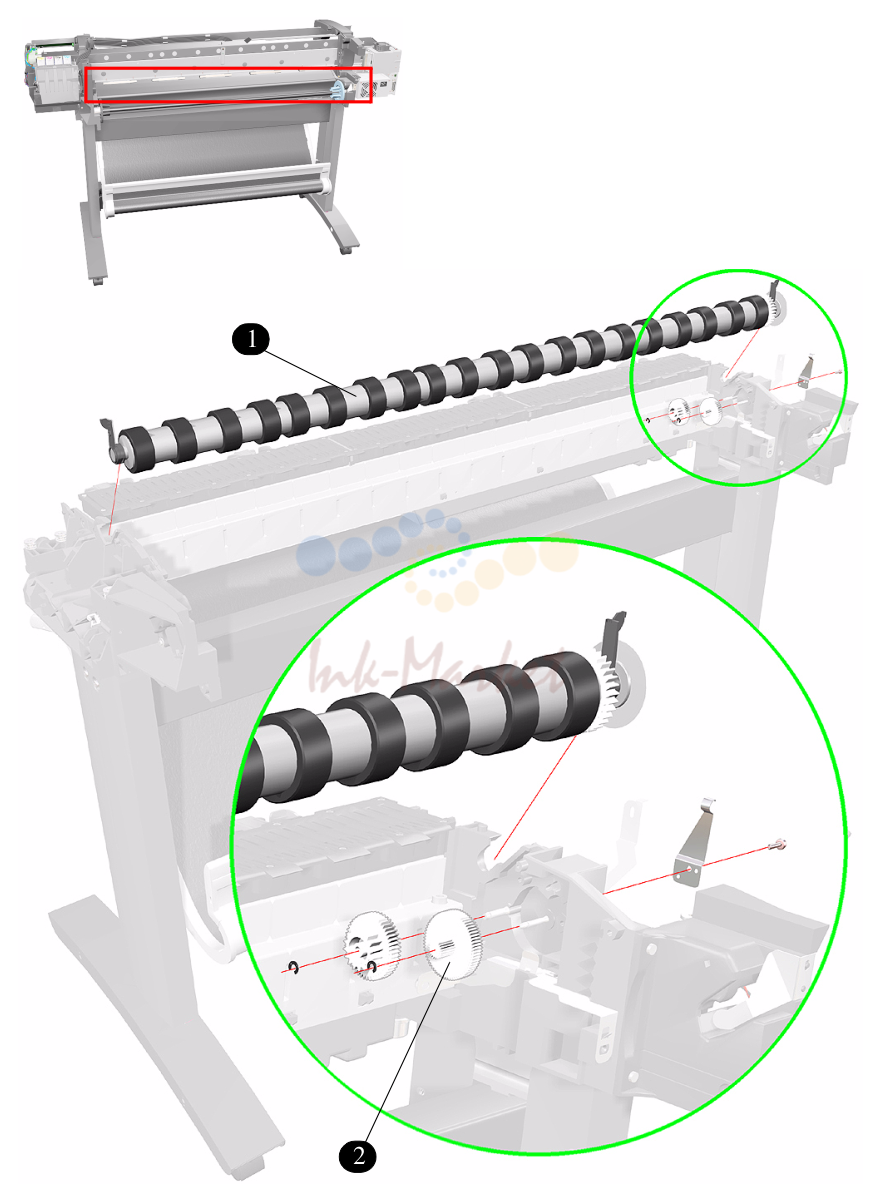

ведущий ролик
| № | Артикул | Наименование |
|---|---|---|
| 1 | C7769-60157 запросить цену → | ведущий ролик комплект (24" модель Only) |
| C7770-60157 запросить цену → | ведущий ролик комплект (42" модель Only) | |
| 2 | C7769-60177 запросить цену → | Transmission шестерня комплект |
