HP Color LaserJet Pro M452 / M477 — цветные лазерные аппараты A4 для малого офиса. M452 — принтер, M477 (MFP M477) — МФУ (печать/сканирование/копирование). Скорость — до 27 стр/мин, общая платформа и запчасти.
Ключевые характеристики
| Тип | Цветной лазерный, A4 (M477 — МФУ) |
| Скорость | до 27 стр/мин ч/б и цвет |
| Разрешение | до 600 × 600 dpi (ImageREt 3600) |
| Картриджи | серия 410A / 410X (CF410–CF413) |
| Назначение | цветная офисная печать, малые рабочие группы |
Расходные материалы
Комплект картриджей — CF410A/X, CF411A/X, CF412A/X, CF413A/X (чёрный, голубой, жёлтый, пурпурный). В каталоге — картриджи 410-й серии, барабаны, ролики и запчасти (каталог по узлам ниже).
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- на 550 листов податчик бумаги (all models)
- автоподатчик (АПД) и сканер (M377, M477)
- M452 крышки и панели управления
- M377, M477 крышки и панель управления
- внутренние компоненты (1 из 5)
- внутренние компоненты (2 из 5)
- внутренние компоненты (3 из 5)
- внутренние компоненты (4 из 5)
- внутренние компоненты (5 из 5)
- на 550 листов податчик бумаги крышки
- на 550 листов податчик бумаги основной блок (1 из 2)
- на 550 листов податчик бумаги основной блок (2 из 2)

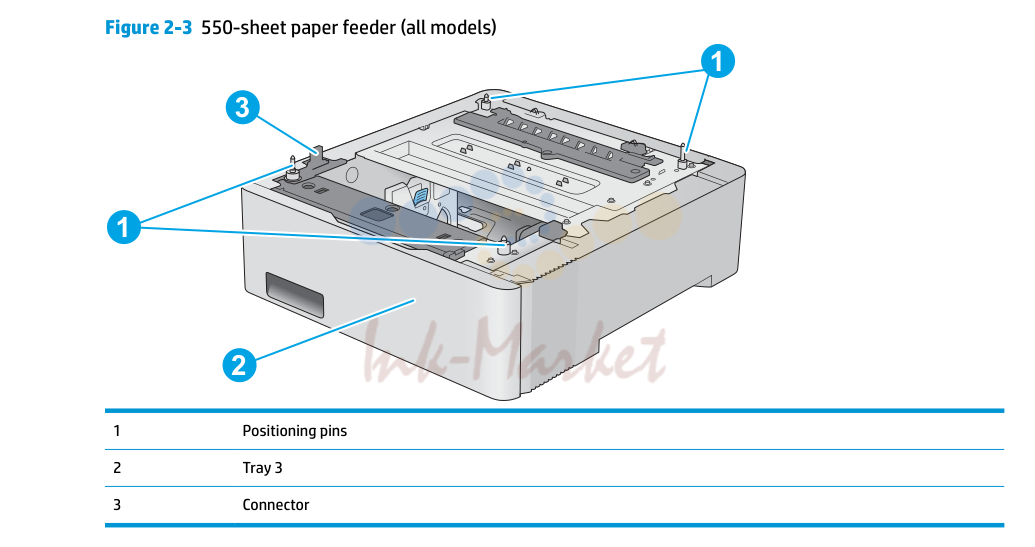

на 550 листов податчик бумаги (all models)
| № | Артикул | Наименование |
|---|---|---|
| CF410-67901 запросить цену → | (service) HP 410X High Yield чёрный Original LaserJet тонер High-capacity replacement black тонер CF410X (new) картридж картридж (410X) | |
| CF410-67902 запросить цену → | (service) HP 410A голубой Original LaserJet тонер картридж Standard-capacity replacement cyan CF411A (new) картридж (410A) | |
| CF411-67901 запросить цену → | (service) HP 410X High Yield голубой Original LaserJet тонер High-capacity replacement cyan тонер CF411X (new) картридж картридж (410X) | |
| CF411-67902 запросить цену → | (service) HP 410A жёлтый Original LaserJet тонер картридж Standard-capacity replacement yellow тонер CF412A (new) картридж (410A) | |
| CF412-67901 запросить цену → | (service) HP 410X High Yield жёлтый Original LaserJet тонер High-capacity replacement yellow тонер CF412X (new) картридж картридж (410X) | |
| CF412-67902 запросить цену → | (service) Item Description Part number HP 410A пурпурный Original LaserJet тонер картридж Standard-capacity replacement magenta CF413A (new) тонер картридж (410A) | |
| CF413-67901 запросить цену → | (service) HP 410X High Yield пурпурный Original LaserJet тонер High-capacity replacement magenta тонер CF413X (new) картридж картридж (410X) | |
| CF413-67902 запросить цену → | (service) Accessories Following are the part numbers for the accessories available for the принтер (all models). Item Description Part number | |
| CF404-67902 запросить цену → | (service) USB 2.0 принтер cable A-to-B cable (2-meter standard) C6518A (new) | |
| 8121-0868 запросить цену → | (service) Customer self-repair kits Following are the customer-replaceable kits available for the принтер. Each комплект includes parts и installation instructions. The customer self-repair (CSR) level indicates the expected difficulty the customer will experience when replacing this part: ● A: Easy ● B: Difficult Item Description CSR level Part number | |
| 550 | CF404-67902 запросить цену → | sheet paper Replacement optional лоток 3 A feeder Related documentation и software HP service personnel, go to the Service Access Work Bench (SAW) at http://h41302.www4.hp.com/km/saw/ home.do. Channel partners, go to HP Channel Services Network (CSN) at https://h30125.www3.hp.com/hpcsn. The figures in this chapter show the major subassemblies in the принтер и their component parts. A parts number, и the description из each part. If a part is not listed in the table, then it is not a field replacement узел (FRU). CAUTION: Be sure to order the correct part. When looking for part numbers for electrical компоненты, pay careful attention to the voltage that is listed in the description column. Doing so will ensure that the part number selected is for the correct model. NOTE: In this manual, the abbreviation “плата” stands for “printed circuit-board в сборе.” компоненты described as a плата might consist из a single circuit board or a circuit board plus other parts, such as cables и датчики. |

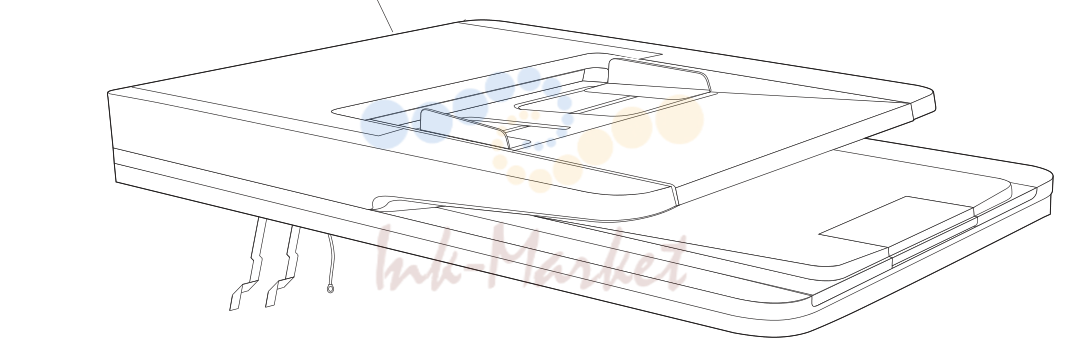

автоподатчик (АПД) и сканер (M377, M477)
| № | Артикул | Наименование |
|---|---|---|
| 1 | CF377-60104 запросить цену → | Integrated сканер в сборе (M477) |
| 1 | CF377-60124 ✓ в наличии | Integrated сканер в сборе (M377) |
| B3Q10-60128 ✓ в наличии | Integrated сканер в сборе lift в сборе (M377, M477) | |
| B3Q10-40041 ✓ в наличии | Slider pin, integrated сканер в сборе lift (M377, M477) | |
| B3Q10-00019 под заказ | пружина, separator pad (M377, M477) | |
| B3Q10-40079 под заказ | Support, separator pad (M377, M477) | |
| B3Q10-40080 ✓ в наличии | Separator pad (M377, M477) | |
| B3Q10-40013 запросить цену → | крышка, document feeder outer (M377, M477) | |
| B3Q10-60105 ✓ в наличии | автоподатчик (АПД) pick в сборе (M377, M477) | |
| B3Q10-40081 ✓ в наличии | Shaft, document feeder pick extension (M377, M477) | |
| B3Q10-40074 запросить цену → | Bearing extension (M377, M477) | |
| B3Q10-60107 запросить цену → | автоподатчик (АПД) input tray в сборе (M377, M477) |

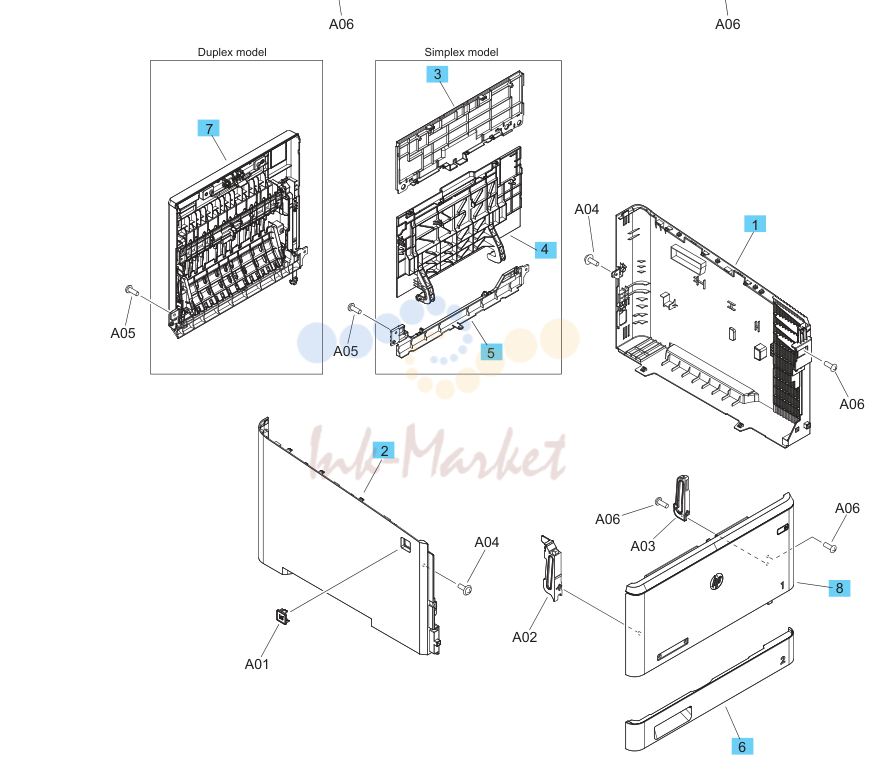

M452 крышки и панели управления
| № | Артикул | Наименование |
|---|---|---|
| 1 | RC4-4853 под заказ | крышка, right (M452) |
| 2 | RC4-4854 под заказ | крышка, left (M452) |
| 3 | RC4-4855 запросить цену → | крышка, задний (simplex models) |
| 4 | RC4-5130 запросить цену → | дверца, задний (simplex models) |
| 5 | RC4-5131 запросить цену → | крышка, задний нижний (simplex models) |
| 6 | RC4-5334 ✓ в наличии | крышка, кассета |
| 7 | RM2-6383 ✓ в наличии | Duplexing door в сборе (duplex models) |
| 8 | RM2-6390 под заказ | дверца, передний в сборе |
| 9 | RM2-6433 запросить цену → | крышка, top и панель управления (M452nw) |
| 9 | RM2-6442 запросить цену → | крышка, top и панель управления (M452dn) |
| 10 | RM2-6456 запросить цену → | крышка, top (M452dw) |
| CF388-60113 запросить цену → | панель управления, touchscreen (M452dw) |

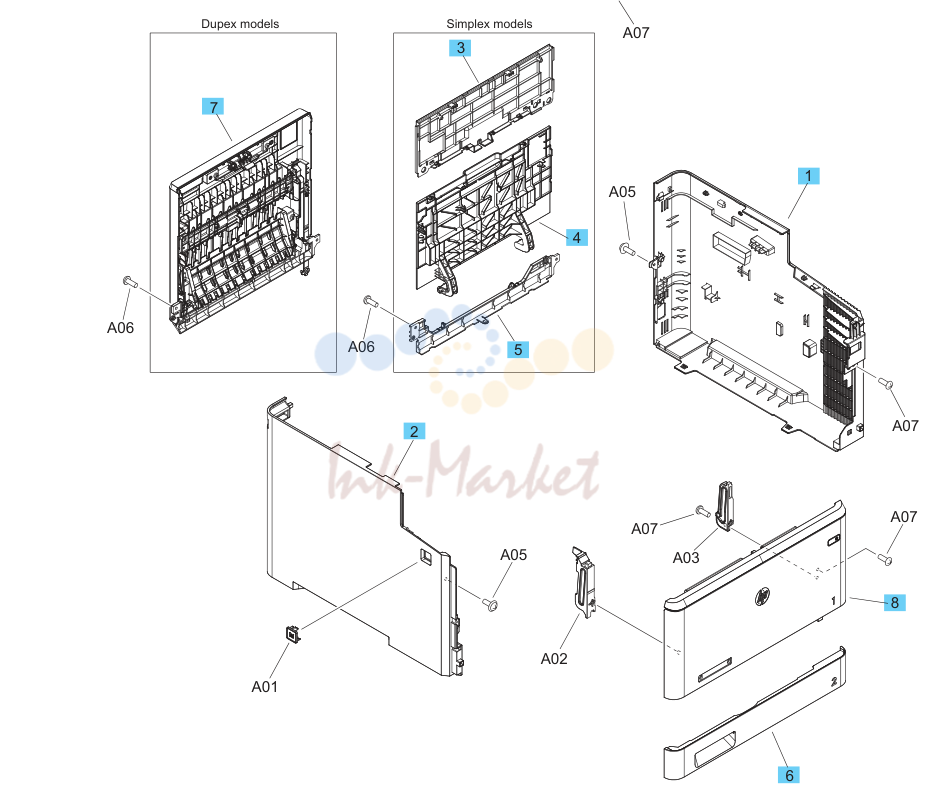

M377, M477 крышки и панель управления
| № | Артикул | Наименование |
|---|---|---|
| 1 | RC4-6044 запросить цену → | крышка, right (M377, M477) |
| 2 | RC4-6045 запросить цену → | крышка, left (M377, M477) |
| 3 | RC4-4855 запросить цену → | крышка, задний (simplex models) |
| 4 | RC4-5130 запросить цену → | дверца, задний (simplex models) |
| 5 | RC4-5131 запросить цену → | крышка, задний нижний (simplex models) |
| 6 | RC4-5334 ✓ в наличии | крышка, кассета |
| 7 | RM2-6383 ✓ в наличии | Duplexing door в сборе (duplex models) |
| 8 | RM2-6390 под заказ | дверца, передний в сборе |
| 9 | RM2-6468 запросить цену → | крышка, top (M377, M477fdw) |
| 9 | RM2-6466 запросить цену → | крышка, top (M477fnw/fdn) |
| B5L25-60101 запросить цену → | панель управления, touchscreen (M377, M477) | |
| CF377-40003 запросить цену → | крышка, 4.3” панель управления back (M377, M477) | |
| CF377-60113 запросить цену → | в сборе, панель управления mount chassis 4.3 (M377, M477) | |
| B3Q10-40055 запросить цену → | панель управления mount chassis 4.3 (M377, M477) | |
| B3Q09-40003 запросить цену → | шестерня, панель управления friction (M377, M477) | |
| CF377-40004 запросить цену → | FFC крышка (M377, M477) | |
| CF377-40005 запросить цену → | Fax крышка (M477) | |
| CF377-40006 запросить цену → | Fax cable крышка (M477) | |
| CF377-00006 запросить цену → | Shield, RFI SSA FFC (M377, M477) |

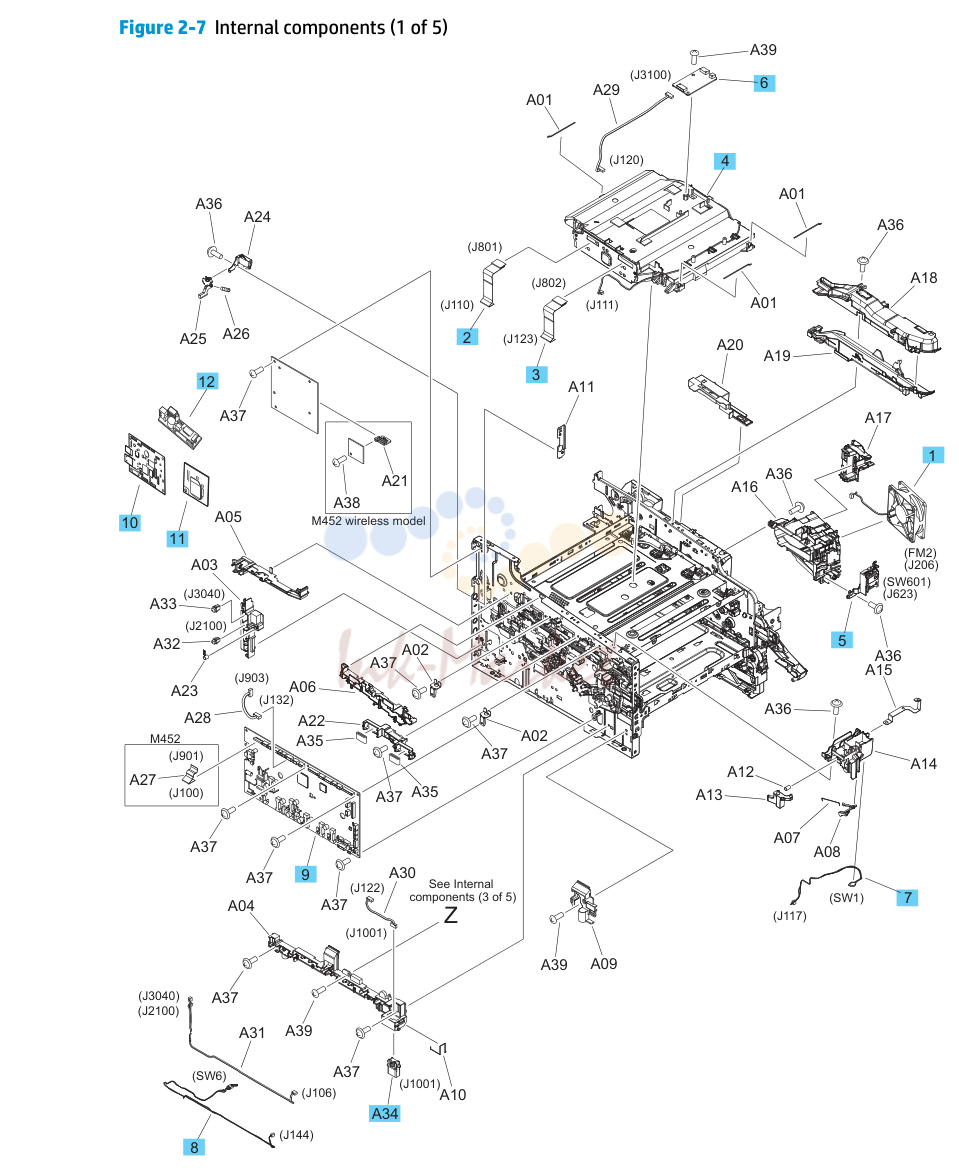

внутренние компоненты (1 из 5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RK2-6270 ✓ в наличии | вентилятор (FM2) |
| 2 | RK2-6300 запросить цену → | шлейф, flexible flat |
| 3 | RK2-6302 запросить цену → | шлейф, flexible flat |
| 4 | RM2-5612 ✓ в наличии | Laser/сканер в сборе |
| 5 | RM2-6373 запросить цену → | выключатель в сборе, power |
| 6 | RM2-7374 под заказ | Memory плата |
| 7 | RM2-7889 запросить цену → | выключатель, cable передний door в сборе |
| 8 | RM2-7896 запросить цену → | выключатель, кассета cable в сборе |
| 9 | RM2-7909 под заказ | Engine controller плата (duplex models) |
| 9 | RM2-7910 под заказ | Engine controller плата (simplex models) |
| 10 | CF389-60001 запросить цену → | форматтер плата, generic (M452nw/dn) |
| 10 | CF394-60001 запросить цену → | форматтер плата, generic (M452dw) |
| 10 | CF388-60003 запросить цену → | форматтер плата (M452nw) |
| 10 | CF388-67018 запросить цену → | форматтер плата (M452nw—China only) |
| 10 | CF389-60002 запросить цену → | форматтер плата (M452dn) |
| 10 | CF389-67018 запросить цену → | форматтер плата (M452dn—China only) |
| 10 | CF394-60002 запросить цену → | форматтер плата (M452dw) |
| 10 | CF394-67018 запросить цену → | форматтер плата (M452dw—China only) |
| 10 | CF379-60001 запросить цену → | форматтер плата, generic (M477) |
| 10 | CF377-60001 запросить цену → | форматтер плата (M477fnw) |
| 10 | CF377-67018 запросить цену → | форматтер плата (M477fnw—China only) |
| 10 | CF378-60002 запросить цену → | форматтер плата (M477fdn) |
| 10 | CF378-67018 запросить цену → | форматтер плата (M477fdn—China only) |
| 10 | CF379-60003 запросить цену → | форматтер плата (M477fdw) |
| 10 | CF379-67018 запросить цену → | форматтер плата (M477fdw—China only) |
| 10 | CF378-67902 запросить цену → | форматтер плата (M377dw) |
| 10 | CF378-67901 запросить цену → | форматтер плата (M377dw-China only) |
| 11 | 0960-3295 запросить цену → | Wireless плата (M452nw/dw) |
| 11 | 1150-7967 запросить цену → | Wireless плата (M377, M477fnw/fdw) |
| 12 | CF206-60001 запросить цену → | Fax плата (M477; US) |
| 12 | CF207-60001 под заказ | Fax плата (M477; Europe) |
| 12 | CF208-60001 запросить цену → | Fax плата (M477; Brazil) |
| VS1-7258 под заказ | Connector, drawer |

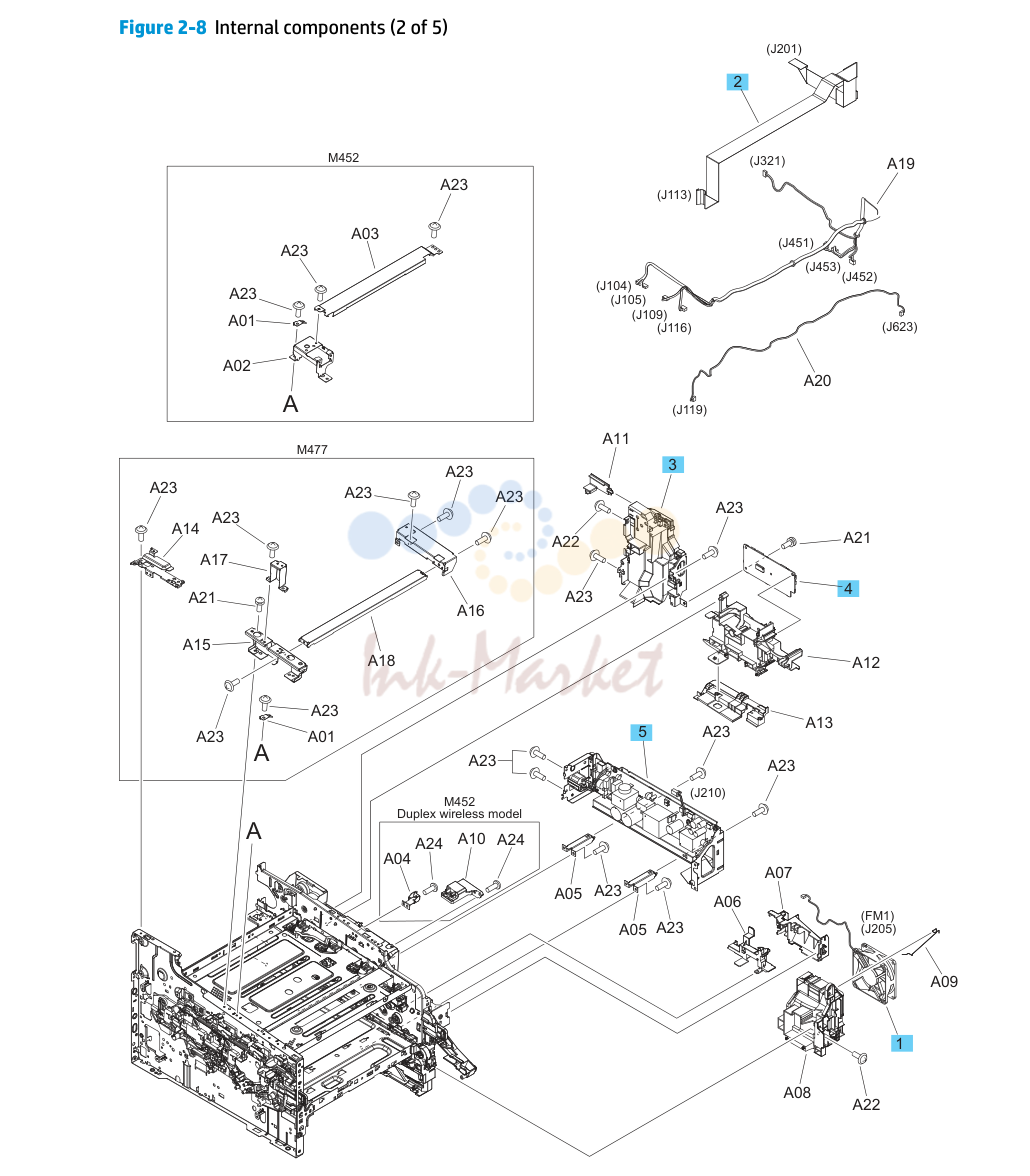

внутренние компоненты (2 из 5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RK2-6270 ✓ в наличии | вентилятор (FM1) |
| 2 | RK2-6298 запросить цену → | шлейф, flexible flat |
| 3 | 110-127V запросить цену → | печь блок питания плата ( ) RM2-6440-000CN |
| 3 | 220-240V запросить цену → | печь блок питания плата ( ) RM2-6441-000CN |
| 4 | RM2-7369 ✓ в наличии | Driver плата |
| 5 | 110-127V запросить цену → | низковольтный БП ( ) RM2-7913-000CN |
| 5 | 220-240V запросить цену → | низковольтный БП ( ) RM2-7914-000CN |
| 0960-3467 запросить цену → | Remote antenna (M452nw/dw) | |
| CF377-40007 запросить цену → | Wireless bracket (M377, M477fnw/fdw) | |
| CF377-60115 запросить цену → | Wireless cable (M377, M477fnw/fdw) | |
| CF377-60105 запросить цену → | шлейф, fax (M477) | |
| CF388-60116 запросить цену → | шлейф, FFC (M377, M477) |

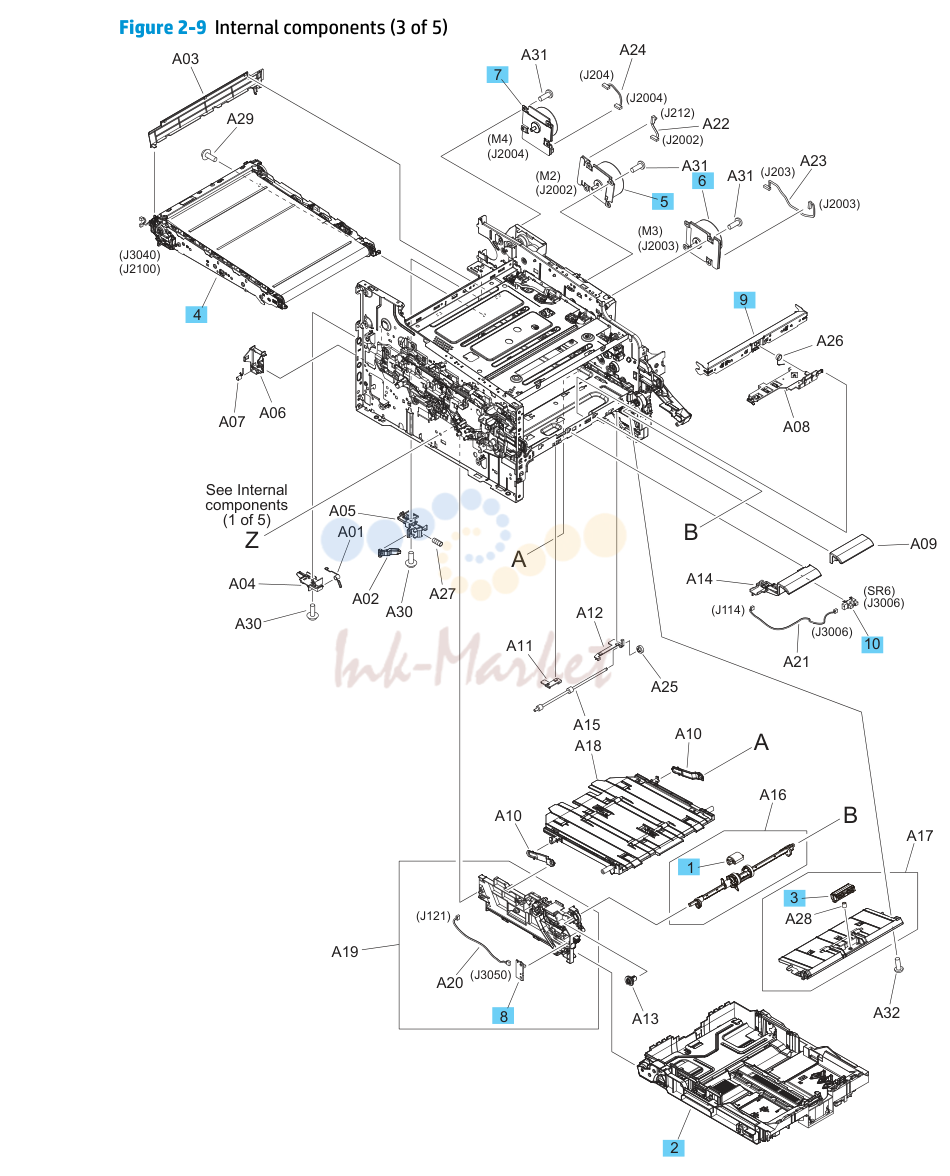

внутренние компоненты (3 из 5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RL1-2593 ✓ в наличии | ролик, paper захвата |
| 2 | RM2-6377 под заказ | кассета (лоток 2) в сборе |
| 3 | RM2-6406 ✓ в наличии | Pad, отделения |
| 4 | RM2-6454 ✓ в наличии | промежуточный ремень переноса (ITB) (ITB) |
| 5 | RM2-7342 ✓ в наличии | мотор, drum (M2) |
| 6 | RM2-7344 под заказ | мотор, developing (M3) |
| 7 | RM2-7348 запросить цену → | мотор, fuser (M4) |
| 8 | RM2-7376 под заказ | датчик, environment плата |
| 9 | RM2-7399 ✓ в наличии | датчик, density detect |
| 10 | WG8-5935 ✓ в наличии | Photointerrupter |

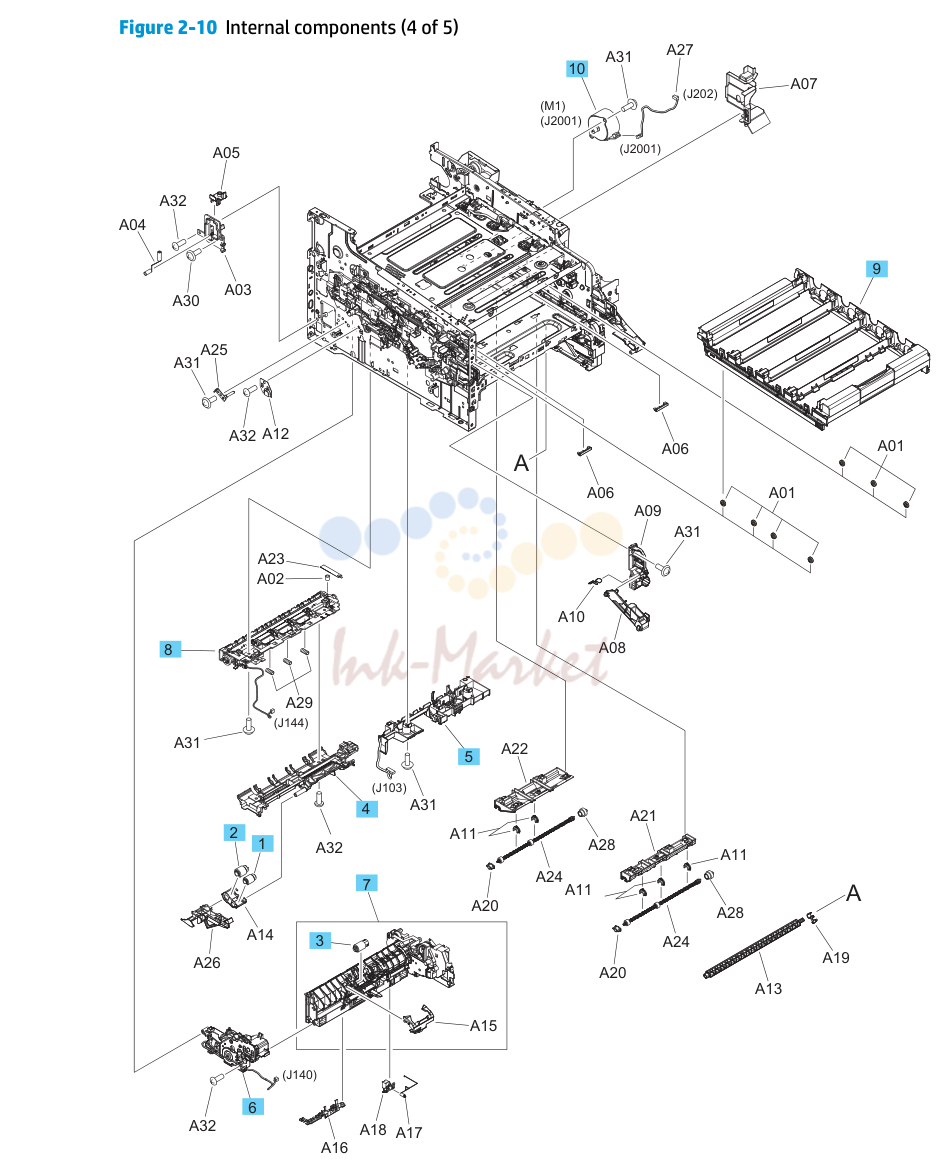

внутренние компоненты (4 из 5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RM2-5576 ✓ в наличии | ролик, paper захвата в сборе |
| 2 | RM2-5577 ✓ в наличии | ролик, подачи в сборе |
| 3 | RM2-5881 ✓ в наличии | ролик, отделения |
| 4 | RM2-6366 ✓ в наличии | подачи направляющая в сборе, задний |
| 5 | RM2-6368 ✓ в наличии | подачи направляющая в сборе, передний |
| 6 | RM2-6370 под заказ | привод подъёмника в сборе |
| 7 | RM2-6372 под заказ | Paper захвата в сборе |
| 8 | RM2-6374 ✓ в наличии | регистрации в сборе |
| 9 | RM2-6401 под заказ | картридж tray в сборе |
| 10 | RM2-7350 ✓ в наличии | мотор, захвата (M1) |

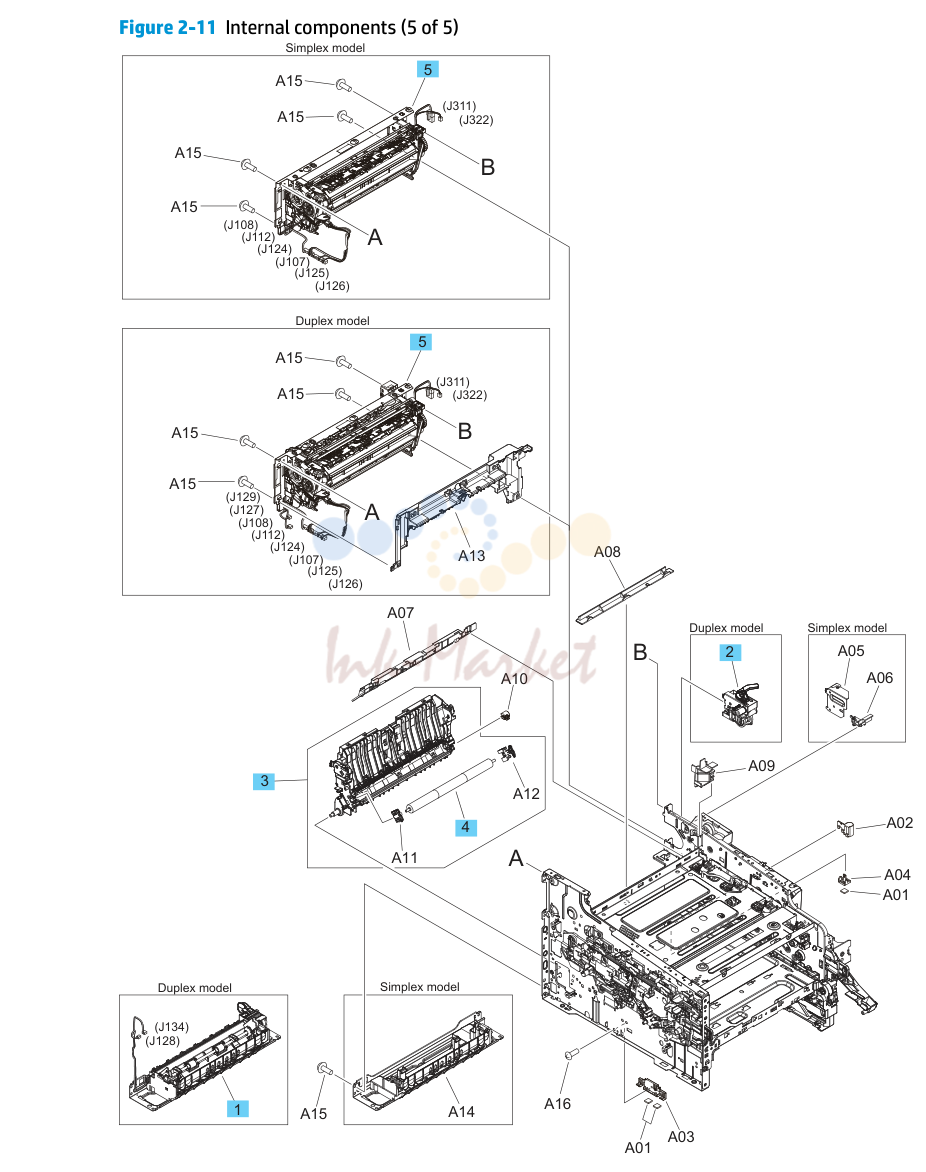

внутренние компоненты (5 из 5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RM2-6387 под заказ | Paper захвата в сборе (duplex models) |
| 2 | RM2-6389 под заказ | Reverse drive в сборе (duplex models) |
| 3 | RM2-6397 ✓ в наличии | вторичный перенос в сборе (duplex models) |
| 3 | RM2-6430 под заказ | вторичный перенос в сборе (simplex models) |
| 4 | RM2-6455 ✓ в наличии | вторичный ролик переноса |
| 5 | 110-127V запросить цену → | печь (duplex; ) RM2-6418-000CN |
| 5 | 220-240V запросить цену → | печь (duplex; ) RM2-6435-000CN |
| 5 | 110-127V запросить цену → | печь (simplex; ) RM2-6431-000CN |
| 5 | 220-240V запросить цену → | печь (simplex; ) RM2-6436-000CN |
| CF368-60001 под заказ | Walk-up USB port | |
| B4K93-60001 запросить цену → | Near-field communication (NFC) плата (M452dw/M477fdw) |

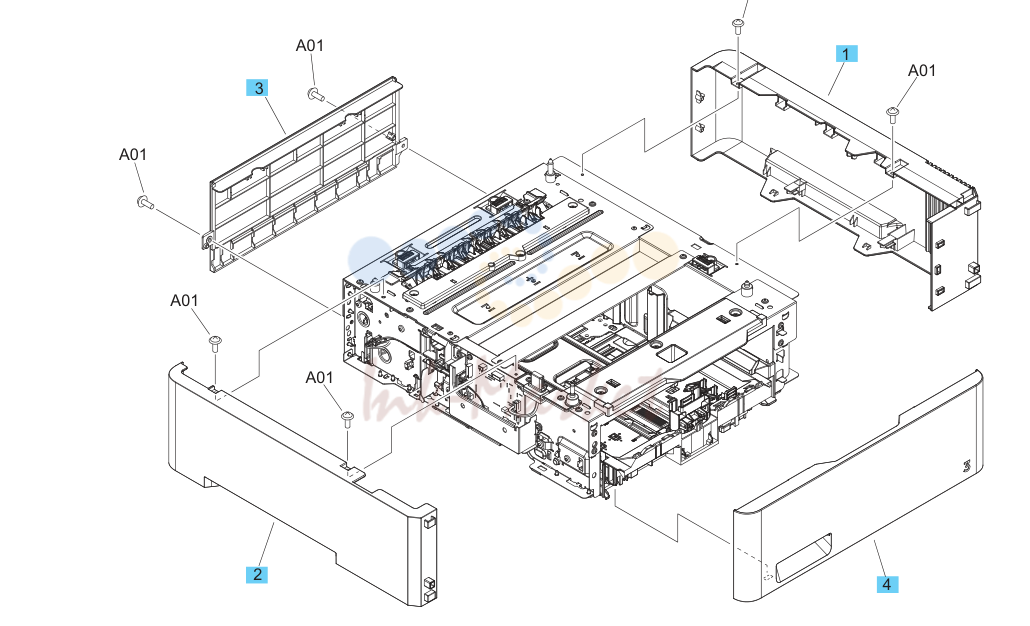

на 550 листов податчик бумаги крышки
| № | Артикул | Наименование |
|---|---|---|
| 1 | RC4-2201 запросить цену → | крышка, left (на 550 листов feeder) |
| 2 | RC4-2202 запросить цену → | крышка, right (на 550 листов feeder) |
| 3 | RC4-2203 запросить цену → | крышка, задний (на 550 листов feeder) |
| 4 | RC4-2224 запросить цену → | крышка, кассета (на 550 листов feeder) |

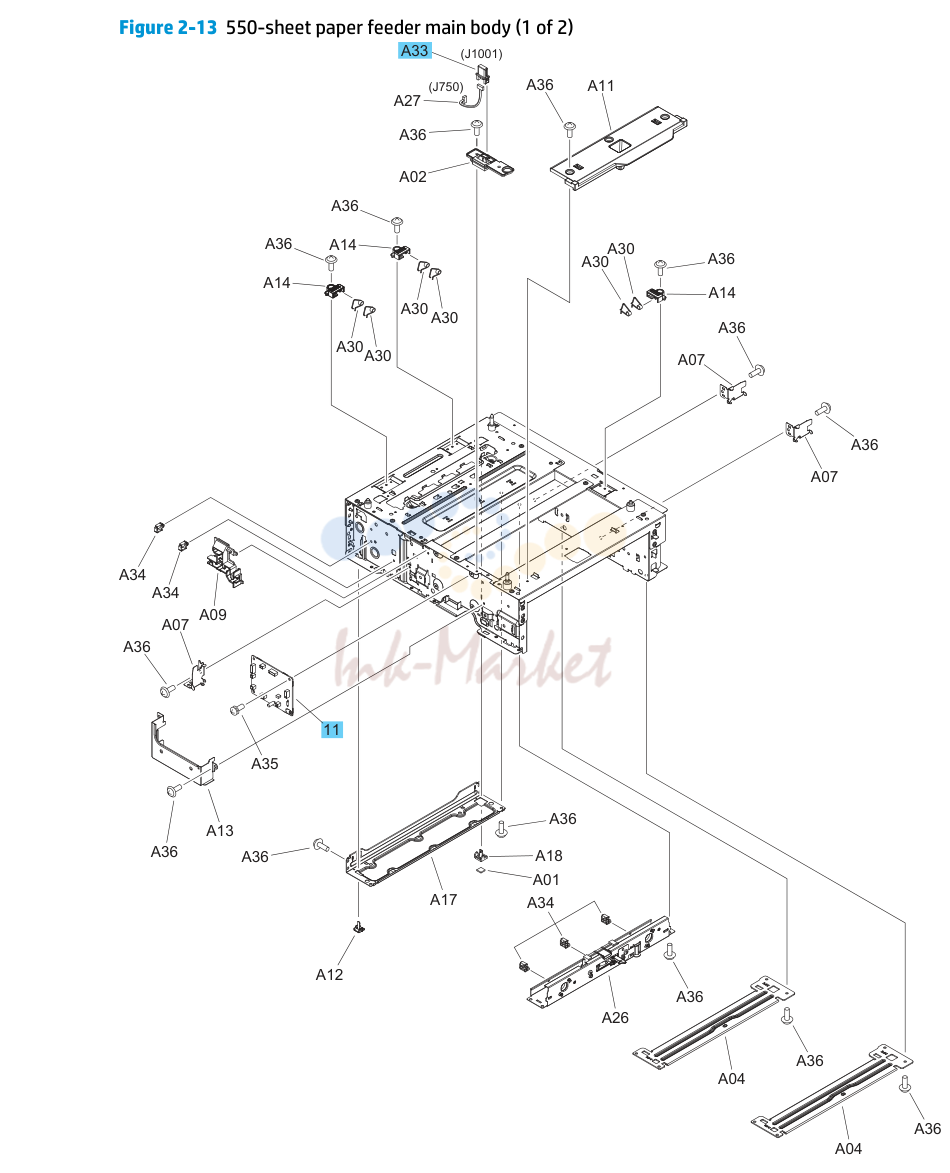

на 550 листов податчик бумаги основной блок (1 из 2)
| № | Артикул | Наименование |
|---|---|---|
| 11 | RM2-7366 запросить цену → | податчик бумаги driver плата (на 550 листов feeder) |
| VS1-7257 запросить цену → | Connector, drawer (на 550 листов feeder) |

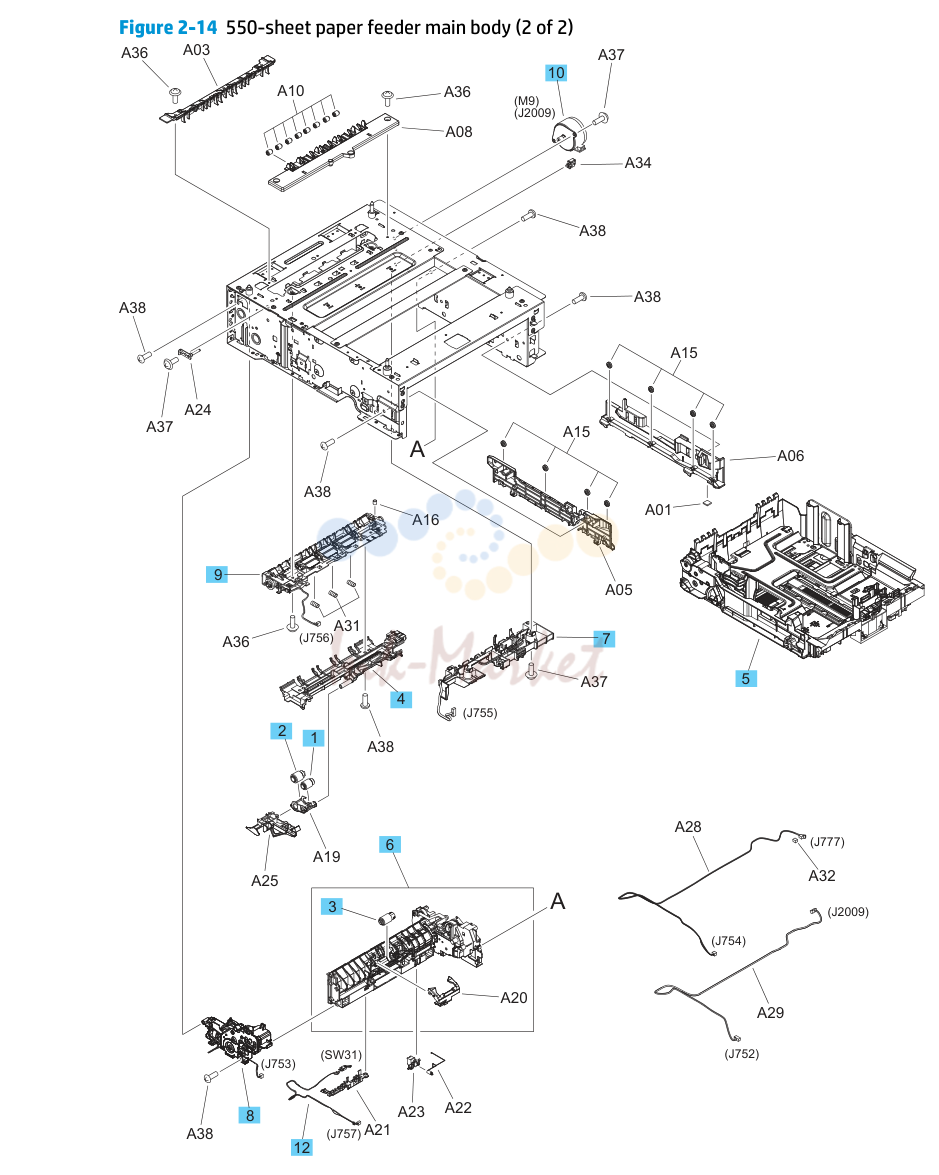

на 550 листов податчик бумаги основной блок (2 из 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RM2-5576 ✓ в наличии | Paper захвата ролик в сборе (на 550 листов feeder) |
| 2 | RM2-5577 ✓ в наличии | подачи ролик в сборе (на 550 листов feeder) |
| 3 | RM2-5881 ✓ в наличии | отделения ролик в сборе (на 550 листов feeder) |
| 4 | RM2-6366 ✓ в наличии | подачи направляющая в сборе, задний (на 550 листов feeder) |
| 5 | RM2-6486 запросить цену → | кассета в сборе (на 550 листов feeder) |
| 6 | RM2-6490 под заказ | Paper захвата в сборе (на 550 листов feeder) |
| 7 | RM2-6492 запросить цену → | подачи направляющая в сборе, передний (на 550 листов feeder) |
| 8 | RM2-6493 запросить цену → | привод подъёмника в сборе (на 550 листов feeder) |
| 9 | RM2-6494 запросить цену → | Paper подачи в сборе (на 550 листов feeder) |
| 10 | RM2-7350 ✓ в наличии | захвата motor (M9) (на 550 листов feeder) |
| 12 | RM2-7897 запросить цену → | выключатель cable в сборе (на 550 листов feeder) Description Part number Table и |
| CF377-60113 запросить цену → | в сборе, панель управления mount chassis 4.3 (M377, M477) M377, M477 крышки и панель управления on 2999 | |
| B3Q10-40074 запросить цену → | Bearing extension (M377, M477) автоподатчик (АПД) и сканер (M377, M477) on 2995 | |
| CF377-60105 запросить цену → | шлейф, fax (M477) внутренние компоненты (2 из 5) on 3003 | |
| CF388-60116 запросить цену → | шлейф, FFC (M377, M477) внутренние компоненты (2 из 5) on 3003 | |
| RK2-6300 запросить цену → | шлейф, flexible flat внутренние компоненты (1 из 5) on 3001 | |
| RK2-6302 запросить цену → | шлейф, flexible flat внутренние компоненты (1 из 5) on 3001 | |
| RK2-6298 запросить цену → | шлейф, flexible flat внутренние компоненты (2 из 5) on 3003 | |
| RM2-6401 под заказ | картридж tray в сборе внутренние компоненты (4 из 5) on 3007 | |
| RM2-6377 под заказ | кассета (лоток 2) в сборе внутренние компоненты (3 из 5) on 3005 | |
| RM2-6486 запросить цену → | кассета в сборе (на 550 листов feeder) на 550 листов податчик бумаги основной блок (2 из 2) on 3015 | |
| VS1-7257 запросить цену → | Connector, drawer (на 550 листов feeder) на 550 листов податчик бумаги основной блок (1 из 2) on 3013 | |
| VS1-7258 под заказ | Connector, drawer внутренние компоненты (1 из 5) on 3001 | |
| B3Q10-40055 запросить цену → | панель управления mount chassis 4.3 (M377, M477) M377, M477 крышки и панель управления on 2999 | |
| B5L25-60101 запросить цену → | панель управления, touchscreen (M377, M477) M377, M477 крышки и панель управления on 2999 | |
| CF388-60113 запросить цену → | панель управления, touchscreen (M452dw) M452 крышки и панели управления on 2997 | |
| CF377-40003 запросить цену → | крышка, 4.3” панель управления back (M377, M477) M377, M477 крышки и панель управления on 2999 | |
| RC4-2224 запросить цену → | крышка, кассета (на 550 листов feeder) на 550 листов податчик бумаги крышки on 3011 | |
| RC4-5334 ✓ в наличии | крышка, кассета M452 крышки и панели управления on 2997 | |
| RC4-5334 ✓ в наличии | крышка, кассета M377, M477 крышки и панель управления on 2999 | |
| B3Q10-40013 запросить цену → | крышка, document feeder outer (M377, M477) автоподатчик (АПД) и сканер (M377, M477) on 2995 |
комментарии
