HP Color LaserJet CP6015 — производительный цветной лазерный принтер A4 для больших рабочих групп. Скорость — до 41 стр/мин, высокий месячный ресурс.
Ключевые характеристики
| Тип | Цветной лазерный, A4 |
| Скорость | до 41 стр/мин ч/б и цвет |
| Разрешение | до 1200 × 600 dpi |
| Картриджи | серия 824A (CB380A–CB383A) |
| Назначение | высокопроизводительная цветная печать |
Расходные материалы
Комплект картриджей — CB380A, CB381A, CB382A, CB383A (824A). В каталоге — картриджи 824A, барабаны, термоблоки и запчасти (каталог по узлам ниже).
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- принтер правая дверца в сборе
- принтер внутренние компоненты (1 из 7)
- принтер внутренние компоненты (2 из 7)
- принтер внутренние компоненты (3 из 7)
- принтер внутренние компоненты (4 из 7)
- принтер внутренние компоненты (5 из 7)
- принтер внутренние компоненты (7 из 7)

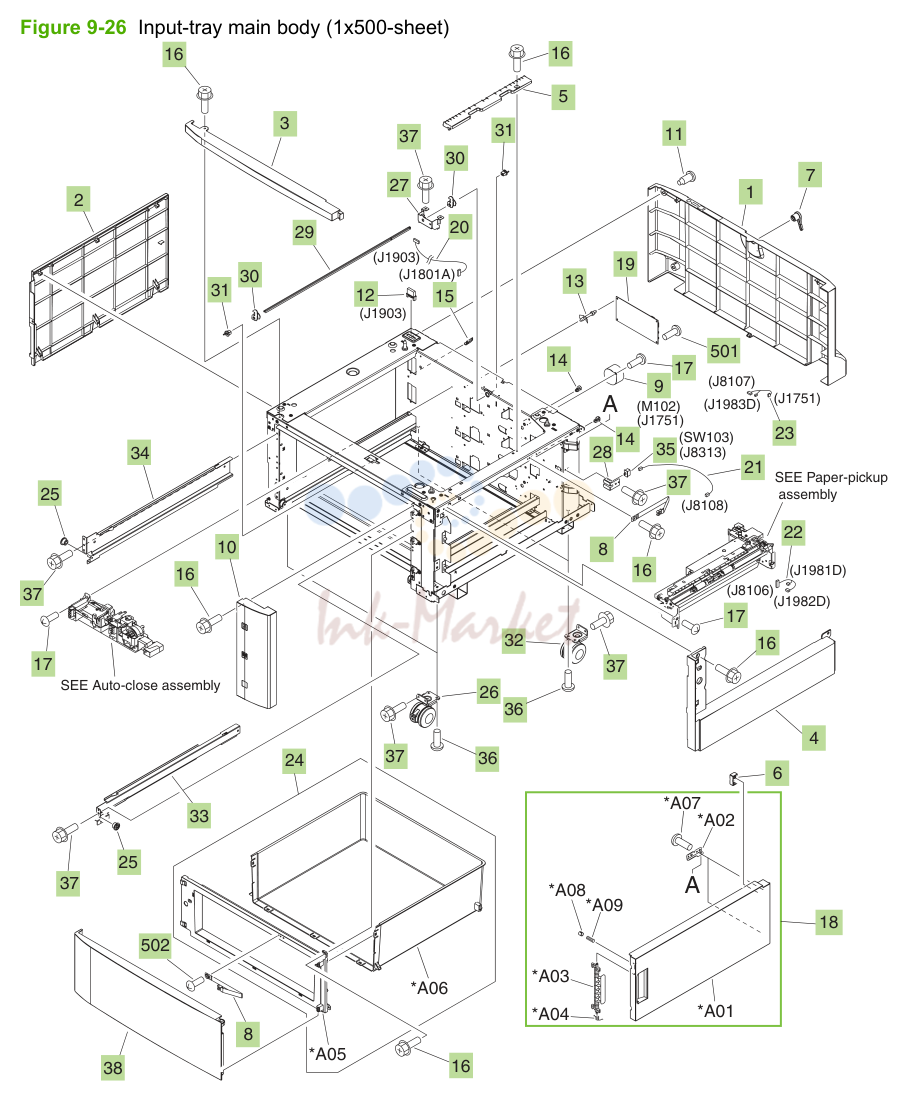

- входной лоток основной блок (1x500-sheet)

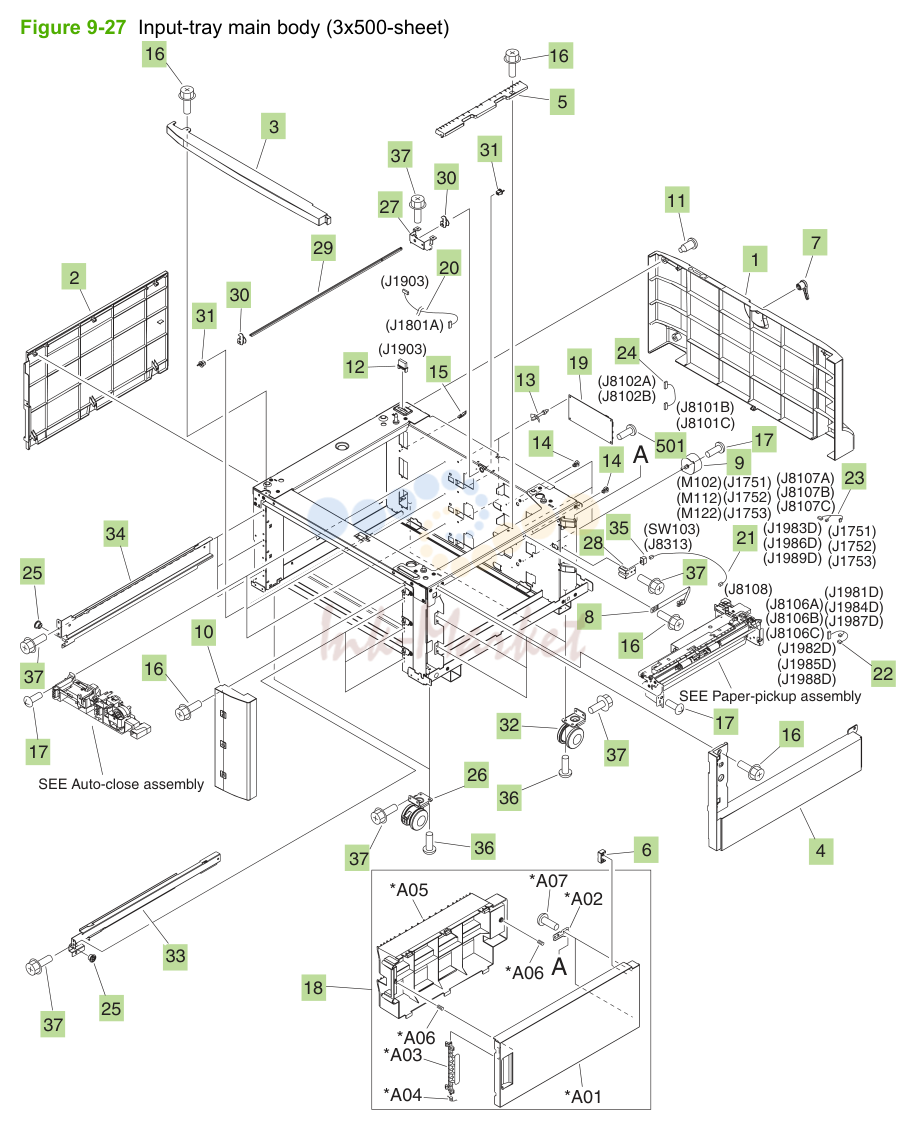

- входной лоток основной блок (3x500-sheet)

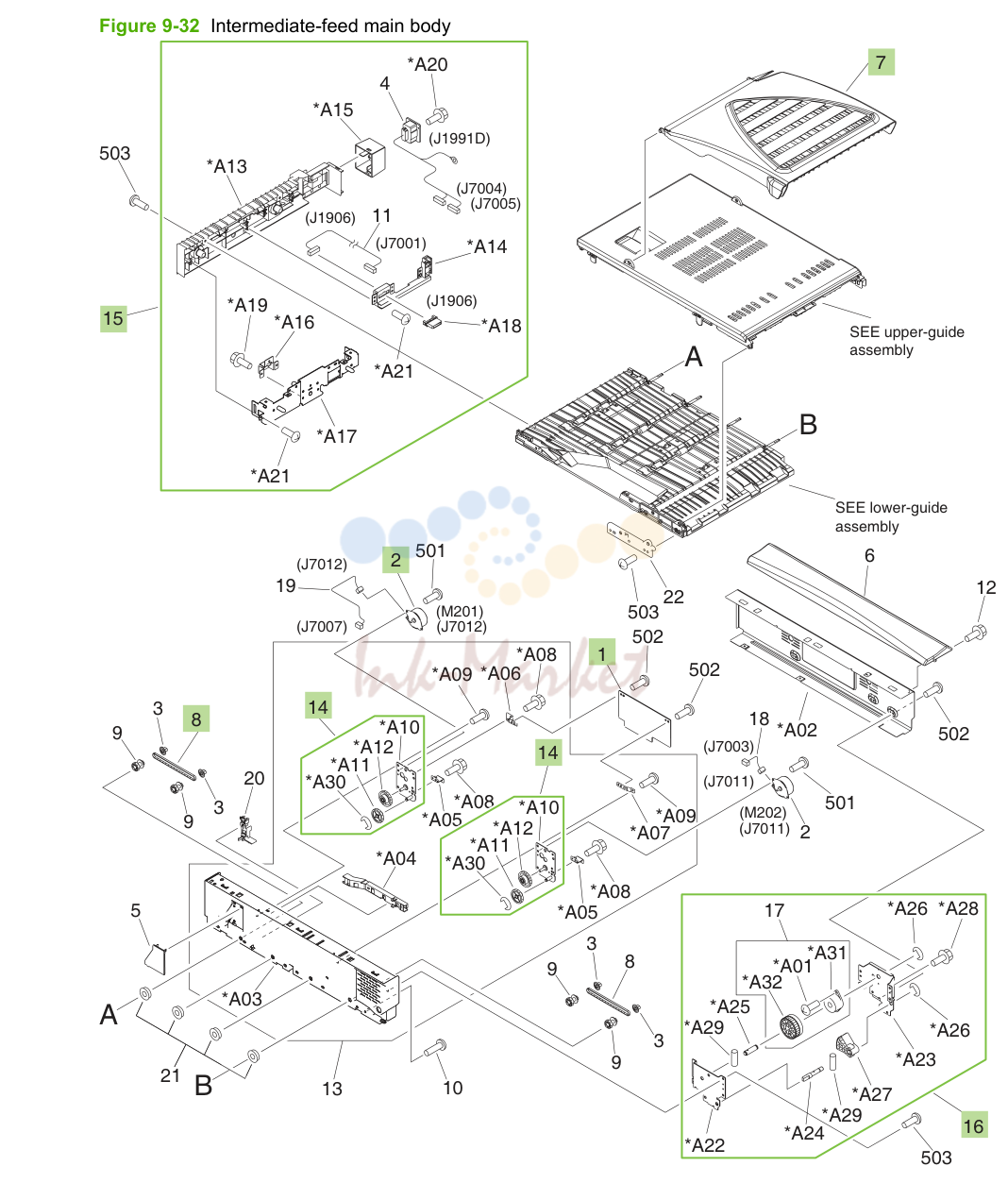

- промежуточный-подачи основной блок

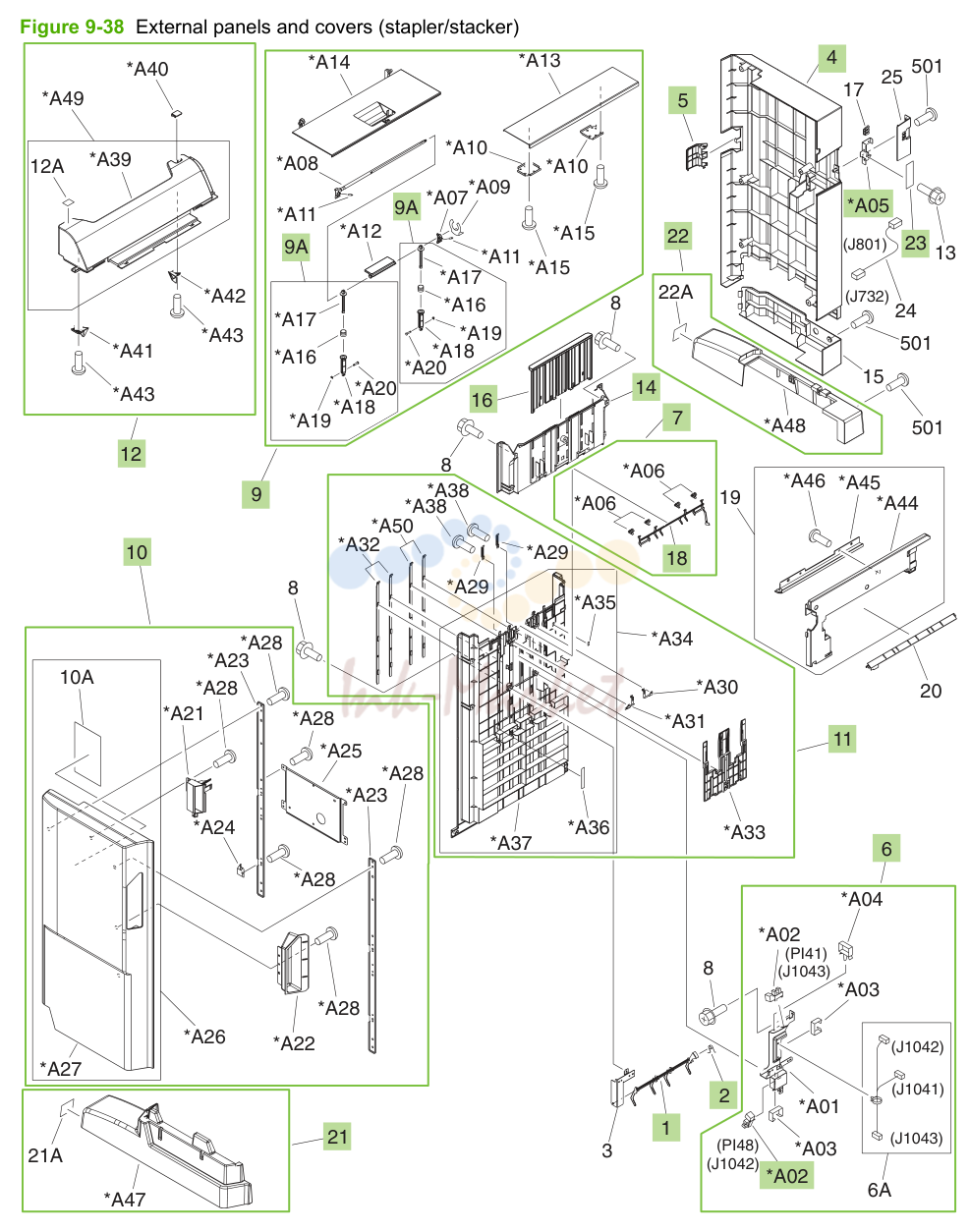

- внешние панели и крышки (сшиватель/укладчик)

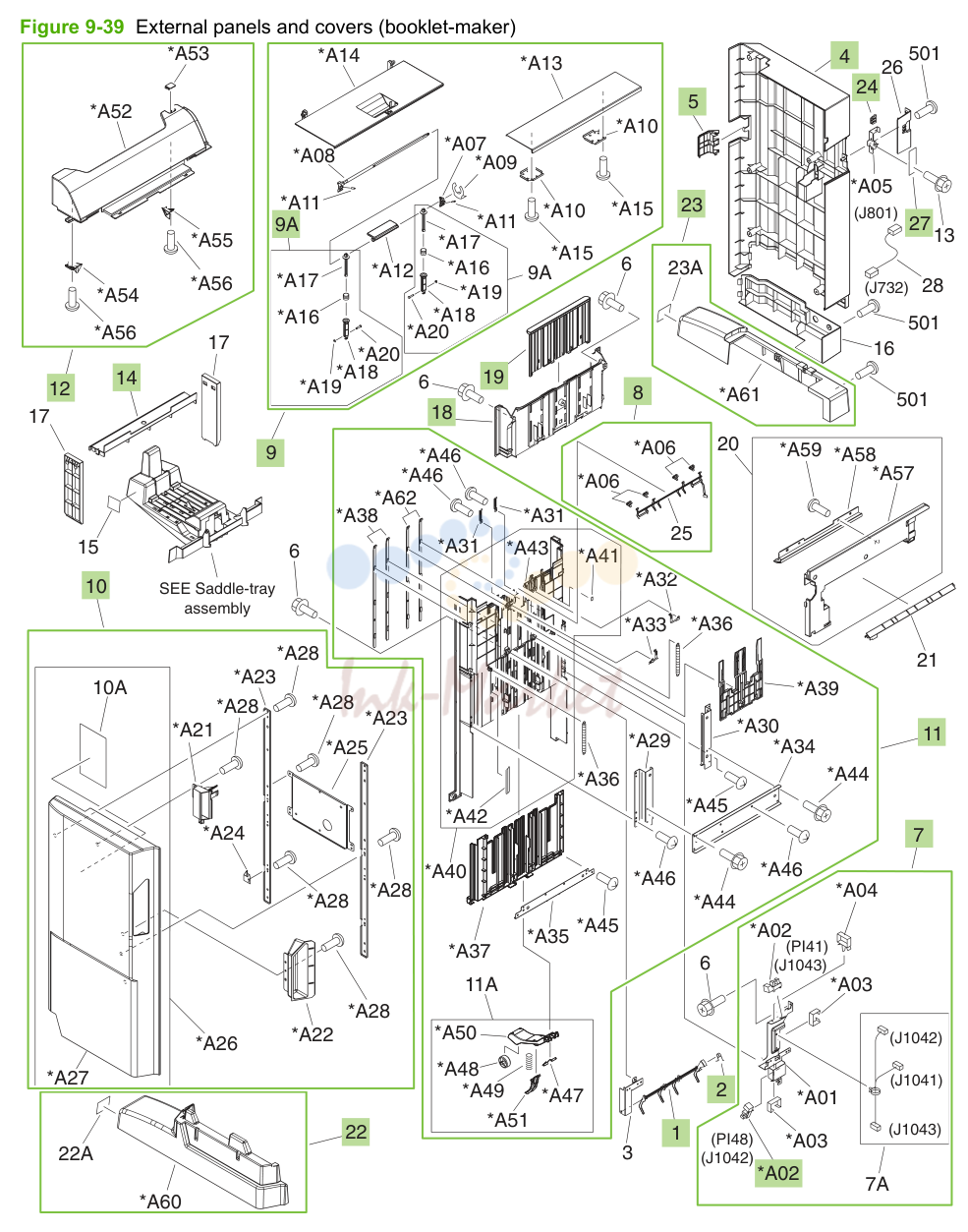

- внешние панели и крышки (брошюровщик)

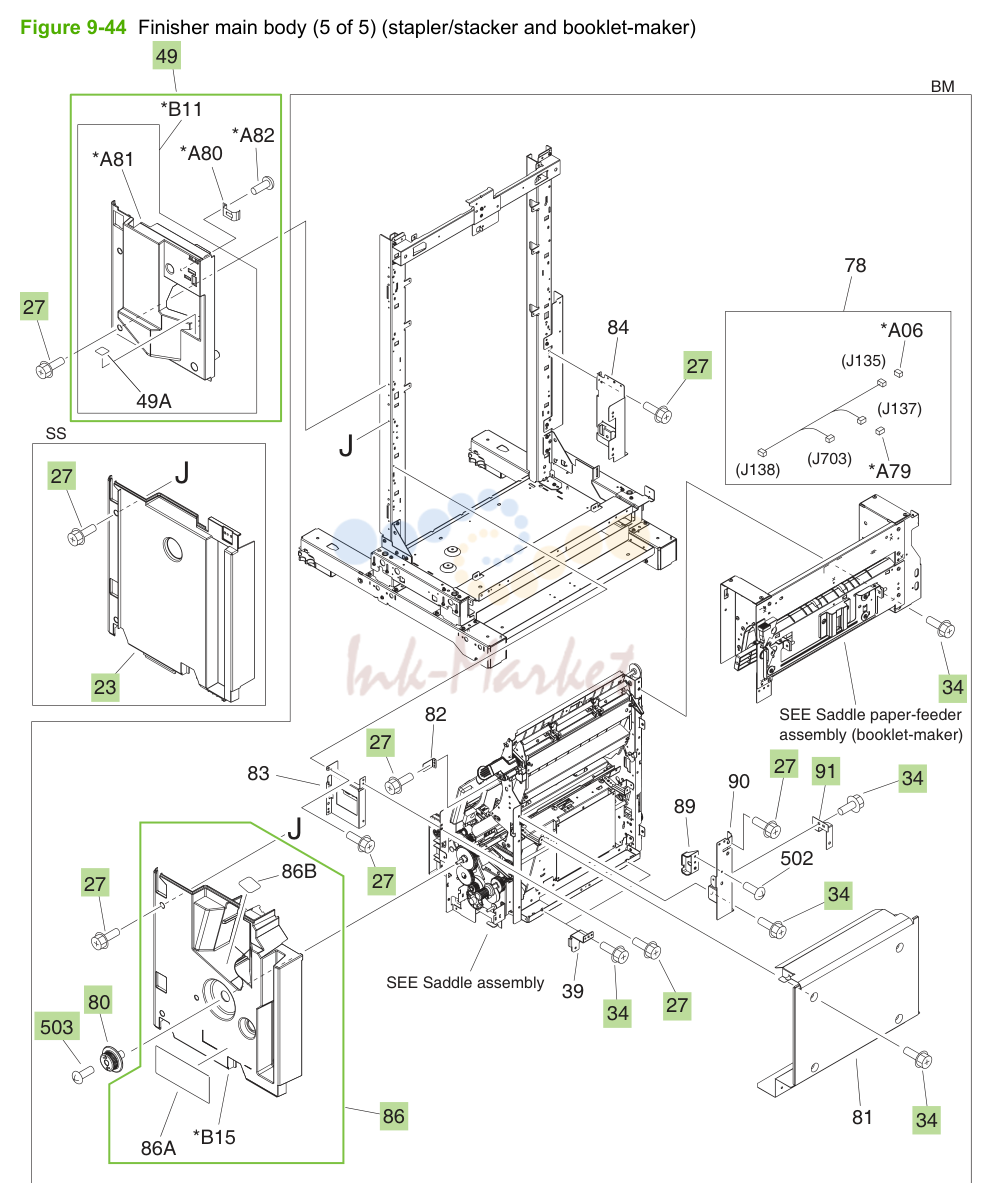

- финишер основной блок (5 из 5) (сшиватель/укладчик и booklet-mak
- выходной лоток 1 (stack верхний-tray в сборе) (2 из 2) (сшиватель/s
- выходной лоток 1 (stack верхний-tray в сборе) (2 из 2) (booklet-m
- выходной лоток 2 (stack нижний-tray в сборе) (2 из 2) (сшиватель/s
- Operation-tray в сборе (2 из 2) (сшиватель/укладчик и bookle
- Return-ролик в сборе (сшиватель/укладчик и брошюровщик)
- брошюровщик в сборе (4 из 4) (брошюровщик)
- брошюровщик-tray в сборе (брошюровщик)
- брошюровщик-сшиватель в сборе (брошюровщик)
- брошюровщик paper-feeder в сборе (брошюровщик)
- Pass нижний-направляющая в сборе (брошюровщик)
- Inner side-plate в сборе (брошюровщик)
- брошюровщик paper-delivery в сборе (брошюровщик)
- мотор-mount в сборе (брошюровщик)

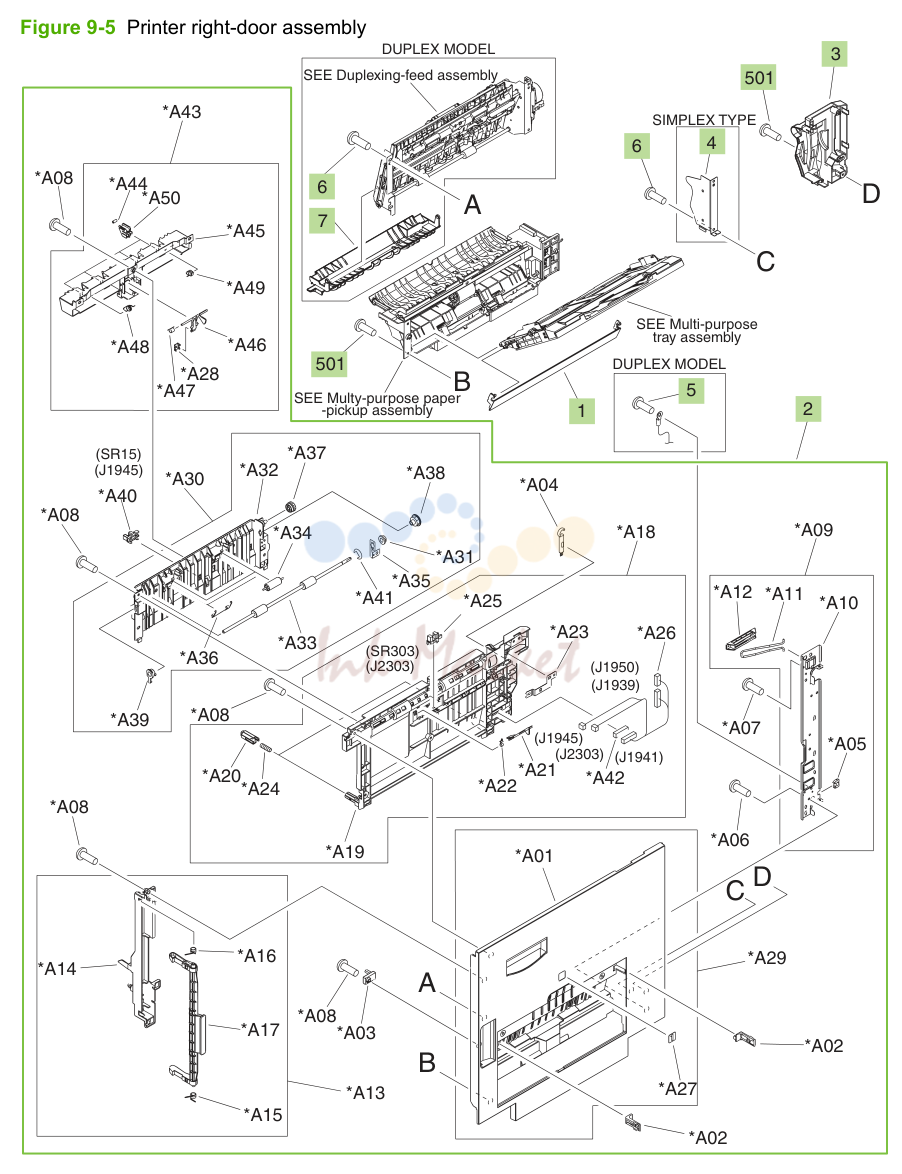

принтер правая дверца в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | RC1-8527 запросить цену → | крышка, multi-purpose blanking |
| 2 | RM1-3333 запросить цену → | правая дверца sub-в сборе |
| 3 | RC1-9511 запросить цену → | крышка, motor |
| 4 | RC1-9014 запросить цену → | Support, door-крышка (simplex) |
| 5 | XA9-1495 запросить цену → | Screw, RS, M3X6 (duplex) |
| 6 | XA9-1422 запросить цену → | Screw, with washer, M4X12 2 (simplex) |
| 6 | XA9-1422 запросить цену → | Screw, with washer, M4X12 4 (duplex) |
| 7 | RL1-1335 запросить цену → | направляющая, duplexing-подачи, верхний (duplex) |
| 501 | XB4-7401 запросить цену → | Screw, tapping, truss-head, M4X10 NOTE: Only highlighted parts are orderable. |

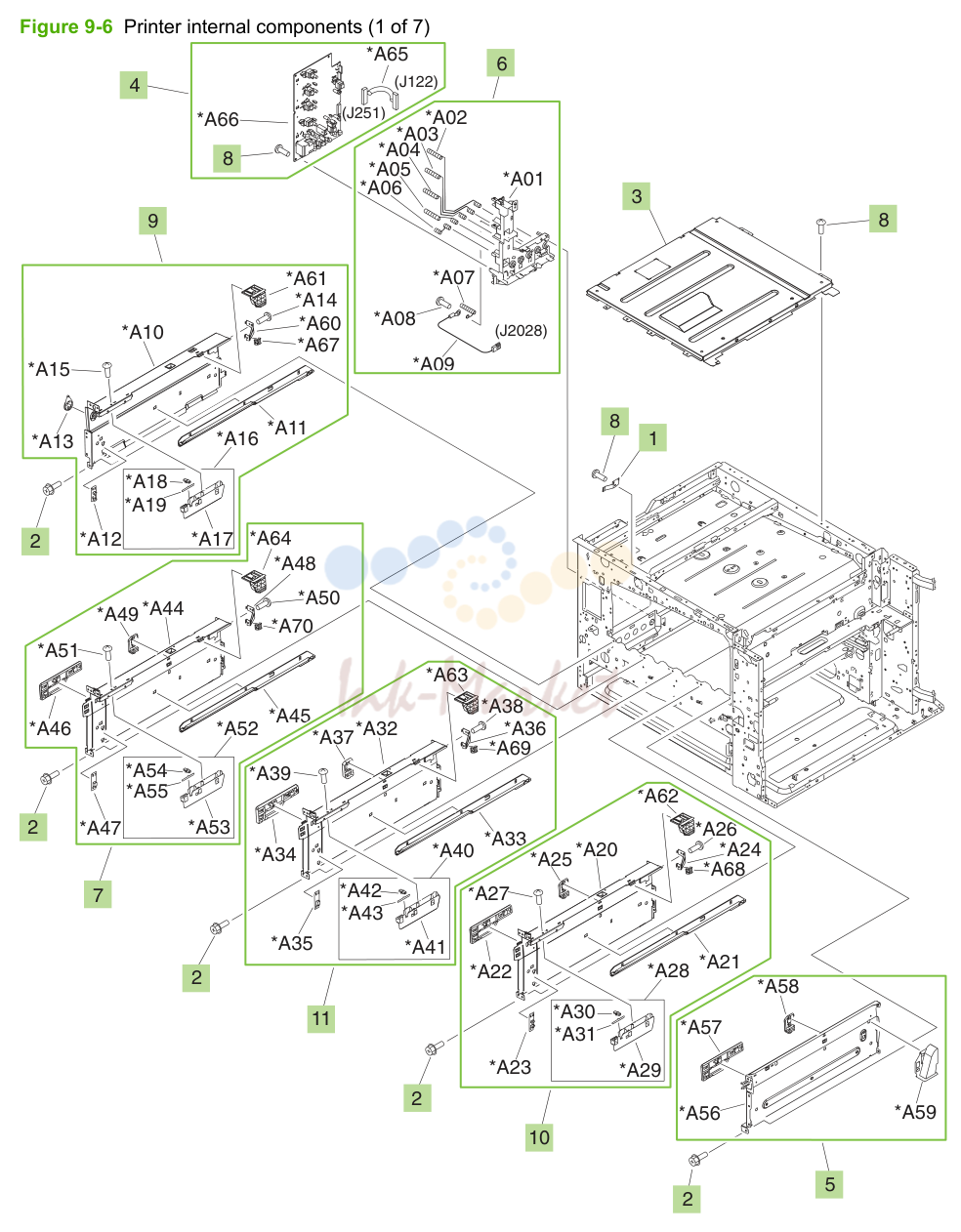

принтер внутренние компоненты (1 из 7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RC1-9233 запросить цену → | пружина, leaf |
| 2 | XA9-1504 запросить цену → | Screw, RS, M3x8 |
| 3 | RL1-1284 запросить цену → | Top-крышка в сборе |
| 4 | RM1-5475 запросить цену → | High-voltage transfer B плата в сборе |
| 5 | RM1-3239 запросить цену → | Right-side wall в сборе |
| 6 | RM1-3230 запросить цену → | переноса contact-holder в сборе |
| 7 | RM1-3238 запросить цену → | Partition-plate в сборе, cyan |
| 8 | XA9-1495 запросить цену → | Screw, RS, M3x6 |
| 9 | RM1-3233 запросить цену → | Left-side wall в сборе |
| 10 | RM1-3235 запросить цену → | Partition-plate в сборе, yellow |
| 11 | RM1-3237 запросить цену → | Partition-plate в сборе, magenta NOTE: Only highlighted parts are orderable. |

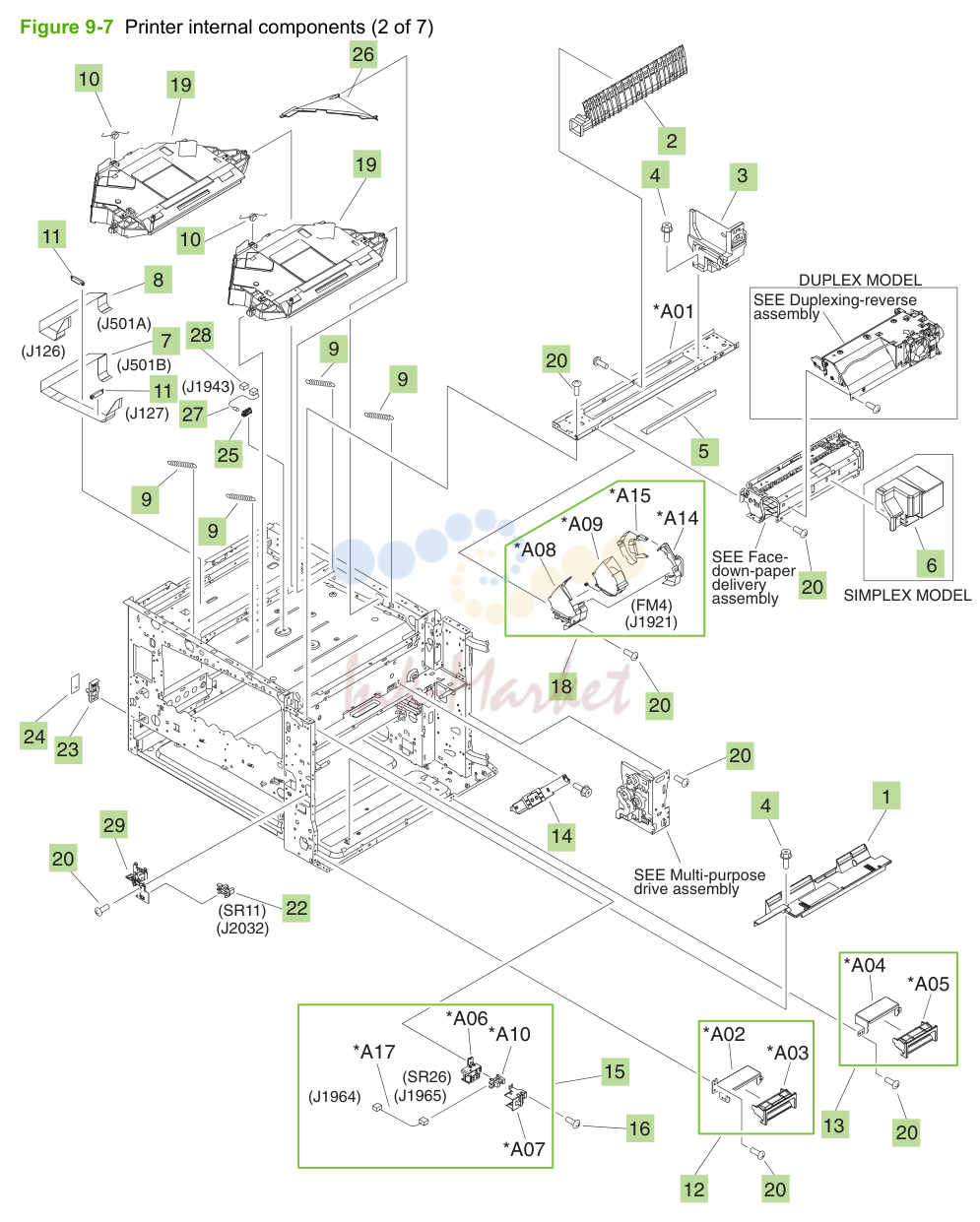

принтер внутренние компоненты (2 из 7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RL1-1283 запросить цену → | направляющая, multi-purpose, right |
| 2 | RC1-8959 запросить цену → | направляющая, face-down inner |
| 3 | RC1-9206 запросить цену → | Rail, reverse, задний |
| 4 | XA9-1504 запросить цену → | Screw, RS, M3x8 |
| 5 | RC1-9232 запросить цену → | Sheet, fixing-crossmember |
| 6 | RC1-9354 запросить цену → | Block, reinforcement (simplex) |
| 7 | RK2-1354 запросить цену → | шлейф, laser flexible flat |
| 8 | RK2-1355 запросить цену → | шлейф, laser flexible flat |
| 9 | RU5-2822 запросить цену → | пружина, tension |
| 10 | RU5-2825 запросить цену → | пружина, torsion |
| 11 | WT2-5912 запросить цену → | Clamp, FFC |
| 12 | RM1-3225 запросить цену → | Grip-support передний в сборе |
| 13 | RM1-3226 запросить цену → | Grip-support задний в сборе |
| 14 | RM1-3232 запросить цену → | Thermopile case в сборе |
| 15 | RM1-3250 запросить цену → | Photosensor в сборе |
| 16 | XA9-1449 запросить цену → | Screw, RS, M3x8 |
| 18 | RM1-3364 запросить цену → | вентилятор в сборе |
| 19 | Q3931-67907 запросить цену → | сканер в сборе комплект (1 сканер в сборе per комплект) with service document |
| 20 | XA9-1495 запросить цену → | Screw, RS, M3x6 |
| 22 | WG8-5696 ✓ в наличии | Photo interrupter, TLP1243 |
| 23 | RC1-9324 запросить цену → | держатель, environment-sensor |
| 24 | RK2-2376 запросить цену → | датчик узел, humidity |
| 25 | RC1-9260 запросить цену → | держатель, сканер-thermistor |
| 26 | RC1-9334 запросить цену → | воздуховод, сканер |
| 27 | RK2-1363 запросить цену → | Thermistor узел |
| 28 | VS1-7177 запросить цену → | Connector, snap-tight |
| 29 | RM1-3589 запросить цену → | Interlock-выключатель в сборе NOTE: Only highlighted parts are orderable. |

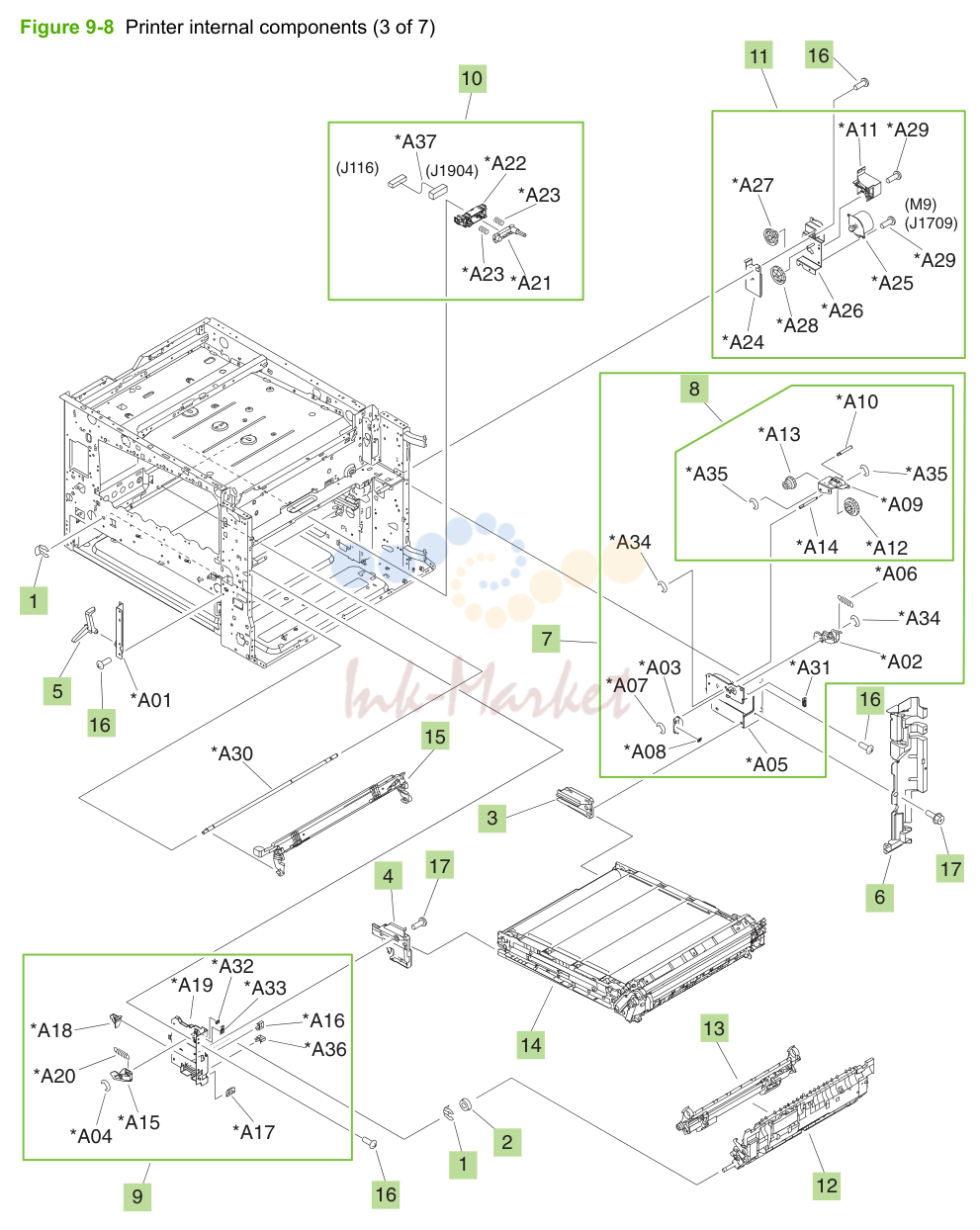

принтер внутренние компоненты (3 из 7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RC1-8511 запросить цену → | Retainer |
| 2 | RC1-8734 запросить цену → | втулка |
| 3 | RC1-9186 запросить цену → | направляющая, intermediate transfer ремень (ITB)-entrance, задний |
| 4 | RC1-9185 запросить цену → | направляющая, intermediate transfer ремень (ITB)-entrance, передний |
| 5 | RC1-9189 запросить цену → | рычаг, 1st-estrangement |
| 6 | RC1-9348 запросить цену → | крышка, внутренний, right |
| 7 | RM1-3215 запросить цену → | промежуточный ремень переноса (ITB) (ITB) lock-support задний в сборе |
| 9 | RM1-3228 запросить цену → | промежуточный ремень переноса (ITB) (ITB) lock-support передний в сборе |
| 10 | RM1-3240 запросить цену → | промежуточный ремень переноса (ITB) (ITB)-drawer в сборе |
| 11 | RM1-3280 запросить цену → | промежуточный ремень переноса (ITB) (ITB) estrangement-drive в сборе |
| 12 | Q3931-67909 запросить цену → | регистрации 2nd-transfer в сборе комплект with service document |
| 13 | RM1-3319 запросить цену → | 2nd-transfer-ролик в сборе |
| 14 | RM1-3307 запросить цену → | промежуточный ремень переноса (ITB) (ITB) в сборе |
| 15 | RM1-3258 запросить цену → | Color-plane-registration sensor в сборе |
| 16 | XA9-1495 запросить цену → | Screw, RS, M3x6 |
| 17 | XA9-1504 запросить цену → | Screw, RS, M3x8 NOTE: Only highlighted parts are orderable. |

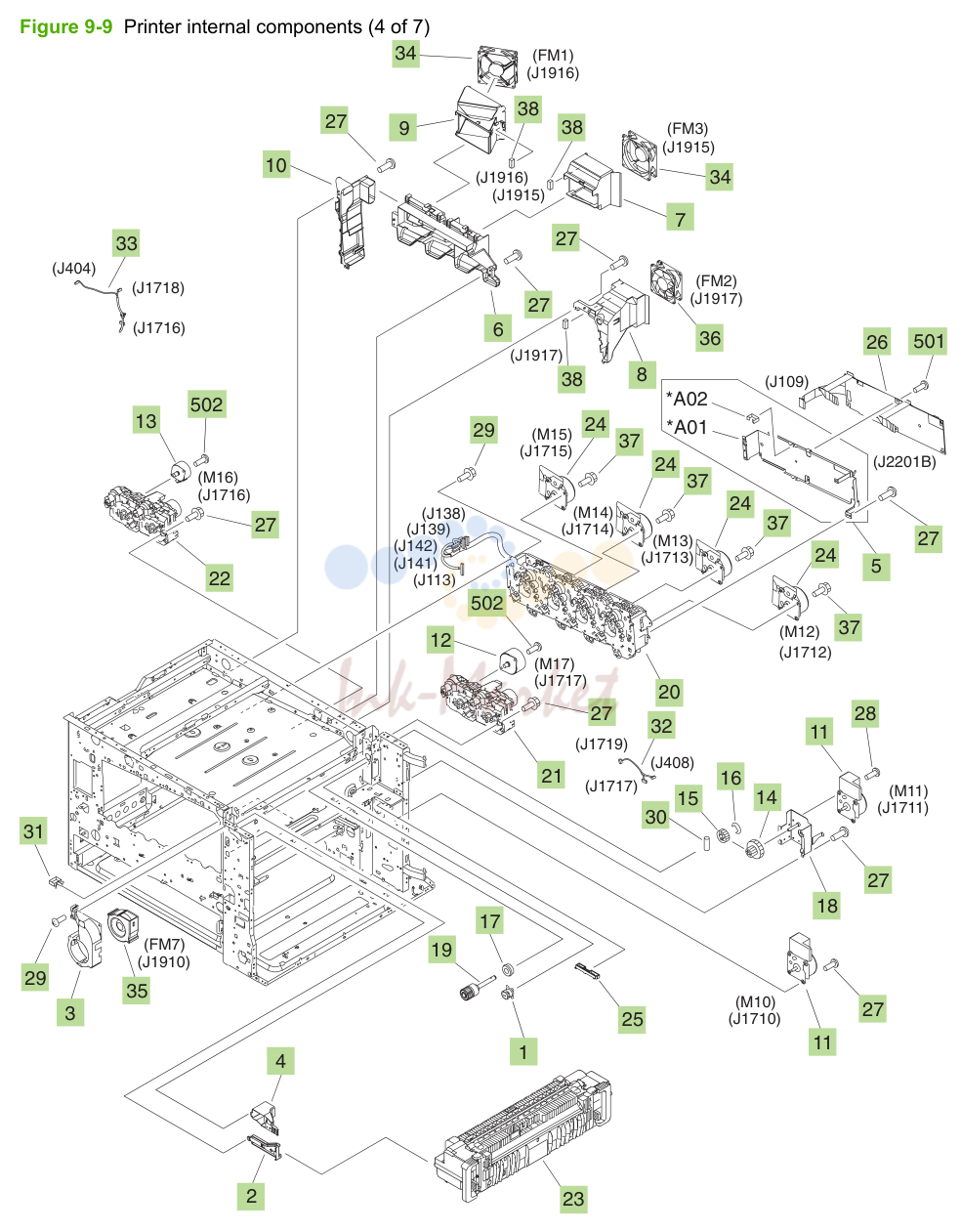

принтер внутренние компоненты (4 из 7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RC1-8925 запросить цену → | Damper, gear |
| 2 | RC1-8931 запросить цену → | Rail, fixing, передний |
| 3 | RC1-8961 запросить цену → | воздуховод, air |
| 4 | RC1-8964 запросить цену → | воздуховод, face-down joint |
| 5 | RM1-4402 запросить цену → | Tag плата-holder в сборе |
| 6 | RC1-9276 запросить цену → | воздуховод, картридж |
| 7 | RC1-9277 запросить цену → | держатель, картридж-fan |
| 8 | RC1-9278 запросить цену → | держатель, fixing-fan |
| 9 | RC1-9279 запросить цену → | держатель, сканер-fan |
| 10 | RC1-9309 запросить цену → | воздуховод, сканер-fan |
| 11 | RM1-4519 под заказ | DC motor в сборе |
| 12 | RK2-1366 запросить цену → | мотор, шаговый, DC |
| 13 | RK2-1370 запросить цену → | мотор, шаговый, DC |
| 14 | RU5-0790 запросить цену → | шестерня, 83T/25T |
| 15 | RU5-0791 запросить цену → | шестерня, 34T |
| 16 | XD9-0234 запросить цену → | Ring, E |
| 17 | XG9-0586 запросить цену → | Bearing, ball |
| 18 | RL1-1216 запросить цену → | Plate, fixing-motor |
| 19 | RM1-3247 под заказ | Fixing one-way gear в сборе |
| 20 | Q3931-67911 запросить цену → | Main drive-узел комплект with service document |
| 21 | Q3931-67912 запросить цену → | тонер картридж drive в сборе комплект with service document |
| 22 | Q3931-67913 запросить цену → | тонер картридж drive в сборе комплект with service document |
| 23 | 110-127V запросить цену → | Fixing в сборе комплект, Q3931-67914 |
| 24 | 220-240V запросить цену → | Fixing в сборе комплект, Q3931-67915 |
| 24 | RM1-3286 запросить цену → | барабан-motor в сборе |
| 25 | RC1-8939 запросить цену → | Rail, fixing, задний |
| 26 | RM1-3585 запросить цену → | Memory-tag плата в сборе |
| 27 | XA9-1495 запросить цену → | 28 Screw, RS, M3x6 |
| 29 | XA9-1504 запросить цену → | Screw, RS, M3x8 |
| 30 | XD9-0240 запросить цену → | Pin, dowel |
| 31 | WT2-5694 запросить цену → | брошюровщик, wire |
| 32 | RM1-3383 запросить цену → | тонер-motor cable |
| 33 | RM1-3385 запросить цену → | тонер-motor cable |
| 34 | RK2-1377 запросить цену → | вентилятор |
| 35 | RK2-1382 запросить цену → | вентилятор |
| 36 | RK2-1378 ✓ в наличии | вентилятор |
| 37 | XA9-1159 запросить цену → | Screw, TP, M3x6 |
| 38 | VS1-7177 запросить цену → | Connector, snap-tight |
| 501 | XB2-8300 запросить цену → | Screw, with washer, M3x6 |
| 502 | XB1-2300 запросить цену → | Screw, machined, truss-head, M3x4 NOTE: Only highlighted parts are orderable. |

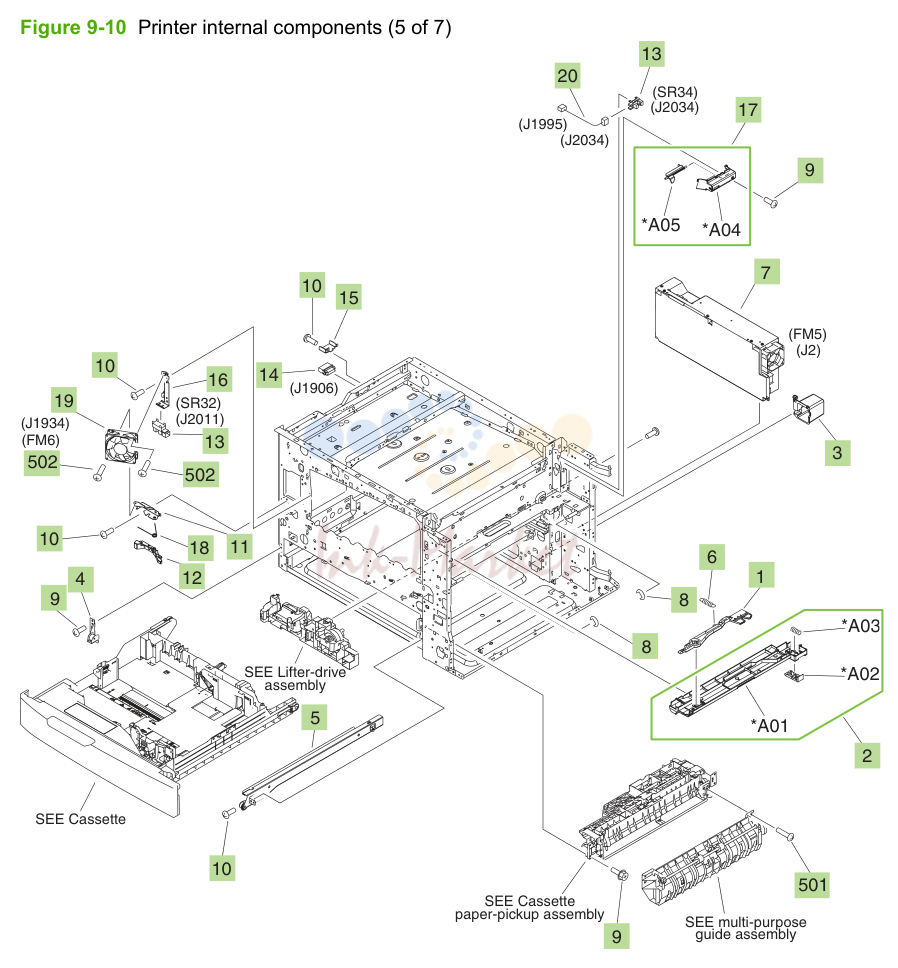

принтер внутренние компоненты (5 из 7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RC1-8928 запросить цену → | Lever, paper-sensing |
| 2 | RM1-4401 запросить цену → | промежуточный ремень переноса (ITB) (ITB) duct в сборе |
| 3 | RC1-9201 запросить цену → | крышка, кассета back-end |
| 4 | RL1-1213 запросить цену → | Rail, left, top |
| 5 | RL1-1215 запросить цену → | Rail, кассета, right |
| 6 | RU5-2796 запросить цену → | пружина, tension |
| 7 | RM1-3594 запросить цену → | Low-voltage power-supply в сборе |
| 8 | XD9-0234 запросить цену → | Ring, E |
| 9 | XA9-1504 запросить цену → | Screw, RS, M3x8 |
| 10 | XA9-1495 запросить цену → | Screw, RS, M3x6 |
| 11 | RC1-9190 запросить цену → | Plate, fan-fixing, передний |
| 12 | RC1-9220 запросить цену → | Lever, door-interlock shutter |
| 13 | WG8-5696 ✓ в наличии | Photo interrupter, TLP1243 |
| 14 | VS1-7258 под заказ | Connector, drawer |
| 15 | RC1-9235 запросить цену → | Plate, drawer-guard |
| 16 | RC1-9246 запросить цену → | Plate, sensor, передний |
| 17 | RM1-4400 запросить цену → | направляющая-sensor в сборе |
| 18 | RC1-9244 запросить цену → | пружина, torsion |
| 19 | RK2-1378 ✓ в наличии | вентилятор |
| 20 | RM1-5029 запросить цену → | шлейф, fixing open-sensor |
| 501 | XB4-7401 запросить цену → | Screw, tapping, truss-head, M4x10 |
| 502 | XB6-7303 запросить цену → | Screw, TP, M3x30 NOTE: Only highlighted parts are orderable. (J170) (J1903) (J114) (J111) (J6) 10 (J110) (J201) (J109) B (J1922) (J1906) (J1928) (J112) (J144) (J1920) (J1907) (J1305) (J1911) (J130) (J1924) (J1927) (J1951) (J1952) (J105) (J1916) (J132) (J108) (J131) (J1930) (J1917) (J1902) *A02 (J103) (J145) (J133) (J1929) (J1905) *A03 (J1934) (J121) (J115) C (J1913) D (J1710) (J1966) (J1943) (CN1) (J1910) (J1921) 11 (J1501) (J1955) (J9001) *A01 *A10 (J5) 18 *A04 (J1720) (J1957) *A05 (J118) *A07 (J1711) B (J101) 6 (J1931) (J199) (J1824) (J119) 1 *A09 (J4) D 2 *A08 (J9001) *A08 (J123) (J1801) (J1810) (J124) (J1932) |
| 1 | RC1-9308 запросить цену → | направляющая, cable, C |
| 2 | RC1-9312 запросить цену → | направляющая, cable, D |
| 3 | RC1-9318 запросить цену → | направляющая, cable, E |
| 4 | RM1-3389 запросить цену → | панель cable |
| 5 | RM1-3253 запросить цену → | форматтер-case в сборе |
| 6 | XA9-1495 запросить цену → | Screw, RS, M3x6 |
| 7 | Q3931-67916 запросить цену → | DC-controller комплект with service document |
| 8 | RM1-3610 запросить цену → | DC-controller power cable |
| 9 | RM1-3617 запросить цену → | передний cable |
| 10 | RM1-3618 запросить цену → | задний-нижний cable |
| 11 | RM1-3619 запросить цену → | задний-верхний cable |
| 12 | RM1-3620 запросить цену → | сканер-joint cable |
| 13 | RM1-3622 запросить цену → | панель-joint cable |
| 14 | RM1-3623 запросить цену → | Interface-joint cable |
| 15 | RM1-3624 запросить цену → | Color-plane-registration joint cable |
| 17 | RM1-3354 запросить цену → | задний-крышка-mount plate в сборе |
| 18 | RM1-3217 запросить цену → | Fixing-motor cable |
| 19 | XA9-1300 запросить цену → | Screw, TP, M4x8 |
| 20 | RC1-9307 запросить цену → | направляющая, cable, B |
| 21 | RK2-1356 запросить цену → | шлейф, flexible flat |
| 22 | XA9-1449 запросить цену → | Screw, RS, M3x8 |
| 24 | RC1-9208 запросить цену → | Foot, rubber |
| 25 | RC1-9329 запросить цену → | направляющая, cable NOTE: Only highlighted parts are orderable. |

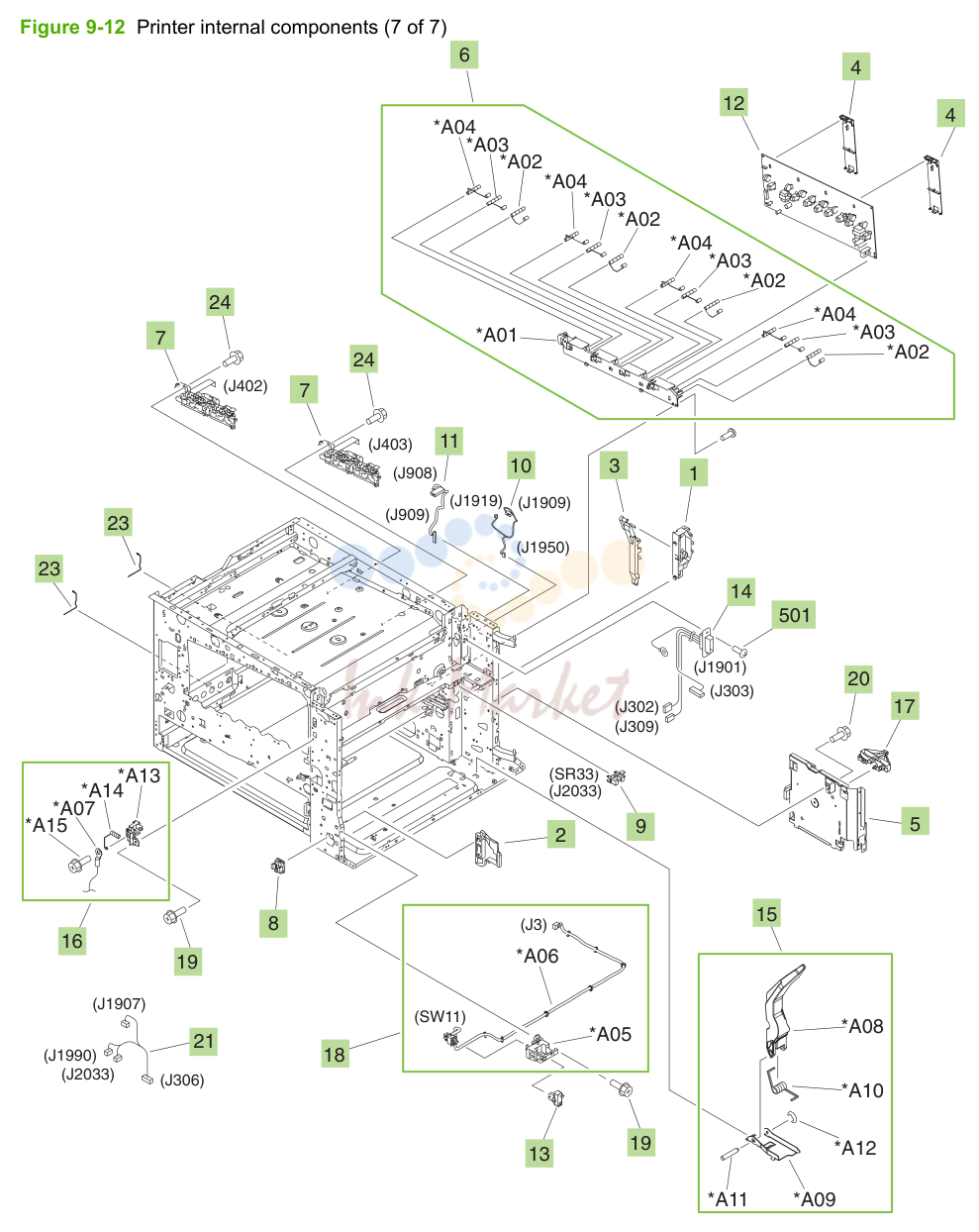

принтер внутренние компоненты (7 из 7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RC1-9306 запросить цену → | направляющая, cable, A |
| 2 | RC1-9211 запросить цену → | крышка, main-выключатель |
| 3 | RC1-9323 запросить цену → | направляющая, cable, F |
| 4 | RC1-9326 запросить цену → | Plate, HVT-A (high-voltage transmission) guard |
| 5 | RM1-3218 запросить цену → | Fixing power-supply в сборе |
| 6 | RM1-3254 запросить цену → | картридж contact-holder в сборе |
| 7 | Q3931-67917 запросить цену → | картридж-interface в сборе комплект with service document |
| 8 | RC1-9328 запросить цену → | держатель, high-voltage-connector |
| 9 | WG8-5696 ✓ в наличии | Photo interrupter, TLP1243 |
| 10 | RM1-3390 запросить цену → | Face-down узел-1 cable |
| 11 | RM1-3391 запросить цену → | Face-down узел-2 cable |
| 12 | RM1-3582 запросить цену → | High-voltage-transfer A плата в сборе |
| 13 | RC1-9300 запросить цену → | Button, main-выключатель |
| 14 | RM1-3612 запросить цену → | Fixing-joint cable |
| 15 | RM1-4411 запросить цену → | T2 направляющая-arm в сборе |
| 16 | RM1-4409 запросить цену → | Fixing-bias cable в сборе |
| 17 | RC1-9332 запросить цену → | направляющая, fixing-cable |
| 18 | RM1-3252 запросить цену → | Main выключатель-holder в сборе |
| 19 | XA9-1504 запросить цену → | Screw, RS, M3x8 |
| 20 | XA9-1495 запросить цену → | Screw, RS, M3x6 |
| 21 | RM1-5030 запросить цену → | шлейф TP/T2 open-sensor |
| 23 | RC1-9261 запросить цену → | Clamp, formatter cable |
| 24 | XA9-1801 запросить цену → | Screw, RS, M13x12 |
| 501 | XB1-2400 запросить цену → | Screw, machined, truss-head, M4x8 NOTE: Only highlighted parts are orderable. *A09 (M6) (J1705) (J1705) (J1924) (J1706) *A08 *A03 (M5) *A15 (J1706) *A05 *A08 *A02 *A10 *A14 *A13 *A06 *A12 *A11 *A08 *A07 *A04 *A01 |
| RM1-3366 запросить цену → | All Multi-purpose-drive в сборе NOTE: Only highlighted parts are orderable. *A09 *A05 *A14 *A04 *A09 *A19 *A03 (J1911) (J2004) *A09 (SR4) *A11 *A23 *A25 *A06 *A17 *A22 *A21 (J1920) *A20 *A13 *A12 *A15 *A16 (M7) *A01 *A08 *A10 *A18 *A24 (SW4) (J8301) *A07 (SW5) (J8302) *A07 *A02 | |
| RM1-3222 запросить цену → | All подъёмник-drive-в сборе комплект NOTE: Only highlighted parts are orderable. *A21 *A22 *A25 *A24 *A26 *A02 *A23 2 *A20 15 *A06 *A12 9 *A13 *A05 11 16 *A16 *A15 *A07 2 *A01 *A16 *A14 501 *A11 *A10 *A08 *A17 *A09 *A03 *A19 *A18 | |
| 1 | Q3931-67918 запросить цену → | 23 кассета-в сборе комплект NOTE: Only highlighted parts are orderable. *A53 *A23 *A59 *A32 (SL1) *A66 *A55 *A57 *A50 (J1923) *A58 (J1923) (J1922) *A28 *A45 (J2001) *A38 *A42 *A46 *A58 *A35 *A47 (J2005) *A43 (SR2)(SR1) *A66 *A24 *A49 *A17 *A20 (J2001) *A02 *A21 *A05 *A29 *A67 *A25 *A27 *A65 *A22 *A26 *A07 *A61 *A19 (SR5) *A03 *A08 (J2005) *A18 *A56 *A48 A *A62 *A44 *A51 *A43 *A11 *A34*A36 *A13 *A33 *A12 *A09 *A31 *A13 *A15 *A30 *A52 *A01 *A60 *A14 *A41 *A64 *A54 *A40 *A63 *A39 *A66 |
| RM1-3206 запросить цену → | All кассета paper-захвата в сборе (includes 1 pick и 2 подачи rollers) | |
| 1 | Q3931-67919 запросить цену → | 2 лоток 2 захвата, подачи-комплект роликов NOTE: Only highlighted parts are orderable. *A38 (J1925) (J1926) (J1936) *A42 *A13 (J2006) *A43 *A15 *A43 *A26 *A14 *A40 *A36 *A15 *A27 *A19 *A16 *A20 *A19 *A39 *A22(SL2) *A21 (J1925) *A33 *A29 *A01 *A35 *A18 *A28 *A31 *A41 *A17 *A30 *A25 *A23 *A43 *A09 *A34 (SR6) *A05 (J2006) *A10 *A11 *A08 *A12 *A06 *A28 *A35 *A07 *A03 *A02 *A07 *A04 *A37 |
| RM1-3345 запросить цену → | All Multi-purpose paper-захвата в сборе | |
| 1 | Q3931-67920 запросить цену → | 4 лоток 1 захвата, retard-комплект роликов |
| 2 | RC1-8526 запросить цену → | направляющая, multi-purpose, верхний |
| 3 | RC1-8511 запросить цену → | Retainer |
| 5 | RC1-8519 запросить цену → | Limiter, torque NOTE: Only highlighted parts are orderable. *A07 *A06 (J1936) (J2008) *A05 *A09 *A13 (SR8) *A04 (J2008) *A08 *A11 *A10 *A12 *A17 *A02 *A15 *A03 *A18 *A16 *A14 *A01 |
| RM1-3341 запросить цену → | All Multi-purpose-tray в сборе | |
| 1 | RM1-3630 запросить цену → | Multi-tray cable NOTE: Only highlighted parts are orderable. *A02 *A04 *A02 *A03 *A16 *A13 *A01 (J1935) *A11 *A18 (J2007) *A08 *A15 *A09 *A17 *A12 *A05 *A06 *A10 *A07 *A14 *A17 |
| RM1-3291 запросить цену → | All Multi-purpose-направляющая в сборе | |
| WG8-5696 ✓ в наличии | Photo interrupter, TLP1243 NOTE: Only highlighted parts are orderable. *A25 *A03 *A28 *A33 *A02 *A12 *A26 *A03 *A33 *A27 *A15 *A13 *A07 *A22 *A05 *A32 *A30 (SR16) (J1905) *A33 (J2016) *A22 *A20 *A23 *A29 *A11 *A33 *A33 *A24 *A06 *A29 *A33 *A29 *A33 *A21 *A01 *A10 *A09 *A14 *A08 *A19 *A18 *A16 *A17 *A31 *A18 *A04 *A17 | |
| RM1-3293 запросить цену → | All Face-down paper-delivery в сборе | |
| 1 | RM1-4391 запросить цену → | Face-down full-flag в сборе |
| 2 | RM1-4407 запросить цену → | Paper-delivery-направляющая в сборе NOTE: Only highlighted parts are orderable. *A14 *A19 *A52 (J1772) (J3001) (J1773) (J2304) (J1909) (J1902) (J4108) *A42 (J1908) (J2304) *A21 (J4109) *A25 (J4104) *A50 (J4105) (J4101) *A18 *A20 *A45 *A13 *A09 *A11 *A39 (M303) *A07 *A36 *A35 (J1772) *A43 (M302) *A29 (J1773) *A31 *A32 *A47 *A13 *A30 *A36 (SL301) *A45 *A37 *A43 (J4106) *A08 *A37 *A10 *A32 *A40 *A12 *A41 *A30 *A47 *A35 *A30 *A16 *A10 *A30 *A43 *A24 *A12 *A23 *A34 *A15 *A17 *A02 *A37 *A43 *A46 *A12 *A22 *A26 *A01 (FM301) *A49 (J4106) *A48 *A53 *A51 *A06 (J4103) *A28 *A05 *A44 *A27 (SR304) (J2305) *A33 *A38 *A04 *A03 *A37 |
| RM1-3652 запросить цену → | All Duplexing-reverse в сборе | |
| RK2-1378 ✓ в наличии | вентилятор NOTE: Only highlighted parts are orderable. *A01 *A02 (J3001) *A08 *A05 *A06 (FM302) *A04 *A03 *A07 | |
| Q3931-67921 запросить цену → | All Duplex-switchback tray в сборе комплект NOTE: Only highlighted parts are orderable. (J1941) (J1771) *A36 (J4301) (J2302) *A11 (J2301) *A31 *A37 *A46 *A42 *A22 *A41 *A12 *A45 *A28 (M301) *A17 *A19 (J1771) *A45 *A35 *A30 *A01 *A29 *A16 *A44 *A40 *A34 *A24 *A02 *A22 *A34 *A23 *A27 *A02 *A26 *A33 *A43 *A19 (SR301) *A29 (J2301) *A32 *A29 *A25 *A20 *A09 *A04 *A19 *A05 *A38 *A06 *A07 *A29 *A18 *A20 *A19 *A10 *A47 *A21 *A06 *A08 *A48 *A47 *A13 *A15 *A49 *A14 (SR302) (J2302) *A39 *A43 | |
| RM1-3665 запросить цену → | All Duplexing-подачи в сборе NOTE: Only highlighted parts are orderable. | |
| 1 | RM1-3218 запросить цену → | Fixing power-supply в сборе |
| 2 | Q3931-67922 запросить цену → | DC controller комплект with service document |
| 3 | RM1-3582 запросить цену → | High-voltage-transfer A плата в сборе |
| 4 | RM1-5475 запросить цену → | High-voltage-transfer B плата в сборе |
| 5 | RM1-3585 запросить цену → | Memory-tag плата в сборе |
| 6 | RM1-3594 запросить цену → | Low-voltage power-supply в сборе NOTE: Only highlighted parts are orderable. Input accessories Input trays кассета кассета NOTE: Only highlighted parts are orderable. |
входной лоток основной блок (1x500-sheet)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RC1-9871 запросить цену → | крышка, задний |
| 2 | RC1-9872 запросить цену → | крышка, left |
| 3 | RC1-9873 запросить цену → | крышка, передний-верхний |
| 4 | RC1-9874 запросить цену → | крышка, right-нижний |
| 5 | RC1-9881 запросить цену → | направляющая, paper-подачи ролик |
| 6 | RC1-9882 запросить цену → | Stopper, правая дверца |
| 7 | RC1-9883 запросить цену → | Lever, lock |
| 8 | RC1-9884 запросить цену → | Tape, door |
| 9 | RK2-1331 запросить цену → | мотор, шаговый, DC |
| 10 | RL1-1322 запросить цену → | крышка, right-передний |
| 11 | RS5-9099 запросить цену → | Screw, stepped |
| 12 | VS1-7257 запросить цену → | Connector, drawer |
| 13 | VT2-0001 запросить цену → | Support, плата |
| 14 | WT2-5694 запросить цену → | брошюровщик, wire |
| 15 | WT2-5738 запросить цену → | Clamp, cable |
| 16 | XA9-1448 запросить цену → | Screw, RS, M4x8 |
| 14 | XA9-1469 запросить цену → | Screw, TP, M3x6 |
| 15 | RM1-3538 запросить цену → | правая дверца в сборе |
| 19 | RM1-3569 запросить цену → | Paper-подачи плата в сборе |
| 20 | RM1-3571 запросить цену → | шлейф, захвата-option drawer |
| 21 | RM1-3572 запросить цену → | шлейф, захвата-option door выключатель |
| 22 | RM1-3574 запросить цену → | шлейф, option-sensor плата connect |
| 23 | RM1-3575 запросить цену → | шлейф, paper-захвата option |
| 24 | RM1-3539 запросить цену → | Stock-box в сборе |
| 25 | RC1-9231 запросить цену → | ролик, rail |
| 26 | RC1-9896 запросить цену → | Caster, double-lock, передний |
| 27 | RC1-9900 запросить цену → | Support, lock-shaft |
| 28 | RC1-9901 запросить цену → | Plate, выключатель-крышка |
| 29 | RC1-9912 запросить цену → | Shaft, lock |
| 30 | RC1-9913 запросить цену → | рычаг, lock |
| 31 | RC1-9915 запросить цену → | втулка |
| 32 | RC1-9917 запросить цену → | Caster, задний |
| 33 | RL1-1310 запросить цену → | Rail, кассета, right |
| 34 | RL1-1311 запросить цену → | Rail, кассета, left |
| 35 | WC2-5512 запросить цену → | выключатель, button |
| 36 | XA9-0912 запросить цену → | Screw, with washer, M5x12 |
| 37 | XA9-1448 запросить цену → | Screw, RS, M4x8 |
| 38 | RC1-9921 запросить цену → | дверца, stock |
| 501 | XB2-8300 запросить цену → | Screw, with washer, M3x6 |
| 502 | XB4-7401 запросить цену → | Screw, tapping, pan-head, M4x10 NOTE: Only highlighted parts are orderable. |
входной лоток основной блок (3x500-sheet)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RC1-9871 запросить цену → | крышка, задний |
| 2 | RC1-9872 запросить цену → | крышка, left |
| 3 | RC1-9873 запросить цену → | крышка, передний-верхний |
| 4 | RC1-9874 запросить цену → | крышка, right-нижний |
| 5 | RC1-9881 запросить цену → | направляющая, paper-подачи ролик |
| 6 | RC1-9882 запросить цену → | Stopper, правая дверца |
| 7 | RC1-9883 запросить цену → | Lever, lock |
| 8 | RC1-9884 запросить цену → | Tape, door |
| 9 | RK2-1331 запросить цену → | мотор, шаговый, DC |
| 10 | RL1-1321 запросить цену → | крышка, right-передний |
| 11 | RS5-9099 запросить цену → | Screw, stepped |
| 12 | VS1-7257 запросить цену → | Connector, drawer |
| 13 | VT2-0001 запросить цену → | Support, плата |
| 14 | WT2-5694 запросить цену → | брошюровщик, wire |
| 15 | WT2-5738 запросить цену → | Clamp, cable |
| 16 | XA9-1448 запросить цену → | Screw, RS, M4x8 |
| 17 | XA9-1469 запросить цену → | Screw, TP, M3x6 |
| 18 | RM1-3537 запросить цену → | правая дверца в сборе |
| 19 | RM1-3569 запросить цену → | Paper-подачи плата в сборе |
| 20 | RM1-3571 запросить цену → | шлейф, paper-захвата-option drawer |
| 21 | RM1-3572 запросить цену → | шлейф, захвата-option door выключатель |
| 22 | RM1-3574 запросить цену → | шлейф, option-sensor плата connect |
| 23 | RM1-3575 запросить цену → | шлейф, paper-захвата option |
| 24 | RM1-3573 запросить цену → | шлейф, захвата-option плата connect |
| 25 | RC1-9231 запросить цену → | ролик, rail |
| 26 | RC1-9896 запросить цену → | Caster, double-lock, передний |
| 27 | RC1-9900 запросить цену → | Support, lock-shaft |
| 28 | RC1-9901 запросить цену → | Plate, выключатель-крышка |
| 29 | RC1-9912 запросить цену → | Shaft, lock |
| 30 | RC1-9913 запросить цену → | рычаг, lock |
| 31 | RC1-9915 запросить цену → | втулка |
| 32 | RC1-9917 запросить цену → | Caster, задний |
| 33 | RL1-1310 запросить цену → | Rail, кассета, right |
| 34 | RL1-1311 запросить цену → | Rail, кассета, left |
| 35 | WC2-5512 запросить цену → | выключатель, button |
| 36 | XA9-0912 запросить цену → | Screw, with washer, M5x12 |
| 37 | XA9-1448 запросить цену → | Screw, RS, M4x8 |
| 501 | XB2-8300 запросить цену → | Screw, with washer, M3x6 NOTE: Only highlighted parts are orderable. *A24 *A16 *A03 *A09 *A24 (M101) (J8105) (M111) (M121) *A12 *A15 (SR101)(J2101) (SR111)(J2111) *A04 (SR121)(J2121) *A25 *A14 *A08 *A20 *A07 *A06 *A11 *A05 *A22 *A02 *A23 *A10 *A19 *A24 *A13 *A17 *A21 (SW101)(J8311) (J8103A) (SW111)(J8321) (J8103B) (SW121)(J8331) (J8311) (J8103C) (J8321) (J8331) *A18 *A21 (SW102)(J8312) (SW112)(J8322) *A01 (J8312) (J2101) (SW122)(J8332) (J8322) (J2111) (J8332) (J2121) |
| RM1-3531 запросить цену → | All Auto-close в сборе, 1x500-sheet | |
| RM1-3531 запросить цену → | All Auto-close в сборе, 3x500-sheet | |
| 1 | RM1-3576 запросить цену → | шлейф, захвата-option подъёмник узел NOTE: Only highlighted parts are orderable. *A24 7 *A22 *A25 *A21 *A05 501 *A27 2 17 20 *A03 16 *A26 *A23 *A07 14 *A14 13 *A15 *A08 *A06 15 11 21 *A18 2 *A17 *A04 *A18 501 *A16 *A13 *A12 *A09 *A19 *A10 *A11 *A02 *A01 |
| RM1-3529 запросить цену → | All кассета (1x500-sheet) | |
| RM1-3529 запросить цену → | All кассета (3x500-sheet) NOTE: Only highlighted parts are orderable. *A11 (J1985L) (J1988L) *A17 *A10 *A24 *A18 (SR102)(J2102) (SR112)(J2112) 30 (J1983LH) (SR122)(J2122) (J8201A) (J1986LH) (J8201B) (J1981L) (J1989LH) (J8201C) (J1984L) 23 27 (J1987L) (SL101)(J1983L) A (SL111)(J1986L) 28 (SL121)(J1989L) *A13 *A26 *A12 17 *A09 31(J8201A) 19 (J8201B) (J8201C) *A15 *A14 501 *A03 20 *A25 *A22 6 *A23 *A07 *A16 *A20 28 *A08 4 8 *A06 21 3 14 *A21 *A19 *A04 *A31 *A30 *A29 *A28 *A37 *A35 A *A27 *A33 *A32 22 *A34 | |
| RM1-3533 запросить цену → | All Paper-захвата в сборе (1x500-sheet) | |
| RM1-3533 запросить цену → | All Paper-захвата в сборе (3x500-sheet) | |
| 12 | RL1-1289 ✓ в наличии | ролик, paper-захвата |
| 29 | RM1-0037 под заказ | Paper подачи-ролик в сборе |
| 31 | RM1-3570 запросить цену → | Option paper-sensor плата в сборе NOTE: Only highlighted parts are orderable. |
| 1 | RM1-3569 запросить цену → | Paper-подачи плата в сборе (1x500-sheet) |
| 1 | RM1-3569 запросить цену → | Paper-подачи плата в сборе (3x500-sheet) NOTE: Only highlighted parts are orderable. |
промежуточный-подачи основной блок
| № | Артикул | Наименование |
|---|---|---|
| 1 | RM1-3559 запросить цену → | промежуточный paper-transfer узел (IPTU)-driver плата в сборе |
| 2 | RK2-1320 запросить цену → | мотор, шаговый, DC |
| 7 | RC1-9667 запросить цену → | крышка, intermediate-подачи SW |
| 8 | RC1-9674 запросить цену → | ремень, paper-подачи, cogged |
| 14 | RM1-3684 запросить цену → | Drive-ремень в сборе |
| 15 | RM1-3685 запросить цену → | Fin-lock в сборе |
| 16 | RM1-3688 запросить цену → | Damper в сборе NOTE: Only highlighted parts are orderable. *A03 *A07 *A03 *A07 *A05 *A03 *A07 *A07 *A05 *A03 *A03 *A07 *A05 *A07 *A03 *A07 *A06 *A03 *A19 *A03 *A12 *A19 *A13 *A16 (SR204) *A19 (J2204) *A11 *A04 *A22 *A19 *A10 *A16 *A08 (SR201) (J2201) *A09 (J2204) *A16 *A08 *A09 (J2202) (J7006) (SR202) *A16 (J2201) *A22 *A08 *A09 (SR203) *A21 (J2203) (J2202) *A15 (J2203) *A18 *A02 *A15 *A18 *A15 *A14 *A18 *A20 *A18 *A20 *A17 *A01 |
| RM1-3686 запросить цену → | All нижний-направляющая в сборе NOTE: Only highlighted parts are orderable. *A13 *A23 *A14 *A02 *A08 *A07 *A18 *A17 *A20 *A18 *A09 *A19 *A19 A *A04 *A20 *A04 *A19 *A09 *A04 *A11 *A11 *A10 *A22 *A16 *A24 *A24 *A01 *A15 *A21 *A25 *A06 *A26 *A03 *A12 *A27 *A21 *A05 *A28 *A06 | |
| RM1-3687 запросить цену → | All верхний-направляющая в сборе NOTE: Only highlighted parts are orderable. NOTE: Only highlighted parts are orderable. сшиватель/укладчик и брошюровщик STACK SUB TRAY ASS'Y STACK верхний TRAY ASS'Y SADDLE податчик бумаги ASS'Y NOTE: Only highlighted parts are orderable. |
внешние панели и крышки (сшиватель/укладчик)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-5004 запросить цену → | Flag, paper-sensing sensor |
| 2 | FC5-5005 запросить цену → | пружина, torsion |
| 4 | RC2-1278 запросить цену → | крышка, задний |
| 5 | RC2-1279 запросить цену → | крышка, tray-connector |
| 6 | 4G3-0934 запросить цену → | Paper-face sensor в сборе |
| 7 | 4G3-1624 запросить цену → | Paper-face sensing в сборе |
| 9 | RM1-4121 запросить цену → | Top-door (верхний-крышка) в сборе |
| 4G3-0271 запросить цену → | 9A Link-slide в сборе | |
| 10 | RM1-4134 запросить цену → | передний-door в сборе |
| 11 | RM1-4135 запросить цену → | нижний height-направляющая в сборе |
| 12 | RM1-4179 запросить цену → | Left верхний-крышка в сборе |
| 14 | RC2-1283 запросить цену → | панель, height, верхний |
| 16 | RC2-1347 запросить цену → | крышка, option-slide |
| 18 | FC5-4162 запросить цену → | Flag, paper-face sensing, верхний |
| 21 | RL1-1717 запросить цену → | крышка, передний-нижний |
| 22 | RL1-1718 запросить цену → | крышка, задний-нижний |
| WG8-5593 запросить цену → | Photo interrupter, TLP1242 NOTE: Only highlighted parts are orderable. |
внешние панели и крышки (брошюровщик)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-5004 запросить цену → | Flag, paper-sensing sensor |
| 2 | FC5-5005 запросить цену → | пружина, torsion |
| 4 | RC2-1278 запросить цену → | крышка, задний |
| 5 | RC2-1279 запросить цену → | крышка, tray-connector |
| 7 | 4G3-0934 запросить цену → | Paper-face sensor в сборе |
| 8 | 4G3-1624 запросить цену → | Paper-face sensing в сборе |
| 9 | RM1-4121 запросить цену → | Top-door (верхний-крышка) в сборе |
| 4G3-0271 запросить цену → | 9A Link-slide в сборе | |
| 10 | RM1-4122 запросить цену → | передний-door в сборе |
| 11 | RM1-4119 запросить цену → | Middle-height крышка в сборе |
| 12 | RM1-4129 запросить цену → | Left-верхний крышка в сборе |
| 14 | RC2-1280 запросить цену → | крышка, left-нижний |
| 18 | RC2-1283 запросить цену → | панель, height, верхний |
| 19 | RC2-1284 запросить цену → | направляющая, side-wall |
| 22 | RL1-1717 запросить цену → | крышка, передний-нижний |
| 23 | RL1-1718 запросить цену → | крышка, задний-нижний |
| 24 | RC2-1734 запросить цену → | Window, LED |
| WG8-5593 запросить цену → | Photo interrupter, TLP1242 NOTE: Only highlighted parts are orderable. |
финишер основной блок (5 из 5) (сшиватель/укладчик и booklet-mak
| № | Артикул | Наименование |
|---|---|---|
| 3 | FC5-3657 запросить цену → | Limiter, torque |
| 8 | FC5-4991 запросить цену → | Hinge, передний-door, 1 |
| 9 | FC5-4992 запросить цену → | Hinge, передний-door, 2 |
| 10 | FC5-5436 запросить цену → | Rack, rail |
| 16 | FU5-0428 запросить цену → | шестерня, 30T |
| 17 | FU5-0454 запросить цену → | шестерня, 40T |
| 19 | FU5-2399 запросить цену → | шестерня, 29T |
| 20 | FU5-3086 запросить цену → | Pulley, 20T |
| 21 | FU9-9059 запросить цену → | Screw, RS stepped, M3 |
| 23 | RC2-1351 запросить цену → | крышка, внутренний, нижний (сшиватель/укладчик only) |
| 27 | XA9-1386 запросить цену → | Screw, RS, M3x8 |
| 28 | XD9-0136 запросить цену → | Ring, E |
| 29 | XF2-1607 ✓ в наличии | ремень, timing, cogged |
| 30 | XF2-1608 ✓ в наличии | ремень, timing |
| 31 | XF9-0748 запросить цену → | ремень, timing, cogged |
| 33 | 4G3-0210 запросить цену → | верхний-крышка lock в сборе |
| 34 | XA9-0732 запросить цену → | Screw, RS, M4x8 (брошюровщик only) |
| 35 | 4G3-0769 запросить цену → | Stack-ejection motor в сборе |
| 36 | FG3-2892 запросить цену → | шлейф, solenoid |
| 37 | FM2-1401 запросить цену → | Shutter H.P.-sensor в сборе |
| 38 | RM1-4180 запросить цену → | верхний-crossmember в сборе |
| 42 | FM2-1409 запросить цену → | Press-motor в сборе |
| 43 | FM2-1417 запросить цену → | датчик/выключатель в сборе |
| 44 | FM2-1423 запросить цену → | Swing-press shaft в сборе |
| 46 | RM1-4107 запросить цену → | Area-sensor flag в сборе |
| 47 | RC2-1315 запросить цену → | Caster, universal |
| 48 | XA9-0912 запросить цену → | Screw, with washer, M5x12 |
| 49 | RM1-4123 запросить цену → | Inner-крышка в сборе |
| 51 | RM1-4128 запросить цену → | шлейф-mount lattice в сборе |
| 59 | FC5-5542 запросить цену → | Sheet, entrance-направляющая |
| 60 | FL2-0821 запросить цену → | соленоид |
| 69 | XD3-2200 запросить цену → | Pin, dowel |
| 70 | XD3-2200 запросить цену → | Pin, dowel |
| 71 | XD9-0136 запросить цену → | Ring, E |
| 75 | FM2-0718 запросить цену → | Entrance-sensor flag в сборе |
| 79 | 4A3-4715 запросить цену → | Plate, hinge-stop (брошюровщик only) |
| 80 | FB3-7881 запросить цену → | Knob (брошюровщик only) |
| 86 | RL1-1477 запросить цену → | крышка, внутренний, нижний (брошюровщик only) |
| 87 | 4A3-1955 запросить цену → | Plate, grounding (брошюровщик only) |
| 88 | 4H3-0370 запросить цену → | муфта, electromagnetic |
| 91 | RC2-1536 запросить цену → | Plate, grounding (брошюровщик only) |
| 92 | FM2-0720 запросить цену → | Flexible-cable mount в сборе |
| 501 | XD3-2200 запросить цену → | Pin |
| 503 | XB6-7300 запросить цену → | Screw, TP, M3x6 (брошюровщик only) |
| WG8-5593 запросить цену → | Photo interrupter, TLP1242 NOTE: Only highlighted parts are orderable. |
Полный список запчастей доступен по запросу.
комментарии
