HP Color LaserJet CP5225 — цветной лазерный принтер формата A3 для широкоформатной офисной печати. Скорость — до 20 стр/мин.

Ключевые характеристики

ТипЦветной лазерный, A3
Скоростьдо 20 стр/мин ч/б и цвет
Разрешениедо 600 × 600 dpi (ImageREt 3600)
Картриджисерия 307A (CE740A–CE743A)
Назначениецветная печать до формата A3

Расходные материалы

Комплект картриджей — CE740A, CE741A, CE742A, CE743A (307A). В каталоге — картриджи 307A, барабаны, термоблоки и запчасти (каталог по узлам ниже).

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

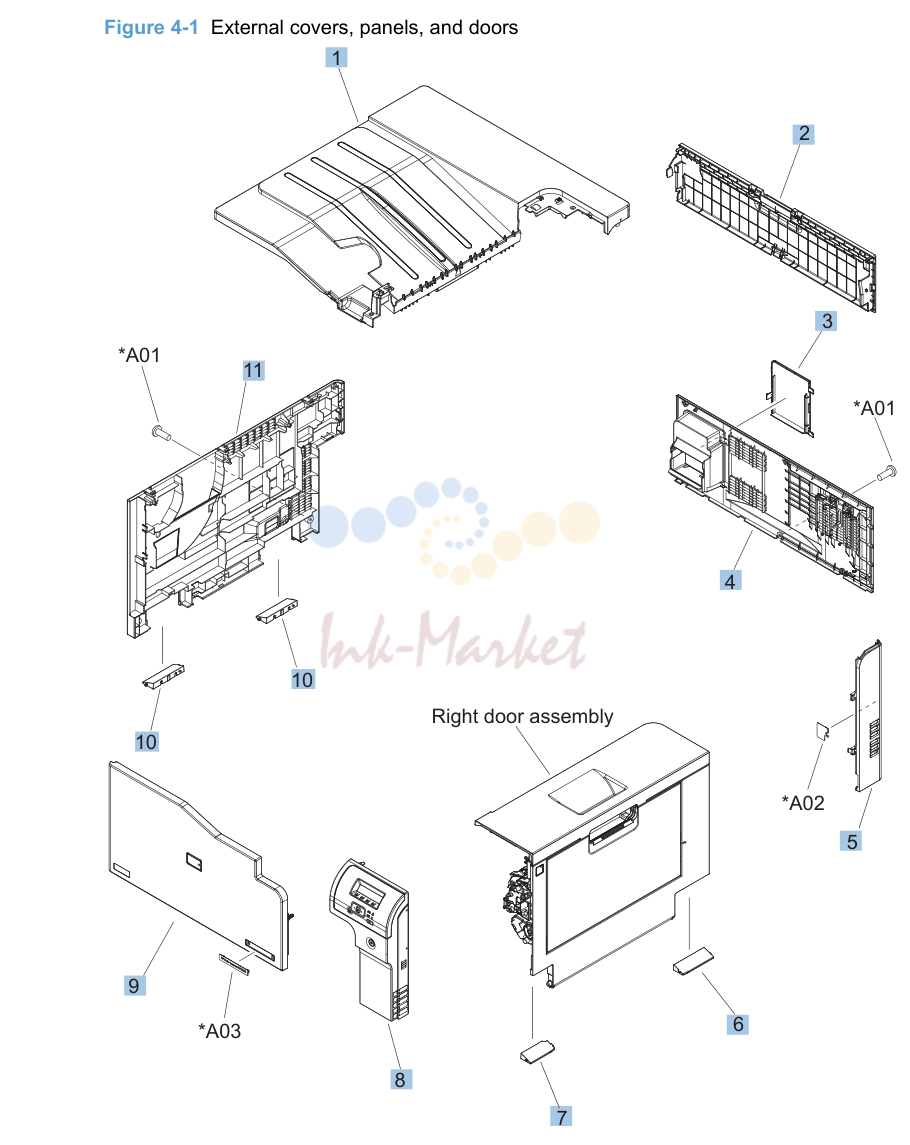

внешние крышки, панели, и дверцы

внешние крышки, панели, и дверцы

№АртикулНаименование
1RM1-7149 запросить цену →крышка, top
2RC2-7034 запросить цену →дверца, бункер отработанного тонера access
3RC2-9033 запросить цену →крышка, DIMM
4RM1-7146 запросить цену →крышка, задний
5RM1-7142 запросить цену →крышка, right задний
6RC2-6626 запросить цену →крышка, handle, нижний-right, задний
7RC2-6627 запросить цену →крышка, handle, нижний-right, передний
8RM1-7145 под заказкрышка, right передний в сборе
9RM1-7133 запросить цену →крышка, передний в сборе
10RC2-6625 запросить цену →крышка, handle, нижний-left
11RM1-7143 запросить цену →крышка, left в сборе

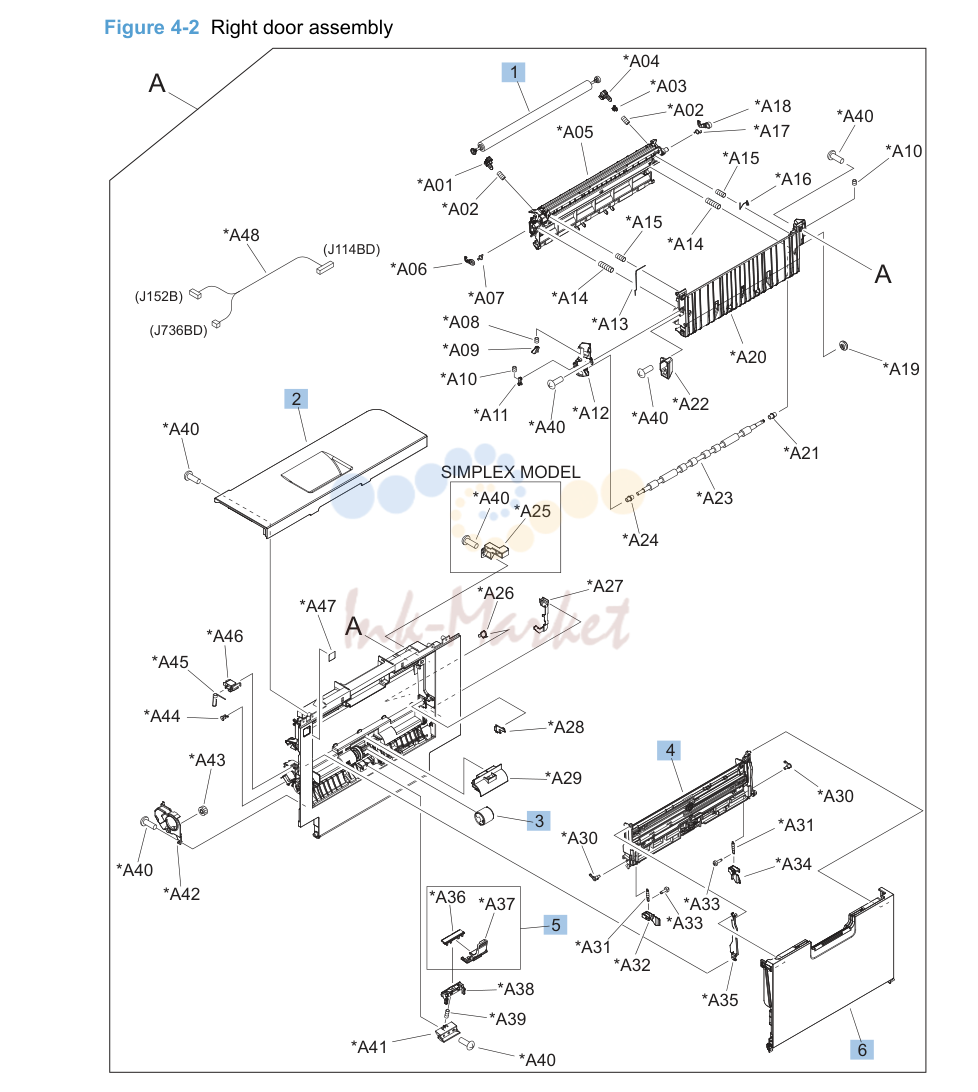

правая дверца в сборе

правая дверца в сборе

№АртикулНаименование
RM1-6104 запросить цену →A правая дверца в сборе, duplex model
RM1-6139 запросить цену →A правая дверца в сборе, simplex model
1CE710-69004 ✓ в наличииролик, secondary transfer, T2 (included in the service комплект)
2RC2-7091 запросить цену →дверца, right верхний
3CE710-69006 ✓ в наличииролик, paper захвата, лоток 1 (included in the service комплект)
4RM1-6043 запросить цену →подъёмник plate в сборе, лоток 1
5CE710-69006 ✓ в наличииотделения pad, лоток 1 (included in the service комплект)
6RM1-6045 запросить цену →лоток 1 (MP tray) в сборе

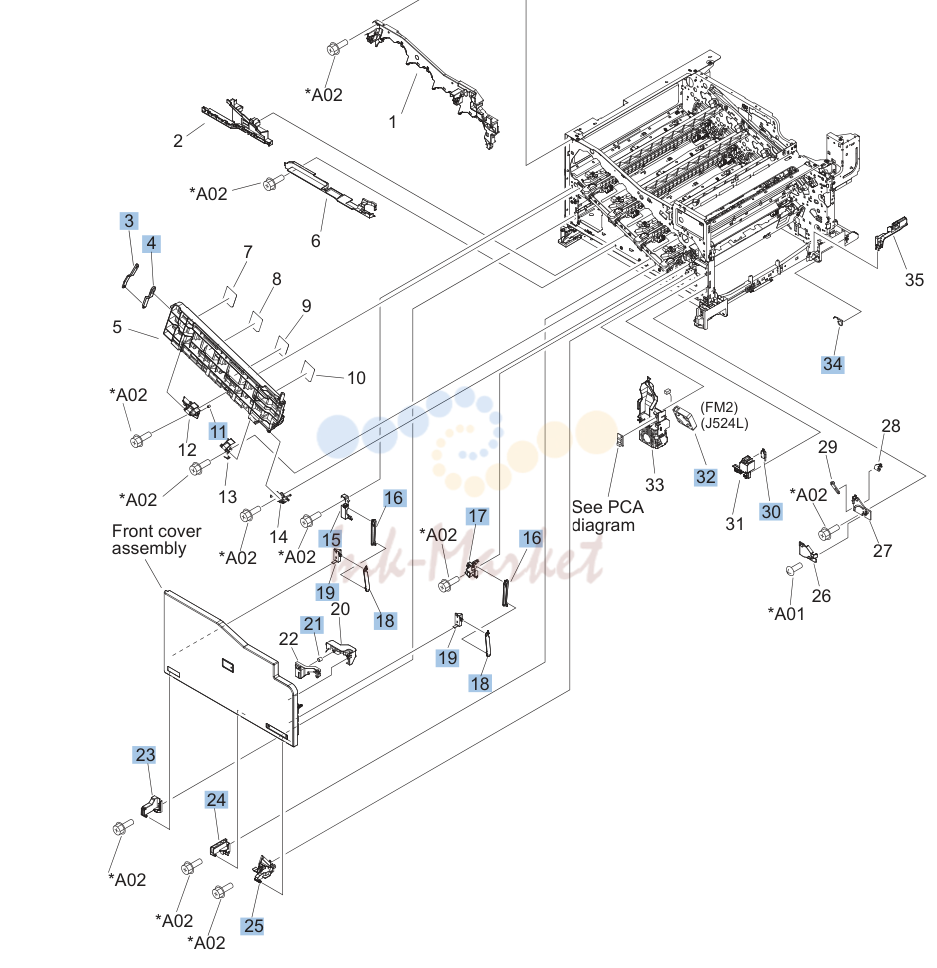

внутренние компоненты (1 из 6)

внутренние компоненты (1 из 6)

№АртикулНаименование
3RC2-6719 запросить цену →Stopper, inner door, 1
4RC2-6736 запросить цену →Stopper, inner door, 2
11RC2-7209 запросить цену →пружина, grounding
15RC2-6735 запросить цену →Mount, крышка arm, передний
16RC2-6732 запросить цену →рычаг, передний крышка, 1
17RC2-6717 запросить цену →Mount, inner door toggle
18RC2-6733 запросить цену →рычаг, передний крышка, 2
19RC2-6745 запросить цену →Mount, stopper arm
21RU6-2721 запросить цену →пружина, compression
23RC2-6713 запросить цену →Hinge, передний крышка, left
24RC2-6738 запросить цену →Hinge, передний крышка, center
25RC2-6715 запросить цену →Hinge, передний крышка, right
30WC4-5251 запросить цену →Microswitch
32RK2-2728 под заказвентилятор, fuser
34RC2-7092 запросить цену →пружина, leaf, grounding

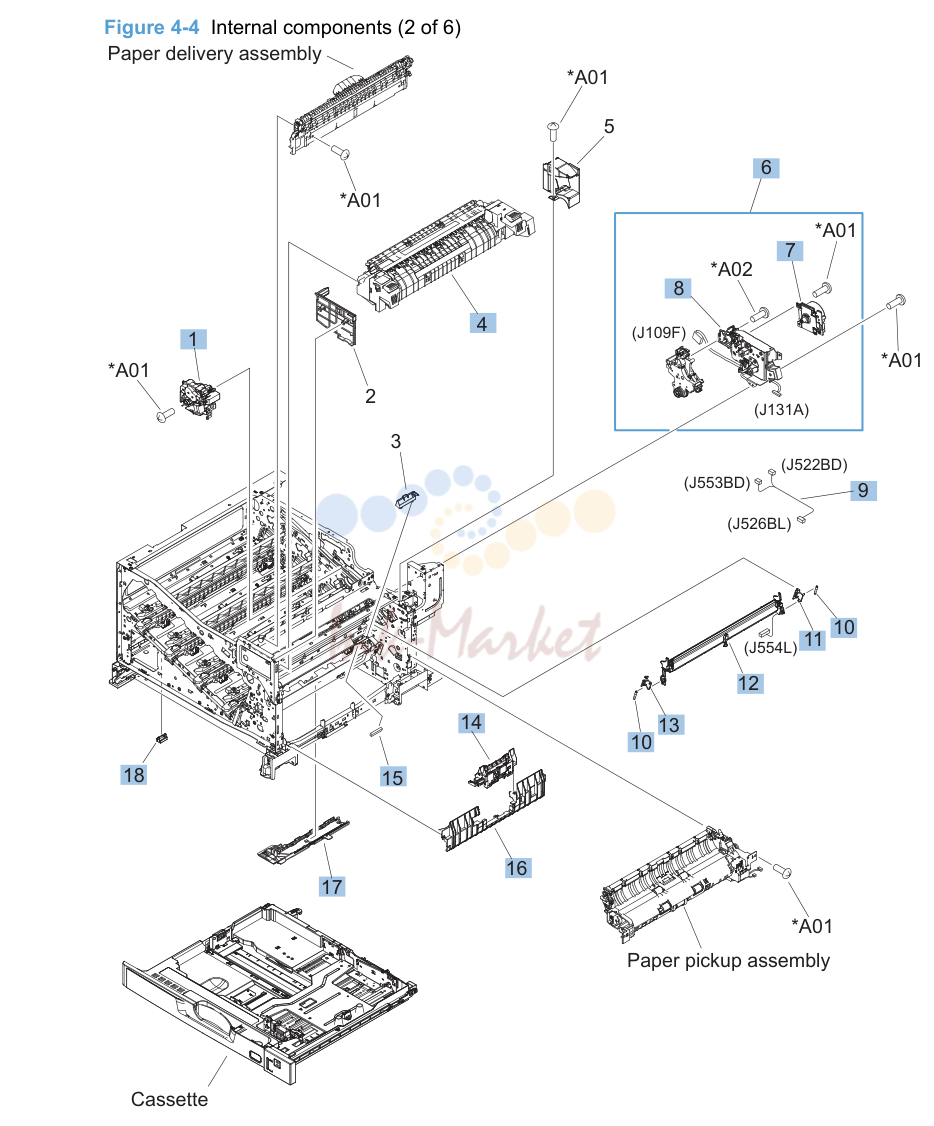

внутренние компоненты (2 из 6)

внутренние компоненты (2 из 6)

№АртикулНаименование
1RM1-6167 под заказDrive в сборе, duplex reverse (duplex model only)
1RM1-6121 запросить цену →Drive в сборе, simplex model
4CE710-69001 запросить цену →печь в сборе, 110V (included in service комплект)
4CD710-69002 запросить цену →печь в сборе, 220V (included in service комплект)
6RM1-6076 под заказпечь drive в сборе
7RM1-6075 запросить цену →печь motor в сборе
8RM1-7914 под заказшестерня в сборе, fuser
9RM1-6868 запросить цену →шлейф, SV joint, низковольтный БП
10RU6-2710 запросить цену →пружина, tension, registration sensor
11RC2-7197 запросить цену →Support, frame, задний
12RM1-6002 под заказрегистрации sensor в сборе
13RC2-7196 запросить цену →Support, frame, передний
14CE710-69007 запросить цену →отделения ролик в сборе (included in service комплект)
15VS1-7207 запросить цену →Connector, snap tight, black
16RC2-7297 запросить цену →направляющая, paper подачи
17RM1-6164 запросить цену →датчик, кассета last paper presence
18RC2-6642 запросить цену →крышка, connector, нижний

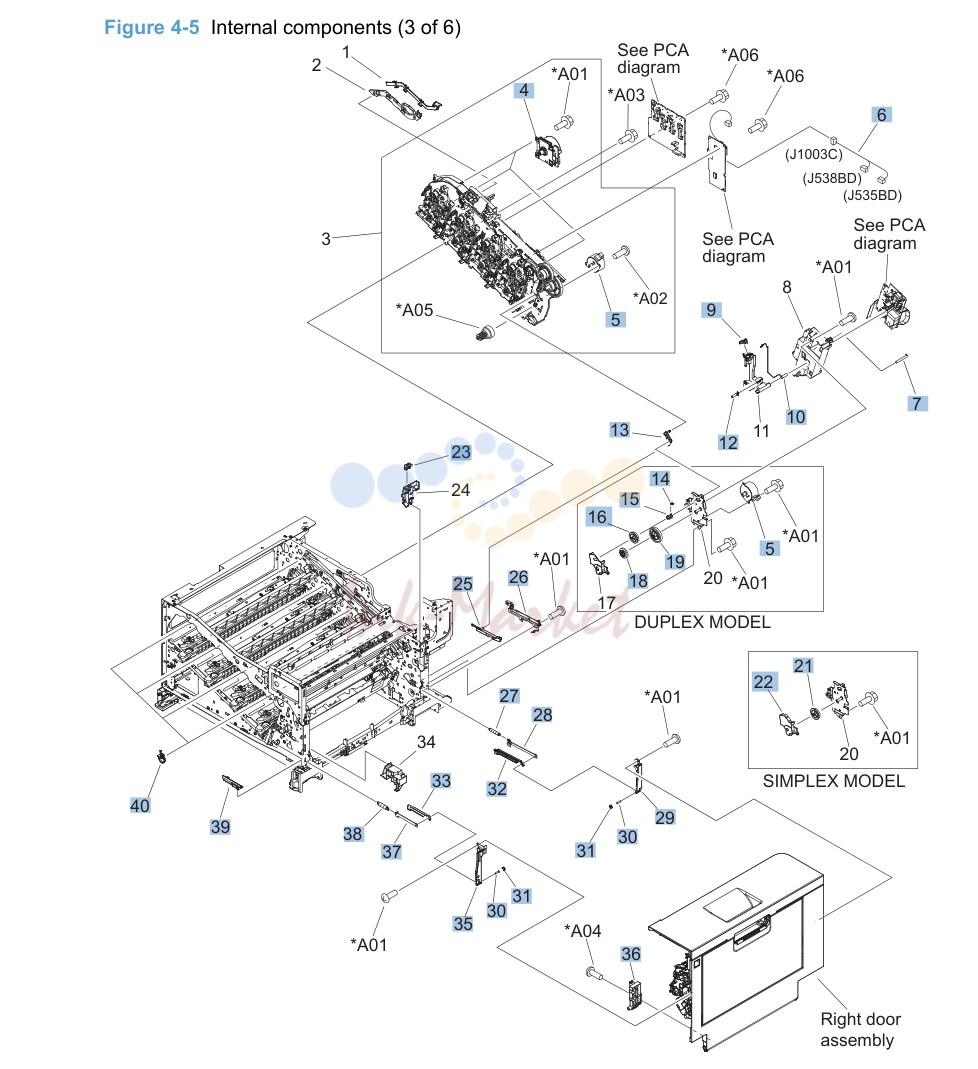

внутренние компоненты (3 из 6)

внутренние компоненты (3 из 6)

№АртикулНаименование
4RM1-6089 под заказмотор, main drive в сборе
5RK2-0997 запросить цену →мотор, drive, simplex model
5RK2-0997 запросить цену →мотор, duplex drive (duplex model only)
6RM1-6847 запросить цену →шлейф, подачи joint, environment sensor
7RU6-2772 запросить цену →пружина, grounding, second-transfer high-voltage плата
9RC2-6691 запросить цену →Cap, T2 contact, second-transfer high-voltage плата
10RU6-2771 запросить цену →пружина, contact, second-transfer high-voltage плата
12RC2-6700 запросить цену →пружина, grounding, second-transfer high-voltage плата
13RC2-6823 запросить цену →Link, ITB coupling release
14RU6-2671 запросить цену →пружина, tension, duplex model
15RC2-6932 запросить цену →Hook, duplexing spring (duplex model only)
16RU6-0771 запросить цену →шестерня, 25T, duplex model
18RU6-0772 запросить цену →шестерня, 25T, duplex model
19RU6-0773 запросить цену →шестерня, 74T, duplex model
21RU6-0775 запросить цену →шестерня, 18T/29T, simplex model
22RC3-0688 запросить цену →крышка, gear, simplex model
23WG8-5696 ✓ в наличиидатчик, правая дверца
25RC2-6824 запросить цену →рычаг, ITB coupling release
26RC2-6635 запросить цену →Rail, door link, задний нижний
27RU6-2744 запросить цену →пружина, tension, задний
28RC2-7273 запросить цену →Plate, правая дверца link, задний
29RL1-2282 запросить цену →Plate, правая дверца link, fixed, задний
30RU5-4979 запросить цену →Shaft, правая дверца link
31RC2-7234 запросить цену →Lock, door link, right
32RC2-7236 запросить цену →Link, правая дверца, 2 задний
33RC2-7233 запросить цену →Link, правая дверца, 2 передний
35RL1-2281 запросить цену →Plate, правая дверца link, fixed, передний
36RC2-7094 запросить цену →Hinge, правая дверца, передний
37RC2-7272 запросить цену →Plate, правая дверца link, передний
38RU6-2727 запросить цену →пружина, tension, передний
39RC2-6634 запросить цену →Rail, door link, передний нижний
40RC2-6811 запросить цену →Support, developing coupling

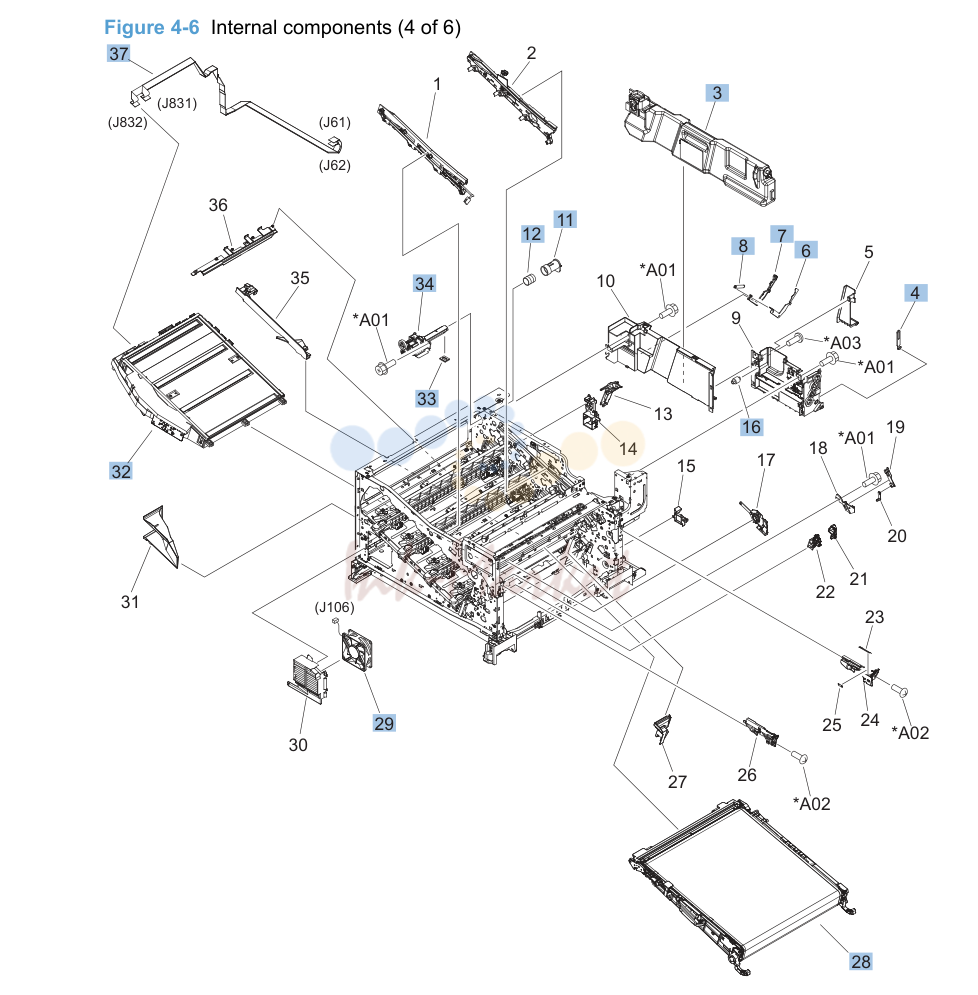

внутренние компоненты (4 из 6)

внутренние компоненты (4 из 6)

№АртикулНаименование
3CE710-69005 ✓ в наличиибункер отработанного тонера (included in the service комплект)
4RC2-7035 запросить цену →рычаг, waste тонер, left
6RC2-9649 запросить цену →Plate, arm reinforcement
7RC2-7036 запросить цену →рычаг, waste тонер, right
8RU6-2831 запросить цену →пружина, tension
11RC2-7010 запросить цену →Shutter, exhaust
12RU6-2683 запросить цену →пружина, compression
16RU6-0795 запросить цену →шестерня, link worm
28CE710-69003 запросить цену →ITB в сборе (included in the service комплект)
29RK2-2276 запросить цену →вентилятор, блок питания
32RM1-6122 запросить цену →Laser сканер в сборе
33RC2-7018 запросить цену →Seal, тонер supporter направляющая 1
34RM1-6040 запросить цену →тонер подачи в сборе
37RM1-6804 запросить цену →шлейф в сборе, flat-flexible

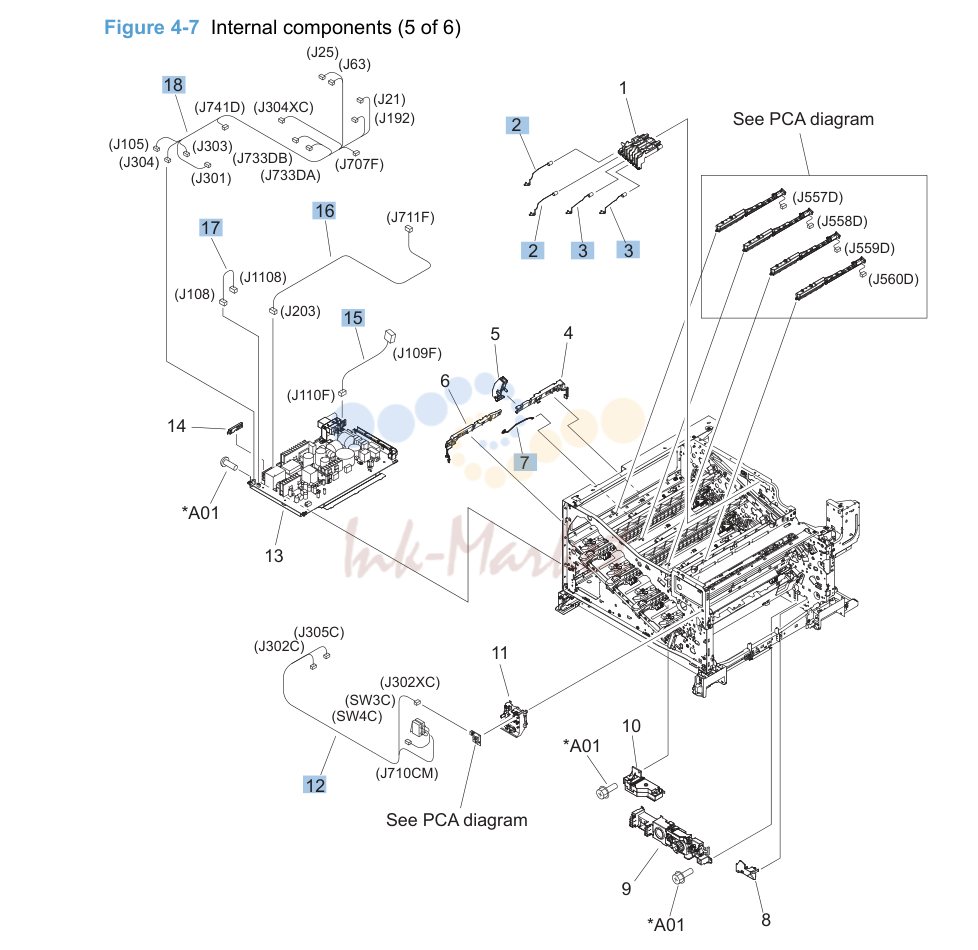

внутренние компоненты (5 из 6)

внутренние компоненты (5 из 6)

№АртикулНаименование
2RU6-2767 запросить цену →пружина, contact
3RU6-2768 запросить цену →пружина, contact
7RC2-6611 запросить цену →пружина, rod
12RM1-6831 запросить цену →шлейф, выключатель
15RM1-6811 запросить цену →шлейф, low-voltage AC joint
16RM1-6807 запросить цену →шлейф, low voltage блок питания
17RM1-6813 запросить цену →шлейф, низковольтный БП, test
18RM1-6835 запросить цену →шлейф, left, высоковольтный БП to низковольтный БП

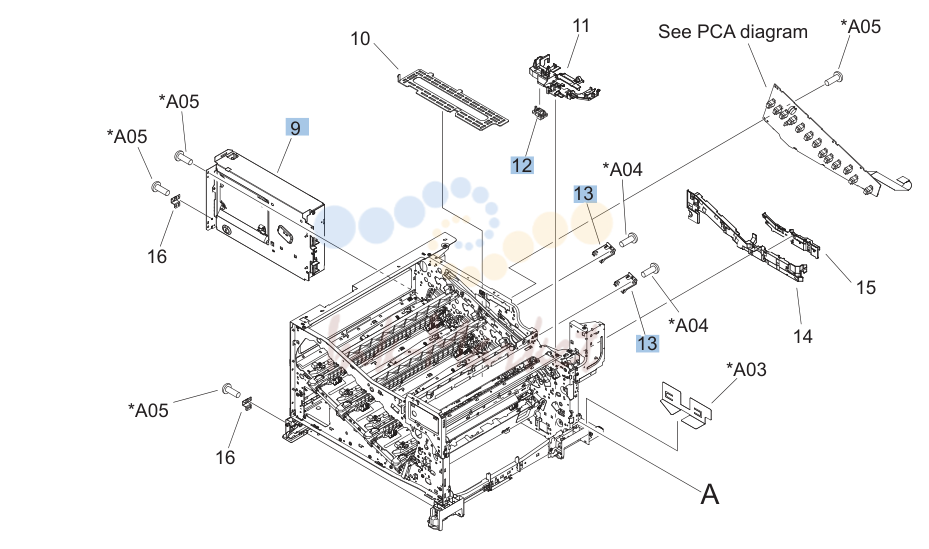

внутренние компоненты (6 из 6)

внутренние компоненты (6 из 6)

№АртикулНаименование
4RK2-2969 запросить цену →шлейф, flat flexible, 3
5VT2-5176 запросить цену →Spacer, DC controller плата
7RM1-6822 запросить цену →шлейф, primary transfer
8RM1-6863 запросить цену →шлейф, задний
9RM1-6066 запросить цену →форматтер case
12VS1-7514 запросить цену →Connector, 8-pin, paper-захвата
13RC2-6673 запросить цену →Plate, box pillar

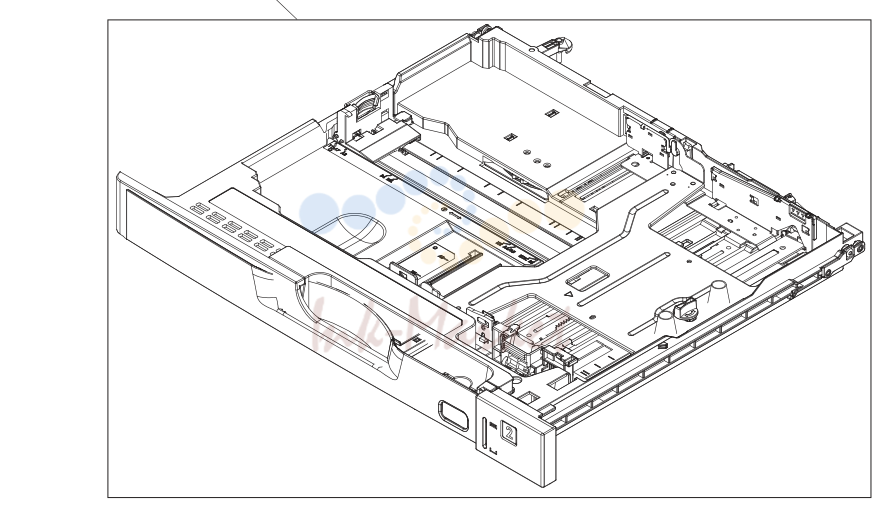

кассета

кассета

№АртикулНаименование
RM1-7138 под заказA кассета

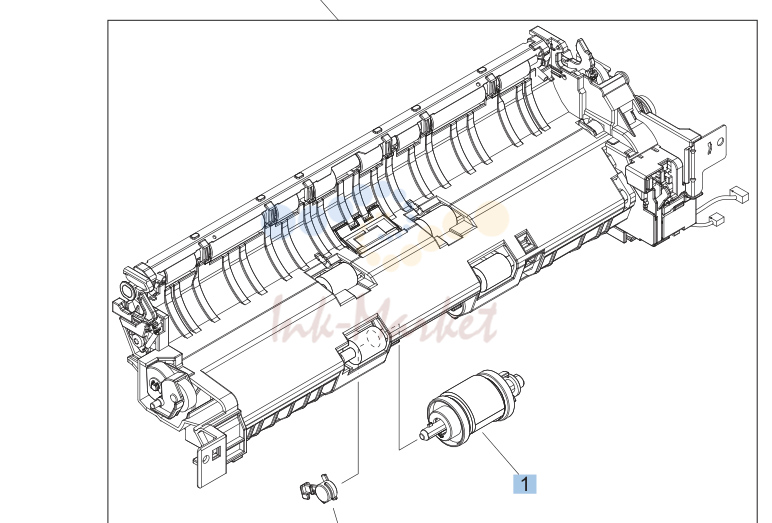

Paper захвата в сборе

Paper захвата в сборе

№АртикулНаименование
RM1-6106 под заказA Paper захвата в сборе (simplex model)
RM1-6105 под заказA Paper захвата в сборе (duplex model)
1CE710-69007 запросить цену →Paper захвата ролик в сборе (included in service комплект)

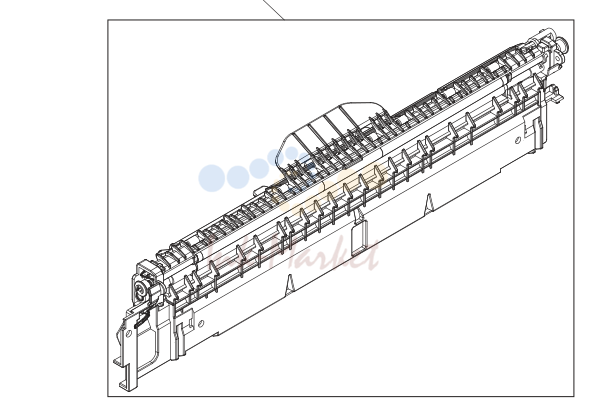

узел выдачи бумаги в сборе

узел выдачи бумаги в сборе

№АртикулНаименование
RM1-6165 ✓ в наличииA узел выдачи бумаги в сборе

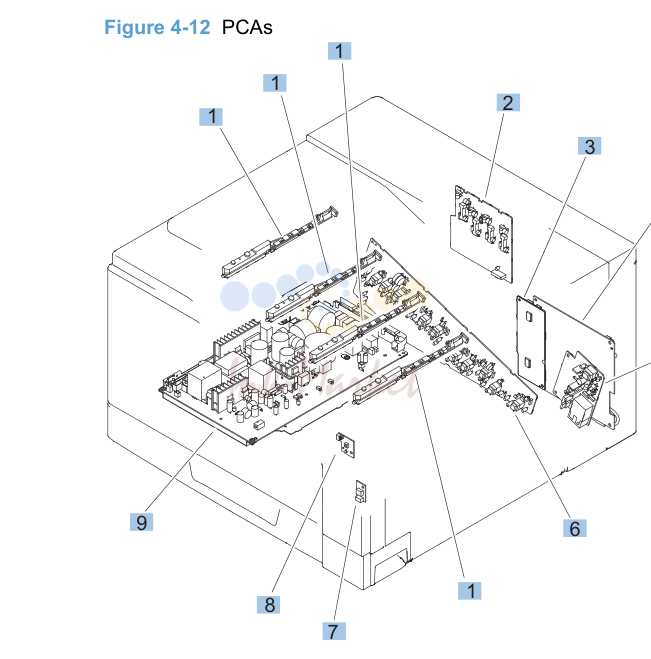

платы

платы

№АртикулНаименование
1RM1-6779 запросить цену →Waste тонер detection плата
2RM1-6801 под заказпервичный перенос high-voltage плата
3RM1-6743 запросить цену →Driver плата (duplex model)
3RM1-6783 запросить цену →Driver плата (simplex model)
4RM1-6639 под заказDC Controller плата (duplex model)
4RM1-6796 под заказDC Controller плата (simplex model)
5RM1-6802 под заказвторичный перенос high-voltage плата
6RM1-6800 под заказImaging high-voltage плата
7RK2-2884 запросить цену →Environment sensor плата
8RM1-6761 запросить цену →выключатель питания плата
9RM1-6755 запросить цену →низковольтный БП плата (110V)
9RM1-6756 запросить цену →низковольтный БП плата (220V)
CE490-67901 запросить цену →форматтер плата (not illustrated)

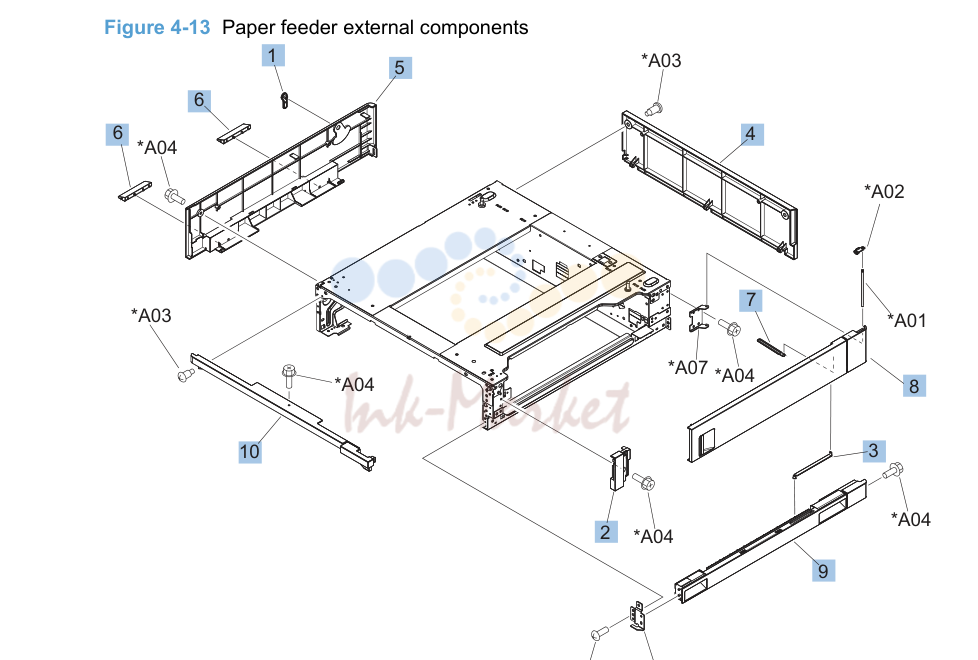

податчик бумаги внешние компоненты

податчик бумаги внешние компоненты

№АртикулНаименование
1RC2-9303 запросить цену →Handle, lock, задний (податчик бумаги)
2RC2-9320 запросить цену →крышка, right передний (податчик бумаги)
3RC2-9327 запросить цену →Link, правая дверца, нижний (податчик бумаги)
4RC2-9330 запросить цену →крышка, задний (податчик бумаги)
5RC2-9331 запросить цену →крышка, left (податчик бумаги)
6RC2-9332 запросить цену →крышка, handle, нижний (податчик бумаги)
7RC2-9335 запросить цену →Link, правая дверца, верхний (податчик бумаги)
8RM1-6946 запросить цену →правая дверца в сборе (податчик бумаги)
9RM1-6948 запросить цену →крышка, right нижний в сборе (податчик бумаги)
10RM1-6949 запросить цену →крышка, верхний передний в сборе (податчик бумаги)

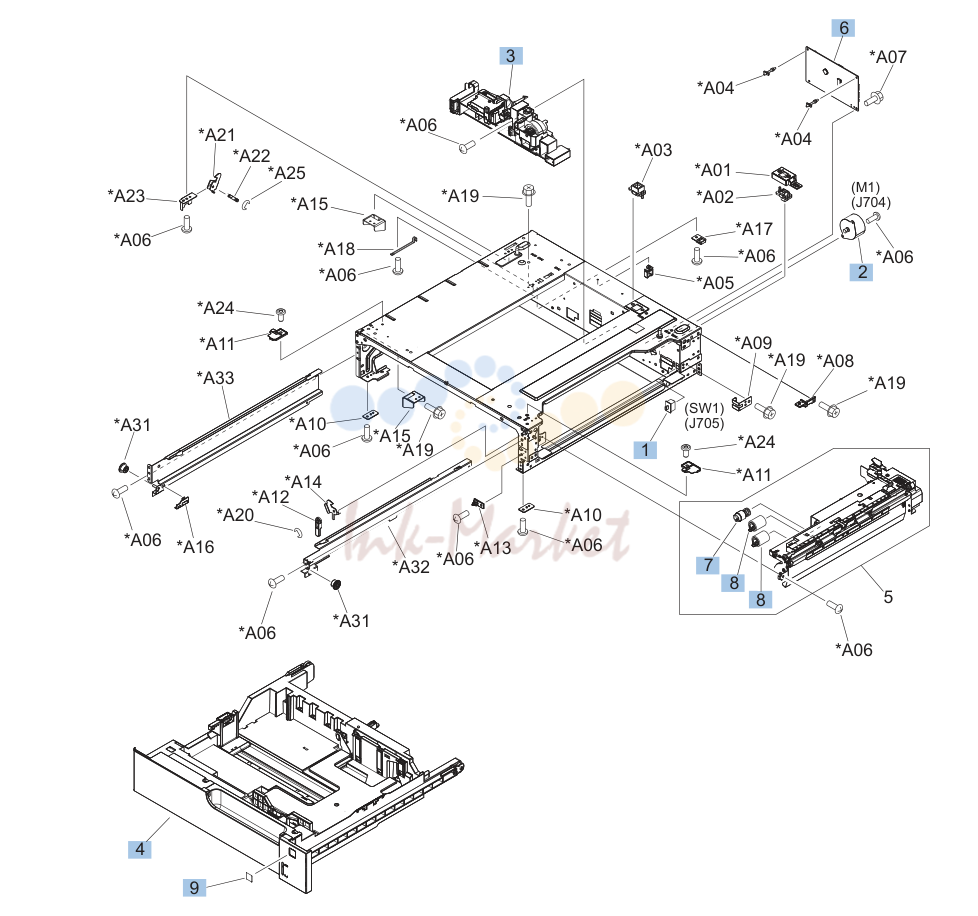

податчик бумаги внутренние компоненты

податчик бумаги внутренние компоненты

№АртикулНаименование
1WC2-5512 запросить цену →выключатель, bottom (податчик бумаги)
2RK2-1331 запросить цену →мотор, захвата (податчик бумаги)
3RM1-3819 под заказпривод подъёмника в сборе (податчик бумаги)
4RM1-6942 запросить цену →кассета (податчик бумаги)
5RM1-6944 под заказPaper захвата в сборе (податчик бумаги)
6RM1-6987 запросить цену →податчик бумаги driver плата
7CE710-69008 ✓ в наличииролик, захвата, податчик бумаги (included in service комплект)
8CE710-69008 ✓ в наличииролик, подачи, податчик бумаги (included in service комплект)
9RC2-9363 запросить цену →Label, кассета number податчик бумаги плата
