HP Color LaserJet CP4025 / CP4525 — цветные лазерные принтеры A4 корпоративного класса. CP4025 — до 35 стр/мин, CP4525 — до 42 стр/мин. Общая платформа и запчасти.
Ключевые характеристики
| Тип | Цветной лазерный, A4 |
| Скорость | 35 / 42 стр/мин |
| Разрешение | до 1200 × 1200 dpi (ImageREt 3600) |
| Картриджи | серия 647A / 648A (CE260A–CE263A) |
| Назначение | корпоративная цветная печать |
Расходные материалы
Комплект картриджей — CE260A/X, CE261A, CE262A, CE263A. В каталоге — картриджи 647A/648A, термоблоки, ленты переноса и запчасти (каталог по узлам ниже).
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- внешние крышки, панели, и дверцы
- внутренние компоненты 1 из 7
- внутренние компоненты 2 из 7
- внутренние компоненты 3 из 7
- внутренние компоненты 4 из 7
- внутренние компоненты 5 из 7
- внутренние компоненты 6 из 7
- внутренние компоненты 7 из 7
- регистрации в сборе
- 1 X 500 податчик бумаги основной блок
- 3 X 500 податчик бумаги основной блок

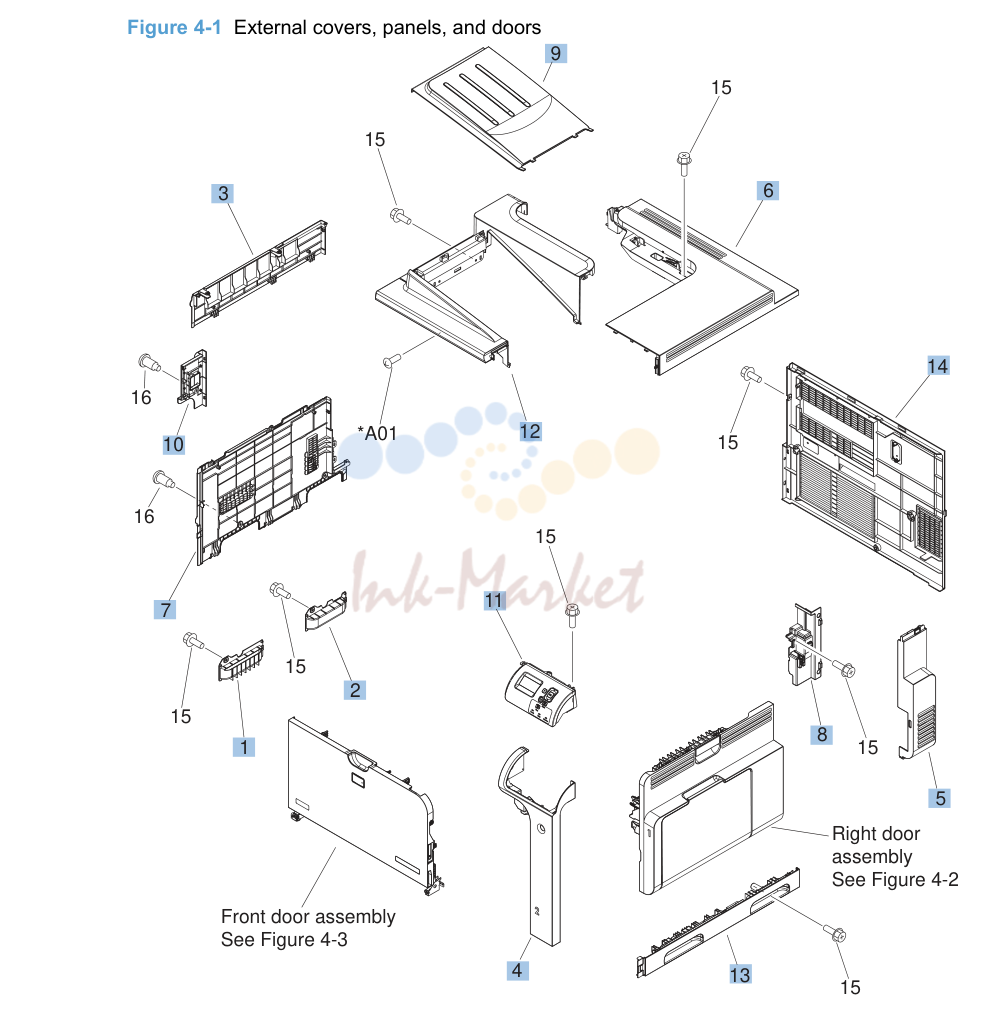

внешние крышки, панели, и дверцы
| № | Артикул | Наименование |
|---|---|---|
| 1 | RC2-4268 запросить цену → | Grip, left передний |
| 2 | RC2-4269 запросить цену → | Grip, left задний |
| 3 | RC2-4270 запросить цену → | крышка, left верхний |
| 4 | RC2-4272 запросить цену → | крышка, right передний |
| 5 | RC2-4273 запросить цену → | крышка, right задний |
| 6 | RC2-4276 запросить цену → | крышка, верхний |
| 7 | RC2-4300 запросить цену → | крышка, left нижний |
| 8 | RM1-5520 запросить цену → | крышка, inner |
| 9 | RC2-4547 запросить цену → | лоток, face-down swing |
| 10 | RC2-8213 запросить цену → | крышка, left задний |
| 11 | RM1-5786 под заказ | Control-panel в сборе |
| 12 | RM1-5494 запросить цену → | Face-down tray в сборе |
| 13 | RM1-5507 запросить цену → | Right handle крышка в сборе |
| 14 | RM1-5508 запросить цену → | задний крышка в сборе правая дверца в сборе *A08 *A06 *A04 *A06 *A03 *A06 *A07 *A06 *A05 *A02 *A01 *A09 *A09 *A06 |
| 1 | RM1-5509 запросить цену → | правая дверца в сборе |
| 3 | RC2-4747 запросить цену → | крышка, M.P. crossmember R передний door в сборе *A16 *A08 *A18 *A09 *A01 *A10 *A18 *A11 *A03 *A13 *A05 *A17 *A18 *A15 *A01 *A07 *A07 *A12 *A19 *A02 *A17 *A06 *A14 |
| 1 | RM1-5506 запросить цену → | передний door в сборе |

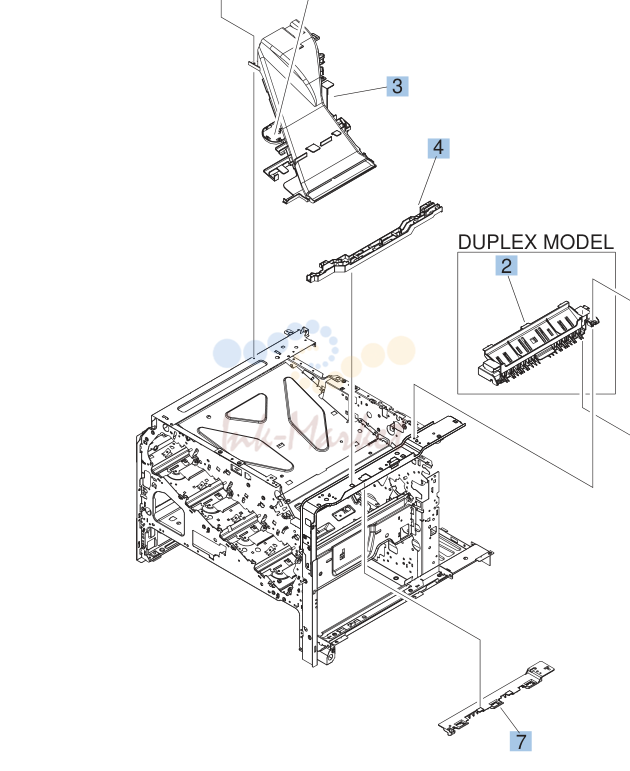

внутренние компоненты 1 из 7
| № | Артикул | Наименование |
|---|---|---|
| 1 | RM1-5501 запросить цену → | узел выдачи бумаги fan в сборе |
| 2 | RC2-4566 запросить цену → | направляющая, paper подачи, simplex |
| 2 | RM1-5531 запросить цену → | Duplexing направляющая в сборе, duplex |
| 3 | RM1-5583 запросить цену → | узел выдачи бумаги fan duct в сборе |
| 4 | RC2-3997 запросить цену → | держатель, cable |
| 5 | RC2-4070 запросить цену → | Rod, paper delivery fan |
| 6 | RU6-2310 запросить цену → | пружина, compression |
| 7 | RC2-4573 запросить цену → | держатель, правая дверца handle |
| 8 | WG8-5696 ✓ в наличии | Photo interrupter, TLP1243 |

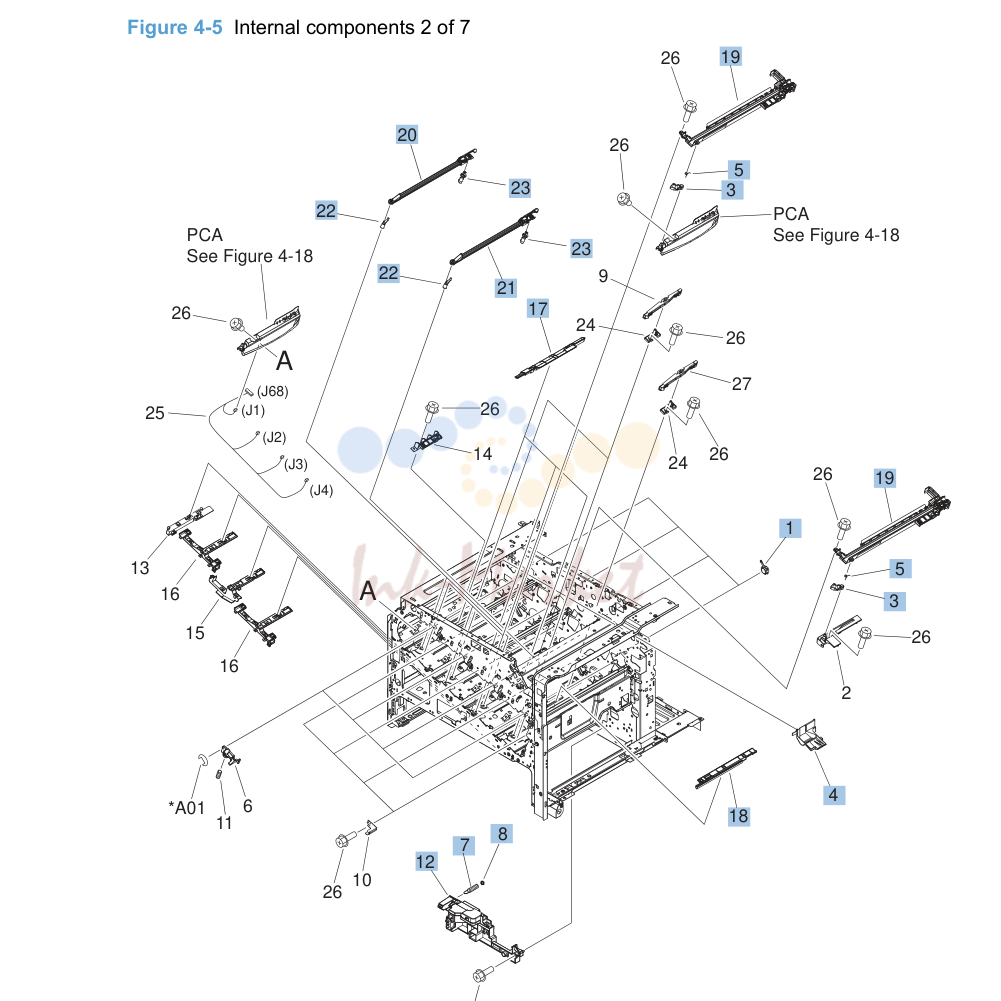

внутренние компоненты 2 из 7
| № | Артикул | Наименование |
|---|---|---|
| 1 | RC2-9719 запросить цену → | втулка |
| 3 | RC2-3986 запросить цену → | Lever, CRG. lock |
| 4 | RC2-4218 запросить цену → | лоток, waste тонер catch |
| 5 | RU6-2247 запросить цену → | пружина, torsion |
| 7 | RC2-4469 запросить цену → | пружина, grounding |
| 8 | RC2-4470 запросить цену → | втулка |
| 12 | RM1-5913 запросить цену → | подъёмник base в сборе |
| 17 | RC2-4403 запросить цену → | крышка |
| 18 | RC2-5962 запросить цену → | крышка |
| 19 | RM1-5486 запросить цену → | Crg. направляющая нижний в сборе |
| 20 | RM1-5488 запросить цену → | Shutter в сборе |
| 21 | RM1-5489 запросить цену → | Shutter в сборе |
| 22 | RM1-5585 запросить цену → | Shutter arm в сборе |
| 23 | RM1-5586 запросить цену → | Shutter arm в сборе |

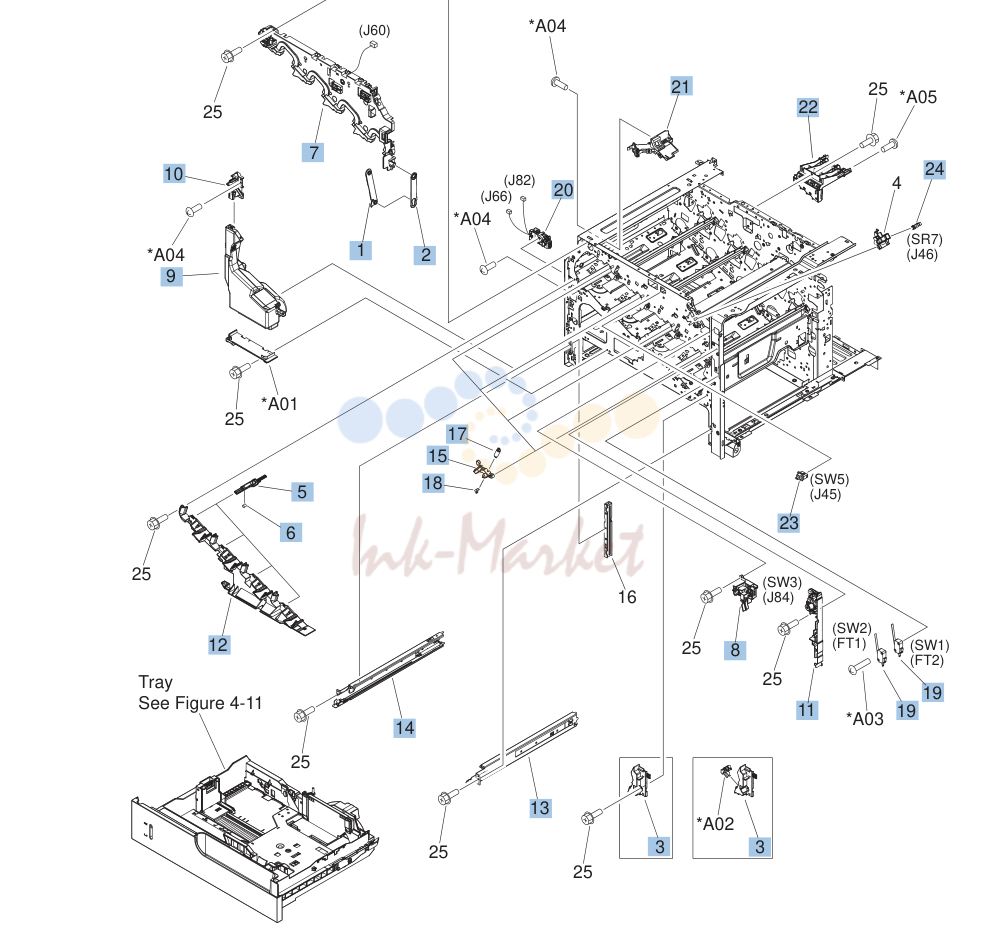

внутренние компоненты 3 из 7
| № | Артикул | Наименование |
|---|---|---|
| 1 | RC2-4291 запросить цену → | Hinge, передний door |
| 2 | RC2-4292 запросить цену → | Hinge, передний door |
| 3 | RC2-4308 запросить цену → | крышка |
| 5 | RC2-4415 запросить цену → | Lever, shutter |
| 6 | RU6-2316 запросить цену → | пружина, compression |
| 7 | RM1-5495 запросить цену → | передний inner крышка верхний в сборе |
| 8 | RM1-5496 запросить цену → | Interlock в сборе |
| 9 | CC493-67913 запросить цену → | Waste тонер collection комплект (includes instructions и wipe) |
| 10 | RM1-5519 запросить цену → | Waste тонер duct в сборе |
| 11 | RM1-5582 запросить цену → | выключатель питания в сборе |
| 12 | RM1-5598 запросить цену → | передний inner крышка нижний в сборе |
| 13 | RM1-6195 запросить цену → | кассета rail right в сборе |
| 14 | RM1-6196 запросить цену → | кассета rail left в сборе |
| 15 | RC2-3983 запросить цену → | Lever, crg. pressure, передний |
| 17 | RU6-2236 запросить цену → | пружина, tension |
| 18 | RU6-2237 запросить цену → | пружина, grounding |
| 19 | WC4-5303 запросить цену → | выключатель |
| 20 | RM1-5545 запросить цену → | Waste тонер detect в сборе |
| 21 | RM1-5584 запросить цену → | Waste тонер paper подачи в сборе |
| 22 | RM1-6694 запросить цену → | High voltage holder в сборе |
| 23 | WC2-5637 запросить цену → | выключатель, push |
| 24 | WG8-5696 ✓ в наличии | Photo interrupter |

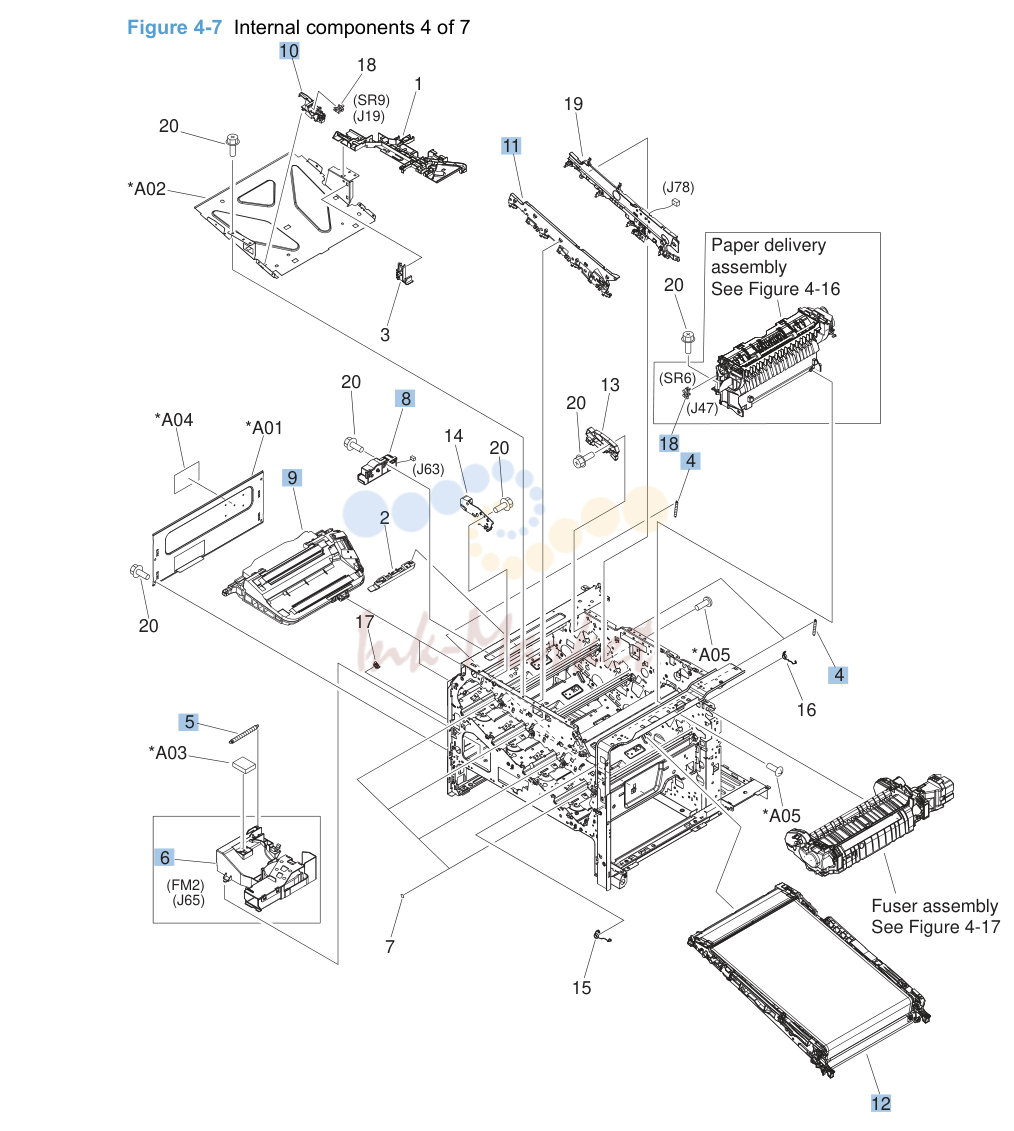

внутренние компоненты 4 из 7
| № | Артикул | Наименование |
|---|---|---|
| 4 | RU6-2235 запросить цену → | пружина, tension |
| 5 | RU6-2376 запросить цену → | пружина, tension |
| 6 | RM1-5499 запросить цену → | картридж fan в сборе |
| 8 | RM1-5605 запросить цену → | Waste тонер motor в сборе |
| 9 | CC493-67914 под заказ | Laser сканер комплект (includes instructions и one сканер assy.) |
| 10 | RM1-5500 запросить цену → | Position detect в сборе |
| 11 | RM1-5492 запросить цену → | передний light направляющая в сборе |
| 12 | CC493-67909 ✓ в наличии | промежуточный ремень переноса (ITB) комплект (includes instructions, ITB, и T2 ролик) |
| 18 | WG8-5696 ✓ в наличии | Photo interrupter |

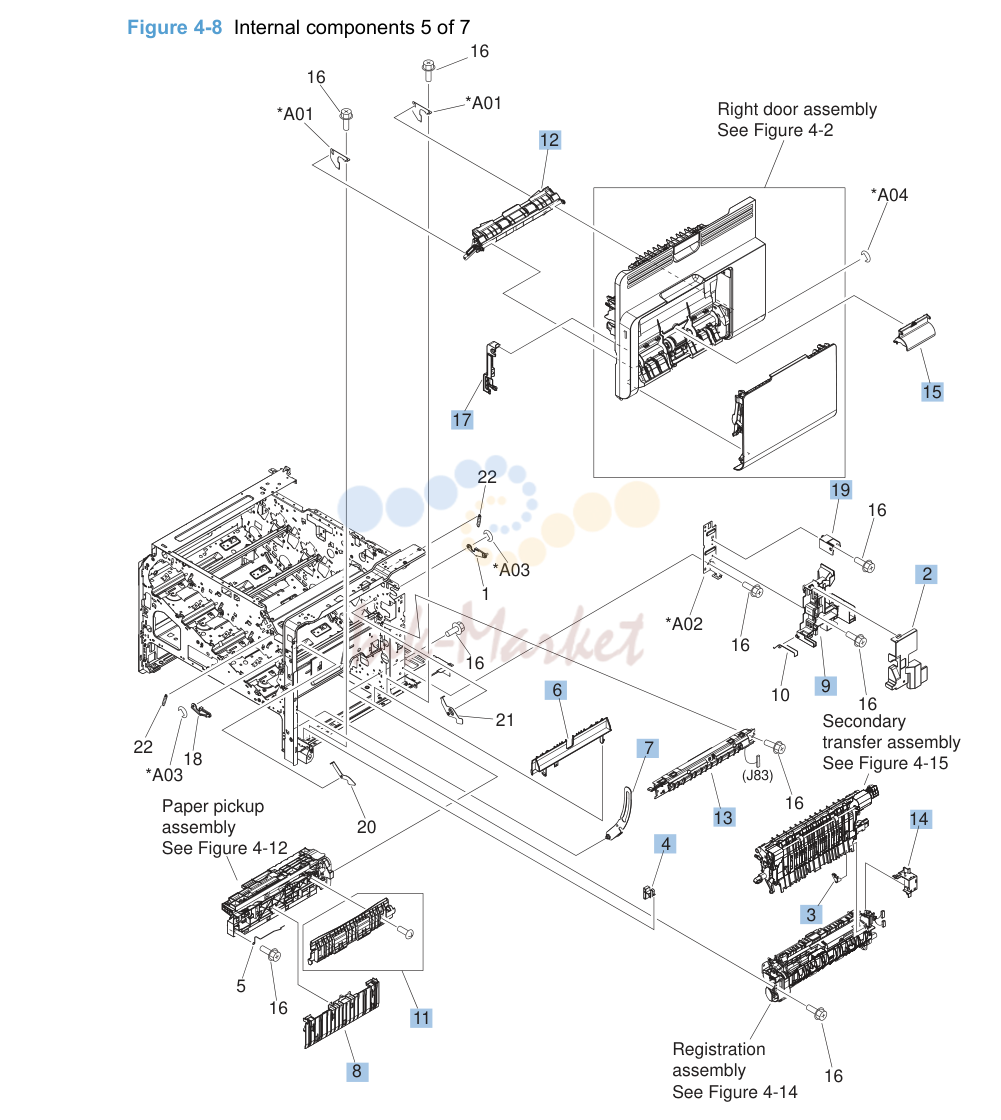

внутренние компоненты 5 из 7
| № | Артикул | Наименование |
|---|---|---|
| 2 | RC2-3981 запросить цену → | крышка, inner |
| 3 | RC2-4162 запросить цену → | Shaft support (included in secondary transfer комплект; see Figure 4– |
| 4 | RC2-4514 запросить цену → | Spacer |
| 6 | RC2-4527 запросить цену → | направляющая |
| 7 | RC2-4726 запросить цену → | Link, правая дверца |
| 8 | RC2-4741 запросить цену → | направляющая, кассета option |
| 9 | RC2-8239 запросить цену → | держатель, duct cable |
| 11 | RM1-5504 запросить цену → | кассета направляющая в сборе |
| 12 | RM1-5525 запросить цену → | Paper подачи ролик в сборе |
| 13 | RM1-5641 запросить цену → | Density detect в сборе |
| 14 | RM1-6695 запросить цену → | шлейф крышка в сборе |
| 15 | RC2-4483 запросить цену → | крышка, ролик |
| 17 | RC2-9189 запросить цену → | крышка, M.P. cross member |
| 19 | RC2-4055 запросить цену → | рычаг, door link supporting, right |

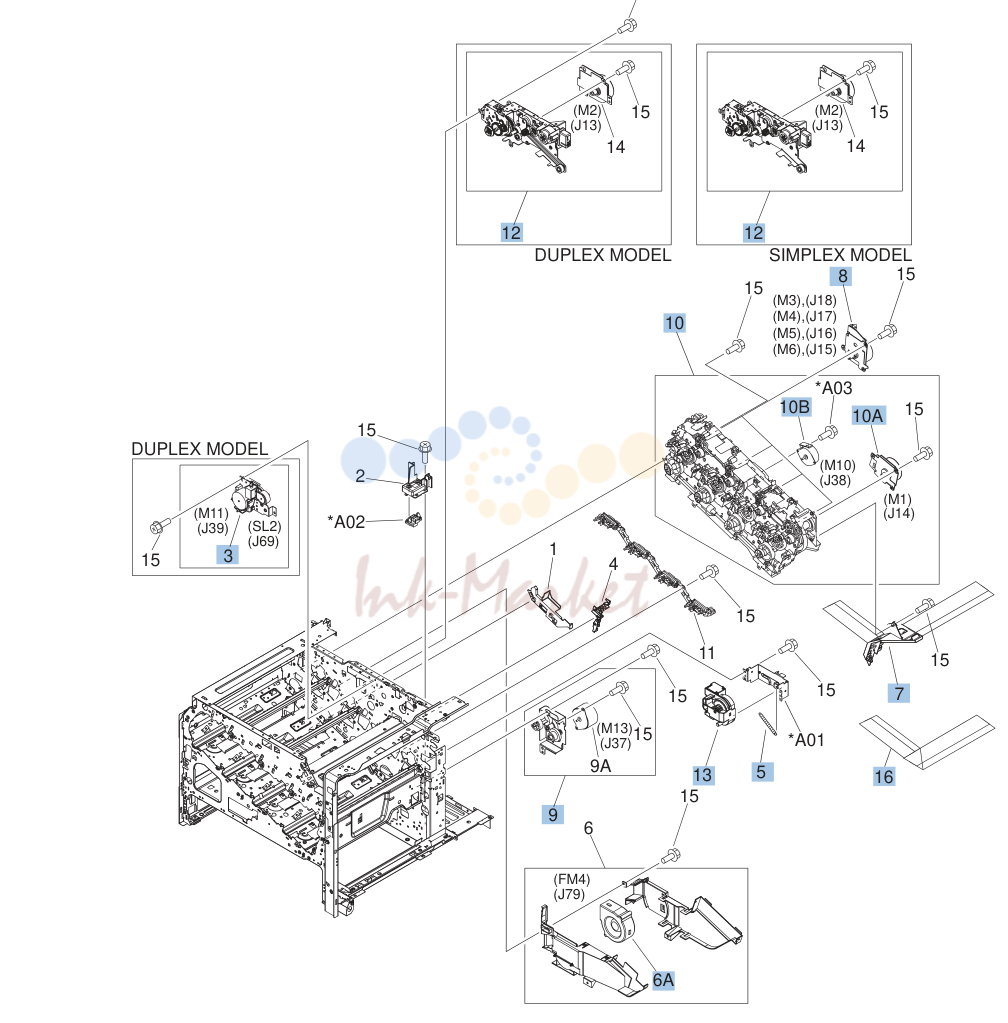

внутренние компоненты 6 из 7
| № | Артикул | Наименование |
|---|---|---|
| 3 | RM1-5546 запросить цену → | Duplexing drive в сборе |
| 5 | RU6-2468 запросить цену → | пружина, tension |
| RK2-2418 запросить цену → | 6A картридж fan | |
| 7 | RM1-5498 запросить цену → | Flexible flat cable в сборе (includes two FFC; DCC to laser/ сканер) |
| 8 | RM1-5521 под заказ | Main DC motor в сборе |
| 9 | RM1-5549 запросить цену → | Paper захвата drive в сборе |
| 10 | CC493-67915 запросить цену → | Main drive в сборе комплект (includes instructions) |
| RM1-5777 под заказ | 10A ITB motor в сборе | |
| RK2-2415 запросить цену → | 10B Developing disengaging motor | |
| 12 | RM1-6702 под заказ | печь drive в сборе, simplex |
| 12 | RM1-5656 под заказ | печь drive в сборе, duplex |
| 13 | RM1-5914 запросить цену → | подъёмник в сборе |
| 16 | RK2-2604 запросить цену → | Flat flexible cable (DCC to HVPS нижний) |

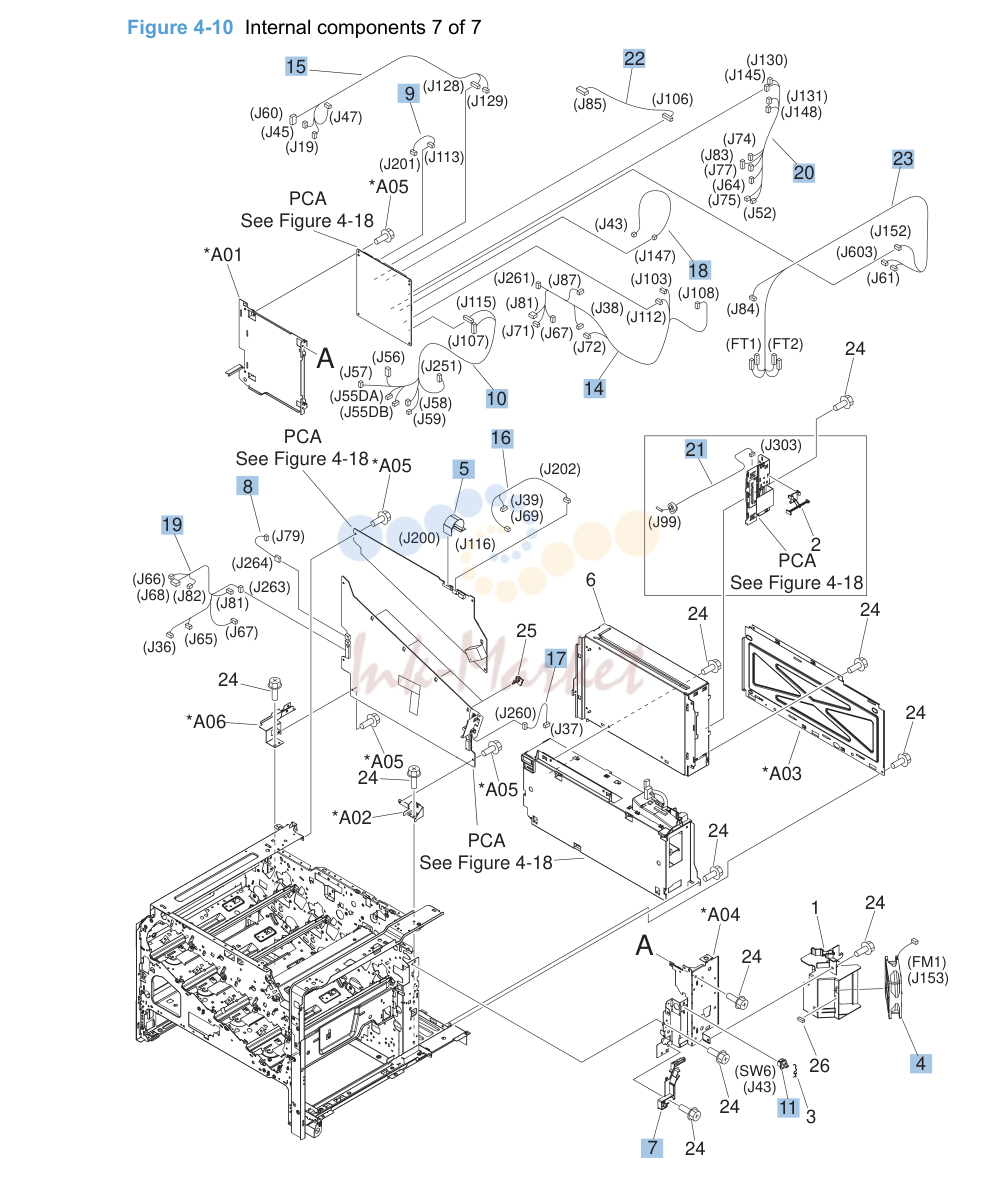

внутренние компоненты 7 из 7
| № | Артикул | Наименование |
|---|---|---|
| 4 | RK2-2577 запросить цену → | вентилятор |
| 5 | RK2-2603 запросить цену → | шлейф, flexible flat, H.V.T |
| 7 | RM1-5502 запросить цену → | Contact в сборе |
| 8 | RM1-5821 запросить цену → | вентилятор cable в сборе |
| 9 | RM1-5724 запросить цену → | H.V. блок питания cable в сборе |
| 10 | RM1-5801 запросить цену → | нижний main cable в сборе |
| 11 | WC2-5637 запросить цену → | выключатель, push |
| 14 | RM1-5799 запросить цену → | Connecting cable в сборе |
| 15 | RM1-5800 запросить цену → | верхний main cable в сборе |
| 16 | RM1-5803 запросить цену → | Duplexing cable в сборе, duplex |
| 17 | RM1-5804 запросить цену → | подачи cable в сборе |
| 18 | RM1-5807 запросить цену → | выключатель cable в сборе |
| 19 | RM1-5811 запросить цену → | Connecting cable в сборе |
| 20 | RM1-5812 запросить цену → | Connecting cable в сборе |
| 21 | RM1-5814 запросить цену → | панель управления cable в сборе |
| 22 | RM1-5815 запросить цену → | датчик cable в сборе |
| 23 | RM1-5816 запросить цену → | Interlock выключатель cable в сборе Cassettes 2-5 *A21 *A13 *A26 *A06 *A24 *A27 *A22 *A18 *A07 *A25 *A14 *A08 *A09 *A16 *A20 *A17 *A09 *A11 *A04 *A23 * A19 *A05 *A09 *A17 *A10 *A12 *A09 *A25 *A15 *A02 *A05 *A03 *A01 |
| 1 | RM1-5928 под заказ | кассета Paper захвата в сборе *A07 *A02 *A11 *A09 *A03 *A28 *A08 *A10 *A04 *A13 *A15 *A33 (J58) *A29 (SL4) (J59) *A15 *A06 *A14 *A05 *A30 *A36 *A26 *A19 *A31 *A22 *A35 *A23 *A16 *A21 *A25 *A37 *A38 *A34 *A20 *A18 *A27 *A01 *A24 *A17 |
| 1 | RL1-2099 ✓ в наличии | ролик, paper захвата |
| 2 | RM1-0037 под заказ | Paper подачи ролик |
| 3 | RM1-5919 ✓ в наличии | Paper захвата в сборе лоток 1 paper захвата в сборе *A08 *A14 *A18 *A04 *A13 *A01 *A23 *A10 *A21 *A15 *A26 *A09 *A19 *A26 *A17 *A11 *A25 (SL3) *A12 (J52) *A01 *A22 *A33 *A27 *A13 *A03 *A16 *A20 *A29 *A02 *A26 *A31 *A32 *A06 *A05 *A30 *A34 *A32 (J75) *A07 *A28 (J22) *A26 (SR8) (J22) *A24 |
| 2 | RL1-1937 ✓ в наличии | отделения pad (лоток 1) |

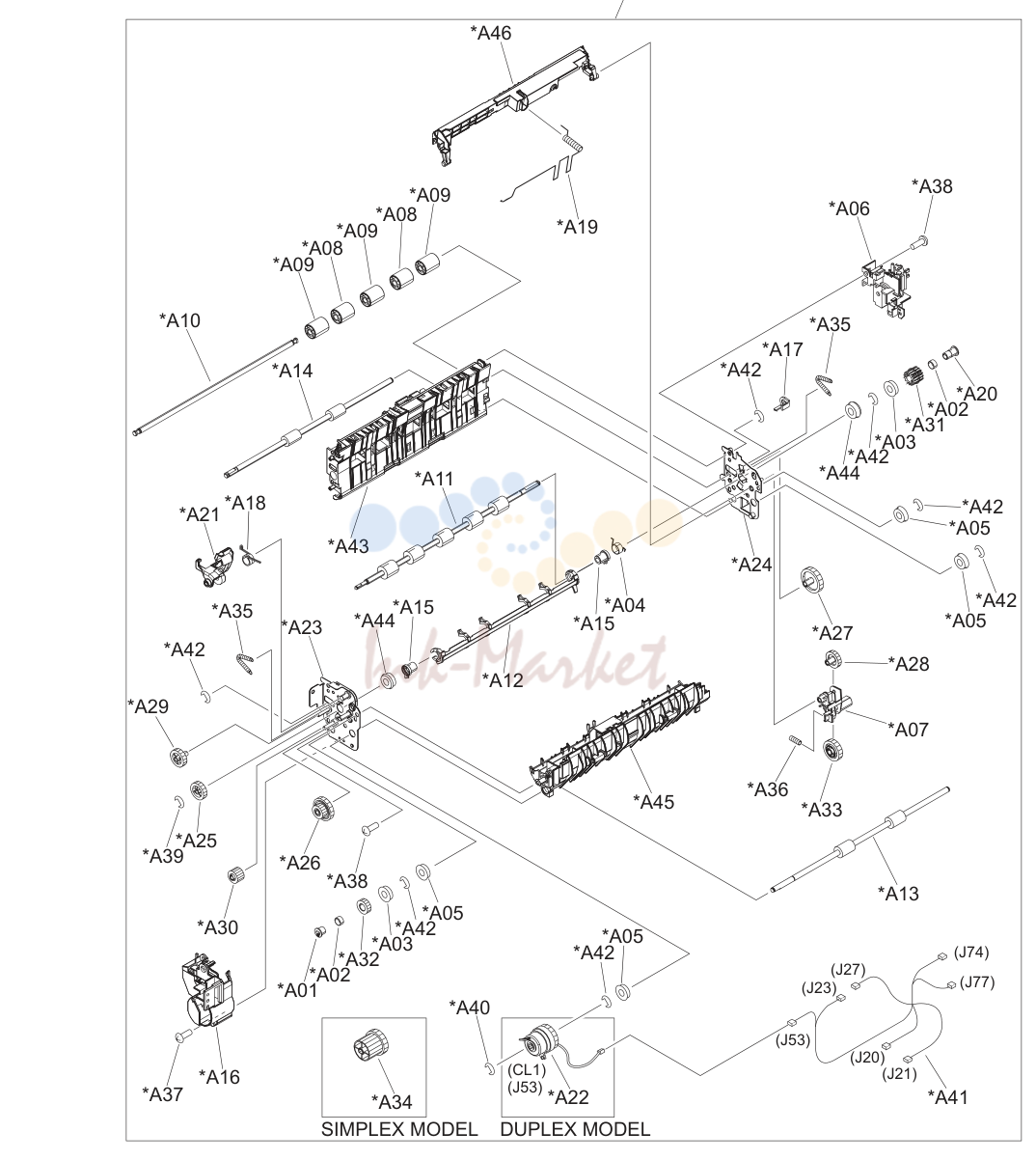

регистрации в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | CC493-67916 под заказ | регистрации в сборе комплект, simplex (includes instructions) |
| 1 | CC493-67917 запросить цену → | регистрации в сборе комплект, duplex (includes instructions) вторичный перенос в сборе *A02 *A10 *A11 *A03 *A19 *A09 *A19 *A16 *A01 *A18 *A14 *A21 *A17 *A13 *A15 *A08 DUPLEX MODEL *A12 *A25 *A07 *A20 *A04 *A05 *A24 *A06 *A22 DUPLEX MODEL *A23 *A26 DUPLEX MODEL |
| 1 | CC493-67908 под заказ | вторичный ролик переноса в сборе комплект (includes instructions) |
| 2 | CC493-67901 запросить цену → | вторичный перенос в сборе, duplex комплект (includes shaft-support clip; # 3 Figure 4–8) |
| 2 | CC493-67902 запросить цену → | вторичный перенос в сборе, simplex комплект (includes shaft-support clip; # 3 Figure 4–8) выдачи в сборе *A28 *A10 *A16 *A07 *A23 *A03 *A16 *A11 *A07 *A19 *A23 *A27 *A20 *A29 *A02 *A17 *A26 DUPLEX MODEL *A15 *A12 *A27 *A21 *A05 *A08 *A09 *A24 *A30 *A04 *A22 SR6 DUPLEX MODEL J47 *A18 *A01 *A26 *A25 *A14 *A13 *A06 *A27 |
| 1 | CC493-67918 запросить цену → | Simplex delivery в сборе комплект |
| 1 | CC493-67919 запросить цену → | Duplex delivery в сборе комплект печь в сборе |
| 1 | CC493-67911 запросить цену → | печь 110 V в сборе комплект (includes instructions) |
| 1 | CC493-67912 запросить цену → | печь 220 V в сборе комплект (includes instructions) платы |
| 1 | RM1-5758 под заказ | DC controller плата в сборе |
| 2 | RM1-5763 запросить цену → | Low voltage блок питания плата в сборе, 110V |
| 2 | RM1-5764 запросить цену → | Low voltage блок питания плата в сборе, 220V |
| 3 | RM1-5779 запросить цену → | High voltage блок питания плата, нижний (includes FFC; DCC to HVPS нижний) |
| 4 | RM1-5781 запросить цену → | High voltage блок питания, верхний |
| 6 | RM1-5636 запросить цену → | Inner connecting плата в сборе |
| 7 | RM1-5771 запросить цену → | тонер remain плата в сборе |
| 8 | CC493-69001 запросить цену → | форматтер комплект (exchange; includes instructions) Assessories Paper feeders кассета 3 кассета 3 кассета 4 кассета 5 |
| RM1-5928 под заказ | NA кассета NA податчик бумаги внешний крышки, панели, и дверцы *A02 *A01 *A01 4 *A05 *A01 *A03 *A02 11 *A01 *A01 1 8 10 *A01 | |
| 4 | RC2-5378 запросить цену → | крышка, задний нижний |
| 5 | RC2-5379 запросить цену → | крышка, задний |
| 7 | RC2-5393 запросить цену → | крышка, left |
| 8 | RC2-5356 запросить цену → | крышка, right передний, 1x500 |
| 8 | RC2-5357 запросить цену → | крышка, right передний, 3x500 |
| 9 | RC2-5380 запросить цену → | крышка, right задний |
| 11 | RC2-5394 запросить цену → | крышка, right center |
| 14 | RM1-5937 запросить цену → | правая дверца в сборе 3x500 |
| 14 | RM1-5936 запросить цену → | правая дверца в сборе 1x500 |
| 16 | RC2-5377 запросить цену → | дверца, stock, 1x500 |

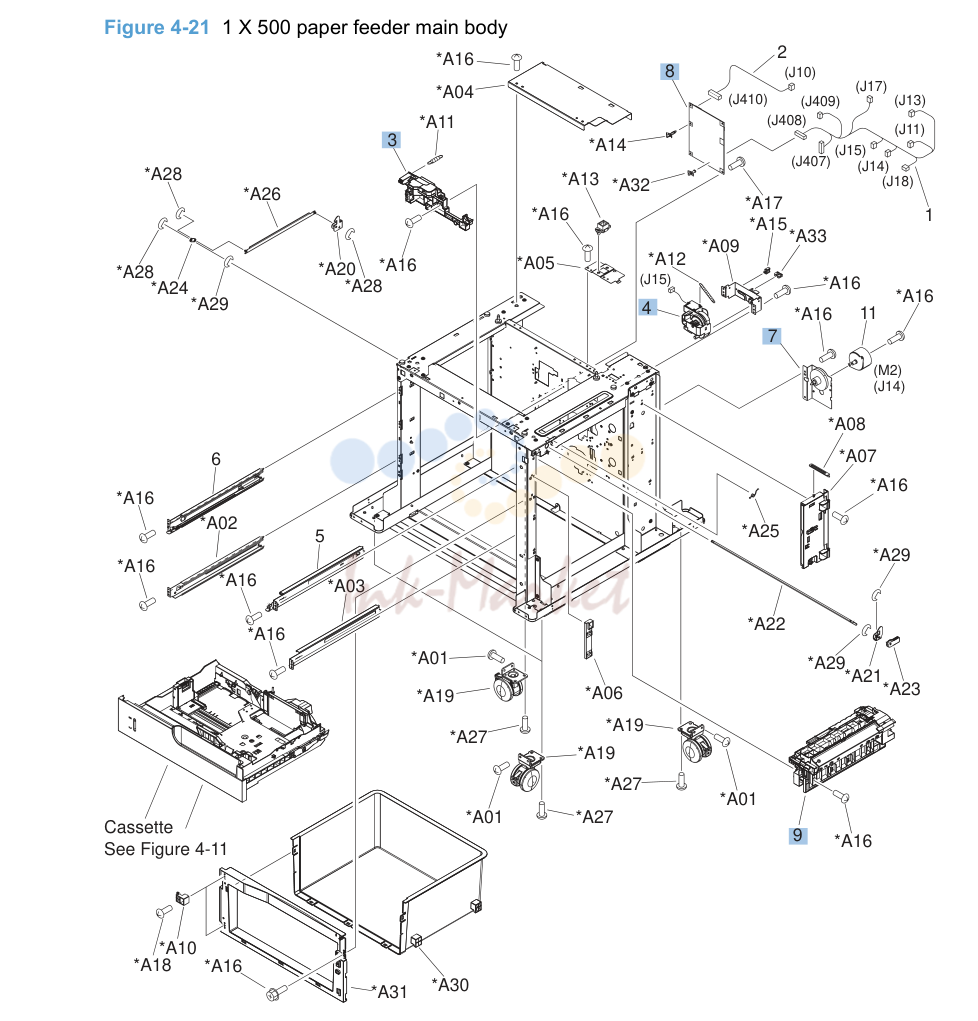

1 X 500 податчик бумаги основной блок
| № | Артикул | Наименование |
|---|---|---|
| 3 | RM1-5913 запросить цену → | подъёмник base в сборе |
| 4 | RM1-5914 запросить цену → | подъёмник в сборе |
| 7 | RM1-5934 запросить цену → | Paper захвата drive в сборе, 1x500 |
| 8 | RM1-5854 запросить цену → | Feeder плата в сборе, 1x500 |
| 9 | RM1-5929 запросить цену → | Paper захвата в сборе |

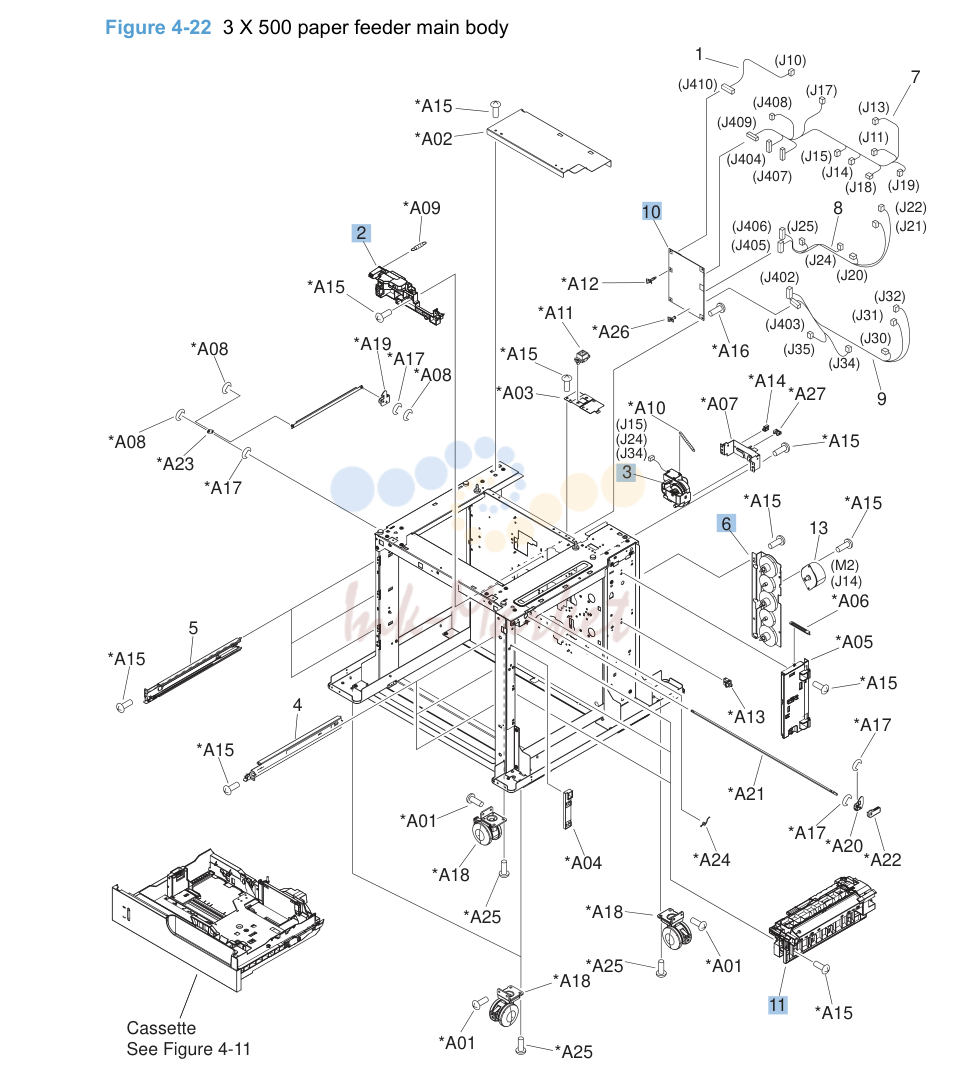

3 X 500 податчик бумаги основной блок
| № | Артикул | Наименование |
|---|---|---|
| 2 | RM1-5913 запросить цену → | подъёмник base в сборе |
| 3 | RM1-5914 запросить цену → | подъёмник в сборе |
| 6 | RM1-5935 запросить цену → | Paper захвата drive в сборе 3x500 |
| 10 | RM1-5958 запросить цену → | Feeder плата в сборе 3x500 |
| 11 | RM1-5929 запросить цену → | Paper захвата в сборе Description Part number Table и |
| RC2-4055 запросить цену → | рычаг, door link supporting, right внутренние компоненты (5 из 7) on 447 | |
| RC2-9719 запросить цену → | втулка внутренние компоненты (2 из 7) on 441 | |
| RC2-4470 запросить цену → | втулка внутренние компоненты (2 из 7) on 441 | |
| RM1-6695 запросить цену → | шлейф крышка в сборе внутренние компоненты (5 из 7) on 447 | |
| RK2-2603 запросить цену → | шлейф, flexible flat, H.V.T. внутренние компоненты 7 из on 451 | |
| RK2-2418 запросить цену → | картридж fan внутренние компоненты 6 из on 449 | |
| RM1-5499 запросить цену → | картридж fan в сборе внутренние компоненты (4 из 7) on 445 | |
| RM1-5928 под заказ | кассета кассета on | |
| RM1-5928 под заказ | кассета Paper feeders on | |
| RM1-5504 запросить цену → | кассета направляющая в сборе внутренние компоненты (5 из 7) on 447 | |
| RM1-6196 запросить цену → | кассета rail left в сборе внутренние компоненты (3 из 7) on 443 | |
| RM1-6195 запросить цену → | кассета rail right в сборе внутренние компоненты (3 из 7) on 443 | |
| RM1-5799 запросить цену → | Connecting cable в сборе внутренние компоненты 7 из on 451 | |
| RM1-5811 запросить цену → | Connecting cable в сборе внутренние компоненты 7 из on 451 | |
| RM1-5812 запросить цену → | Connecting cable в сборе внутренние компоненты 7 из on 451 | |
| RM1-5502 запросить цену → | Contact в сборе внутренние компоненты 7 из on 451 | |
| RM1-5814 запросить цену → | панель управления cable в сборе внутренние компоненты 7 из on 451 | |
| RM1-5786 под заказ | Control-panel в сборе внешние крышки, панели, и дверцы; on 433 | |
| RC2-4403 запросить цену → | крышка внутренние компоненты (2 из 7) on 441 | |
| RC2-5962 запросить цену → | крышка внутренние компоненты (2 из 7) on 441 | |
| RC2-4308 запросить цену → | крышка внутренние компоненты (3 из 7) on 443 |
комментарии
