HP Color LaserJet 5500 / 5550 — цветные лазерные принтеры формата A3 для рабочих групп. Скорость — до 27–28 стр/мин. Общая платформа и запчасти.
Ключевые характеристики
| Тип | Цветной лазерный, A3 |
| Скорость | до 27 / 28 стр/мин |
| Разрешение | до 600 × 600 dpi (ImageREt 3600) |
| Картриджи | серия 645A (C9730A–C9733A) |
| Назначение | цветная печать до формата A3 в рабочих группах |
Расходные материалы
Комплект картриджей — C9730A, C9731A, C9732A, C9733A (645A). В каталоге — картриджи 645A, термоблоки, ленты переноса и запчасти (каталог по узлам ниже).
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- печь в сборе (1 из 2).
- внутренние компоненты (1 из 9)
- внутренние компоненты (5 из 9)
- ETB в сборе (2 из 2)
печь в сборе (1 из 2).
| № | Артикул | Наименование |
|---|---|---|
| 1 | RG5-6801 запросить цену → | печь блок питания плата (100 |
| RG5-6802 запросить цену → | (220 | |
| 2 | RG5-6800 запросить цену → | высоковольтный БП плата |
| 3 | RG5-6805 запросить цену → | тонер sensor плата |
| 4 | RG5-6806 запросить цену → | multi-purpose tray sensor плата |
| 5 | RG5-6807 запросить цену → | кассета sensor плата |
| 6 | RG5-6803 запросить цену → | E-label memory controller плата |
| 7 | RG5-7684 запросить цену → | DC controller плата, 5550 only |
| 7 | RG5-6850 запросить цену → | DC controller плата, 5500 only |
| 8 | C9660-69011 запросить цену → | форматтер (simplex), 5500 only (exchange) |
| C9660-67911 запросить цену → | (new) | |
| 8 | C9661-69001 запросить цену → | форматтер (duplex) (exchange) |
| C9661-67901 запросить цену → | (new) | |
| 8 | Q3713-69001 запросить цену → | форматтер в сборе, 5500 only (exchange) |
| Q3713-67902 запросить цену → | (new) | |
| 9 | RG5-6810 запросить цену → | static discharge плата |
| 10 | C9156-67910 запросить цену → | Firmware DIMM, 5500 only |
| 11 | C9144-60001 запросить цену → | I/O daughter card, 5500 only Note The formatter is available with either simplex or duplex capability. Be sure to use the correct formatter for the model из принтер you are servicing. The HP Color LaserJet 5550 и 5550n printers do not have duplex capability. |
| 1 | RG5-7732 запросить цену → | задний top крышка в сборе, 5550 only |
| 1 | RG5-6779 запросить цену → | задний top крышка в сборе, 5500 only |
| 2 | RG5-6783 запросить цену → | Right крышка в сборе |
| 3 | RG5-6782 запросить цену → | Left крышка в сборе |
| 4 | RG5-9485 запросить цену → | задний крышка |
| 5 | RB2-9379 запросить цену → | Filter, задний |
| 6 | XA9-1330 запросить цену → | screw, M3x8 |
| 7 | RB2-9378 запросить цену → | Filter, left side |
| 8 | RG5-6778 под заказ | Top крышка в сборе |
| 9 | RG5-6780 запросить цену → | Multi-purpose tray в сборе |
| 10 | RG5-6777 запросить цену → | передний крышка в сборе |

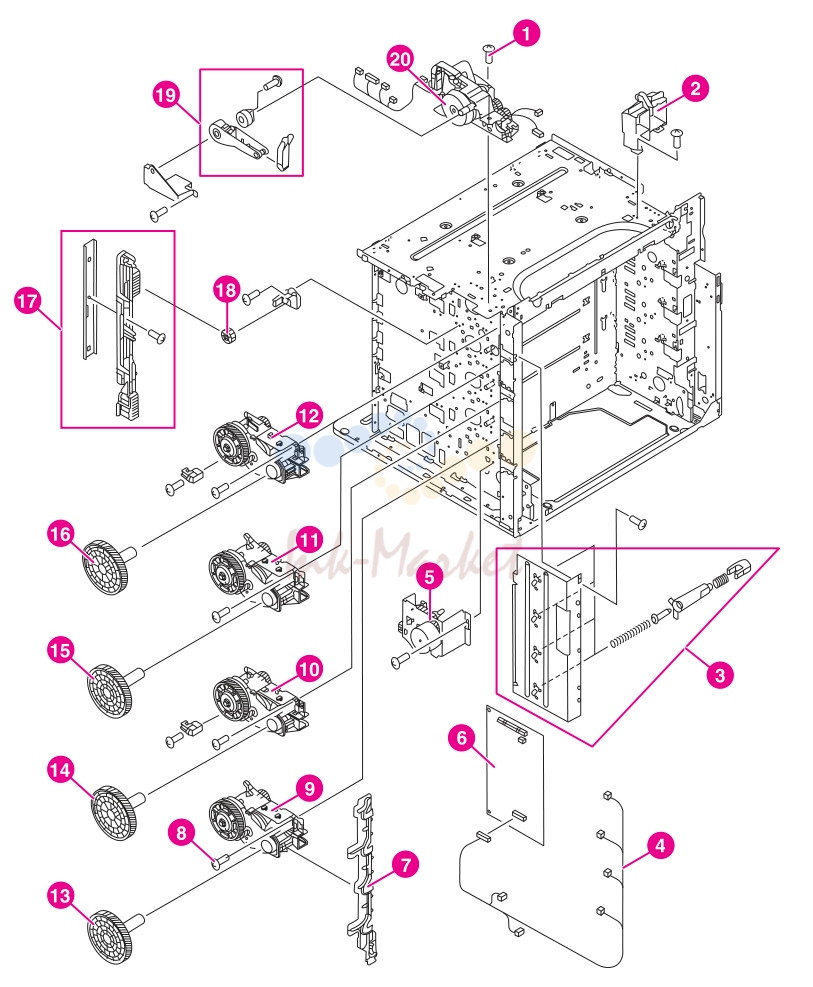

внутренние компоненты (1 из 9)
| № | Артикул | Наименование |
|---|---|---|
| 1 | XA9-1329 запросить цену → | screw, M3x6, TP |
| 2 | RB2-9475 запросить цену → | support, right hinge |
| 3 | RG5-6720 запросить цену → | drum grounding в сборе |
| 4 | RG5-6818 запросить цену → | cable, left side |
| 5 | RG5-6719 запросить цену → | disengaging drive в сборе |
| 6 | RG5-7684 запросить цену → | DC controller плата, 5550 only |
| 6 | RG5-6850-070 запросить цену → | DC controller плата, 5500 only |
| 7 | RB2-9359 запросить цену → | plate, drive release |
| 8 | XA9-1162 запросить цену → | screw, M3x10, with washer |
| 9 | RG5-7723 запросить цену → | drum drive в сборе, cyan/magenta |
| 10 | RG5-7724 запросить цену → | drum drive в сборе, yellow |
| 11 | RG5-7723 запросить цену → | drum drive в сборе, cyan/magenta |
| 12 | RG5-7725 запросить цену → | drum drive в сборе, black |
| 13 | RS7-0320 запросить цену → | gear, 200T |
| 14 | RS7-0321 запросить цену → | gear, 200T |
| 15 | RS7-0320 запросить цену → | gear, 200T |
| 16 | RS7-0321 запросить цену → | gear, 200T |
| 17 | RG5-6742 запросить цену → | disengaging plate в сборе |
| 18 | RS7-0323 запросить цену → | gear, 17T |
| 19 | RG5-6786 запросить цену → | damper в сборе |
| 20 | RG5-7700 запросить цену → | fuser drive в сборе, 5550 only |
| 20 | RG5-6714 под заказ | fuser drive в сборе, 5500 only |
| 1 | RG5-6834 запросить цену → | cable, formatter interface |
| 2 | RH2-5510 запросить цену → | cable, flat |
| 3 | RB2-8246 запросить цену → | spring, сканер support |
| 4 | VD7-0648 запросить цену → | fuse, 250 v, 8 amp (110 и 220 v) |
| 5 | VD7-1732 запросить цену → | fuse, 250 v, 20 amp (100 - 127 v) |
| VD7-0644 запросить цену → | fuse, 250 v, 4 amp (220 - 240 v) | |
| 6 | RG5-6808 запросить цену → | блок питания в сборе (100 - 127 v) |
| RG5-6809 запросить цену → | блок питания в сборе (220 - 240 v) | |
| 7 | RB2-9478 запросить цену → | крышка, кассета задний |
| 8 | RG5-6816 запросить цену → | cable, DC |
| 1 | RG5-6688 запросить цену → | color registration detection узел |
| 2 | RG5-7737 запросить цену → | ETB в сборе |
| 3 | RB2-9151 запросить цену → | gear, pressure, right |
| 4 | RS6-2626 запросить цену → | spring, tension |
| 5 | RB2-9147 запросить цену → | support, left, ETB |
| 6 | RB2-9146 запросить цену → | support, right, ETB |
| 7 | RB2-9358 запросить цену → | lever, interlock |
| 8 | RB2-9150 запросить цену → | gear, pressure, left |
| 9 | RB2-9152 запросить цену → | hinge, one-way |
| 10 | RS7-0302 запросить цену → | cam/gear, 66T |
| 11 | RS6-2632 запросить цену → | spring, tension |
| 12 | C9656-69012 запросить цену → | fuser (100 - 127 v), 5500 only (exchange) |
| C9656-69002 запросить цену → | (exchange) fuser (220 - 240 v), 5500 only | |
| 12 | Q3984-69001 запросить цену → | fuser (100 - 127 v), 5550 only (exchange) |
| Q3985-69001 запросить цену → | (exchange) fuser (220 - 240 v), 5550 only | |
| 1 | RG5-6781 запросить цену → | панель управления в сборе (100 - 127 v) |
| RG5-6794 запросить цену → | панель управления в сборе (220 - 240 v) 5500 only | |
| RG5-6781 запросить цену → | панель управления в сборе (220 - 240 v), 5550 only | |
| 2 | RB2-9145 запросить цену → | brush, cleaning |
| 3 | RG5-7709 под заказ | paper захвата в сборе, 5550 only |
| 3 | RG5-6670 запросить цену → | paper захвата в сборе, 5500 only |
| 4 | RG5-6803 запросить цену → | E-label memory controller плата |
| 5 | RG5-7684 запросить цену → | DC controller плата, 5550 only |
| 5 | RG5-6850 запросить цену → | DC controller плата, 5500 only |
| 6 | RG5-6829 запросить цену → | cable, захвата узел |
| 7 | RH2-5511 запросить цену → | cable, flat |
| 8 | RB2-9350 запросить цену → | lever, test print |
| 9 | RH7-1526 запросить цену → | fan, картридж |
| 10 | RG5-6820 запросить цену → | cable, fan |
| 11 | RH7-1491 запросить цену → | fan, formatter |
| 12 | RB5-1305-00 запросить цену → | панель управления overlay, 5500 only |
| 12 | RB3-1305 запросить цену → | панель управления overlay, 5550 only |

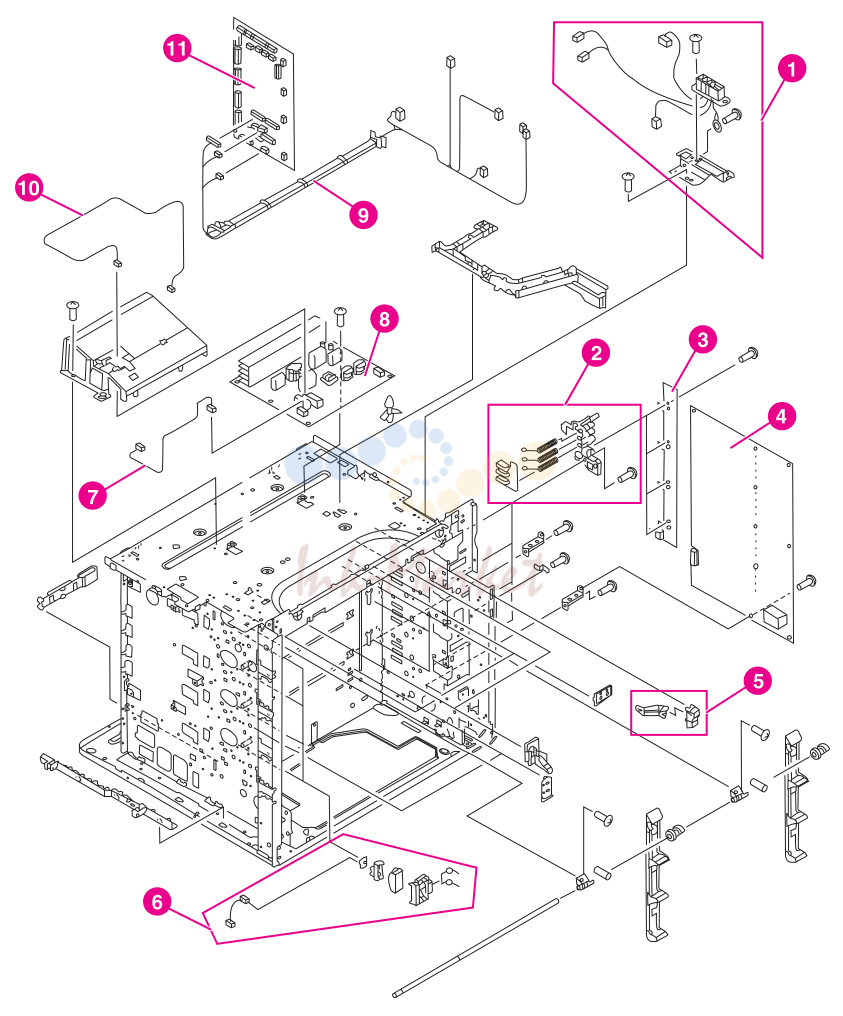

внутренние компоненты (5 из 9)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RG5-7727 запросить цену → | fuser connector mount в сборе, 5550 only |
| 1 | RG5-6734 запросить цену → | fuser connector mount в сборе, 5500 only |
| 2 | RG5-6725 запросить цену → | HVT terminal в сборе |
| 3 | RG5-6805 запросить цену → | тонер sensor плата |
| 4 | RG5-6800 запросить цену → | high-voltage плата |
| 5 | RF5-3898 запросить цену → | lever |
| 6 | RG5-6728 запросить цену → | e-label antenna в сборе |
| 7 | RG5-6827 запросить цену → | cable, fuser блок питания |
| 8 | RG5-6801 запросить цену → | fuser блок питания (100 - 127 v) |
| RG5-6802 запросить цену → | fuser блок питания (220 - 240 v) | |
| 9 | RG5-6826 запросить цену → | cable, intermediate |
| 10 | RG5-6815 запросить цену → | cable, AC |
| 11 | RG5-7684 запросить цену → | DC controller плата, 5550 only |
| 11 | RG5-6850 запросить цену → | DC controller плата, 5500 only |
| 1 | RG5-6736 под заказ | laser/сканер в сборе, 5500 only |
| 1 | RG5-7681 запросить цену → | laser/сканер в сборе, 5550 only --000CN |
| 2 | RB2-9391 запросить цену → | направляющая, картридж, left верхний |
| 3 | RS7-0326 запросить цену → | gear, 36T |
| 4 | RB2-9390 запросить цену → | направляющая, картридж, left нижний |
| 5 | WG8-5362 запросить цену → | photo interrupter, TLP 1241 |
| 6 | RB2-9392 запросить цену → | направляющая, картридж, right нижний |
| 7 | RB2-9393 запросить цену → | направляющая, картридж, right верхний |
| 8 | RG5-7684 запросить цену → | DC controller плата, 5550 only |
| 8 | RG5-6850 запросить цену → | DC controller плата, 5500 only |
| 1 | RG5-6715 запросить цену → | sensor и bracket в сборе |
| 2 | WG8-5362 запросить цену → | photo interrupter |
| 3 | WC4-5188 запросить цену → | выключатель, крышка safety |
| 4 | RG5-6726 запросить цену → | картридж inlet в сборе |
| 5 | RG5-6844 запросить цену → | contact в сборе |
| 6 | RH7-1491 запросить цену → | fan, блок питания |
| 1 | RG5-6673 запросить цену → | frame в сборе, нижний right |
| 2 | RG5-6676 запросить цену → | привод подъёмника в сборе |
| 3 | RG5-6675 запросить цену → | link arm в сборе, MP tray, right |
| 4 | RB2-9066 запросить цену → | link, MP tray, left |
| 5 | RB2-8213 запросить цену → | rod, spring |
| 6 | VS1-6760 запросить цену → | connector, 6-pin, J39 |
| 7 | RG5-6836 запросить цену → | податчик бумаги cable |
| 8 | RG5-6821 запросить цену → | cable, paper size |
| 9 | RG5-6672 запросить цену → | frame в сборе, нижний left |
| 1 | RG5-6846 запросить цену → | static discharge comb, 5500 only |
| 1 | Q3713-67901 запросить цену → | static discharge comb, 5550 only |
| 2 | RG5-6845 запросить цену → | static discharge плата в сборе |
| 3 | RB2-9561 запросить цену → | static discharge cleaning brush |
| 1 | RG5-7711 запросить цену → | paper захвата drive в сборе, 5550 only |
| 1 | RG5-6661 запросить цену → | paper захвата drive в сборе, 5500 only |
| 2 | RH7-1619 запросить цену → | motor, PM2, захвата motor 5550 only |
| 2 | RH7-1523 запросить цену → | motor, PM2, захвата motor 5500 only |
| 3 | RH7-5330 запросить цену → | solenoid |
| 4 | RH7-5329 запросить цену → | clutch |
| 1 | RG5-7723 запросить цену → | drum drive в сборе (cyan/magenta) (cyan/ 2 magenta), drum drive в сборе (black) |
| RG5-7725 запросить цену → | (black) | |
| RG5-7724 запросить цену → | drum drive в сборе (yellow) - 000CN (yellow) | |
| 1 | RG5-6719 запросить цену → | disengaging drive в сборе |
| 2 | WG8-5362 запросить цену → | photo interrupter, TLP1241 |
| 3 | RH7-1524 запросить цену → | motor, PM1, developing disengaging |
| 1 | RG5-7700 запросить цену → | fuser drive в сборе, 5550 only |
| 1 | RG5-6714 под заказ | fuser drive в сборе, 5500 only |
| 2 | RH7-1617 запросить цену → | motor, M5, fuser |
| 3 | WG8-5362 запросить цену → | photo interrupter, TLP1241 |
| 4 | RG5-7687 запросить цену → | cable, верхний crossmember 5550 only |
| 4 | RG5-6823 запросить цену → | cable, верхний crossmember, 5500 only |
| 1 | RG5-6647 запросить цену → | кассета (лоток 2) |
| 2 | RG9-1529 ✓ в наличии | ролик в сборе, MP tray захвата |
| 3 | RF5-3865 под заказ | отделения pad |
| 4 | RF5-3338 под заказ | ролик, отделения (single |
| RY7-5097 запросить цену → | ролик) (комплект роликов), see note below Note When you replace the отделения ролик, you should also replace the кассета подачи ролик и кассета захвата ролик at the same time. The комплект роликов includes all three rollers. Note Table 8-19. кассета lists parts shown in Figure 8-18. кассета (1 из 2) и Figure 8-19. кассета (2 из 2). If you order a replacement кассета (item 1), you will receive all parts shown in both figures. | |
| 1 | RG5-7709 под заказ | paper захвата в сборе, 5550 only |
| 1 | RG5-6670 запросить цену → | paper захвата в сборе, 5500 only |
| 2 | RG5-6665 запросить цену → | привод подъёмника в сборе |
| 3 | WG8-5362 запросить цену → | photo interrupter, TLP 1241 |
| 4 | RG5-6807 запросить цену → | кассета sensor плата |
| 5 | RG5-6806 запросить цену → | multi-purpose tray sensor плата |
| 6 | RG5-7711 запросить цену → | paper захвата drive узел, 5550 only |
| 6 | RG5-6661 запросить цену → | paper захвата drive assy, 5500 only |
| 7 | RF5-3338 под заказ | ролик, кассета подачи (single (комплект роликов) see second note on the next |
| 8 | RF5-3340 ✓ в наличии | ролик, кассета захвата (single (комплект роликов) see second note on the next Note Table 8-20. Paper захвата в сборе (1 из 2) lists parts shown in Figure 8-20. Paper захвата в сборе (1 из 2) и Figure 8-21. Paper захвата в сборе (2 из 2). If you order a replacement paper захвата узел (item 1), you will receive all parts shown in both figures. Note You should always replace the кассета захвата ролик, the кассета подачи ролик, и the кассета отделения ролик at the same time. The комплект роликов includes all three rollers. |
| 1 | RG5-7737 запросить цену → | ETB в сборе (new) |
| C9656-69003 запросить цену → | (exchange) | |
| 1 | C9734-69001 запросить цену → | ETB в сборе |
| 2 | RH7-1618 запросить цену → | motor, M6, ETB Note Table 8-21. ETB в сборе lists parts shown in Figure 8-22. ETB в сборе (1 из 2) и all parts shown in both figures. |
ETB в сборе (2 из 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | RG5-6848 запросить цену → | fuser в сборе, 5500 only (110 |
| C9656-69012 запросить цену → | volt, new) (110 volt, exchange), | |
| RG5-6701 запросить цену → | (220 | |
| C9656-69002 запросить цену → | volt, new) (220 volt, exchange) | |
| 1 | Q3984-67901 запросить цену → | fuser в сборе, 5550 only (110 volt |
| Q3984-69001 запросить цену → | new), (110 volt, exchange), | |
| Q3985-67901 запросить цену → | (220 volt | |
| Q3985-69001 запросить цену → | new), (220 volt, exchange) | |
| 2 | RG5-6842 запросить цену → | sensor flag в сборе Note Table 8-22. печь в сборе lists parts shown in Figure 8-24. печь в сборе (1 из 2) и the parts shown in both figures. The following illustrations и parts tables list the field replaceable units (FRU) for the 500- sheet податчик бумаги on this принтер. |
| 1 | C7130-67901 запросить цену → | optional на 500 листов податчик бумаги и лоток 3 (or лоток 4) в сборе |
| 2 | RG5-6748 под заказ | paper захвата узел, на 500 листов feeder (see Figure 8-32. на 500 листов податчик бумаги paper захвата в сборе) |
| 3 | RG5-6753 запросить цену → | привод подъёмника узел, на 500 листов feeder (see Figure 8-31. на 500 листов податчик бумаги привод подъёмника в сборе) |
| 4 | RG5-6770 запросить цену → | кассета, на 500 листов feeder (see Figure 8-29. на 500 листов податчик бумаги кассета (1 из 2)) |
| 1 | RG5-6769 запросить цену → | paper size detection в сборе, на 500 листов feeder |
| 2 | RS5-9175 запросить цену → | screw, security |
| 4 | RG5-6748 под заказ | paper захвата узел, на 500 листов feeder |
| 5 | RH7-1524 запросить цену → | motor, на 500 листов feeder |
| 6 | RG5-6761 запросить цену → | clutch в сборе, на 500 листов feeder |
| 7 | RG5-7718 запросить цену → | податчик бумаги плата 5550 only |
| 7 | RG5-6772 запросить цену → | податчик бумаги плата 5500 only |
комментарии
