Canon iR C3020 C3025 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Рисунок 001B
- Рисунок 001E
- Рисунок 100B
- Рисунок 44
- Рисунок 101A
- Рисунок 102B
- Рисунок 103
- Рисунок 104B
- Рисунок 105
- Рисунок 106B
- Рисунок 107A
- Рисунок 108
- Рисунок 111
- Рисунок 112

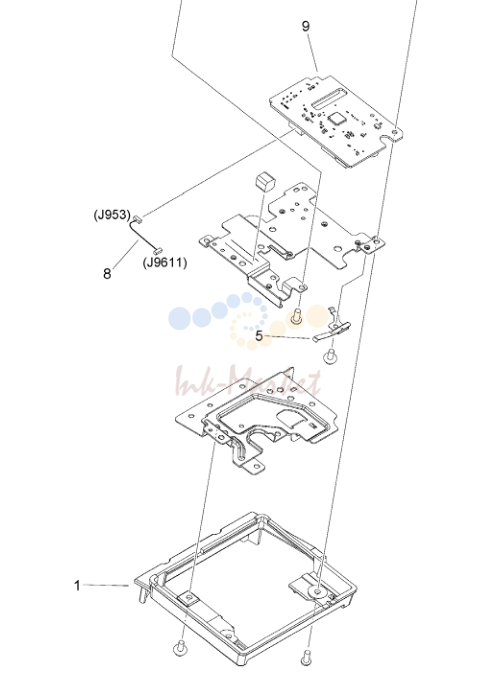

- Рисунок 130

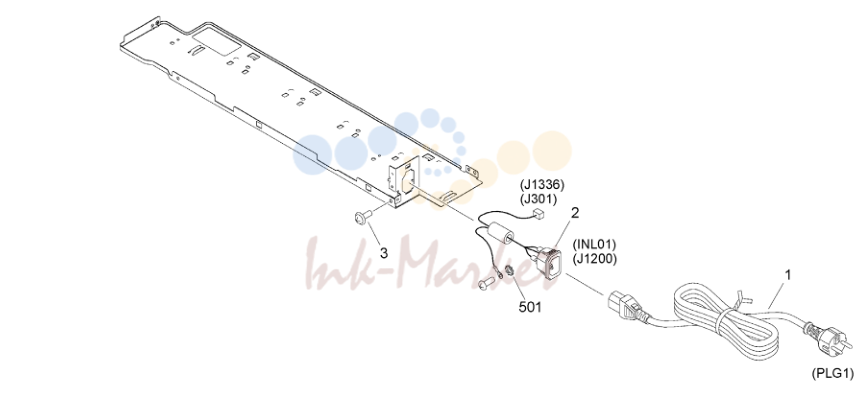

- Рисунок 140C
- Рисунок 140D
- Рисунок 140E
- Рисунок 190
- Рисунок 191
- Рисунок 192
- Рисунок 250

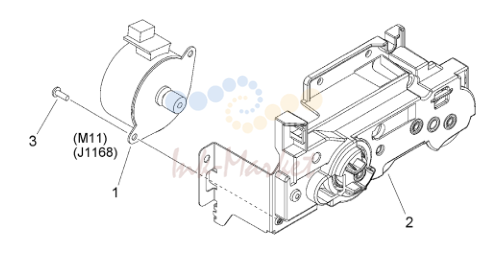

- Рисунок 263
- Рисунок 270
- Рисунок 271
- Рисунок 310
- Рисунок 44

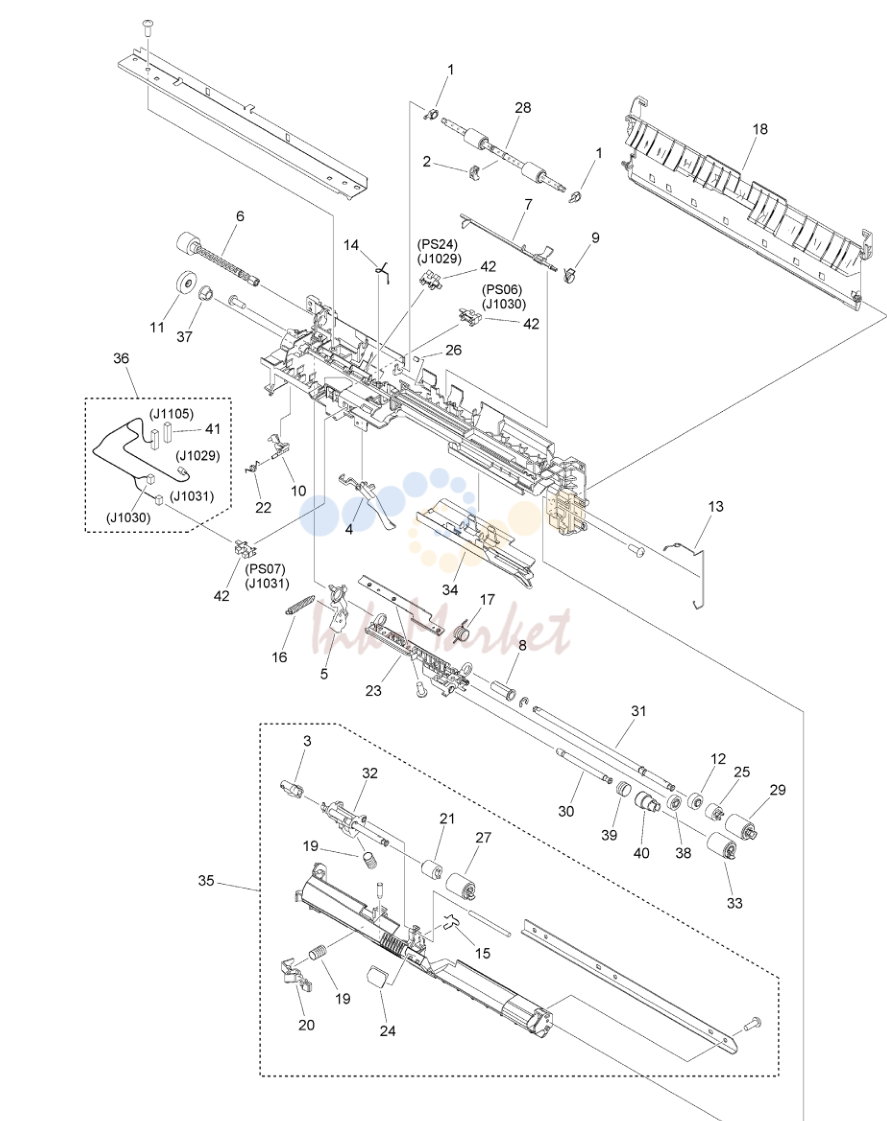

- Рисунок 311
- Рисунок 320

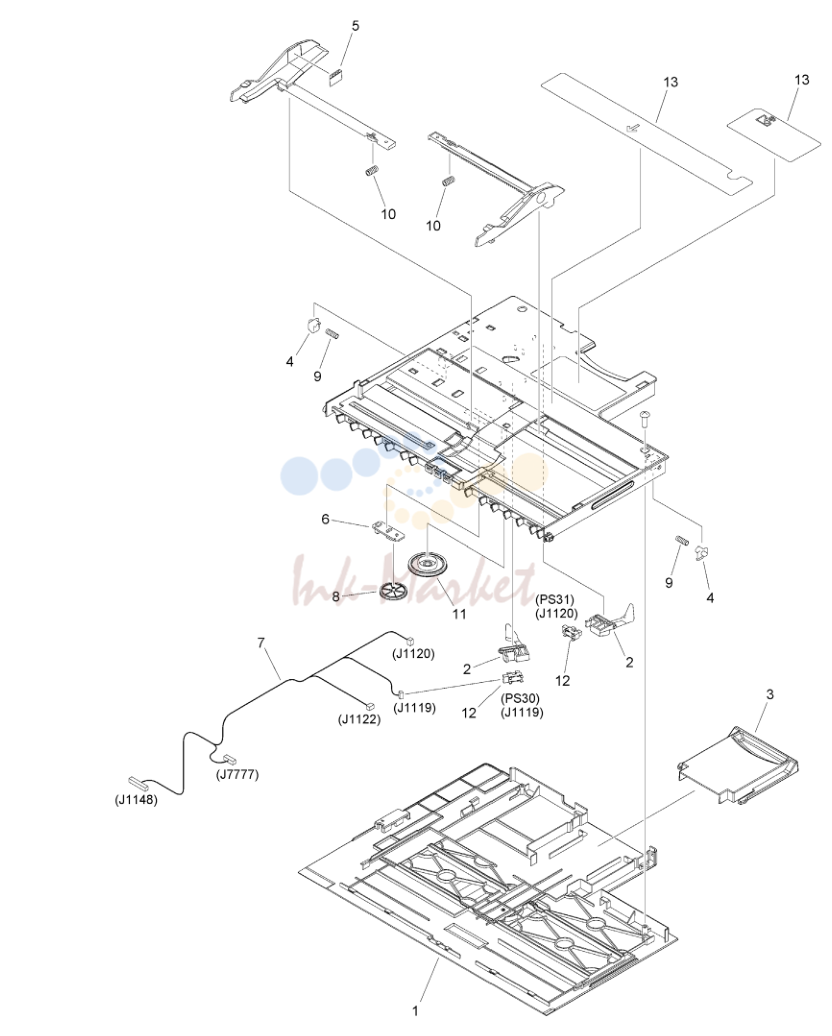

- Рисунок 330D
- Рисунок 331
- Рисунок 332
- Рисунок 350A
- Рисунок 43
- Рисунок 400G
- Рисунок 44
- Рисунок 400H
- Рисунок 44
- Рисунок 530
- Рисунок 640
- Рисунок 770
- Рисунок 810B
- Рисунок 810C
- Рисунок 910A
- Рисунок 910B
- Рисунок 980
- Рисунок H30
- Рисунок H31
Рисунок 001B
| № | Артикул | Наименование |
|---|---|---|
| 1 | FE4-0152-000 запросить цену → | TAPE, DUPLEXING |
| 2 | FE3-9210-000 запросить цену → | BOX, CLEANING CLOTH STOCK |
| 3 | FE4-7564-000 запросить цену → | CLOTH, CLEANING |
| 4 | FL0-4625-000 запросить цену → | ENVELOPE VERTICAL подача ASS'Y |
| 6 | FE8-4845-000 запросить цену → | LABEL, кассета SIZE |
| 7 | FE8-4838-000 запросить цену → | LABEL, кассета |
| 8 | FE8-4841-000 запросить цену → | LABEL, кассета SIZE |
| 9 | FL1-2558-000 запросить цену → | SEAL, BLANKING English, Simplified |
| 10 | FK4-5195-000 запросить цену → | CD-ROM, SOFTWARE Chinese Traditional Chinese, |
| 10 | FK4-5196-000 запросить цену → | CD-ROM, SOFTWARE Korean |

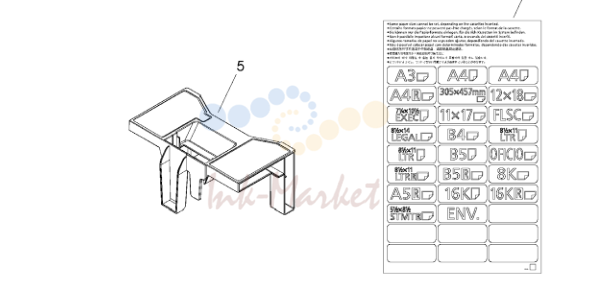

Рисунок 001E
| № | Артикул | Наименование |
|---|---|---|
| 1 | FE4-0152-000 запросить цену → | TAPE, DUPLEXING |
| 2 | FE3-9210-000 запросить цену → | BOX, CLEANING CLOTH STOCK |
| 3 | FE4-7564-000 запросить цену → | CLOTH, CLEANING |
| 4 | FL0-4625-000 запросить цену → | ENVELOPE VERTICAL подача ASS'Y |
| 6 | FE8-4845-000 запросить цену → | LABEL, кассета SIZE |
| 7 | FE8-4838-000 запросить цену → | LABEL, кассета |
| 8 | FE8-4841-000 запросить цену → | LABEL, кассета SIZE |
| 9 | FL1-2558-000 запросить цену → | SEAL, BLANKING |
| 10 | FK4-5181-000 запросить цену → | CD-ROM, SOFTWARE |

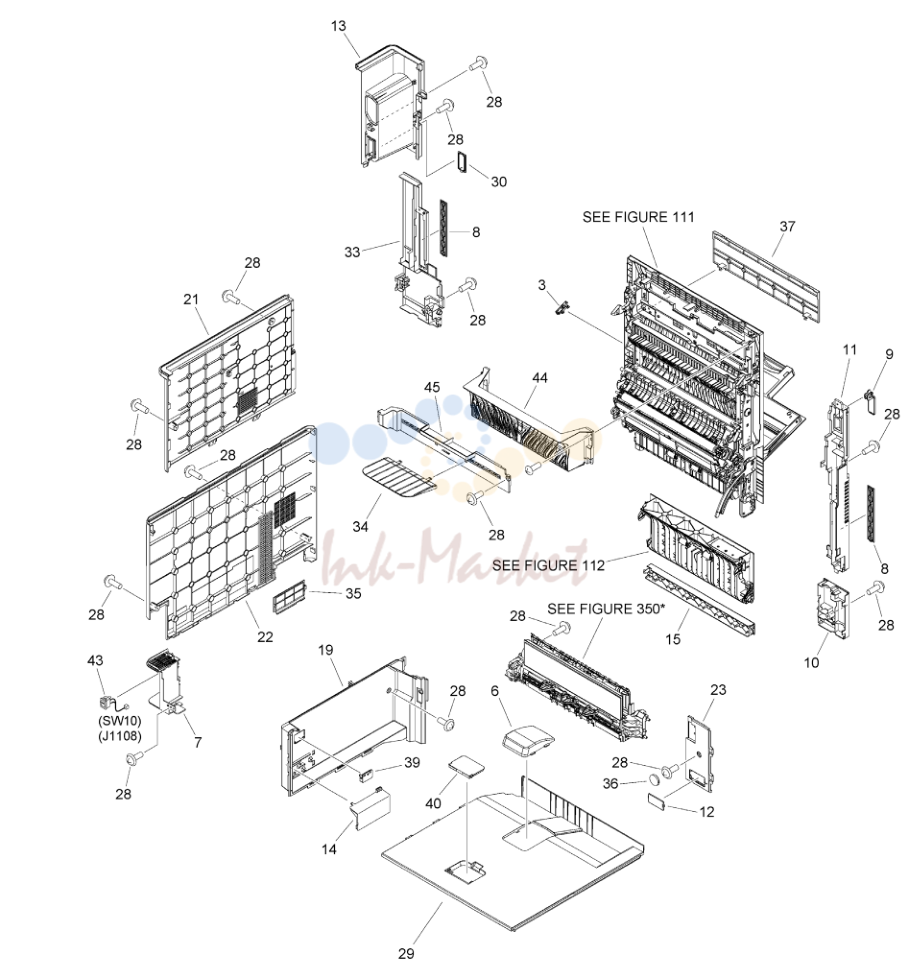

Рисунок 100B
| № | Артикул | Наименование |
|---|---|---|
| 1 | FE8-4220-000 запросить цену → | BASE, панель управления FIXED |
| 2 | FE4-2809-000 запросить цену → | держатель, SERVICE BOOK |
| 3 | FE8-4829-000 запросить цену → | STOPPER |
| 4 | FE3-9086-000 запросить цену → | HOOK, крышка, передний |
| 5 | FM3-5968-030 запросить цену → | GLASS CLEANING ROD в сборе |
| 6 | FE3-0424-000 запросить цену → | направляющая, лоток |
| 7 | FE8-4709-000 запросить цену → | крышка, блок питания CORD |
| 8 | FE8-4710-000 запросить цену → | крышка, HANDLE |
| 9 | FE3-0902-000 запросить цену → | крышка,MAIN блок питания выключатель |
| 10 | FE8-4711-000 запросить цену → | крышка, правый, передний нижний |
| 11 | FE8-4712-000 запросить цену → | крышка, правый, передний верхний |
| 12 | FE3-0907-000 запросить цену → | крышка, FAX разъём |
| 13 | FE8-2914-000 запросить цену → | крышка, правый задний, верхний |
| 14 | FE3-0909-010 запросить цену → | крышка, внутренний разъём |
| 15 | FE8-4815-000 запросить цену → | крышка, правый, нижний |
| 16 | FE8-4715-000 запросить цену → | крышка, левый, верхний |
| 17 | FE8-4716-000 запросить цену → | крышка, левый, нижний |
| 18 | FE8-4231-000 запросить цену → | крышка, передний верхний |
| 19 | FE3-0917-000 запросить цену → | крышка, внутренний, DELV. задний |
| 20 | FE8-4227-000 запросить цену → | крышка, IC CARD READER |
| 21 | FE8-2913-000 запросить цену → | крышка, задний, верхний |
| 22 | FE8-4719-000 запросить цену → | крышка, задний, нижний |
| 23 | FE3-0921-000 запросить цену → | крышка, внутренний, правый |
| 24 | FE8-4720-000 запросить цену → | крышка, WASTE TONER в сборе |
| 25 | FE8-4226-000 запросить цену → | BOX, IC CARD READER |
| 26 | FE8-4224-000 запросить цену → | крышка, передний нижний |
| 27 | FE8-4225-000 запросить цену → | крышка, нижний |
| 28 | XA9-1671-000 запросить цену → | винт, D, M3X8 |
| 29 | FE3-1395-000 запросить цену → | лоток, FIRST PAPER выдачи |
| 30 | FE3-9088-000 запросить цену → | крышка, FAX разъём |
| 31 | FL1-2634-000 запросить цену → | DOOR, передний |
| 34 | FE3-9167-000 запросить цену → | направляющая, REVERSE BACK END |
| 35 | FE8-4724-000 запросить цену → | крышка, разъём |
| 36 | FE3-9169-000 запросить цену → | колпачок |
| 37 | FE8-4725-000 запросить цену → | крышка, THIRD PAPER выдачи |
| 38 | FE3-9829-000 запросить цену → | LABEL, передний крышка SEE NOTE |
| 39 | FE4-7425-000 запросить цену → | SUPPORT, PAPER выдачи лоток |
| 40 | FE4-5318-000 запросить цену → | STOPPER, PUSHING |
| 41 | FL0-4915-010 запросить цену → | крышка, передний верхний |
| 42 | FL2-9476-010 запросить цену → | площадка, GLASS CLEANING |

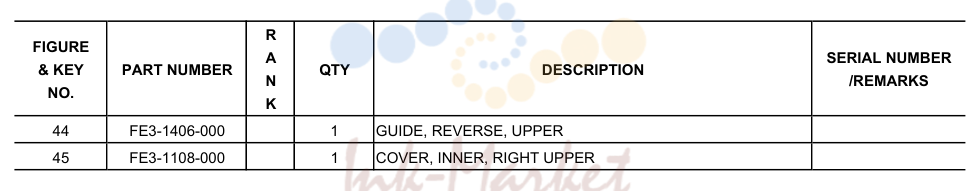

Рисунок 44
| № | Артикул | Наименование |
|---|---|---|
| 44 | FE3-1406-000 запросить цену → | направляющая, REVERSE, верхний |
| 45 | FE3-1108-000 запросить цену → | крышка, внутренний, правый верхний |

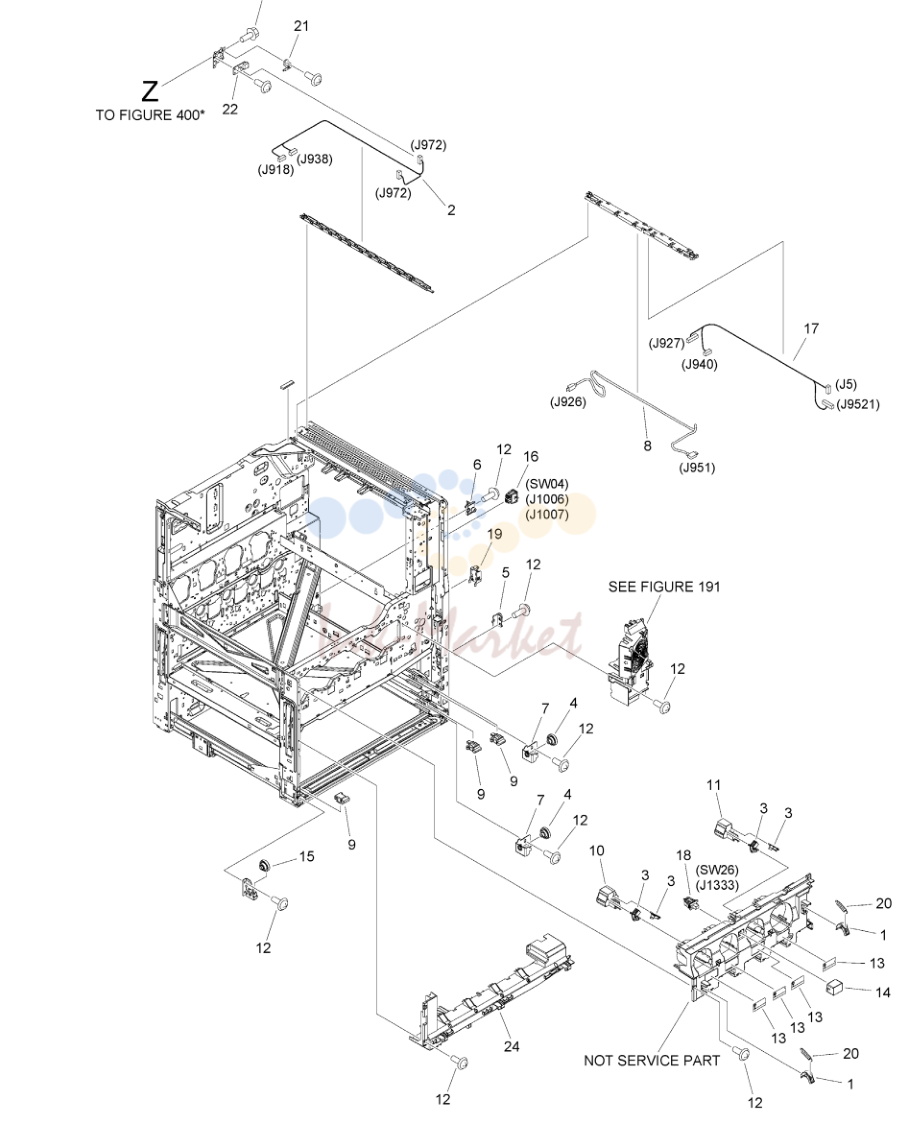

Рисунок 101A
| № | Артикул | Наименование |
|---|---|---|
| 1 | FE2-2086-000 запросить цену → | рычаг, TOGGLE |
| 2 | FK4-4299-000 запросить цену → | шлейф, SIGNAL |
| 3 | FE3-0968-000 запросить цену → | рычаг, LOCK |
| 4 | FE3-1352-000 запросить цену → | ролик, RAIL |
| 5 | FE3-1421-000 запросить цену → | HINGE, передний |
| 6 | FE3-1422-000 запросить цену → | HINGE, задний |
| 7 | FE3-2466-000 запросить цену → | SUPPORT, кассета ролик, RT. |
| 8 | FK4-4301-000 запросить цену → | шлейф, SIGNAL |
| 9 | FE3-8415-000 запросить цену → | STOPPER |
| 10 | FE3-9457-000 запросить цену → | STOPPER, SLIDE, левый |
| 11 | FE3-9458-000 запросить цену → | STOPPER, SLIDE, правый |
| 12 | XA9-1671-000 запросить цену → | винт, D, M3X8 |
| 13 | FE3-9851-000 запросить цену → | LABEL, TONER SEE NOTE |
| 14 | FE4-1476-000 запросить цену → | проставка, выключатель |
| 15 | FE4-8808-000 запросить цену → | ролик, RAIL |
| 16 | FK3-2835-000 запросить цену → | выключатель, MAIN блок питания SW04 |
| 18 | WC2-5806-000 запросить цену → | выключатель, PUSH SW26 |
| 20 | FU2-0957-000 запросить цену → | пружина, TENSION |
| 21 | FE8-4230-000 запросить цену → | пластина, GROUNDING |
| 23 | XA9-1386-000 запросить цену → | винт,RS,M3X8 |
| 24 | FL0-3735-000 запросить цену → | крышка, внутренний |

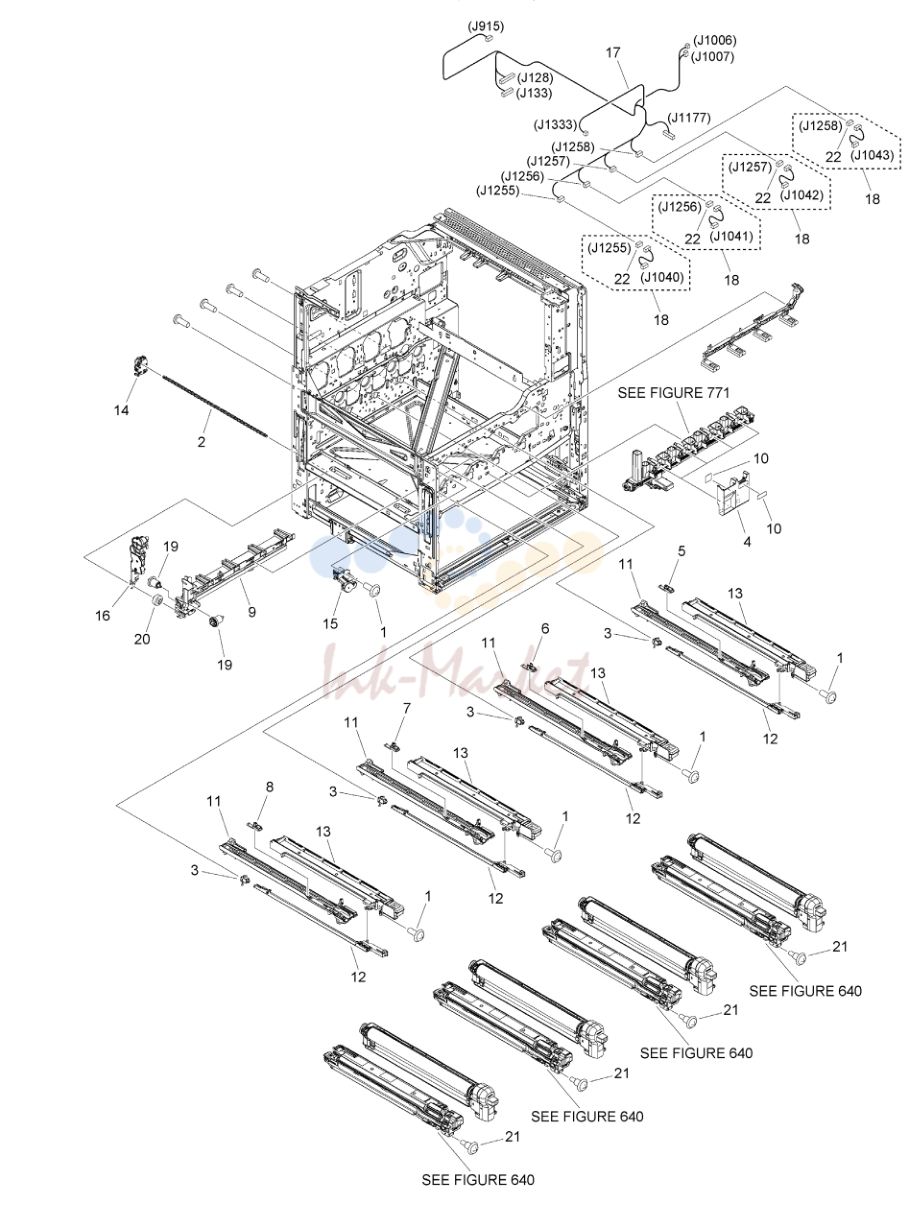

Рисунок 102B
| № | Артикул | Наименование |
|---|---|---|
| 1 | XA9-1671-000 запросить цену → | винт, D, M3X8 |
| 2 | FE3-1057-000 запросить цену → | вал, TRANSMISSION |
| 3 | FE3-1444-000 запросить цену → | втулка |
| 4 | FE3-1446-000 запросить цену → | крышка, барабан узел RETAINING |
| 5 | FE3-6420-000 запросить цену → | BLOCK, лоток, BLACK |
| 6 | FE3-6421-000 запросить цену → | BLOCK, лоток, CYAN |
| 7 | FE3-6422-000 запросить цену → | BLOCK, лоток, MAGENTA |
| 8 | FE3-6423-000 запросить цену → | BLOCK, лоток, YELLOW |
| 9 | FE3-9148-010 запросить цену → | направляющая, LASER WIPER |
| 10 | FE8-4866-000 запросить цену → | LABEL, TONER SEE NOTE |
| 11 | FL0-1718-000 запросить цену → | лоток, DEVELOPING |
| 19 | FU2-0046-000 запросить цену → | шестерня, 31T/15T |
| 20 | FU2-0052-000 запросить цену → | шестерня, 19T |
| 21 | FU5-9353-000 запросить цену → | винт, STEPPED, M3 |
| 22 | VS1-7177-004 запросить цену → | разъём, SNAP TIGHT, BK |

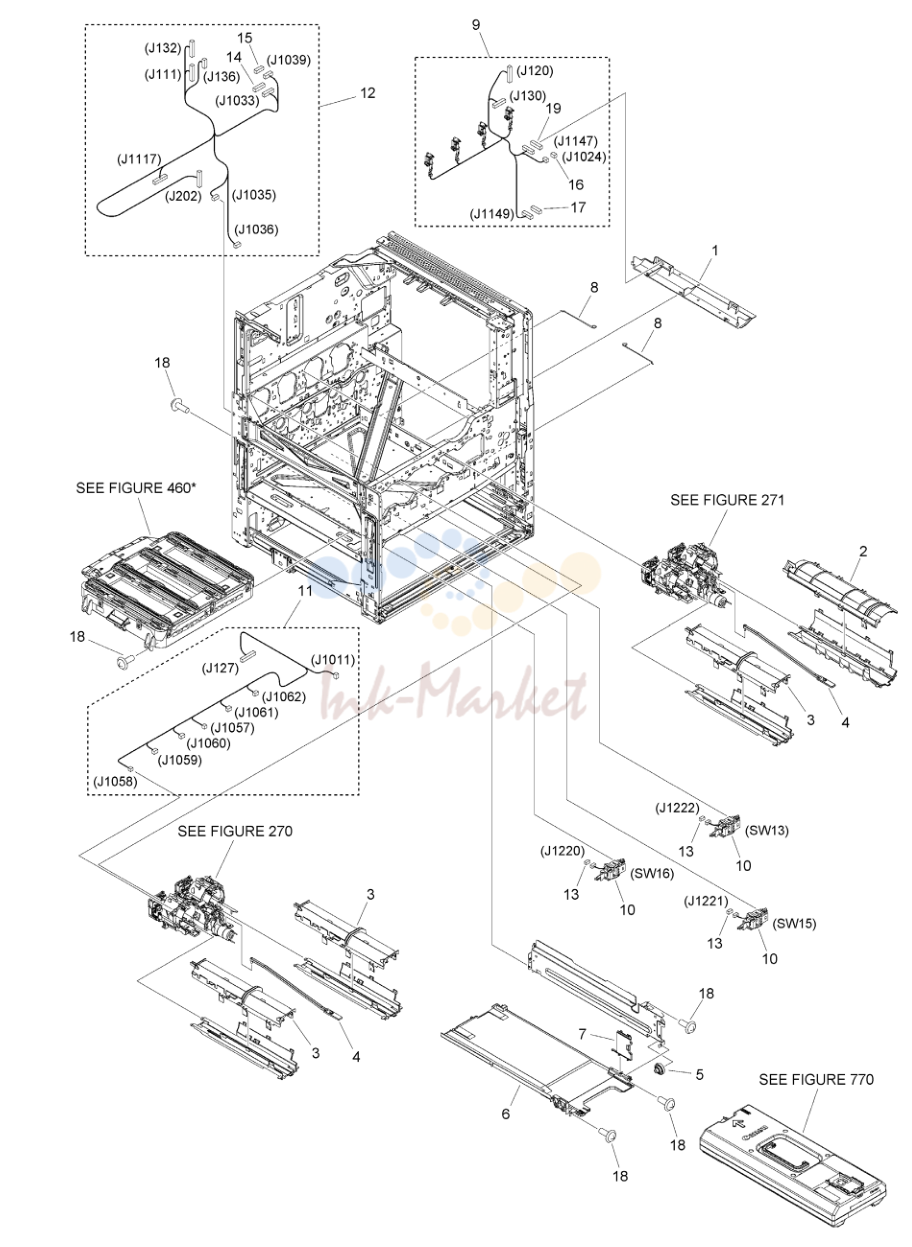

Рисунок 103
| № | Артикул | Наименование |
|---|---|---|
| 1 | FE8-4739-000 запросить цену → | крышка, ENGINE, нижний |
| 2 | FE3-0962-000 запросить цену → | направляющая, BLACK |
| 3 | FE3-0963-000 запросить цену → | направляющая, COLLAR |
| 4 | FE3-0969-000 запросить цену → | LINK, передний |
| 5 | FE3-1352-000 запросить цену → | ролик, RAIL |
| 6 | FE4-0200-000 запросить цену → | крышка, WASTE TONER CASE |
| 7 | FE4-1407-000 запросить цену → | крышка, DOOR LOCK |
| 8 | FE4-1978-000 запросить цену → | пружина, RETAINING |
| 13 | VS1-7177-004 запросить цену → | разъём, SNAP TIGHT, BK |
| 14 | VS1-7177-008 запросить цену → | разъём, SNAP TIGHT, BK |
| 15 | VS1-7207-006 запросить цену → | разъём, SNAP TIGHT |
| 16 | VS1-7504-003 запросить цену → | разъём, SNAP TIGHT, 3P |
| 17 | VS1-7504-007 запросить цену → | разъём, SNAP TIGHT |
| 18 | XA9-1671-000 запросить цену → | винт, D, M3X8 |
| 19 | VS1-7504-009 запросить цену → | разъём, SNAP TIGHT |

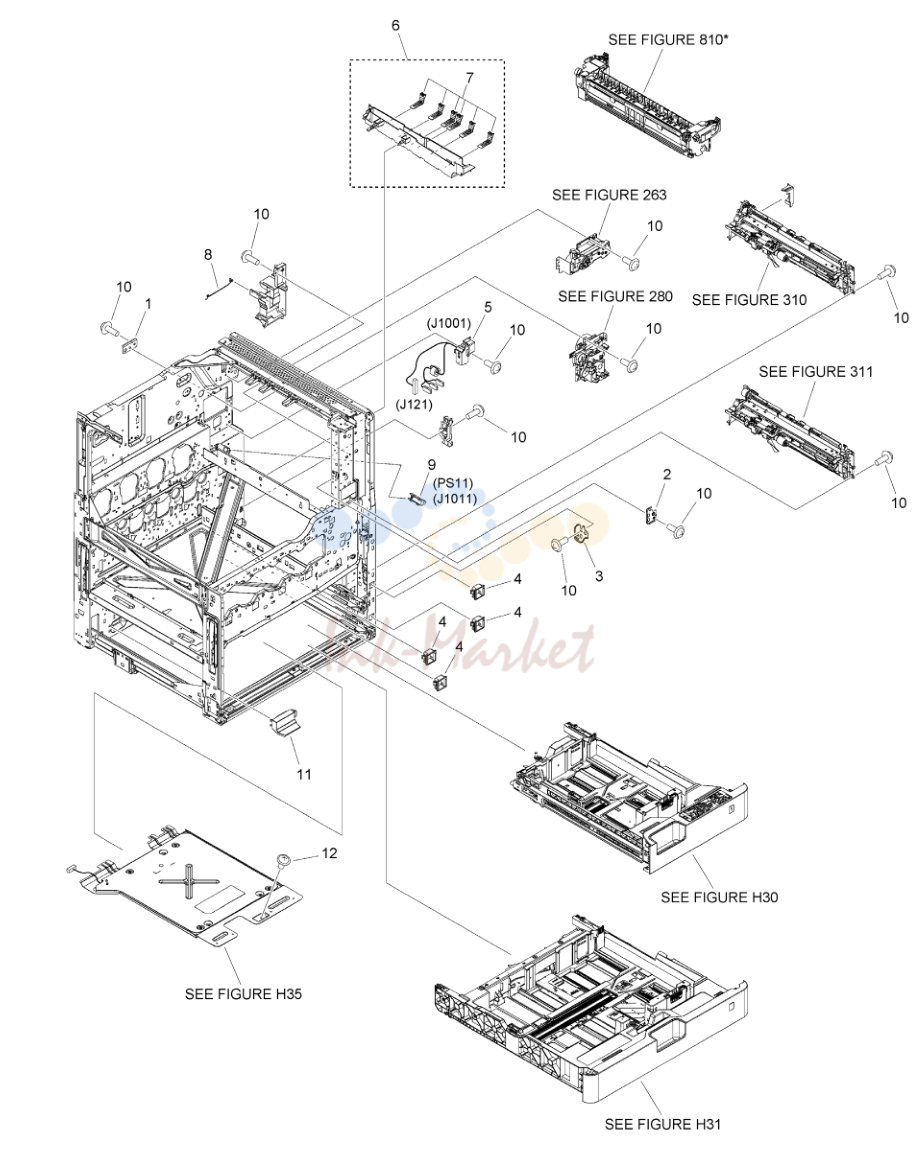

Рисунок 104B
| № | Артикул | Наименование |
|---|---|---|
| 1 | FE3-1342-000 запросить цену → | пластина, закрепления FIXED |
| 2 | FE3-0837-000 запросить цену → | пластина, закрепления POSITIONING |
| 3 | FE4-0262-000 запросить цену → | пластина, ADJUST |
| 4 | FE4-1488-000 запросить цену → | втулка |
| 8 | FU2-0148-000 запросить цену → | пружина, GROUNDING |
| 9 | WG8-5935-000 запросить цену → | IC, PHOTO INTERRUPTER PS11 |
| 10 | XA9-1671-000 запросить цену → | винт, D, M3X8 |
| 11 | FE3-2594-000 запросить цену → | крышка, HEATER разъём |
| 12 | XA9-2010-000 запросить цену → | винт, TP, M3X6 |

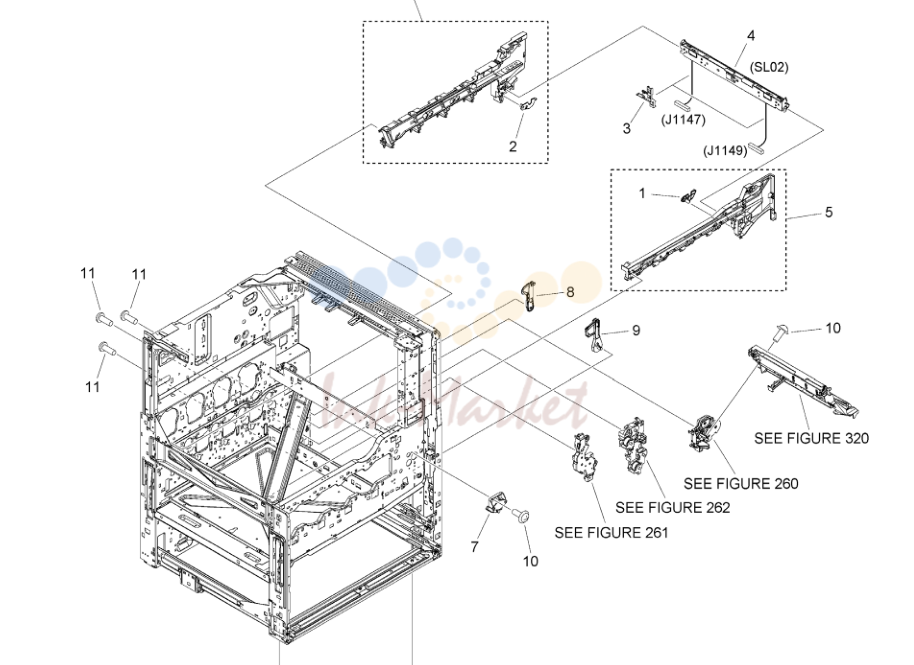

Рисунок 105
| № | Артикул | Наименование |
|---|---|---|
| 1 | FE3-1369-000 запросить цену → | рычаг, регистрации LOCK,передний |
| 2 | FE3-1370-000 запросить цену → | рычаг, регистрации LOCK, задний |
| 3 | FE8-4733-000 запросить цену → | направляющая, регистрации шлейф |
| 10 | XA9-1671-000 запросить цену → | винт, D, M3X8 |
| 11 | XA9-1833-000 запросить цену → | винт, D, M3X6 |
| 12 | XH9-0136-000 запросить цену → | FOOT, RUBBER |

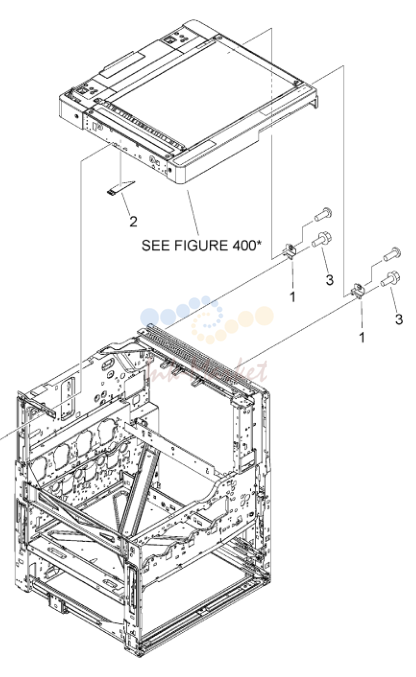

Рисунок 106B
| № | Артикул | Наименование |
|---|---|---|
| 1 | FE3-9502-000 запросить цену → | пластина, READER MOUNTING |
| 2 | FL0-3213-000 запросить цену → | направляющая, рама, нижний |
| 3 | XA9-1386-000 запросить цену → | винт,RS,M3X8 |

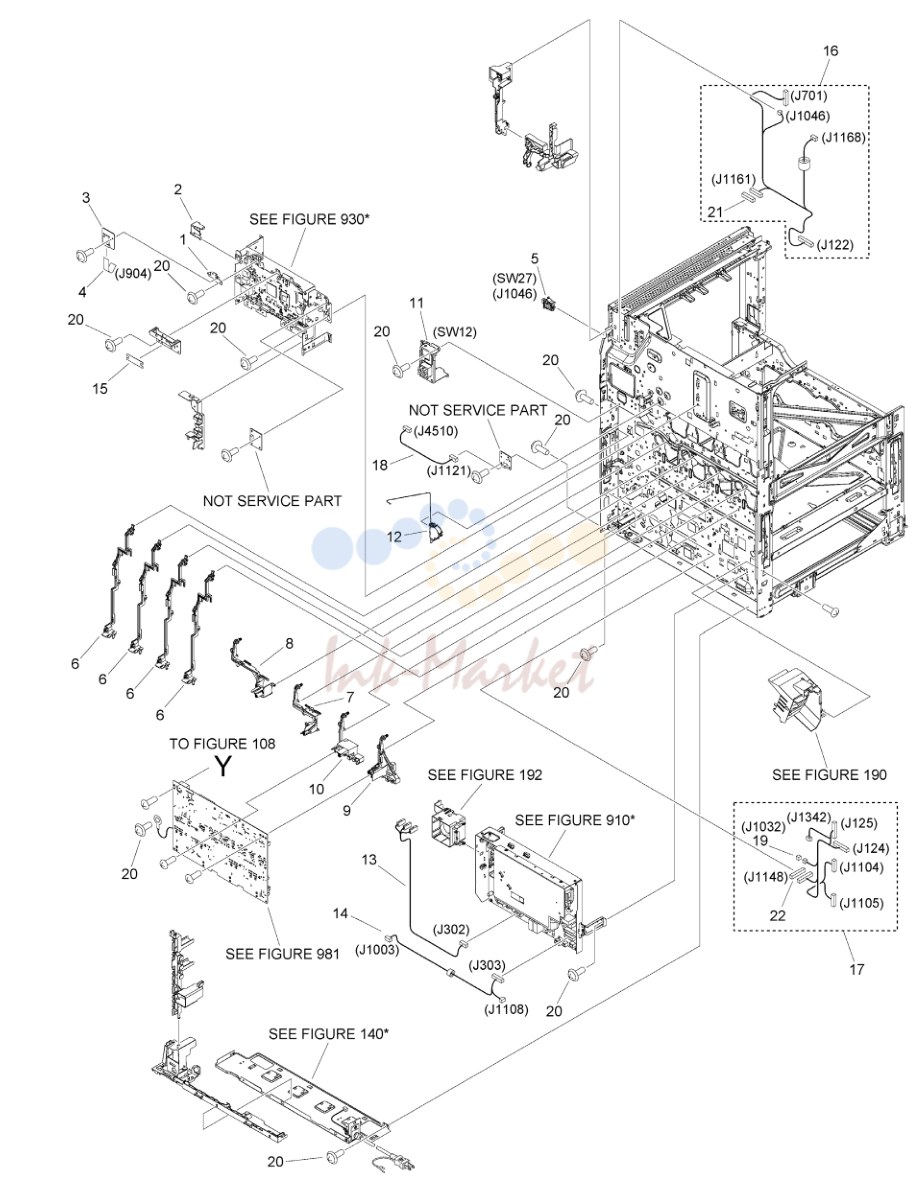

Рисунок 107A
| № | Артикул | Наименование |
|---|---|---|
| 1 | FE8-5593-000 запросить цену → | STAY, WF |
| 2 | FE8-4190-000 запросить цену → | CLAMP, шлейф |
| 3 | FK4-1248-020 запросить цену → | MODULE, WLAN |
| 4 | FK4-4303-000 запросить цену → | FFC, WLAN |
| 5 | WC2-5806-000 запросить цену → | выключатель, PUSH SW27 |
| 15 | FE8-2937-000 запросить цену → | SHEET, F.F.C. CLAMP |
| 19 | VS1-7177-002 запросить цену → | разъём, SNAP TIGHT, BK |
| 20 | XA9-1671-000 запросить цену → | винт, D, M3X8 |
| 21 | VS1-7440-011 запросить цену → | разъём, SNAP TIGHT, W |
| 22 | VS1-7504-015 запросить цену → | разъём, SNAP TIGHT, W |

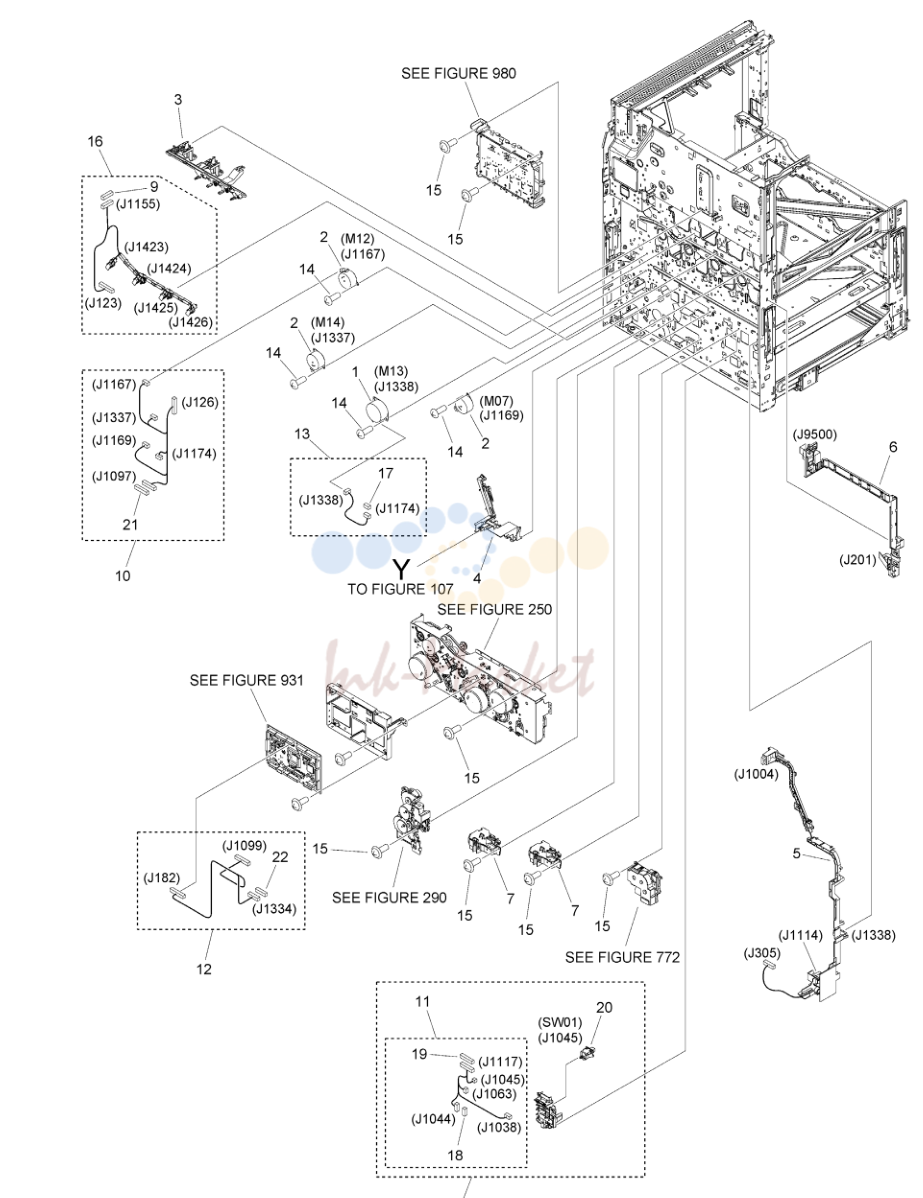

Рисунок 108
| № | Артикул | Наименование |
|---|---|---|
| 1 | FK4-0640-000 запросить цену → | мотор, STEPPING M13 |
| 2 | FK4-0641-000 запросить цену → | мотор, STEPPING M07, M12, M14 |
| 9 | VS1-7177-008 запросить цену → | разъём, SNAP TIGHT, BK |
| 14 | XA9-1833-000 запросить цену → | винт, D, M3X6 |
| 15 | XA9-1671-000 запросить цену → | винт, D, M3X8 |
| 17 | VS1-7177-004 запросить цену → | разъём, SNAP TIGHT, BK |
| 18 | VS1-7177-005 запросить цену → | разъём, SNAP TIGHT, BK |
| 19 | VS1-7177-013 запросить цену → | разъём, SNAP TIGHT |
| 20 | WC2-5806-000 запросить цену → | выключатель, PUSH SW01 |
| 21 | VS1-8412-013 запросить цену → | разъём, SNAP TIGHT, BL |
| 22 | VS1-8959-008 запросить цену → | разъём, SNAP TIGHT, 8P, W |

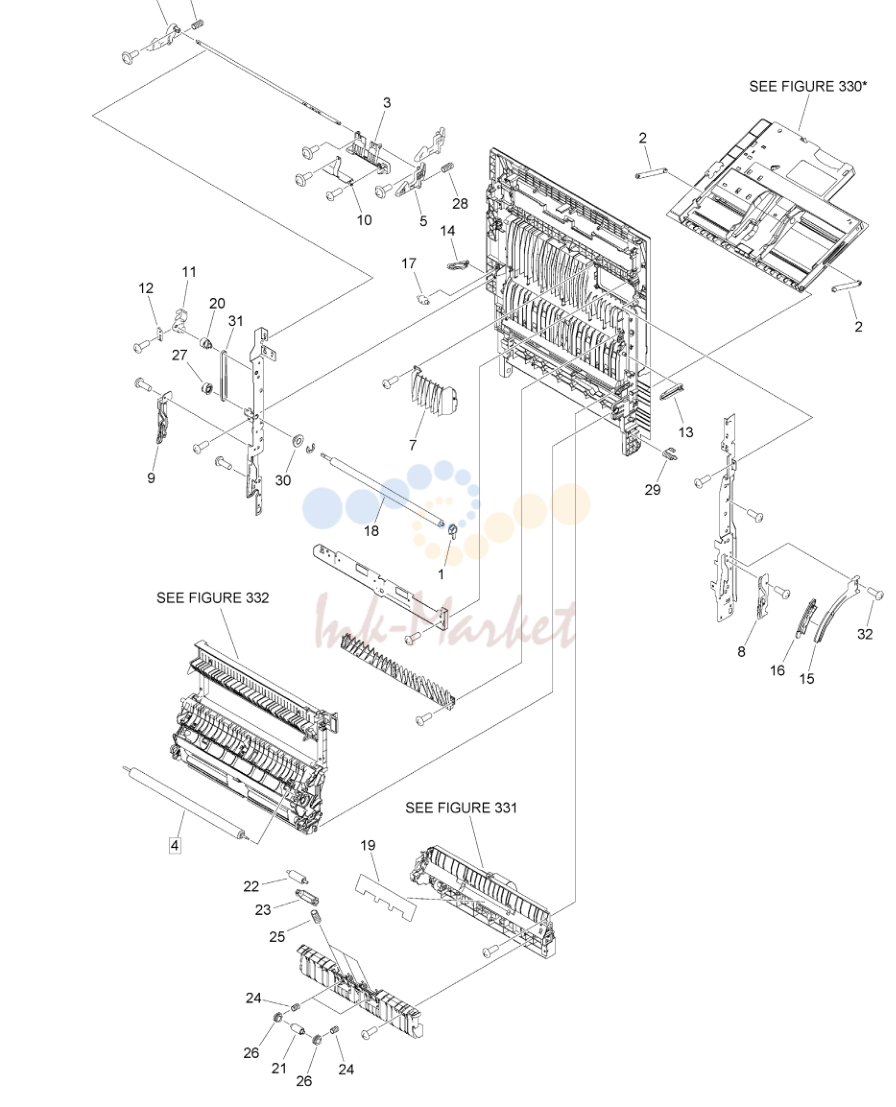

Рисунок 111
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC0-5876-000 запросить цену → | втулка |
| 2 | FE3-0438-000 запросить цену → | LINK, MULTI PAPER PICK-UP лоток |
| 3 | FE8-4722-000 запросить цену → | LATCH |
| 4 | FE3-4783-000 запросить цену → | ролик, 2ND TRNSFR. наружный [DP] |
| 5 | FE3-5602-010 запросить цену → | LATCH, передний |
| 6 | FE3-5603-000 запросить цену → | LATCH, задний |
| 7 | FE8-4723-000 запросить цену → | крышка, HANDLE |
| 8 | FE3-9572-010 запросить цену → | RAIL, STOPPER, передний |
| 9 | FE3-9573-010 запросить цену → | RAIL, STOPPER, задний |
| 10 | FE3-9574-000 запросить цену → | пластина, HANDLE GROUNDING |
| 11 | FE3-9804-000 запросить цену → | держатель, DUPLEXING шестерня |
| 12 | FE3-9805-000 запросить цену → | CLAMP, шестерня держатель |
| 13 | FE4-1749-000 запросить цену → | STOPPER, DUPLEXING, передний |
| 14 | FE4-1750-000 запросить цену → | STOPPER, DUPLEXING, задний |
| 15 | FE4-1755-000 запросить цену → | RACK, DAMPER |
| 16 | FE4-1970-000 запросить цену → | SLIDER |
| 17 | FE4-2084-000 запросить цену → | ролик, REEL |
| 18 | FL0-3979-000 запросить цену → | ролик, DUPLEXING |
| 19 | FL0-4784-000 запросить цену → | SHEET |
| 21 | FC0-7610-010 запросить цену → | ролик, DRIVEN ролик |
| 22 | FE3-1417-000 запросить цену → | ролик, PAPER подача |
| 23 | FE3-6162-000 запросить цену → | держатель, ролик |
| 24 | FE3-9579-000 запросить цену → | пружина, COMPRESSION |
| 25 | FU2-0218-000 запросить цену → | пружина, COMPRESSION |
| 26 | FU2-1030-010 запросить цену → | втулка |
| 27 | FU2-0184-000 запросить цену → | PULLEY, 21T |
| 28 | FU2-0185-000 запросить цену → | пружина, COMPRESSION |
| 29 | FU2-0852-000 запросить цену → | пружина, GROUNDING |
| 30 | FU2-1074-000 запросить цену → | втулка |
| 31 | XF2-1613-140 запросить цену → | ремень, TIMING |
| 32 | XA9-1671-000 запросить цену → | винт, D, M3X8 |

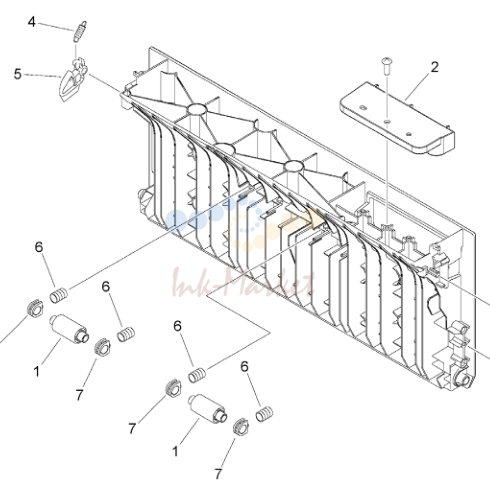

Рисунок 112
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC0-7610-010 запросить цену → | ролик, DRIVEN ролик |
| 2 | FE8-4823-000 запросить цену → | HANDLE, DOOR |
| 3 | FE3-3604-000 запросить цену → | STOPPER, DOOR |
| 4 | FE3-6495-000 запросить цену → | пружина, TENSION |
| 5 | FE3-8940-000 запросить цену → | HOOK |
| 6 | FE3-9579-000 запросить цену → | пружина, COMPRESSION |
| 7 | FU2-1030-010 запросить цену → | втулка |
Рисунок 130
| № | Артикул | Наименование |
|---|---|---|
| 1 | FE8-4223-000 запросить цену → | крышка, панель, задний |
| 2 | FE8-4447-000 запросить цену → | направляющая, правый, 1 |
| 3 | FE8-4481-000 запросить цену → | направляющая, правый, 2 |
| 4 | FE8-4482-000 запросить цену → | KEY TOP, VOLUME |
| 5 | FE8-4487-000 запросить цену → | пластина, GROUNDING |
| 6 | FL1-2853-000 запросить цену → | крышка, панель, передний |
| 7 | FL1-2872-000 запросить цену → | LCD |
Рисунок 140C
| № | Артикул | Наименование |
|---|---|---|
| 1 | FH2-7080-000 запросить цену → | CORD, POWER, 230V PLG1 |
| 3 | XA9-1671-000 запросить цену → | винт, D, M3X8 |
| 501 | XD1-4200-402 запросить цену → | WASHER, TOOTHED LOCK, M4 |

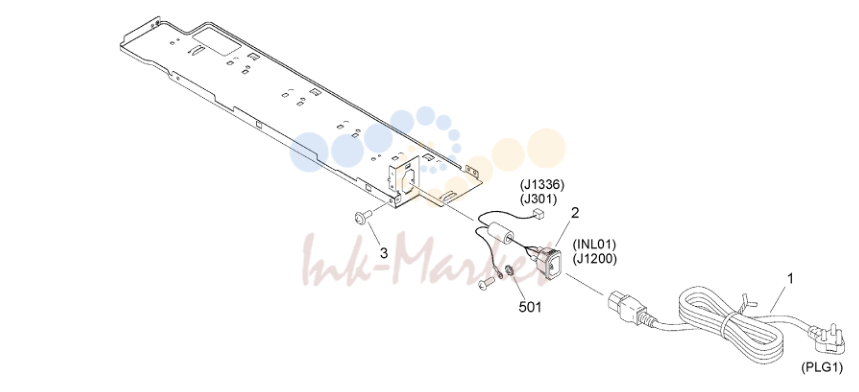

Рисунок 140D
| № | Артикул | Наименование |
|---|---|---|
| 1 | FK4-2260-010 запросить цену → | CORD, блок питания PLG1 |
| 3 | XA9-1671-000 запросить цену → | винт, D, M3X8 |
| 501 | XD1-4200-402 запросить цену → | WASHER, TOOTHED LOCK, M4 |

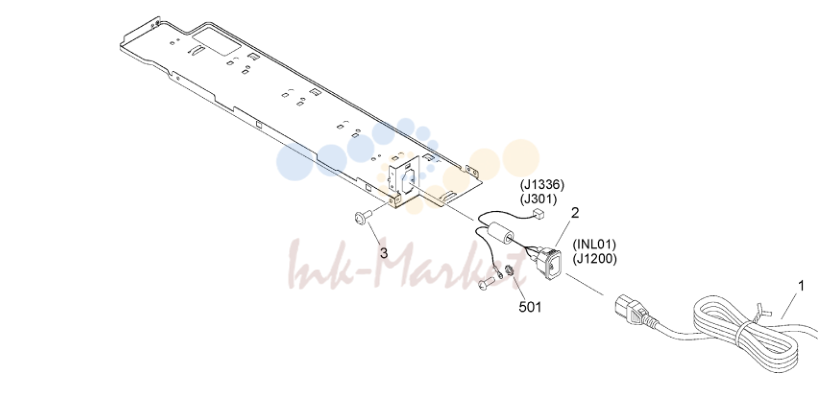

Рисунок 140E
| № | Артикул | Наименование |
|---|---|---|
| 1 | FK2-1311-000 запросить цену → | CORD, блок питания PLG1 |
| 3 | XA9-1671-000 запросить цену → | винт, D, M3X8 |
| 501 | XD1-4200-402 запросить цену → | WASHER, TOOTHED LOCK, M4 |

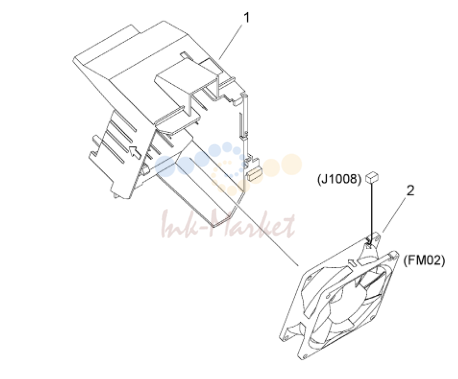

Рисунок 190
| № | Артикул | Наименование |
|---|---|---|
| 1 | FE3-0845-000 запросить цену → | держатель, вентилятор |
| 2 | FK2-0360-000 запросить цену → | вентилятор FM02 |

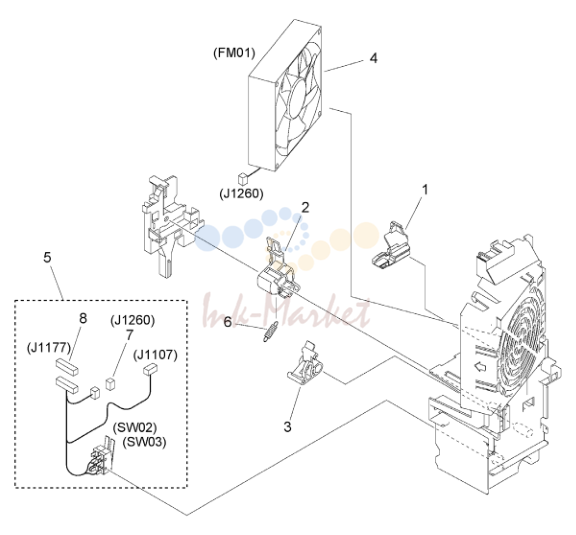

Рисунок 191
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC0-6580-000 запросить цену → | рычаг, LOCK |
| 2 | FE3-0817-000 запросить цену → | рычаг, INTERLOCK, 1 |
| 3 | FE3-0849-000 запросить цену → | рычаг, INTERLOCK, 2 |
| 4 | FK4-0636-000 запросить цену → | вентилятор FM01 |
| 6 | FU2-1068-000 запросить цену → | пружина, TENSION |
| 7 | VS1-7177-003 запросить цену → | разъём, SNAP TIGHT, BK |
| 8 | VS1-7177-009 запросить цену → | разъём, WIRE TO WIRE, 9P |

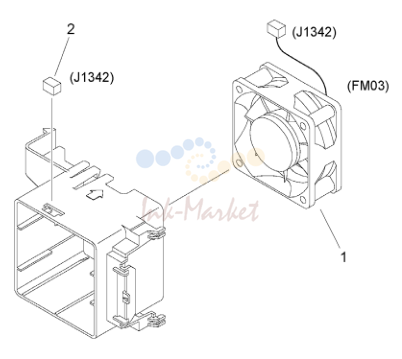

Рисунок 192
| № | Артикул | Наименование |
|---|---|---|
| 1 | FK2-2064-000 запросить цену → | вентилятор FM03 |
| 2 | VS1-7177-003 запросить цену → | разъём, SNAP TIGHT, BK |

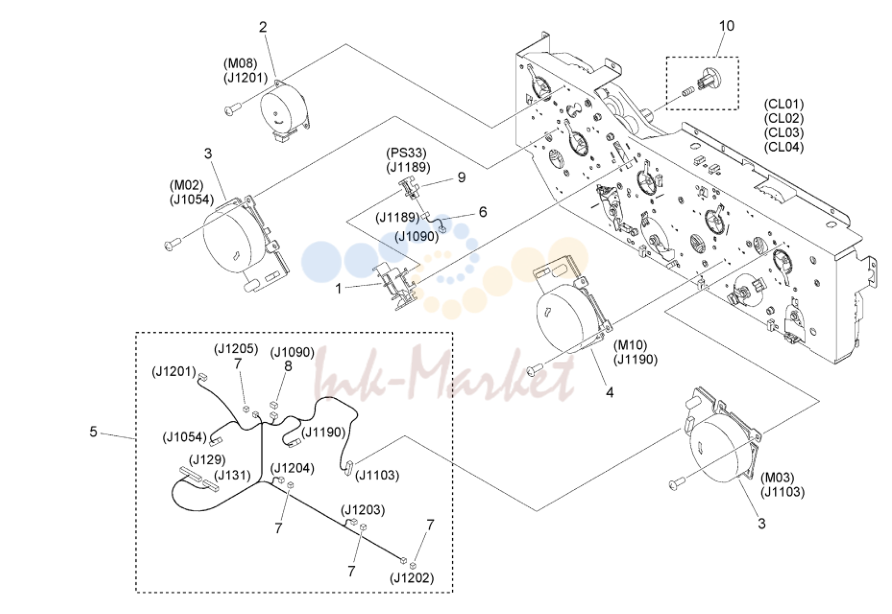

Рисунок 250
| № | Артикул | Наименование |
|---|---|---|
| 1 | FE3-4887-000 запросить цену → | держатель, датчик |
| 2 | FK4-0641-000 запросить цену → | мотор, STEPPING M08 |
| 3 | FK4-0800-000 запросить цену → | мотор, DC BRUSHLESS M02,M03 |
| 4 | FK4-0809-000 запросить цену → | мотор, DC BRUSHLESS M10 |
| 7 | VS1-7177-002 запросить цену → | разъём, SNAP TIGHT, BK |
| 8 | VS1-7177-003 запросить цену → | разъём, SNAP TIGHT, BK |
| 9 | WG8-5935-000 запросить цену → | IC, PHOTO INTERRUPTER PS33 |
Рисунок 263
| № | Артикул | Наименование |
|---|---|---|
| 1 | FK4-0641-000 запросить цену → | мотор, STEPPING M11 |
| 3 | XA9-1833-000 запросить цену → | винт, D, M3X6 |

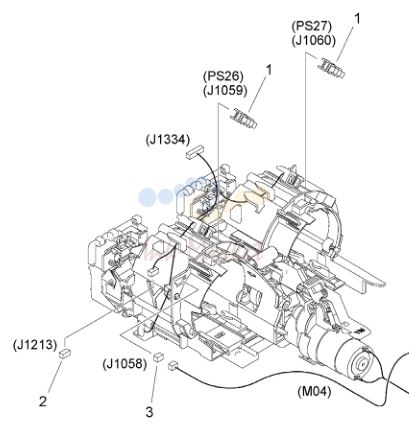

Рисунок 270
| № | Артикул | Наименование |
|---|---|---|
| 1 | WG8-5935-000 запросить цену → | IC, PHOTO INTERRUPTER PS26,PS27 |
| 2 | VS1-8959-004 запросить цену → | разъём, SNAP TIGHT, 4P, W |
| 3 | VS1-7440-002 запросить цену → | разъём, SNAP TIGHT |

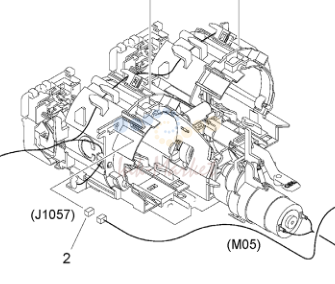

Рисунок 271
| № | Артикул | Наименование |
|---|---|---|
| 1 | WG8-5935-000 запросить цену → | IC, PHOTO INTERRUPTER PS28,PS29 |
| 2 | VS1-7440-002 запросить цену → | разъём, SNAP TIGHT |

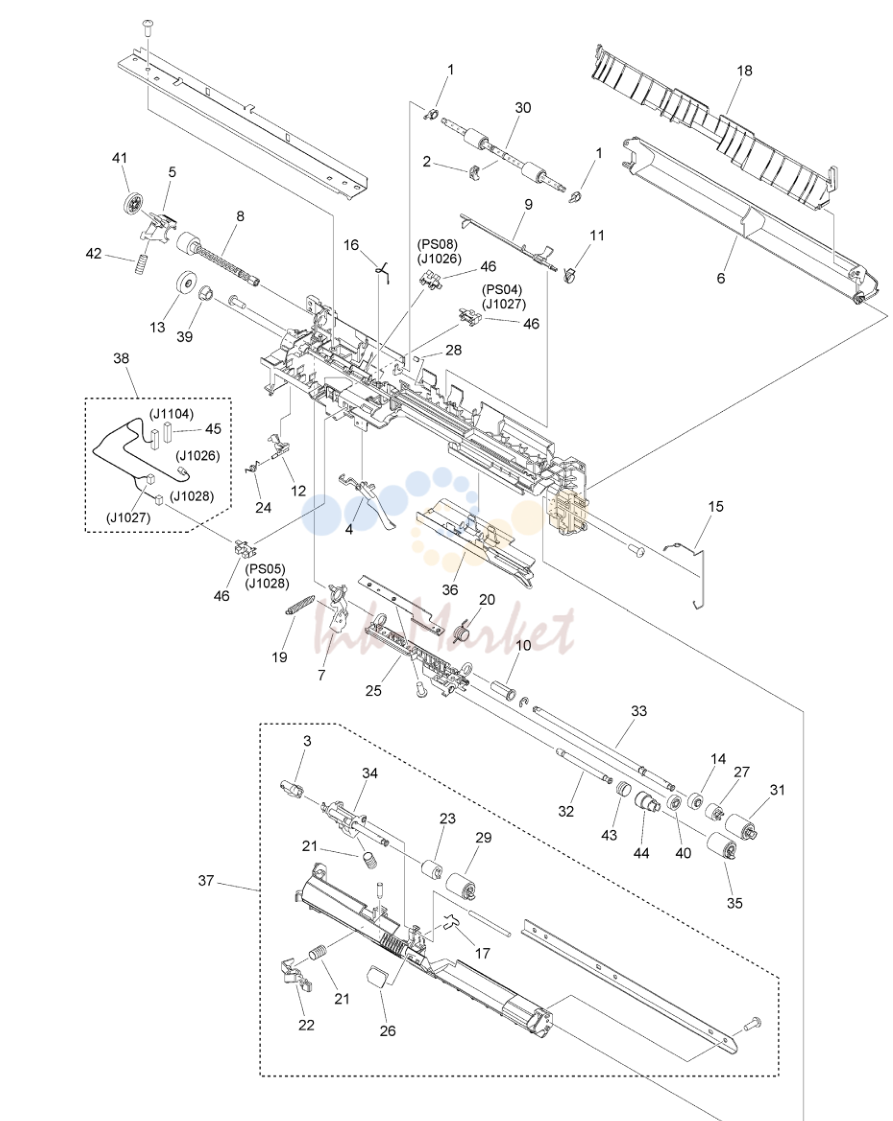

Рисунок 310
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC0-5876-000 запросить цену → | втулка |
| 2 | FC0-5888-000 запросить цену → | втулка |
| 3 | FC0-7669-000 запросить цену → | COUPLING |
| 4 | FC0-7670-000 запросить цену → | рычаг, PAPER DETECT |
| 5 | FE3-0436-000 запросить цену → | держатель, SWING |
| 6 | FE3-1500-000 запросить цену → | направляющая, VERTICAL PATH, верхний |
| 7 | FE3-1558-000 запросить цену → | рычаг |
| 8 | FE3-1586-000 запросить цену → | шестерня, 21T |
| 9 | FE3-1595-000 запросить цену → | флажок, датчик |
| 10 | FE3-1617-000 запросить цену → | втулка |
| 11 | FE3-1619-000 запросить цену → | пружина, TORSION |
| 12 | FE3-1650-000 запросить цену → | рычаг, LATCH |
| 13 | FE3-3590-000 запросить цену → | шестерня, 26T |
| 14 | FE3-4861-000 запросить цену → | шестерня, 23T |
| 15 | FE3-5669-000 запросить цену → | пружина, GROUNDING |
| 16 | FE3-6168-000 запросить цену → | пружина, GROUNDING |
| 17 | FE3-6170-000 запросить цену → | пружина, GROUNDING |
| 18 | FE3-6429-000 запросить цену → | направляющая, VERTICAL PATH, нижний |
| 19 | FE3-7684-000 запросить цену → | пружина, TENSION |
| 20 | FE3-7685-000 запросить цену → | пружина, TORSION |
| 21 | FE4-0215-000 запросить цену → | пружина, COMPRESSION |
| 22 | FE4-1504-000 запросить цену → | рычаг, ESTRANGEMENT |
| 23 | FE4-9853-000 запросить цену → | LIMITTER, TORQUE |
| 24 | FE4-1660-000 запросить цену → | пружина, TORSION |
| 25 | FE4-8286-000 запросить цену → | держатель, PAPER PICK-UP ролик |
| 26 | FL0-1161-000 запросить цену → | SHEET, направляющая |
| 27 | FL0-1515-000 запросить цену → | ONE-WAY муфта в сборе |
| 28 | FL0-1516-000 запросить цену → | DAMPER |
| 29 | FL0-1674-000 запросить цену → | ролик, отделения |
| 30 | FL0-1834-000 запросить цену → | ролик, EXTRACTION |
| 31 | FL0-2885-000 запросить цену → | ролик, PAPER PICK-UP |
| 32 | FL0-3191-000 запросить цену → | вал, TRANSMISSION |
| 33 | FL0-3632-000 запросить цену → | вал, PAPER PICK-UP |
| 34 | FL0-3633-000 запросить цену → | держатель, отделения ролик |
| 35 | FL0-4002-000 запросить цену → | ролик, PAPER PICK-UP |
| 36 | FL0-6486-000 запросить цену → | направляющая, SLIDE |
| 39 | FS1-1205-000 запросить цену → | втулка |
| 40 | FU2-0248-000 запросить цену → | шестерня, 22T |
| 41 | FU2-0449-000 запросить цену → | шестерня, 25T |
| 42 | FU2-0451-000 запросить цену → | пружина, COMPRESSION |
| 43 | FU2-1069-000 запросить цену → | пружина, COMPRESSION |
Рисунок 44
| № | Артикул | Наименование |
|---|---|---|
| 44 | FU2-1414-000 запросить цену → | шестерня, 23T |
| 45 | VS1-7177-009 запросить цену → | разъём, WIRE TO WIRE, 9P |
| 46 | WG8-5935-000 запросить цену → | IC, PHOTO INTERRUPTER PS04,PS05,PS08 |
Рисунок 311
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC0-5876-000 запросить цену → | втулка |
| 2 | FC0-5888-000 запросить цену → | втулка |
| 3 | FC0-7669-000 запросить цену → | COUPLING |
| 4 | FC0-7670-000 запросить цену → | рычаг, PAPER DETECT |
| 5 | FE3-1558-000 запросить цену → | рычаг |
| 6 | FE3-1586-000 запросить цену → | шестерня, 21T |
| 7 | FE3-1595-000 запросить цену → | флажок, датчик |
| 8 | FE3-1617-000 запросить цену → | втулка |
| 9 | FE3-1619-000 запросить цену → | пружина, TORSION |
| 10 | FE3-1650-000 запросить цену → | рычаг, LATCH |
| 11 | FE3-3590-000 запросить цену → | шестерня, 26T |
| 12 | FE3-4861-000 запросить цену → | шестерня, 23T |
| 13 | FE3-5669-000 запросить цену → | пружина, GROUNDING |
| 14 | FE3-6168-000 запросить цену → | пружина, GROUNDING |
| 15 | FE3-6170-000 запросить цену → | пружина, GROUNDING |
| 16 | FE3-7684-000 запросить цену → | пружина, TENSION |
| 17 | FE3-7685-000 запросить цену → | пружина, TORSION |
| 18 | FE3-8285-000 запросить цену → | направляющая, VERTICAL PATH, нижний |
| 19 | FE4-0215-000 запросить цену → | пружина, COMPRESSION |
| 20 | FE4-1504-000 запросить цену → | рычаг, ESTRANGEMENT |
| 21 | FE4-9853-000 запросить цену → | LIMITTER, TORQUE |
| 22 | FE4-1660-000 запросить цену → | пружина, TORSION |
| 23 | FE4-8286-000 запросить цену → | держатель, PAPER PICK-UP ролик |
| 24 | FL0-1161-000 запросить цену → | SHEET, направляющая |
| 25 | FL0-1515-000 запросить цену → | ONE-WAY муфта в сборе |
| 26 | FL0-1516-000 запросить цену → | DAMPER |
| 27 | FL0-1674-000 запросить цену → | ролик, отделения |
| 28 | FL0-1834-000 запросить цену → | ролик, EXTRACTION |
| 29 | FL0-2885-000 запросить цену → | ролик, PAPER PICK-UP |
| 30 | FL0-3191-000 запросить цену → | вал, TRANSMISSION |
| 31 | FL0-3632-000 запросить цену → | вал, PAPER PICK-UP |
| 32 | FL0-3633-000 запросить цену → | держатель, отделения ролик |
| 33 | FL0-4002-000 запросить цену → | ролик, PAPER PICK-UP |
| 34 | FL0-6486-000 запросить цену → | направляющая, SLIDE |
| 37 | FS1-1205-000 запросить цену → | втулка |
| 38 | FU2-0248-000 запросить цену → | шестерня, 22T |
| 39 | FU2-1069-000 запросить цену → | пружина, COMPRESSION |
| 40 | FU2-1414-000 запросить цену → | шестерня, 23T |
| 41 | VS1-7177-009 запросить цену → | разъём, WIRE TO WIRE, 9P |
| 42 | WG8-5935-000 запросить цену → | IC, PHOTO INTERRUPTER PS06,PS07,PS24 |

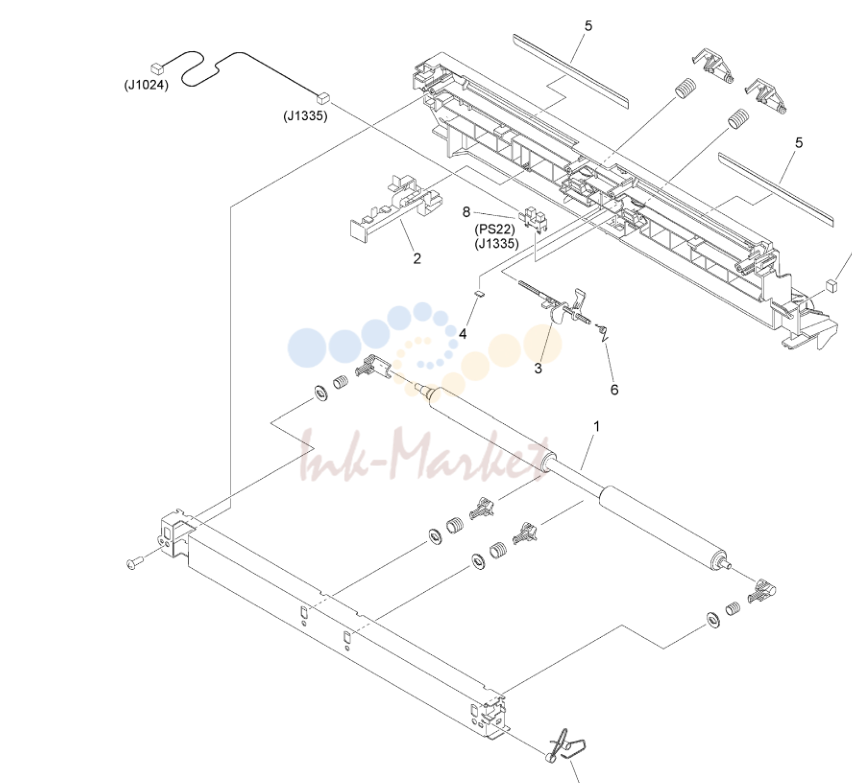

Рисунок 320
| № | Артикул | Наименование |
|---|---|---|
| 1 | FE0-5002-000 запросить цену → | ролик, регистрации |
| 2 | FE4-1026-000 запросить цену → | направляющая, шлейф |
| 3 | FE4-1027-000 запросить цену → | флажок, датчик |
| 4 | FL0-1516-000 запросить цену → | DAMPER |
| 5 | FL0-4706-000 запросить цену → | SHEET |
| 6 | FU2-0088-000 запросить цену → | пружина, TORSION |
| 7 | FU2-0174-000 запросить цену → | пружина, GROUNDING |
| 8 | WG8-5935-000 запросить цену → | IC, PHOTO INTERRUPTER PS22 |
| 9 | FL0-7050-000 запросить цену → | DAMPER |
Рисунок 330D
| № | Артикул | Наименование |
|---|---|---|
| 1 | FL1-1878-000 запросить цену → | крышка,MULTI PAPER PICK-UP лоток |
| 2 | FE8-4801-000 запросить цену → | флажок, LENGTH датчик |
| 3 | FE8-4802-000 запросить цену → | лоток, MULTI PAPER PICK-UP SUB |
| 4 | FE3-5650-000 запросить цену → | HOOK, MULTI подача лоток |
| 5 | FE8-4834-000 запросить цену → | LABEL, MULTI FULL |
| 8 | FU2-0216-000 запросить цену → | шестерня, 48T |
| 9 | FU2-1067-010 запросить цену → | пружина, COMPRESSION |
| 10 | FU2-1071-000 запросить цену → | пружина, COMPRESSION |
| 11 | FU2-1075-000 запросить цену → | шестерня, 40T/47T |
| 12 | WG8-5935-000 запросить цену → | IC, PHOTO INTERRUPTER PS30, PS31 SEE NOTE 2 |
| 13 | FE8-4833-000 запросить цену → | LABEL, MULTI подача SEE NOTE 3 |

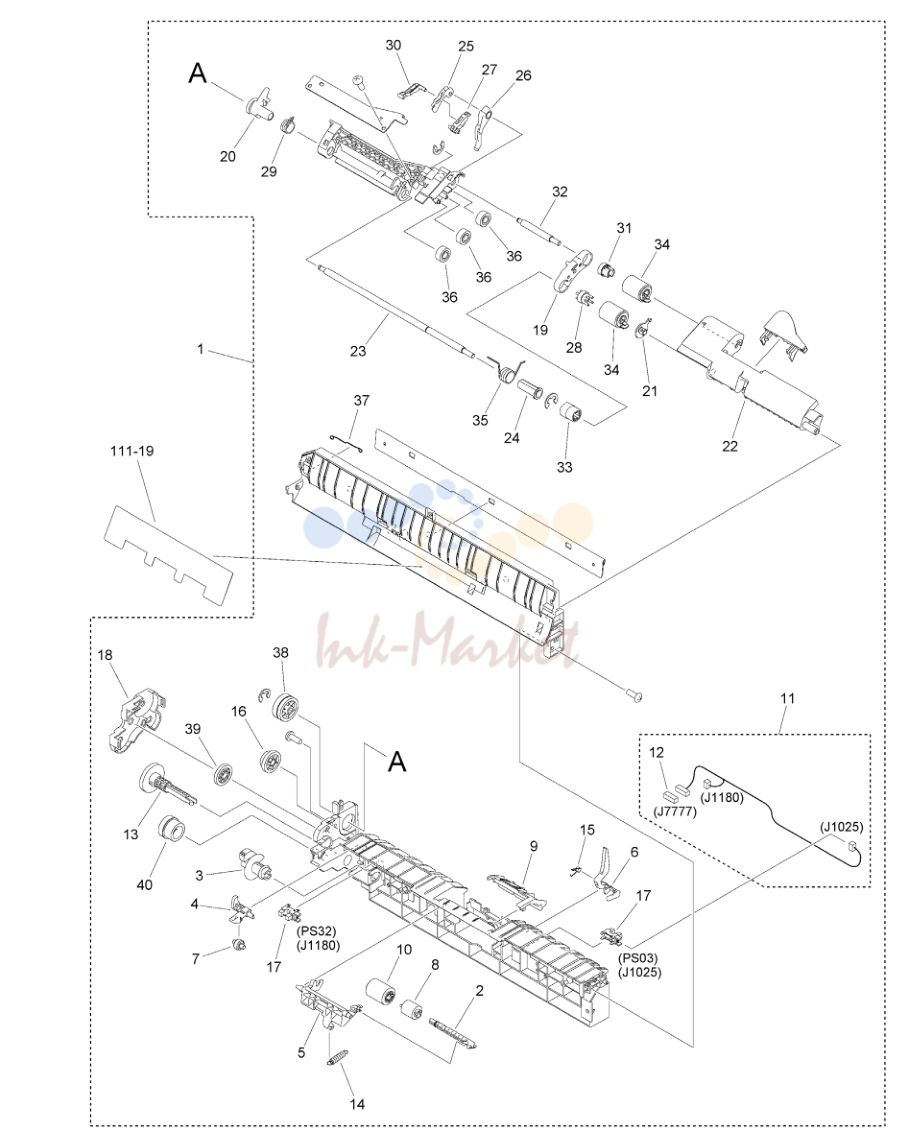

Рисунок 331
| № | Артикул | Наименование |
|---|---|---|
| 2 | FE3-0387-000 запросить цену → | вал, ролик |
| 3 | FE3-0441-000 запросить цену → | CAM, ролик ESTRANGEMENT |
| 4 | FE3-0442-000 запросить цену → | LINK, RELEASE |
| 5 | FE3-1559-000 запросить цену → | держатель, отделения ролик |
| 6 | FE3-1648-000 запросить цену → | рычаг, PAPER PRESENCE DETECT |
| 7 | FE4-0324-000 запросить цену → | ролик |
| 8 | FE4-9853-000 запросить цену → | LIMITTER, TORQUE |
| 9 | FL0-1152-020 запросить цену → | крышка, отделения ролик |
| 10 | FL0-1674-000 запросить цену → | ролик, отделения |
| 12 | VS1-7207-006 запросить цену → | разъём, SNAP TIGHT |
| 13 | FU2-0261-000 запросить цену → | CAM/шестерня, 35T |
| 14 | FU2-0263-000 запросить цену → | пружина, TENSION |
| 15 | FU2-0264-000 запросить цену → | пружина, TORSION |
| 16 | FU2-0450-000 запросить цену → | шестерня, 19T/26T |
| 17 | WG8-5935-000 запросить цену → | IC, PHOTO INTERRUPTER PS03,PS32 |
| 18 | FE3-0435-000 запросить цену → | крышка, шестерня |
| 19 | FC0-7444-000 запросить цену → | крышка, шестерня |
| 20 | FE4-8807-010 запросить цену → | LINK, RELEASE |
| 21 | FE3-0444-000 запросить цену → | втулка |
| 22 | FE3-1541-000 запросить цену → | крышка, ролик |
| 23 | FE3-1553-000 запросить цену → | вал, ролик |
| 24 | FE3-1617-000 запросить цену → | втулка |
| 25 | FE3-4759-000 запросить цену → | направляющая, SHUTTER LINK |
| 26 | FE3-4760-000 запросить цену → | SHUTTER, PAPER PICK-UP |
| 27 | FE3-4761-000 запросить цену → | LOCK, SHUTTER |
| 28 | FE8-1276-000 запросить цену → | шестерня, 18T |
| 29 | FE4-0617-000 запросить цену → | пружина, TORSION |
| 30 | FE4-1829-000 запросить цену → | рычаг, SHUTTER LINK |
| 31 | FE4-1832-000 запросить цену → | шестерня, 18T |
| 32 | FE4-1835-000 запросить цену → | вал, ролик |
| 33 | FL0-1361-000 запросить цену → | муфта, ONE-WAY |
| 34 | FL0-4002-000 запросить цену → | ролик, PAPER PICK-UP |
| 35 | FU2-0219-000 запросить цену → | пружина, TORSION |
| 36 | FU2-0257-000 запросить цену → | шестерня, 14T |
| 37 | FU2-0265-000 запросить цену → | пружина, GROUNDING |
| 39 | FU2-0251-000 запросить цену → | шестерня, 25T |
| 40 | FU2-0253-000 запросить цену → | шестерня, 25T/22T |
Полный список запчастей доступен по запросу.
комментарии
