Zebra Xi4 Series — каталог запчастей со схемами

Zebra Xi4 Series — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

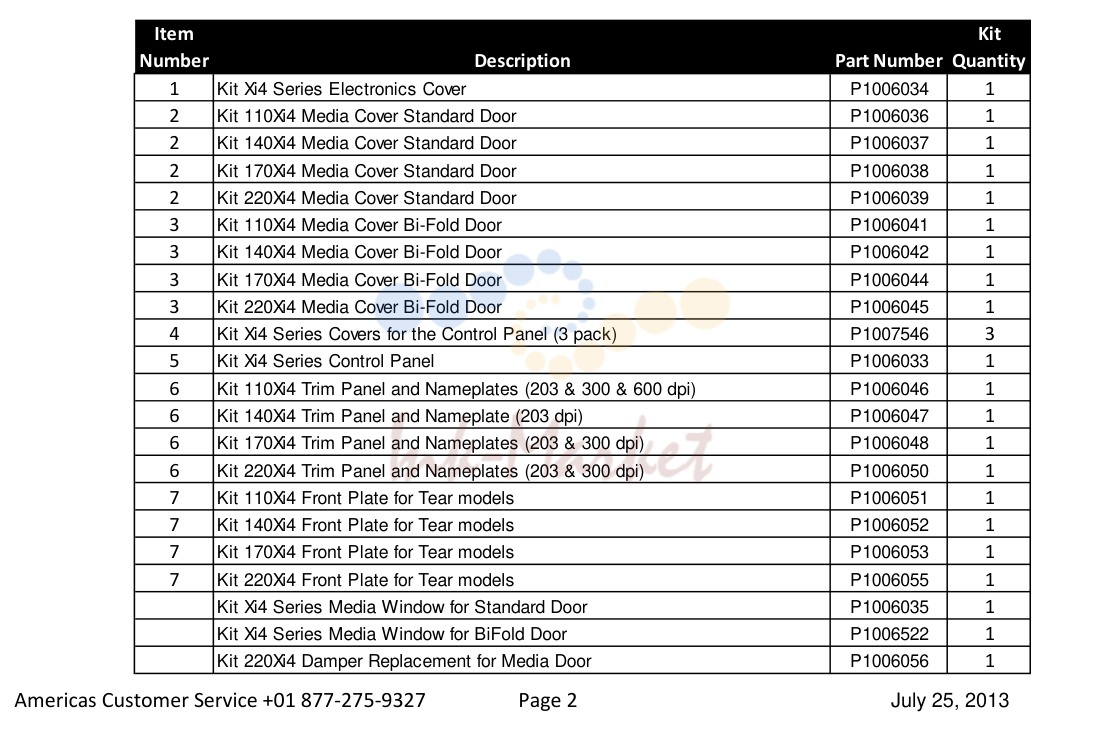

Xi4 — узел (стр. 2)

№	Артикул	Наименование
	P1006034 запросить цену →	комплект Xi4 Series электроника крышка
2	P1006036 запросить цену →	комплект 110Xi4 носитель крышка Standard дверца
	P1006037 запросить цену →	комплект 140Xi4 носитель крышка Standard дверца
2	P1006038 запросить цену →	комплект 170Xi4 носитель крышка Standard дверца
	P1006039 запросить цену →	комплект 220Xi4 носитель крышка Standard дверца
3	P1006041 запросить цену →	комплект 110Xi4 носитель крышка Bi-Fold дверца
3	P1006042 запросить цену →	комплект 140Xi4 носитель крышка Bi-Fold дверца
	P1006044 запросить цену →	комплект 170Xi4 носитель крышка Bi-Fold дверца
3	P1006045 запросить цену →	комплект 220Xi4 носитель крышка Bi-Fold дверца
	P1007546 запросить цену →	комплект Xi4 Series Covers for the Control панель (3 pack)
5	P1006033 запросить цену →	комплект Xi4 Series Control панель
300	P1006046 запросить цену →	комплект 110Xi4 Trim панель and Nameplates (203 & & dpi)
6	P1006047 запросить цену →	комплект 140Xi4 Trim панель and Nameplate (203 dpi)
300	P1006048 запросить цену →	комплект 170Xi4 Trim панель and Nameplates (203 & dpi)
6	P1006050 запросить цену →	комплект 220Xi4 Trim панель and Nameplates (203 & dpi)
	P1006051 запросить цену →	комплект 110Xi4 Front пластина for Tear models
7	P1006052 запросить цену →	комплект 140Xi4 Front пластина for Tear models
7	P1006053 запросить цену →	комплект 170Xi4 Front пластина for Tear models
	P1006055 запросить цену →	комплект 220Xi4 Front пластина for Tear models
	P1006035 запросить цену →	комплект Xi4 Series носитель Window for Standard дверца
	P1006522 запросить цену →	комплект Xi4 Series носитель Window for BiFold дверца
	P1006056 запросить цену →	комплект 220Xi4 Damper Replacement for носитель дверца

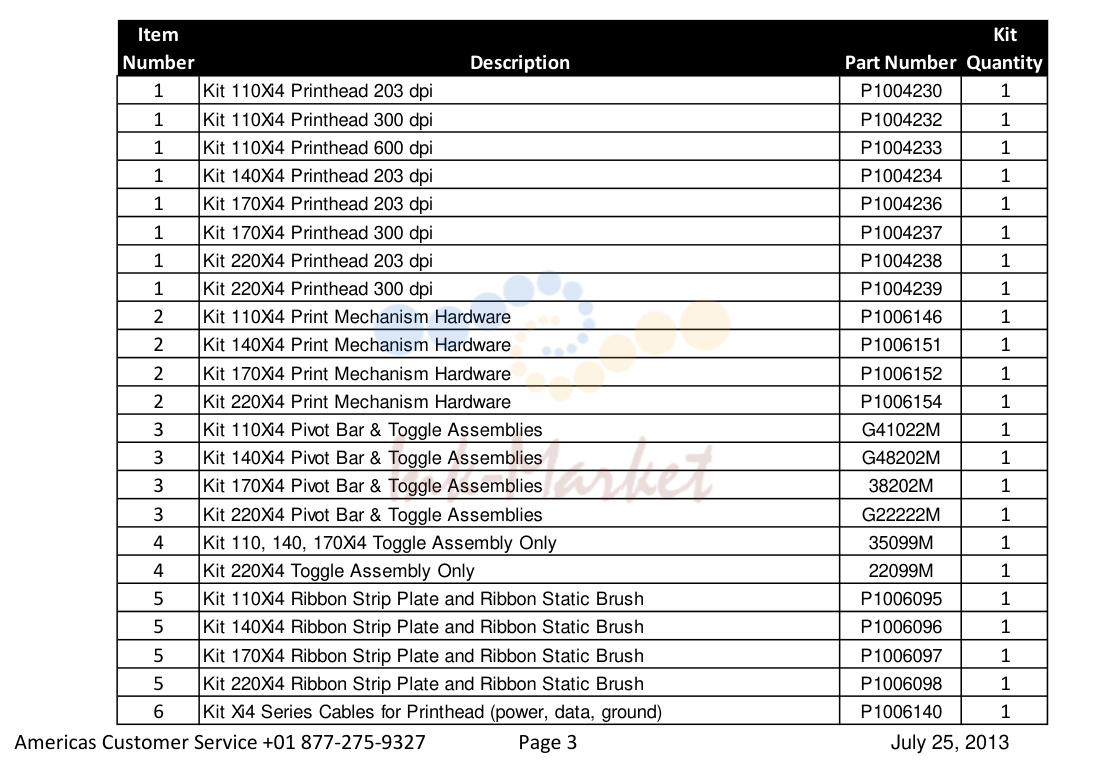

Xi4 — узел (стр. 3)

№	Артикул	Наименование
203	P1004230 под заказ	комплект 110Xi4 печатающая головка dpi
1	P1004232 запросить цену →	комплект 110Xi4 печатающая головка dpi
1	P1004233 запросить цену →	комплект 110Xi4 печатающая головка dpi
203	P1004234 под заказ	комплект 140Xi4 печатающая головка dpi
1	P1004236 запросить цену →	комплект 170Xi4 печатающая головка dpi
1	P1004237 запросить цену →	комплект 170Xi4 печатающая головка dpi
203	P1004238 запросить цену →	комплект 220Xi4 печатающая головка dpi
1	P1004239 запросить цену →	комплект 220Xi4 печатающая головка dpi
	P1006146 запросить цену →	комплект 110Xi4 Print Mechanism Hardware
	P1006151 запросить цену →	комплект 140Xi4 Print Mechanism Hardware
2	P1006152 запросить цену →	комплект 170Xi4 Print Mechanism Hardware
	P1006154 запросить цену →	комплект 220Xi4 Print Mechanism Hardware
5	P1006095 запросить цену →	комплект 110Xi4 риббон Strip пластина and риббон Static Brush
5	P1006096 запросить цену →	комплект 140Xi4 риббон Strip пластина and риббон Static Brush
	P1006097 запросить цену →	комплект 170Xi4 риббон Strip пластина and риббон Static Brush
5	P1006098 запросить цену →	комплект 220Xi4 риббон Strip пластина and риббон Static Brush
	P1006140 запросить цену →	комплект Xi4 Series Cables for печатающая головка (power, data, ground)

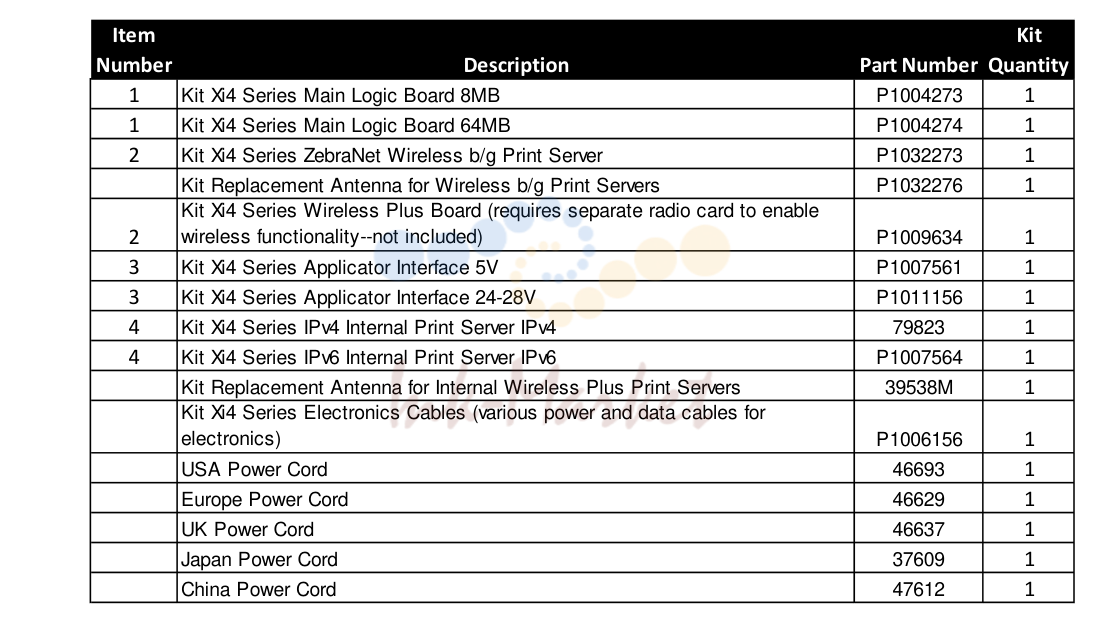

Xi4 — узел (стр. 5)

№	Артикул	Наименование
	P1004273 запросить цену →	комплект Xi4 Series Main Logic Board 8MB
	P1004274 запросить цену →	комплект Xi4 Series Main Logic Board 64MB
	P1032273 запросить цену →	комплект Xi4 Series ZebraNet Wireless b/g Print Server
	P1032276 запросить цену →	комплект Replacement Antenna for Wireless b/g Print Servers
2	P1009634 запросить цену →	wireless functionality--not included)
3	P1007561 запросить цену →	комплект Xi4 Series Applicator Interface 5V
	P1011156 запросить цену →	комплект Xi4 Series Applicator Interface 24-28V
	P1007564 запросить цену →	комплект Xi4 Series IPv6 Internal Print Server IPv6
	P1006156 запросить цену →	электроника)

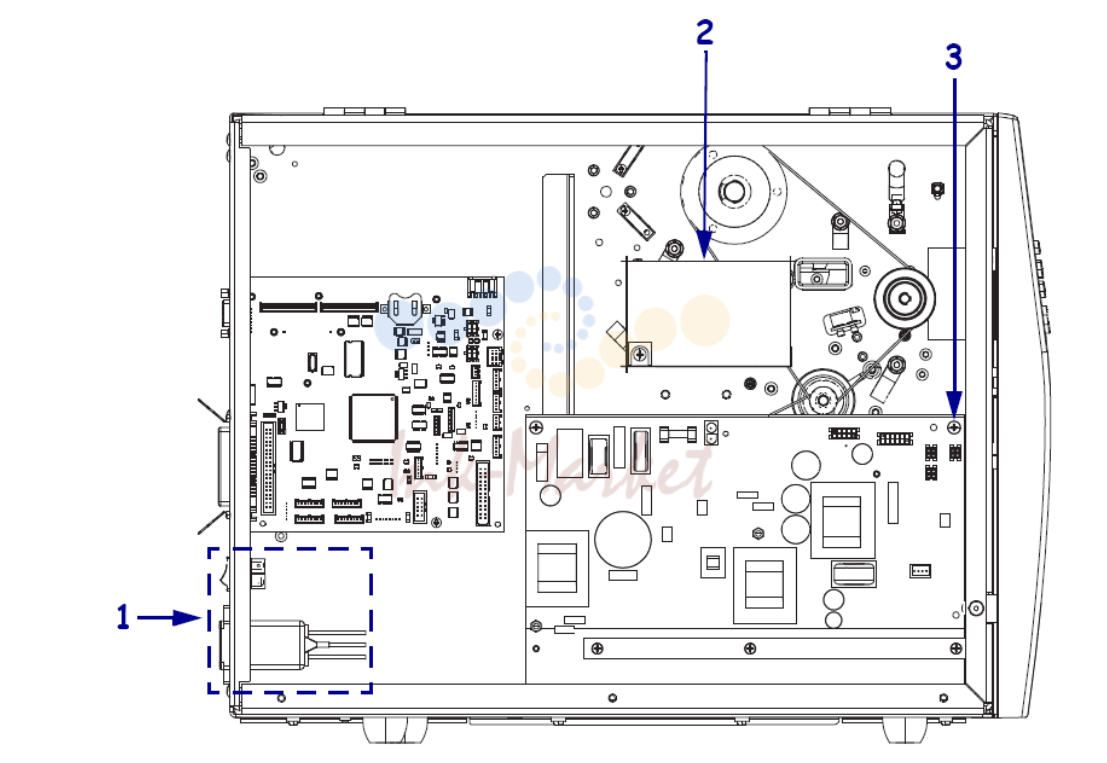

Xi4 — узел (стр. 6)

№	Артикул	Наименование
	P1007559 запросить цену →	комплект 110Xi4 Power Entry Module and Power Switch
	P1006158 запросить цену →	комплект 110Xi4 Test Board for печатающая головка
	P1058301 запросить цену →	комплект 110Xi4 блок питания

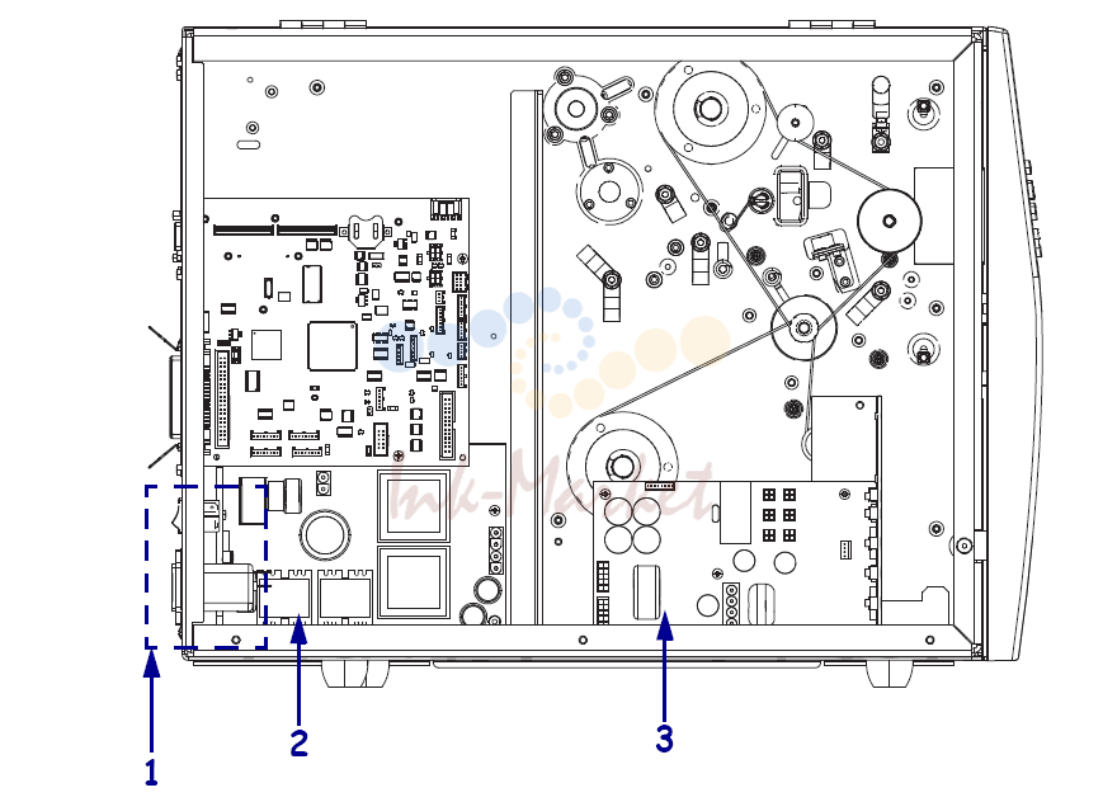

Xi4 — узел (стр. 7)

№	Артикул	Наименование
1	P1007560 запросить цену →	комплект 140, & 220Xi4 Power Entry Module and Power Switch
2	P1007557 запросить цену →	комплект 140, & 220Xi4 AC блок питания
3	P1040670 запросить цену →	комплект 140, & 220Xi4 DC блок питания

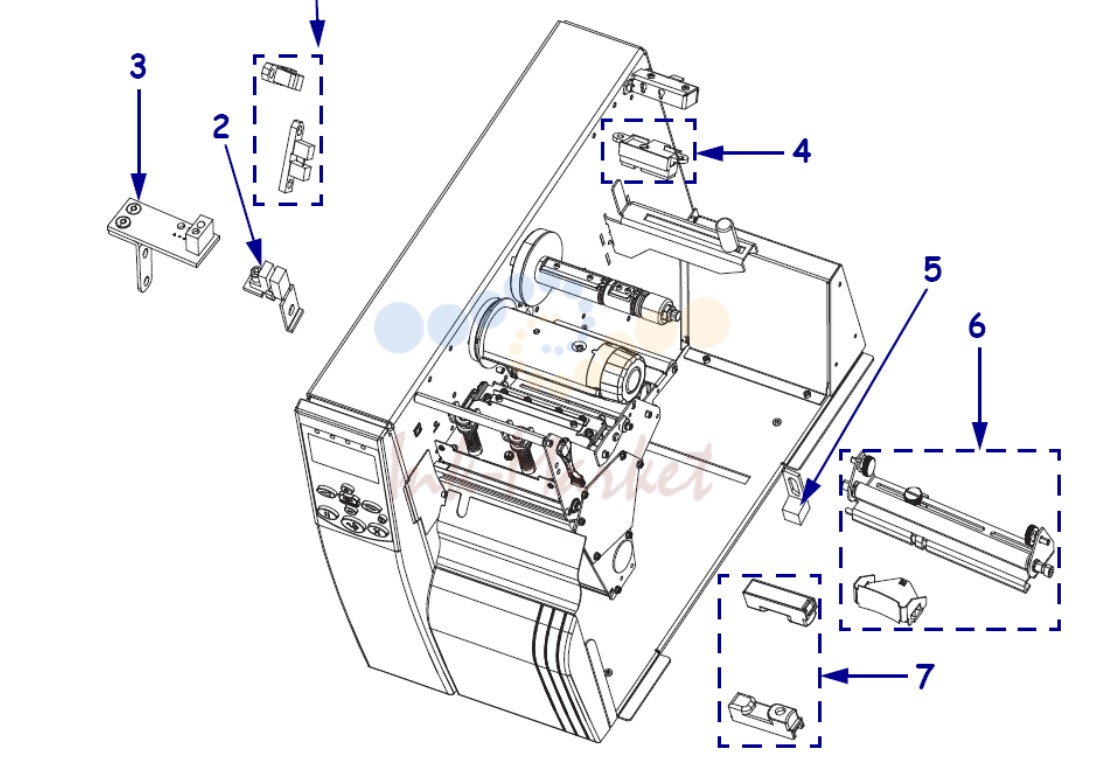

Xi4 — узел (стр. 8)

№	Артикул	Наименование
1	P1006139 запросить цену →	комплект Xi4 Series риббон Low датчик
2	P1006137 запросить цену →	комплект Xi4 Series печатающая головка Open датчик
3	P1006135 запросить цену →	комплект Xi4 Series Reflective датчик (Black Mark)
4	P1006138 запросить цену →	комплект Xi4 Series носитель Low датчик
5	P1006134 запросить цену →	комплект Xi4 Series риббон Out датчик
6	P1006029 запросить цену →	комплект 110Xi4 носитель датчик
6	P1006030 запросить цену →	комплект 140Xi4 носитель датчик
6	P1006031 запросить цену →	комплект 170Xi4 носитель датчик
	P1006032 запросить цену →	комплект 220Xi4 носитель датчик
	P1006136 запросить цену →	комплект Xi4 Series Take Label датчик

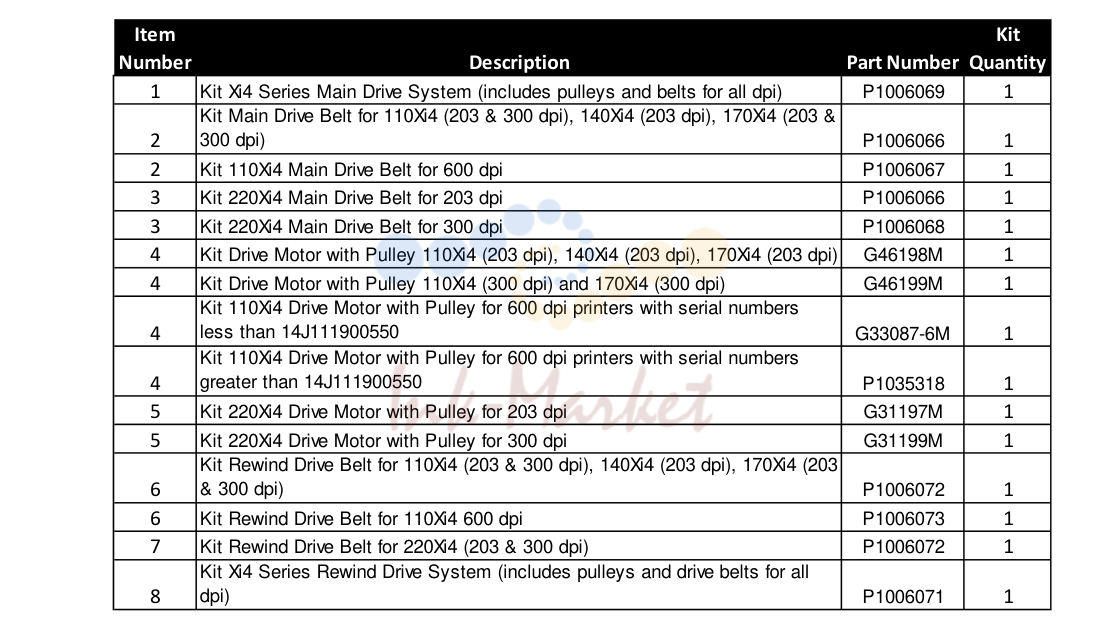

Xi4 — узел (стр. 9)

№	Артикул	Наименование
1	P1006069 запросить цену →	комплект Xi4 Series Main Drive System (includes pulleys and belts for all dpi)
2	P1006066 под заказ	dpi)
600	P1006067 запросить цену →	комплект 110Xi4 Main Drive ремень for dpi
3	P1006068 под заказ	комплект 220Xi4 Main Drive ремень for dpi
4	P1035318 запросить цену →	greater than 14J111900550
300	P1006072 запросить цену →	& dpi)
6	P1006073 запросить цену →	комплект Rewind Drive ремень for 110Xi4 dpi
8	P1006071 запросить цену →	dpi)

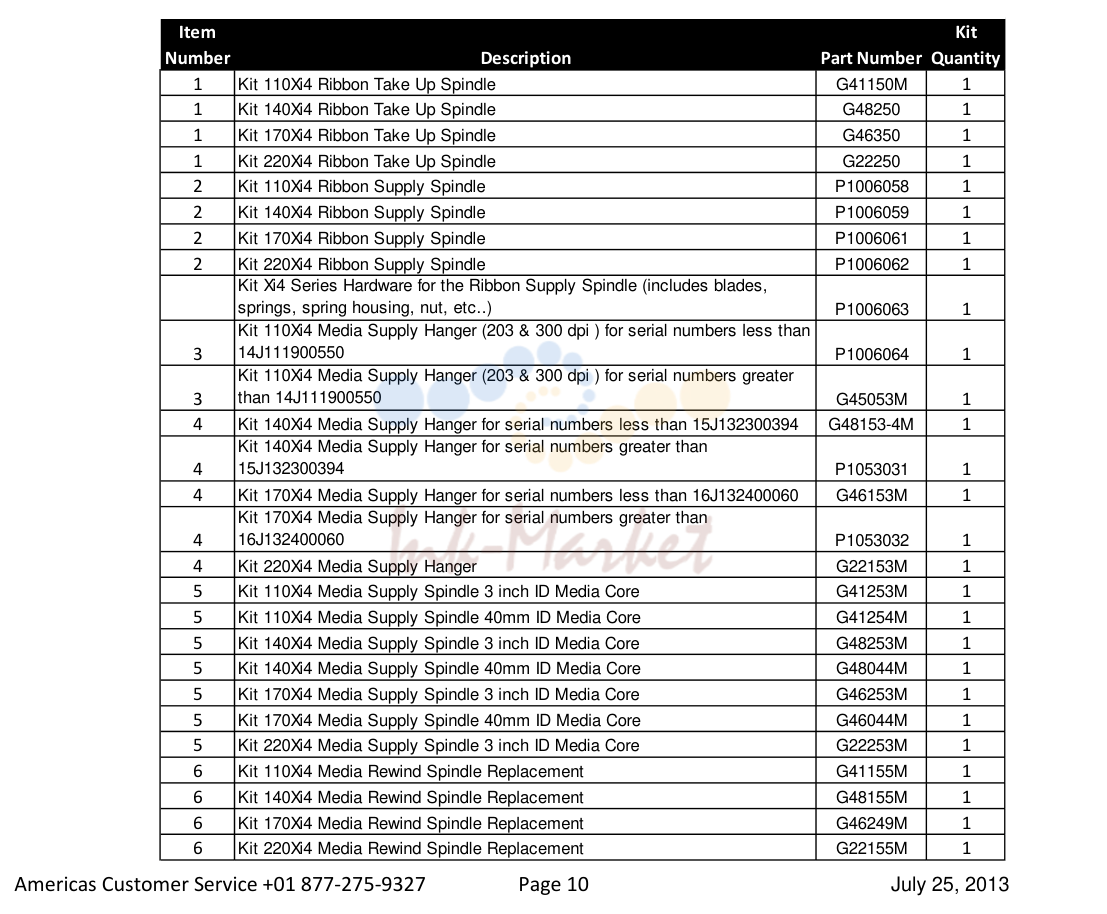

Xi4 — узел (стр. 10)

№	Артикул	Наименование
1	G48250 запросить цену →	комплект 140Xi4 риббон Take Up Spindle
1	G46350 запросить цену →	комплект 170Xi4 риббон Take Up Spindle
	G22250 запросить цену →	комплект 220Xi4 риббон Take Up Spindle
	P1006058 запросить цену →	комплект 110Xi4 риббон Supply Spindle
	P1006059 запросить цену →	комплект 140Xi4 риббон Supply Spindle
2	P1006061 запросить цену →	комплект 170Xi4 риббон Supply Spindle
2	P1006062 запросить цену →	комплект 220Xi4 риббон Supply Spindle
	P1006063 запросить цену →	springs, пружина housing, гайка, etc..)
3	P1006064 запросить цену →	14J111900550
4	P1053031 запросить цену →	15J132300394
4	P1053032 запросить цену →	16J132400060

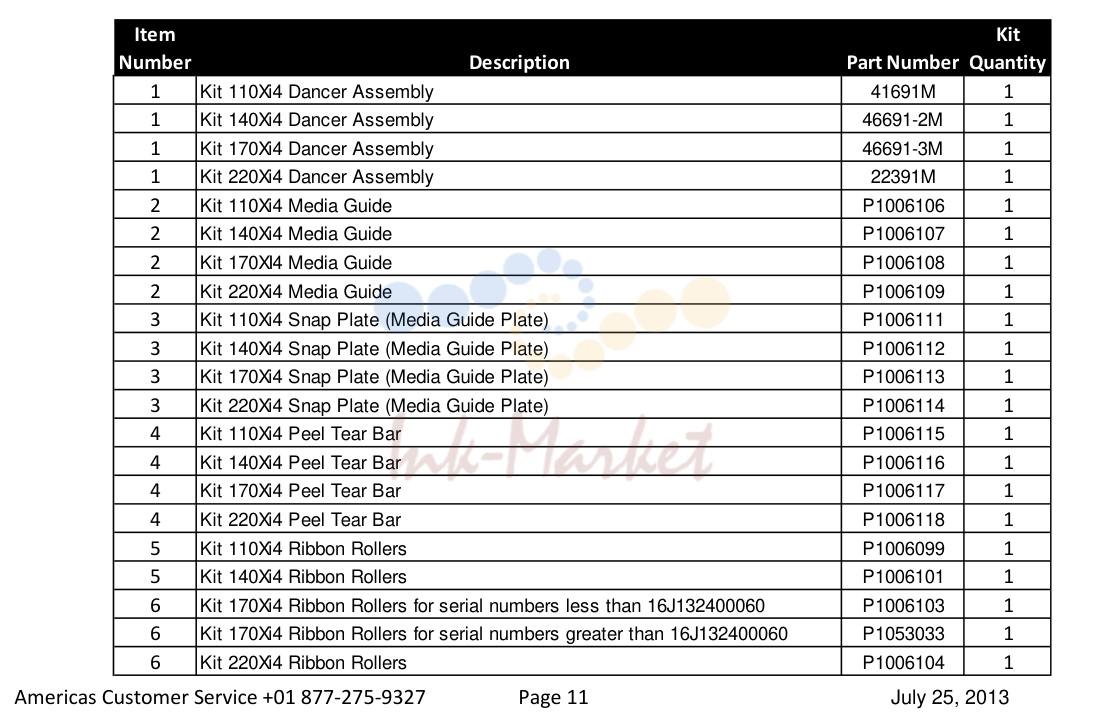

Xi4 — узел (стр. 11)

№	Артикул	Наименование
	P1006106 запросить цену →	комплект 110Xi4 носитель Guide
2	P1006107 запросить цену →	комплект 140Xi4 носитель Guide
2	P1006108 запросить цену →	комплект 170XI4 носитель Guide
	P1006109 запросить цену →	комплект 220Xi4 носитель Guide
	P1006111 запросить цену →	комплект 110Xi4 Snap пластина (носитель Guide пластина)
3	P1006112 запросить цену →	комплект 140Xi4 Snap пластина (носитель Guide пластина)
	P1006113 запросить цену →	комплект 170Xi4 Snap пластина (носитель Guide пластина)
	P1006114 запросить цену →	комплект 220Xi4 Snap пластина (носитель Guide пластина)
4	P1006115 запросить цену →	комплект 110Xi4 Peel Tear Bar
4	P1006116 запросить цену →	комплект 140Xi4 Peel Tear Bar
	P1006117 запросить цену →	комплект 170Xi4 Peel Tear Bar
	P1006118 запросить цену →	комплект 220Xi4 Peel Tear Bar
5	P1006099 запросить цену →	комплект 110Xi4 риббон Rollers
	P1006101 запросить цену →	комплект 140Xi4 риббон Rollers
	P1006103 запросить цену →	комплект 170Xi4 риббон Rollers for serial numbers less than 16J132400060
6	P1053033 запросить цену →	комплект 170Xi4 риббон Rollers for serial numbers greater than 16J132400060
6	P1006104 запросить цену →	комплект 220Xi4 риббон Rollers

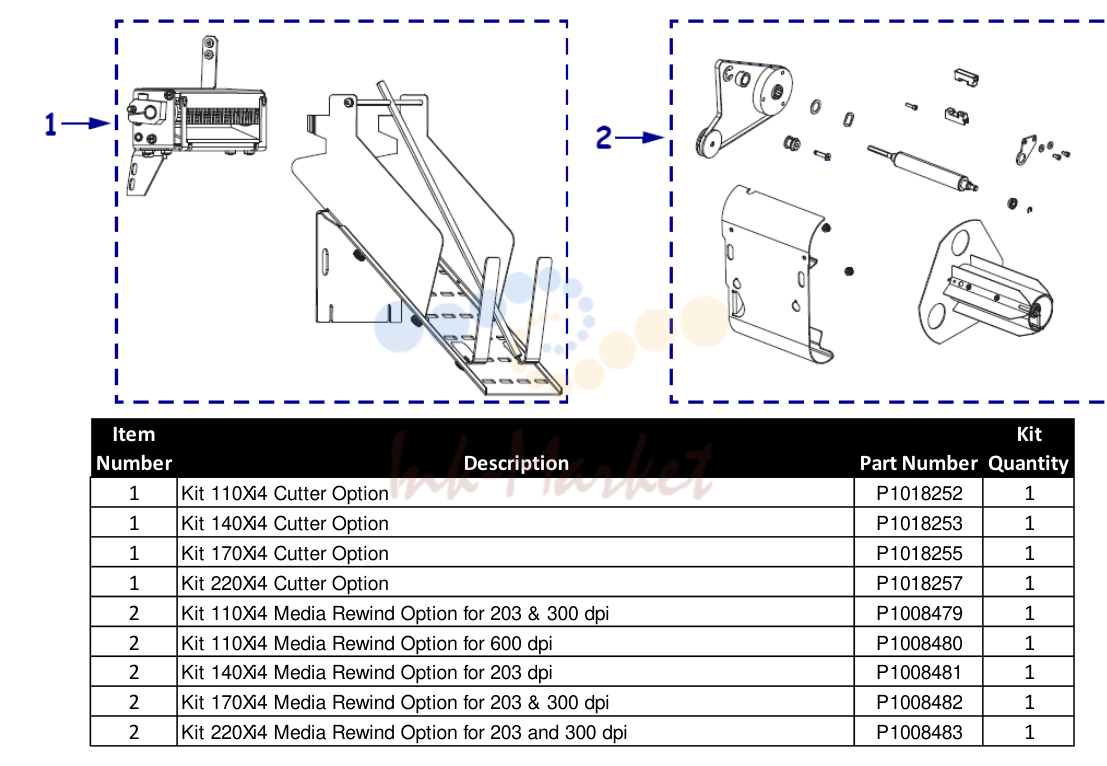

Xi4 — узел (стр. 12)

№	Артикул	Наименование
1	P1018252 запросить цену →	комплект 110Xi4 Cutter Option
1	P1018253 запросить цену →	комплект 140Xi4 Cutter Option
1	P1018255 запросить цену →	комплект 170Xi4 Cutter Option
1	P1018257 запросить цену →	комплект 220Xi4 Cutter Option
2	P1008479 запросить цену →	комплект 110Xi4 носитель Rewind Option for & dpi
2	P1008480 запросить цену →	комплект 110Xi4 носитель Rewind Option for dpi
2	P1008481 запросить цену →	комплект 140Xi4 носитель Rewind Option for dpi
2	P1008482 запросить цену →	комплект 170Xi4 носитель Rewind Option for & dpi
2	P1008483 запросить цену →	комплект 220Xi4 носитель Rewind Option for and dpi

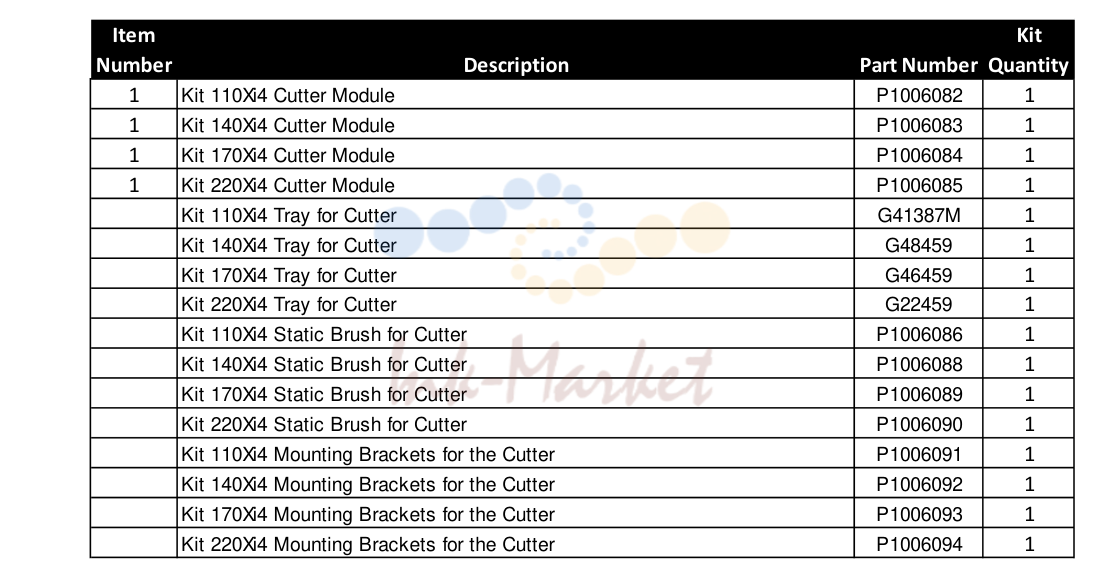

Xi4 — узел (стр. 13)

№	Артикул	Наименование
1	P1006082 запросить цену →	комплект 110Xi4 Cutter Module
1	P1006083 запросить цену →	комплект 140Xi4 Cutter Module
1	P1006084 запросить цену →	комплект 170Xi4 Cutter Module
1	P1006085 запросить цену →	комплект 220Xi4 Cutter Module
	G48459 запросить цену →	комплект 140Xi4 Tray for Cutter
	G46459 запросить цену →	комплект 170Xi4 Tray for Cutter
	G22459 запросить цену →	комплект 220Xi4 Tray for Cutter
	P1006086 запросить цену →	комплект 110Xi4 Static Brush for Cutter
	P1006088 запросить цену →	комплект 140Xi4 Static Brush for Cutter
	P1006089 запросить цену →	комплект 170Xi4 Static Brush for Cutter
	P1006090 запросить цену →	комплект 220Xi4 Static Brush for Cutter
	P1006091 запросить цену →	комплект 110Xi4 Mounting Brackets for the Cutter
	P1006092 запросить цену →	комплект 140Xi4 Mounting Brackets for the Cutter
	P1006093 запросить цену →	комплект 170Xi4 Mounting Brackets for the Cutter
	P1006094 запросить цену →	комплект 220Xi4 Mounting Brackets for the Cutter

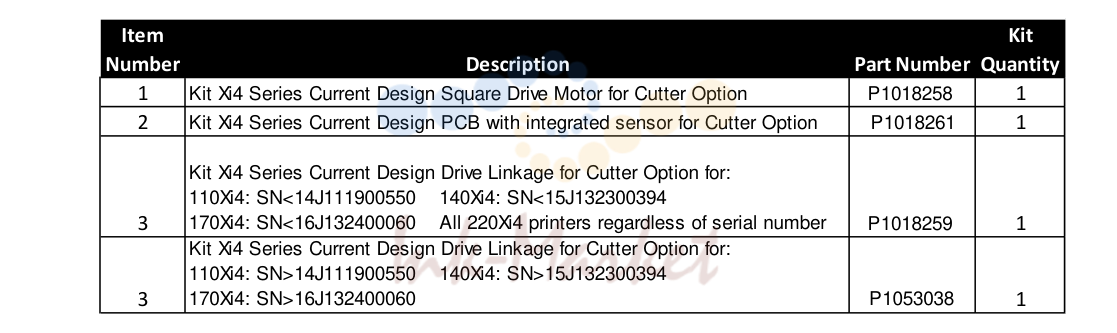

Xi4 — узел (стр. 14)

№	Артикул	Наименование
1	P1018258 запросить цену →	комплект Xi4 Series Current Design Square Drive мотор for Cutter Option
2	P1018261 запросить цену →	комплект Xi4 Series Current Design PCB with integrated датчик for Cutter Option
3	P1018259 запросить цену →	170Xi4: SN<16J132400060 All 220Xi4 printers regardless of serial number
3	P1053038 запросить цену →	170Xi4: SN>16J132400060
	P1034326 запросить цену →	комплект Replacement for Discontinued Old Design Round Cutter Drive мотор
2	P1006160 запросить цену →	комплект Xi4 Series Old Design PCB for Cutter Option
3	P1006081 запросить цену →	комплект Xi4 Series Old Design Drive Linkage for Cutter Option

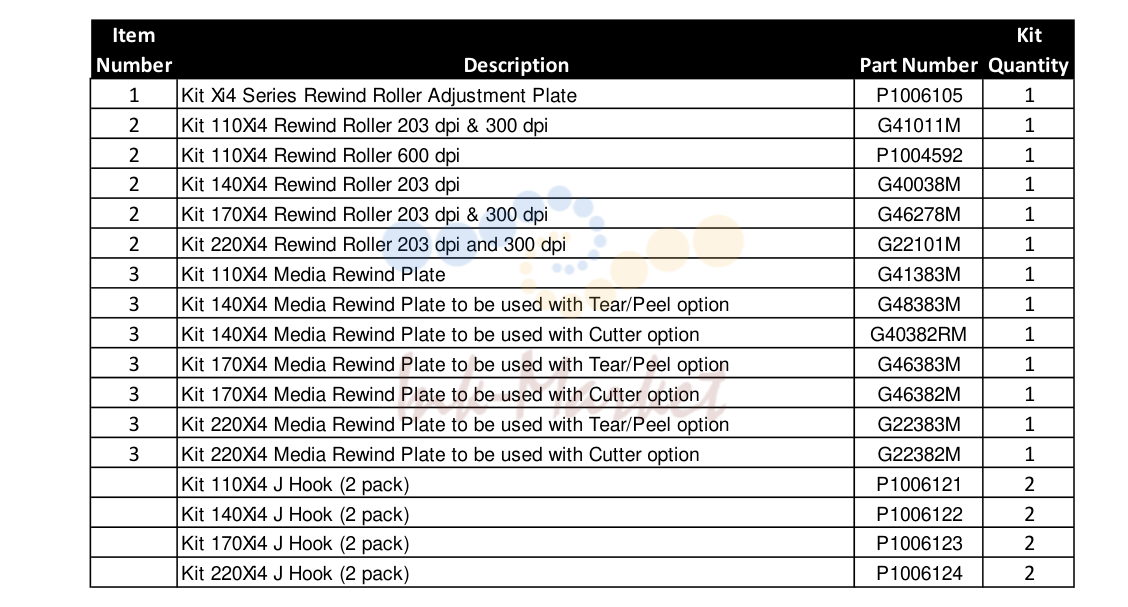

Xi4 — узел (стр. 15)

№	Артикул	Наименование
	P1006105 запросить цену →	комплект Xi4 Series Rewind ролик Adjustment пластина
2	P1004592 запросить цену →	комплект 110Xi4 Rewind ролик dpi
	P1006121 запросить цену →	комплект 110Xi4 J Hook (2 pack)
	P1006122 запросить цену →	комплект 140Xi4 J Hook (2 pack)
	P1006123 запросить цену →	комплект 170Xi4 J Hook (2 pack)
	P1006124 запросить цену →	комплект 220Xi4 J Hook (2 pack)

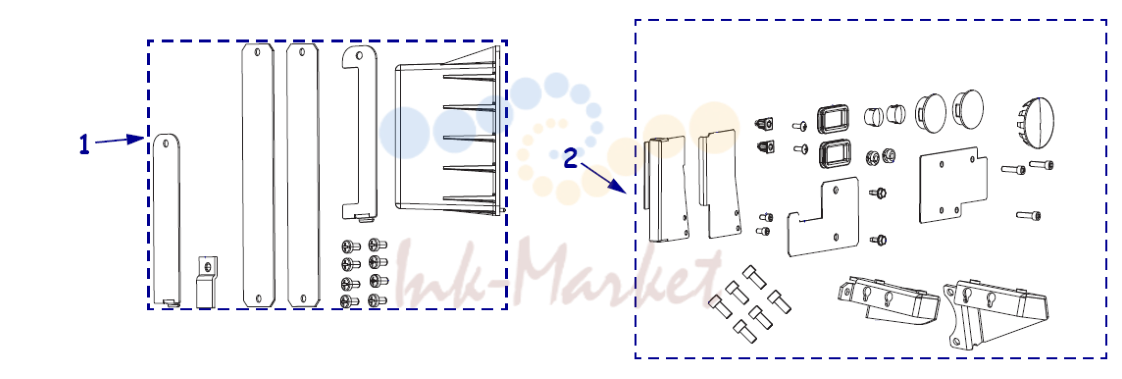

Xi4 — узел (стр. 16)

№	Артикул	Наименование
	P1006120 запросить цену →	комплект Xi4 Series Covers for electronic options
	P1006119 запросить цену →	комплект Xi4 Series Covers for option holes, access holes, датчик brackets, etc..
1	P1006125 запросить цену →	комплект 110Xi4 Packaging Material Qty of
8	P1023461 запросить цену →	комплект 110Xi4 Packaging Material Qty of
1	P1006127 запросить цену →	комплект 140Xi4 Packaging Material Qty of
8	P1023463 запросить цену →	комплект 140Xi4 Packaging Material Qty of
1	P1006129 запросить цену →	комплект 170Xi4 Packaging Material Qty of
8	P1023465 запросить цену →	комплект 170Xi4 Packaging Material Qty of
1	P1023466 запросить цену →	комплект 220Xi4 Packaging Material Qty of
8	P1023467 запросить цену →	комплект 220Xi4 Packaging Material Qty of

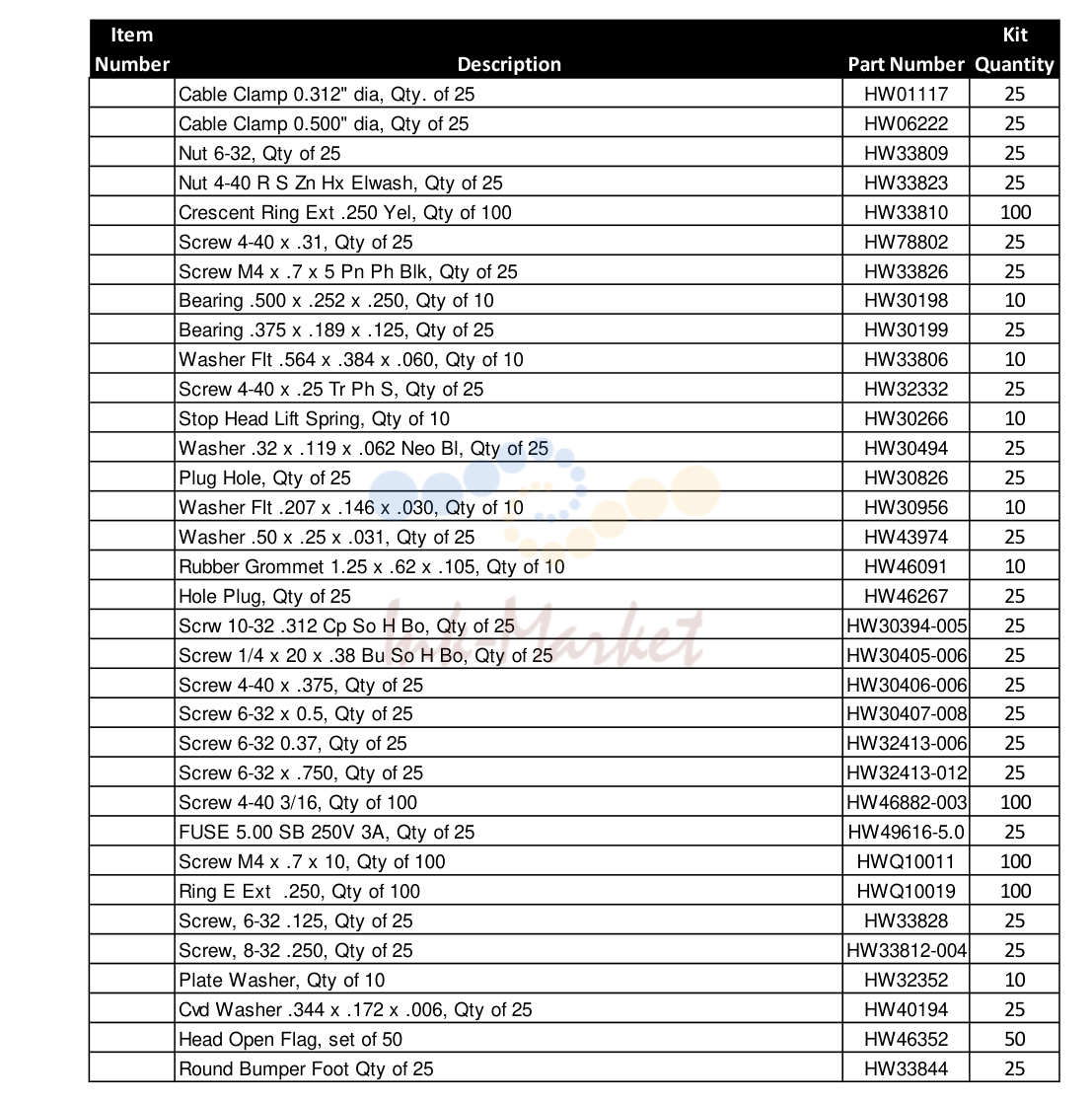

Xi4 — узел (стр. 17)

№	Артикул	Наименование
25	HW01117 запросить цену →	кабель Clamp 0.312" dia, Qty. of
25	HW06222 запросить цену →	кабель Clamp 0.500" dia, Qty of
25	HW33809 запросить цену →	гайка 6-32, Qty of
25	HW33823 запросить цену →	гайка 4-40 R S Zn Hx Elwash, Qty of
100	HW33810 запросить цену →	Crescent Ring Ext .250 Yel, Qty of
25	HW78802 запросить цену →	винт 4-40 x .31, Qty of
5	HW33826 запросить цену →	винт M4 x .7 x Pn Ph Blk, Qty of
10	HW30198 запросить цену →	подшипник .500 x .252 x .250, Qty of
25	HW30199 запросить цену →	подшипник .375 x .189 x .125, Qty of
10	HW33806 запросить цену →	Washer Flt .564 x .384 x .060, Qty of
25	HW32332 запросить цену →	винт 4-40 x .25 Tr Ph S, Qty of
10	HW30266 запросить цену →	Stop Head Lift пружина, Qty of
25	HW30494 запросить цену →	Washer .32 x .119 x .062 Neo Bl, Qty of
25	HW30826 запросить цену →	Plug Hole, Qty of
10	HW30956 запросить цену →	Washer Flt .207 x .146 x .030, Qty of
25	HW43974 запросить цену →	Washer .50 x .25 x .031, Qty of
10	HW46091 запросить цену →	Rubber Grommet 1.25 x .62 x .105, Qty of
25	HW46267 запросить цену →	Hole Plug, Qty of
25	HW33828 запросить цену →	винт, 6-32 .125, Qty of
10	HW32352 запросить цену →	пластина Washer, Qty of
25	HW40194 запросить цену →	Cvd Washer .344 x .172 x .006, Qty of
50	HW46352 запросить цену →	Head Open Flag, set of
25	HW33844 запросить цену →	Round Bumper Foot Qty of

Источник: Инк-Маркет.ру.

Zebra Xi4 Series — каталог запчастей со схемами

Запчасти по узлам (со схемами)

Содержание

Xi4 — узел (стр. 2)

Xi4 — узел (стр. 3)

Xi4 — узел (стр. 5)

Xi4 — узел (стр. 6)

Xi4 — узел (стр. 7)

Xi4 — узел (стр. 8)

Xi4 — узел (стр. 9)

Xi4 — узел (стр. 10)

Xi4 — узел (стр. 11)

Xi4 — узел (стр. 12)

Xi4 — узел (стр. 13)

Xi4 — узел (стр. 14)

Xi4 — узел (стр. 15)

Xi4 — узел (стр. 16)

Xi4 — узел (стр. 17)

Каталог

Аккаунт

Парт-каталоги

Контакты

Акции и новинки

Сервисный центр

Доставка

Тендеры и закупки:

Telegram-канал

Dell 5130cdn — каталог запчастей со схемами

Dell 3130cn — каталог запчастей со схемами

Dell 2130cn — каталог запчастей со схемами

Zebra Xi4 Series — каталог запчастей со схемами
