Xerox WorkCentre 7855 Family — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Platen/IIT крышка
- Control Panel/Platen Glass
- CCD Lens в сборе
- Carriage шлейф/мотор
- Full/Half Rate Carriage
- IIT/IPS плата
- Control Panel (2 of 2)
- Control Panel (1 of 2)
- Convenience Stapler
- LED Print Head (1 of 2)
- LED Print Head (2 of 2)
- Drives (1 of 4)
- Drives (2 of 4)
- Drives (7830/7835)(3 of 4)
- Drives (7845/7855)(4 of 4)

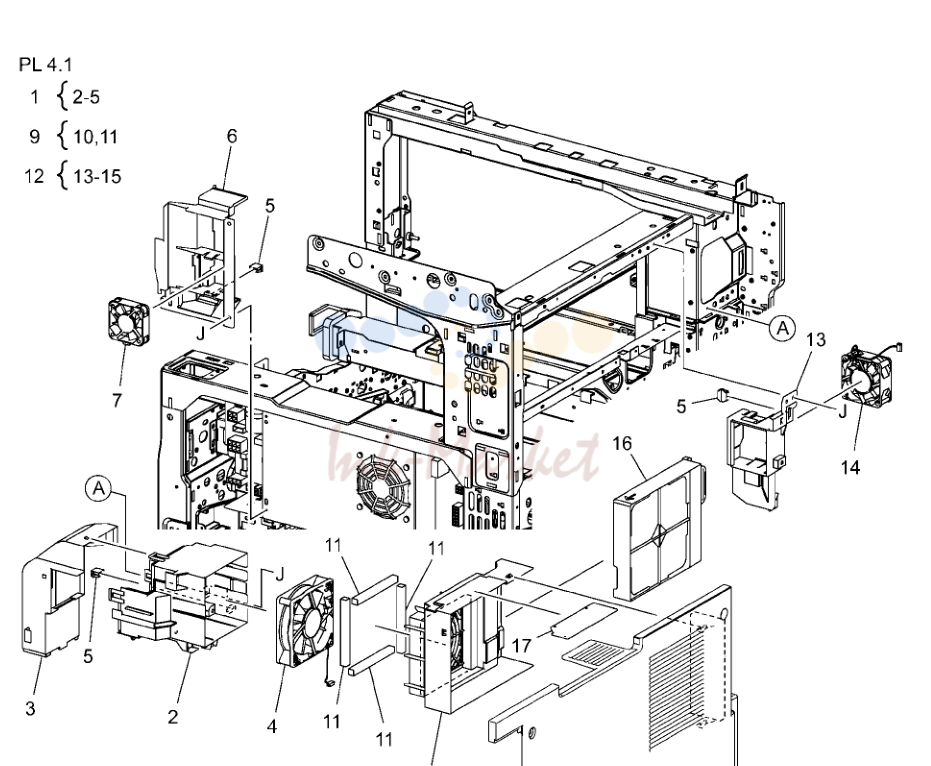

- NOHAD Common

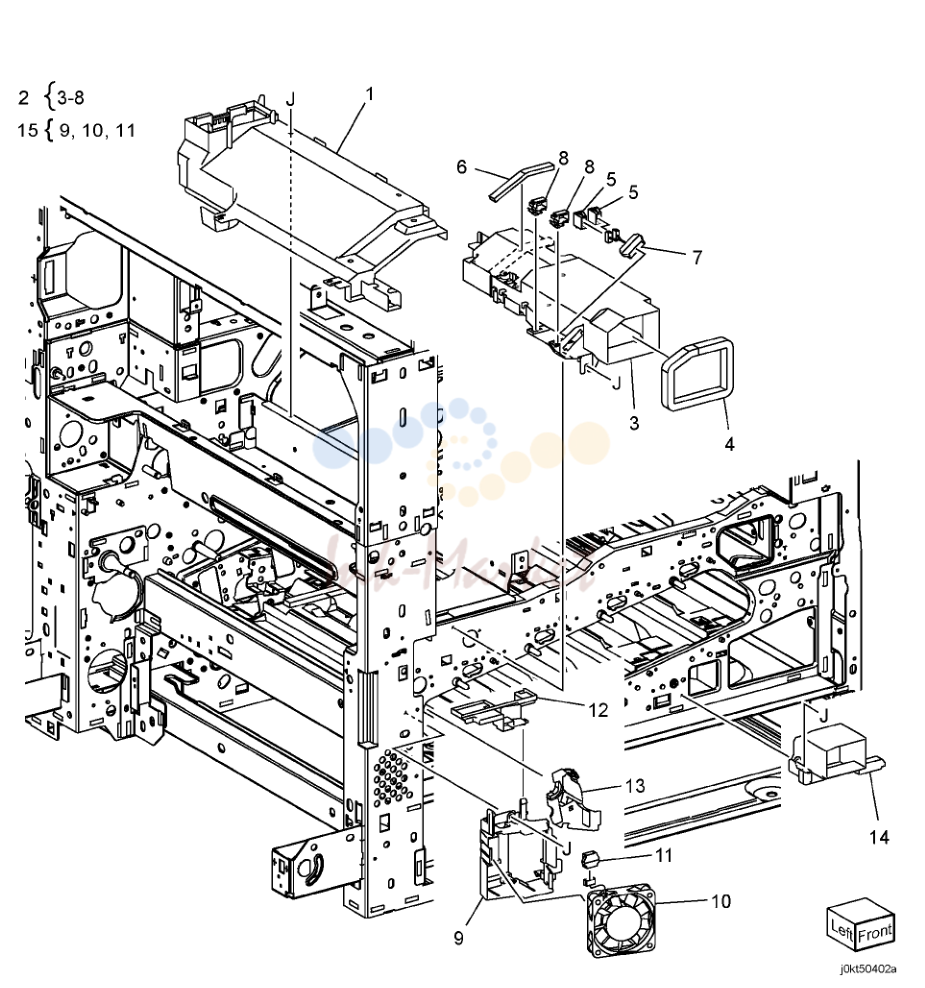

- NOHAD (7830/7835)(1 of 3)

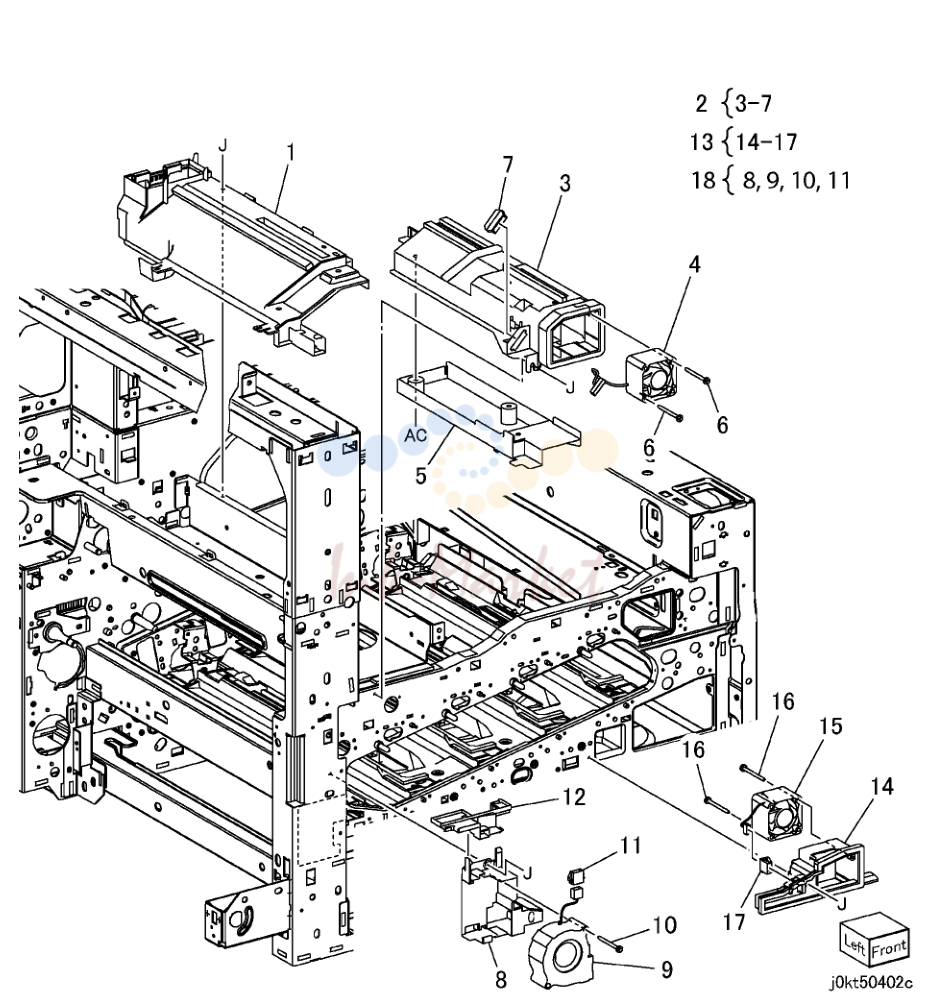

- NOHAD (7845/7855)(1 of 3)

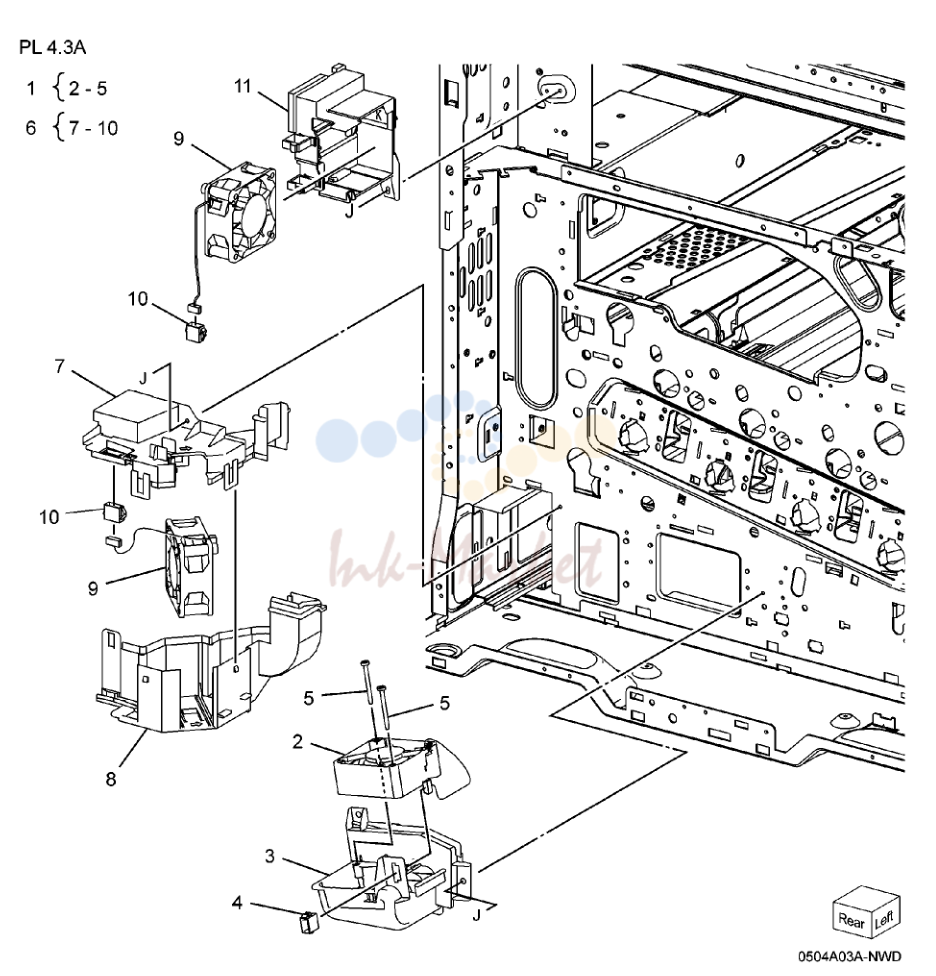

- NOHAD (7830/7835)(2 of 3)

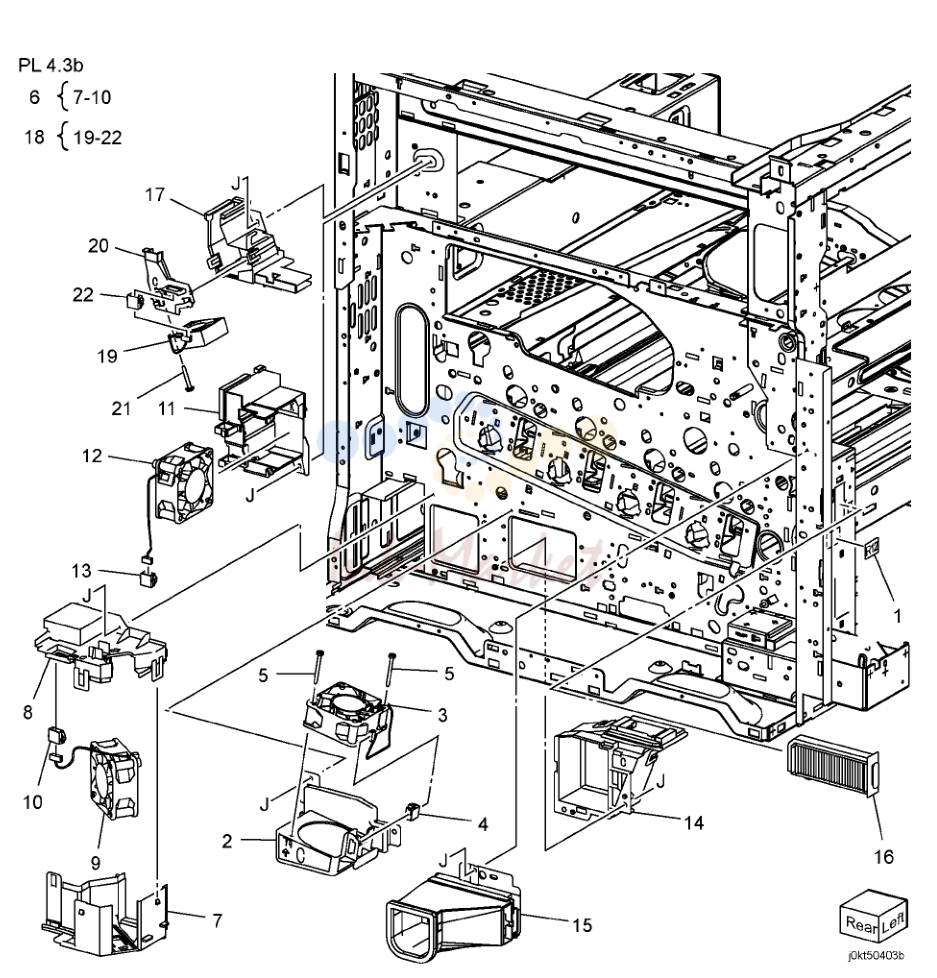

- NOHAD (7845/7855)(2 of 3)

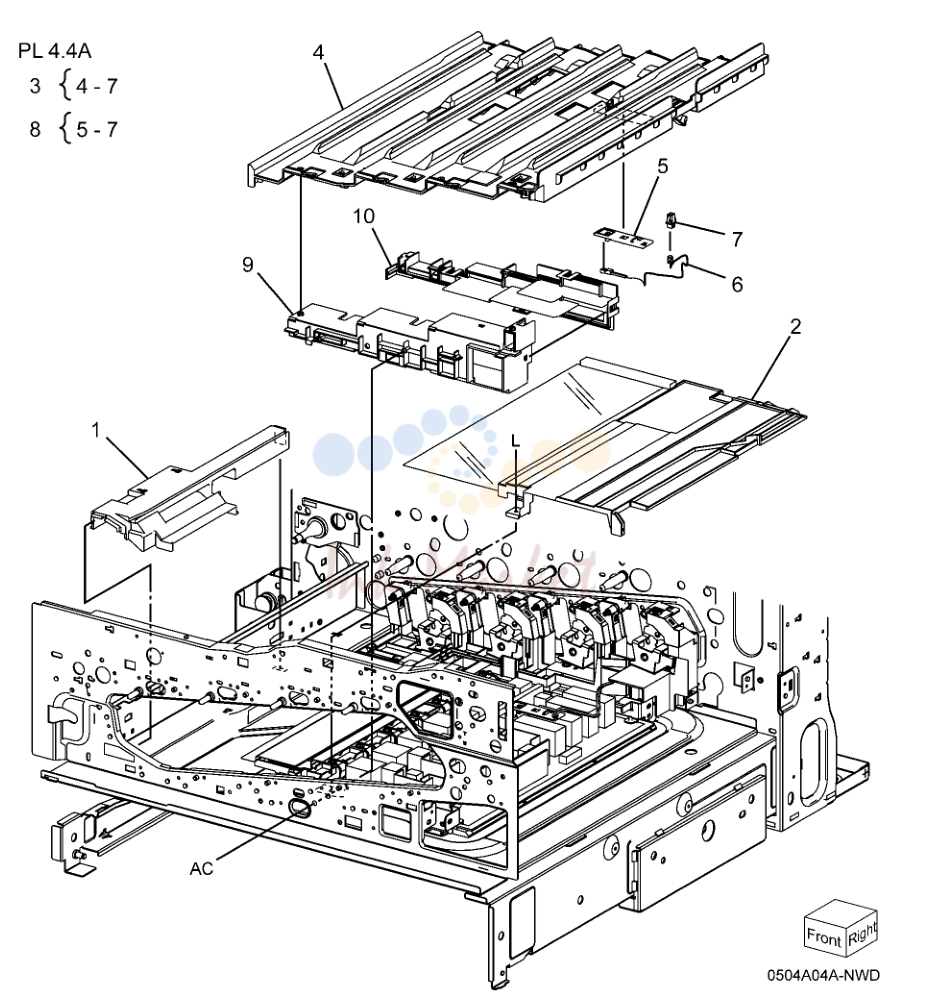

- NOHAD (7830/7835)(3 of 3)

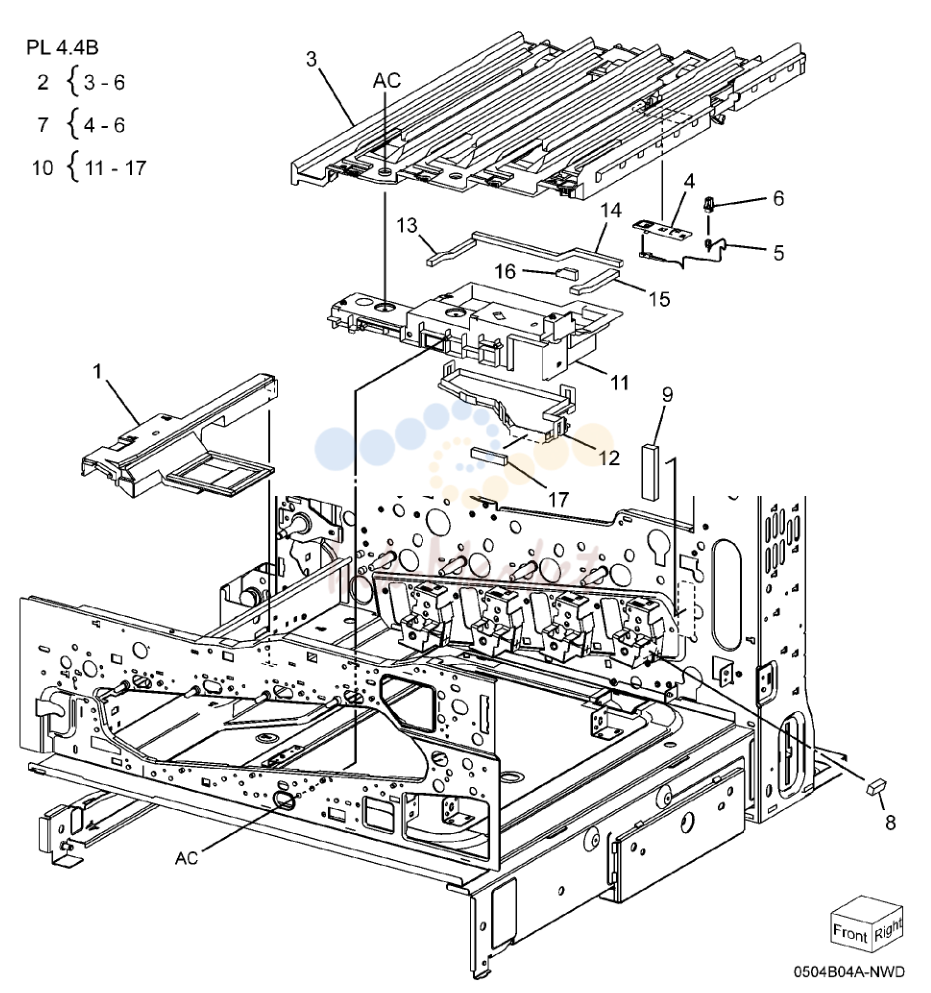

- NOHAD (7845/7855)(3 of 3)

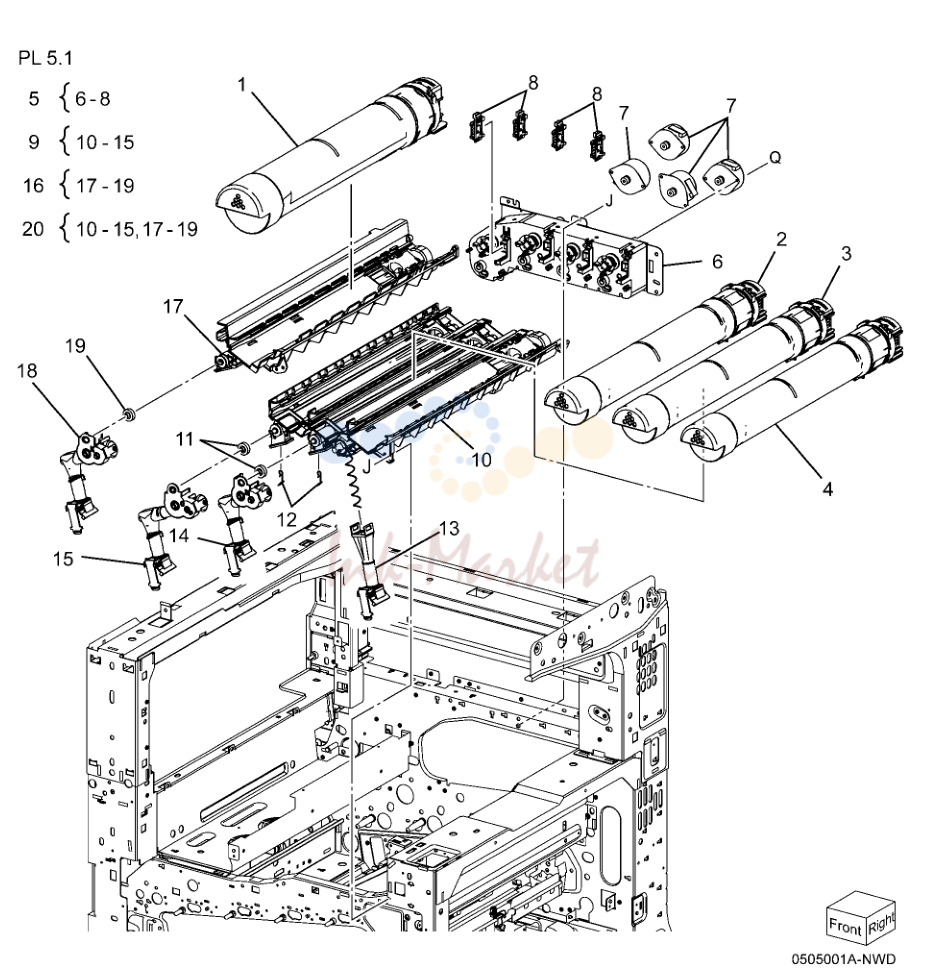

- Development (1 of 2)

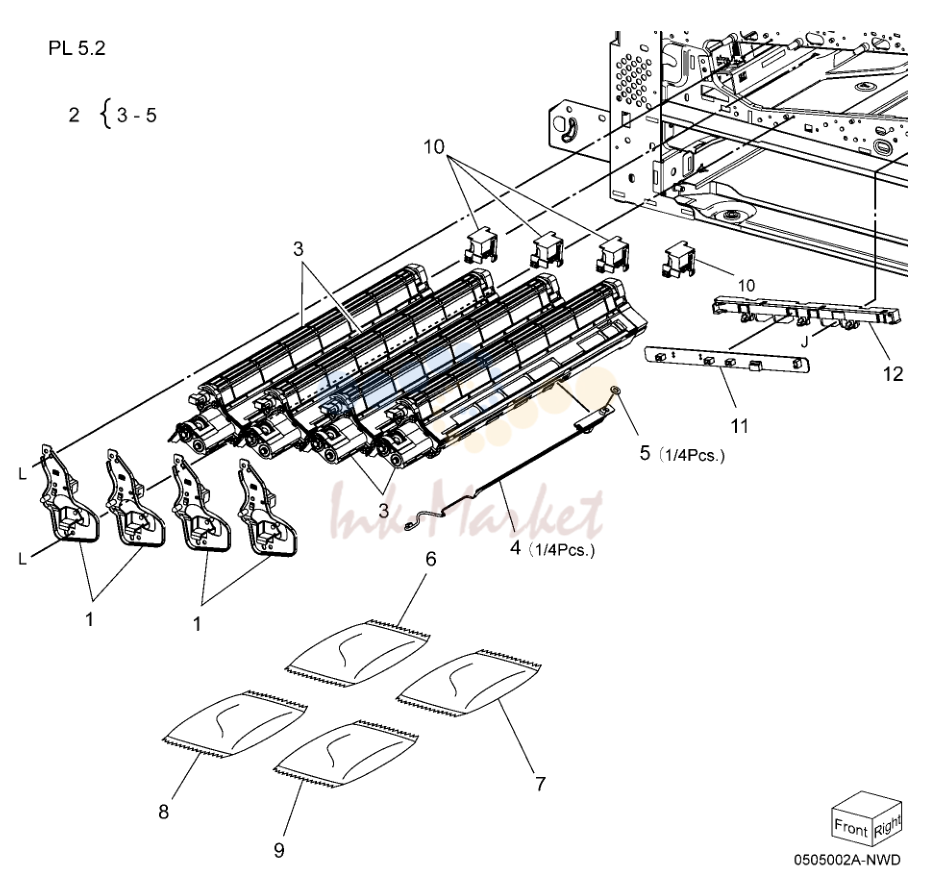

- Development (2 of 2)

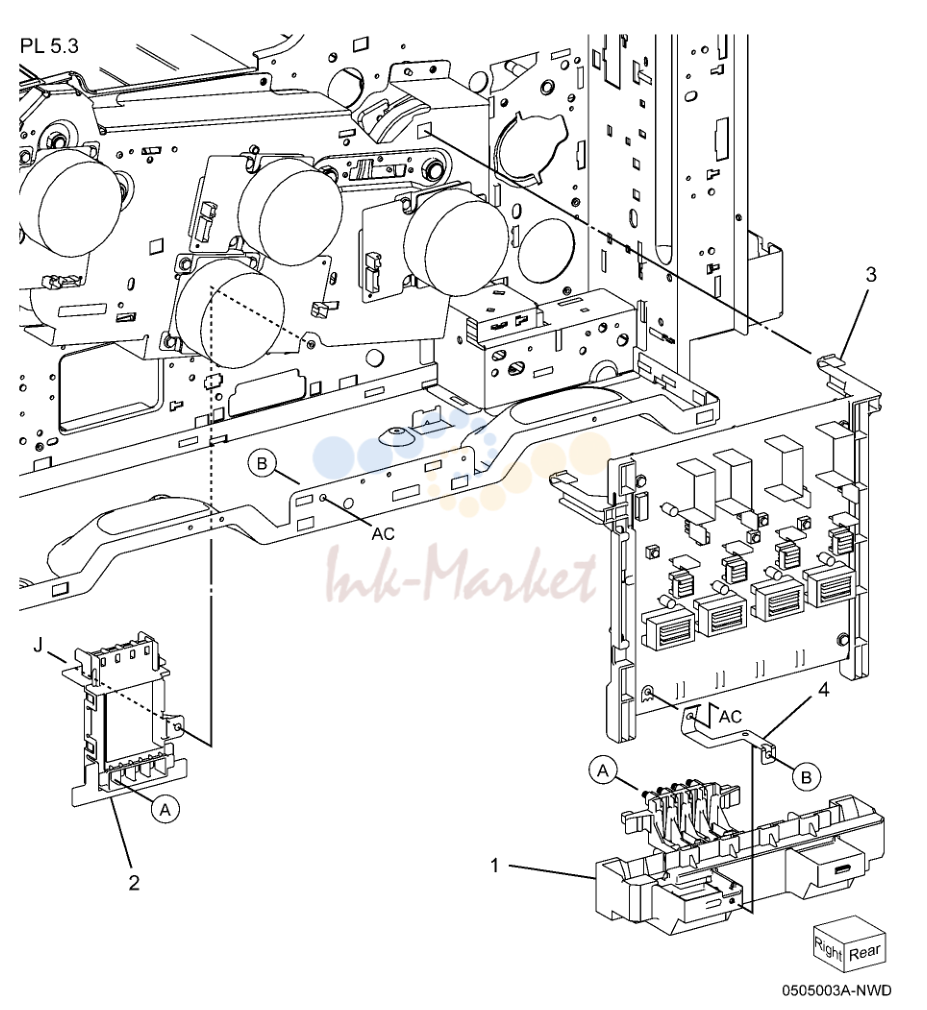

- HVPS девелопер (7845/7855)

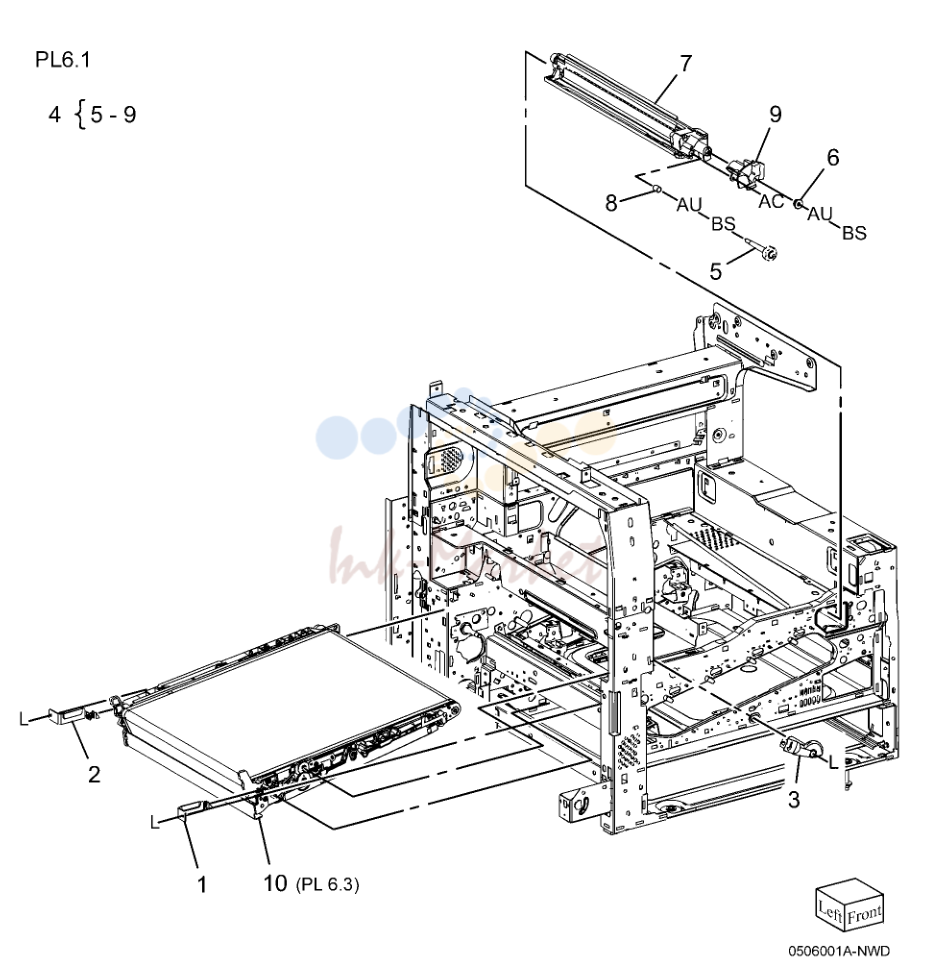

- переноса (1 of 2)

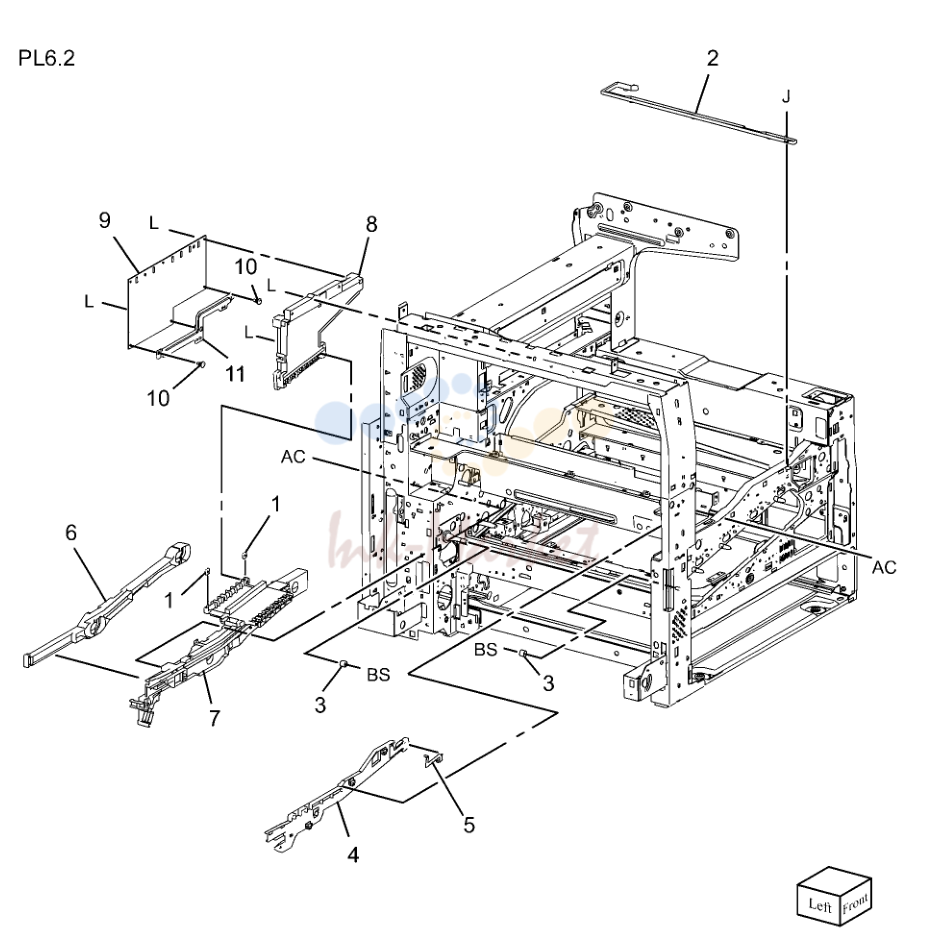

- переноса (2 of 2)

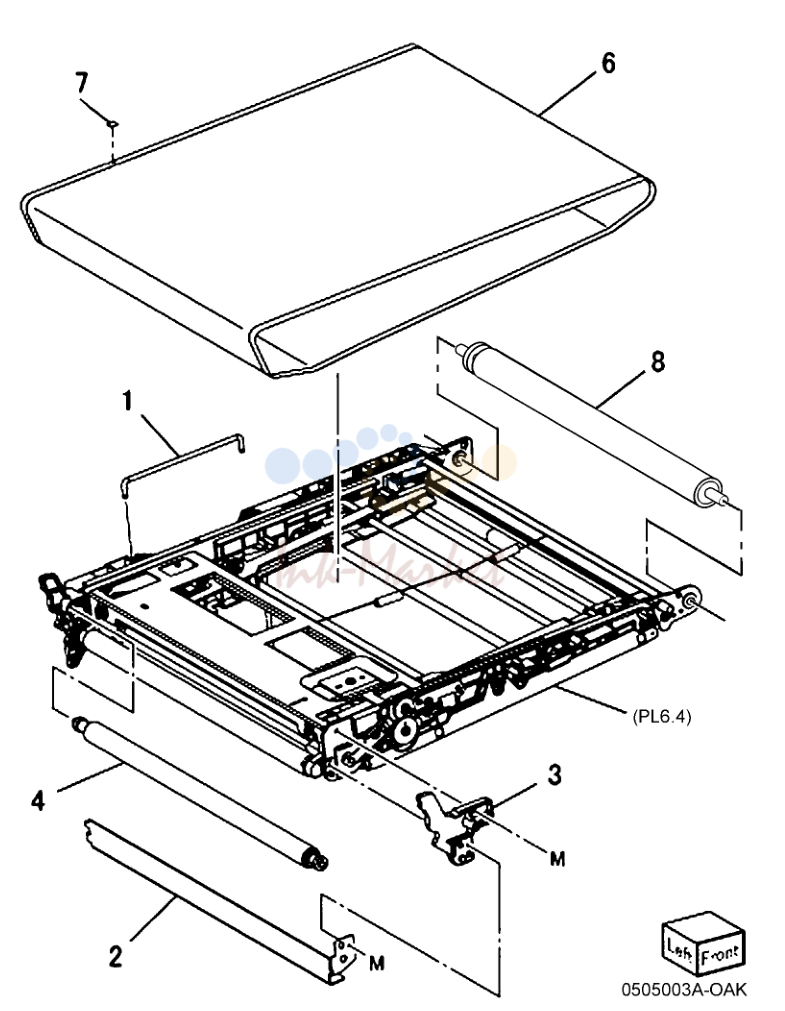

- IBT в сборе (1 of 2)

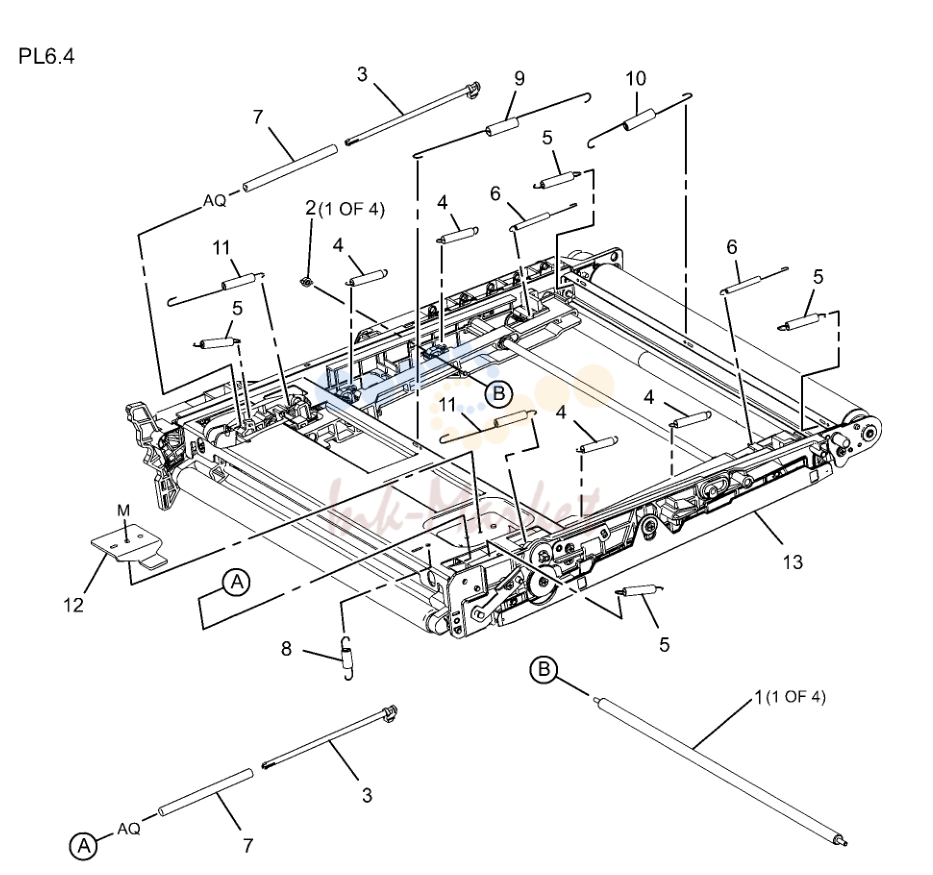

- IBT ремень узел (2 of 2)

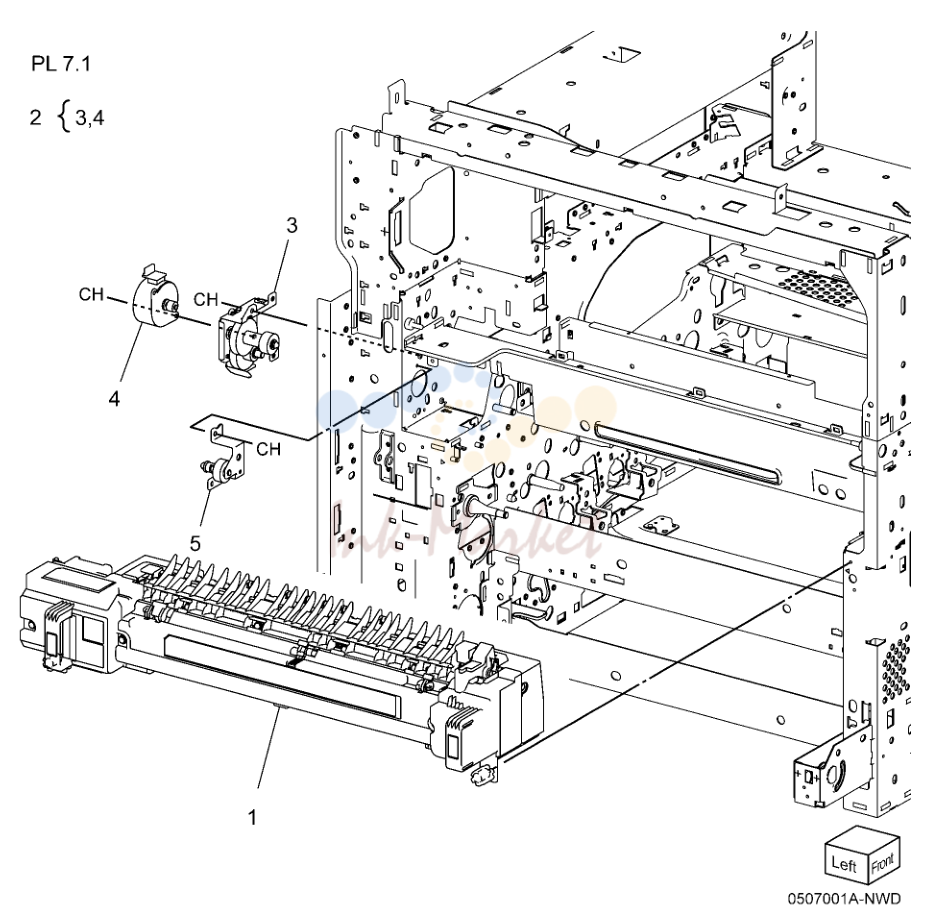

- печь

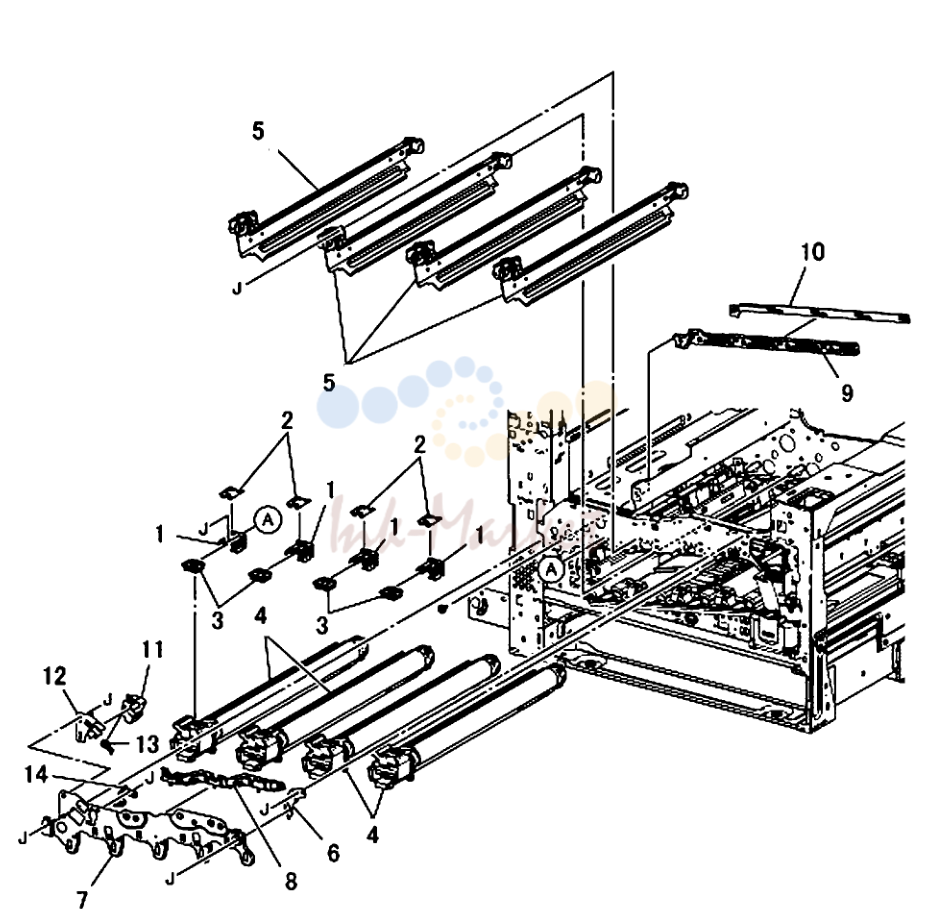

- Xerographic (1 of 2)

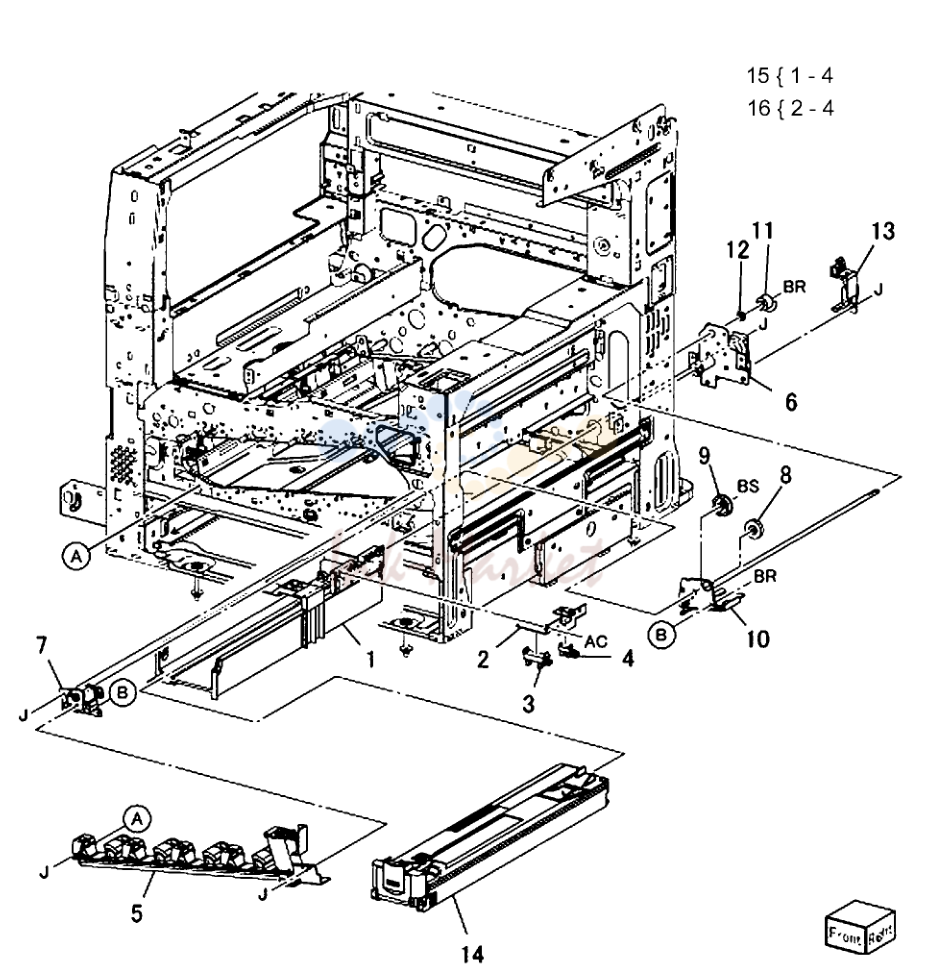

- Xerographic (2 of 2)

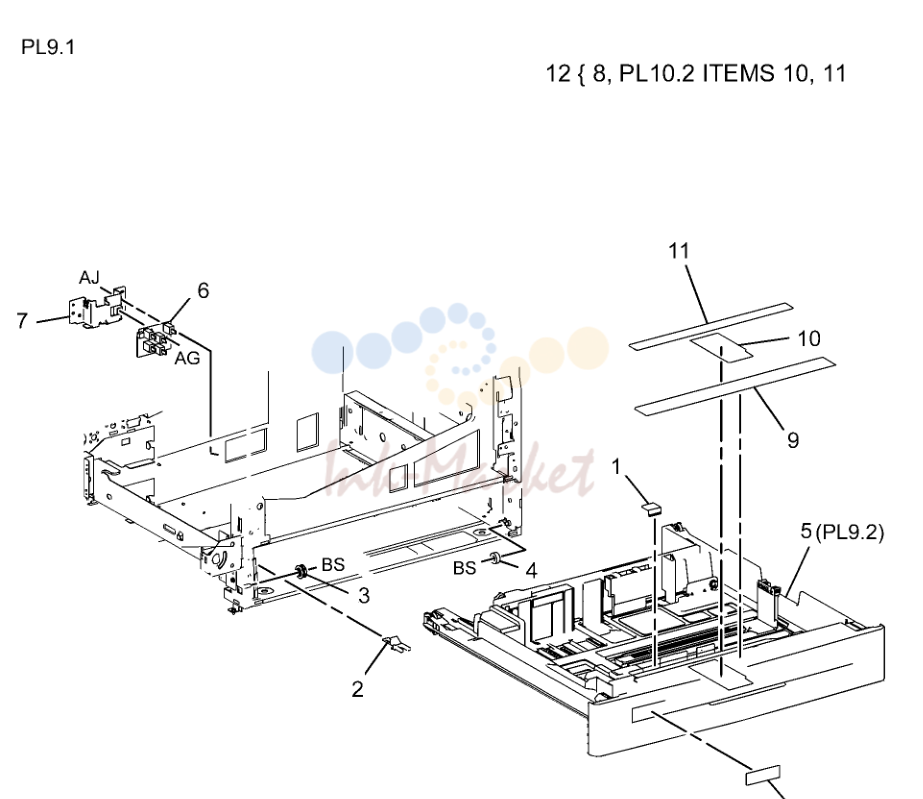

- Tray 1/2 (1 of 2)

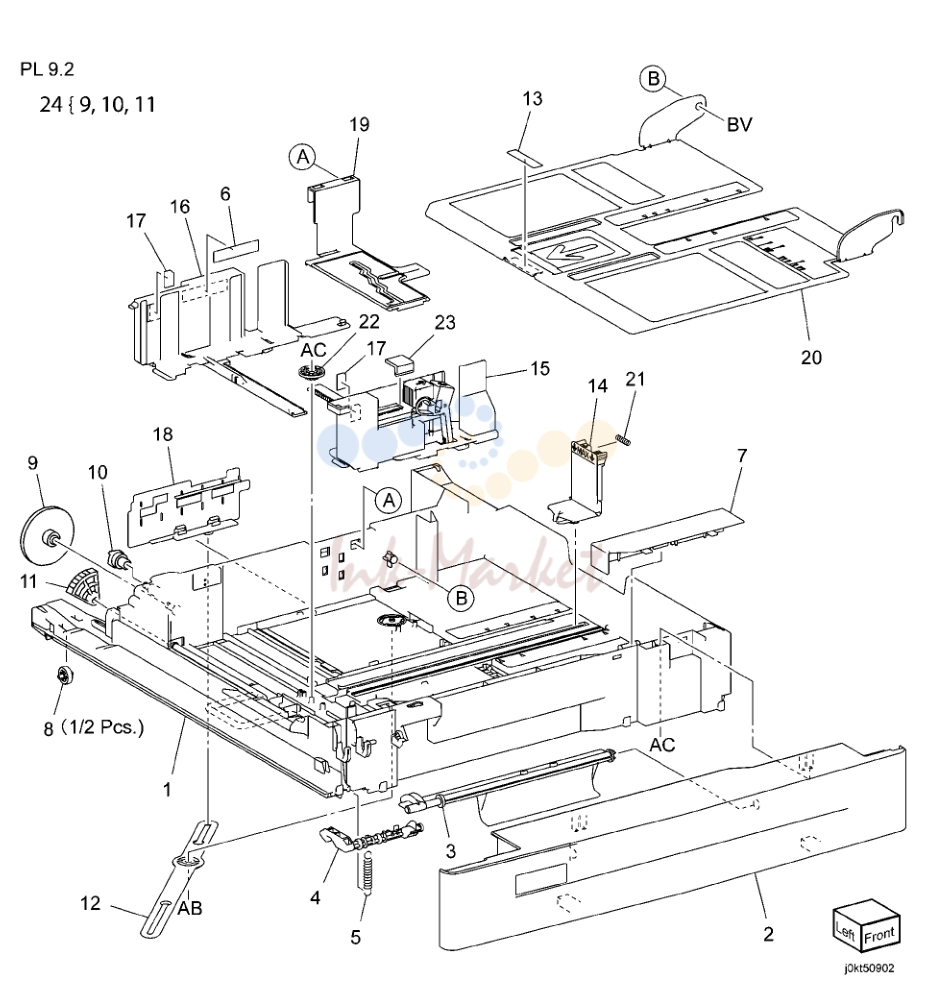

- Tray 1/2 (2 of 2)

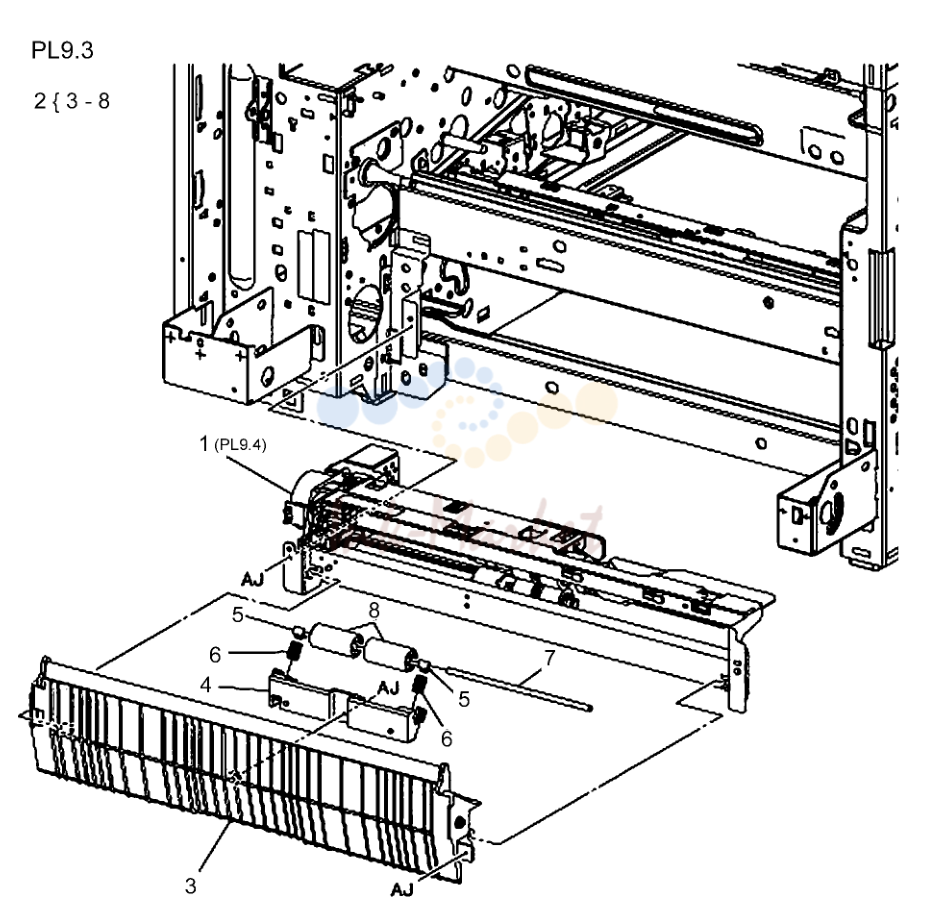

- Tray 1 Feeder

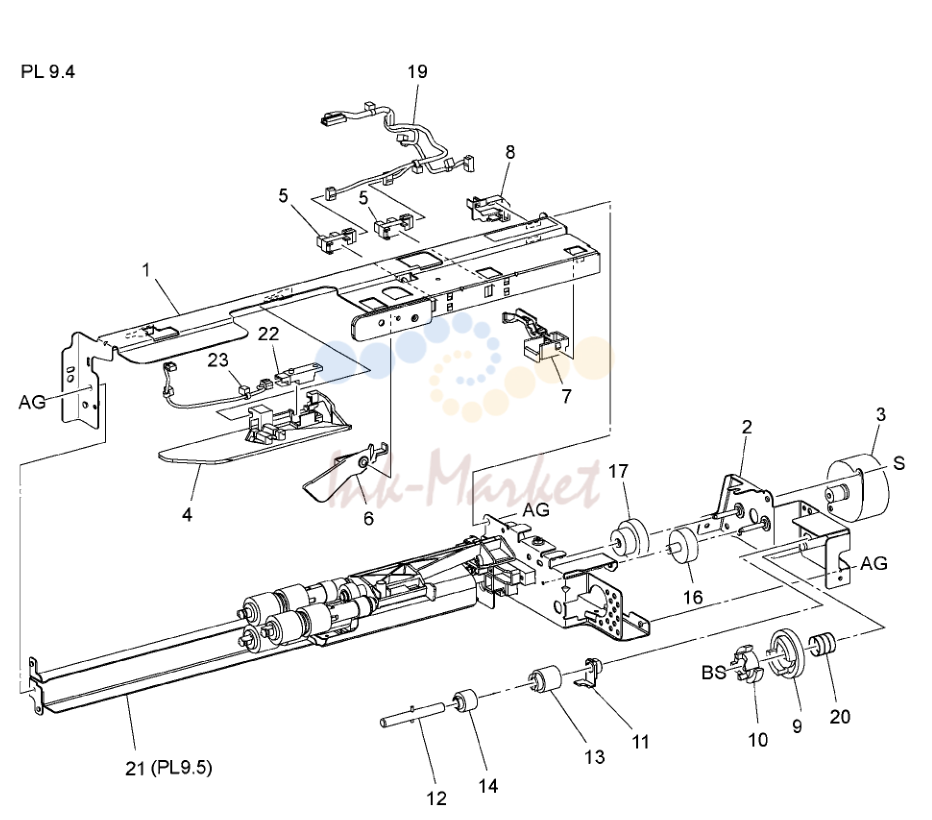

- Tray 1 Feeder в сборе (1 of 2)

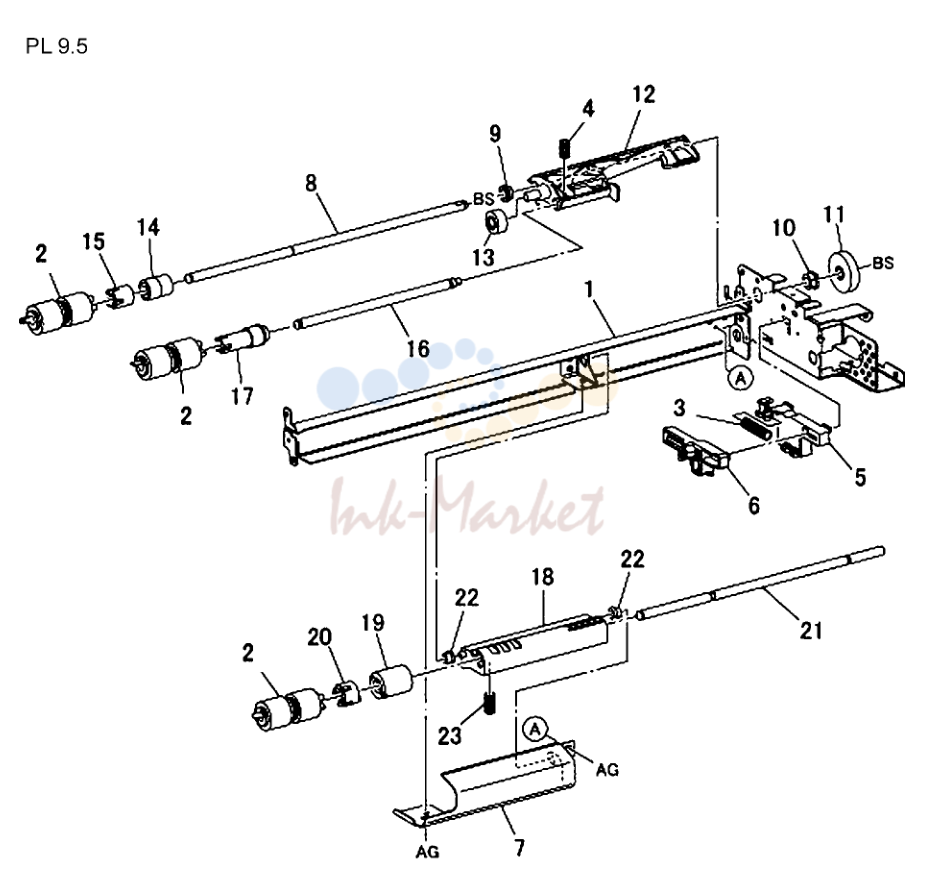

- Tray 1 Feeder в сборе (2 of 2)

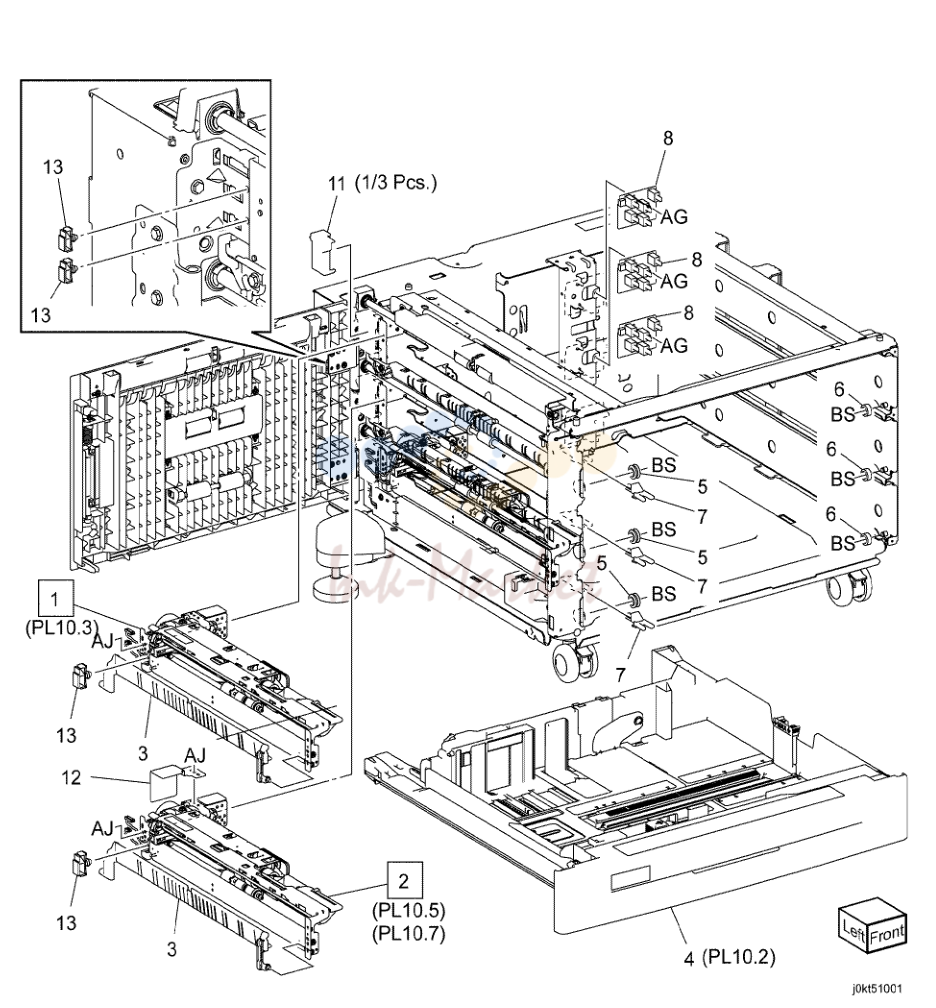

- Three Tray Module (3TM - 7830/35)

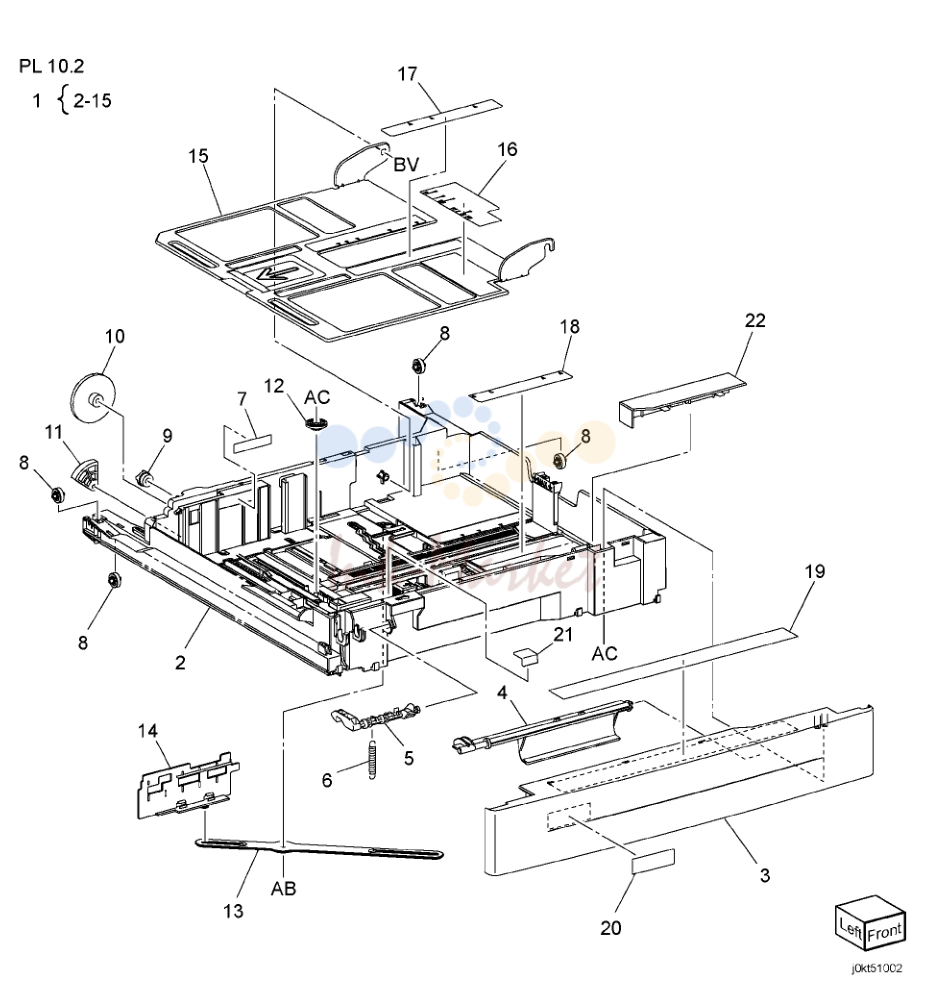

- Tray 2, 3, 4 в сборе (3TM - 7830/35)

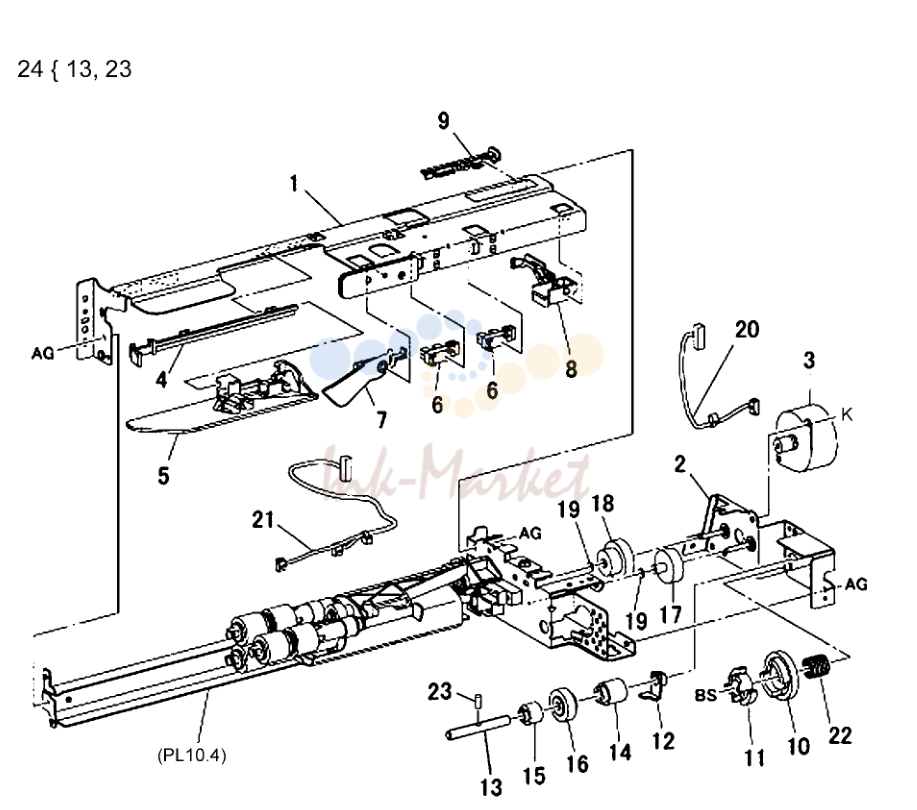

- Tray 2, 3 & 4 Feeder в сборе (1 of 2) (3TM - 7830/35)

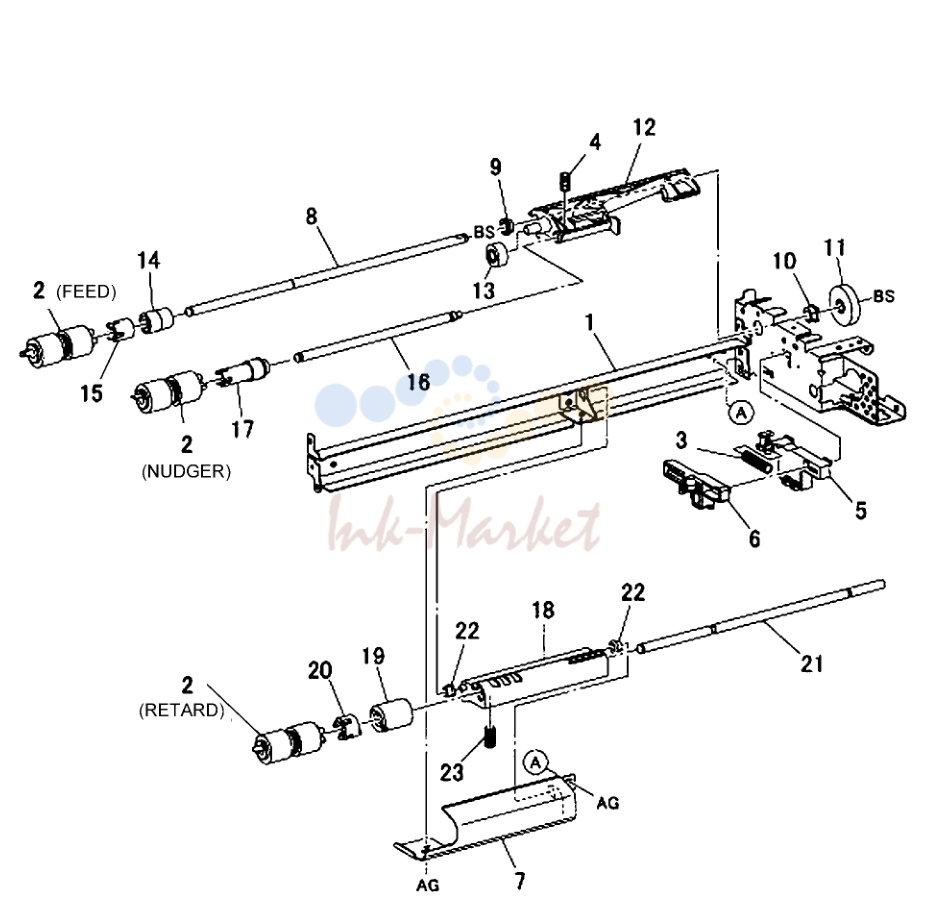

- Tray 2, 3, 4 Feeder в сборе (3TM) (2 of 2)

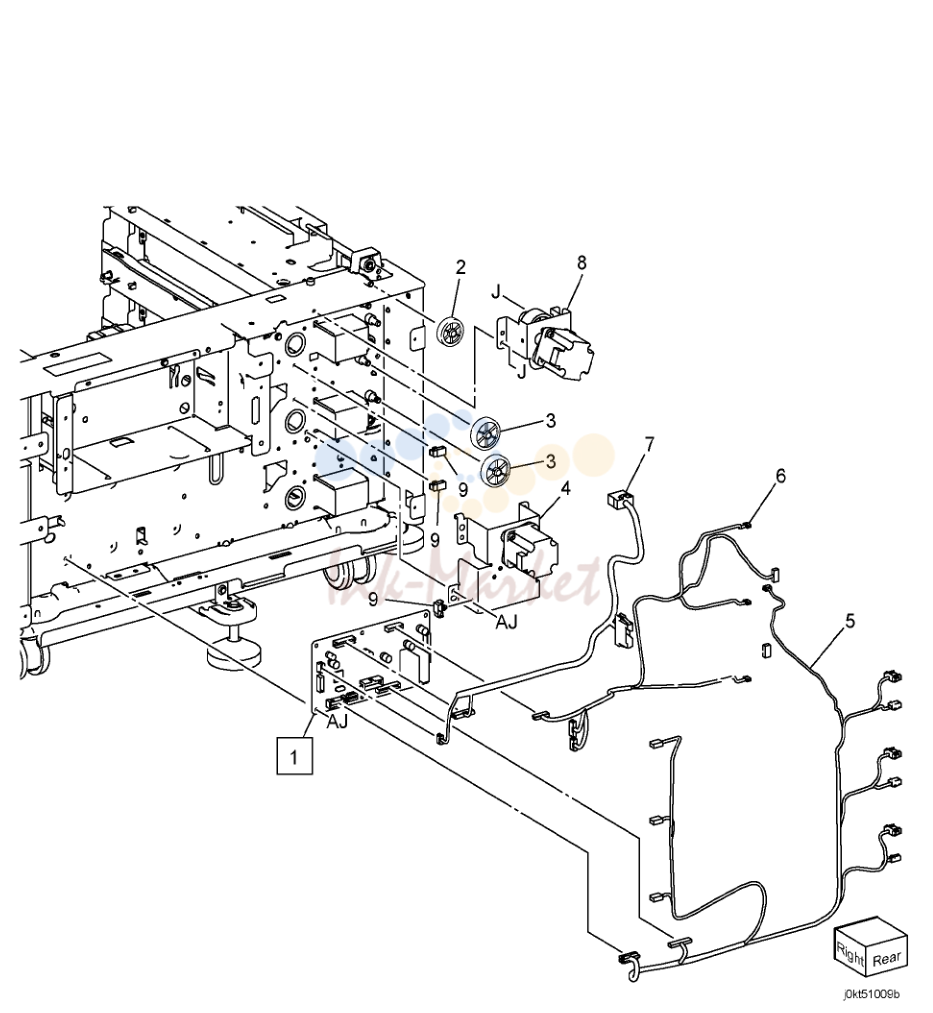

- Electrical (3TM)

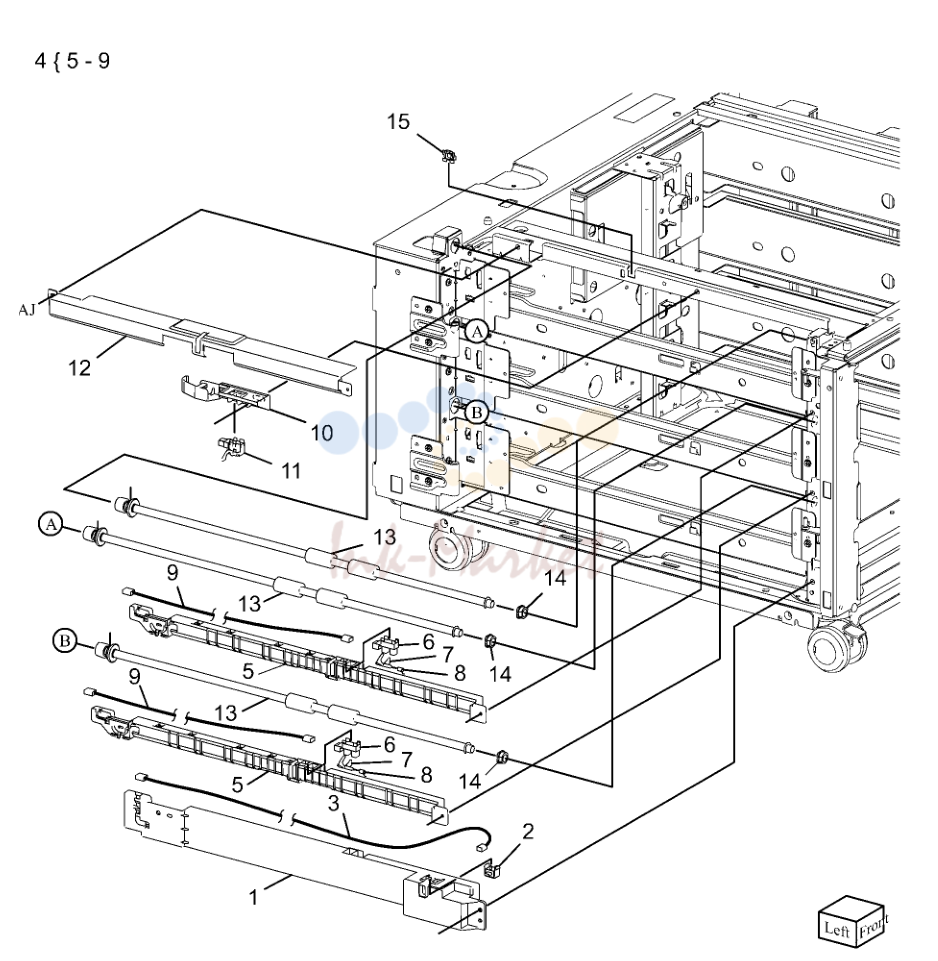

- ролик (3TM)

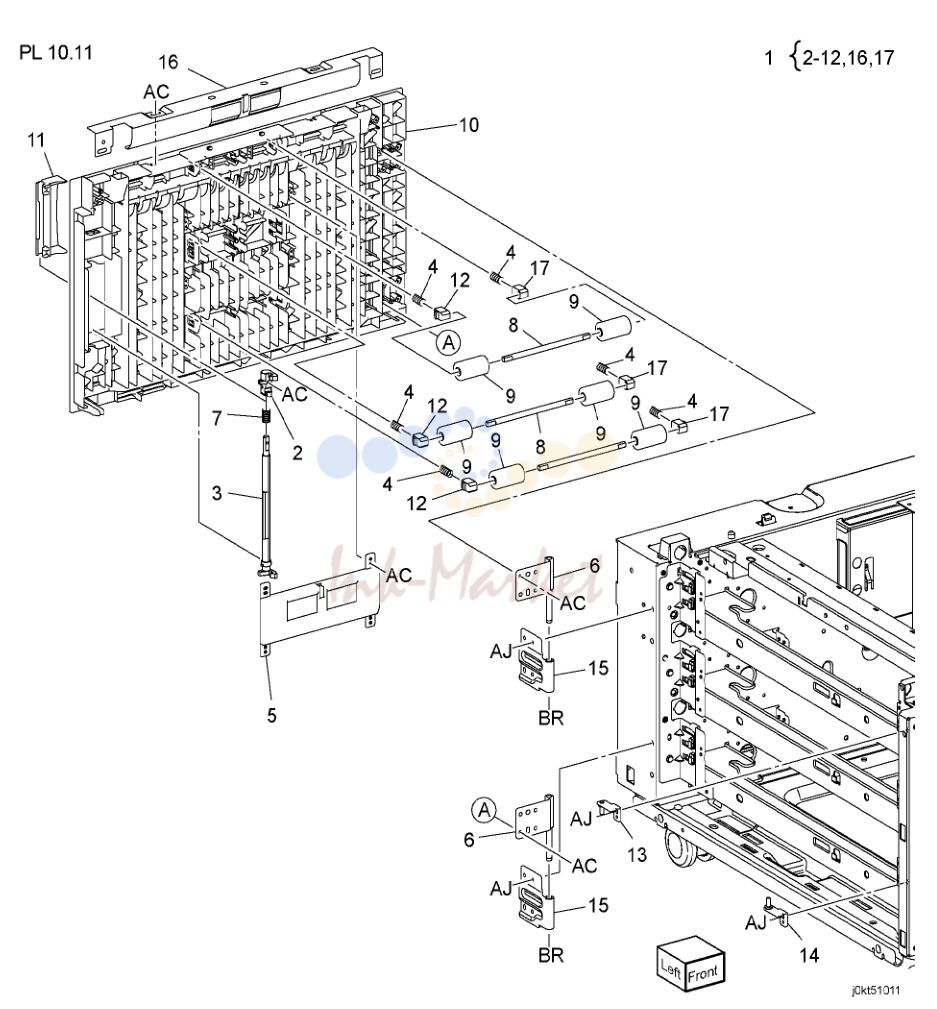

- левый Hand крышка в сборе (3TM)

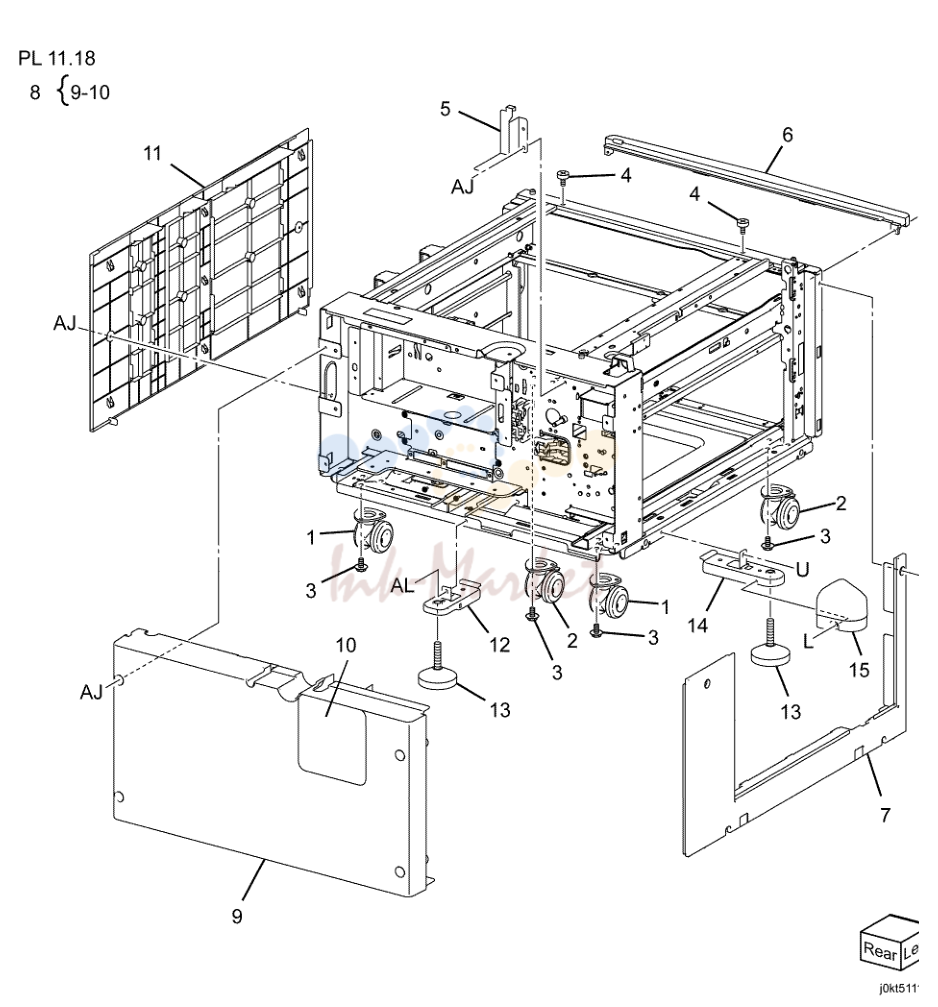

- Covers (3TM)
- Tandem Tray в сборе (TTM)
- Tray 2 (TTM)
- Tray 3 (TTM)
- Tray 4 (TTM)
- Tray 4 Paper подачи (TTM)
- Tray 2/3 Paper подачи (TTM)
- Tray 2 Feeder (TTM) (1 of 2)
- Tray 2 Feeder (TTM) (2 of 2)
- Tray 3 Feeder (TTM) (1 of 2)
- Tray 3 Feeder (TTM) (2 of 2)
- Tray 4 Feeder (TTM) (1 of 2)
- Tray 4 Feeder (TTM) (2 of 2)
- левый крышка в сборе (TTM)
- Tray передний Supports (TTM)
- Tray 2/3/4 Paper and Lift Sensors (TTM)
- привод (TTM)
- Covers (TTM)
- Bypass Tray в сборе (1 of 5)
- Bypass Tray в сборе (2 of 5)
- Bypass Tray в сборе (3 of 5)
- Bypass Tray в сборе (4 of 5)
- Bypass Tray в сборе (5 of 5)
- левый Hand крышка (1 of 2)
- левый Hand крышка (2 of 2)
- левый Hand крышка в сборе (1 of 2)
- направляющая в сборе
- Duplex в сборе (1 of 2)
- Registration (1 of 2)
- Registration (2 of 2)
- выход 1/OCT, выход 2
- выход 1/OCT
- выход 2 (1 of 3)
- выход 2 (2 of 3)
- выход 2 (3 of 3)
- Side Tray узел (1 of 2)
- плата шасси узел (7830/7835)
- плата шасси узел (7845/7855)
- IOT задний
- GFI шасси
- передний/правый
- Bottom (Low Speed)
- Bottom (High Speed)
- Covers (1 of 3)
- Covers (2 of 3)
- Professional Finisher
- Finisher крышка (1 of 2)
- Finisher крышка (2 of 2)
- Finisher Stack
- Finisher Punch
- Finisher Stapler
- Finisher Eject (1 of 3)
- Finisher Eject (2 of 3)
- Finisher Eject (3 of 3)
- Finisher Transport (1 of 2)
- Finisher Transport (2 of 2)
- Finisher Electrical
- Finisher жгут
- Booklet Accessory
- Booklet Component (1 of 7)
- Booklet Component (2 of 7) (End направляющая)
- Booklet Component (3 of 7)
- Booklet Component (4 of 7)
- Booklet Component (5 of 7)
- Booklet Component (6 of 7) (направляющая)
- Booklet Component (7 of 7)
- Booklet Tray Component
- H-Transport (1 of 5)
- H-Transport (2 of 5)
- H-Transport (3 of 5)
- H-Transport (4 of 5)
- H-Transport (5 of 5)
- Finisher в сборе (Part 1 of 2) (Integrated Office Finisher)
- Finisher в сборе (Part 2 of 2) (Integrated Office Finisher)
- Stacker Base в сборе (Part 1 of 5) (Integrated Office Finis
- Stacker Base в сборе (Part 2 of 5) (Integrated Office Finis
- Stacker Base в сборе (Part 3 of 5) (Integrated Office Finis
- Stacker Base в сборе (Part 4 of 5) (Integrated Office Finis
- Stacker Base в сборе (Part 5 of 5) (Integrated Office Finis
- Stacker Tray в сборе (Integrated Office Finisher)
- Compile в сборе (Part 1 of 2) (Integrated Office Finisher)
- Compile в сборе (Part 2 of 2) (Integrated Office Finisher)
- H-Transport в сборе (1 of 5) (Office Finisher LX)
- H - Transport в сборе (2 of 5) (Office Finisher LX)
- H - Transport в сборе (3 of 5) (Office Finisher LX)
- H - Transport в сборе (4 of 5) (Office Finisher LX)
- Finisher Covers (Office Finisher LX)
- Finisher Stacker (Office Finisher LX)
- Finisher Stapler (Office Finisher LX)
- Finisher Eject (1 of 5) (Office Finisher LX)
- Finisher Eject (2 of 5) (Office Finisher LX)
- Finisher Eject (3 of 5) (Office Finisher LX)
- Finisher Eject (4 of 5) (Office Finisher LX)
- Finisher Eject (5 of 5) (Office Finisher LX)
- Finisher выход/Folder в сборе (Office Finisher LX)
- Finisher Electrical (Office Finisher LX)
- Booklet крышка (Office Finisher LX)
- Booklet Stapler в сборе (Office Finisher LX)
- Booklet задний Stapler в сборе (Office Finisher LX)
- Booklet Electrical (Office Finisher LX)
- HCF узел
- HCF Tray 6 (2 of 2)
- HCF Feeder (1 of 3)
- HCF Feeder (2 of 3)
- HCF Feeder (3 of 3)
- HCF верхний крышка узел
- HCF Electrical and Rail
- Single Board Controller (1 of 2)
- Single Board Controller (2 of 2)
- DADF Accessory
- Covers, плата
- Base рама
- Document Tray
- DADF Drives (1 of 2)
- DADF Drives (2 of 2)
- передний ремень
- Registration, тормозной, Invert, Output Chutes
- Roll, датчик кронштейн
- Document Tray
- верхний крышка
- датчик кронштейн
- DADF крышка, плата
- DADF Base рама
- DADF Document Tray, верхний крышка
- DADF мотор, Wire жгут
- DADF передний ремень
- DADF Regi/тормозной/Out направляющая
- DADF CIS
- DADF Roll, датчик кронштейн
- DADF Document Tray
- DADF верхний крышка
- DADF датчик кронштейн
- Узел 177

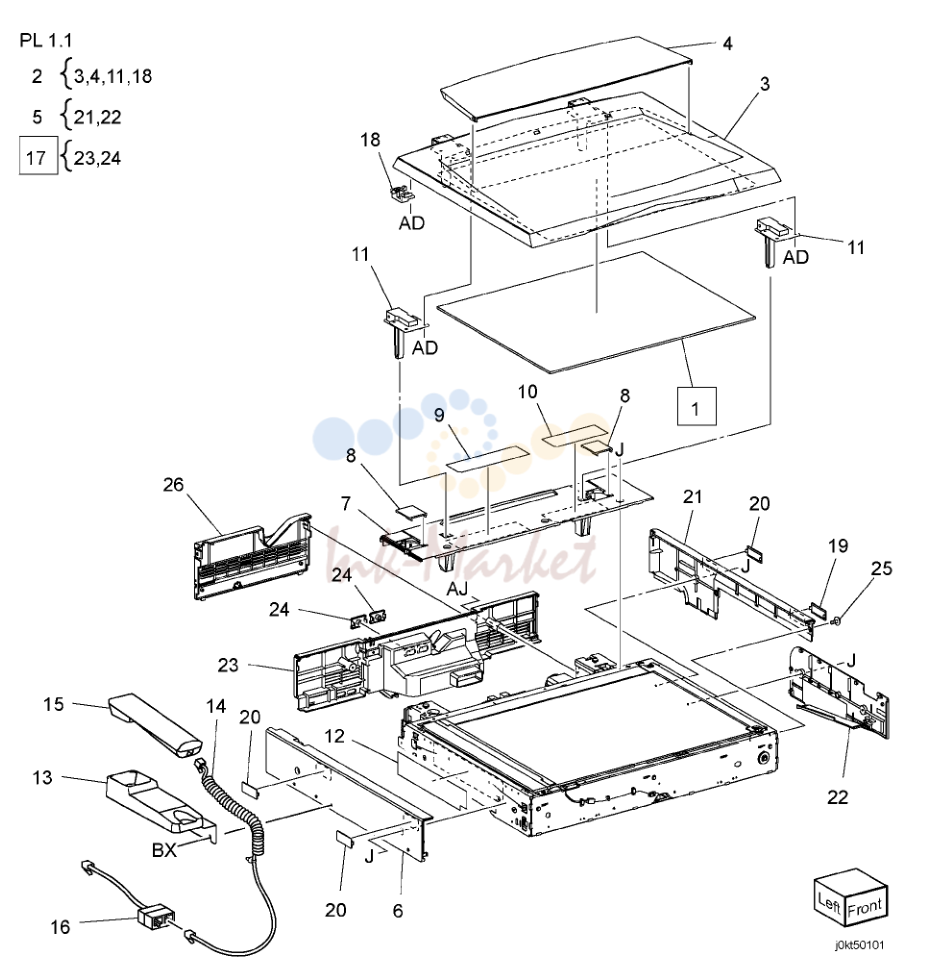

Platen/IIT крышка
| № | Артикул | Наименование |
|---|---|---|
| 6 | 848E78390 запросить цену → | IIT левый крышка |
| 848E80100 запросить цену → | IIT верхний крышка (DADF-130) | |
| 17 | 848K62720 запросить цену → | IIT задний крышка |
| 26 | 848E81970 запросить цену → | IIT задний Cap крышка |

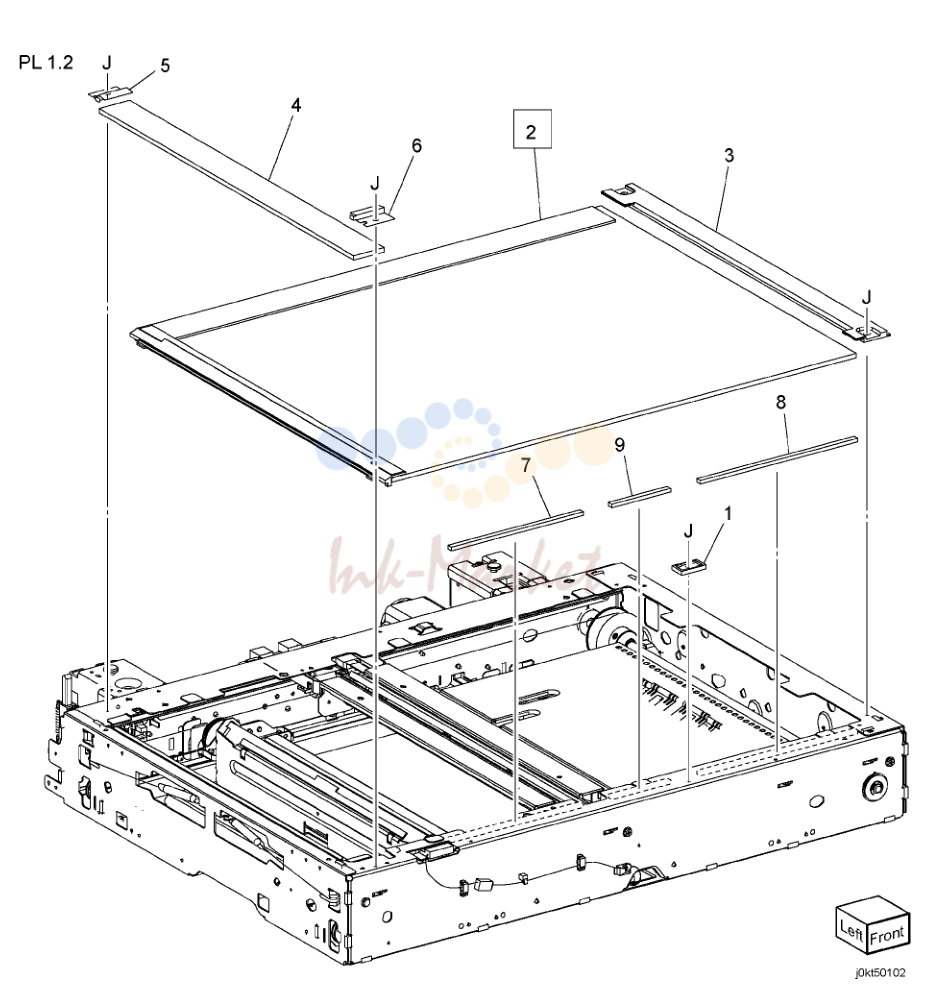

Control Panel/Platen Glass
| № | Артикул | Наименование |
|---|---|---|
| 2 | 090K93250 запросить цену → | Platen Glass |
| 3 | 815E40270 запросить цену → | пластина |
| 4 | 090K93011 запросить цену → | CVT Platen Glass |
| 5 | 868E04450 запросить цену → | задний Glass Support |
| 6 | 868E04530 запросить цену → | передний Glass Support |

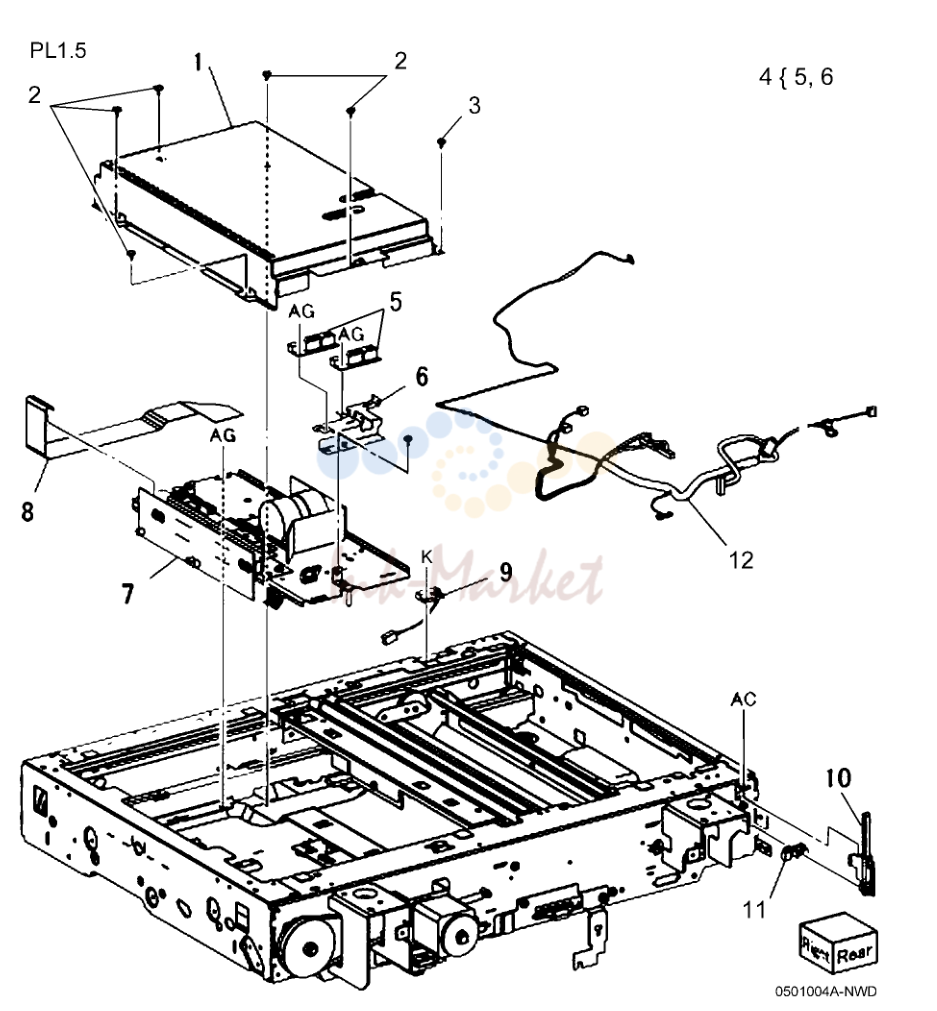

CCD Lens в сборе
| № | Артикул | Наименование |
|---|---|---|
| 4 | 130K73140 запросить цену → | APS датчик в сборе |
| 5 | 130K64150 запросить цену → | APS датчик |
| 7 | 604K73710 запросить цену → | CCD Lens в сборе |
| 604K56050 запросить цену → | CCD Lens в сборе (7845/55) | |
| 8 | 117K47560 запросить цену → | CCD Flexible Print шлейф |
| 9 | 910W00901 ✓ в наличии | Platen Interlock Switch |
| 10 | 120K92541 запросить цену → | актуатор в сборе |
| 11 | 930W00123 запросить цену → | Platen Angle датчик |

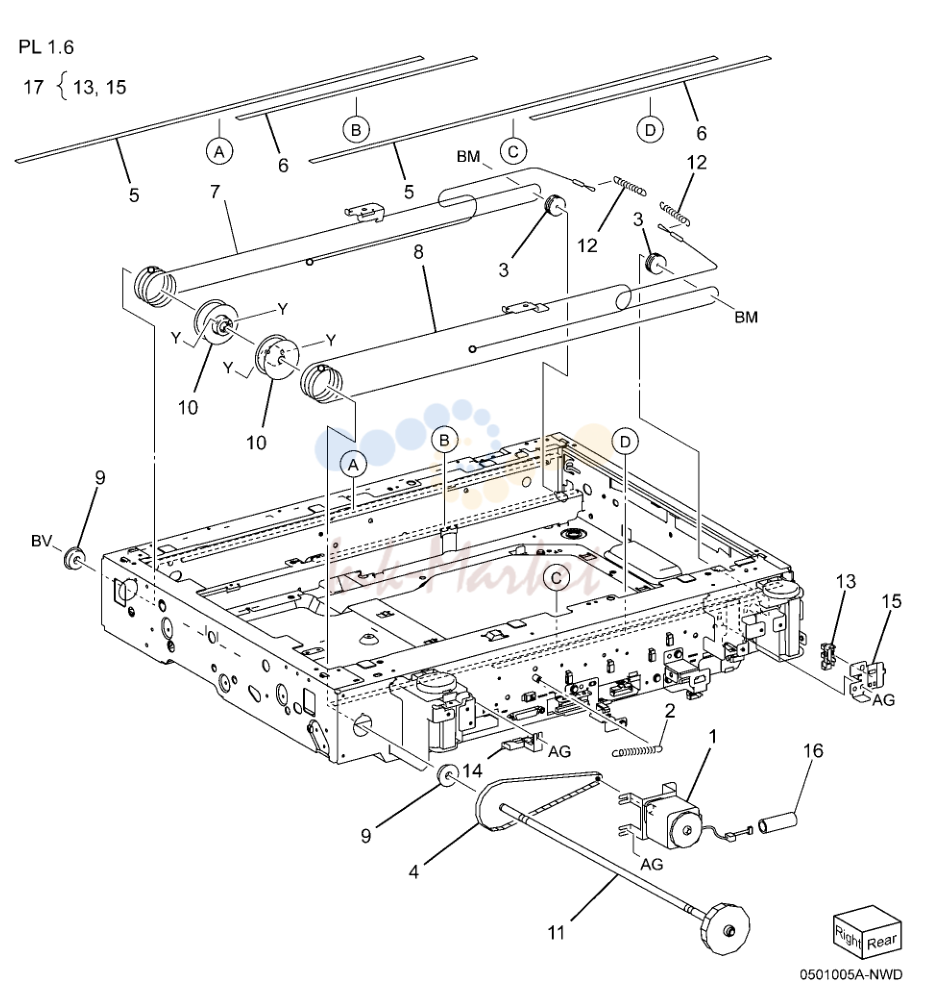

Carriage шлейф/мотор
| № | Артикул | Наименование |
|---|---|---|
| 1 | 127K49532 запросить цену → | Carriage мотор |
| 2 | 809E76950 запросить цену → | пружина |
| 3 | 020E37030 запросить цену → | Pulley |
| 4 | 023E26430 запросить цену → | ремень |
| 5 | 063E97330 запросить цену → | Tape |
| 7 | 012K94410 запросить цену → | передний Carriage шлейф |
| 8 | 012K94420 запросить цену → | задний Carriage шлейф |
| 9 | 413W91850 запросить цену → | подшипник |
| 10 | 020E45300 запросить цену → | Capstan Pulley |
| 11 | 006K86470 запросить цену → | Capstan вал |
| 12 | 809E76840 запросить цену → | пружина |
| 13 | 930W00123 запросить цену → | IIT Registration датчик |
| 14 | 019E70050 запросить цену → | держатель |
| 17 | 130K76201 запросить цену → | IIT Registration датчик And |

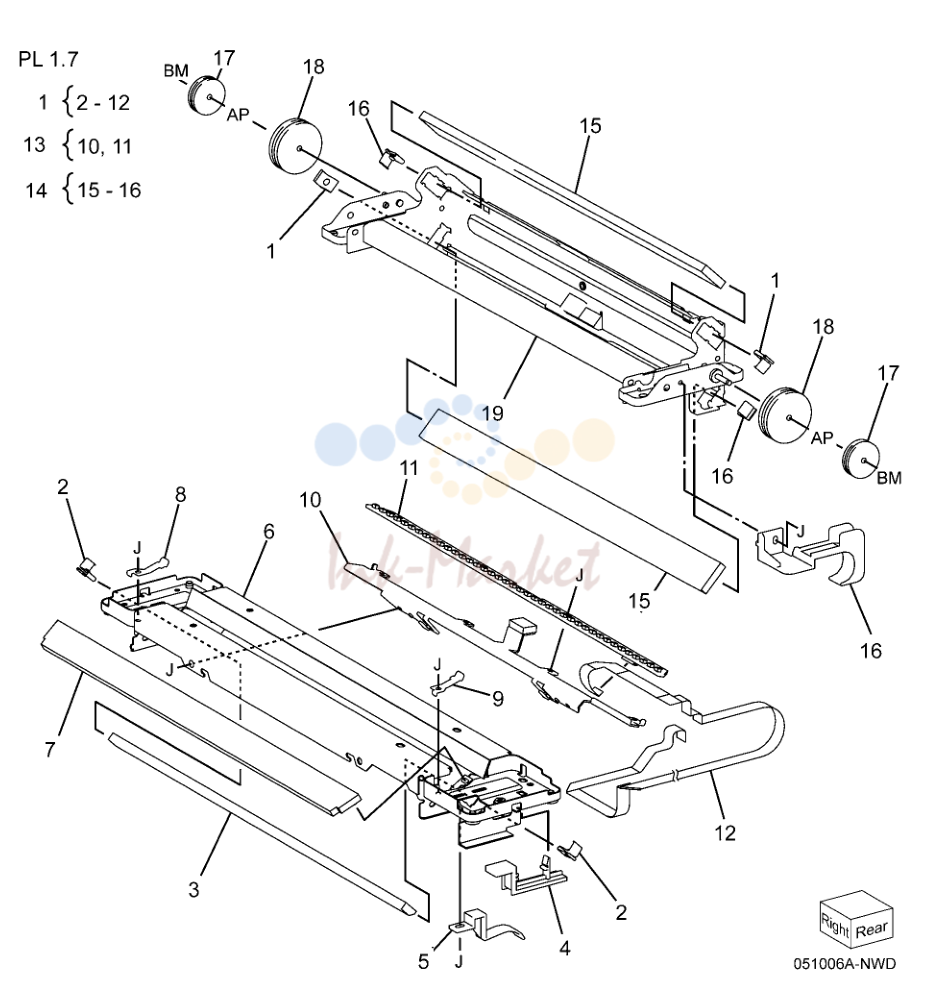

Full/Half Rate Carriage
| № | Артикул | Наименование |
|---|---|---|
| 1 | 041K96350 запросить цену → | Full Rate Carriage |
| 2 | 019E70080 запросить цену → | Clip |
| 11 | 960K61690 запросить цену → | LED лампа плата |
| 12 | 117E30981 запросить цену → | LED лампа Wire жгут (REP |
| 13 | 122K94580 запросить цену → | LED лампа |
| 14 | 041K95910 запросить цену → | Half Rate Carriage |
| 17 | 020E37030 запросить цену → | Pulley |

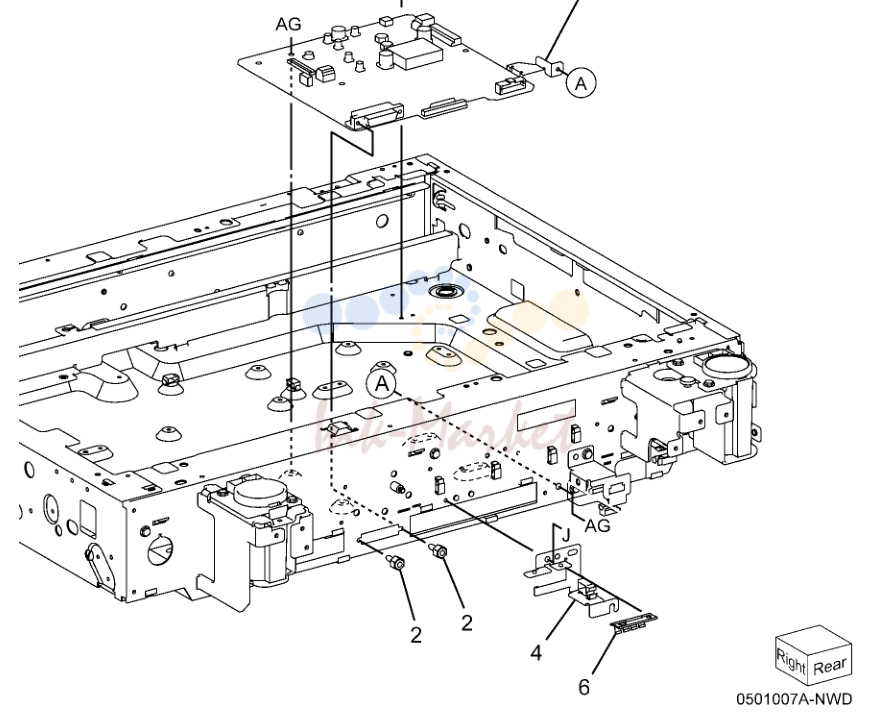

IIT/IPS плата
| № | Артикул | Наименование |
|---|---|---|
| 2 | 237W00178 запросить цену → | Lock винт |
| 3 | 960K61760 запросить цену → | IIT плата в сборе |

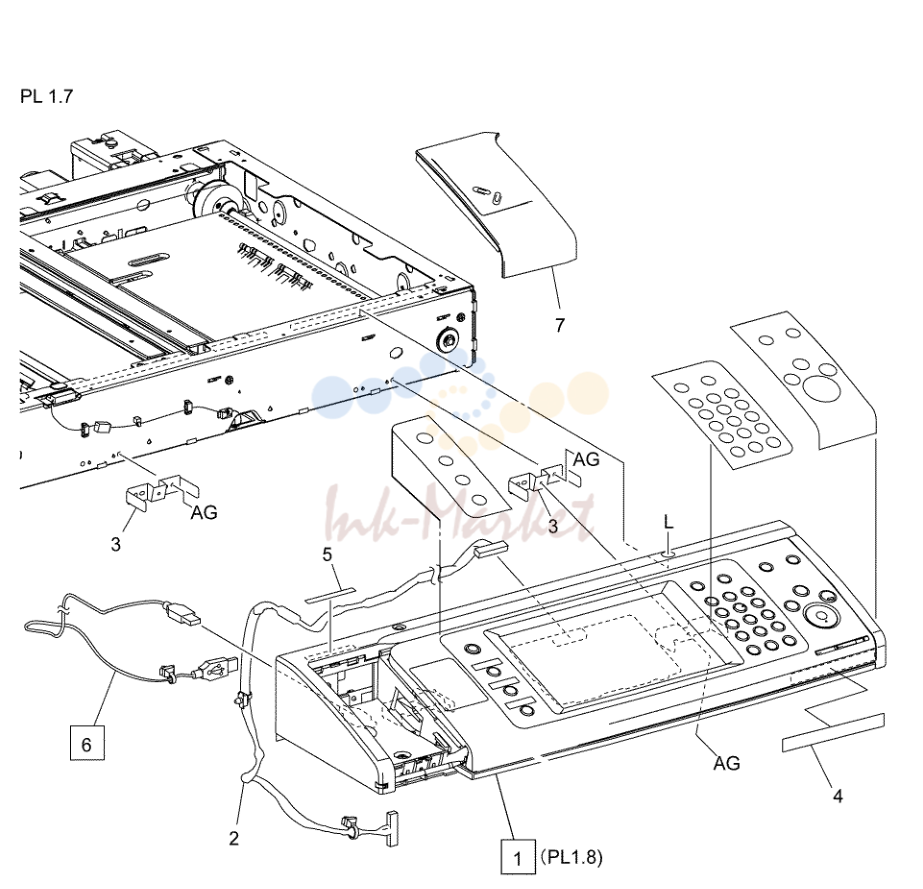

Control Panel (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 848K69120 запросить цену → | W85 Control Panel (XC) |
| 848K69130 запросить цену → | W85 Control Panel (XE) | |
| 2 | 962K73341 запросить цену → | W85 UI шлейф |
| 4 | 604K84720 запросить цену → | Name Label |
| 6 | 962K83261 запросить цену → | USB шлейф () |
| 7 | 848E39872 запросить цену → | Clip крышка |

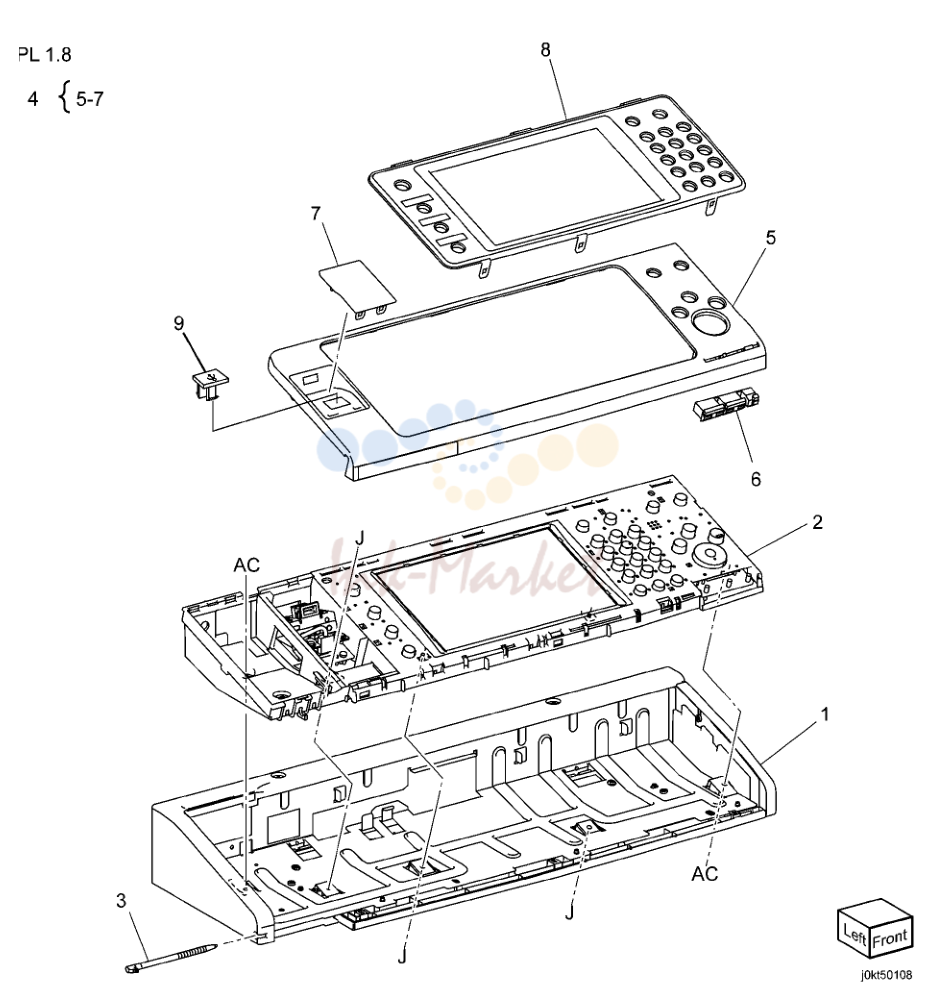

Control Panel (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 848K69130 запросить цену → | W85 Console в сборе (XE) |
| 848K69120 запросить цену → | W85 Console в сборе (XC) | |
| 7 | 848E41080 запросить цену → | USB крышка (P/O PL 1.8 Item 4) |
| 9 | 848E55551 запросить цену → | USB Plug |

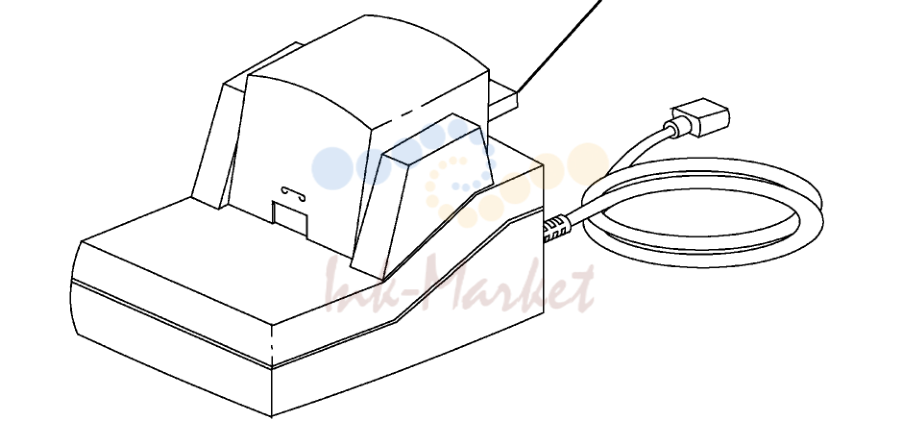

Convenience Stapler
| № | Артикул | Наименование |
|---|---|---|
| 1 | 604K35710 запросить цену → | Convenience Stapler (110V) |
| 604K35700 запросить цену → | Convenience Stapler (220V) |

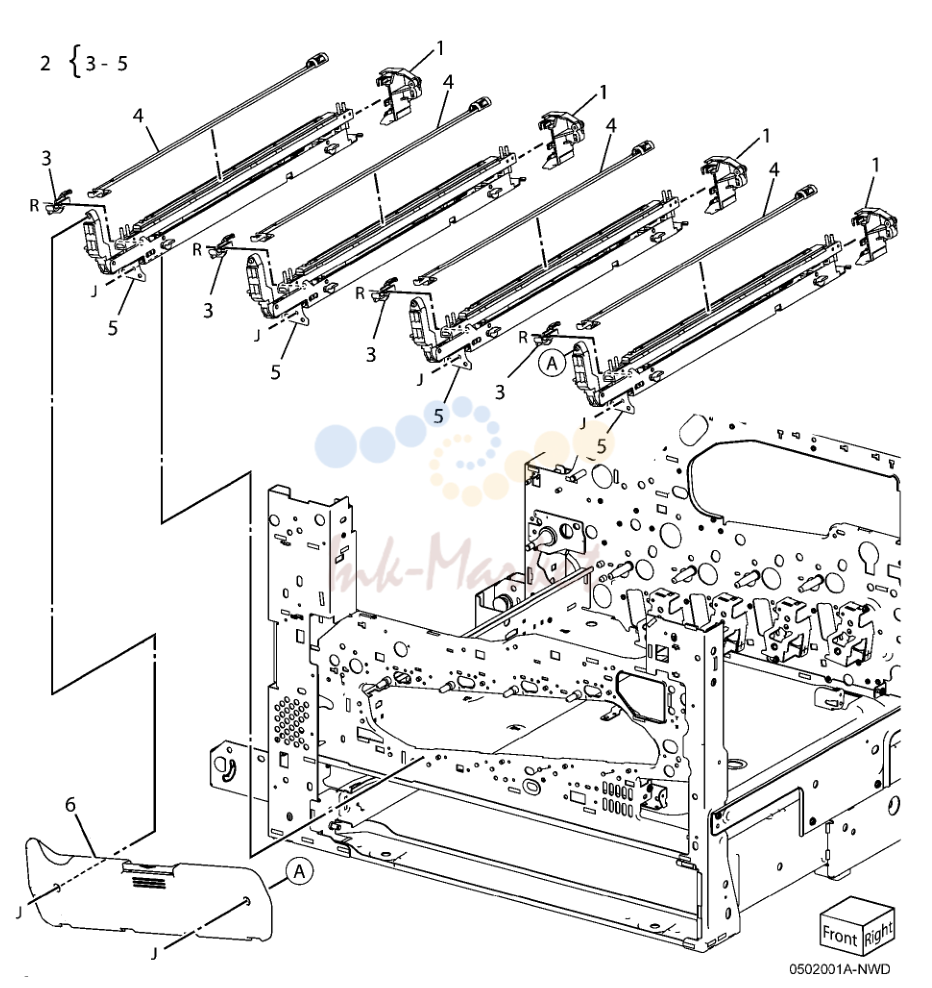

LED Print Head (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 019K12490 запросить цену → | задний держатель в сборе |
| 2 | 130K78680 запросить цену → | LED Print Head в сборе (REP |
| 4 | 042K93520 под заказ | LED Print Head Cleaner |
| 6 | 011K04160 запросить цену → | барабан крышка |

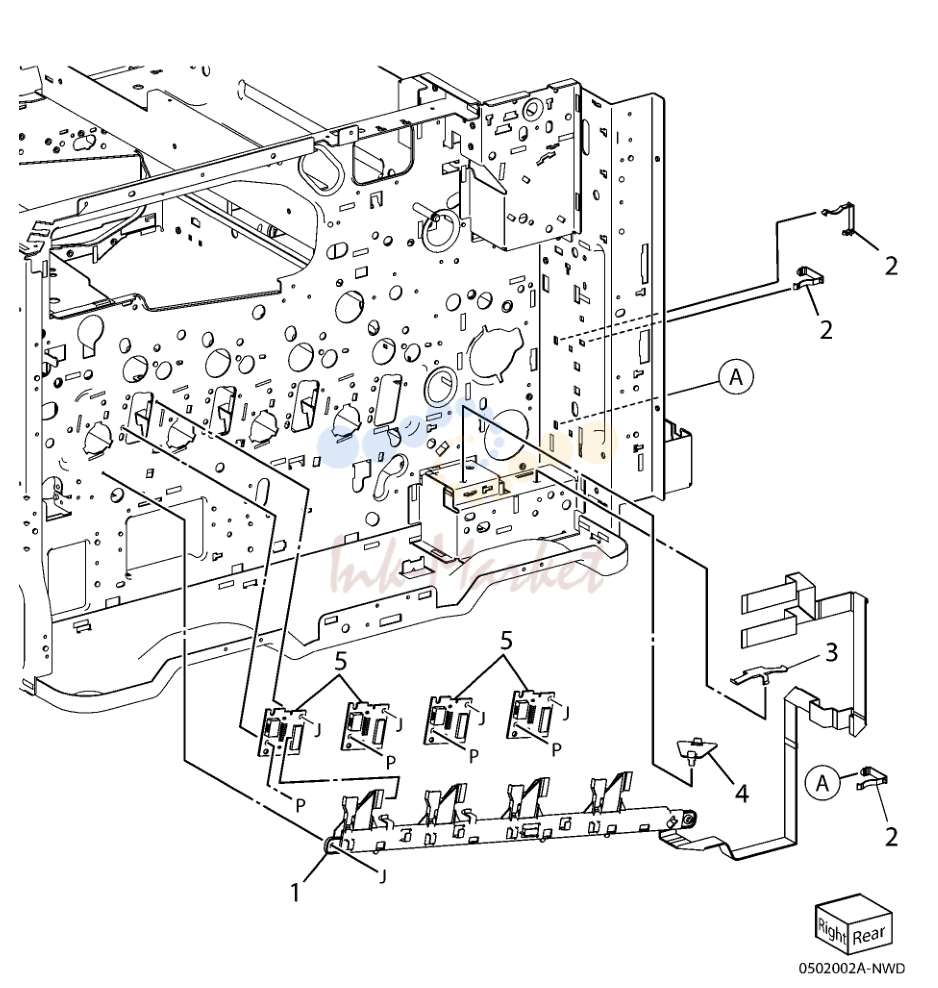

LED Print Head (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 952K02830 запросить цену → | LED Print Head шлейф в сборе |
| 2 | 868E07741 запросить цену → | шлейф держатель |
| 3 | 868E14670 запросить цену → | шлейф держатель |
| 4 | 868E07730 запросить цену → | шлейф держатель |
| 5 | 960K36952 запросить цену → | LED Print Head задний плата |

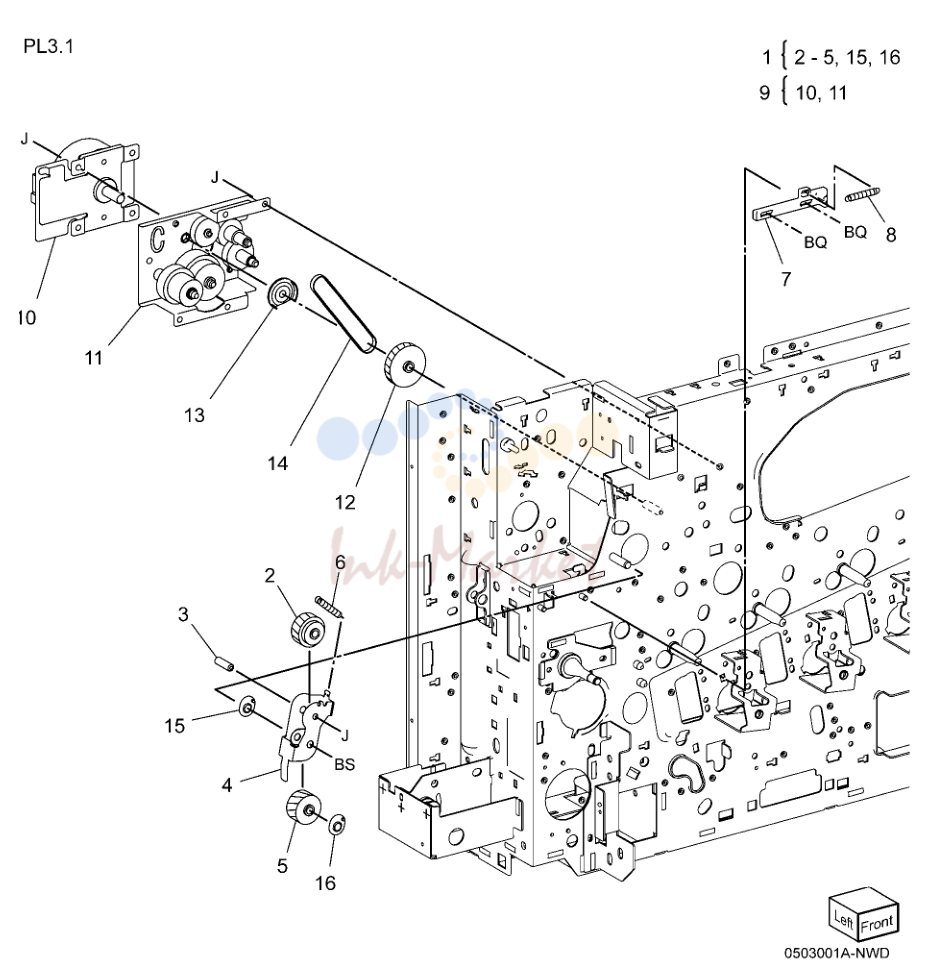

Drives (1 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 068K64901 запросить цену → | печь Input кронштейн в сборе |
| 6 | 809E74960 запросить цену → | пружина |
| 7 | 012E15930 запросить цену → | печь узел Link |
| 8 | 809E74950 запросить цену → | пружина |
| 9 | 007K18550 запросить цену → | печь привод мотор в сборе |
| 007K18580 запросить цену → | печь привод мотор в сборе | |
| 12 | 807E27930 запросить цену → | Helical шестерня (40T/23T) |
| 13 | 005E26140 запросить цену → | Flange |
| 14 | 423W10355 запросить цену → | ремень |

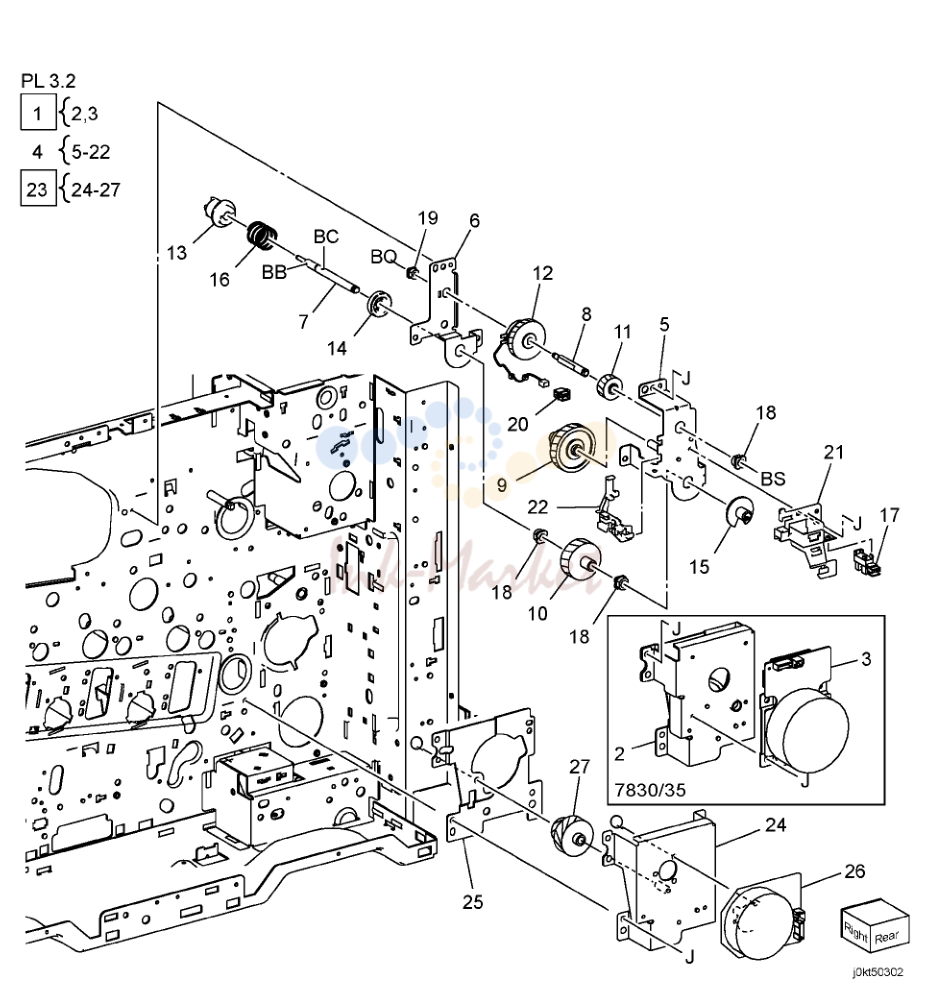

Drives (2 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 007K18540 запросить цену → | главный привод в сборе (7830/35) |
| 3 | 127K64390 запросить цену → | главный привод мотор в сборе |
| 4 | 007K98090 запросить цену → | Retract привод в сборе |
| 12 | 121K40850 запросить цену → | 1st BTR Contact Retract муфта |
| 13 | 005E24620 запросить цену → | Coupling |
| 17 | 930W00111 под заказ | 1st BTR Contact Retract датчик |
| 18 | 413W14660 запросить цену → | Sleeve подшипник |
| 23 | 007K18570 запросить цену → | главный привод в сборе (7845/55) |
| 26 | 127K64440 запросить цену → | главный привод мотор (7845/55) |

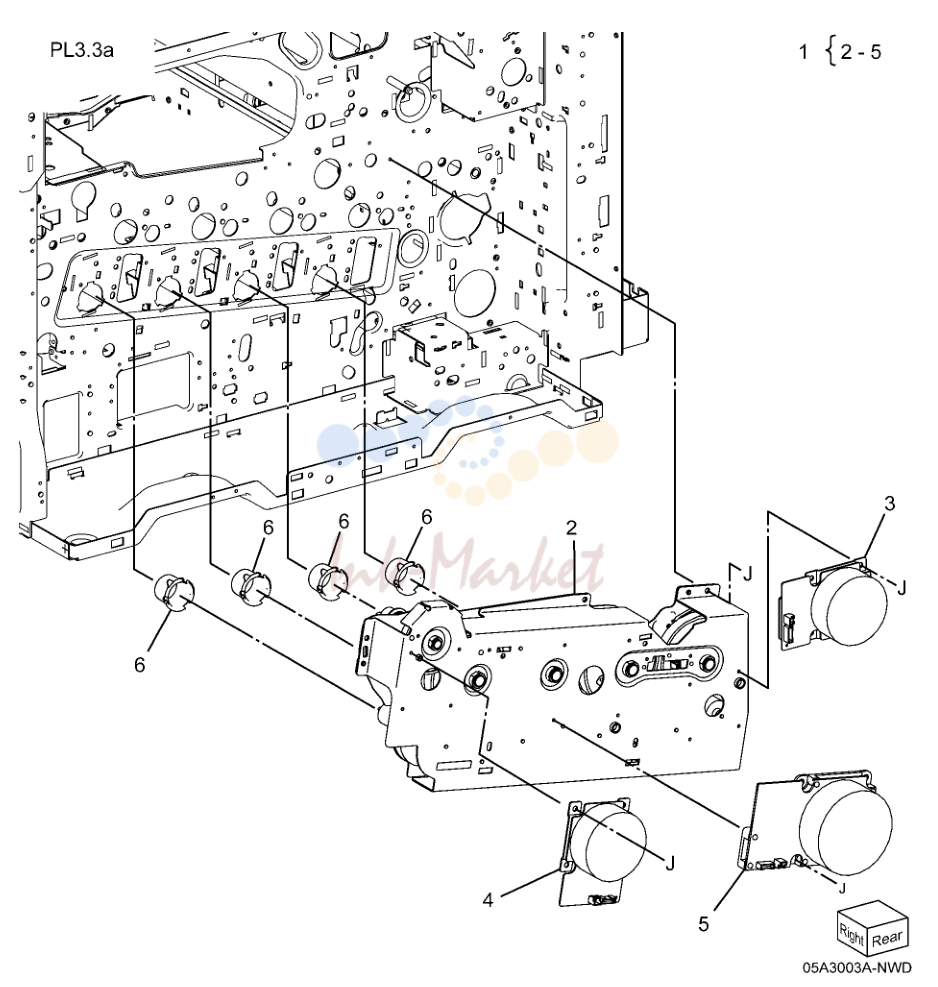

Drives (7830/7835)(3 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 007K18521 запросить цену → | барабан/девелопер привод в сборе |
| 3 | 127K64370 запросить цену → | барабан/девелопер привод мотор (K) |
| 4 | 127K64380 запросить цену → | IBT привод мотор в сборе |
| 5 | 127K65970 запросить цену → | барабан/девелопер Driver мотор (Y |
| 6 | 055E56040 запросить цену → | шестерня направляющая |

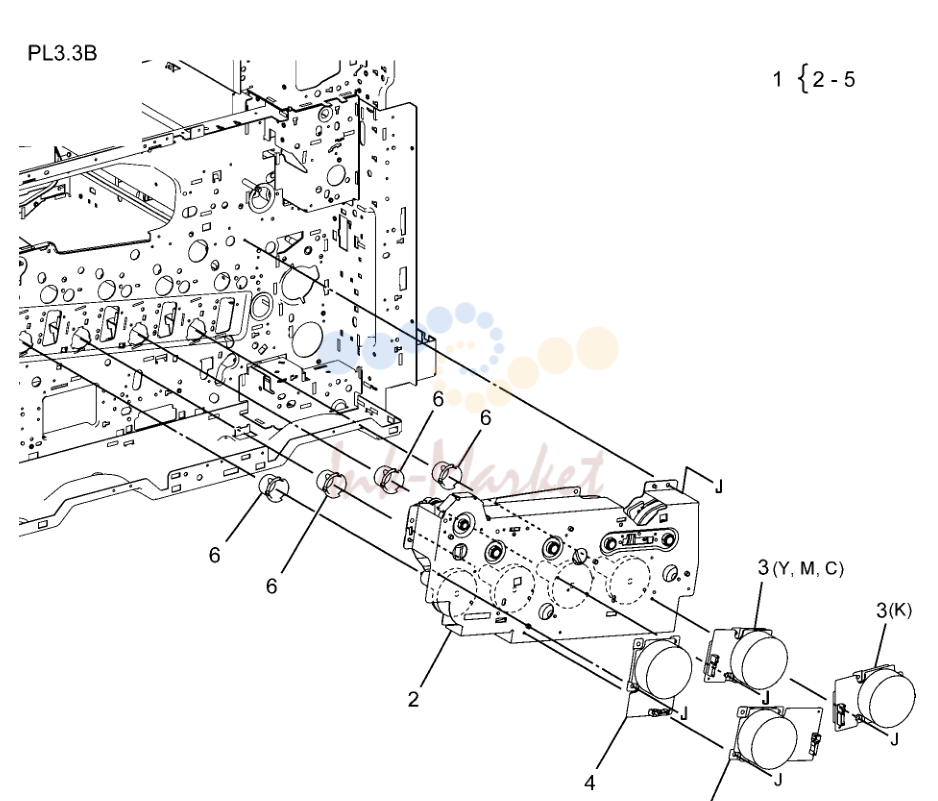

Drives (7845/7855)(4 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 007K18560 запросить цену → | барабан/девелопер привод в сборе |
| 3 | 127K64400 запросить цену → | девелопер привод мотор (Y, M, C) / |
| 4 | 127K64410 запросить цену → | IBT привод мотор (P/O PL 3.3B Item |
| 5 | 127K64420 запросить цену → | барабан привод мотор (Y, M, C) (P/O |
| 6 | 055E56040 запросить цену → | шестерня направляющая |
NOHAD Common
| № | Артикул | Наименование |
|---|---|---|
| 1 | 054K48170 запросить цену → | печь вентилятор And воздуховод |
| 5 | 913W13170 запросить цену → | Connector |
| 7 | 127K58360 запросить цену → | передний LVPS вентилятор |
| 9 | 054K48250 запросить цену → | Filter воздуховод в сборе |
| 12 | 054K41490 запросить цену → | IH Intake вентилятор And воздуховод |
| 14 | 127K66160 запросить цену → | IH Intake вентилятор (7830/35) |
| 127K60670 запросить цену → | IH Intake вентилятор (7845/55) |
NOHAD (7830/7835)(1 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 054K36310 запросить цену → | Center воздуховод |
| 2 | 054K48510 запросить цену → | IBT вентилятор And воздуховод в сборе |
| 5 | 913W13170 запросить цену → | Connector |
| 9 | 054E40470 запросить цену → | P2 воздуховод (P/O PL 4.2A Item 15) |
| 10 | 927W00214 запросить цену → | Process вентилятор (P/O PL 4.2A Item |
| 15 | 054K40410 запросить цену → | Process вентилятор Kit |
NOHAD (7845/7855)(1 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 054K48210 запросить цену → | вентилятор And воздуховод в сборе |
| 8 | 054K41440 запросить цену → | P2 воздуховод (P/O PL 4.2B Item 18) |
| 11 | 913W13170 запросить цену → | Connector (P/O PL 4.2B Item 18) |
| 13 | 054K48230 запросить цену → | Process вентилятор And воздуховод в сборе |
NOHAD (7830/7835)(2 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 054K47010 запросить цену → | Bottom вентилятор And воздуховод в сборе |
| 2 | 127K64480 запросить цену → | Bottom вентилятор (P/O PL 4.3A Item 1) |
| 4 | 913W13170 запросить цену → | Connector |
| 9 | 127K66140 запросить цену → | IH Exhaust вентилятор |
NOHAD (7845/7855)(2 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 897E34340 запросить цену → | Label (R12) |
| 3 | 127K64480 запросить цену → | Bottom вентилятор |
| 4 | 913W13170 запросить цену → | Connector |
| 9 | 127K66181 запросить цену → | M вентилятор |
| 16 | 053K93180 запросить цену → | Suction Filter |
| 18 | 127K61230 запросить цену → | C выход вентилятор And воздуховод |
| 19 | 127K60690 запросить цену → | выход вентилятор |
NOHAD (7830/7835)(3 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 815K02610 запросить цену → | Base пластина в сборе |
| 8 | 130K71990 запросить цену → | NOHAD термистор and кронштейн |
NOHAD (7845/7855)(3 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 815K03601 запросить цену → | Base пластина в сборе |
| 7 | 130K71990 запросить цену → | NOHAD термистор And кронштейн |
Development (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 006R01509 под заказ | K-тонер (WW) |
| 006R01513 запросить цену → | K-тонер (NA/E) | |
| 006R01517 ✓ в наличии | K-тонер (DMO) | |
| 2 | 006R01516 запросить цену → | C-тонер (NA/E) |
| 006R01520 ✓ в наличии | C-тонер (DMO) | |
| 006R01512 под заказ | C-тонер (WW) | |
| 3 | 006R01519 ✓ в наличии | M-тонер (DMO) |
| 006R01511 под заказ | M-тонер (WW) | |
| 006R01515 запросить цену → | M-тонер (NA/E) | |
| 4 | 006R01514 запросить цену → | Y-тонер (NA/E) |
| 006R01518 ✓ в наличии | Y-тонер (DMO) | |
| 006R01510 под заказ | Y-тонер (WW) | |
| 5 | 127K66670 запросить цену → | тонер Dispense мотор в сборе |
| 7 | 127K65930 запросить цену → | тонер Dispense мотор (K, C, M, Y) |
| 8 | 113K83244 запросить цену → | тонер CRUM Coupler в сборе |
| 9 | 094K92391 запросить цену → | Dispense Pipe в сборе (C, M, Y) |
| 13 | 052K96801 запросить цену → | дозатор Pipe (Y) (P/O PL 5.1 |
| 14 | 052K96811 запросить цену → | дозатор Pipe (M) (P/O PL 5.1 |
| 15 | 052K96821 запросить цену → | дозатор Pipe (C) (P/O PL 5.1 |
| 16 | 094K92402 запросить цену → | дозатор Pipe в сборе (K) |
| 094K92770 запросить цену → | дозатор Pipe в сборе (K) | |
| 18 | 052K96831 запросить цену → | дозатор Pipe (K) (P/O PL 5.1 |
| 20 | 094K92760 запросить цену → | дозатор Pipe в сборе (Y, M, C |
| 094K92380 запросить цену → | дозатор Pipe в сборе (Y, M, C |
Development (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 015K77960 запросить цену → | девелопер пластина |
| 2 | 848K65672 запросить цену → | девелопер корпус в сборе (K |
| 4 | 130K71851 запросить цену → | ATC датчик (K, C, M, Y) |
| 6 | 675K85030 ✓ в наличии | девелопер (K) |
| 7 | 675K85040 ✓ в наличии | девелопер (C) |
| 8 | 675K85050 ✓ в наличии | девелопер (M) |
| 9 | 675K85060 ✓ в наличии | девелопер (Y) |
| 10 | 010K91700 запросить цену → | Plunger в сборе |
| 11 | 960K49660 запросить цену → | ATC плата |
| 12 | 849E96933 запросить цену → | кронштейн |
HVPS девелопер (7845/7855)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 848K37870 запросить цену → | HVPS корпус |
| 2 | 019K11110 запросить цену → | Conductor держатель |
| 3 | 815K09800 запросить цену → | девелопер HVPS (7845/55) (REP |
| 4 | 130E13880 запросить цену → | Ground Conductor (7845/55) |
переноса (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 068K53690 запросить цену → | передний Lock кронштейн |
| 2 | 068K53680 запросить цену → | задний Lock кронштейн |
| 3 | 003E78891 запросить цену → | Tension рычаг |
| 4 | 042K94470 запросить цену → | переноса ремень Cleaner в сборе |
| 10 | 604K57383 ✓ в наличии | IBT в сборе |
переноса (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 815E38150 запросить цену → | пластина Nut |
| 2 | 032K06050 запросить цену → | IBT Cleaner направляющая |
| 3 | 013E36670 запросить цену → | Metal подшипник |
| 4 | 032E27610 запросить цену → | IBT передний направляющая |
| 5 | 130E94310 запросить цену → | Conductor |
| 6 | 120E29340 запросить цену → | актуатор |
| 7 | 032K05310 запросить цену → | направляющая в сборе (7830/7835) |
| 032K06320 запросить цену → | направляющая в сборе (7845/7855) | |
| 8 | 848K13960 запросить цену → | Conductor корпус в сборе |
| 9 | 105E20500 запросить цену → | HVPS/Detack HVPS |
IBT в сборе (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 003E75420 запросить цену → | Handle |
| 2 | 054K34290 запросить цену → | Inlet направляющая |
| 3 | 801E03440 запросить цену → | BUR передний рама |
| 4 | 059K54991 запросить цену → | Back-up Roll |
| 5 | 064K93621 запросить цену → | переноса ремень в сборе |
| 8 | 604K57380 запросить цену → | IBT ремень в сборе |
IBT ремень узел (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059E03290 ✓ в наличии | 1st BTR Roll |
| 2 | 130E93970 под заказ | 1st BTR Conductor |
| 3 | 806E21460 запросить цену → | Tension пружина вал |
| 4 | 809E74790 запросить цену → | 1st BTR пружина |
| 5 | 809E74800 запросить цену → | IR пружина |
| 6 | 809E74810 запросить цену → | BTR пружина |
| 7 | 809E74870 запросить цену → | Tension пружина |
| 8 | 809E75300 запросить цену → | Ground пружина |
| 9 | 809E76310 запросить цену → | Ground Center пружина |
| 10 | 809E76320 запросить цену → | Ground правый пружина |
| 11 | 809E76810 запросить цену → | BTR пружина |
| 12 | 809E76981 запросить цену → | Adjust пружина |
| 13 | 604K57383 ✓ в наличии | IBT ремень в сборе (P/O PL 6.1 Item |
печь
| № | Артикул | Наименование |
|---|---|---|
| 1 | 604K62230 запросить цену → | печь в сборе (220V) (7845 |
| 604K62200 запросить цену → | печь в сборе (120V) ((7830 | |
| 604K62210 запросить цену → | печь в сборе (120V) ((7845 | |
| 604K62220 ✓ в наличии | печь в сборе (220V) (7830 | |
| 2 | 007K16060 запросить цену → | Retract мотор And кронштейн |
| 5 | 007K16071 запросить цену → | Retract шестерня |
Xerographic (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 019K10731 запросить цену → | CRUM держатель |
| 2 | 848E21520 запросить цену → | CRUM крышка |
| 3 | 113K83481 запросить цену → | CRUM Coupler барабан |
| 4 | 013R00662 ✓ в наличии | барабан Cartridge |
| 5 | 032K04701 запросить цену → | Erase лампа узел |
| 6 | 868E06271 запросить цену → | кронштейн |
| 7 | 868E06281 запросить цену → | пластина |
| 10 | 848E15090 запросить цену → | крышка |
| 11 | 011E20901 запросить цену → | Handle Lock рычаг |
| 12 | 868E08980 запросить цену → | кронштейн |
| 13 | 809E79410 запросить цену → | пружина |
| 14 | 809E79420 запросить цену → | пружина |
Xerographic (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 130E81600 запросить цену → | Waste тонер Bottle Position датчик |
| 5 | 052K97773 запросить цену → | Waste тонер Pipe в сборе |
| 6 | 068K59502 запросить цену → | Agitator мотор в сборе |
| 7 | 068K59510 запросить цену → | шестерня кронштейн в сборе |
| 8 | 807E19540 запросить цену → | Helical шестерня (29T) |
| 9 | 807E19530 запросить цену → | Helical шестерня (31T) |
| 10 | 006K86982 запросить цену → | привод вал в сборе |
| 11 | 807E19511 запросить цену → | Helical шестерня (20T) |
| 13 | 013E41040 запросить цену → | Sleeve подшипник |
| 14 | 008R13061 ✓ в наличии | Waste тонер Container |
| 15 | 068K58211 запросить цену → | датчик And кронштейн в сборе |
| 16 | 032K05160 запросить цену → | Bottle направляющая And датчик в сборе |
Tray 1/2 (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 014E59990 запросить цену → | Slide Lock Block |
| 2 | 003E76461 под заказ | передний Stopper |
| 3 | 059E03500 запросить цену → | передний левый ролик |
| 4 | 059E03510 запросить цену → | передний правый ролик |
| 5 | 050K69610 запросить цену → | Tray в сборе |
| 6 | 110K11680 ✓ в наличии | Paper Size датчик в сборе |
| 110K12100 запросить цену → | Paper Size датчик в сборе | |
| 12 | 604K62240 запросить цену → | Tray Label Kit (REF: PL 10.2 Item |
Tray 1/2 (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 050K69610 запросить цену → | Tray в сборе |
| 2 | 848E15051 запросить цену → | передний Trim крышка |
| 3 | 011E24400 запросить цену → | Tray рычаг |
| 4 | 003E75440 запросить цену → | защёлка |
| 5 | 809E75730 запросить цену → | защёлка пружина |
| 7 | 848E21141 запросить цену → | Rail крышка |
| 8 | 059E03522 запросить цену → | ролик |
| 9 | 007E78450 запросить цену → | шестерня (13/60T) |
| 10 | 007E78431 запросить цену → | шестерня (13T) |
| 11 | 007E78441 запросить цену → | шестерня (60T) |
| 18 | 120E33930 запросить цену → | End направляющая актуатор (P/O PL 9.1 |
| 22 | 807E13520 запросить цену → | Pinion |
| 23 | 010E93341 запросить цену → | Slide Lock |
| 24 | 604K20541 запросить цену → | шестерня Kit |
Tray 1 Feeder
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059K75190 запросить цену → | Tray Feeder в сборе (7830/35) |
| 1 | 059K74820 запросить цену → | Tray Feeder в сборе (7845/55) |
| 2 | 054K35142 запросить цену → | направляющая в сборе |
Tray 1 Feeder в сборе (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 127K52790 запросить цену → | Tray подачи/Lift Up мотор |
| 5 | 930W00113 запросить цену → | Tray Nudger Level датчик, No |
| 6 | 120E22481 запросить цену → | актуатор |
| 9 | 807E00390 запросить цену → | шестерня (31T) |
| 10 | 014E44770 запросить цену → | Spacer |
| 12 | 006K23221 запросить цену → | привод вал |
| 13 | 807E00800 запросить цену → | шестерня (13T) |
| 14 | 007K16960 запросить цену → | One Way шестерня |
| 005K83081 запросить цену → | One Way шестерня | |
| 005K10100 запросить цену → | One Way шестерня | |
| 007K98130 запросить цену → | One Way шестерня | |
| 16 | 807E20300 запросить цену → | Helical шестерня (25T) |
| 17 | 807E20310 запросить цену → | Helical шестерня (29T/19T) (7830/35) |
| 807E30640 запросить цену → | Helical шестерня (29T/19T) (7845/55) | |
| 22 | 930W00211 запросить цену → | Tray Pre подачи датчик (7845/55) |
Tray 1 Feeder в сборе (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 604K56080 ✓ в наличии | подачи/Nudger/тормозной Roll Kit (3 |
| 15 | 005K05890 под заказ | One Wat муфта |
| 005K10080 под заказ | One Way муфта | |
| 19 | 005K09290 запросить цену → | Friction муфта |
| 005K83300 запросить цену → | Friction муфта | |
| 20 | 014E45030 запросить цену → | Spacer |
Three Tray Module (3TM - 7830/35)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059K74830 запросить цену → | Tray 2, Tray 3, Tray Feeder |
| 3 | 054E36441 запросить цену → | подачи Out направляющая |
| 4 | 050K69770 запросить цену → | Tray 2, Tray 3, Tray узел |
| 5 | 059E03500 запросить цену → | ролик |
| 6 | 059E03510 запросить цену → | ролик |
| 7 | 003E75431 запросить цену → | Stopper |
| 8 | 110K11680 ✓ в наличии | Paper Size датчик |
Tray 2, 3, 4 в сборе (3TM - 7830/35)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 050K69770 запросить цену → | Tray в сборе |
| 3 | 848E64771 запросить цену → | передний крышка (P/O PL 10.2 Item 1) |
| 4 | 011E24092 запросить цену → | рычаг (P/O PL 10.2 Item 1) |
| 5 | 003E76330 запросить цену → | защёлка (P/O PL 10.2 Item 1) |
| 6 | 809E80250 запросить цену → | пружина (P/O PL 10.2 Item 1) |
| 7 | 893E09490 запросить цену → | Label (Max) (P/O PL 10.2 Item 1) |
| 10 | 897E09931 запросить цену → | Label (Instruction) |
| 15 | 059E03522 запросить цену → | задний ролик (P/O PL 10.2 Item 1) |
| 16 | 007E78431 запросить цену → | шестерня (13T) (P/O PL 10.2 Item 1) |
| 17 | 007E78450 запросить цену → | шестерня (13T/60T) (P/O PL 10.2 Item |
| 18 | 007E78441 запросить цену → | шестерня (60T) (P/O PL 10.2 Item 1) |
| 21 | 120E33840 запросить цену → | End актуатор (P/O PL 10.2 Item 1) |
Tray 2, 3 & 4 Feeder в сборе (1 of 2) (3TM - 7830/35)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 127K52790 запросить цену → | подачи/Lift Up мотор в сборе |
| 6 | 930W00113 запросить цену → | Nudger Level датчик, No Paper |
| 930W00123 запросить цену → | Photo Int датчик (Alternate) | |
| 7 | 120E22481 запросить цену → | актуатор |
| 10 | 807E00390 запросить цену → | шестерня (31T) |
| 11 | 014E44770 запросить цену → | Spacer |
| 13 | 006K23221 запросить цену → | привод вал (P/O PL 10.3 Item 24) |
| 14 | 807E00800 запросить цену → | шестерня (13T) |
| 15 | 005K83081 запросить цену → | One Way муфта в сборе |
| 005K10100 запросить цену → | One Way муфта (Alternate) | |
| 16 | 007K16960 запросить цену → | One Way шестерня |
| 007K98130 запросить цену → | One Way шестерня в сборе | |
| 17 | 807E20300 запросить цену → | Helical шестерня (25T) |
| 18 | 807E20310 запросить цену → | Helical шестерня (29T/19T) |
Tray 2, 3, 4 Feeder в сборе (3TM) (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 604K56080 ✓ в наличии | подачи Roll, Nudger Roll, тормозной Roll |
| 14 | 005K10090 запросить цену → | муфта в сборе |
| 005K08820 запросить цену → | муфта в сборе (25T) (Alternate) | |
| 15 | 005K05890 под заказ | One Way муфта |
| 005K10080 под заказ | One Way муфта в сборе | |
| 19 | 005K09290 запросить цену → | Friction муфта |
| 005K83300 запросить цену → | Friction муфта в сборе | |
| 20 | 014E45030 запросить цену → | Spacer |
Electrical (3TM)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 960K62150 запросить цену → | Tray Module плата |
| 2 | 807E20700 запросить цену → | шестерня (34T) |
| 3 | 807E20720 запросить цену → | шестерня (39T) |
| 4 | 127K65820 запросить цену → | Take Away мотор |
ролик (3TM)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 848E12671 запросить цену → | крышка |
| 2 | 110E12220 запросить цену → | L/H Switch |
| 4 | 054K34143 запросить цену → | направляющая в сборе |
| 11 | 130K64121 запросить цену → | Tray подачи Out датчик |
| 12 | 054E34301 запросить цену → | Takeaway направляющая |
| 13 | 059K60191 под заказ | Roll в сборе |
| 14 | 413W14860 запросить цену → | подшипник |
| 15 | 120E18070 запросить цену → | Clamp |
левый Hand крышка в сборе (3TM)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 848K62280 запросить цену → | левый Hand крышка в сборе (Not |
| 2 | 019E69600 запросить цену → | Hook |
| 3 | 803E08671 запросить цену → | защёлка (P/O PL 10.13 Item 1) |
| 6 | 068K55791 запросить цену → | кронштейн в сборе (P/O PL 10.13 |
| 9 | 059E99241 запросить цену → | Pinch Roll |
| 11 | 003E75571 запросить цену → | Handle |
| 13 | 068K55701 запросить цену → | верхний кронштейн в сборе |
| 14 | 068K55711 запросить цену → | нижний кронштейн в сборе |
| 16 | 054E38240 запросить цену → | левый Hand направляющая (P/O PL 10.13 |
Covers (3TM)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 417W41449 запросить цену → | Caster в сборе |
| 2 | 417W41349 запросить цену → | Locking Caster в сборе |
| 9 | 848K56600 запросить цену → | задний крышка в сборе |
| 12 | 868E15860 запросить цену → | Foot кронштейн |
| 14 | 868E20860 запросить цену → | Foot кронштейн L |
| 15 | 848E45610 запросить цену → | Foot крышка L |
| 16 | 017K94590 запросить цену → | Adjuster Foot в сборе |
Полный список запчастей доступен по запросу.
комментарии
