Xerox WorkCentre 7755 7765 7775 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- привод узел (1 of 2)
- привод узел (2 of 2)
- главный привод в сборе
- девелопер привод в сборе (K)
- девелопер привод в сборе (Y, M, C)
- Tray 1/2
- Tray 3/4 (1 of 2)
- Tray 3/4 (2 of 2)
- Tray 1 в сборе
- Tray 2 в сборе
- Tray 1 подачи в сборе (1 of 2)
- Tray 1 подачи в сборе (2 of 2)
- Tray 2 подачи в сборе (1 of 2)
- Tray 2 подачи в сборе (2 of 2)
- Tray 3 подачи в сборе (1 of 2)

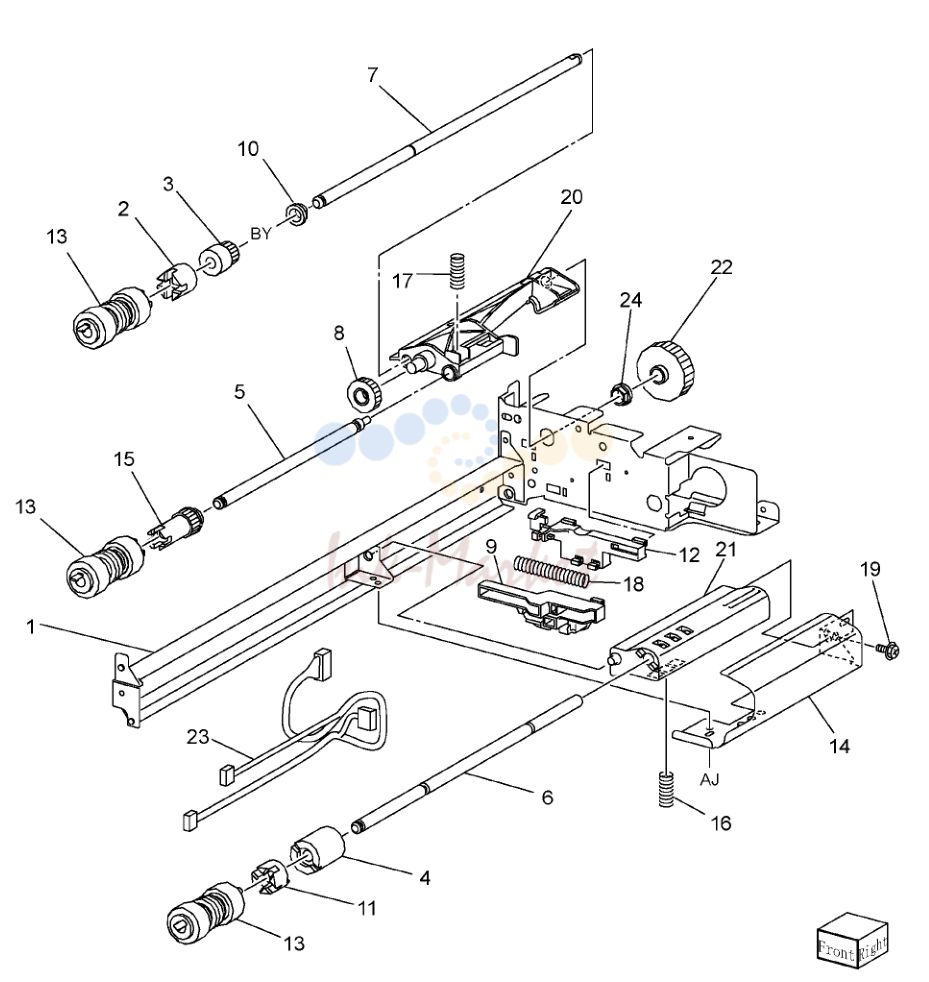

- Tray 3 подачи в сборе (2 of 2)

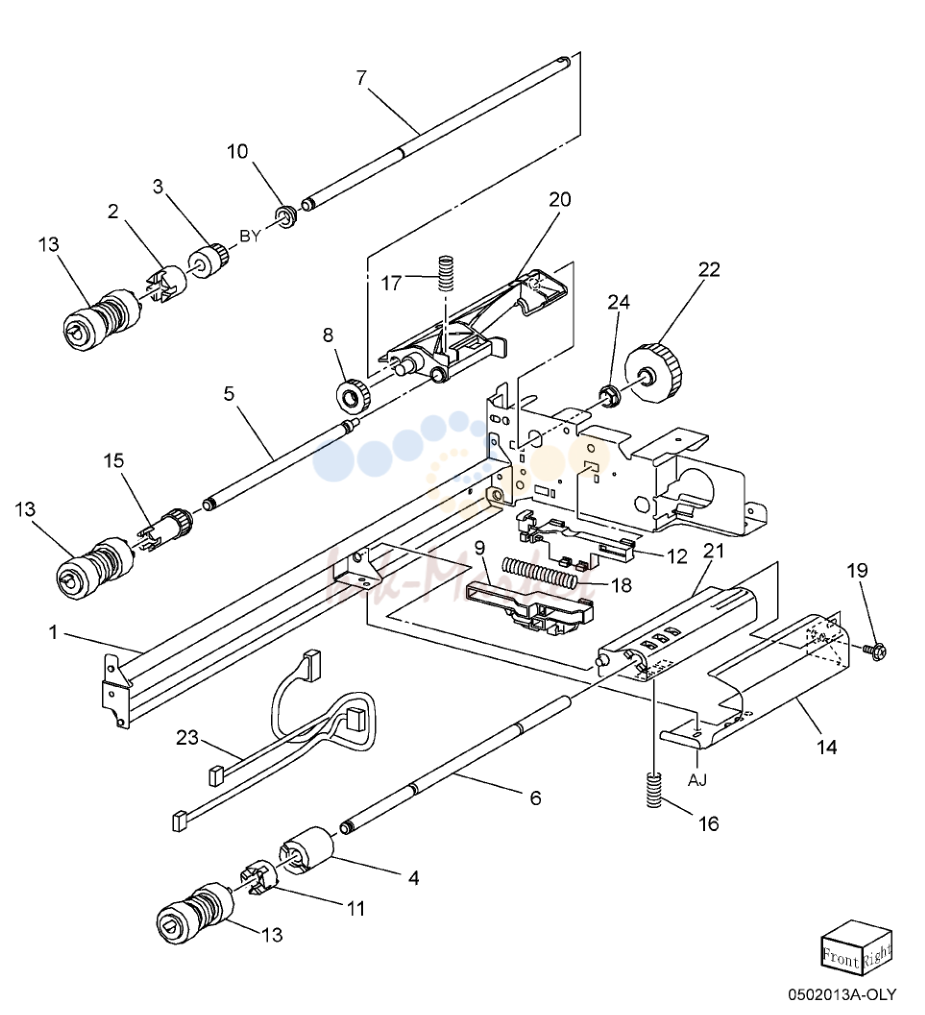

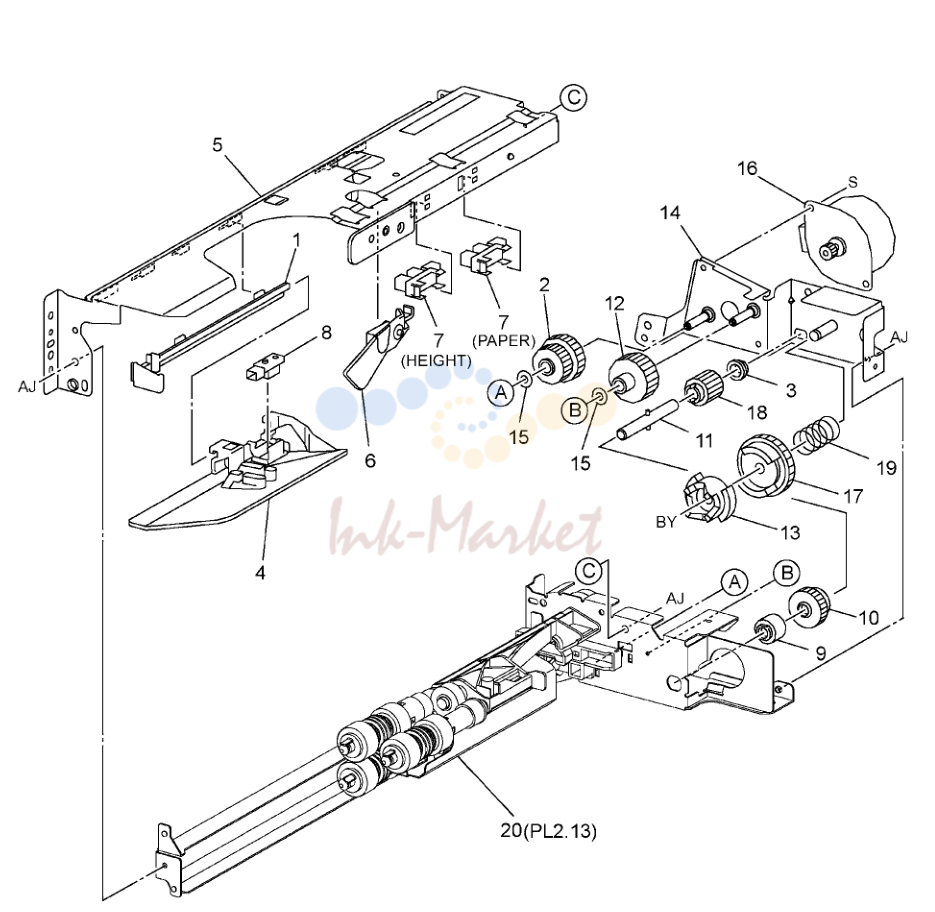

- Tray 4 подачи в сборе (1 of 2)
- Tray 4 подачи в сборе (2 of 2)

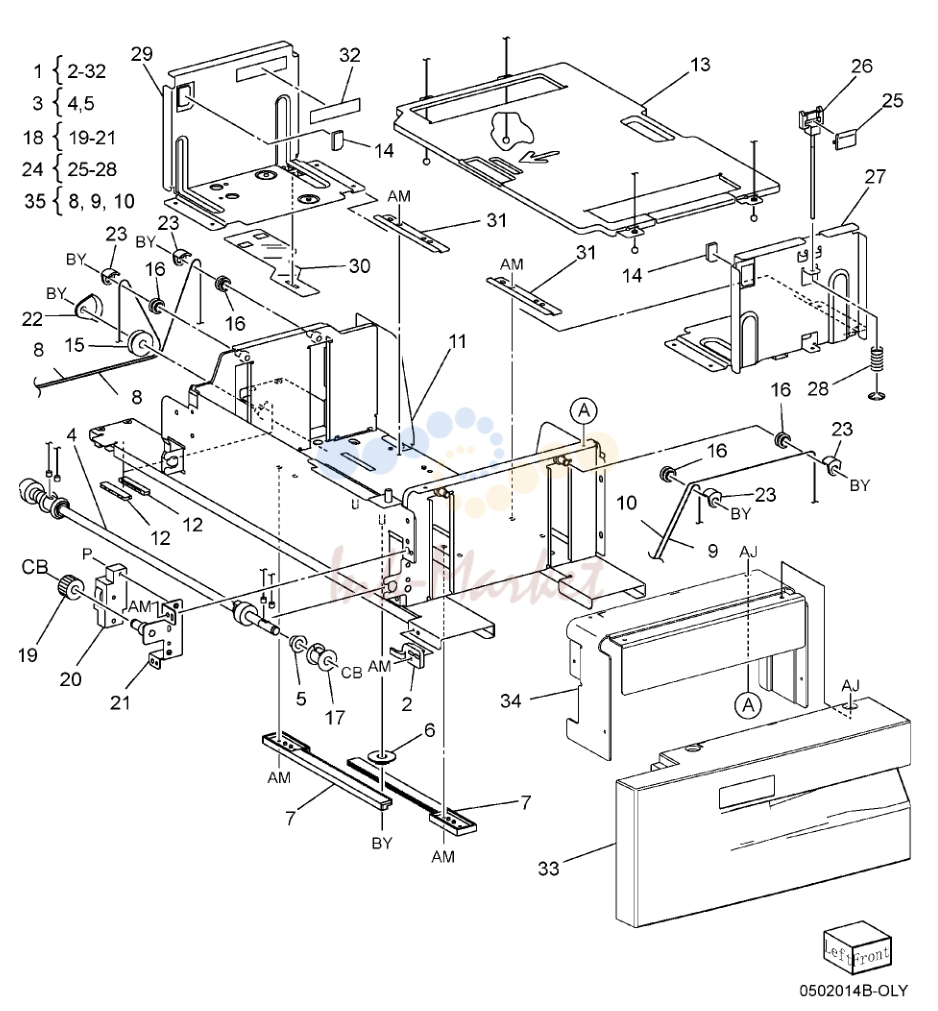

- Tray 3 в сборе

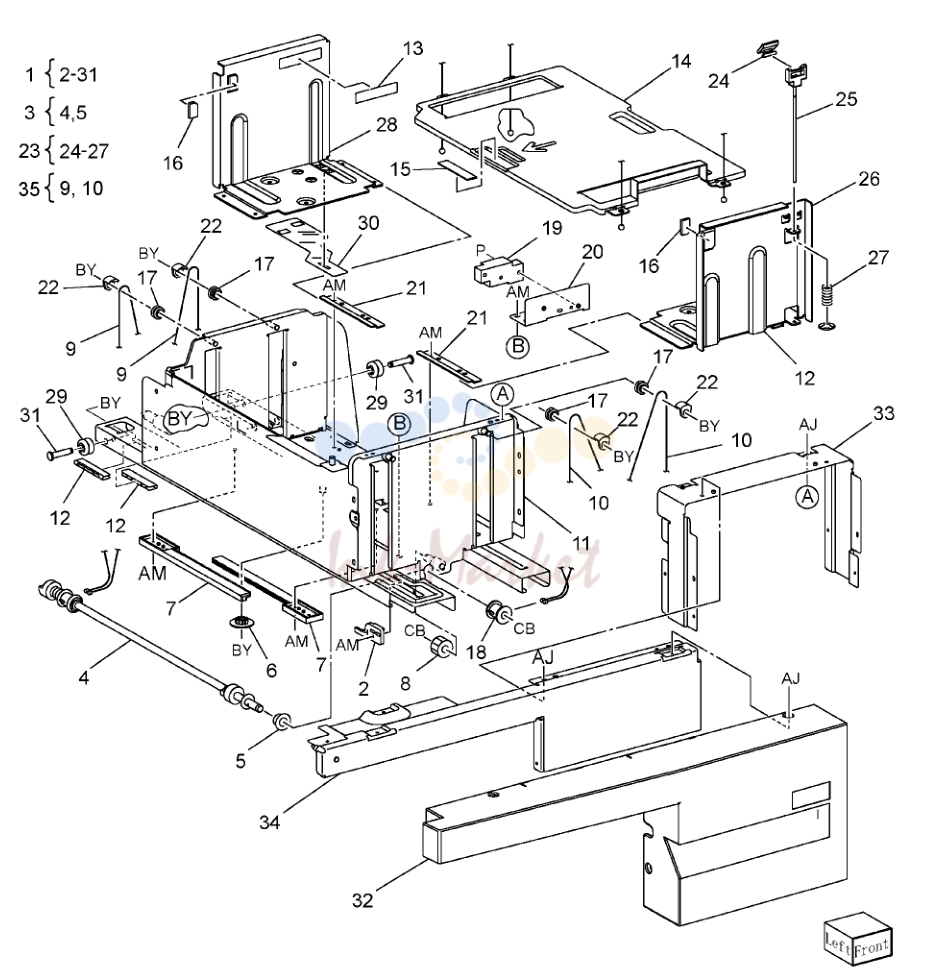

- Tray 4 в сборе

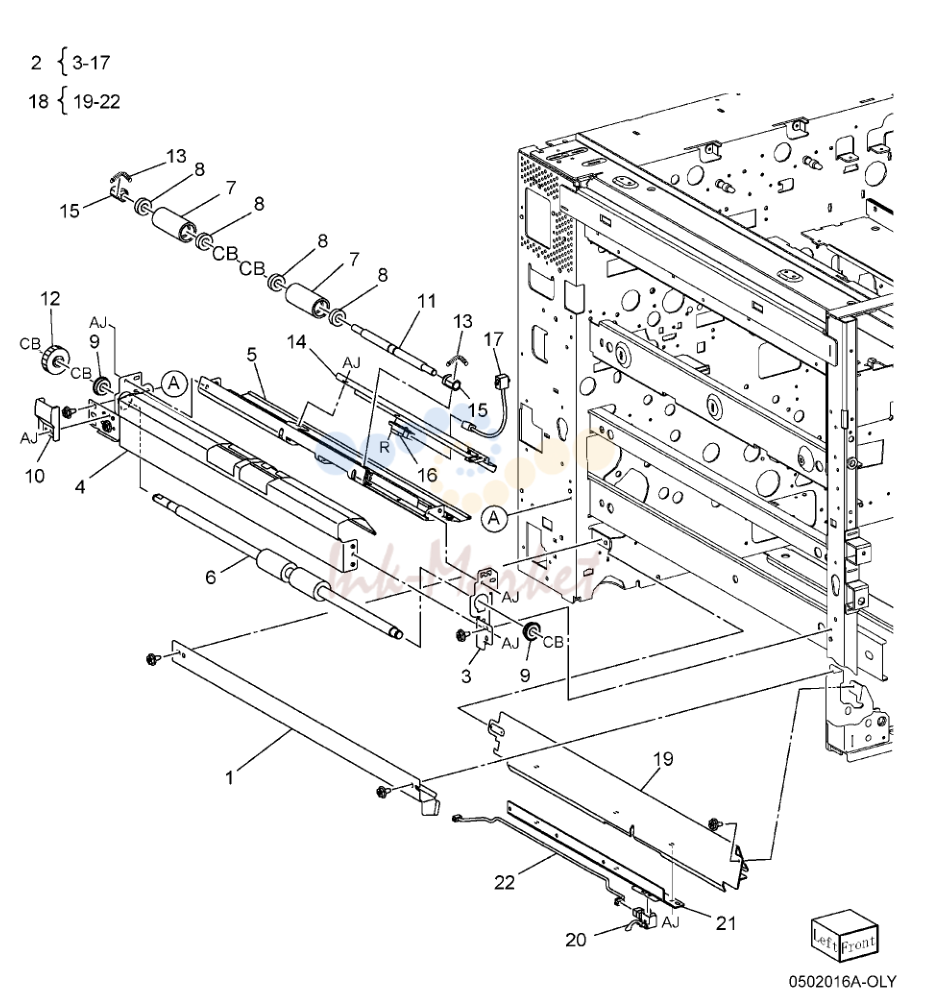

- Tray 5 / Bypass направляющая в сборе

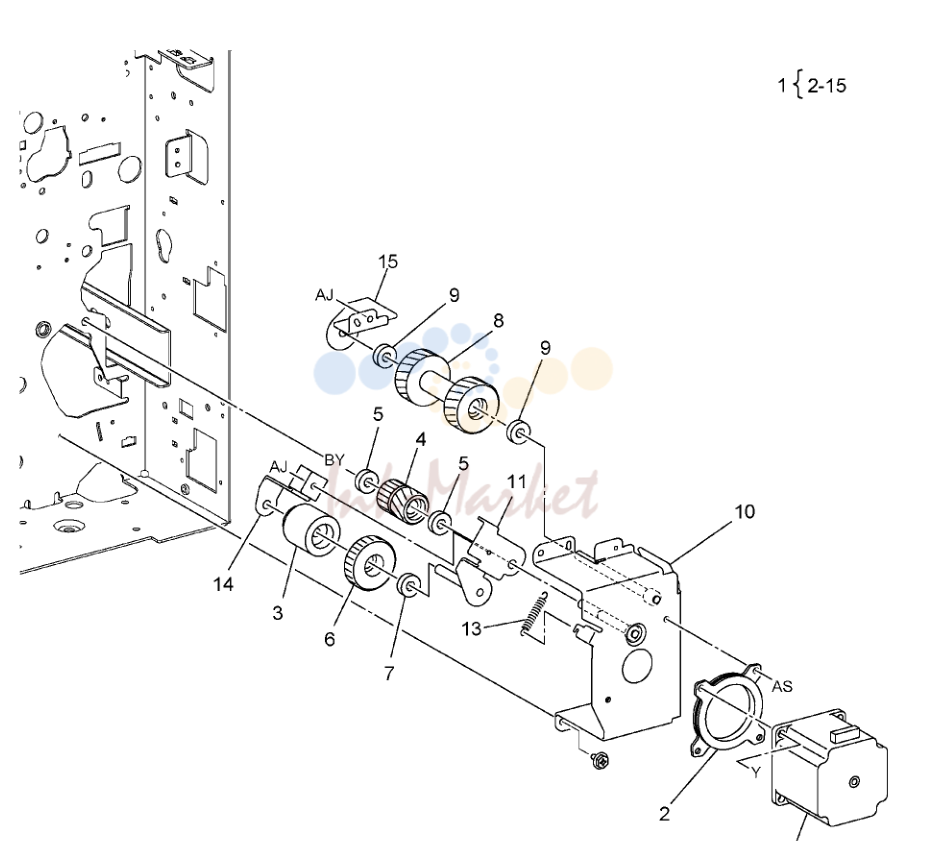

- Pre Registration мотор в сборе

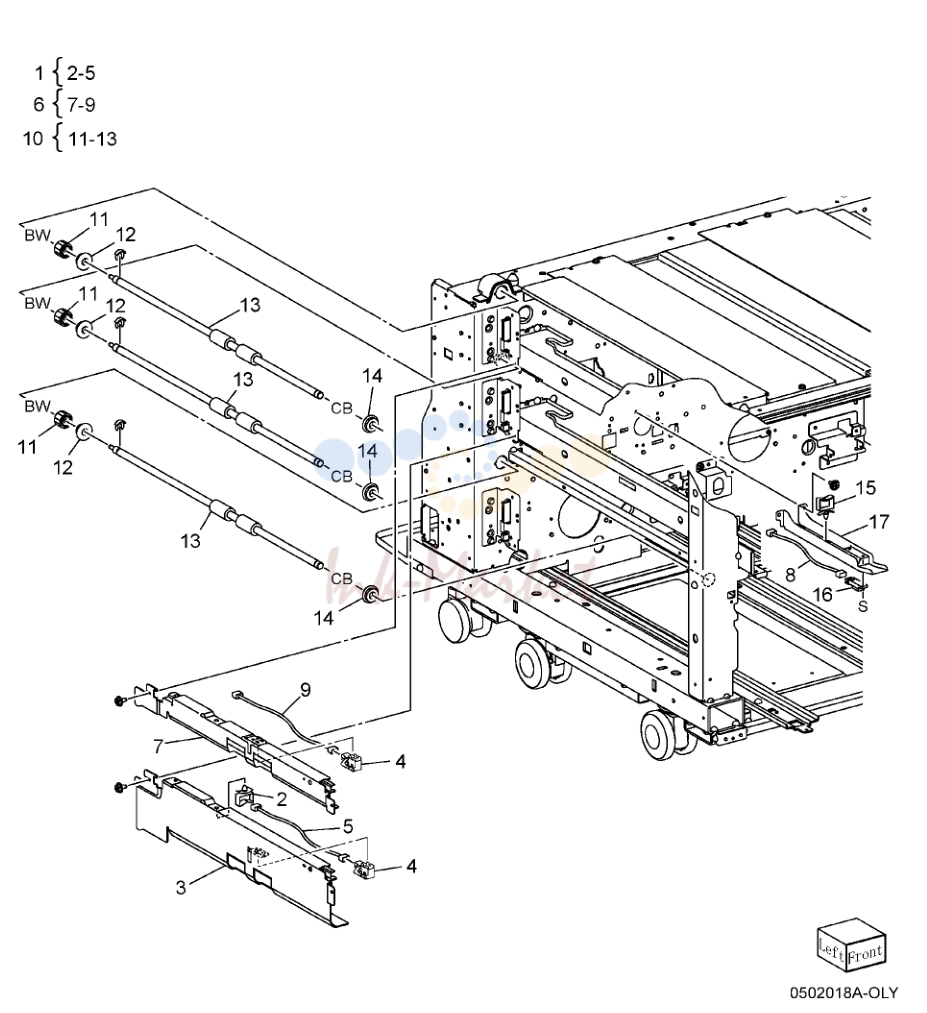

- Takeaway Roll

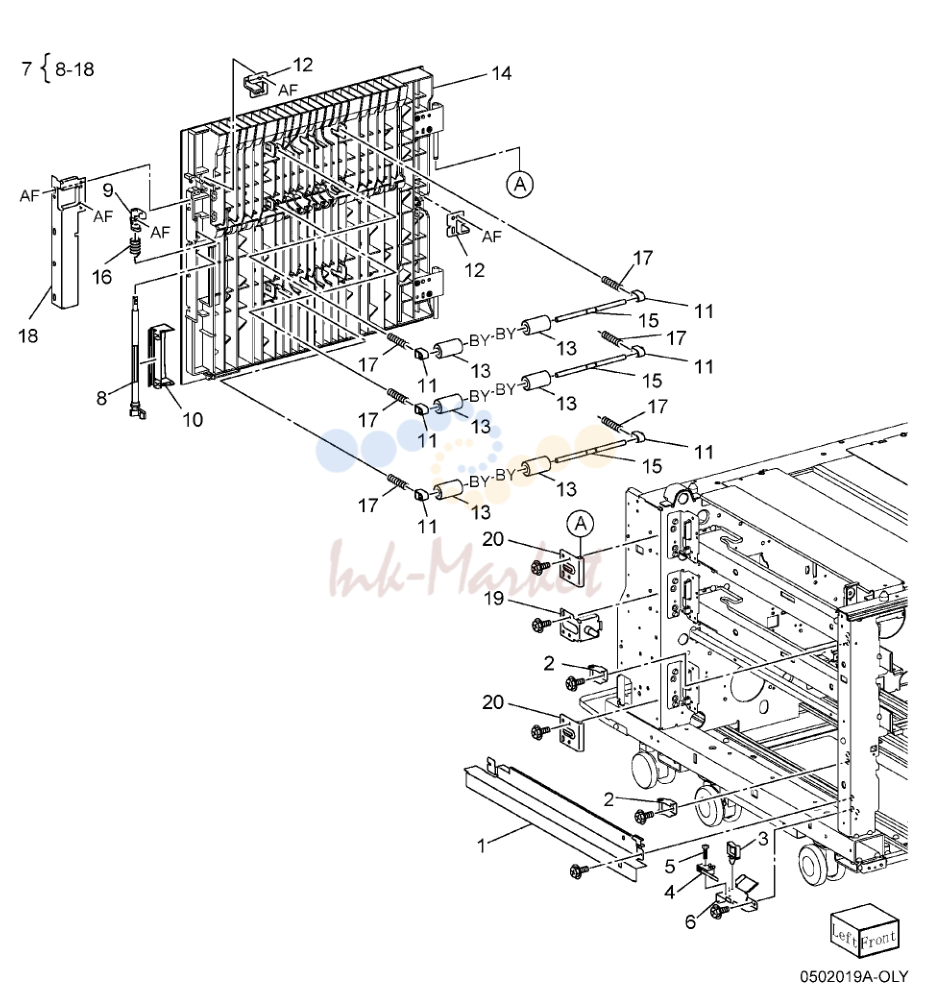

- левый направляющая крышка

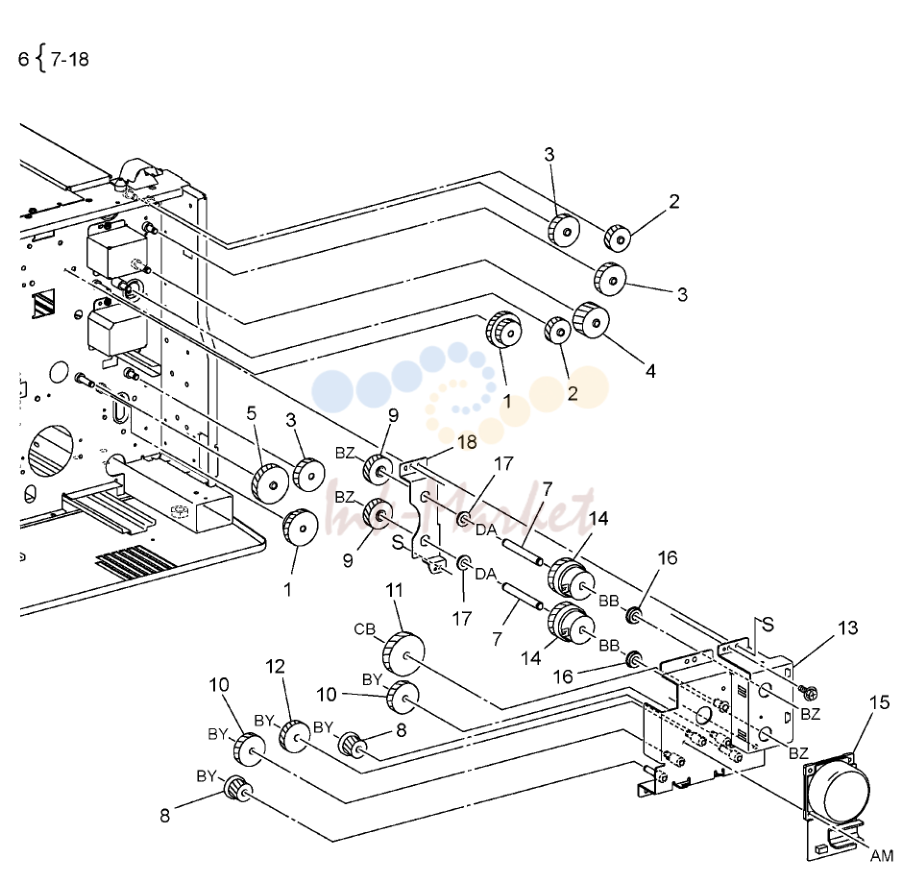

- T/A привод

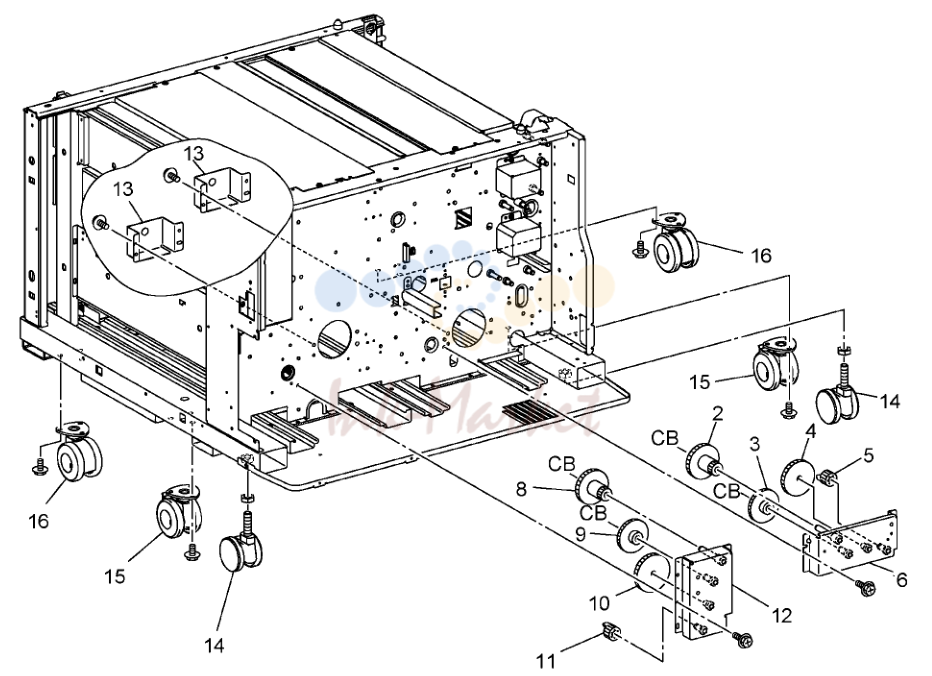

- Tray 3/4 шестерня в сборе

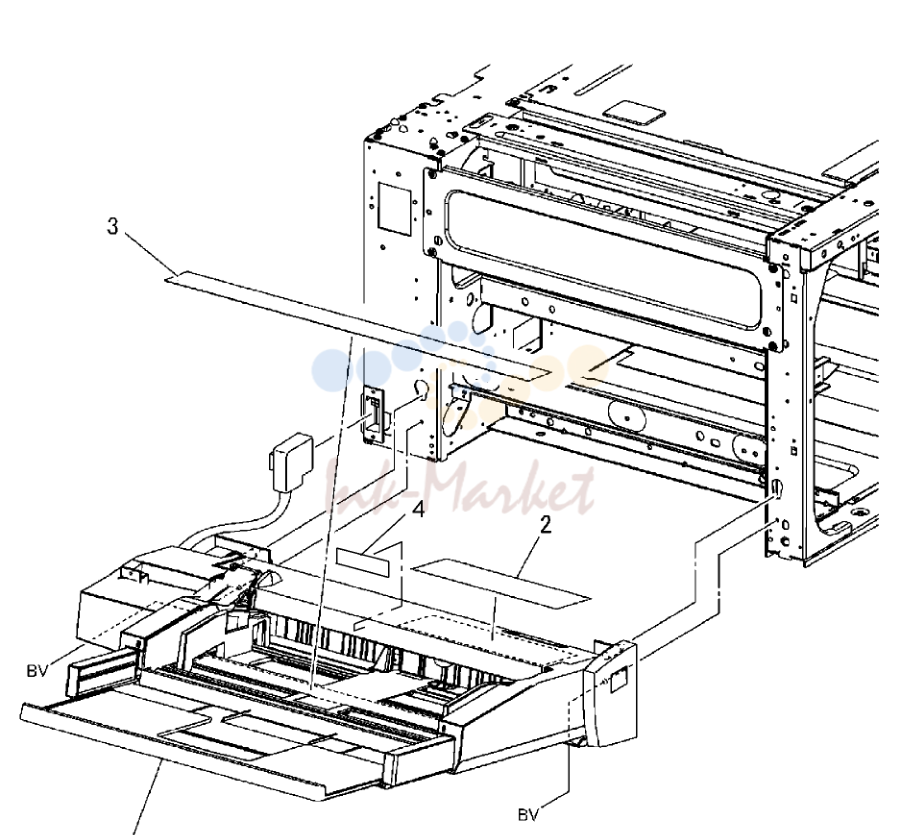

- Tray 5 / Bypass Accessory

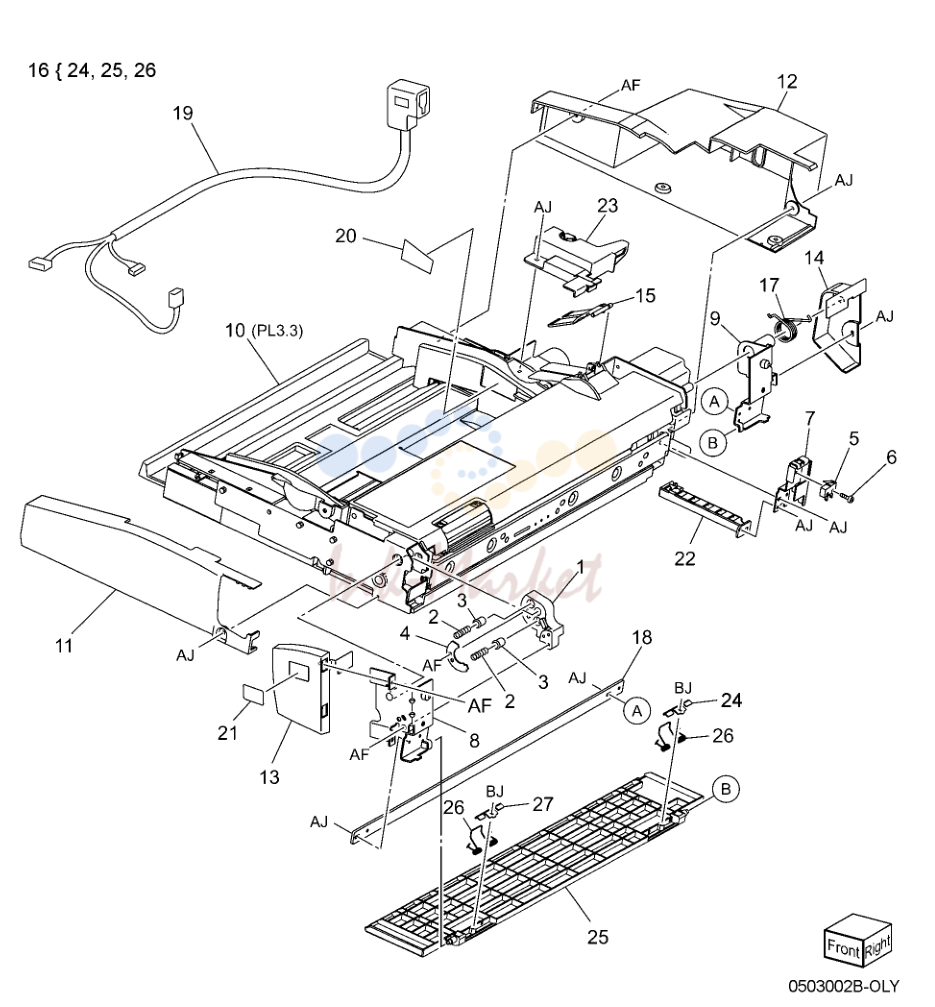

- Tray 5 / Bypass крышка

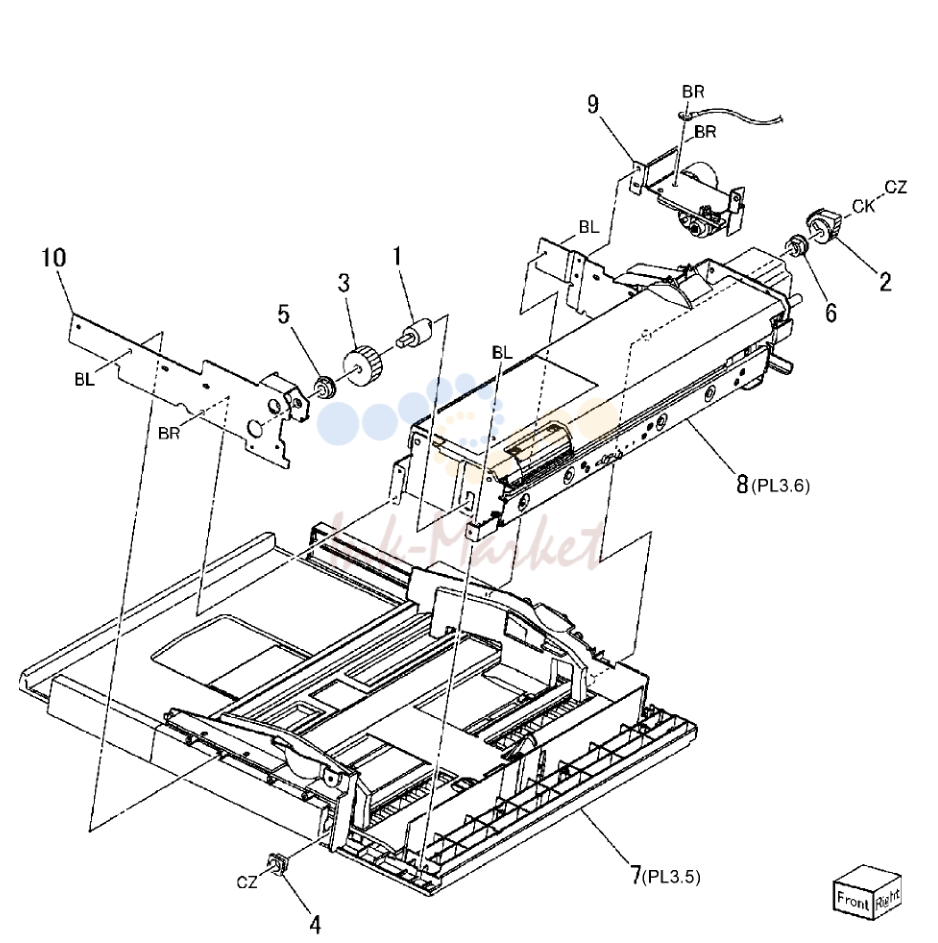

- Tray 5 / Bypass Component (1 of 2)

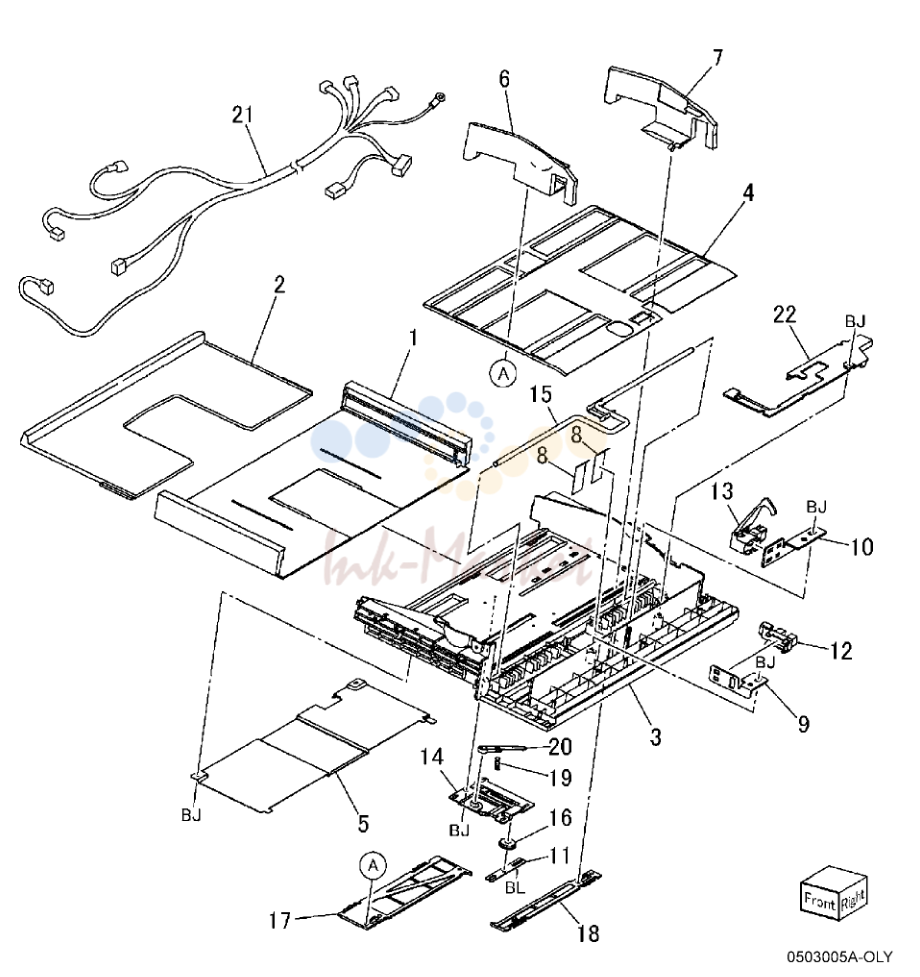

- Tray 5 / Bypass Tray Component

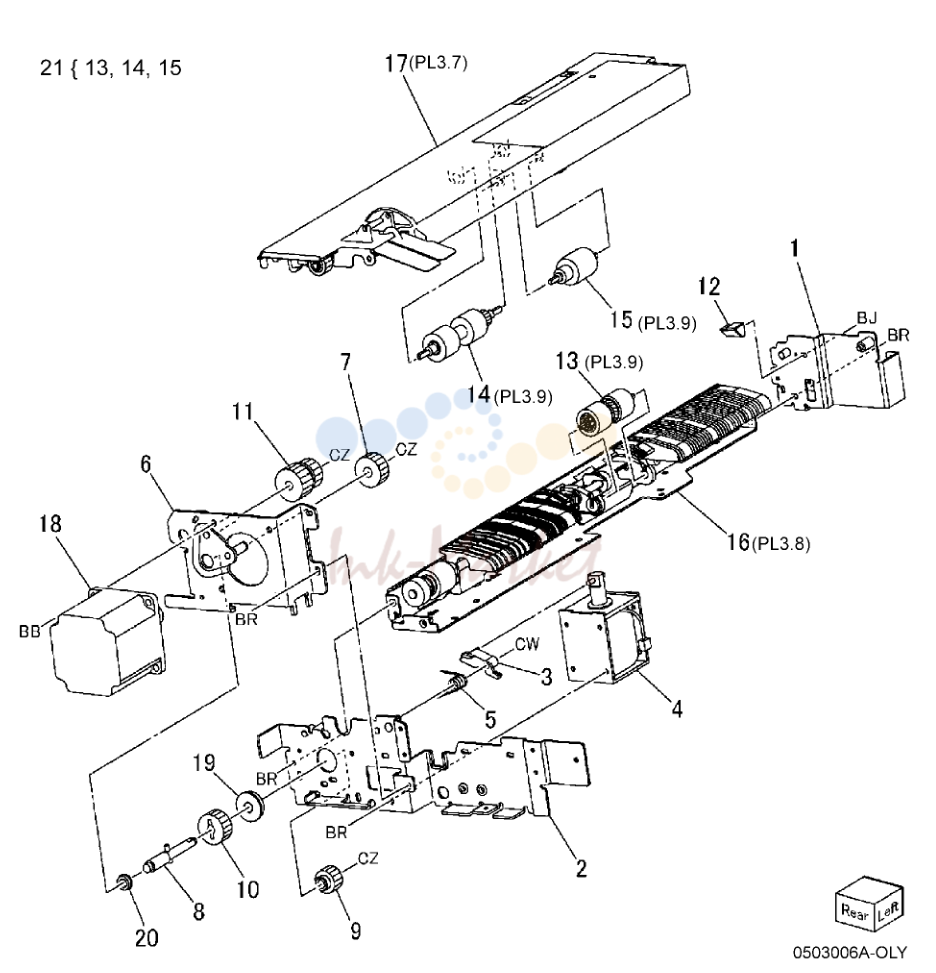

- Tray 5 / Bypass Feeder Component

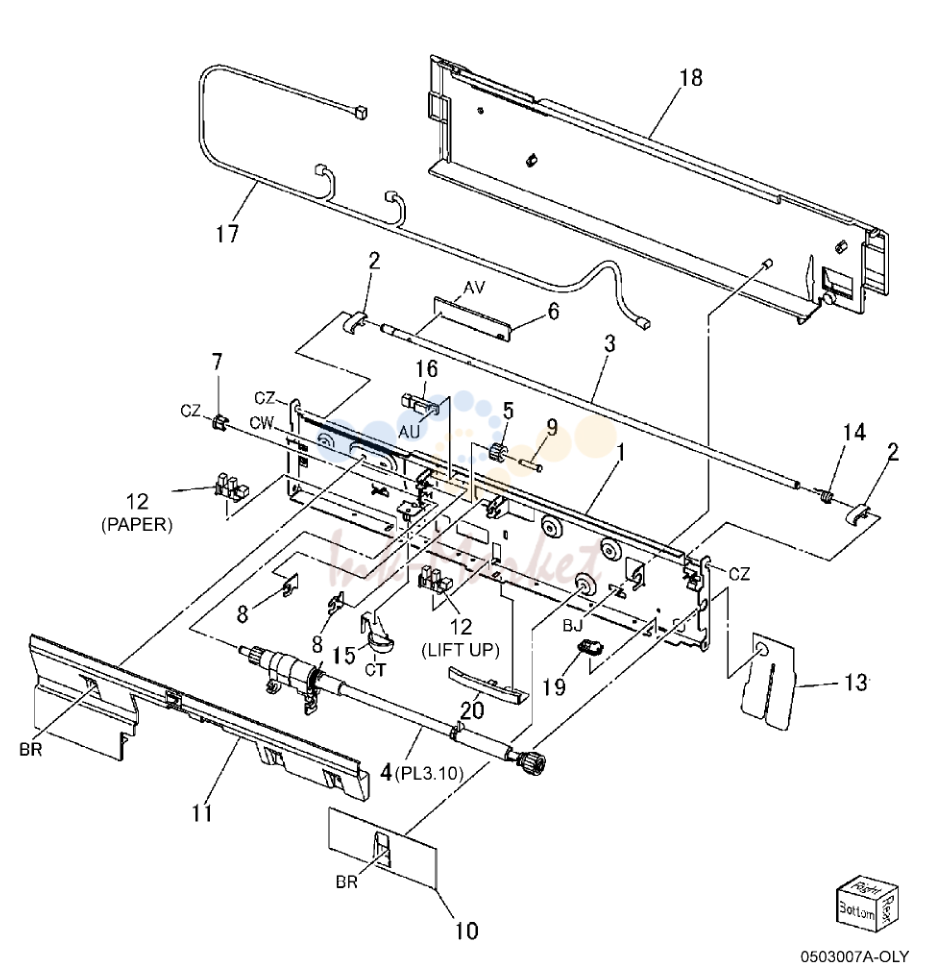

- Tray 5 / Bypass верхний Feeder Component

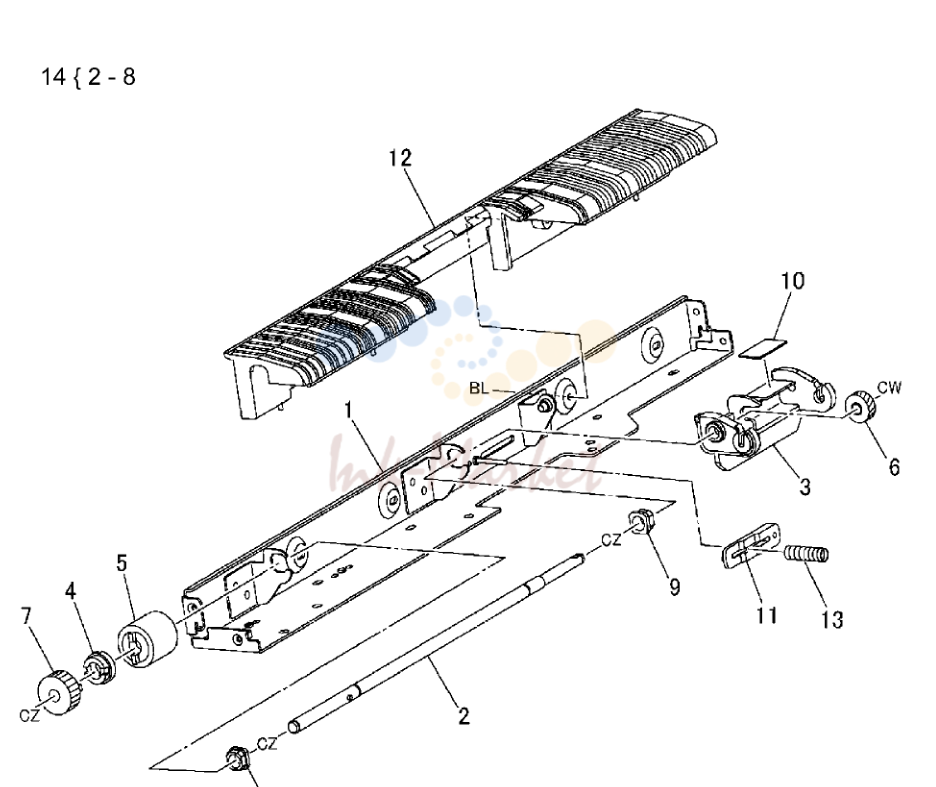

- Tray 5 / Bypass нижний Feeder Component

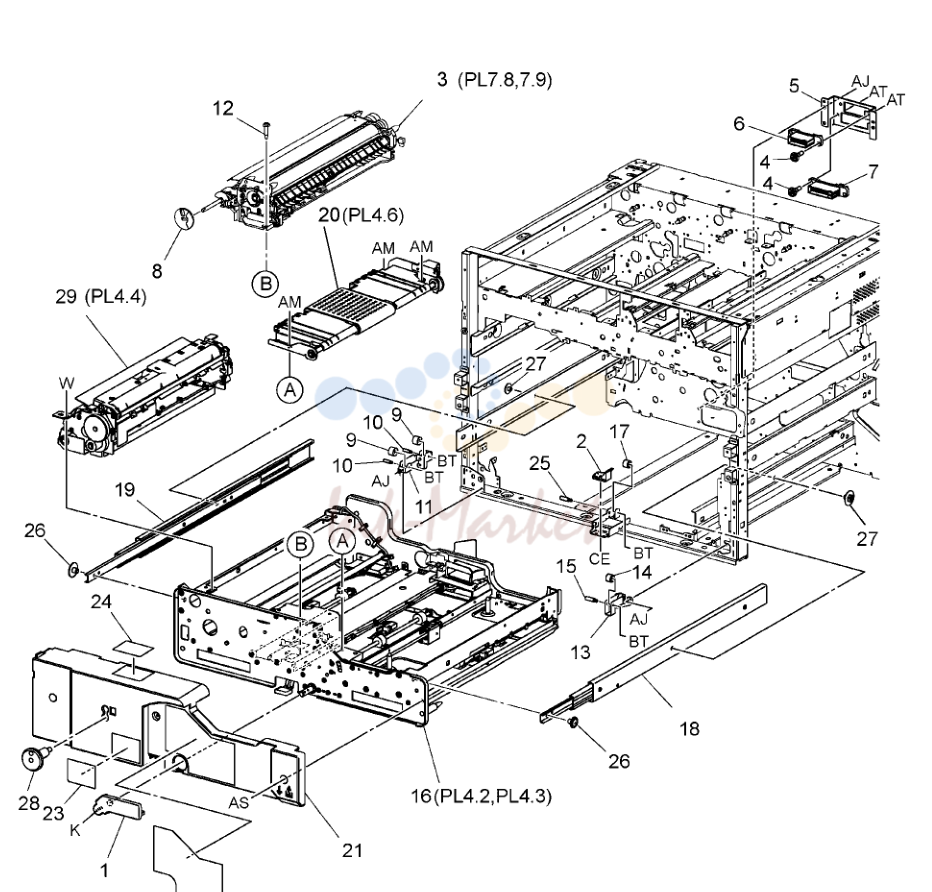

- переноса Module в сборе (1 of 2)

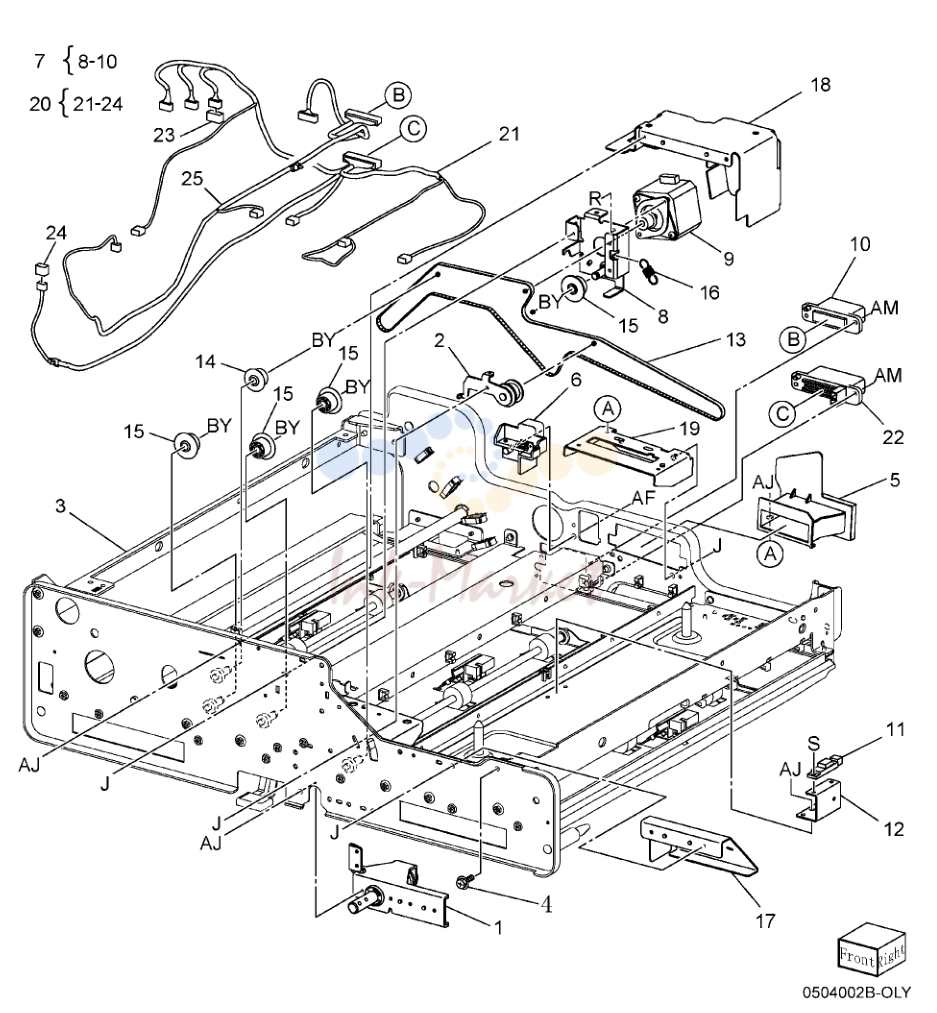

- переноса Module в сборе (2 of 2)

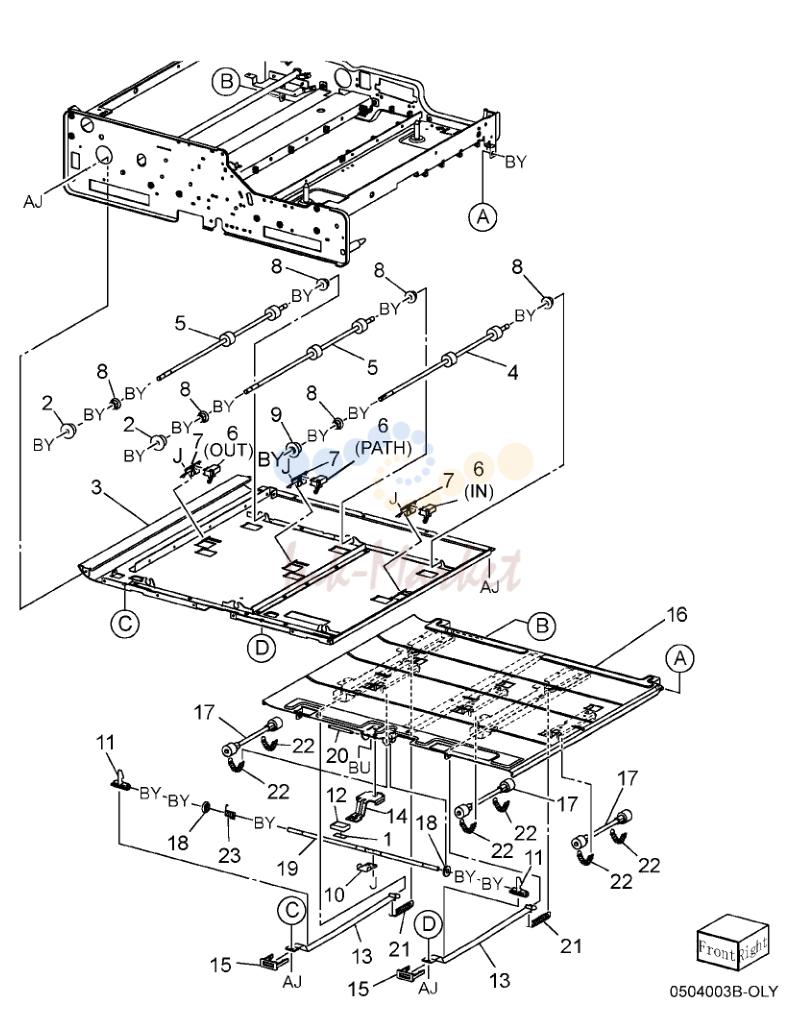

- Duplex Transport

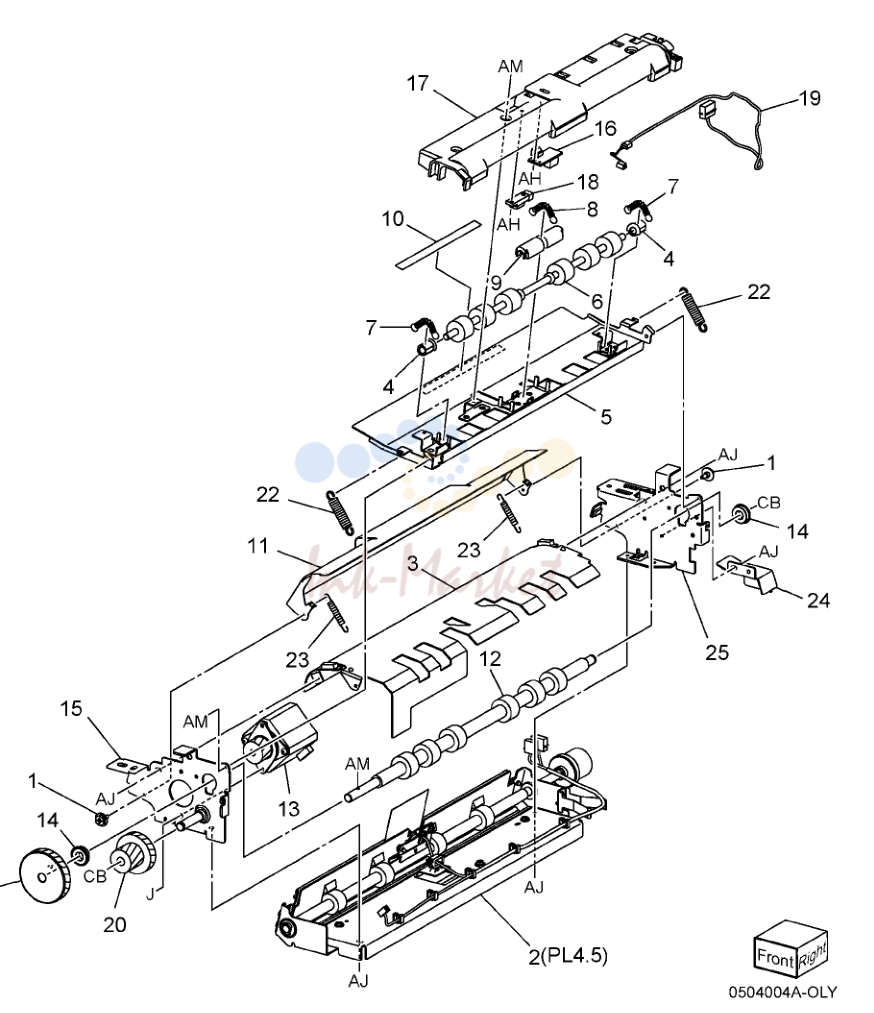

- Registration Transport в сборе

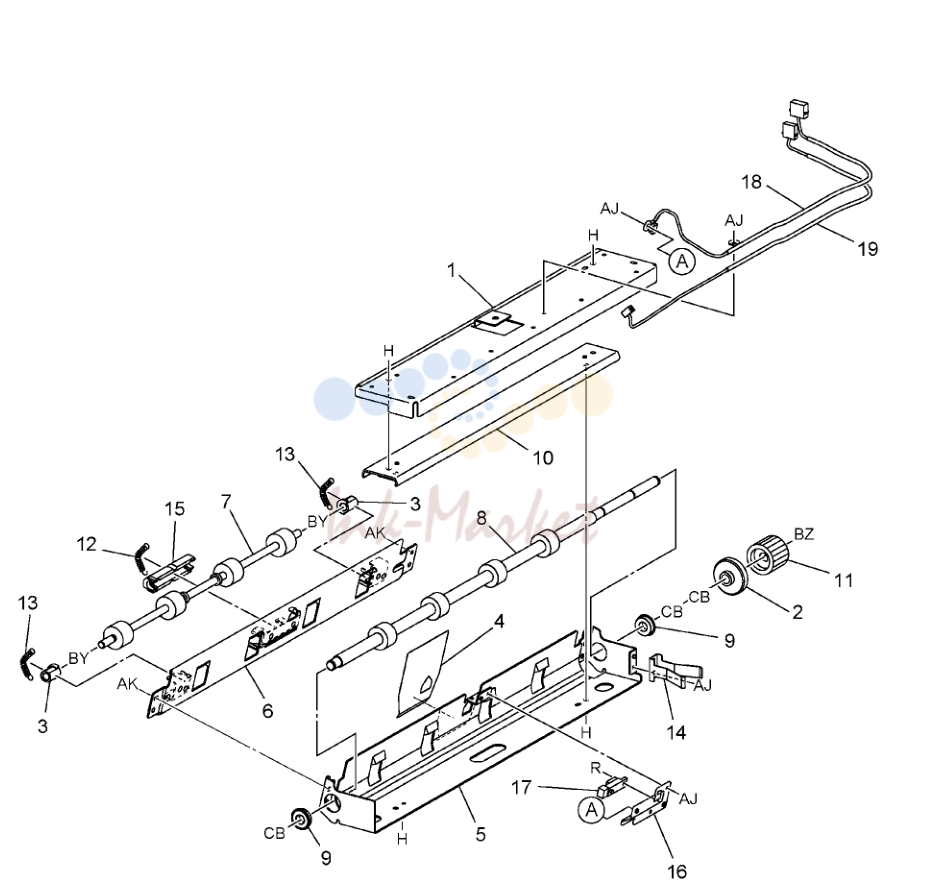

- Pre Registration Slide в сборе

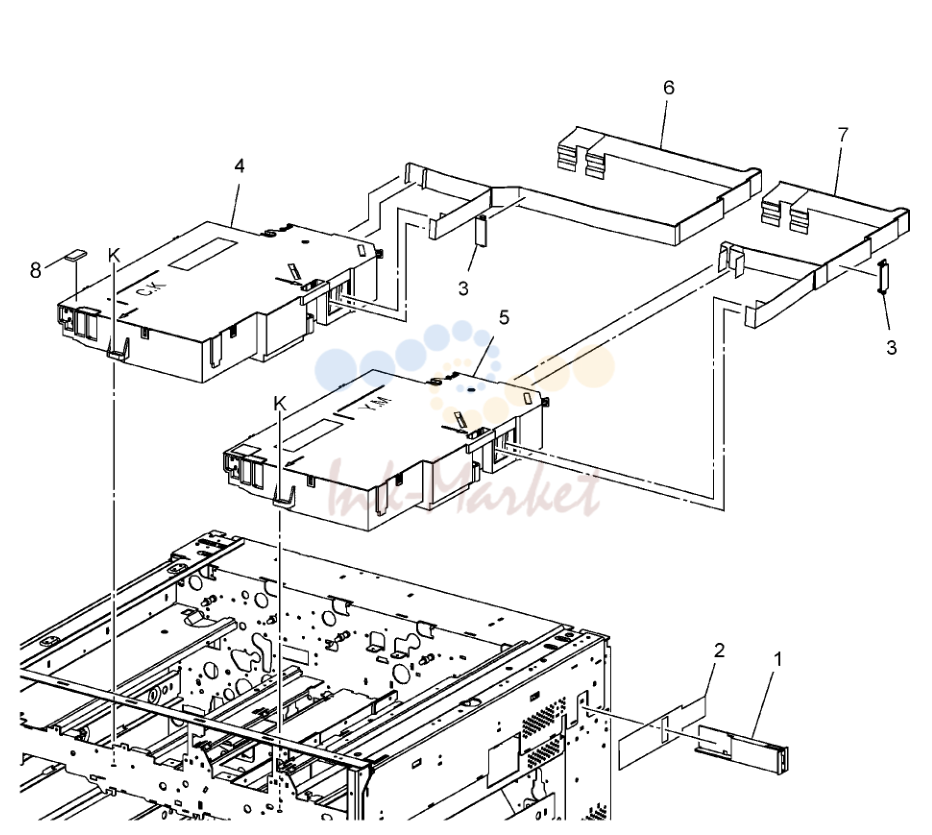

- ROS

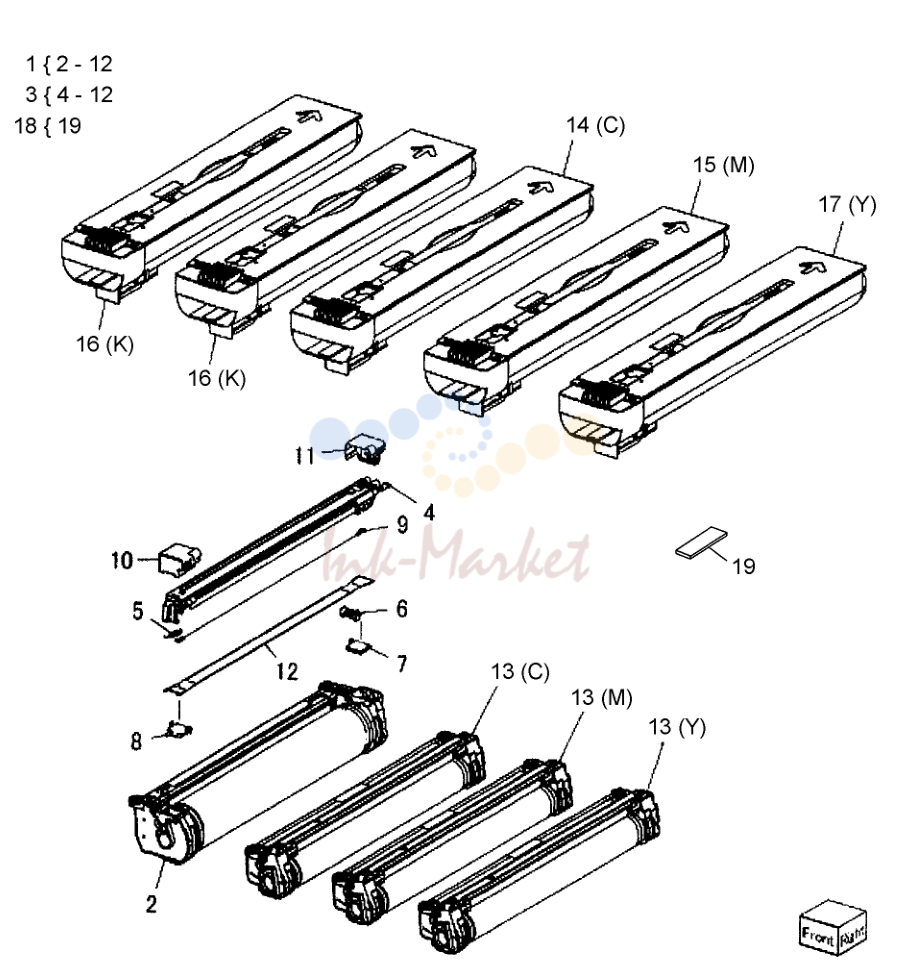

- барабан/тонер Cartridge

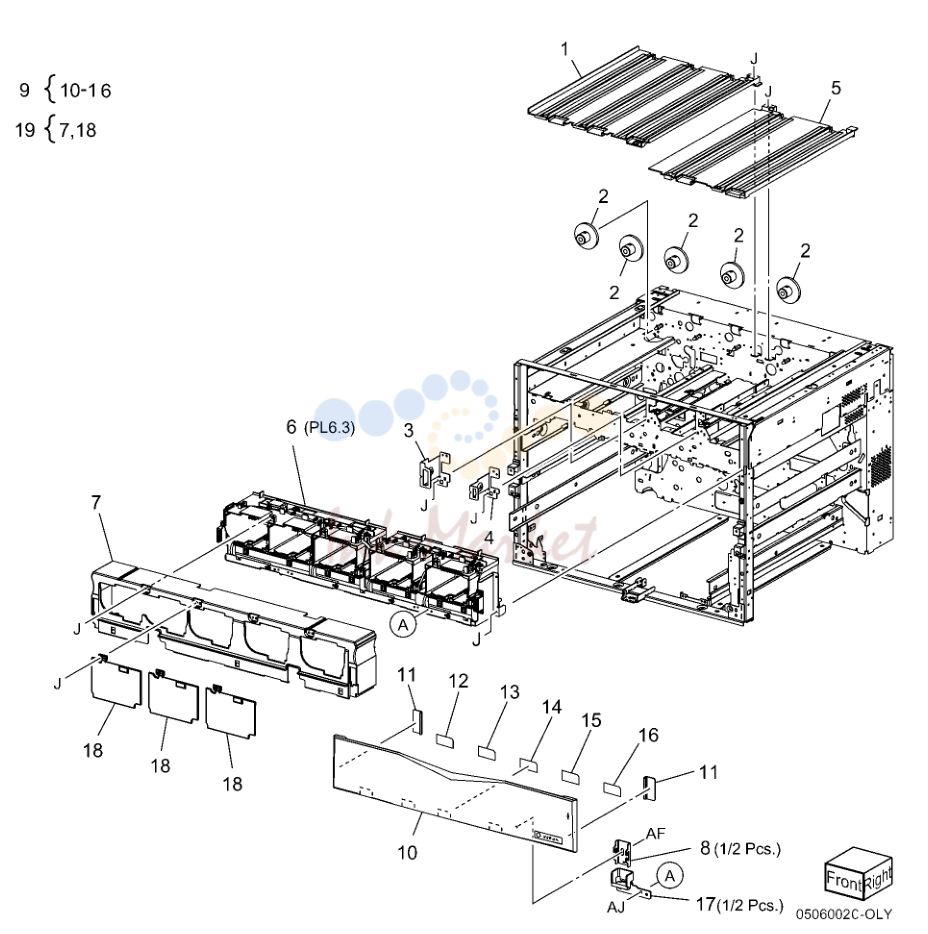

- Dispense узел

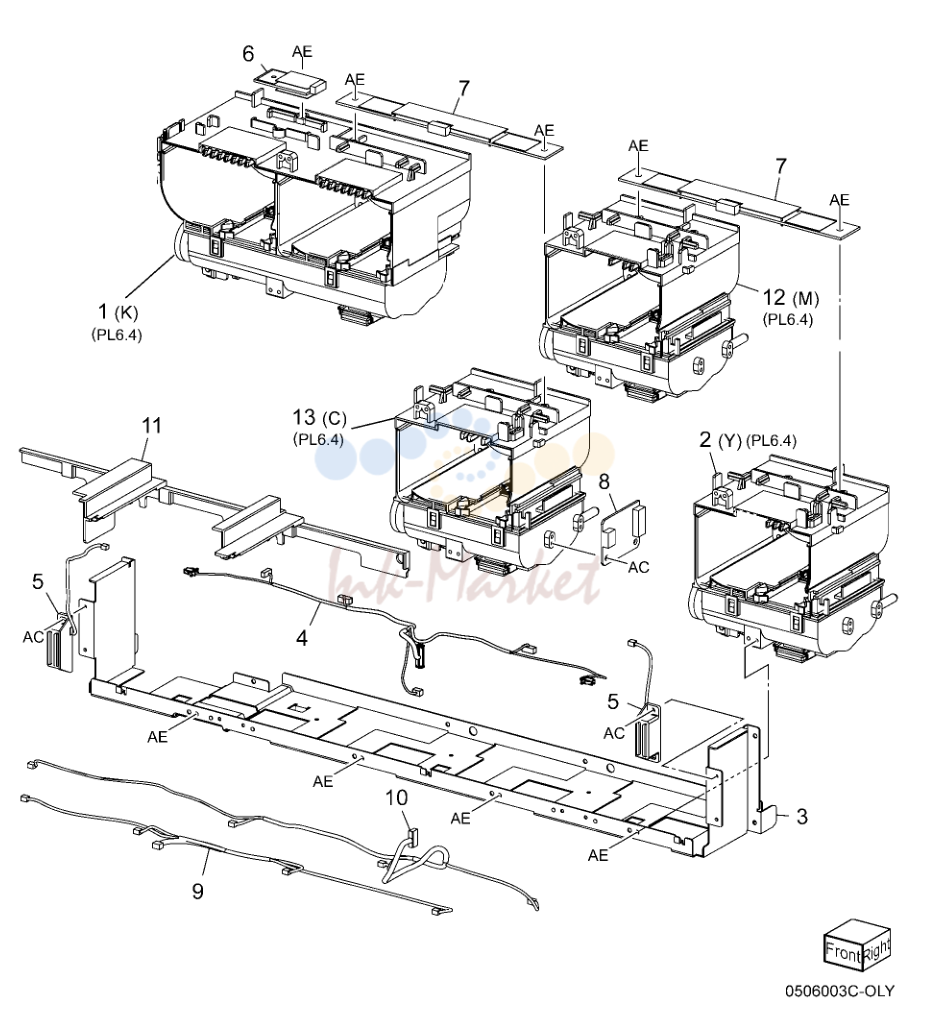

- Dispense в сборе (Y, M, C, K)

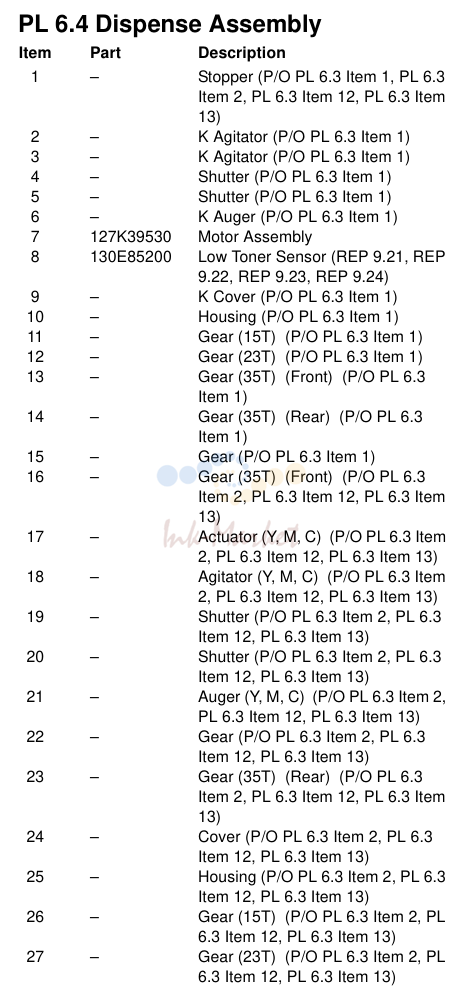

- Dispense в сборе

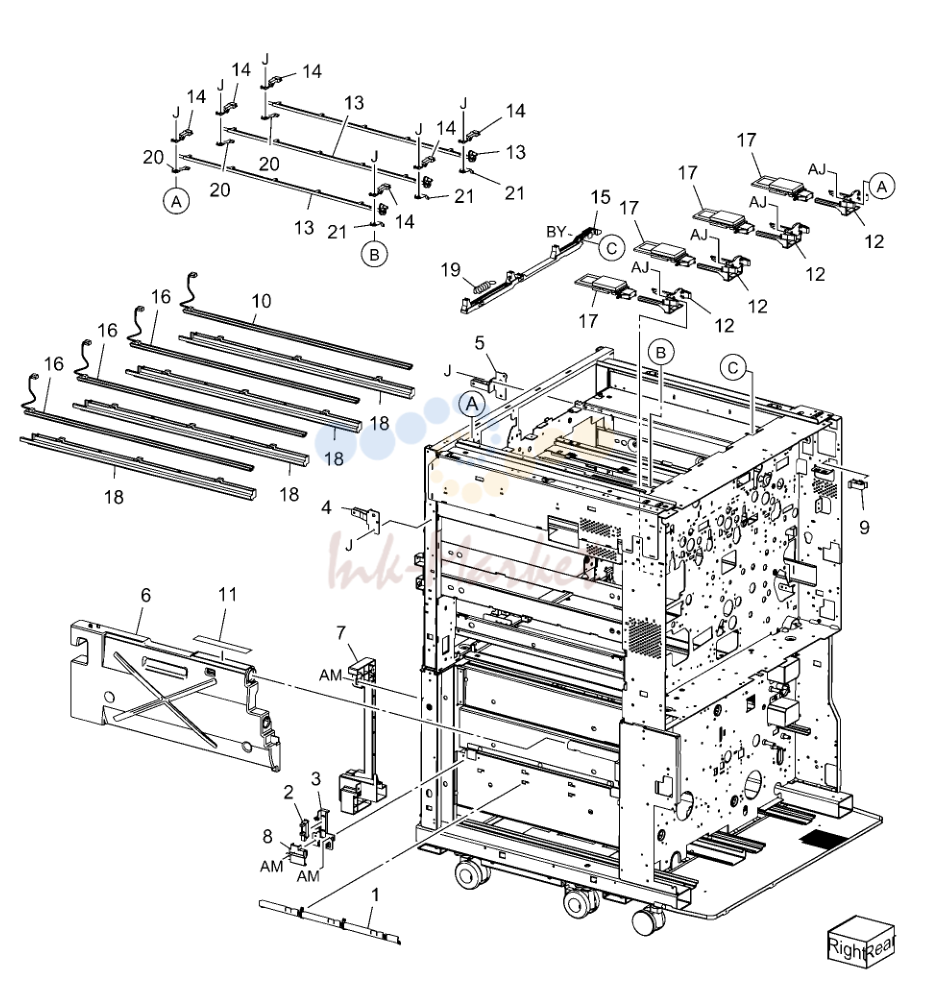

- Dispense узел (1 of 3)

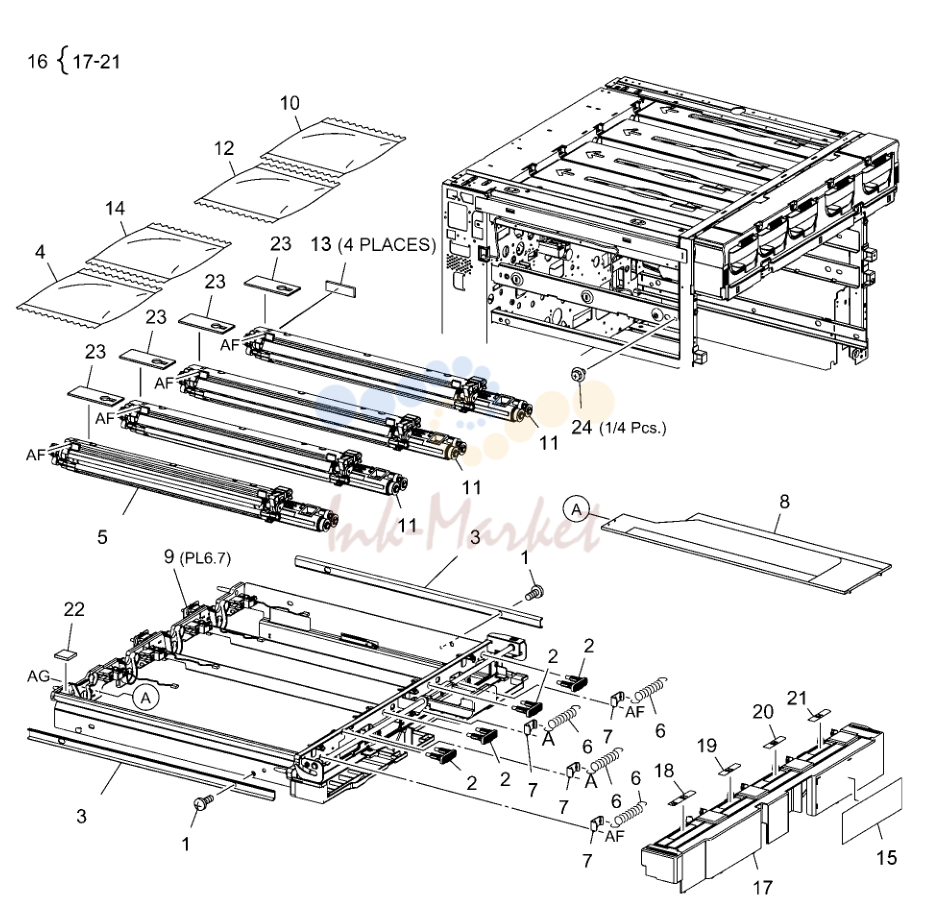

- Dispense узел (2 of 3)

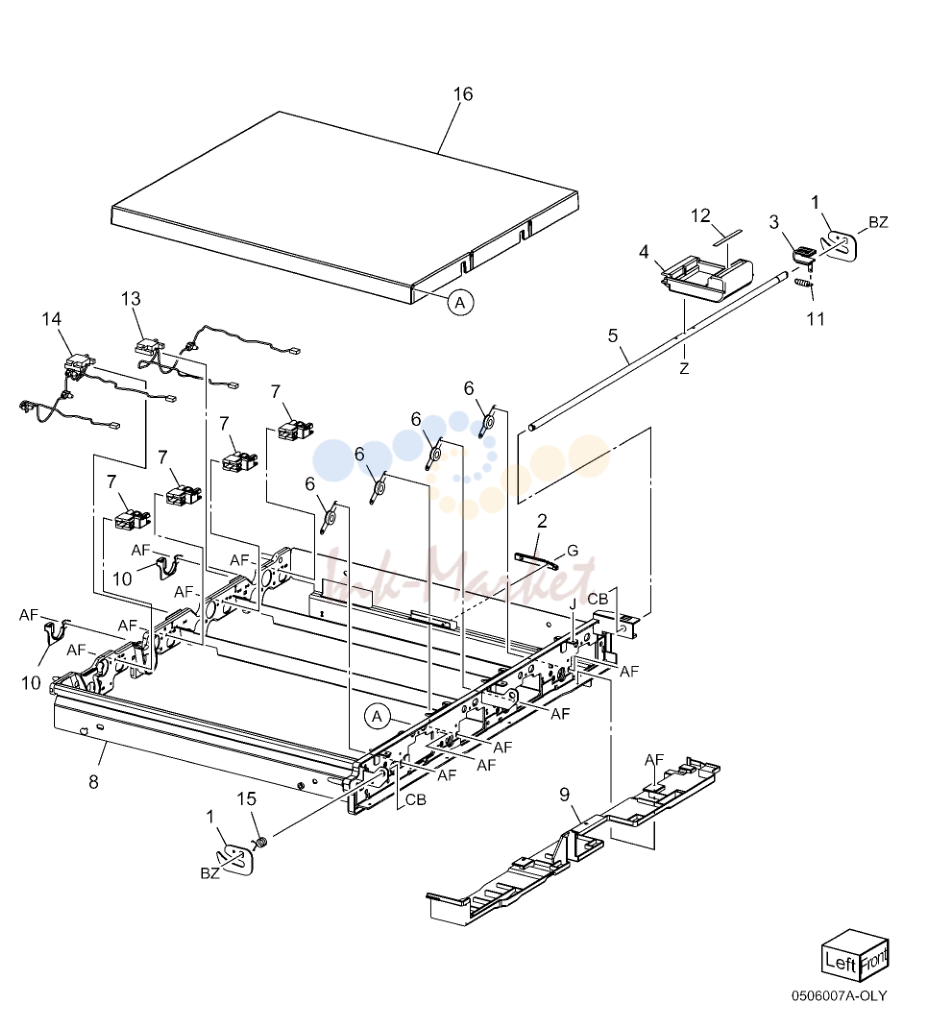

- Dispense узел (3 of 3)

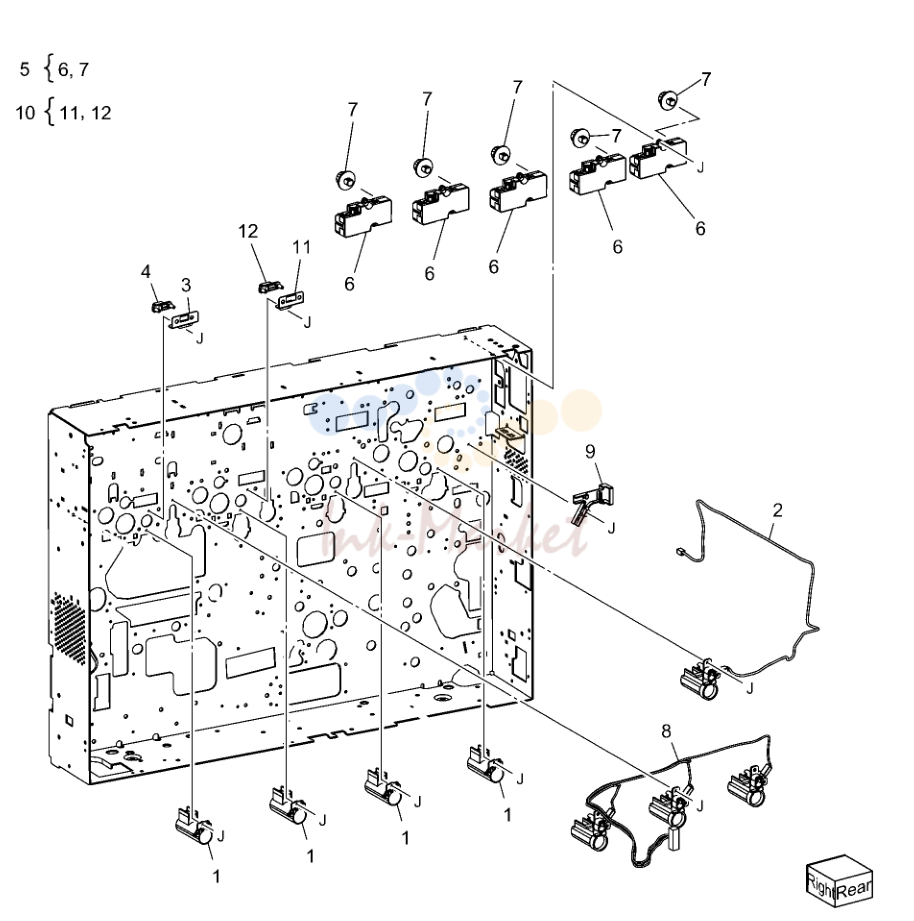

- задний рама (1 of 2)

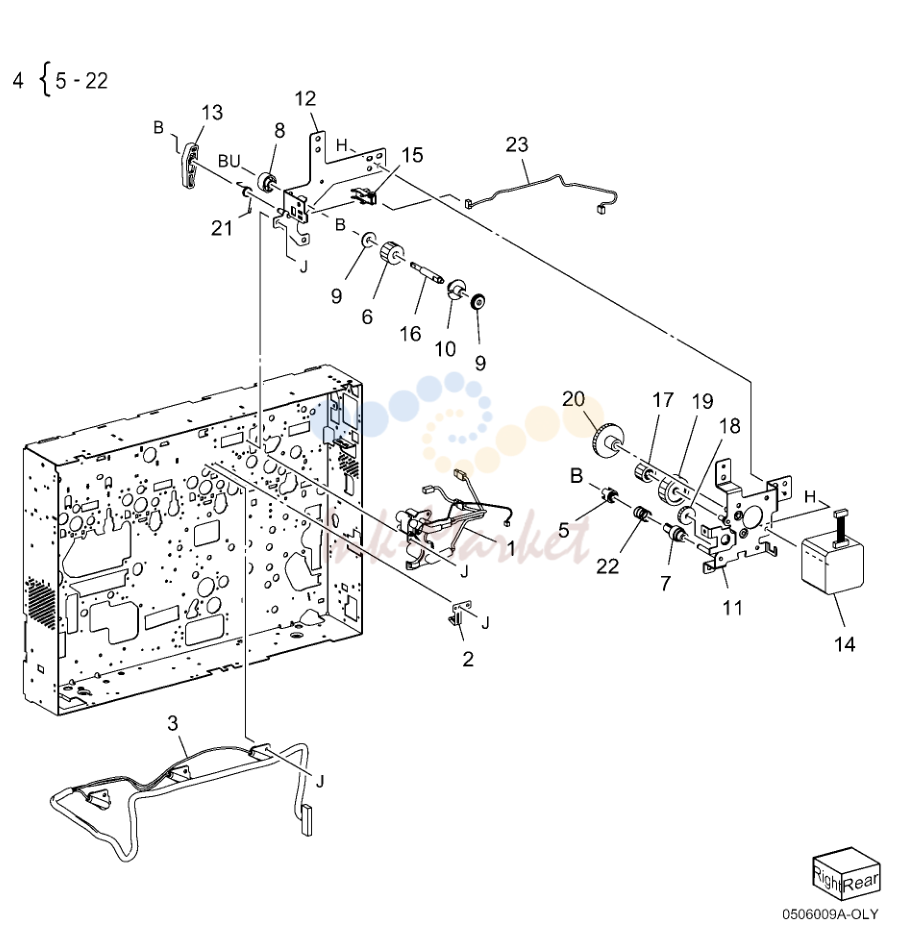

- задний рама (2 of 2)

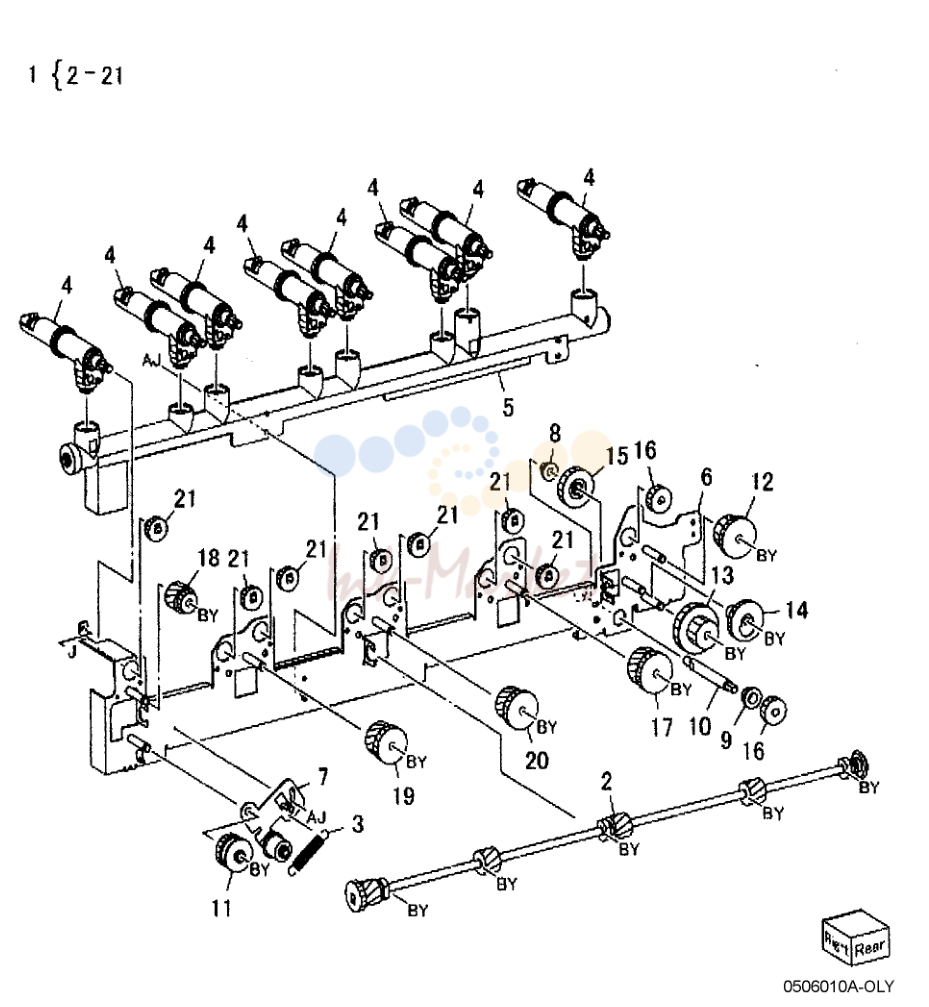

- Direct Pipe в сборе

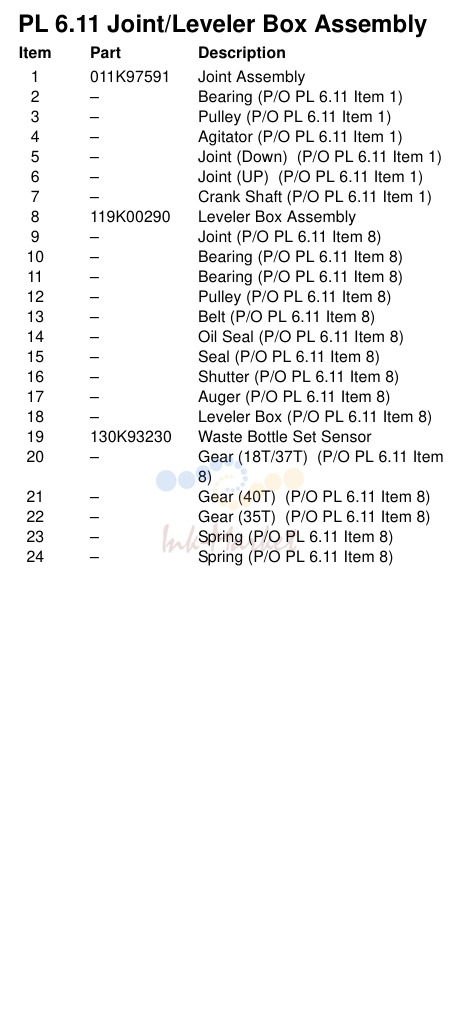

- Joint/Leveler Box в сборе
- переноса ремень узел
- IBT рама в сборе (1 of 4)
- IBT рама в сборе (2 of 4)
- IBT рама в сборе (3 of 4)
- IBT рама в сборе (4 of 4)
- 2nd BTR Roll в сборе (1 of 2)
- 2nd BTR Roll в сборе (2 of 2)
- IBT Drawer
- печь узел
- Air System (1 of 3)
- Air System (2 of 3)
- Air System (3 of 3)
- Inverter
- Inverter 1 Transport (1 of 2)
- Inverter 1 Transport (2 of 2)
- Inverter 2 Transport (1 of 2)
- Inverter 2 Transport (2 of 2)
- Electrical (1 of 3)
- Electrical (2 of 3)
- Electrical (3 of 3)
- SBC Module
- крышка (1 of 2)
- крышка (2 of 2)
- Convenience Stapler
- IIT крышка - передний/верхний
- IIT крышка - задний/правый, Power шасси (DADF-250)
- IIT Bottom кронштейн
- IIT Component
- IIT корпус - Electrical
- IIT корпус - Carriage
- IIT/IPS узел
- Full Rate Carriage Component
- Half Rate Carriage Component
- DADF
- DADF крышка
- DADF плата, Counter Balance
- DADF Document Tray, Tray мотор
- Feeder верхний направляющая, DADF левый верхний крышка
- подачи мотор, подачи муфта, Invert привод Roll
- Pre Registration мотор, Pre Registration Roll направляющая, Take Aw
- Registration мотор, Registration Roll
- Platen мотор, Platen Roll, Out Roll
- выход мотор, выход Roll
- выход Gate соленоид, Simp/Dup Gate соленоид, Nip соленоид, In
- выход верхний/нижний направляющая, Registration Out направляющая, Feeder нижний
- DADF Document Tray Component
- DADF Document верхний Tray Component
- Feeder верхний направляющая Component
- Feeder/Nudger Roll Component
- выход верхний направляющая Component
- выход нижний направляющая Component
- Registration Out направляющая Component
- Feeder нижний направляющая Component
- Control Panel
- UI/LCD Touch Panel
- OCT (2 of 2)
- Finisher Base Component
- Finisher Base Component-2
- Finisher плата
- LVPS Inlet, Outlet
- Finisher Transport мотор, Roll
- Compile выход мотор, Roll
- SCT выход мотор, Roll, Gate
- Entrance Roll, направляющая
- Booklet направляющая
- выход направляющая
- I/F Module Component (плата)
- I/F Module Component (направляющая)
- I/F Module Component (Decurler)
- I/F Module Component (Transport)
- Punch Component-1 (верхний)
- Punch Component-2 (правый)
- Punch Component-3 (левый)
- Staple Components (Cut Stapler узел)
- Compile Component-1 (Tamper)
- Compile Component-2 (End Wall)
- нижний выход направляющая Components
- Eject Component-1 (Sub Paddle)
- Eject Component-2 (подачи Roll)
- Eject Component-3 (мотор)
- Stacker Component-1 (Offset)
- Stacker Component-2 (Elevator)
- Stacker Component-3 (Tray 1)
- Stacker Component-4 (Tray 2)
- Stacker Component-5 (датчик, Booklet)
- Booklet Accessory
- Booklet Component-1 (Stapler)
- Booklet Component-2 (End направляющая)
- Booklet Component-3 (Knife)
- Booklet Component-4 (Tamper)
- Booklet Component-5 (Roll)
- Booklet Component-6 (направляющая)
- Booklet Component-7 (мотор)
- Booklet Tray Component
- Interposer Accessory
- Feeder Component-1 (верхний)
- Feeder Component-2 (подачи/Nudger)
- Feeder Component-3 (U/D)
- Feeder Component-4 (подачи мотор)
- Feeder Component-5 (Tray)
- Folder Component-1 (верхний)
- Folder Component-2 (Middle-Roll)
- Folder Component-3 (Middle-направляющая 1)
- Folder Component-4 (Middle-направляющая 2)
- Folder Component-5 (нижний-направляющая)
- Folder Component-6 (нижний-Roll)
- Folder Component-7 (End направляющая 2, Tray)
- Folder Component-8 (плата, крышка)
- End направляющая 1
- End направляющая 2
- крышка-1 (передний, верхний)
- крышка-2 (задний, правый)
- HCF узел
- HCF Tray 6 (1 of 2)
- HCF Tray 6 (2 of 2)
- HCF Feeder (1 of 3)
- HCF Feeder (2 of 3)
- HCF Feeder (3 of 3)
- HCF верхний крышка узел
- HCF Electrical and Rail
- Finisher крышка: 1 of 2
- Finisher крышка: 2 of 2
- Finisher Stack
- Finisher Punch
- Finisher Stapler
- Finisher Eject: 1 of 3
- Finisher Eject: 2 of 3
- Finisher Eject: 3 of 3
- Finisher Transport: 1 of 2
- Finisher Transport: 2 of 2
- Finisher Electrical
- Booklet Accessory
- Booklet Component - 1
- Booklet Component -2 (End направляющая)
- Booklet Component -3
- Booklet Component -4
- Booklet Component -5
- Booklet Component -6 (направляющая)
- Booklet Component -7
- Booklet Tray Component
- I/F Module Component (привод)
- I/F Module Component (Decurler)
- I/F Module Component (направляющая)
- Finisher верхний Tray (5 Places)
- Узел 195

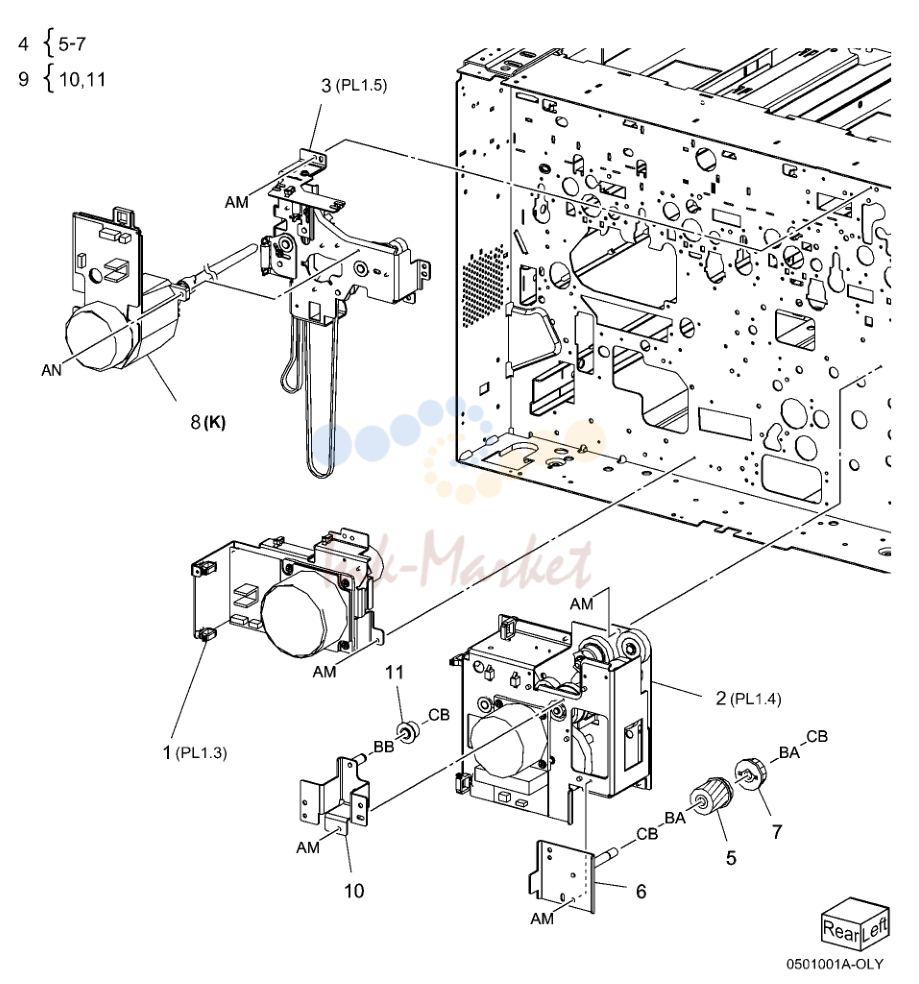

привод узел (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 007K87844 запросить цену → | печь привод в сборе |
| 2 | 007K89115 запросить цену → | главный привод в сборе |
| 3 | 007K93773 запросить цену → | девелопер привод в сборе (K) |
| 4 | 068K24230 запросить цену → | шестерня кронштейн в сборе |
| 8 | 127K39852 запросить цену → | барабан мотор в сборе (K) (REP |

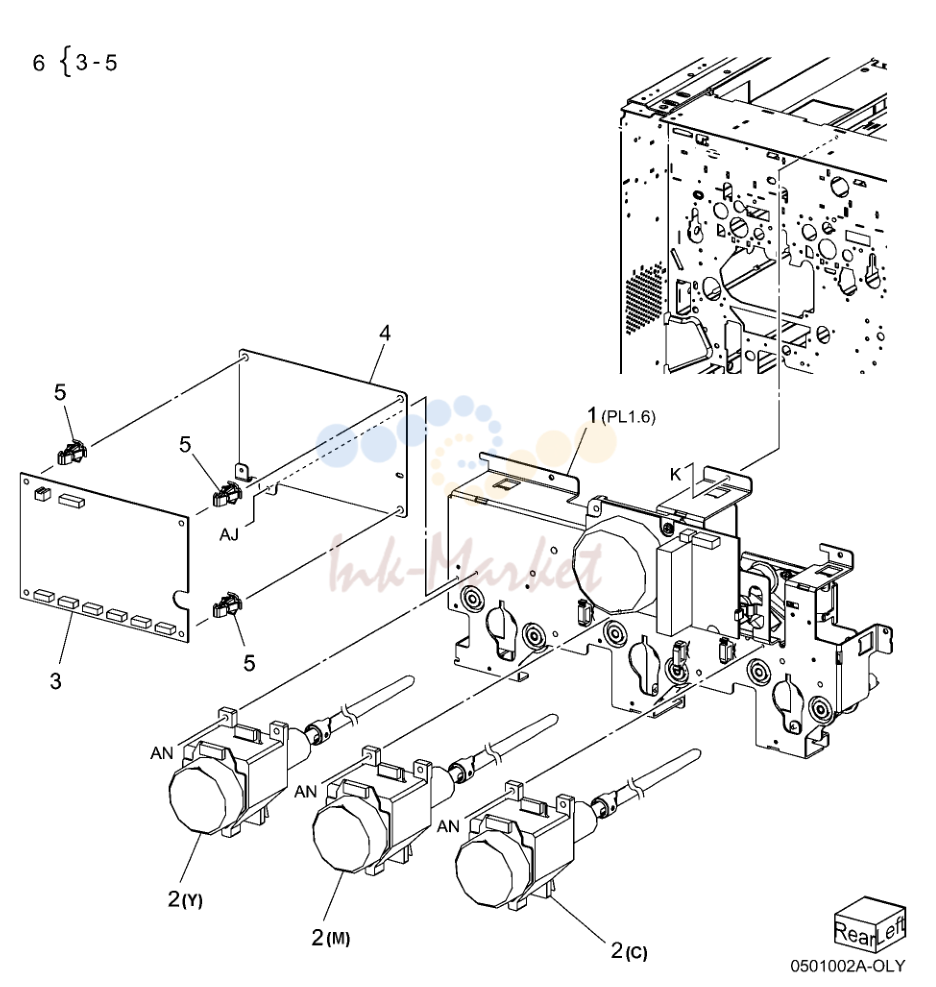

привод узел (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 007K87857 запросить цену → | девелопер привод в сборе (Y, M |
| 2 | 127K39864 запросить цену → | барабан мотор в сборе (Y, M, C) |
| 6 | 960K01611 запросить цену → | барабан мотор YMC плата в сборе |

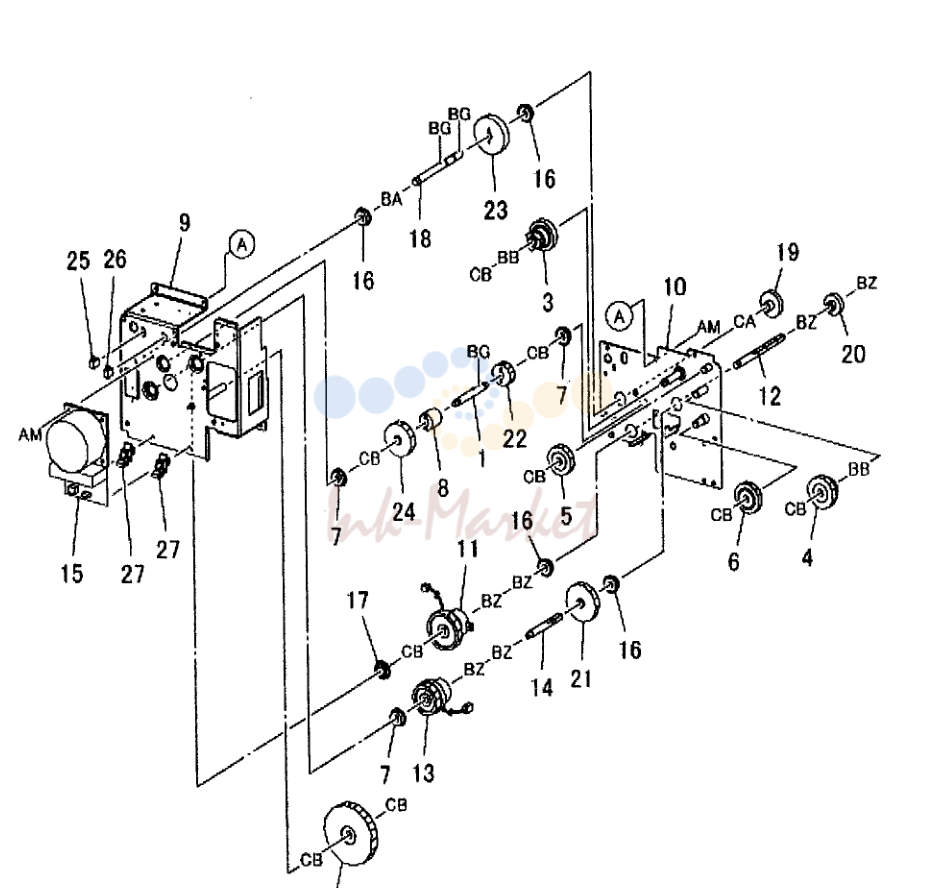

главный привод в сборе
| № | Артикул | Наименование |
|---|---|---|
| 7 | 013E87700 запросить цену → | Ball подшипник |
| 11 | 121K33941 запросить цену → | 2nd BTR Cam муфта |
| 13 | 121K33961 запросить цену → | девелопер K привод муфта в сборе |
| 15 | 127K39620 запросить цену → | Main мотор в сборе |
| 16 | 413W08350 запросить цену → | подшипник |
| 17 | 413W77359 запросить цену → | подшипник |

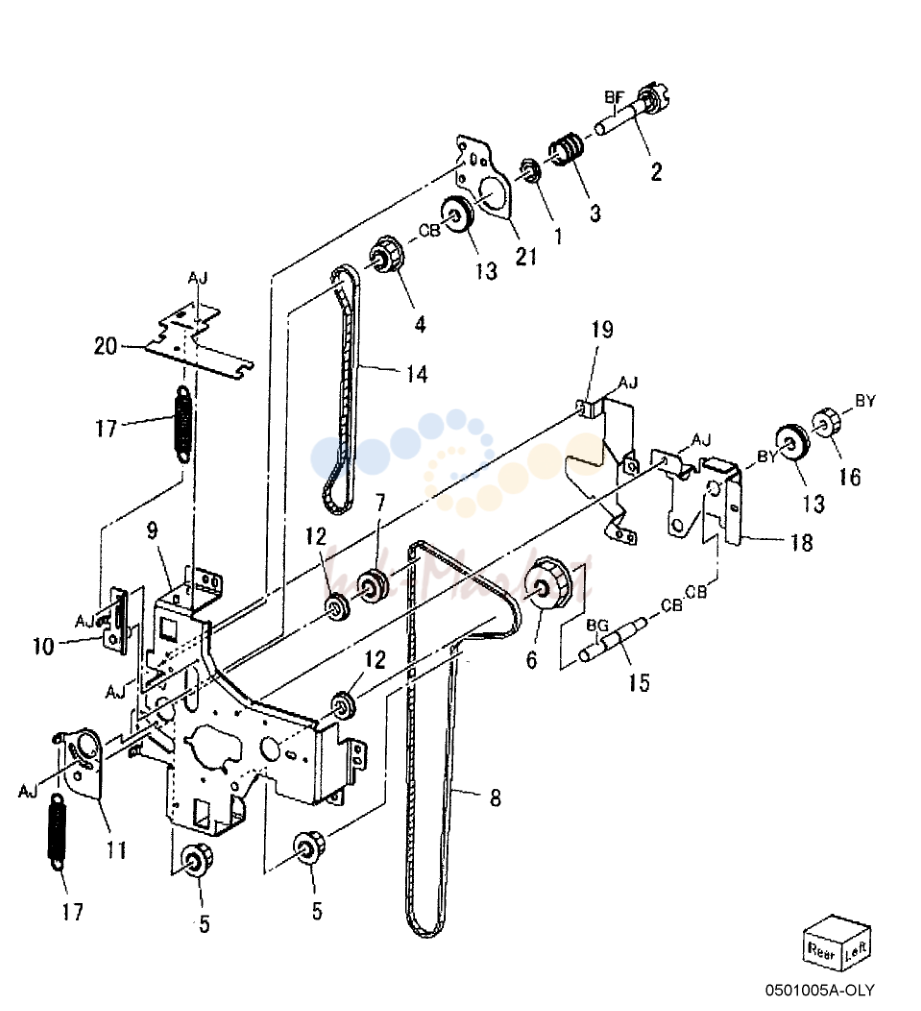

девелопер привод в сборе (K)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 005E17830 запросить цену → | Retainer |
| 3 | 009E94920 запросить цену → | пружина |
| 12 | 413W08350 запросить цену → | подшипник |
| 13 | 413W08950 запросить цену → | подшипник |
| 14 | 423W52154 запросить цену → | ремень |

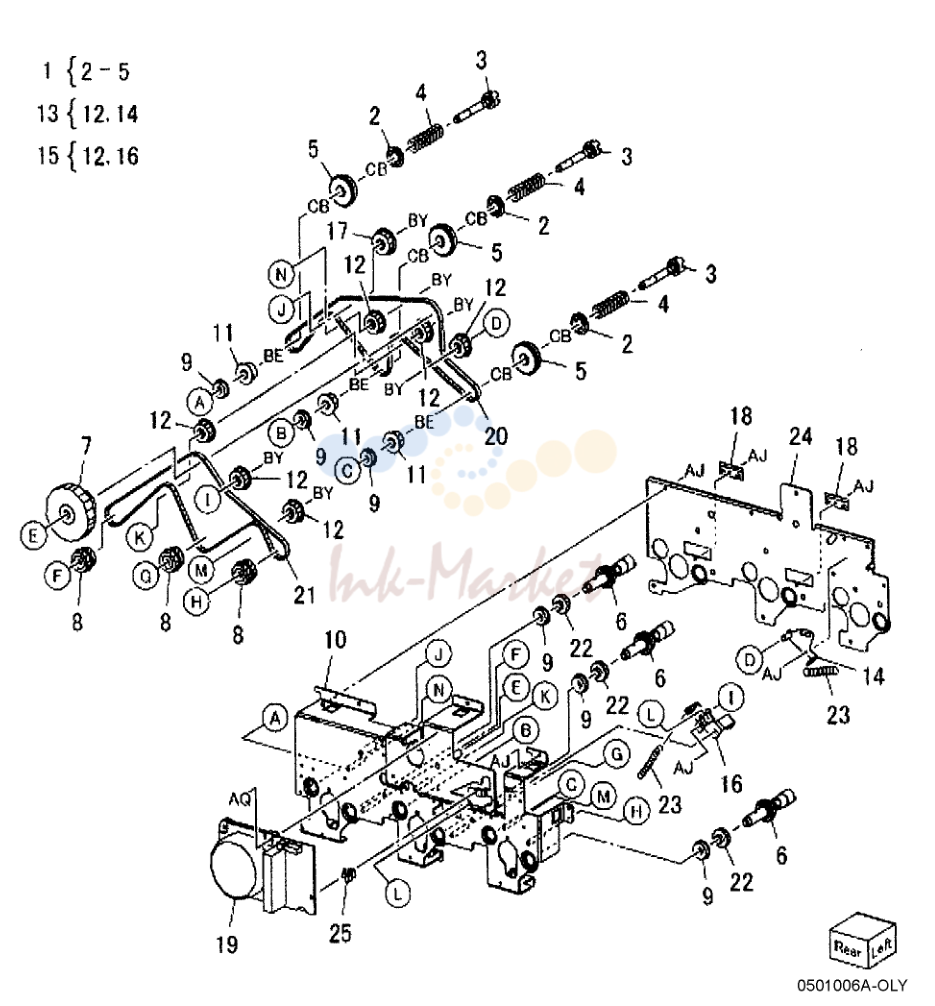

девелопер привод в сборе (Y, M, C)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 009E94920 запросить цену → | пружина |
| 19 | 127K36831 запросить цену → | девелопер мотор в сборе (Y, M |

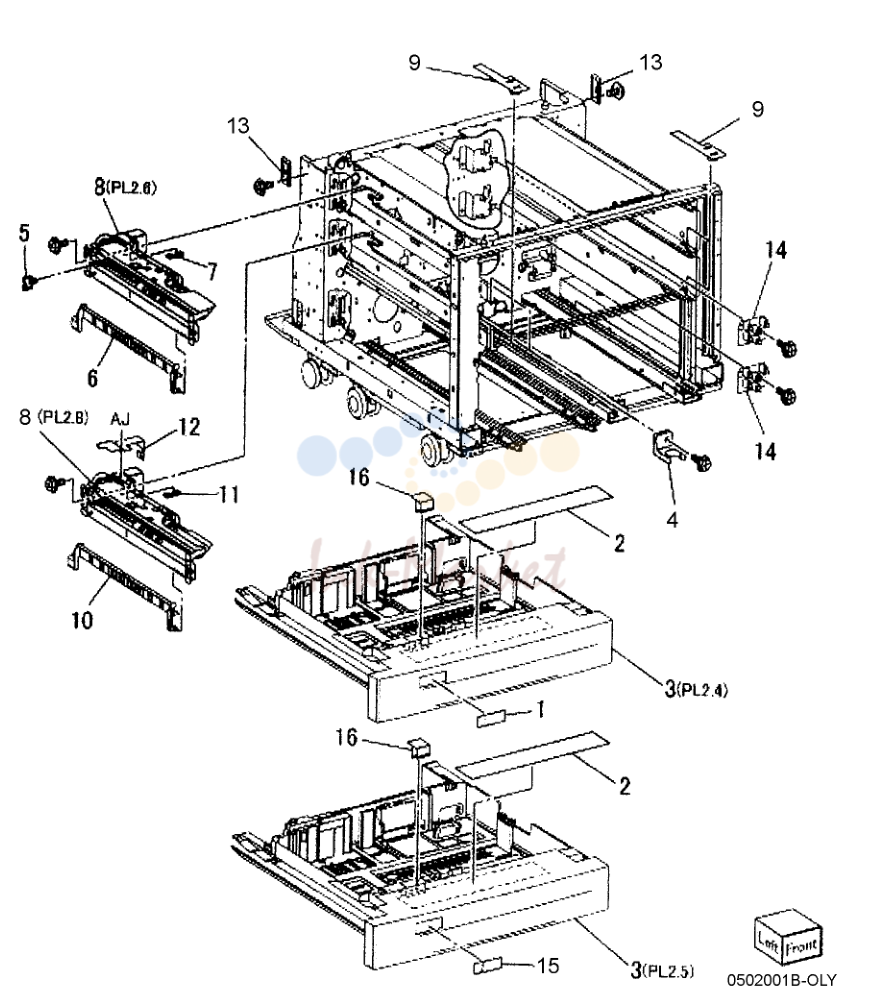

Tray 1/2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 893E16030 запросить цену → | Tray Label (1) |
| 3 | 050K60624 запросить цену → | Tray в сборе, Tray в сборе |
| 6 | 054K27520 запросить цену → | подачи Out направляющая |
| 1 | 059K26938 запросить цену → | Tray подачи в сборе |
| 9 | 014E51110 запросить цену → | Spacer |
| 14 | 110K12100 запросить цену → | Tray Paper Size Switch, Tray |
| 15 | 893E16010 запросить цену → | Tray Label (2) |
| 16 | 014E59990 запросить цену → | Slide Lock |

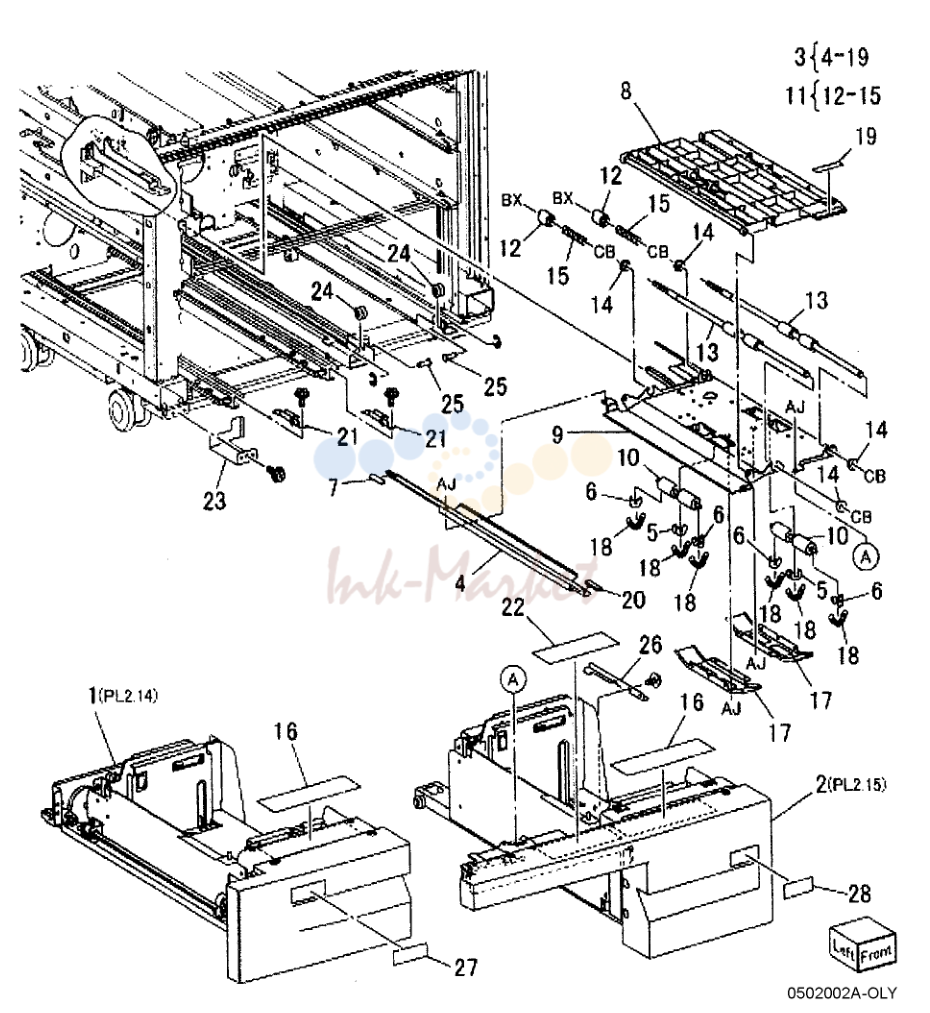

Tray 3/4 (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 050K50436 запросить цену → | Tray в сборе |
| 2 | 050K50419 запросить цену → | Tray в сборе |
| 3 | 059K24912 запросить цену → | Tray Transport в сборе |
| 8 | 054E22291 запросить цену → | верхний направляющая |
| 10 | 059E98860 запросить цену → | Pinch Roll |
| 11 | 059K24920 под заказ | Transport Roll в сборе |
| 14 | 413W77559 запросить цену → | подшипник |
| 18 | 809E39381 запросить цену → | пружина |
| 22 | 893E03310 запросить цену → | Label (Jam Clearance Instruction) |
| 27 | 893E41500 запросить цену → | Tray Label (3) |
| 28 | 893E41510 запросить цену → | Tray Label (4) |

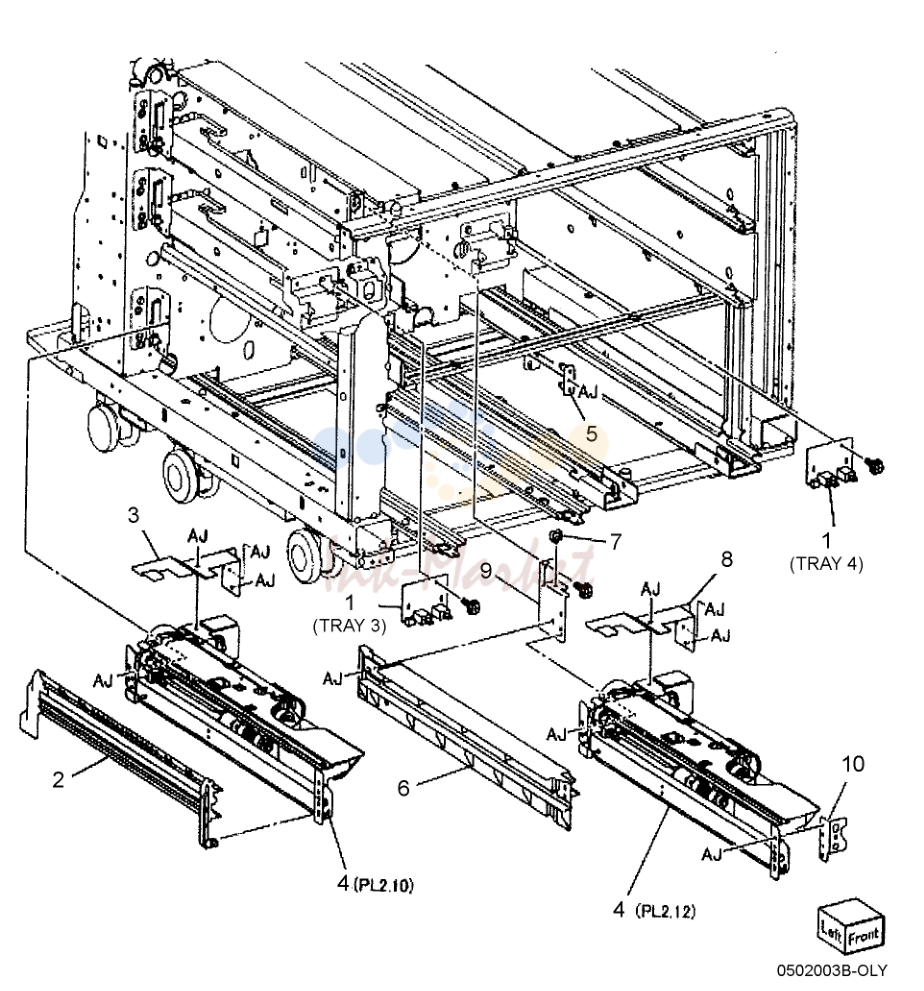

Tray 3/4 (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 110K11820 запросить цену → | Tray Paper Size Switch, Tray |
| 2 | 054K30831 запросить цену → | подачи Out направляющая |
| 4 | 059K26938 запросить цену → | Tray подачи в сборе |

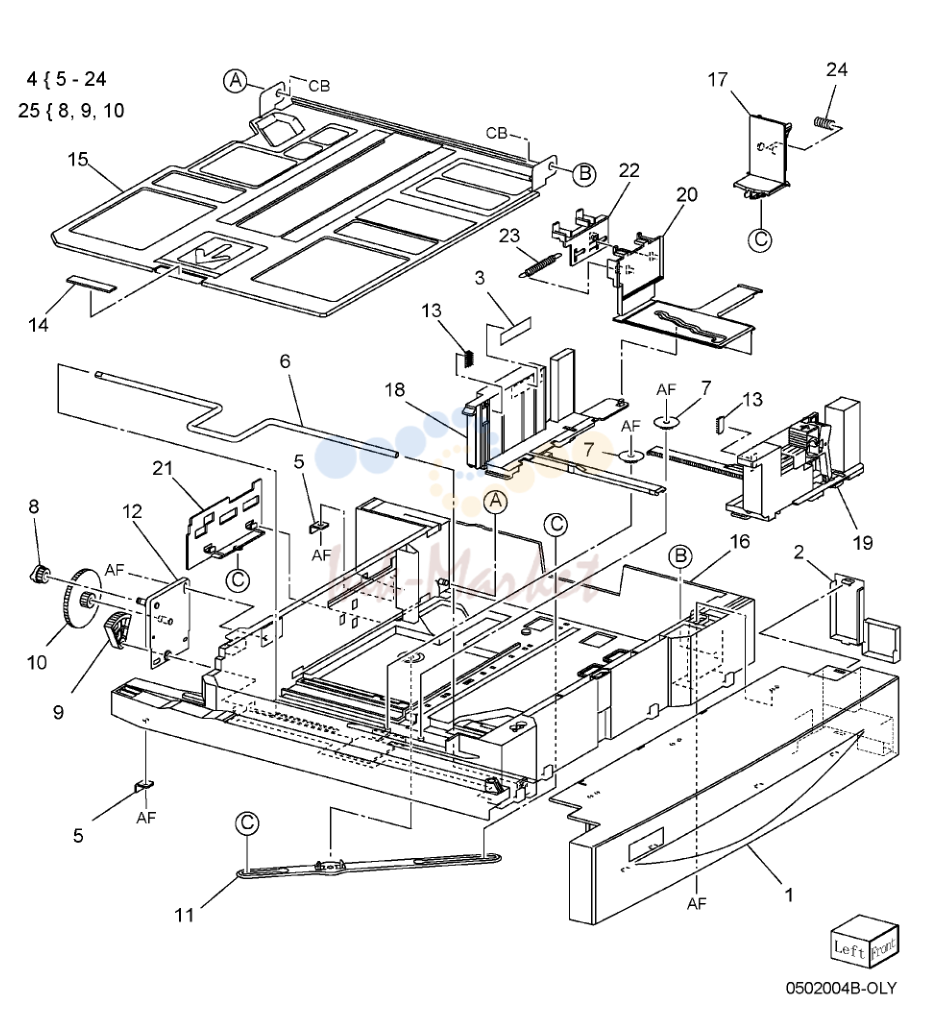

Tray 1 в сборе
| № | Артикул | Наименование |
|---|---|---|
| 3 | 893E09490 запросить цену → | Label (Max) |
| 13 | 019E71680 запросить цену → | Pad |
| 14 | 019K09580 запросить цену → | Bottom пластина Pad |
| 17 | 038E26533 запросить цену → | End направляющая |
| 18 | 038E39090 запросить цену → | задний направляющая |
| 25 | 604K20541 запросить цену → | Tray шестерня Kit |

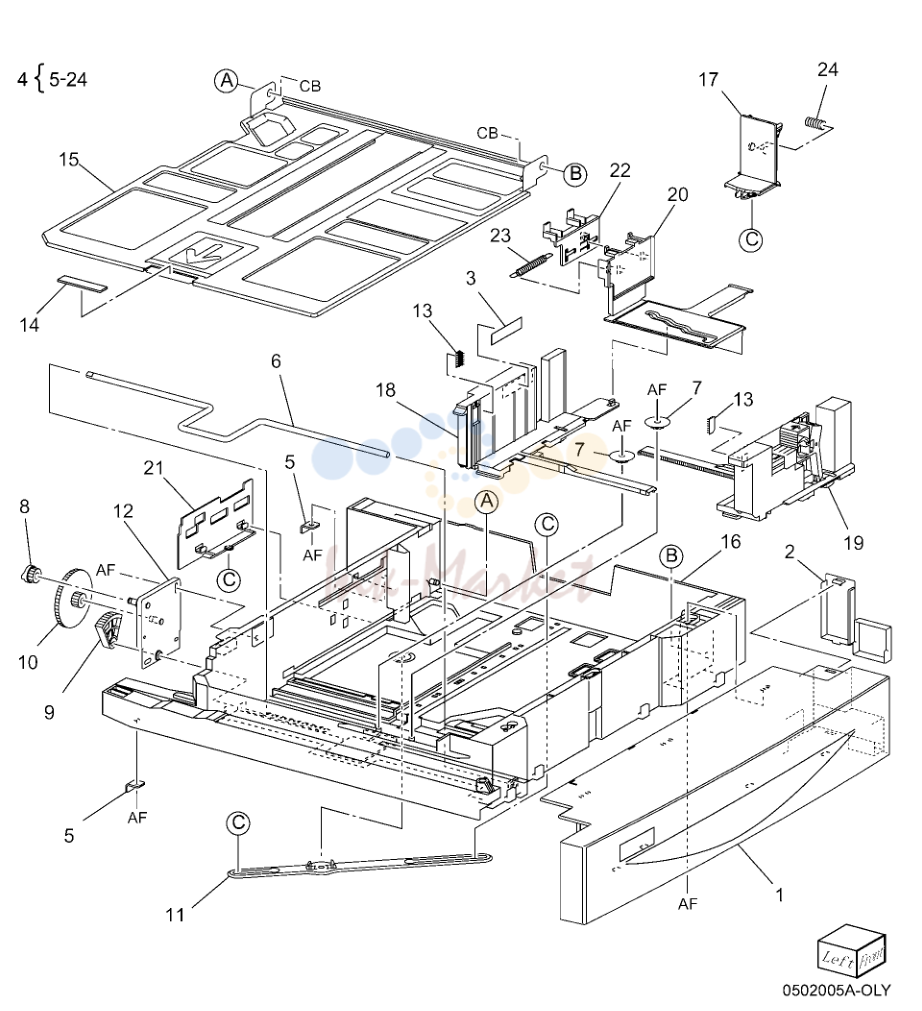

Tray 2 в сборе
| № | Артикул | Наименование |
|---|---|---|
| 3 | 893E09490 запросить цену → | Label (Max) |
| 7 | 007E78190 запросить цену → | Pinion |
| 10 | 604K20541 запросить цену → | шестерня (13T/60T) |
| 13 | 019E71680 запросить цену → | Pad |
| 14 | 019K09580 запросить цену → | Bottom пластина Pad |
| 17 | 038E26533 запросить цену → | End направляющая |
| 18 | 038E39090 запросить цену → | задний направляющая |
Tray 1 подачи в сборе (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 013E92890 запросить цену → | подшипник (6) |
| 6 | 120E22481 запросить цену → | актуатор |
| 7 | 930W00113 запросить цену → | Tray Stack Height датчик, Tray |
| 8 | 930W00211 запросить цену → | Tray Pre подачи датчик |
| 9 | 005K83081 запросить цену → | One Way муфта |
| 10 | 007K85730 запросить цену → | One Way шестерня |
| 16 | 127K38171 запросить цену → | Tray Lift/подачи мотор |

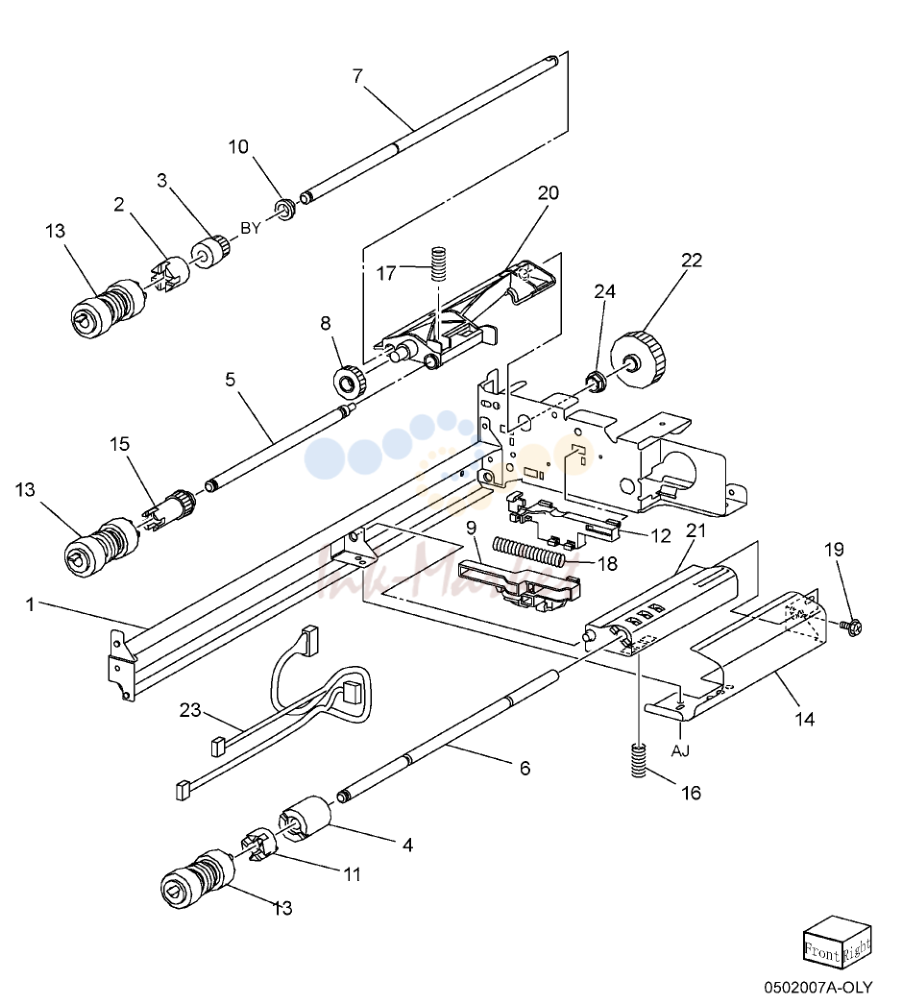

Tray 1 подачи в сборе (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 005K05890 под заказ | Oneway муфта |
| 3 | 005K06760 запросить цену → | муфта (22T) |
| 4 | 005K81880 запросить цену → | Friction муфта |
| 8 | 007E79380 запросить цену → | шестерня (33T) |
| 10 | 013E92890 запросить цену → | подшипник (6) |
| 13 | 600K78460 ✓ в наличии | подачи/Nudger/тормозной Roll Kit |

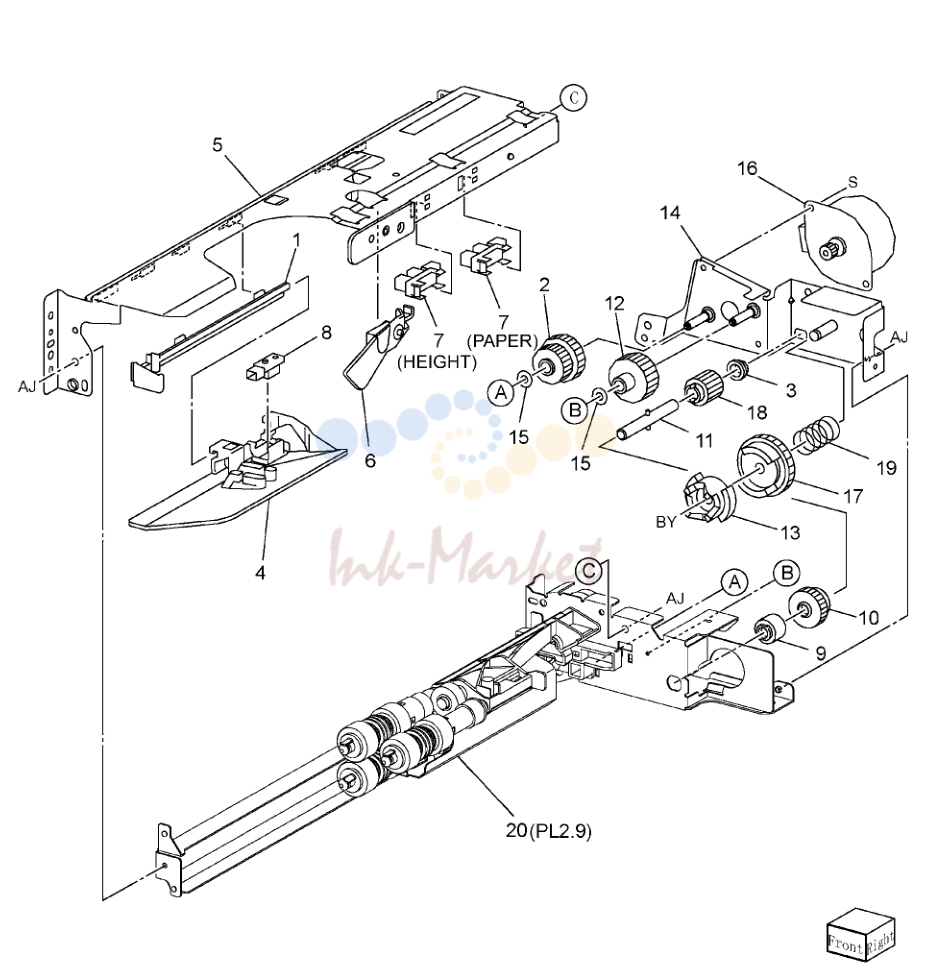

Tray 2 подачи в сборе (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 013E92890 запросить цену → | подшипник (6) |
| 6 | 120E22481 запросить цену → | актуатор |
| 7 | 930W00113 запросить цену → | Tray Stack Height датчик, Tray |
| 8 | 930W00211 запросить цену → | Tray Pre подачи датчик |
| 9 | 005K83081 запросить цену → | One Way муфта в сборе |
| 10 | 007K85730 запросить цену → | One Way шестерня в сборе |
| 16 | 127K38171 запросить цену → | Tray Lift/подачи мотор |

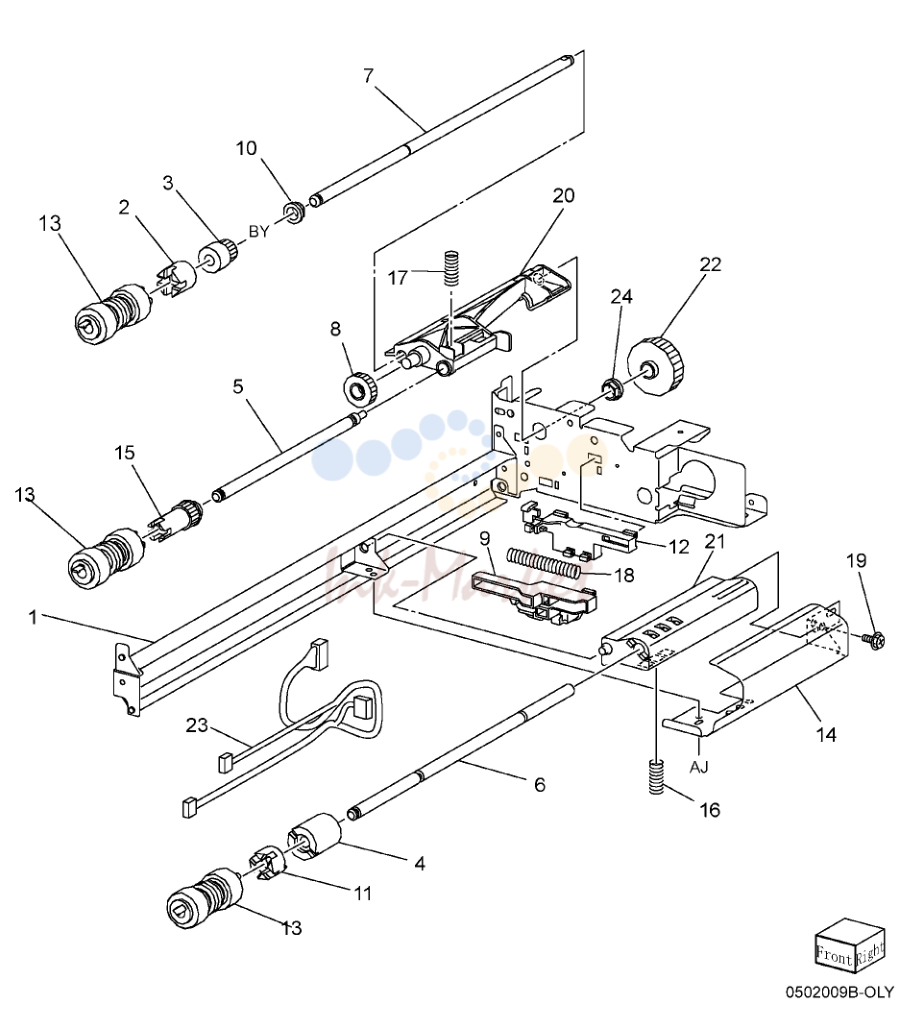

Tray 2 подачи в сборе (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 005K05890 под заказ | One Way муфта |
| 3 | 005K06760 запросить цену → | муфта (22T) |
| 4 | 005K81880 запросить цену → | Friction муфта |
| 8 | 007E79380 запросить цену → | шестерня (33T) |
| 10 | 013E92890 запросить цену → | подшипник (6) |
| 13 | 600K78460 ✓ в наличии | подачи/Nudger/тормозной Roll Kit |
Tray 3 подачи в сборе (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 013E92890 запросить цену → | подшипник (6) |
| 6 | 120E22481 запросить цену → | актуатор |
| 7 | 930W00113 запросить цену → | Tray Stack Height датчик, Tray |
| 8 | 930W00211 запросить цену → | Tray Pre подачи датчик |
| 9 | 005K83081 запросить цену → | One Way муфта в сборе |
| 10 | 007K85730 запросить цену → | One Way шестерня в сборе |
| 16 | 127K38171 запросить цену → | Tray Lift/подачи мотор |
Tray 3 подачи в сборе (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 005K05890 под заказ | One Way муфта |
| 3 | 005K06760 запросить цену → | муфта (22T) |
| 4 | 005K81880 запросить цену → | Friction муфта |
| 8 | 007E79380 запросить цену → | шестерня (33T) |
| 10 | 013E92890 запросить цену → | подшипник (6) |
| 13 | 600K78460 ✓ в наличии | подачи/Nudger/тормозной Roll Kit (REP |
Tray 4 подачи в сборе (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 013E92890 запросить цену → | подшипник (6) |
| 6 | 120E22481 запросить цену → | актуатор |
| 7 | 930W00113 запросить цену → | Tray Stack Height датчик, Tray |
| 8 | 007K85730 запросить цену → | One Way шестерня в сборе |
| 4 | 930W00211 запросить цену → | Tray Pre подачи датчик |
| 9 | 005K83081 запросить цену → | One Way муфта в сборе |
| 16 | 127K38171 запросить цену → | Tray Lift/подачи мотор |
Tray 4 подачи в сборе (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 005K05890 под заказ | One Way муфта |
| 3 | 005K06760 запросить цену → | муфта (22T) |
| 4 | 005K81880 запросить цену → | Friction муфта |
| 8 | 007E79380 запросить цену → | шестерня (33T) |
| 10 | 013E92890 запросить цену → | подшипник (6) |
| 13 | 600K78460 ✓ в наличии | подачи/Nudger/тормозной Roll Kit |
Tray 3 в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | 003E79750 запросить цену → | Stopper |
| 3 | 006K23661 запросить цену → | Lift вал в сборе |
| 5 | 413W77559 запросить цену → | подшипник |
| 6 | 007E78190 запросить цену → | Pinion |
| 14 | 019E71680 запросить цену → | Pad |
| 15 | 020E36560 запросить цену → | Pulley |
| 16 | 604K20730 запросить цену → | TMM Pulley Kit |
| 18 | 030K75541 запросить цену → | Brake в сборе |
| 19 | 007E78390 запросить цену → | шестерня (18T) |
| 20 | 019K93921 запросить цену → | Brake |
| 22 | 032E20890 запросить цену → | Wire направляющая |
| 23 | 604K20740 запросить цену → | TTM шлейф направляющая Kit |
| 24 | 038K87161 запросить цену → | передний направляющая в сборе |
| 32 | 893E09490 запросить цену → | Label (Max) |
| 35 | 604K20750 запросить цену → | Tray шлейф Kit |
Tray 4 в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | 003E79750 запросить цену → | Stopper |
| 3 | 006K23661 запросить цену → | Lift вал в сборе |
| 5 | 413W77559 запросить цену → | подшипник |
| 6 | 007E78190 запросить цену → | Pinion |
| 8 | 007E78390 запросить цену → | шестерня (18T) |
| 13 | 893E09490 запросить цену → | Label (Max) |
| 15 | 019K09580 запросить цену → | Bottom Pad |
| 16 | 019E71680 запросить цену → | Pad |
| 17 | 604K20730 запросить цену → | TMM Pulley Kit |
| 19 | 019K93921 запросить цену → | Brake в сборе |
| 22 | 604K20740 запросить цену → | TTM шлейф направляющая Kit |
| 23 | 038K87121 запросить цену → | передний направляющая в сборе |
| 35 | 604K20750 запросить цену → | Tray шлейф Kit |
Tray 5 / Bypass направляющая в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | 054K26316 запросить цену → | направляющая в сборе |
| 6 | 059K26201 под заказ | Roll в сборе |
| 7 | 059K37990 запросить цену → | Pinch Roll |
| 8 | 413W08050 запросить цену → | Ball подшипник |
| 9 | 413W08350 запросить цену → | подшипник |
| 13 | 809E54941 запросить цену → | пружина |
| 16 | 930W00211 запросить цену → | Pre Registration датчик |
| 20 | 130K71370 запросить цену → | Tray подачи Out датчик |
Pre Registration мотор в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 015K64793 запросить цену → | Pre Registration мотор в сборе |
| 12 | 127K39650 запросить цену → | Pre Registration мотор |
Takeaway Roll
| № | Артикул | Наименование |
|---|---|---|
| 4 | 130K88311 запросить цену → | Tray подачи Out датчик |
| 10 | 059K24941 запросить цену → | Takeaway Roll в сборе |
| 16 | 130E84300 запросить цену → | Tray подачи Out датчик |
левый направляющая крышка
| № | Артикул | Наименование |
|---|---|---|
| 4 | 110E11420 запросить цену → | L/H крышка Interlock Switch |
| 7 | 802K47249 запросить цену → | левый направляющая крышка в сборе |
| 11 | 013E26100 запросить цену → | подшипник |
| 13 | 059E99240 запросить цену → | Pinch Roll |
| 17 | 809E54780 запросить цену → | пружина |
T/A привод
| № | Артикул | Наименование |
|---|---|---|
| 6 | 007K87671 запросить цену → | T/A привод в сборе |
| 14 | 121K33710 запросить цену → | Take Away муфта And |
| 15 | 127K39520 запросить цену → | T/A мотор |
| 16 | 413W08350 запросить цену → | Ball подшипник |
| 17 | 413W77359 запросить цену → | подшипник |
Tray 3/4 шестерня в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 030K75452 запросить цену → | Tray шестерня в сборе |
| 7 | 030K76141 запросить цену → | Tray шестерня в сборе |
| 14 | 017E94310 запросить цену → | Caster |
| 15 | 017K93160 запросить цену → | Caster |
| 16 | 017K93170 запросить цену → | Caster |
Tray 5 / Bypass Accessory
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059K62160 запросить цену → | Tray / Bypass (with крышка) |
| 2 | 893E44110 запросить цену → | Label (Instruction) |
| 3 | 893E44121 запросить цену → | Label (Size) |
Tray 5 / Bypass крышка
| № | Артикул | Наименование |
|---|---|---|
| 5 | 110E11430 запросить цену → | крышка Interlock Switch |
| 11 | 802E55621 запросить цену → | передний крышка |
| 12 | 802E55633 запросить цену → | задний крышка |
| 13 | 802E55640 запросить цену → | передний крышка |
| 14 | 802E55651 запросить цену → | задний крышка |
| 15 | 802E63061 запросить цену → | верхний крышка |
| 16 | 802K57484 запросить цену → | нижний крышка в сборе |
| 19 | 962K17863 запросить цену → | Wire жгут |
| 20 | 893E16170 запросить цену → | Label (Max) |
| 21 | 893E15750 запросить цену → | Label (Number) |
Tray 5 / Bypass Component (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 007E79331 запросить цену → | Sector шестерня |
| 3 | 007E79350 запросить цену → | шестерня (19T) |
| 4 | 013E23610 запросить цену → | Sleeve подшипник |
| 6 | 013E92890 запросить цену → | Sleeve подшипник |
| 9 | 801K05036 запросить цену → | Lift Up мотор |
Tray 5 / Bypass Tray Component
| № | Артикул | Наименование |
|---|---|---|
| 5 | 802E55680 запросить цену → | Tray нижний крышка |
| 6 | 038E26770 запросить цену → | передний Side направляющая |
| 7 | 038E26780 запросить цену → | задний Side направляющая |
| 12 | 930W00111 под заказ | Lift Down датчик |
| 13 | 130K64360 запросить цену → | Paper Set датчик |
| 14 | 130K64432 запросить цену → | Size датчик |
| 16 | 007E79700 запросить цену → | Pinion шестерня |
| 19 | 809E49930 запросить цену → | Compression пружина |
| 20 | 012E11760 запросить цену → | датчик Link |
Tray 5 / Bypass Feeder Component
| № | Артикул | Наименование |
|---|---|---|
| 3 | 012E11041 запросить цену → | соленоид Link |
| 4 | 121K31341 запросить цену → | Nudger соленоид |
| 7 | 007E78770 запросить цену → | шестерня (25T) |
| 9 | 007E78760 запросить цену → | шестерня (19T) |
| 10 | 007E78780 под заказ | шестерня (25T) |
| 11 | 007K88730 запросить цену → | One Way муфта шестерня (23T/27T) |
| 13 | 059K26591 под заказ | тормозной Roll |
| 14 | 059K26691 ✓ в наличии | подачи Roll |
| 15 | 059K26702 под заказ | Nudger Roll |
| 17 | 059K29538 запросить цену → | верхний Feeder |
| 18 | 127K38252 под заказ | подачи мотор |
| 19 | 013E25530 запросить цену → | Sleeve подшипник |
| 20 | 413W66250 под заказ | Ball подшипник |
| 21 | 604K23660 ✓ в наличии | тормозной, подачи, Nudger Roll Kit |
Tray 5 / Bypass верхний Feeder Component
| № | Артикул | Наименование |
|---|---|---|
| 2 | 003E59570 запросить цену → | защёлка |
| 4 | 006K23314 под заказ | подачи/Nudger вал |
| 5 | 007E78180 под заказ | шестерня (25T) |
| 7 | 013E25540 запросить цену → | Sleeve подшипник |
| 12 | 930W00112 запросить цену → | Lift Up датчик, No Paper датчик |
| 15 | 120E21900 запросить цену → | актуатор |
| 16 | 930W00211 запросить цену → | Pre подачи датчик |
Tray 5 / Bypass нижний Feeder Component
| № | Артикул | Наименование |
|---|---|---|
| 5 | 005K06701 запросить цену → | Friction муфта |
| 6 | 007E78170 запросить цену → | шестерня (15T) |
| 7 | 007E89760 запросить цену → | шестерня (22T) |
| 8 | 013E23600 запросить цену → | Sleeve подшипник (Length: 5mm) |
| 9 | 013E23610 запросить цену → | Sleeve подшипник (Length: 6.6mm) |
| 13 | 809E41221 запросить цену → | Compression пружина |
| 14 | 006K23135 запросить цену → | тормозной вал в сборе |
переноса Module в сборе (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 003E61301 запросить цену → | Knob |
| 3 | 059K45985 запросить цену → | 2nd BTR в сборе |
| 6 | 913W12117 запросить цену → | Connector |
| 7 | 913W12124 запросить цену → | Connector |
| 12 | 029E35540 запросить цену → | направляющая Pin |
| 16 | 050K57715 запросить цену → | переноса Module в сборе |
| 18 | 801K32630 запросить цену → | правый Rail |
| 19 | 801K32640 запросить цену → | левый Rail |
| 20 | 059K33527 запросить цену → | Vacuum Transport в сборе (REP |
| 29 | 059K45842 запросить цену → | Registration Transport в сборе |
переноса Module в сборе (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 003K13455 запросить цену → | Drawer защёлка |
| 7 | 127K49690 запросить цену → | Dup мотор в сборе |
| 10 | 913W12113 запросить цену → | Connector |
| 11 | 130K87770 запросить цену → | печь Entrance датчик |
| 13 | 423W01554 запросить цену → | ремень |
| 14 | 499W14524 запросить цену → | Pulley |
| 15 | 499W17061 запросить цену → | Idler Pulley |
| 22 | 913W12114 запросить цену → | Connector |
Duplex Transport
| № | Артикул | Наименование |
|---|---|---|
| 4 | 059K33503 под заказ | Dup ролик |
| 5 | 059K33512 под заказ | Dup ролик |
| 6 | 130K87880 запросить цену → | Dup In датчик, Dup Path датчик |
| 9 | 499W14124 запросить цену → | Pulley |
| 17 | 059K33350 запросить цену → | Pinch Roll |
| 18 | 413W75659 запросить цену → | подшипник |
| 22 | 809E55080 запросить цену → | пружина |
Registration Transport в сборе
| № | Артикул | Наименование |
|---|---|---|
| 4 | 013E23631 запросить цену → | подшипник |
| 6 | 059K26180 запросить цену → | Registration Pinch Roll |
| 7 | 809E09430 запросить цену → | пружина |
| 8 | 809E55300 запросить цену → | пружина |
| 9 | 830E60740 запросить цену → | Support |
| 12 | 059K62290 под заказ | Registration Roll |
| 13 | 127K39641 запросить цену → | Registration мотор |
| 14 | 413W08350 запросить цену → | подшипник |
| 16 | 960K16660 запросить цену → | Transparency датчик |
| 18 | 930W00211 запросить цену → | Registration датчик |
| 22 | 809E41710 запросить цену → | пружина |
| 23 | 809E52460 запросить цену → | пружина |
Pre Registration Slide в сборе
| № | Артикул | Наименование |
|---|---|---|
| 3 | 013E23631 запросить цену → | подшипник |
| 7 | 059K26190 запросить цену → | Pinch Roll |
| 8 | 059K33171 под заказ | Pre Registration Roll |
| 9 | 413W08350 запросить цену → | подшипник |
| 12 | 809E54920 запросить цену → | пружина |
| 13 | 809E54930 запросить цену → | пружина |
| 15 | 830E60740 запросить цену → | Support |
| 17 | 930W00211 запросить цену → | Pre Registration датчик |
ROS
| № | Артикул | Наименование |
|---|---|---|
| 4 | 062K20980 запросить цену → | ROS в сборе (C, K) |
| 5 | 062K17309 запросить цену → | ROS в сборе (Y, M) |
| 6 | 962K38420 под заказ | Flat шлейф (C, K) |
| 7 | 962K38430 запросить цену → | Flat шлейф (Y, M) |
| 8 | 035K81990 запросить цену → | верхний Bow Seal |
барабан/тонер Cartridge
| № | Артикул | Наименование |
|---|---|---|
| 1 | 013R00602 ✓ в наличии | барабан Cartridge в сборе (K) |
| 3 | 013R00650 ✓ в наличии | Scorotron узел в сборе |
| 5 | 009E97011 запросить цену → | пружина Wire |
| 13 | 013R00603 под заказ | барабан Cartridge |
| 14 | 006R01220 запросить цену → | тонер Cartridge (Y) |
| 006R01226 ✓ в наличии | тонер Cartridge (C) (XE) | |
| 15 | 006R01221 запросить цену → | тонер Cartridge (M) |
| 006R01225 под заказ | тонер Cartridge (M) (XE) | |
| 16 | 006R01223 запросить цену → | тонер Cartridge (K) (XE) |
| 17 | 006R01222 запросить цену → | тонер Cartridge (Y) |
| 006R01224 под заказ | тонер Cartridge (Y) (XE) | |
| 18 | 604K43030 запросить цену → | CC Shield Ground Kit |
| 006R01219 запросить цену → | тонер Cartridge (K) |
Dispense узел
| № | Артикул | Наименование |
|---|---|---|
| 2 | 807E02800 запросить цену → | шестерня |
| 9 | 848K35410 запросить цену → | тонер Cartridge крышка в сборе |
Dispense в сборе (Y, M, C, K)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 094K04546 запросить цену → | дозатор (K) |
| 2 | 094K04557 запросить цену → | дозатор (Y) |
| 5 | 110K12080 запросить цену → | Dispense крышка Switch 1 |
| 6 | 160K95832 запросить цену → | тонер Cartridge CRUM плата K |
| 7 | 160K95843 запросить цену → | тонер Cartridge CRUM плата (C, M |
| 8 | 960K01281 под заказ | Low тонер датчик плата |
| 12 | 094K04567 запросить цену → | дозатор (M) |
| 13 | 094K04577 запросить цену → | дозатор (C) |
Dispense в сборе
| № | Артикул | Наименование |
|---|---|---|
| 7 | 127K39530 запросить цену → | мотор в сборе |
| 8 | 130E85200 запросить цену → | Low тонер датчик (REP 9.21, REP |
Dispense узел (1 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 130E91010 запросить цену → | Waste Bottle Full датчик |
| 6 | 008R12990 ✓ в наличии | Waste Bottle |
| 10 | 122K93640 запросить цену → | Erase лампа |
| 13 | 008K01881 запросить цену → | Cam |
| 14 | 019E58120 запросить цену → | держатель |
| 16 | 122K93570 запросить цену → | Erase лампа |
| 17 | 160K95832 запросить цену → | Xero CRUM плата (M, K, C, Y) |
Dispense узел (2 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 068K24113 запросить цену → | кронштейн |
| 3 | 801K14311 запросить цену → | Rail |
| 4 | 675K17930 под заказ | K девелопер |
| 5 | 604K24218 запросить цену → | K девелопер корпус Kit (REP |
| 10 | 675K18020 ✓ в наличии | Y девелопер |
| 11 | 604K24227 запросить цену → | девелопер корпус Kit (Y, M, C) |
| 12 | 675K17990 запросить цену → | M девелопер |
| 13 | 130K67340 запросить цену → | ATC датчик в сборе |
| 14 | 675K17960 запросить цену → | C девелопер |
| 16 | 802K65485 запросить цену → | Inner крышка в сборе |
Dispense узел (3 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 003K13893 запросить цену → | Handle |
| 7 | 014K82103 запросить цену → | Block |
| 13 | 962K23382 запросить цену → | Wire жгут (Y, M) |
| 14 | 962K23392 запросить цену → | Wire жгут (C, Y) |
задний рама (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 030K76360 запросить цену → | Support в сборе |
| 2 | 962K23524 запросить цену → | Wire жгут (K) |
| 5 | 127K39540 запросить цену → | тонер Cartridge мотор |
| 6 | 127K39530 запросить цену → | тонер Cartridge мотор Kit (K1, K2) |
| 8 | 962K23534 запросить цену → | Wire жгут (Y, M, C) |
задний рама (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 114K81991 запросить цену → | Connector (K) |
| 3 | 114K81973 запросить цену → | Connector в сборе (BCR) |
| 4 | 127K39753 запросить цену → | Cleaning мотор в сборе (REP |
| 14 | 127K39760 запросить цену → | BCR/Scorotron Cleaner мотор |
Direct Pipe в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 068K24137 запросить цену → | Direct Pipe в сборе |
| 9 | 413W77559 запросить цену → | подшипник |
Joint/Leveler Box в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 011K97591 запросить цену → | Joint в сборе |
| 8 | 119K00290 запросить цену → | Leveler Box в сборе |
| 19 | 130K93230 запросить цену → | Waste Bottle Set датчик |
Полный список запчастей доступен по запросу.
комментарии
