Xerox WorkCentre 7556 Family — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Platen/IIT крышка
- Control Panel/Platen Glass
- Control Panel (1 of 2)
- Control Panel (2 of 2)
- CCD Lens в сборе
- Carriage шлейф/мотор
- Full/Half Rate Carriage
- IIT/IPS плата
- Convenience Stapler
- LED Print Head (1 of 2)
- LED Print Head (2 of 2)
- Drives (1 of 4)

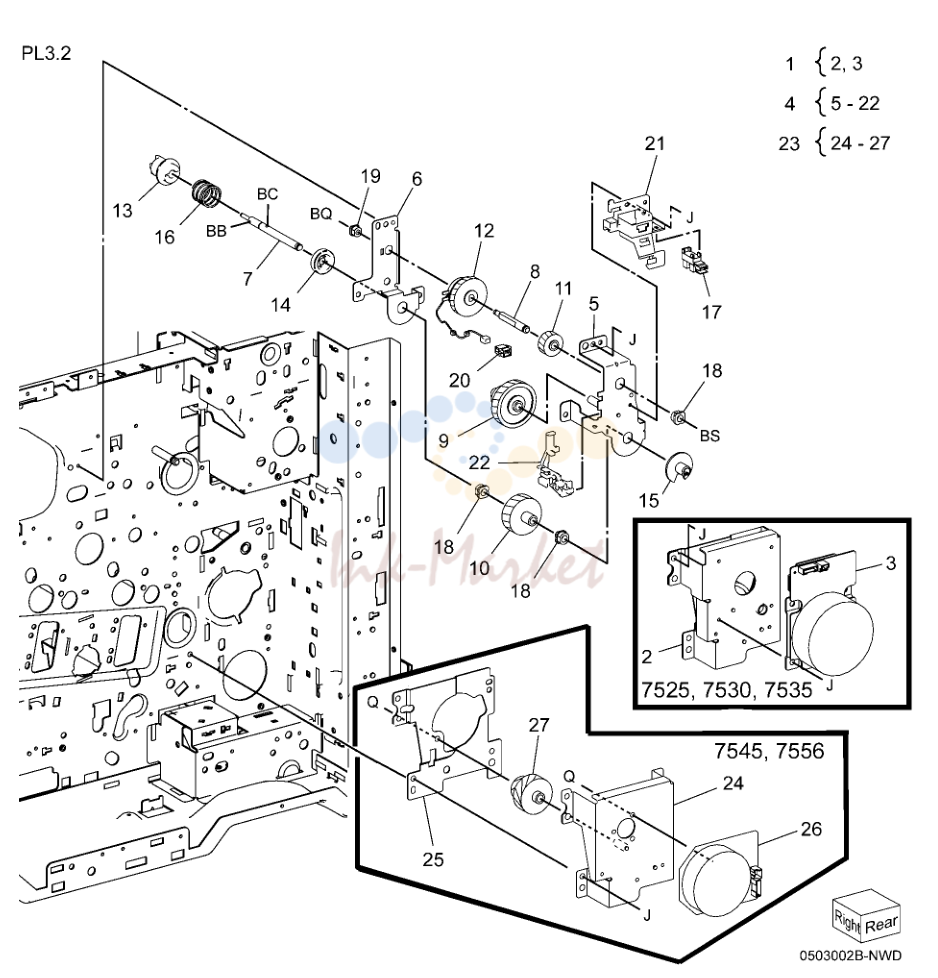

- Drives (2 of 4)

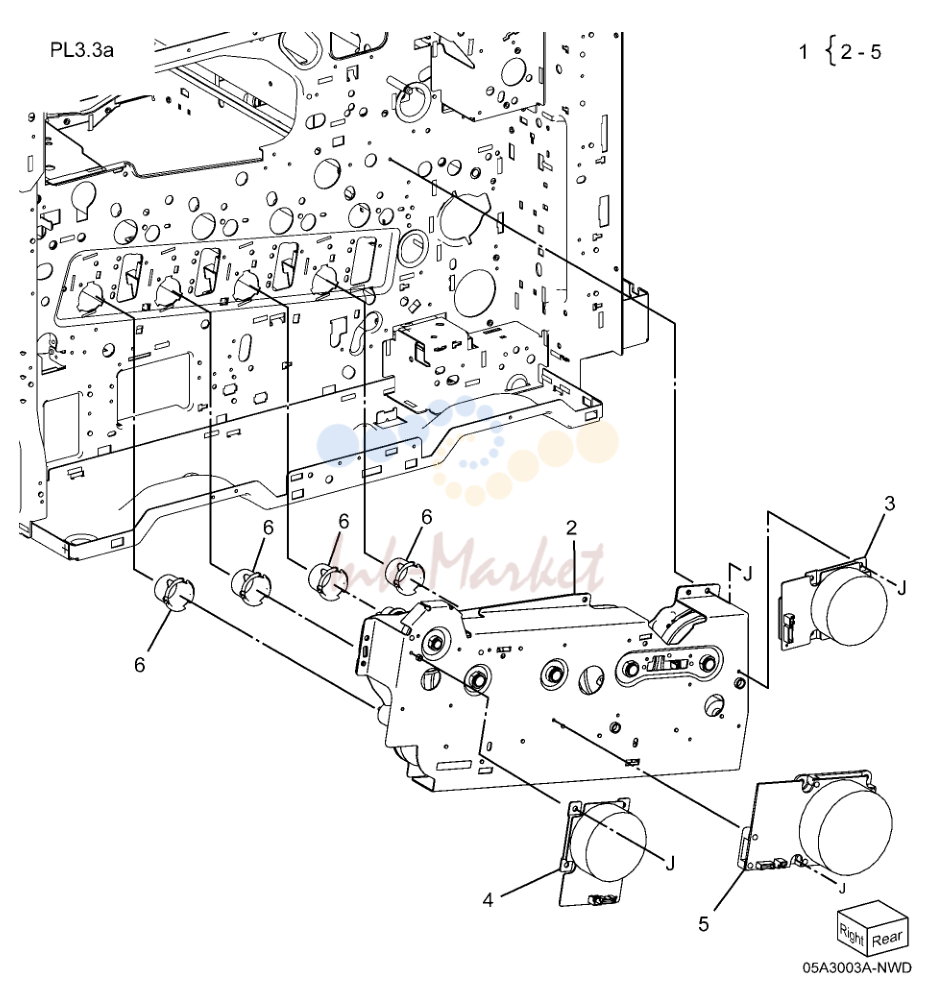

- Drives (7525/7530/7535)(3 of 4)

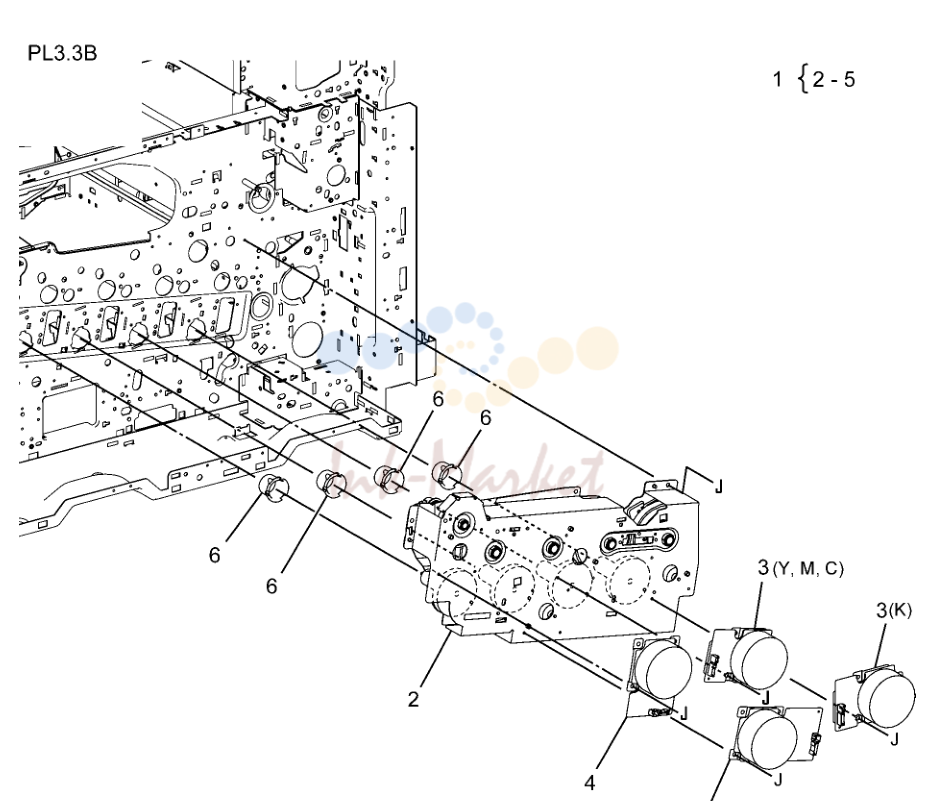

- Drives (7545/7556)(4 of 4)

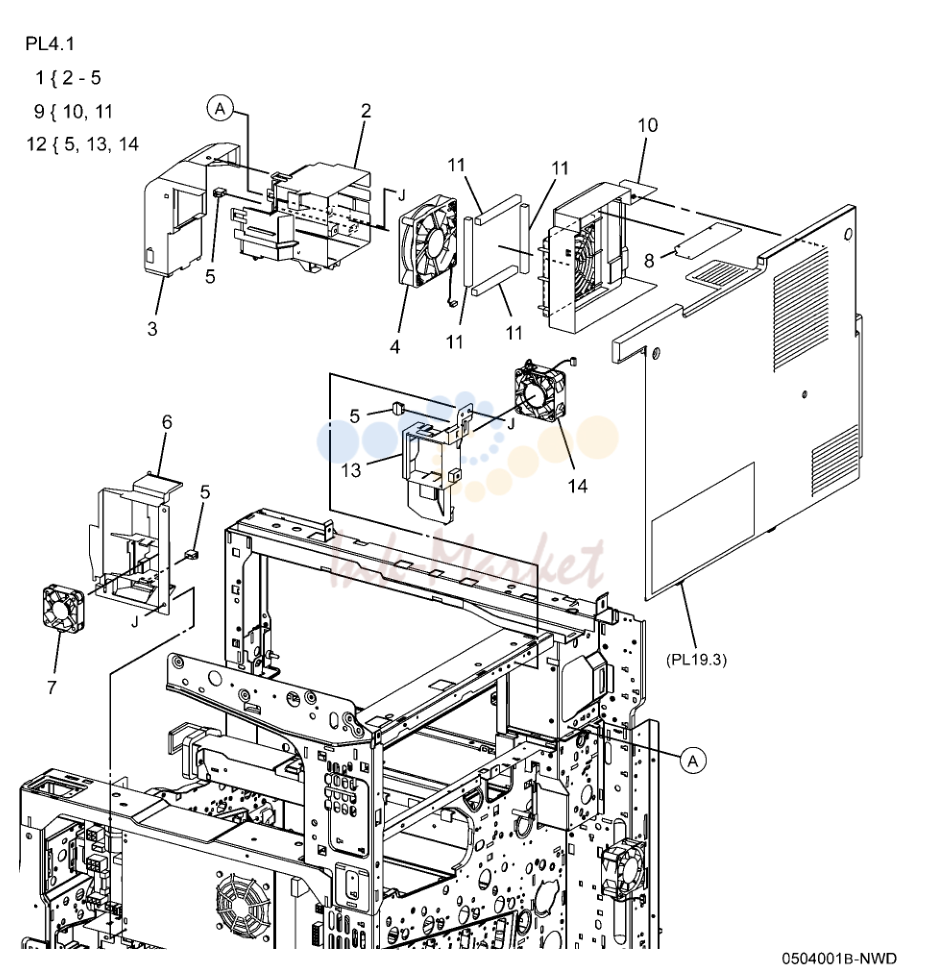

- NOHAD Common

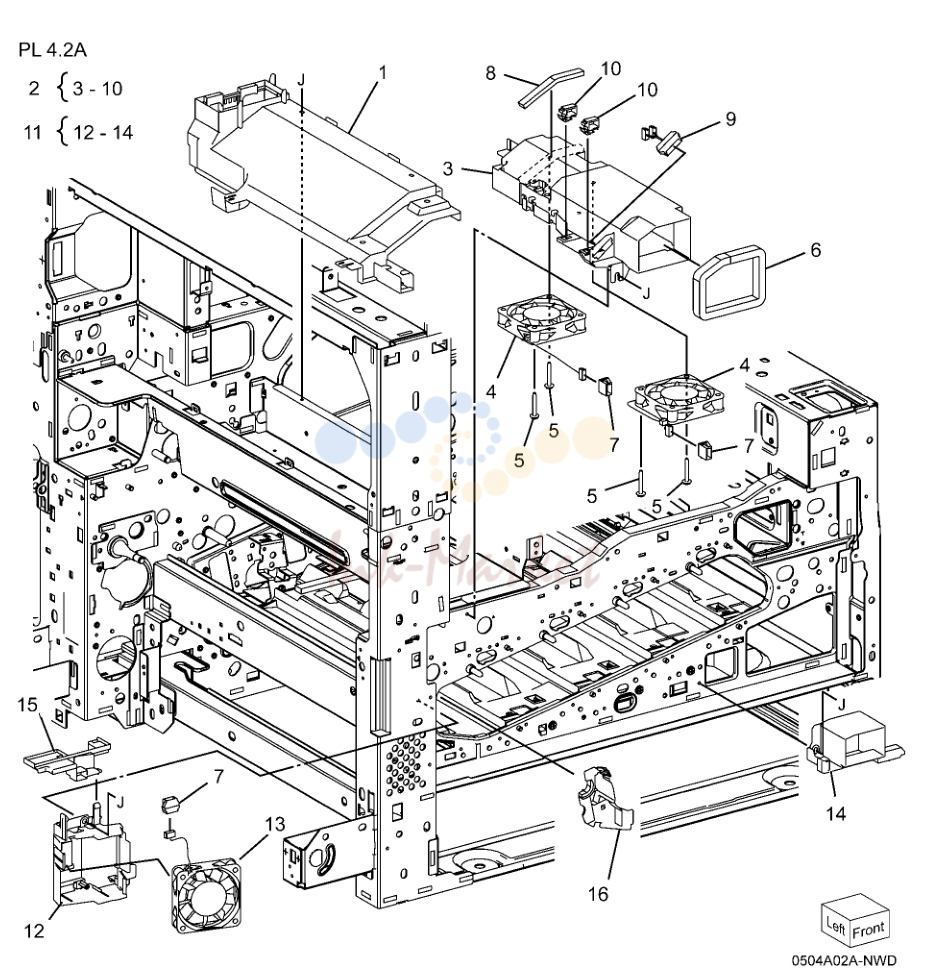

- NOHAD (7525, 7530, 7535)(1 of 3)

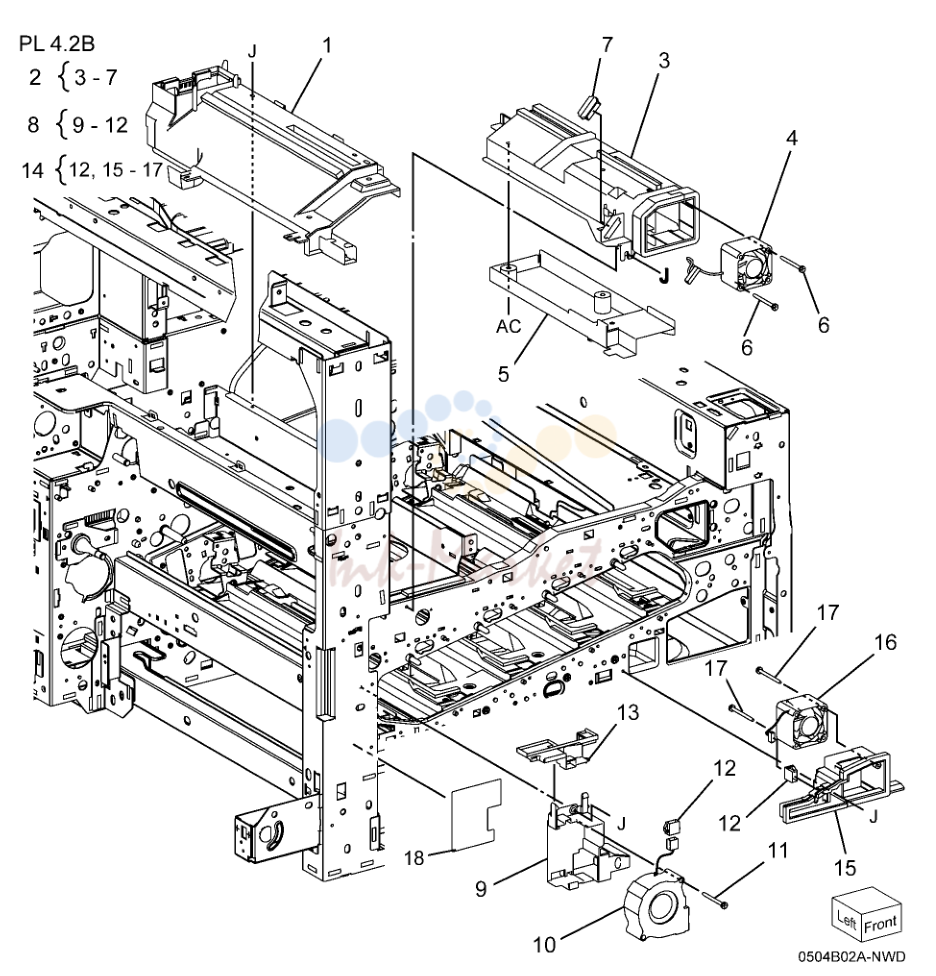

- NOHAD (7545, 7556)(1 of 3)

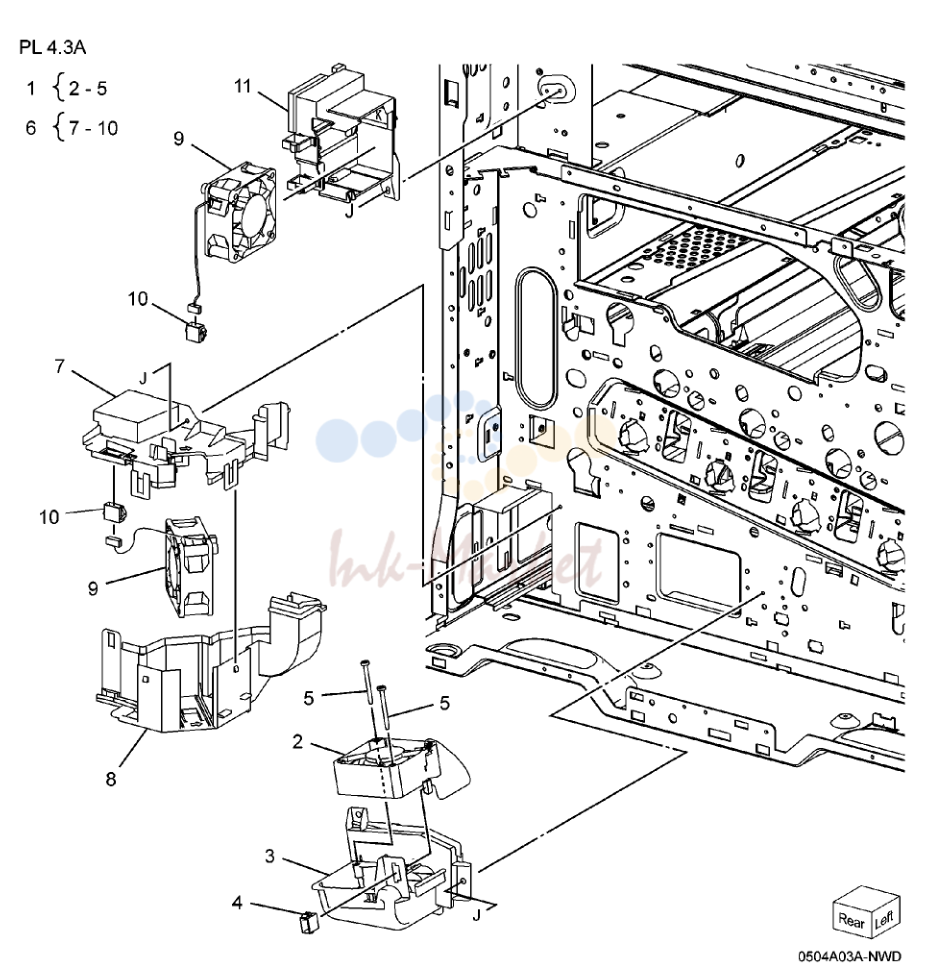

- NOHAD (7525, 7530, 7535)(2 of 3)

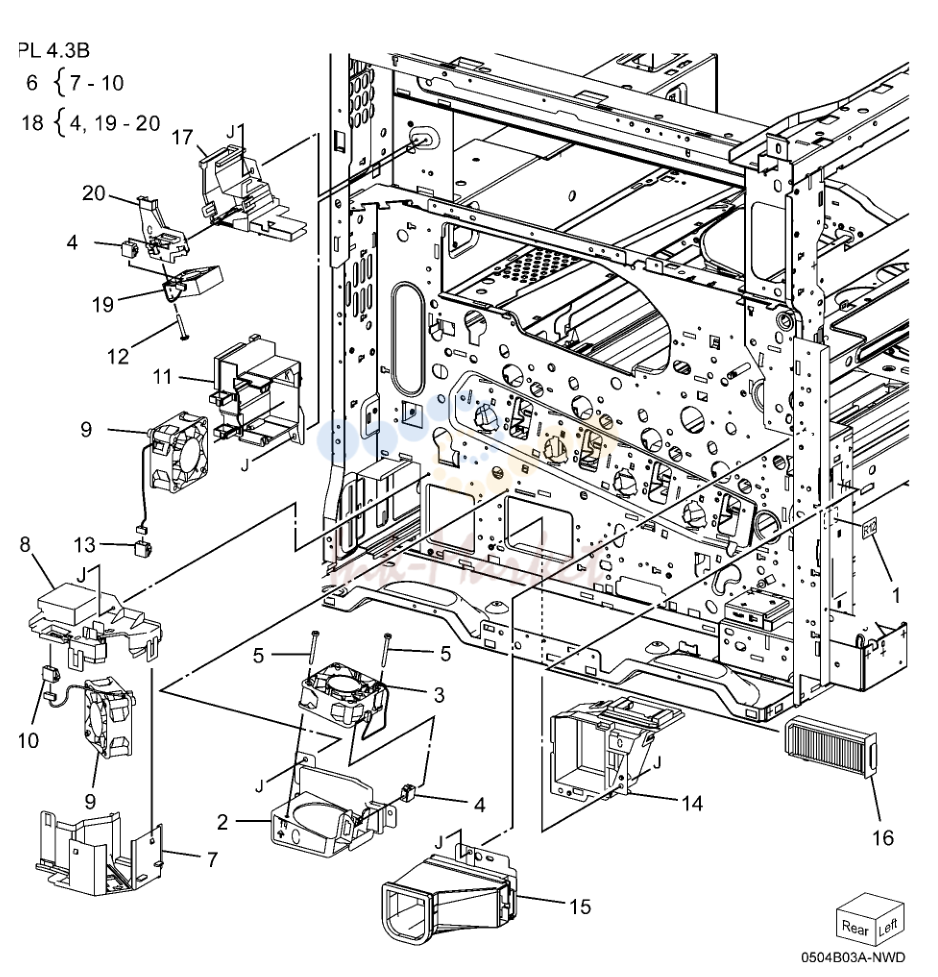

- NOHAD (7545, 7556)(2 of 3)

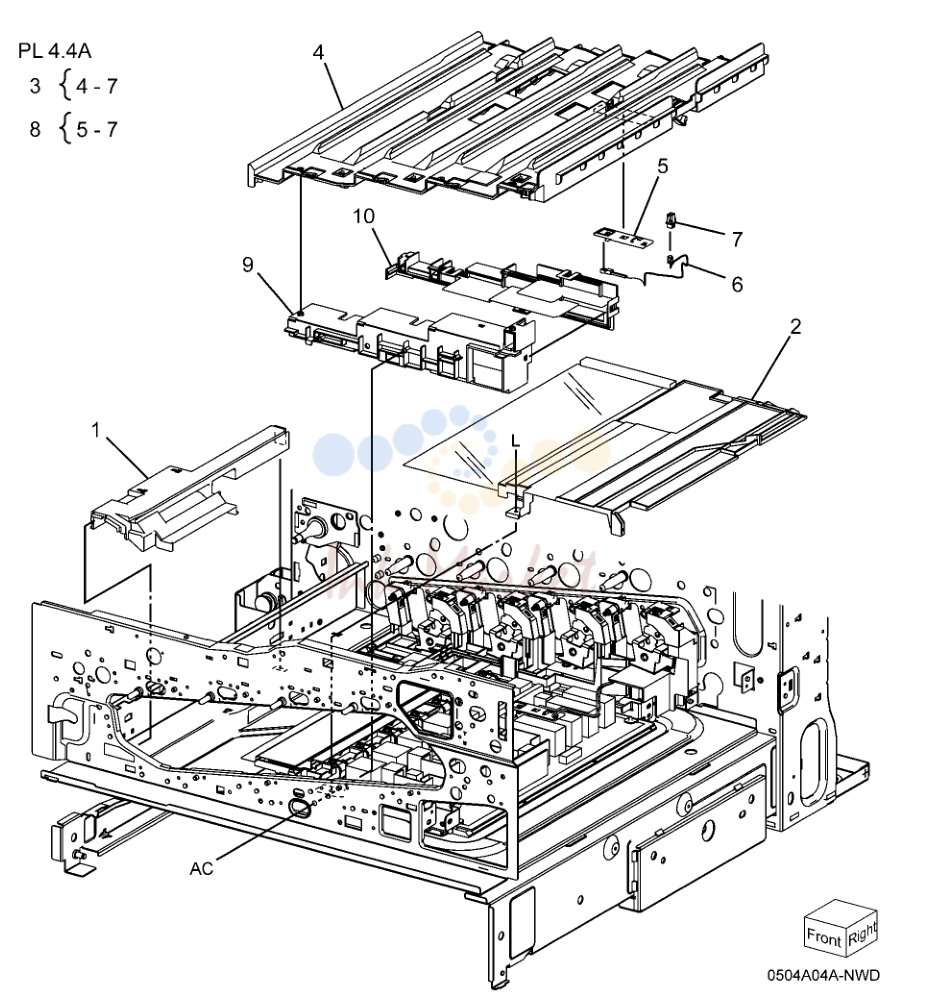

- NOHAD (7525, 7530, 7535)(3 of 3)

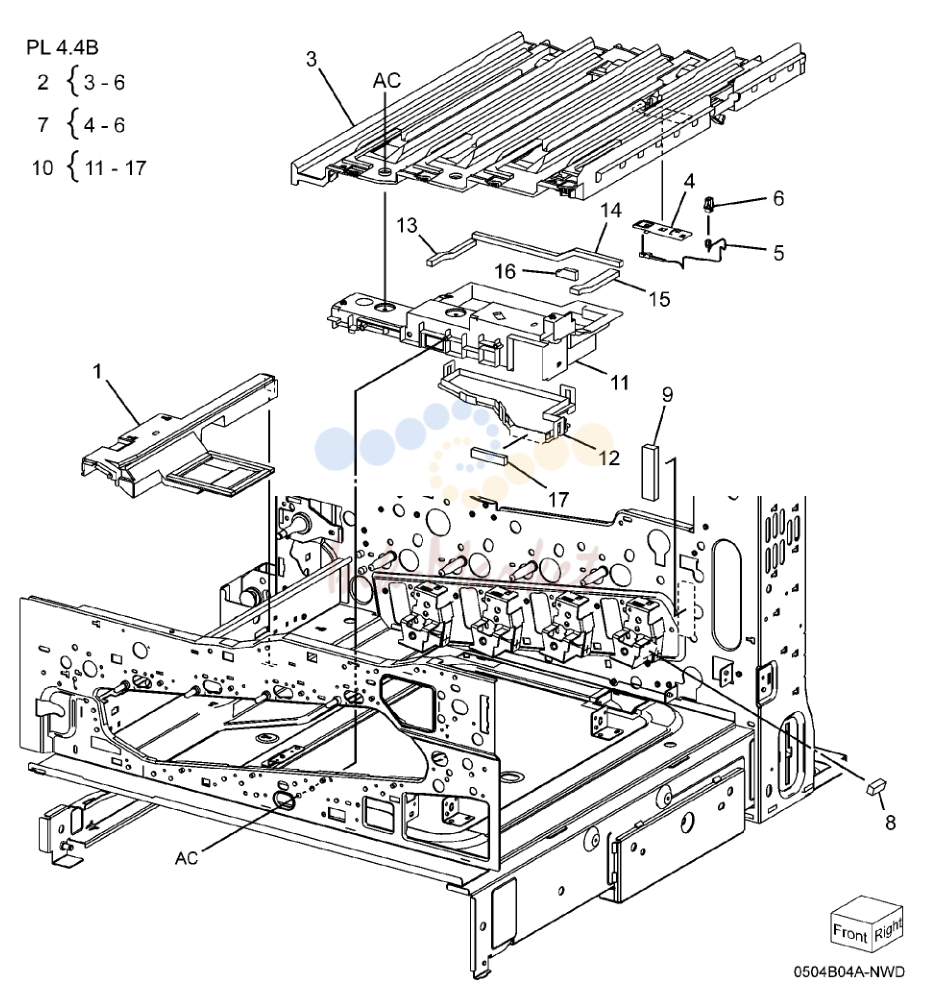

- NOHAD (7545, 7556)(3 of 3)

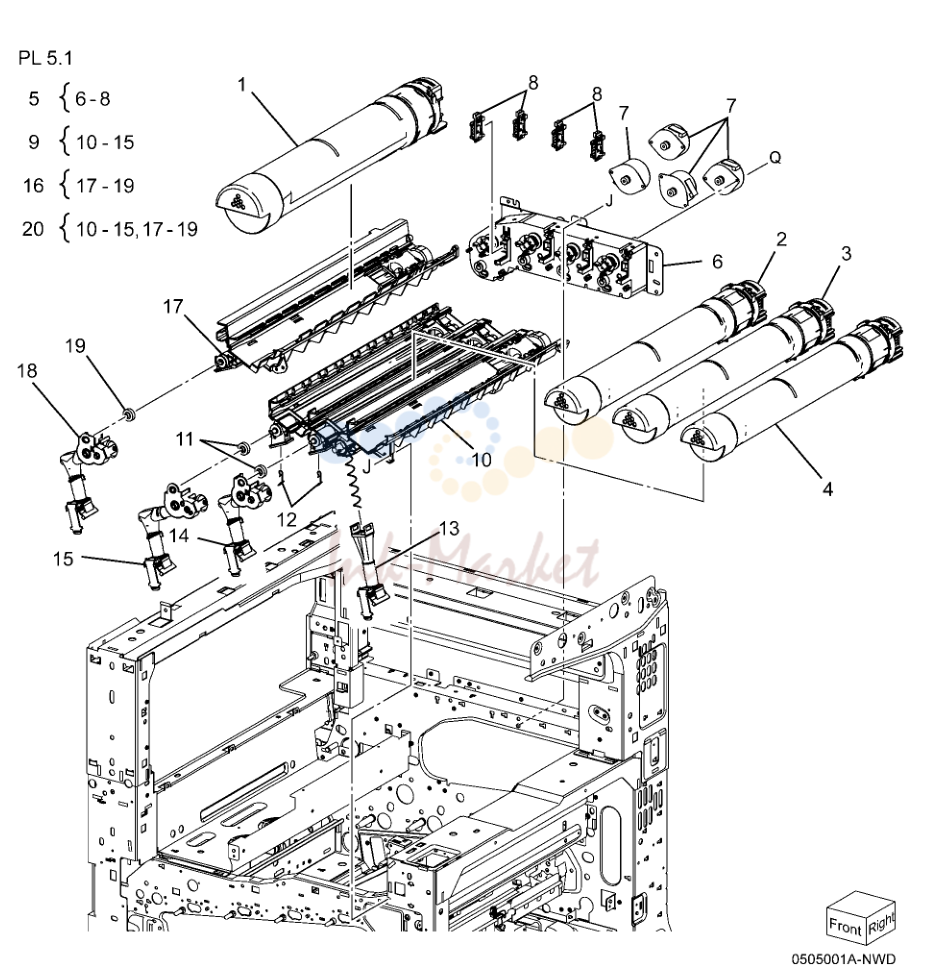

- Development (1 of 2)

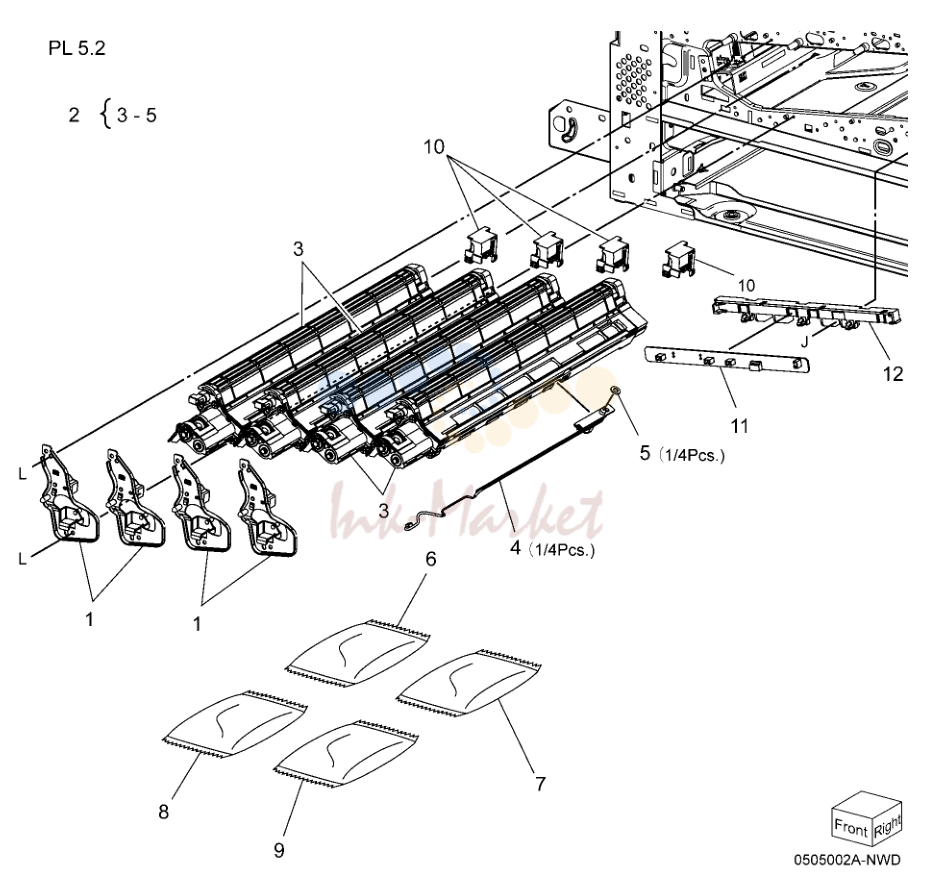

- Development (2 of 2)

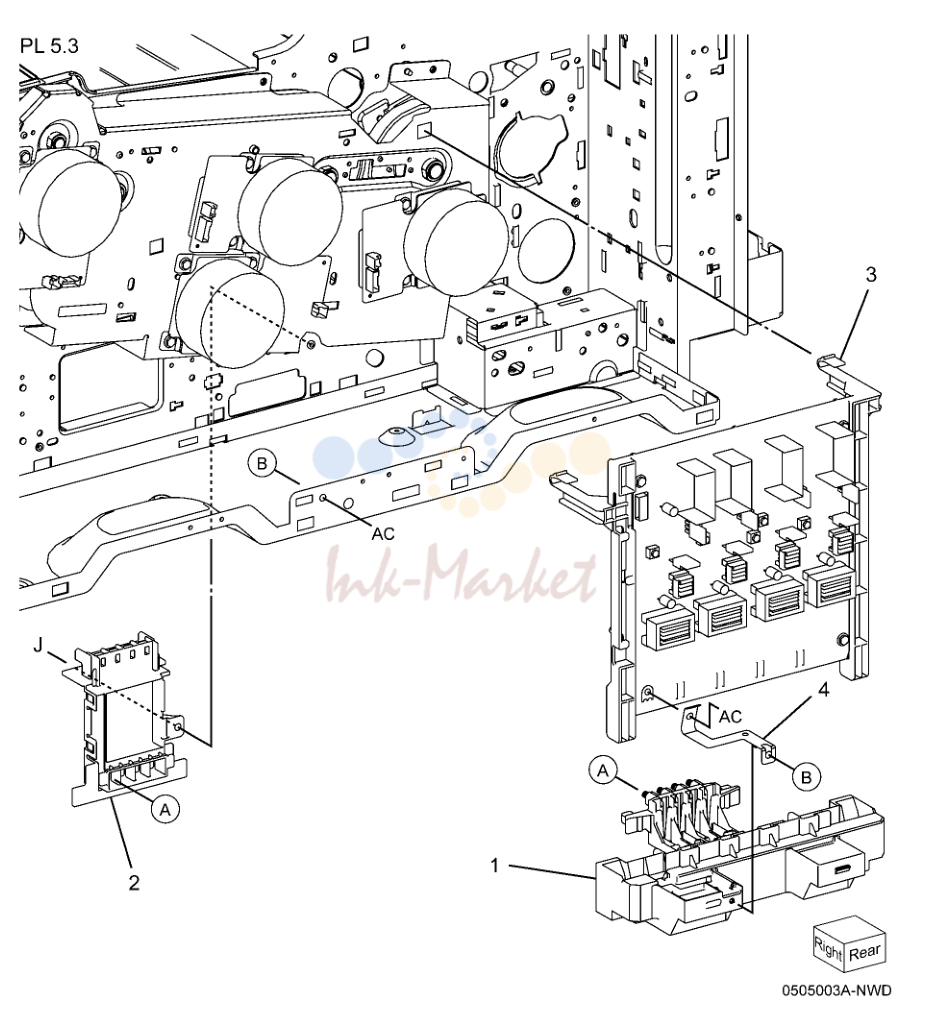

- HVPS девелопер (7545, 7556)
- переноса (1 of 2)

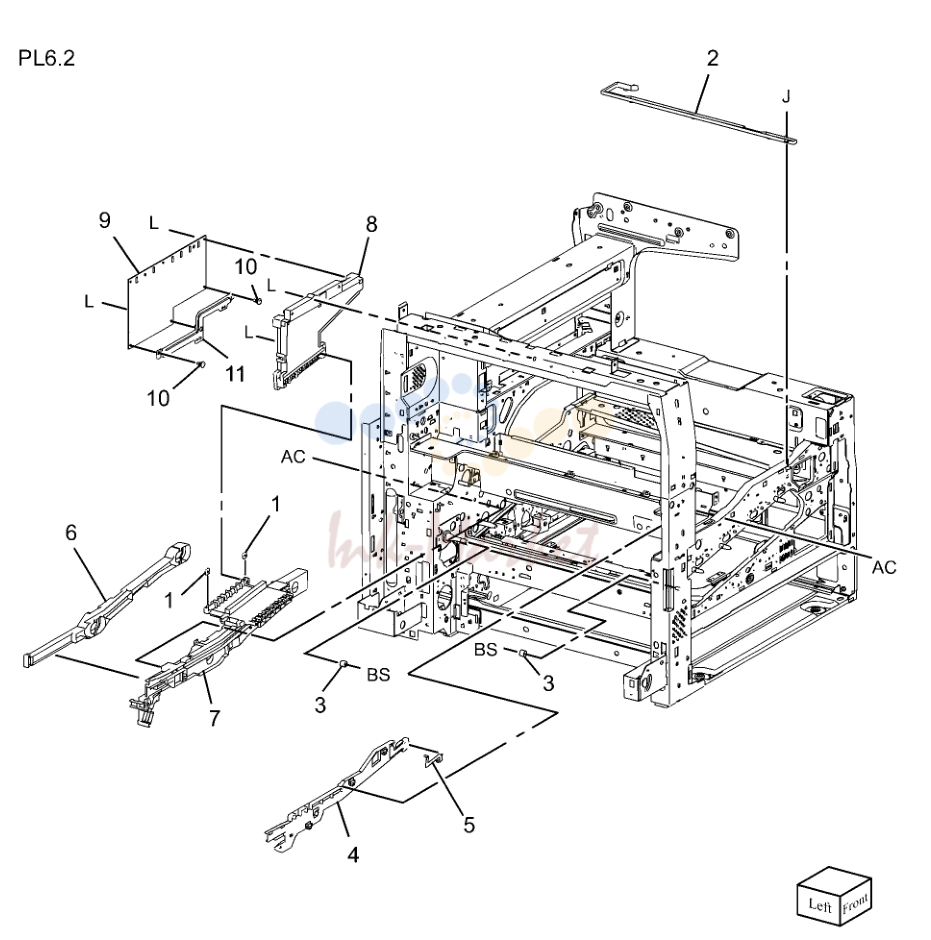

- переноса (2 of 2)

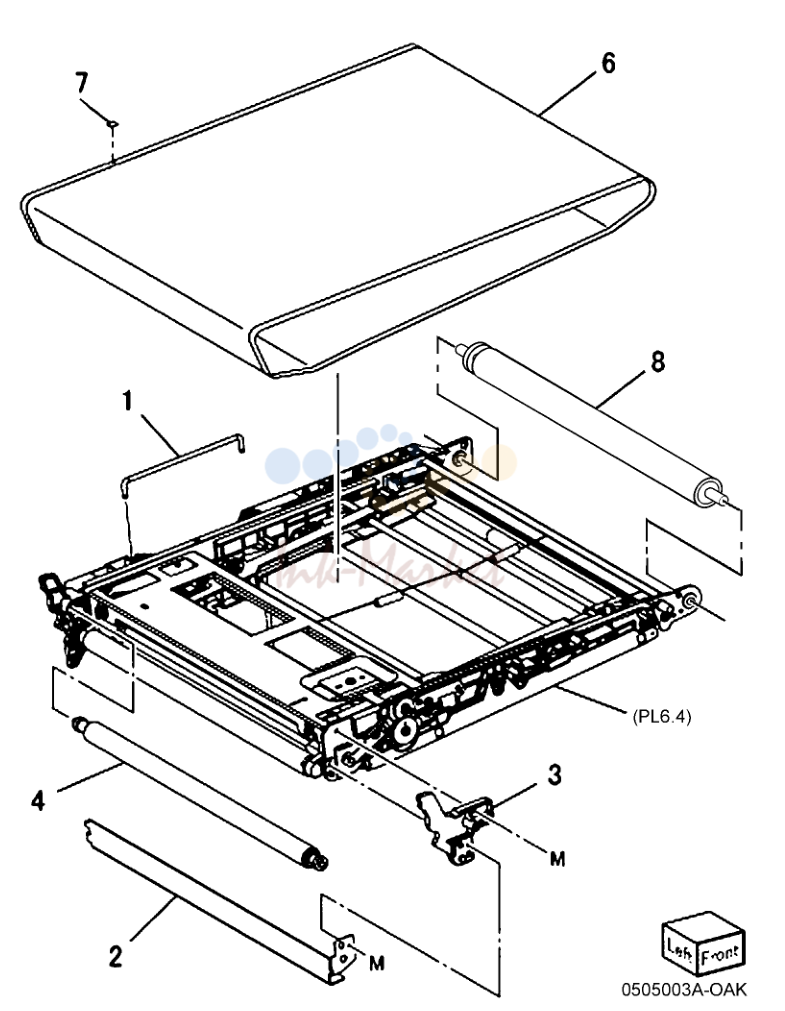

- IBT в сборе (1 of 2)

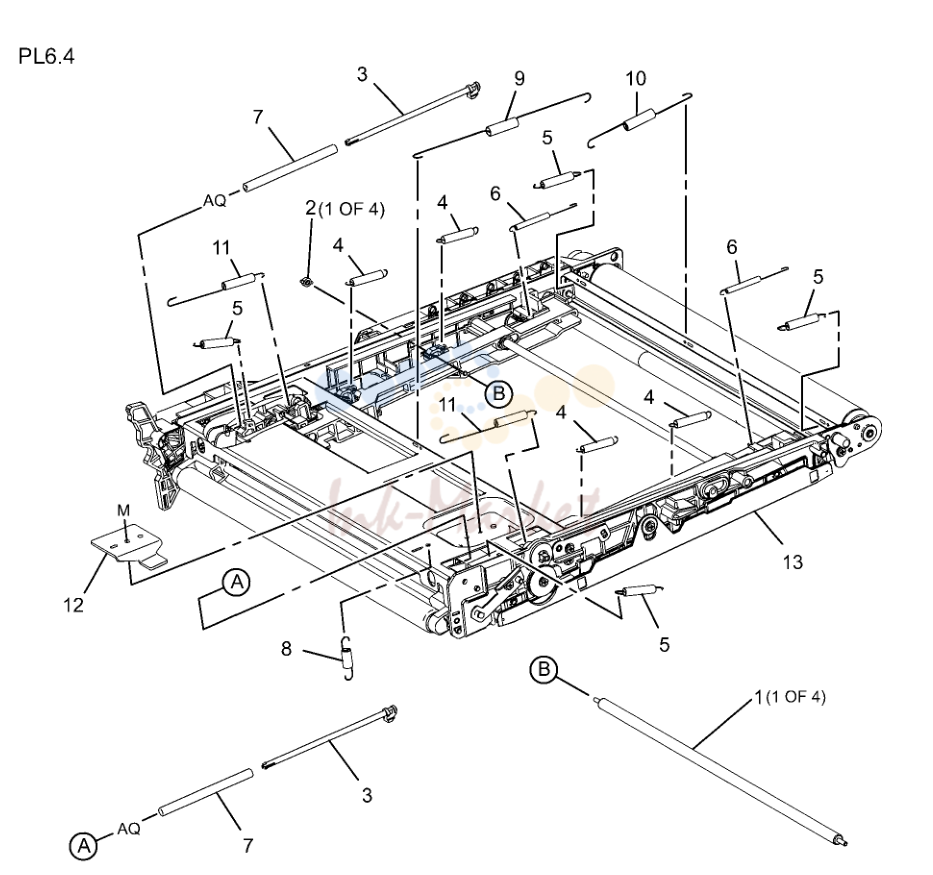

- IBT ремень узел (2 of 2)

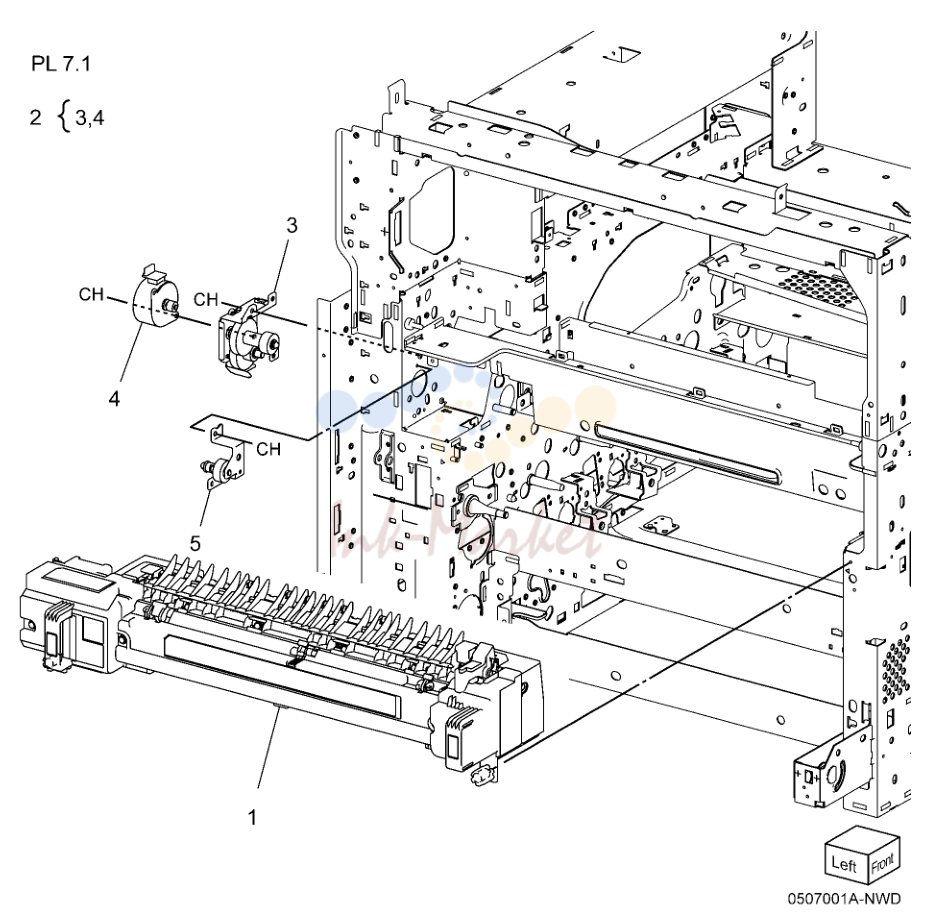

- печь

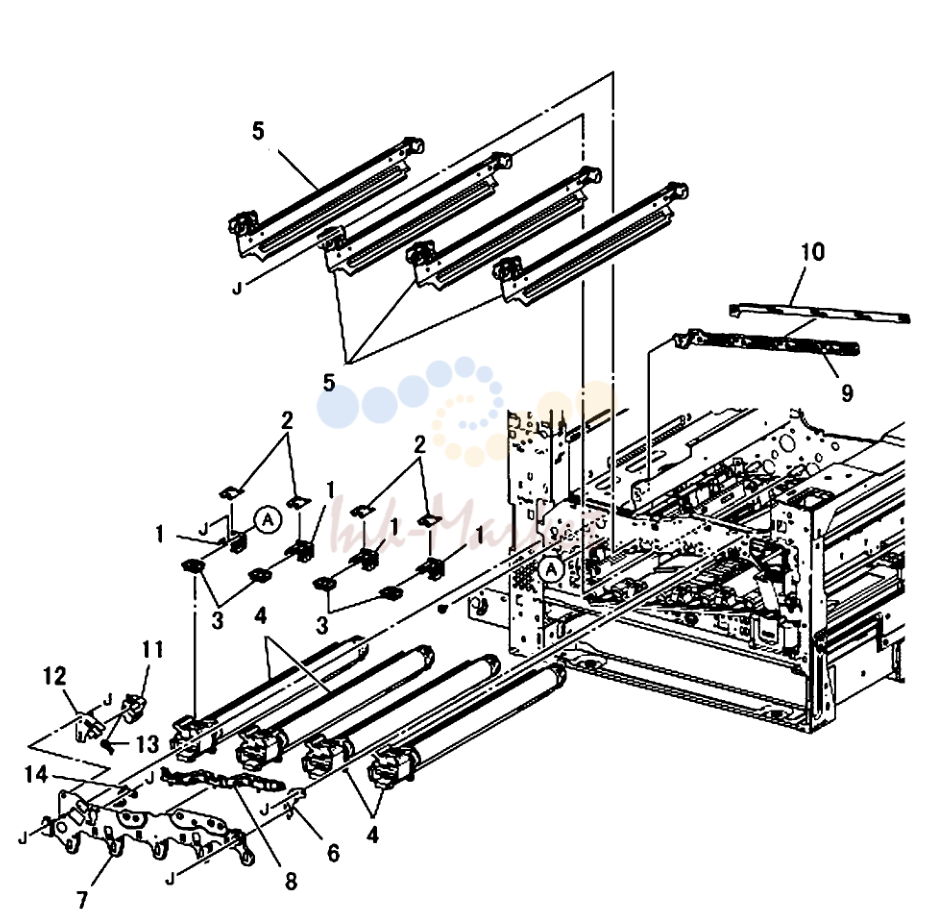

- Xerographic (1 of 2)

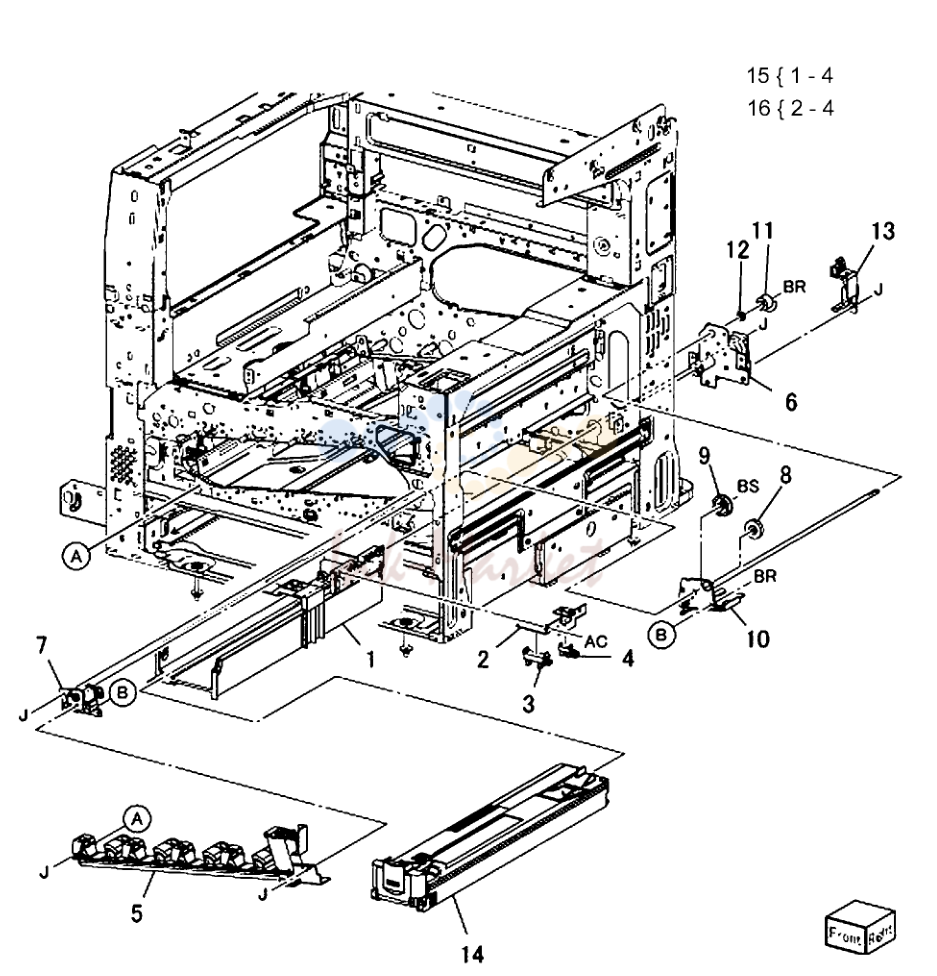

- Xerographic (2 of 2)

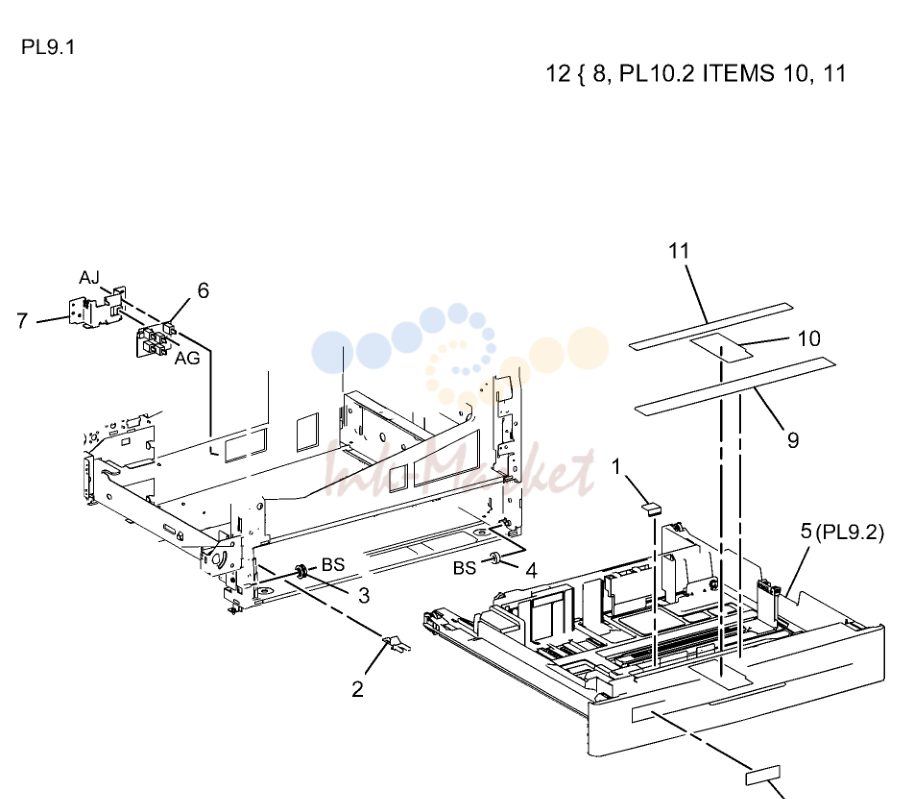

- Tray 1/2 (1 of 2)

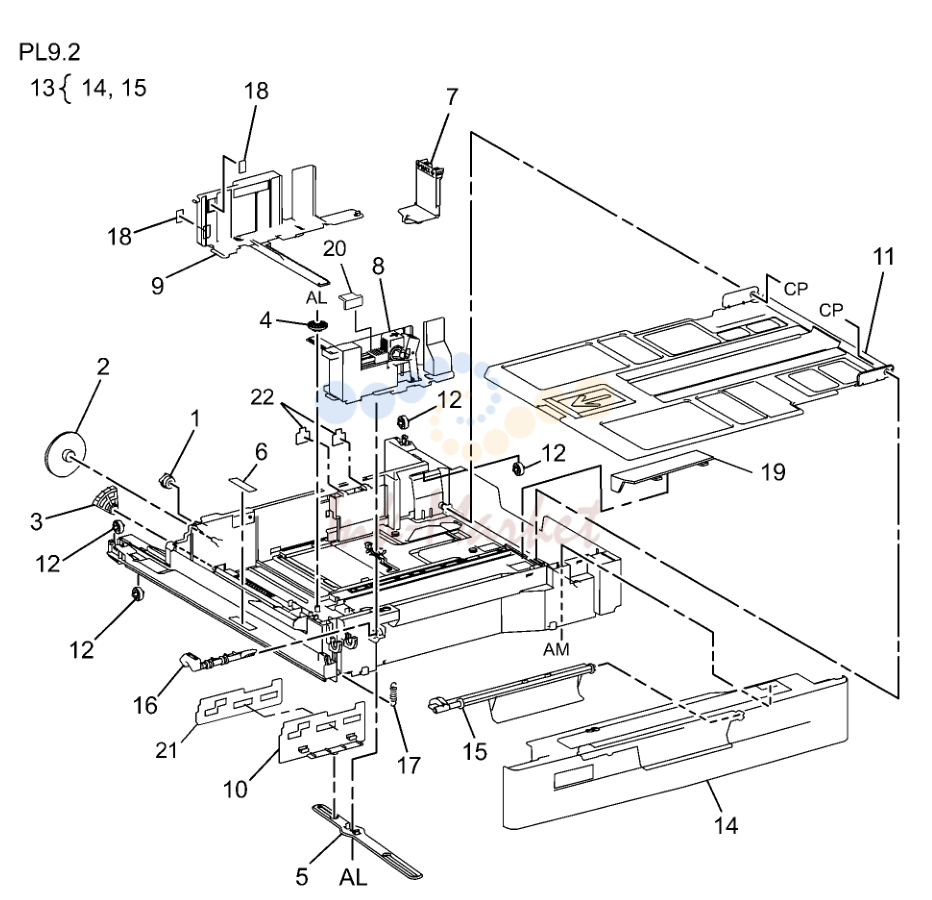

- Tray 1/2 (2 of 2)

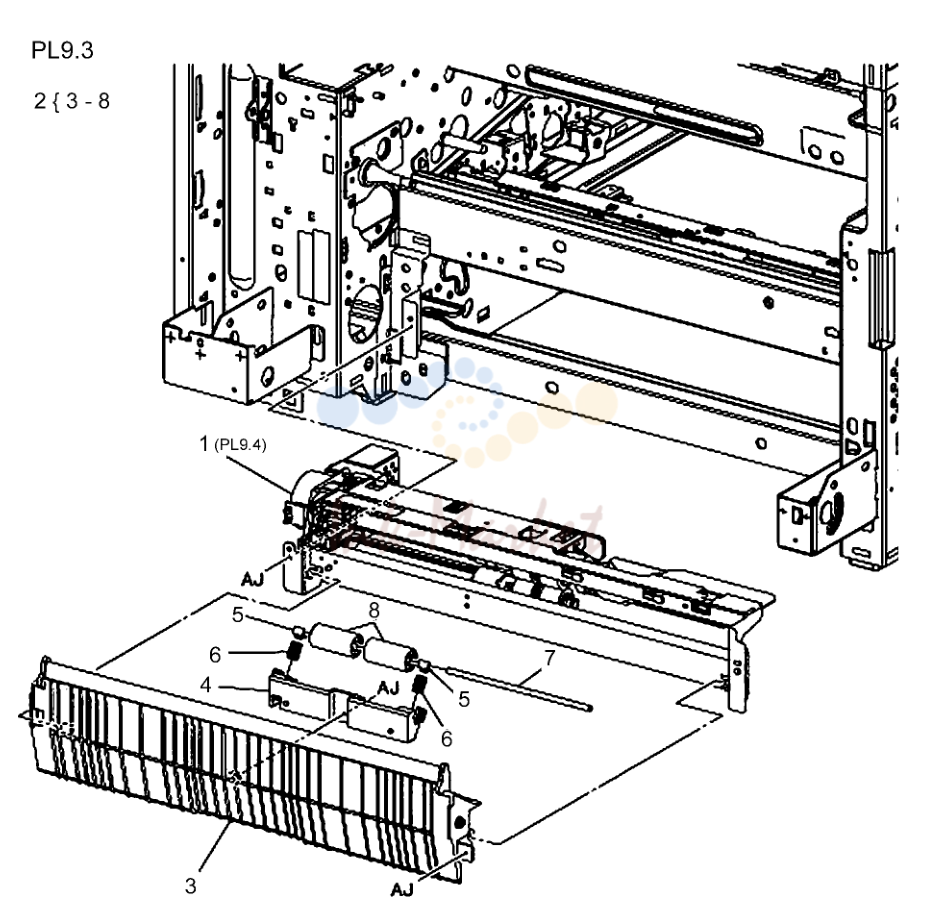

- Tray 1 Feeder

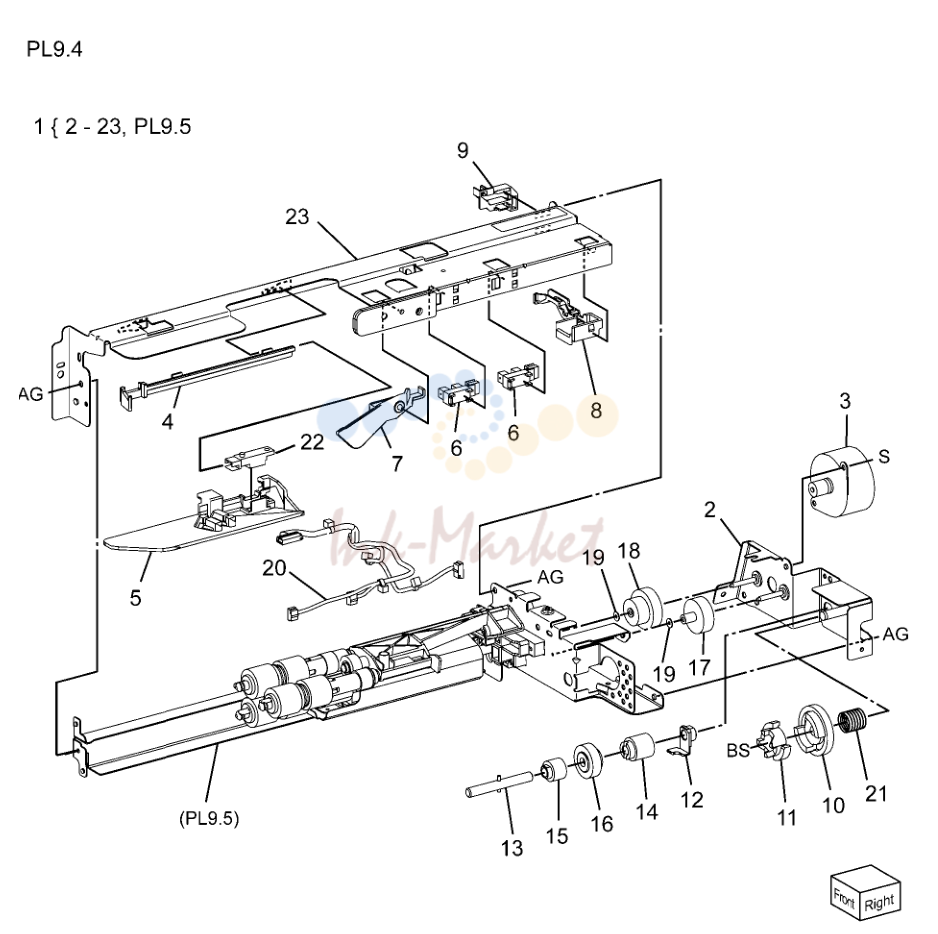

- Tray 1 Feeder в сборе (1 of 2)

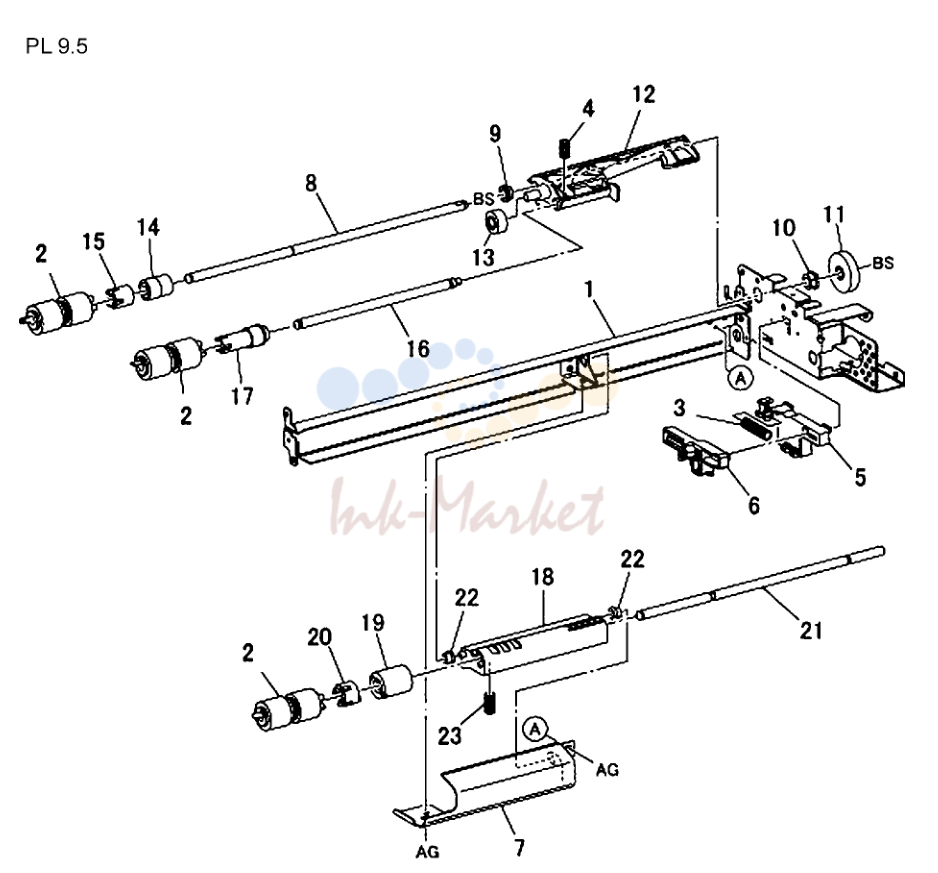

- Tray 1 Feeder в сборе (2 of 2)

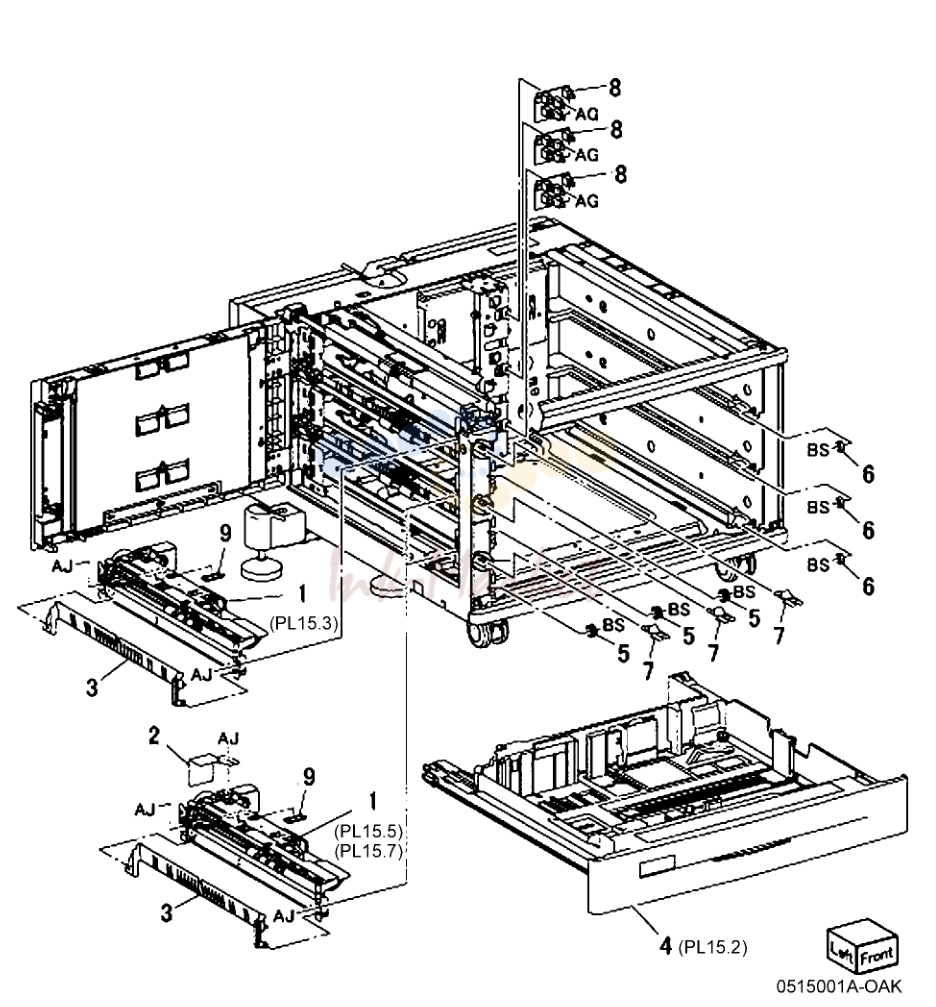

- Three Tray Module

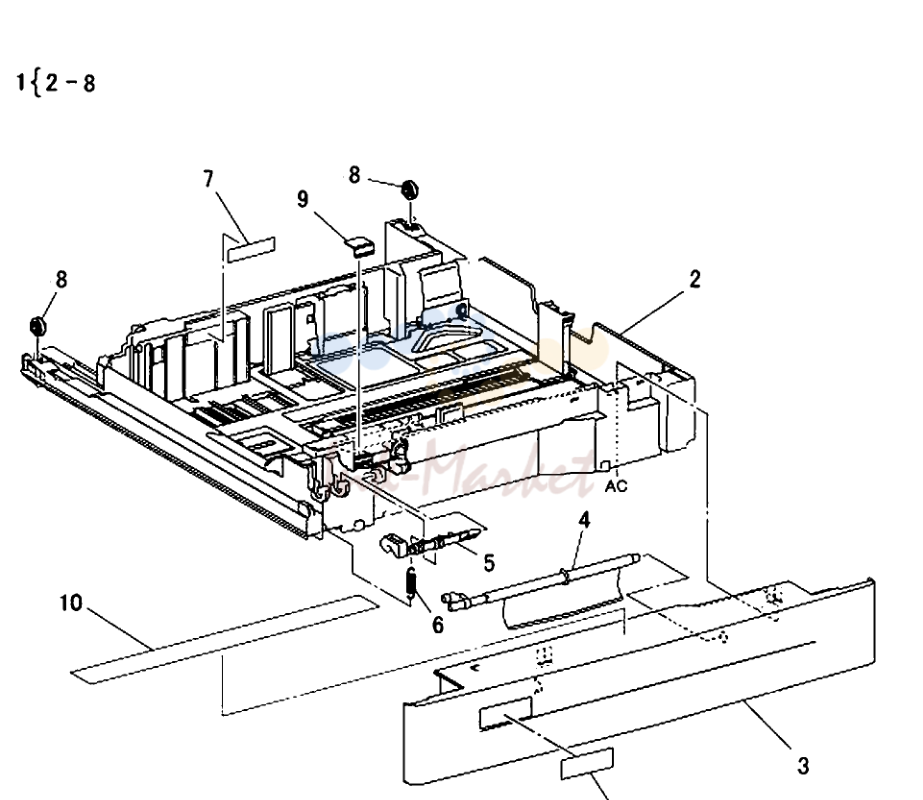

- Tray 2, 3, 4 в сборе

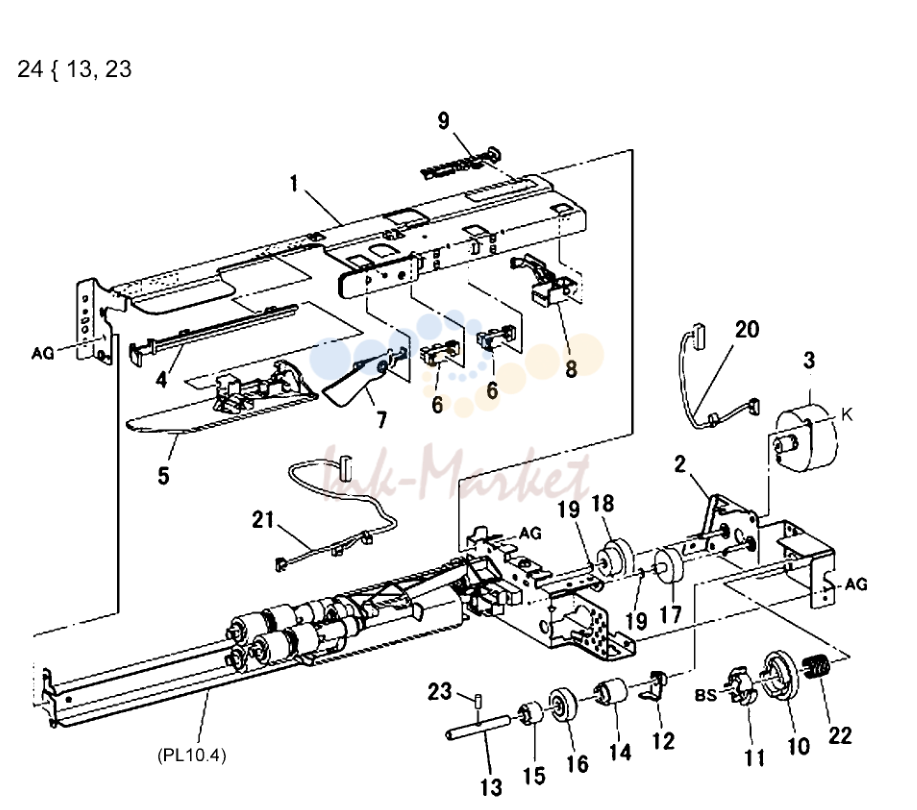

- Tray 2 Feeder в сборе (1 of 2)

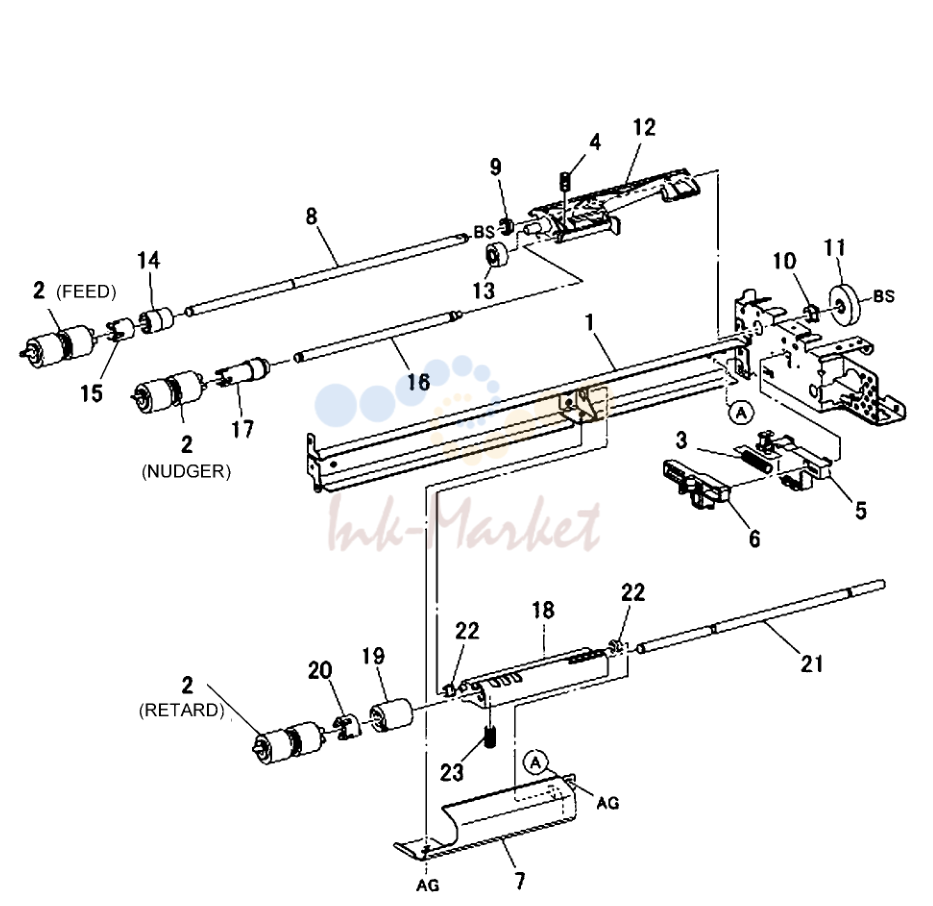

- Tray 2 Feeder в сборе (2 of 2)

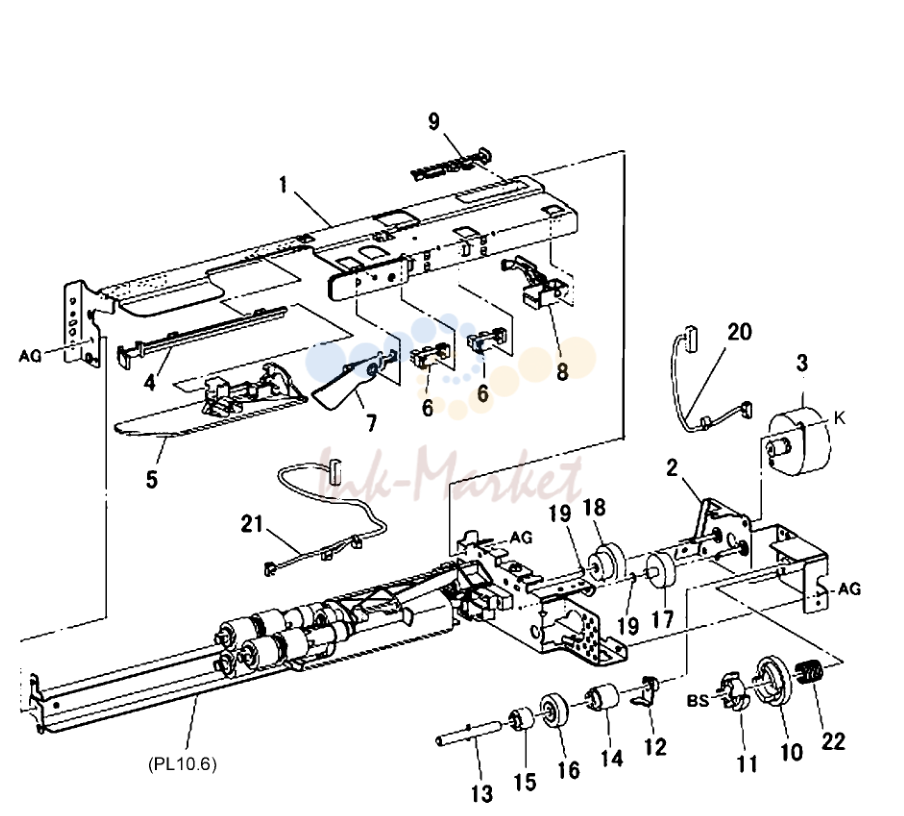

- Tray 3 Feeder в сборе (1 of 2)
- Tray 3 Feeder в сборе (2 of 2)
- Tray 4 Feeder в сборе (1 of 2)
- Tray 4 Feeder в сборе (2 of 2)
- Electrical
- ролик
- левый Hand крышка в сборе
- Covers
- Tray 2/3/4 в сборе
- Tray 2
- Tray 3
- Tray 4
- Tray 4 Paper подачи
- Tray 2/3 Paper подачи
- Tray 2 Feeder (1 of 2)
- Tray 2 Feeder (2 of 2)
- Tray 3 Feeder (1 of 2)
- Tray 3 Feeder (2 of 2)
- Tray 4 Feeder (1 of 2)
- Tray 4 Feeder (2 of 2)
- левый крышка в сборе
- Tray передний Supports
- Tray 2/3/4 Paper and Lift Sensors
- привод
- Electrical
- Covers
- Bypass Tray в сборе (1 of 5)
- Bypass Tray в сборе (2 of 5)
- Bypass Tray в сборе (3 of 5)
- Bypass Tray в сборе (4 of 5)
- Bypass Tray в сборе (5 of 5)
- левый Hand крышка (1 of 2)
- левый Hand крышка (2 of 2)
- левый Hand крышка в сборе (1 of 2)
- левый Hand крышка в сборе (2 of 2)
- Duplex в сборе (1 of 2)
- Duplex в сборе (2 of 2)
- Registration (1 of 2)
- Registration (2 of 2)
- выход 1/OCT, выход 2
- выход 1/OCT
- выход 2 (1 of 3)
- выход 2 (2 of 3)
- выход 2 (3 of 3)
- Side Tray узел (1 of 2)
- Side Tray узел (2 of 2)
- плата шасси узел (7525, 7530, 7535)
- плата шасси узел (7545, 7556)
- IOT задний
- GFI шасси
- передний/правый
- Bottom (7525, 7530, 7535)
- Bottom (7545, 7556)
- Wire жгут
- Covers (1 of 3)
- Covers (2 of 3)
- Finisher крышка (1 of 2)
- Finisher крышка (2 of 2)
- Finisher Stack
- Finisher Punch
- Finisher Stapler
- Finisher Eject (1 of 3)
- Finisher Eject (2 of 3)
- Finisher Eject (3 of 3)
- Finisher Transport (1 of 2)
- Finisher Transport (2 of 2)
- Finisher Electrical
- Finisher жгут
- Booklet Accessory
- Booklet Component (1 of 7)
- Booklet Component (2 of 7) (End направляющая)
- Booklet Component (3 of 7)
- Booklet Component (4 of 7)
- Booklet Component (5 of 7)
- Booklet Component (6 of 7) (направляющая)
- Booklet Component (7 of 7)
- Booklet Tray Component
- H-Transport (1 of 5)
- H-Transport (2 of 5)
- H-Transport (3 of 5)
- H-Transport (4 of 5)
- H-Transport (5 of 5)
- Finisher в сборе (Part 1 of 2) (Integrated Office Finisher)
- Finisher в сборе (Part 2 of 2) (Integrated Office Finisher)
- Stacker Base в сборе (Part 1 of 5) (Integrated Office Finis
- Stacker Base в сборе (Part 2 of 5) (Integrated Office Finis
- Stacker Base в сборе (Part 3 of 5) (Integrated Office Finis
- Stacker Base в сборе (Part 4 of 5) (Integrated Office Finis
- Stacker Base в сборе (Part 5 of 5) (Integrated Office Finis
- Stacker Tray в сборе (Integrated Office Finisher)
- Compile в сборе (Part 1 of 2) (Integrated Office Finisher)
- Compile в сборе (Part 2 of 2) (Integrated Office Finisher)
- H-Transport в сборе (1 of 5) (Office Finisher LX)
- H - Transport в сборе (2 of 5) (Office Finisher LX)
- H - Transport в сборе (3 of 5) (Office Finisher LX)
- H - Transport в сборе (4 of 5) (Office Finisher LX)
- Finisher Covers (Office Finisher LX)
- Finisher Stacker (Office Finisher LX)
- Finisher Stapler (Office Finisher LX)
- Finisher Eject (1 of 5) (Office Finisher LX)
- Finisher Eject (2 of 5) (Office Finisher LX)
- Finisher Eject (3 of 5) (Office Finisher LX)
- Finisher Eject (4 of 5) (Office Finisher LX)
- Finisher Eject (5 of 5) (Office Finisher LX)
- Finisher выход/Folder в сборе (Office Finisher LX)
- Finisher Electrical (Office Finisher LX)
- Booklet крышка (Office Finisher LX)
- Booklet Stapler в сборе (Office Finisher LX)
- Booklet задний Stapler в сборе (Office Finisher LX)
- Booklet Electrical (Office Finisher LX)
- HCF узел
- HCF Tray 6 (2 of 2)
- HCF Feeder (1 of 3)
- HCF Feeder (2 of 3)
- HCF Feeder (3 of 3)
- HCF верхний крышка узел
- HCF Electrical and Rail
- Single Board Controller (1 of 2)
- Single Board Controller (2 of 2)
- Covers, плата
- Base рама
- Document Tray
- DADF Drives (1 of 2)
- DADF Drives (2 of 2)
- передний ремень
- Registration, тормозной, Invert, Output Chutes
- Roll, датчик кронштейн
- Document Tray
- верхний крышка
- датчик кронштейн
- Узел 172

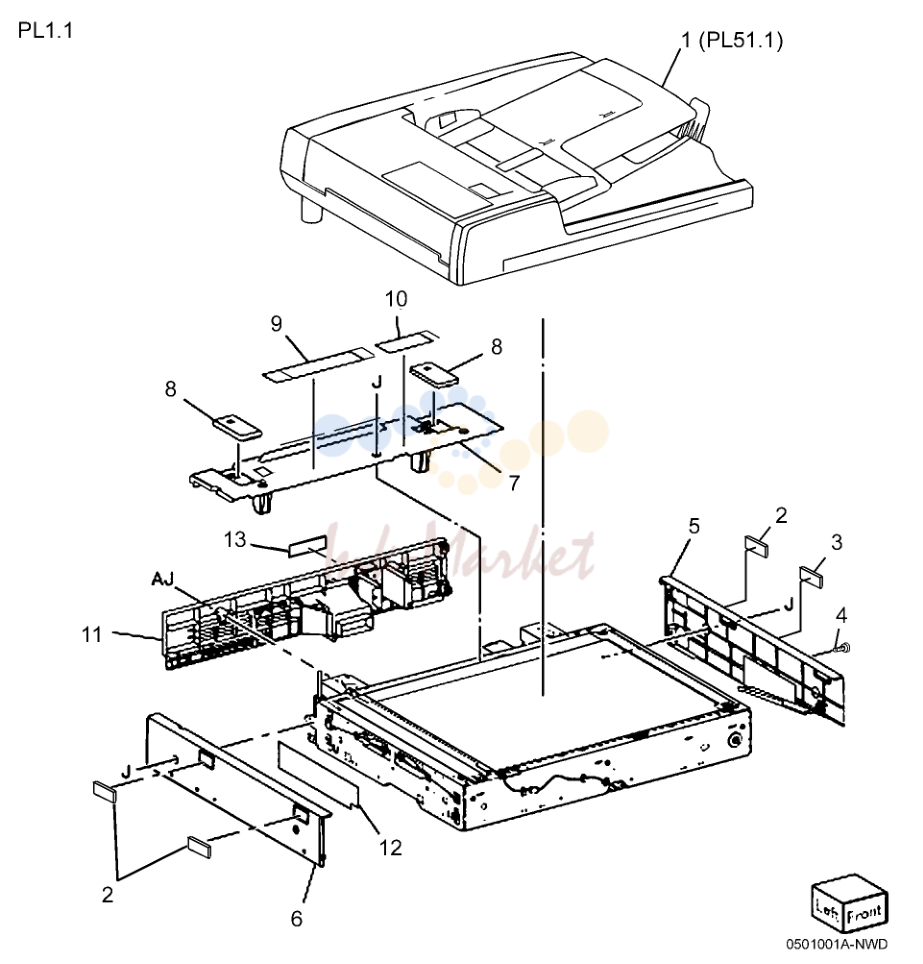

Platen/IIT крышка
| № | Артикул | Наименование |
|---|---|---|
| 2 | 802E63030 запросить цену → | Blind крышка (White) |
| 3 | 848E43570 запросить цену → | Blind крышка (Blue) |
| 4 | 826E49690 запросить цену → | винт (Black) |
| 6 | 848E43490 запросить цену → | IIT левый крышка |
| 7 | 848E43550 запросить цену → | IIT верхний крышка |
| 848E40510 запросить цену → | IIT верхний крышка | |
| 11 | 848K34530 запросить цену → | IIT задний крышка в сборе |
| 12 | 053K92890 запросить цену → | Filter |

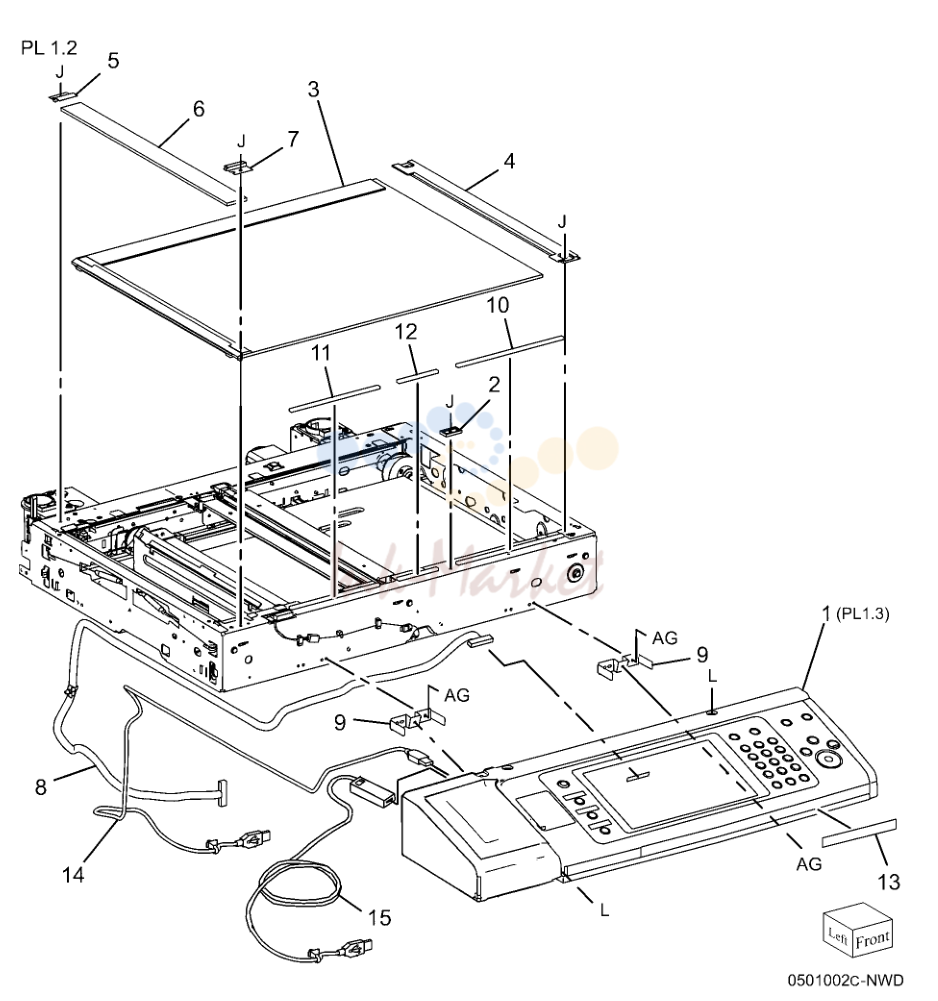

Control Panel/Platen Glass
| № | Артикул | Наименование |
|---|---|---|
| 2 | 868E04891 запросить цену → | Glass Support |
| 3 | 090K93250 запросить цену → | Platen Glass |
| 4 | 815E40270 запросить цену → | пластина |
| 5 | 868E04450 запросить цену → | задний Glass Support |
| 6 | 090K93011 запросить цену → | CVT Platen Glass |
| 7 | 868E04530 запросить цену → | передний Glass Support |
| 8 | 962K73341 запросить цену → | UI шлейф |
| 9 | 849E14161 запросить цену → | кронштейн |
| 10 | 835E24500 запросить цену → | Seal (правый) |
| 11 | 835E24530 запросить цену → | Seal (левый) |
| 12 | 835E24540 запросить цену → | Seal (Center) |
| 13 | 604K83600 запросить цену → | Machine Label Kit (7525, 7530 |
| 14 | 962K83261 запросить цену → | USB шлейф (W/O TAG P-002) |
| 15 | 962K93360 запросить цену → | USB шлейф (W/[TAG T-002]) |

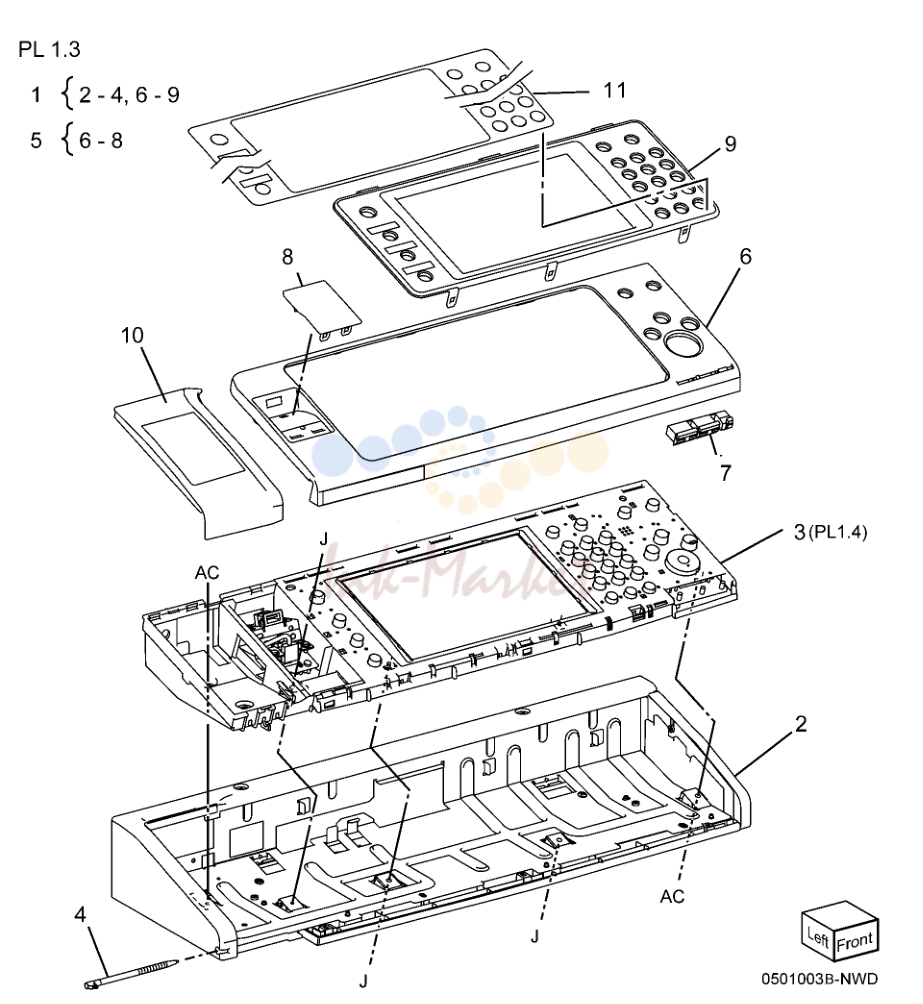

Control Panel (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 848K45276 запросить цену → | Console в сборе (XE) (W/O TAG |
| 848K45206 запросить цену → | Console в сборе (XC) (W/O TAG | |
| 848K45200 запросить цену → | Console в сборе (XC) (W/O TAG | |
| 848K59990 запросить цену → | Console в сборе (XE) (W/TAG | |
| 848K59980 запросить цену → | Console в сборе (XC) (W/TAG | |
| 5 | 848E55911 запросить цену → | Overlay крышка в сборе (XC) |
| 848E60171 запросить цену → | Overlay крышка в сборе (XE) | |
| 8 | 848E55540 запросить цену → | USB Cap |
| 848E55551 запросить цену → | USB крышка | |
| 9 | 848K43641 запросить цену → | Touch Panel крышка (XC) |
| 848K45311 запросить цену → | Touch Panel крышка (XE) | |
| 10 | 848E39872 запросить цену → | Clip держатель крышка |
| 11 | 676K00140 запросить цену → | French UI Overlay |

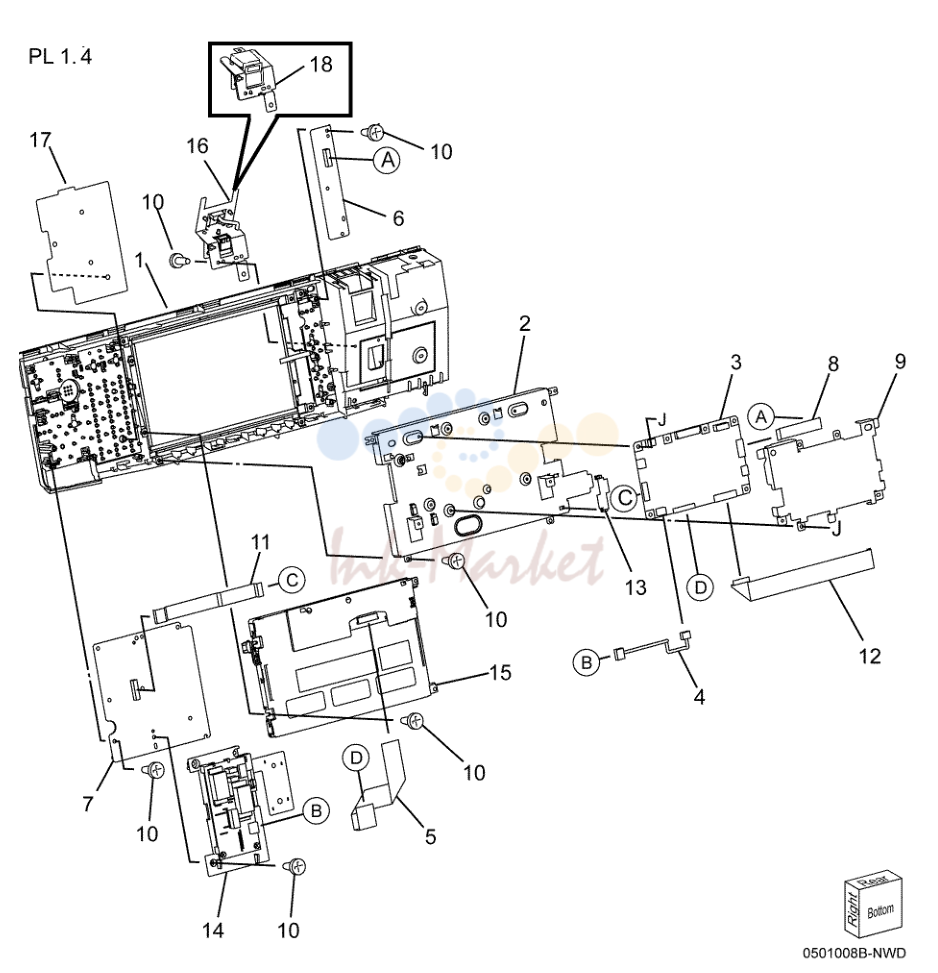

Control Panel (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 14 | 815K04451 запросить цену → | Inverter |
| 15 | 123K98800 запросить цену → | Display |
| 16 | 068K66251 запросить цену → | USB Connector (W/O TAG P-002) |

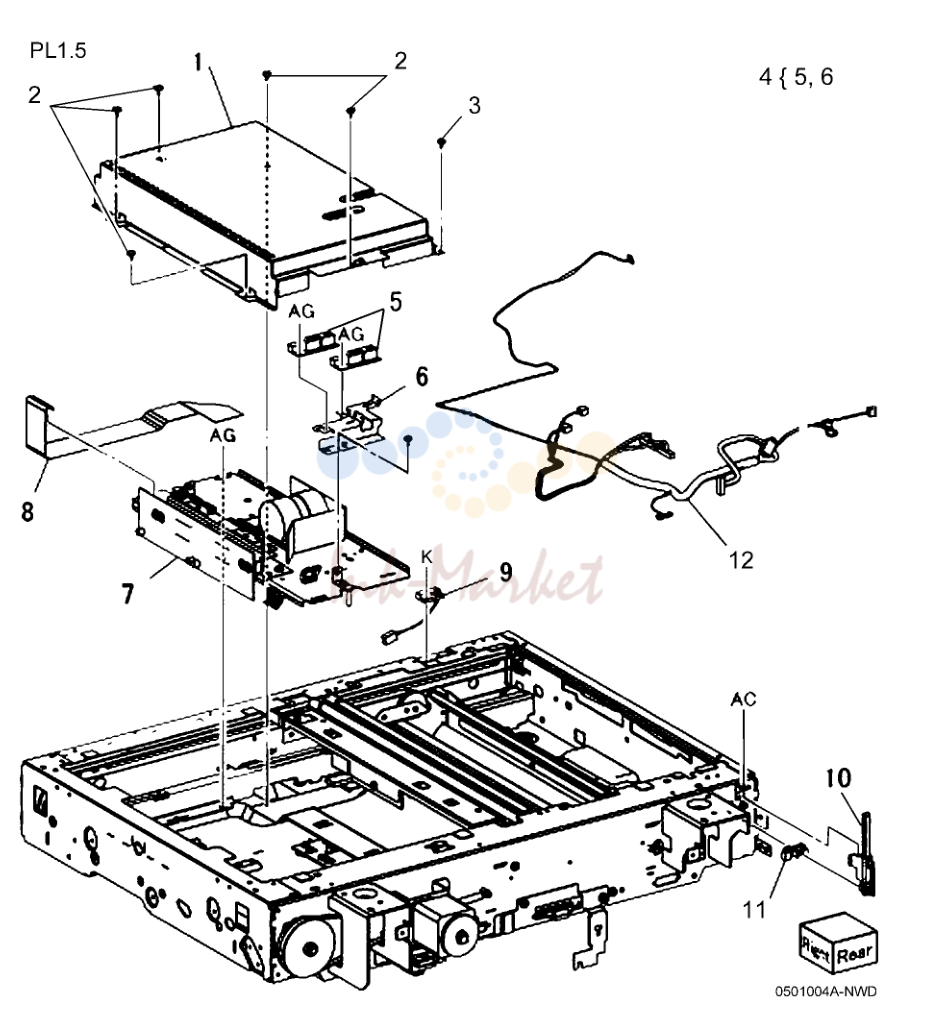

CCD Lens в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | 826E11600 запросить цену → | винт |
| 3 | 826E08780 запросить цену → | винт (Blue) |
| 4 | 130K73140 запросить цену → | APS датчик в сборе |
| 5 | 130K64150 запросить цену → | APS датчик |
| 7 | 604K56041 запросить цену → | CCD Lens в сборе (7525, 7530 |
| 604K56050 запросить цену → | CCD Lens в сборе (7545, 7556) | |
| 8 | 117K47560 запросить цену → | FCC Flat шлейф |
| 9 | 110K11960 запросить цену → | Platen Interlock Switch |
| 10 | 120K92541 запросить цену → | актуатор в сборе |
| 11 | 130E87280 запросить цену → | Platen Angle датчик |

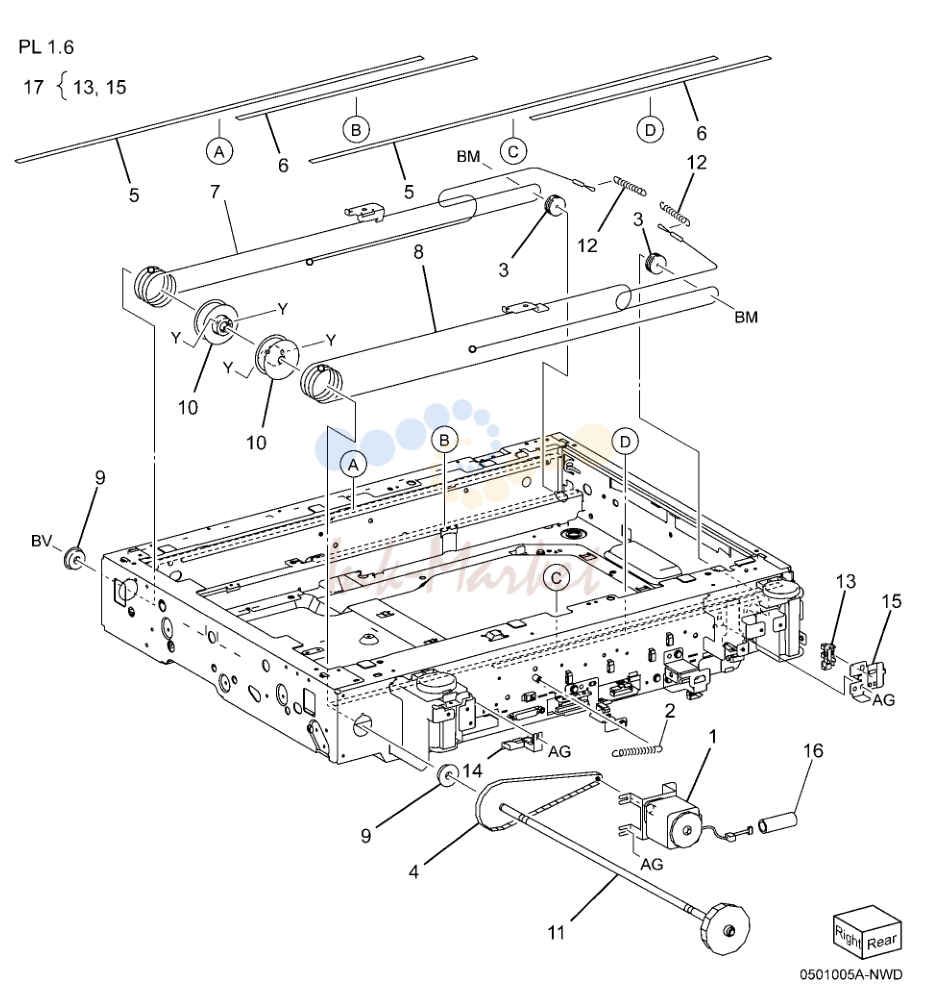

Carriage шлейф/мотор
| № | Артикул | Наименование |
|---|---|---|
| 1 | 127K49532 запросить цену → | Carriage мотор |
| 2 | 809E76950 запросить цену → | пружина |
| 3 | 020E37030 запросить цену → | Pulley |
| 4 | 023E26430 запросить цену → | ремень |
| 5 | 063E97330 запросить цену → | Tape |
| 7 | 012K94410 запросить цену → | передний Carriage шлейф |
| 8 | 012K94420 запросить цену → | задний Carriage шлейф |
| 9 | 413W91850 запросить цену → | подшипник |
| 10 | 020E45300 запросить цену → | Capstan Pulley |
| 11 | 006K86470 запросить цену → | Capstan вал |
| 12 | 809E76840 запросить цену → | пружина |
| 13 | 130E87280 запросить цену → | IIT Registration датчик |
| 14 | 019E70051 запросить цену → | держатель |
| 17 | 130K76201 запросить цену → | IIT Registration датчик And |

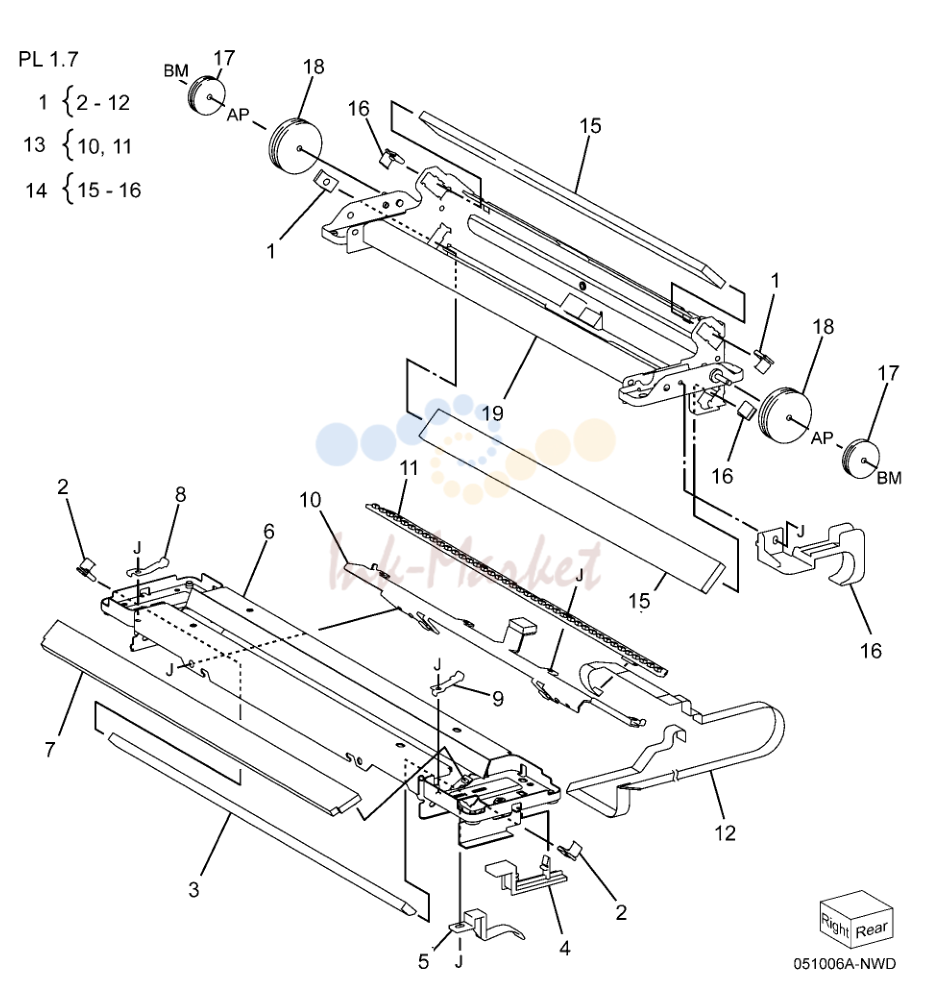

Full/Half Rate Carriage
| № | Артикул | Наименование |
|---|---|---|
| 1 | 041K96160 запросить цену → | Full Rate Carriage |
| 2 | 019E70080 запросить цену → | Clip |
| 11 | 960K49790 запросить цену → | LED лампа плата |
| 12 | 117E30981 запросить цену → | LED лампа Wire жгут (REP |
| 13 | 122K94340 запросить цену → | LED лампа |
| 14 | 041K95910 запросить цену → | Half Rate Carriage |
| 17 | 020E37030 запросить цену → | Pulley |
IIT/IPS плата
| № | Артикул | Наименование |
|---|---|---|
| 2 | 237W00178 запросить цену → | Lock винт |
| 3 | 960K49310 запросить цену → | IIT плата в сборе |
| 4 | 868E40510 запросить цену → | жгут кронштейн |
| 5 | 826E11600 запросить цену → | винт |
Convenience Stapler
| № | Артикул | Наименование |
|---|---|---|
| 1 | 604K35710 запросить цену → | Convenience Stapler (110V) |
| 604K35700 запросить цену → | Convenience Stapler (220V) |

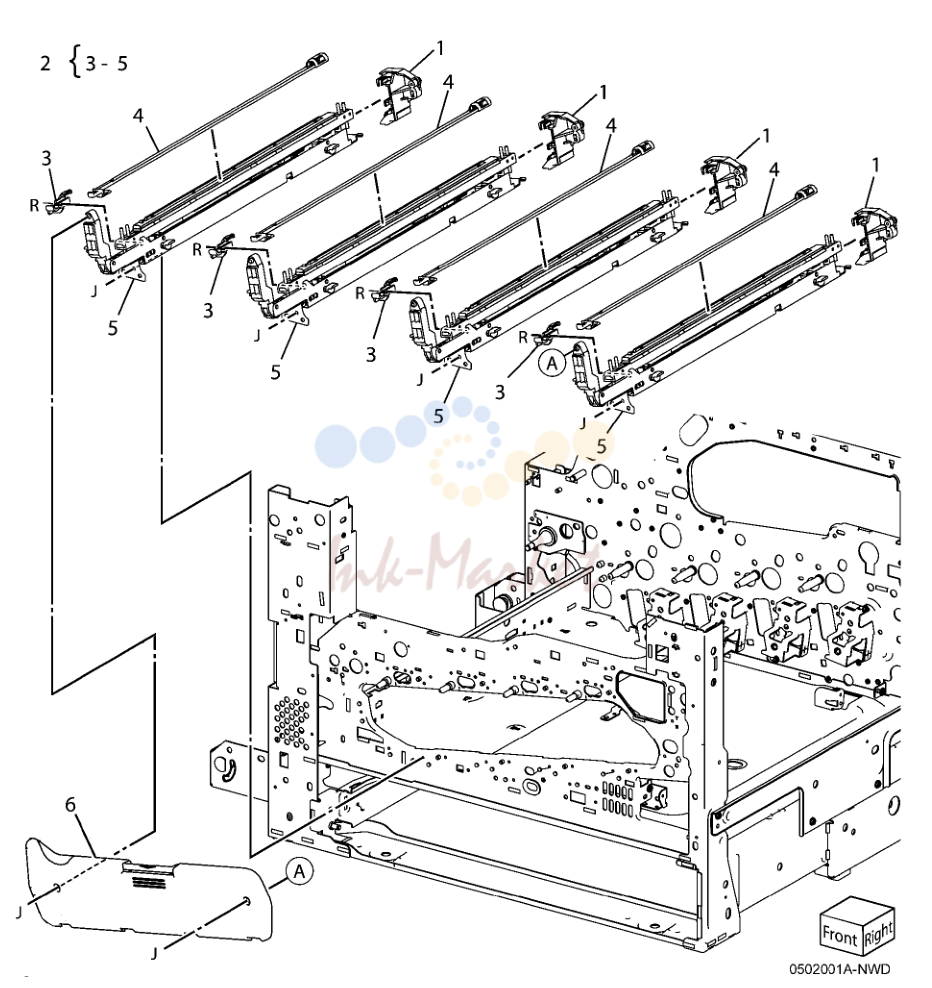

LED Print Head (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 019K12490 запросить цену → | задний держатель в сборе |
| 2 | 130K78680 запросить цену → | LED Print Head в сборе (REP |
| 130K78690 запросить цену → | LED Print Head в сборе (REP | |
| 4 | 042K93520 под заказ | LED Print Head Cleaner |
| 5 | 107K92162 запросить цену → | LED Print Head |
| 6 | 011K98621 запросить цену → | барабан крышка |

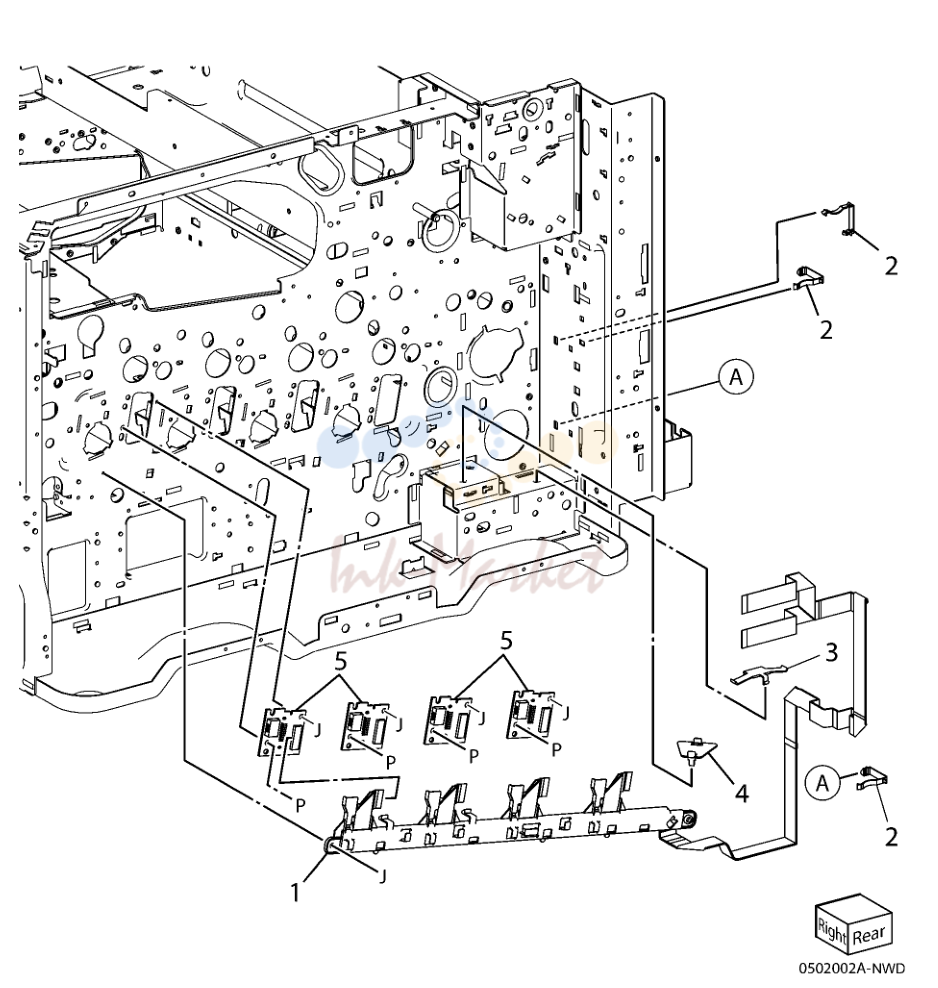

LED Print Head (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 962K77431 запросить цену → | LED Print Head шлейф в сборе |
| 2 | 868E07741 запросить цену → | шлейф держатель |
| 3 | 868E14670 запросить цену → | шлейф держатель |
| 4 | 868E07730 запросить цену → | шлейф держатель |
| 5 | 960K36952 запросить цену → | LED Print Head задний плата |

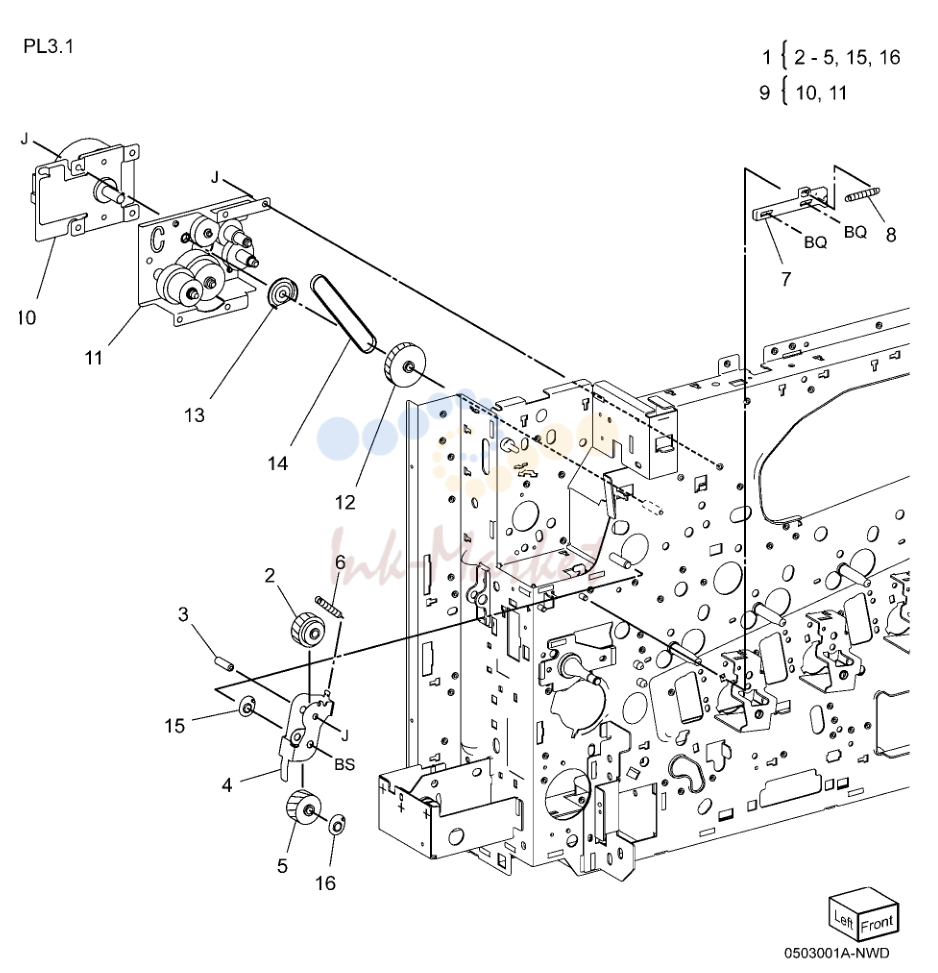

Drives (1 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 068K69160 запросить цену → | печь Input кронштейн в сборе |
| 068K64901 запросить цену → | печь Input кронштейн в сборе | |
| 6 | 809E74960 запросить цену → | пружина |
| 7 | 012E15930 запросить цену → | печь Link |
| 8 | 809E74950 запросить цену → | пружина |
| 9 | 007K16851 запросить цену → | печь привод мотор в сборе (7525 |
| 007K16861 запросить цену → | печь привод мотор в сборе (7545 | |
| 127K64390 запросить цену → | печь привод мотор (7525, 7530 | |
| 12 | 807E19830 запросить цену → | Helical шестерня (40T/23T) |
| 13 | 005E26140 запросить цену → | Flange |
| 14 | 423W10355 запросить цену → | ремень |
Drives (2 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 007K16831 запросить цену → | главный привод в сборе (7525, 7530 |
| 3 | 127K64390 запросить цену → | главный привод мотор в сборе (7525 |
| 4 | 007K98090 запросить цену → | Retract привод в сборе |
| 12 | 121K40850 запросить цену → | 1st BTR Contact Retract муфта |
| 13 | 005E24620 запросить цену → | Coupling |
| 17 | 930W00111 под заказ | 1st BTR Contact Retract датчик |
| 18 | 413W14660 запросить цену → | Sleeve подшипник |
| 23 | 007K16841 запросить цену → | главный привод в сборе (7545, 7556) |
| 26 | 127K64440 запросить цену → | главный привод мотор (7545, 7556) |
Drives (7525/7530/7535)(3 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 007K16813 запросить цену → | барабан/девелопер привод в сборе |
| 3 | 127K64370 запросить цену → | барабан/девелопер привод мотор (K) |
| 4 | 127K64380 запросить цену → | IBT привод мотор в сборе |
| 5 | 127K53121 запросить цену → | барабан/девелопер Driver мотор (Y |
| 6 | 055E56040 запросить цену → | шестерня направляющая |
Drives (7545/7556)(4 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 007K16824 запросить цену → | барабан/девелопер привод в сборе |
| 6 | 055E56040 запросить цену → | шестерня направляющая |
NOHAD Common
| № | Артикул | Наименование |
|---|---|---|
| 1 | 054K41420 запросить цену → | печь вентилятор And воздуховод |
| 5 | 913W13170 запросить цену → | Connector |
| 7 | 127K58360 запросить цену → | передний LVPS вентилятор |
| 9 | 054K34530 запросить цену → | Filter воздуховод в сборе |
| 12 | 054K41490 запросить цену → | IH Intake вентилятор And воздуховод |
| 14 | 127K64480 запросить цену → | IH Intake вентилятор |
NOHAD (7525, 7530, 7535)(1 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 054K36310 запросить цену → | Center воздуховод |
| 2 | 054K34542 запросить цену → | IBT вентилятор And воздуховод в сборе |
| 4 | 927W00314 запросить цену → | IBT вентилятор |
| 7 | 913W13170 запросить цену → | Connector |
| 11 | 054K40410 запросить цену → | Process вентилятор And воздуховод |
| 13 | 927W00214 запросить цену → | Process вентилятор |
| 14 | 054E36160 запросить цену → | P1 воздуховод |
| 15 | 815E51940 запросить цену → | пластина |
| 16 | 815K02170 запросить цену → | пластина |
NOHAD (7545, 7556)(1 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 054K41430 запросить цену → | вентилятор And воздуховод в сборе |
| 8 | 054K41440 запросить цену → | Process вентилятор And воздуховод в сборе |
| 11 | 826E11030 запросить цену → | винт |
| 12 | 913W13170 запросить цену → | Connector |
| 13 | 815E51940 запросить цену → | пластина |
| 14 | 054K41410 запросить цену → | Process вентилятор And воздуховод в сборе |
NOHAD (7525, 7530, 7535)(2 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 054K36221 запросить цену → | Bottom вентилятор And воздуховод в сборе |
| 2 | 927W00325 запросить цену → | Bottom вентилятор |
| 4 | 913W13170 запросить цену → | Connector |
| 6 | 054K34551 запросить цену → | HVPS вентилятор And воздуховод в сборе |
| 9 | 127K60990 запросить цену → | IH Exhaust вентилятор |
NOHAD (7545, 7556)(2 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 897E34340 запросить цену → | Label (R12) |
| 3 | 127K64480 запросить цену → | Bottom вентилятор |
| 4 | 913W13170 запросить цену → | Connector |
| 5 | 826E11030 запросить цену → | винт |
| 9 | 127K60990 запросить цену → | IH Exhaust вентилятор |
| 16 | 053K93180 запросить цену → | Suction Filter |
| 18 | 127K61230 запросить цену → | C выход вентилятор And воздуховод |
| 19 | 127K60690 запросить цену → | выход вентилятор |
NOHAD (7525, 7530, 7535)(3 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 054E34551 запросить цену → | передний Bottom воздуховод |
| 2 | 848K26480 запросить цену → | HVPS крышка |
| 3 | 815K02610 запросить цену → | Base пластина в сборе |
| 8 | 130K71990 запросить цену → | NOHAD термистор and кронштейн |
| 9 | 054E33581 запросить цену → | передний воздуховод |
| 10 | 054E40390 запросить цену → | передний воздуховод пластина |
NOHAD (7545, 7556)(3 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 815K03601 запросить цену → | Base пластина в сборе |
| 7 | 130K71990 запросить цену → | NOHAD термистор And кронштейн |
Development (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 006R01509 под заказ | K-тонер (WW) |
| 006R01513 запросить цену → | K-тонер (NA/E) | |
| 006R01517 ✓ в наличии | K-тонер (DMO) | |
| 2 | 006R01518 ✓ в наличии | Y-тонер (DMO) |
| 006R01510 под заказ | Y-тонер (WW) | |
| 006R01514 запросить цену → | Y-тонер (NA/E) | |
| 3 | 006R01511 под заказ | M-тонер (WW) |
| 006R01515 запросить цену → | M-тонер (NA/E) | |
| 006R01519 ✓ в наличии | M-тонер (DMO) | |
| 4 | 006R01512 под заказ | C-тонер (WW) |
| 006R01520 ✓ в наличии | C-тонер (DMO) | |
| 006R01516 запросить цену → | C-тонер (NA/E) | |
| 5 | 127K57131 запросить цену → | тонер Dispense мотор в сборе |
| 7 | 127K53162 запросить цену → | тонер Dispense мотор (K, C, M, Y) |
| 8 | 113K83244 запросить цену → | тонер CRUM Coupler в сборе |
| 9 | 094K92391 запросить цену → | Dispense Pipe в сборе (K, C, M |
| 16 | 094K92830 запросить цену → | дозатор Pipe в сборе (7525 |
| 094K92770 запросить цену → | дозатор Pipe в сборе (K) | |
| 20 | 094K92820 запросить цену → | дозатор Pipe в сборе (Y, M, C |
| 094K92760 запросить цену → | дозатор Pipe в сборе (Y, M, C |
Development (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 015K77960 запросить цену → | девелопер пластина |
| 2 | 604K63570 запросить цену → | девелопер корпус в сборе (K |
| 4 | 130K71851 запросить цену → | ATC датчик (K, C, M, Y) |
| 6 | 675K85030 ✓ в наличии | девелопер (K) |
| 7 | 675K85040 ✓ в наличии | девелопер (C) |
| 8 | 675K85050 ✓ в наличии | девелопер (M) |
| 9 | 675K85060 ✓ в наличии | девелопер (Y) |
| 10 | 010K91700 запросить цену → | Plunger в сборе |
| 11 | 960K49660 запросить цену → | ATC плата |
| 12 | 849E96933 запросить цену → | кронштейн |
HVPS девелопер (7545, 7556)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 848K37870 запросить цену → | HVPS корпус |
| 2 | 019K11110 запросить цену → | Conductor держатель |
| 3 | 815K04490 запросить цену → | девелопер HVPS (7545, 7556) |
| 4 | 130E13880 запросить цену → | Ground Conductor (7545, 7556) |

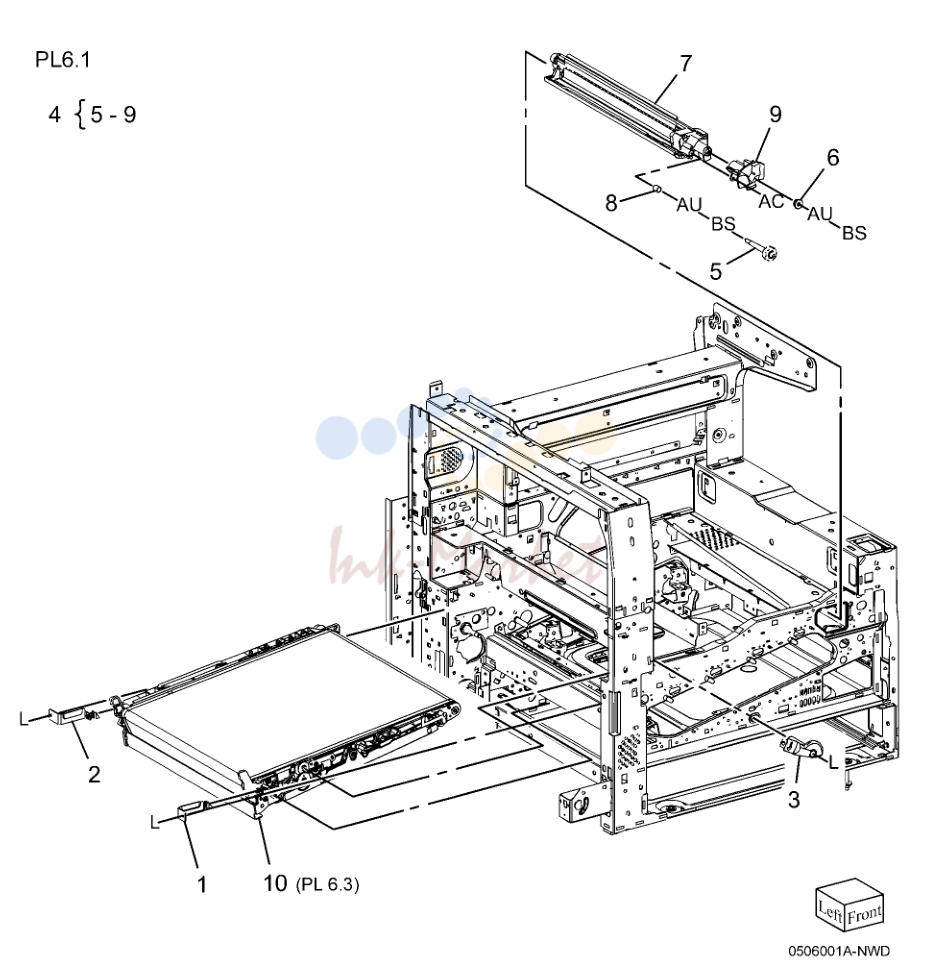

переноса (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 068K53690 запросить цену → | передний Lock кронштейн |
| 2 | 068K53680 запросить цену → | задний Lock кронштейн |
| 3 | 003E78891 запросить цену → | Tension рычаг |
| 10 | 604K57383 ✓ в наличии | IBT в сборе |
переноса (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 815E38150 запросить цену → | пластина Nut |
| 2 | 032K06050 запросить цену → | IBT Cleaner направляющая |
| 3 | 413W15959 запросить цену → | Metal подшипник |
| 4 | 032E27610 запросить цену → | IBT передний направляющая |
| 5 | 130E94310 запросить цену → | Conductor |
| 6 | 120E29340 запросить цену → | актуатор |
| 7 | 032K05310 запросить цену → | направляющая в сборе (7525, 7530 |
| 032K06320 запросить цену → | направляющая в сборе (7545, 7556) | |
| 8 | 848K13960 запросить цену → | Conductor корпус в сборе |
| 9 | 105E17530 запросить цену → | HVPS/Detack HVPS |
IBT в сборе (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 003E75420 запросить цену → | Handle |
| 2 | 054K34290 запросить цену → | Inlet направляющая |
| 3 | 801E03440 запросить цену → | BUR передний рама |
| 4 | 059K54991 запросить цену → | Back-up Roll |
| 5 | 064K93621 запросить цену → | переноса ремень в сборе |
| 8 | 059K74990 запросить цену → | привод Pinch Roll в сборе |
IBT ремень узел (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059E03290 ✓ в наличии | 1st BTR Roll |
| 2 | 130E93970 под заказ | 1st BTR Conductor |
| 3 | 806E21460 запросить цену → | Tension пружина вал |
| 4 | 809E74790 запросить цену → | 1st BTR пружина |
| 5 | 809E74800 запросить цену → | IR пружина |
| 6 | 809E74810 запросить цену → | BTR пружина |
| 7 | 809E74870 запросить цену → | Tension пружина |
| 8 | 809E75300 запросить цену → | Ground пружина |
| 9 | 809E76310 запросить цену → | Ground Center пружина |
| 10 | 809E76320 запросить цену → | Ground правый пружина |
| 11 | 809E76810 запросить цену → | BTR пружина |
| 12 | 809E76981 запросить цену → | Adjust пружина |
печь
| № | Артикул | Наименование |
|---|---|---|
| 1 | 604K62220 ✓ в наличии | печь в сборе (220V) (7525 |
| 604K62230 запросить цену → | печь в сборе (220V) (7545 | |
| 604K62200 запросить цену → | печь в сборе (120V) (7525 | |
| 604K62210 запросить цену → | печь в сборе (120V) (7545 | |
| 2 | 007K16060 запросить цену → | Retract мотор And кронштейн |
| 4 | 127K60980 запросить цену → | P/R защёлка мотор |
| 5 | 007K16070 запросить цену → | Retract шестерня |
Xerographic (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 019K10731 запросить цену → | CRUM держатель |
| 2 | 848E21520 запросить цену → | CRUM крышка |
| 3 | 113K83481 запросить цену → | CRUM Coupler барабан |
| 4 | 013R00662 ✓ в наличии | барабан Cartridge |
| 5 | 032K04701 запросить цену → | Erase лампа узел |
| 6 | 868E06271 запросить цену → | кронштейн |
| 7 | 868E06281 запросить цену → | пластина |
| 8 | 032E27581 запросить цену → | жгут держатель |
| 10 | 848E15090 запросить цену → | крышка |
| 11 | 011E20901 запросить цену → | Handle Lock рычаг |
| 12 | 868E08980 запросить цену → | кронштейн |
| 13 | 809E79410 запросить цену → | пружина |
| 14 | 809E79420 запросить цену → | пружина |
Xerographic (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 130E81600 запросить цену → | Waste тонер Bottle Position датчик |
| 5 | 052K97773 запросить цену → | Waste тонер Pipe в сборе |
| 6 | 068K59502 запросить цену → | Agitator мотор в сборе |
| 7 | 068K59510 запросить цену → | шестерня кронштейн в сборе |
| 8 | 807E19540 запросить цену → | Helical шестерня (29T) |
| 9 | 807E19530 запросить цену → | Helical шестерня (31T) |
| 10 | 006K86982 запросить цену → | привод вал в сборе |
| 11 | 807E19511 запросить цену → | Helical шестерня (20T) |
| 12 | 868E14631 запросить цену → | жгут держатель |
| 13 | 413W11660 запросить цену → | Sleeve подшипник |
| 15 | 032K05160 запросить цену → | Bottle направляющая And датчик в сборе |
| 16 | 068K58211 запросить цену → | датчик And кронштейн в сборе |
Tray 1/2 (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 014E45291 запросить цену → | Slide Lock Block |
| 2 | 003E76461 под заказ | передний Stopper |
| 3 | 059E03500 запросить цену → | передний левый ролик |
| 4 | 059E03510 запросить цену → | передний правый ролик |
| 5 | 050K65383 запросить цену → | Tray в сборе |
| 6 | 110K11680 ✓ в наличии | Paper Size датчик в сборе |
| 7 | 849E96071 запросить цену → | Switch кронштейн |
| 12 | 604K62240 запросить цену → | Tray Label Kit (REF: PL 10.2 Item |
Tray 1/2 (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 007E78450 запросить цену → | шестерня (13/60T) |
| 3 | 007E78441 запросить цену → | шестерня (60T) |
| 4 | 807E13520 запросить цену → | Pinion |
| 12 | 059E03522 запросить цену → | задний ролик |
| 14 | 848E15051 запросить цену → | передний Trim крышка |
| 15 | 011E24400 запросить цену → | Tray рычаг |
| 16 | 003E75440 запросить цену → | защёлка |
| 17 | 809E75730 запросить цену → | защёлка пружина |
| 19 | 848E21140 запросить цену → | Storage крышка |
| 20 | 010E93341 запросить цену → | Slide Lock |
| 21 | 014E63930 запросить цену → | End Spacer |
| 22 | 014E63940 запросить цену → | Side Spacer |
Tray 1 Feeder
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059K66610 запросить цену → | Tray Feeder в сборе (7545 |
| 2 | 054K35142 запросить цену → | направляющая в сборе |
Tray 1 Feeder в сборе (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059K66630 запросить цену → | Feeder в сборе (5725, 7530 |
| 3 | 127K52790 запросить цену → | Lift Up мотор |
| 5 | 054E23461 запросить цену → | направляющая (P/O PL 9.3 Item 1) |
| 6 | 930W00113 запросить цену → | Tray Nudger Level датчик, No |
| 7 | 120E22481 запросить цену → | актуатор |
| 10 | 807E00390 запросить цену → | шестерня (31T) |
| 11 | 014E44770 запросить цену → | Spacer |
| 13 | 006K23221 запросить цену → | привод вал |
| 14 | 807E00800 запросить цену → | шестерня (13T) |
| 15 | 005K83081 запросить цену → | One Way муфта |
| 16 | 007K97870 запросить цену → | One Way шестерня |
| 007K98130 запросить цену → | One Way муфта (Alternate) | |
| 007K16960 запросить цену → | One Way шестерня | |
| 17 | 807E20300 запросить цену → | Helical шестерня (25T) |
| 18 | 807E20310 запросить цену → | Helical шестерня (29T/19T) |
| 22 | 930W00211 запросить цену → | Tray Pre подачи датчик |
| 23 | 801K29613 запросить цену → | верхний рама в сборе |
Tray 1 Feeder в сборе (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 604K56080 ✓ в наличии | подачи/Nudger/тормозной Roll Kit (3 |
| 15 | 005K05890 под заказ | One Way муфта |
| 19 | 005K83300 запросить цену → | Friction муфта |
| 20 | 014E45030 запросить цену → | Spacer |
Three Tray Module
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059K67140 запросить цену → | Tray 2, Tray 3, Tray Feeder |
| 3 | 054E35381 ✓ в наличии | подачи Out направляющая |
| 4 | 050K61016 запросить цену → | Tray 2, Tray 3, Tray узел |
| 4 | 050K61018 запросить цену → | Tray 2, Tray 3, Tray узел |
| 5 | 059E03500 запросить цену → | ролик |
| 6 | 059E03510 запросить цену → | ролик |
| 7 | 003E75431 запросить цену → | Stopper |
| 8 | 110K11680 ✓ в наличии | Paper Size датчик |
Tray 2, 3, 4 в сборе
| № | Артикул | Наименование |
|---|---|---|
| 3 | 848E16762 запросить цену → | передний крышка |
| 4 | 011E21772 запросить цену → | рычаг |
| 5 | 003E76330 запросить цену → | защёлка |
| 6 | 809E80250 запросить цену → | пружина |
| 7 | 893E09490 запросить цену → | Label (Max) |
| 8 | 059E03522 запросить цену → | задний ролик |
Tray 2 Feeder в сборе (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 068K53831 запросить цену → | привод кронштейн в сборе |
| 3 | 127K52790 запросить цену → | подачи/Lift Up мотор в сборе |
| 5 | 054E35360 запросить цену → | направляющая |
| 6 | 930W00113 запросить цену → | Nudger Level датчик, No Paper |
| 7 | 120E22481 запросить цену → | актуатор |
| 10 | 807E00390 запросить цену → | шестерня |
| 11 | 014E44770 запросить цену → | Spacer |
| 12 | 013E26530 запросить цену → | вал подшипник |
| 14 | 807E00800 запросить цену → | шестерня |
| 15 | 005K83081 запросить цену → | One Way муфта в сборе |
| 16 | 007K98130 запросить цену → | One Way шестерня в сборе |
| 17 | 807E20300 запросить цену → | Helical шестерня (25T) |
| 24 | 006K23221 запросить цену → | привод вал в сборе |
Tray 2 Feeder в сборе (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 604K56080 ✓ в наличии | подачи Roll, Nudger Roll, тормозной Roll |
| 10 | 413W11660 запросить цену → | Plastic подшипник |
| 12 | 868E10820 запросить цену → | Nudger Support |
| 14 | 005K08820 запросить цену → | муфта в сборе (25T) |
| 15 | 005K10080 под заказ | One Way муфта в сборе |
| 20 | 014E45030 запросить цену → | Spacer |
Tray 3 Feeder в сборе (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 068K53831 запросить цену → | привод кронштейн в сборе |
| 3 | 127K52790 запросить цену → | подачи/Lift Up мотор в сборе |
| 5 | 054E23461 запросить цену → | направляющая (P/O PL 10.1 Item 1) |
| 6 | 930W00113 запросить цену → | Nudger Level датчик, No Paper |
| 7 | 120E22481 запросить цену → | актуатор |
| 10 | 807E00390 запросить цену → | шестерня |
| 11 | 014E44770 запросить цену → | Spacer |
| 12 | 013E26530 запросить цену → | вал подшипник |
| 13 | 006K23221 запросить цену → | привод вал в сборе |
| 14 | 807E00800 запросить цену → | шестерня |
| 15 | 005K83081 запросить цену → | One Way муфта в сборе |
| 16 | 007K98130 запросить цену → | One Way шестерня в сборе |
| 17 | 807E20300 запросить цену → | Helical шестерня (25T) |
Полный список запчастей доступен по запросу.
комментарии
