Xerox WorkCentre 7425 7428 7435 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Drives (1 of 3)
- Drives (2 of 3)
- Drives (3 of 3)
- Tray 1 (1 of 2)
- Tray 1 (2 of 2)
- Tray 1 Feeder
- Tray 1 Feeder в сборе (1 of 2)
- Tray 1 Feeder в сборе (2 of 2)
- Bypass Tray в сборе (1 of 5)
- Bypass Tray в сборе (2 of 5)
- Bypass Tray в сборе (3 of 5)
- Bypass Tray в сборе (4 of 5)
- Bypass Tray в сборе (5 of 5)
- Envelope Tray в сборе
- LED Print Head (1 of 2)
- LED Print Head (2 of 2)

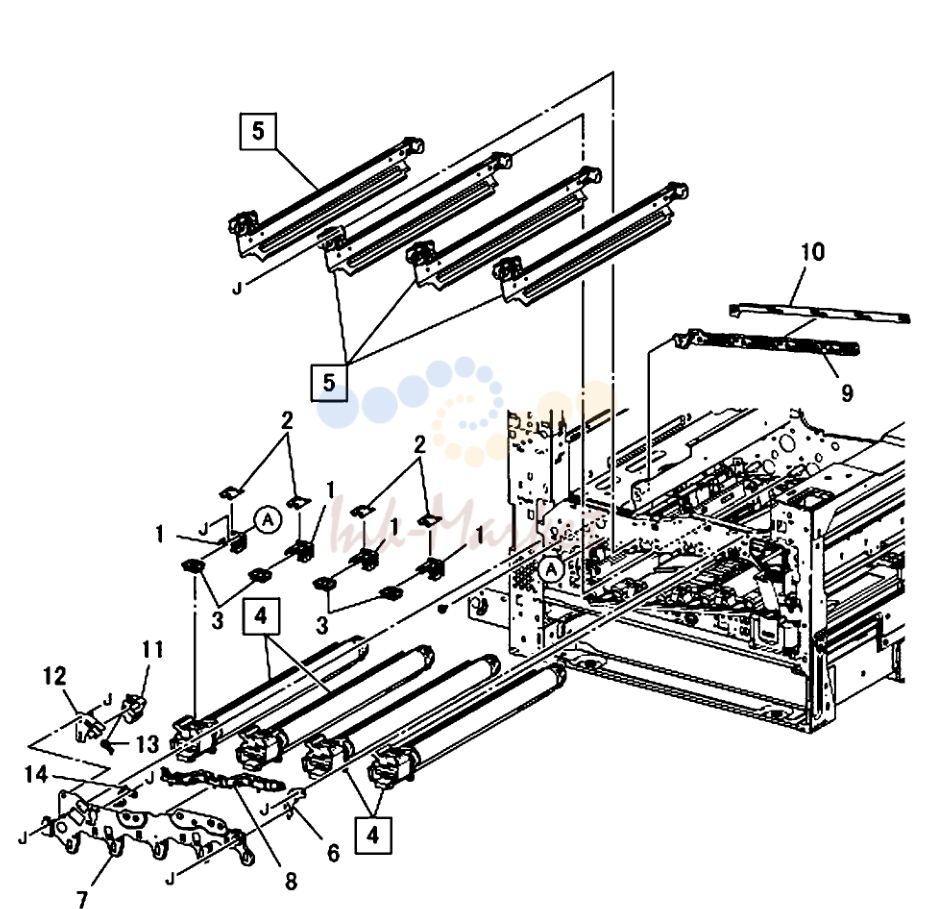

- Xerographic (1 of 2)

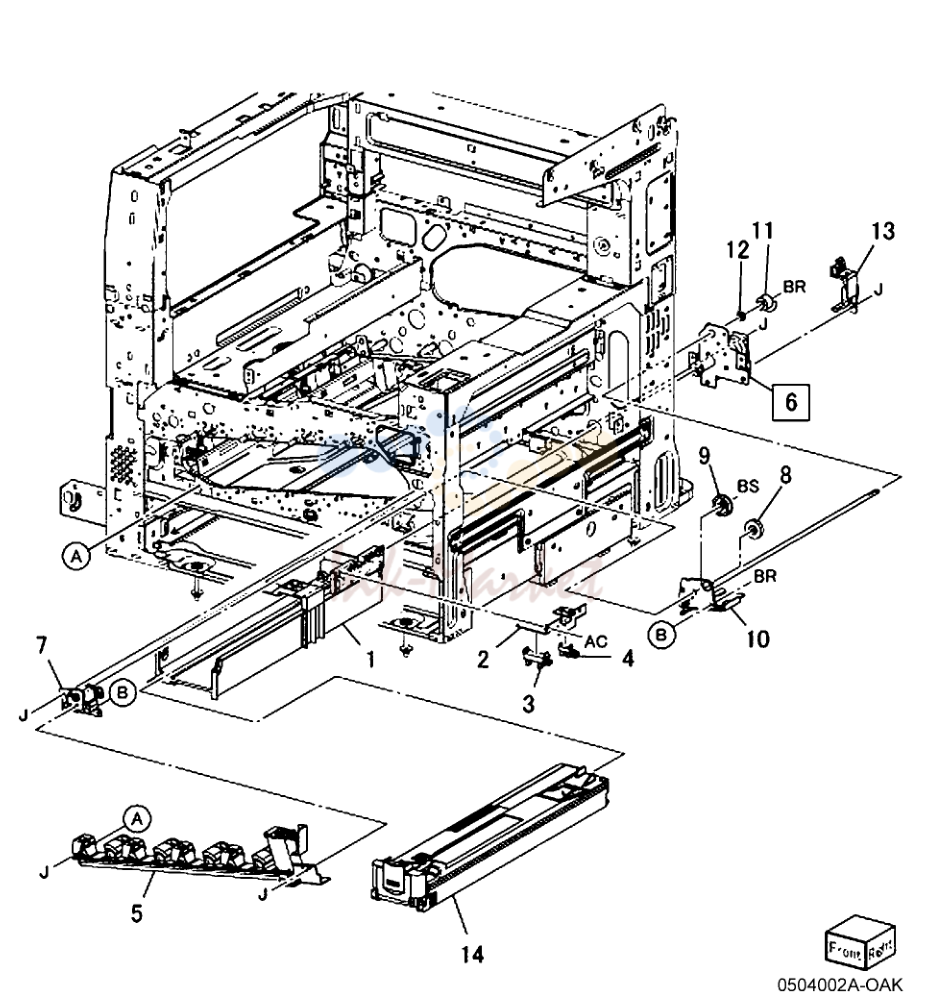

- Xerographic (2 of 2)

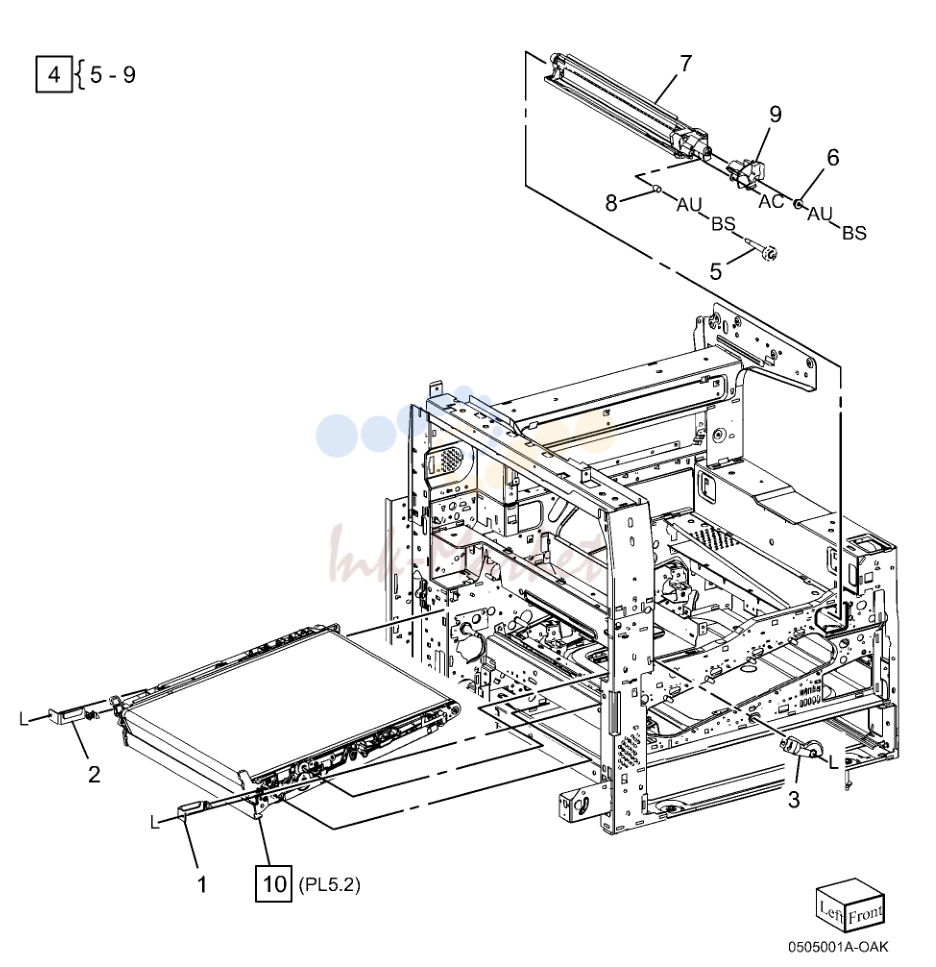

- переноса (1 of 2)

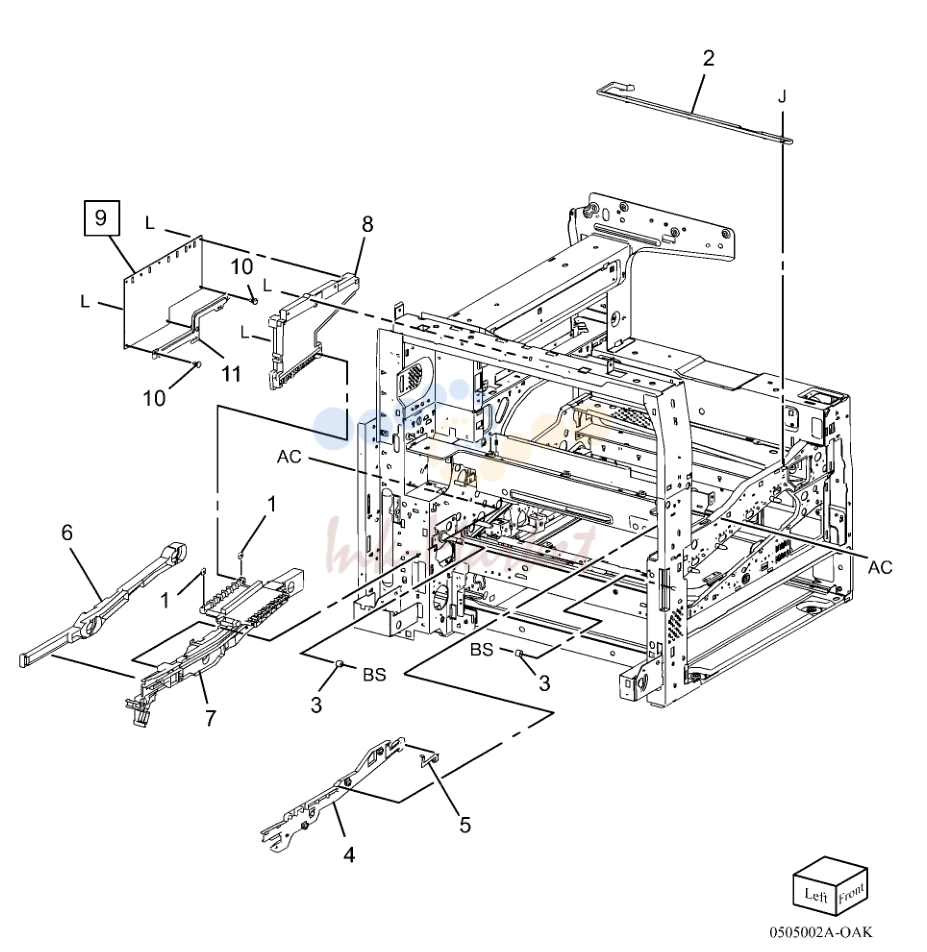

- переноса (2 of 2)

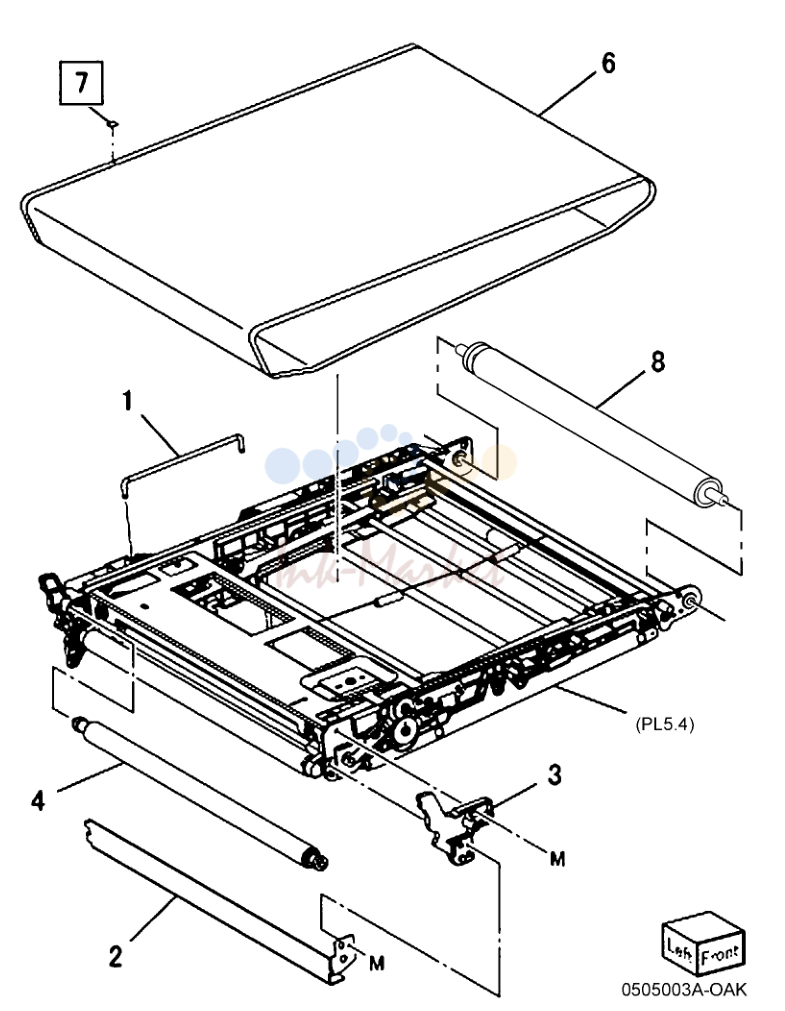

- IBT в сборе (1 of 2)

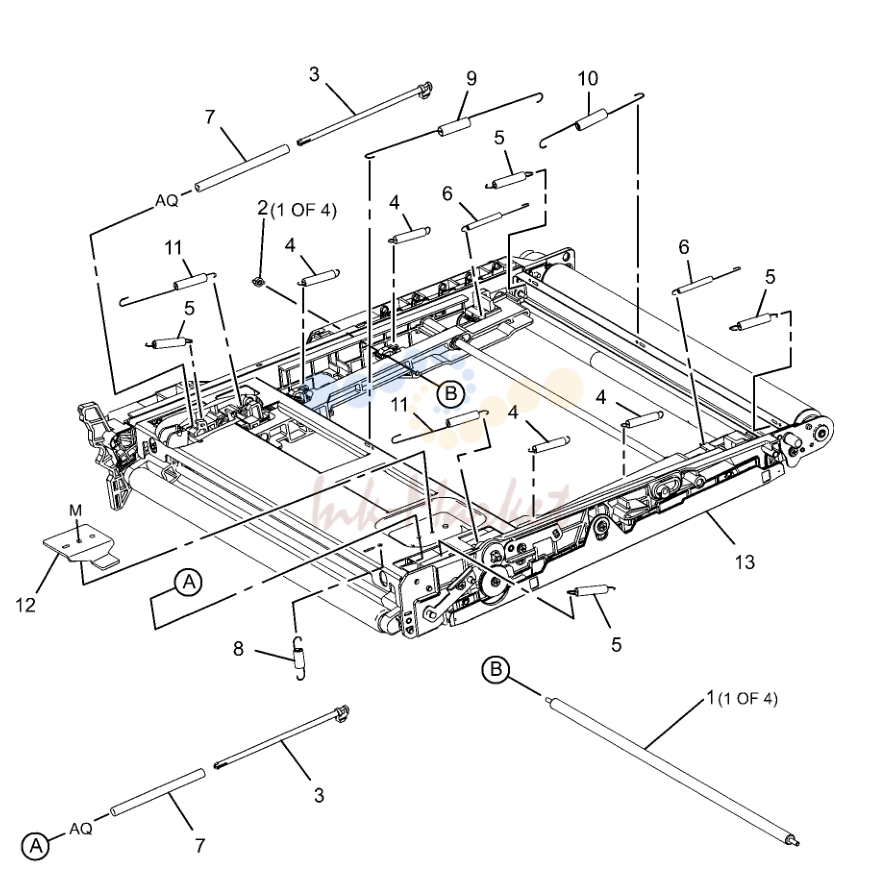

- IBT ремень узел (2 of 2)

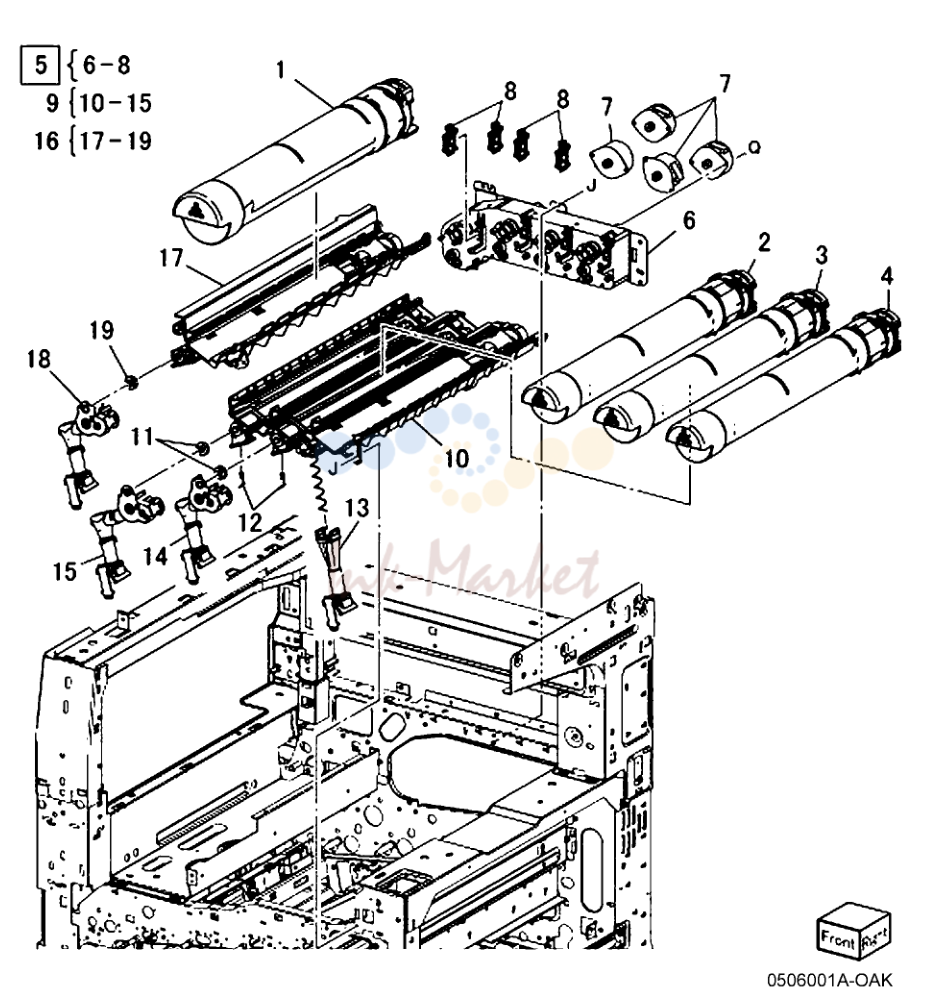

- Development (1 of 2)

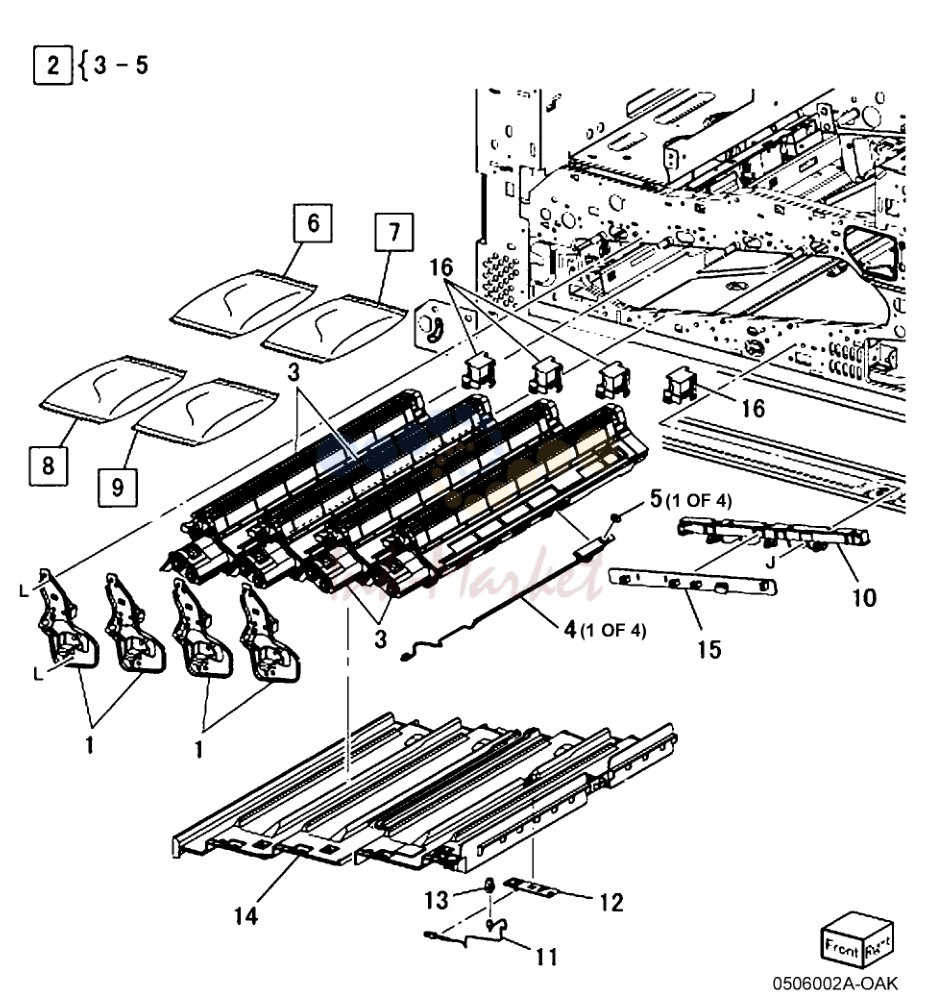

- Development (2 of 2)

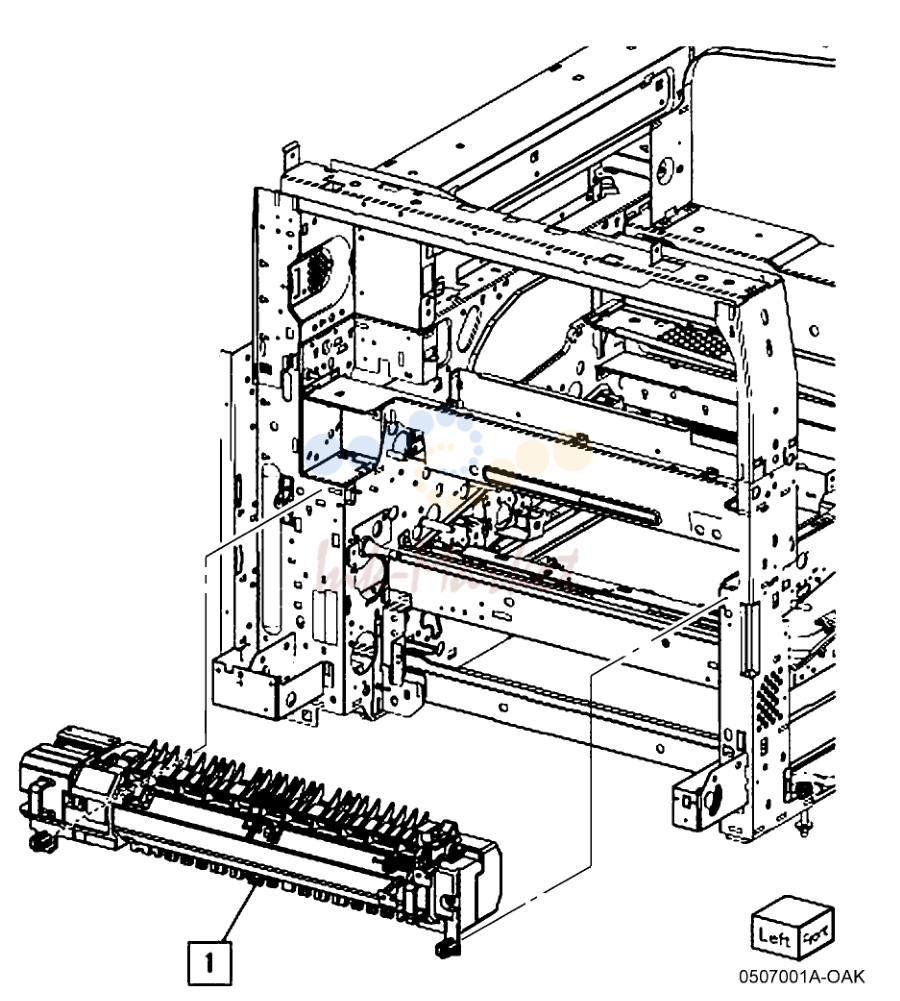

- печь

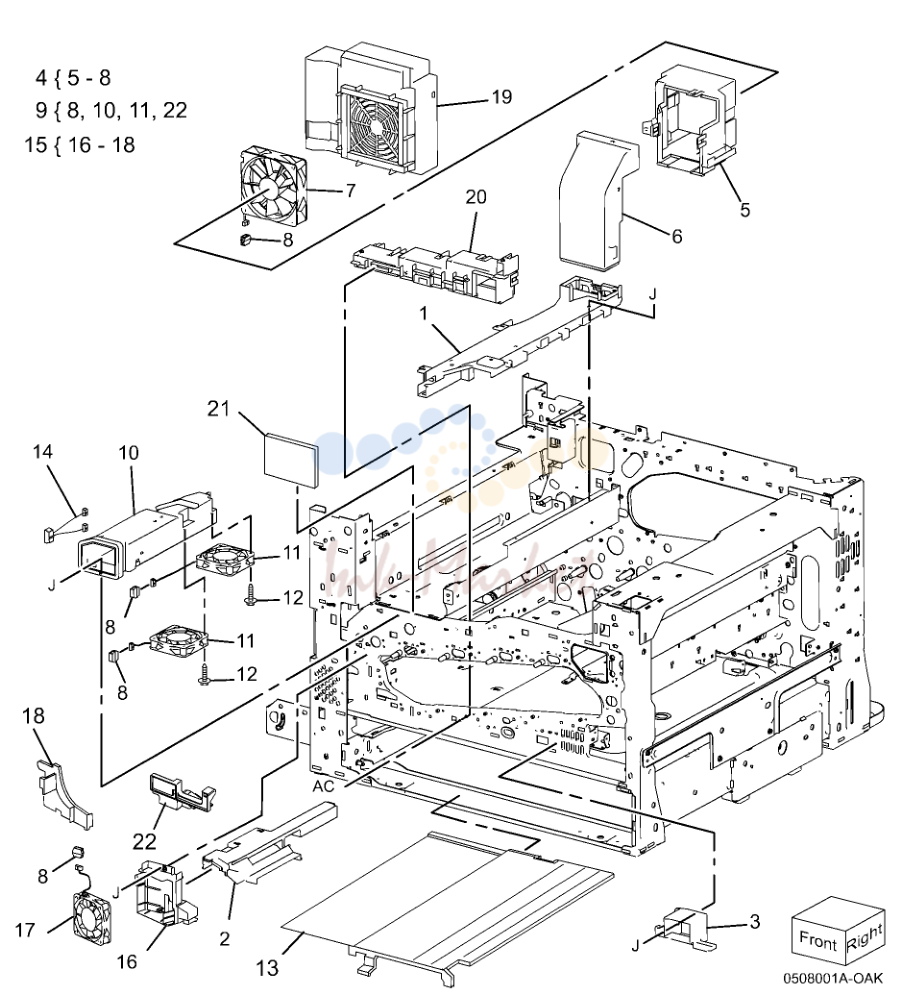

- NOHAD (1 of 2)
- NOHAD (2 of 2)

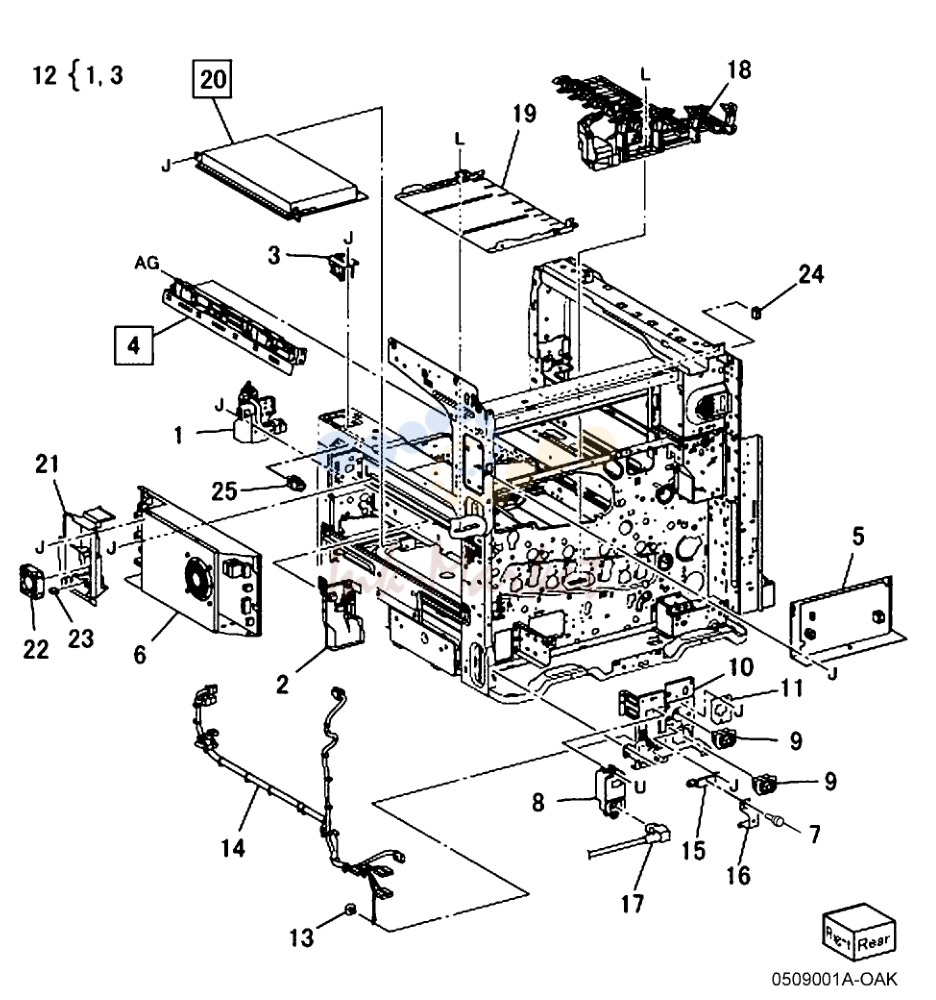

- Electrical (1 of 2)

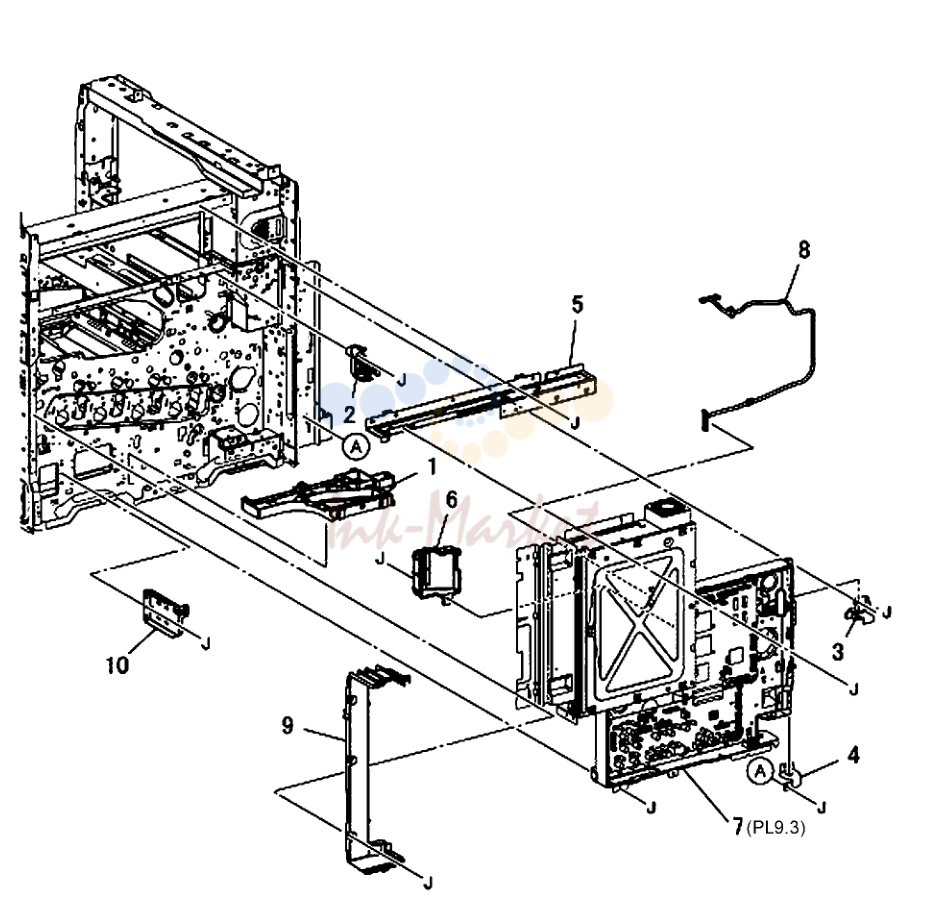

- Electrical (2 of 2)

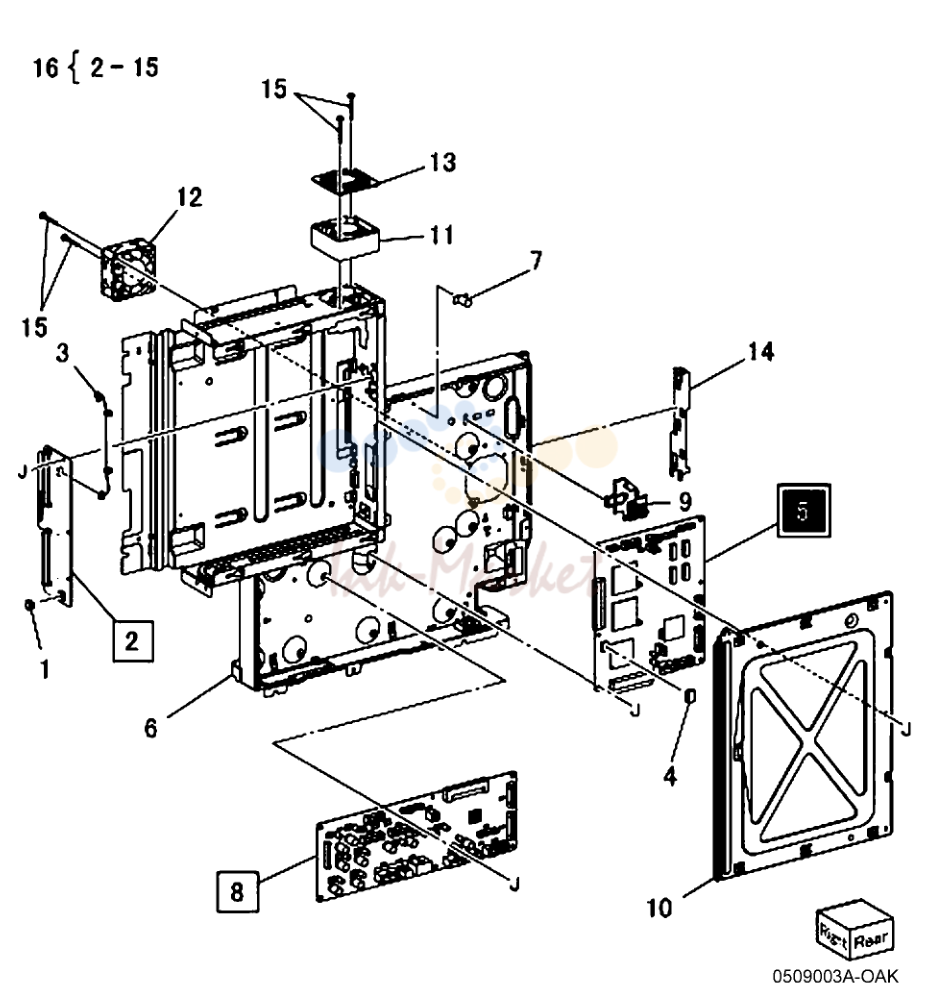

- плата шасси узел

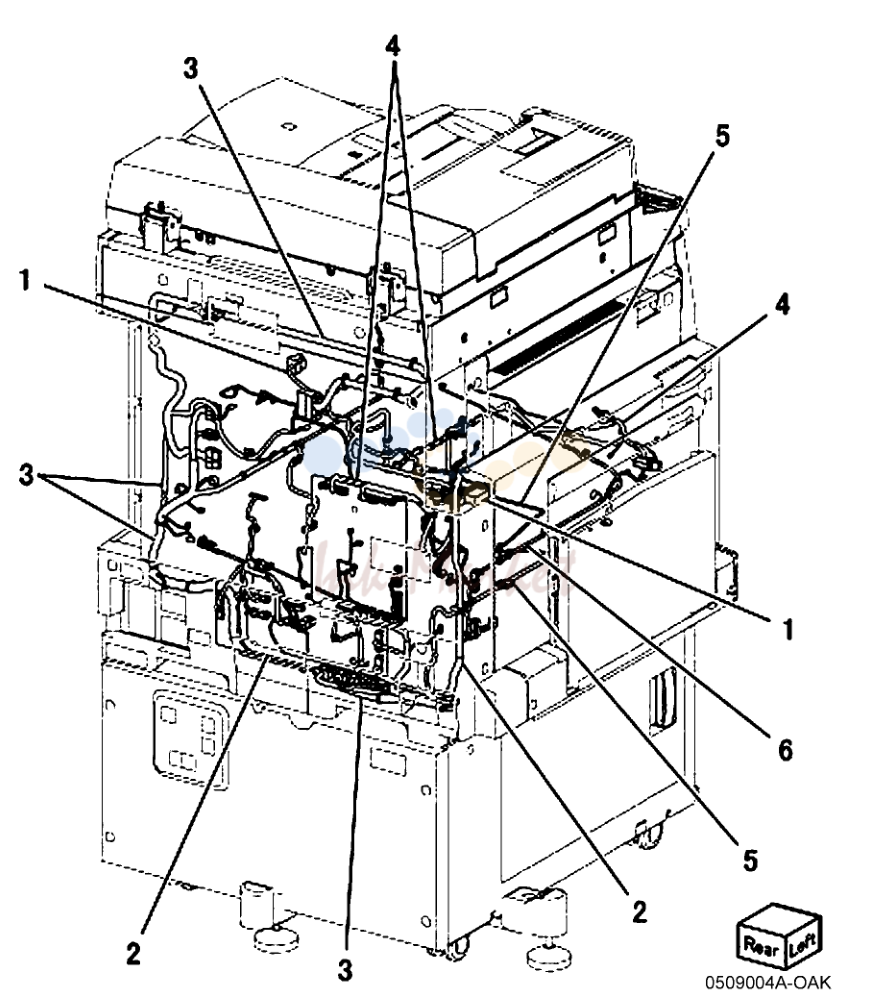

- Wire жгут левый, задний

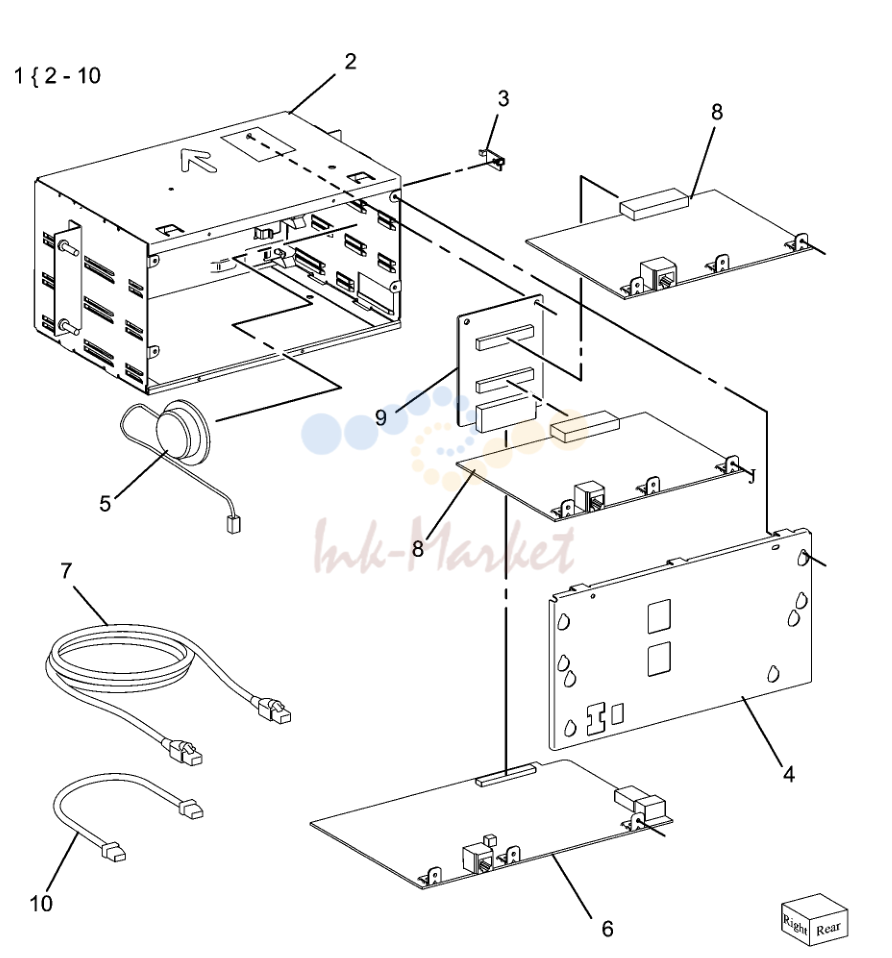

- Fax узел

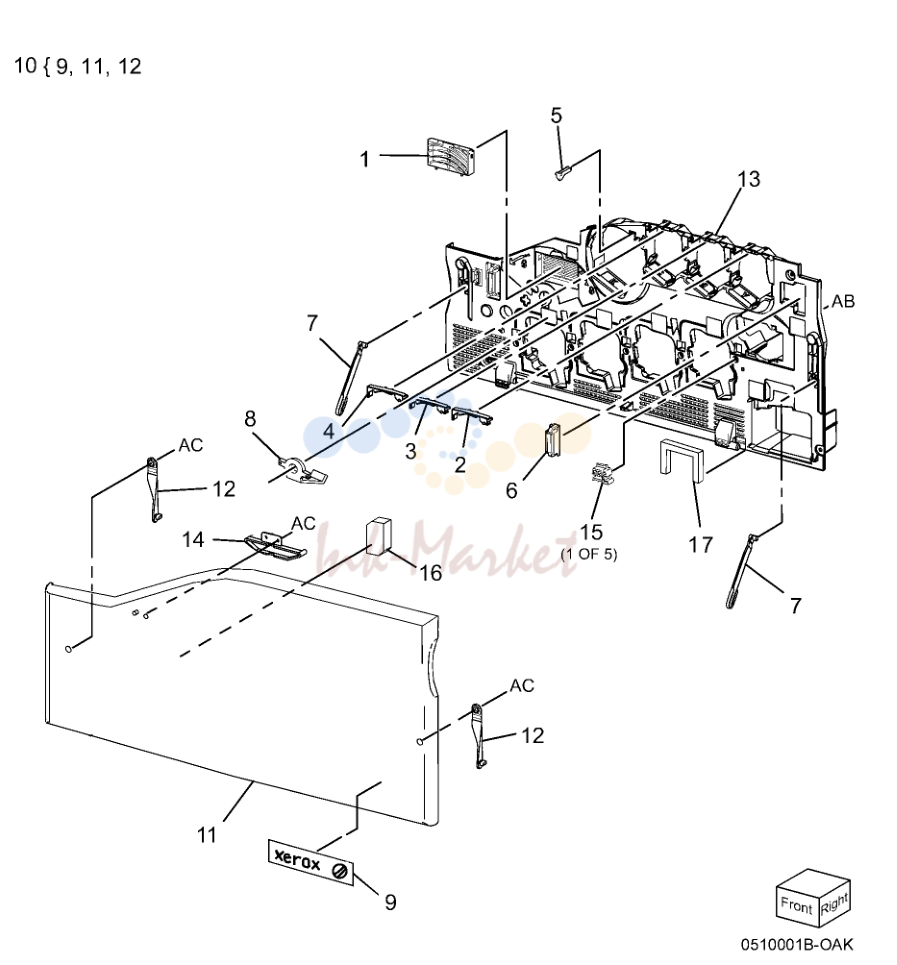

- Covers (1 of 3)

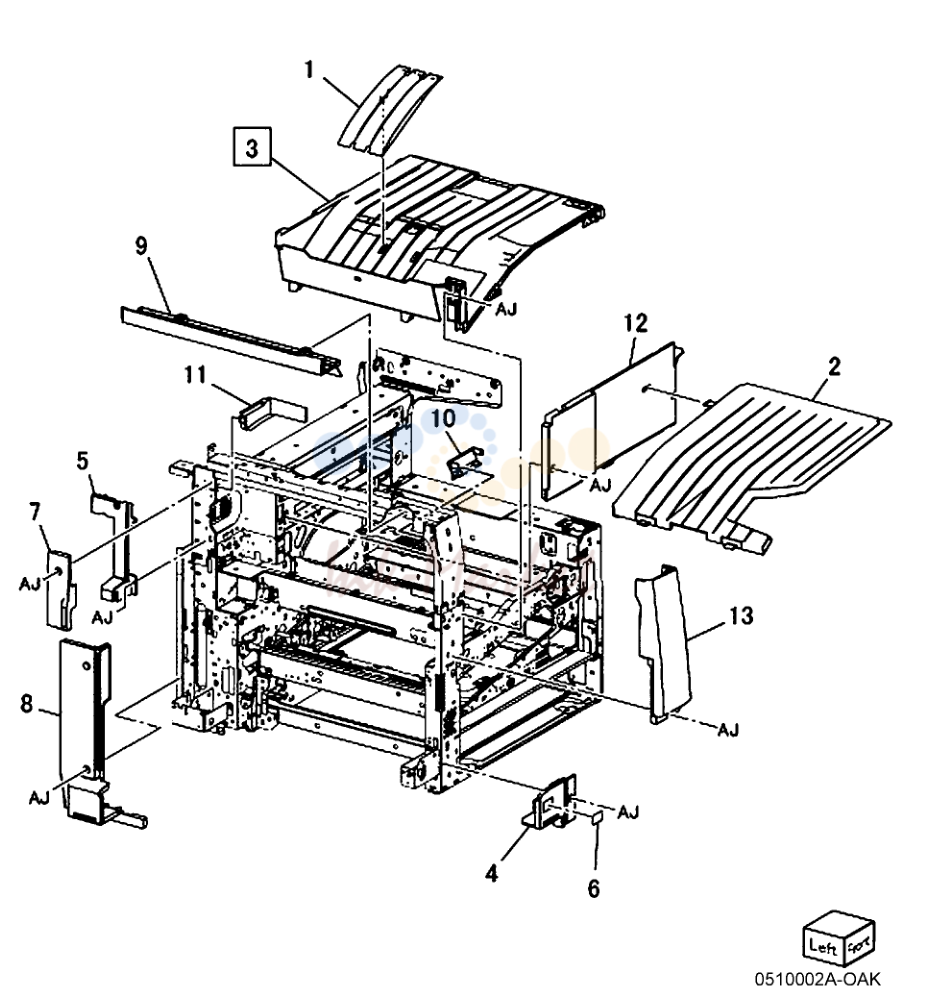

- Covers (2 of 3)

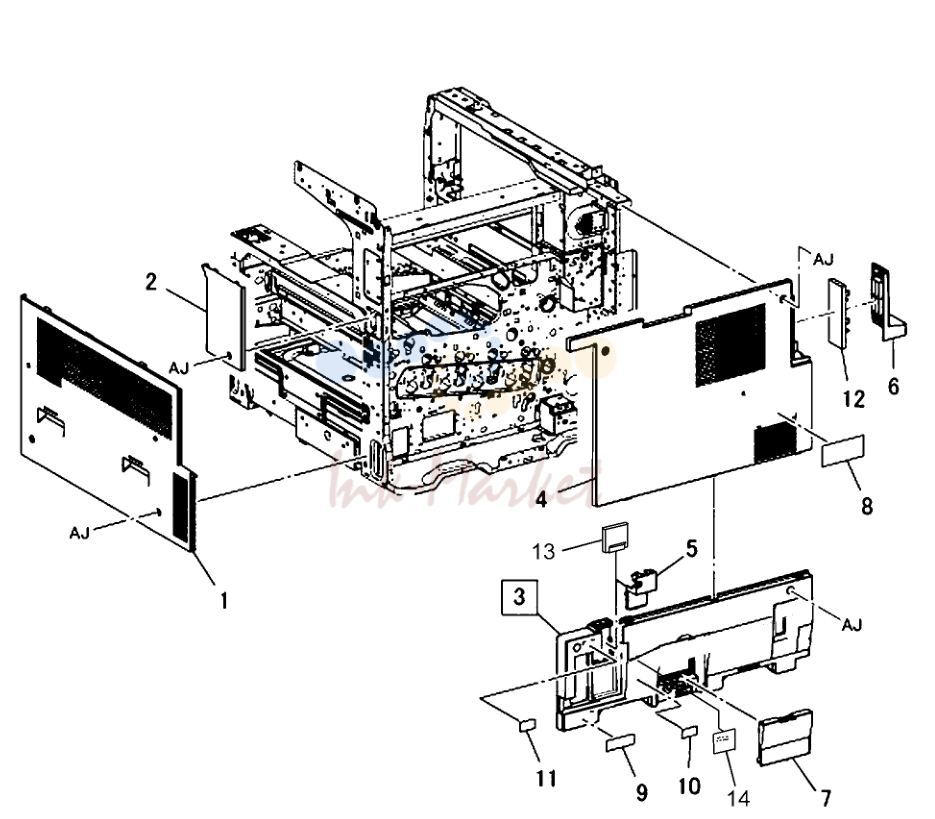

- Covers (3 of 3)

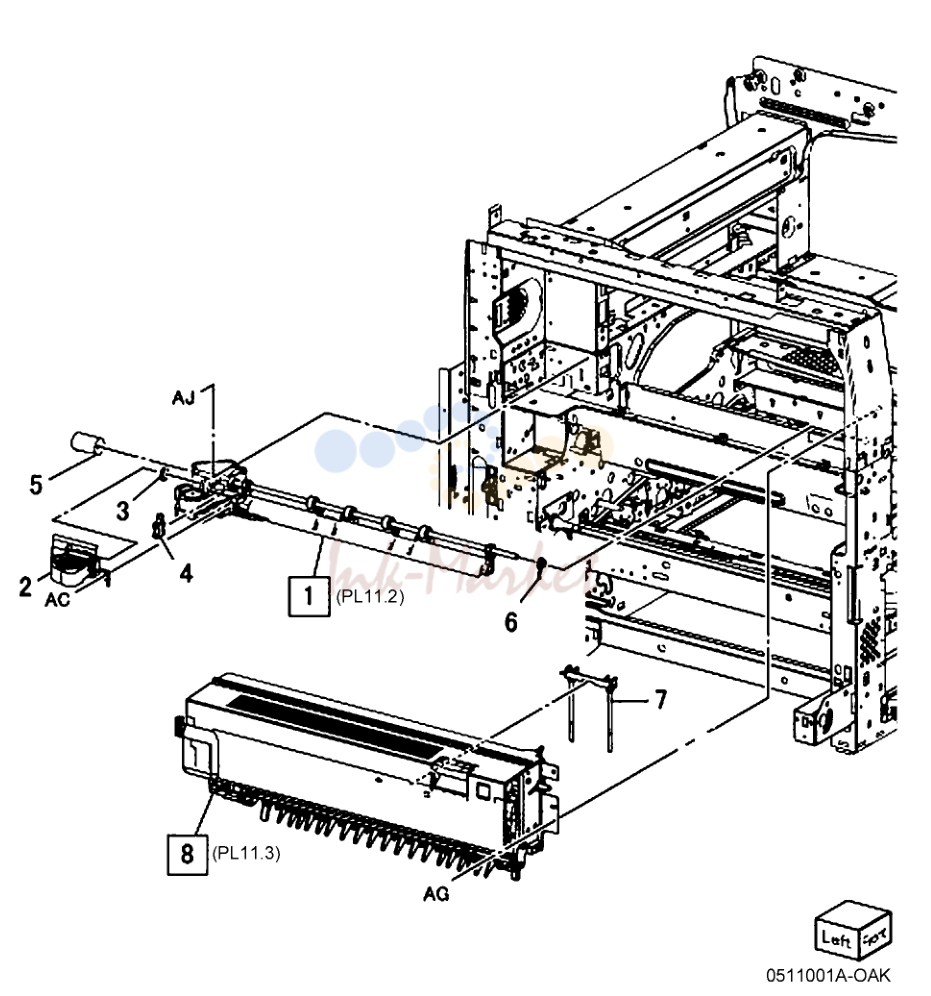

- выход 1/OCT, выход 2

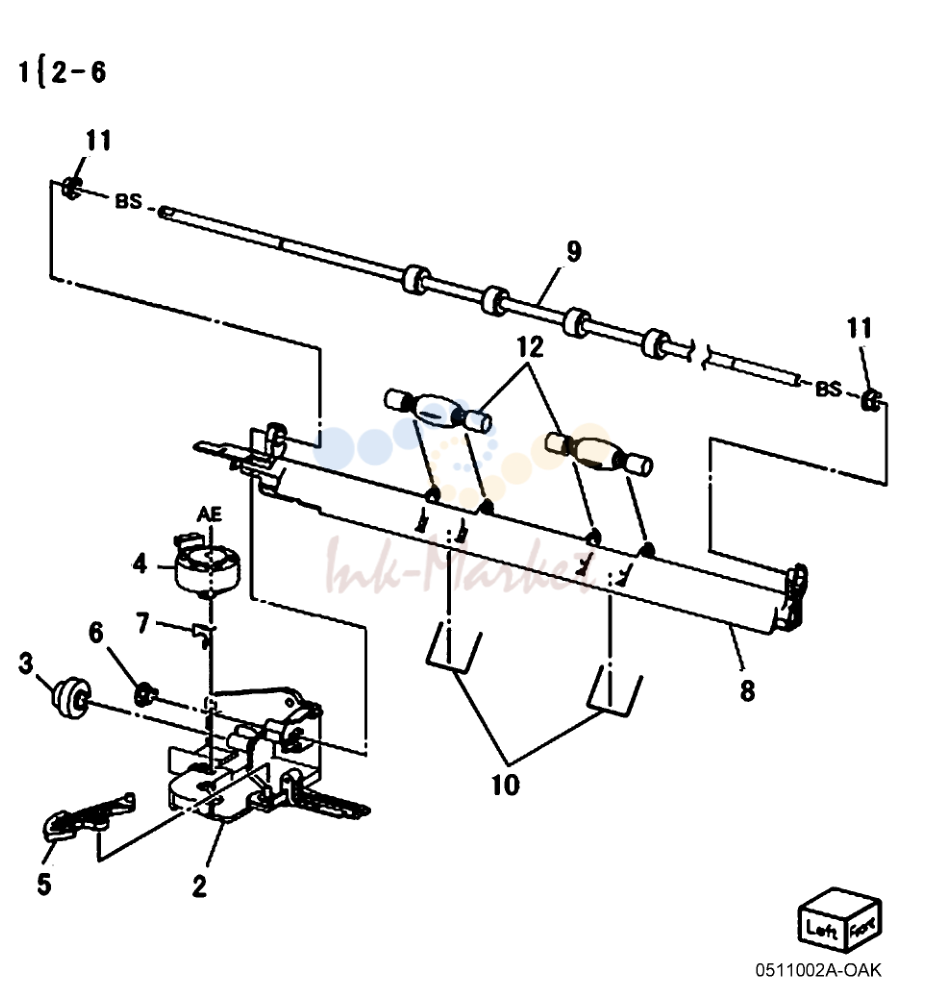

- выход 1/OCT

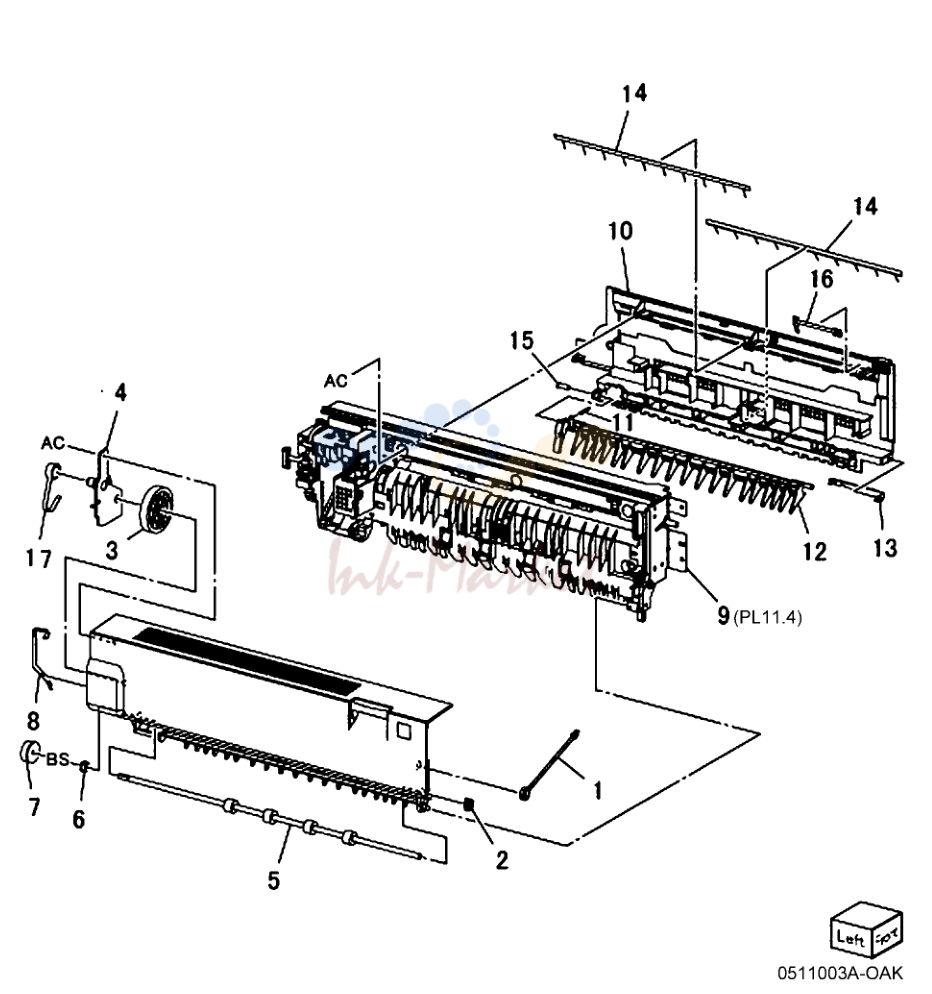

- выход 2 (1 of 3)

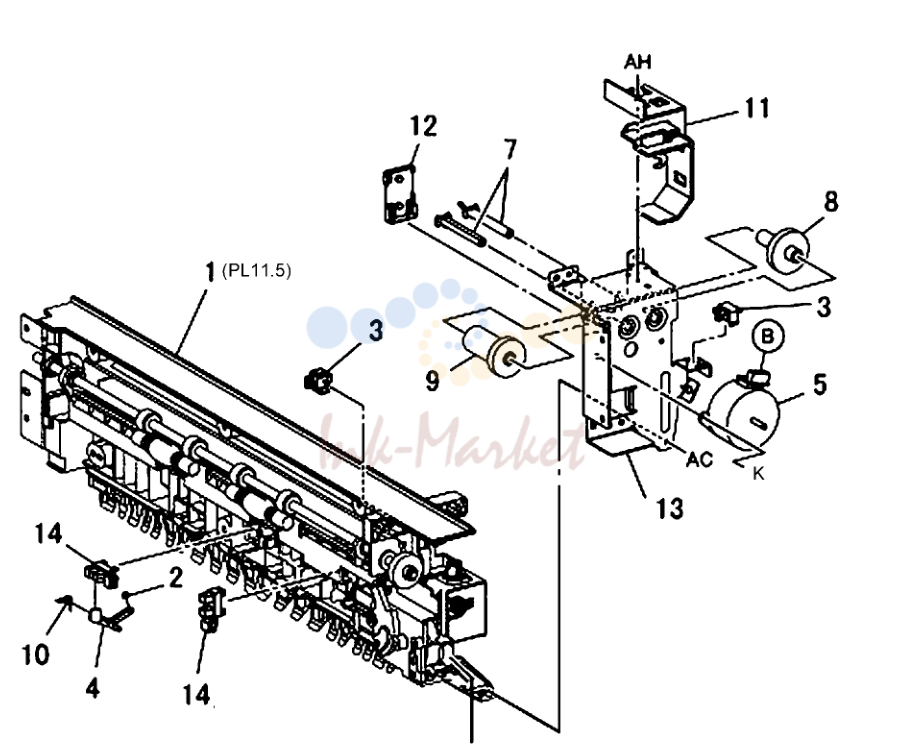

- выход 2 (2 of 3)

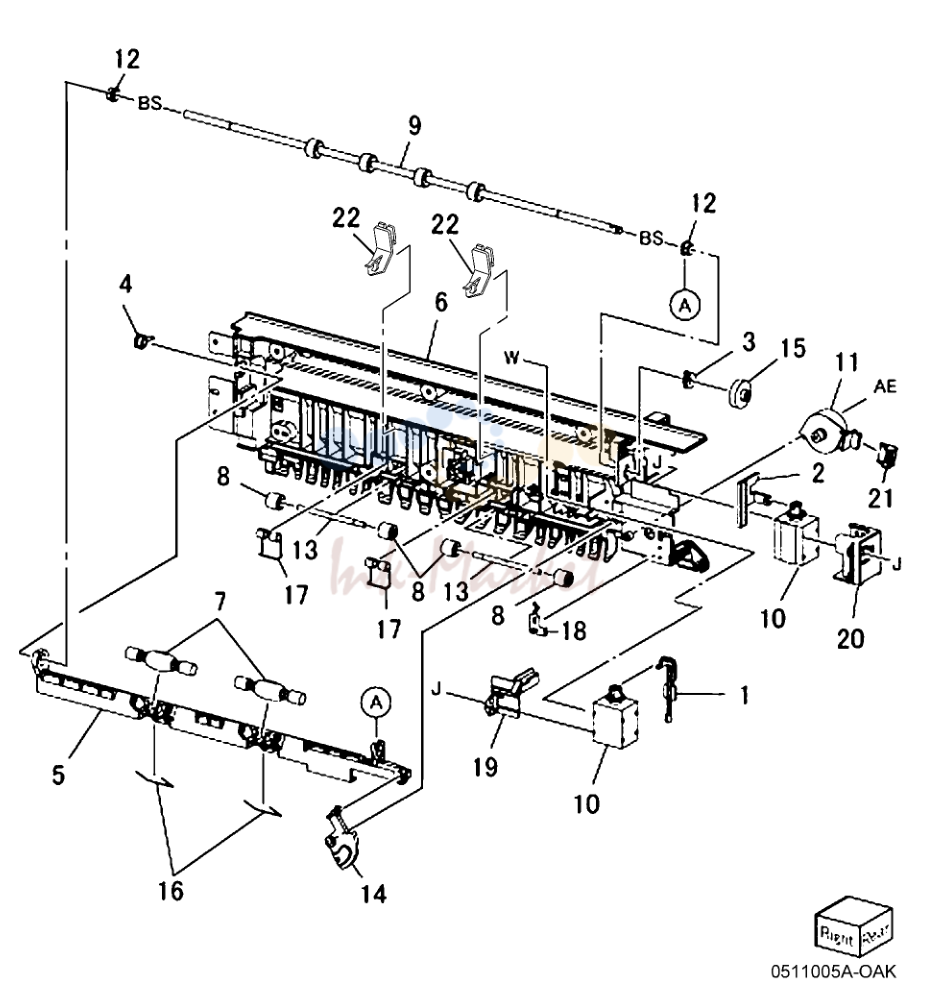

- выход 2 (3 of 3)

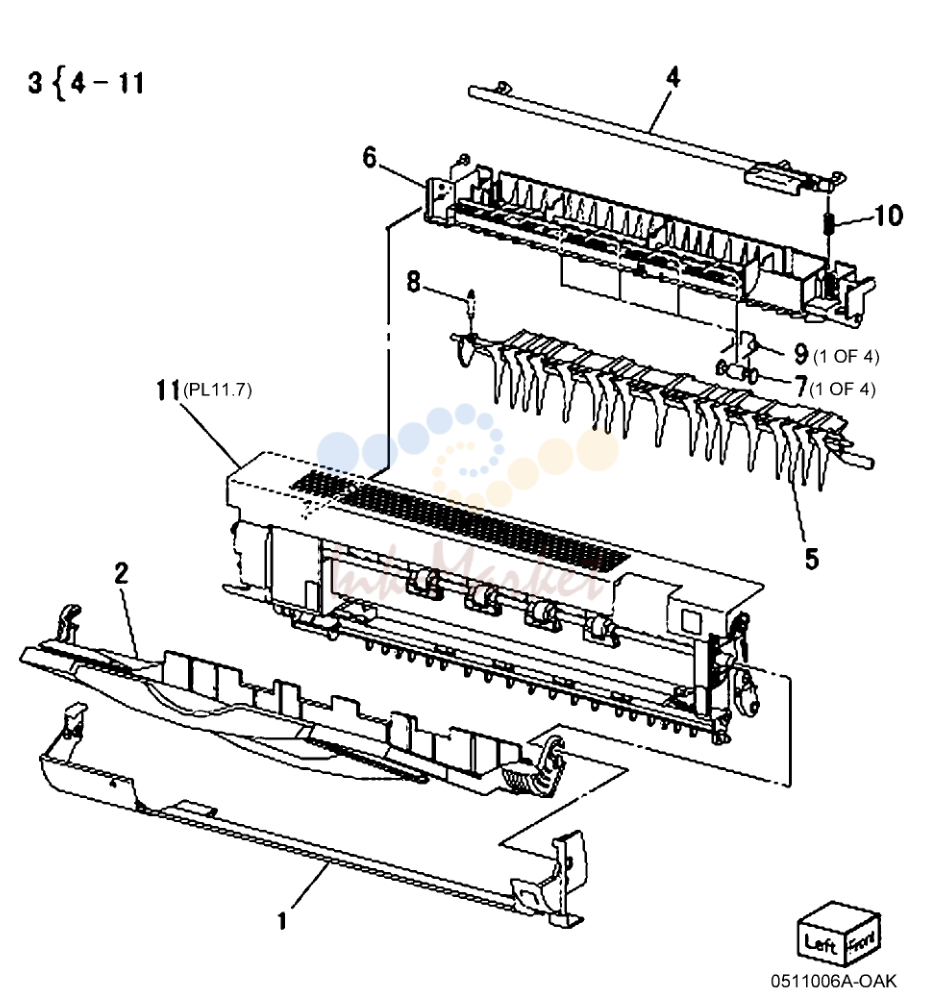

- Side Tray узел (1 of 2)

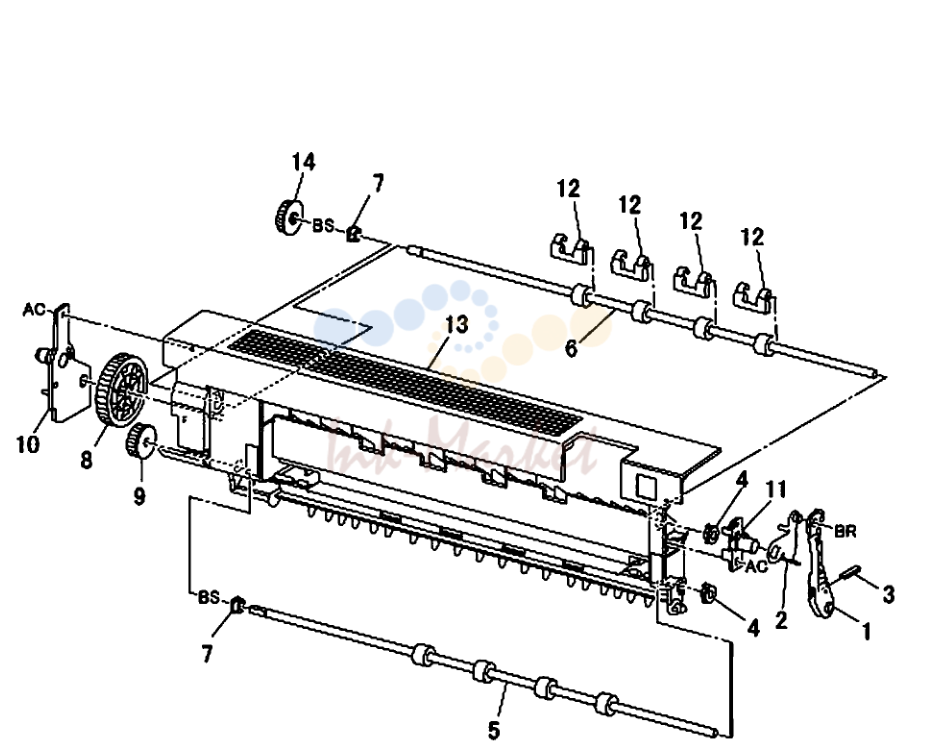

- Side Tray узел (2 of 2)

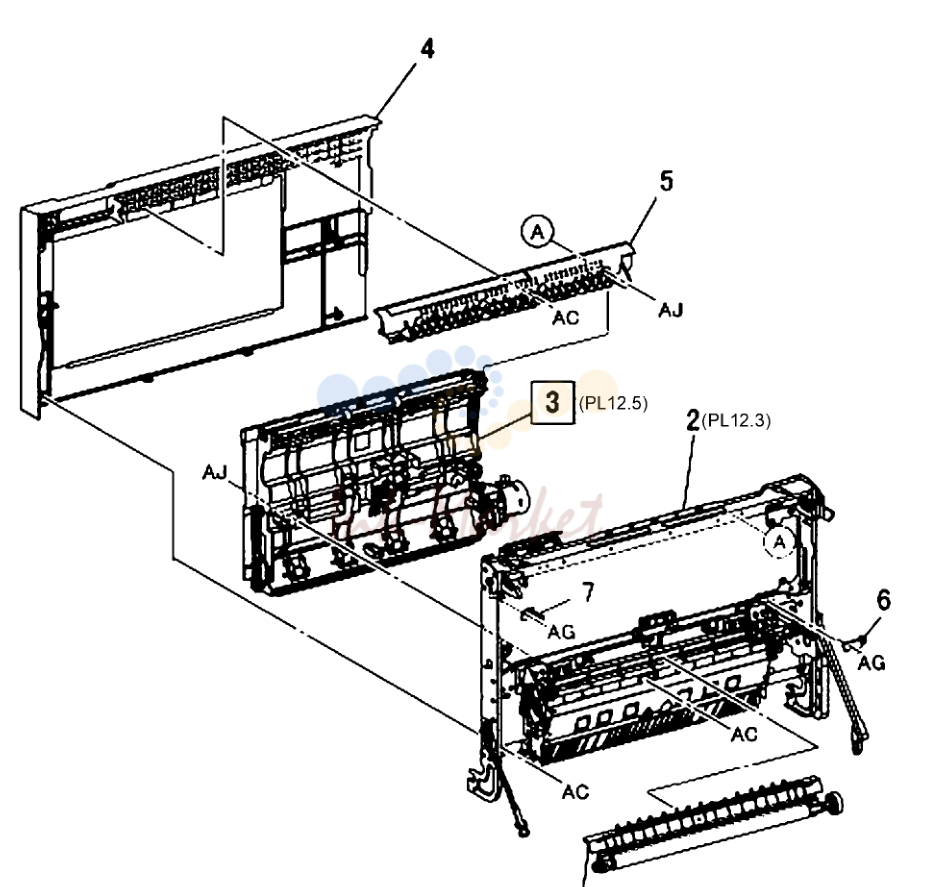

- левый Hand крышка (2 of 2)

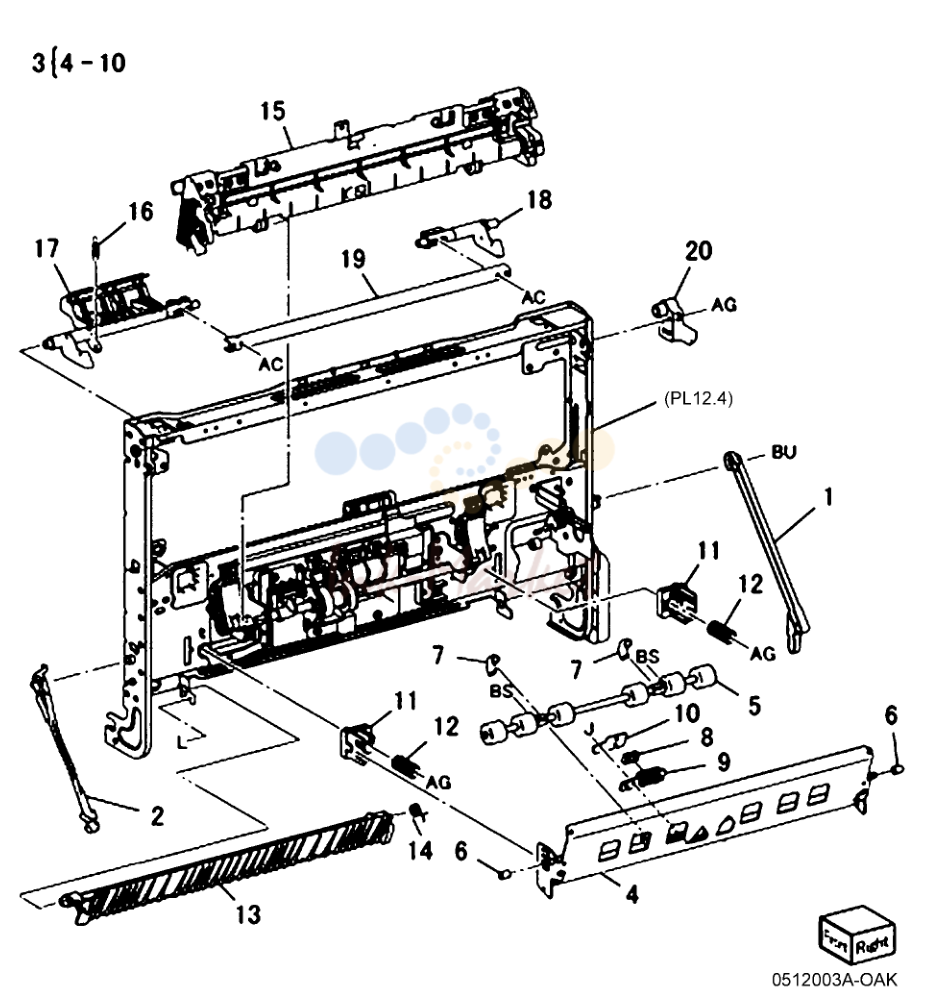

- левый Hand крышка в сборе (1 of 2)

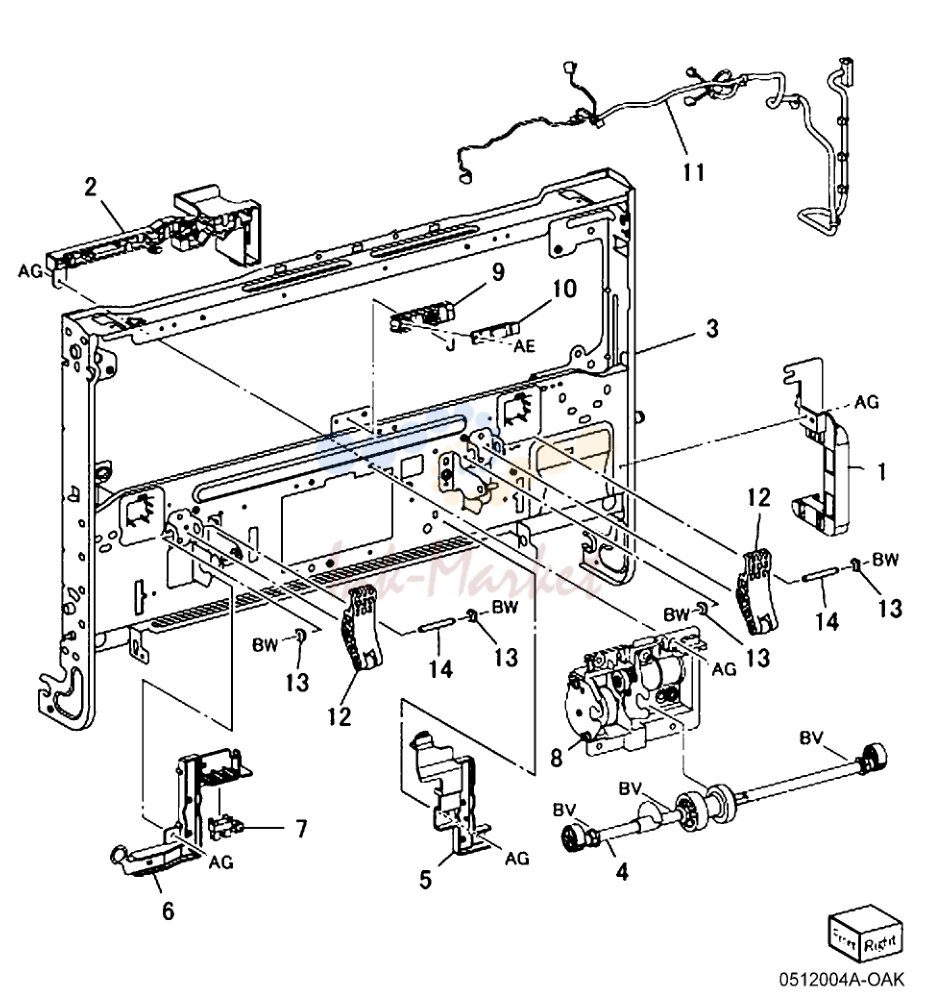

- левый Hand крышка в сборе (2 of 2)
- Duplex в сборе (1 of 2)
- Duplex в сборе (2 of 2)
- ESS
- ESS Options
- Three Tray Module
- Tray 2, 3, 4 в сборе
- Tray 2 Feeder в сборе (1 of 2)
- Tray 2 Feeder в сборе (2 of 2)
- Tray 3 Feeder в сборе (1 of 2)
- Tray 3 Feeder в сборе (2 of 2)
- Tray 4 Feeder в сборе (1 of 2)
- Tray 4 Feeder в сборе (2 of 2)
- Electrical
- Covers
- ролик
- левый Hand крышка в сборе
- Tandem Tray Module
- ролик
- левый Hand крышка в сборе
- Covers
- Transport в сборе
- Electrical
- Tray 2 в сборе
- Tray 3 в сборе
- Tray 4 в сборе
- Tray 2/3 Feeder в сборе (1 of 2)
- Tray 2/3 Feeder в сборе (2 of 2)
- Tray 4 Feeder в сборе (1 of 2)
- Tray 4 Feeder в сборе (2 of 2)
- Platen/IIT крышка
- Control Panel/Platen Glass
- Control Panel
- CCD Lens в сборе
- Carriage шлейф/мотор
- Full/Half Rate Carriage
- IIT/IPS плата
- IIT Heater/Wing Tray (Option)
- Convenience Stapler
- HCF узел
- HCF Tray 6 (2 of 2)
- HCF Feeder (1 of 3)
- HCF Feeder (2 of 3)
- HCF Feeder (3 of 3)
- HCF верхний крышка узел
- HCF Electrical and Rail
- DADF
- DADF Component крышка
- DADF Base крышка
- DADF Feeder Component
- верхний крышка Component
- Takeaway Pinch Roll, Nudger мотор, Nudger/подачи Roll
- DADF Feeder-направляющая
- DADF Feeder-Roll
- мотор узел в сборе
- DADF Document Tray
- Professional Finisher
- Finisher крышка (1 of 2)
- Finisher крышка (2 of 2)
- Finisher Stack
- Finisher Punch
- Finisher Stapler
- Finisher Eject (1 of 3)
- Finisher Eject (2 of 3)
- Finisher Eject (3 of 3)
- Finisher Transport (1 of 2)
- Finisher Transport (2 of 2)
- Finisher Electrical
- Booklet Accessory
- Booklet Component (1 of 7)
- Booklet Component (2 of 7) (End направляющая)
- Booklet Component (3 of 7)
- Booklet Component (4 of 7)
- Booklet Component (5 of 7)
- Booklet Component (6 of 7) (направляющая)
- Booklet Component (7 of 7)
- Booklet Tray Component
- H-Transport (1 of 5)
- H-Transport (2 of 5)
- H-Transport (3 of 5)
- H-Transport (4 of 5)
- H-Transport (5 of 5)
- Finisher в сборе (Part 1 of 2) (Integrated Office Finisher)
- Finisher в сборе (Part 2 of 2) (Integrated Office Finisher)
- Stacker Base в сборе (Part 1 of 5) (Integrated Office Finis
- Stacker Base в сборе (Part 2 of 5) (Integrated Office Finis
- Stacker Base в сборе (Part 3 of 5) (Integrated Office Finis
- Stacker Base в сборе (Part 4 of 5) (Integrated Office Finis
- Stacker Base в сборе (Part 5 of 5) (Integrated Office Finis
- Stacker Tray в сборе (Integrated Office Finisher)
- Compile в сборе (Part 1 of 2) (Integrated Office Finisher)
- Compile в сборе (Part 2 of 2) (Integrated Office Finisher)
- H-Transport в сборе (1 of 5) (Office Finisher LX)
- H - Transport в сборе (2 of 5) (Office Finisher LX)
- H - Transport в сборе (3 of 5) (Office Finisher LX)
- H - Transport в сборе (4 of 5) (Office Finisher LX)
- Finisher Covers (Office Finisher LX)
- Finisher Stacker (Office Finisher LX)
- Finisher Stapler (Office Finisher LX)
- Finisher Eject (1 of 5) (Office Finisher LX)
- Finisher Eject (2 of 5) (Office Finisher LX)
- Finisher Eject (3 of 5) (Office Finisher LX)
- Finisher Eject (4 of 5) (Office Finisher LX)
- Finisher Eject (5 of 5) (Office Finisher LX)
- Finisher выход/Folder в сборе (Office Finisher LX)
- Finisher Electrical (Office Finisher LX)
- Booklet крышка (Office Finisher LX)
- Booklet Stapler в сборе (Office Finisher LX)
- Booklet передний Stapler в сборе (Office Finisher LX)
- Booklet задний Stapler в сборе (Office Finisher LX)
- Booklet Electrical (Office Finisher LX)
- Registration (1 of 2)
- Registration (2 of 2)
- Узел 158

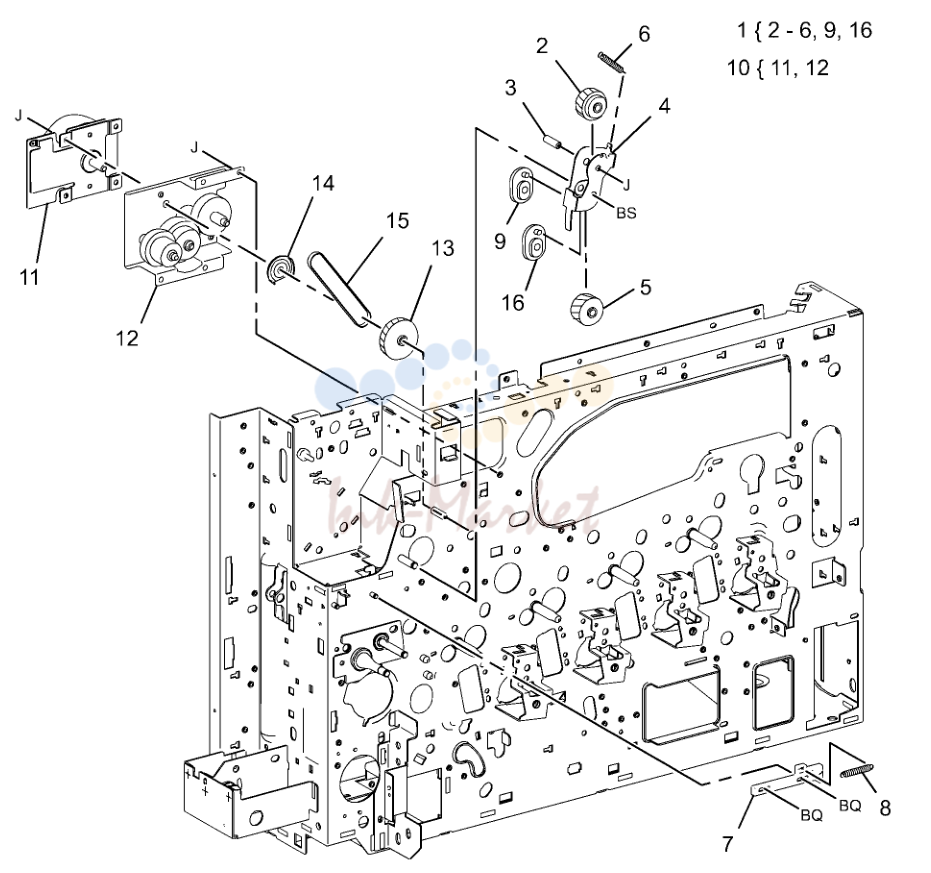

Drives (1 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 068K64901 запросить цену → | печь Input кронштейн в сборе |
| 2 | 807E19820 запросить цену → | Helical шестерня (26T) |
| 3 | 806E21351 запросить цену → | печь вал |
| 4 | 068K64920 запросить цену → | печь Input кронштейн |
| 5 | 807E27880 запросить цену → | Helical шестерня (25T) |
| 6 | 809E74960 запросить цену → | пружина |
| 7 | 012E15930 запросить цену → | печь Link |
| 8 | 809E74950 запросить цену → | пружина |
| 10 | 007K98080 запросить цену → | печь привод мотор в сборе |
| 11 | 127K53100 запросить цену → | печь привод мотор |
| 13 | 807E19830 запросить цену → | Helical шестерня (40T/23T) |
| 14 | 005E26140 запросить цену → | Flange |
| 15 | 423W10254 запросить цену → | ремень |

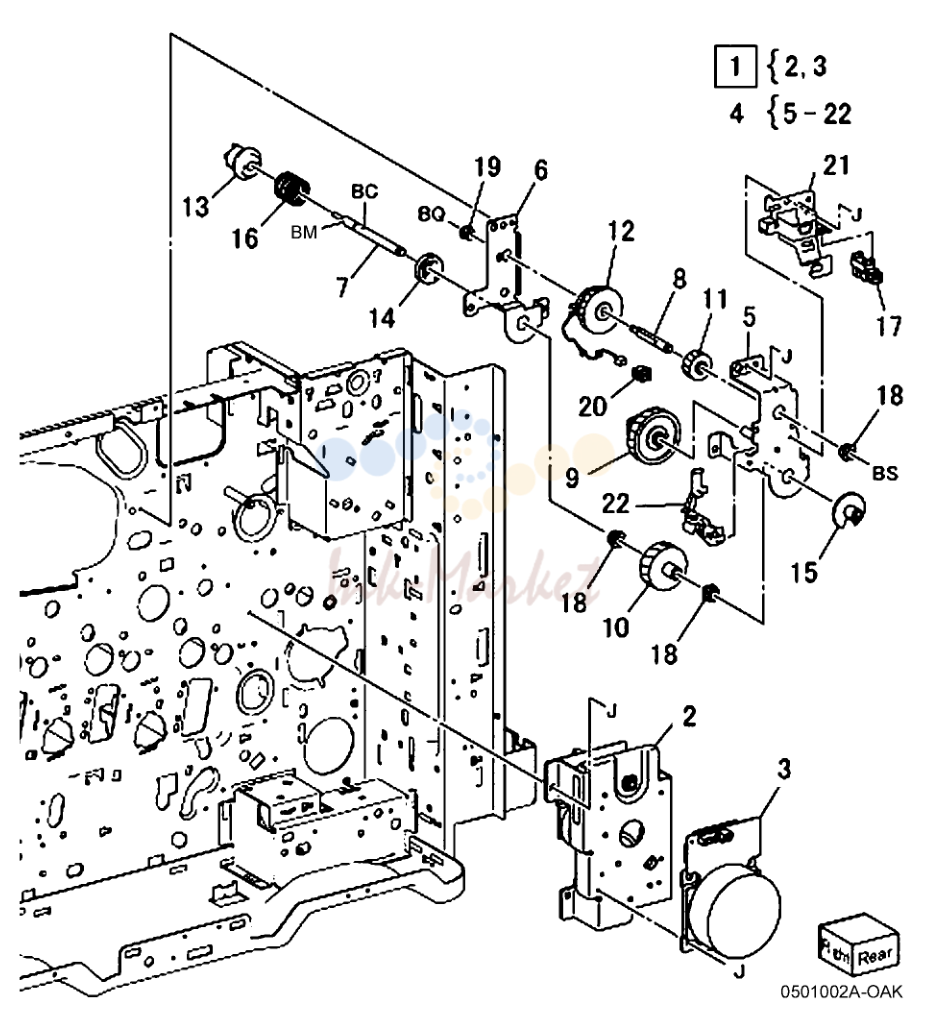

Drives (2 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 007K98071 запросить цену → | главный привод в сборе |
| 3 | 127K53100 запросить цену → | главный привод мотор в сборе |
| 4 | 007K98090 запросить цену → | Retract привод в сборе |
| 12 | 121K40850 запросить цену → | 1st BTR Contact Retract муфта |
| 17 | 930W00111 под заказ | 1st BTR Contact Retract датчик |
| 18 | 413W14660 запросить цену → | Sleeve подшипник |
| 19 | 413W11460 запросить цену → | Sleeve подшипник |
| 20 | 913W13168 запросить цену → | Connector |
| 21 | 055E56000 запросить цену → | жгут держатель |
| 22 | 055E56050 запросить цену → | жгут держатель |

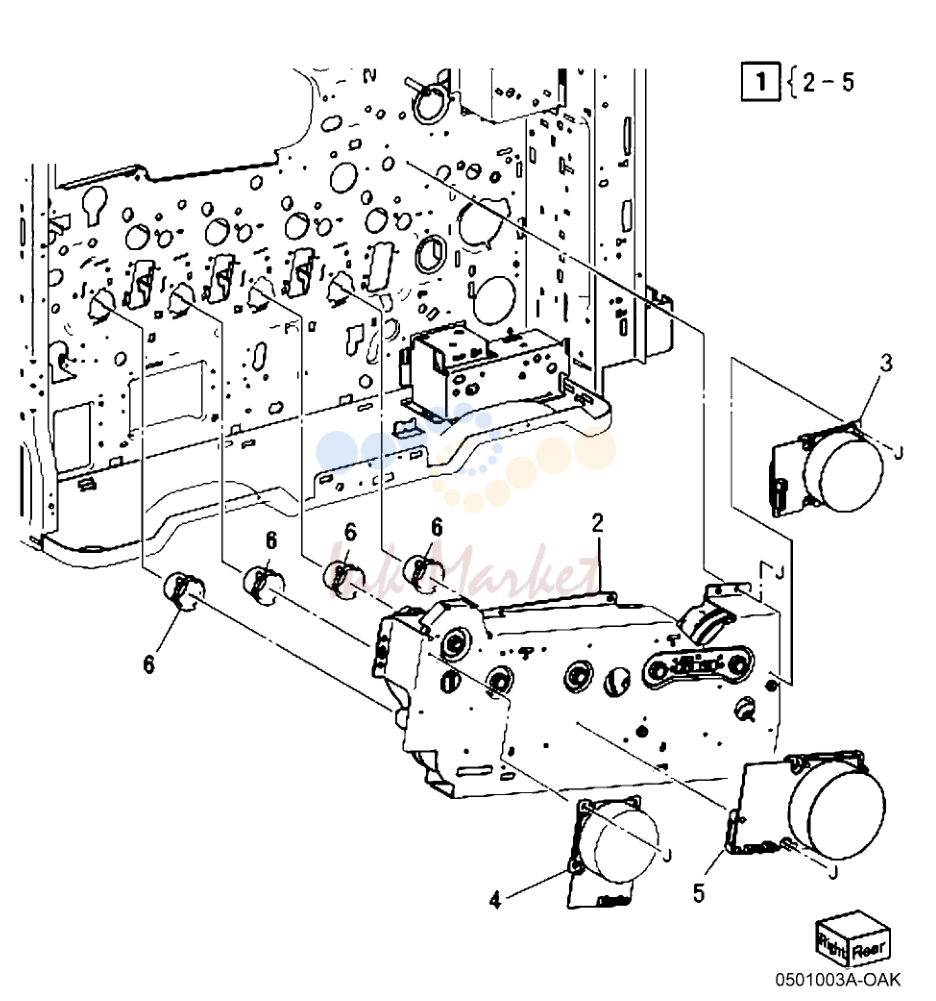

Drives (3 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 007K98064 запросить цену → | барабан/девелопер привод в сборе |
| 3 | 127K53080 запросить цену → | барабан/девелопер привод мотор (K) |
| 4 | 127K53090 запросить цену → | IBT привод мотор в сборе |
| 5 | 127K53121 запросить цену → | барабан/девелопер Driver мотор (Y |
| 6 | 055E56040 запросить цену → | шестерня направляющая |

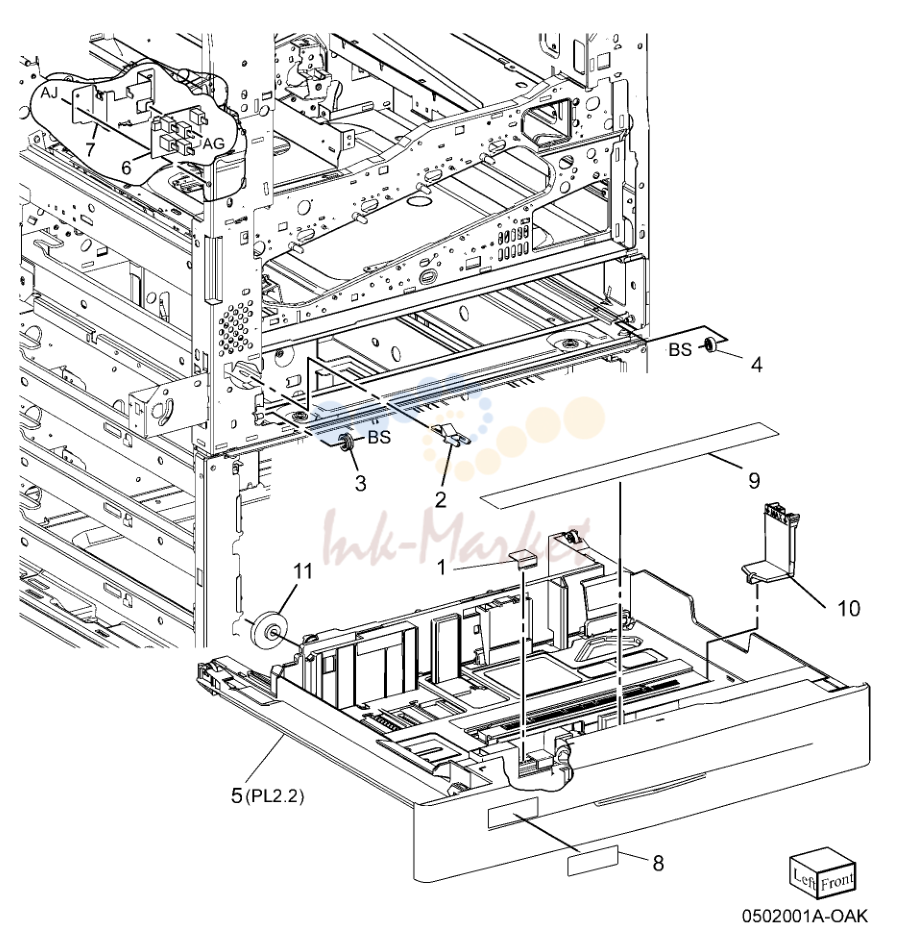

Tray 1 (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 003E76460 запросить цену → | Stopper |
| 3 | 059E03500 запросить цену → | ролик |
| 4 | 059E03510 запросить цену → | ролик |
| 5 | 050K61128 запросить цену → | Tray в сборе |
| 6 | 110K12100 запросить цену → | Paper Size датчик |
| 10 | 038E26533 запросить цену → | Length Slide направляющая |

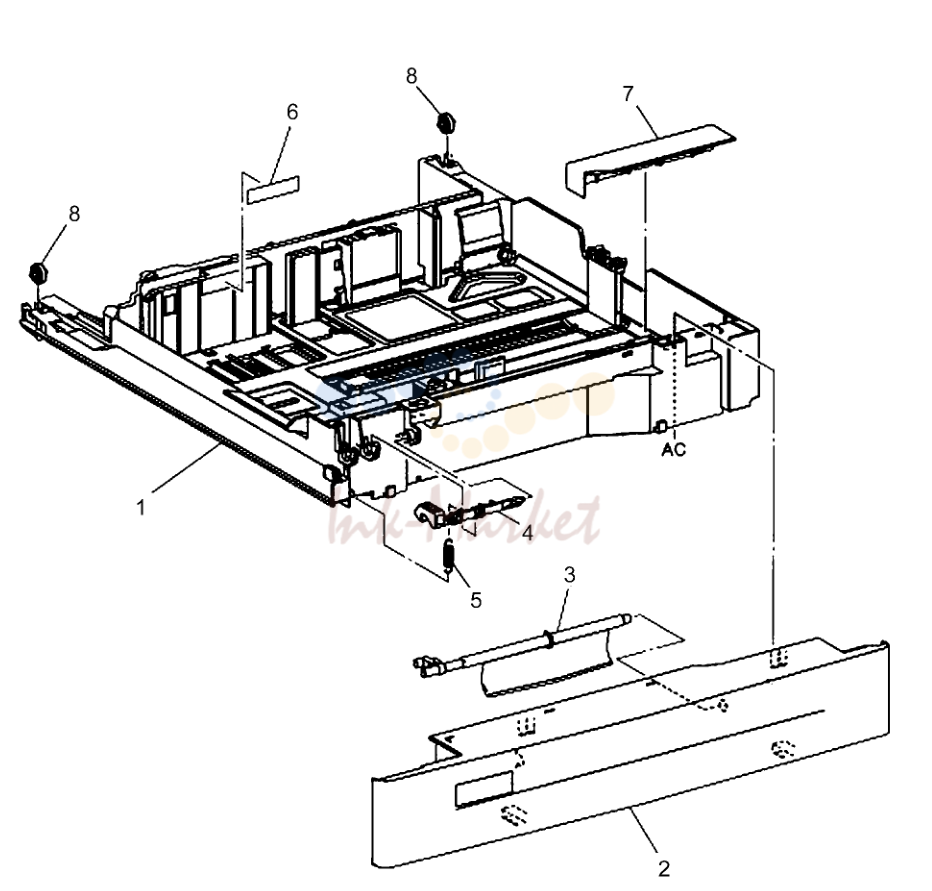

Tray 1 (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 848E15051 запросить цену → | передний крышка |
| 3 | 011E21572 запросить цену → | рычаг |
| 4 | 003E75440 запросить цену → | защёлка |
| 5 | 809E75730 запросить цену → | пружина |
| 6 | 893E09490 запросить цену → | Label (Max) |
| 7 | 848E21140 запросить цену → | Storage крышка |
| 8 | 059E03520 запросить цену → | Roll |

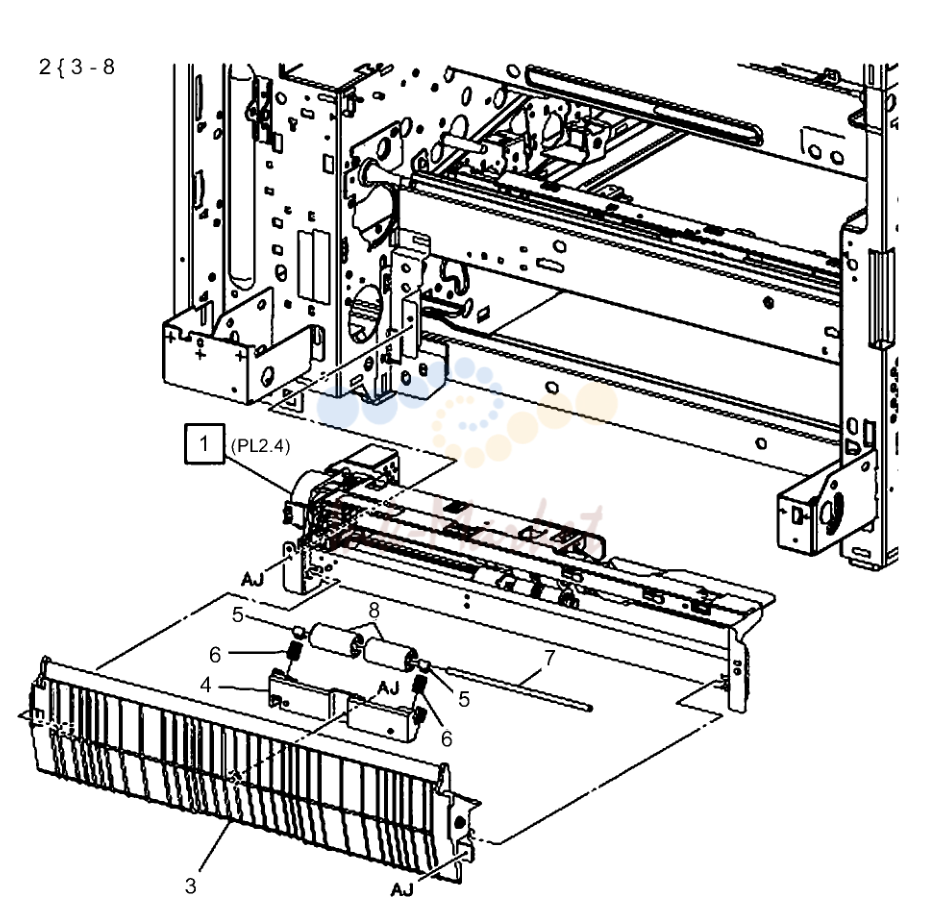

Tray 1 Feeder
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059K55044 запросить цену → | Tray Feeder в сборе |
| 2 | 054K35142 запросить цену → | направляющая в сборе |
| 5 | 014E62440 запросить цену → | Spacer |
| 6 | 809E80100 запросить цену → | пружина |
| 8 | 059E03440 запросить цену → | Pinch Roll |

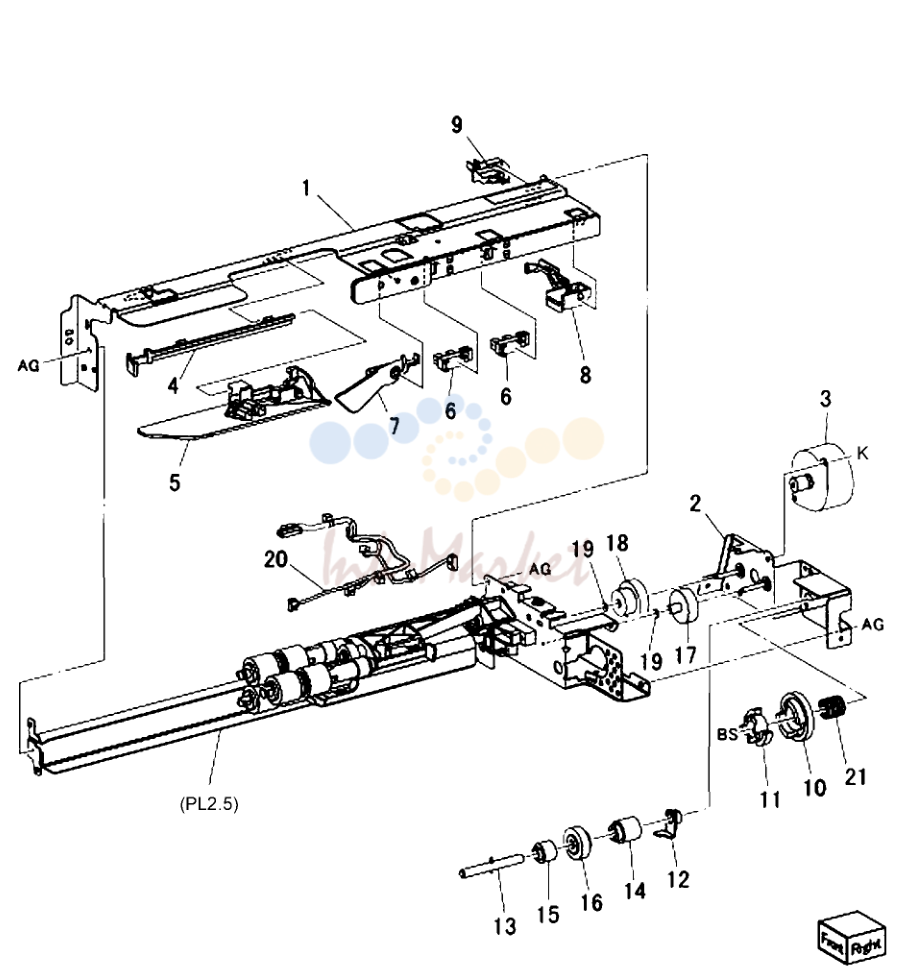

Tray 1 Feeder в сборе (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 127K52790 запросить цену → | Lift Up мотор |
| 6 | 930W00113 запросить цену → | Tray Nudger Level датчик, No |
| 7 | 120E22481 запросить цену → | актуатор |
| 10 | 807E00390 запросить цену → | шестерня (31T) |
| 11 | 014E44770 запросить цену → | Spacer |
| 13 | 006K23221 запросить цену → | привод вал |
| 14 | 807E00800 запросить цену → | шестерня (13T) |
| 15 | 005K83081 запросить цену → | One Way муфта |
| 16 | 007K97870 запросить цену → | One Way шестерня |
| 007K98130 запросить цену → | One Way муфта (Alternate) | |
| 17 | 807E20300 запросить цену → | Helical шестерня (25T) |
| 18 | 807E20310 запросить цену → | Helical шестерня (29T/19T) |
| 19 | 028E94160 запросить цену → | шайба |
| 21 | 809E81540 запросить цену → | пружина |

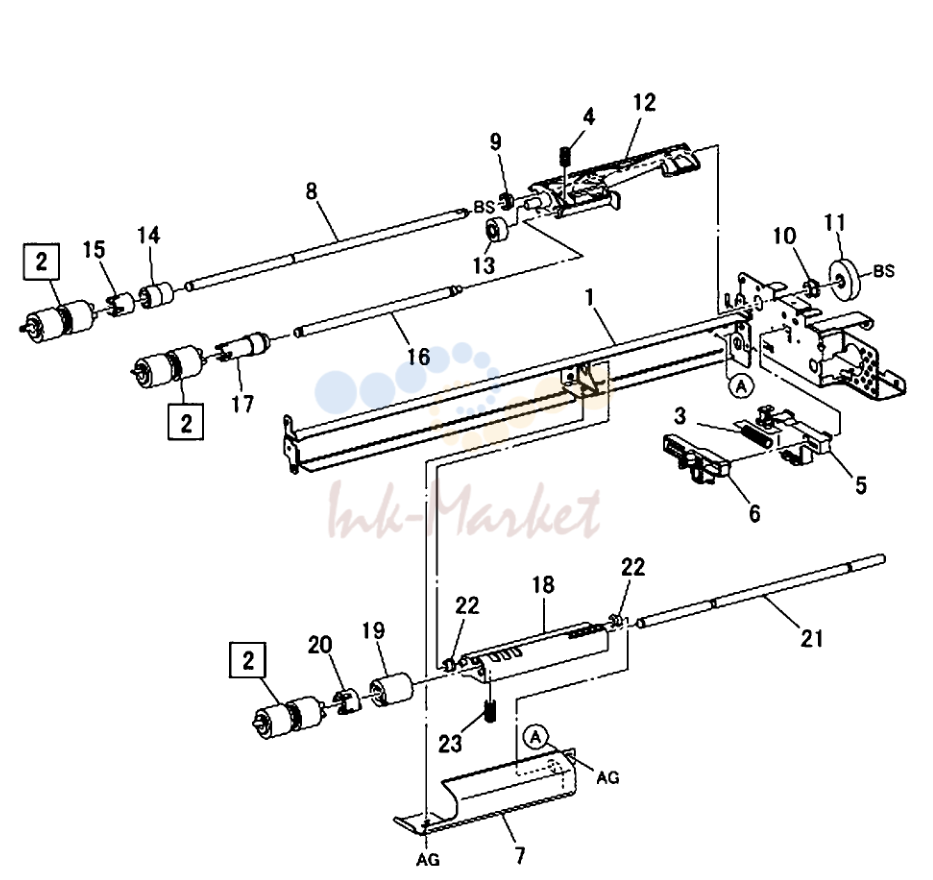

Tray 1 Feeder в сборе (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 604K56080 ✓ в наличии | подачи Roll Kit (3 Rolls/Kit) (REP |
| 15 | 005K05890 под заказ | One Way муфта |
| 19 | 005K81880 запросить цену → | Friction муфта |
| 20 | 014E45030 запросить цену → | Spacer |

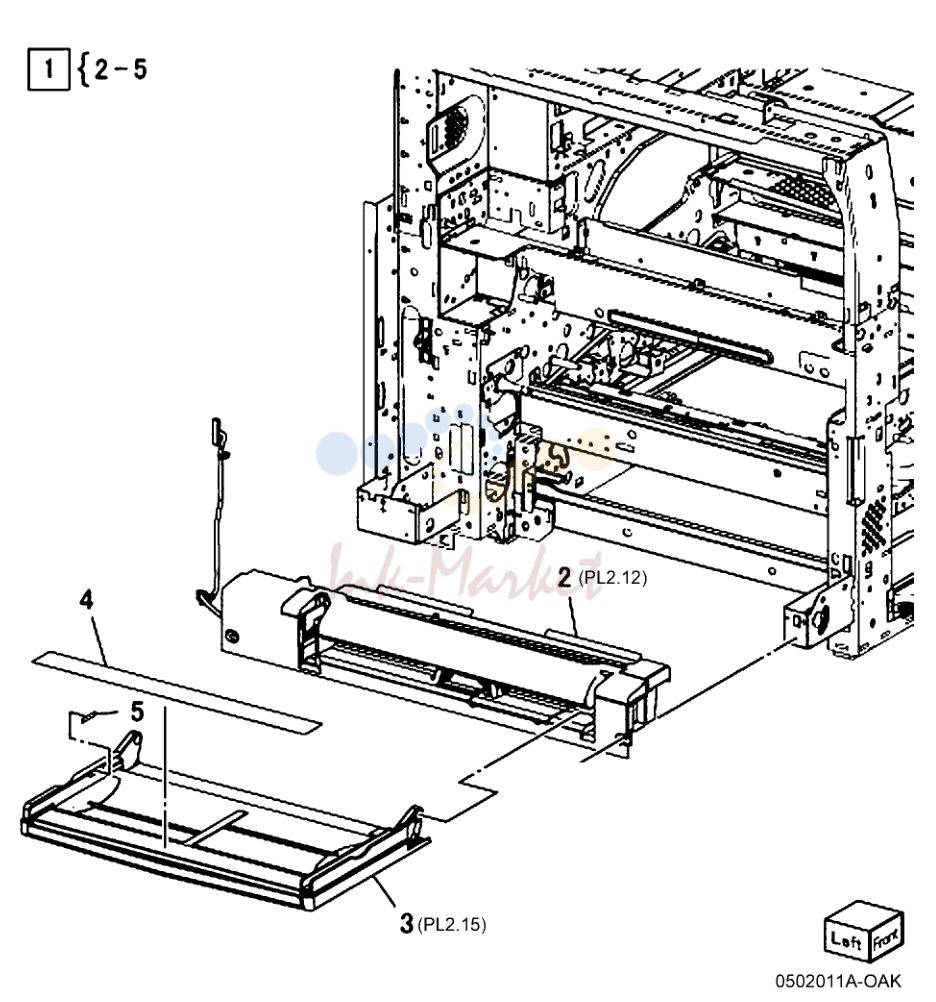

Bypass Tray в сборе (1 of 5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059K62820 запросить цену → | Bypass Tray в сборе |
| 5 | 893E09490 запросить цену → | Label (Max) |

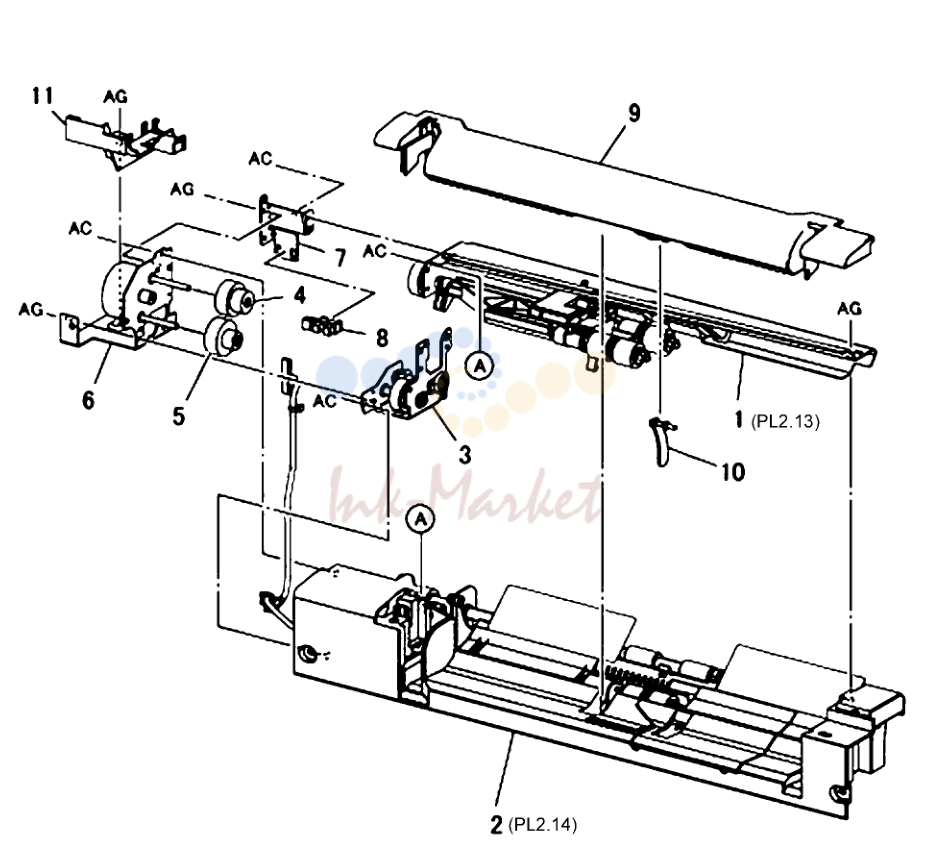

Bypass Tray в сборе (2 of 5)
| № | Артикул | Наименование |
|---|---|---|
| 6 | 127K52790 запросить цену → | Feeder/Nudger мотор |
| 8 | 930W00113 запросить цену → | Nudger Position датчик |
| 9 | 848E10093 запросить цену → | верхний крышка |
| 10 | 120E29441 запросить цену → | актуатор |

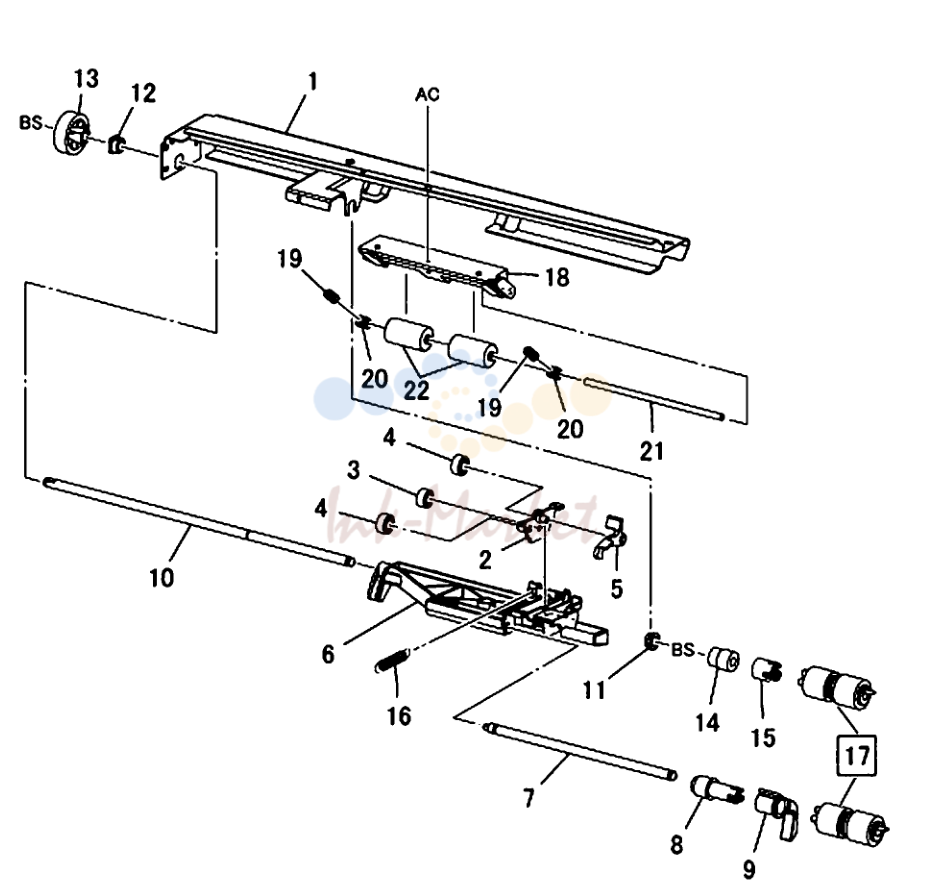

Bypass Tray в сборе (3 of 5)
| № | Артикул | Наименование |
|---|---|---|
| 11 | 413W85459 запросить цену → | подшипник |
| 12 | 413W11660 запросить цену → | Sleeve подшипник |
| 14 | 005K08370 запросить цену → | One Way муфта (22T) |
| 17 | 022K74870 ✓ в наличии | подачи Roll, Nudger Roll |

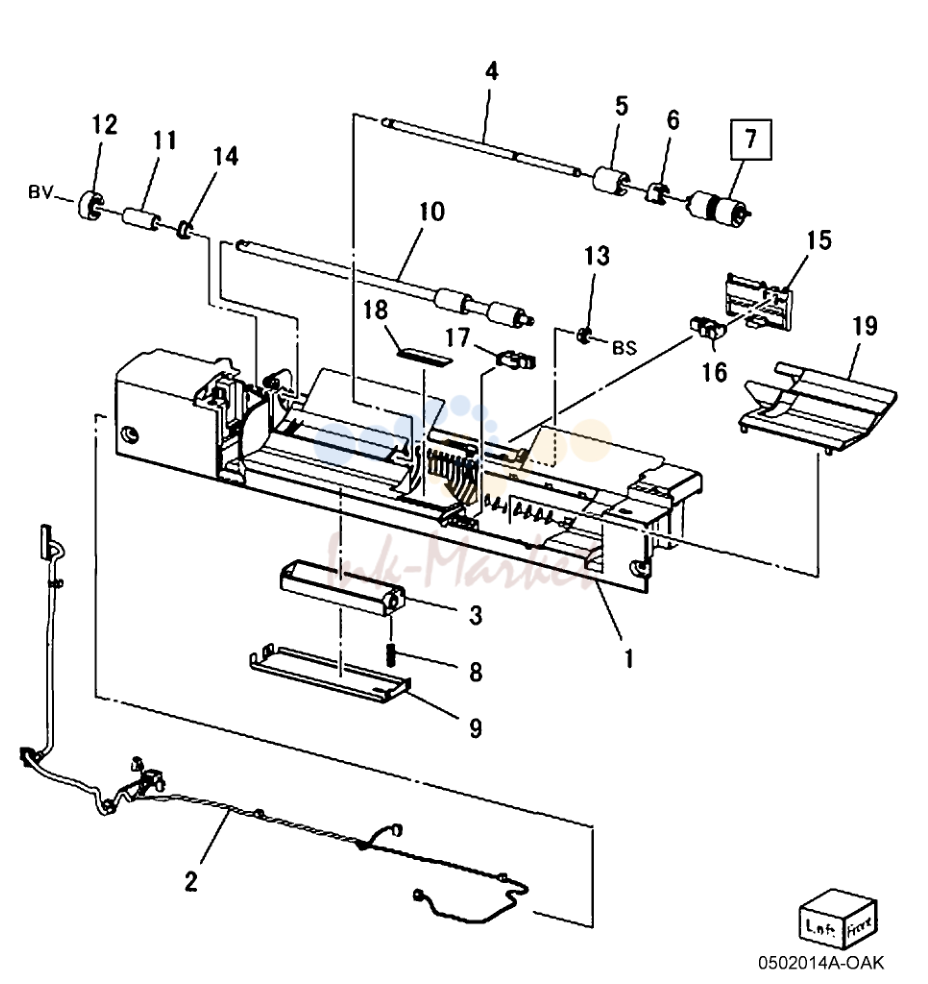

Bypass Tray в сборе (4 of 5)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 962K58261 запросить цену → | Tray Wire жгут |
| 5 | 005K08830 запросить цену → | Friction муфта |
| 6 | 014E45030 запросить цену → | Spacer |
| 7 | 022K74870 ✓ в наличии | тормозной Roll |
| 10 | 059K53691 ✓ в наличии | привод Roll в сборе |
| 14 | 413W11860 запросить цену → | Sleeve подшипник |
| 16 | 130K72110 запросить цену → | Tray подачи Out датчик |
| 17 | 930W00113 запросить цену → | Tray No Paper датчик |
| 18 | 019E68980 запросить цену → | Bottom Pad |
| 19 | 054E33950 запросить цену → | передний направляющая |

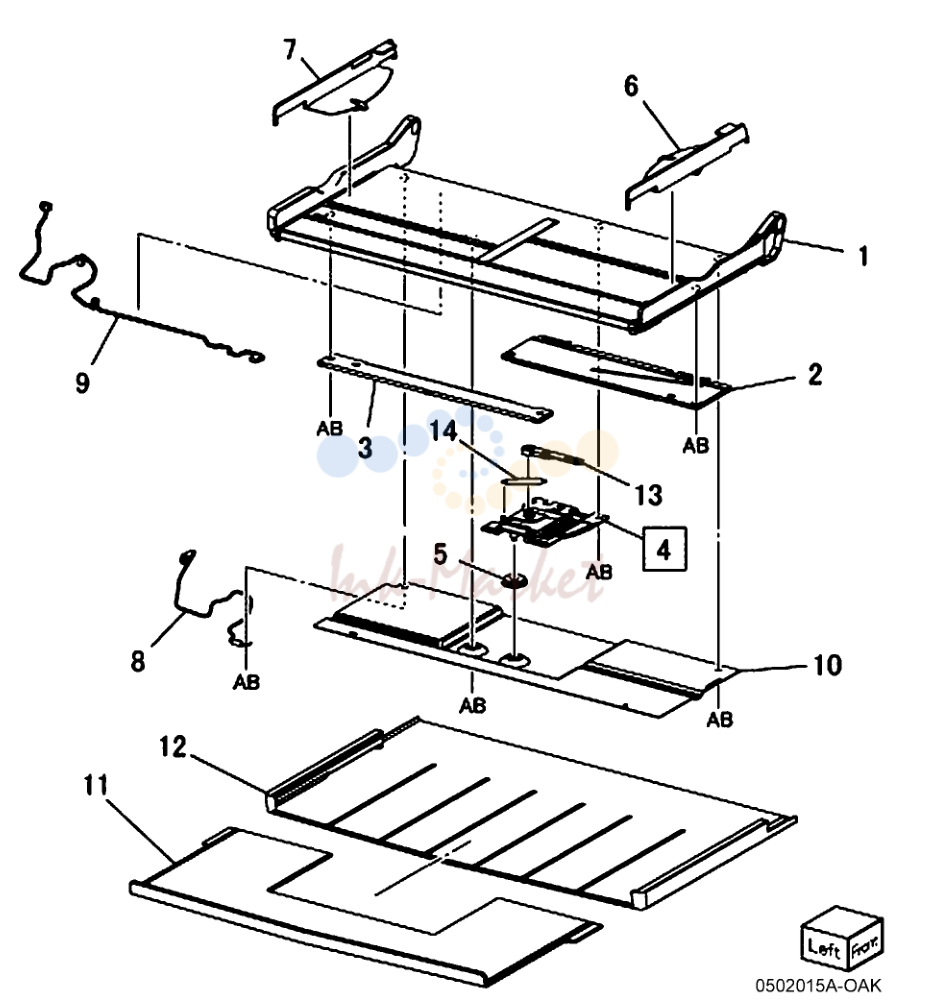

Bypass Tray в сборе (5 of 5)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 130K70660 запросить цену → | Paper Size датчик |
| 5 | 007E79700 запросить цену → | Pinion шестерня |
| 11 | 050E23861 запросить цену → | Extension Tray (L1) |
| 12 | 050E24470 запросить цену → | Extension Tray (L2) |
| 13 | 012E11760 запросить цену → | датчик Link |
| 14 | 809E49930 запросить цену → | датчик пружина |

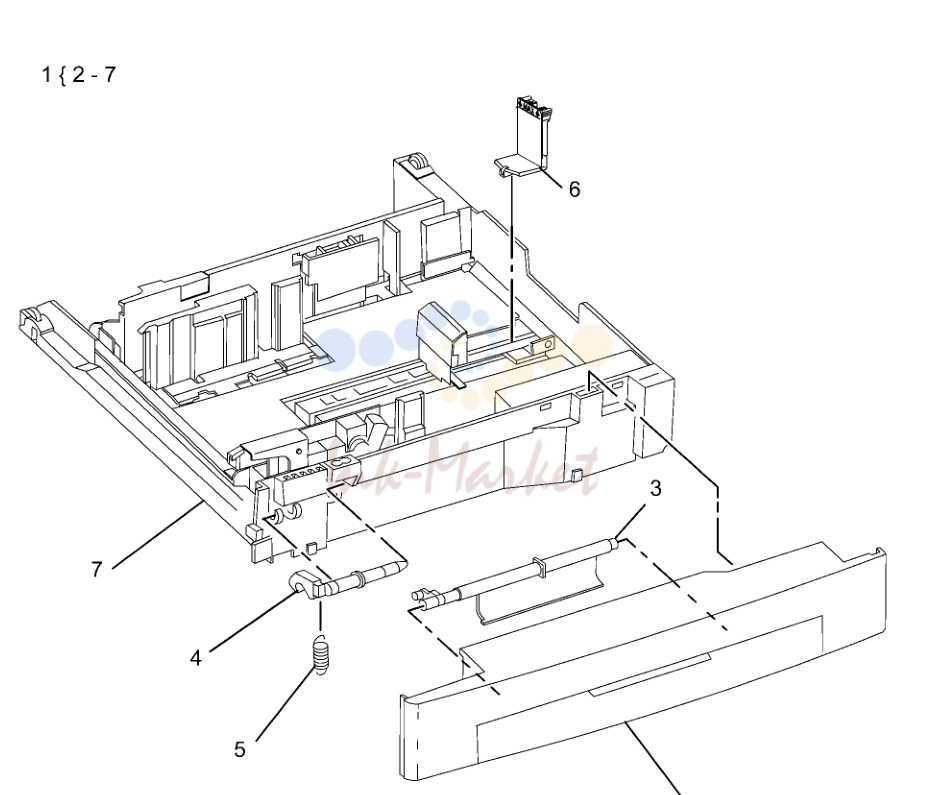

Envelope Tray в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 050K63953 запросить цену → | Envelope Tray в сборе |
| 2 | 848E15051 запросить цену → | передний крышка |
| 3 | 011E21572 запросить цену → | рычаг |
| 4 | 003E75440 запросить цену → | защёлка |
| 5 | 809E75730 запросить цену → | пружина |
| 6 | 038E26533 запросить цену → | End направляющая |

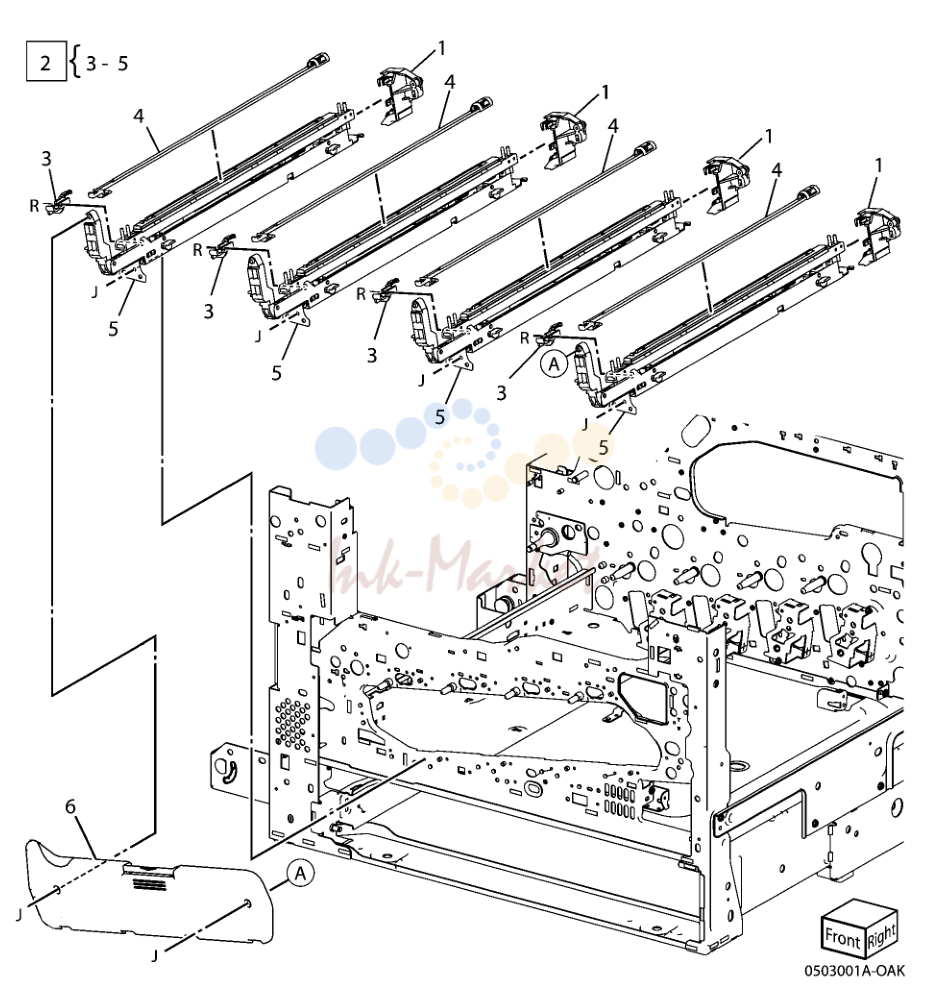

LED Print Head (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 019K09281 запросить цену → | задний держатель в сборе |
| 2 | 130K72653 запросить цену → | LED Print Head |
| 4 | 042K93520 под заказ | LED Print Head Cleaner |
| 6 | 011K98621 запросить цену → | барабан крышка |

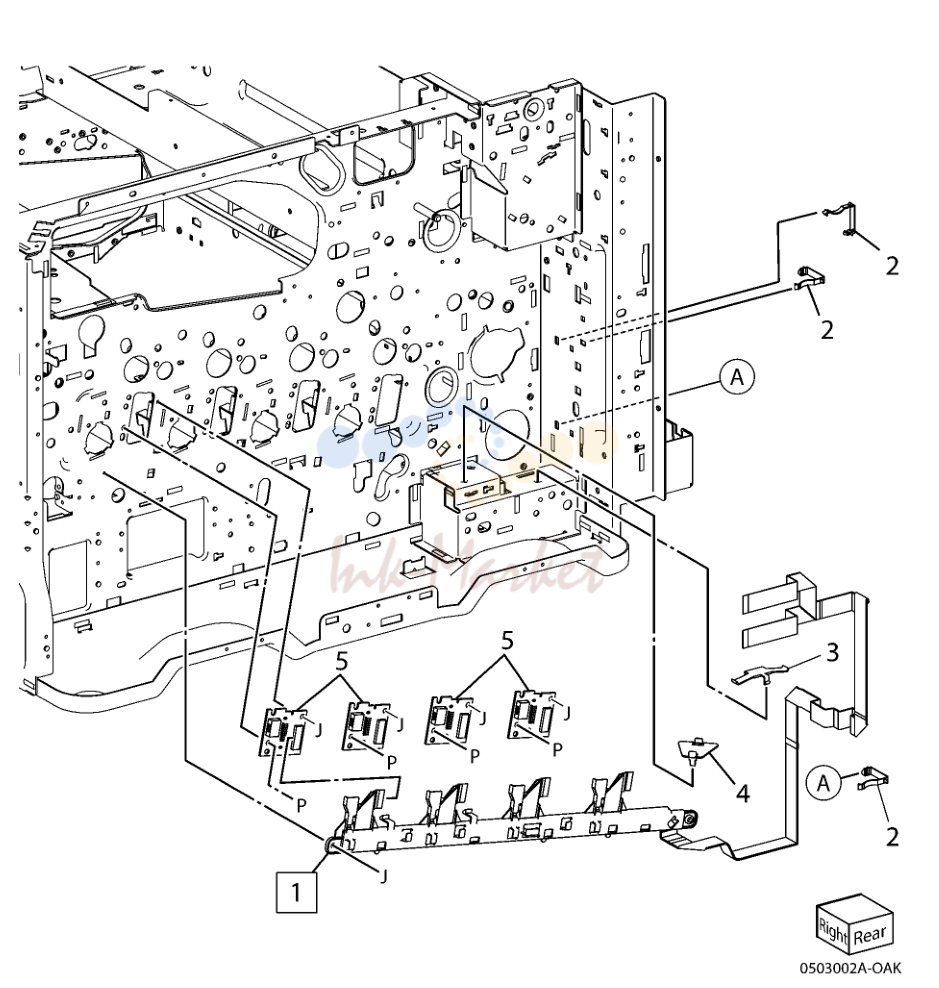

LED Print Head (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 962K60134 запросить цену → | LED Print Head шлейф в сборе |
| 2 | 868E07740 запросить цену → | шлейф держатель |
| 3 | 868E14670 запросить цену → | шлейф держатель |
| 4 | 868E07730 запросить цену → | шлейф держатель |
| 5 | 960K36951 запросить цену → | LED Print Head задний плата |
Xerographic (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 019K10731 запросить цену → | CRUM держатель |
| 2 | 848E21520 запросить цену → | CRUM крышка |
| 3 | 113K83481 запросить цену → | CRUM Coupler барабан |
| 4 | 013R00647 ✓ в наличии | барабан Cartridge |
| 5 | 032K04701 запросить цену → | Erase лампа узел (REP 9.7, REP |
| 11 | 011E20901 запросить цену → | Handle Lock рычаг |
Xerographic (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 930W00511 запросить цену → | Waste тонер Bottle Full датчик |
| 4 | 130E81600 запросить цену → | Waste тонер Bottle Position датчик |
| 5 | 052K97012 запросить цену → | Waste тонер Pipe в сборе |
| 6 | 068K59501 запросить цену → | Agitator мотор в сборе |
| 7 | 068K59510 запросить цену → | шестерня кронштейн в сборе |
| 8 | 807E19540 запросить цену → | Helical шестерня (29T) |
| 9 | 807E19530 запросить цену → | Helical шестерня (31T) |
| 10 | 006K86981 запросить цену → | привод вал в сборе |
| 11 | 807E19510 запросить цену → | Helical шестерня (20T) |
| 12 | 413W11660 запросить цену → | Sleeve подшипник |
| 14 | 008R13061 ✓ в наличии | Waste тонер Container |
переноса (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 068K53690 запросить цену → | передний Lock кронштейн |
| 2 | 068K53680 запросить цену → | задний Lock кронштейн |
| 3 | 003E78891 запросить цену → | Tension рычаг |
| 4 | 001R00600 ✓ в наличии | переноса ремень Cleaner в сборе |
| 5 | 003K16300 запросить цену → | Knob |
| 10 | 604K49185 запросить цену → | IBT в сборе |
переноса (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 032K06050 запросить цену → | IBT Cleaner направляющая |
| 4 | 032E27610 запросить цену → | IBT передний направляющая |
| 6 | 120E29340 запросить цену → | актуатор |
| 7 | 032K05311 запросить цену → | направляющая в сборе |
| 8 | 848K13960 запросить цену → | Conductor корпус в сборе |
| 9 | 105E17530 запросить цену → | HVPS/Detach HVPS |
IBT в сборе (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 054K33690 запросить цену → | Inlet направляющая |
| 4 | 059K54990 запросить цену → | Back-up Roll |
| 5 | 064K92661 под заказ | переноса ремень в сборе |
| 7 | 035E53820 запросить цену → | TR0 Patch |
| 8 | 059K53400 запросить цену → | привод Pinch Roll в сборе |
IBT ремень узел (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059E03290 ✓ в наличии | 1st BTR Roll |
| 4 | 809E74790 запросить цену → | 1st BTR пружина |
| 5 | 809E74800 запросить цену → | IR пружина |
| 6 | 809E74810 запросить цену → | BTR пружина |
| 7 | 809E74870 запросить цену → | Tension пружина |
| 8 | 809E75300 запросить цену → | Ground пружина |
| 9 | 809E76310 запросить цену → | Ground Center пружина |
| 10 | 809E76320 запросить цену → | Ground правый пружина |
| 11 | 809E76810 запросить цену → | BTR пружина |
| 12 | 809E76981 запросить цену → | Adjust пружина |
Development (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 006R01391 запросить цену → | тонер Cartridge (K) (Metered |
| 006R01395 запросить цену → | тонер Cartridge (K) (Sold | |
| 006R01399 под заказ | тонер Cartridge (K) (Sold DMO) | |
| 2 | 006R01394 запросить цену → | тонер Cartridge (C) (Metered |
| 006R01398 запросить цену → | тонер Cartridge (C) (Sold | |
| 006R01402 ✓ в наличии | тонер Cartridge (C) (Sold DMO) | |
| 3 | 006R01393 запросить цену → | тонер Cartridge (M) (Metered |
| 006R01397 запросить цену → | тонер Cartridge (M) (Sold | |
| 006R01401 ✓ в наличии | тонер Cartridge (M) (Sold DMO) | |
| 4 | 006R01392 запросить цену → | тонер Cartridge (Y) (Metered |
| 006R01400 под заказ | тонер Cartridge (Y) (Sold DMO) | |
| 006R01396 запросить цену → | тонер Cartridge (Y) (Sold | |
| 5 | 127K57131 запросить цену → | тонер Dispense мотор в сборе |
| 7 | 127K53161 запросить цену → | тонер Dispense мотор (K/C/M/Y) |
| 8 | 113K83244 запросить цену → | тонер Connector в сборе |
| 9 | 094K92392 запросить цену → | дозатор Pipe в сборе (C/M/Y) |
| 13 | 052K96801 запросить цену → | дозатор Pipe (Y) |
| 14 | 052K96811 запросить цену → | дозатор Pipe (M) |
| 15 | 052K96821 запросить цену → | дозатор Pipe (C) |
| 16 | 094K92402 запросить цену → | дозатор Pipe в сборе (K) |
| 18 | 052K96831 запросить цену → | дозатор Pipe (K) |
Development (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 015K77960 запросить цену → | девелопер пластина в сборе |
| 2 | 848K08844 запросить цену → | девелопер корпус в сборе (K |
| 4 | 130K71851 запросить цену → | ATC датчик в сборе (K, C, M, Y) |
| 6 | 675K67520 под заказ | девелопер (K) |
| 7 | 675K67530 запросить цену → | девелопер (C) |
| 8 | 675K67540 запросить цену → | девелопер (M) |
| 9 | 675K67550 запросить цену → | девелопер (Y) |
| 11 | 130K71990 запросить цену → | NOHAD термистор |
| 14 | 815K02610 запросить цену → | Base пластина в сборе |
| 15 | 960K36700 запросить цену → | ATC плата |
| 16 | 010K91700 запросить цену → | девелопер Bias Contact в сборе |
печь
| № | Артикул | Наименование |
|---|---|---|
| 1 | 008R13062 запросить цену → | печь в сборе (110V) |
| 008R13063 ✓ в наличии | печь в сборе (220V) (REP |
NOHAD (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 054K36310 запросить цену → | Center воздуховод в сборе |
| 2 | 054E34551 запросить цену → | передний Button воздуховод |
| 3 | 054E36160 запросить цену → | P1 передний воздуховод |
| 4 | 054K34520 запросить цену → | печь вентилятор в сборе |
| 5 | 054E33550 запросить цену → | печь задний воздуховод |
| 6 | 054E34720 запросить цену → | печь передний воздуховод |
| 7 | 127K53050 запросить цену → | печь вентилятор |
| 8 | 913W13170 запросить цену → | Connector |
| 9 | 054K34542 запросить цену → | IBT воздуховод в сборе |
| 11 | 927W00314 запросить цену → | IBT вентилятор 1/2 |
| 13 | 848K26480 запросить цену → | крышка в сборе HVPS |
| 15 | 054K40410 запросить цену → | P2 воздуховод в сборе |
| 18 | 815K02170 запросить цену → | пластина в сборе |
| 19 | 054K34530 запросить цену → | воздуховод в сборе |
| 21 | 835E15500 запросить цену → | Seal |
| 22 | 815E51940 запросить цену → | пластина |
NOHAD (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 054K34551 запросить цену → | HV вентилятор в сборе |
| 4 | 127K57370 запросить цену → | HV вентилятор |
| 5 | 054K36221 запросить цену → | Bottom вентилятор в сборе |
| 6 | 913W13170 запросить цену → | Connector |
| 7 | 927W00325 запросить цену → | Bottom вентилятор |
Electrical (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 130K71470 запросить цену → | MOB/ADC датчик в сборе (REP |
| 5 | 105E17480 запросить цену → | AC Driver плата |
| 6 | 105E17642 запросить цену → | Main LVPS |
| 7 | 826E39370 запросить цену → | Knurled винт |
| 9 | 113E23720 запросить цену → | Finisher Outlet |
| 12 | 604K49650 запросить цену → | Switch |
| 13 | 826E08750 запросить цену → | Ground винт |
| 17 | 917W03102 запросить цену → | Power Cord (220V) |
| 675K41570 запросить цену → | Power Cord (110V) | |
| 18 | 848K13850 запросить цену → | HVPS корпус |
| 20 | 105E17521 запросить цену → | HVPS (девелопер/BCR) |
| 22 | 127K58360 запросить цену → | передний LVPS вентилятор |
| 23 | 913W13170 запросить цену → | Connector |
| 24 | 110E12981 запросить цену → | IBT передний крышка Switch |
| 25 | 110E11980 под заказ | передний крышка Interlock Switch |
Electrical (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 032E29000 запросить цену → | жгут держатель |
| 2 | 032E28900 запросить цену → | жгут держатель |
| 3 | 015K78390 запросить цену → | Hinge пластина в сборе |
| 4 | 868E07710 запросить цену → | нижний Hinge кронштейн |
| 6 | 848E15910 запросить цену → | Connector крышка |
| 8 | 117K38440 запросить цену → | IIT/Controller шлейф |
| 9 | 848E21271 запросить цену → | ESS крышка |
плата шасси узел
| № | Артикул | Наименование |
|---|---|---|
| 2 | 960K37660 запросить цену → | BP плата |
| 3 | 962K60090 запросить цену → | Wire жгут |
| 4 | 137E10800 запросить цену → | MCU EEPROM |
| 5 | 960K45694 запросить цену → | MCU плата |
| 7 | 120P68262 запросить цену → | плата Spacer |
| 8 | 960K38900 запросить цену → | MD плата |
| 11 | 127K56980 запросить цену → | ESS вентилятор |
| 12 | 127K53040 запросить цену → | привод вентилятор |
| 13 | 055E56400 запросить цену → | вентилятор Guard |
| 16 | 101K59100 запросить цену → | плата шасси узел |
Wire жгут левый, задний
| № | Артикул | Наименование |
|---|---|---|
| 1 | 962K58281 запросить цену → | Wire жгут (Drawer) |
| 2 | 962K60061 запросить цену → | Wire жгут (Main LH) |
| 3 | 962K55564 запросить цену → | Wire жгут (Main RH) |
| 4 | 962K60071 запросить цену → | Wire жгут (Main верхний) |
| 5 | 962K60081 запросить цену → | Wire жгут (Main передний) |
| 6 | 962K67180 запросить цену → | Wire жгут (HCF) |
Fax узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | 498K18561 запросить цену → | Line Fax в сборе (US/DMO) |
| 3 | 498K18571 запросить цену → | Line Fax в сборе (US/DMO) |
| 5 | 130K73070 запросить цену → | Speaker в сборе |
| 6 | 960K44865 запросить цену → | Fax плата (XC) |
| 960K44935 запросить цену → | Fax плата (South America) | |
| 960K44885 запросить цену → | Fax плата (XE) | |
| 7 | 117K37960 запросить цену → | Data шлейф |
| 8 | 960K44874 запросить цену → | G3 плата |
| 960K44894 запросить цену → | G3 плата (XE) | |
| 9 | 960K39720 запросить цену → | Riser плата |
| 10 | 117K38870 запросить цену → | USB шлейф |
Covers (1 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 848E18320 запросить цену → | Air крышка |
| 2 | 815E43271 запросить цену → | крышка пластина (Y) |
| 3 | 815E43281 запросить цену → | крышка пластина (M) |
| 4 | 815E43292 запросить цену → | крышка пластина (C) |
| 5 | 815E43300 запросить цену → | крышка пластина (K) |
| 6 | 121E21331 запросить цену → | Magnet Catch |
| 7 | 848E14020 запросить цену → | Strip (A) |
| 8 | 809E81200 запросить цену → | направляющая Close пружина |
| 10 | 848K34240 запросить цену → | передний крышка в сборе |
| 12 | 848E14030 запросить цену → | Strip (B) |
| 13 | 848K27040 запросить цену → | Inner крышка в сборе |
| 14 | 032K05330 запросить цену → | направляющая в сборе |
| 15 | 014E63022 запросить цену → | Block |
| 16 | 835E13500 запросить цену → | D Seal |
| 17 | 835E13530 запросить цену → | F Seal |
Covers (2 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 050E24420 запросить цену → | Small верхний Tray |
| 2 | 050E24490 запросить цену → | выход Tray |
| 3 | 848K05782 запросить цену → | верхний крышка в сборе |
| 4 | 848E21212 запросить цену → | Tray передний крышка |
| 13 | 848E21202 запросить цену → | передний левый крышка |
Covers (3 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 848E21251 запросить цену → | правый крышка |
| 4 | 848E21290 запросить цену → | задний верхний крышка |
выход 1/OCT, выход 2
| № | Артикул | Наименование |
|---|---|---|
| 4 | 930W00113 запросить цену → | выход OCT Home Position датчик |
| 6 | 013E33410 запросить цену → | подшипник |
| 7 | 036K91801 запросить цену → | Paper Weight |
| 8 | 059K62305 запросить цену → | выход в сборе |
выход 1/OCT
| № | Артикул | Наименование |
|---|---|---|
| 1 | 801K31222 запросить цену → | выход Base в сборе |
| 4 | 127K52280 запросить цену → | выход OCT мотор |
| 8 | 054E33690 запросить цену → | OCT направляющая |
| 9 | 059K53440 запросить цену → | OCT ролик |
| 10 | 809E67360 запросить цену → | выход Pinch пружина |
| 11 | 413W11660 запросить цену → | Sleeve подшипник |
| 12 | 059E04530 запросить цену → | выход Pinch ролик |
выход 2 (1 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 5 | 059K53741 запросить цену → | Inverter Roll |
| 6 | 413W14660 запросить цену → | Sleeve подшипник |
| 12 | 050E94812 запросить цену → | выход Gate |
| 14 | 925W00001 запросить цену → | Eliminator |
выход 2 (2 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 059E98780 запросить цену → | актуатор ролик |
| 3 | 110E11580 запросить цену → | Face Up Tray Detect Switch; L/H |
| 5 | 127K58400 запросить цену → | выход привод мотор |
| 14 | 930W00113 запросить цену → | выход 2, OCT Home Position датчик |
выход 2 (3 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 013E33410 запросить цену → | подшипник |
| 7 | 059E02150 запросить цену → | выход Pinch ролик |
| 8 | 059E03531 запросить цену → | Inverter Pinch Roll |
| 10 | 121K37100 запросить цену → | выход Gate соленоид; Face Up Gate |
| 11 | 127K52280 запросить цену → | выход OCT мотор |
| 12 | 413W11660 запросить цену → | Sleeve подшипник |
| 14 | 807E00211 запросить цену → | Offset шестерня |
| 16 | 809E67360 запросить цену → | выход Pinch пружина |
| 17 | 055E57521 запросить цену → | выход Guard |
| 22 | 055E57581 запросить цену → | Center выход Guard |
Side Tray узел (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 848E21531 запросить цену → | Tray крышка |
| 2 | 050K62502 запросить цену → | левый Side Output Tray |
| 3 | 059K56286 запросить цену → | левый Side Output Tray Transport |
Side Tray узел (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 5 | 059K53741 запросить цену → | Inverter Roll |
| 6 | 059K53750 запросить цену → | Roll |
| 7 | 413W14660 запросить цену → | подшипник |
| 12 | 055E56571 запросить цену → | выход Guard |
левый Hand крышка (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 008R13064 ✓ в наличии | 2nd BTR узел |
| 2 | 848K26994 запросить цену → | левый Hand крышка в сборе |
| 3 | 059K62401 запросить цену → | Duplex в сборе |
| 5 | 054E34164 запросить цену → | левый Hand крышка направляющая |
| 6 | 012E15280 запросить цену → | печь Link |
| 7 | 014E62550 запросить цену → | Block |
левый Hand крышка в сборе (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 849E97370 запросить цену → | задний Support |
| 2 | 868E05450 запросить цену → | передний Support |
| 3 | 054K35151 запросить цену → | Pinch направляющая в сборе |
| 5 | 059K56660 запросить цену → | Pinch Roll в сборе |
| 7 | 809E79750 запросить цену → | пружина |
| 8 | 062E12020 запросить цену → | Reflector |
| 9 | 019E69230 запросить цену → | держатель |
| 12 | 809E65260 запросить цену → | пружина |
| 13 | 054K35160 запросить цену → | Duplex направляющая в сборе |
| 15 | 008R13064 ✓ в наличии | 2nd Bias переноса Roll |
| 17 | 011E21492 запросить цену → | передний защёлка рычаг |
| 18 | 011E20740 запросить цену → | задний защёлка рычаг |
| 20 | 120E29330 запросить цену → | актуатор |
левый Hand крышка в сборе (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 006K86160 запросить цену → | тормозной вал в сборе |
| 7 | 930W00111 под заказ | 2nd BTR Contact Retract датчик |
| 8 | 127K52251 запросить цену → | 2nd BTR Contact Retract мотор |
| 10 | 130K87770 запросить цену → | POB датчик |
| 11 | 962K58301 запросить цену → | жгут в сборе |
| 12 | 012K94970 запросить цену → | 2nd Link в сборе |
| 13 | 413W11360 запросить цену → | Sleeve подшипник |
Полный список запчастей доступен по запросу.
комментарии
