Xerox WorkCentre 7228 7235 7245 7328 7335 7345 — каталог запчастей со схемами

Xerox WorkCentre 7228 7235 7245 7328 7335 7345 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

привод узел
IBT Steering мотор and MOB датчик
Tray 1: 1 of 2
Tray 1: 2 of 2
Tray 1 Feeder and левый нижний крышка в сборе
Tray 1 Feeder: 1 of 2
Tray 1 Feeder: 2 of 2
Registration Transport
левый крышка узел
левый крышка в сборе: 1 of 2
левый крышка в сборе: 2 of 2
выход Transport в сборе
Tray 5 (1 of 2)
Tray 5 (2 of 2)
Tray 5 подачи в сборе
ROS в сборе
Xerographic Module: 1 of 2
Xerographic Module: 2 of 2
Lift узел
IBT узел
IBT ремень в сборе
IBT рама в сборе: 1 of 2
IBT Elevator
девелопер узел: 1 of 2
девелопер узел: 2 of 2
печь в сборе: 1 of 2
печь в сборе: 2 of 2

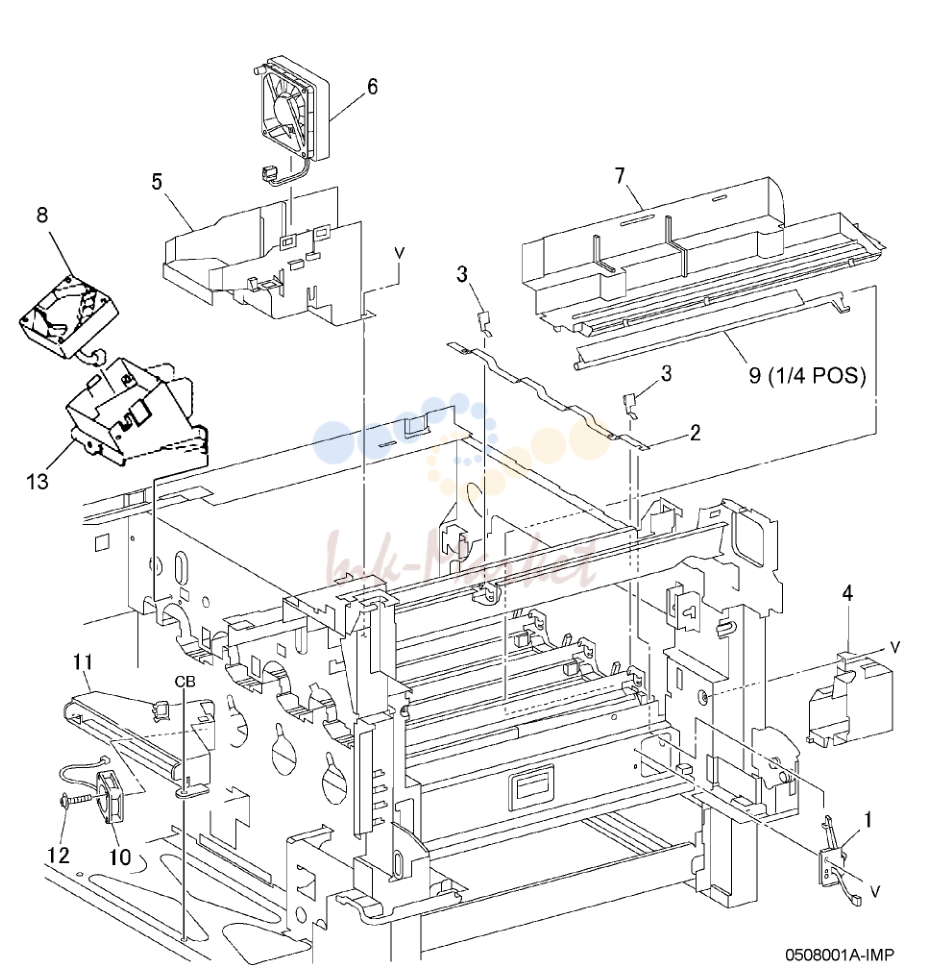

Air System
Electrical Components: 1 of 4
Electrical Components: 2 of 4

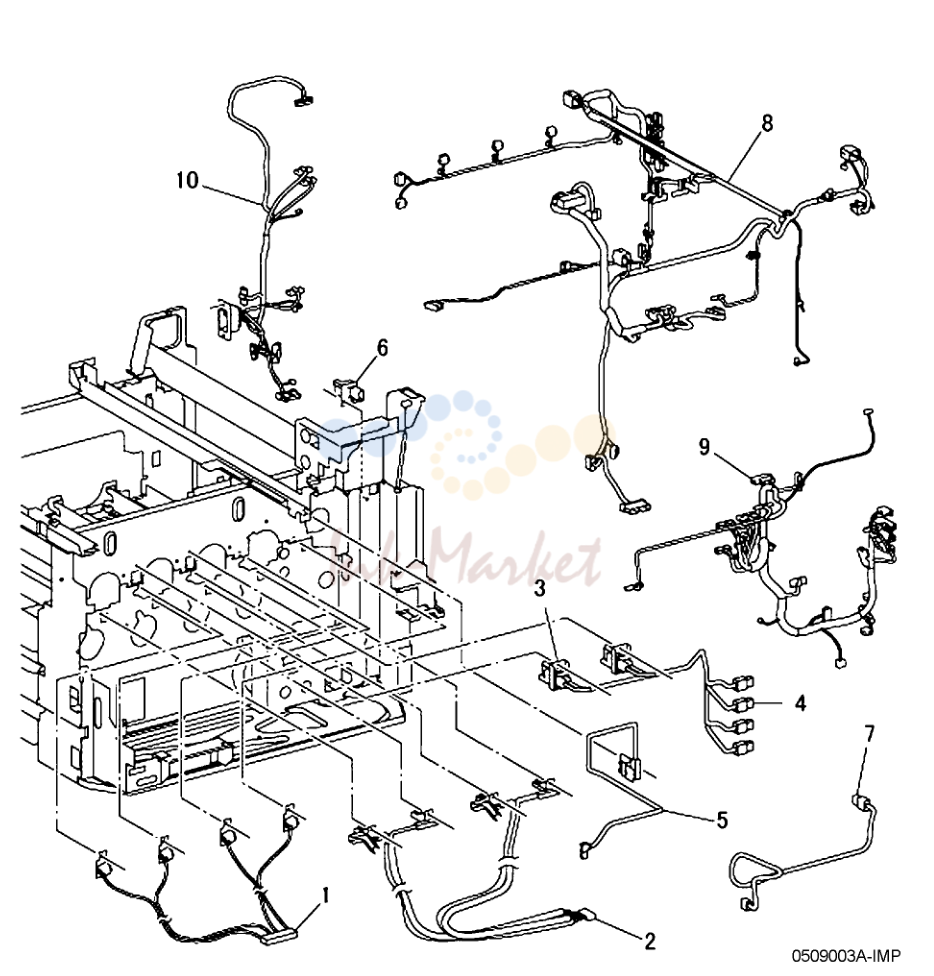

Electrical Components: 3 of 4

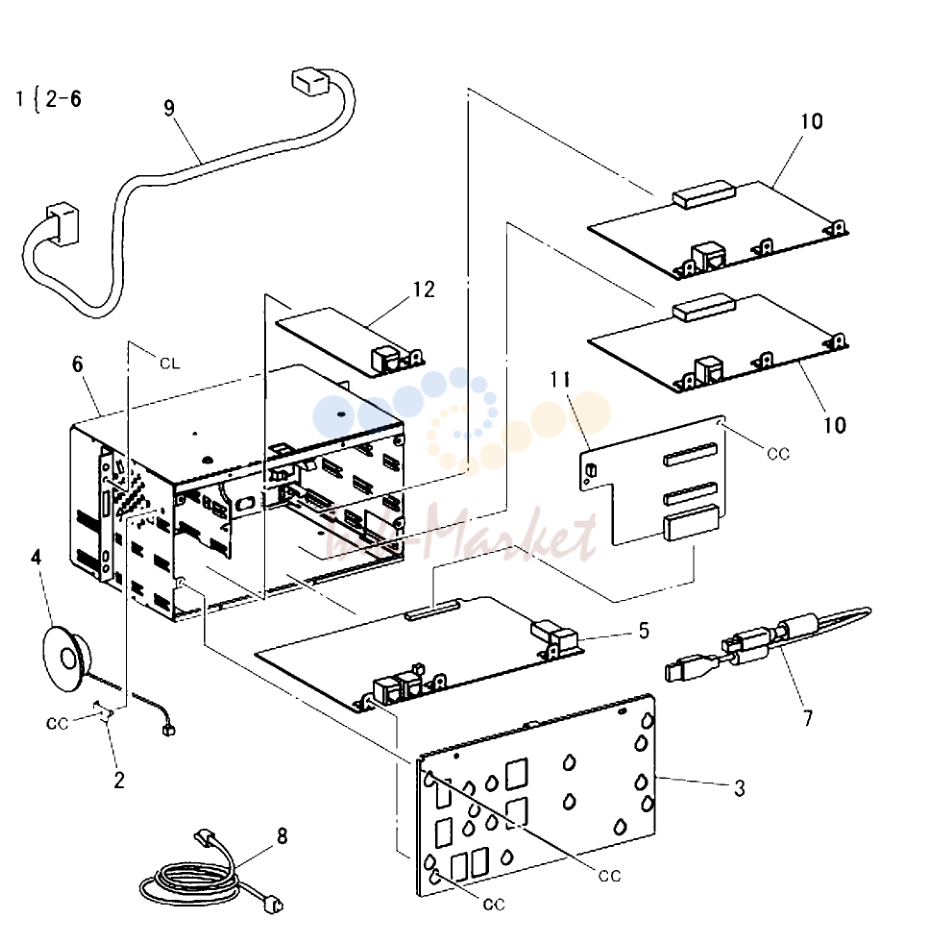

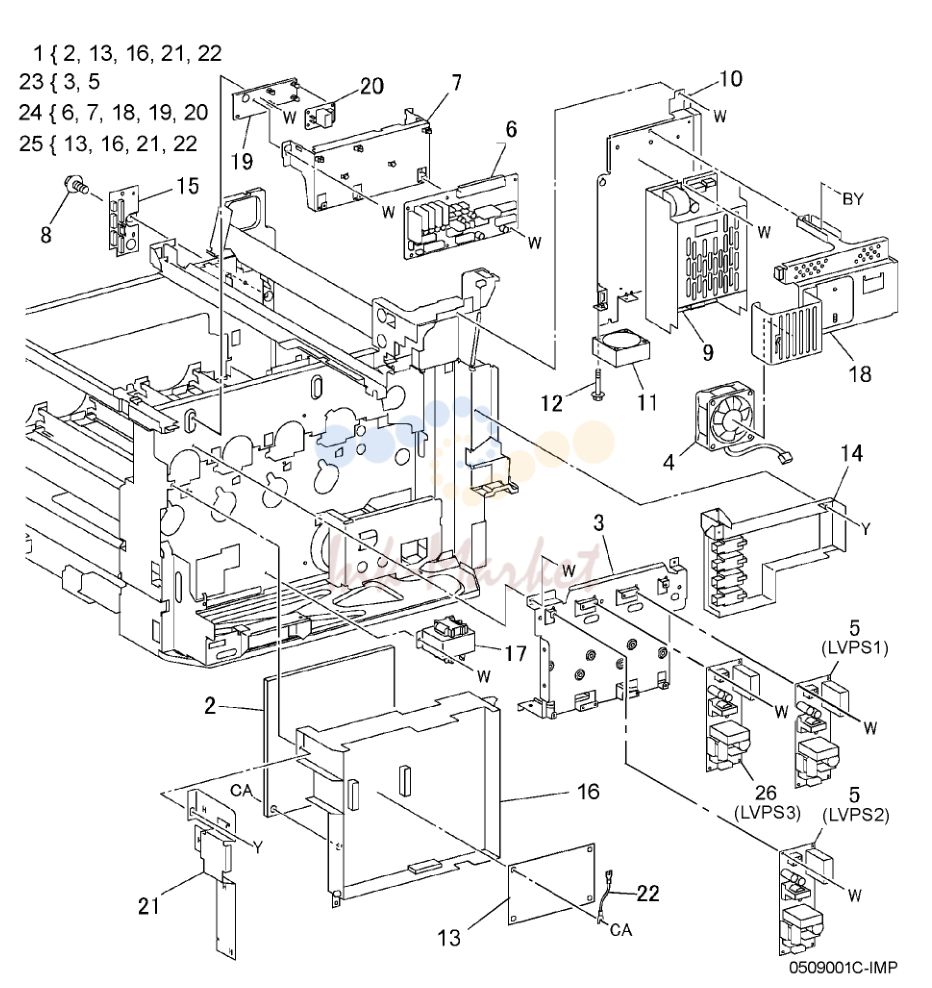

Electrical Components: 4 of 4

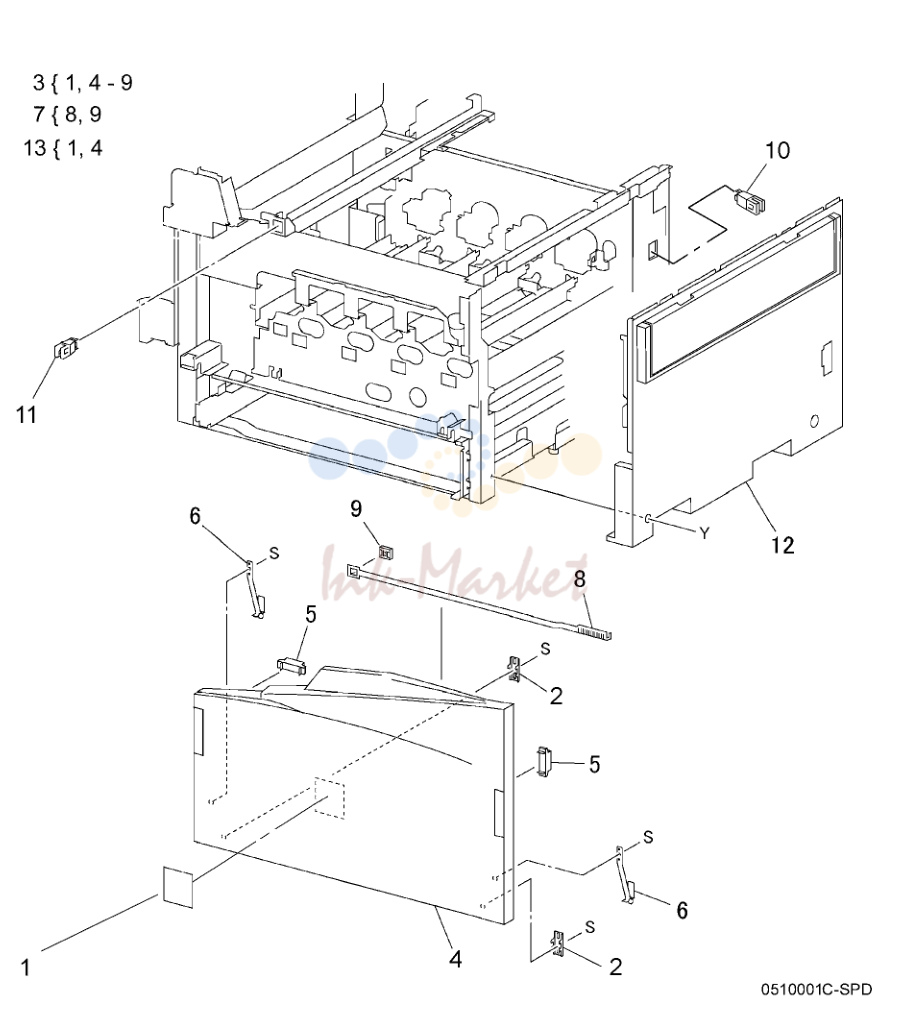

передний крышка
верхний Covers and Inner Covers

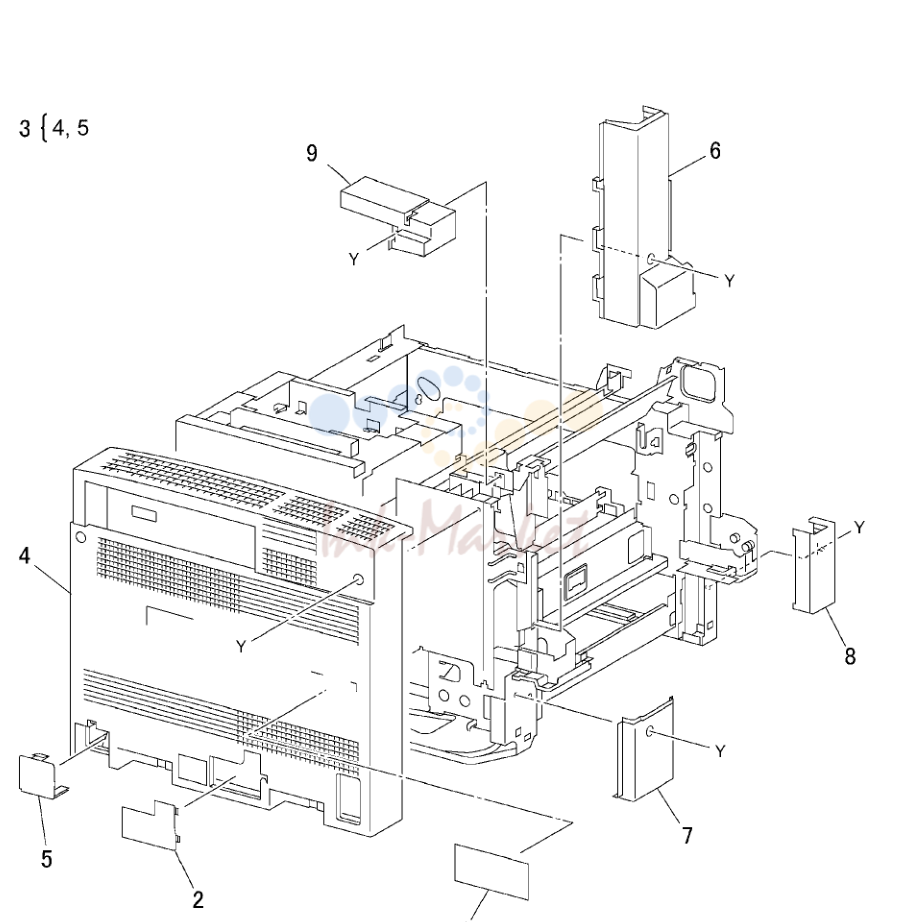

задний крышка

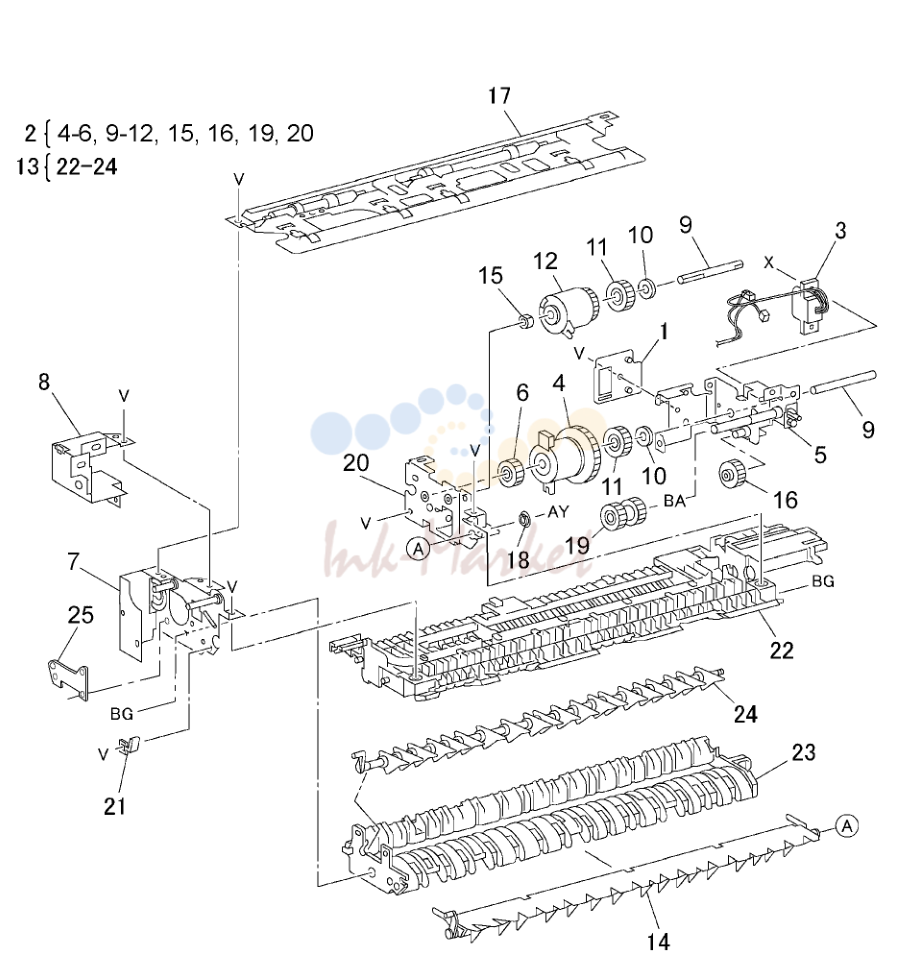

Inverter Transport: 2 of 2
Duplex Transport в сборе: 1 of 2

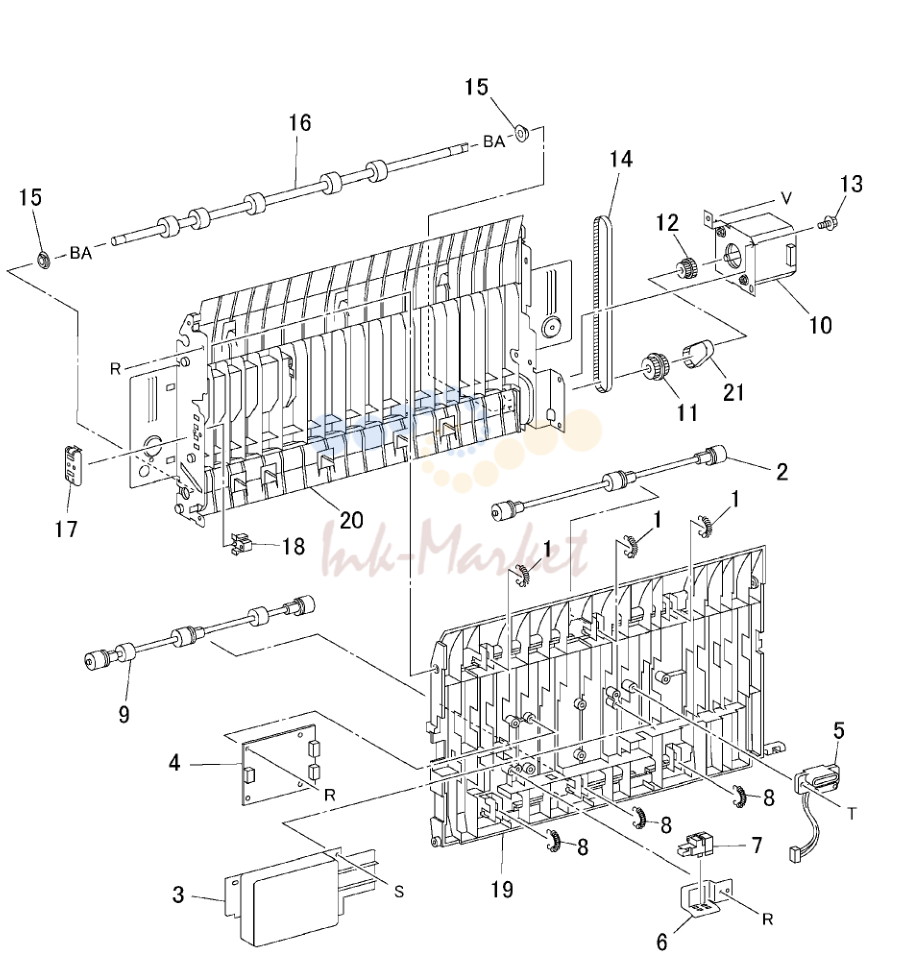

Duplex Transport в сборе: 2 of 2

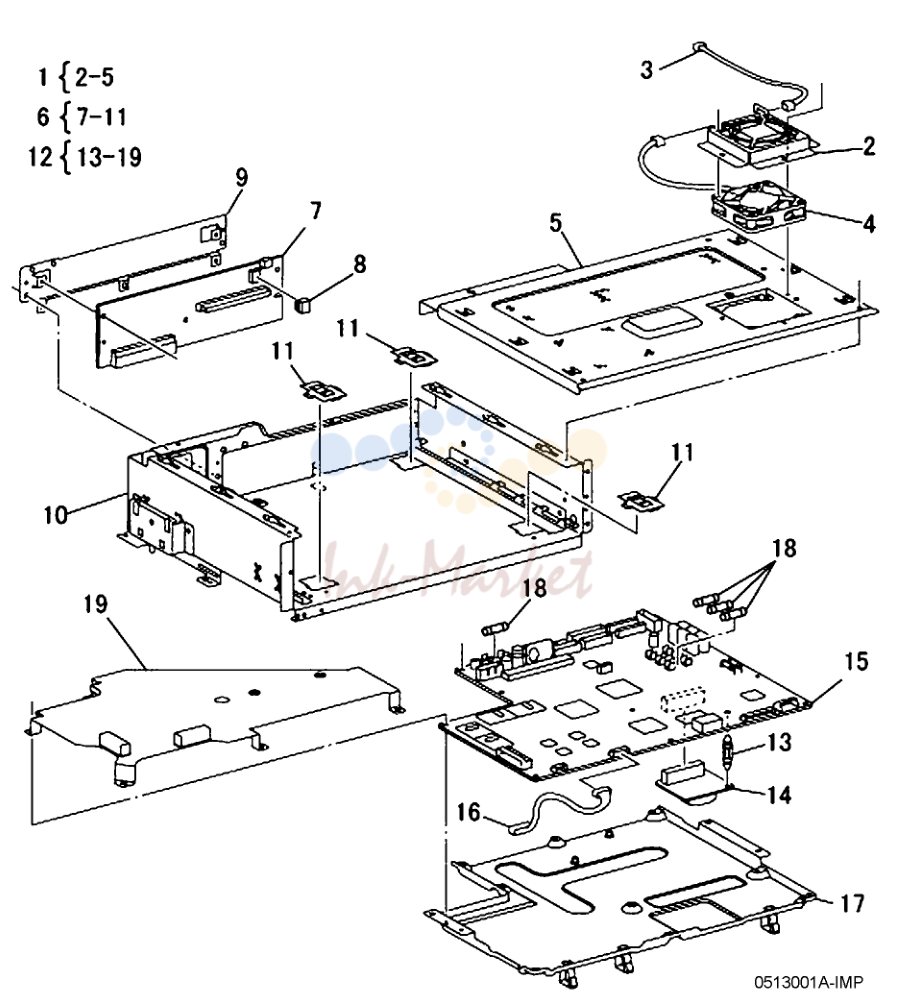

ESS Box в сборе

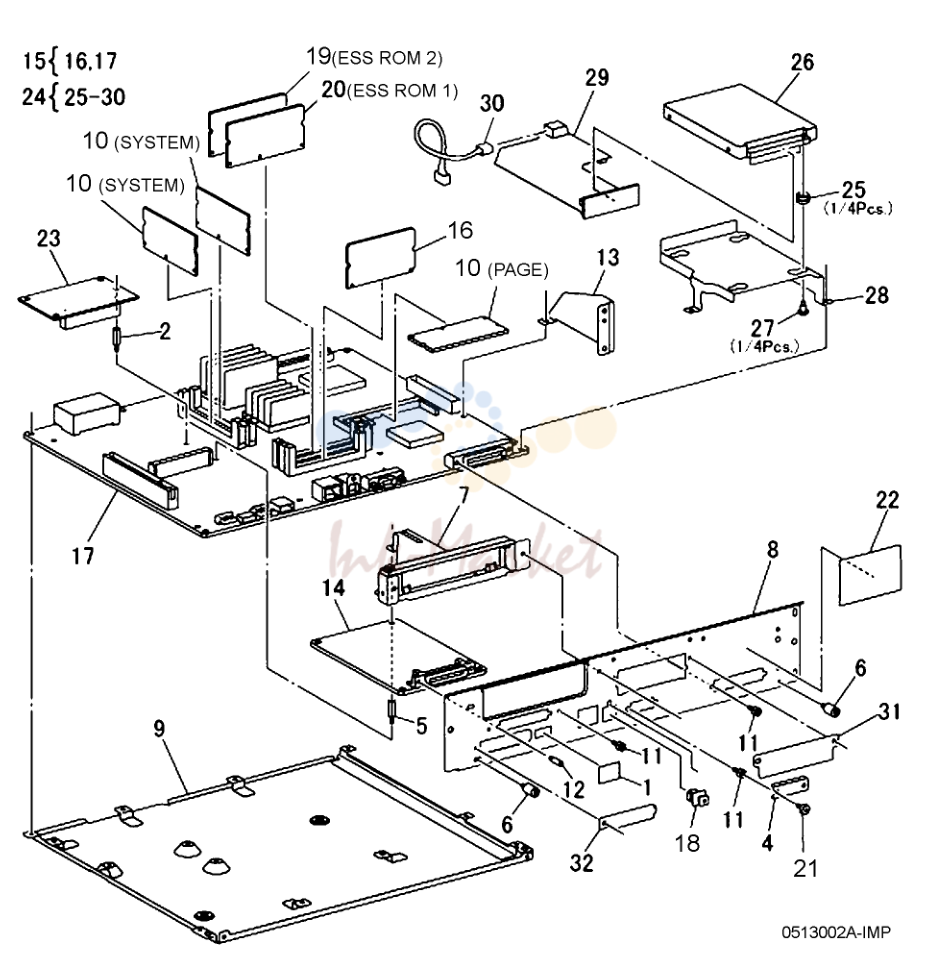

ESS плата узел

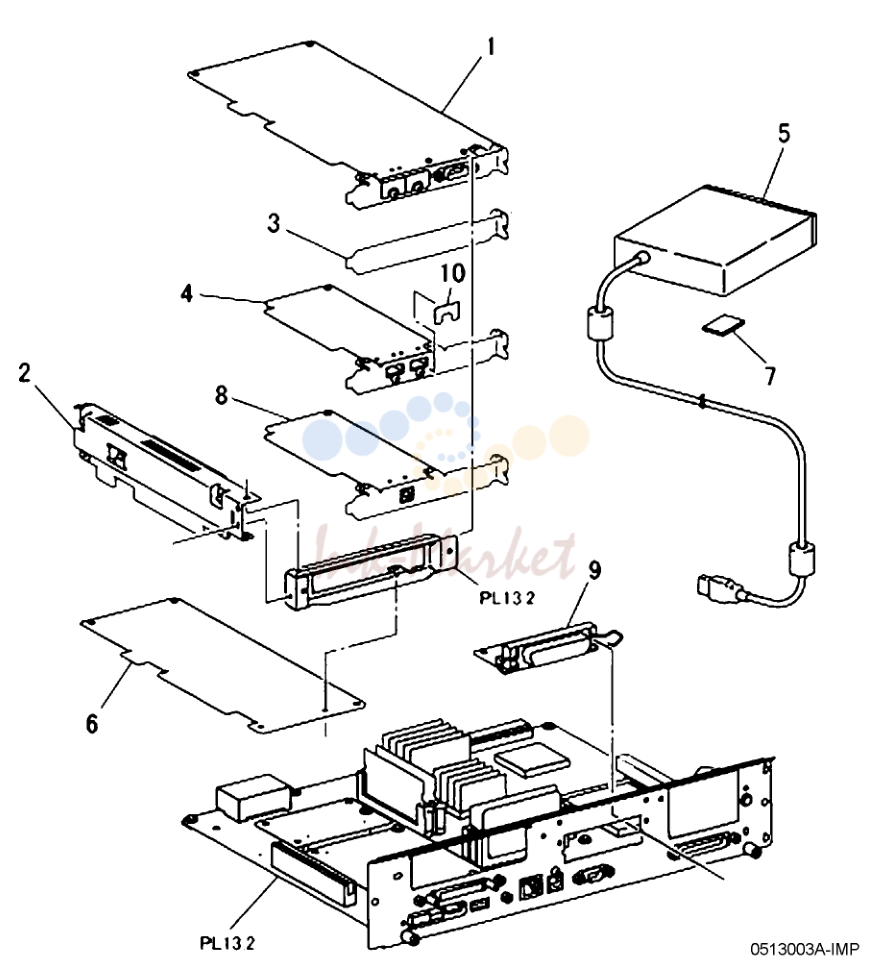

ESS Option
ESS шасси в сборе (WC7328/7335/7345 Only)

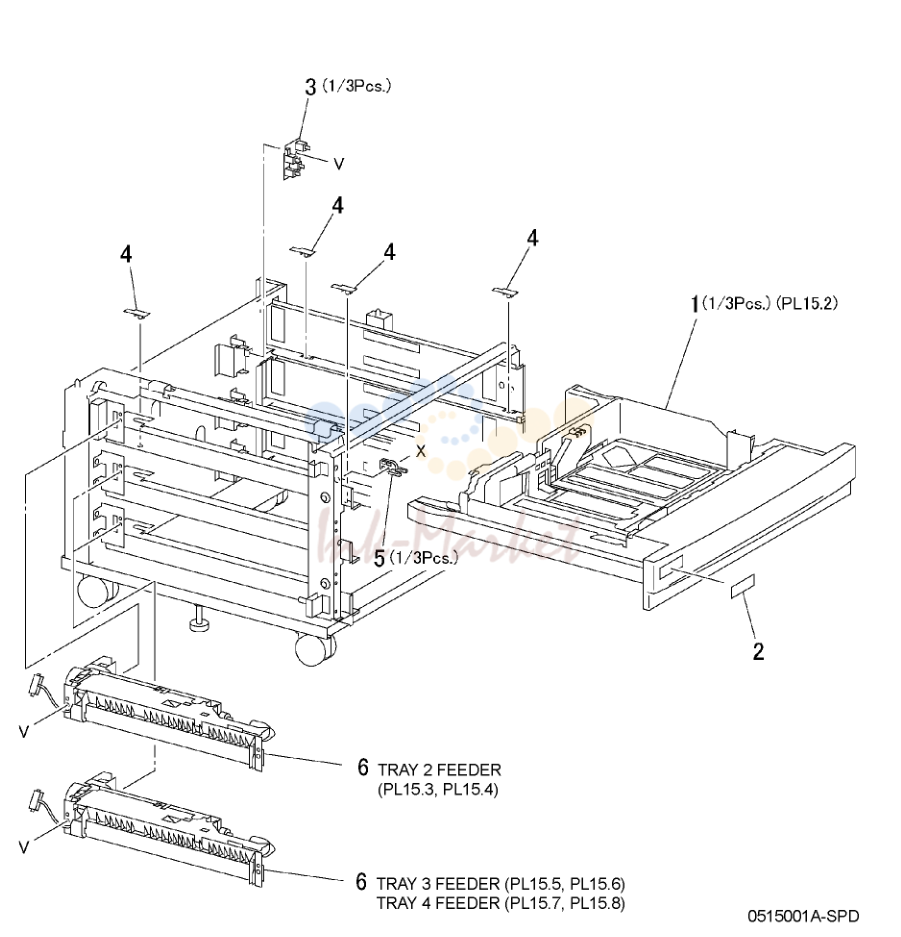

Tray 2/3/4 Feeders & Paper Trays (3TM)

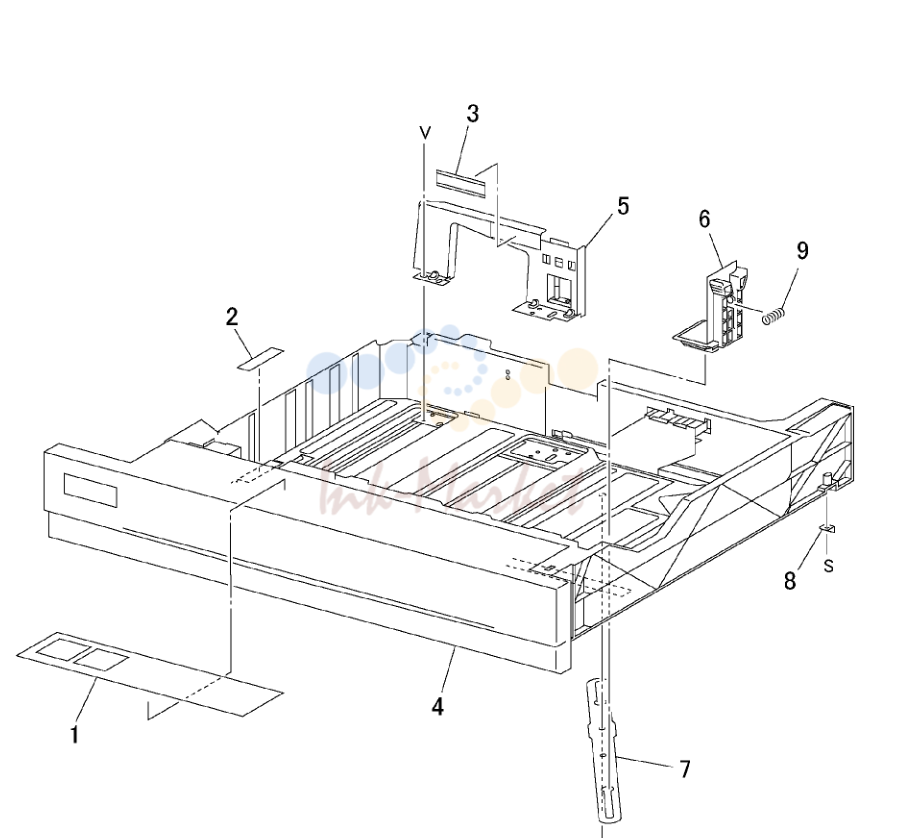

Tray в сборе (3TM)
Tray 2 Feeder: 1 of 2 (3TM)

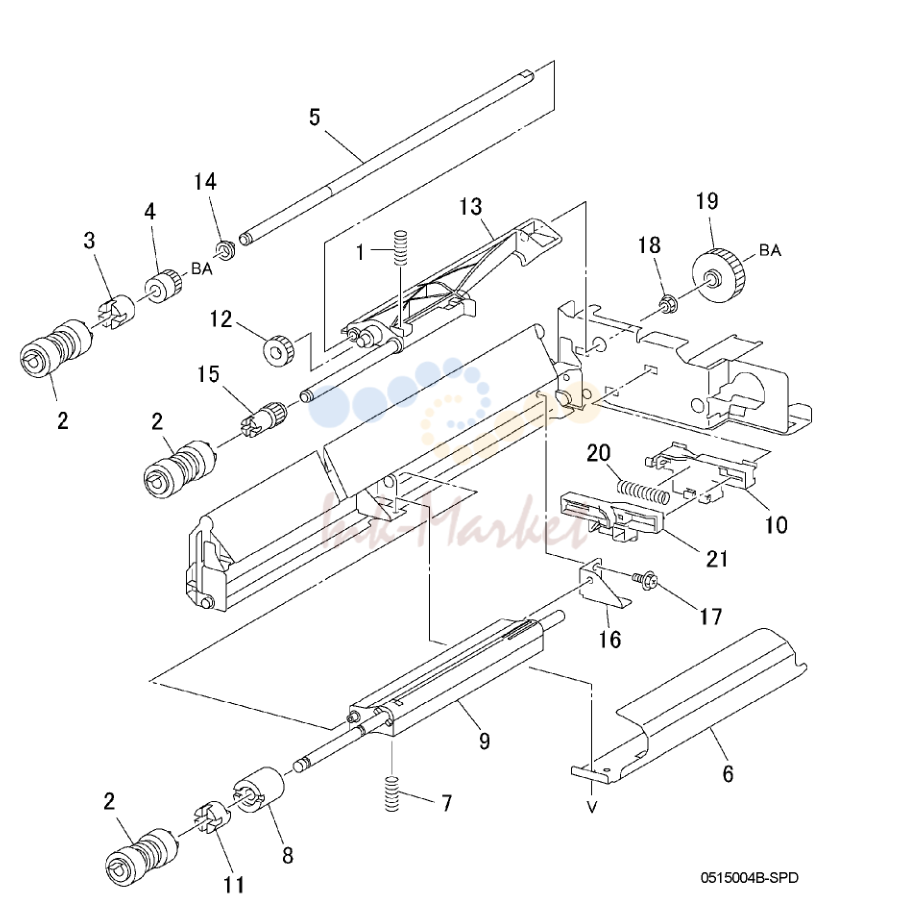

Tray 2 Feeder: 2 of 2 (3TM)
Tray 3 Feeder: 1 of 2 (3TM)

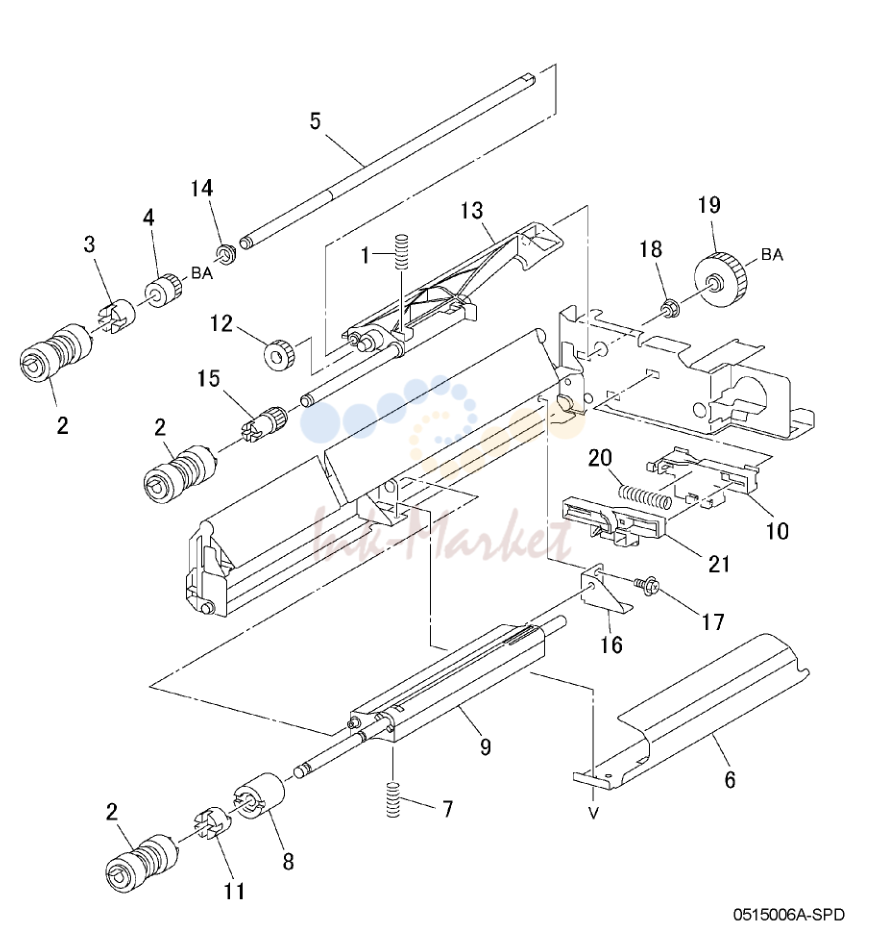

Tray 3 Feeder: 2 of 2 (3TM)

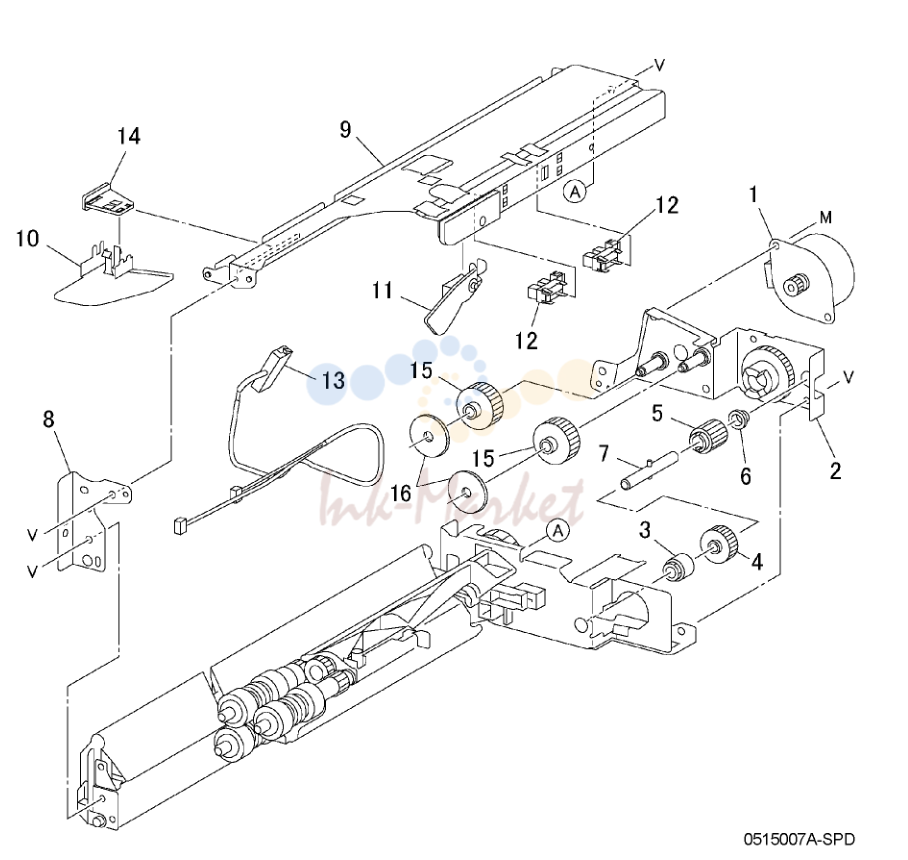

Tray 4 Feeder: 1 of 2 (3TM)

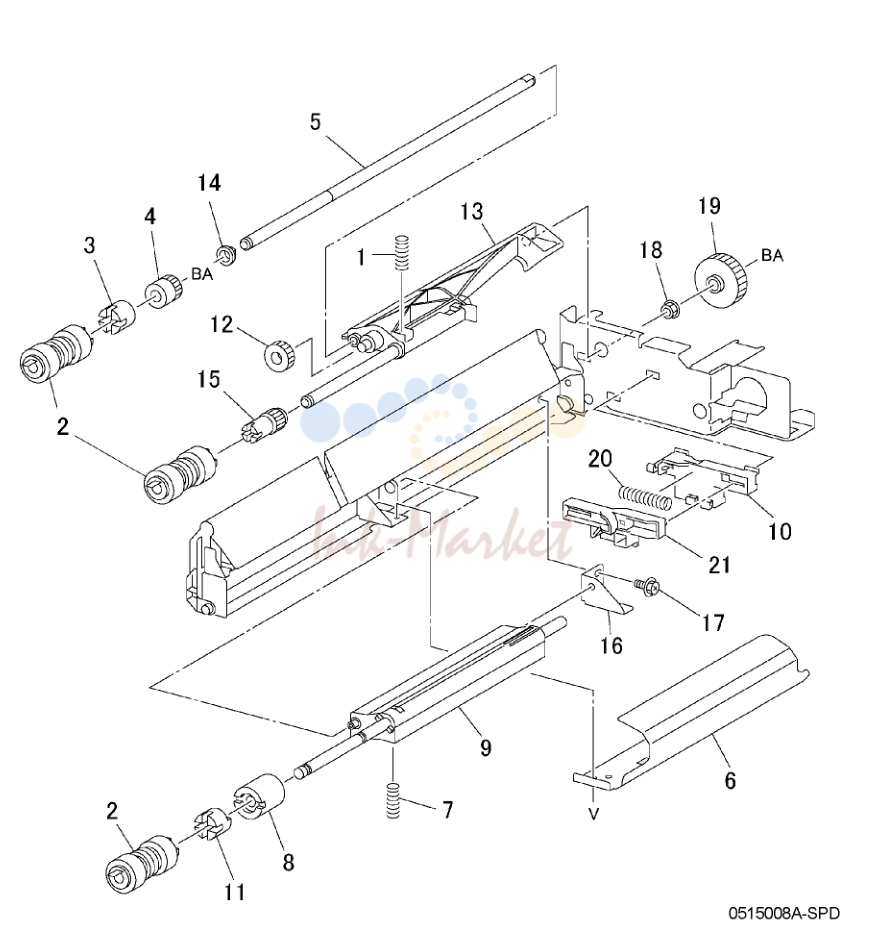

Tray 4 Feeder: 2 of 2 (3TM)
Electrical Components and Casters (3TM)

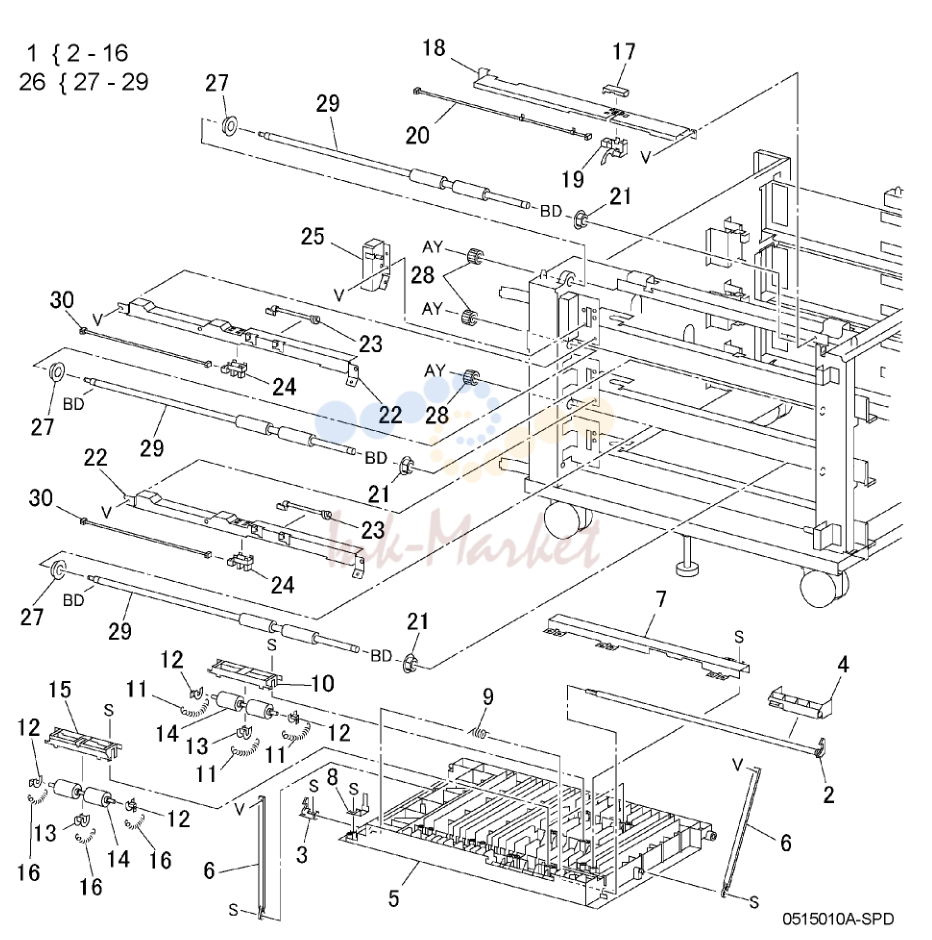

левый крышка в сборе (3TM)

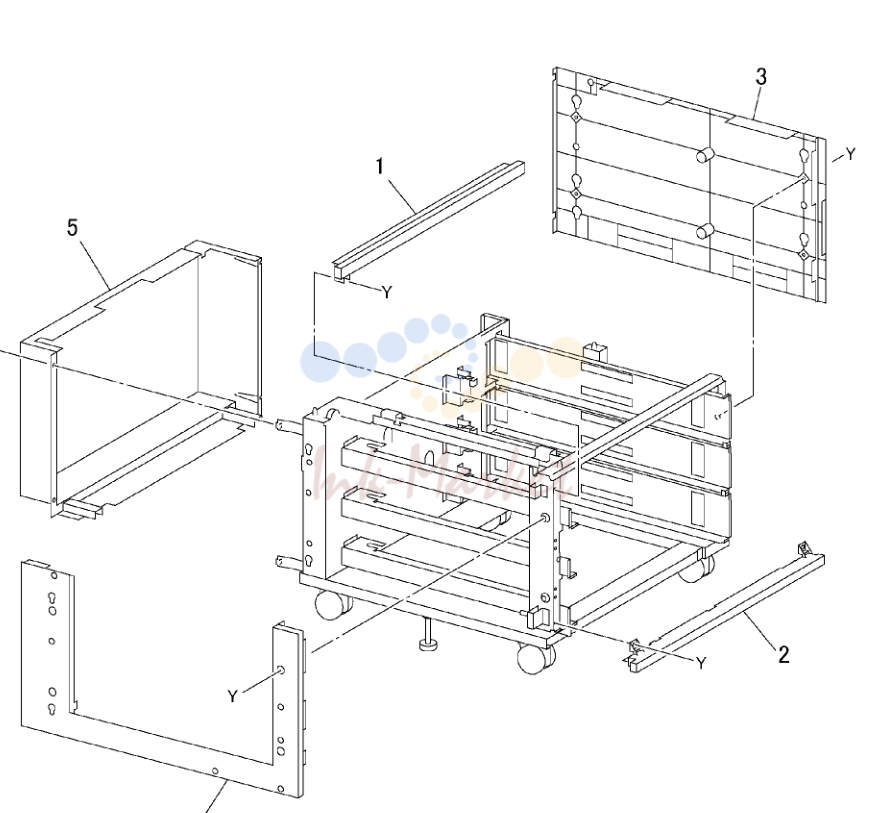

Covers (3TM)
Tray 2/3/4 в сборе (TTM)
Tray 3 (TTM)
Tray 4 (TTM)
Paper Feeder (TTM): 1 of 2
Paper Feeder (TTM): 2 of 2
Tray 2 Feeder (TTM): 1 of 2
Tray 2 Feeder (TTM): 2 of 2
Tray 3 Feeder (TTM): 1 of 2
Tray 3 Feeder (TTM): 2 of 2
Tray 4 Feeder (TTM): 1 of 2
Tray 4 Feeder (TTM): 2 of 2
левый крышка в сборе (TTM)
Tray 3/4 Lift шестерня в сборе (TTM)
Electrical Components and Casters (TTM)
Covers (TTM)
Office Finisher
H-Transport в сборе: 1 of 2
H-Transport в сборе: 2 of 2
Covers
верхний крышка and Eject Roll
Paper Transportation: 1 of 2
Paper Transportation: 2 of 2
Stapler узел
Compiler Tray в сборе
Elevator
выход в сборе
Electrical Components
Rack в сборе
ITT в сборе
Control Panel
Platen Glass, IIT/IPS плата
CCD плата, датчик
Carriage шлейф/ мотор
Full/Half Rate Carriage
DADF Accessory
DADF Component крышка
DADF Base крышка
DADF Feeder Component
верхний крышка Component
Takeaway Pinch Roll, Nudger мотор, Nudger/подачи Roll
DADF Feeder-направляющая
DADF Feeder-Roll
мотор узел в сборе
DADF Document Tray
A/P Finisher
Finisher крышка: 1 of 2
Finisher крышка: 2 of 2
Finisher Stack
Finisher Punch
Finisher Stapler
Finisher Eject: 1 of 3
Finisher Eject: 2 of 3
Finisher Eject: 3 of 3
Finisher Transport: 1 of 2
Finisher Transport: 2 of 2
Finisher Electrical
Booklet Accessory
Booklet Component - 1
Booklet Component -2 (End направляющая)
Booklet Component -3
Booklet Component -4
Booklet Component -5
Booklet Component -6 (направляющая)
Booklet Component -7
Booklet Tray Component
H - Transport: 1 of 4
H - Transport: 2 of 4
H - Transport: 3 of 4
H - Transport: 4 of 4
Узел 123

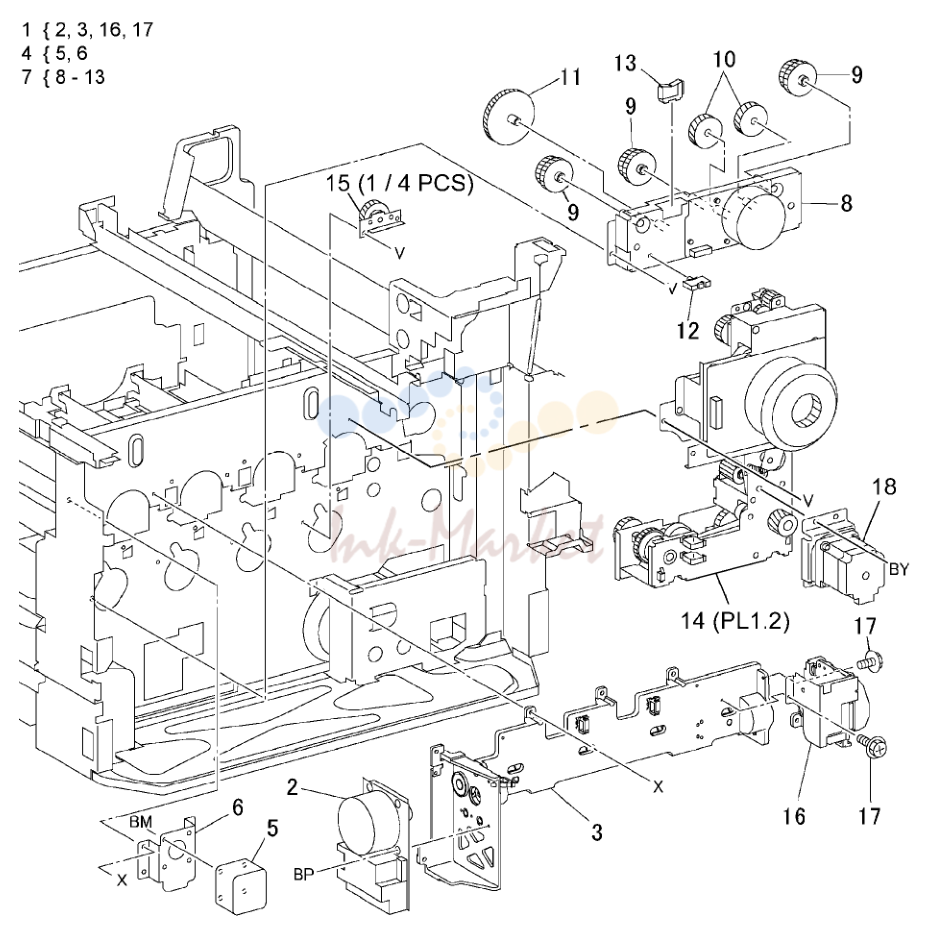

привод узел

№	Артикул	Наименование
1	007K88604 запросить цену →	барабан мотор в сборе (WC72XX
	007K97940 запросить цену →	барабан мотор в сборе (WC73XX
4	007K87601 запросить цену →	IBT мотор в сборе
7	007K88661 запросить цену →	девелопер привод мотор в сборе
	007K97770 запросить цену →	девелопер привод мотор в сборе
14	007K88114 запросить цену →	Main мотор в сборе
15	007K87221 запросить цену →	девелопер шестерня
18	127K38881 запросить цену →	Takeaway мотор

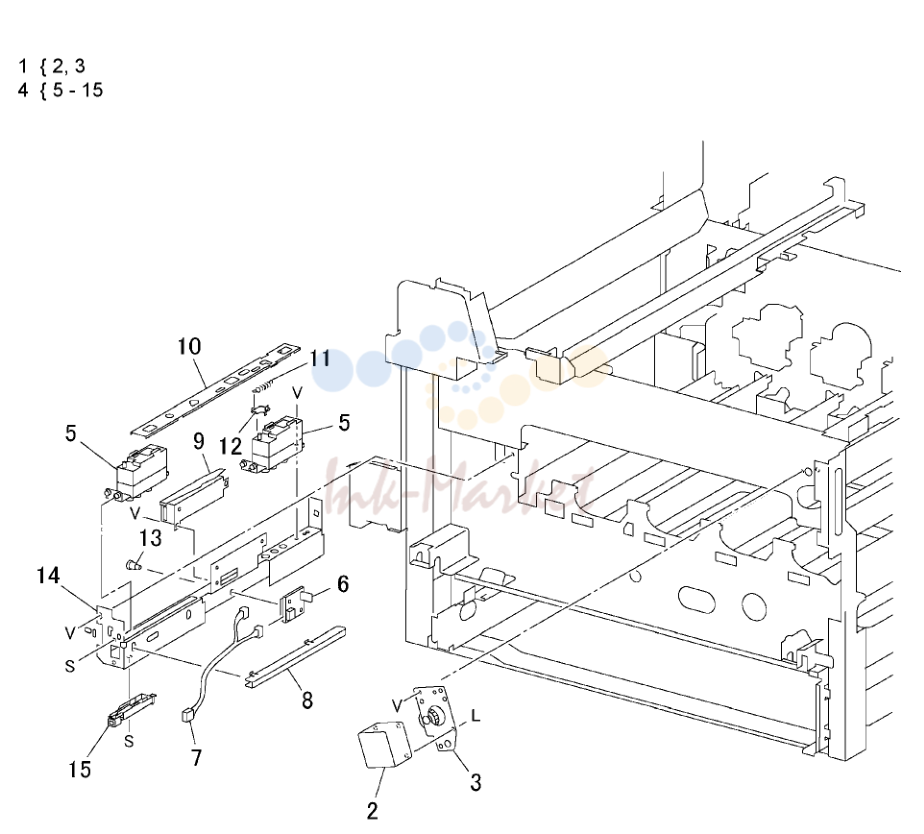

IBT Steering мотор and MOB датчик

№	Артикул	Наименование
1	007K85582 запросить цену →	IBT Steering привод в сборе (REP
4	130K60867 запросить цену →	MOB датчик в сборе

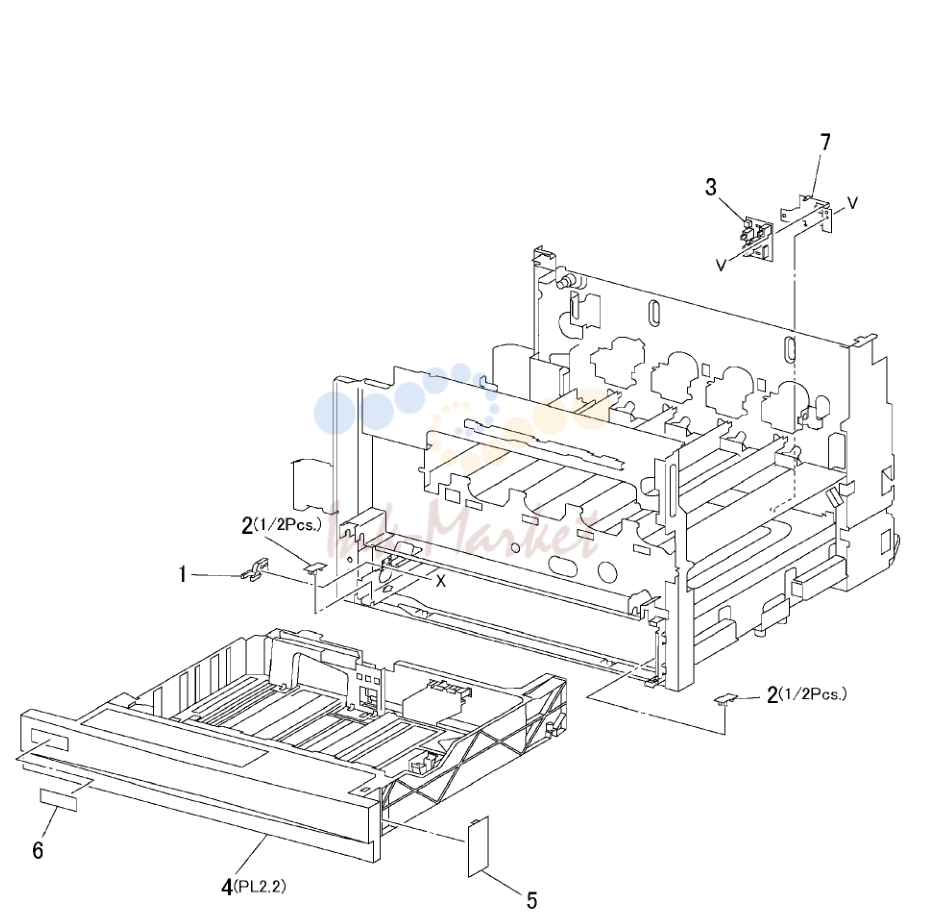

Tray 1: 1 of 2

№	Артикул	Наименование
1	003E23672 запросить цену →	Stop
2	014E42850 запросить цену →	Spacer
3	110K14920 запросить цену →	Tray Paper Size датчик (REP
4	050K49613 запросить цену →	Tray
6	892E82830 запросить цену →	Label (1)

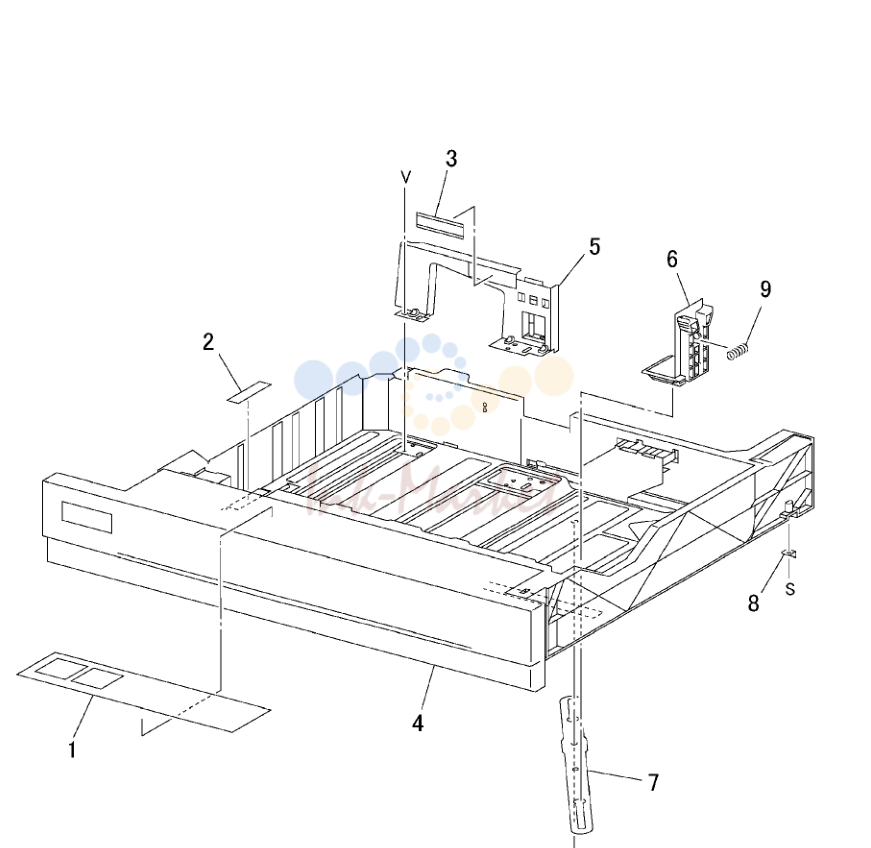

Tray 1: 2 of 2

№	Артикул	Наименование
1	892E90351 запросить цену →	Instruction Label (WC73XX Only)
	892E97560 запросить цену →	Instruction Label (WC72XX Only)

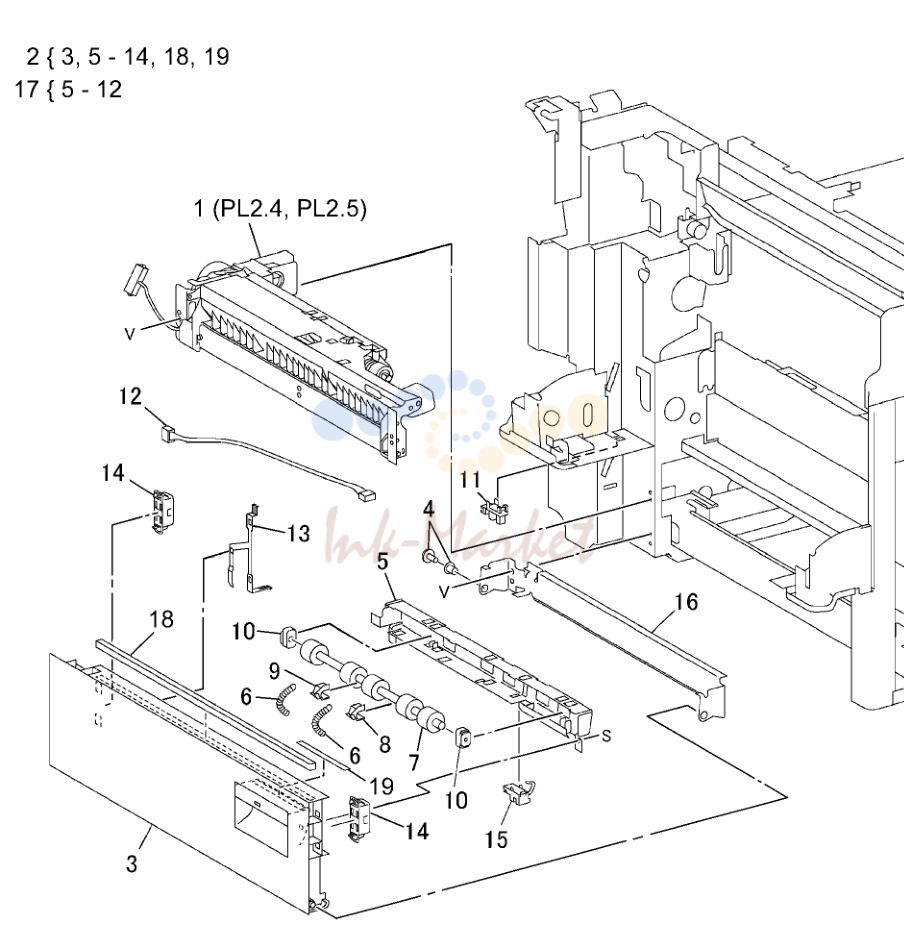

Tray 1 Feeder and левый нижний крышка в сборе

№	Артикул	Наименование
1	059K15577 запросить цену →	Tray Feeder
2	802K56394 запросить цену →	левый нижний крышка в сборе (REP
4	029E31600 запросить цену →	Pivot
11	130E82190 запросить цену →	LH нижний крышка Interlock Switch
15	130K60851 запросить цену →	Tray подачи Out датчик

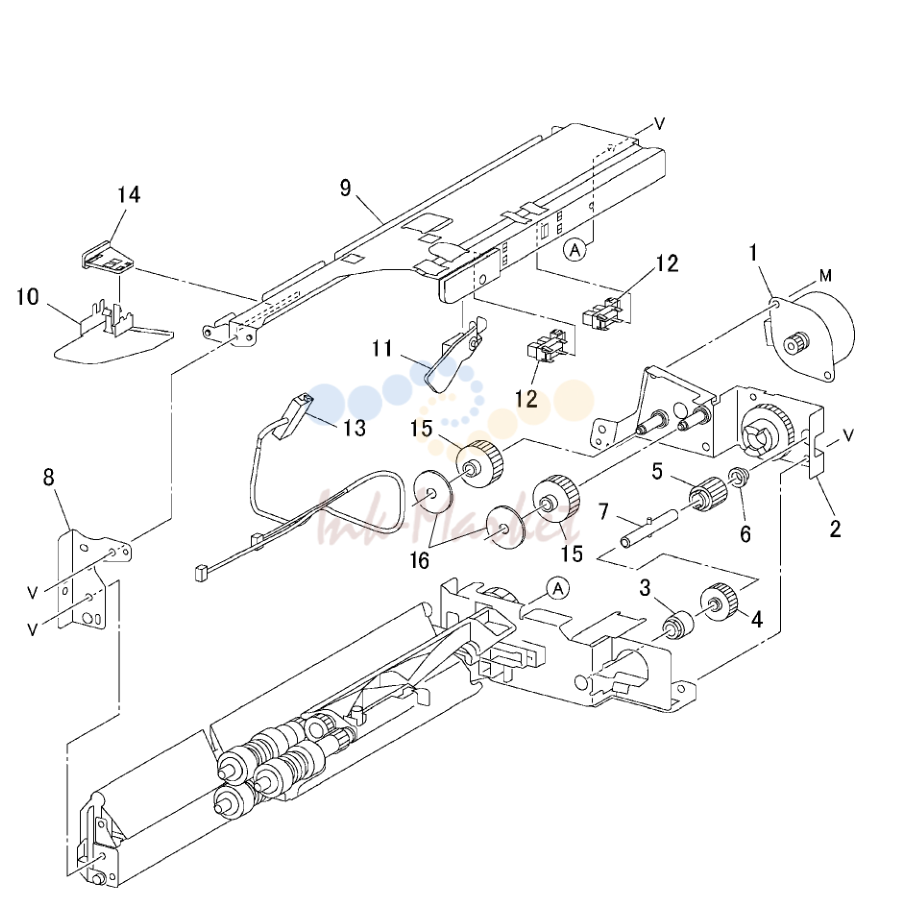

Tray 1 Feeder: 1 of 2

№	Артикул	Наименование
1	127K23231 запросить цену →	Tray подачи/Lift мотор
3	005K83081 запросить цену →	One-way муфта
4	007K85730 запросить цену →	One-way шестерня
11	120E18141 запросить цену →	актуатор
12	130E82190 запросить цену →	Tray Level / No Paper датчик

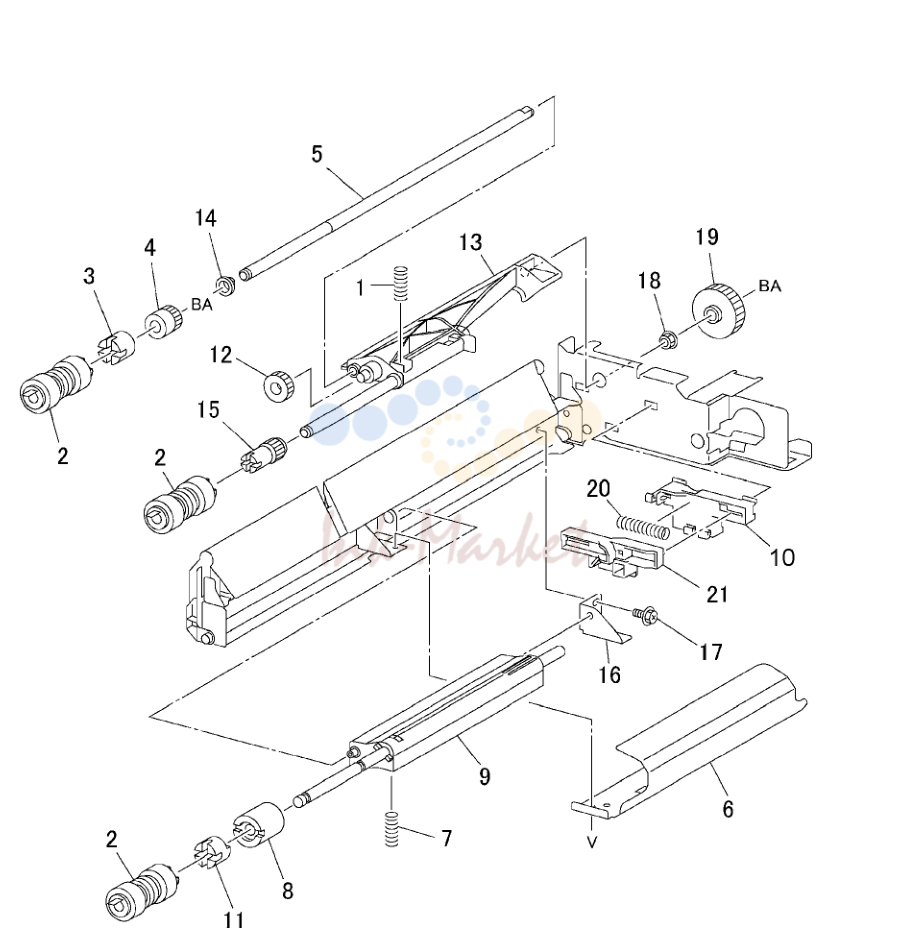

Tray 1 Feeder: 2 of 2

№	Артикул	Наименование
2	600K78460 ✓ в наличии	Roll Kit (3 Rolls/Kit)
3	005K05890 под заказ	One-way муфта

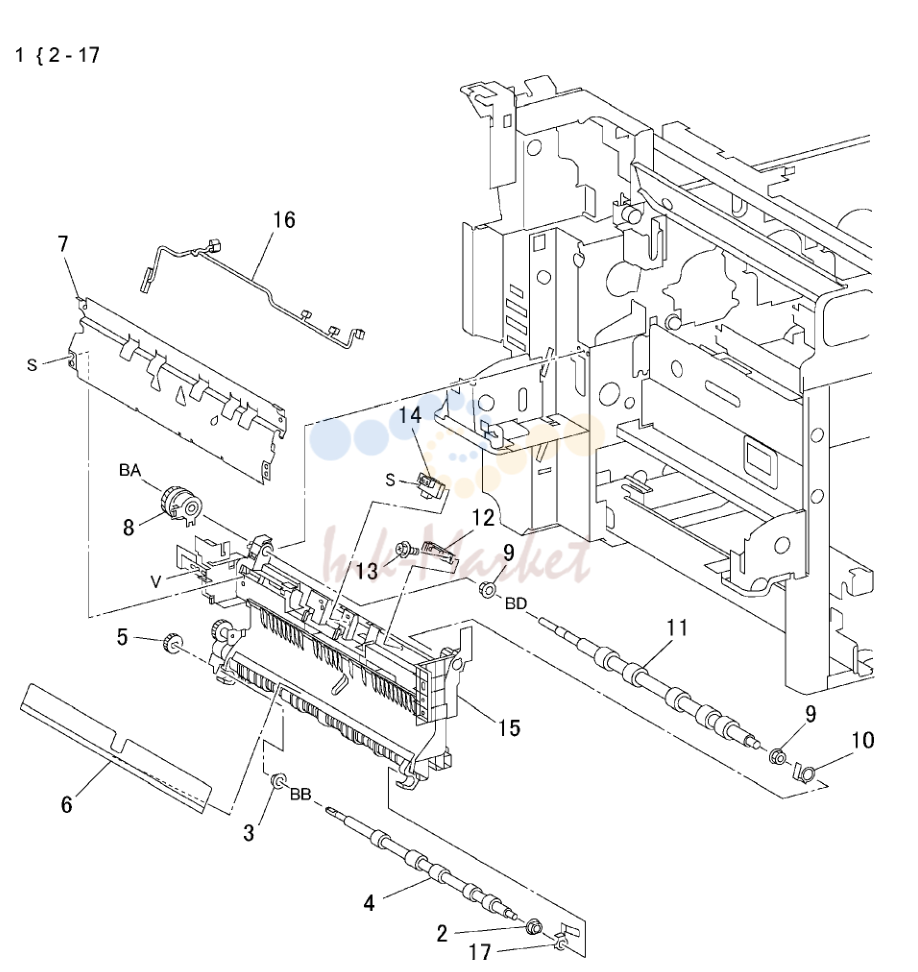

Registration Transport

№	Артикул	Наименование
1	059K26794 запросить цену →	Registration Transport в сборе
8	121K22220 запросить цену →	Registration муфта
12	130E87400 запросить цену →	Registration датчик
14	960K16660 запросить цену →	OHP датчик

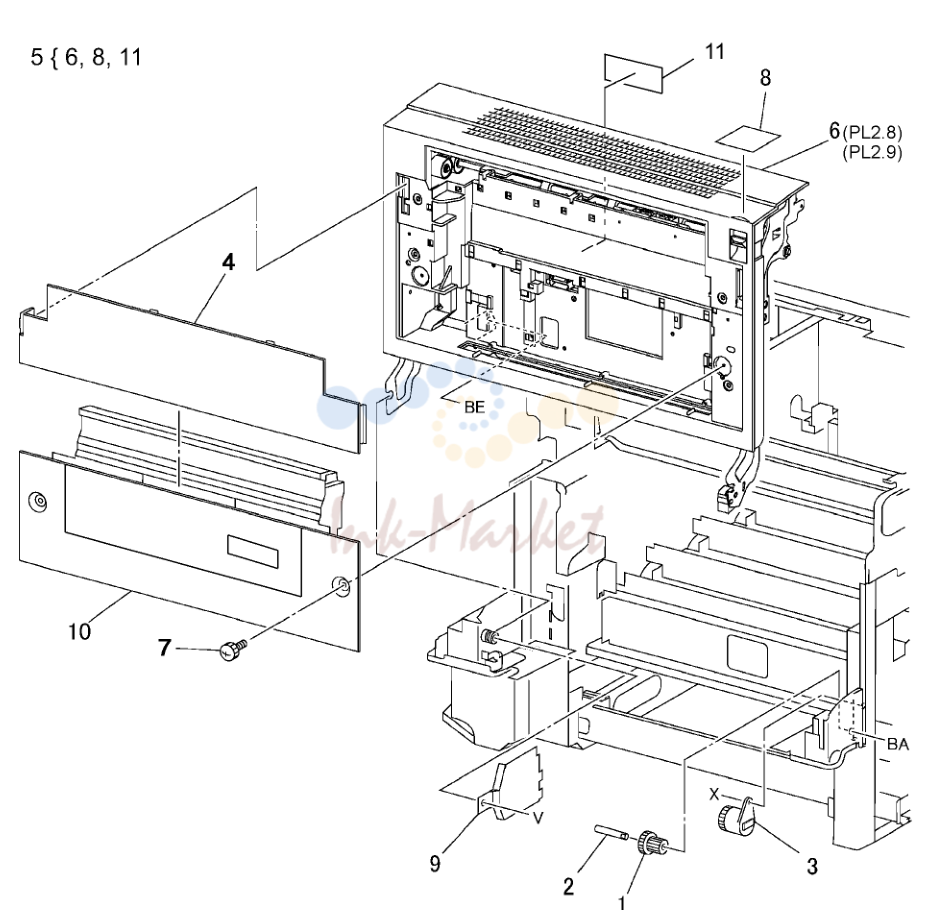

левый крышка узел

№	Артикул	Наименование
1	007E64740 под заказ	демпфер шестерня (11/23T)
3	004E11831 запросить цену →	демпфер (White)
5	802K67624 запросить цену →	левый крышка в сборе

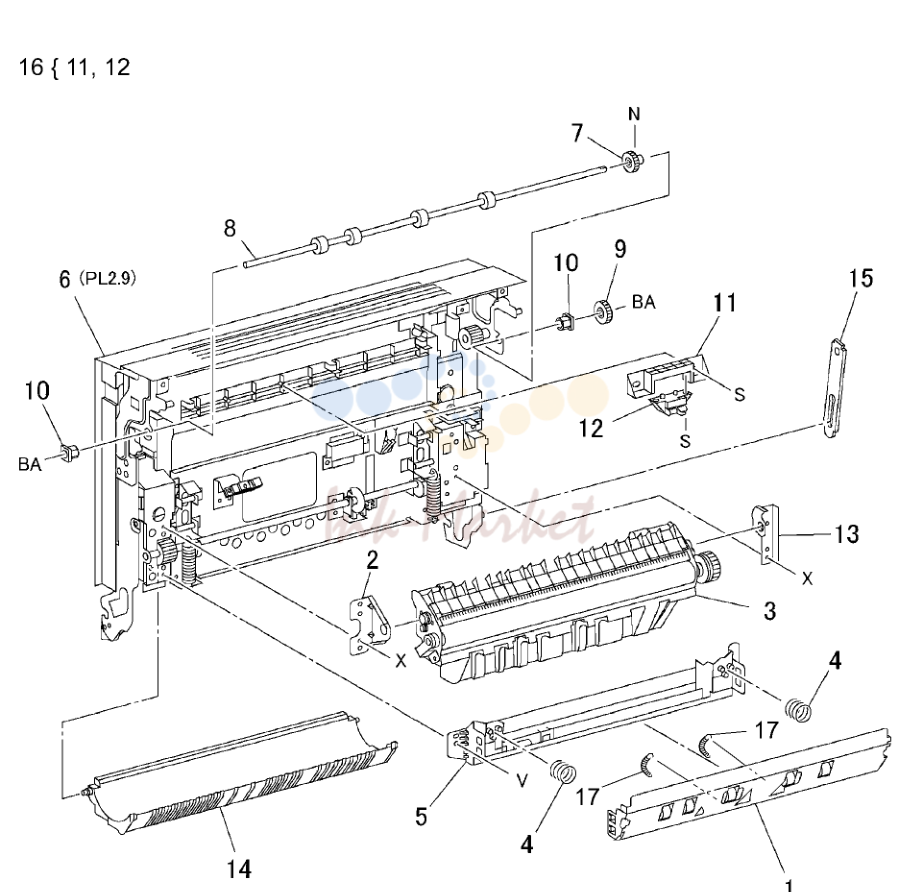

левый крышка в сборе: 1 of 2

№	Артикул	Наименование
1	054K22411 запросить цену →	Registration направляющая
3	604K19991 ✓ в наличии	2nd BTR
4	809E29620 запросить цену →	пружина
5	015K48383 запросить цену →	Support
7	007E62630 запросить цену →	шестерня (22T)
8	059K15613 запросить цену →	выход Roll
9	007E79480 запросить цену →	шестерня (22T)
12	110K10651 запросить цену →	печь выход Switch
14	054K16131 запросить цену →	Duplex направляющая
17	809E26070 запросить цену →	Extension пружина

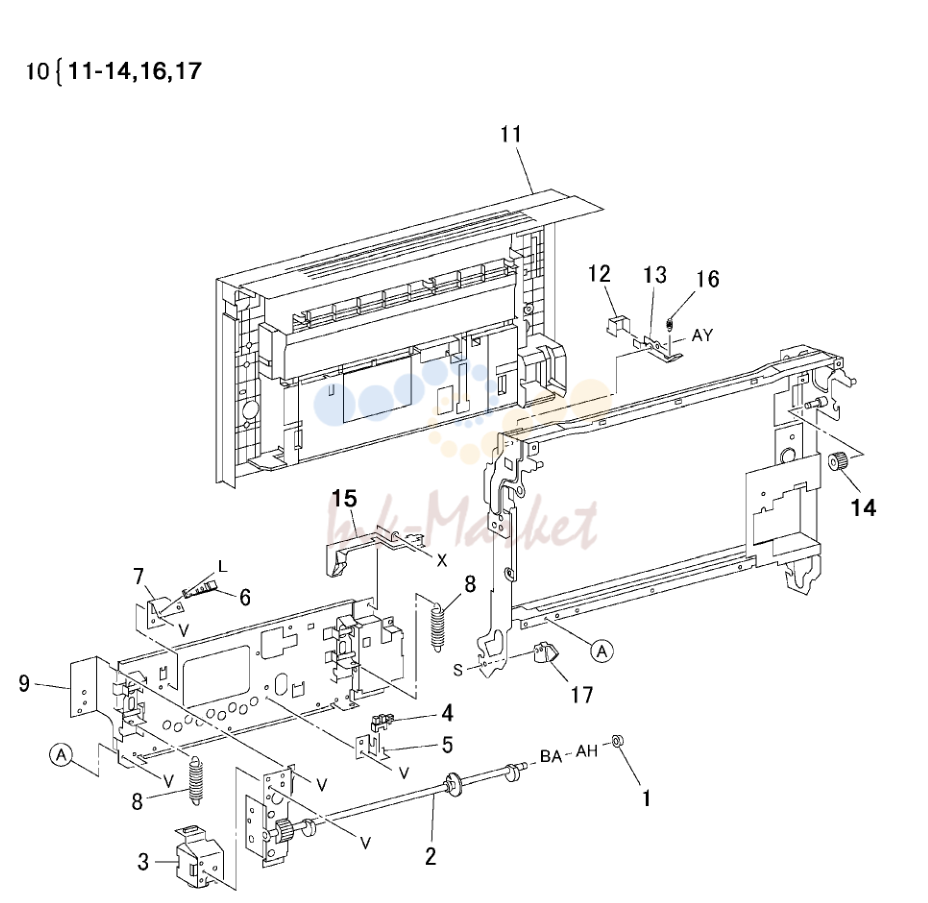

левый крышка в сборе: 2 of 2

№	Артикул	Наименование
2	007K85522 запросить цену →	шестерня в сборе
3	127K29513 запросить цену →	2nd BTR Retract мотор
4	130E82190 запросить цену →	2nd BTR Retract датчик
6	130E84300 запросить цену →	POB датчик
10	802K27076 запросить цену →	левый крышка в сборе
17	604K22880 запросить цену →	демпфер шестерня (45T)

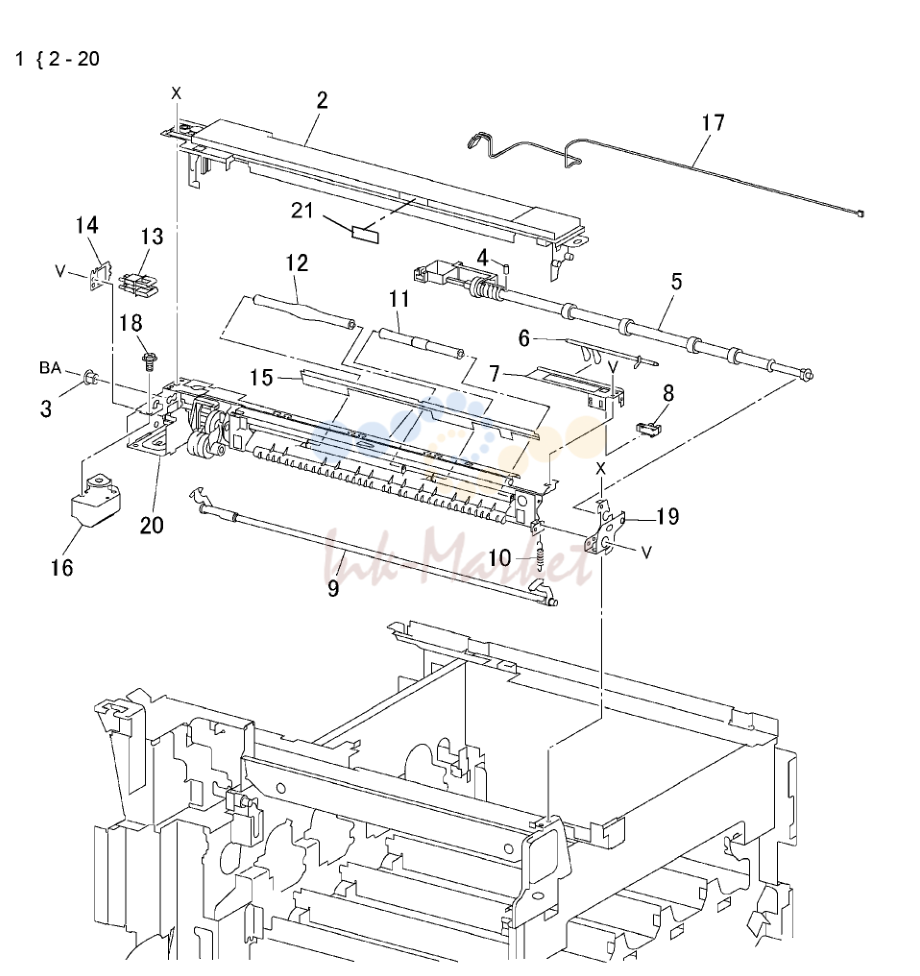

выход Transport в сборе

№	Артикул	Наименование
1	059K27187 запросить цену →	выход Transport в сборе
6	120E18162 запросить цену →	актуатор
8	130E82190 запросить цену →	Full Paper Stack датчик

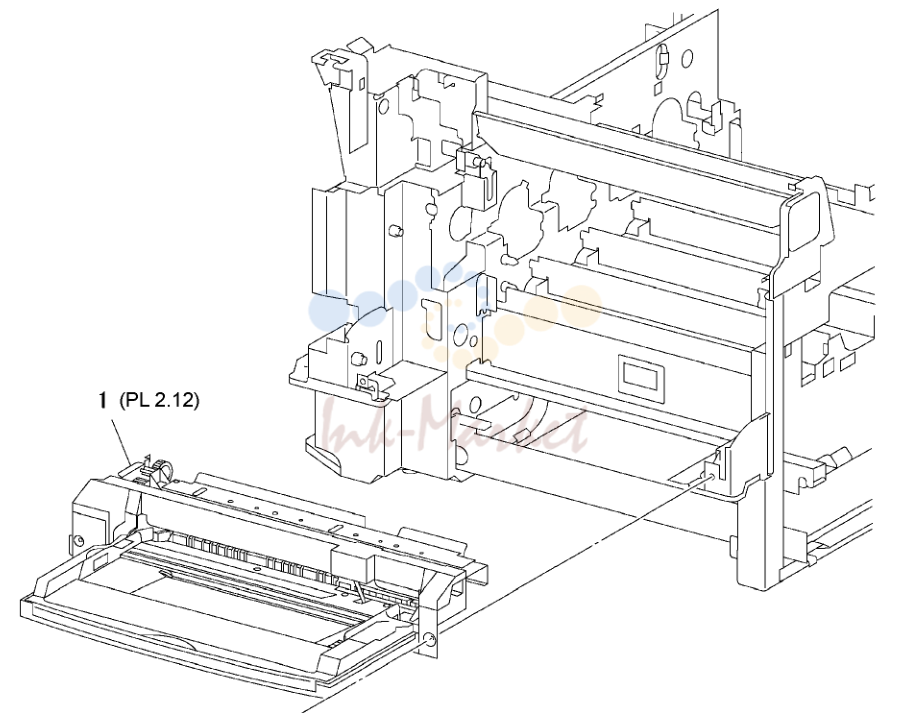

Tray 5 (1 of 2)

№	Артикул	Наименование
1	059K36763 запросить цену →	Tray (WC72XX Only)
5	059K36764 запросить цену →	Tray (WC73XX Only)

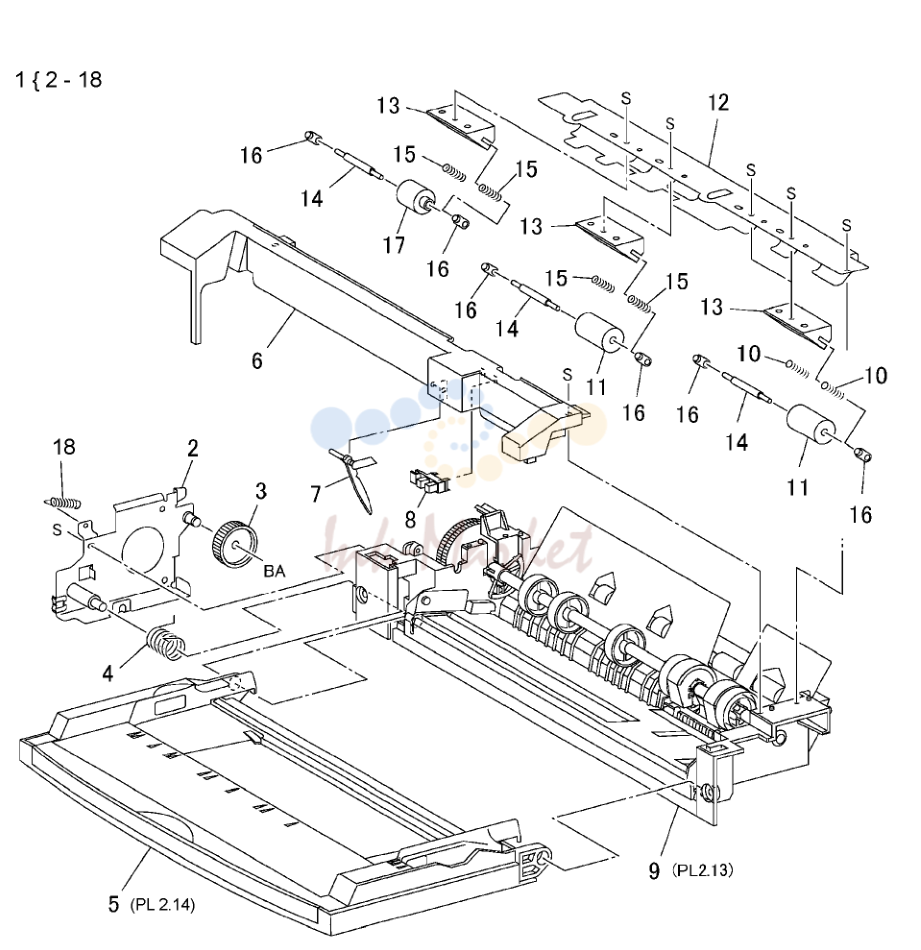

Tray 5 (2 of 2)

№	Артикул	Наименование
1	059K36764 запросить цену →	Tray в сборе (WC73XX Only)
5	059K47111 запросить цену →	Tray в сборе (WC72XX Only)
5	050K51322 запросить цену →	Tray в сборе
7	120E11971 запросить цену →	актуатор
8	130E82190 запросить цену →	Tray No Paper датчик

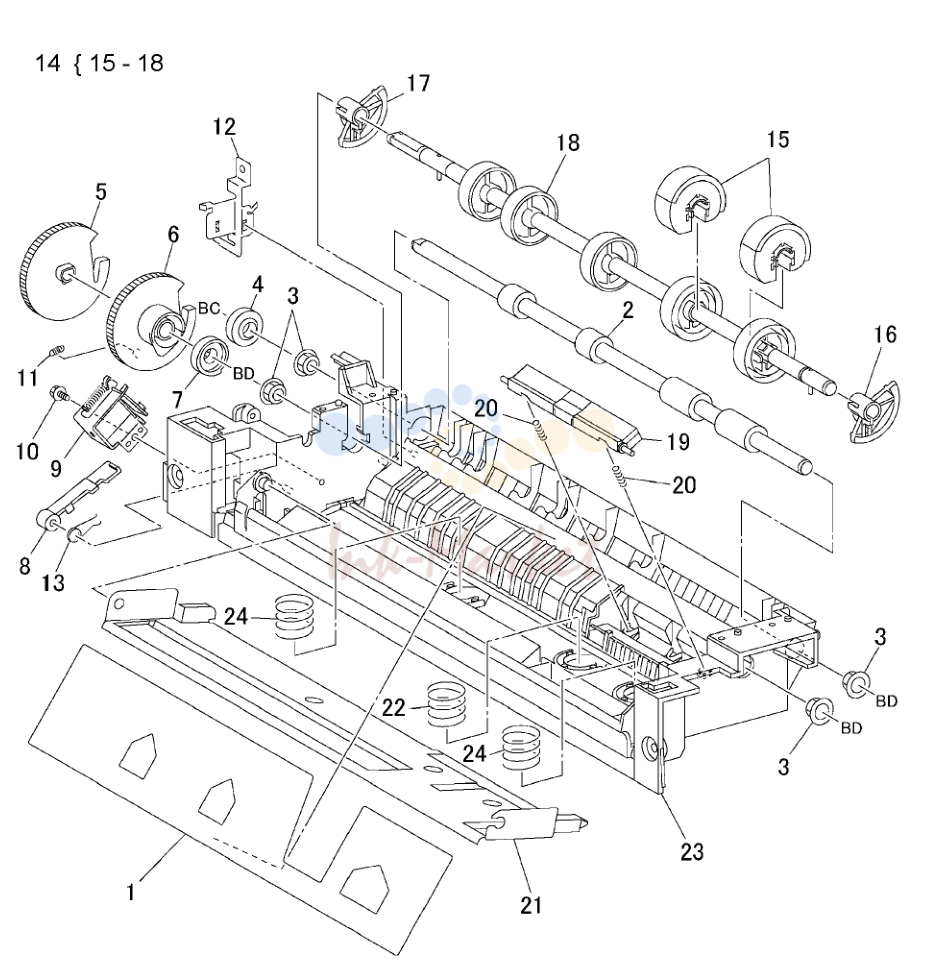

Tray 5 подачи в сборе

№	Артикул	Наименование
1	038E23560 запросить цену →	Paper направляющая
9	121E92780 запросить цену →	Tray подачи соленоид
14	059K24020 запросить цену →	подачи Roll в сборе
15	059K24010 под заказ	подачи Roll
19	019K08650 запросить цену →	тормозной Pad

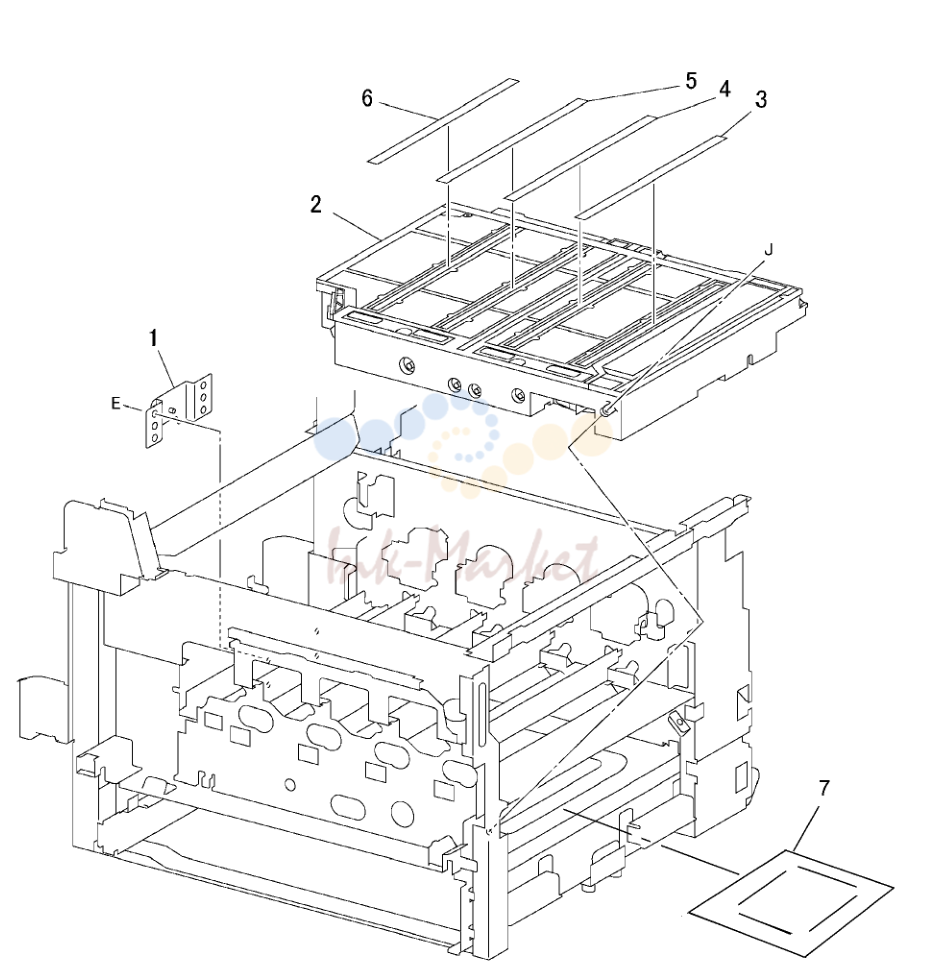

ROS в сборе

№	Артикул	Наименование
2	062K12332 запросить цену →	ROS в сборе (WC73XX Only)
	062K16910 запросить цену →	ROS в сборе (WC72XX Only)

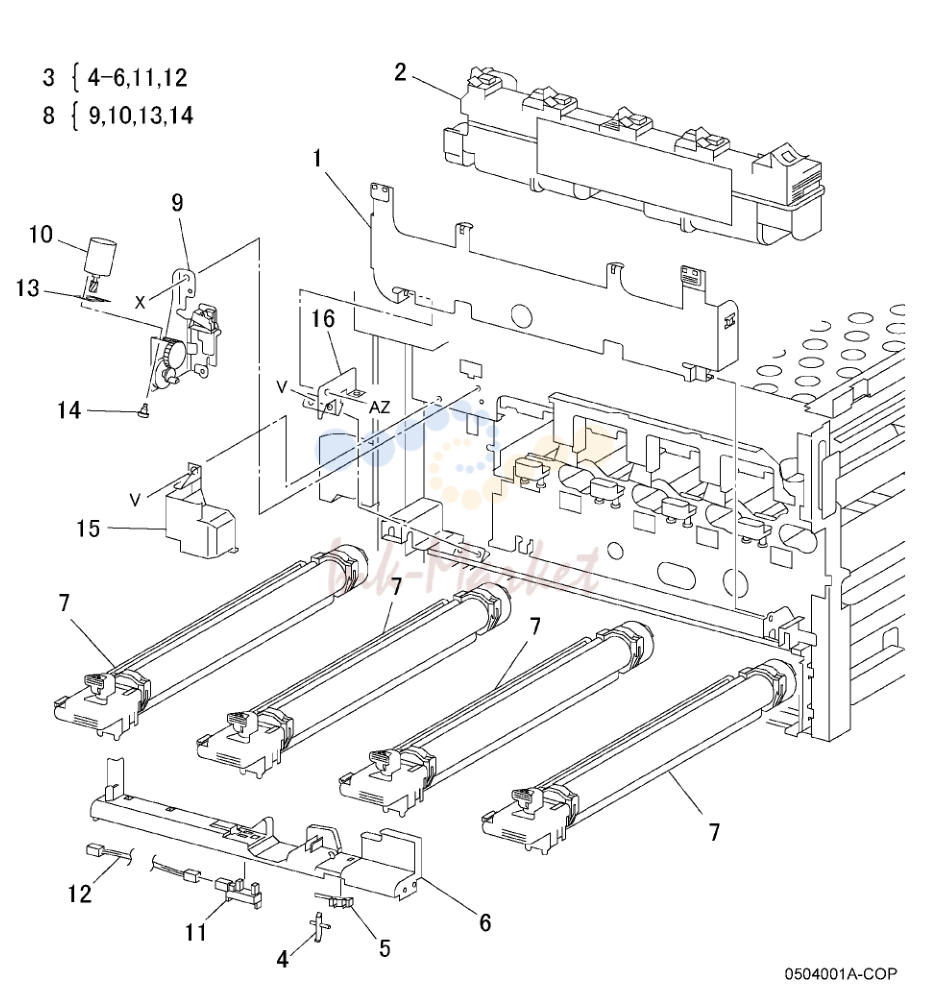

Xerographic Module: 1 of 2

№	Артикул	Наименование
1	802K47090 запросить цену →	Waste тонер Cartridge крышка (REP
2	008R12903 под заказ	Waste тонер Cartridge
3	003K86123 запросить цену →	датчик держатель в сборе
7	013R00624 ✓ в наличии	барабан Cartridge
8	127K29244 запросить цену →	Agitator мотор в сборе (REP
11	130E91010 запросить цену →	Full тонер датчик

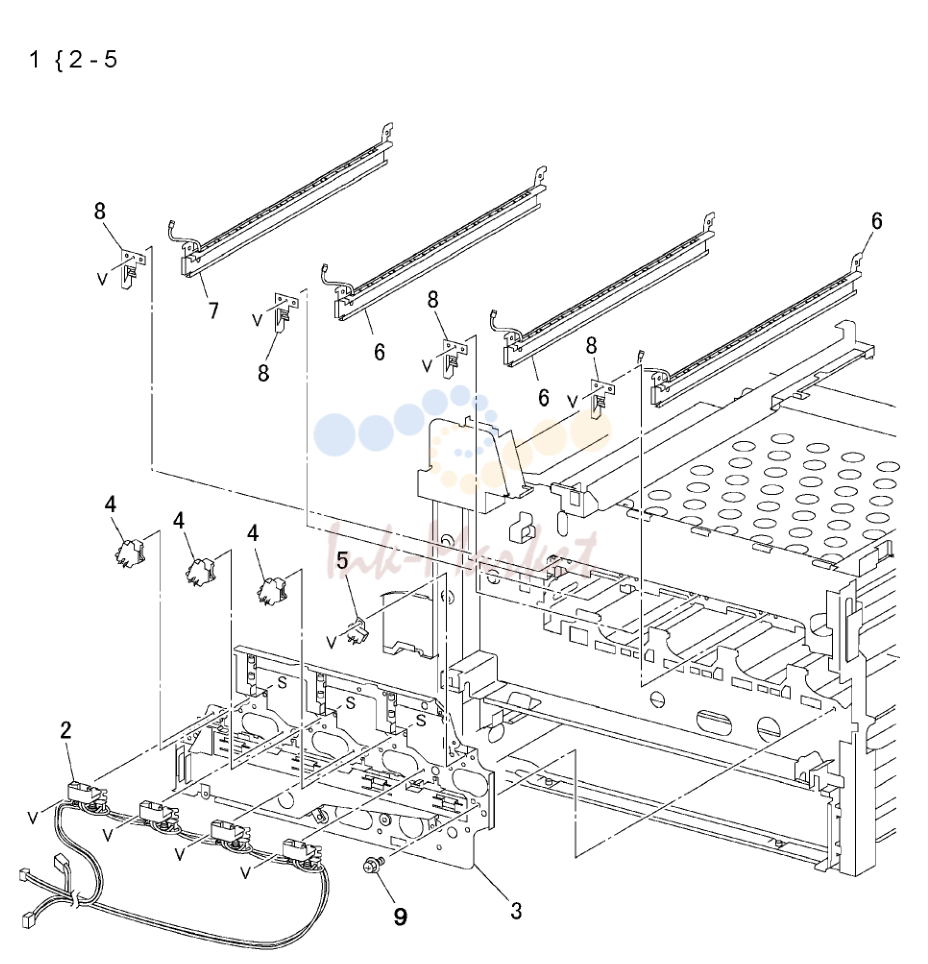

Xerographic Module: 2 of 2

№	Артикул	Наименование
1	015K52324 запросить цену →	пластина в сборе
6	122K93331 запросить цену →	Erase лампа w/Rail (Y, M, C) (REP
7	122K93341 запросить цену →	Erase лампа w/Rail (K)

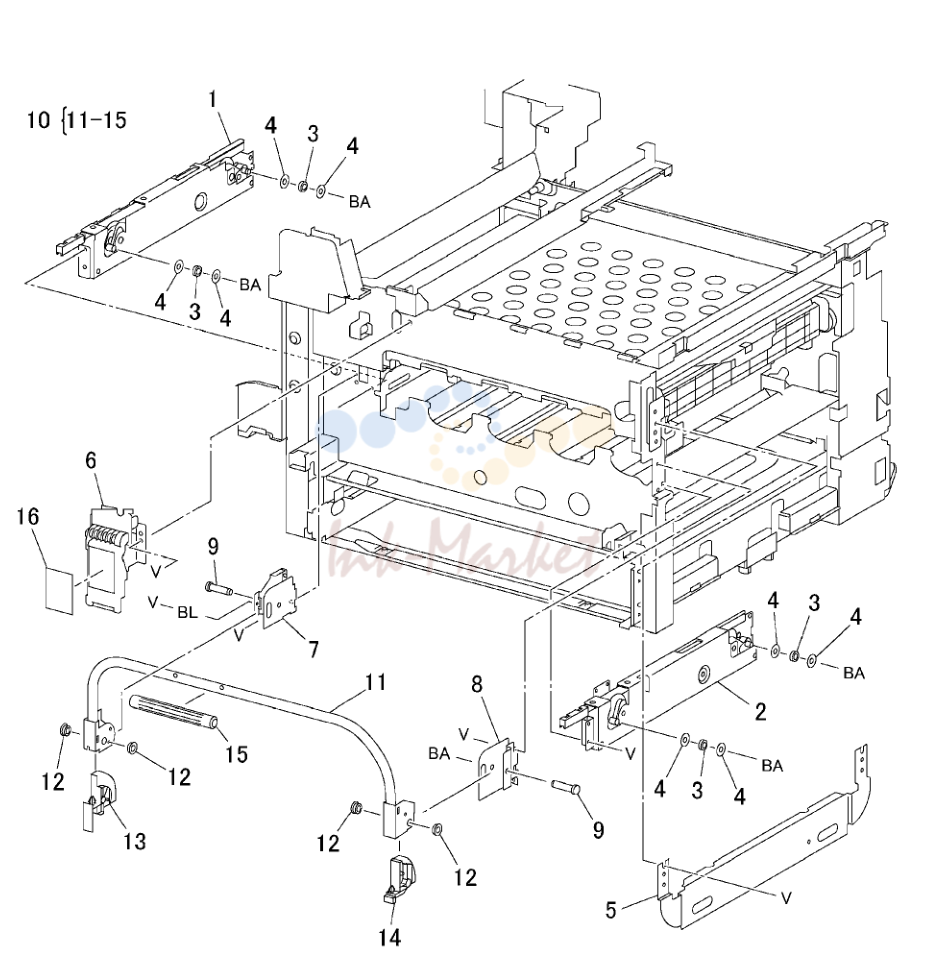

Lift узел

№	Артикул	Наименование
1	001K70543 запросить цену →	левый Lift в сборе
2	001K70552 запросить цену →	правый Lift в сборе
6	003K12882 запросить цену →	защёлка в сборе
7	003E52291 запросить цену →	левый Hinge
8	003E52301 запросить цену →	правый Hinge
9	006E71740 запросить цену →	вал
10	011K94970 запросить цену →	рычаг в сборе

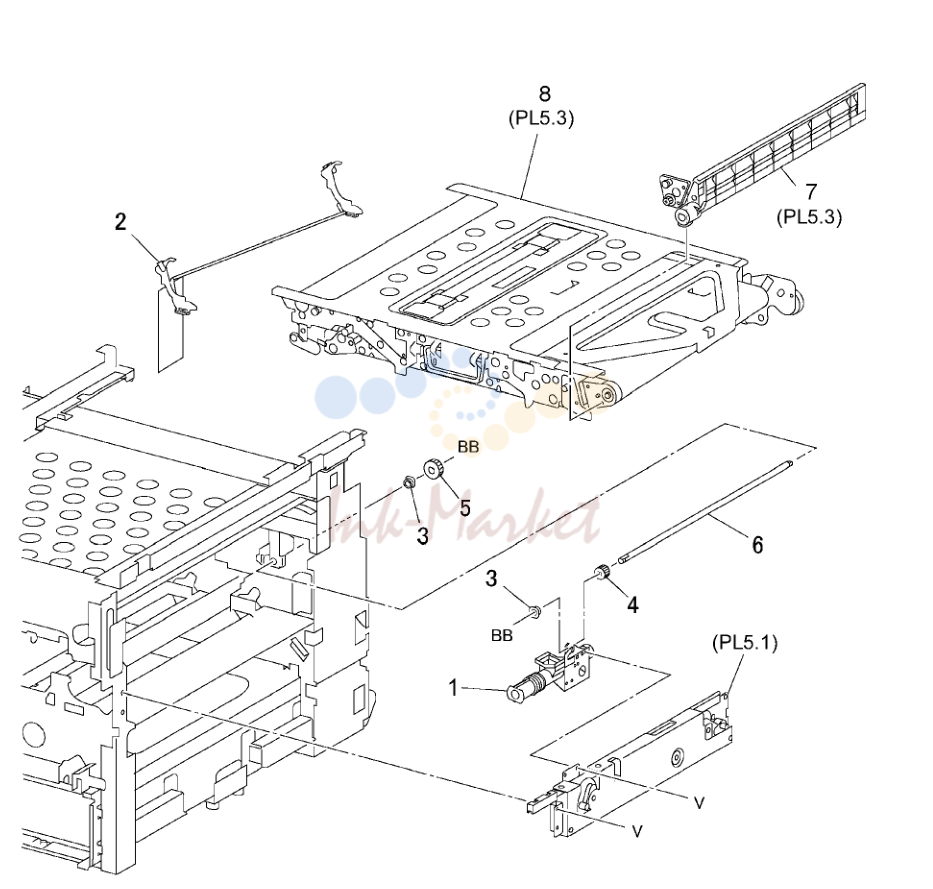

IBT узел

№	Артикул	Наименование
1	802K12951 запросить цену →	Auger в сборе
2	003K12650 запросить цену →	Removal Support
4	007E61910 запросить цену →	шестерня (14T)
5	007E61890 запросить цену →	шестерня (18T)
7	042K92445 запросить цену →	переноса ремень Cleaner в сборе
8	604K20892 запросить цену →	IBT ремень в сборе

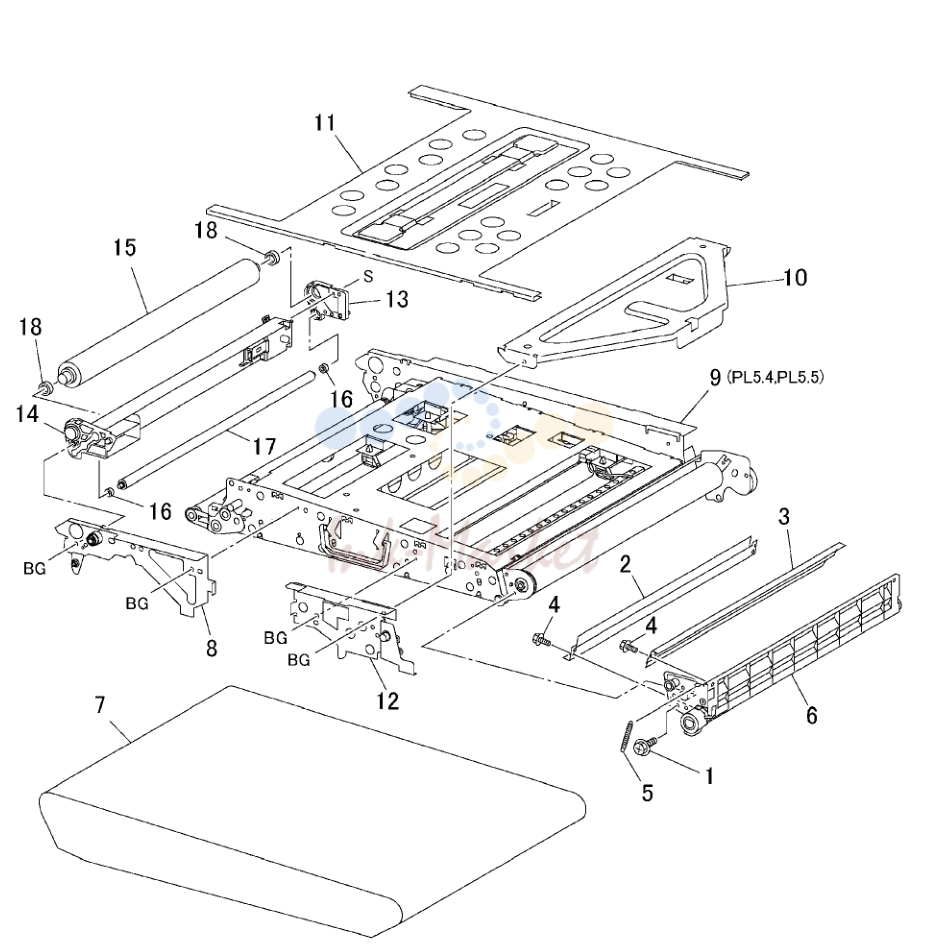

IBT ремень в сборе

№	Артикул	Наименование
7	064K91451 под заказ	переноса ремень
15	059K23150 запросить цену →	Backup Roll
18	013E18980 запросить цену →	подшипник

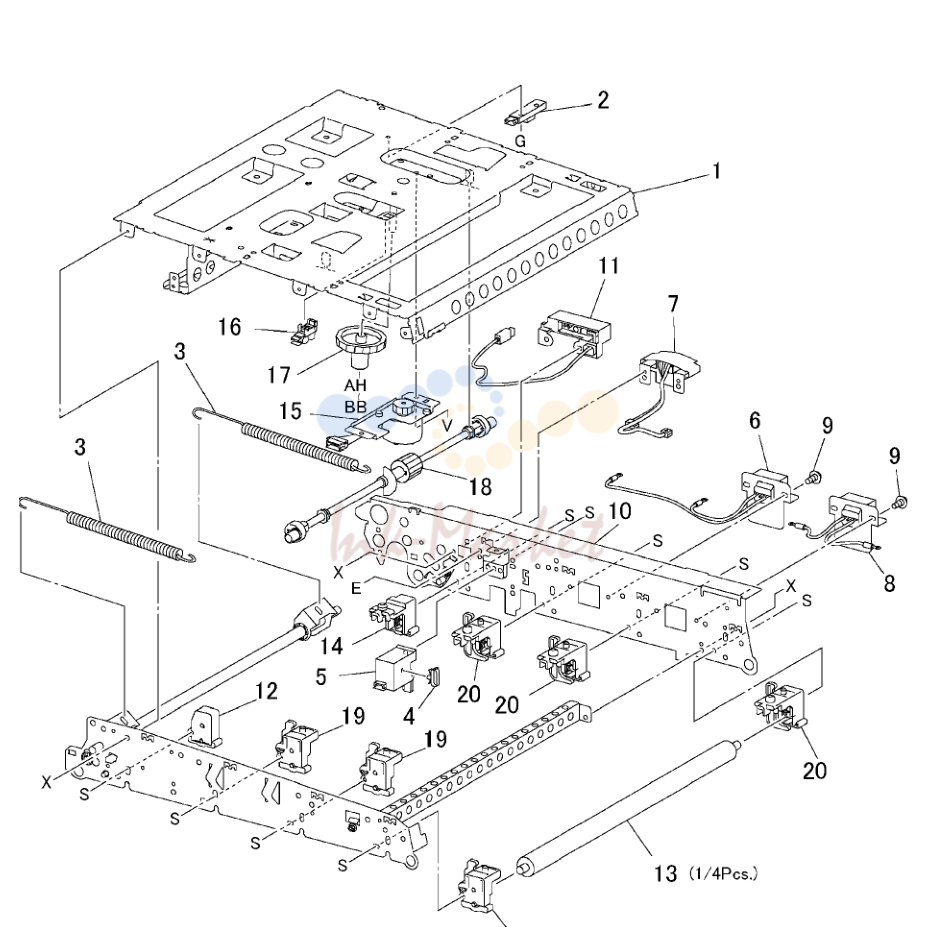

IBT рама в сборе: 1 of 2

№	Артикул	Наименование
2	130E84270 запросить цену →	IBT Home датчик
5	130K60830 запросить цену →	IBT Edge датчик
6	962K35480 запросить цену →	Connector (C, K)
8	962K35490 запросить цену →	Connector (Y, M)
12	019K98201 запросить цену →	передний держатель
13	059K36250 запросить цену →	1st BTR Roll
14	019K98941 запросить цену →	задний держатель
15	127K33950 запросить цену →	Retract мотор
16	130E82190 запросить цену →	Retract датчик
19	019K97550 запросить цену →	передний держатель
20	019K98931 запросить цену →	задний держатель

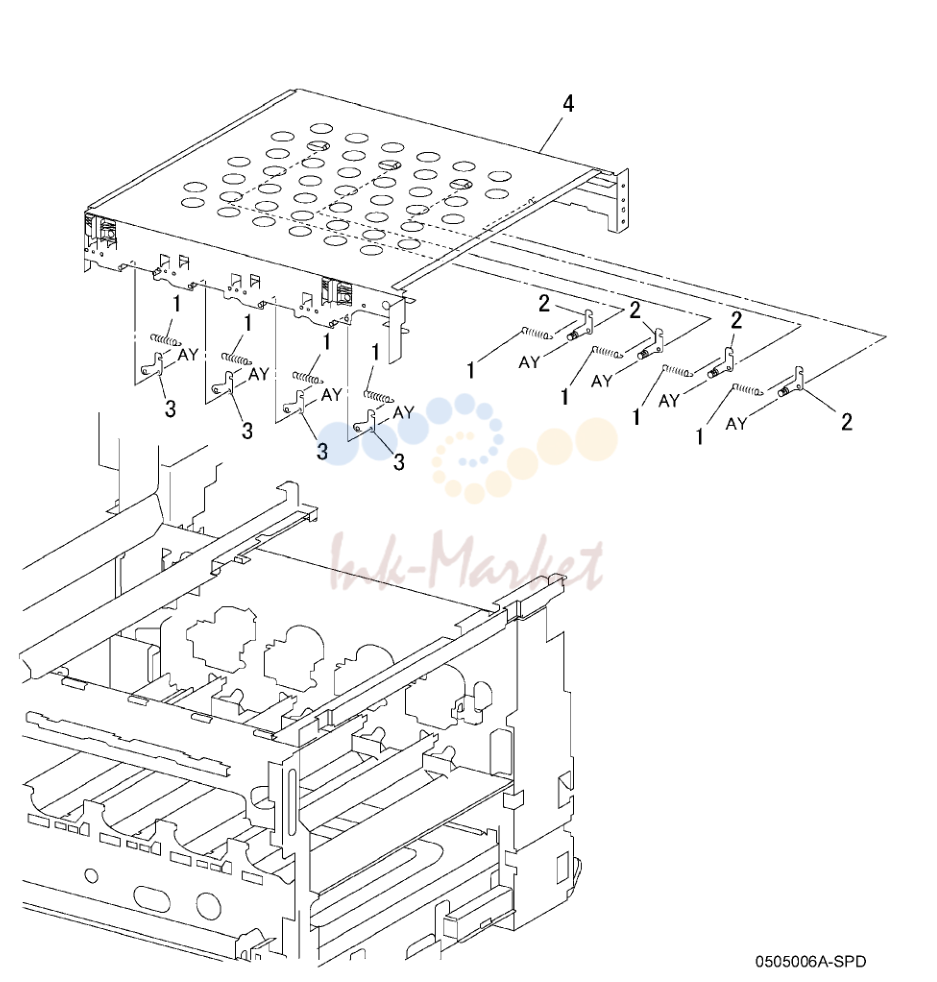

IBT Elevator

№	Артикул	Наименование
1	809E26330 запросить цену →	пружина
2	015K49481 запросить цену →	задний Plunger
3	015K49311 запросить цену →	передний Plunger

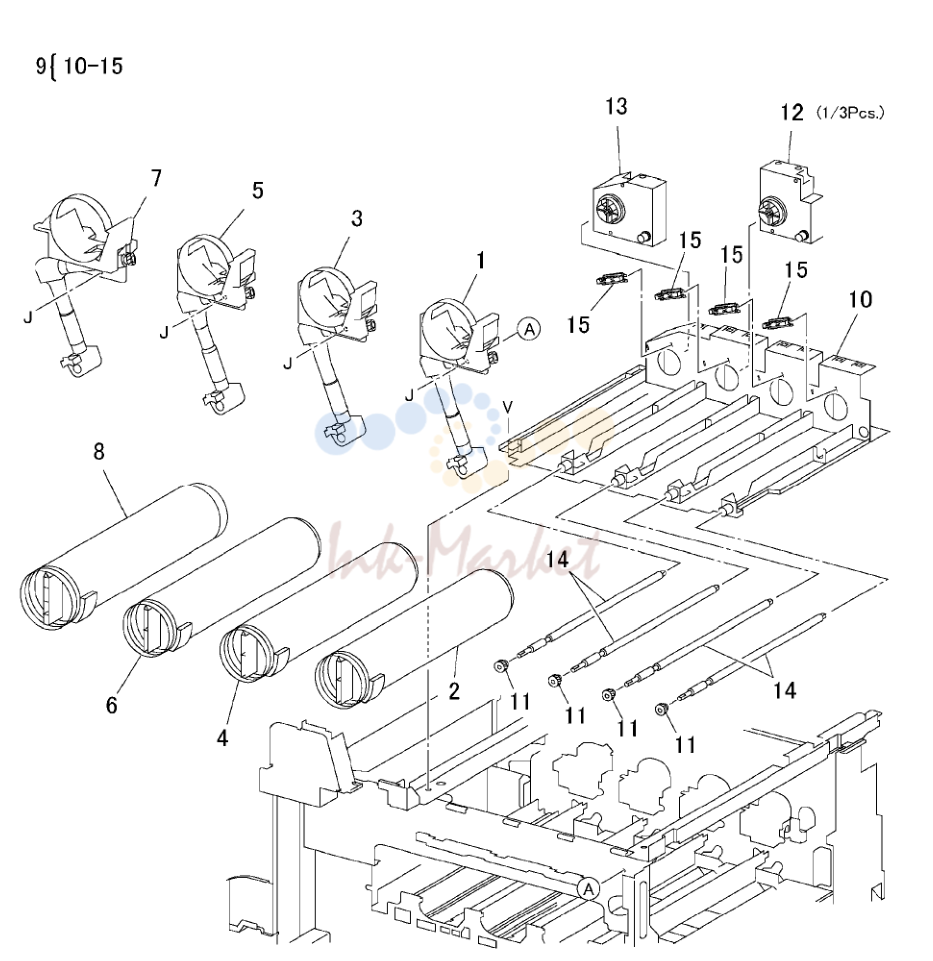

девелопер узел: 1 of 2

№	Артикул	Наименование
1	802K67651 запросить цену →	дозатор в сборе (Y)
2	006R01283 запросить цену →	тонер Cartridge (Y) (XC)
	006R01178 под заказ	тонер Cartridge (Y) (XE)
3	802K67661 запросить цену →	дозатор в сборе (M)
4	006R01282 запросить цену →	тонер Cartridge (M)
	006R01177 ✓ в наличии	тонер Cartridge (M) (XC)
5	802K67671 запросить цену →	тонер дозатор (C)
6	006R01281 запросить цену →	тонер Cartridge (C) (XC)
	006R01176 под заказ	тонер Cartridge (C) (XE)
7	802K67681 запросить цену →	дозатор в сборе (K)
8	006R01175 под заказ	тонер Cartridge (K) (XE)
	006R01280 запросить цену →	тонер Cartridge (K) (XC)
9	802K33094 запросить цену →	тонер дозатор Base в сборе
	802K89081 запросить цену →	тонер дозатор Base в сборе
11	007E64500 запросить цену →	шестерня (P/O PL 6.1 Item 9)
12	127K33932 запросить цену →	тонер дозатор мотор (Y, M, C)
13	127K33942 запросить цену →	тонер дозатор мотор (K)
15	116K90811 запросить цену →	New Cartridge Detect Switch

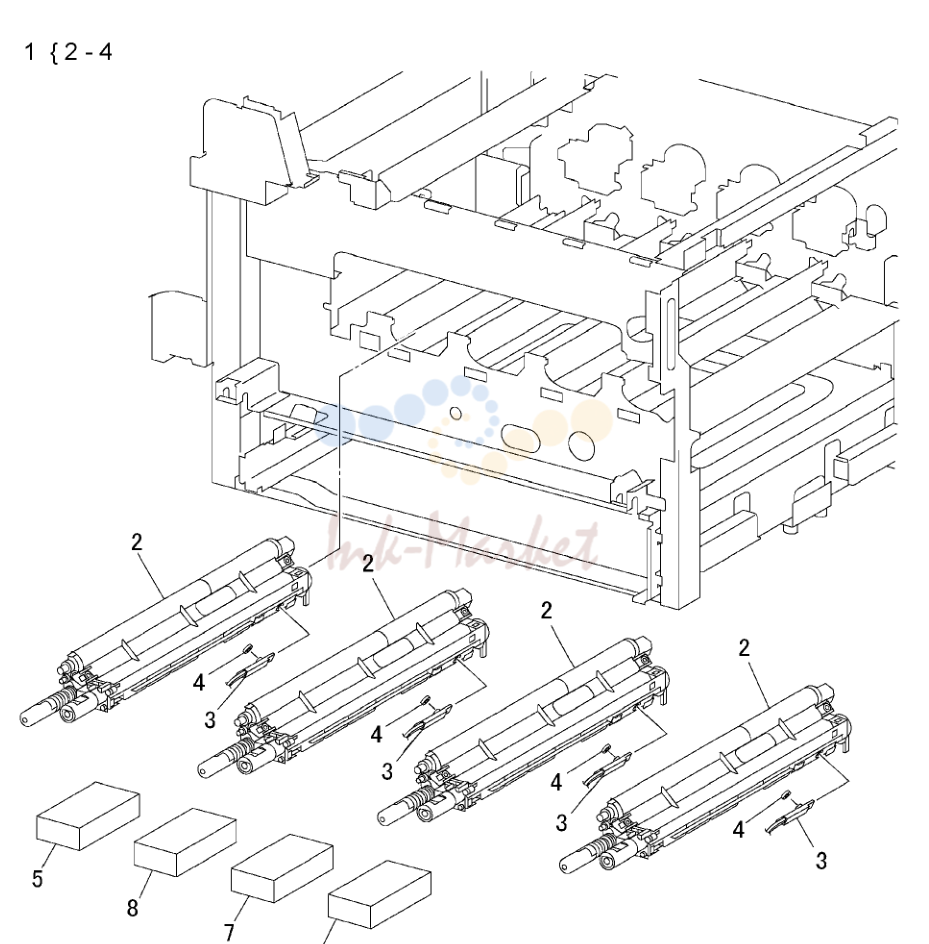

девелопер узел: 2 of 2

№	Артикул	Наименование
1	802K60194 под заказ	девелопер корпус (Y, M, K, C)
3	130K63000 запросить цену →	ATC датчик (Y, M, K, C) (REP
4	035E65010 запросить цену →	Seal
5	604K22550 под заказ	девелопер (K)
6	604K22520 под заказ	девелопер (Y)
7	604K22530 под заказ	девелопер (M)
8	604K22540 под заказ	девелопер (C)

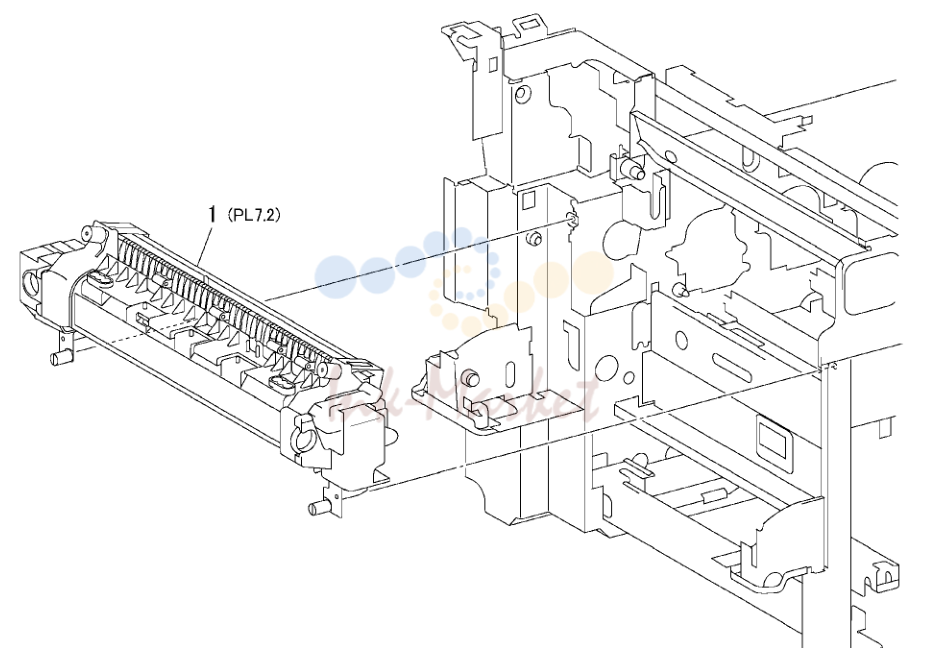

печь в сборе: 1 of 2

№	Артикул	Наименование
1	008R13040 запросить цену →	печь в сборе (110V)
	008R13028 под заказ	печь в сборе (220V)

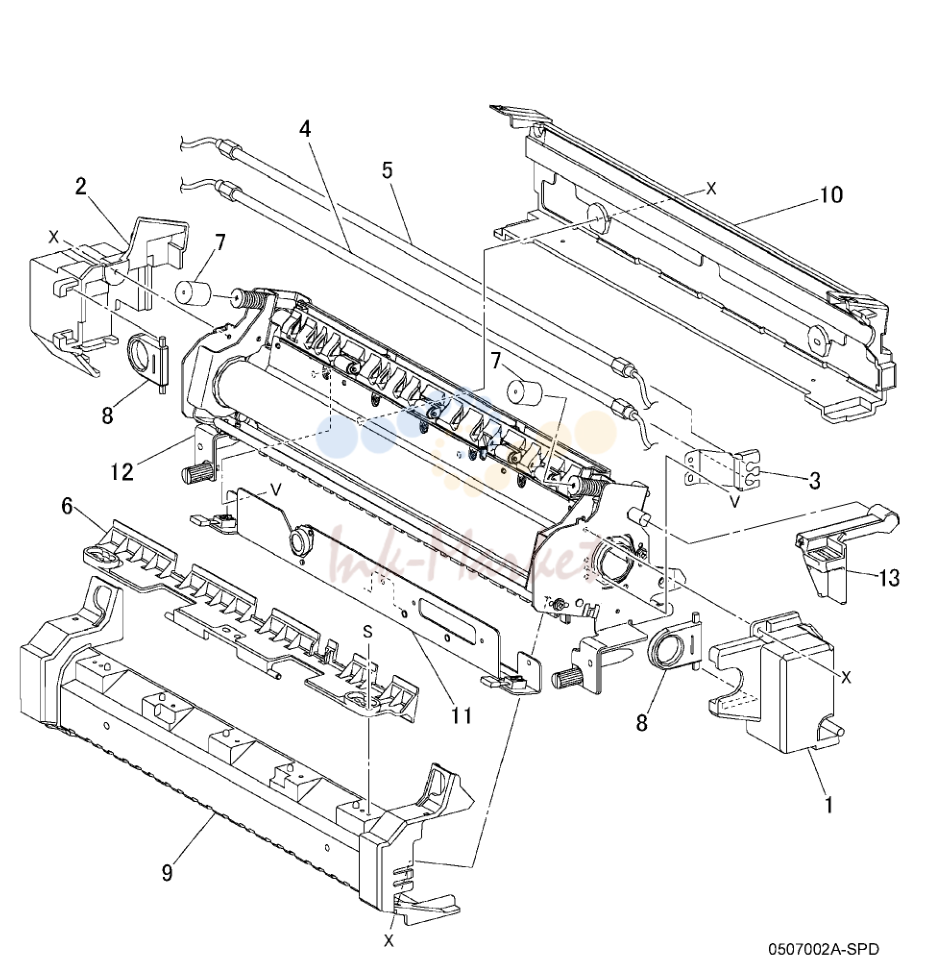

печь в сборе: 2 of 2

№	Артикул	Наименование
4	126K13950 запросить цену →	Main Heater Rod (110V) (WC73XX
	126K13980 запросить цену →	Main Heater Rod (220V) (WC72XX
5	126K13960 запросить цену →	Sub Heater Rod (110V) (WC73XX
	126K13990 запросить цену →	Sub Heater Rod (220V) (WC72XX
11	130K61021 запросить цену →	датчик в сборе
13	003E61390 под заказ	печь Nip Handle

Air System

№	Артикул	Наименование
1	127K32731 запросить цену →	ROS Shutter мотор
6	127K29342 запросить цену →	печь вентилятор (WC73XX Only) (REP
	127K50240 под заказ	печь вентилятор (WC72XX Only) (REP
8	127K36642 запросить цену →	задний вентилятор (WC73XX Only)
	127K50250 запросить цену →	задний вентилятор (WC72XX Only)
10	054K26141 запросить цену →	Bottom вентилятор
13	054E21700 запросить цену →	задний Far воздуховод

Electrical Components: 1 of 4

№	Артикул	Наименование
1	105K23050 запросить цену →	HVPS в сборе (WC73XX Only)
	105K23140 запросить цену →	HVPS T13 (DEV/BTR2/DTS)
2	105E11972 запросить цену →	BCR HVPS (WC73XX Only)
	105E17690 запросить цену →	HVPS (WC72XX Only)
4	127K49040 запросить цену →	девелопер вентилятор
5	105E16280 запросить цену →	+5V LVPS1, LVPS2
6	160K97332 запросить цену →	I/F плата (WC73XX Only)
	960K15800 запросить цену →	I/F плата (MDD) (WC72XX Only)
9	105E15191 запросить цену →	24V LVPS
11	127K29331 запросить цену →	LVPS вентилятор (WC73XX Only)
	127K50280 запросить цену →	LVPS вентилятор (WC72XX Only)
14	105E11982 запросить цену →	BTR1 HVPS
16	105E17820 запросить цену →	HVPS шасси T13 (With Item 13)
17	104E94220 запросить цену →	Resistor (220V)
20	160K88292 запросить цену →	Interlock Relay плата
26	105E16270 запросить цену →	+5V LVPS3 (WC73XX Only) (REP

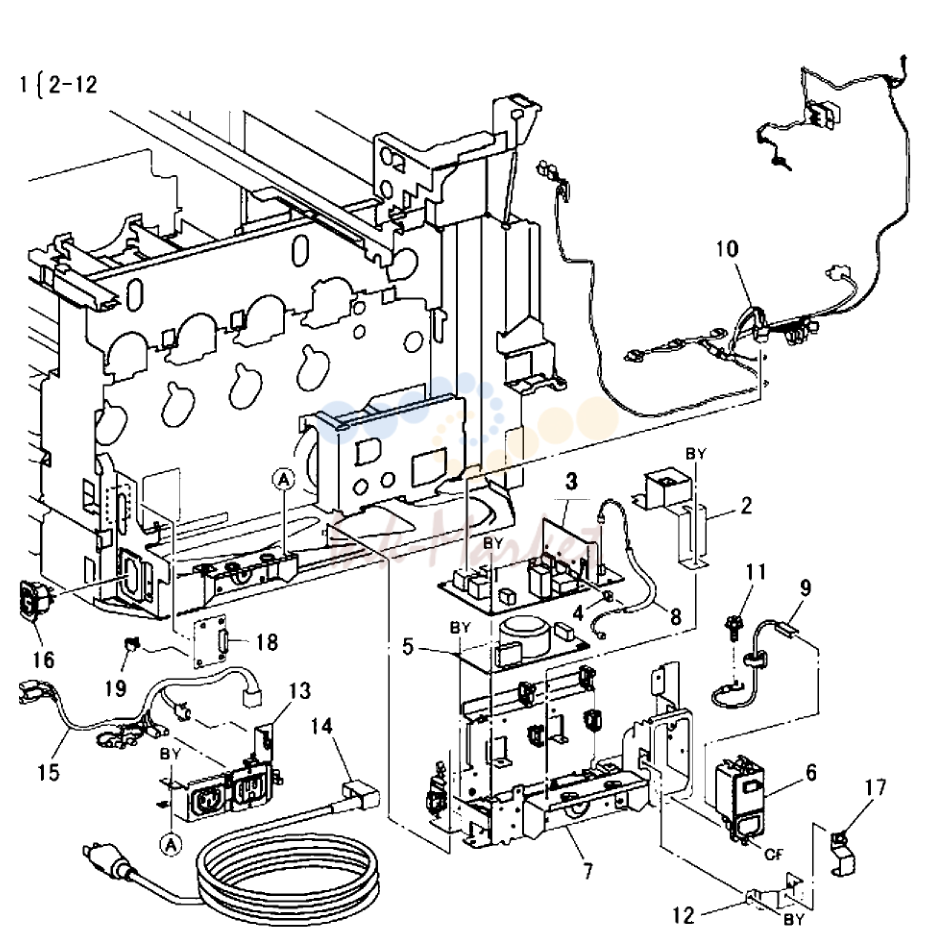

Electrical Components: 2 of 4

№	Артикул	Наименование
1	101K52402 запросить цену →	AC Power шасси в сборе
	101K53982 запросить цену →	AC Power шасси в сборе
3	960K28901 запросить цену →	AC привод плата (110V) (WC73XX
	960K28911 запросить цену →	AC привод плата (220V) (WC72XX
5	160K97661 запросить цену →	Noise Filter плата (WC73XX Only)
	960K28931 запросить цену →	Noise Filter плата (220V) (WC72XX
	960K28921 запросить цену →	Noise Filter плата (110V) (WC73XX
6	908W01201 запросить цену →	GFI Breaker
9	962K41680 запросить цену →	Wire жгут
10	962K20053 запросить цену →	Wire жгут (WC73XX Only)
	962K59601 запросить цену →	Wire жгут (WC72XX Only)
13	074K97292 запросить цену →	Outlet Panel
14	117E16210 запросить цену →	Power Cord (220V)
	152S05108 запросить цену →	Power Cord (250V, 10A)
	117K31400 запросить цену →	Power Cord (110V)
18	105E16620 запросить цену →	DC Converter плата

Electrical Components: 3 of 4

№	Артикул	Наименование
1	014K81604 запросить цену →	девелопер Block в сборе
2	162K62113 запросить цену →	Wire жгут (Xero)
3	162K55941 запросить цену →	девелопер Wire жгут (Y, M)
4	162K55971 запросить цену →	девелопер Wire жгут (C, K)
5	162K56000 запросить цену →	2nd Wire жгут
6	113K82310 запросить цену →	DTS Connector
7	162K56031 запросить цену →	DTS Wire жгут
8	962K37974 запросить цену →	DC Main жгут
9	962K37980 запросить цену →	Wire жгут (LH)
10	962K37991 запросить цену →	Wire жгут (RH)

Electrical Components: 4 of 4

№	Артикул	Наименование
5	160K97646 запросить цену →	Fax плата
	960K24953 запросить цену →	Fax плата (XE)
	960K24963 запросить цену →	FCB плата в сборе (ARZ)
7	117K36340 запросить цену →	USB шлейф
9	962K52300 запросить цену →	Wire жгут
13	962K52290 запросить цену →	DC Fax шлейф

передний крышка

№	Артикул	Наименование
1	848K06221 запросить цену →	Logo пластина
3	802K52452 запросить цену →	передний крышка в сборе (WC73XX
	802K92610 запросить цену →	передний крышка в сборе (WC72XX)
7	042K91990 запросить цену →	ROS Cleaner в сборе
10	110E94770 запросить цену →	правый Interlock Switch
11	110E97990 запросить цену →	передний Interlock Switch
12	802K50161 запросить цену →	правый крышка
13	848K05500 запросить цену →	передний крышка в сборе

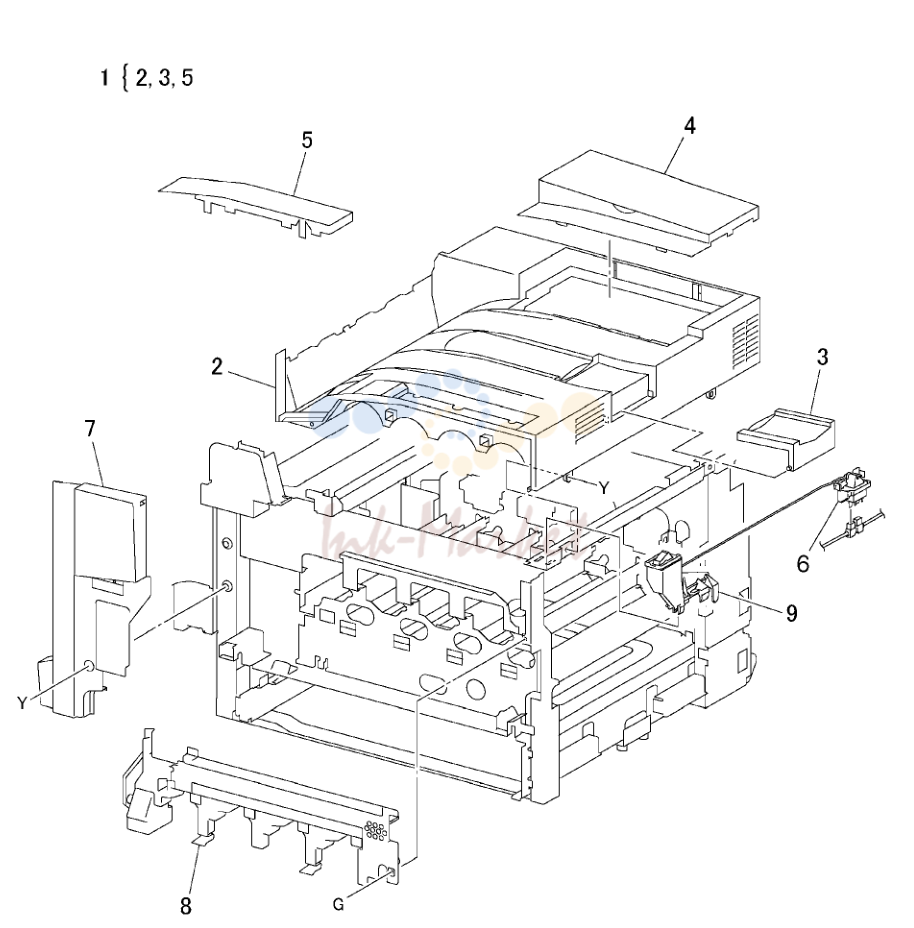

верхний Covers and Inner Covers

№	Артикул	Наименование
1	802K49803 запросить цену →	верхний крышка в сборе (WC73XX
	802K84701 запросить цену →	верхний крышка в сборе (WC72XX
4	802E12400 запросить цену →	Connector крышка (WC73XX Only)
	802E90050 запросить цену →	Connector крышка (WC72XX Only)
6	110K11211 запросить цену →	Main Power Switch (WC72XX
	110K11540 запросить цену →	Main Power Switch (WC73XX
7	802E12432 запросить цену →	печь крышка
8	802K46071 запросить цену →	Inner крышка
9	012K94261 запросить цену →	Link
	012K94760 запросить цену →	Link в сборе

задний крышка

№	Артикул	Наименование
2	802E33910 запросить цену →	Blind крышка
3	848K06660 запросить цену →	задний крышка в сборе (120V)
	802K93180 запросить цену →	задний крышка в сборе
5	802E12490 запросить цену →	Blind крышка
6	802E12501 запросить цену →	задний левый Middle крышка
9	802E27861 запросить цену →	задний левый верхний крышка

Inverter Transport: 2 of 2

№	Артикул	Наименование
2	015K61321 запросить цену →	муфта в сборе
4	121K22870 запросить цену →	Reverse муфта
5	011E10711 запросить цену →	Interlock актуатор
12	121K22860 запросить цену →	Forward муфта
13	054K17242 запросить цену →	Inverter направляющая в сборе
25	830E97760 запросить цену →	Gate пластина

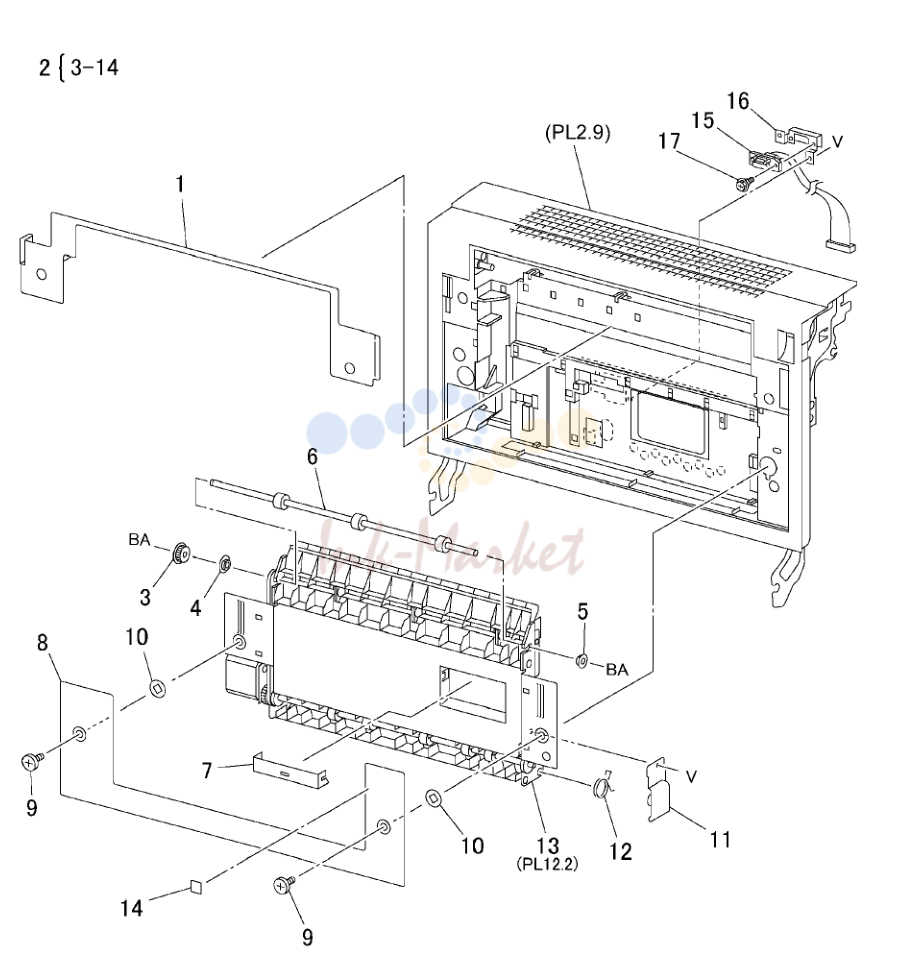

Duplex Transport в сборе: 1 of 2

№	Артикул	Наименование
2	059K36903 запросить цену →	Duplex Transport в сборе (REP
6	059K23960 запросить цену →	Duplex Transport Roll

Duplex Transport в сборе: 2 of 2

№	Артикул	Наименование
2	059K23470 запросить цену →	Pinch Roll
4	160K97412 запросить цену →	Duplex Transport плата
7	130K61250 запросить цену →	Duplex Transport Wait датчик
9	059K23980 запросить цену →	Pinch Roll
10	127K38020 запросить цену →	Duplex Transport мотор
16	059K23970 запросить цену →	Wait Roll
18	110E93440 запросить цену →	Interlock Switch

ESS Box в сборе

№	Артикул	Наименование
4	127K49440 запросить цену →	ESS вентилятор
7	960K22830 запросить цену →	BP плата
14	960K36870 запросить цену →	MCU NVM плата
15	960K23015 запросить цену →	MCU плата (WC72XX)
	960K31352 запросить цену →	MCU PWBA (WC73XX Only) (REP

ESS плата узел

№	Артикул	Наименование
	101K52281 запросить цену →	задний Panel (WC73XX Only)
10	133K23691 запросить цену →	System Memory, Page Memory
	133K23811 запросить цену →	System Memory , Page Memory
	133K24760 запросить цену →	System Memory (512MB)
14	960K16750 запросить цену →	UI плата
15	960K26551 запросить цену →	ESS плата в сборе (WC72XX
16	160K99202 запросить цену →	ESS NVM плата
17	960K09093 запросить цену →	ESS плата (WC72XX Only) (REP
19	540K04024 запросить цену →	ESS ROM2 (WC72XX Only)
20	540K04015 запросить цену →	ESS ROM1 (WC72XX Only)
23	960K16120 запросить цену →	JPEG плата
24	960K29230 запросить цену →	HDD в сборе
29	962K57440 запросить цену →	Flat шлейф
30	962K23070 запросить цену →	Wire жгут

ESS Option

№	Артикул	Наименование
1	960K18180 запросить цену →	Image Comp плата
2	960K18190 запросить цену →	Riser плата
4	960K18140 запросить цену →	Media Card I/F плата
6	960K16201 запросить цену →	Thumbnail Preview плата
8	960K18150 запросить цену →	USB Print плата

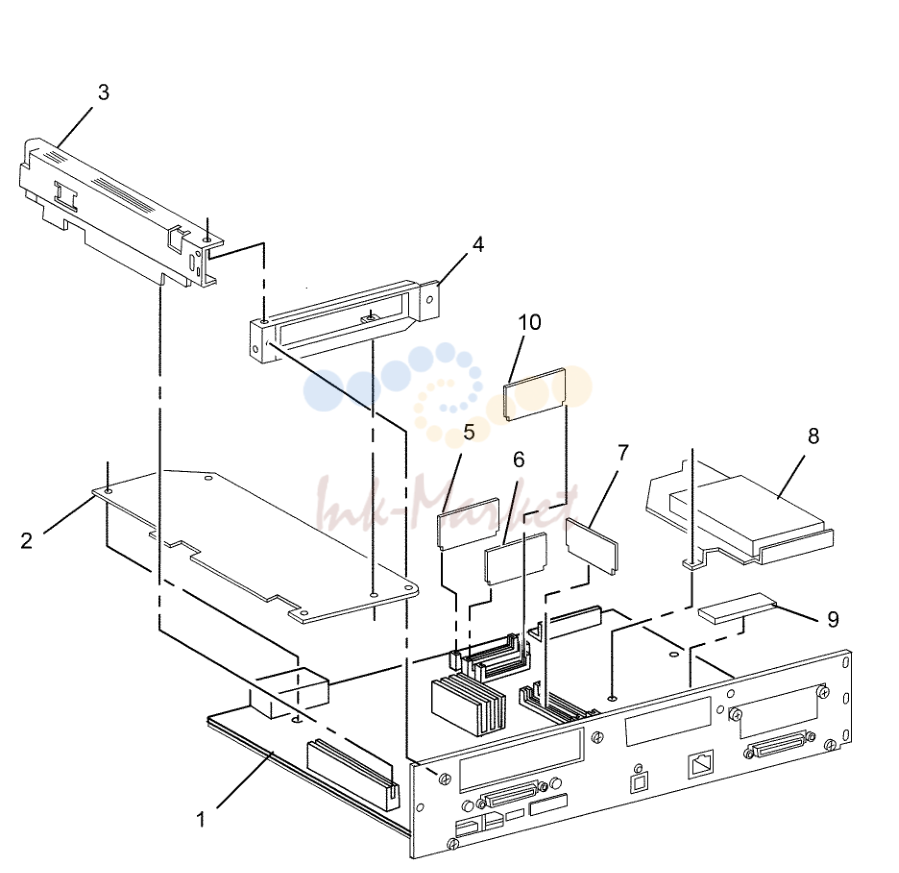

ESS шасси в сборе (WC7328/7335/7345 Only)

№	Артикул	Наименование
1	960K25995 запросить цену →	плата в сборе
2	960K16120 запросить цену →	JPEG плата
5	540K06950 запросить цену →	ESS MN1 EPROM (XE)
	540K06960 запросить цену →	ESS MN1 EPROM (XC)
6	540K06440 запросить цену →	ESS MN2 EPROM
7	133K24760 запросить цену →	512MB DIMM
8	960K29230 запросить цену →	HDD в сборе
10	160K99202 запросить цену →	ESS NVM плата

Tray 2/3/4 Feeders & Paper Trays (3TM)

№	Артикул	Наименование
1	050K49613 запросить цену →	Tray 2/3/4 (REP 7.13, REP 7.14
2	892E82840 запросить цену →	Label (Tray 2)
	892E82860 запросить цену →	Label (Tray 4)
	892E82850 запросить цену →	Label (Tray 3)
3	110K12990 запросить цену →	Paper Size датчик (Tray 2/3/4)
5	003E23672 запросить цену →	Stop
6	059K15577 запросить цену →	Feeder (Tray 2/3/4) (REP 7.16

Tray в сборе (3TM)

№	Артикул	Наименование
1	892E90351 запросить цену →	Instruction Label (WC73XX Only)
	892E97560 запросить цену →	Instruction Label (XC)

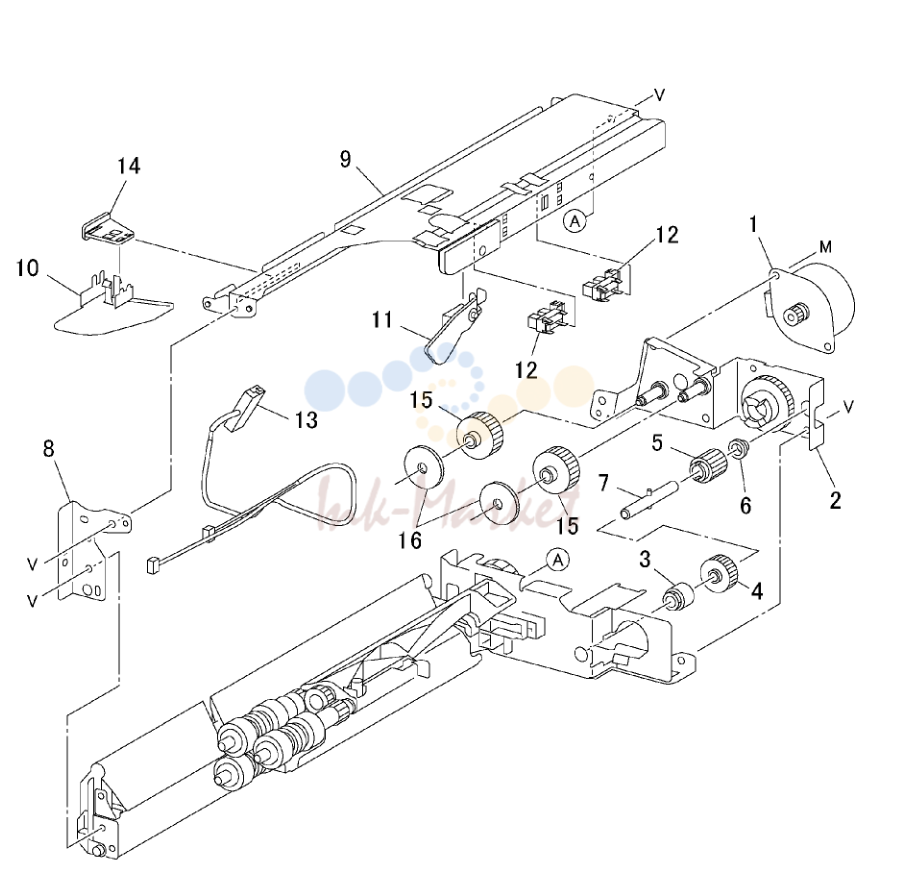

Tray 2 Feeder: 1 of 2 (3TM)

№	Артикул	Наименование
1	127K23231 запросить цену →	Tray подачи/Lift мотор
3	005K83081 запросить цену →	One-way муфта
4	007K85730 запросить цену →	One-way шестерня
11	120E18141 запросить цену →	актуатор

Tray 2 Feeder: 2 of 2 (3TM)

№	Артикул	Наименование
2	600K78460 ✓ в наличии	Roll Kit (3 Rolls/Kit)
3	005K05890 под заказ	One-way муфта

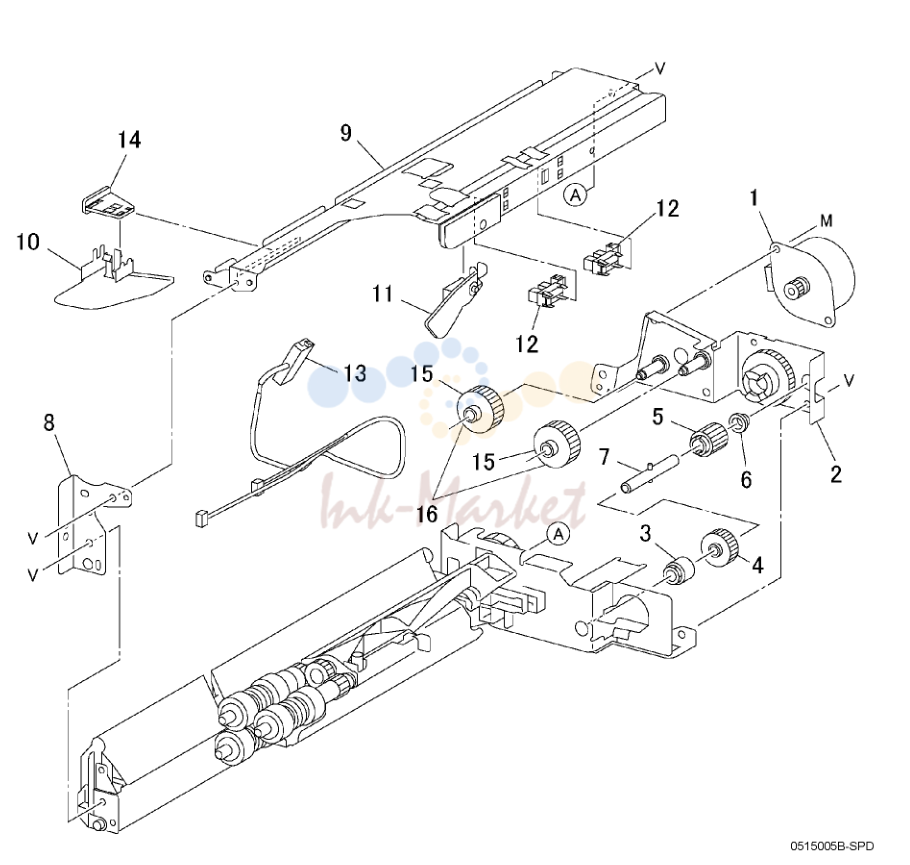

Tray 3 Feeder: 1 of 2 (3TM)

№	Артикул	Наименование
1	127K23231 запросить цену →	Tray подачи/Lift мотор
3	005K83081 запросить цену →	One-way муфта
4	007K85730 запросить цену →	One-way шестерня
11	120E18141 запросить цену →	актуатор

Tray 3 Feeder: 2 of 2 (3TM)

№	Артикул	Наименование
2	600K78460 ✓ в наличии	Roll Kit (3 Rolls/Kit)
3	005K05890 под заказ	One-way муфта

Tray 4 Feeder: 1 of 2 (3TM)

№	Артикул	Наименование
3	005K83081 запросить цену →	One-way муфта
4	007K85730 запросить цену →	One-way шестерня
11	120E18141 запросить цену →	актуатор

Tray 4 Feeder: 2 of 2 (3TM)

№	Артикул	Наименование
2	600K78460 ✓ в наличии	Roll Kit (3 Rolls/Kit)
3	005K05890 под заказ	One-way муфта

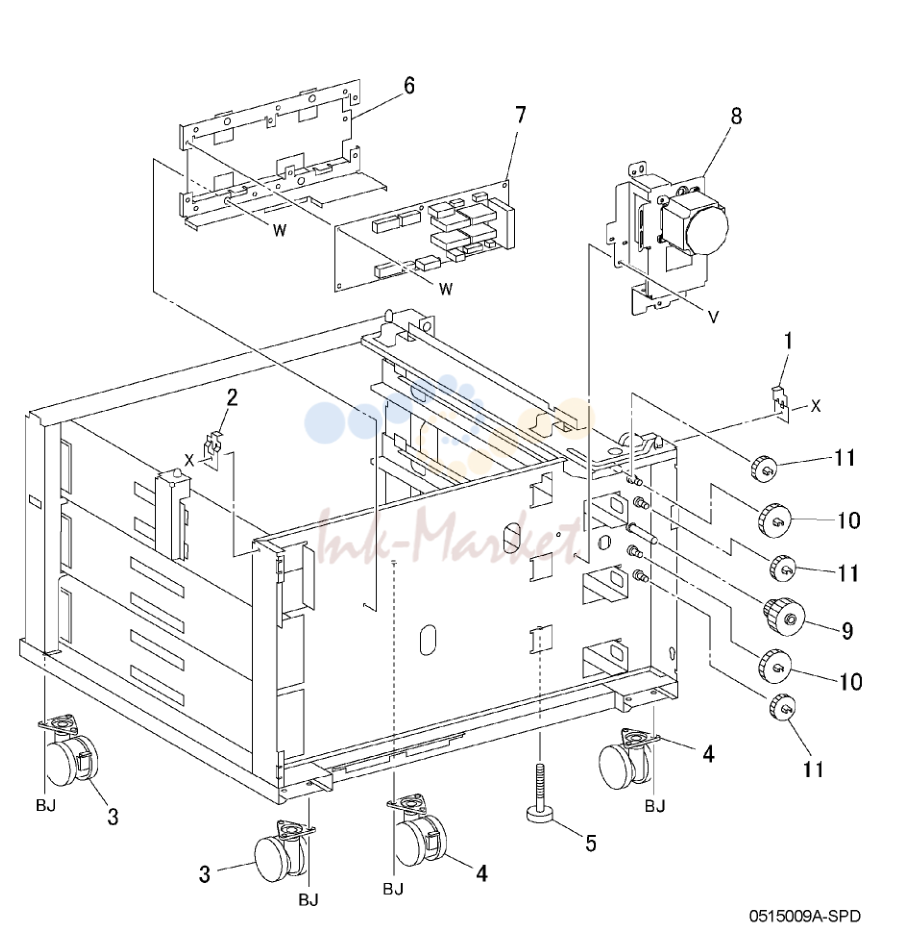

Electrical Components and Casters (3TM)

№	Артикул	Наименование
3	017K93740 запросить цену →	Caster
4	017K93750 запросить цену →	Caster
7	960K01742 запросить цену →	Tray Module плата
8	127K36021 запросить цену →	Takeaway мотор
9	007E66060 запросить цену →	шестерня (23/46T)
10	007E66070 запросить цену →	шестерня (46T)
11	007E66050 запросить цену →	шестерня (33T)

левый крышка в сборе (3TM)

№	Артикул	Наименование
1	802K65591 запросить цену →	левый крышка в сборе
2	003E53701 запросить цену →	вал
3	003E53710 запросить цену →	Hook
4	011E10800 запросить цену →	Handle
11	809E28961 запросить цену →	пружина
16	809E28980 запросить цену →	пружина
19	130K61511 запросить цену →	Takeaway датчик
20	162K62811 запросить цену →	Wire жгут
23	120E18820 запросить цену →	актуатор
24	130E81600 запросить цену →	Feedout датчик (Tray 3/4)
25	015K49471 запросить цену →	Interlock Switch
26	059K18901 запросить цену →	Takeaway Roll в сборе

Covers (3TM)

№	Артикул	Наименование
1	802E23952 запросить цену →	передний верхний крышка
2	802E23961 запросить цену →	передний нижний крышка
3	802E23942 запросить цену →	правый крышка
4	802E23931 запросить цену →	левый нижний крышка
5	802K50492 запросить цену →	задний крышка

Полный список запчастей доступен по запросу.

Источник: Инк-Маркет.ру.
