Xerox WorkCentre 7220 7225 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- IIT Covers
- CCD Lens в сборе/Platen Glass
- Full/Half Rate Carriage
- мотор/Transport плата
- Control Panel
- Convenience Stapler
- Drives (1 of 4)
- Drives (2 of 4)
- Drives (3 of 4)
- задний воздуховод Assemblies
- дозатор Base
- дозатор в сборе (K)
- дозатор в сборе (Y)
- дозатор в сборе (M)
- дозатор в сборе (C)
- переноса в сборе (1 of 4)

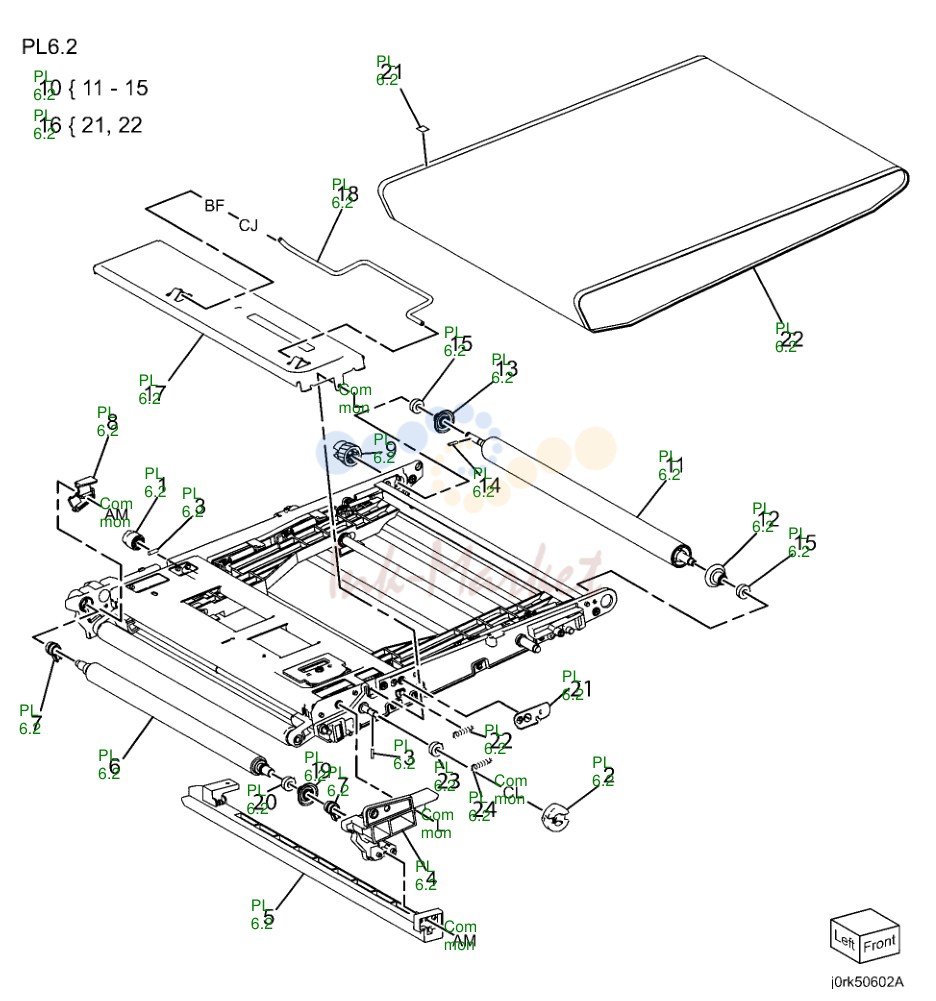

- переноса в сборе (2 of 4)

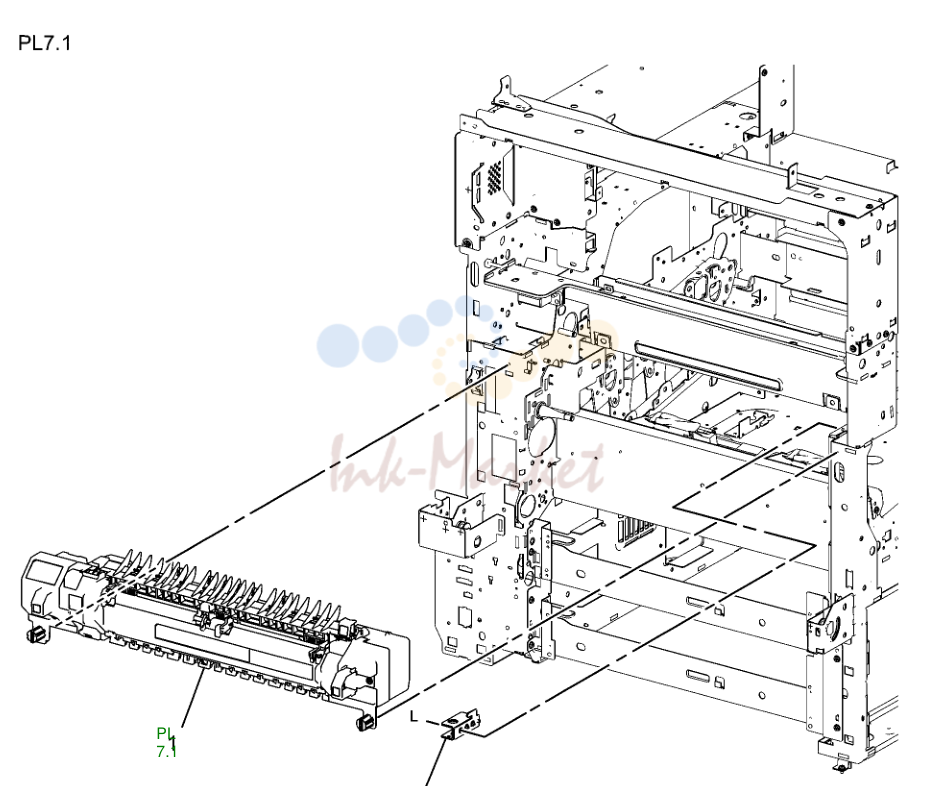

- печь в сборе

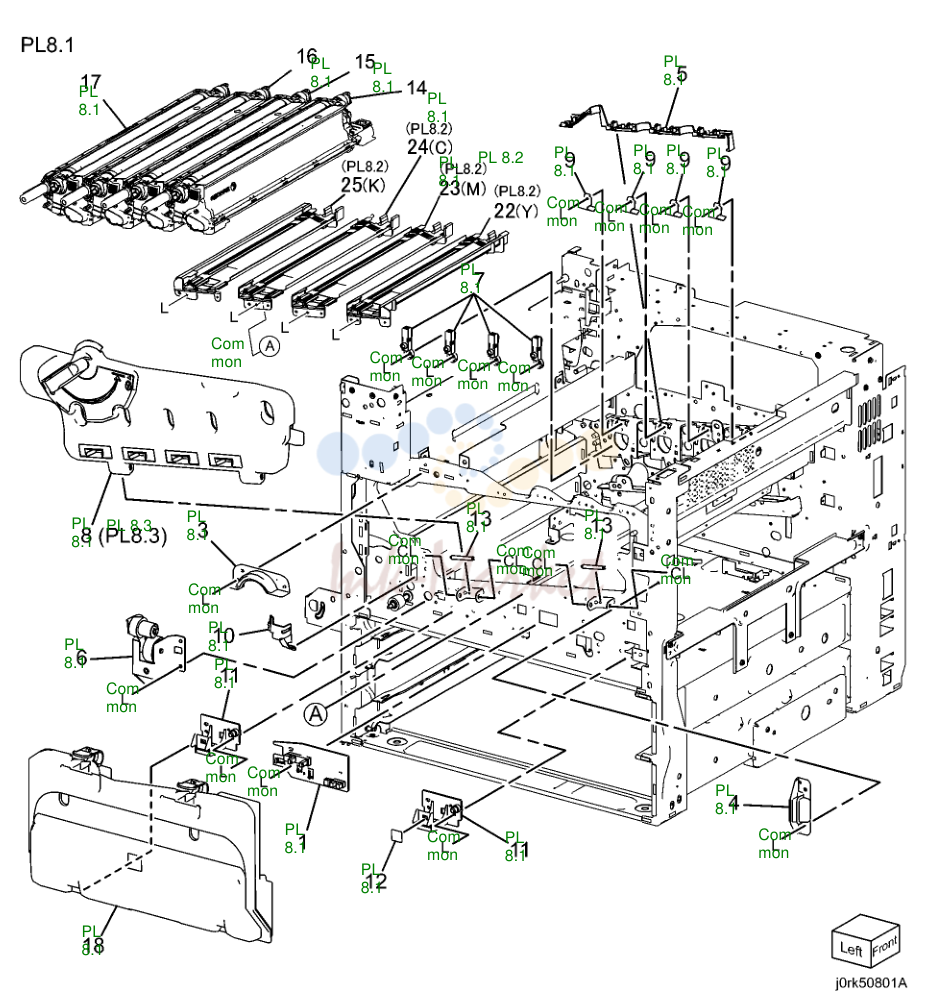

- Development Base

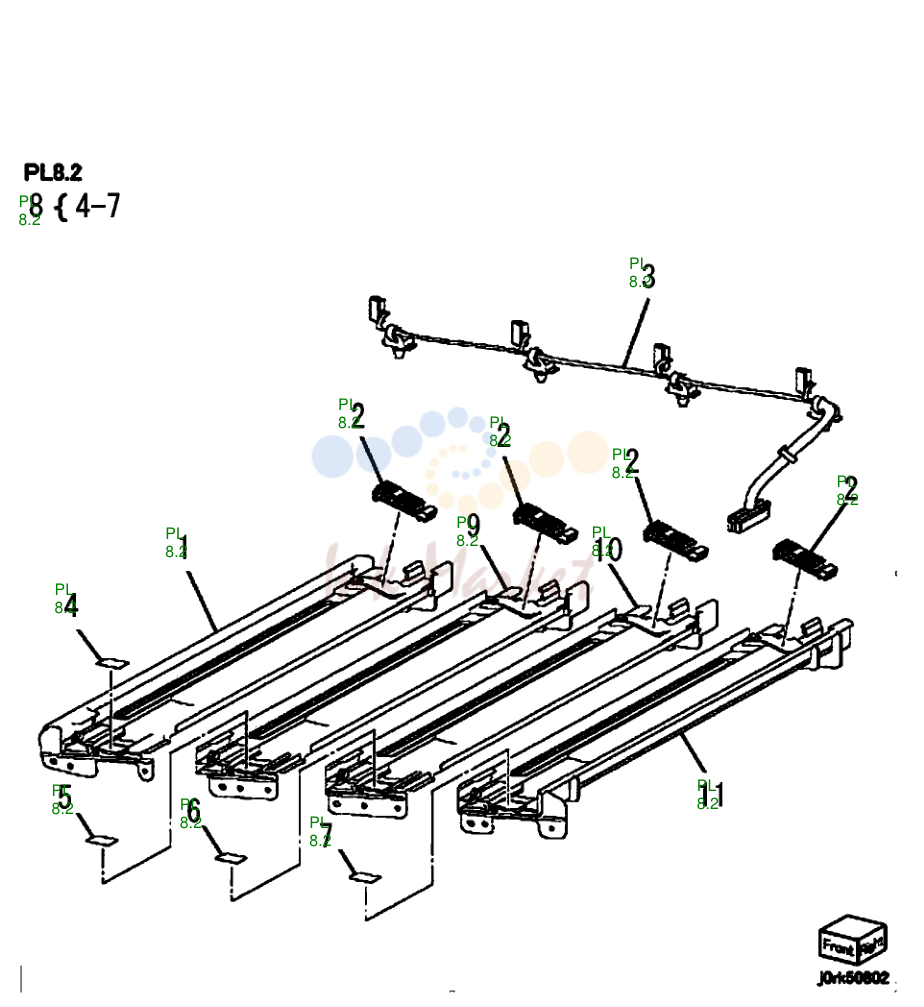

- направляющая в сборе

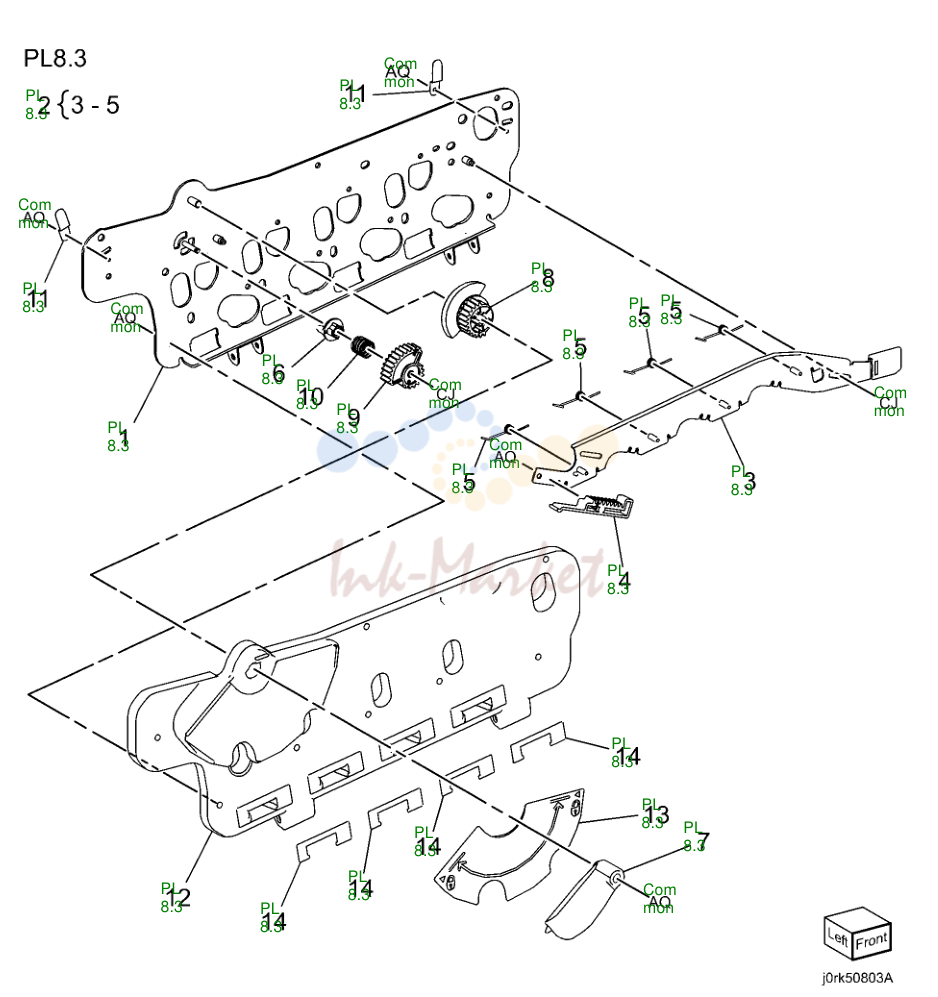

- 2nd рама в сборе

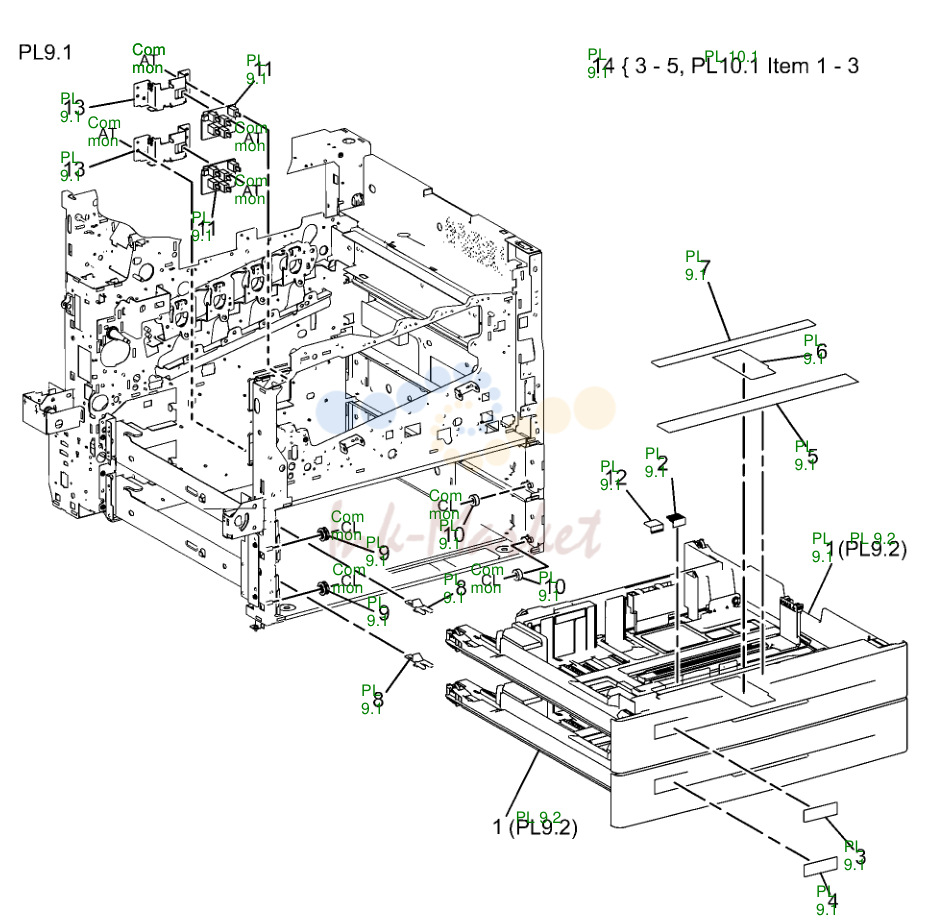

- Tray в сборе (1 of 2)

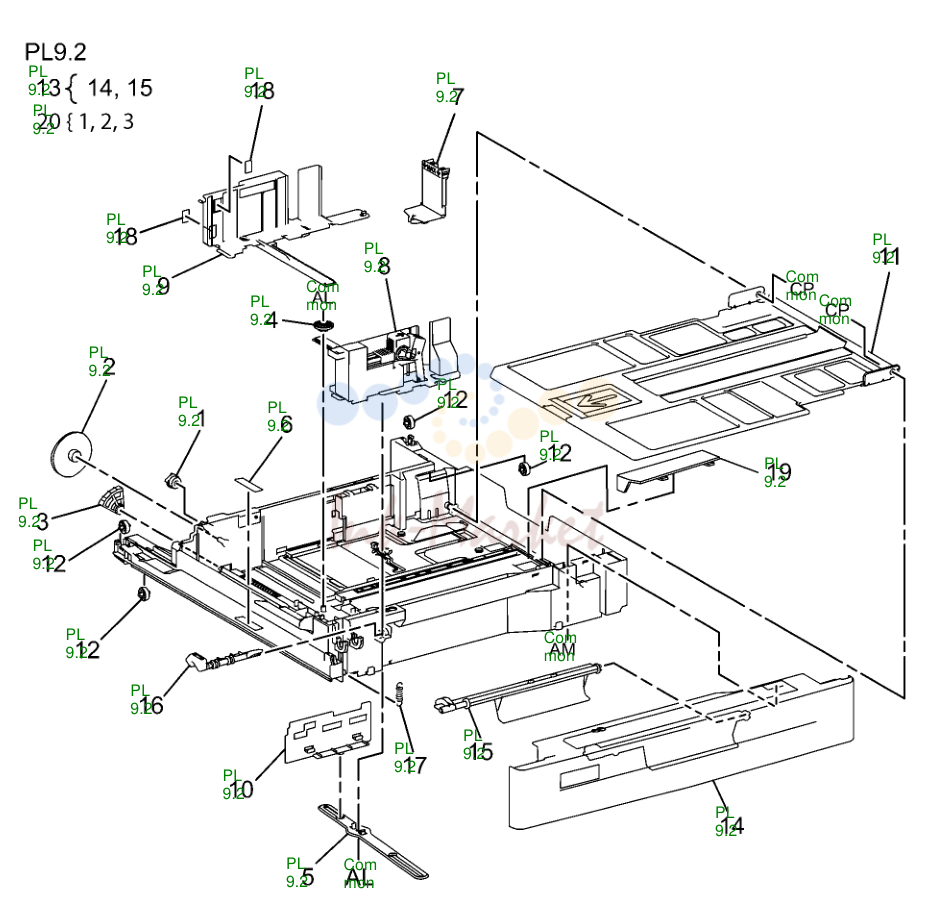

- Tray в сборе (2 of 2)

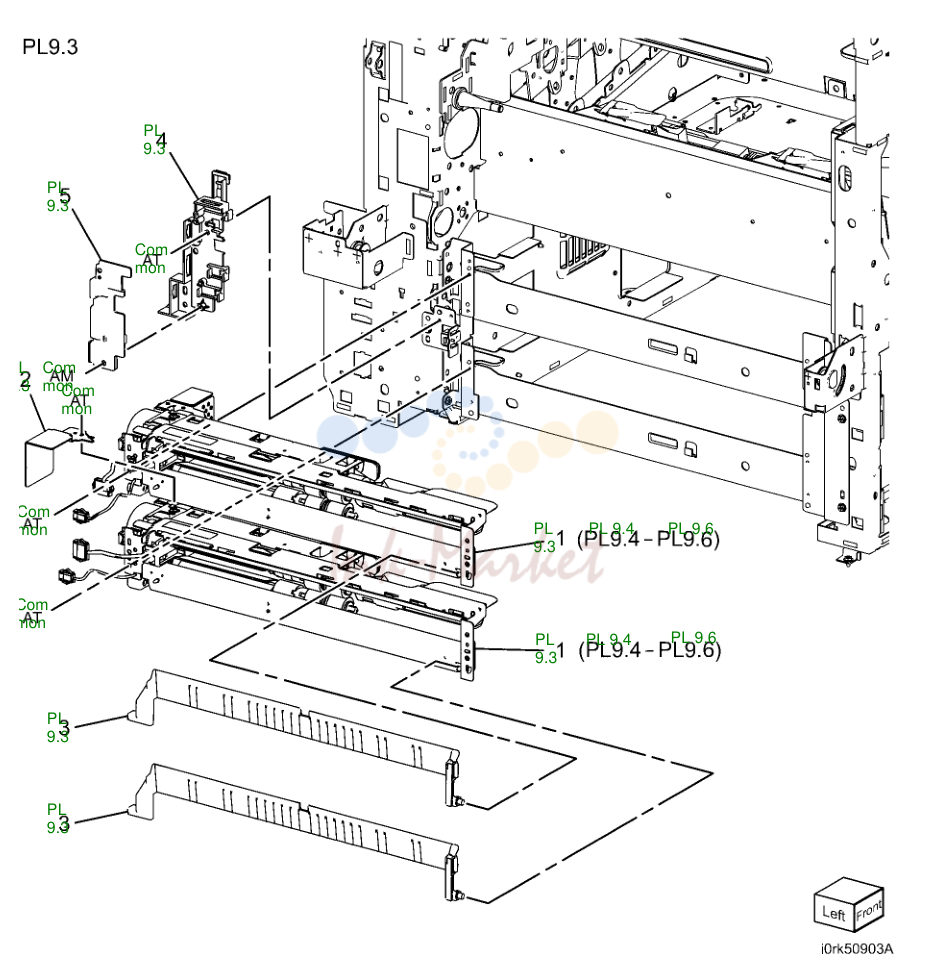

- Paper Transport

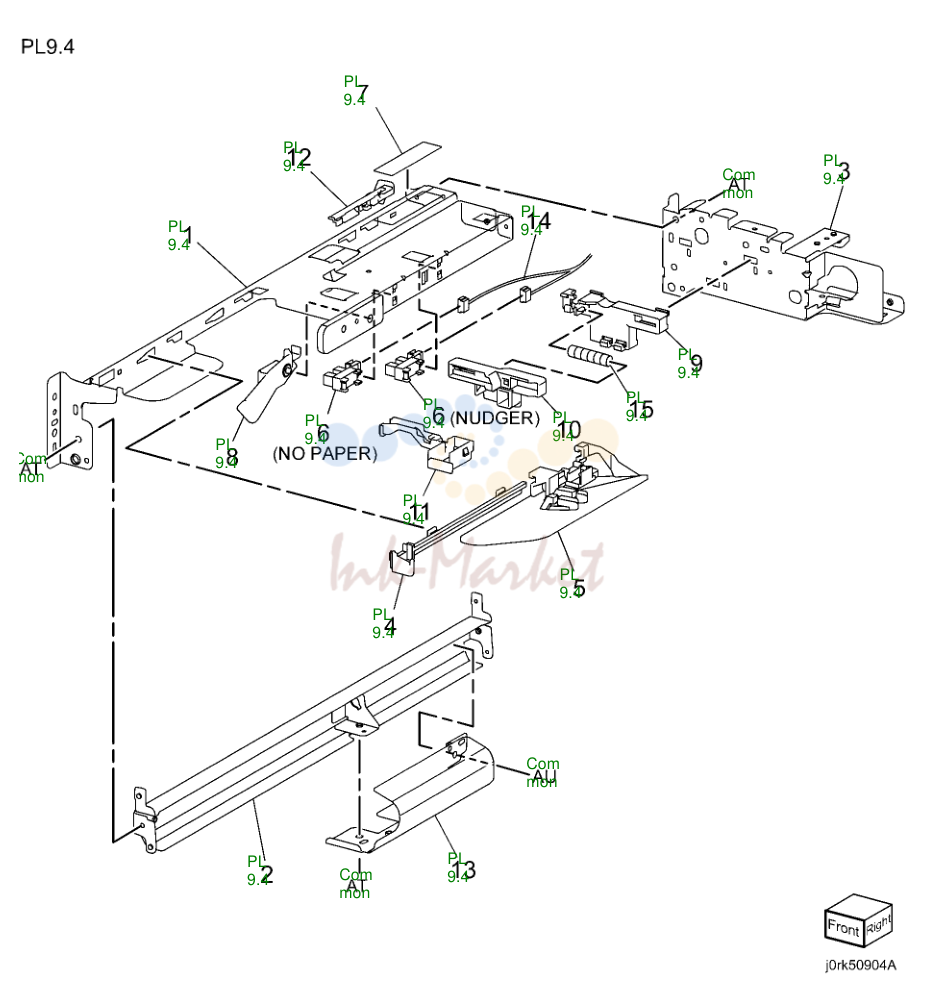

- Paper Feeder (1 of 3)

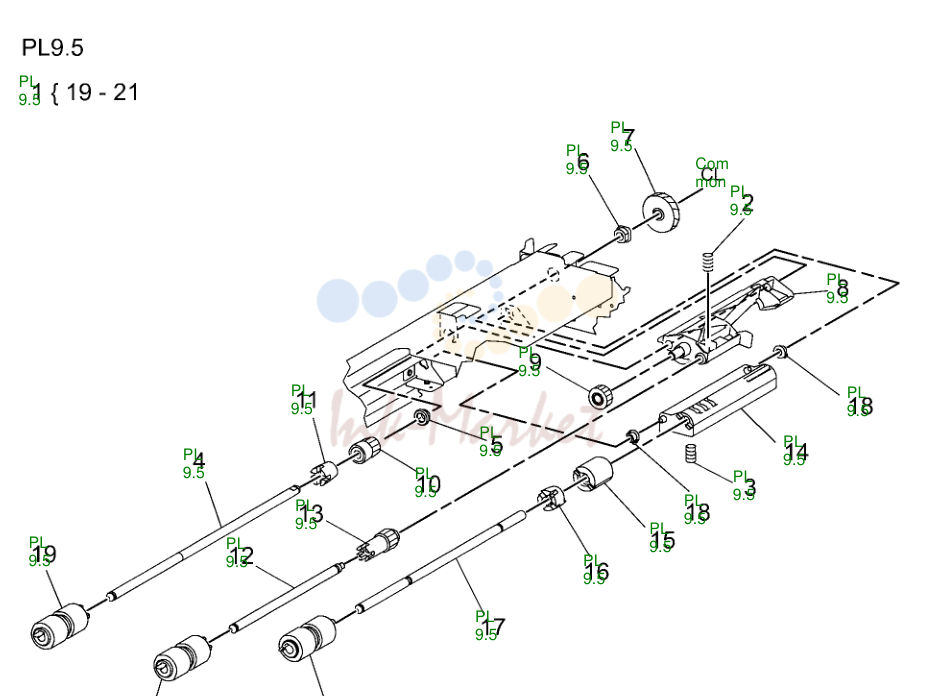

- Paper Feeder (2 of 3)

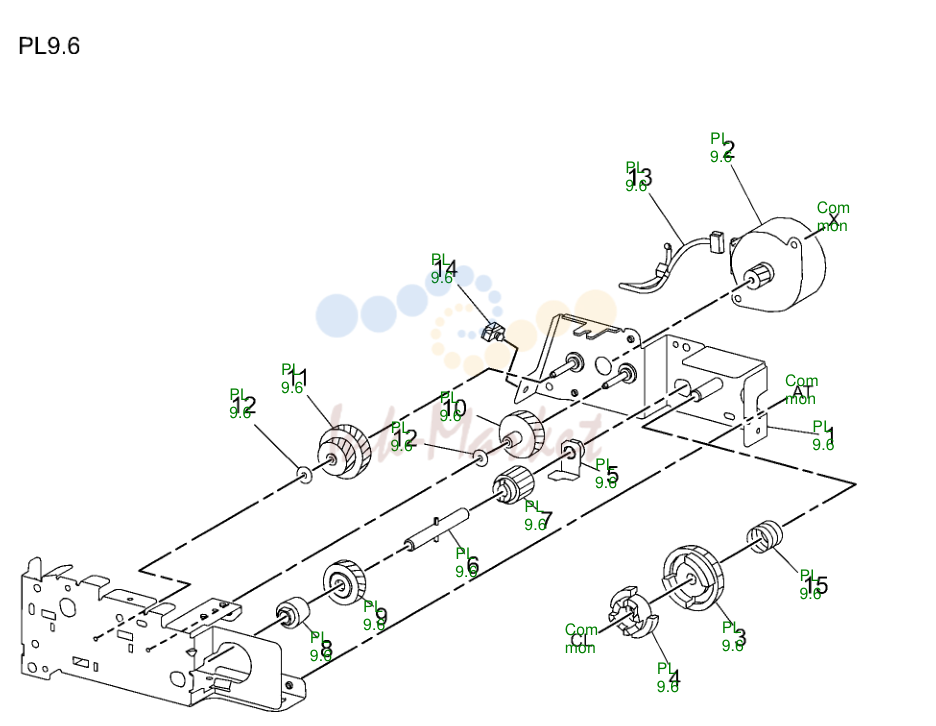

- Paper Feeder (3 of 3)

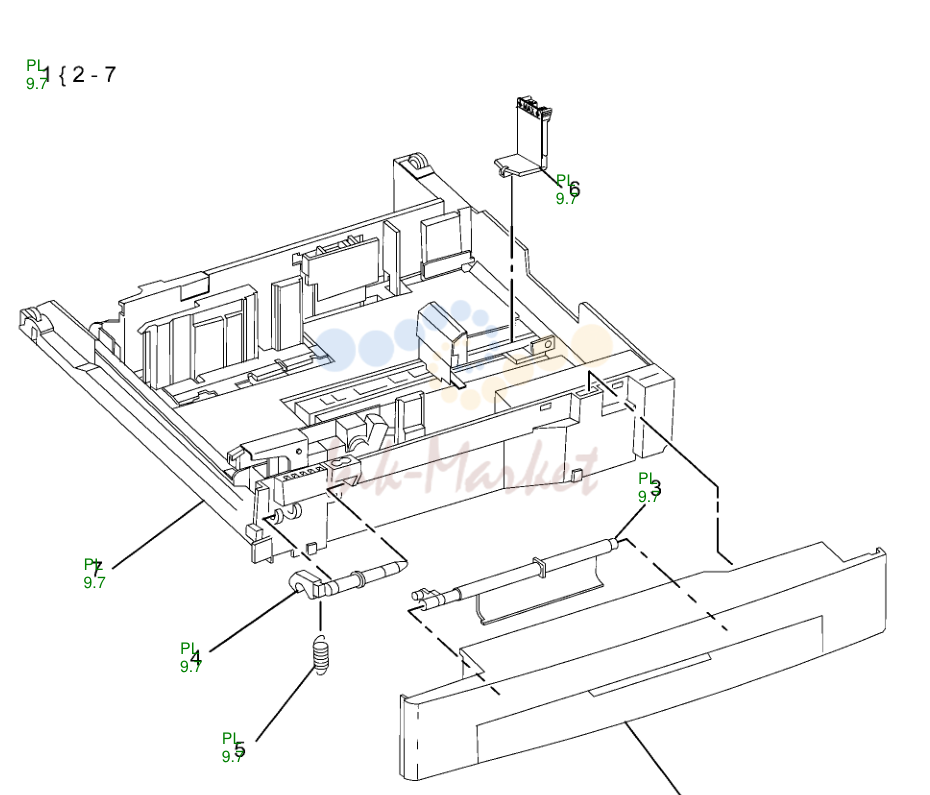

- Envelope Tray в сборе

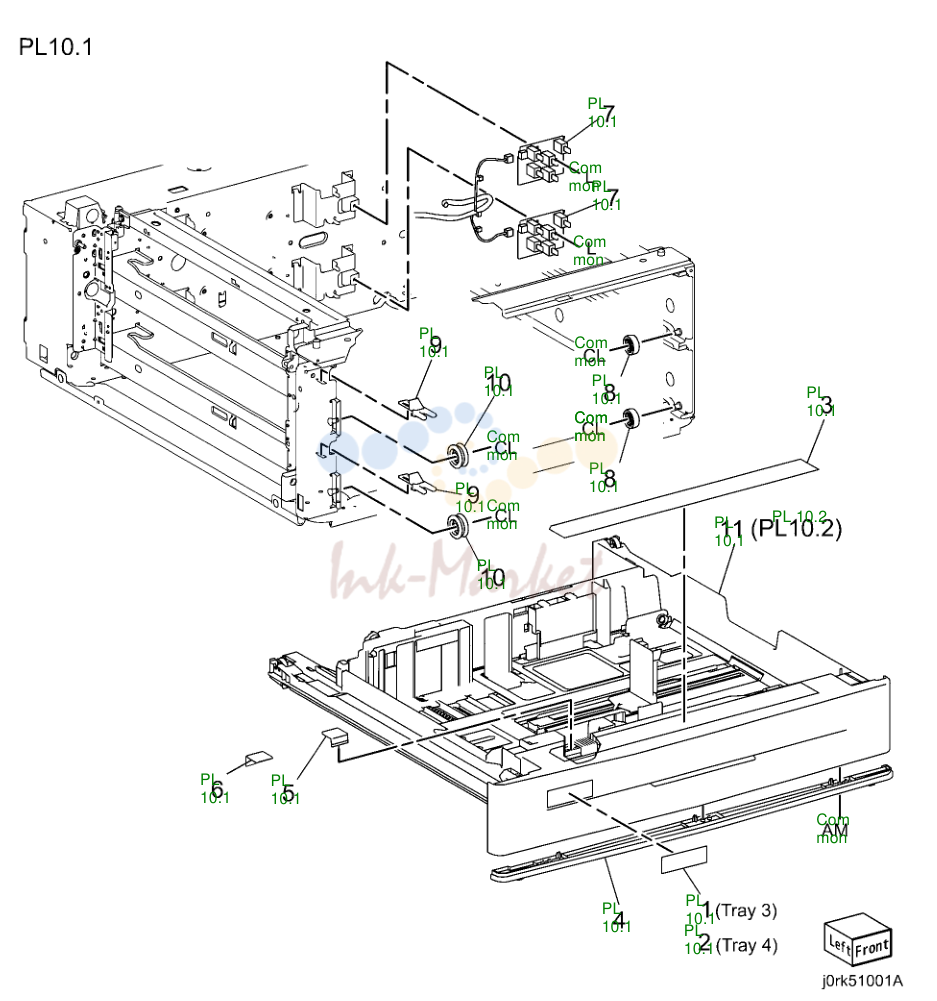

- Tray Module (2T)

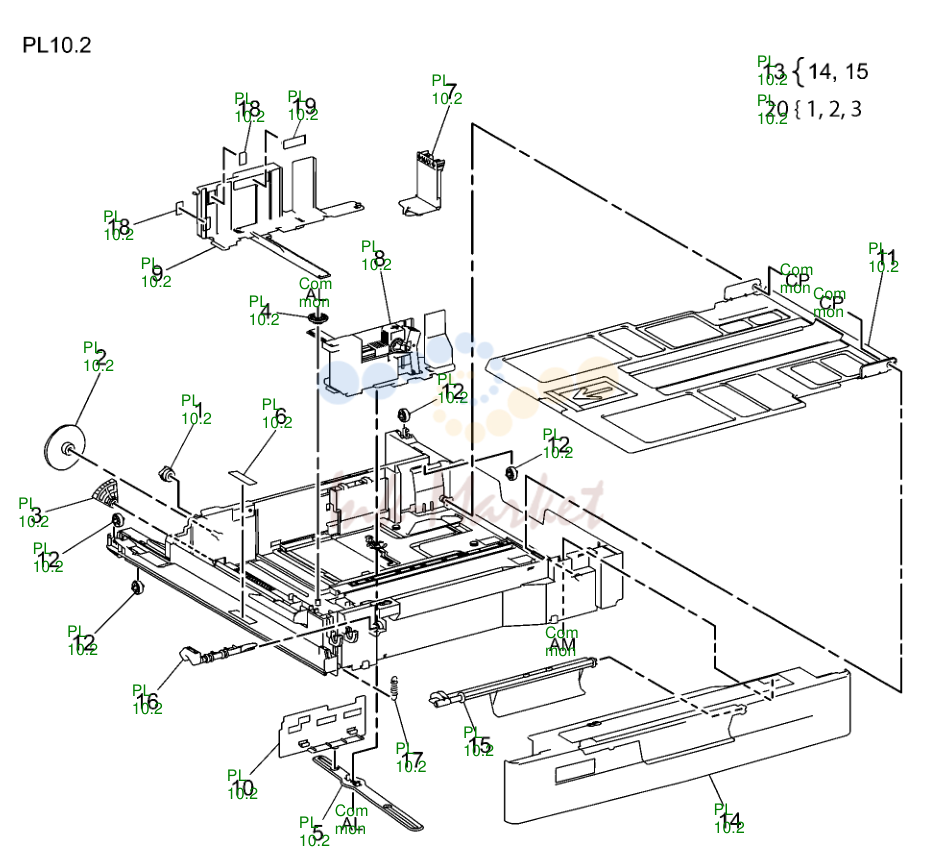

- Tray 3/4

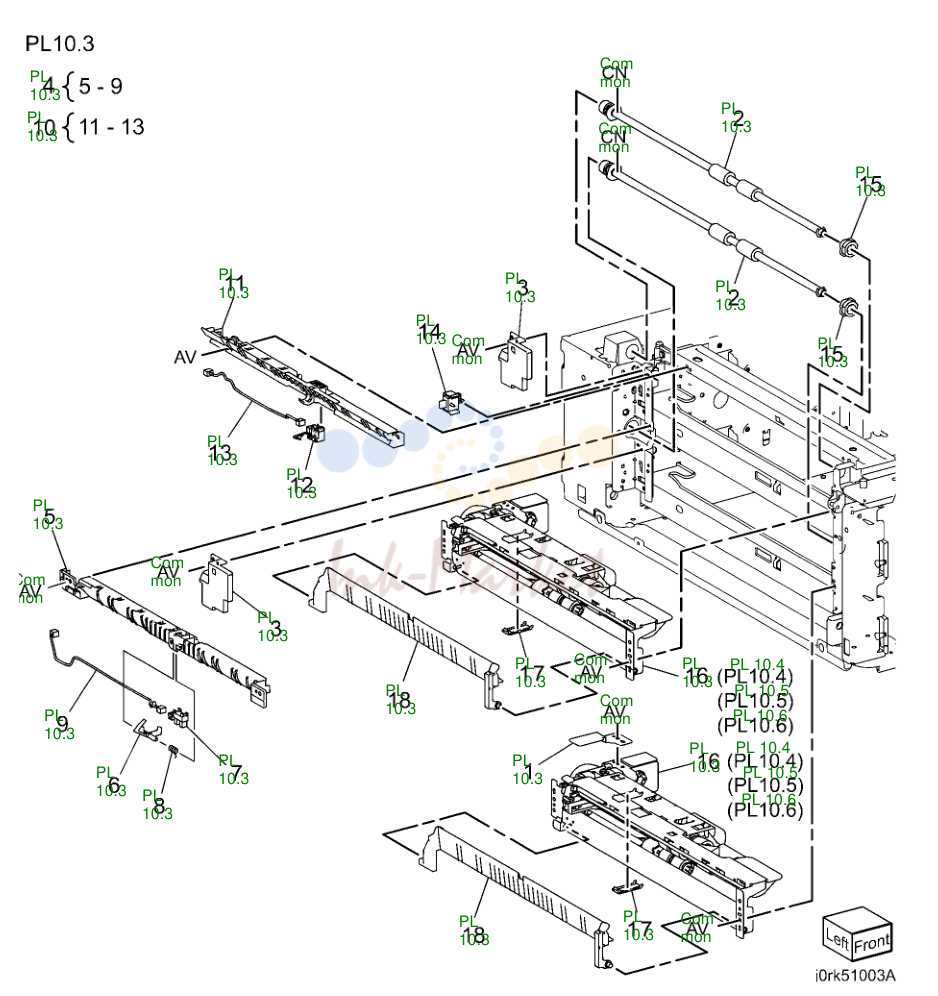

- Feeder/ролик

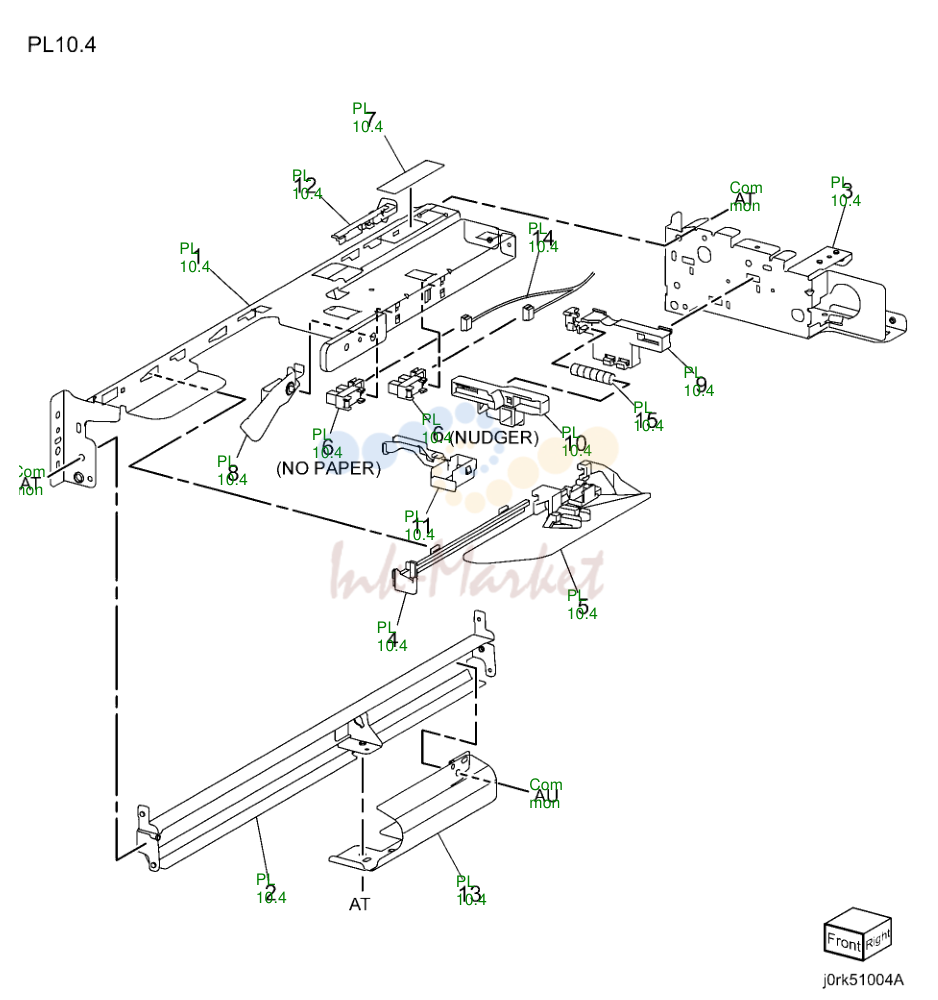

- Tray 3/4 Feeder в сборе (1 of 3)

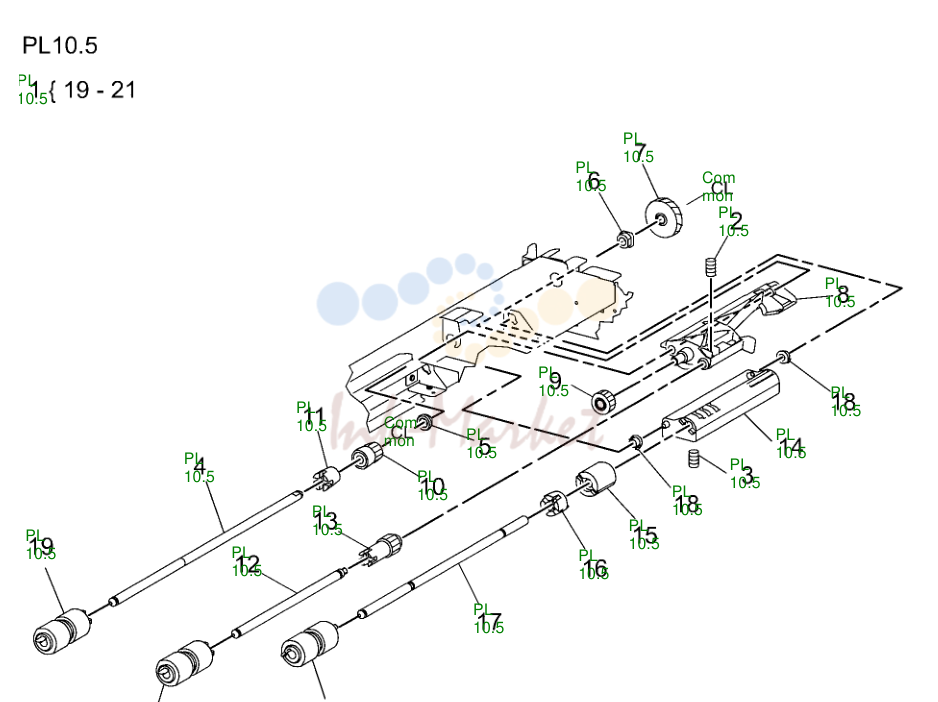

- Tray 3/4 Feeder в сборе (2 of 3)

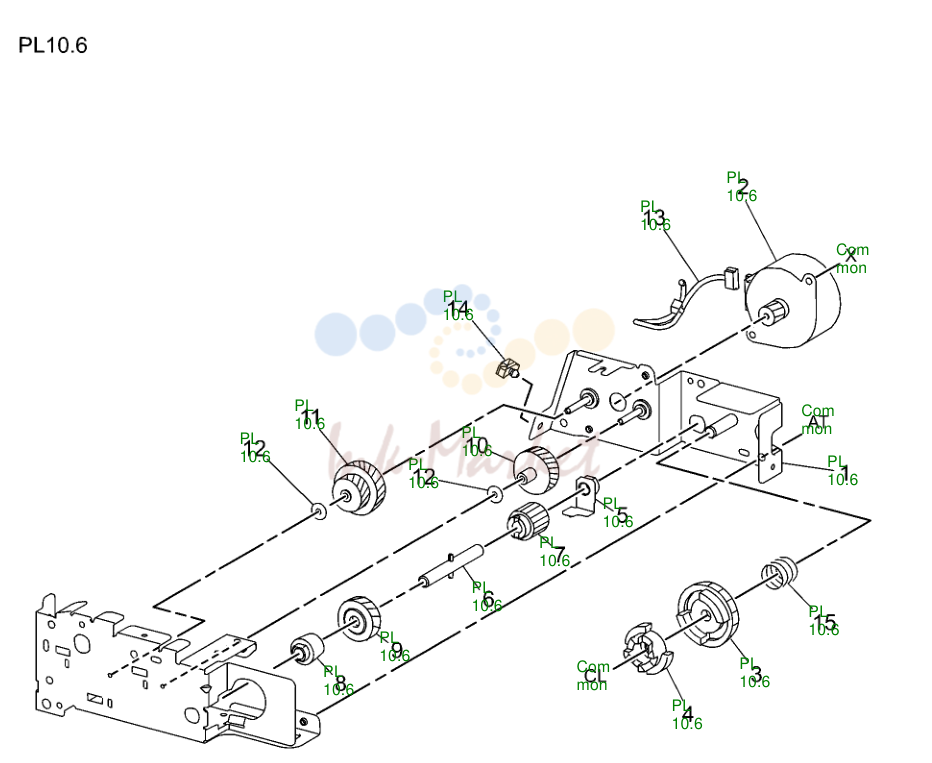

- Tray 3/4 Feeder в сборе (3 of 3)

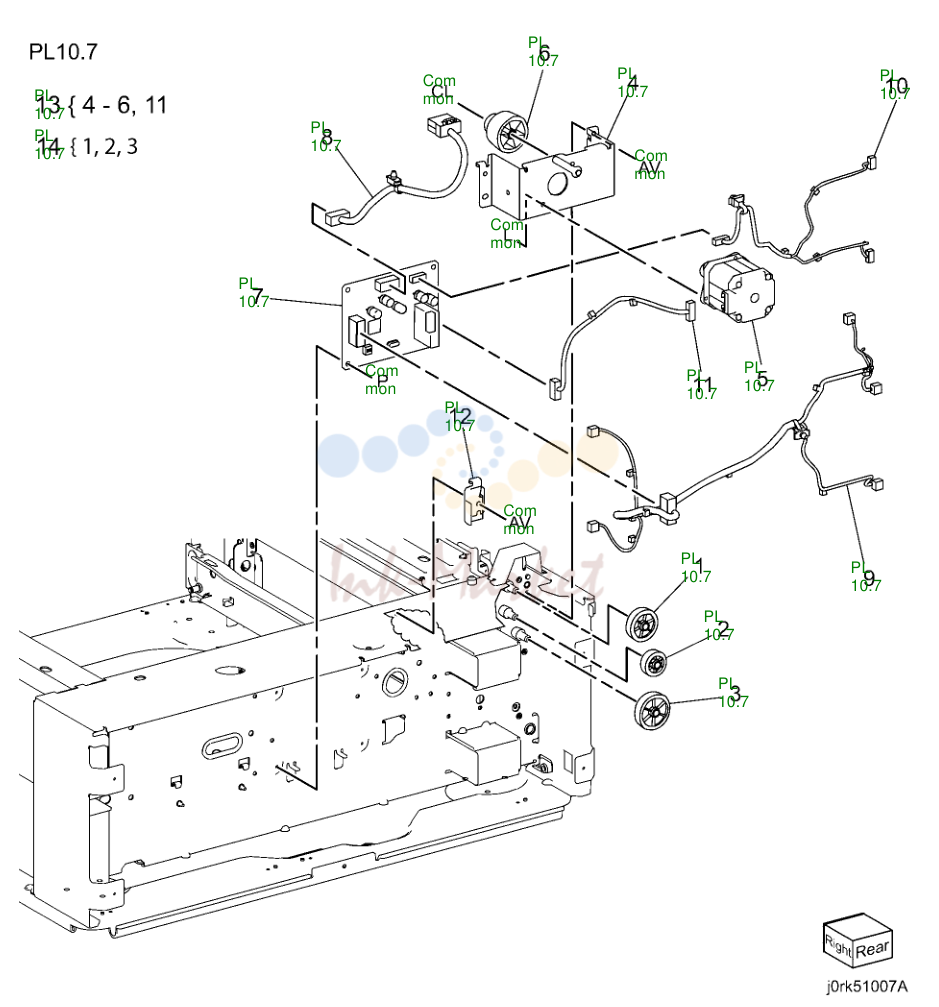

- Electrical

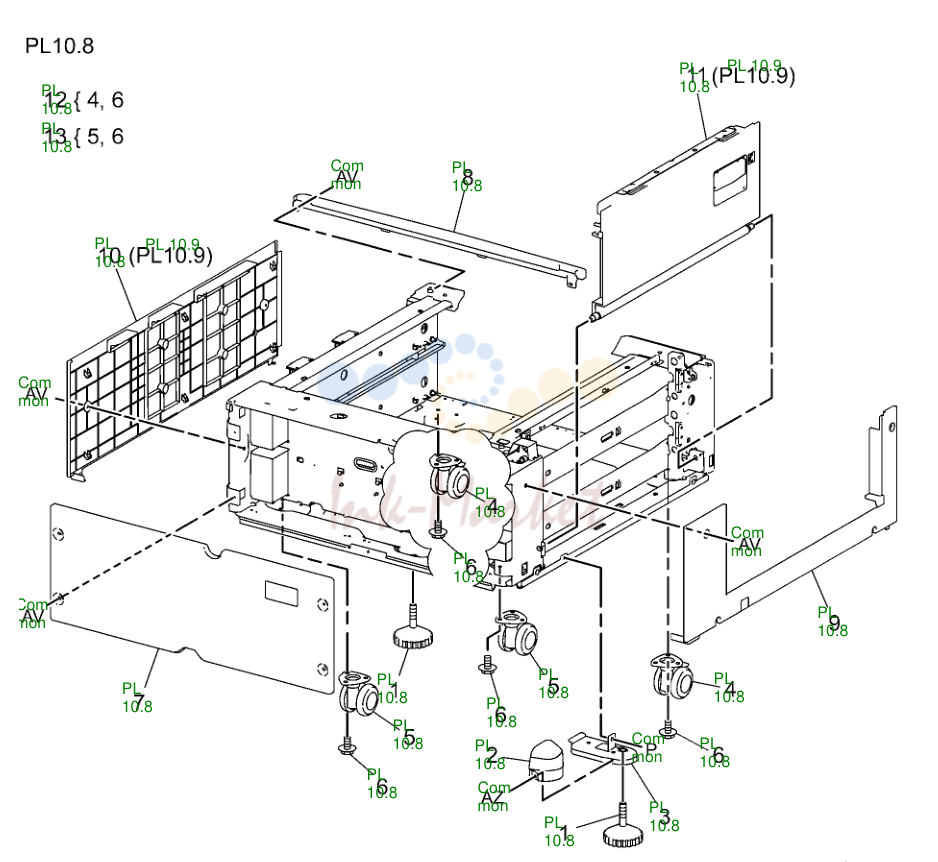

- Covers

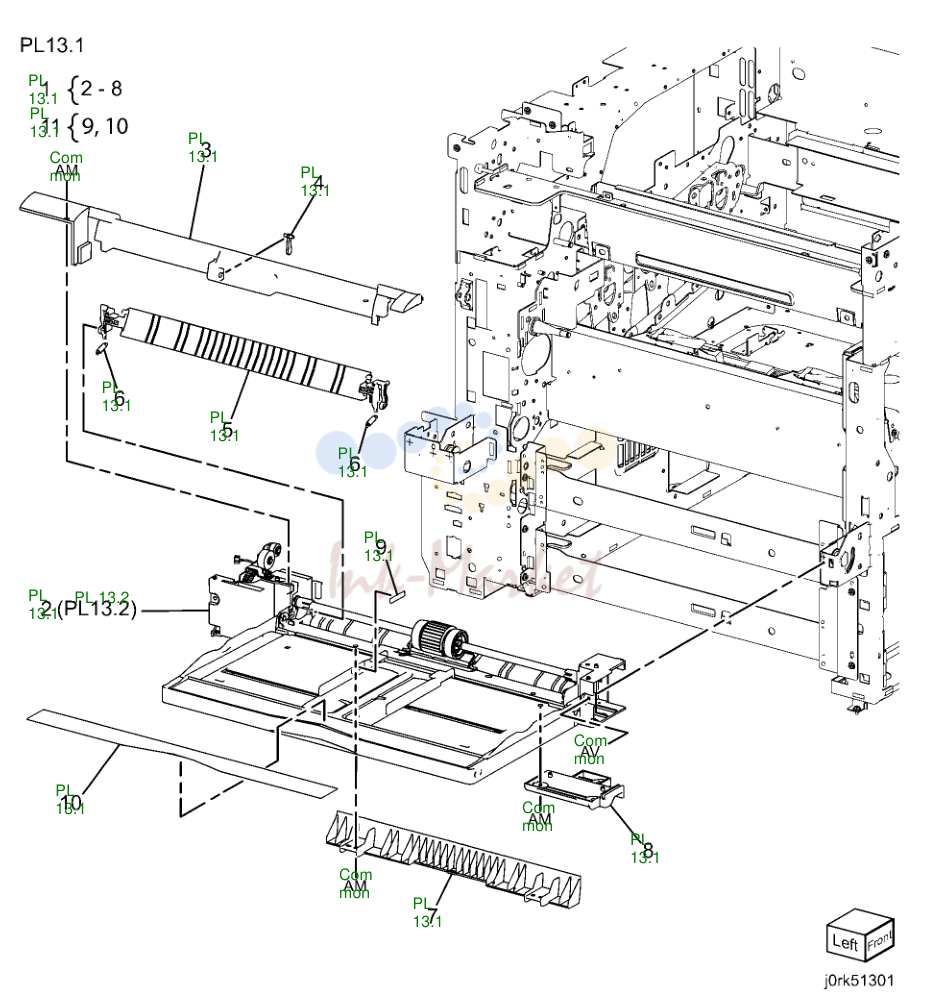

- MSI Feeder в сборе

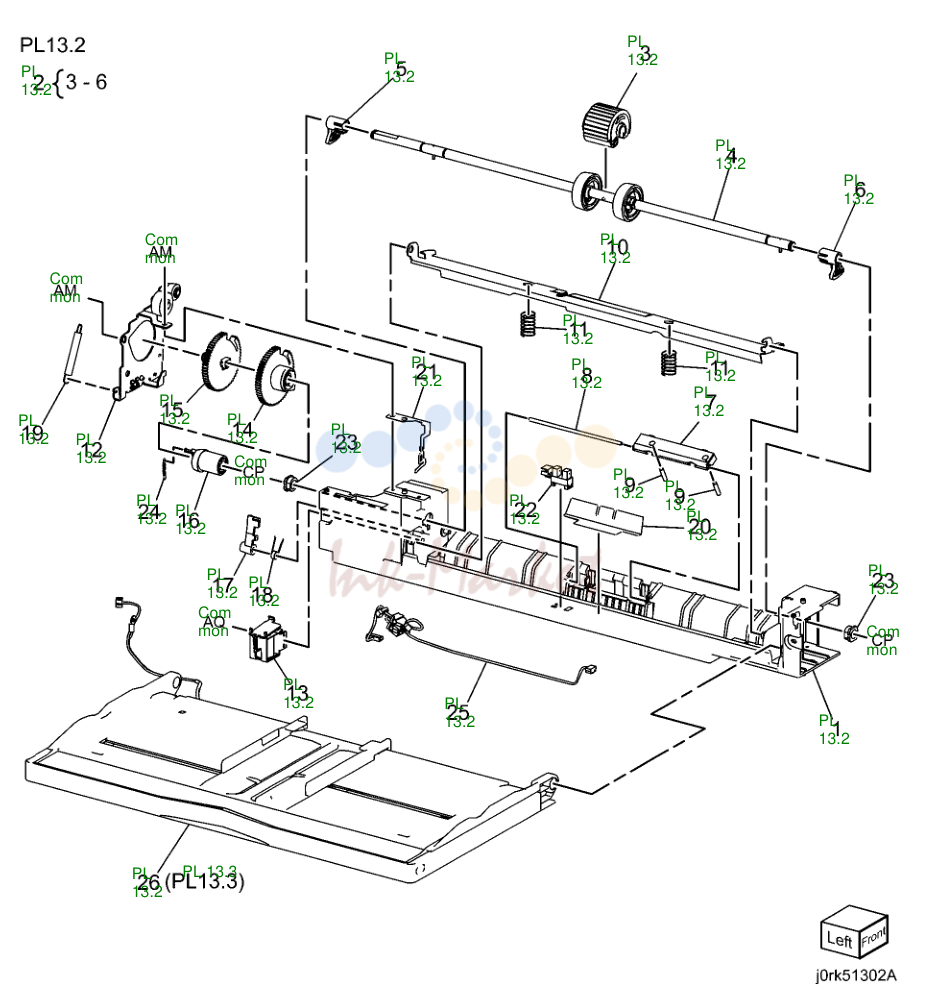

- нижний рама в сборе

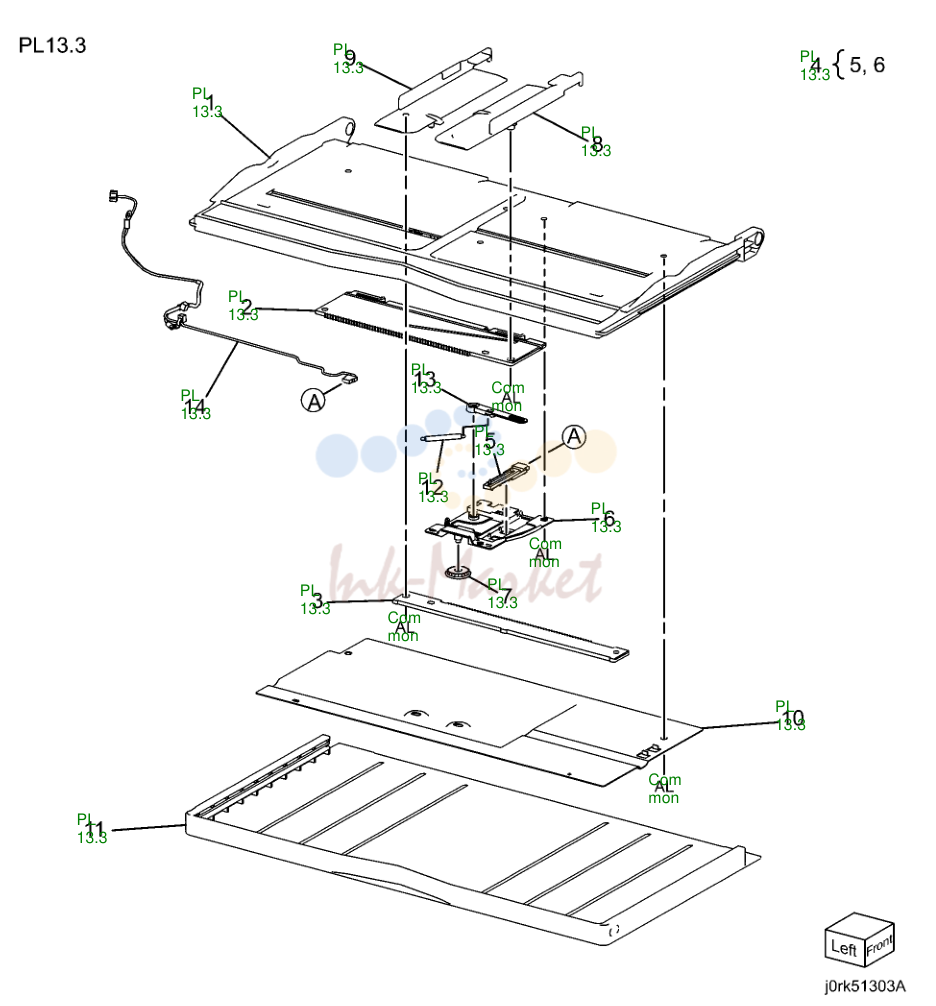

- нижний Tray в сборе

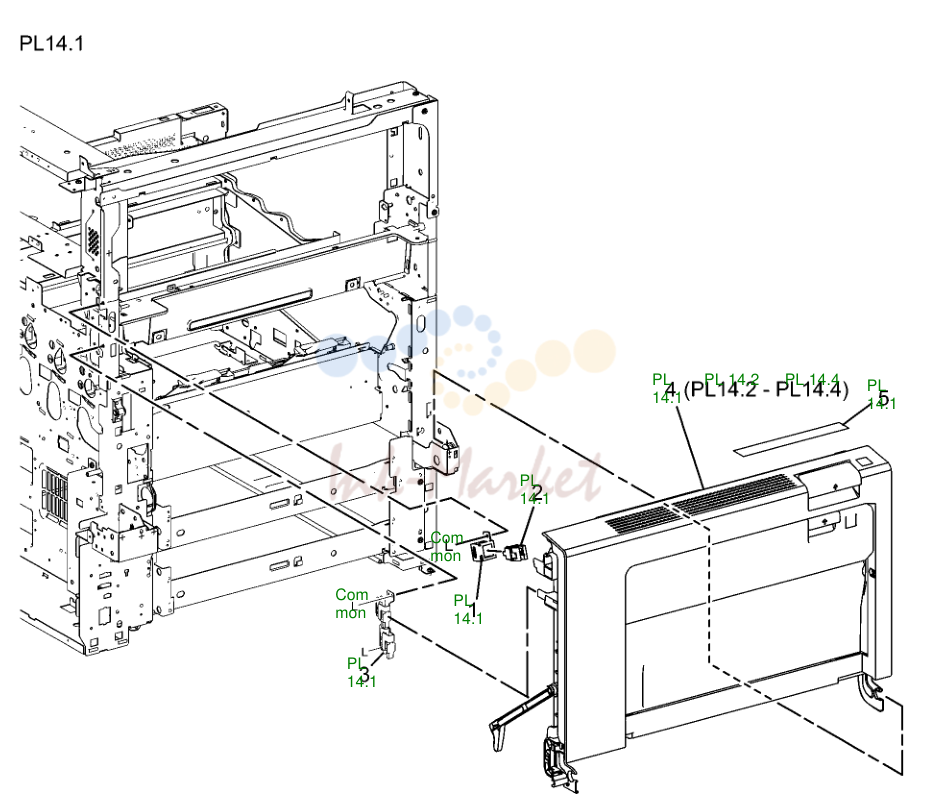

- левый Hand в сборе (1 of 4)

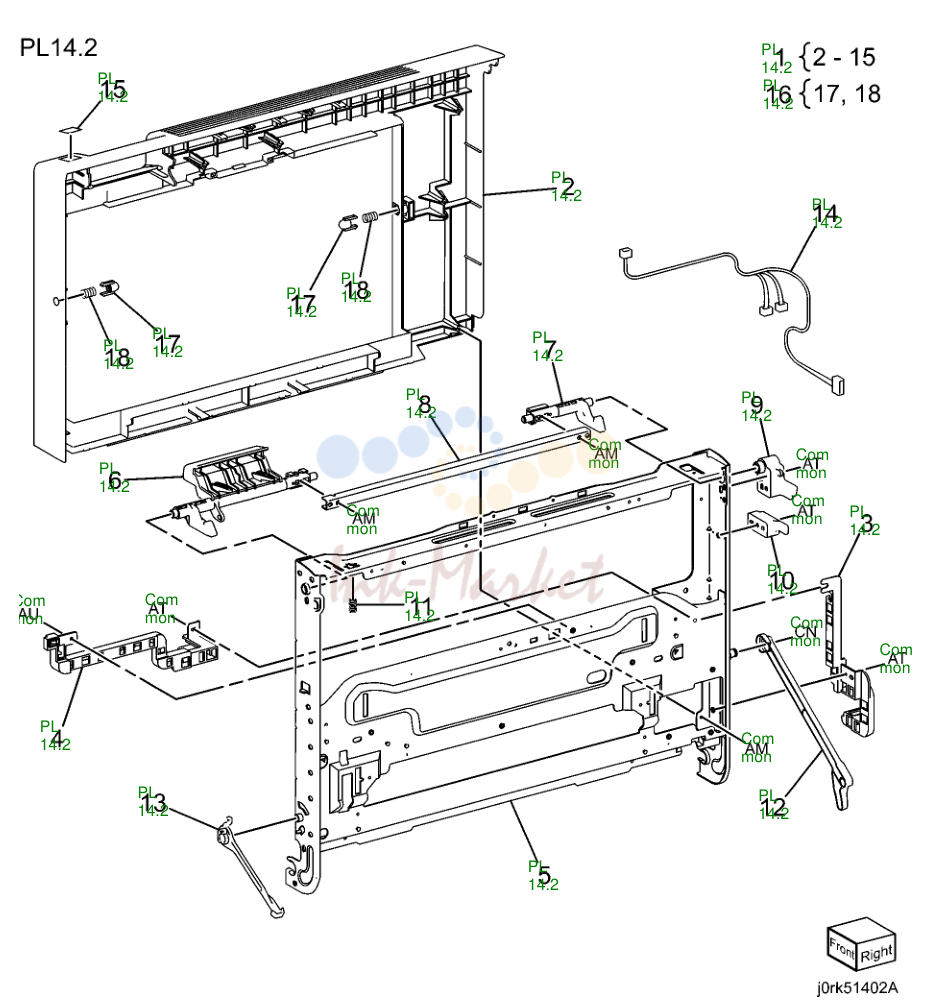

- левый Hand в сборе (2 of 4)

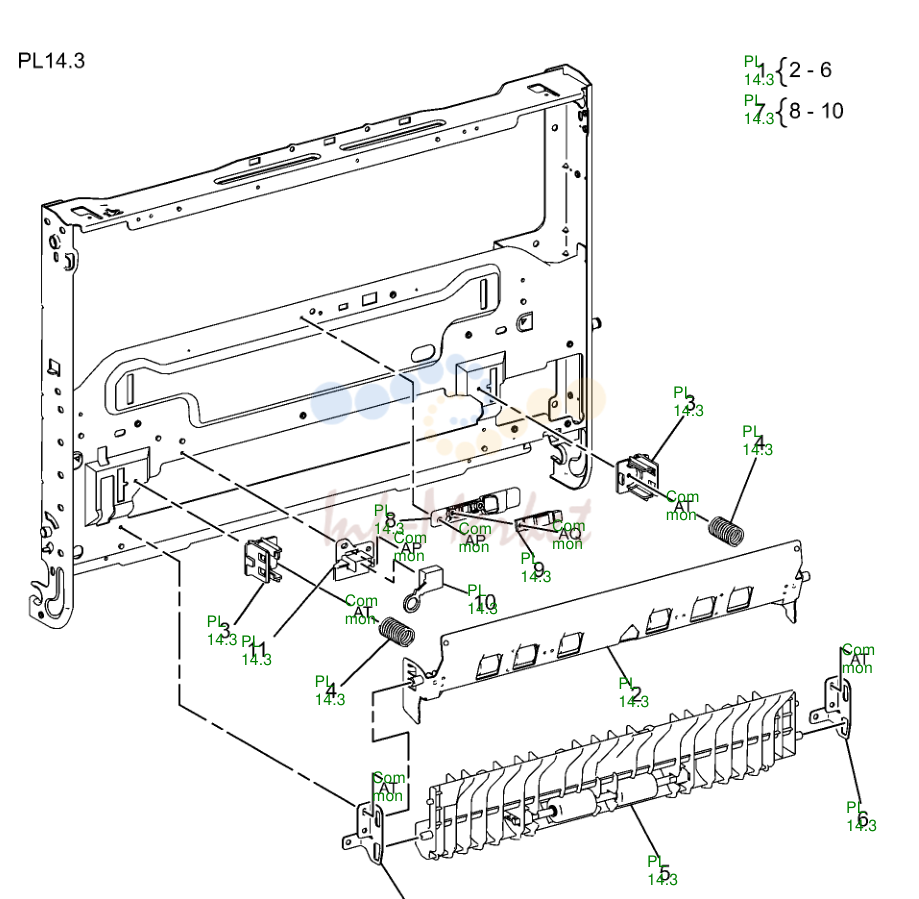

- левый Hand в сборе (3 of 4)

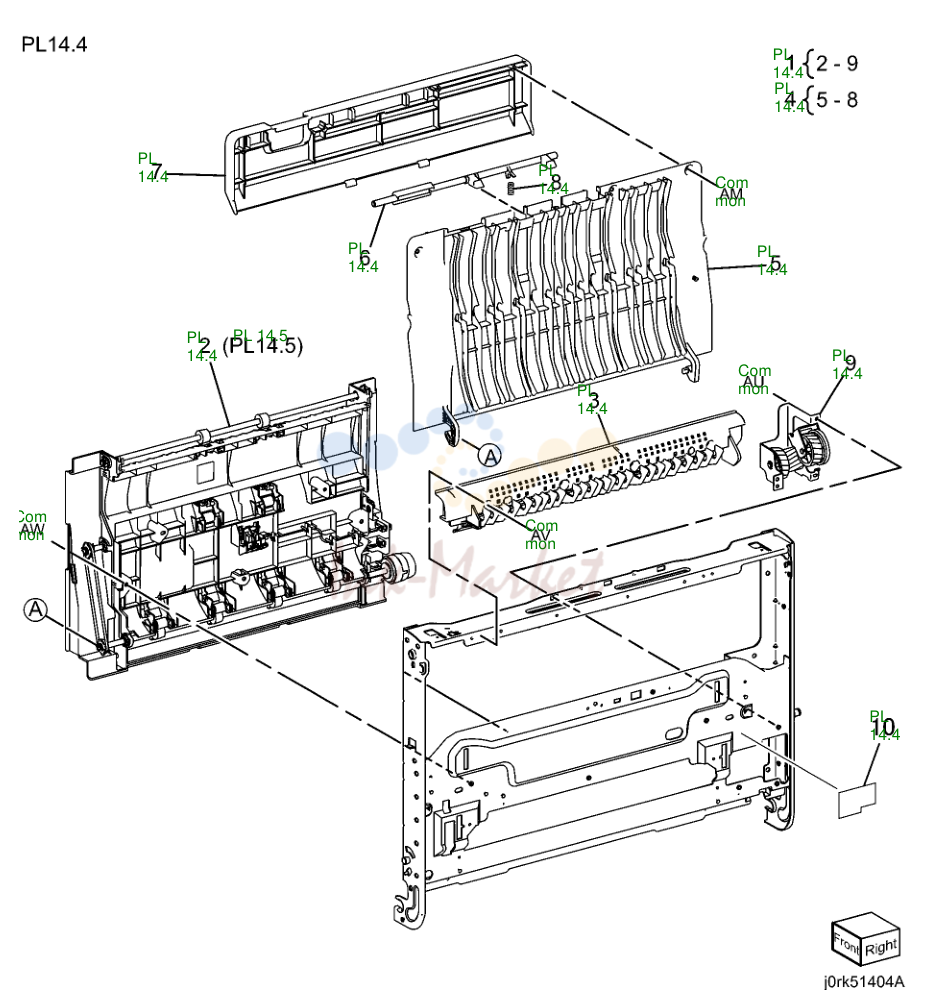

- левый Hand в сборе (4 of 4)

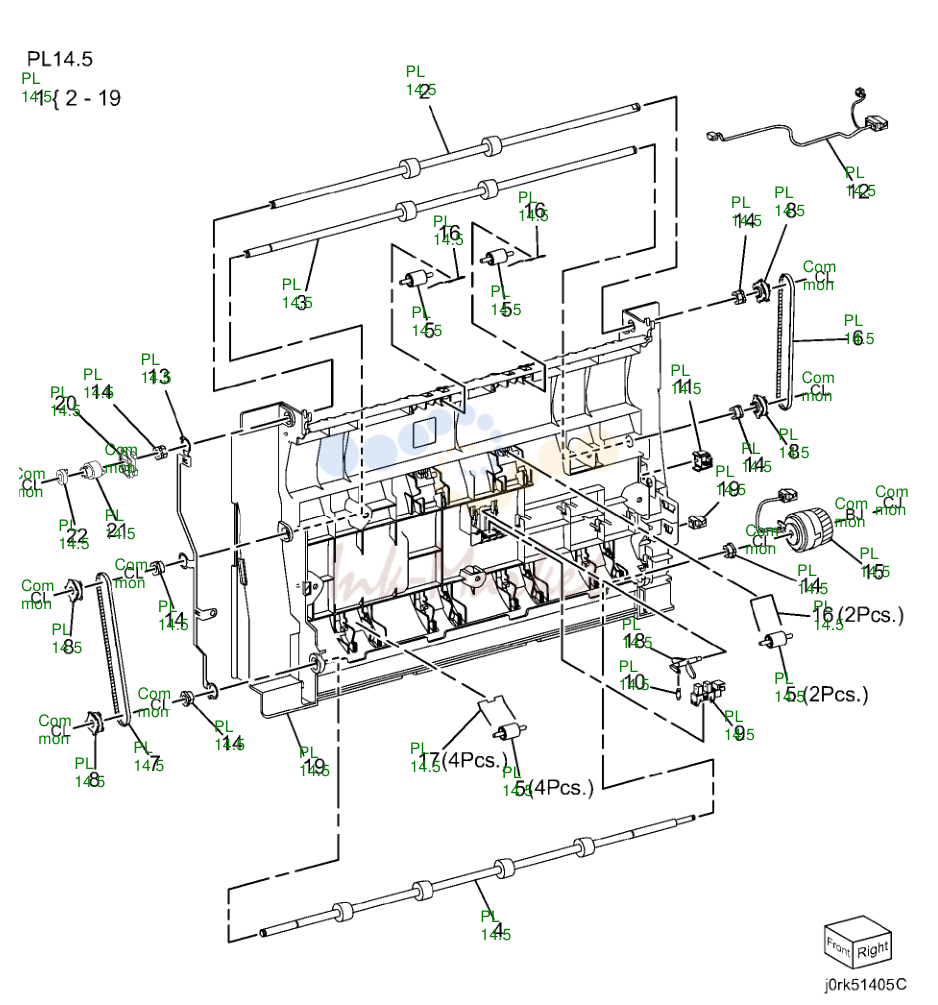

- Duplex в сборе

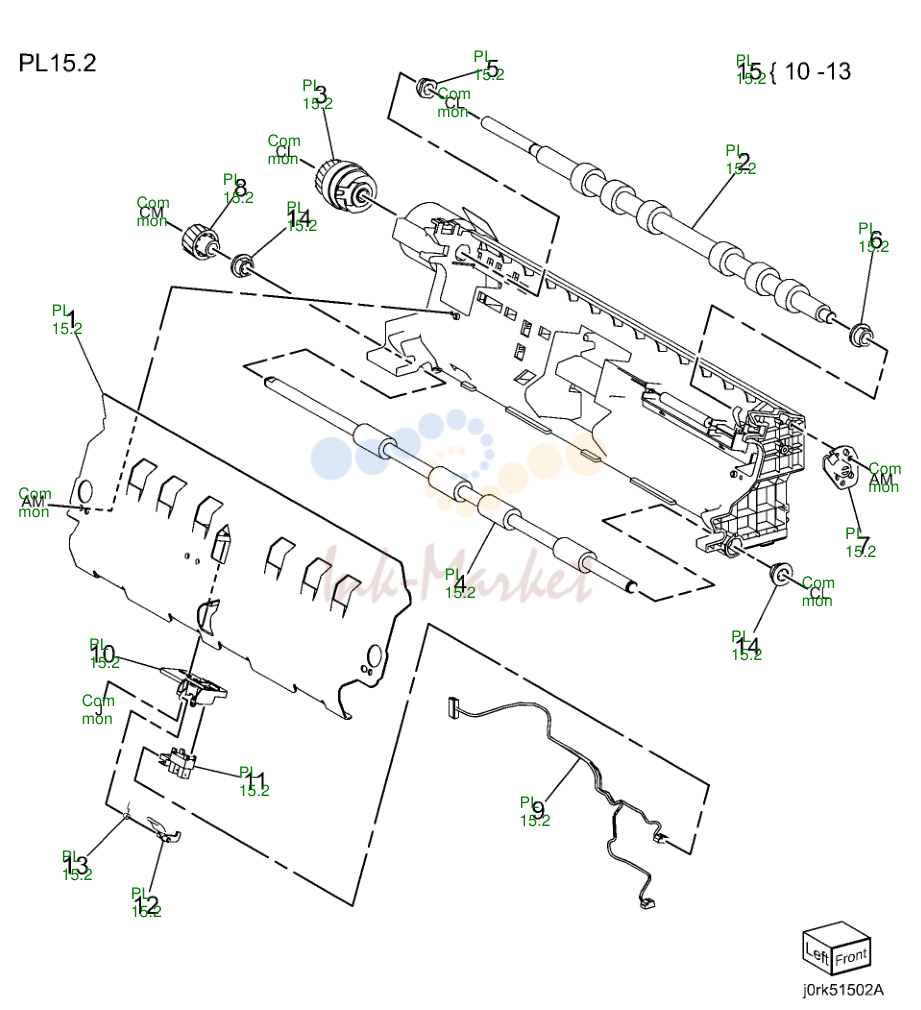

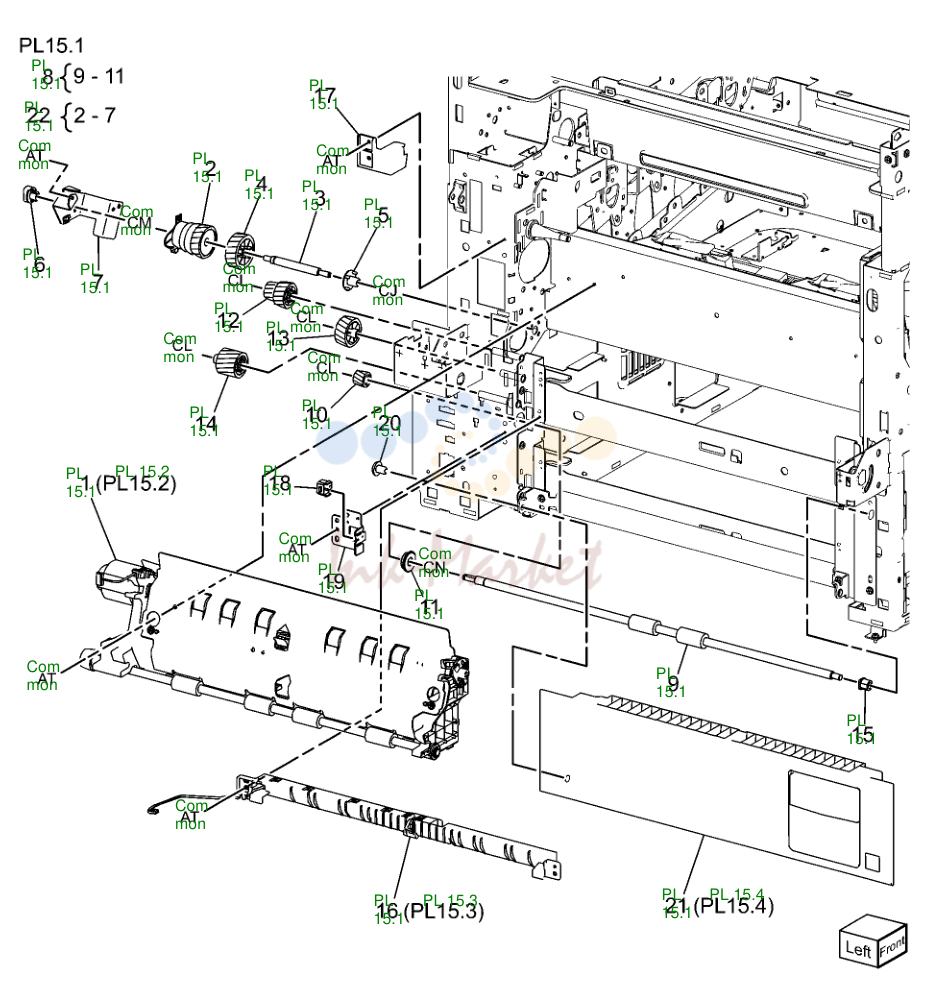

- Registration Transport в сборе
- Registration Transport в сборе

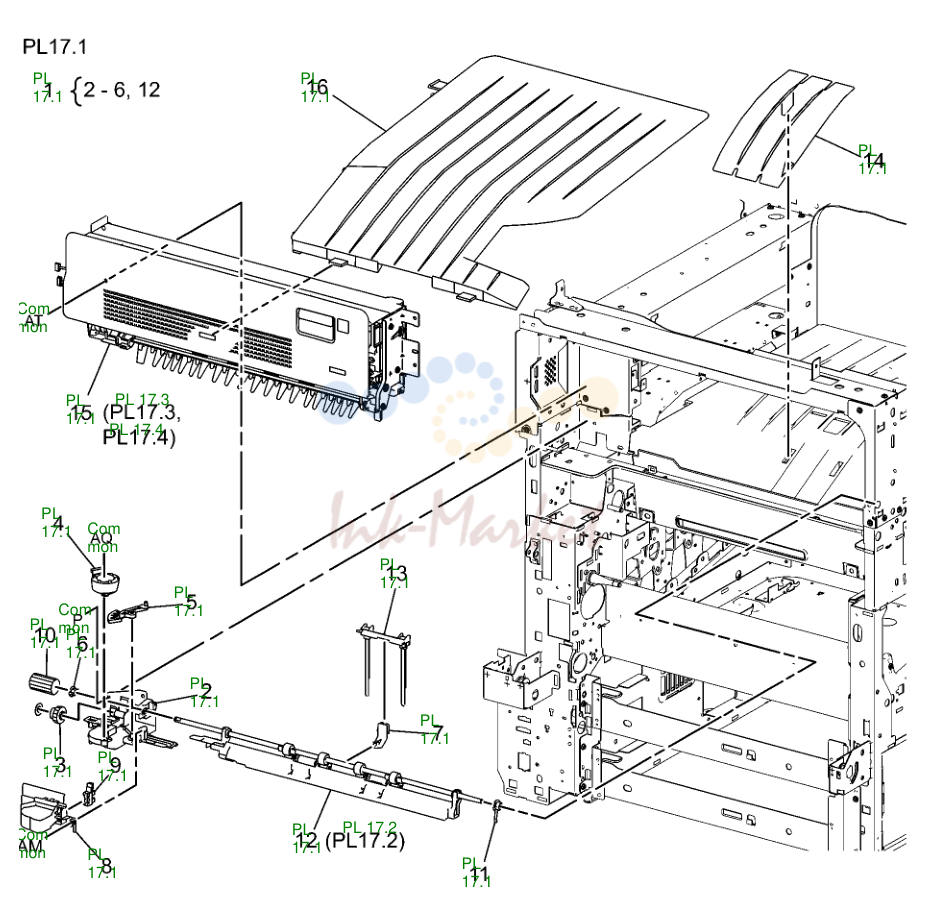

- выход 1/OCT, выход 2

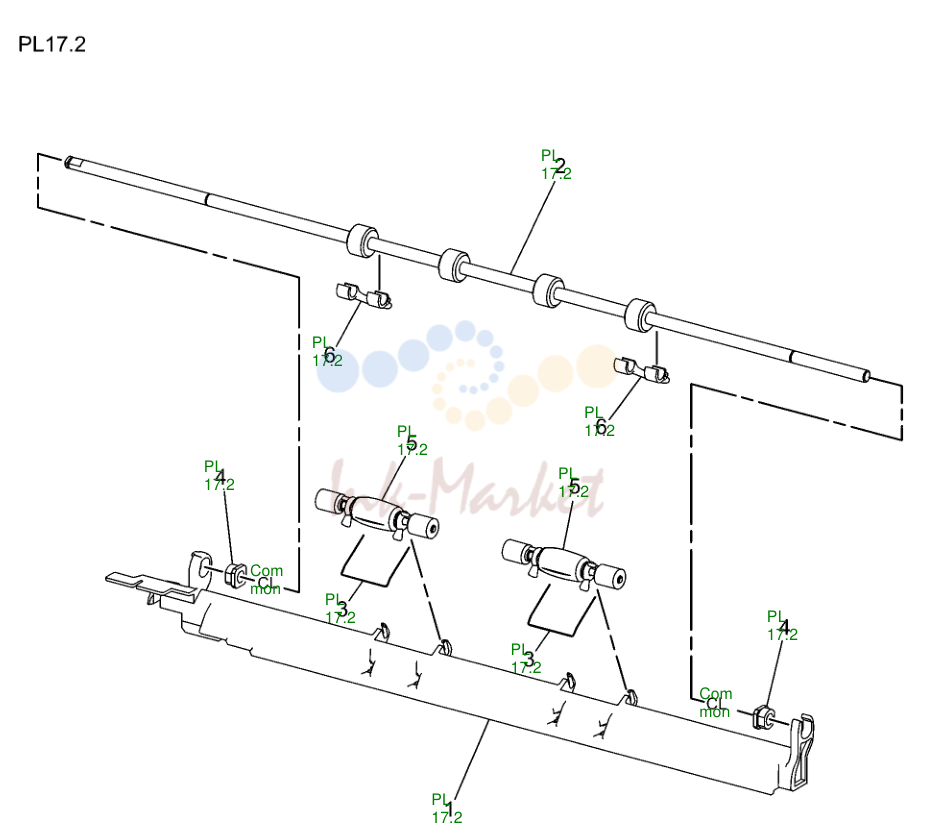

- выход 1/OCT

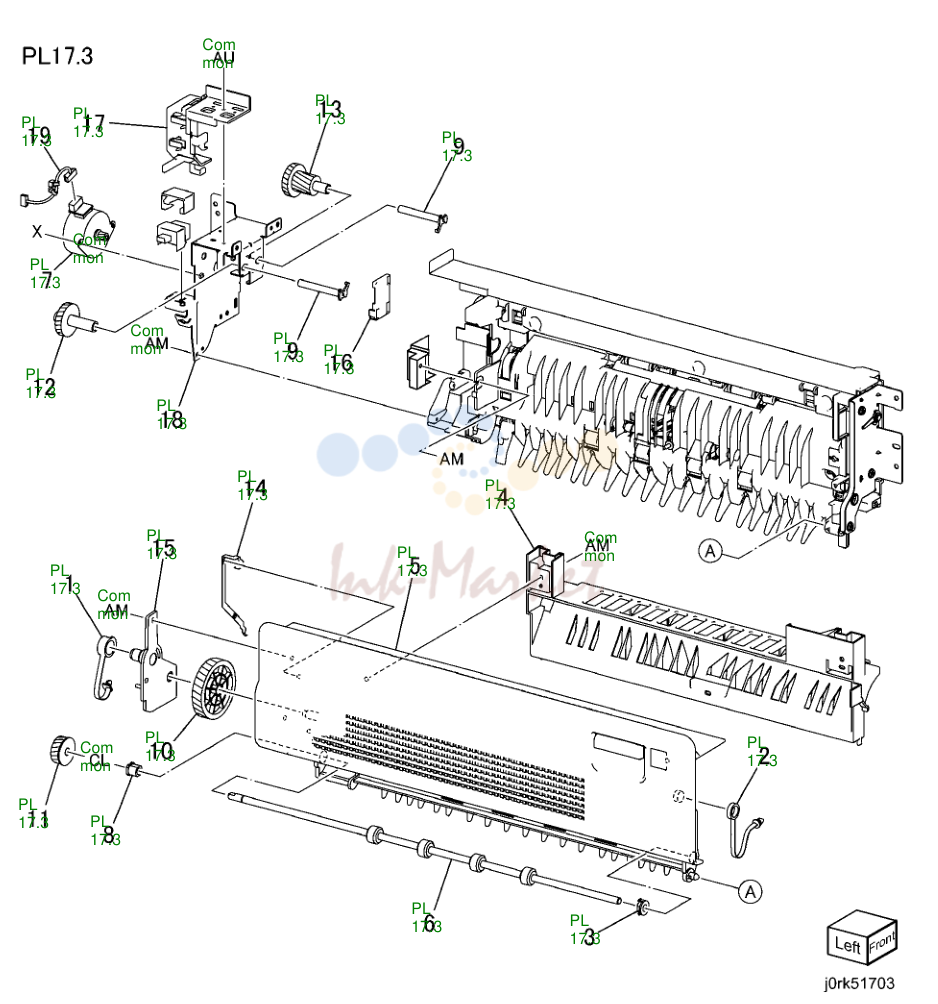

- выход 2 (1 of 2)

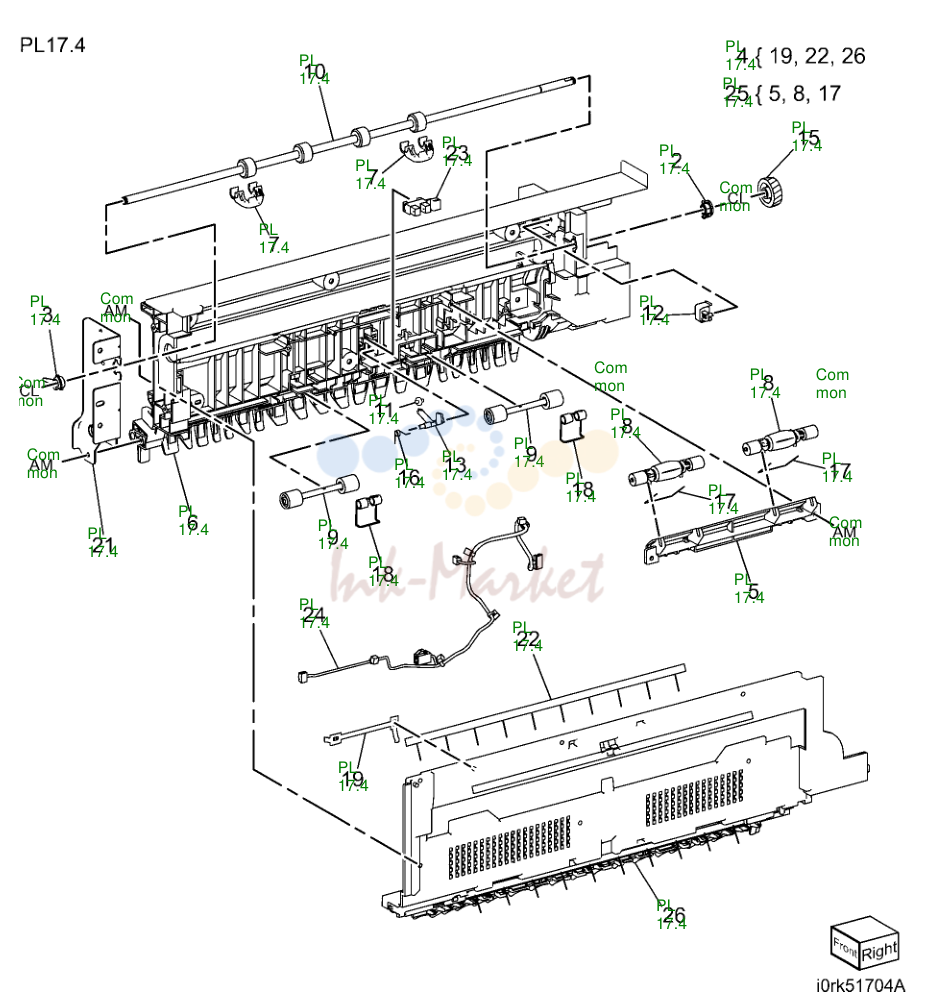

- выход 2 (2 of 2)
- PWBs
- Switches
- Harnesses
- передний крышка
- верхний, левый Covers
- Finisher в сборе (Part 1 of 2) (Integrated Office Finisher)
- Finisher в сборе (Part 2 of 2) (Integrated Office Finisher)
- Stacker Base в сборе (Part 1 of 5) (Integrated Office Finis
- Stacker Base в сборе (Part 2 of 5) (Integrated Office Finis
- Stacker Base в сборе (Part 3 of 5) (Integrated Office Finis
- Stacker Base в сборе (Part 4 of 5) (Integrated Office Finis
- Stacker Base в сборе (Part 5 of 5) (Integrated Office Finis
- Stacker Tray в сборе (Integrated Office Finisher)
- Compile в сборе (Part 1 of 2) (Integrated Office Finisher)
- Compile в сборе (Part 2 of 2) (Integrated Office Finisher)
- H-Transport в сборе (1 of 5) (Office Finisher LX)
- H - Transport в сборе (2 of 5) (Office Finisher LX)
- H - Transport в сборе (3 of 5) (Office Finisher LX)
- H - Transport в сборе (4 of 5) (Office Finisher LX)
- Finisher Covers (Office Finisher LX)
- Finisher Stacker (Office Finisher LX)
- Finisher Stapler (Office Finisher LX)
- Finisher Eject (1 of 5) (Office Finisher LX)
- Finisher Eject (2 of 5) (Office Finisher LX)
- Finisher Eject (3 of 5) (Office Finisher LX)
- Finisher Eject (4 of 5) (Office Finisher LX)
- Finisher Eject (5 of 5) (Office Finisher LX)
- Finisher выход/Folder в сборе (Office Finisher LX)
- Finisher Electrical (Office Finisher LX)
- Booklet крышка (Office Finisher LX)
- Booklet Stapler в сборе (Office Finisher LX)
- Booklet передний Stapler в сборе (Office Finisher LX)
- Booklet задний Stapler в сборе (Office Finisher LX)
- Booklet Electrical (Office Finisher LX)
- SBC (2 of 2)
- DADF Accessory
- Covers, плата
- Base рама
- Document Tray
- DADF Drives (1 of 2)
- DADF Drives (2 of 2)
- передний ремень
- Registration, тормозной, Invert, Output Chutes
- Roll, датчик кронштейн
- Document Tray
- верхний крышка
- тормозной направляющая
- датчик кронштейн
- Узел 99

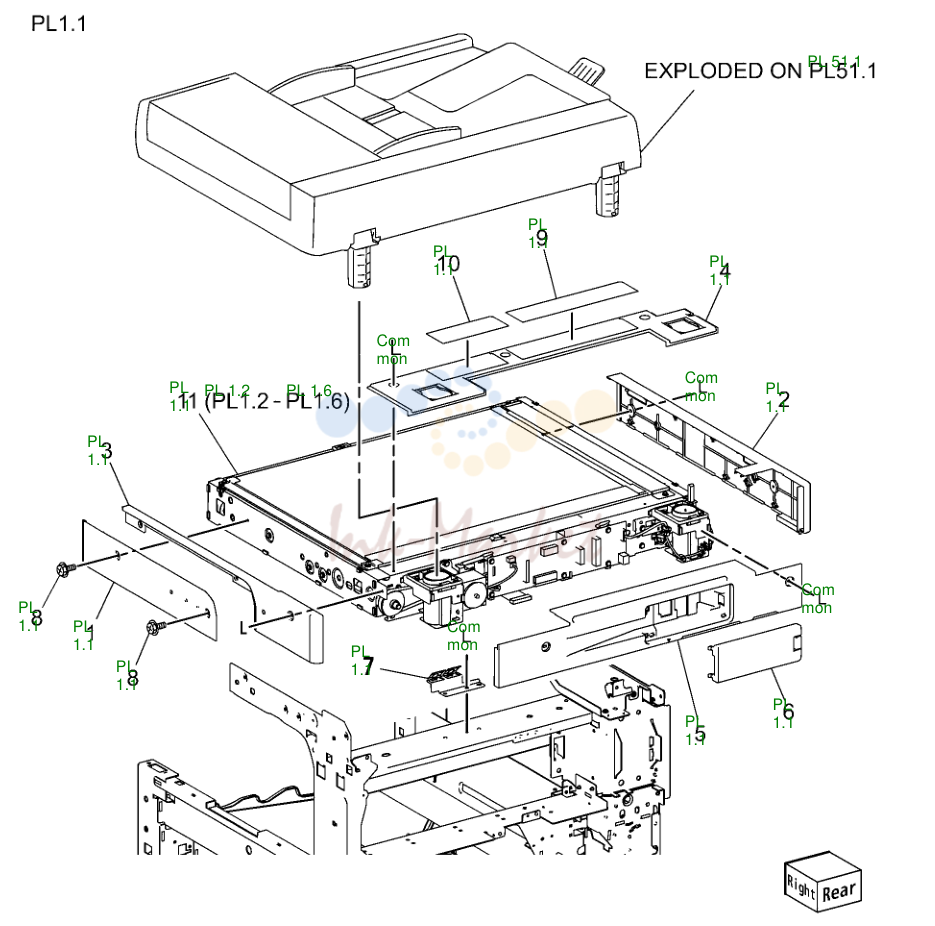

IIT Covers
| № | Артикул | Наименование |
|---|---|---|
| 6 | 848E49150 запросить цену → | DADF Connector крышка |
| 11 | 068K58732 запросить цену → | IIT в сборе 1.1 |

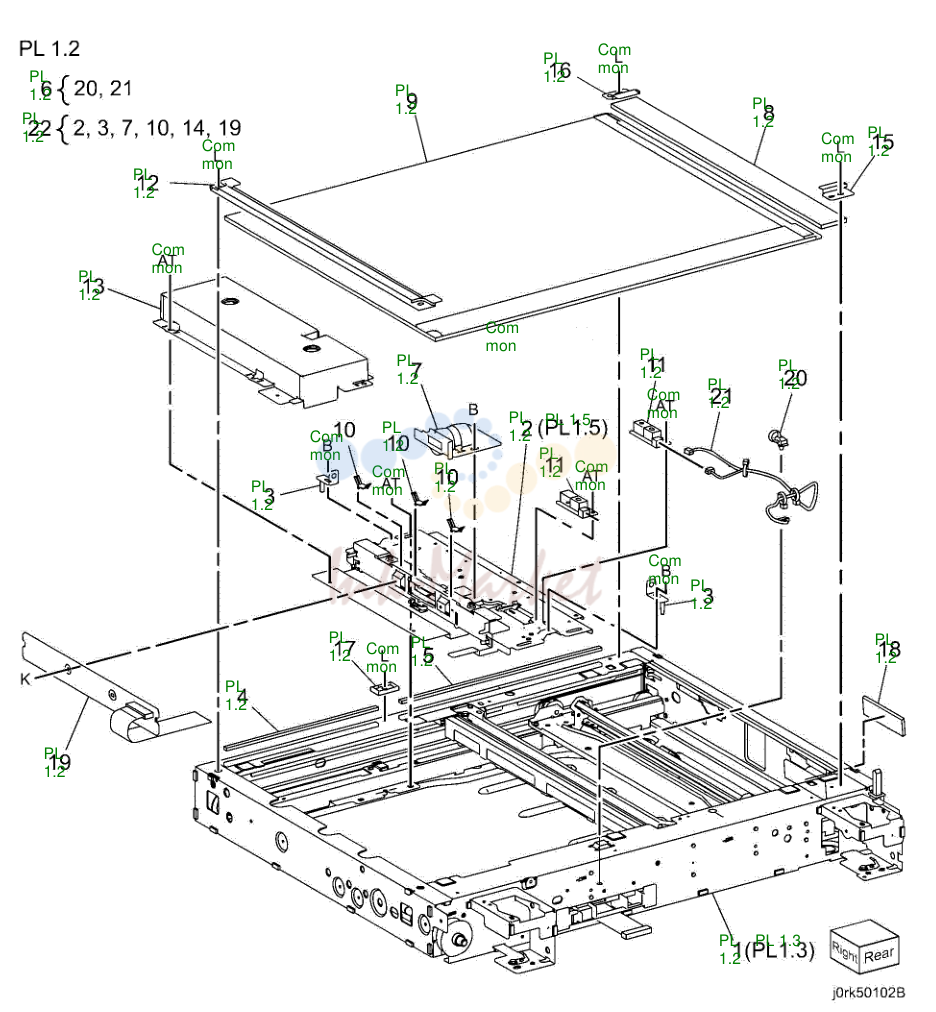

CCD Lens в сборе/Platen Glass
| № | Артикул | Наименование |
|---|---|---|
| 8 | 090K93320 запросить цену → | CVT Platen Glass |
| 9 | 090K93330 запросить цену → | Platen Glass |
| 11 | 130K64150 запросить цену → | APS датчик Com |
| 12 | 815E58941 запросить цену → | правый пластина mon |
| 15 | 849E15760 запросить цену → | задний Glass Support PL 1.2 |
| 16 | 849E22651 запросить цену → | передний Glass Support |
| 17 | 849E17911 запросить цену → | Glass Support |
| 22 | 604K57500 запросить цену → | Lens/CCD Kit |

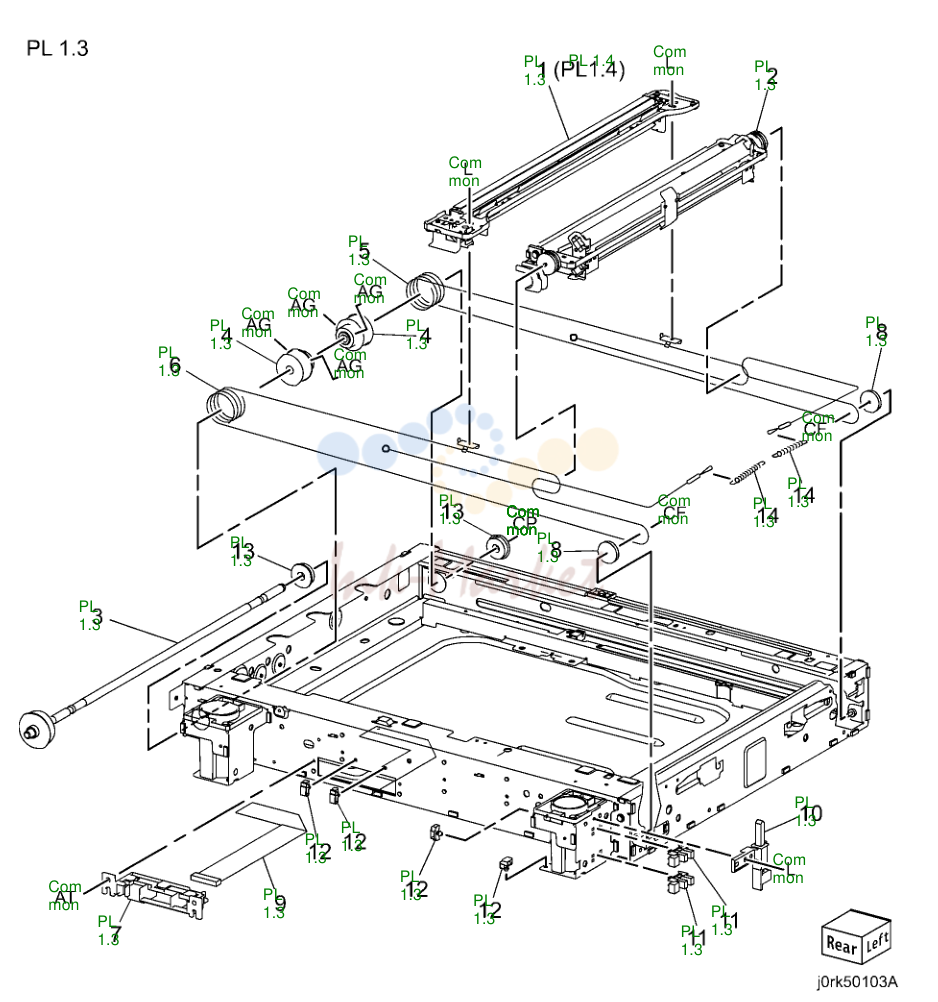

Full/Half Rate Carriage
| № | Артикул | Наименование |
|---|---|---|
| 1 | 041K96191 запросить цену → | Full Rate Carriage в сборе (ADJ |
| 2 | 041K96223 запросить цену → | Half Rate Carriage в сборе (ADJ |
| 3 | 006K88780 запросить цену → | Capstan вал |
| 4 | 020E47040 запросить цену → | Capstan Pulley |
| 5 | 012K96780 запросить цену → | передний Carriage шлейф |
| 6 | 012K96790 запросить цену → | задний Carriage шлейф |
| 8 | 020E37030 запросить цену → | Pulley |
| 9 | 117E31780 запросить цену → | шлейф |
| 10 | 120K92581 запросить цену → | актуатор в сборе Com |
| 11 | 930W00121 запросить цену → | Platen датчик, Angle датчик Com |
| 12 | 920W01235 запросить цену → | Clamp |
| 13 | 013E23640 запросить цену → | подшипник Com |
| 14 | 809E91540 запросить цену → | пружина |

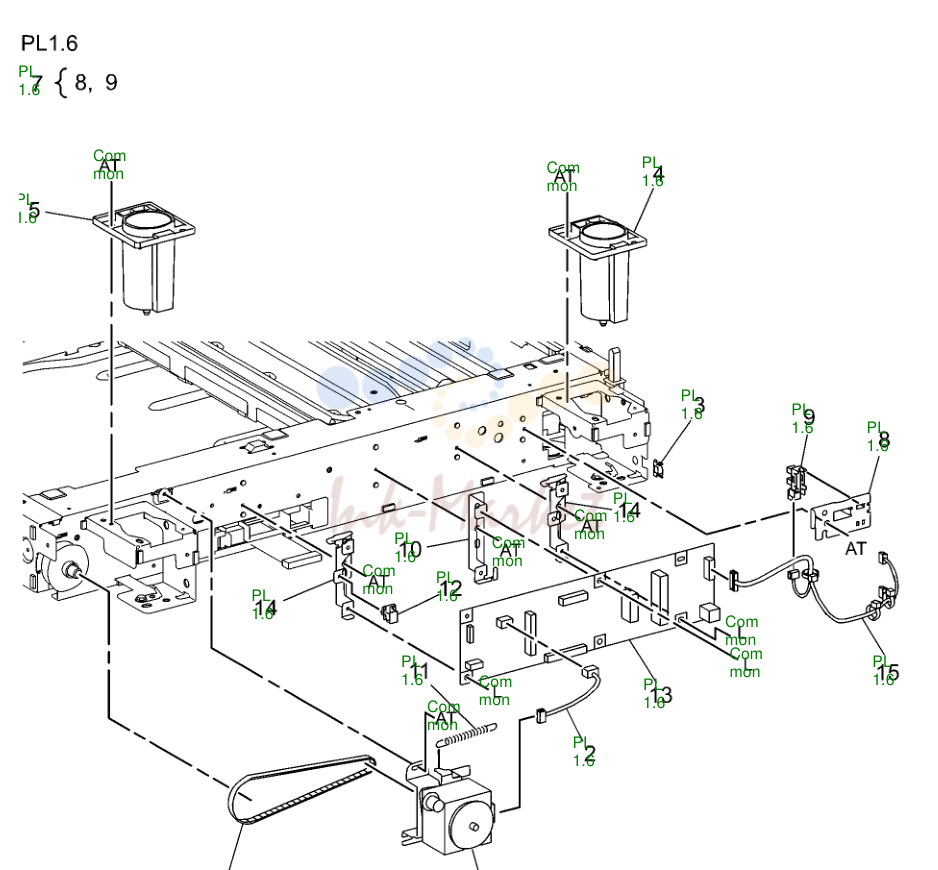

мотор/Transport плата
| № | Артикул | Наименование |
|---|---|---|
| 1 | 023E27590 запросить цену → | ремень |
| 2 | 962K83770 запросить цену → | мотор Wire жгут |
| 3 | 120E18070 запросить цену → | Clamp |
| 4 | 868E47600 запросить цену → | Hinge Support |
| 5 | 868E47610 запросить цену → | Hinge Support Com |
| 6 | 127K61330 запросить цену → | Carriage мотор mon |
| 7 | 130K76820 запросить цену → | IIT Registration датчик в сборе |
| 11 | 809E92410 запросить цену → | пружина |
| 12 | 920W01235 запросить цену → | Clamp |
| 13 | 960K60790 запросить цену → | IIT плата |

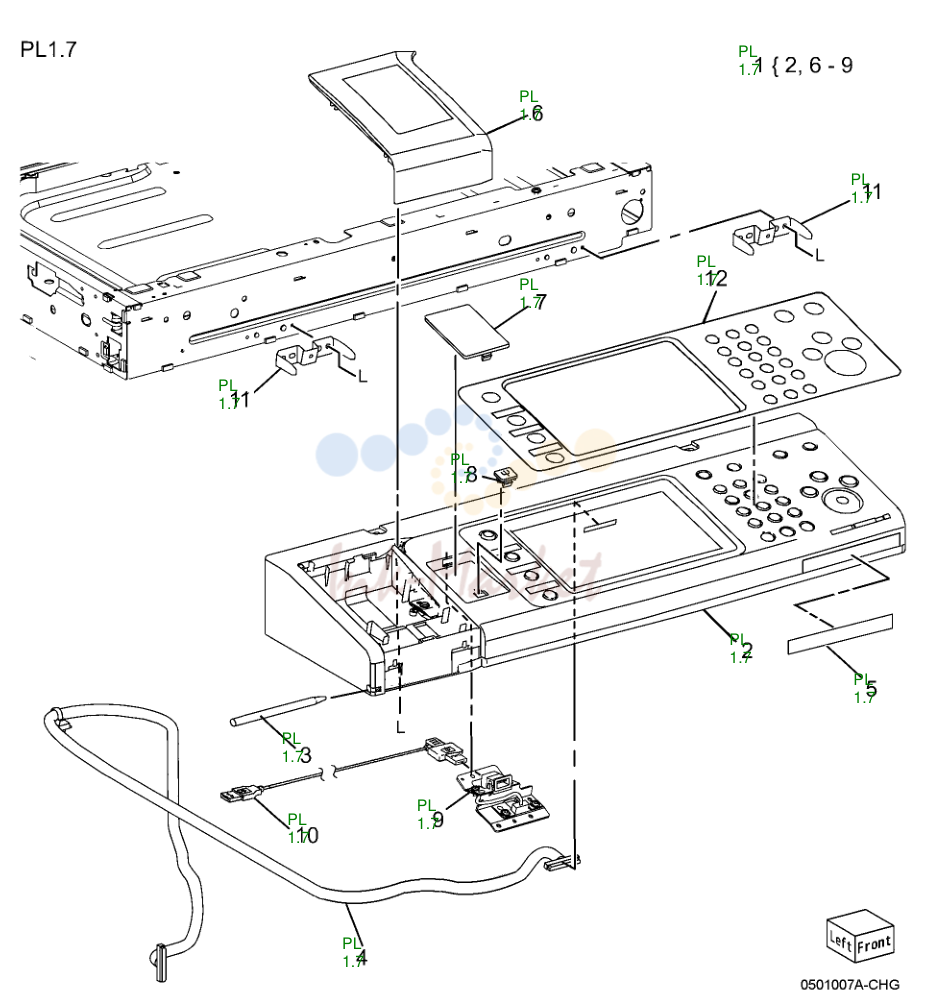

Control Panel
| № | Артикул | Наименование |
|---|---|---|
| 1 | 848K61880 запросить цену → | Control Panel в сборе (XC) |
| 848K61890 запросить цену → | Control Panel в сборе (XE) 1.7 | |
| 5 | 604K70430 запросить цену → | Name Label 1.7 |
| 7 | 848E55540 запросить цену → | USB крышка |
| 8 | 848E55551 запросить цену → | USB Cap крышка |
| 9 | 049K03760 запросить цену → | USB кронштейн в сборе |
| 10 | 962K84900 запросить цену → | UI USB шлейф |
| 11 | 868E43540 запросить цену → | кронштейн |
| 12 | 676K00030 запросить цену → | Spanish UI Overlay Label |
| 676K00020 запросить цену → | French UI Overlay Label | |
| 676K00040 запросить цену → | B/P UI Overlay Label |

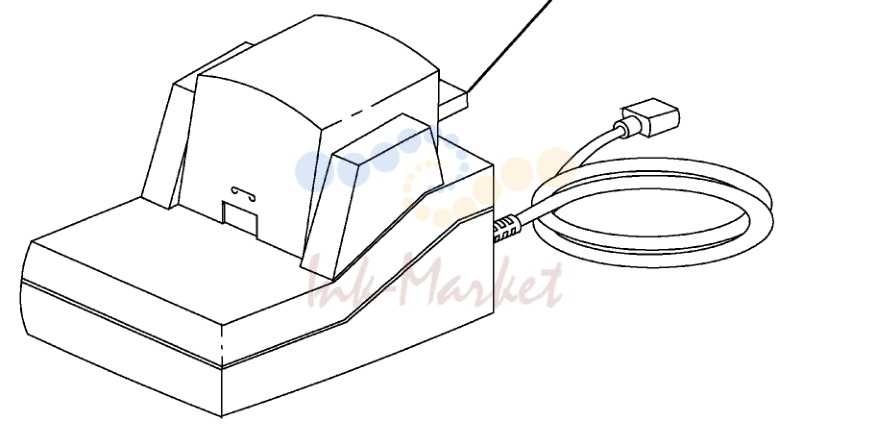

Convenience Stapler
| № | Артикул | Наименование |
|---|---|---|
| 1 | 604K35710 запросить цену → | Convenience Stapler (110V) |
| 604K35700 запросить цену → | Convenience Stapler (220V) |

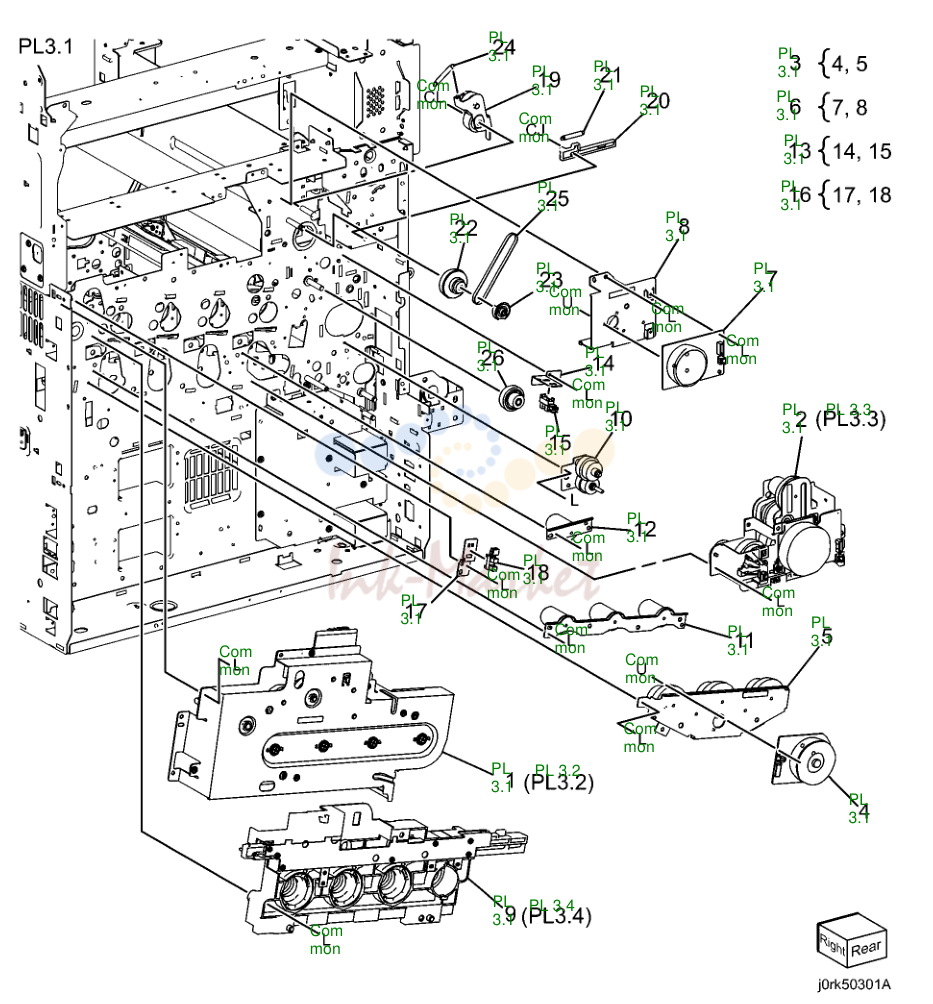

Drives (1 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 007K16701 запросить цену → | привод в сборе барабан / IBT (REP |
| 2 | 007K16691 под заказ | главный привод в сборе 3.1 |
| 3 | 007K18490 запросить цену → | девелопер привод в сборе (REP mon |
| 6 | 007K16721 запросить цену → | печь привод в сборе |
| 9 | 032K06532 под заказ | направляющая в сборе Link |
| 10 | 007K16951 запросить цену → | Duplex шестерня в сборе |
| 11 | 007K16982 запросить цену → | шестерня в сборе (Y, M, C) |
| 12 | 007K16971 запросить цену → | шестерня в сборе (K) |
| 13 | 130K76630 запросить цену → | датчик в сборе барабан (K) |
| 15 | 930W00123 запросить цену → | K барабан датчик |
| 16 | 130K76670 запросить цену → | FC барабан датчик в сборе |
| 19 | 068K69560 запросить цену → | печь кронштейн в сборе Com |
| 20 | 012E17730 запросить цену → | печь Link |
| 21 | 809E74950 запросить цену → | Link пружина |
| 22 | 807E31330 запросить цену → | Helical шестерня (40T/23T) |
| 23 | 005E30390 запросить цену → | печь Flange |
| 24 | 809E74960 запросить цену → | печь пружина |
| 25 | 423W10254 запросить цену → | Synchronous ремень |
| 26 | 807E31000 запросить цену → | Rack шестерня |

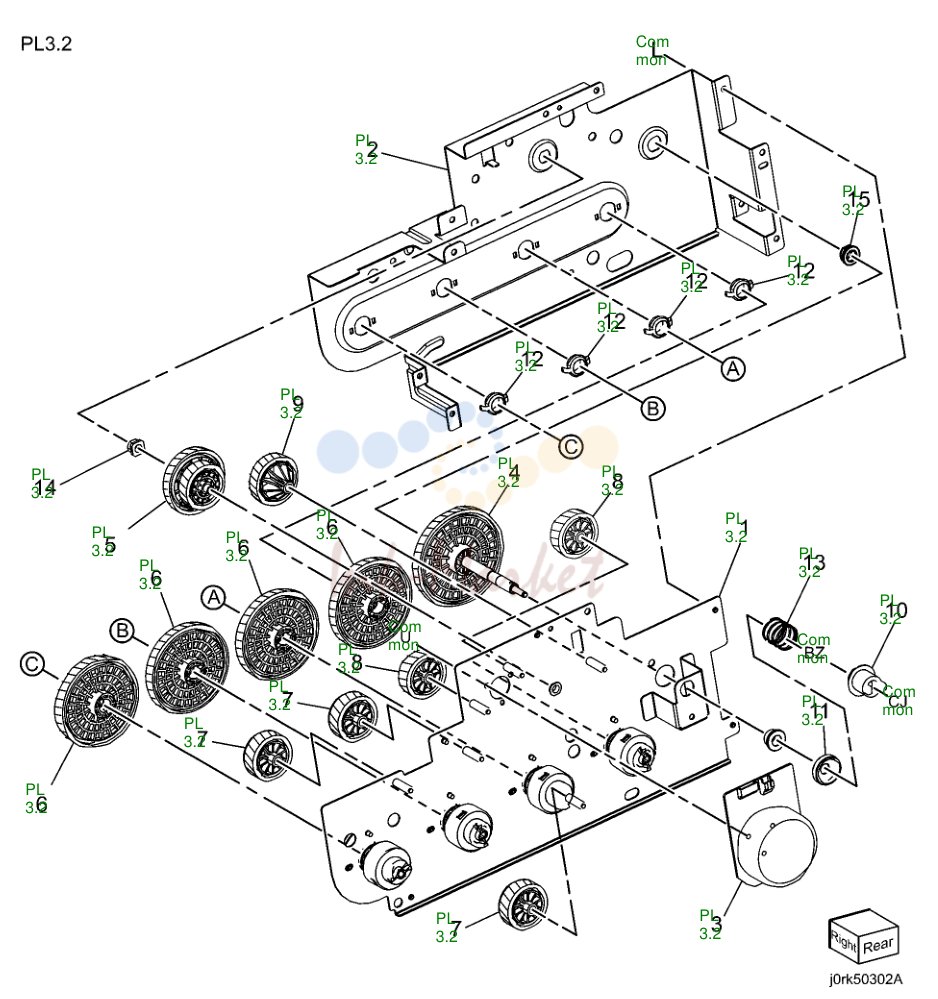

Drives (2 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 127K64110 запросить цену → | барабан мотор в сборе |
| 127K61161 запросить цену → | барабан мотор в сборе | |
| 14 | 413W11660 запросить цену → | Sleeve подшипник (P/O PL 3.1 Item 1) PL 3.2 3.2 |

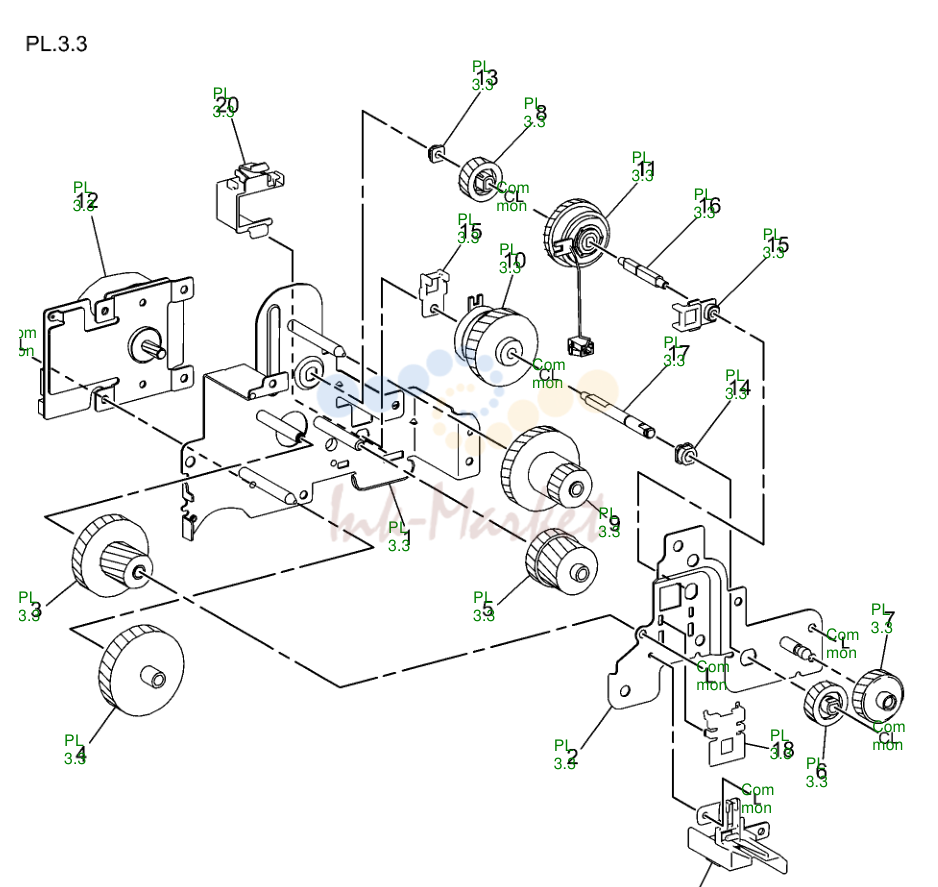

Drives (3 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 10 | 121K46371 под заказ | девелопер муфта в сборе |
| 11 | 121K46380 запросить цену → | муфта в сборе барабан |
| 12 | 127K61140 запросить цену → | Main мотор в сборе |
| 14 | 413W14660 запросить цену → | подшипник |

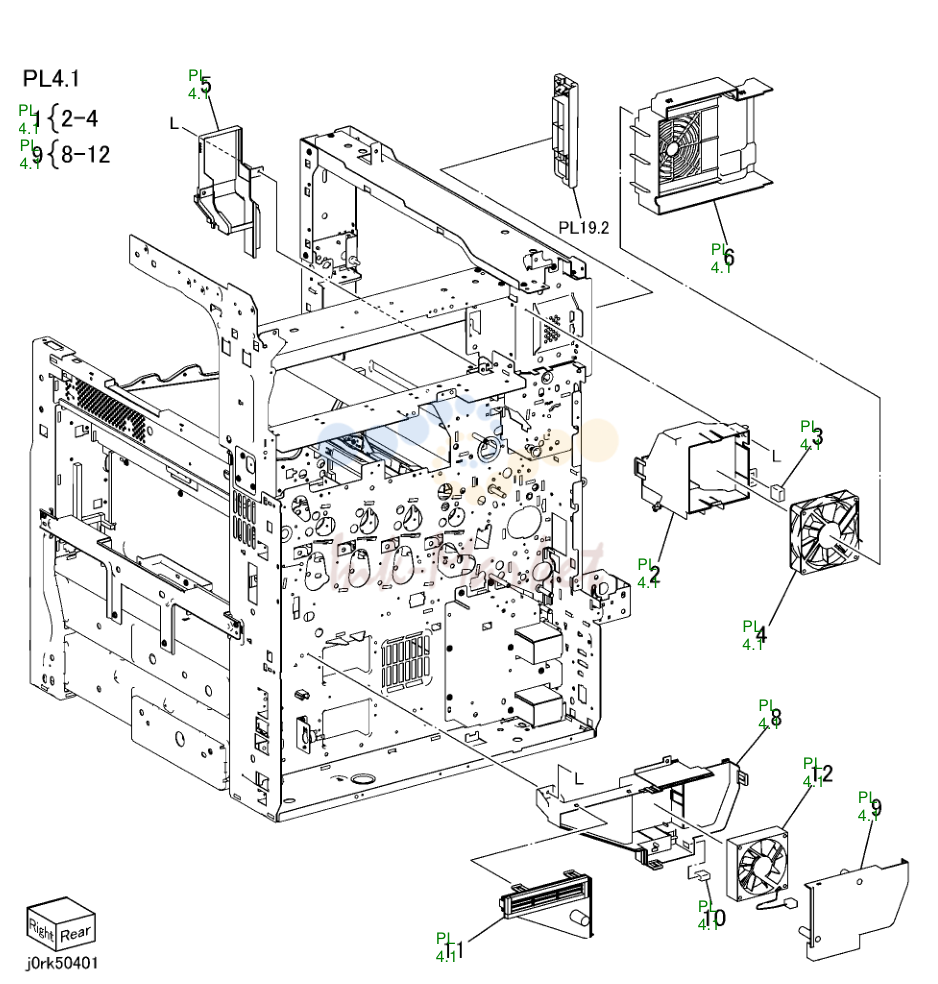

задний воздуховод Assemblies
| № | Артикул | Наименование |
|---|---|---|
| 1 | 054K41870 запросить цену → | печь воздуховод в сборе PL |
| 5 | 054K41910 запросить цену → | печь воздуховод в сборе (передний) |
| 7 | 054K41890 запросить цену → | задний воздуховод в сборе (P/O PL 4.1 |
| 12 | 127K61770 запросить цену → | LV задний Intake вентилятор в сборе (P/O |

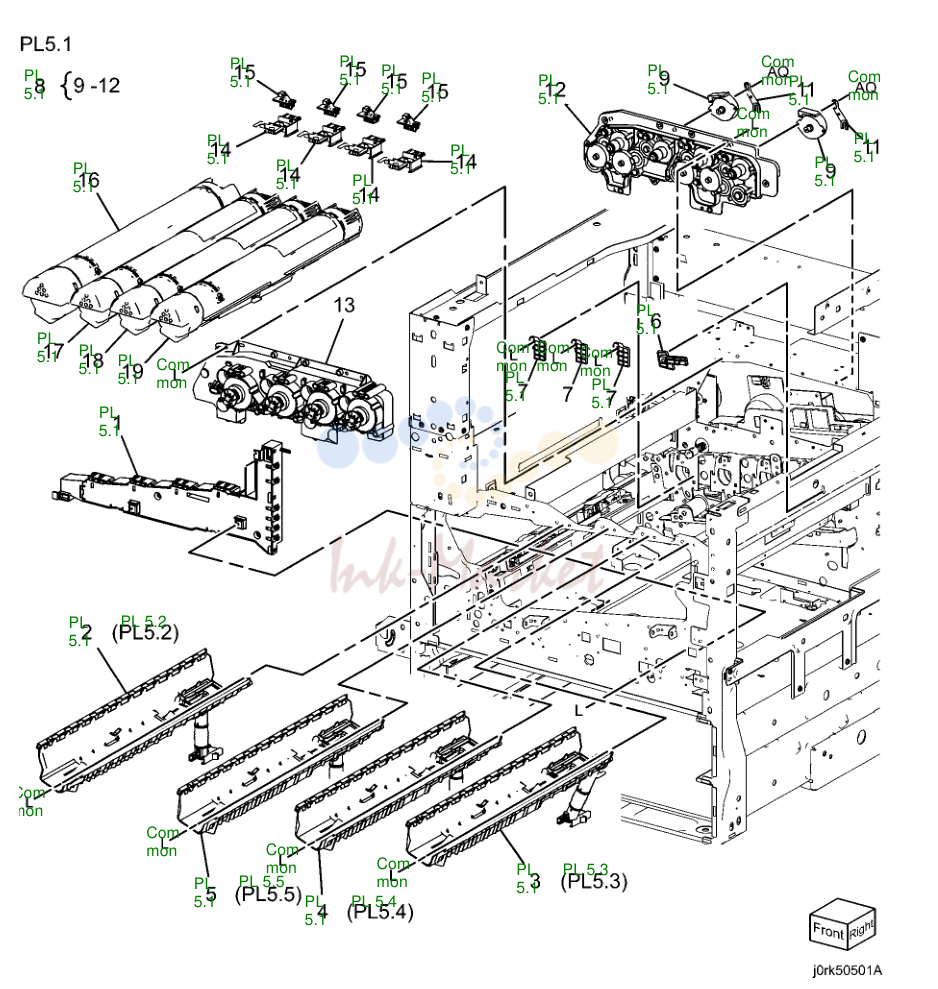

дозатор Base
| № | Артикул | Наименование |
|---|---|---|
| 1 | 848K38300 запросить цену → | High Voltage корпус в сборе PL Com |
| 2 | 094K93290 запросить цену → | дозатор в сборе (K) 5.1 5.1 mon |
| 3 | 094K93300 под заказ | дозатор в сборе (Y) Com |
| 4 | 094K93310 запросить цену → | дозатор в сборе (M) |
| 5 | 094K93320 запросить цену → | дозатор в сборе (C) 5.1 |
| 6 | 803E06450 запросить цену → | Stopper дозатор |
| 7 | 803E05630 запросить цену → | Stopper дозатор |
| 8 | 127K61210 запросить цену → | дозатор мотор в сборе (REP |
| 9 | 127K61220 запросить цену → | мотор в сборе (C, M, Y, K) |
| 13 | 848K38671 запросить цену → | дозатор крышка в сборе (REP |
| 14 | 019K11830 запросить цену → | CRUM держатель PL |
| 15 | 113K83390 запросить цену → | CRUM Coupler 5.1 |
| 16 | 006R01457 запросить цену → | тонер Cartridge (K) (Sold PL |
| 006R01453 запросить цену → | тонер Cartridge (K) (Metered | |
| 006R01461 ✓ в наличии | тонер Cartridge (K) (Sold DMO) | |
| 17 | 006R01456 запросить цену → | тонер Cartridge (C) (Metered |
| 006R01464 ✓ в наличии | тонер Cartridge (C) (Sold DMO) | |
| 006R01460 запросить цену → | тонер Cartridge (C) (Sold | |
| 18 | 006R01463 ✓ в наличии | тонер Cartridge (M) (Sold DMO) |
| 006R01455 под заказ | тонер Cartridge (M) (Metered | |
| 006R01459 запросить цену → | тонер Cartridge (M) (Sold | |
| 19 | 006R01458 запросить цену → | тонер Cartridge (Y) (Sold |
| 006R01454 ✓ в наличии | тонер Cartridge (Y) (Metered | |
| 006R01462 ✓ в наличии | тонер Cartridge (Y) (Sold DMO) |

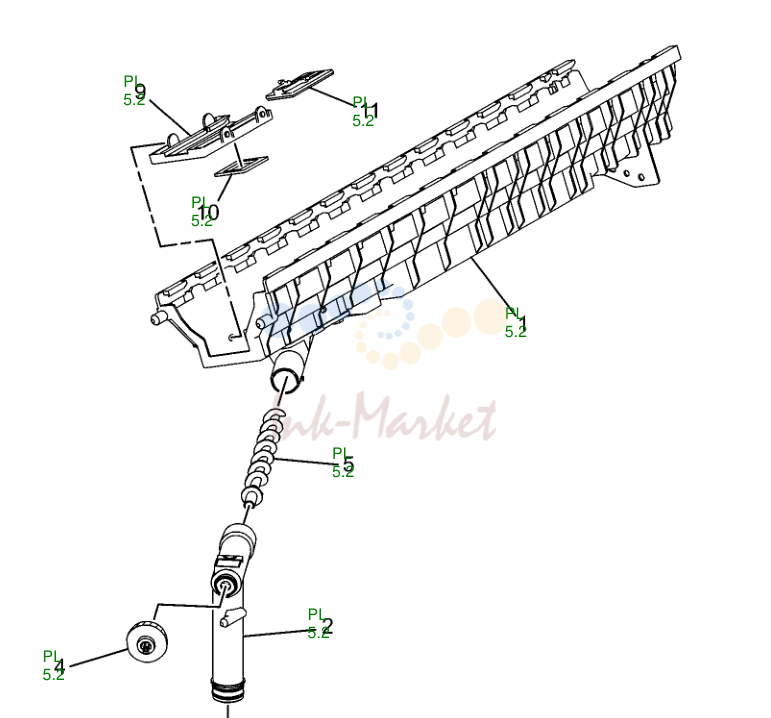

дозатор в сборе (K)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 011E24122 запросить цену → | Joint дозатор |
| 4 | 807E31211 запросить цену → | шестерня дозатор |
| 7 | 055K38272 запросить цену → | Joint Shutter в сборе (P/O PL 5.1 |
| 11 | 055K38260 запросить цену → | Shutter в сборе дозатор |

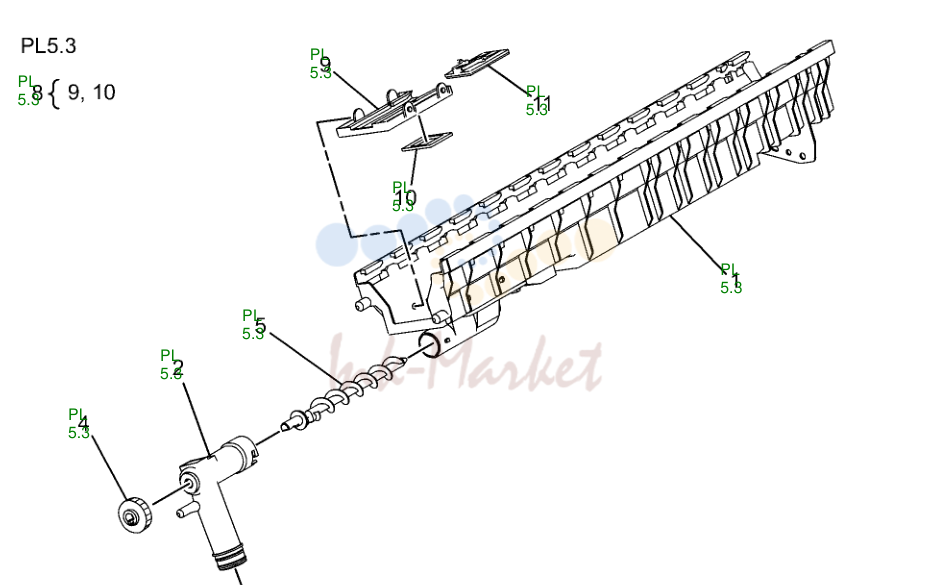

дозатор в сборе (Y)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 011E24134 запросить цену → | Joint дозатор |
| 4 | 807E31460 запросить цену → | шестерня дозатор |
| 807E31450 запросить цену → | шестерня дозатор | |
| 7 | 055K38272 запросить цену → | Shutter в сборе Joint (P/O PL 5.1 |
| 11 | 055K38260 запросить цену → | Shutter в сборе дозатор 5.3 |

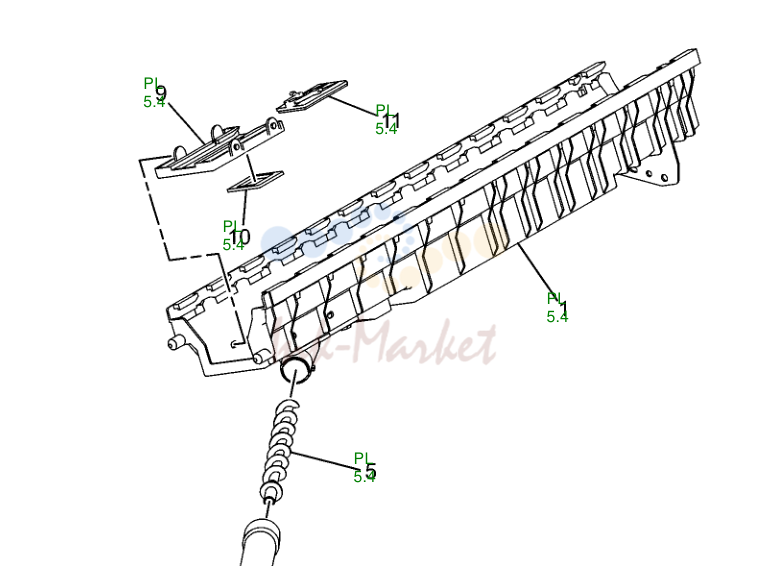

дозатор в сборе (M)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 011E24122 запросить цену → | Joint дозатор |
| 4 | 807E31470 запросить цену → | шестерня дозатор |
| 7 | 055K38272 запросить цену → | Shutter в сборе Joint (P/O PL 5.1 |
| 11 | 055K38260 запросить цену → | Shutter в сборе дозатор (Not |

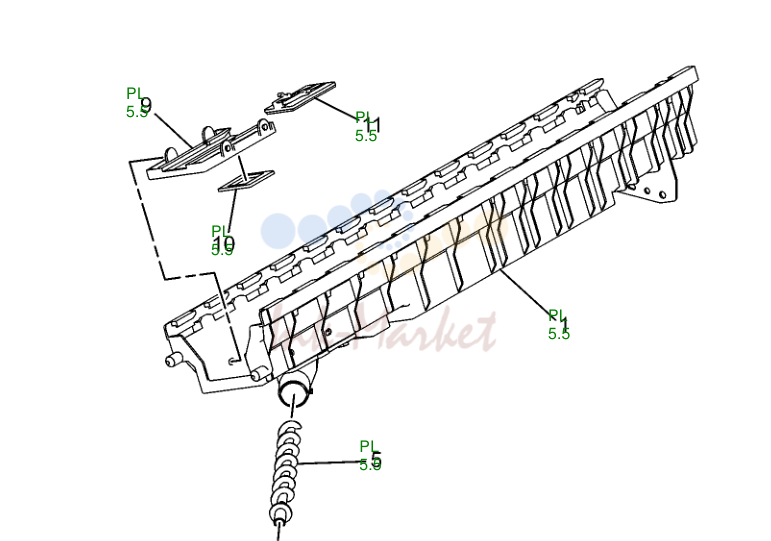

дозатор в сборе (C)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 011E24122 запросить цену → | Joint дозатор 5.5 |
| 4 | 807E31480 запросить цену → | шестерня дозатор |
| 7 | 055K38272 запросить цену → | Shutter в сборе Joint |
| 11 | 055K38260 запросить цену → | Shutter в сборе дозатор 5.5 |

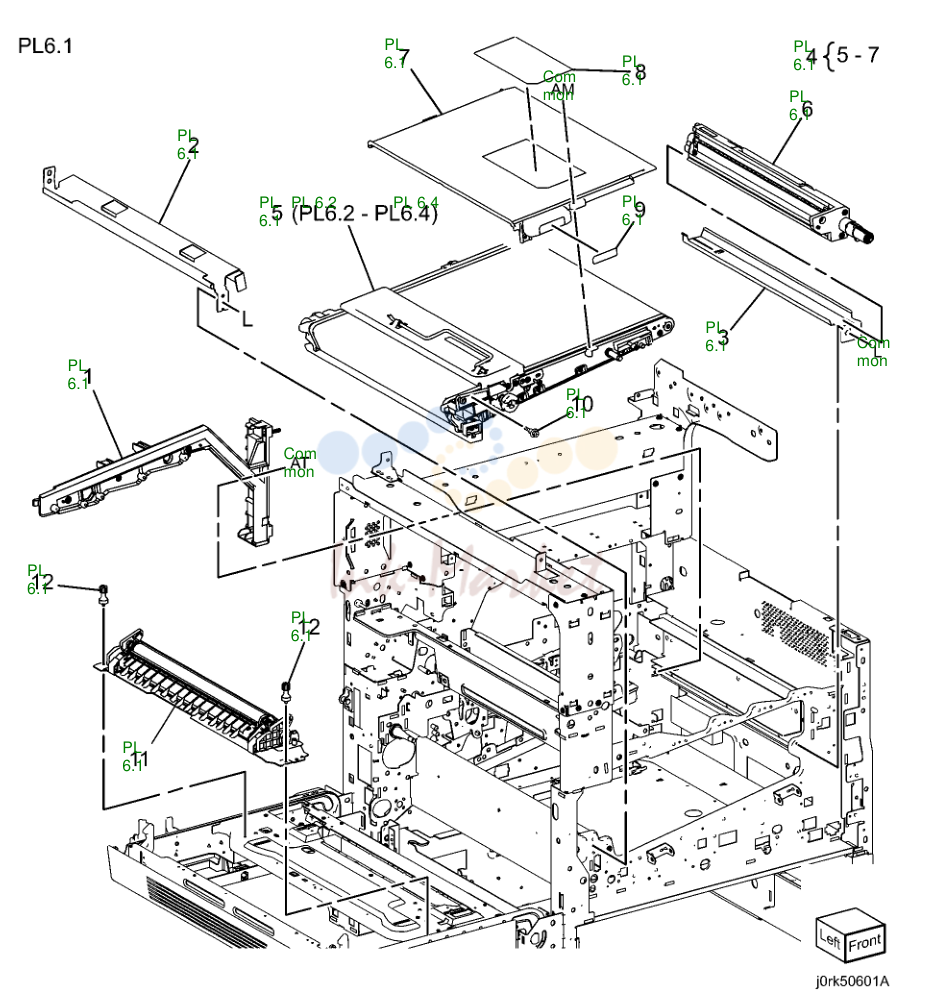

переноса в сборе (1 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 848K35350 запросить цену → | Conductor корпус в сборе Com |
| 3 | 032E35790 запросить цену → | Cleaner направляющая 6.1 |
| 4 | 001R00610 ✓ в наличии | IBT в сборе PL |
| 6 | 042K93990 запросить цену → | переноса ремень Cleaner в сборе |
| 11 | 008R13086 ✓ в наличии | 2nd BTR в сборе (REP 9.6, ADJ |
переноса в сборе (2 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 5 | 032E34761 запросить цену → | направляющая |
| 10 | 059K66112 запросить цену → | привод Roll в сборе (Not Spared) |
| 16 | 064K93512 ✓ в наличии | переноса ремень в сборе 6.2 |
| 24 | 809E99680 запросить цену → | пружина-Brake (Not Spared) PL |
печь в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 008R13087 запросить цену → | печь в сборе (110V) |
| 008R13088 ✓ в наличии | печь в сборе (220V) |
Development Base
| № | Артикул | Наименование |
|---|---|---|
| 4 | 032E35710 запросить цену → | направляющая 8.1 |
| 5 | 032E35720 запросить цену → | жгут направляющая |
| 6 | 604K58390 запросить цену → | Transmit кронштейн в сборе PL 8.2 PL |
| 7 | 122K94410 запросить цену → | Erase лампа в сборе (Y, M, C, K) |
| 8 | 801K42720 под заказ | 2nd рама в сборе |
| 9 | 809E91420 запросить цену → | пластина пружина |
| 11 | 868E49610 запросить цену → | Bottle Support |
| 13 | 806E32270 запросить цену → | Pivot вал |
| 14 | 013R00658 ✓ в наличии | барабан Cartridge (Y) |
| 15 | 013R00659 ✓ в наличии | барабан Cartridge (M) Com |
| 16 | 013R00660 ✓ в наличии | барабан Cartridge (C) mon |
| 17 | 013R00657 ✓ в наличии | барабан Cartridge (K) |
| 18 | 008R13089 ✓ в наличии | Waste тонер Bottle в сборе |
| 22 | 032K07140 запросить цену → | CRU направляющая в сборе (Y) (P/O PL |
| 23 | 032K07130 запросить цену → | CRU направляющая в сборе (M) (P/O PL |
| 24 | 032K07120 запросить цену → | CRU направляющая в сборе (C) (P/O PL PL PL |
| 25 | 032K07110 запросить цену → | CRU направляющая в сборе (K) (P/O PL |
направляющая в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | 116K91011 запросить цену → | CRUM Reader |
| 3 | 952K05560 запросить цену → | Xero жгут в сборе |
| 8 | 604K58420 запросить цену → | CRU Label Kit |
| 9 | 032K07120 запросить цену → | CRU направляющая в сборе (C) |
| 10 | 032K07130 запросить цену → | CRU направляющая в сборе (M) |
| 11 | 032K07140 запросить цену → | CRU направляющая в сборе (Y) |
2nd рама в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | 012K96770 запросить цену → | Link в сборе 8.3 |
| 7 | 803E06291 запросить цену → | Lock Handle |
| 8 | 807E32041 запросить цену → | Lock шестерня |
| 9 | 807E32051 запросить цену → | Coupling шестерня |
Tray в сборе (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 050K65078 запросить цену → | Tray 1/2/3/4 в сборе 9.1 |
| 2 | 010E93341 запросить цену → | Slide Lock Block |
| 8 | 003E76461 под заказ | передний Stopper 9.1 |
| 9 | 059E03500 запросить цену → | передний левый ролик PL |
| 10 | 059E03510 запросить цену → | передний правый ролик 9.1 |
| 11 | 110K11680 ✓ в наличии | Paper Size Switch в сборе |
| 12 | 014E45291 запросить цену → | Slide Lock Block |
| 14 | 604K58451 запросить цену → | Tray Label Kit |
Tray в сборе (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 007E78450 запросить цену → | шестерня (13/60T) (P/O PL 9.2 Item 9.2 |
| 3 | 007E78441 запросить цену → | шестерня (60T) (P/O PL 9.2 Item 20) |
| 4 | 807E13521 запросить цену → | Pinion |
| 7 | 038E26533 запросить цену → | End направляющая |
| 9 | 038E39090 запросить цену → | задний направляющая 9.2 |
| 12 | 059E03521 запросить цену → | задний ролик |
| 13 | 848K40411 запросить цену → | передний крышка в сборе |
| 14 | 848E48810 запросить цену → | передний Trim крышка (P/O PL 9.2 Item |
| 15 | 011E24670 запросить цену → | Tray рычаг (P/O PL 9.2 Item 13) |
| 16 | 003E75440 запросить цену → | защёлка PL |
| 17 | 809E75730 запросить цену → | защёлка пружина 9.2 |
| 18 | 019E71680 запросить цену → | Pad |
| 19 | 848E21140 запросить цену → | Storage крышка |
| 20 | 604K20541 запросить цену → | шестерня Kit |
Paper Transport
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059K66640 запросить цену → | Feeder 1/2 в сборе (REP 7.1 |
| 3 | 054E33802 запросить цену → | подачи Out направляющая |
Paper Feeder (1 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 6 | 930W00113 запросить цену → | No Paper датчик, Nudger Level |
| 8 | 120E22481 запросить цену → | актуатор |
Paper Feeder (2 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 604K56080 ✓ в наличии | Tray 1/2 подачи Roll Kit (REP 7.3 |
| 6 | 413W11660 запросить цену → | Sleeve подшипник (P/O PL 9.3 Item 1) |
| 9 | 807E20330 запросить цену → | шестерня (29T) |
| 10 | 005K08820 запросить цену → | муфта в сборе (25T) |
| 005K10090 запросить цену → | муфта в сборе (25T) | |
| 11 | 005K05890 под заказ | One-way муфта в сборе |
| 15 | 005K09290 запросить цену → | Friction муфта в сборе |
| 16 | 014E45030 запросить цену → | Spacer PL |
Paper Feeder (3 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 127K52790 запросить цену → | подачи/Lift мотор в сборе |
| 8 | 005K83081 запросить цену → | One Way муфта |
| 9 | 007K97870 запросить цену → | One Way шестерня |
Envelope Tray в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 604K70020 запросить цену → | Envelope Tray в сборе |
| 4 | 003E75440 запросить цену → | защёлка |
| 5 | 809E75730 запросить цену → | пружина |
| 6 | 038E26533 запросить цену → | End направляющая |
Tray Module (2T)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 848E50050 запросить цену → | нижний Tray крышка (Tray Only) |
| 5 | 014E59990 запросить цену → | Slide Lock Block |
| 6 | 010E93341 запросить цену → | Slide Lock Block |
| 7 | 110K11680 ✓ в наличии | Paper Size Switch датчик |
| 8 | 059E08410 запросить цену → | передний правый Roll |
| 9 | 003E75431 запросить цену → | Stopper |
| 10 | 059E03500 запросить цену → | передний левый Roll |
Tray 3/4
| № | Артикул | Наименование |
|---|---|---|
| 2 | 007E78450 запросить цену → | шестерня (13T/60T) (P/O PL 10.2 Item PL |
| 3 | 007E78441 запросить цену → | шестерня (60T) (P/O PL 10.2 Item 20) |
| 4 | 807E13521 запросить цену → | Pinion |
| 7 | 038E26533 запросить цену → | End направляющая PL |
| 9 | 038E39100 запросить цену → | направляющая |
| 12 | 059E03521 запросить цену → | Roll |
| 13 | 848K40411 запросить цену → | передний крышка в сборе |
| 14 | 848E48810 запросить цену → | передний крышка (P/O PL 10.2 Item 13) |
| 15 | 011E24670 запросить цену → | рычаг (P/O PL 10.2 Item 13) |
| 16 | 003E75440 запросить цену → | защёлка 10.2 |
| 17 | 809E75730 запросить цену → | защёлка пружина |
| 18 | 019K09580 запросить цену → | Pad PL |
| 20 | 604K20541 запросить цену → | шестерня Kit |
Feeder/ролик
| № | Артикул | Наименование |
|---|---|---|
| 2 | 059K26251 запросить цену → | Take Away Roll 3/4 10.3 |
| 4 | 054K42091 запросить цену → | направляющая в сборе 10.3 |
| 7 | 930W00111 под заказ | Tray Out датчик |
| 10 | 054K42080 запросить цену → | направляющая в сборе |
| 14 | 110E12220 запросить цену → | левый Hand Tray Module крышка |
| 15 | 413W14860 запросить цену → | подшипник |
| 16 | 059K66640 запросить цену → | Tray 3/4 Feeder в сборе (REP |
| 18 | 054E33802 запросить цену → | подачи Out направляющая 10.3 |
Tray 3/4 Feeder в сборе (1 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 6 | 930W00123 запросить цену → | Nudger Level датчик, No Paper mon |
| 8 | 120E22481 запросить цену → | актуатор 10.4 |
Tray 3/4 Feeder в сборе (2 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 604K56080 ✓ в наличии | подачи Roll, Nudger Roll, тормозной Roll |
| 9 | 807E20330 запросить цену → | шестерня (29T) |
| 10 | 005K83300 запросить цену → | муфта в сборе (25T) |
| 005K08820 запросить цену → | муфта в сборе (25T) | |
| 11 | 005K05890 под заказ | One Way муфта |
| 15 | 005K09290 запросить цену → | Friction муфта 10.5 |
| 16 | 014E45030 запросить цену → | Spacer |
Tray 3/4 Feeder в сборе (3 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 127K52790 запросить цену → | подачи/Lift Up мотор |
| 8 | 005K83081 запросить цену → | One Way муфта |
| 9 | 007K97870 запросить цену → | One Way шестерня |
Electrical
| № | Артикул | Наименование |
|---|---|---|
| 1 | 807E20700 запросить цену → | шестерня (34T) PL PL |
| 2 | 807E20710 запросить цену → | шестерня (26T) PL 10.7 |
| 3 | 807E20720 запросить цену → | шестерня (39T) 10.7 |
| 7 | 960K49613 запросить цену → | Tray Module плата |
| 13 | 604K58360 запросить цену → | Take Away мотор Kit |
Covers
| № | Артикул | Наименование |
|---|---|---|
| 1 | 017K94910 запросить цену → | Adjuster Foot в сборе |
| 2 | 848E52692 запросить цену → | Side Foot крышка |
| 3 | 868E51270 запросить цену → | Side Foot кронштейн |
| 11 | 848K37443 запросить цену → | левый Hand крышка в сборе |
| 12 | 604K58371 запросить цену → | Swivel Caster Kit |
| 13 | 604K58460 запросить цену → | Caster Kit |
MSI Feeder в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059K66803 запросить цену → | MSI Feeder в сборе |
| 3 | 801E13601 запросить цену → | верхний MSI рама (P/O PL 13.1 |
| 4 | 120E32540 запросить цену → | актуатор mon PL |
| 5 | 054E42992 запросить цену → | MSI направляющая (P/O PL 13.1 Item 1) |
| 7 | 054E42471 запросить цену → | Low направляющая (P/O PL 13.1 Item 1) |
| 11 | 604K58400 запросить цену → | Label Kit |
нижний рама в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | 059K66550 запросить цену → | подачи Roll в сборе |
| 3 | 059K66541 под заказ | подачи ролик |
| 7 | 019K09420 ✓ в наличии | MSI тормозной Pad в сборе |
| 13 | 121E92780 запросить цену → | подачи соленоид PL |
| 14 | 807E31892 запросить цену → | Cam шестерня |
| 15 | 807E31851 запросить цену → | захват бумаги шестерня 13.2 |
| 17 | 011E24261 запросить цену → | привод рычаг PL |
| 22 | 930W00123 запросить цену → | Photo датчик Com |
| 23 | 413W14860 запросить цену → | Plastic подшипник Sleeve |
| 26 | 050K65080 запросить цену → | MSI Tray в сборе |
нижний Tray в сборе
| № | Артикул | Наименование |
|---|---|---|
| 4 | 130K70661 запросить цену → | MSI Paper Size датчик |
| 7 | 007E79700 запросить цену → | шестерня Pinion |
| 12 | 809E49930 запросить цену → | датчик пружина |
| 13 | 012E11760 запросить цену → | датчик Link |
левый Hand в сборе (1 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 110K17081 запросить цену → | Interlock Switch в сборе |
| 4 | 848K41415 запросить цену → | левый Hand крышка в сборе (REP |
| 5 | 896E89601 запросить цену → | Label |
левый Hand в сборе (2 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 801K44250 запросить цену → | левый рама в сборе |
| 6 | 011E24160 запросить цену → | передний рычаг защёлка 14.2 |
| 7 | 011E24180 запросить цену → | задний рычаг защёлка |
| 9 | 120E32491 запросить цену → | левый Hand актуатор |
| 10 | 120E32501 запросить цену → | актуатор |
| 12 | 849E95630 запросить цену → | левый задний Support |
| 13 | 868E48840 запросить цену → | левый передний Support PL PL |
| 14 | 962K83891 запросить цену → | левый жгут в сборе 14.2 |
левый Hand в сборе (3 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 054K42320 запросить цену → | Pinch направляющая в сборе |
| 5 | 054K42300 запросить цену → | Take Away Pinch направляющая в сборе |
| 8 | 019E77251 запросить цену → | датчик держатель (Not Spared) |
левый Hand в сборе (4 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 059K75050 запросить цену → | Duplex Transport в сборе (REP |
| 3 | 054E34165 запросить цену → | левый крышка направляющая |
| 4 | 848K38910 запросить цену → | Duplex крышка в сборе |
| 9 | 049K03370 запросить цену → | Duplex кронштейн в сборе |
| 10 | 898E25020 запросить цену → | Caution муфта Label |
Duplex в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059K67004 запросить цену → | Duplex Transport в сборе |
| 6 | 023E27550 запросить цену → | Duplex ремень |
| 7 | 023E27560 запросить цену → | Duplex ремень |
| 8 | 020E45140 запросить цену → | Pulley (P/O PL 14.5 Item 1) |
| 9 | 930W00123 запросить цену → | Duplex Wait датчик |
| 14 | 413W14660 запросить цену → | подшипник Sleeve Com |
| 15 | 121K46400 запросить цену → | Duplex муфта в сборе |
| 20 | 803E11980 запросить цену → | Stopper |
| 21 | 005E33020 запросить цену → | муфта в сборе |
| 22 | 803E11700 запросить цену → | Stopper |
Registration Transport в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059K66932 запросить цену → | Registration Transport в сборе PL 15.1 |
| 2 | 121K41242 запросить цену → | Take Away привод муфта в сборе Com |
| 3 | 806E32201 запросить цену → | Take Away вал (P/O PL 15.1 Item mon |
| 8 | 059K66561 под заказ | High Take Away Roll в сборе 15.1 PL mon |
| 16 | 054K42330 запросить цену → | Fold Out направляющая в сборе |
| 18 | 110E11580 запросить цену → | Idler Switch 15.1 |
| 21 | 848K38900 запросить цену → | левый Low крышка в сборе |
Registration Transport в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | 059K74360 запросить цену → | Registration ролик в сборе |
| 3 | 121K41201 запросить цену → | Registration муфта в сборе |
| 4 | 059K66430 запросить цену → | Take Away ролик в сборе |
| 5 | 413W11860 запросить цену → | Sleeve подшипник Com |
| 6 | 413W77559 запросить цену → | подшипник 15.2 |
| 8 | 807E31610 запросить цену → | шестерня (23T) |
| 14 | 013E40520 запросить цену → | подшипник mon |
| 15 | 130K76880 запросить цену → | Registrtion датчик в сборе |
выход 1/OCT, выход 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 801K25651 запросить цену → | выход/OCT в сборе |
| 7 | 055E58970 запросить цену → | Center выход Guard |
| 8 | 848K14620 запросить цену → | мотор крышка в сборе |
| 9 | 930W00113 запросить цену → | выход OCT, Home Position датчик |
| 1 | 930W00123 запросить цену → | выход OCT Home Position датчик |
| 10 | 807E20620 запросить цену → | шестерня (19T) |
| 11 | 013E33410 запросить цену → | подшипник |
| 12 | 054K42141 запросить цену → | направляющая в сборе (P/O PL 17.1 Item |
| 13 | 036K92030 запросить цену → | Weight в сборе |
| 14 | 050E25690 запросить цену → | Small верхний Tray |
| 15 | 059K74461 запросить цену → | выход Transport в сборе (REP |
| 16 | 050E27801 запросить цену → | выход Tray |
выход 1/OCT
| № | Артикул | Наименование |
|---|---|---|
| 4 | 413W11660 запросить цену → | Sleeve подшипник (P/O PL 17.1 Item PL |
| 5 | 059K65781 запросить цену → | Pinch Roll в сборе |
| 6 | 055E57522 запросить цену → | выход направляющая |
выход 2 (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 003E75360 запросить цену → | выход Stopper |
| 2 | 003E76760 запросить цену → | выход передний Stopper |
| 6 | 059K53741 запросить цену → | Inverter ролик в сборе |
| 7 | 127K61091 запросить цену → | выход мотор в сборе |
выход 2 (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 7 | 055E57522 запросить цену → | выход Guard |
| 8 | 059K65781 запросить цену → | выход Pinch Roll в сборе |
| 11 | 059E98780 запросить цену → | актуатор ролик mon |
| 12 | 110E11580 запросить цену → | In Line Switch |
| 13 | 120E29430 запросить цену → | выход актуатор |
| 14 | 921W11601 запросить цену → | соленоид в сборе (Deleted) PL Com |
| 16 | 809E37332 запросить цену → | актуатор пружина PL |
| 23 | 930W00123 запросить цену → | выход датчик |
| 2 | 930W00113 запросить цену → | выход датчик (XC) |
| 25 | 059K67972 запросить цену → | Pinch Roll в сборе |
Полный список запчастей доступен по запросу.
комментарии
