Xerox WorkCentre 7120 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- IIT Covers
- CCD Lens в сборе/Platen Glass
- Full/Half Rate Carriage
- мотор/Transport плата
- Control Panel
- Drives (1 of 4)
- Drives (3 of 4)
- задний воздуховод Assemblies
- дозатор Base
- дозатор в сборе (K)
- дозатор в сборе (Y)
- дозатор в сборе (M)
- дозатор в сборе (C)
- переноса в сборе (1 of 4)
- переноса в сборе (2 of 4)
- печь в сборе

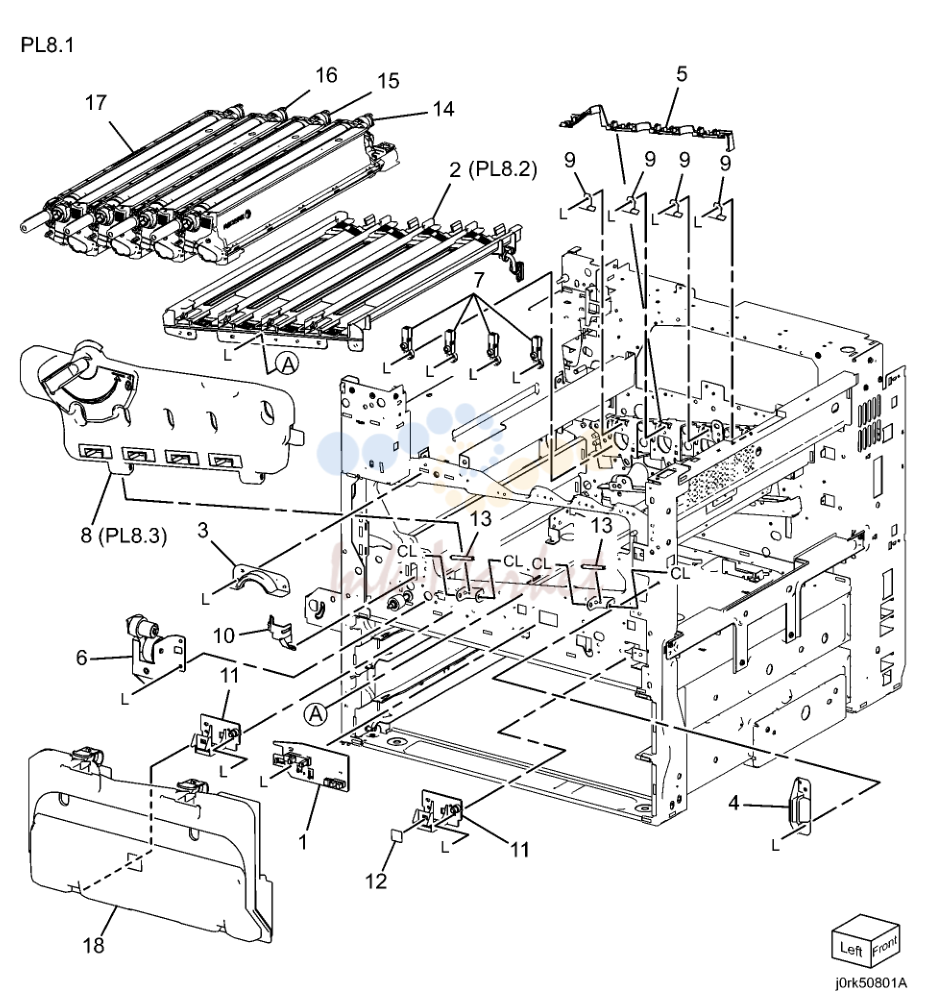

- Development Base

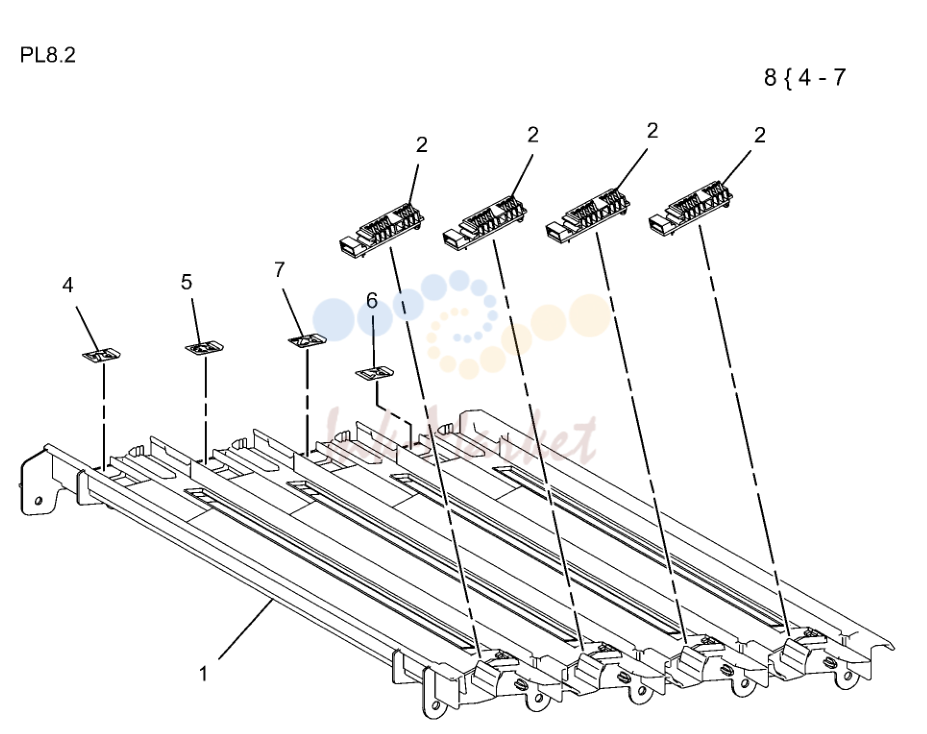

- направляющая в сборе

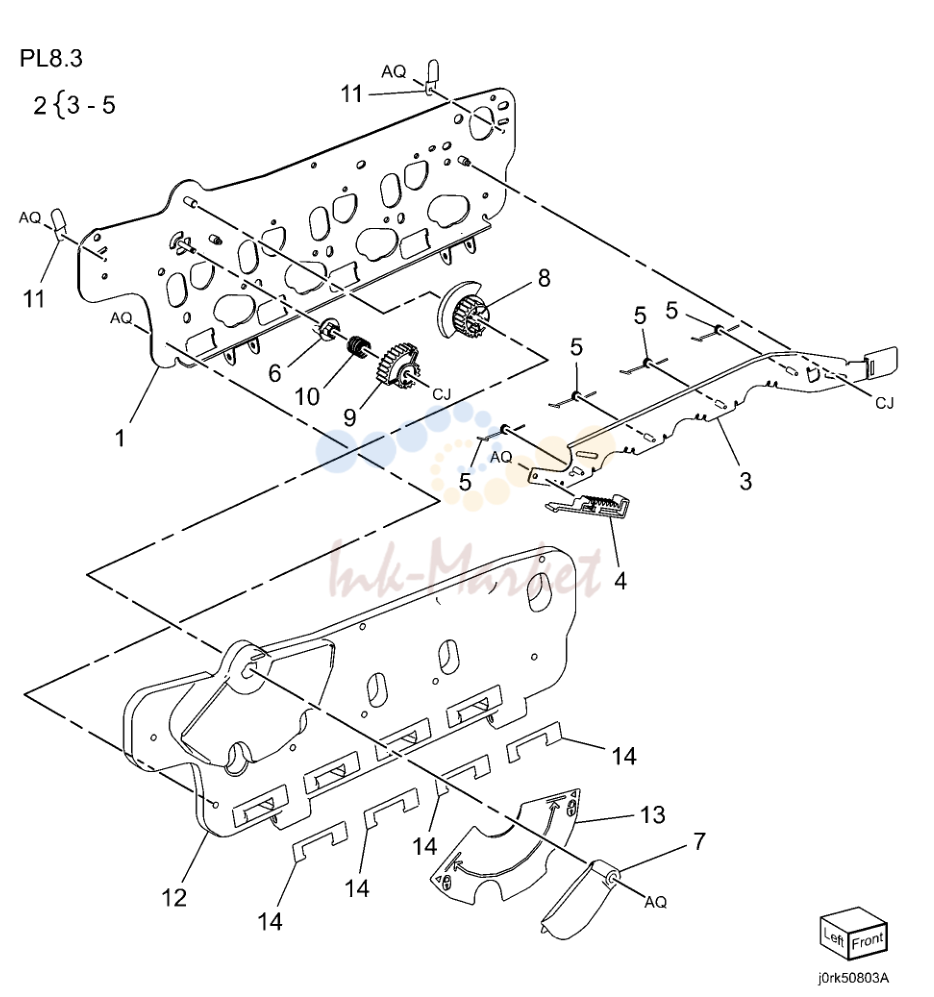

- 2nd рама в сборе

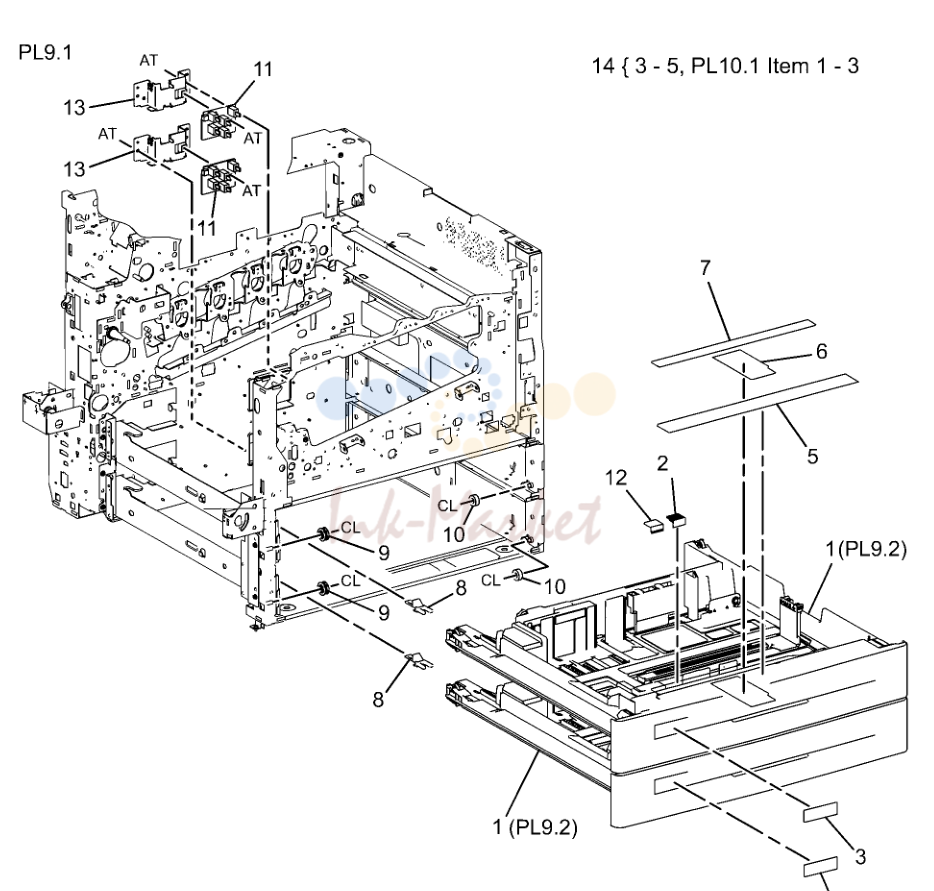

- Tray 1/2 (1 of 2)

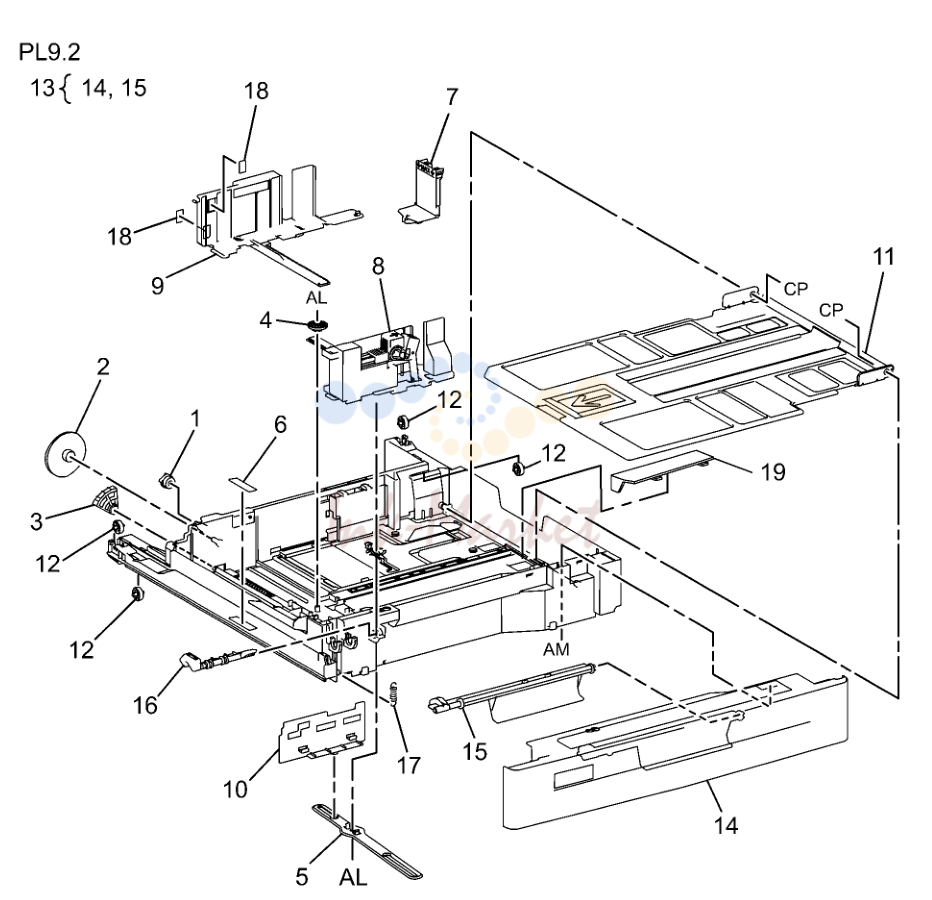

- Tray 1/2 (2 of 2)

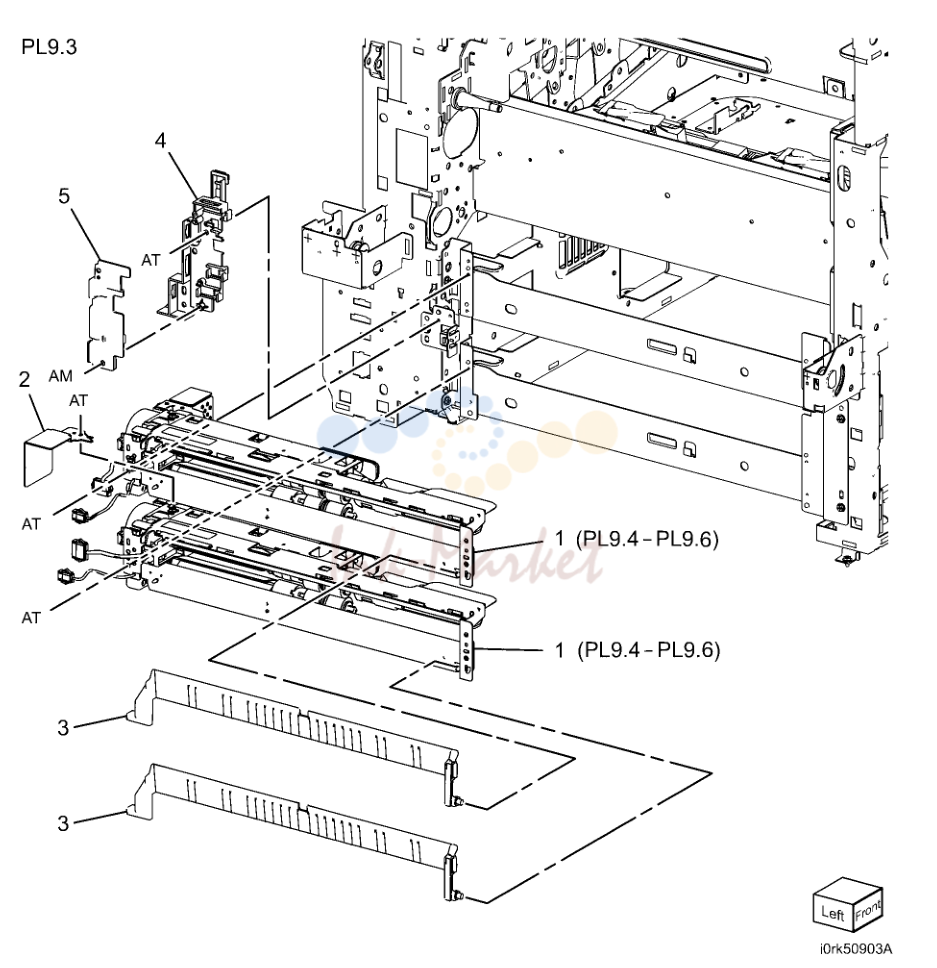

- Paper Transport

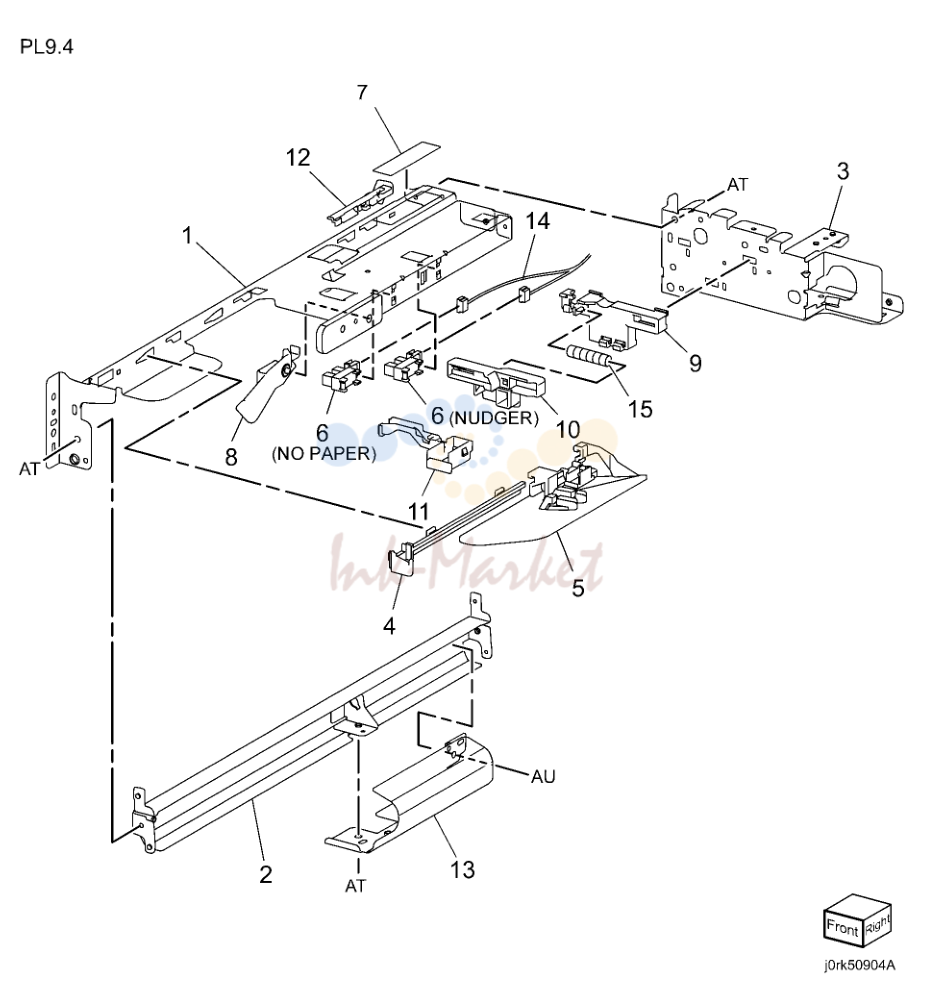

- Paper Feeder (1 of 3)
- Paper Feeder (2 of 3)

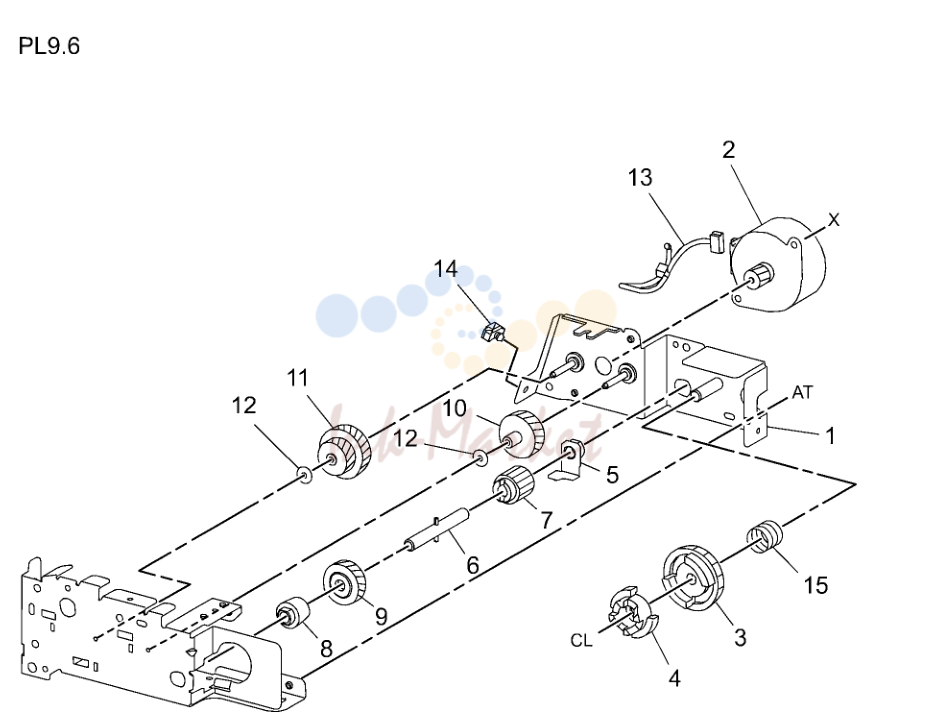

- Paper Feeder (3 of 3)
- Tray Module (2T)
- Tray 3/4

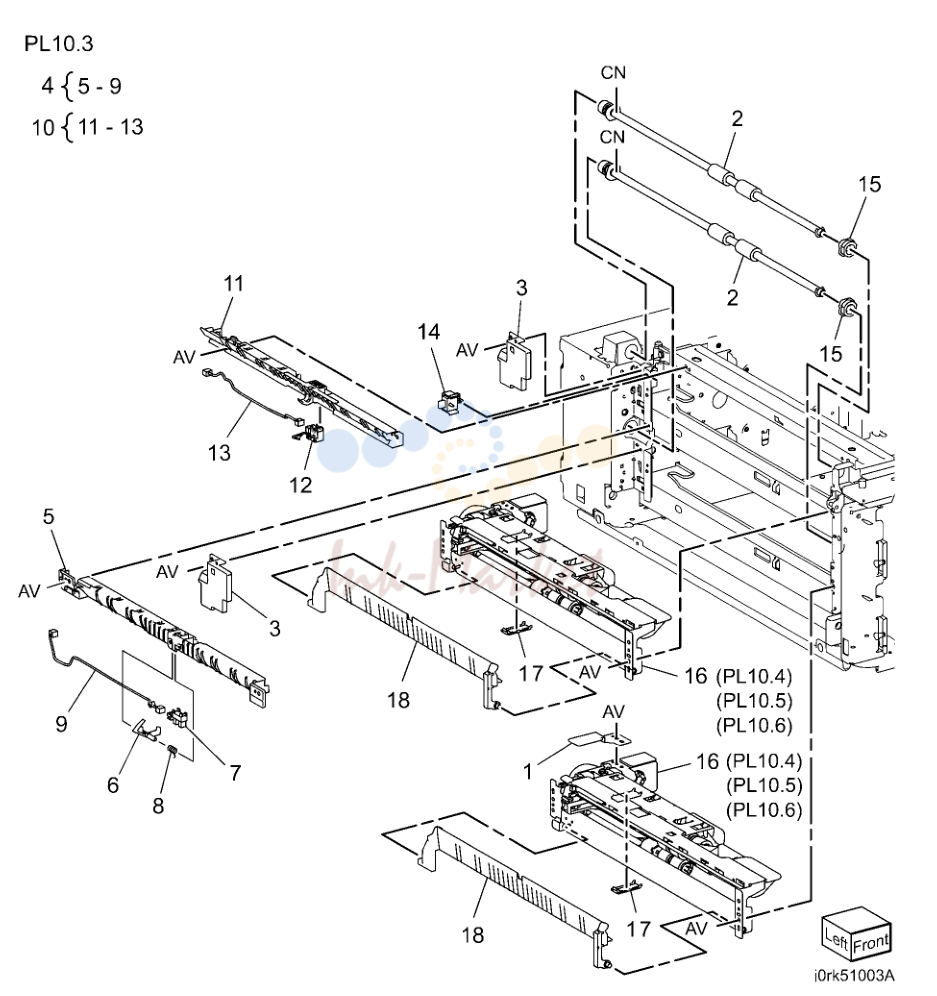

- Feeder/ролик

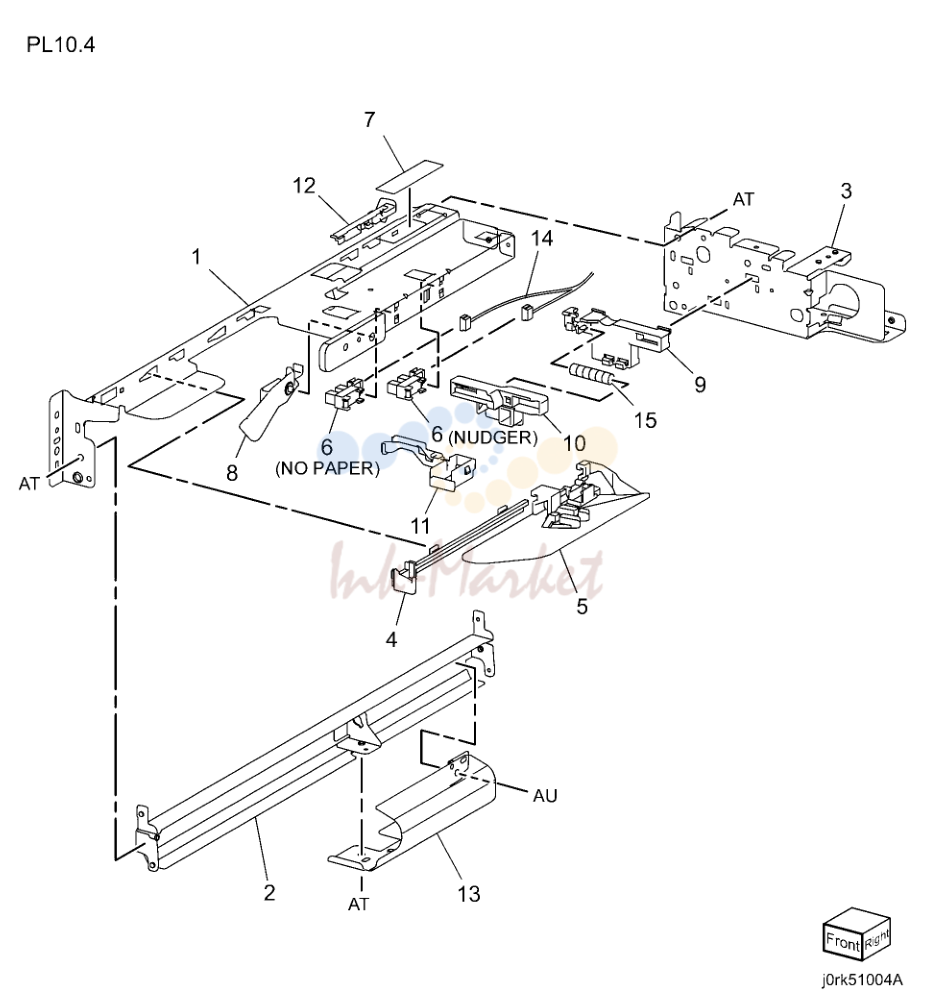

- Tray 3/4 Feeder в сборе (1 of 3)

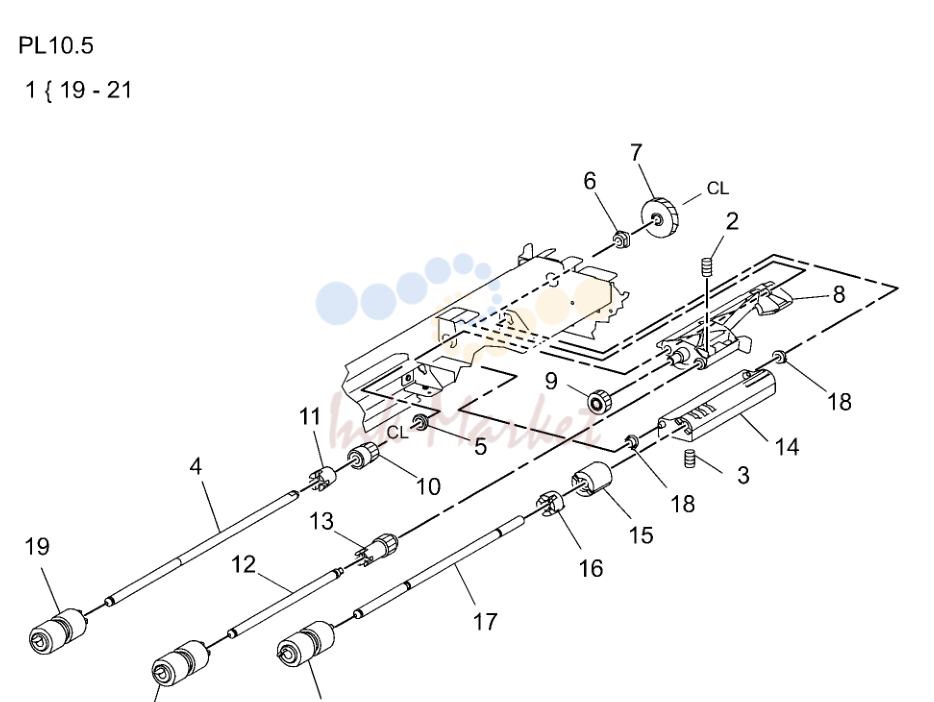

- Tray 3/4 Feeder в сборе (2 of 3)

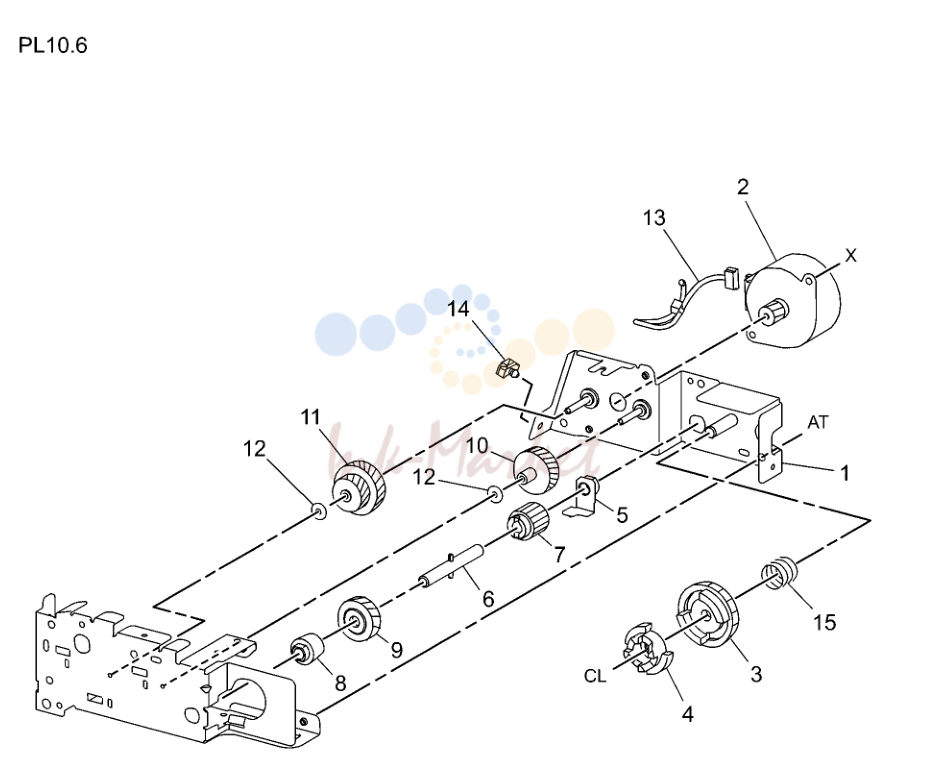

- Tray 3/4 Feeder в сборе (3 of 3)
- Electrical

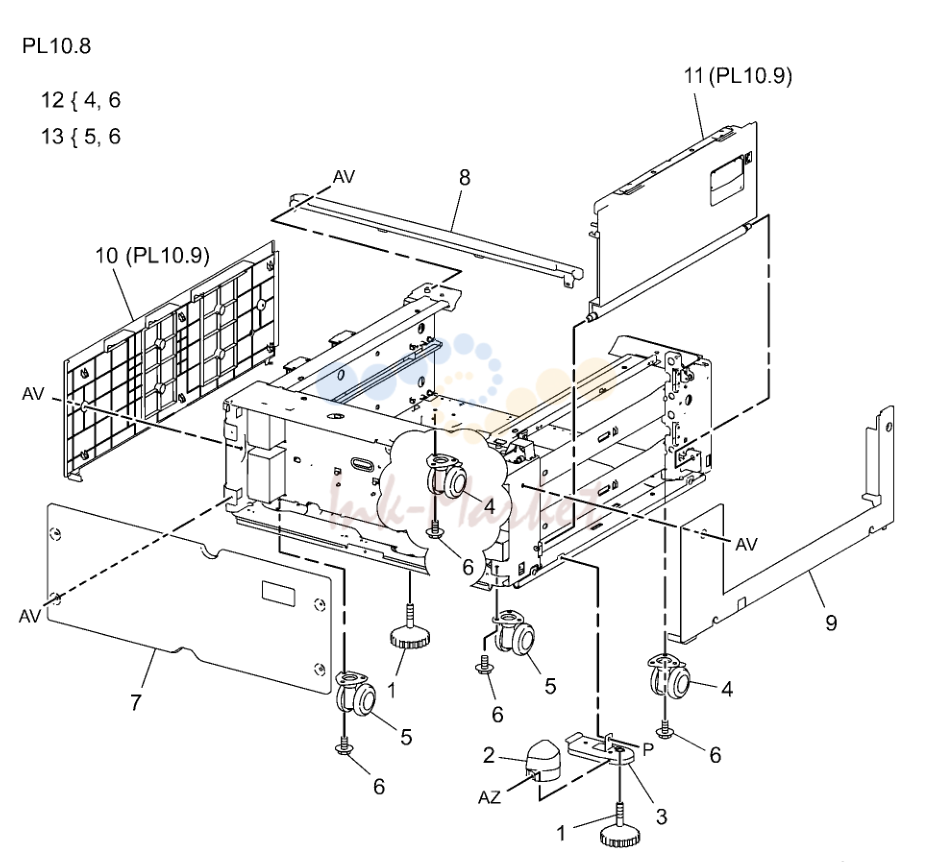

- Covers
- MSI Feeder в сборе

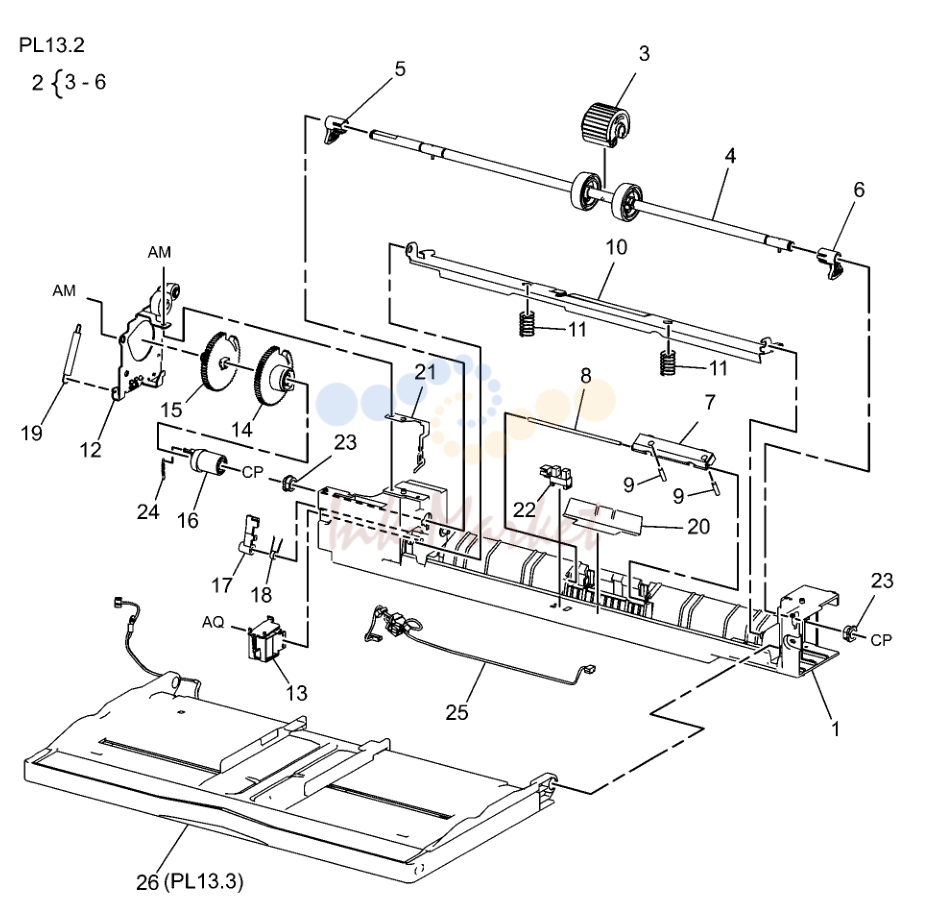

- нижний рама в сборе

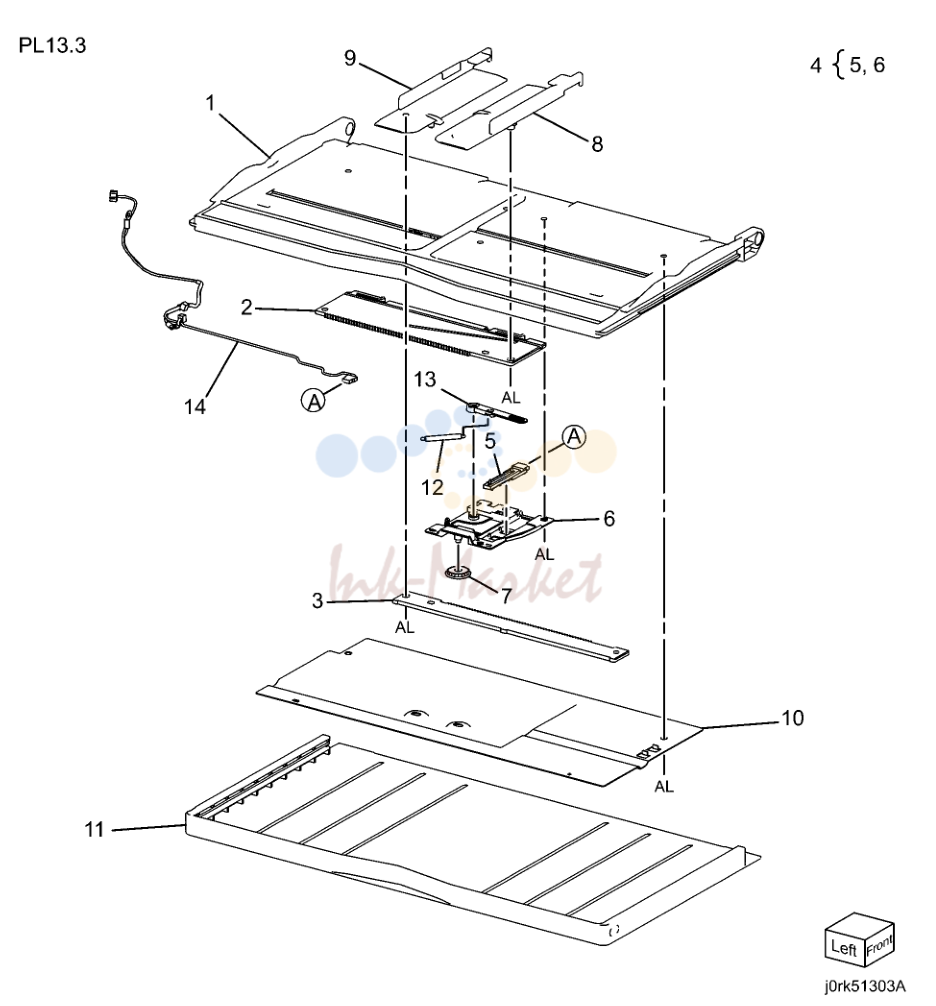

- нижний Tray в сборе

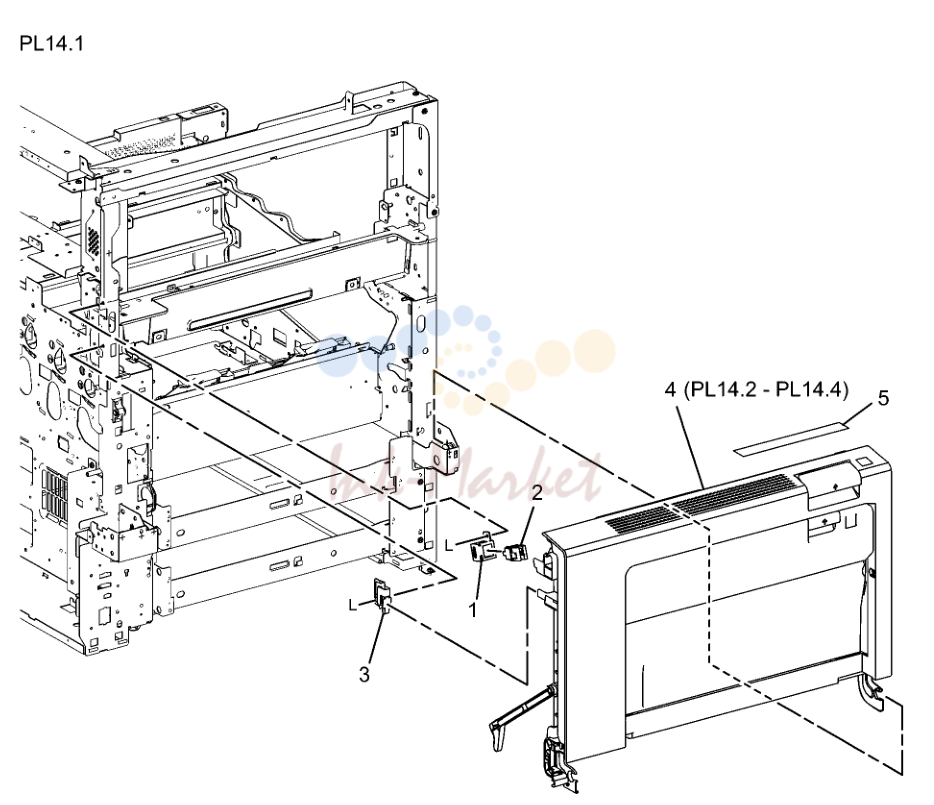

- левый Hand в сборе (1 of 4)

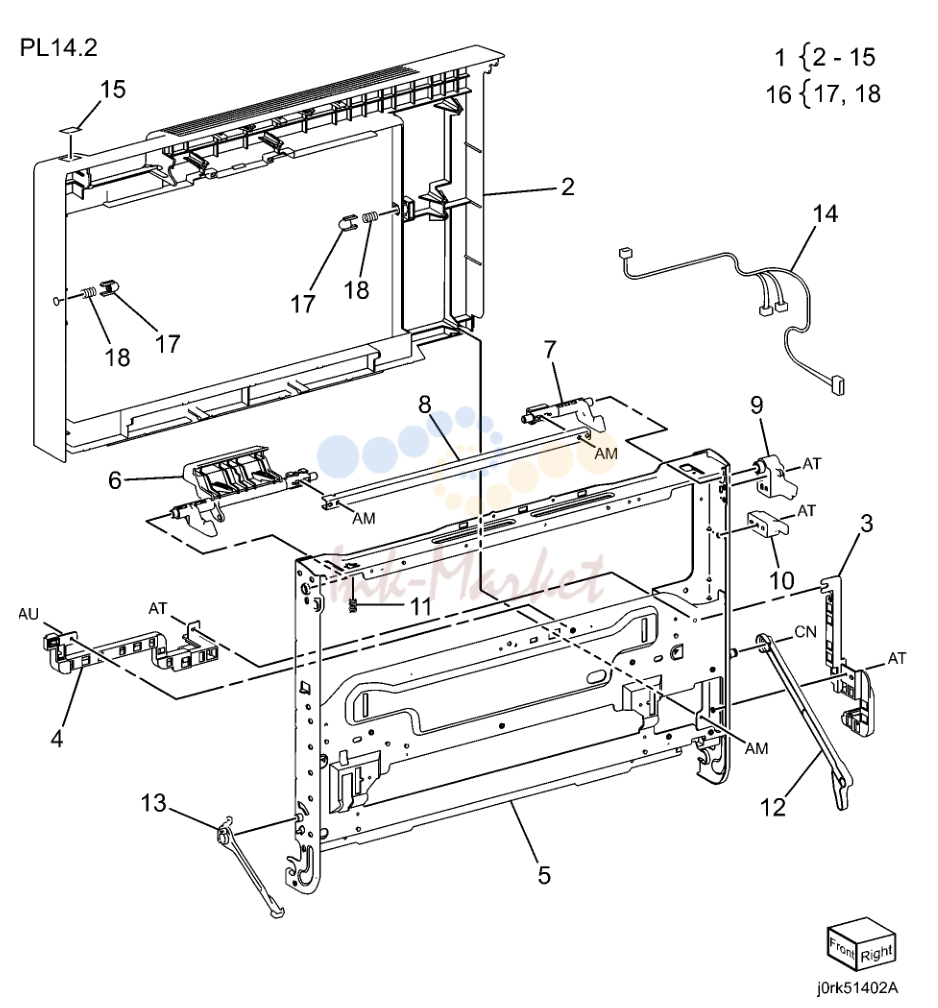

- левый Hand в сборе (2 of 4)

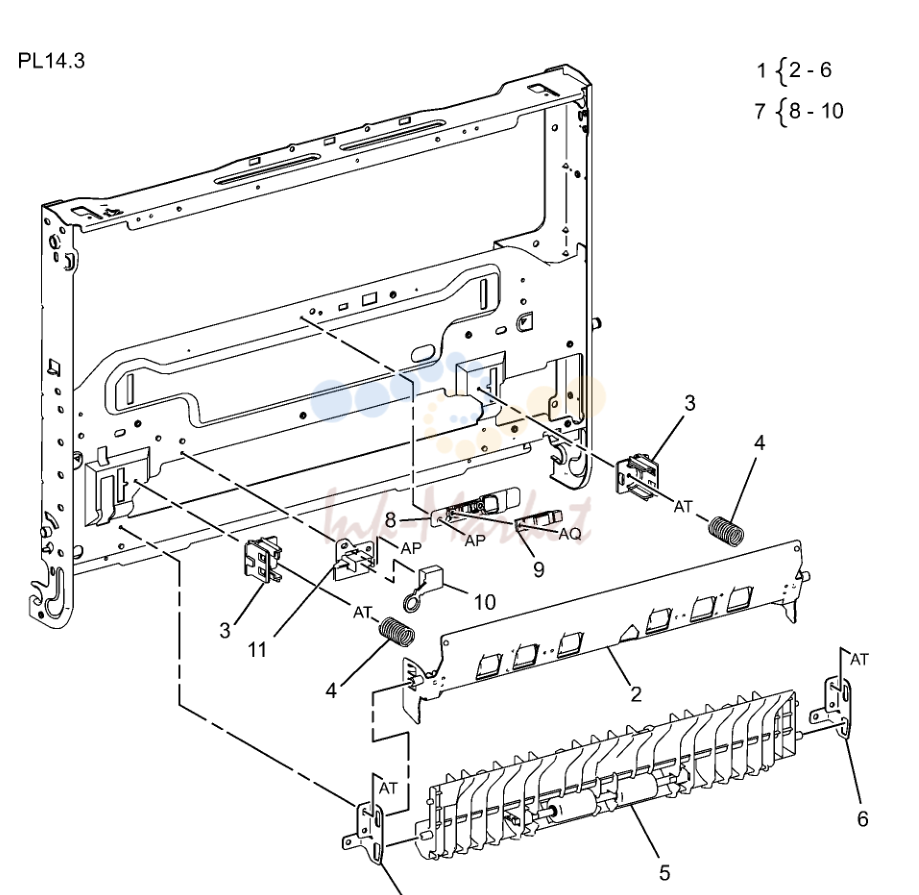

- левый Hand в сборе (3 of 4)
- левый Hand в сборе (4 of 4)
- Duplex в сборе

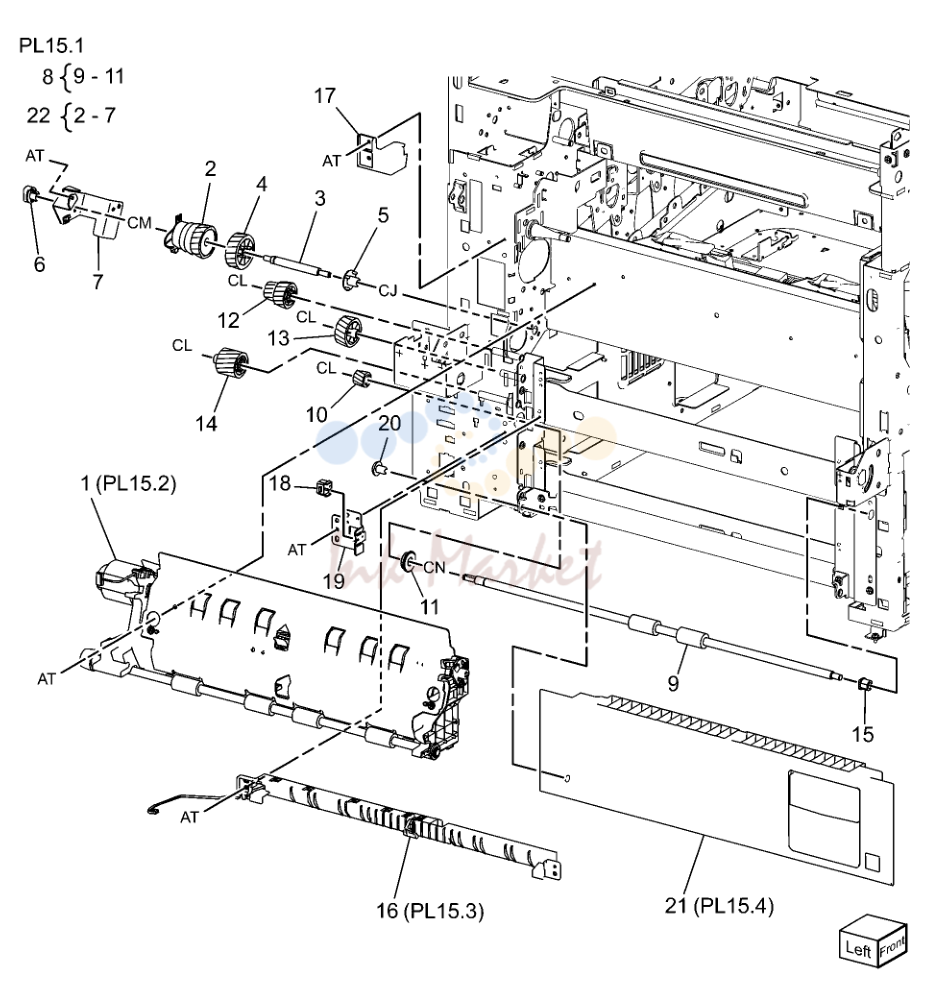

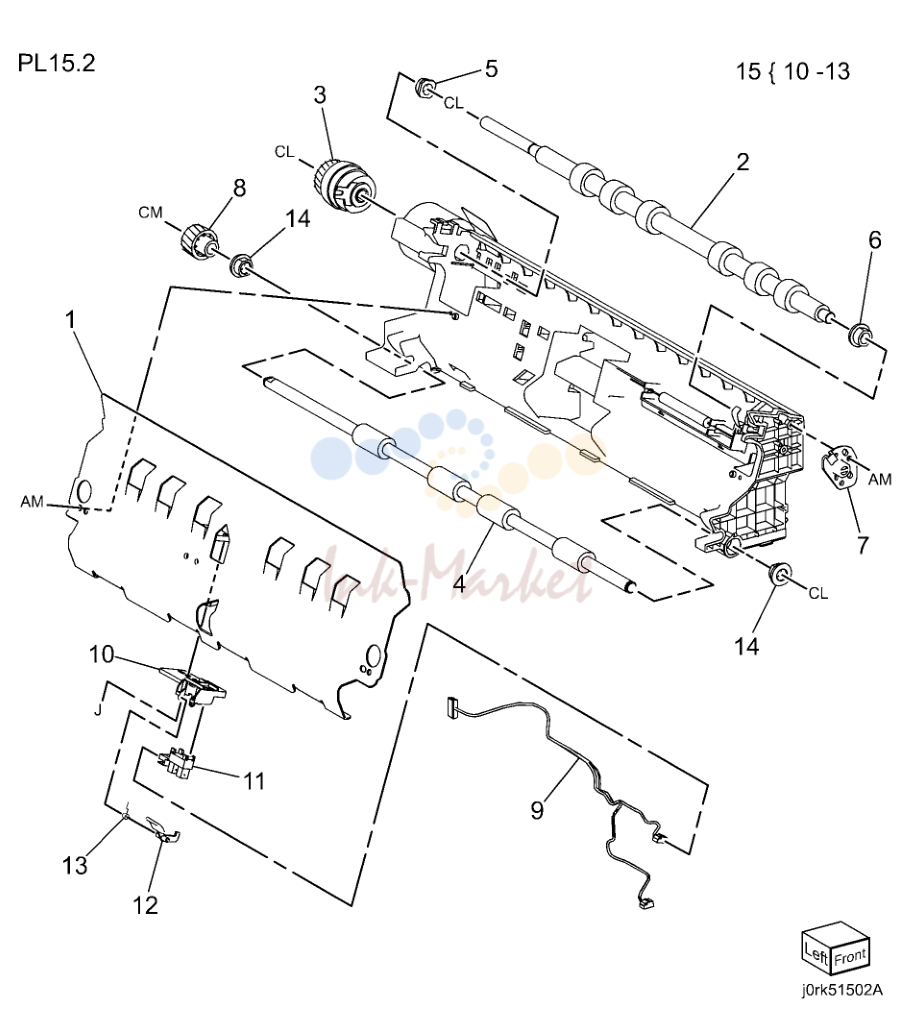

- Registration Transport в сборе
- Registration Transport в сборе

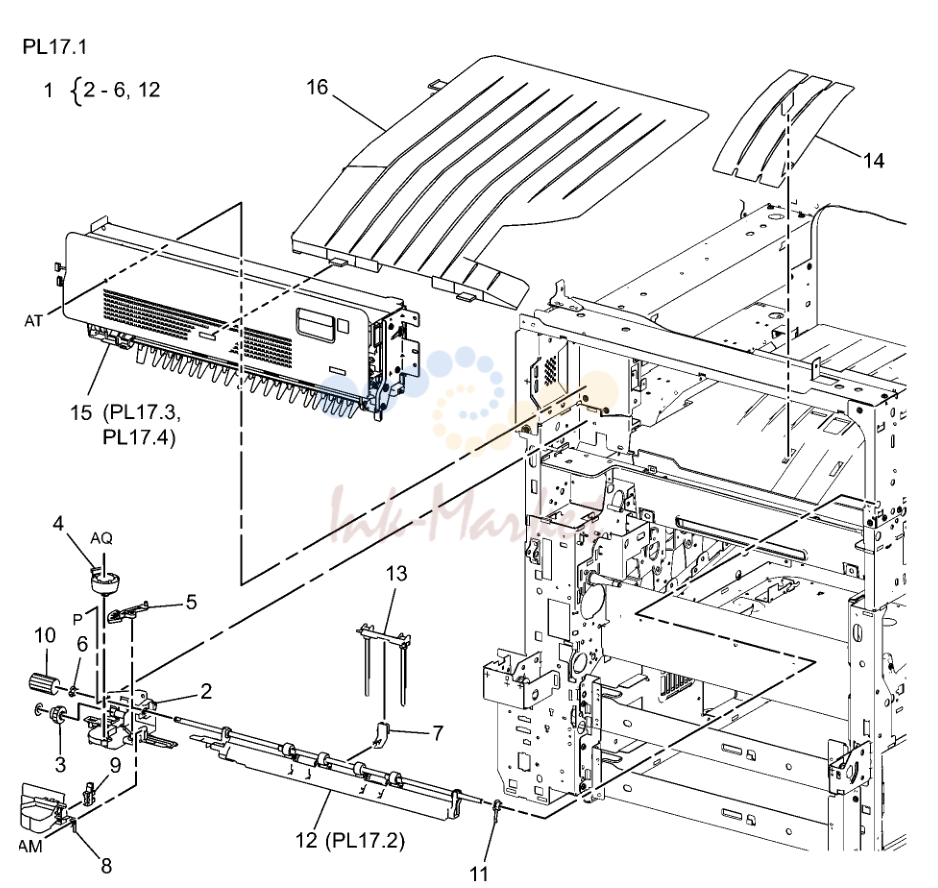

- выход 1/OCT, выход 2

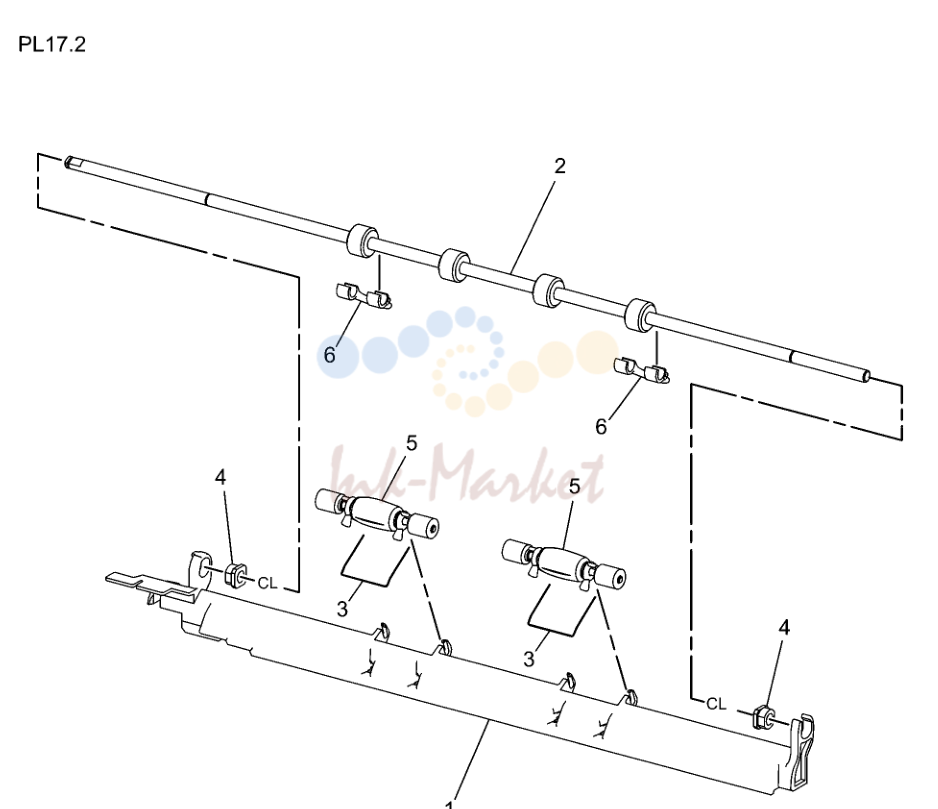

- выход 1/OCT

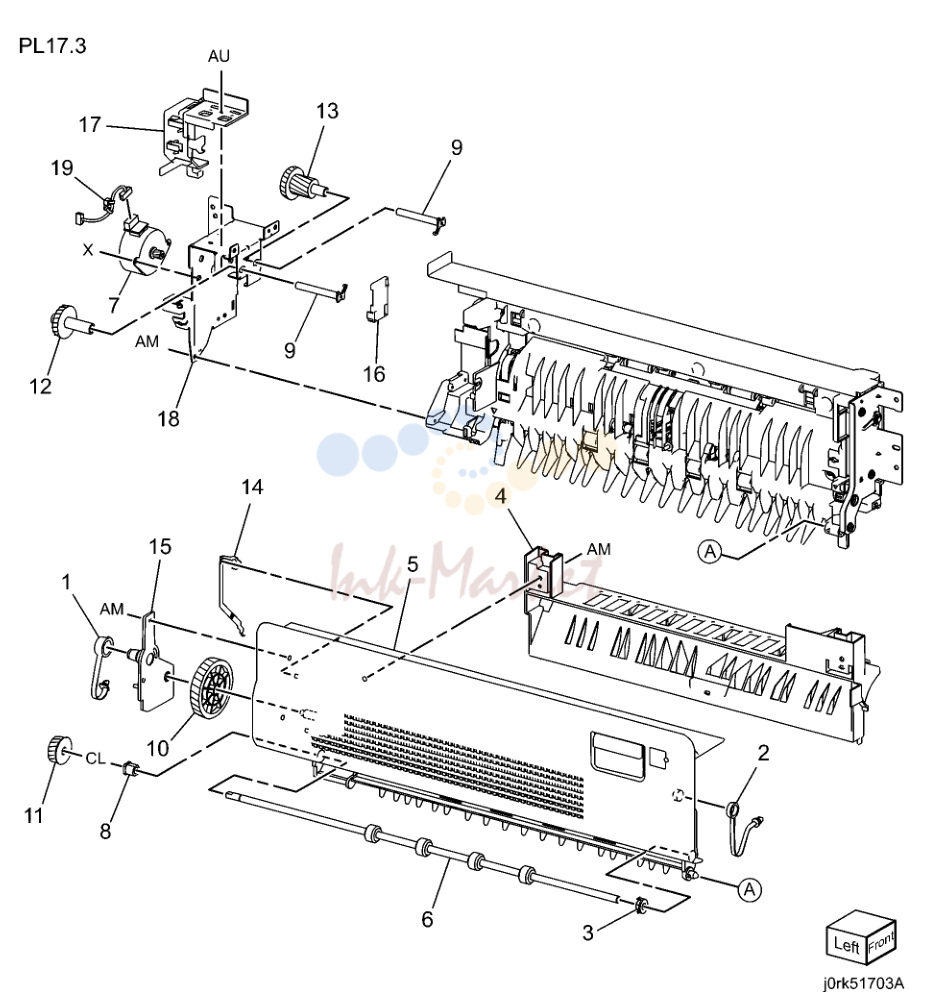

- выход 2 (1 of 2)

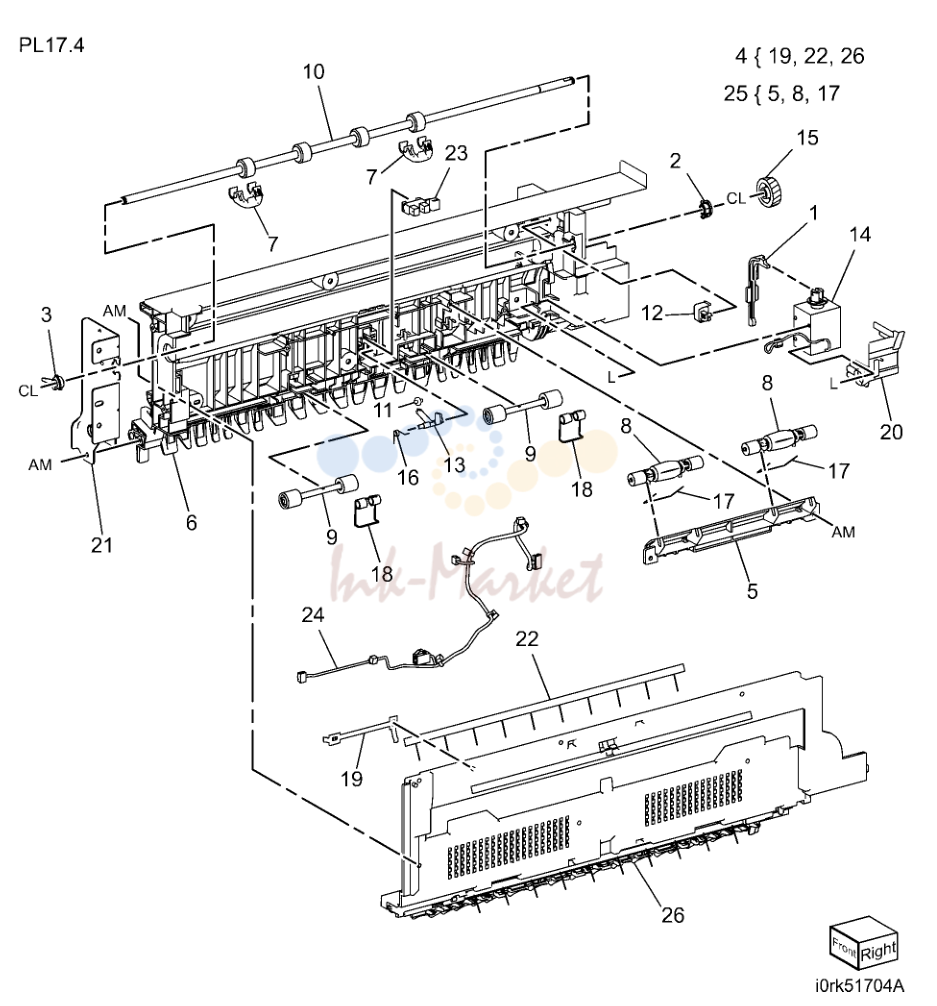

- выход 2 (2 of 2)
- плата's
- Switches
- Harnesses
- Fax в сборе
- передний крышка
- верхний, левый Covers
- правый, задний Covers
- Finisher в сборе (Part 1 of 2) (Integrated Office Finisher)
- Finisher в сборе (Part 2 of 2) (Integrated Office Finisher)
- Stacker Base в сборе (Part 1 of 5) (Integrated Office Finis
- Stacker Base в сборе (Part 2 of 5) (Integrated Office Finis
- Stacker Base в сборе (Part 3 of 5) (Integrated Office Finis
- Stacker Base в сборе (Part 4 of 5) (Integrated Office Finis
- Stacker Base в сборе (Part 5 of 5) (Integrated Office Finis
- Stacker Tray в сборе (Integrated Office Finisher)
- Compile в сборе (Part 1 of 2) (Integrated Office Finisher)
- Compile в сборе (Part 2 of 2) (Integrated Office Finisher)
- H-Transport в сборе (1 of 5) (Office Finisher LX)
- H - Transport в сборе (2 of 5) (Office Finisher LX)
- H - Transport в сборе (3 of 5) (Office Finisher LX)
- H - Transport в сборе (4 of 5) (Office Finisher LX)
- Finisher Covers (Office Finisher LX)
- Finisher Stacker (Office Finisher LX)
- Finisher Stapler (Office Finisher LX)
- Finisher Eject (1 of 5) (Office Finisher LX)
- Finisher Eject (2 of 5) (Office Finisher LX)
- Finisher Eject (3 of 5) (Office Finisher LX)
- Finisher Eject (4 of 5) (Office Finisher LX)
- Finisher Eject (5 of 5) (Office Finisher LX)
- Finisher выход/Folder в сборе (Office Finisher LX)
- Finisher Electrical (Office Finisher LX)
- Booklet крышка (Office Finisher LX)
- Booklet Stapler в сборе (Office Finisher LX)
- Booklet передний Stapler в сборе (Office Finisher LX)
- Booklet задний Stapler в сборе (Office Finisher LX)
- Booklet Electrical (Office Finisher LX)
- ESS (2 of 3)
- DADF Accessory
- Covers, плата
- Base рама
- Document Tray
- DADF Drives (1 of 2)
- DADF Drives (2 of 2)
- передний ремень
- Registration, тормозной, Invert, Output Chutes
- Roll, датчик кронштейн
- Document Tray
- верхний крышка
- тормозной направляющая
- датчик кронштейн
- Узел 98

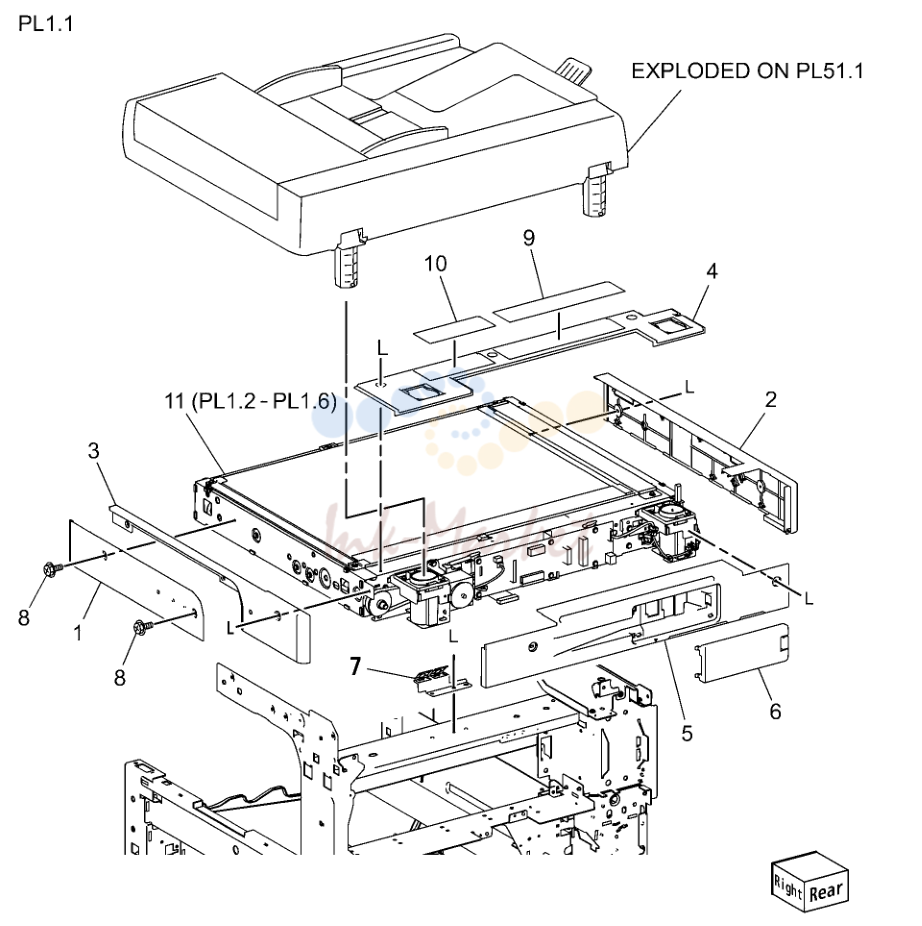

IIT Covers
| № | Артикул | Наименование |
|---|---|---|
| 6 | 848E49150 запросить цену → | DADF Connector крышка |
| 11 | 062K21133 запросить цену → | IIT в сборе |

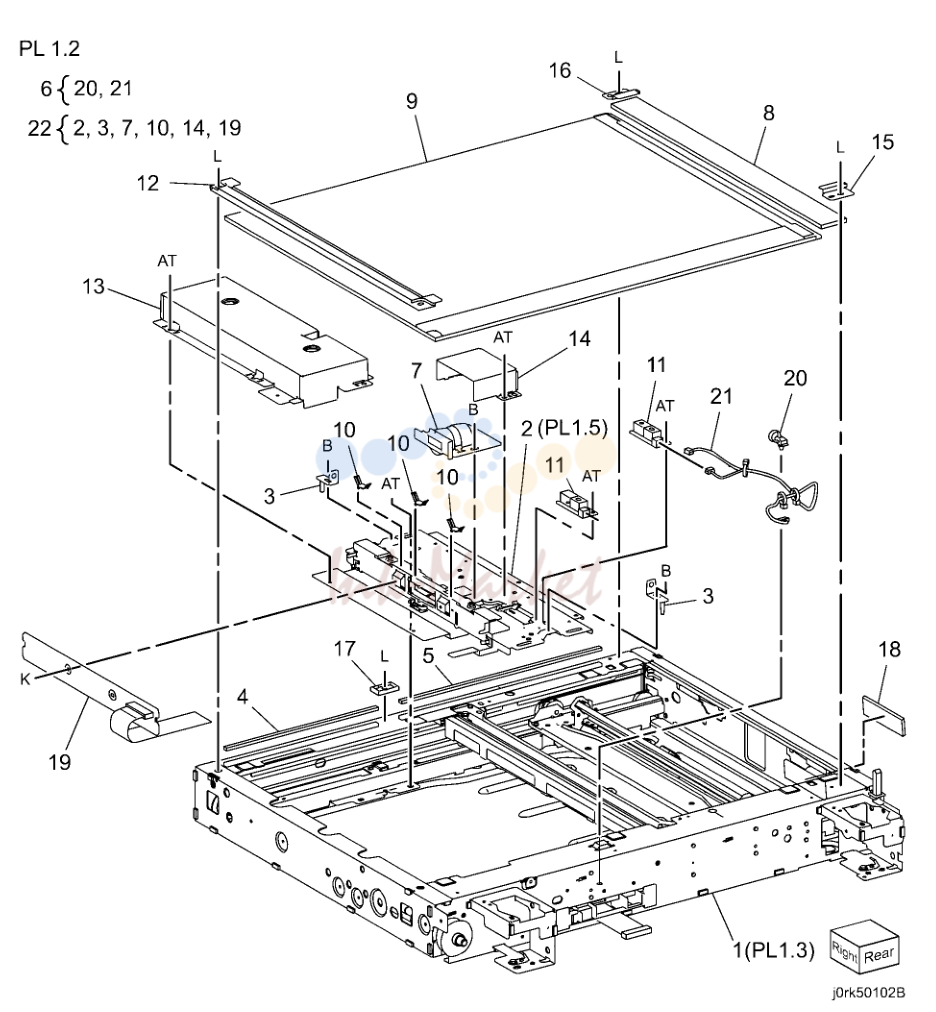

CCD Lens в сборе/Platen Glass
| № | Артикул | Наименование |
|---|---|---|
| 8 | 090K93320 запросить цену → | CVT Platen Glass |
| 9 | 090K93330 запросить цену → | Platen Glass |
| 11 | 130K64150 запросить цену → | APS датчик |
| 12 | 815E58941 запросить цену → | правый пластина |
| 15 | 849E15760 запросить цену → | задний Glass Support |
| 16 | 849E22651 запросить цену → | передний Glass Support |
| 17 | 849E17910 запросить цену → | Glass Support |
| 22 | 604K57500 запросить цену → | Lens/CCD Kit |

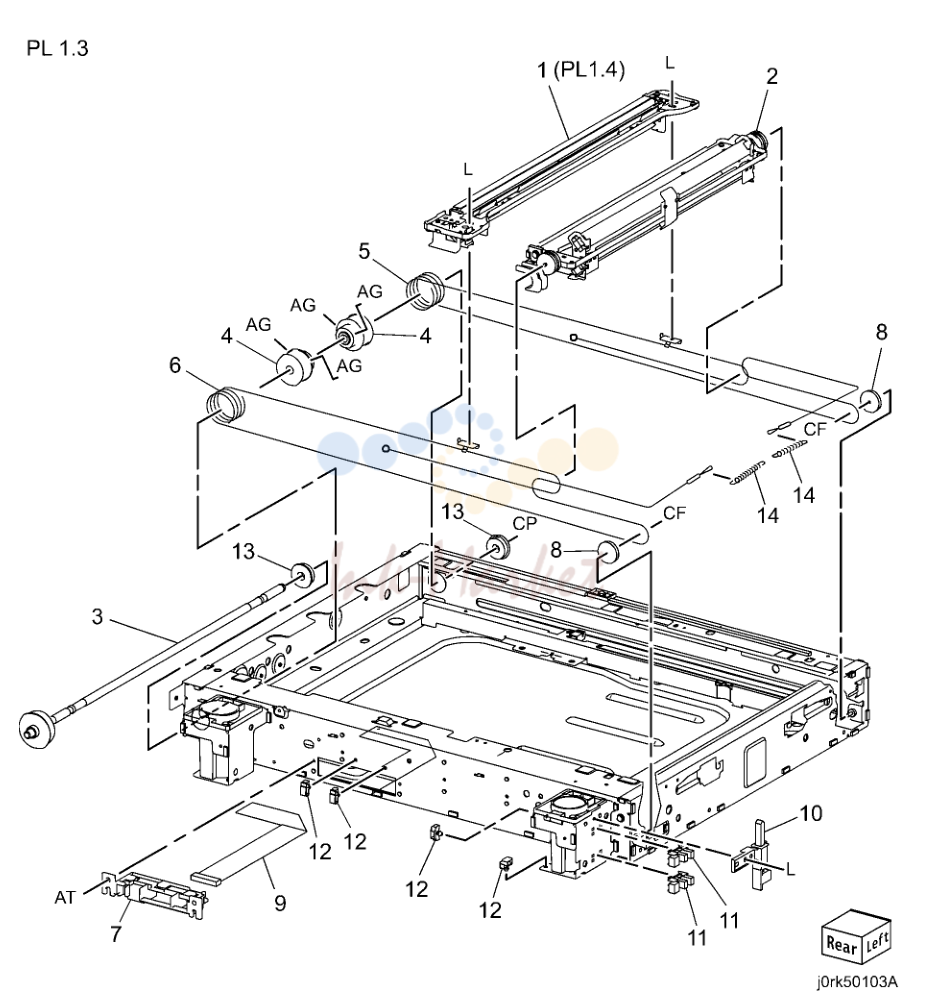

Full/Half Rate Carriage
| № | Артикул | Наименование |
|---|---|---|
| 1 | 041K96191 запросить цену → | Full Rate Carriage в сборе (ADJ |
| 2 | 041K96222 запросить цену → | Half Rate Carriage в сборе (ADJ |
| 3 | 006K88780 запросить цену → | Capstan вал |
| 4 | 020E47040 запросить цену → | Capstan Pulley |
| 5 | 012K96780 запросить цену → | передний Carriage шлейф |
| 6 | 012K96790 запросить цену → | задний Carriage шлейф |
| 8 | 020E37030 запросить цену → | Pulley |
| 9 | 117E31780 запросить цену → | шлейф |
| 10 | 120K92581 запросить цену → | актуатор в сборе |
| 11 | 930W00123 запросить цену → | Platen датчик, Angle датчик |
| 12 | 920W01235 запросить цену → | Clamp |
| 13 | 013E23640 запросить цену → | подшипник |
| 14 | 809E91540 запросить цену → | пружина |

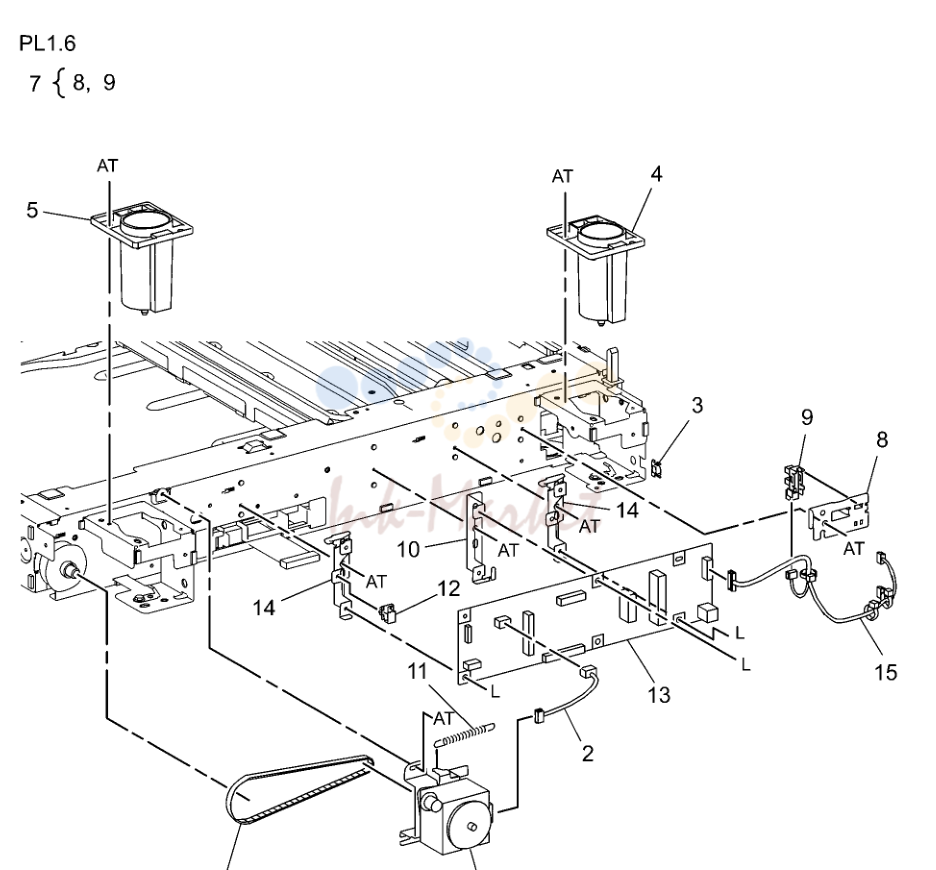

мотор/Transport плата
| № | Артикул | Наименование |
|---|---|---|
| 1 | 023E27590 запросить цену → | ремень |
| 2 | 962K83770 запросить цену → | мотор Wire жгут |
| 3 | 120E18070 запросить цену → | Clamp |
| 4 | 868E47600 запросить цену → | Hinge Support |
| 5 | 868E47610 запросить цену → | Hinge Support |
| 6 | 127K61330 запросить цену → | Carriage мотор |
| 7 | 130K76820 запросить цену → | IIT Registration датчик в сборе |
| 11 | 809E92410 запросить цену → | пружина |
| 12 | 920W01235 запросить цену → | Clamp |
| 13 | 960K49300 запросить цену → | IIT плата |
| 15 | 962K83750 запросить цену → | датчик Wire жгут |

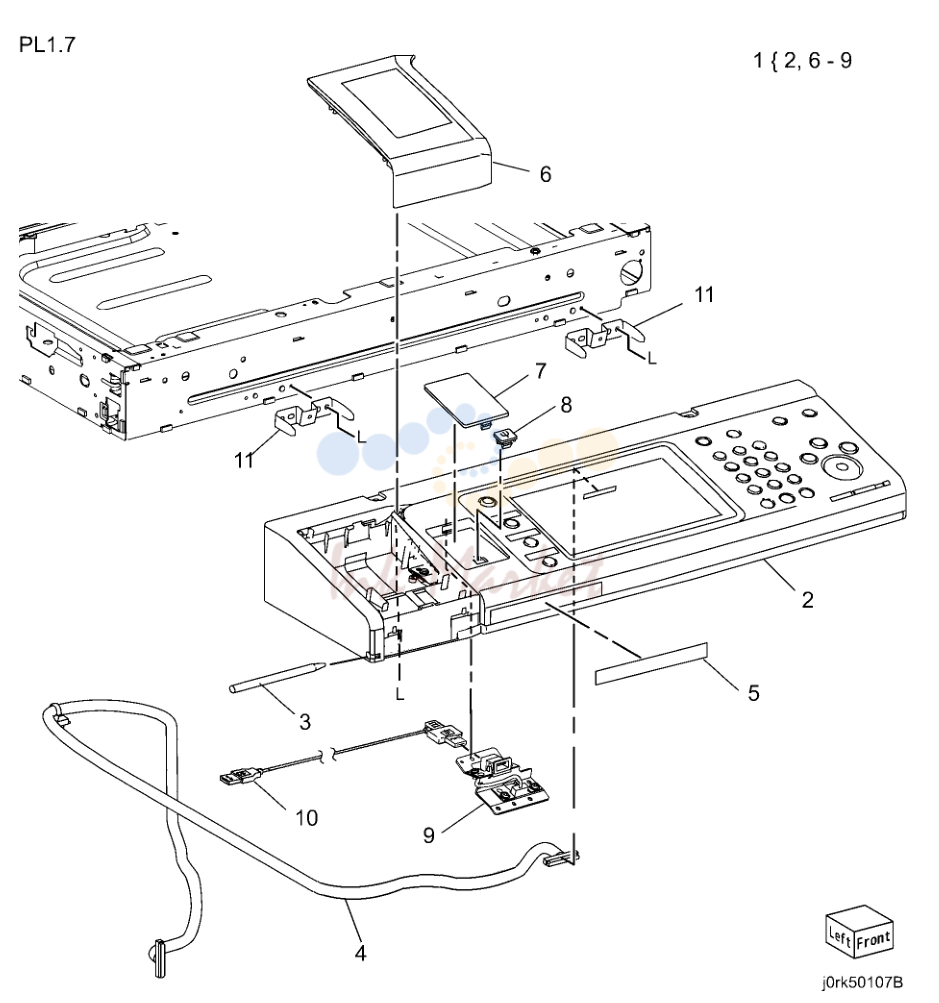

Control Panel
| № | Артикул | Наименование |
|---|---|---|
| 1 | 848K42160 запросить цену → | Control Panel в сборе (XC) |
| 848K42170 запросить цену → | Control Panel в сборе (XE) | |
| 3 | 071E01190 запросить цену → | Stylus |
| 9 | 049K03760 запросить цену → | USB кронштейн в сборе |
| 10 | 962K84900 запросить цену → | UI USB шлейф |
| 11 | 868E43540 запросить цену → | кронштейн |

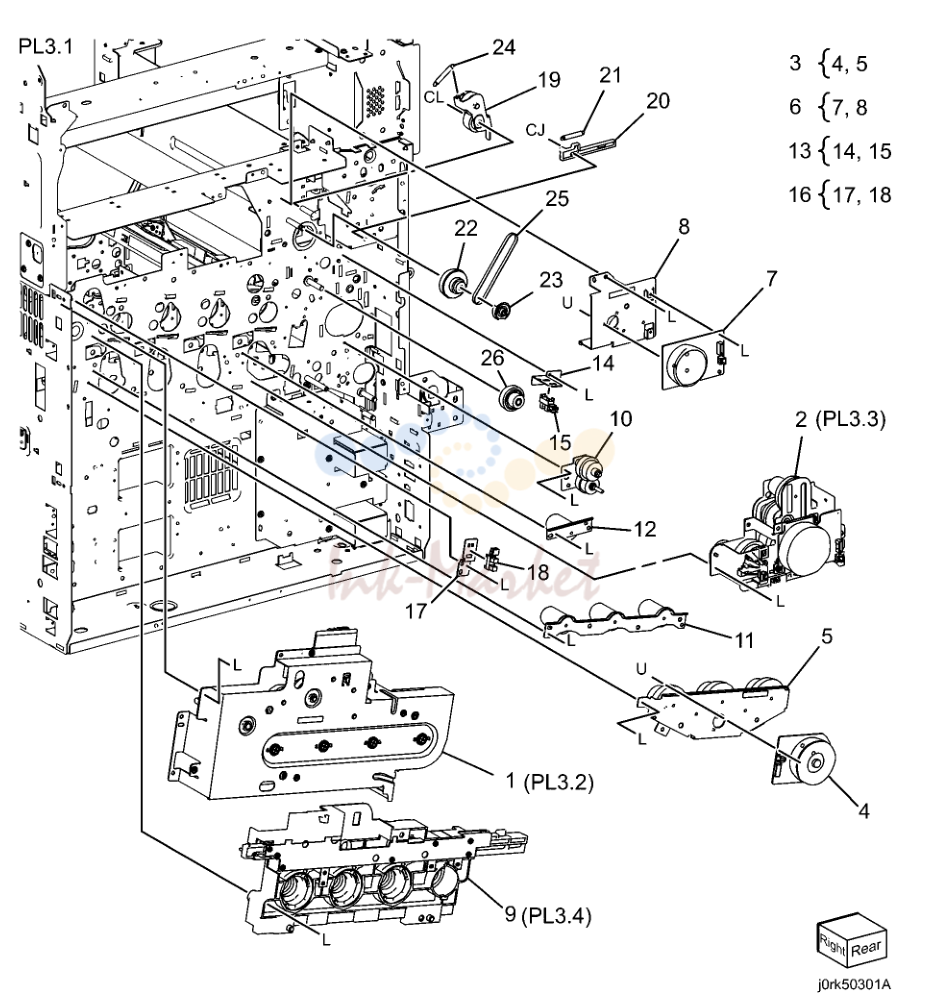

Drives (1 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 007K16700 запросить цену → | привод в сборе барабан / IBT (REP |
| 2 | 007K16690 ✓ в наличии | главный привод в сборе |
| 3 | 007K16710 запросить цену → | девелопер привод в сборе (REP |
| 6 | 007K16720 запросить цену → | печь привод в сборе |
| 9 | 032K06530 запросить цену → | направляющая в сборе Link |
| 10 | 007K16950 запросить цену → | Duplex шестерня в сборе |
| 11 | 007K16980 запросить цену → | шестерня в сборе (Y, M, C) |
| 12 | 007K16970 запросить цену → | шестерня в сборе (K) |
| 13 | 130K76630 запросить цену → | датчик в сборе барабан (K) |
| 15 | 930W00123 запросить цену → | K барабан датчик |
| 16 | 130K76670 запросить цену → | FC барабан датчик в сборе |
| 19 | 068K69560 запросить цену → | печь кронштейн в сборе |
| 20 | 012E17730 запросить цену → | печь Link |
| 21 | 809E74950 запросить цену → | Link пружина |
| 22 | 807E31330 запросить цену → | Helical шестерня |
| 23 | 005E30390 запросить цену → | печь Flange |
| 24 | 809E74960 запросить цену → | печь пружина |
| 25 | 423W10254 запросить цену → | Synchronous ремень |
| 26 | 807E31000 запросить цену → | Rack шестерня |

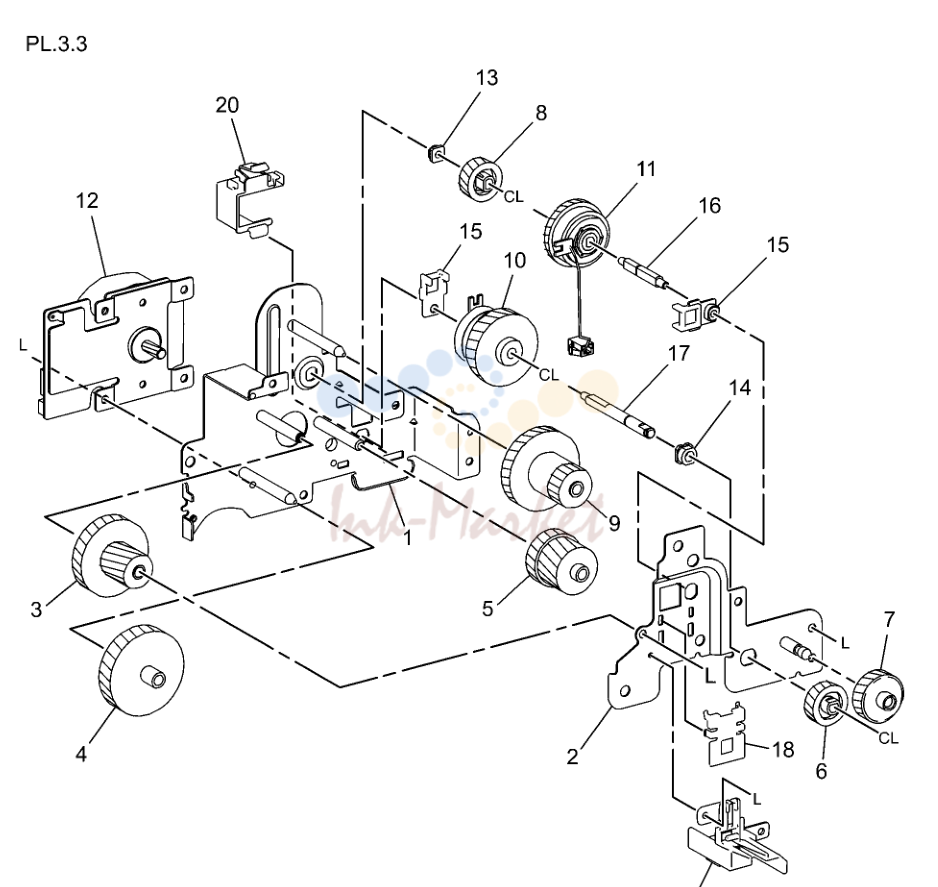

Drives (3 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 10 | 121K46371 под заказ | девелопер муфта в сборе |
| 11 | 121K46380 запросить цену → | муфта в сборе барабан |
| 12 | 127K61140 запросить цену → | Main мотор в сборе |
| 14 | 413W14660 запросить цену → | подшипник |

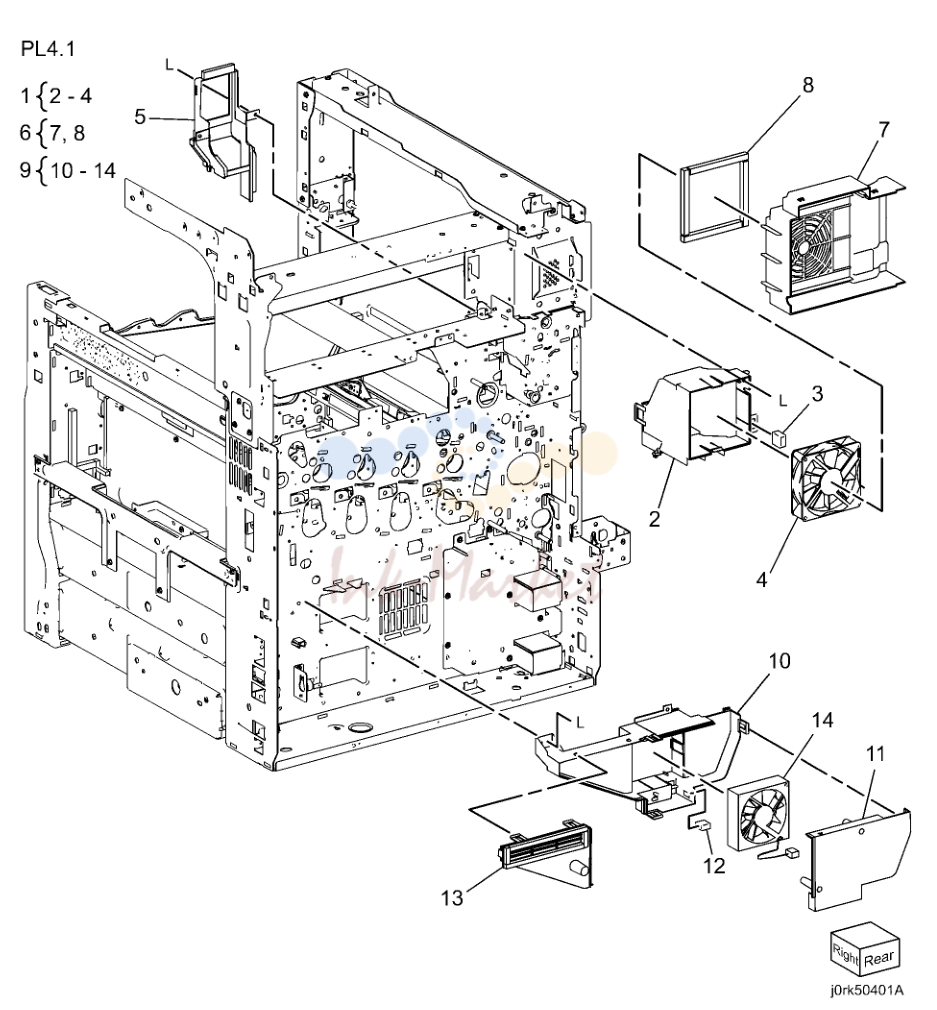

задний воздуховод Assemblies
| № | Артикул | Наименование |
|---|---|---|
| 1 | 054K41870 запросить цену → | печь воздуховод в сборе |
| 5 | 054K41910 запросить цену → | печь воздуховод в сборе |
| 6 | 054K41880 запросить цену → | Filter воздуховод в сборе Filter |
| 9 | 054K41890 запросить цену → | Lv задний воздуховод в сборе |
| 14 | 127K61770 запросить цену → | задний вентилятор в сборе |

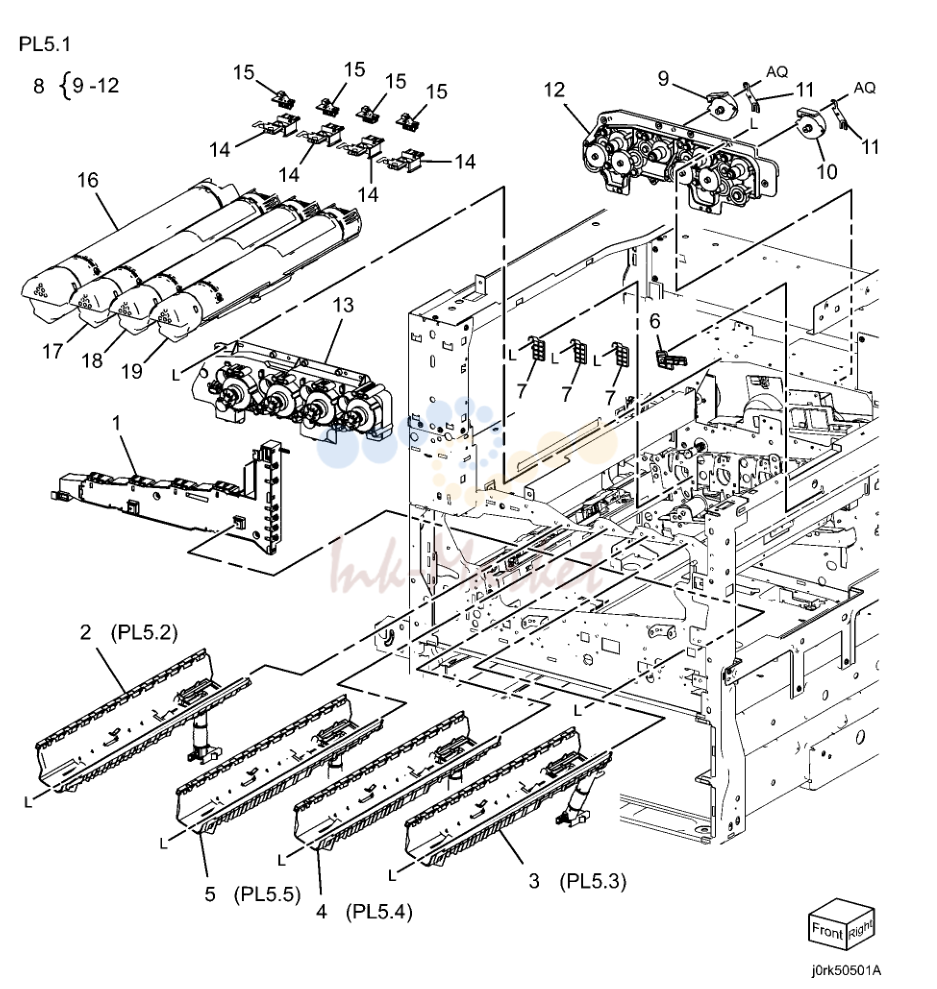

дозатор Base
| № | Артикул | Наименование |
|---|---|---|
| 1 | 848K38300 запросить цену → | High Voltage корпус в сборе |
| 2 | 094K92684 запросить цену → | дозатор в сборе (K) |
| 3 | 094K92694 запросить цену → | дозатор в сборе (Y) |
| 4 | 094K92704 запросить цену → | дозатор в сборе (M) |
| 5 | 094K92714 запросить цену → | дозатор в сборе (C) |
| 6 | 803E06450 запросить цену → | Stopper дозатор |
| 7 | 803E05630 запросить цену → | Stopper дозатор |
| 8 | 127K61210 запросить цену → | дозатор мотор в сборе (REP |
| 10 | 127K61220 запросить цену → | мотор в сборе (Y, M) |
| 13 | 848K38670 запросить цену → | дозатор крышка в сборе (REP |
| 14 | 019E77481 запросить цену → | CRUM держатель |
| 15 | 113K83390 запросить цену → | CRUM Coupler |
| 16 | 006R01453 запросить цену → | тонер Cartridge (K) (Metered |
| 006R01461 ✓ в наличии | тонер Cartridge (K) (Sold DMO) | |
| 006R01457 запросить цену → | тонер Cartridge (K) (Sold | |
| 17 | 006R01456 запросить цену → | тонер Cartridge (C) (Metered |
| 006R01464 ✓ в наличии | тонер Cartridge (C) (Sold DMO) | |
| 006R01460 запросить цену → | тонер Cartridge (C) (Sold | |
| 18 | 006R01455 под заказ | тонер Cartridge (M) (Metered |
| 006R01459 запросить цену → | тонер Cartridge (M) (Sold | |
| 006R01463 ✓ в наличии | тонер Cartridge (M) (Sold DMO) | |
| 19 | 006R01454 ✓ в наличии | тонер Cartridge (Y) (Metered |
| 006R01458 запросить цену → | тонер Cartridge (Y) (Sold | |
| 006R01462 ✓ в наличии | тонер Cartridge (Y) (Sold DMO) |

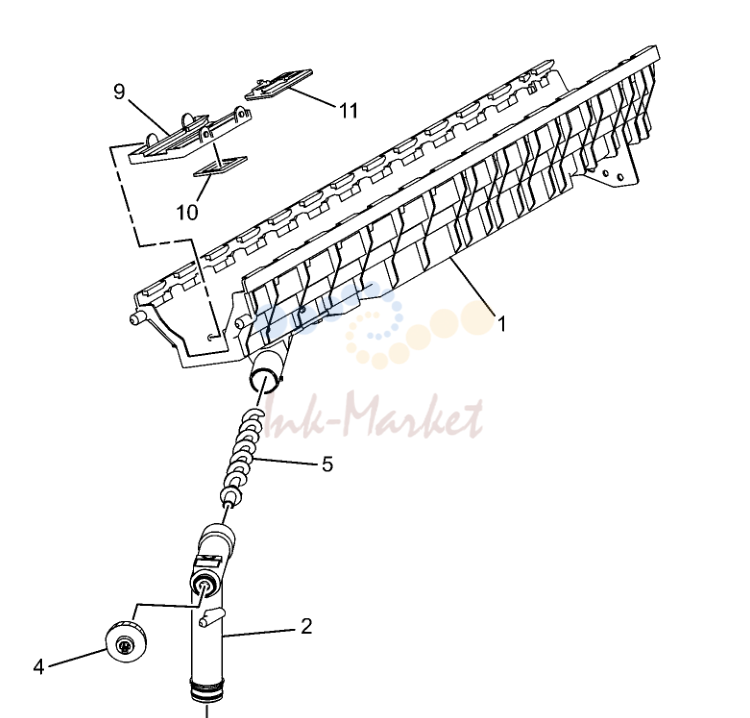

дозатор в сборе (K)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 011E24121 запросить цену → | Joint дозатор |
| 4 | 807E31211 запросить цену → | шестерня дозатор |
| 7 | 055K38270 запросить цену → | Shutter в сборе Joint |
| 11 | 055K38260 запросить цену → | Shutter в сборе дозатор |

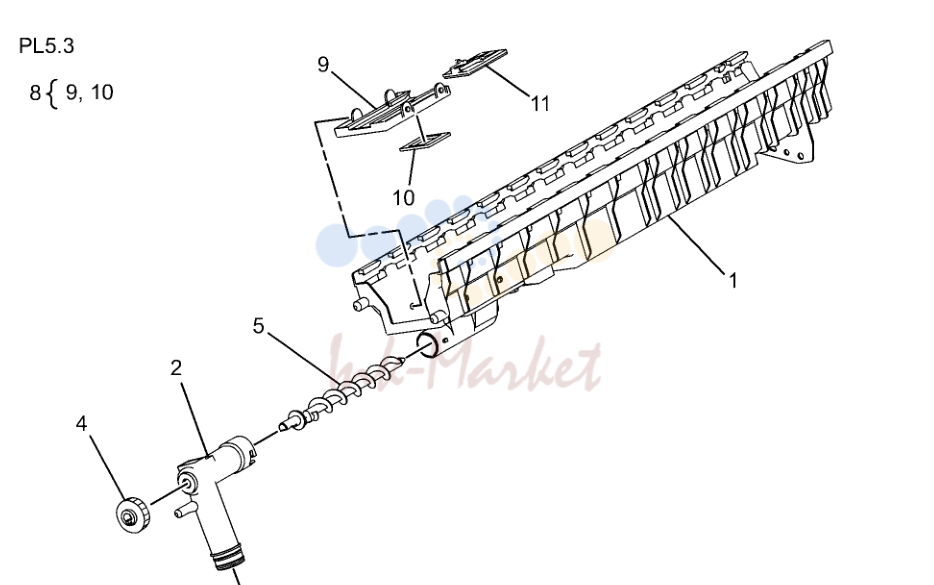

дозатор в сборе (Y)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 011E24132 запросить цену → | Joint дозатор |
| 4 | 807E31460 запросить цену → | шестерня дозатор |
| 807E31450 запросить цену → | шестерня дозатор | |
| 7 | 055K38270 запросить цену → | Shutter в сборе Joint |
| 11 | 055K38260 запросить цену → | Shutter в сборе дозатор |

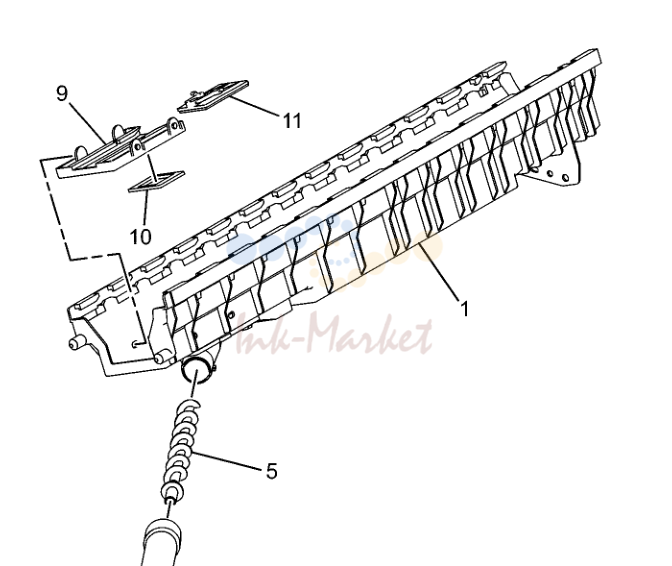

дозатор в сборе (M)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 011E24121 запросить цену → | Joint дозатор |
| 4 | 807E31470 запросить цену → | шестерня дозатор (Not Spared) |
| 7 | 055K38270 запросить цену → | Shutter в сборе Joint (Not |
| 11 | 055K38260 запросить цену → | Shutter в сборе дозатор (Not |

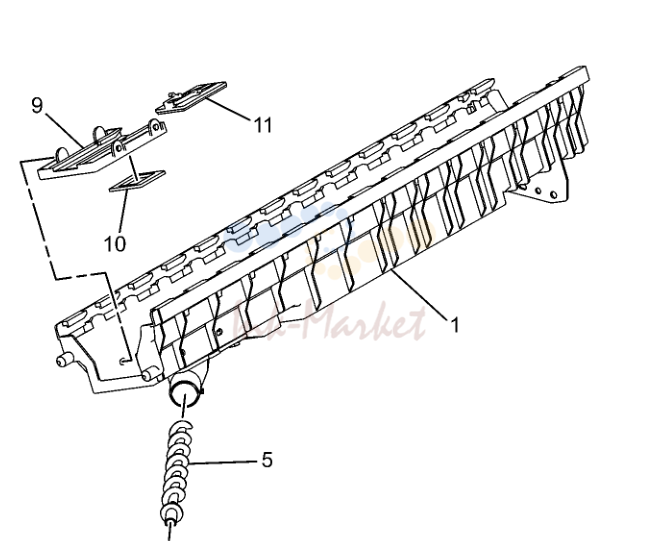

дозатор в сборе (C)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 011E24121 запросить цену → | Joint дозатор |
| 4 | 807E31480 запросить цену → | шестерня дозатор |
| 7 | 055K38270 запросить цену → | Shutter в сборе Joint |
| 11 | 055K38260 запросить цену → | Shutter в сборе дозатор (Not |

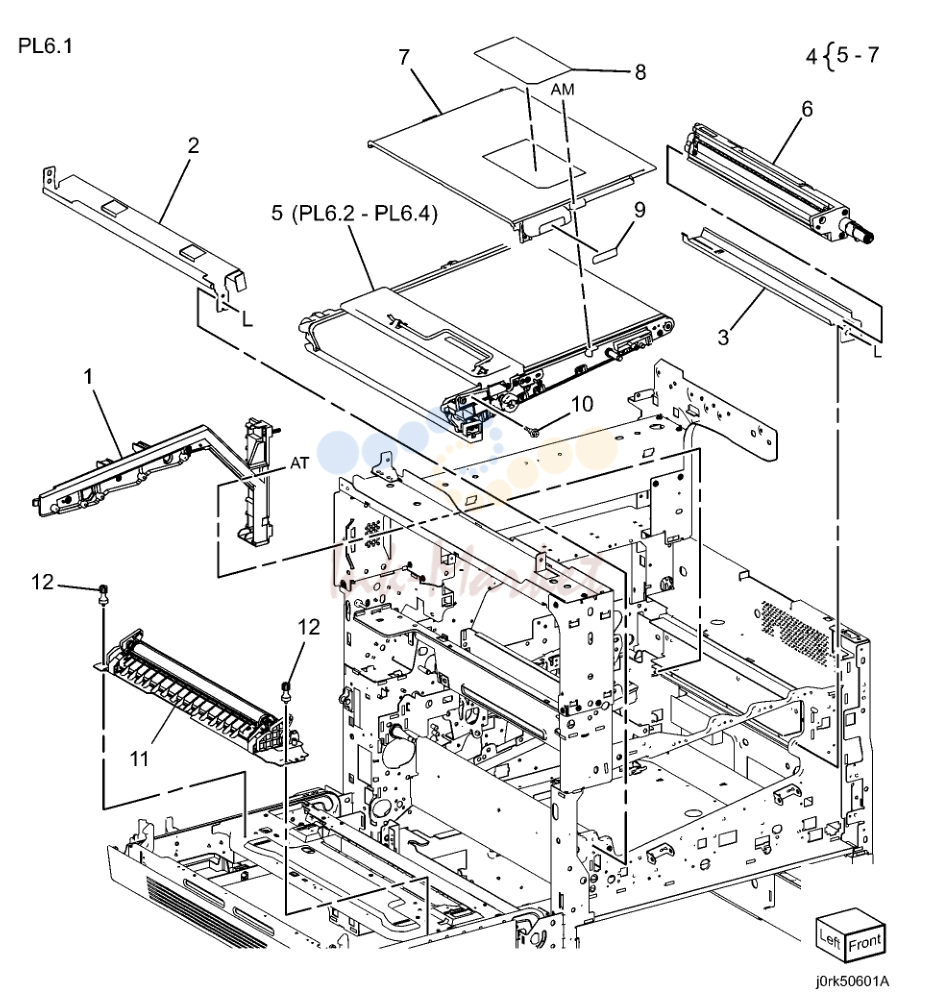

переноса в сборе (1 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 848K35350 запросить цену → | Conductor корпус в сборе |
| 3 | 032E35790 запросить цену → | Cleaner направляющая |
| 4 | 001R00610 ✓ в наличии | IBT в сборе |
| 6 | 042K93990 запросить цену → | переноса ремень Cleaner в сборе |
| 11 | 008R13086 ✓ в наличии | 2nd BTR в сборе (REP 9.6, ADJ |

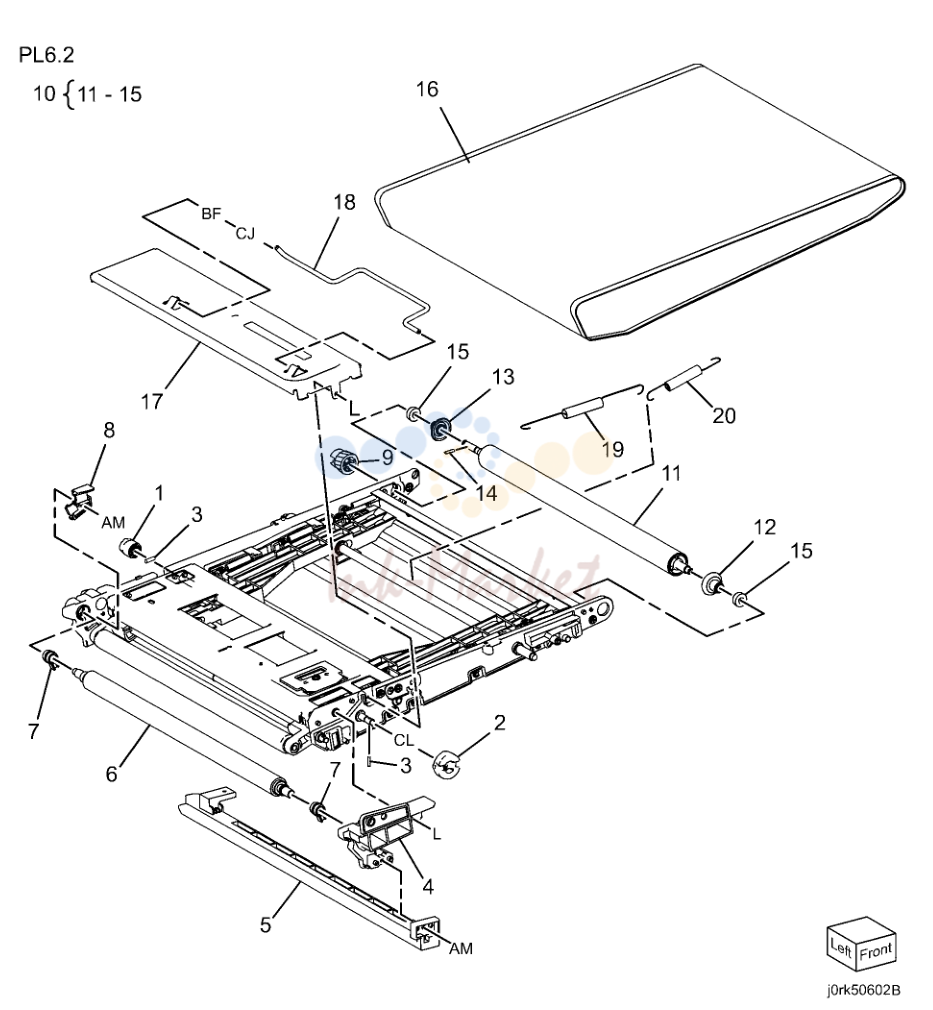

переноса в сборе (2 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 005E29820 запросить цену → | Coupling Switch |
| 2 | 005E30030 запросить цену → | Handle Coupling |
| 3 | 029E45280 запросить цену → | Pin (ACO) |
| 5 | 032E34760 запросить цену → | направляющая |
| 6 | 059K66132 запросить цену → | BUR Back Roll в сборе |
| 7 | 013E36480 запросить цену → | BUR подшипник |
| 8 | 848E47100 запросить цену → | Conductor крышка |
| 9 | 807E30880 запросить цену → | Coupling шестерня |
| 10 | 059K66110 запросить цену → | привод Roll в сборе |
| 16 | 064K93510 запросить цену → | переноса ремень в сборе |
| 19 | 809E90540 запросить цену → | пружина |
| 20 | 809E90550 запросить цену → | Ground пружина |

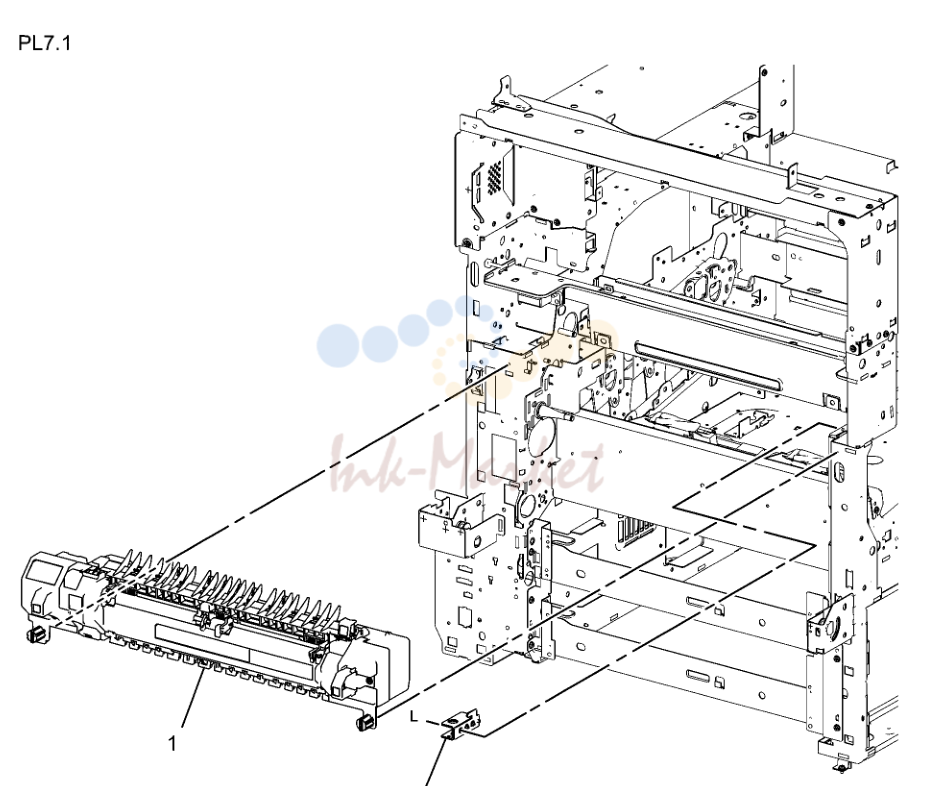

печь в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 008R13087 запросить цену → | печь в сборе (110V) |
| 008R13088 ✓ в наличии | печь в сборе (220V) | |
| 2 | 815K04810 запросить цену → | печь пластина |
Development Base
| № | Артикул | Наименование |
|---|---|---|
| 1 | 019K11150 запросить цену → | датчик держатель датчик в сборе |
| 2 | 032K07110 запросить цену → | CRU направляющая в сборе |
| 3 | 032E35701 запросить цену → | направляющая |
| 4 | 032E35710 запросить цену → | направляющая |
| 5 | 032E35720 запросить цену → | жгут направляющая |
| 6 | 604K58390 запросить цену → | Transmit кронштейн в сборе |
| 7 | 122K94410 запросить цену → | Erase лампа в сборе (Y, M, C, K) |
| 8 | 801K42720 под заказ | 2nd рама в сборе |
| 9 | 809E91420 запросить цену → | пластина пружина |
| 11 | 868E49610 запросить цену → | Bottle Support |
| 13 | 806E32270 запросить цену → | Pivot вал |
| 14 | 013R00658 ✓ в наличии | барабан Cartridge (Y) |
| 15 | 013R00659 ✓ в наличии | барабан Cartridge (M) |
| 16 | 013R00660 ✓ в наличии | барабан Cartridge (C) |
| 17 | 013R00657 ✓ в наличии | барабан Cartridge (K) |
| 18 | 008R13089 ✓ в наличии | Waste тонер Bottle в сборе |
направляющая в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | 116K91011 запросить цену → | CRUM Reader |
| 3 | 962K59160 запросить цену → | Xero жгут в сборе |
| 8 | 604K58420 запросить цену → | CRU Label Kit |
2nd рама в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | 012K96770 запросить цену → | Link в сборе |
| 7 | 803E06291 запросить цену → | Lock Handle |
| 8 | 807E32041 запросить цену → | Lock шестерня |
| 9 | 807E32051 запросить цену → | Coupling шестерня |
Tray 1/2 (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 050K65074 запросить цену → | Tray 1/2 в сборе |
| 2 | 014E45291 запросить цену → | Slide Lock Block |
| 8 | 003E76461 под заказ | передний Stopper |
| 9 | 059E03500 запросить цену → | передний левый ролик |
| 10 | 059E03510 запросить цену → | передний правый ролик |
| 11 | 110K11680 ✓ в наличии | Paper Size Switch в сборе |
| 12 | 014E59990 запросить цену → | Slide Lock Block |
| 14 | 604K58450 запросить цену → | Tray Label Kit |
Tray 1/2 (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 007E78450 запросить цену → | шестерня (13/60T) |
| 3 | 007E78441 запросить цену → | шестерня (60T) |
| 4 | 807E13521 запросить цену → | Pinion |
| 5 | 012E11090 запросить цену → | End направляющая Link |
| 6 | 019K09580 запросить цену → | Bottom Pad в сборе |
| 7 | 038E26533 запросить цену → | End направляющая |
| 8 | 038K89450 запросить цену → | передний Side направляющая в сборе |
| 9 | 038E39090 запросить цену → | задний направляющая |
| 12 | 059E03521 запросить цену → | задний ролик |
| 16 | 003E75440 запросить цену → | защёлка |
| 17 | 809E75730 запросить цену → | защёлка пружина |
| 18 | 019E71680 запросить цену → | Pad |
| 19 | 848E21140 запросить цену → | Storage крышка |
Paper Transport
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059K66640 запросить цену → | Feeder 1/2 в сборе (REP 7.1 |
| 3 | 054E33802 запросить цену → | подачи Out направляющая |
Paper Feeder (1 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 6 | 930W00113 запросить цену → | No Paper датчик, Nudger Level |
| 8 | 120E22481 запросить цену → | актуатор |
Paper Feeder (2 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 604K56080 ✓ в наличии | Tray 1/2 подачи Roll Kit (REP 7.3 |
| 9 | 807E20330 запросить цену → | шестерня (29T) |
| 10 | 005K08680 запросить цену → | муфта в сборе (25T) |
| 005K08820 запросить цену → | муфта в сборе (25T) | |
| 11 | 005K05890 под заказ | One-way муфта в сборе |
| 15 | 005K09290 запросить цену → | Friction муфта в сборе |
| 16 | 014E45030 запросить цену → | Spacer |
Paper Feeder (3 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 127K52790 запросить цену → | подачи/Lift мотор в сборе |
| 8 | 005K83081 запросить цену → | One Way муфта |
| 9 | 007K97870 запросить цену → | One Way шестерня |

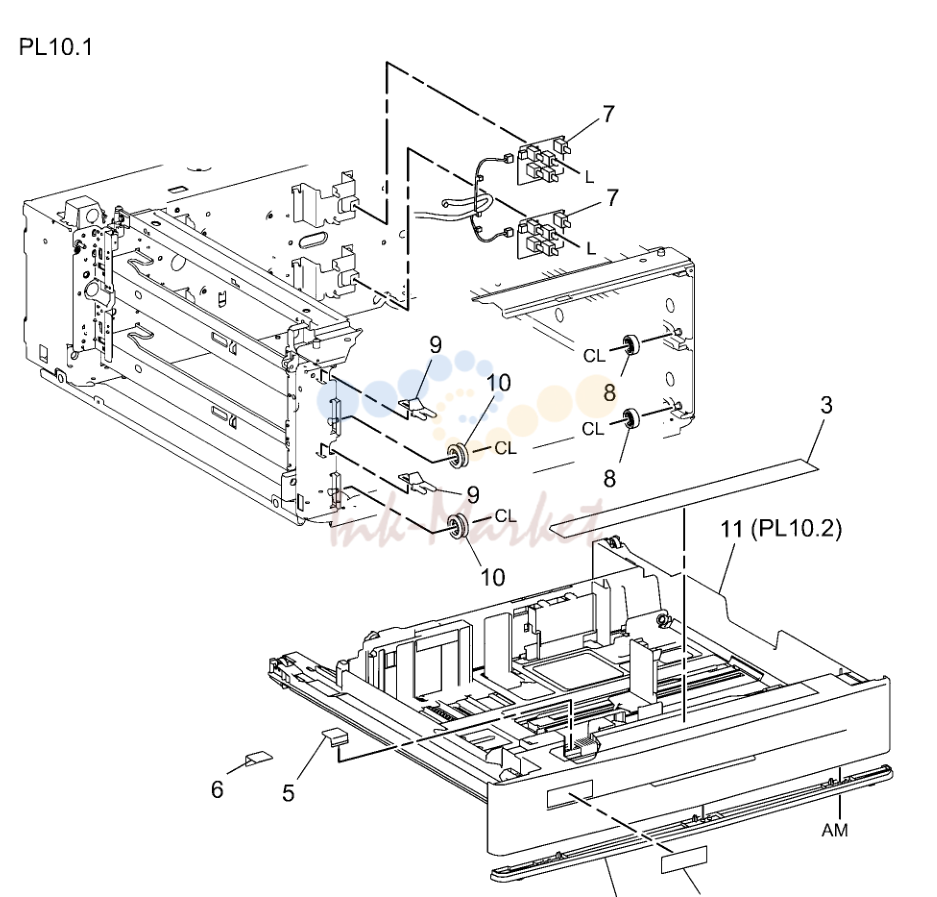

Tray Module (2T)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 848E50050 запросить цену → | нижний Tray крышка (Tray Only) |
| 5 | 014E59990 запросить цену → | Slide Lock Block |
| 6 | 014E45291 запросить цену → | Slide Lock Block |
| 7 | 110K11680 ✓ в наличии | Paper Size Switch датчик |
| 8 | 059E03510 запросить цену → | передний правый Roll |
| 9 | 003E75431 запросить цену → | Stopper |
| 10 | 059E03500 запросить цену → | передний левый Roll |

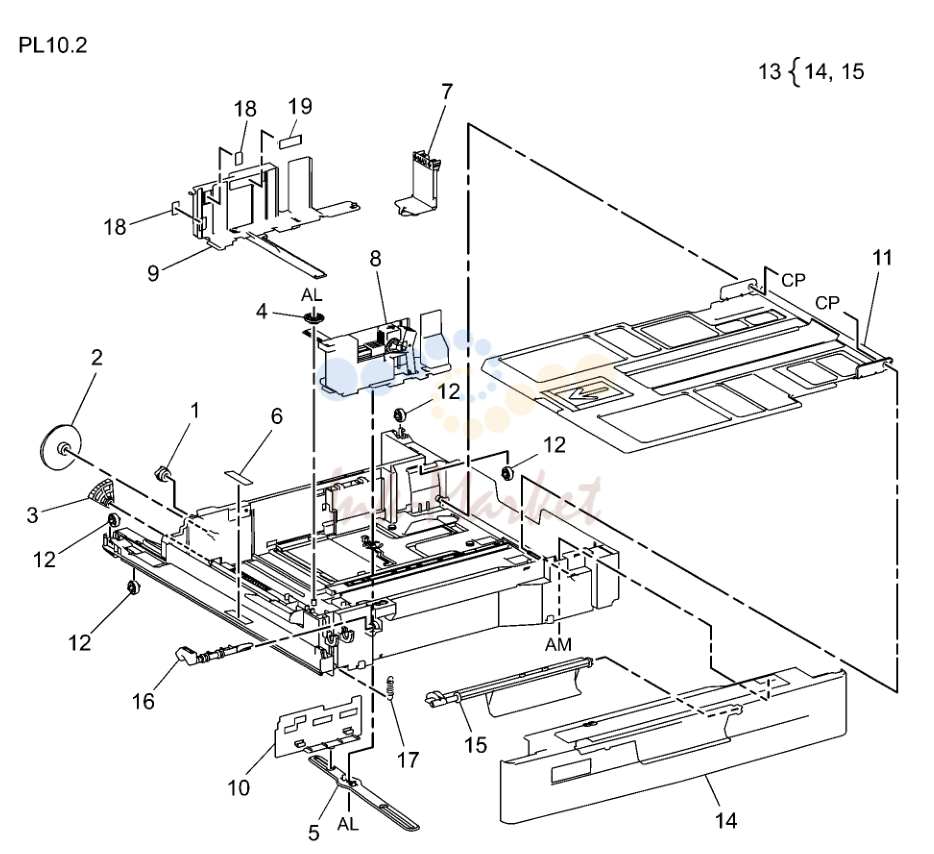

Tray 3/4
| № | Артикул | Наименование |
|---|---|---|
| 2 | 007E78450 запросить цену → | шестерня (13T/60T) |
| 3 | 007E78441 запросить цену → | шестерня (60T) |
| 4 | 807E13520 запросить цену → | Pinion |
| 5 | 012E11090 запросить цену → | Link |
| 6 | 019K09580 запросить цену → | Pad |
| 7 | 038E26533 запросить цену → | End направляющая |
| 8 | 038K89450 запросить цену → | направляющая в сборе |
| 9 | 038E39100 запросить цену → | направляющая |
| 12 | 059E03521 запросить цену → | Roll |
| 13 | 848K40411 запросить цену → | передний крышка в сборе |
| 16 | 003E75440 запросить цену → | защёлка |
| 17 | 809E75730 запросить цену → | защёлка пружина |
| 18 | 019E71680 запросить цену → | Pad |
Feeder/ролик
| № | Артикул | Наименование |
|---|---|---|
| 2 | 059K26251 запросить цену → | Take Away Roll 3/4 |
| 4 | 054K42090 запросить цену → | направляющая в сборе |
| 7 | 930W00111 под заказ | Tray Out датчик |
| 10 | 054K42080 запросить цену → | направляющая в сборе |
| 14 | 110E12220 запросить цену → | левый Hand Tray Module крышка |
| 15 | 413W14860 запросить цену → | подшипник |
| 16 | 059K66640 запросить цену → | Tray 3/4 Feeder в сборе (REP |
| 18 | 054E33802 запросить цену → | подачи Out направляющая |
Tray 3/4 Feeder в сборе (1 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 6 | 930W00123 запросить цену → | Nudger Level датчик, No Paper |
| 8 | 120E22481 запросить цену → | актуатор |
Tray 3/4 Feeder в сборе (2 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 604K56080 ✓ в наличии | подачи Roll, Nudger Roll, тормозной Roll |
| 9 | 807E20330 запросить цену → | шестерня (29T) |
| 10 | 005K08680 запросить цену → | муфта в сборе (25T) |
| 005K08820 запросить цену → | муфта в сборе (25T) | |
| 11 | 005K05890 под заказ | One Way муфта |
| 15 | 005K09290 запросить цену → | Friction муфта |
| 16 | 014E45030 запросить цену → | Spacer |
Tray 3/4 Feeder в сборе (3 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 127K52790 запросить цену → | подачи/Lift Up мотор |
| 8 | 005K83081 запросить цену → | One Way муфта |
| 9 | 007K97870 запросить цену → | One Way шестерня |

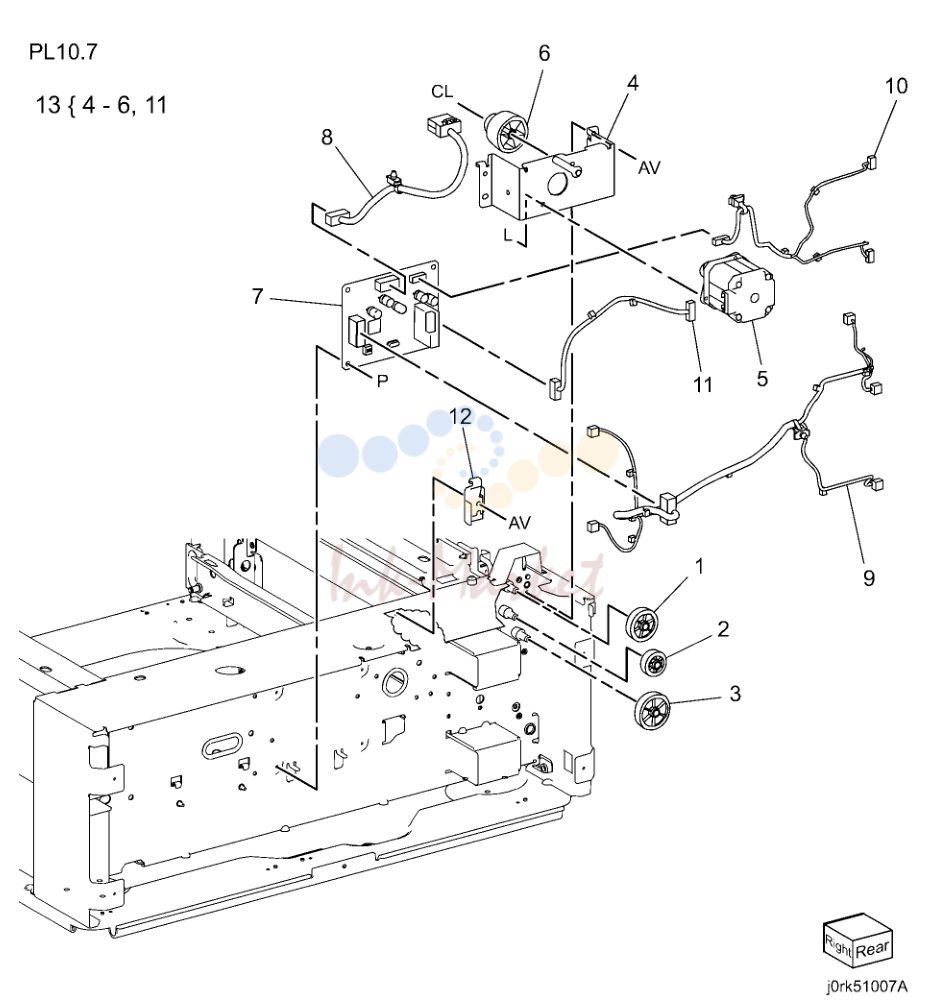

Electrical
| № | Артикул | Наименование |
|---|---|---|
| 1 | 807E20700 запросить цену → | шестерня (34T) |
| 2 | 807E20710 запросить цену → | шестерня (26T) |
| 3 | 807E20720 запросить цену → | шестерня (39T) |
| 7 | 960K49612 запросить цену → | Tray Module плата |
| 8 | 962K83330 запросить цену → | I/F жгут в сборе |
| 13 | 604K58360 запросить цену → | Take Away мотор Kit |
Covers
| № | Артикул | Наименование |
|---|---|---|
| 1 | 017K94910 запросить цену → | Adjuster Foot в сборе |
| 2 | 848E52692 запросить цену → | Side Foot крышка |
| 3 | 868E51270 запросить цену → | Side Foot кронштейн |
| 11 | 848K37442 запросить цену → | левый Hand крышка в сборе |
| 12 | 604K58370 запросить цену → | Swivel Caster Kit |
| 13 | 604K58460 запросить цену → | Caster Kit |

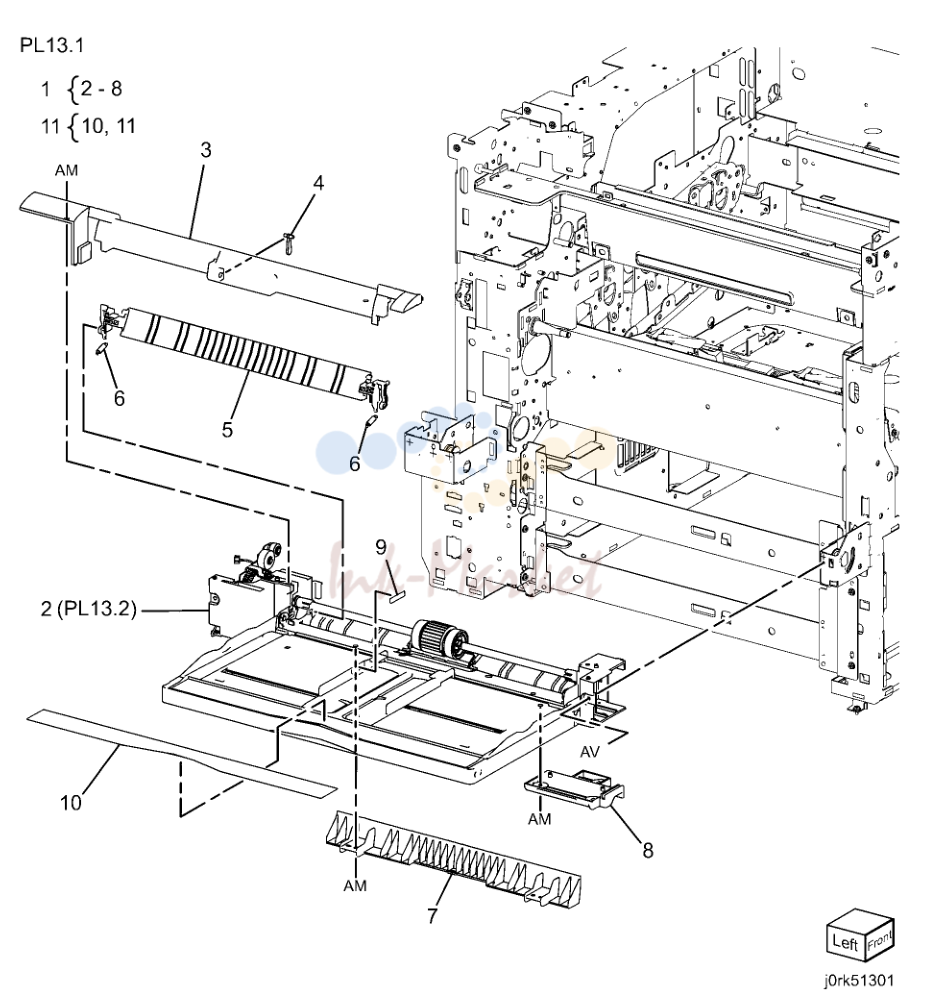

MSI Feeder в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059K66800 запросить цену → | MSI Feeder в сборе |
| 3 | 801E13601 запросить цену → | верхний MSI рама |
| 4 | 120E32540 запросить цену → | актуатор |
| 5 | 054E42991 запросить цену → | MSI направляющая |
| 7 | 054E42470 запросить цену → | Low направляющая |
| 11 | 604K58400 запросить цену → | Label Kit |
нижний рама в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | 059K66550 запросить цену → | подачи Roll в сборе |
| 3 | 059K66541 под заказ | подачи ролик |
| 7 | 019K09420 ✓ в наличии | MSI тормозной Pad в сборе |
| 10 | 815K04480 запросить цену → | Bottom пластина в сборе |
| 12 | 068K69450 запросить цену → | привод кронштейн в сборе |
| 13 | 121E92780 запросить цену → | подачи соленоид |
| 14 | 807E31891 запросить цену → | Cam шестерня |
| 15 | 807E31850 запросить цену → | захват бумаги шестерня |
| 16 | 803E06351 запросить цену → | рычаг Stopper |
| 17 | 011E24261 запросить цену → | привод рычаг |
| 22 | 930W00123 запросить цену → | Photo датчик |
| 23 | 413W14860 запросить цену → | Plastic подшипник Sleeve |
| 26 | 050K65080 запросить цену → | MSI Tray в сборе |
нижний Tray в сборе
| № | Артикул | Наименование |
|---|---|---|
| 4 | 130K70660 запросить цену → | MSI Paper Size датчик |
| 7 | 007E79700 запросить цену → | шестерня Pinion |
| 8 | 032E34790 запросить цену → | Side передний направляющая (Not Spared) |
| 9 | 032E34810 запросить цену → | задний направляющая |
| 12 | 809E49930 запросить цену → | датчик пружина |
| 13 | 012E11760 запросить цену → | датчик Link |
левый Hand в сборе (1 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 849E95140 запросить цену → | Interlock Switch кронштейн |
| 2 | 110E94770 запросить цену → | Switch |
| 3 | 110K16230 запросить цену → | Interlock Switch в сборе |
| 4 | 848K41413 запросить цену → | левый Hand крышка в сборе (REP |
| 5 | 896E89601 запросить цену → | Label |
левый Hand в сборе (2 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 848E49370 запросить цену → | левый крышка |
| 6 | 011E24160 запросить цену → | передний рычаг защёлка |
| 7 | 011E24180 запросить цену → | задний рычаг защёлка |
| 9 | 120E32500 запросить цену → | левый актуатор |
| 10 | 120E32490 запросить цену → | актуатор |
| 11 | 809E75180 запросить цену → | пружина |
| 12 | 849E95630 запросить цену → | левый задний Support |
| 13 | 868E48840 запросить цену → | левый передний Support |
| 14 | 962K83891 запросить цену → | левый жгут в сборе |
| 17 | 803E06340 запросить цену → | Tray Lock |
| 18 | 809E91630 запросить цену → | Lock пружина |
левый Hand в сборе (3 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 054K42320 запросить цену → | Pinch направляющая в сборе |
| 5 | 054K42300 запросить цену → | Take Away Pinch направляющая в сборе |
| 8 | 019E77250 запросить цену → | датчик держатель |
| 10 | 130E14270 запросить цену → | выход Connector |
| 11 | 848E47150 запросить цену → | Conductor корпус |

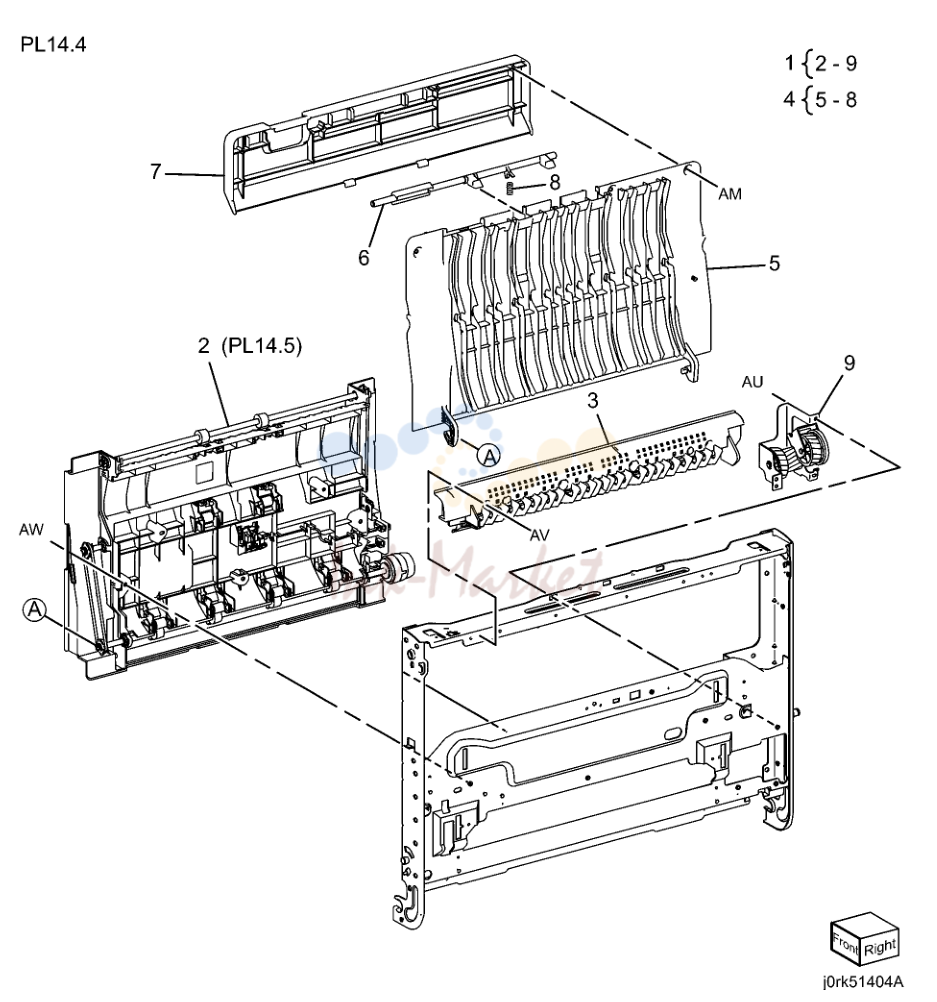

левый Hand в сборе (4 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 059K67003 запросить цену → | Duplex Transport в сборе (REP |
| 3 | 054E34164 запросить цену → | левый крышка направляющая |
| 4 | 848K38910 запросить цену → | Duplex крышка в сборе |
| 5 | 848E49380 запросить цену → | Duplex крышка |
| 6 | 011E24190 запросить цену → | Duplex рычаг |
| 7 | 848E49390 запросить цену → | рычаг крышка |
| 9 | 049K03370 запросить цену → | Duplex кронштейн в сборе |

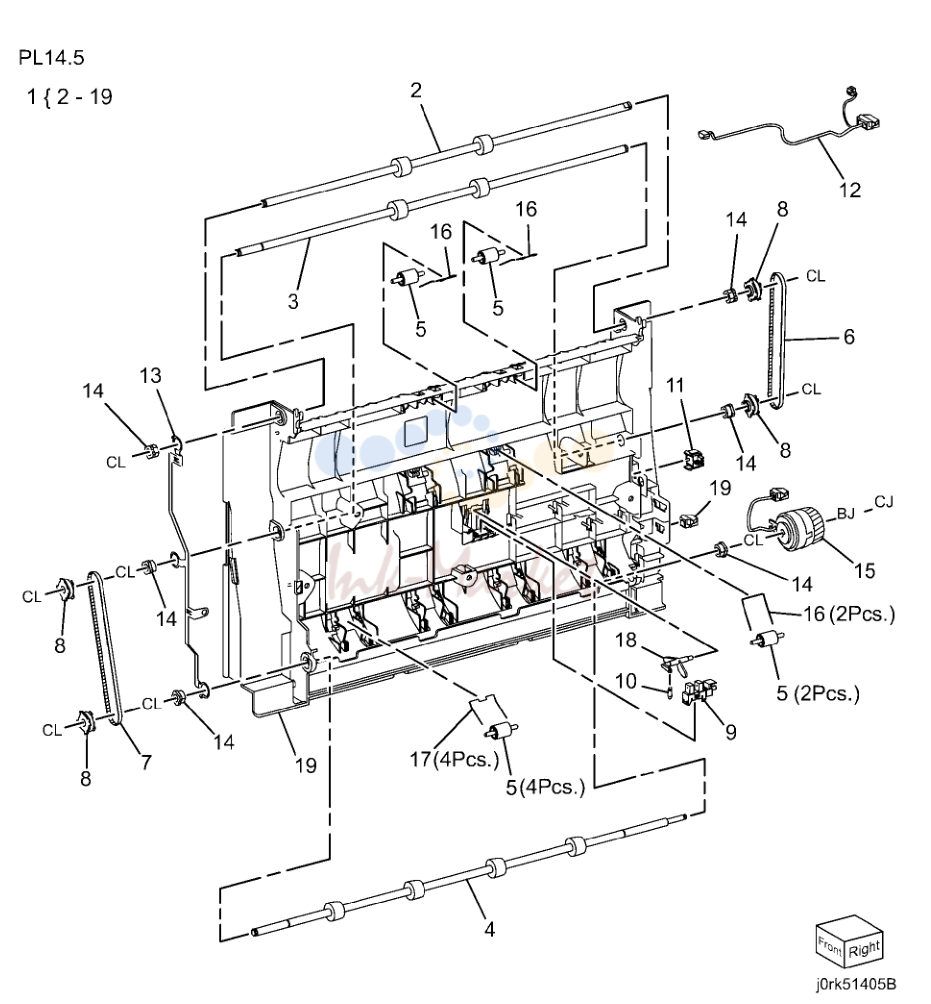

Duplex в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059K67003 запросить цену → | Duplex Transport в сборе |
| 3 | 059K66400 запросить цену → | Duplex ролик в сборе |
| 4 | 059K66410 запросить цену → | Duplex Roll в сборе |
| 6 | 023E27550 запросить цену → | Duplex ремень |
| 7 | 023E27560 запросить цену → | Duplex ремень |
| 9 | 930W00113 запросить цену → | Duplex Wait датчик |
| 12 | 962K83900 запросить цену → | жгут в сборе |
| 13 | 130E14620 запросить цену → | Connector |
| 14 | 413W14660 запросить цену → | подшипник Sleeve |
| 15 | 121K46400 запросить цену → | Duplex муфта в сборе |
| 17 | 809E89870 запросить цену → | Pinch пружина |
Registration Transport в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059K66930 запросить цену → | Registration Transport в сборе |
| 2 | 121K41242 запросить цену → | Take Away привод муфта в сборе |
| 3 | 806E32200 запросить цену → | Take Away вал |
| 5 | 013E33420 запросить цену → | подшипник |
| 6 | 013E33460 запросить цену → | Take Away подшипник |
| 8 | 059K66560 запросить цену → | High Take Away Roll в сборе |
| 12 | 807E31620 запросить цену → | шестерня (29/20T) |
| 13 | 807E31630 запросить цену → | шестерня (33T) |
| 14 | 807E31640 запросить цену → | шестерня (29T) |
| 16 | 054K42330 запросить цену → | Fold Out направляющая в сборе |
| 18 | 110E11580 запросить цену → | Idler Switch |
| 21 | 848K38900 запросить цену → | левый Low крышка в сборе |
Registration Transport в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | 059K66420 запросить цену → | Registration ролик в сборе |
| 3 | 121K41201 запросить цену → | Registration муфта в сборе |
| 4 | 059K66430 запросить цену → | Take Away ролик в сборе |
| 5 | 413W11860 запросить цену → | Sleeve подшипник |
| 6 | 413W77559 запросить цену → | подшипник |
| 8 | 807E31610 запросить цену → | шестерня (23T) |
| 14 | 013E36260 запросить цену → | подшипник |
| 15 | 130K76880 запросить цену → | Registrtion датчик в сборе |
выход 1/OCT, выход 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 801K25651 запросить цену → | выход Base в сборе |
| 7 | 055E58430 запросить цену → | Center выход Guard |
| 8 | 848K14620 запросить цену → | мотор крышка в сборе |
| 9 | 930W00113 запросить цену → | выход OCT, Home Position датчик |
| 10 | 807E20620 запросить цену → | шестерня (19T) |
| 11 | 013E33410 запросить цену → | подшипник |
| 12 | 054K42140 запросить цену → | направляющая в сборе |
| 13 | 036K91890 запросить цену → | Weight в сборе |
| 14 | 050E25690 запросить цену → | Small верхний Tray |
| 15 | 059K66960 запросить цену → | выход Transport в сборе (REP |
| 16 | 050E25661 ✓ в наличии | выход Tray |
выход 1/OCT
| № | Артикул | Наименование |
|---|---|---|
| 5 | 059K65780 запросить цену → | Pinch Roll в сборе |
| 6 | 055E57521 запросить цену → | выход направляющая |
выход 2 (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 003E75360 запросить цену → | выход Stopper |
| 2 | 003E76760 запросить цену → | выход передний Stopper |
| 6 | 059K53741 запросить цену → | Inverter ролик в сборе |
| 7 | 127K61091 запросить цену → | выход мотор в сборе |
выход 2 (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 012E16000 запросить цену → | выход Gate Link |
| 4 | 038K20230 запросить цену → | выход направляющая в сборе |
| 7 | 055E57522 запросить цену → | выход Guard |
| 8 | 059K65780 запросить цену → | выход Pinch Roll в сборе |
| 10 | 059K66230 запросить цену → | выход ролик в сборе |
| 11 | 059E98780 запросить цену → | актуатор ролик |
| 12 | 110E11580 запросить цену → | In Line Switch |
| 13 | 120E29430 запросить цену → | выход актуатор |
| 14 | 121K37100 запросить цену → | соленоид в сборе |
| 15 | 807E31000 запросить цену → | Helical шестерня (22T) |
| 16 | 809E37332 запросить цену → | актуатор пружина |
| 18 | 809E75460 запросить цену → | Inverter Pinch пружина |
| 23 | 930W00113 запросить цену → | выход датчик |
| 24 | 962K83850 запросить цену → | выход жгут в сборе |
| 25 | 059K67970 запросить цену → | Pinch Roll в сборе |
Полный список запчастей доступен по запросу.
комментарии
