Xerox WorkCentre 6400 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

Duplex Automatic Document Feeder в сборе
Scanner в сборе
Covers No.
основная рама No.
Tray 1 (Manual подачи)
Imaging узел Rail
Imaging узел Contact
Waste тонер Transport (1 of 2)
Waste тонер Transport (2 of 2)
LVPS/ Laser узел
привод (1 of 3) - 2nd переноса Pressure/ Retraction
привод (2 of 3) - главный привод
привод (3 of 3) - тонер Supply (Hopper)
переноса ремень узел
Vertical Transport узел (1 of 2)
Vertical Transport узел (2 of 2)
печь узел
Paper выход
Electrical Components
Electrical Components (continued)
500-Sheet Tray
Duplex узел (1 of 2)

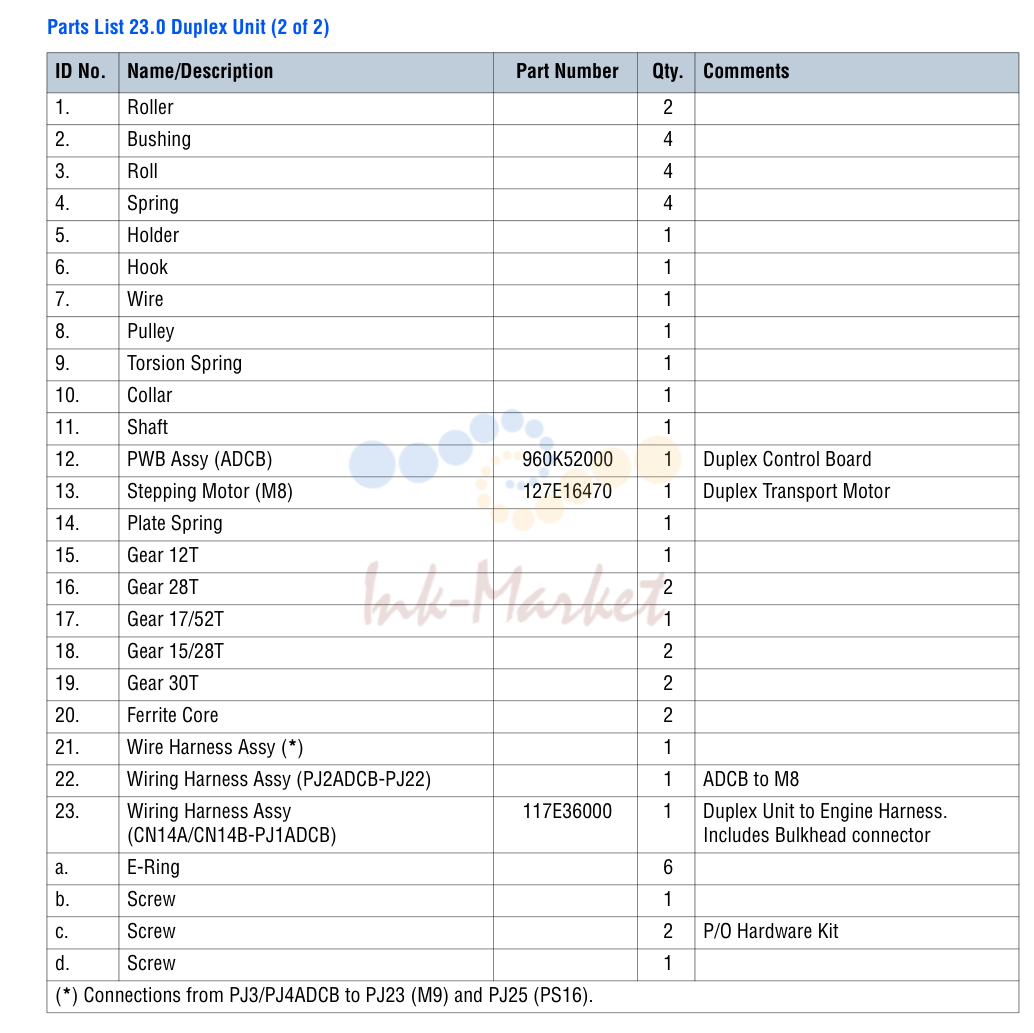

Duplex узел (2 of 2)

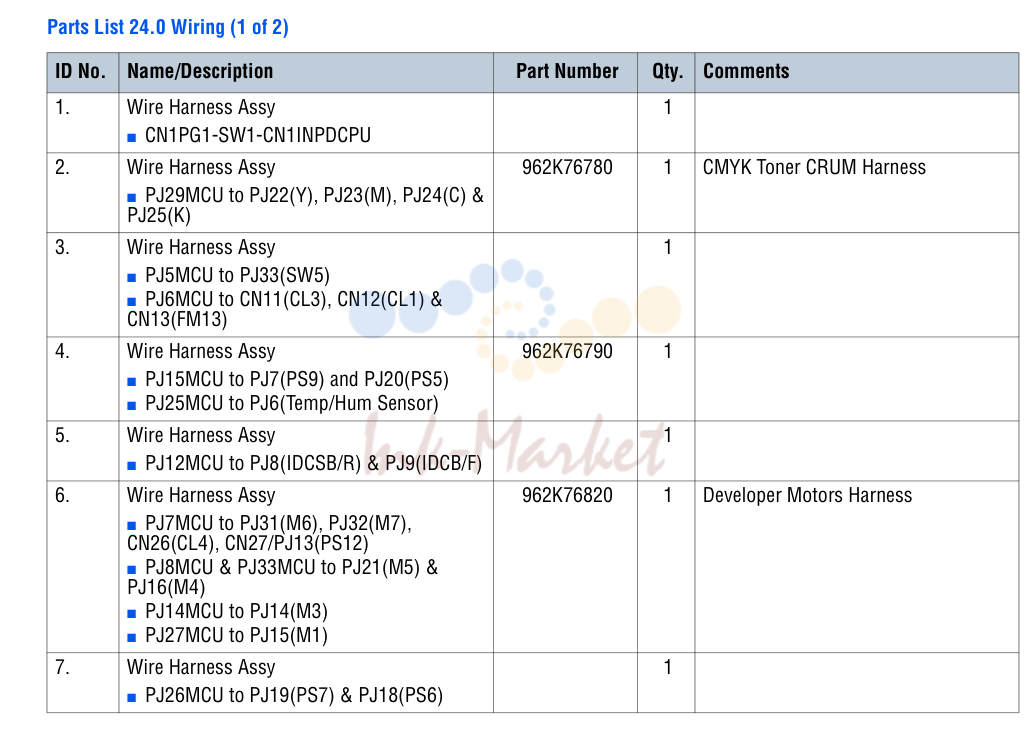

Wiring (1 of 2)

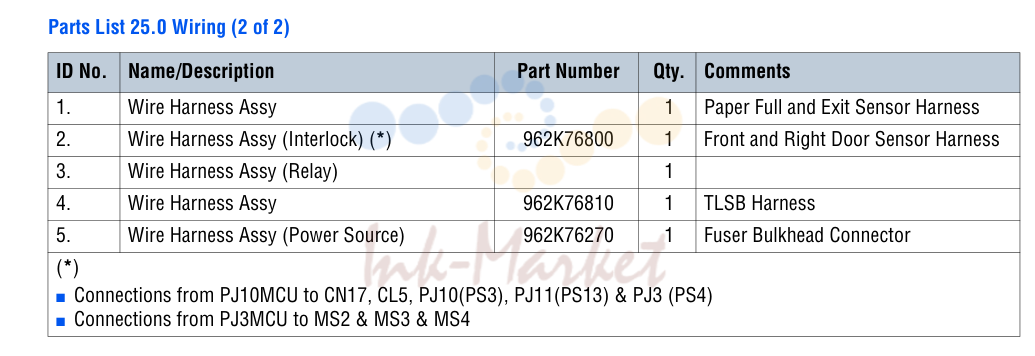

Wiring (2 of 2)

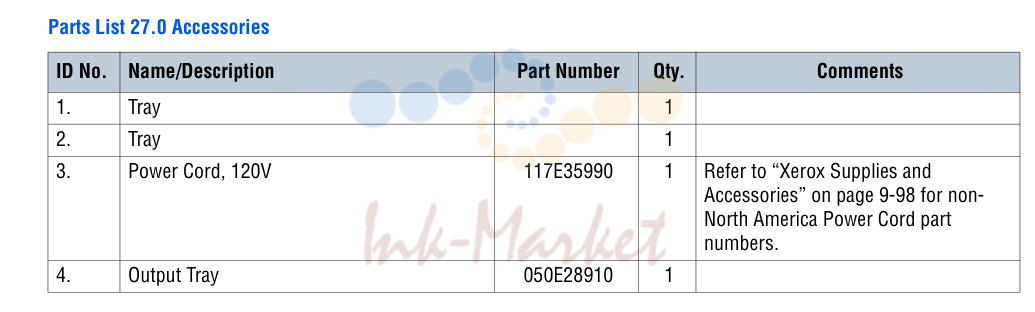

Accessories

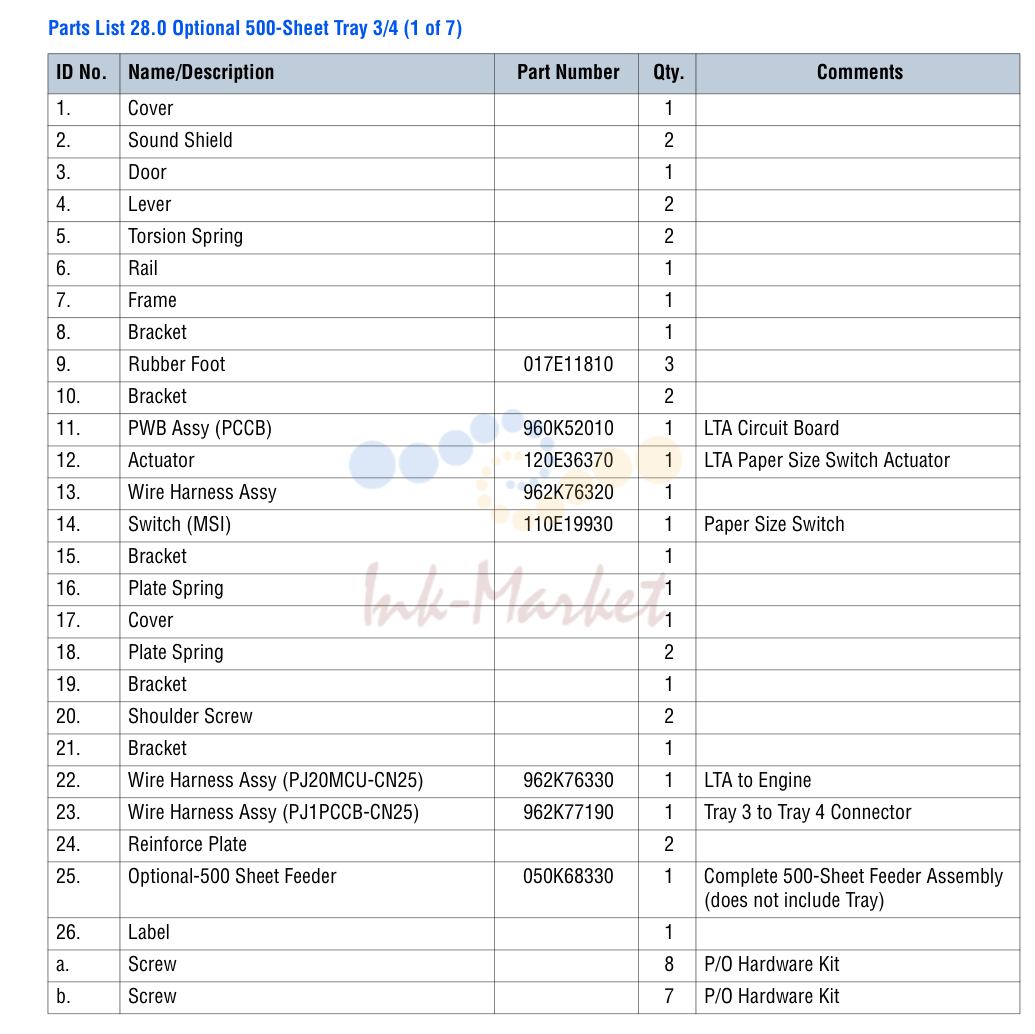

Optional 500-Sheet Tray 3/4 (1 of 7)

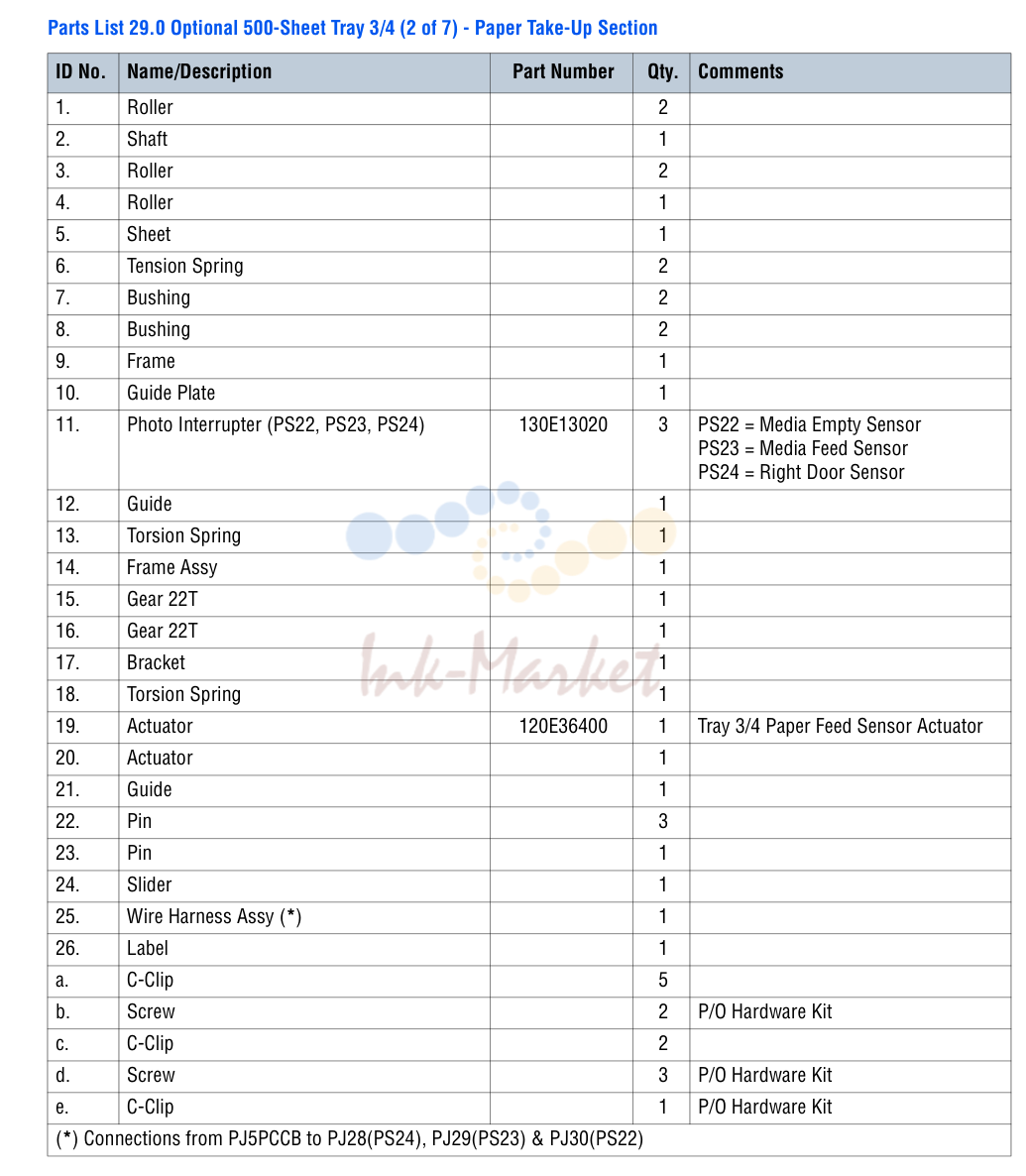

Optional 500-Sheet Tray 3/4 (2 of 7) - Paper Take-Up Section

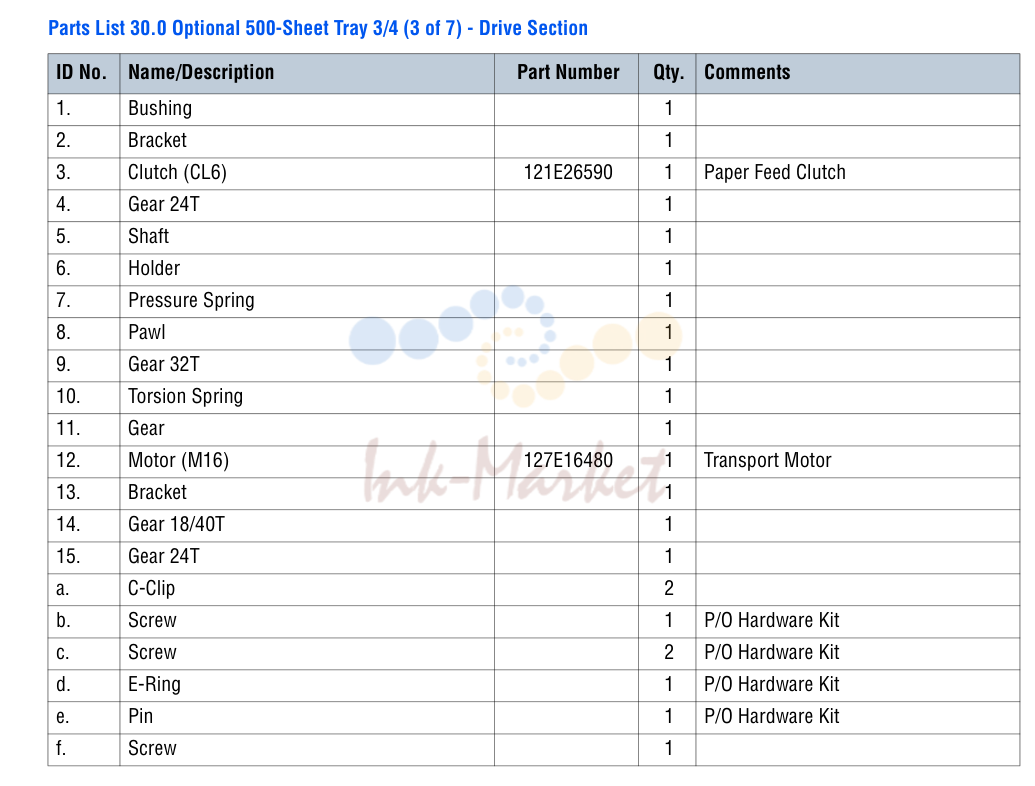

Optional 500-Sheet Tray 3/4 (3 of 7) - привод Section

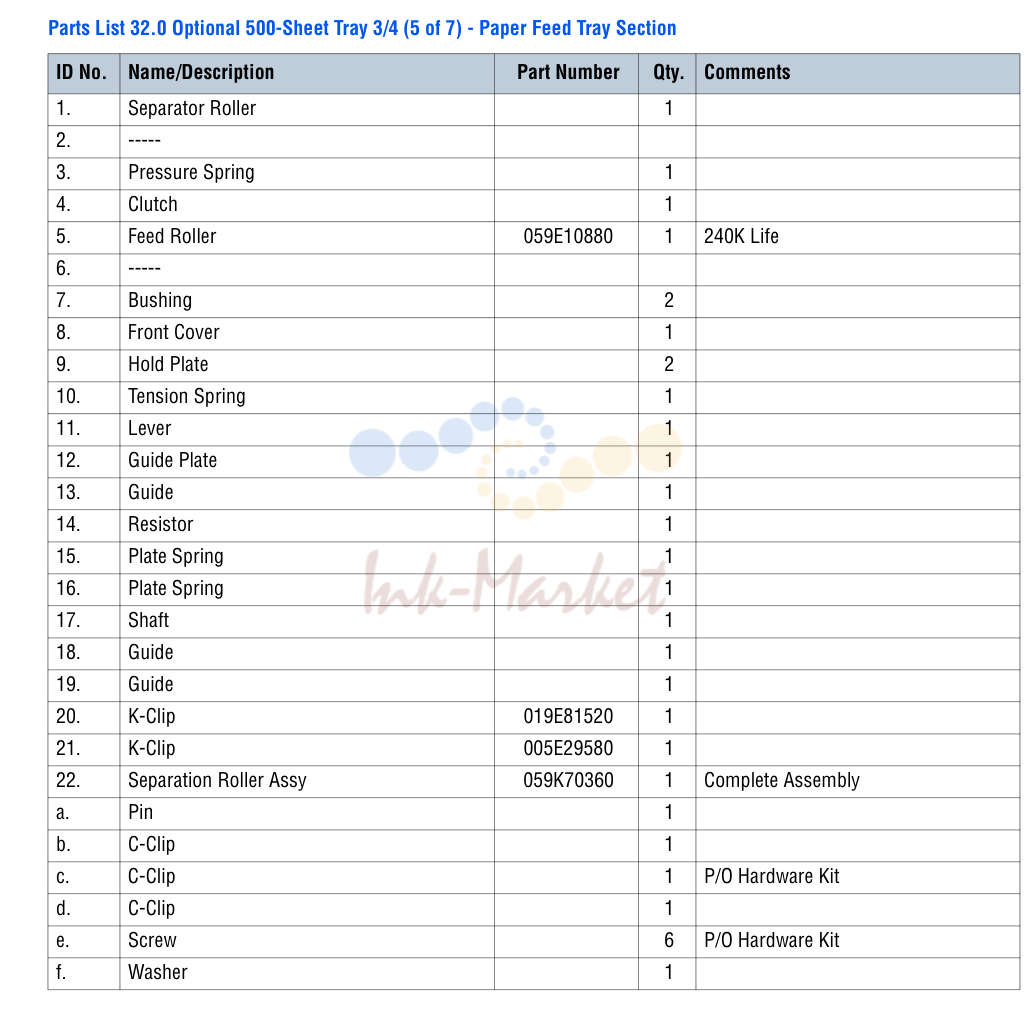

Optional 500-Sheet Tray 3/4 (5 of 7) - Paper подачи Tray Secti

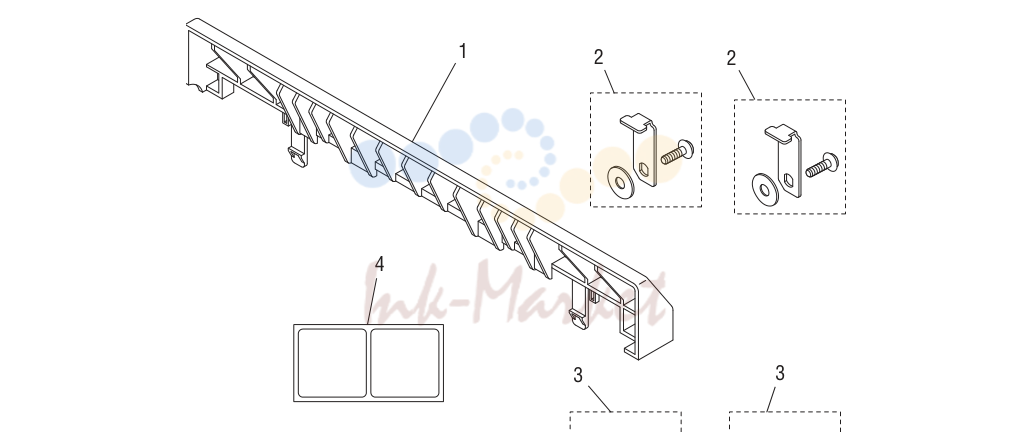

Optional 500-Sheet Tray 3/4 (7 of 7) - Accessory

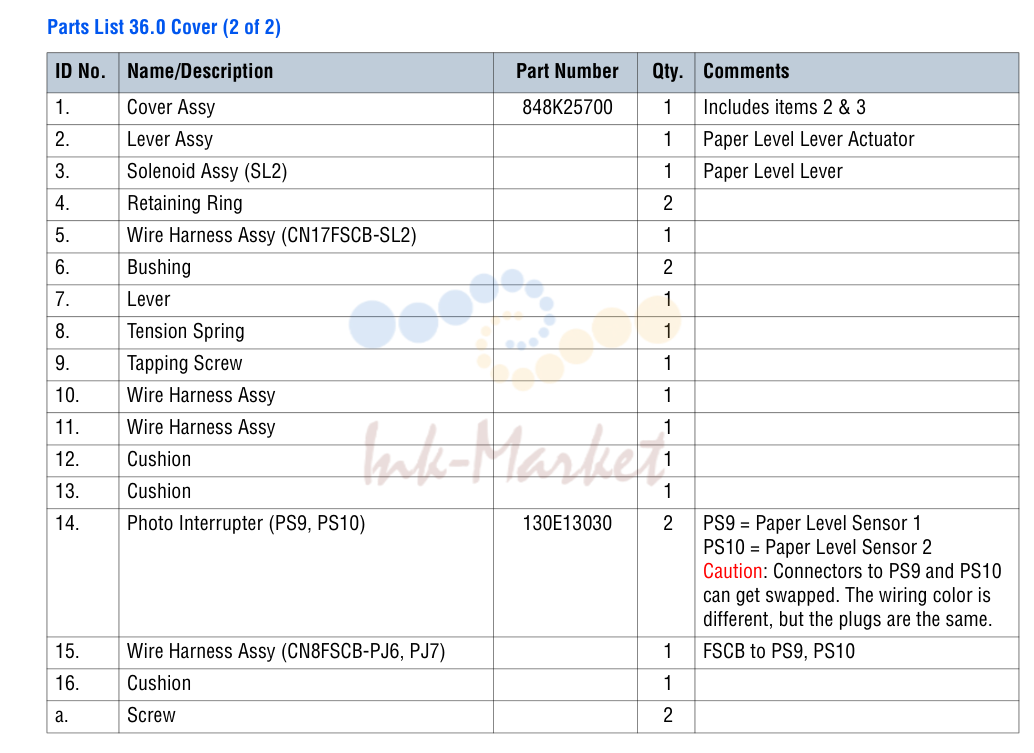

крышка (2 of 2)

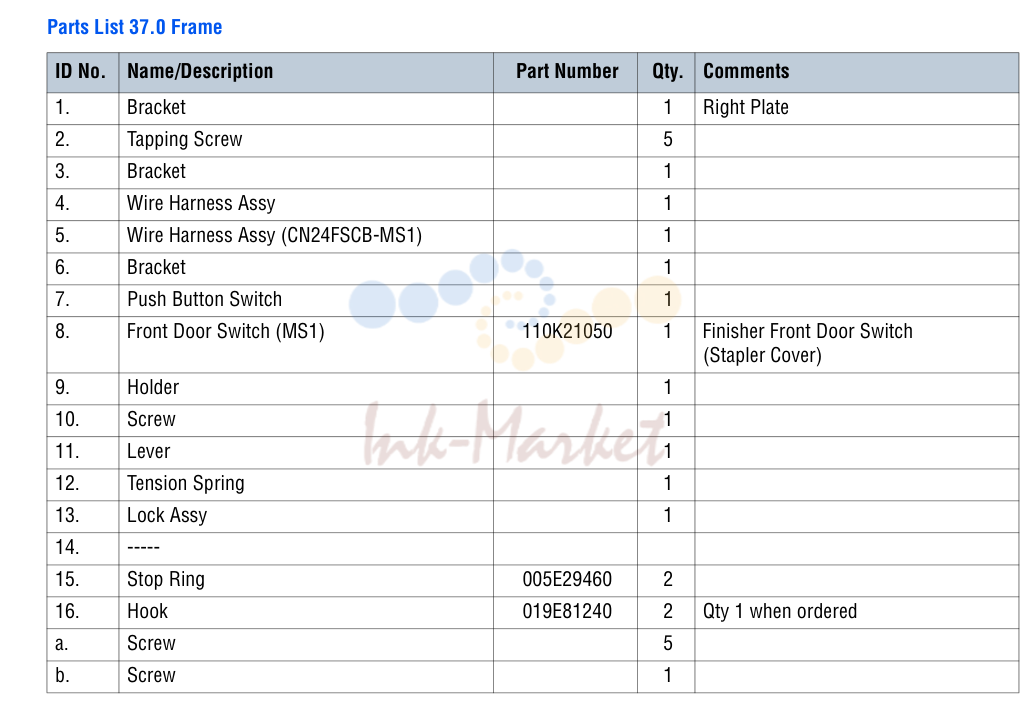

рама

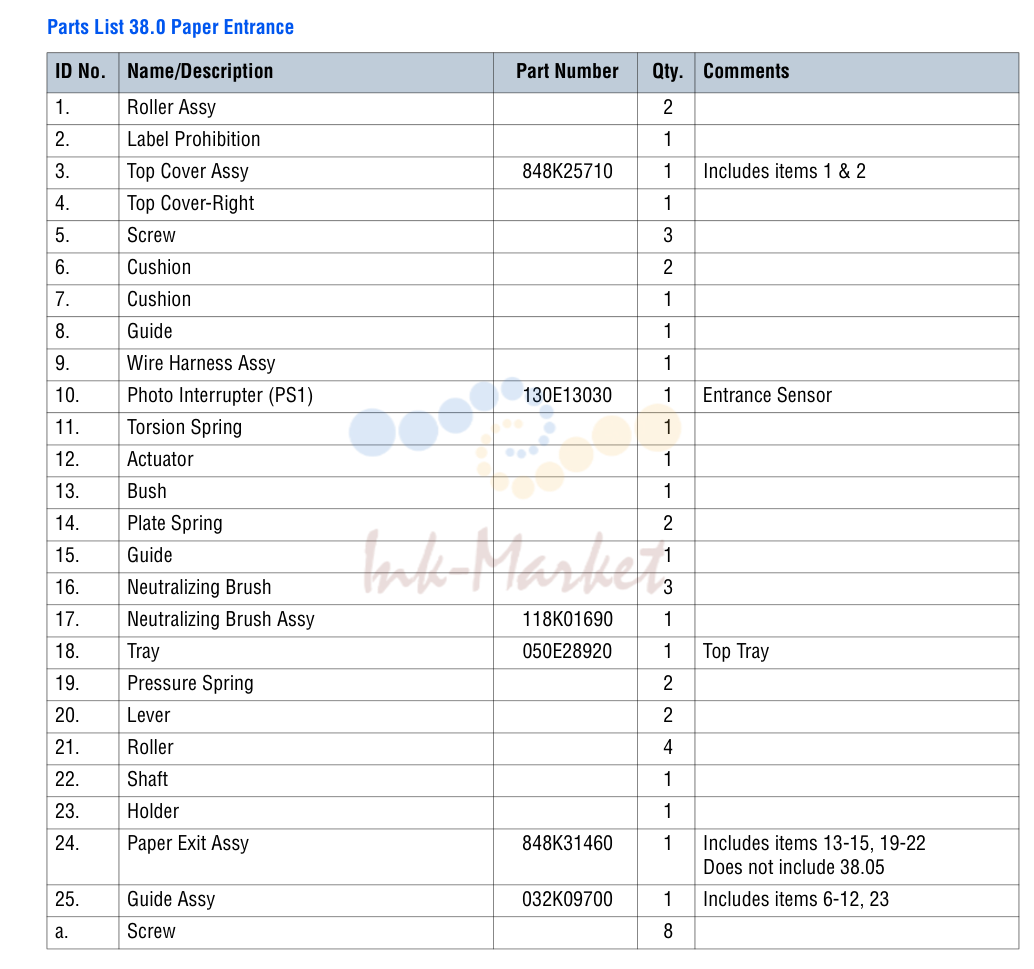

Paper Entrance

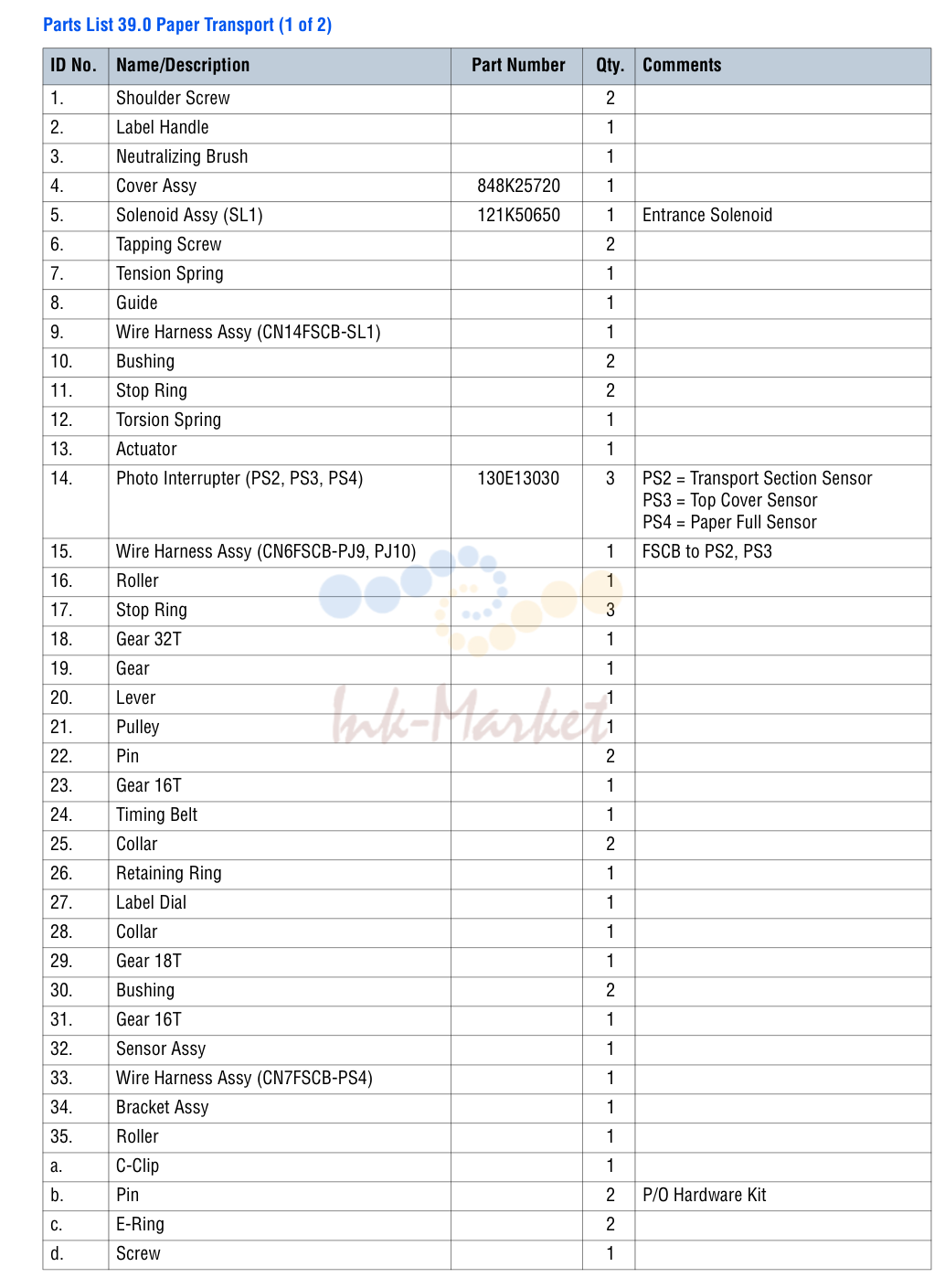

Paper Transport (1 of 2)

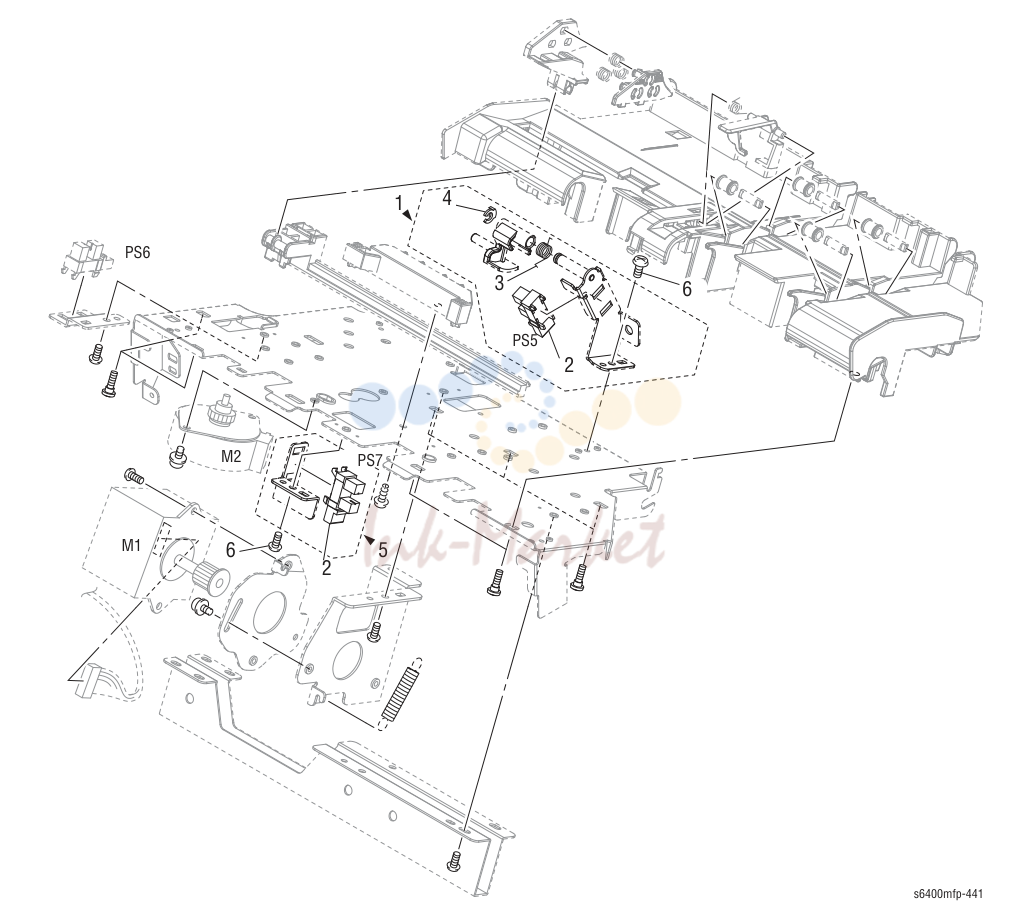

Alignment (1 of 2)

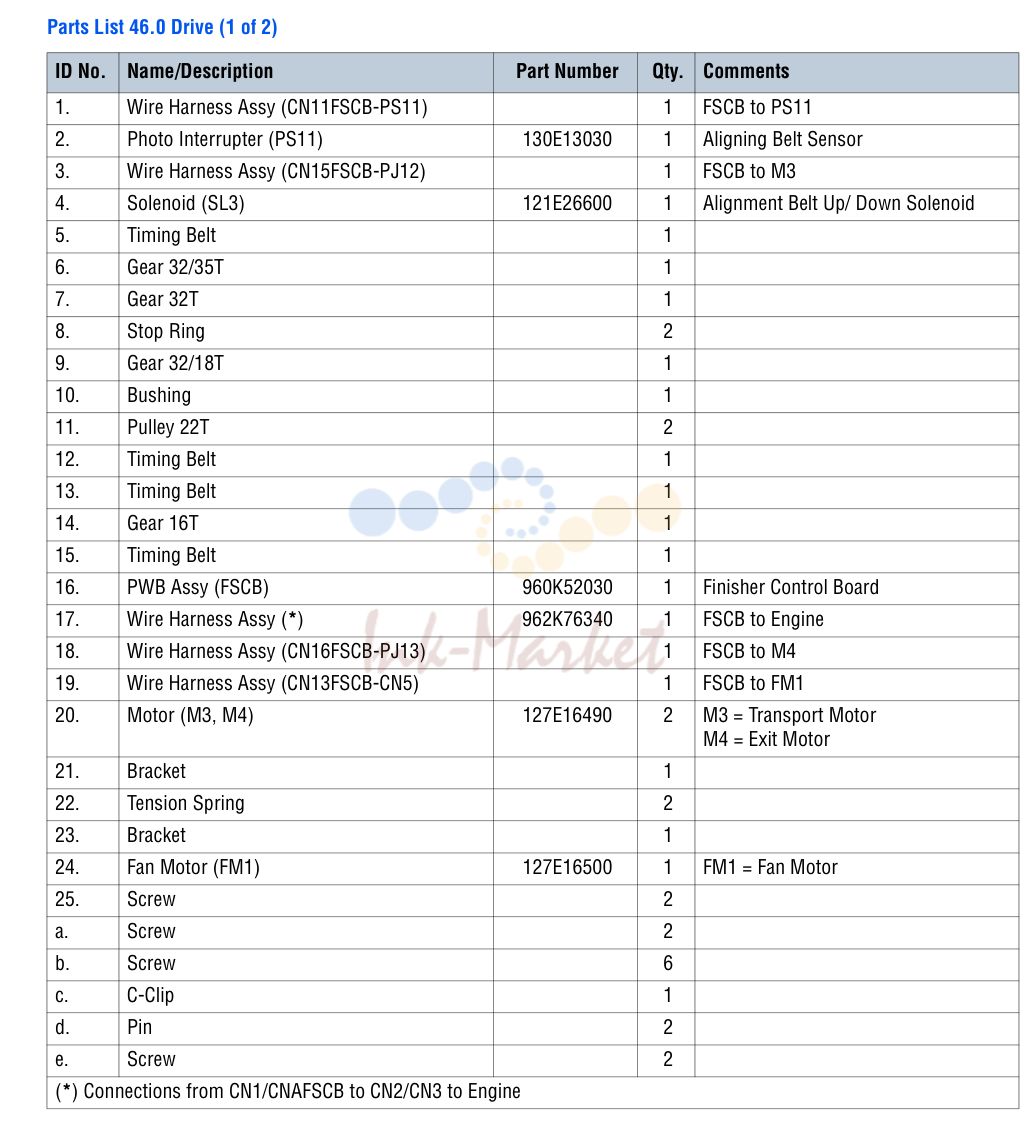

привод (1 of 2)

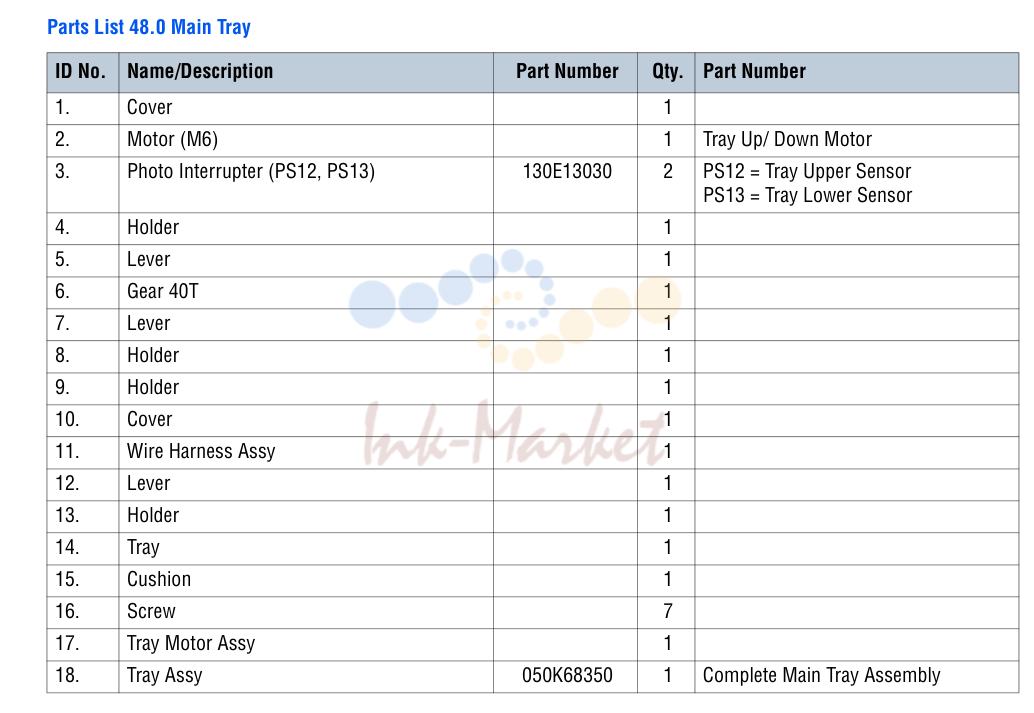

Main Tray

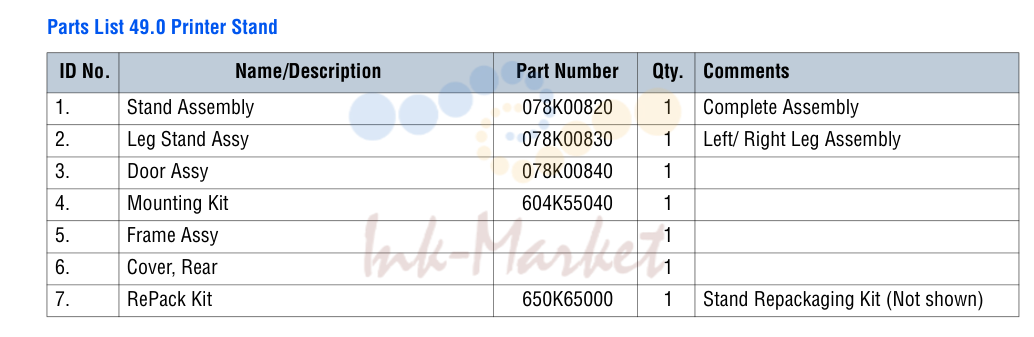

Printer Stand

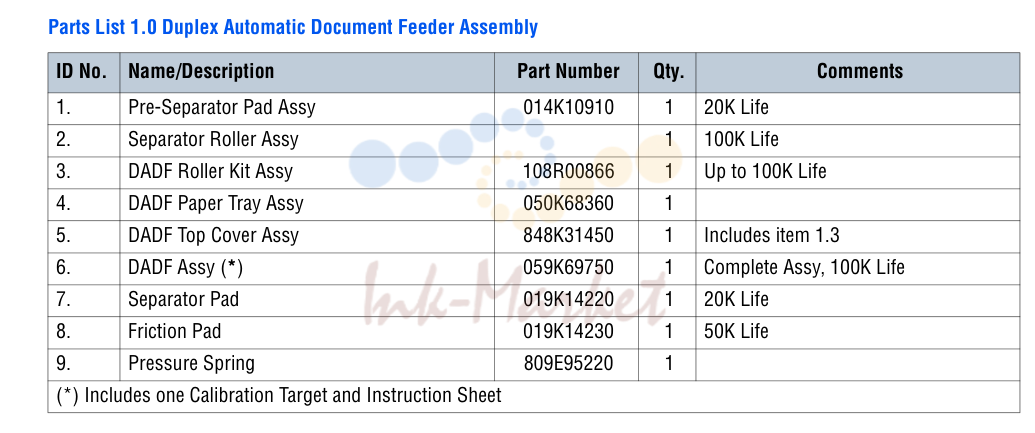

Duplex Automatic Document Feeder в сборе

№	Артикул	Наименование
1	014K10910 запросить цену →	Pre-Separator Pad в сборе 20K Life
3	108R00866 запросить цену →	DADF ролик Kit в сборе Up to 100K Life
4	050K68360 запросить цену →	DADF лоток бумаги в сборе
5	848K31450 запросить цену →	DADF верхний крышка в сборе Includes item 1.3
6	059K69750 запросить цену →	DADF в сборе (*) Complete в сборе, 100K Life
7	019K14220 запросить цену →	Separator Pad 20K Life
8	019K14230 запросить цену →	Friction Pad 50K Life
9	809E95220 запросить цену →	Pressure пружина

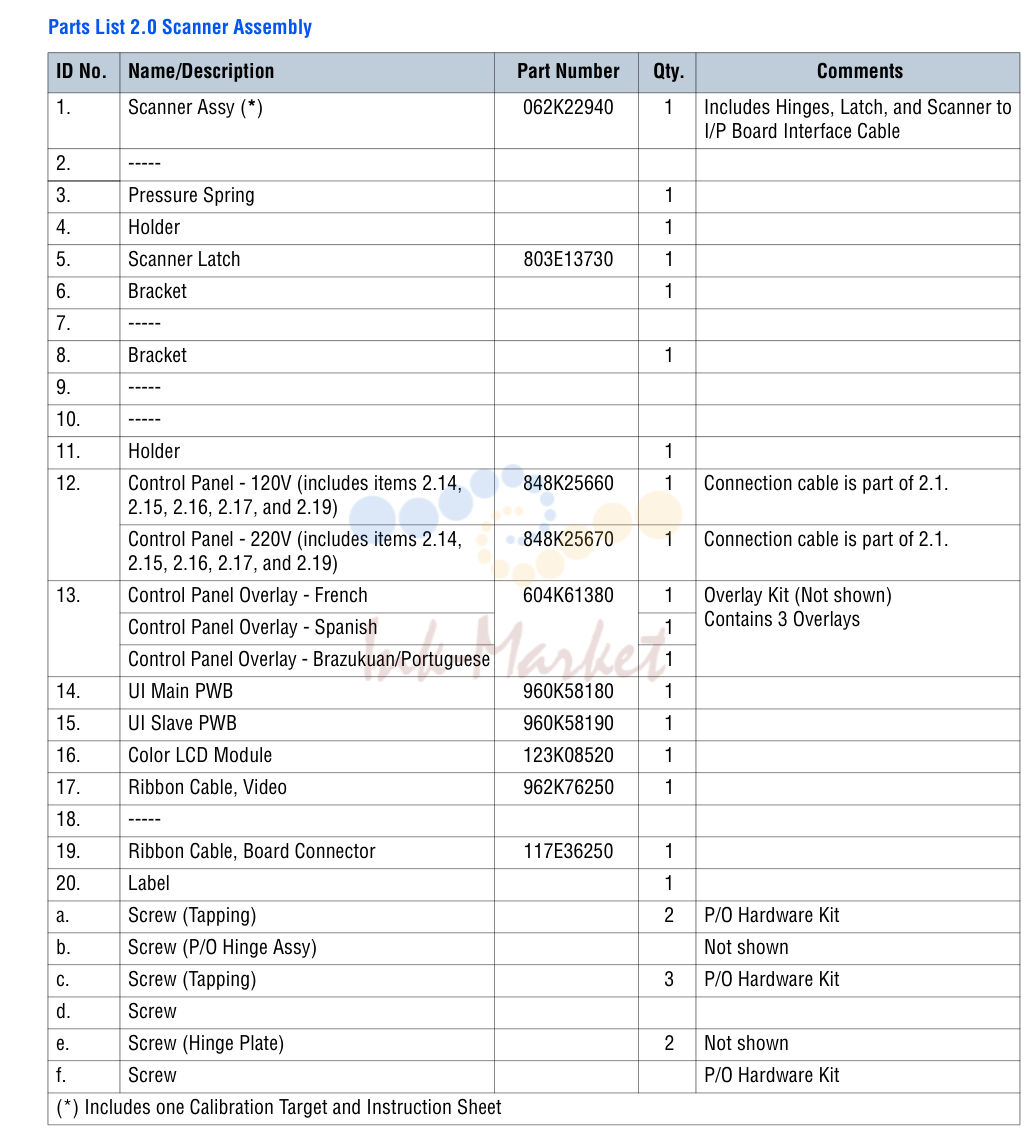

Scanner в сборе

№	Артикул	Наименование
1	062K22940 запросить цену →	Scanner в сборе (*) Includes Hinges, защёлка, and Scanner to
5	803E13730 запросить цену →	Scanner защёлка
12	848K25660 запросить цену →	Control Panel 120V (includes items 2.14, Connection шлейф is part of 2.1.
1	848K25670 запросить цену →	Control Panel 220V (includes items 2.14, Connection шлейф is part of 2.1.
13	604K61380 запросить цену →	Control Panel Overlay French Overlay Kit (Not shown)
14	960K58180 запросить цену →	UI Main плата
15	960K58190 запросить цену →	UI Slave плата
16	123K08520 запросить цену →	Color LCD Module
17	962K76250 запросить цену →	Ribbon шлейф, Video
19	117E36250 запросить цену →	Ribbon шлейф, Board Connector

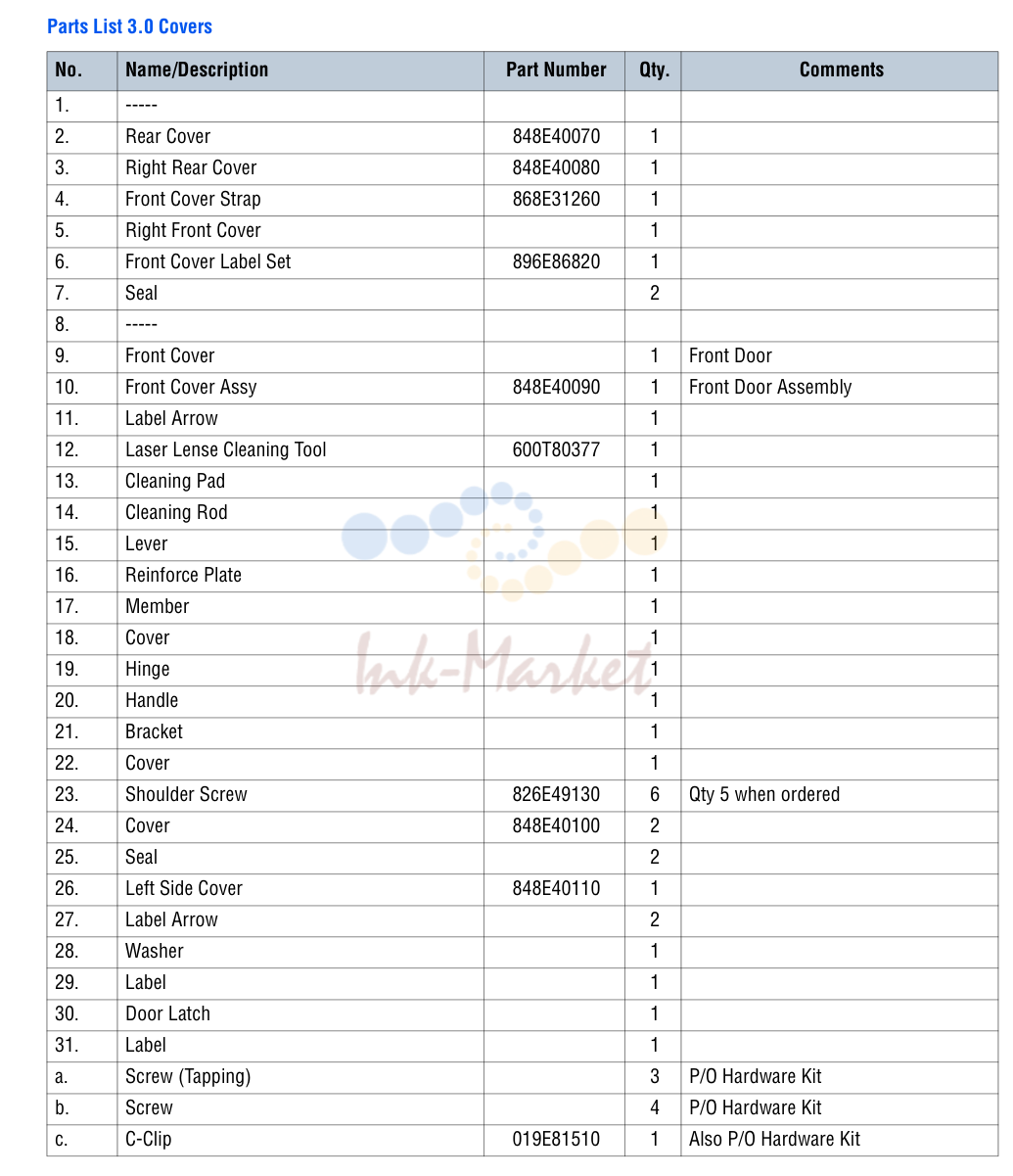

Covers No.

№	Артикул	Наименование
2	848E40070 запросить цену →	задний крышка
3	848E40080 запросить цену →	правый задний крышка
4	868E31260 запросить цену →	передний крышка Strap
6	896E86820 запросить цену →	передний крышка Label Set
10	848E40090 запросить цену →	передний крышка в сборе передний Door в сборе
12	600T80377 запросить цену →	Laser Lense Cleaning Tool
23	826E49130 запросить цену →	Shoulder винт Qty when ordered
24	848E40100 запросить цену →	крышка
26	848E40110 запросить цену →	левый Side крышка
1	019E81510 запросить цену →	c. C-Clip Also P/O Hardware Kit

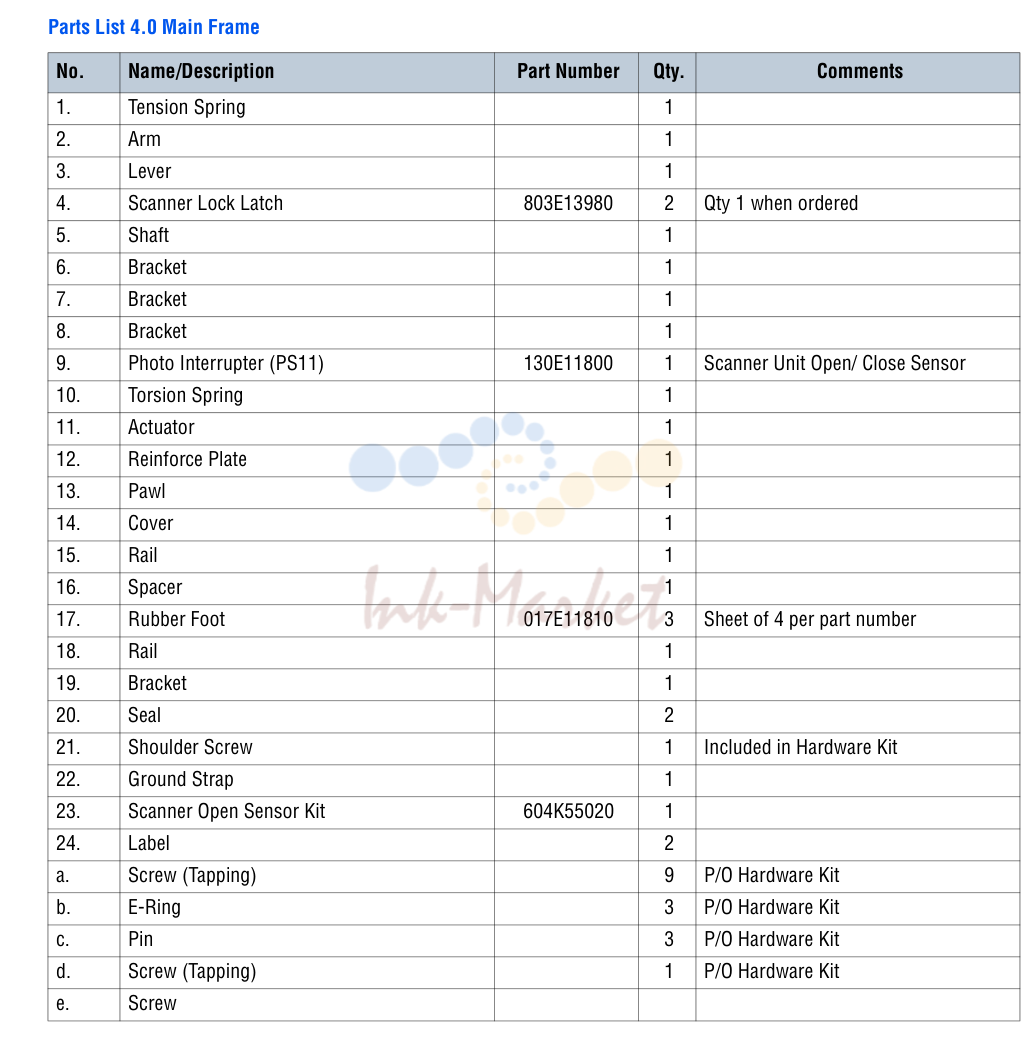

основная рама No.

№	Артикул	Наименование
4	803E13980 запросить цену →	Scanner Lock защёлка Qty when ordered
9	130E11800 запросить цену →	Photo Interrupter (PS11) Scanner узел Open/ Close датчик
17	017E11810 запросить цену →	Rubber Foot Sheet of per part number
23	604K55020 запросить цену →	Scanner Open датчик Kit

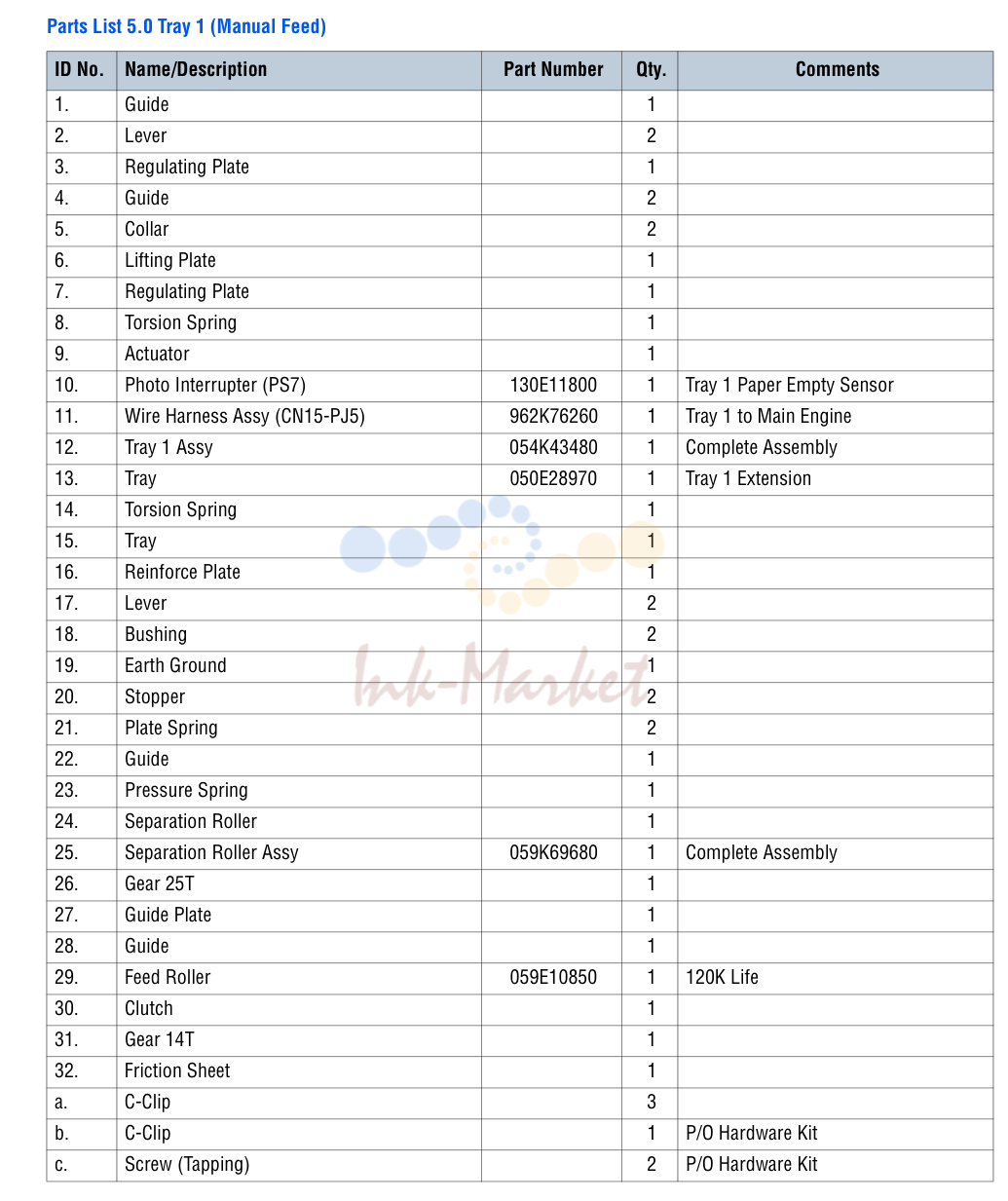

Tray 1 (Manual подачи)

№	Артикул	Наименование
10	130E11800 запросить цену →	Photo Interrupter (PS7) Tray Paper Empty датчик
11	962K76260 запросить цену →	Wire жгут в сборе (CN15-PJ5) Tray to Main Engine
12	054K43480 запросить цену →	Tray в сборе Complete в сборе
13	050E28970 запросить цену →	Tray Tray Extension
25	059K69680 запросить цену →	Separation ролик в сборе Complete в сборе
29	059E10850 запросить цену →	подачи ролик 120K Life

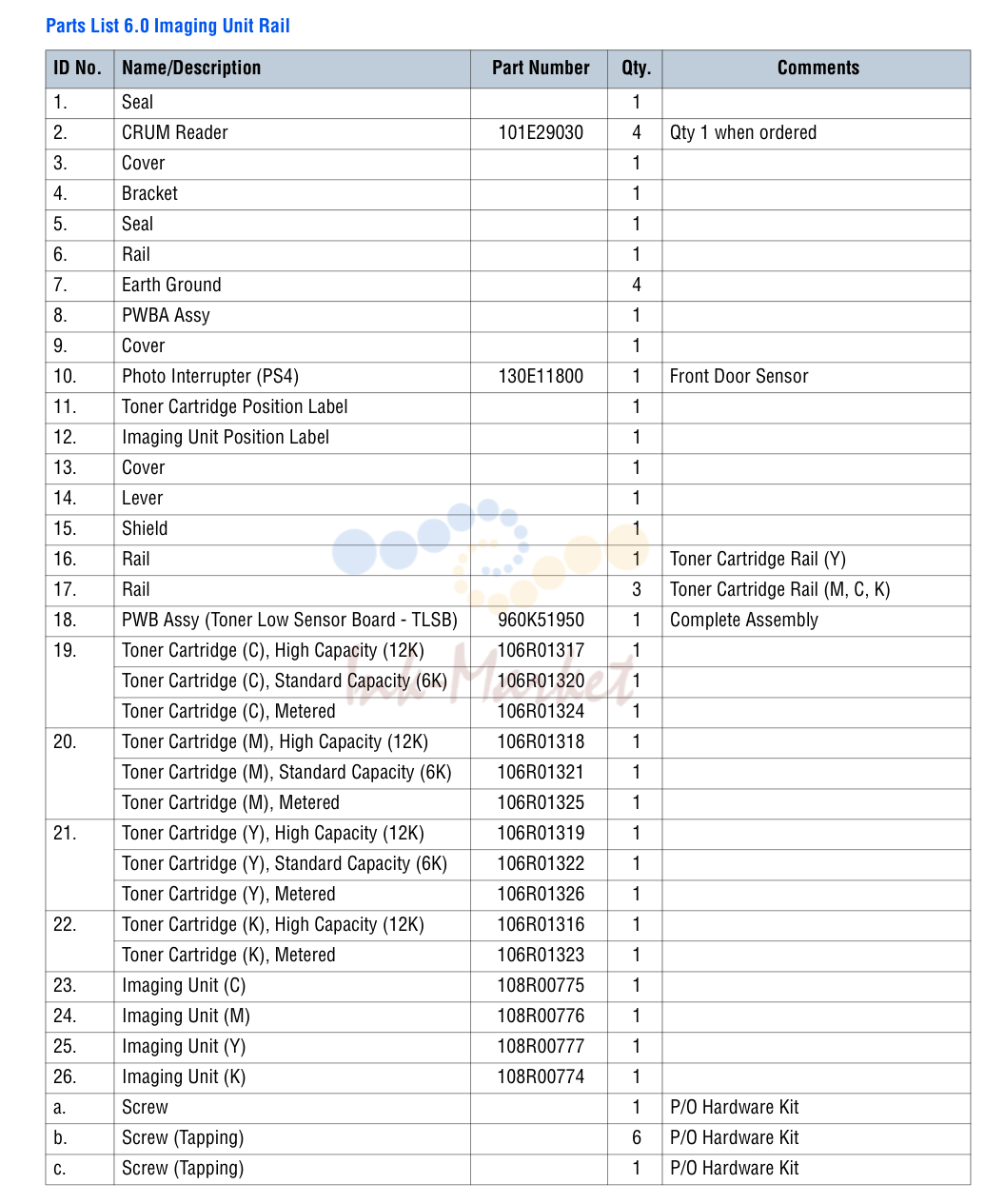

Imaging узел Rail

№	Артикул	Наименование
2	101E29030 запросить цену →	CRUM Reader Qty when ordered
10	130E11800 запросить цену →	Photo Interrupter (PS4) передний Door датчик
18	960K51950 запросить цену →	плата в сборе (тонер Low датчик Board TLSB) Complete в сборе
19	106R01317 запросить цену →	тонер Cartridge (C), High Capacity (12K)
1	106R01320 под заказ	тонер Cartridge (C), Standard Capacity (6K)
1	106R01324 запросить цену →	тонер Cartridge (C), Metered
20	106R01318 запросить цену →	тонер Cartridge (M), High Capacity (12K)
1	106R01321 под заказ	тонер Cartridge (M), Standard Capacity (6K)
1	106R01325 запросить цену →	тонер Cartridge (M), Metered
21	106R01319 запросить цену →	тонер Cartridge (Y), High Capacity (12K)
1	106R01322 под заказ	тонер Cartridge (Y), Standard Capacity (6K)
1	106R01326 запросить цену →	тонер Cartridge (Y), Metered
22	106R01316 ✓ в наличии	тонер Cartridge (K), High Capacity (12K)
1	106R01323 запросить цену →	тонер Cartridge (K), Metered
23	108R00775 ✓ в наличии	Imaging узел (C)
24	108R00776 запросить цену →	Imaging узел (M)
25	108R00777 запросить цену →	Imaging узел (Y)
26	108R00774 ✓ в наличии	Imaging узел (K)

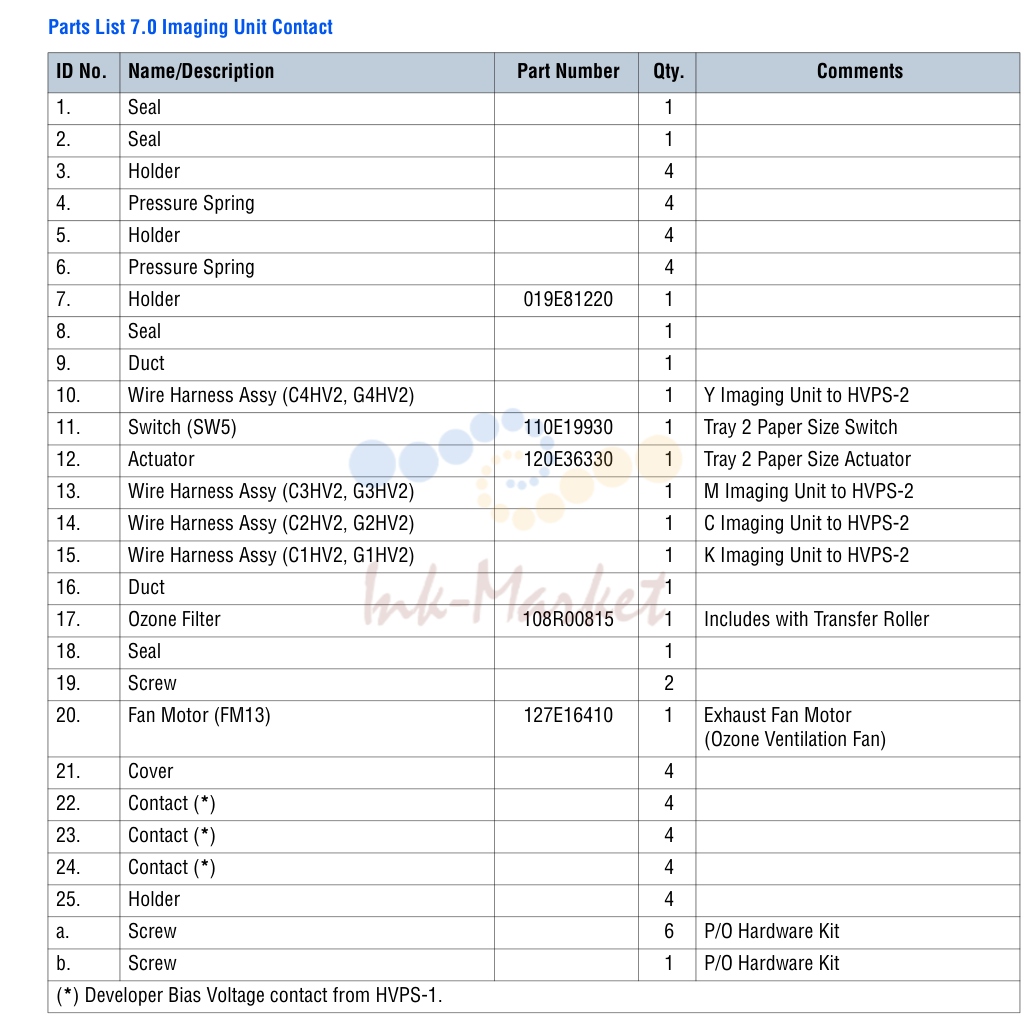

Imaging узел Contact

№	Артикул	Наименование
7	019E81220 запросить цену →	держатель
11	110E19930 запросить цену →	Switch (SW5) Tray Paper Size Switch
12	120E36330 запросить цену →	актуатор Tray Paper Size актуатор
17	108R00815 под заказ	Ozone Filter Includes with вал переноса
20	127E16410 запросить цену →	вентилятор мотор (FM13) Exhaust вентилятор мотор

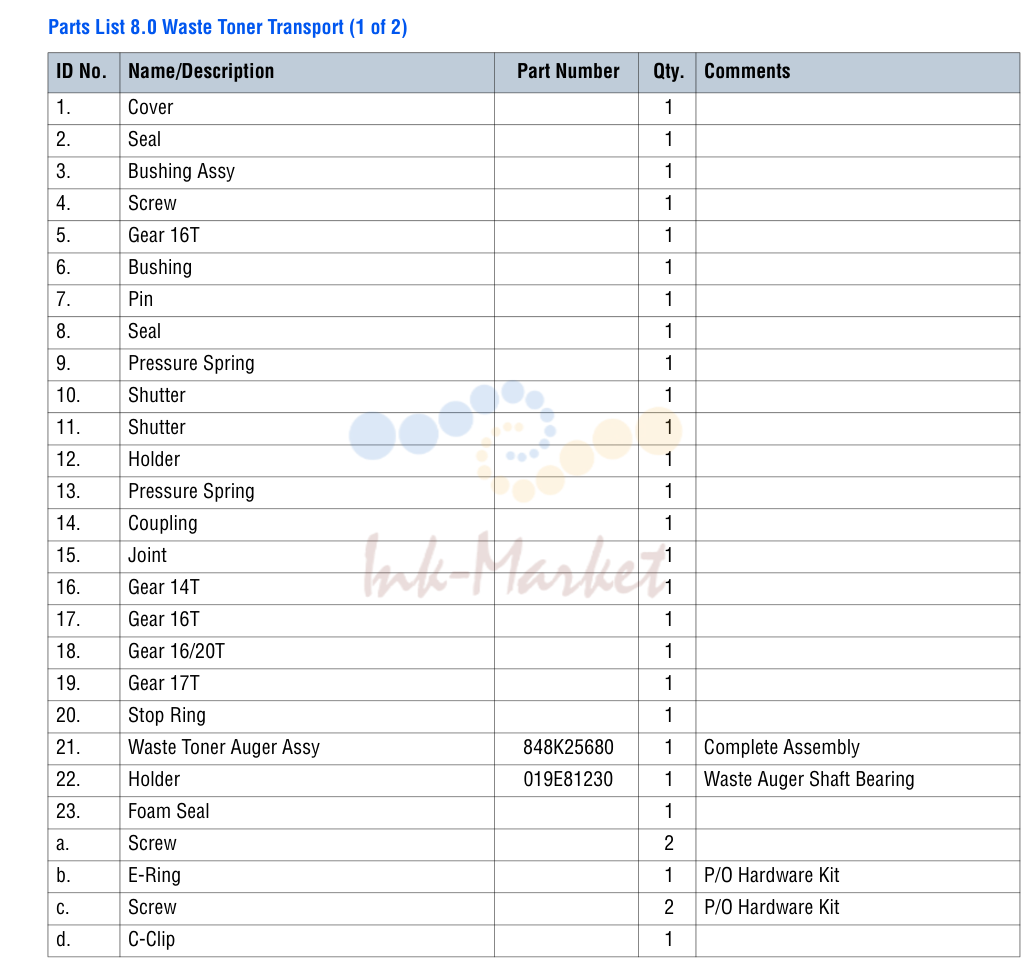

Waste тонер Transport (1 of 2)

№	Артикул	Наименование
21	848K25680 запросить цену →	Waste тонер Auger в сборе Complete в сборе
22	019E81230 запросить цену →	держатель Waste Auger вал подшипник

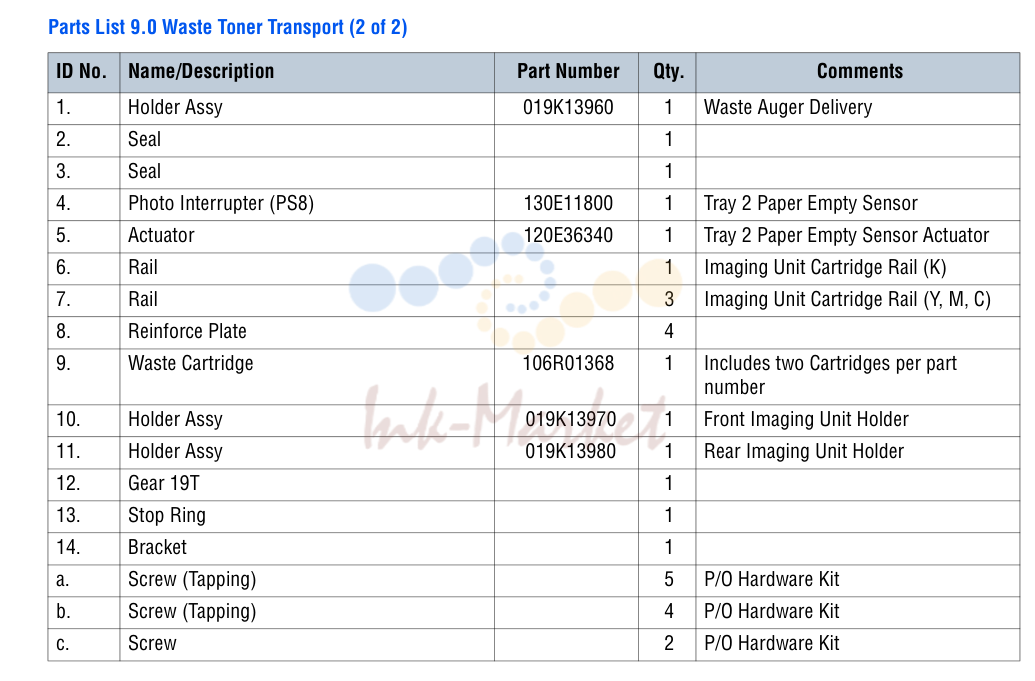

Waste тонер Transport (2 of 2)

№	Артикул	Наименование
1	019K13960 запросить цену →	держатель в сборе Waste Auger Delivery
4	130E11800 запросить цену →	Photo Interrupter (PS8) Tray Paper Empty датчик
5	120E36340 запросить цену →	актуатор Tray Paper Empty датчик актуатор
9	106R01368 ✓ в наличии	Waste Cartridge Includes two Cartridges per part
10	019K13970 запросить цену →	держатель в сборе передний Imaging узел держатель
11	019K13980 запросить цену →	держатель в сборе задний Imaging узел держатель

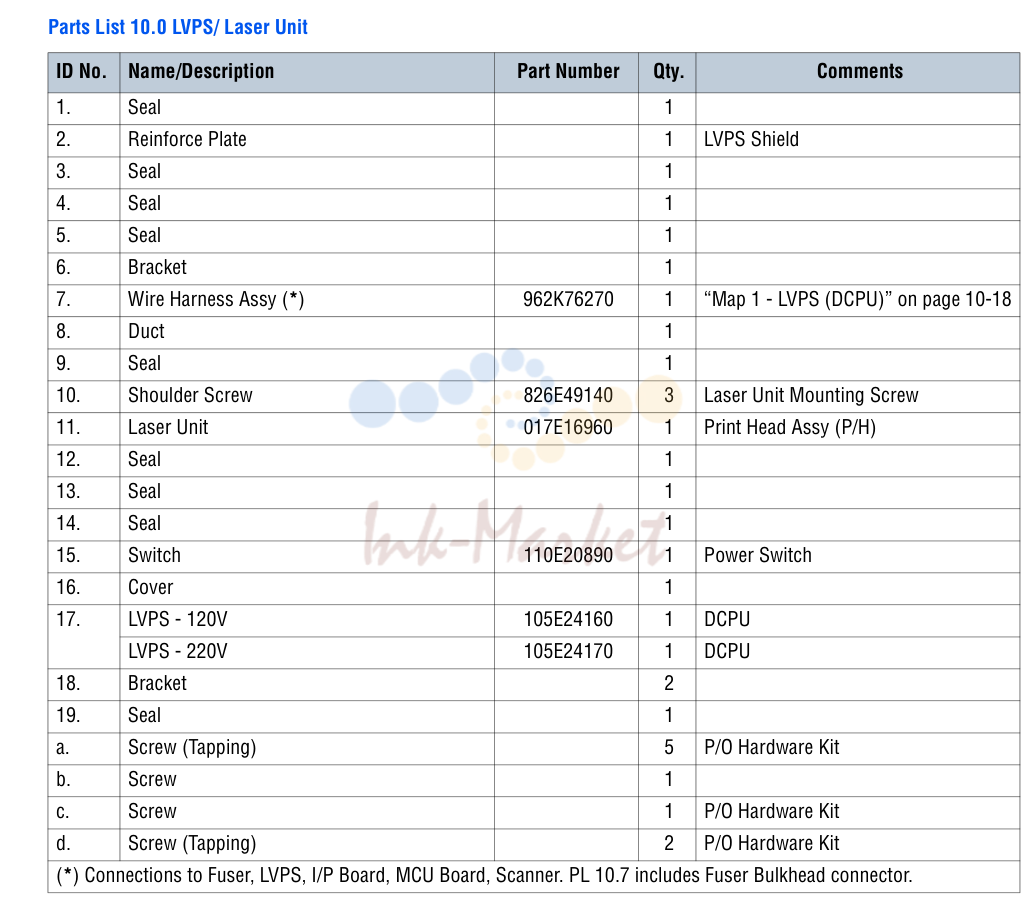

LVPS/ Laser узел

№	Артикул	Наименование
7	962K76270 запросить цену →	Wire жгут в сборе (*) “Map LVPS (DCPU)” on page10-18
10	826E49140 запросить цену →	Shoulder винт Laser узел Mounting винт
11	017E16960 запросить цену →	Laser узел Print Head в сборе (P/H)
15	110E20890 запросить цену →	Switch Power Switch
17	105E24160 запросить цену →	LVPS 120V DCPU
1	105E24170 запросить цену →	LVPS 220V DCPU

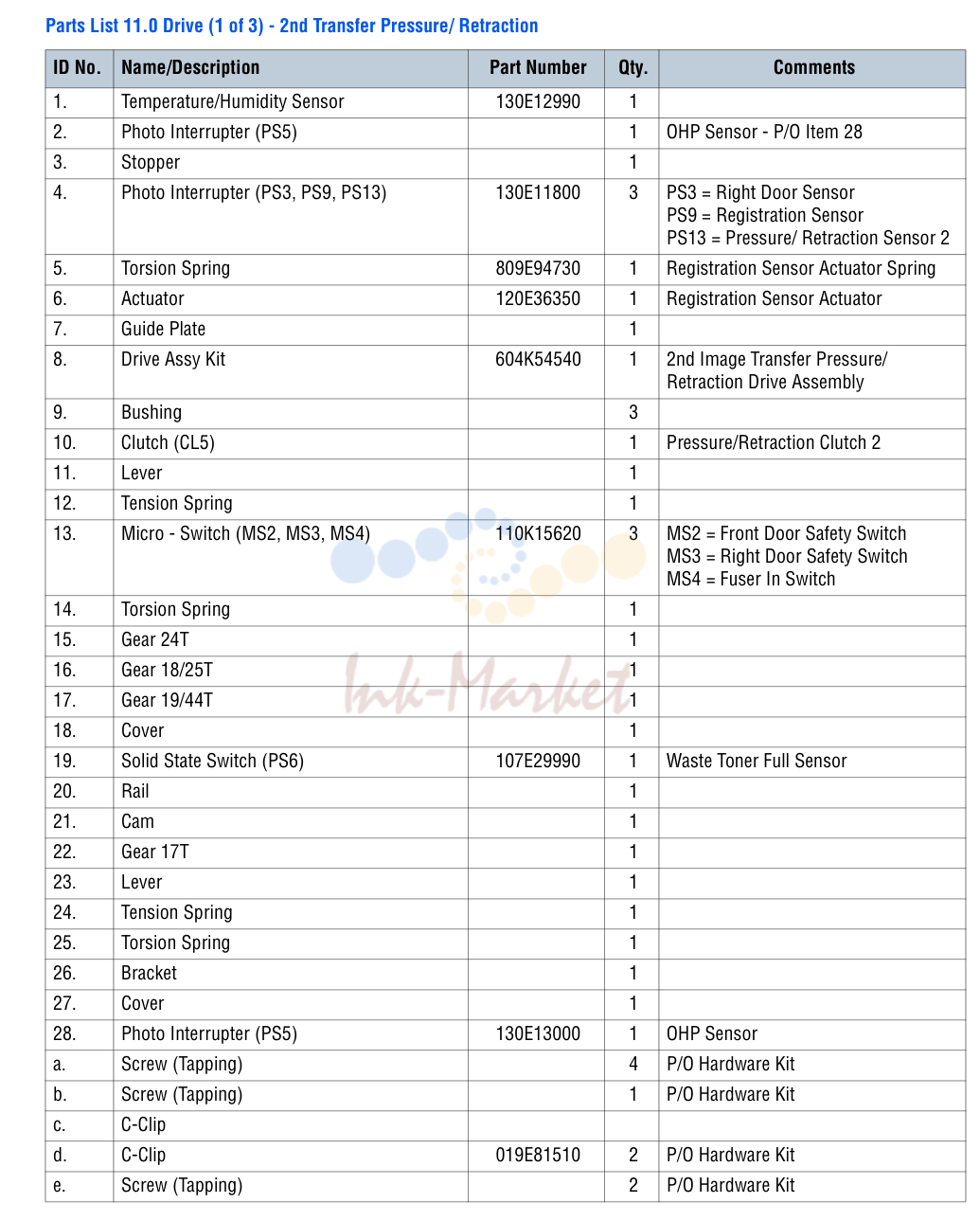

привод (1 of 3) - 2nd переноса Pressure/ Retraction

№	Артикул	Наименование
1	130E12990 запросить цену →	Temperature/Humidity датчик
4	130E11800 запросить цену →	Photo Interrupter (PS3, PS9, PS13) PS3 = правый Door датчик
5	809E94730 запросить цену →	Torsion пружина Registration датчик актуатор пружина
6	120E36350 запросить цену →	актуатор Registration датчик актуатор
8	604K54540 запросить цену →	привод в сборе Kit 2nd Image переноса Pressure/
13	110K15620 запросить цену →	Micro Switch (MS2, MS3, MS4) MS2 = передний Door Safety Switch
19	107E29990 запросить цену →	Solid State Switch (PS6) Waste тонер Full датчик
28	130E13000 запросить цену →	Photo Interrupter (PS5) OHP датчик
2	019E81510 запросить цену →	d. C-Clip P/O Hardware Kit

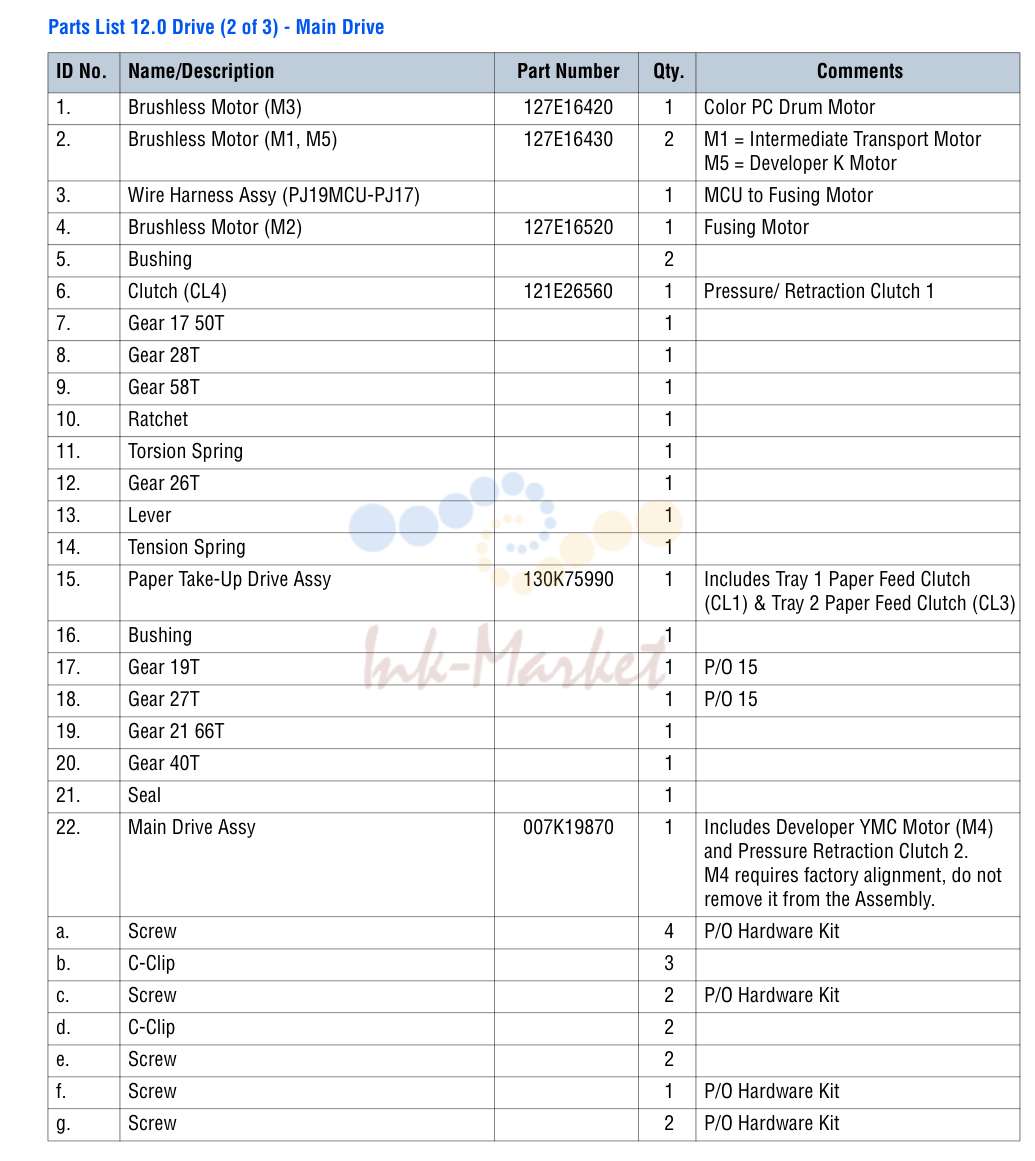

привод (2 of 3) - главный привод

№	Артикул	Наименование
1	127E16420 запросить цену →	Brushless мотор (M3) Color PC барабан мотор
2	127E16430 запросить цену →	Brushless мотор (M1, M5) M1 = Intermediate Transport мотор
4	127E16520 запросить цену →	Brushless мотор (M2) Fusing мотор
6	121E26560 запросить цену →	муфта (CL4) Pressure/ Retraction муфта
15	130K75990 запросить цену →	Paper Take-Up привод в сборе Includes Tray Paper подачи муфта
22	007K19870 запросить цену →	главный привод в сборе Includes девелопер YMC мотор (M4)

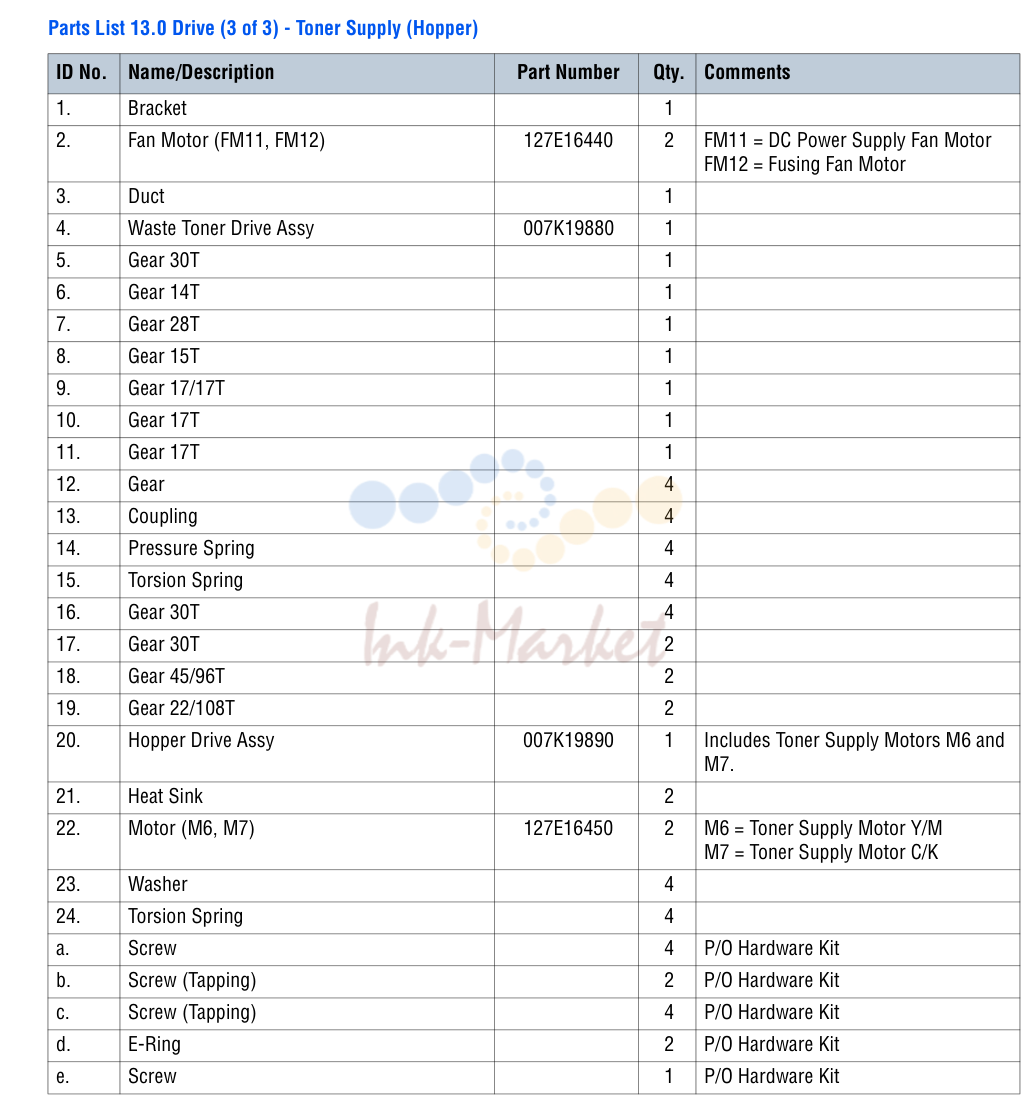

привод (3 of 3) - тонер Supply (Hopper)

№	Артикул	Наименование
2	127E16440 запросить цену →	вентилятор мотор (FM11, FM12) FM11 = DC Power Supply вентилятор мотор
4	007K19880 запросить цену →	Waste тонер привод в сборе
20	007K19890 запросить цену →	Hopper привод в сборе Includes тонер Supply Motors M6 and
22	127E16450 запросить цену →	мотор (M6, M7) M6 = тонер Supply мотор Y/M

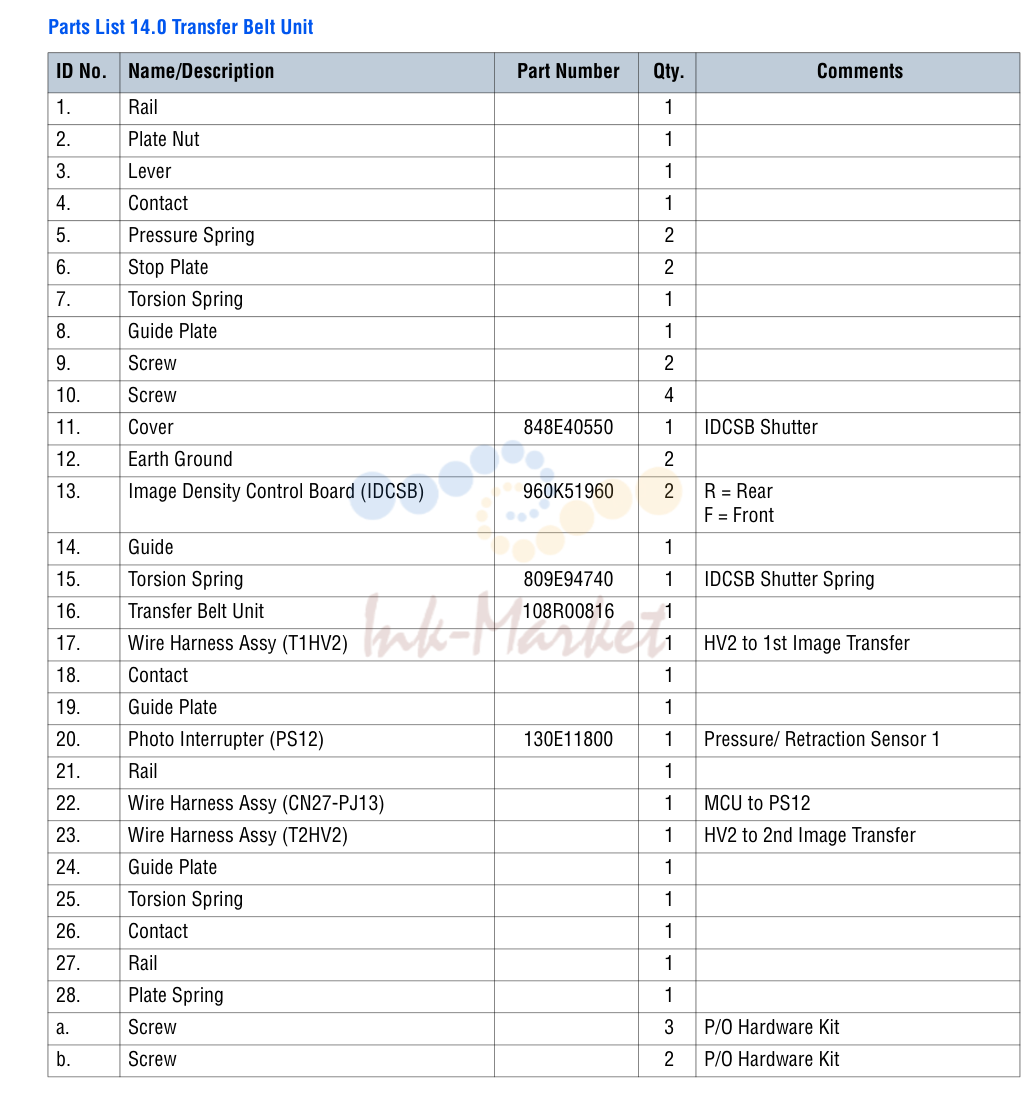

переноса ремень узел

№	Артикул	Наименование
11	848E40550 запросить цену →	крышка IDCSB Shutter
13	960K51960 запросить цену →	Image Density Control Board (IDCSB) R = задний
15	809E94740 запросить цену →	Torsion пружина IDCSB Shutter пружина
16	108R00816 под заказ	переноса ремень узел
20	130E11800 запросить цену →	Photo Interrupter (PS12) Pressure/ Retraction датчик

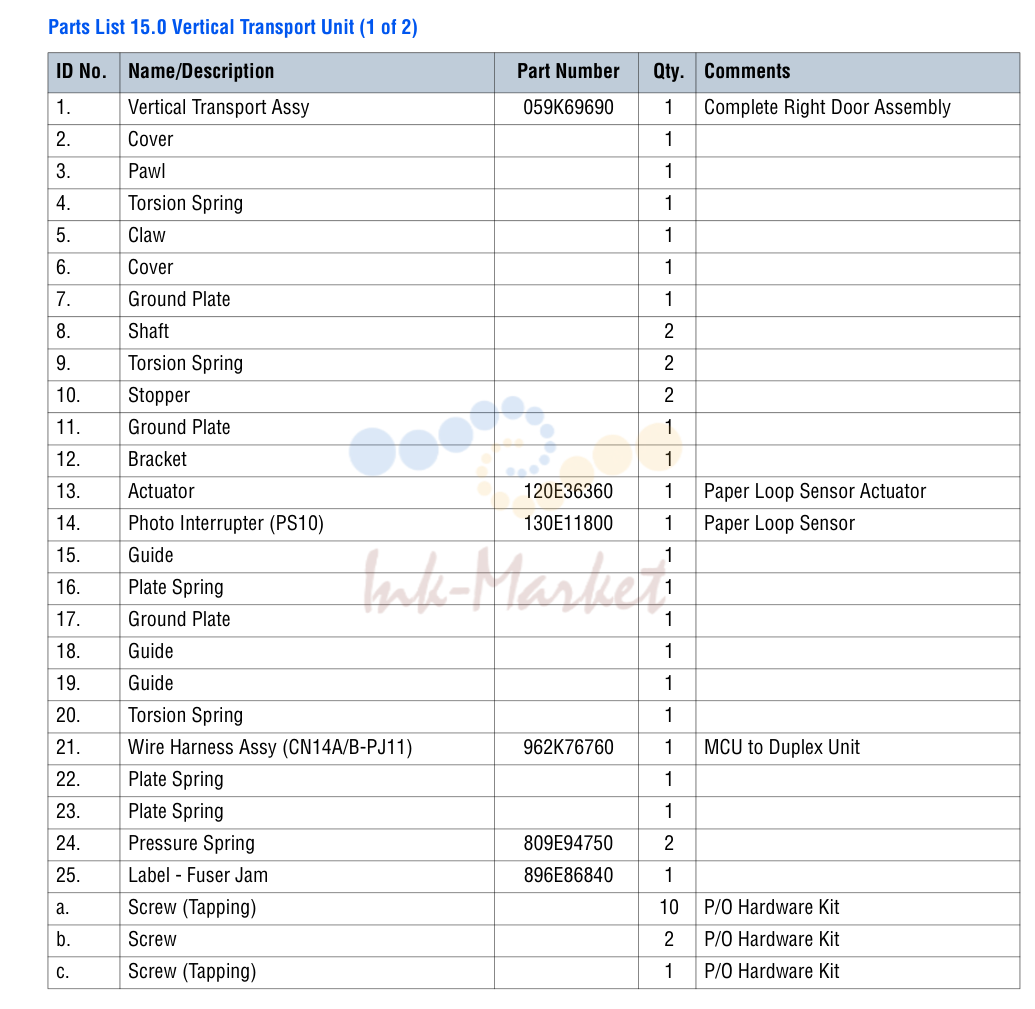

Vertical Transport узел (1 of 2)

№	Артикул	Наименование
1	059K69690 запросить цену →	Vertical Transport в сборе Complete правый Door в сборе
13	120E36360 запросить цену →	актуатор Paper Loop датчик актуатор
14	130E11800 запросить цену →	Photo Interrupter (PS10) Paper Loop датчик
21	962K76760 запросить цену →	Wire жгут в сборе (CN14A/B-PJ11) MCU to Duplex узел
24	809E94750 запросить цену →	Pressure пружина
25	896E86840 запросить цену →	Label печь Jam

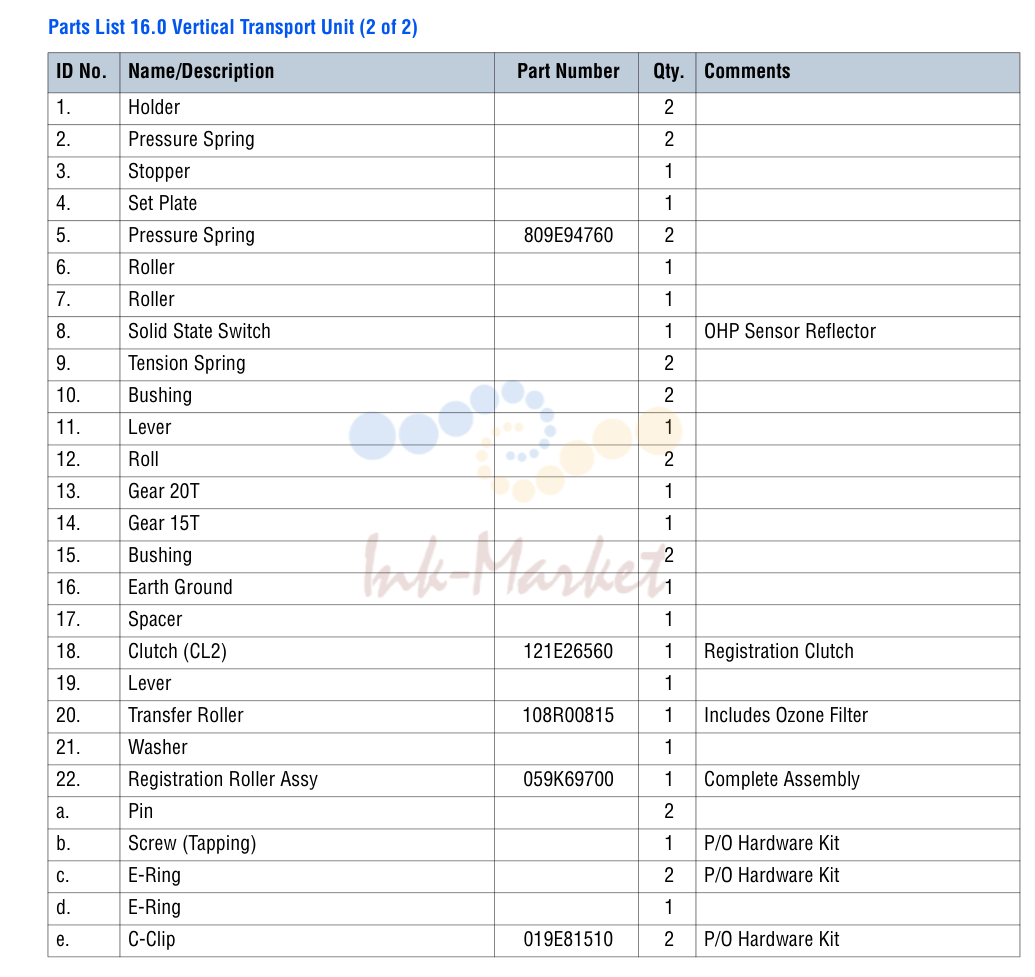

Vertical Transport узел (2 of 2)

№	Артикул	Наименование
5	809E94760 запросить цену →	Pressure пружина
18	121E26560 запросить цену →	муфта (CL2) Registration муфта
20	108R00815 под заказ	вал переноса Includes Ozone Filter
22	059K69700 запросить цену →	Registration ролик в сборе Complete в сборе
2	019E81510 запросить цену →	e. C-Clip P/O Hardware Kit

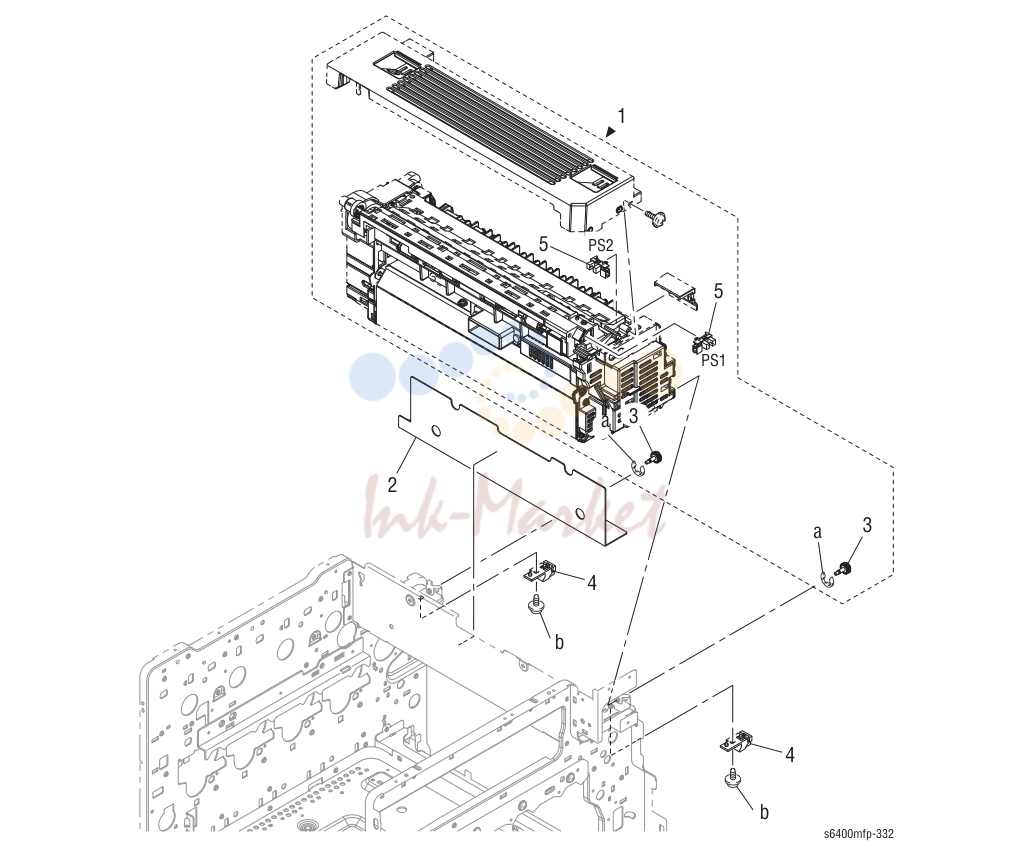

печь узел

№	Артикул	Наименование
1	115R00059 запросить цену →	печь узел 120V
1	115R00060 ✓ в наличии	печь узел 220V
4	807E34410 запросить цену →	Pawl
5	130E11800 запросить цену →	Photo Interrupter (PS1, PS2) PS1 = печь выход датчик
2	019E81510 запросить цену →	a. C-Clip P/O Hardware Kit

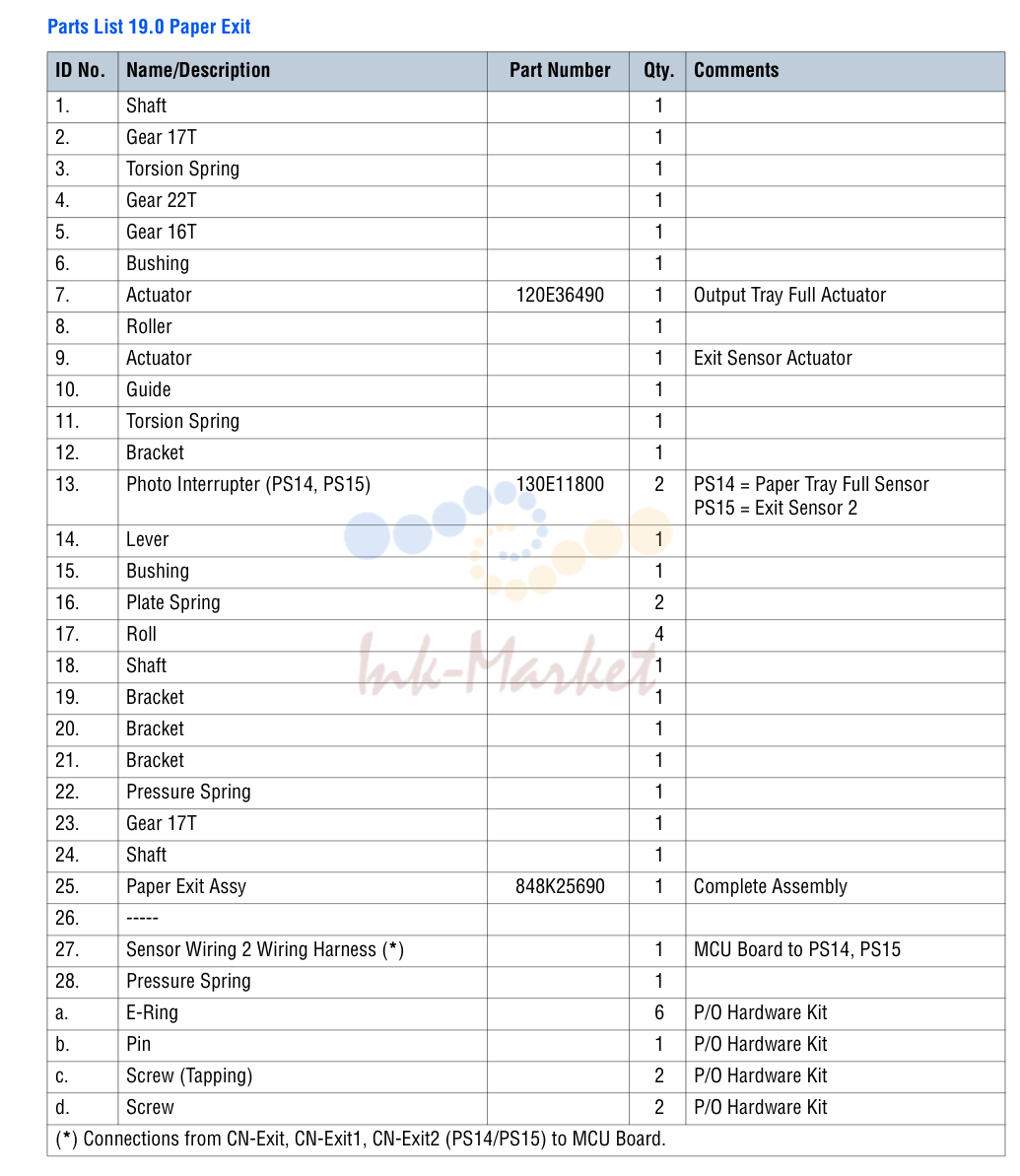

Paper выход

№	Артикул	Наименование
7	120E36490 запросить цену →	актуатор Output Tray Full актуатор
13	130E11800 запросить цену →	Photo Interrupter (PS14, PS15) PS14 = лоток бумаги Full датчик
25	848K25690 запросить цену →	Paper выход в сборе Complete в сборе

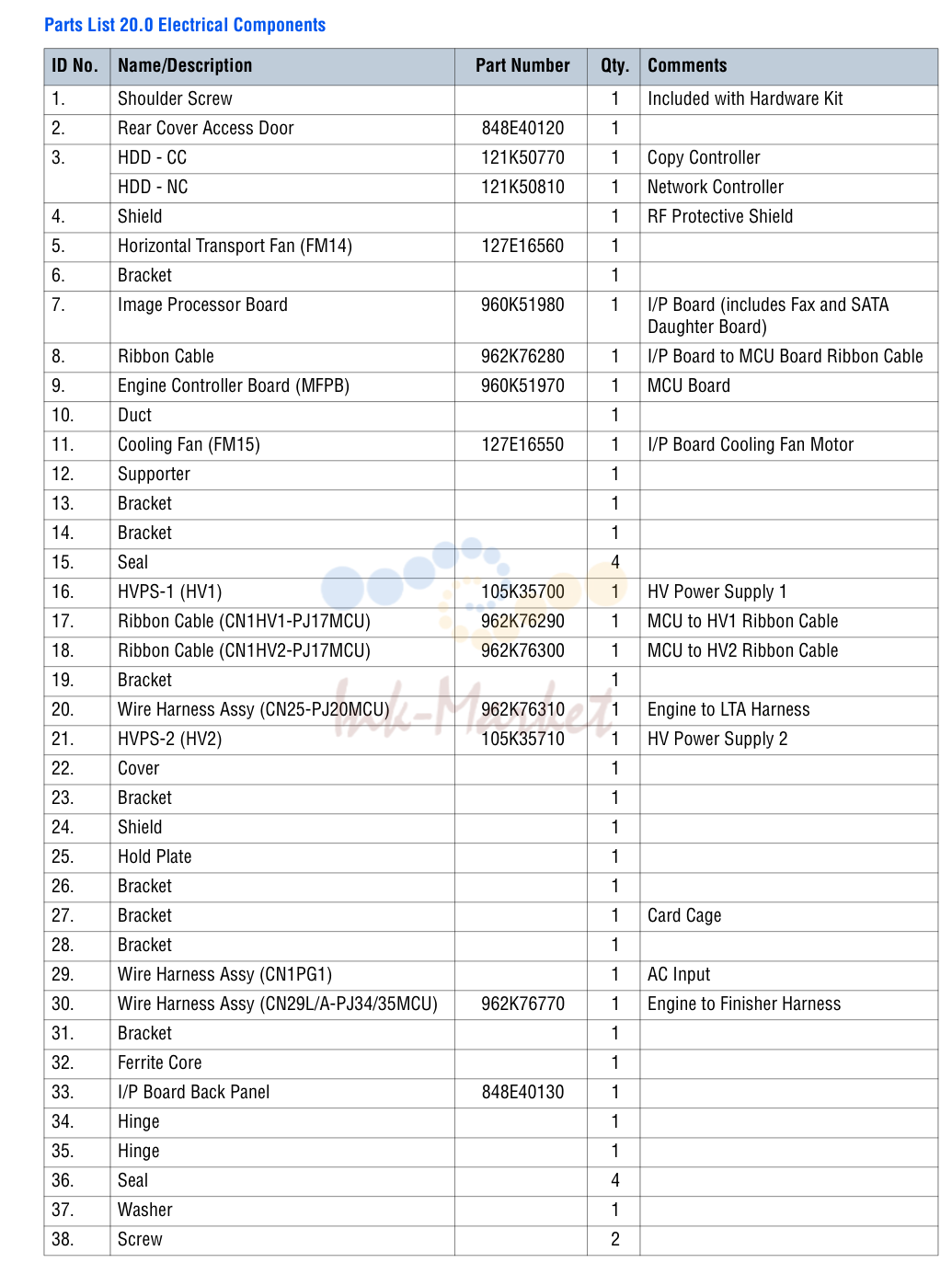

Electrical Components

№	Артикул	Наименование
2	848E40120 запросить цену →	задний крышка Access Door
3	121K50770 запросить цену →	HDD CC Copy Controller
1	121K50810 запросить цену →	HDD NC Network Controller
5	127E16560 запросить цену →	Horizontal Transport вентилятор (FM14)
7	960K51980 запросить цену →	Image Processor Board I/P Board (includes Fax and SATA
8	962K76280 запросить цену →	Ribbon шлейф I/P Board to MCU Board Ribbon шлейф
9	960K51970 запросить цену →	Engine Controller Board (MFPB) MCU Board
11	127E16550 запросить цену →	Cooling вентилятор (FM15) I/P Board Cooling вентилятор мотор
16	105K35700 запросить цену →	HVPS-1 (HV1) HV Power Supply
17	962K76290 запросить цену →	Ribbon шлейф (CN1HV1-PJ17MCU) MCU to HV1 Ribbon шлейф
18	962K76300 запросить цену →	Ribbon шлейф (CN1HV2-PJ17MCU) MCU to HV2 Ribbon шлейф
20	962K76310 запросить цену →	Wire жгут в сборе (CN25-PJ20MCU) Engine to LTA жгут
21	105K35710 запросить цену →	HVPS-2 (HV2) HV Power Supply
30	962K76770 запросить цену →	Wire жгут в сборе (CN29L/A-PJ34/35MCU) Engine to Finisher жгут
33	848E40130 запросить цену →	I/P Board Back Panel

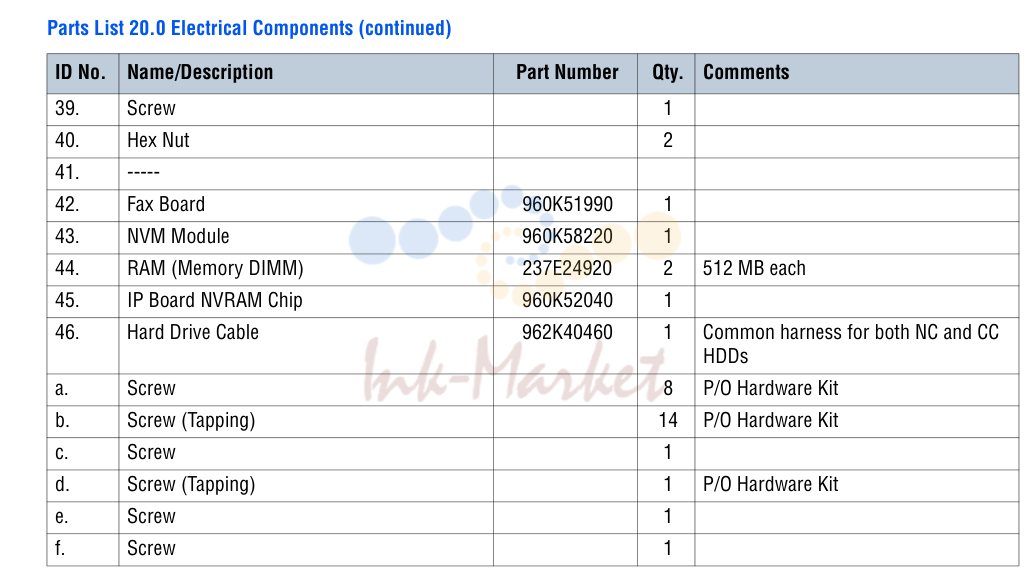

Electrical Components (continued)

№	Артикул	Наименование
42	960K51990 запросить цену →	Fax Board
43	960K58220 запросить цену →	NVM Module
44	237E24920 запросить цену →	RAM (Memory DIMM) MB each
45	960K52040 запросить цену →	IP Board NVRAM Chip
46	962K40460 запросить цену →	Hard привод шлейф Common жгут for both NC and CC

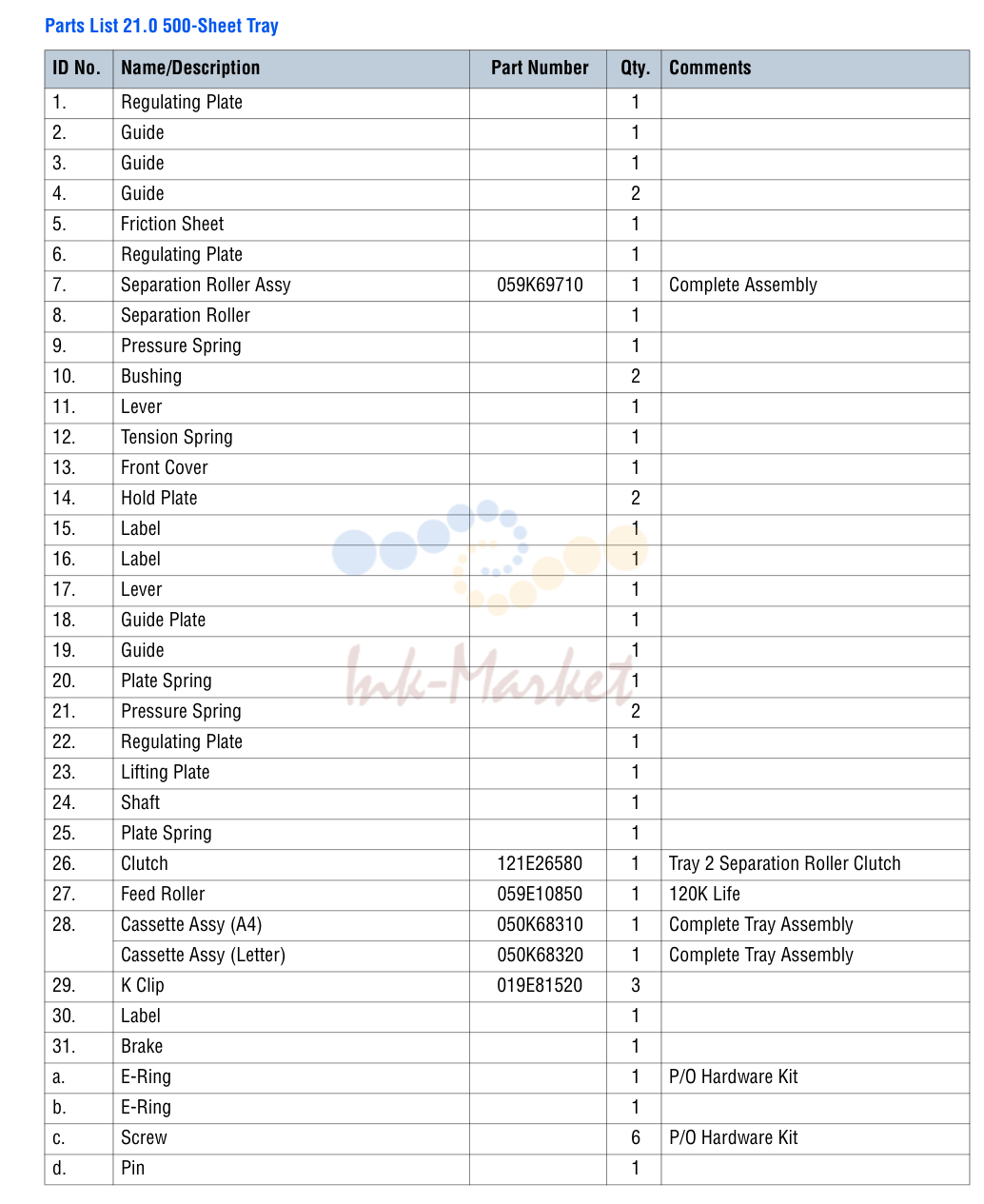

500-Sheet Tray

№	Артикул	Наименование
7	059K69710 под заказ	Separation ролик в сборе Complete в сборе
26	121E26580 запросить цену →	муфта Tray Separation ролик муфта
27	059E10850 запросить цену →	подачи ролик 120K Life
28	050K68310 запросить цену →	Cassette в сборе (A4) Complete Tray в сборе
1	050K68320 запросить цену →	Cassette в сборе (Letter) Complete Tray в сборе
29	019E81520 запросить цену →	K Clip

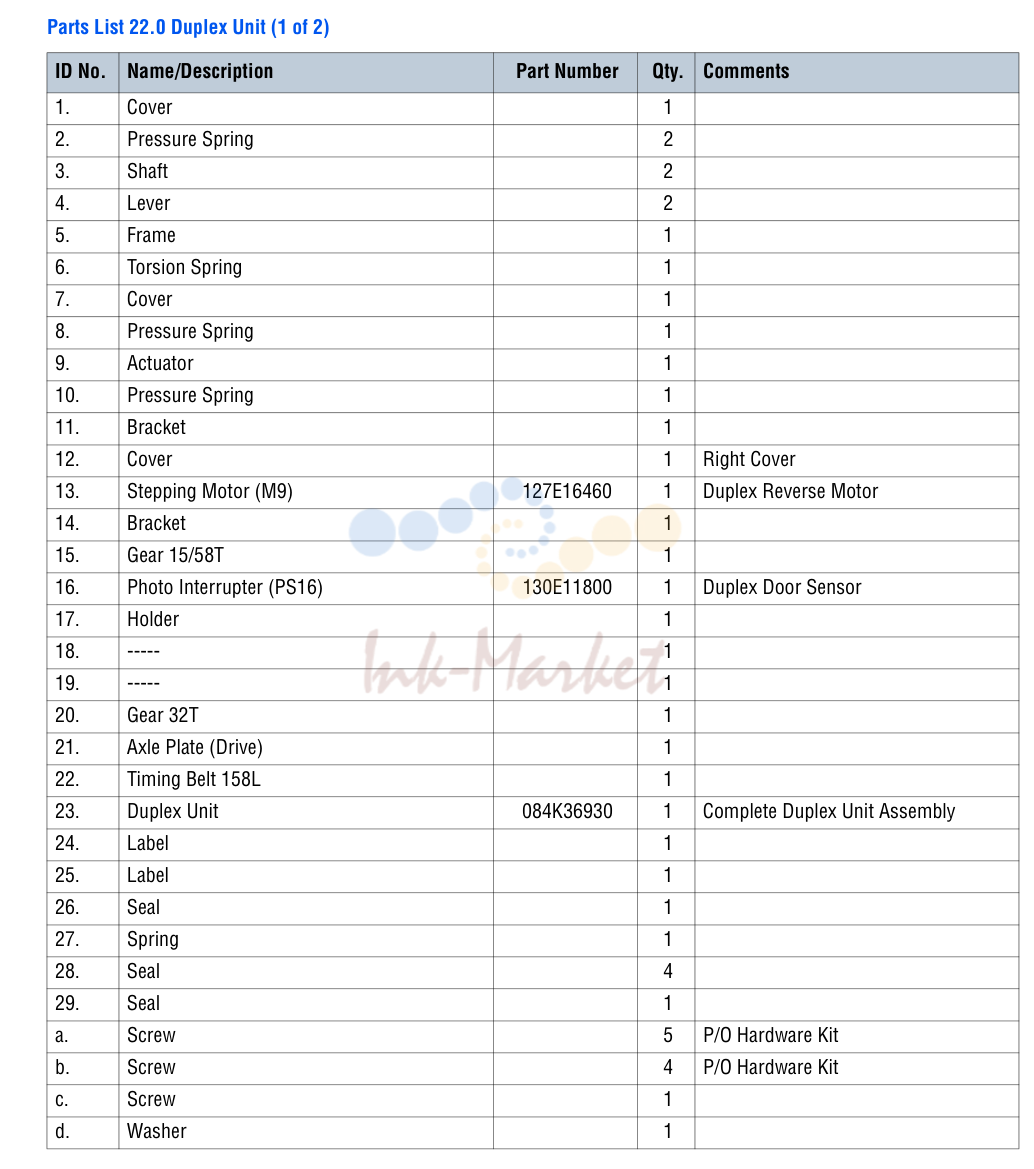

Duplex узел (1 of 2)

№	Артикул	Наименование
13	127E16460 запросить цену →	Stepping мотор (M9) Duplex Reverse мотор
16	130E11800 запросить цену →	Photo Interrupter (PS16) Duplex Door датчик
23	084K36930 запросить цену →	Duplex узел Complete Duplex узел в сборе

Duplex узел (2 of 2)

№	Артикул	Наименование
12	960K52000 запросить цену →	плата в сборе (ADCB) Duplex Control Board
13	127E16470 запросить цену →	Stepping мотор (M8) Duplex Transport мотор
23	117E36000 запросить цену →	Wiring жгут в сборе Duplex узел to Engine жгут.

Wiring (1 of 2)

№	Артикул	Наименование
2	962K76780 запросить цену →	Wire жгут в сборе CMYK тонер CRUM жгут
4	962K76790 запросить цену →	Wire жгут в сборе
6	962K76820 запросить цену →	Wire жгут в сборе девелопер Motors жгут

Wiring (2 of 2)

№	Артикул	Наименование
2	962K76800 запросить цену →	Wire жгут в сборе (Interlock) (*) передний and правый Door датчик жгут
4	962K76810 запросить цену →	Wire жгут в сборе TLSB жгут
5	962K76270 запросить цену →	Wire жгут в сборе (Power Source) печь Bulkhead Connector

Accessories

№	Артикул	Наименование
3	117E35990 запросить цену →	Power Cord, 120V Refer to “Xerox Supplies and
4	050E28910 запросить цену →	Output Tray

Optional 500-Sheet Tray 3/4 (1 of 7)

№	Артикул	Наименование
9	017E11810 запросить цену →	Rubber Foot
11	960K52010 запросить цену →	плата в сборе (PCCB) LTA Circuit Board
12	120E36370 запросить цену →	актуатор LTA Paper Size Switch актуатор
13	962K76320 запросить цену →	Wire жгут в сборе
14	110E19930 запросить цену →	Switch (MSI) Paper Size Switch
22	962K76330 запросить цену →	Wire жгут в сборе (PJ20MCU-CN25) LTA to Engine
23	962K77190 запросить цену →	Wire жгут в сборе (PJ1PCCB-CN25) Tray to Tray Connector
25	050K68330 запросить цену →	Optional-500 Sheet Feeder Complete 500-Sheet Feeder в сборе

Optional 500-Sheet Tray 3/4 (2 of 7) - Paper Take-Up Section

№	Артикул	Наименование
11	130E13020 запросить цену →	Photo Interrupter (PS22, PS23, PS24) PS22 = Media Empty датчик
19	120E36400 запросить цену →	актуатор Tray 3/4 Paper подачи датчик актуатор

Optional 500-Sheet Tray 3/4 (3 of 7) - привод Section

№	Артикул	Наименование
3	121E26590 запросить цену →	муфта (CL6) Paper подачи муфта
12	127E16480 запросить цену →	мотор (M16) Transport мотор

Optional 500-Sheet Tray 3/4 (5 of 7) - Paper подачи Tray Secti

№	Артикул	Наименование
5	059E10880 запросить цену →	подачи ролик 240K Life
20	019E81520 запросить цену →	K-Clip
21	005E29580 запросить цену →	K-Clip
22	059K70360 запросить цену →	Separation ролик в сборе Complete в сборе

Optional 500-Sheet Tray 3/4 (7 of 7) - Accessory

№	Артикул	Наименование
1	848E40140 запросить цену →	крышка
2	029E51120 запросить цену →	задний LTA Fasteners
3	029E51160 запросить цену →	передний LTA Fasteners

крышка (2 of 2)

№	Артикул	Наименование
1	848K25700 запросить цену →	крышка в сборе Includes items &
14	130E13030 запросить цену →	Photo Interrupter (PS9, PS10) PS9 = Paper Level датчик

рама

№	Артикул	Наименование
8	110K21050 запросить цену →	передний Door Switch (MS1) Finisher передний Door Switch
15	005E29460 запросить цену →	Stop Ring
16	019E81240 запросить цену →	Hook Qty when ordered

Paper Entrance

№	Артикул	Наименование
3	848K25710 запросить цену →	верхний крышка в сборе Includes items &
10	130E13030 запросить цену →	Photo Interrupter (PS1) Entrance датчик
17	118K01690 запросить цену →	Neutralizing Brush в сборе
18	050E28920 запросить цену →	Tray верхний Tray
24	848K31460 запросить цену →	Paper выход в сборе Includes items 13-15, 19-22
25	032K09700 запросить цену →	направляющая в сборе Includes items 6-12

Paper Transport (1 of 2)

№	Артикул	Наименование
4	848K25720 запросить цену →	крышка в сборе
5	121K50650 запросить цену →	соленоид в сборе (SL1) Entrance соленоид
14	130E13030 запросить цену →	Photo Interrupter (PS2, PS3, PS4) PS2 = Transport Section датчик

Alignment (1 of 2)

№	Артикул	Наименование
1	130K76010 запросить цену →	датчик в сборе Complete в сборе
2	130E13030 запросить цену →	Photo Interrupter (PS5, PS7) PS5 = Paper Ejector датчик

привод (1 of 2)

№	Артикул	Наименование
2	130E13030 запросить цену →	Photo Interrupter (PS11) Aligning ремень датчик
4	121E26600 запросить цену →	соленоид (SL3) Alignment ремень Up/ Down соленоид
16	960K52030 запросить цену →	плата в сборе (FSCB) Finisher Control Board
17	962K76340 запросить цену →	Wire жгут в сборе (*) FSCB to Engine
20	127E16490 запросить цену →	мотор (M3, M4) M3 = Transport мотор
24	127E16500 запросить цену →	вентилятор мотор (FM1) FM1 = вентилятор мотор

Main Tray

№	Артикул	Наименование
3	130E13030 запросить цену →	Photo Interrupter (PS12, PS13) PS12 = Tray верхний датчик
18	050K68350 запросить цену →	Tray в сборе Complete Main Tray в сборе

Printer Stand

№	Артикул	Наименование
1	078K00820 запросить цену →	Stand в сборе Complete в сборе
2	078K00830 запросить цену →	Leg Stand в сборе левый/ правый Leg в сборе
3	078K00840 запросить цену →	Door в сборе
4	604K55040 запросить цену →	Mounting Kit
7	650K65000 запросить цену →	RePack Kit Stand Repackaging Kit (Not shown)

Источник: Инк-Маркет.ру.
