Xerox WorkCentre 5335 Family — каталог запчастей со схемами

Xerox WorkCentre 5335 Family — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

• IIT Covers
• CCD Lens в сборе/Platen Glass
• Full/Half Rate Carriage
• мотор/Transport плата
• Control Panel
• Convenience Stapler
• главный привод (2 of 2)
• NOHAD
• переноса
• Fusing
• CRU, тонер Cartridge
• тонер System
• Tray 1/2 в сборе
• Tray 1/2 (1 of 2)
• Tray 1/2 (2 of 2)
• Tray Feeder 1/2 в сборе
• Feeder 1/2 в сборе (1 of 2)
• Feeder 1/2 в сборе (2 of 2)
• Tray 1/2 подачи Roll, Nudger Roll, тормозной Roll
• Envelope Tray в сборе
• HCF узел
• HCF Tray 6 (2 of 2)
• HCF Feeder (1 of 3)
• HCF Feeder (2 of 3)
• HCF Feeder (3 of 3)
• HCF верхний крышка узел
• HCF Electrical and Rail
• Tray Module (TTM) (Option)

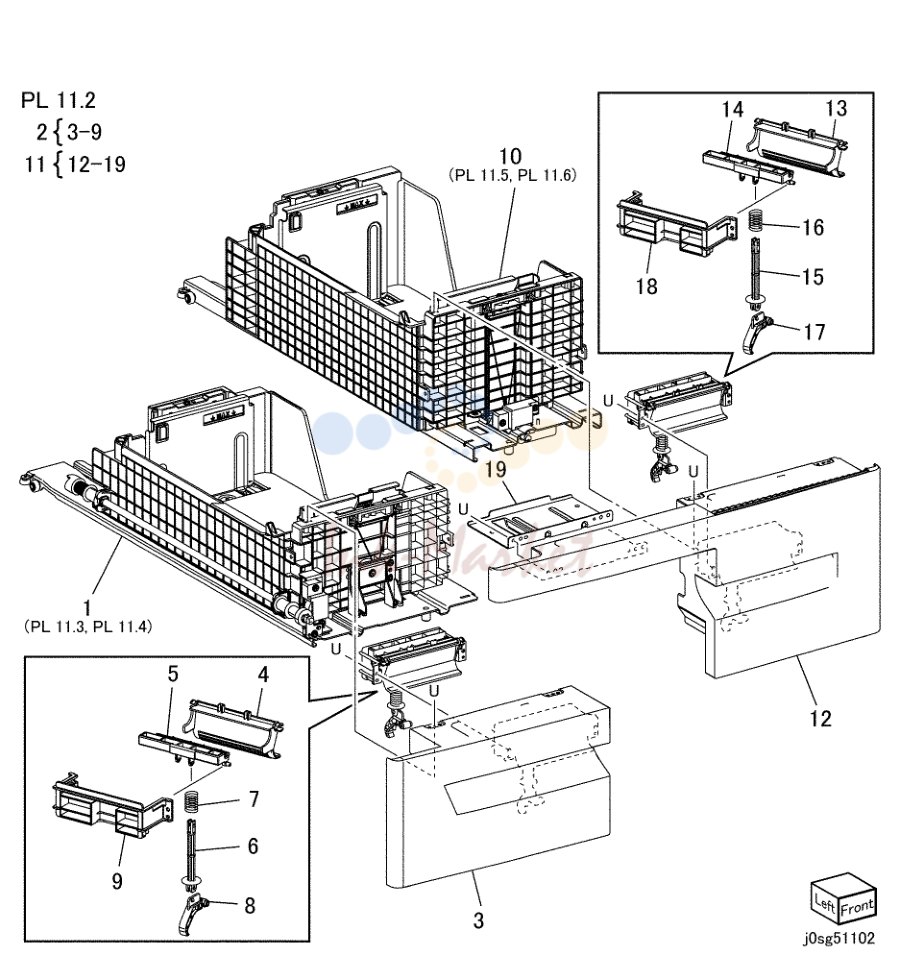

• Tray 3/4 в сборе

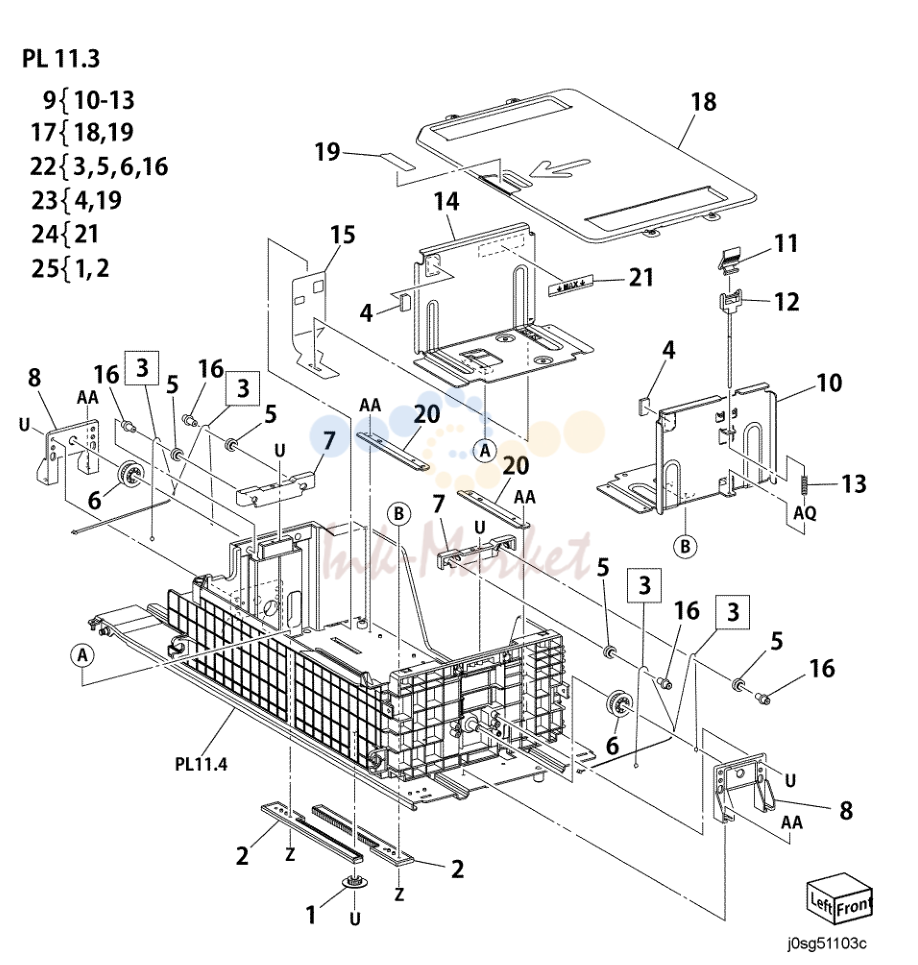

• Tray 3 в сборе (1 of 2)

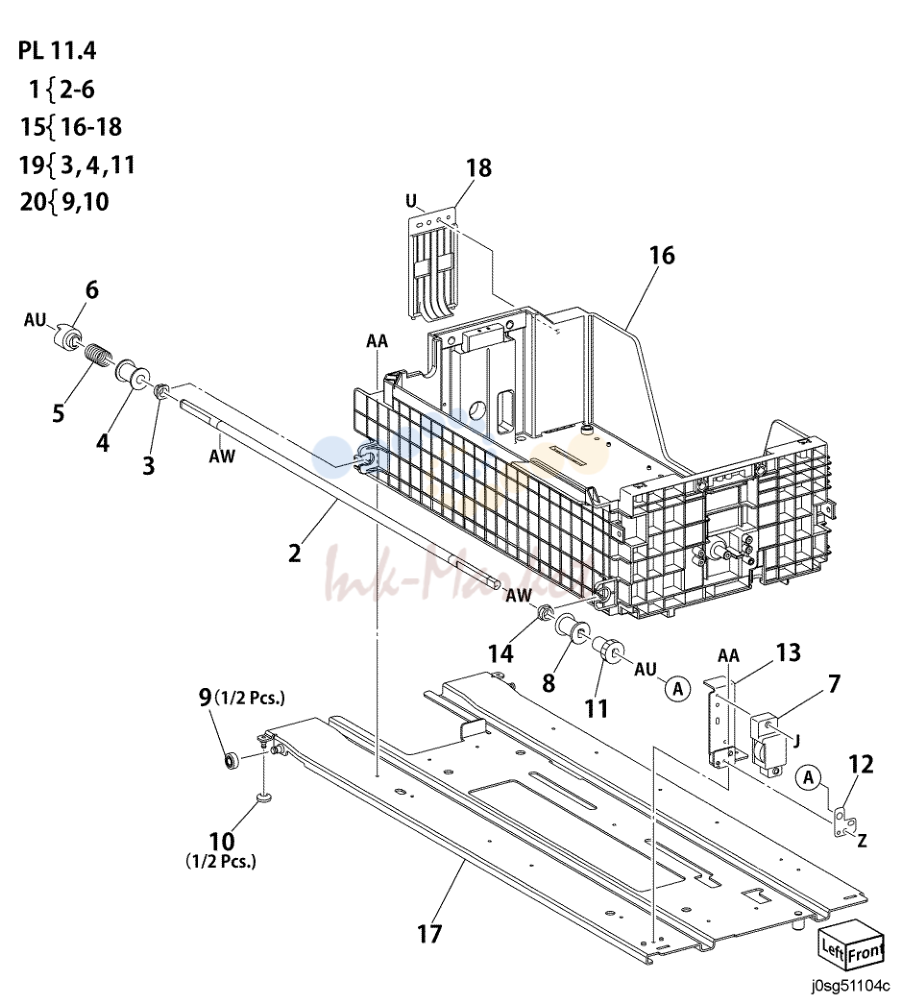

• Tray 3 в сборе (2 of 2)

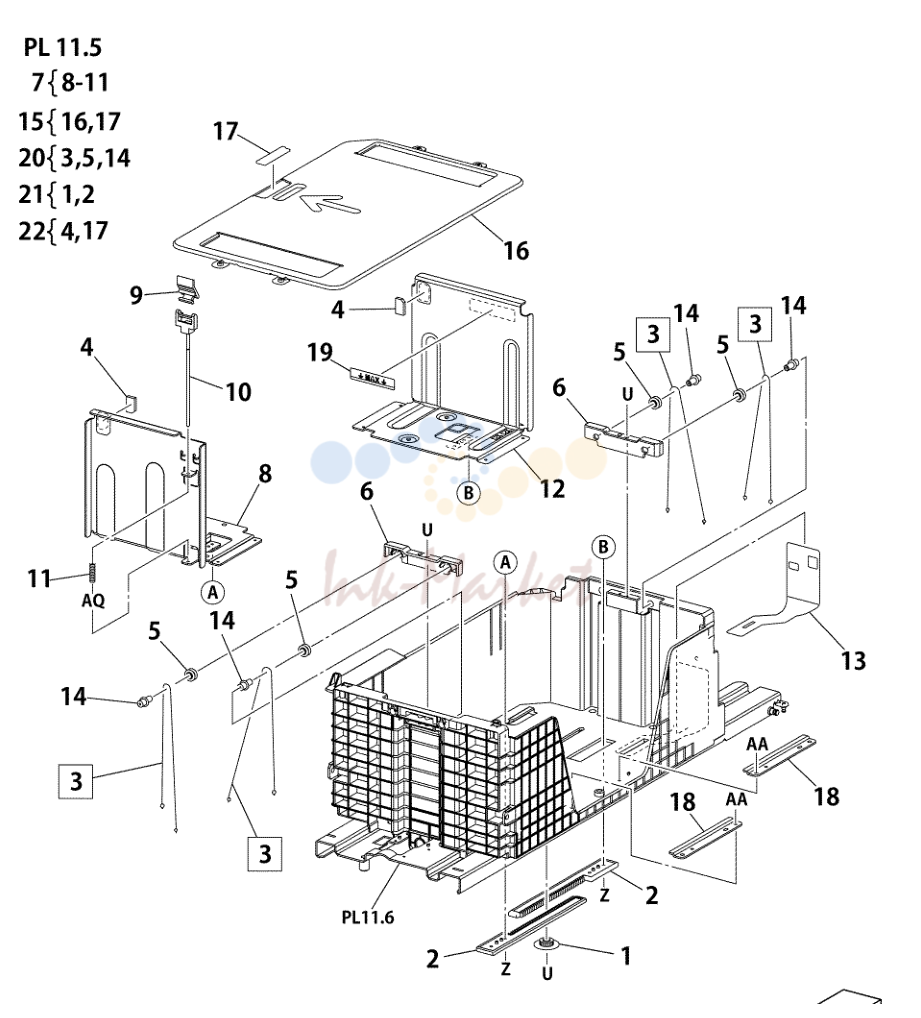

• Tray 4 в сборе (1 of 2)

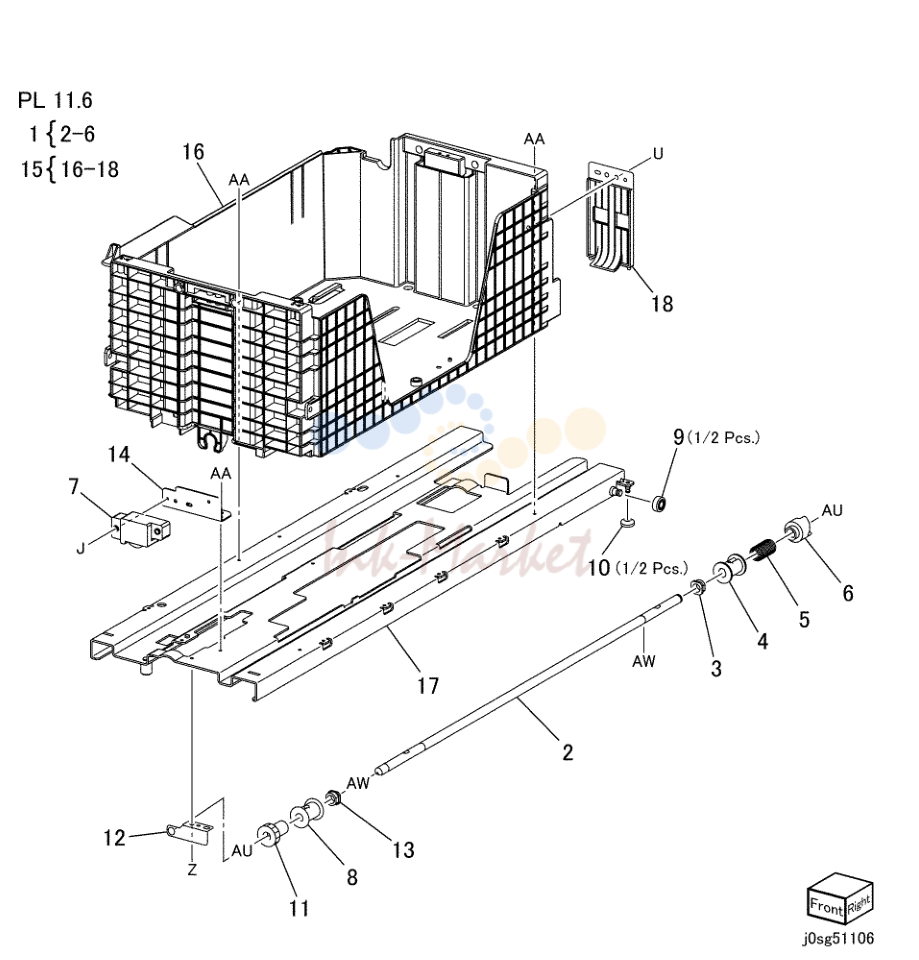

• Tray 4 в сборе (2 of 2)

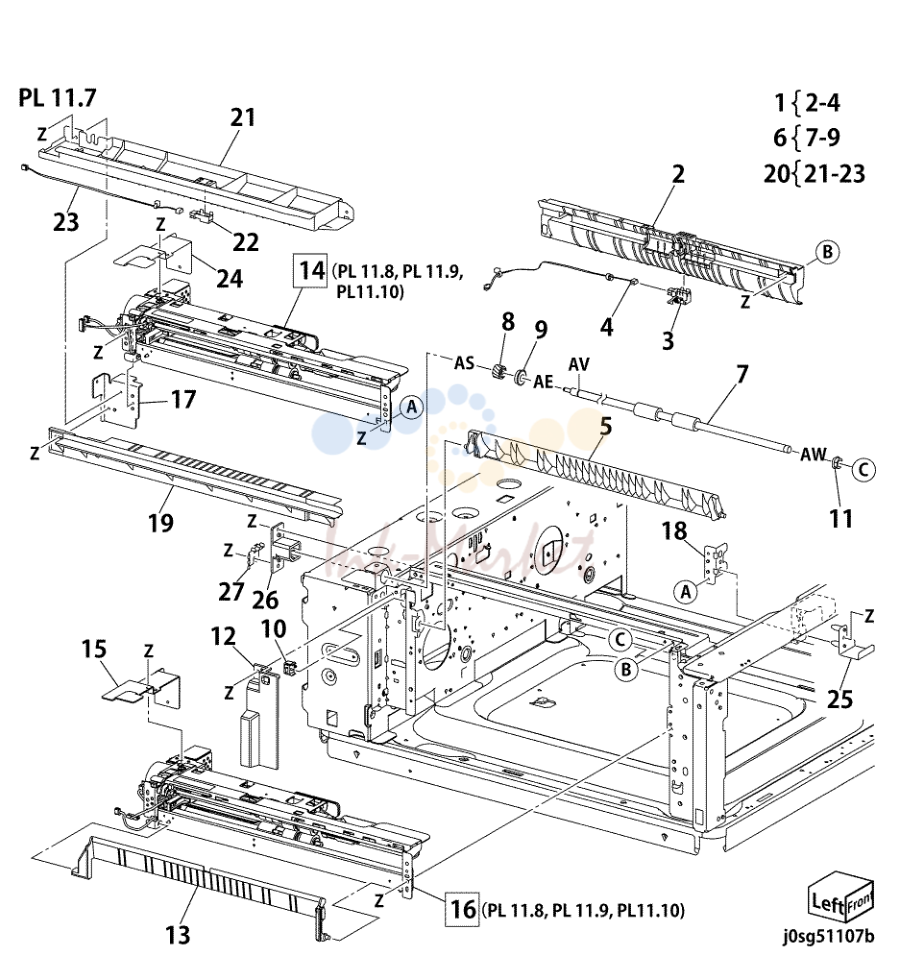

• Tray 3/4 Feeder в сборе, T/A Roll в сборе

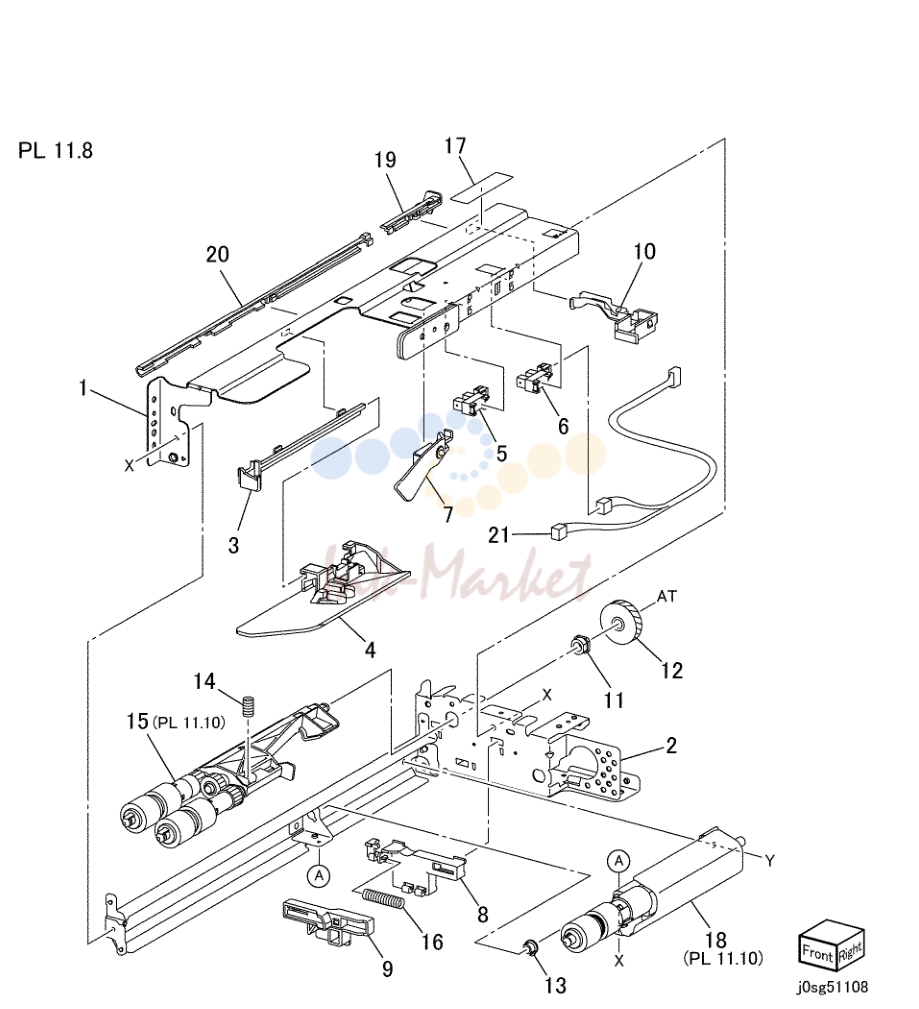

• Tray 3/4 Feeder в сборе (1/2)

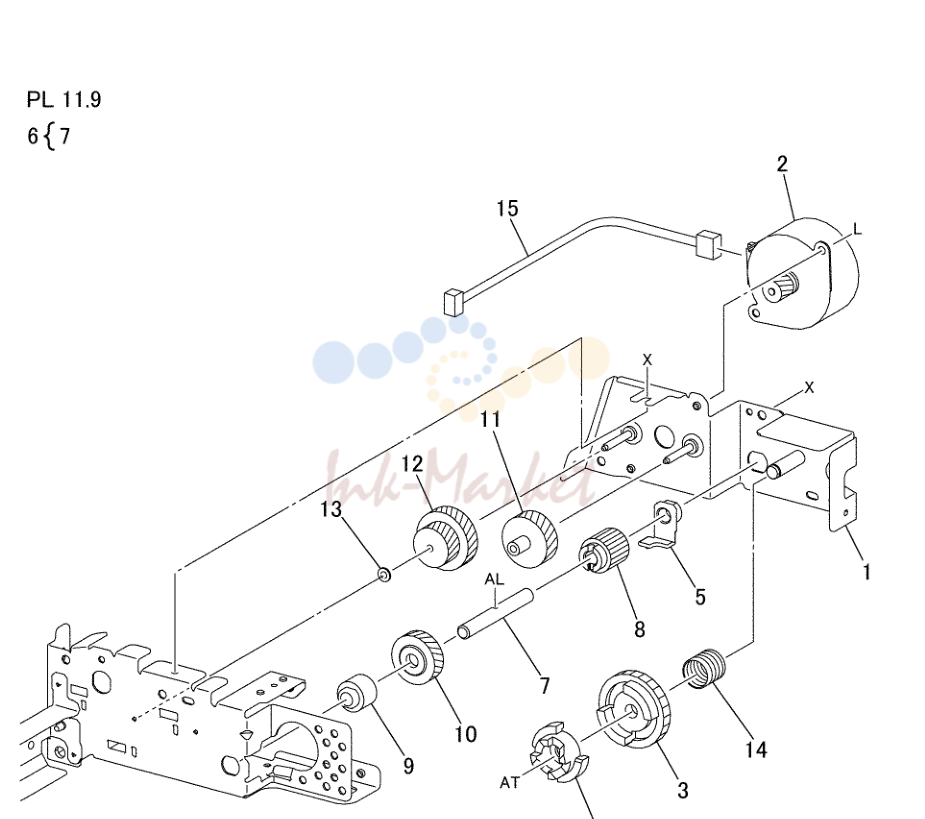

• Tray 3/4 Feeder в сборе (2/2)

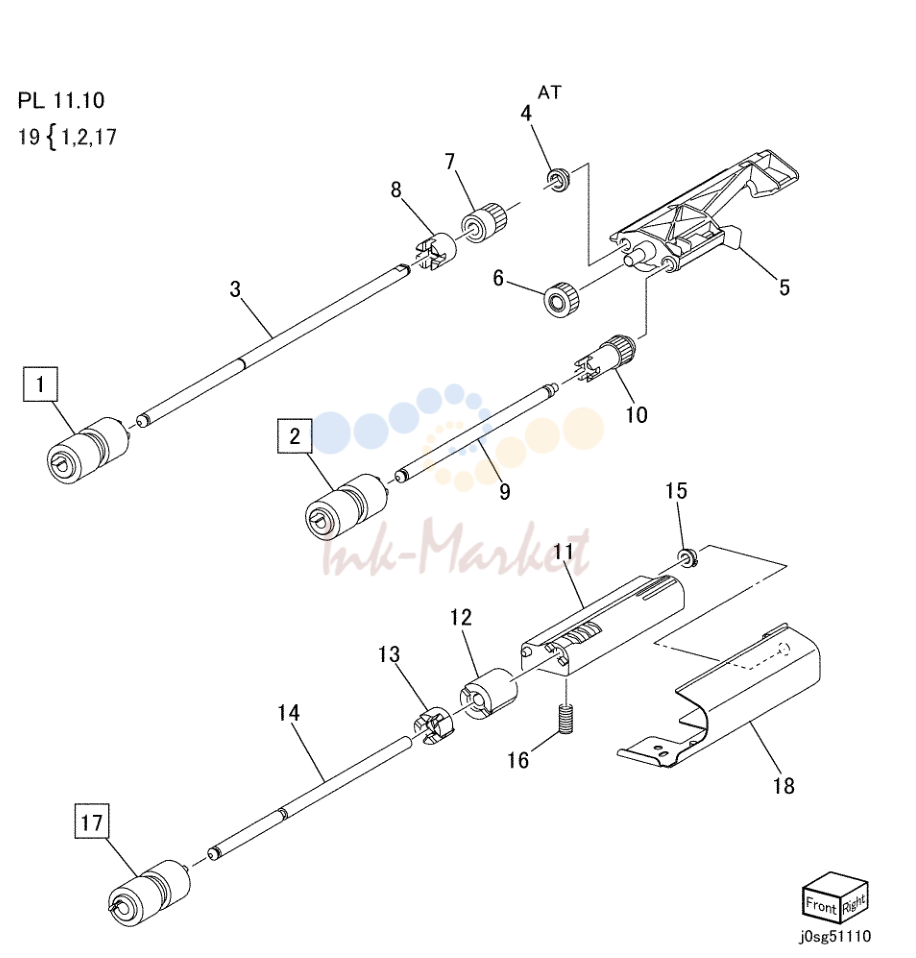

• Tray 3/4 подачи/Nudger/тормозной Roll

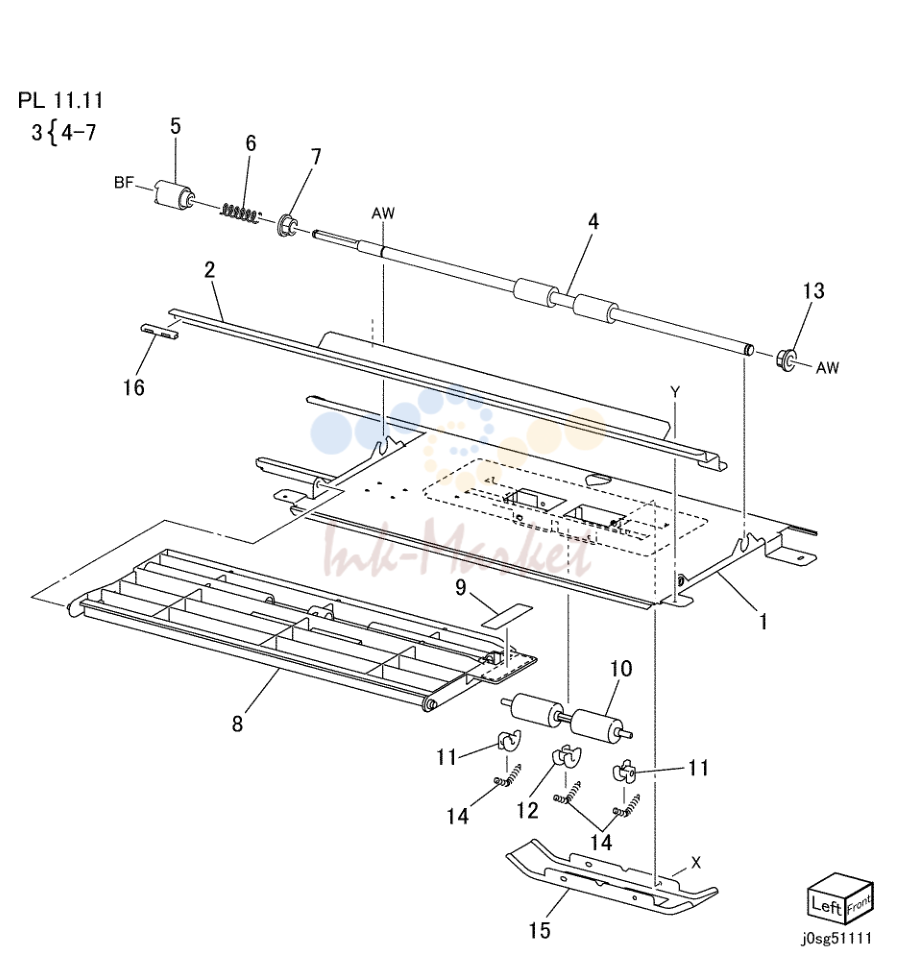

• Tray 3/4 Transport в сборе

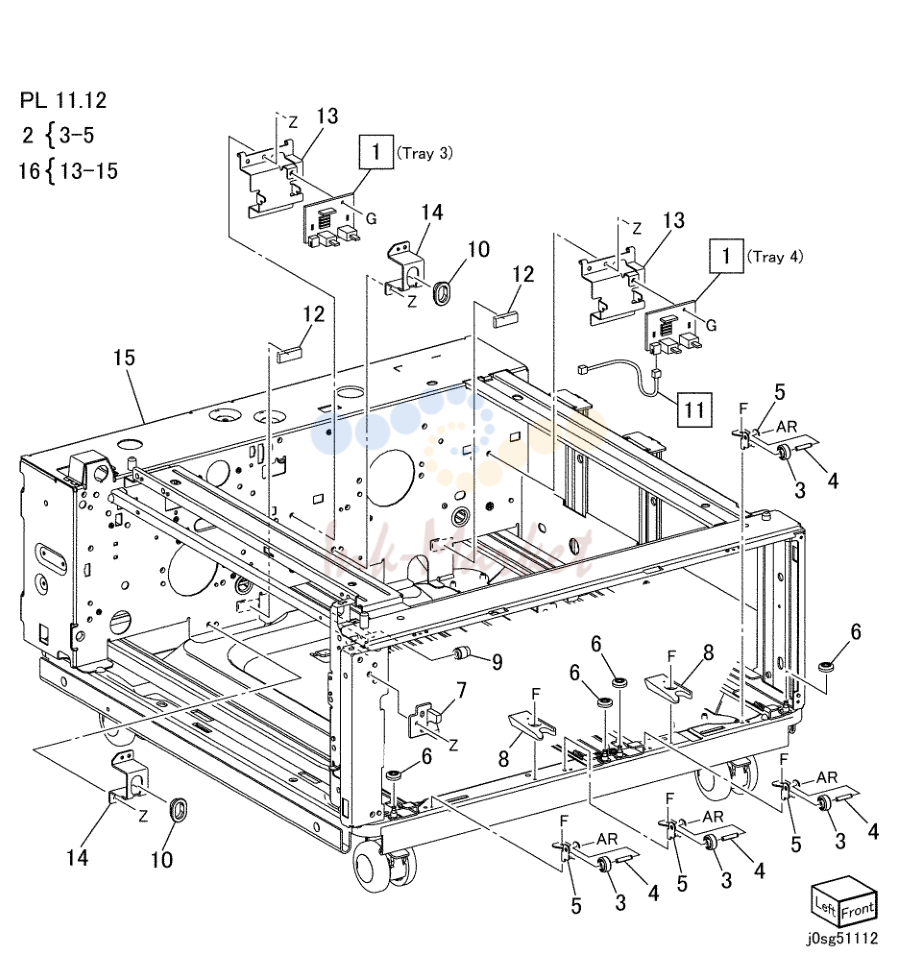

• Tray 3/4 Switch в сборе

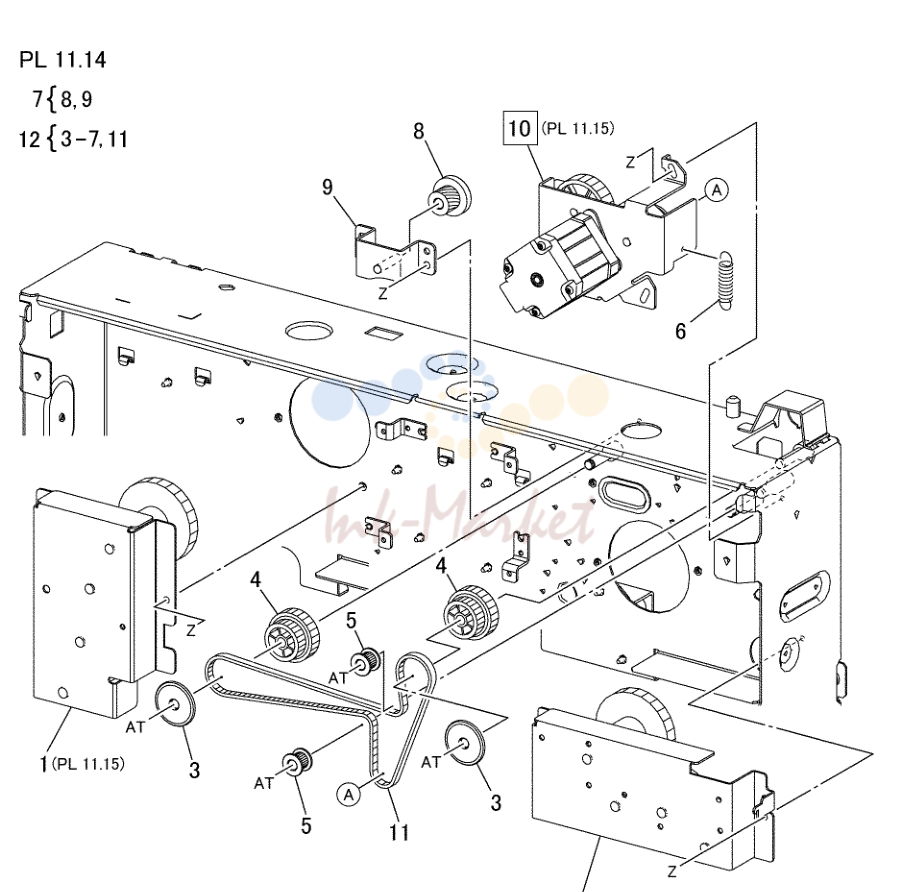

• TM привод

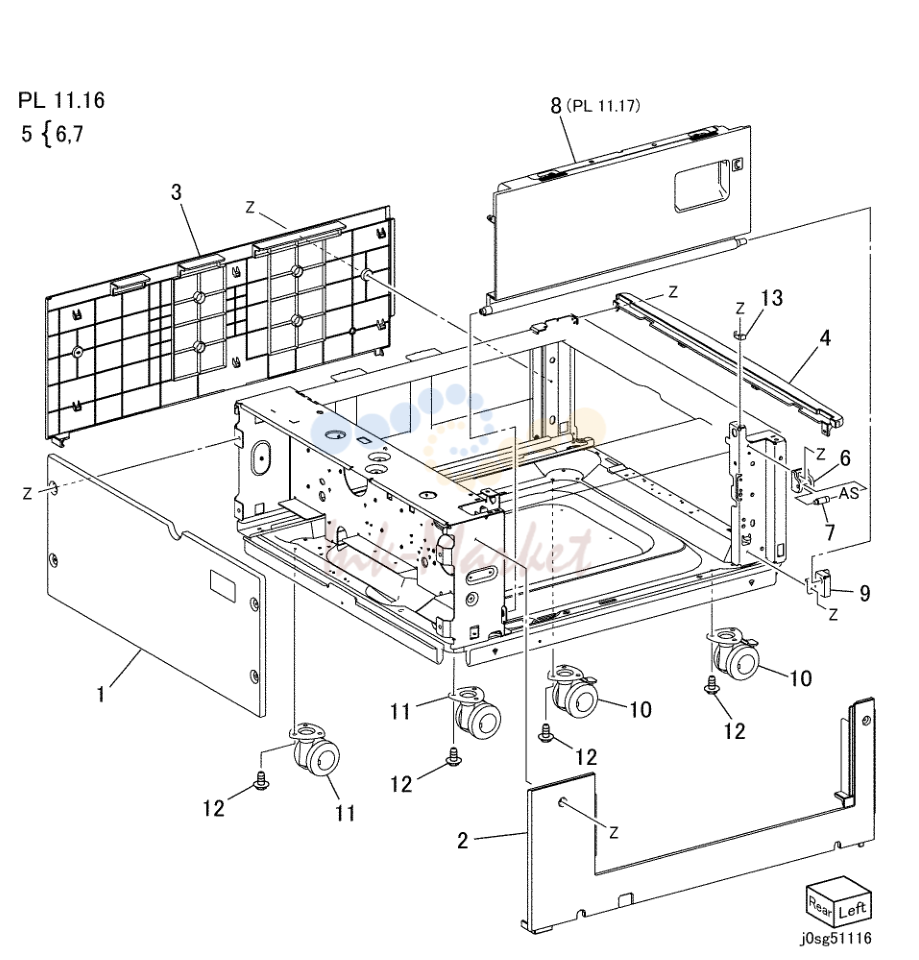

• крышка
• MSI в сборе

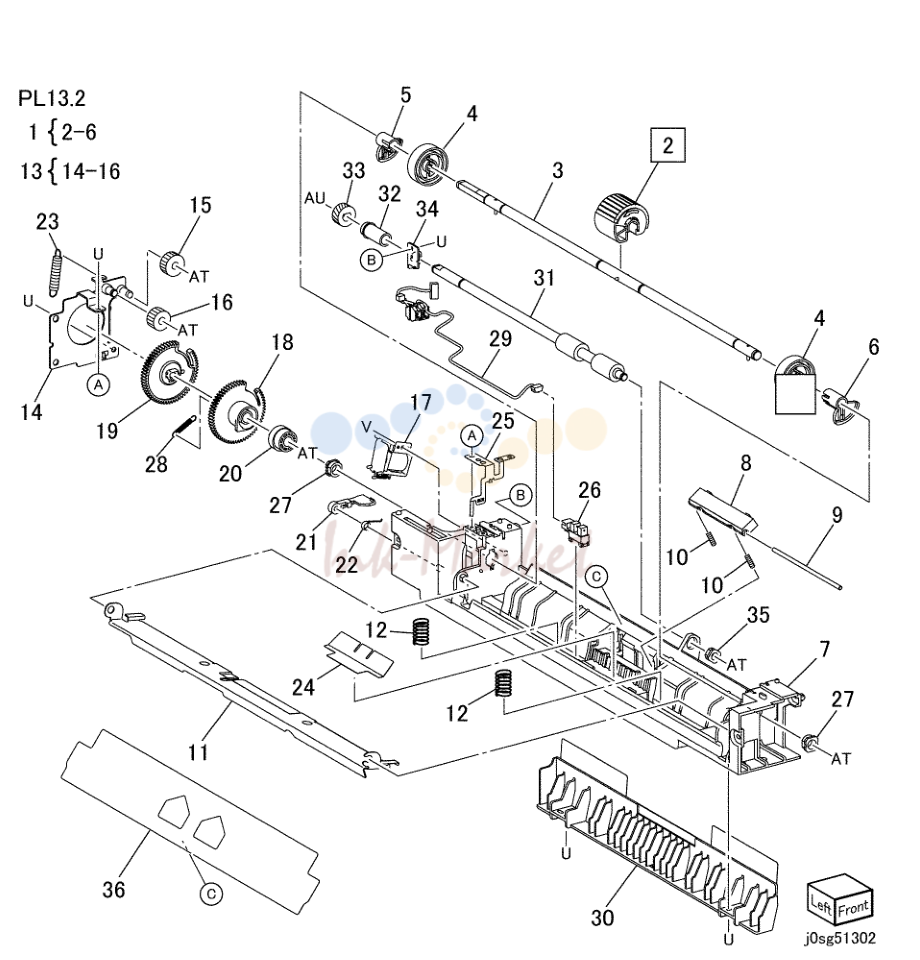

• нижний рама в сборе

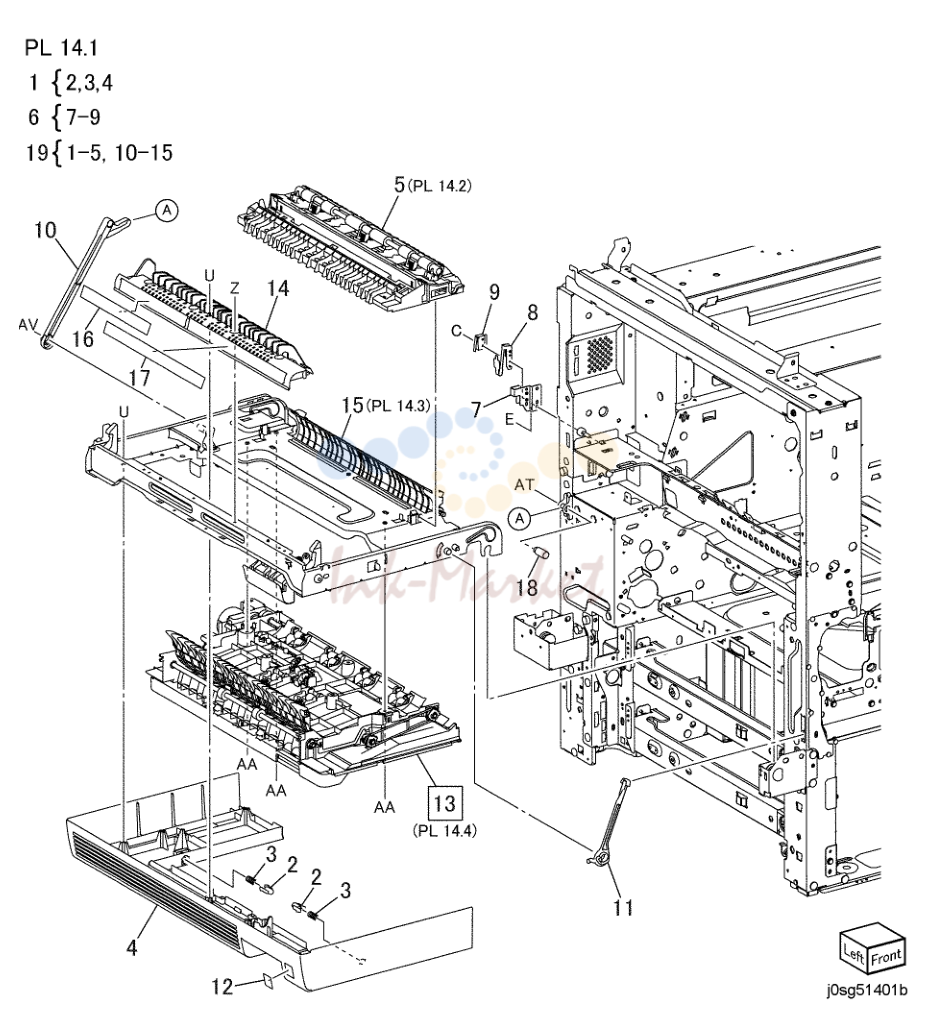

• L/H крышка в сборе, Duplex узел

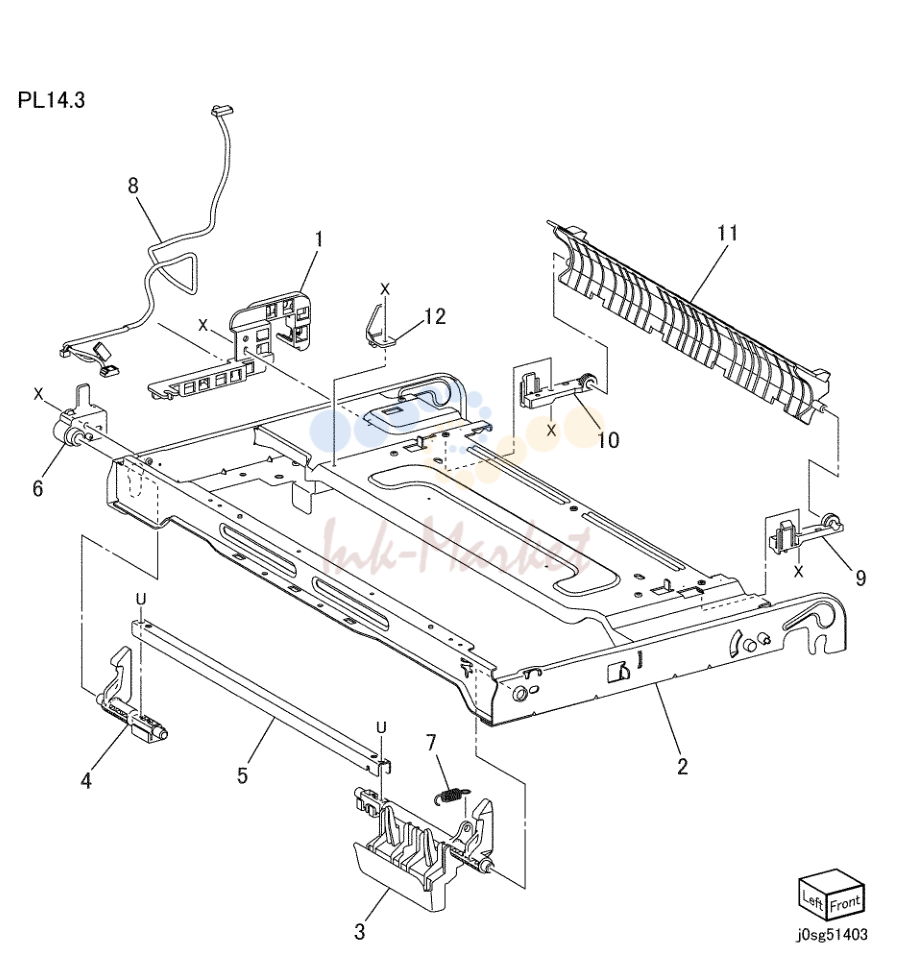

• L/H рама в сборе

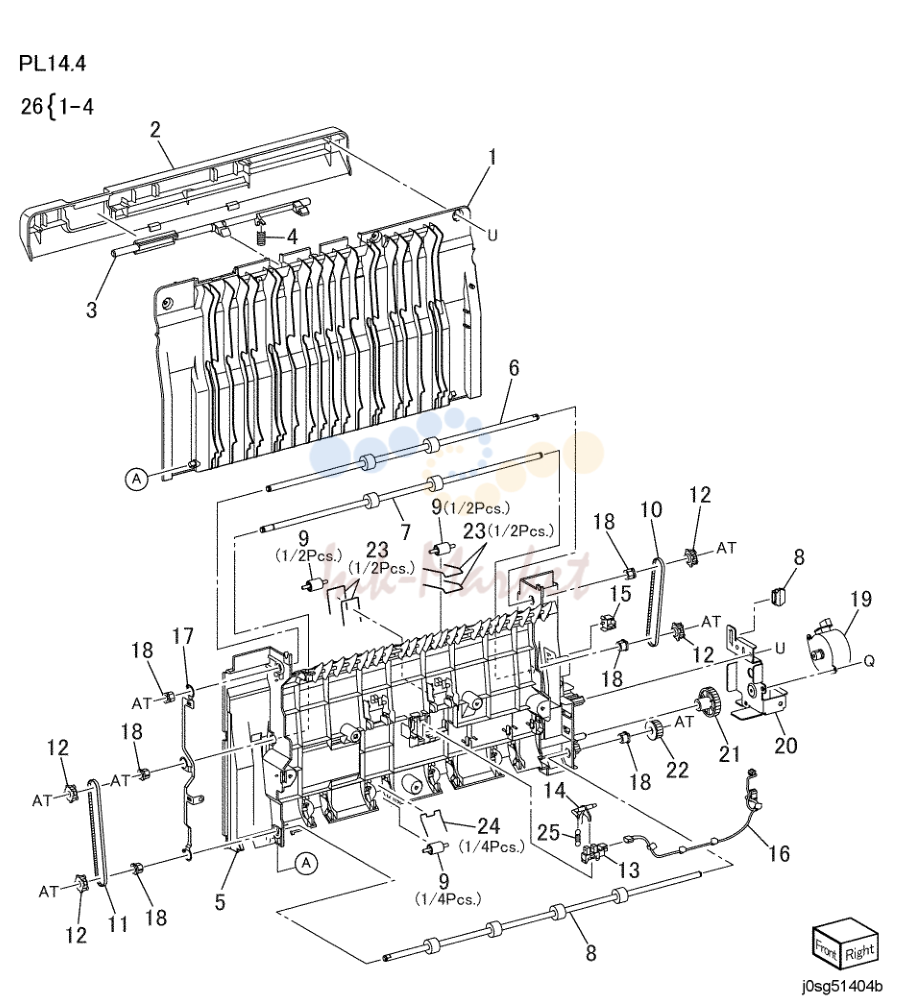

• Duplex в сборе
• Registration (1of2)

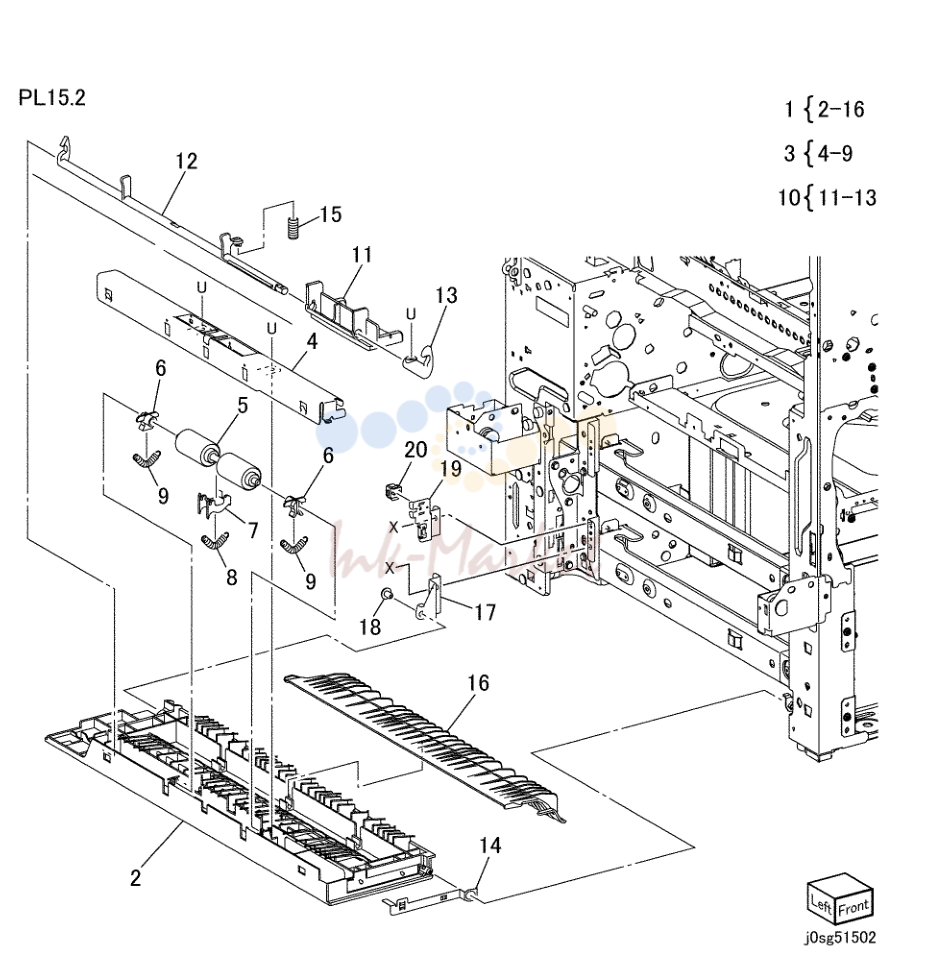

• Registration (2of2)

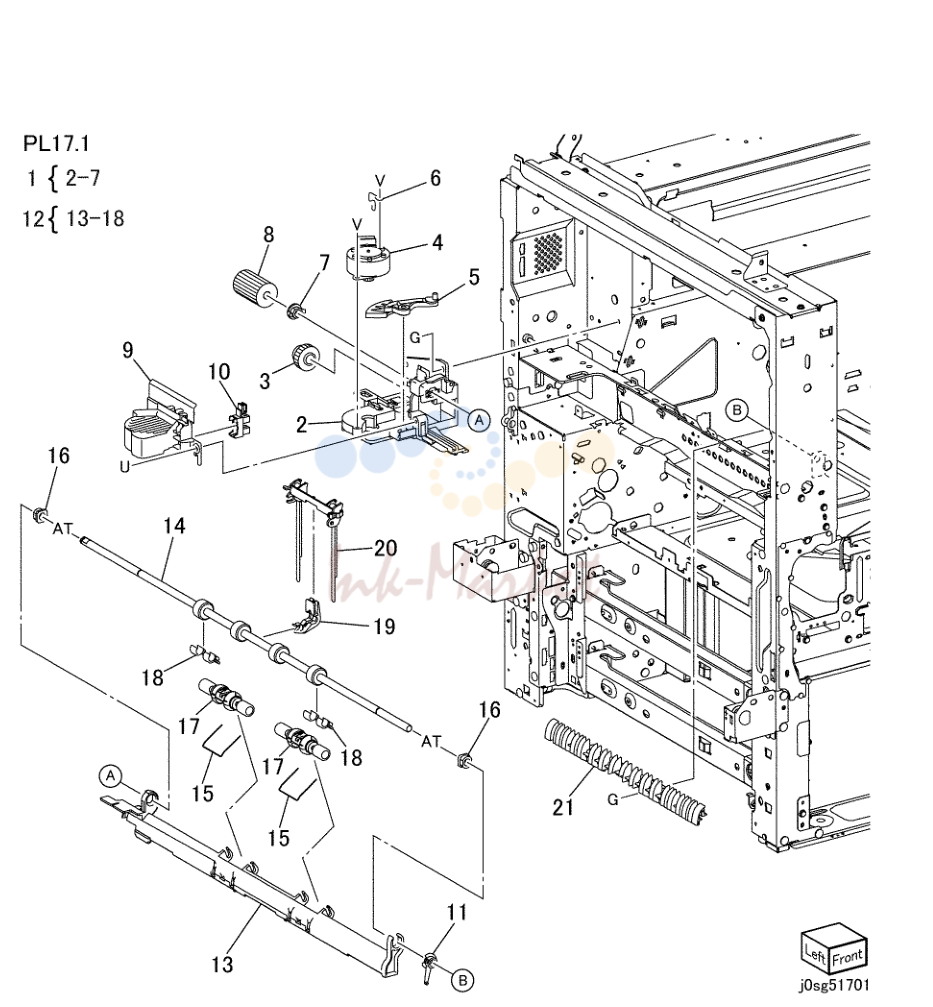

• выход 1
• выход 2
• выход 2 направляющая в сборе

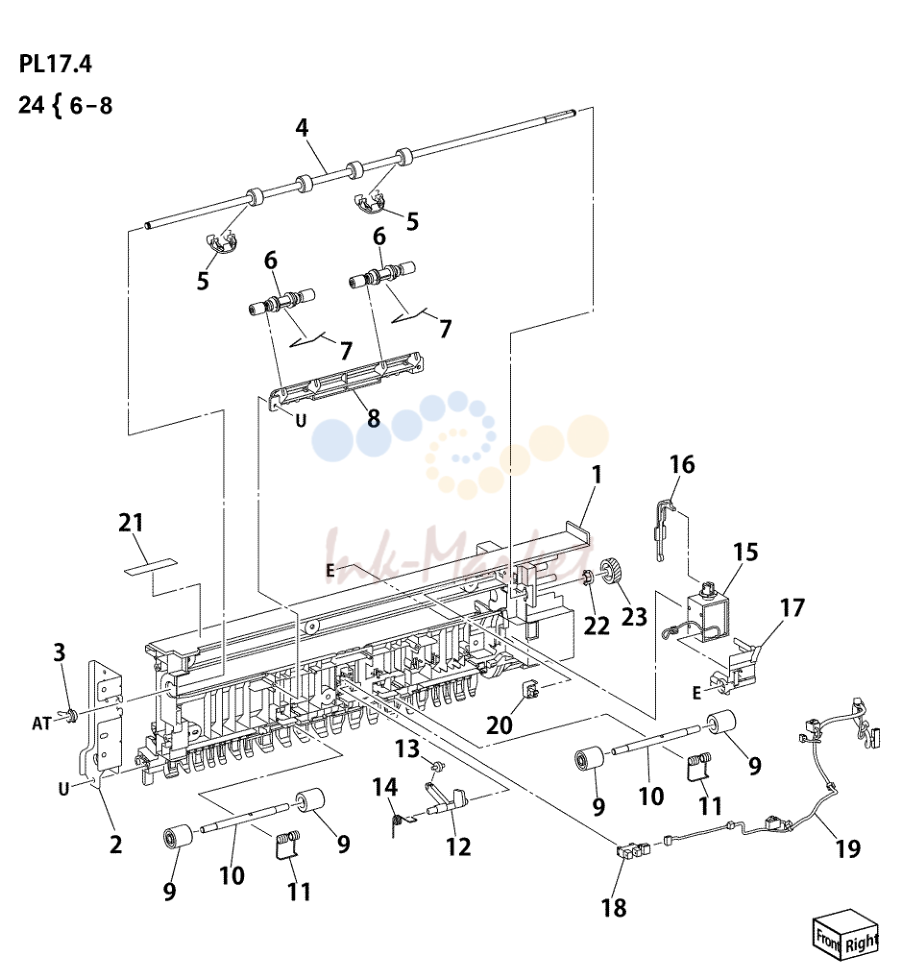

• выход 2 Transport в сборе (1of2)

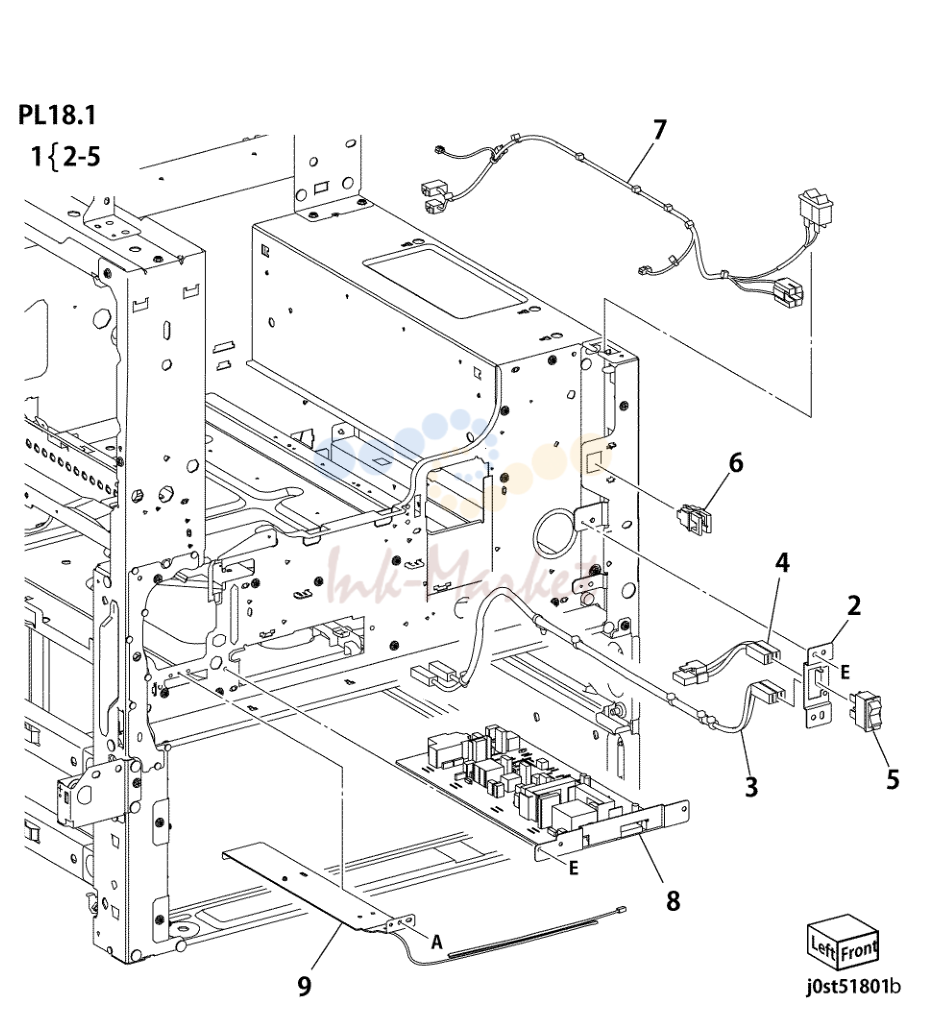

• Electrical (1of2)

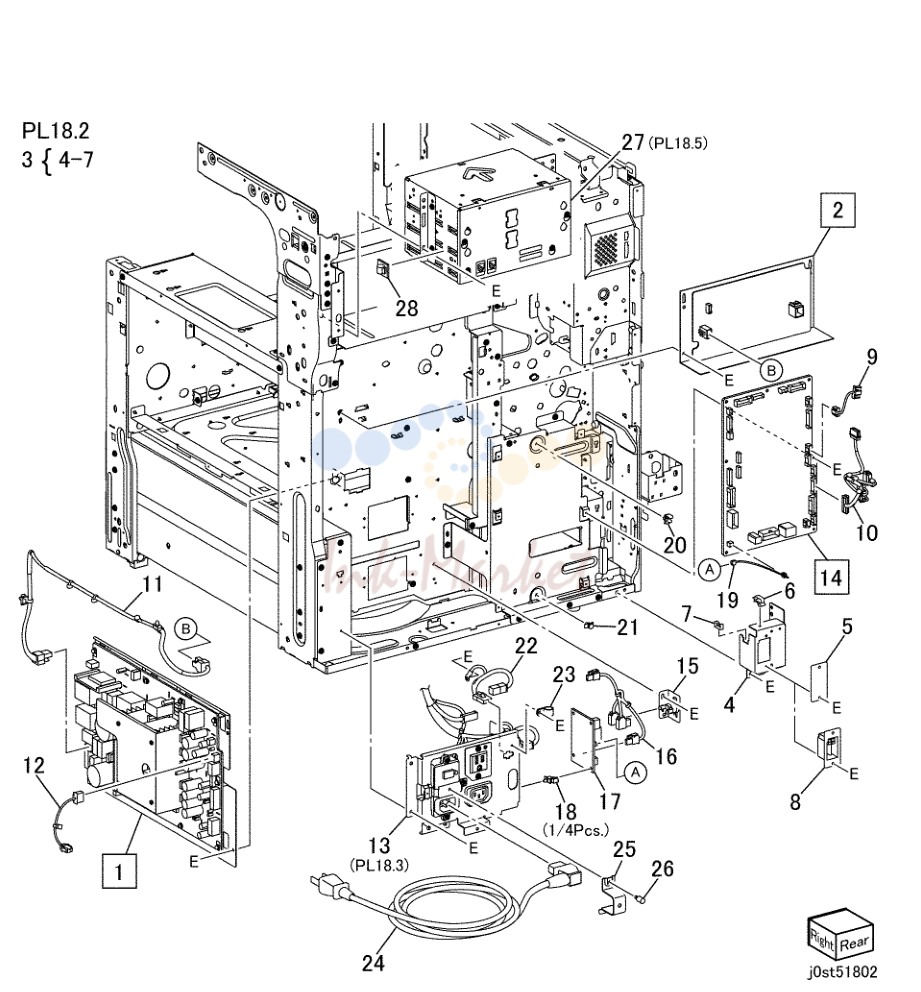

• Electrical (2of2)

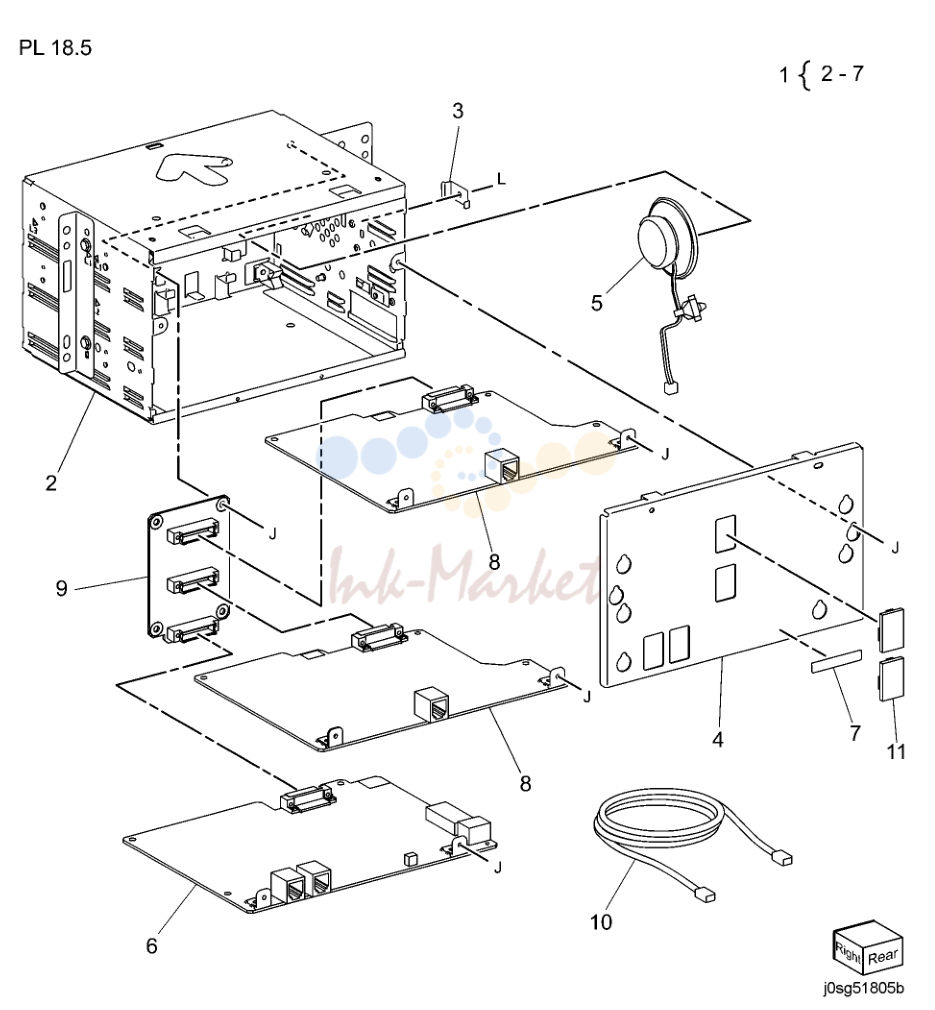

• FAX узел

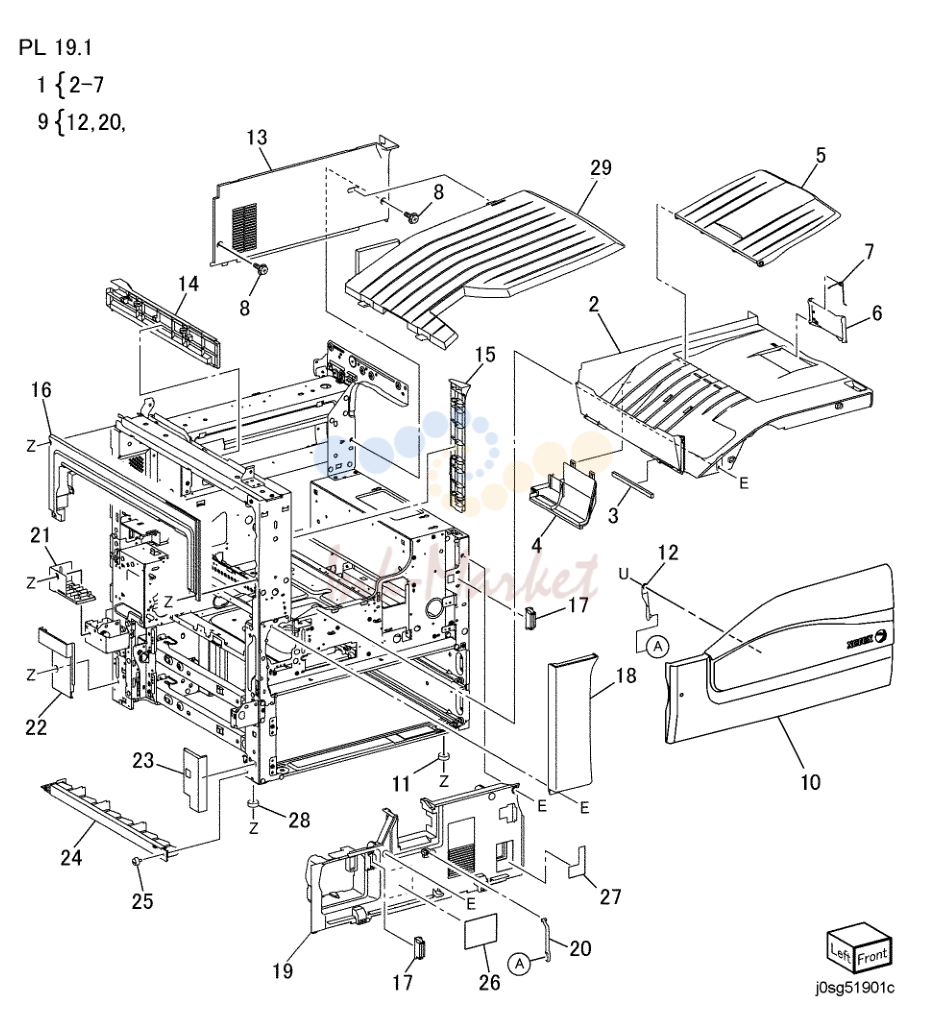

• крышка-передний, левый
• Finisher в сборе (Part 1 of 2)

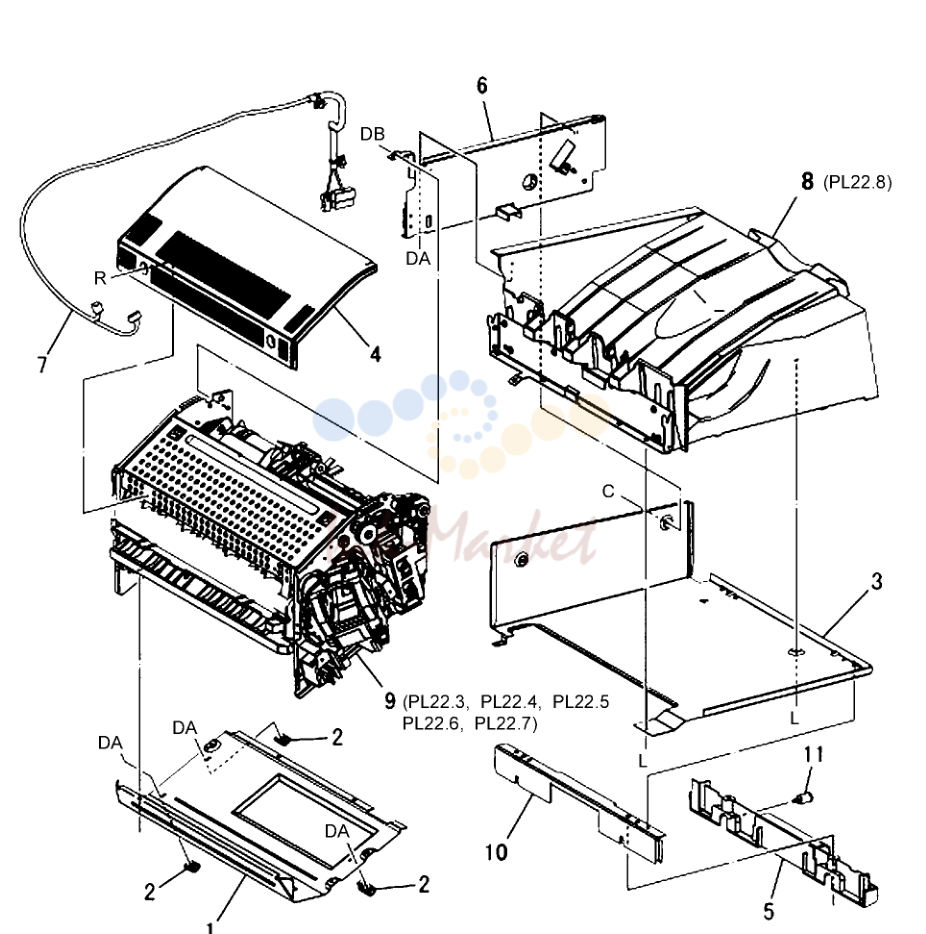

• Finisher в сборе (Part 2 of 2)
• Stacker Base в сборе (Part 1 of 5)
• Stacker Base в сборе (Part 2 of 5)
• Stacker Base в сборе (Part 3 of 5)
• Stacker Base в сборе (Part 4 of 5)
• Stacker Base в сборе (Part 5 of 5)
• Stacker Tray в сборе
• Compile в сборе (Part 1 of 2)
• Compile в сборе (Part 2 of 2)
• H - Transport в сборе (1 of 5)
• H - Transport в сборе (2 of 5)
• H - Transport в сборе (3 of 5)
• H - Transport в сборе (4 of 5)
• Finisher Covers
• Finisher Stacker
• Finisher Stapler
• Finisher Eject (1 of 5)
• Finisher Eject (2 of 5)
• Finisher Eject (3 of 5)
• Finisher Eject (4 of 5)
• Finisher Eject (5 of 5)
• Finisher выход/Folder в сборе
• Finisher Electrical
• Booklet крышка
• Booklet Stapler в сборе
• Booklet задний Stapler в сборе
• Booklet Electrical
• ESS (3/3)
• DADF Accessory
• Covers, плата
• Base рама
• Document Tray
• DADF Drives (1 of 2)
• DADF Drives (2 of 2)
• передний ремень
• Registration, тормозной, Invert, Output Chutes
• Roll, датчик кронштейн
• Document Tray
• верхний крышка
• датчик кронштейн
• Узел 98

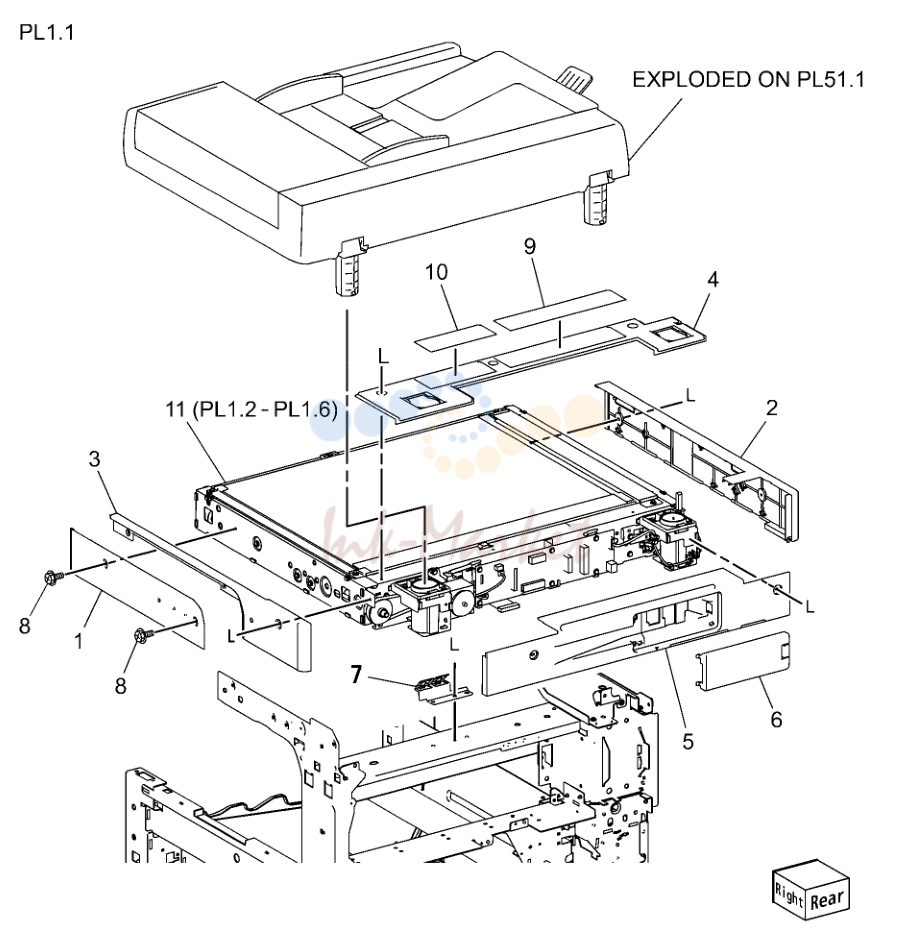

IIT Covers

№	Артикул	Наименование
6	848E49150 запросить цену →	DADF Connector крышка
11	062K21136 запросить цену →	IIT в сборе

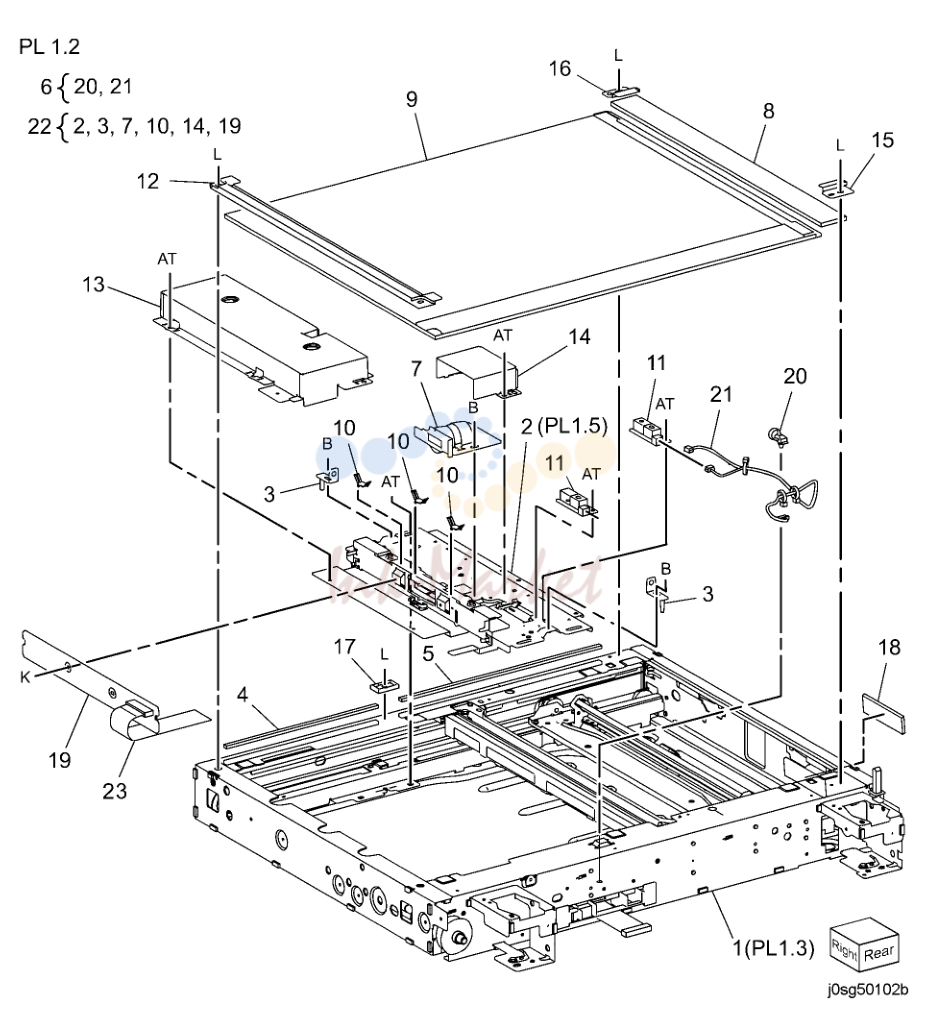

CCD Lens в сборе/Platen Glass

№	Артикул	Наименование
8	090K93320 запросить цену →	CVT Platen Glass
9	090K93330 запросить цену →	Platen Glass
11	130K64150 запросить цену →	APS датчик
12	815E58941 запросить цену →	правый пластина
15	849E15760 запросить цену →	задний Glass Support
16	849E22651 запросить цену →	передний Glass Support
17	849E17910 запросить цену →	Glass Support
22	604K57500 запросить цену →	Lens/CCD Kit (Includes Items 2, 3
23	117E31780 запросить цену →	CCD Flexible Flat шлейф

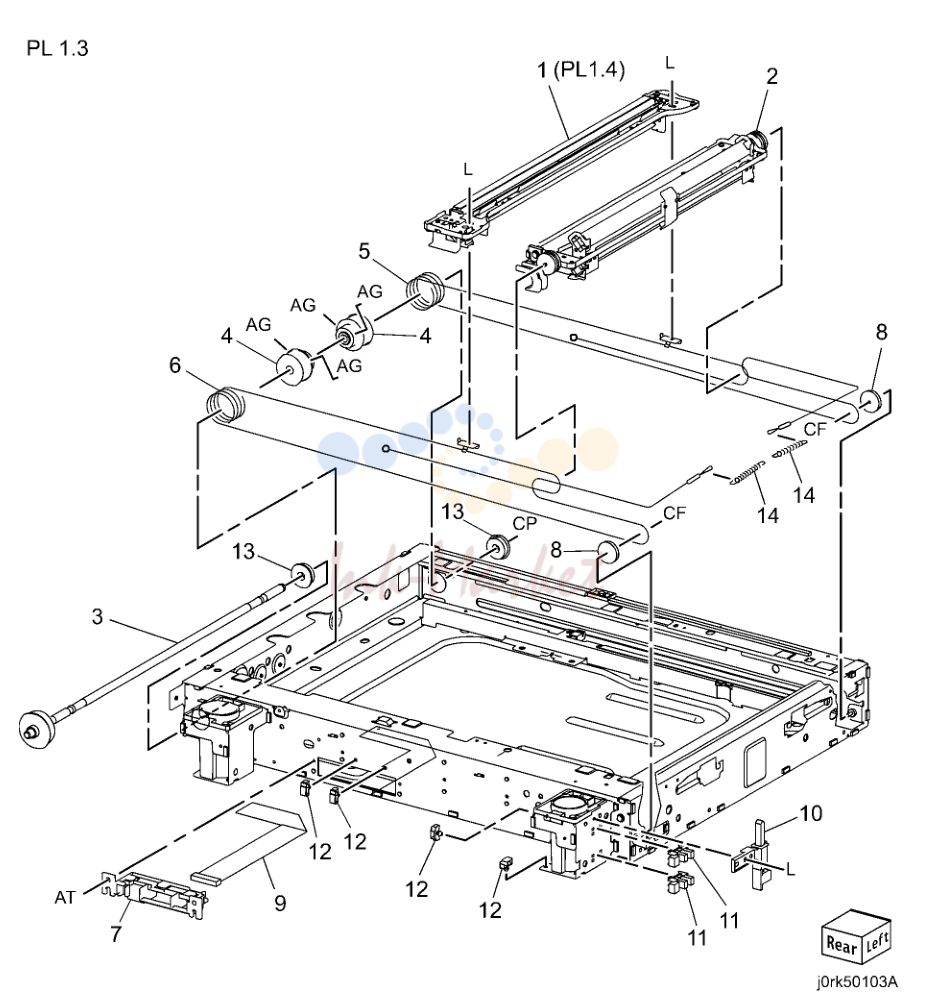

Full/Half Rate Carriage

№	Артикул	Наименование
1	041K96191 запросить цену →	Full Rate Carriage в сборе (ADJ
2	041K96223 запросить цену →	Half Rate Carriage в сборе (ADJ
3	006K88780 запросить цену →	Capstan вал
4	020E47040 запросить цену →	Capstan Pulley
5	012K96780 запросить цену →	передний Carriage шлейф
6	012K96790 запросить цену →	задний Carriage шлейф
8	020E37030 запросить цену →	Pulley
9	117E31780 запросить цену →	шлейф
10	120K92581 запросить цену →	актуатор в сборе
11	930W00123 запросить цену →	Platen датчик, Angle датчик
12	920W01235 запросить цену →	Clamp
13	013E23640 запросить цену →	подшипник
14	809E91540 запросить цену →	пружина

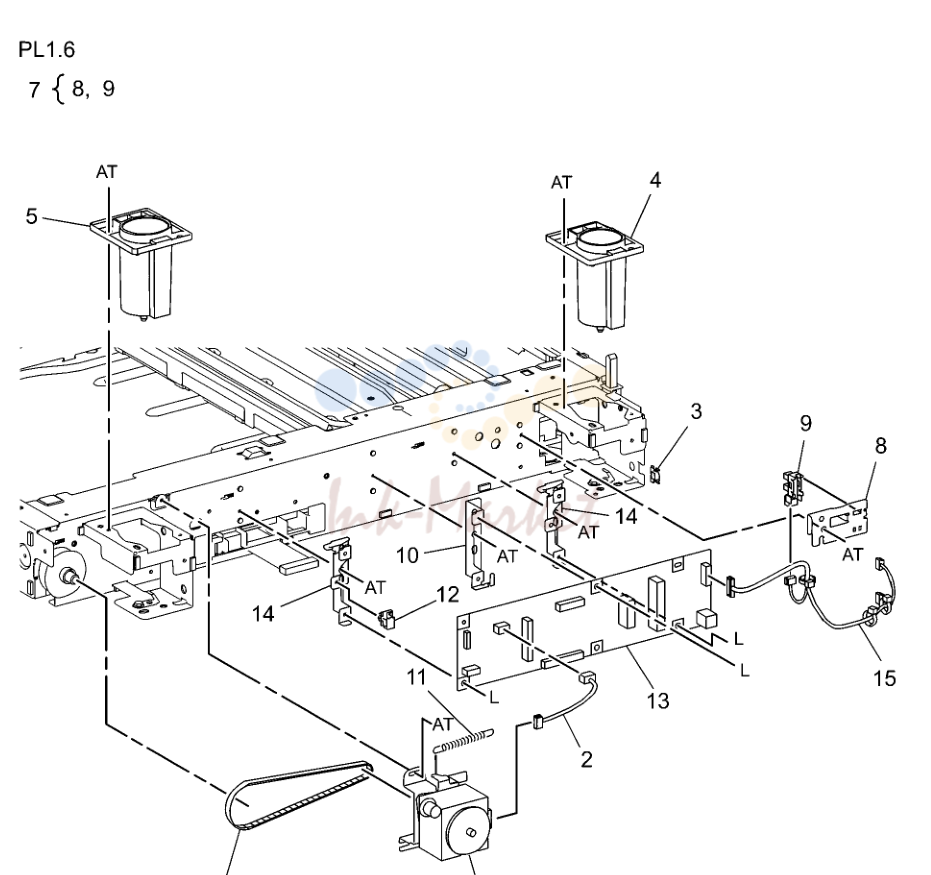

мотор/Transport плата

№	Артикул	Наименование
1	023E27590 запросить цену →	ремень
2	962K83770 запросить цену →	мотор Wire жгут
3	120E18070 запросить цену →	Clamp
4	868E47600 запросить цену →	Hinge Support
5	868E47610 запросить цену →	Hinge Support
6	127K61330 запросить цену →	Carriage мотор
7	130K76820 запросить цену →	IIT Registration датчик в сборе
9	930W00123 запросить цену →	IIT Registration датчик
11	809E92410 запросить цену →	пружина
12	920W01235 запросить цену →	Clamp
13	960K49301 запросить цену →	IIT плата
15	962K83750 запросить цену →	датчик Wire жгут

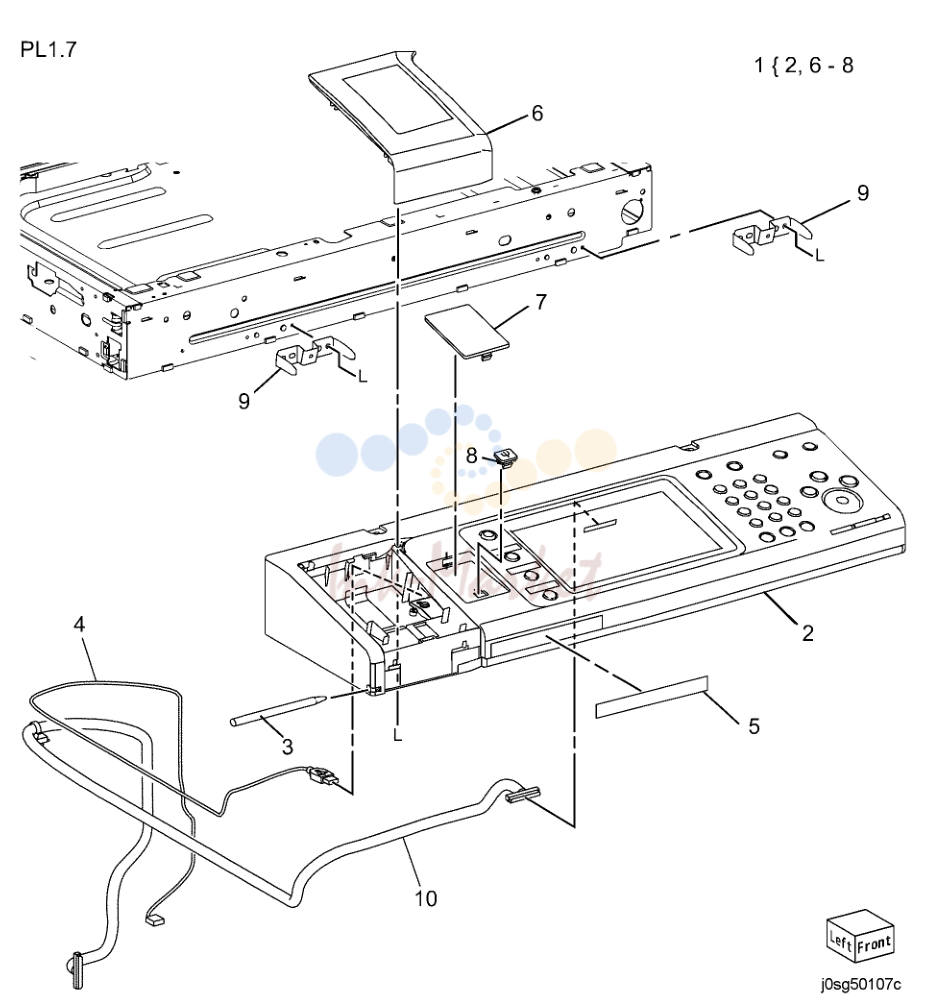

Control Panel

№	Артикул	Наименование
1	848K57411 запросить цену →	Control Panel в сборе (XE)
	848K57401 запросить цену →	Control Panel в сборе (XC)
5	604K70430 запросить цену →	Name Label
9	868E43540 запросить цену →	кронштейн
10	962K93370 запросить цену →	UI USB шлейф

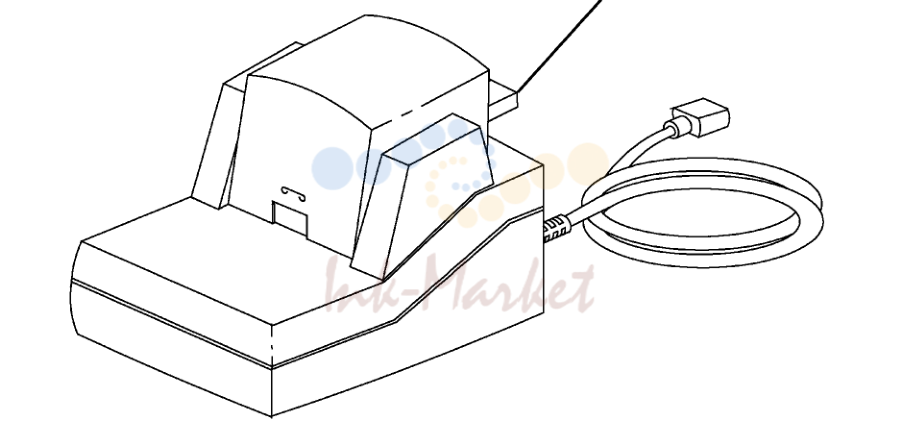

Convenience Stapler

№	Артикул	Наименование
1	604K35710 запросить цену →	Convenience Stapler (110V)
	604K35700 запросить цену →	Convenience Stapler (220V)

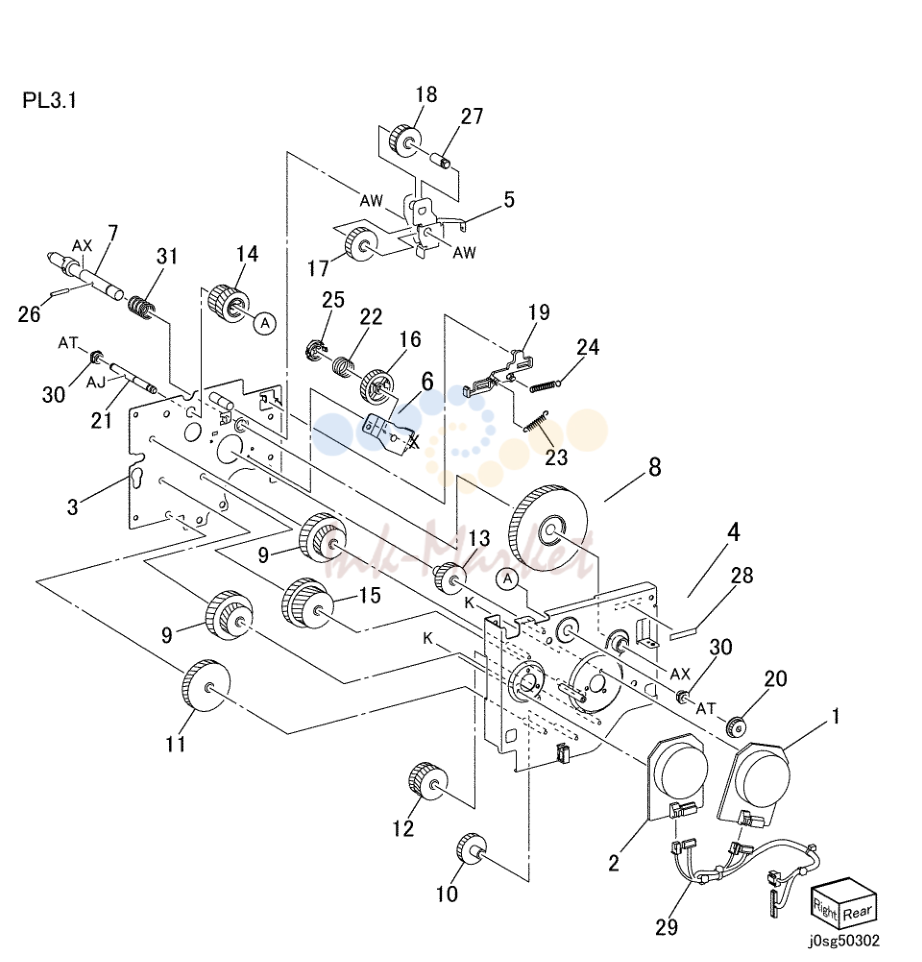

главный привод (2 of 2)

№	Артикул	Наименование
1	127K64040 запросить цену →	барабан мотор
2	127K63770 запросить цену →	Main мотор
30	413W11660 запросить цену →	подшипник

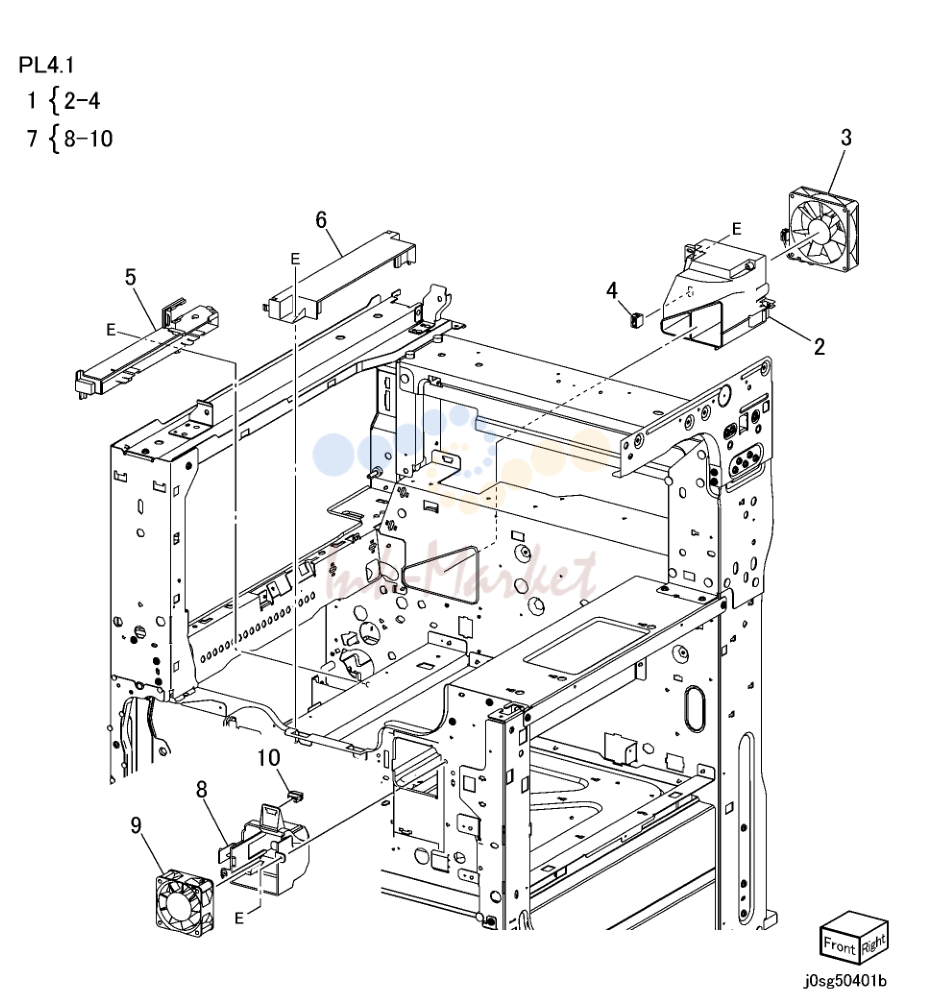

NOHAD

№	Артикул	Наименование
1	054K45710 запросить цену →	печь воздуховод в сборе (Includes
7	054K45720 запросить цену →	ROS воздуховод в сборе (Includes

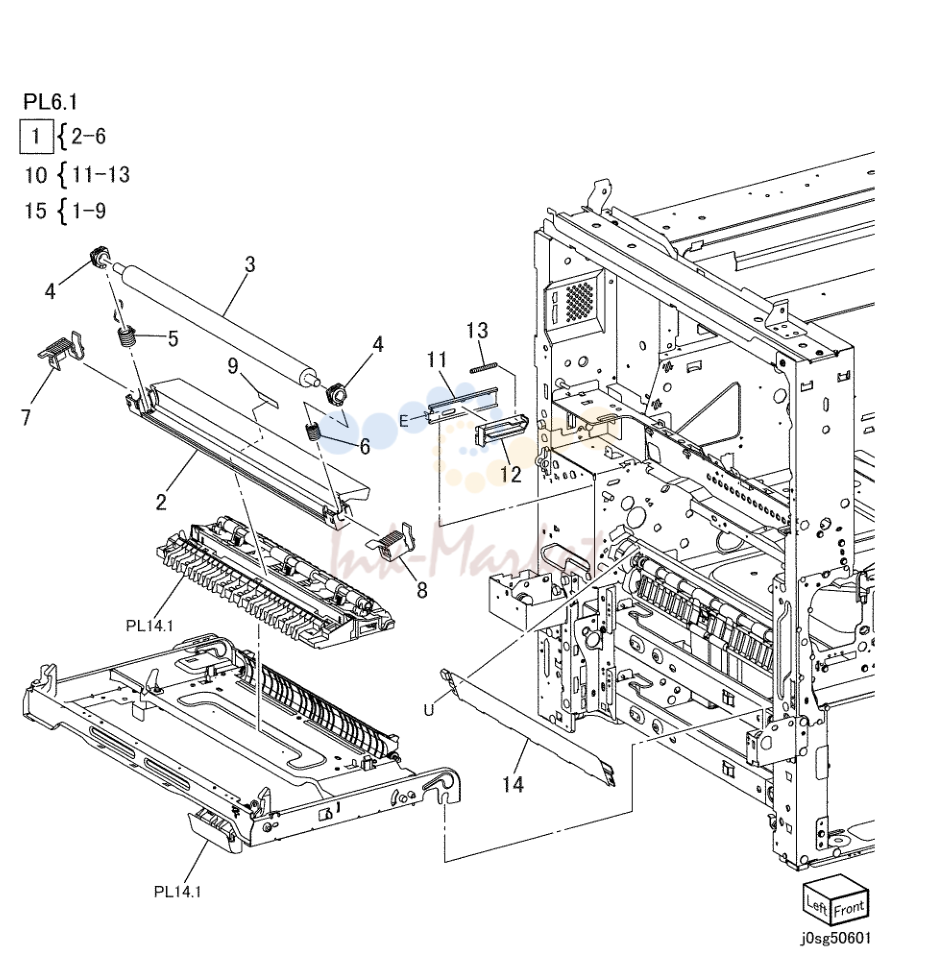

переноса

№	Артикул	Наименование
10	012K94341 ✓ в наличии	Shutter Link в сборе (Includes
14	054K47100 запросить цену →	направляющая
15	802K81270 ✓ в наличии	BTR корпус в сборе (Includes

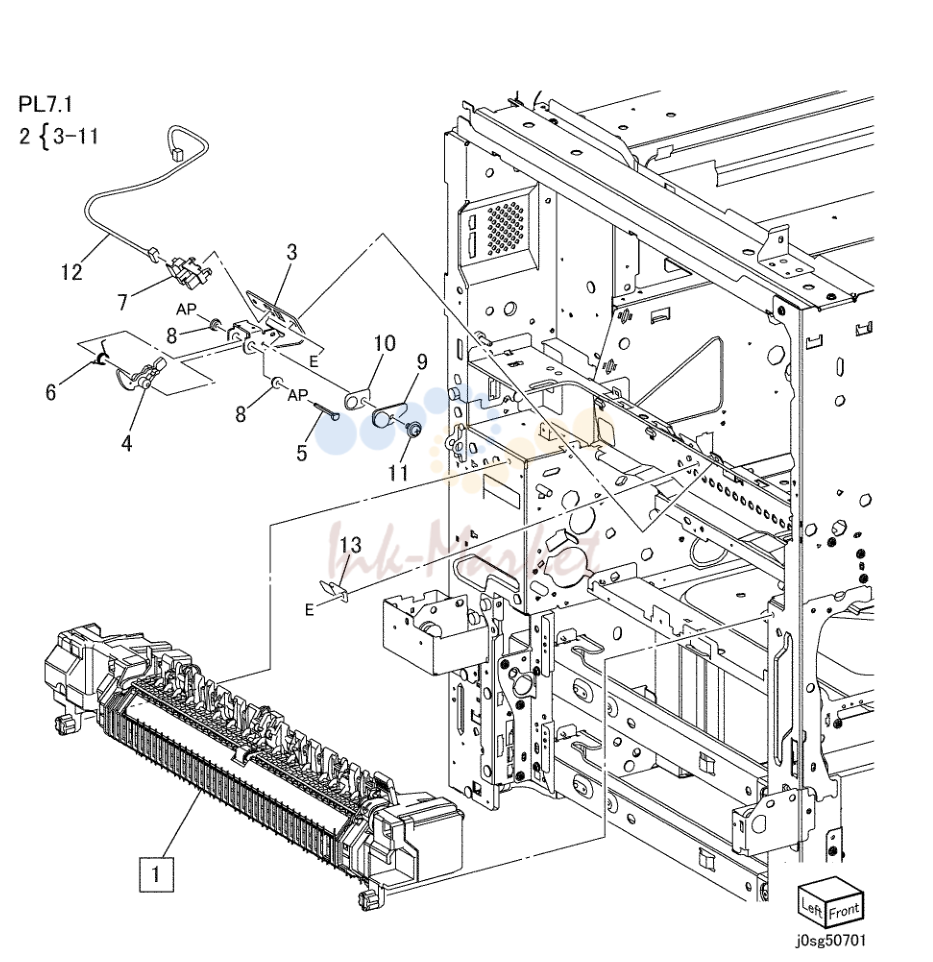

Fusing

№	Артикул	Наименование
1	126K29392 запросить цену →	печь (120V)
	126K29403 ✓ в наличии	печь (220V)
2	815K02550 запросить цену →	выход датчик пластина в сборе

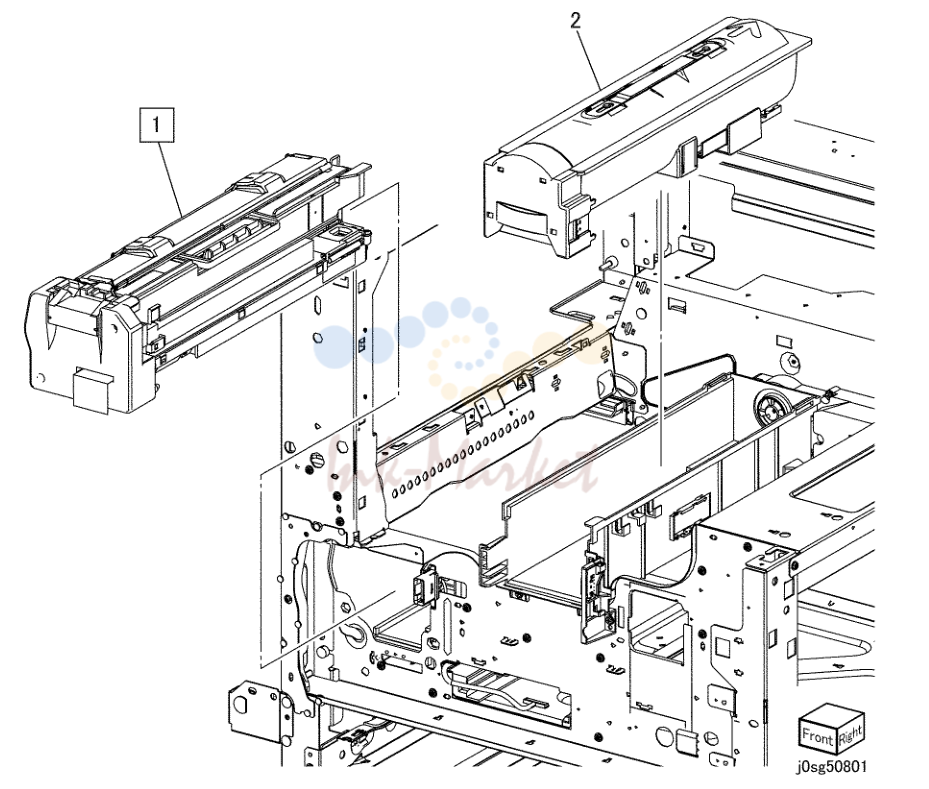

CRU, тонер Cartridge

№	Артикул	Наименование
1	013R00591 ✓ в наличии	Xerographic (барабан) Cartridge
2	006R01158 запросить цену →	тонер Cartridge(WW Metered)
	006R01159 запросить цену →	тонер Cartridge (NA/ESG Sold)
	006R01160 ✓ в наличии	тонер Cartridge (DMO Sold)

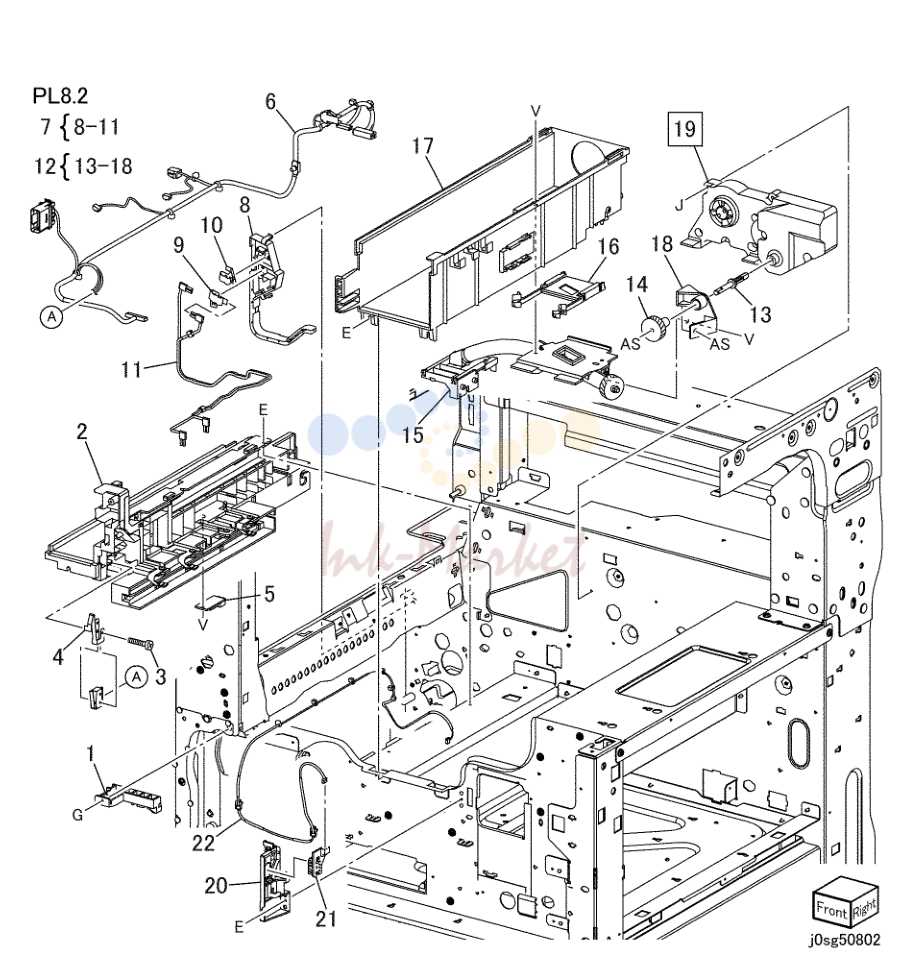

тонер System

№	Артикул	Наименование
5	930W00803 запросить цену →	Hum And Temp датчик
6	962K90031 запросить цену →	Xerographic Wire жгут
12	032K96941 запросить цену →	Cartridge направляющая в сборе
19	127K38040 ✓ в наличии	Dispense мотор
21	604K68220 запросить цену →	CRUM плата

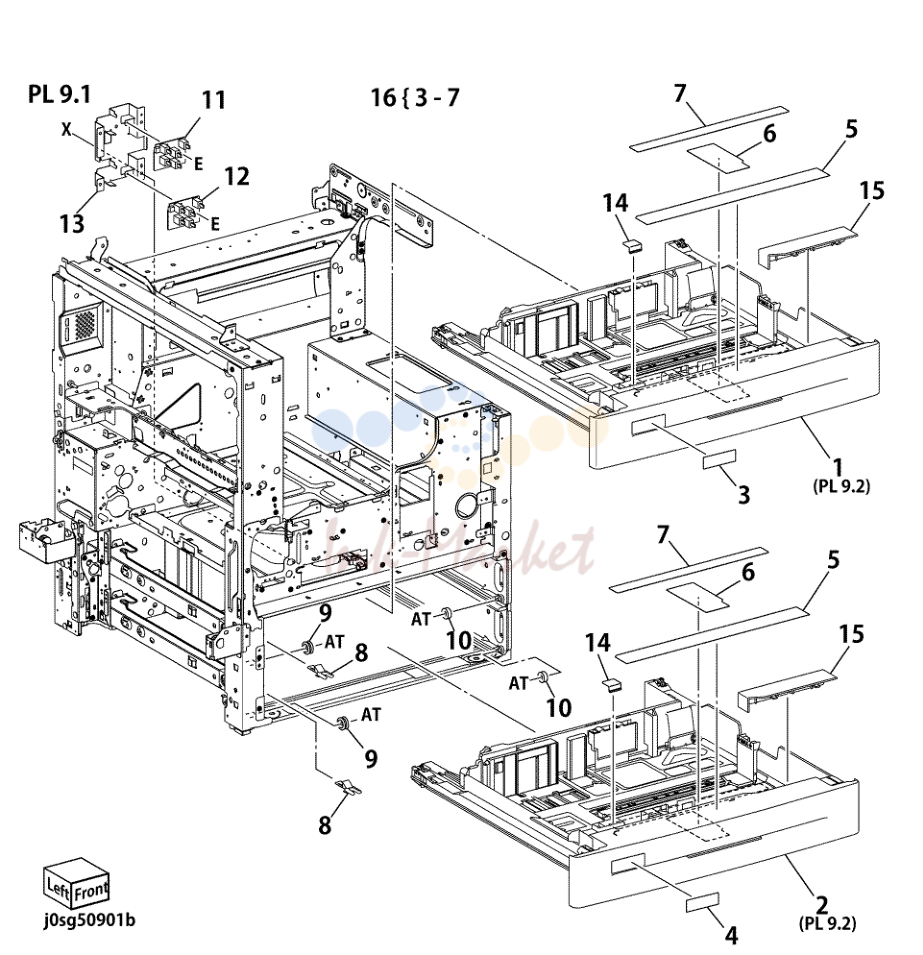

Tray 1/2 в сборе

№	Артикул	Наименование
1	050K65076 запросить цену →	Tray в сборе (REF: PL 9.2)
8	003E75431 запросить цену →	Stopper
9	059E03500 запросить цену →	ролик
10	059E03510 запросить цену →	ролик
11	110K12100 запросить цену →	Tray Size Switch
14	014E45291 запросить цену →	Slide Lock Block
15	848E21141 запросить цену →	Rail крышка
16	604K68210 запросить цену →	Label Kit (Includes Item 3-7)

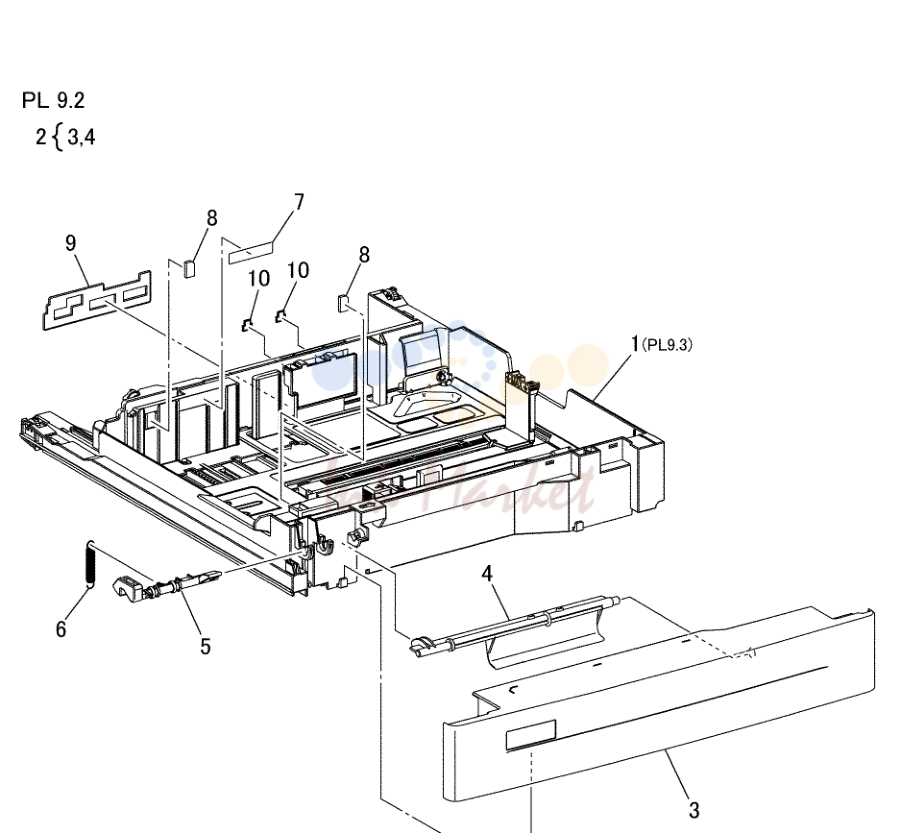

Tray 1/2 (1 of 2)

№	Артикул	Наименование
2	848K40411 запросить цену →	Tray 1/2 передний крышка в сборе
5	003E75440 запросить цену →	защёлка
6	809E75730 запросить цену →	пружина
8	019E71680 запросить цену →	Pad

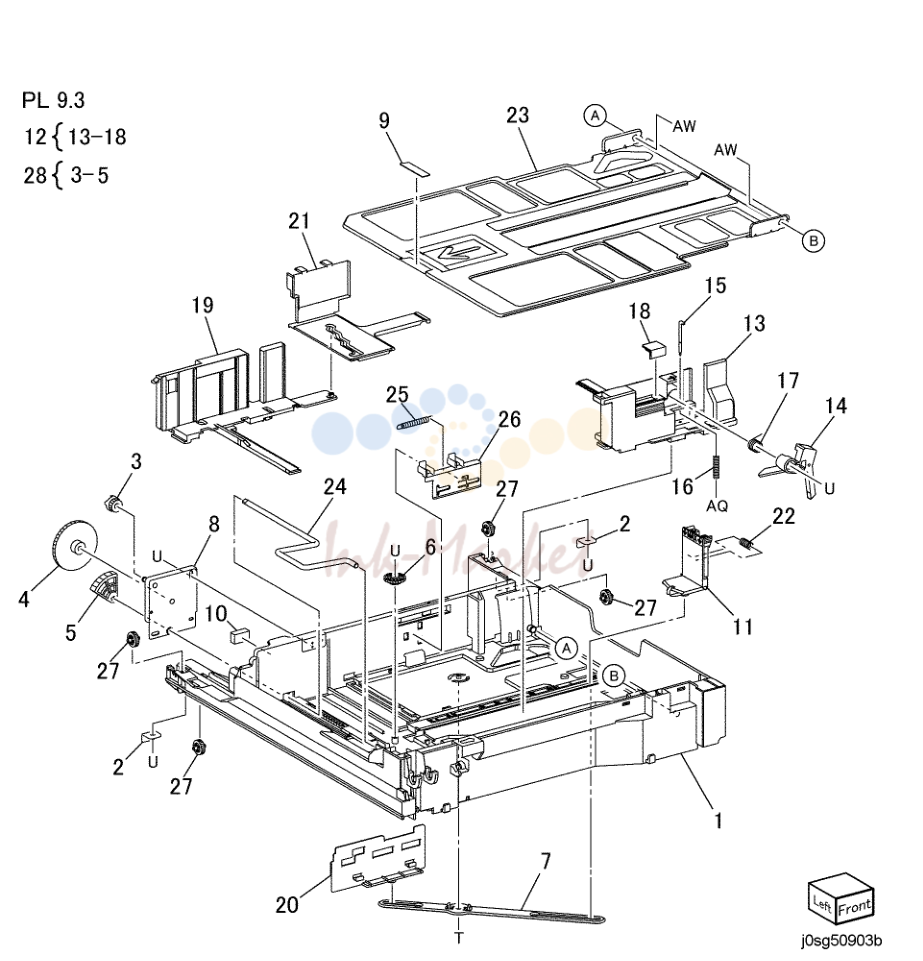

Tray 1/2 (2 of 2)

№	Артикул	Наименование
6	807E13521 запросить цену →	Pinion
9	019K09580 запросить цену →	Bottom Pad
11	038E26533 запросить цену →	End направляющая
12	038K89450 запросить цену →	передний направляющая в сборе (Includes
18	010E93341 запросить цену →	Lock Slide
19	038E39090 запросить цену →	Side направляющая
27	059E03522 запросить цену →	задний ролик
28	604K20541 запросить цену →	шестерня Kit (Includes Items 3-5)

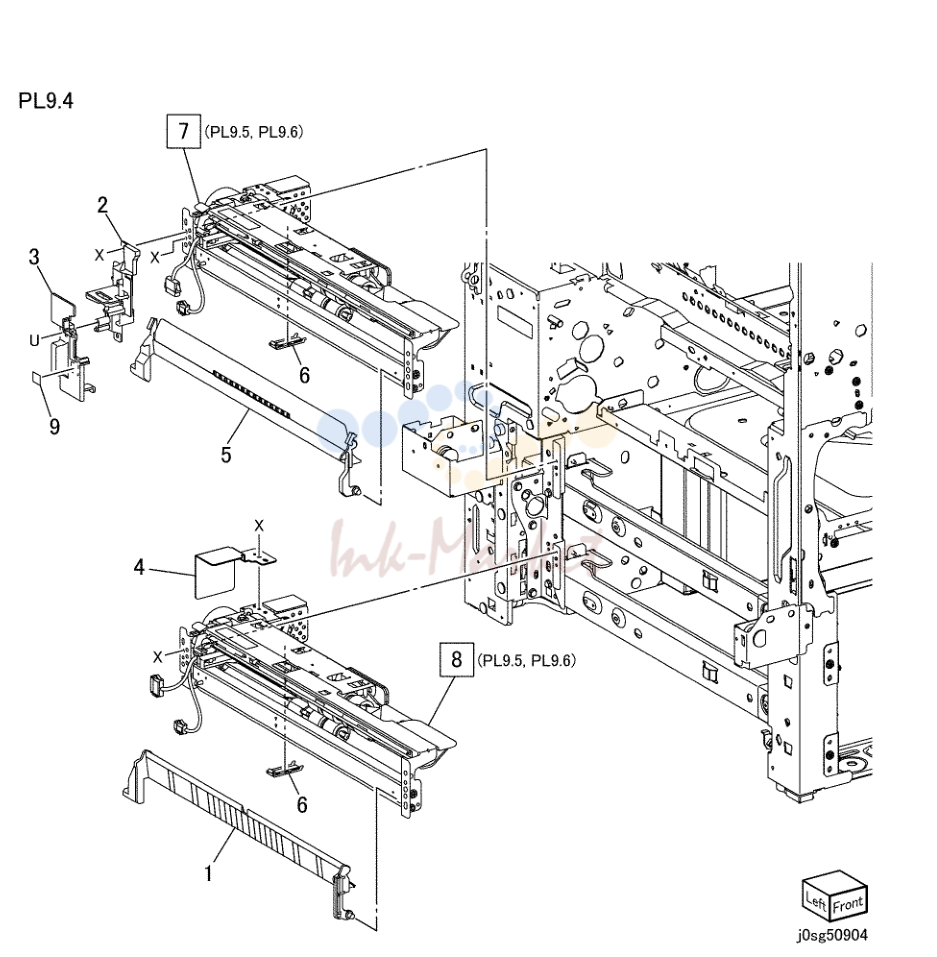

Tray Feeder 1/2 в сборе

№	Артикул	Наименование
1	054E33802 запросить цену →	подачи Out направляющая
5	054K45941 запросить цену →	Feeder направляющая
7	059K71251 запросить цену →	Tray Feeder в сборе (REF: PL

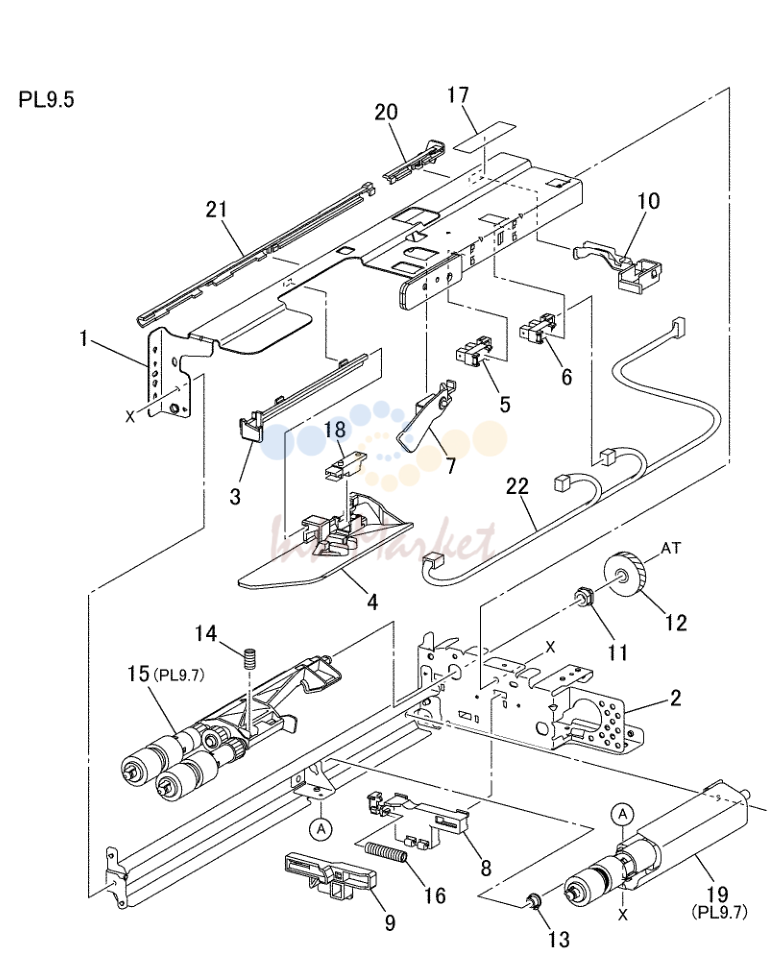

Feeder 1/2 в сборе (1 of 2)

№	Артикул	Наименование
5	930W00113 запросить цену →	Tray 1/2 No Paper датчик
7	120E22481 запросить цену →	актуатор
11	413W11660 запросить цену →	подшипник
18	930W00211 запросить цену →	Tray 1/2 Prefeed датчик

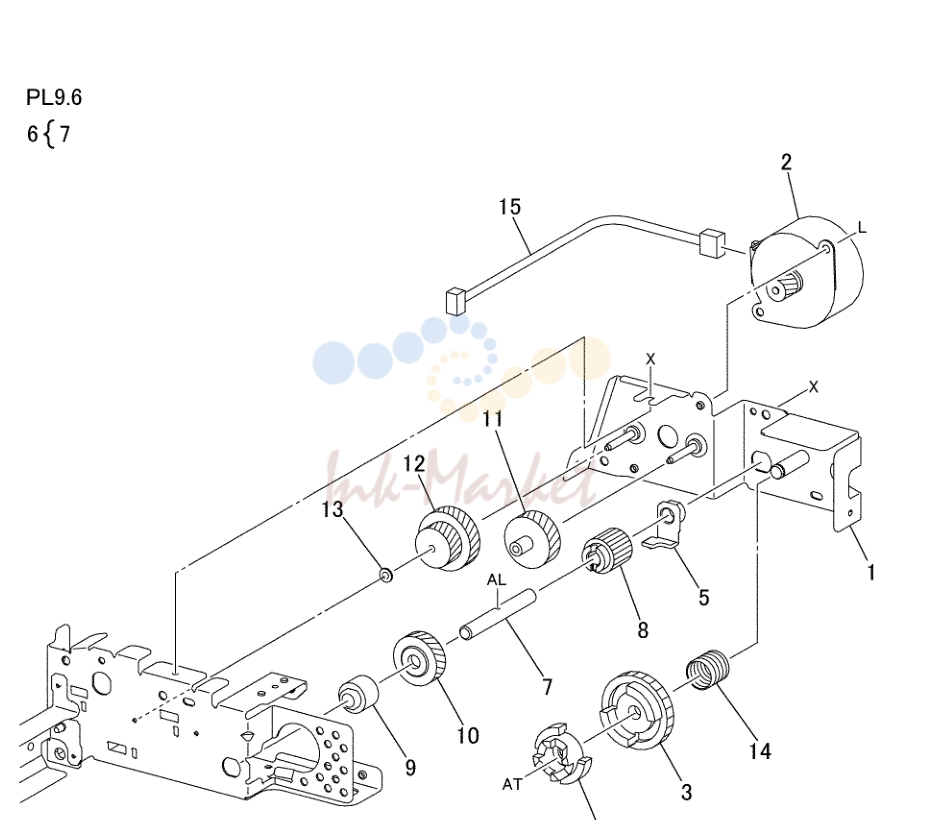

Feeder 1/2 в сборе (2 of 2)

№	Артикул	Наименование
2	127K52790 запросить цену →	Tray 1/2 Lift/подачи мотор
9	005K07130 запросить цену →	Oneway муфта
10	007K97870 запросить цену →	Oneway шестерня

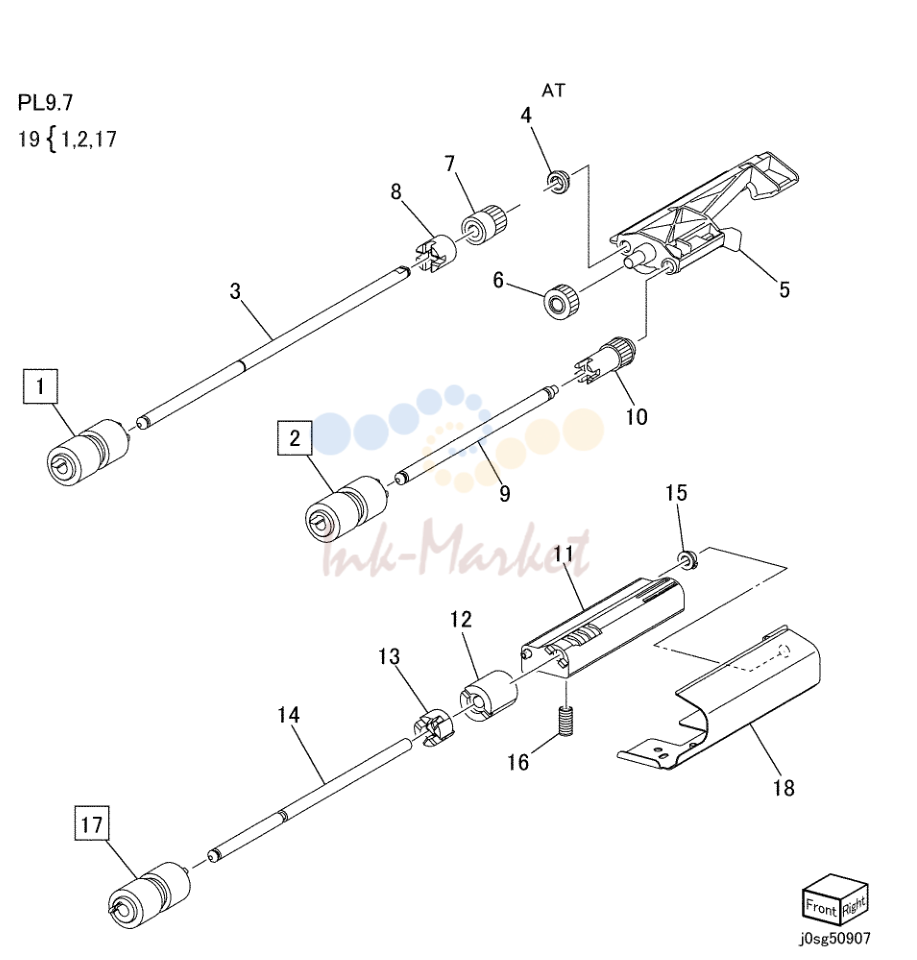

Tray 1/2 подачи Roll, Nudger Roll, тормозной Roll

№	Артикул	Наименование
6	007E79380 запросить цену →	шестерня (33T)
7	005K06760 запросить цену →	муфта в сборе (22T)
8	005K05890 под заказ	Oneway муфта
12	005K09290 запросить цену →	Friction муфта
19	604K56080 ✓ в наличии	FeedRoll/Nudger Roll/тормозной Roll

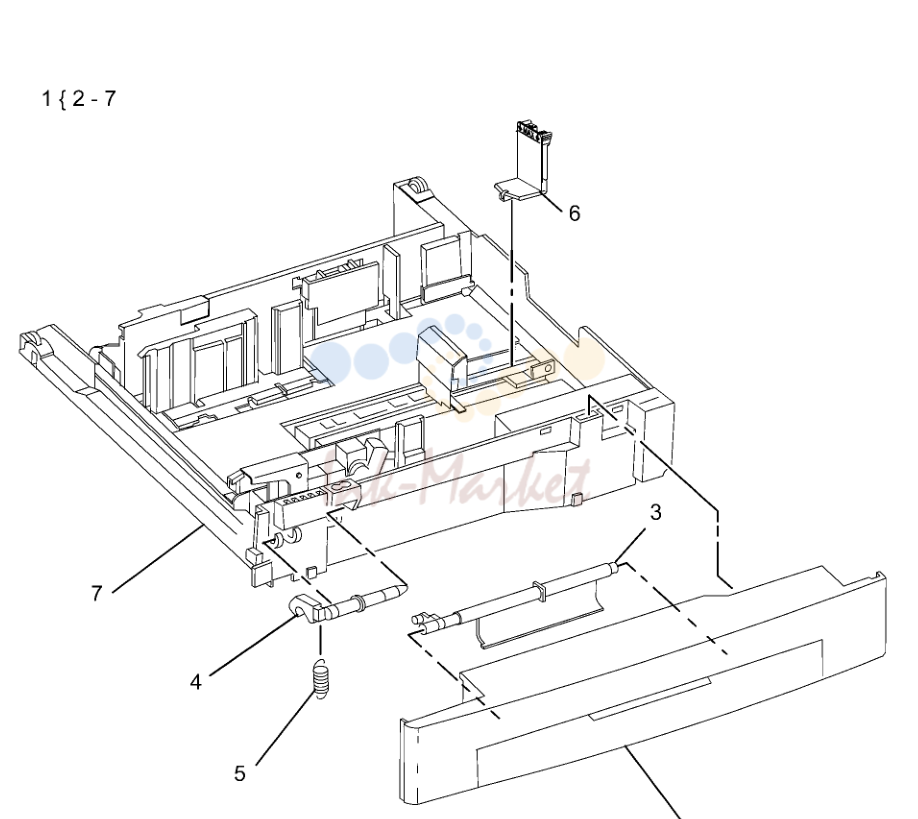

Envelope Tray в сборе

№	Артикул	Наименование
1	604K70020 запросить цену →	Envelope Tray в сборе
4	003E75440 запросить цену →	защёлка
5	809E75730 запросить цену →	пружина
6	038E26533 запросить цену →	End направляющая

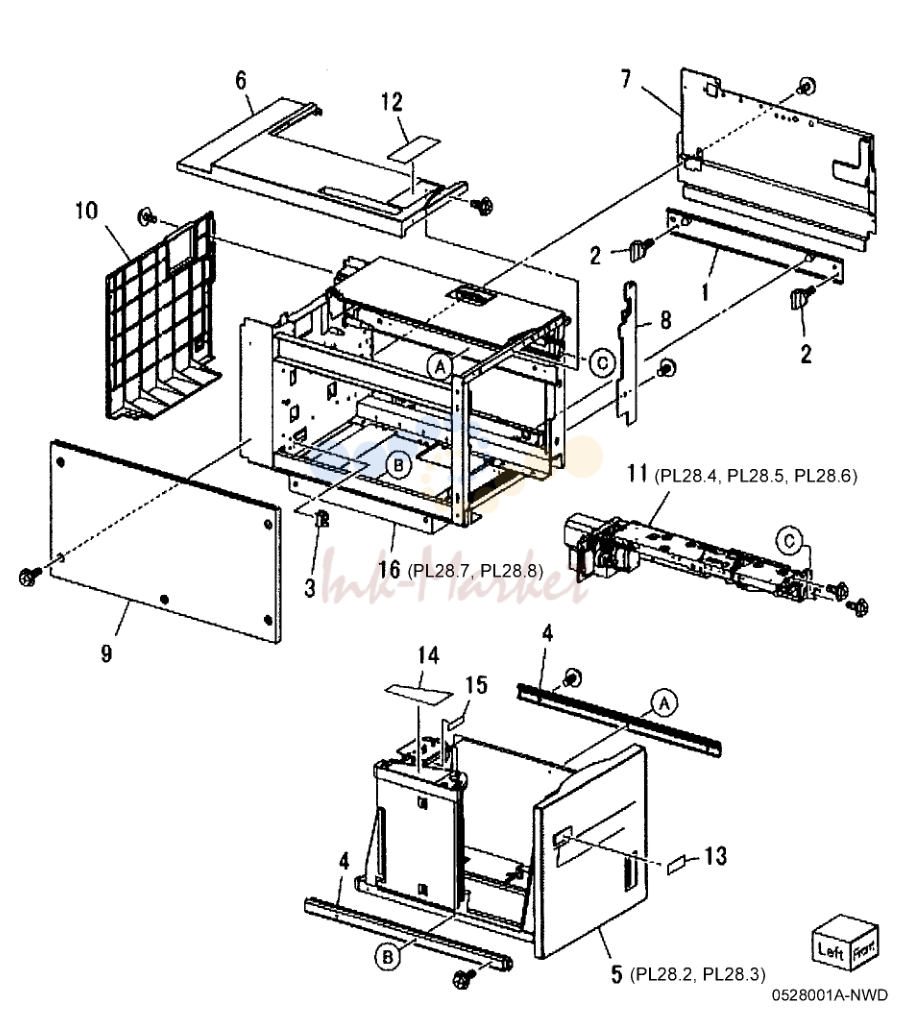

HCF узел

№	Артикул	Наименование
2	003K91881 запросить цену →	Knob
3	130K55590 запросить цену →	HCF Tray Set датчик
4	801K15700 запросить цену →	Tray Rail

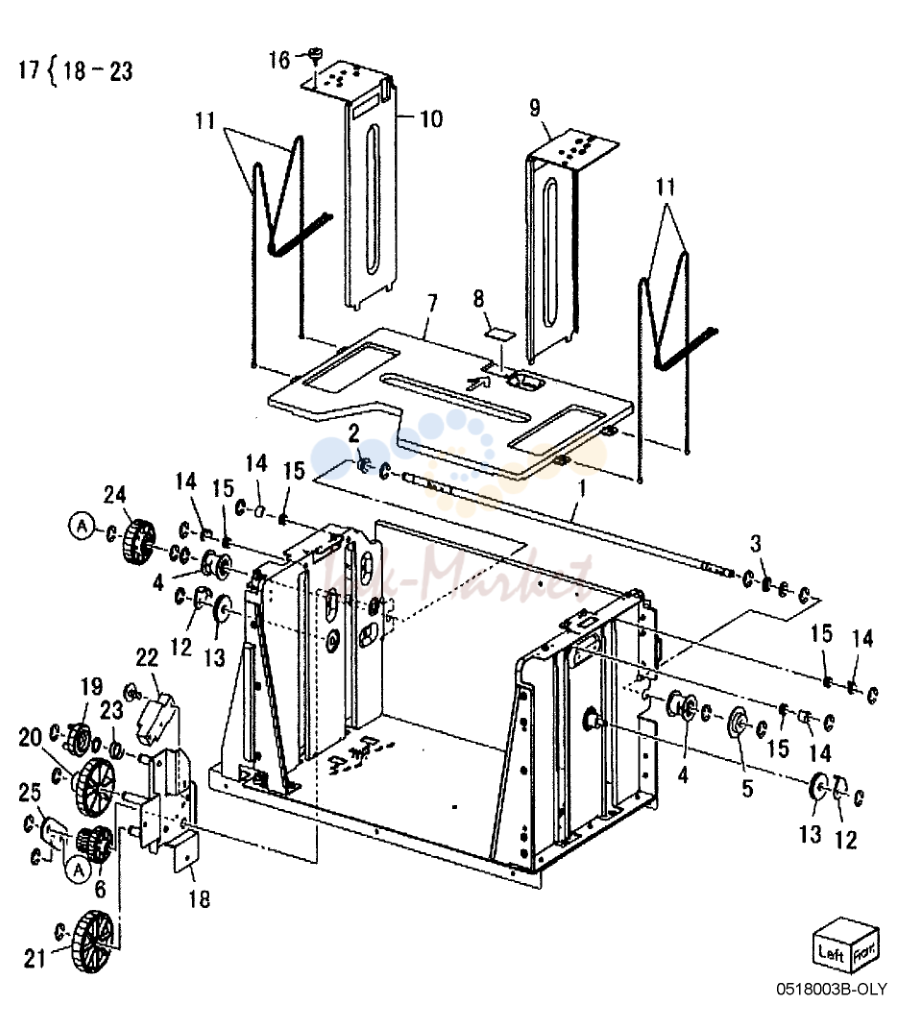

HCF Tray 6 (2 of 2)

№	Артикул	Наименование
4	020E37620 запросить цену →	Tray шлейф Pulley
8	019E58620 запросить цену →	Pad
11	604K19981 запросить цену →	шлейф And Pulley Kit
12	032E22410 запросить цену →	Wire направляющая (L)
17	015K65532 запросить цену →	шестерня кронштейн в сборе
24	807E04500 запросить цену →	Lift шестерня

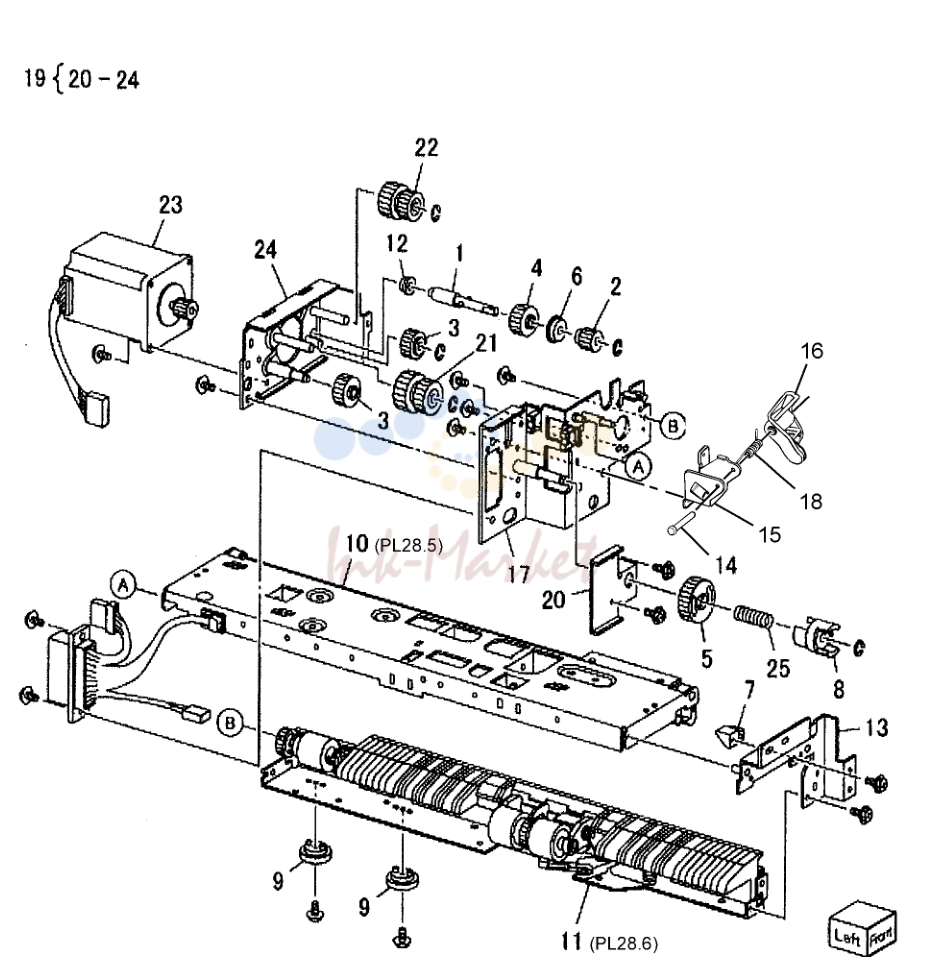

HCF Feeder (1 of 3)

№	Артикул	Наименование
2	007E78760 запросить цену →	шестерня (19T)
4	007E78780 под заказ	шестерня (25T)
5	007E78790 запросить цену →	шестерня (40T)
6	013E25530 запросить цену →	подшипник
9	019E56470 запросить цену →	держатель
21	007K88520 запросить цену →	шестерня (23T/27T)
22	007K88530 запросить цену →	шестерня (31T/36T)
23	127K37901 под заказ	Lift/подачи мотор

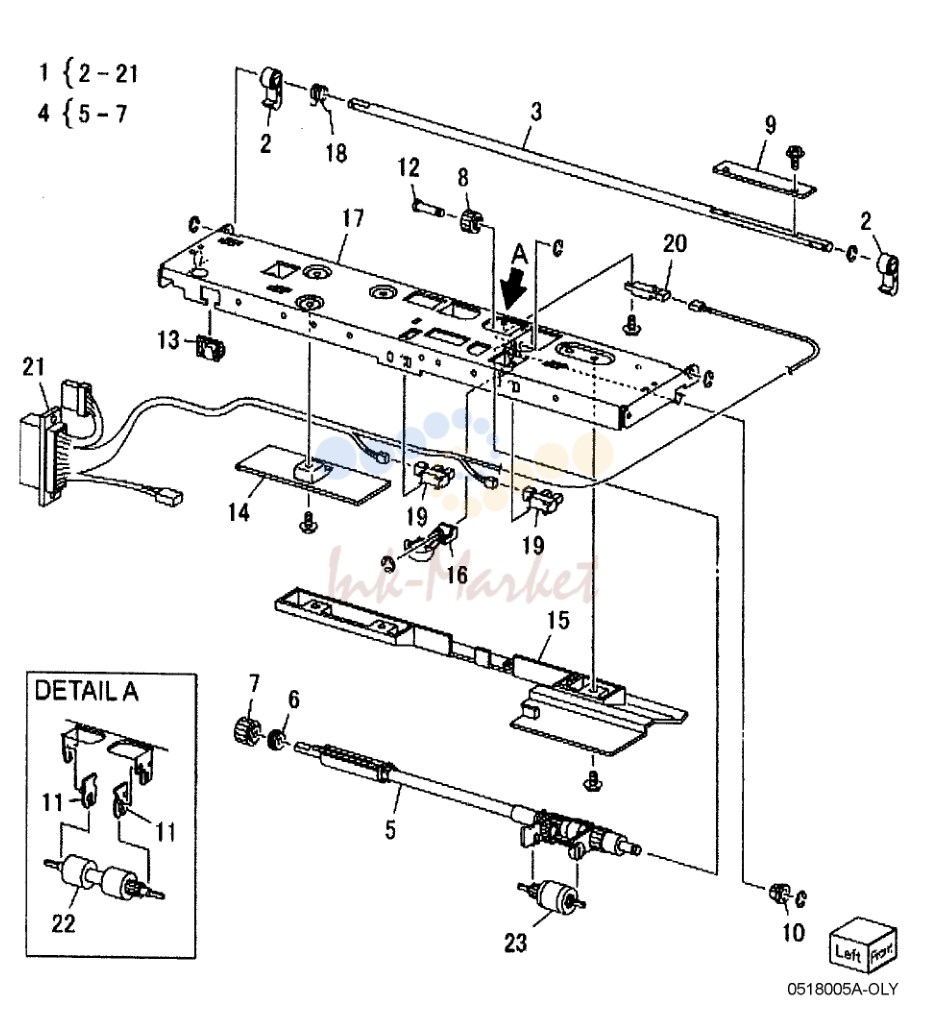

HCF Feeder (2 of 3)

№	Артикул	Наименование
2	003E59570 запросить цену →	защёлка
4	006K23124 запросить цену →	подачи вал в сборе
8	007E78180 под заказ	подачи шестерня (25T)
16	120E21900 запросить цену →	актуатор
22	059K26691 ✓ в наличии	подачи Roll
23	059K26702 под заказ	Nudger Roll

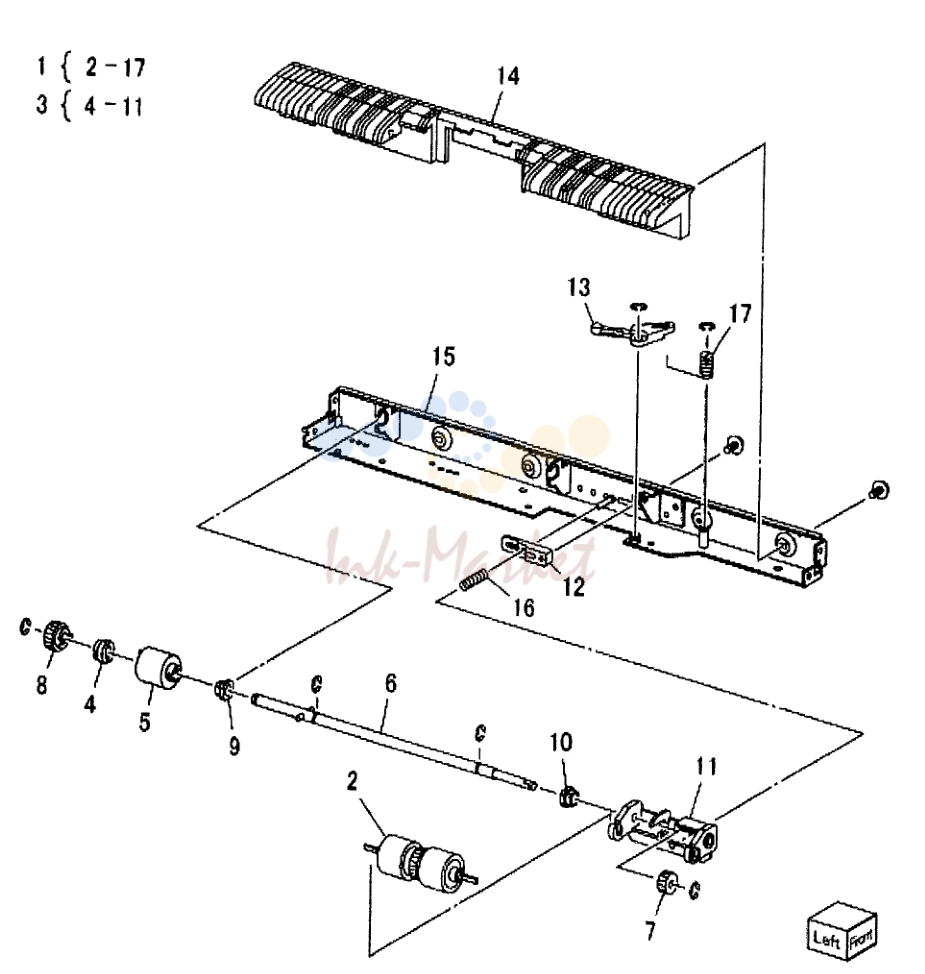

HCF Feeder (3 of 3)

№	Артикул	Наименование
1	059K26591 под заказ	нижний подачи в сборе
5	005K06701 запросить цену →	Friction муфта
7	007E78170 запросить цену →	шестерня (15T)
8	007E89760 запросить цену →	шестерня (22T)
9	013E23600 запросить цену →	подшипник
10	013E23610 запросить цену →	подшипник

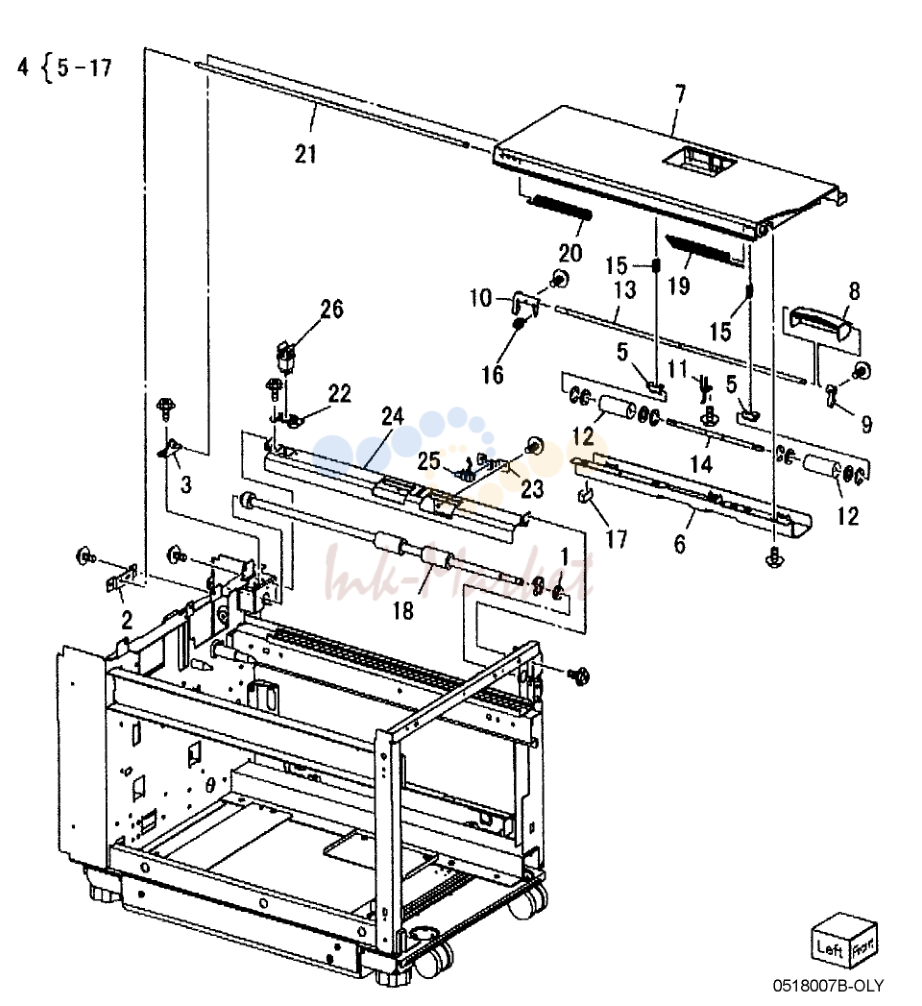

HCF верхний крышка узел

№	Артикул	Наименование
1	013E17100 запросить цену →	подшипник
12	059E01430 запросить цену →	Pinch ролик
18	059K36260 запросить цену →	Takeaway Roll
25	130K88150 запросить цену →	Takeaway датчик
26	110E94770 запросить цену →	верхний крышка Interlock Switch

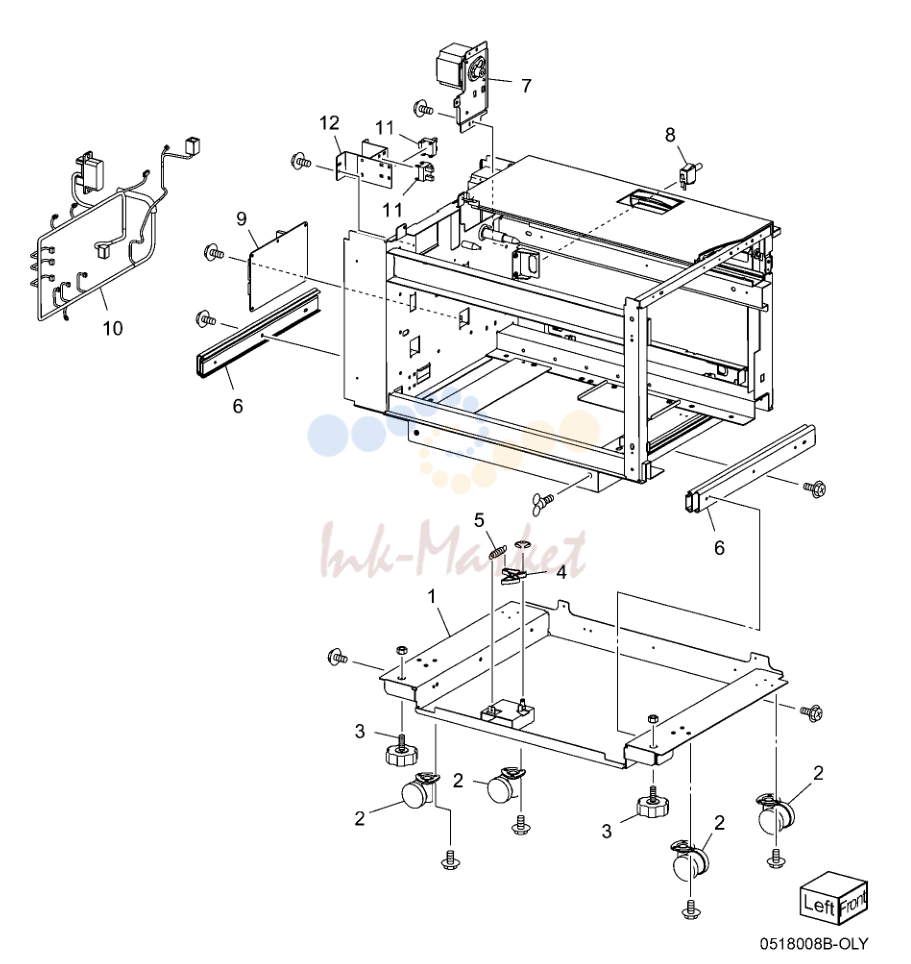

HCF Electrical and Rail

№	Артикул	Наименование
2	017E92820 запросить цену →	Rack Caster
6	801K15690 запросить цену →	Rail
7	127K47150 запросить цену →	Takeaway мотор
9	960K31492 запросить цену →	HCF плата
11	130K55590 запросить цену →	HCF Size датчик R and L

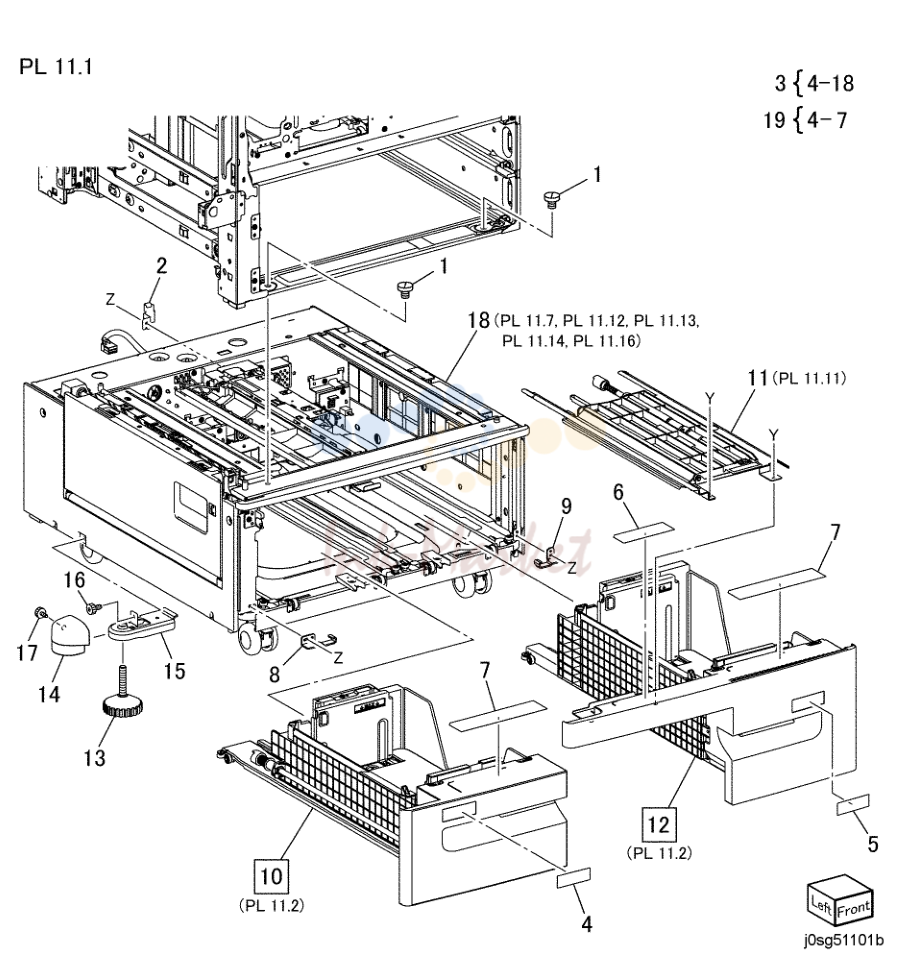

Tray Module (TTM) (Option)

№	Артикул	Наименование
1	826E48400 запросить цену →	Docking винт
2	849E13150 запросить цену →	Docking кронштейн
8	803E09040 запросить цену →	Stopper (Tray 3)
9	803E09030 запросить цену →	Stopper (Tray 4)
10	050K66262 запросить цену →	Tray в сборе (REF: PL 11.2)
11	059K71810 запросить цену →	Transport в сборе (REF: PL
12	050K66242 запросить цену →	Tray в сборе (REF: PL 11.2)
13	017K94590 запросить цену →	Adjuster Foot в сборе
14	848E52692 запросить цену →	Foot крышка
15	868E51271 запросить цену →	Foot кронштейн
17	826E28400 запросить цену →	винт Tap
18	032E37871 запросить цену →	направляющая Transport
19	604K68210 запросить цену →	Label Kit (Includes Items 4-7)

Tray 3/4 в сборе

№	Артикул	Наименование
2	848K49481 запросить цену →	Tray передний крышка в сборе
11	848K49471 запросить цену →	Tray передний крышка в сборе

Tray 3 в сборе (1 of 2)

№	Артикул	Наименование
4	019E71680 запросить цену →	Pad
9	038K20970 запросить цену →	Side направляющая в сборе (Includes
19	019K09580 запросить цену →	Pad
22	604K68170 запросить цену →	Pulley шлейф Kit (Includes Items 3
23	604K68180 запросить цену →	Pad Kit
24	604K68210 запросить цену →	Label Kit (Includes Items 21)
25	604K68260 запросить цену →	Rack and Pinion Kit (Includes Items

Tray 3 в сборе (2 of 2)

№	Артикул	Наименование
1	006K89421 запросить цену →	Lift вал в сборе (Includes Items
3	413W11860 запросить цену →	подшипник
7	019K93921 запросить цену →	Brake в сборе
10	059E05060 запросить цену →	верхний Roll
19	604K68150 запросить цену →	Pully Lift Kit (Includes Items 3, 4
20	604K68160 запросить цену →	ролик Kit

Tray 4 в сборе (1 of 2)

№	Артикул	Наименование
4	019E71680 запросить цену →	Pad
7	038K20950 запросить цену →	Side направляющая в сборе (Includes
17	019K09580 запросить цену →	Pad
20	604K68190 запросить цену →	Pulley шлейф Kit (Includes Items 3
21	604K68260 запросить цену →	Rack and Pinion Kit (Includes Items
22	604K68180 запросить цену →	Pad Kit (Includes Items 4, 17)

Tray 4 в сборе (2 of 2)

№	Артикул	Наименование
1	006K89421 запросить цену →	Lift вал в сборе (Includes Items
3	413W11860 запросить цену →	подшипник
7	019K93921 запросить цену →	Brake в сборе
10	059E05060 запросить цену →	верхний Roll

Tray 3/4 Feeder в сборе, T/A Roll в сборе

№	Артикул	Наименование
1	054K46240 запросить цену →	направляющая в сборе (Includes Items
3	130K76530 запросить цену →	подачи Out датчик
5	054E46500 запросить цену →	направляющая подачи Transport
6	059K71510 запросить цену →	T/A Roll в сборе (Includes Item
10	110E12220 запросить цену →	TM L/H крышка Interlock Switch
13	054E33802 запросить цену →	подачи Out направляющая
14	059K74280 запросить цену →	Tray Feeder в сборе
20	054K46340 запросить цену →	направляющая в сборе (Includes Items
22	930W00212 запросить цену →	подачи Out датчик
26	032E37871 запросить цену →	Transport направляющая
27	815E50081 запросить цену →	Earth пластина

Tray 3/4 Feeder в сборе (1/2)

№	Артикул	Наименование
5	930W00123 запросить цену →	Tray 3/4 Level датчик
6	930W00113 запросить цену →	Tray 3/4 No Paper датчик
7	120E22481 запросить цену →	актуатор
11	413W11660 запросить цену →	подшипник

Tray 3/4 Feeder в сборе (2/2)

№	Артикул	Наименование
2	127K52790 запросить цену →	Tray 3/4 Lift/подачи мотор
9	005K07130 запросить цену →	Oneway муфта
10	007K97870 запросить цену →	Oneway шестерня

Tray 3/4 подачи/Nudger/тормозной Roll

№	Артикул	Наименование
6	007E79380 запросить цену →	шестерня (33T) (Tray 3)
7	005K06760 запросить цену →	Oneway шестерня (22T) (Tray 3)
8	005K05890 под заказ	Oneway муфта
12	005K09290 запросить цену →	Friction муфта
19	604K56080 ✓ в наличии	подачи/Nudger/тормозной Roll Kit (REP

Tray 3/4 Transport в сборе

№	Артикул	Наименование
3	059K26350 запросить цену →	T/A Roll в сборе (Includes Items
10	059E98860 запросить цену →	Roll Pinch Transport
13	413W77559 запросить цену →	подшипник

Tray 3/4 Switch в сборе

№	Артикул	Наименование
1	110K15040 запросить цену →	Tray Size Switch
2	049K08250 запросить цену →	кронштейн в сборе (Includes Items
6	059E05060 запросить цену →	ролик верхний
8	803E09020 запросить цену →	Stopper
9	059E05131 запросить цену →	ролик TR

TM привод

№	Артикул	Наименование
1	049K07530 запросить цену →	шестерня в сборе (REF: PL 11.15)
2	049K07520 запросить цену →	кронштейн в сборе (REF: PL 11.15)
10	049K07400 запросить цену →	TM Takeaway мотор в сборе
12	604K68200 запросить цену →	Take Away шестерня Kit (Includes Item

крышка

№	Артикул	Наименование
8	848K49451 запросить цену →	L/H крышка в сборе (REF: PL
10	417W41349 запросить цену →	Locking Caster
11	417W41449 запросить цену →	Caster

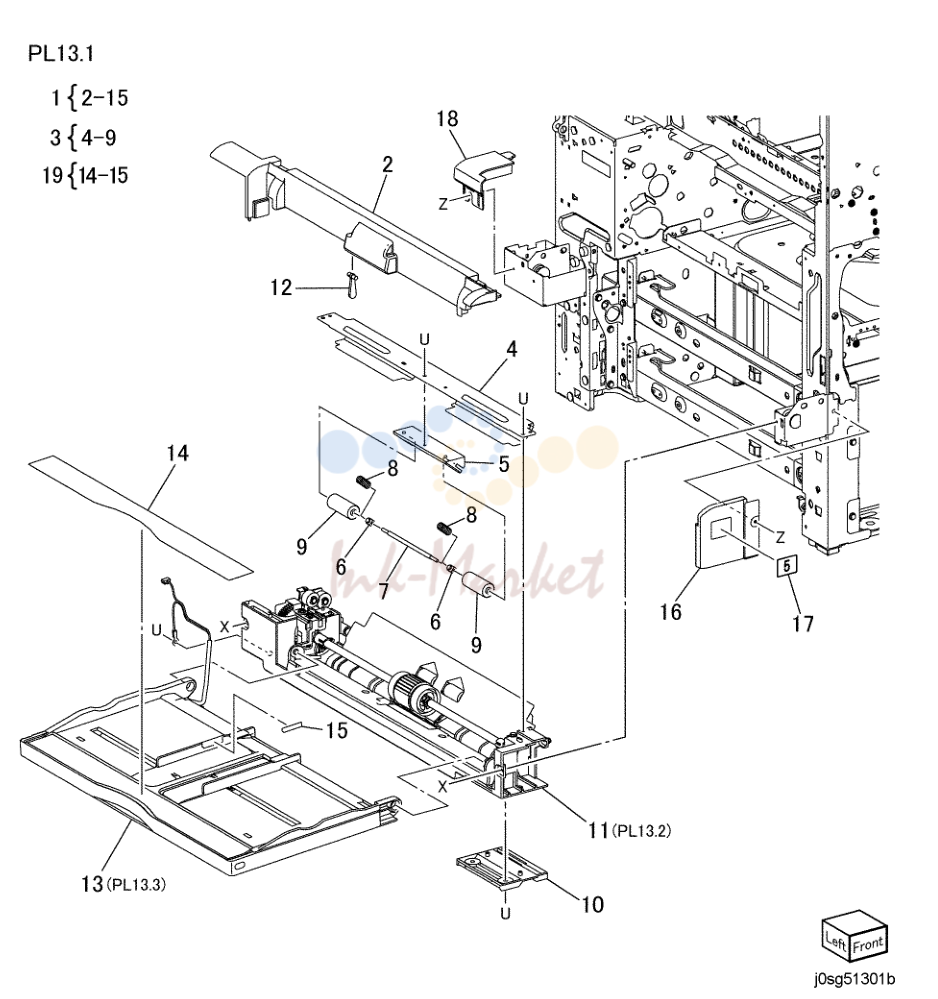

MSI в сборе

№	Артикул	Наименование
1	059K71260 ✓ в наличии	MSI в сборе (Includes Items
3	054K45960 запросить цену →	Pinch направляющая в сборе (Includes
12	120E32540 запросить цену →	актуатор
13	050K67000 запросить цену →	MSI передний Handle (REF: PL 13.3)
19	604K68210 запросить цену →	Label Kit (Includes Items 14, 15)

нижний рама в сборе

№	Артикул	Наименование
2	059K40654 ✓ в наличии	подачи Roll
8	019K09420 ✓ в наличии	MSI тормозной Pad
11	815K04480 запросить цену →	Bottom пластина
13	049K07430 запросить цену →	привод кронштейн в сборе (Includes
17	121E92780 запросить цену →	MSI подачи соленоид
21	011E25210 запросить цену →	привод рычаг
26	930W00123 запросить цену →	MSI No Paper датчик
29	962K91070 запросить цену →	жгут
31	059K71272 запросить цену →	Takeaway Roll
35	413W11660 запросить цену →	Sleeve подшипник

L/H крышка в сборе, Duplex узел

№	Артикул	Наименование
1	848K47760 запросить цену →	крышка Kit (Includes Items 2, 3, 4)
2	803E06340 запросить цену →	Tray Lock
3	809E91630 запросить цену →	пружина
4	848K47770 запросить цену →	L/H крышка
5	054K46020 запросить цену →	L/H направляющая в сборе (REF: PL
6	110K16600 запросить цену →	L/H крышка Interlock в сборе
10	849E95630 запросить цену →	задний L/H Support
11	868E48840 запросить цену →	передний L/H Support
13	059K71300 запросить цену →	Duplex в сборе (REF: PL 14.4)
14	054E46391 запросить цену →	L/H направляющая крышка
15	801K47070 запросить цену →	L/H рама (REF: PL 14.3)

L/H рама в сборе

№	Артикул	Наименование
3	011E25180 запросить цену →	передний защёлка рычаг
4	011E24180 запросить цену →	задний защёлка рычаг
6	120E33110 запросить цену →	актуатор
12	024E04380 запросить цену →	CRU Shutter Rod

Duplex в сборе

№	Артикул	Наименование
13	930W00123 запросить цену →	Duplex датчик
15	110E11580 запросить цену →	Duplex крышка Interlock Switch
19	127K58390 запросить цену →	Duplex мотор
26	848K47760 запросить цену →	крышка в сборе (Includes Items

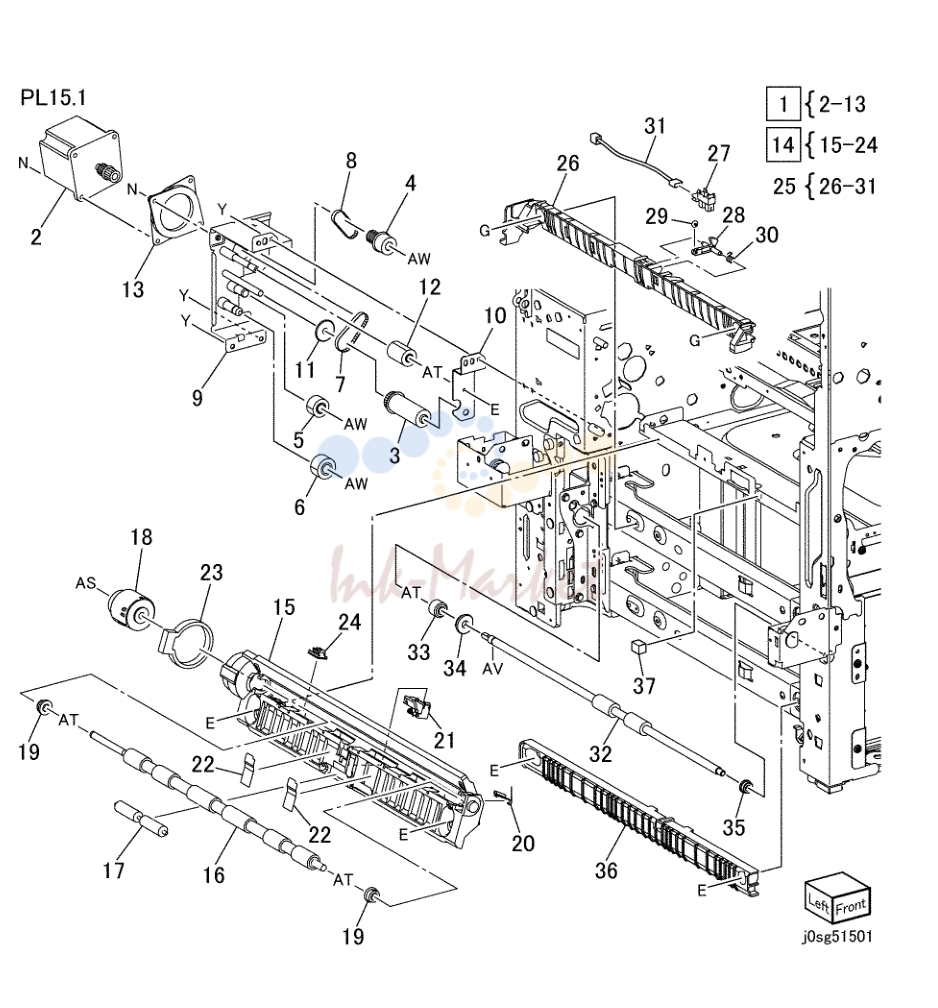

Registration (1of2)

№	Артикул	Наименование
1	127K63910 запросить цену →	Takeaway мотор в сборе
14	059K71651 запросить цену →	Registration Transport в сборе
18	121K37450 ✓ в наличии	Registration муфта в сборе
21	130K64270 ✓ в наличии	Registration датчик
25	054K46431 запросить цену →	Takeaway направляющая в сборе
27	930W00113 запросить цену →	подачи Out датчик and кронштейн
29	059E98780 запросить цену →	актуатор ролик
32	059K71200 запросить цену →	Takeaway ролик
33	807E35950 запросить цену →	шестерня (18T)
34	013E39690 запросить цену →	подшипник
36	054E46260 запросить цену →	нижний направляющая

Registration (2of2)

№	Артикул	Наименование
1	848K47660 запросить цену →	левый нижний направляющая CoverAssembly
20	110E11580 запросить цену →	L/H нижний крышка Interlock Switch

выход 1

№	Артикул	Наименование
1	801K47080 ✓ в наличии	выход Base в сборе (Includes
4	127K52280 запросить цену →	Offset мотор
8	807E35890 запросить цену →	шестерня (21T)
10	930W00113 запросить цену →	OCT Home Position датчик (REP
11	013E33410 запросить цену →	подшипник
12	054K46000 запросить цену →	OCT направляющая в сборе (Includes
16	413W11660 запросить цену →	подшипник
18	055E57522 запросить цену →	выход Guard
19	055E58970 запросить цену →	Paper Weight Guard
20	036K92030 запросить цену →	Paper Weight

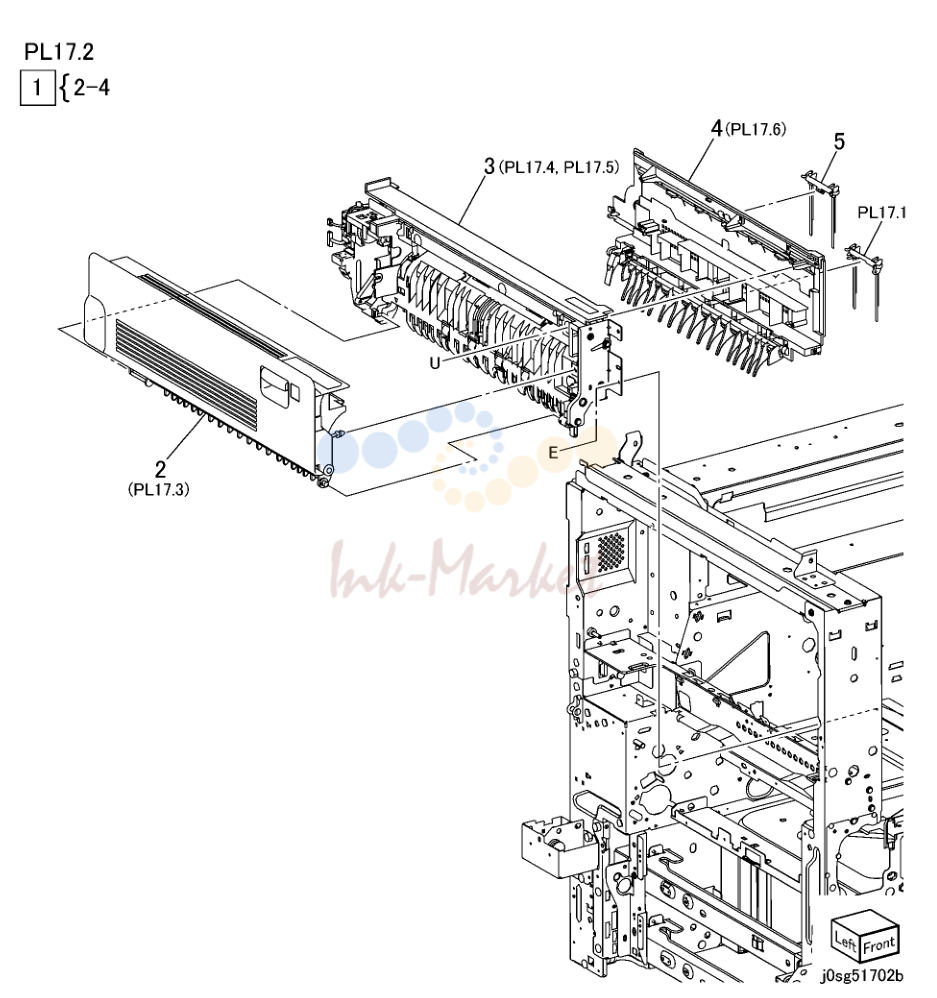

выход 2

№	Артикул	Наименование
1	059K71290 запросить цену →	левый верхний крышка
4	038K20750 запросить цену →	выход направляющая в сборе (REF: PL
5	036K92050 запросить цену →	Paper Weight

выход 2 направляющая в сборе

№	Артикул	Наименование
1	003E75360 запросить цену →	выход задний Stopper
2	003E76760 запросить цену →	выход передний Stopper
6	059K53741 запросить цену →	Inverter ролик

выход 2 Transport в сборе (1of2)

№	Артикул	Наименование
3	013E33410 запросить цену →	подшипник
4	059K66230 запросить цену →	выход ролик
5	055E57522 запросить цену →	выход Guard
11	809E75460 запросить цену →	пружина
12	120E29430 запросить цену →	актуатор
13	059E98780 запросить цену →	актуатор ролик
14	809E37332 запросить цену →	пружина
15	921W11601 запросить цену →	выход Gate соленоид
18	930W00123 запросить цену →	выход датчик
20	110E11580 запросить цену →	L/H High направляющая Interlock Switch
23	807E31000 запросить цену →	шестерня 22T
24	059K73820 запросить цену →	выход Pinch Roll в сборе (Includes

Electrical (1of2)

№	Артикул	Наименование
1	110K16590 запросить цену →	Main Power Switch в сборе
6	110E97990 запросить цену →	передний крышка Interlock Switch
7	962K90921 запросить цену →	Power Switch в сборе
8	105E19860 запросить цену →	HVPS

Electrical (2of2)

№	Артикул	Наименование
1	105E19980 запросить цену →	Main LVPS
2	105E17480 запросить цену →	AC привод плата (110-240V) (REP
6	920W01210 запросить цену →	Clamp
14	960K54911 запросить цену →	MCU плата
24	917W03002 запросить цену →	Power Cord (110V/15A)
	917W03102 запросить цену →	Power Cord (220V)

FAX узел

№	Артикул	Наименование
5	130K73070 запросить цену →	Speaker
6	960K56901 запросить цену →	Fax плата (XC) (XC)
	960K56911 запросить цену →	Fax плата (XE)
	960K56921 запросить цену →	Fax плата (Argentina/Brazil/India)
8	960K61730 запросить цену →	G3 плата (XE)
	960K61720 запросить цену →	G3 плата (XC)
9	960K39720 запросить цену →	Riser плата
10	117K39110 запросить цену →	USB шлейф

крышка-передний, левый

№	Артикул	Наименование
1	848K46920 запросить цену →	верхний крышка в сборе (Includes Item
9	604K68230 запросить цену →	Strip A & B Kit (Includes Items 12
10	848K59370 запросить цену →	передний крышка в сборе
17	121E21331 запросить цену →	Catch Magnet
19	848E62182 запросить цену →	Inner крышка
25	026K81200 запросить цену →	Thumb винт
29	050E27371 запросить цену →	выход Tray

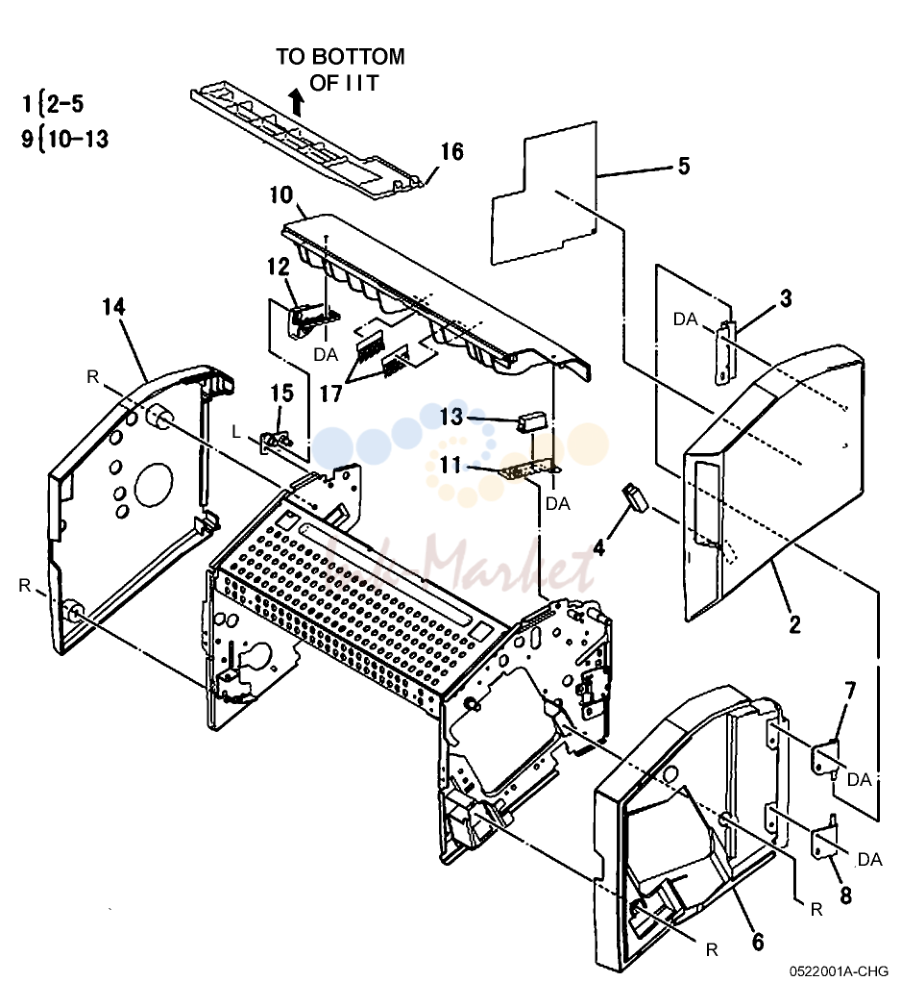

Finisher в сборе (Part 1 of 2)

№	Артикул	Наименование
1	848K36702 запросить цену →	передний крышка в сборе
6	848E50760 запросить цену →	передний Inner крышка
7	068K29871 запросить цену →	Hinge
8	068K29880 запросить цену →	Hinge
9	848K38631 запросить цену →	верхний крышка в сборе
14	848E50790 запросить цену →	задний крышка
16	815E60280 запросить цену →	IIT крышка
17	042E92330 запросить цену →	Static Eliminator

Finisher в сборе (Part 2 of 2)

№	Артикул	Наименование
4	848E50770 запросить цену →	левый крышка
5	068K69530 запросить цену →	Tray Support
7	962K42291 запросить цену →	Wire жгут
8	050K64830 запросить цену →	Stacker Tray в сборе (REP
11	826E24180 запросить цену →	Thumb винт

Полный список запчастей доступен по запросу.
