Xerox WorkCentre 3655 — каталог запчастей со схемами

Xerox WorkCentre 3655 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

UI Base
Console UI
привод
NOHAD & Links
дозатор
печь
Xerographics
Tray 550

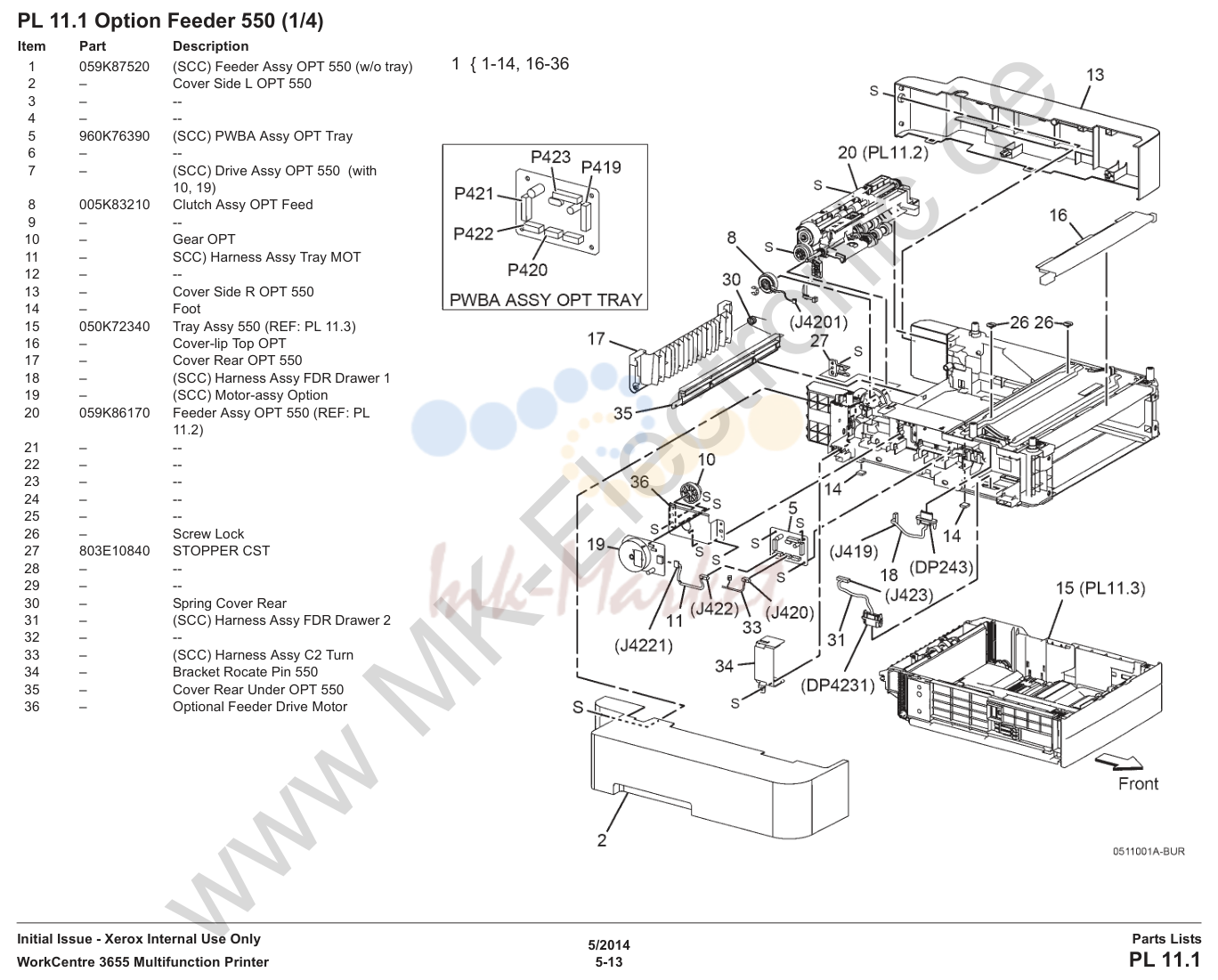

Option Feeder 550 (1/4)
Option Feeder 550 (2/4)

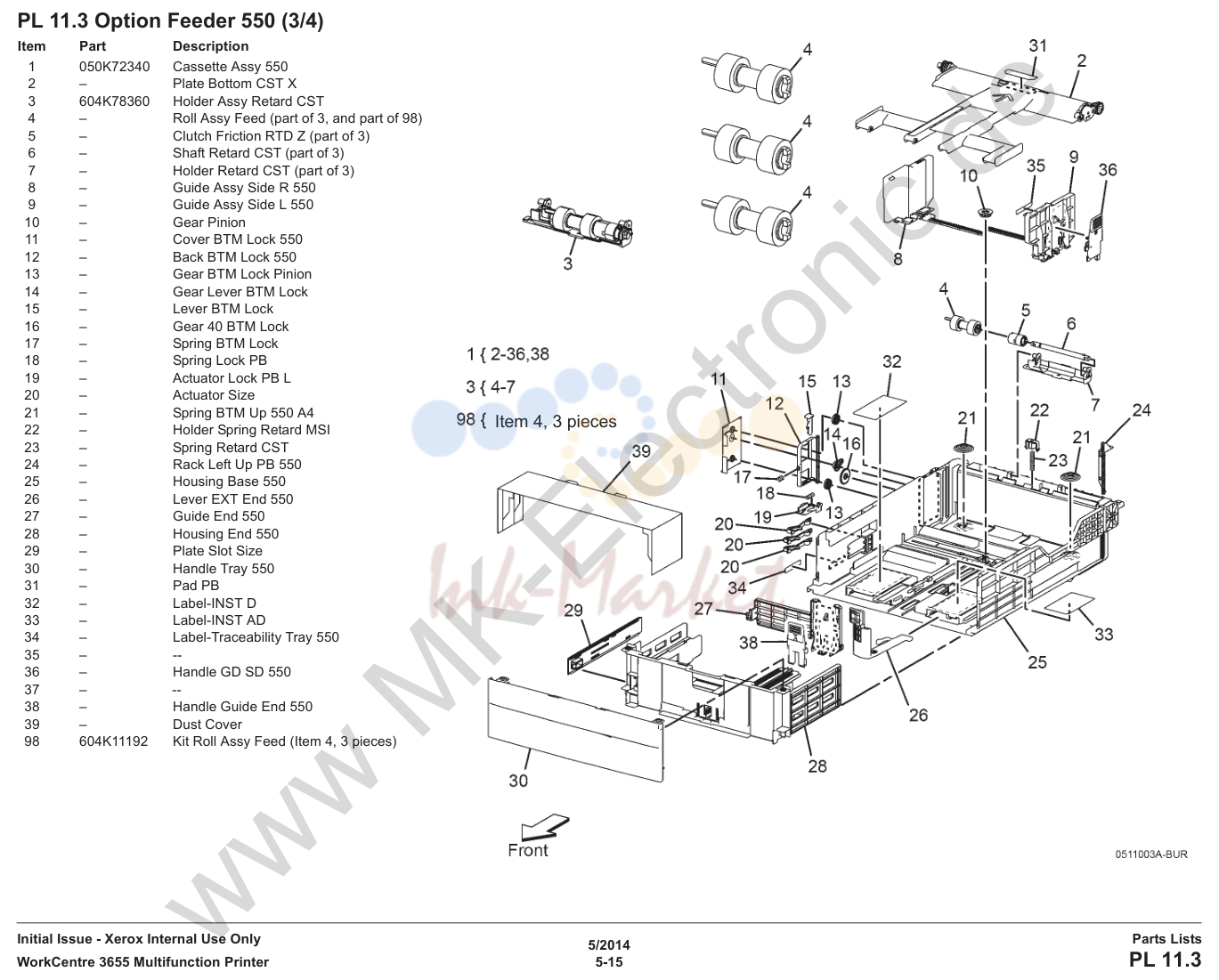

Option Feeder 550 (3/4)
MSI (1/2)
MSI (2/2)
Duplex направляющая
Registration (1/3)
Registration (2/3)
выход
Electrical (1/4)
Electrical (2/4)
Covers (1/3)
Covers (2/3)
Covers (3/3)
IIT/DADF

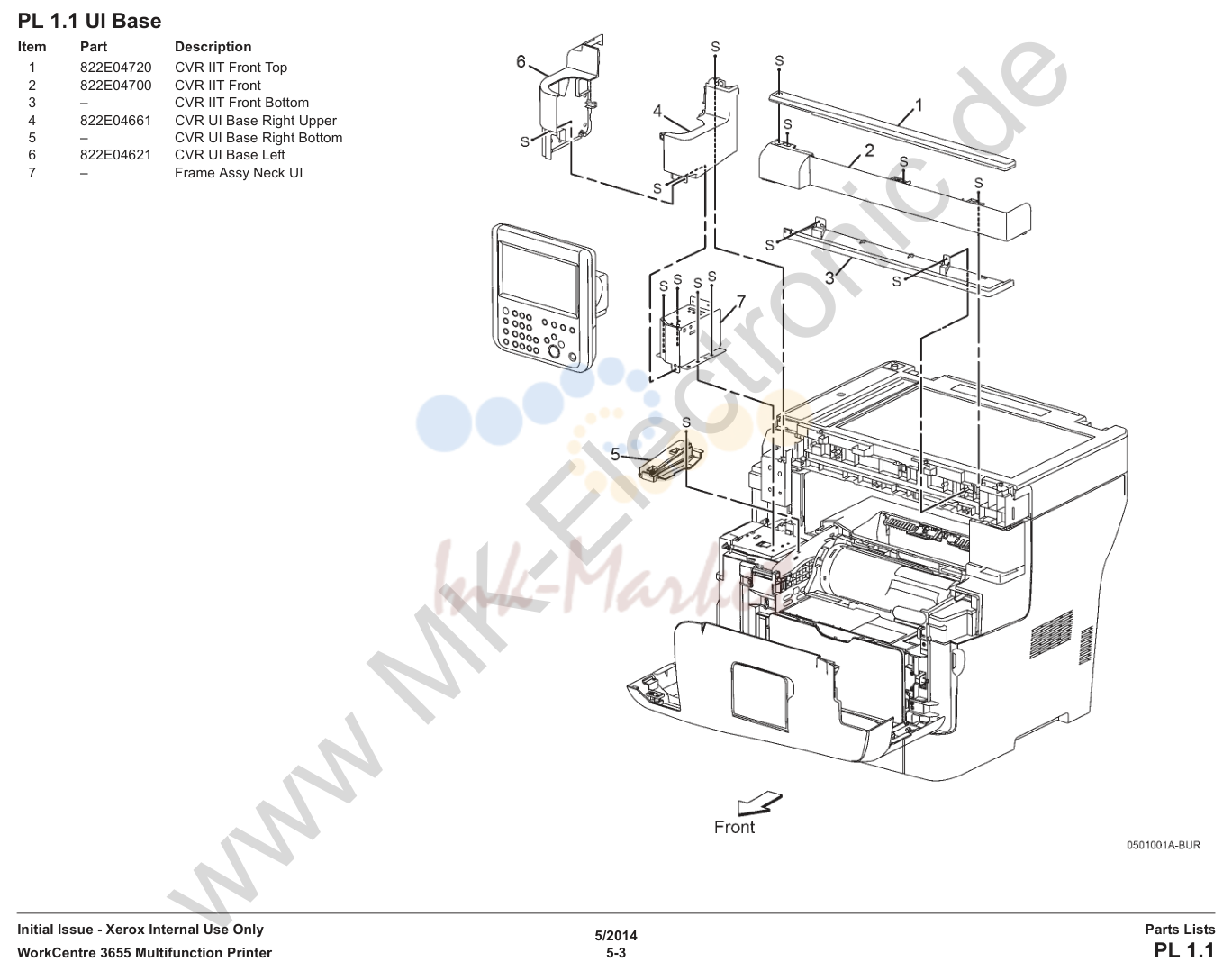

UI Base

№	Артикул	Наименование
1	822E04720 запросить цену →	CVR IIT передний верхний
2	822E04700 запросить цену →	CVR IIT передний
4	822E04661 запросить цену →	CVR UI Base правый верхний
6	822E04621 запросить цену →	CVR UI Base левый

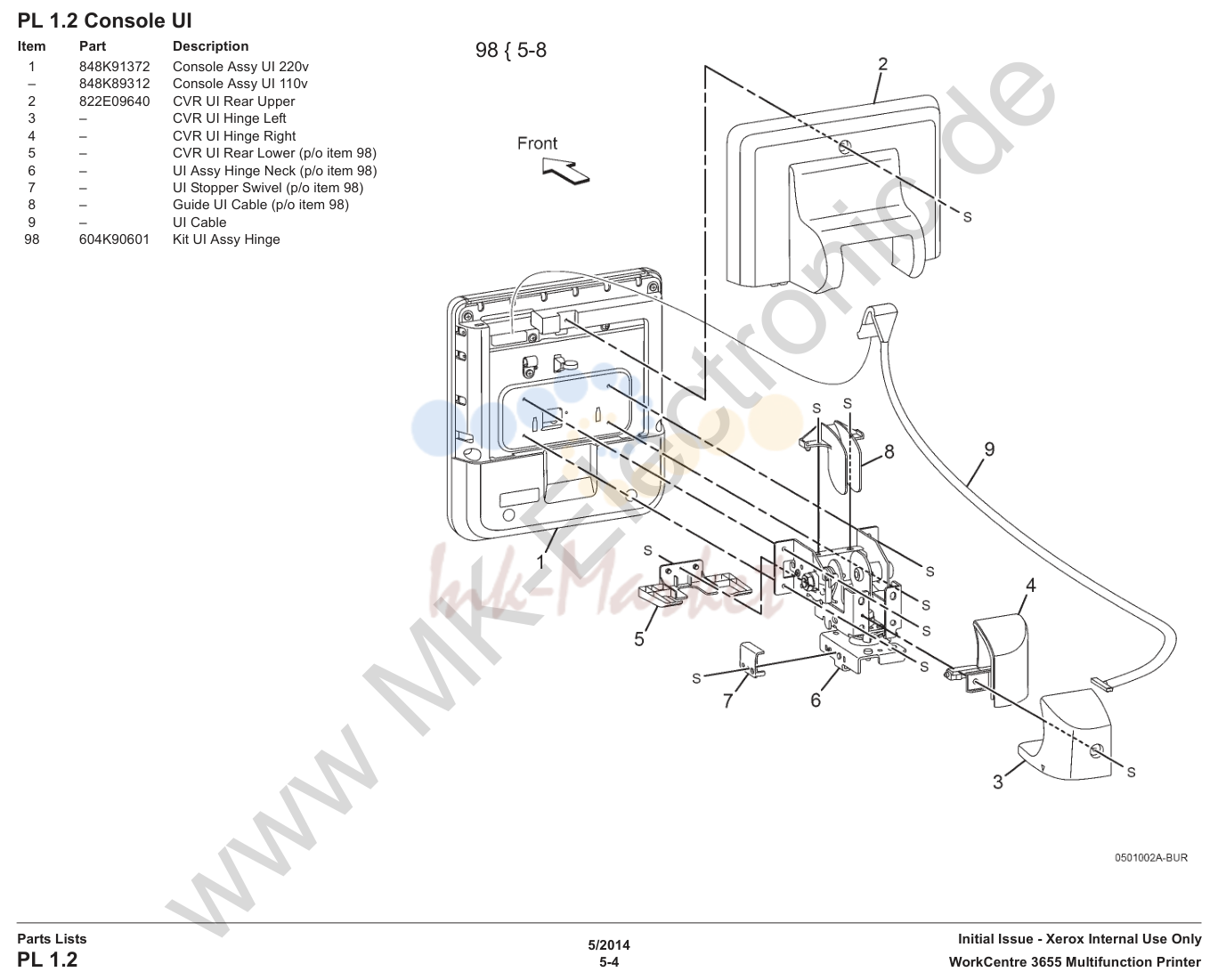

Console UI

№	Артикул	Наименование
1	848K91372 запросить цену →	Console в сборе UI 220v
	848K89312 запросить цену →	Console в сборе UI 110v
2	822E09640 запросить цену →	CVR UI задний верхний
98	604K90601 запросить цену →	Kit UI в сборе Hinge

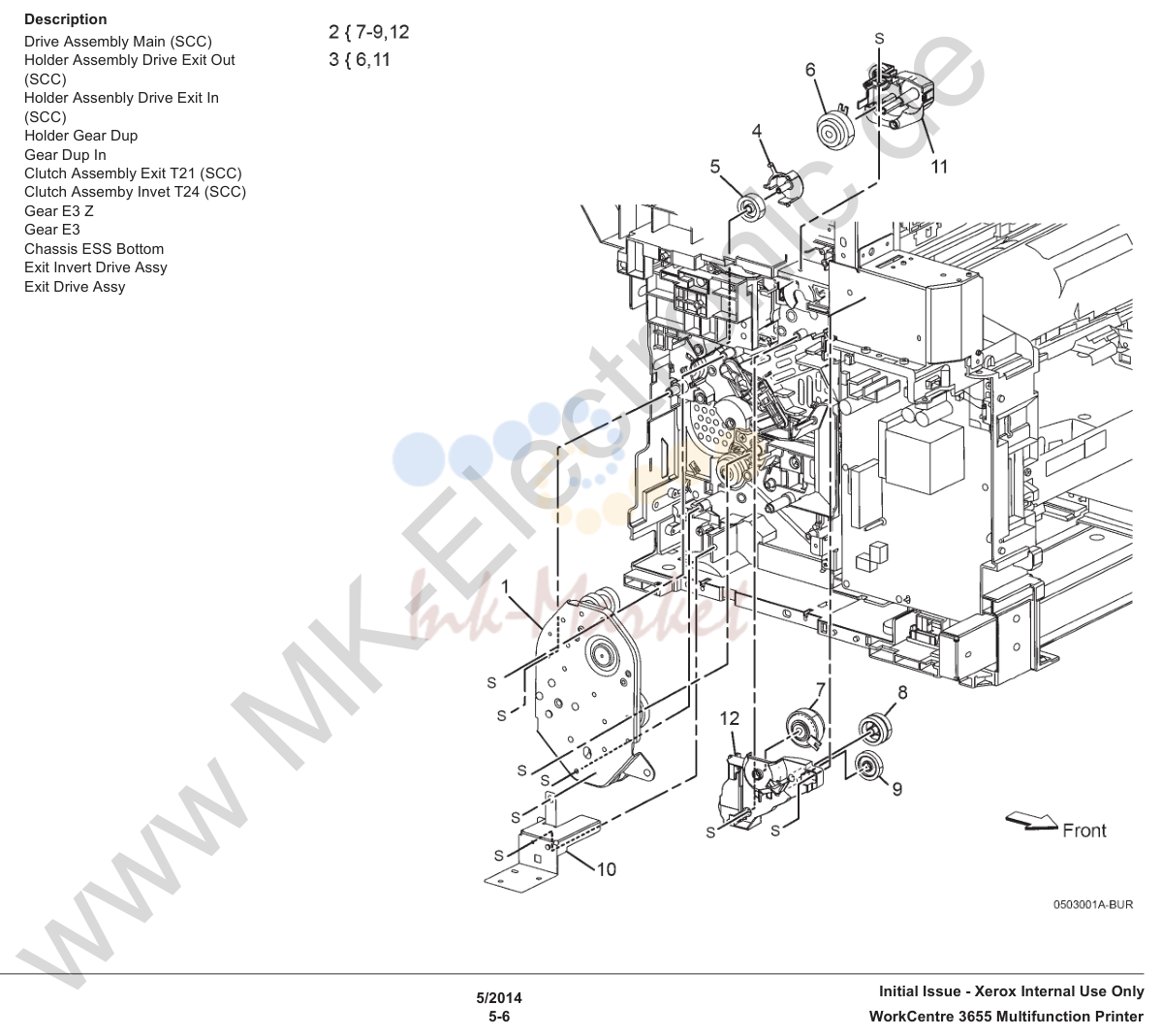

привод

№	Артикул	Наименование
1	007K20850 под заказ	привод в сборе Main (SCC)
2	007K18912 ✓ в наличии	держатель в сборе привод выход Out
3	604K80770 запросить цену →	держатель Assenbly привод выход In
4	019E83450 запросить цену →	держатель шестерня Dup

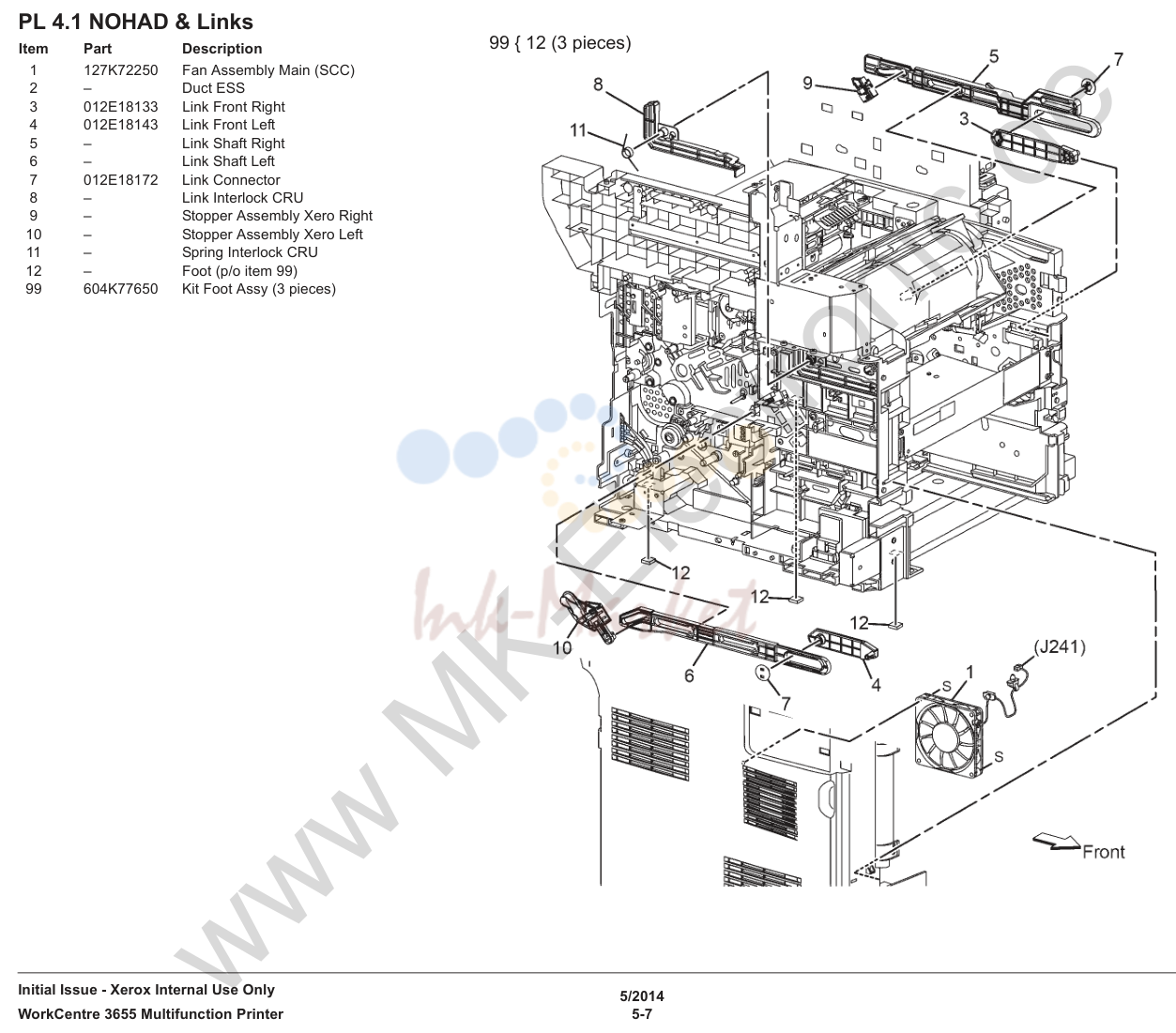

NOHAD & Links

№	Артикул	Наименование
1	127K72250 запросить цену →	вентилятор в сборе Main (SCC)
3	012E18133 запросить цену →	Link передний правый
4	012E18143 запросить цену →	Link передний левый
7	012E18172 запросить цену →	Link Connector
99	604K77650 запросить цену →	Kit Foot в сборе (3 pieces)

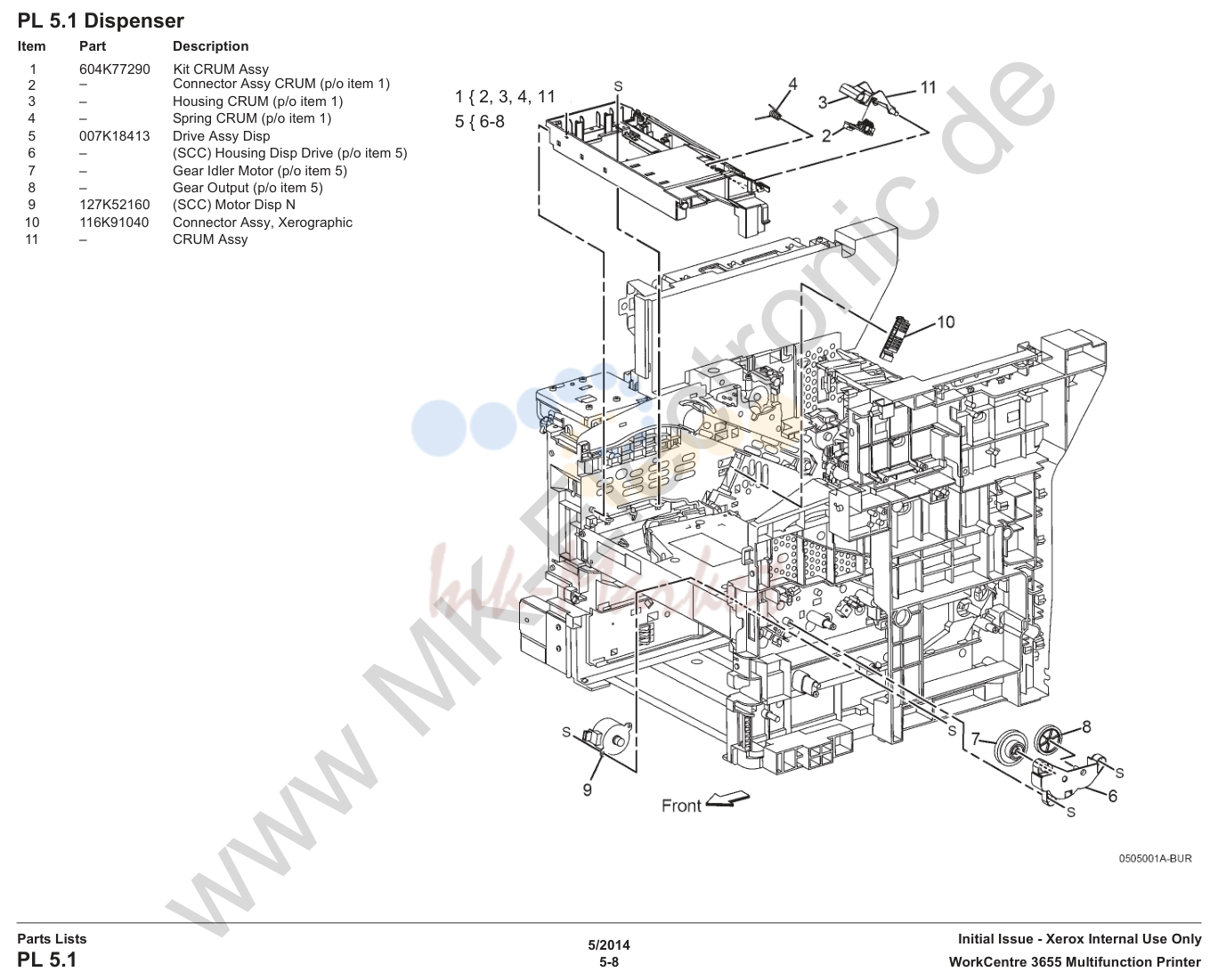

дозатор

№	Артикул	Наименование
1	604K77290 запросить цену →	Kit CRUM в сборе
5	007K18413 запросить цену →	привод в сборе Disp
9	127K52160 запросить цену →	(SCC) мотор Disp N
10	116K91040 запросить цену →	Connector в сборе, Xerographic

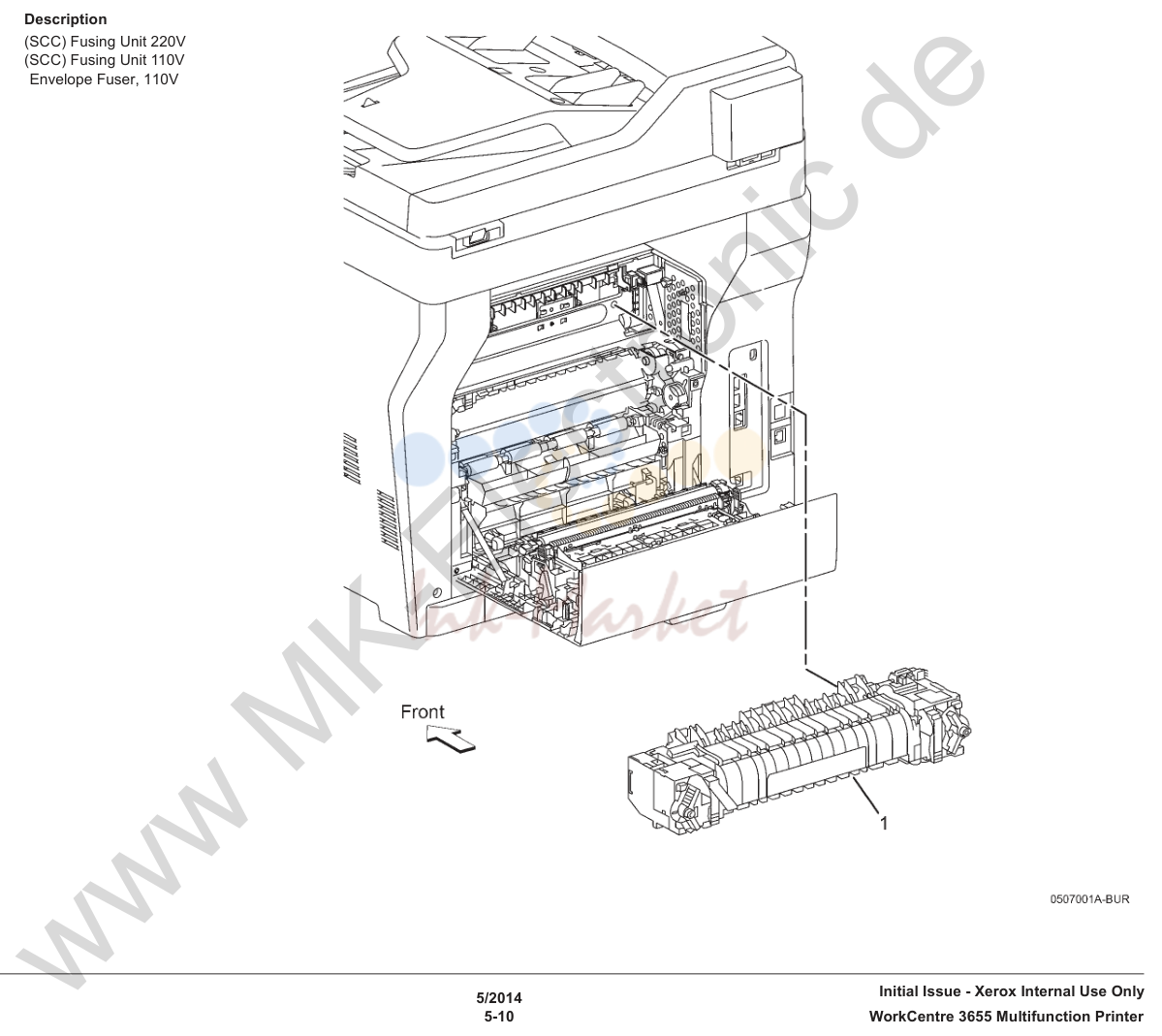

печь

№	Артикул	Наименование
1	126K30929 запросить цену →	(SCC) Fusing узел 220V
	126K30919 запросить цену →	(SCC) Fusing узел 110V
	604K98010 запросить цену →	Envelope печь, 110V

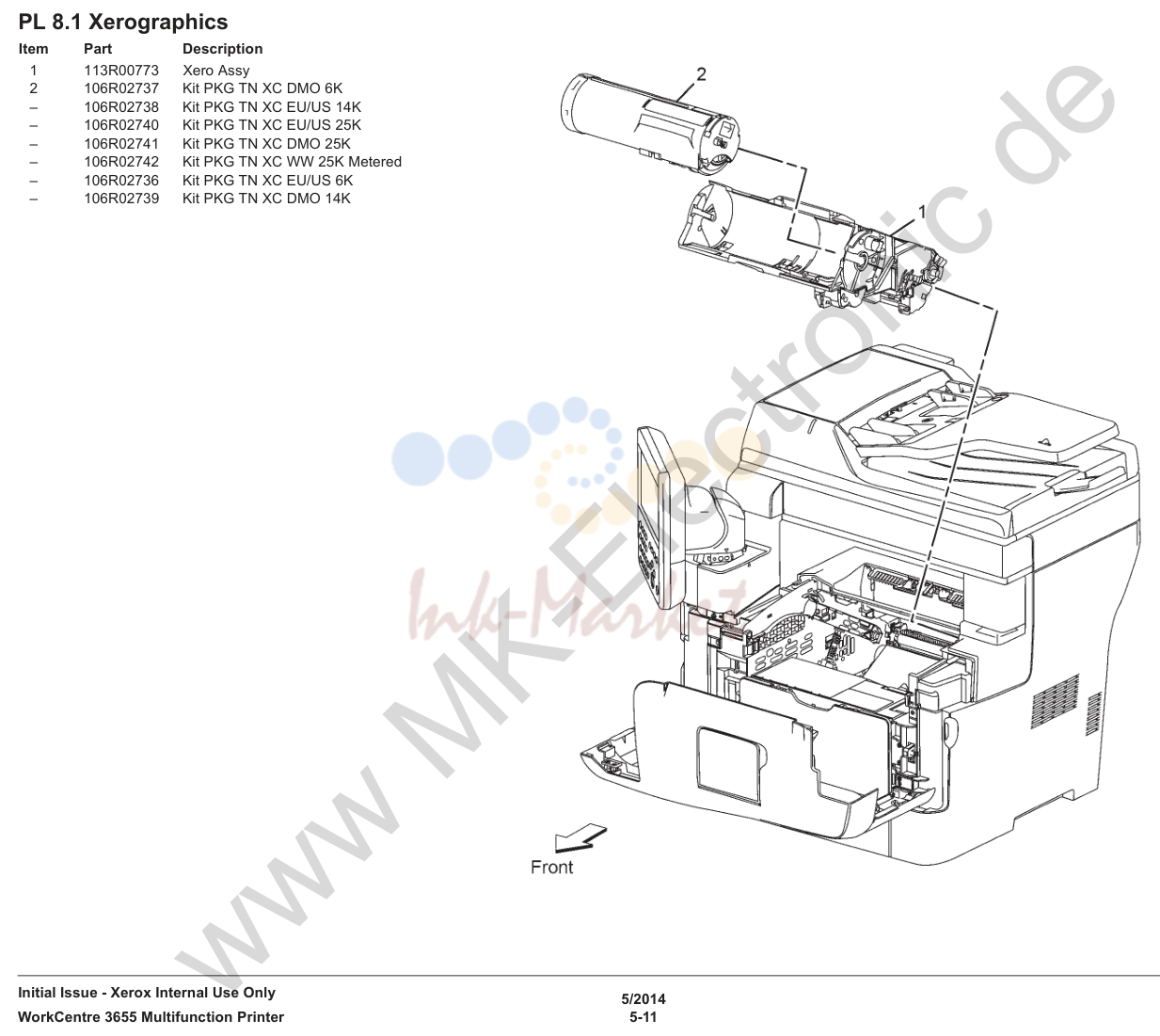

Xerographics

№	Артикул	Наименование
1	113R00773 ✓ в наличии	Xero в сборе
2	106R02737 ✓ в наличии	Kit PKG TN XC DMO 6K
	106R02738 запросить цену →	Kit PKG TN XC EU/US 14K
	106R02740 запросить цену →	Kit PKG TN XC EU/US 25K
	106R02741 ✓ в наличии	Kit PKG TN XC DMO 25K
	106R02742 запросить цену →	Kit PKG TN XC WW 25K Metered
	106R02736 запросить цену →	Kit PKG TN XC EU/US 6K
	106R02739 ✓ в наличии	Kit PKG TN XC DMO 14K

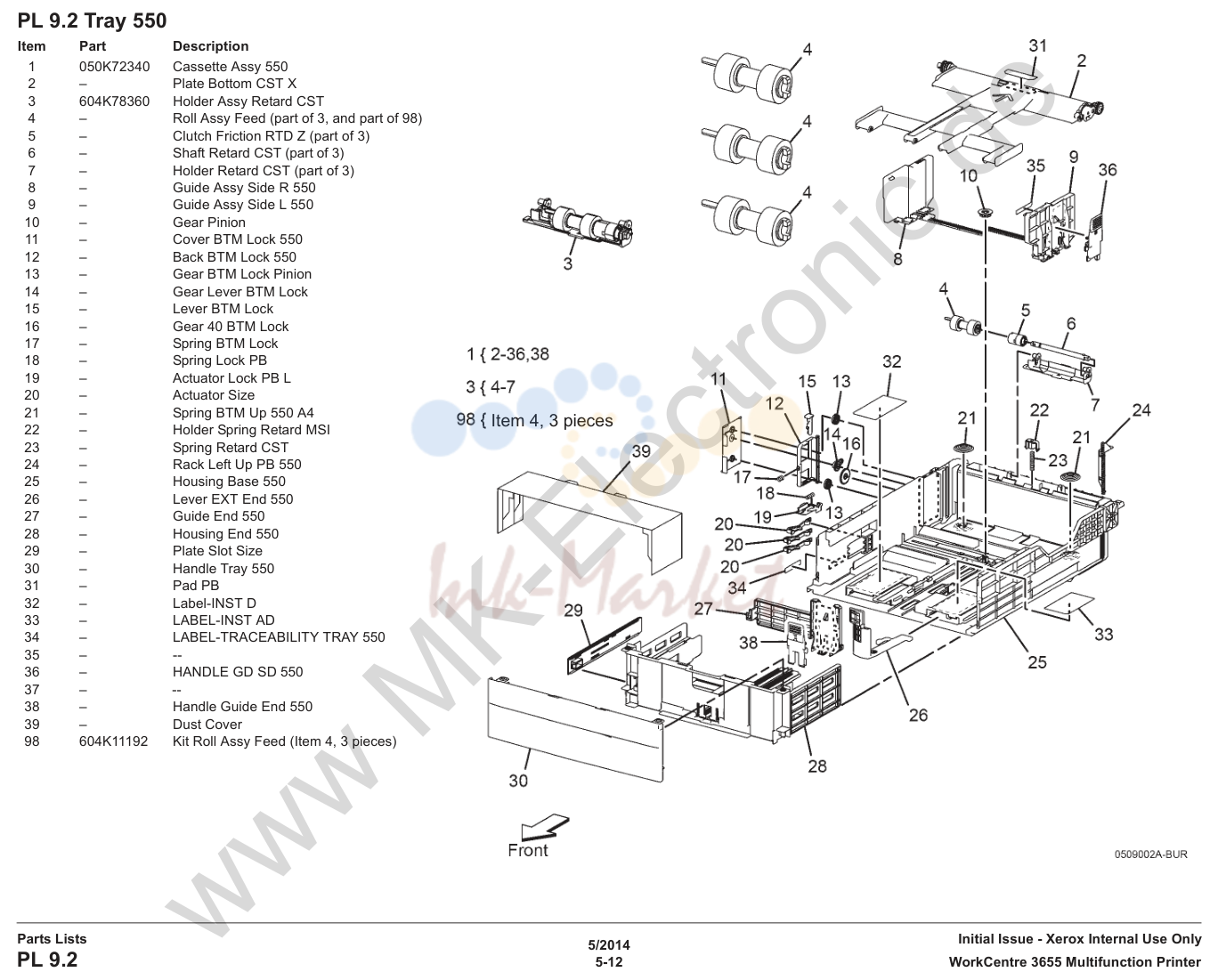

Tray 550

№	Артикул	Наименование
1	050K72340 запросить цену →	Cassette в сборе
3	604K78360 ✓ в наличии	держатель в сборе тормозной CST
98	604K11192 ✓ в наличии	Kit Roll в сборе подачи (Item 4, pieces)

Option Feeder 550 (1/4)

№	Артикул	Наименование
1	059K87520 запросить цену →	(SCC) Feeder в сборе OPT (w/o tray)
5	960K76390 запросить цену →	(SCC) PWBA в сборе OPT Tray
8	005K83210 запросить цену →	муфта в сборе OPT подачи
15	050K72340 запросить цену →	Tray в сборе (REF: PL 11.3)
20	059K86170 запросить цену →	Feeder в сборе OPT (REF: PL
27	803E10840 запросить цену →	STOPPER CST K

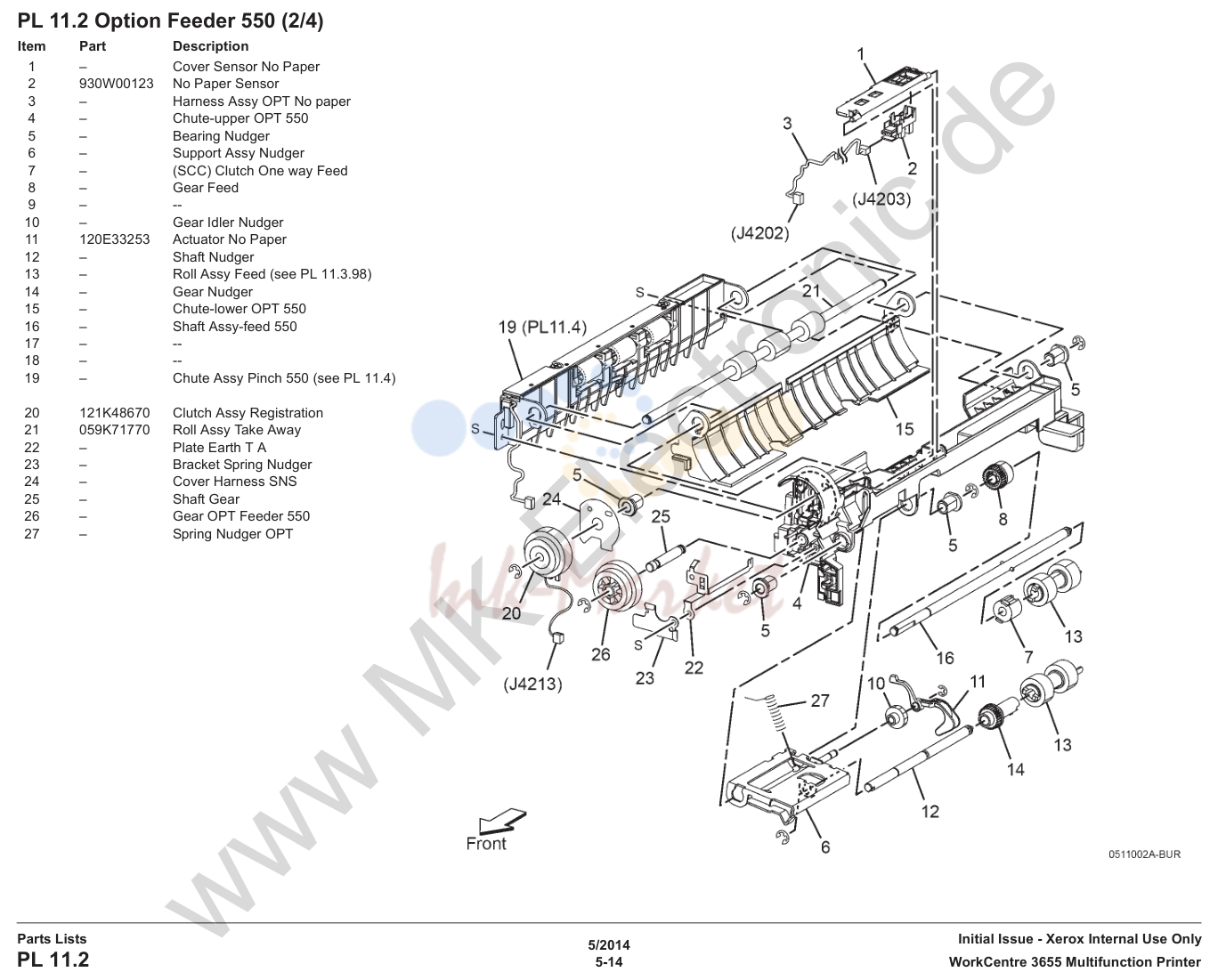

Option Feeder 550 (2/4)

№	Артикул	Наименование
2	930W00123 запросить цену →	No Paper датчик
11	120E33253 запросить цену →	актуатор No Paper
20	121K48670 запросить цену →	муфта в сборе Registration
21	059K71770 запросить цену →	Roll в сборе Take Away

Option Feeder 550 (3/4)

№	Артикул	Наименование
1	050K72340 запросить цену →	Cassette в сборе
3	604K78360 ✓ в наличии	держатель в сборе тормозной CST
98	604K11192 ✓ в наличии	Kit Roll в сборе подачи (Item 4, pieces)

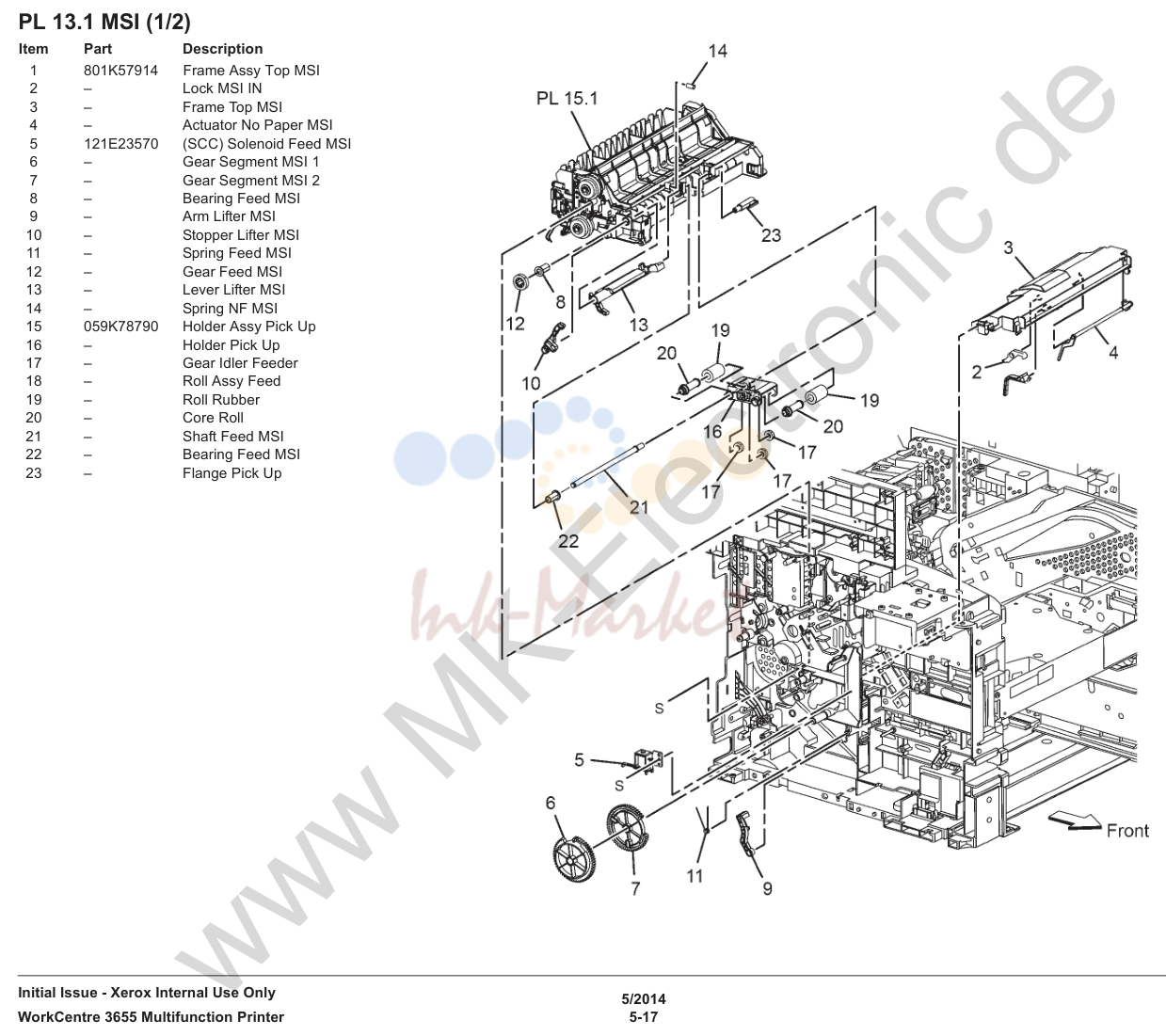

MSI (1/2)

№	Артикул	Наименование
1	801K57914 запросить цену →	рама в сборе верхний MSI
5	121E23570 запросить цену →	(SCC) соленоид подачи MSI
15	059K78790 ✓ в наличии	держатель в сборе захват бумаги r

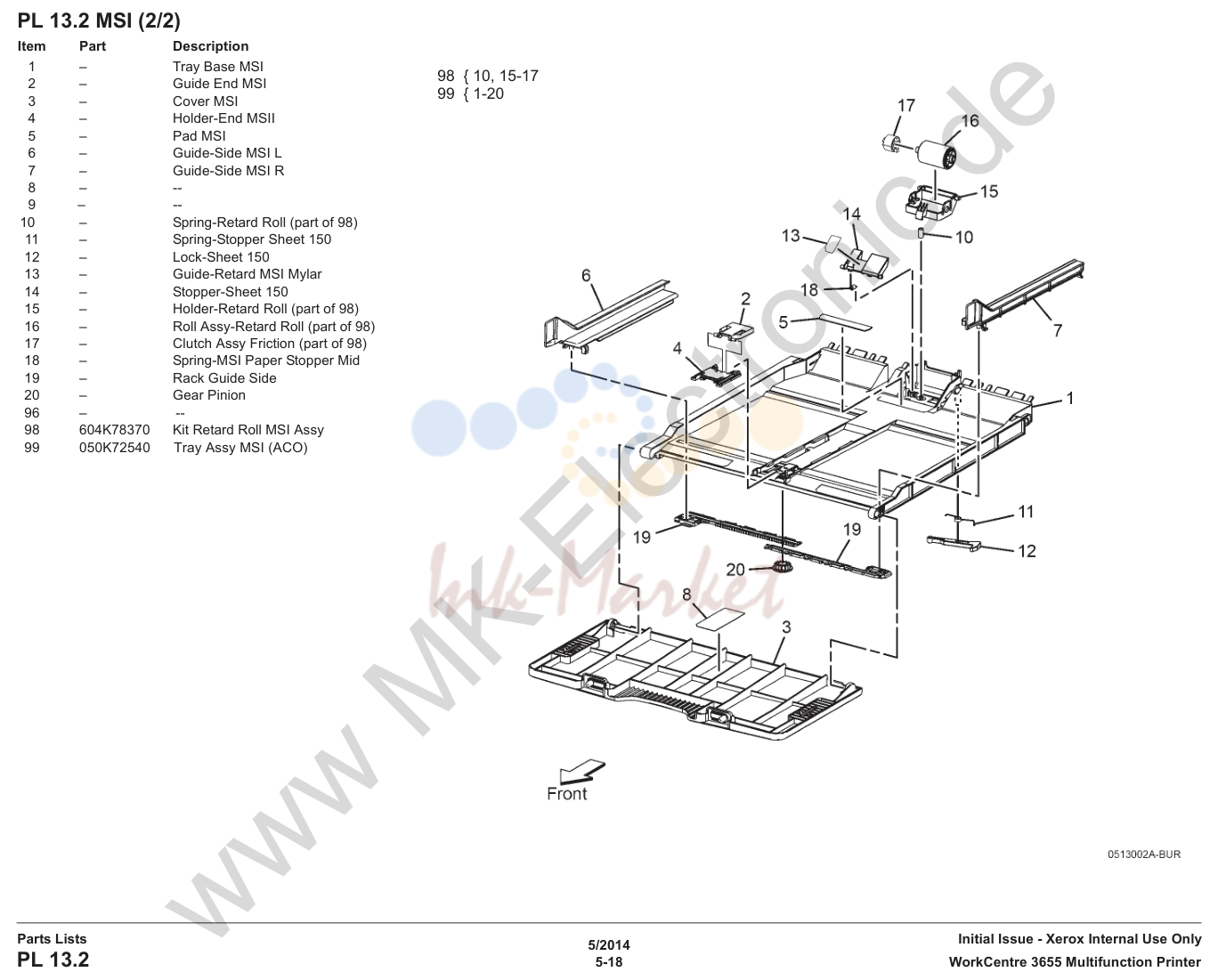

MSI (2/2)

№	Артикул	Наименование
98	604K78370 ✓ в наличии	Kit тормозной Roll MSI в сборе
99	050K72540 запросить цену →	Tray в сборе MSI (ACO)

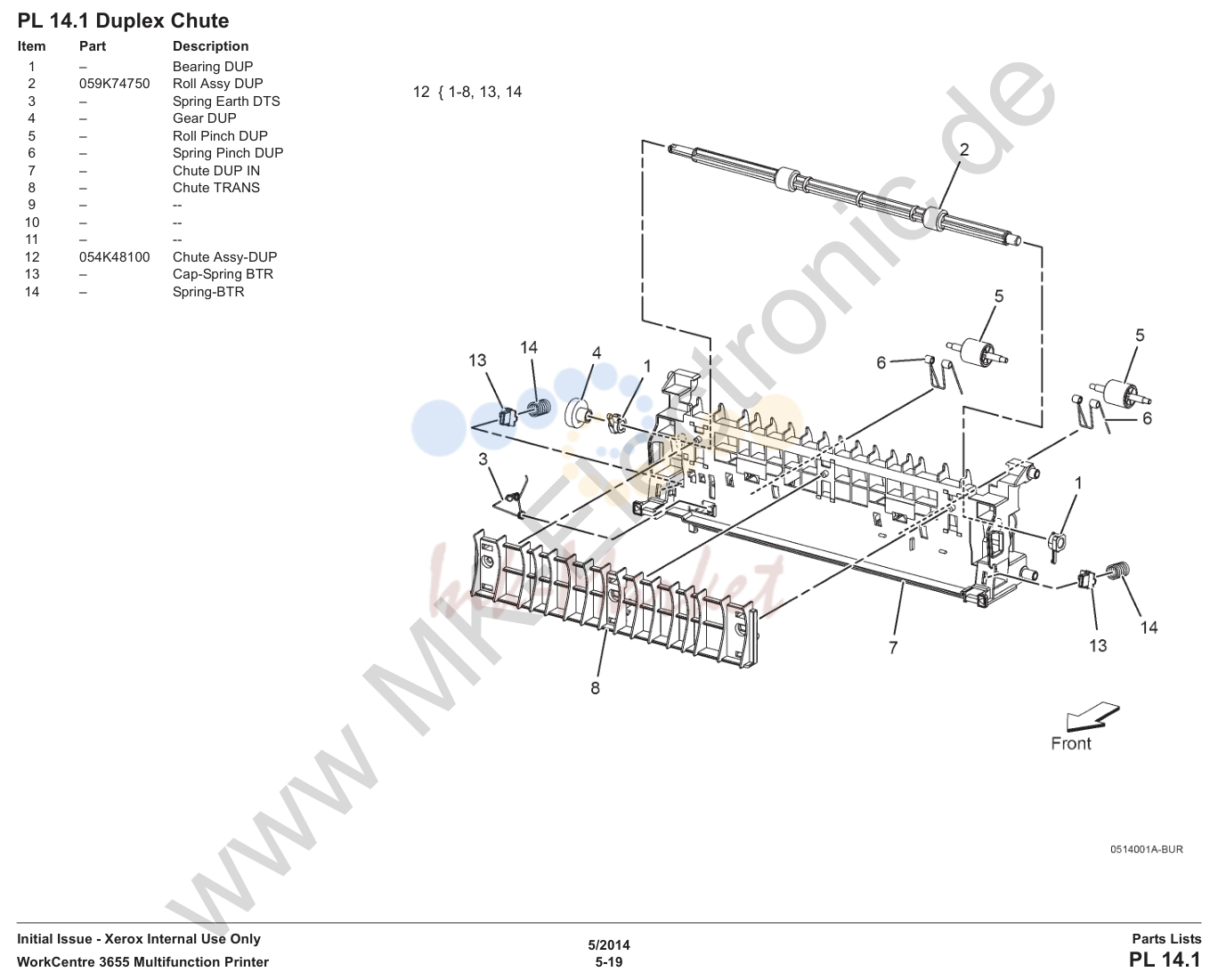

Duplex направляющая

№	Артикул	Наименование
2	059K74750 запросить цену →	Roll в сборе DUP
12	054K48100 запросить цену →	направляющая в сборе-DUP

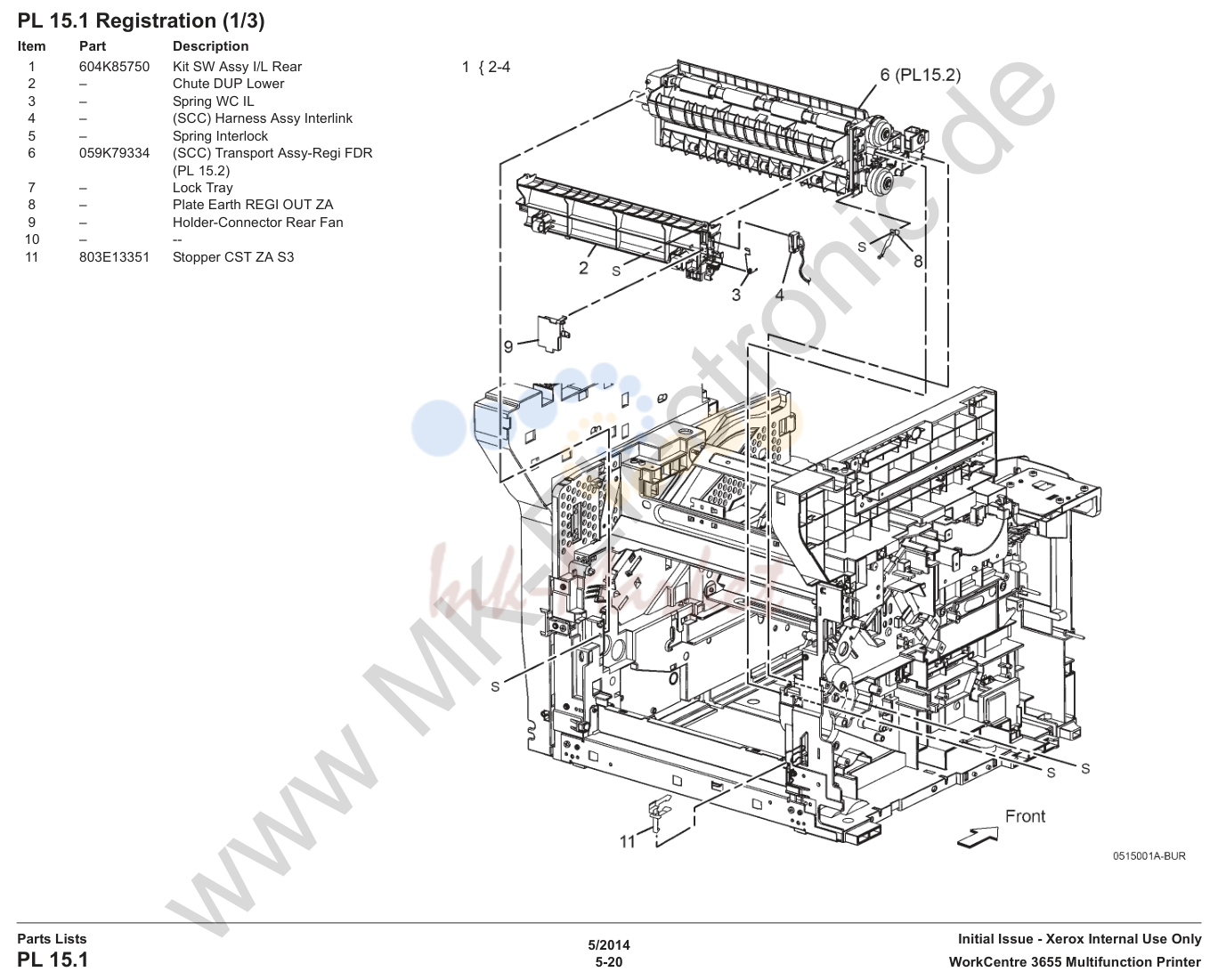

Registration (1/3)

№	Артикул	Наименование
1	604K85750 запросить цену →	Kit SW в сборе I/L задний { 2-4
6	059K79334 запросить цену →	(SCC) Transport в сборе-Regi FDR
11	803E13351 запросить цену →	Stopper CST ZA S3

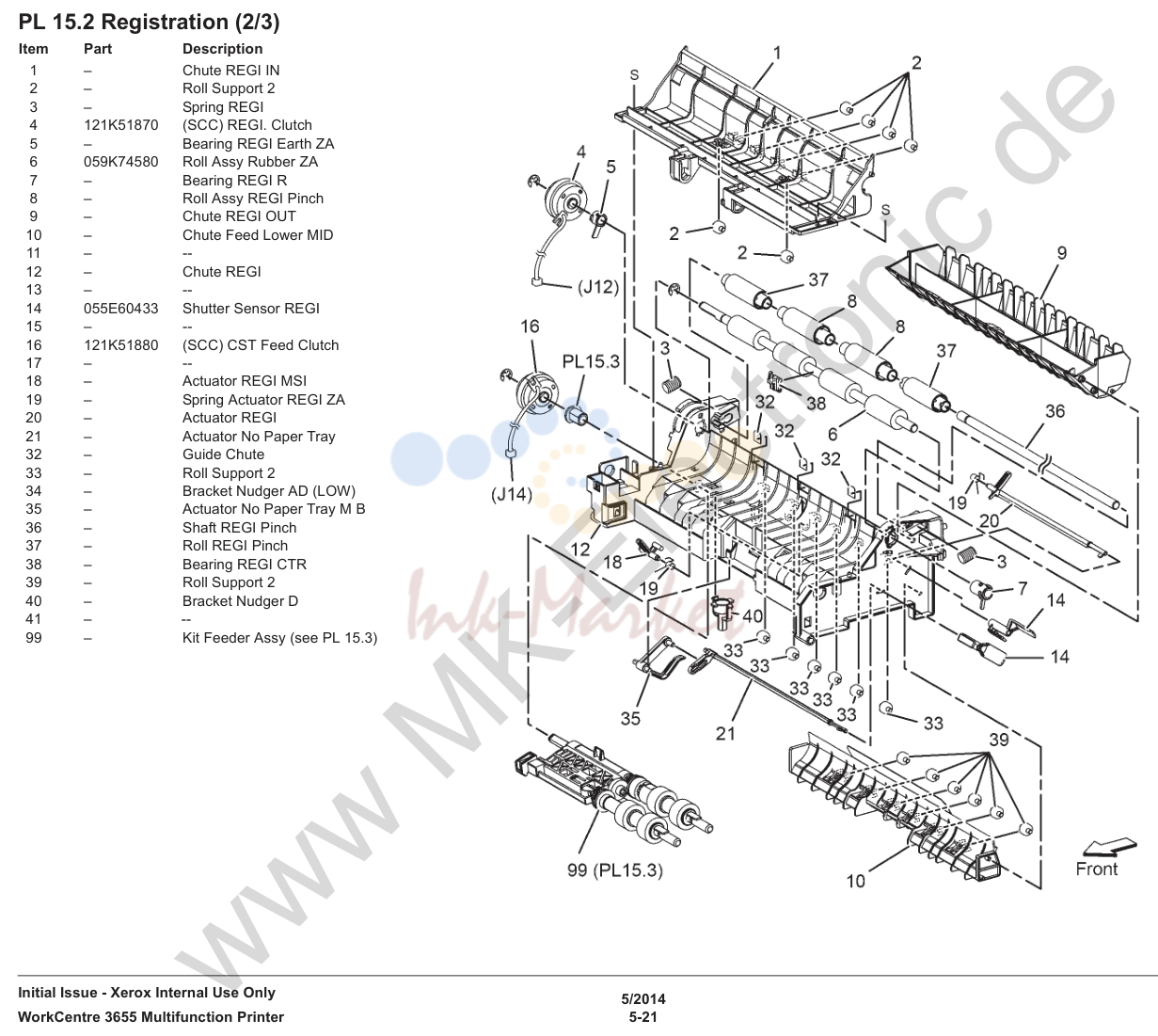

Registration (2/3)

№	Артикул	Наименование
4	121K51870 запросить цену →	(SCC) REGI. муфта
6	059K74580 запросить цену →	Roll в сборе Rubber ZA
14	055E60433 запросить цену →	Shutter датчик REGI
16	121K51880 под заказ	(SCC) CST подачи муфта

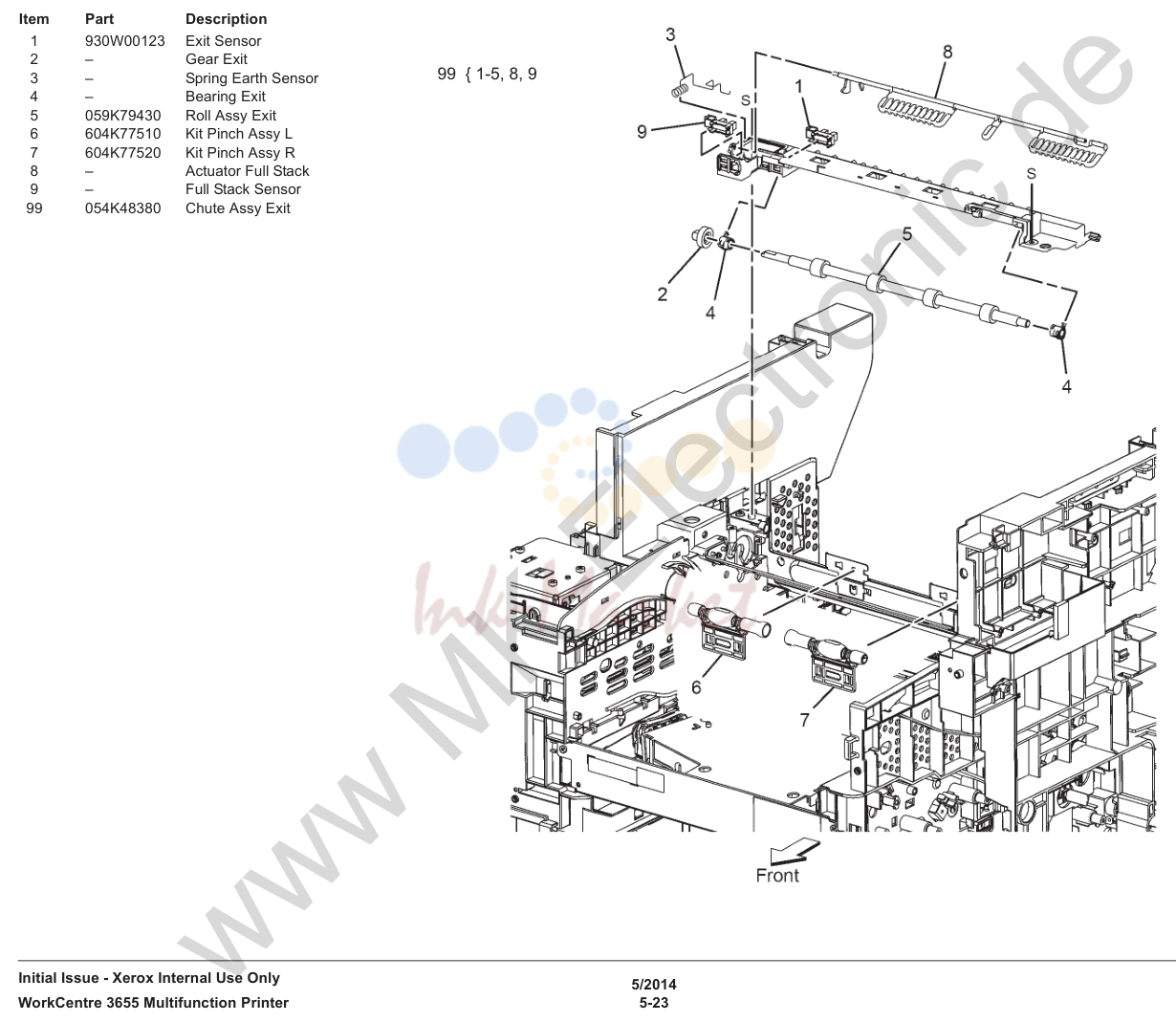

выход

№	Артикул	Наименование
1	930W00123 запросить цену →	выход датчик
5	059K79430 запросить цену →	Roll в сборе выход
6	604K77510 под заказ	Kit Pinch в сборе L
7	604K77520 ✓ в наличии	Kit Pinch в сборе R
99	054K48380 под заказ	направляющая в сборе выход

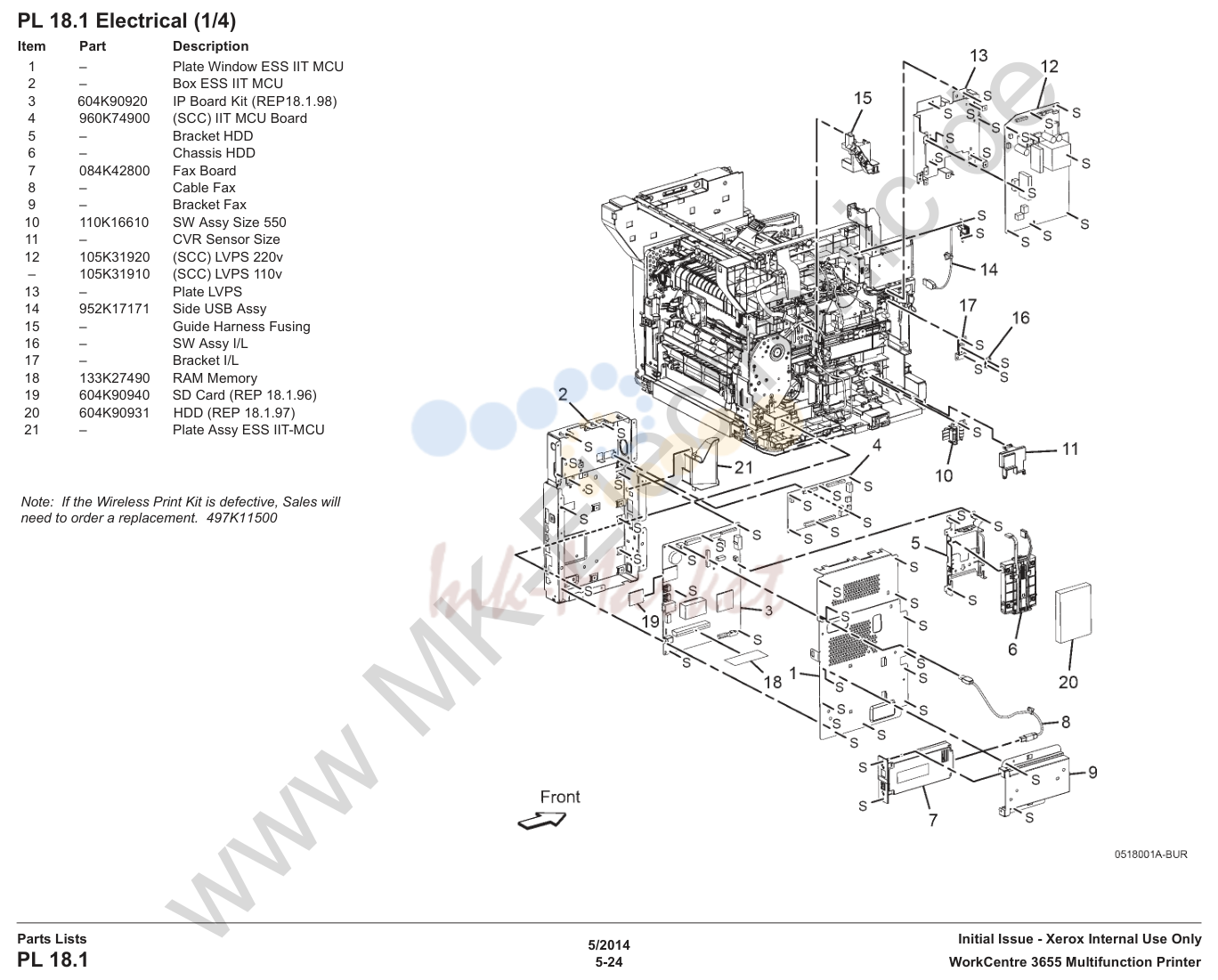

Electrical (1/4)

№	Артикул	Наименование
3	604K90920 запросить цену →	IP Board Kit (REP18.1.98)
4	960K74900 запросить цену →	(SCC) IIT MCU Board
7	084K42800 запросить цену →	Fax Board
10	110K16610 запросить цену →	SW в сборе Size
12	105K31920 запросить цену →	(SCC) LVPS 220v
	105K31910 запросить цену →	(SCC) LVPS 110v
14	952K17171 запросить цену →	Side USB в сборе r
18	133K27490 запросить цену →	RAM Memory
19	604K90940 запросить цену →	SD Card
20	604K90931 запросить цену →	HDD
	497K11500 под заказ	need to order a replacement.

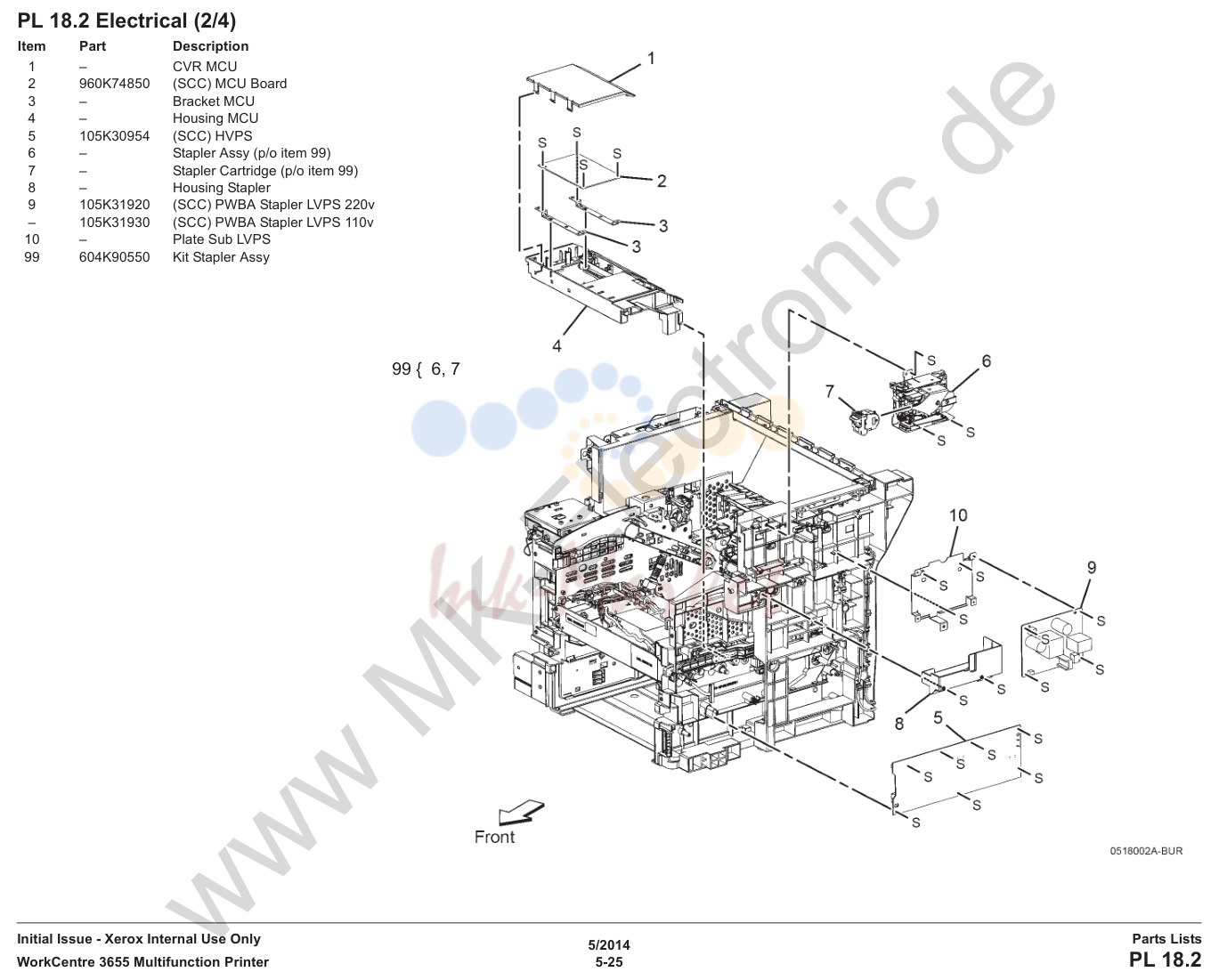

Electrical (2/4)

№	Артикул	Наименование
2	960K74850 запросить цену →	(SCC) MCU Board
5	105K30954 запросить цену →	(SCC) HVPS
9	105K31920 запросить цену →	(SCC) PWBA Stapler LVPS 220v
	105K31930 запросить цену →	(SCC) PWBA Stapler LVPS 110v
99	604K90550 запросить цену →	Kit Stapler в сборе

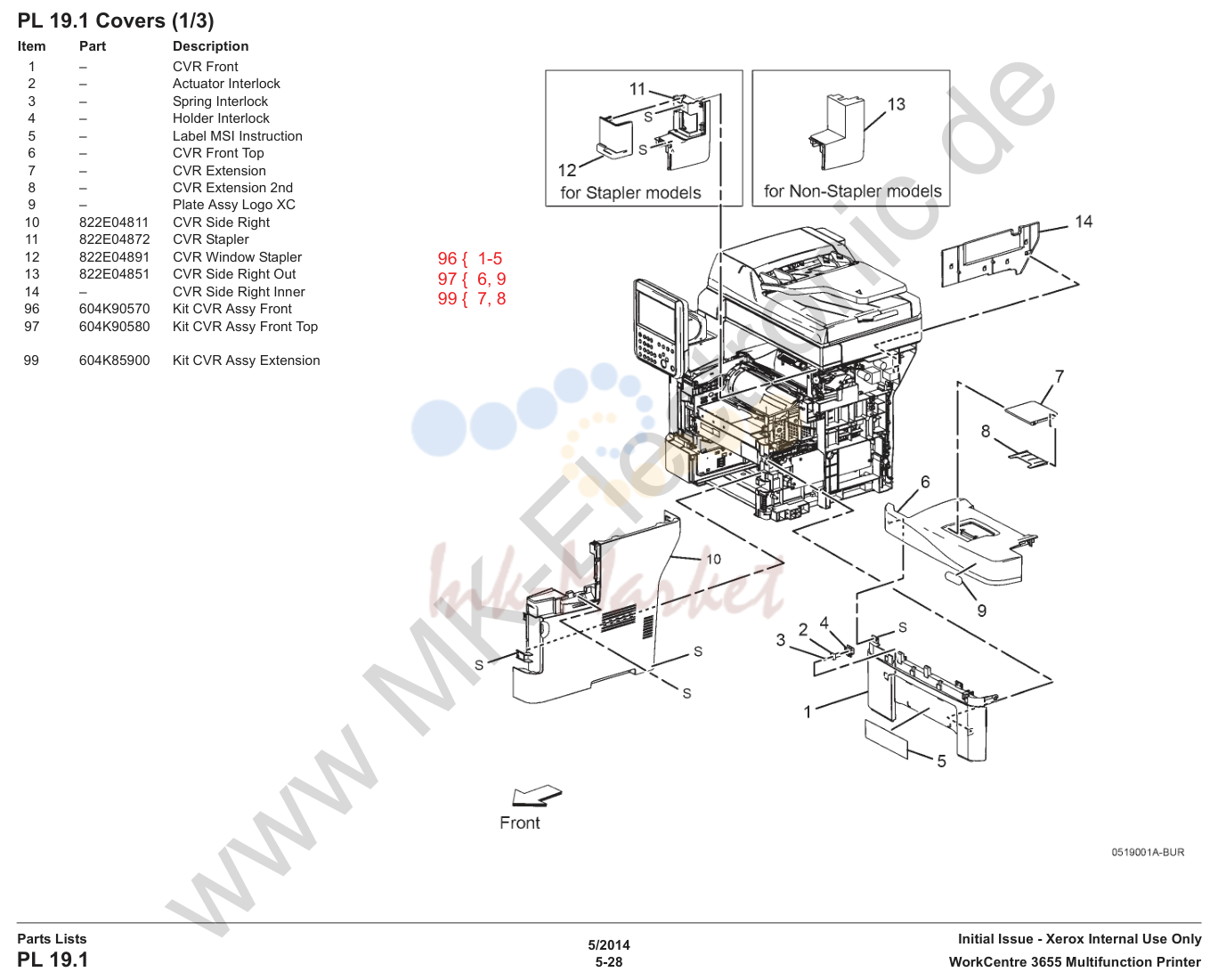

Covers (1/3)

№	Артикул	Наименование
10	822E04811 запросить цену →	CVR Side правый
11	822E04872 запросить цену →	CVR Stapler
12	822E04891 запросить цену →	CVR Window Stapler
13	822E04851 запросить цену →	CVR Side правый Out
96	604K90570 запросить цену →	Kit CVR в сборе передний r
97	604K90580 запросить цену →	Kit CVR в сборе передний верхний
99	604K85900 запросить цену →	Kit CVR в сборе Extension

Covers (2/3)

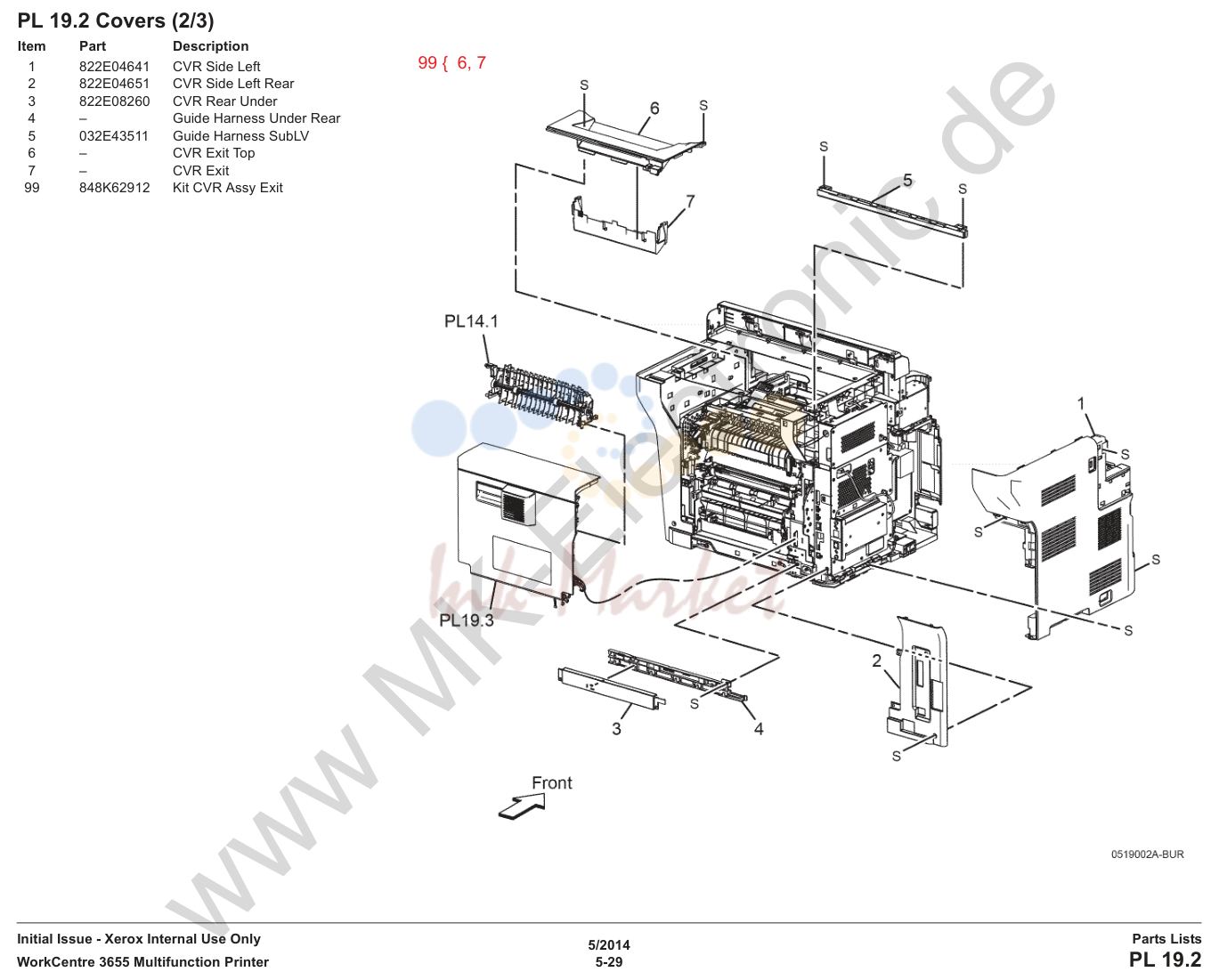

№	Артикул	Наименование
1	822E04641 запросить цену →	CVR Side левый
2	822E04651 запросить цену →	CVR Side левый задний
3	822E08260 запросить цену →	CVR задний Under
5	032E43511 запросить цену →	направляющая жгут SubLV
99	848K62912 запросить цену →	Kit CVR в сборе выход

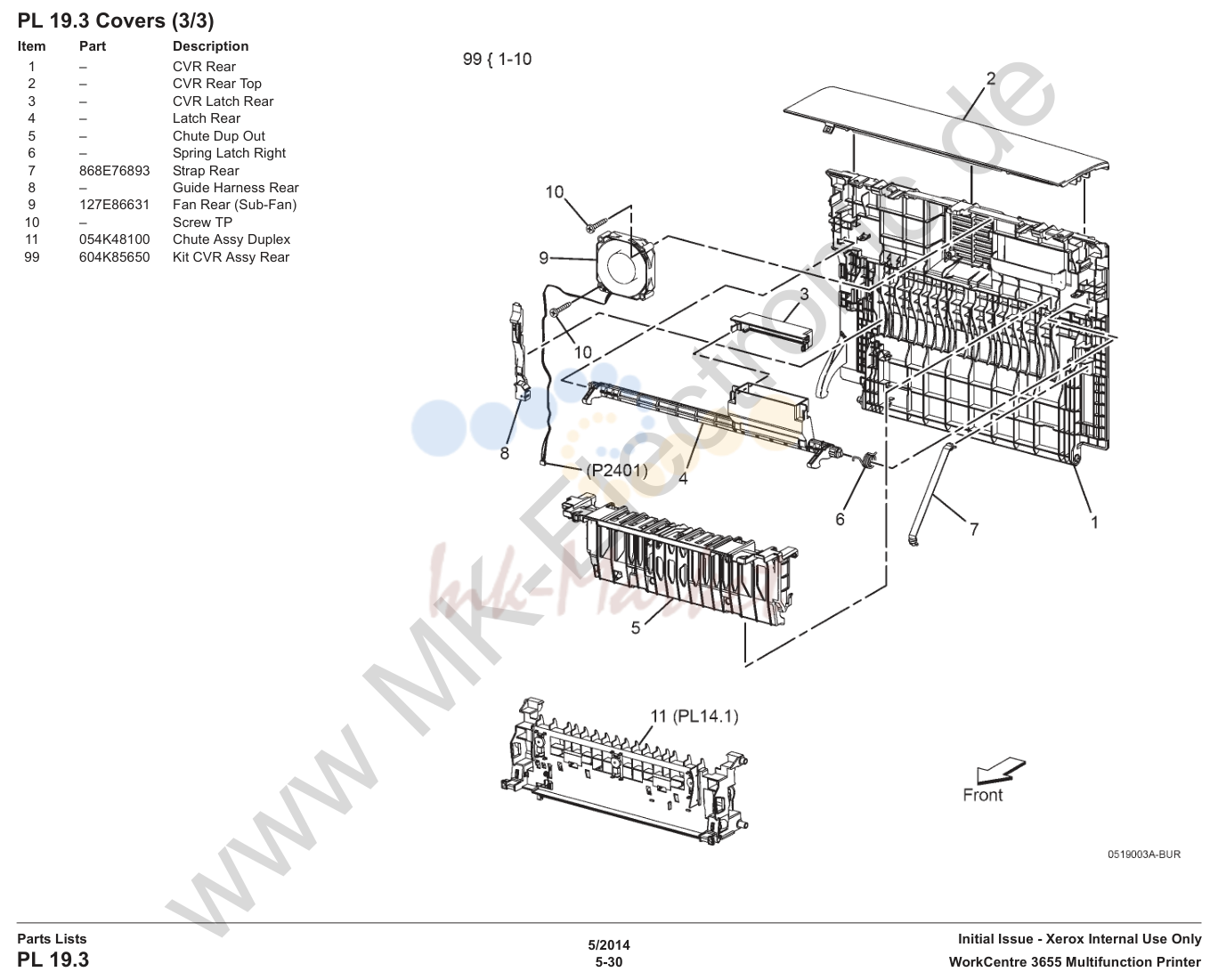

Covers (3/3)

№	Артикул	Наименование
7	868E76893 запросить цену →	Strap задний
9	127E86631 запросить цену →	вентилятор задний (Sub-вентилятор)
11	054K48100 запросить цену →	направляющая в сборе Duplex
99	604K85650 запросить цену →	Kit CVR в сборе задний

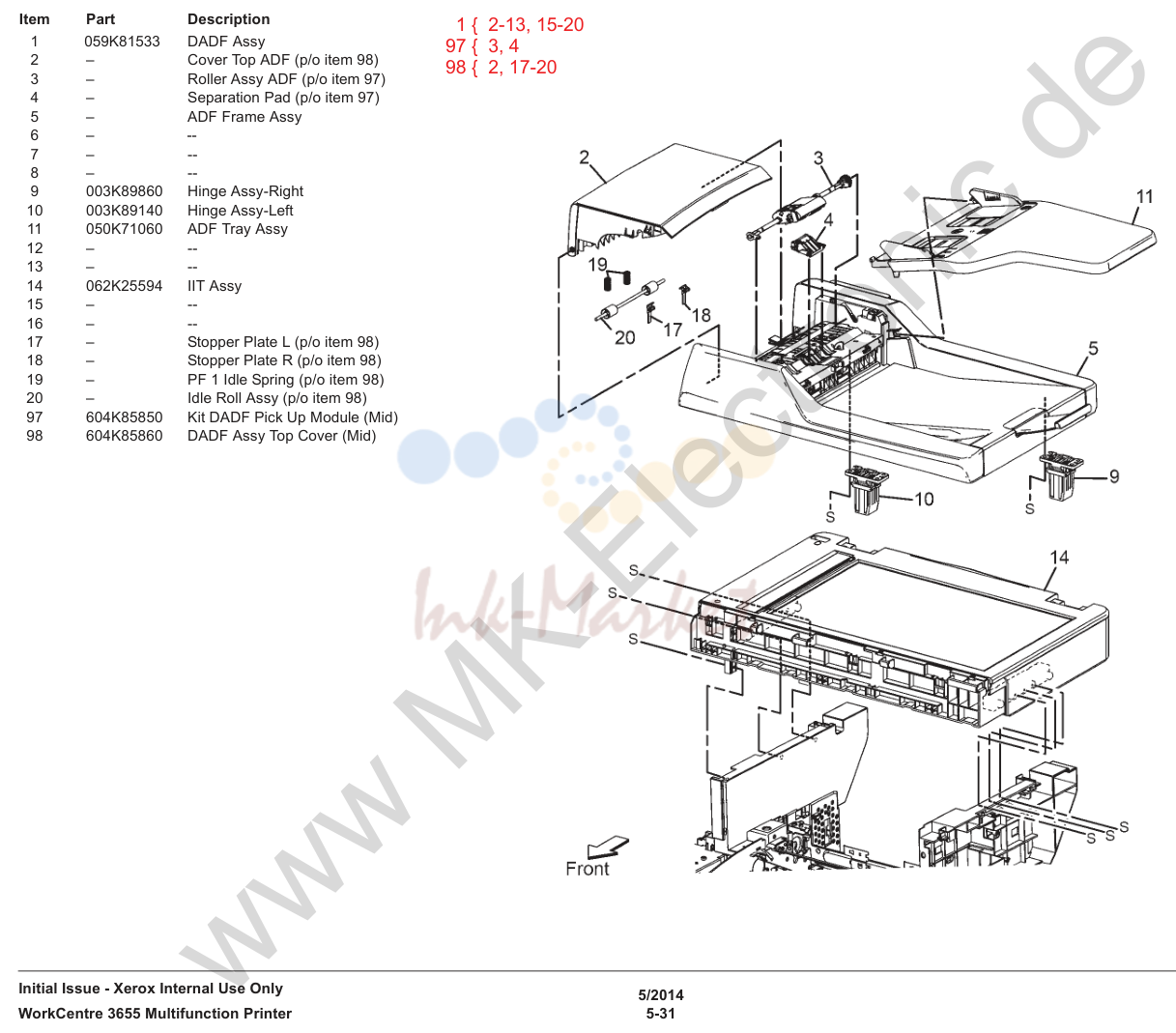

IIT/DADF

№	Артикул	Наименование
1	059K81533 под заказ	DADF в сборе { 3
9	003K89860 ✓ в наличии	Hinge в сборе-правый
10	003K89140 запросить цену →	Hinge в сборе-левый
11	050K71060 запросить цену →	ADF Tray в сборе
14	062K25594 запросить цену →	IIT в сборе
97	604K85850 ✓ в наличии	Kit DADF захват бумаги Module (Mid)
98	604K85860 запросить цену →	DADF в сборе верхний крышка (Mid)
