Xerox Wide Format 8825 8830 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Electrical Control Components/DC Power Generation (W/O TAG 2
- Electrical Control Components/DC Power Generation (W/TAG 27)
- AC Electrical Components (W/O TAG 25)
- AC Electrical Components (W/TAG 25)
- DC Electrical Components
- Control Console
- Roll Supply подачи в сборе
- Roll Supply Drives
- Roll Supply Drawer Components (Part 1 of 4)
- Roll Supply Drawer Components (Part 2 of 4)
- Roll Supply Drawer Components (Part 3 of 4)
- Roll Supply Drawer Components (Part 4 of 4)
- Media Cutter в сборе
- Media Cutter Components
- Media Transport в сборе

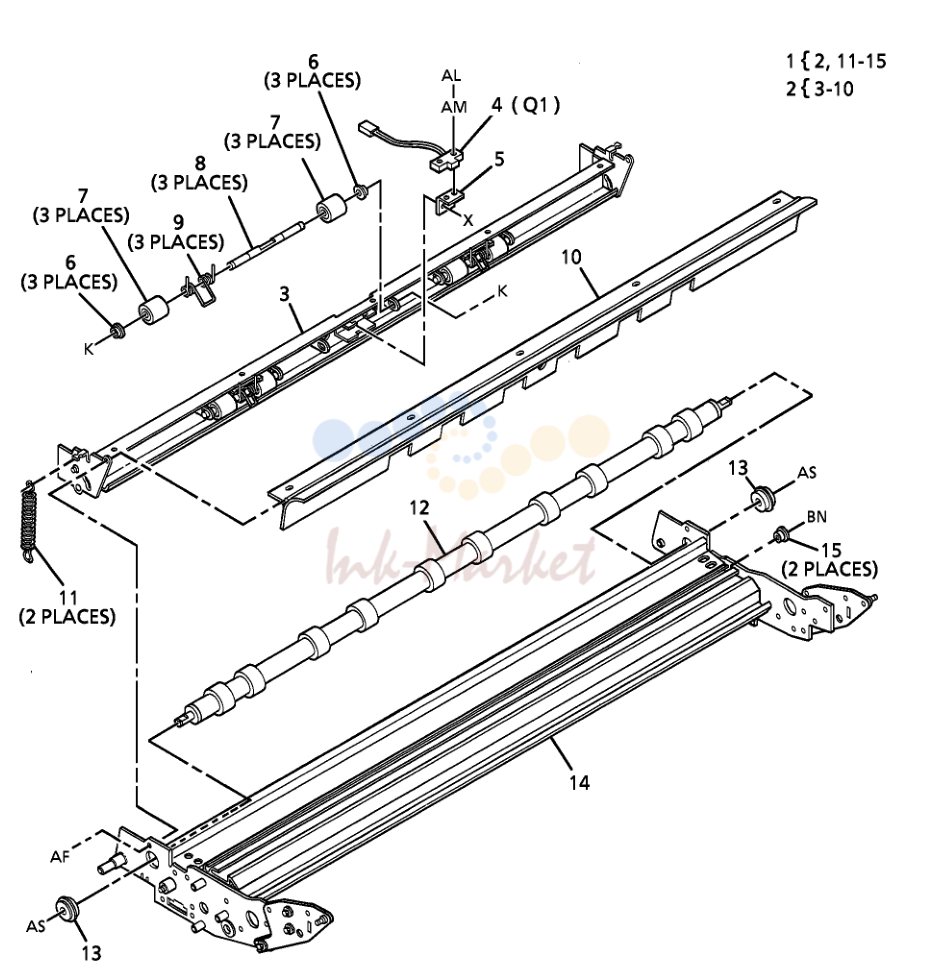

- Media Registration Components

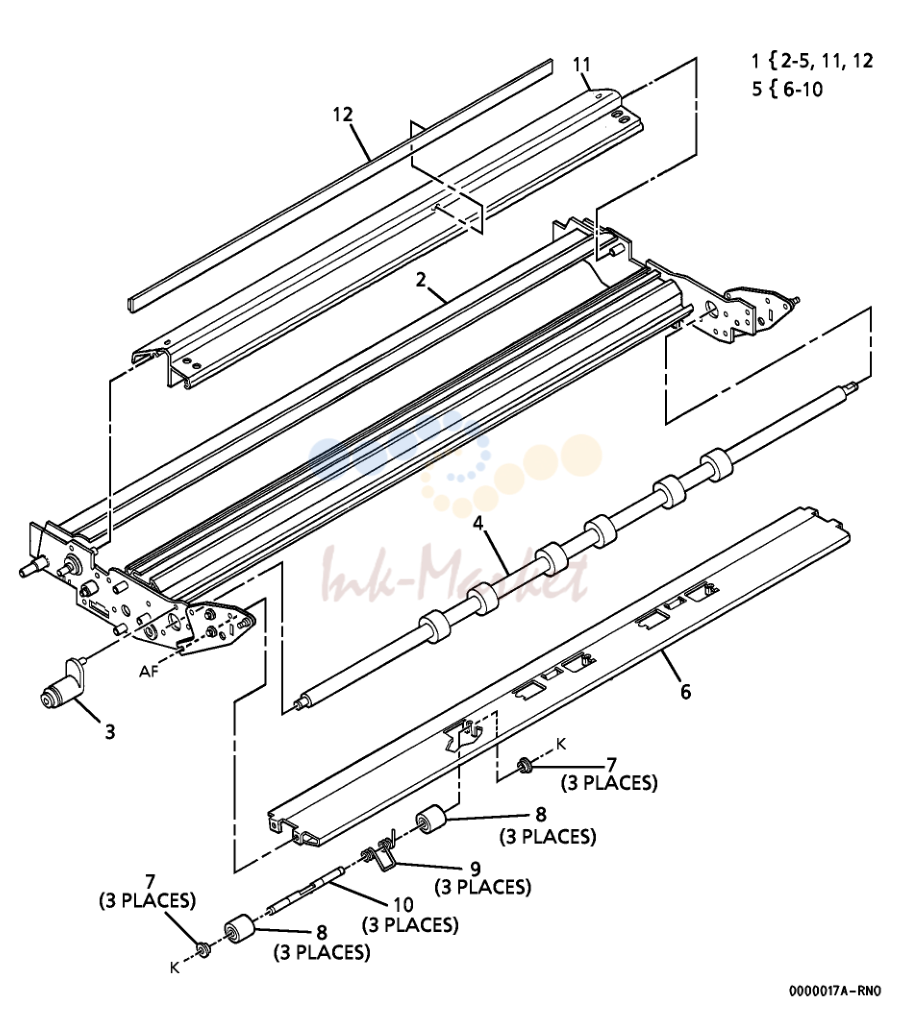

- Cut Sheet подачи Components

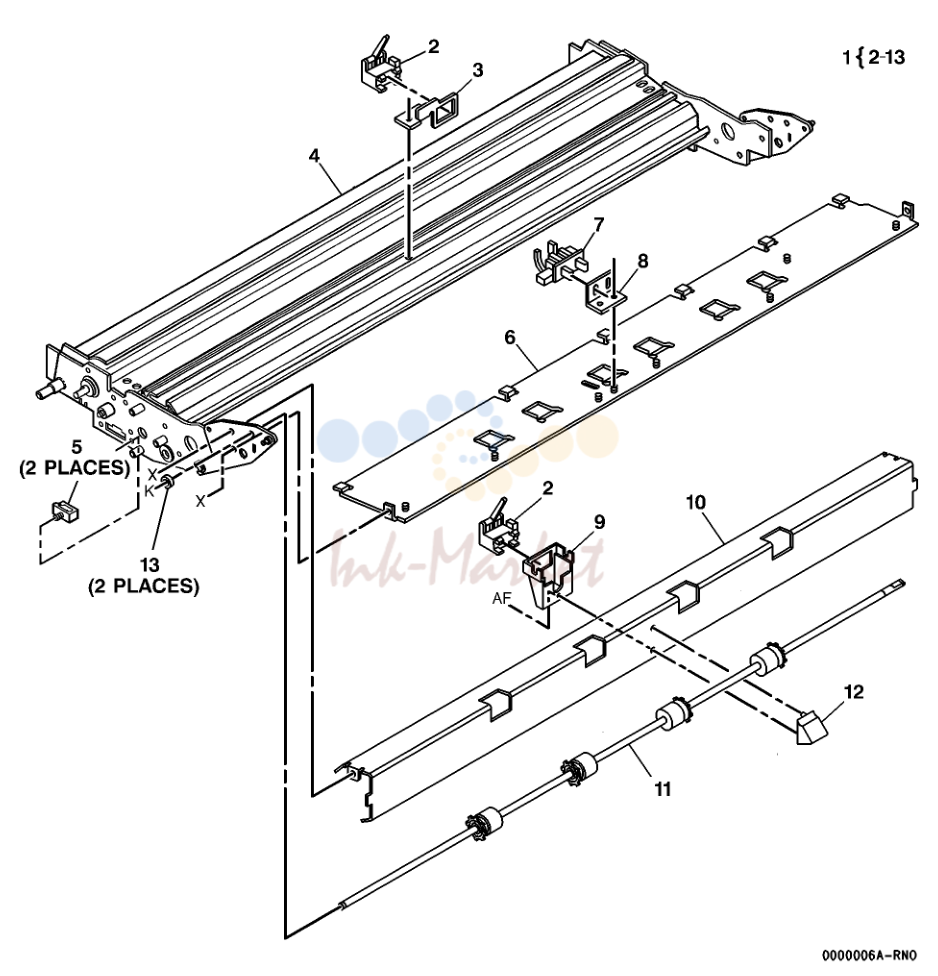

- Media Transport Components

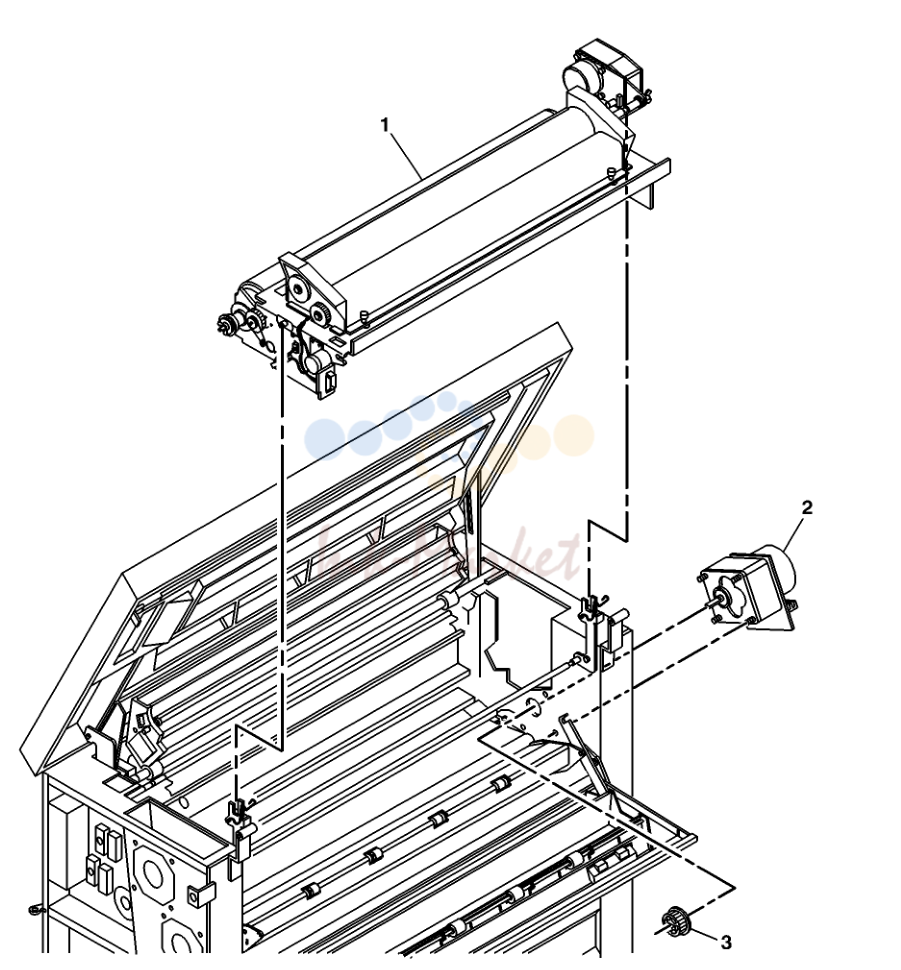

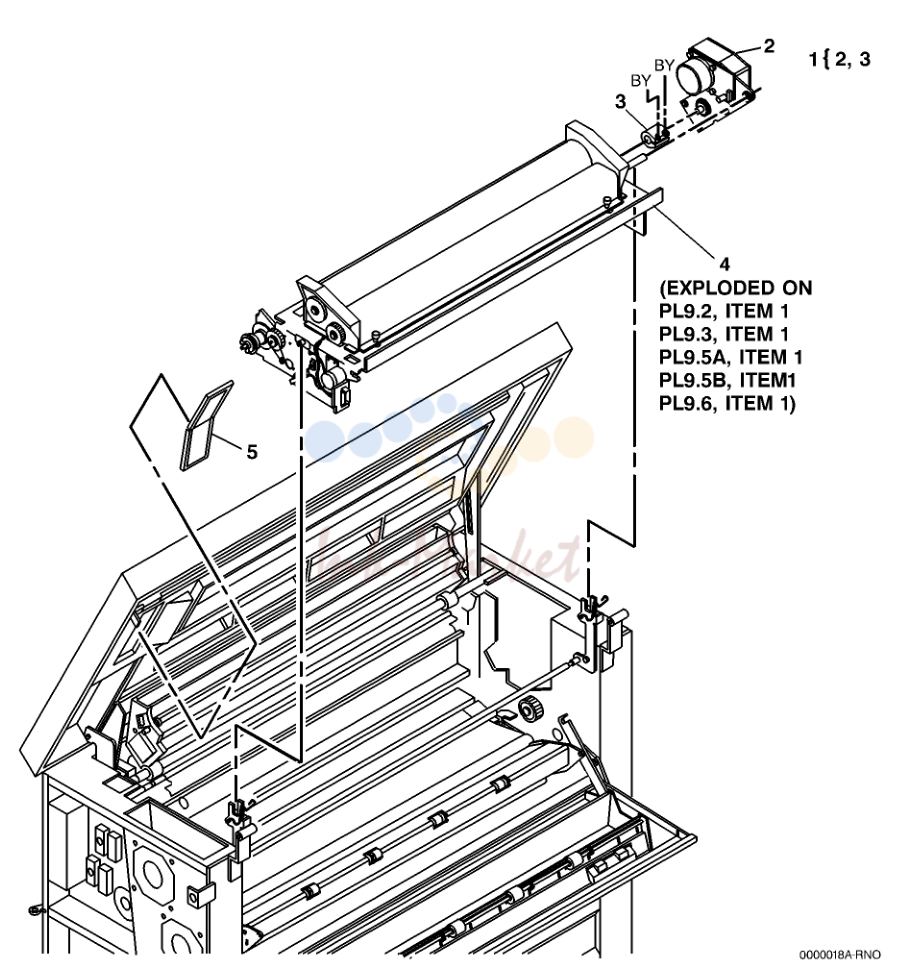

- Xerographic Module в сборе

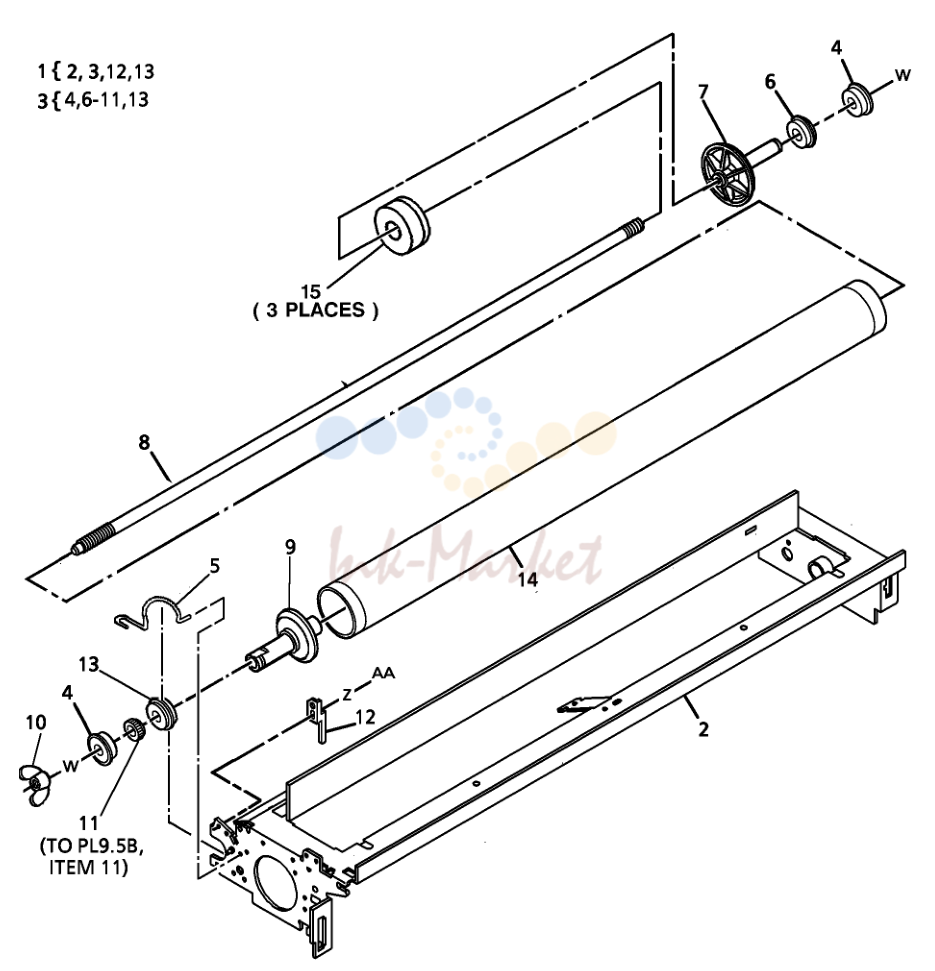

- Photoreceptor

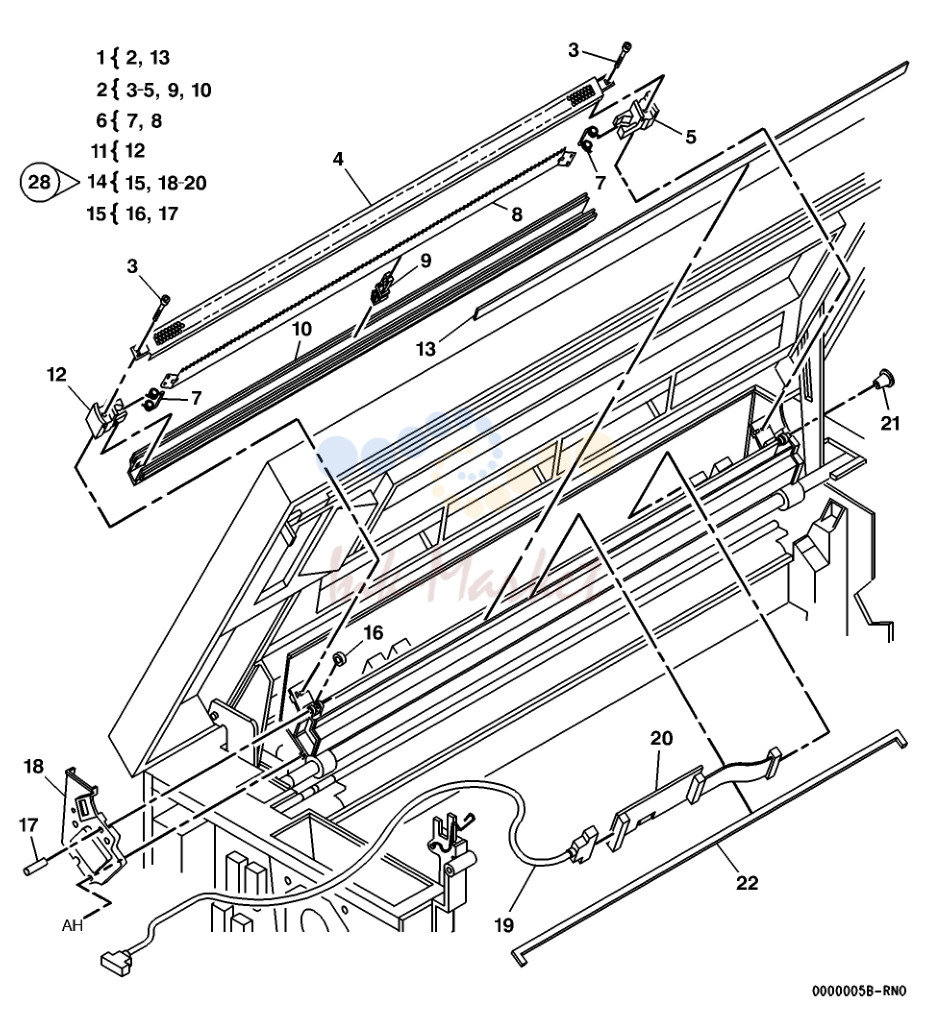

- Image Module в сборе

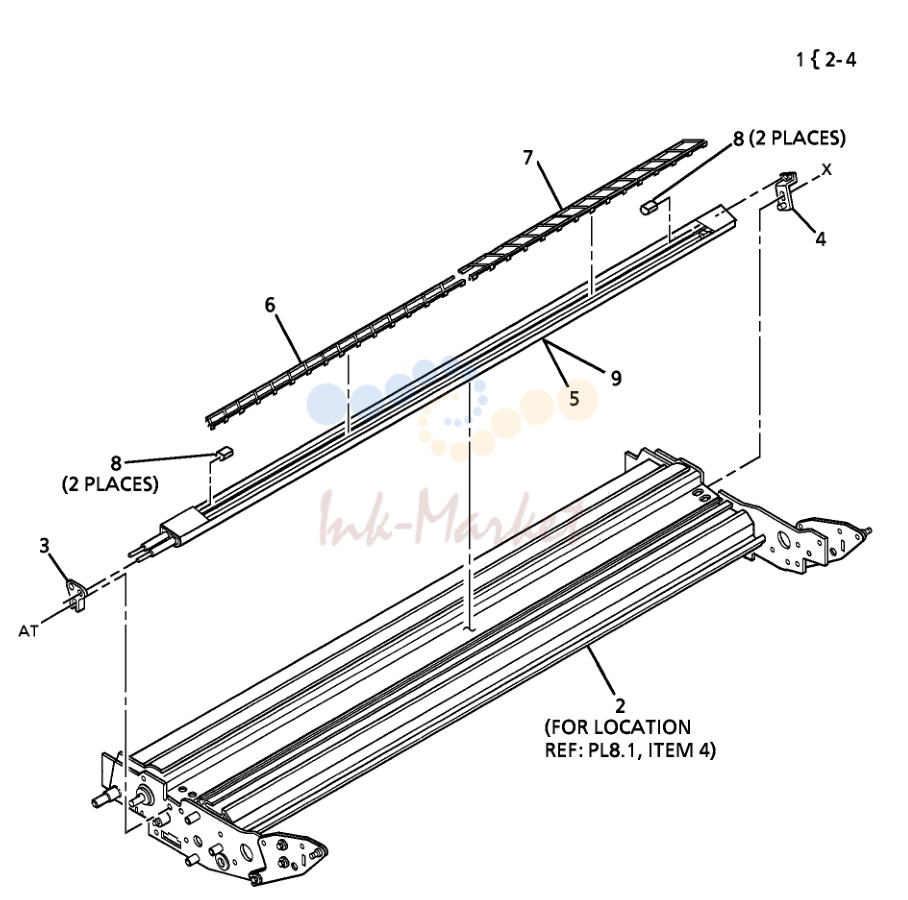

- переноса/Detack Corotron

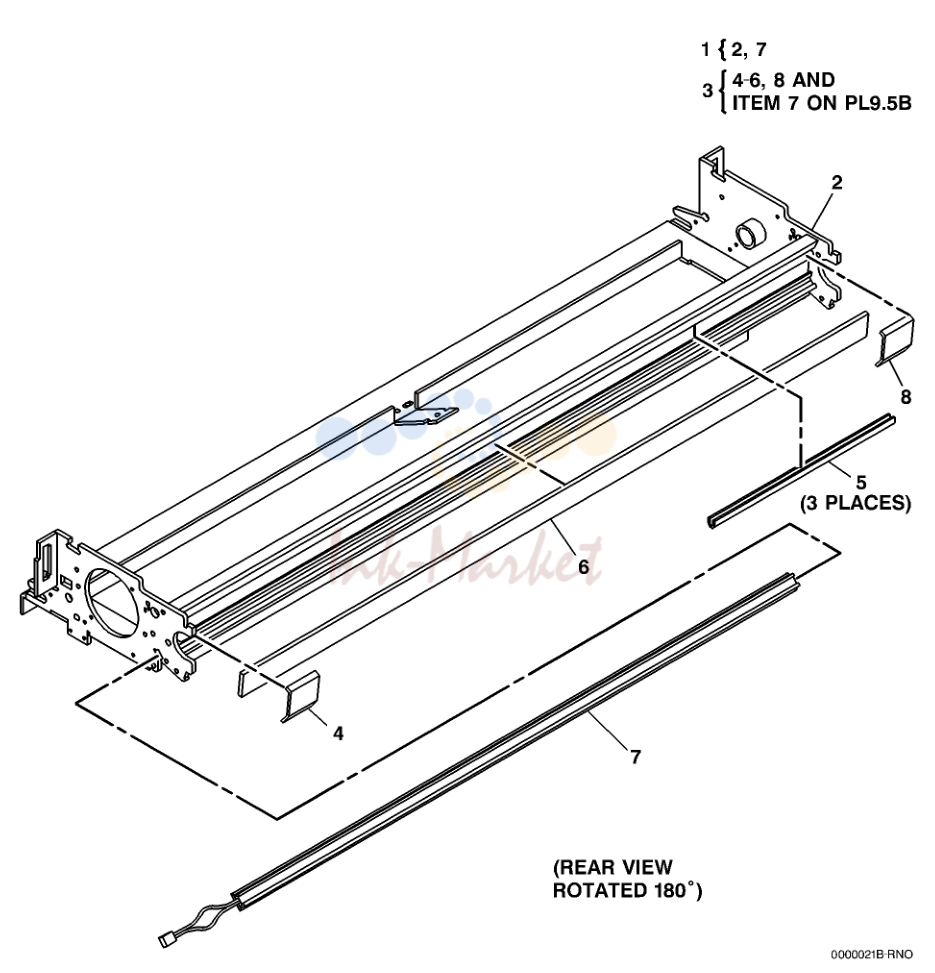

- барабан Cleaning (Part 1 of 3)

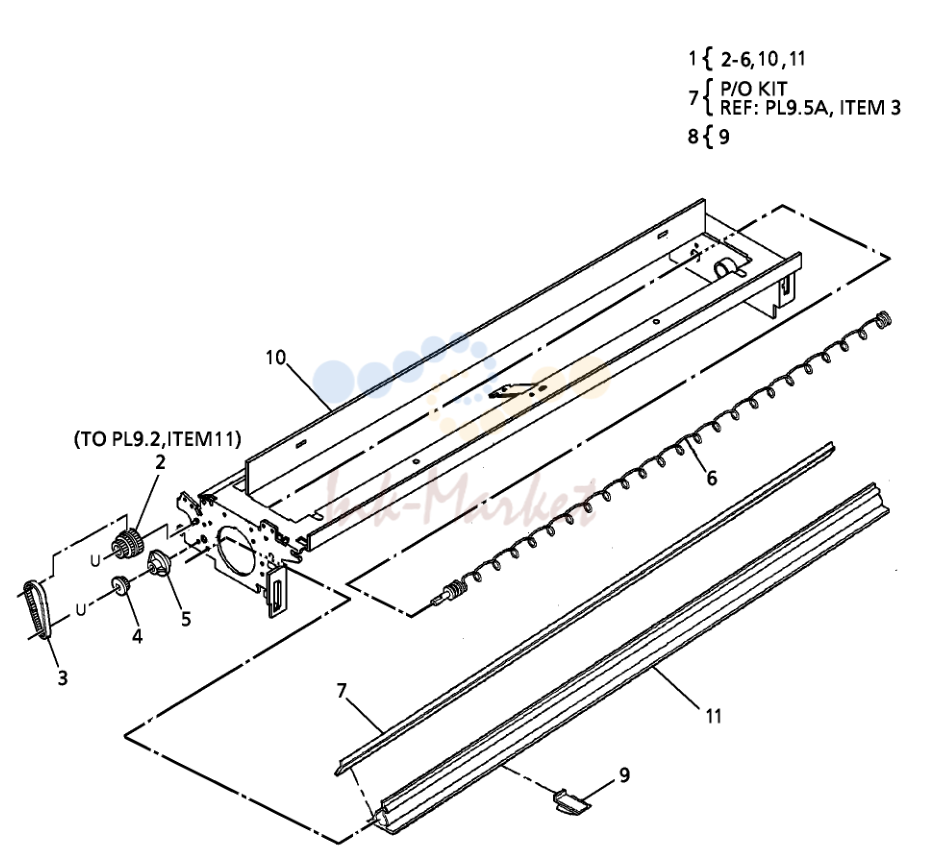

- барабан Cleaning (Part 2 of 3)

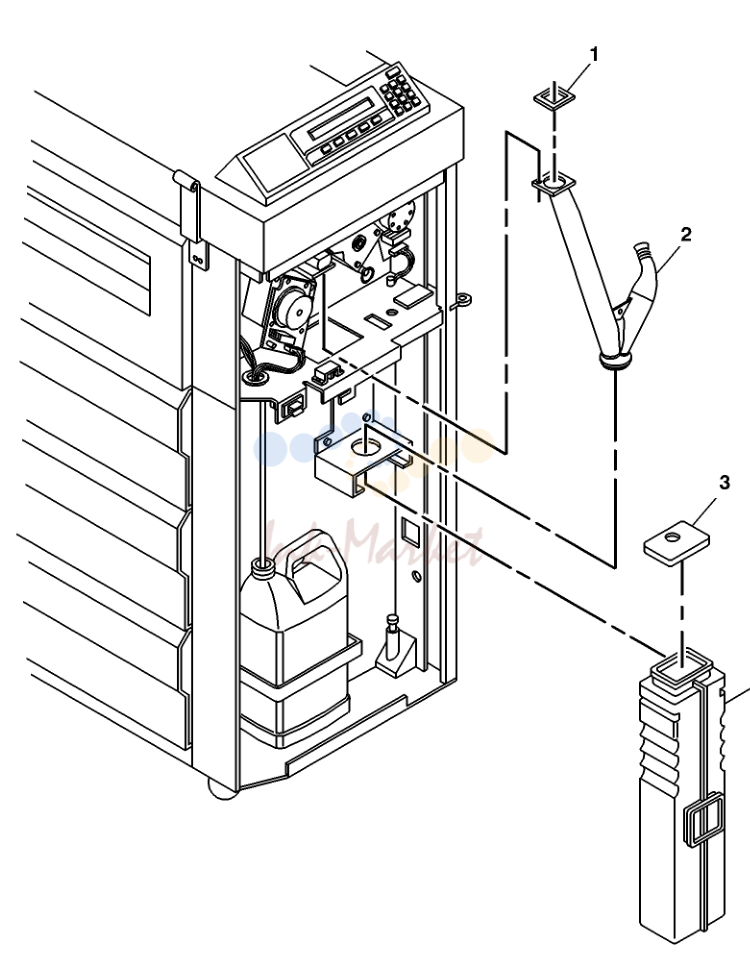

- барабан Cleaning (Part 3 of 3)

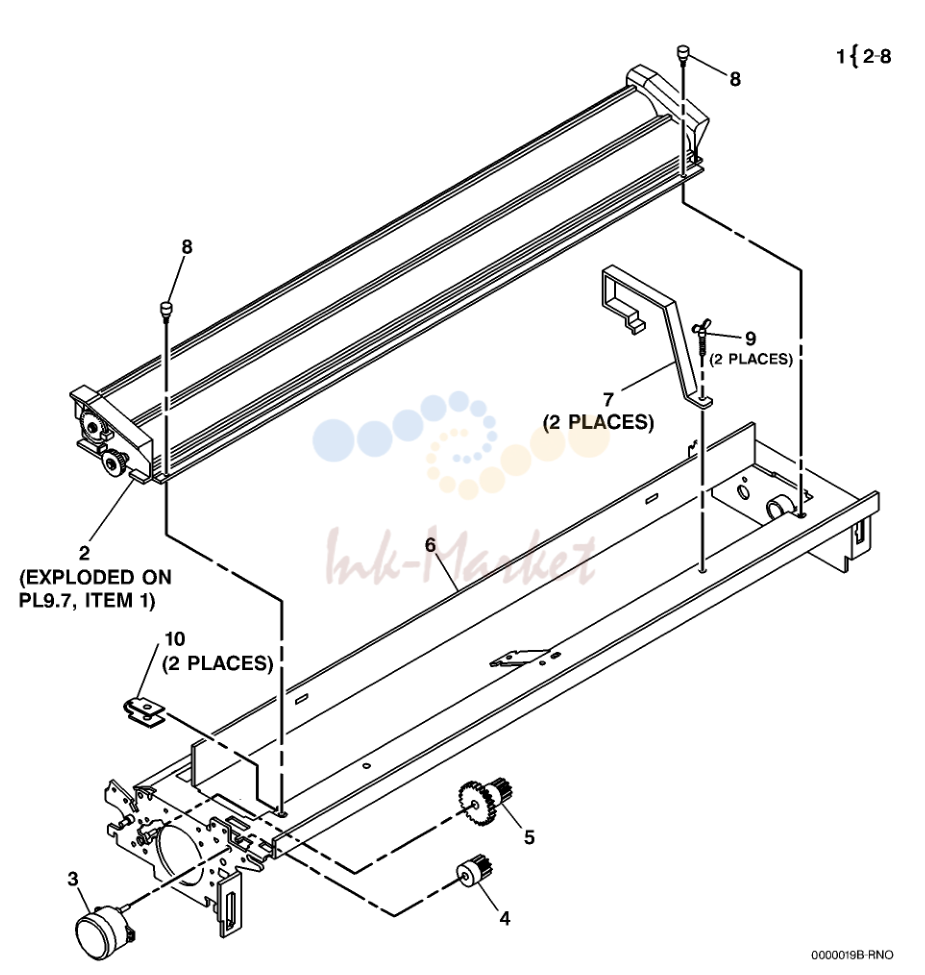

- Web Oiler в сборе

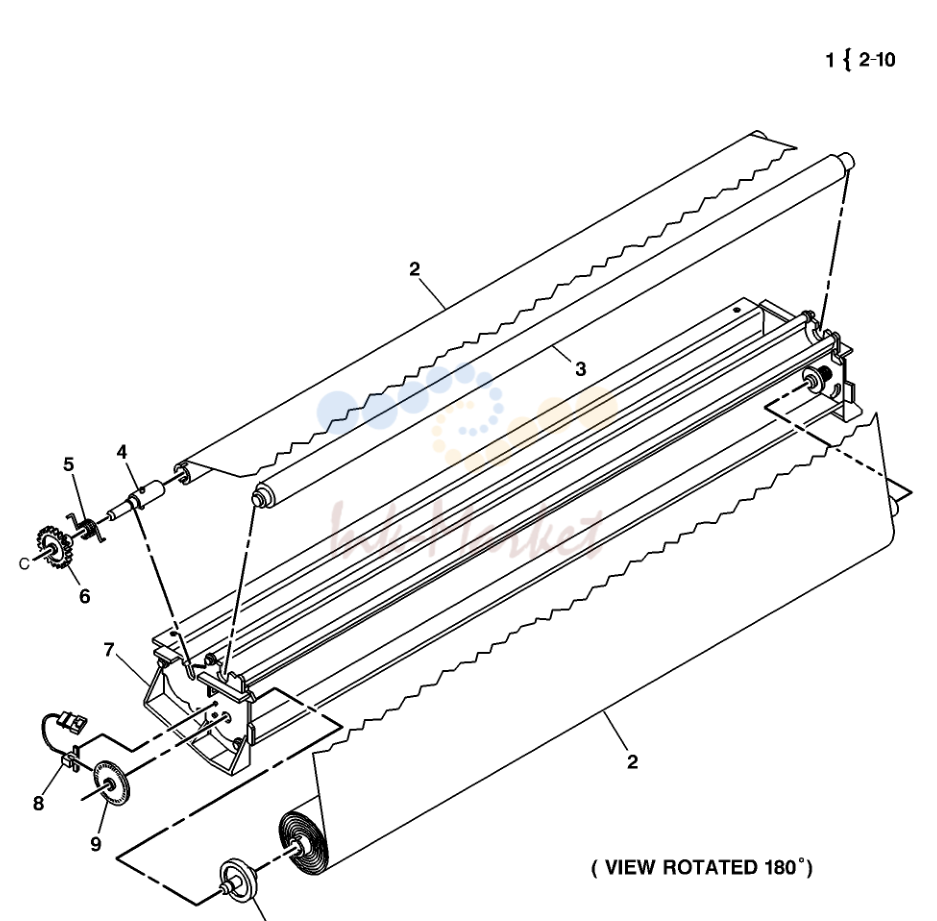

- Web Oiler Components

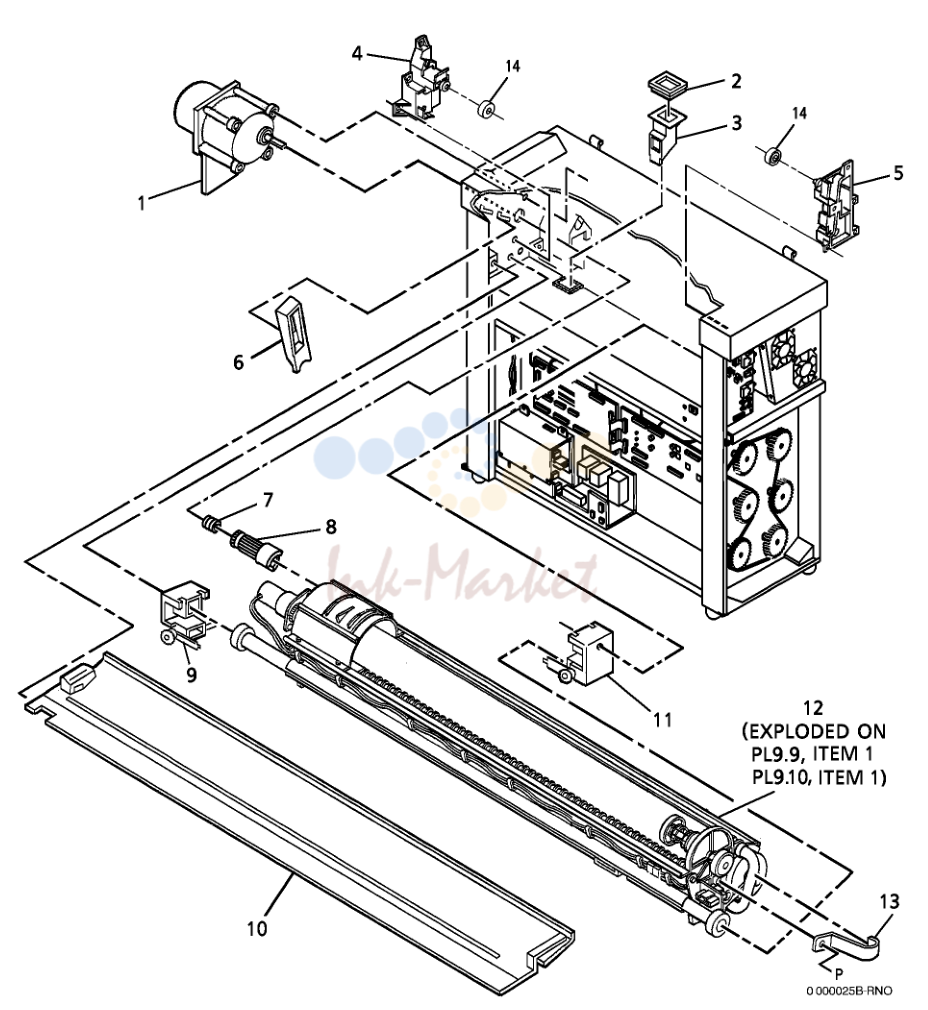

- девелопер Module в сборе

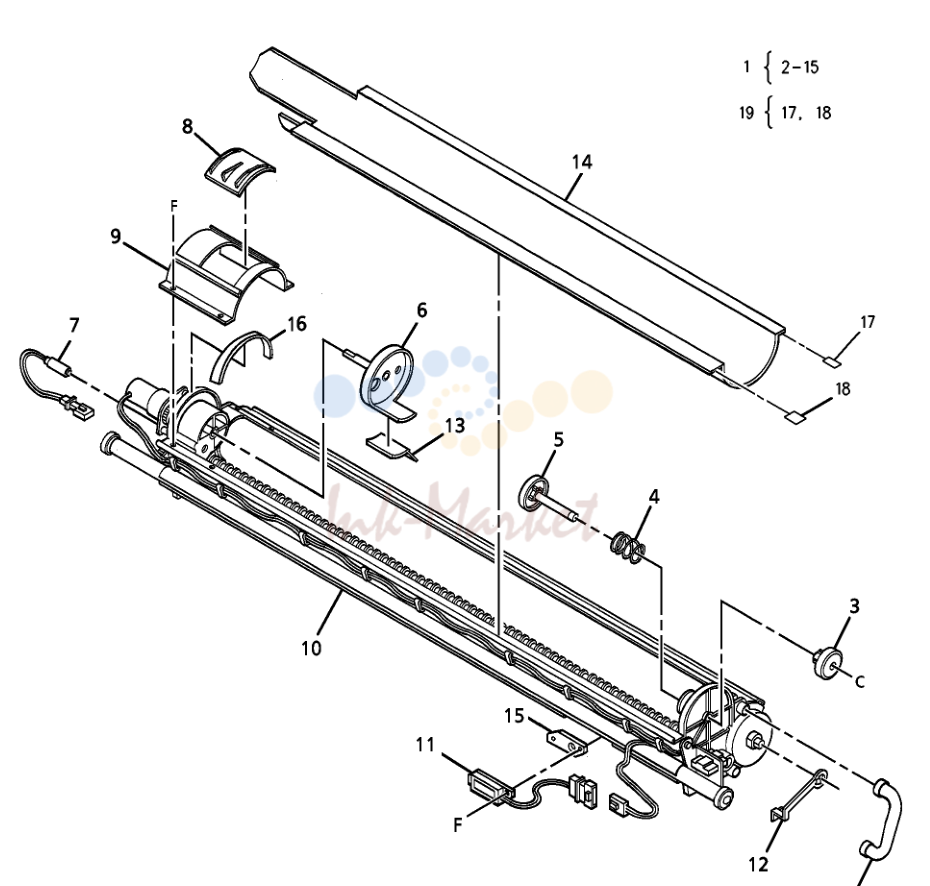

- девелопер Module Components (Part 1 of 2)

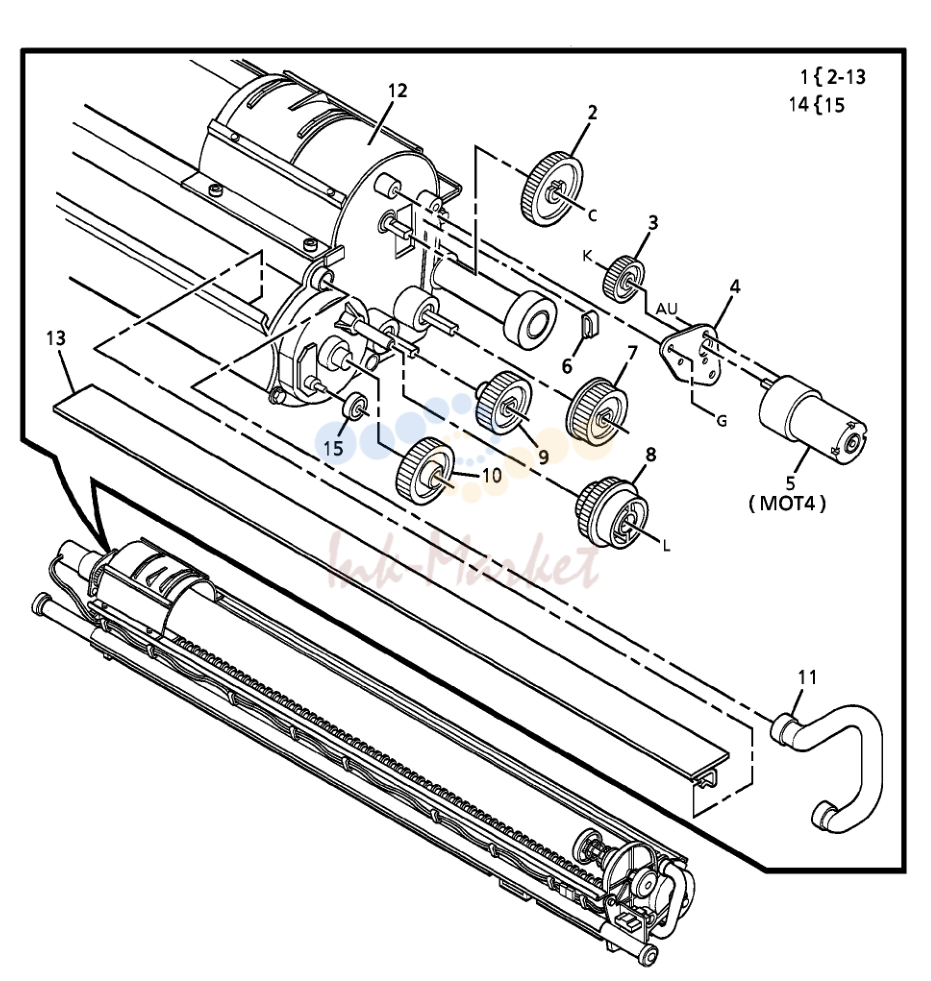

- девелопер Module Components (Part 2 of 2)
- Xerographic Module в сборе

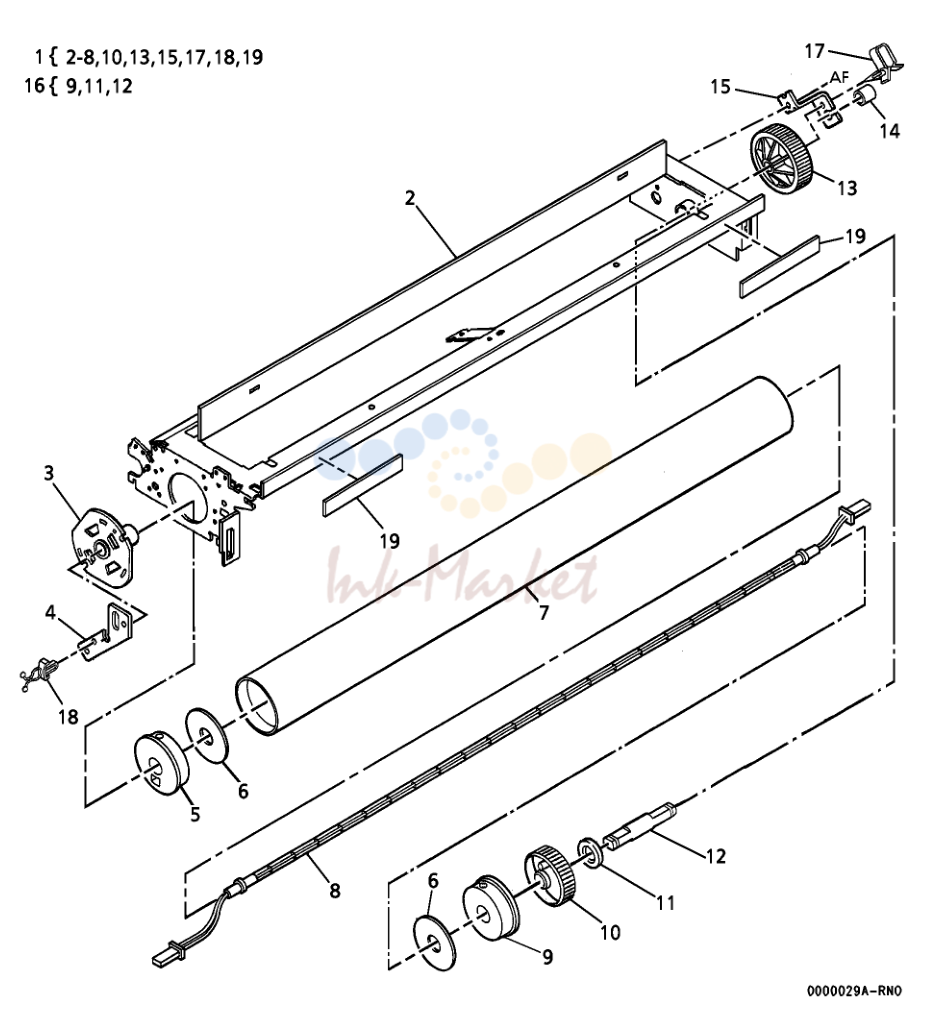

- печь Components

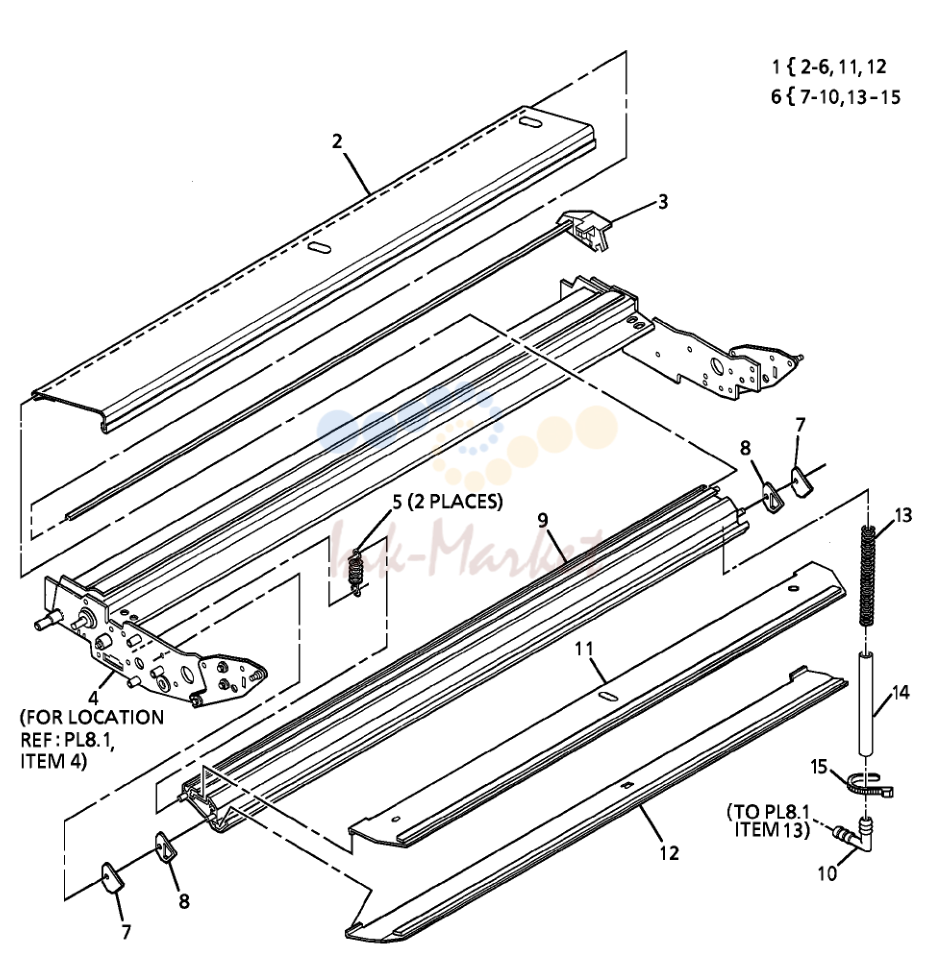

- печь Pressure Components And Moisture Collection

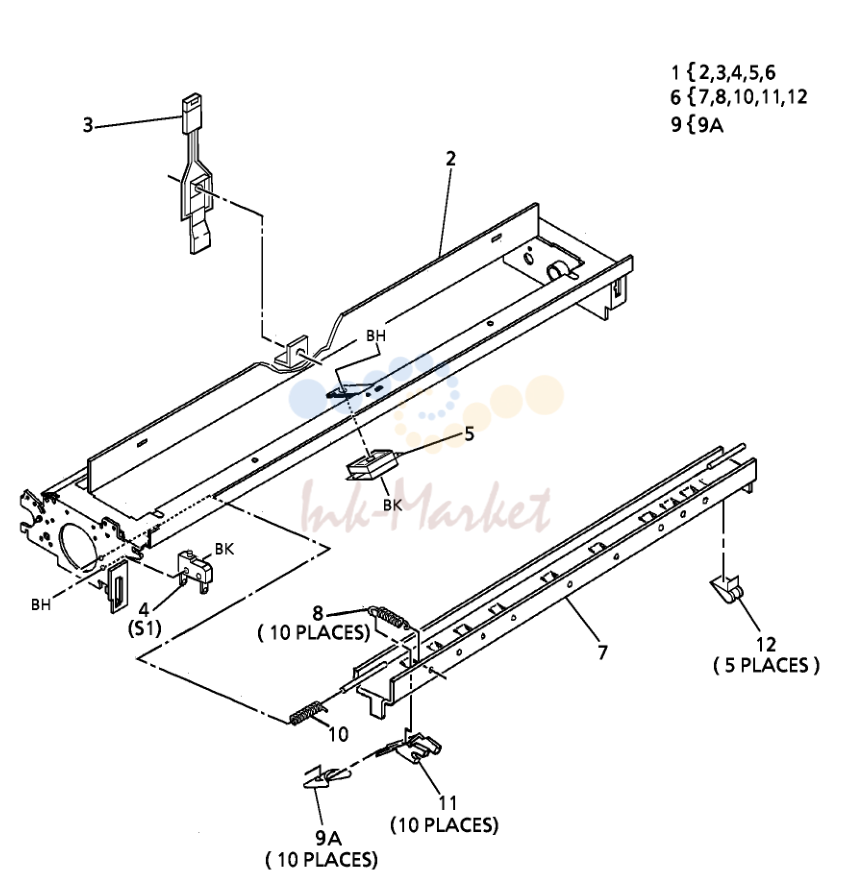

- печь Heat Control And Stripper Fingers

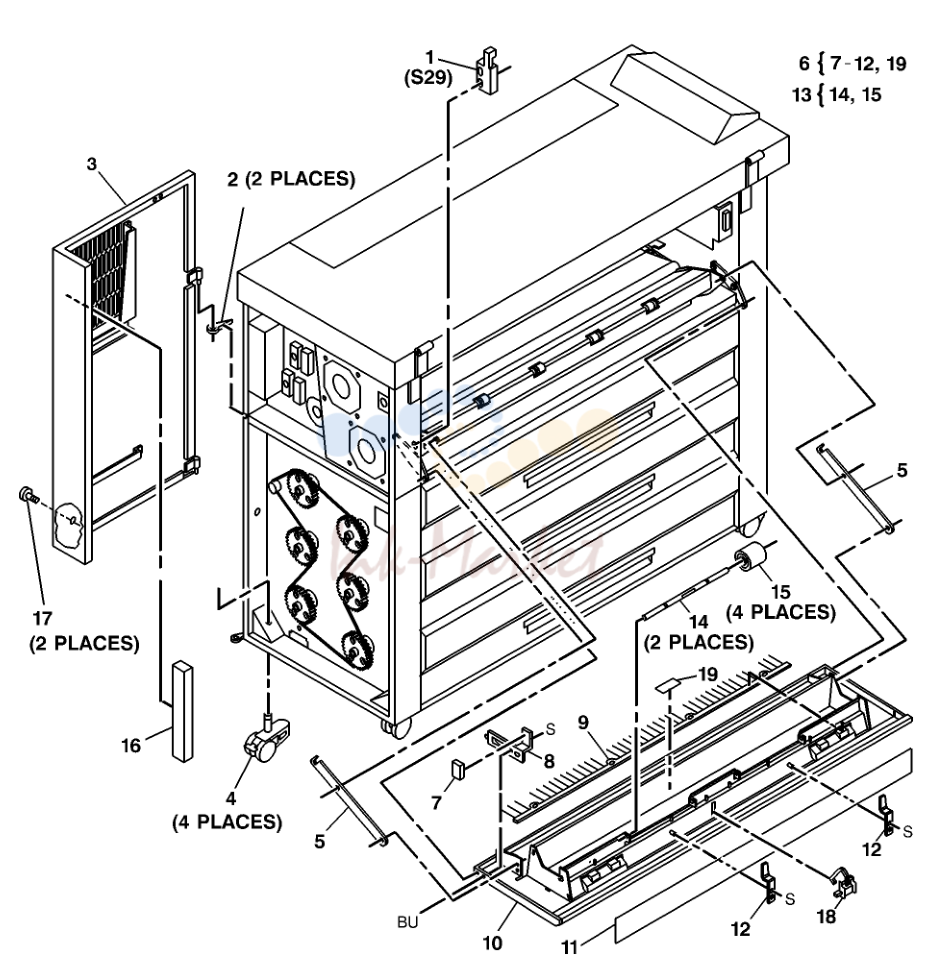

- Transport Latching крышка And задний Door

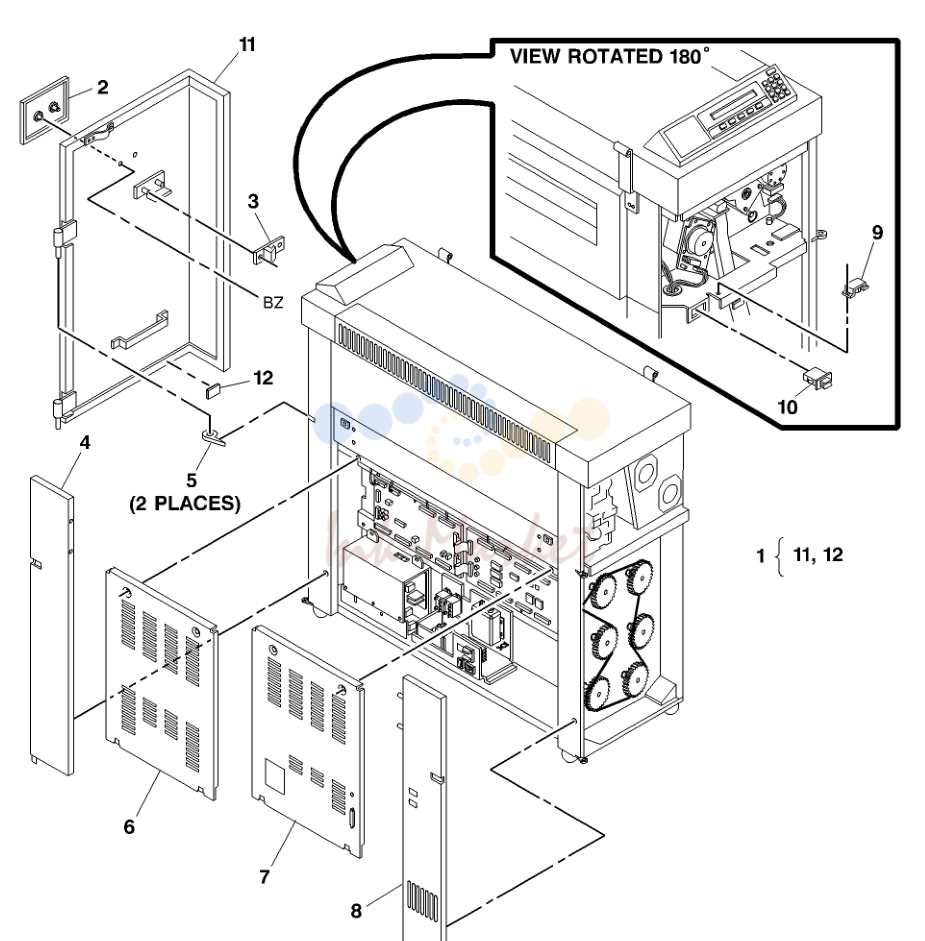

- передний Door And правый Side Covers

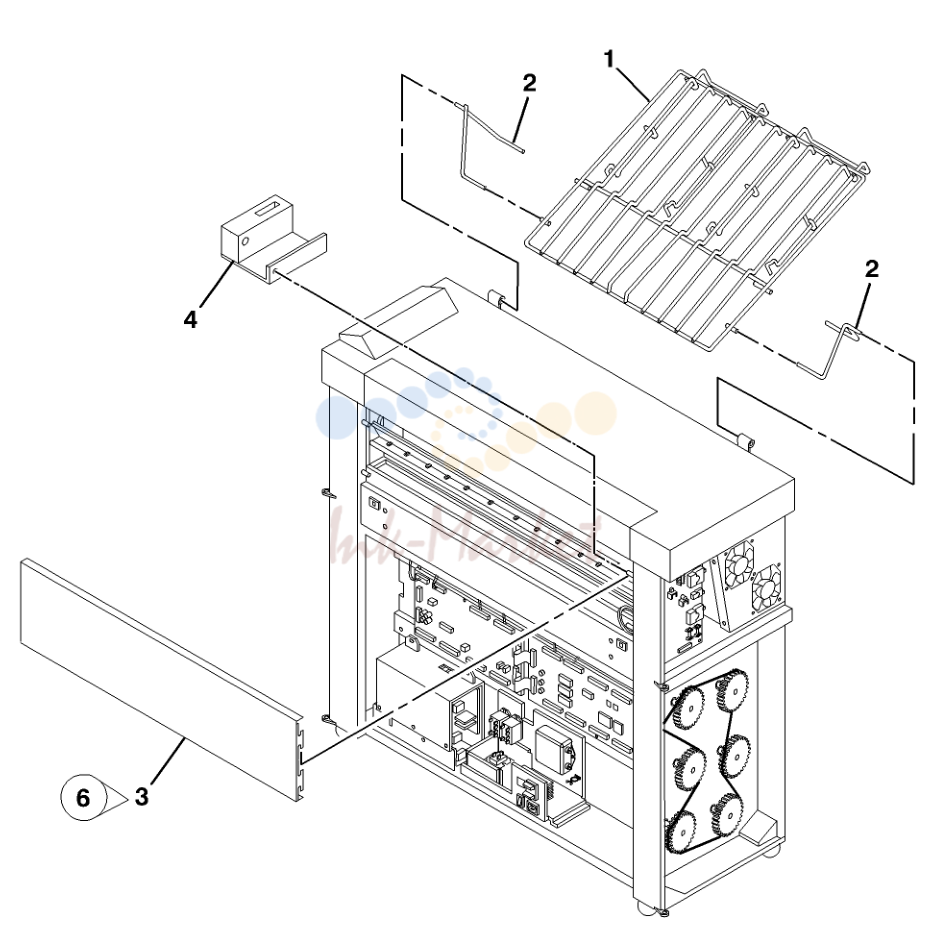

- девелопер крышка And Catch Tray

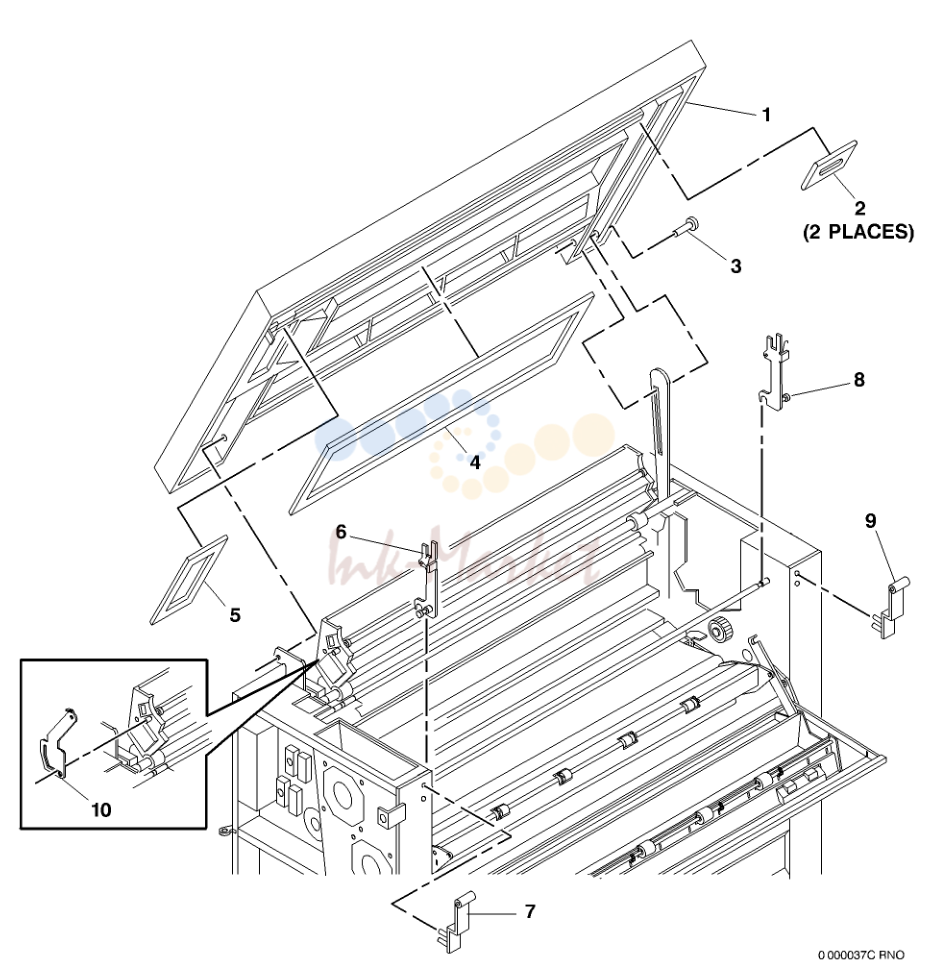

- верхний крышка And Catch Tray Brackets
- левый Side Covers (8825 Only)
- Узел 40

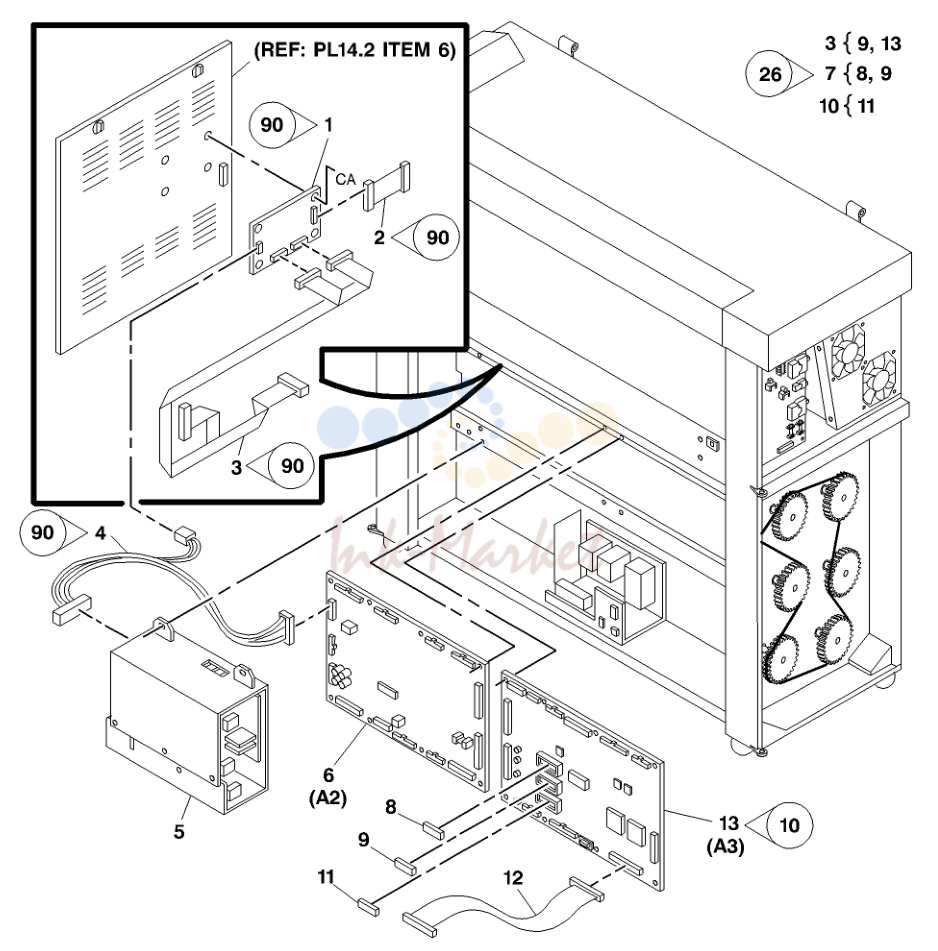

Electrical Control Components/DC Power Generation (W/O TAG 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 160K37310 запросить цену → | A/B Switch плата (8830) (W/TAG |
| 2 | 162K28840 запросить цену → | VPI жгут (8830) (W/TAG 90) |
| 3 | 162K41460 запросить цену → | A/B Switch to IOT жгут (8830) |
| 4 | 162K41440 запросить цену → | Power Driver жгут (8830) (W/ |
| 5 | 105K15863 запросить цену → | DC Low Voltage Power Supply |
| 6 | 160K33322 запросить цену → | Driver плата (A2) (W/O TAG 25) |
| 600K75311 запросить цену → | Driver плата (A2) (W/TAG 25) | |
| 7 | 600K81881 запросить цену → | Circuit в сборе Kit (EO) (W/TAG |
| 600K81882 запросить цену → | Circuit в сборе Kit (EO) (W/TAG | |
| 600K81873 запросить цену → | Circuit в сборе Kit (NACO) (W/ | |
| 8 | 600K88890 запросить цену → | Control Eprom Kit |
| 11 | 537K51151 запросить цену → | AO Portuguese Language Eprom |
| 537K51161 запросить цену → | AO Spanish Language Eprom | |
| 12 | 162K29730 запросить цену → | Controller Connector (See Note 1) |

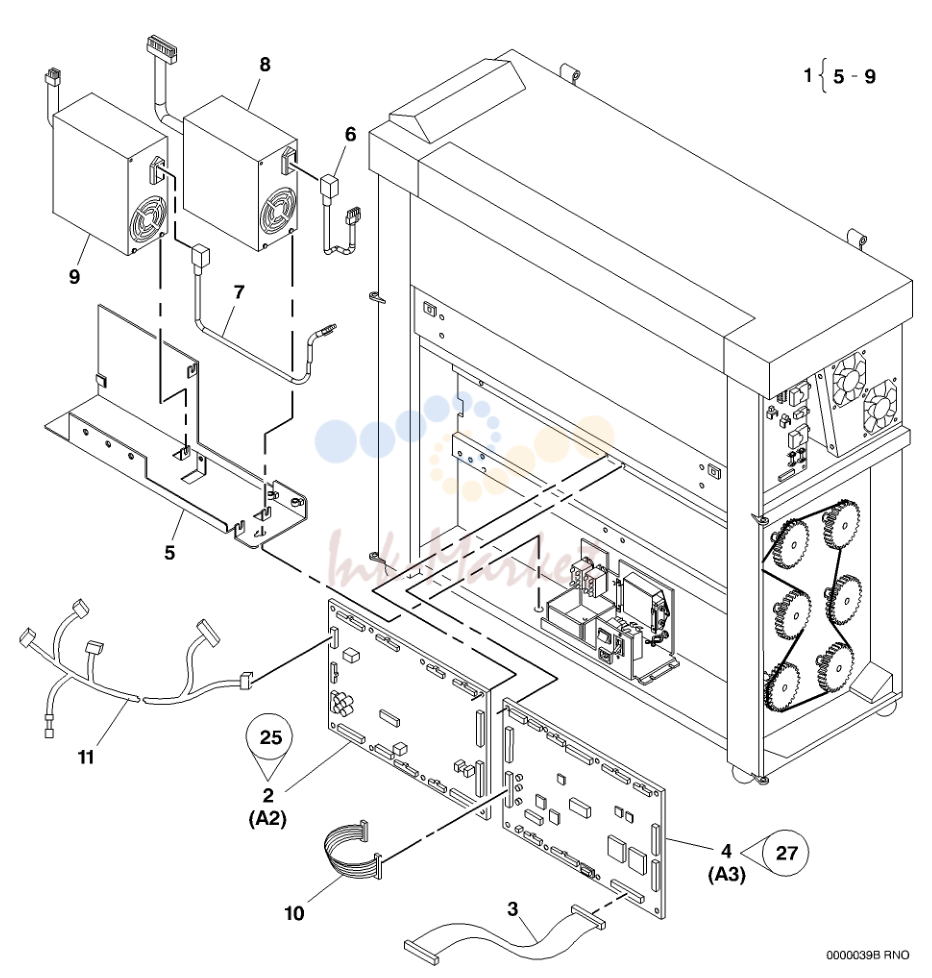

Electrical Control Components/DC Power Generation (W/TAG 27)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 105K18273 запросить цену → | DC Low Voltage Power Supply |
| 2 | 160K33322 запросить цену → | Driver плата (A2) (W/O TAG 25) |
| 600K75311 запросить цену → | Driver плата Kit (A2) (W/TAG 25) | |
| 3 | 162K29730 запросить цену → | Controller Connector (See Note) |
| 4 | 600K75321 запросить цену → | Main плата Kit (A3) (W/TAG 27) |
| 7 | 117K32660 запросить цену → | Power Cord (25V PS) |
| 8 | 105E13850 запросить цену → | Power Supply (5V) |
| 9 | 105E13863 запросить цену → | Power Supply (25V) |
| 10 | 152K36231 запросить цену → | Jumper жгут (14 Conductor) |
| 11 | 162K23453 запросить цену → | мотор Control жгут |

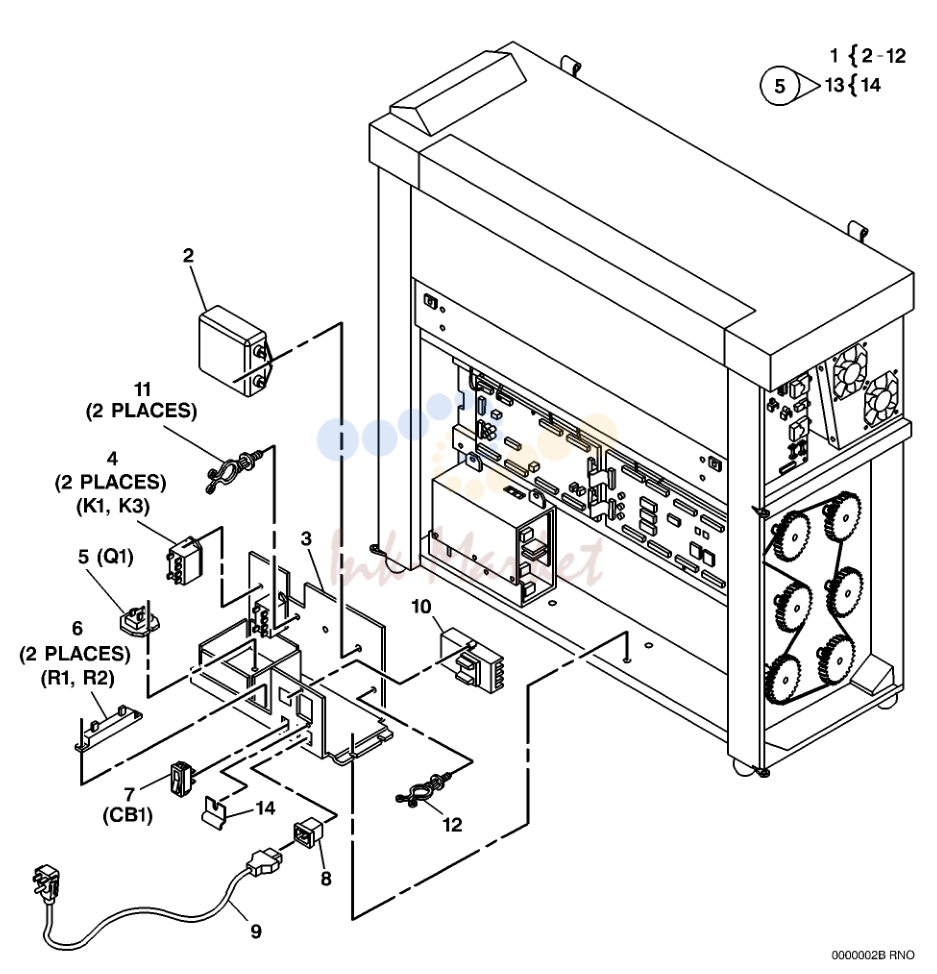

AC Electrical Components (W/O TAG 25)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 142K01540 запросить цену → | Filter |
| 4 | 109E01040 запросить цену → | AC Relay (K1/K3) |
| 5 | 707W01652 запросить цену → | печь Triac (Q1) |
| 6 | 103E02721 запросить цену → | Ballast Resistor (R1/R2) (60HZ) |
| 103E02731 запросить цену → | Ballast Resistor (R1/R2) (50HZ) | |
| 9 | 117K22761 запросить цену → | Power Cord (60HZ) |
| 117K27550 запросить цену → | Power Cord (50HZ) | |
| 10 | 108E01762 запросить цену → | Ground Fault Panel |
| 11 | 120E02160 запросить цену → | Twist Clamp |
| 12 | 120E02150 запросить цену → | Twist Clamp |
| 13 | 600K60610 запросить цену → | AC Module Kit (TAG 5) |

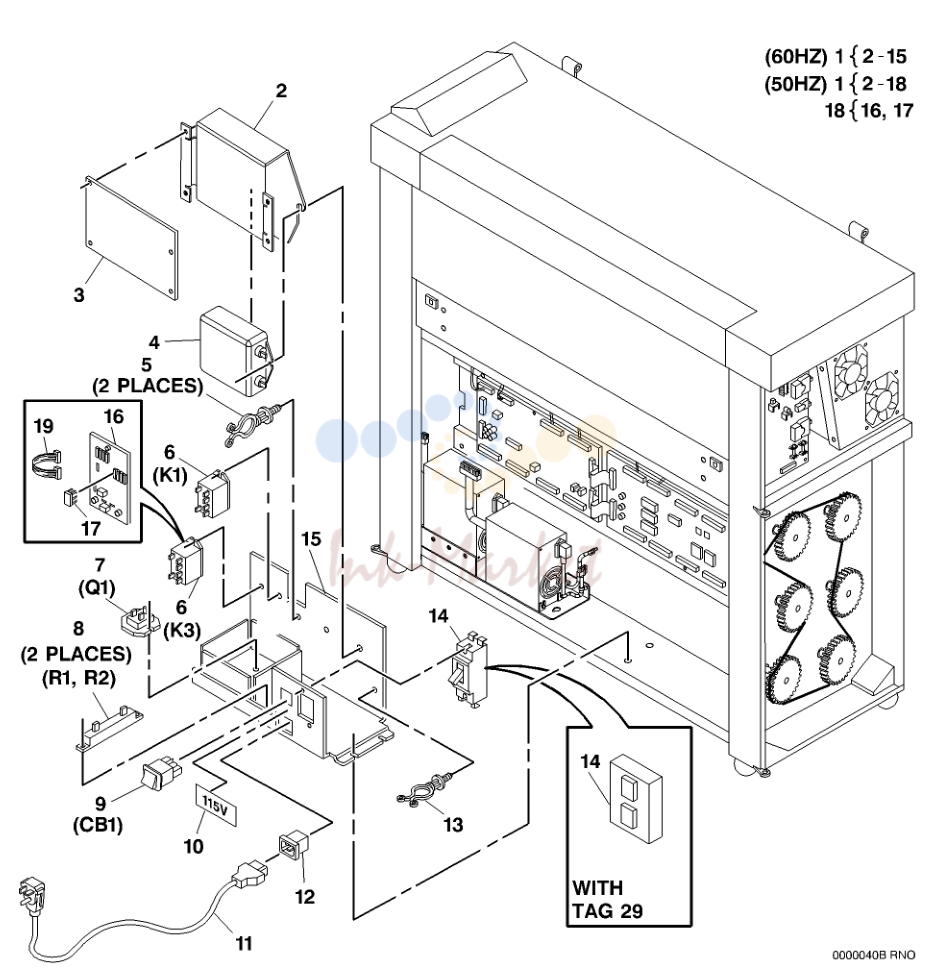

AC Electrical Components (W/TAG 25)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 160K59660 запросить цену → | плата |
| 4 | 142K01540 запросить цену → | Filter |
| 5 | 120E02160 запросить цену → | Twist Clamp |
| 6 | 109E01040 запросить цену → | AC Relay (K1) (50/60 Hz), AC |
| 7 | 707W01652 запросить цену → | печь Triac (Q1) |
| 8 | 103E02721 запросить цену → | Ballast Resistor (R1/R2) (60HZ) |
| 103E02731 запросить цену → | Ballast Resistor (R1/R2) (50HZ) | |
| 10 | 891E25140 запросить цену → | Label (60HZ Only) |
| 11 | 117K22761 запросить цену → | Power Cord (60 Hz) |
| 117K27550 запросить цену → | Power Cord (50 Hz) | |
| 13 | 120E02150 запросить цену → | Twist Clamp |
| 14 | 108E02282 запросить цену → | Residual Current Breaker (20A) (W/ |
| 108E05310 запросить цену → | Ground Fault Panel (20A) (W/O | |
| 17 | 604K04430 запросить цену → | печь Control Kit (PIC) (W/TAG 50) |
| 18 | 160K73561 запросить цену → | Heat Rod Control плата в сборе |
| 19 | 162K68390 запросить цену → | Interconnect жгут |

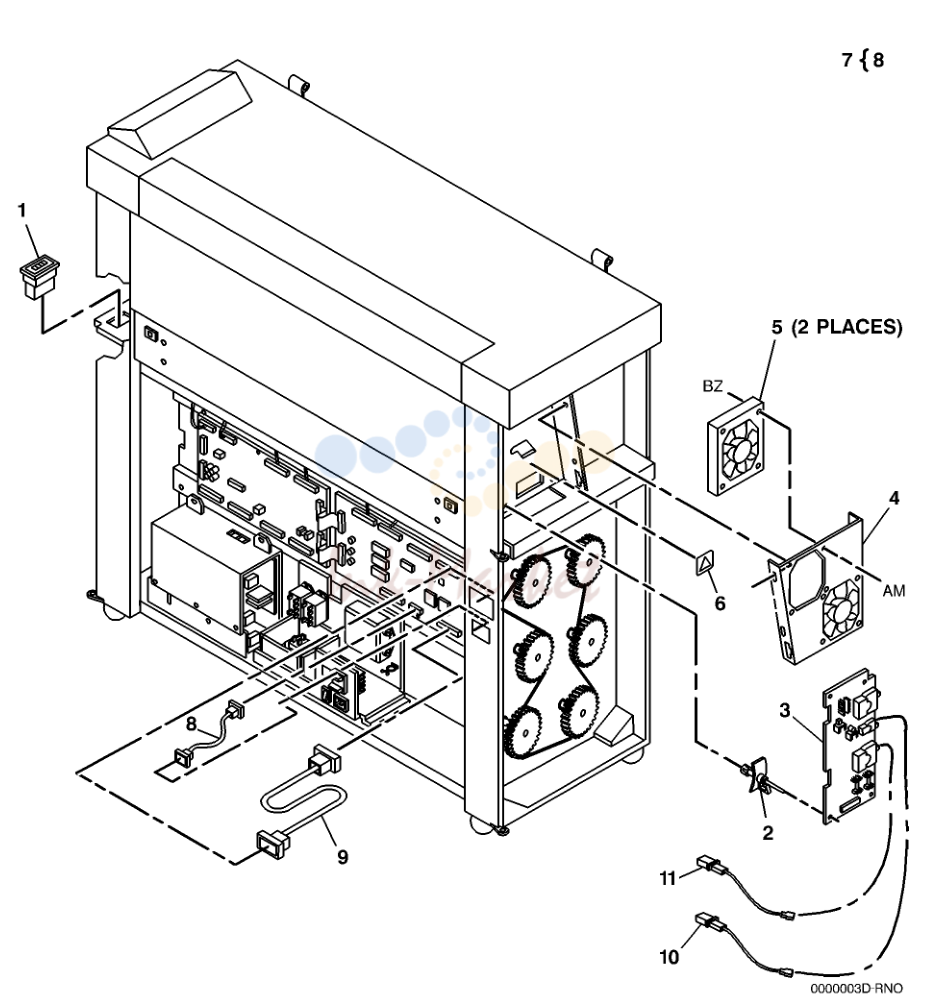

DC Electrical Components
| № | Артикул | Наименование |
|---|---|---|
| 1 | 111K00021 запросить цену → | Media Counter |
| 3 | 105K13542 запросить цену → | High Voltage Power Supply (REP |
| 4 | 054K12300 запросить цену → | вентилятор воздуховод |
| 5 | 127E11240 запросить цену → | вентилятор |
| 6 | 092E36450 запросить цену → | Charge Corotron Label (Red Arrow) |
| 7 | 600K60900 запросить цену → | Diagnostic Kit |
| 9 | 162K32650 запросить цену → | Folder Enablement жгут |
| 10 | 117K26200 запросить цену → | переноса Corotron жгут |
| 11 | 117K26191 запросить цену → | Detack Corotron жгут |

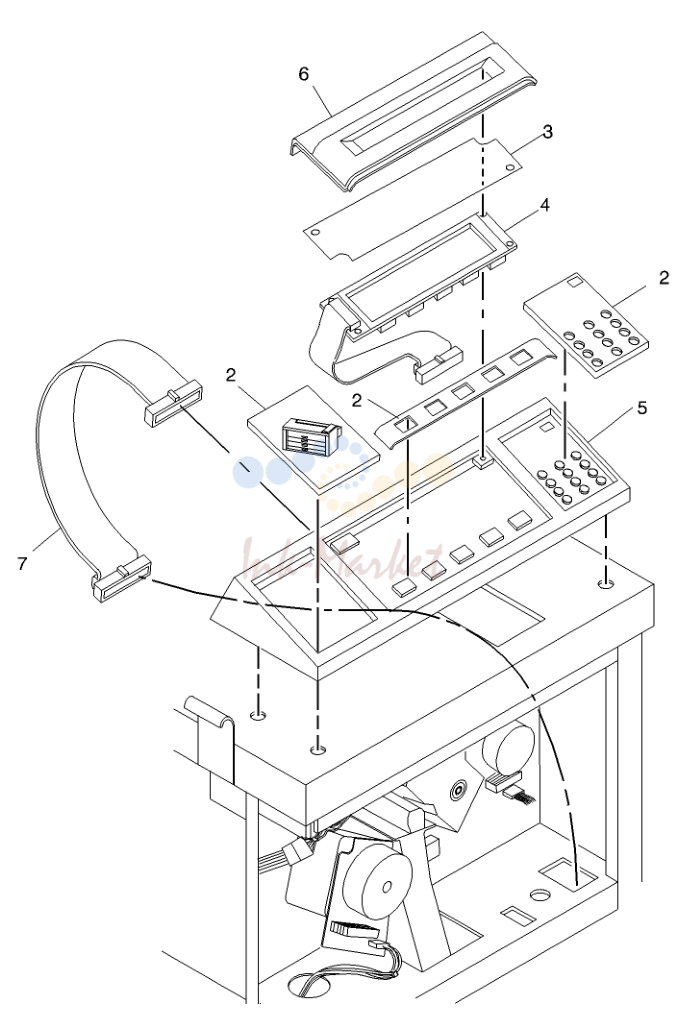

Control Console
| № | Артикул | Наименование |
|---|---|---|
| 1 | 101K26083 запросить цену → | Control Console в сборе (8830) |
| 101K40051 запросить цену → | Control Console в сборе (8825) | |
| 2 | 096E78251 запросить цену → | Control Console Label (8830) (W/ |
| 891E70531 запросить цену → | Control Console Label (8825) (W/ | |
| 891E70530 запросить цену → | Control Console Label (8825) (W/ | |
| 096E78252 запросить цену → | Control Console Label (8830) (W/ | |
| 6 | 101E12281 запросить цену → | Display корпус |
| 7 | 162K23421 запросить цену → | Control Console To Controller |

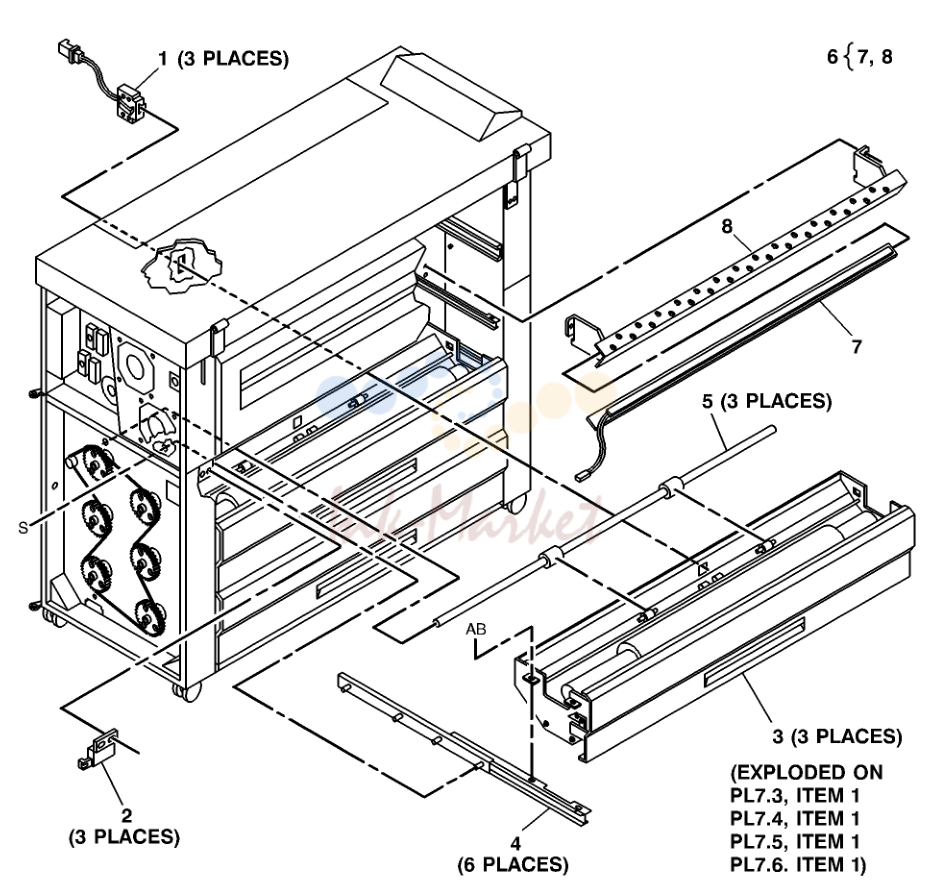

Roll Supply подачи в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 130K51801 запросить цену → | Position датчик |
| 2 | 130E02271 запросить цену → | Drawer Interlock Switch |
| 3 | 050K53080 запросить цену → | Roll Supply Drawer в сборе |
| 050K19612 запросить цену → | Roll Supply Drawer в сборе | |
| 4 | 010K01351 запросить цену → | Slide |
| 5 | 022K28930 запросить цену → | Roll подачи привод Roll |
| 7 | 126K07330 запросить цену → | Heater |

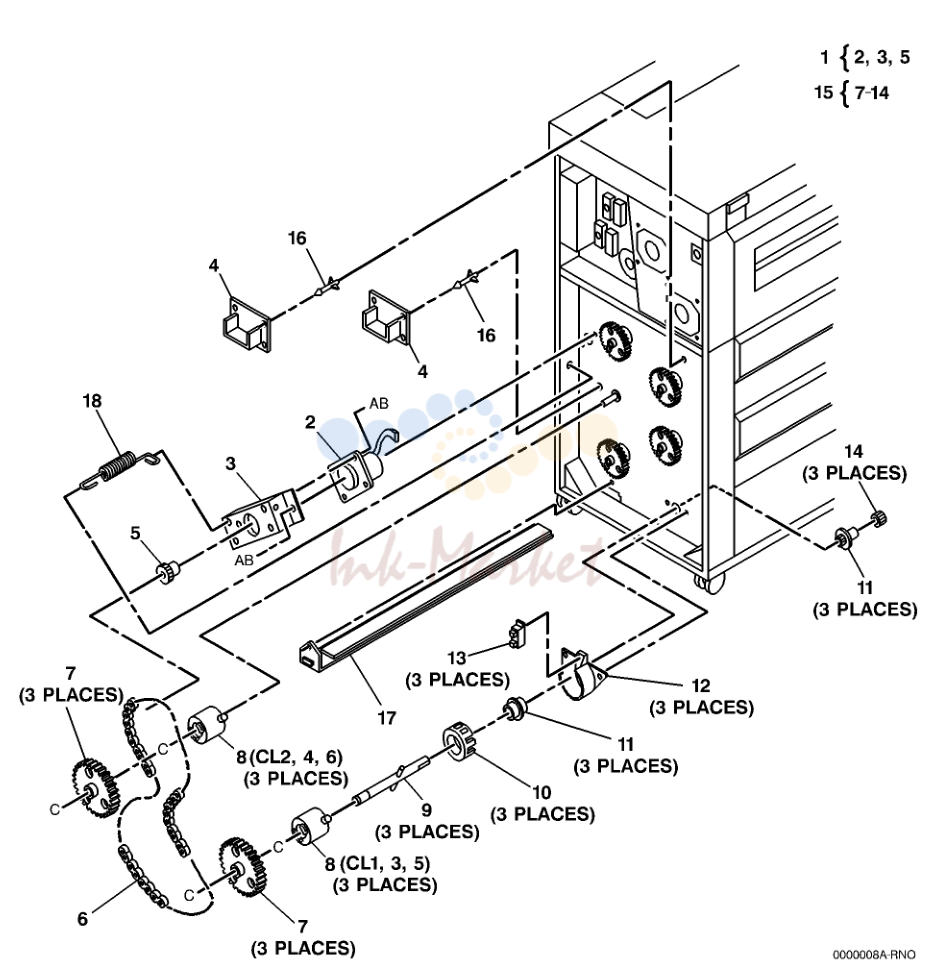

Roll Supply Drives
| № | Артикул | Наименование |
|---|---|---|
| 1 | 007K07561 запросить цену → | Roll привод мотор в сборе |
| 2 | 127K04293 запросить цену → | Roll привод мотор |
| 4 | 160K23870 запросить цену → | привод мотор плата |
| 5 | 007E16410 запросить цену → | главный привод Sprocket (10T) |
| 6 | 023E06750 запросить цену → | Chain (8830) |
| 023E17510 запросить цену → | Chain (8825) | |
| 7 | 007E19071 запросить цену → | Sprocket (50T) |
| 8 | 121E07510 запросить цену → | муфта (подачи, Rewind) (REP 7.5 |
| 10 | 005E06810 запросить цену → | Encoder Disk |
| 11 | 413W30854 запросить цену → | подшипник |
| 13 | 130E03250 запросить цену → | Motion датчик |
| 14 | 007E14610 запросить цену → | Rewind привод шестерня (12T) |
| 15 | 007K05760 запросить цену → | Rewind привод в сборе |
| 18 | 009E43260 запросить цену → | мотор пружина |

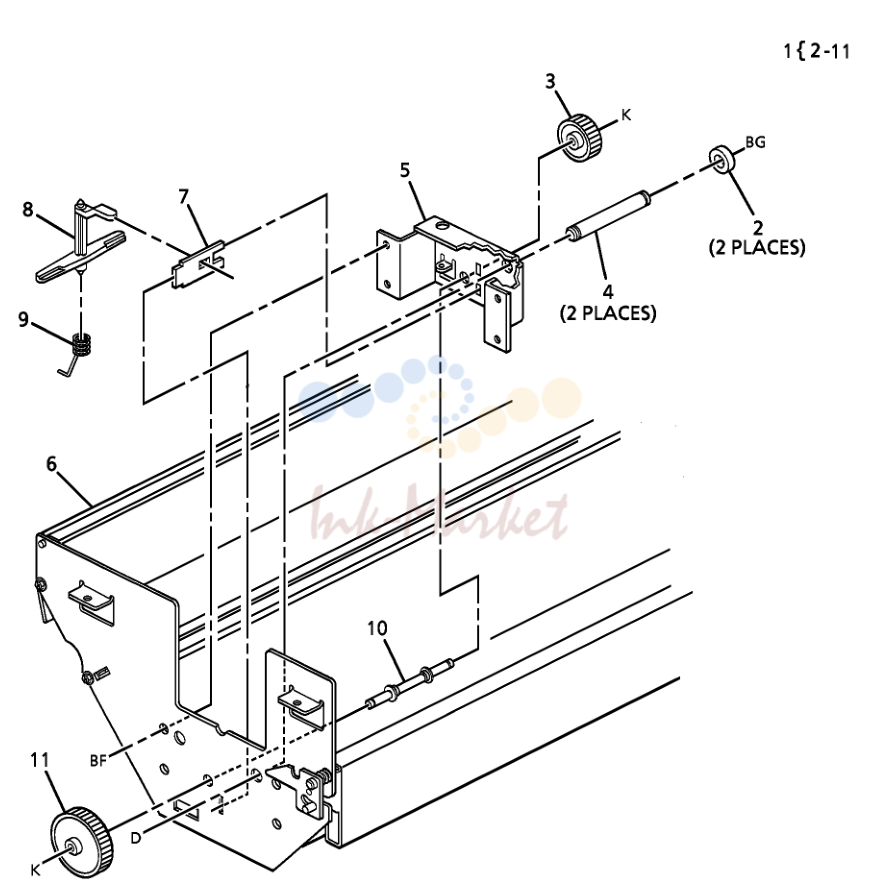

Roll Supply Drawer Components (Part 1 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 022E11540 запросить цену → | Support ролик |
| 3 | 007E14650 запросить цену → | Rewind Internal шестерня (20T) (REP |
| 4 | 029E14760 запросить цену → | LH Support Pin |
| 8 | 003E17610 запросить цену → | Roll Lock |
| 9 | 009E27340 запросить цену → | Roll Lock пружина |
| 10 | 029E12930 запросить цену → | Rewind вал |
| 11 | 007E14600 запросить цену → | Rewind шестерня (32T) |

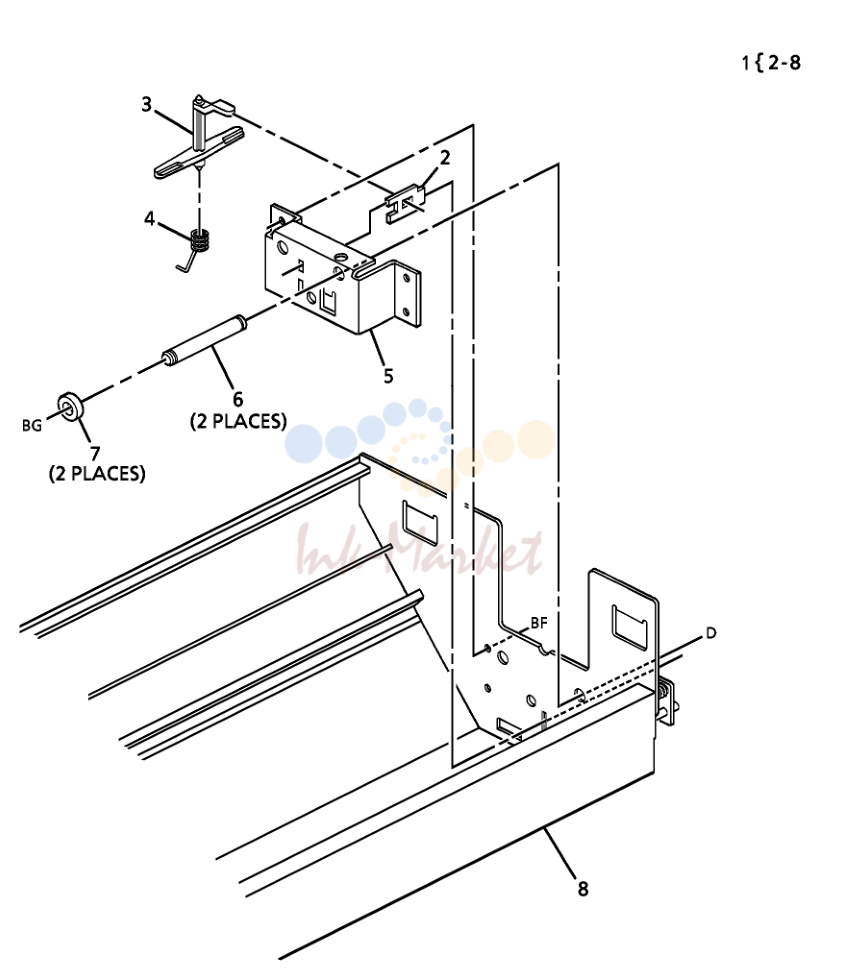

Roll Supply Drawer Components (Part 2 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 003E17610 запросить цену → | Roll Lock |
| 4 | 009E27340 запросить цену → | Roll Lock пружина |
| 6 | 029E14750 запросить цену → | RH Support Pin |
| 7 | 022E11540 запросить цену → | Support ролик |

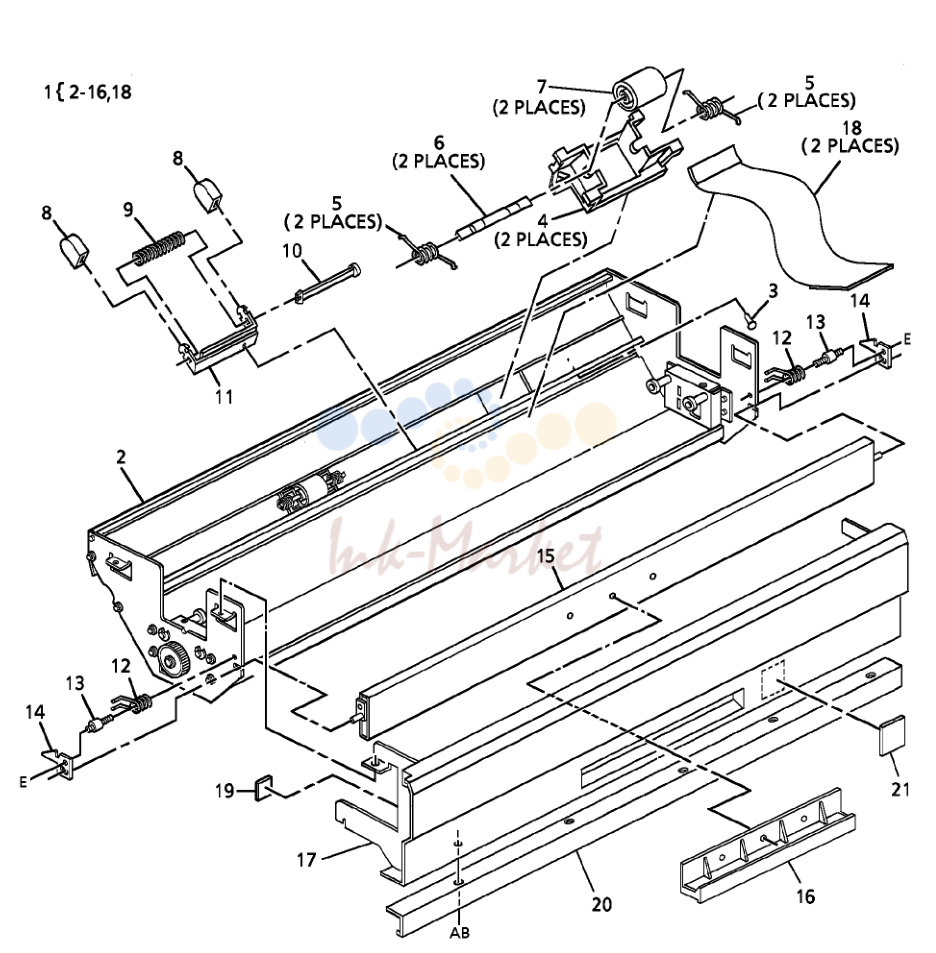

Roll Supply Drawer Components (Part 3 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 017E04250 запросить цену → | Baffle Stop |
| 4 | 068E17221 запросить цену → | кронштейн |
| 5 | 009E27351 запросить цену → | Pinch Roll пружина |
| 7 | 022E10060 запросить цену → | Roll подачи Pinch Roll |
| 9 | 009E32790 запросить цену → | Lock пружина |
| 10 | 029E14460 запросить цену → | Retainer |
| 12 | 009E27330 запросить цену → | Drawer защёлка пружина |
| 13 | 029E13701 запросить цену → | защёлка Pin |
| 15 | 003K07581 запросить цену → | Handle |
| 16 | 003E39000 запросить цену → | Drawer Handle (W/O TAG 32) |
| 003E39001 запросить цену → | Drawer Handle (W/TAG 32) | |
| 17 | 048K44880 запросить цену → | Drawer крышка |
| 18 | 038K09190 запросить цену → | Paper направляющая |
| 19 | 121E07680 запросить цену → | Magnet |
| 20 | 048E39380 запросить цену → | Kickplate |
| 21 | 891E01960 запросить цену → | Drawer Label |
| 891E01961 запросить цену → | Drawer Label (Optional Drawer) |

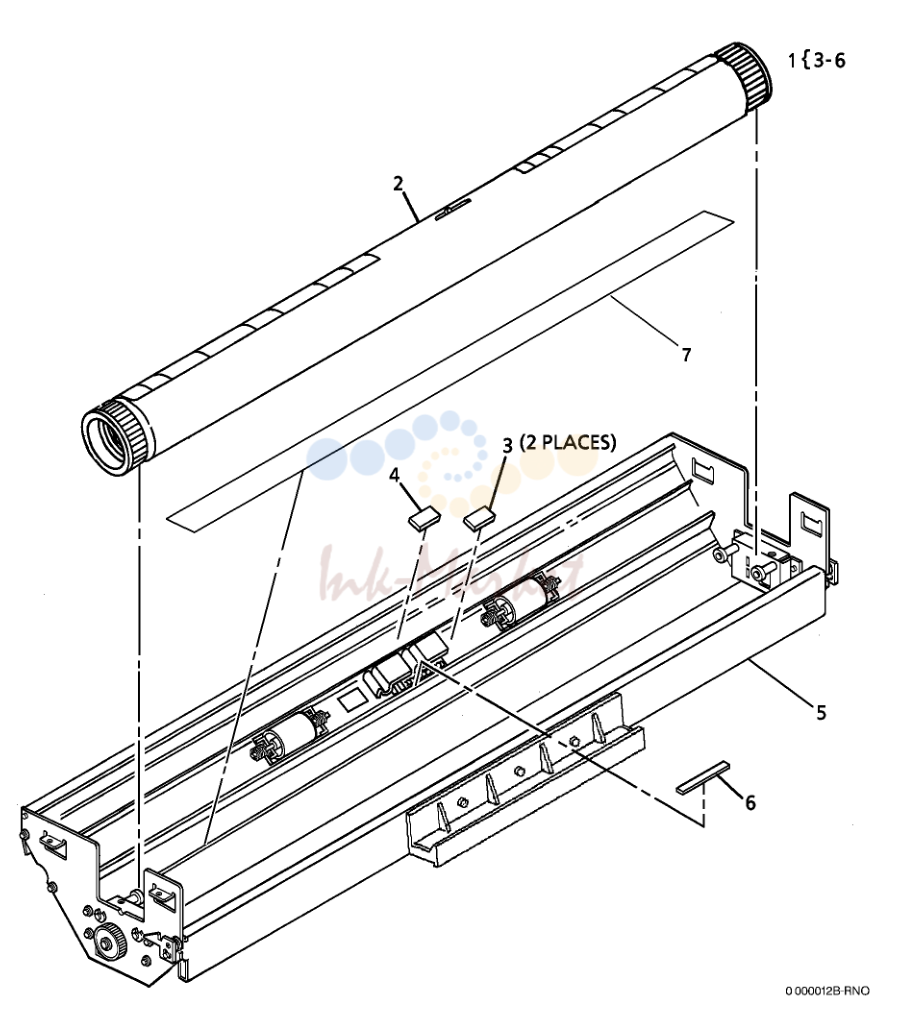

Roll Supply Drawer Components (Part 4 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 052K03580 запросить цену → | Roll Support Tube в сборе |
| 3 | 092E22541 запросить цену → | Label (Push Here) |
| 4 | 092E36431 запросить цену → | Label (Media Lead) |
| 6 | 092E22560 запросить цену → | Label (Pinch Arrows) |
| 7 | 600K89510 запросить цену → | Mylar baffle Extension Kit (W/TAG |

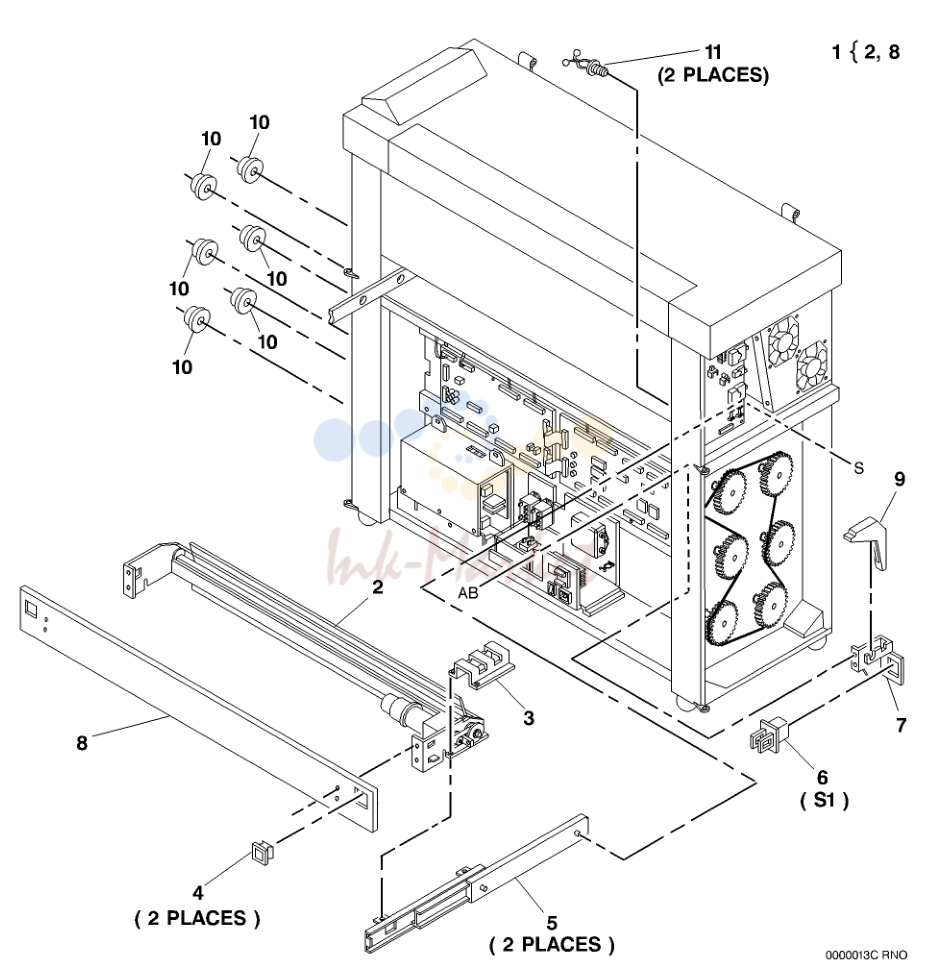

Media Cutter в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 037K01100 запросить цену → | Media Cutter в сборе |
| 4 | 003E18781 запросить цену → | защёлка |
| 5 | 010K01360 запросить цену → | Media Cutter Slide |
| 6 | 110E02640 запросить цену → | Media Cutter крышка Interlock |
| 9 | 011E04470 запросить цену → | Cutter Interlock актуатор рычаг |
| 10 | 413W31054 запросить цену → | подшипник |
| 11 | 120E02160 запросить цену → | Twist Clamp |

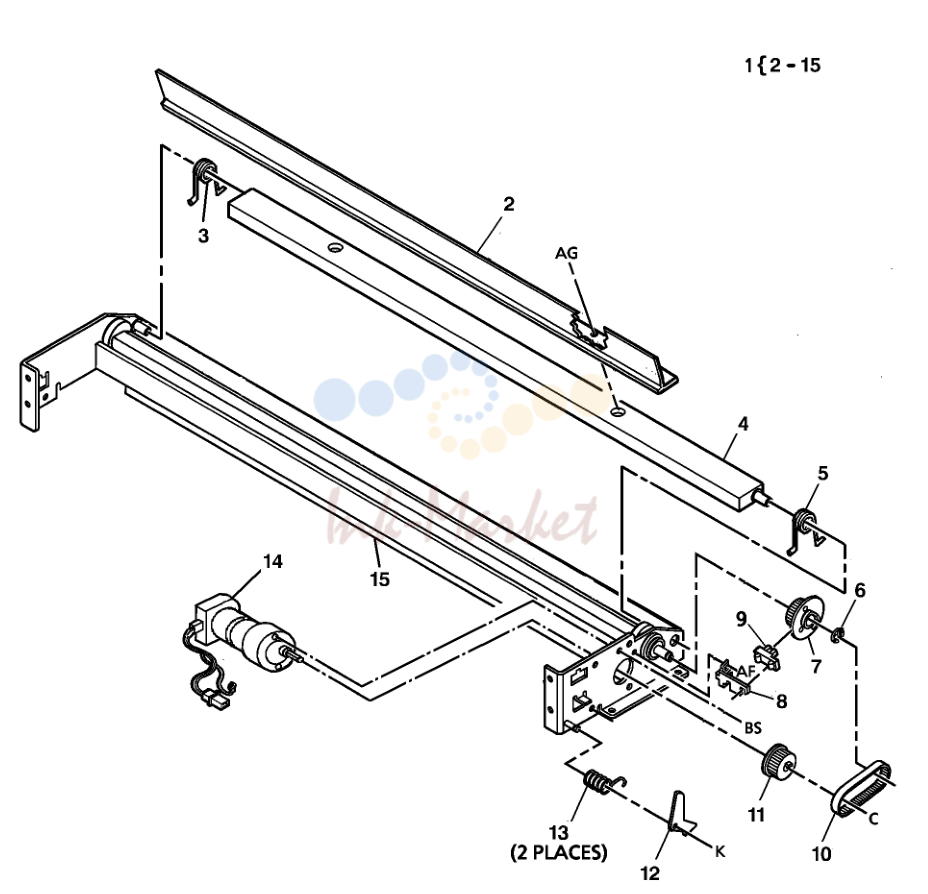

Media Cutter Components
| № | Артикул | Наименование |
|---|---|---|
| 2 | 038K06601 запросить цену → | Media выход направляющая |
| 3 | 009E30860 запросить цену → | LH пружина |
| 5 | 009E30870 запросить цену → | RH пружина |
| 6 | 028E07430 запросить цену → | Retaining Ring |
| 7 | 020E18830 запросить цену → | Cutter привод Pulley |
| 9 | 130E03250 запросить цену → | Cutter Home датчик |
| 10 | 423W57550 запросить цену → | привод ремень |
| 11 | 020E20680 запросить цену → | привод Pulley (34T) |
| 12 | 003E16521 запросить цену → | Cutter защёлка |
| 13 | 009E27340 запросить цену → | защёлка пружина |
| 14 | 127K26580 запросить цену → | Cutter мотор |

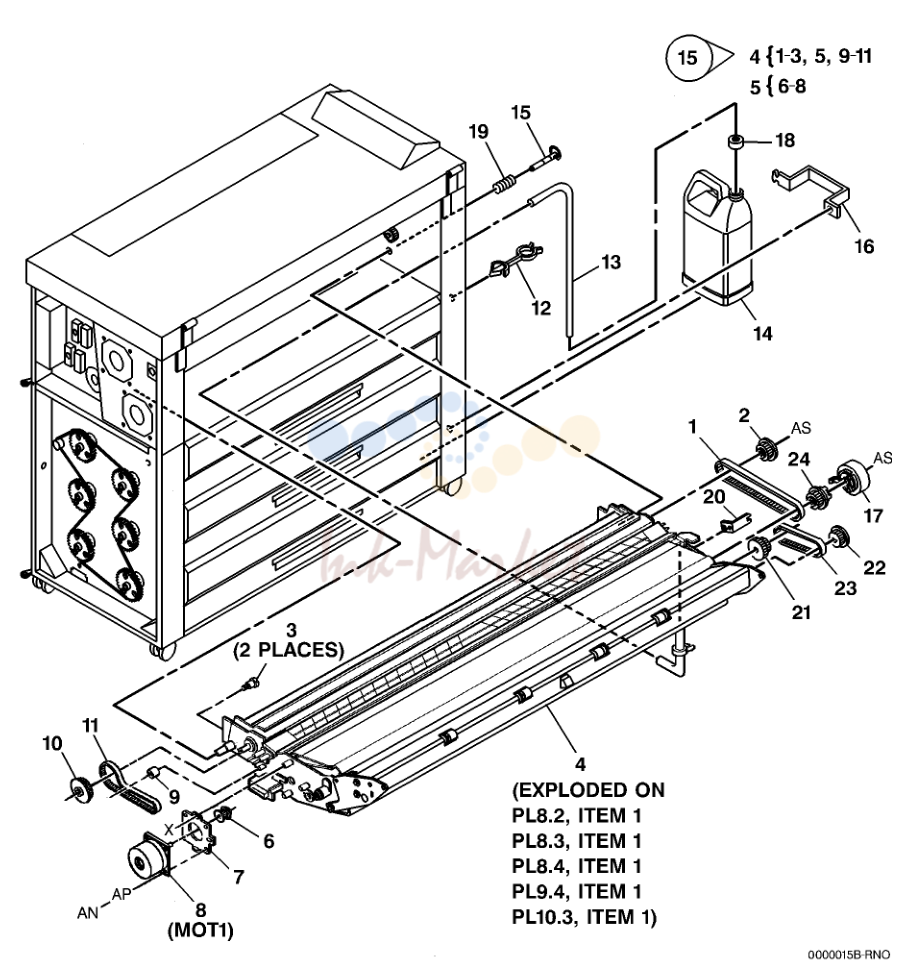

Media Transport в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 423W72201 запросить цену → | Sheet привод ремень |
| 2 | 020E13853 запросить цену → | Sheet привод Pulley |
| 3 | 026E11970 запросить цену → | Shoulder винт |
| 4 | 022K63750 запросить цену → | Media Transport в сборе (8825) |
| 022K49205 запросить цену → | Media Transport в сборе (8830) | |
| 6 | 020E13603 запросить цену → | привод мотор Pulley |
| 8 | 127K04293 запросить цену → | Transport привод мотор (MOT1) |
| 9 | 022E11441 запросить цену → | Idler ролик |
| 10 | 020E12353 запросить цену → | Registration привод Pulley |
| 11 | 423W64001 запросить цену → | Registration привод ремень |
| 12 | 120E02160 запросить цену → | Twist Clamp |
| 13 | 052E07910 запросить цену → | Moisture Collection Tube |
| 14 | 093E01501 запросить цену → | Moisture Collection Bottle |
| 15 | 029K01111 запросить цену → | Pin |
| 17 | 121K10612 запросить цену → | муфта |
| 19 | 009E32510 запросить цену → | Compression пружина |
| 20 | 017E07221 запросить цену → | муфта Brake |
| 21 | 020E26340 запросить цену → | шестерня Pulley |
| 22 | 020E26350 запросить цену → | выход привод Pulley |
| 23 | 423W59001 запросить цену → | ремень |
| 24 | 020K08080 запросить цену → | муфта Pulley |
Media Registration Components
| № | Артикул | Наименование |
|---|---|---|
| 4 | 130E05990 запросить цену → | Media Registration датчик (Q1) |
| 5 | 030K37830 запросить цену → | Registration датчик кронштейн |
| 6 | 016E06020 запросить цену → | втулка |
| 7 | 022E10531 запросить цену → | Registration Pinch Roll |
| 8 | 006E42300 запросить цену → | Pinch Roll вал |
| 9 | 009E32500 запросить цену → | Pinch Roll пружина |
| 11 | 009E32480 запросить цену → | Registration Support пружина |
| 12 | 006K17441 запросить цену → | Registration привод Roll |
| 13 | 413W31054 запросить цену → | подшипник |
| 15 | 016E08931 запросить цену → | втулка |
Cut Sheet подачи Components
| № | Артикул | Наименование |
|---|---|---|
| 3 | 019E14350 запросить цену → | Drag Brake (8830), Drag Brake |
| 4 | 006K15682 запросить цену → | Sheet привод Roll (8830) |
| 7 | 016E06020 запросить цену → | втулка (8830), втулка (8825) |
| 8 | 022E09390 запросить цену → | Sheet Pinch Roll (8830) |
| 9 | 009E32490 запросить цену → | Sheet Pinch пружина (8830), Sheet |
| 10 | 006E23540 запросить цену → | Sheet Pinch вал (8830), Sheet |
Media Transport Components
| № | Артикул | Наименование |
|---|---|---|
| 2 | 110K08711 запросить цену → | Buckle Switch (верхний) |
| 5 | 019E07100 запросить цену → | шлейф Clip |
| 7 | 110K03731 запросить цену → | Sheet подачи Switch (8830), Sheet |
| 9 | 049E54980 запросить цену → | датчик кронштейн |
| 11 | 006K15670 запросить цену → | выход Roll |
| 12 | 032E10830 запросить цену → | Stacker Support |
Xerographic Module в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 127K17882 запросить цену → | Photoreceptor привод в сборе |
| 3 | 005K04151 запросить цену → | Coupling |
| 4 | 126K05992 запросить цену → | Xerographic Module в сборе (60 |
| 126K07152 запросить цену → | Xerographic Module в сборе (50 | |
| 5 | 053E04750 запросить цену → | Ozone Filter |
Photoreceptor
| № | Артикул | Наименование |
|---|---|---|
| 3 | 006K15640 запросить цену → | вал в сборе |
| 4 | 013K00380 запросить цену → | подшипник |
| 5 | 028E11470 запросить цену → | подшипник Retainer |
| 7 | 005K04131 запросить цену → | RH End Cap |
| 9 | 005K04201 запросить цену → | LH Hub |
| 10 | 230W00652 запросить цену → | Wing Nut |
| 11 | 007E01340 запросить цену → | тонер Auger привод шестерня |
| 12 | 030E16161 запросить цену → | Ground Clip |
| 14 | 001R00535 запросить цену → | Photoreceptor |
| 15 | 604K00440 запросить цену → | Foam демпфер Kit (3/Kit) |
Image Module в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | 125K02220 запросить цену → | Scorotron в сборе |
| 3 | 026E57690 запросить цену → | винт (M4 X 30) |
| 4 | 062E08051 запросить цену → | Screen |
| 6 | 600K58750 запросить цену → | Pin Array Kit |
| 11 | 600K58730 запросить цену → | левый End Block Kit |
| 13 | 035E41210 запросить цену → | Seal |
| 14 | 600K58761 запросить цену → | Image Module в сборе Kit (W/ |
| 15 | 600K58740 запросить цену → | ролик Kit |
| 20 | 160K30980 запросить цену → | Circuit Board (W/O TAG 28) |
| 160K63410 запросить цену → | Circuit Board (W/TAG 28) | |
| 21 | 021E07660 запросить цену → | Cap Plug |
| 22 | 035E37240 запросить цену → | Gasket |
переноса/Detack Corotron
| № | Артикул | Наименование |
|---|---|---|
| 3 | 019E16080 запросить цену → | левый Corotron Clamp |
| 4 | 019E19971 запросить цену → | правый Corotron Clamp |
| 5 | 125K02580 запросить цену → | переноса/Detack Corotron (REP |
| 6 | 038E06610 запросить цену → | задний Detack Corotron Shield |
| 7 | 038E06620 запросить цену → | передний Detack Corotron Shield |
| 8 | 004E00502 запросить цену → | Foam демпфер |
| 9 | 600K37740 запросить цену → | Corotron Repair Kit |
барабан Cleaning (Part 1 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 600K59060 запросить цену → | Cleaning Blade Kit |
| 7 | 101K25780 запросить цену → | Discharge LED |
барабан Cleaning (Part 2 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 007E05221 под заказ | Auger шестерня Pulley |
| 3 | 023E01620 под заказ | Auger привод ремень |
| 4 | 020E04350 запросить цену → | Auger Pulley |
| 5 | 013E00803 запросить цену → | Auger подшипник |
| 6 | 094K00085 запросить цену → | Waste тонер Auger |
| 7 | 035K05790 запросить цену → | Photoreceptor Seal (Part of |
| 8 | 600K08481 запросить цену → | Media Deflector Kit (7/Kit) |
барабан Cleaning (Part 3 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 035K05950 запросить цену → | тонер выход Seal |
| 2 | 054E06533 запросить цену → | тонер Waste Tube |
| 3 | 035K05941 запросить цену → | Waste кронштейн Seal |
| 4 | 093K02420 запросить цену → | тонер Bottle |
Web Oiler в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | 094K03301 запросить цену → | Web Oiler в сборе |
| 3 | 127K21990 запросить цену → | Web Oiler мотор |
| 4 | 007K08920 запросить цену → | Oiler привод шестерня |
| 5 | 007K08930 запросить цену → | Idler шестерня (40t/18T) |
| 7 | 003E39010 запросить цену → | Handle |
| 8 | 003E44550 запросить цену → | винт (M4) |
| 9 | 029E24860 запросить цену → | Fastener |
| 10 | 027E03950 запросить цену → | Clip |
Web Oiler Components
| № | Артикул | Наименование |
|---|---|---|
| 2 | 022K49131 запросить цену → | Web Oiler |
| 3 | 022K49380 запросить цену → | Pinch Roll |
| 5 | 009E75260 запросить цену → | пружина |
| 6 | 007E42580 запросить цену → | Take Up шестерня |
| 8 | 130K55130 запросить цену → | Web Motion датчик |
| 9 | 146K00461 запросить цену → | Encoder Wheel |
| 10 | 005E11130 запросить цену → | Brake |
девелопер Module в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 127E10341 запросить цену → | барабан/девелопер привод мотор |
| 2 | 035K05900 запросить цену → | Gasket |
| 3 | 010E04190 запросить цену → | Trickle Slide |
| 4 | 014K04740 запросить цену → | девелопер Support (привод Side) |
| 5 | 014K04730 запросить цену → | девелопер Support |
| 6 | 028E07771 запросить цену → | Retainer |
| 7 | 009E41251 запросить цену → | Coupling пружина |
| 8 | 007E15351 запросить цену → | привод шестерня/Coupling |
| 9 | 030K56160 запросить цену → | девелопер Support (привод Side) |
| 10 | 050E12851 запросить цену → | девелопер Baffle |
| 11 | 030K56150 запросить цену → | девелопер Support |
| 12 | 121K10422 запросить цену → | девелопер Module в сборе (REP |
| 13 | 019E21480 запросить цену → | Clip |
| 14 | 604K00520 запросить цену → | ролик Kit (2/Kit) (W/TAG 52) |
девелопер Module Components (Part 1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 054E03181 запросить цену → | Pressure Equilizer Tube |
| 3 | 003E19330 запросить цену → | Cartridge Knob |
| 5 | 005K01351 запросить цену → | Cartridge Hub |
| 7 | 130K30381 запросить цену → | тонер Cartridge Home датчик |
| 8 | 002E40470 запросить цену → | верхний Shield Door |
| 9 | 055K13840 запросить цену → | верхний Shield |
| 11 | 130K53300 запросить цену → | тонер датчик |
| 12 | 019E15551 запросить цену → | Bias Clip |
| 13 | 001E23080 запросить цену → | тонер Strip |
| 14 | 055K13830 запросить цену → | Sump Shield |
| 16 | 035E12210 запросить цену → | Seal |
| 19 | 604K00080 запросить цену → | Seal Repair Kit (W/TAG 51) |
девелопер Module Components (Part 2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 007E16330 запросить цену → | Cartridge шестерня (44T) |
| 3 | 007E16341 запросить цену → | Cartridge привод шестерня (26T) |
| 5 | 127K22600 запросить цену → | Cartridge привод мотор (MOT4) |
| 6 | 120E04750 запросить цену → | шлейф Clip |
| 7 | 007E14690 запросить цену → | Auger привод шестерня (37T) |
| 8 | 007K05260 запросить цену → | девелопер привод шестерня (43T/25T) |
| 9 | 007E14700 запросить цену → | Auger привод шестерня (37T) |
| 10 | 007E14710 запросить цену → | Magnetic Roll привод шестерня (40T) |
| 11 | 054E03491 запросить цену → | Pressure Equilizer Tube (REP |
| 13 | 035K04581 запросить цену → | Seal |
| 14 | 600K58720 запросить цену → | DRS ролик Kit |
Xerographic Module в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 126K05992 запросить цену → | Xerographic Module в сборе (60 |
| 126K07152 запросить цену → | Xerographic Module в сборе (50 | |
| 2 | 127E10331 запросить цену → | печь привод мотор |
| 3 | 007E44391 запросить цену → | привод Pulley (28T) |
печь Components
| № | Артикул | Наименование |
|---|---|---|
| 3 | 005K03430 запросить цену → | печь Hub |
| 5 | 005K02613 запросить цену → | LH печь подшипник |
| 6 | 062E05461 запросить цену → | Reflector |
| 7 | 022K40050 запросить цену → | печь Heat Roll |
| 8 | 126E00492 запросить цену → | печь Heat Rod (60 Hz) |
| 126E00821 запросить цену → | печь Heat Rod (50 Hz) (REP | |
| 10 | 007E42570 запросить цену → | выход привод шестерня |
| 11 | 115E02231 запросить цену → | Ground Ring |
| 12 | 006E23471 запросить цену → | печь привод вал |
| 13 | 007E42780 запросить цену → | печь шестерня (80t) |
| 14 | 016E08080 запросить цену → | Grommet |
| 15 | 049E06460 запросить цену → | RH лампа кронштейн |
| 16 | 600K45270 запросить цену → | печь привод вал Kit |
| 17 | 120E05440 запросить цену → | Clip |
| 18 | 120E06510 запросить цену → | Twist Tie Clamp |
| 19 | 121E01402 запросить цену → | Magnet |
печь Pressure Components And Moisture Collection
| № | Артикул | Наименование |
|---|---|---|
| 2 | 023K00942 запросить цену → | Fabric направляющая |
| 3 | 003K09130 запросить цену → | Fabric направляющая Retainer Handle |
| 5 | 009E32490 запросить цену → | пружина |
| 11 | 033K02430 запросить цену → | Pressure пластина A |
| 12 | 033K02040 запросить цену → | Pressure пластина B |
| 13 | 009E46870 запросить цену → | Drain Tube пружина |
| 14 | 052E07900 запросить цену → | Moisture Drain Tube |
| 15 | 420W10201 запросить цену → | шлейф Tie |
печь Heat Control And Stripper Fingers
| № | Артикул | Наименование |
|---|---|---|
| 3 | 130K54730 запросить цену → | термистор |
| 4 | 110E05500 запросить цену → | Stripper Finger Jam Switch (S1) |
| 5 | 130K54841 запросить цену → | Thermal Fuse |
| 6 | 600K68100 запросить цену → | Special Stripper Finger Kit (FX |
| 030K55720 запросить цену → | Stripper кронштейн в сборе | |
| 8 | 009E61600 запросить цену → | пружина |
| 9 | 600K35880 запросить цену → | Stripper Finger Spare Kit |
| 10 | 009E38060 запросить цену → | пружина |
| 11 | 068E38113 запросить цену → | Stripper Finger кронштейн |
| 12 | 038K11070 запросить цену → | Paper направляющая |
Transport Latching крышка And задний Door
| № | Артикул | Наименование |
|---|---|---|
| 1 | 130E02271 запросить цену → | подачи Shelf Interlock Switch (S29) |
| 2 | 014E20541 запросить цену → | левый Hinge Spacer |
| 3 | 048K47700 запросить цену → | задний Door |
| 4 | 017K01120 запросить цену → | Caster |
| 6 | 030K55634 запросить цену → | Transport Latching крышка |
| 030K64020 запросить цену → | Transport Latching крышка | |
| 7 | 121E07680 запросить цену → | Magnet |
| 8 | 019E33441 запросить цену → | Ground Retainer |
| 9 | 115E01410 запросить цену → | Static Brush |
| 11 | 096E72590 запросить цену → | Label |
| 096E72591 запросить цену → | Label | |
| 12 | 809E02290 запросить цену → | вал пружина |
| 13 | 600K59260 запросить цену → | выход Idler Roll Kit |
| 16 | 035E41160 запросить цену → | Gasket |
| 17 | 029E28060 запросить цену → | Fastener |
| 18 | 110K09430 запросить цену → | Switch |
передний Door And правый Side Covers
| № | Артикул | Наименование |
|---|---|---|
| 1 | 048K14304 запросить цену → | передний Door крышка в сборе (W/ |
| 2 | 891E09080 запросить цену → | Logo пластина |
| 3 | 003E13010 запросить цену → | Keeper |
| 4 | 048K47710 запросить цену → | правый Side, левый крышка |
| 5 | 014E20551 запросить цену → | правый Hinge Spacer |
| 6 | 048K47681 запросить цену → | правый Side, левый нижний крышка |
| 7 | 048K47692 запросить цену → | правый Side, правый нижний крышка |
| 8 | 048K44401 запросить цену → | правый Side, правый крышка |
| 9 | 003E13020 запросить цену → | передний Door защёлка |
| 10 | 110E02640 запросить цену → | передний Door крышка Interlock Switch |
| 12 | 121E10610 запросить цену → | Magnet |
девелопер крышка And Catch Tray
| № | Артикул | Наименование |
|---|---|---|
| 1 | 073E11800 запросить цену → | Catch Tray Kit |
| 2 | 073E11710 запросить цену → | Tray Support Kit |
| 3 | 048E51410 запросить цену → | задний девелопер крышка (W/TAG 6) |
| 4 | 110K08970 запросить цену → | Interlock Switch |
верхний крышка And Catch Tray Brackets
| № | Артикул | Наименование |
|---|---|---|
| 1 | 048K45054 запросить цену → | верхний крышка (W/TAG 32) |
| 2 | 055E38100 запросить цену → | Shielding Pad |
| 3 | 029E23670 запросить цену → | Pin |
| 4 | 035E37240 запросить цену → | Gasket |
| 5 | 035E41150 запросить цену → | Gasket |
| 6 | 030K57191 запросить цену → | RH Service кронштейн |
| 7 | 030K57890 запросить цену → | RH Catch Tray кронштейн |
| 8 | 030K57181 запросить цену → | LH Service кронштейн |
| 9 | 030K57900 запросить цену → | LH Catch Tray кронштейн |
| 10 | 008E06000 запросить цену → | Cam кронштейн |
Полный список запчастей доступен по запросу.
комментарии
