Xerox Wide Format 721P — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Xerographic Components
- Xerographic Module
- барабан в сборе
- переноса/Detach Corotron в сборе
- Charge Scorotron в сборе
- LED Print Head
- девелопер в сборе and тонер Hopper в сборе
- девелопер Components (Part 1 of 2)
- девелопер Components (Part 2 of 2)
- тонер Hopper в сборе
- печь в сборе
- печь Components (Part 1 of 5)
- печь Components (Part 2 of 5)
- печь Components (Part 3 of 5)
- печь Components (Part 4 of 5)
- печь Components (Part 5 of 5)
- Cutter Components

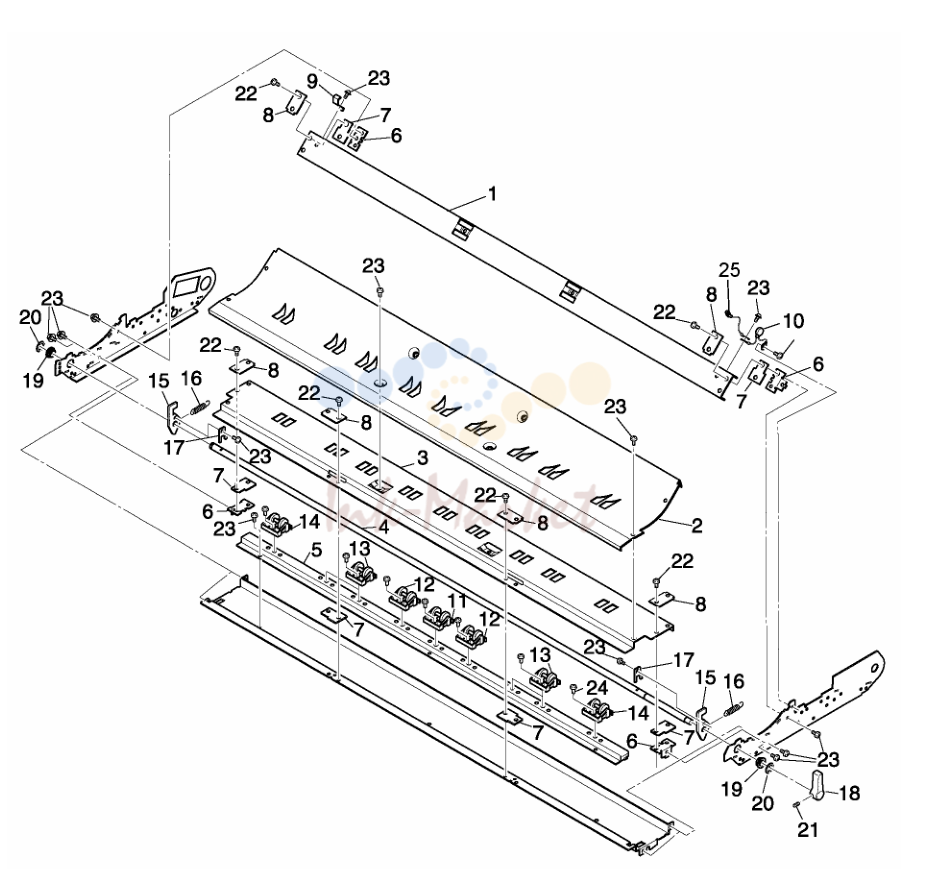

- Inner Transport Components (Part 1 of 3)

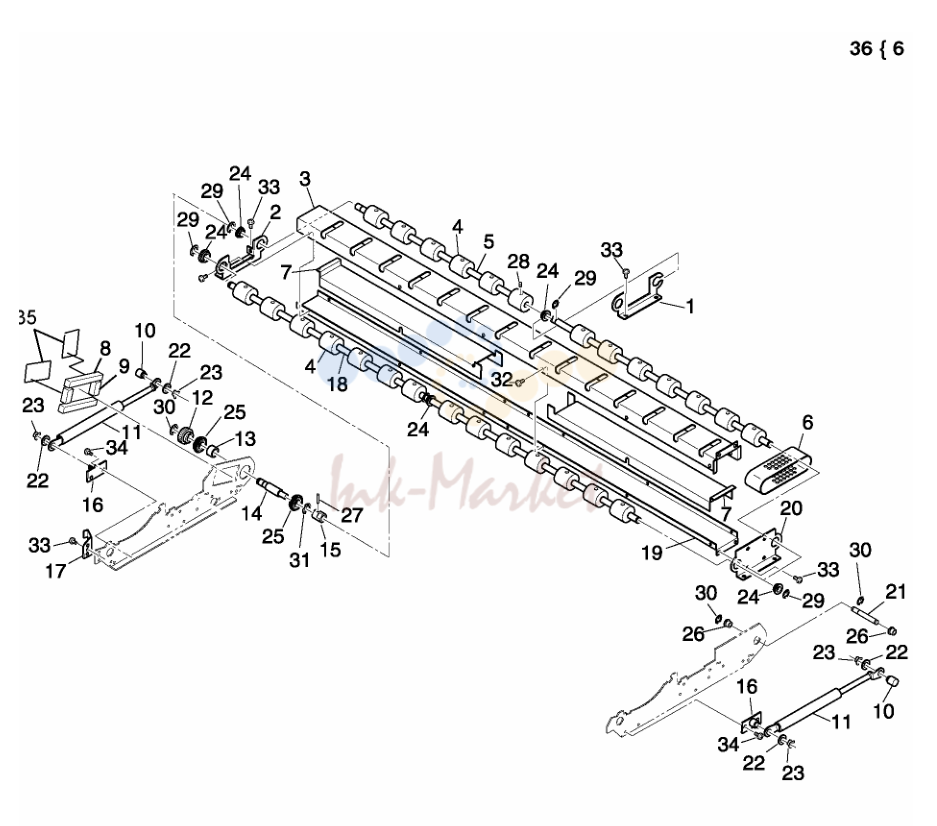

- Inner Transport Components (Part 2 of 3)

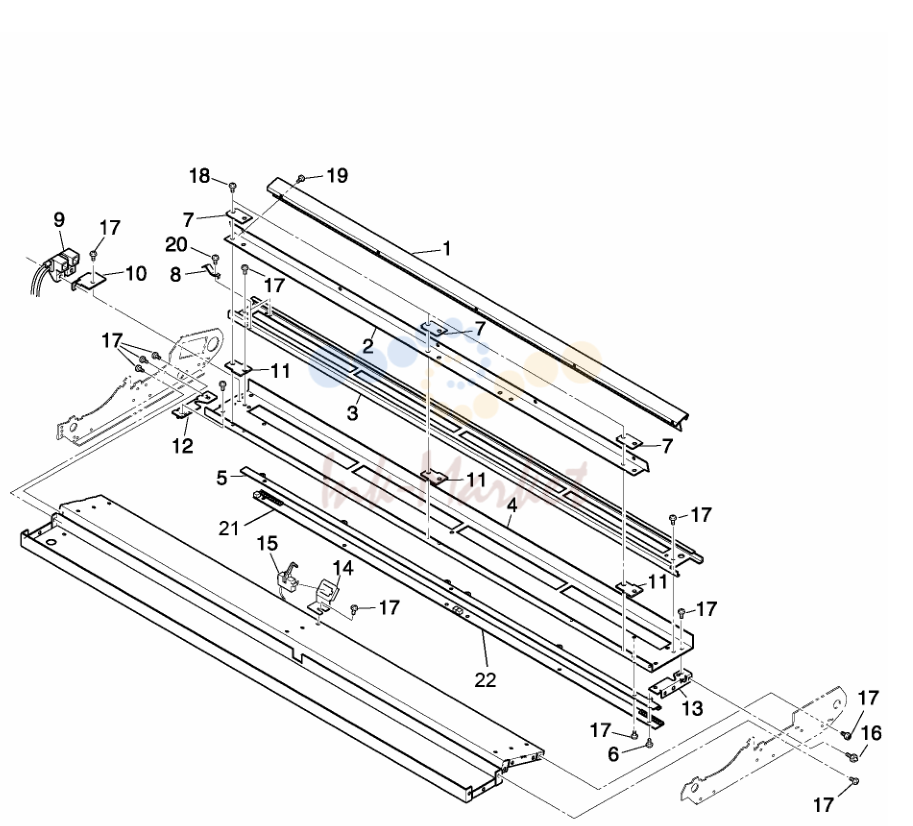

- Inner Transport Components (Part 3 of 3)

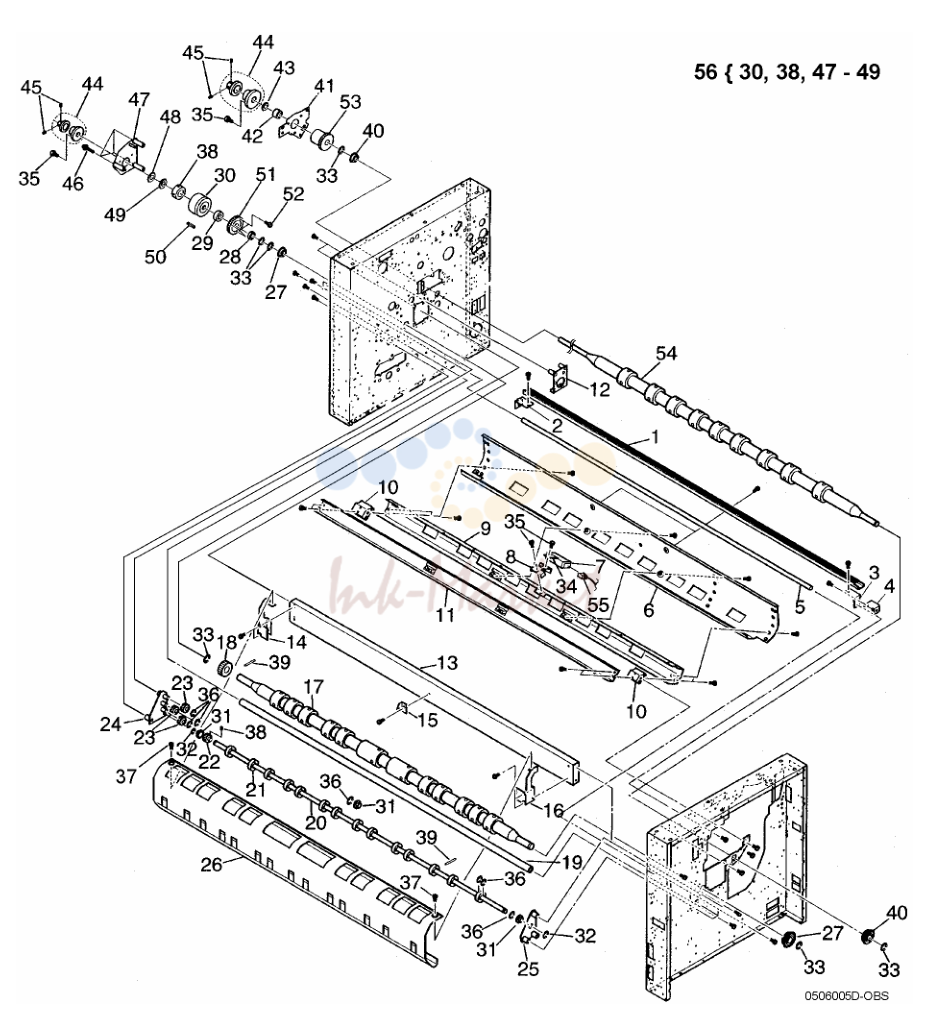

- Registration, Paper, Mid-Transport Rollers and Clutches

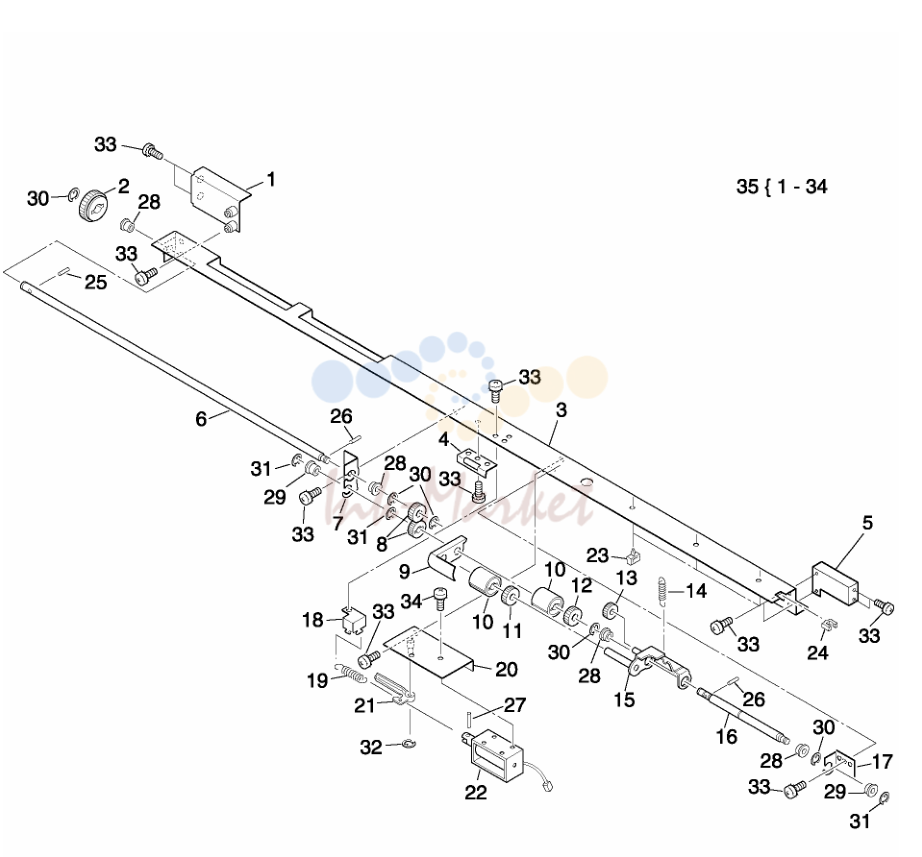

- Manual подачи ролик в сборе

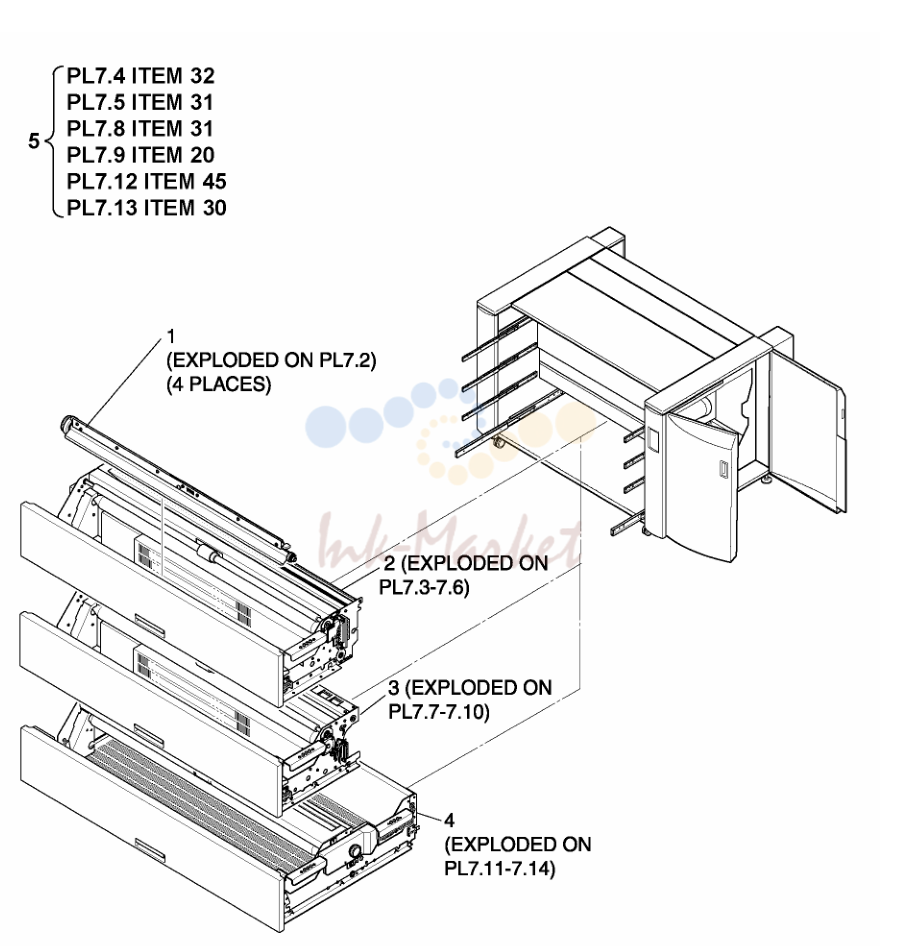

- Drawer Assemblies

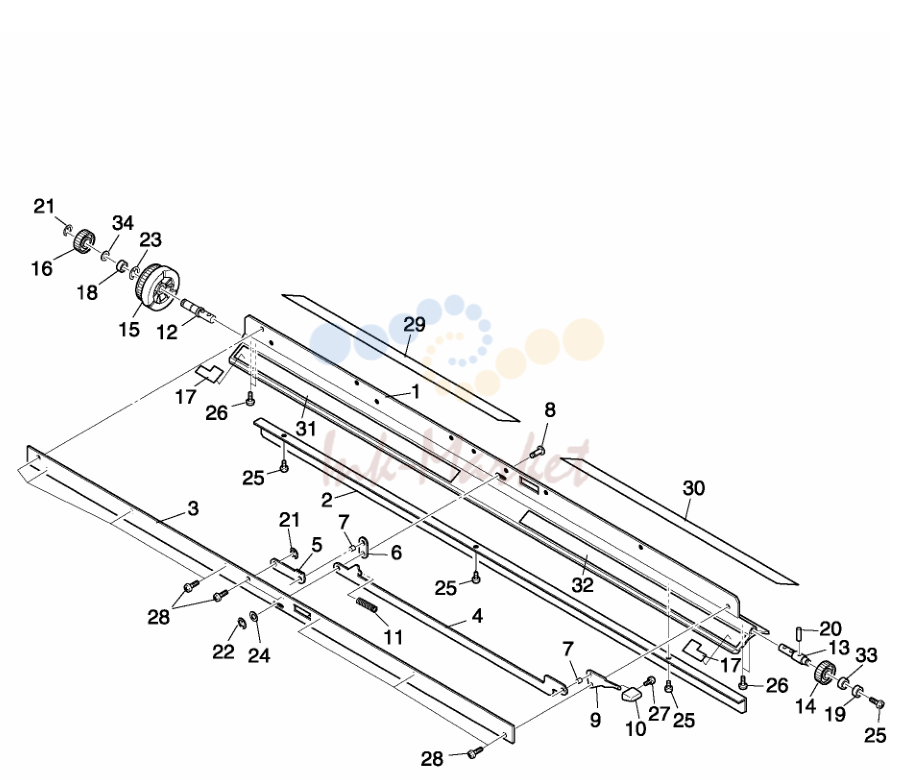

- Paper вал в сборе

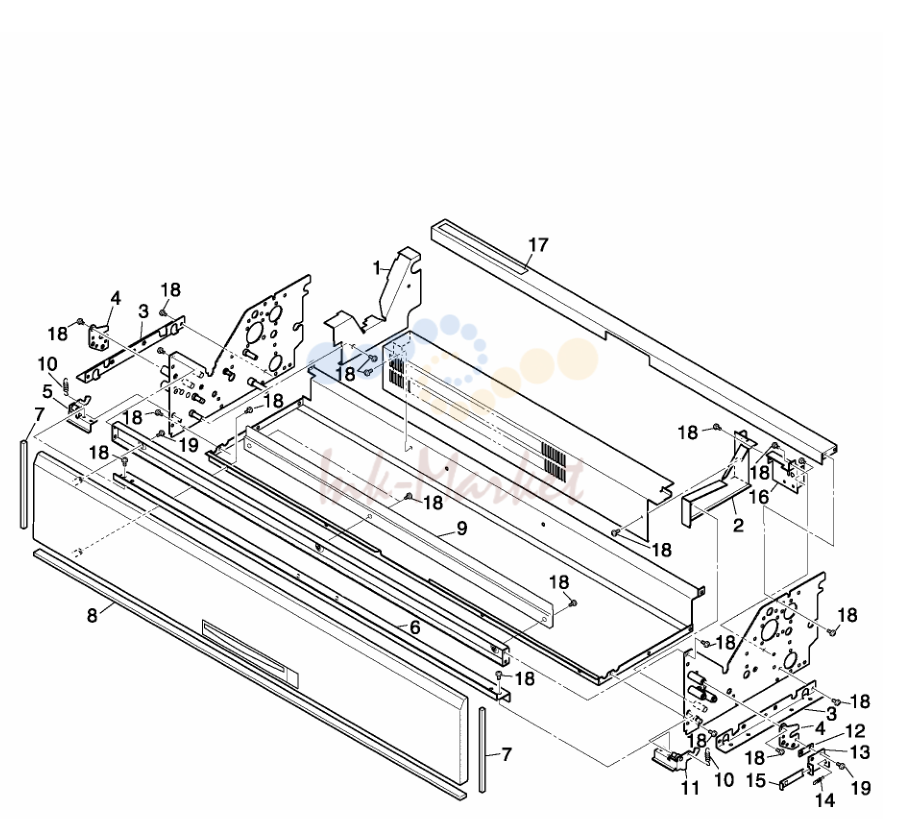

- верхний Drawer Components (Part 1 of 4)

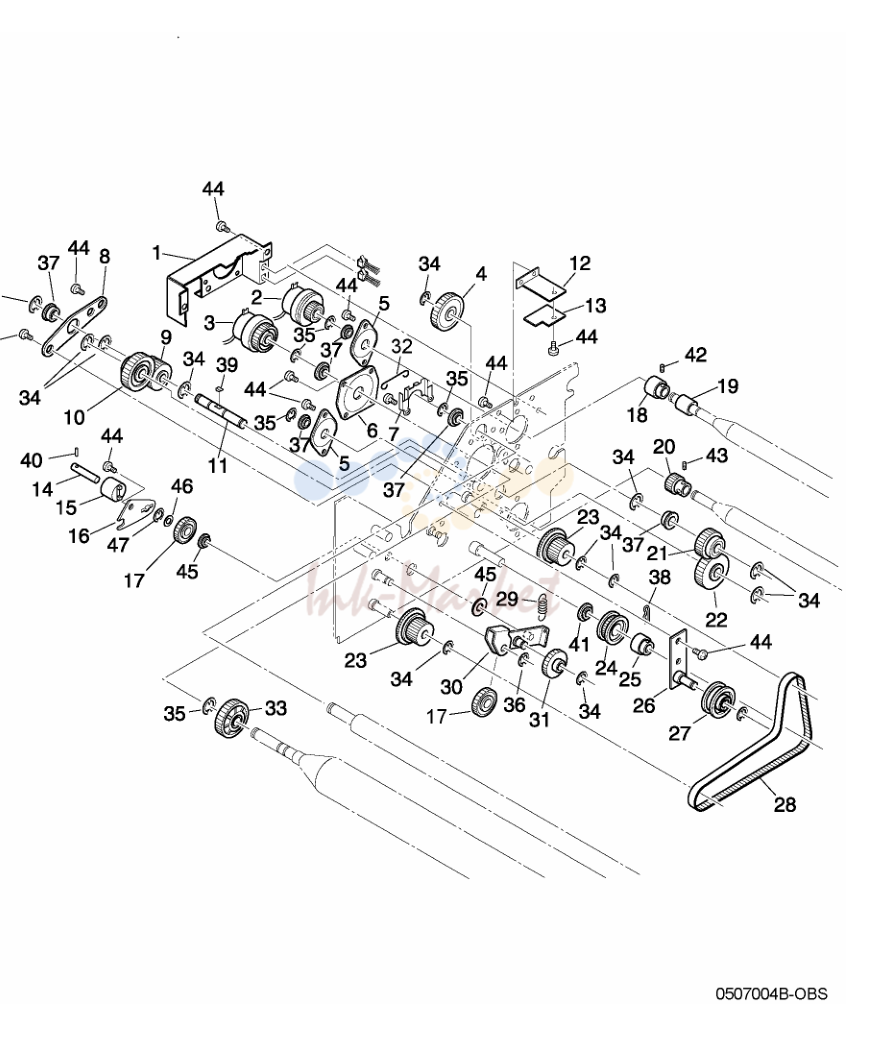

- верхний Drawer Components (Part 2 of 4)

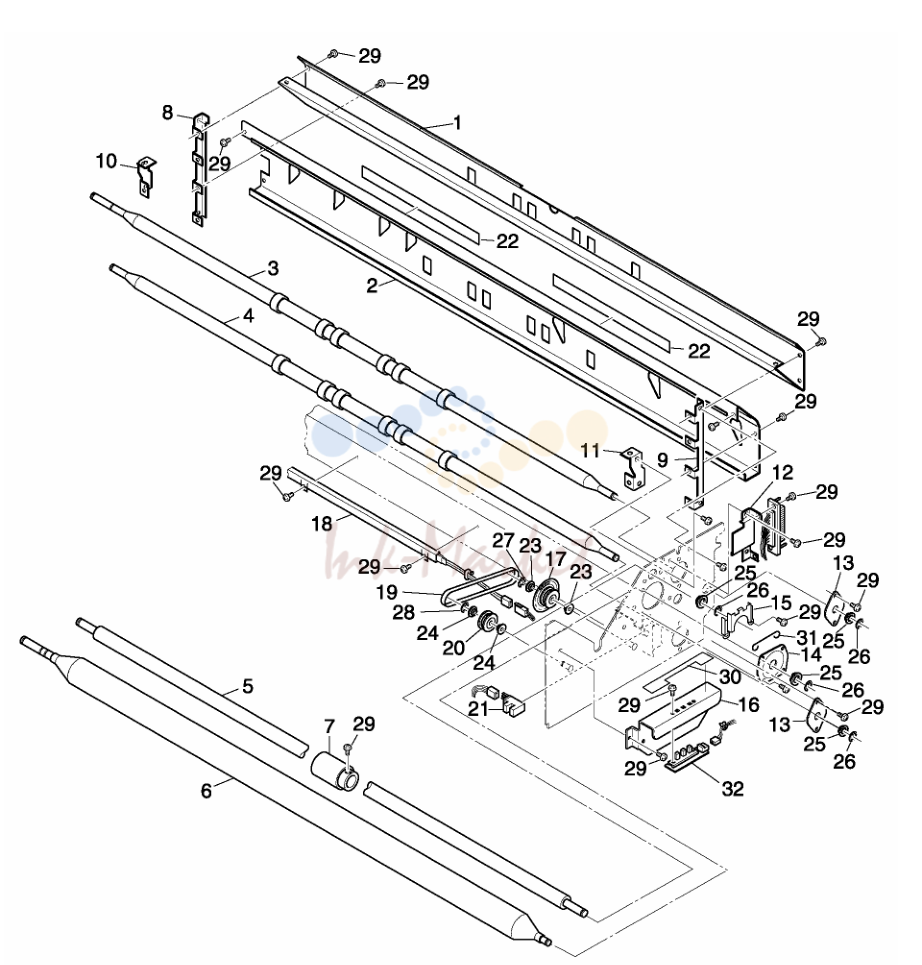

- верхний Drawer Components (Part 3 of 4)

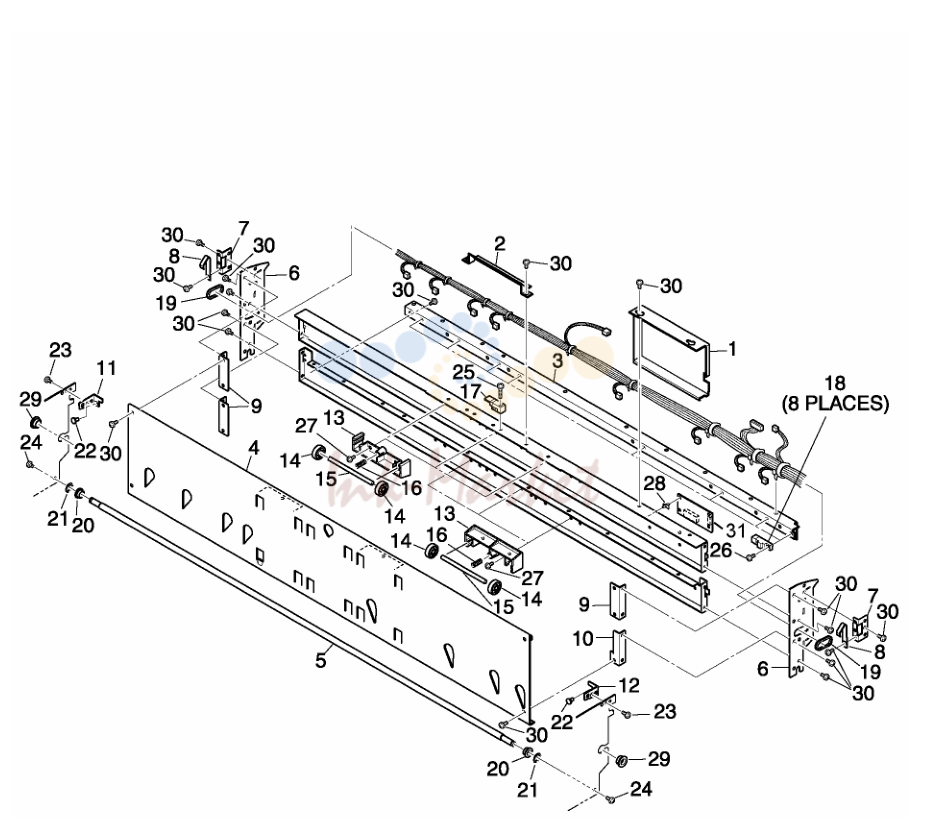

- верхний Drawer Components (Part 4 of 4)

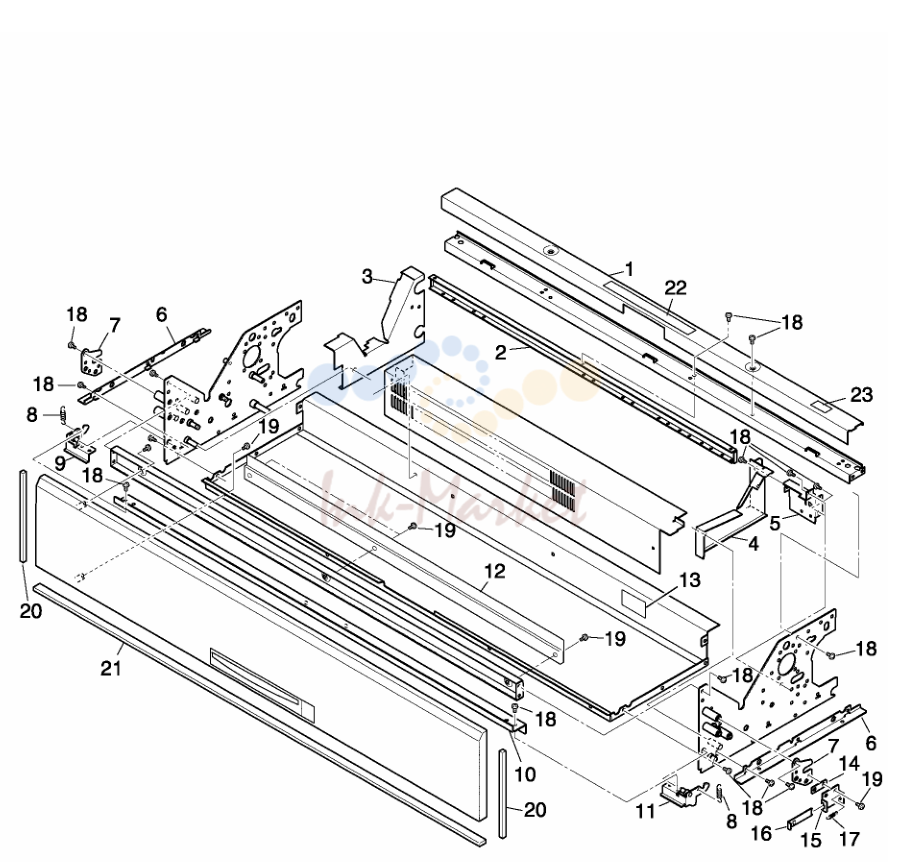

- Middle Drawer Components (Part 1 of 4)

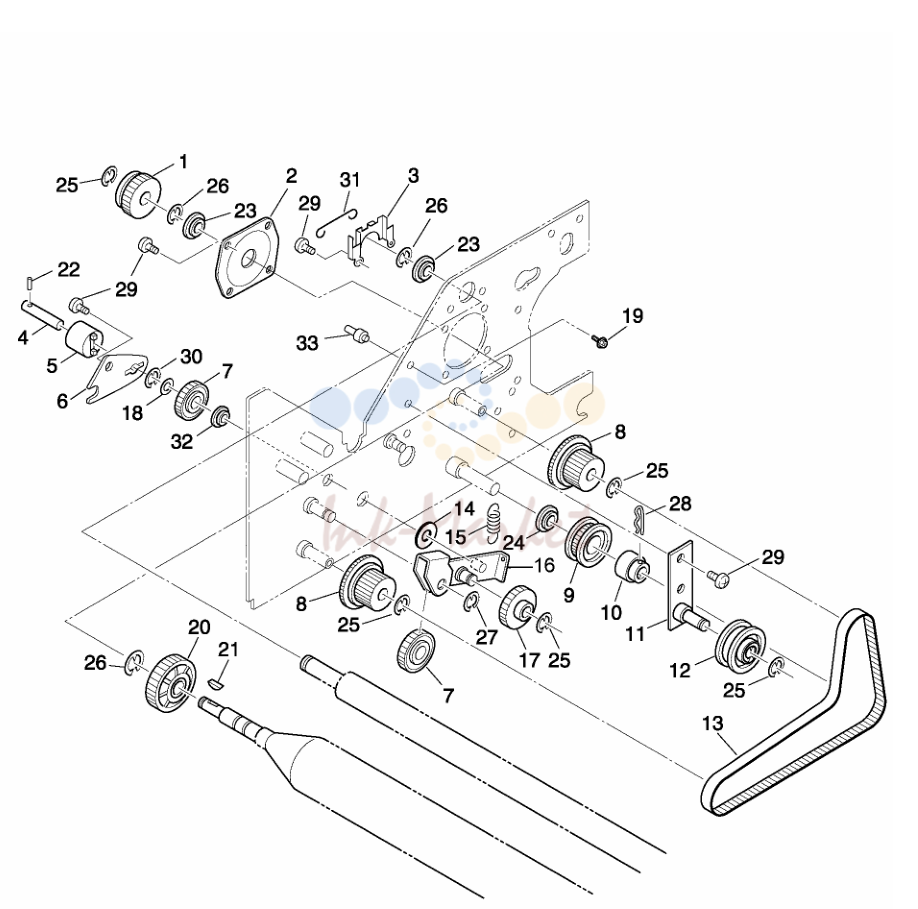

- Middle Drawer Components (Part 2 of 4)

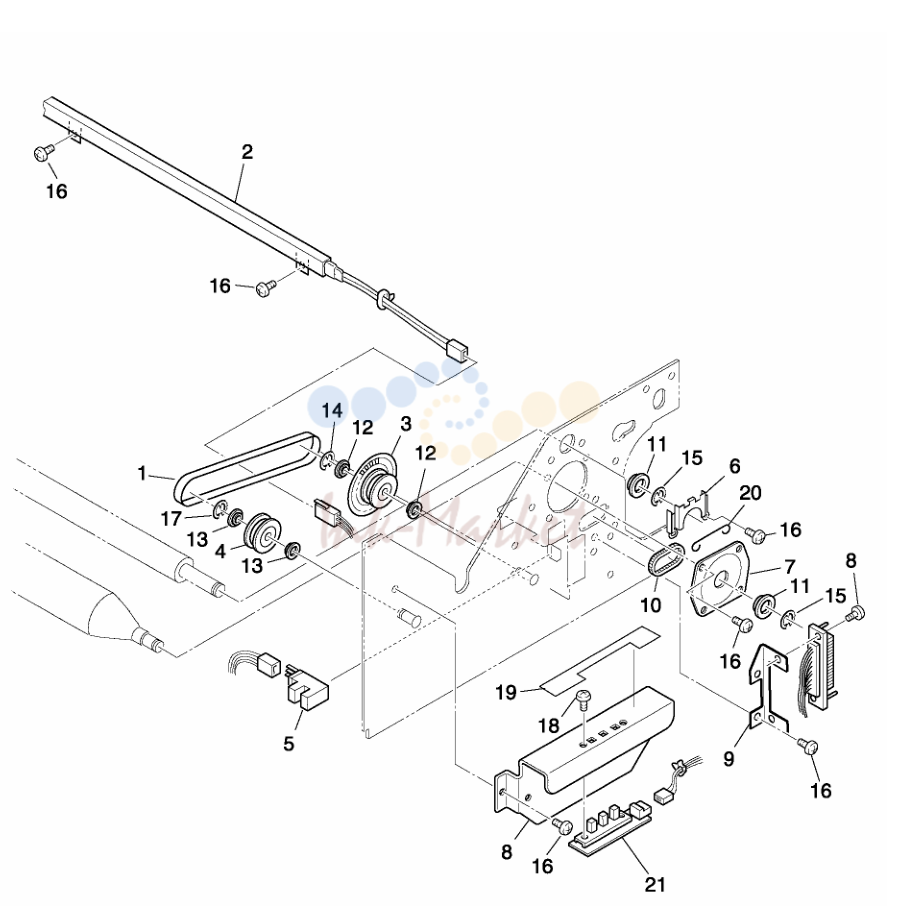

- Middle Drawer Components (Part 3 of 4)

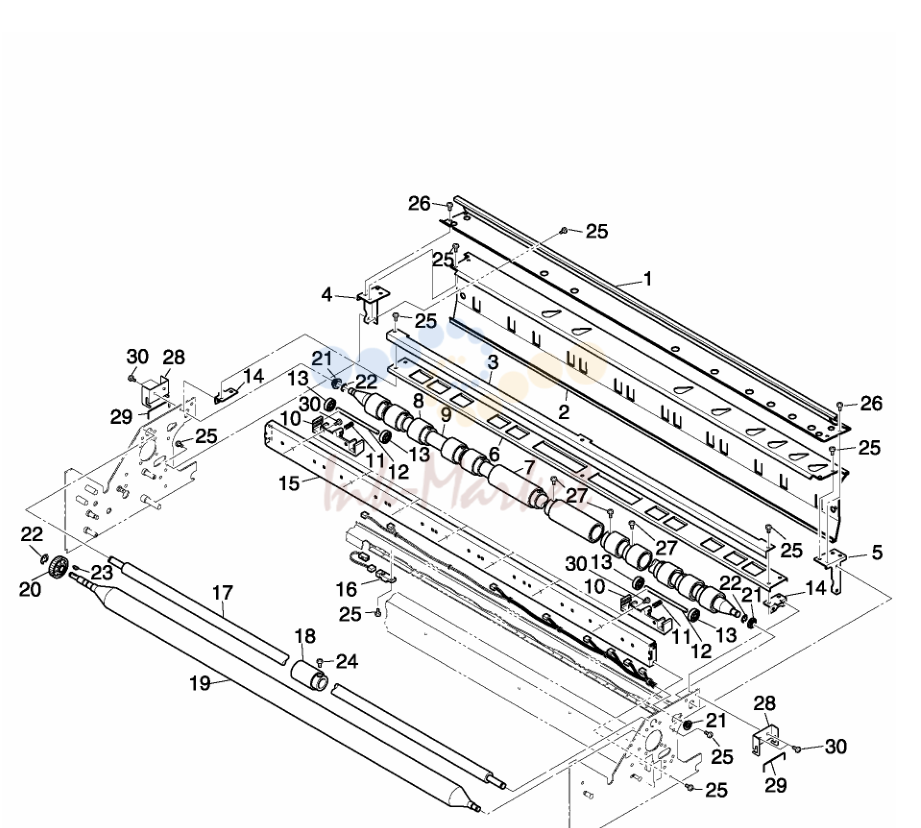

- Middle Drawer Components (Part 4 of 4)

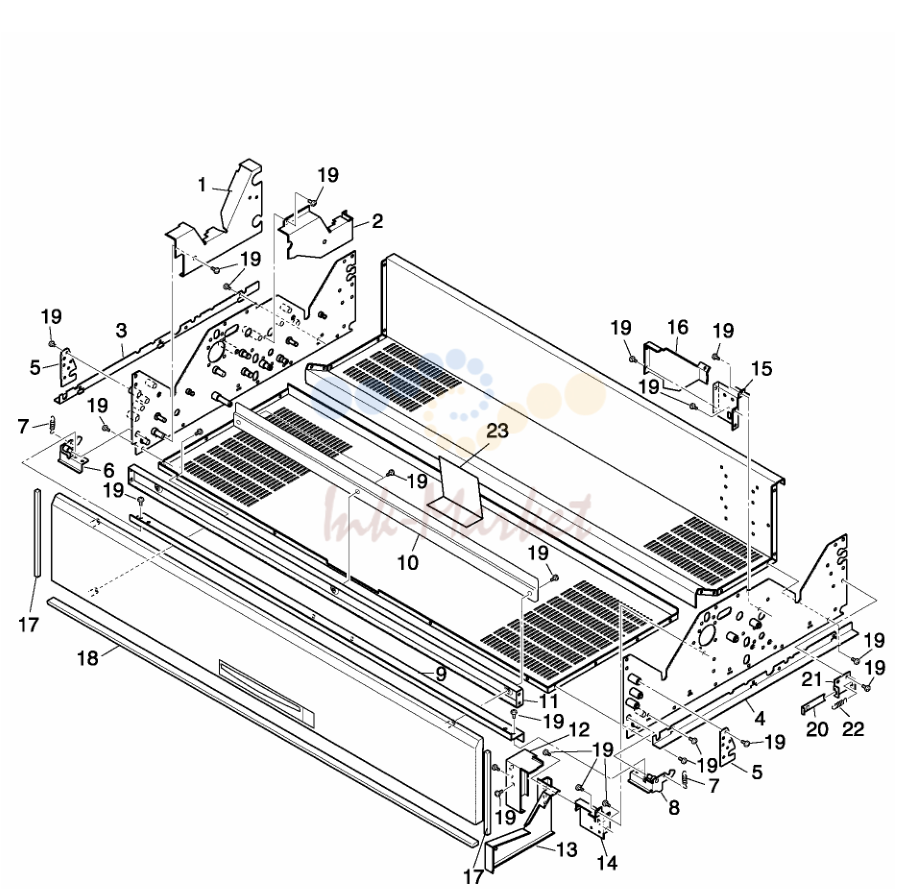

- нижний Drawer Components (Part 1 of 4)

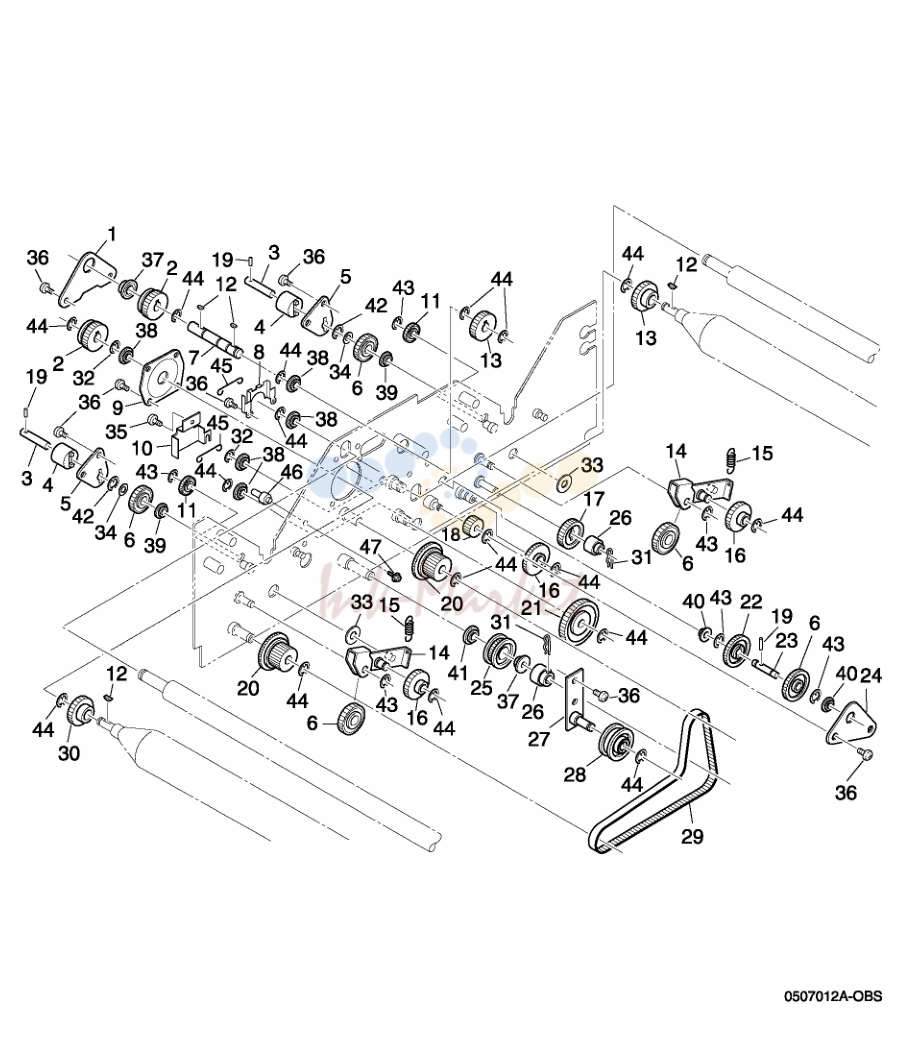

- нижний Drawer Components (Part 2 of 4)

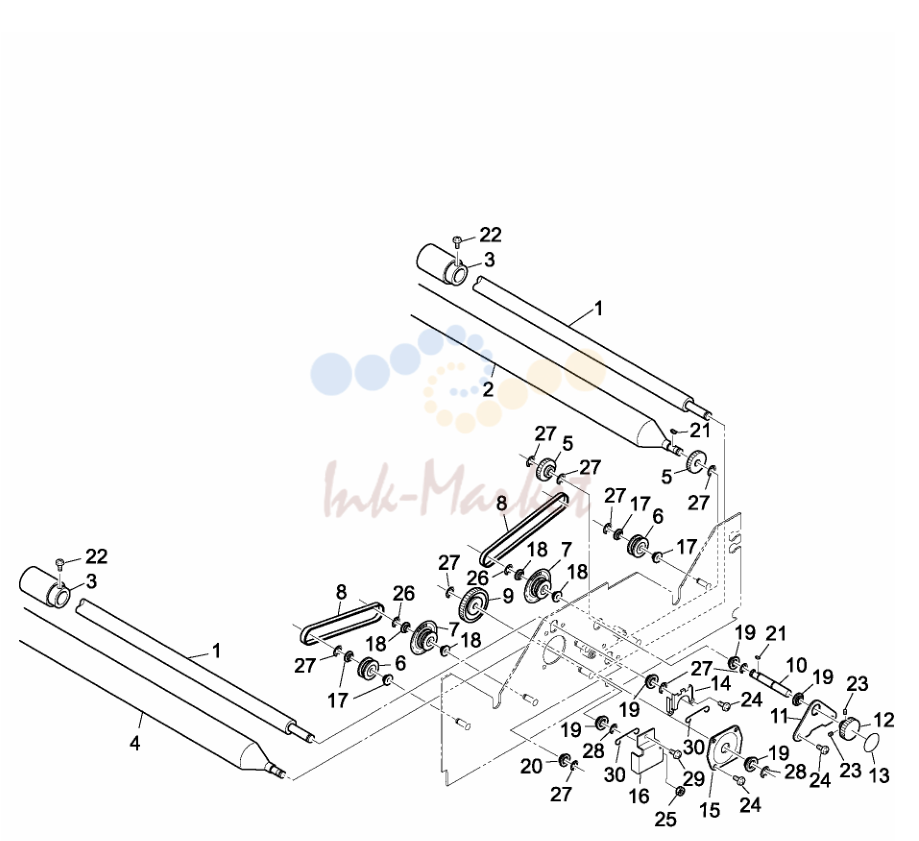

- нижний Drawer Components (Part 3 of 4)

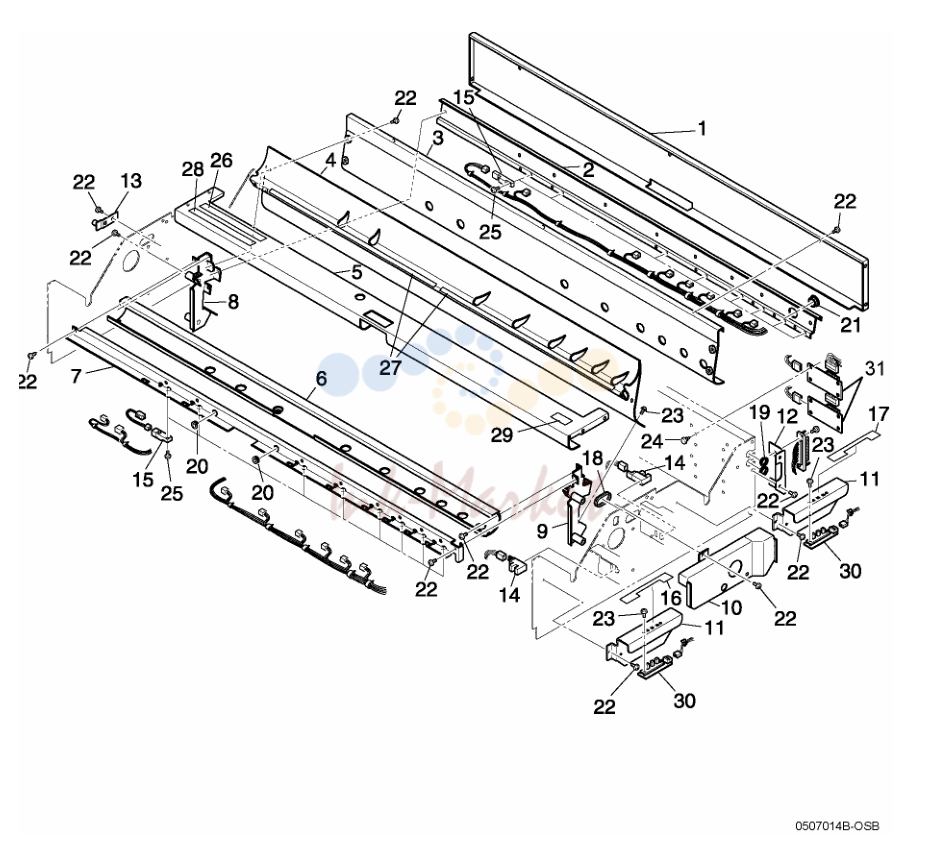

- нижний Drawer Components (Part 4 of 4)

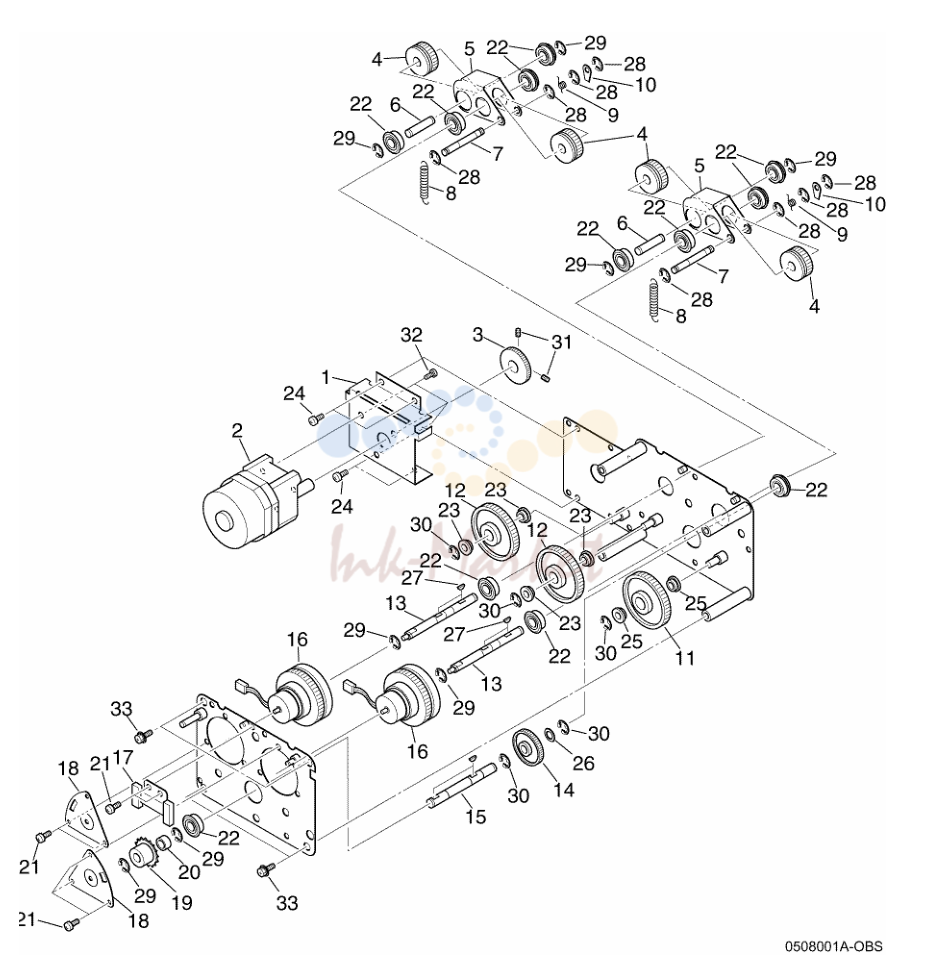

- главный привод 1
- главный привод 2
- печь привод
- барабан привод
- Miscellaneous Covers
- Manual Bypass Tray
- Operator Panel
- правый Side рама Components
- левый Side рама Components
- основная рама Components
- рама Components
- Paper Drawer Rails
- правый Side Covers
- Electrical Components
- Scanner and Other Components

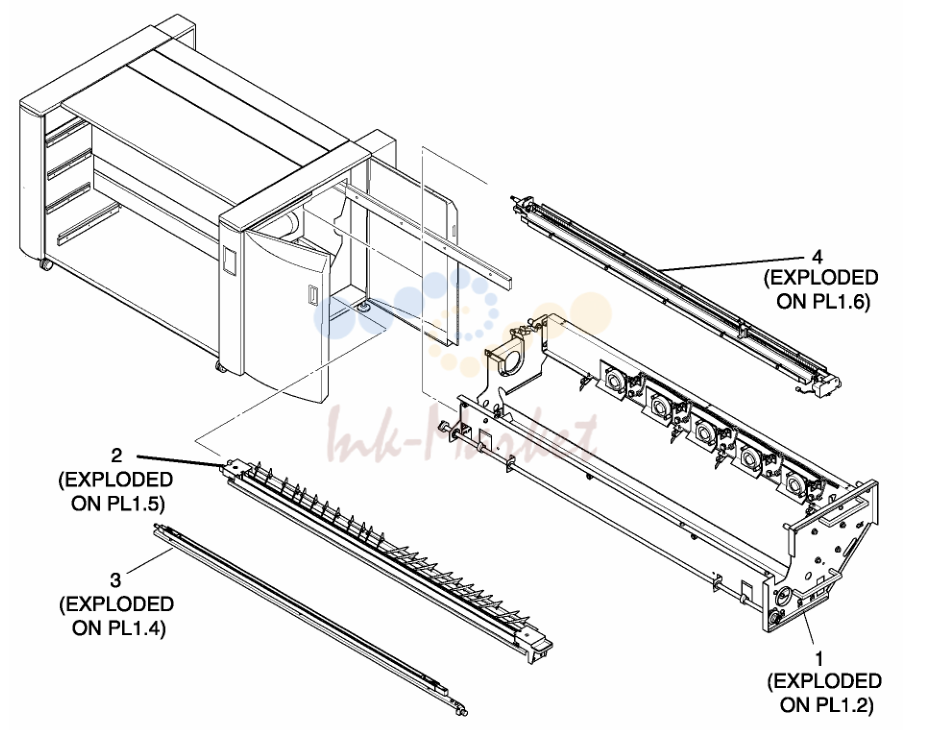

Xerographic Components
| № | Артикул | Наименование |
|---|---|---|
| 2 | 105N01999 запросить цену → | переноса/Detach Corotron в сборе |
| 3 | 105N01998 запросить цену → | Pretransfer лампа в сборе |
| 4 | 105N01997 запросить цену → | Charge Scorotron в сборе |

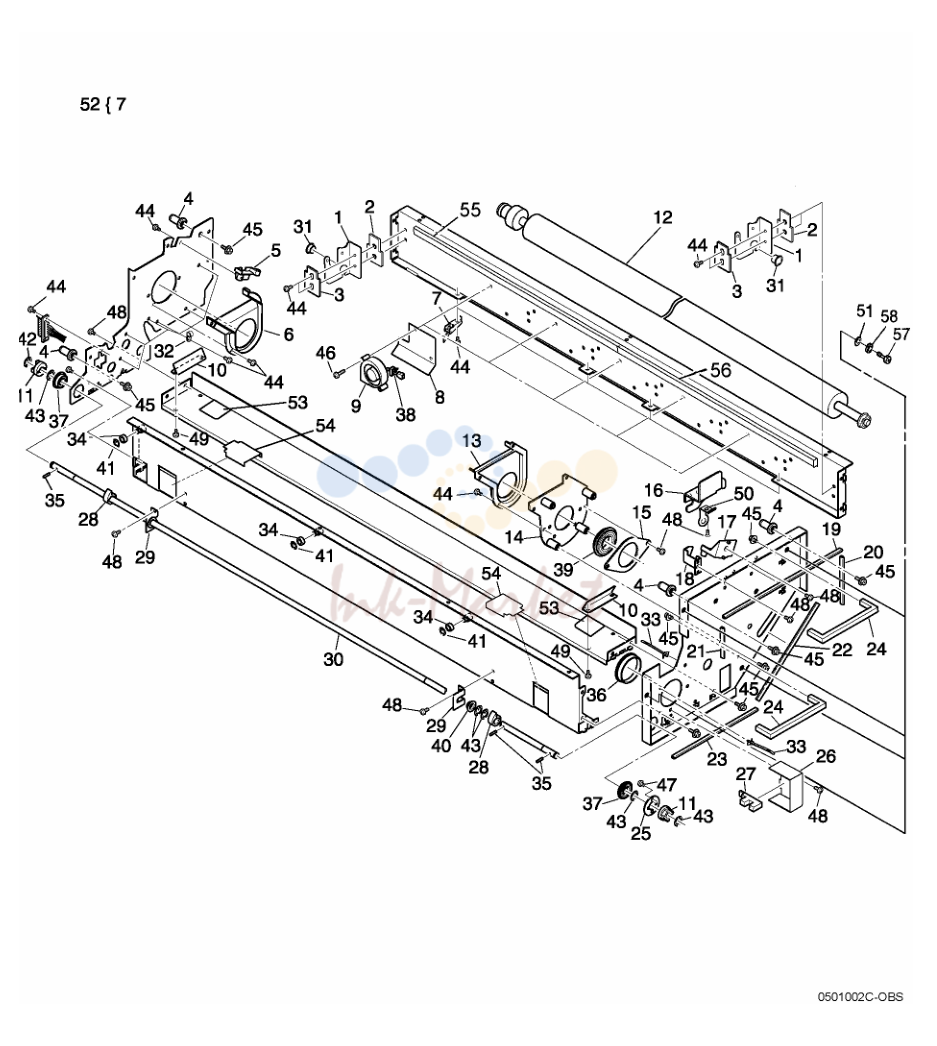

Xerographic Module
| № | Артикул | Наименование |
|---|---|---|
| 5 | 030N00635 запросить цену → | Corona кронштейн (задний) |
| 6 | 020N00726 запросить цену → | барабан направляющая |
| 9 | 127N01428 запросить цену → | Separation Blower (BL12, BL13, BL14 |
| 11 | 005N00807 запросить цену → | Coupling |
| 12 | 022N01601 запросить цену → | Cleaning ролик |
| 17 | 030N00634 запросить цену → | Corona кронштейн (передний) |
| 27 | 064N00018 запросить цену → | девелопер Position датчик (Q25) |
| 28 | 008N01733 запросить цену → | Cam |
| 37 | 013N00269 запросить цену → | подшипник |
| 39 | 013N13804 запросить цену → | подшипник |
| 50 | 015N00489 запросить цену → | Ground пластина |
| 52 | 600N01780 запросить цену → | Stripper Finger Kit (4/Kit) |
| 55 | 122N00225 запросить цену → | Erase лампа плата |
| 56 | 122N00226 запросить цену → | Erase лампа плата |
| 57 | 026N00738 запросить цену → | винт |
| 58 | 009N01450 запросить цену → | пружина шайба |

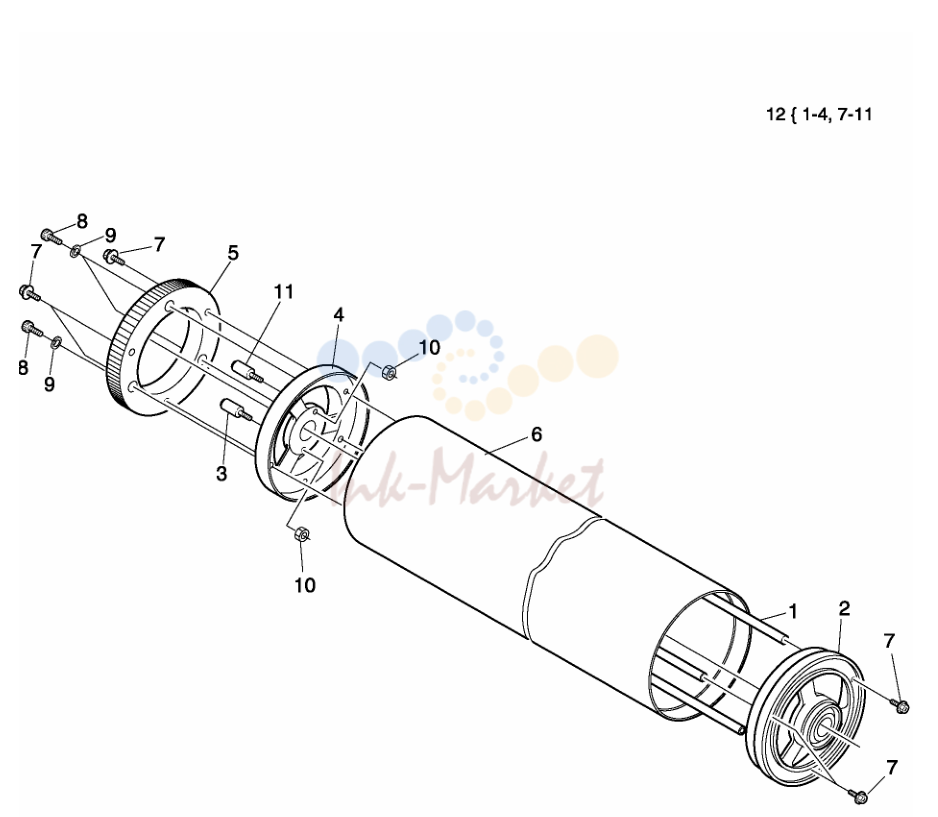

барабан в сборе
| № | Артикул | Наименование |
|---|---|---|
| 5 | 007N01189 запросить цену → | барабан шестерня (178T) |
| 6 | 144N00116 запросить цену → | барабан |
| 12 | 600N01781 запросить цену → | барабан Kit |

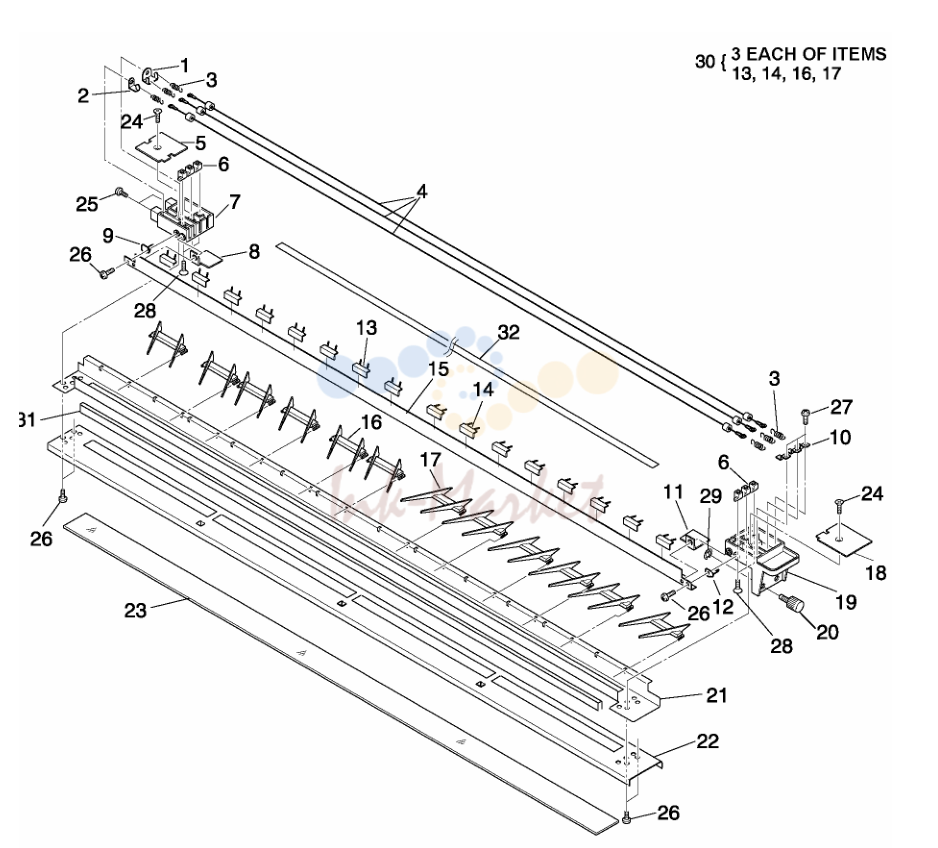

переноса/Detach Corotron в сборе
| № | Артикул | Наименование |
|---|---|---|
| 3 | 009N00852 запросить цену → | Wire пружина Kit (6/Kit) |
| 4 | 117N01146 запросить цену → | Corotron Wire Kit (3/Kit) |
| 7 | 125N00052 запросить цену → | держатель (P/O PL 1.1 Item 2) |
| 8 | 014N00423 запросить цену → | Spacer |
| 9 | 091N00424 запросить цену → | Ground пластина |
| 11 | 014N00422 запросить цену → | Spacer |
| 12 | 091N00423 запросить цену → | Ground пластина |
| 19 | 125N00051 запросить цену → | держатель (P/O PL 1.1 Item 2) |
| 30 | 600N01785 запросить цену → | переноса Corotron Guard-Corona |
| 31 | 120N00419 запросить цену → | Mylar Shield |
| 32 | 120N00418 запросить цену → | Mylar Tape Shield |

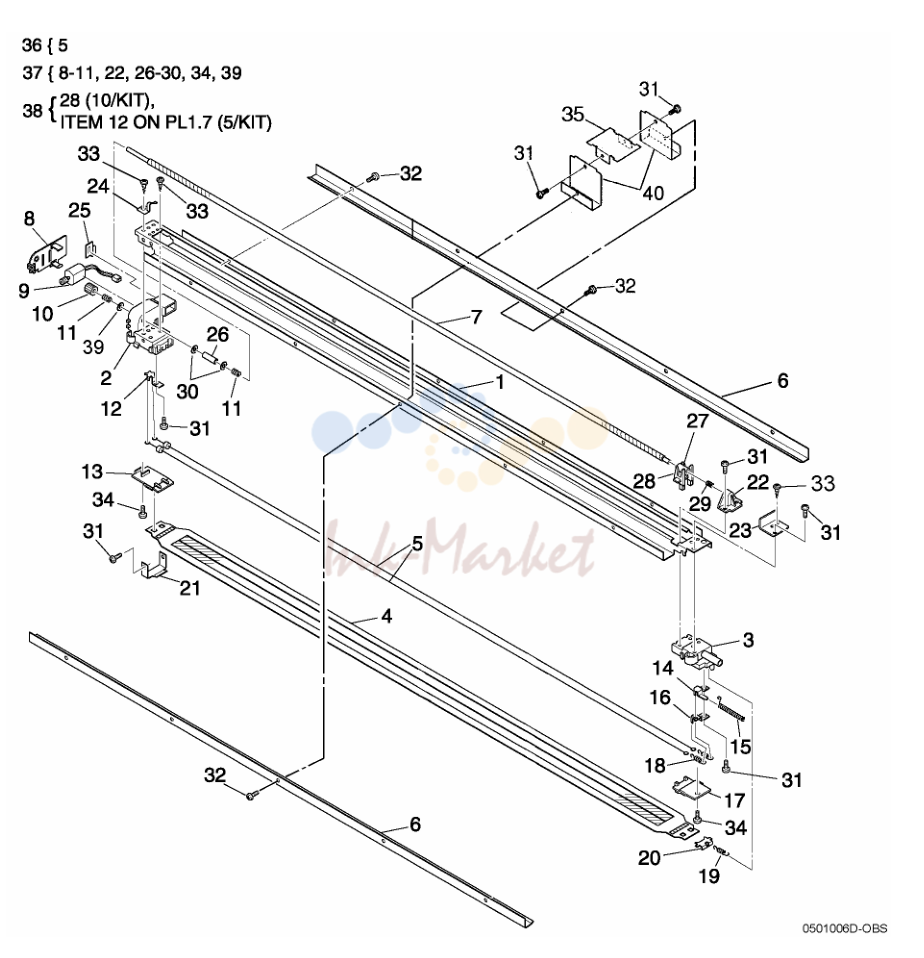

Charge Scorotron в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | 101N01323 запросить цену → | передний корпус |
| 3 | 101N01324 запросить цену → | задний корпус |
| 4 | 015N00498 запросить цену → | Grid пластина (without Tag 7) |
| 015N00532 запросить цену → | Grid пластина (with Tag 7) | |
| 9 | 127N07247 запросить цену → | Charge Scorotron Cleaning мотор |
| 10 | 007N01232 запросить цену → | шестерня (20T) |
| 11 | 009N01417 запросить цену → | Compression пружина |
| 15 | 009N01416 запросить цену → | Tension пружина |
| 17 | 101N01325 запросить цену → | задний корпус крышка |
| 28 | 600N03210 запросить цену → | Wire Cleaning узел |
| 29 | 009N01418 запросить цену → | Compression пружина |
| 30 | 028N00317 запросить цену → | Flat шайба |
| 32 | 026N00727 запросить цену → | винт |
| 36 | 600N01782 запросить цену → | Corotron Wire Kit (6/Kit) |
| 37 | 600N03218 запросить цену → | Wire Cleaning Kit (W/[TAG 5]) |
| 38 | 600N01784 запросить цену → | Pad Kit |

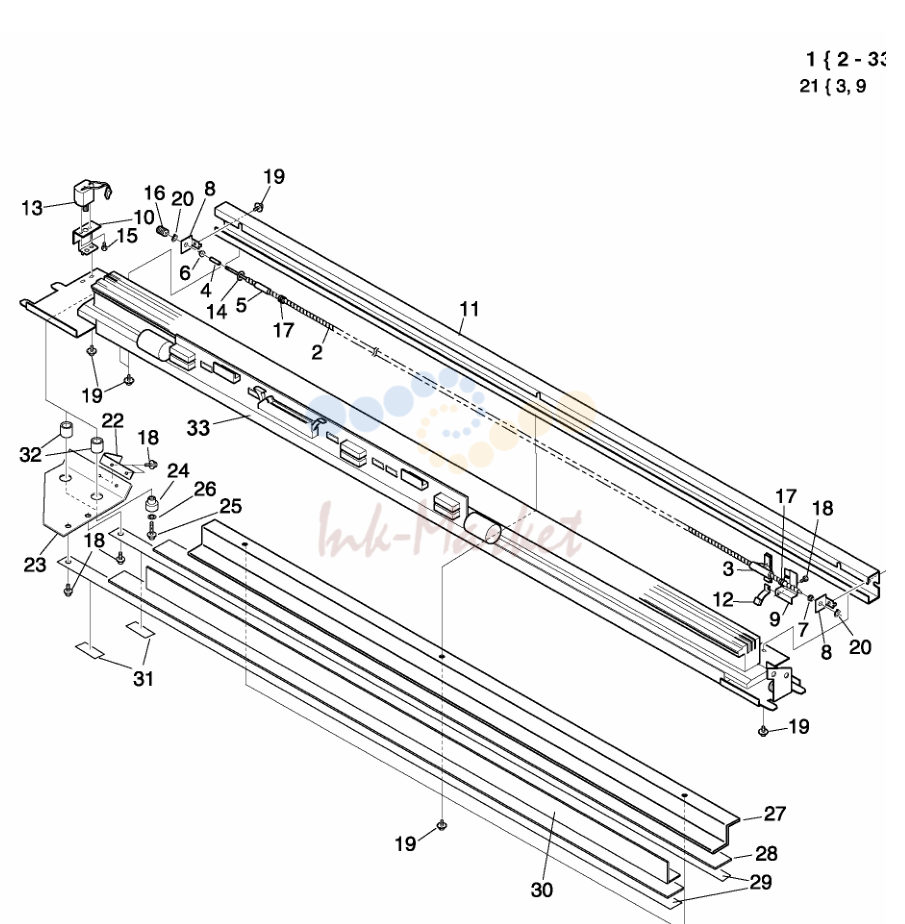

LED Print Head
| № | Артикул | Наименование |
|---|---|---|
| 1 | 107N00439 запросить цену → | LED Print Head в сборе |
| 10 | 030N00637 запросить цену → | кронштейн |
| 11 | 032N00383 запросить цену → | направляющая |
| 13 | 127N07247 запросить цену → | LED Print Head Cleaning мотор |
| 14 | 028N00317 запросить цену → | Flat шайба |
| 17 | 009N01418 запросить цену → | Compression пружина |
| 18 | 026N00727 запросить цену → | Pan Head винт |
| 20 | 028N00318 запросить цену → | Retaining Ring |
| 21 | 010N01179 запросить цену → | Slider в сборе Kit (2/Kit) (W/[TAG |
| 33 | 107N00423 запросить цену → | LED Print Head |

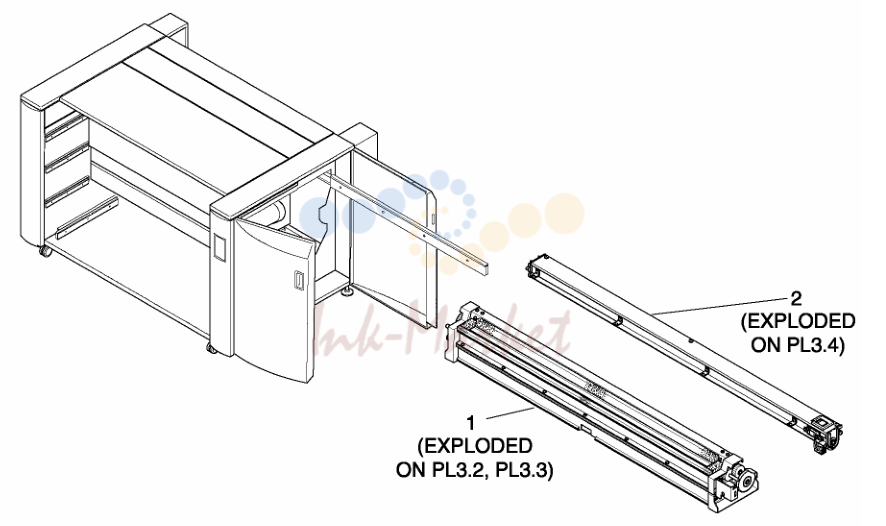

девелопер в сборе and тонер Hopper в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 121N00614 запросить цену → | девелопер в сборе |
| 2 | 022N01584 запросить цену → | тонер Hopper в сборе |

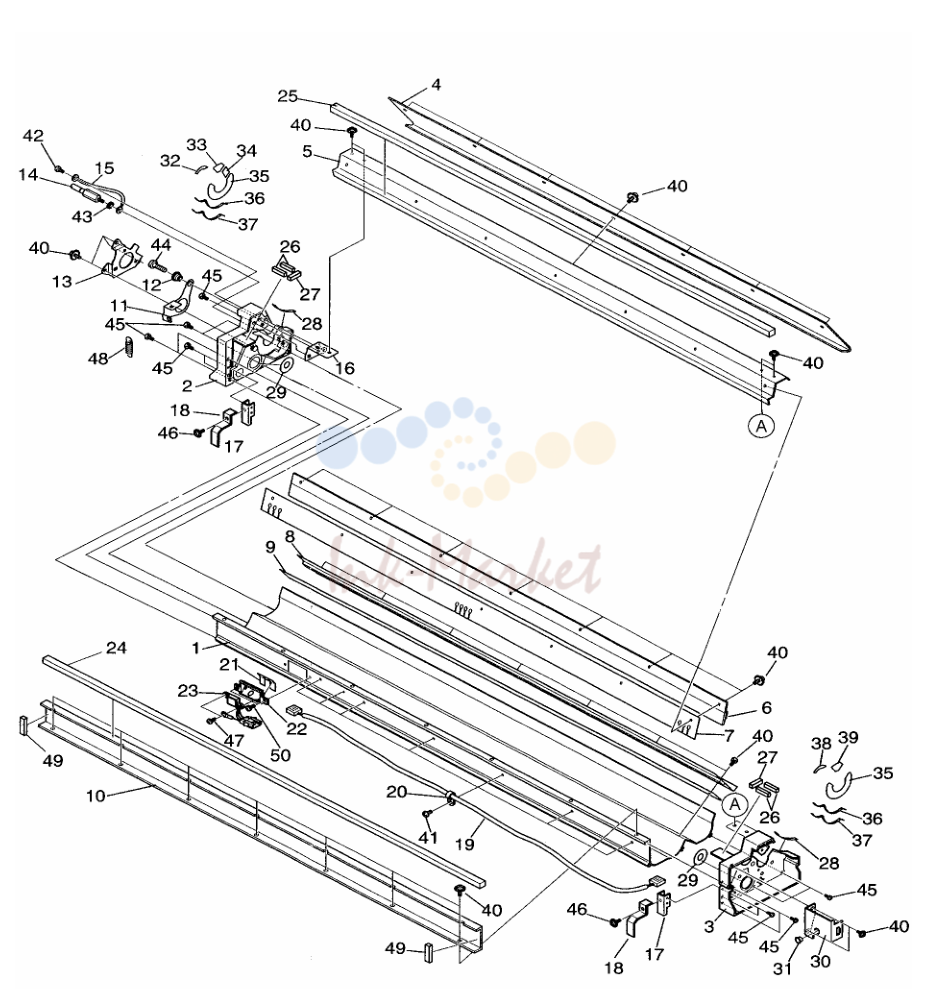

девелопер Components (Part 1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 12 | 005N00808 запросить цену → | Collar |
| 15 | 116N00237 запросить цену → | Bias Terminal Lead |
| 17 | 030N00646 запросить цену → | кронштейн |
| 23 | 130N00681 запросить цену → | тонер датчик |
| 49 | 035N00364 запросить цену → | Seal |

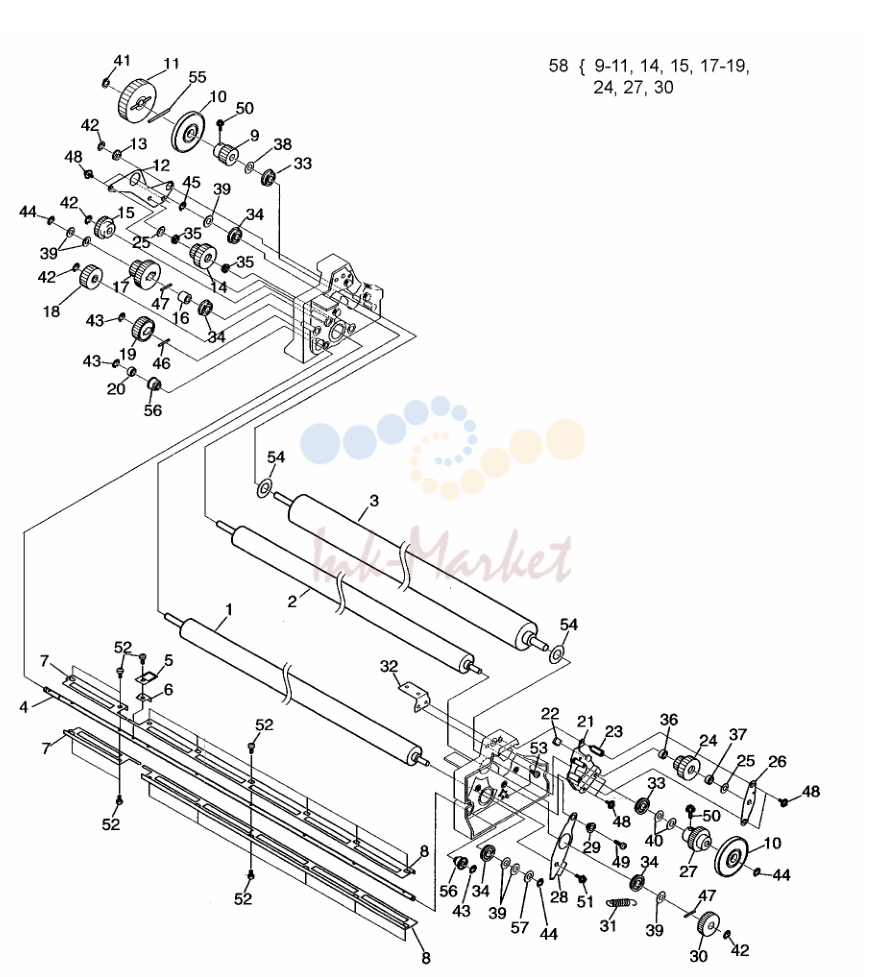

девелопер Components (Part 2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 10 | 018N00189 запросить цену → | Counter ролик |
| 33 | 047N00015 запросить цену → | Ball подшипник |
| 34 | 013N00270 запросить цену → | Ball подшипник |
| 57 | 028N00199 запросить цену → | Thrust шайба |
| 58 | 600N01786 запросить цену → | девелопер шестерня Kit |

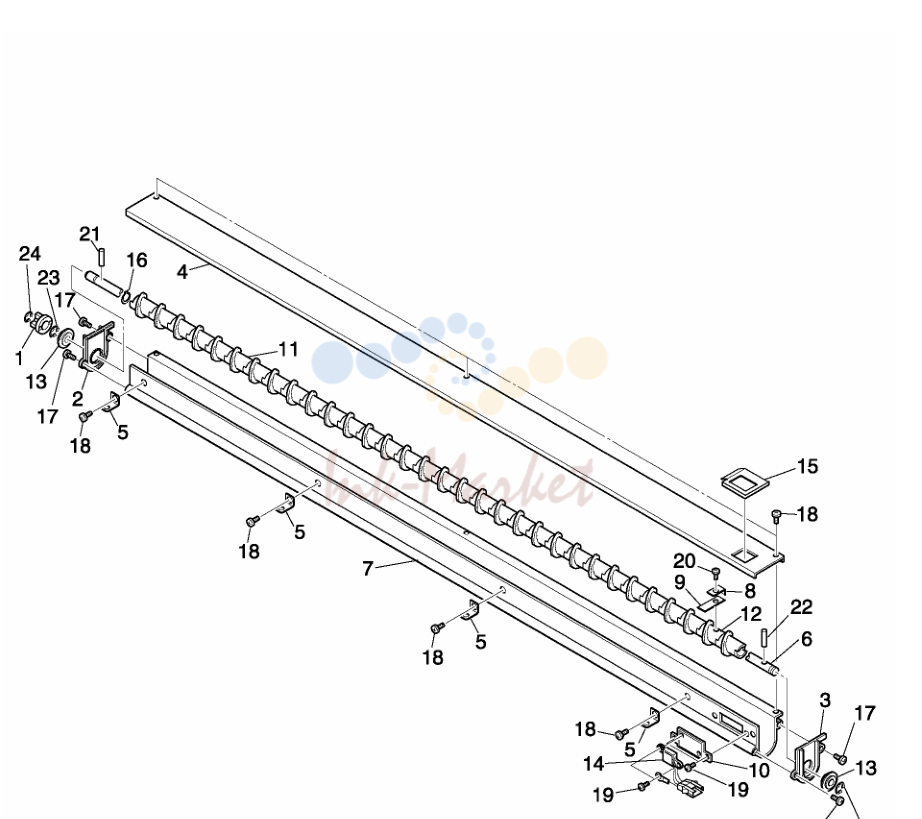

тонер Hopper в сборе
| № | Артикул | Наименование |
|---|---|---|
| 8 | 030N00636 запросить цену → | кронштейн |
| 9 | 035N00352 запросить цену → | Wiper |
| 13 | 013N00270 запросить цену → | подшипник |
| 14 | 130N00681 запросить цену → | тонер Hopper датчик (TLS1) |
| 15 | 035N00351 запросить цену → | Seal |

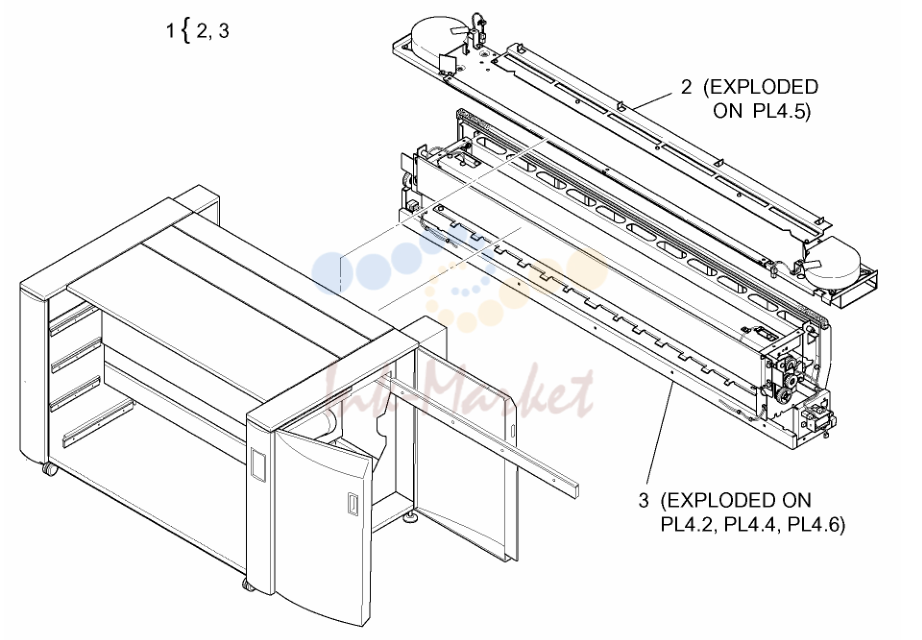

печь в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 126N00216 запросить цену → | печь в сборе (RFU) |
| 126N00202 запросить цену → | печь в сборе (LML) | |
| 2 | 126N00217 запросить цену → | печь Blower в сборе |

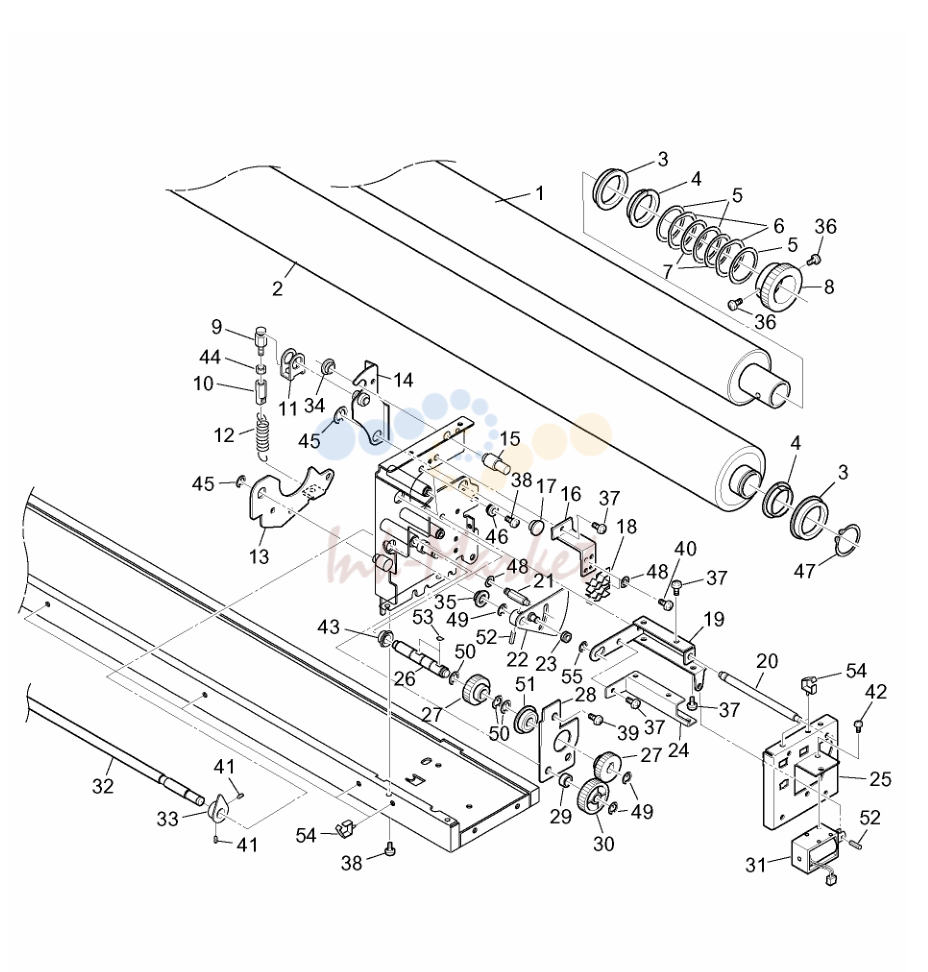

печь Components (Part 1 of 5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 126N00201 запросить цену → | Heat Roll |
| 2 | 022N00598 запросить цену → | Pressure ролик |
| 3 | 047N00014 запросить цену → | подшипник |
| 4 | 118N00128 запросить цену → | втулка |
| 5 | 014N00296 запросить цену → | Spacer |
| 6 | 028N00190 запросить цену → | Wave шайба |
| 7 | 005N00409 запросить цену → | Collar |
| 8 | 007N00560 запросить цену → | Spur шестерня (50T) |
| 9 | 009N00789 запросить цену → | Hook |
| 10 | 019N00347 запросить цену → | Hook |
| 11 | 019N00346 запросить цену → | Hook |
| 14 | 011N00490 запросить цену → | рычаг |
| 16 | 129N00004 запросить цену → | печь Rod держатель |
| 18 | 113N00274 запросить цену → | лампа Mount |
| 27 | 007N01190 запросить цену → | Spur шестерня (30T) |
| 29 | 005N00416 запросить цену → | Collar |
| 30 | 007N00546 запросить цену → | Spur шестерня (40T) |
| 43 | 013N00271 запросить цену → | подшипник |
| 51 | 013N00269 запросить цену → | подшипник |
| 53 | 029N00180 запросить цену → | Woodruff Key |

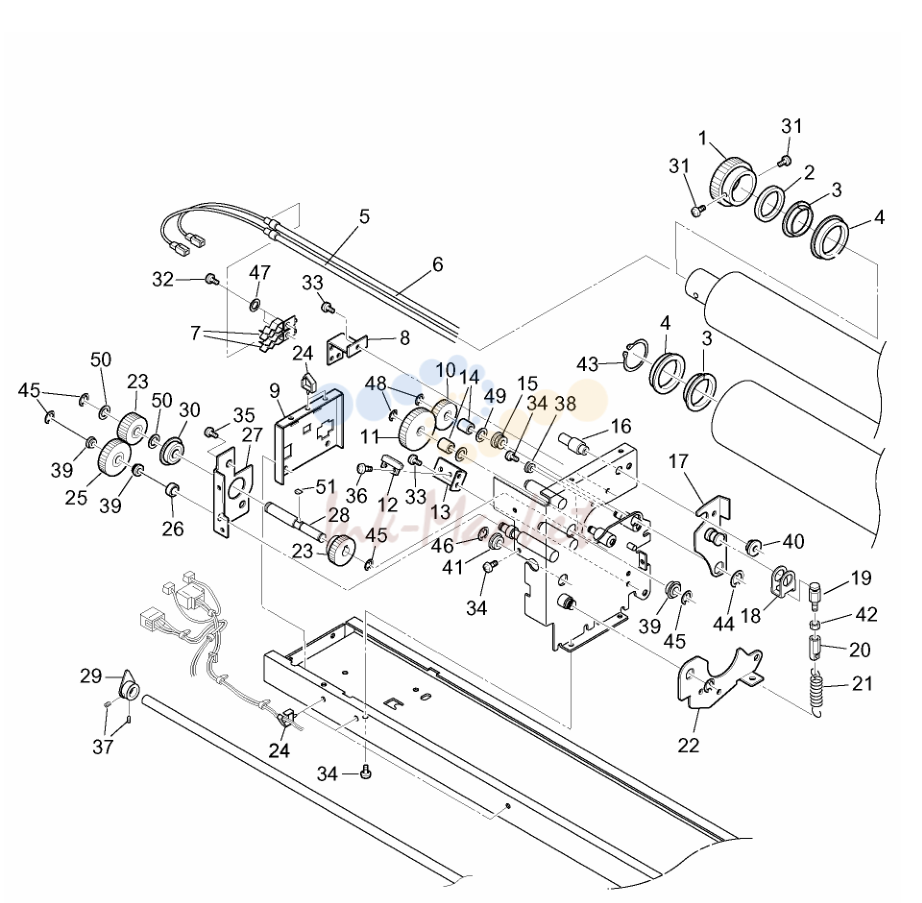

печь Components (Part 2 of 5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 007N00560 запросить цену → | Spur шестерня (50T) |
| 2 | 005N00417 запросить цену → | Collar |
| 3 | 118N00128 запросить цену → | втулка |
| 4 | 047N00014 запросить цену → | подшипник |
| 5 | 122N00219 запросить цену → | Side Heat Rod (HTR2) (Red) |
| 6 | 122N00101 запросить цену → | Center Heat Rod (HTR1) (White) |
| 7 | 113N00274 запросить цену → | лампа Mount |
| 8 | 122N00100 запросить цену → | кронштейн |
| 10 | 007N00506 запросить цену → | Spur шестерня (30T) |
| 11 | 007N00553 запросить цену → | Spur шестерня (50T) |
| 12 | 110N00727 запросить цену → | печь выход Switch (LS2) |
| 14 | 135N00029 запросить цену → | подшипник |
| 17 | 011N00491 запросить цену → | рычаг |
| 18 | 019N00346 запросить цену → | Hook |
| 19 | 009N00789 запросить цену → | Hook |
| 20 | 019N00347 запросить цену → | Hook |
| 21 | 009N01451 запросить цену → | Extension пружина |
| 23 | 007N00547 запросить цену → | Spur шестерня |
| 25 | 007N00749 запросить цену → | Spur шестерня (40T) |
| 26 | 005N00416 запросить цену → | Collar |
| 30 | 013N00269 запросить цену → | подшипник |
| 39 | 013N00271 запросить цену → | подшипник |
| 50 | 028N00199 запросить цену → | Thrust шайба |
| 51 | 029N00180 запросить цену → | Woodruff Key |

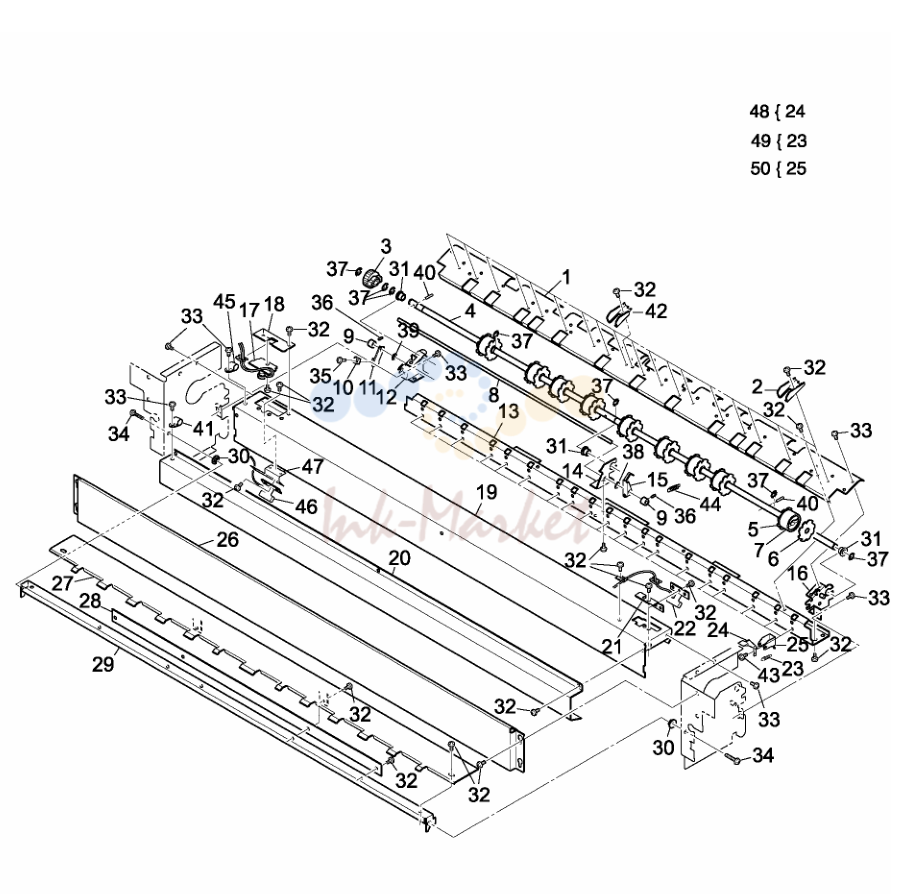

печь Components (Part 3 of 5)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 007N00555 запросить цену → | Spur шестерня (26T) |
| 5 | 022N02028 запросить цену → | ролик |
| 6 | 022N02029 запросить цену → | ролик |
| 7 | 003N00608 запросить цену → | Seal |
| 10 | 121N00292 запросить цену → | Magnet |
| 11 | 120N00434 запросить цену → | актуатор |
| 15 | 120N00225 запросить цену → | актуатор |
| 17 | 130N00671 запросить цену → | Thermostat (TS1) |
| 22 | 130N01294 запросить цену → | печь термистор (RT1) |
| 31 | 013N00273 запросить цену → | подшипник |
| 46 | 130N01295 запросить цену → | термистор (RT3) |
| 48 | 600N01788 запросить цену → | нижний Separation Finger Kit (20/Kit) |
| 49 | 600N01789 запросить цену → | Extension пружина Kit (10/Kit) |
| 50 | 600N01790 запросить цену → | держатель Kit (5/kit) |

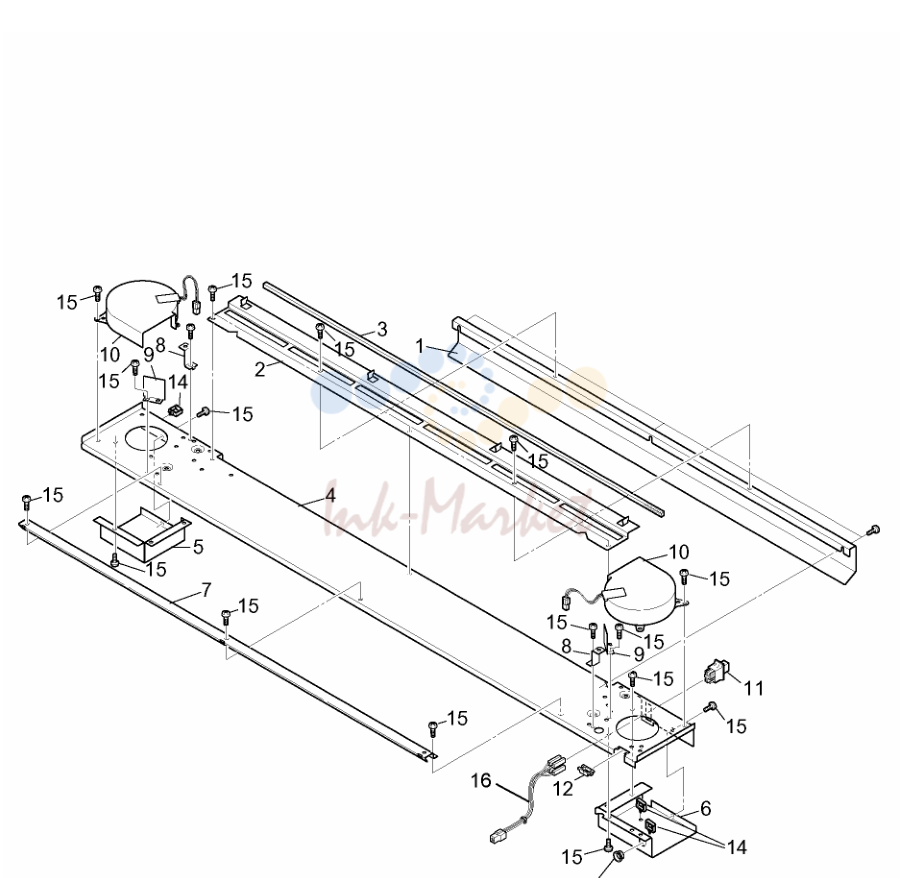

печь Components (Part 4 of 5)
| № | Артикул | Наименование |
|---|---|---|
| 10 | 033N00134 запросить цену → | Blower (BL2, BL3) |
| 11 | 109N00211 запросить цену → | выход крышка (печь) Interlock Switch |
| 13 | 016N00145 запросить цену → | втулка |
| 16 | 115N00848 запросить цену → | SW Terminal Lead |

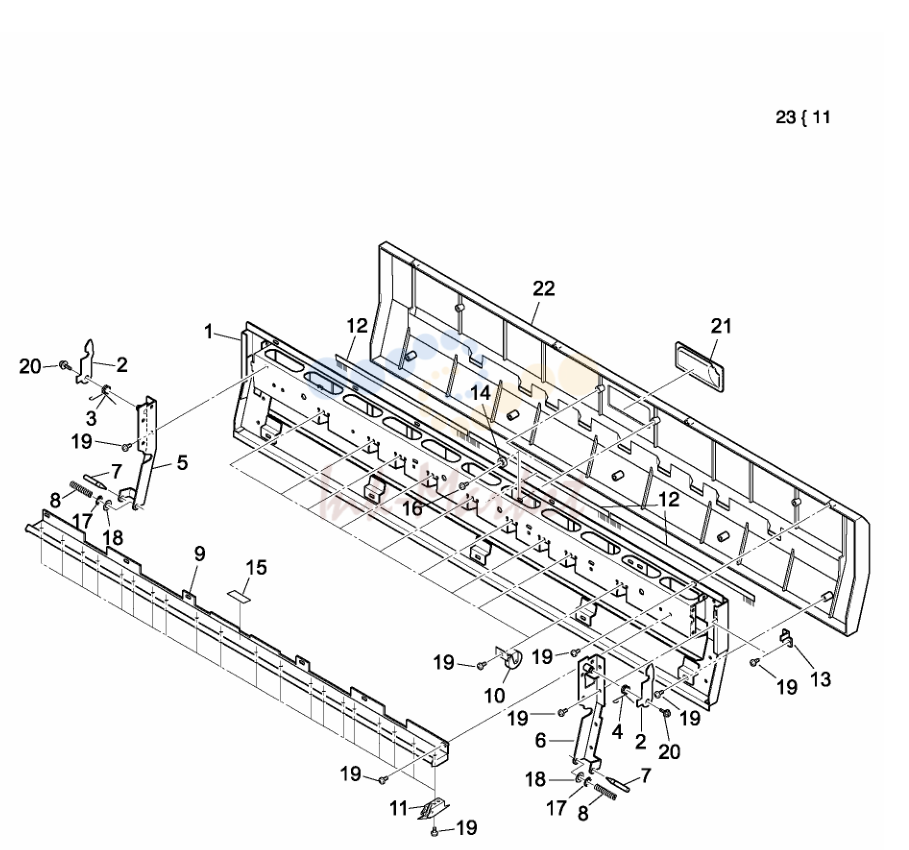

печь Components (Part 5 of 5)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 019N00769 запросить цену → | Hook |
| 3 | 009N01452 запросить цену → | Torsion пружина |
| 4 | 009N01453 запросить цену → | Torsion пружина |
| 5 | 091N80179 запросить цену → | Side пластина |
| 6 | 091N80180 запросить цену → | Side пластина |
| 7 | 006N01226 запросить цену → | вал |
| 8 | 009N00795 запросить цену → | Compression пружина |
| 10 | 022N00686 запросить цену → | ролик (9/Kit) |
| 12 | 115N00258 запросить цену → | Static Eliminator |
| 21 | 003N00925 запросить цену → | Handle (RFU) |
| 22 | 002N02234 запросить цену → | печь выход Door (RFU) |
| 23 | 600N01787 запросить цену → | верхний Separation Finger Kit |

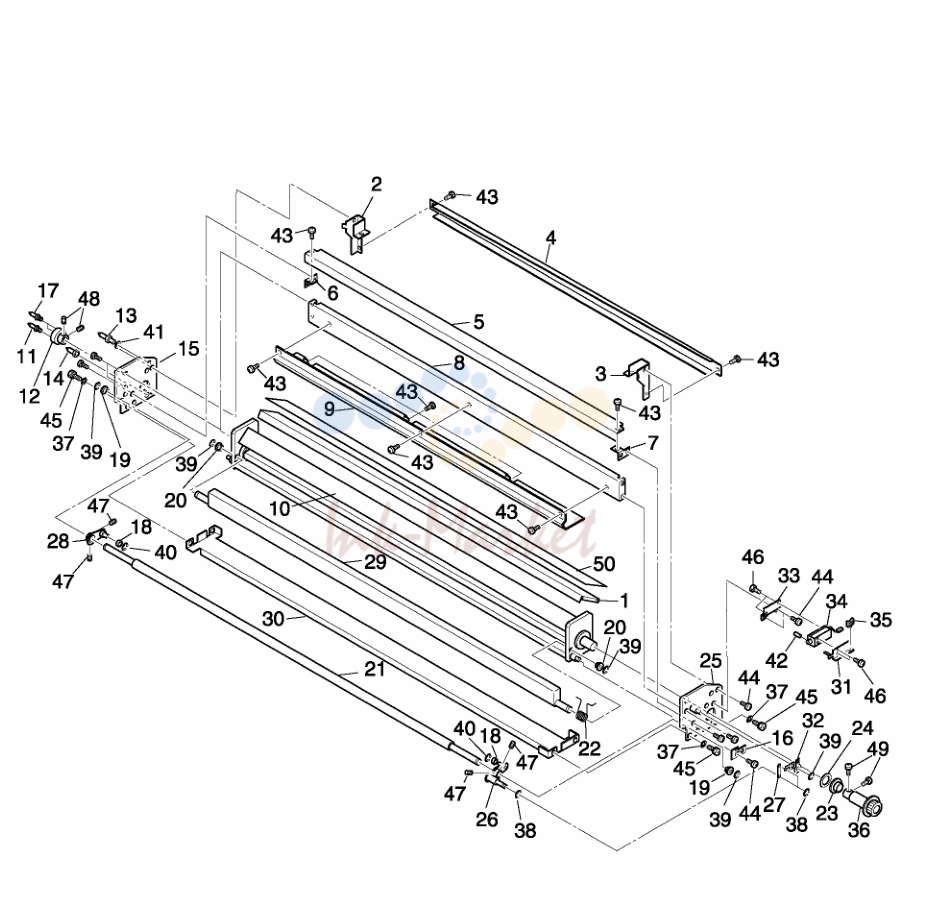

Cutter Components
| № | Артикул | Наименование |
|---|---|---|
| 11 | 029N00179 запросить цену → | Pin |
| 12 | 023N00608 запросить цену → | Coupling |
| 13 | 026N00518 запросить цену → | Stud |
| 14 | 026N00519 запросить цену → | Stud |
| 17 | 006N00884 запросить цену → | Pin |
| 29 | 037N00117 запросить цену → | Stay (Oil Pad) |
| 34 | 121N00298 запросить цену → | Oil Dispense соленоид (SOL2) |
| 36 | 003N00930 запросить цену → | Knob with Label |
| 47 | 026N00440 запросить цену → | Set винт |
Inner Transport Components (Part 1 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 16 | 009N01454 запросить цену → | пружина |
| 18 | 003N00605 запросить цену → | Knob |
| 21 | 026N00440 запросить цену → | Set винт |
Inner Transport Components (Part 2 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 8 | 142N00086 запросить цену → | Seal |
| 9 | 142N00085 запросить цену → | Seal |
| 11 | 009N00792 запросить цену → | Gas пружина |
| 12 | 007N00531 запросить цену → | Spur шестерня (27T) |
| 14 | 005N00452 запросить цену → | вал |
| 15 | 005N01006 запросить цену → | Coupling |
| 21 | 005N00423 запросить цену → | вал |
| 24 | 013N00320 запросить цену → | подшипник |
| 25 | 047N00015 запросить цену → | подшипник |
| 26 | 135N00033 запросить цену → | подшипник |
| 28 | 026N00440 запросить цену → | Set винт |
| 36 | 023N00379 запросить цену → | ремень Kit (14/Kit) |
Inner Transport Components (Part 3 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 8 | 009N00793 запросить цену → | Leaf пружина |
| 9 | 605N00053 запросить цену → | TR Connector Block Kit (W/[TAG 2]) |
| 15 | 120N00224 запросить цену → | Separation датчик (Q18) |
| 21 | 140N04704 запросить цену → | Seperation лампа плата |
| 22 | 121N00290 запросить цену → | Seperation лампа плата |
Registration, Paper, Mid-Transport Rollers and Clutches
| № | Артикул | Наименование |
|---|---|---|
| 7 | 062N00244 запросить цену → | Registration датчик (Q12) |
| 12 | 003N00601 запросить цену → | Stop пластина |
| 15 | 013N00267 запросить цену → | вал держатель |
| 18 | 007N00510 запросить цену → | Spur шестерня (28T) |
| 22 | 007N00559 запросить цену → | Spur шестерня (20T) |
| 23 | 007N00516 запросить цену → | Spur шестерня (20T) |
| 24 | 074N00023 запросить цену → | Side пластина (L) |
| 25 | 091N00425 запросить цену → | Side пластина (R) |
| 27 | 013N00269 запросить цену → | подшипник |
| 30 | 005N00427 запросить цену → | Mid-Transport муфта (CL6) |
| 42 | 014N00298 запросить цену → | Spacer |
| 48 | 028N00197 запросить цену → | Thrust шайба (.5 mm Thick) |
| 028N00196 запросить цену → | Thrust шайба (.2 mm Thick) | |
| 49 | 028N00199 запросить цену → | Thrust шайба (1.0 mm Thick) |
| 51 | 007N00521 запросить цену → | Spur шестерня (50T) |
| 53 | 121N00615 запросить цену → | Registration муфта (CL5) |
| 55 | 130N01297 запросить цену → | Registration датчик жгут |
| 56 | 022N02024 запросить цену → | муфта Kit (RFU) |
| 005N00997 запросить цену → | муфта Kit (LML) |
Manual подачи ролик в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 007N01233 запросить цену → | кронштейн |
| 10 | 022N02045 запросить цену → | Paper Pickup ролик |
| 22 | 121N01063 запросить цену → | Pickup соленоид (SOL3) |
| 35 | 001N00402 запросить цену → | ролик в сборе |
Drawer Assemblies
| № | Артикул | Наименование |
|---|---|---|
| 1 | 022N02015 запросить цену → | Paper вал в сборе |
| 5 | 600N03216 запросить цену → | пружина Kit (8/Kit) |
Paper вал в сборе
| № | Артикул | Наименование |
|---|---|---|
| 5 | 091N00549 запросить цену → | Stop рычаг |
| 13 | 029N00146 запросить цену → | Pin |
| 14 | 022N00600 запросить цену → | ролик |
| 15 | 022N00601 запросить цену → | Brake |
| 16 | 007N01191 запросить цену → | шестерня |
| 19 | 022N00955 запросить цену → | Collar |
| 33 | 013N00370 запросить цену → | подшипник |
верхний Drawer Components (Part 1 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 5 | 019N00344 запросить цену → | Hook |
| 10 | 009N00778 запросить цену → | Extension пружина |
| 11 | 019N00345 запросить цену → | Hook |
| 14 | 009N00800 запросить цену → | Extension пружина |
верхний Drawer Components (Part 2 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 121N00289 запросить цену → | Manual привод муфта (CL7) |
| 3 | 005N01017 запросить цену → | Roll подачи муфта (CL8) |
| 4 | 007N00546 запросить цену → | Spur шестерня (40T) |
| 5 | 091N00417 запросить цену → | Stop пластина |
| 6 | 091N00414 запросить цену → | ролик Stop пластина |
| 9 | 007N00528 запросить цену → | Spur шестерня (30T) |
| 10 | 007N00527 запросить цену → | Spur шестерня (34T) |
| 15 | 105N01499 запросить цену → | Torque Limiter |
| 17 | 007N00514 запросить цену → | Spur шестерня |
| 18 | 005N00413 запросить цену → | Collar |
| 19 | 019N00348 запросить цену → | Brake ролик |
| 20 | 007N00559 запросить цену → | Spur шестерня (30T) |
| 21 | 007N00549 запросить цену → | Spur шестерня (30T) |
| 22 | 007N00552 запросить цену → | Spur шестерня (36T) |
| 23 | 007N00513 запросить цену → | Spur шестерня/Pulley (40T/P30) |
| 24 | 020N00727 запросить цену → | Pulley |
| 25 | 105N01498 запросить цену → | Torque Limiter |
| 26 | 091N00415 запросить цену → | Pin пластина |
| 27 | 020N00268 запросить цену → | Pulley |
| 28 | 023N00322 запросить цену → | ремень |
| 29 | 009N00777 запросить цену → | Extension пружина |
| 30 | 031N00136 запросить цену → | Tension Arm |
| 31 | 007N00511 запросить цену → | Spur шестерня (30T) |
| 33 | 007N00512 запросить цену → | Spur шестерня (40T) |
| 37 | 013N00271 запросить цену → | подшипник |
| 39 | 029N00180 запросить цену → | Woodruff Key |
| 41 | 013N13805 запросить цену → | подшипник |
| 43 | 026N00440 запросить цену → | Set винт |
верхний Drawer Components (Part 3 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 022N00603 запросить цену → | ролик |
| 4 | 022N00604 запросить цену → | ролик |
| 6 | 006N01227 запросить цену → | Roll Paper подачи Pinch ролик |
| 7 | 022N00807 запросить цену → | Roll Paper Feeder ролик |
| 13 | 091N00417 запросить цену → | Stop пластина |
| 14 | 091N00414 запросить цену → | ролик Stop пластина |
| 17 | 146N00122 запросить цену → | Encoder Disk |
| 18 | 126N00218 запросить цену → | Paper Heater (HTR8) |
| 19 | 023N00323 запросить цену → | ремень |
| 20 | 020N00267 запросить цену → | Pulley |
| 21 | 064N00018 запросить цену → | Roll подачи Clock датчик (Q13) |
| 25 | 135N00034 запросить цену → | подшипник |
верхний Drawer Components (Part 4 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 13 | 022N00596 запросить цену → | ролик держатель |
| 14 | 022N00689 запросить цену → | ролик (10/Kit) |
| 16 | 009N00783 запросить цену → | Compression пружина |
| 17 | 064N00019 запросить цену → | Manual Start датчик (Q20) |
| 18 | 062N00244 запросить цену → | Roll Paper Set датчик (Q2), Roll |
| 29 | 016N00146 запросить цену → | втулка |
Middle Drawer Components (Part 1 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 8 | 009N00778 запросить цену → | Extension пружина |
| 9 | 019N00344 запросить цену → | Hook |
| 11 | 019N00345 запросить цену → | Hook |
| 17 | 009N00800 запросить цену → | Extension пружина |
Middle Drawer Components (Part 2 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 007N00558 запросить цену → | Spur шестерня (30T) |
| 2 | 091N00414 запросить цену → | ролик Stop пластина |
| 7 | 007N00514 запросить цену → | Spur шестерня (30T) |
| 8 | 007N00513 запросить цену → | Spur шестерня/Pulley (40T/P30) |
| 11 | 091N00415 запросить цену → | Pin пластина |
| 12 | 020N00268 запросить цену → | Pulley |
| 13 | 023N00322 запросить цену → | ремень |
| 14 | 009N00777 запросить цену → | Extension пружина |
| 15 | 014N00297 запросить цену → | Spacer |
| 16 | 031N00136 запросить цену → | Tension Arm |
| 17 | 007N00511 запросить цену → | Spur шестерня (30T) |
| 20 | 007N00512 запросить цену → | Spur шестерня (40T) |
| 21 | 029N00180 запросить цену → | Woodruff Key |
| 23 | 135N00034 запросить цену → | подшипник |
Middle Drawer Components (Part 3 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 023N00323 запросить цену → | ремень |
| 2 | 126N00218 запросить цену → | Paper Heater (HTR7) |
| 3 | 146N00122 запросить цену → | Encoder Disk |
| 4 | 020N00267 запросить цену → | Pulley |
| 5 | 064N00018 запросить цену → | Roll подачи Clock датчик (Q14) |
| 7 | 091N00414 запросить цену → | ролик Stop пластина |
| 13 | 135N00034 запросить цену → | подшипник |
Middle Drawer Components (Part 4 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 7 | 022N00623 запросить цену → | ролик |
| 8 | 022N00622 запросить цену → | ролик |
| 10 | 022N00596 запросить цену → | ролик держатель |
| 11 | 009N00784 запросить цену → | Compression пружина |
| 13 | 022N00689 запросить цену → | ролик (10/Kit) |
| 16 | 062N00244 запросить цену → | Roll Paper Set датчик (Q2), Roll |
| 18 | 022N00807 запросить цену → | Roll Paper подачи ролик |
| 19 | 006N01228 запросить цену → | Roll Paper подачи Pinch ролик |
| 20 | 007N00512 запросить цену → | Spur шестерня (40T) |
| 21 | 135N00034 запросить цену → | подшипник |
| 23 | 029N00180 запросить цену → | Woodruff Key |
| 28 | 030N00644 запросить цену → | кронштейн |
| 29 | 009N01425 запросить цену → | пружина |
нижний Drawer Components (Part 1 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 6 | 019N00344 запросить цену → | Hook |
| 7 | 009N00778 запросить цену → | Extension пружина |
| 8 | 019N00345 запросить цену → | Hook |
| 22 | 009N00800 запросить цену → | Extension пружина |
| 23 | 001N00415 запросить цену → | Mylar Strip |
нижний Drawer Components (Part 2 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 007N00558 запросить цену → | Spur шестерня (30T) |
| 4 | 105N01499 запросить цену → | Torque Limiter |
| 6 | 007N00514 запросить цену → | Spur шестерня (30T) |
| 7 | 006N00834 запросить цену → | привод вал |
| 9 | 091N00414 запросить цену → | ролик Stop пластина |
| 11 | 007N01234 запросить цену → | Spur шестерня (20T) |
| 12 | 029N00180 запросить цену → | Woodruff Key |
| 13 | 007N00520 запросить цену → | Spur шестерня (30T) |
| 14 | 031N00136 запросить цену → | Tension Arm |
| 15 | 009N00777 запросить цену → | Extension пружина |
| 17 | 007N01192 запросить цену → | шестерня |
| 18 | 007N00516 запросить цену → | Spur шестерня (20T) |
| 20 | 007N00513 запросить цену → | Spur шестерня/Pulley (40T/P30) |
| 21 | 007N00517 запросить цену → | Spur шестерня (45T) |
| 22 | 007N00515 запросить цену → | Spur шестерня (30T) |
| 23 | 005N00429 запросить цену → | Transmission вал |
| 26 | 105N01498 запросить цену → | Torque Limiter |
| 27 | 091N00415 запросить цену → | Pin пластина |
| 28 | 020N00268 запросить цену → | Pulley |
| 29 | 023N00322 запросить цену → | ремень |
| 30 | 007N00512 запросить цену → | Spur шестерня (40T) |
| 33 | 014N00297 запросить цену → | Spacer |
| 37 | 013N00271 запросить цену → | подшипник |
нижний Drawer Components (Part 3 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 006N01229 запросить цену → | ролик вал |
| 3 | 022N00807 запросить цену → | Paper Feeder ролик |
| 5 | 007N00520 запросить цену → | Spur шестерня (30T) |
| 6 | 020N00267 запросить цену → | Pulley |
| 7 | 146N00122 запросить цену → | Encoder Disk |
| 8 | 023N00323 запросить цену → | ремень |
| 9 | 007N00517 запросить цену → | Spur шестерня (45T) |
| 12 | 003N00606 запросить цену → | Knob |
| 15 | 091N00414 запросить цену → | ролик Stop пластина |
| 19 | 135N00034 запросить цену → | подшипник |
| 21 | 029N00180 запросить цену → | Woodruff Key |
| 23 | 026N00440 запросить цену → | винт |
нижний Drawer Components (Part 4 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 14 | 064N00018 запросить цену → | Roll подачи Clock датчик (Q15) |
| 15 | 062N00244 запросить цену → | Roll Paper Set датчик (Q3), Roll |
| 20 | 016N00145 запросить цену → | втулка |
| 21 | 016N00146 запросить цену → | втулка |
| 30 | 140N04710 запросить цену → | Media Selection плата ( P/O PL |
главный привод 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 001N00399 запросить цену → | мотор кронштейн |
| 2 | 127N00750 запросить цену → | Paper подачи мотор (MOT2) |
| 3 | 007N01235 запросить цену → | шестерня (40T) |
| 4 | 007N00558 запросить цену → | Spur шестерня (30T) |
| 6 | 005N00428 запросить цену → | нижний привод вал |
| 8 | 009N00779 запросить цену → | Extension пружина |
| 9 | 009N00780 запросить цену → | пружина |
| 10 | 003N00601 запросить цену → | пружина Stop |
| 11 | 007N00529 запросить цену → | Spur шестерня (50T) |
| 12 | 007N01236 запросить цену → | Spur шестерня (50T) |
| 13 | 005N00805 запросить цену → | муфта Transmission вал |
| 14 | 007N00504 запросить цену → | Spur шестерня (50T) |
| 15 | 006N01200 запросить цену → | привод вал |
| 16 | 121N00615 запросить цену → | Roll подачи муфта, Roll подачи |
| 18 | 005N00806 запросить цену → | муфта Setting пластина |
| 19 | 007N00554 запросить цену → | Sprocket (15T) |
| 20 | 005N00404 запросить цену → | Collar |
| 22 | 013N00383 запросить цену → | подшипник |
| 23 | 013N00269 запросить цену → | подшипник |
| 25 | 013N00271 запросить цену → | подшипник |
| 26 | 028N00199 запросить цену → | Thrust шайба |
| 27 | 029N00180 запросить цену → | Woodruff Key |
| 31 | 026N00440 запросить цену → | Set винт |
Полный список запчастей доступен по запросу.
комментарии
