Xerox Wide Format 6204 — каталог запчастей со схемами

Xerox Wide Format 6204 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

привод Paper
девелопер
Manual Paper подачи
Manual подачи Baffle-3 в сборе
Horizontal нижний Baffle Component
IIT Document Transport
IIT Electrical
верхний Document Transport
LPH Accessory
девелопер в сборе
девелопер в сборе Components
Xerographics Accessory
Xerographics Module Component
BTR корпус Component
Xerographics корпус Component
печь в сборе Accessory
печь в сборе Component-Roll
печь в сборе Component-направляющая
верхний выход Baffle Component
термистор пластина Component
Electrical-задний 1
Electrical-задний 2
нижний правый Electrical
верхний правый Electrical
Electrical-левый Side
Console Component
крышка-передний, правый, верхний

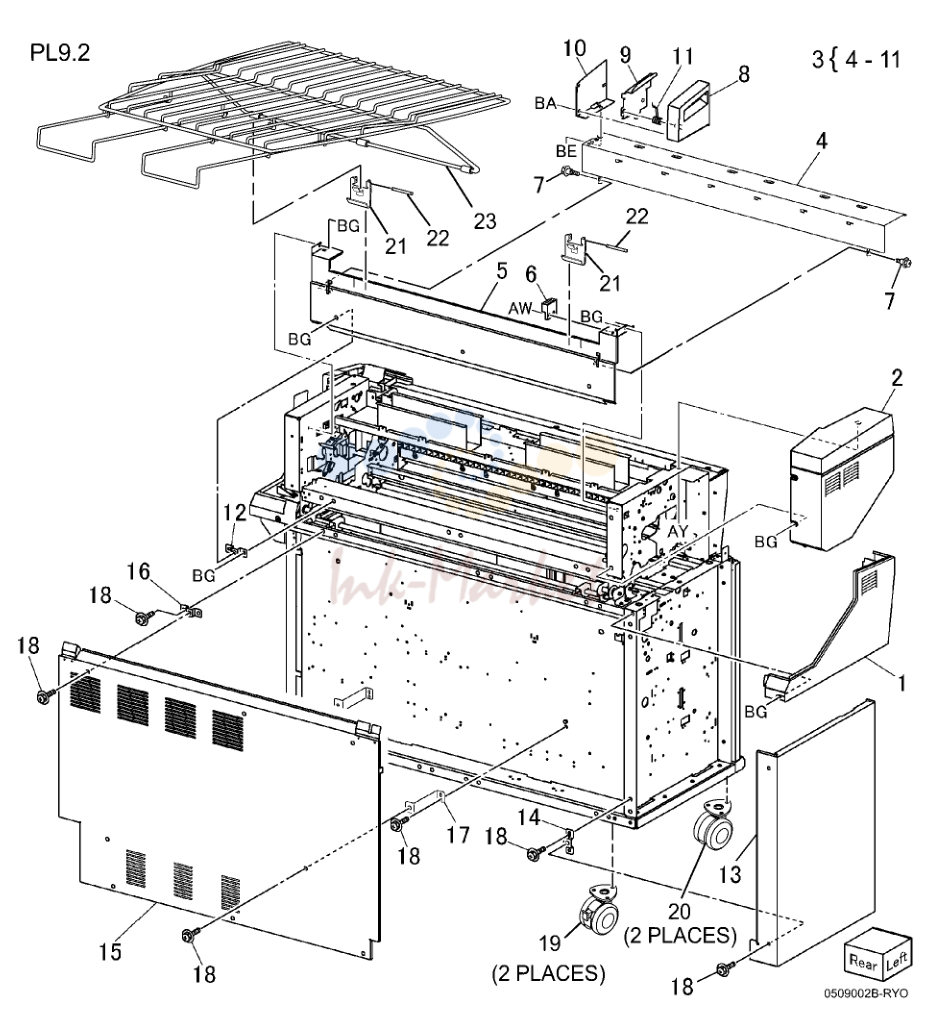

крышка-задний, левый

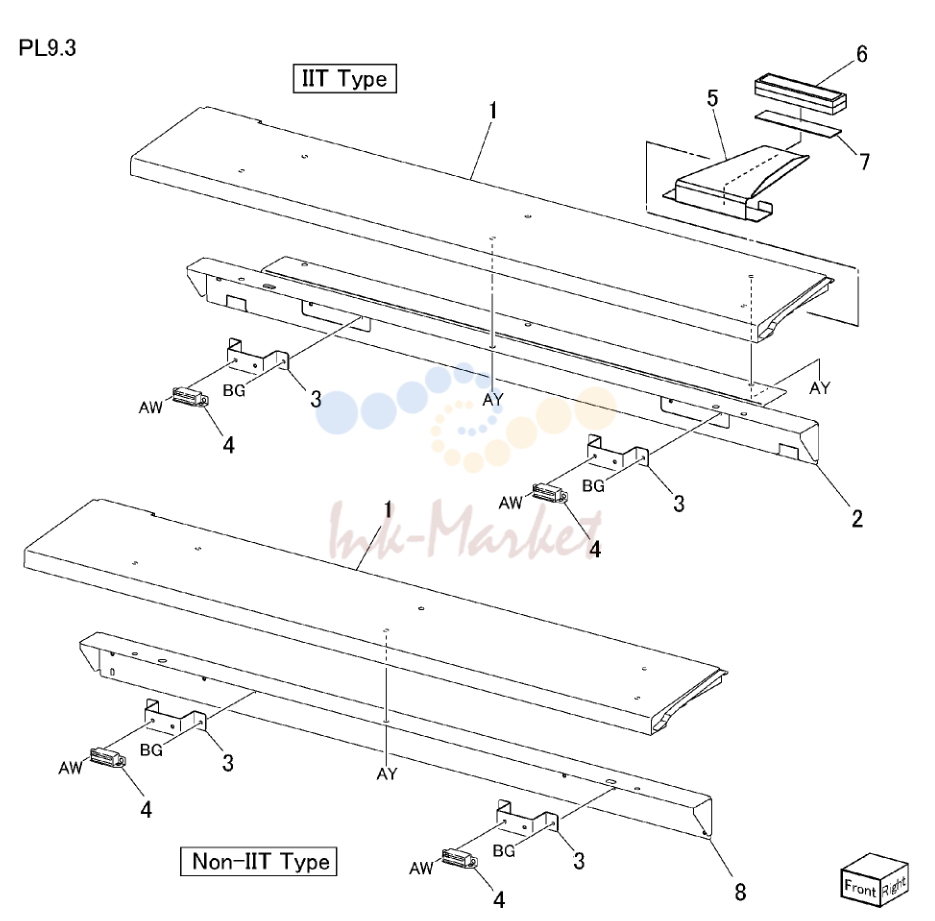

Document Shelf Component

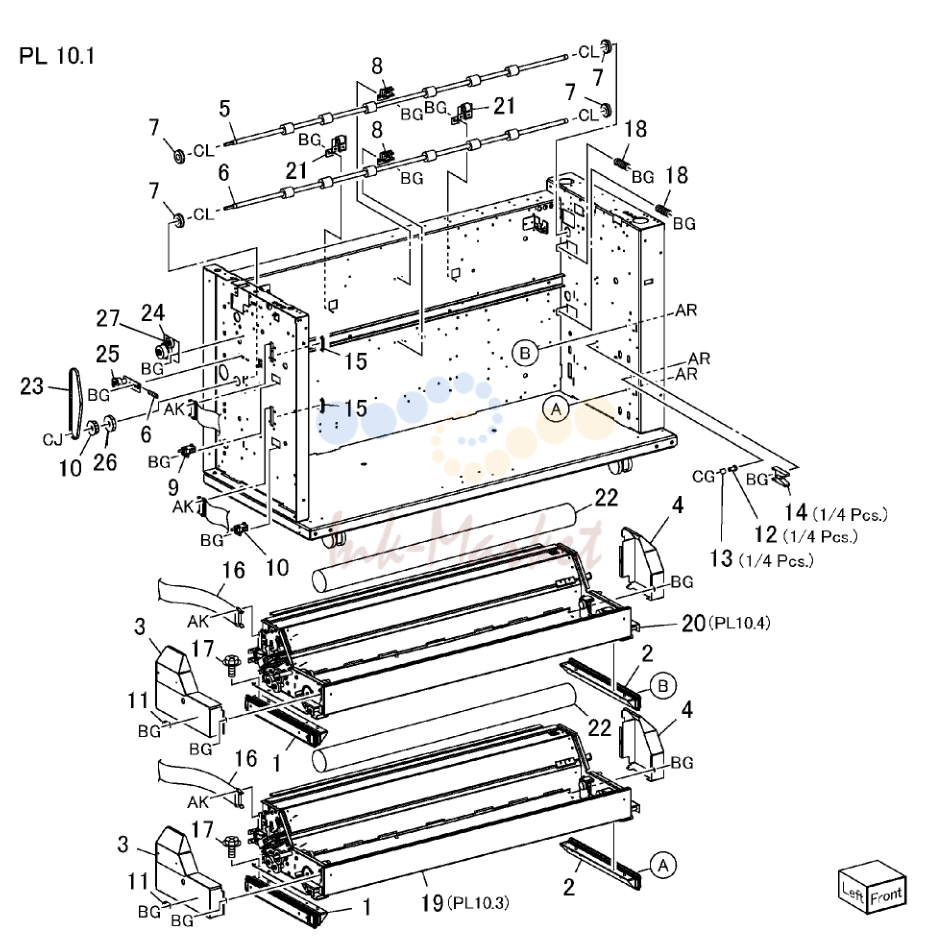

2-RFC Type Accessory

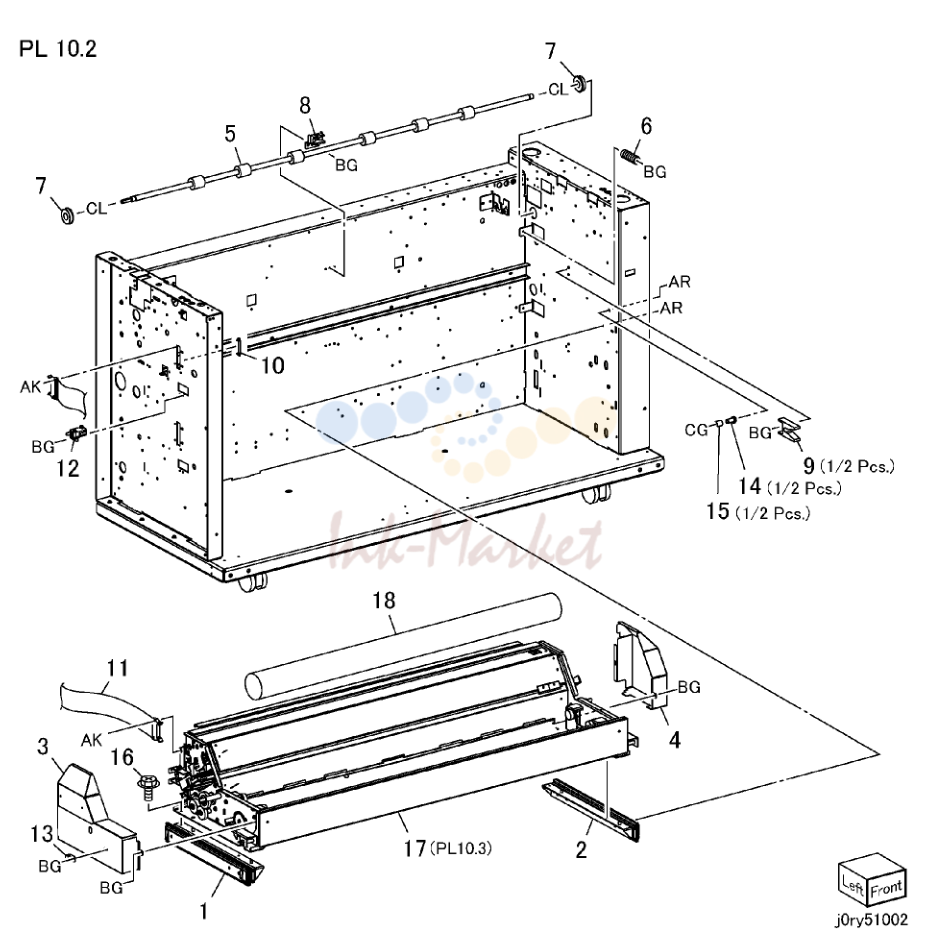

RFC-Type 1 Accessory

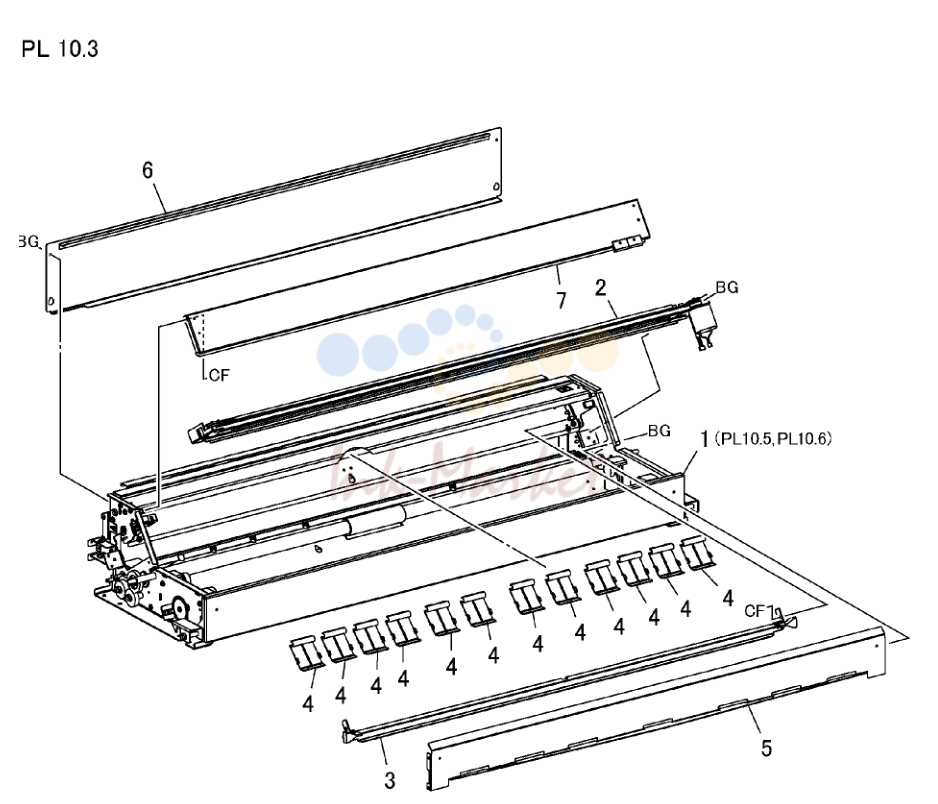

RFC A-Type Accessory

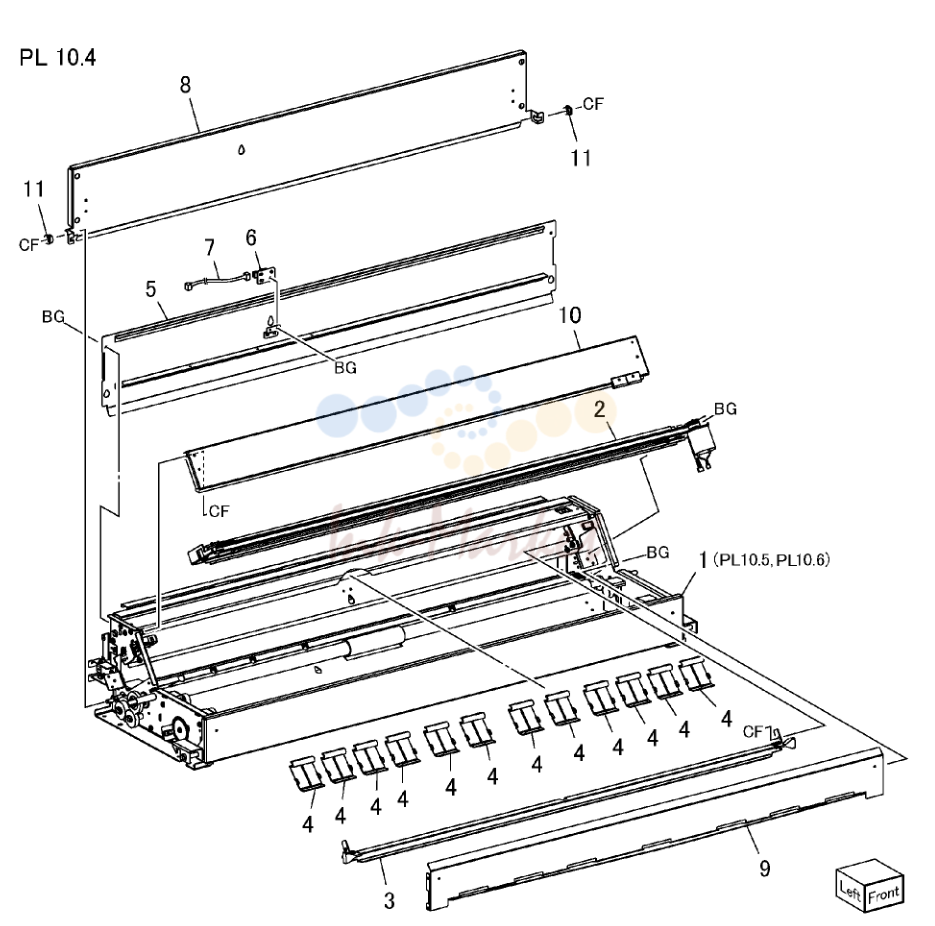

RFC B-Type Accessory

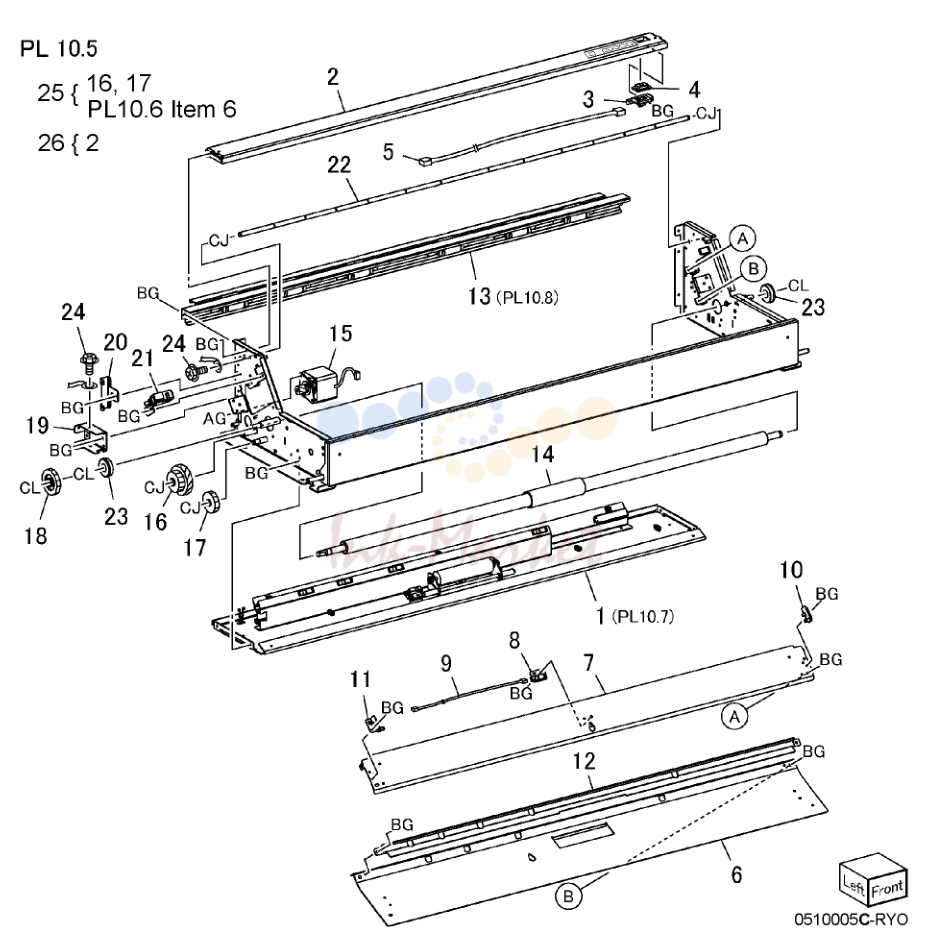

RFC Component-Paper подачи

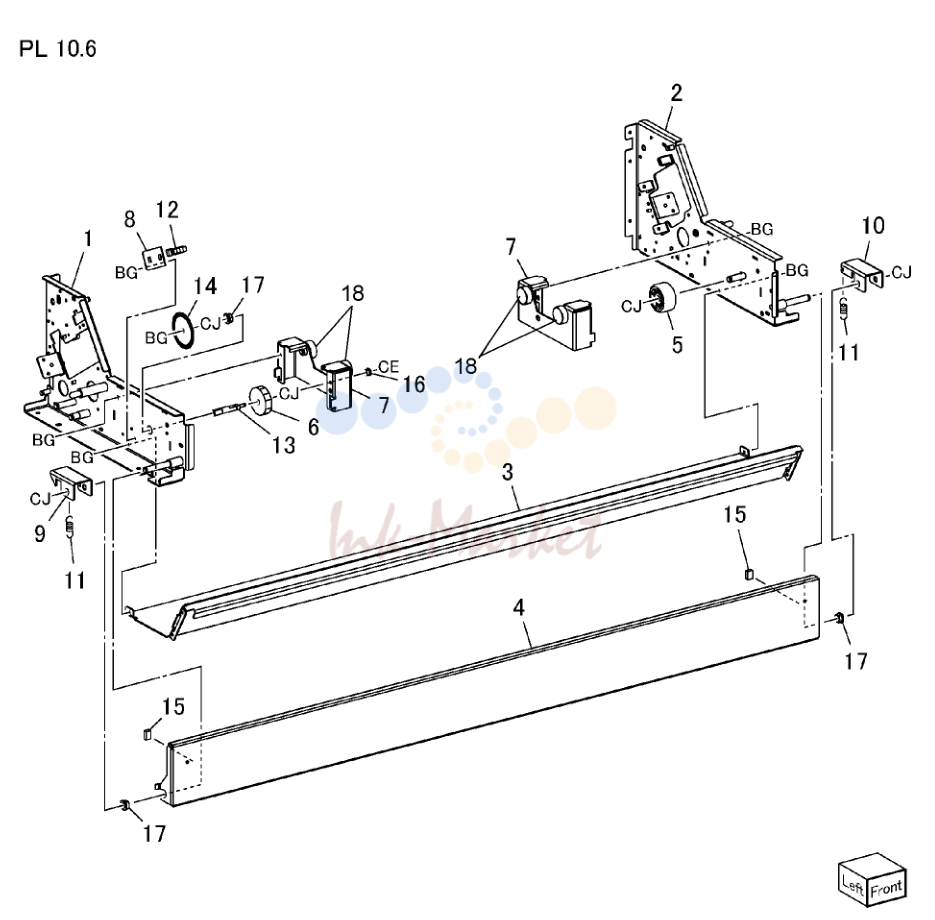

RFC Component-защёлка, Roll Paper Tube Support

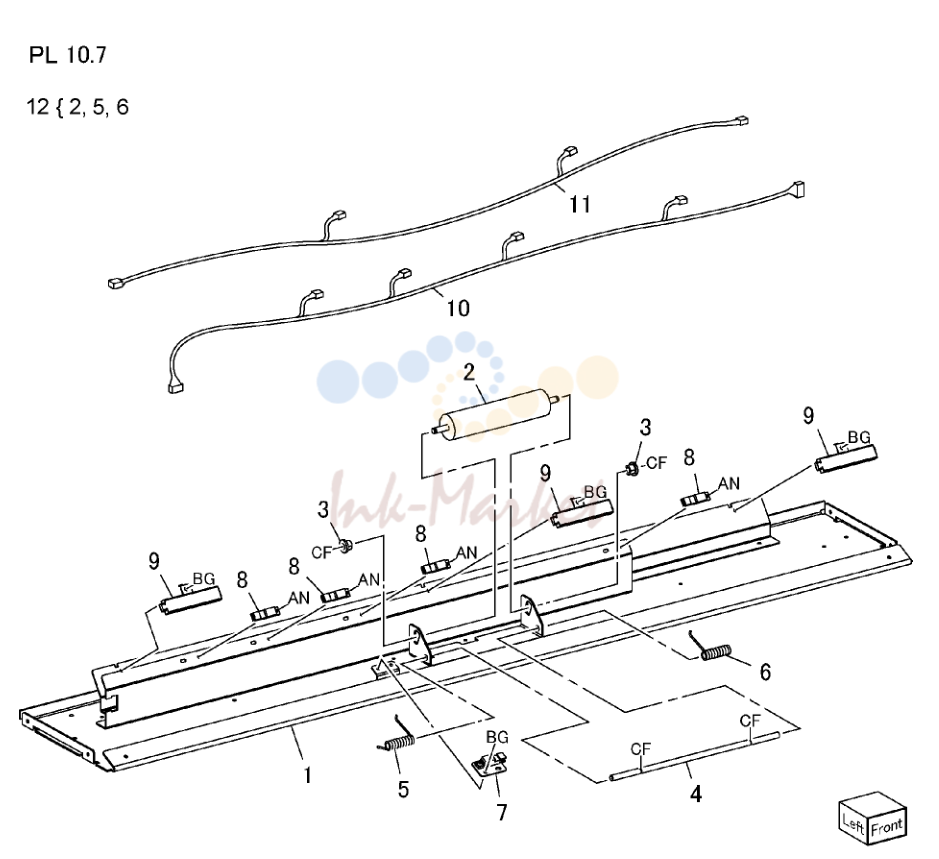

Paper Heater/Paper Size корпус Component

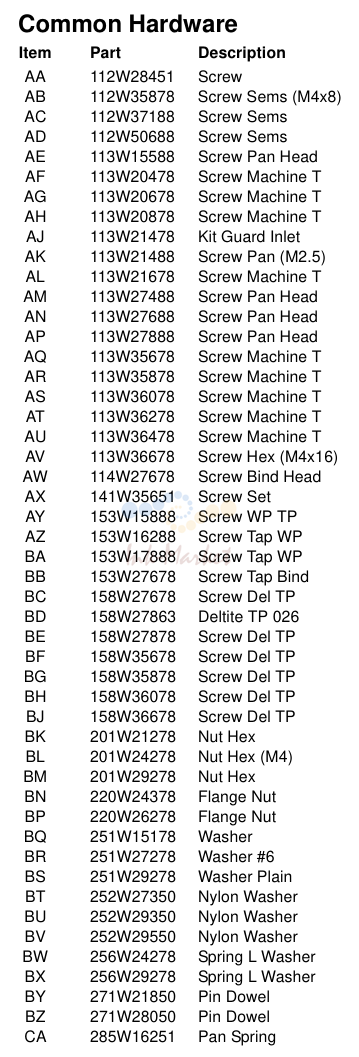

Узел 37

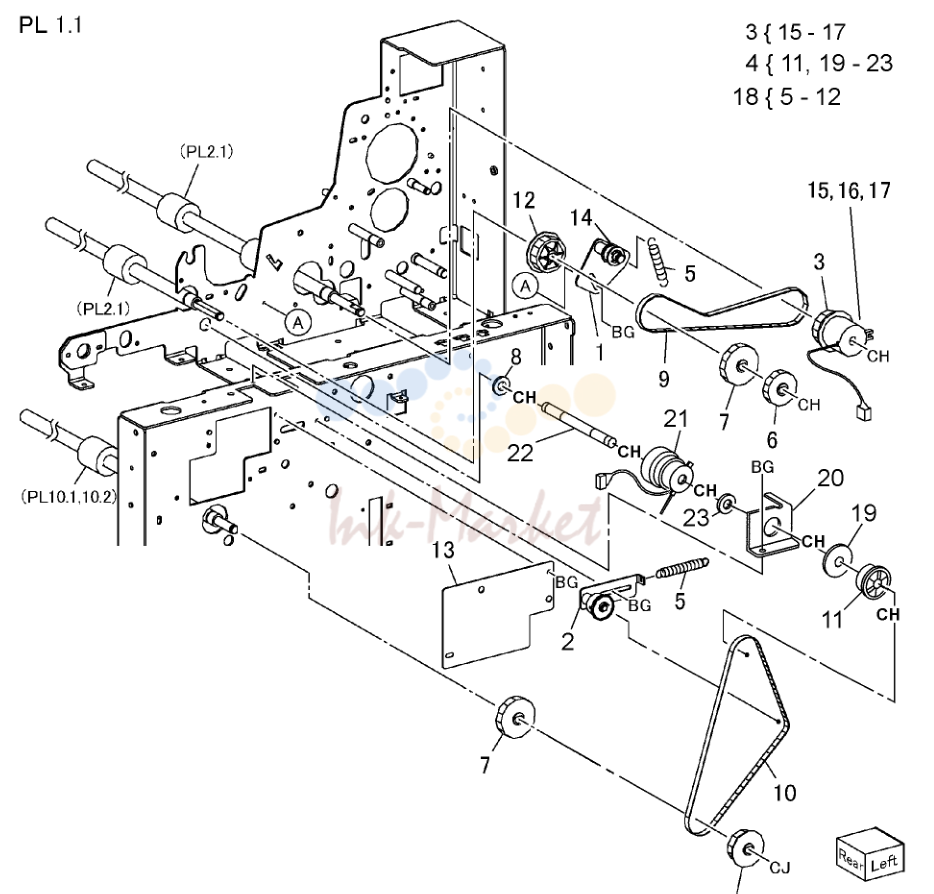

привод Paper

№	Артикул	Наименование
1	020E98790 запросить цену →	Idler Pulley
3	121K34540 запросить цену →	Manual подачи муфта в сборе
4	121K34890 запросить цену →	RFC Take Away муфта в сборе
8	413W77359 запросить цену →	подшипник
11	499W14432 запросить цену →	Pulley (32T)
18	499K13520 запросить цену →	шестерня/Pulley/ремень Kit
23	413W08350 запросить цену →	подшипник

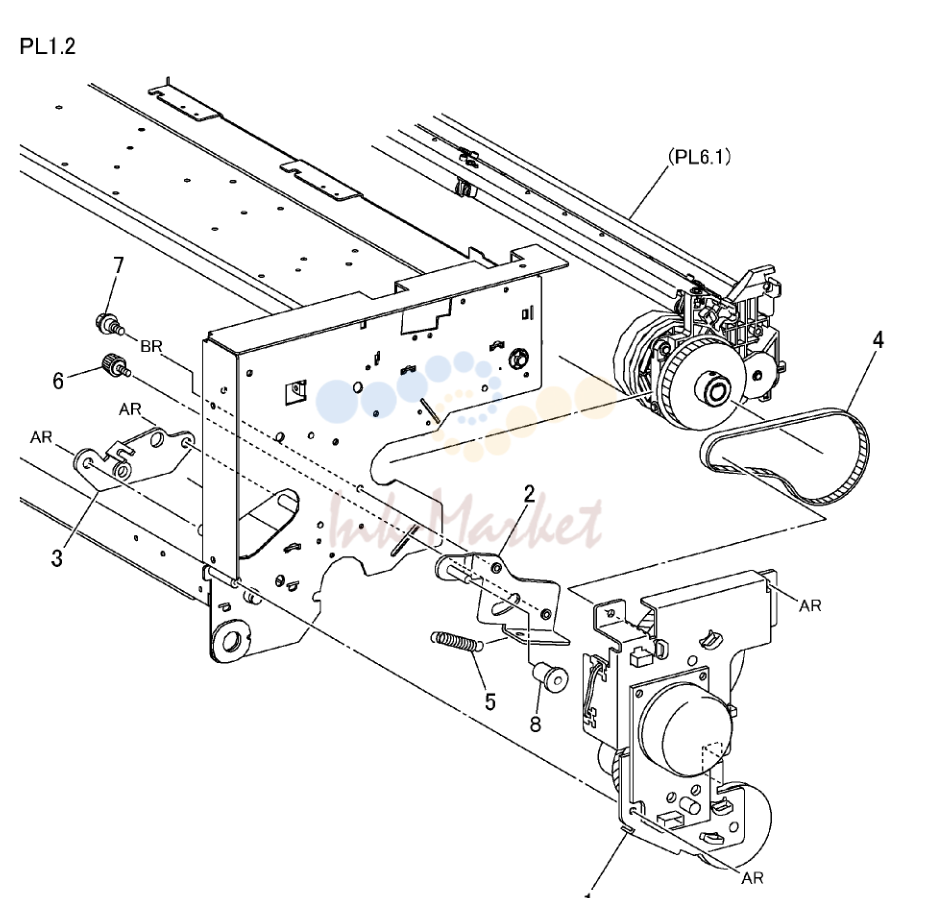

девелопер

№	Артикул	Наименование
1	127K35821 под заказ	главный привод мотор/девелопер привод
4	023E21500 запросить цену →	ремень
5	809E56800 запросить цену →	Tension пружина
8	499W17062 запросить цену →	ролик

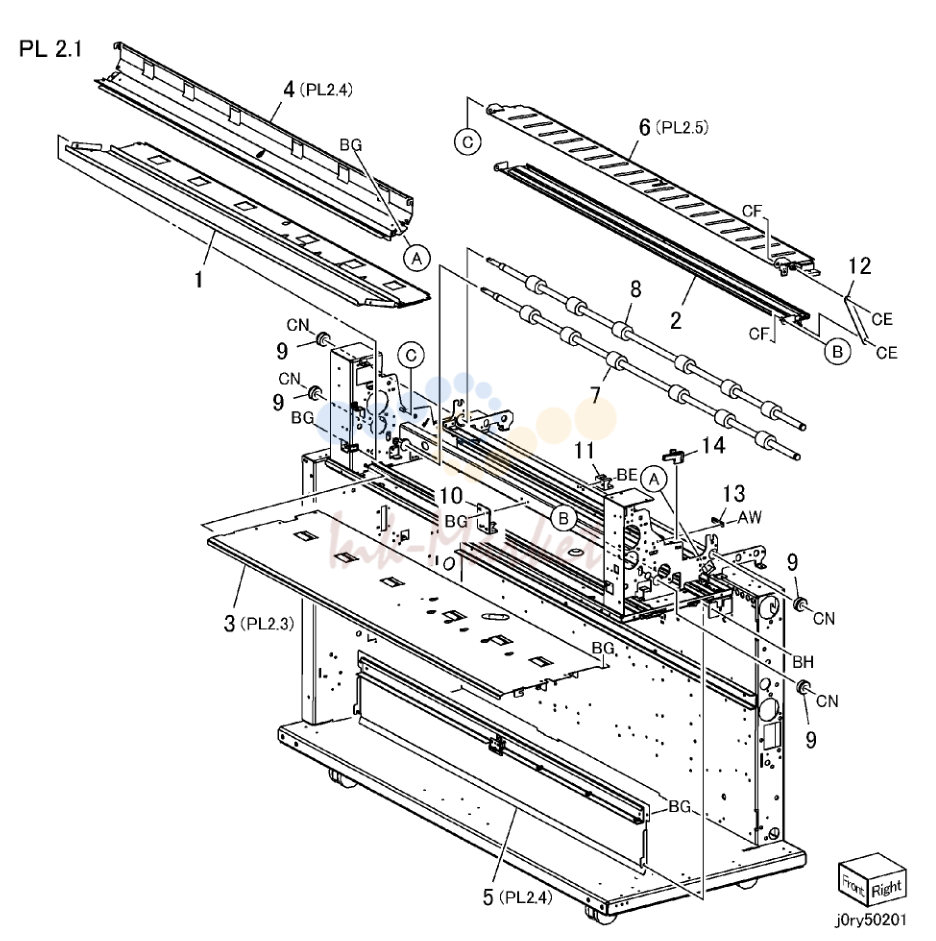

Manual Paper подачи

№	Артикул	Наименование
7	059K36210 запросить цену →	Manual подачи Roll
8	059K36220 запросить цену →	Registration Roll
9	013P61299 запросить цену →	подшипник
13	121E89780 запросить цену →	Catch Magnet

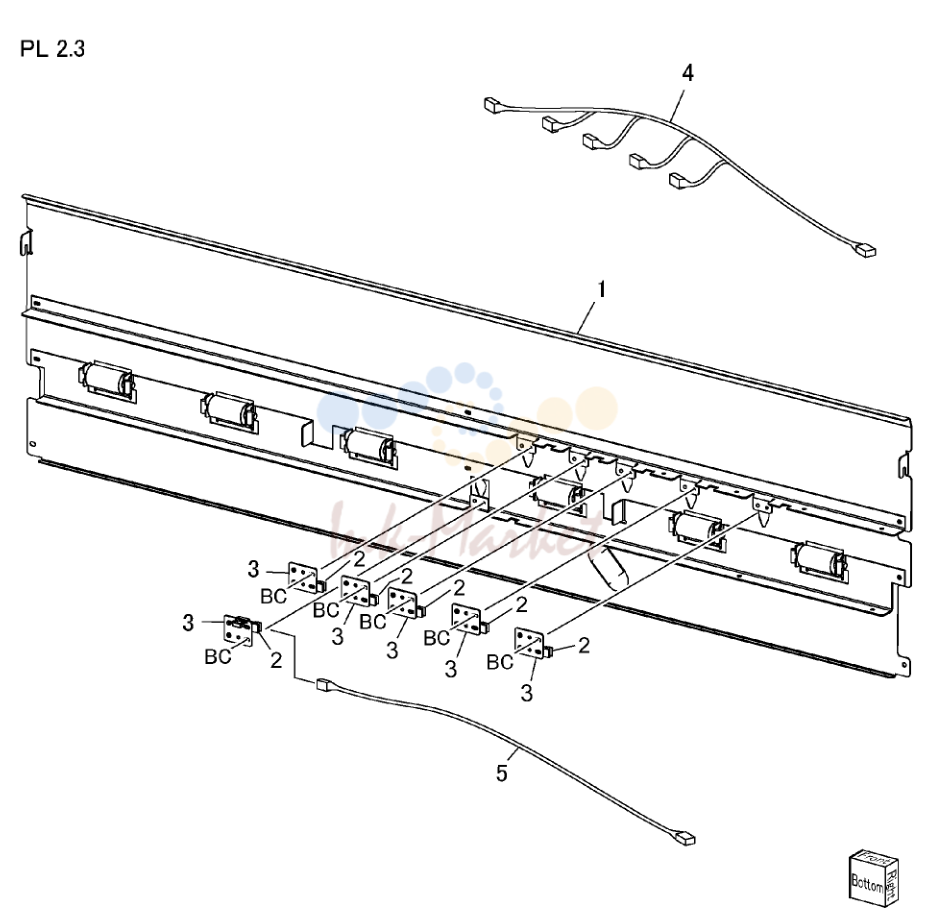

Manual подачи Baffle-3 в сборе

№	Артикул	Наименование
2	930W00211 запросить цену →	30" датчик (Q7-16), A1 датчик
6	809E36250 запросить цену →	Extension пружина

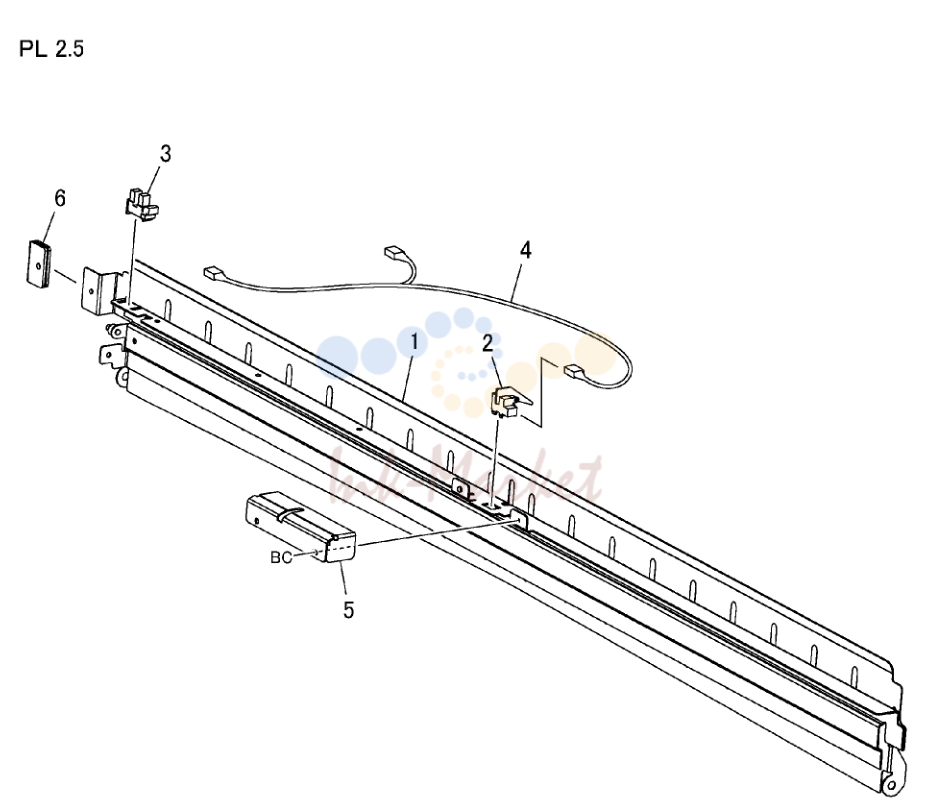

Horizontal нижний Baffle Component

№	Артикул	Наименование
2	130K70430 запросить цену →	Horizontal Transport Jam датчик
3	930W00112 запросить цену →	Horizontal Transport Open датчик
6	003E84580 запросить цену →	Knob

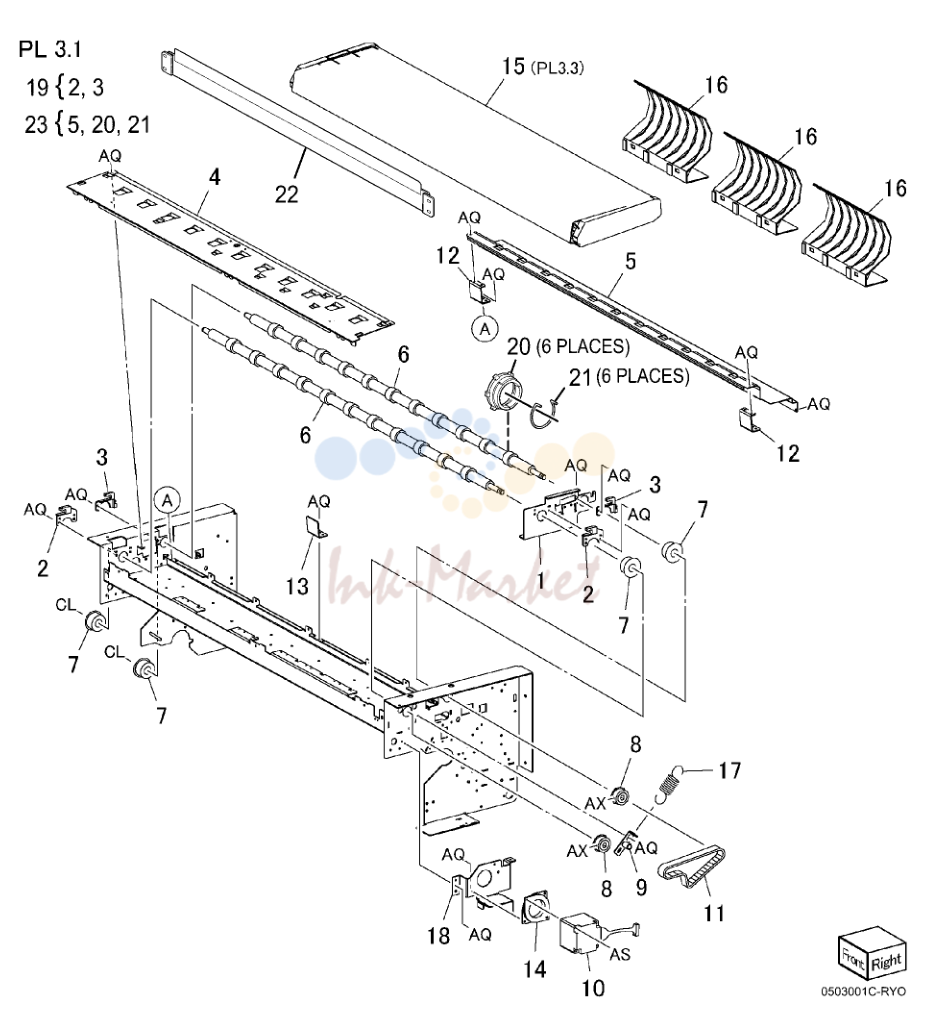

IIT Document Transport

№	Артикул	Наименование
6	022K70620 запросить цену →	IIT Roll
9	022K70630 запросить цену →	Tension Roll
10	127K40250 запросить цену →	IIT привод мотор (MOT6-1)
11	423W72055 запросить цену →	ремень
14	004E12820 запросить цену →	мотор демпфер
15	022K72800 запросить цену →	верхний Document Transport
16	038E31501 запросить цену →	Turn направляющая
17	809E61101 запросить цену →	Tension пружина
19	499K13500 запросить цену →	Document Handler защёлка Kit
20	022E32900 запросить цену →	Kicker ролик (6)
21	019E75110 запросить цену →	Clip (6)
22	499K13510 запросить цену →	Platen Glass Kit
23	604K42240 запросить цену →	Kicker Kit

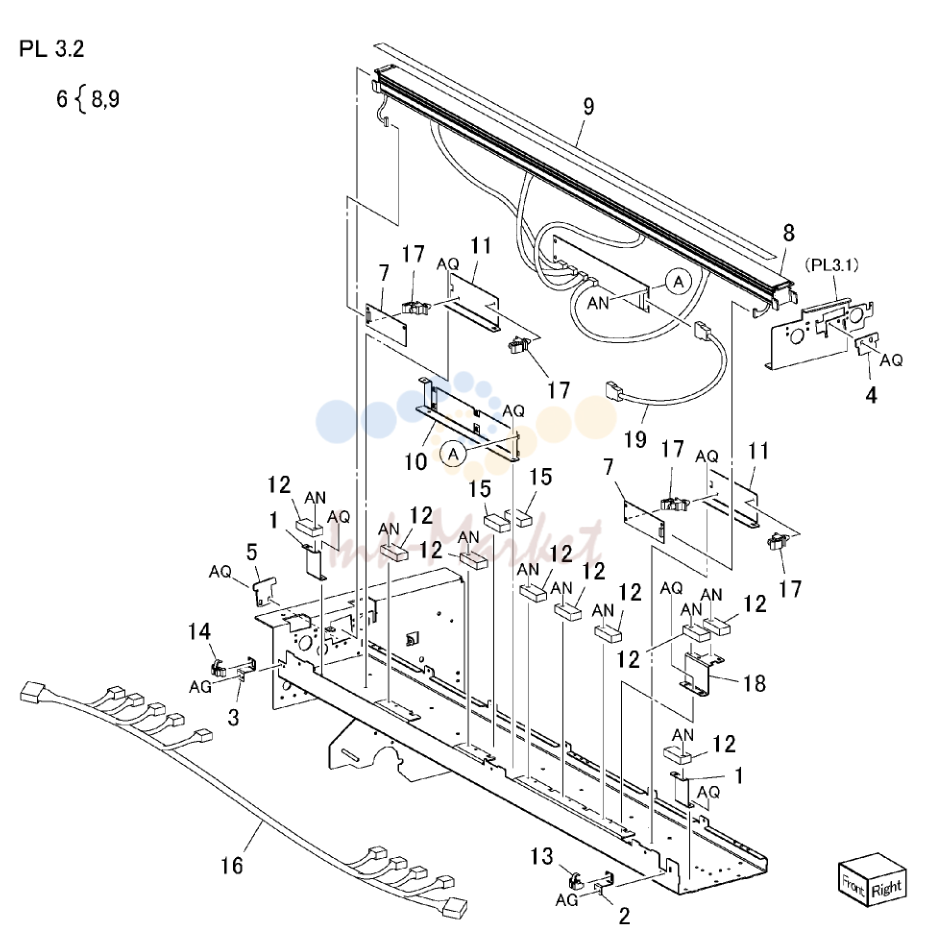

IIT Electrical

№	Артикул	Наименование
7	112E00960 запросить цену →	CIS Inverter
8	130K69620 запросить цену →	CIS
12	930W00211 запросить цену →	левый Skew датчик (Q6-6), правый
13	130K88870 запросить цену →	Open правый крышка датчик (Q1-2)
14	130K88860 запросить цену →	Open левый крышка датчик (Q1-3)

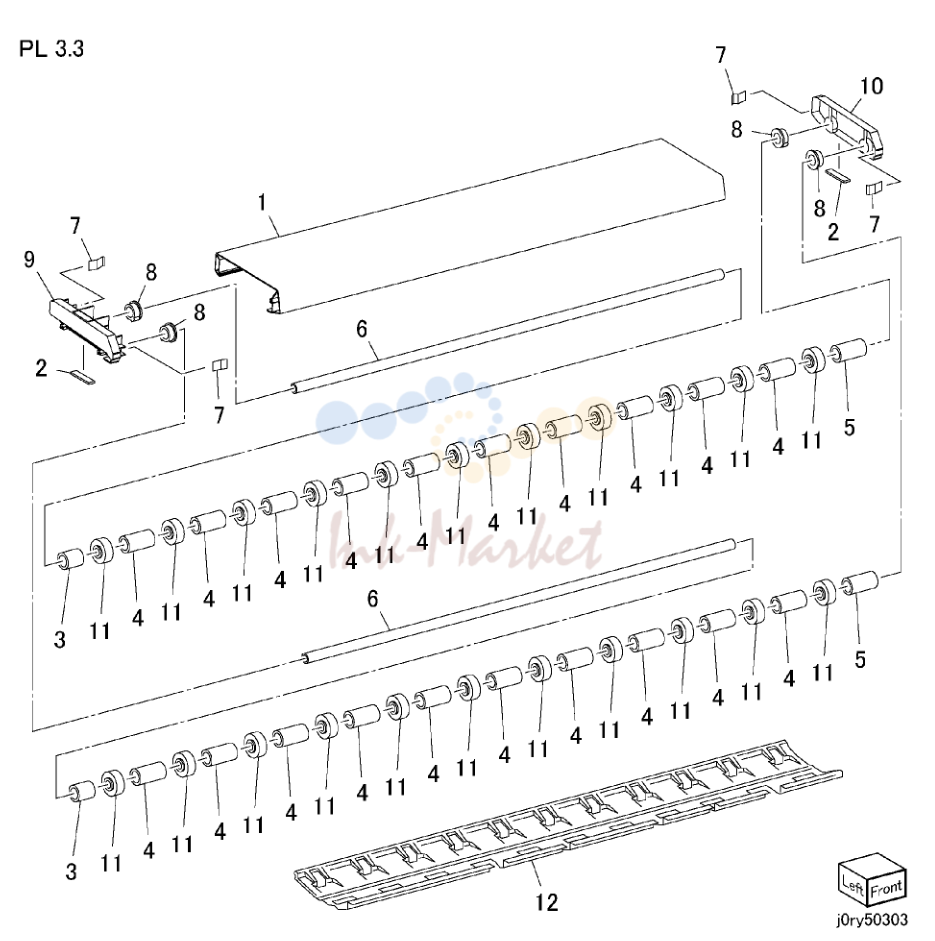

верхний Document Transport

№	Артикул	Наименование
9	021K91861 запросить цену →	левый End Cap
10	021K91871 запросить цену →	правый End Cap
12	090K93121 запросить цену →	White Platen

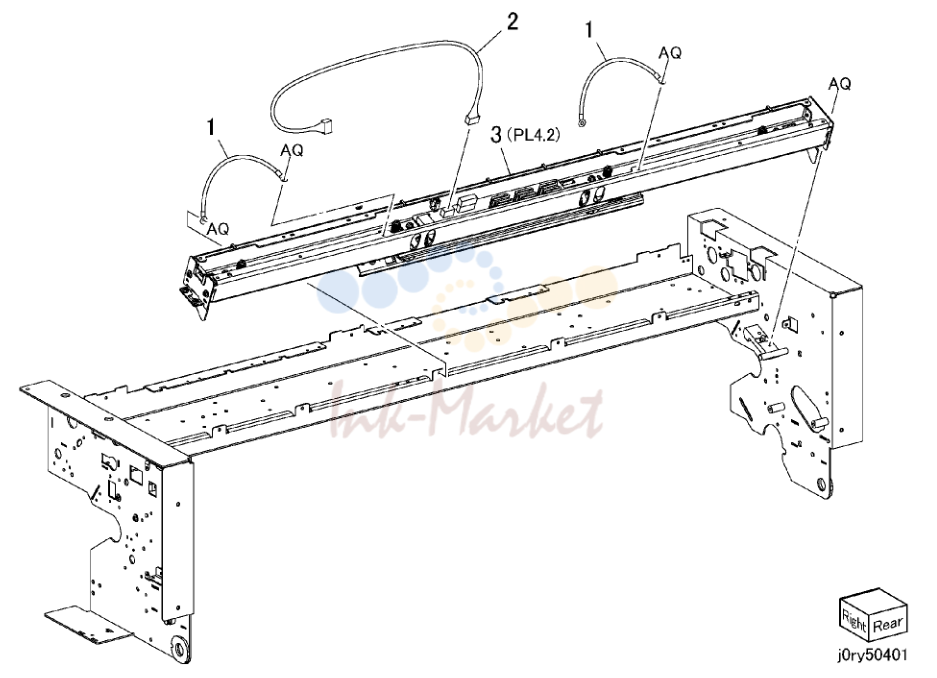

LPH Accessory

№	Артикул	Наименование
1	117E21380 запросить цену →	Earth Wire
3	130K70260 запросить цену →	LPH в сборе

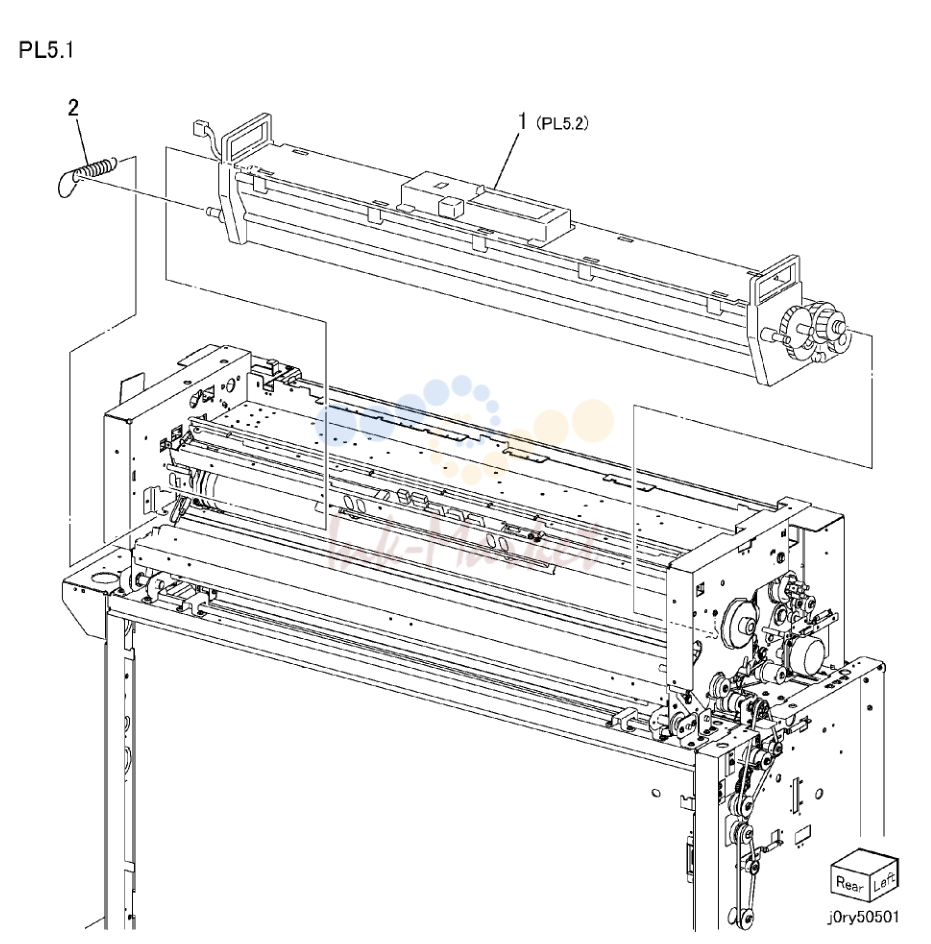

девелопер в сборе

№	Артикул	Наименование
1	802K67450 запросить цену →	девелопер в сборе
2	809E58190 запросить цену →	Tension пружина

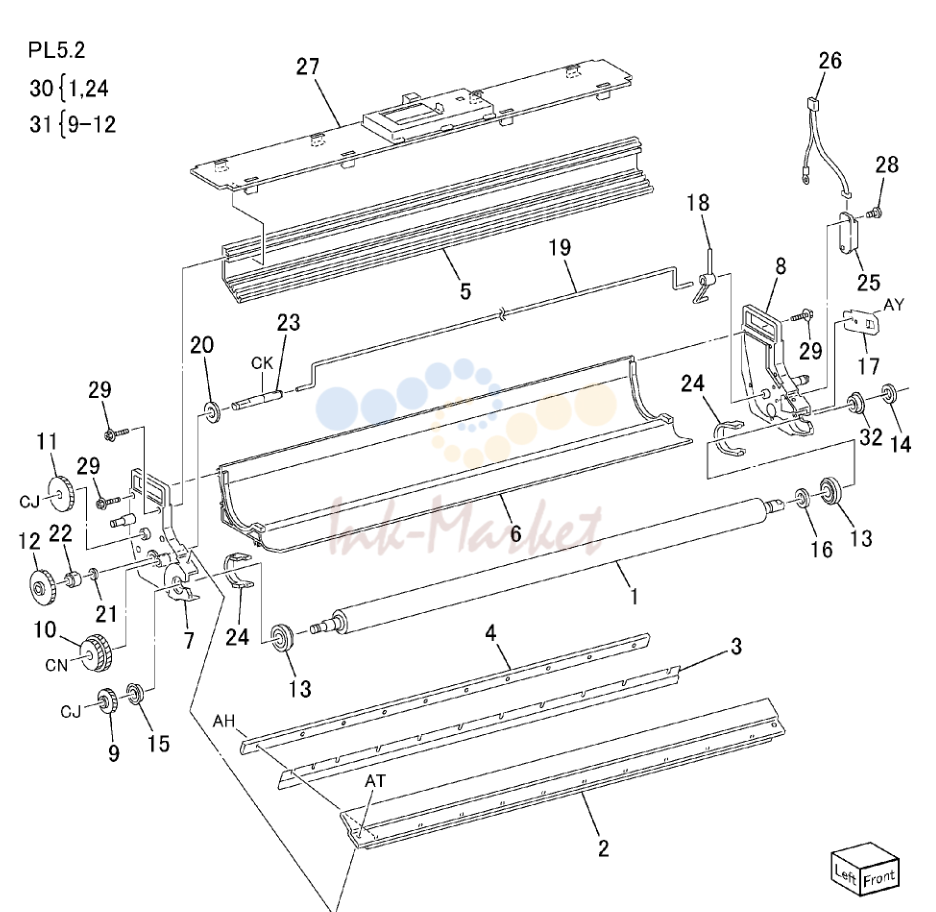

девелопер в сборе Components

№	Артикул	Наименование
1	121K34530 запросить цену →	Magnet Roll
3	033K94710 ✓ в наличии	Metering Blade
13	022K62850 запросить цену →	Tracking Roll
14	016E95410 запросить цену →	Magnet Roll Bush
15	013E96820 запросить цену →	Ball подшипник
16	014E97200 запросить цену →	Spacer
24	035E76960 запросить цену →	Magnet Roll Seal
25	130K81230 запросить цену →	тонер Empty датчик (Q9-1)
26	962K24610 запросить цену →	датчик Wire жгут
27	802K67150 запросить цену →	тонер корпус
31	499K13540 запросить цену →	шестерня Kit
32	413W17559 запросить цену →	подшипник

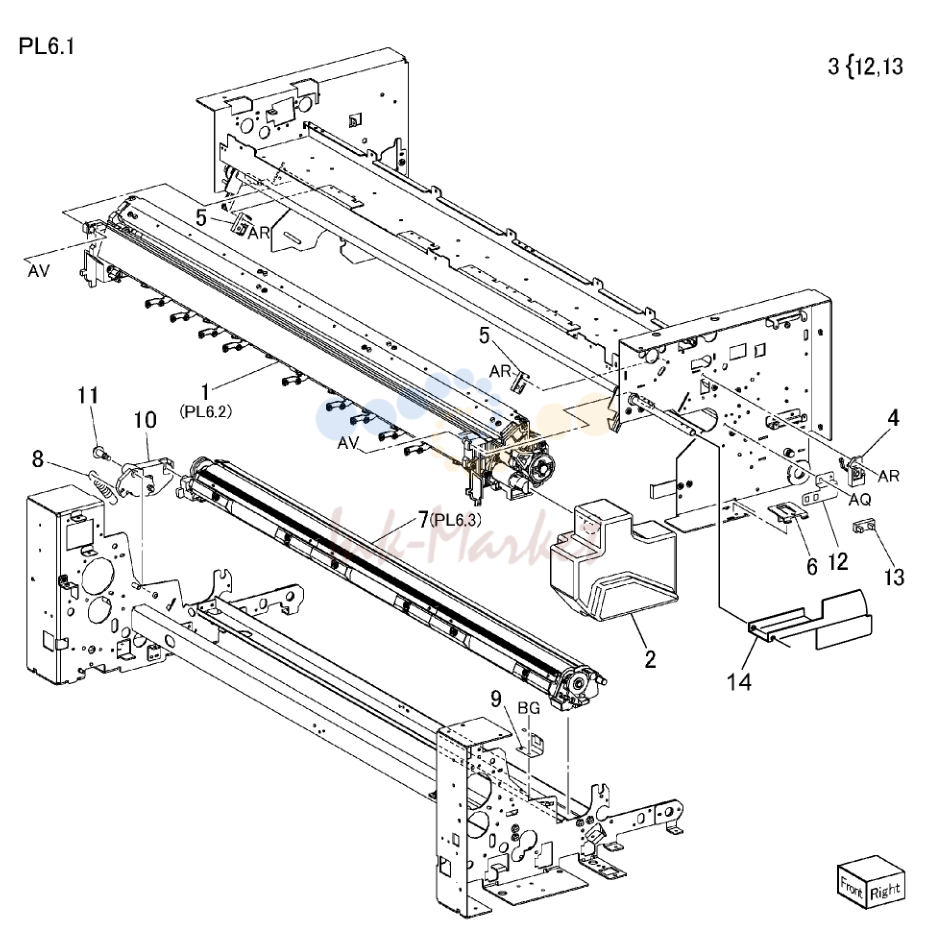

Xerographics Accessory

№	Артикул	Наименование
2	008R13014 ✓ в наличии	тонер Bottle
4	014K82160 запросить цену →	пружина Block
6	815E08940 запросить цену →	Interlock Switch актуатор
7	022K67500 под заказ	BTR корпус
8	809E56640 запросить цену →	Tension пружина
9	809E56650 запросить цену →	Earth пружина
13	130E91010 запросить цену →	тонер Full датчик (Q9-2)
14	011E12700 запросить цену →	рычаг

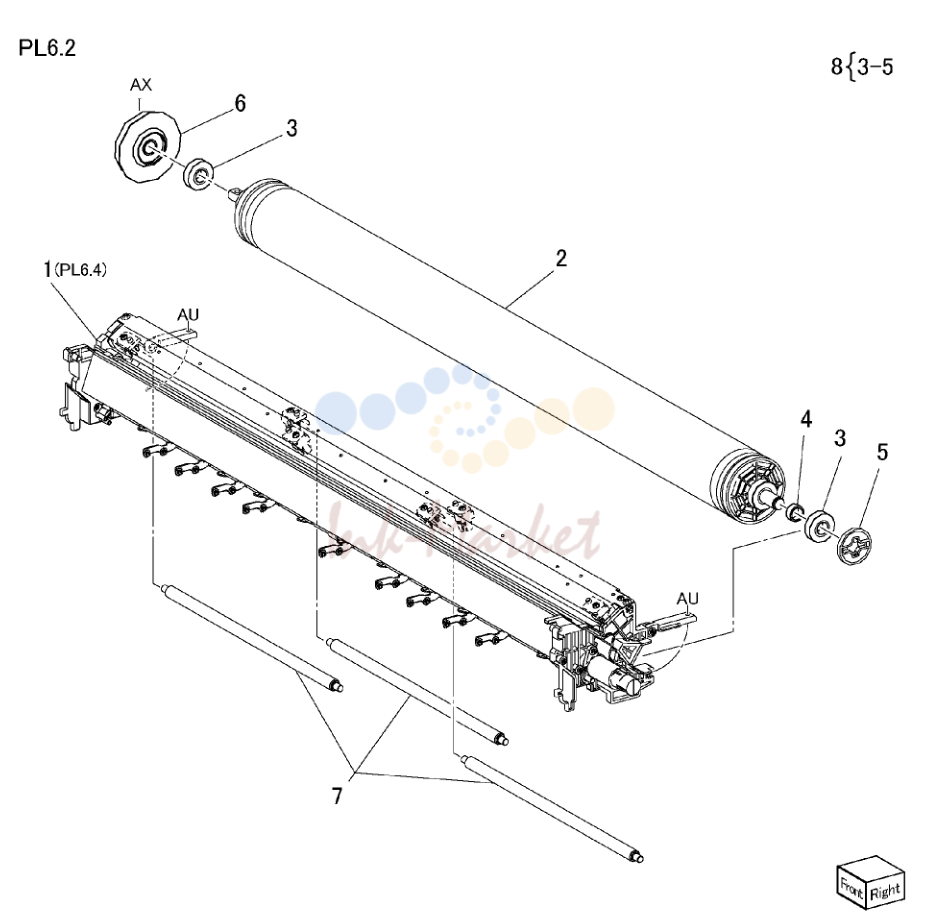

Xerographics Module Component

№	Артикул	Наименование
1	802K67010 запросить цену →	Xeroghraphics корпус
2	001R00583 под заказ	Photoreceptor
6	020E37560 запросить цену →	Photoreceptor Pulley
7	499K89060 запросить цену →	BCR Kit (3)
8	499K89050 запросить цену →	подшипник Kit

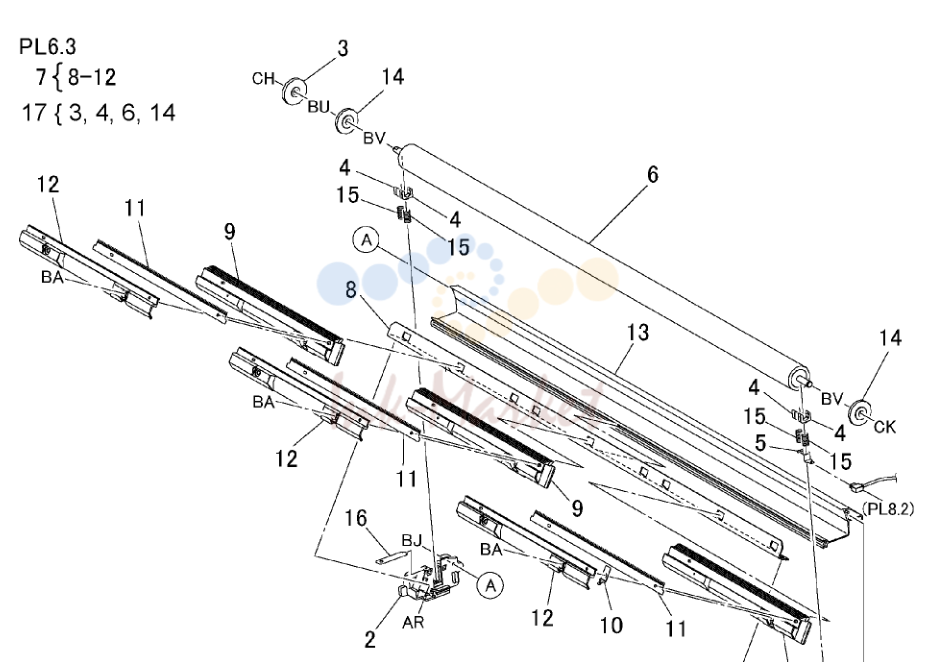

BTR корпус Component

№	Артикул	Наименование
11	815E09000 запросить цену →	DTS пластина
15	809E22970 запросить цену →	BTR пружина
17	499K13550 под заказ	BTR & шестерня Kit

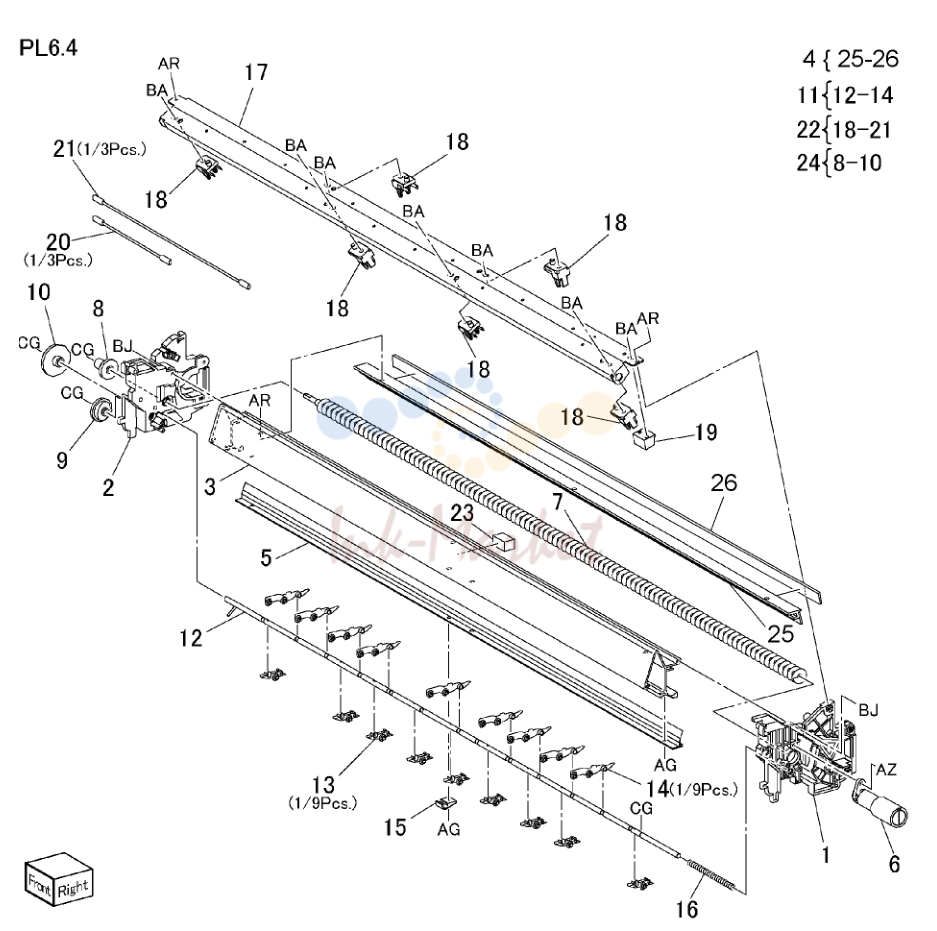

Xerographics корпус Component

№	Артикул	Наименование
4	033K94740 под заказ	Cleaning Blade в сборе (REP
5	035K82960 запросить цену →	тонер Seal
6	052K92220 запросить цену →	тонер Pipe
7	006K23770 запросить цену →	Auger вал
11	006K23780 запросить цену →	Finger вал
13	019K06901 запросить цену →	PR Stripper Finger
14	038K88110 под заказ	Paper направляющая
16	809E56630 запросить цену →	Compression пружина
22	499K89070 запросить цену →	BCR держатель Kit
24	499K89080 запросить цену →	шестерня Kit
26	033E93320 запросить цену →	Blade Doctor

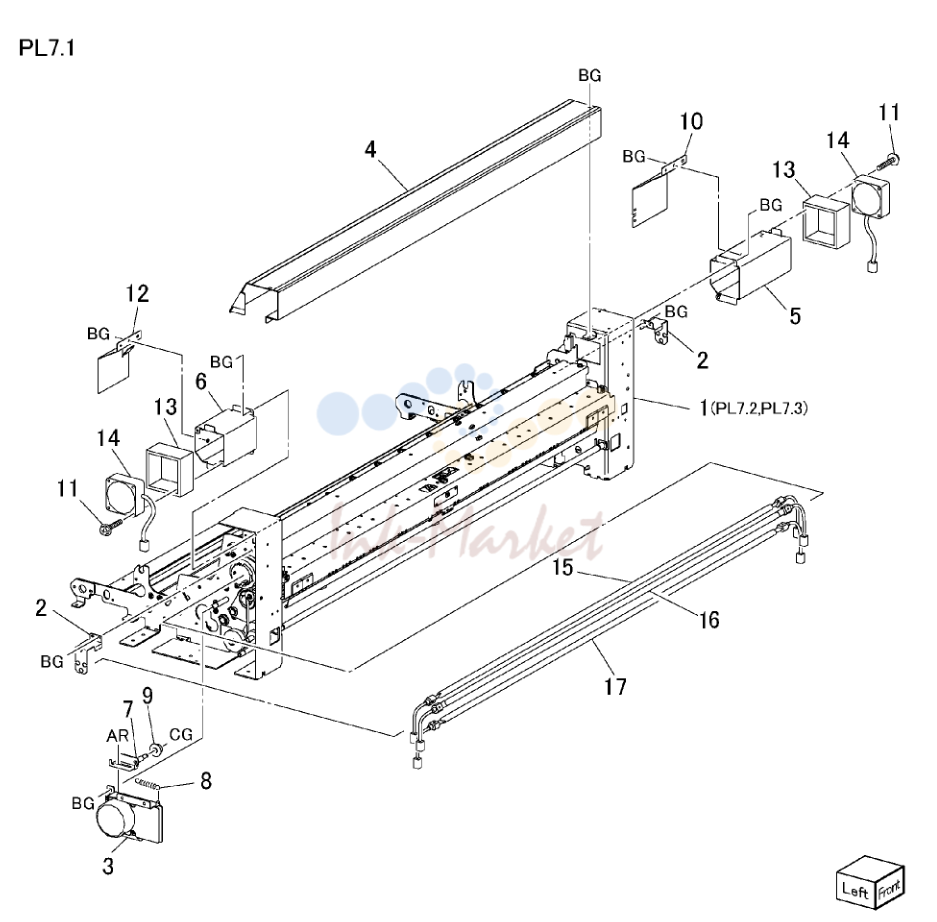

печь в сборе Accessory

№	Артикул	Наименование
2	849E34160 запросить цену →	лампа кронштейн
3	127K31870 запросить цену →	печь привод мотор (MOT10-1) (REP
8	809E58370 запросить цену →	Tension пружина
9	499W17061 запросить цену →	Pulley
14	127K29331 запросить цену →	Exhaust вентилятор (левый, правый)
15	126K17760 запросить цену →	Side Heat Rod 240V
	126K17730 запросить цену →	Side Heat Rod 120V
16	126K17740 запросить цену →	Sub Heat Rod 120V
	126K17770 запросить цену →	Sub Heat Rod 240V
17	126K17750 запросить цену →	Center Heat Rod 240V
	126K17720 запросить цену →	Center Heat Rod 120V

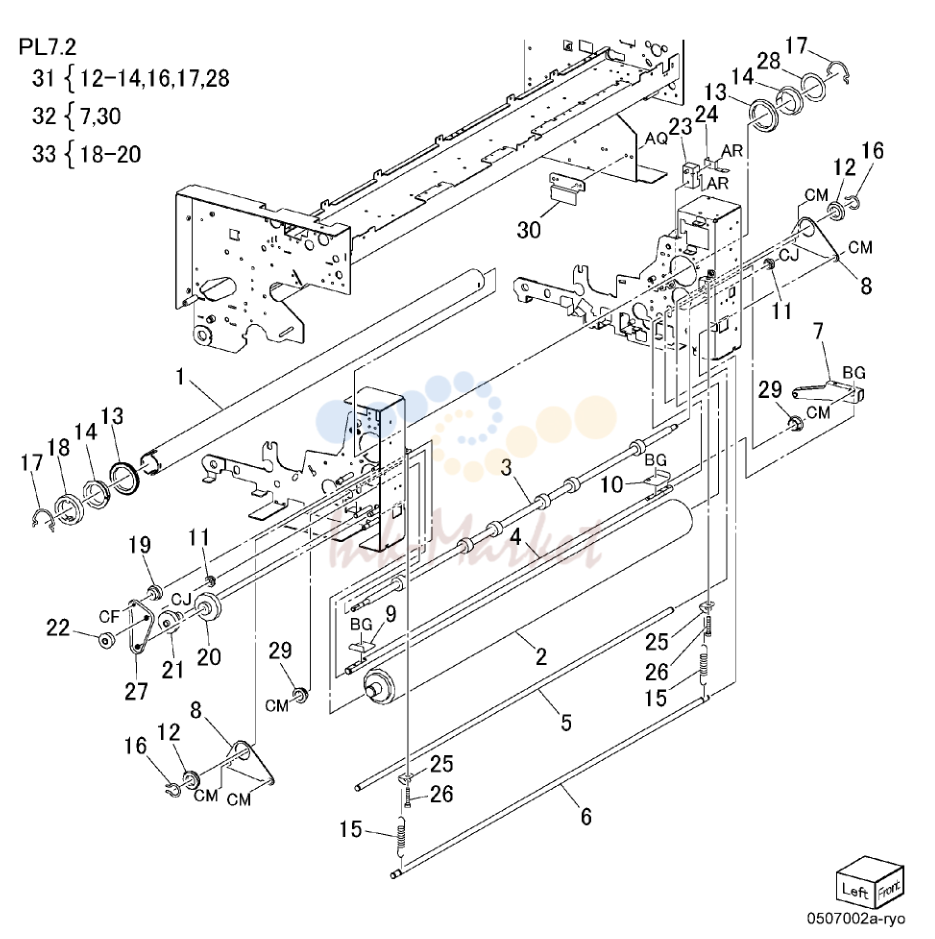

печь в сборе Component-Roll

№	Артикул	Наименование
1	059K33800 запросить цену →	печь Roll
2	059K33820 запросить цену →	Pressure Roll
3	022K70580 запросить цену →	печь выход Roll
11	413W11860 запросить цену →	Plasitc Sleeve подшипник
15	809E66250 запросить цену →	Nip пружина
22	499W14426 запросить цену →	Pulley
27	423W48154 запросить цену →	ремень
29	013P60672 запросить цену →	подшипник
31	499K13450 под заказ	Heat/Pressure Roll подшипник Kit
32	499K13460 запросить цену →	Nip рычаг Kit
33	499K13470 запросить цену →	шестерня Kit

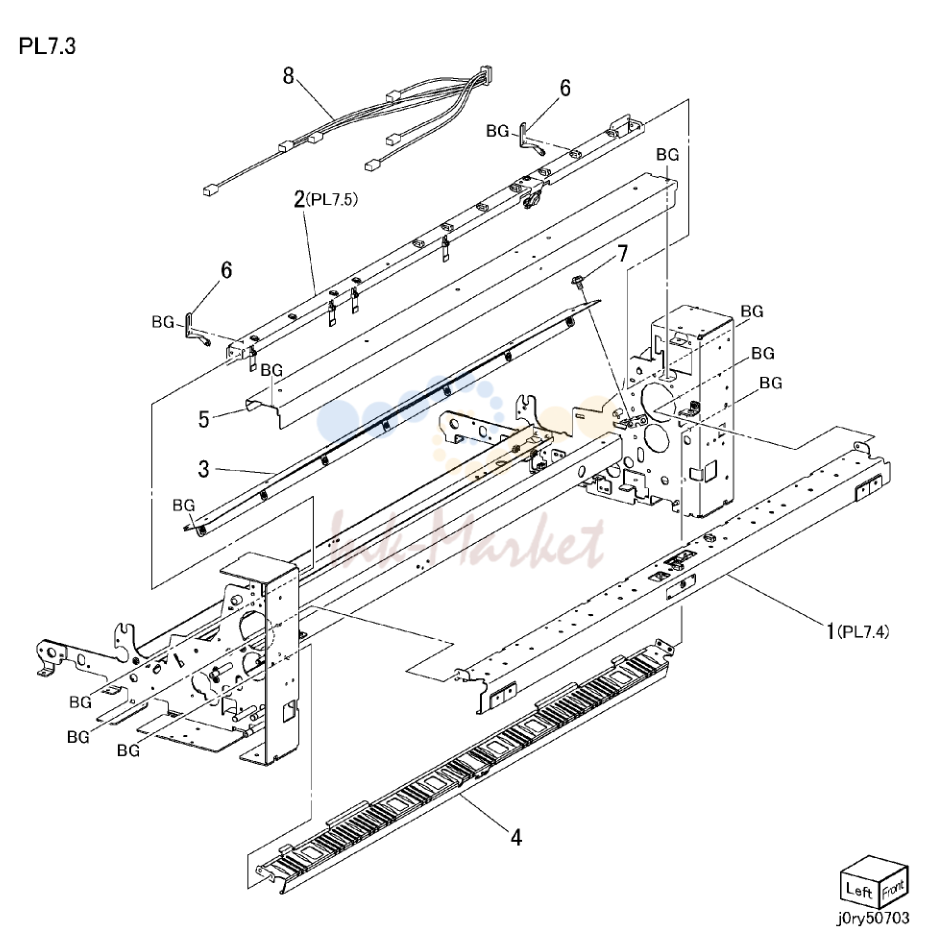

печь в сборе Component-направляющая

№	Артикул	Наименование
1	055K28653 запросить цену →	верхний выход Baffle в сборе (REP
3	054K30050 запросить цену →	Inlet направляющая
4	054E26510 запросить цену →	нижний выход направляющая
6	038K88450 запросить цену →	Inlet направляющая

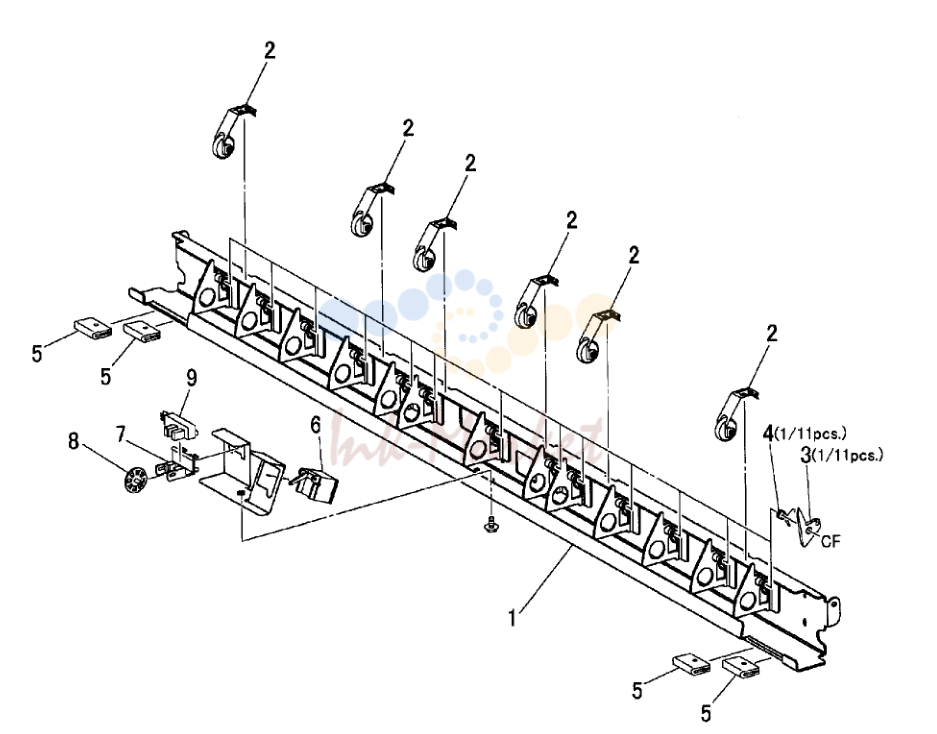

верхний выход Baffle Component

№	Артикул	Наименование
2	022K72481 запросить цену →	Pinch Roll
3	019E92900 под заказ	печь Stripper Finger
4	009E58670 запросить цену →	Torsion пружина
5	003E84580 запросить цену →	Knob
6	110K14610 запросить цену →	выход Jam Switch (S10-1)
7	019E19161 запросить цену →	датчик держатель
8	020E15691 запросить цену →	датчик Wheel
9	130E89260 запросить цену →	выход Motion датчик (Q10-3)
10	130K68992 запросить цену →	датчик в сборе

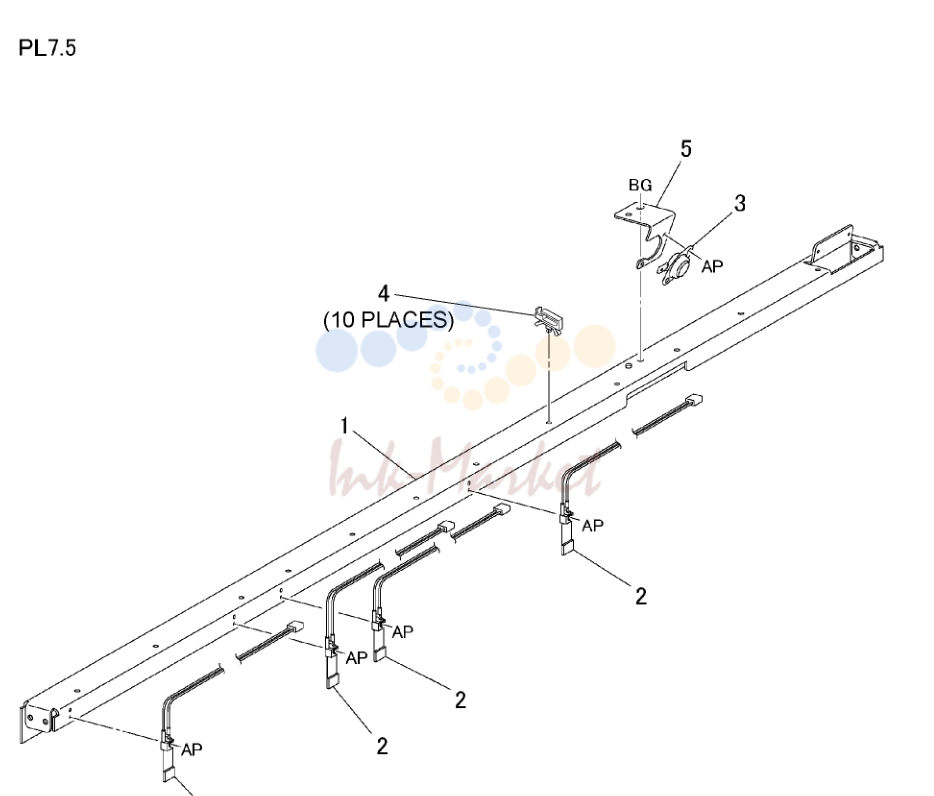

термистор пластина Component

№	Артикул	Наименование
2	130K86451 под заказ	термистор (RT10-1, RT10-2
3	130E82881 запросить цену →	Over Heat Thermostat (THS10-1)
4	019E45520 запросить цену →	Wire Saddle

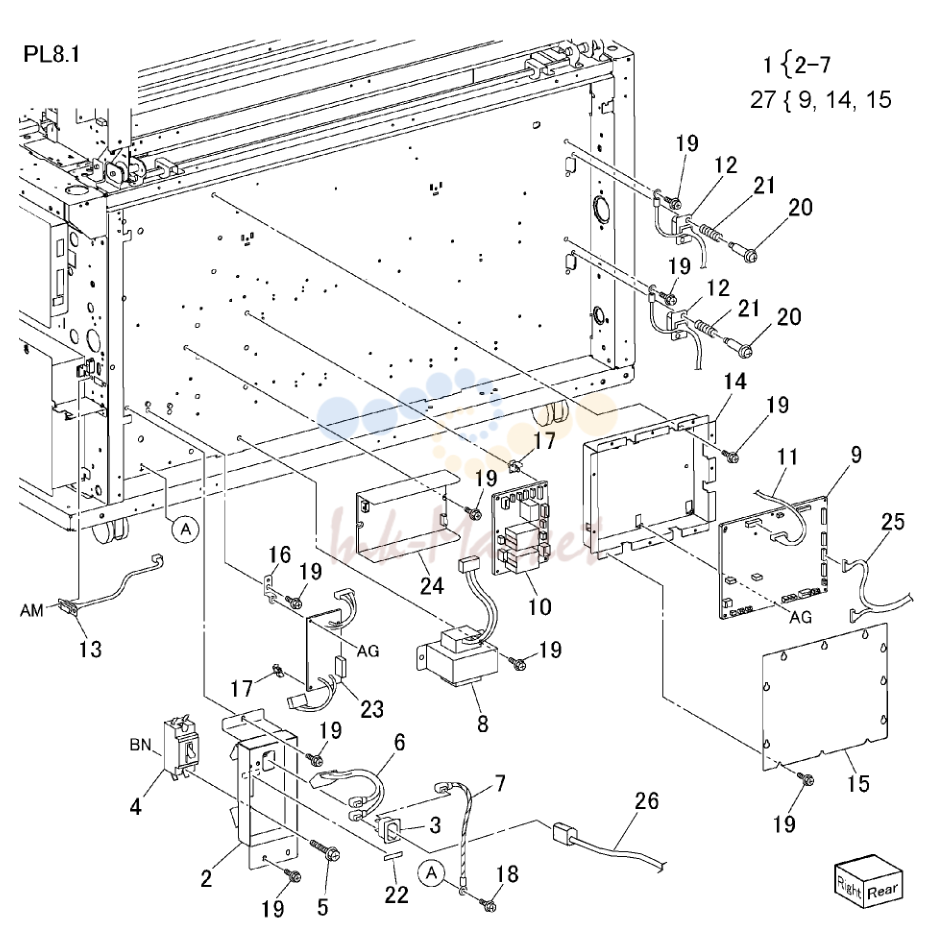

Electrical-задний 1

№	Артикул	Наименование
1	101K46220 запросить цену →	Inlet and Breaker в сборе
2	101E15040 запросить цену →	Breaker шасси
3	913W02320 запросить цену →	Inlet Connector
4	908W00916 запросить цену →	Circuit Breaker (CB1-1)
6	962K24220 запросить цену →	Inlet жгут
10	960K06220 запросить цену →	AC Relay плата
23	960K08750 запросить цену →	AC Filter плата
24	105E16290 запросить цену →	LVPS (24A)
26	117E17420 запросить цену →	Power Cord
27	960K09924 запросить цену →	IOT Control плата Kit

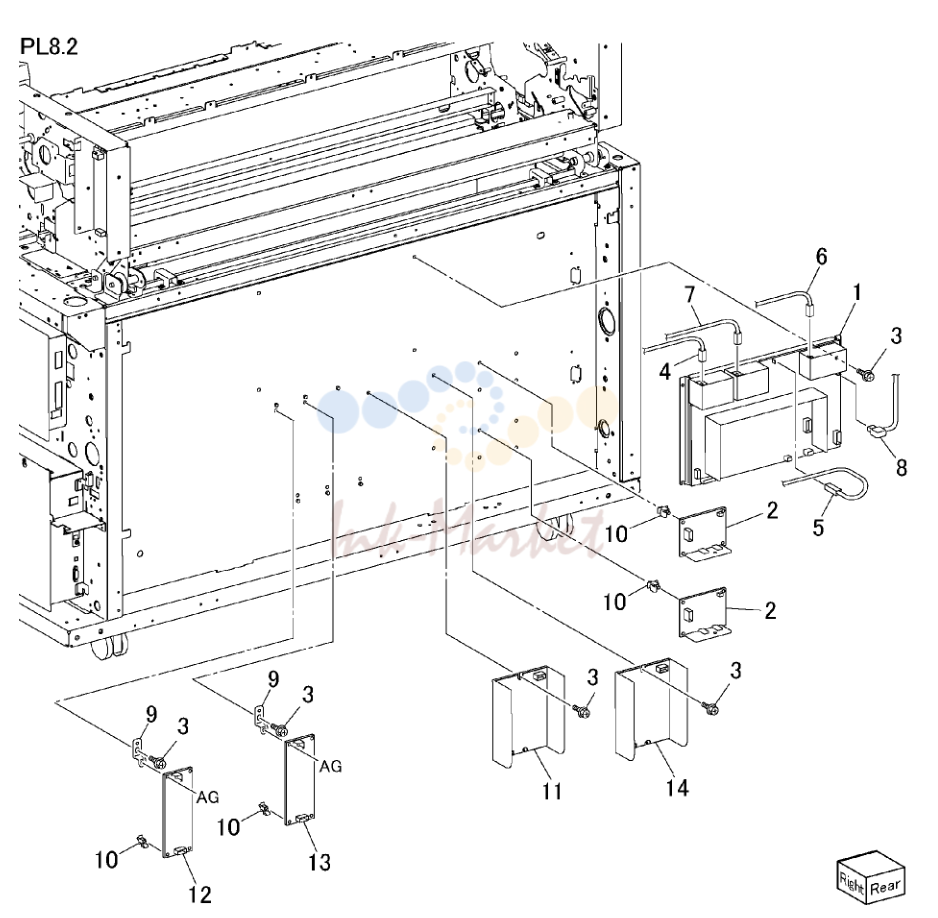

Electrical-задний 2

№	Артикул	Наименование
1	105K20901 запросить цену →	HVPS
2	960K08820 запросить цену →	Side Triac плата (SSR10-1), Center
4	117K36421 запросить цену →	BCR Cord
5	117K36451 запросить цену →	девелопер Bias Cord
6	117K36461 запросить цену →	BTR Cord
7	117K36471 запросить цену →	DTS Cord
11	105E15200 запросить цену →	24B LVPS
12	105E16250 запросить цену →	3.5 LVPS 110V (NACO)
	105E16260 запросить цену →	3.5 LVPS 220V (EO)
13	105E16270 запросить цену →	5B1, 5B2 LVPS 110V (NACO)
	105E16280 запросить цену →	5B1, 5B2 LVPS 220V (EO)

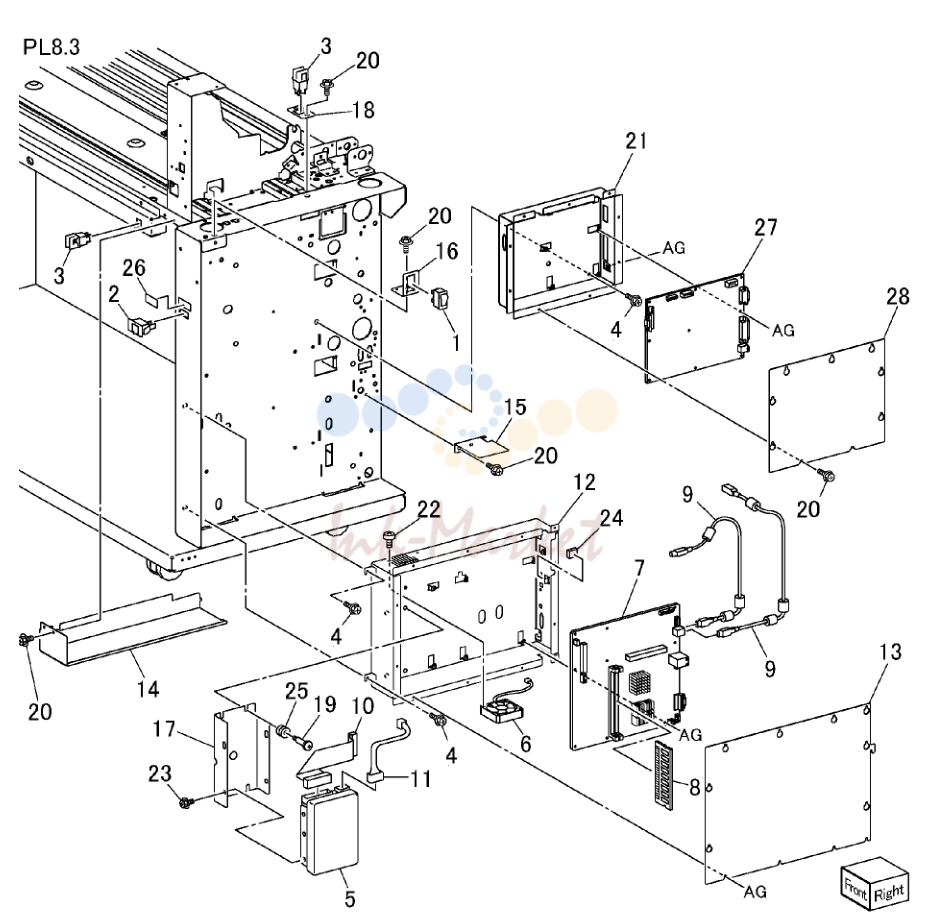

нижний правый Electrical

№	Артикул	Наименование
1	110E11230 запросить цену →	Stand-by Switch (S1-1)
2	110E10660 запросить цену →	Paper Heater Switch (S1-2)
3	110E97990 запросить цену →	передний Door R/H Interlock Switch
5	121K35083 запросить цену →	HDD (40GB)
7	960K02014 запросить цену →	BPS Control плата-NVRAM
8	960K00940 запросить цену →	Memory плата
9	117K36500 запросить цену →	IOT USB шлейф
27	960K03163 запросить цену →	IIT Control плата

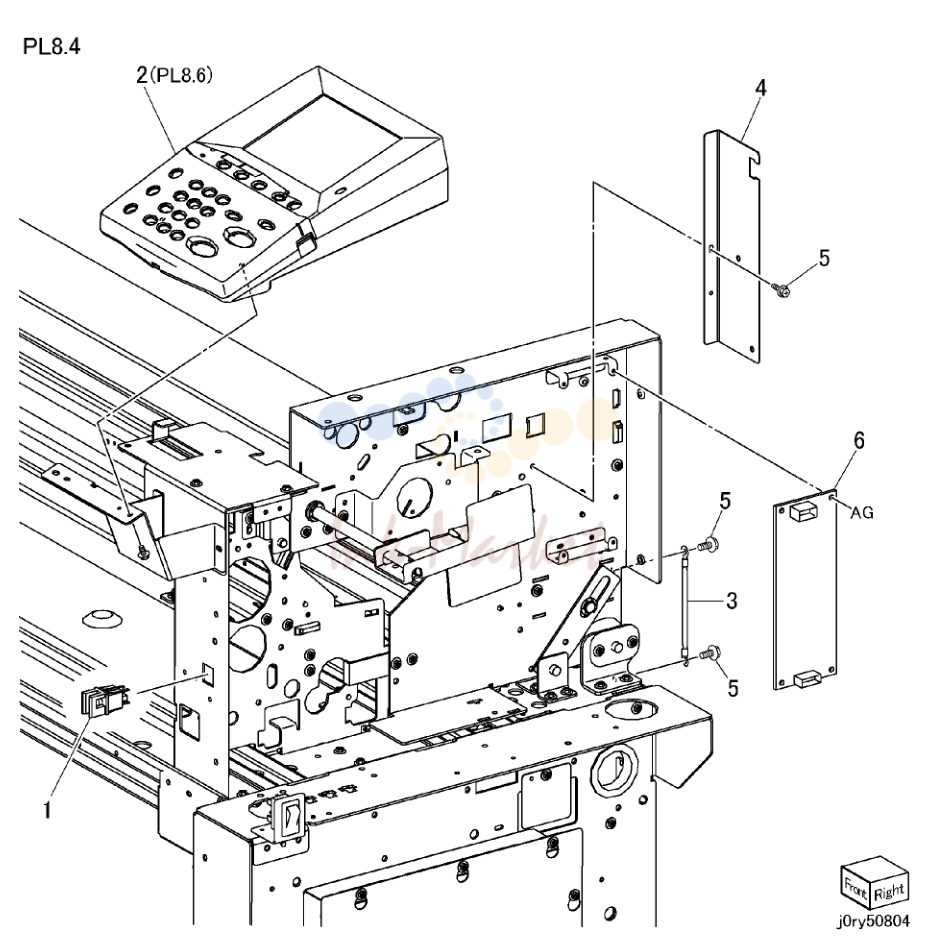

верхний правый Electrical

№	Артикул	Наименование
1	110E97990 запросить цену →	печь крышка Interlock Switch (S1-6)
2	802K67755 запросить цену →	Console в сборе
3	117E21380 запросить цену →	Earth Wire
6	105E16270 запросить цену →	LVPS 110V (5VDC)
	105E16280 запросить цену →	LVPS 220V (5VDC)

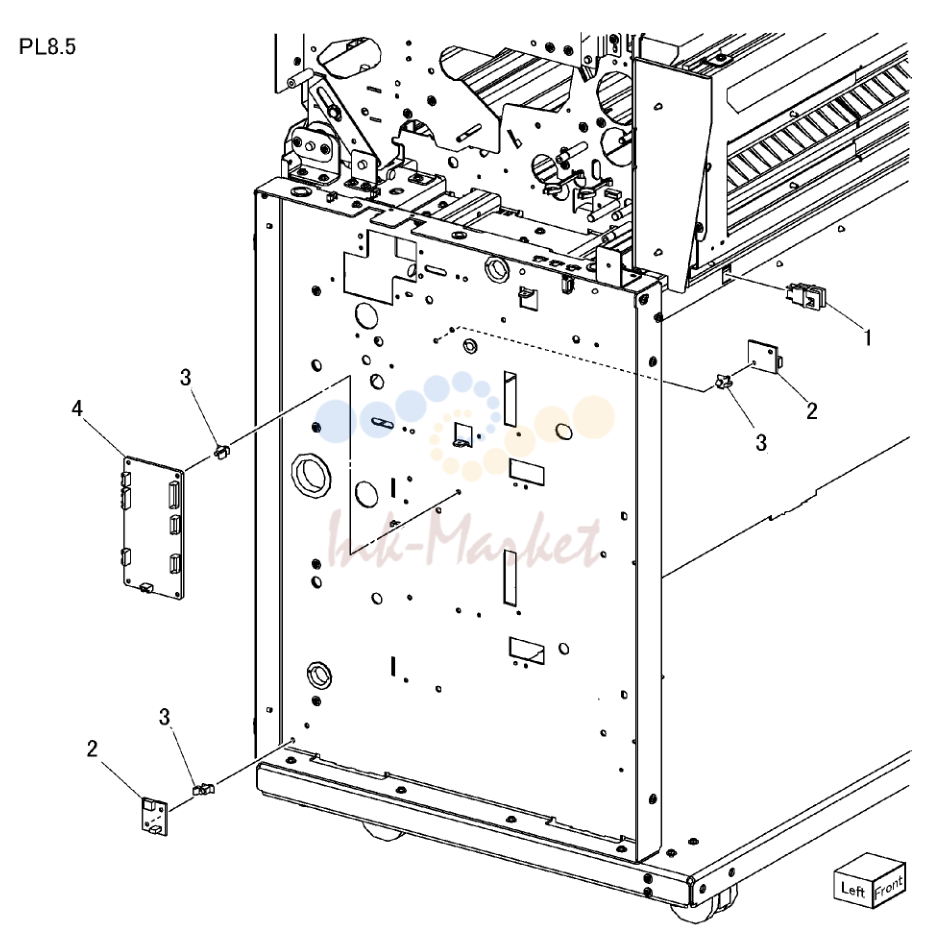

Electrical-левый Side

№	Артикул	Наименование
1	110E97990 запросить цену →	передний левый Door Interlock Switch
2	130K87980 запросить цену →	RFC Air датчик (Q7-18), Open Air
4	960K01560 запросить цену →	RFC мотор плата

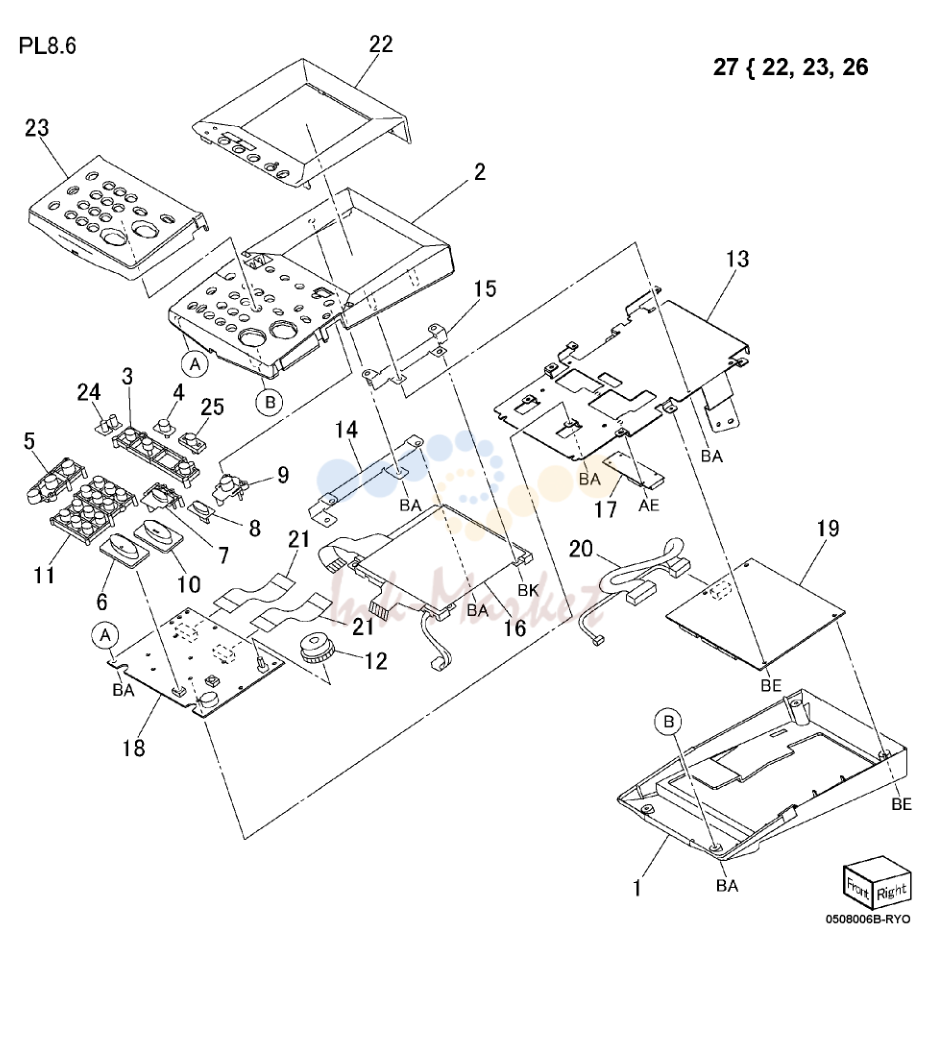

Console Component

№	Артикул	Наименование
22	802K83371 запросить цену →	LCD Face крышка
	802K86450 запросить цену →	LCD Face крышка (Italian)
	802K86460 запросить цену →	LCD Face крышка (German)
	802K86470 запросить цену →	LCD Face крышка (Spanish)
	802K86440 запросить цену →	LCD Face крышка (French)
	802K86480 запросить цену →	LCD Face крышка (Portuguese)
	802K86490 запросить цену →	LCD Face крышка (Russian)
23	802E86991 запросить цену →	Key Face крышка
	802E92190 запросить цену →	Key Face крышка (Spanish)
	802E92150 запросить цену →	Key Face крышка (Italian)
	802E92210 запросить цену →	Key Face крышка (Portuguese)
	802E92230 запросить цену →	Key Face крышка (Russian)
	802E95360 запросить цену →	Key Face крышка (French)
	802E92170 запросить цену →	Key Face крышка (German)
26	893E83550 запросить цену →	Label (EFIGSP+R)
27	604K32950 запросить цену →	UI Panel Kit (German)
	604K32920 запросить цену →	UI Panel Kit
	604K32960 запросить цену →	UI Panel Kit (Spanish)
	604K32970 запросить цену →	UI Panel Kit (Portuguese)
	604K32980 запросить цену →	UI Panel Kit (Russian)
	604K32930 запросить цену →	UI Panel Kit (French)
	604K32940 запросить цену →	UI Panel Kit (Italian)

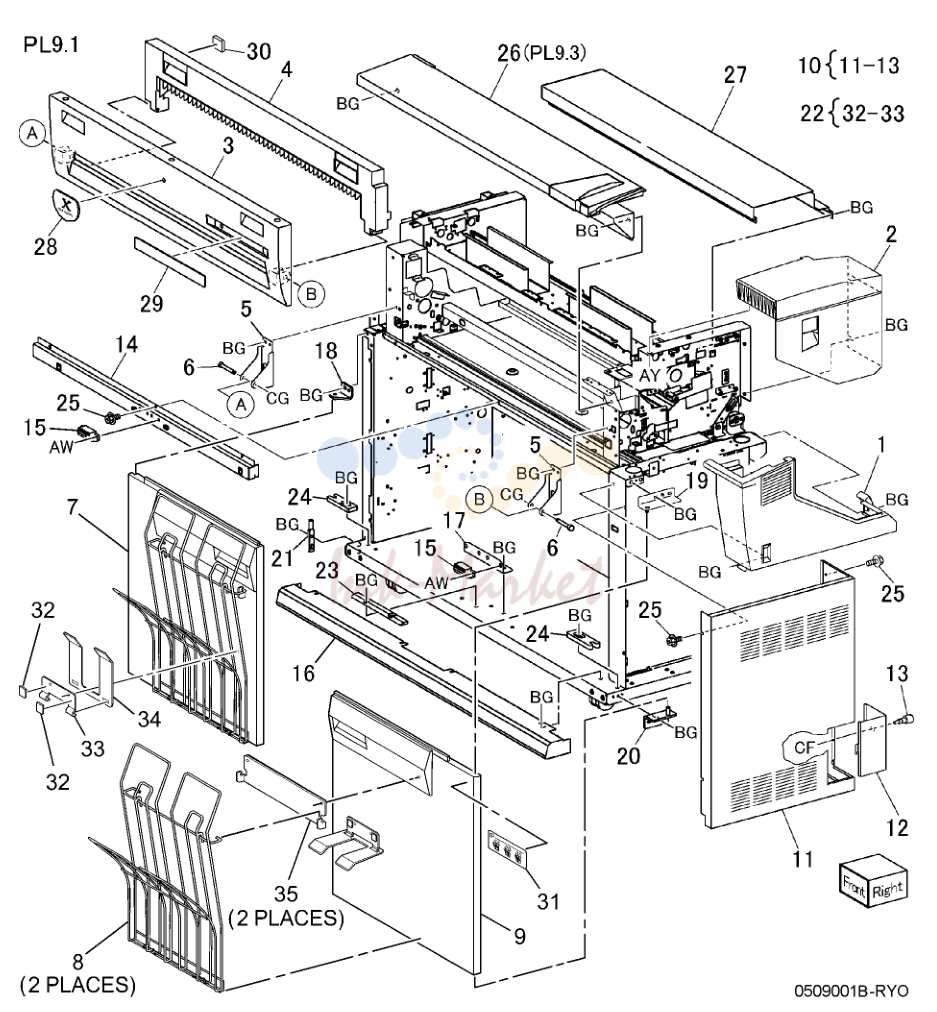

крышка-передний, правый, верхний

№	Артикул	Наименование
1	802K68330 запросить цену →	правый верхний крышка
2	802K68340 запросить цену →	правый Swing крышка
3	802K68200 запросить цену →	передний верхний крышка
	802K85720 запросить цену →	передний верхний крышка (NACO/EO)
4	802K77120 запросить цену →	печь крышка
	802K85730 запросить цену →	печь крышка (AP/NACO/EO)
7	802K71221 запросить цену →	передний левый Door
9	802K71231 запросить цену →	передний правый Door
10	802K68251 запросить цену →	правый нижний крышка в сборе
11	802K71000 запросить цену →	правый нижний крышка
12	802E72121 запросить цену →	I/F крышка
13	826E12420 запросить цену →	Knob винт
15	121E86350 запросить цену →	Catch Magnet
16	802E72150 запросить цену →	Foot крышка
18	068K27650 запросить цену →	кронштейн
19	068K27660 запросить цену →	кронштейн
20	068K27670 запросить цену →	кронштейн
21	029E35731 запросить цену →	Pin
22	068K48710 запросить цену →	кронштейн Flap в сборе
24	014E58570 запросить цену →	Spacer
26	068K27910 запросить цену →	Document Shelf
27	802E89010 запросить цену →	верхний крышка
28	848K06221 запросить цену →	Logo пластина
30	121E84820 запросить цену →	Catch Magnet
31	896E11160 запросить цену →	Catch Tray Label
32	121E07680 запросить цену →	Shelf Magnet

крышка-задний, левый

№	Артикул	Наименование
1	802K68190 запросить цену →	левый верхний крышка
2	802K68320 запросить цену →	левый Swing крышка
3	802K68223 запросить цену →	задний крышка в сборе
6	121E89690 запросить цену →	Catch Magnet
13	802E72100 запросить цену →	левый нижний крышка
15	802K76780 запросить цену →	задний нижний крышка
19	017K93160 запросить цену →	Caster (задний)
20	017K93170 запросить цену →	Caster (передний)
21	849E76410 запросить цену →	кронштейн Support

Document Shelf Component

№	Артикул	Наименование
1	849E34991 запросить цену →	Document Shelf
3	849E38520 запросить цену →	Catch Magnet кронштейн
4	121E86350 запросить цену →	Catch Magnet

2-RFC Type Accessory

№	Артикул	Наименование
1	801K15630 запросить цену →	левый Rail
2	801K15640 запросить цену →	правый Rail
5	059K36240 запросить цену →	RFC Take Away Roll
7	413W12350 запросить цену →	Ball подшипник
8	014K82210 запросить цену →	RFC Take Away Roll Block
9	110K10520 запросить цену →	Drawer Open Switch (S1-9, S1-10)
11	120E26860 запросить цену →	актуатор пружина
13	005E19270 запросить цену →	Collar
14	014E51340 запросить цену →	Block
16	117K36551 запросить цену →	RFC Flat шлейф
18	809E58220 запросить цену →	Tension пружина
21	014E55930 запросить цену →	Block
22	052K93681 запросить цену →	Roll Paper Tube
23	423W73154 запросить цену →	ремень
24	007K85260 запросить цену →	RFC шестерня and Pulley
27	407W07421 запросить цену →	шестерня

RFC-Type 1 Accessory

№	Артикул	Наименование
1	801K15630 запросить цену →	левый Rail
2	801K15640 запросить цену →	правый Rail
5	059K36240 запросить цену →	RFC Take Away Roll
6	809E58220 запросить цену →	Tension пружина
7	413W12350 запросить цену →	Ball подшипник
8	014K82210 запросить цену →	RFC Take Away Roll Block
11	117K36551 запросить цену →	RFC Flat шлейф
12	110K10520 запросить цену →	Drawer Open Switch (S1-9, S1-10)
13	120E26860 запросить цену →	актуатор пружина
14	826E12370 запросить цену →	Stud
15	005E19270 запросить цену →	Collar
18	052K93681 запросить цену →	Roll Paper Tube

RFC A-Type Accessory

№	Артикул	Наименование
2	037K90800 запросить цену →	Cutter
3	055K30131 запросить цену →	верхний Baffle

RFC B-Type Accessory

№	Артикул	Наименование
2	037K90800 запросить цену →	Cutter (MOT8-2, MOT8-4, S8-1
3	055K30131 запросить цену →	верхний Baffle
6	130K62700 запросить цену →	RFC Vertical Jam датчик (Q8-3)
11	413W11660 запросить цену →	Plastic Sleeve подшипник

RFC Component-Paper подачи

№	Артикул	Наименование
2	024K93010 запросить цену →	верхний Tie пластина
3	110K11380 запросить цену →	Auto Cut Switch (S8-3, S8-6)
8	130K62700 запросить цену →	Cut Trigger датчик (Q8-1, Q8-2)
13	055K28731 запросить цену →	Take Away Baffle
14	059K36230 запросить цену →	подачи Roll
15	127K33340 запросить цену →	Feeder мотор (MOT8-1, MOT8-3)
18	007P60934 запросить цену →	шестерня (40T)
21	110K11370 запросить цену →	Cutter Interlock Switch (S1-7, S1-8)
23	413W12350 запросить цену →	Ball подшипник
25	499K89090 запросить цену →	RFC шестерня Kit
26	024K93060 запросить цену →	верхний Tie пластина Kit With Label

RFC Component-защёлка, Roll Paper Tube Support

№	Артикул	Наименование
3	024K93010 запросить цену →	нижний Tie пластина
5	005K07210 запросить цену →	Friction муфта
9	003E56250 запросить цену →	левый защёлка
10	003E56260 запросить цену →	правый защёлка
12	930W00112 запросить цену →	No Paper датчик (Q7-5, Q7-11)
14	005E88740 запросить цену →	Wheel
16	413W11460 запросить цену →	Plastic Sleeve подшипник
17	413W11860 запросить цену →	Plastic Sleeve подшипник
18	013E19240 запросить цену →	подшипник

Paper Heater/Paper Size корпус Component

№	Артикул	Наименование
3	413W75959 запросить цену →	Metal подшипник
7	130K62700 запросить цену →	Roll Set датчик (Q7-6), Roll Set
8	930W00211 запросить цену →	A1 датчик (Q7-1, Q7-7), A2 датчик
9	126E02260 запросить цену →	L/H Paper Heater (HTR7-1
	126E93150 запросить цену →	L/H Paper Heater (HTR7-1
12	499K89100 запросить цену →	подачи Pinch Roll Kit

Узел 37

№	Артикул	Наименование
	354W13278 запросить цену →	Common Hardware CB Ring-E
	354W15251 запросить цену →	CC Ring-E
	354W15278 запросить цену →	CD Ring-E
	112W28451 запросить цену →	AA винт
	354W21254 запросить цену →	CE Ring KL
	112W35878 запросить цену →	AB винт Sems (M4x8)
	354W24254 запросить цену →	CF Ring KL
	112W37188 запросить цену →	AC винт Sems
	354W24278 запросить цену →	CG Ring-E
	112W50688 запросить цену →	AD винт Sems
	354W26278 запросить цену →	CH Ring-E
	113W15588 запросить цену →	AE винт Pan Head
	354W27254 запросить цену →	CJ Ring KL
	113W20478 запросить цену →	AF винт Machine T
	354W27278 запросить цену →	CK Ring-E
	113W20678 запросить цену →	AG винт Machine T
	354W29254 запросить цену →	CL Ring KL
	113W20878 запросить цену →	AH винт Machine T
	354W29278 запросить цену →	CM Ring-E
	113W21478 запросить цену →	AJ Kit Guard Inlet
	354W30278 запросить цену →	CN Ring-E
	113W21488 запросить цену →	AK винт Pan (M2.5)
	354W33278 запросить цену →	CP Ring-E
	113W21678 запросить цену →	AL винт Machine T
	251W26478 запросить цену →	CQ шайба
	113W27488 запросить цену →	AM винт Pan Head
	113W27688 запросить цену →	AN винт Pan Head
	113W27888 запросить цену →	AP винт Pan Head
	113W35678 запросить цену →	AQ винт Machine T
	113W35878 запросить цену →	AR винт Machine T
	113W36078 запросить цену →	AS винт Machine T
	113W36278 запросить цену →	AT винт Machine T
	113W36478 запросить цену →	AU винт Machine T
	113W36678 запросить цену →	AV винт Hex (M4x16)
	114W27678 запросить цену →	AW винт Bind Head
	141W35651 запросить цену →	AX винт Set
	153W15888 запросить цену →	AY винт WP TP
	153W16288 запросить цену →	AZ винт Tap WP
	153W17888 запросить цену →	BA винт Tap WP
	153W27678 запросить цену →	BB винт Tap Bind
	158W27678 запросить цену →	BC винт Del TP
026	158W27863 запросить цену →	BD Deltite TP
	158W27878 запросить цену →	BE винт Del TP
	158W35678 запросить цену →	BF винт Del TP
	158W35878 запросить цену →	BG винт Del TP
	158W36078 запросить цену →	BH винт Del TP
	158W36678 запросить цену →	BJ винт Del TP
	201W21278 запросить цену →	BK Nut Hex
	201W24278 запросить цену →	BL Nut Hex (M4)
	201W29278 запросить цену →	BM Nut Hex
	220W24378 запросить цену →	BN Flange Nut
	220W26278 запросить цену →	BP Flange Nut
	251W15178 запросить цену →	BQ шайба
	251W27278 запросить цену →	BR шайба #6
	251W29278 запросить цену →	BS шайба Plain
	252W27350 запросить цену →	BT Nylon шайба
	252W29350 запросить цену →	BU Nylon шайба
	252W29550 запросить цену →	BV Nylon шайба
	256W24278 запросить цену →	BW пружина L шайба
	256W29278 запросить цену →	BX пружина L шайба
	271W21850 запросить цену →	BY Pin Dowel
	271W28050 запросить цену →	BZ Pin Dowel
	285W16251 запросить цену →	CA Pan пружина

Источник: Инк-Маркет.ру.
