Xerox VersaLink C8000 C9000 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Electrical - задний (1 of 3)
- Electrical - задний (2 of 3)
- Electrical - задний (3 of 3)
- Electrical - передний/правый
- User Interface
- Control узел (ESS плата)
- Video Contact шасси узел
- Video Contact шасси в сборе
- печь
- выход 1 Transport Components
- выход 2 Transport Components
- выход 2 Transport в сборе
- Office Finisher LX - Horizontal Transport в сборе (1 of 5)
- Office Finisher LX - Horizontal Transport в сборе (2 of 5)
- Office Finisher LX - Horizontal Transport в сборе (3 of 5)
- Office Finisher LX - Horizontal Transport в сборе (4 of 5)
- Office Finisher LX Covers
- Office Finisher LX Stacker
- Office Finisher LX Stapler
- Office Finisher LX Ejector (1 of 5)
- Office Finisher LX Ejector (2 of 5)
- Office Finisher LX Ejector (3 of 5)
- Office Finisher LX Ejector (4 of 5)
- Office Finisher LX Ejector (5 of 5)
- Office Finisher LX выход and Folder в сборе

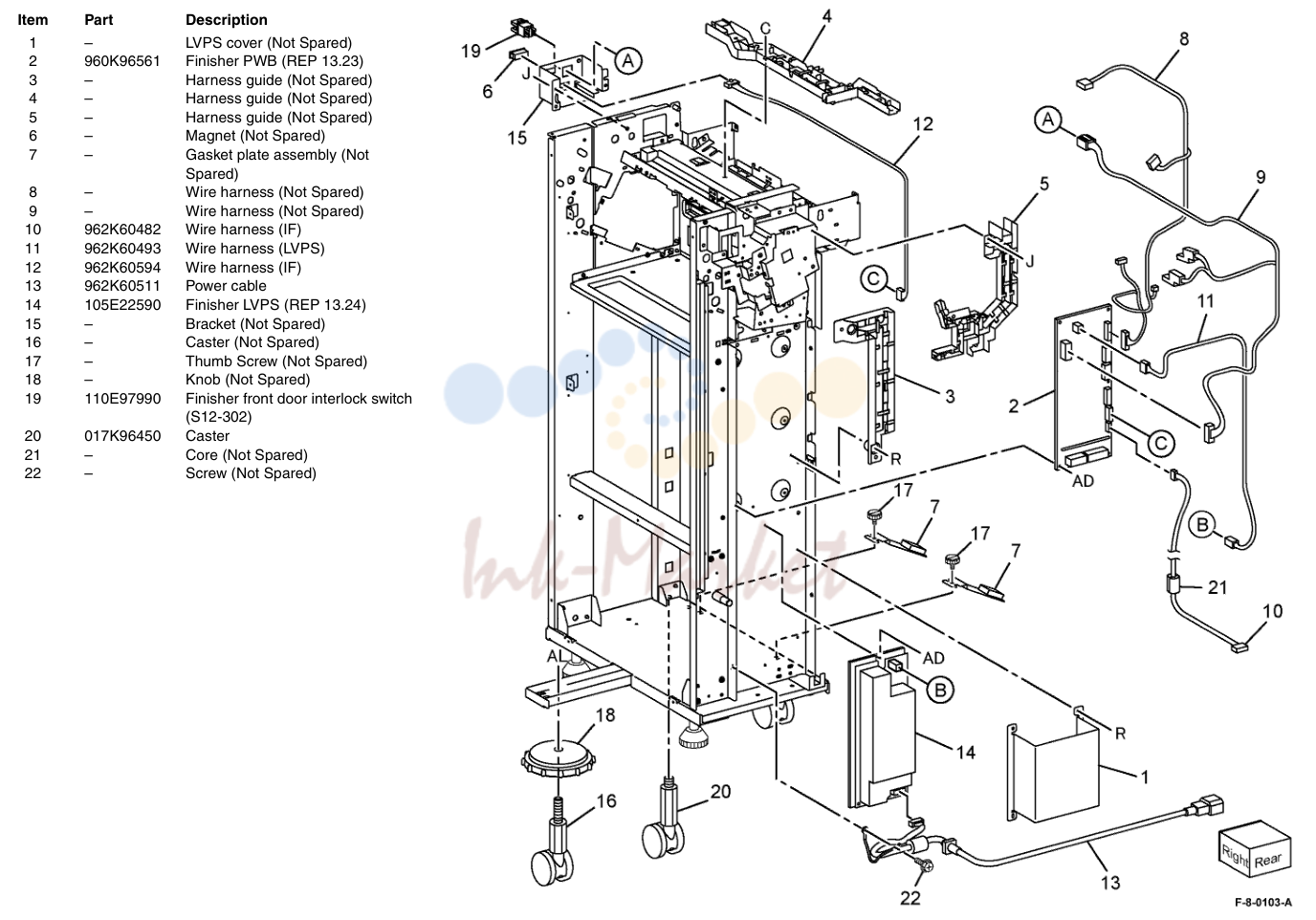

- Office Finisher LX Folder Electrical

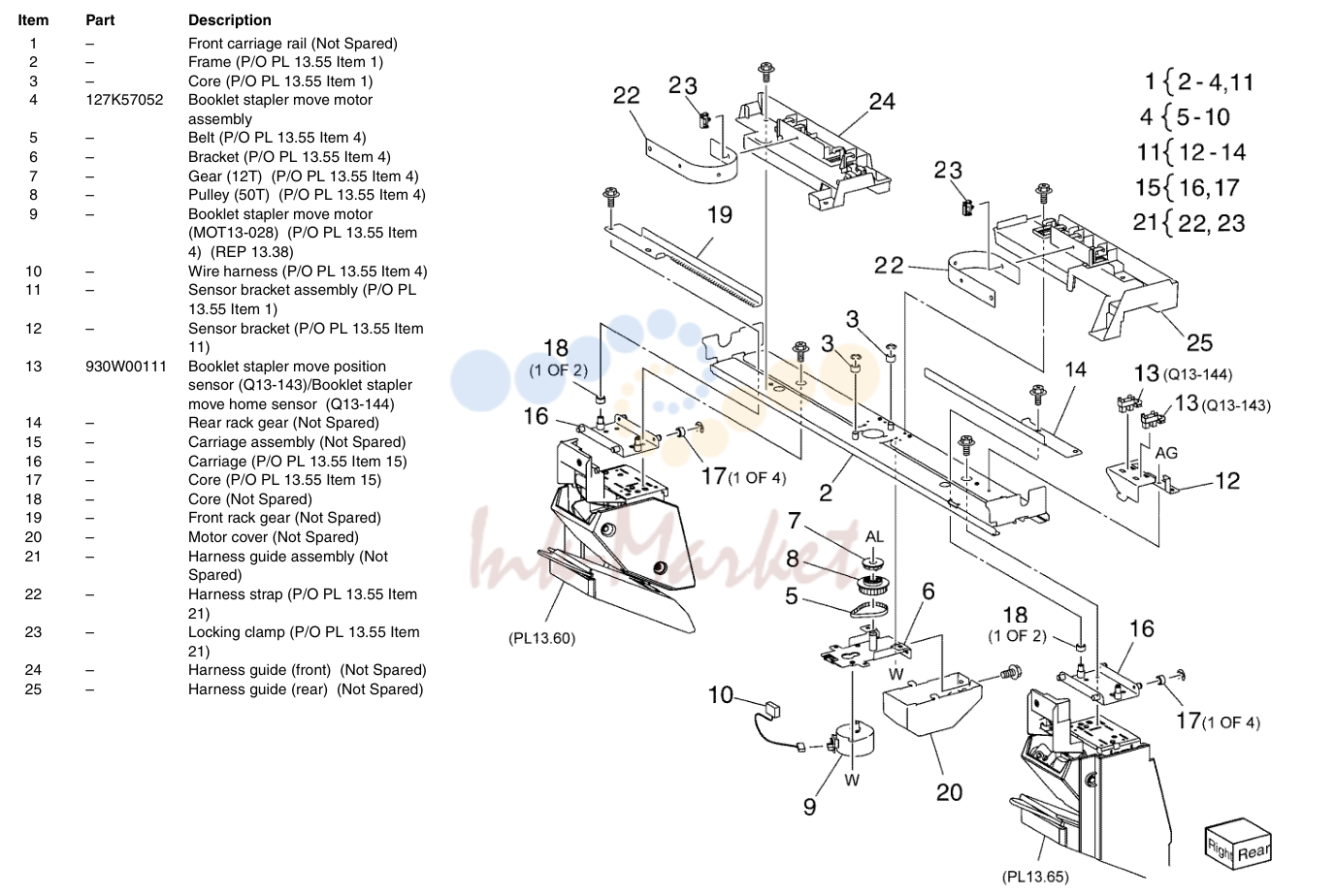

- Office Finisher LX Booklet Stapler в сборе

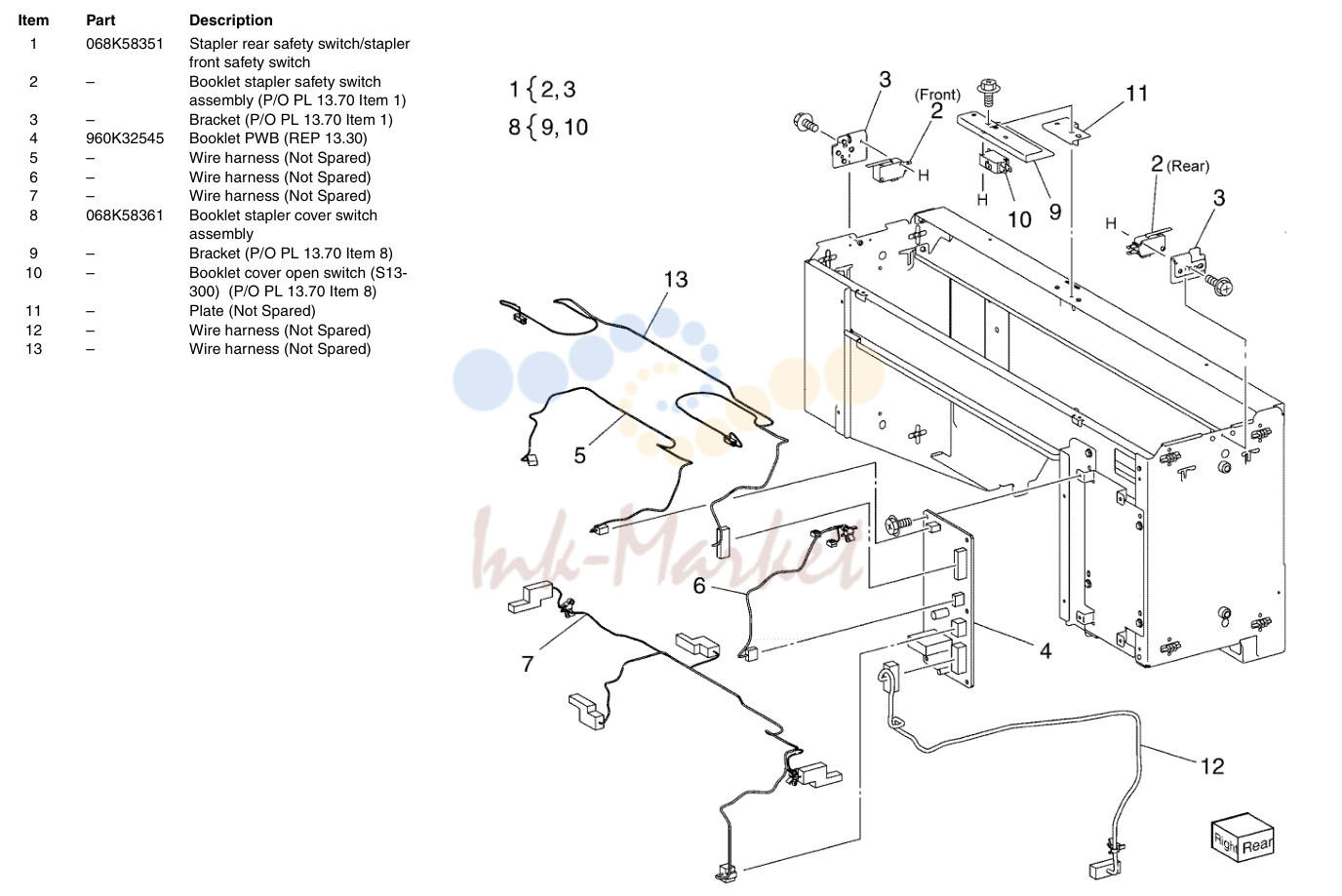

- Office Finisher LX Booklet Electrical
- Consumables and Tools (1 of 2)
- Consumables and Tools (2 of 2)

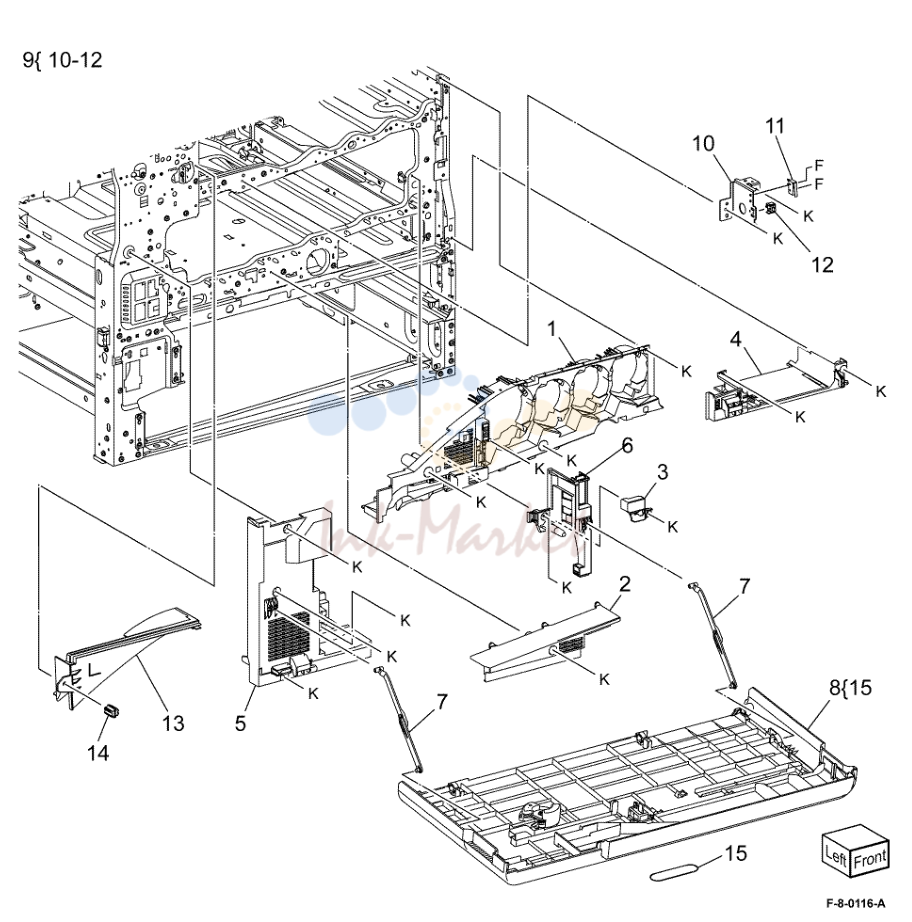

- Covers (1 of 3)

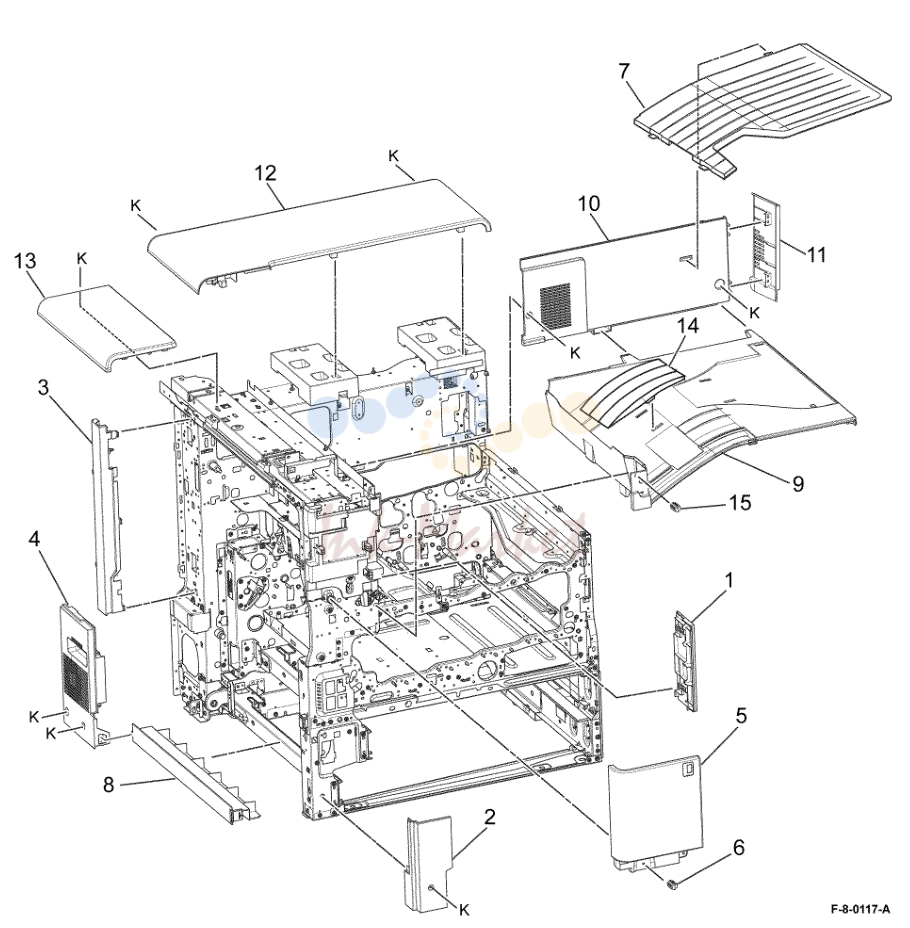

- Covers (2 of 3)

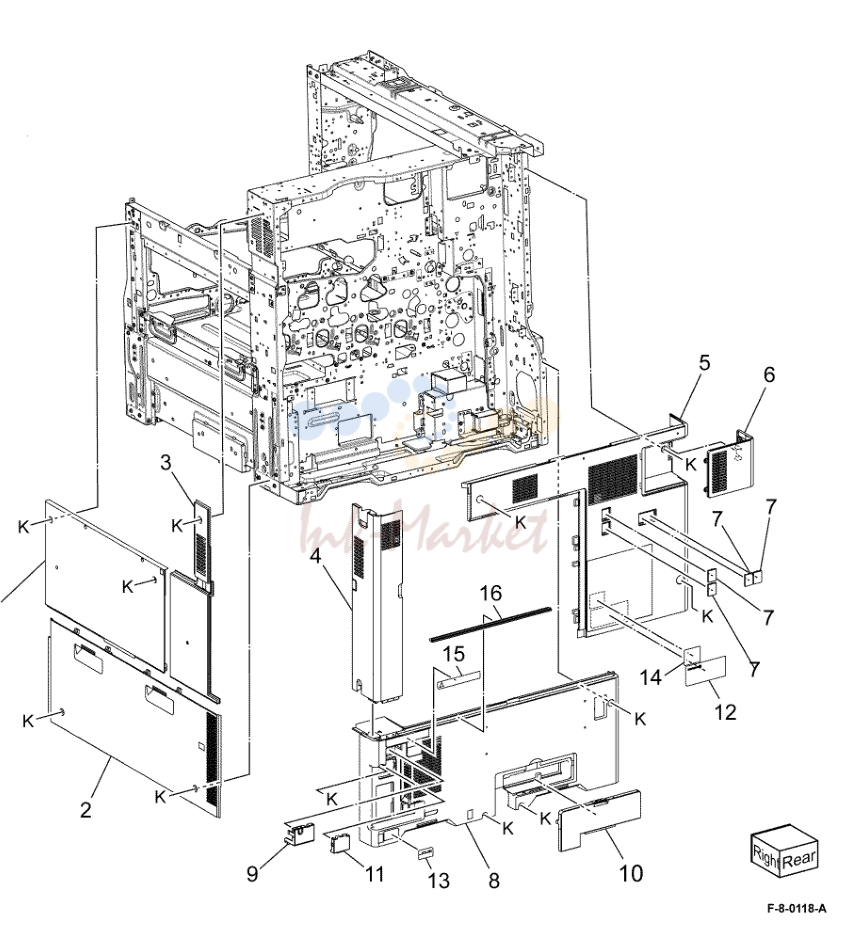

- Covers (3 of 3)
- Maintenance/Removal/Installation Kits

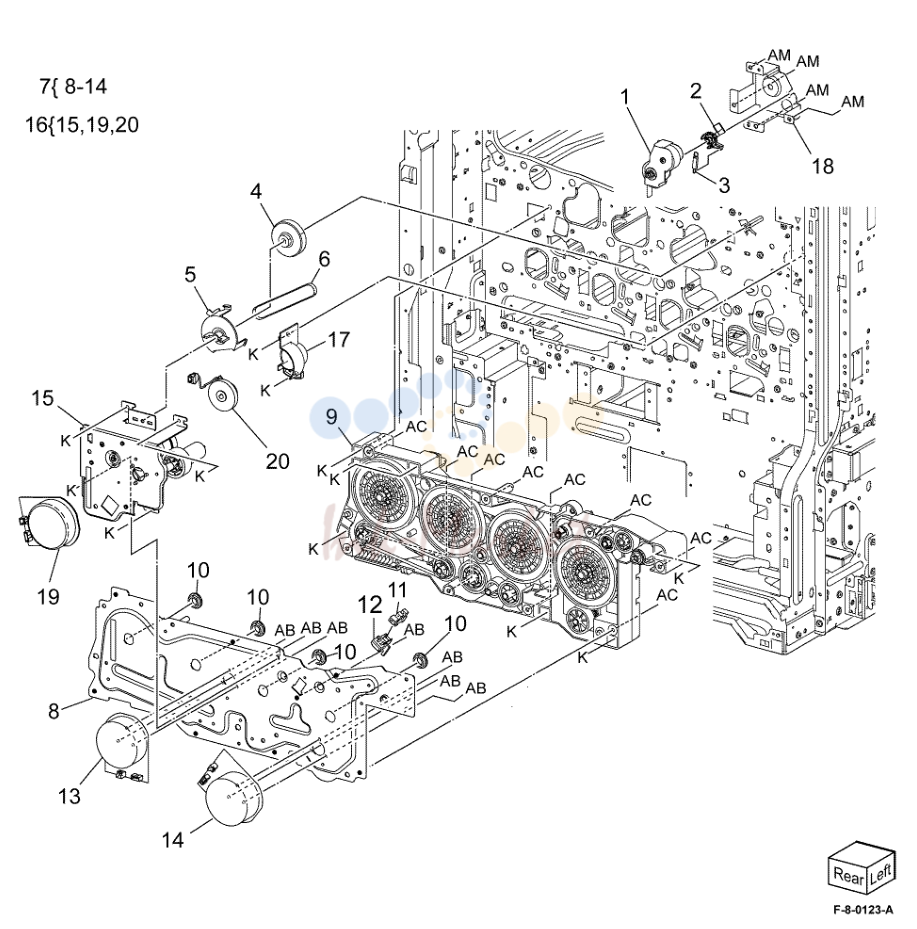

- главный привод в сборе

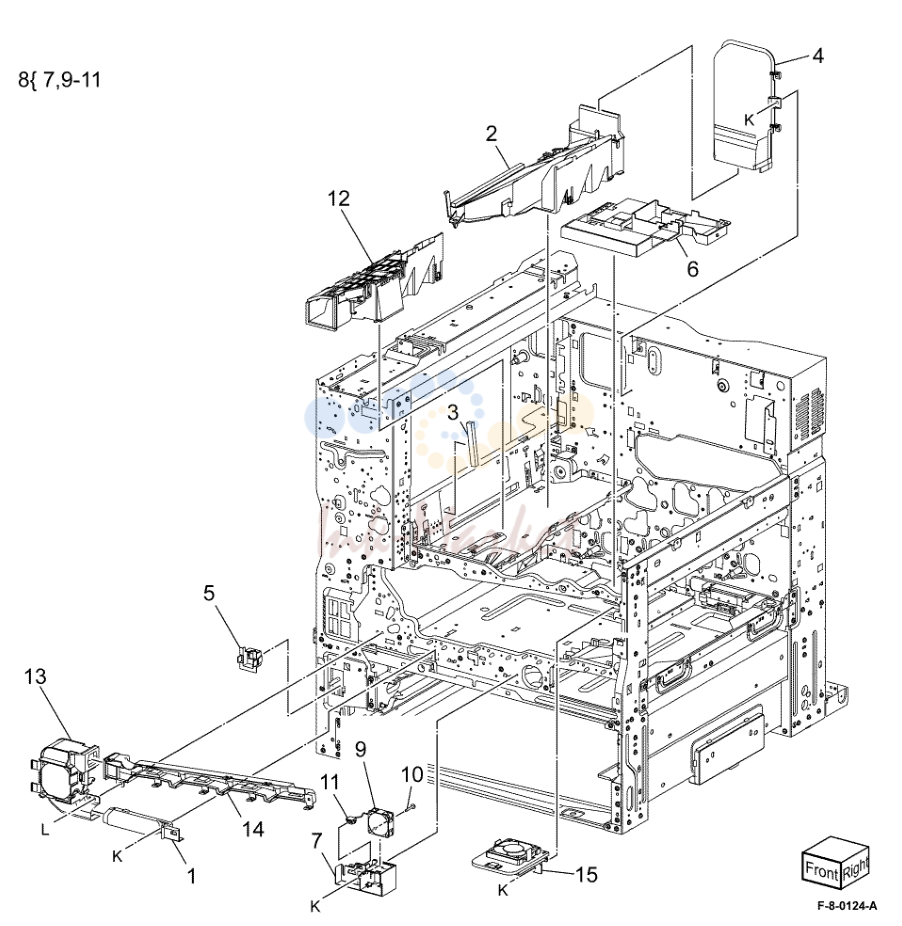

- NOHAD (передний)

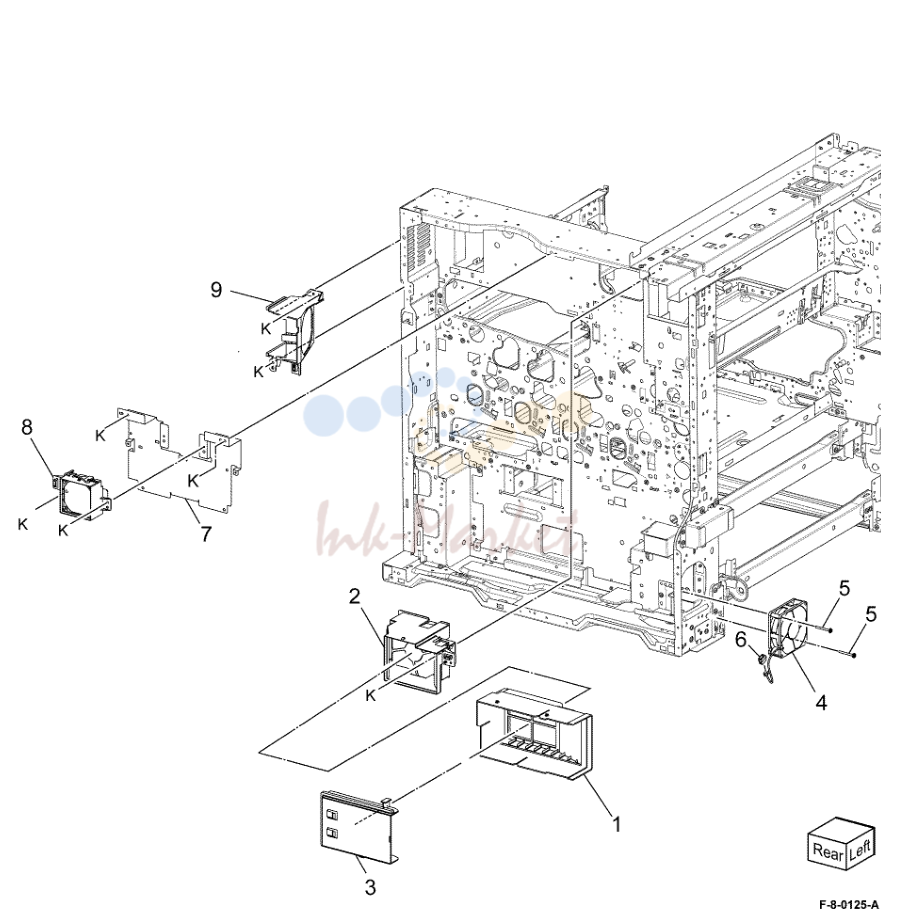

- NOHAD (задний)

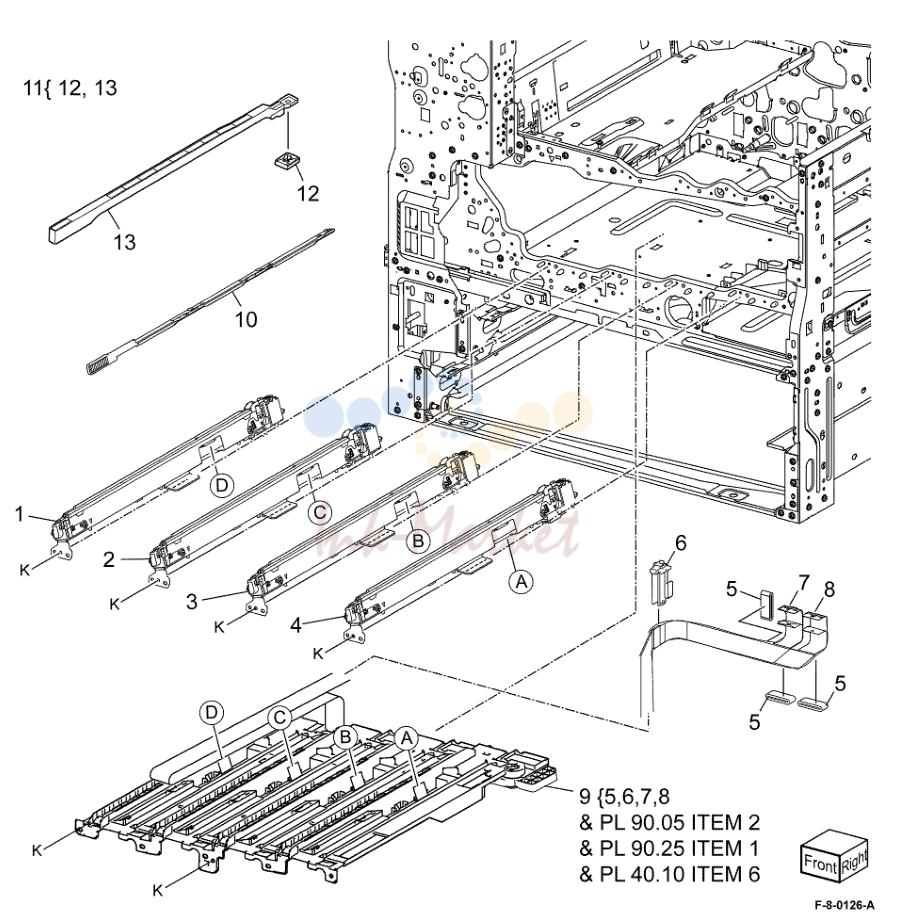

- LPH Module

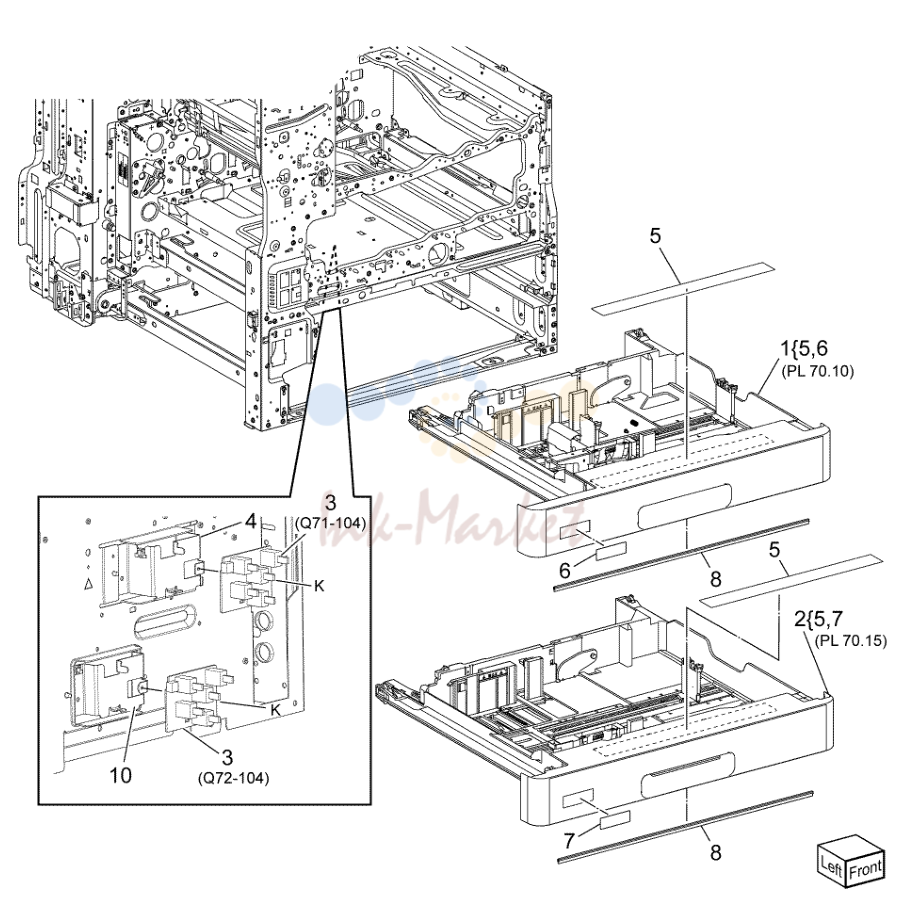

- Tray 1 & 2 в сборе

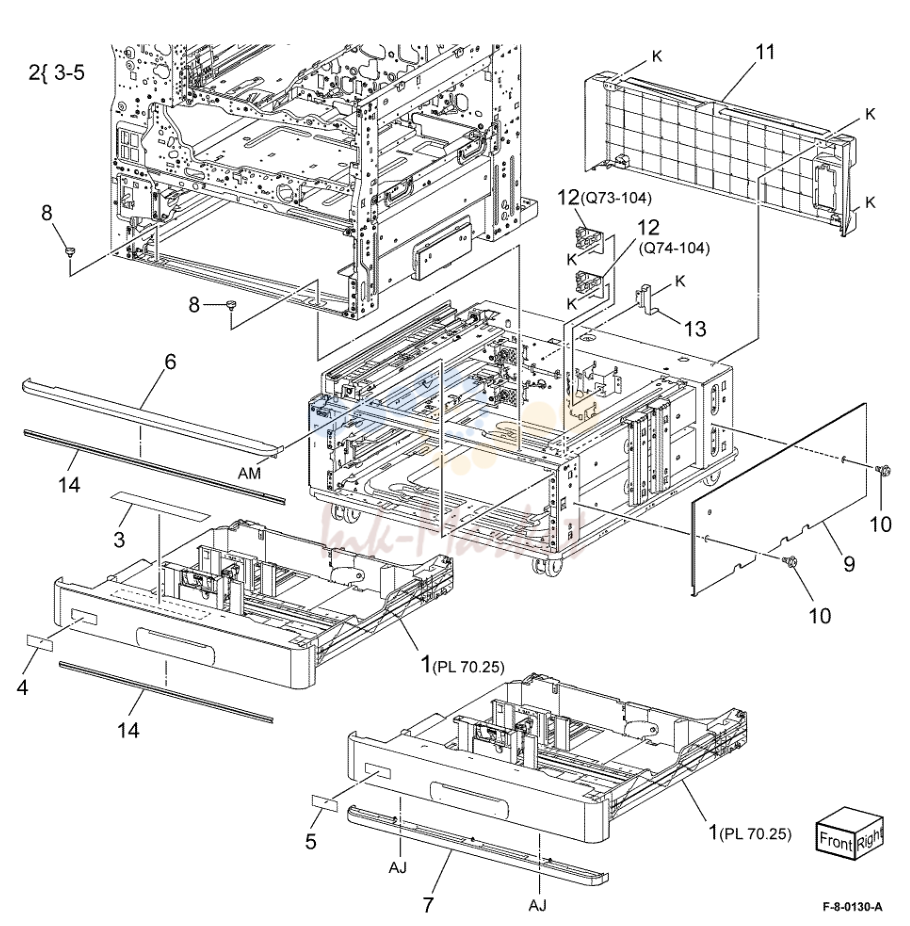

- 2TM Components

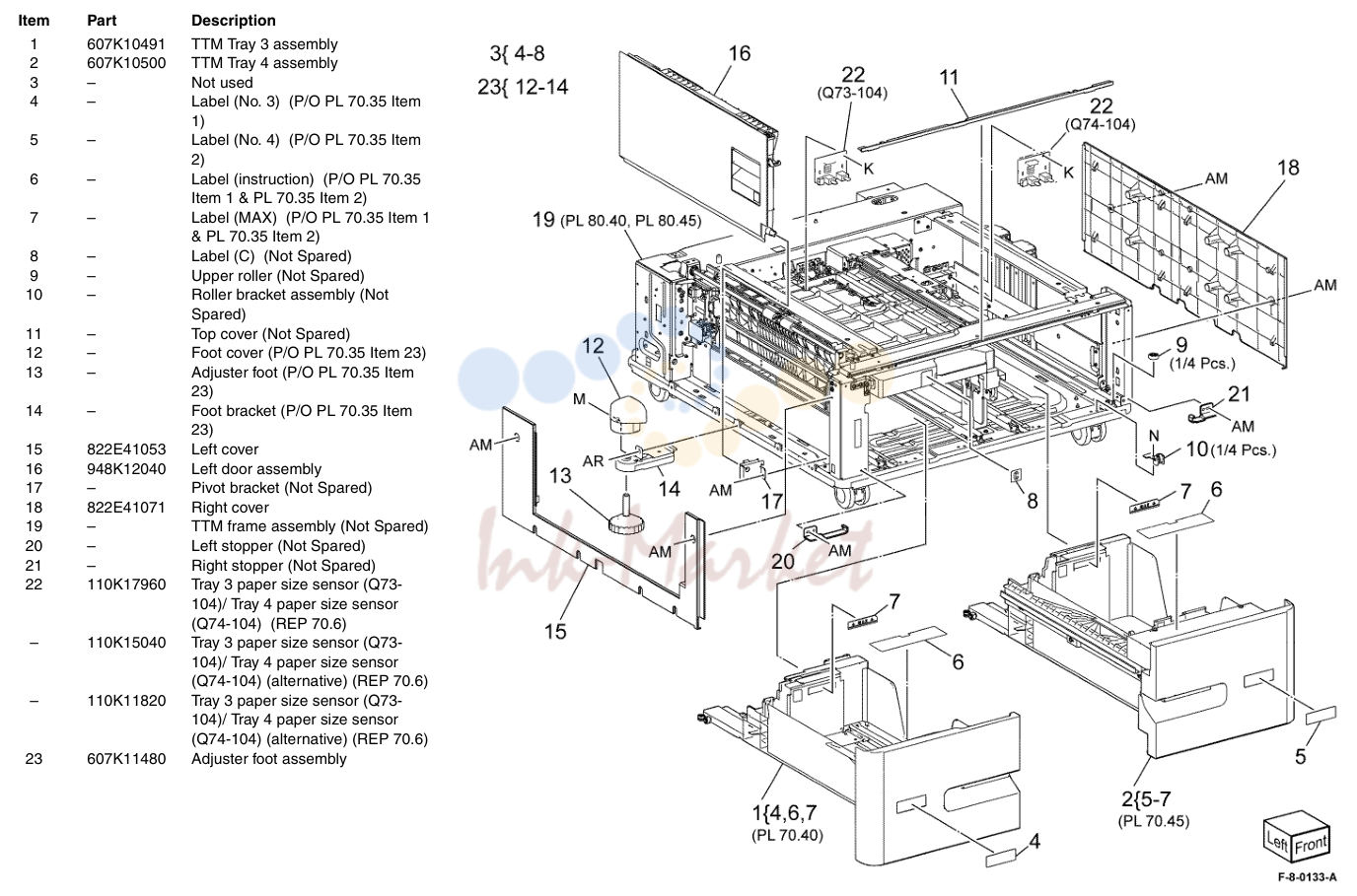

- TTM Covers and Tray 3/4 в сборе

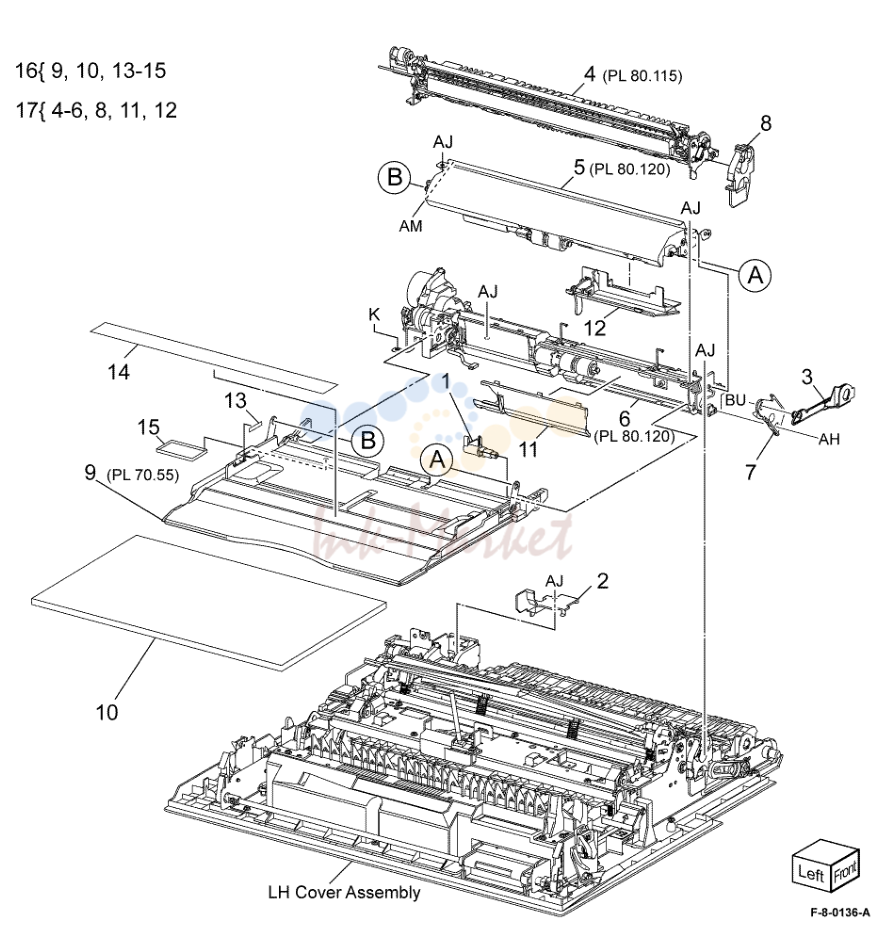

- Bypass Tray Components

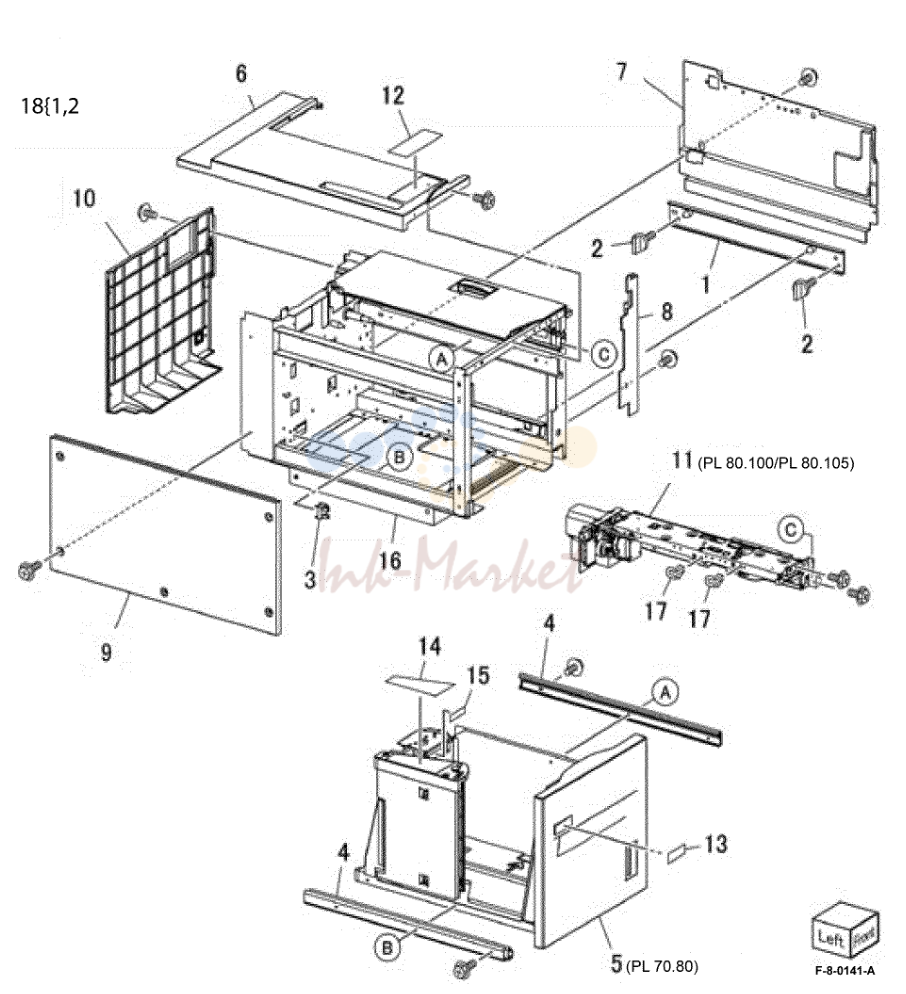

- HCF узел

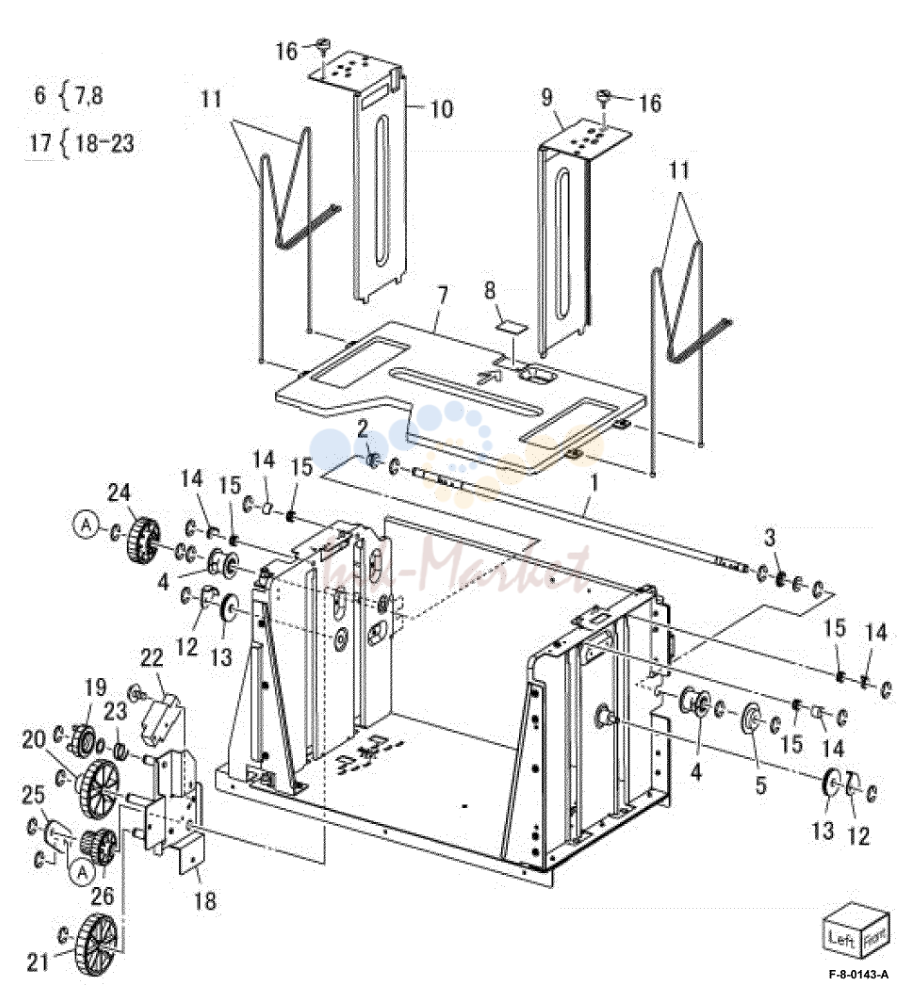

- HCF Tray 6 (2 of 2)

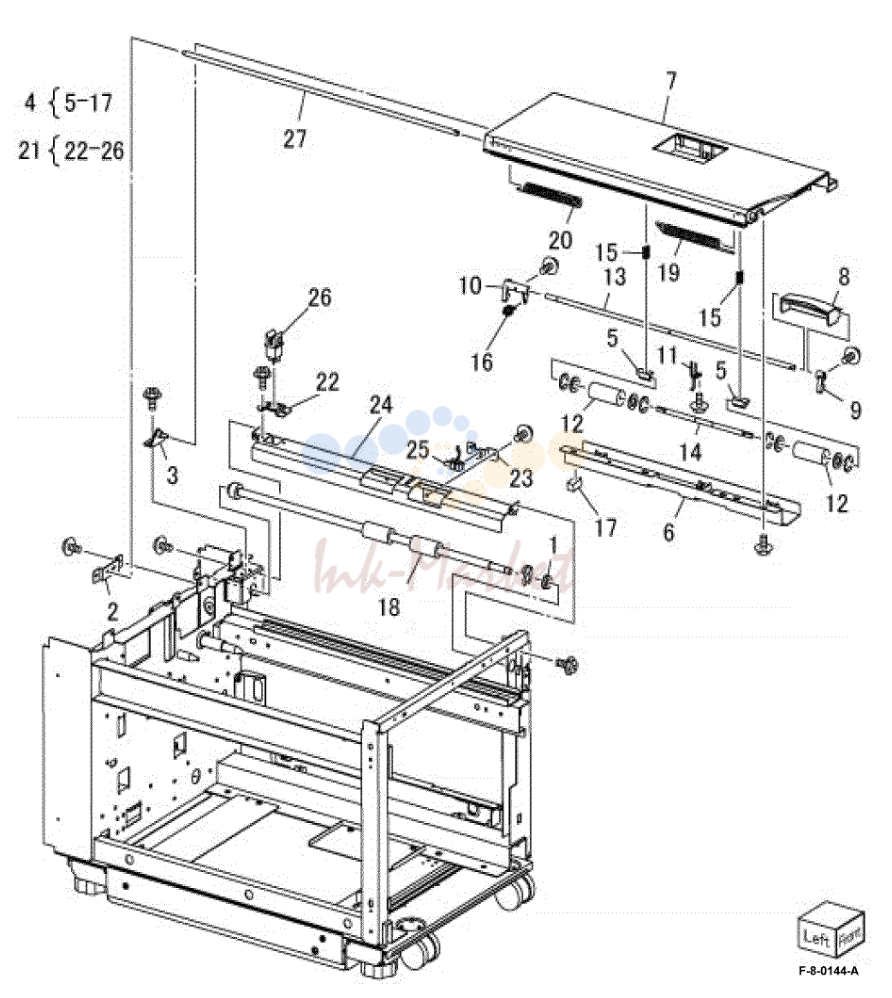

- HCF верхний крышка узел

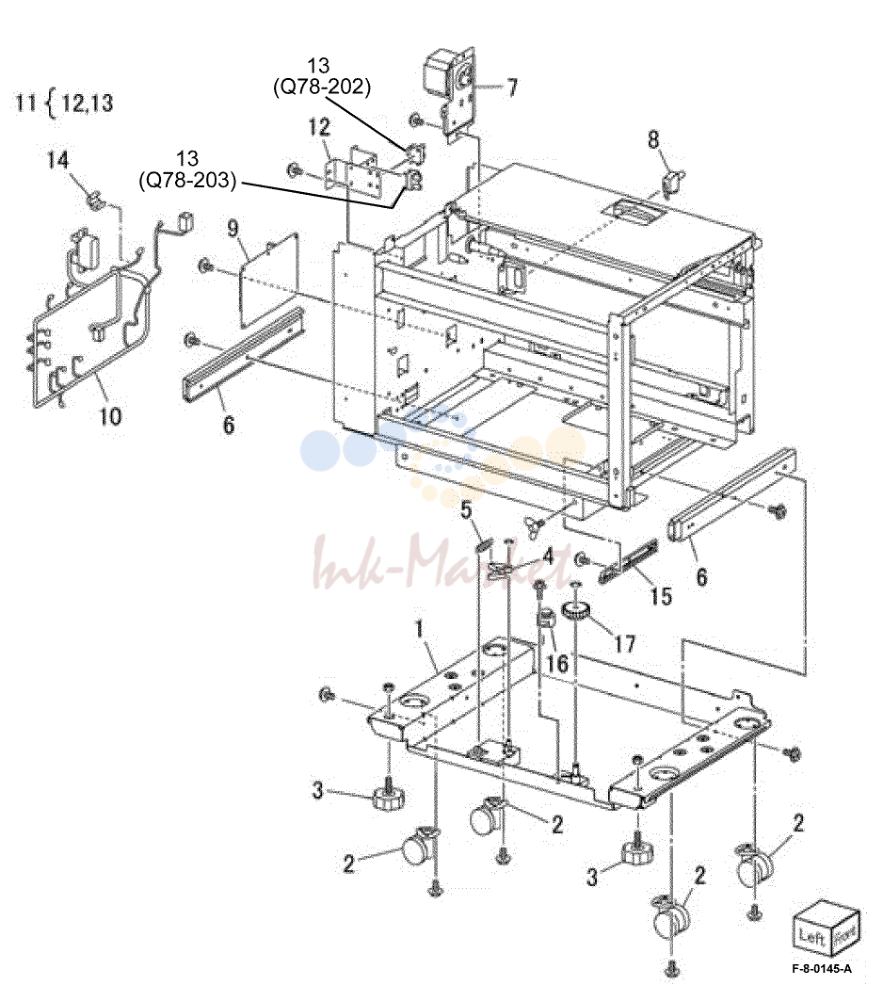

- HCF Electrical and Rail

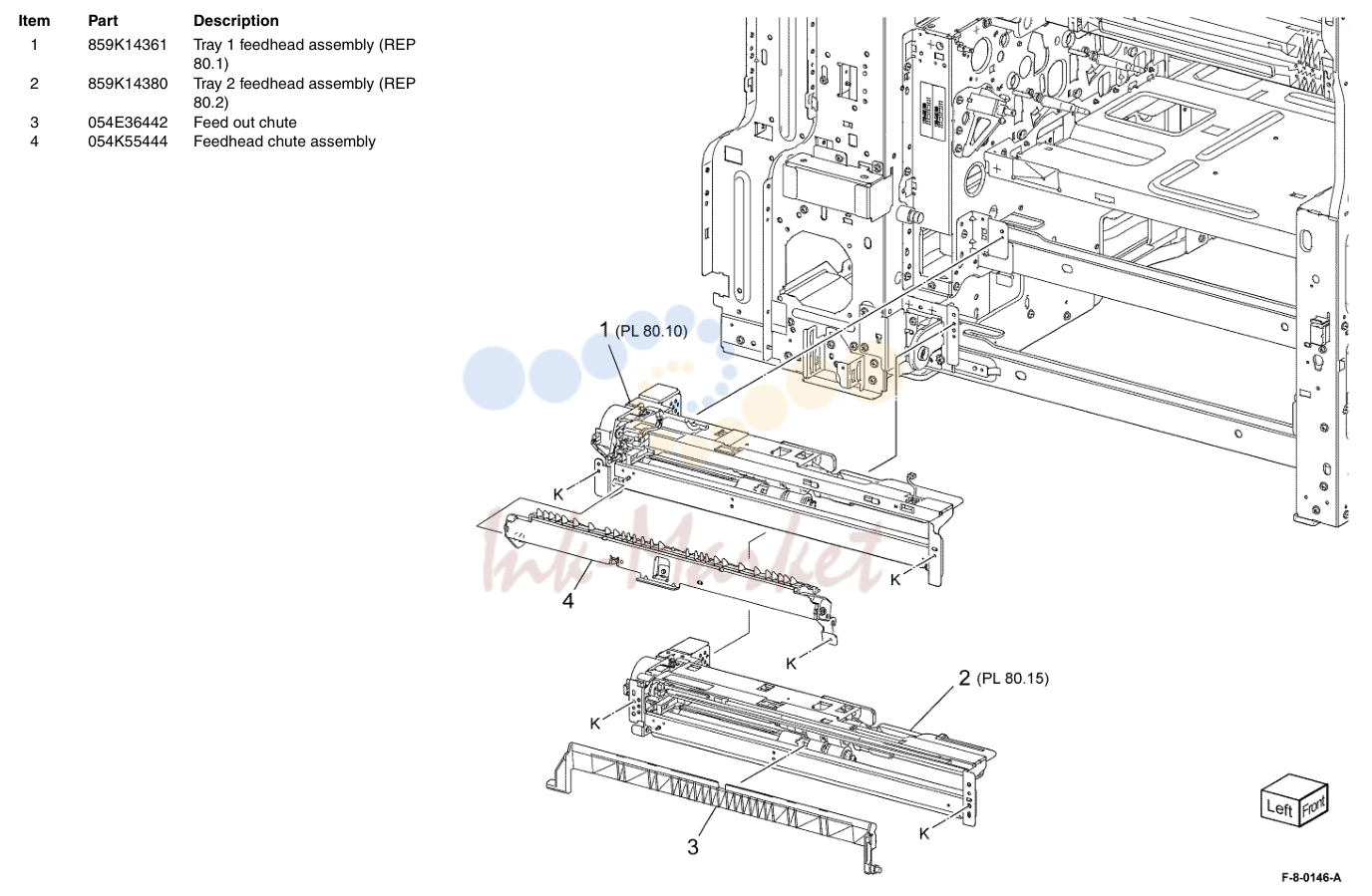

- Tray 1 & 2 Feedhead в сборе

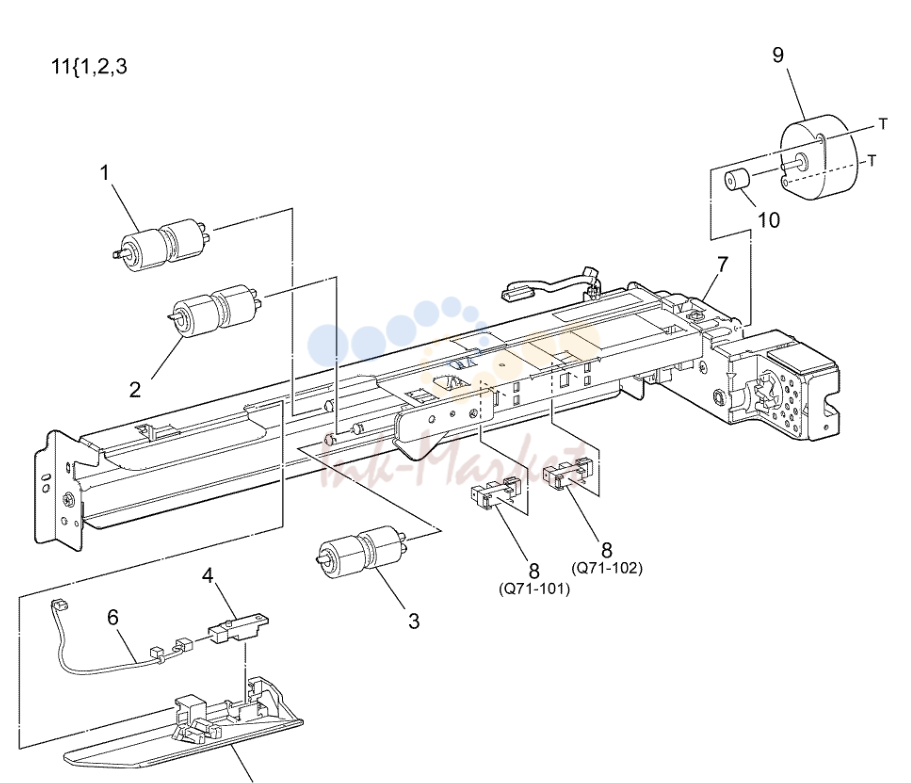

- Tray 1 Feedhead в сборе

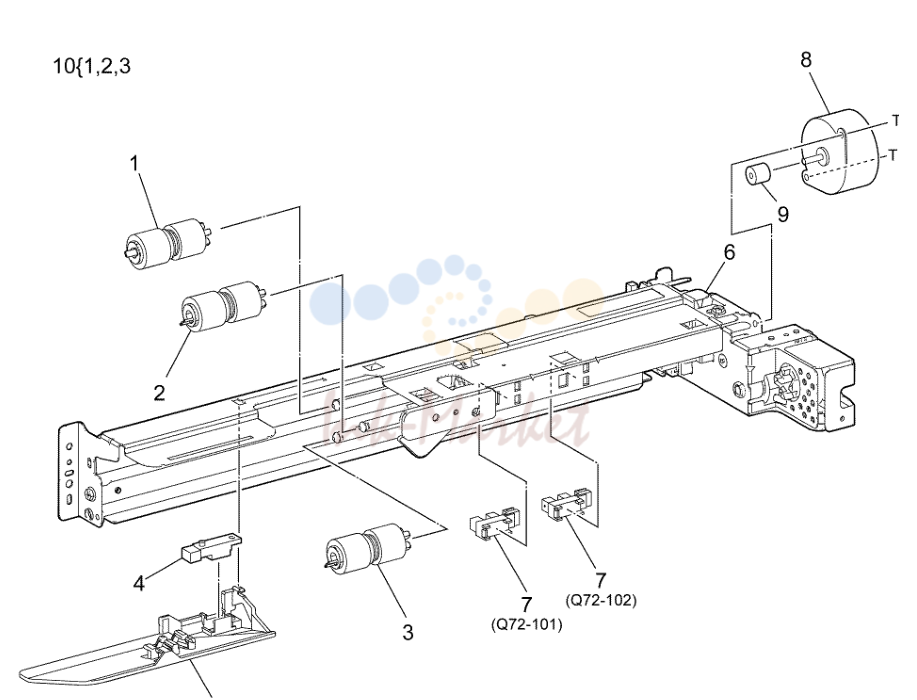

- Tray 2 Feedhead в сборе

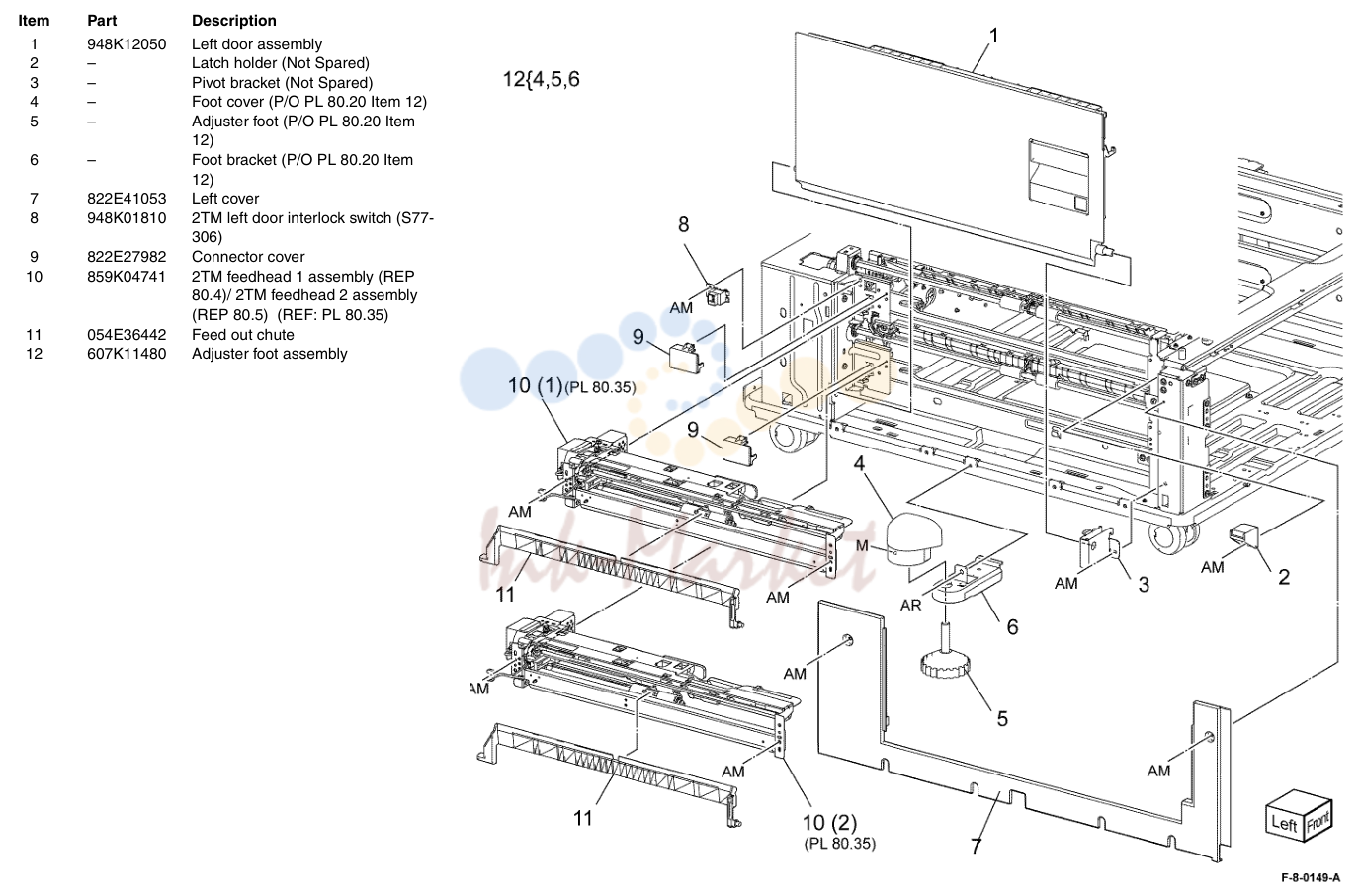

- 2TM левый крышка Feedhead в сборе

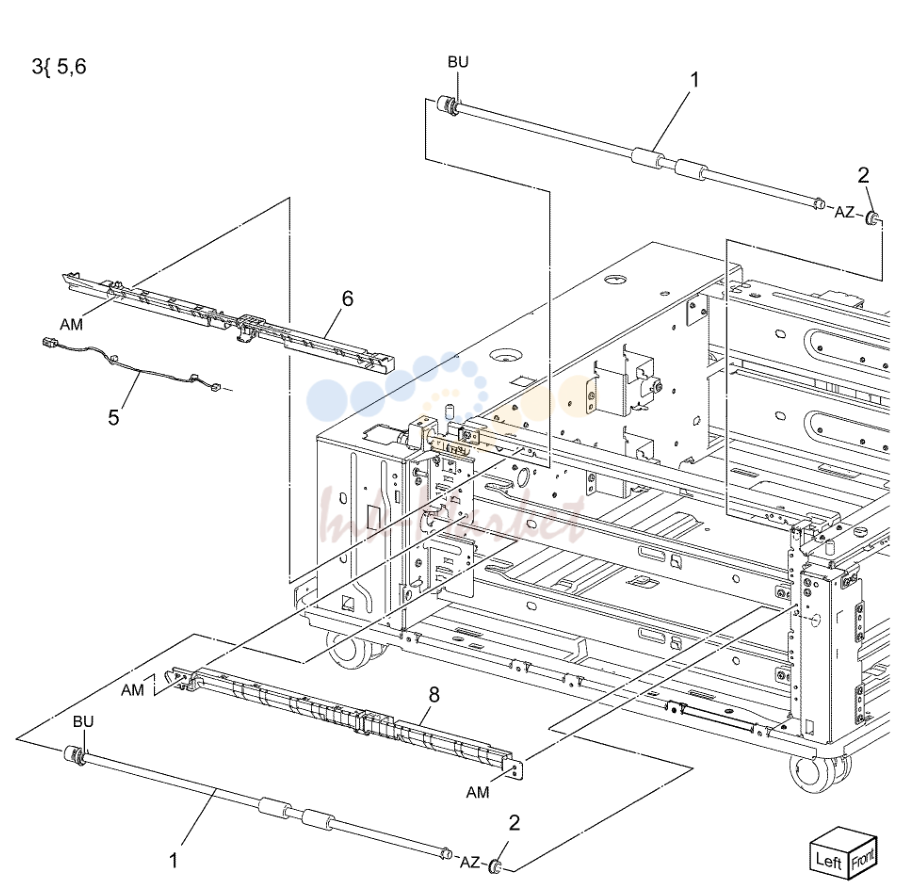

- 2TM Takeaway в сборе

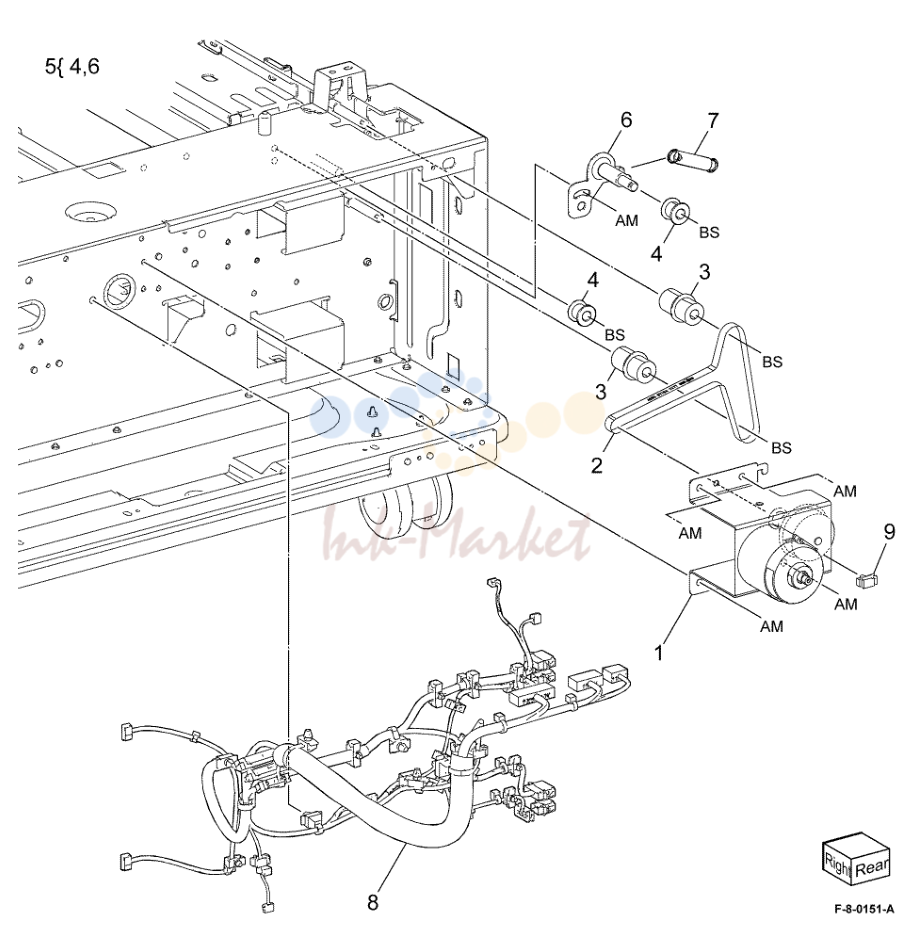

- 2TM привод в сборе

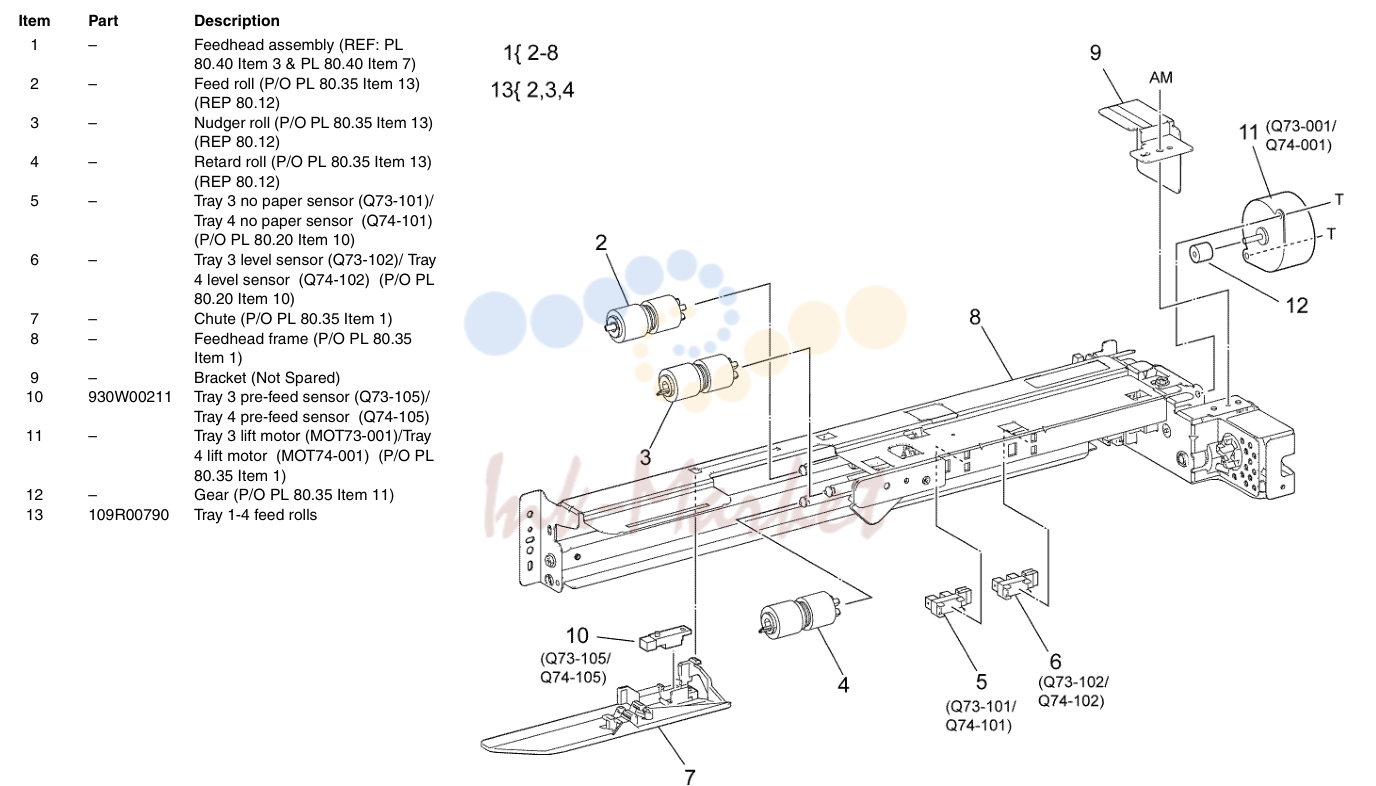

- 2TM Tray 3 & 4 Feedhead в сборе

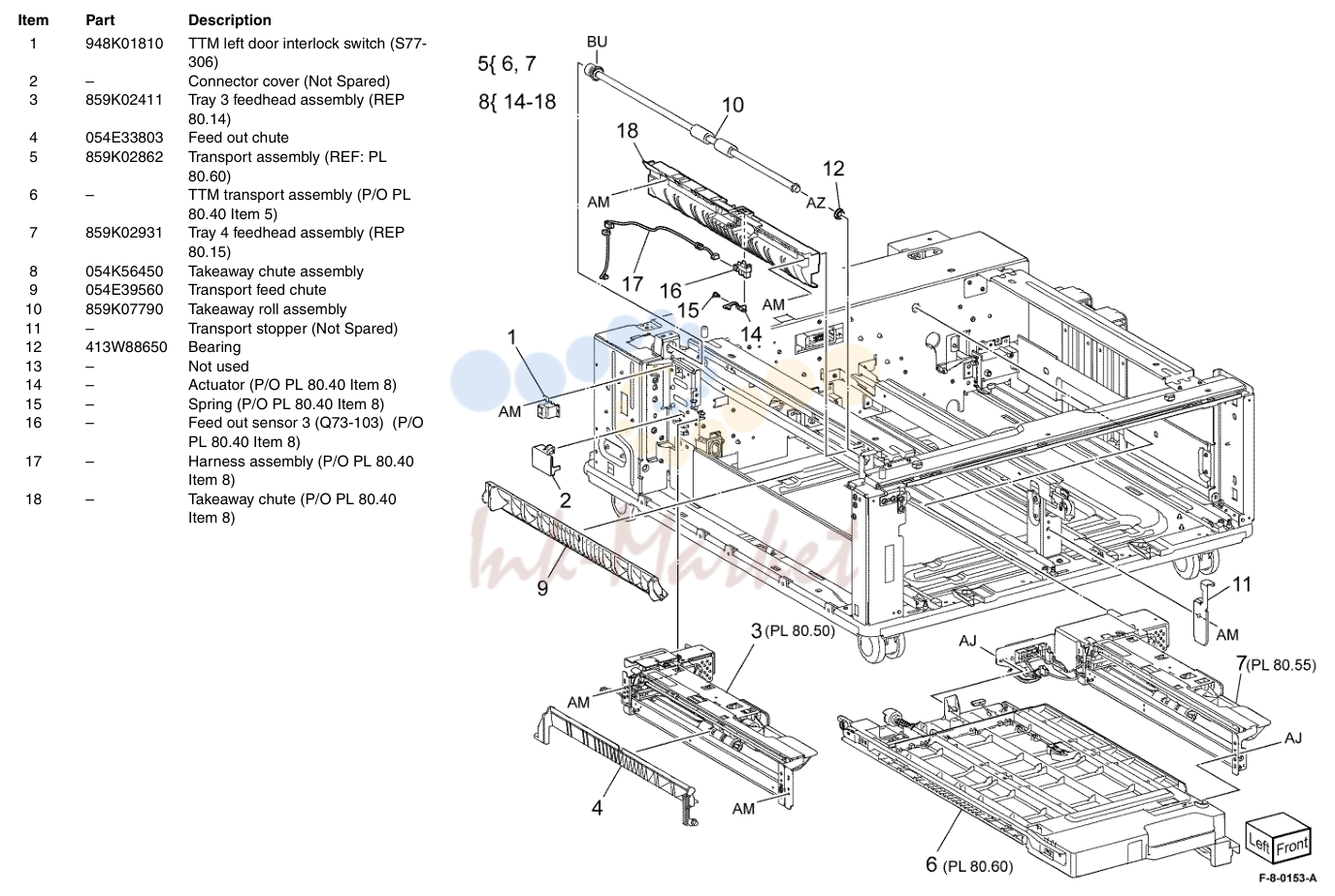

- TTM Transport в сборе / Tray 3 & 4 Feedhead в сборе

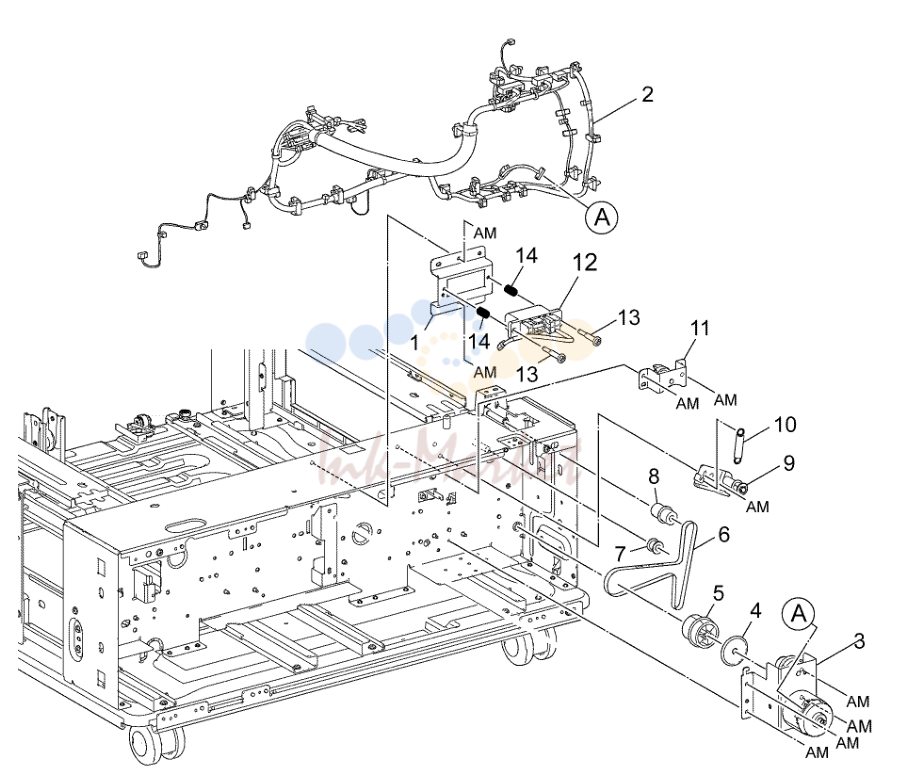

- TTM привод в сборе

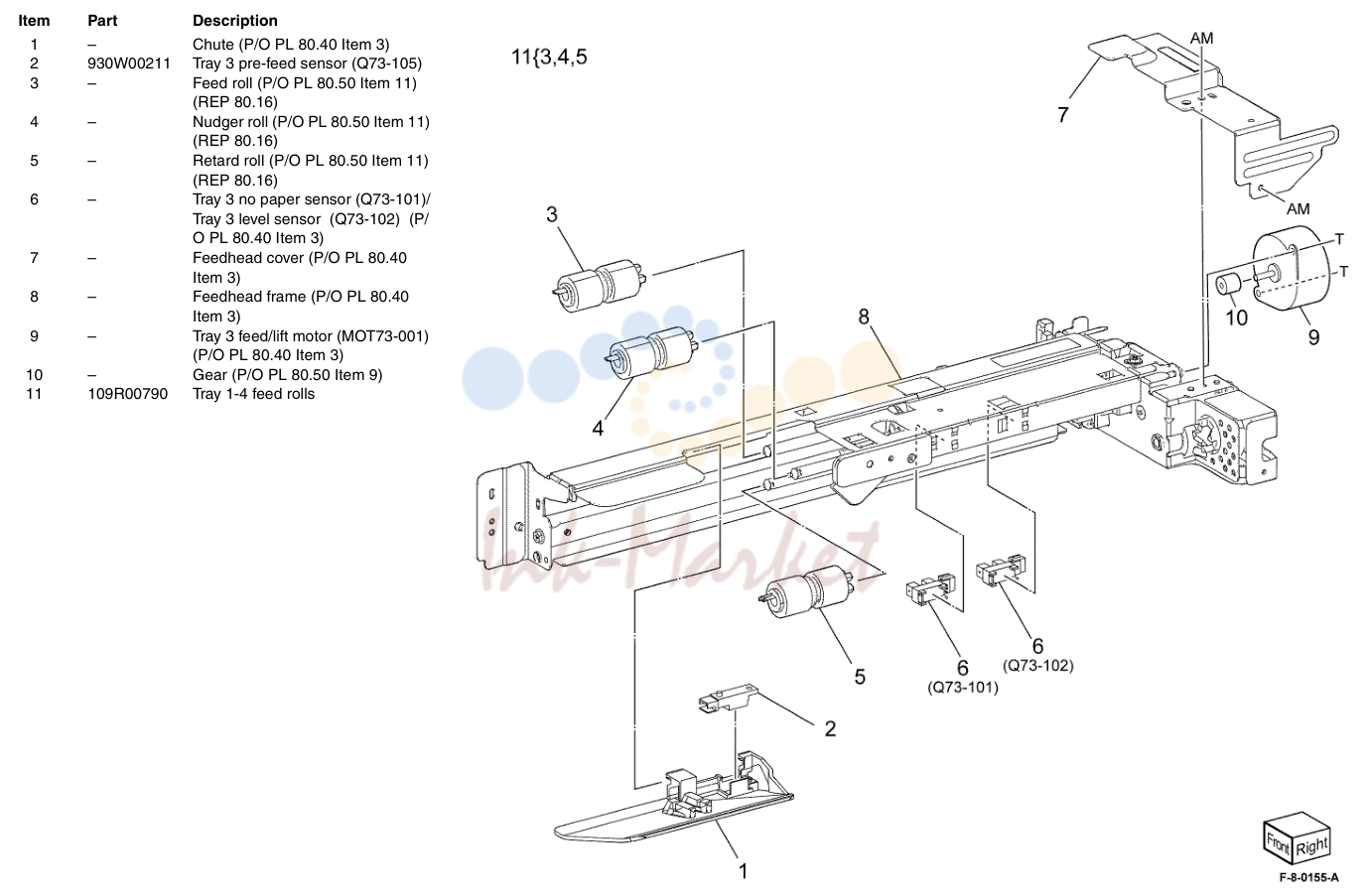

- TTM Tray 3 Feedhead в сборе
- TTM Tray 4 Feedhead в сборе
- левый крышка Components
- Registration Transport в сборе
- Registration привод в сборе
- HCF Feeder (1 of 3)
- HCF Feeder (2 of 3)
- HCF Feeder (3 of 3)
- девелопер узел
- тонер Dispense
- Xerographic Components
- Xerographic в сборе (1 of 2)
- Xerographic в сборе (2 of 2)
- IBT ремень узел Components

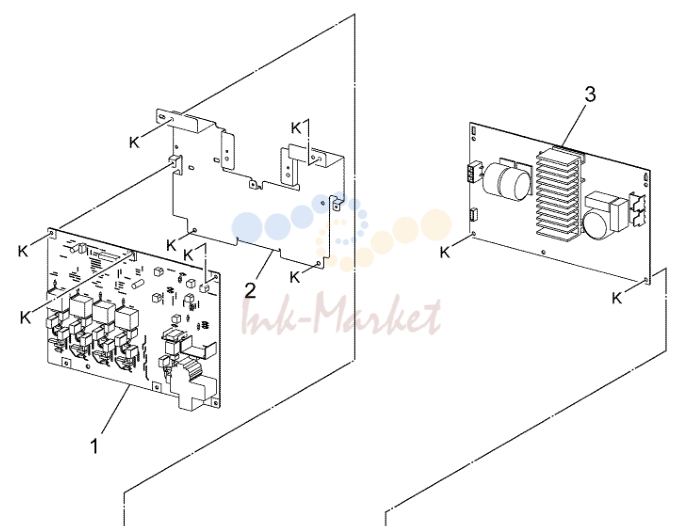

Electrical - задний (1 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 105E23240 запросить цену → | BTR HVPS плата |
| 3 | 105E23001 запросить цену → | печь heater power supply (110V) |
| 105E22322 запросить цену → | печь heater power supply (220V) |

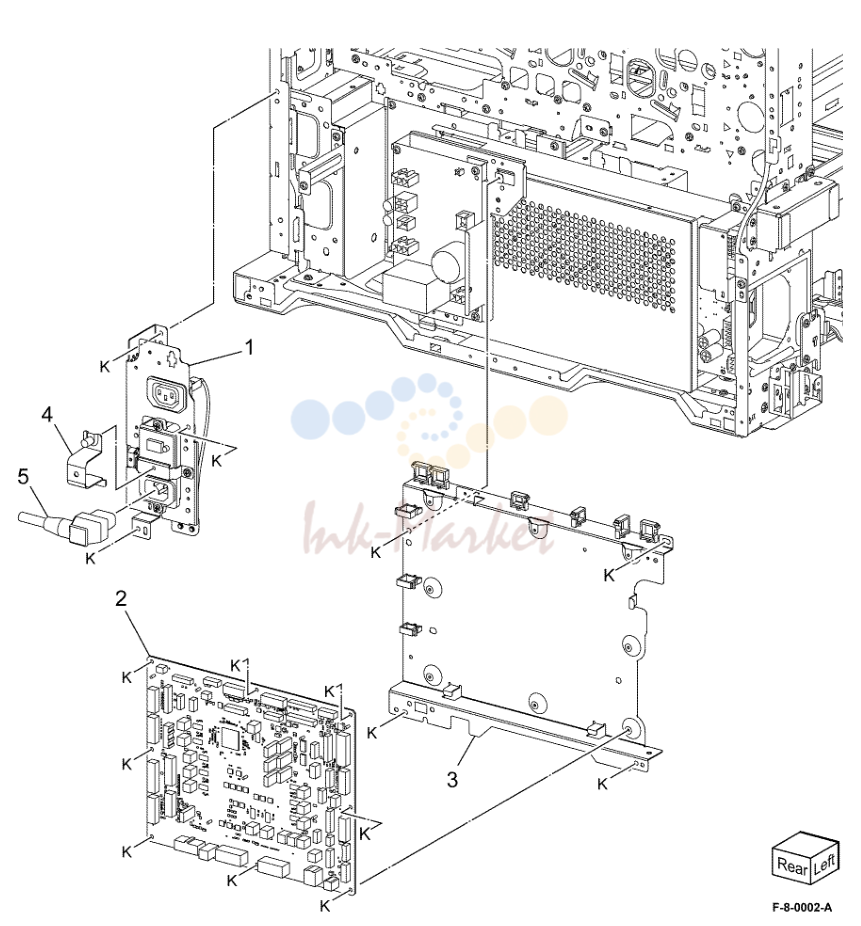

Electrical - задний (2 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 101K69950 запросить цену → | GFI шасси в сборе |
| 2 | 960K81545 запросить цену → | мотор привод плата |

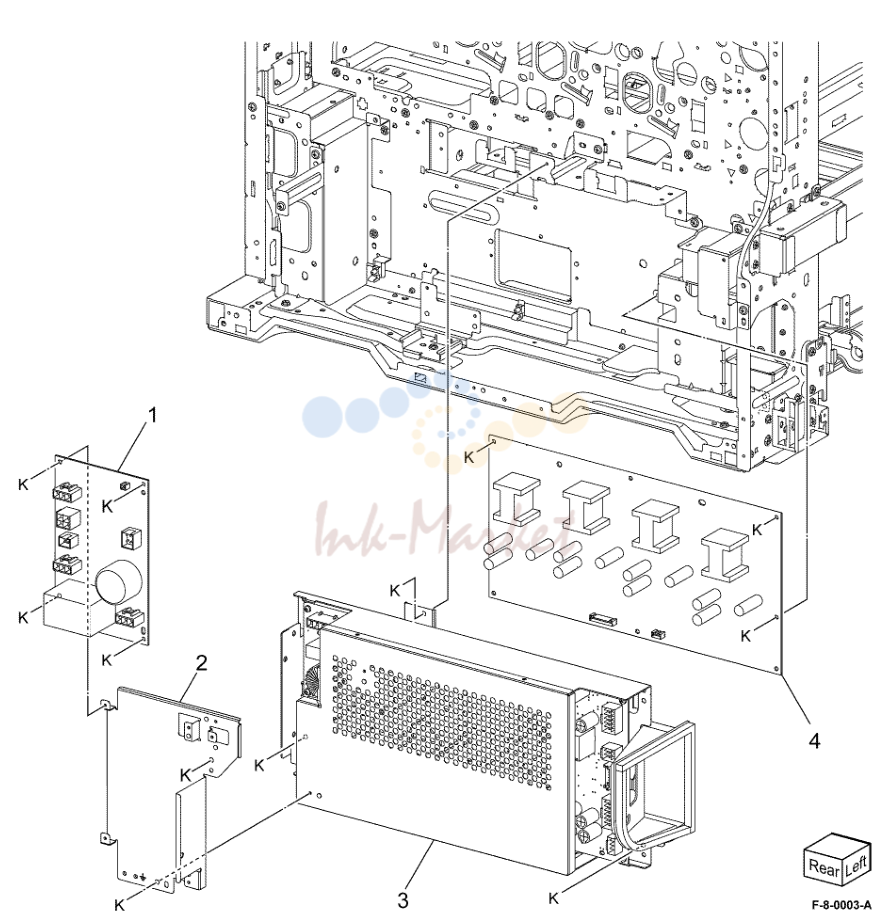

Electrical - задний (3 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 105K32890 запросить цену → | AC привод плата (110V) |
| 105K33530 запросить цену → | AC привод плата (110V) | |
| 105K32900 запросить цену → | AC привод плата (220V) | |
| 105K33540 запросить цену → | AC привод плата (220V) | |
| 3 | 112K91350 запросить цену → | LVPS |
| 4 | 105E22572 запросить цену → | девелопер bias HVPS плата (REP |

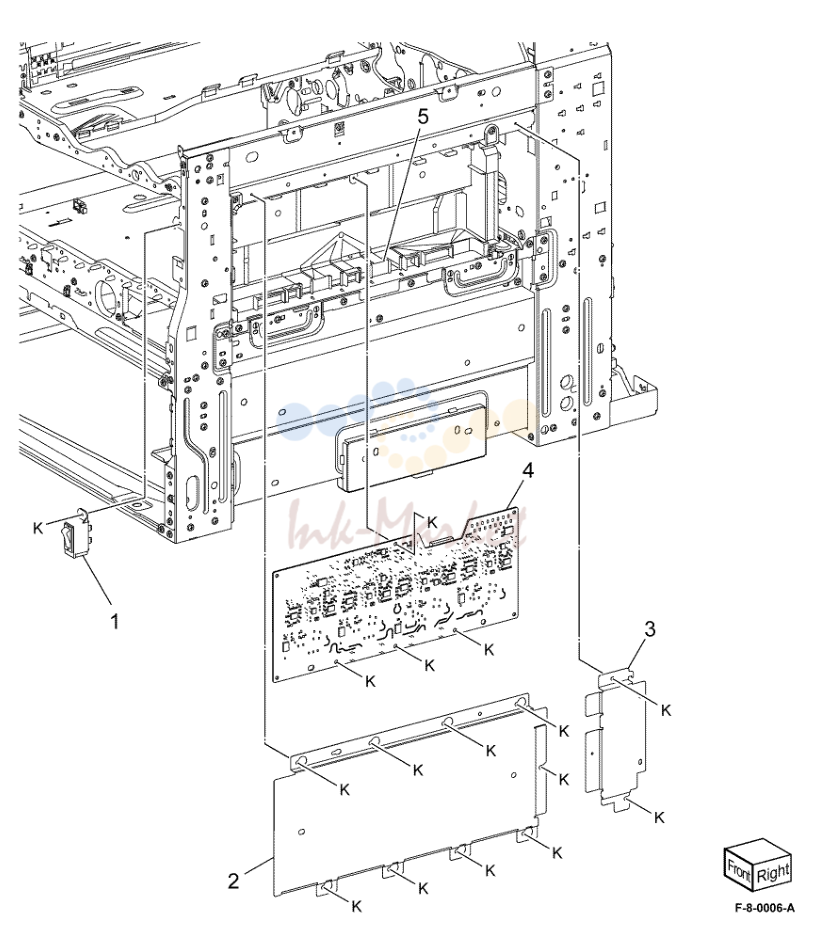

Electrical - передний/правый
| № | Артикул | Наименование |
|---|---|---|
| 1 | 049K35050 запросить цену → | Main power switch |
| 4 | 105E23230 запросить цену → | BCR HVPS плата |

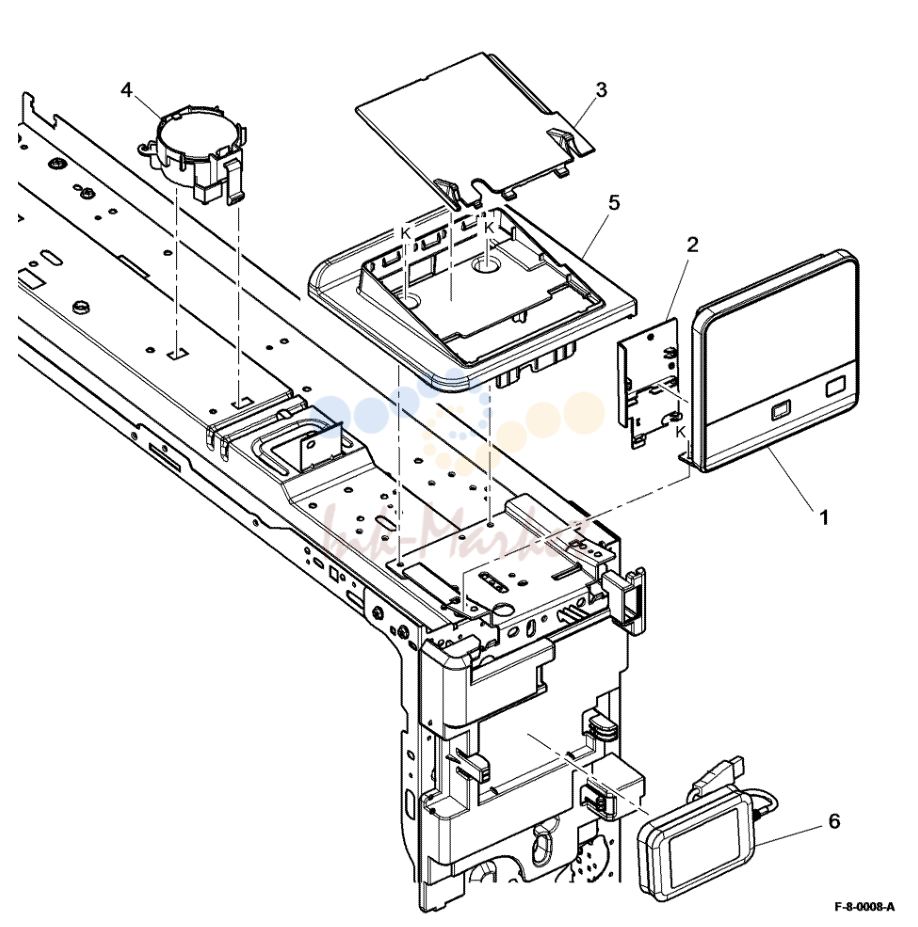

User Interface
| № | Артикул | Наименование |
|---|---|---|
| 1 | 948K19282 запросить цену → | UI console в сборе |
| 2 | 822E32001 запросить цену → | шлейф крышка |
| 3 | 822E48500 запросить цену → | UI верхний крышка |
| 5 | 822E48510 запросить цену → | UI base крышка |

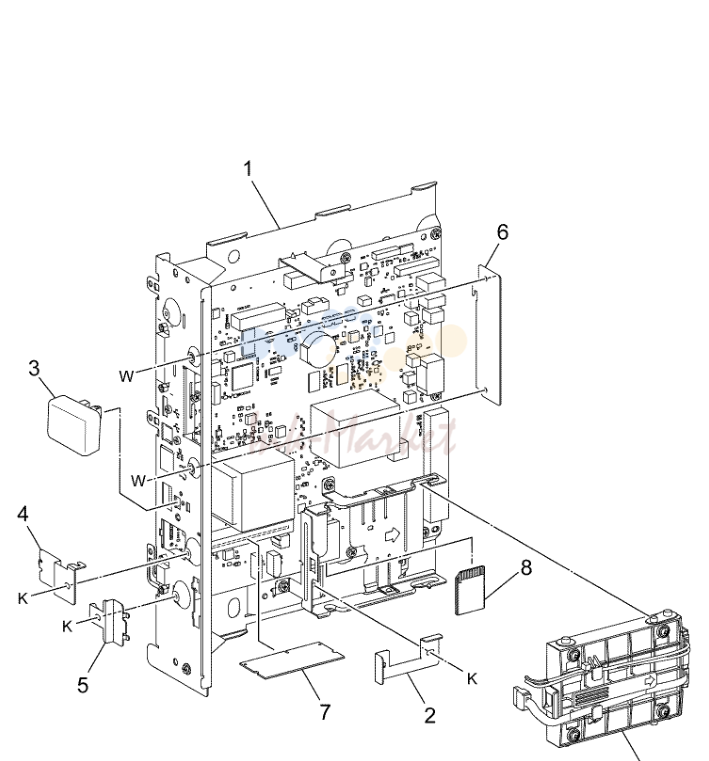

Control узел (ESS плата)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 101K69280 запросить цену → | Controller плата в сборе (REP |
| 3 | 101K72680 запросить цену → | Wi-fi dongle |
| 7 | 133K28271 запросить цену → | DIMM (4GB) |
| 8 | 540K22511 запросить цену → | SD memory card |
| 9 | 101K73920 запросить цену → | HDD |

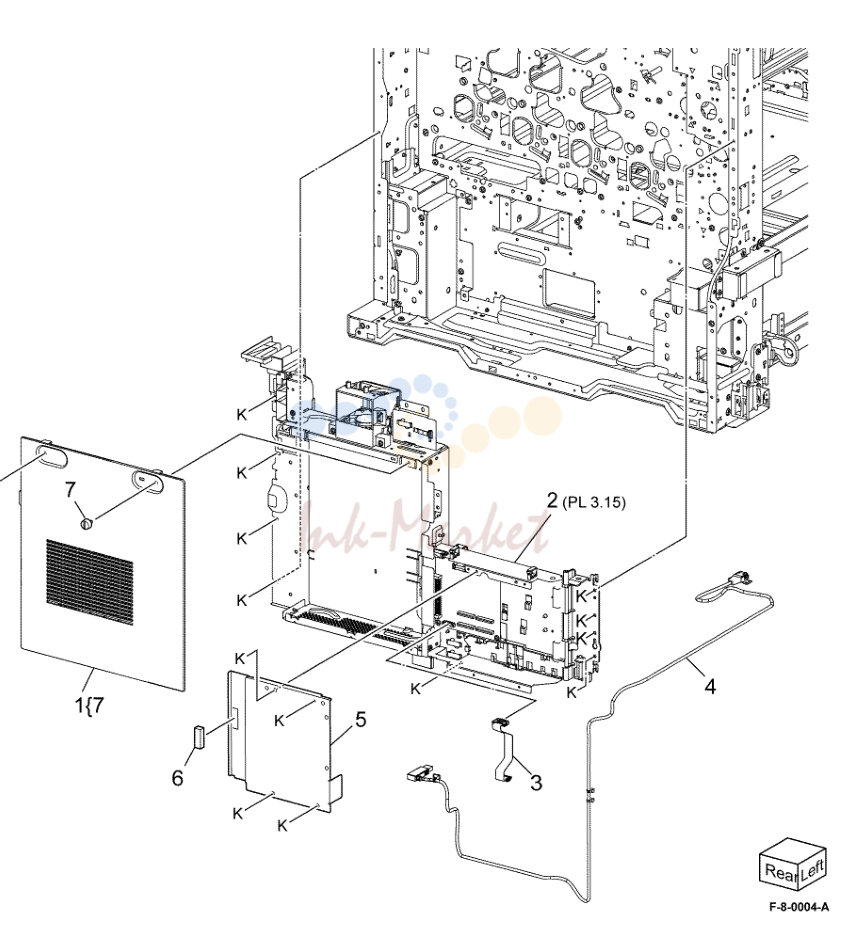

Video Contact шасси узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | 607K11840 запросить цену → | Controller крышка в сборе kit |
| 3 | 117K49232 запросить цену → | мотор привод ribbon шлейф |
| 4 | 117K49390 запросить цену → | USB шлейф |
| 117K50010 запросить цену → | USB шлейф (alternative) | |
| 117K49210 запросить цену → | USB шлейф (alternative) |

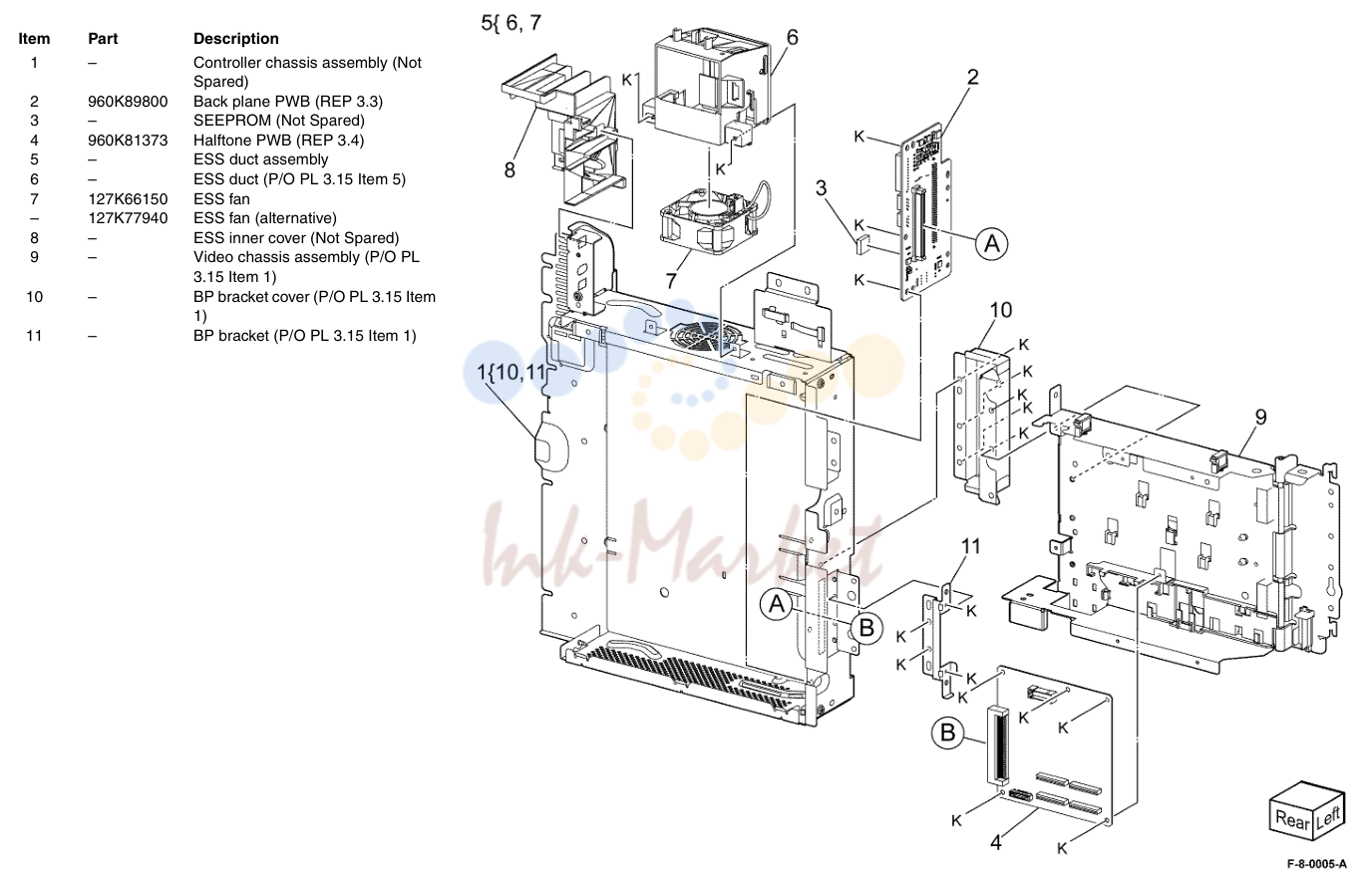

Video Contact шасси в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | 960K89800 запросить цену → | Back plane плата |
| 4 | 960K81373 запросить цену → | Halftone плата |
| 7 | 127K66150 запросить цену → | ESS вентилятор |
| 127K77940 запросить цену → | ESS вентилятор (alternative) |

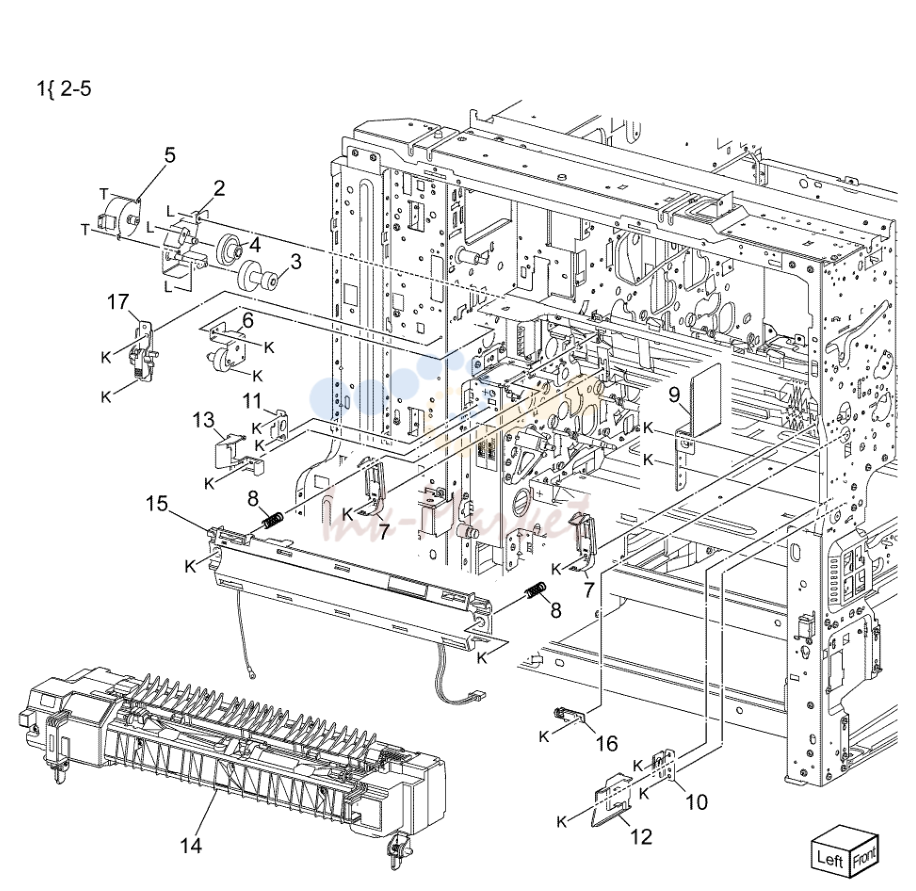

печь
| № | Артикул | Наименование |
|---|---|---|
| 1 | 007K21640 запросить цену → | Retract мотор в сборе |
| 6 | 007K21650 запросить цену → | Retract шестерня в сборе |
| 14 | 115R00143 под заказ | печь (110/220V) |
| 104K91373 запросить цену → | 110V | |
| 104K91393 запросить цену → | 220V |

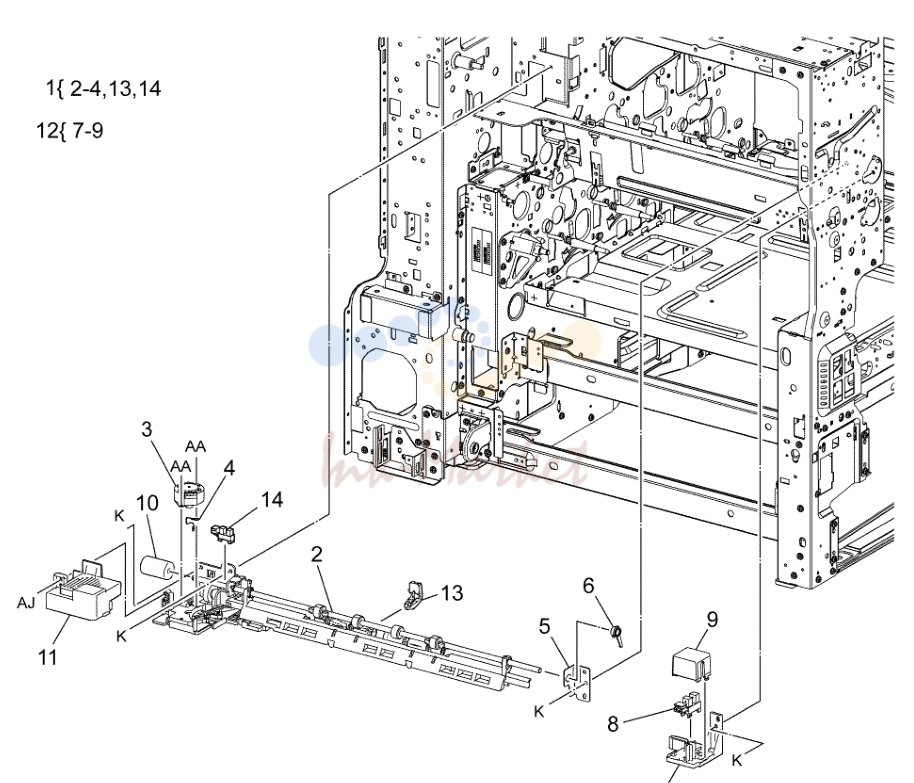

выход 1 Transport Components
| № | Артикул | Наименование |
|---|---|---|
| 1 | 859K08131 запросить цену → | выход transport в сборе (REP |
| 6 | 013E46800 запросить цену → | подшипник |
| 10 | 807E20620 запросить цену → | выход привод шестерня |
| 11 | 948K02070 запросить цену → | мотор крышка |
| 12 | 032K10662 запросить цену → | выход датчик направляющая в сборе |

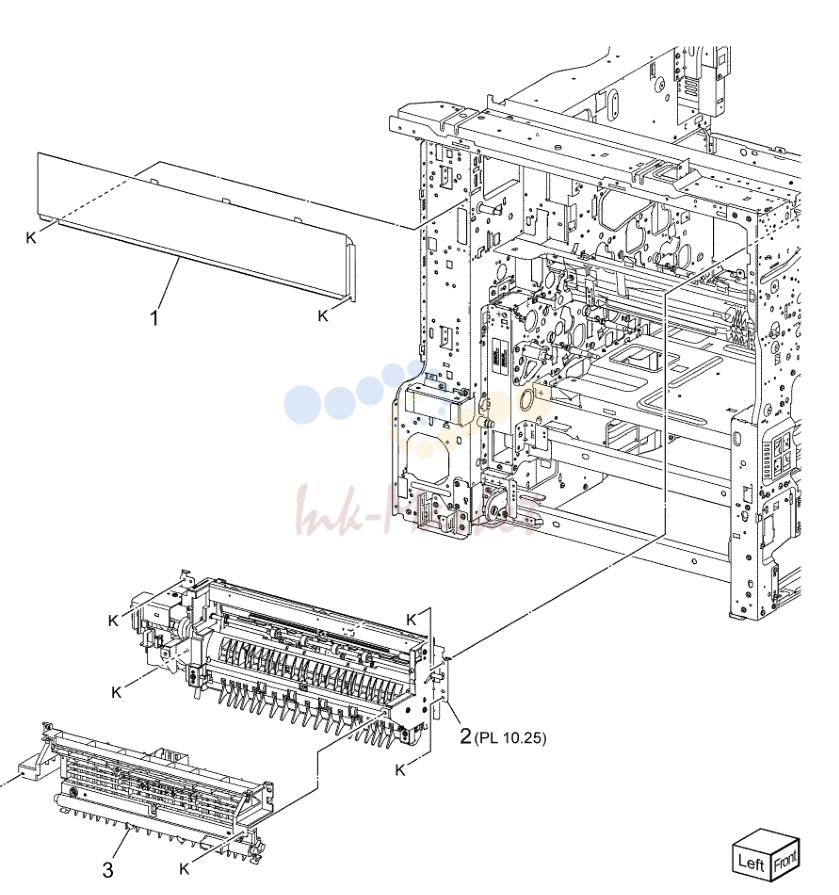

выход 2 Transport Components
| № | Артикул | Наименование |
|---|---|---|
| 1 | 822E33800 запросить цену → | левый верхний крышка |
| 2 | 859K10296 запросить цену → | выход transport в сборе (REP |

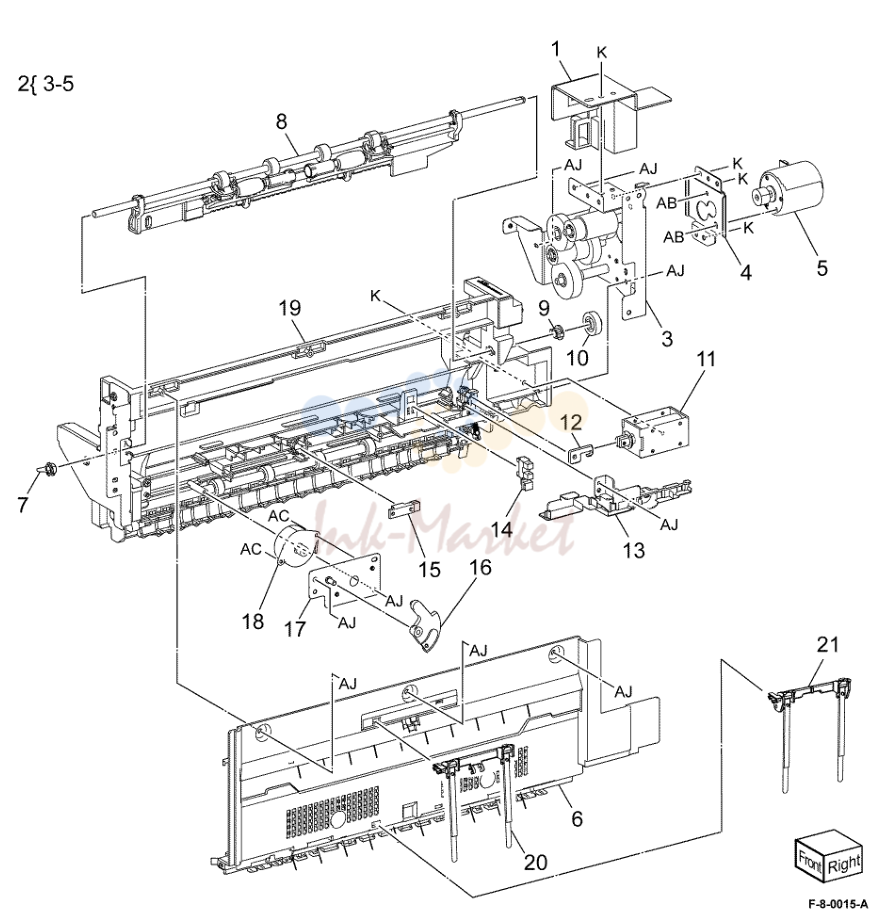

выход 2 Transport в сборе
| № | Артикул | Наименование |
|---|---|---|
| 20 | 036K92441 запросить цену → | выход bail arm в сборе |
| 21 | 036K92431 запросить цену → | выход bail arm в сборе |

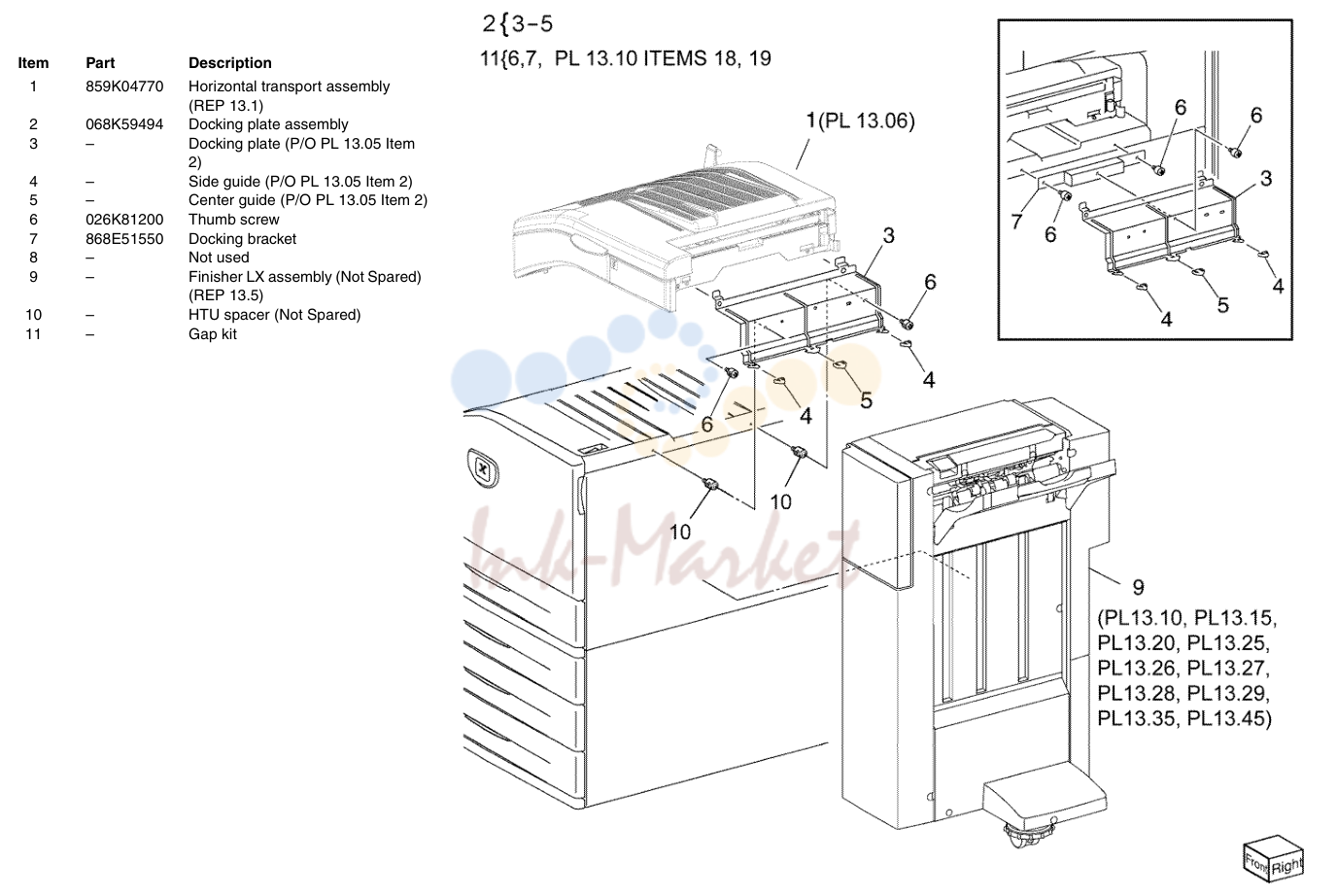

Office Finisher LX - Horizontal Transport в сборе (1 of 5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 859K04770 запросить цену → | Horizontal transport в сборе |
| 2 | 068K59494 запросить цену → | Docking пластина в сборе |
| 6 | 026K81200 запросить цену → | Thumb винт |
| 7 | 868E51550 запросить цену → | Docking кронштейн |

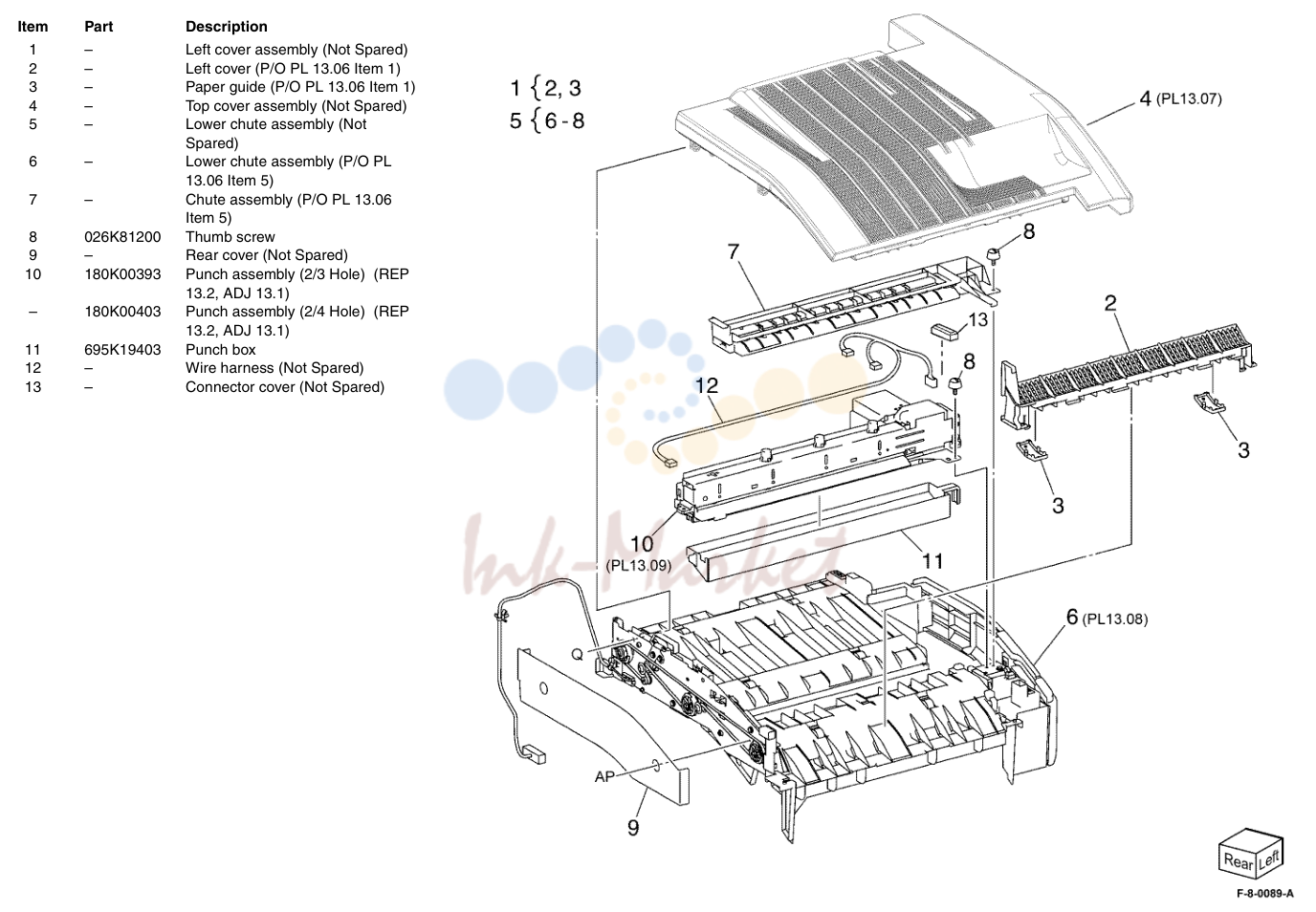

Office Finisher LX - Horizontal Transport в сборе (2 of 5)
| № | Артикул | Наименование |
|---|---|---|
| 8 | 026K81200 запросить цену → | Thumb винт |
| 10 | 180K00393 запросить цену → | Punch в сборе (2/3 Hole) (REP |
| 180K00403 запросить цену → | Punch в сборе (2/4 Hole) (REP | |
| 11 | 695K19403 запросить цену → | Punch box |

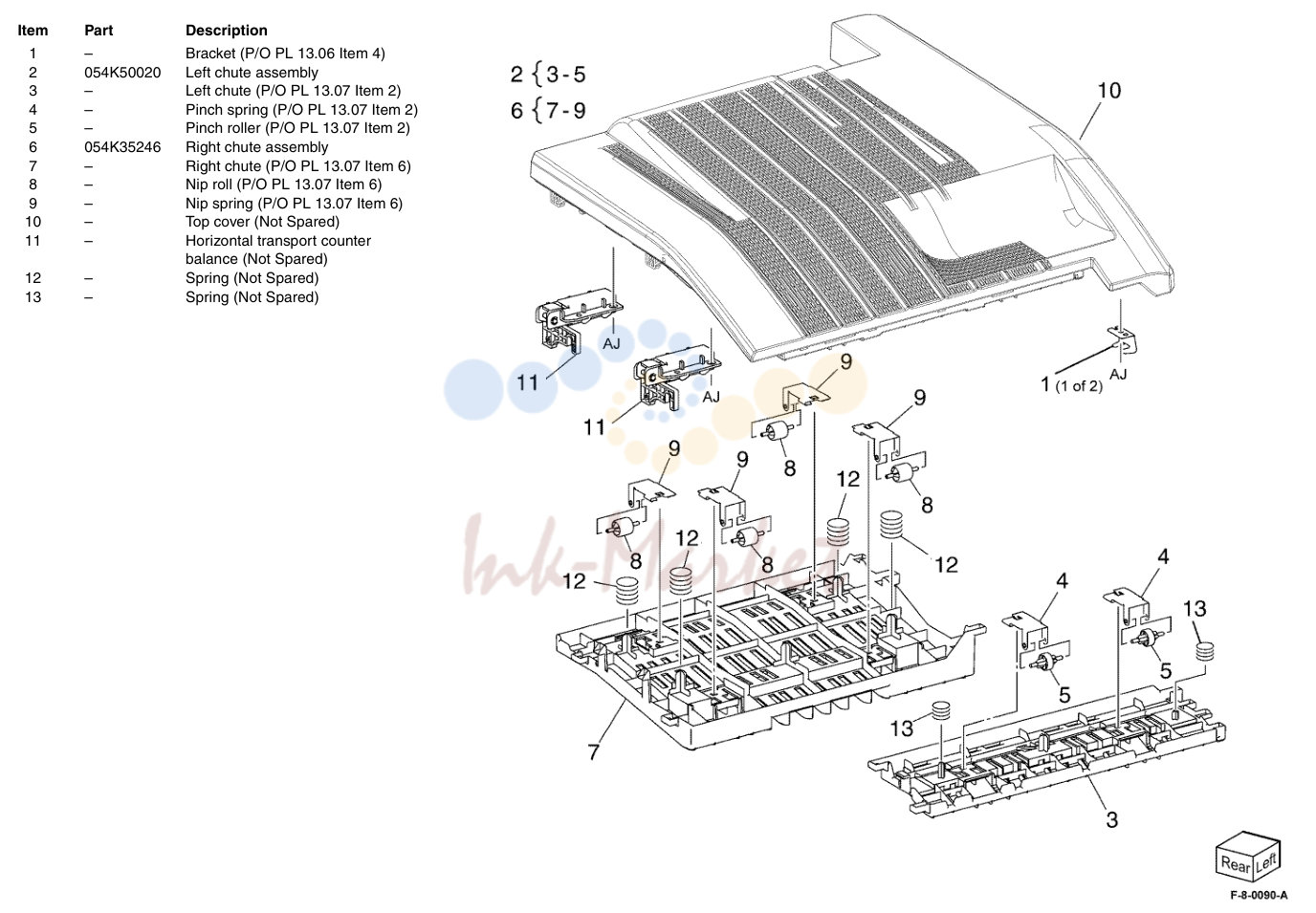

Office Finisher LX - Horizontal Transport в сборе (3 of 5)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 054K50020 запросить цену → | левый направляющая в сборе |
| 6 | 054K35246 запросить цену → | правый направляющая в сборе |

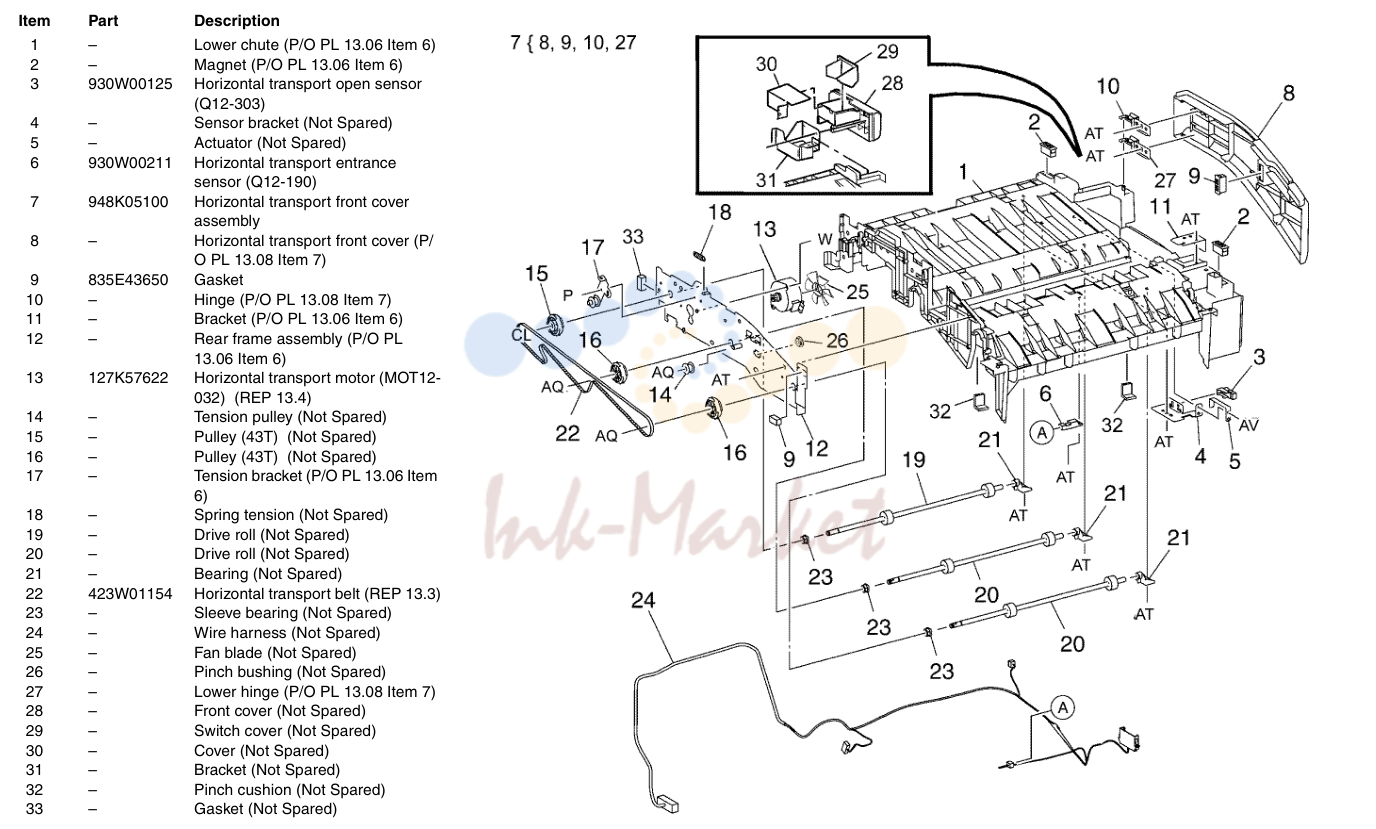

Office Finisher LX - Horizontal Transport в сборе (4 of 5)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 930W00125 запросить цену → | Horizontal transport open датчик |
| 6 | 930W00211 запросить цену → | Horizontal transport entrance |
| 7 | 948K05100 запросить цену → | Horizontal transport передний крышка |
| 9 | 835E43650 запросить цену → | Gasket |
| 13 | 127K57622 запросить цену → | Horizontal transport мотор (MOT12 |
| 22 | 423W01154 запросить цену → | Horizontal transport ремень |

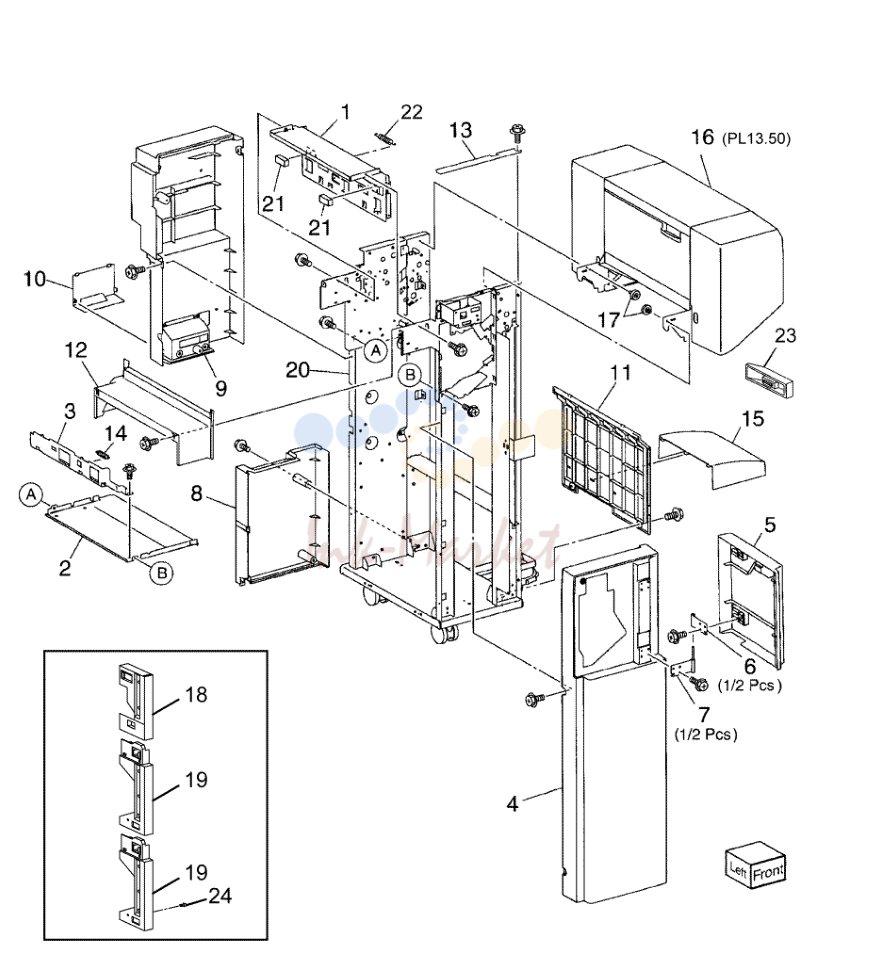

Office Finisher LX Covers
| № | Артикул | Наименование |
|---|---|---|
| 1 | 848E22730 запросить цену → | пластина |
| 4 | 848E75671 запросить цену → | передний крышка |
| 5 | 848K57230 запросить цену → | передний door |
| 11 | 848E75711 запросить цену → | Stacker нижний крышка |
| 16 | 801K30704 запросить цену → | Booklet maker в сборе (REP |
| 21 | 835E43650 запросить цену → | Gasket |

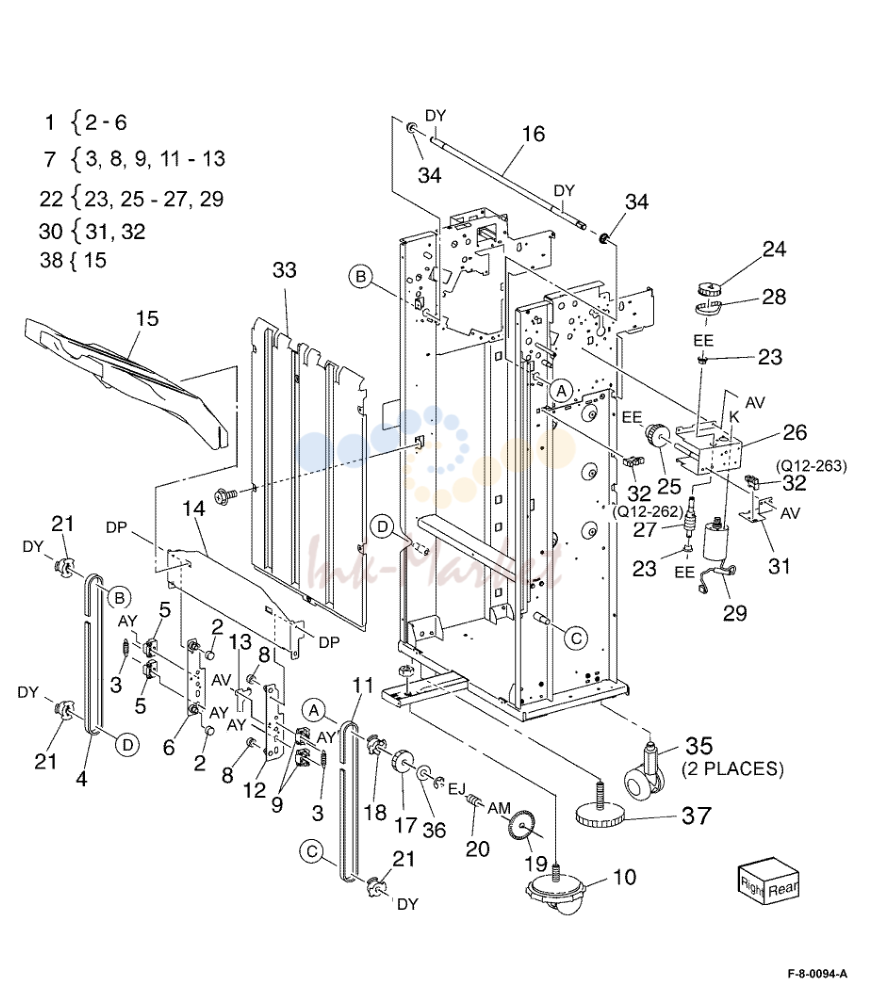

Office Finisher LX Stacker
| № | Артикул | Наименование |
|---|---|---|
| 19 | 146E90651 запросить цену → | Encoder |
| 22 | 068K58304 запросить цену → | Stacker elevator мотор в сборе |
| 32 | 930W00111 под заказ | Stacker encoder датчик (Q12-263)/ |
| 35 | 017K96450 запросить цену → | Caster в сборе |
| 37 | 017K94901 запросить цену → | Adjustable foot в сборе |
| 38 | 607K04580 запросить цену → | Stacker tray kit |

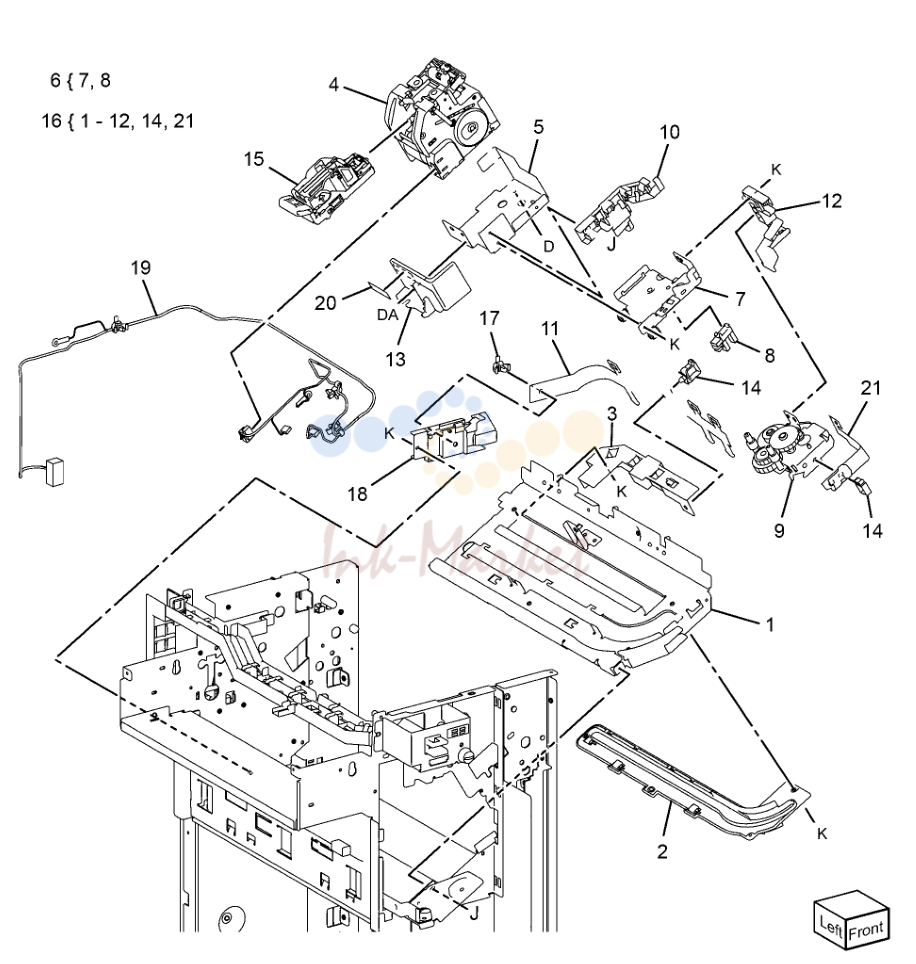

Office Finisher LX Stapler
| № | Артикул | Наименование |
|---|---|---|
| 4 | 029K93260 запросить цену → | Stapler в сборе |
| 8 | 130E94940 запросить цену → | Stapler move position датчик (Q12 |
| 9 | 068K58811 запросить цену → | Stapler move мотор в сборе |
| 16 | 801K64900 запросить цену → | Stapler узел |
| 19 | 952K35890 запросить цену → | Wire жгут |

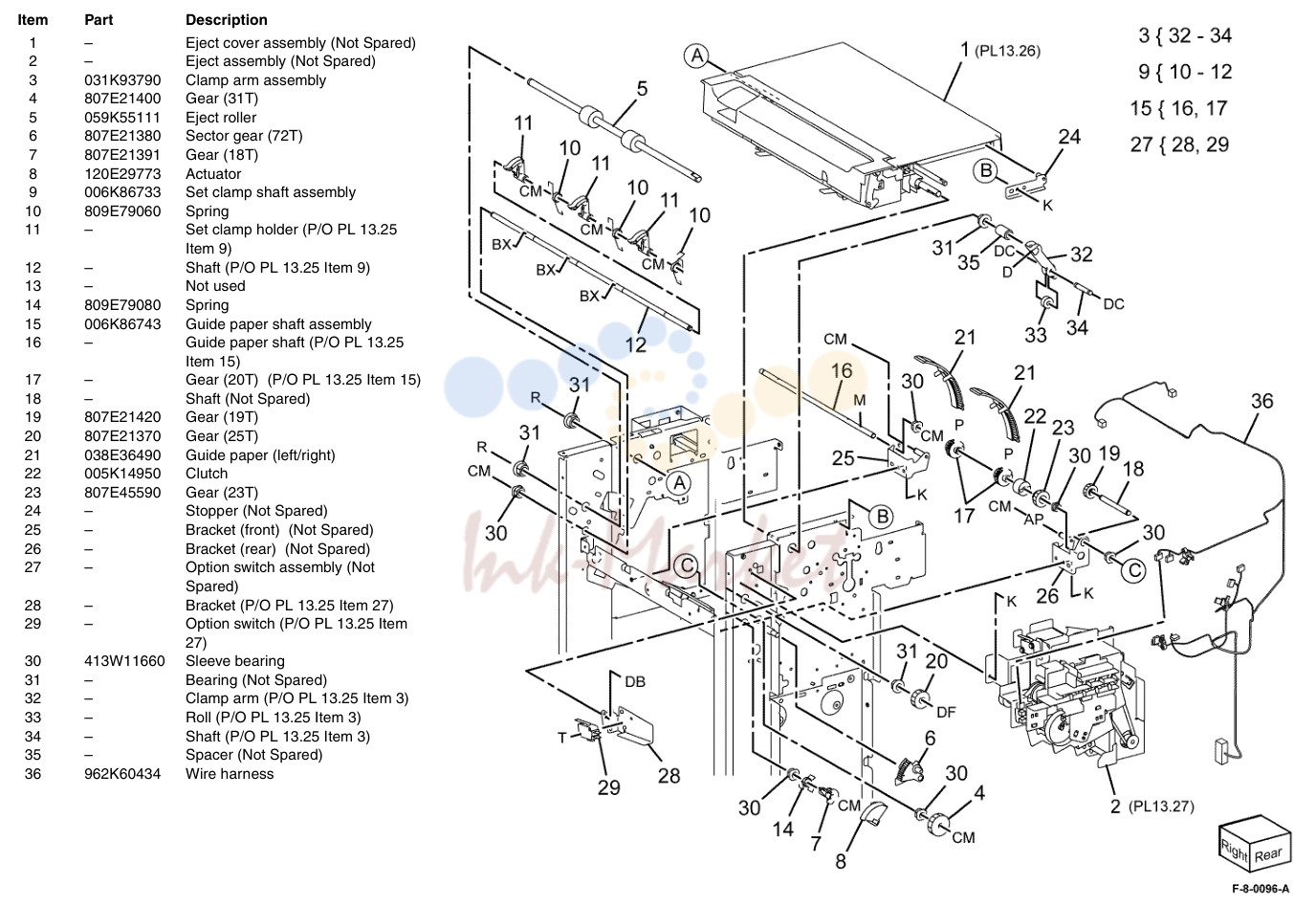

Office Finisher LX Ejector (1 of 5)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 031K93790 запросить цену → | Clamp arm в сборе |
| 4 | 807E21400 запросить цену → | шестерня (31T) |
| 5 | 059K55111 запросить цену → | Eject ролик |
| 6 | 807E21380 запросить цену → | Sector шестерня (72T) |
| 7 | 807E21391 запросить цену → | шестерня (18T) |
| 8 | 120E29773 запросить цену → | актуатор |
| 9 | 006K86733 запросить цену → | Set clamp вал в сборе |
| 10 | 809E79060 запросить цену → | пружина |
| 14 | 809E79080 запросить цену → | пружина |
| 15 | 006K86743 запросить цену → | направляющая paper вал в сборе |
| 19 | 807E21420 запросить цену → | шестерня (19T) |
| 20 | 807E21370 запросить цену → | шестерня (25T) |
| 21 | 038E36490 запросить цену → | направляющая paper (левый/правый) |
| 22 | 005K14950 запросить цену → | муфта |
| 23 | 807E45590 запросить цену → | шестерня (23T) |
| 30 | 413W11660 запросить цену → | Sleeve подшипник |
| 36 | 962K60434 запросить цену → | Wire жгут |

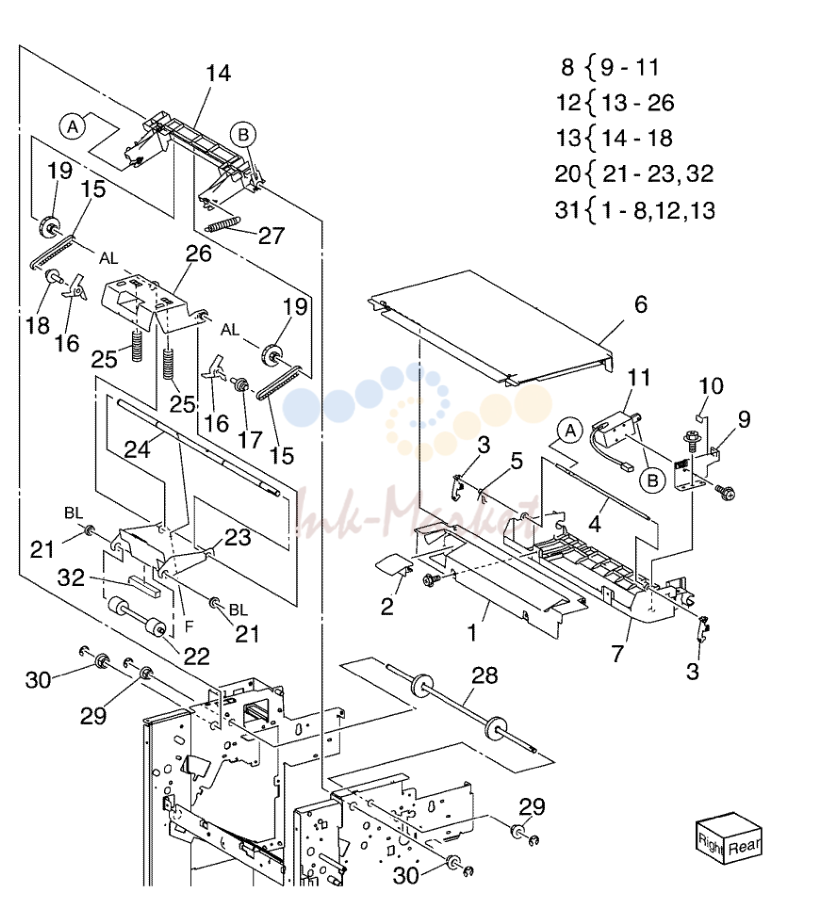

Office Finisher LX Ejector (2 of 5)
| № | Артикул | Наименование |
|---|---|---|
| 8 | 121K41632 запросить цену → | Sub paddle соленоид в сборе |
| 13 | 031K94470 запросить цену → | Paddle arm в сборе |
| 20 | 059K55715 запросить цену → | Eject nip roll в сборе |
| 28 | 006K86691 запросить цену → | Eject привод вал |

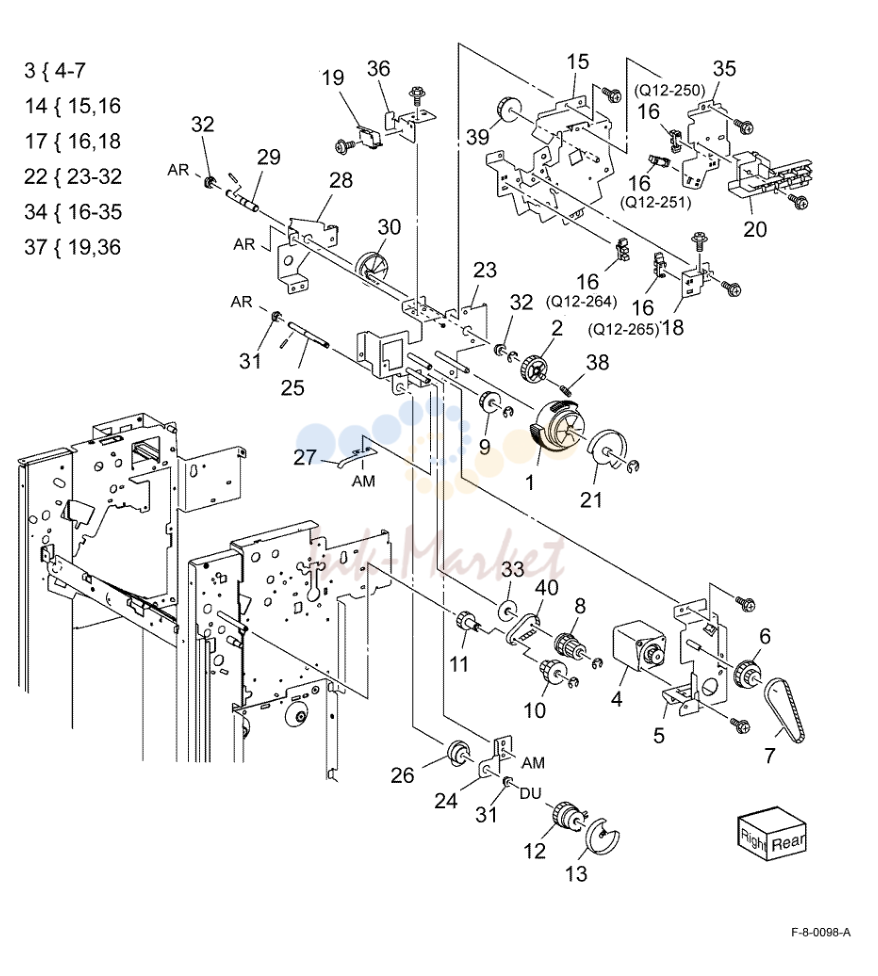

Office Finisher LX Ejector (3 of 5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 007K15451 запросить цену → | шестерня (82T/77T/51T) |
| 3 | 127K57196 запросить цену → | Eject мотор в сборе |
| 12 | 121K34631 запросить цену → | Set clamp муфта (34T) (CL12-050) |
| 13 | 120E29593 запросить цену → | Set clamp cam актуатор |
| 14 | 130K72171 запросить цену → | Stacker height датчик в сборе |
| 16 | 930W00111 под заказ | Stack height датчик (Q12-264) |
| 21 | 120E29852 запросить цену → | шестерня select актуатор |
| 22 | 068K58732 запросить цену → | Eject привод кронштейн в сборе |
| 27 | 809E79070 запросить цену → | пружина |
| 31 | 413W11660 запросить цену → | Sleeve подшипник |
| 37 | 068K58742 запросить цену → | Eject крышка switch в сборе |
| 38 | 809E79820 запросить цену → | пружина |
| 39 | 807E22040 запросить цену → | шестерня (30T) |

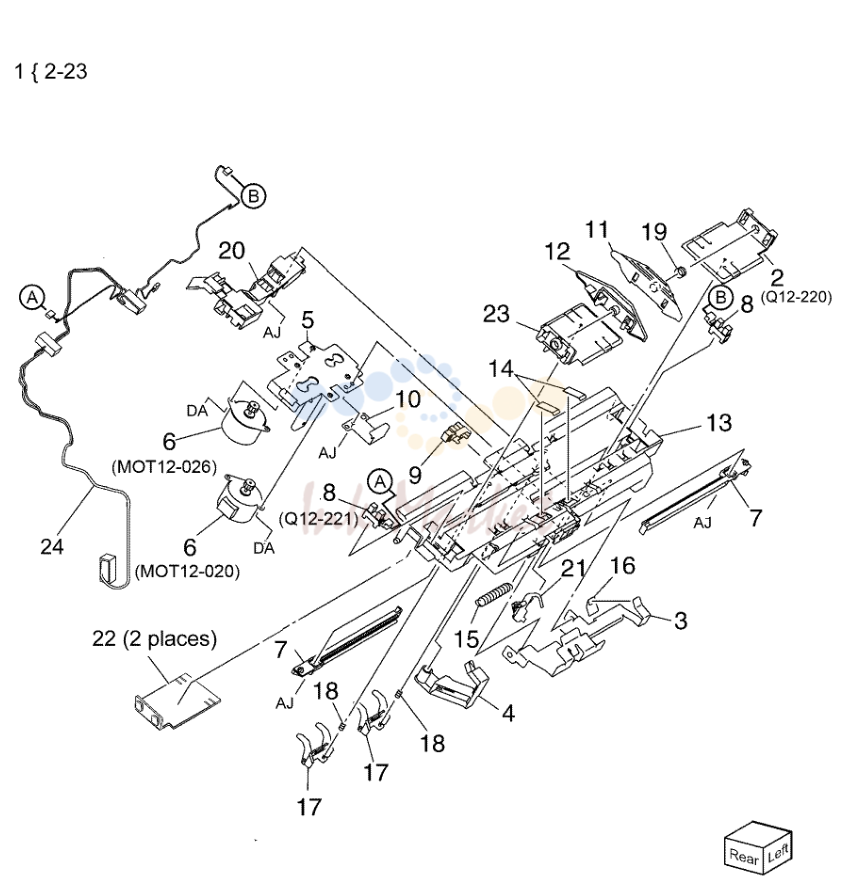

Office Finisher LX Ejector (4 of 5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 050K61092 запросить цену → | Compiler tray в сборе (REP |
| 6 | 127K58040 запросить цену → | передний tamper мотор (MOT12-020)/ |
| 8 | 930W00111 под заказ | передний tamper home датчик (Q12 |
| 9 | 930W00211 запросить цену → | Compiler tray no paper датчик |
| 24 | 962K60454 запросить цену → | Wire жгут |

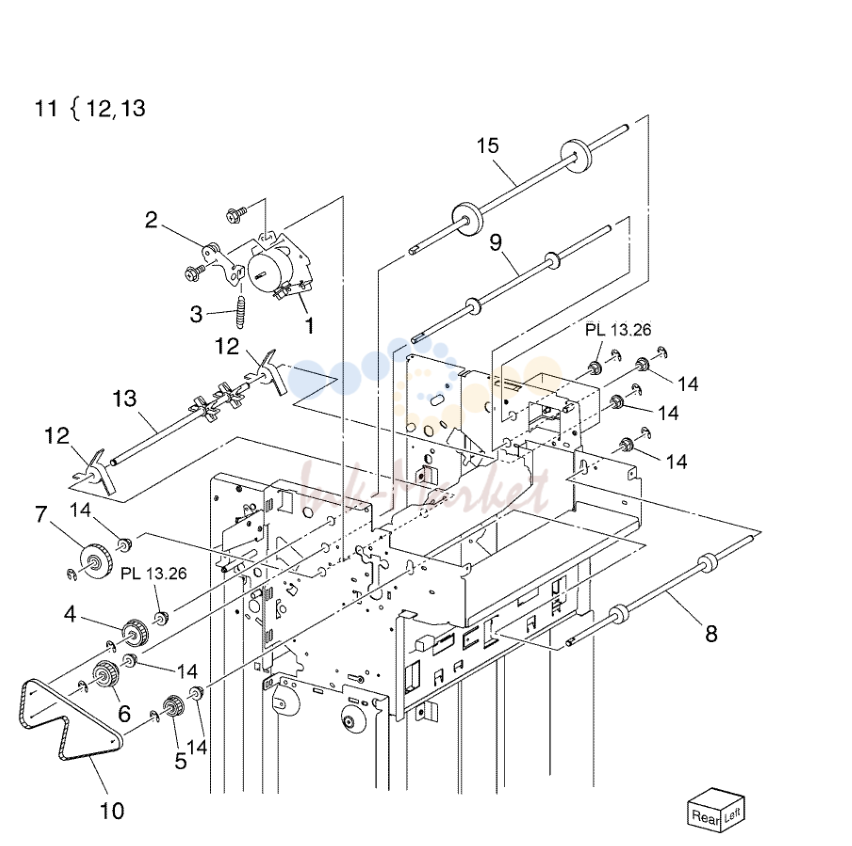

Office Finisher LX Ejector (5 of 5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 068K58823 запросить цену → | Transport мотор (MOT12-013) |
| 8 | 059K55082 запросить цену → | Entrance ролик |
| 9 | 059K55092 запросить цену → | выход ролик |
| 11 | 006K98010 запросить цену → | Paddle вал в сборе |
| 14 | 413W75959 запросить цену → | подшипник |

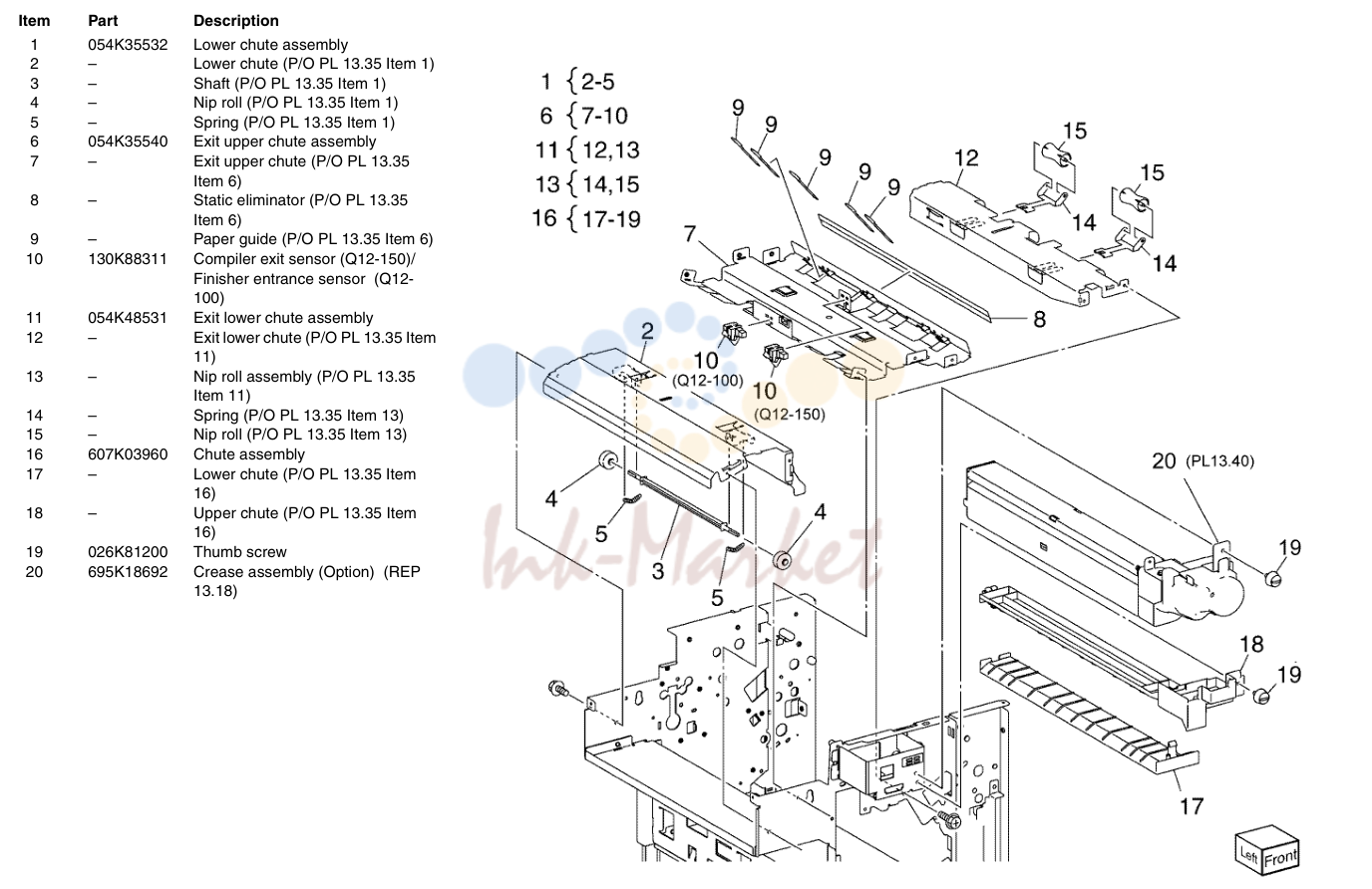

Office Finisher LX выход and Folder в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 054K35532 запросить цену → | нижний направляющая в сборе |
| 6 | 054K35540 запросить цену → | выход верхний направляющая в сборе |
| 10 | 130K88311 запросить цену → | Compiler выход датчик (Q12-150)/ |
| 11 | 054K48531 запросить цену → | выход нижний направляющая в сборе |
| 16 | 607K03960 запросить цену → | направляющая в сборе |
| 19 | 026K81200 запросить цену → | Thumb винт |
| 20 | 695K18692 запросить цену → | Crease в сборе (Option) (REP |
Office Finisher LX Folder Electrical
| № | Артикул | Наименование |
|---|---|---|
| 2 | 960K96561 запросить цену → | Finisher плата |
| 10 | 962K60482 запросить цену → | Wire жгут (IF) |
| 11 | 962K60493 запросить цену → | Wire жгут (LVPS) |
| 12 | 962K60594 запросить цену → | Wire жгут (IF) |
| 13 | 962K60511 запросить цену → | Power шлейф |
| 14 | 105E22590 запросить цену → | Finisher LVPS |
| 19 | 110E97990 запросить цену → | Finisher передний door interlock switch |
| 20 | 017K96450 запросить цену → | Caster |
Office Finisher LX Booklet Stapler в сборе
| № | Артикул | Наименование |
|---|---|---|
| 4 | 127K57052 запросить цену → | Booklet stapler move мотор |
| 13 | 930W00111 под заказ | Booklet stapler move position |
Office Finisher LX Booklet Electrical
| № | Артикул | Наименование |
|---|---|---|
| 1 | 068K58351 запросить цену → | Stapler задний safety switch/stapler |
| 4 | 960K32545 запросить цену → | Booklet плата |
| 8 | 068K58361 запросить цену → | Booklet stapler крышка switch |
Consumables and Tools (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 106R04034 запросить цену → | 45ppm Standard (7.6K) (XC) | |
| 106R04038 запросить цену → | 45ppm Standard (7.6K) (XE) | |
| 106R04042 под заказ | 45ppm Standard (7.6K) (DMO) | |
| 106R04046 запросить цену → | 45ppm High capacity (16.5K) (XC) | |
| 106R04050 запросить цену → | 45ppm High capacity (16.5K) (XE) | |
| 106R04054 под заказ | 45ppm High capacity (16.5K) | |
| 106R04058 запросить цену → | 45ppm WW metered (26K) | |
| 106R04062 запросить цену → | 55ppm Standard (12.3K) (XC) | |
| 106R04066 запросить цену → | 55ppm Standard (12.3K) (XE) | |
| 106R04070 под заказ | 55ppm Standard (12.3K) (DMO) | |
| 106R04074 запросить цену → | 55ppm High capacity (26.5K) (XC) | |
| 106R04078 запросить цену → | 55ppm High capacity (26.5K) (XE) | |
| 106R04082 ✓ в наличии | 55ppm High capacity (26.5K) | |
| 106R04086 запросить цену → | 55ppm WW metered (26K) | |
| 106R04035 запросить цену → | 45ppm Standard (7.6K) (XC) | |
| 106R04039 запросить цену → | 45ppm Standard (7.6K) (XE) | |
| 106R04043 под заказ | 45ppm Standard (7.6K) (DMO) | |
| 106R04047 запросить цену → | 45ppm High capacity (16.5K) (XC) | |
| 45 | 106R04051 запросить цену → | ppm High capacity (16.5K) (XE) |
| 106R04055 под заказ | 45ppm High capacity (16.5K) | |
| 106R04059 запросить цену → | 45ppm WW metered (26K) | |
| 106R04063 запросить цену → | 55ppm Standard (12.3K) (XC) | |
| 106R04067 запросить цену → | 55ppm Standard (12.3K) (XE) | |
| 106R04071 под заказ | 55ppm Standard (12.3K) (DMO) | |
| 106R04075 запросить цену → | 55ppm High capacity (26.5K) (XC) | |
| 106R04079 запросить цену → | 55ppm High capacity (26.5K) (XE) | |
| 106R04083 ✓ в наличии | 55ppm High capacity (26.5K) | |
| 106R04087 запросить цену → | 55ppm WW metered (26K) |
Consumables and Tools (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 106R04036 запросить цену → | 45ppm Standard (7.6K) (XC) | |
| 106R04040 запросить цену → | 45ppm Standard (7.6K) (XE) | |
| 106R04044 под заказ | 45ppm Standard (7.6K) (DMO) | |
| 106R04048 запросить цену → | 45ppm High capacity (16.5K) (XC) | |
| 106R04052 запросить цену → | 45ppm High capacity (16.5K) (XE) | |
| 106R04056 под заказ | 45ppm High capacity (16.5K) (DMO) | |
| 106R04060 запросить цену → | 45ppm WW metered (26K) | |
| 106R04064 запросить цену → | 55ppm Standard (12.3K) (XC) | |
| 106R04068 запросить цену → | 55ppm Standard (12.3K) (XE) | |
| 106R04072 под заказ | 55ppm Standard (12.3K) (DMO) | |
| 106R04076 запросить цену → | 55ppm High capacity (26.5K) (XC) | |
| 106R04080 запросить цену → | 55ppm High capacity (26.5K) (XE) | |
| 106R04084 ✓ в наличии | 55ppm High capacity (26.5K) (DMO) | |
| 106R04088 под заказ | 55ppm WW metered (26K) | |
| 106R04037 запросить цену → | 45ppm Standard (12.6K) (XC) | |
| 106R04041 запросить цену → | 45ppm Standard (12.6K) (XE) | |
| 106R04045 под заказ | 45ppm Standard (12.6K) (DMO) | |
| 106R04049 запросить цену → | 45ppm High capacity (20.9K) (XC) | |
| 106R04053 запросить цену → | 45ppm High capacity (20.9K) (XE) | |
| 106R04057 под заказ | 45ppm High capacity (20.9K) (DMO) | |
| 106R04061 запросить цену → | 45ppm WW metered (36K) | |
| 106R04065 запросить цену → | 55ppm Standard (18.9K) (XC) | |
| 106R04069 запросить цену → | 55ppm Standard (18.9K) (XE) | |
| 106R04073 под заказ | 55ppm Standard (18.9K) (DMO) | |
| 106R04077 запросить цену → | 55ppm High capacity (31.4K) (XC) | |
| 106R04081 запросить цену → | 55ppm High capacity (31.4K) (XE) | |
| 106R04085 ✓ в наличии | 55ppm High capacity (31.4K) (DMO) | |
| 106R04089 запросить цену → | 55ppm WW metered (36K) | |
| 3 | 008R12964 ✓ в наличии | Staple cartridge (5000) LX Finisher |
| 4 | 008R13177 под заказ | Staple refills BR Finisher BM (5000) |
| 5 | 109R00790 под заказ | Tray 1-4 подачи rolls |
| 6 | 104R00256 ✓ в наличии | переноса ремень cleaner |
| 7 | 101R00602 ✓ в наличии | барабан cartridge |
| 8 | 108R01504 ✓ в наличии | Waste cartridge |
| 9 | 116R00016 под заказ | Tray подачи rolls (REF: PL 80.120 Item |
| 10 | 116R00015 под заказ | 2nd BTR ролик |
| 11 | 115R00143 под заказ | печь в сборе |
| 12 | 116R00017 под заказ | Tray подачи rolls (REF: PL 80.105 |
Covers (1 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 7 | 674K05081 запросить цену → | передний крышка strap kit |
| 8 | 948K13110 запросить цену → | передний крышка в сборе |
| 9 | 110K18350 запросить цену → | передний крышка interlock switch |
Covers (2 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 822E25072 запросить цену → | верхний левый крышка |
| 4 | 822E25112 запросить цену → | нижний левый крышка |
| 5 | 822E46761 запросить цену → | Pillar крышка |
| 7 | 050E32924 запросить цену → | выход tray |
| 9 | 822E24855 запросить цену → | верхний крышка |
| 11 | 822E46741 запросить цену → | правый верхний крышка |
| 12 | 822E46701 запросить цену → | верхний верхний крышка |
| 13 | 822E46680 запросить цену → | верхний левый крышка |
| 14 | 050K79510 запросить цену → | Add tray |
Covers (3 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 822E25191 запросить цену → | верхний правый передний крышка |
| 2 | 822E25133 запросить цену → | нижний правый передний крышка |
| 3 | 822E33951 запросить цену → | верхний правый задний крышка |
| 4 | 822E25311 запросить цену → | ESS задний крышка |
| 5 | 822E25321 запросить цену → | верхний задний крышка |
| 6 | 822E25420 запросить цену → | левый задний крышка |
| 8 | 822E25443 запросить цену → | нижний задний крышка |
| 10 | 822E25601 запросить цену → | MCU крышка |
Maintenance/Removal/Installation Kits
| № | Артикул | Наименование |
|---|---|---|
| 1 | 607K10570 запросить цену → | FFC шлейф в сборе kit (REF: PL |
| 2 | 607K10600 запросить цену → | Tray kit (REF: PL 70.05 Item 1) |
| 3 | 607K10631 запросить цену → | Bypass tray kit (REF: PL 70.50 Item |
| 4 | 607K10642 запросить цену → | Bypass feeder kit (REF: PL 70.50 |
| 6 | 674K05081 запросить цену → | передний крышка strap kit (REF: PL 28.05 |
| 7 | 607K10610 запросить цену → | Tray 2-4 kit (REF: PL 70.05 Item 2) |
главный привод в сборе
| № | Артикул | Наименование |
|---|---|---|
| 4 | 807E51730 запросить цену → | Helical шестерня |
| 6 | 423W10354 запросить цену → | привод ремень |
| 423W10355 запросить цену → | привод ремень (alternative) | |
| 7 | 007K22595 запросить цену → | главный привод в сборе (MOT42-018) |
| 11 | 930W00121 запросить цену → | BTR contact/retract датчик (Q94 |
| 16 | 007K21444 запросить цену → | печь привод в сборе |
NOHAD (передний)
| № | Артикул | Наименование |
|---|---|---|
| 5 | 930K00500 запросить цену → | Temp/Humidity датчик (external) |
| 9 | 127K69610 запросить цену → | передний/правый marking вентилятор |
| 12 | 127K74190 запросить цену → | тонер cartridge cooling вентилятор |
| 13 | 054K55030 запросить цену → | передний/левый marking вентилятор в сборе |
| 15 | 054K55060 запросить цену → | Marking вентилятор воздуховод в сборе |
NOHAD (задний)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 054K55050 запросить цену → | печь узел exhaust вентилятор в сборе |
| 3 | 815K16761 запросить цену → | Side пластина |
| 4 | 127K74210 запросить цену → | LVPS вентилятор в сборе (MOT42-052) |
| 8 | 054K55210 запросить цену → | IHPS intake воздуховод в сборе |
| 9 | 054K54990 запросить цену → | тонер cartridge exhaust вентилятор |
LPH Module
| № | Артикул | Наименование |
|---|---|---|
| 1 | 930K00722 запросить цену → | LPH в сборе (K) |
| 9 | 607K10570 запросить цену → | FFC шлейф в сборе kit |
| 10 | 042K94930 запросить цену → | LPH cleaner |
Tray 1 & 2 в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 607K10600 запросить цену → | Tray в сборе |
| 2 | 607K10610 запросить цену → | Tray в сборе |
| 3 | 110K12100 запросить цену → | Tray paper size датчик (Q71-104) |
| 1 | 110K17951 ✓ в наличии | Tray paper size датчик (Q71-104) |
2TM Components
| № | Артикул | Наименование |
|---|---|---|
| 7 | 822E41111 запросить цену → | Foot крышка |
| 9 | 822E41071 запросить цену → | правый крышка |
| 11 | 822E41013 запросить цену → | задний крышка |
| 12 | 110K12100 запросить цену → | Tray paper size датчик (Q73-104) |
| 3 | 110K17951 ✓ в наличии | Tray paper size датчик (Q73 |
TTM Covers and Tray 3/4 в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 607K10491 запросить цену → | TTM Tray в сборе |
| 2 | 607K10500 запросить цену → | TTM Tray в сборе |
| 15 | 822E41053 запросить цену → | левый крышка |
| 16 | 948K12040 запросить цену → | левый door в сборе |
| 18 | 822E41071 запросить цену → | правый крышка |
| 22 | 110K17960 запросить цену → | Tray paper size датчик (Q73 |
| 3 | 110K15040 запросить цену → | Tray paper size датчик (Q73 |
| 3 | 110K11820 запросить цену → | Tray paper size датчик (Q73 |
| 23 | 607K11480 запросить цену → | Adjuster foot в сборе |
Bypass Tray Components
| № | Артикул | Наименование |
|---|---|---|
| 1 | 029E54380 запросить цену → | Pivot |
| 4 | 054K55424 запросить цену → | Takeaway в сборе |
| 16 | 607K10631 запросить цену → | Bypass tray kit |
| 17 | 607K10642 запросить цену → | Bypass feeder kit |
HCF узел
| № | Артикул | Наименование |
|---|---|---|
| 2 | 003K91881 запросить цену → | Knob |
| 3 | 130K55590 запросить цену → | Tray set датчик (Q78-204)(REP |
| 4 | 801K15701 запросить цену → | Tray rail |
| 5 | 050K51976 запросить цену → | HCF tray (REP 70.7, REP 70.8) |
| 18 | 604K23830 запросить цену → | HCF docking пластина |
HCF Tray 6 (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 020E37620 запросить цену → | Pulley |
| 8 | 019E58620 запросить цену → | Pad |
| 11 | 604K19981 запросить цену → | шлейф and pulley kit |
| 12 | 032E22410 запросить цену → | Long wire направляющая |
| 17 | 015K65532 запросить цену → | шестерня кронштейн в сборе |
| 24 | 807E04500 запросить цену → | Lift шестерня |
HCF верхний крышка узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | 013E17100 запросить цену → | подшипник |
| 12 | 059E01430 запросить цену → | Pinch ролик |
| 18 | 059K36260 запросить цену → | Takeaway roll |
| 25 | 130K88150 запросить цену → | подачи out датчик (Q78-101) (REP |
| 26 | 110E94770 запросить цену → | Transport interlock switch (S78 |
HCF Electrical and Rail
| № | Артикул | Наименование |
|---|---|---|
| 2 | 017E92820 запросить цену → | Rack caster |
| 3 | 017E97191 запросить цену → | Foot |
| 6 | 801K15690 запросить цену → | Rail |
| 7 | 127K47152 запросить цену → | Takeaway мотор (MOT78-007) |
| 8 | 110E10381 запросить цену → | Slide out switch (S78-301 )(REP |
| 9 | 960K88140 запросить цену → | HCF плата |
| 11 | 130K55590 запросить цену → | HCF Size датчик в сборе (REP |
| 16 | 004K03000 запросить цену → | демпфер |
| 17 | 807E32730 запросить цену → | Pinion |
Tray 1 & 2 Feedhead в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 859K14361 запросить цену → | Tray feedhead в сборе (REP |
| 2 | 859K14380 запросить цену → | Tray feedhead в сборе (REP |
| 3 | 054E36442 запросить цену → | подачи out направляющая |
| 4 | 054K55444 запросить цену → | Feedhead направляющая в сборе |
Tray 1 Feedhead в сборе
| № | Артикул | Наименование |
|---|---|---|
| 4 | 930W00211 запросить цену → | Tray pre-подачи датчик (Q71-105) |
| 11 | 109R00790 под заказ | Tray 1-4 подачи rolls |
Tray 2 Feedhead в сборе
| № | Артикул | Наименование |
|---|---|---|
| 4 | 930W00211 запросить цену → | Tray pre-подачи датчик (Q72-105) |
| 10 | 109R00790 под заказ | Tray 1-4 подачи rolls |
2TM левый крышка Feedhead в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 948K12050 запросить цену → | левый door в сборе |
| 7 | 822E41053 запросить цену → | левый крышка |
| 8 | 948K01810 запросить цену → | 2TM левый door interlock switch (S77 |
| 9 | 822E27982 запросить цену → | Connector крышка |
| 10 | 859K04741 запросить цену → | 2TM feedhead в сборе (REP |
| 11 | 054E36442 запросить цену → | подачи out направляющая |
| 12 | 607K11480 запросить цену → | Adjuster foot в сборе |
2TM Takeaway в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 859K07790 запросить цену → | Takeaway roll в сборе (верхний) |
| 2 | 413W88650 запросить цену → | подшипник |
| 3 | 054K55191 запросить цену → | Tray направляющая в сборе |
2TM привод в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 049K41791 запросить цену → | Takeaway мотор в сборе (REP |
| 2 | 423W37754 запросить цену → | ремень |
2TM Tray 3 & 4 Feedhead в сборе
| № | Артикул | Наименование |
|---|---|---|
| 10 | 930W00211 запросить цену → | Tray pre-подачи датчик (Q73-105)/ |
| 13 | 109R00790 под заказ | Tray 1-4 подачи rolls |
TTM Transport в сборе / Tray 3 & 4 Feedhead в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 948K01810 запросить цену → | TTM левый door interlock switch (S77 |
| 3 | 859K02411 запросить цену → | Tray feedhead в сборе (REP |
| 4 | 054E33803 запросить цену → | подачи out направляющая |
| 5 | 859K02862 запросить цену → | Transport в сборе (REF: PL |
| 7 | 859K02931 запросить цену → | Tray feedhead в сборе (REP |
| 8 | 054K56450 запросить цену → | Takeaway направляющая в сборе |
| 9 | 054E39560 запросить цену → | Transport подачи направляющая |
| 10 | 859K07790 запросить цену → | Takeaway roll в сборе |
| 12 | 413W88650 запросить цену → | подшипник |
TTM привод в сборе
| № | Артикул | Наименование |
|---|---|---|
| 3 | 049K31871 запросить цену → | Takeaway мотор в сборе |
| 6 | 423W85054 запросить цену → | ремень |
TTM Tray 3 Feedhead в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | 930W00211 запросить цену → | Tray pre-подачи датчик (Q73-105) |
| 11 | 109R00790 под заказ | Tray 1-4 подачи rolls |
Полный список запчастей доступен по запросу.
комментарии
