Xerox VersaLink C7000 C7020 C7025 C7030 — каталог запчастей со схемами

Xerox VersaLink C7000 C7020 C7025 C7030 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

Electrical-передний верхний
Electrical-нижний задний
GFI Breaker
Wire жгут (1 of 2)
Wire жгут (2 of 2)
User Interface (C7030F)
User Interface (C7000)
ESS плата шасси Components
DADF Accessory
DADF Components
верхний Feeder
DADF подачи мотор and жгут направляющая
DADF Feeder задний рама (W/ O TAG 002)
DADF Feeder задний рама (W/ TAG 002)
DADF Tray and направляющая
тормозной направляющая
печь
выход 1
выход 1 Base в сборе
выход 2 (1 of 3)
выход 2 (2 of 3)
Integrated Office Finisher (1 of 2)
Integrated Office Finisher (2 of 2)
Integrated Office Finisher Base в сборе (1 of 5)
Integrated Office Finisher Base в сборе (2 of 5)
Integrated Office Finisher Base в сборе (3 of 5)
Integrated Office Finisher Base в сборе (4 of 5)
Integrated Office Finisher Base в сборе (5 of 5)
Integrated Office Finisher Compile в сборе (1 of 2)
Integrated Office Finisher Compile в сборе (2 of 2)

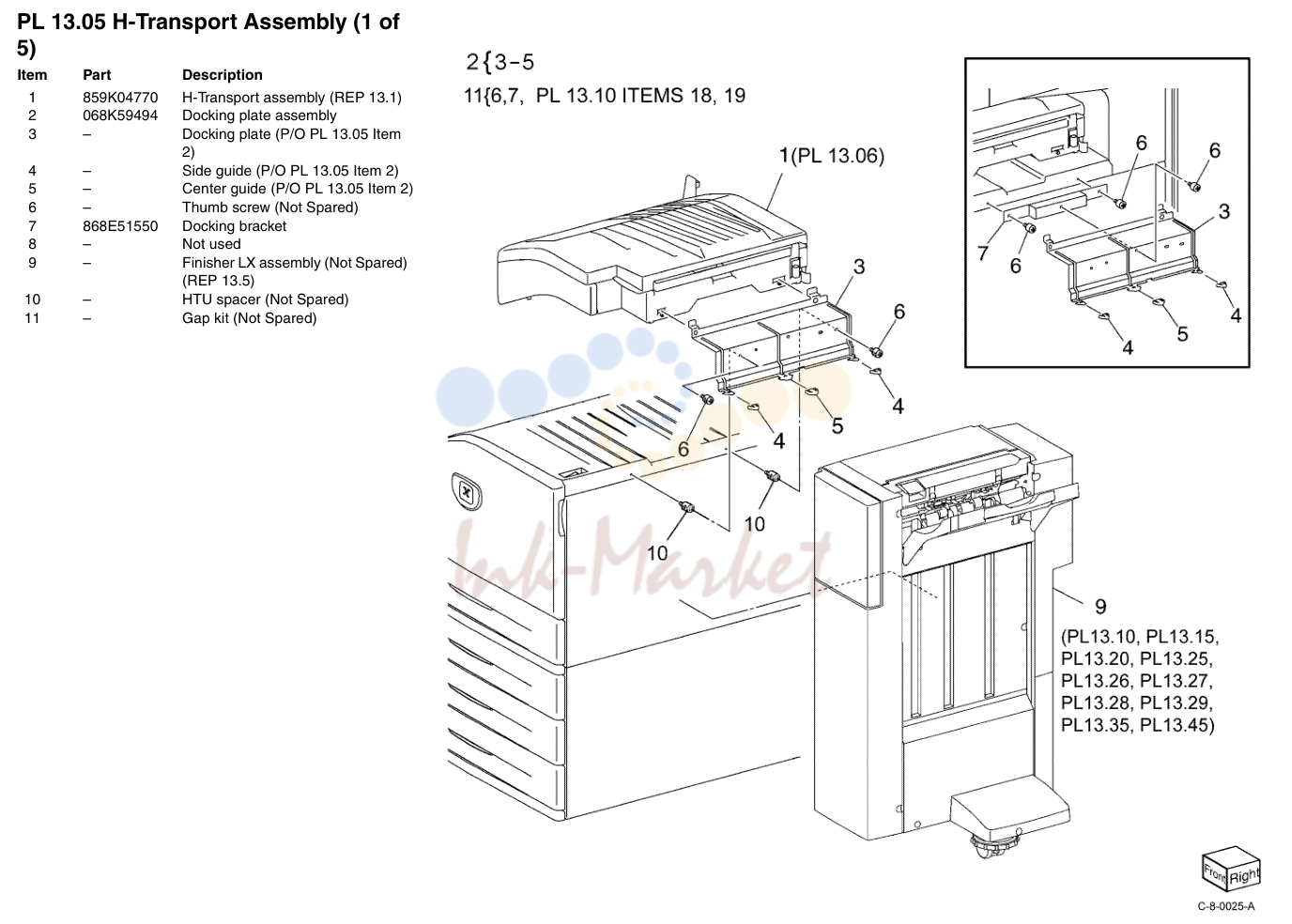

H-Transport в сборе (1 of 5)

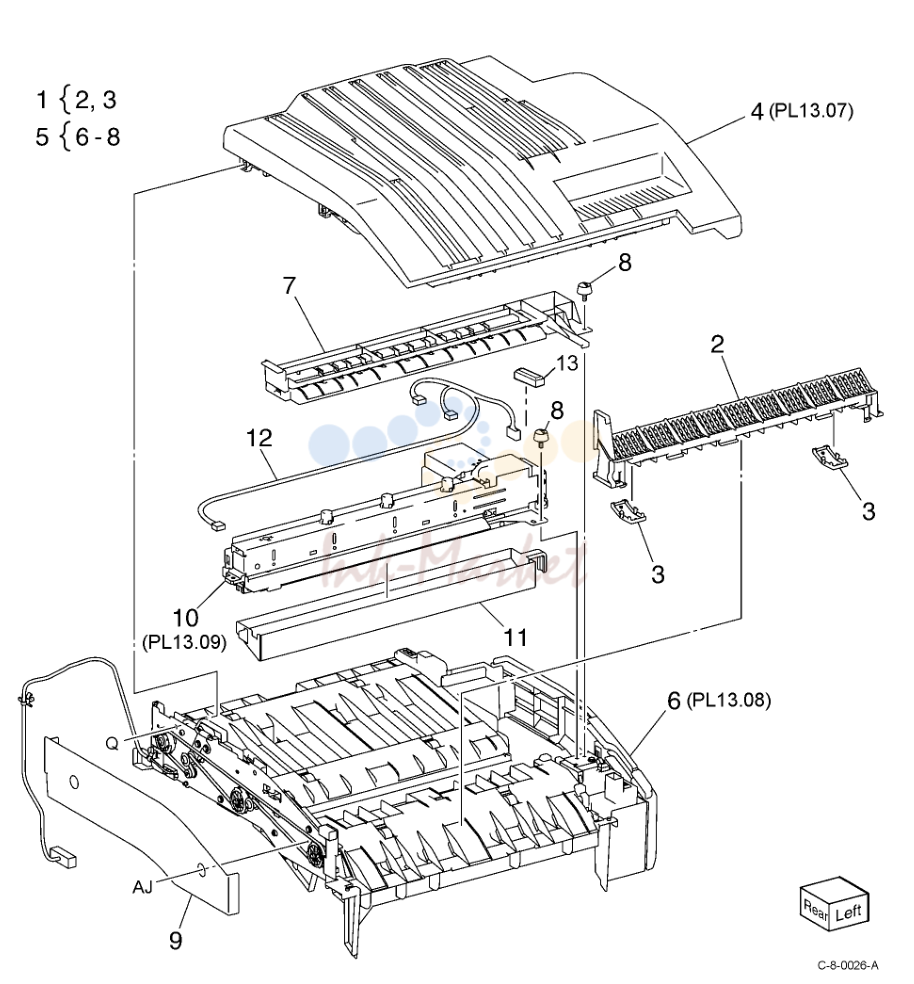

H-Transport в сборе (2 of 5)

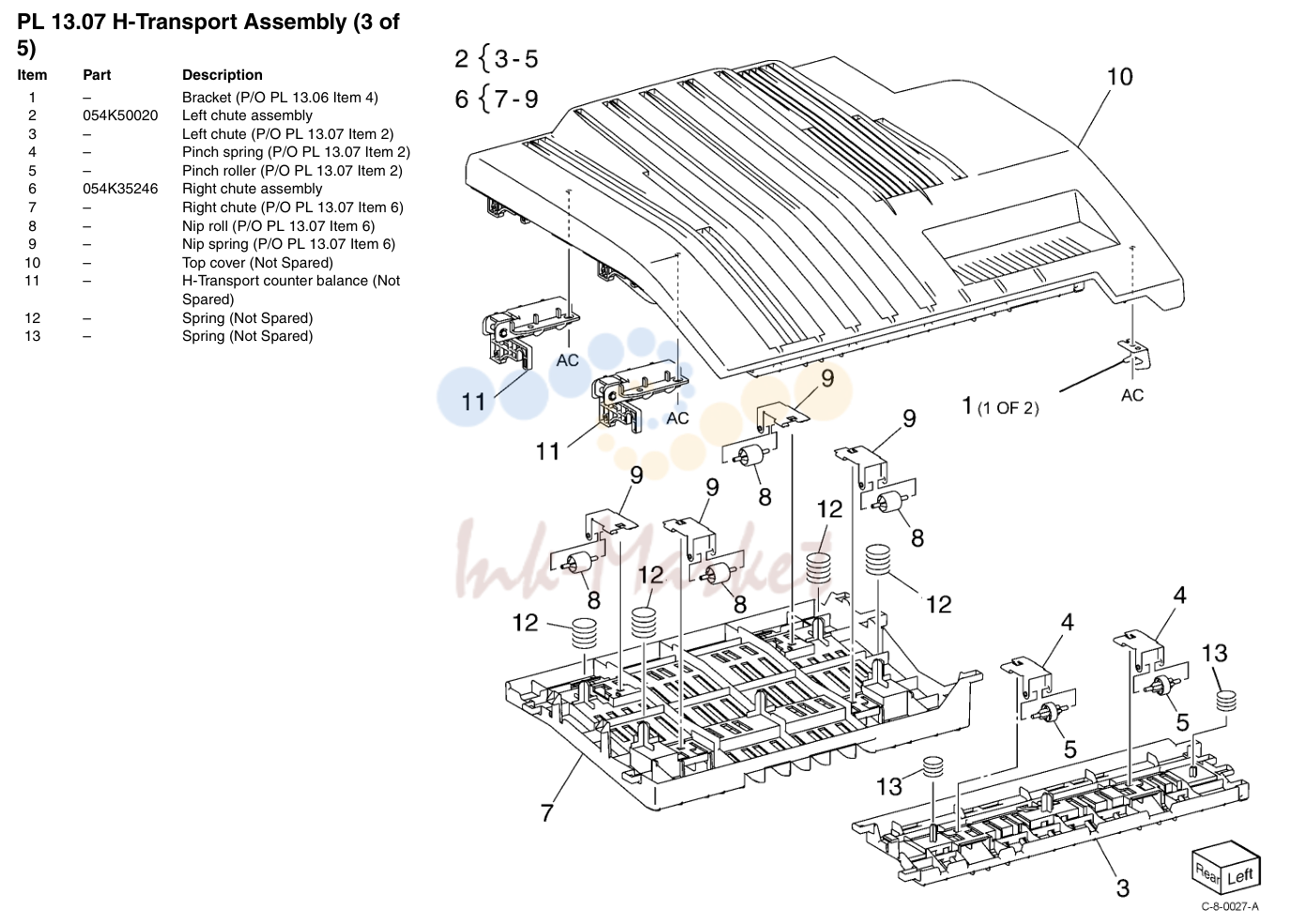

H-Transport в сборе (3 of 5)

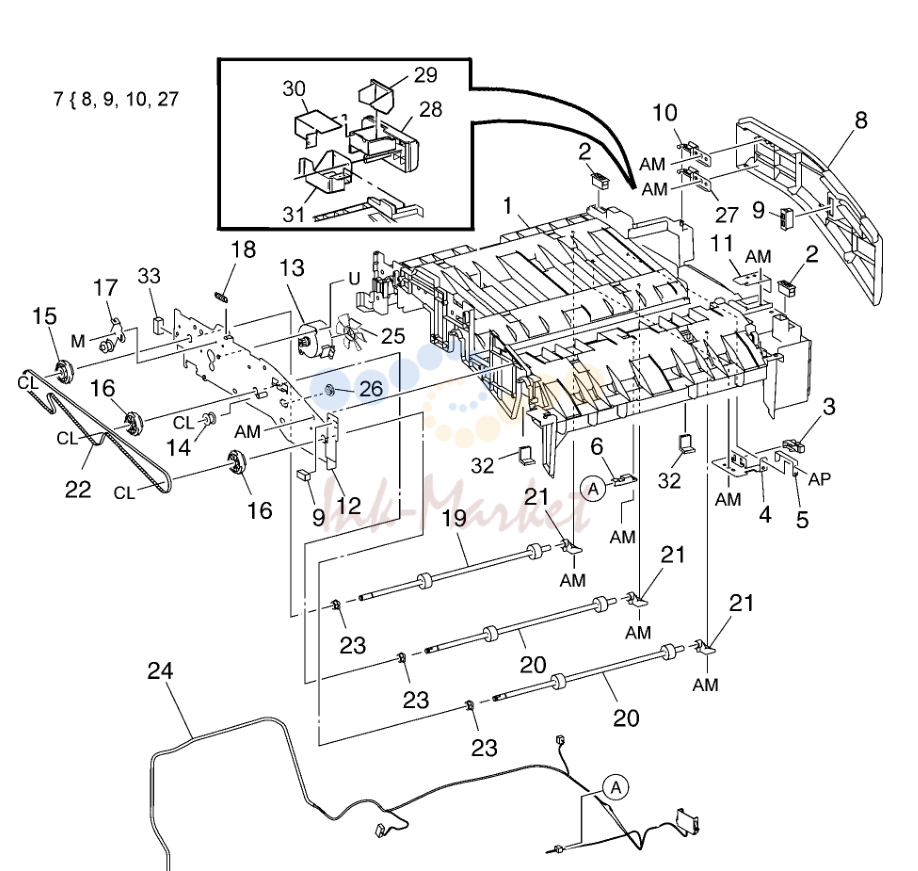

H-Transport в сборе (4 of 5)

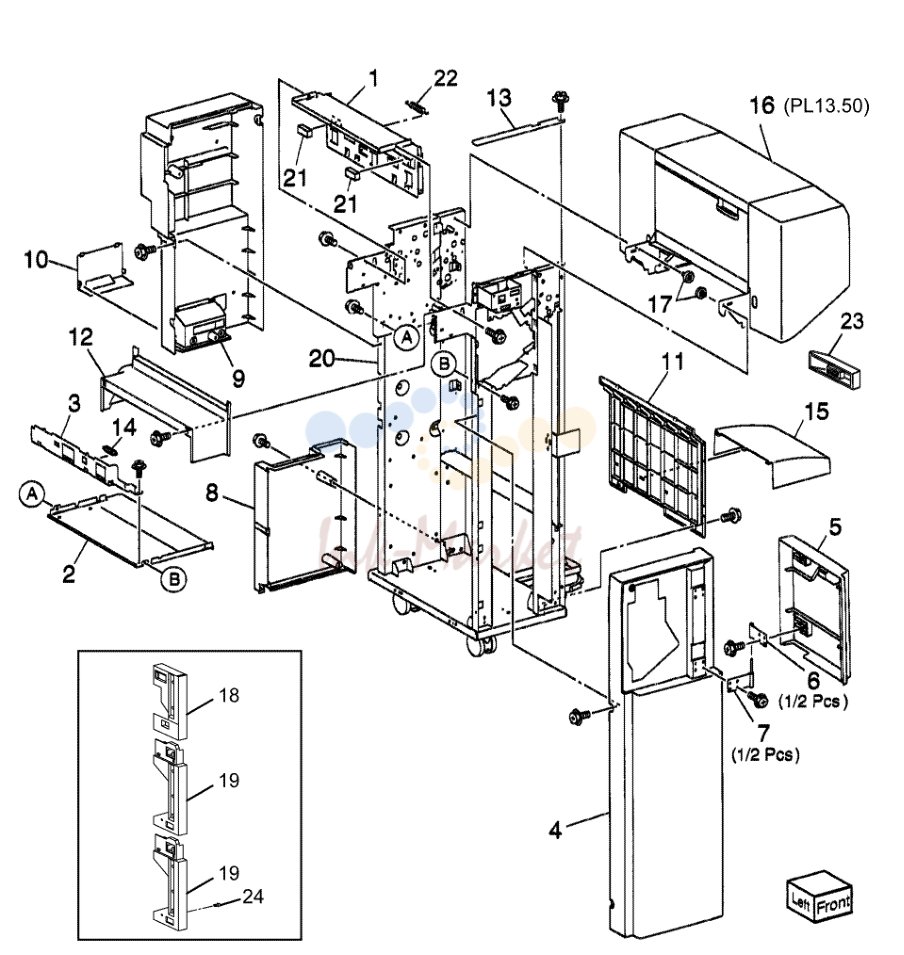

Office Finisher LX Covers

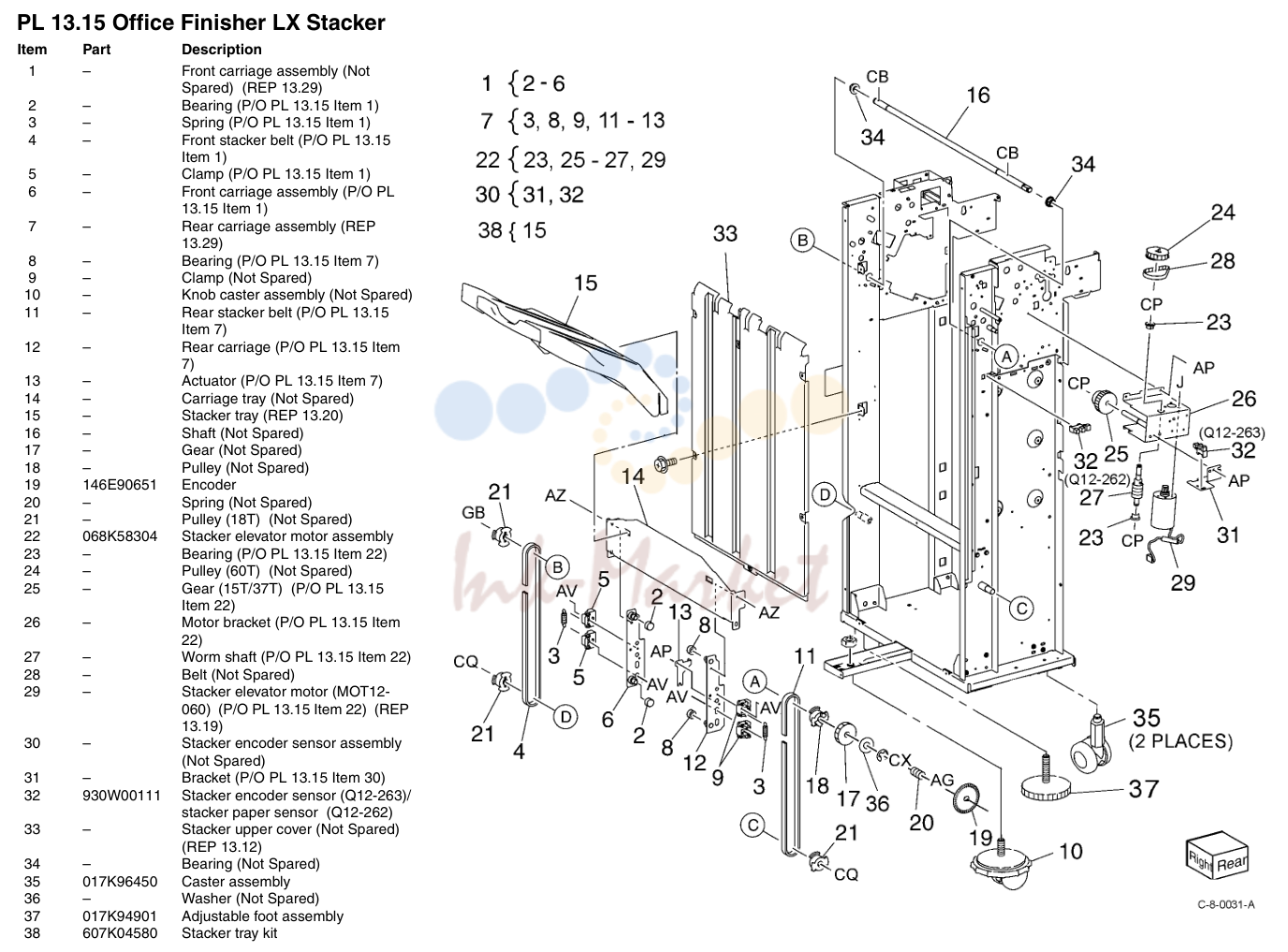

Office Finisher LX Stacker

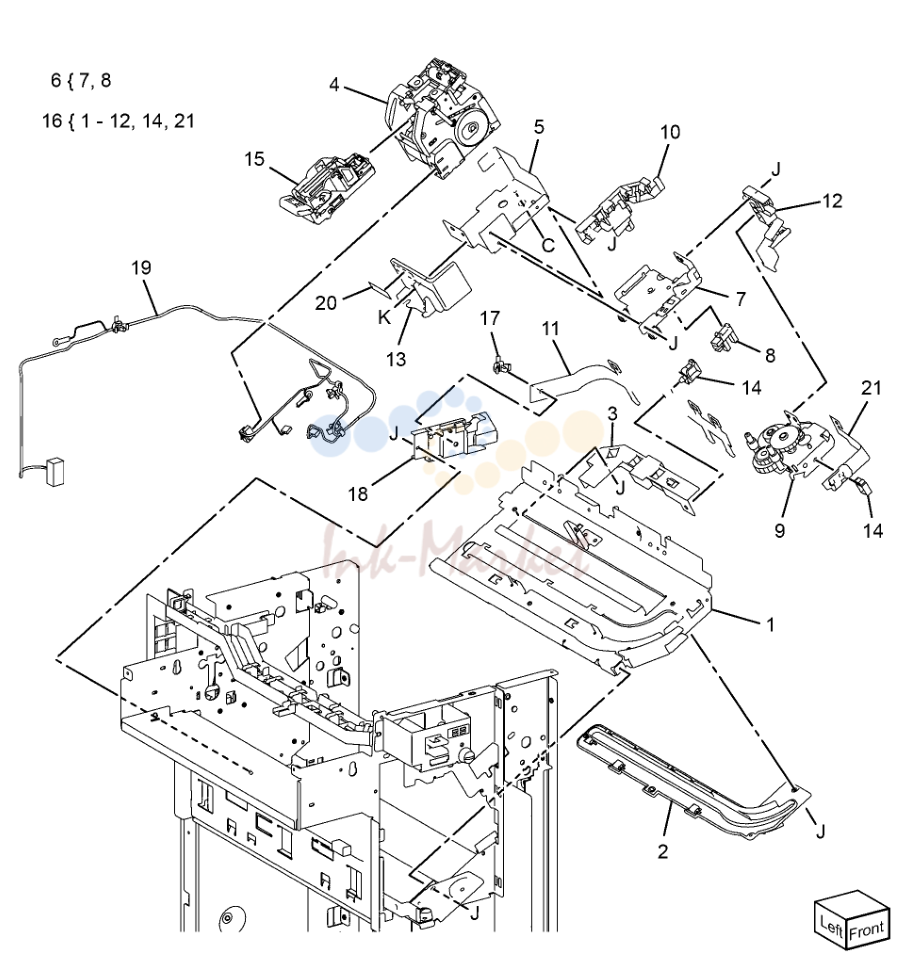

Office Finisher LX Stapler

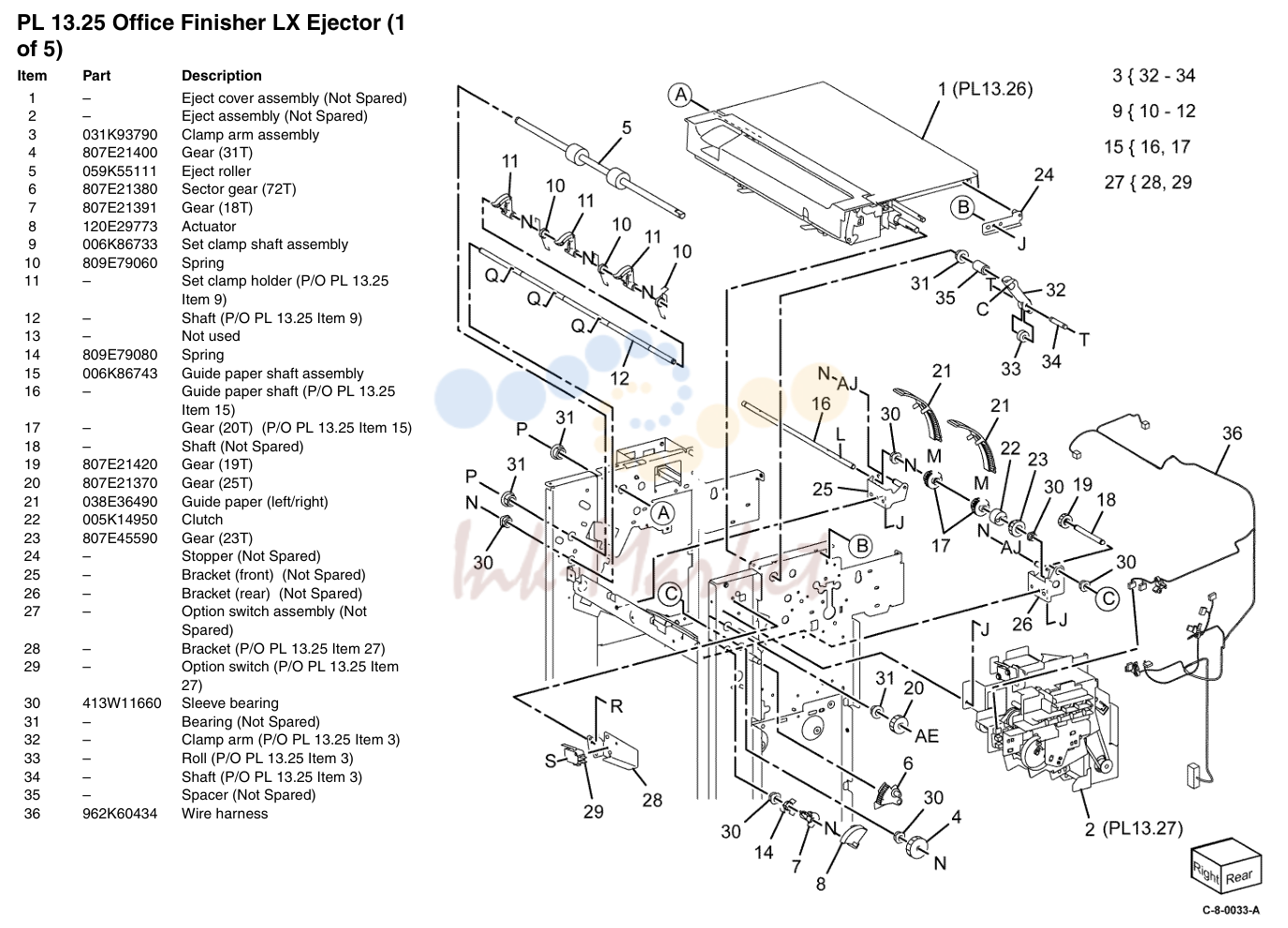

Office Finisher LX Ejector (1 of 5)

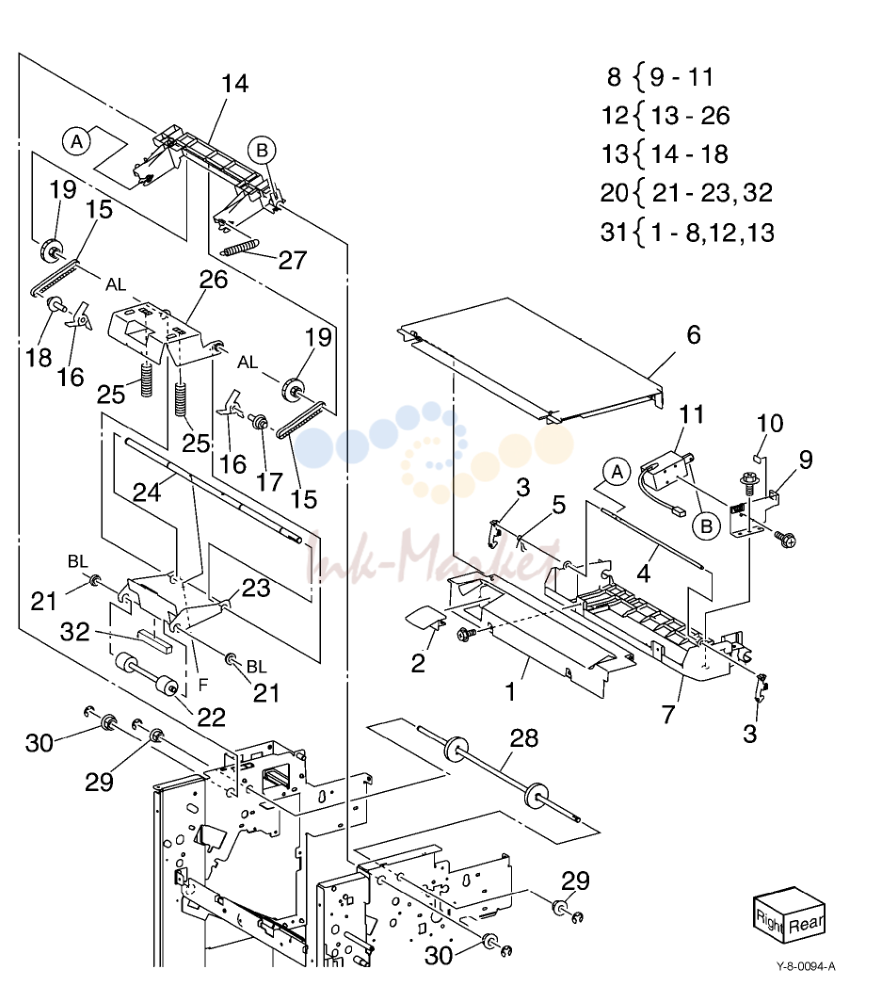

Office Finisher LX Ejector (2 of 5)

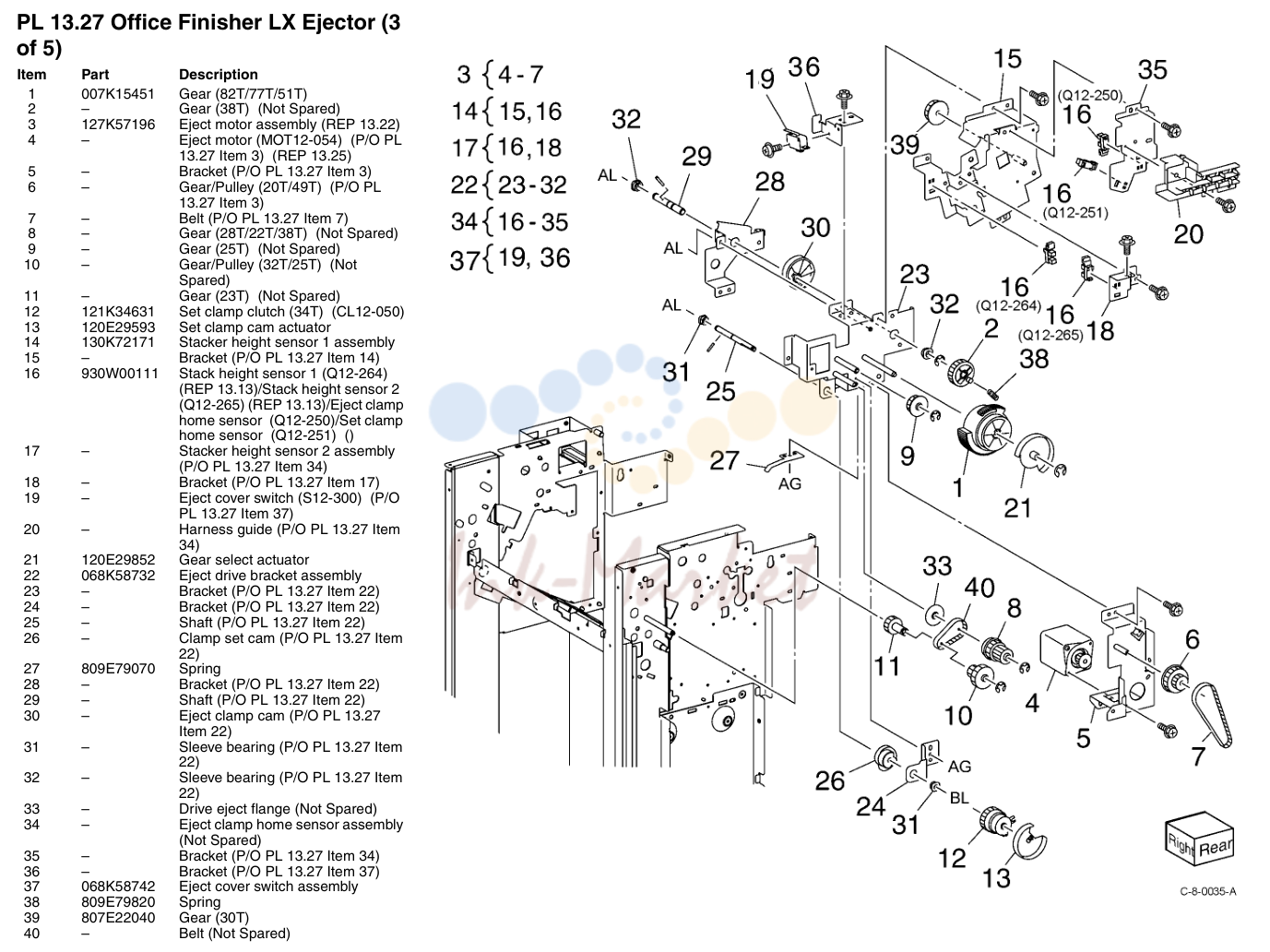

Office Finisher LX Ejector (3 of 5)

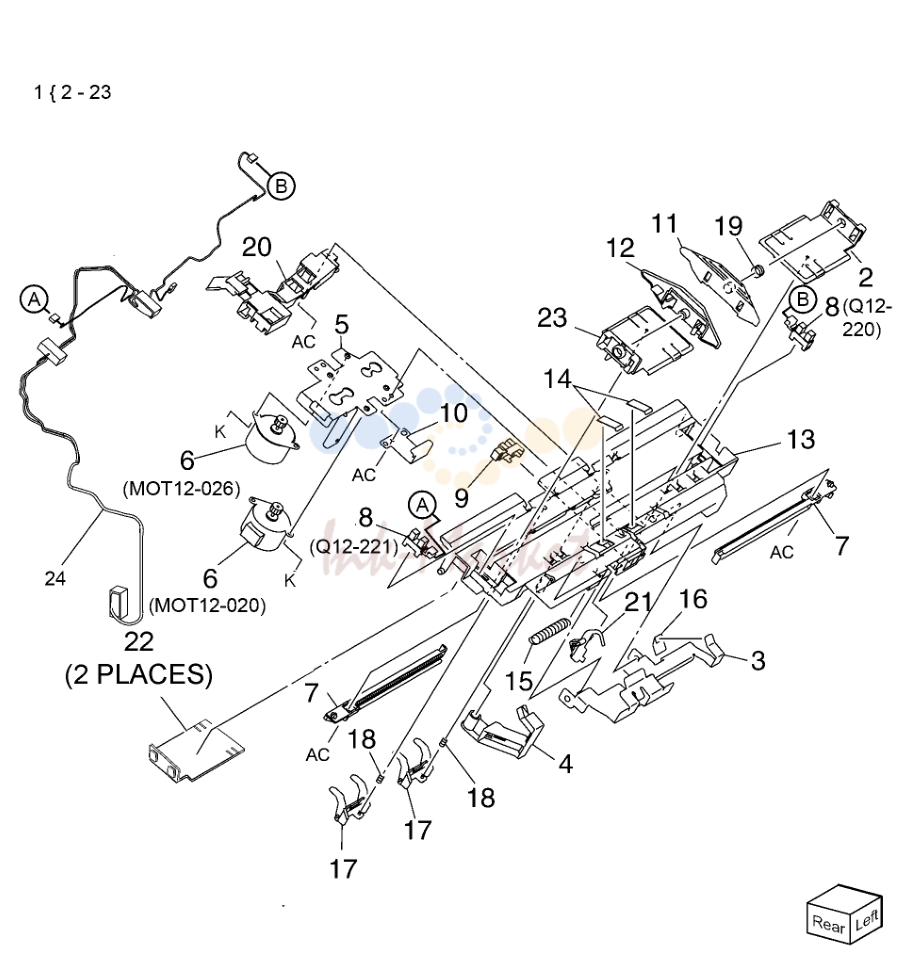

Office Finisher LX Ejector (4 of 5)

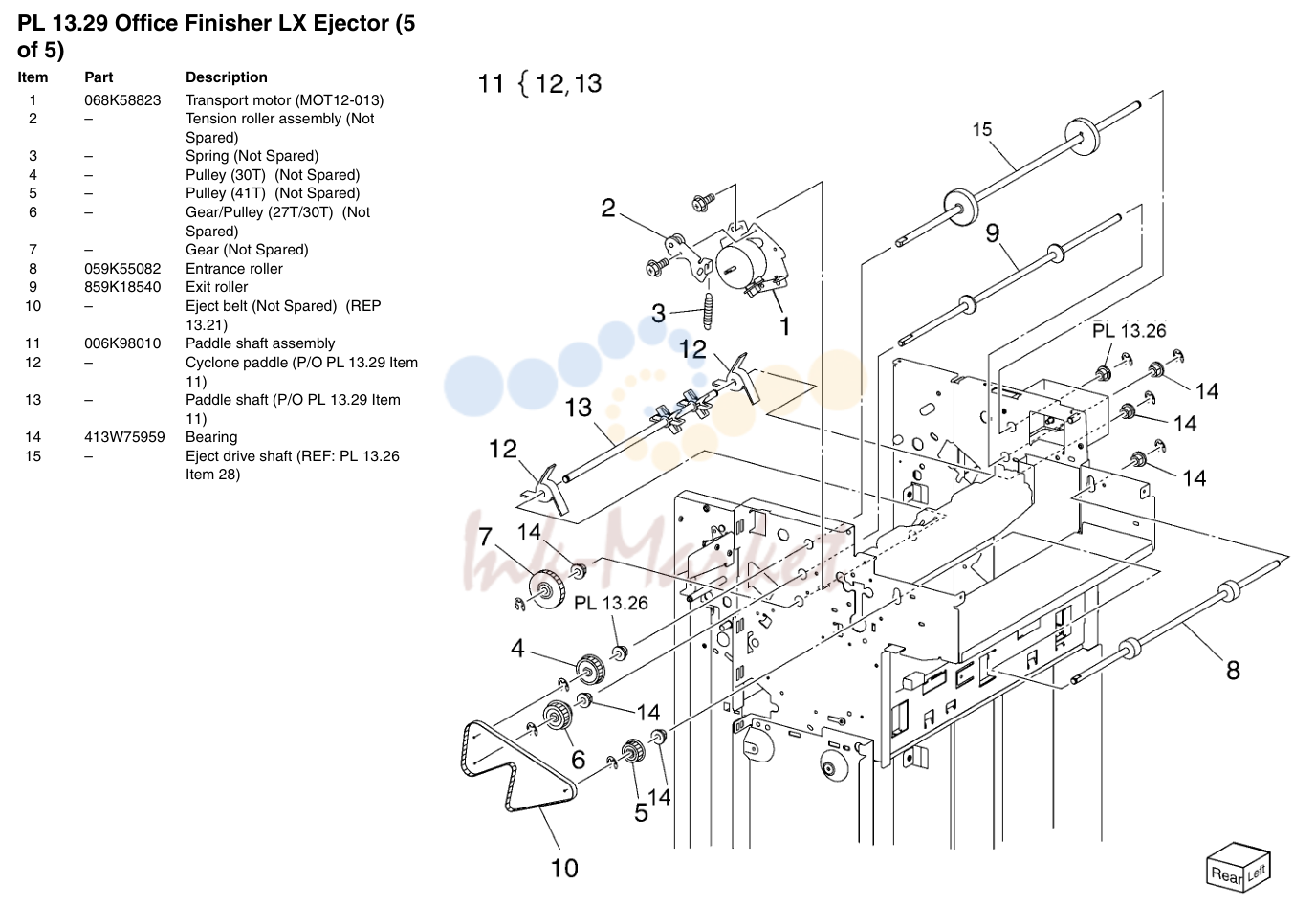

Office Finisher LX Ejector (5 of 5)

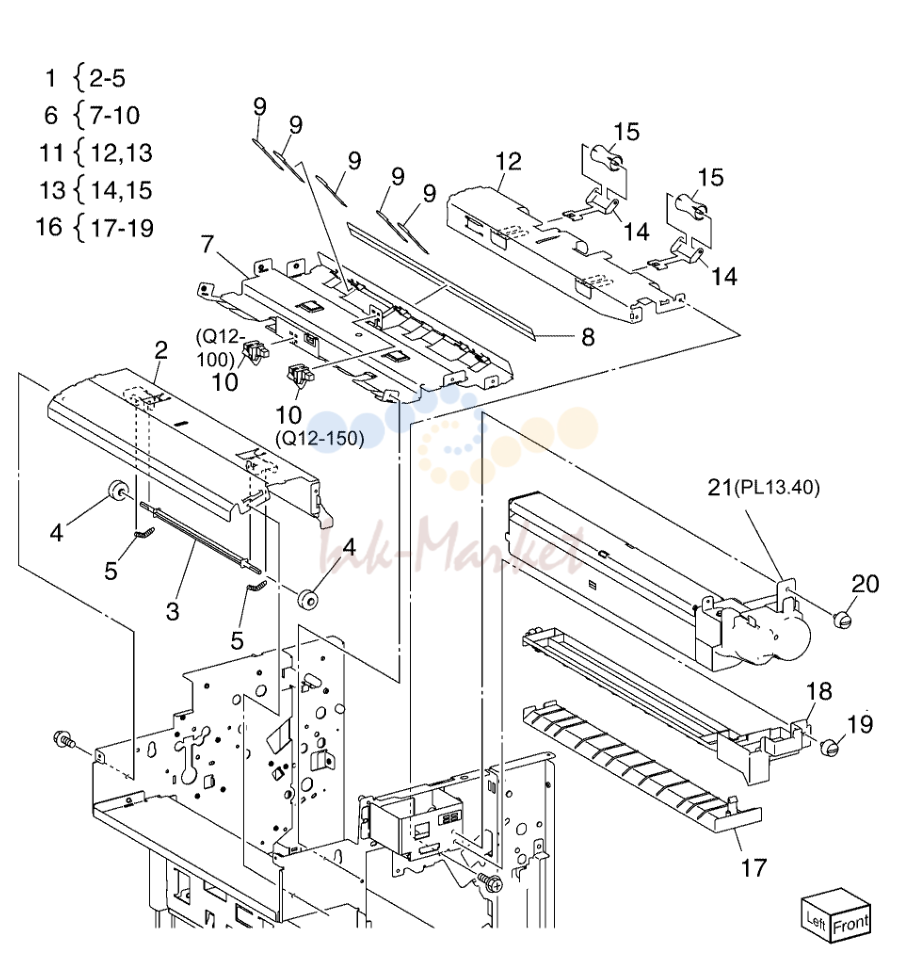

Office Finisher LX выход and Folder в сборе

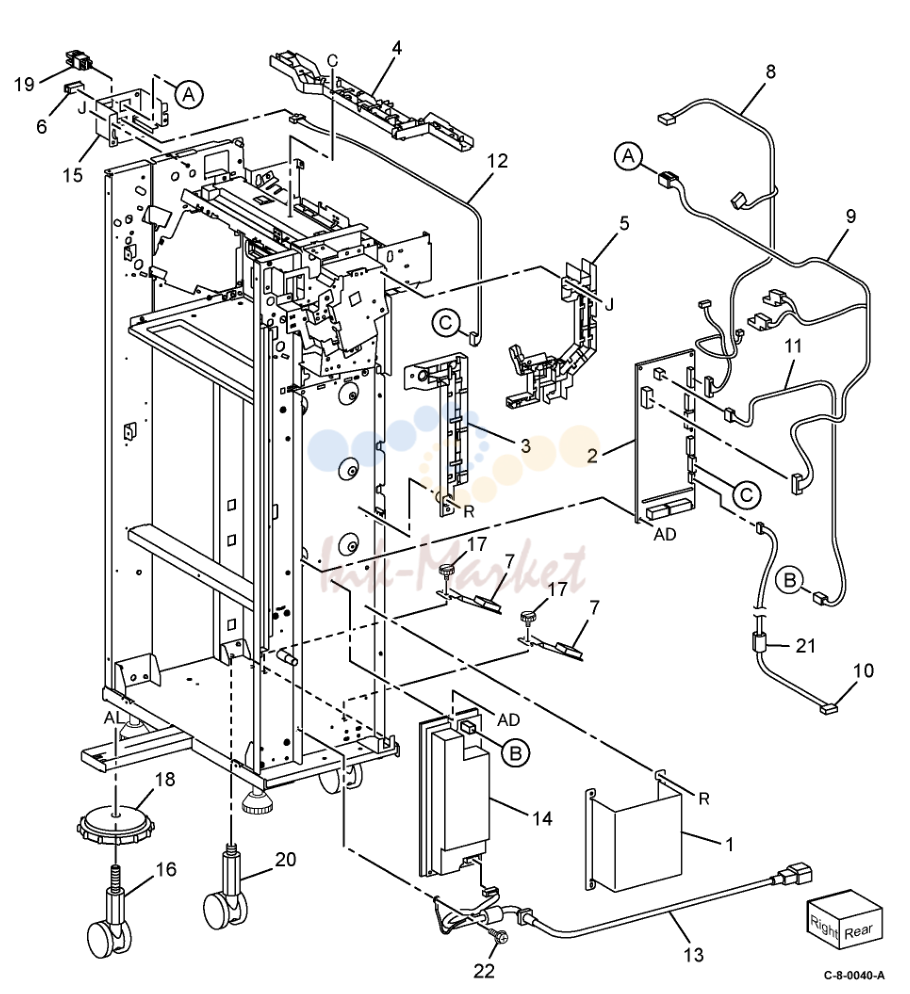

Office Finisher LX Folder Electrical

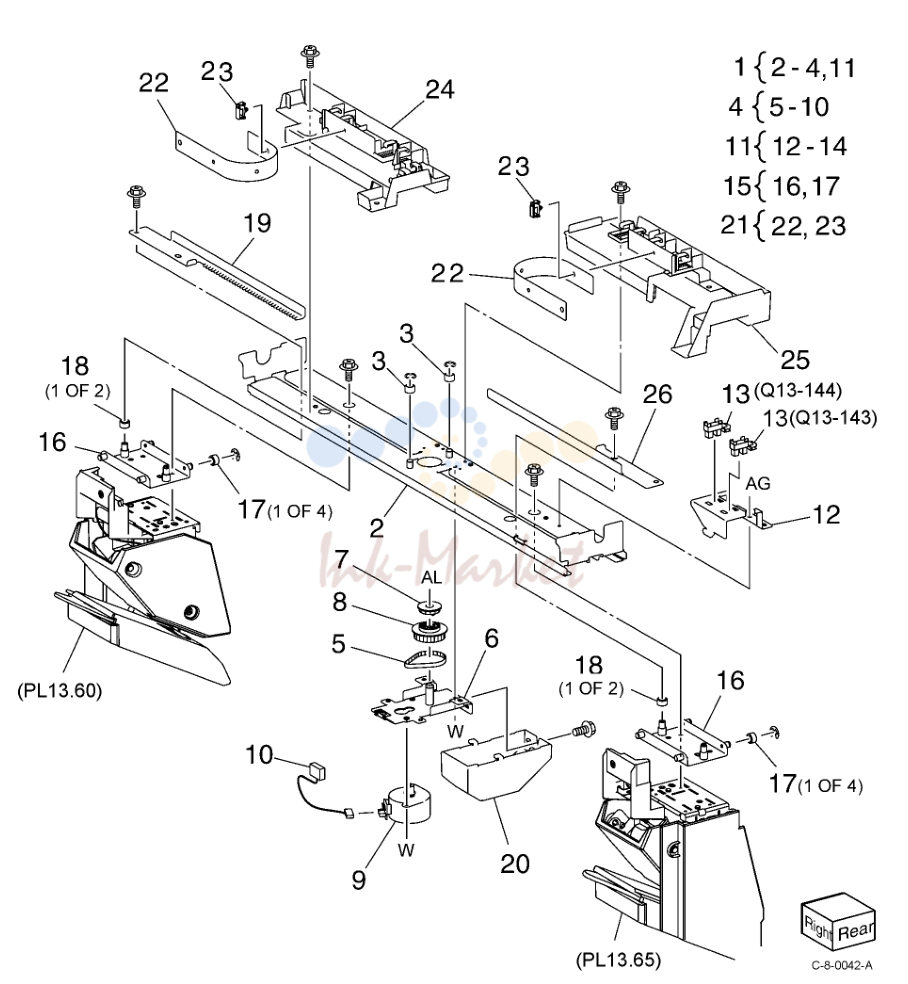

Office Finisher LX Booklet Stapler в сборе

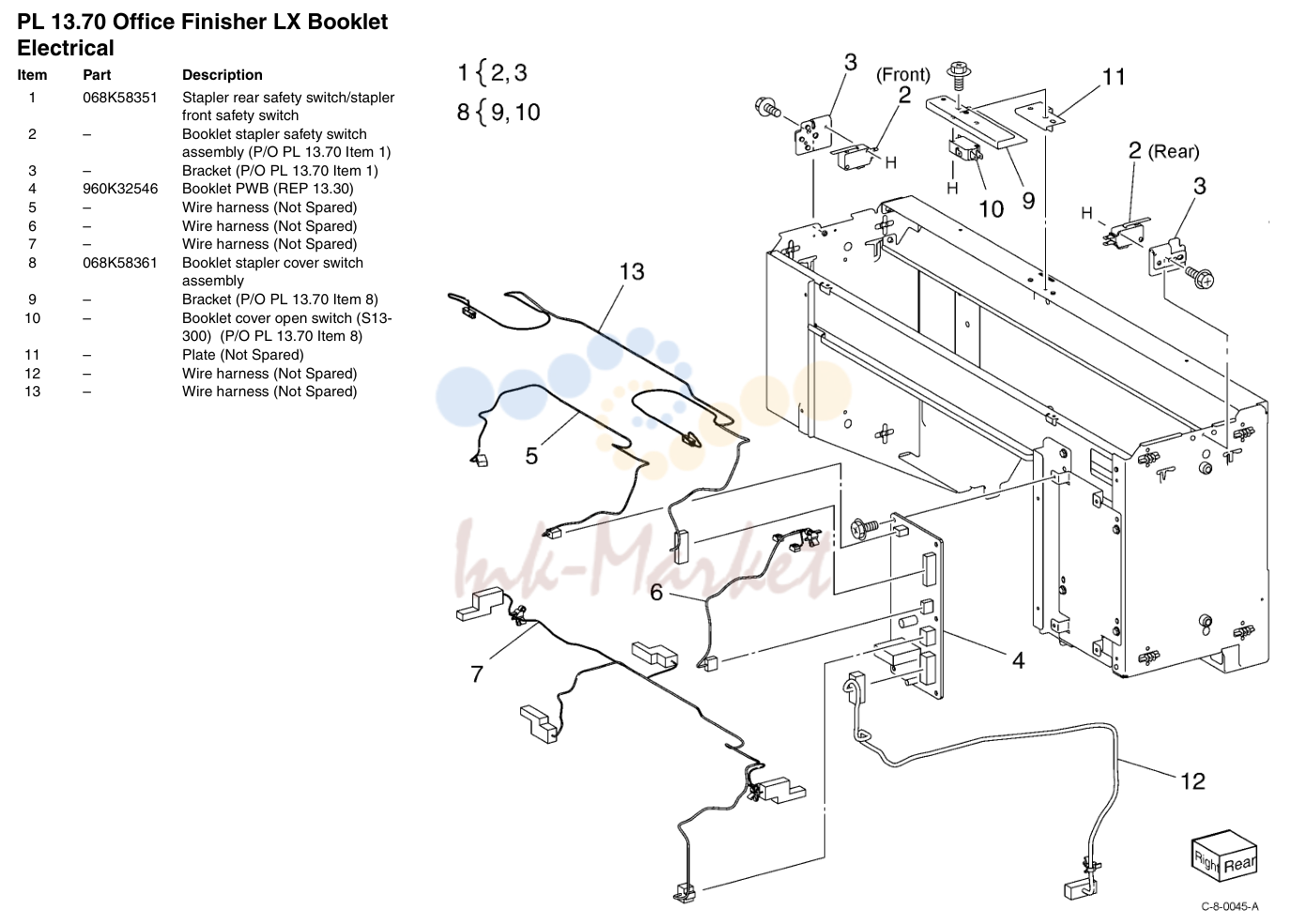

Office Finisher LX Booklet Electrical

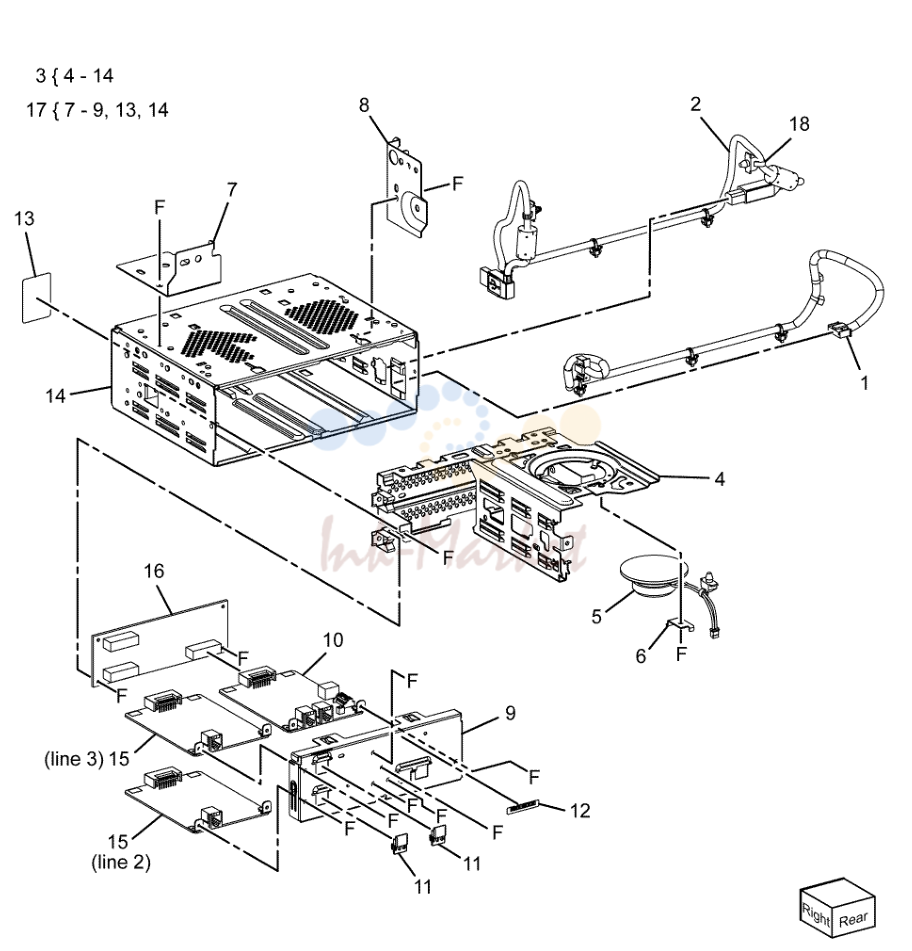

Fax

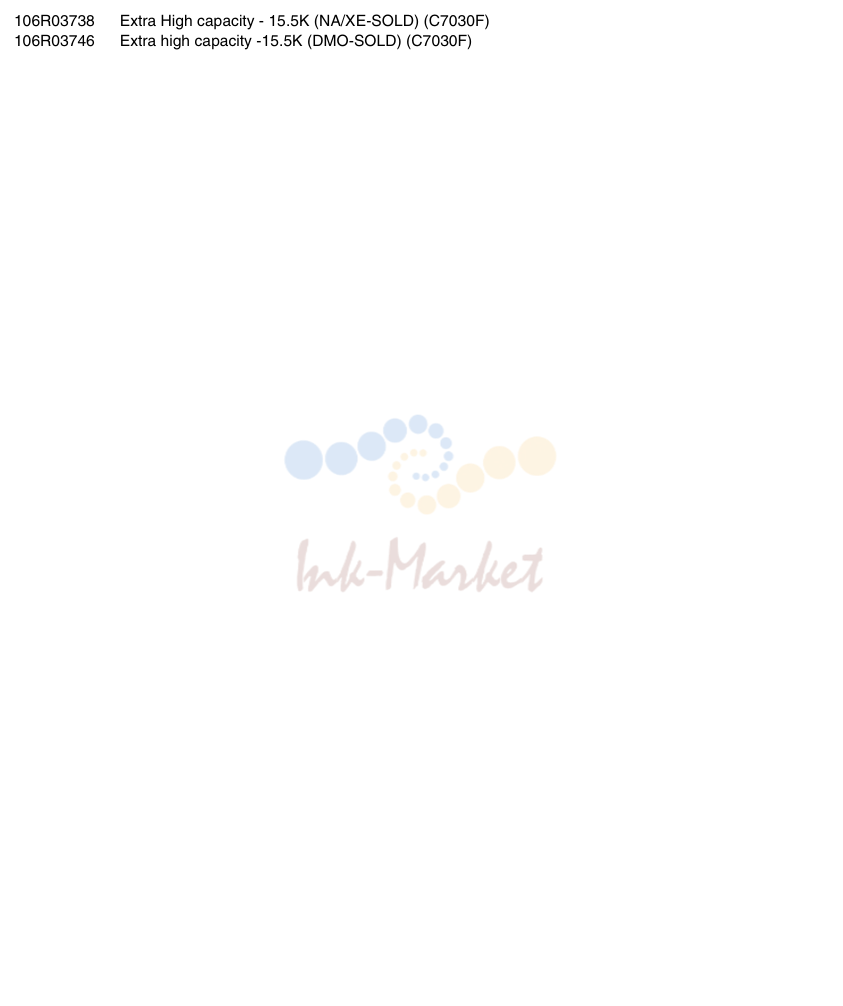

Consumables and Tools (1 of 2)

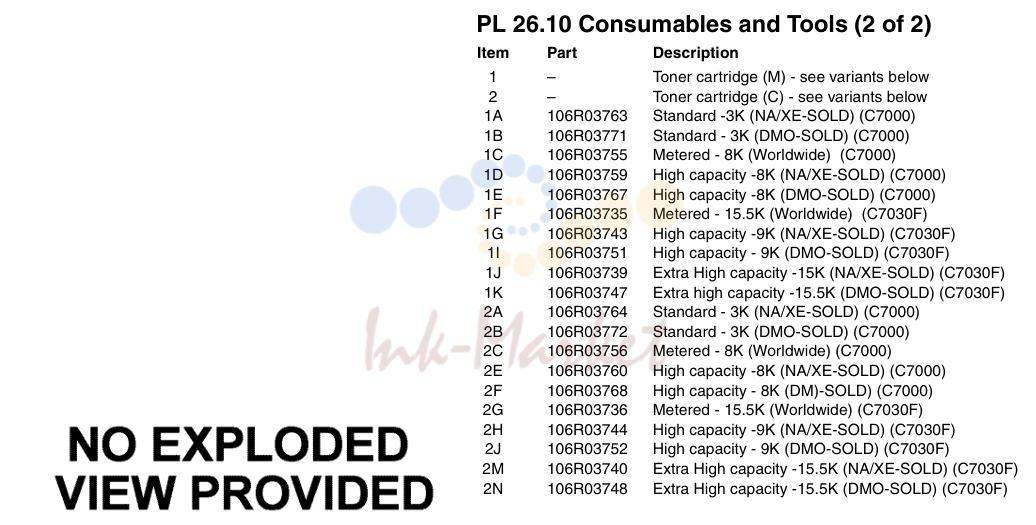

Consumables and Tools (2 of 2)

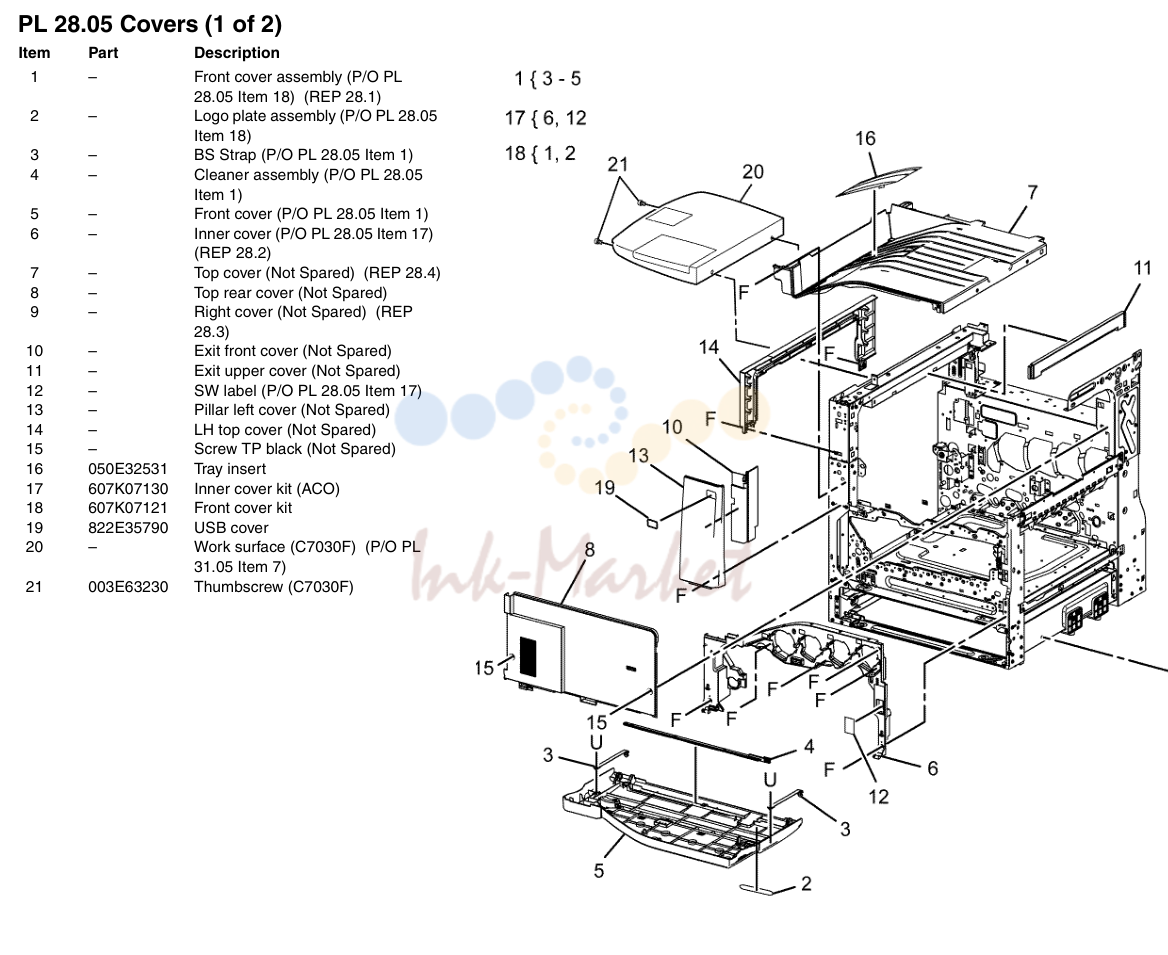

Covers (1 of 2)

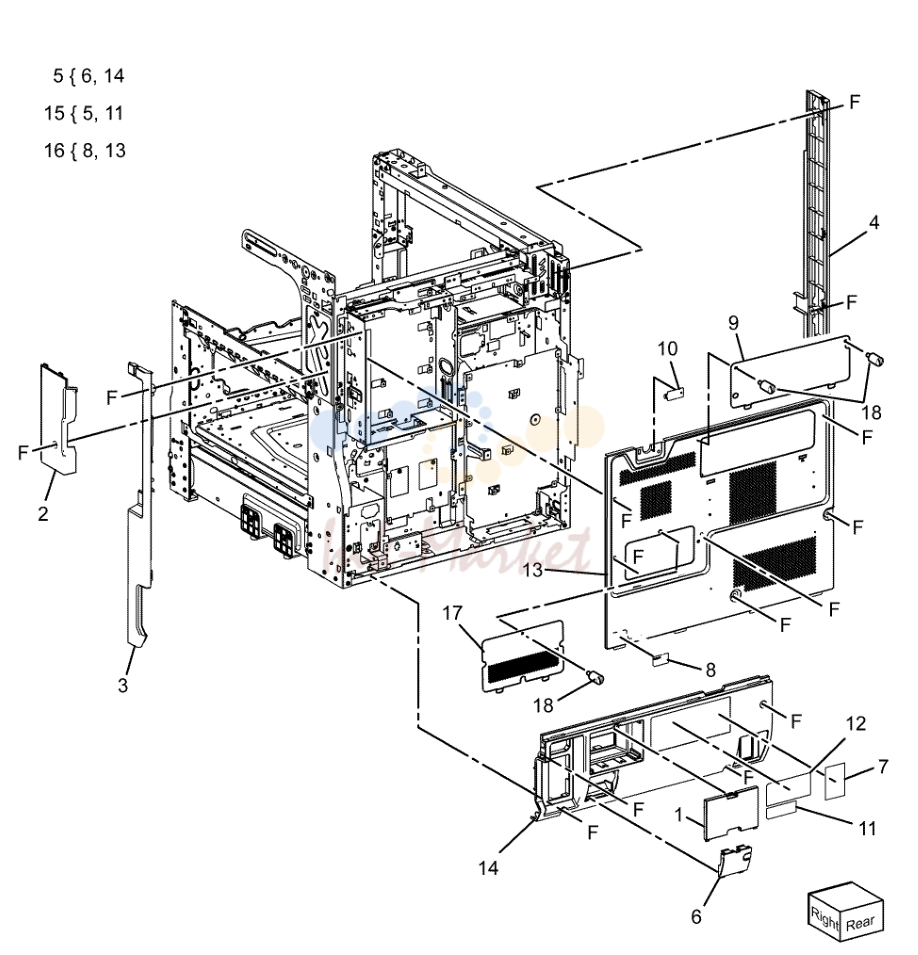

Covers (2 of 2)

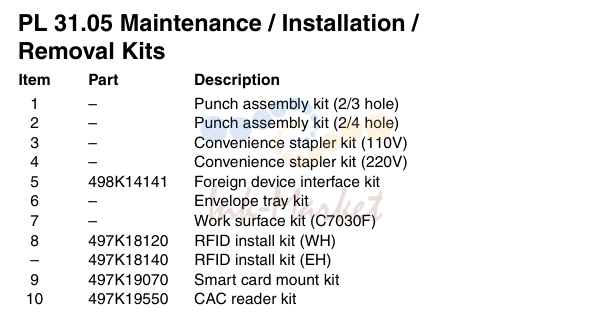

Maintenance / Installation / Removal Kits

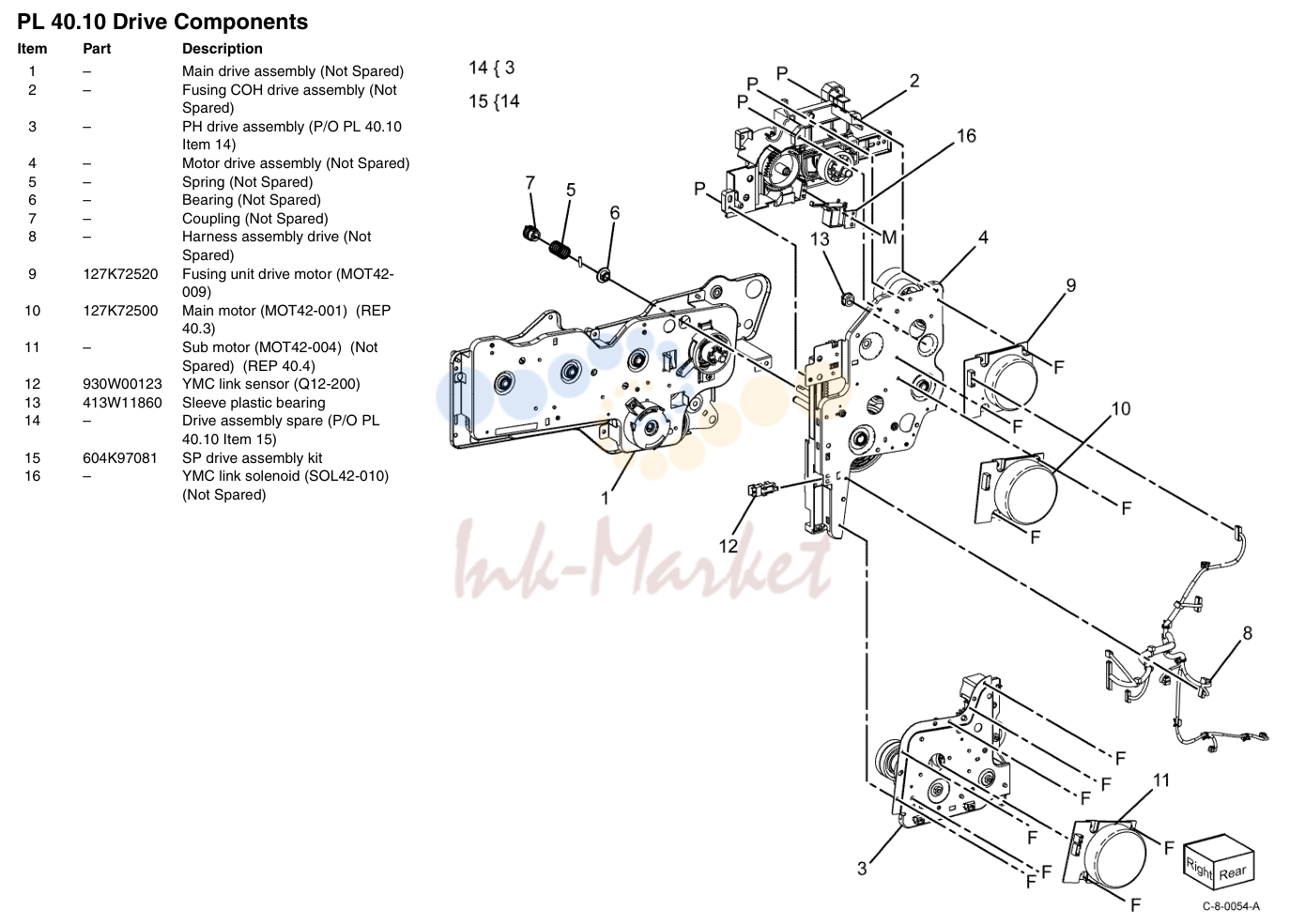

привод Components

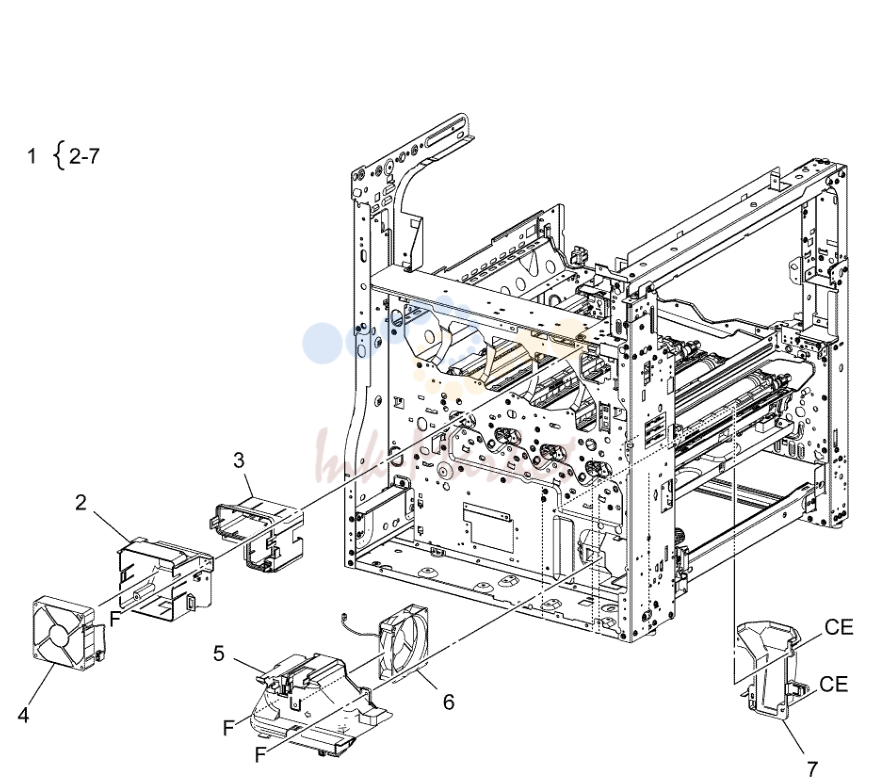

NOHAD

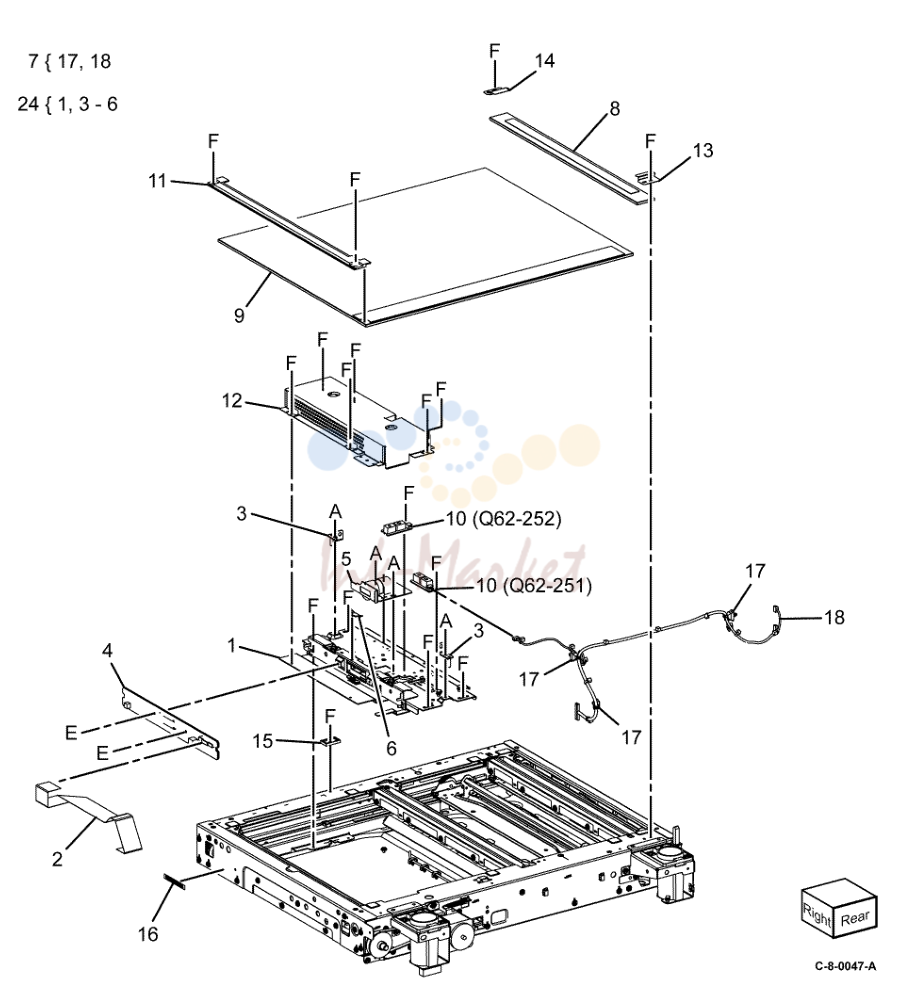

CCD Lens в сборе/ Document Glass (C7030F)

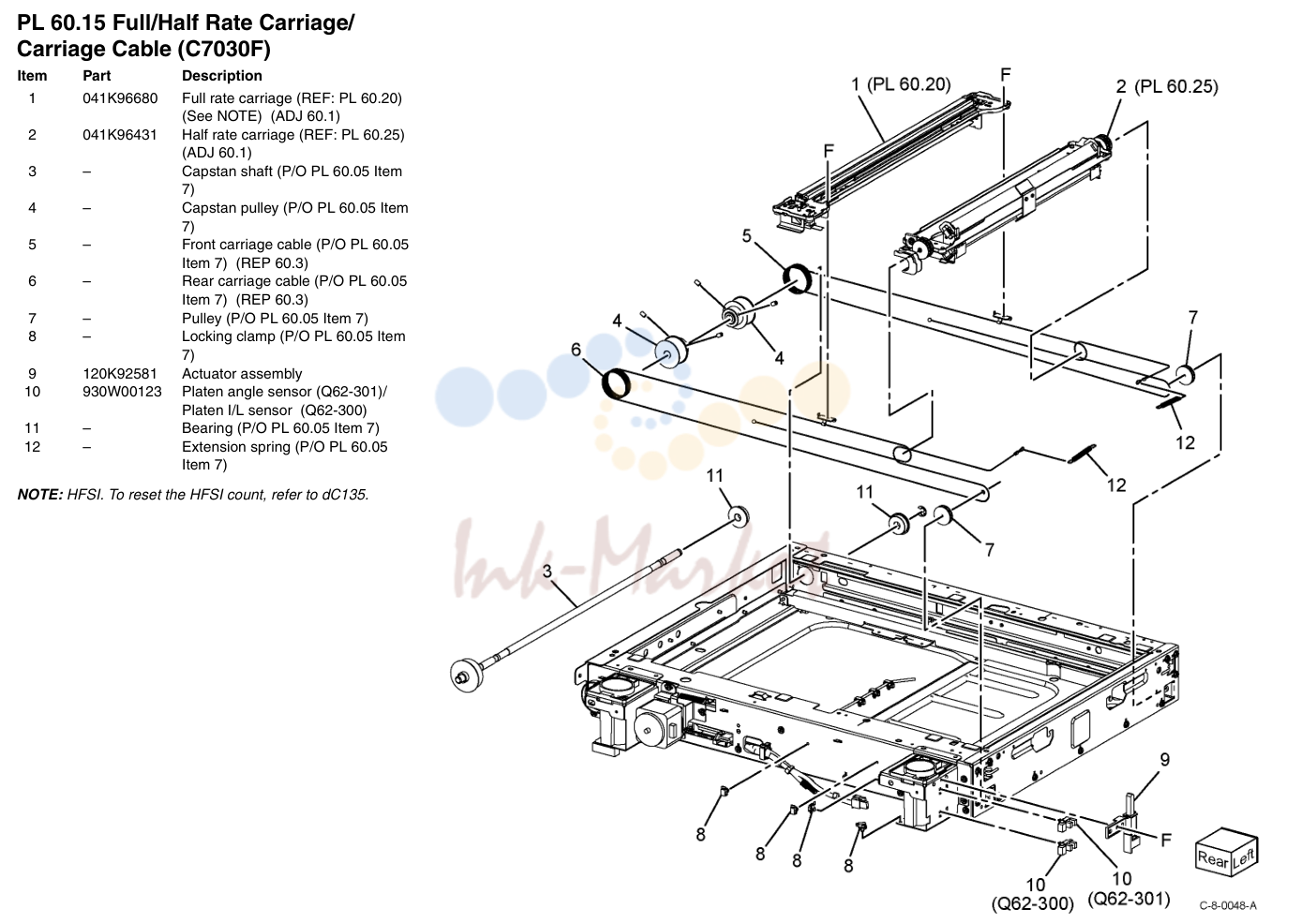

Full/Half Rate Carriage/ Carriage шлейф (C7030F)

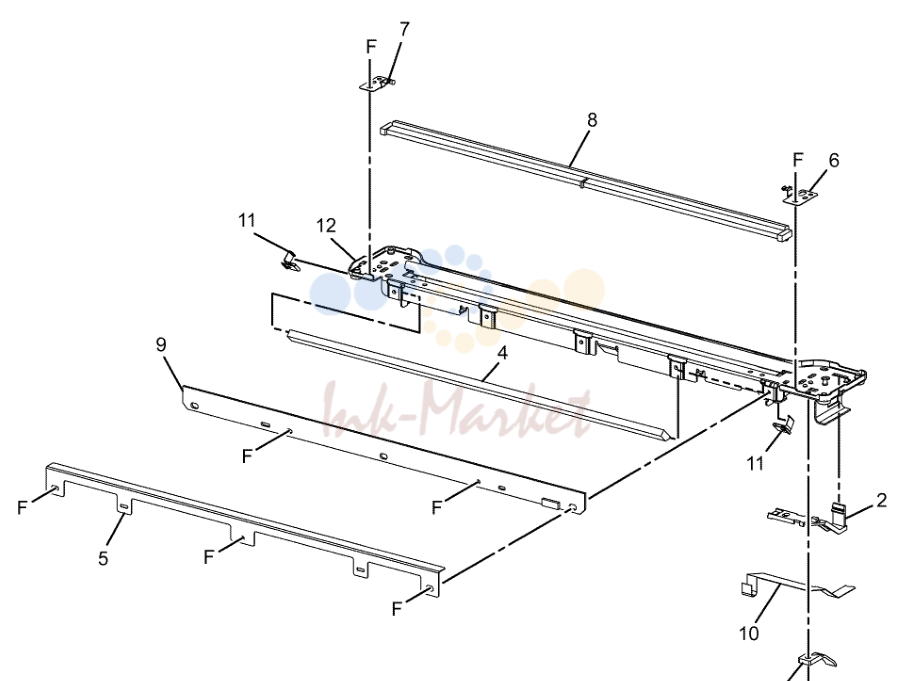

Full Rate Carriage (C7030F)

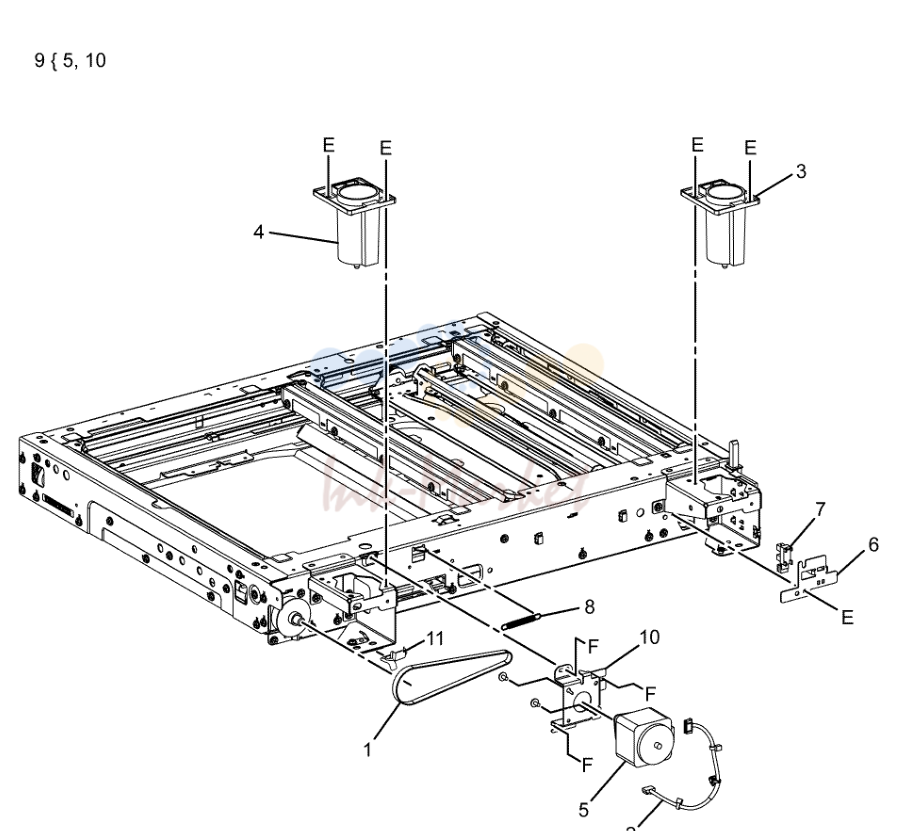

мотор/Transport плата (C7030F)

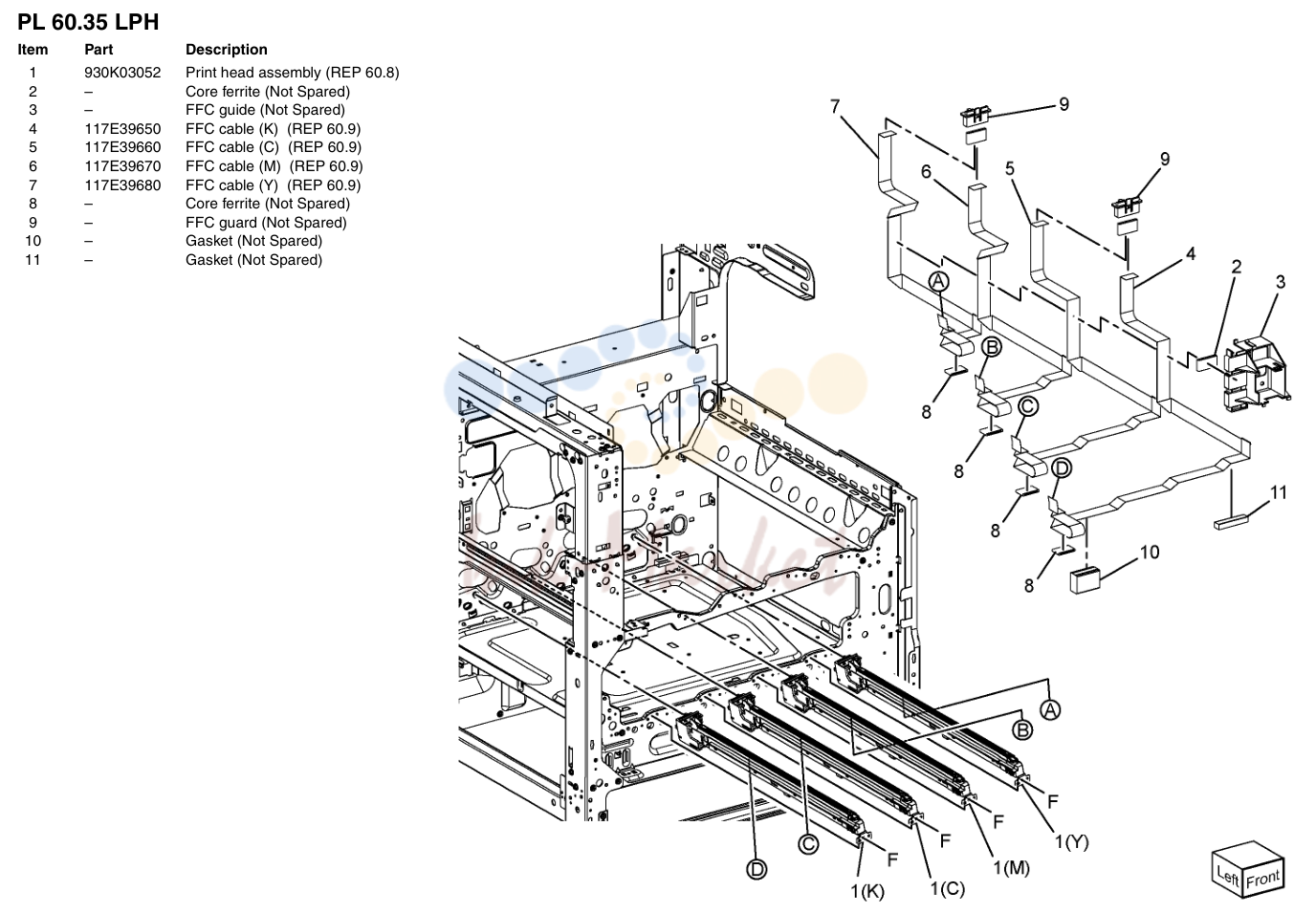

LPH

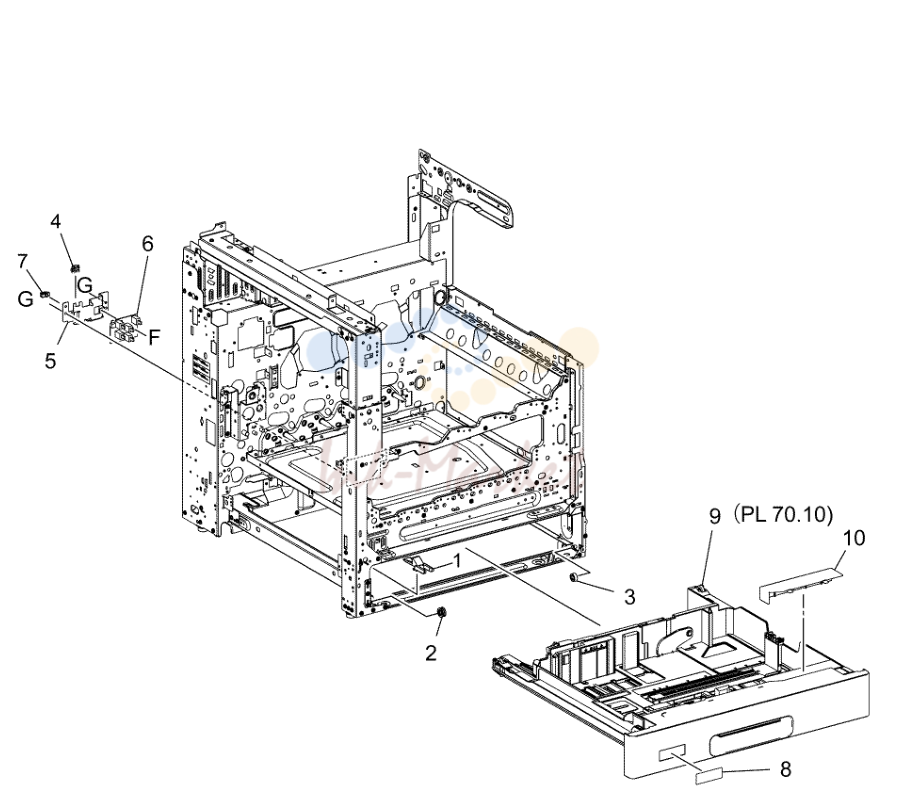

Tray 1
Tray Components
1TM (1 of 3)
1TM (3 of 3)
3TM (1 of 4)
3TM (3 of 4)
3TM (4 of 4)
STM (2 of 4)
STM (3 of 4)
STM (4 of 4)
Bypass Tray нижний Feeder
HCF в сборе
HCF (2 of 2)
HCF верхний крышка в сборе
HCF Electrical and Rails
TTM (1 of 3)
TTM (2 of 3)
TTM (3 of 3)
TTM левый крышка в сборе
TTM передний Support
TTM Size Sensing
TTM привод Components
TTM Electrical
TTM Casters
Tray 1 Feeder
Tray 1 Feeder в сборе (1 of 2)
Tray 1 Feeder в сборе (2 of 2)
1TM Feeder
Tray 2, 3 and 4 Feeder в сборе (1 of 2)
Tray 2, 3 and 4 Feeder в сборе (2 of 2)
3TM Feeders
STM Feeder
LH Transport Components
Duplex LH крышка Components
Registration
HCF Feeder (1 of 3)
HCF Feeder (2 of 3)
HCF Feeder (3 of 3)
TTM Tray 2 and 3 Feeders
TTM Tray 4 Feeder
дозатор Components
дозатор привод Components
Xerographic Components
Marking направляющая Components
девелопер узел Components
IBT ремень узел, 2nd BTR Roll, MOB ADC
IBT ремень в сборе Component
Узел 107

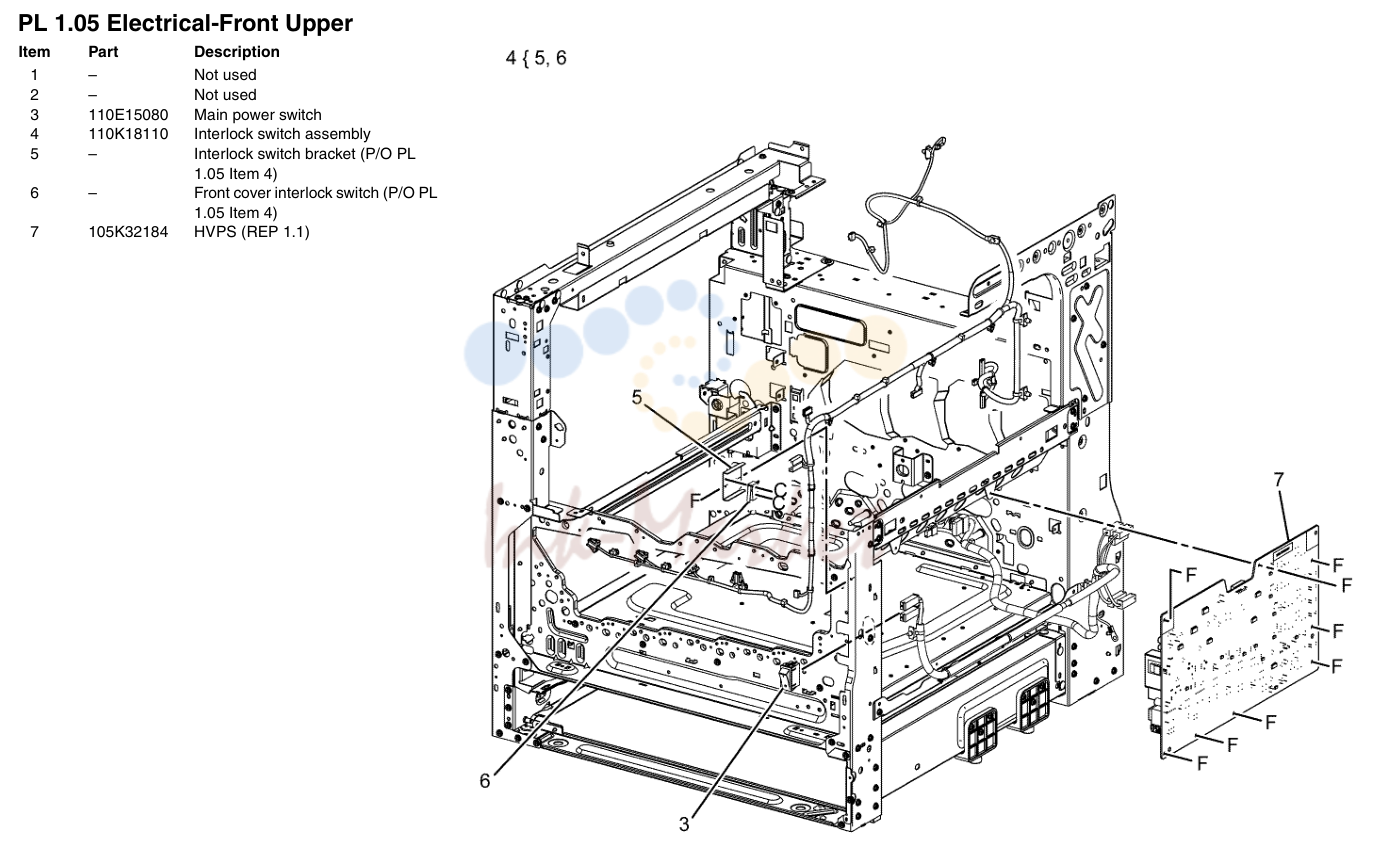

Electrical-передний верхний

№	Артикул	Наименование
3	110E15080 запросить цену →	Main power switch
4	110K18110 запросить цену →	Interlock switch в сборе
7	105K32184 запросить цену →	HVPS

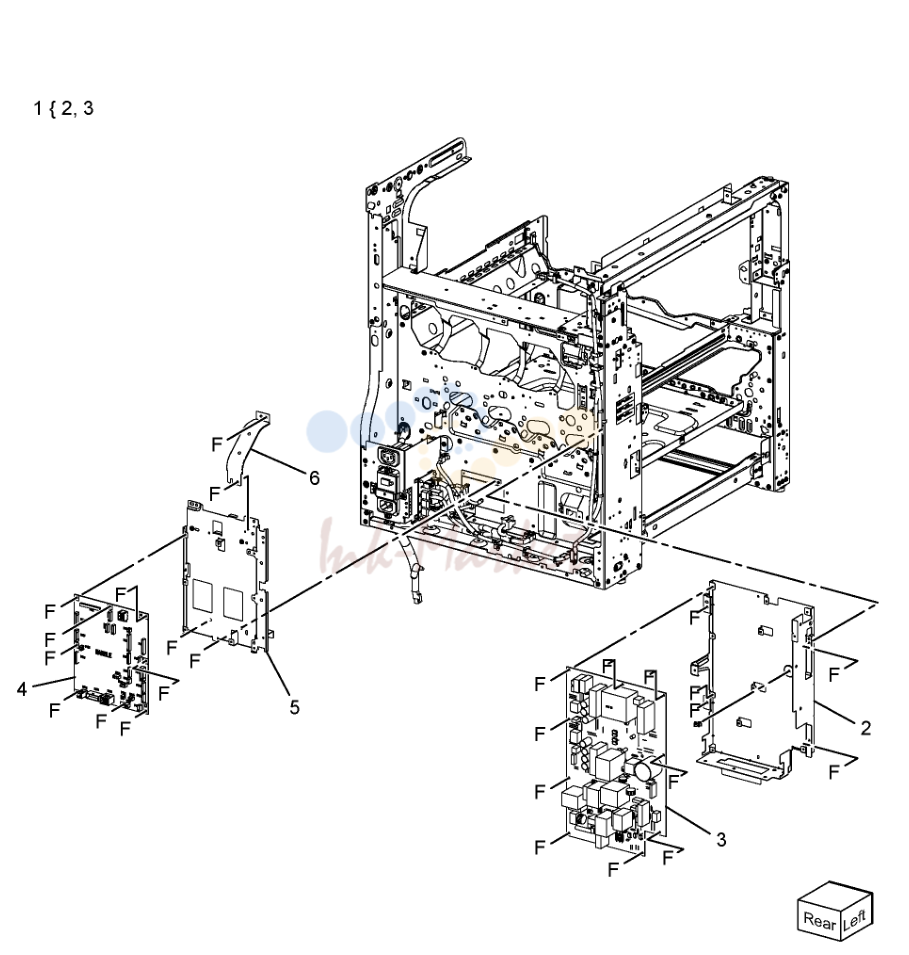

Electrical-нижний задний

№	Артикул	Наименование
1	105E21802 запросить цену →	LVPS в сборе
4	960K82655 запросить цену →	привод плата

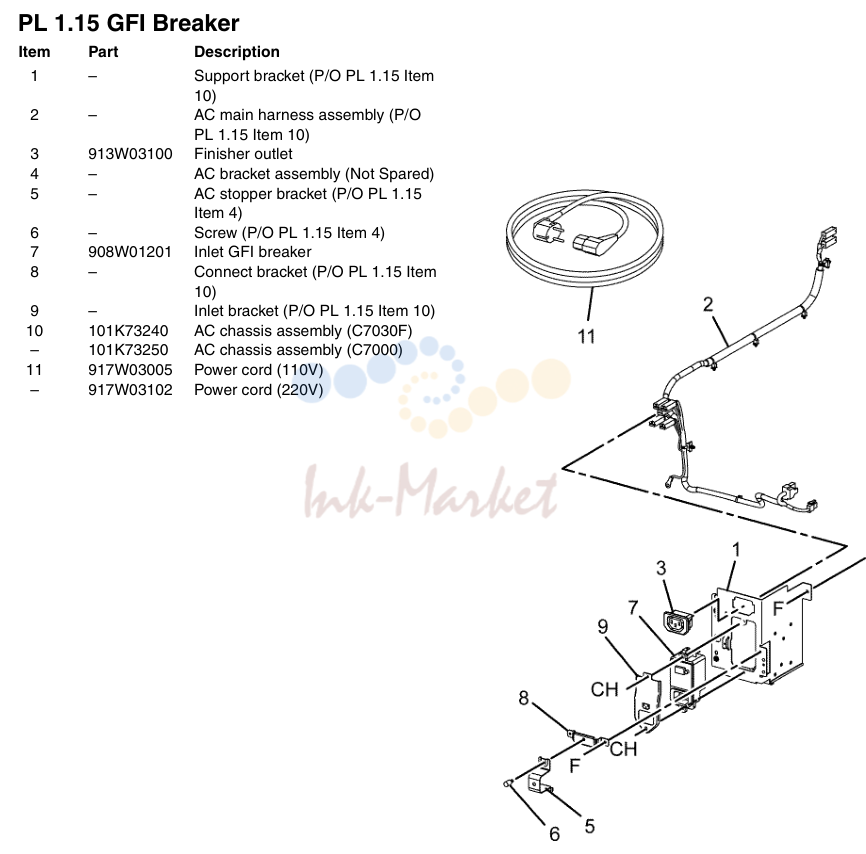

GFI Breaker

№	Артикул	Наименование
3	913W03100 запросить цену →	Finisher outlet
7	908W01201 запросить цену →	Inlet GFI breaker
10	101K73240 запросить цену →	AC шасси в сборе (C7030F)
	101K73250 запросить цену →	AC шасси в сборе (C7000)
11	917W03005 запросить цену →	Power cord (110V)
	917W03102 запросить цену →	Power cord (220V)

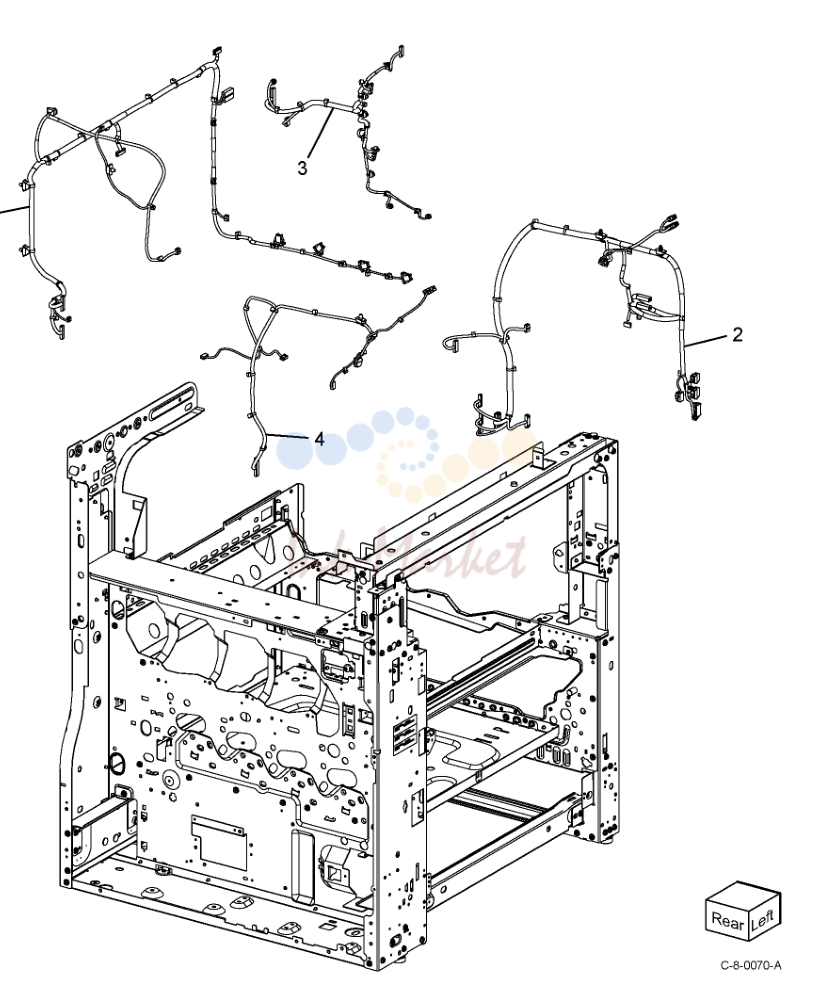

Wire жгут (1 of 2)

№	Артикул	Наименование
1	952K34492 запросить цену →	HVPS жгут в сборе
3	952K36352 запросить цену →	привод жгут в сборе

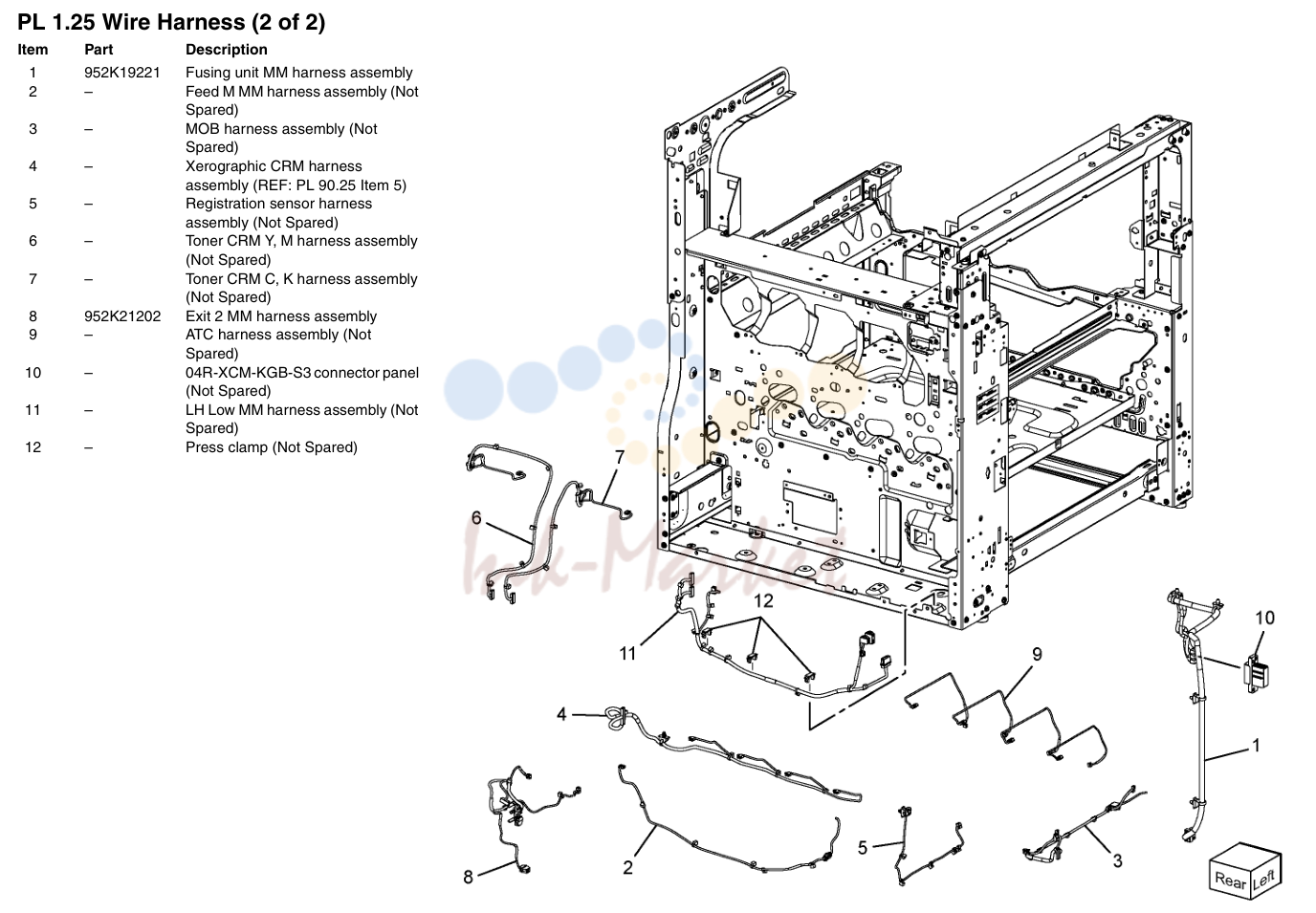

Wire жгут (2 of 2)

№	Артикул	Наименование
1	952K19221 запросить цену →	Fusing узел MM жгут в сборе
8	952K21202 запросить цену →	выход MM жгут в сборе

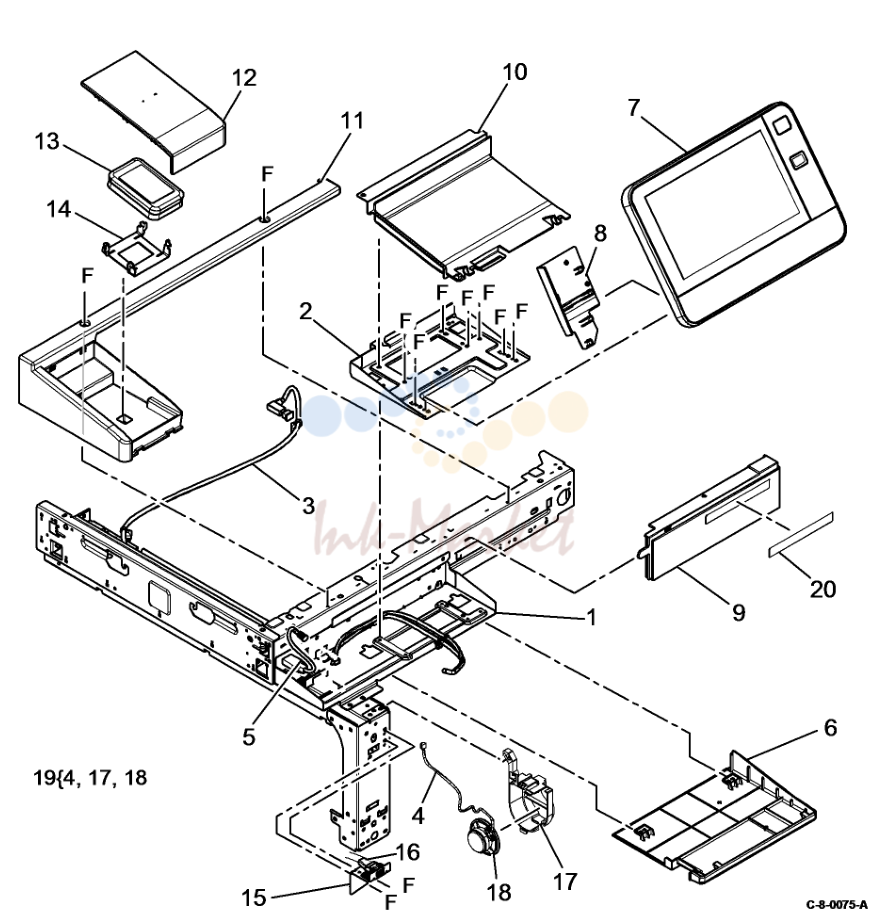

User Interface (C7030F)

№	Артикул	Наименование
3	952K33680 запросить цену →	UI жгут
5	952K33380 запросить цену →	USB ICCR жгут
7	948K24770 запросить цену →	UI в сборе
10	822E25851 запросить цену →	Inner крышка
13	144K00660 запросить цену →	RFID card reader
16	952K33390 запросить цену →	USB шлейф в сборе

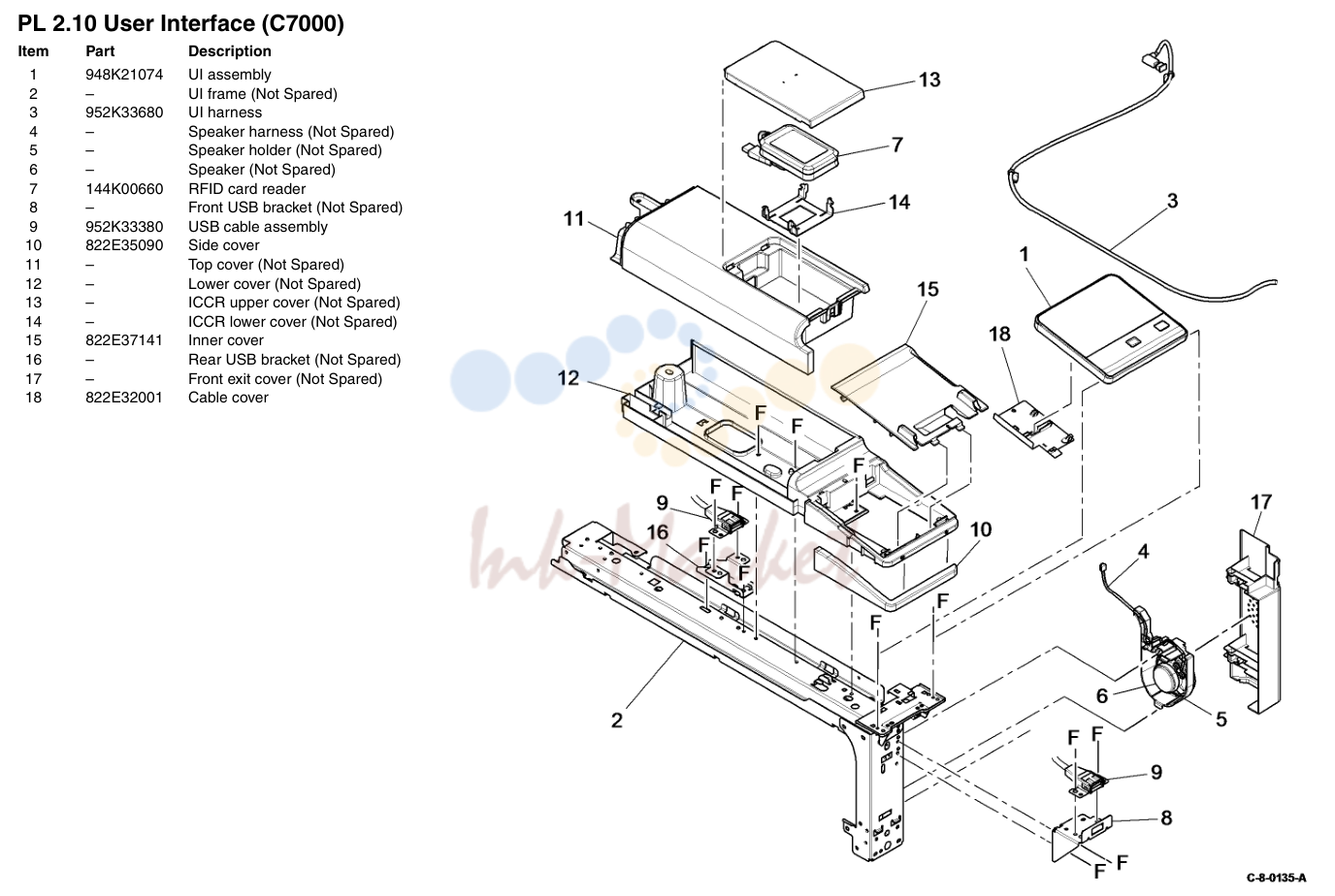

User Interface (C7000)

№	Артикул	Наименование
1	948K21074 запросить цену →	UI в сборе
3	952K33680 запросить цену →	UI жгут
7	144K00660 запросить цену →	RFID card reader
9	952K33380 запросить цену →	USB шлейф в сборе
10	822E35090 запросить цену →	Side крышка
15	822E37141 запросить цену →	Inner крышка
18	822E32001 запросить цену →	шлейф крышка

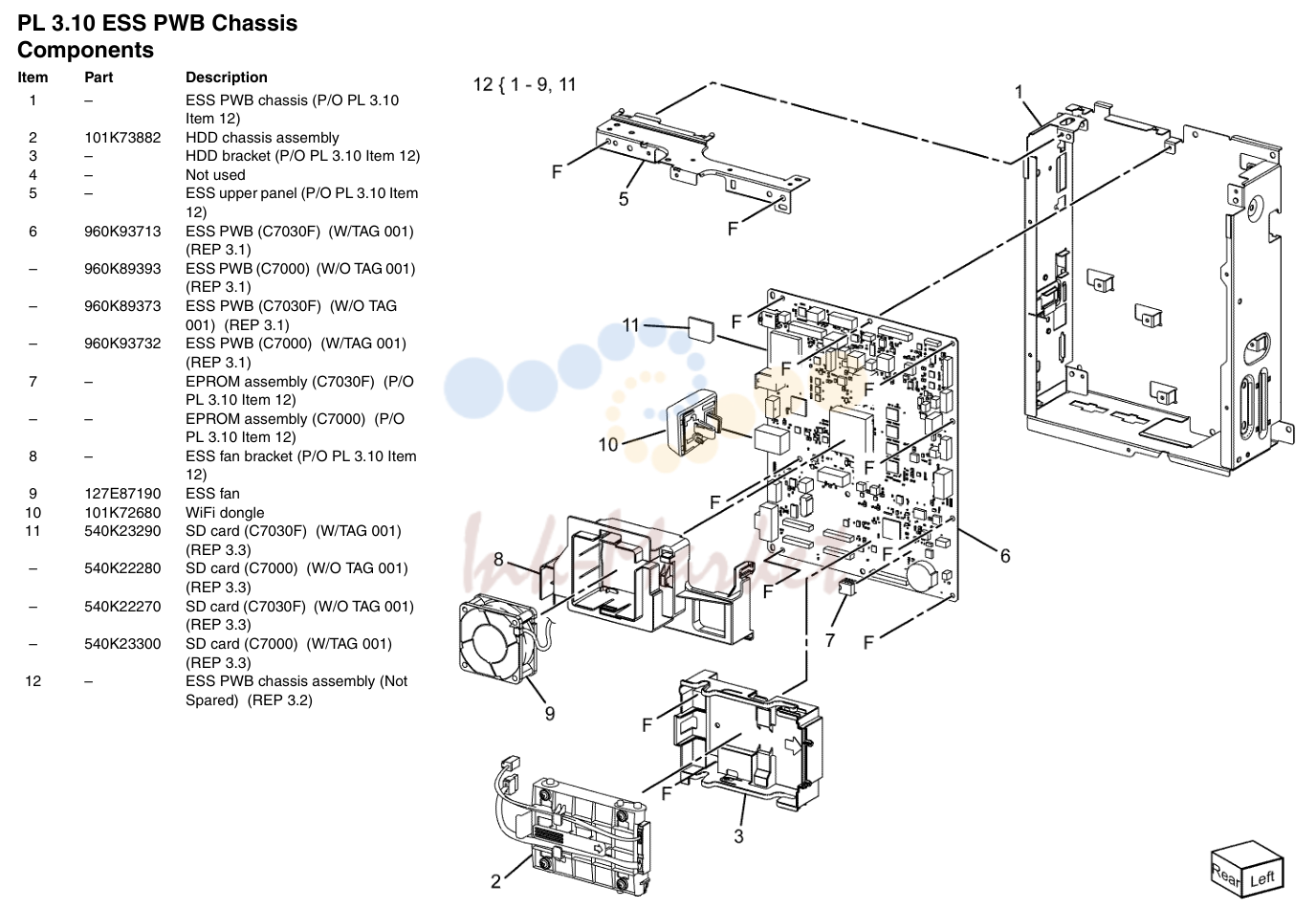

ESS плата шасси Components

№	Артикул	Наименование
2	101K73882 запросить цену →	HDD шасси в сборе
6	960K93713 под заказ	ESS плата (C7030F) (W/TAG 001)
	960K89393 запросить цену →	ESS плата (C7000) (W/O TAG 001)
	960K89373 запросить цену →	ESS плата (C7030F) (W/O TAG
	960K93732 запросить цену →	ESS плата (C7000) (W/TAG 001)
9	127E87190 запросить цену →	ESS вентилятор
10	101K72680 запросить цену →	WiFi dongle
11	540K23290 запросить цену →	SD card (C7030F) (W/TAG 001)
	540K22280 запросить цену →	SD card (C7000) (W/O TAG 001)
	540K22270 запросить цену →	SD card (C7030F) (W/O TAG 001)
	540K23300 запросить цену →	SD card (C7000) (W/TAG 001)

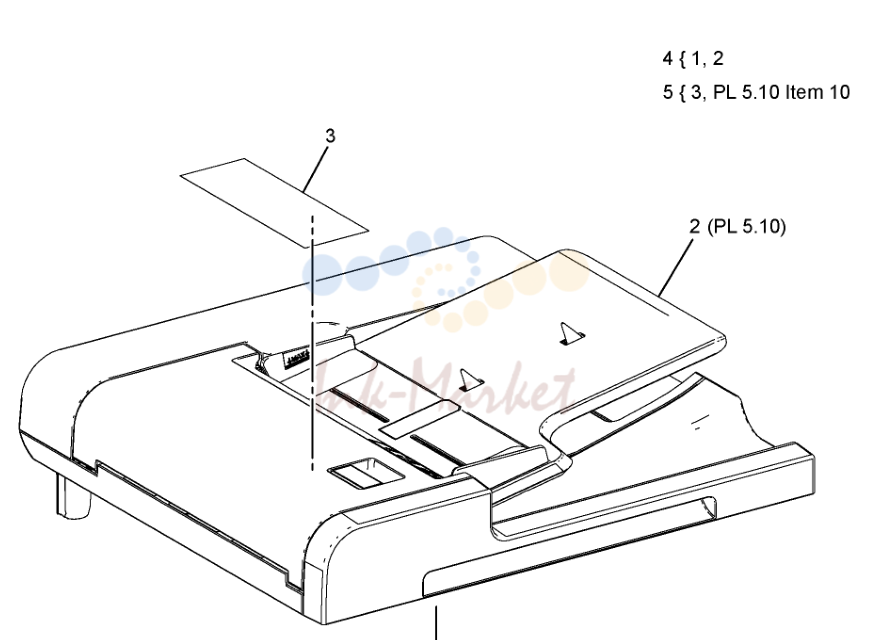

DADF Accessory

№	Артикул	Наименование
1	004K03920 запросить цену →	Document cushion
4	607K02952 запросить цену →	DADF kit
5	859K01912 запросить цену →	DADF LH крышка

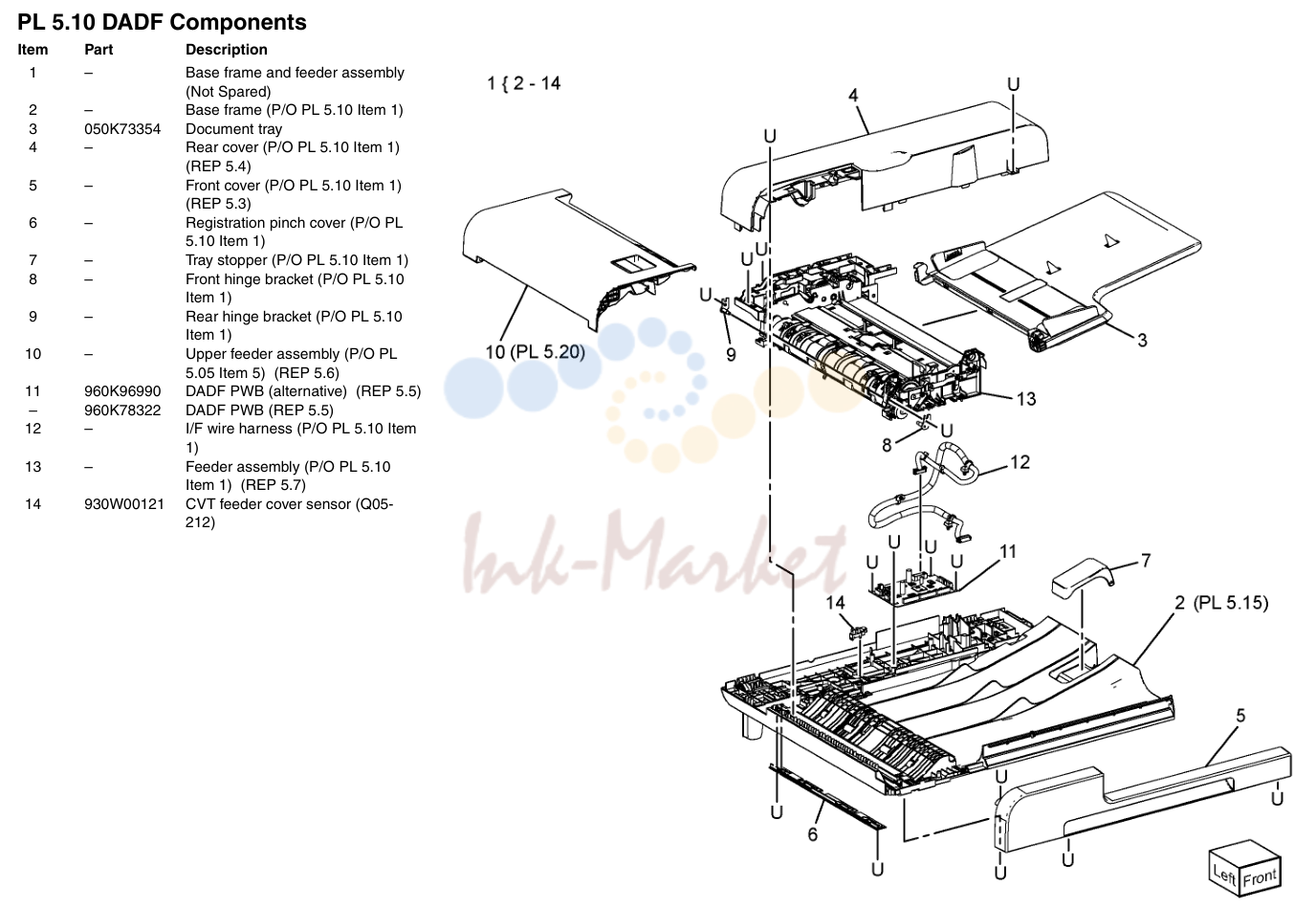

DADF Components

№	Артикул	Наименование
3	050K73354 запросить цену →	Document tray
11	960K96990 запросить цену →	DADF плата (alternative)
	960K78322 запросить цену →	DADF плата
14	930W00121 запросить цену →	CVT feeder крышка датчик (Q05

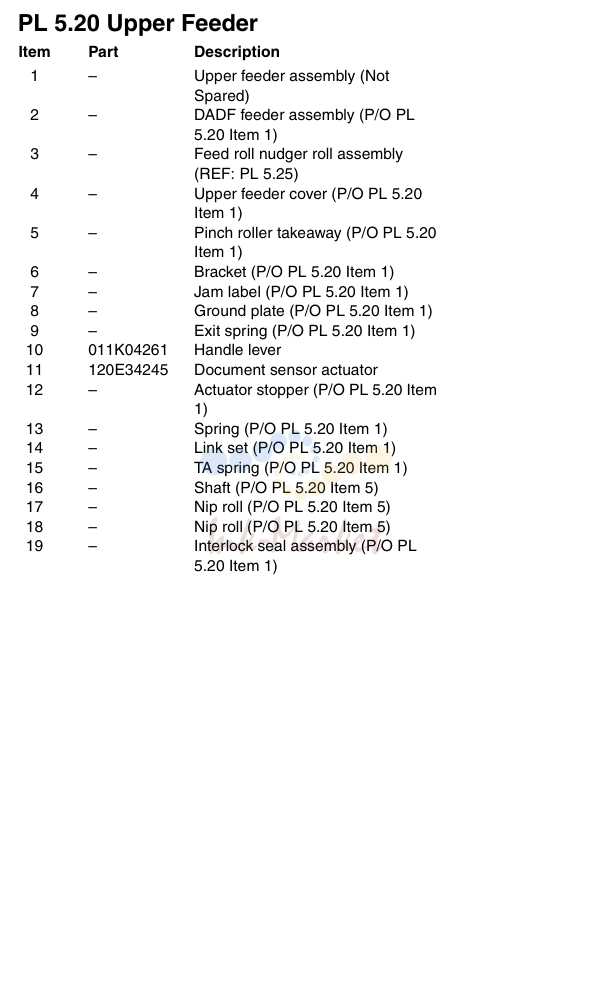

верхний Feeder

№	Артикул	Наименование
10	011K04261 запросить цену →	Handle рычаг
11	120E34245 ✓ в наличии	Document датчик актуатор

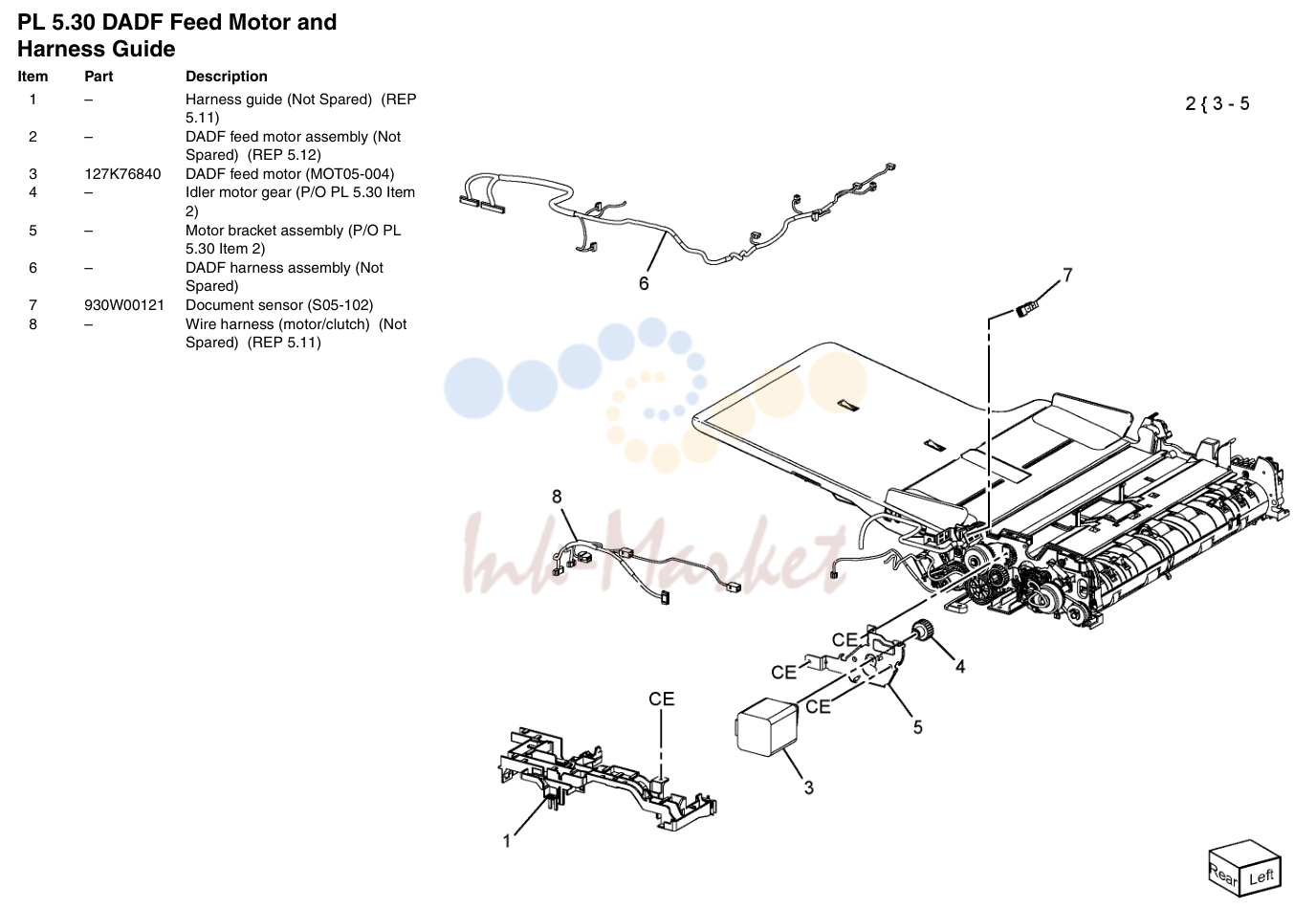

DADF подачи мотор and жгут направляющая

№	Артикул	Наименование
3	127K76840 запросить цену →	DADF подачи мотор (MOT05-004)
7	930W00121 запросить цену →	Document датчик (S05-102)

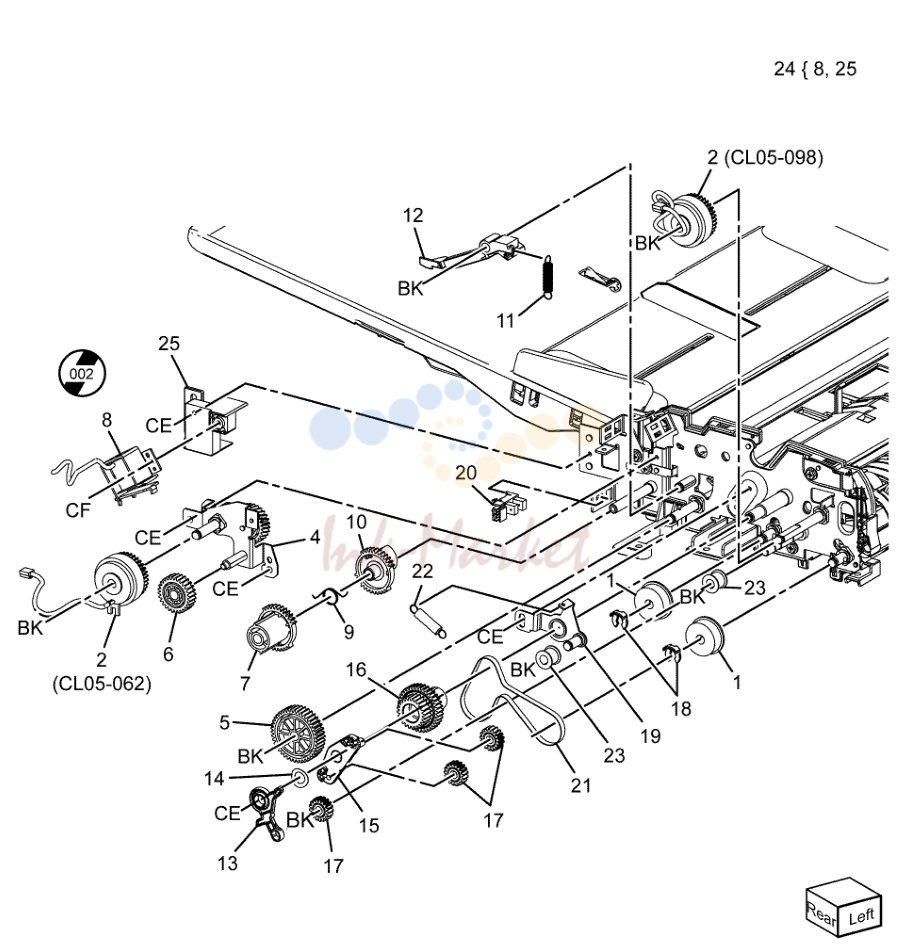

DADF Feeder задний рама (W/ O TAG 002)

№	Артикул	Наименование
2	121K52310 запросить цену →	DADF подачи муфта (CL05-062)/
20	930W00121 запросить цену →	DADF home position датчик (S05
24	121K57710 запросить цену →	Nip release соленоид в сборе

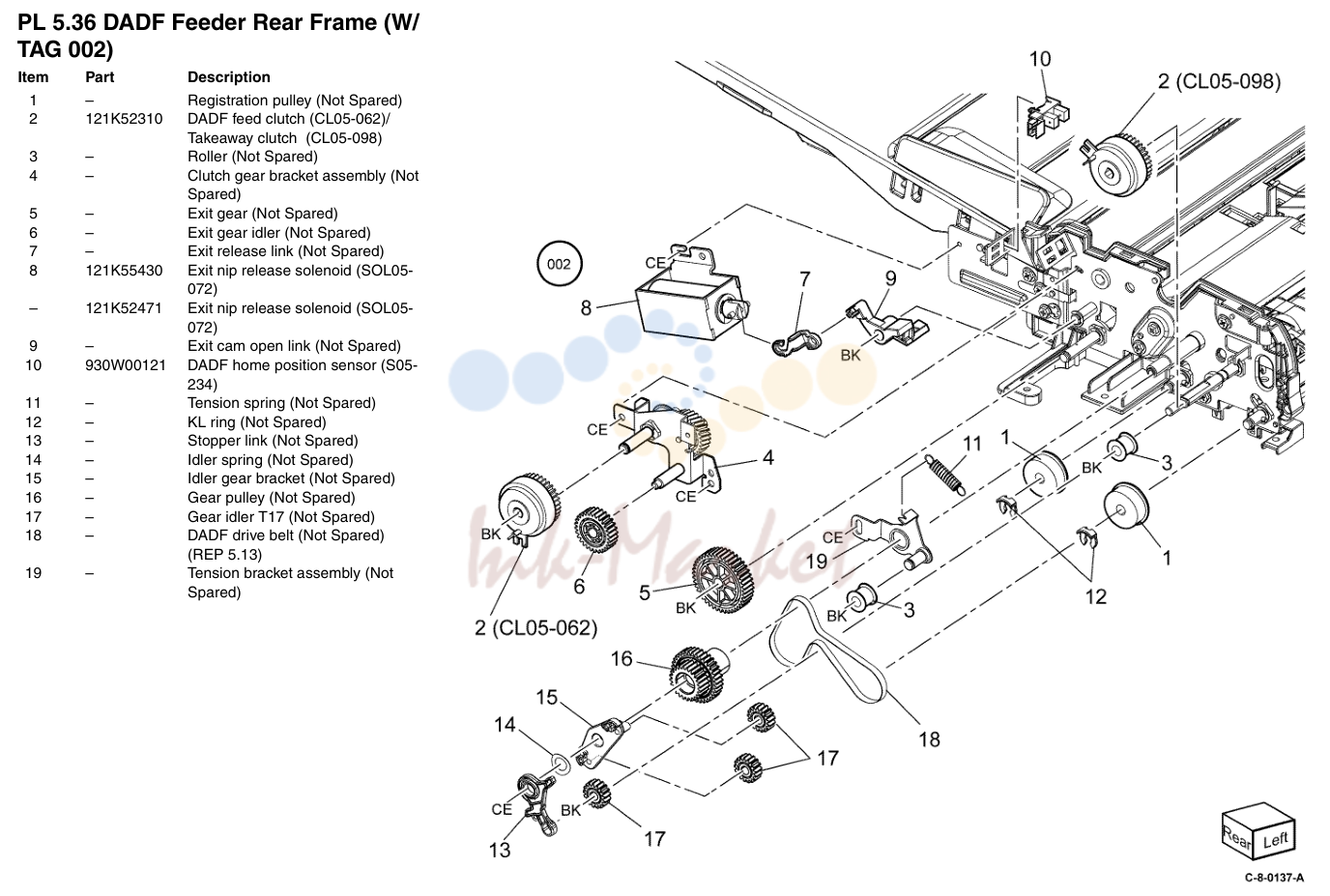

DADF Feeder задний рама (W/ TAG 002)

№	Артикул	Наименование
2	121K52310 запросить цену →	DADF подачи муфта (CL05-062)/
8	121K55430 запросить цену →	выход nip release соленоид (SOL05
	121K52471 запросить цену →	выход nip release соленоид (SOL05
10	930W00121 запросить цену →	DADF home position датчик (S05

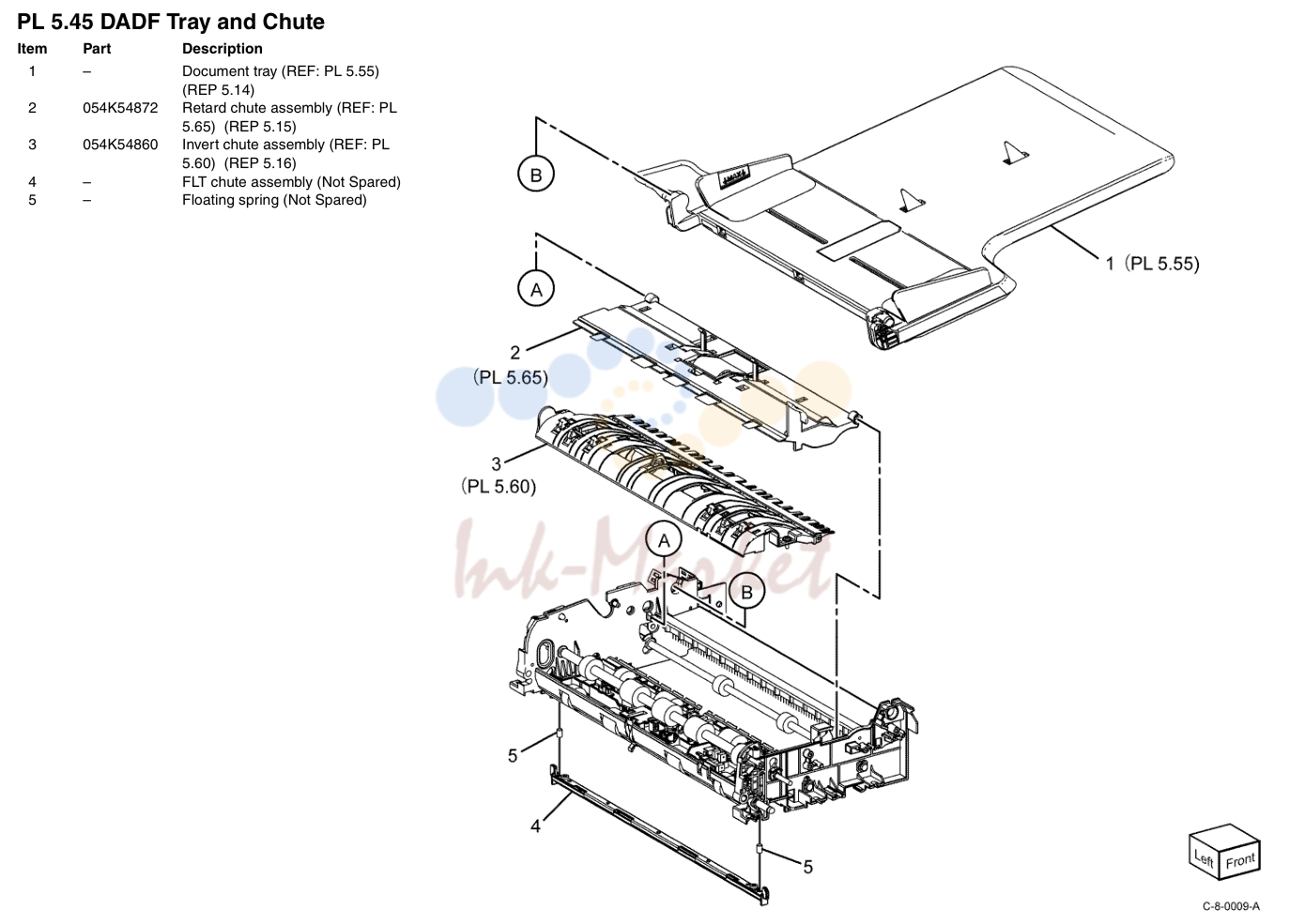

DADF Tray and направляющая

№	Артикул	Наименование
2	054K54872 запросить цену →	тормозной направляющая в сборе (REF: PL
3	054K54860 запросить цену →	Invert направляющая в сборе (REF: PL

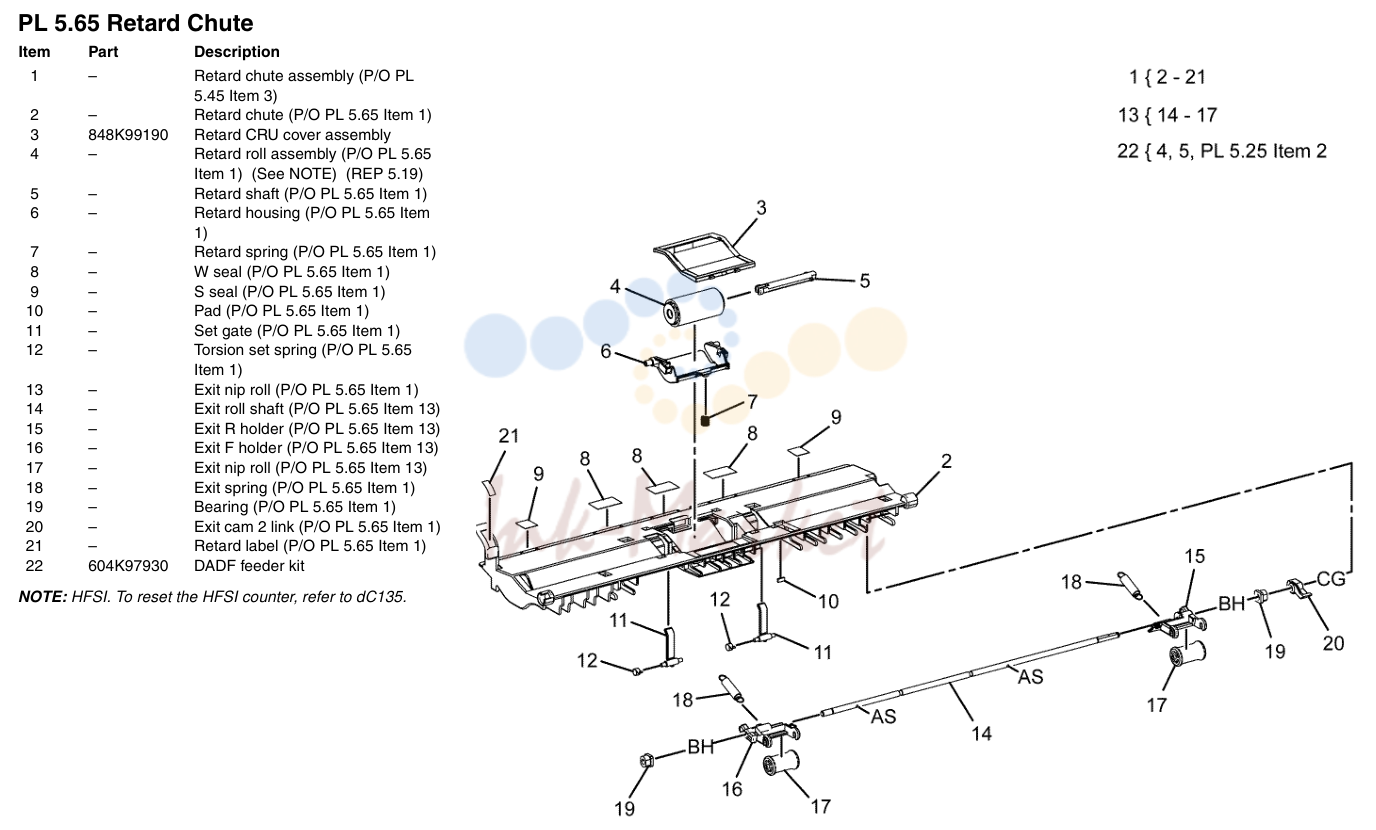

тормозной направляющая

№	Артикул	Наименование
3	848K99190 запросить цену →	тормозной CRU крышка в сборе
22	604K97930 ✓ в наличии	DADF feeder kit

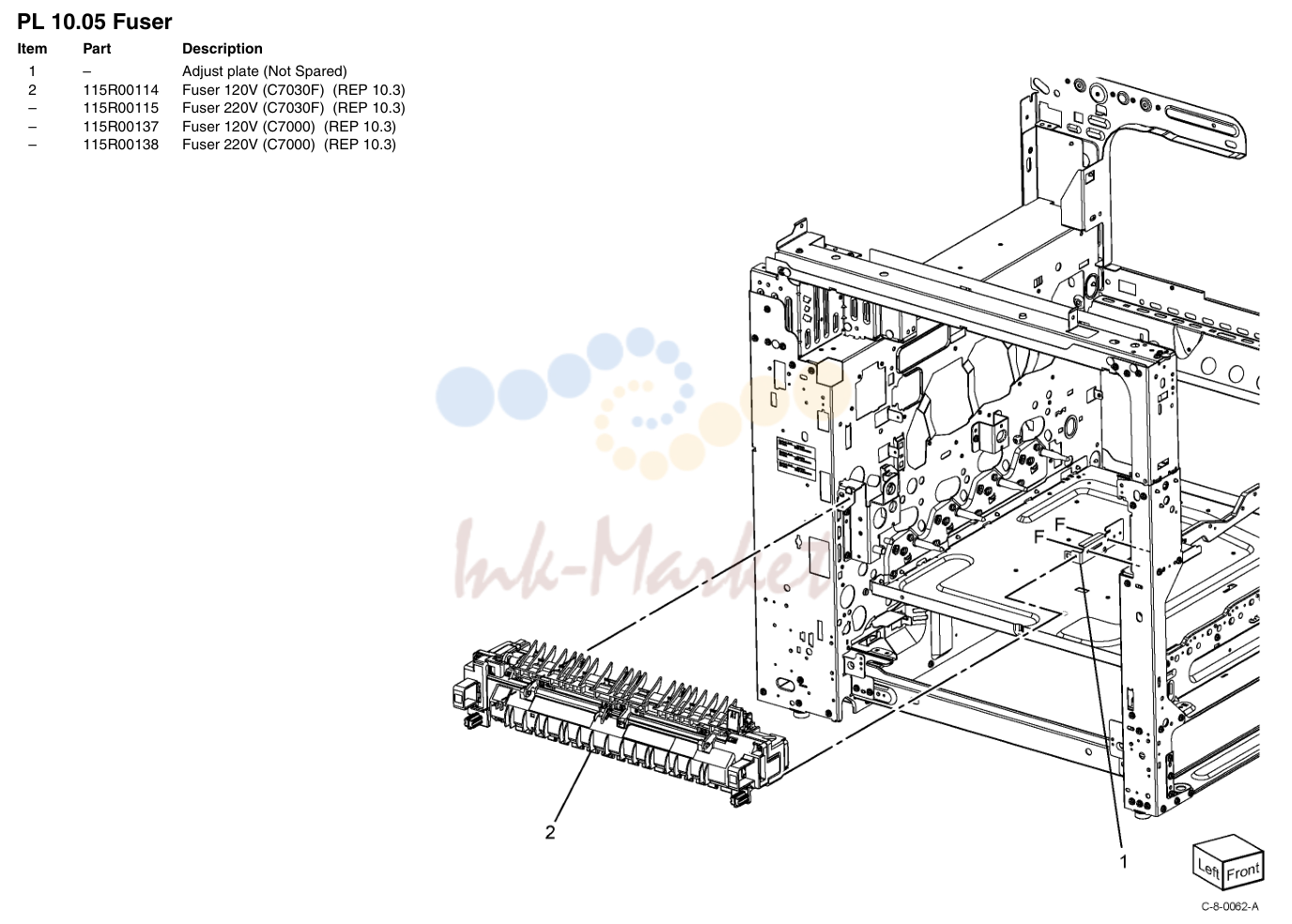

печь

№	Артикул	Наименование
2	115R00114 под заказ	печь 120V (C7030F)
	115R00115 ✓ в наличии	печь 220V (C7030F)
	115R00137 запросить цену →	печь 120V (C7000)
	115R00138 ✓ в наличии	печь 220V (C7000)

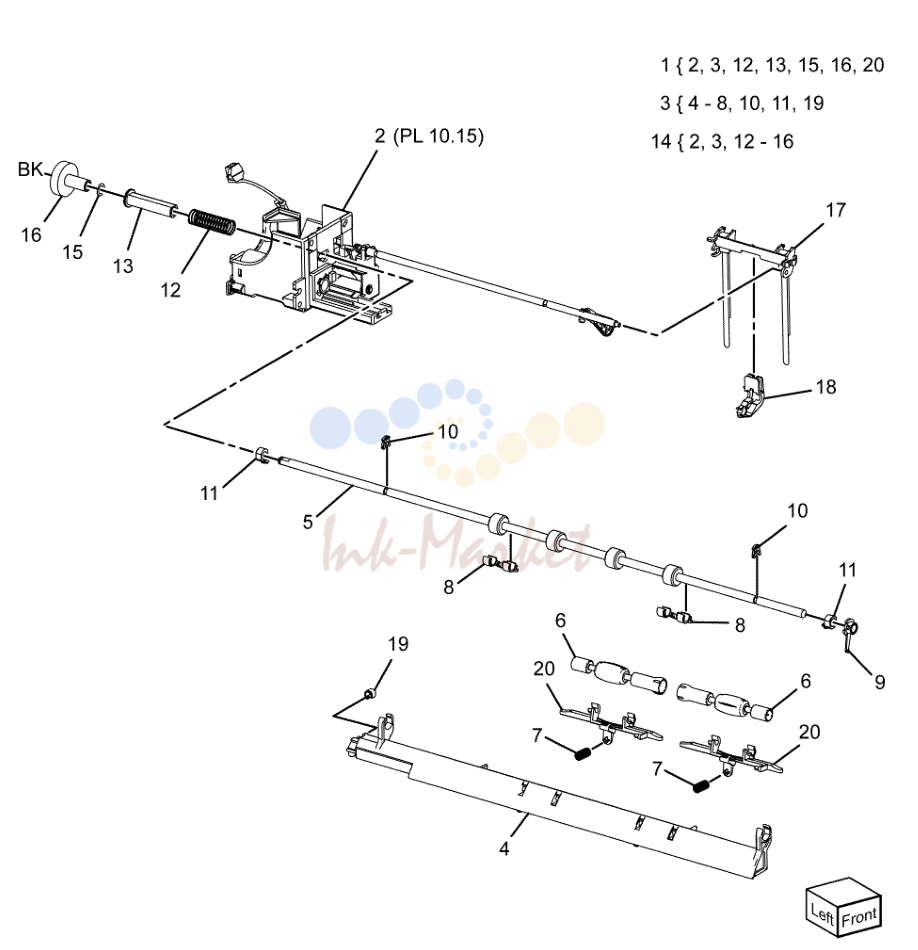

выход 1

№	Артикул	Наименование
1	859K00504 ✓ в наличии	выход OCT в сборе
17	036K92030 запросить цену →	Paper выход weight в сборе

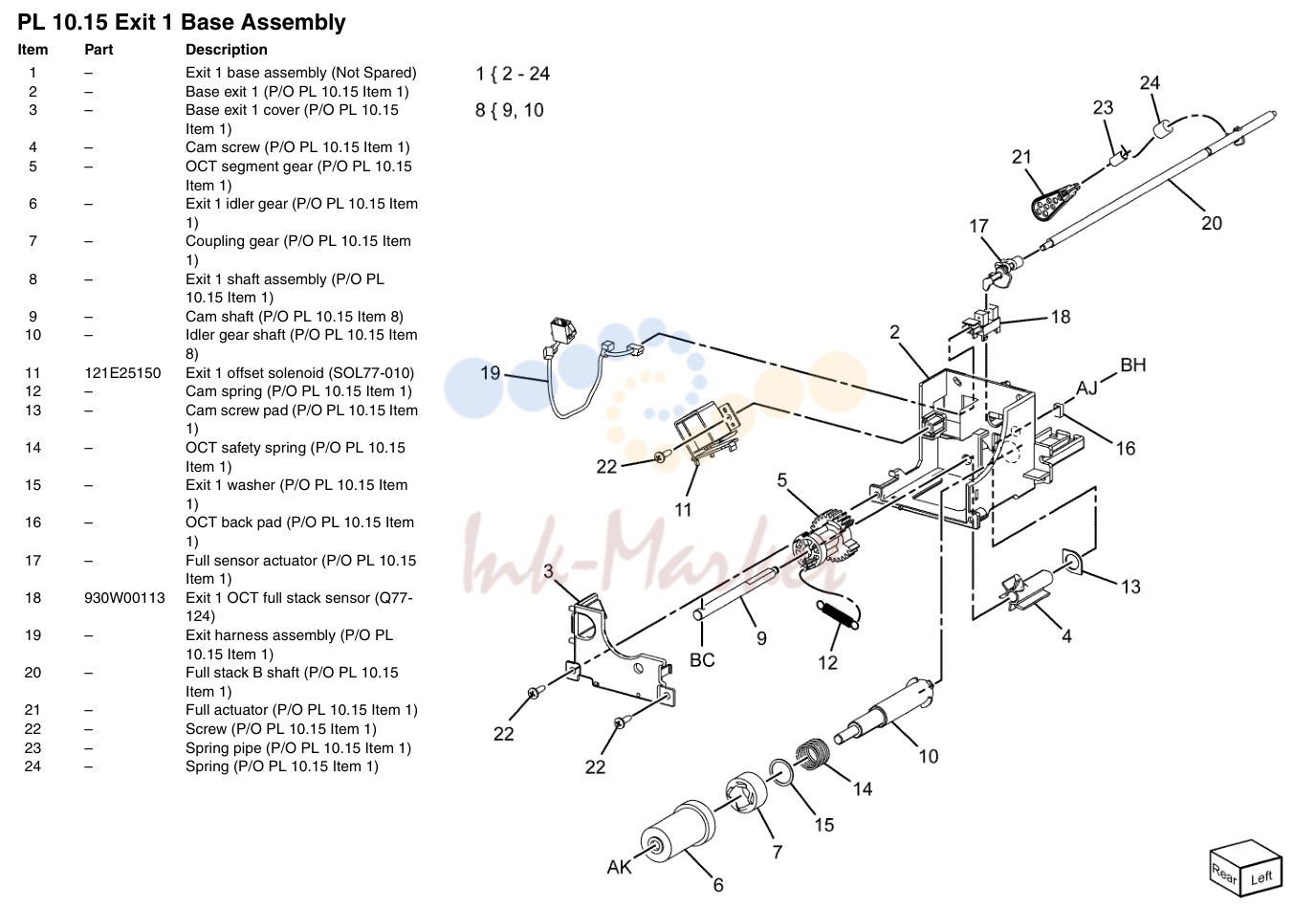

выход 1 Base в сборе

№	Артикул	Наименование
11	121E25150 запросить цену →	выход offset соленоид (SOL77-010)
18	930W00113 запросить цену →	выход OCT full stack датчик (Q77

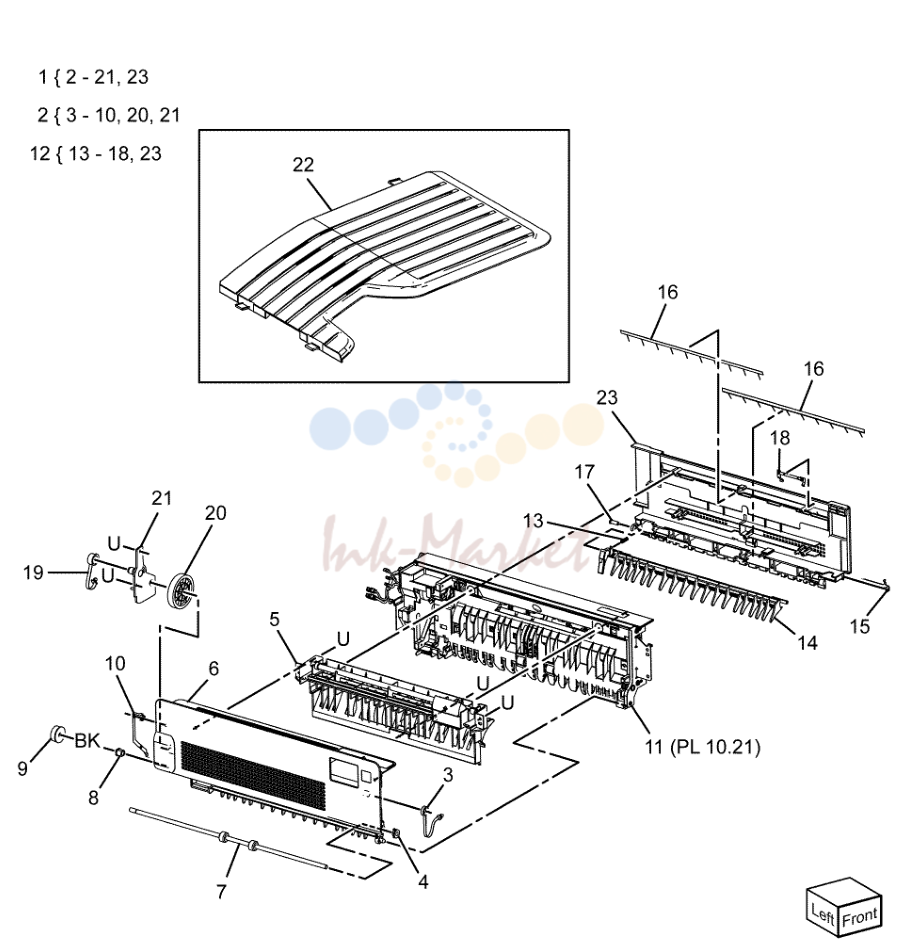

выход 2 (1 of 3)

№	Артикул	Наименование
1	859K04963 запросить цену →	выход transport в сборе
14	050E94761 запросить цену →	выход diverter gate
22	050E32542 запросить цену →	Center tray / dual catch tray

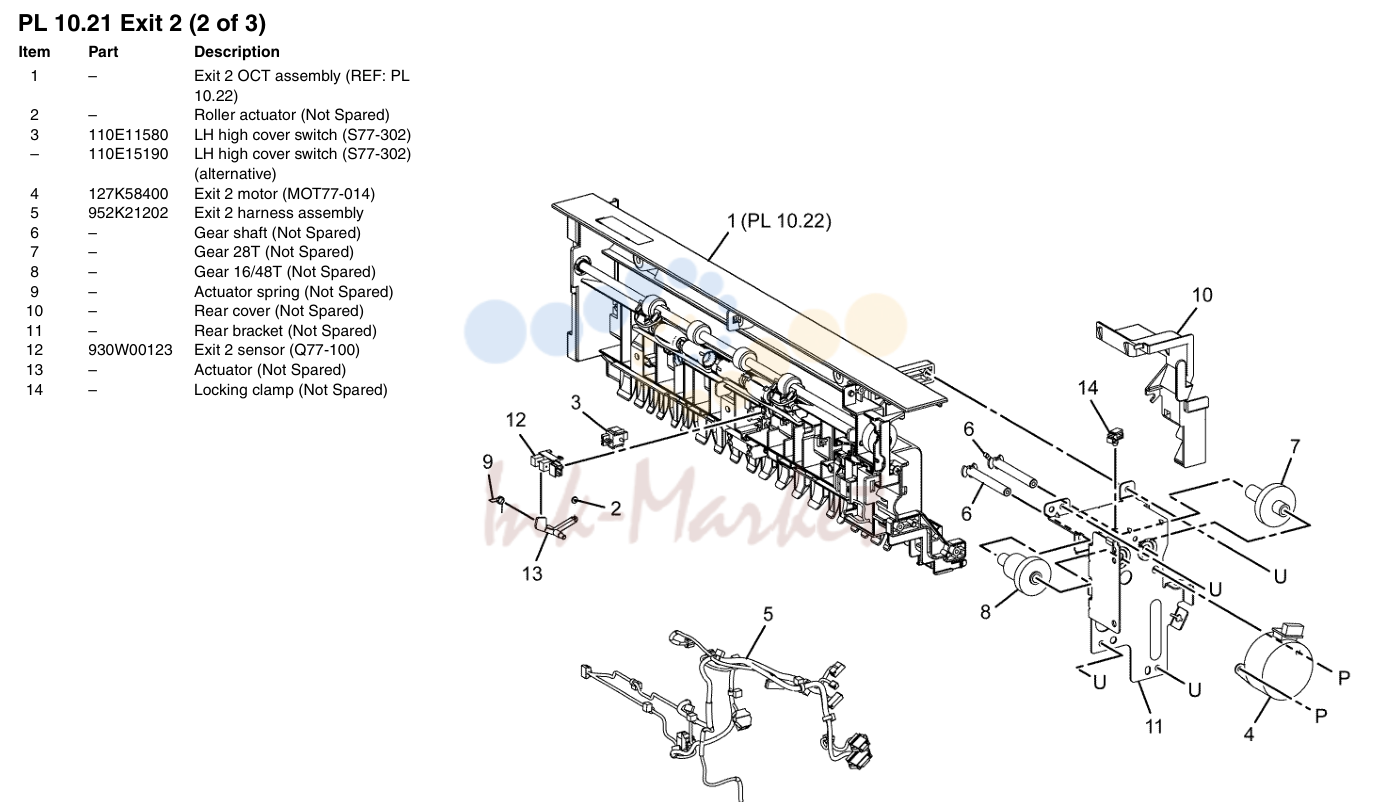

выход 2 (2 of 3)

№	Артикул	Наименование
3	110E11580 запросить цену →	LH high крышка switch (S77-302)
	110E15190 запросить цену →	LH high крышка switch (S77-302)
4	127K58400 запросить цену →	выход мотор (MOT77-014)
5	952K21202 запросить цену →	выход жгут в сборе
12	930W00123 запросить цену →	выход датчик (Q77-100)

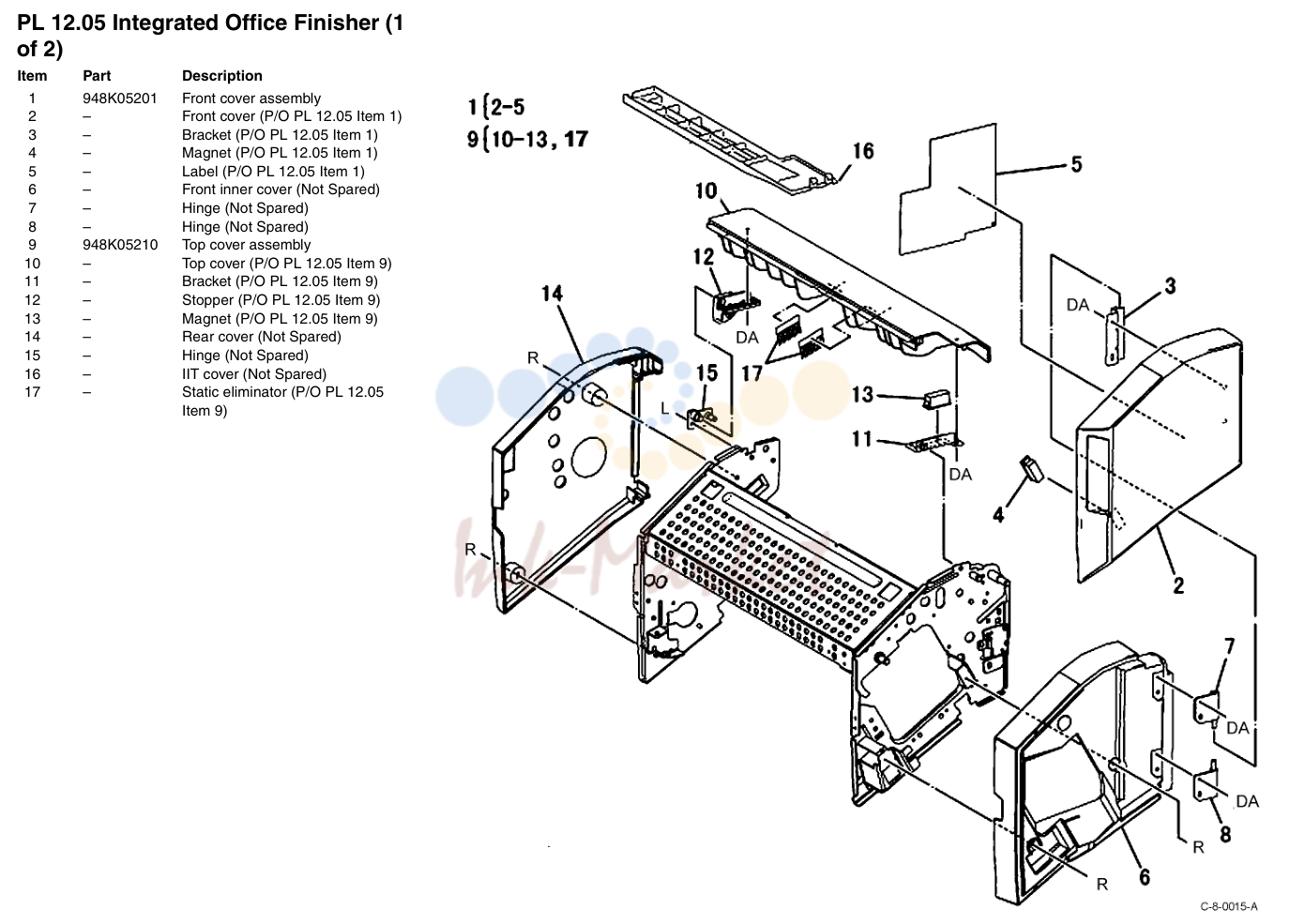

Integrated Office Finisher (1 of 2)

№	Артикул	Наименование
1	948K05201 запросить цену →	передний крышка в сборе
9	948K05210 запросить цену →	верхний крышка в сборе

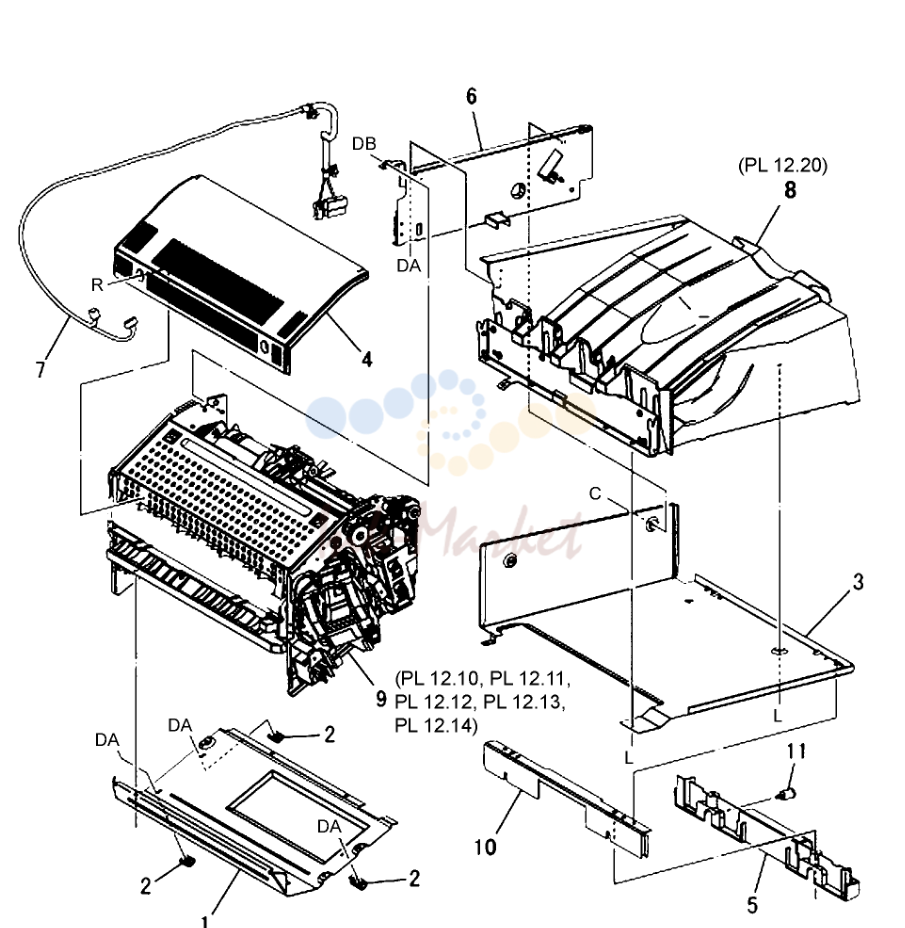

Integrated Office Finisher (2 of 2)

№	Артикул	Наименование
7	962K42291 запросить цену →	Wire жгут
8	050K75640 запросить цену →	Stacker tray в сборе
11	826E24180 запросить цену →	Thumb винт

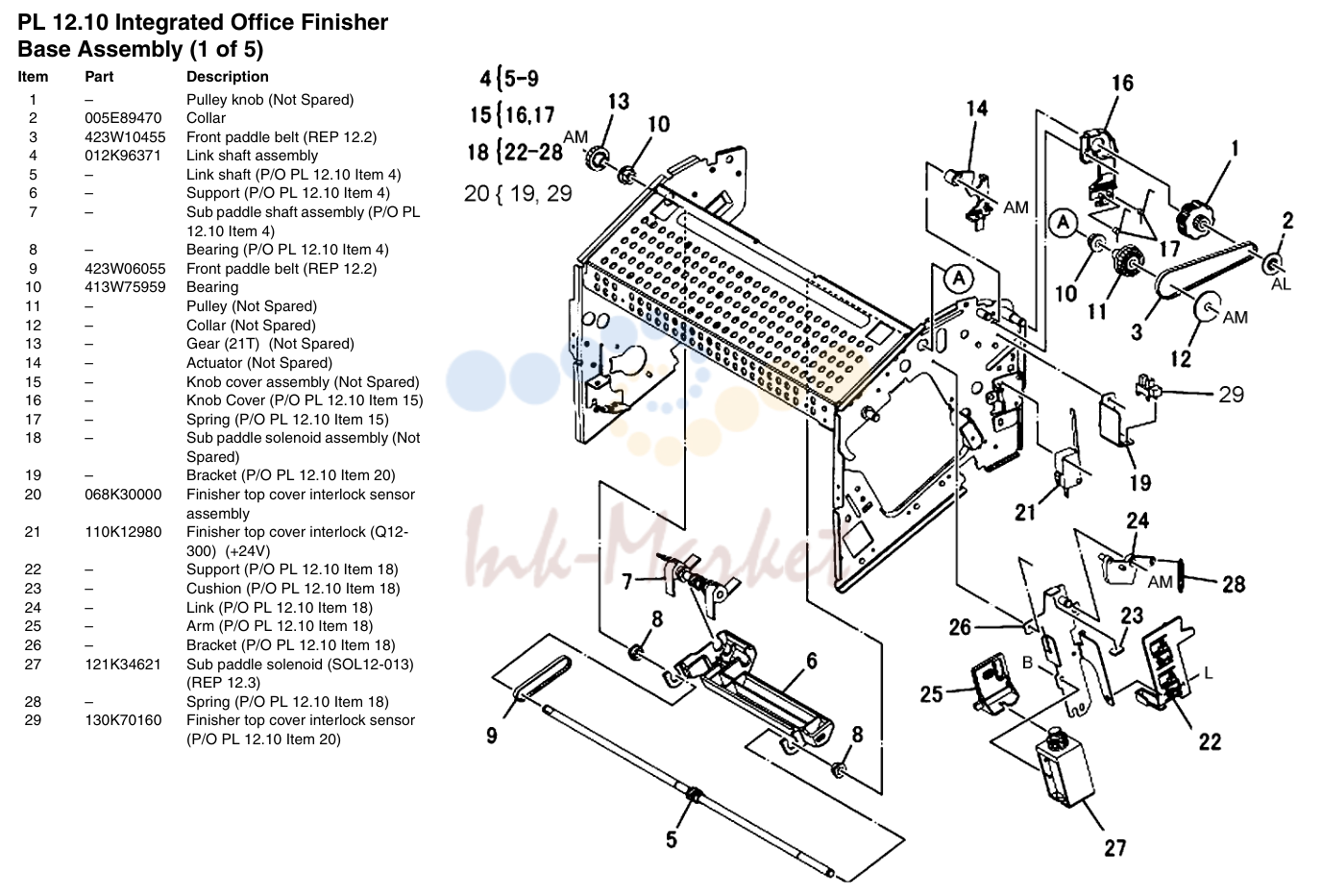

Integrated Office Finisher Base в сборе (1 of 5)

№	Артикул	Наименование
2	005E89470 запросить цену →	Collar
3	423W10455 запросить цену →	передний paddle ремень
4	012K96371 запросить цену →	Link вал в сборе
9	423W06055 запросить цену →	передний paddle ремень
10	413W75959 запросить цену →	подшипник
20	068K30000 запросить цену →	Finisher верхний крышка interlock датчик
21	110K12980 запросить цену →	Finisher верхний крышка interlock (Q12
27	121K34621 запросить цену →	Sub paddle соленоид (SOL12-013)
29	130K70160 запросить цену →	Finisher верхний крышка interlock датчик

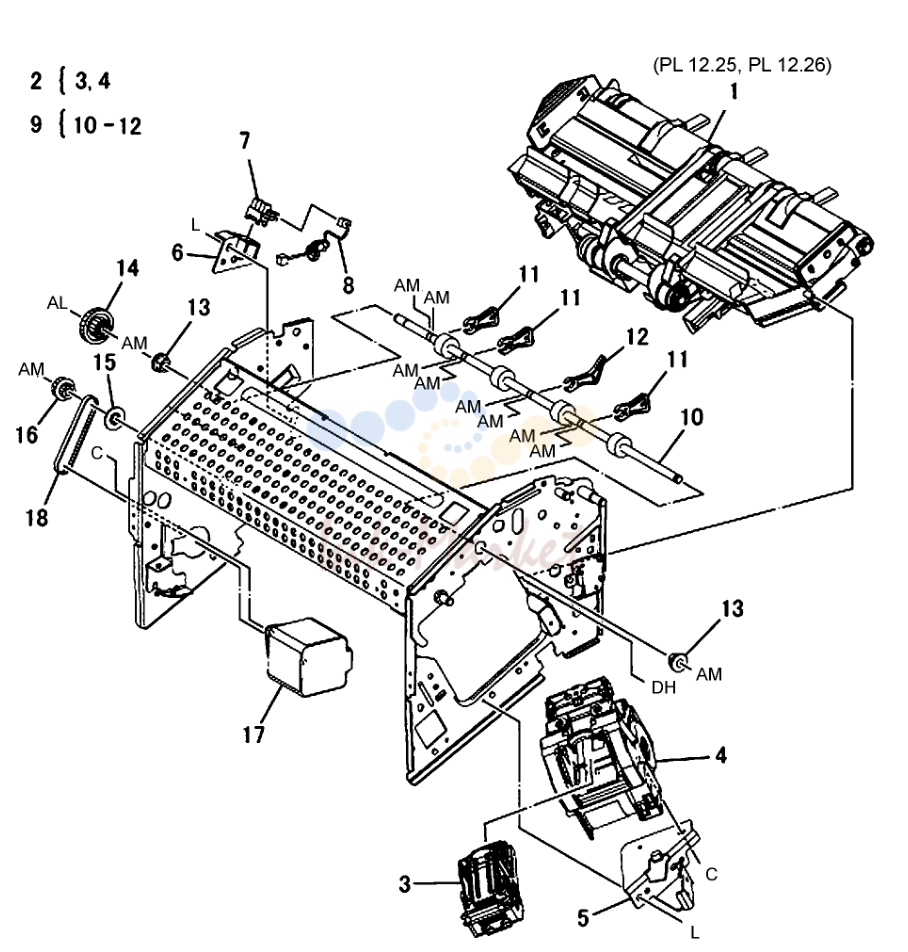

Integrated Office Finisher Base в сборе (2 of 5)

№	Артикул	Наименование
1	050K75630 запросить цену →	Compiler в сборе
2	029K93260 запросить цену →	Stapler в сборе (alternative)
	029K92350 запросить цену →	Stapler в сборе
7	930W00111 под заказ	Set clamp home датчик (Q12-251)
8	962K44981 запросить цену →	Wire жгут
9	022K72791 запросить цену →	выход roll в сборе
14	007K94220 запросить цену →	One way шестерня
15	005E89470 запросить цену →	Collar
17	127K49800 запросить цену →	Transport мотор (MOT12-095)
18	423W06954 запросить цену →	ремень

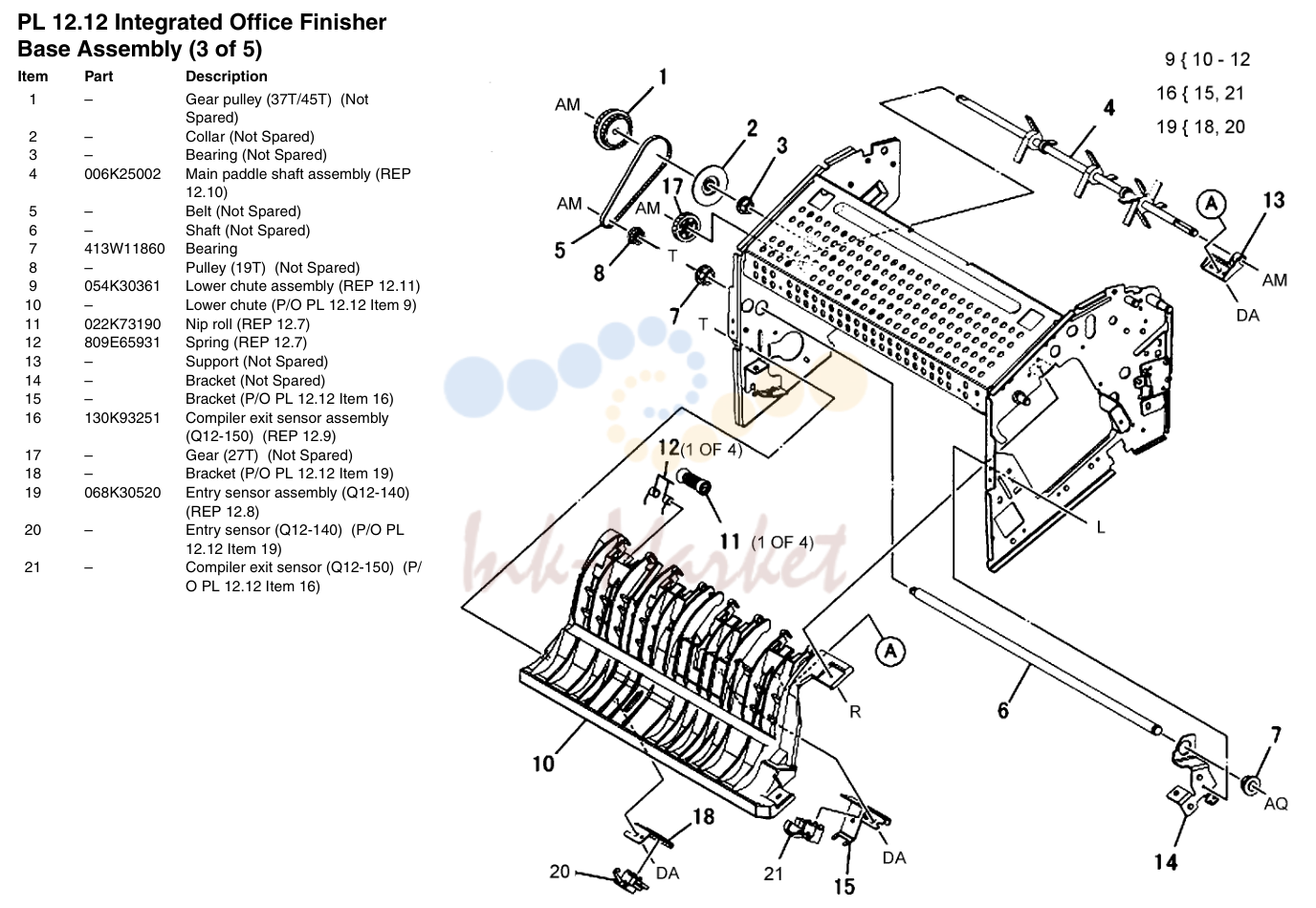

Integrated Office Finisher Base в сборе (3 of 5)

№	Артикул	Наименование
4	006K25002 запросить цену →	Main paddle вал в сборе (REP
7	413W11860 запросить цену →	подшипник
9	054K30361 запросить цену →	нижний направляющая в сборе
11	022K73190 запросить цену →	Nip roll
12	809E65931 запросить цену →	пружина
16	130K93251 запросить цену →	Compiler выход датчик в сборе
19	068K30520 запросить цену →	Entry датчик в сборе (Q12-140)

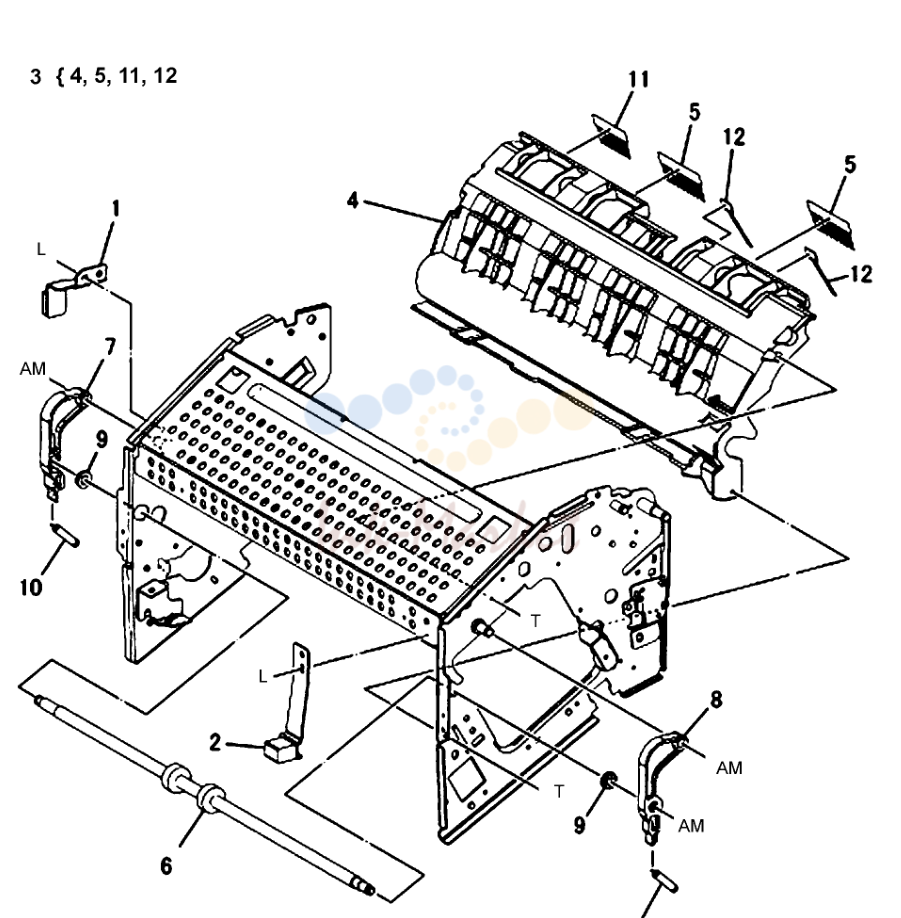

Integrated Office Finisher Base в сборе (4 of 5)

№	Артикул	Наименование
3	054K42690 запросить цену →	верхний направляющая в сборе
6	022K72784 запросить цену →	Entry roll
	859K18560 запросить цену →	Entry roll (alternative)
9	413W66250 под заказ	Ball подшипник
11	042E92330 запросить цену →	Static eliminator

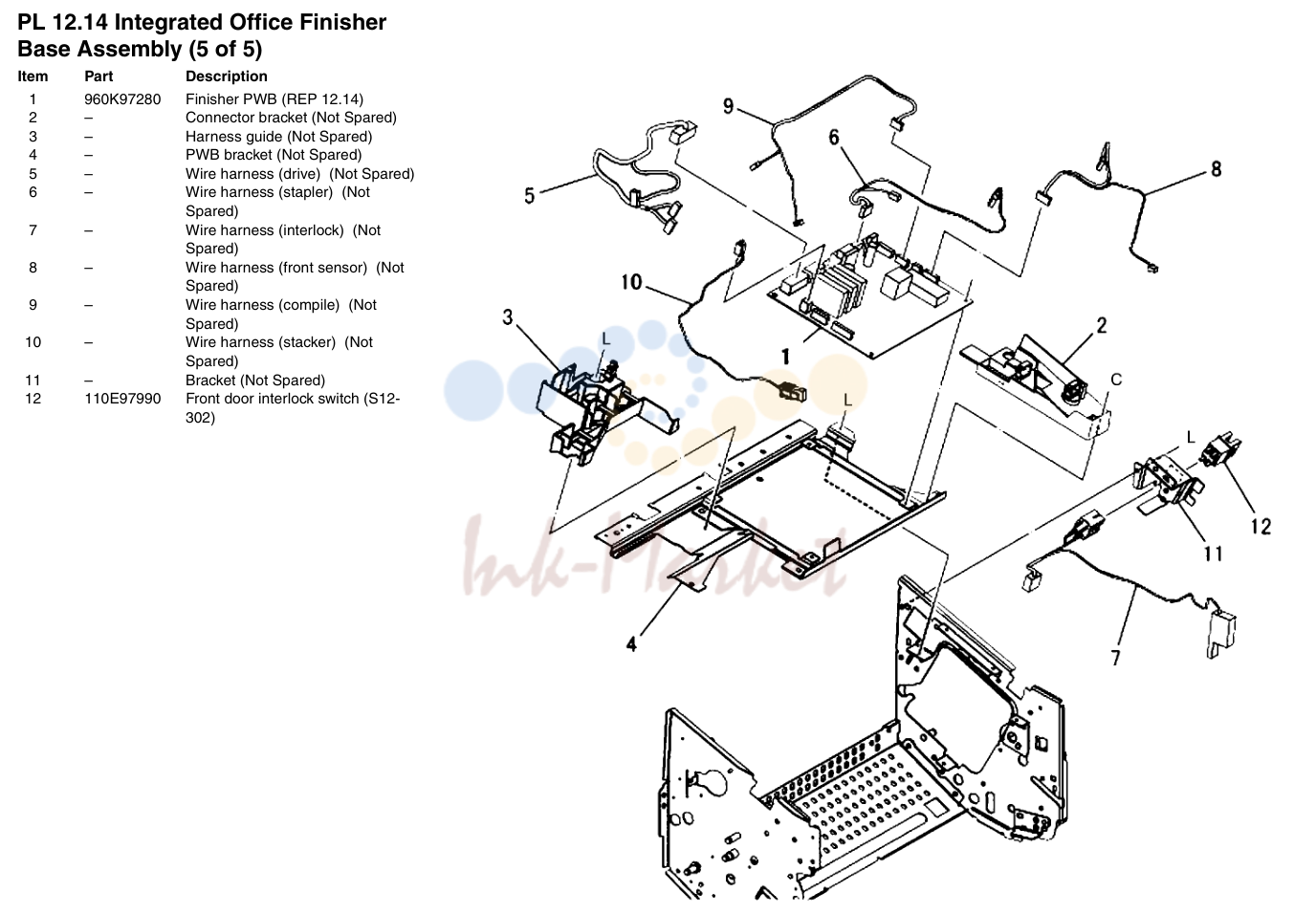

Integrated Office Finisher Base в сборе (5 of 5)

№	Артикул	Наименование
1	960K97280 запросить цену →	Finisher плата
12	110E97990 запросить цену →	передний door interlock switch (S12

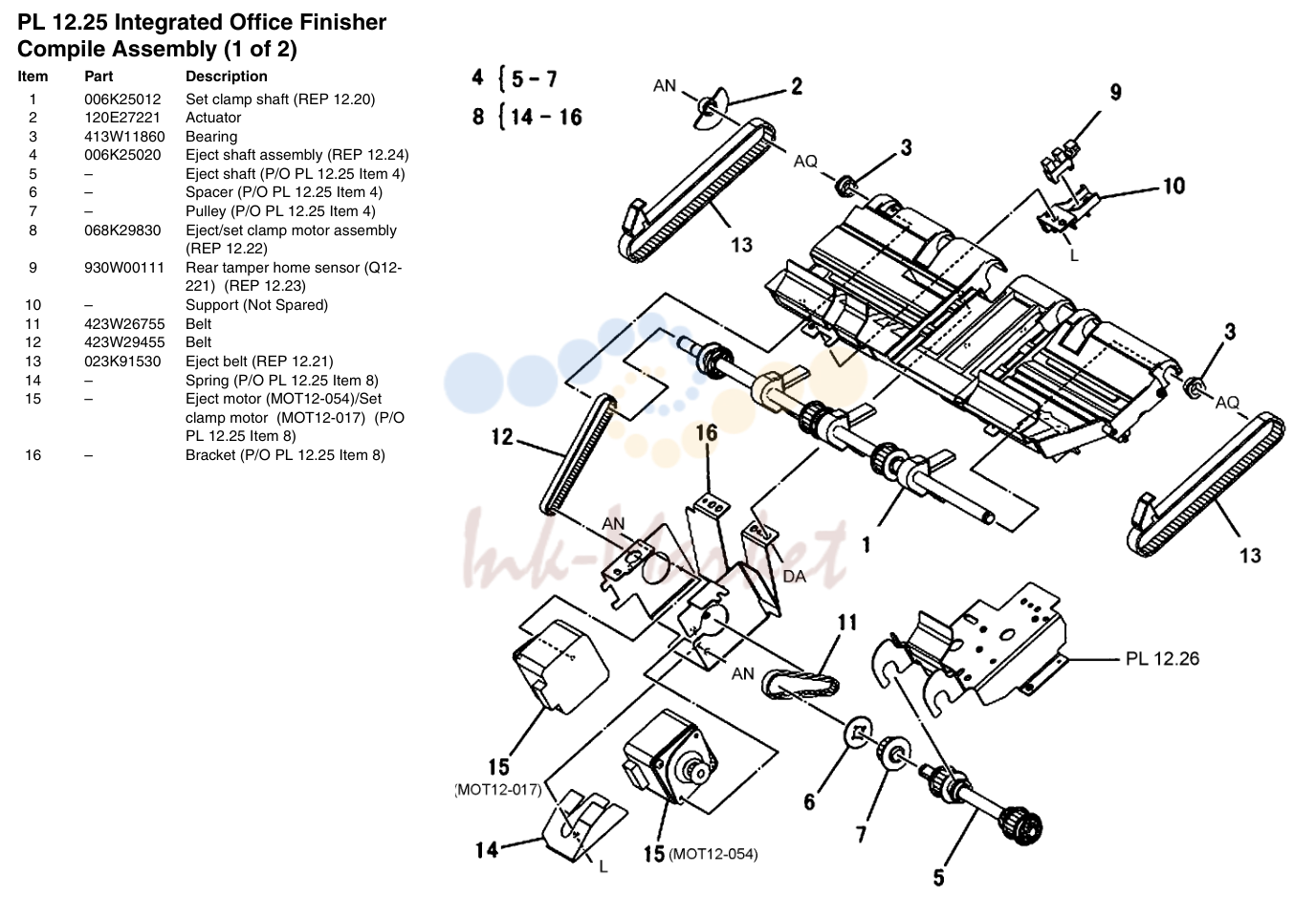

Integrated Office Finisher Compile в сборе (1 of 2)

№	Артикул	Наименование
1	006K25012 запросить цену →	Set clamp вал
2	120E27221 запросить цену →	актуатор
3	413W11860 запросить цену →	подшипник
4	006K25020 запросить цену →	Eject вал в сборе
8	068K29830 запросить цену →	Eject/set clamp мотор в сборе
9	930W00111 под заказ	задний tamper home датчик (Q12
11	423W26755 запросить цену →	ремень
12	423W29455 запросить цену →	ремень
13	023K91530 запросить цену →	Eject ремень

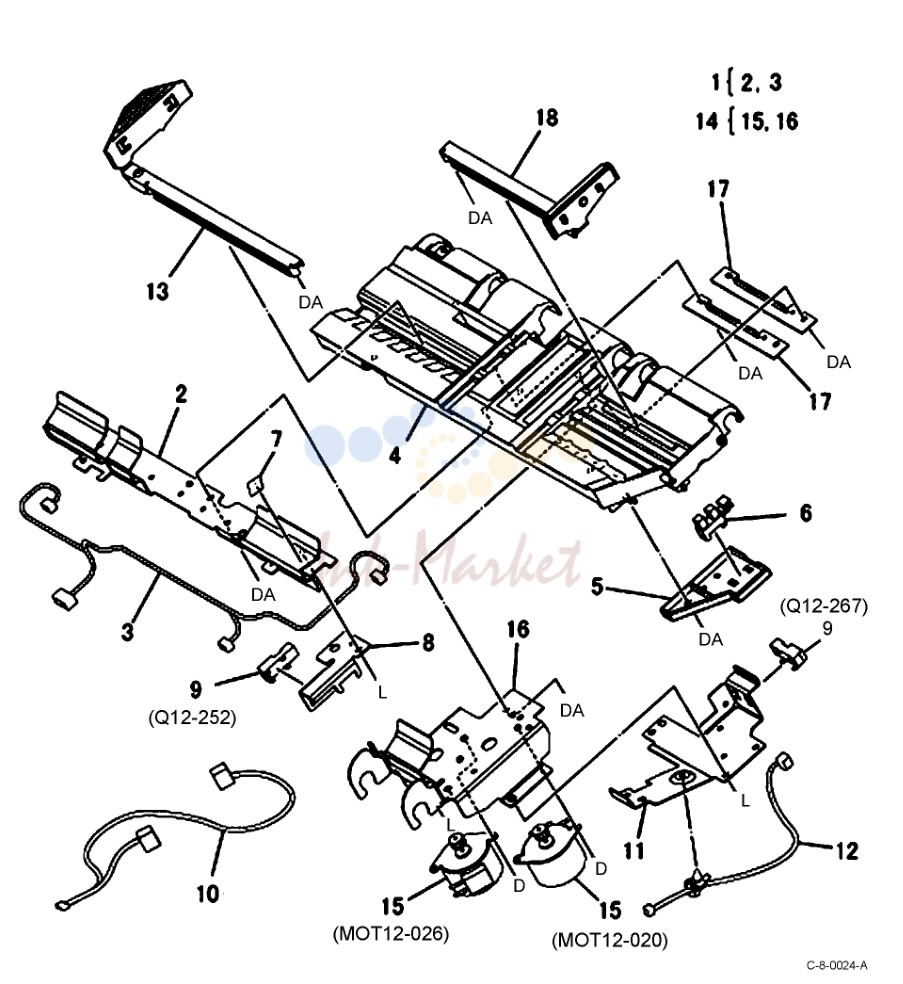

Integrated Office Finisher Compile в сборе (2 of 2)

№	Артикул	Наименование
1	068K30511 запросить цену →	кронштейн в сборе
4	050E32490 запросить цену →	Compile tray
6	930W00111 под заказ	передний tamper home датчик (Q12
9	930W00212 запросить цену →	Eject home датчик (Q12-252)
14	068K30740 запросить цену →	передний/задний tamper мотор в сборе

H-Transport в сборе (1 of 5)

№	Артикул	Наименование
1	859K04770 запросить цену →	H-Transport в сборе
2	068K59494 запросить цену →	Docking пластина в сборе
7	868E51550 запросить цену →	Docking кронштейн

H-Transport в сборе (2 of 5)

№	Артикул	Наименование
10	180K00393 запросить цену →	Punch в сборе (2/3 Hole) (REP
	180K00403 запросить цену →	Punch в сборе (2/4 Hole) (REP
11	695K19403 запросить цену →	Punch box

H-Transport в сборе (3 of 5)

№	Артикул	Наименование
2	054K50020 запросить цену →	левый направляющая в сборе
6	054K35246 запросить цену →	правый направляющая в сборе

H-Transport в сборе (4 of 5)

№	Артикул	Наименование
3	930W00125 запросить цену →	H-Transport open датчик (Q12
6	930W00211 запросить цену →	H-Transport entrance датчик (Q12
7	948K05100 запросить цену →	H-Transport передний крышка в сборе
9	835E43650 запросить цену →	Gasket
13	127K57622 запросить цену →	H-Transport мотор (MOT12-032)
22	423W01154 запросить цену →	H-Transport ремень

Office Finisher LX Covers

№	Артикул	Наименование
1	848E22730 запросить цену →	пластина
4	848E75671 запросить цену →	передний крышка
5	848K57230 запросить цену →	передний door
11	848E75711 запросить цену →	Stacker нижний крышка
16	801K30704 запросить цену →	Booklet в сборе
21	835E43650 запросить цену →	Gasket

Office Finisher LX Stacker

№	Артикул	Наименование
19	146E90651 запросить цену →	Encoder
22	068K58304 запросить цену →	Stacker elevator мотор в сборе
32	930W00111 под заказ	Stacker encoder датчик (Q12-263)/
35	017K96450 запросить цену →	Caster в сборе
37	017K94901 запросить цену →	Adjustable foot в сборе
38	607K04580 запросить цену →	Stacker tray kit

Office Finisher LX Stapler

№	Артикул	Наименование
4	029K92350 запросить цену →	Stapler в сборе
8	130E94940 запросить цену →	Stapler move position датчик (Q12
9	068K58811 запросить цену →	Stapler move мотор в сборе
16	801K64900 запросить цену →	Stapler узел
19	952K35890 запросить цену →	Wire жгут

Office Finisher LX Ejector (1 of 5)

№	Артикул	Наименование
3	031K93790 запросить цену →	Clamp arm в сборе
4	807E21400 запросить цену →	шестерня (31T)
5	059K55111 запросить цену →	Eject ролик
6	807E21380 запросить цену →	Sector шестерня (72T)
7	807E21391 запросить цену →	шестерня (18T)
8	120E29773 запросить цену →	актуатор
9	006K86733 запросить цену →	Set clamp вал в сборе
10	809E79060 запросить цену →	пружина
14	809E79080 запросить цену →	пружина
15	006K86743 запросить цену →	направляющая paper вал в сборе
19	807E21420 запросить цену →	шестерня (19T)
20	807E21370 запросить цену →	шестерня (25T)
21	038E36490 запросить цену →	направляющая paper (левый/правый)
22	005K14950 запросить цену →	муфта
23	807E45590 запросить цену →	шестерня (23T)
30	413W11660 запросить цену →	Sleeve подшипник
36	962K60434 запросить цену →	Wire жгут

Office Finisher LX Ejector (2 of 5)

№	Артикул	Наименование
8	121K41632 запросить цену →	Sub paddle соленоид в сборе
13	031K94470 запросить цену →	Paddle arm в сборе
20	059K55715 запросить цену →	Eject nip roll в сборе
28	006K86691 запросить цену →	Eject привод вал

Office Finisher LX Ejector (3 of 5)

№	Артикул	Наименование
1	007K15451 запросить цену →	шестерня (82T/77T/51T)
3	127K57196 запросить цену →	Eject мотор в сборе
12	121K34631 запросить цену →	Set clamp муфта (34T) (CL12-050)
13	120E29593 запросить цену →	Set clamp cam актуатор
14	130K72171 запросить цену →	Stacker height датчик в сборе
16	930W00111 под заказ	Stack height датчик (Q12-264)
21	120E29852 запросить цену →	шестерня select актуатор
22	068K58732 запросить цену →	Eject привод кронштейн в сборе
27	809E79070 запросить цену →	пружина
37	068K58742 запросить цену →	Eject крышка switch в сборе
38	809E79820 запросить цену →	пружина
39	807E22040 запросить цену →	шестерня (30T)

Office Finisher LX Ejector (4 of 5)

№	Артикул	Наименование
1	050K61092 запросить цену →	Compiler tray в сборе (REP
6	127K58040 запросить цену →	передний tamper мотор (MOT12-020)/
8	930W00111 под заказ	передний tamper home датчик (Q12
9	930W00211 запросить цену →	Compiler tray no paper датчик
24	962K60454 запросить цену →	Wire жгут

Office Finisher LX Ejector (5 of 5)

№	Артикул	Наименование
1	068K58823 запросить цену →	Transport мотор (MOT12-013)
8	059K55082 запросить цену →	Entrance ролик
9	859K18540 запросить цену →	выход ролик
11	006K98010 запросить цену →	Paddle вал в сборе
14	413W75959 запросить цену →	подшипник

Office Finisher LX выход and Folder в сборе

№	Артикул	Наименование
1	054K35532 запросить цену →	нижний направляющая в сборе
6	054K35540 запросить цену →	выход верхний направляющая в сборе
10	130K88311 запросить цену →	Compiler выход датчик (Q12-150)/
11	054K48531 запросить цену →	выход нижний направляющая в сборе
16	607K03960 запросить цену →	направляющая в сборе
21	695K18692 запросить цену →	Crease в сборе (Option) (REP

Office Finisher LX Folder Electrical

№	Артикул	Наименование
2	960K96561 запросить цену →	Finisher плата
10	962K60482 запросить цену →	Wire жгут (IF)
11	962K60493 запросить цену →	Wire жгут (LVPS)
12	962K60594 запросить цену →	Wire жгут (IF)
13	962K60511 запросить цену →	Power шлейф
14	105E22590 запросить цену →	Finisher LVPS
19	110E97990 запросить цену →	Finisher передний door interlock switch
20	017K96450 запросить цену →	Caster

Office Finisher LX Booklet Stapler в сборе

№	Артикул	Наименование
4	127K57052 запросить цену →	Booklet stapler move мотор
13	930W00111 под заказ	Booklet stapler move position

Office Finisher LX Booklet Electrical

№	Артикул	Наименование
1	068K58351 запросить цену →	Stapler задний safety switch/stapler
4	960K32546 запросить цену →	Booklet плата
8	068K58361 запросить цену →	Booklet stapler крышка switch

Fax

№	Артикул	Наименование
1	952K19382 запросить цену →	Fax жгут
2	117K48410 запросить цену →	USB жгут
10	960K79264 запросить цену →	Line Fax плата (XC)
1	960K81234 запросить цену →	Line Fax плата (XE)
1	960K87694 запросить цену →	Line fax плата (ARZ)
15	960K77544 запросить цену →	Line 2/3 fax плата
16	960K77550 запросить цену →	Riser плата

Consumables and Tools (1 of 2)

№	Артикул	Наименование
	106R03738 под заказ	PL 26.05 Consumables and Tools (1 2J Extra High capacity 15.5K (NA/XE-SOLD) (C7030F)
	106R03746 ✓ в наличии	2K Extra high capacity -15.5K (DMO-SOLD) (C7030F)
	106R03761 запросить цену →	1A Standard -5K (NAS/XE-SOLD)
	106R03769 ✓ в наличии	1B Standard -5K (DMO-SOLD)
	106R03753 запросить цену →	1C Metered -12K (Worldwide) (C7000)
	106R03757 запросить цену →	1E High capacity -12K (NA/XE-SOLD)
	106R03765 ✓ в наличии	1F High capacity 12K (DMO-SOLD)
	106R03733 запросить цену →	1G Metered -22K (Worldwide)
	106R03741 запросить цену →	1H High capacity 15.5K (NA/XE
	106R03749 под заказ	1I High capacity -15.5K (DMO-SOLD)
	106R03737 запросить цену →	1K Extra high capacity -22K (NA/XE
	106R03745 ✓ в наличии	High capacity -22K (DMO-SOLD)
	106R03762 запросить цену →	2A Standard 3K (NA/XE-SOLD)
	106R03770 ✓ в наличии	2B Standard 3K (DMO-SOLD)
	106R03766 ✓ в наличии	2C Standard 8K (DMO-SOLD)
	106R03754 запросить цену →	2D Metered 8K (Worldwide) (C7000)
	106R03734 запросить цену →	2E Metered -15.5K (Worldwide)
	106R03758 запросить цену →	2F High capacity 8K (NA/XE-SOLD)
	106R03742 под заказ	2G High capacity 9K (NA/XE-SOLD)
	106R03750 запросить цену →	2I High capacity 9K (DMO-SOLD)

Consumables and Tools (2 of 2)

№	Артикул	Наименование
	106R03763 запросить цену →	1A Standard -3K (NA/XE-SOLD) (C7000)
	106R03771 под заказ	1B Standard 3K (DMO-SOLD) (C7000)
	106R03755 запросить цену →	1C Metered 8K (Worldwide) (C7000)
	106R03759 запросить цену →	1D High capacity -8K (NA/XE-SOLD) (C7000)
	106R03767 ✓ в наличии	1E High capacity -8K (DMO-SOLD) (C7000)
	106R03735 запросить цену →	1F Metered 15.5K (Worldwide) (C7030F)
	106R03743 под заказ	1G High capacity -9K (NA/XE-SOLD) (C7030F)
	106R03751 запросить цену →	1I High capacity 9K (DMO-SOLD) (C7030F)
	106R03739 под заказ	1J Extra High capacity -15K (NA/XE-SOLD) (C7030F)
	106R03747 ✓ в наличии	1K Extra high capacity -15.5K (DMO-SOLD) (C7030F)
	106R03764 запросить цену →	2A Standard 3K (NA/XE-SOLD) (C7000)
	106R03772 под заказ	2B Standard 3K (DMO-SOLD) (C7000)
	106R03756 запросить цену →	2C Metered 8K (Worldwide) (C7000)
	106R03760 запросить цену →	2E High capacity -8K (NA/XE-SOLD) (C7000)
	106R03768 ✓ в наличии	2F High capacity 8K (DM)-SOLD) (C7000)
	106R03736 ✓ в наличии	2G Metered 15.5K (Worldwide) (C7030F)
	106R03744 под заказ	2H High capacity -9K (NA/XE-SOLD) (C7030F)
	106R03752 запросить цену →	2J High capacity 9K (DMO-SOLD) (C7030F)
	106R03740 под заказ	2M Extra High capacity -15.5K (NA/XE-SOLD) (C7030F)
	106R03748 ✓ в наличии	2N Extra High capacity -15.5K (DMO-SOLD) (C7030F)

Covers (1 of 2)

№	Артикул	Наименование
16	050E32531 запросить цену →	Tray insert
17	607K07130 запросить цену →	Inner крышка kit (ACO)
18	607K07121 запросить цену →	передний крышка kit
19	822E35790 запросить цену →	USB крышка
21	003E63230 запросить цену →	Thumbscrew (C7030F)

Covers (2 of 2)

№	Артикул	Наименование
17	822E17170 запросить цену →	HDD крышка
18	826E14330 запросить цену →	Thumbscrew

Maintenance / Installation / Removal Kits

№	Артикул	Наименование
5	498K14141 запросить цену →	Foreign device interface kit
8	497K18120 запросить цену →	RFID install kit (WH)
	497K18140 запросить цену →	RFID install kit (EH)
9	497K19070 запросить цену →	Smart card mount kit
10	497K19550 запросить цену →	CAC reader kit

привод Components

№	Артикул	Наименование
9	127K72520 запросить цену →	Fusing узел привод мотор (MOT42
10	127K72500 запросить цену →	Main мотор (MOT42-001) (REP
12	930W00123 запросить цену →	YMC link датчик (Q12-200)
13	413W11860 запросить цену →	Sleeve plastic подшипник
15	604K97081 запросить цену →	SP привод в сборе kit

NOHAD

№	Артикул	Наименование
4	127K74080 запросить цену →	печь узел exhaust вентилятор (MOT42
6	127K53050 запросить цену →	Marking вентилятор (MOT42-052)

CCD Lens в сборе/ Document Glass (C7030F)

№	Артикул	Наименование
2	952K42870 запросить цену →	CCD FFC contact шлейф в сборе
	952K20511 запросить цену →	CCD FFC contact шлейф в сборе
7	952K33890 запросить цену →	датчик жгут в сборе
8	090K93320 запросить цену →	CVT glass
9	090K93580 запросить цену →	Document glass
10	130K64150 запросить цену →	APS датчик (Q62-251)/ APS
11	815E58943 запросить цену →	правый пластина
24	604K97090 запросить цену →	Lens kit

Full/Half Rate Carriage/ Carriage шлейф (C7030F)

№	Артикул	Наименование
1	041K96680 запросить цену →	Full rate carriage (REF: PL 60.20)
2	041K96431 запросить цену →	Half rate carriage (REF: PL 60.25)
9	120K92581 запросить цену →	актуатор в сборе
10	930W00123 запросить цену →	Platen angle датчик (Q62-301)/

Full Rate Carriage (C7030F)

№	Артикул	Наименование
9	960K61572 запросить цену →	лампа в сборе (P/O PL 60.20 Item
10	952K20520 запросить цену →	FFC LED шлейф в сборе (REP
	952K43570 запросить цену →	FFC LED шлейф в сборе

мотор/Transport плата (C7030F)

№	Артикул	Наименование
7	930W00123 запросить цену →	IIT registration датчик (Q62-212)
9	127K76592 запросить цену →	IIT scan мотор в сборе (REP

LPH

№	Артикул	Наименование
1	930K03052 запросить цену →	Print head в сборе
4	117E39650 запросить цену →	FFC шлейф (K)
5	117E39660 запросить цену →	FFC шлейф (C)
6	117E39670 запросить цену →	FFC шлейф (M)
7	117E39680 запросить цену →	FFC шлейф (Y)

Tray 1

№	Артикул	Наименование
1	003E75433 запросить цену →	Stopper
2	059E10660 запросить цену →	левый ролик
3	059E08410 запросить цену →	правый ролик
6	110K12100 запросить цену →	Tray size датчик

Полный список запчастей доступен по запросу.

Источник: Инк-Маркет.ру.
