Xerox VersaLink B600 B605 B610 B615 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

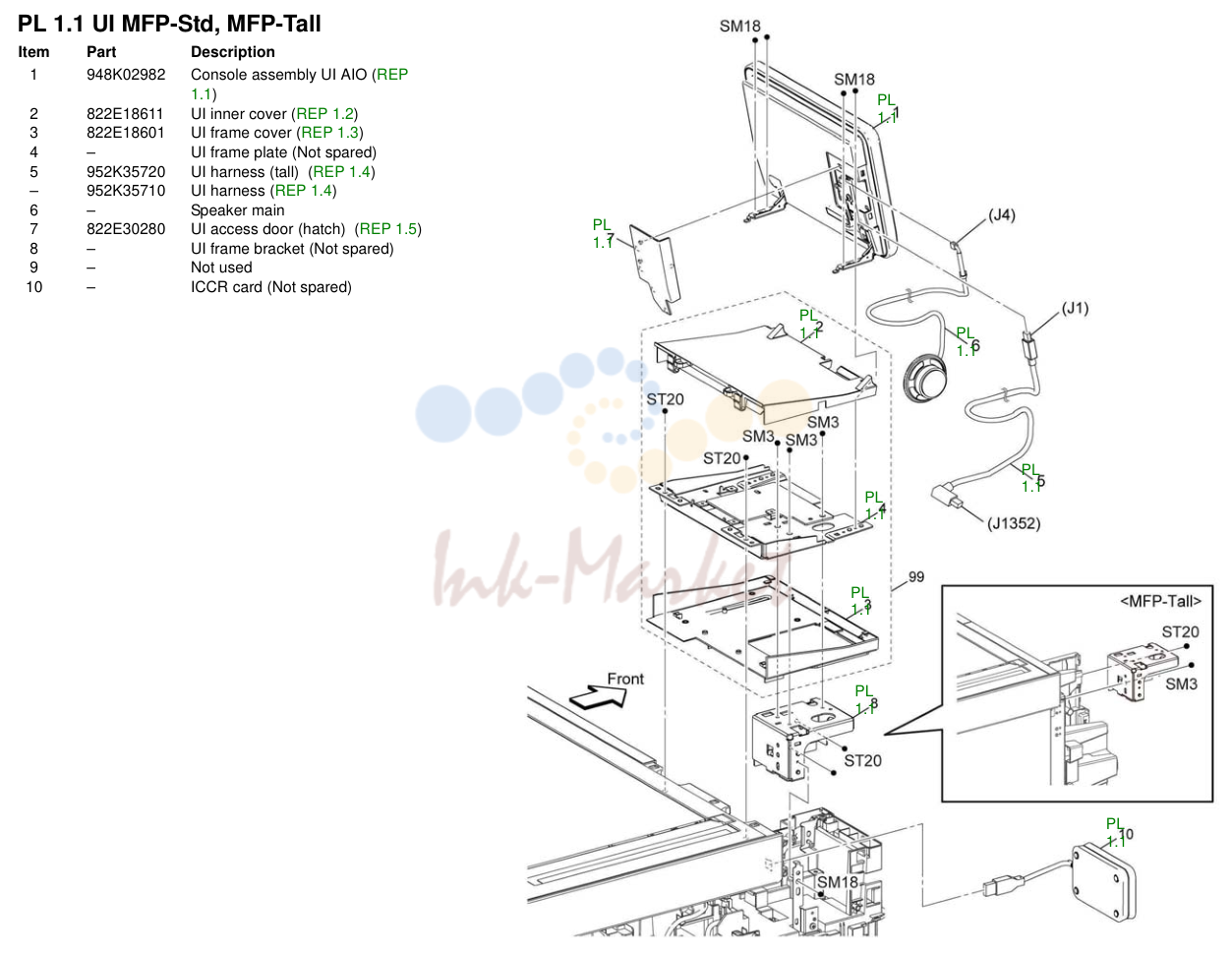

UI MFP-Std, MFP-Tall

UI MFP-Std, MFP-Tall

№АртикулНаименование
1948K02982 запросить цену →Console в сборе UI AIO (REP
2822E18611 запросить цену →UI inner крышка
3822E18601 запросить цену →UI рама крышка
5952K35720 запросить цену →UI жгут (tall)
952K35710 запросить цену →UI жгут
7822E30280 запросить цену →UI access door (hatch)

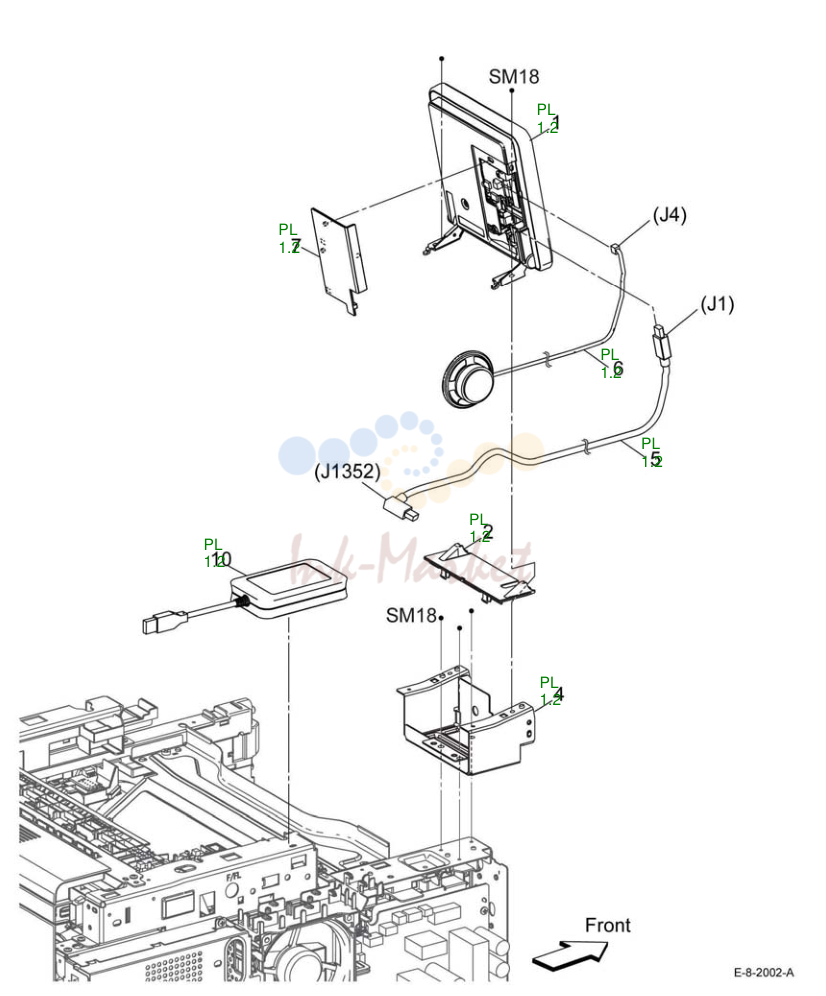

UI (SFP)

UI (SFP)

№АртикулНаименование
1848K95746 запросить цену →Console в сборе UI SFP (REP
2822E32330 запросить цену →UI inner крышка
5952K37020 запросить цену →UI жгут
7822E32001 запросить цену →UI access door (hatch)

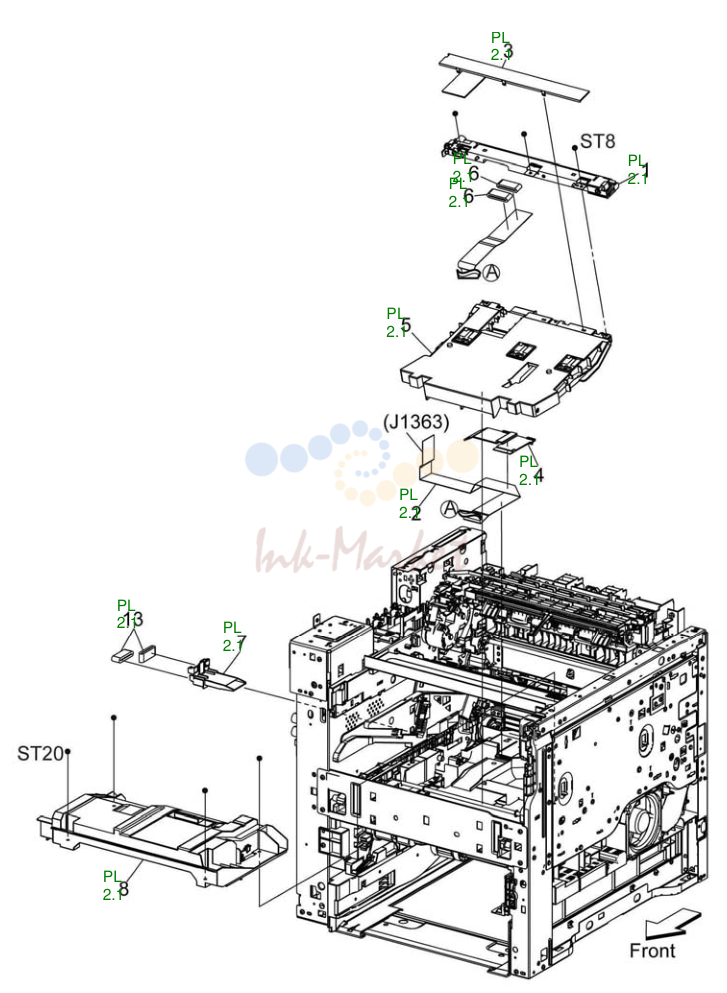

LPH

LPH

№АртикулНаименование
1930K00760 запросить цену →Head в сборе LPH mono
2117E41970 запросить цену →FFC LPH

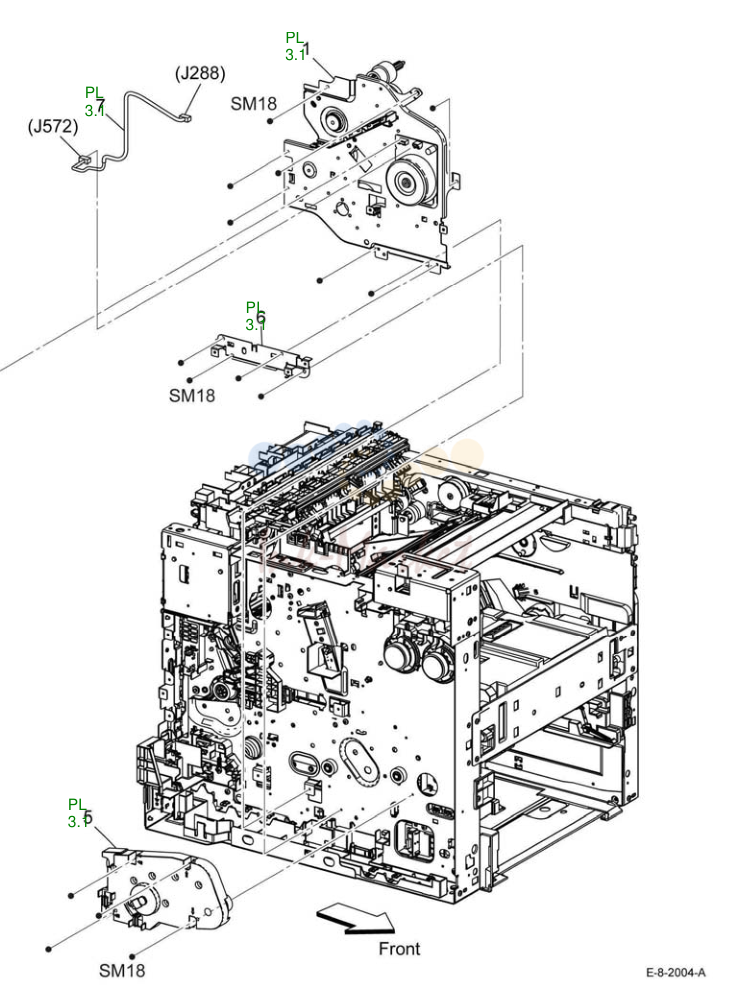

привод

привод

№АртикулНаименование
1007K22820 запросить цену →привод в сборе main
5007K21981 запросить цену →привод в сборе MSI

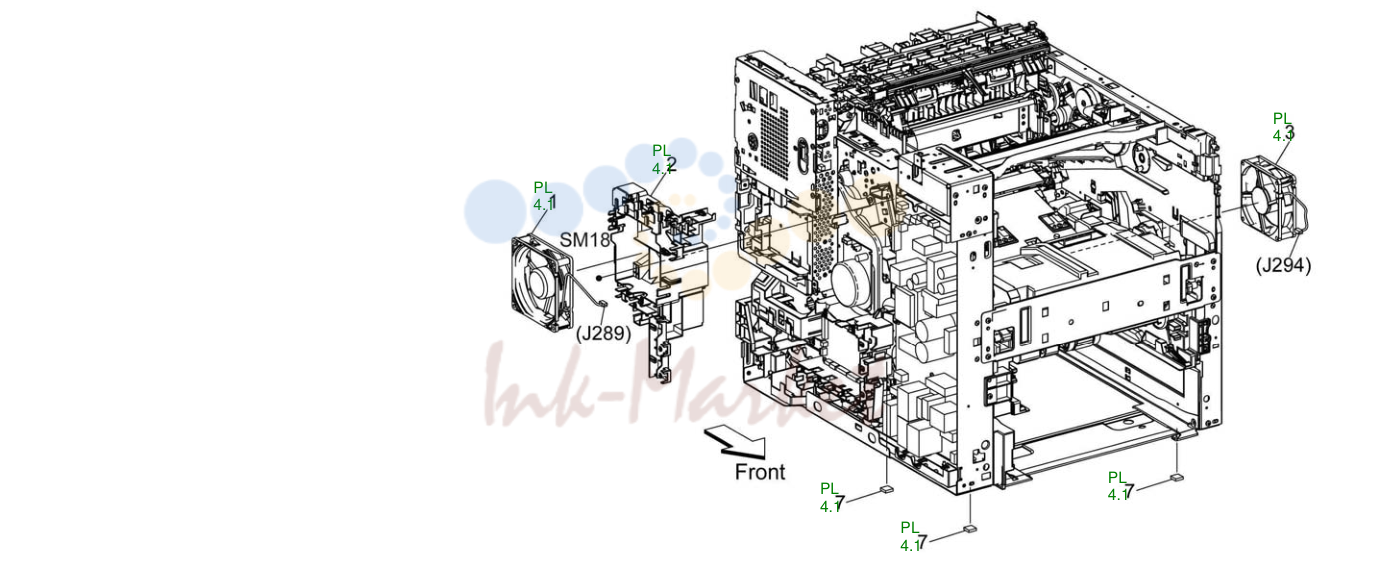

NOHAD

NOHAD

№АртикулНаименование
1127K74220 запросить цену →вентилятор main
3127K74200 запросить цену →вентилятор sub
7017K94350 запросить цену →Rubber foot
99604K77650 запросить цену →Kit foot в сборе

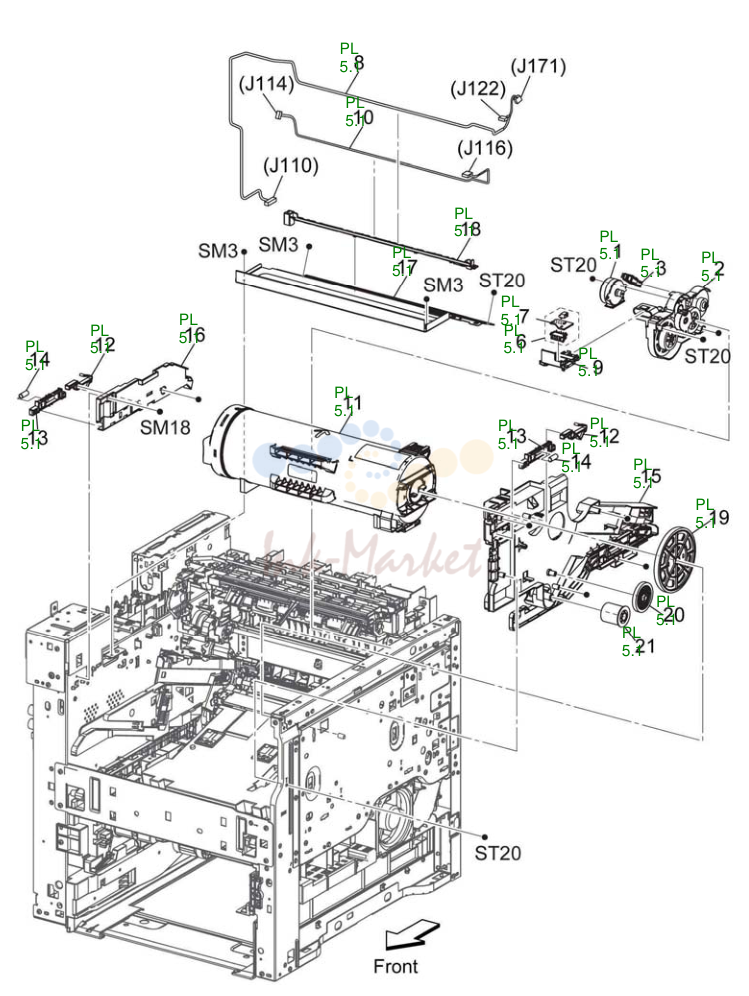

дозатор

дозатор

№АртикулНаименование
1127K64260 запросить цену →мотор в сборе DISP/ENV
2007K23091 запросить цену →привод в сборе DISP/ENV (with 3)

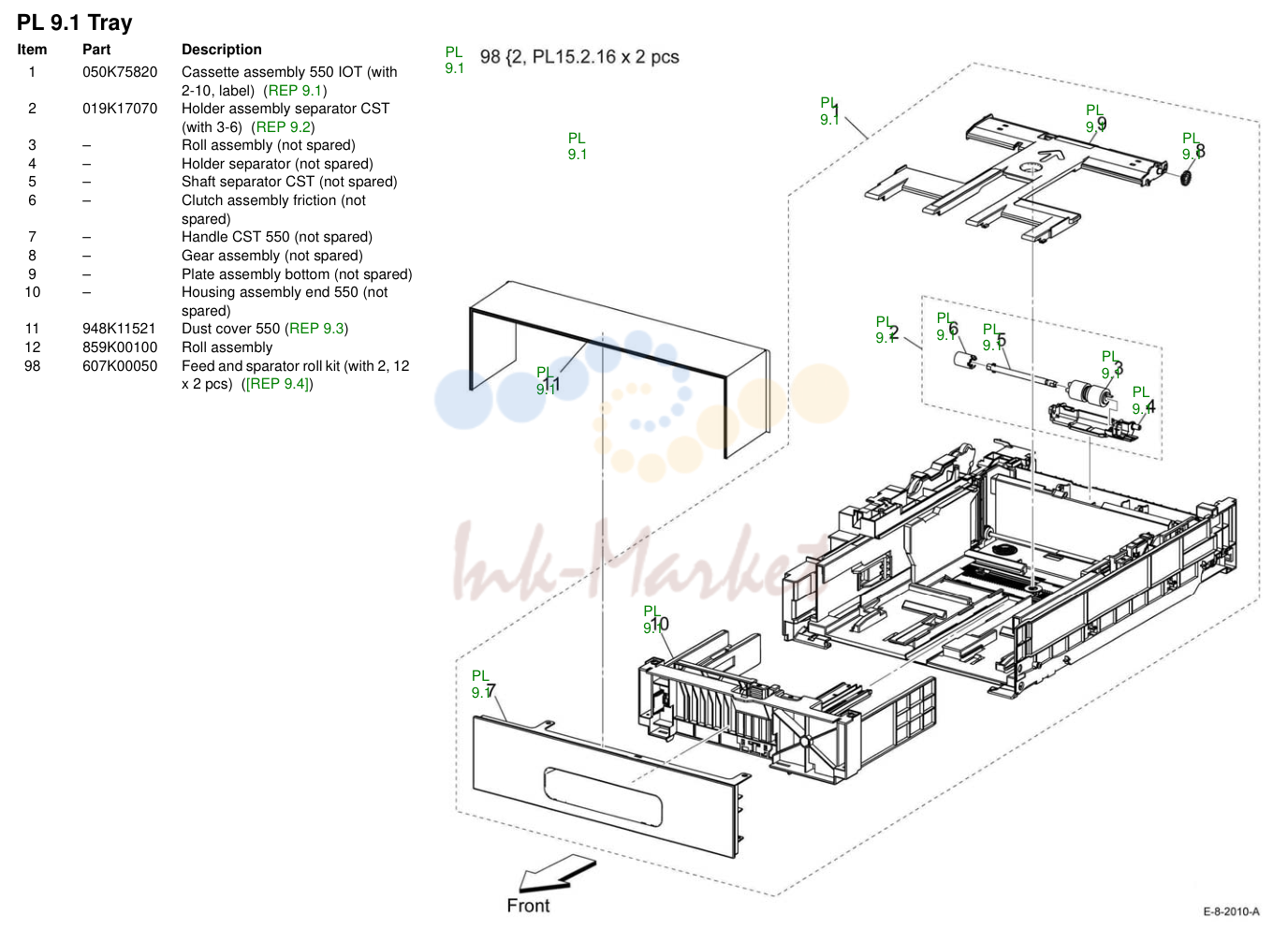

Tray

Tray

№АртикулНаименование
1050K75820 запросить цену →Cassette в сборе IOT (with
2019K17070 запросить цену →держатель в сборе separator CST PL
11948K11521 запросить цену →Dust крышка PL
12859K00100 под заказRoll в сборе
98607K00050 запросить цену →подачи and sparator roll kit (with 2

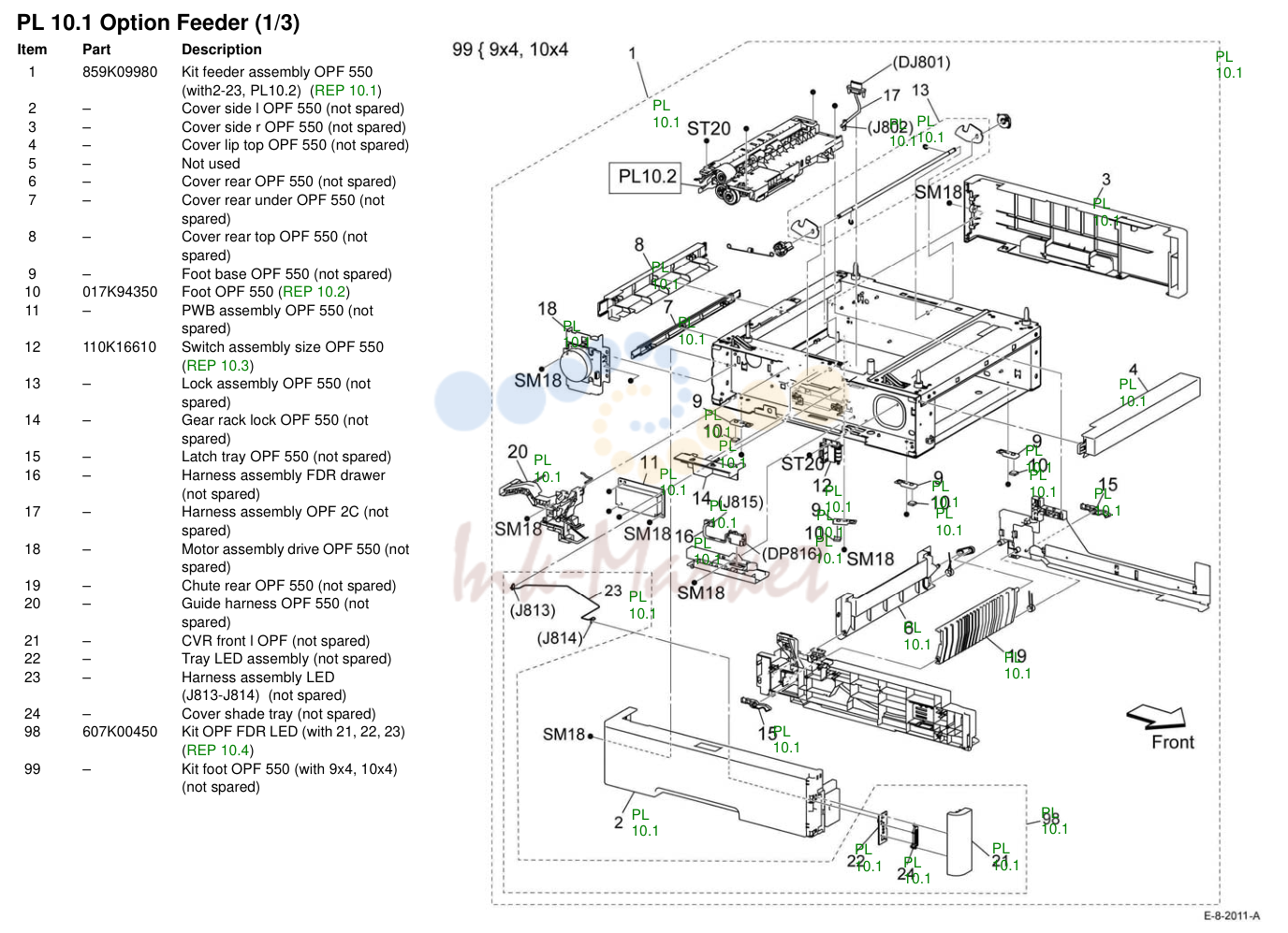

Option Feeder (1/3)

Option Feeder (1/3)

№АртикулНаименование
1859K09980 запросить цену →Kit feeder в сборе OPF 10.1
10017K94350 запросить цену →Foot OPF
12110K16610 запросить цену →Switch в сборе size OPF
98607K00450 запросить цену →Kit OPF FDR LED (with 21, 22, 23) PL

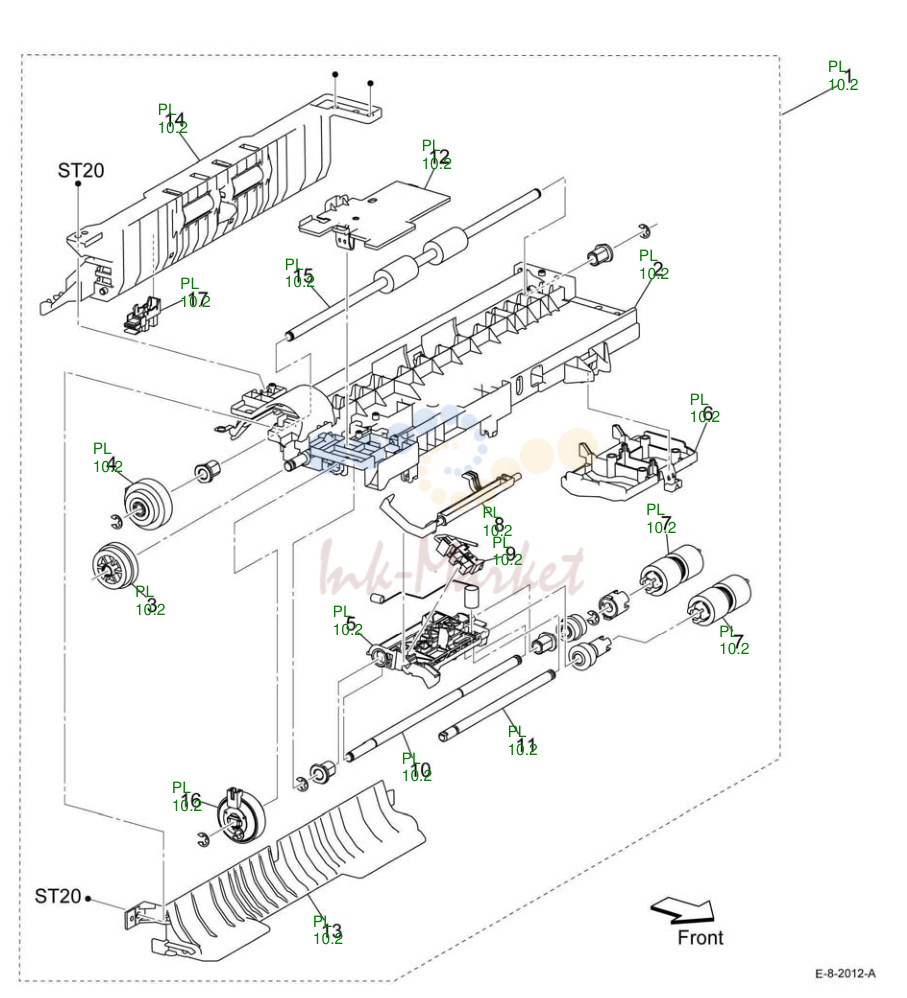

Option Feeder (2/3)

Option Feeder (2/3)

№АртикулНаименование
6054E60150 запросить цену →направляющая верхний подачи ([REP 10.5])
7859K00100 под заказRoll в сборе
8120E35551 запросить цену →актуатор no paper

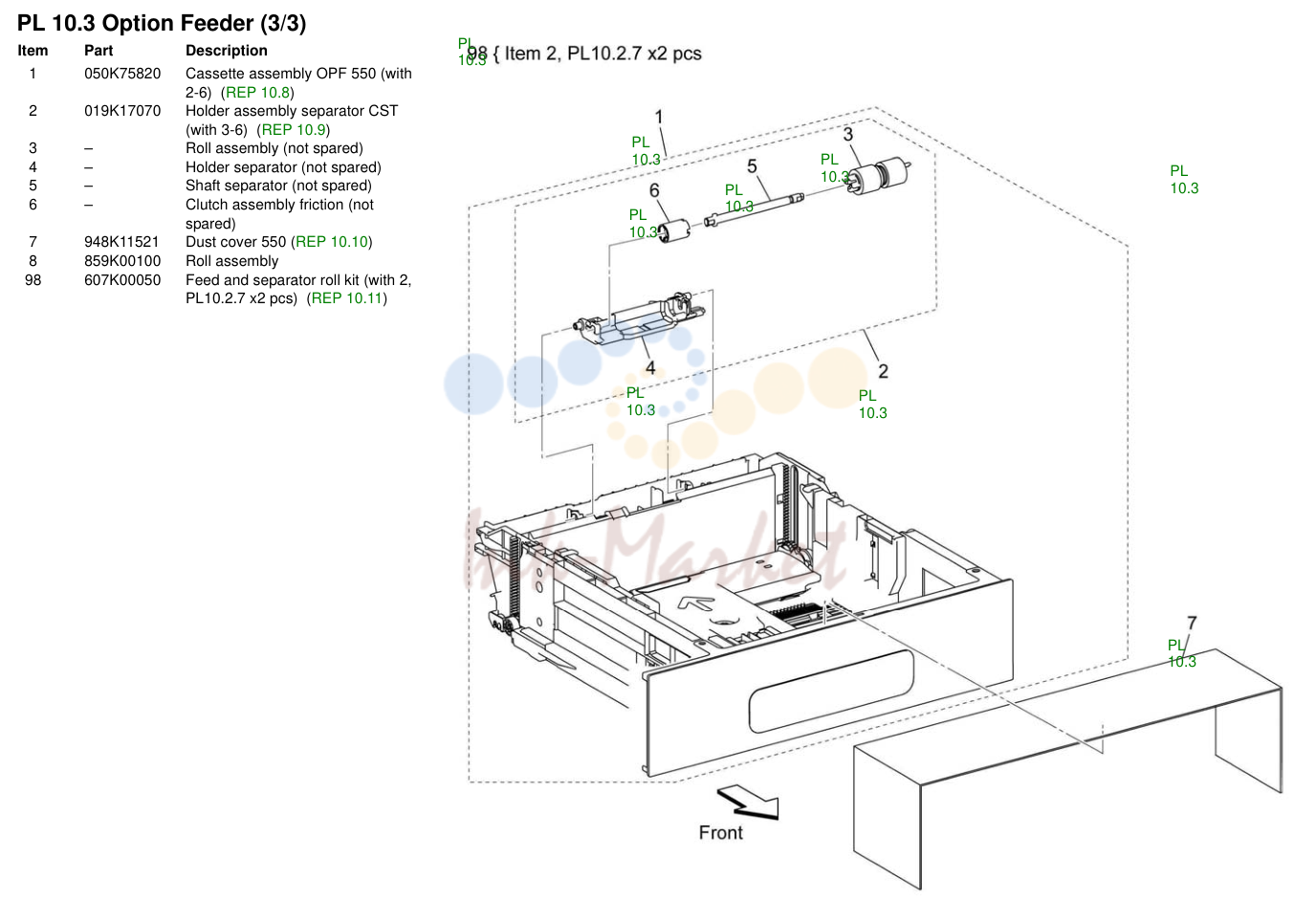

Option Feeder (3/3)

Option Feeder (3/3)

№АртикулНаименование
1050K75820 запросить цену →Cassette в сборе OPF (with
2019K17070 запросить цену →держатель в сборе separator CST
7948K11521 запросить цену →Dust крышка
8859K00100 под заказRoll в сборе
98607K00050 запросить цену →подачи and separator roll kit (with 2

HCF передний-правый

HCF передний-правый

№АртикулНаименование
5859K09990 запросить цену →Feeder в сборе (HCF)
7607K05000 запросить цену →LED в сборе W/I wire (with 3, 4

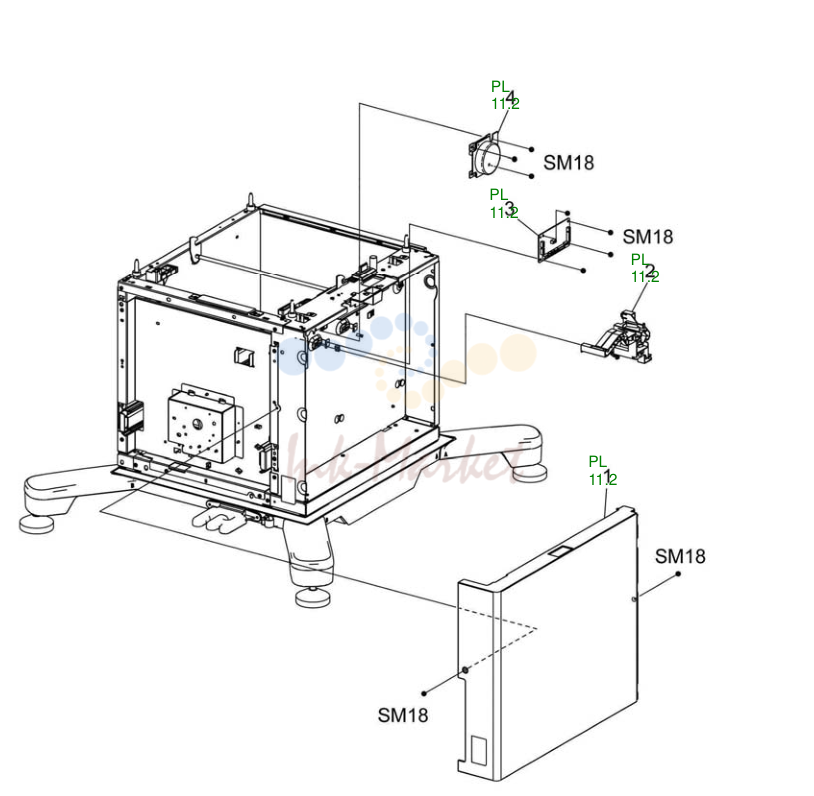

HCF левый

HCF левый

№АртикулНаименование
3960K89873 запросить цену →PWBA OPF
4127K73200 запросить цену →мотор в сборе main

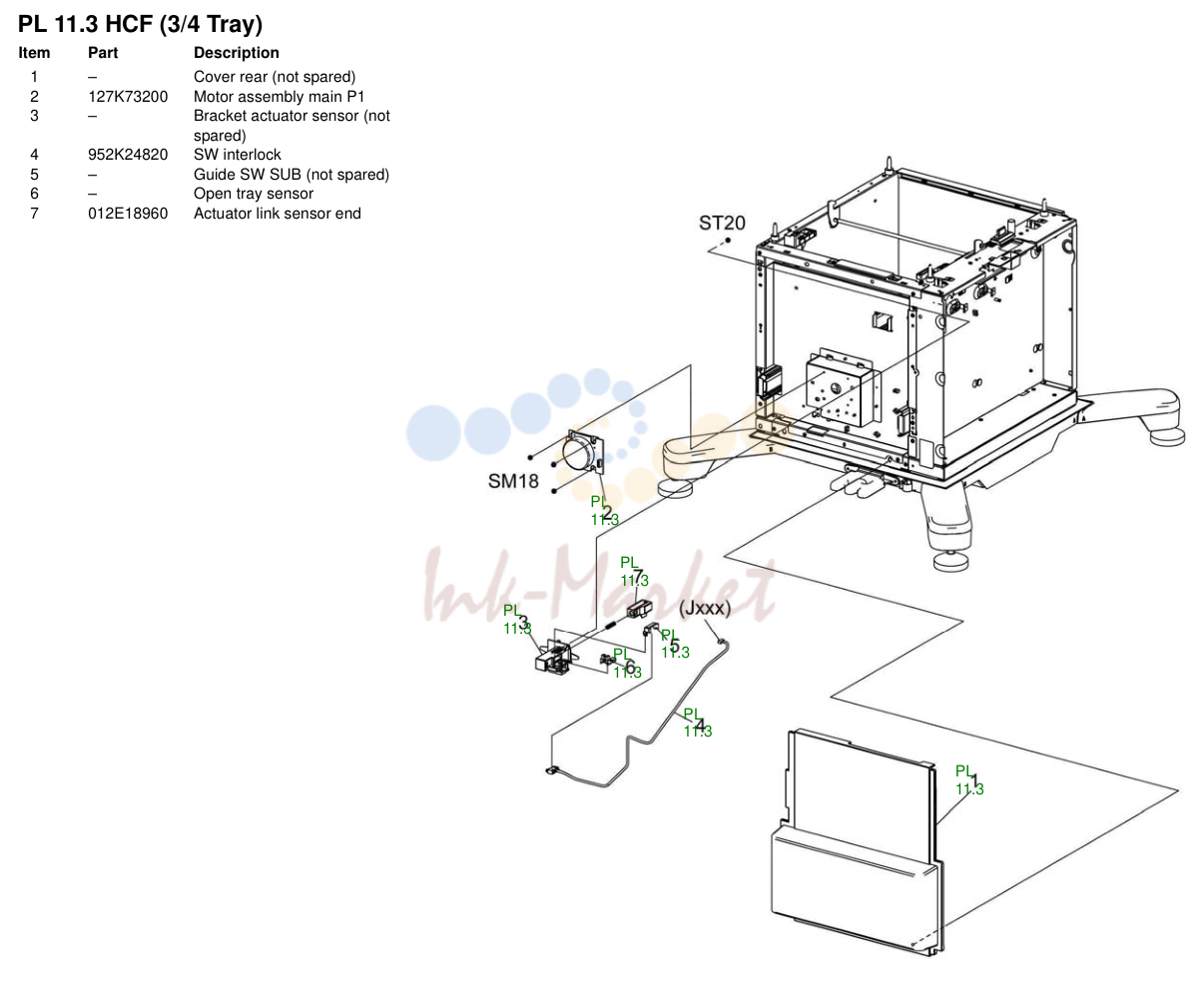

HCF (3/4 Tray)

HCF (3/4 Tray)

№АртикулНаименование
2127K73200 запросить цену →мотор в сборе main P1
4952K24820 запросить цену →SW interlock
7012E18960 запросить цену →актуатор link датчик end

HCF (4/4 Tray)

HCF (4/4 Tray)

№АртикулНаименование
1859K00100 под заказвал в сборе подачи
2019K17070 запросить цену →держатель separator
98607K00050 запросить цену →подачи and sparater roll kit (with 2

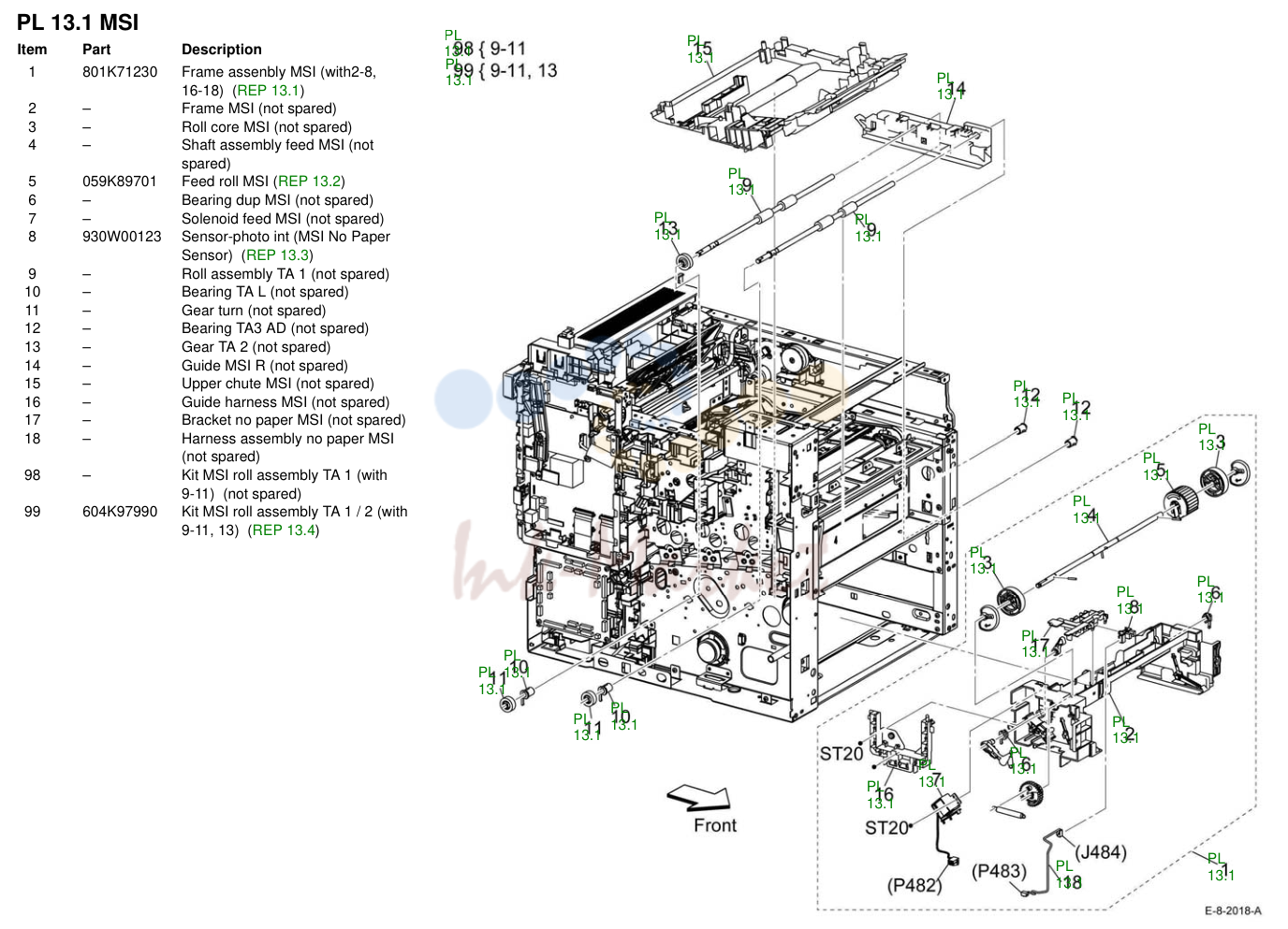

MSI

MSI

№АртикулНаименование
1801K71230 запросить цену →рама assenbly MSI (with2-8
5059K89701 запросить цену →подачи roll MSI
8930W00123 запросить цену →датчик-photo int (MSI No Paper 13.1 13.1
99604K97990 запросить цену →Kit MSI roll в сборе TA / (with

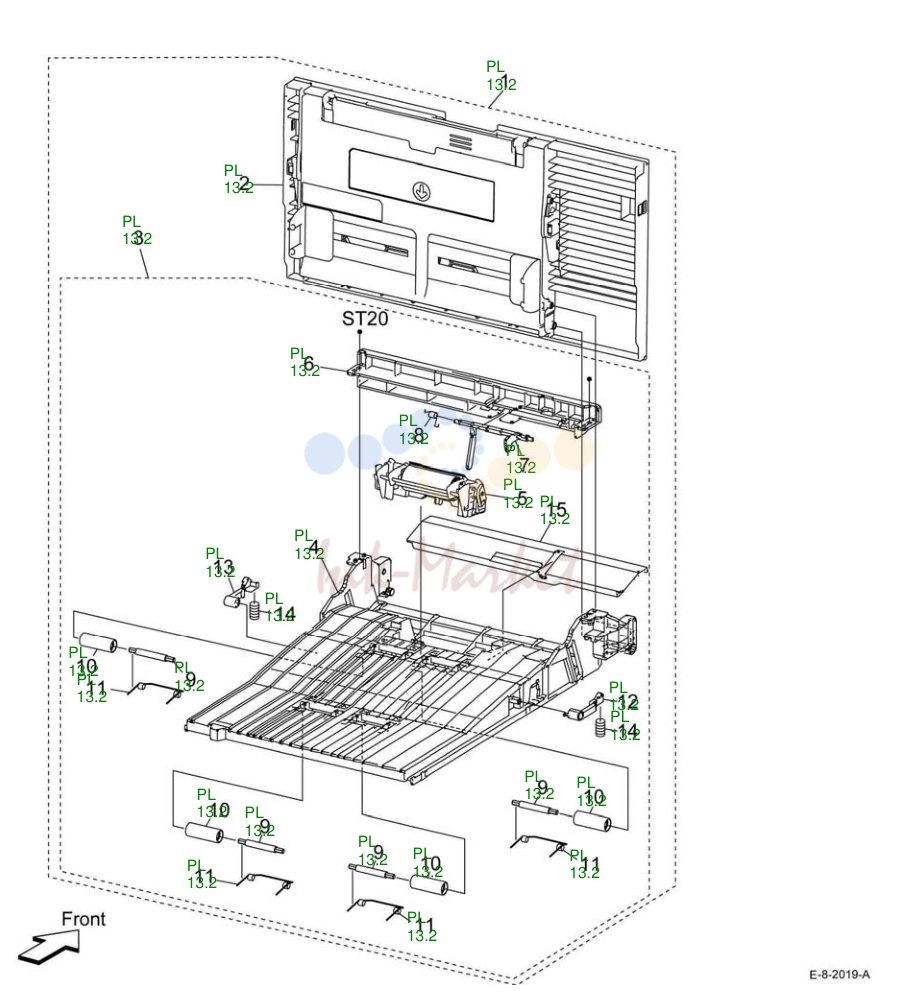

MSI (2/2)

MSI (2/2)

№АртикулНаименование
1050K73491 запросить цену →Tray в сборе MSI main (with 2-3)
5105K33341 запросить цену →держатель в сборе separator MSI

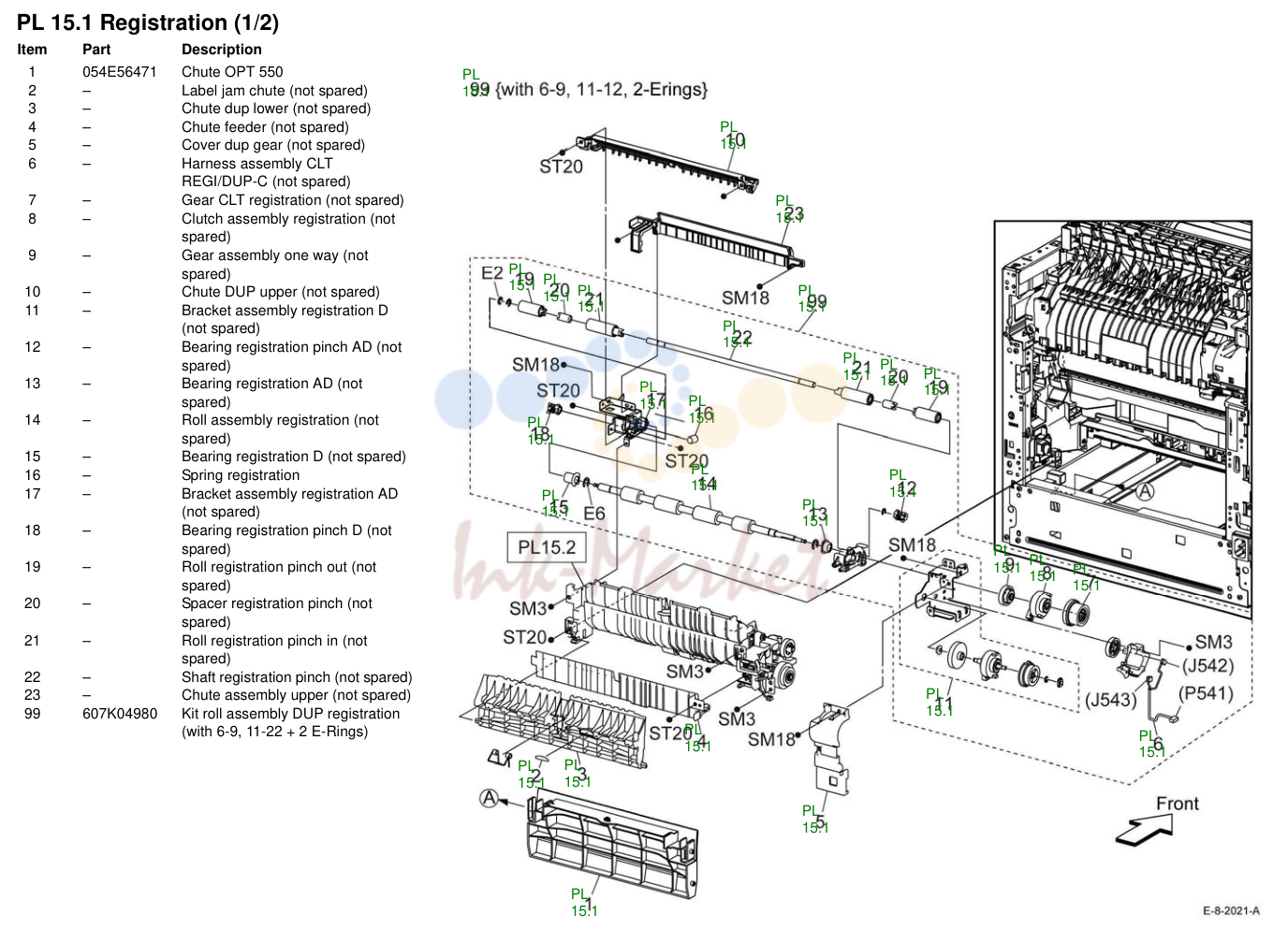

Registration (1/2)

Registration (1/2)

№АртикулНаименование
1054E56471 запросить цену →направляющая OPT
99607K04980 под заказKit roll в сборе DUP registration

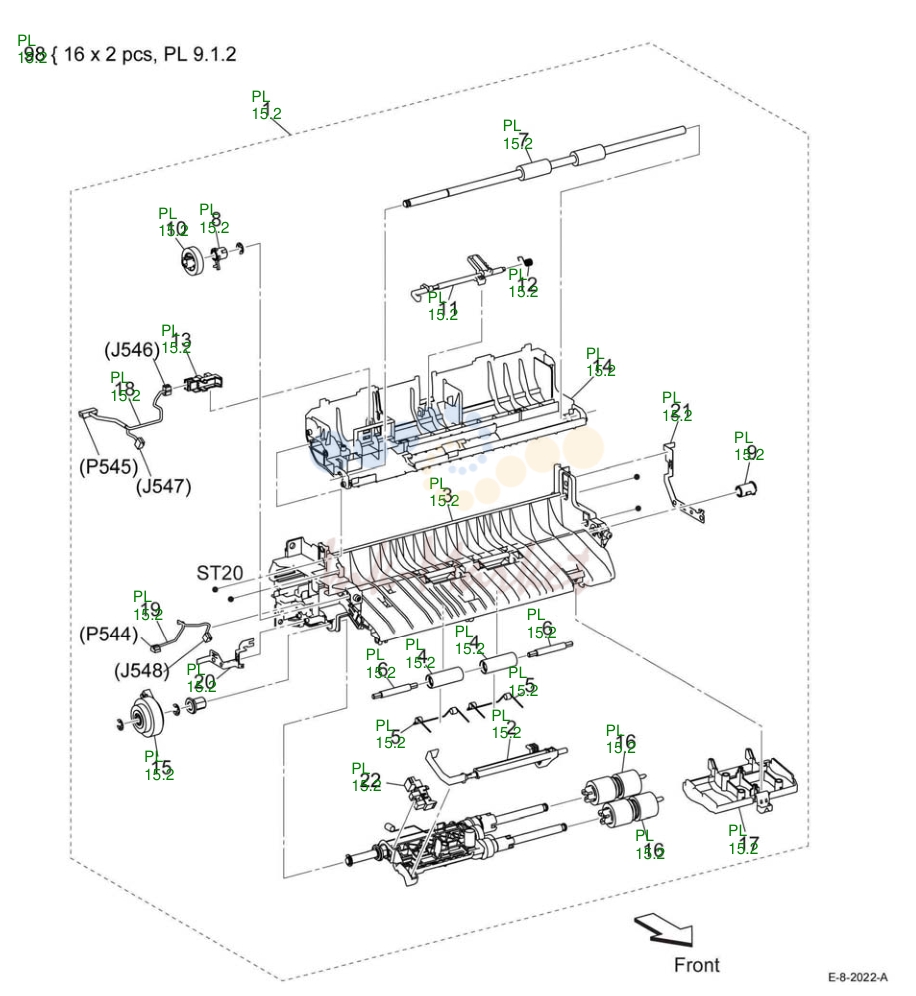

Registration (2/2)

Registration (2/2)

№АртикулНаименование
1054K58700 запросить цену →направляющая в сборе registration feeder
2120E35551 запросить цену →актуатор no paper
13930W00123 запросить цену →датчик photo int (registration 15.2
16859K00100 под заказRoll в сборе ([REP 15.7])
17054E60150 запросить цену →направляющая верхний подачи ([REP 15.8])
98607K00050 запросить цену →подачи and sparator roll kit (with x PL

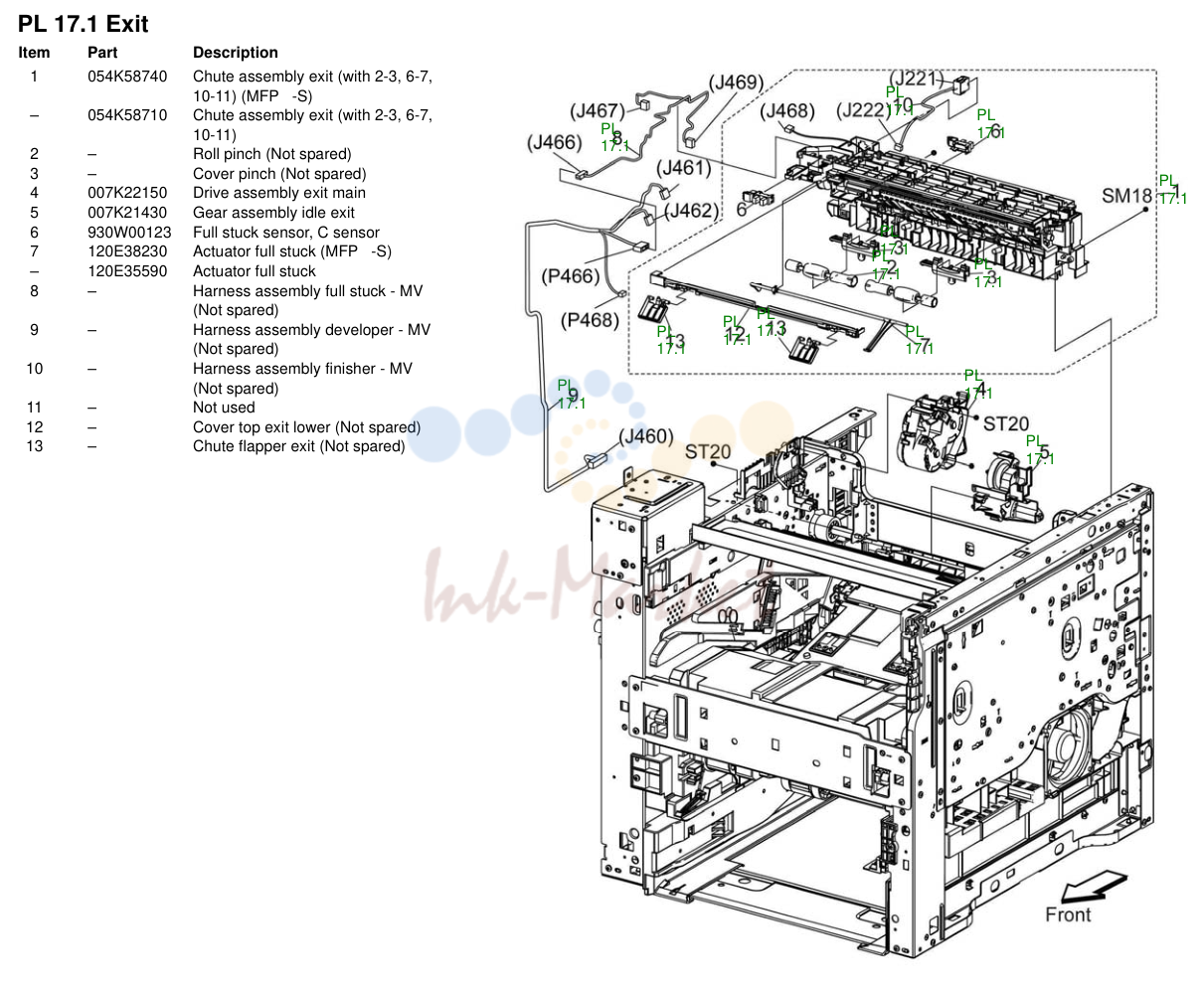

выход

выход

№АртикулНаименование
1054K58740 запросить цену →направляющая в сборе выход (with 2-3, 6-7
054K58710 запросить цену →направляющая в сборе выход (with 2-3, 6-7, PL
4007K22150 запросить цену →привод в сборе выход main
5007K21430 запросить цену →шестерня в сборе idle выход
6930W00123 запросить цену →Full stuck датчик, C датчик PL
7120E38230 запросить цену →актуатор full stuck (MFP -S) .1
120E35590 запросить цену →актуатор full stuck

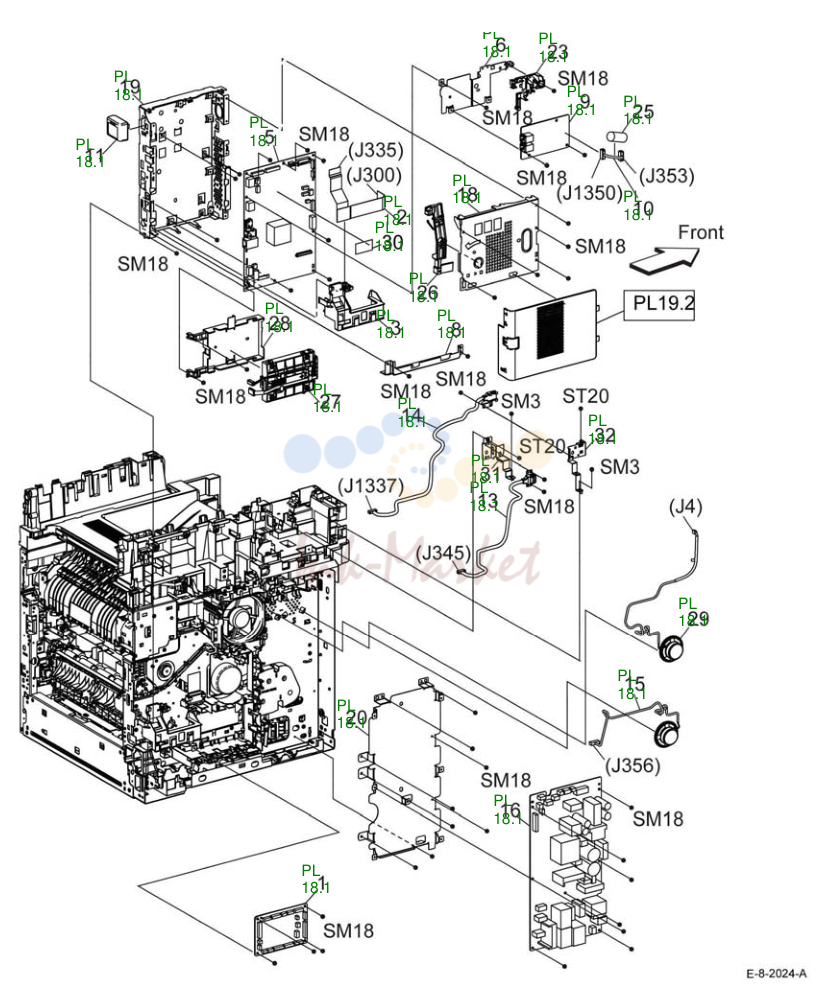

Electrical (MFP-Std.) (1/4)

Electrical (MFP-Std.) (1/4)

№АртикулНаименование
1960K81100 запросить цену →PWBA MCU PL
2952K25540 запросить цену →FFC MCU ESS
9960K80761 запросить цену →PWBA FAX
13952K40000 запросить цену →жгут в сборе ICCR USB
14952K39990 запросить цену →жгут в сборе передний USB 18.1 18.1
16105K33370 запросить цену →PWBA LVPS 220V
105K33360 запросить цену →PWBA LVPS 110V

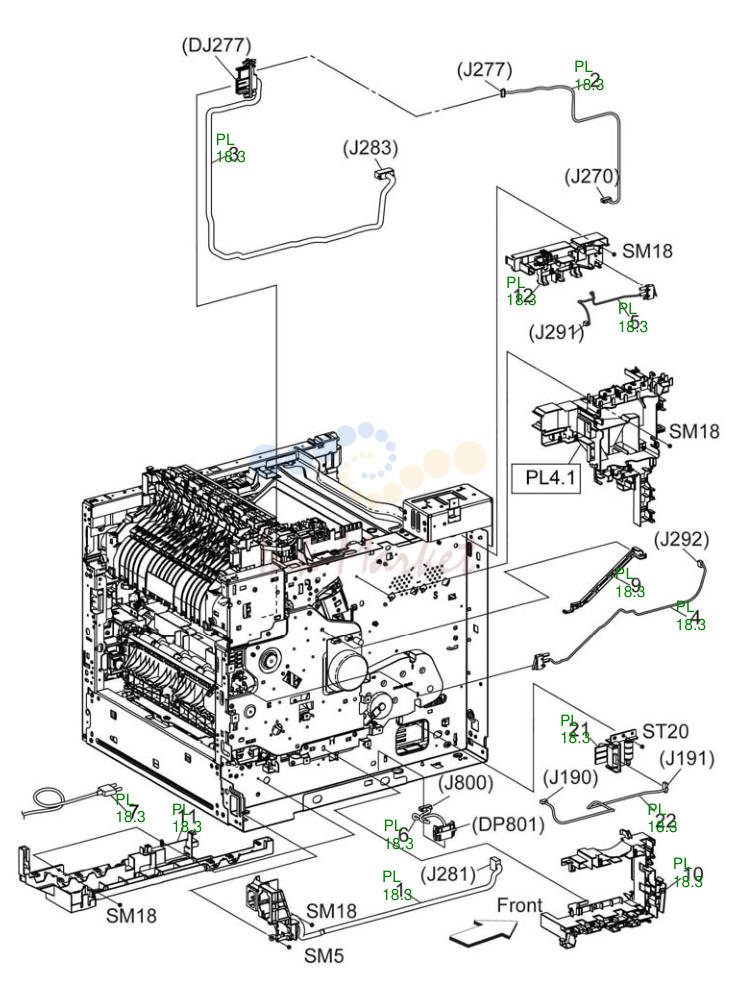

Electrical (MFP-Std.) (3/4)

Electrical (MFP-Std.) (3/4)

№АртикулНаименование
3952K25320 запросить цену →жгут fusing AC 220V 18.3
952K25310 запросить цену →жгут в сборе fusing AC
4952K25390 запросить цену →жгут в сборе I/L задний-MV
5952K25380 запросить цену →жгут в сборе I/L передний-MV
6952K25490 запросить цену →жгут в сборе OPF-MV
21110K16610 запросить цену →Switch в сборе size

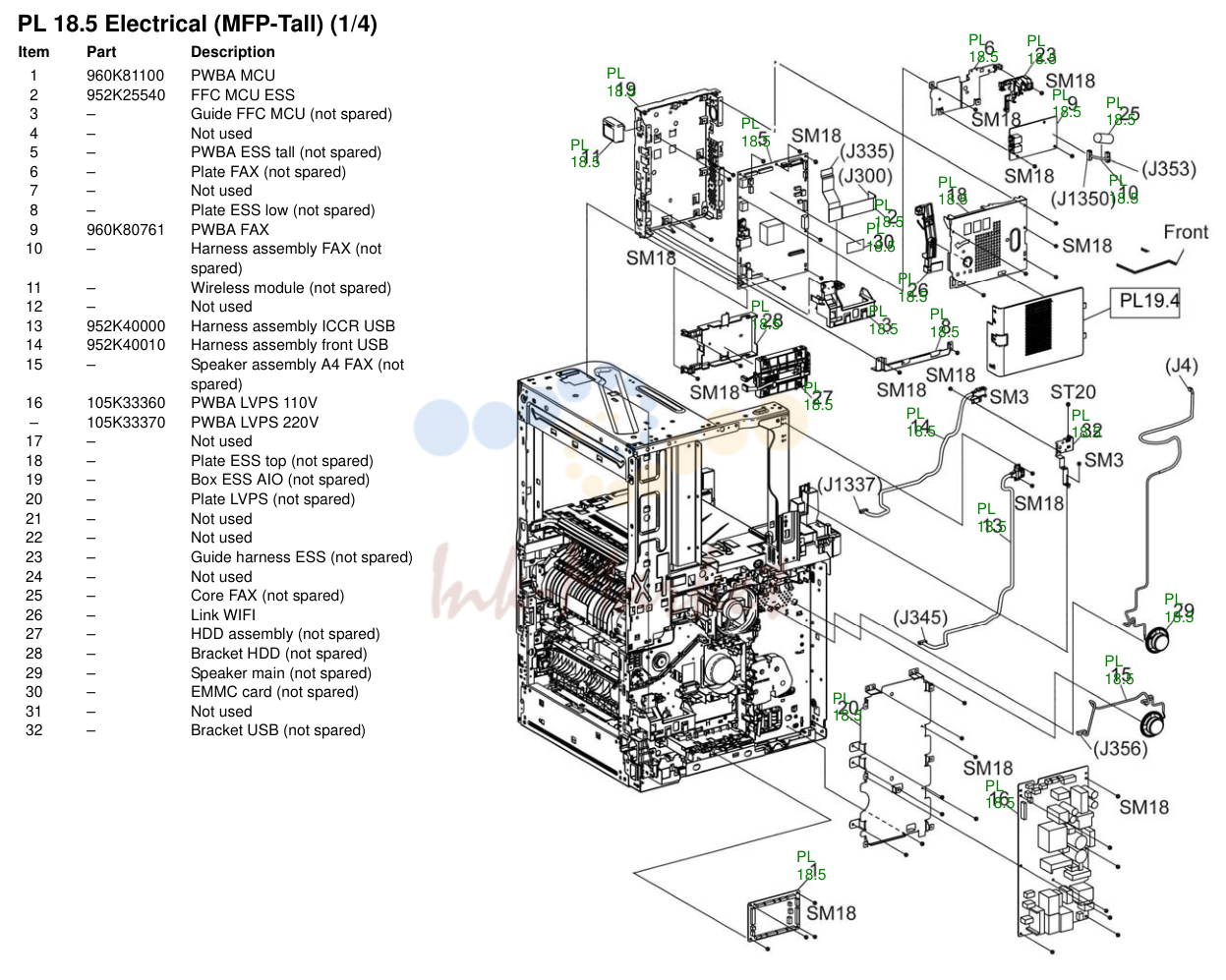

Electrical (MFP-Tall) (1/4)

Electrical (MFP-Tall) (1/4)

№АртикулНаименование
1960K81100 запросить цену →PWBA MCU PL
2952K25540 запросить цену →FFC MCU ESS PL
9960K80761 запросить цену →PWBA FAX PL
13952K40000 запросить цену →жгут в сборе ICCR USB 18.5
14952K40010 запросить цену →жгут в сборе передний USB
16105K33360 запросить цену →PWBA LVPS 110V 18.5
105K33370 запросить цену →PWBA LVPS 220V

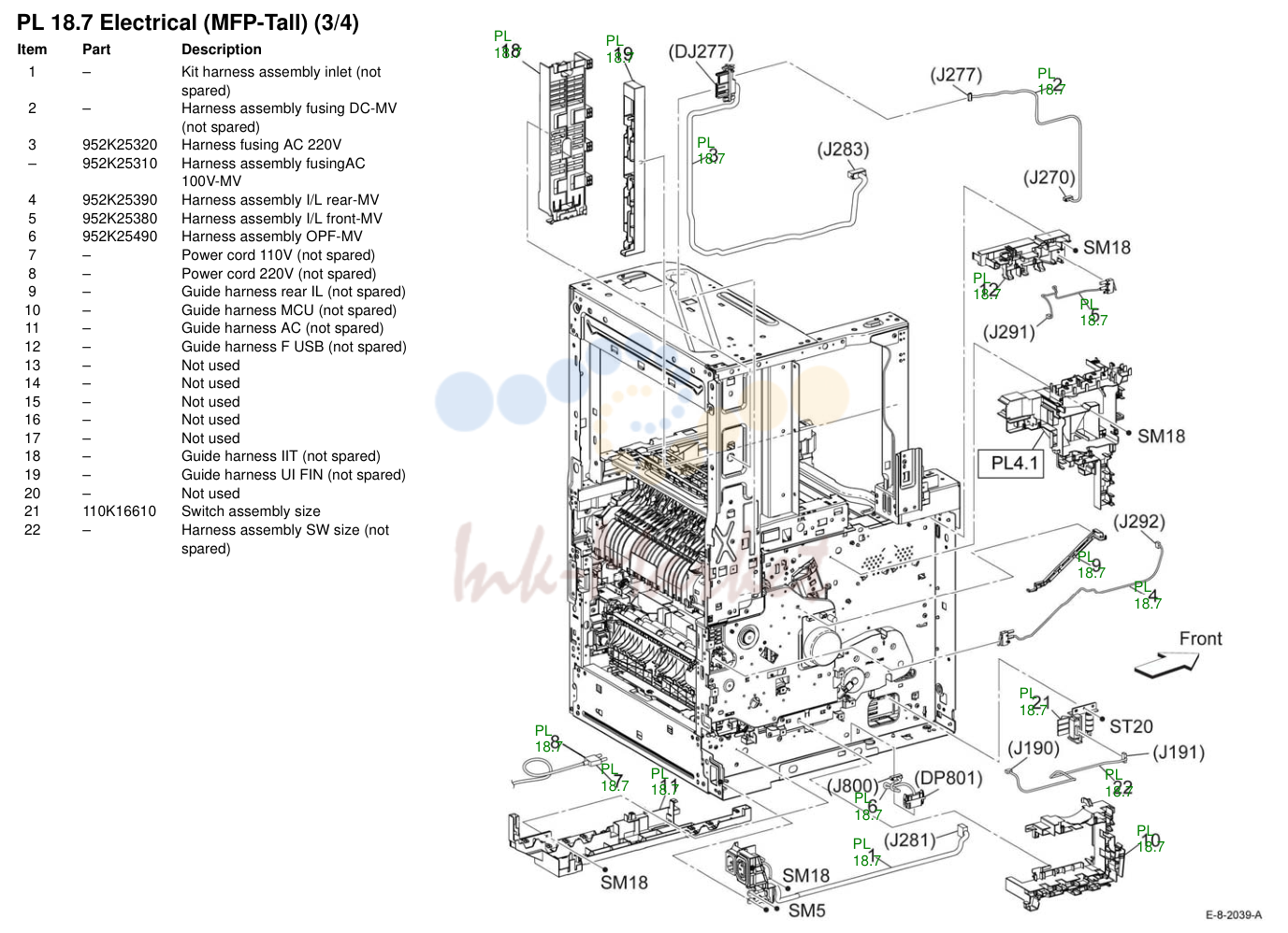

Electrical (MFP-Tall) (3/4)

Electrical (MFP-Tall) (3/4)

№АртикулНаименование
3952K25320 запросить цену →жгут fusing AC 220V
952K25310 запросить цену →жгут в сборе fusingAC
4952K25390 запросить цену →жгут в сборе I/L задний-MV
5952K25380 запросить цену →жгут в сборе I/L передний-MV
6952K25490 запросить цену →жгут в сборе OPF-MV
21110K16610 запросить цену →Switch в сборе size

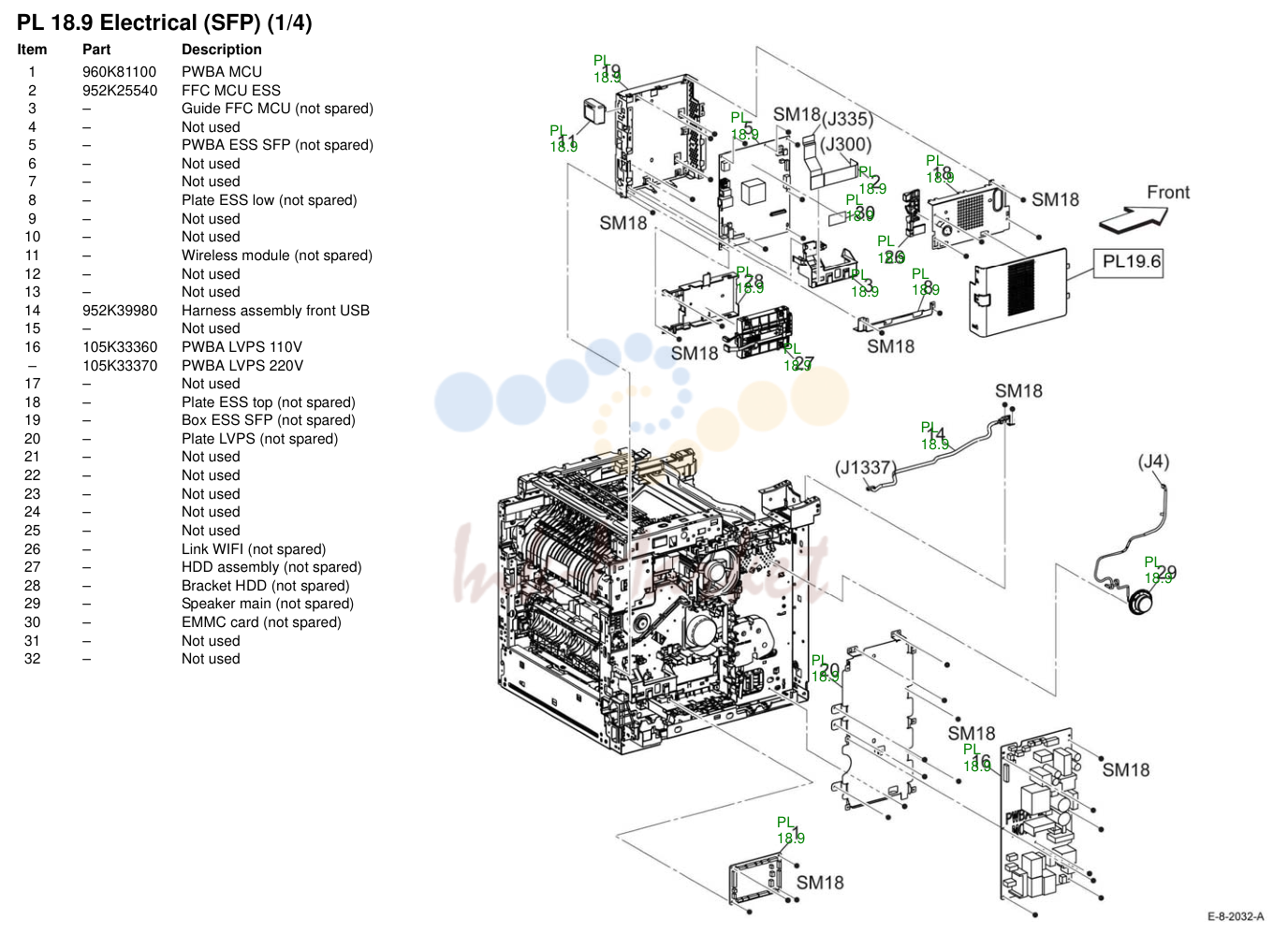

Electrical (SFP) (1/4)

Electrical (SFP) (1/4)

№АртикулНаименование
1960K81100 запросить цену →PWBA MCU
2952K25540 запросить цену →FFC MCU ESS
14952K39980 запросить цену →жгут в сборе передний USB
16105K33360 запросить цену →PWBA LVPS 110V PL
105K33370 запросить цену →PWBA LVPS 220V 18.9

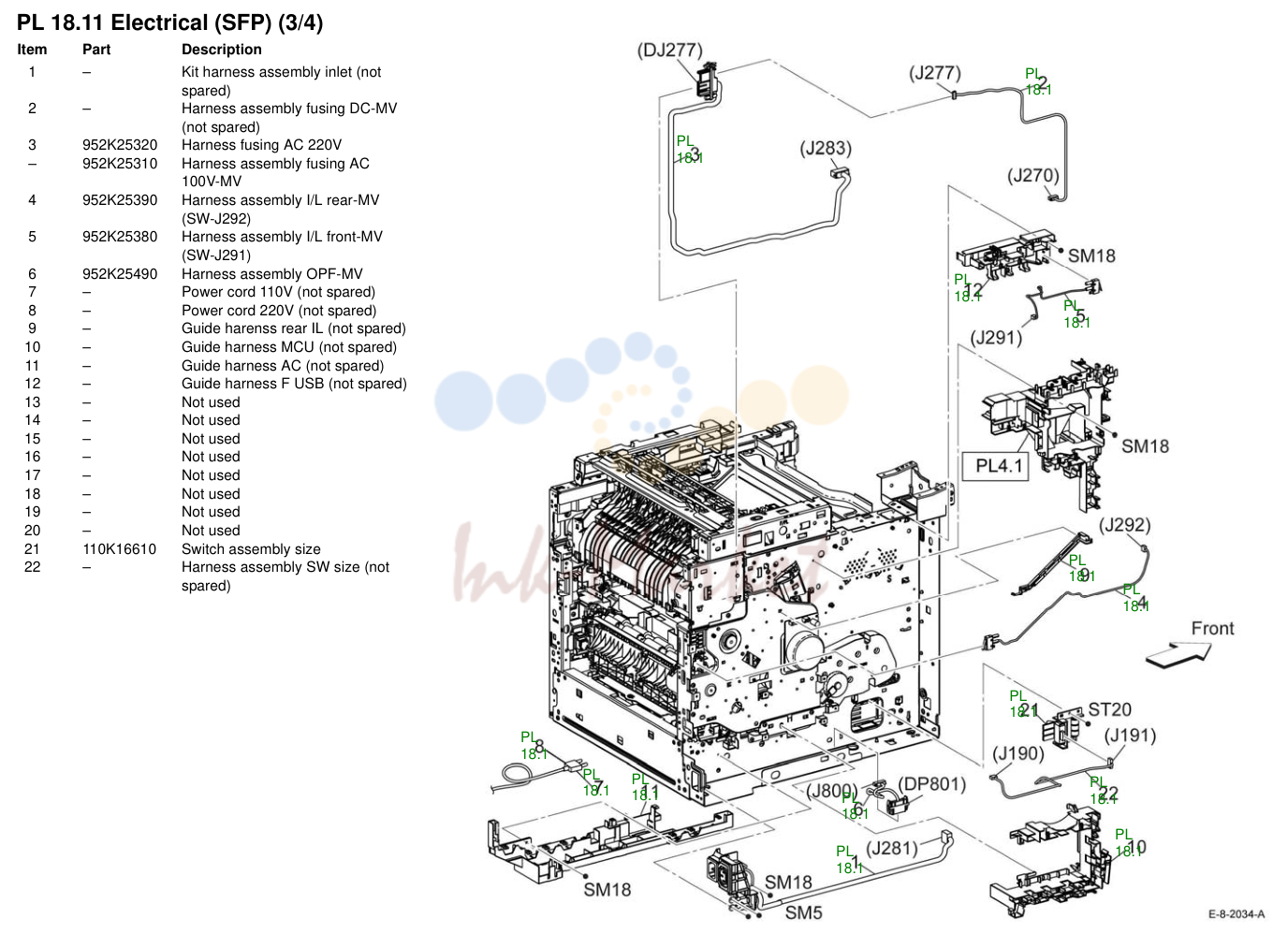

Electrical (SFP) (3/4)

Electrical (SFP) (3/4)

№АртикулНаименование
3952K25320 запросить цену →жгут fusing AC 220V
952K25310 запросить цену →жгут в сборе fusing AC
4952K25390 запросить цену →жгут в сборе I/L задний-MV
5952K25380 запросить цену →жгут в сборе I/L передний-MV
6952K25490 запросить цену →жгут в сборе OPF-MV
21110K16610 запросить цену →Switch в сборе size

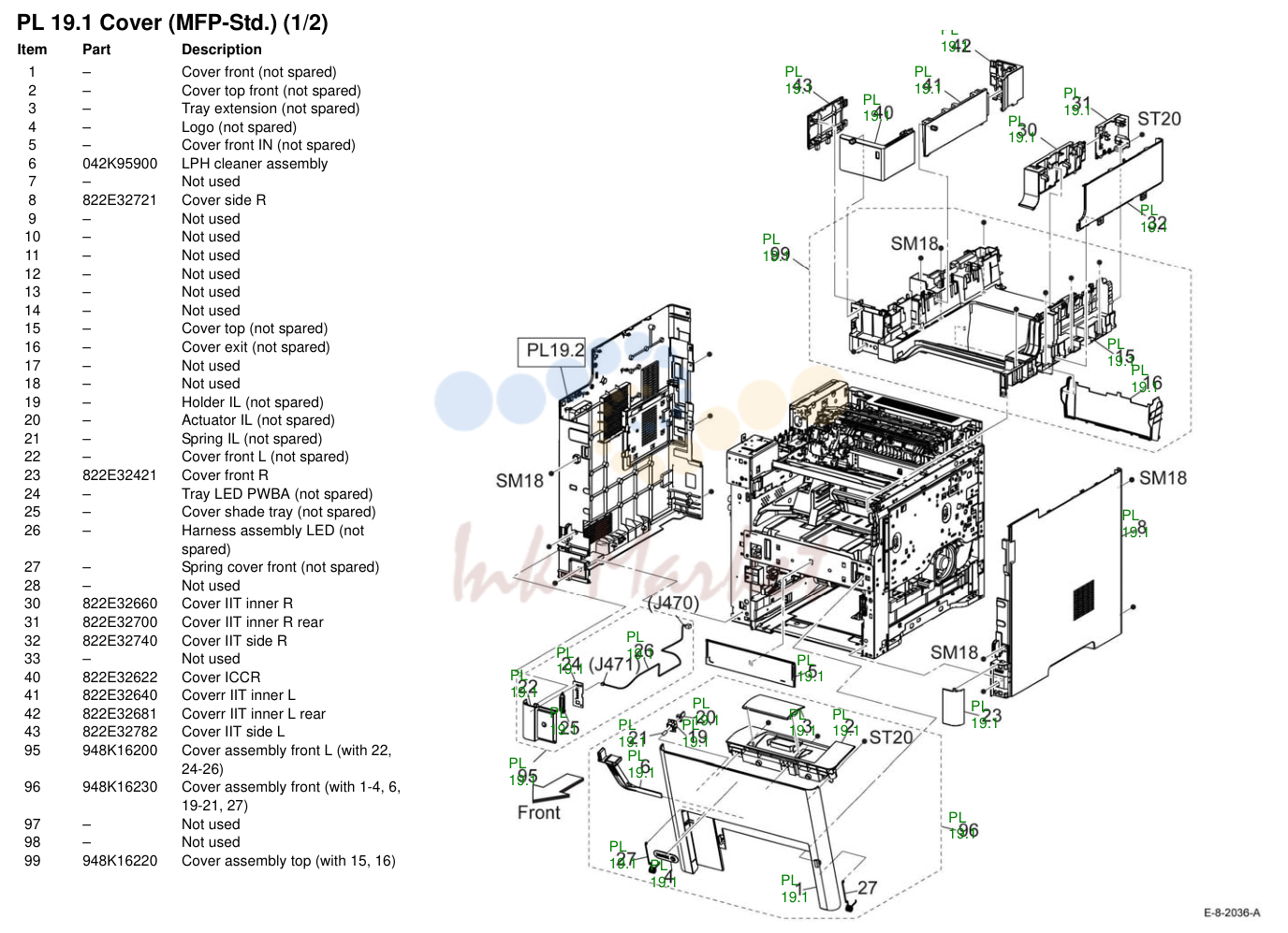

крышка (MFP-Std.) (1/2)

крышка (MFP-Std.) (1/2)

№АртикулНаименование
6042K95900 запросить цену →LPH cleaner в сборе
8822E32721 запросить цену →крышка side R
23822E32421 запросить цену →крышка передний R
30822E32660 запросить цену →крышка IIT inner R
31822E32700 запросить цену →крышка IIT inner R задний
32822E32740 запросить цену →крышка IIT side R PL
40822E32622 запросить цену →крышка ICCR PL 19.1
41822E32640 запросить цену →Coverr IIT inner L 19.1
42822E32681 запросить цену →Coverr IIT inner L задний PL PL PL
43822E32782 запросить цену →крышка IIT side L 19.1 19.1
95948K16200 запросить цену →крышка в сборе передний L (with 22
96948K16230 запросить цену →крышка в сборе передний (with 1-4, 6
99948K16220 запросить цену →крышка в сборе верхний (with 15, 16)

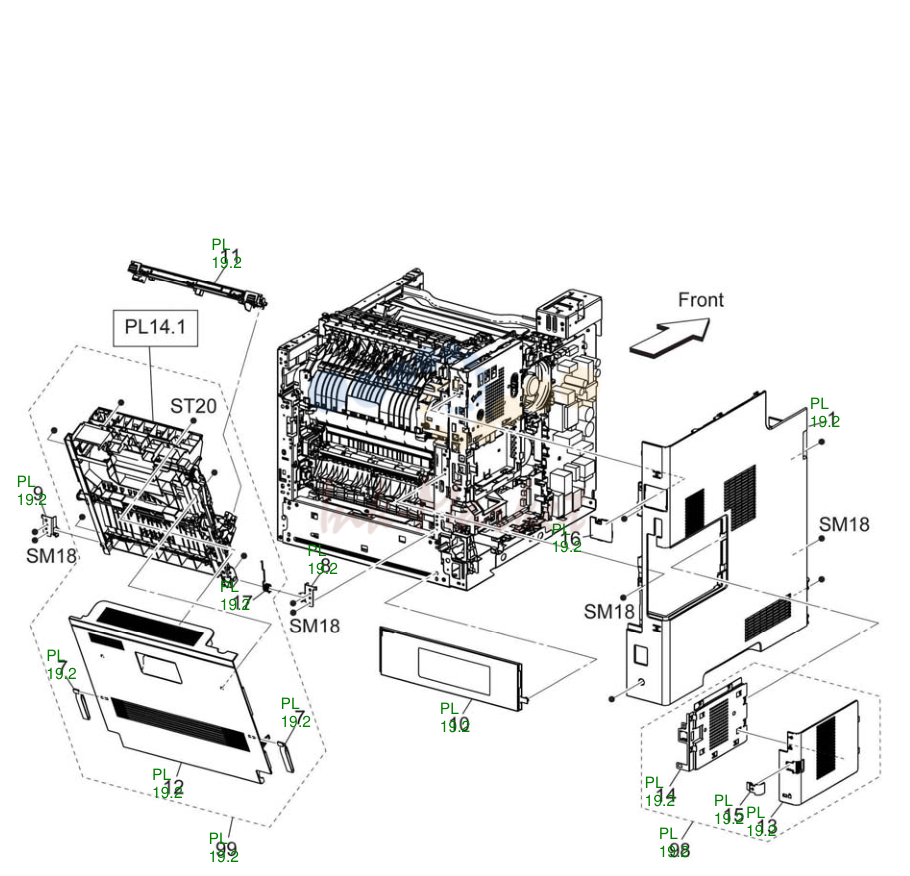

крышка (MFP-Std.) (2/2)

крышка (MFP-Std.) (2/2)

№АртикулНаименование
1822E46590 запросить цену →крышка side L (non-FAX)
822E33022 запросить цену →крышка side L
16822E27572 запросить цену →WIFI cap
98815K21540 запросить цену →Kit ESS window в сборе (with

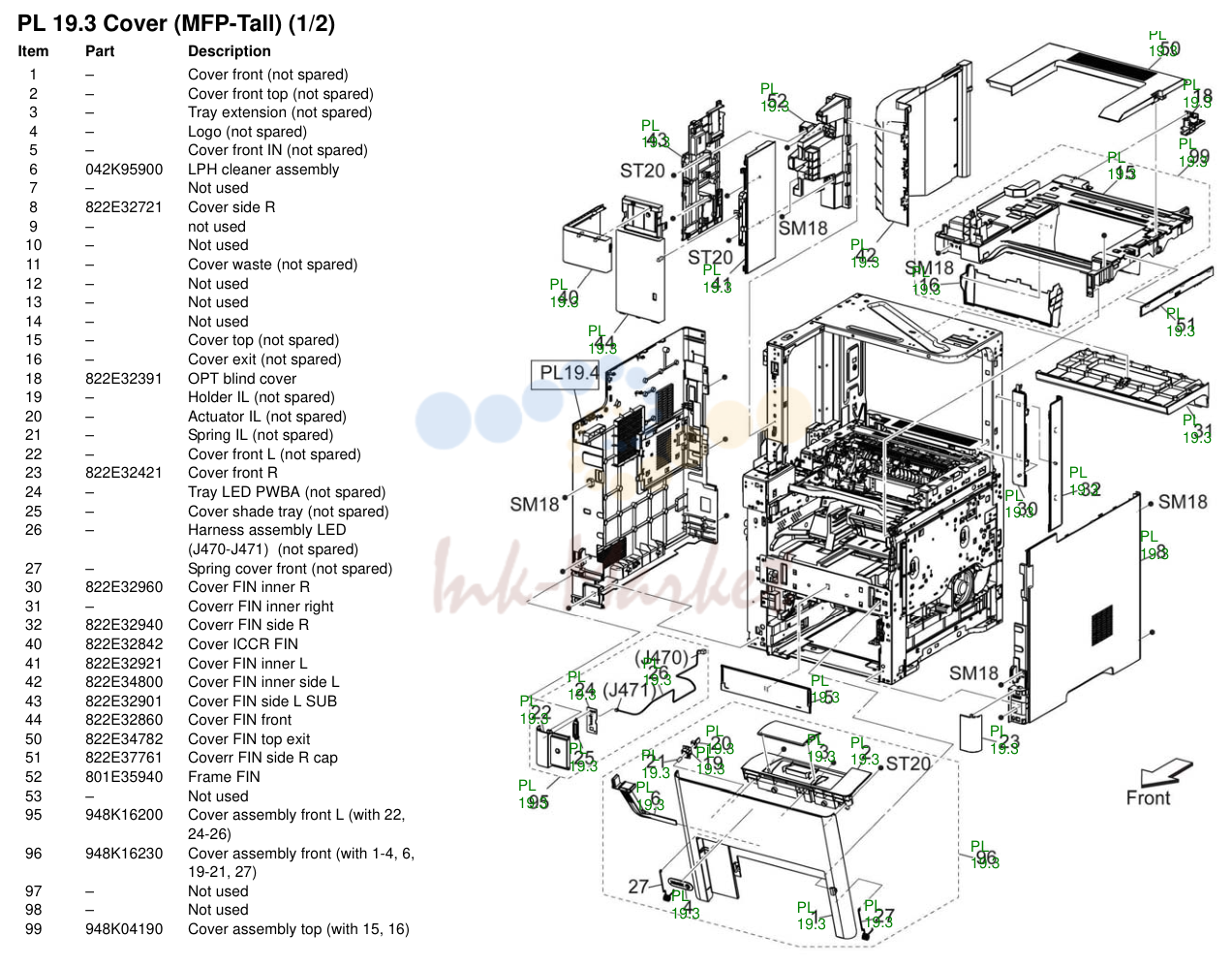

крышка (MFP-Tall) (1/2)

крышка (MFP-Tall) (1/2)

№АртикулНаименование
6042K95900 запросить цену →LPH cleaner в сборе
8822E32721 запросить цену →крышка side R
18822E32391 запросить цену →OPT blind крышка
23822E32421 запросить цену →крышка передний R PL
30822E32960 запросить цену →крышка FIN inner R
32822E32940 запросить цену →Coverr FIN side R
40822E32842 запросить цену →крышка ICCR FIN
41822E32921 запросить цену →крышка FIN inner L PL
42822E34800 запросить цену →крышка FIN inner side L 19.3 PL
43822E32901 запросить цену →крышка FIN side L SUB PL 19.3
44822E32860 запросить цену →крышка FIN передний 19.3
50822E34782 запросить цену →крышка FIN верхний выход PL
51822E37761 запросить цену →Coverr FIN side R cap 19.3 19.3
52801E35940 запросить цену →рама FIN
95948K16200 запросить цену →крышка в сборе передний L (with 22
96948K16230 запросить цену →крышка в сборе передний (with 1-4, 6
99948K04190 запросить цену →крышка в сборе верхний (with 15, 16)

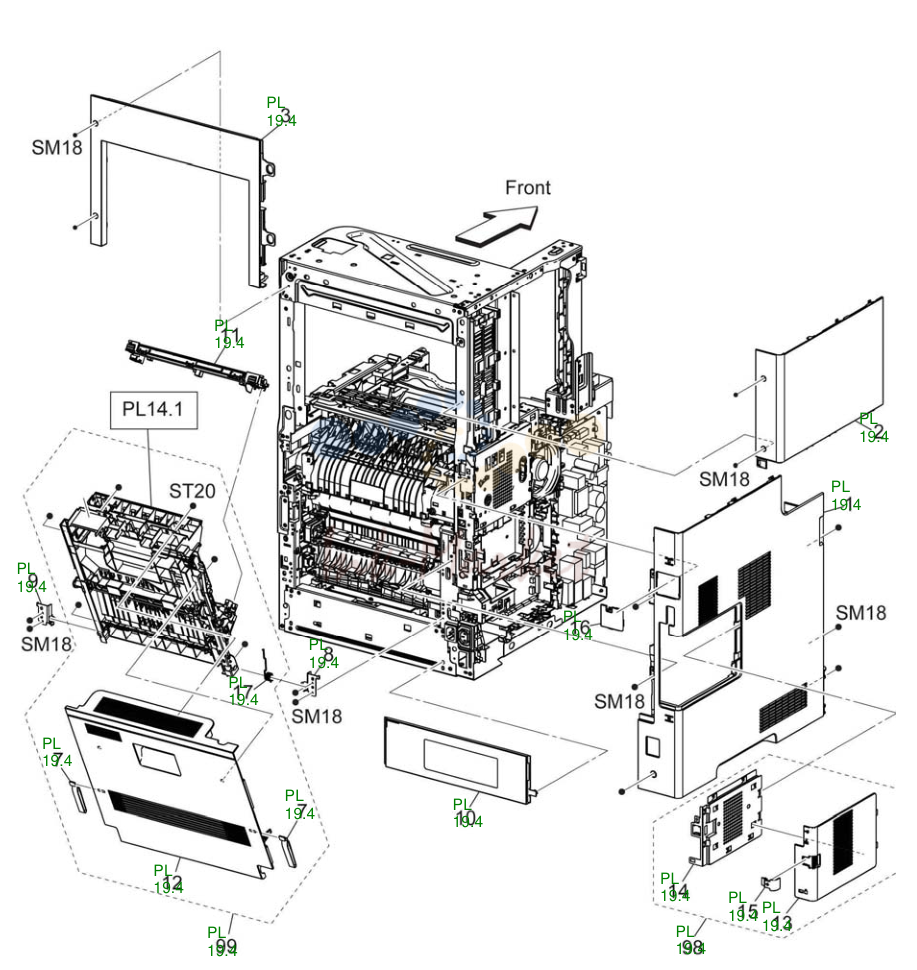

крышка (MFP-Tall) (2/2)

крышка (MFP-Tall) (2/2)

№АртикулНаименование
1822E46600 запросить цену →крышка side L (non-FAX)
822E33022 запросить цену →крышка side L
2822E32882 запросить цену →крышка FIN side L
3822E33001 запросить цену →крышка FIN задний
16822E27572 запросить цену →WIFI cap
98815K21540 запросить цену →Kit ESS window в сборе (with

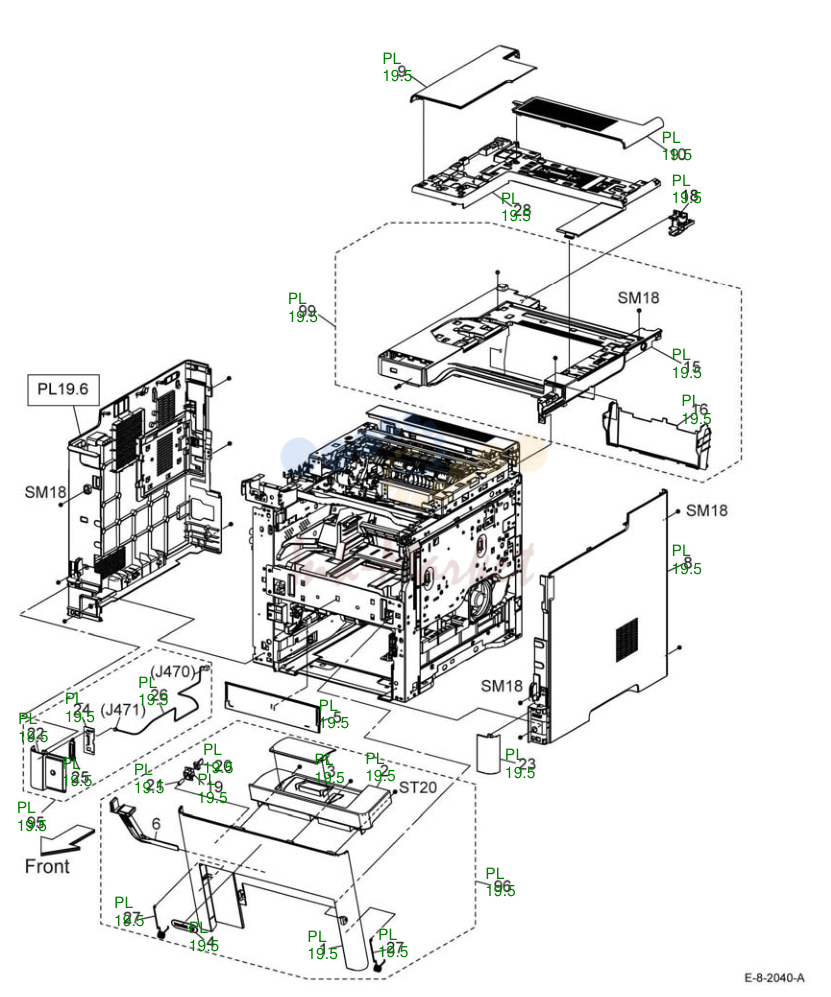

крышка (SFP) (1/2)

крышка (SFP) (1/2)

№АртикулНаименование
8822E32401 запросить цену →крышка side R
10822E32383 запросить цену →крышка верхний задний R
23822E32421 запросить цену →крышка передний R
95948K16200 запросить цену →Coverr в сборе передний L (with 22
96948K16180 запросить цену →крышка в сборе передний (with 1-4, 6, PL
99948K04170 запросить цену →C o ver в сборе верхний SFP (with 15, P L P L

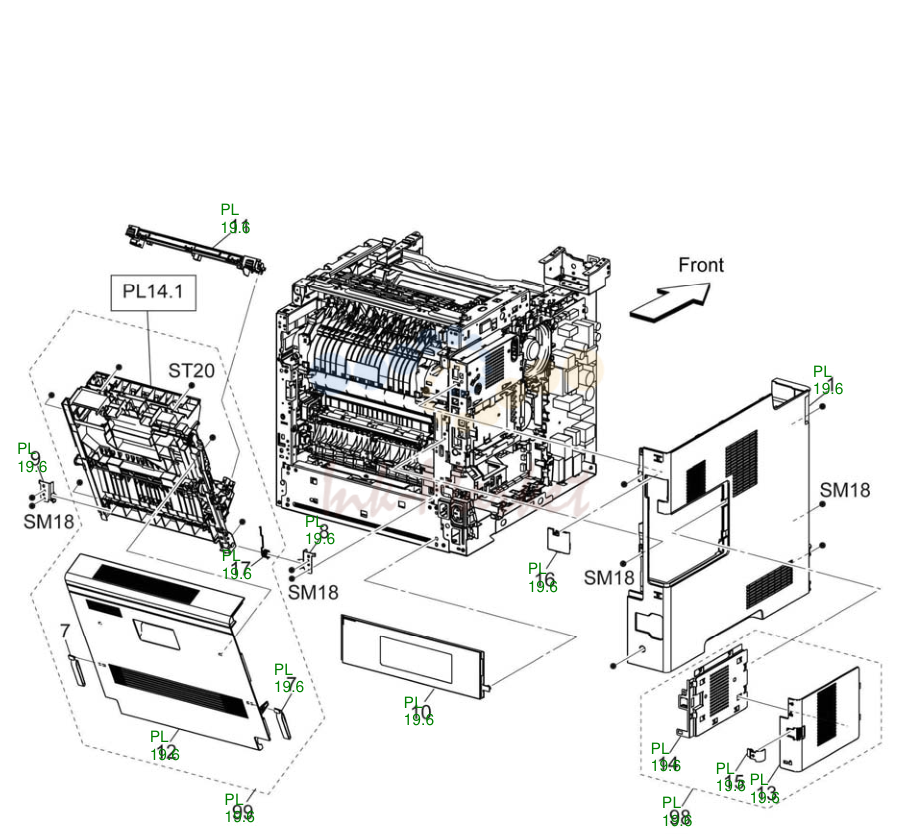

крышка (SFP) (2/2)

крышка (SFP) (2/2)

№АртикулНаименование
16822E27572 запросить цену →WIFI cap
98815K21540 запросить цену →Kit ESS window в сборе (with PL

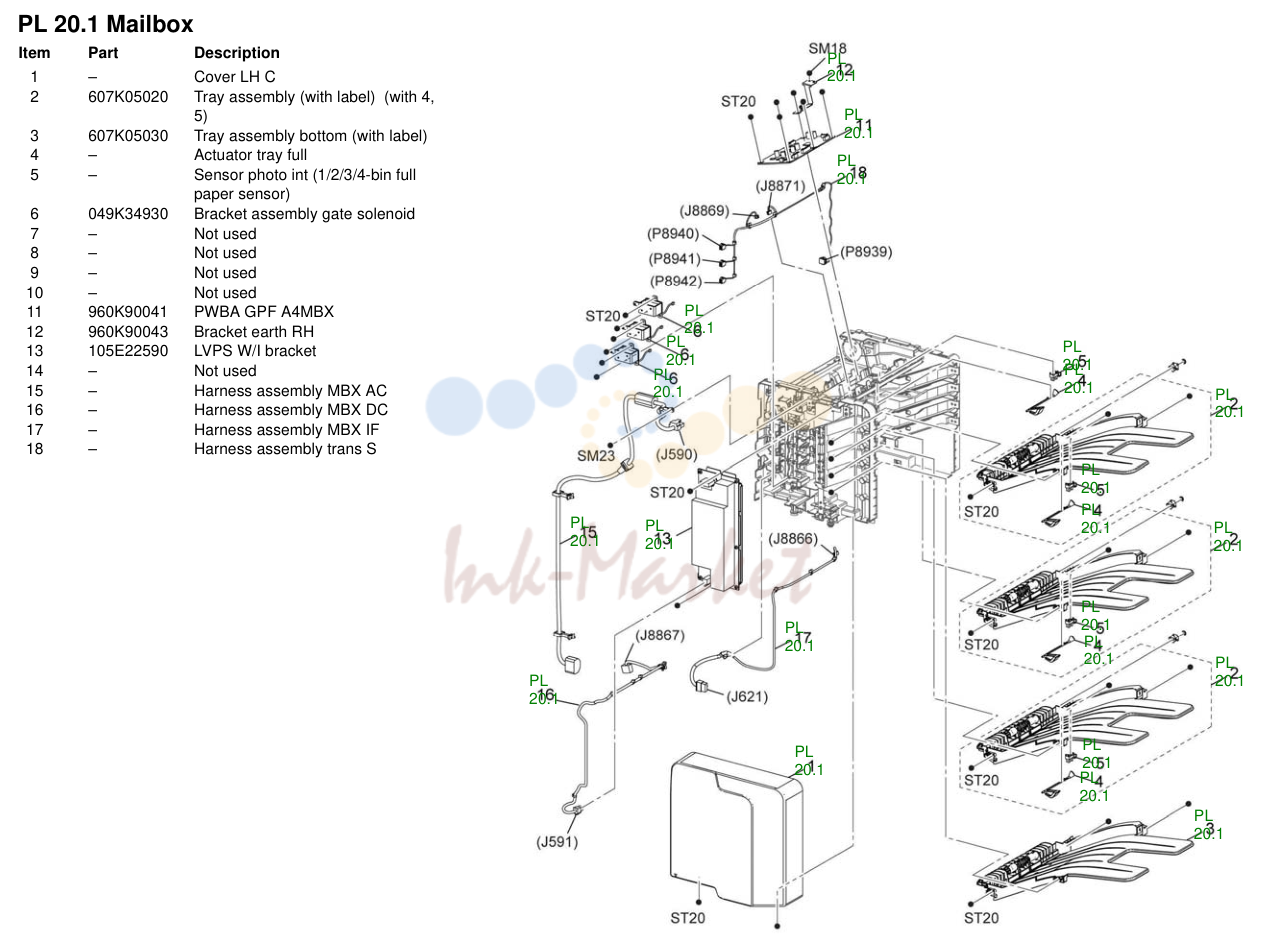

Mailbox

Mailbox

№АртикулНаименование
2607K05020 запросить цену →Tray в сборе (with label) (with 4
3607K05030 запросить цену →Tray в сборе bottom (with label)
6049K34930 запросить цену →кронштейн в сборе gate соленоид
11960K90041 запросить цену →PWBA GPF A4MBX PL
12960K90043 запросить цену →кронштейн earth RH
13105E22590 запросить цену →LVPS W/I кронштейн

Mailbox

Mailbox

№АртикулНаименование
8127K72241 запросить цену →мотор в сборе
11121K58300 запросить цену →соленоид в сборе gate

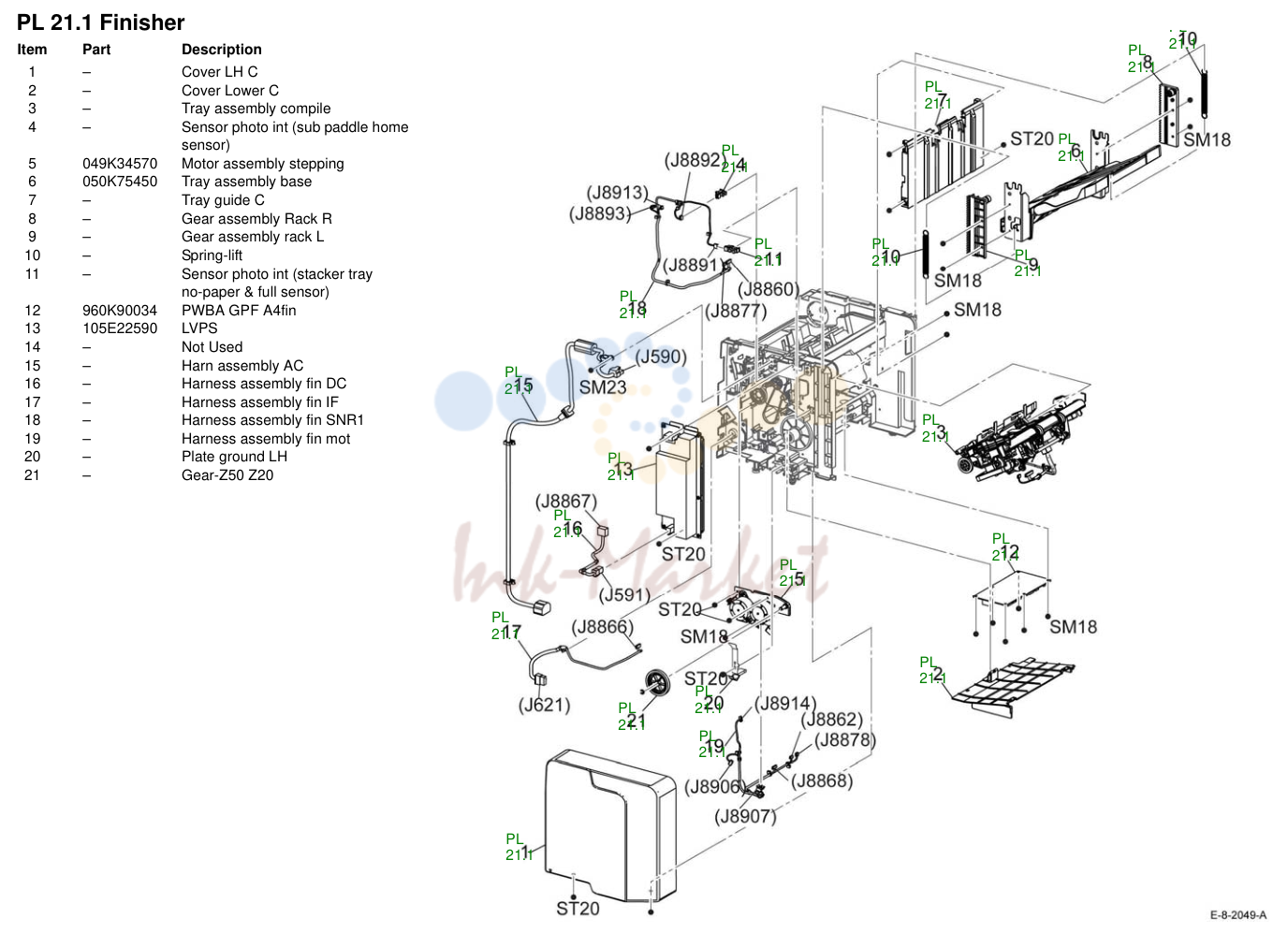

Finisher

Finisher

№АртикулНаименование
5049K34570 запросить цену →мотор в сборе stepping 21.1
6050K75450 запросить цену →Tray в сборе base
12960K90034 запросить цену →PWBA GPF A4fin
13105E22590 запросить цену →LVPS

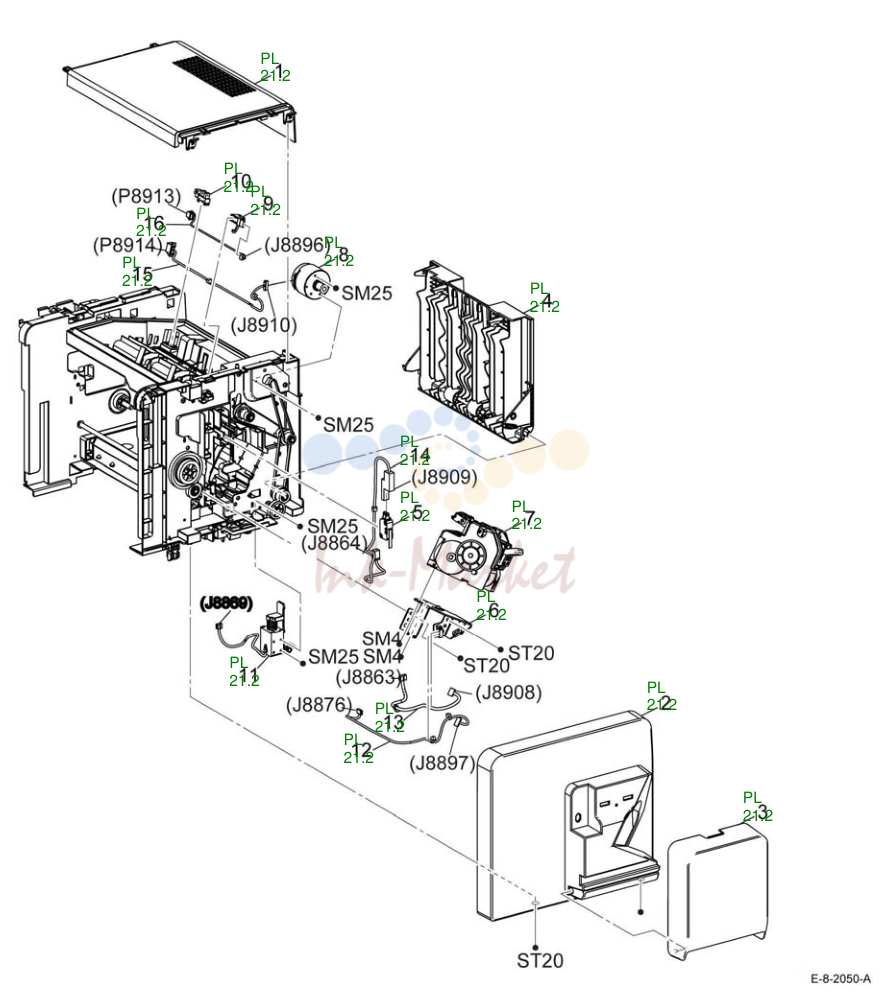

Finisher

Finisher

№АртикулНаименование
3948K04650 запросить цену →крышка в сборе staple
7029K93260 запросить цену →Stapler в сборе PL
8127K72241 запросить цену →мотор в сборе 21.2
11121K58300 запросить цену →соленоид в сборе gate
99006K35670 запросить цену →вал в сборе paddle sub

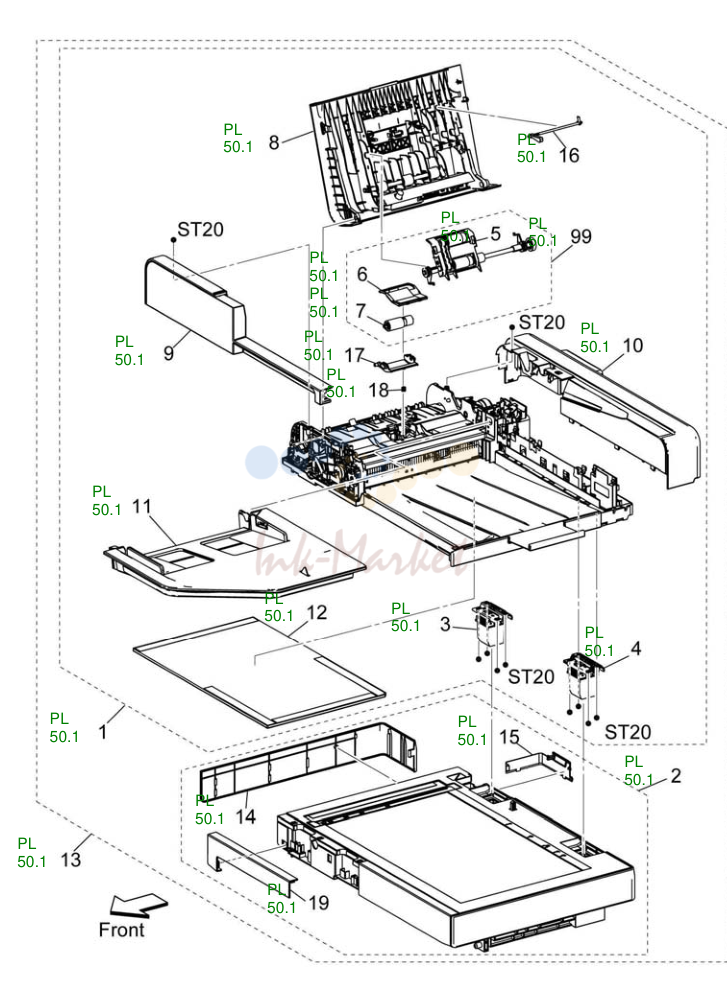

Scanner (MFP only)

Scanner (MFP only)

№АртикулНаименование
1607K04880 ✓ в наличииDADF в сборе (with 3-12, 16, 17)
607K04890 запросить цену →DADF в сборе tall (with 3-12, 16
2607K05161 запросить цену →IIT в сборе MFP low (with 14-15, 50.1
607K04861 запросить цену →IIT в сборе MFP high std (with
607K04871 запросить цену →IIT в сборе MPF high tall (with
3036K92351 запросить цену →Counterbalance в сборе L (REP
4036K92331 запросить цену →Counterbalance в сборе R (REP 50.1
12004K03660 запросить цену →Cushon в сборе platen (REP 50.1
14822E35271 запросить цену →крышка IIT левый
15822E35341 запросить цену →крышка IIT левый cap
16120E35681 под заказDADF актуатор PL
19822E35311 запросить цену →крышка передний IIT
Источник: Инк-Маркет.ру.
