Xerox Phaser 7800 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- LED Print Head (1 of 2)
- LED Print Head (2 of 2)
- привод (1 of 3)
- привод (2 of 3)
- привод (3 of 3)
- NOHAD Common
- NOHAD (1 of 3)
- NOHAD (2 of 3)
- NOHAD (3 of 3)
- Development (1 of 2)
- Development (2 of 2)
- HVPS (DEVE)
- переноса (1 of 2)
- переноса (2 of 2)
- печь
- Xerographic (1 of 2)
- Xerographic (2 of 2)
- Tray 2 Feeder/Tray2
- Tray 2 Feeder
- Tray 2 Feeder в сборе (1 of 2)
- Tray 2 Feeder в сборе (2 of 2)
- 3 Tray Module
- Tray 3/4/5 Feeder в сборе (1 of 2)
- Tray 3/4/5 Feeder в сборе (2 of 2)
- Electrical - 3T
- ролик
- 3 TM левый Hand крышка в сборе
- 3TM Covers
- Tray 3/4/5 Feeder в сборе - TT
- Tray 5 Paper подачи - TT
- Tray 3/4 Paper подачи - TT
- Tray 3 Feeder -TT (1 of 2)
- Tray 3 Feeder - TT (2 of 2)
- Tray 4 Feeder - TT (1 of 2)
- Tray 4 Feeder - TT (2 of 2)

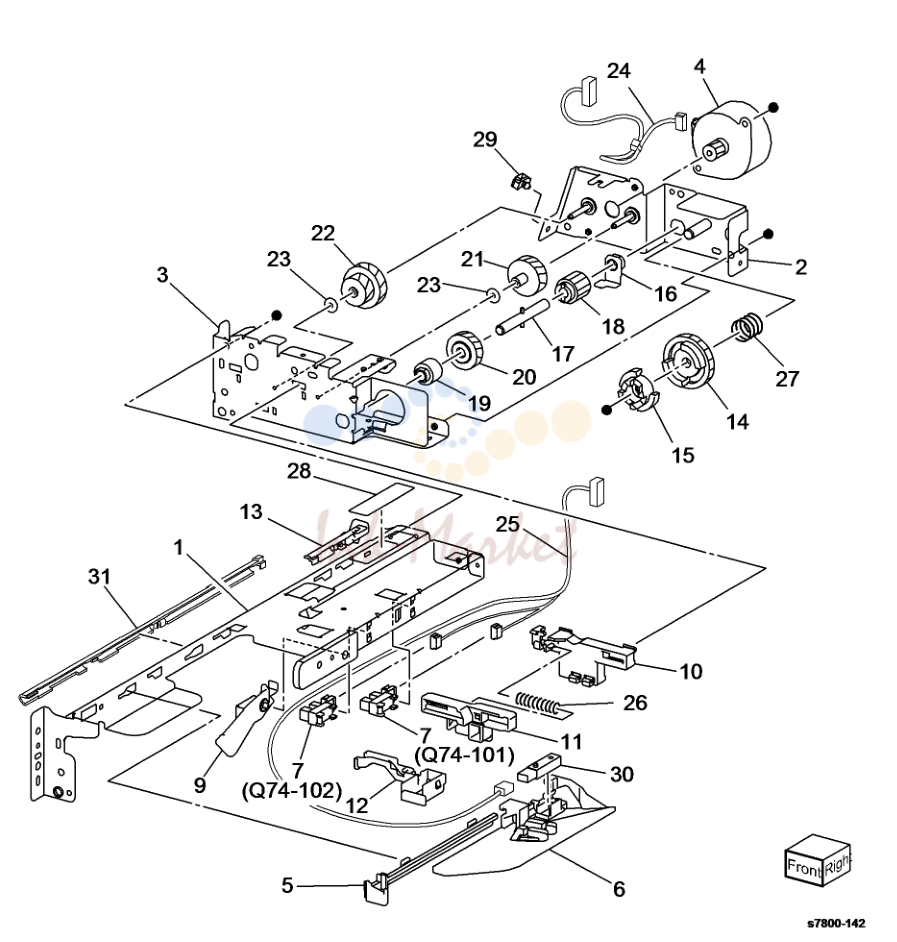

- Tray 5 Feeder - TT (1 of 2)

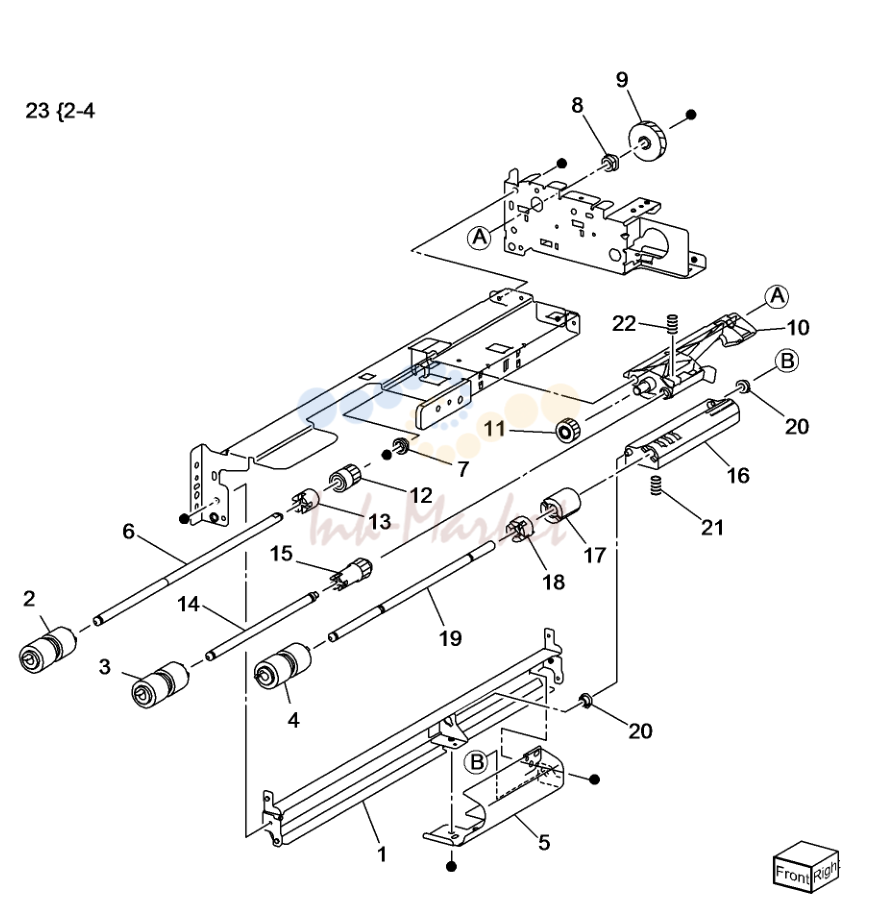

- Tray 5 Feeder - TT (2 of 2)

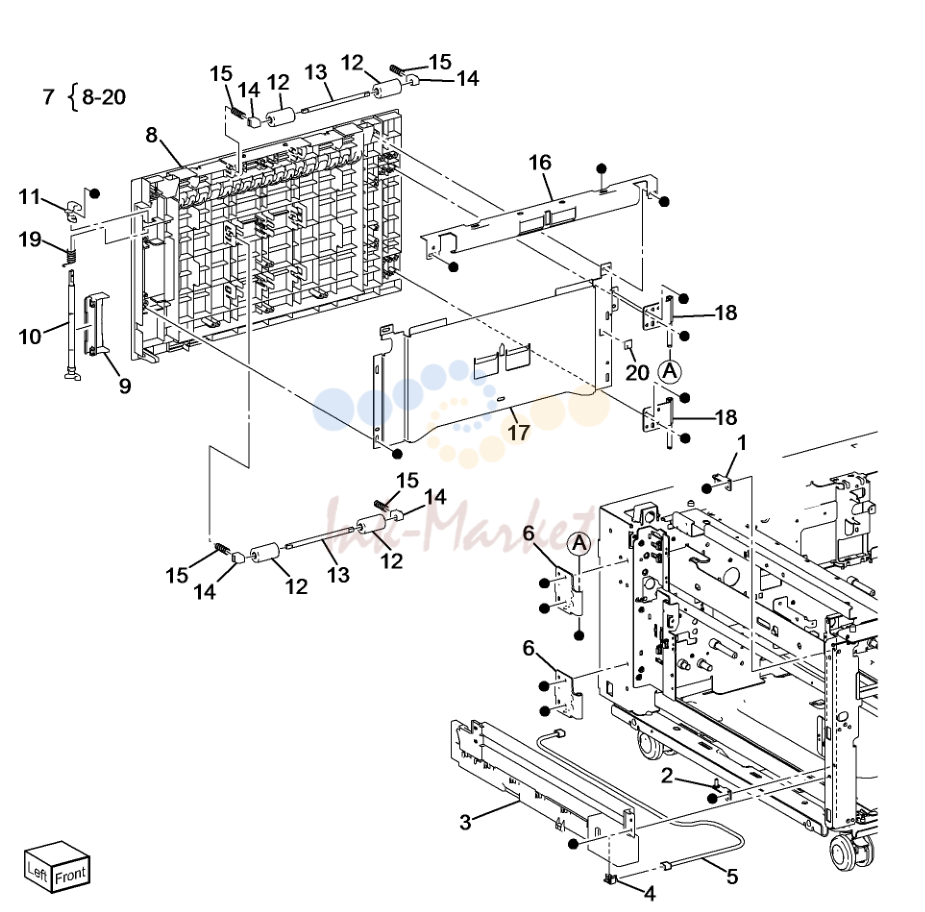

- левый крышка в сборе - TT

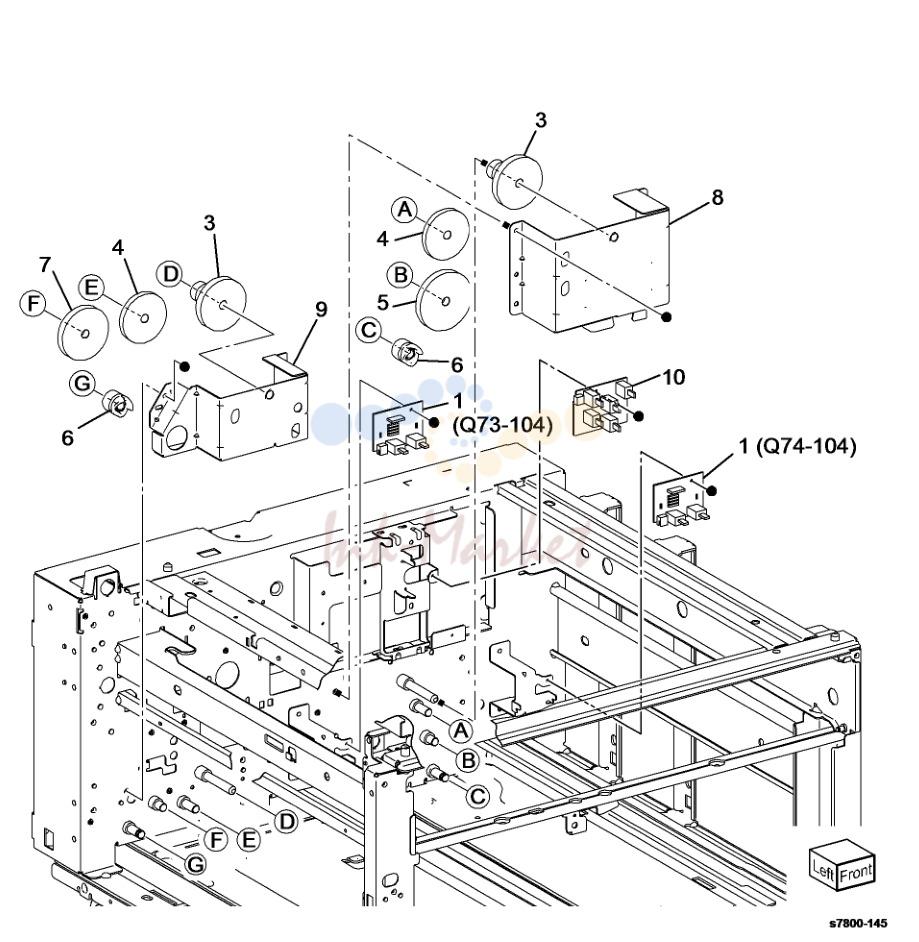

- Tray 3/4/5 Paper Size датчик, Tray 4/5 Lift шестерня - TT

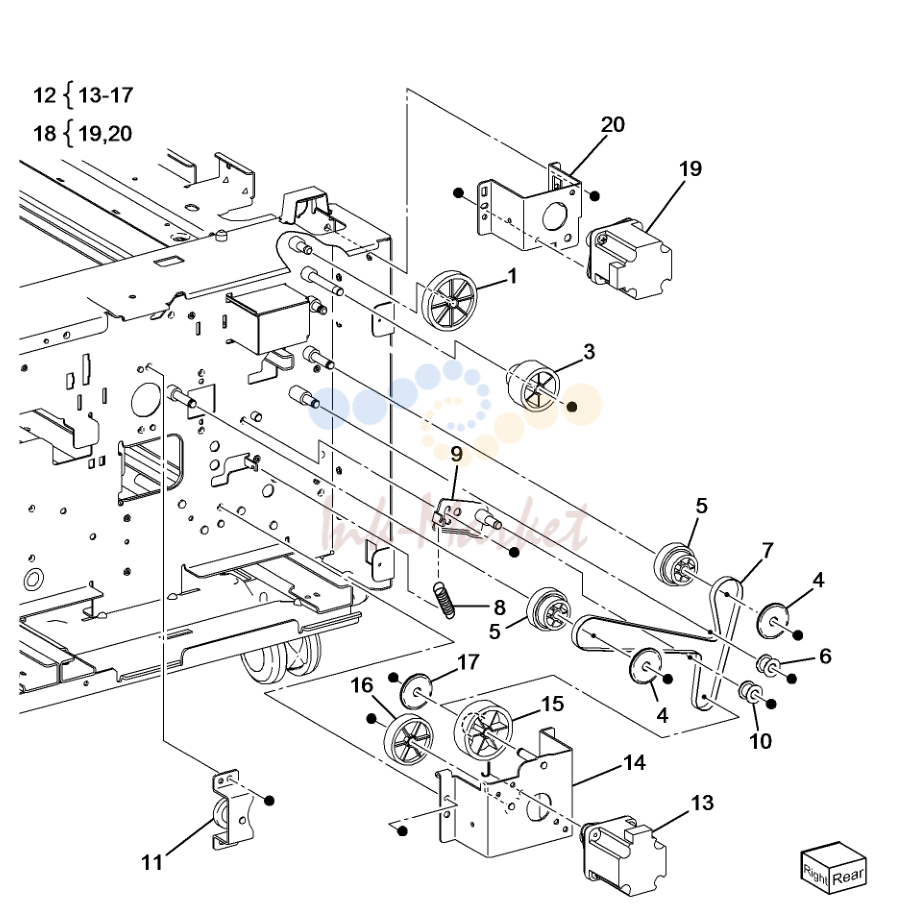

- привод - TT

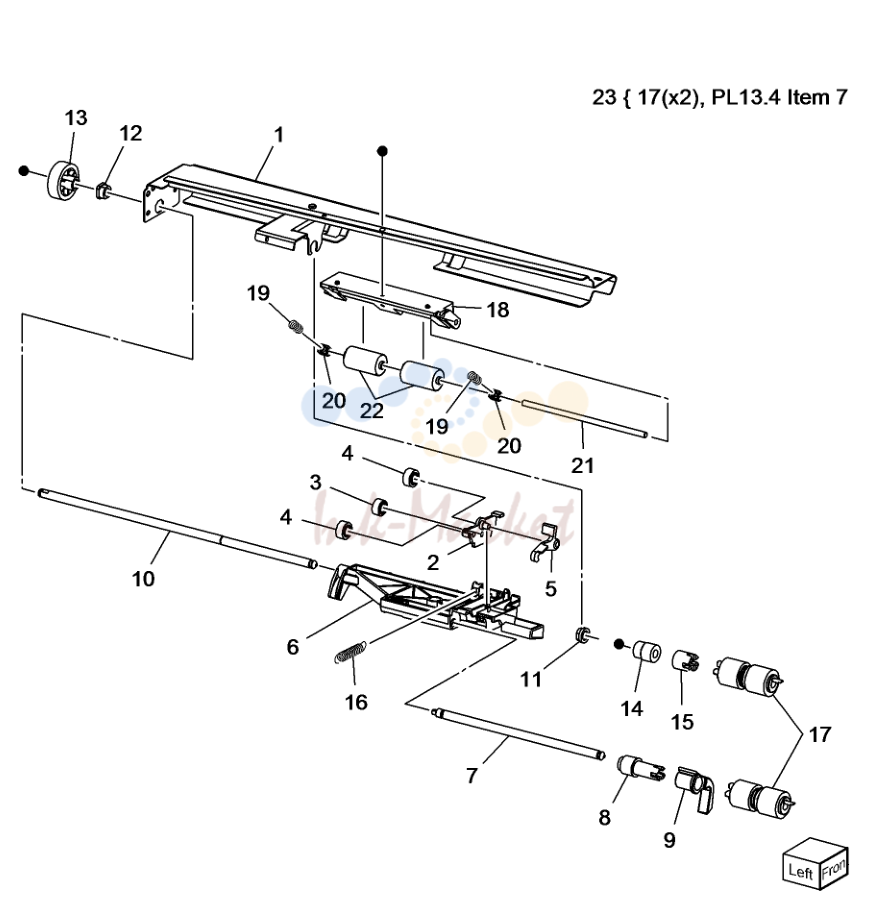

- Tray 1 (MPT) (3 of 5)

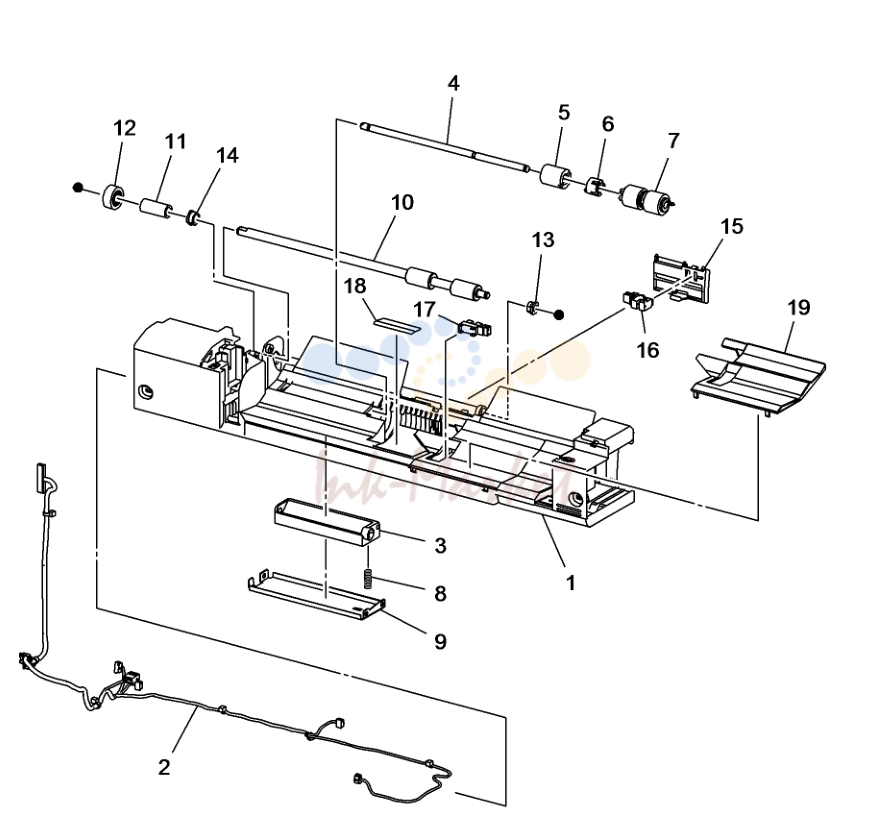

- Tray 1 (MPT) (4 of 5)

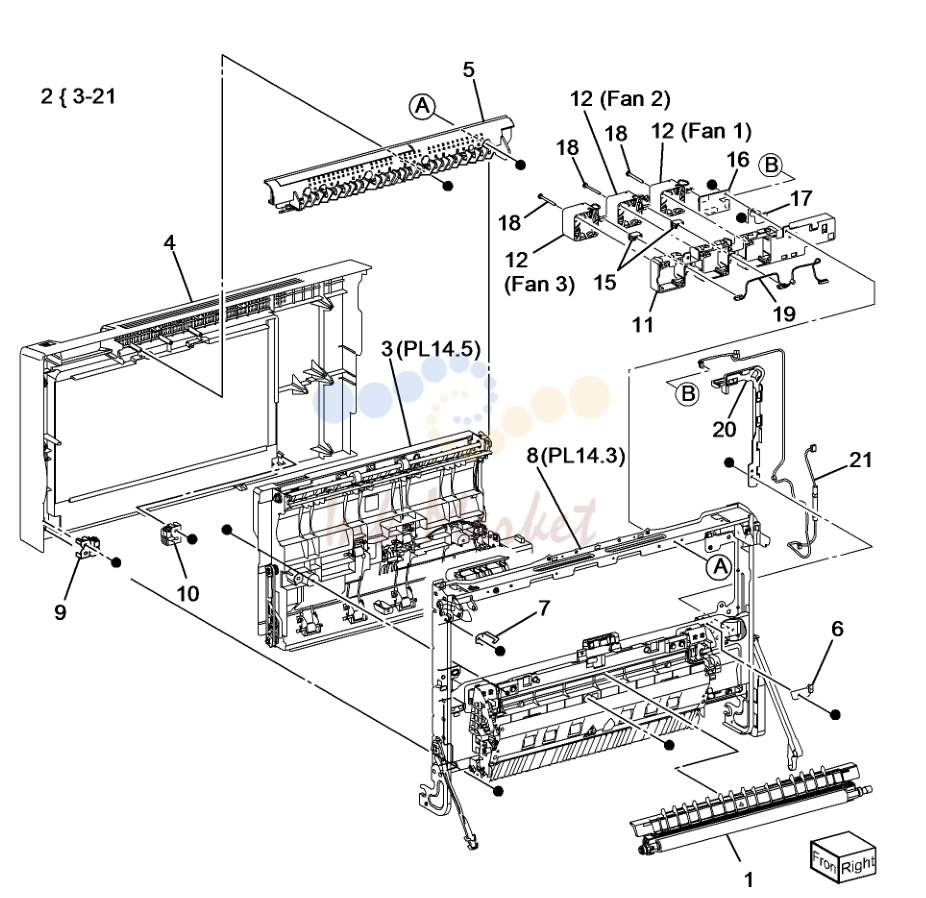

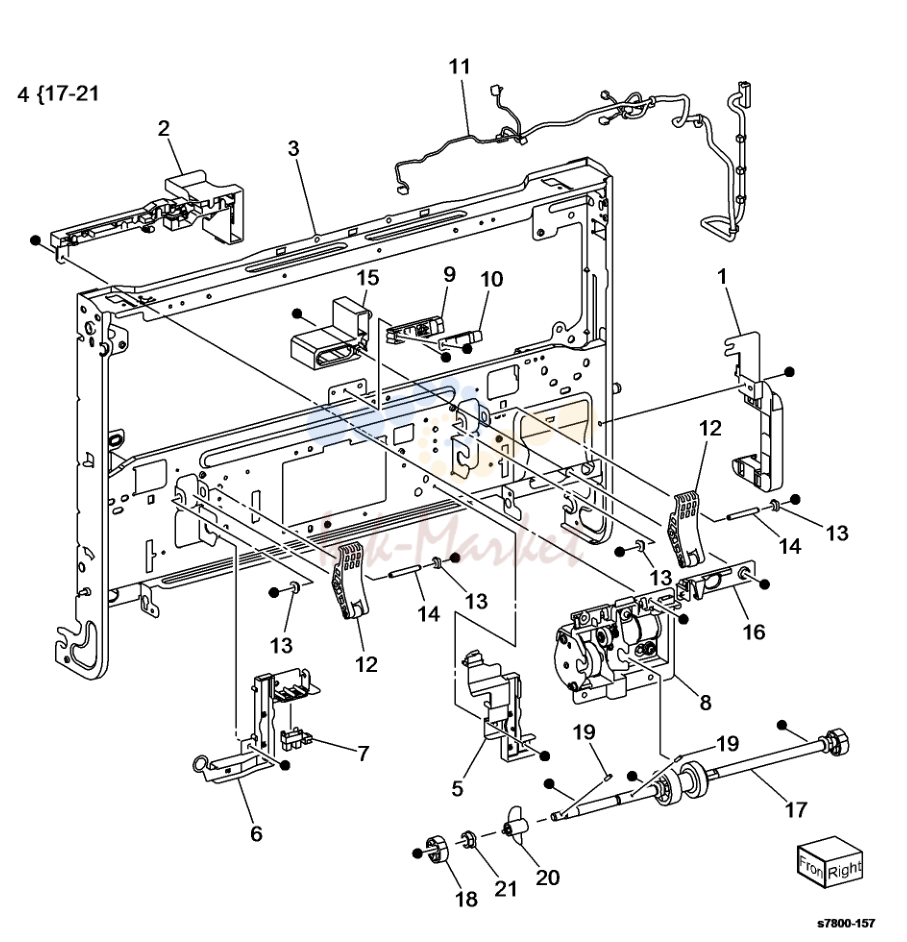

- левый Hand крышка (2 of 2)
- левый Hand крышка в сборе (1 of 2)
- левый Hand крышка в сборе (2 of 2)

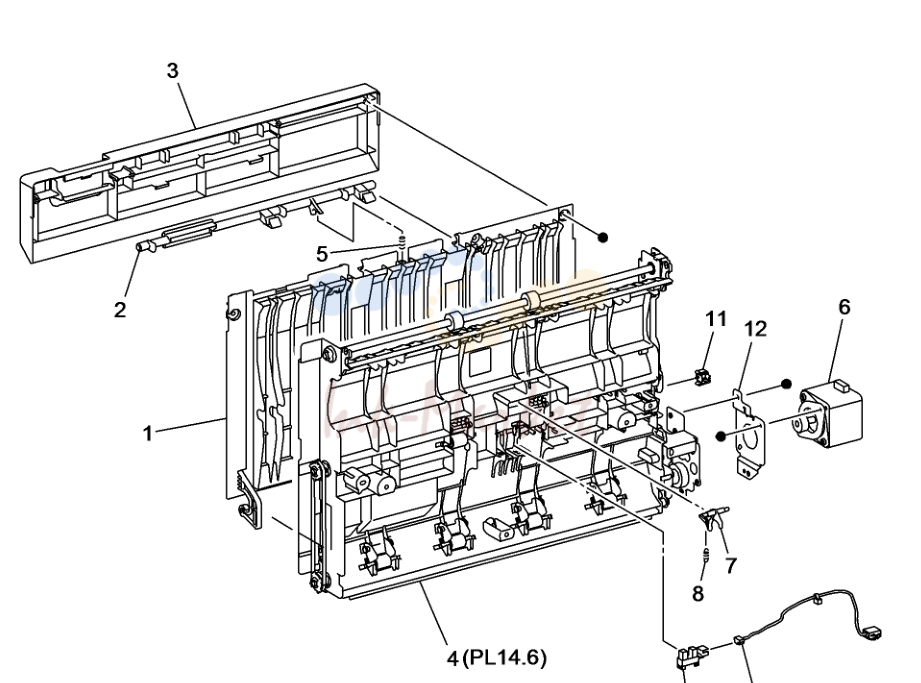

- Duplex в сборе (1 of 2)
- Duplex в сборе (2 of 2)

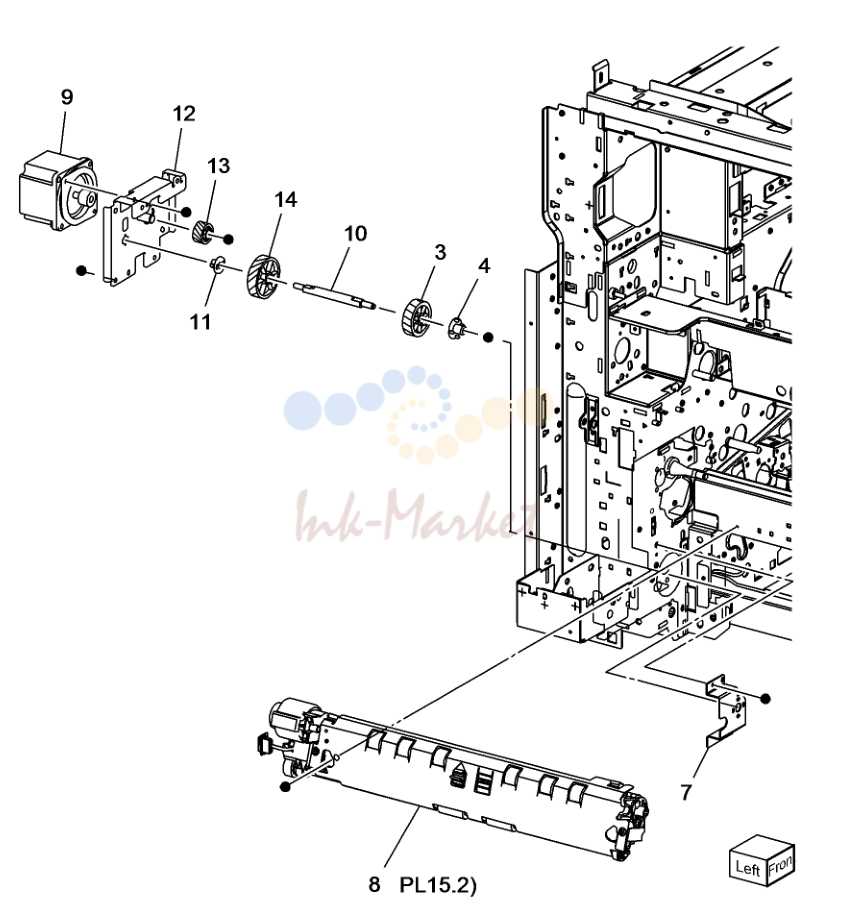

- Registration (1 of 2)

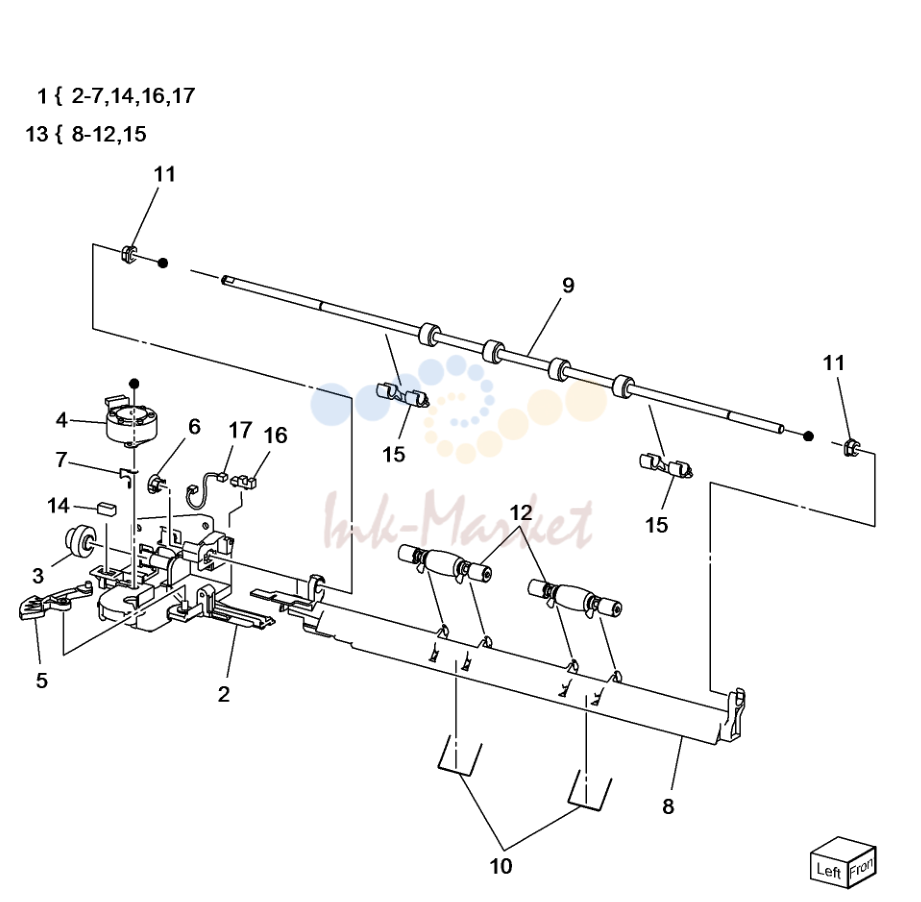

- выход 1/OCT
- выход 2 (1 of 3)

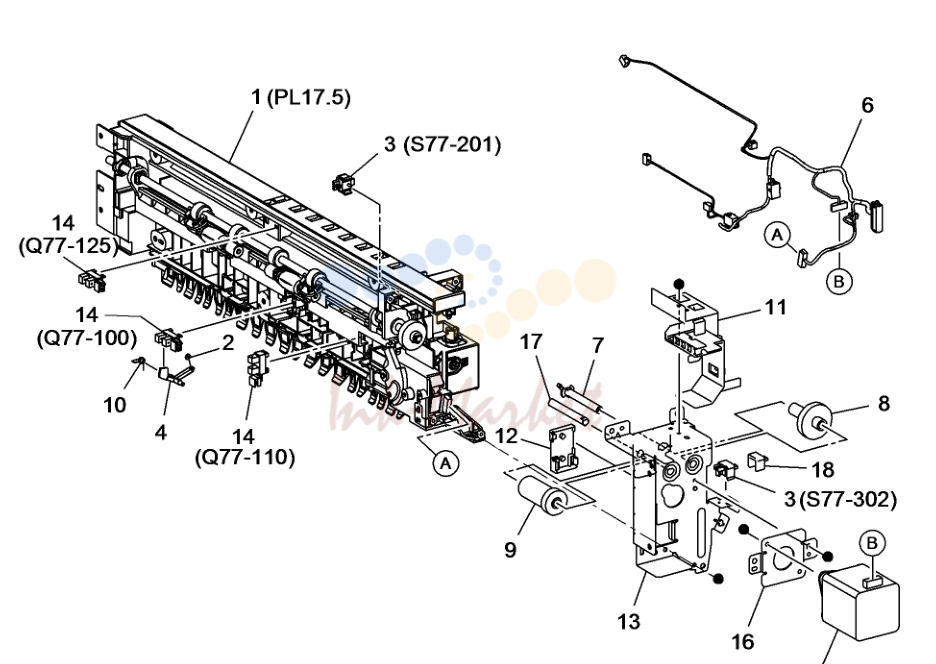

- выход 2 (2 of 3)

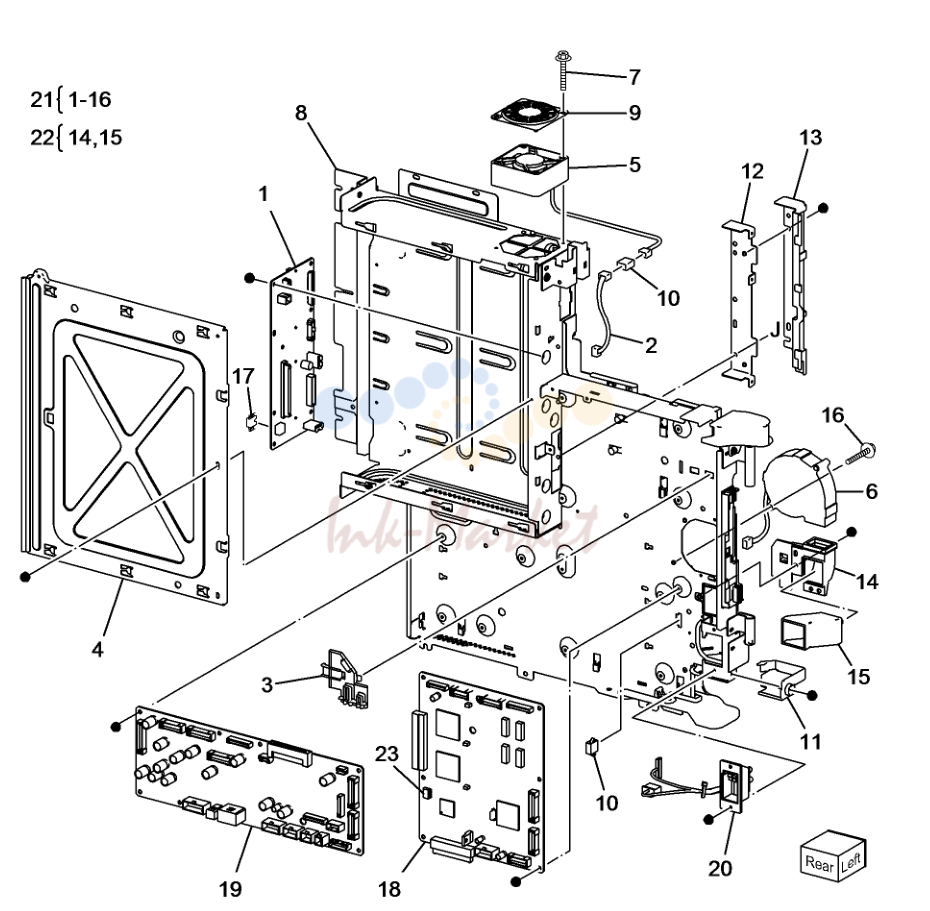

- плата шасси узел (2 of 2)

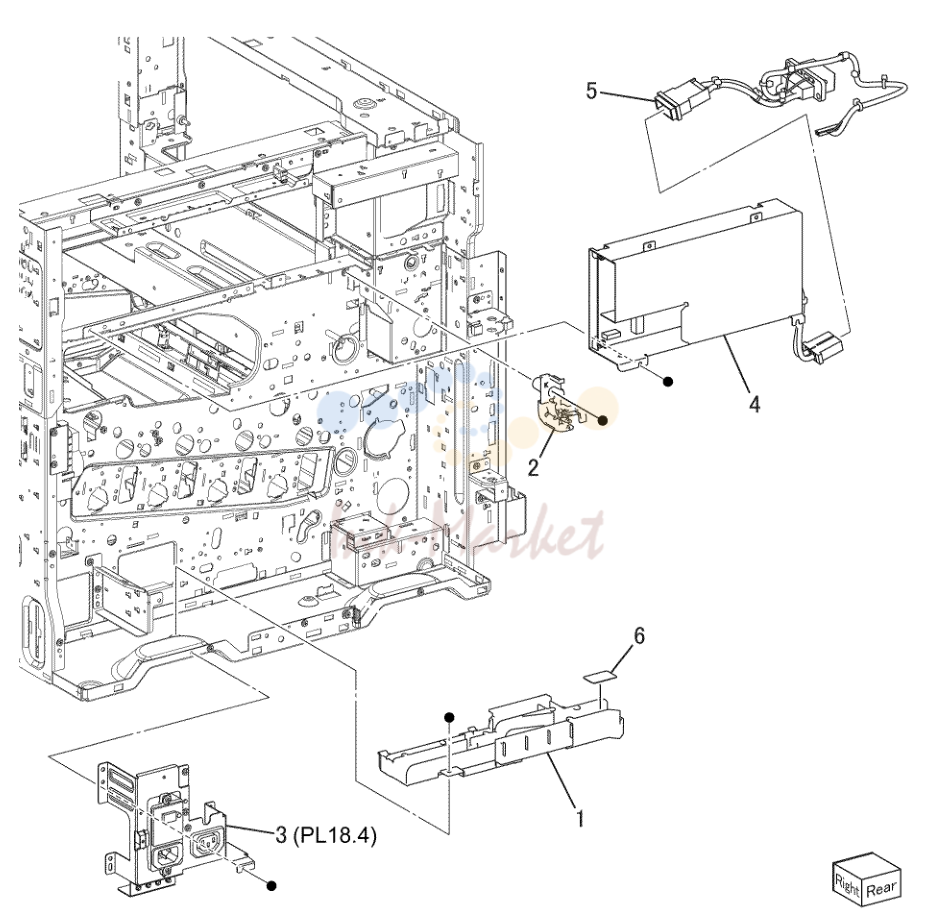

- Electrical IOT задний

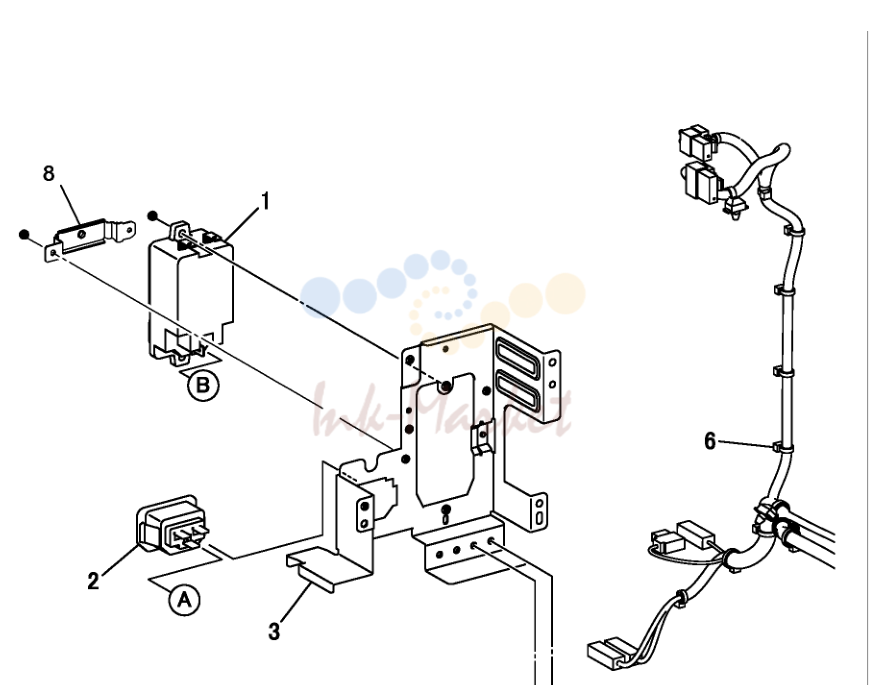

- GFI шасси
- Electrical передний/правый

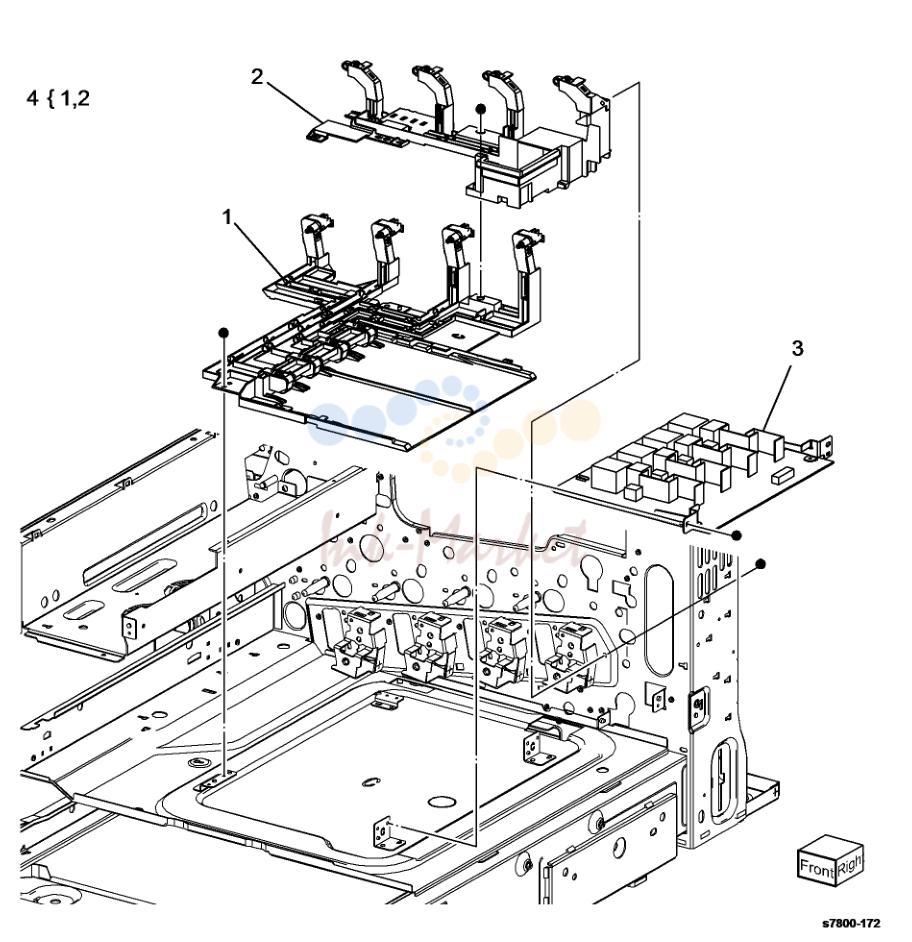

- Electrical Bottom

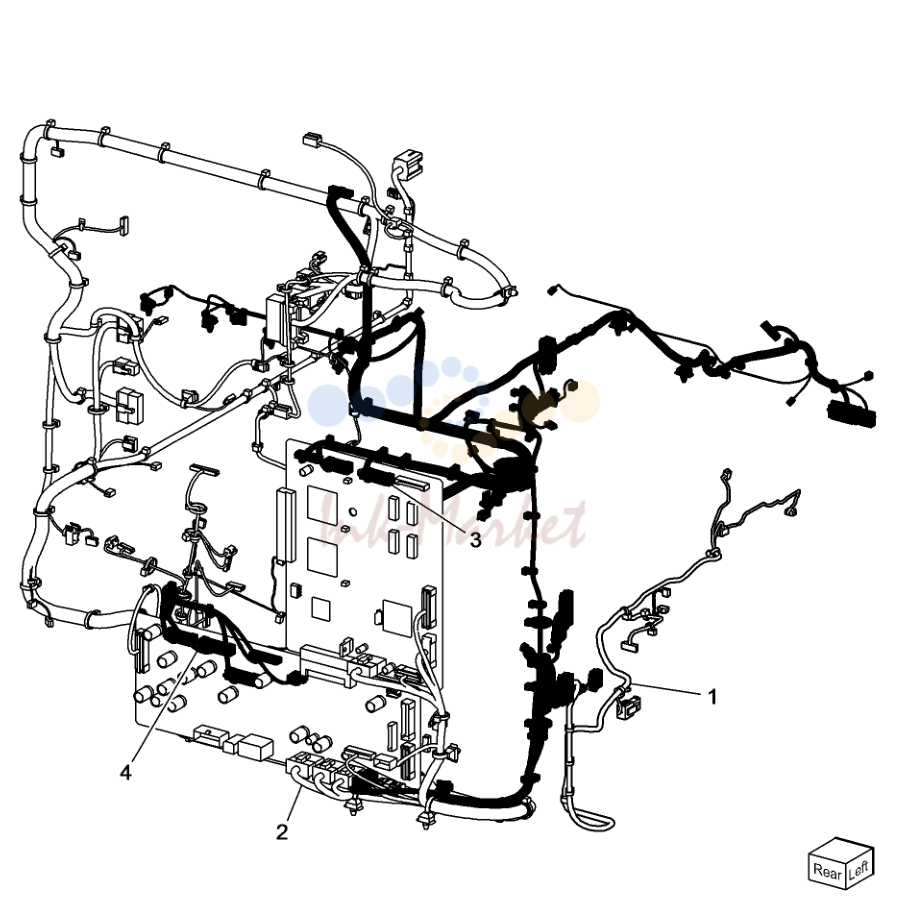

- Wire жгут
- Covers (1 of 3)

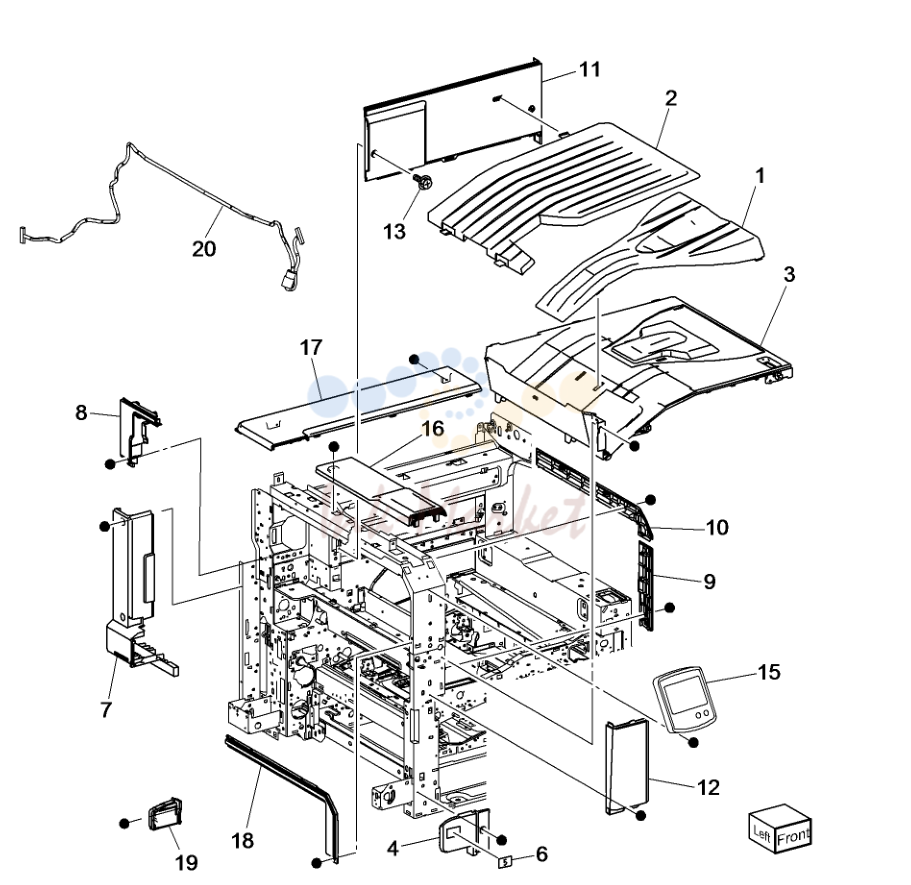

- Covers (2 of 3)

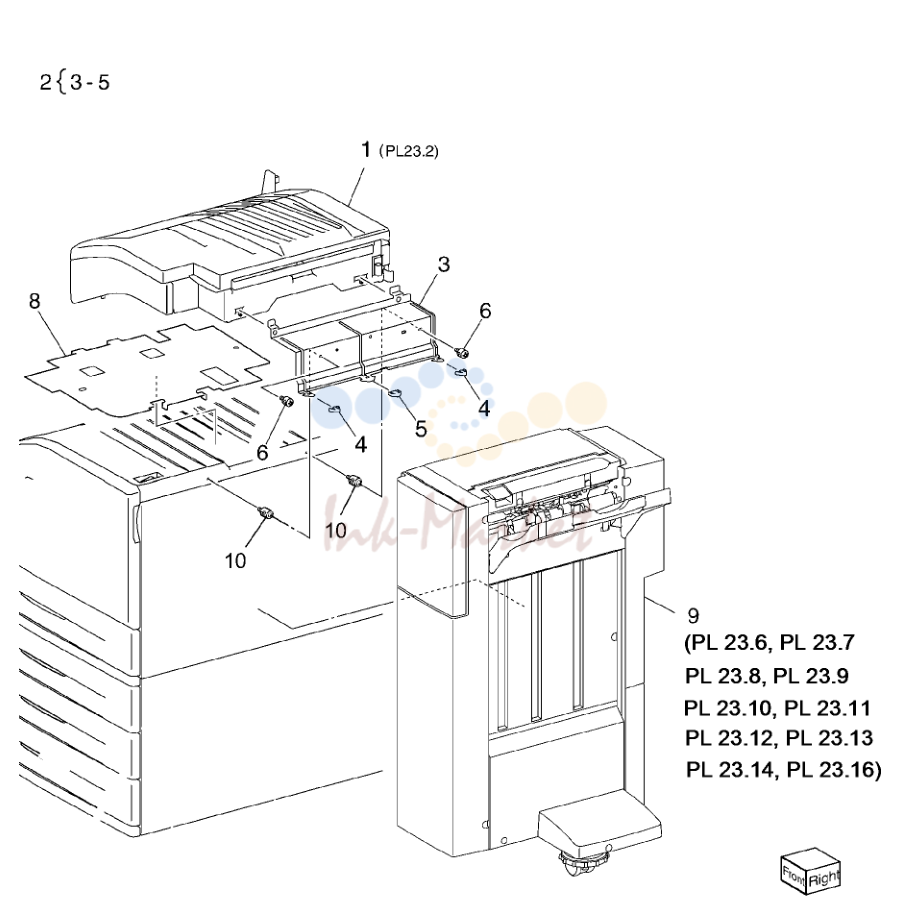

- H-Transport в сборе (1 of 5)
- H- Transport в сборе (2 of 5)
- H-Transport в сборе (3 of 5)

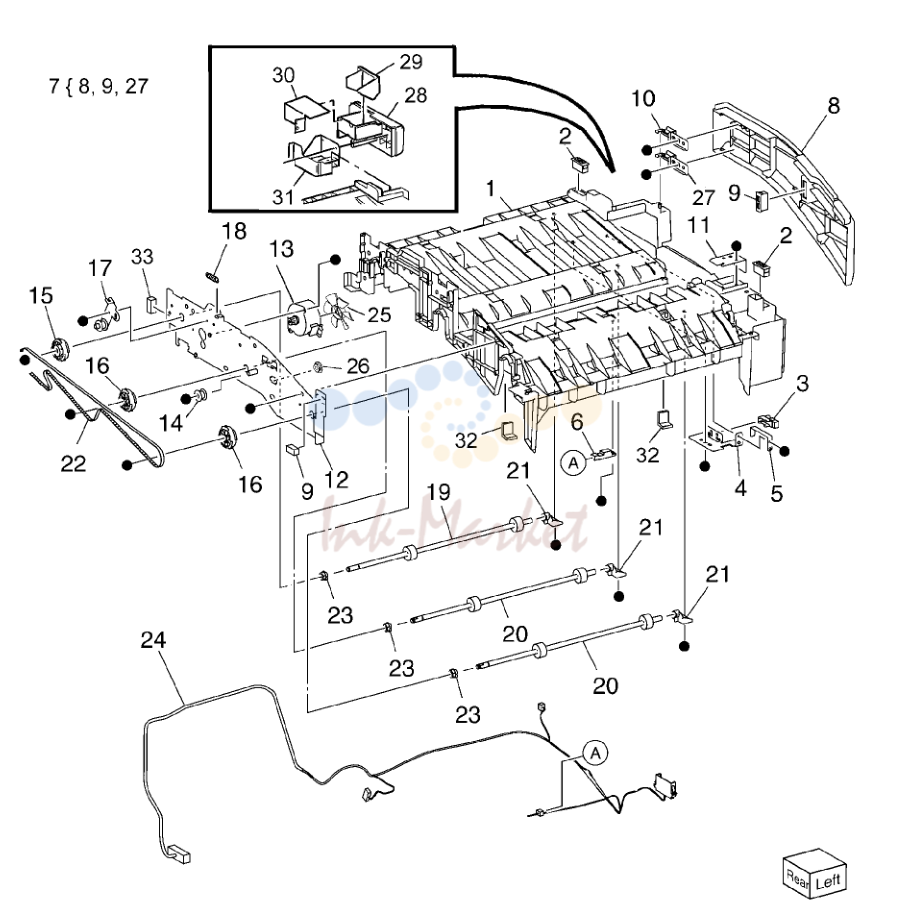

- H-Transport в сборе (4 of 5)

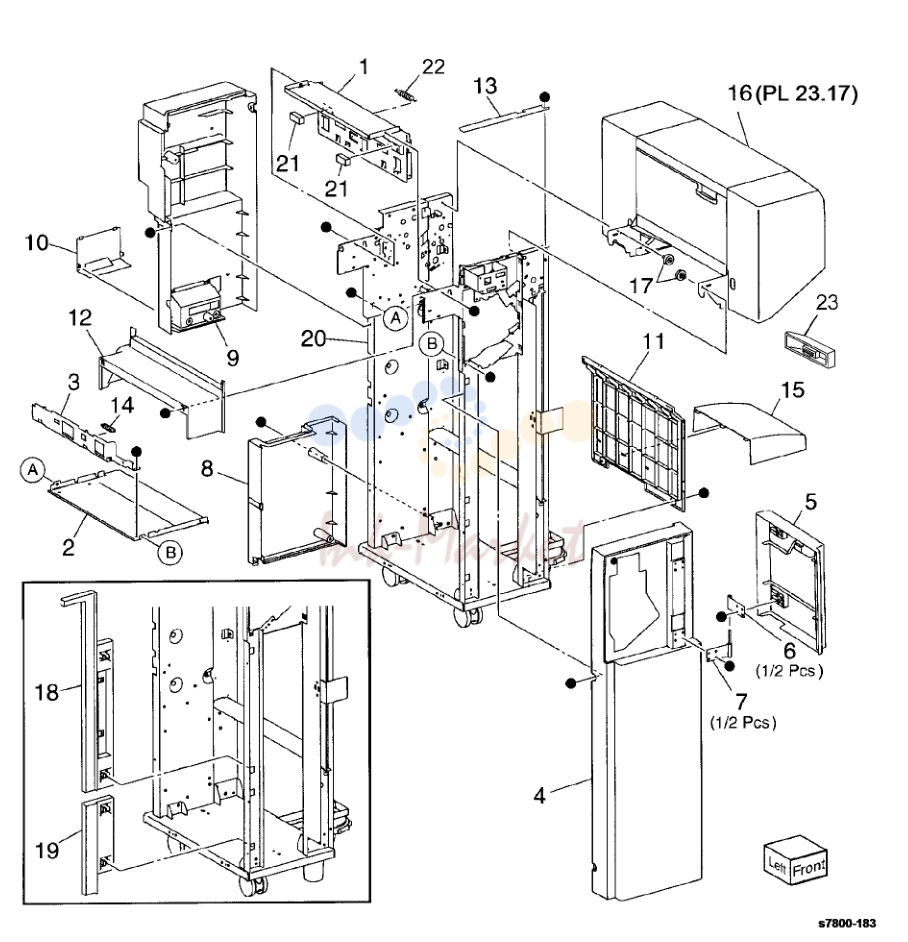

- Finisher Covers

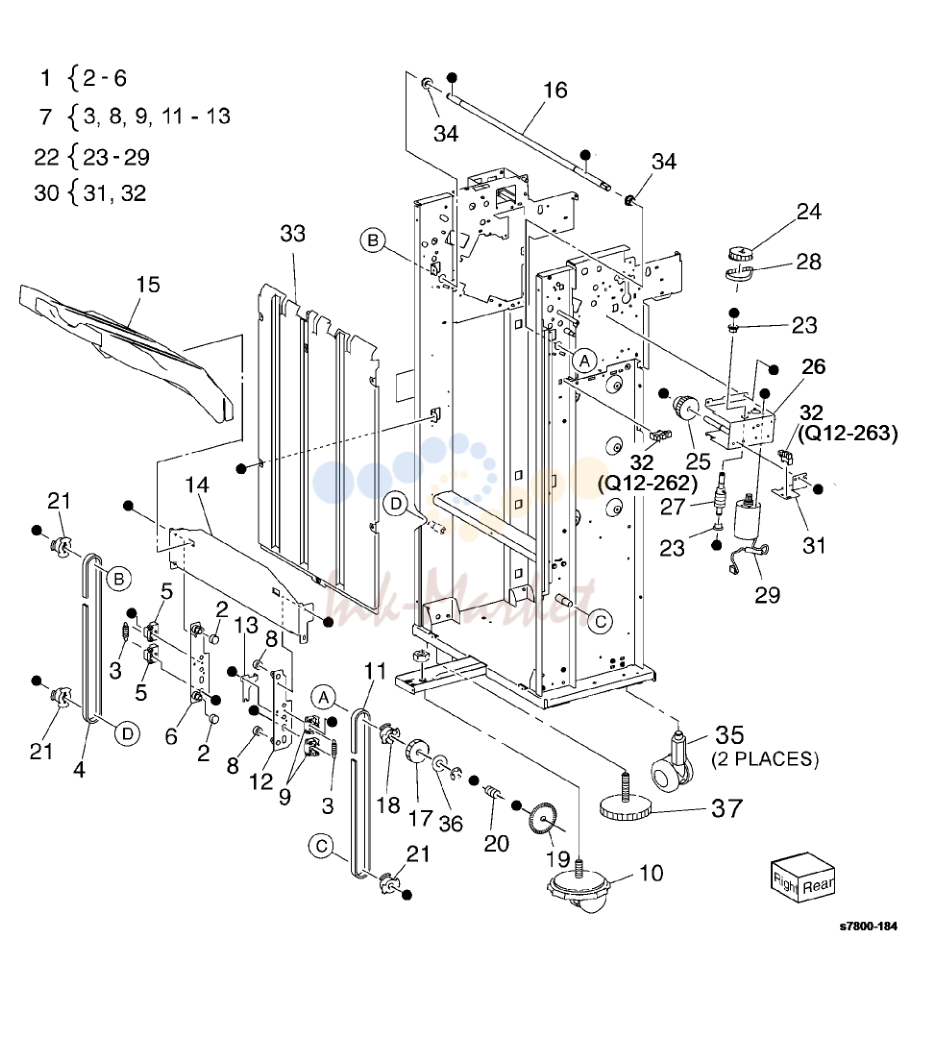

- Finisher Stacker

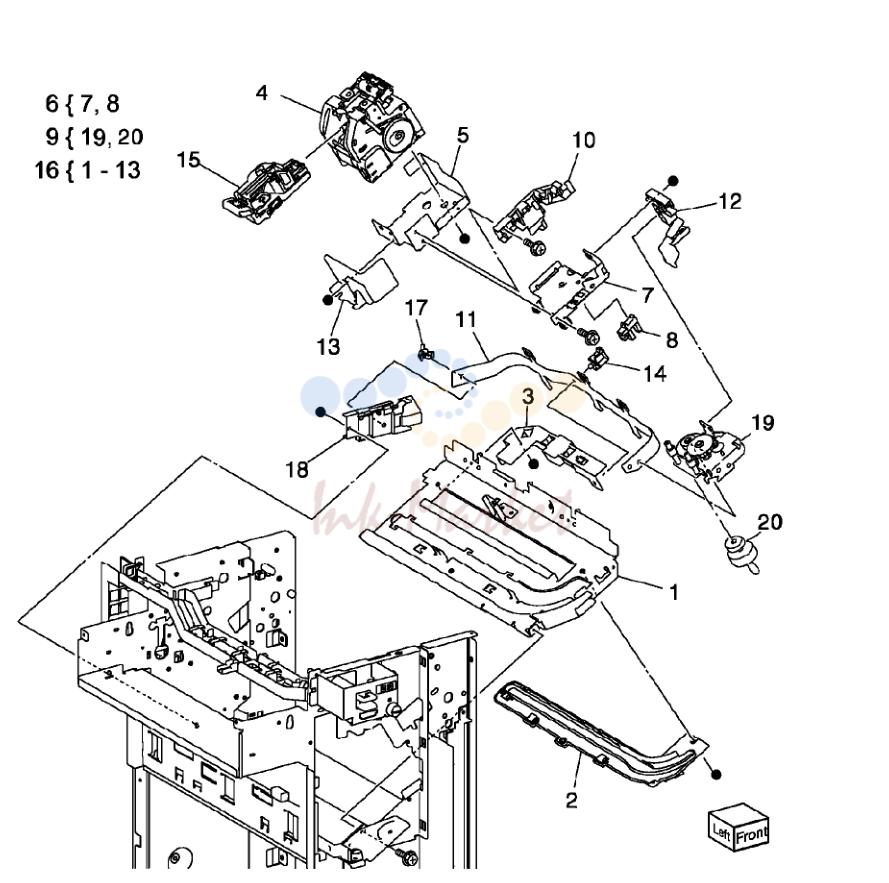

- Finisher Stapler

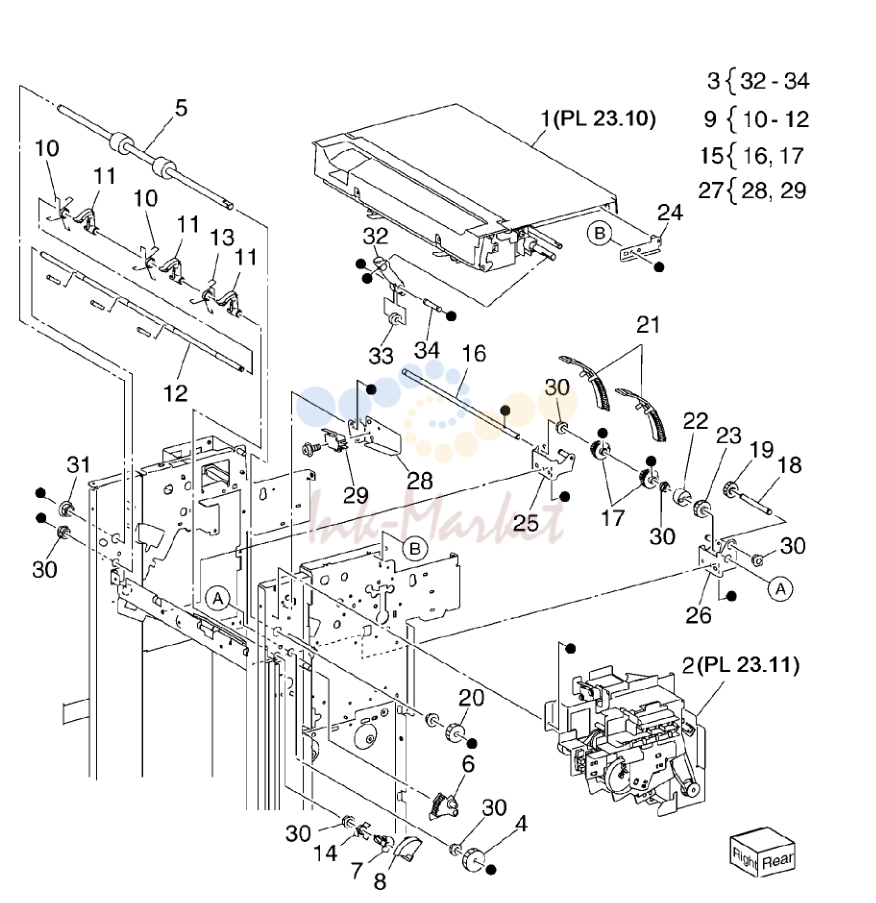

- Finisher Eject (1 of 5)

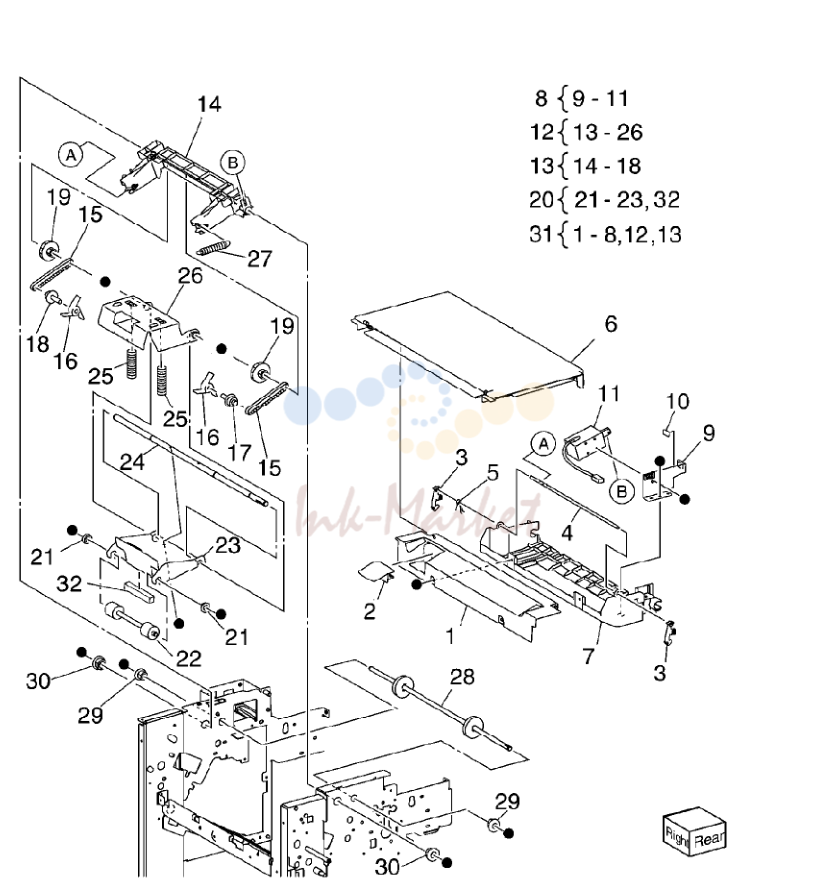

- Finisher Eject (2 of 5)

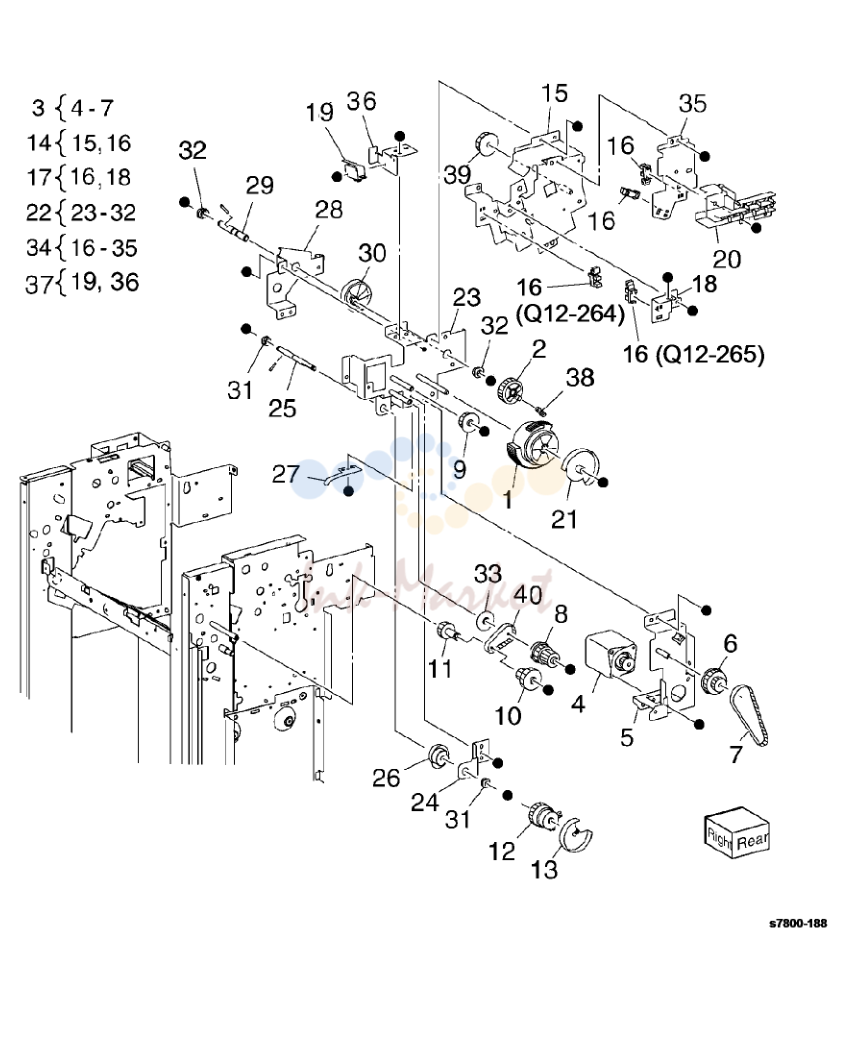

- Finisher Eject (3 of 5)

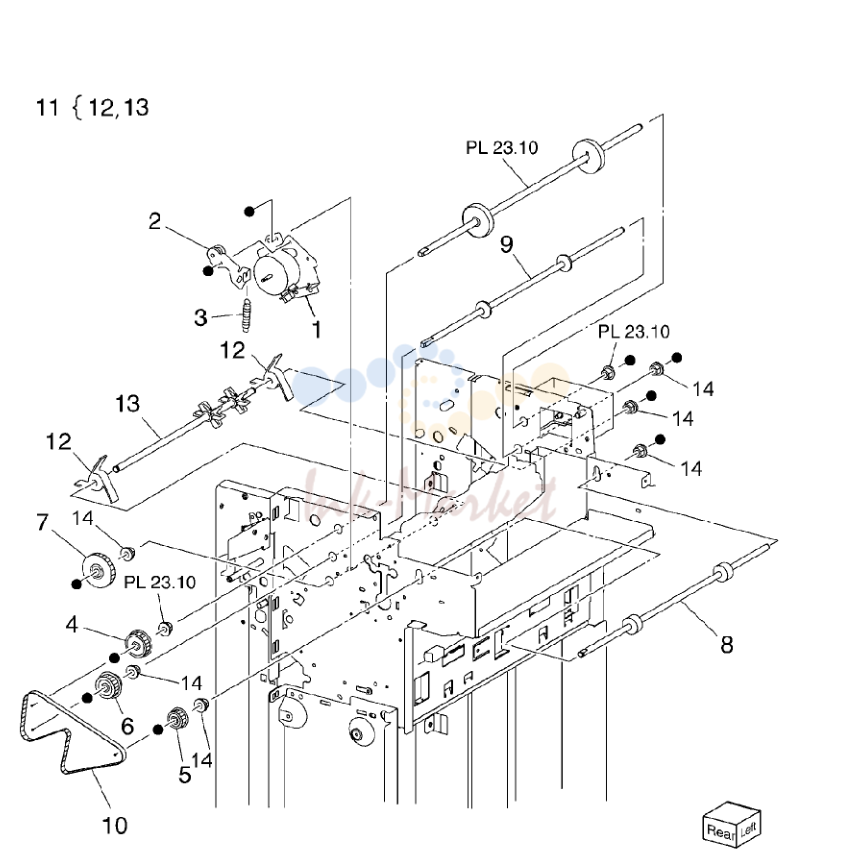

- Finisher Eject (5 of 5)

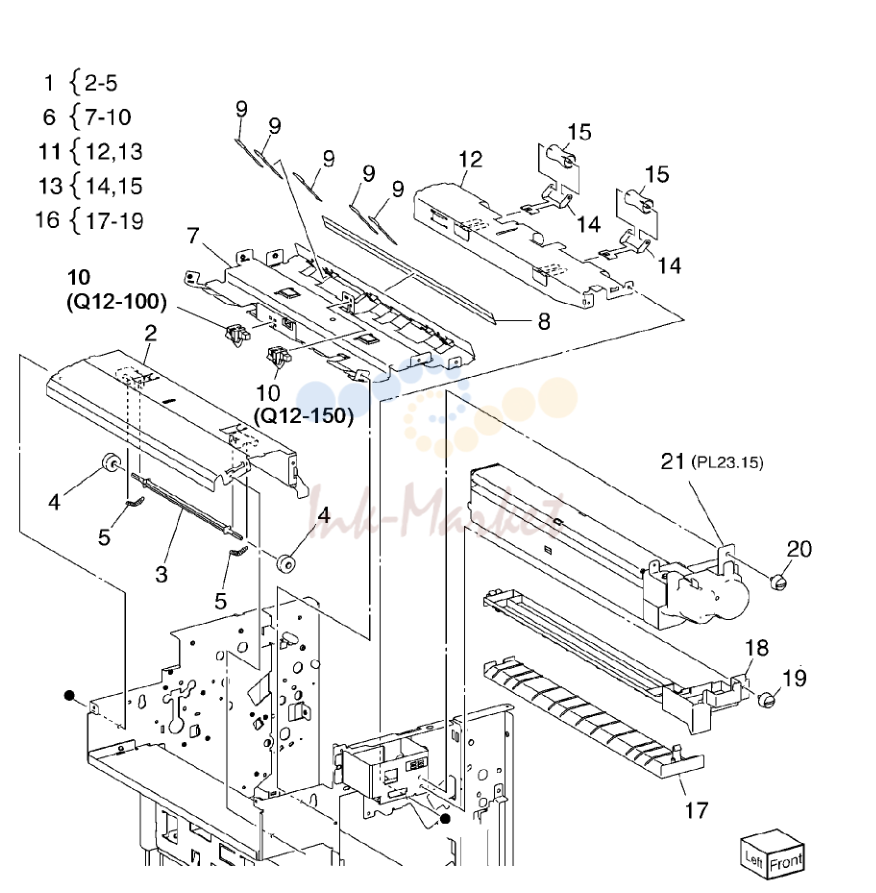

- Finisher выход/Folder в сборе
- Finisher Electrical
- Booklet Maker Covers
- Booklet Stapler в сборе
- Booklet Electrical
- H-Transport в сборе (3 of 4)
- H-Transport в сборе (4 of 4)
- Covers (1 of 2)
- Finisher Stack
- Finisher Punch
- Finisher Stapler
- Finisher Eject (1 of 3)
- Finisher Eject (2 of 3)
- Finisher Eject (3 of 3)
- Finisher SCT
- Finisher Transport (1 of 3)
- Finisher Transport (3 of 3)
- Finisher Electrical
- ESS (2 of 2)
- Kits

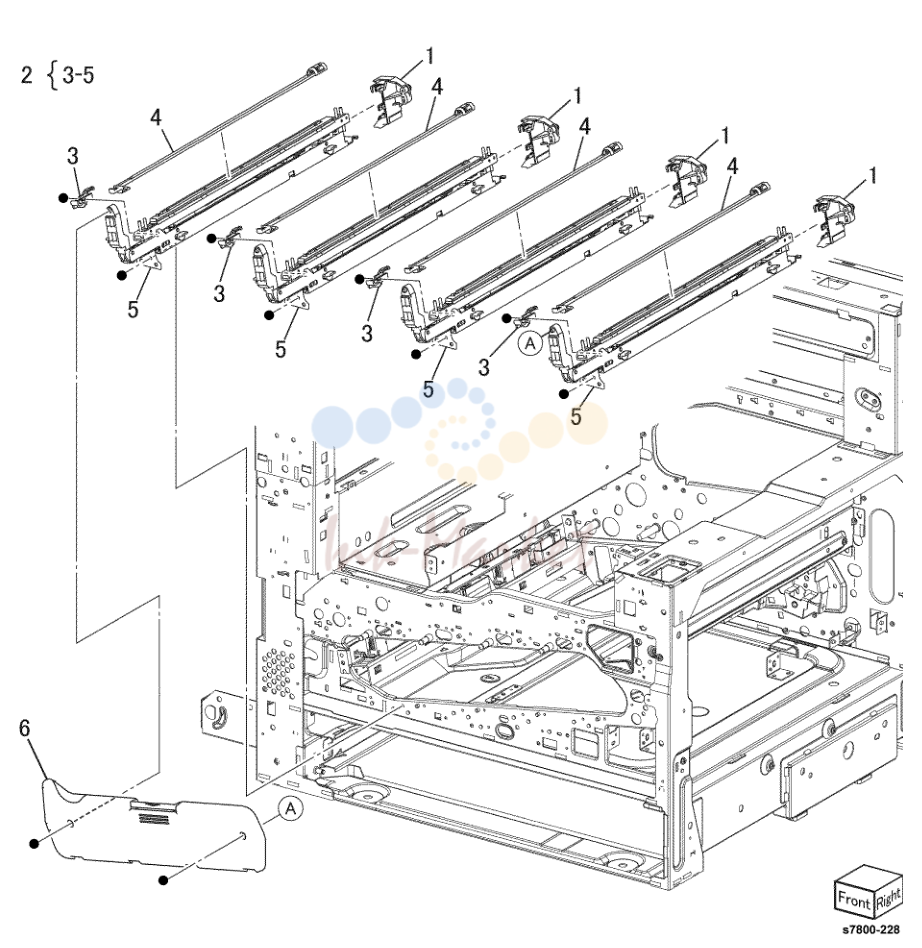

LED Print Head (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 019K09281 запросить цену → | задний держатель в сборе |
| 2 | 130K78680 запросить цену → | LED Print Head |
| 6 | 011K98621 запросить цену → | Imaging узел крышка |

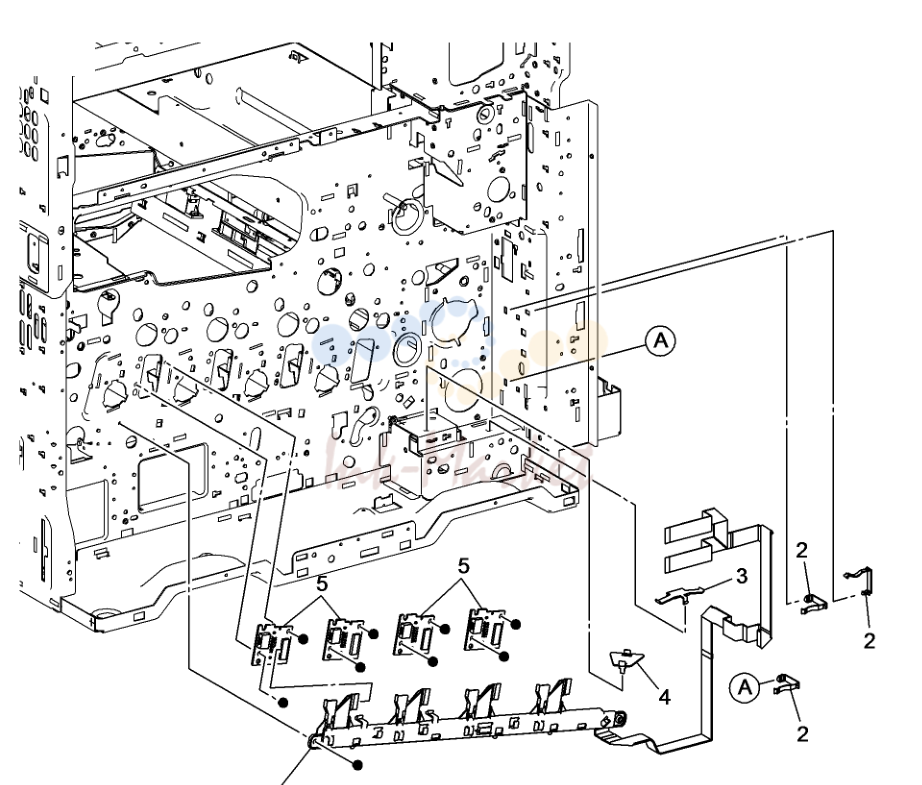

LED Print Head (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 962K77431 запросить цену → | LED Print Head шлейф в сборе |
| 5 | 960K36952 запросить цену → | LED Print Head задний плата (REP |

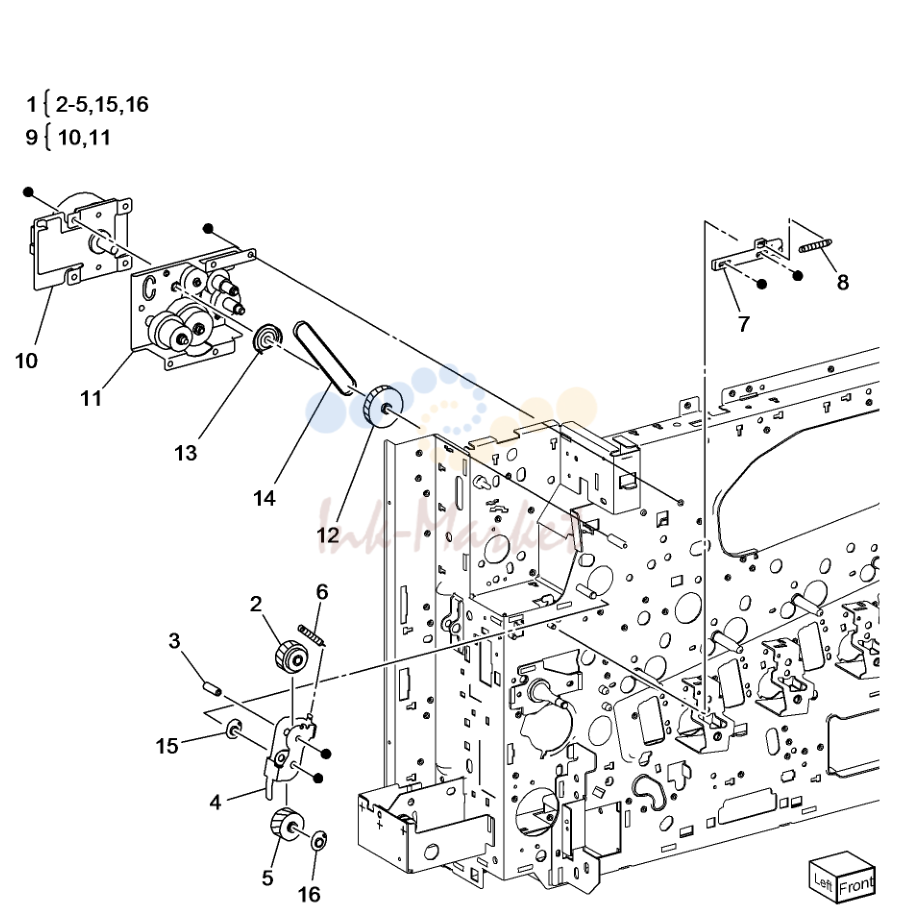

привод (1 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 068K69160 запросить цену → | печь Input кронштейн в сборе |
| 6 | 809E74960 запросить цену → | пружина |
| 7 | 012E15930 запросить цену → | печь Link |
| 8 | 809E74950 запросить цену → | пружина |
| 9 | 007K16861 запросить цену → | печь привод мотор в сборе (REP |
| 12 | 807E27930 запросить цену → | Helical шестерня (40T/23T) |
| 13 | 005E24620 запросить цену → | Flange |
| 14 | 423W10355 запросить цену → | ремень |

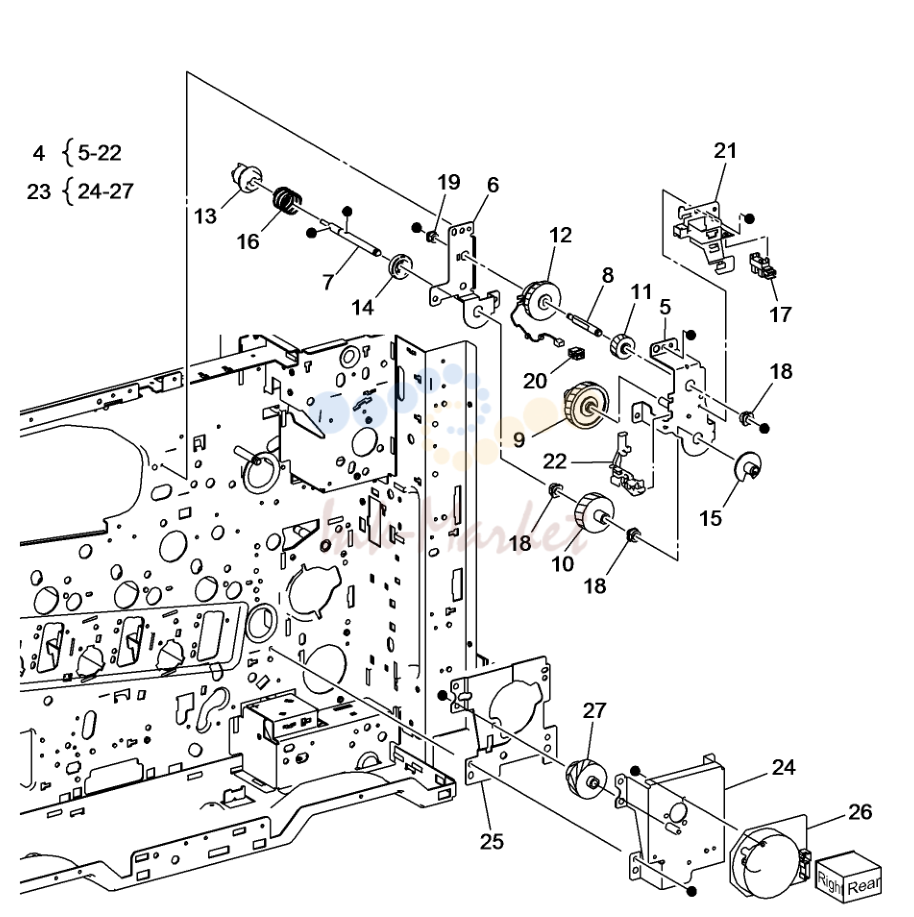

привод (2 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 007K98090 запросить цену → | Retract привод в сборе |
| 23 | 007K16841 запросить цену → | главный привод в сборе |

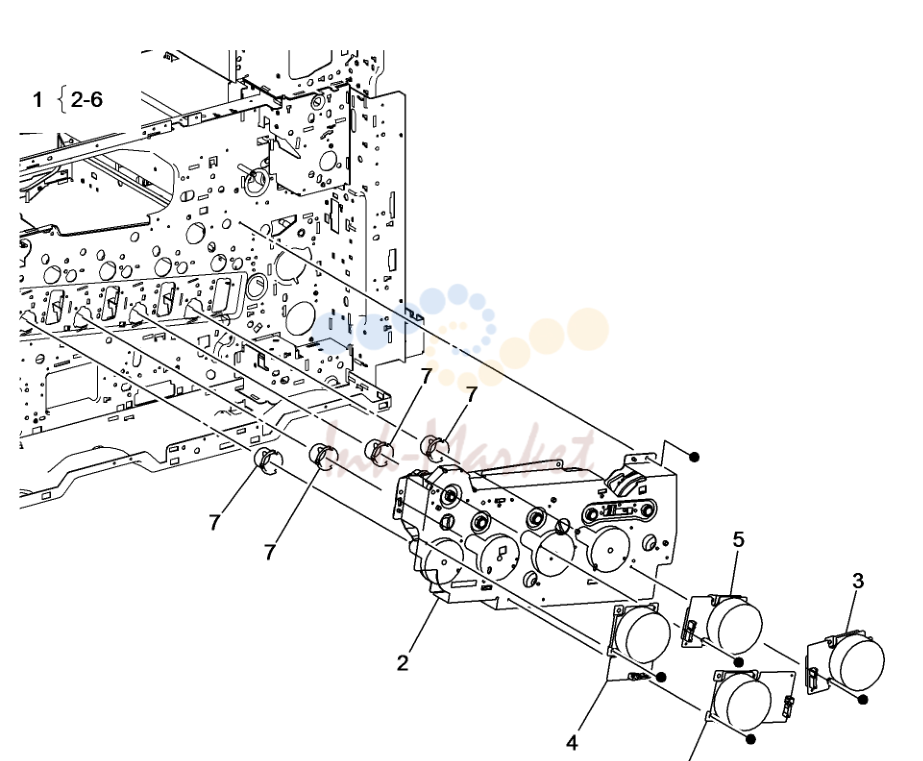

привод (3 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 007K16823 запросить цену → | барабан/Deve привод в сборе (REP |
| 7 | 055E56040 запросить цену → | шестерня направляющая |

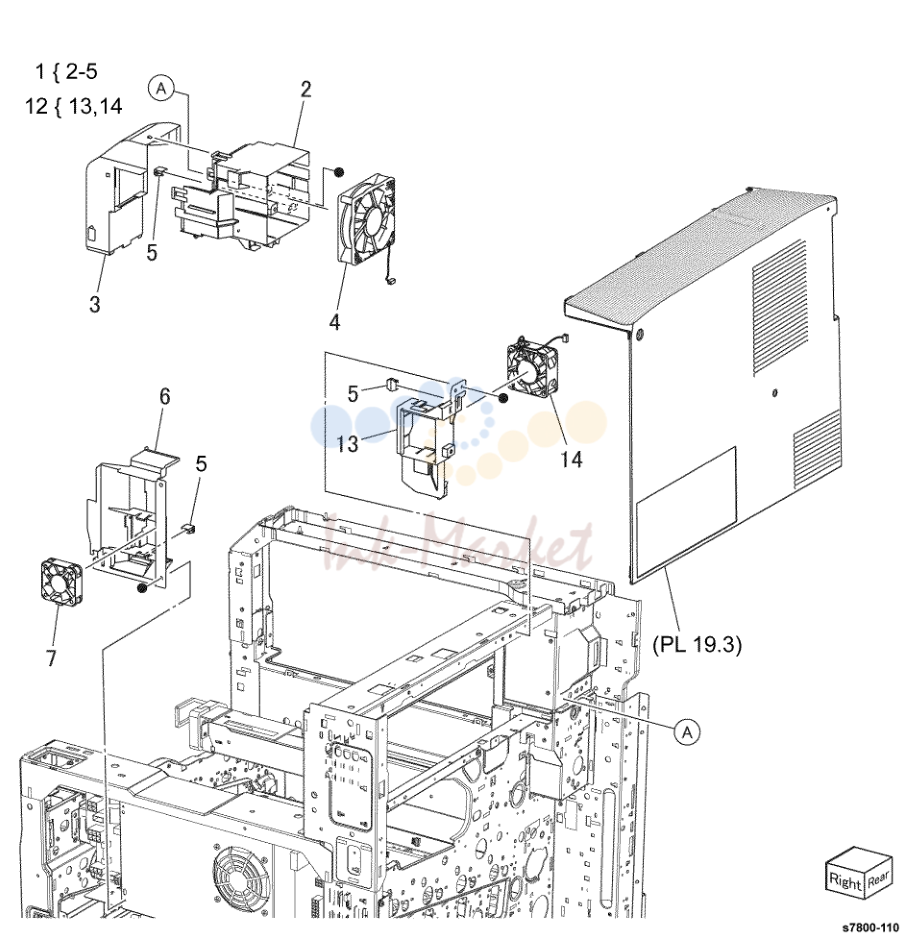

NOHAD Common
| № | Артикул | Наименование |
|---|---|---|
| 1 | 054K41420 запросить цену → | печь вентилятор and воздуховод |
| 5 | 913W13170 запросить цену → | Connector |
| 7 | 127K58360 запросить цену → | передний LVPS вентилятор (MOT42-14) (REP |
| 12 | 054K41490 запросить цену → | IH Intake вентилятор and воздуховод |

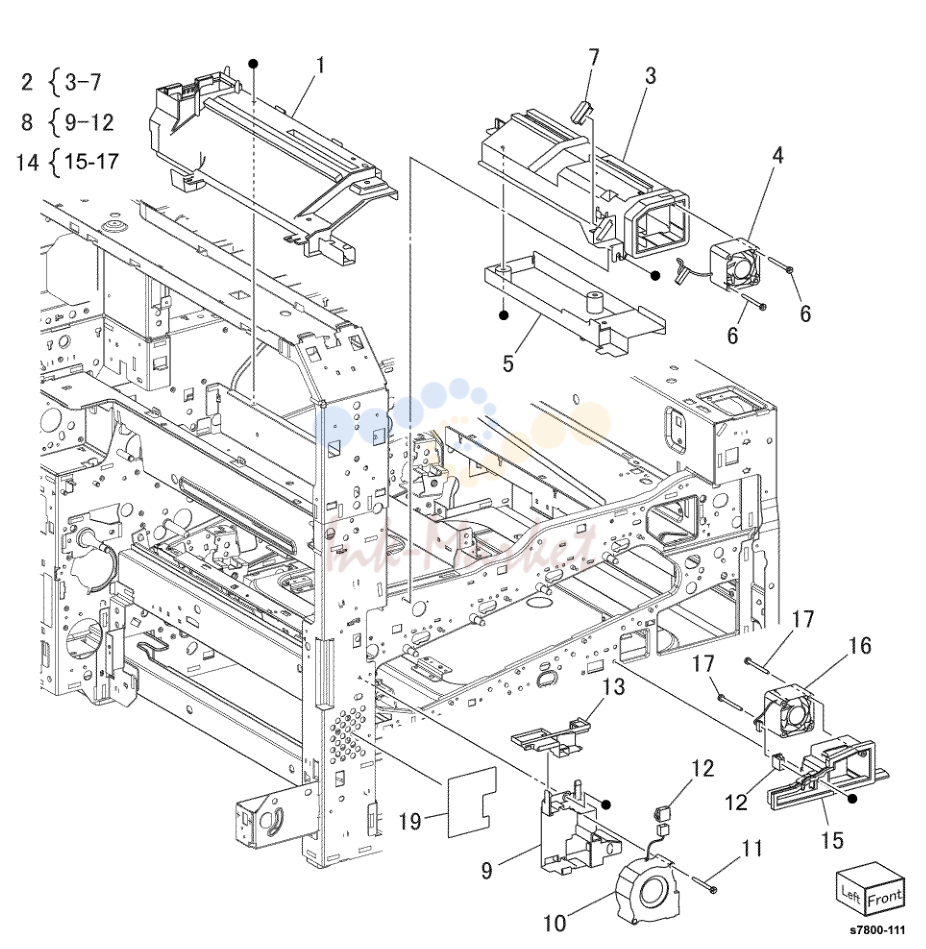

NOHAD (1 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 054K41430 запросить цену → | C вентилятор and воздуховод |
| 8 | 054K41440 запросить цену → | Process вентилятор and воздуховод |
| 13 | 815E51940 запросить цену → | пластина |
| 14 | 054K41410 запросить цену → | Process вентилятор and воздуховод |

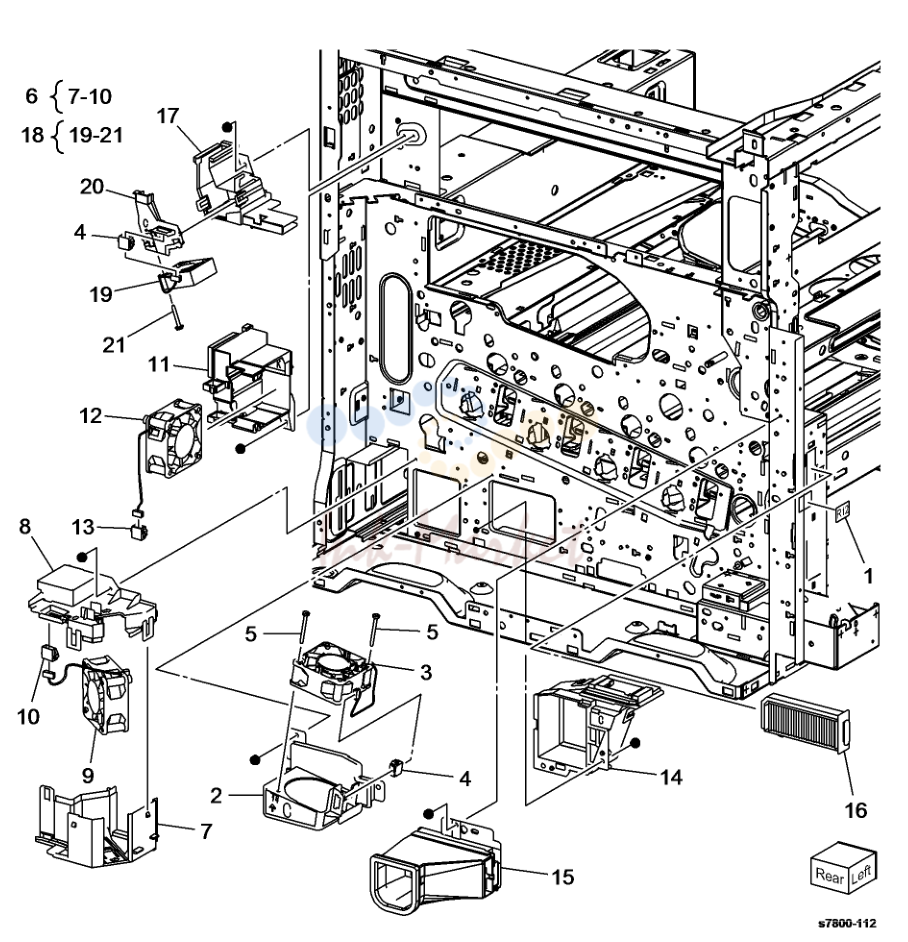

NOHAD (2 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 127K64480 запросить цену → | Bottom вентилятор (MOT42-15) |
| 6 | 054K41460 запросить цену → | M вентилятор and воздуховод |
| 16 | 108R01037 под заказ | Suction Filter |
| 18 | 127K61230 запросить цену → | C выход вентилятор and воздуховод |

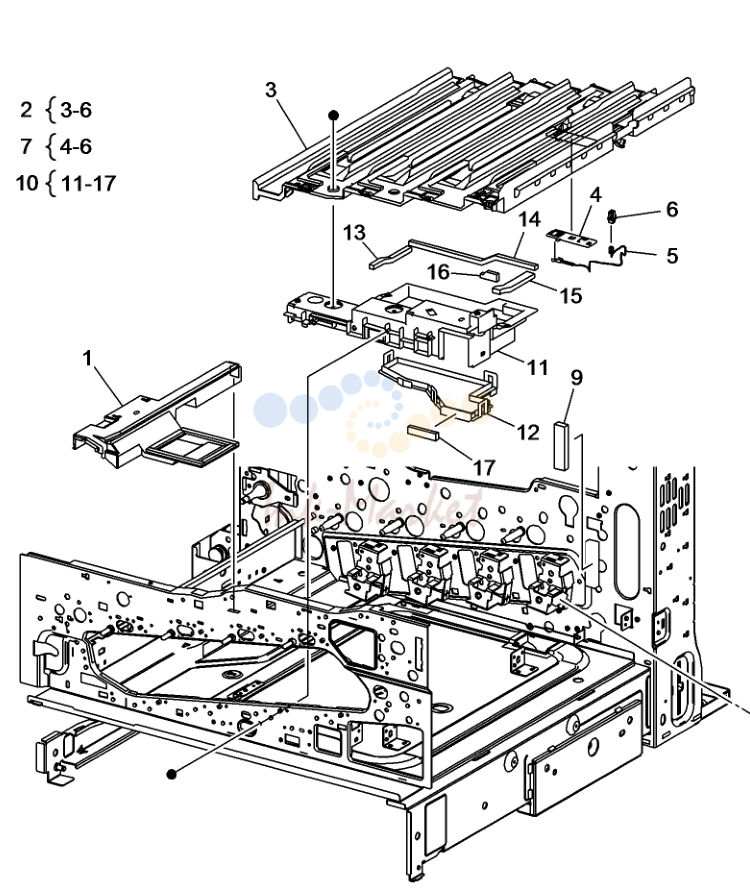

NOHAD (3 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 815K03601 запросить цену → | Base пластина в сборе |
| 7 | 130K71990 запросить цену → | NOHAD термистор and кронштейн |

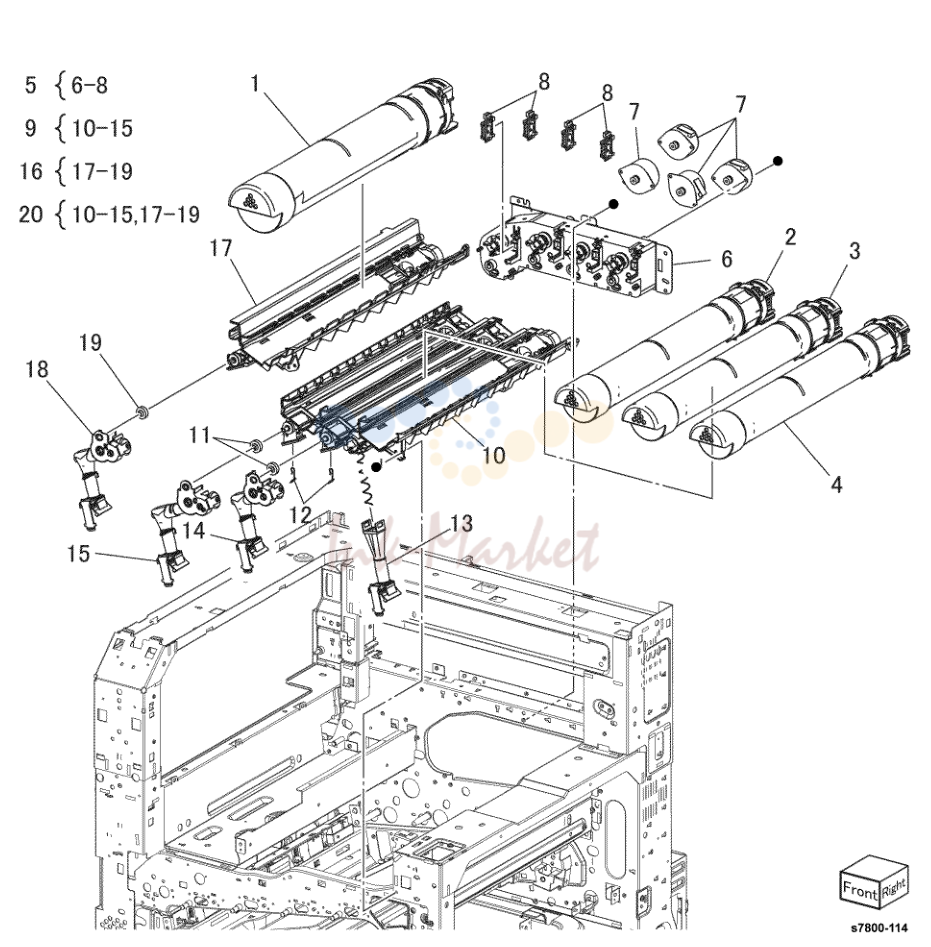

Development (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 5 | 127K64540 запросить цену → | тонер дозатор мотор в сборе |
| 9 | 094K92391 запросить цену → | дозатор Pipe в сборе (Y/M/C) |
| 11 | 807E20080 запросить цену → | Auger шестерня (Y/M/C) |
| 16 | 094K92770 запросить цену → | дозатор Pipe в сборе (K) |
| 19 | 807E20100 запросить цену → | Auger шестерня (K) |

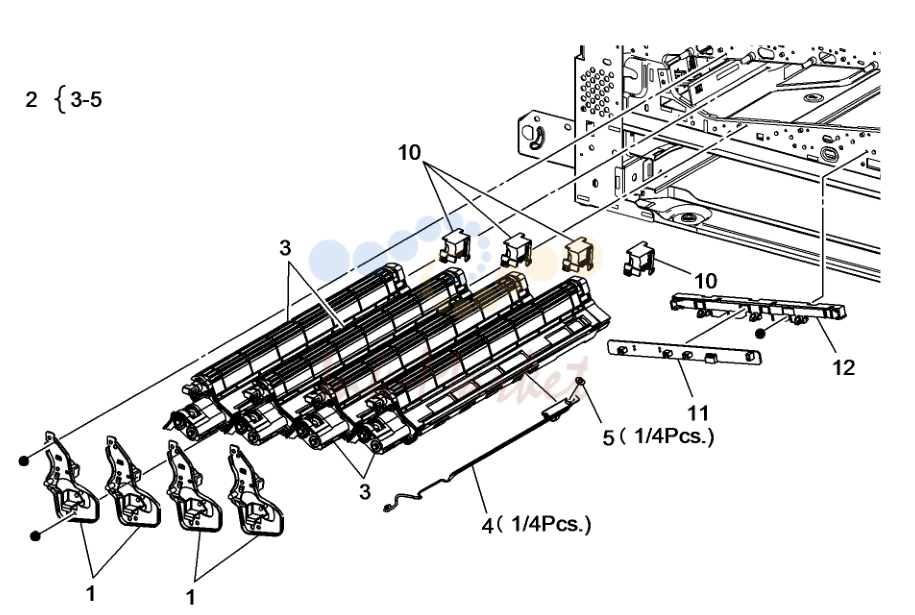

Development (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 604K63570 запросить цену → | девелопер корпус в сборе (Y/M/ |
| 6 | 675K85030 ✓ в наличии | девелопер (K) |
| 7 | 675K85040 ✓ в наличии | девелопер (C) |
| 8 | 675K85050 ✓ в наличии | девелопер (M) |
| 9 | 675K85060 ✓ в наличии | девелопер (Y) |
| 11 | 960K49660 запросить цену → | ATC плата |
| 12 | 849E96933 запросить цену → | кронштейн |

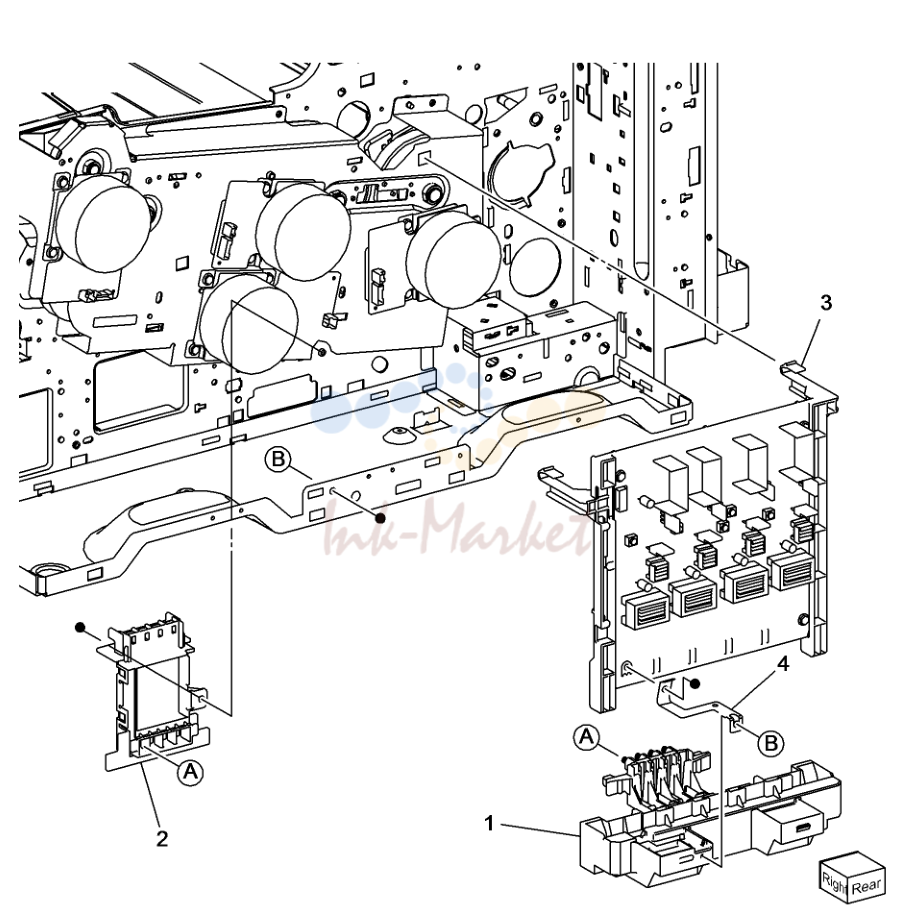

HVPS (DEVE)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 848K37870 запросить цену → | HVPS корпус |
| 2 | 019K11110 запросить цену → | Conductor держатель |
| 3 | 815K04490 запросить цену → | HVPS (DEVE) |
| 4 | 130E13880 запросить цену → | Ground Conductor |

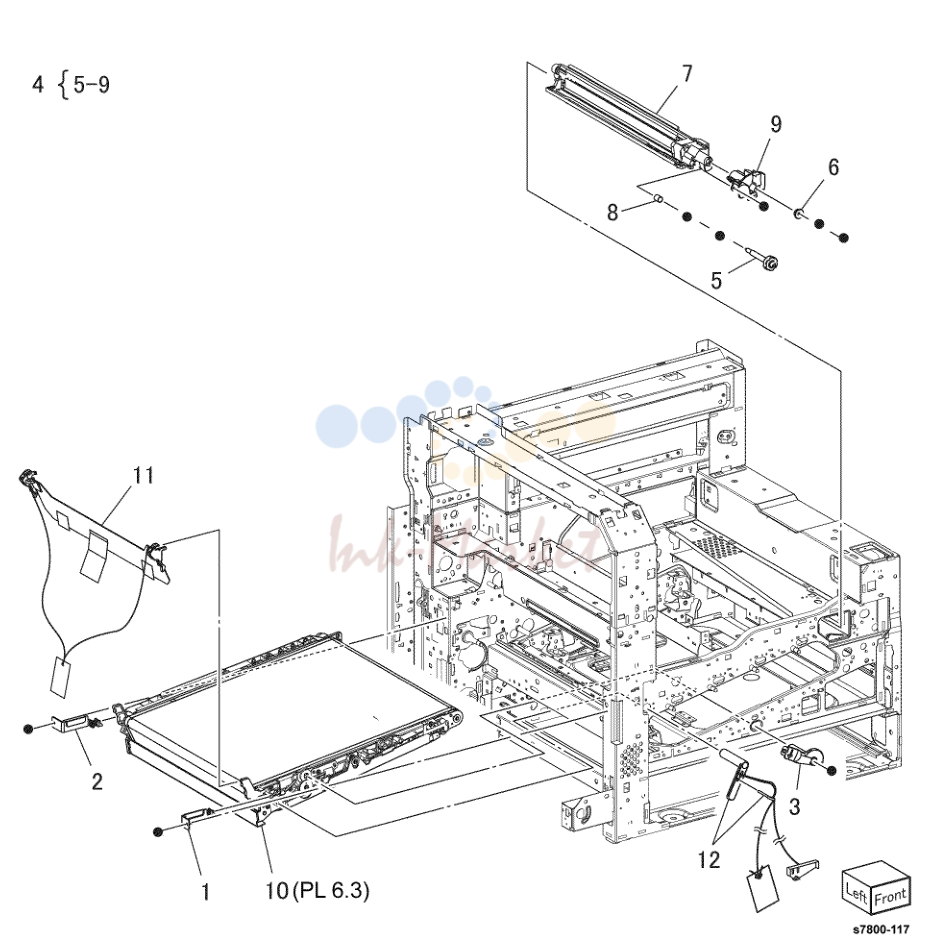

переноса (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 108R01036 под заказ | IBT ремень Cleaner в сборе (REP |
| 10 | 604K57384 запросить цену → | IBT ремень в сборе |
| 12 | 604K56410 запросить цену → | Packaging в сборе (IBT) |

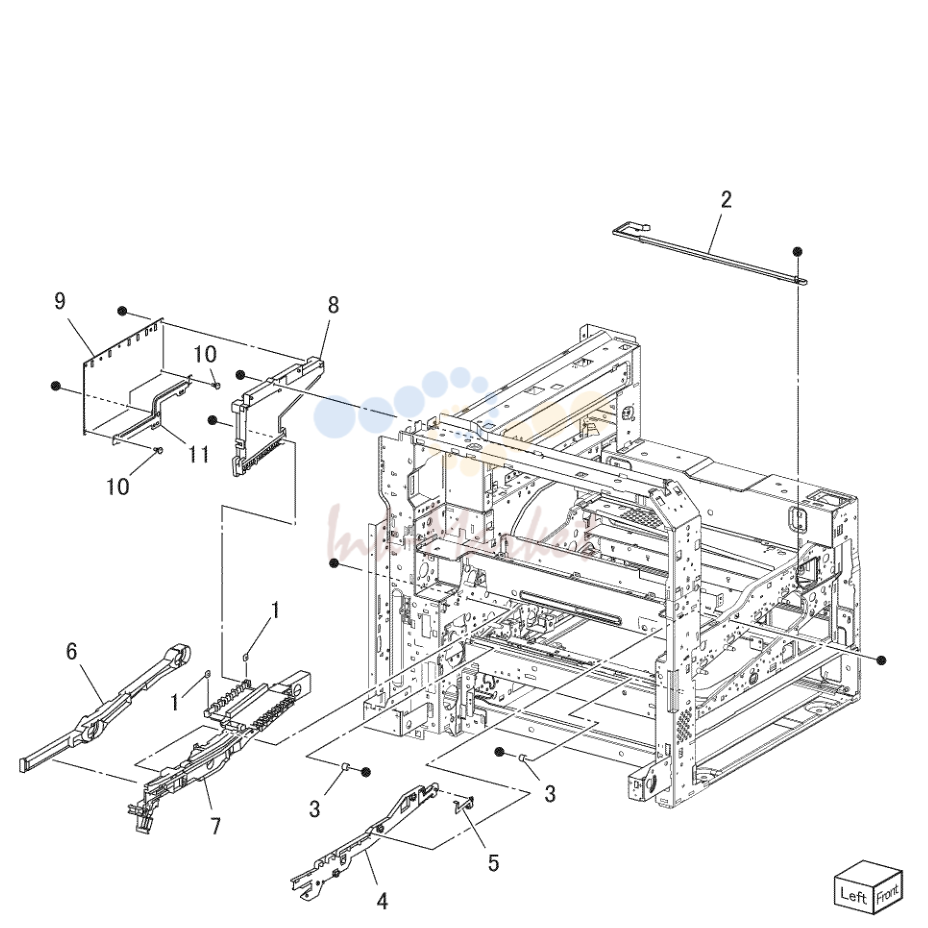

переноса (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 6 | 120E29340 запросить цену → | актуатор |
| 9 | 105E17530 запросить цену → | HVPS (1st/2nd/DTC) |

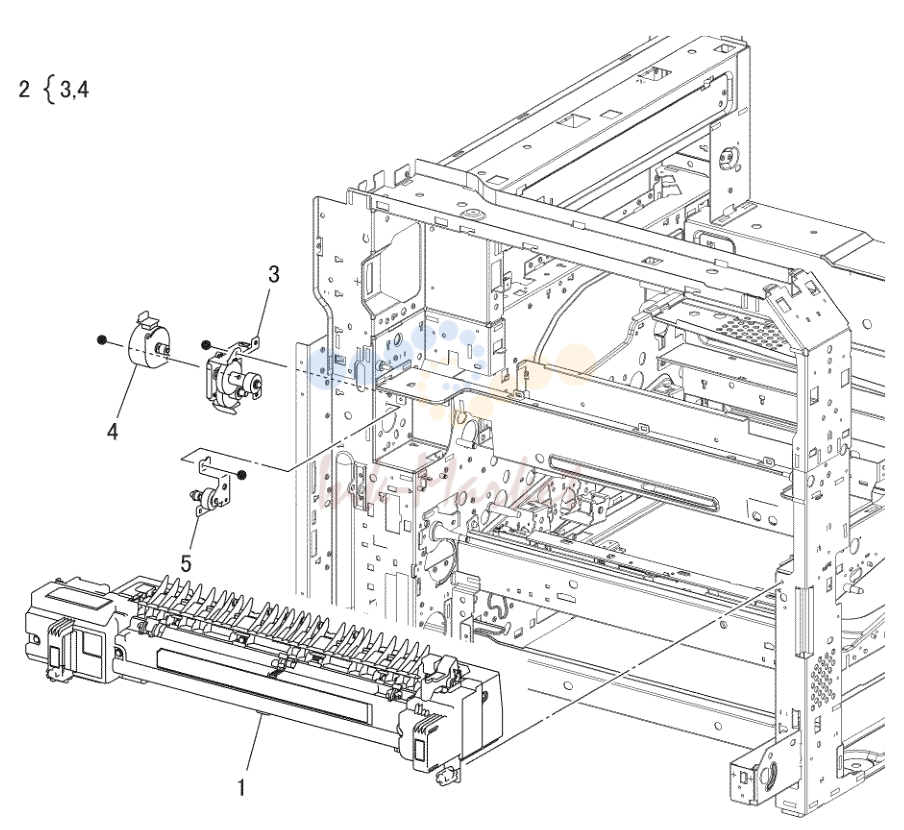

печь
| № | Артикул | Наименование |
|---|---|---|
| 1 | 115R00073 запросить цену → | печь в сборе (110V) |
| 115R00074 под заказ | печь в сборе (220V) | |
| 2 | 007K16060 запросить цену → | Retract мотор and кронштейн (REP |
| 5 | 007K16071 запросить цену → | Retract шестерня |

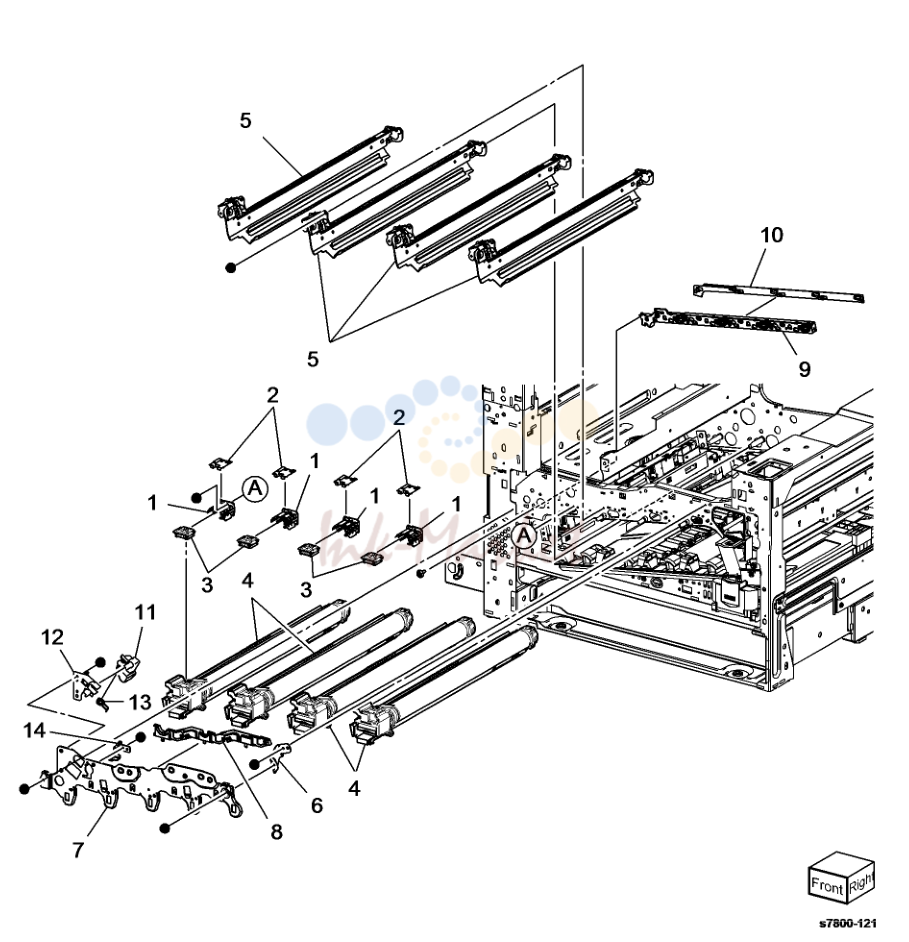

Xerographic (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 106R01582 ✓ в наличии | Imaging узел (Y/M/C/K) |
| 5 | 032K04701 запросить цену → | Erase лампа узел (K) / |
| 12 | 868E08980 запросить цену → | кронштейн |
| 13 | 809E79410 запросить цену → | пружина |
| 14 | 809E79420 запросить цену → | пружина |

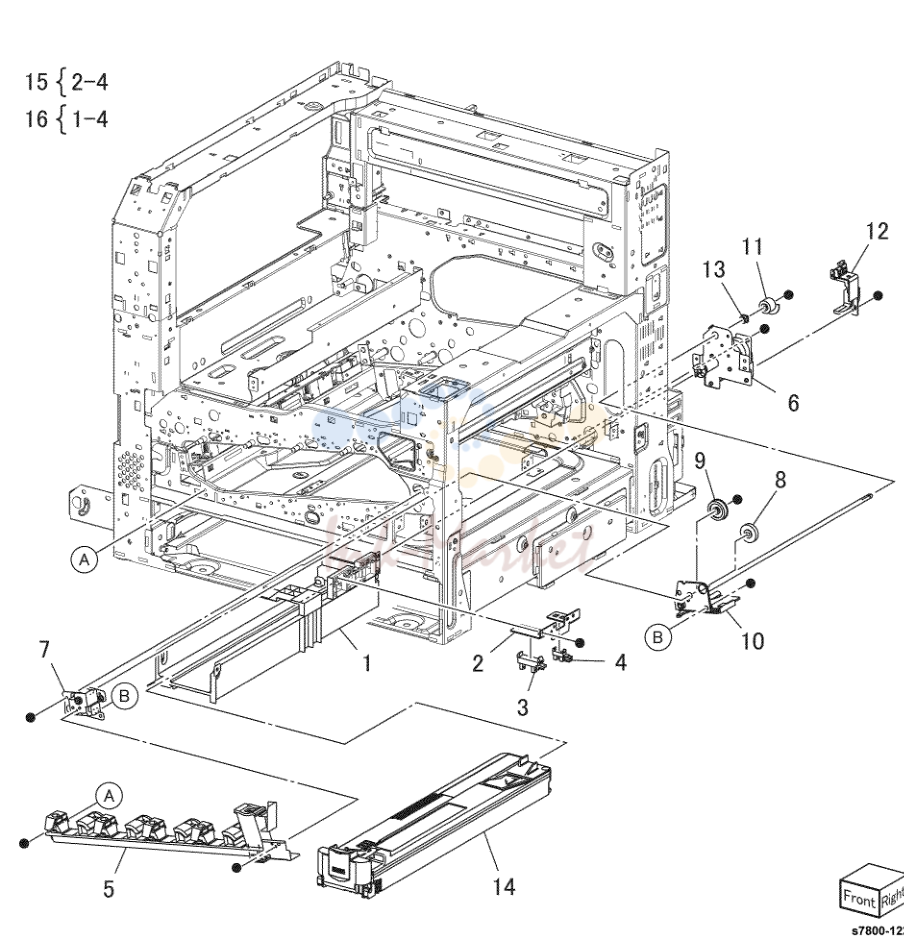

Xerographic (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 5 | 052K97773 запросить цену → | Waste тонер Pipe в сборе (REP |
| 6 | 068K59502 запросить цену → | Agitator мотор в сборе (MOT91 |
| 12 | 868E14631 запросить цену → | жгут держатель |
| 14 | 108R00982 ✓ в наличии | Waste Cartridge |
| 15 | 068K58211 запросить цену → | датчик and кронштейн |
| 16 | 032K05160 запросить цену → | Bottle направляющая and датчик (REP |

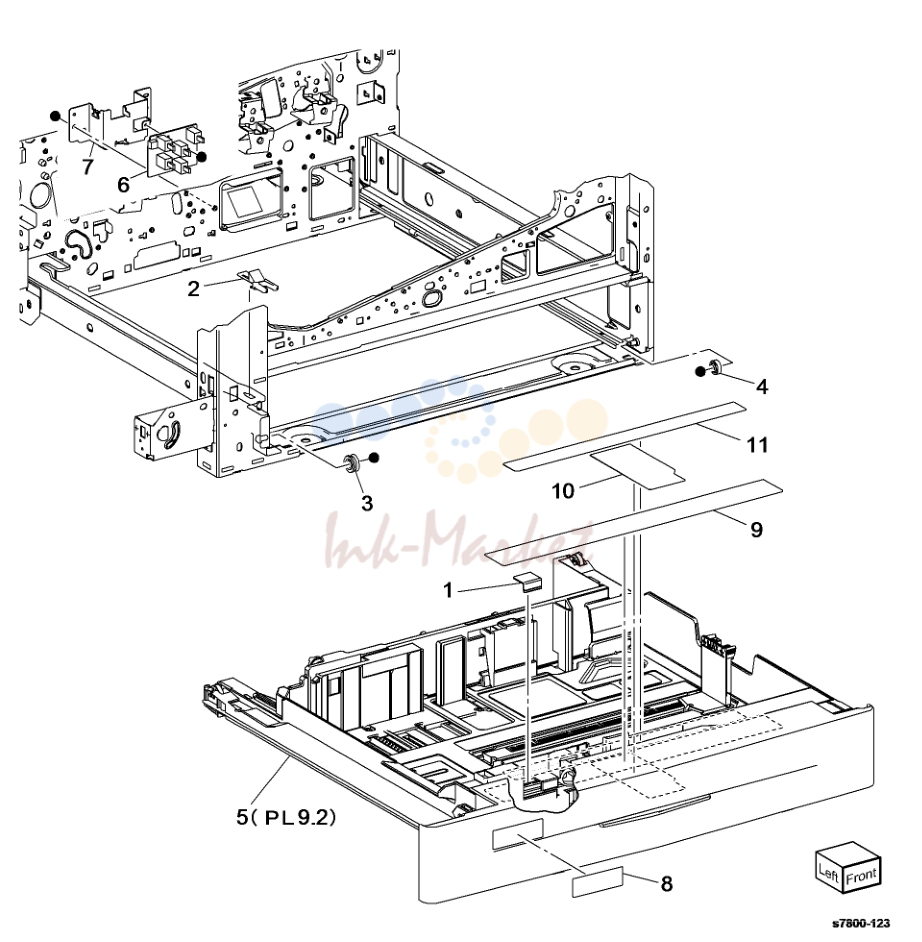

Tray 2 Feeder/Tray2
| № | Артикул | Наименование |
|---|---|---|
| 5 | 050K65383 запросить цену → | Tray в сборе |
| 6 | 110K11680 ✓ в наличии | Tray Paper Size датчик (Q71 |

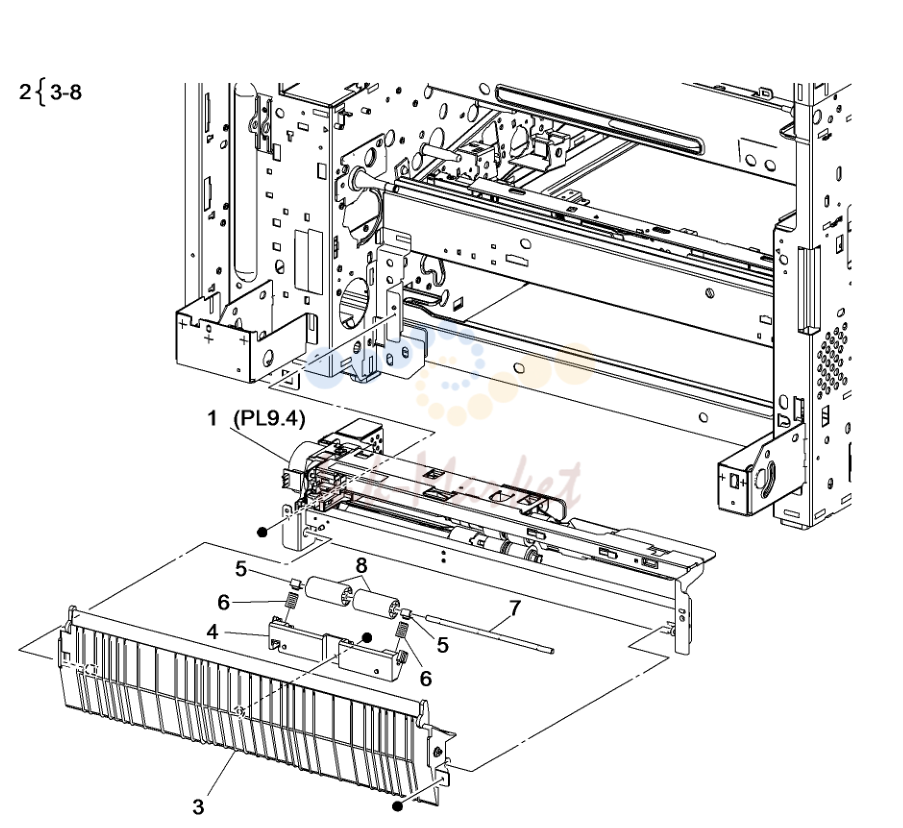

Tray 2 Feeder
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059K66610 запросить цену → | Tray Feeder в сборе |
| 2 | 054K35142 запросить цену → | направляющая в сборе |

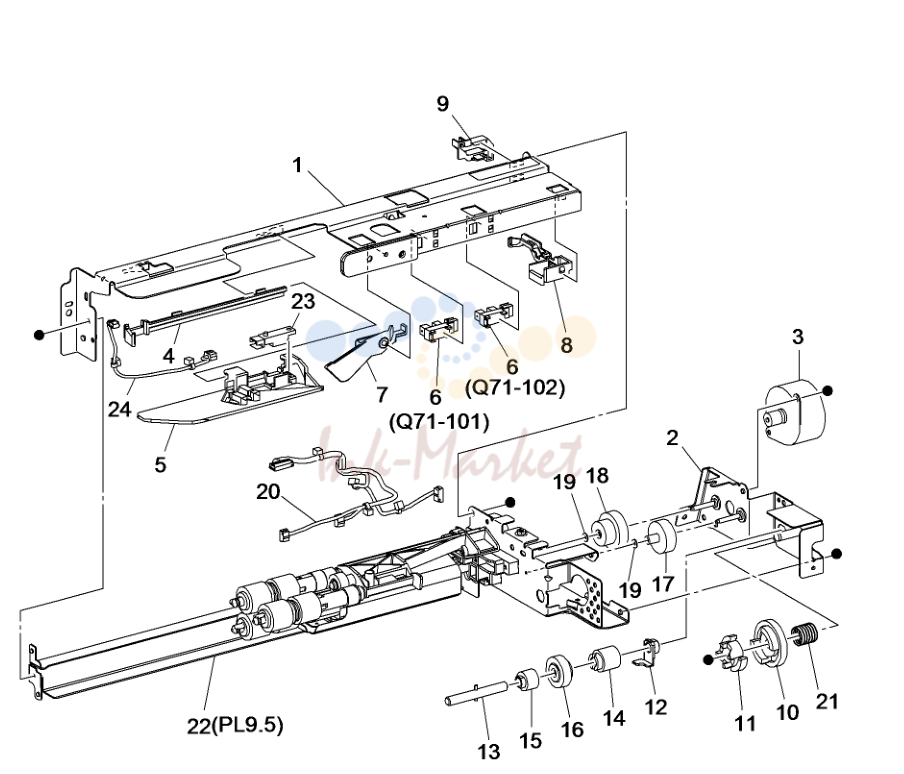

Tray 2 Feeder в сборе (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 6 | 930W00123 запросить цену → | Tray Nudger Level датчик (Q71 |
| 7 | 120E22481 запросить цену → | актуатор |

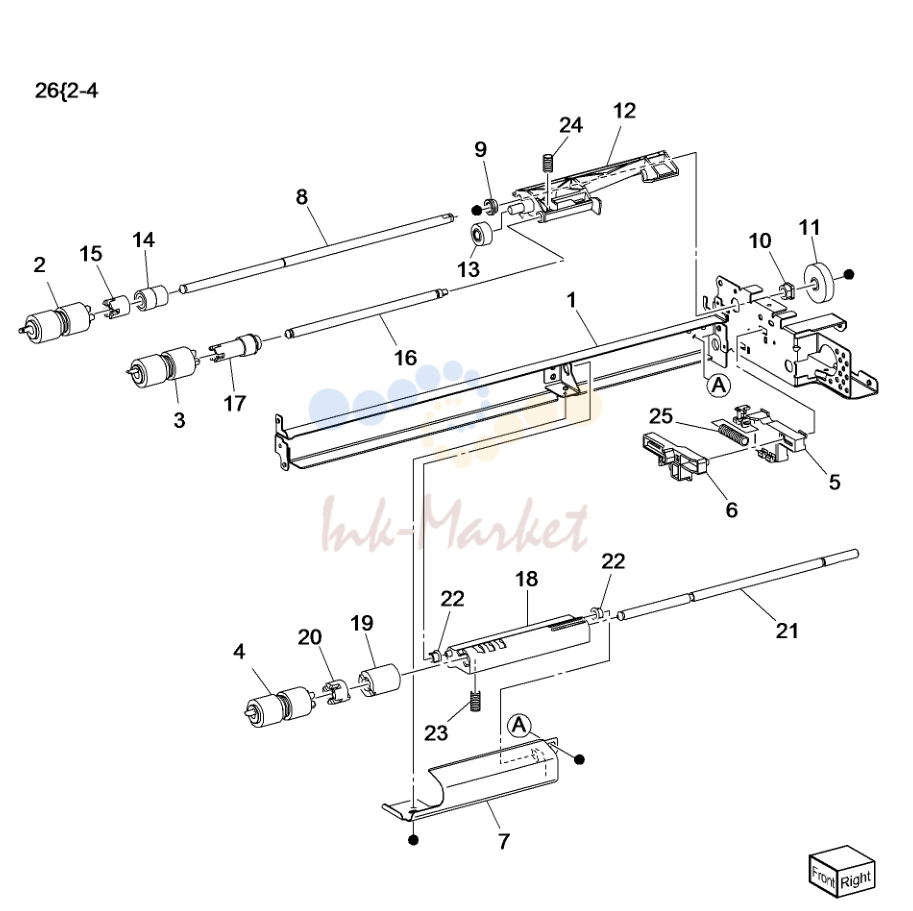

Tray 2 Feeder в сборе (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 19 | 005K09290 запросить цену → | Friction муфта |
| 26 | 109R00790 под заказ | подачи Roll Kit |

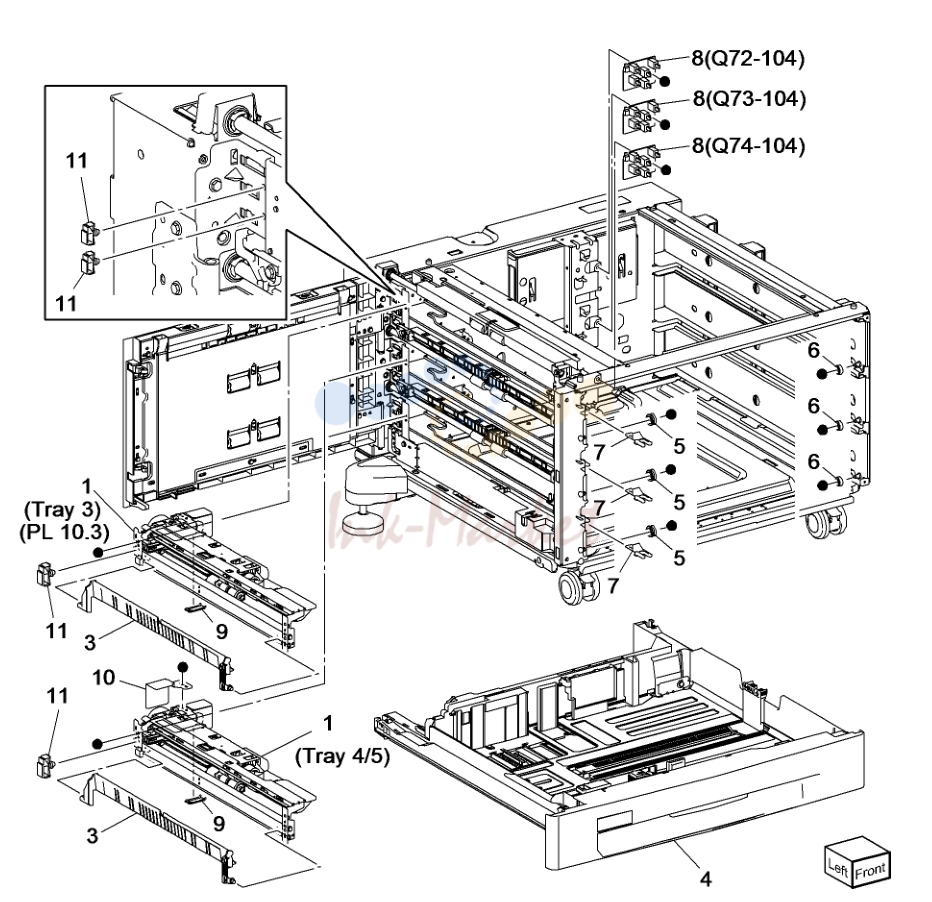

3 Tray Module
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059K67140 запросить цену → | Tray Feeder в сборе (REP |
| 3 | 054E36441 запросить цену → | подачи Out направляющая (REP 10.1, REP |
| 8 | 110K12100 запросить цену → | Tray Paper Size датчик (Q72 |

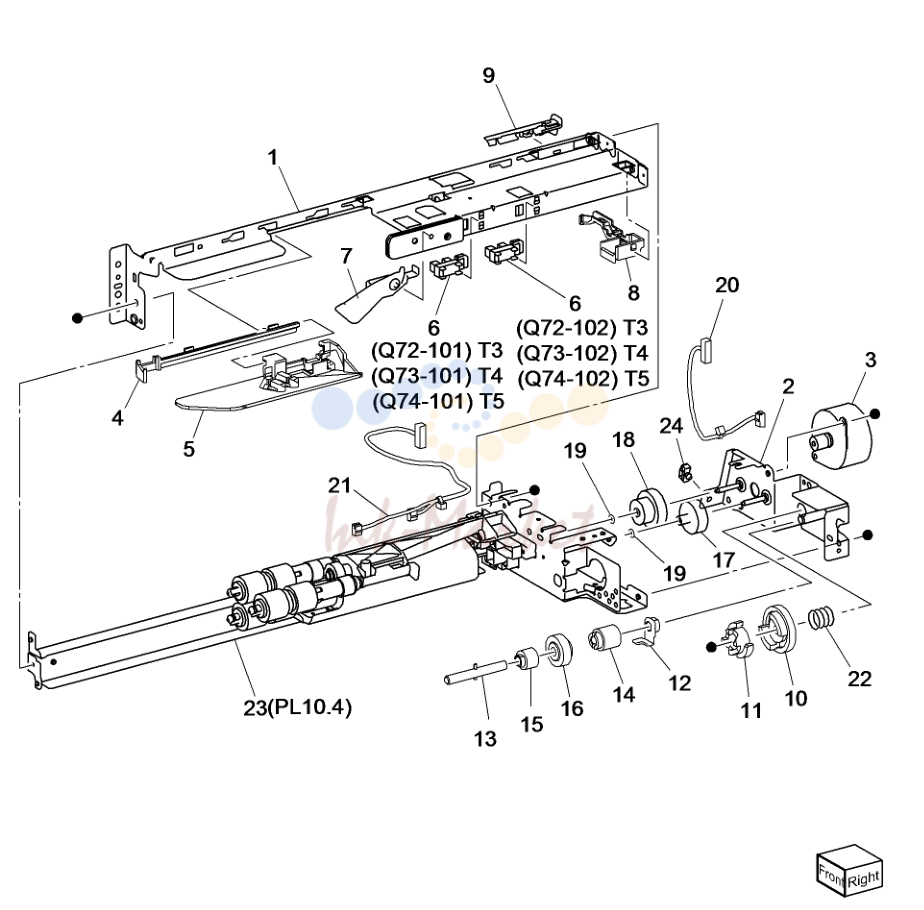

Tray 3/4/5 Feeder в сборе (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 6 | 930W00123 запросить цену → | Tray Nudger Level датчик (Q72 |
| 7 | 120E22481 запросить цену → | актуатор |

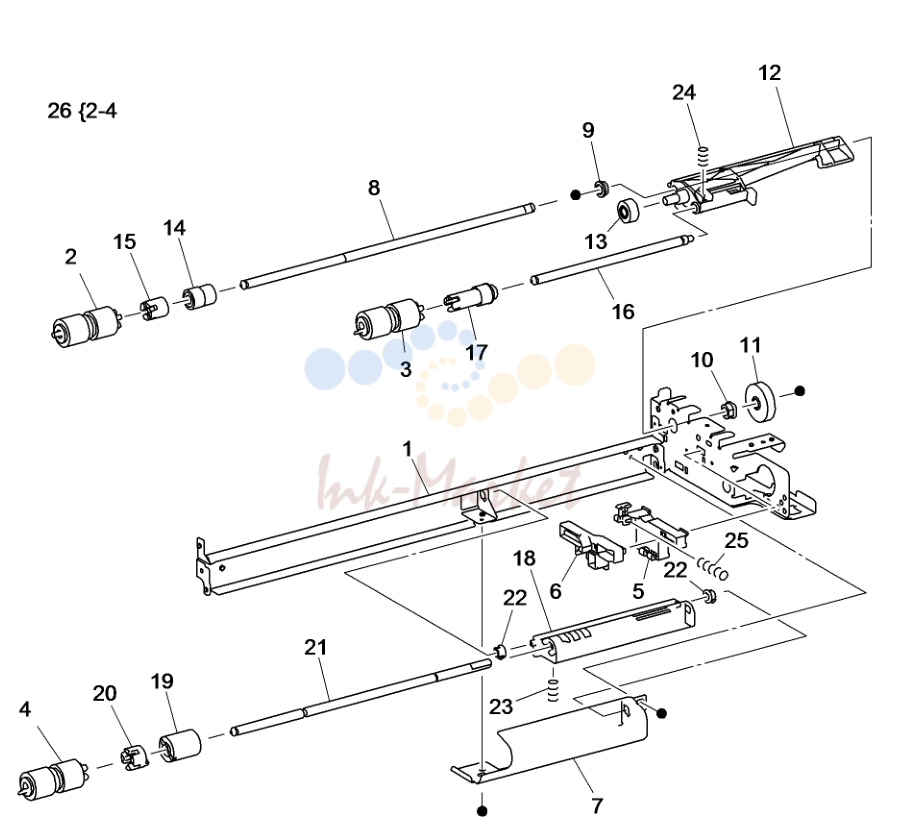

Tray 3/4/5 Feeder в сборе (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 19 | 005K09290 запросить цену → | Friction муфта |
| 26 | 109R00790 под заказ | подачи Roll Kit |

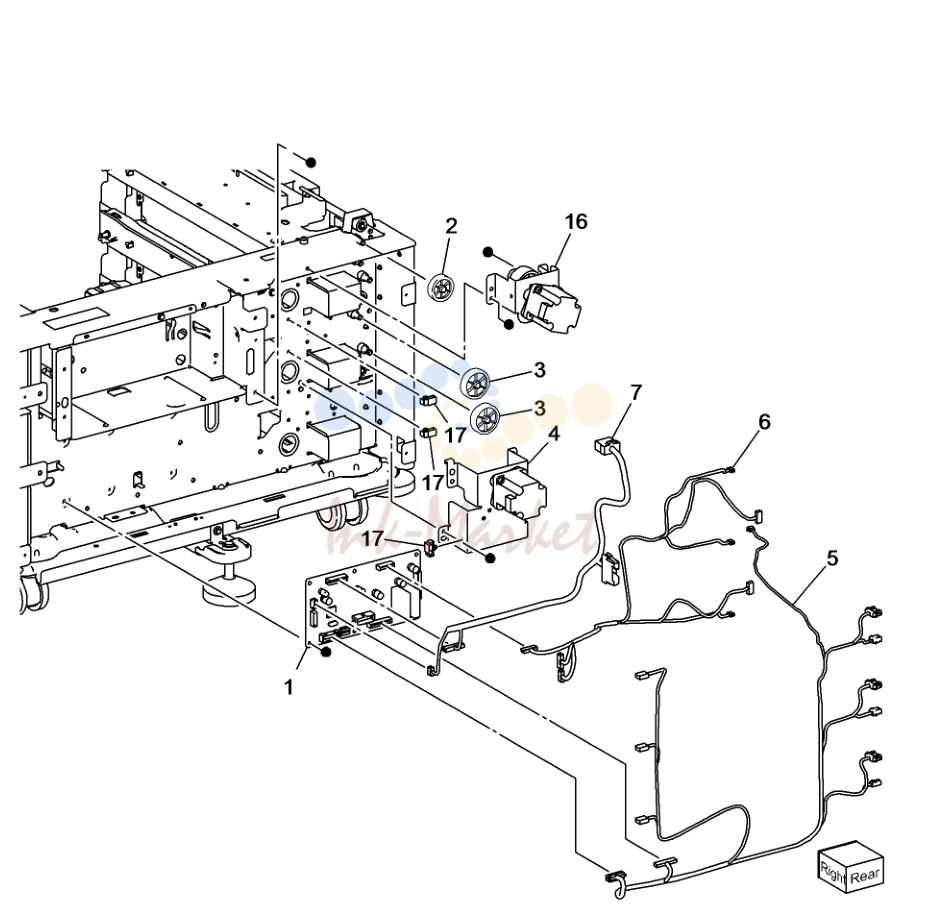

Electrical - 3T
| № | Артикул | Наименование |
|---|---|---|
| 1 | 960K54151 запросить цену → | Tray Module плата |
| 2 | 807E20700 запросить цену → | шестерня (34T) |
| 3 | 807E20720 запросить цену → | шестерня (39T) |
| 4 | 127K60810 запросить цену → | Tray Module Take Away мотор |
| 16 | 127K60800 запросить цену → | Tray Module Take Away мотор |

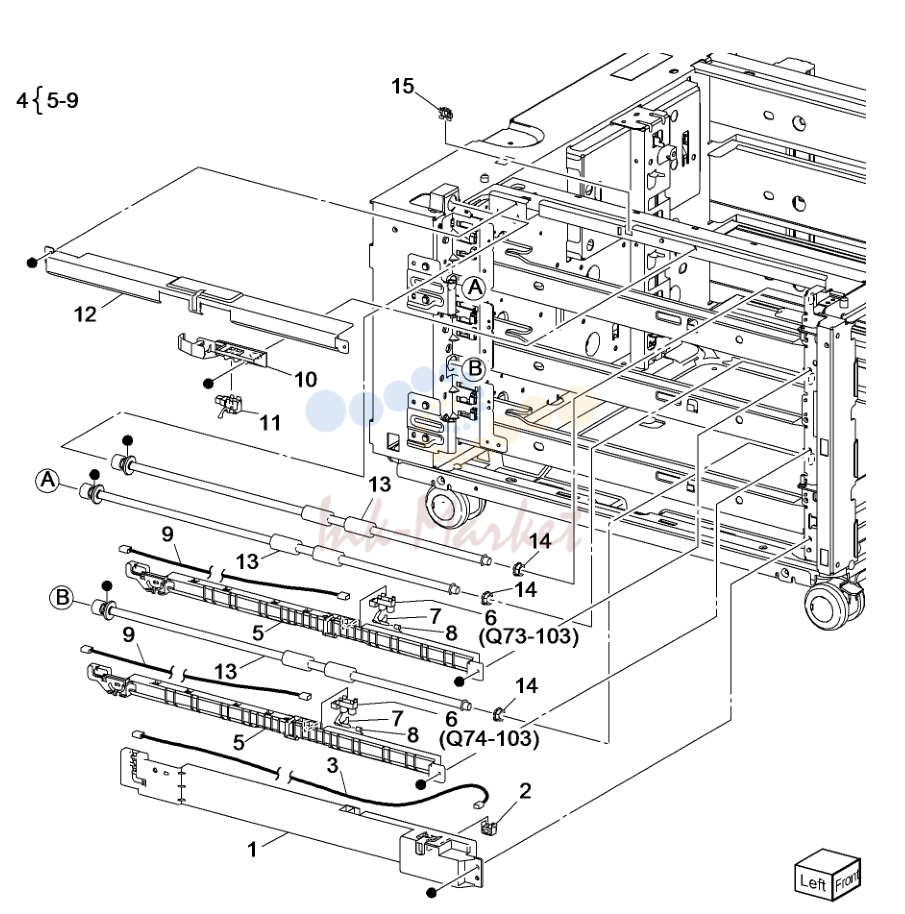

ролик
| № | Артикул | Наименование |
|---|---|---|
| 2 | 110E12220 запросить цену → | Tray Module левый Hand крышка |
| 4 | 054K34144 запросить цену → | направляющая в сборе |
| 6 | 930W00123 запросить цену → | Tray подачи Out датчик (Q73-103)/ |
| 8 | 809E82720 запросить цену → | пружина |
| 10 | 032E27970 запросить цену → | датчик направляющая |
| 11 | 130K64121 запросить цену → | Tray подачи Out датчик (Q72-103) |
| 13 | 059K60191 под заказ | Tray 3/4/5 Take Away Roll (REP |
| 14 | 413W88650 запросить цену → | Ball подшипник |

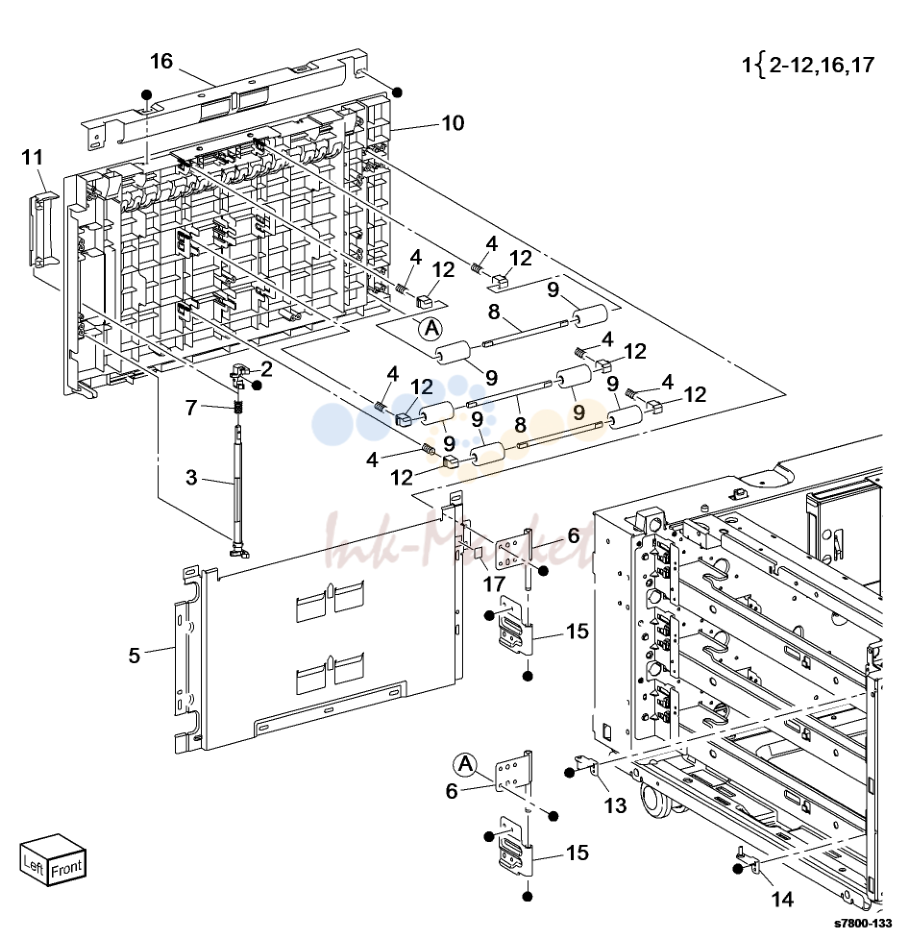

3 TM левый Hand крышка в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 848K16851 запросить цену → | левый Hand крышка в сборе (REP |
| 13 | 068K55701 запросить цену → | кронштейн в сборе |
| 14 | 068K55711 запросить цену → | кронштейн в сборе |

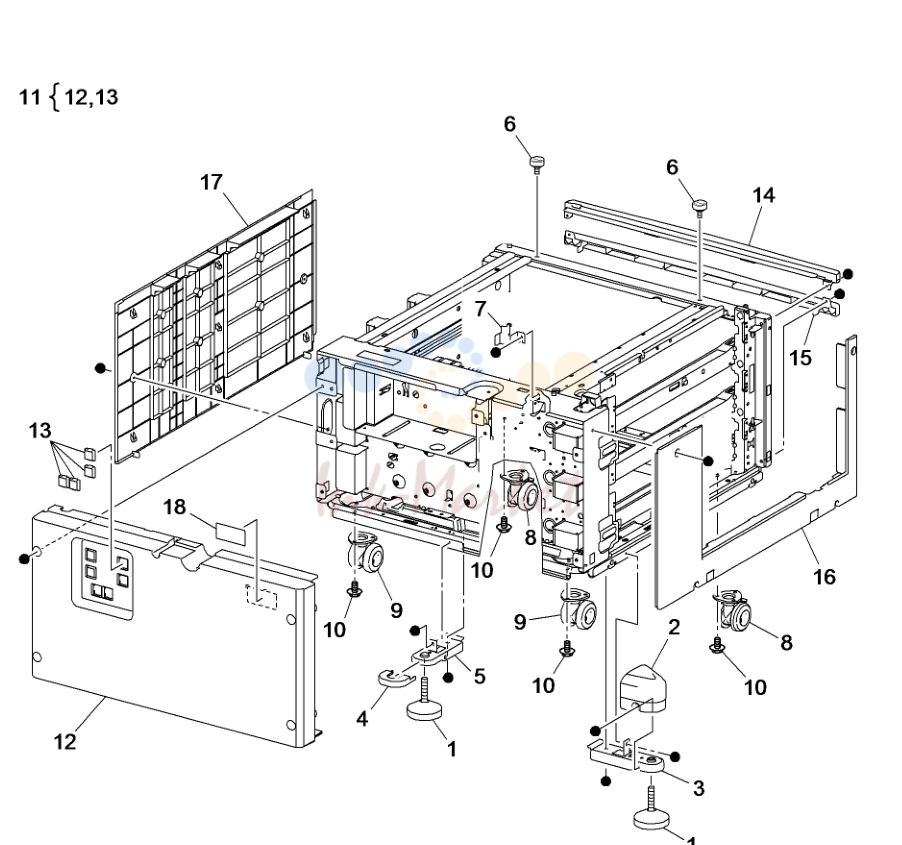

3TM Covers
| № | Артикул | Наименование |
|---|---|---|
| 1 | 017K94590 запросить цену → | Adjuster Foot в сборе |
| 2 | 848E27150 запросить цену → | Foot крышка |

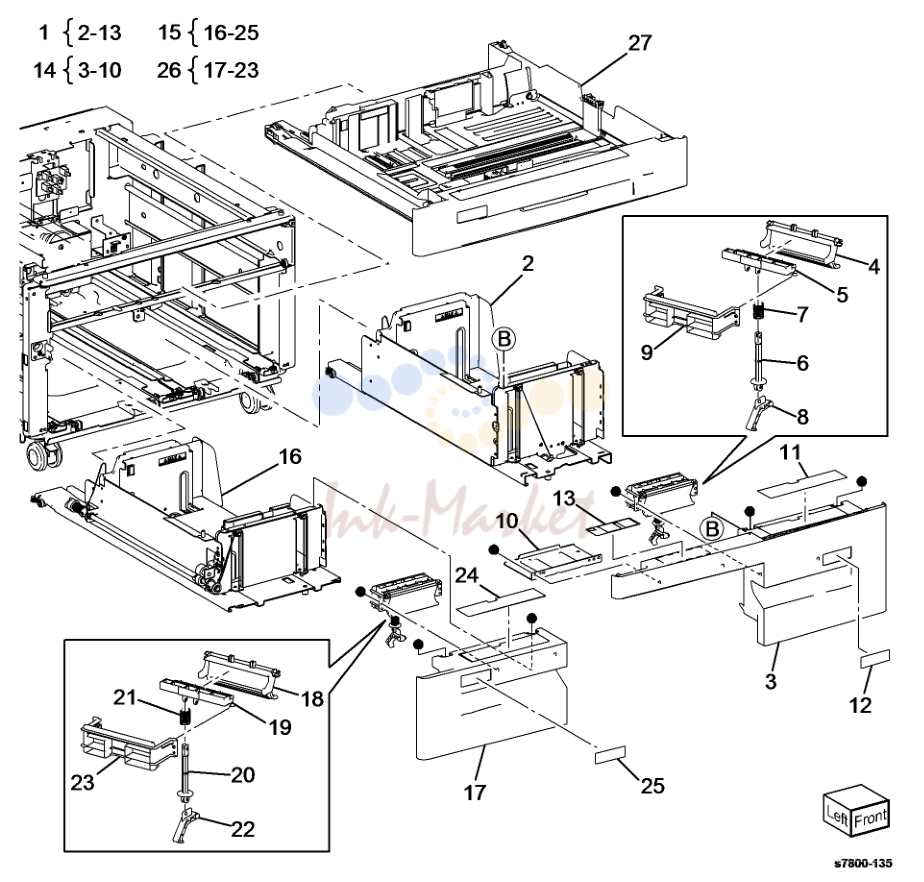

Tray 3/4/5 Feeder в сборе - TT
| № | Артикул | Наименование |
|---|---|---|
| 1 | 050K66710 запросить цену → | Tray в сборе |
| 15 | 050K66700 запросить цену → | Tray в сборе |

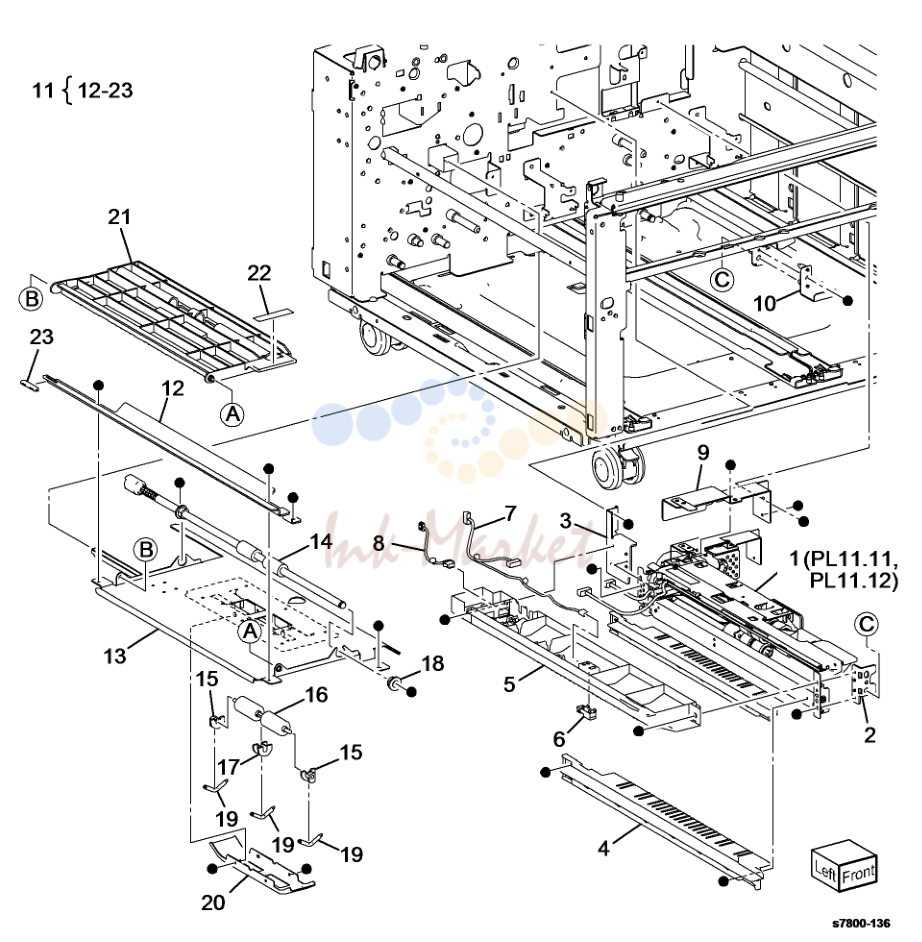

Tray 5 Paper подачи - TT
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059K66621 запросить цену → | Tray Feeder в сборе (REP |
| 6 | 930W00211 запросить цену → | Tray подачи Out датчик (Q74-103) |
| 11 | 059K54320 запросить цену → | Tray Transport в сборе (REP |

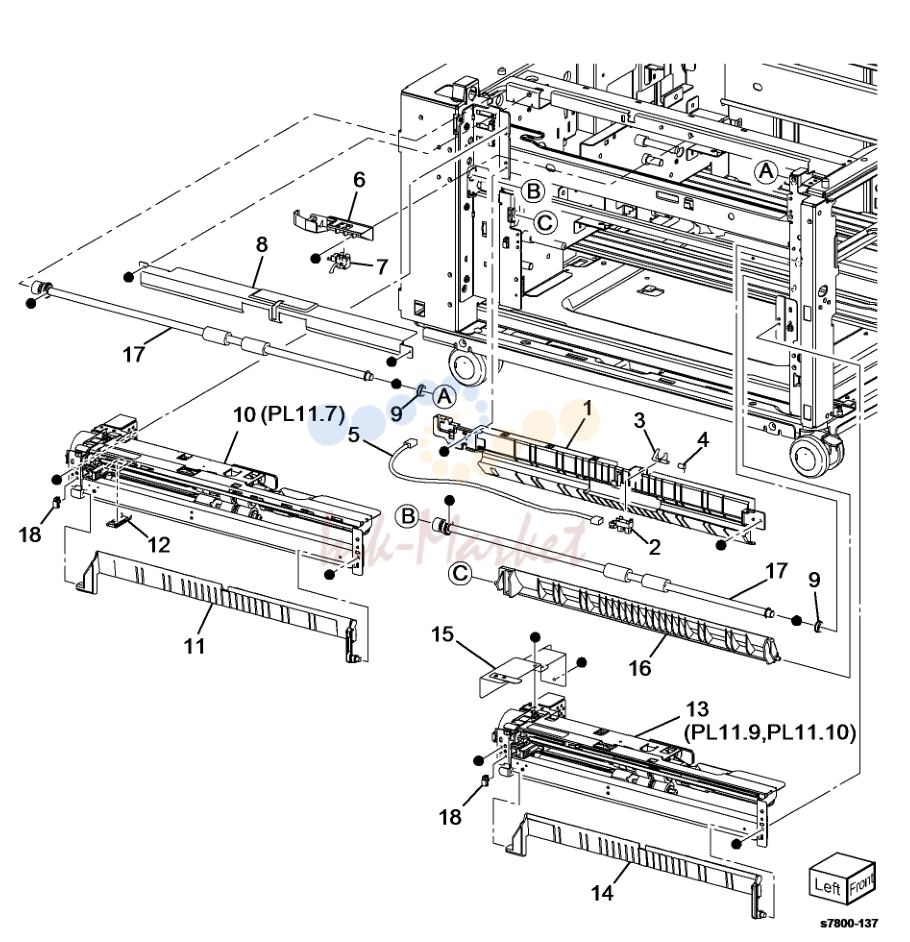

Tray 3/4 Paper подачи - TT
| № | Артикул | Наименование |
|---|---|---|
| 2 | 930W00123 запросить цену → | Tray подачи Out датчик (Q73-103) |
| 7 | 130K64121 запросить цену → | Tray подачи Out датчик (Q72-103) |
| 10 | 059K67140 запросить цену → | Tray Feeder в сборе (REF: PL |
| 11 | 054E36441 запросить цену → | подачи Out направляющая |
| 13 | 059K66621 запросить цену → | Tray Feeder в сборе (REF: PL |
| 17 | 059K60191 под заказ | Take Away Roll в сборе |

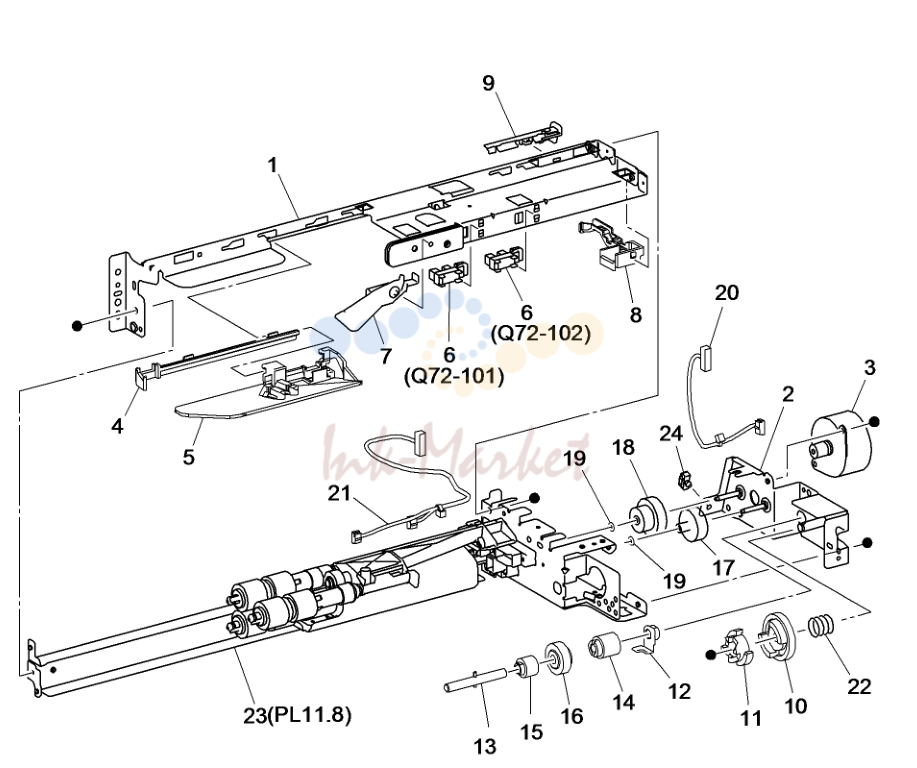

Tray 3 Feeder -TT (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 6 | 930W00123 запросить цену → | Tray Nudger Level датчик (Q72 |
| 7 | 120E22481 запросить цену → | актуатор |

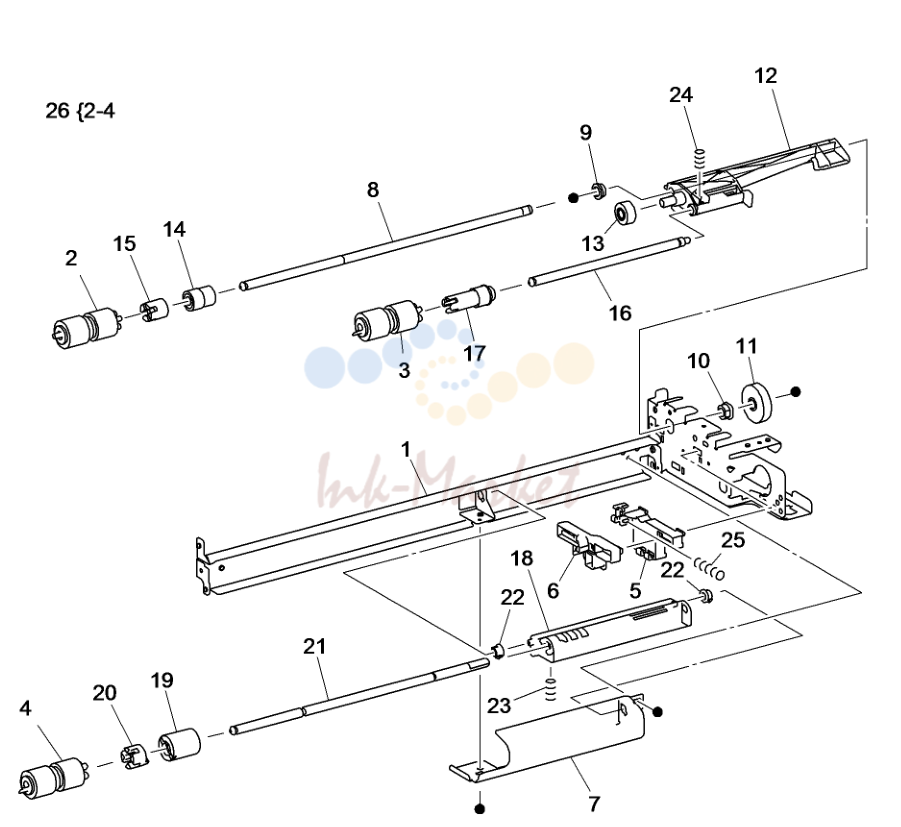

Tray 3 Feeder - TT (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 19 | 005K09290 запросить цену → | Friction муфта |
| 26 | 109R00790 под заказ | подачи Roll Kit |

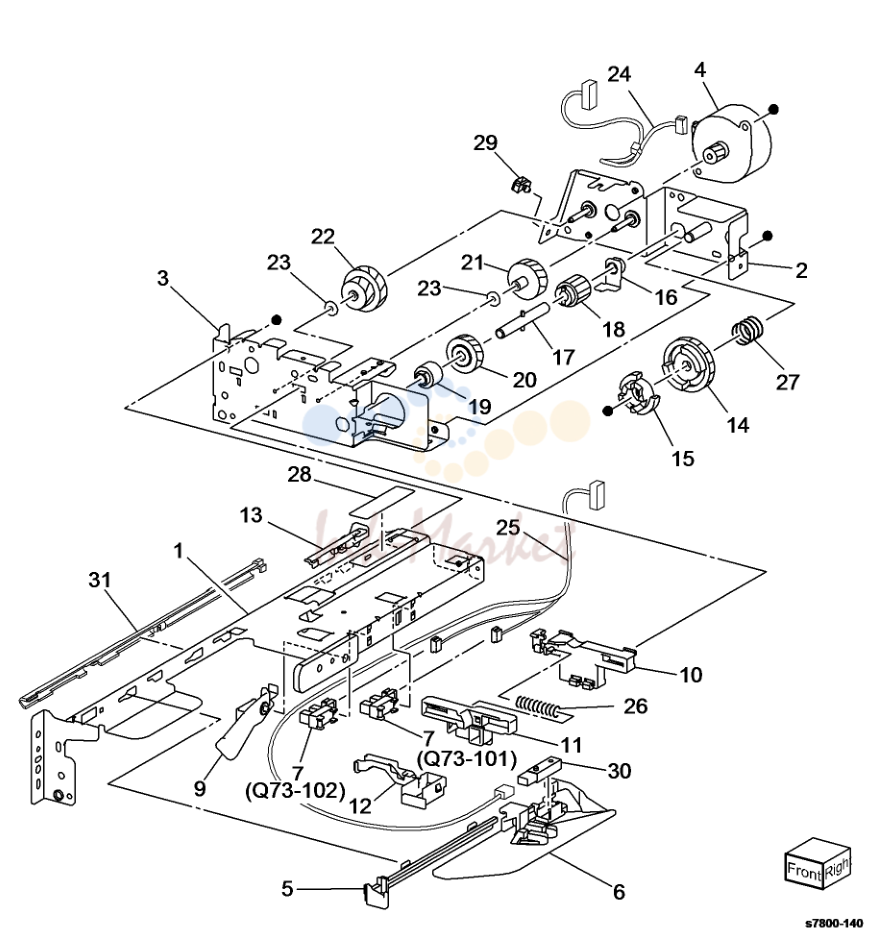

Tray 4 Feeder - TT (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 7 | 930W00123 запросить цену → | Tray Nudger Level датчик (Q73 |
| 9 | 120E22481 запросить цену → | актуатор |

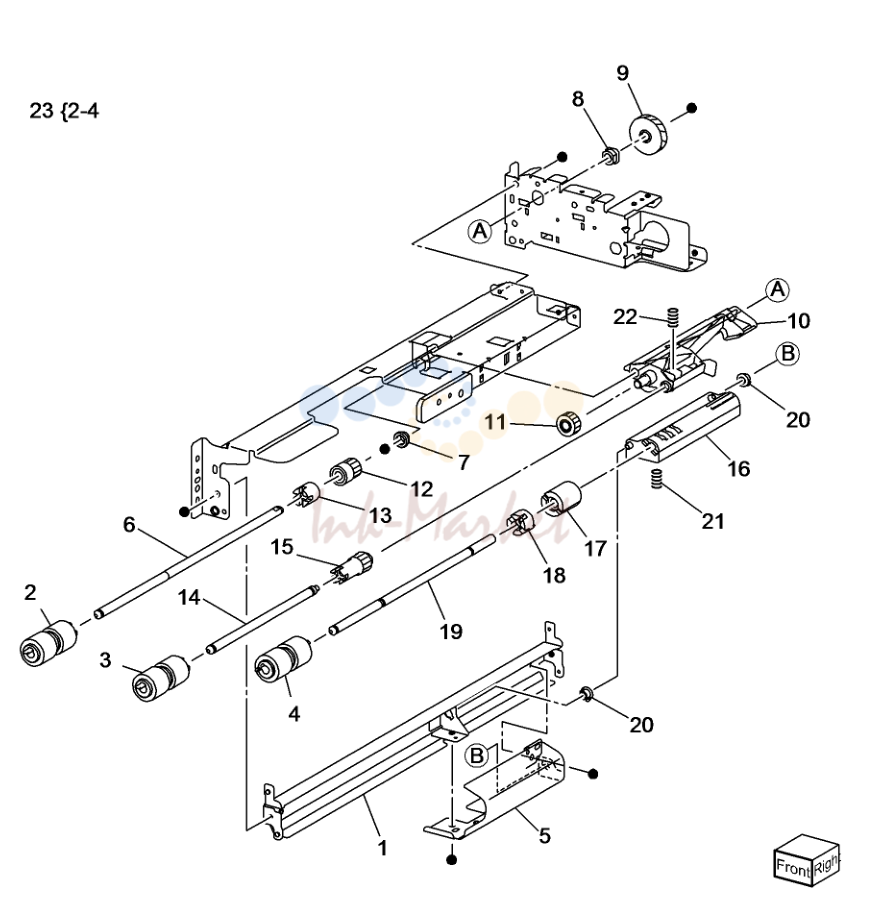

Tray 4 Feeder - TT (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 17 | 005K09290 запросить цену → | Friction муфта |
| 23 | 109R00790 под заказ | подачи Roll Kit |
Tray 5 Feeder - TT (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 7 | 930W00123 запросить цену → | Tray Nudger Level датчик (Q74 |
| 9 | 120E22481 запросить цену → | актуатор |
Tray 5 Feeder - TT (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 17 | 005K09290 запросить цену → | Friction муфта |
| 23 | 109R00790 под заказ | подачи Roll Kit |
левый крышка в сборе - TT
| № | Артикул | Наименование |
|---|---|---|
| 6 | 068K55791 запросить цену → | Hinge кронштейн |
| 7 | 848K17711 запросить цену → | левый крышка в сборе |
Tray 3/4/5 Paper Size датчик, Tray 4/5 Lift шестерня - TT
| № | Артикул | Наименование |
|---|---|---|
| 1 | 110K11820 запросить цену → | Tray Paper Size датчик (Q73 |
| 3 | 007E78320 запросить цену → | шестерня (17/50) |
| 4 | 007E78330 запросить цену → | шестерня (16/48) |
| 5 | 007E78340 запросить цену → | шестерня (57) |
| 6 | 807E16730 запросить цену → | шестерня (18) |
| 7 | 007E78350 запросить цену → | шестерня (51) |
| 10 | 110K12100 запросить цену → | Tray Paper Size датчик (Q72 |
привод - TT
| № | Артикул | Наименование |
|---|---|---|
| 1 | 807E20740 запросить цену → | шестерня (52) |
| 3 | 807E20730 запросить цену → | шестерня (20T/65T) |
| 4 | 005E24940 запросить цену → | Collar |
| 5 | 020E45190 запросить цену → | шестерня Pulley |
| 6 | 059E03590 запросить цену → | Roll |
| 7 | 423W56254 запросить цену → | ремень |
| 11 | 068K55650 запросить цену → | шестерня кронштейн |
| 12 | 127K60441 запросить цену → | Tray Module Take Away мотор |
| 15 | 807E20760 запросить цену → | шестерня (81) |
| 16 | 807E25640 запросить цену → | шестерня (70) |
| 18 | 127K60452 запросить цену → | Tray Module Take Away мотор |
Tray 1 (MPT) (3 of 5)
| № | Артикул | Наименование |
|---|---|---|
| 14 | 005K08370 запросить цену → | One Way муфта (22T) |
| 15 | 005K08360 запросить цену → | One Way муфта |
| 22 | 059E04040 запросить цену → | Pinch Roll |
| 23 | 604K66430 под заказ | Tray ролик Kit |
Tray 1 (MPT) (4 of 5)
| № | Артикул | Наименование |
|---|---|---|
| 5 | 005K08830 запросить цену → | Friction муфта |
| 16 | 130K72110 запросить цену → | Tray подачи Out датчик (Q77-104) |
| 17 | 930W00113 запросить цену → | Tray No Paper датчик (Q75-101) |
левый Hand крышка (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 108R01053 запросить цену → | вал переноса |
| 2 | 604K69760 запросить цену → | левый Hand крышка в сборе (REP |
| 12 | 127K61510 запросить цену → | левый Hand вентилятор 1/левый Hand вентилятор 2/ |
| 16 | 960K50361 запросить цену → | левый Hand вентилятор плата |

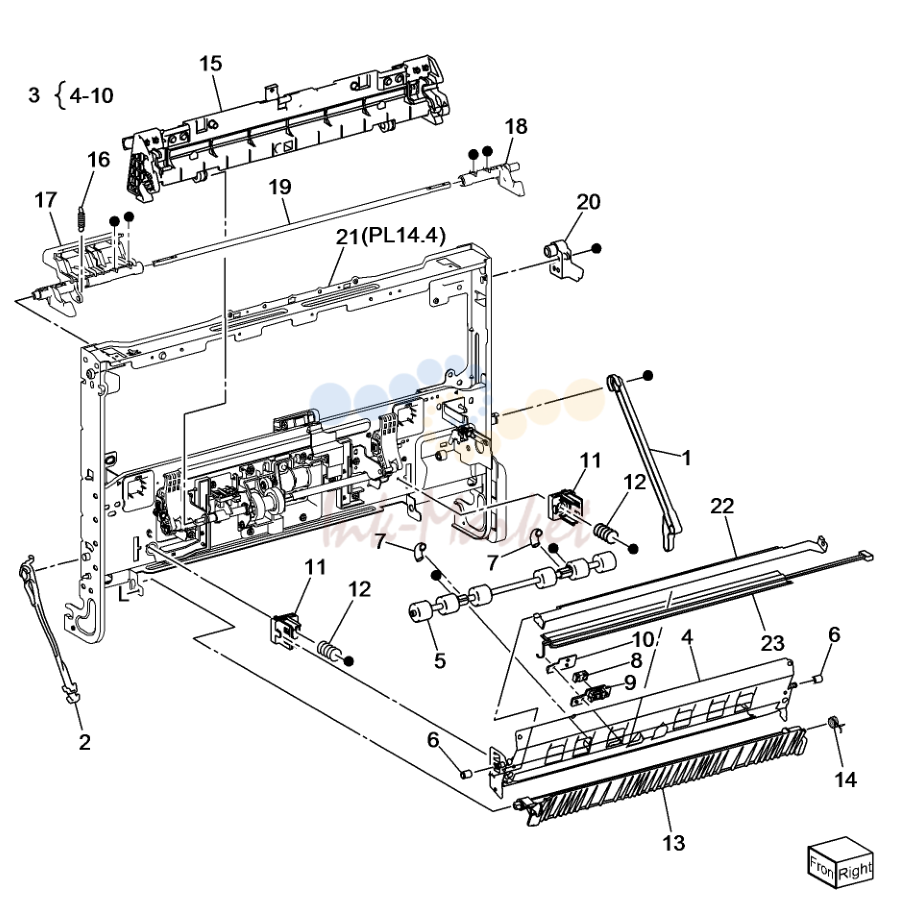

левый Hand крышка в сборе (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 849E97370 запросить цену → | задний Support |
| 2 | 868E05450 запросить цену → | передний Support |
| 3 | 054K42161 запросить цену → | Pinch направляющая в сборе |
| 13 | 054K35160 запросить цену → | Duplex направляющая в сборе |
| 14 | 809E76900 запросить цену → | пружина |
| 17 | 011E24361 запросить цену → | передний защёлка рычаг |
левый Hand крышка в сборе (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 006K86160 запросить цену → | Retract вал в сборе |
| 8 | 127K52251 запросить цену → | 2nd BTR Contact Retract мотор |
| 10 | 130E87410 запросить цену → | POB датчик (Q77-102) (REP |
| 11 | 962K78500 запросить цену → | жгут в сборе |
| 20 | 120E28260 запросить цену → | Retract актуатор |
Duplex в сборе (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 011E23681 запросить цену → | Duplex рычаг |
| 6 | 127K60820 запросить цену → | Duplex мотор (MOT77-071) (REP |

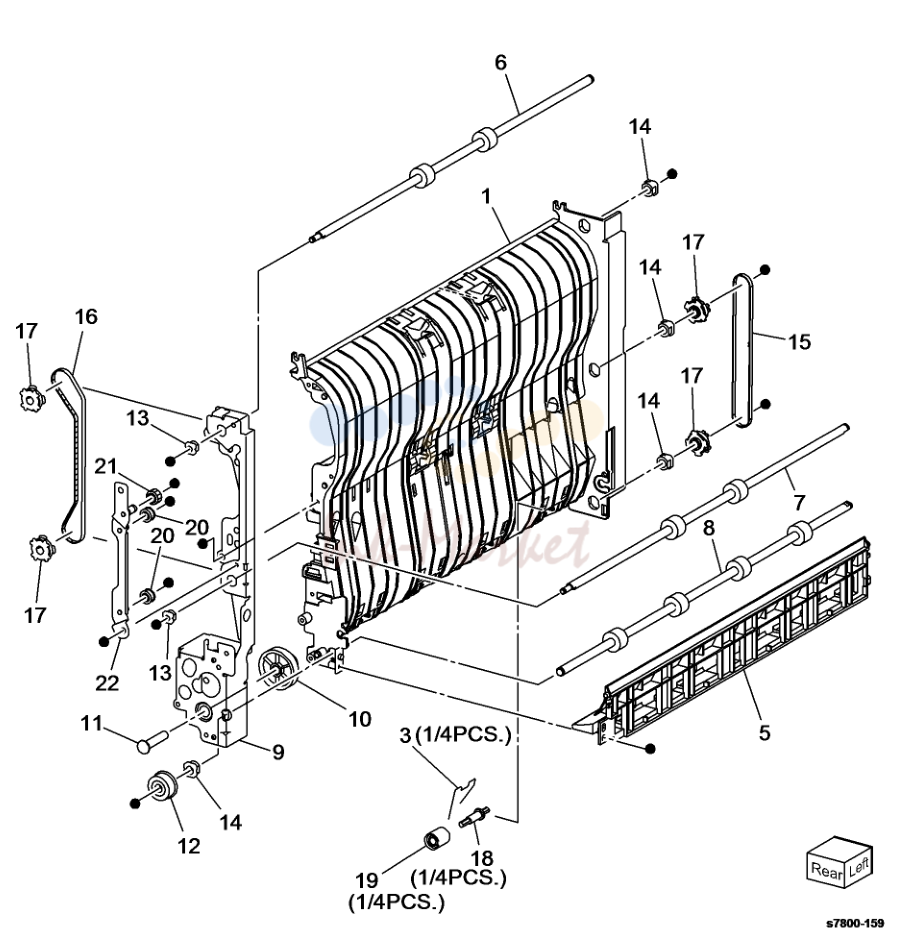

Duplex в сборе (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 809E89870 запросить цену → | Pinch пружина |
| 6 | 059K53880 запросить цену → | Duplex ролик |
| 7 | 059K53890 запросить цену → | Duplex ролик |
| 8 | 059K53900 запросить цену → | Duplex ролик |
| 10 | 807E30550 запросить цену → | Idle шестерня (13T/23T) |
| 11 | 029E47600 запросить цену → | Pin |
| 15 | 023E26770 запросить цену → | ремень |
| 16 | 023E27480 запросить цену → | ремень |
| 18 | 806E31100 запросить цену → | вал |
| 19 | 059E06380 запросить цену → | Duplex Pinch Roll |
Registration (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 807E20050 запросить цену → | шестерня (40T) |
| 4 | 013E33420 запросить цену → | подшипник |
| 8 | 059K66652 запросить цену → | Registration Transport в сборе |
| 9 | 127K60770 запросить цену → | Take Away мотор (MOT82-050) |
| 10 | 806E30580 запросить цену → | вал |
| 11 | 013E36280 запросить цену → | подшипник |
| 12 | 068K67130 запросить цену → | кронштейн |
| 13 | 807E30540 запросить цену → | шестерня (29T) |
| 14 | 807E30531 запросить цену → | шестерня (60T) |
выход 1/OCT
| № | Артикул | Наименование |
|---|---|---|
| 1 | 801K42601 запросить цену → | выход Base в сборе |
| 13 | 054K42141 запросить цену → | выход/OCT в сборе |

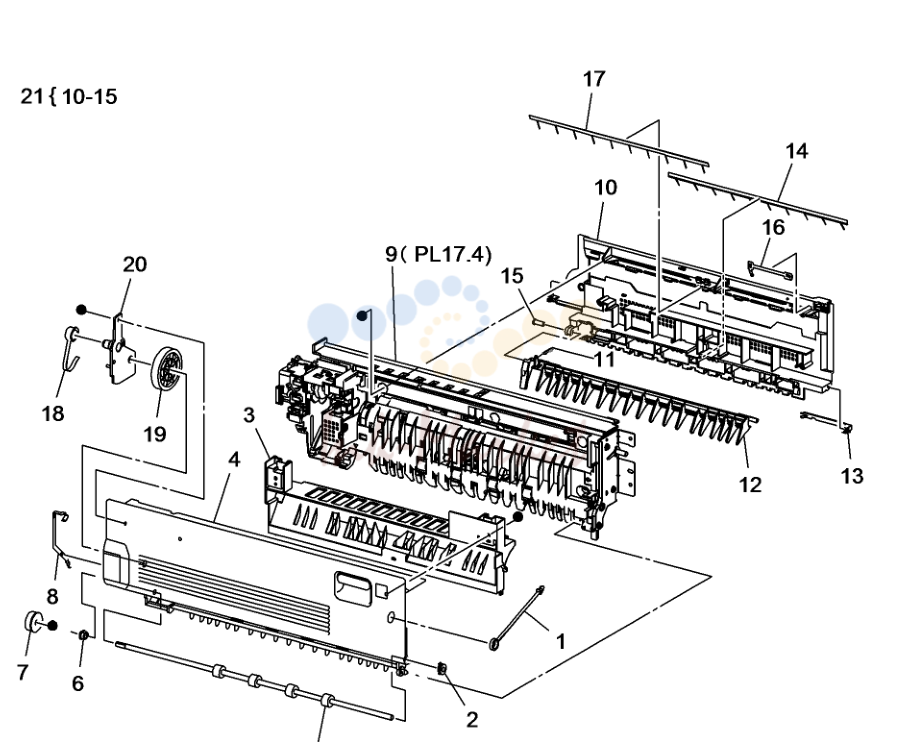

выход 2 (1 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 11 | 899E07560 запросить цену → | Gate пружина |
| 21 | 038K20232 запросить цену → | выход направляющая в сборе |
выход 2 (2 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 5 | 127K60830 запросить цену → | выход привод мотор (MOT82-060) |
| 7 | 806E14120 запросить цену → | шестерня вал |
| 8 | 807E20410 запросить цену → | шестерня (28T) |
| 9 | 807E30560 запросить цену → | шестерня (16T/23T) |
плата шасси узел (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 960K50880 запросить цену → | Backplane плата |
| 5 | 127K56981 запросить цену → | ESS вентилятор |
| 6 | 127K64490 запросить цену → | Suction вентилятор (MOT42-20) (REP |
| 18 | 960K61100 запросить цену → | MCU плата |
| 19 | 960K56651 запросить цену → | мотор привод (MD) плата |
| 20 | 962K67180 запросить цену → | HCF IF Connector |
Electrical IOT задний
| № | Артикул | Наименование |
|---|---|---|
| 4 | 105E19792 запросить цену → | IH Driver плата (110V) |
| 105E19802 запросить цену → | IH Driver плата (220V) | |
| 5 | 962K78700 запросить цену → | печь Drawer жгут (220V) |
GFI шасси
| № | Артикул | Наименование |
|---|---|---|
| 1 | 908W01201 запросить цену → | GFI |
| 6 | 962K54730 запросить цену → | Wire жгут (220V) |
| 962K98650 запросить цену → | Wire жгут (110V) |

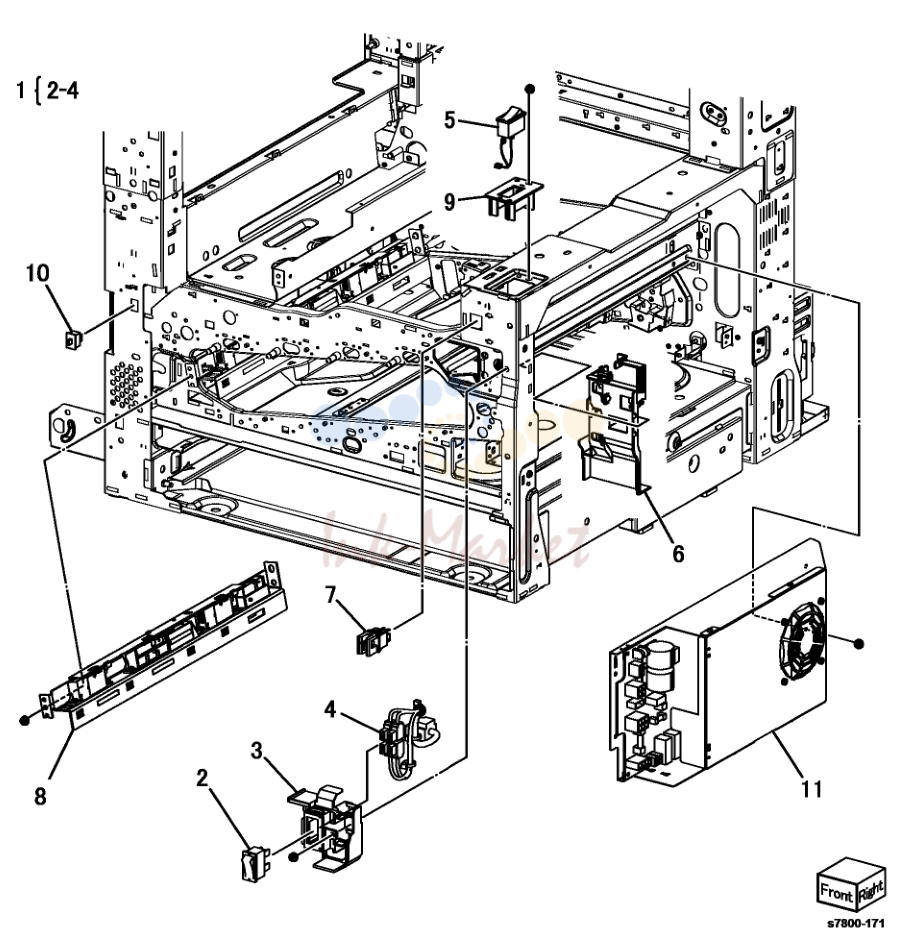

Electrical передний/правый
| № | Артикул | Наименование |
|---|---|---|
| 1 | 101K60311 запросить цену → | Main Power Switch and жгут |
| 5 | 110K15982 запросить цену → | Power Switch |
| 8 | 130K71470 запросить цену → | MOB ADC в сборе |
| 10 | 110E12981 запросить цену → | IBT передний крышка Switch (S77-307) |
| 11 | 105E19271 запросить цену → | Main LVPS |
Electrical Bottom
| № | Артикул | Наименование |
|---|---|---|
| 3 | 105E19352 запросить цену → | HVPS (BCR) |
| 4 | 848K36390 запросить цену → | HVPS корпус |
Wire жгут
| № | Артикул | Наименование |
|---|---|---|
| 1 | 962K78452 запросить цену → | Wire жгут (левый) |
| 2 | 962K93262 запросить цену → | Wire жгут (правый) |
| 3 | 962K92750 запросить цену → | Wire жгут (верхний) |
| 4 | 962K78470 запросить цену → | Wire жгут (передний) |

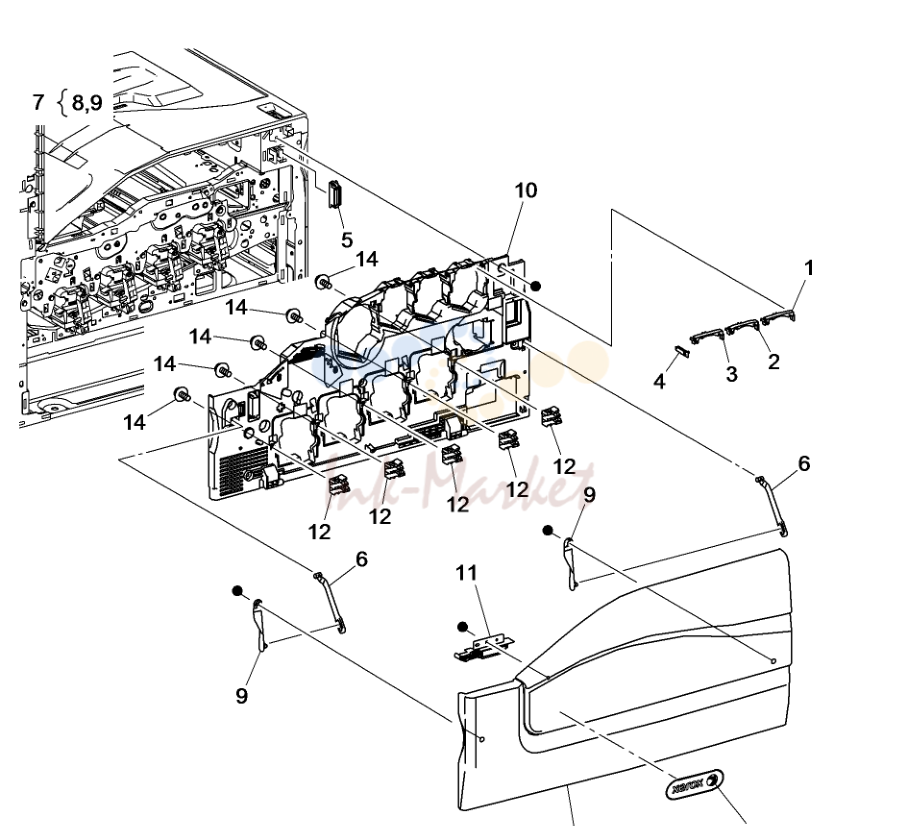

Covers (1 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 815E70140 запросить цену → | пластина (Y) |
| 2 | 815E70150 запросить цену → | пластина (M) |
| 3 | 815E70160 запросить цену → | пластина (C) |
| 4 | 815E43300 запросить цену → | пластина (K) |
| 7 | 848K61451 запросить цену → | передний крышка в сборе |
| 10 | 848K42190 запросить цену → | Inner крышка |
Covers (2 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 050E25450 запросить цену → | Add Tray |
| 2 | 050E25661 ✓ в наличии | выход Tray |
| 3 | 848E44940 запросить цену → | верхний крышка |
| 7 | 848E44990 запросить цену → | левый задний нижний крышка |
| 8 | 848E56720 запросить цену → | левый верхний крышка |
| 10 | 848E56650 запросить цену → | выход верхний крышка |
| 11 | 848E56660 запросить цену → | Deflector Shield |
| 12 | 848E56630 запросить цену → | передний левый крышка (UI передний кронштейн |
| 15 | 848K54000 запросить цену → | Control Panel |
| 16 | 848E56730 запросить цену → | левый верхний крышка |
| 17 | 848E56740 запросить цену → | задний верхний крышка |
| 20 | 962K98640 запросить цену → | UI жгут в сборе |
H-Transport в сборе (1 of 5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059K65560 запросить цену → | H-Transport в сборе |
| 2 | 068K59494 запросить цену → | Docking пластина в сборе |

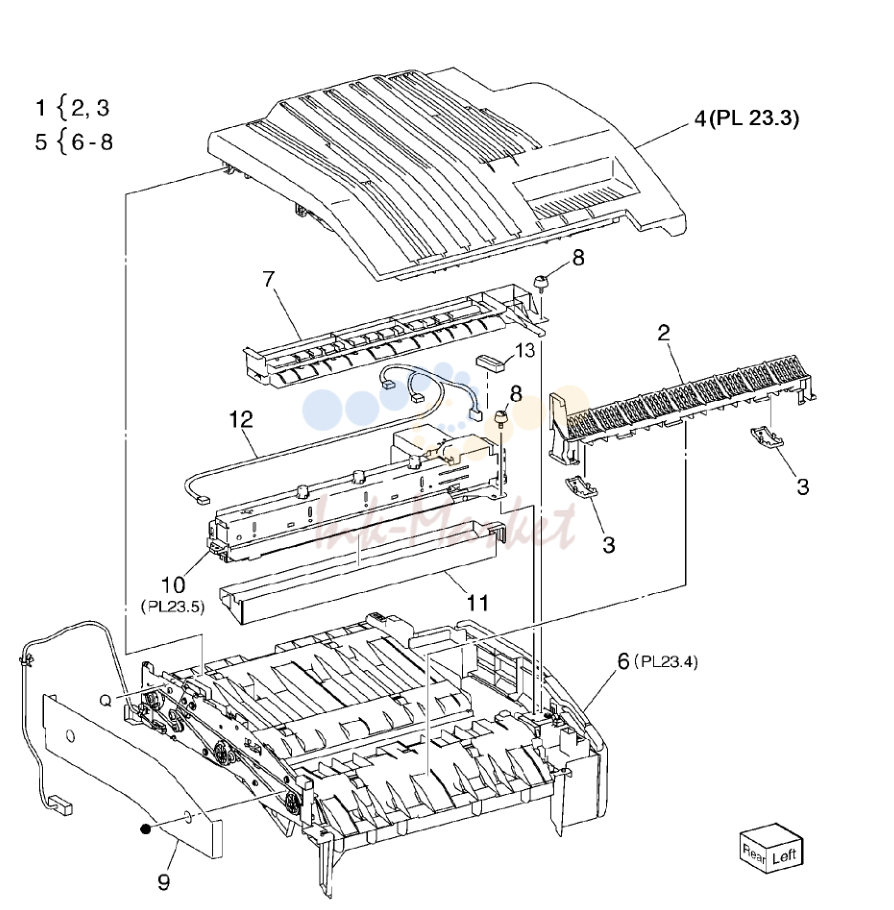

H- Transport в сборе (2 of 5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 848K34181 запросить цену → | левый крышка в сборе |
| 8 | 026K81200 запросить цену → | Thumb винт |
| 10 | 180K00401 запросить цену → | Punch в сборе (2/4 Hole) (REP |
| 180K00391 запросить цену → | Punch в сборе (2/3 Hole) (REP | |
| 11 | 695K19402 запросить цену → | Dust Box (Punch Box) |

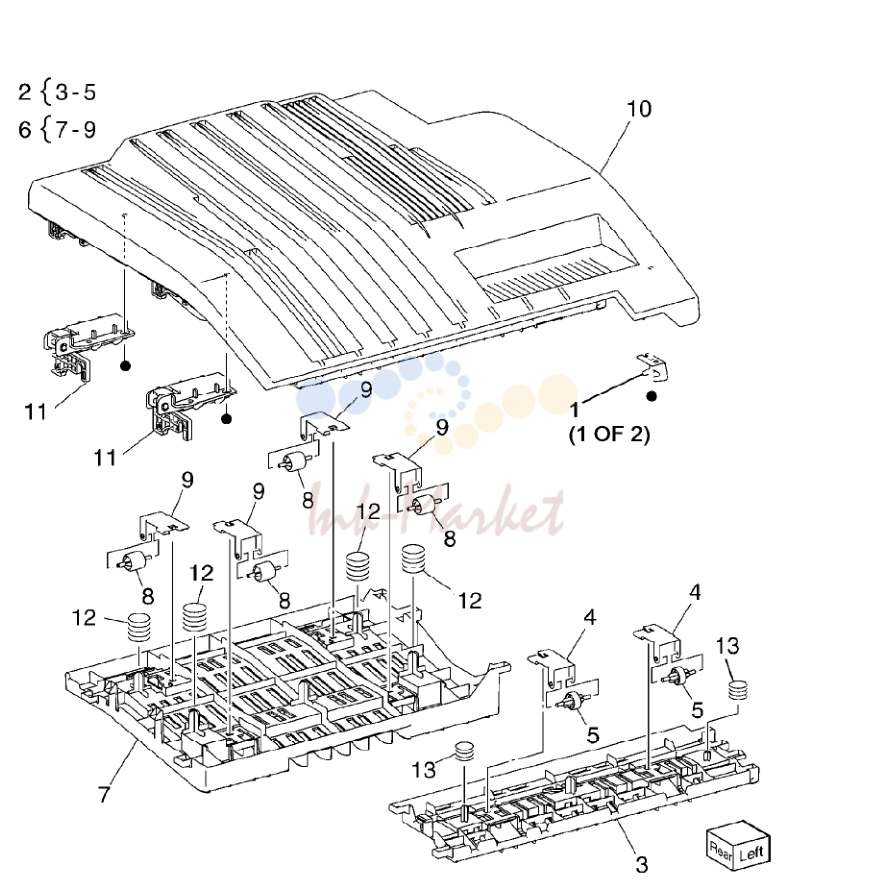

H-Transport в сборе (3 of 5)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 054K35239 запросить цену → | левый направляющая в сборе |
| 6 | 054K35245 запросить цену → | правый направляющая в сборе |
| 11 | 003K15985 запросить цену → | H-Transport Counter Balance |
H-Transport в сборе (4 of 5)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 130E81600 запросить цену → | H-Transport Open датчик (Q12 |
| 13 | 127K57622 запросить цену → | H-Transport мотор (MOT12-018) |
| 22 | 423W01154 запросить цену → | H-Transport ремень |
Finisher Covers
| № | Артикул | Наименование |
|---|---|---|
| 7 | 068K59531 запросить цену → | Hinge |
| 8 | 848E15210 запросить цену → | задний нижний крышка |
| 9 | 848E15221 запросить цену → | задний верхний крышка |
| 10 | 848E15233 запросить цену → | Connector крышка |
| 11 | 848E15241 запросить цену → | Stacker нижний крышка |
| 16 | 801K30701 запросить цену → | Booklet Maker в сборе (REP |
| 17 | 826E31870 запросить цену → | Thumb винт |
| 21 | 921W41162 запросить цену → | Gasket |
Finisher Stacker
| № | Артикул | Наименование |
|---|---|---|
| 1 | 041K95980 запросить цену → | передний Carriage в сборе (REP |
| 7 | 041K95990 запросить цену → | задний Carriage в сборе (REP |
| 15 | 050K61106 запросить цену → | Stacker Tray в сборе |
| 17 | 807E08990 запросить цену → | шестерня |
| 18 | 020E37710 запросить цену → | Pulley |
| 19 | 146E90650 запросить цену → | Encoder |
| 20 | 809E56860 запросить цену → | пружина |
| 21 | 020E37720 запросить цену → | Pulley (18T) |
| 22 | 068K58304 запросить цену → | Stacker Elevator мотор в сборе |
| 35 | 017K94880 запросить цену → | Caster в сборе |
Finisher Stapler
| № | Артикул | Наименование |
|---|---|---|
| 4 | 029K92350 запросить цену → | Stapler в сборе |
| 8 | 130E94940 запросить цену → | Stapler Move Position датчик |
Finisher Eject (1 of 5)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 031K93790 запросить цену → | Clamp Arm в сборе |
| 4 | 807E21400 запросить цену → | шестерня (Z31) |
| 5 | 059K55111 запросить цену → | Eject ролик |
| 6 | 807E21380 запросить цену → | шестерня (Z72) |
| 7 | 807E21391 запросить цену → | шестерня (Z18) |
| 8 | 120E29772 запросить цену → | актуатор |
| 9 | 006K86731 запросить цену → | Set Clamp вал в сборе (REP |
| 13 | 809E79060 запросить цену → | пружина |
| 14 | 809E79080 запросить цену → | пружина |
| 15 | 006K86741 запросить цену → | направляющая Paper вал в сборе |
| 19 | 807E21420 запросить цену → | шестерня (Z19) |
| 20 | 807E21370 запросить цену → | шестерня (Z25) |
| 21 | 038E36490 запросить цену → | Paper направляющая (левый/правый) (REP |
| 22 | 005E25820 запросить цену → | муфта |
| 23 | 807E21970 запросить цену → | шестерня (Z23) |
| 30 | 413W77559 запросить цену → | Sleeve подшипник |
| 31 | 413W11860 запросить цену → | подшипник |
Finisher Eject (2 of 5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 848E15291 запросить цену → | Open крышка |
| 5 | 809E79031 запросить цену → | пружина |
| 6 | 848E15303 запросить цену → | Eject крышка |
| 7 | 054K35301 запросить цену → | Eject направляющая |
| 8 | 121K41632 запросить цену → | Sub Paddle соленоид в сборе |
| 12 | 059K55721 запросить цену → | Eject ролик в сборе |
| 13 | 031K93770 запросить цену → | Paddle Arm в сборе |
Finisher Eject (3 of 5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 807E20931 запросить цену → | шестерня (Z82/Z77/Z51) |
| 2 | 807E20940 запросить цену → | шестерня (Z38) |
| 4 | 127K53140 запросить цену → | Eject мотор (MOT12-054) (REP |
| 6 | 807E22030 запросить цену → | шестерня/Pulley (Z20/T49) |
| 7 | 423W31054 запросить цену → | ремень |
| 8 | 807E21330 запросить цену → | шестерня (Z28/Z22/T38) |
| 9 | 807E21340 запросить цену → | шестерня (Z25) |
| 10 | 807E21350 запросить цену → | шестерня/Pulley (Z32L/T25) |
| 11 | 807E21360 запросить цену → | шестерня (Z23L) |
| 12 | 121K34631 запросить цену → | Set Clamp муфта (Z34) (MOT12 |
| 13 | 120E29591 запросить цену → | Set Clamp Cam актуатор |
| 14 | 130K72170 запросить цену → | Stacker Height датчик в сборе |
| 17 | 130K72180 запросить цену → | Stacker Height датчик в сборе |
| 21 | 120E29851 запросить цену → | шестерня Select актуатор |
| 22 | 068K58731 запросить цену → | Eject привод кронштейн в сборе |
| 34 | 130K72190 запросить цену → | Eject Clamp Home датчик |
| 37 | 068K58741 запросить цену → | Eject крышка Switch в сборе |
| 38 | 809E79820 запросить цену → | пружина |
| 39 | 807E22040 запросить цену → | шестерня (Z30) |
Finisher Eject (5 of 5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 068K58822 запросить цену → | Transport мотор (MOT12-018) |
| 2 | 068K58832 запросить цену → | Tension ролик в сборе |
| 3 | 809E78980 запросить цену → | пружина |
| 4 | 020E45341 запросить цену → | Pulley (T30) |
| 5 | 020E45571 запросить цену → | Pulley (T41) |
| 6 | 807E20890 запросить цену → | шестерня/Pulley (Z27/T30) |
| 7 | 007K98300 запросить цену → | шестерня |
| 8 | 059K55080 запросить цену → | Entrance ролик |
| 9 | 059K55090 запросить цену → | выход ролик |
| 10 | 423W18754 запросить цену → | Transport ремень |
| 11 | 006K86813 запросить цену → | Paddle вал в сборе |
| 14 | 413W75959 запросить цену → | подшипник |
Finisher выход/Folder в сборе
| № | Артикул | Наименование |
|---|---|---|
| 6 | 054K35540 запросить цену → | выход верхний направляющая в сборе |
| 11 | 054K35559 запросить цену → | выход нижний направляющая в сборе |
| 16 | 695K18691 запросить цену → | направляющая в сборе |
Полный список запчастей доступен по запросу.
комментарии
