Xerox Phaser 7760 — каталог запчастей со схемами

Xerox Phaser 7760 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

• привод узел
• IBT Steering мотор and MOB датчик
• Tray 2
• Tray 2 Feeder and левый нижний крышка в сборе (левый Hand Door
• Tray 2 Feeder: 1 of 2
• Tray 2 Feeder: 2 of 2
• Registration Transport
• левый крышка узел (левый Hand Door A)
• левый крышка в сборе (левый Hand Door A): 1 of 2
• левый крышка в сборе: 2 of 2
• выход Transport в сборе
• Tray 1: 2 of 2
• Tray 1 (MPT) подачи в сборе
• Xerographic Module: 1 of 2
• Xerographic Module: 2 of 2
• Lift узел
• IBT узел
• IBT ремень в сборе (Accumulator ремень в сборе)
• IBT Elevator
• девелопер узел: 1 of 2
• девелопер узел: 2 of 2
• печь в сборе
• Air System
• Electrical Components: 1 of 3
• Electrical Components: 2 of 3
• Electrical Components: 3 of 3
• передний крышка

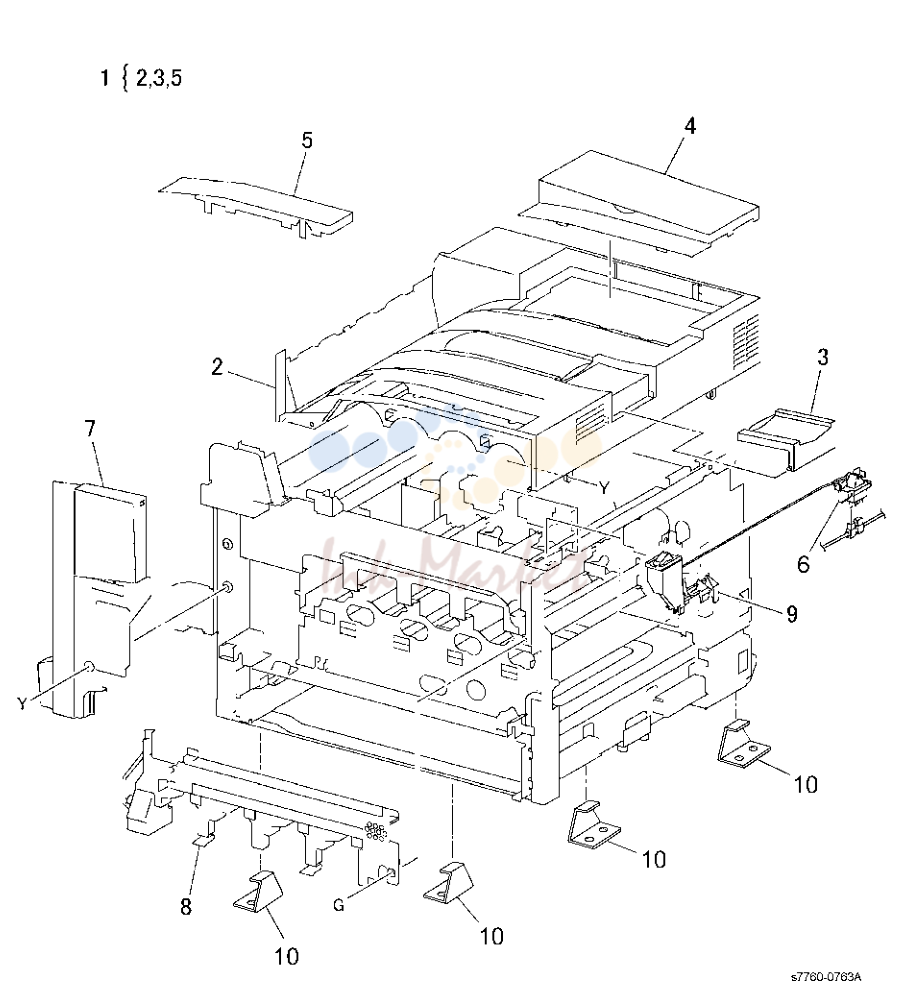

• верхний Covers and Inner Covers

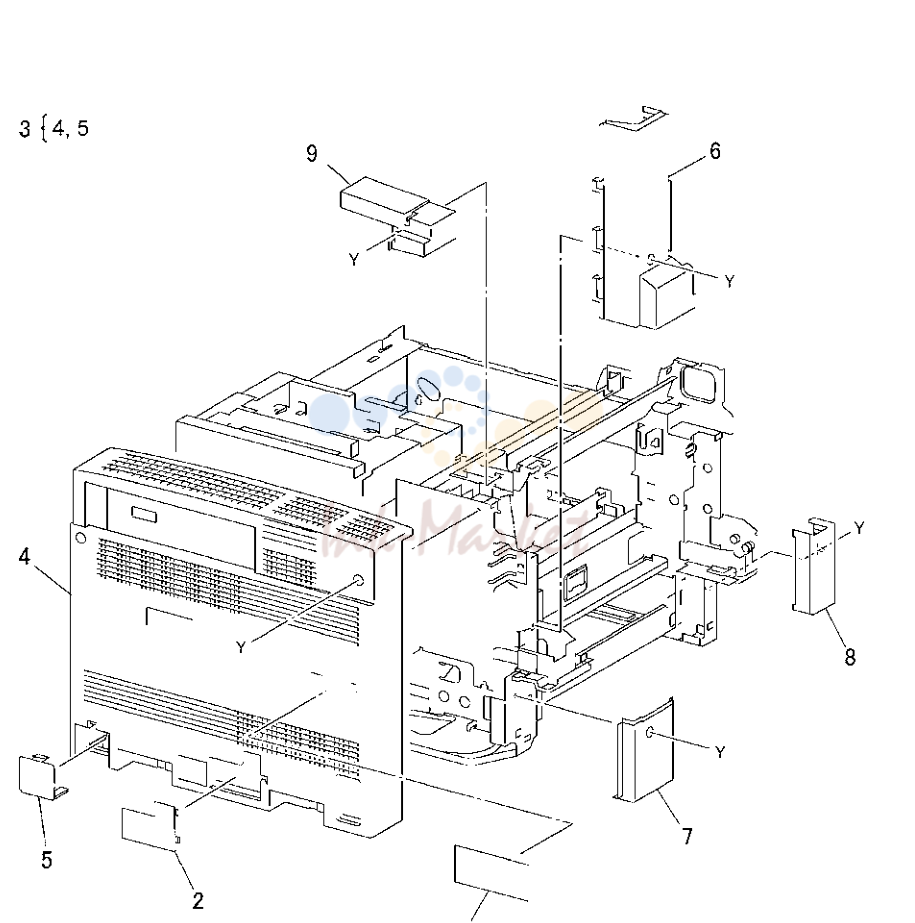

• задний крышка

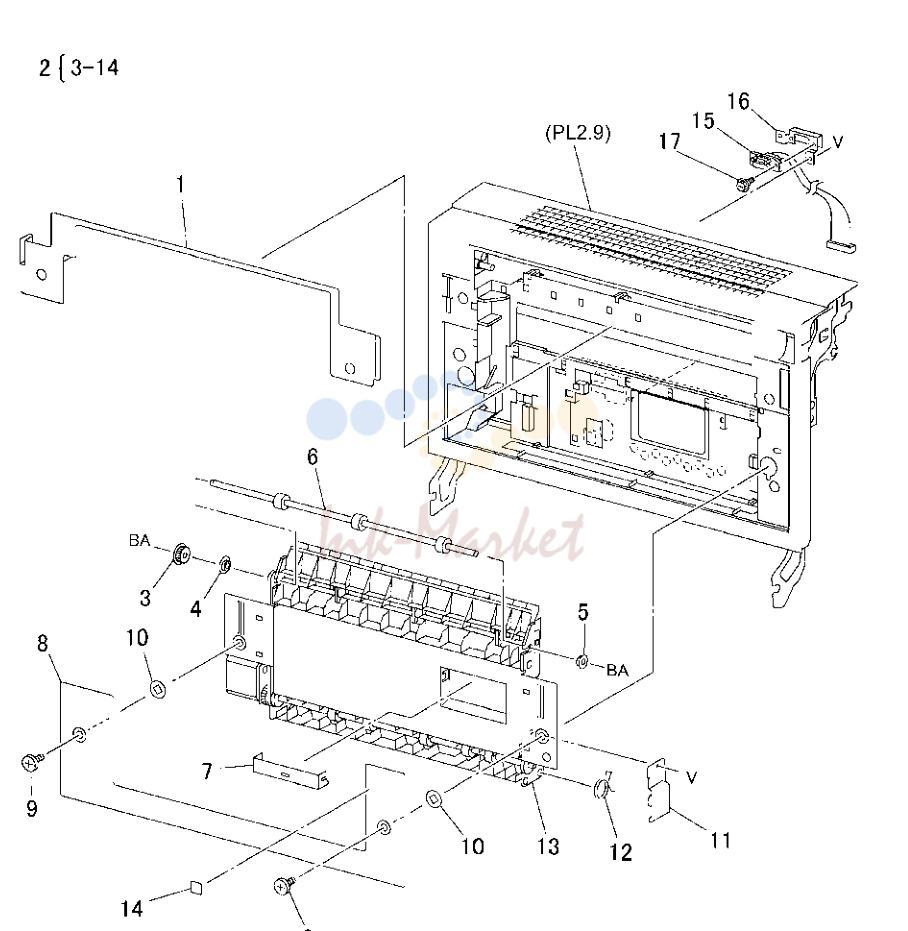

• Duplex Transport в сборе: 1 of 2

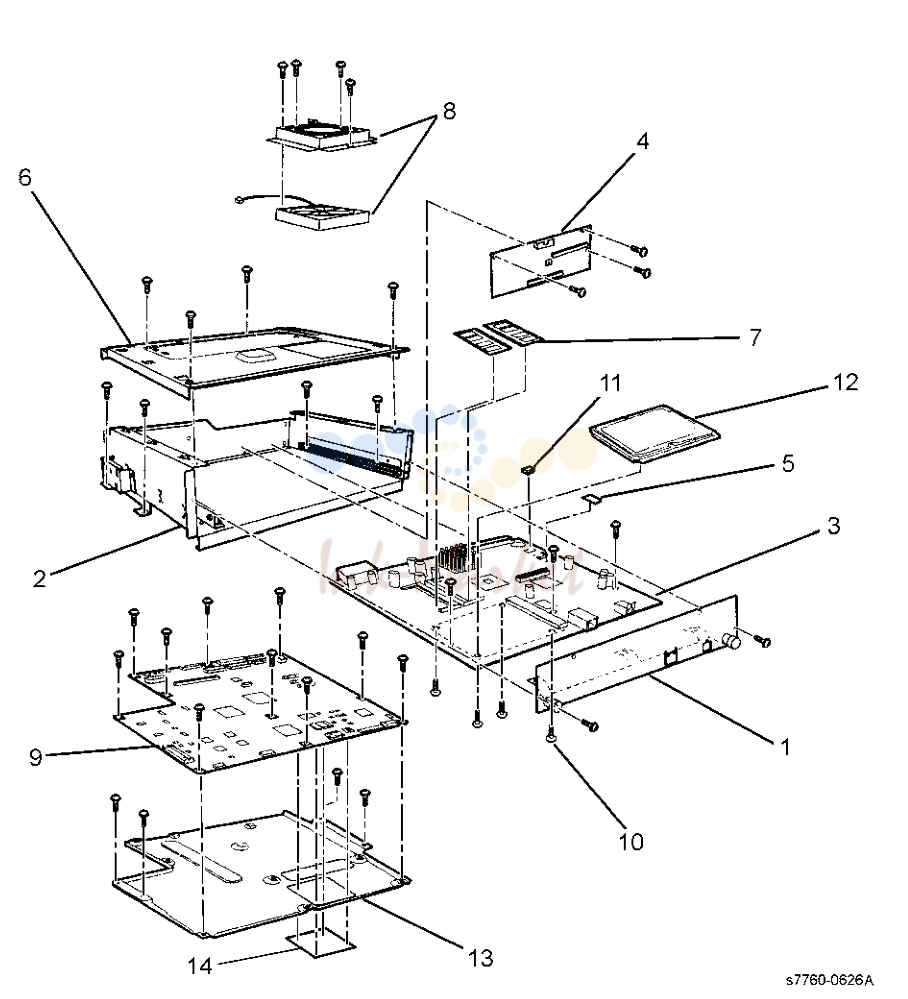

• IOT Control шасси в сборе

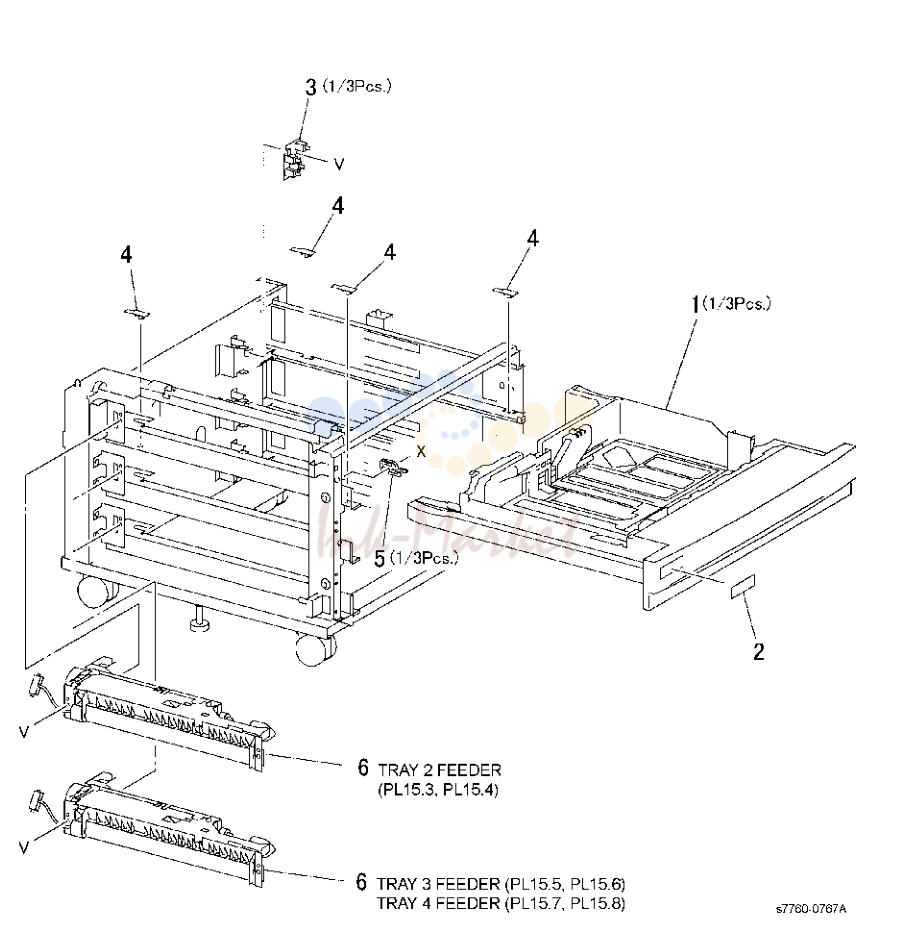

• Tray 3/4/5 Feeders & Paper Trays
• Tray 3 Feeder: 1 of 2

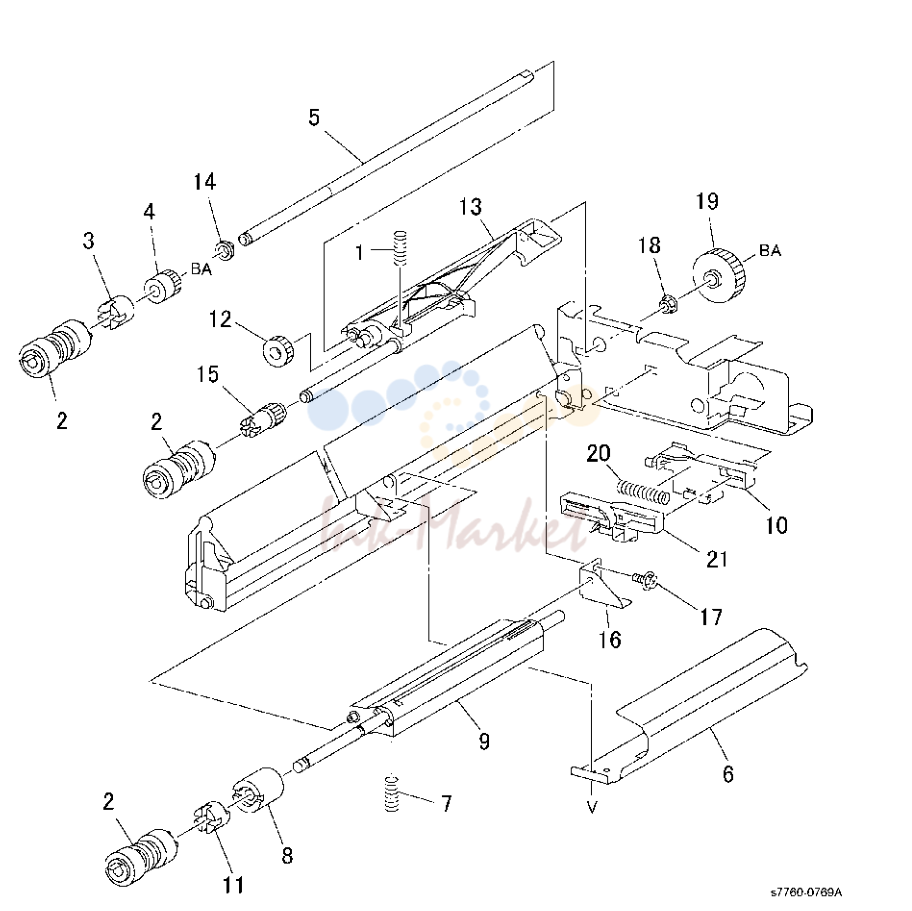

• Tray 3 Feeder: 2 of 2
• Tray 4 Feeder: 1 of 2

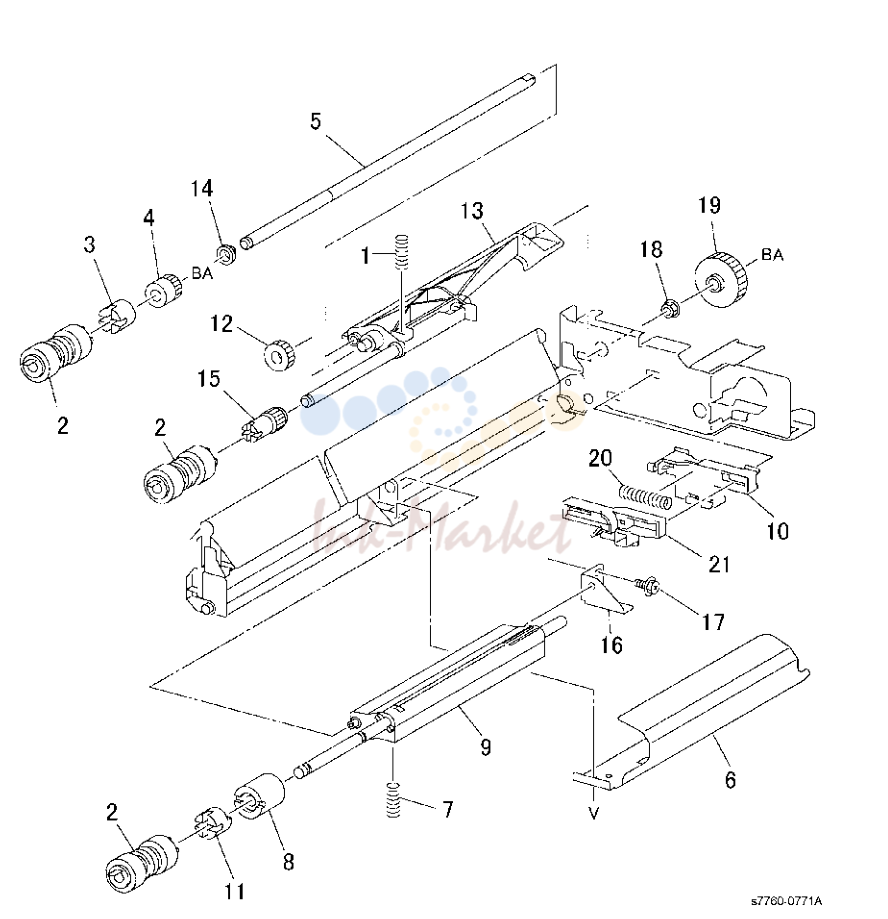

• Tray 4 Feeder: 2 of 2

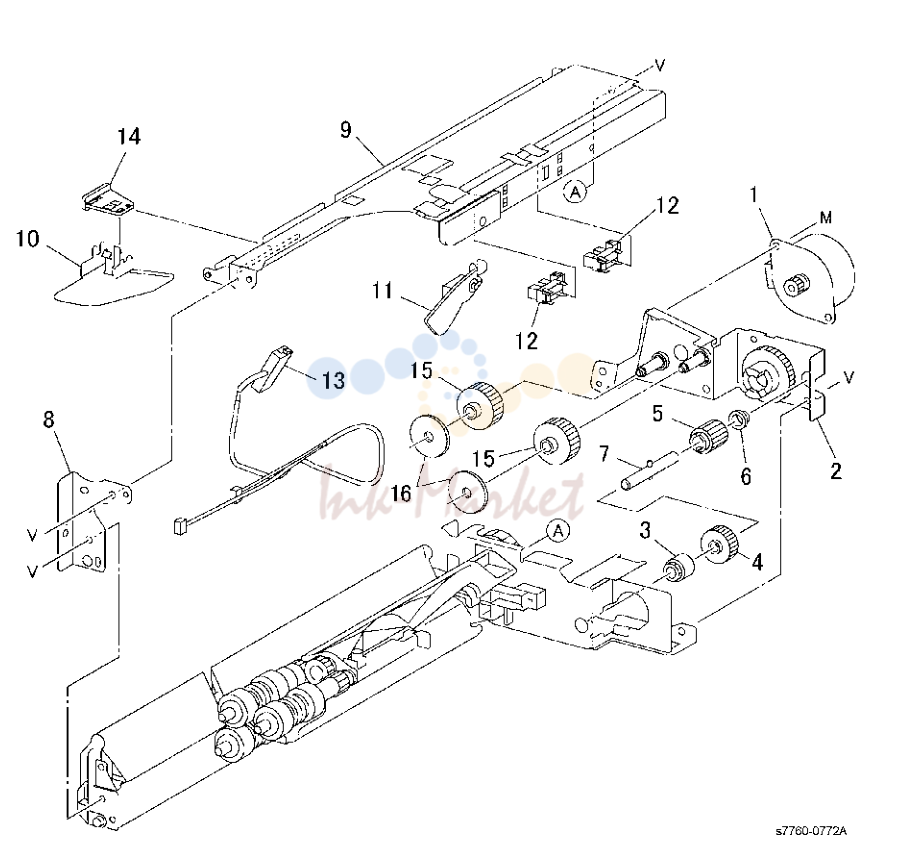

• Tray 5 Feeder: 1 of 2

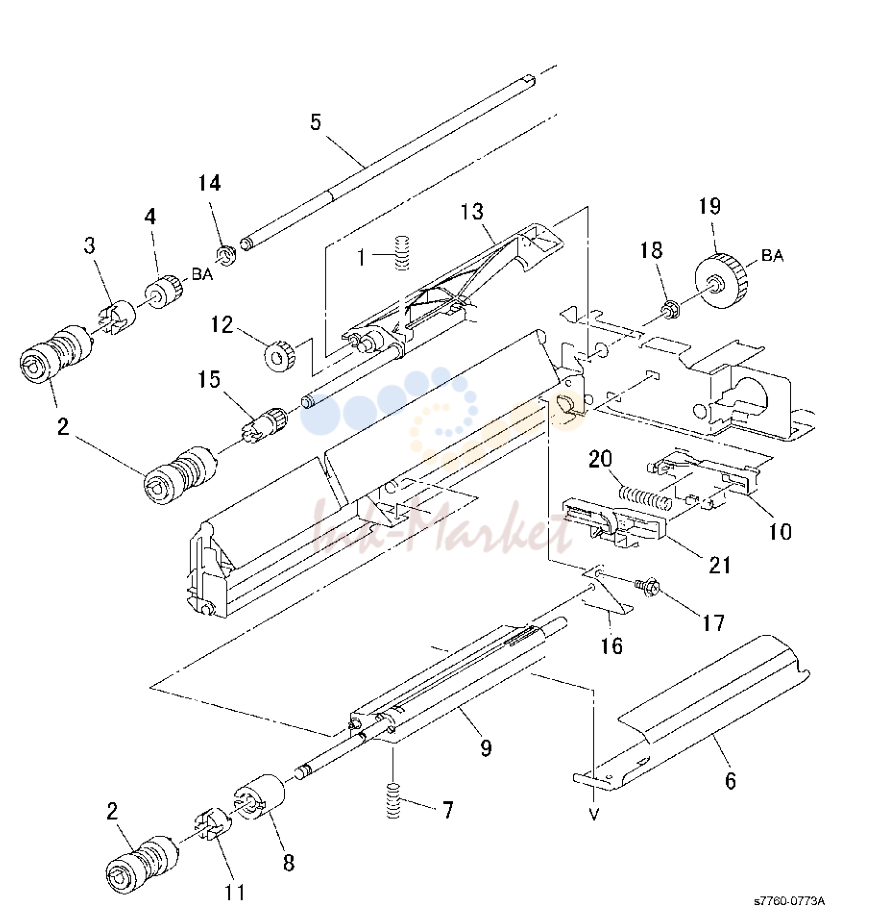

• Tray 5 Feeder: 2 of 2

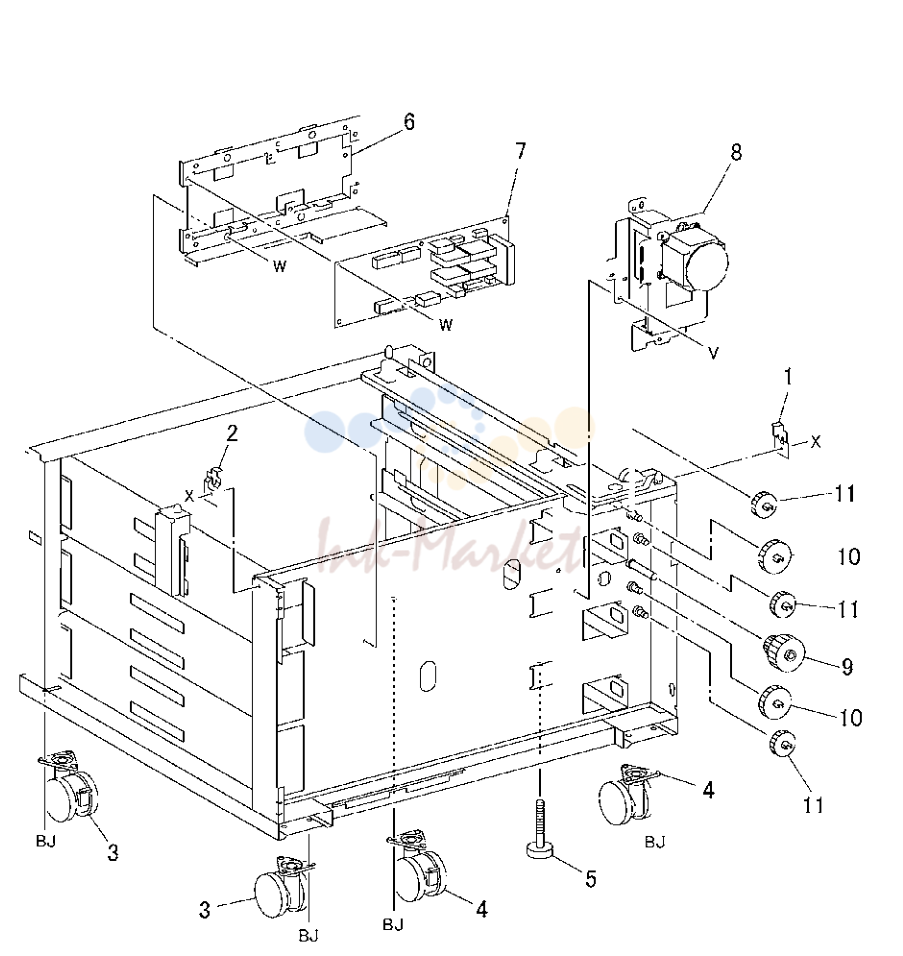

• Electrical Components and Casters
• левый крышка в сборе

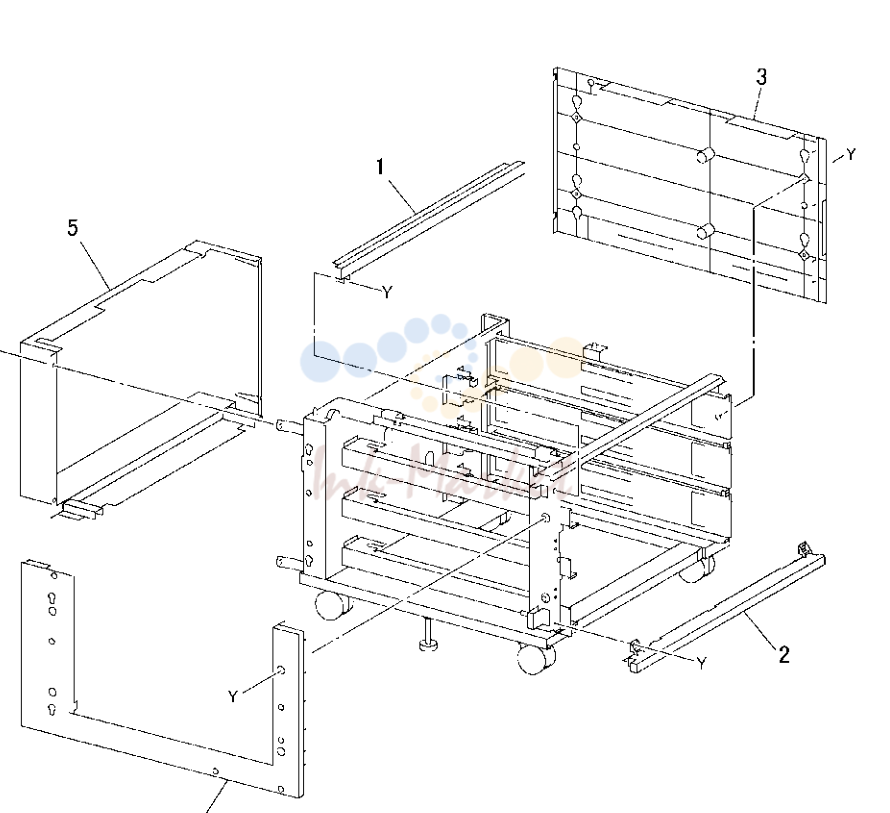

• Covers
• Tray 3/4/5 в сборе

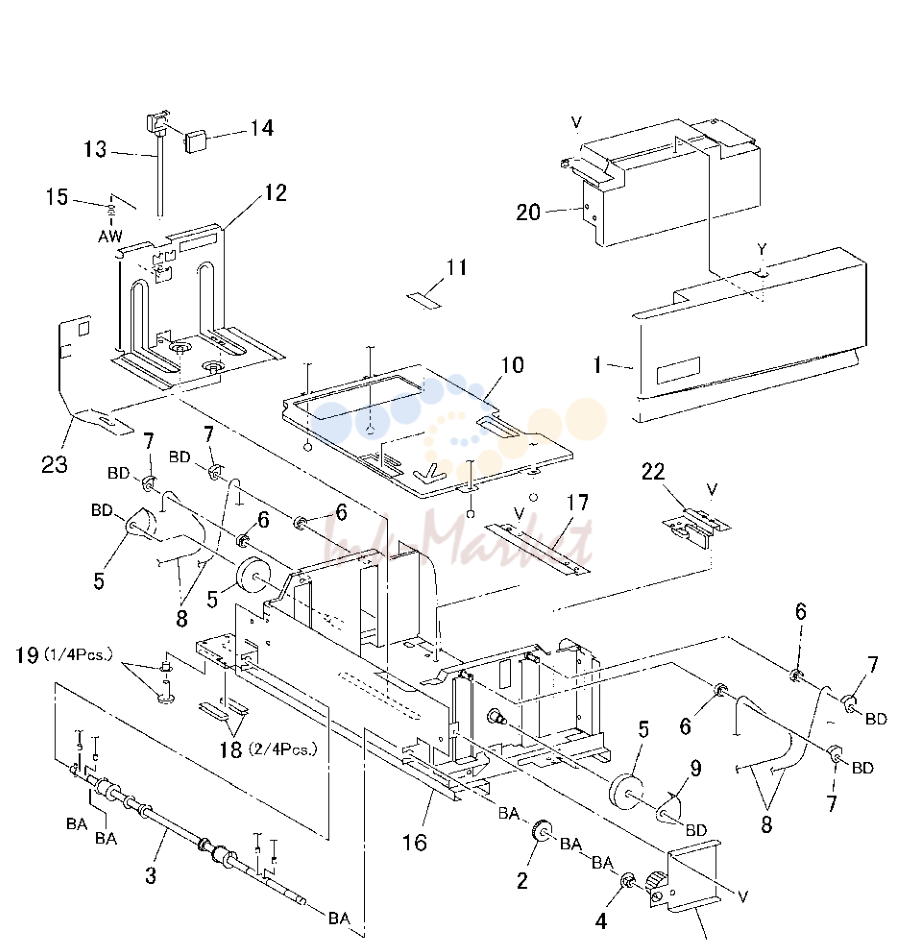

• Tray 4

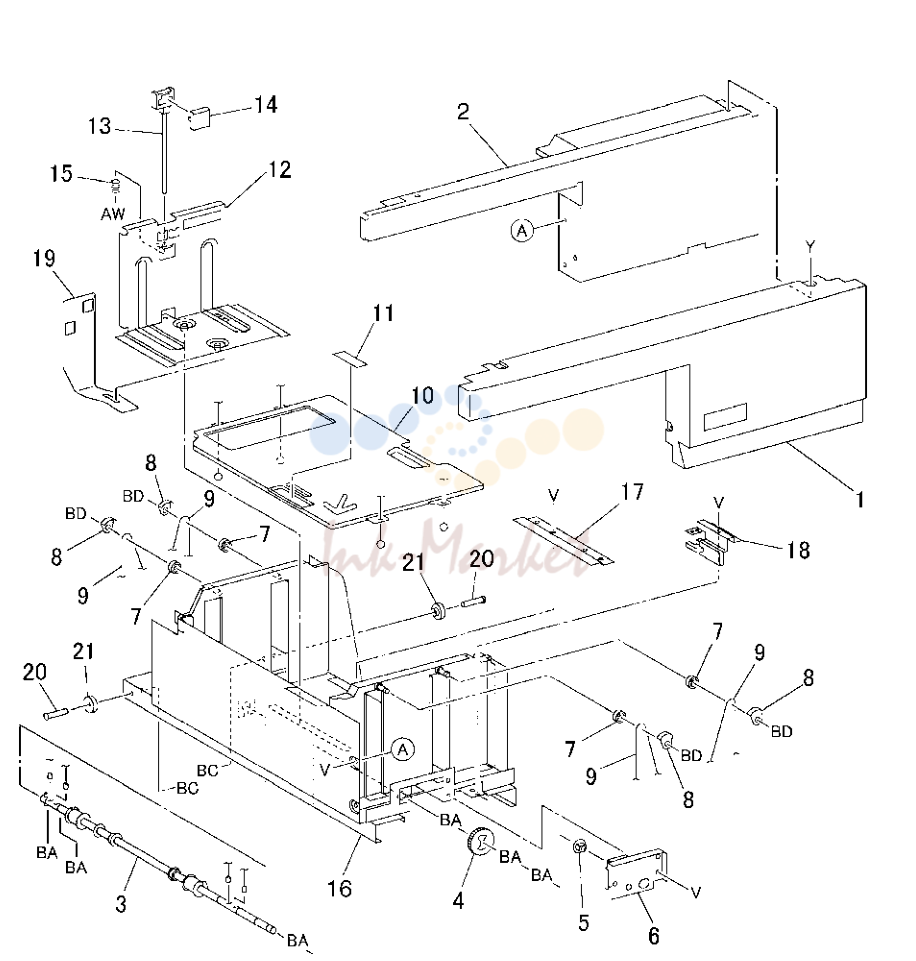

• Tray 5
• Paper Feeder: 1 of 2

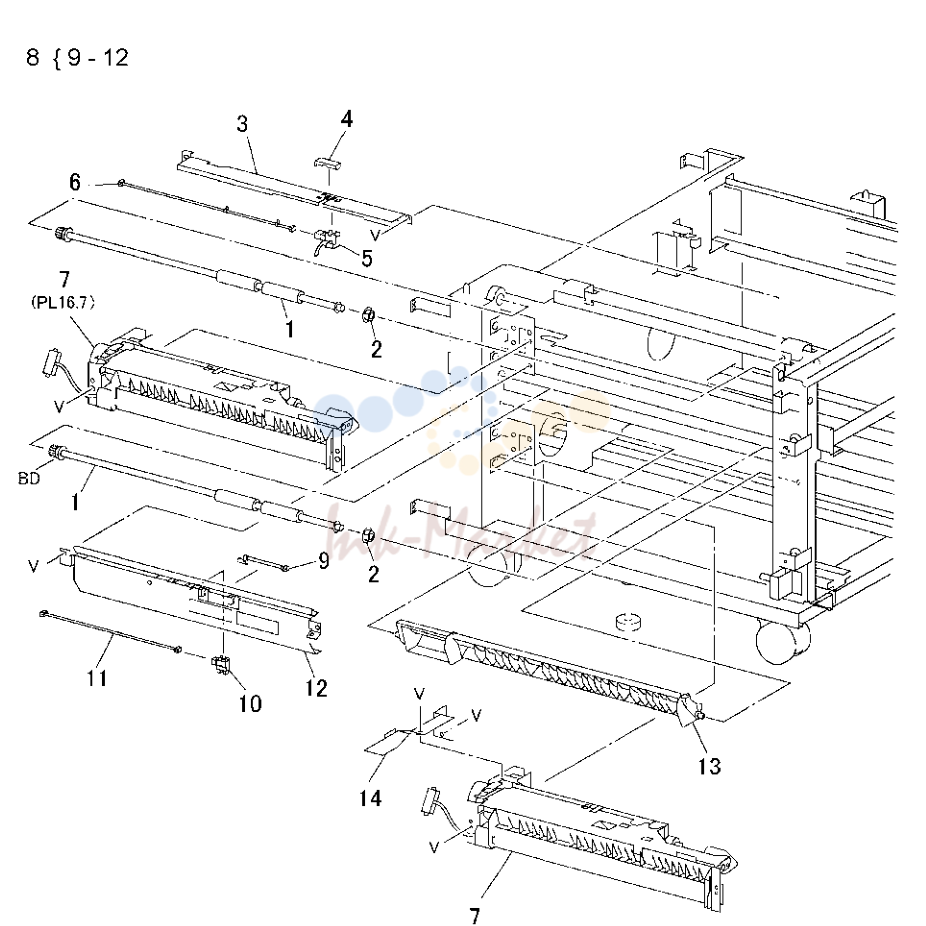

• Paper Feeder: 2 of 2

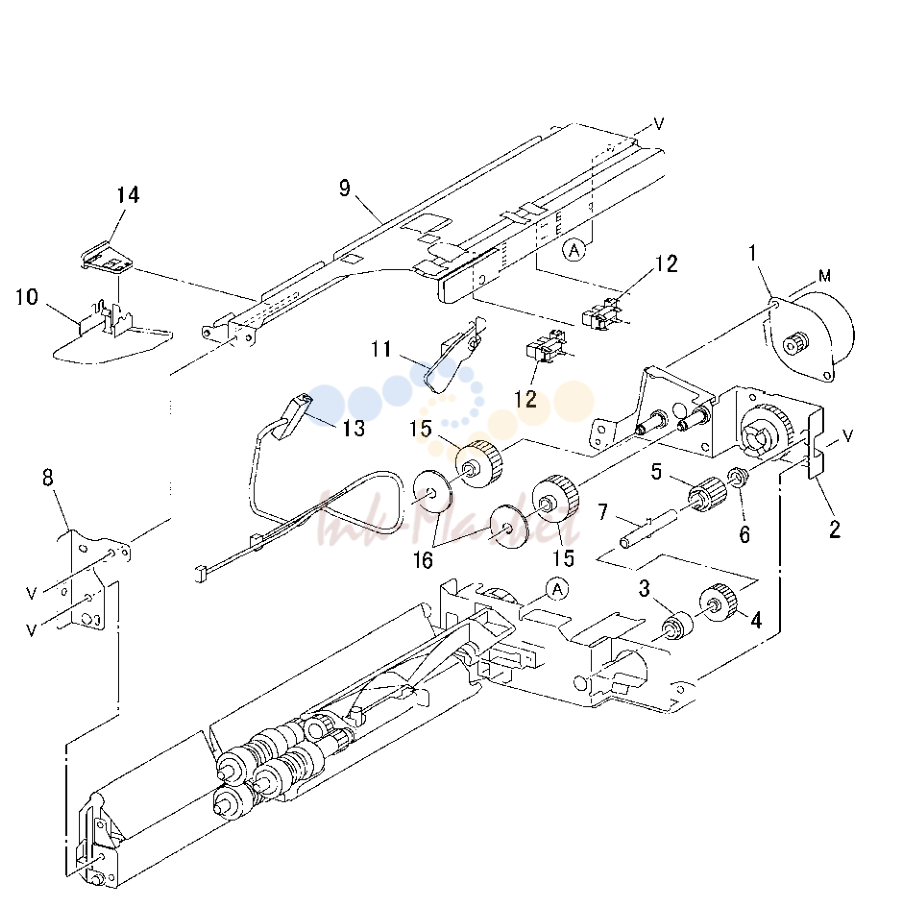

• Tray 3 Feeder
• Tray 5 Feeder

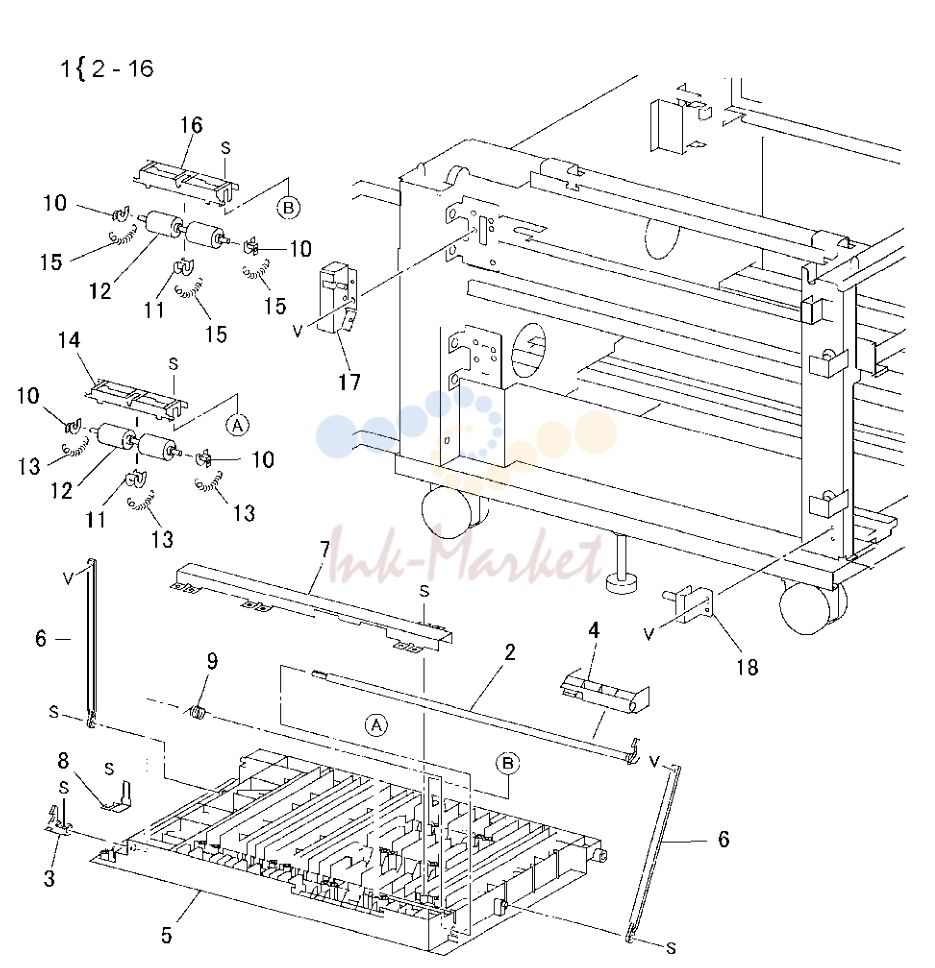

• левый крышка в сборе (левый Hand Door C)

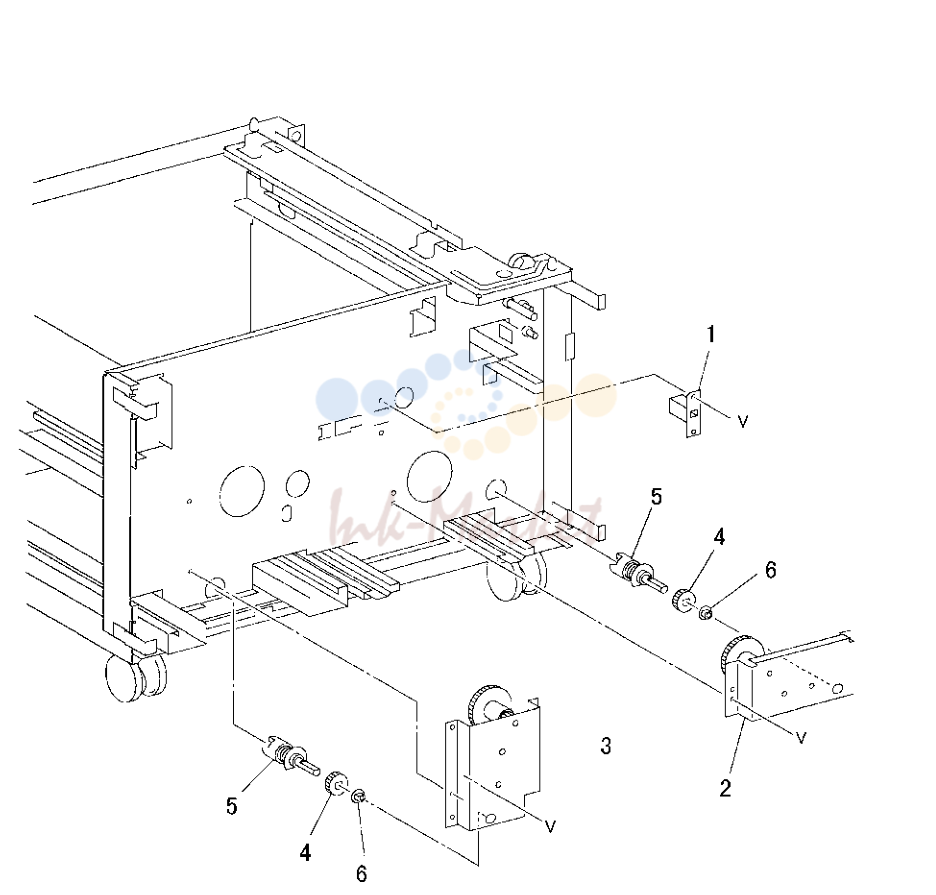

• Tray 4/5 Lift шестерня в сборе
• Electrical Components and Casters

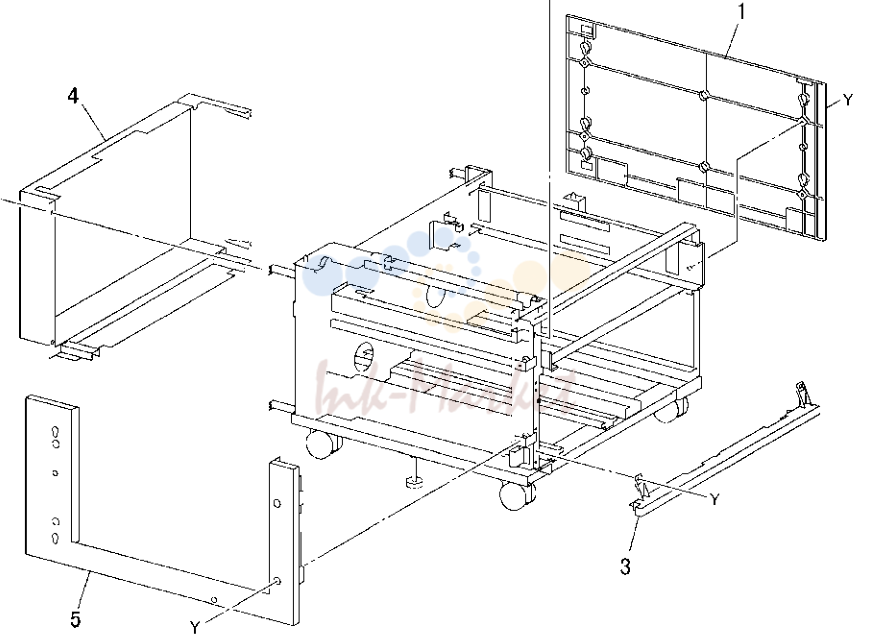

• Covers

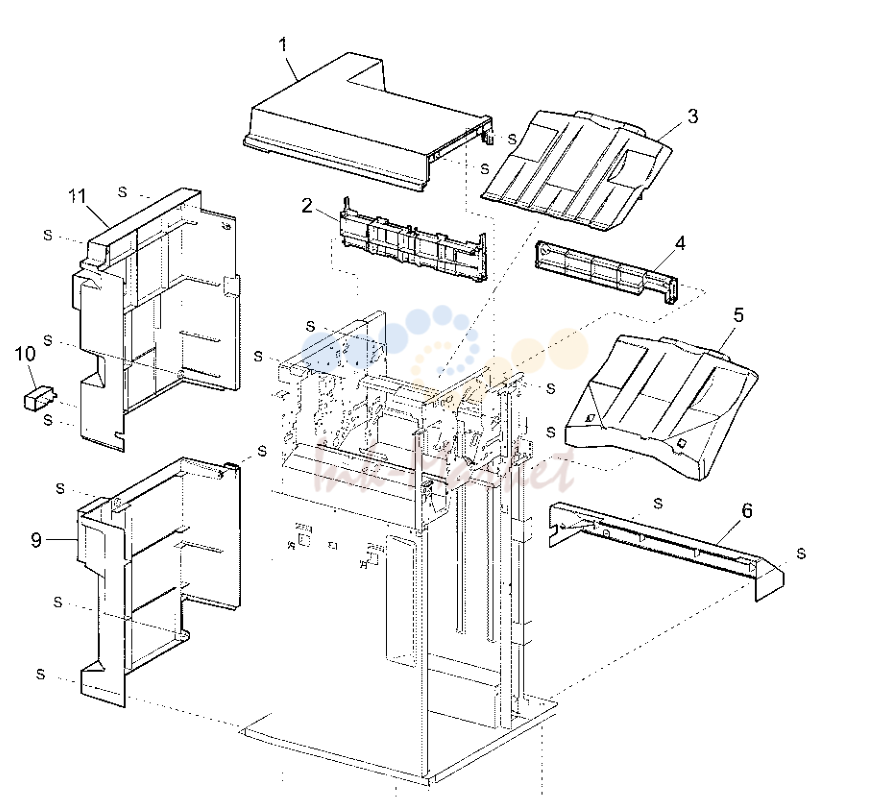

• Finisher крышка: 1 of 2

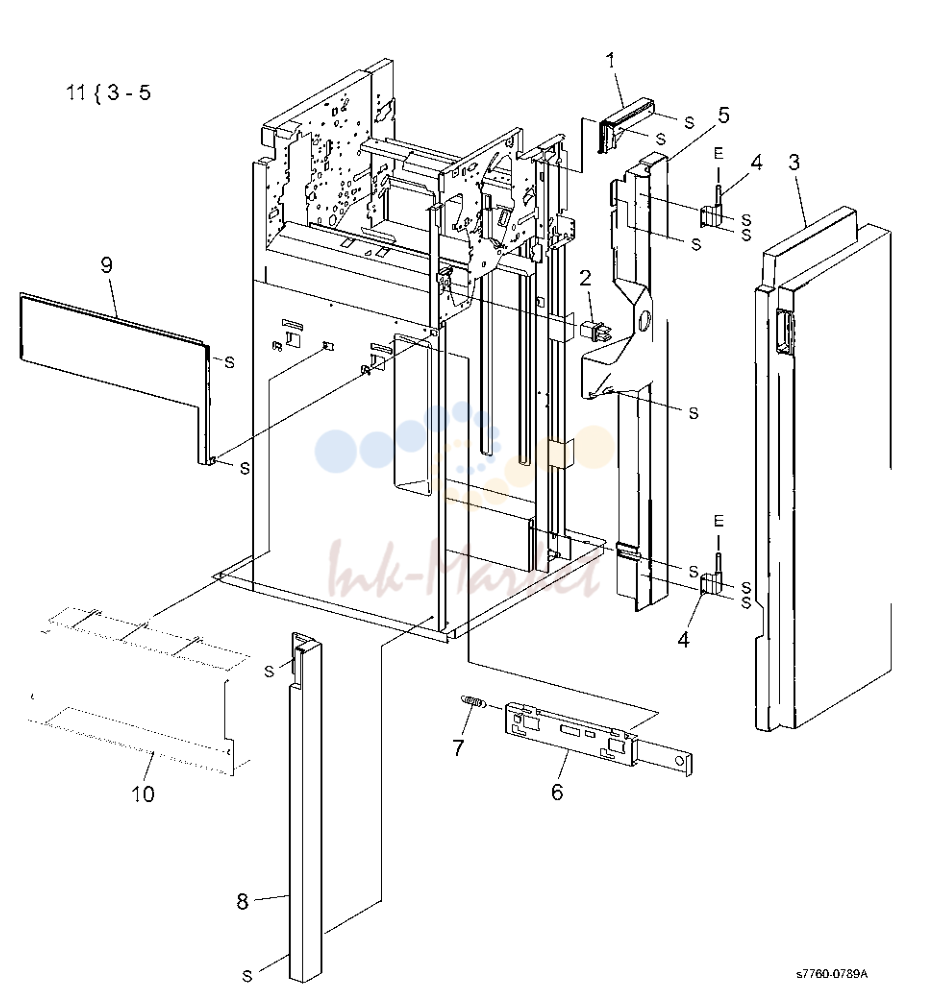

• Finisher крышка: 2 of 2
• Finisher Stack

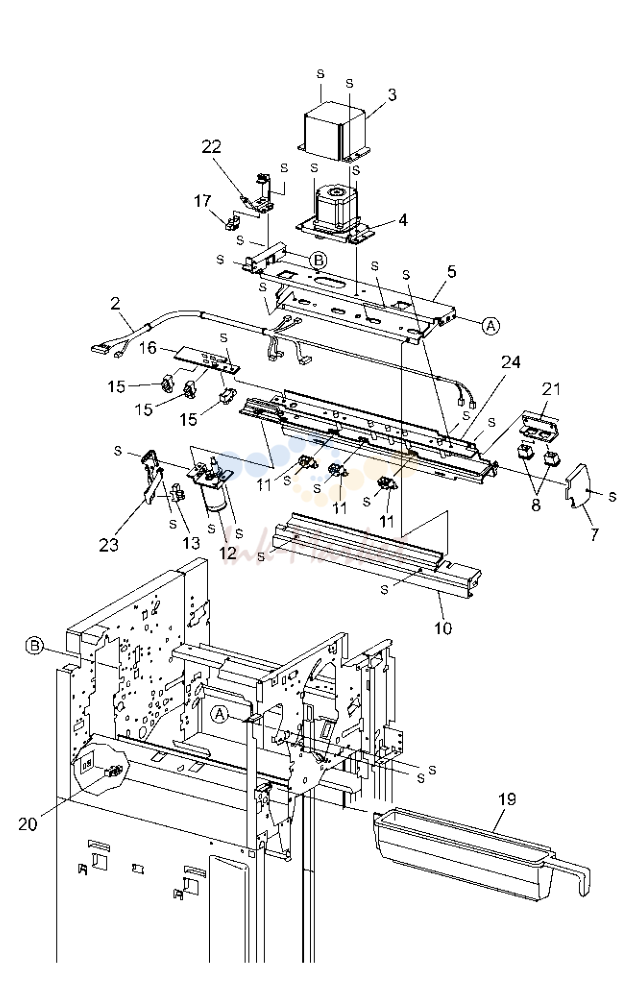

• Finisher Punch
• Finisher Stapler

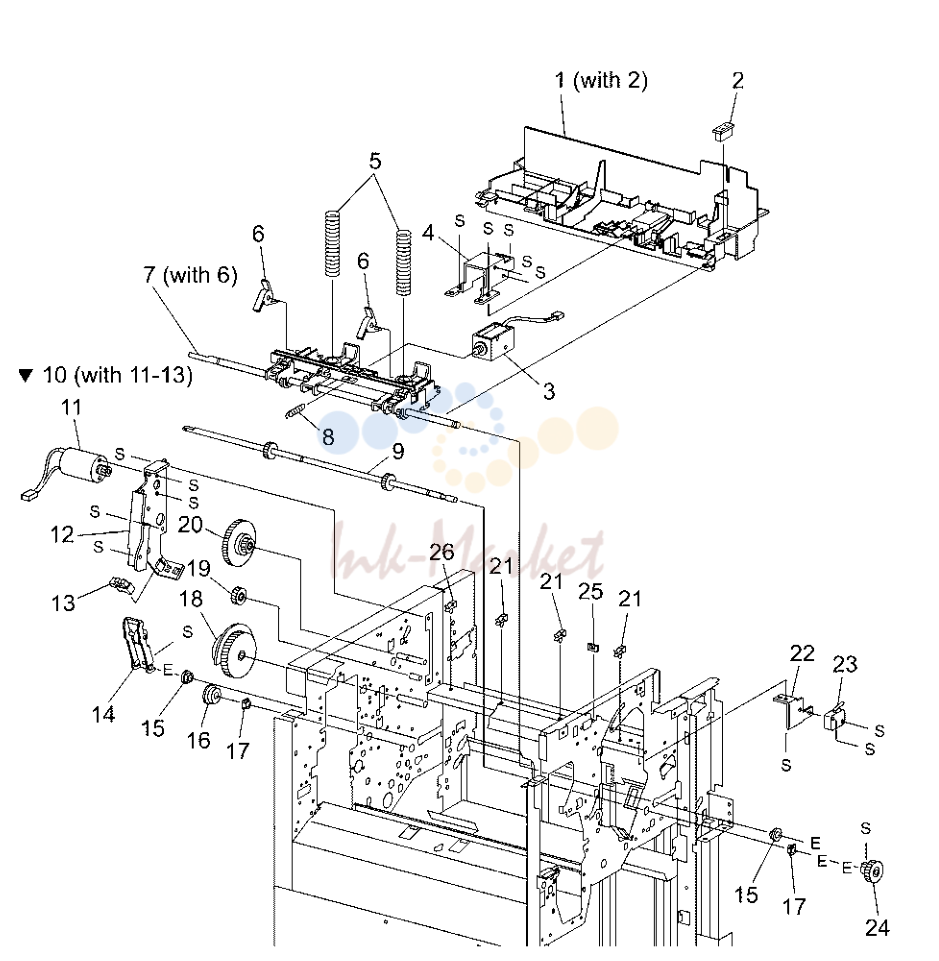

• Finisher Eject: 1 of 3
• Finisher Eject: 2 of 3
• Finisher Eject: 3 of 3
• Finisher Transport: 1 of 2
• Finisher Transport: 2 of 2
• Finisher Electrical
• Booklet Accessory
• Booklet Component - 1
• Booklet Component -2 (End направляющая)
• Booklet Component -3
• Booklet Component -4
• Booklet Component -5
• Booklet Component -6 (направляющая)
• Booklet Component -7
• Booklet Tray Component
• H - Transport: 1 of 4
• H - Transport: 2 of 4
• H - Transport: 3 of 4
• H - Transport: 4 of 4
• Узел 77

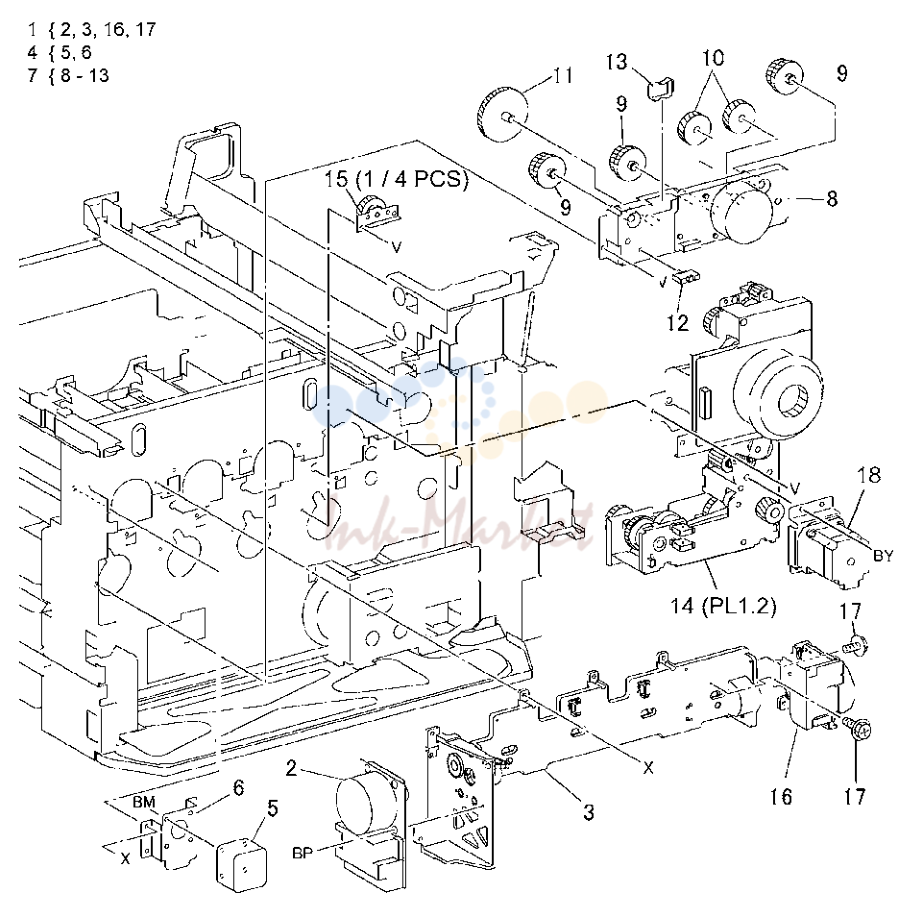

привод узел

№	Артикул	Наименование
1	007K88604 запросить цену →	Imaging узел мотор в сборе (REP
4	007K87600 запросить цену →	IBT мотор в сборе
7	007K88661 запросить цену →	девелопер привод мотор в сборе
14	007K88113 запросить цену →	главный привод мотор в сборе (REP
15	007K87221 запросить цену →	девелопер шестерня
18	127K38881 запросить цену →	Take Away мотор

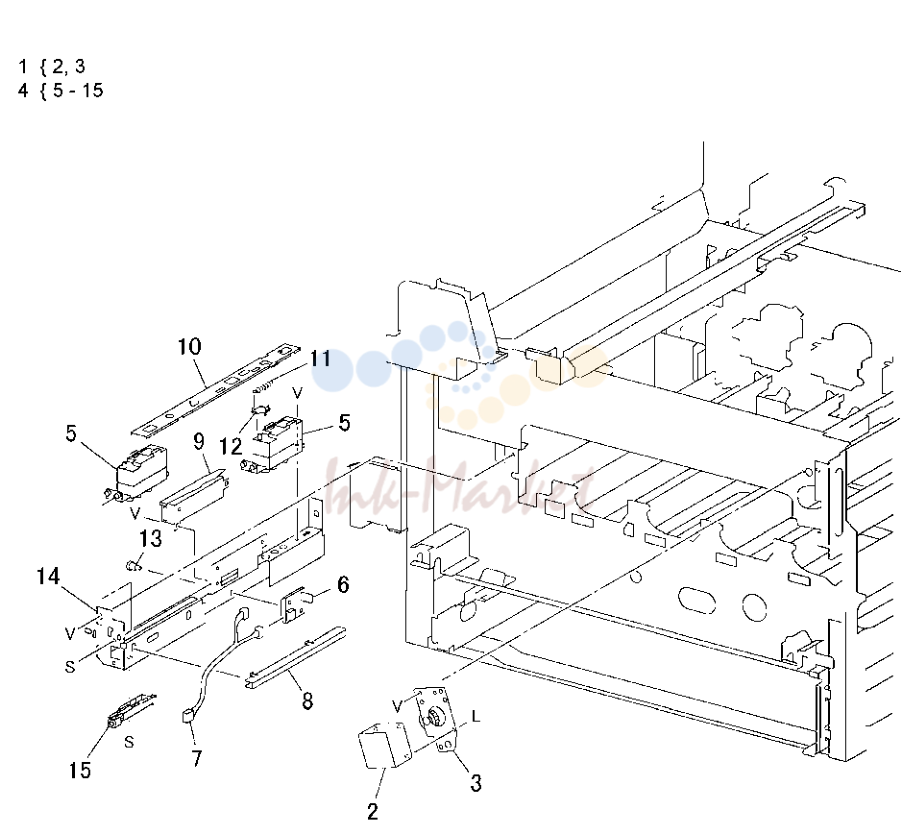

IBT Steering мотор and MOB датчик

№	Артикул	Наименование
1	007K85582 запросить цену →	IBT Steering привод в сборе (REP
4	130K60866 запросить цену →	MOB датчик в сборе

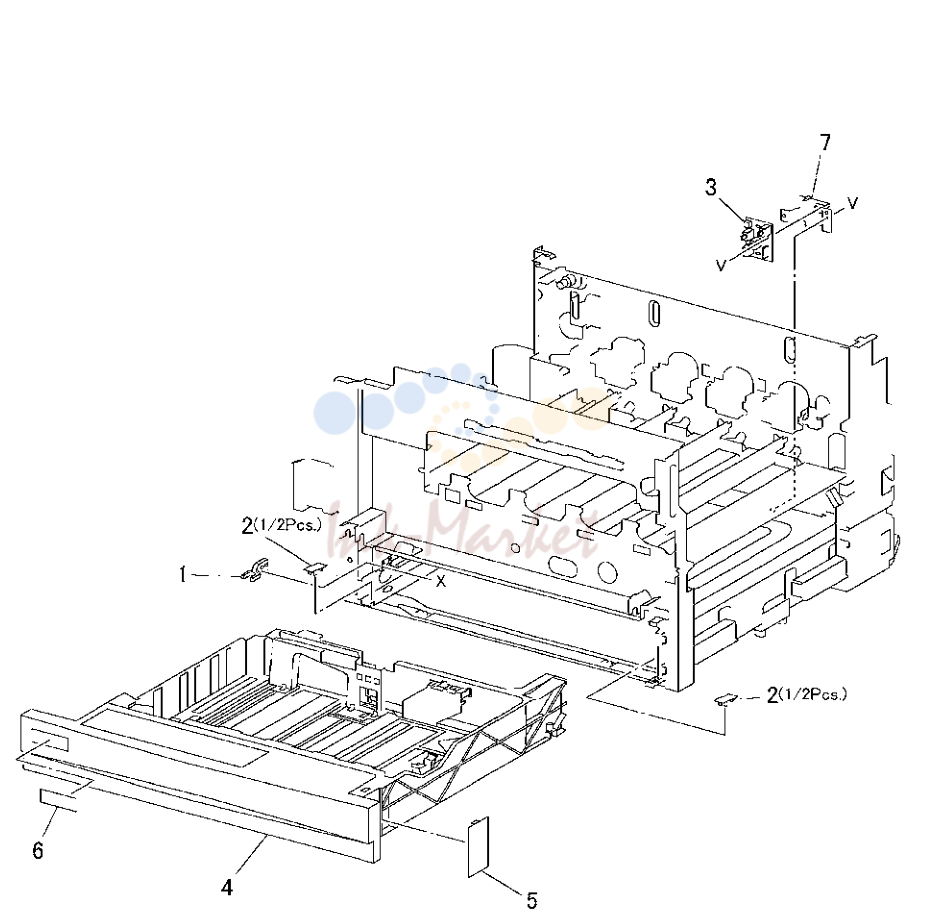

Tray 2

№	Артикул	Наименование
1	003E23672 запросить цену →	Stop
2	014E42850 запросить цену →	Spacer
3	110K12990 запросить цену →	Tray Paper Size датчик
4	050K48175 запросить цену →	Tray
6	892E82830 запросить цену →	Label (1)

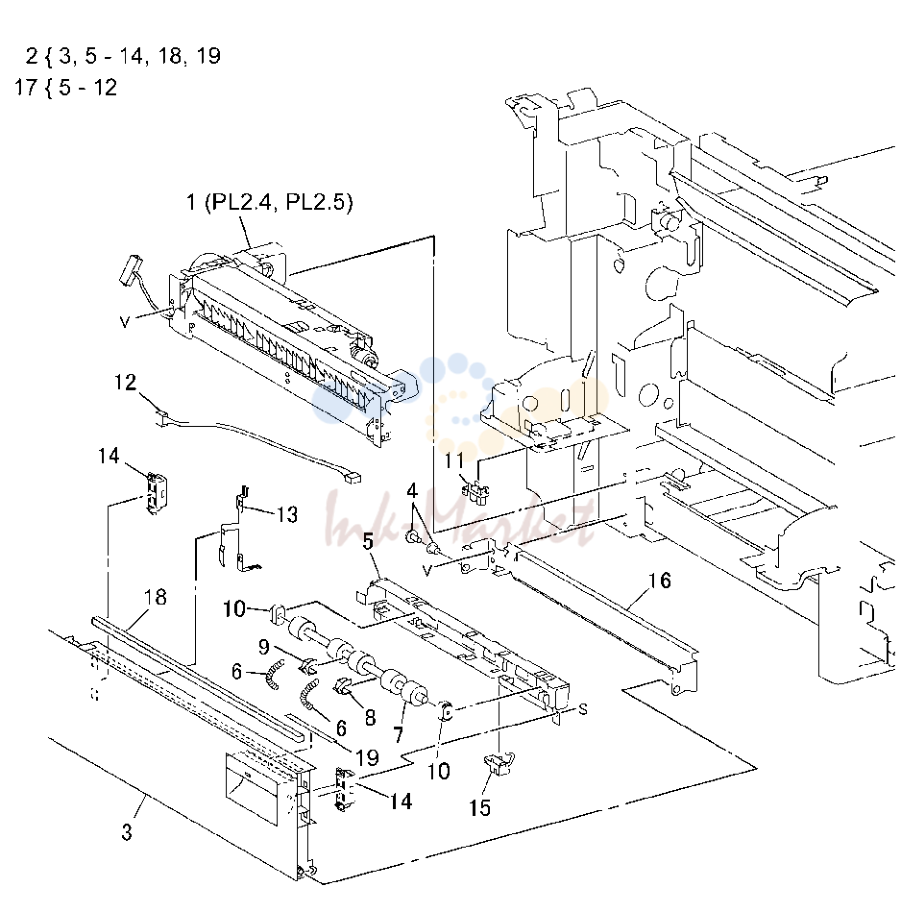

Tray 2 Feeder and левый нижний крышка в сборе (левый Hand Door

№	Артикул	Наименование
1	059K15577 запросить цену →	Tray Feeder
2	802K56394 запросить цену →	левый нижний крышка в сборе (REP
4	029E31600 запросить цену →	Rivet
11	130K60851 запросить цену →	Tray подачи Out датчик
15	130E82190 запросить цену →	LH нижний крышка Interlock Switch

Tray 2 Feeder: 1 of 2

№	Артикул	Наименование
1	127K23230 запросить цену →	Tray подачи/Lift мотор
3	005K83081 запросить цену →	One-way муфта
4	007K85730 запросить цену →	One-way шестерня
11	120E18141 запросить цену →	актуатор
12	130E82190 запросить цену →	Tray Level / No Paper датчик

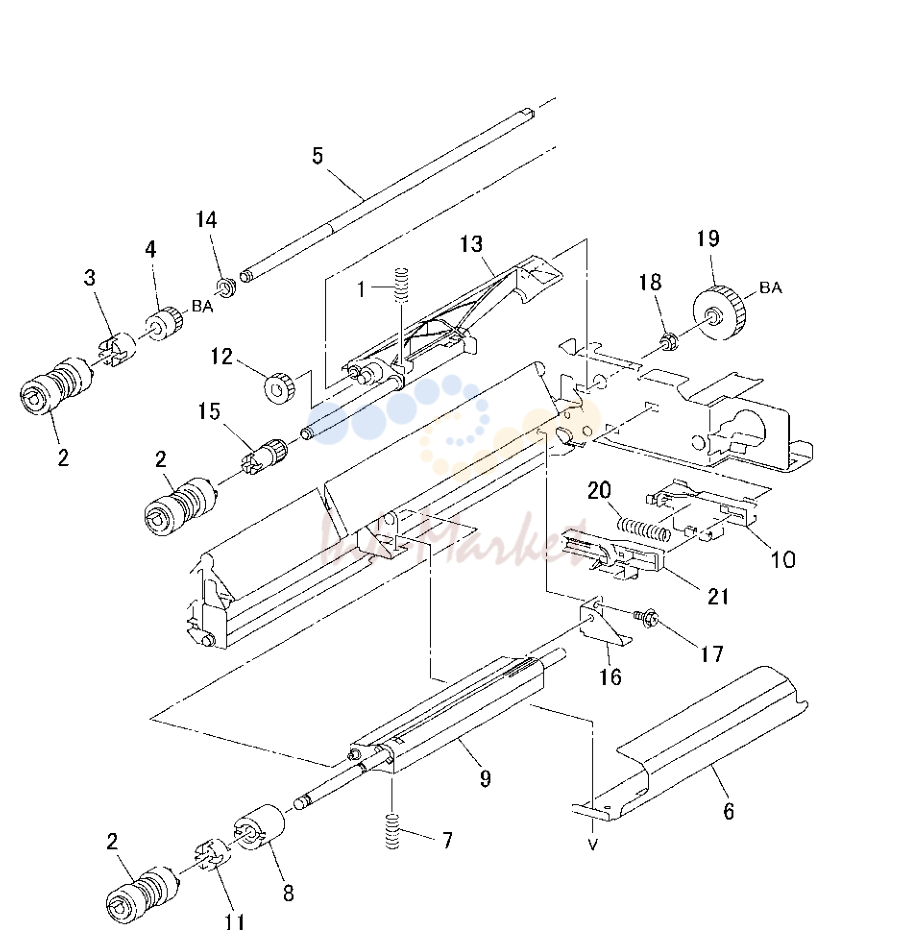

Tray 2 Feeder: 2 of 2

№	Артикул	Наименование
2	600K78460 ✓ в наличии	Roll Kit (3 Rolls/Kit)
3	005K05890 под заказ	One-way муфта

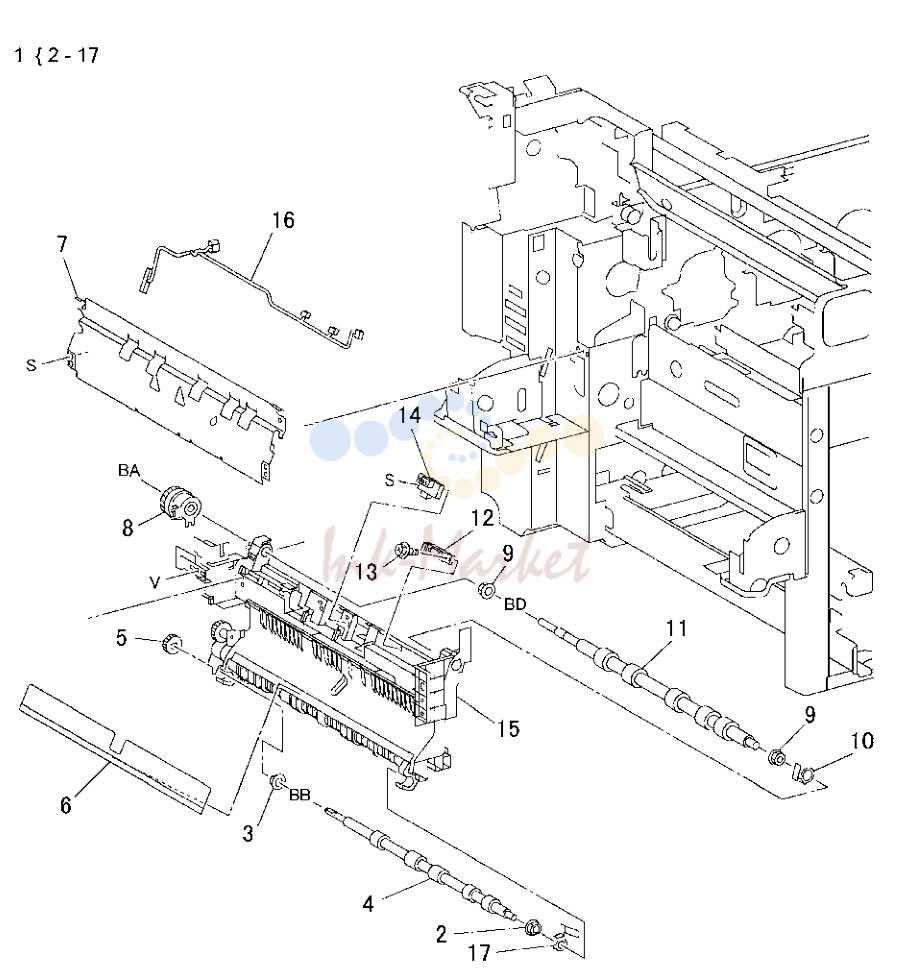

Registration Transport

№	Артикул	Наименование
1	059K26794 запросить цену →	Registration Transport в сборе
8	121K22220 запросить цену →	Registration муфта
12	130E87400 запросить цену →	Registration датчик
14	960K16660 запросить цену →	OHP датчик

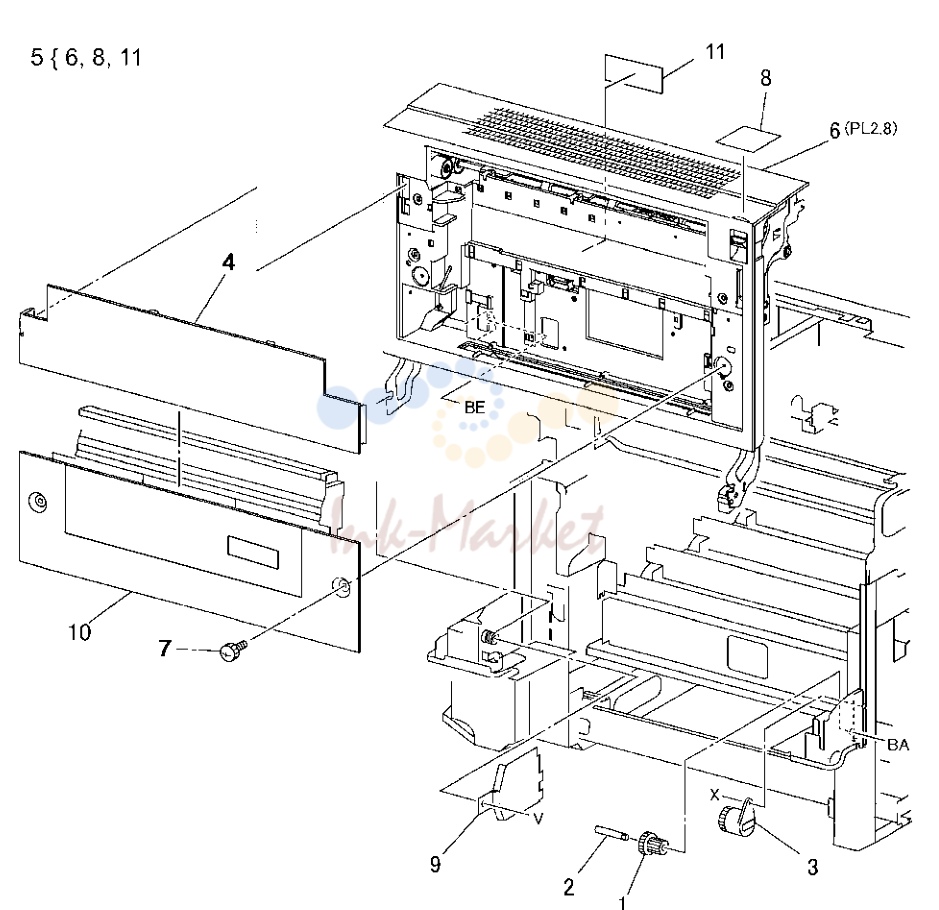

левый крышка узел (левый Hand Door A)

№	Артикул	Наименование
1	007E64740 под заказ	демпфер шестерня (11/23T)
3	004E11831 запросить цену →	демпфер (White)
5	802K89430 запросить цену →	левый крышка в сборе (левый Hand

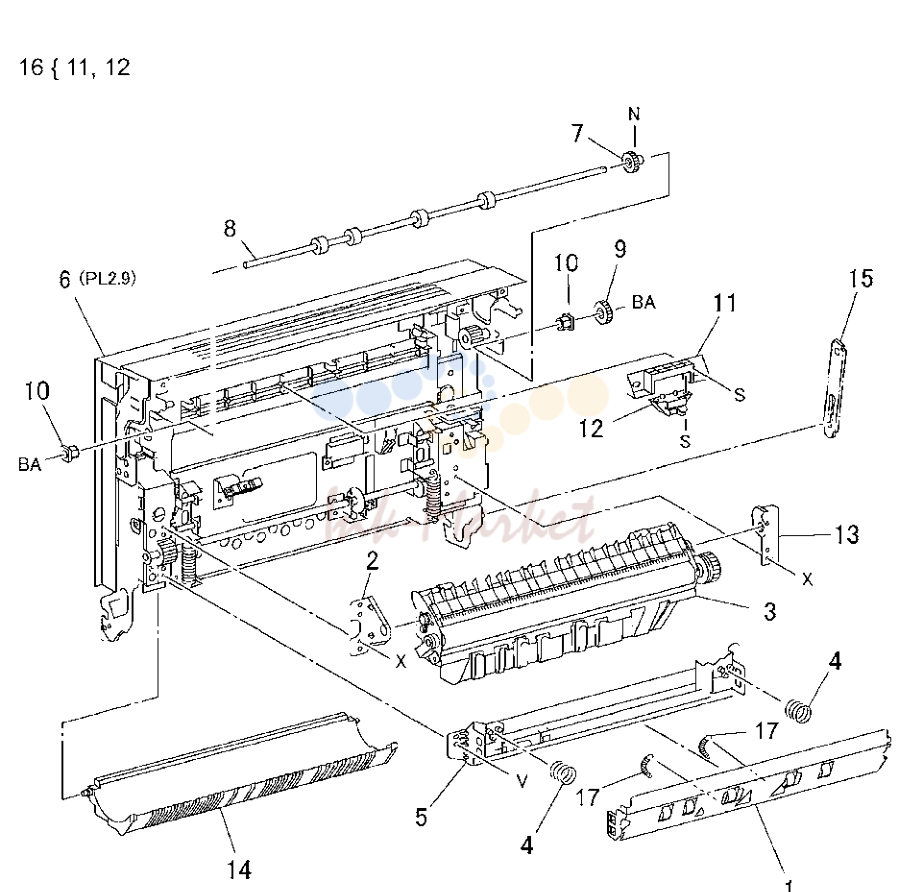

левый крышка в сборе (левый Hand Door A): 1 of 2

№	Артикул	Наименование
3	604K19991 ✓ в наличии	2nd BTR
4	809E29620 запросить цену →	пружина
7	007E62630 запросить цену →	шестерня (22T)
8	059K15613 запросить цену →	выход Roll
9	007E79480 запросить цену →	шестерня (22T)
12	110K10651 запросить цену →	печь выход Switch
14	054K16131 запросить цену →	Duplex направляющая
17	809E26070 запросить цену →	Extension пружина

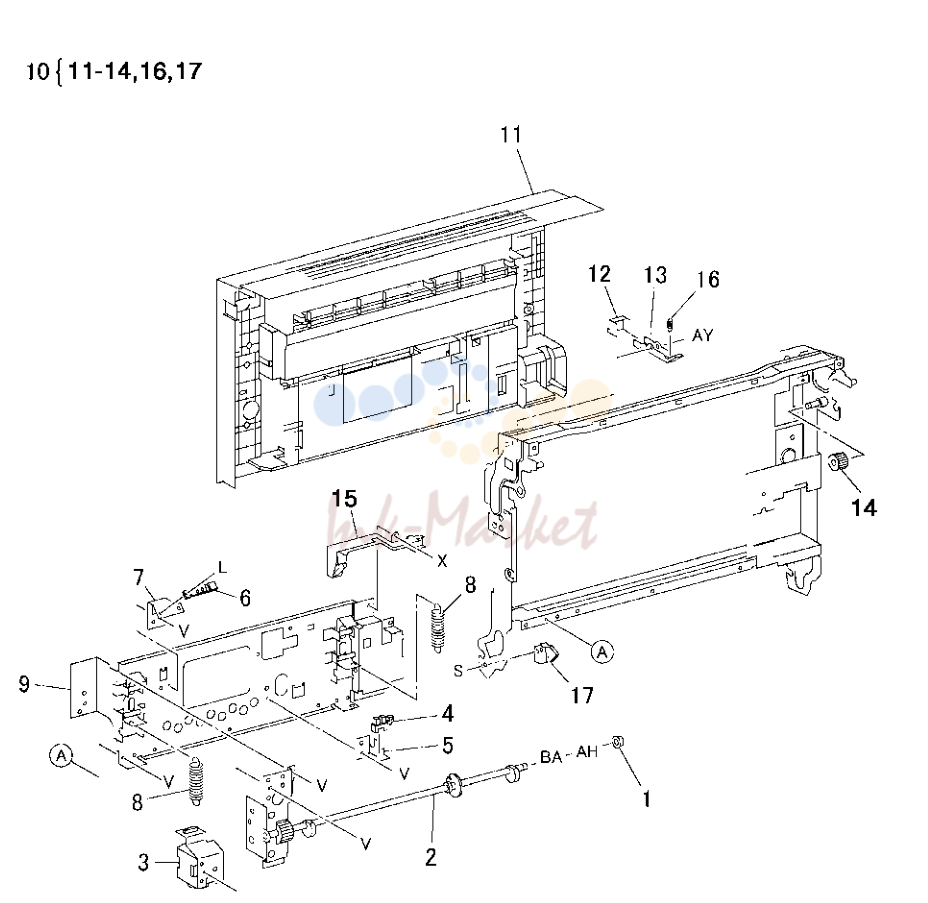

левый крышка в сборе: 2 of 2

№	Артикул	Наименование
2	007K87440 запросить цену →	шестерня в сборе
3	127K29513 запросить цену →	2nd BTR Retract мотор
4	130E82190 запросить цену →	2nd BTR Retract датчик
6	130E84300 запросить цену →	POB датчик
10	802K27076 запросить цену →	левый крышка в сборе
17	007K86932 запросить цену →	демпфер шестерня (45T)

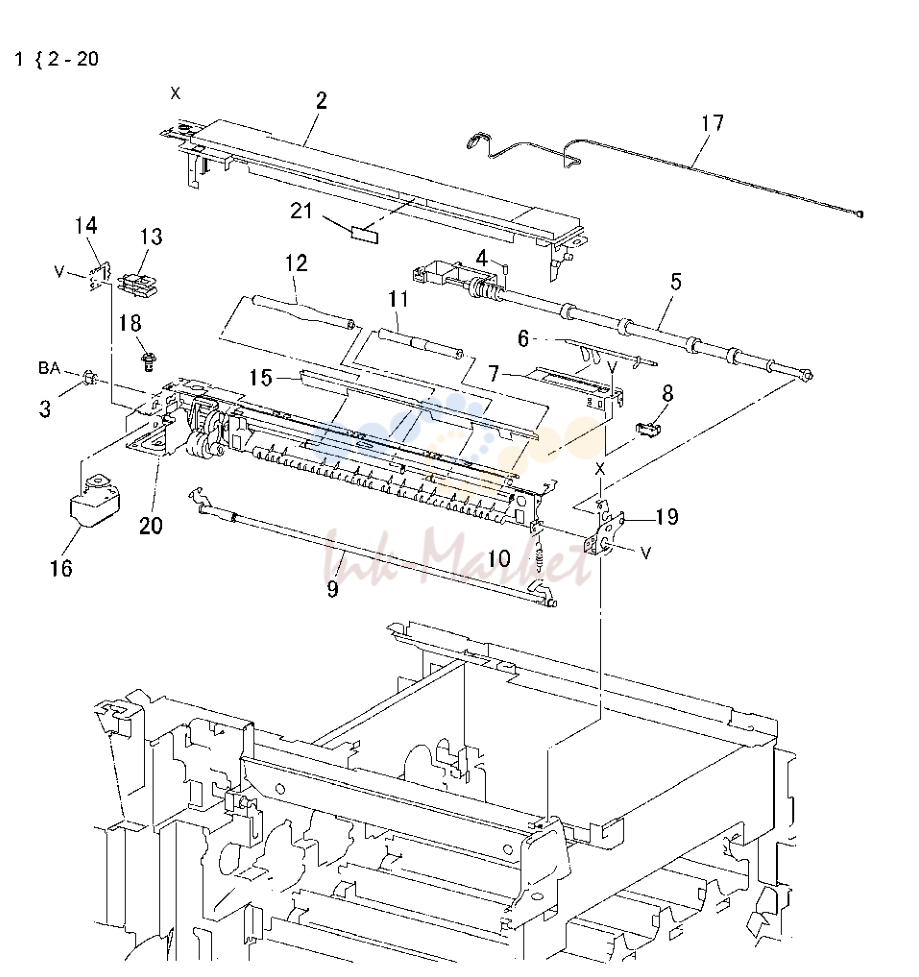

выход Transport в сборе

№	Артикул	Наименование
1	059K45940 запросить цену →	выход Transport в сборе
2	802E12772 запросить цену →	выход Transport крышка
6	120E18161 запросить цену →	актуатор
8	130E82190 запросить цену →	Full Paper Stack датчик

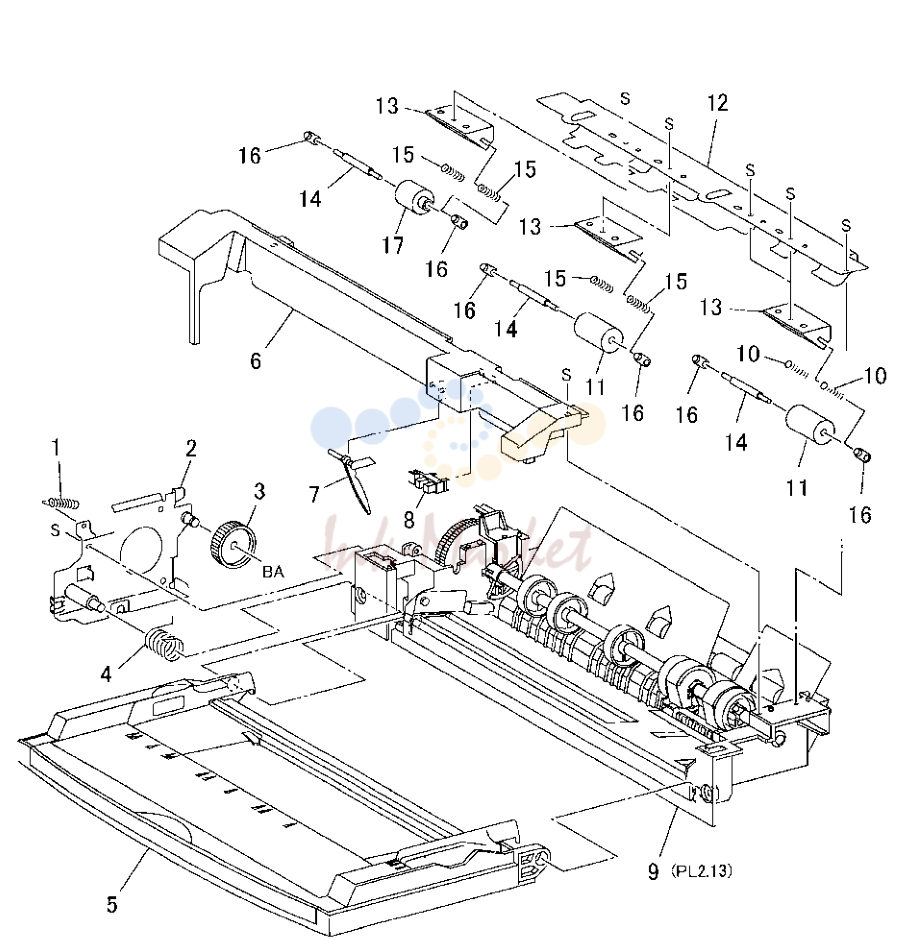

Tray 1: 2 of 2

№	Артикул	Наименование
5	050K51322 запросить цену →	Tray (MPT) в сборе
7	120E11971 запросить цену →	актуатор
8	130E82190 запросить цену →	Tray No Paper датчик

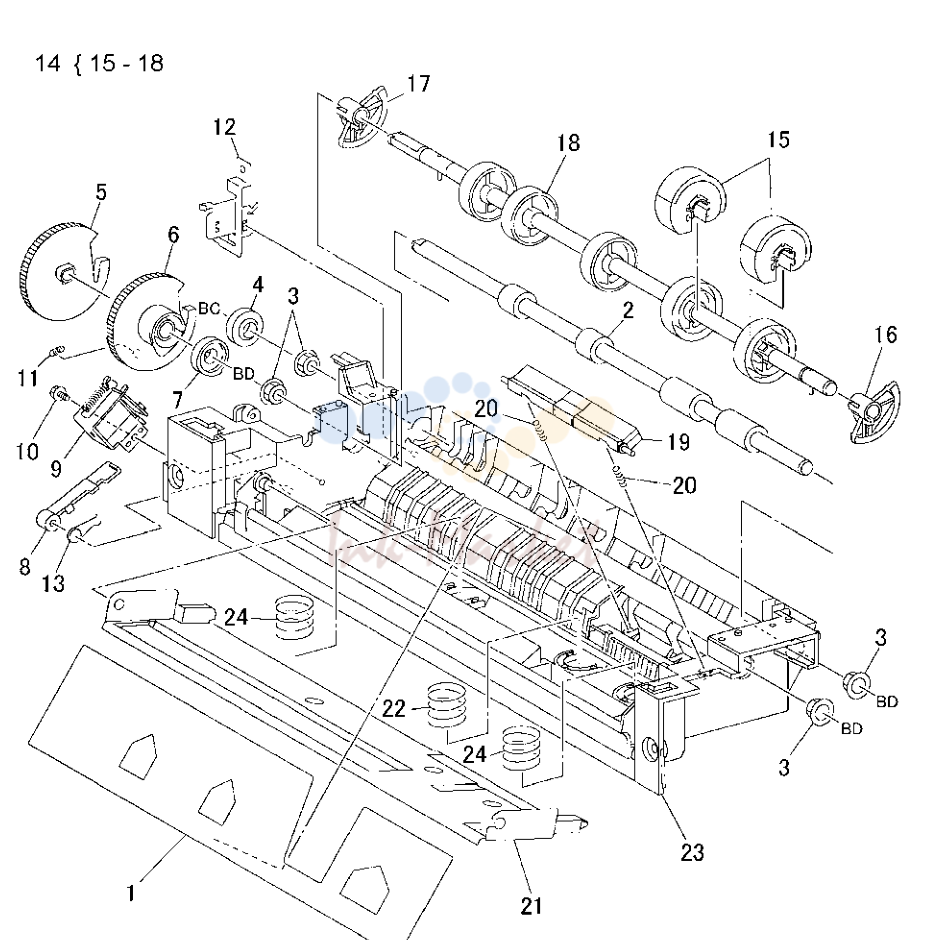

Tray 1 (MPT) подачи в сборе

№	Артикул	Наименование
1	038E23560 запросить цену →	Paper направляющая
9	121E92780 запросить цену →	Tray подачи соленоид
14	059K24020 запросить цену →	подачи Roll в сборе
15	059K24010 под заказ	подачи Roll
19	019K97131 запросить цену →	тормозной Pad
22	809E07520 запросить цену →	пружина
24	809E27640 запросить цену →	пружина

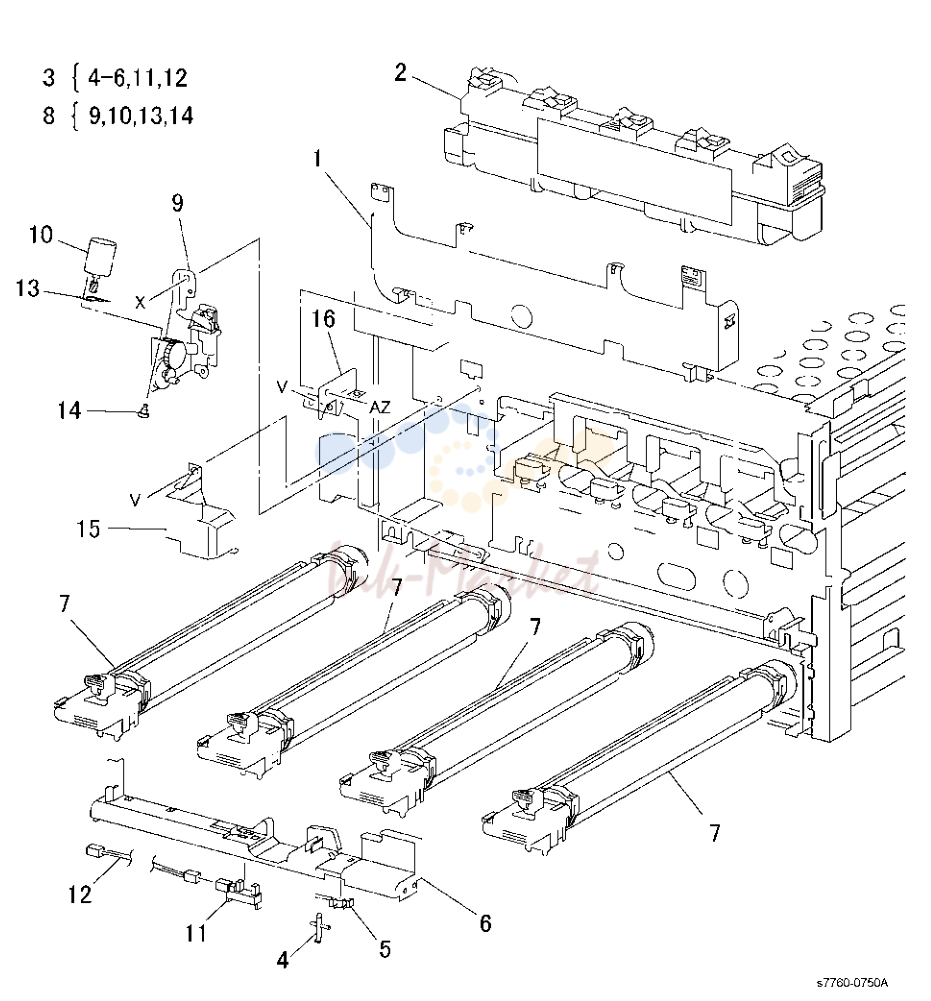

Xerographic Module: 1 of 2

№	Артикул	Наименование
1	802K47090 запросить цену →	Waste тонер Cartridge крышка (REP
2	008R12903 под заказ	Waste тонер Cartridge
3	003K86122 запросить цену →	датчик держатель в сборе
7	013R00588 запросить цену →	Imaging узел
8	127K29244 запросить цену →	Agitator мотор в сборе (REP
11	130E91010 запросить цену →	Full тонер датчик

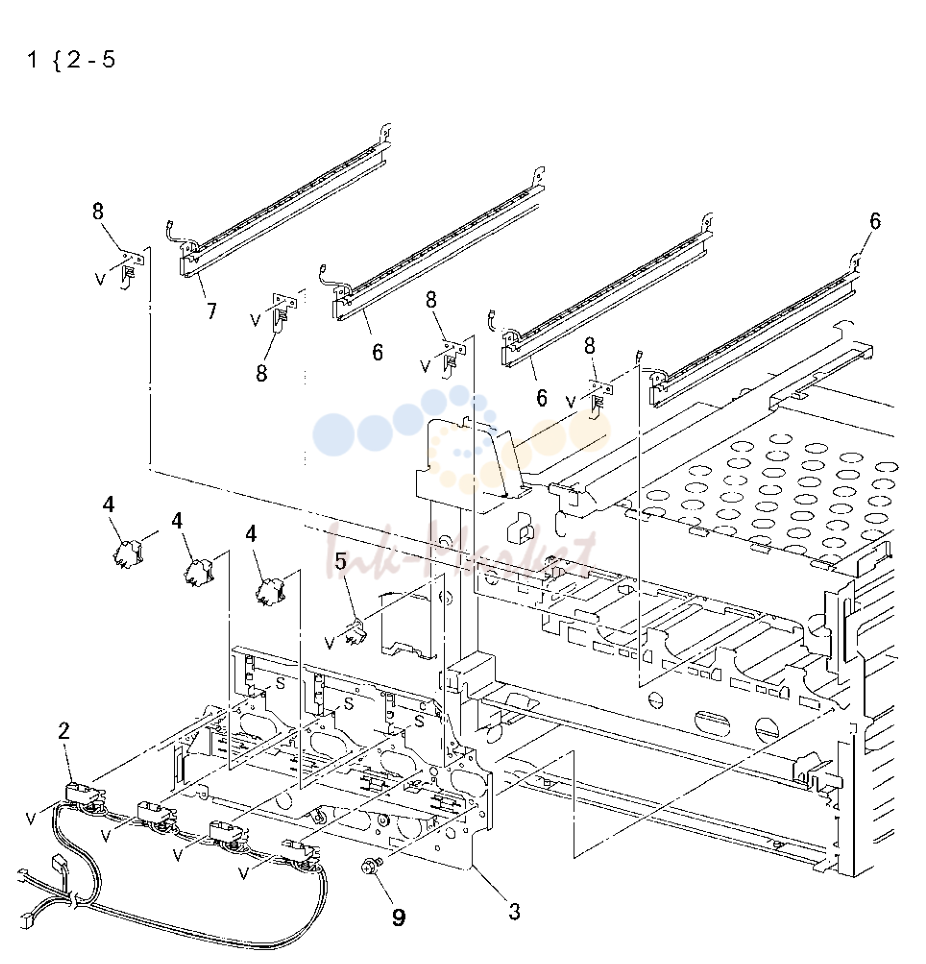

Xerographic Module: 2 of 2

№	Артикул	Наименование
6	122K93331 запросить цену →	Erase лампа w/Rail (Y, M, C)
7	122K93341 запросить цену →	Erase лампа w/Rail (K)

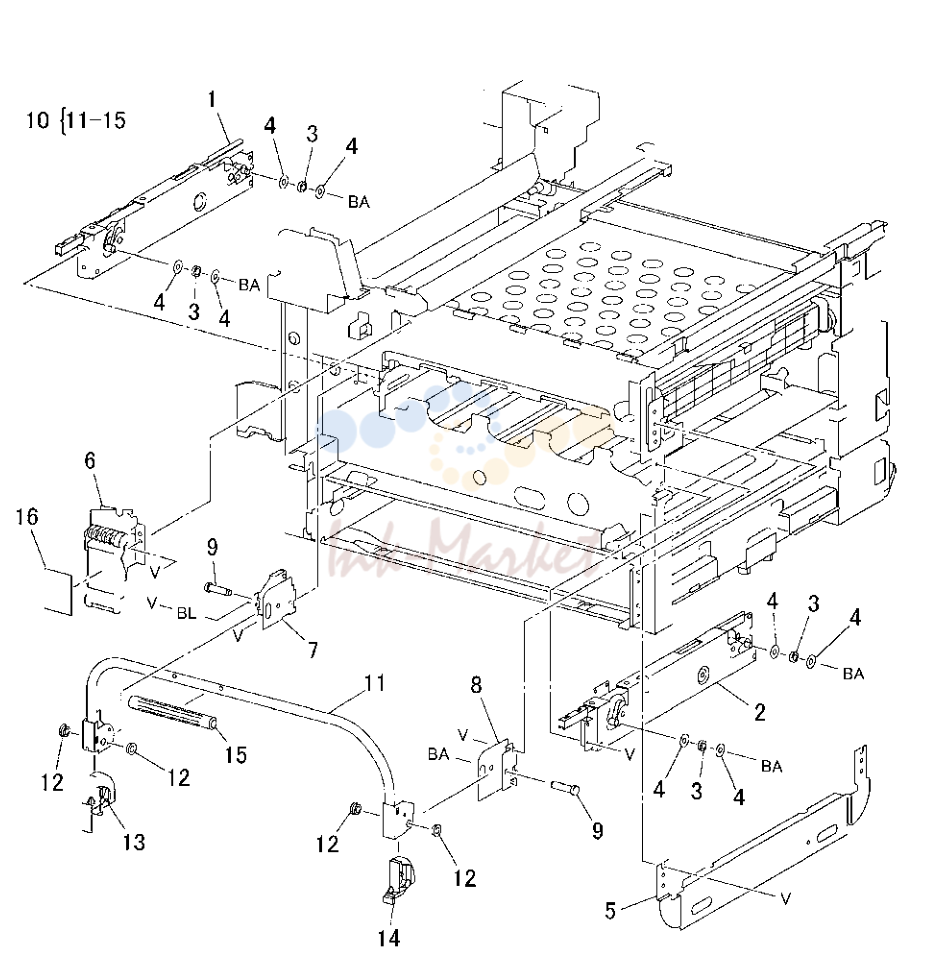

Lift узел

№	Артикул	Наименование
1	001K70543 запросить цену →	левый Lift в сборе
2	001K70552 запросить цену →	правый Lift в сборе
3	413W66150 запросить цену →	подшипник
6	003K11672 запросить цену →	защёлка в сборе
7	003E52291 запросить цену →	левый Hinge
8	003E52301 запросить цену →	правый Hinge
9	006E71740 запросить цену →	вал
10	011K94970 запросить цену →	рычаг в сборе
16	003K12910 запросить цену →	Label

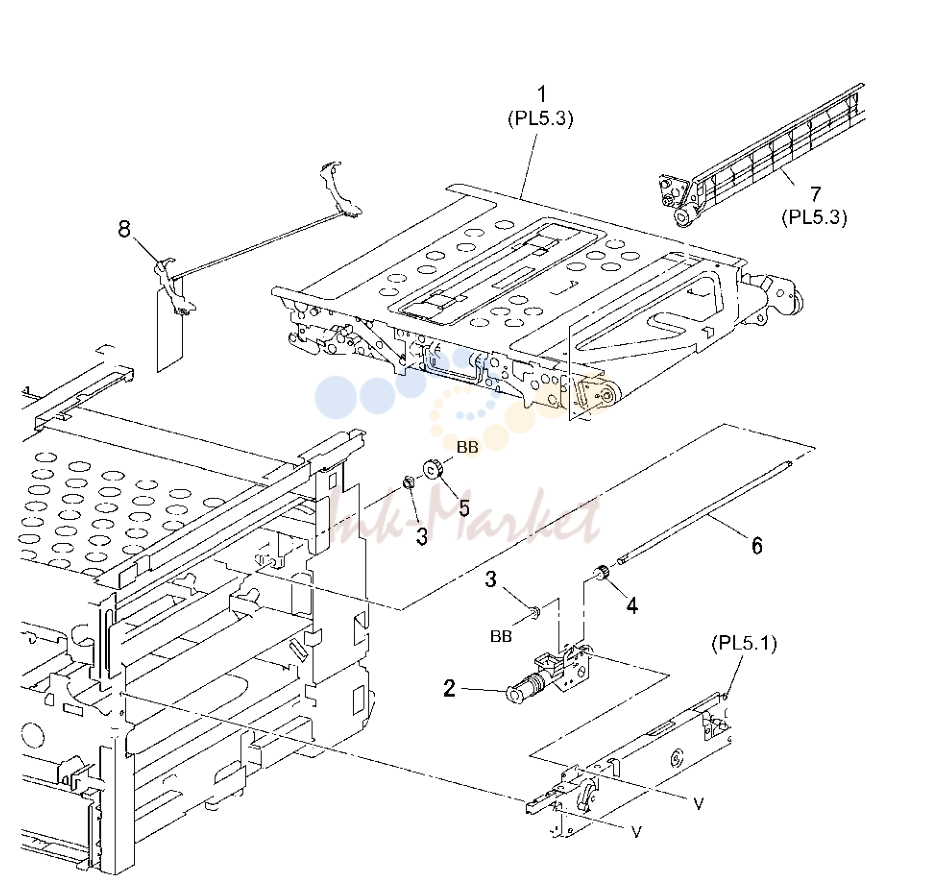

IBT узел

№	Артикул	Наименование
1	604K20891 запросить цену →	IBT ремень в сборе (Accumulator
2	802K12951 запросить цену →	Auger в сборе
4	007E61910 запросить цену →	шестерня (14T)
5	007E61890 запросить цену →	шестерня (18T)
7	604K07062 запросить цену →	IBT ремень Cleaner в сборе
8	003K12650 запросить цену →	Removal Support

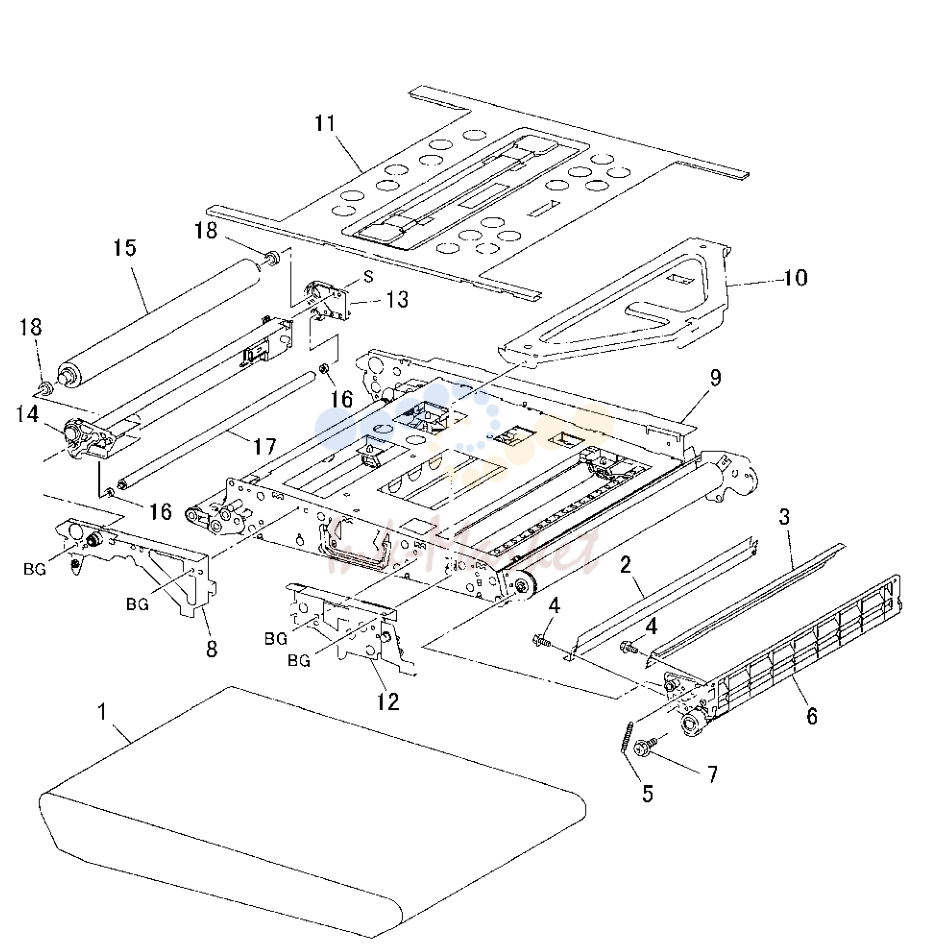

IBT ремень в сборе (Accumulator ремень в сборе)

№	Артикул	Наименование
1	064K91451 под заказ	переноса ремень
15	059K23150 запросить цену →	Backup Roll
18	013E18980 запросить цену →	подшипник

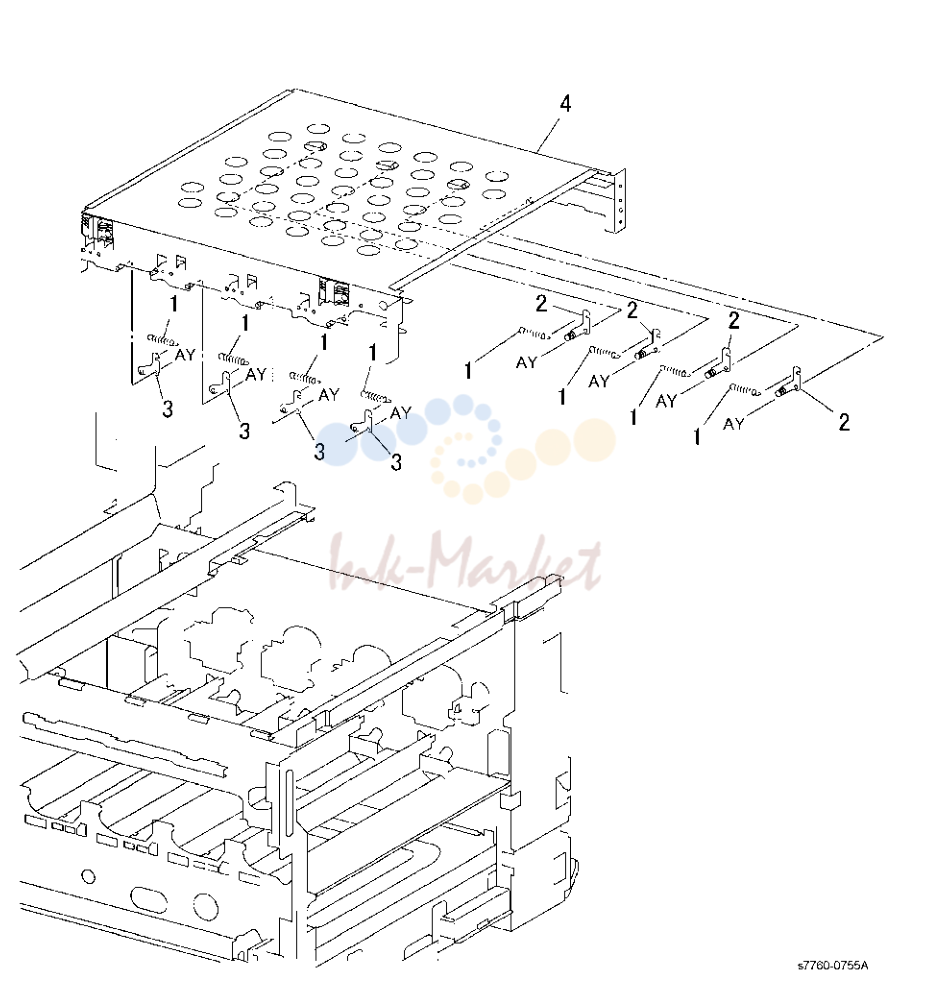

IBT Elevator

№	Артикул	Наименование
1	809E26330 запросить цену →	пружина
2	015K49481 запросить цену →	задний Plunger
3	015K49311 запросить цену →	передний Plunger
4	001K70083 запросить цену →	рама

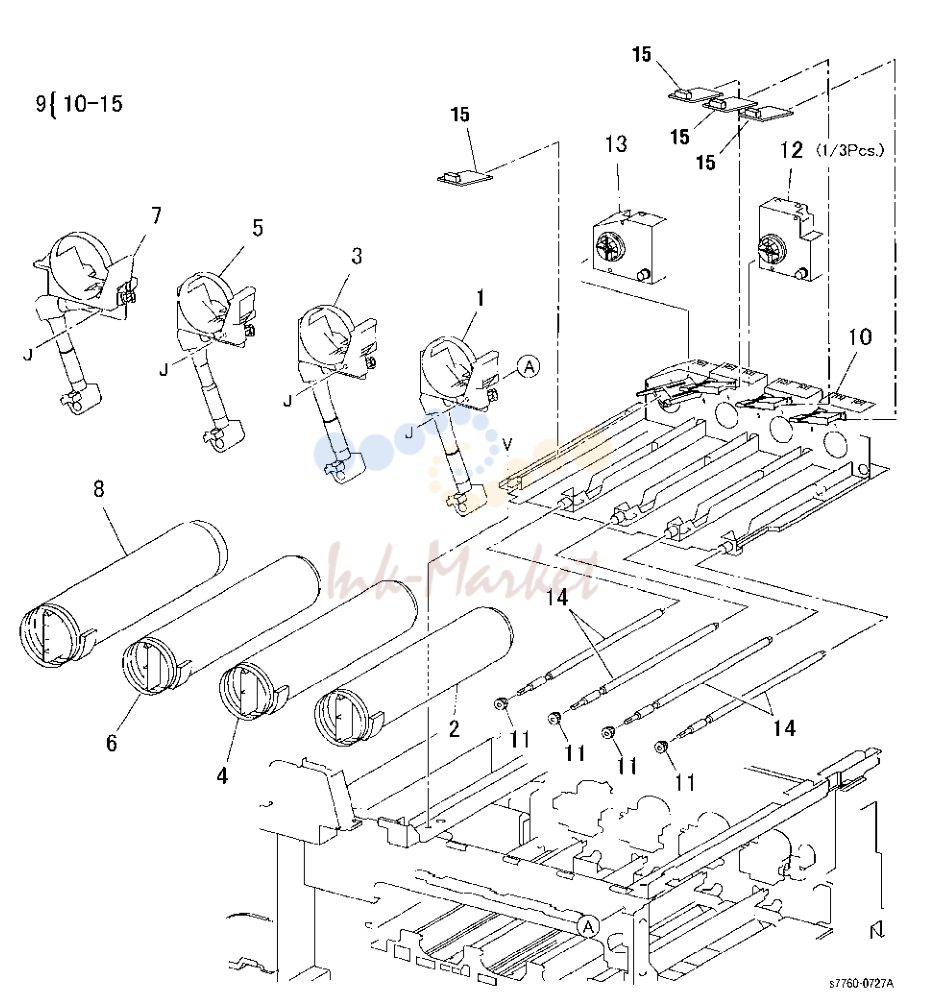

девелопер узел: 1 of 2

№	Артикул	Наименование
1	802K63551 запросить цену →	тонер дозатор (Y)
2	006R01178 под заказ	тонер Cartridge
3	802K63561 запросить цену →	тонер дозатор (M)
4	006R01177 ✓ в наличии	тонер Cartridge
5	802K63571 запросить цену →	тонер дозатор (C)
6	006R01176 под заказ	тонер Cartridge
7	802K63581 запросить цену →	тонер дозатор (K)
8	006R01175 под заказ	тонер Cartridge
9	802K86530 запросить цену →	тонер дозатор Base в сборе
12	127K33930 запросить цену →	тонер дозатор мотор (Y, M, C)
13	127K33940 запросить цену →	тонер дозатор мотор (K)
15	116K90811 запросить цену →	CRUM Antenna плата

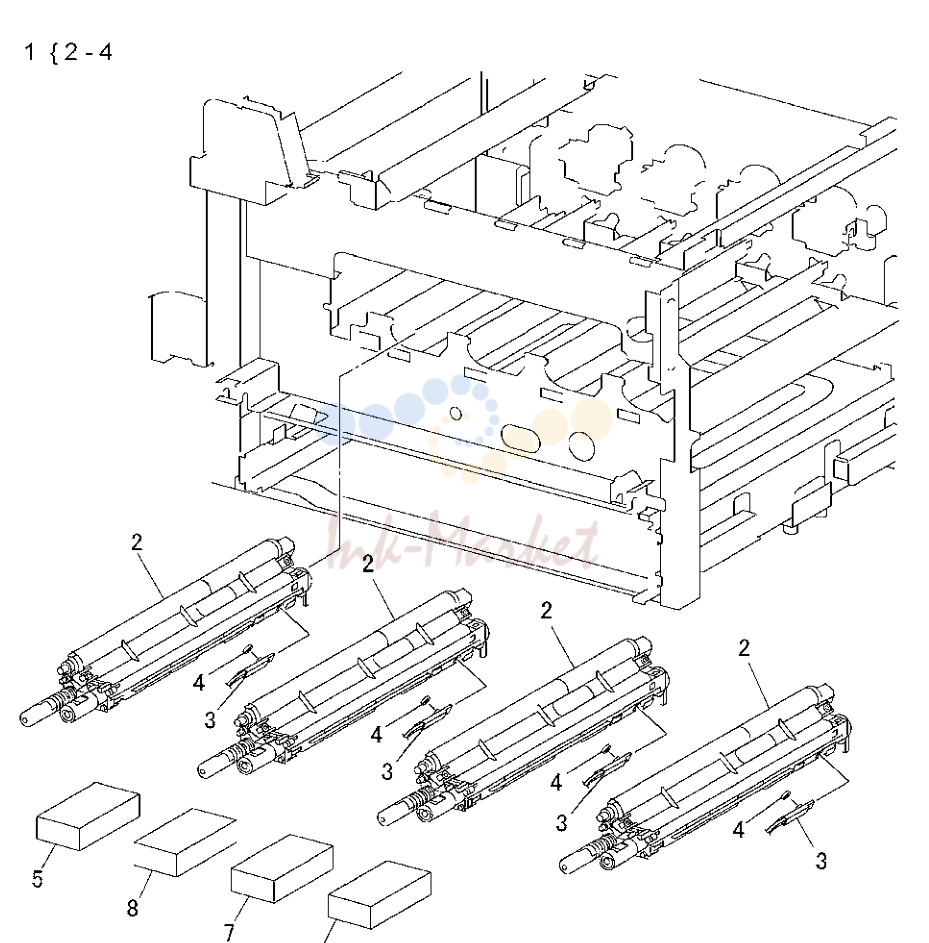

девелопер узел: 2 of 2

№	Артикул	Наименование
1	802K60191 запросить цену →	девелопер корпус (Y, M, K, C)
3	130K63000 запросить цену →	ATC датчик (Y, M, K, C)
4	035E65010 запросить цену →	Seal
5	604K22550 под заказ	девелопер (K)
6	604K22520 под заказ	девелопер (Y)
7	604K22530 под заказ	девелопер (M)
8	604K22540 под заказ	девелопер (C)

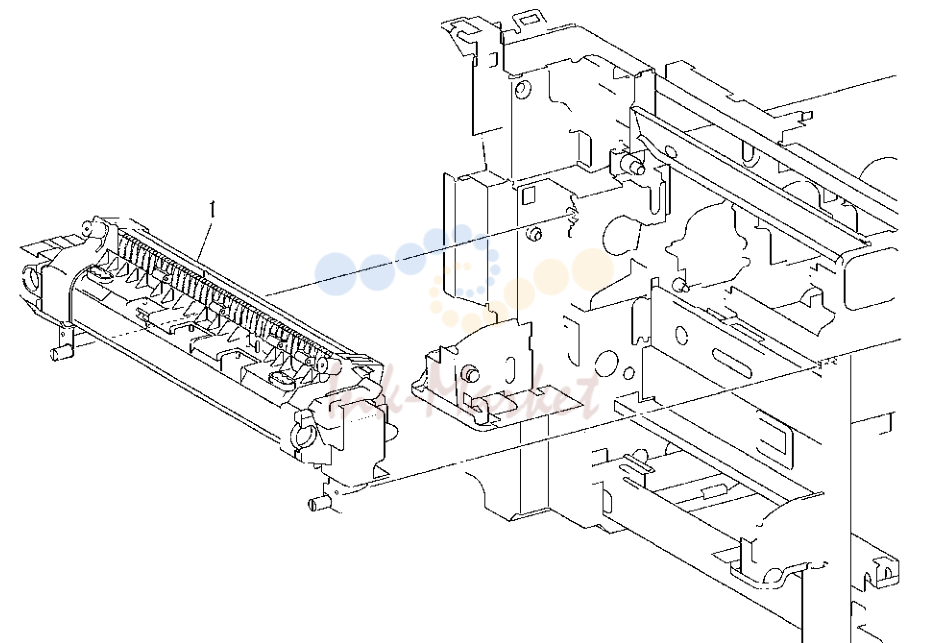

печь в сборе

№	Артикул	Наименование
1	008R12933 запросить цену →	печь (110V)
	008R12934 под заказ	печь (220V)

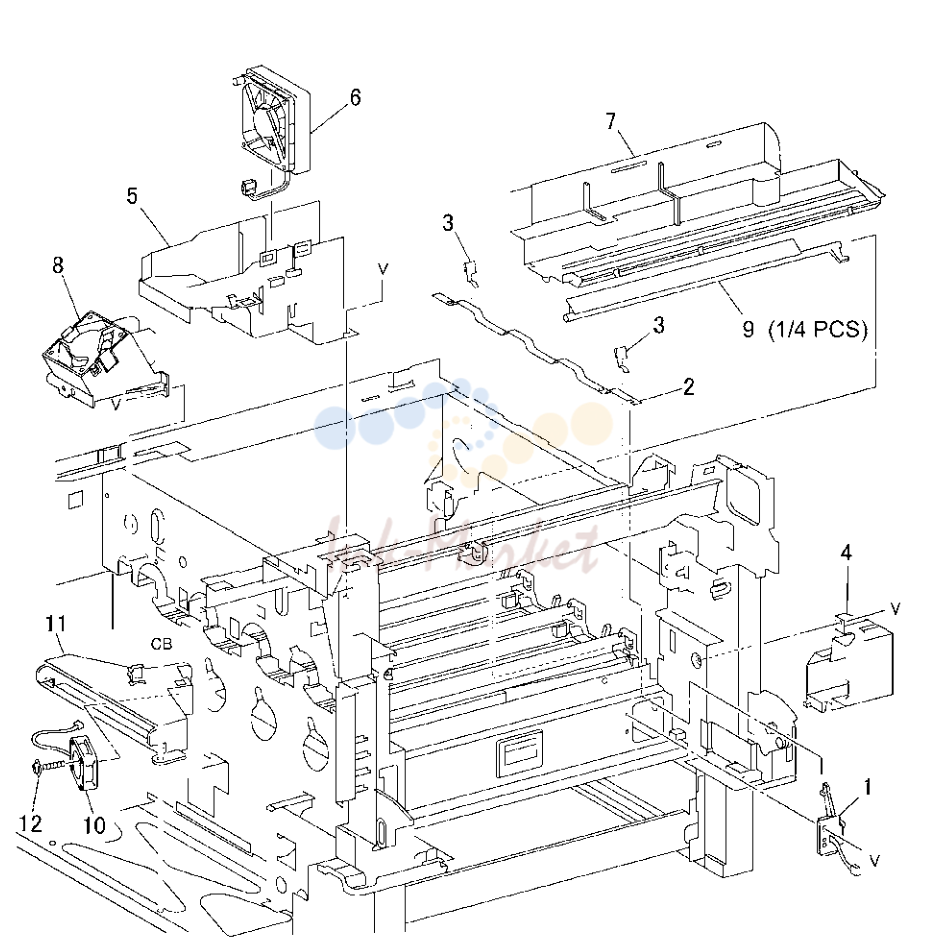

Air System

№	Артикул	Наименование
1	127K32731 запросить цену →	ROS Shutter мотор
4	802E16971 запросить цену →	Inner крышка
6	127K29341 запросить цену →	печь вентилятор
8	127K36641 запросить цену →	ROS вентилятор
10	054K26141 запросить цену →	Bottom вентилятор

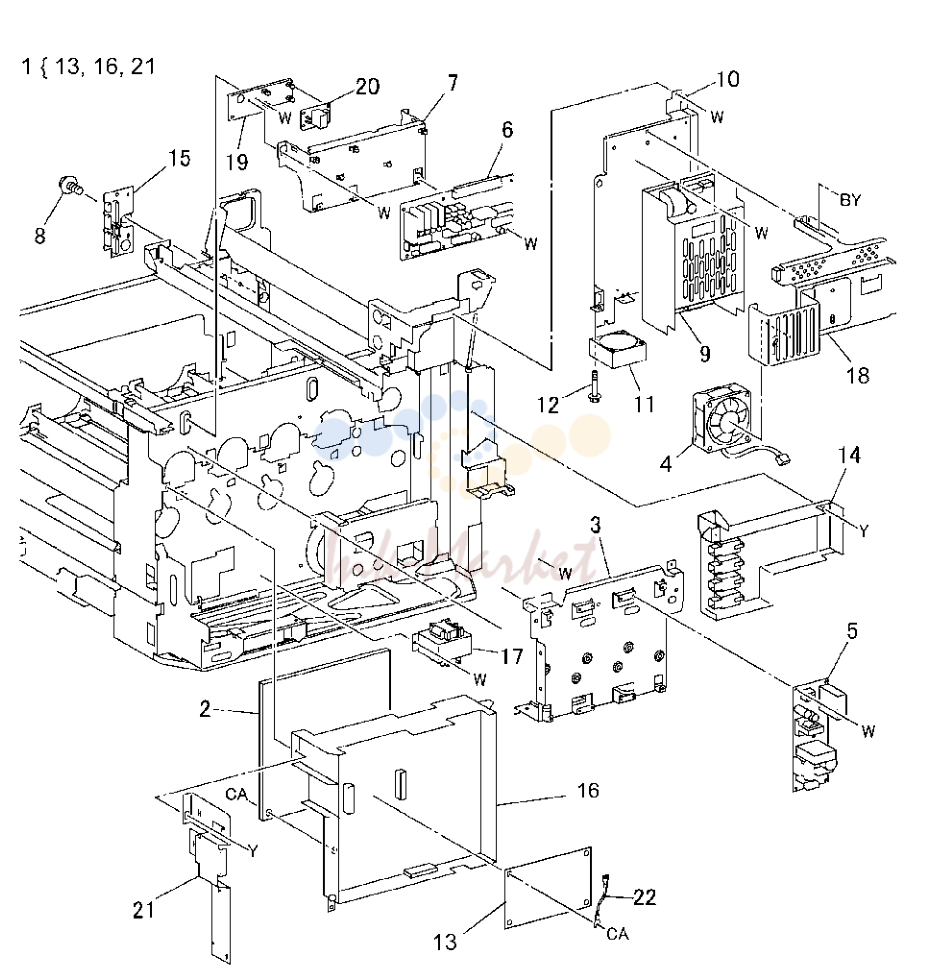

Electrical Components: 1 of 3

№	Артикул	Наименование
1	105K20452 запросить цену →	DEV/BTR2/DTS HVPS T10 (REP
2	105E11982 запросить цену →	BCR HVPS T12
4	127K49040 запросить цену →	девелопер вентилятор
5	105E16270 запросить цену →	5V LVPS (110V)
	105E16280 запросить цену →	5V LVPS (220V)
6	960K15800 запросить цену →	Interface плата
9	105E15190 запросить цену →	24V LVPS (120V/220V)
11	127K29332 запросить цену →	LVPS вентилятор
13	105K22140 запросить цену →	HVPS Control плата (P/O PL 9.1
14	105E11980 запросить цену →	BTR1 HVPS T11
16	105K20463 запросить цену →	HVPS шасси (P/O PL 9.1 Item 1)
	104E94220 запросить цену →	Resistor (220V)
20	160K88292 запросить цену →	Interlock Relay плата

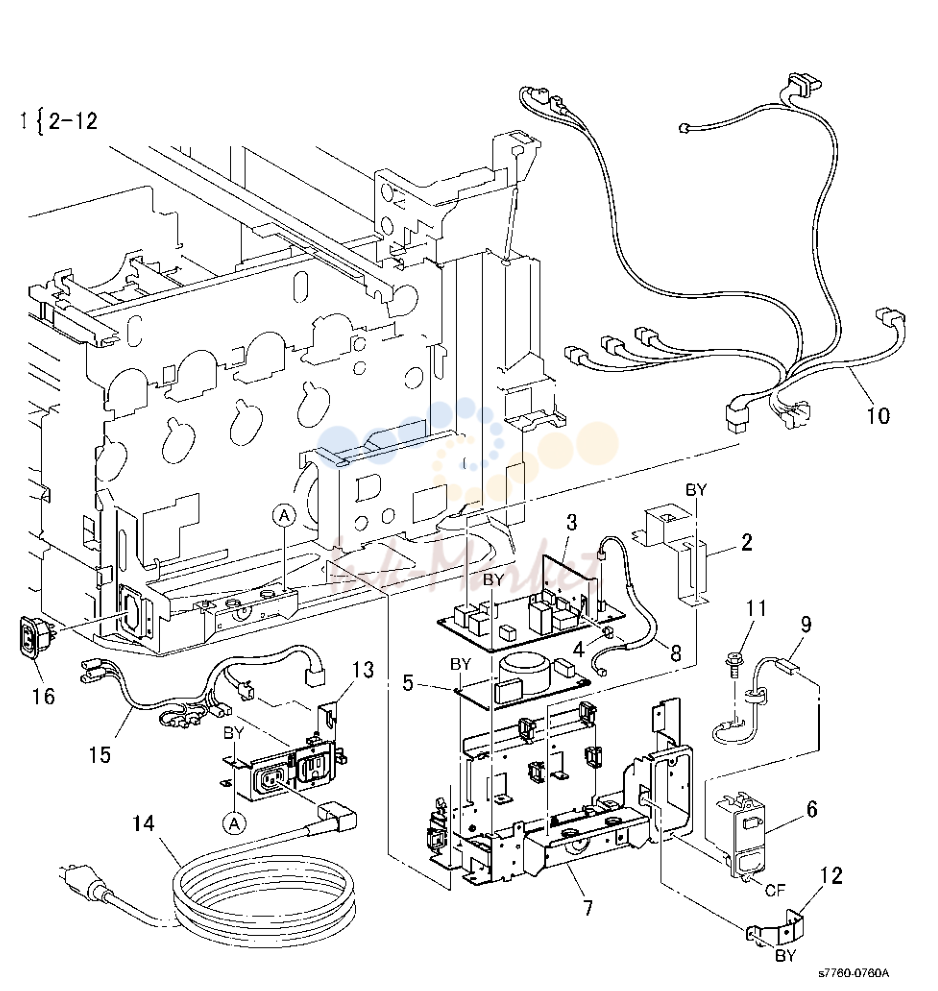

Electrical Components: 2 of 3

№	Артикул	Наименование
1	101K46433 запросить цену →	AC Power шасси в сборе
	101K52400 запросить цену →	AC Power шасси в сборе
3	960K06700 запросить цену →	AC привод плата (110V)
	960K06710 запросить цену →	AC привод плата (220V)
5	160K97661 запросить цену →	Noise Filter плата (110V)
	960K02901 запросить цену →	Noise Filter плата (220V)
6	908W01201 запросить цену →	GFI Breaker
8	962K08790 запросить цену →	Wire жгут (P/O PL 9.2 Item 1)
10	962K20052 запросить цену →	Wire жгут (P/O PL 9.2 Item 1)
14	117E16210 запросить цену →	Power Cord (220V)
	152S05108 запросить цену →	Power Cord (250V, 10A) Europe
	117K31400 запросить цену →	Power Cord (110V)
15	162K55110 запросить цену →	Wire жгут

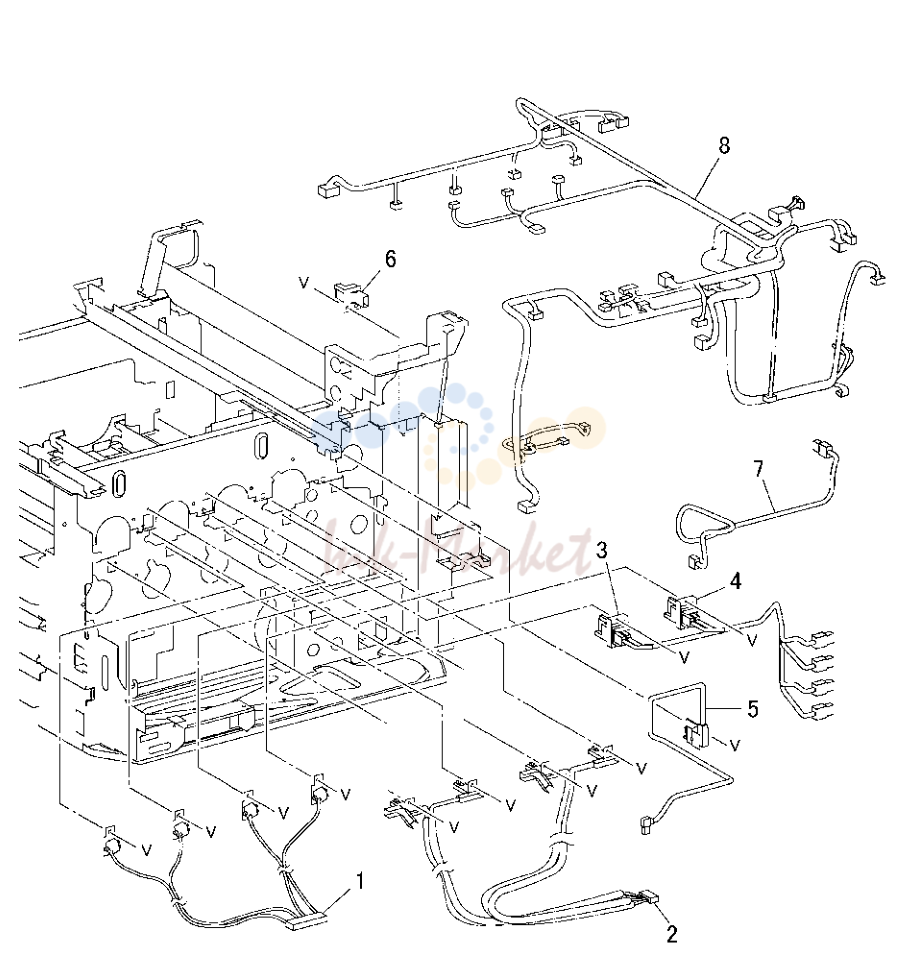

Electrical Components: 3 of 3

№	Артикул	Наименование
1	014K81604 запросить цену →	девелопер Block
2	162K62111 запросить цену →	Wire жгут
3	162K55941 запросить цену →	Wire жгут (Y, M)
4	162K55971 запросить цену →	Wire жгут (C, K)
5	162K56000 запросить цену →	2nd Wire жгут
6	113K82310 запросить цену →	DTS Connector
7	162K56031 запросить цену →	DTS Wire жгут
8	962K37972 запросить цену →	Main жгут в сборе
	962K37980 запросить цену →	Main жгут в сборе (левый)
	962K37991 запросить цену →	Main жгут в сборе (правый)

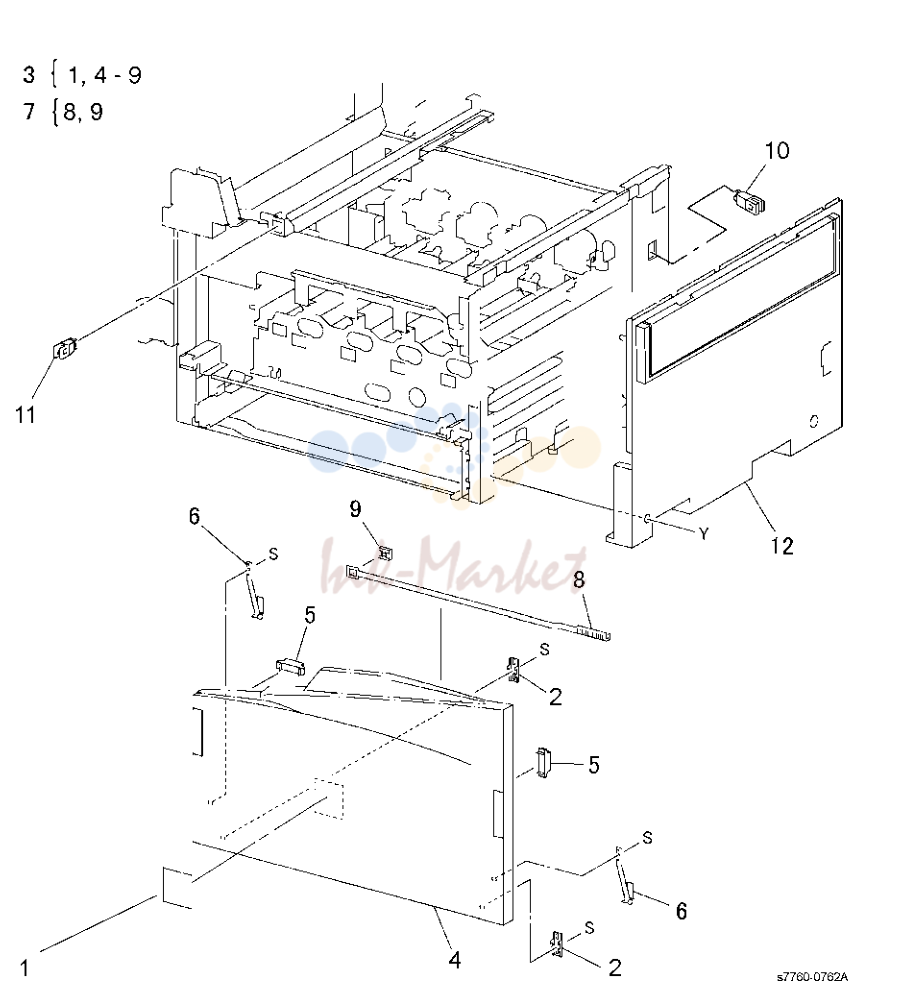

передний крышка

№	Артикул	Наименование
1	802K62050 запросить цену →	Logo пластина
3	802K89981 запросить цену →	передний крышка в сборе
6	830E57230 запросить цену →	Strap
7	042K93270 запросить цену →	ROS Cleaner в сборе
9	042K92010 под заказ	Cleaner Base
10	110E94770 запросить цену →	правый Interlock Switch
11	110E97990 запросить цену →	передний Interlock Switch
12	802K59860 запросить цену →	правый крышка

верхний Covers and Inner Covers

№	Артикул	Наименование
1	802K89970 запросить цену →	верхний крышка в сборе
4	802E12400 запросить цену →	Connector крышка
5	101K57541 запросить цену →	Control Panel в сборе (P/O PL
6	110K11211 запросить цену →	Main Power Switch
7	802K59881 запросить цену →	печь крышка
8	802K46071 запросить цену →	дозатор крышка
9	012K94261 запросить цену →	Link
11	962K41710 запросить цену →	Wire жгут (Not Shown)

задний крышка

№	Артикул	Наименование
2	802E33910 запросить цену →	Blind крышка
3	802K90000 запросить цену →	задний крышка в сборе (120V)
	802K67961 запросить цену →	задний крышка в сборе (220V)
5	802E12490 запросить цену →	Blind крышка
6	802E12501 запросить цену →	задний левый Middle крышка
7	802E14351 запросить цену →	задний левый нижний крышка
9	802E27861 запросить цену →	задний левый верхний крышка

Duplex Transport в сборе: 1 of 2

№	Артикул	Наименование
2	059K45890 запросить цену →	Duplex Transport в сборе (REP
6	059K23960 запросить цену →	Duplex Transport Roll

IOT Control шасси в сборе

№	Артикул	Наименование
2	101K52490 запросить цену →	Electrical шасси в сборе (REP
3	960K34661 запросить цену →	Image Processor Board
5	069E00430 запросить цену →	Configuration Chip, Network
7	133K27690 запросить цену →	MB Memory
8	127K49440 запросить цену →	вентилятор в сборе, ESS
9	960K22980 запросить цену →	PWBA MCU (Engine Control) (REP
11	237E23660 запросить цену →	Image Processor NVRAM
12	121E25670 запросить цену →	Internal HD Programmed (REP
14	160K76652 запросить цену →	PWBA MCU NVRAM (Engine

Tray 3/4/5 Feeders & Paper Trays

№	Артикул	Наименование
2	892E82840 запросить цену →	Label (Tray 3)
	892E82860 запросить цену →	Label (Tray 5)
	892E82850 запросить цену →	Label (Tray 4)
3	110K12990 запросить цену →	Paper Size датчик (Tray 3/4/5)
5	003E23672 запросить цену →	Stop
6	059K15577 запросить цену →	Feeder (Tray 3/4/5) (REP 7.16

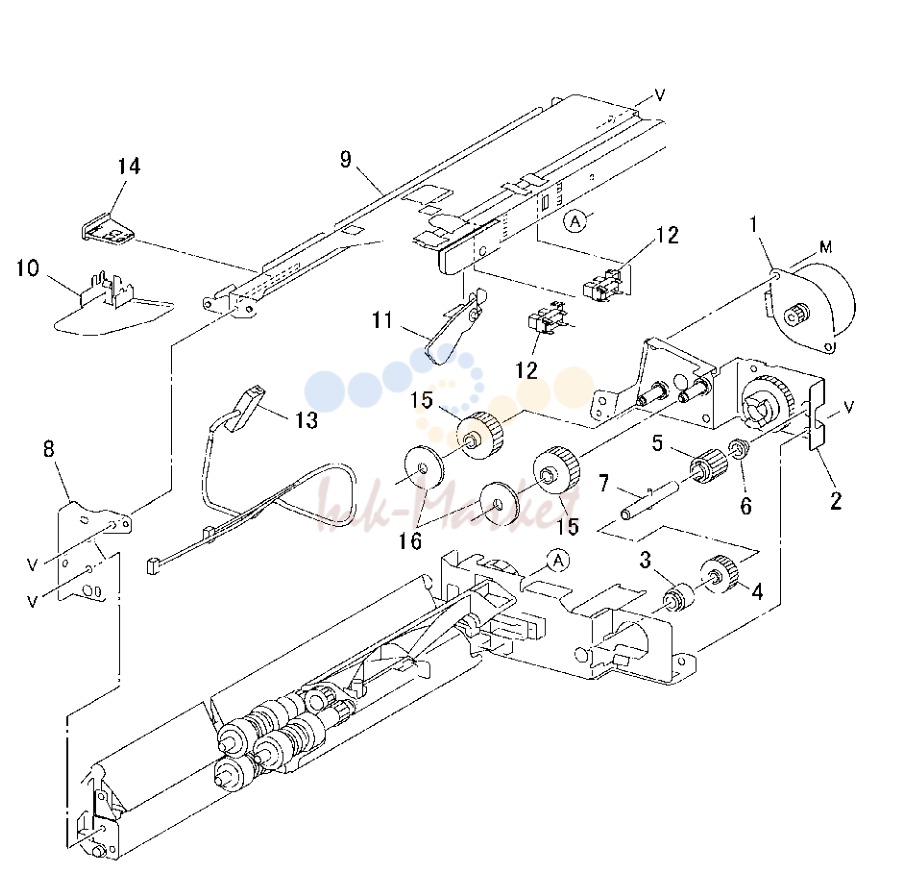

Tray 3 Feeder: 1 of 2

№	Артикул	Наименование
1	127K23230 запросить цену →	Tray подачи/Lift мотор
3	005K83081 запросить цену →	One-way муфта
4	007K85730 запросить цену →	One-way шестерня
11	120E18141 запросить цену →	актуатор
12	130E82190 запросить цену →	Tray Level / No Paper датчик

Tray 3 Feeder: 2 of 2

№	Артикул	Наименование
2	600K78460 ✓ в наличии	Roll Kit (3 Rolls/Kit)
3	005K05890 под заказ	One-way муфта

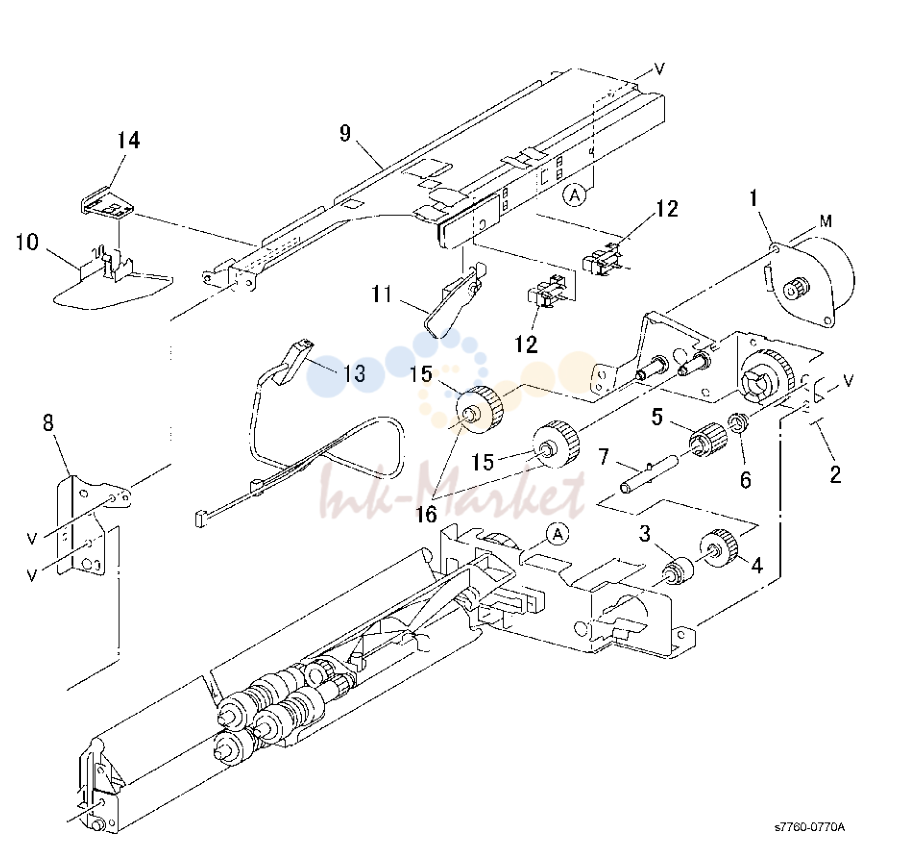

Tray 4 Feeder: 1 of 2

№	Артикул	Наименование
1	127K23230 запросить цену →	Tray подачи/Lift мотор
3	005K83081 запросить цену →	One-way муфта
4	007K85730 запросить цену →	One-way шестерня
11	120E18141 запросить цену →	актуатор
12	130E82190 запросить цену →	Tray Level / No Paper датчик

Tray 4 Feeder: 2 of 2

№	Артикул	Наименование
2	600K78460 ✓ в наличии	Roll Kit (3 Rolls/Kit)
3	005K05890 под заказ	One-way муфта

Tray 5 Feeder: 1 of 2

№	Артикул	Наименование
1	127K23230 запросить цену →	Tray подачи/Lift мотор
3	005K83081 запросить цену →	One-way муфта
4	007K85730 запросить цену →	One-way шестерня
11	120E18141 запросить цену →	актуатор
12	130E82190 запросить цену →	Tray Level / No Paper датчик

Tray 5 Feeder: 2 of 2

№	Артикул	Наименование
2	600K78460 ✓ в наличии	Roll Kit (3 Rolls/Kit)
3	005K05890 под заказ	One-way муфта

Electrical Components and Casters

№	Артикул	Наименование
3	017K93740 запросить цену →	Caster
4	017K93750 запросить цену →	Caster
7	960K01742 запросить цену →	Tray Module плата
	960K03381 запросить цену →	3TM плата
8	127K36021 запросить цену →	Takeaway мотор
9	007E66060 запросить цену →	шестерня (23/46T)
10	007E66070 запросить цену →	шестерня (46T)
11	007E66050 запросить цену →	шестерня (33T)

левый крышка в сборе

№	Артикул	Наименование
1	802K25721 запросить цену →	левый крышка в сборе (левый Hand
2	003E53701 запросить цену →	вал
3	003E53710 запросить цену →	Hook
4	011E10800 запросить цену →	Handle
11	809E28961 запросить цену →	пружина
16	809E28980 запросить цену →	пружина
19	130K61511 запросить цену →	Takeaway датчик
20	162K62811 запросить цену →	Wire жгут
23	120E18820 запросить цену →	актуатор
24	130E81600 запросить цену →	Feedout датчик (Tray 3/4)
25	015K49471 запросить цену →	Interlock Switch
26	059K18901 запросить цену →	Takeaway Roll в сборе

Covers

№	Артикул	Наименование
1	802E23951 запросить цену →	передний верхний крышка
3	802E23941 запросить цену →	правый крышка
4	802E23931 запросить цену →	левый нижний крышка
5	802K50492 запросить цену →	задний крышка

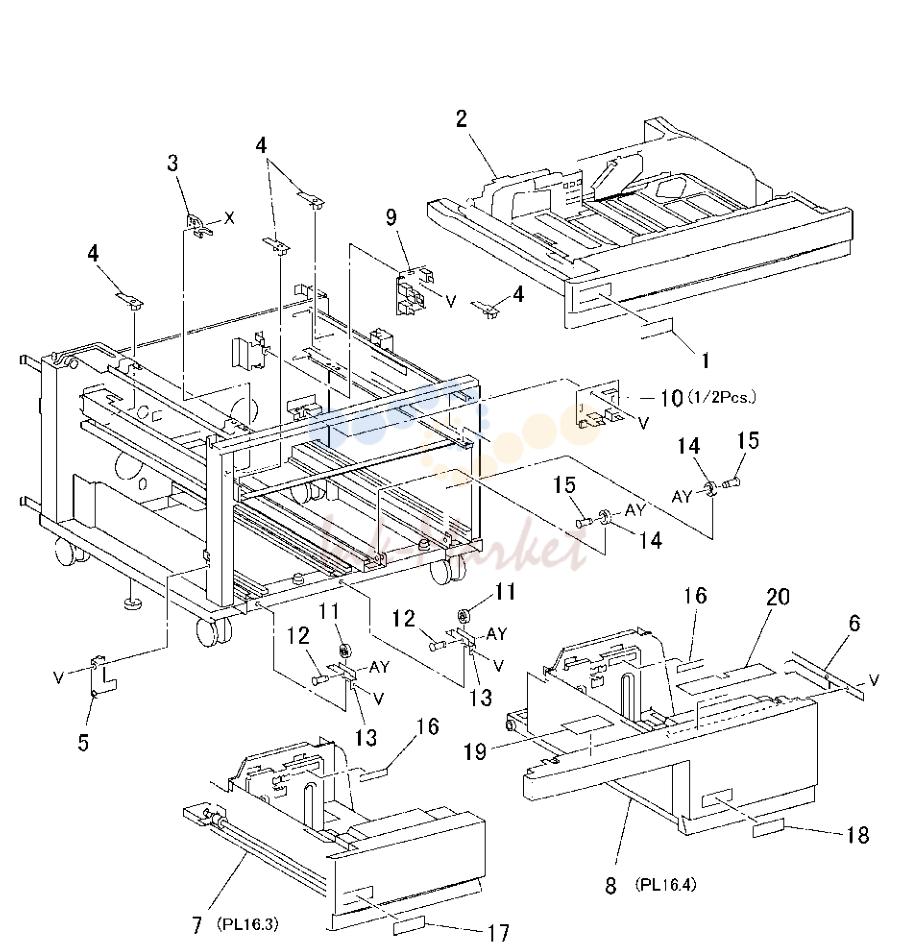

Tray 3/4/5 в сборе

№	Артикул	Наименование
2	050K51391 запросить цену →	Tray
3	003E23672 запросить цену →	Stop (Tray 3)
4	014E42850 запросить цену →	Spacer (Tray 3)
7	050K43131 запросить цену →	Tray в сборе
8	050K43120 запросить цену →	Tray в сборе
9	110K12990 запросить цену →	Tray Paper Size датчик
10	110K10881 запросить цену →	Tray 4/5 Paper Size датчик
11	059E95930 запросить цену →	Roll

Tray 4

№	Артикул	Наименование
1	802E23992 запросить цену →	Tray крышка
5	020E93120 запросить цену →	Pulley
15	009E26970 запросить цену →	пружина

Tray 5

№	Артикул	Наименование
1	802E23982 запросить цену →	Tray крышка
9	012E10070 запросить цену →	Tray шлейф
15	009E26970 запросить цену →	пружина
21	059E95920 запросить цену →	Roll

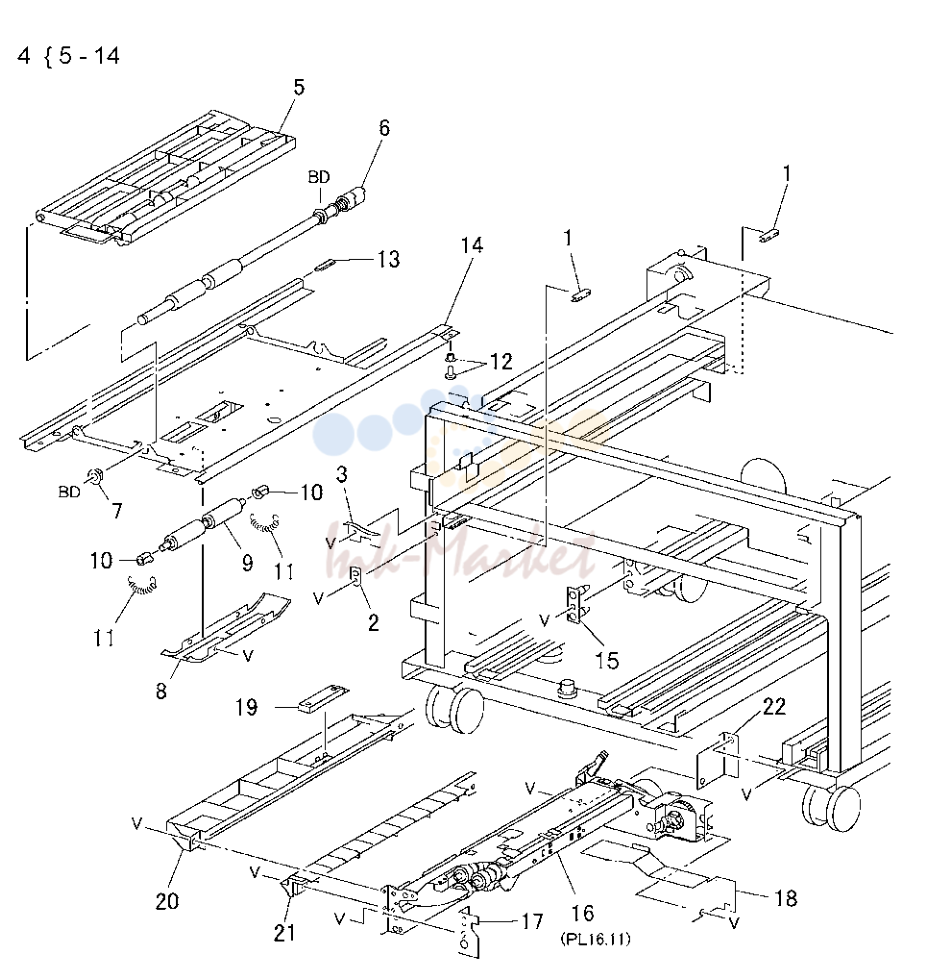

Paper Feeder: 1 of 2

№	Артикул	Наименование
4	059K21792 запросить цену →	Tray Transport в сборе
12	160K91011 запросить цену →	Spacer (P/O PL 16.5 Item 4)
16	059K18333 запросить цену →	Tray Feeder
19	130E87400 запросить цену →	Tray Feedout датчик
20	054E18540 запросить цену →	верхний направляющая
21	054E18532 запросить цену →	нижний направляющая

Paper Feeder: 2 of 2

№	Артикул	Наименование
1	059K18901 запросить цену →	Takeaway Roll
5	130K61511 запросить цену →	Takeaway датчик
6	162K62811 запросить цену →	Wire жгут
7	059K15577 запросить цену →	Tray Feeder, Tray Feeder (REP
8	054K18271 запросить цену →	направляющая в сборе
10	130E81600 запросить цену →	Tray Feedout датчик
13	054E16060 запросить цену →	нижний направляющая

Tray 3 Feeder

№	Артикул	Наименование
1	127K23230 запросить цену →	Tray подачи/Lift мотор
3	005K83081 запросить цену →	One-way муфта
4	007K85730 запросить цену →	One-way шестерня
12	130E82190 запросить цену →	Tray Level датчик

Tray 5 Feeder

№	Артикул	Наименование
1	127K23230 запросить цену →	Tray подачи/Lift мотор
3	005K83081 запросить цену →	One-way муфта
4	007K85730 запросить цену →	One-way шестерня
12	130E82190 запросить цену →	Tray Level/No Paper датчик
13	162K56590 запросить цену →	Wire жгут

левый крышка в сборе (левый Hand Door C)

№	Артикул	Наименование
1	802K25731 запросить цену →	левый крышка в сборе (левый Hand
2	003E53701 запросить цену →	вал
3	003E53710 запросить цену →	Hook
4	011E10800 запросить цену →	Handle
13	809E28961 запросить цену →	пружина
15	809E28980 запросить цену →	пружина
17	015K49471 запросить цену →	Interlock Switch

Tray 4/5 Lift шестерня в сборе

№	Артикул	Наименование
2	015K49461 запросить цену →	шестерня в сборе (Tray 4)
3	015K49450 запросить цену →	шестерня в сборе (Tray 5)
4	007E66080 запросить цену →	Lift шестерня
5	011K96791 запросить цену →	Coupling

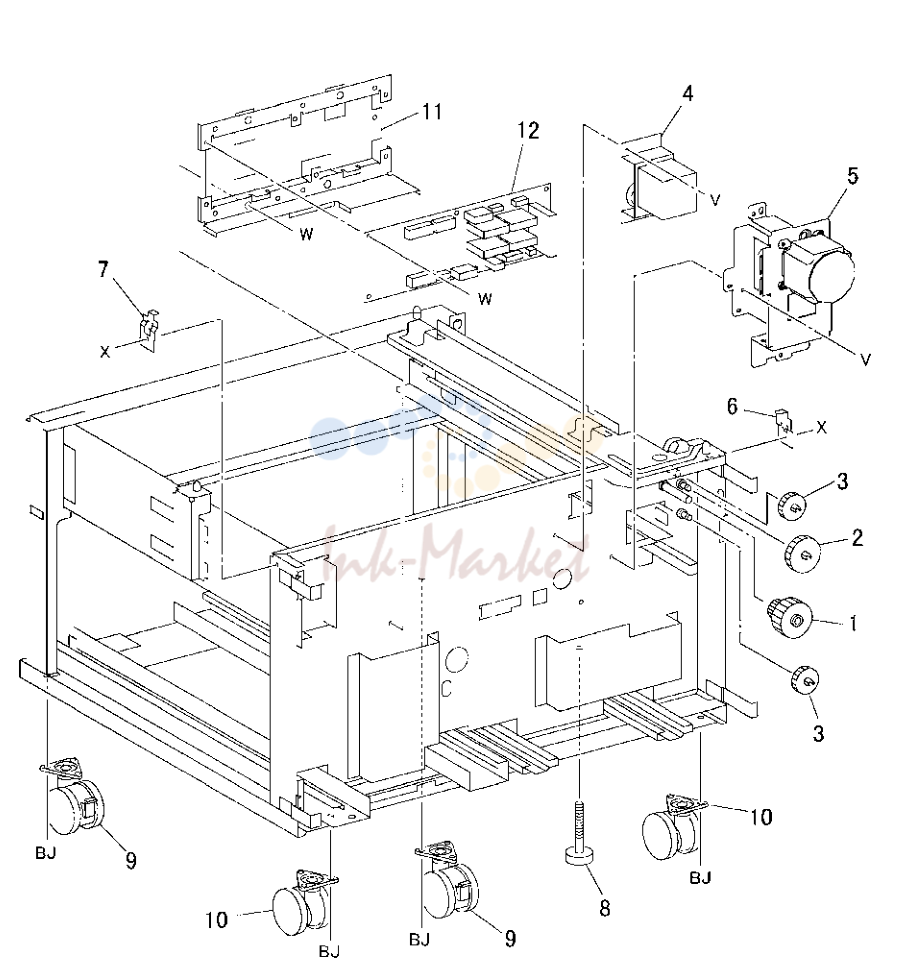

Electrical Components and Casters

№	Артикул	Наименование
1	007E66060 запросить цену →	шестерня (23/46T)
2	007E66070 запросить цену →	шестерня (46T)
3	007E66050 запросить цену →	шестерня (33T)
4	127K31841 запросить цену →	Takeaway мотор
5	127K36021 запросить цену →	Takeaway мотор
9	017K93740 запросить цену →	Caster
10	017K93750 запросить цену →	Caster
12	960K01752 запросить цену →	TTM плата

Covers

№	Артикул	Наименование
2	802E23952 запросить цену →	передний верхний крышка
3	802E23961 запросить цену →	передний нижний крышка
4	802K50492 запросить цену →	задний крышка
5	802E23931 запросить цену →	левый нижний крышка (левый Hand Door

Finisher крышка: 1 of 2

№	Артикул	Наименование
7	017E98040 запросить цену →	Caster
8	017E97230 запросить цену →	Caster

Finisher крышка: 2 of 2

№	Артикул	Наименование
2	110E97990 запросить цену →	передний Door Interlock Switch
8	802E73871 запросить цену →	передний левый крышка
10	015K67230 запросить цену →	IOT Docking пластина
11	802K67130 запросить цену →	передний Door в сборе

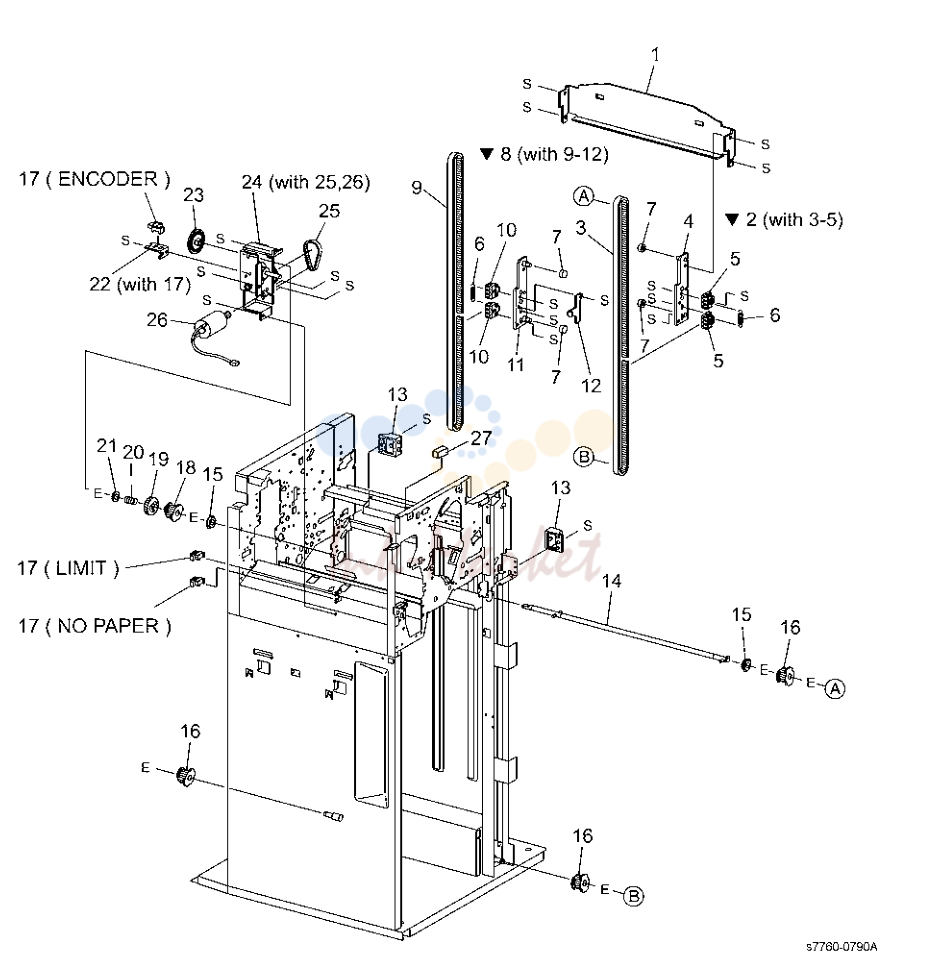

Finisher Stack

№	Артикул	Наименование
2	041K94720 запросить цену →	левый Carriage в сборе
6	809E56850 запросить цену →	пружина
7	013E27150 запросить цену →	Carriage подшипник
8	041K94730 запросить цену →	правый Carriage в сборе
9	023E21520 запросить цену →	Stacker привод ремень (P/O PL 21.4
10	019E58660 запросить цену →	ремень Clamp (P/O PL 21.4 Item 8)
13	802K67140 запросить цену →	Stack Height датчик (передний, задний)
15	413W77559 запросить цену →	подшипник
16	020E37720 запросить цену →	Pulley (18T)
17	130K88770 под заказ	Stacker Encoder датчик, Stacker
18	020E37710 запросить цену →	муфта Pulley
19	807E08990 запросить цену →	муфта шестерня
20	809E56860 запросить цену →	пружина
21	251W31178 запросить цену →	шайба
23	146E01770 запросить цену →	Stacker Encoder
24	015K65900 запросить цену →	Elevator мотор в сборе
27	110E11990 запросить цену →	Down Load Interlock Switch

Finisher Punch

№	Артикул	Наименование
4	015K65880 запросить цену →	Puncher Move мотор
6	015K65840 запросить цену →	датчик Registration кронштейн
9	015K65870 запросить цену →	Punch кронштейн в сборе
14	015K65920 запросить цену →	Punch мотор кронштейн в сборе
18	015K65830 запросить цену →	Punch Move Home датчик
19	060E01140 запросить цену →	Puncher Waste Bin
20	130K88770 под заказ	Puncher Box Set датчик

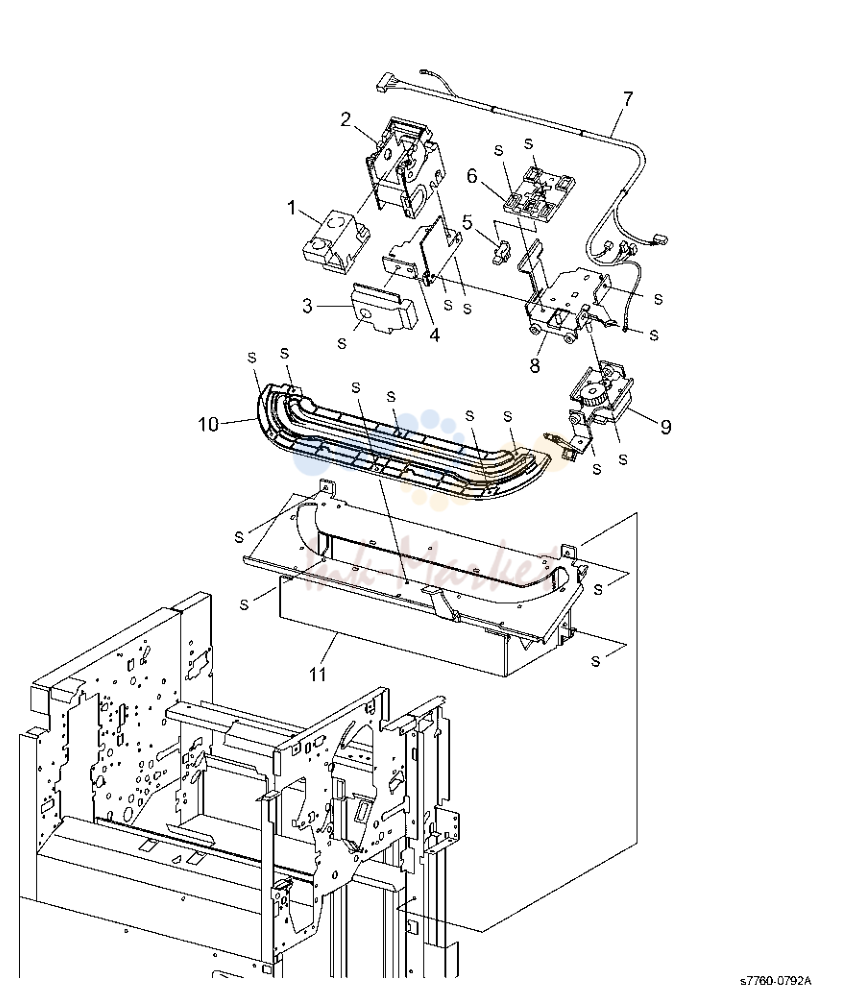

Finisher Stapler

№	Артикул	Наименование
2	029K92151 запросить цену →	Stapler в сборе
5	130K88770 под заказ	Stapler Move Position датчик
9	041K94750 запросить цену →	Stapler Move мотор
10	001E66640 запросить цену →	Stapler Rail

Finisher Eject: 1 of 3

№	Артикул	Наименование
3	121K34620 запросить цену →	Sub Paddle соленоид
7	006K24160 запросить цену →	Eject Pinch вал в сборе
8	809E56880 запросить цену →	соленоид пружина
9	006K24090 запросить цену →	Paddle вал
10	015K65860 запросить цену →	Eject Clamp мотор в сборе (with
13	130K88780 запросить цену →	Eject Clamp Home датчик
14	011K97710 запросить цену →	Eject Cam Follower
15	413W77559 запросить цену →	втулка
16	807E04700 запросить цену →	шестерня (23T)
17	413W11660 запросить цену →	втулка
18	807E04750 запросить цену →	Cam шестерня (70T)
19	807E08990 запросить цену →	шестерня (23T)
20	807E04740 запросить цену →	шестерня (68T/20T)
23	110E11590 запросить цену →	Eject крышка Switch

Полный список запчастей доступен по запросу.
