Xerox Phaser 7500 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

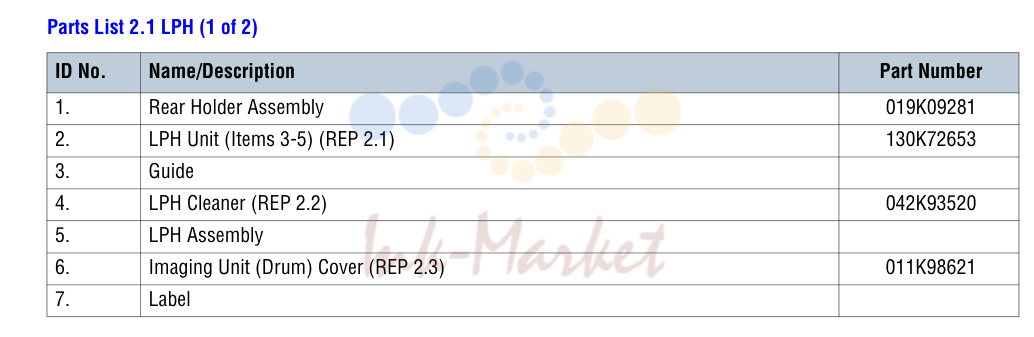

LPH (1 of 2)

LPH (1 of 2)

№АртикулНаименование
1019K09281 запросить цену →задний держатель в сборе
2130K72653 запросить цену →LPH узел (Items 3-5)
4042K93520 под заказLPH Cleaner
6011K98621 запросить цену →Imaging узел (барабан) крышка

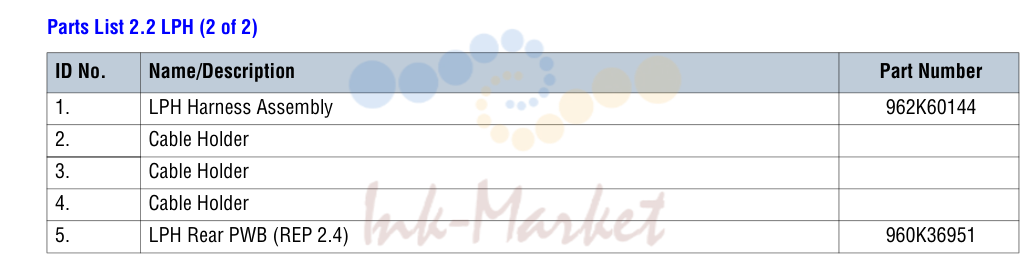

LPH (2 of 2)

LPH (2 of 2)

№АртикулНаименование
1962K60144 запросить цену →LPH жгут в сборе
5960K36951 запросить цену →LPH задний плата

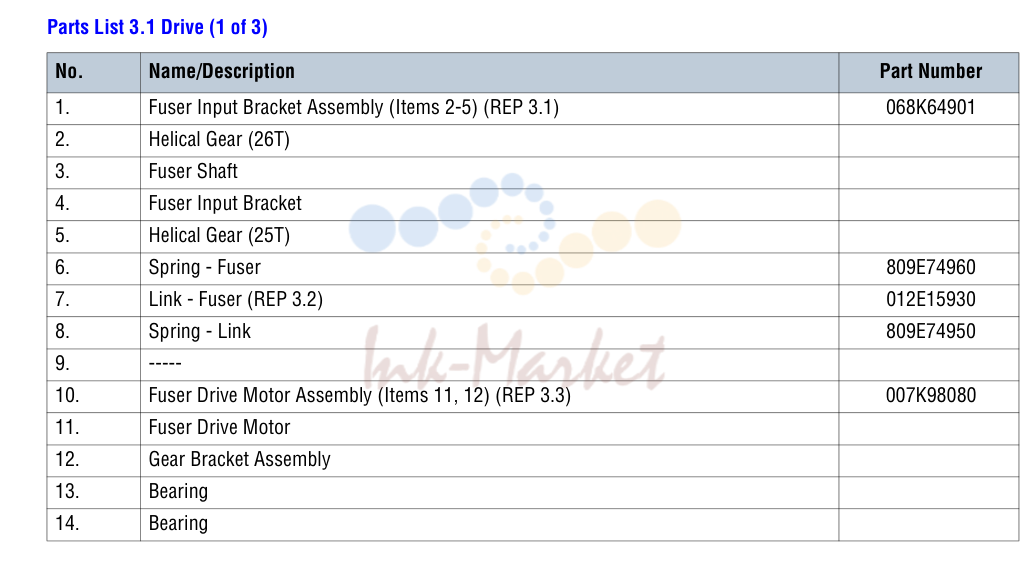

привод (1 of 3) No.

привод (1 of 3) No.

№АртикулНаименование
1068K64901 запросить цену →печь Input кронштейн в сборе (Items 2-5)
6809E74960 запросить цену →пружина печь
7012E15930 запросить цену →Link печь
8809E74950 запросить цену →пружина Link
10007K98080 запросить цену →печь привод мотор в сборе (Items 11, 12)

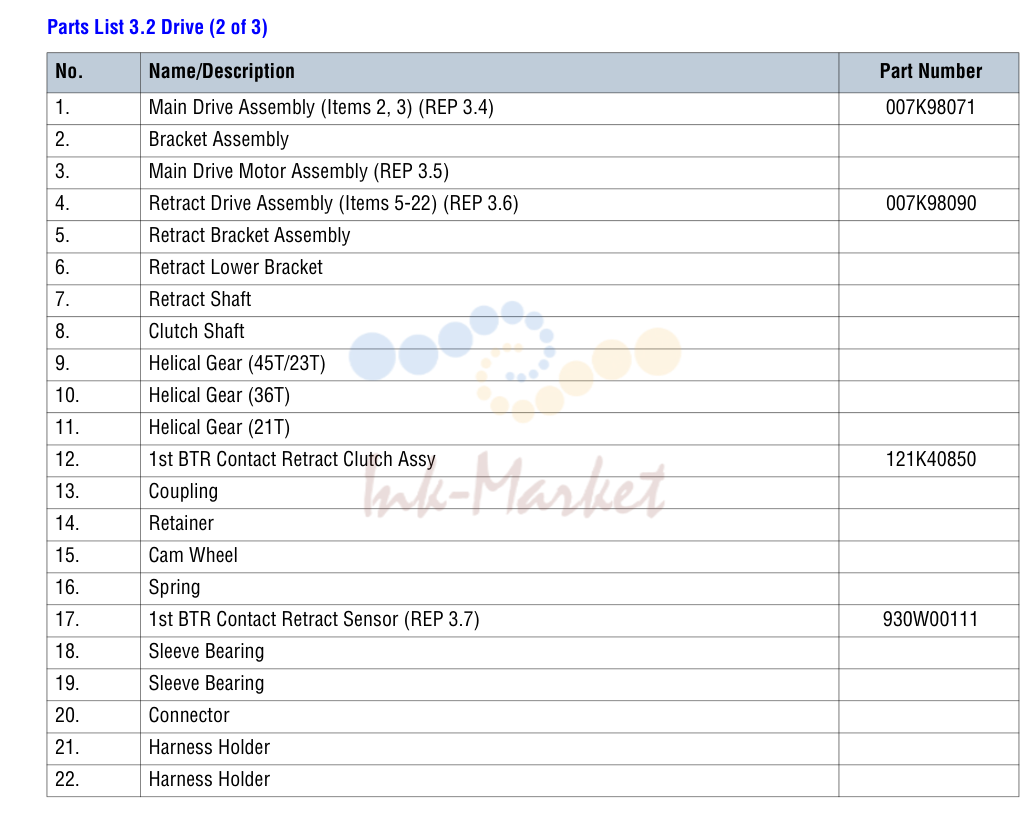

привод (2 of 3) No.

привод (2 of 3) No.

№АртикулНаименование
1007K98071 запросить цену →главный привод в сборе (Items 2, 3)
4007K98090 запросить цену →Retract привод в сборе (Items 5-22)
12121K40850 запросить цену →1st BTR Contact Retract муфта в сборе
17930W00111 под заказ1st BTR Contact Retract датчик

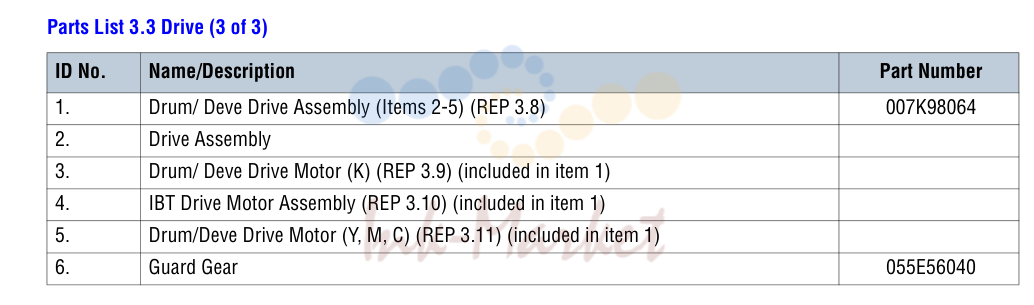

привод (3 of 3)

привод (3 of 3)

№АртикулНаименование
1007K98064 запросить цену →барабан/ Deve привод в сборе (Items 2-5)
6055E56040 запросить цену →Guard шестерня

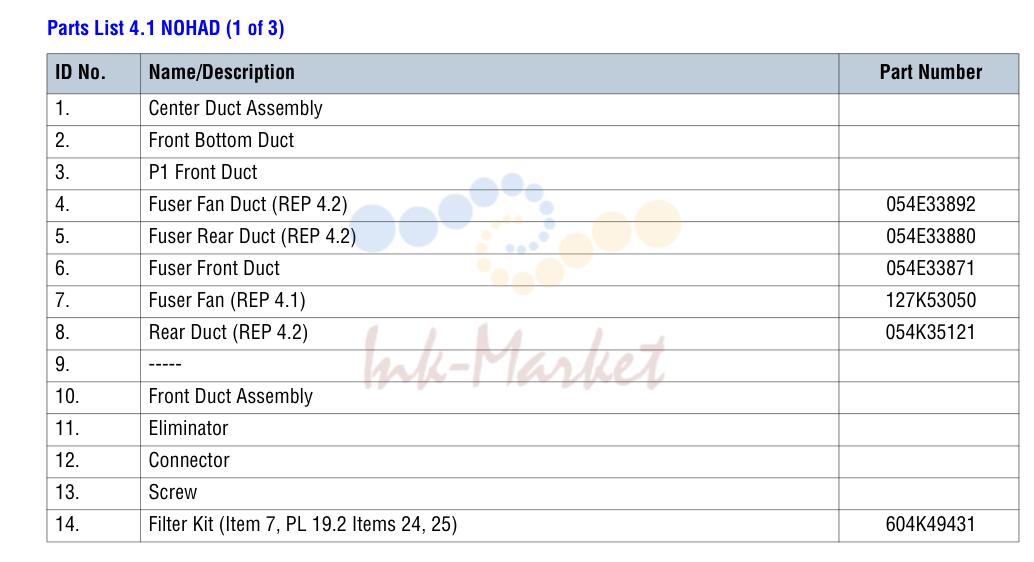

NOHAD (1 of 3)

NOHAD (1 of 3)

№АртикулНаименование
4054E33892 запросить цену →печь вентилятор воздуховод
5054E33880 запросить цену →печь задний воздуховод
6054E33871 запросить цену →печь передний воздуховод
7127K53050 запросить цену →печь вентилятор
8054K35121 запросить цену →задний воздуховод
14604K49431 запросить цену →Filter Kit (Item 7, PL 19.2 Items 24, 25)

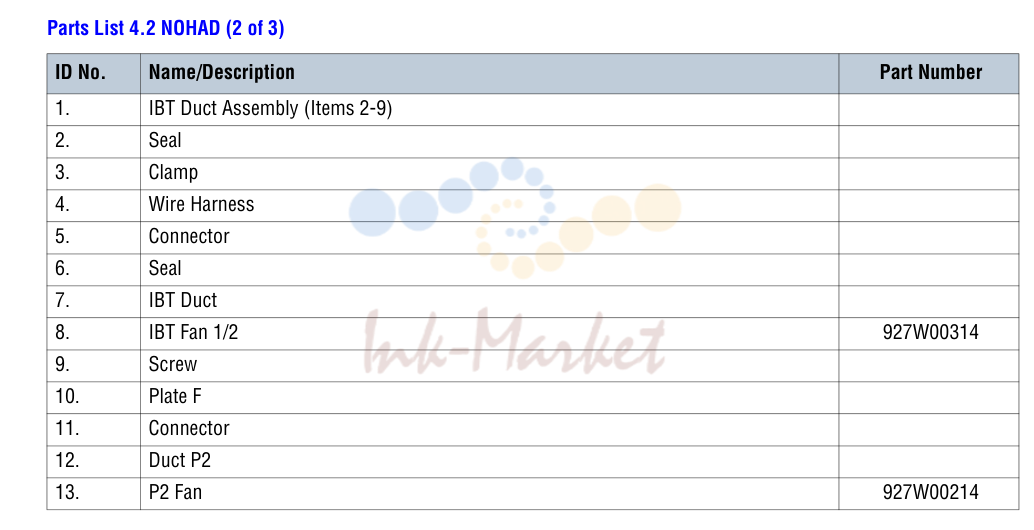

NOHAD (2 of 3)

NOHAD (2 of 3)

№АртикулНаименование
8927W00314 запросить цену →IBT вентилятор 1/2
13927W00214 запросить цену →P2 вентилятор

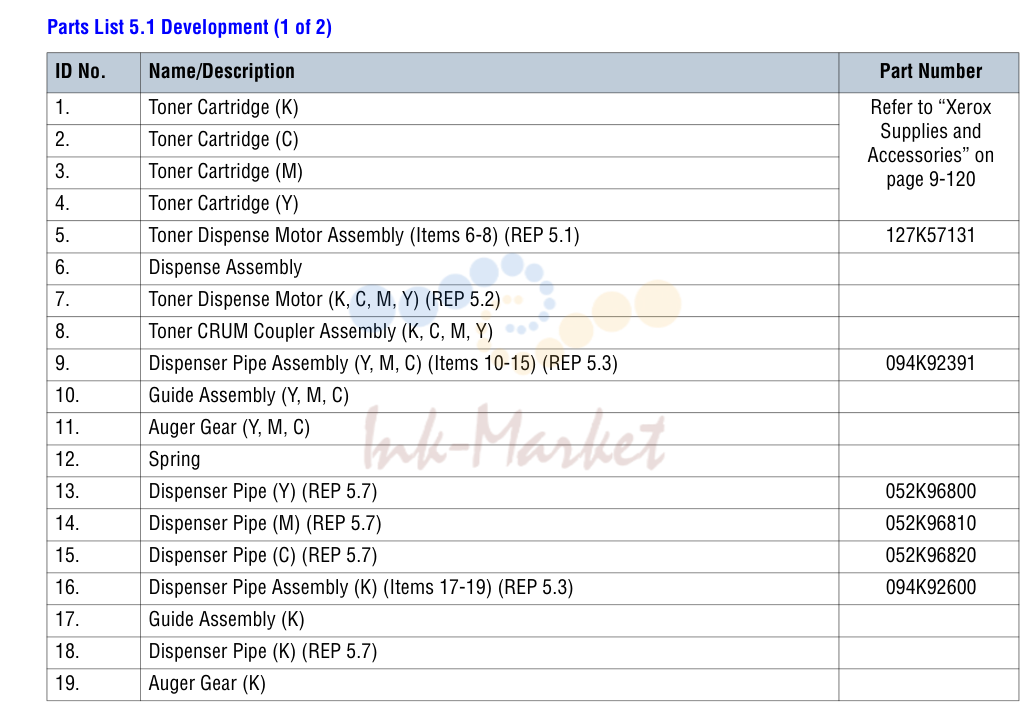

Development (1 of 2)

Development (1 of 2)

№АртикулНаименование
5127K57131 запросить цену →тонер Dispense мотор в сборе (Items 6-8)
9094K92391 запросить цену →дозатор Pipe в сборе (Y, M, C) (Items 10-15)
13052K96800 запросить цену →дозатор Pipe (Y)
14052K96810 запросить цену →дозатор Pipe (M)
15052K96820 запросить цену →дозатор Pipe (C)
16094K92600 запросить цену →дозатор Pipe в сборе (K) (Items 17-19)

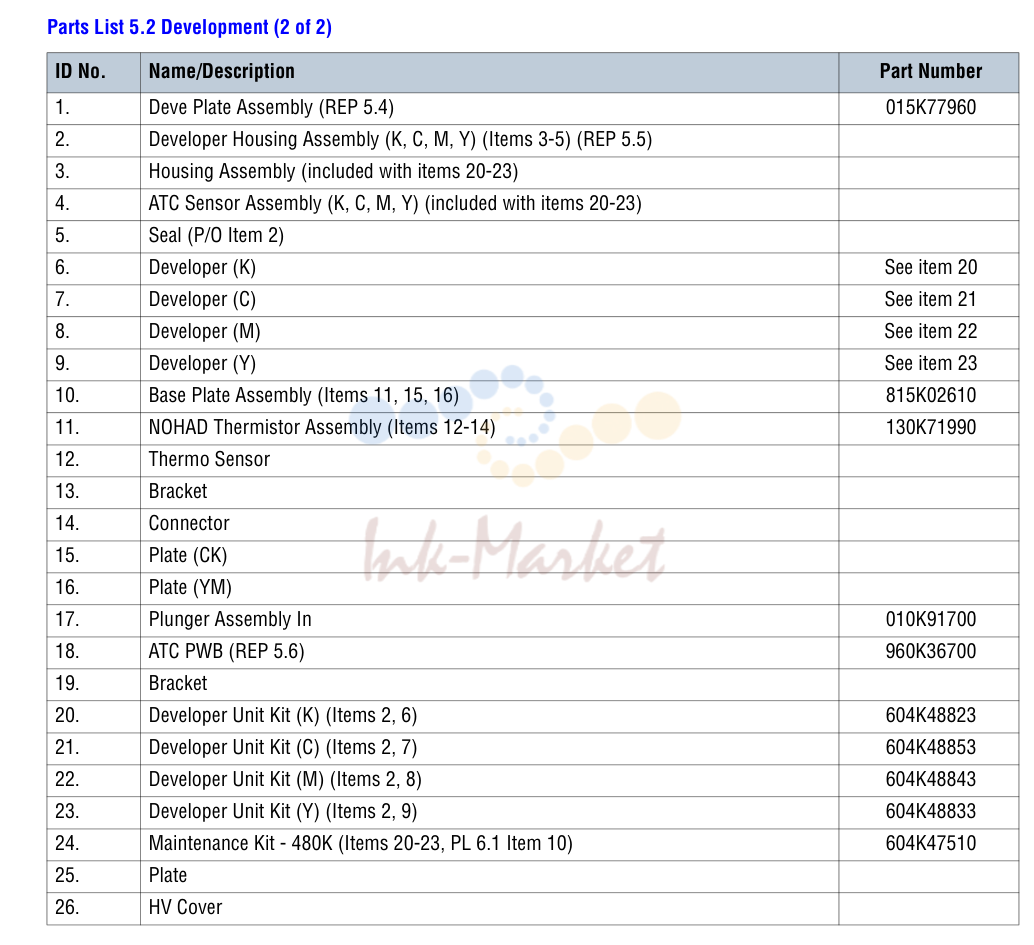

Development (2 of 2)

Development (2 of 2)

№АртикулНаименование
1015K77960 запросить цену →Deve пластина в сборе
10815K02610 запросить цену →Base пластина в сборе (Items 11, 15, 16)
11130K71990 запросить цену →NOHAD термистор в сборе (Items 12-14)
17010K91700 запросить цену →Plunger в сборе In
18960K36700 запросить цену →ATC плата
20604K48823 запросить цену →девелопер узел Kit (K) (Items 2, 6)
21604K48853 запросить цену →девелопер узел Kit (C) (Items 2, 7)
22604K48843 запросить цену →девелопер узел Kit (M) (Items 2, 8)
23604K48833 запросить цену →девелопер узел Kit (Y) (Items 2, 9)
24604K47510 запросить цену →Maintenance Kit 480K (Items 20-23, PL 6.1 Item 10)

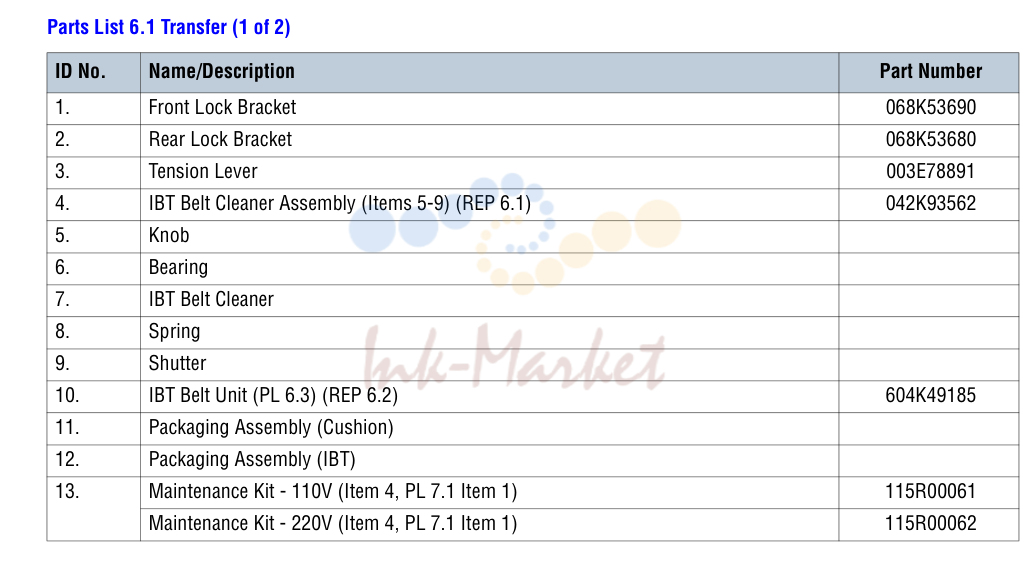

переноса (1 of 2)

переноса (1 of 2)

№АртикулНаименование
1068K53690 запросить цену →передний Lock кронштейн
2068K53680 запросить цену →задний Lock кронштейн
3003E78891 запросить цену →Tension рычаг
4042K93562 под заказIBT ремень Cleaner в сборе (Items 5-9)
10604K49185 запросить цену →IBT ремень узел
13115R00061 запросить цену →Maintenance Kit 110V (Item 4, PL 7.1 Item 1)
115R00062 ✓ в наличииMaintenance Kit 220V (Item 4, PL 7.1 Item 1)

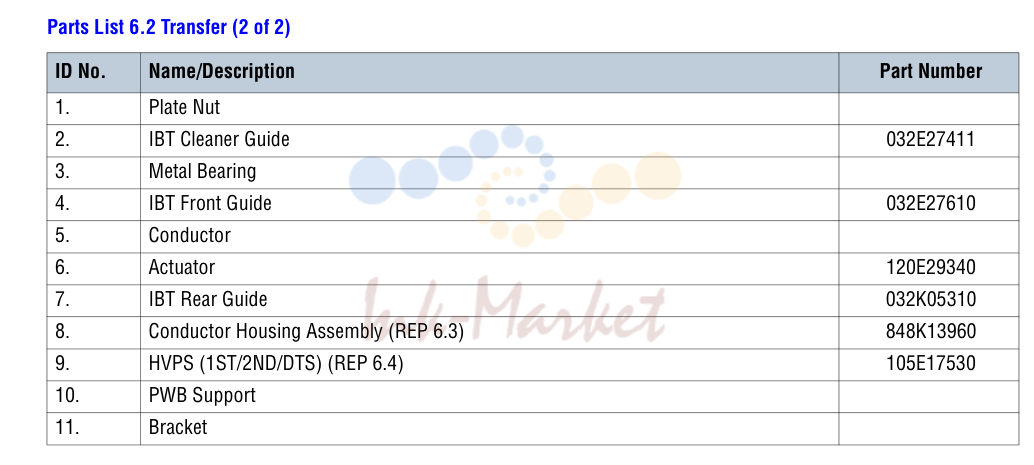

переноса (2 of 2)

переноса (2 of 2)

№АртикулНаименование
2032E27411 запросить цену →IBT Cleaner направляющая
4032E27610 запросить цену →IBT передний направляющая
6120E29340 запросить цену →актуатор
7032K05310 запросить цену →IBT задний направляющая
8848K13960 запросить цену →Conductor корпус в сборе
9105E17530 запросить цену →HVPS (1ST/2ND/DTS)

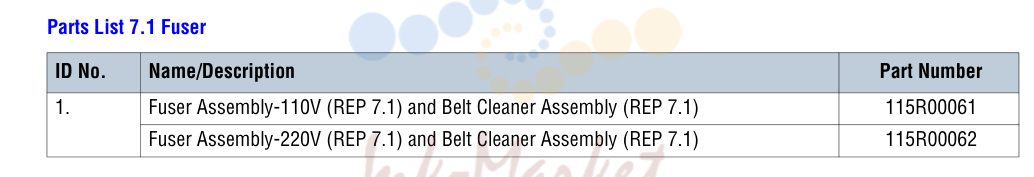

печь

печь

№АртикулНаименование
1115R00061 запросить цену →печь в сборе-110V and ремень Cleaner в сборе
115R00062 ✓ в наличиипечь в сборе-220V and ремень Cleaner в сборе

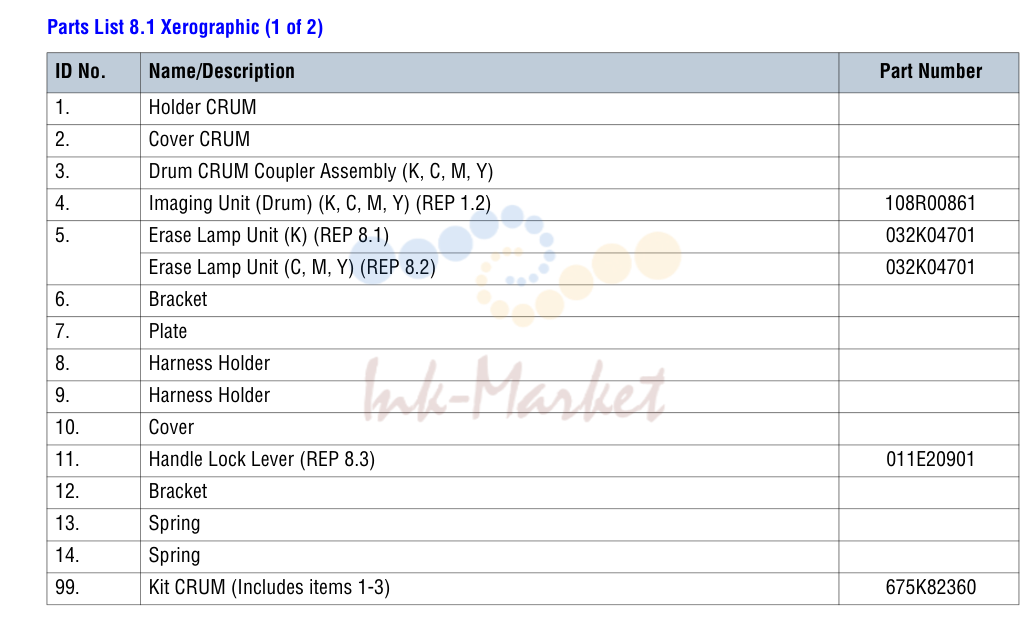

Xerographic (1 of 2)

Xerographic (1 of 2)

№АртикулНаименование
4108R00861 ✓ в наличииImaging узел (барабан) (K, C, M, Y)
5032K04701 запросить цену →Erase лампа узел (K)
11011E20901 запросить цену →Handle Lock рычаг
99675K82360 запросить цену →Kit CRUM (Includes items 1-3)

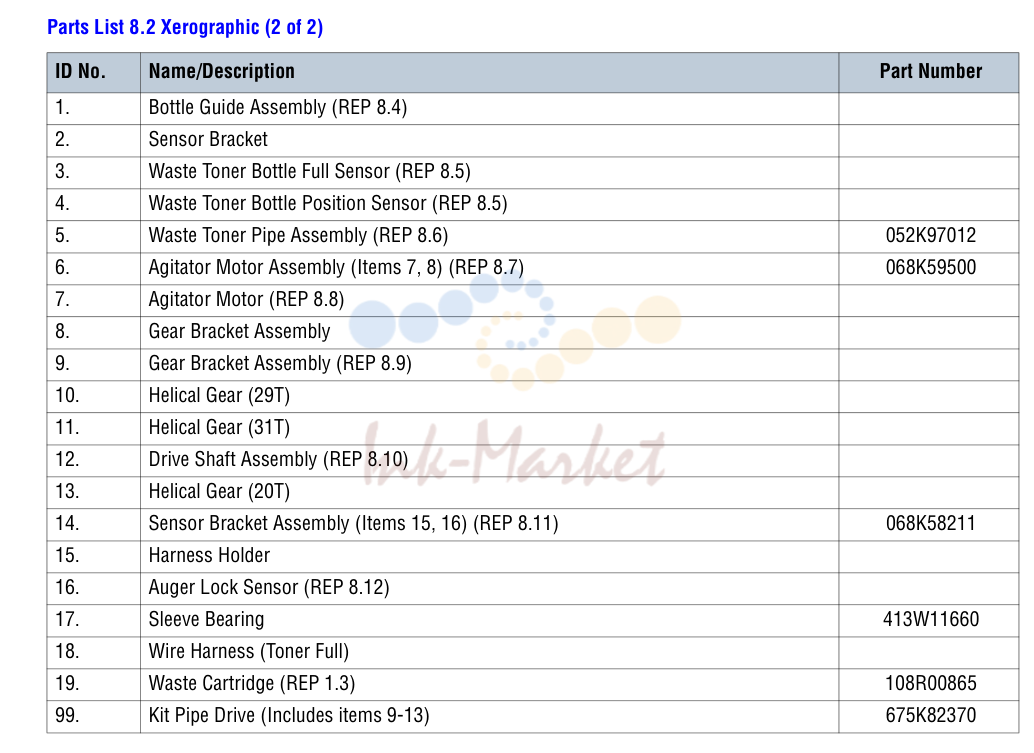

Xerographic (2 of 2)

Xerographic (2 of 2)

№АртикулНаименование
5052K97012 запросить цену →Waste тонер Pipe в сборе
6068K59500 запросить цену →Agitator мотор в сборе (Items 7, 8)
14068K58211 запросить цену →датчик кронштейн в сборе (Items 15, 16)
17413W11660 запросить цену →Sleeve подшипник
19108R00865 ✓ в наличииWaste Cartridge
99675K82370 запросить цену →Kit Pipe привод (Includes items 9-13)

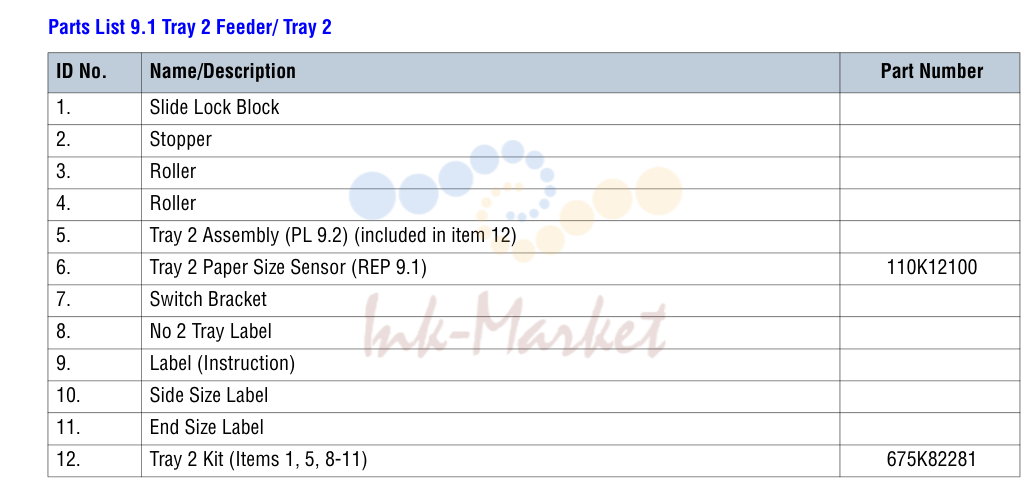

Tray 2 Feeder/ Tray 2

Tray 2 Feeder/ Tray 2

№АртикулНаименование
6110K12100 запросить цену →Tray Paper Size датчик
12675K82281 запросить цену →Tray Kit (Items 1, 5, 8-11)

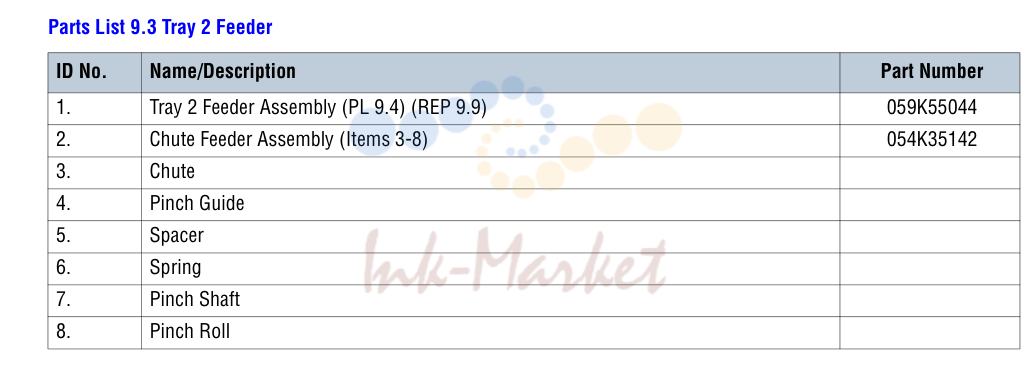

Tray 2 Feeder

Tray 2 Feeder

№АртикулНаименование
1059K55044 запросить цену →Tray Feeder в сборе
2054K35142 запросить цену →направляющая Feeder в сборе (Items 3-8)

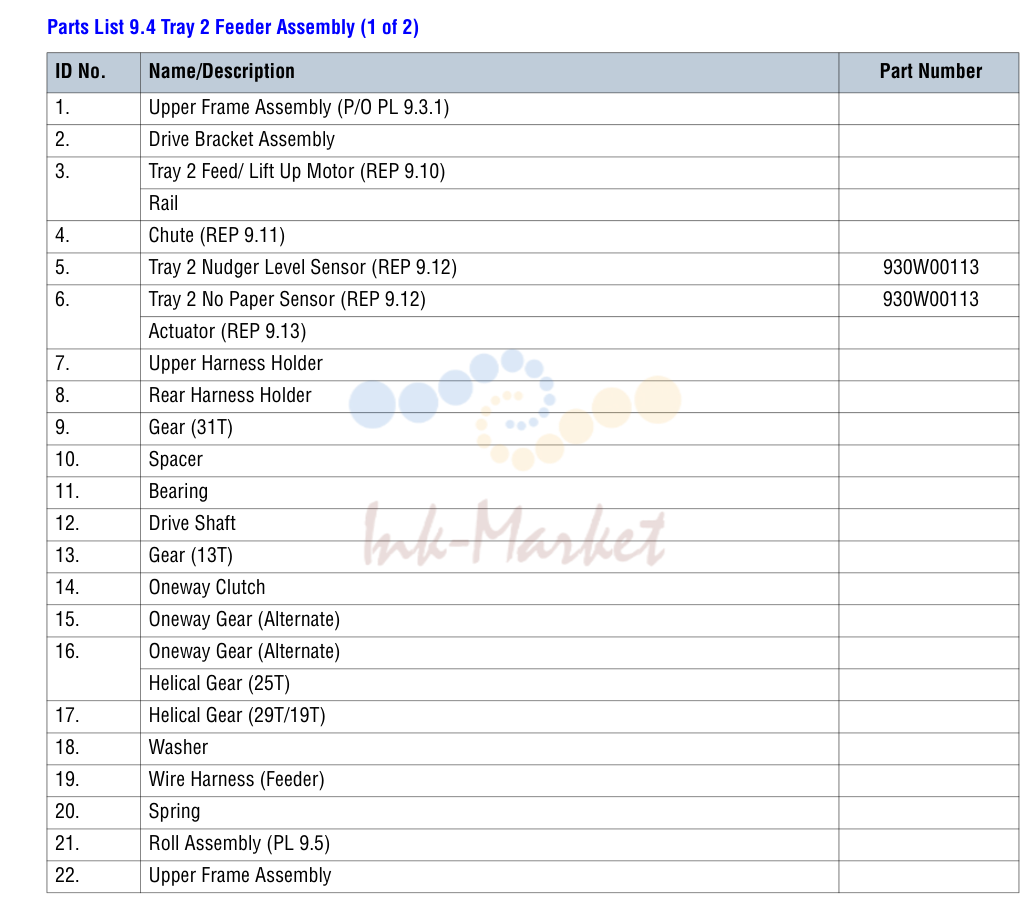

Tray 2 Feeder в сборе (1 of 2)

Tray 2 Feeder в сборе (1 of 2)

№АртикулНаименование
5930W00113 запросить цену →Tray Nudger Level датчик

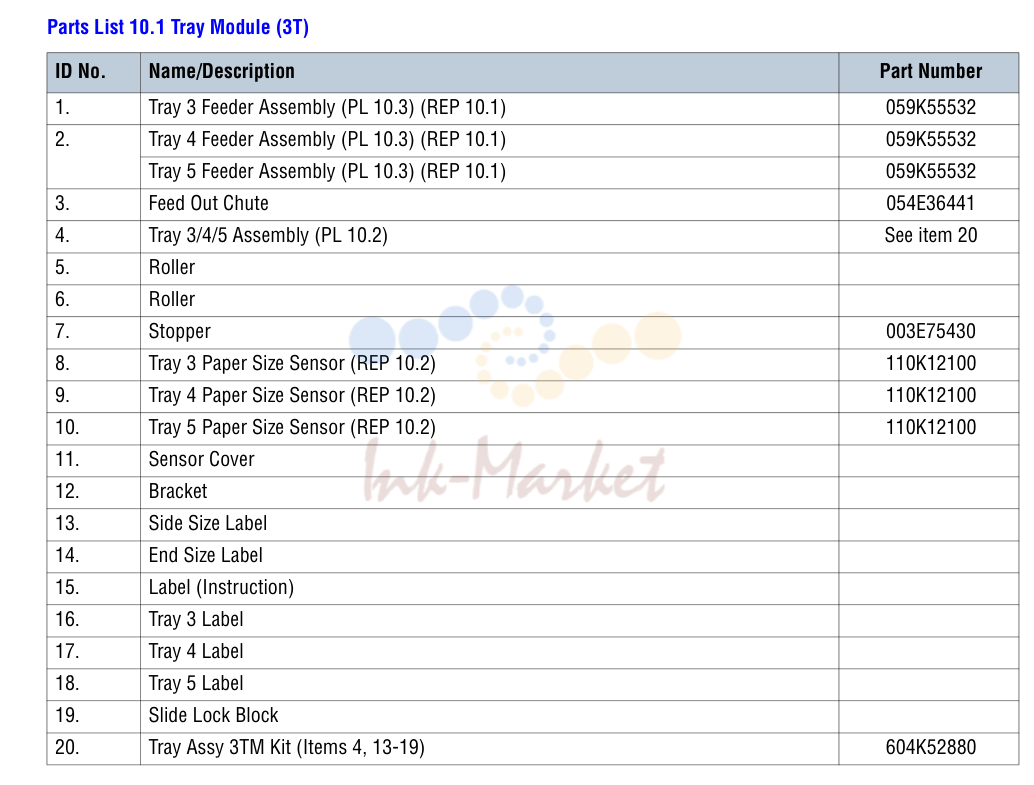

Tray Module (3T)

Tray Module (3T)

№АртикулНаименование
1059K55532 запросить цену →Tray Feeder в сборе
3054E36441 запросить цену →подачи Out направляющая
7003E75430 запросить цену →Stopper
8110K12100 запросить цену →Tray Paper Size датчик
20604K52880 запросить цену →Tray в сборе 3TM Kit (Items 4, 13-19)

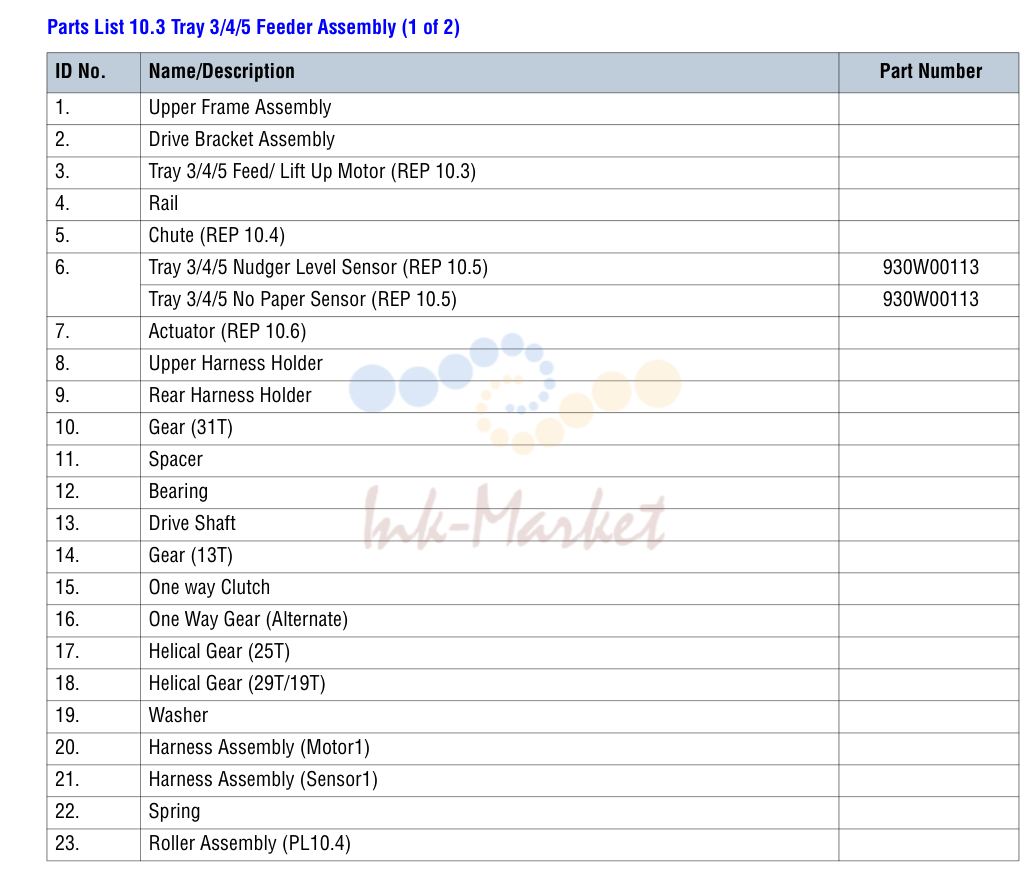

Tray 3/4/5 Feeder в сборе (1 of 2)

Tray 3/4/5 Feeder в сборе (1 of 2)

№АртикулНаименование
6930W00113 запросить цену →Tray 3/4/5 Nudger Level датчик

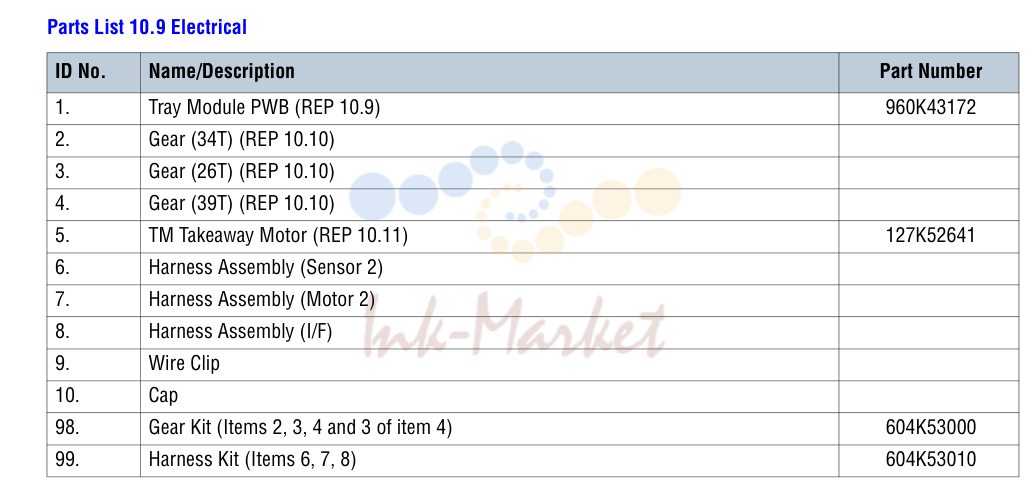

Electrical

Electrical

№АртикулНаименование
1960K43172 запросить цену →Tray Module плата
5127K52641 запросить цену →TM Takeaway мотор
98604K53000 запросить цену →шестерня Kit (Items 2, 3, and of item 4)
99604K53010 запросить цену →жгут Kit (Items 6, 7, 8)

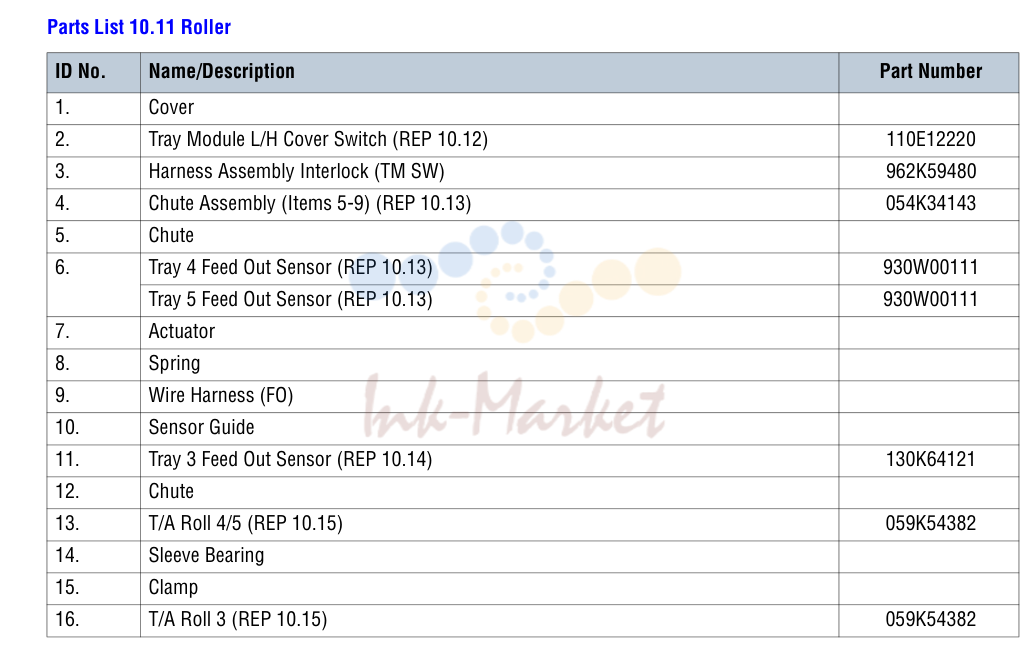

ролик

ролик

№АртикулНаименование
2110E12220 запросить цену →Tray Module L/H крышка Switch
3962K59480 запросить цену →жгут в сборе Interlock (TM SW)
4054K34143 запросить цену →направляющая в сборе (Items 5-9)
6930W00111 под заказTray подачи Out датчик
11130K64121 запросить цену →Tray подачи Out датчик
13059K54382 запросить цену →T/A Roll 4/5

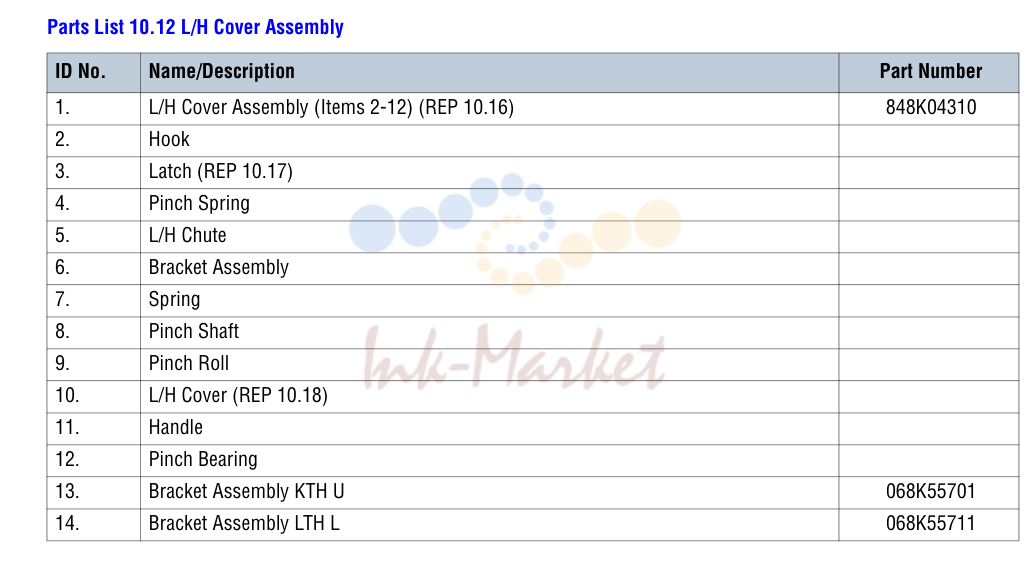

L/H крышка в сборе

L/H крышка в сборе

№АртикулНаименование
1848K04310 запросить цену →L/H крышка в сборе (Items 2-12)
13068K55701 запросить цену →кронштейн в сборе KTH U
14068K55711 запросить цену →кронштейн в сборе LTH L

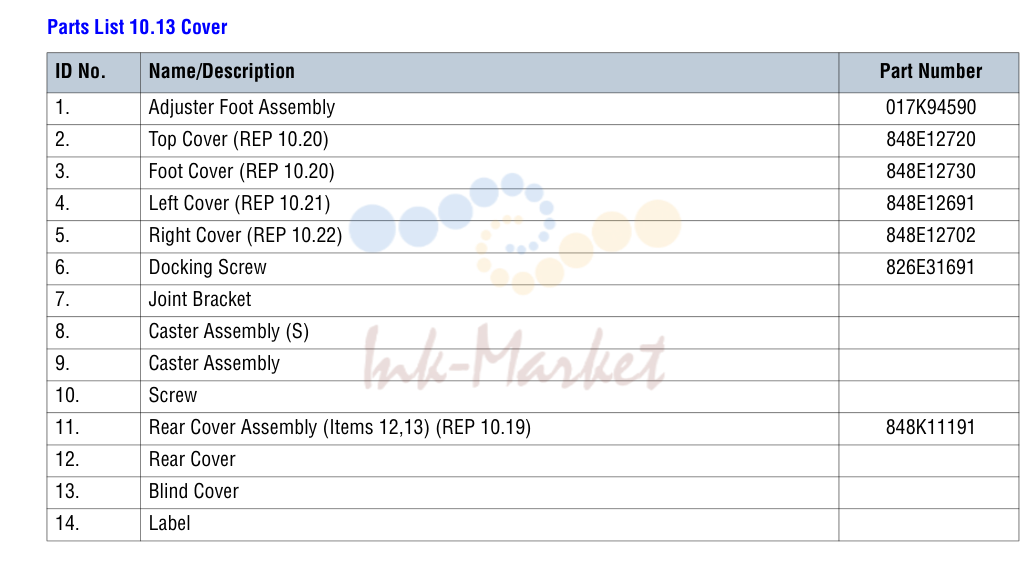

крышка

крышка

№АртикулНаименование
1017K94590 запросить цену →Adjuster Foot в сборе
2848E12720 запросить цену →верхний крышка
3848E12730 запросить цену →Foot крышка
4848E12691 запросить цену →левый крышка
5848E12702 запросить цену →правый крышка
6826E31691 запросить цену →Docking винт
11848K11191 запросить цену →задний крышка в сборе (Items 12,13)

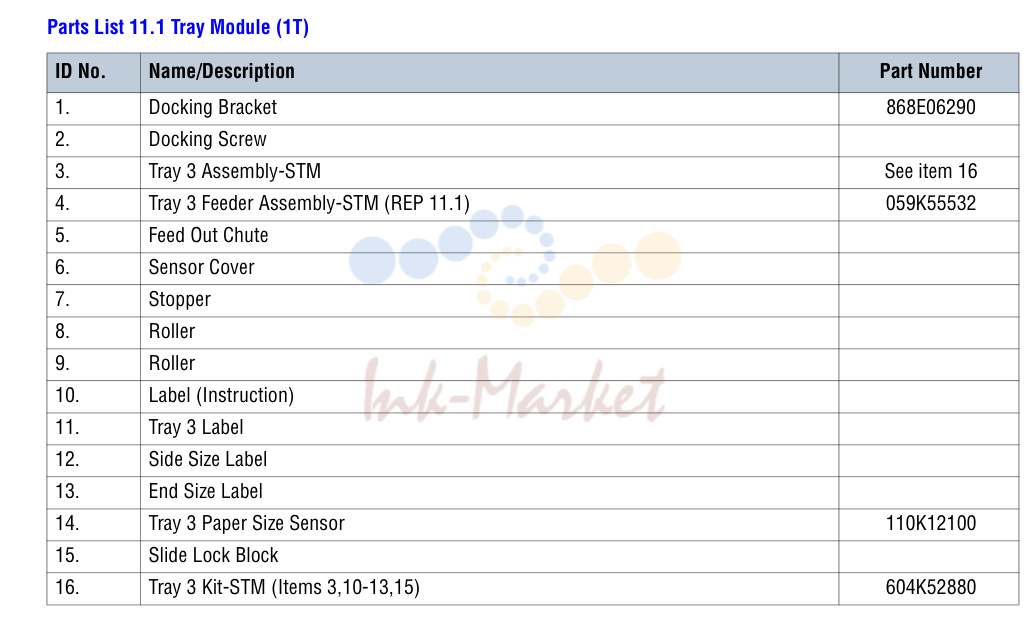

Tray Module (1T)

Tray Module (1T)

№АртикулНаименование
1868E06290 запросить цену →Docking кронштейн
4059K55532 запросить цену →Tray Feeder в сборе-STM
14110K12100 запросить цену →Tray Paper Size датчик
16604K52880 запросить цену →Tray Kit-STM (Items 3,10-13,15)

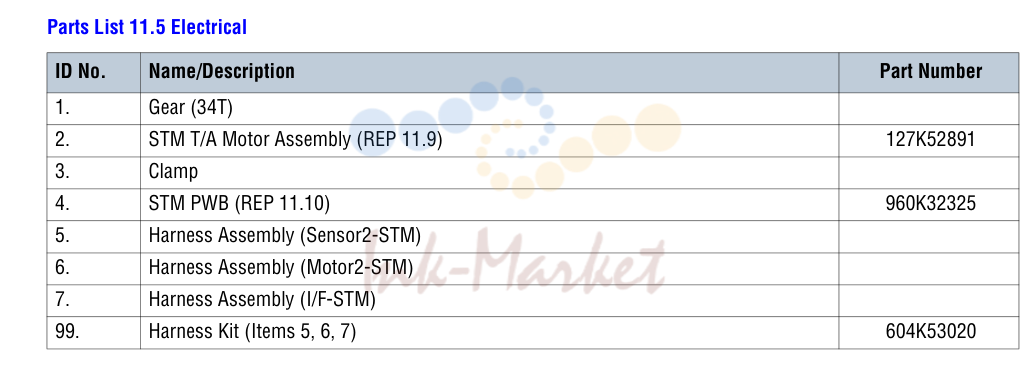

Electrical

Electrical

№АртикулНаименование
2127K52891 запросить цену →STM T/A мотор в сборе
4960K32325 запросить цену →STM плата
99604K53020 запросить цену →жгут Kit (Items 5, 6, 7)

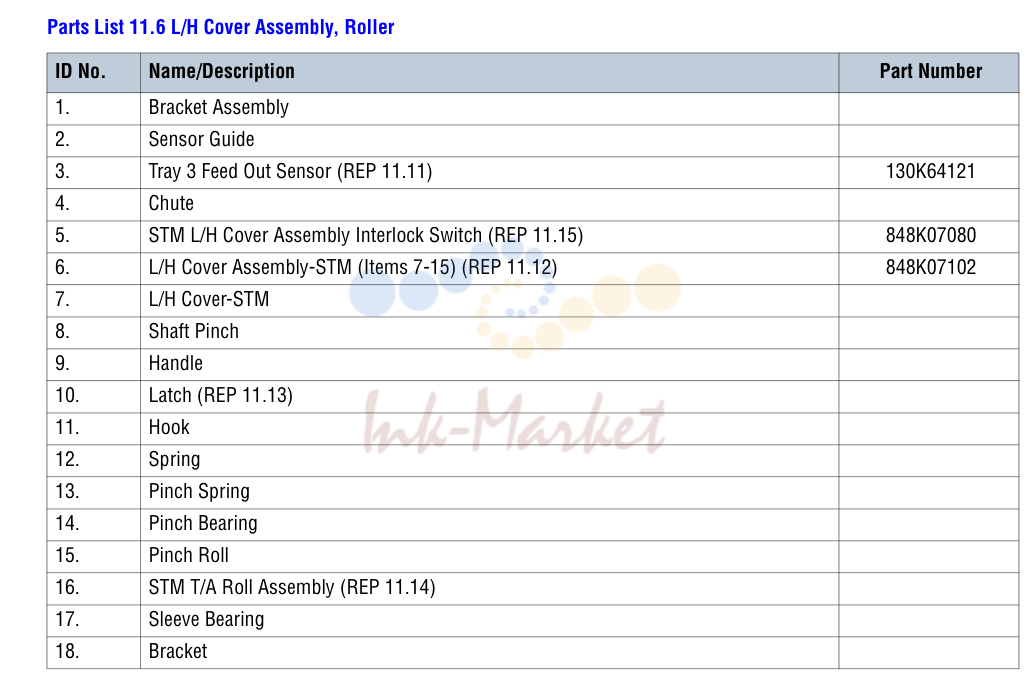

L/H крышка в сборе, ролик

L/H крышка в сборе, ролик

№АртикулНаименование
3130K64121 запросить цену →Tray подачи Out датчик
5848K07080 запросить цену →STM L/H крышка в сборе Interlock Switch
6848K07102 запросить цену →L/H крышка в сборе-STM (Items 7-15)

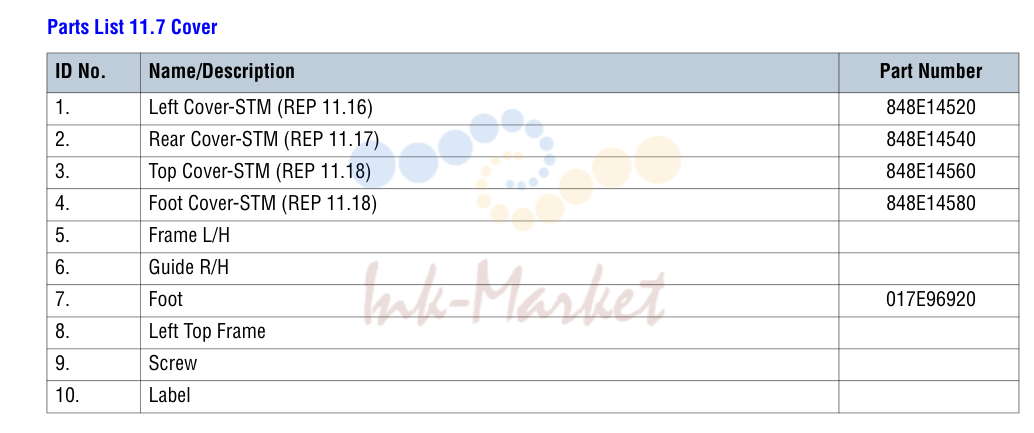

крышка

крышка

№АртикулНаименование
1848E14520 запросить цену →левый крышка-STM
2848E14540 запросить цену →задний крышка-STM
3848E14560 запросить цену →верхний крышка-STM
4848E14580 запросить цену →Foot крышка-STM
7017E96920 запросить цену →Foot

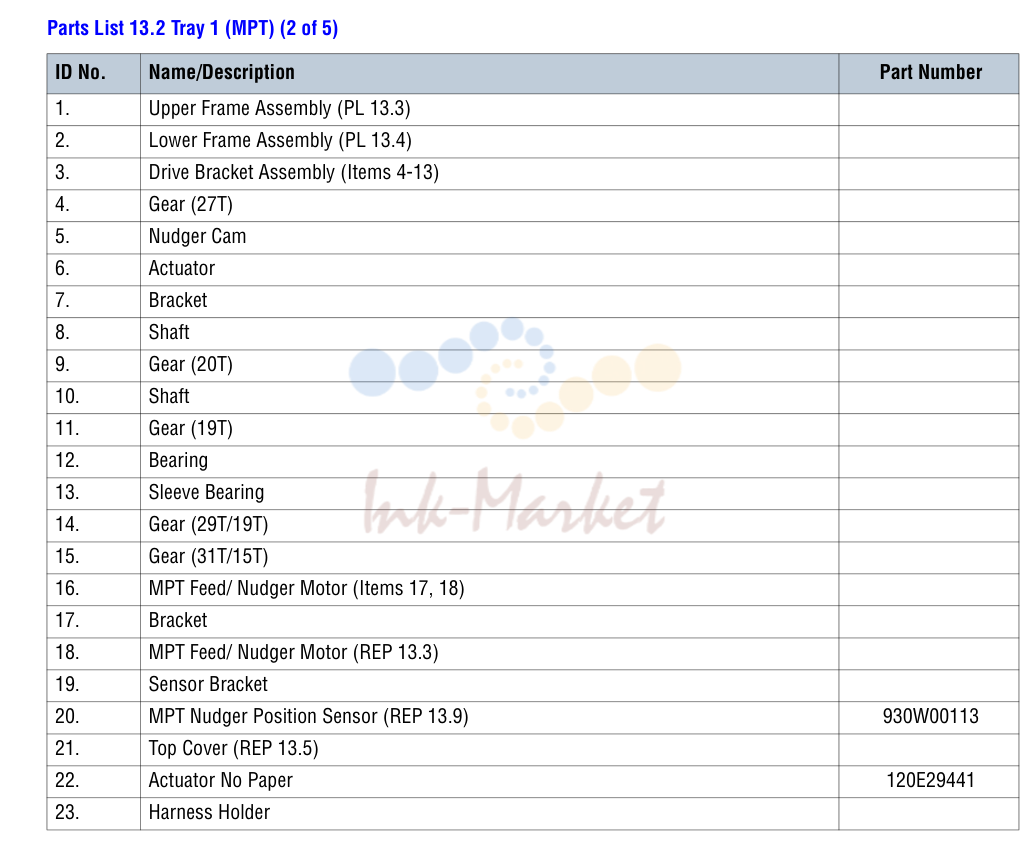

Tray 1 (MPT) (2 of 5)

Tray 1 (MPT) (2 of 5)

№АртикулНаименование
20930W00113 запросить цену →MPT Nudger Position датчик
22120E29441 запросить цену →актуатор No Paper

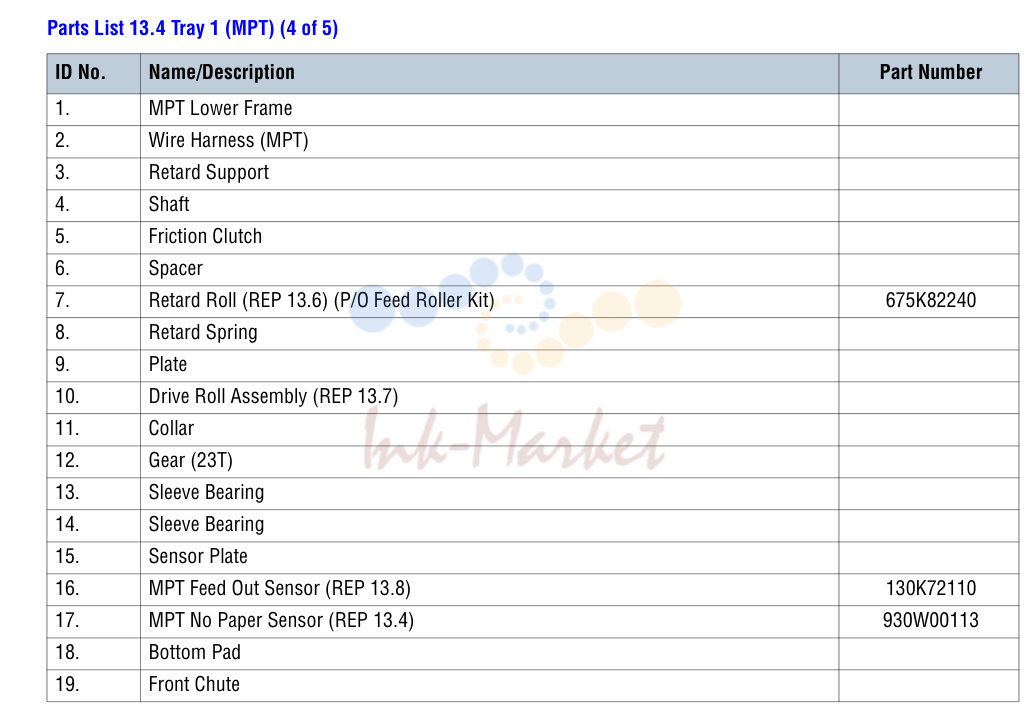

Tray 1 (MPT) (4 of 5)

Tray 1 (MPT) (4 of 5)

№АртикулНаименование
7675K82240 запросить цену →тормозной Roll (P/O подачи ролик Kit)
16130K72110 запросить цену →MPT подачи Out датчик
17930W00113 запросить цену →MPT No Paper датчик

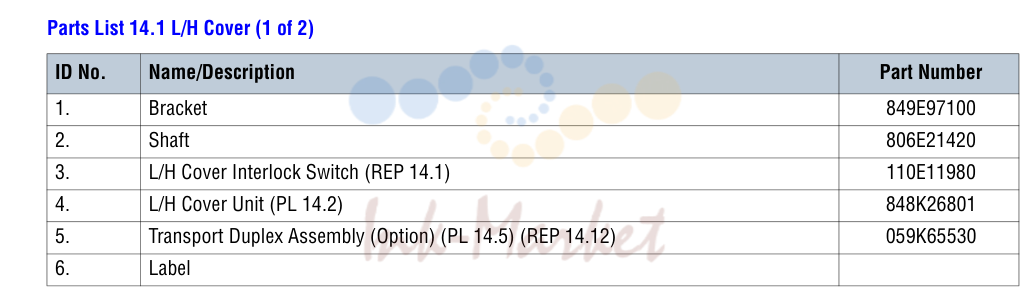

L/H крышка (1 of 2)

L/H крышка (1 of 2)

№АртикулНаименование
1849E97100 запросить цену →кронштейн
2806E21420 запросить цену →вал
3110E11980 под заказL/H крышка Interlock Switch
4848K26801 запросить цену →L/H крышка узел
5059K65530 запросить цену →Transport Duplex в сборе (Option)

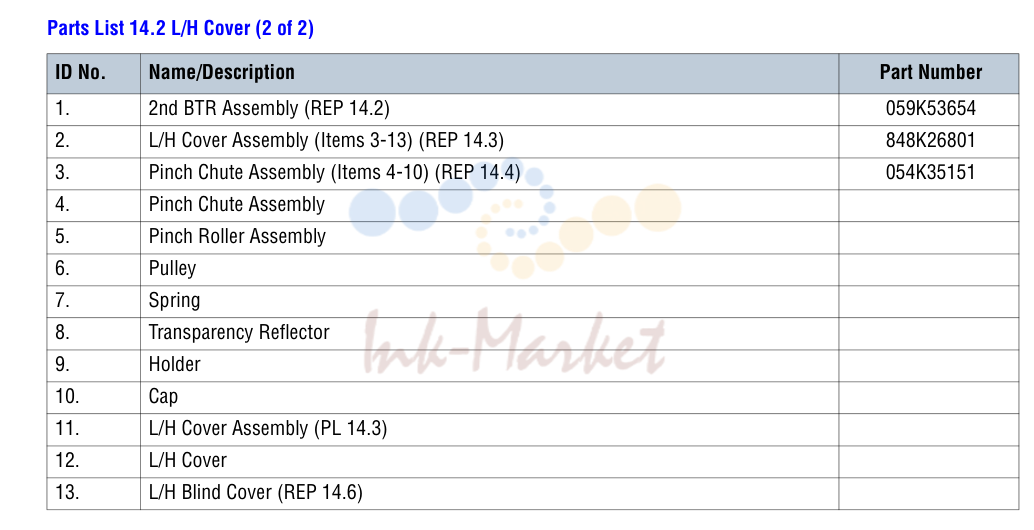

L/H крышка (2 of 2)

L/H крышка (2 of 2)

№АртикулНаименование
1059K53654 запросить цену →2nd BTR в сборе
2848K26801 запросить цену →L/H крышка в сборе (Items 3-13)
3054K35151 запросить цену →Pinch направляющая в сборе (Items 4-10)

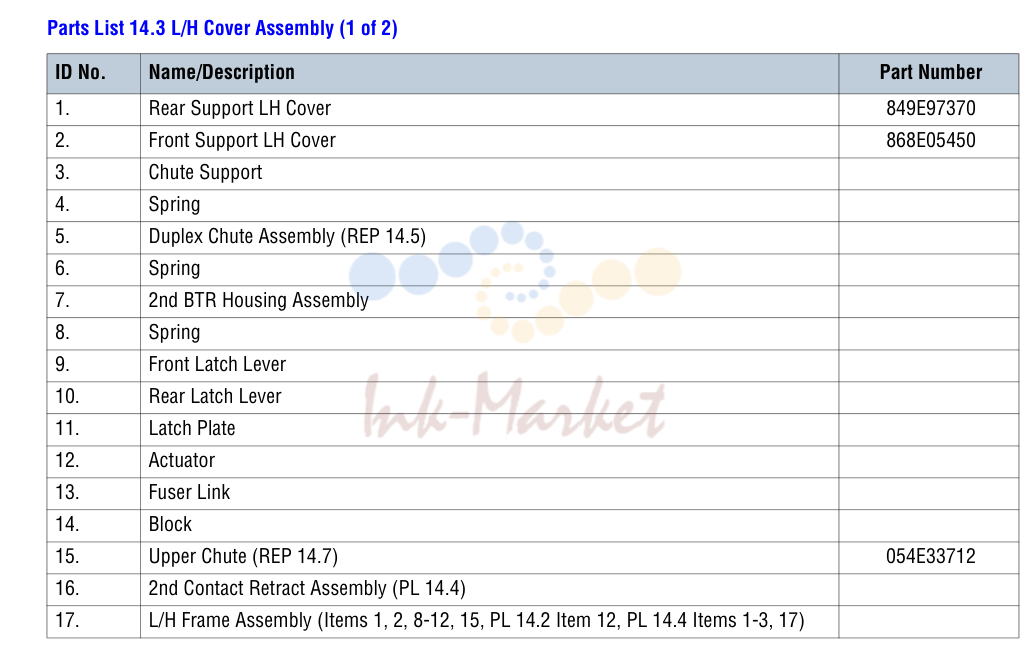

L/H крышка в сборе (1 of 2)

L/H крышка в сборе (1 of 2)

№АртикулНаименование
1849E97370 запросить цену →задний Support LH крышка
2868E05450 запросить цену →передний Support LH крышка
15054E33712 запросить цену →верхний направляющая

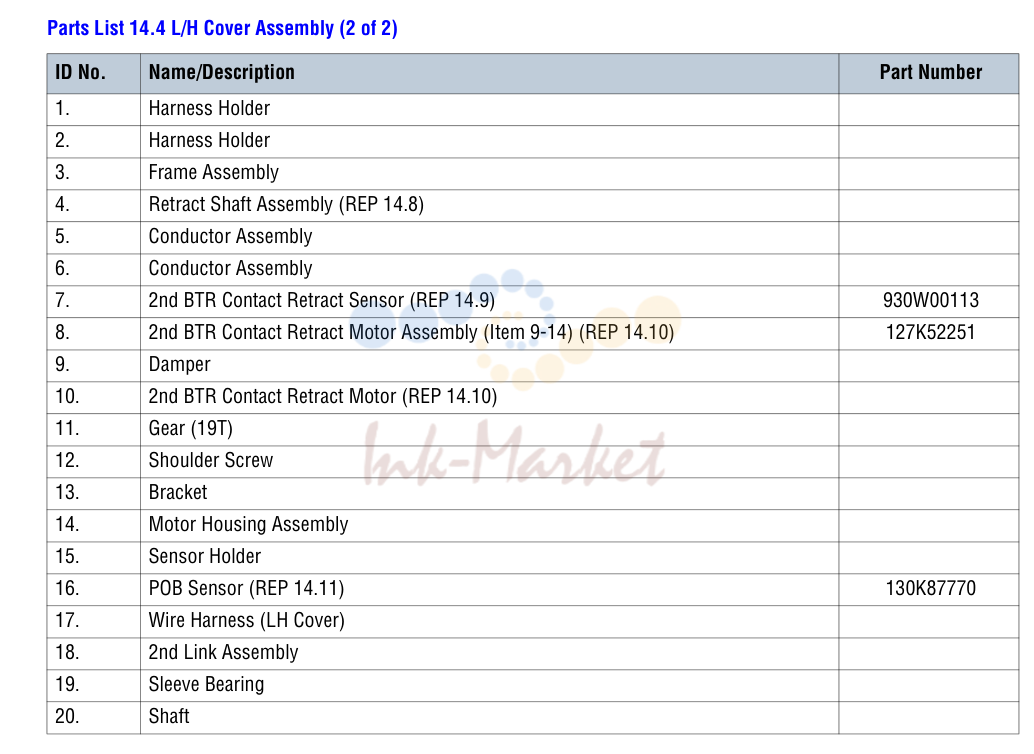

L/H крышка в сборе (2 of 2)

L/H крышка в сборе (2 of 2)

№АртикулНаименование
7930W00113 запросить цену →2nd BTR Contact Retract датчик
8127K52251 запросить цену →2nd BTR Contact Retract мотор в сборе (Item 9-14)
16130K87770 запросить цену →POB датчик

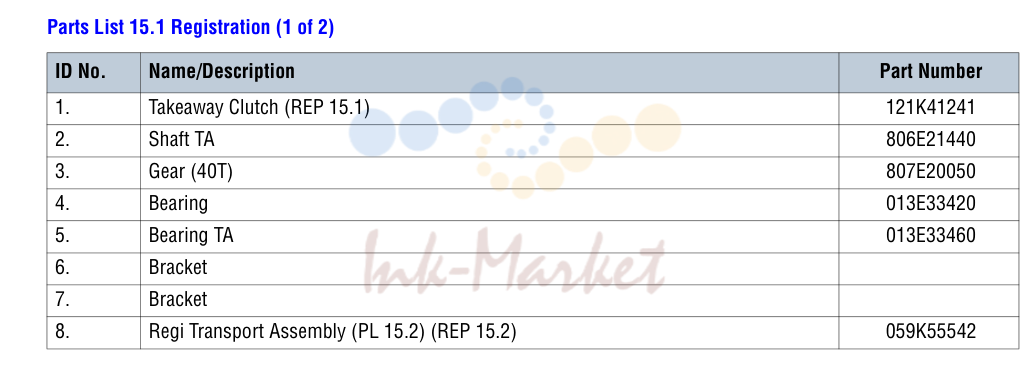

Registration (1 of 2)

Registration (1 of 2)

№АртикулНаименование
1121K41241 запросить цену →Takeaway муфта
2806E21440 запросить цену →вал TA
3807E20050 запросить цену →шестерня (40T)
4013E33420 запросить цену →подшипник
5013E33460 запросить цену →подшипник TA
8059K55542 запросить цену →Regi Transport в сборе

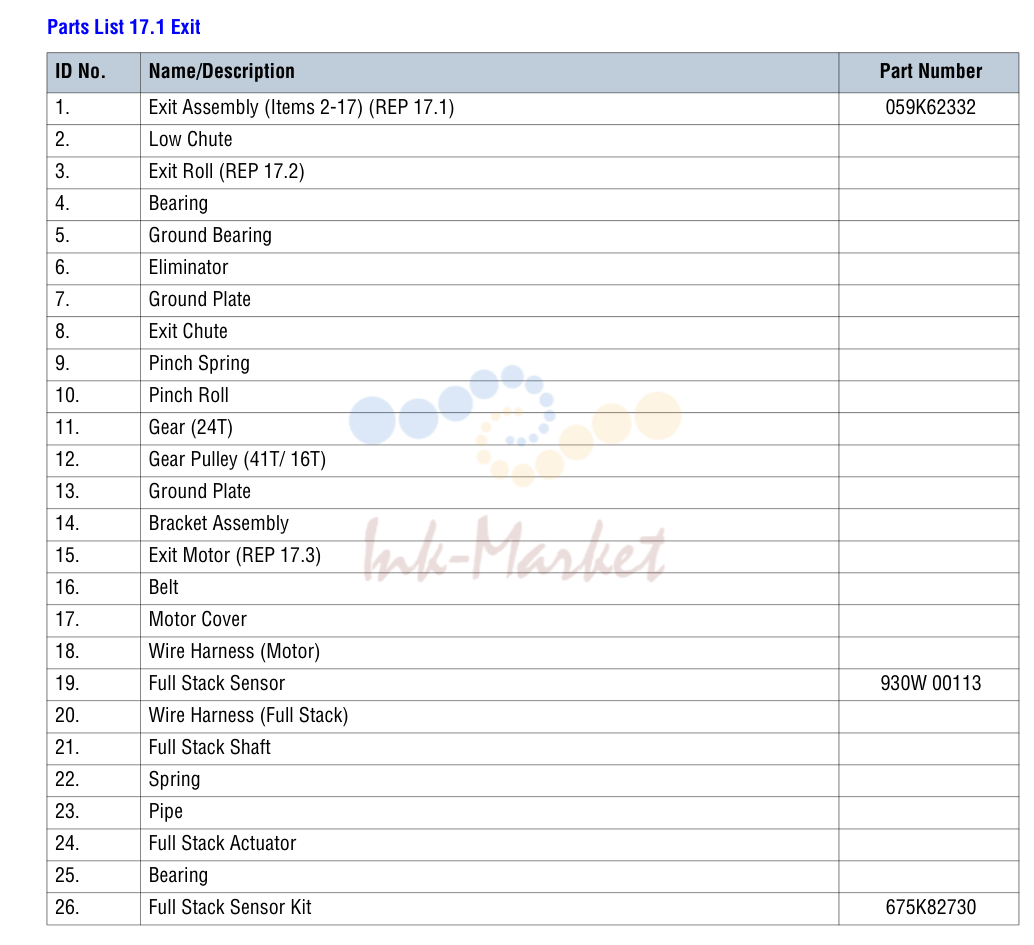

выход

выход

№АртикулНаименование
1059K62332 запросить цену →выход в сборе (Items 2-17)
26675K82730 запросить цену →Full Stack датчик Kit

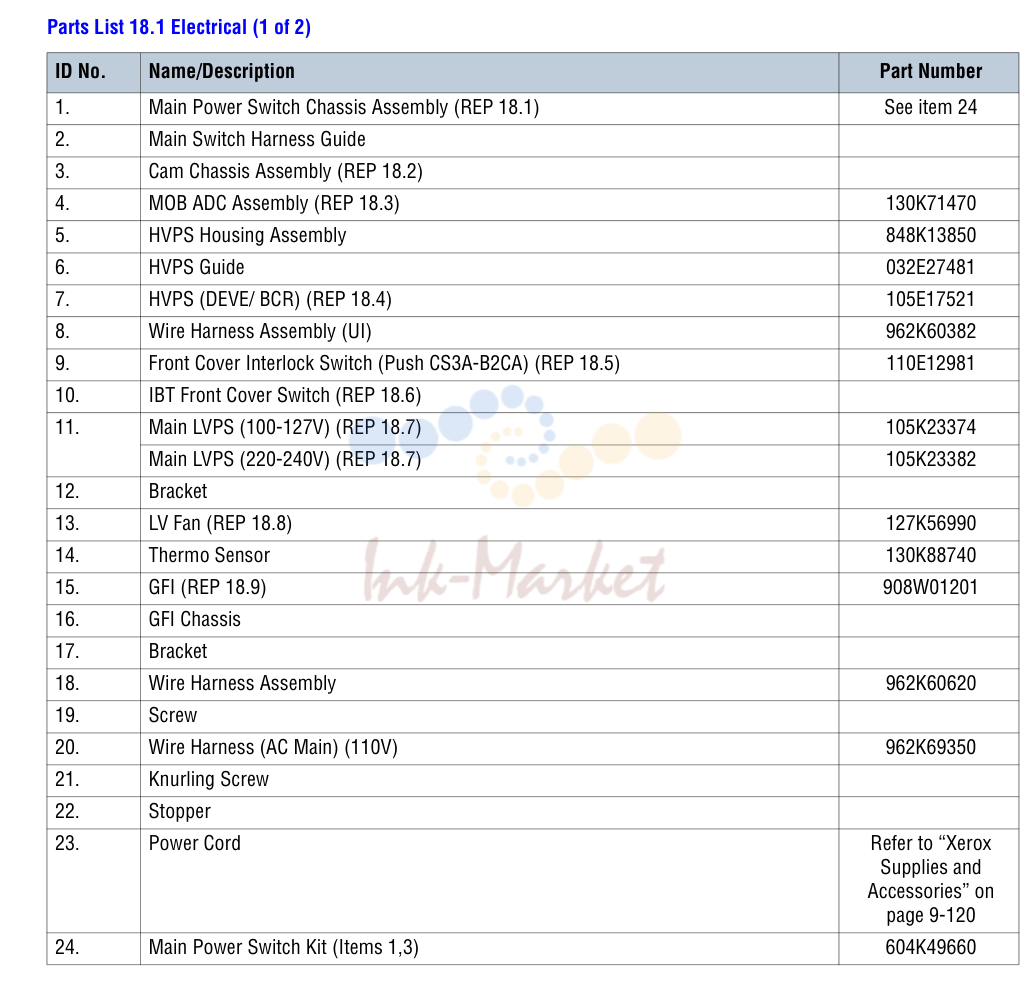

Electrical (1 of 2)

Electrical (1 of 2)

№АртикулНаименование
4130K71470 запросить цену →MOB ADC в сборе
5848K13850 запросить цену →HVPS корпус в сборе
6032E27481 запросить цену →HVPS направляющая
7105E17521 запросить цену →HVPS (DEVE/ BCR)
8962K60382 запросить цену →Wire жгут в сборе (UI)
9110E12981 запросить цену →передний крышка Interlock Switch (Push CS3A-B2CA)
11105K23374 запросить цену →Main LVPS (100-127V)
105K23382 запросить цену →Main LVPS (220-240V)
13127K56990 запросить цену →LV вентилятор
14130K88740 запросить цену →Thermo датчик
15908W01201 запросить цену →GFI
18962K60620 запросить цену →Wire жгут в сборе
20962K69350 запросить цену →Wire жгут (AC Main) (110V)
24604K49660 запросить цену →Main Power Switch Kit (Items 1,3)

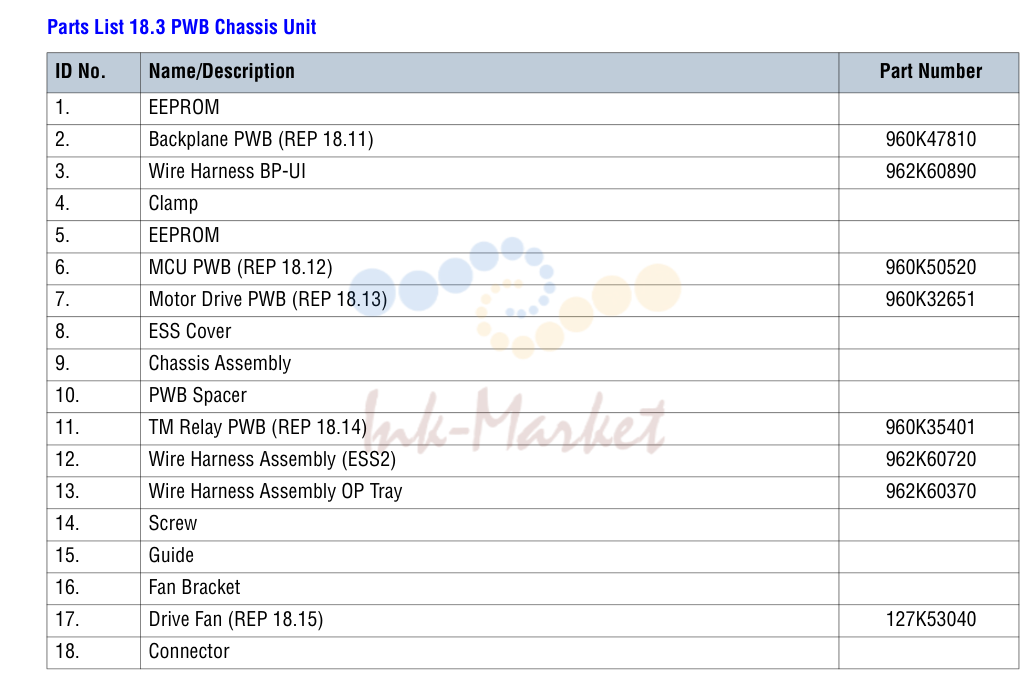

плата шасси узел

плата шасси узел

№АртикулНаименование
2960K47810 запросить цену →Backplane плата
3962K60890 запросить цену →Wire жгут BP-UI
6960K50520 запросить цену →MCU плата
7960K32651 запросить цену →мотор привод плата
11960K35401 запросить цену →TM Relay плата
12962K60720 запросить цену →Wire жгут в сборе (ESS2)
13962K60370 запросить цену →Wire жгут в сборе OP Tray
17127K53040 запросить цену →привод вентилятор

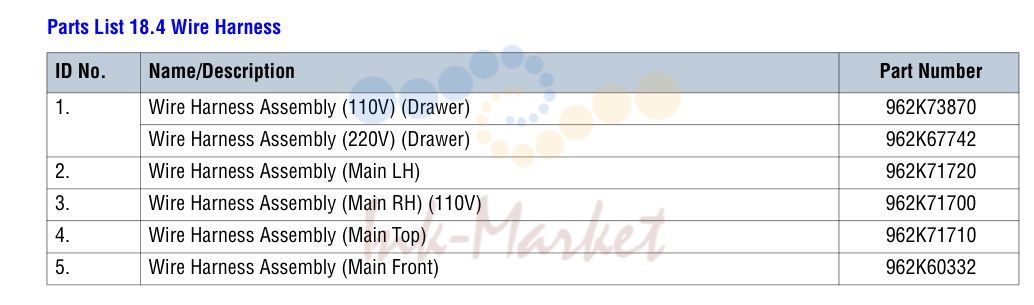

Wire жгут

Wire жгут

№АртикулНаименование
1962K73870 запросить цену →Wire жгут в сборе (110V) (Drawer)
962K67742 запросить цену →Wire жгут в сборе (220V) (Drawer)
2962K71720 запросить цену →Wire жгут в сборе (Main LH)
3962K71700 запросить цену →Wire жгут в сборе (Main RH) (110V)
4962K71710 запросить цену →Wire жгут в сборе (Main верхний)
5962K60332 запросить цену →Wire жгут в сборе (Main передний)

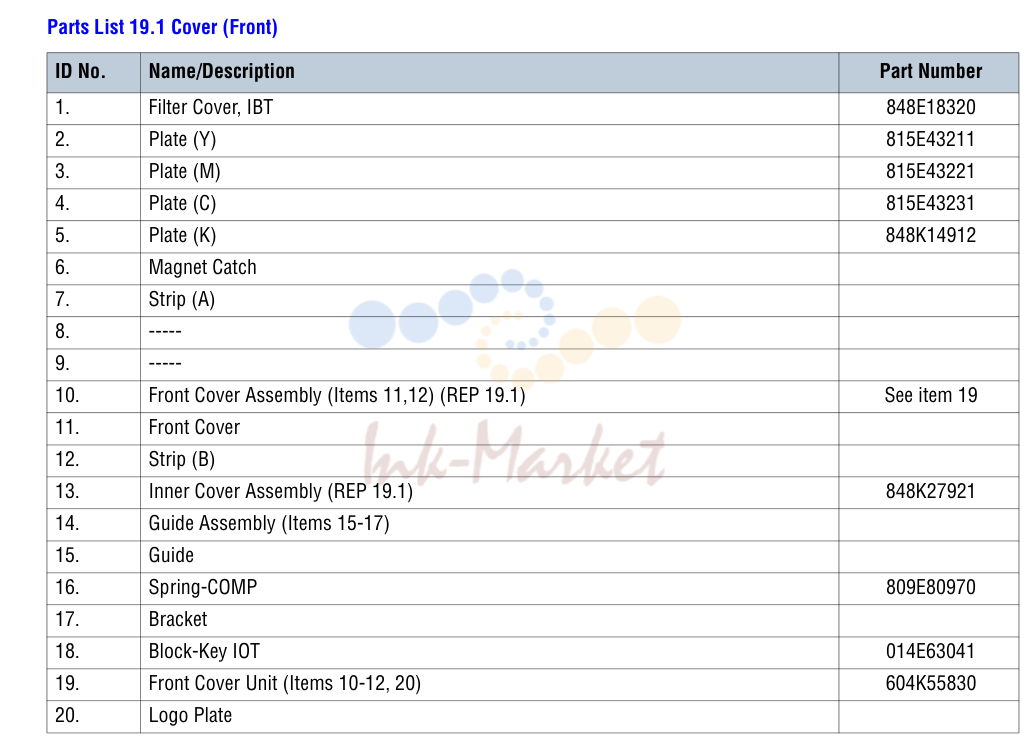

крышка (передний)

крышка (передний)

№АртикулНаименование
1848E18320 запросить цену →Filter крышка, IBT
2815E43211 запросить цену →пластина (Y)
3815E43221 запросить цену →пластина (M)
4815E43231 запросить цену →пластина (C)
5848K14912 запросить цену →пластина (K)
13848K27921 запросить цену →Inner крышка в сборе
16809E80970 запросить цену →пружина-COMP
18014E63041 запросить цену →Block-Key IOT
19604K55830 запросить цену →передний крышка узел (Items 10-12, 20)

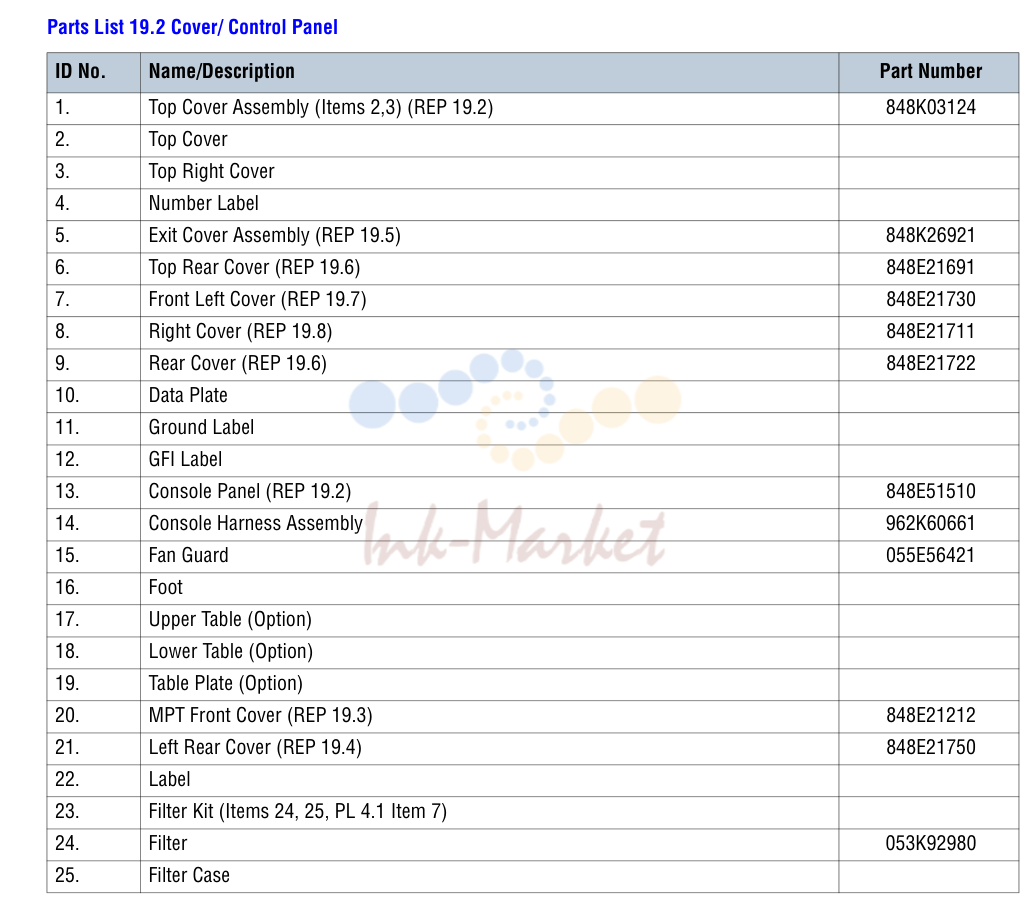

крышка/ Control Panel

крышка/ Control Panel

№АртикулНаименование
1848K03124 запросить цену →верхний крышка в сборе (Items 2,3)
5848K26921 запросить цену →выход крышка в сборе
6848E21691 запросить цену →верхний задний крышка
7848E21730 запросить цену →передний левый крышка
8848E21711 запросить цену →правый крышка
9848E21722 запросить цену →задний крышка
13848E51510 запросить цену →Console Panel
14962K60661 запросить цену →Console жгут в сборе
15055E56421 запросить цену →вентилятор Guard
20848E21212 запросить цену →MPT передний крышка
21848E21750 запросить цену →левый задний крышка
24053K92980 запросить цену →Filter

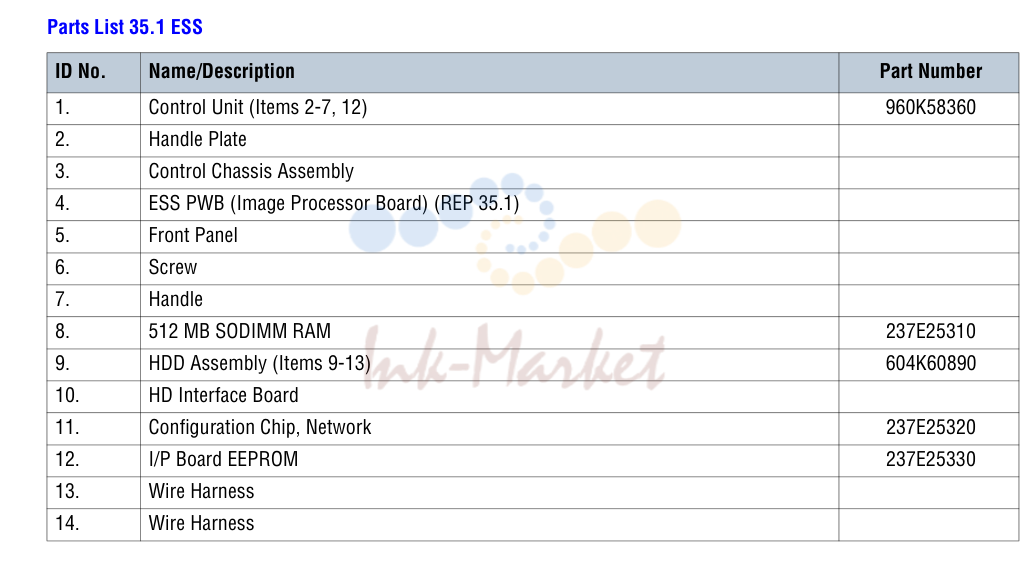

ESS

ESS

№АртикулНаименование
1960K58360 запросить цену →Control узел (Items 2-7, 12)
8237E25310 запросить цену →MB SODIMM RAM
9604K60890 запросить цену →HDD в сборе (Items 9-13)
11237E25320 запросить цену →Configuration Chip, Network
12237E25330 запросить цену →I/P Board EEPROM
Источник: Инк-Маркет.ру.
