Xerox Phaser 6300 6350 6360 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

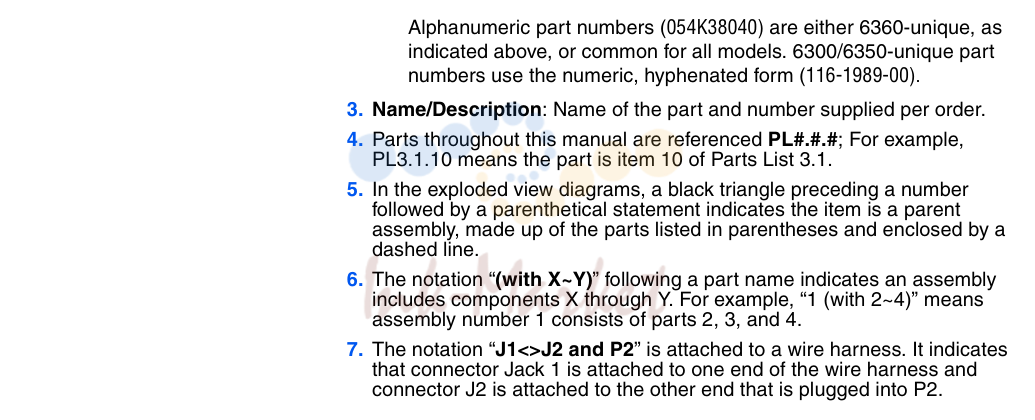

Узел 1

Узел 1

№АртикулНаименование
054K38040 запросить цену →направляющая в сборе In (with 2~31), (6360)

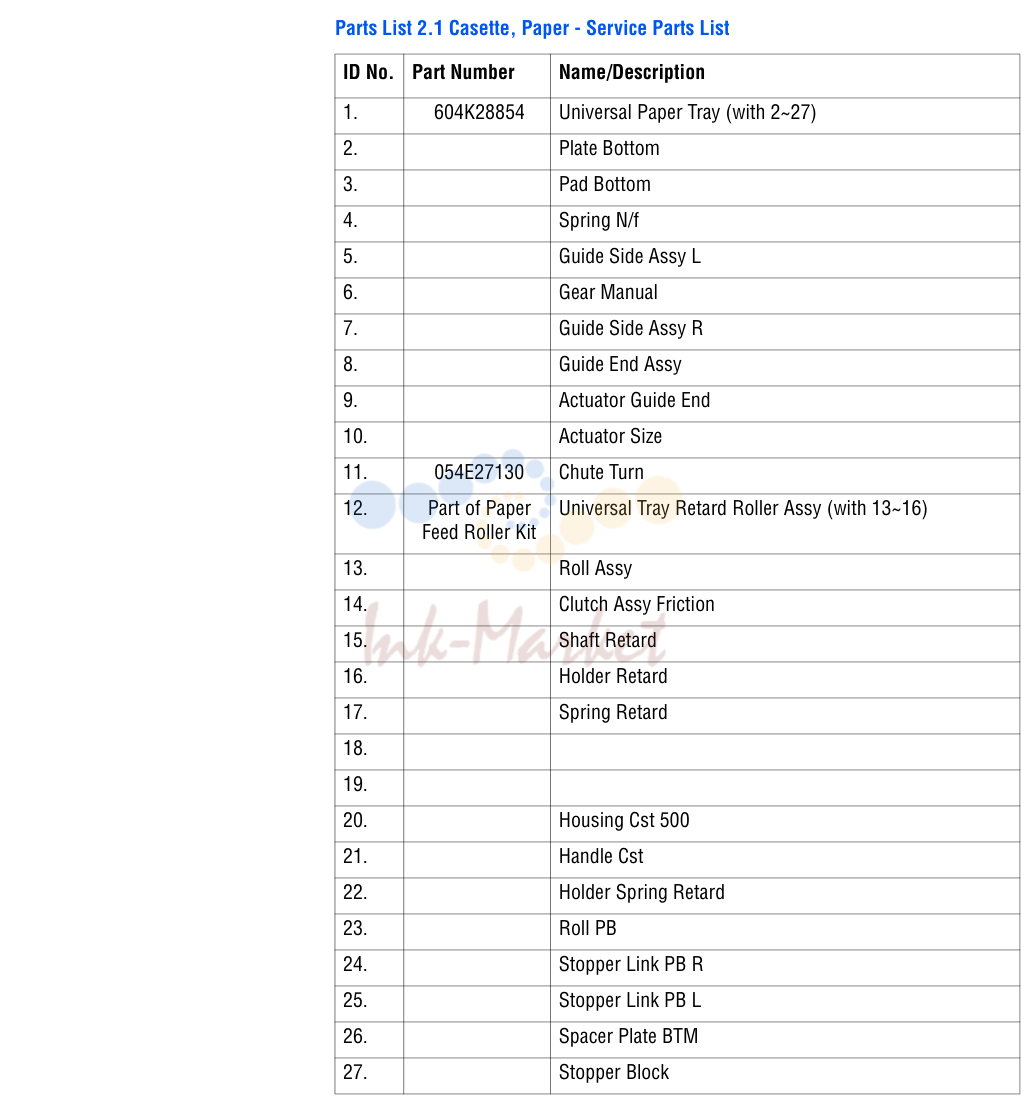

Casette, Paper - Service

Casette, Paper - Service

№АртикулНаименование
1604K28854 запросить цену →Universal лоток бумаги (with 2~27)
11054E27130 запросить цену →направляющая Turn

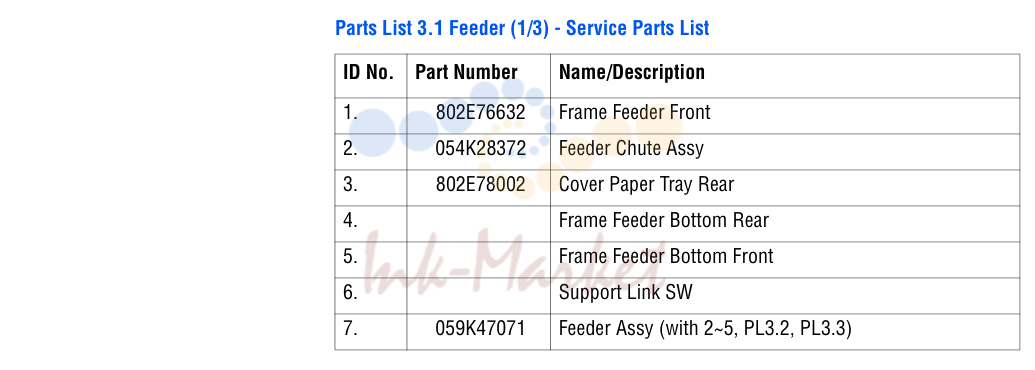

Feeder (1/3) - Service

Feeder (1/3) - Service

№АртикулНаименование
1802E76632 запросить цену →рама Feeder передний
2054K28372 запросить цену →Feeder направляющая в сборе
3802E78002 запросить цену →крышка лоток бумаги задний
7059K47071 запросить цену →Feeder в сборе (with 2~5, PL3.2, PL3.3)

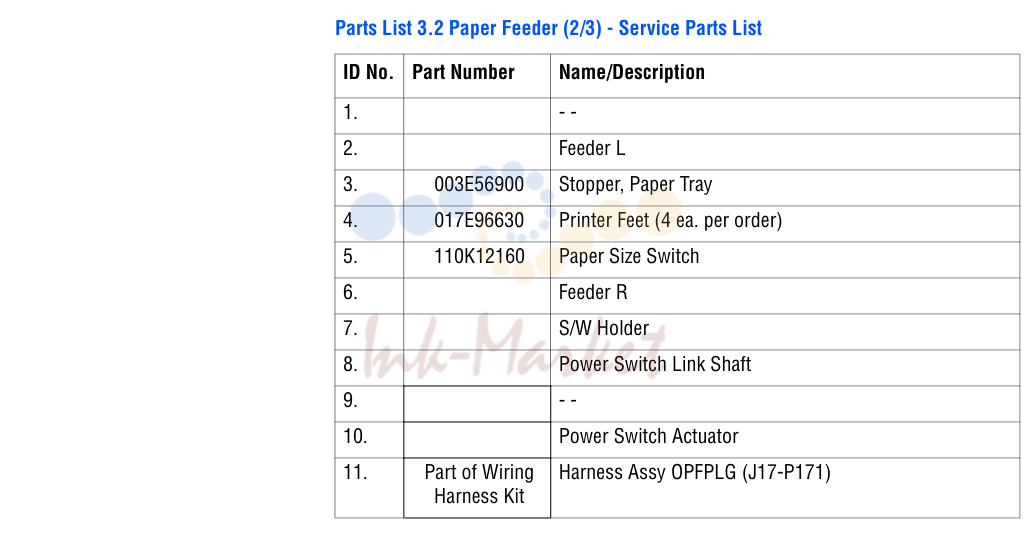

Paper Feeder (2/3) - Service

Paper Feeder (2/3) - Service

№АртикулНаименование
3003E56900 запросить цену →Stopper, лоток бумаги
4017E96630 запросить цену →Printer Feet (4 ea. per order)
5110K12160 запросить цену →Paper Size Switch

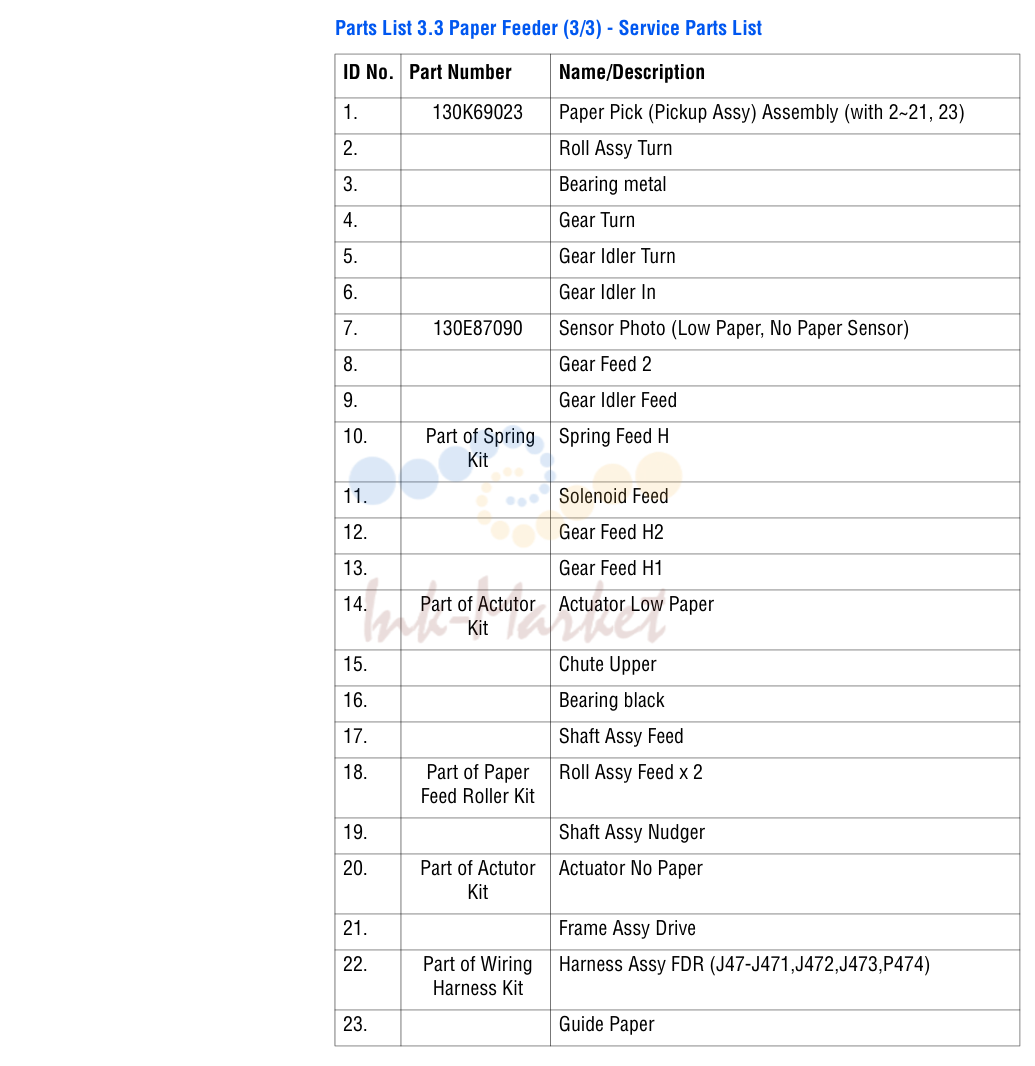

Paper Feeder (3/3) - Service

Paper Feeder (3/3) - Service

№АртикулНаименование
1130K69023 запросить цену →Paper Pick (Pickup в сборе) в сборе (with 2~21, 23)
7130E87090 запросить цену →датчик Photo (Low Paper, No Paper датчик)

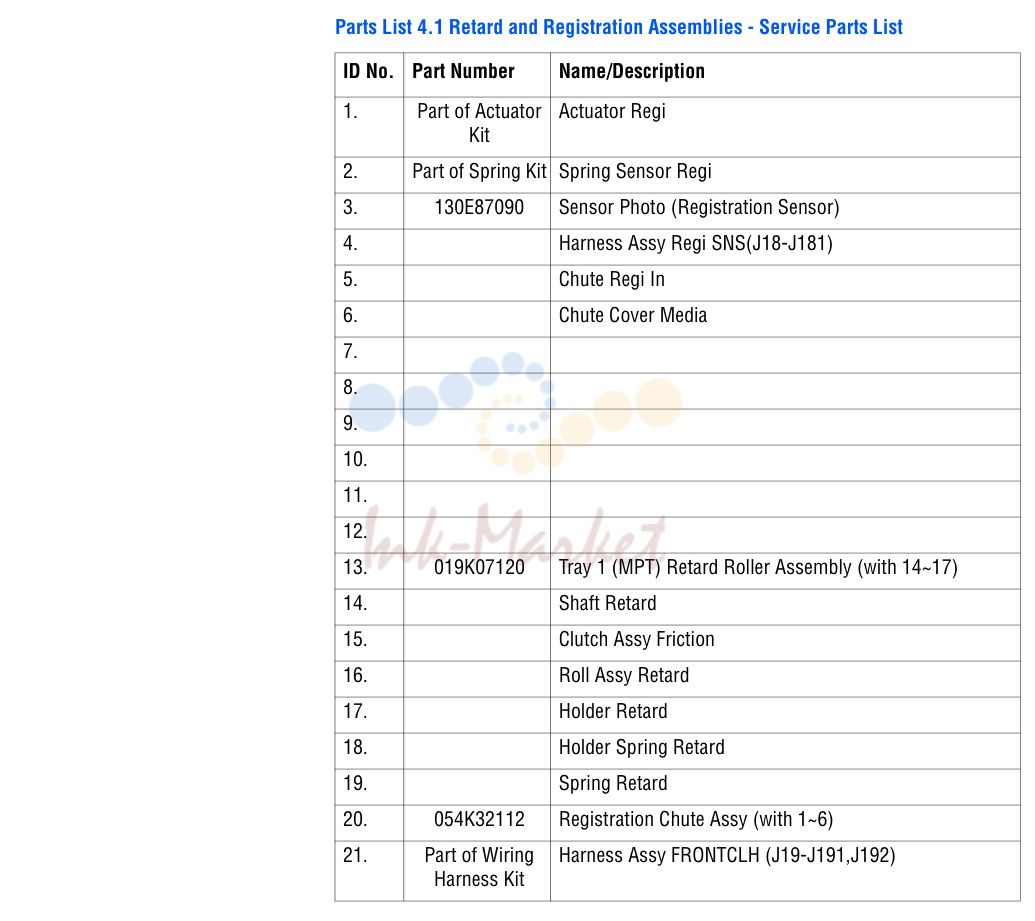

тормозной and Registration Assemblies - Service

тормозной and Registration Assemblies - Service

№АртикулНаименование
3130E87090 запросить цену →датчик Photo (Registration датчик)
13019K07120 запросить цену →Tray (MPT) тормозной ролик в сборе (with 14~17)
20054K32112 запросить цену →Registration направляющая в сборе (with 1~6)

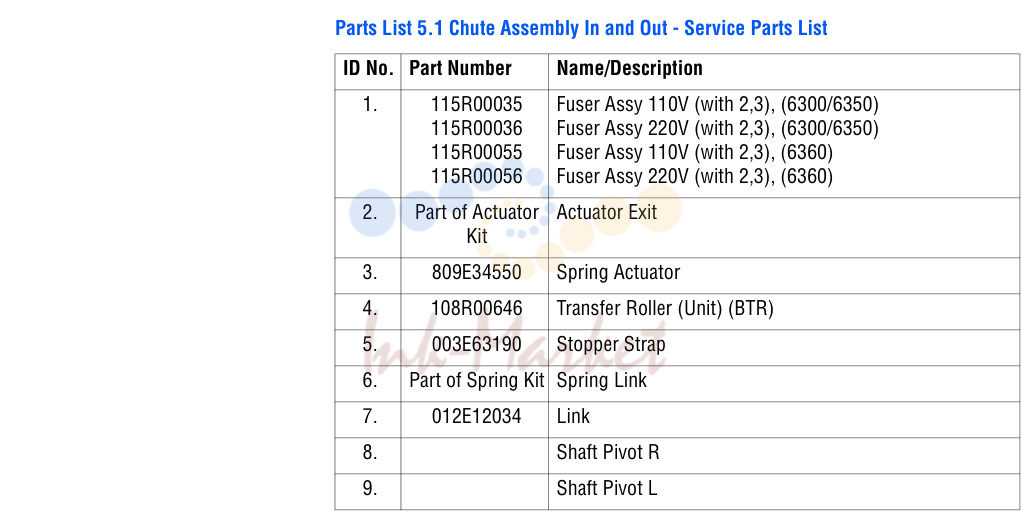

направляющая в сборе In and Out - Service

направляющая в сборе In and Out - Service

№АртикулНаименование
1115R00035 запросить цену →печь в сборе 110V (with 2,3), (6300/6350)
115R00036 под заказпечь в сборе 220V (with 2,3), (6300/6350)
115R00055 запросить цену →печь в сборе 110V (with 2,3), (6360)
115R00056 под заказпечь в сборе 220V (with 2,3), (6360)
3809E34550 запросить цену →пружина актуатор
4108R00646 под заказвал переноса (узел) (BTR)
5003E63190 запросить цену →Stopper Strap
7012E12034 запросить цену →Link

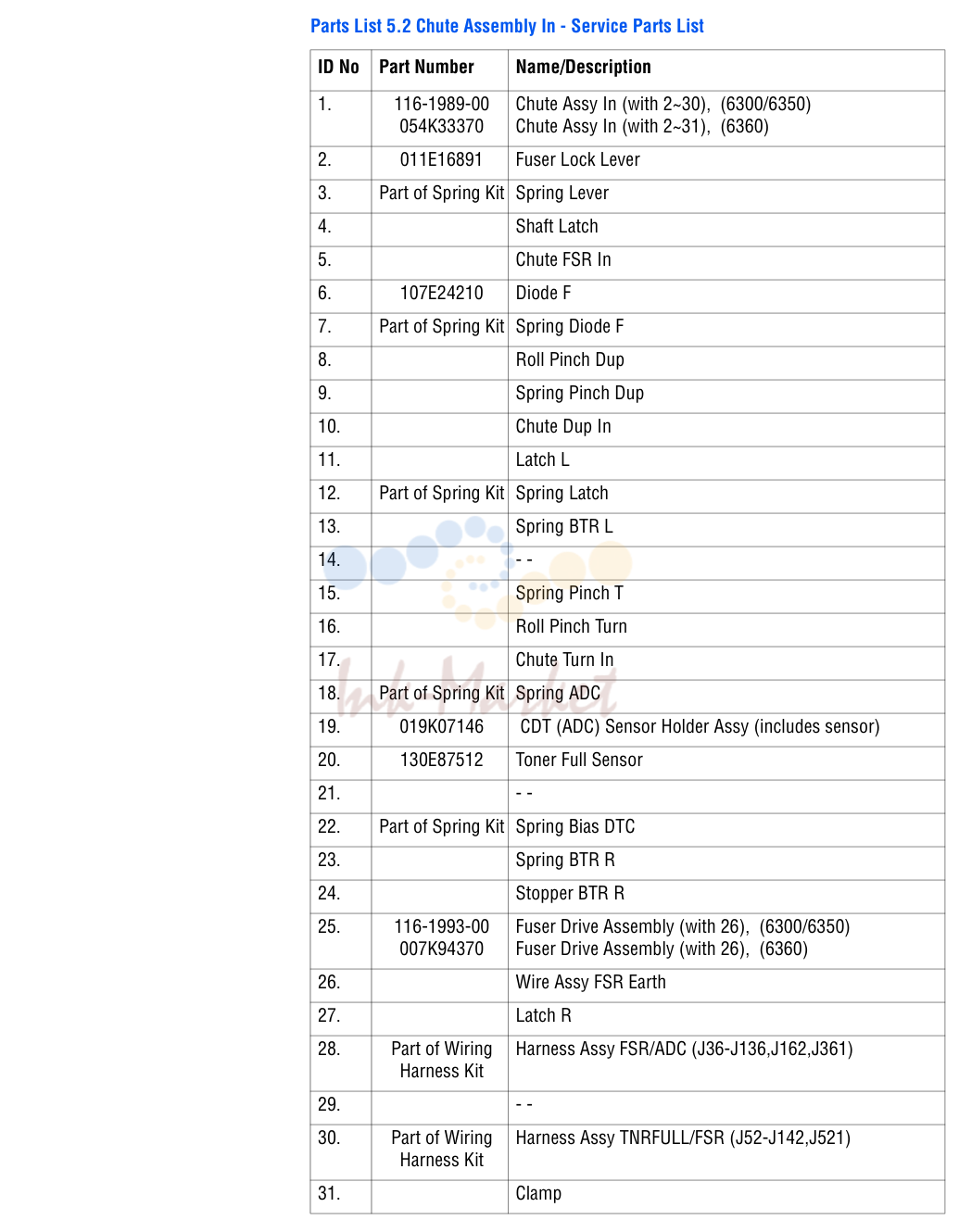

направляющая в сборе In - Service

направляющая в сборе In - Service

№АртикулНаименование
054K33370 запросить цену →направляющая в сборе In (with 2~31), (6360)
2011E16891 запросить цену →печь Lock рычаг
6107E24210 запросить цену →Diode F
19019K07146 запросить цену →CDT (ADC) датчик держатель в сборе (includes датчик)
20130E87512 запросить цену →тонер Full датчик
007K94370 запросить цену →печь привод в сборе (with 26), (6360)

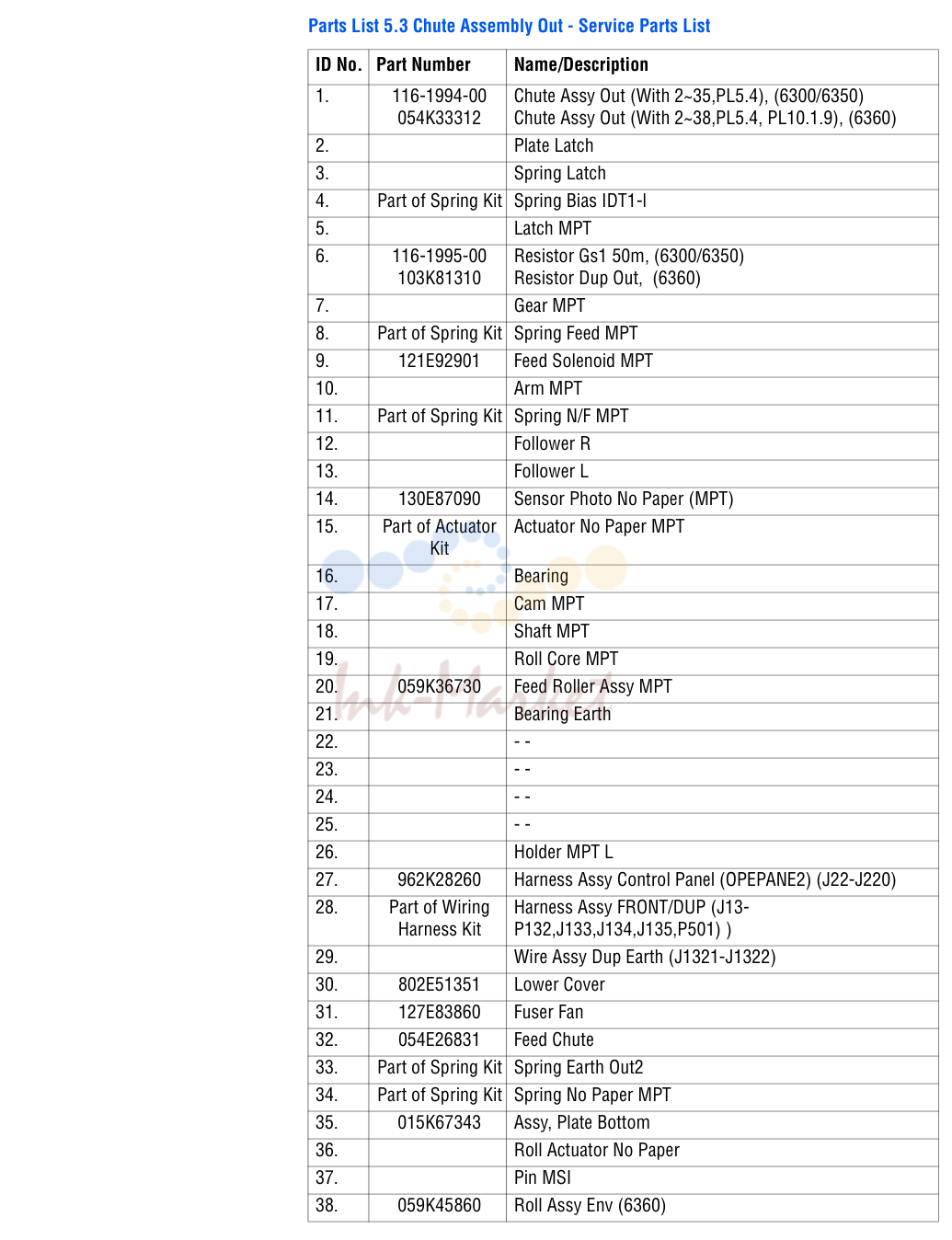

направляющая в сборе Out - Service

направляющая в сборе Out - Service

№АртикулНаименование
054K33312 запросить цену →направляющая в сборе Out (With 2~38,PL5.4, PL10.1.9), (6360)
103K81310 запросить цену →Resistor Dup Out, (6360)
9121E92901 запросить цену →подачи соленоид MPT
14130E87090 запросить цену →датчик Photo No Paper (MPT)
20059K36730 запросить цену →подачи ролик в сборе MPT
27962K28260 запросить цену →жгут в сборе Control Panel (OPEPANE2) (J22-J220)
30802E51351 запросить цену →нижний крышка
31127E83860 запросить цену →печь вентилятор
32054E26831 запросить цену →подачи направляющая
35015K67343 запросить цену →в сборе, пластина Bottom
38059K45860 запросить цену →Roll в сборе Env (6360)

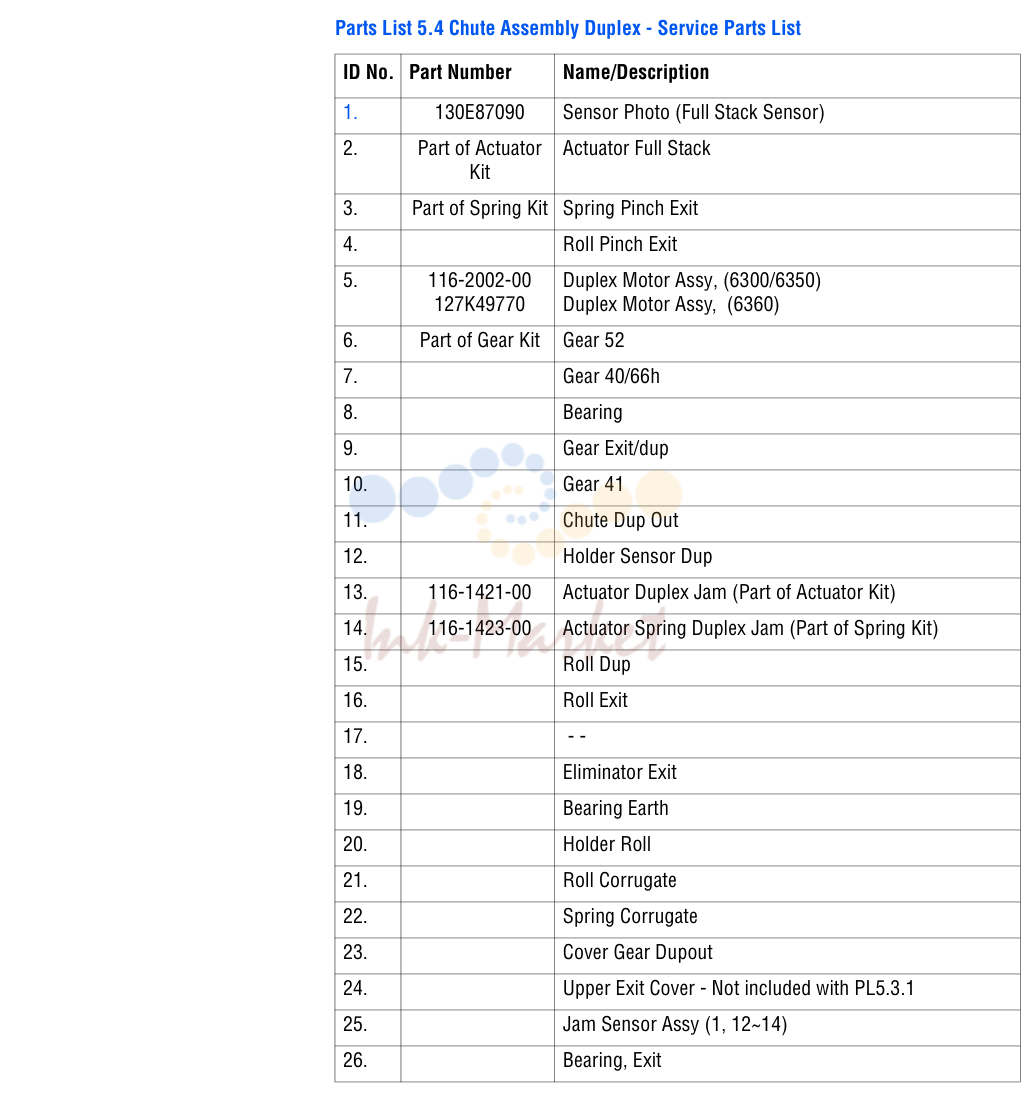

направляющая в сборе Duplex - Service

направляющая в сборе Duplex - Service

№АртикулНаименование
1130E87090 запросить цену →датчик Photo (Full Stack датчик)
127K49770 запросить цену →Duplex мотор в сборе, (6360)

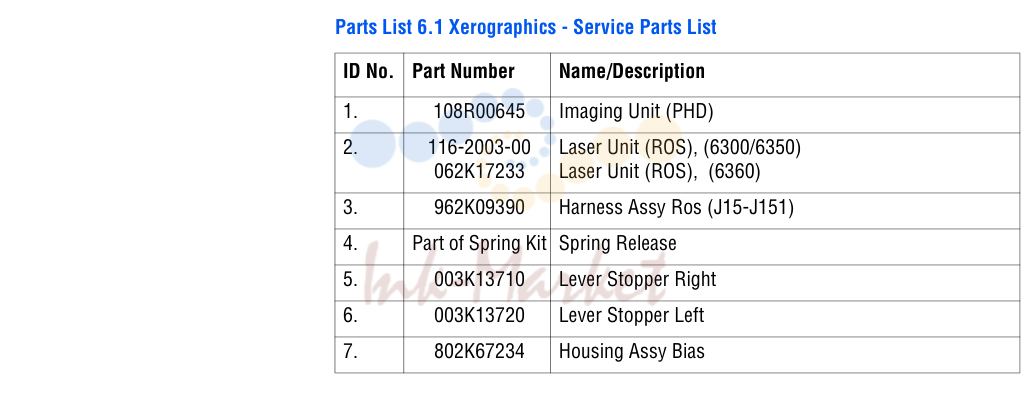

Xerographics - Service

Xerographics - Service

№АртикулНаименование
1108R00645 ✓ в наличииImaging узел (PHD)
062K17233 запросить цену →Laser узел (ROS), (6360)
3962K09390 запросить цену →жгут в сборе Ros (J15-J151)
5003K13710 запросить цену →рычаг Stopper правый
6003K13720 запросить цену →рычаг Stopper левый
7802K67234 запросить цену →корпус в сборе Bias

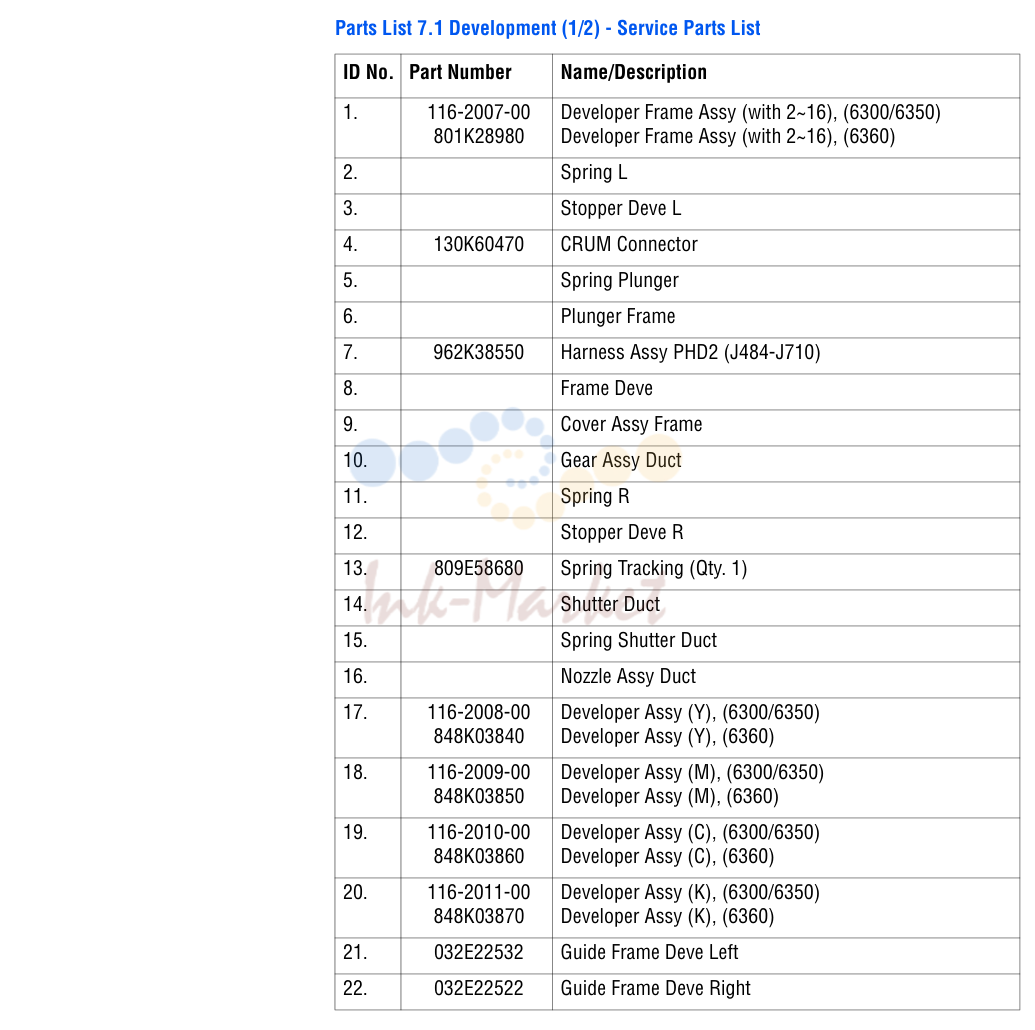

Development (1/2) - Service

Development (1/2) - Service

№АртикулНаименование
801K28980 запросить цену →девелопер рама в сборе (with 2~16), (6360)
4130K60470 запросить цену →CRUM Connector
7962K38550 запросить цену →жгут в сборе PHD2 (J484-J710)
13809E58680 запросить цену →пружина Tracking (Qty. 1)
848K03840 запросить цену →девелопер в сборе (Y), (6360)
848K03850 запросить цену →девелопер в сборе (M), (6360)
848K03860 запросить цену →девелопер в сборе (C), (6360)
848K03870 запросить цену →девелопер в сборе (K), (6360)
21032E22532 запросить цену →направляющая рама Deve левый
22032E22522 запросить цену →направляющая рама Deve правый

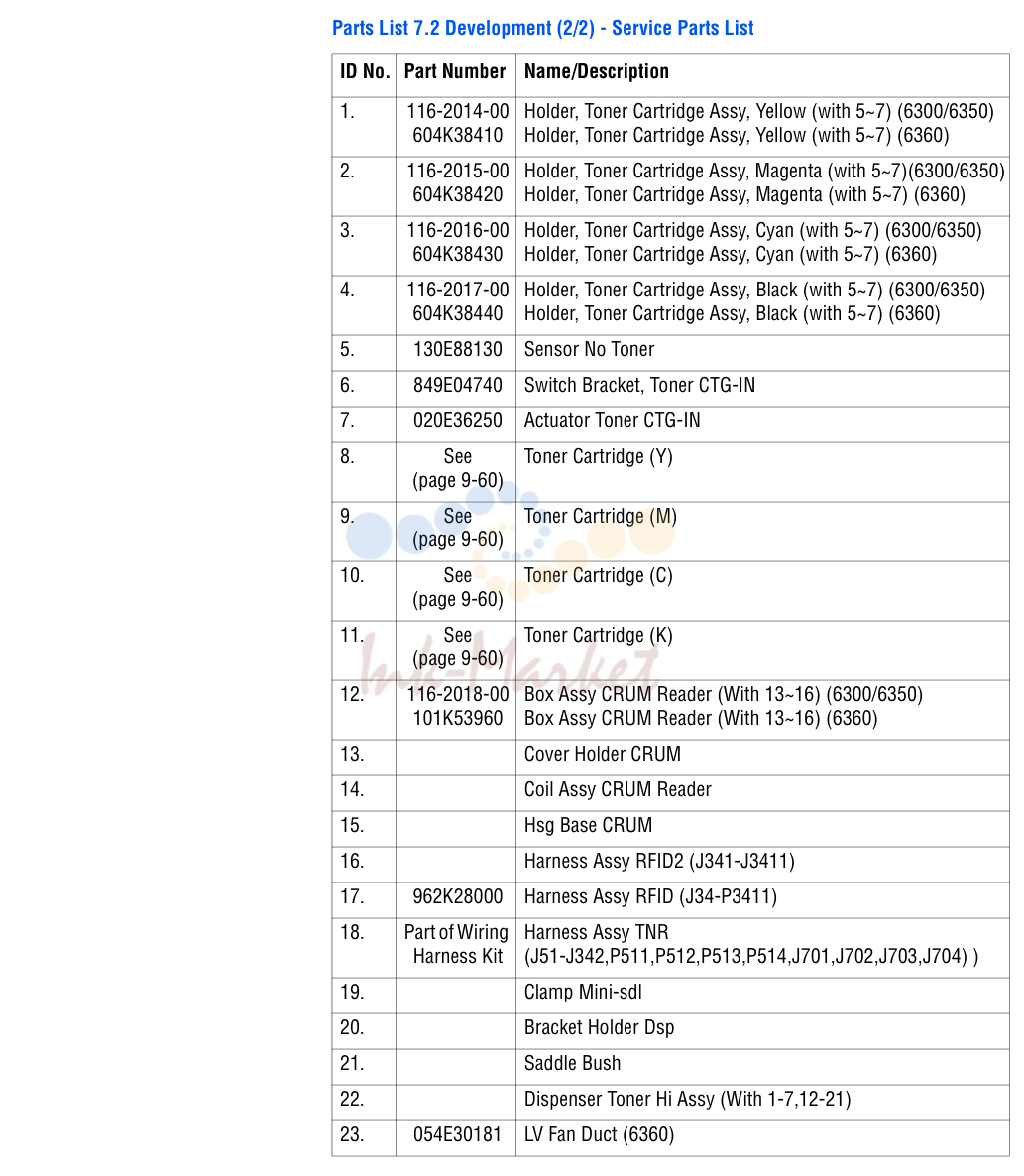

Development (2/2) - Service

Development (2/2) - Service

№АртикулНаименование
604K38410 запросить цену →держатель, тонер Cartridge в сборе, Yellow (with 5~7) (6360)
604K38420 запросить цену →держатель, тонер Cartridge в сборе, Magenta (with 5~7) (6360)
604K38430 запросить цену →держатель, тонер Cartridge в сборе, Cyan (with 5~7) (6360)
604K38440 запросить цену →держатель, тонер Cartridge в сборе, Black (with 5~7) (6360)
5130E88130 запросить цену →датчик No тонер
6849E04740 запросить цену →Switch кронштейн, тонер CTG-IN
7020E36250 запросить цену →актуатор тонер CTG-IN
101K53960 запросить цену →Box в сборе CRUM Reader (With 13~16) (6360)
17962K28000 запросить цену →жгут в сборе RFID (J34-P3411)
23054E30181 запросить цену →LV вентилятор воздуховод (6360)

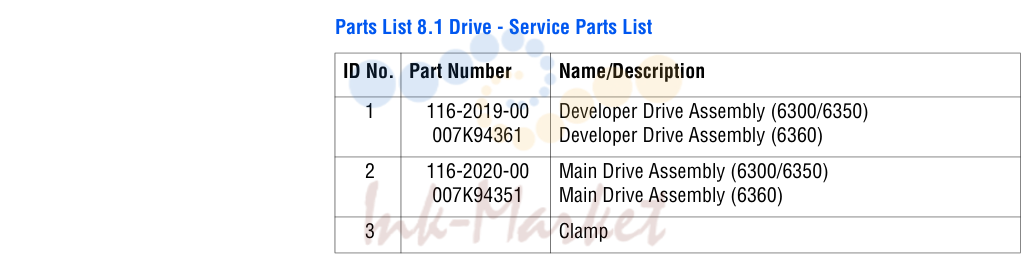

привод - Service

привод - Service

№АртикулНаименование
007K94361 запросить цену →девелопер привод в сборе (6360)
007K94351 запросить цену →главный привод в сборе (6360)

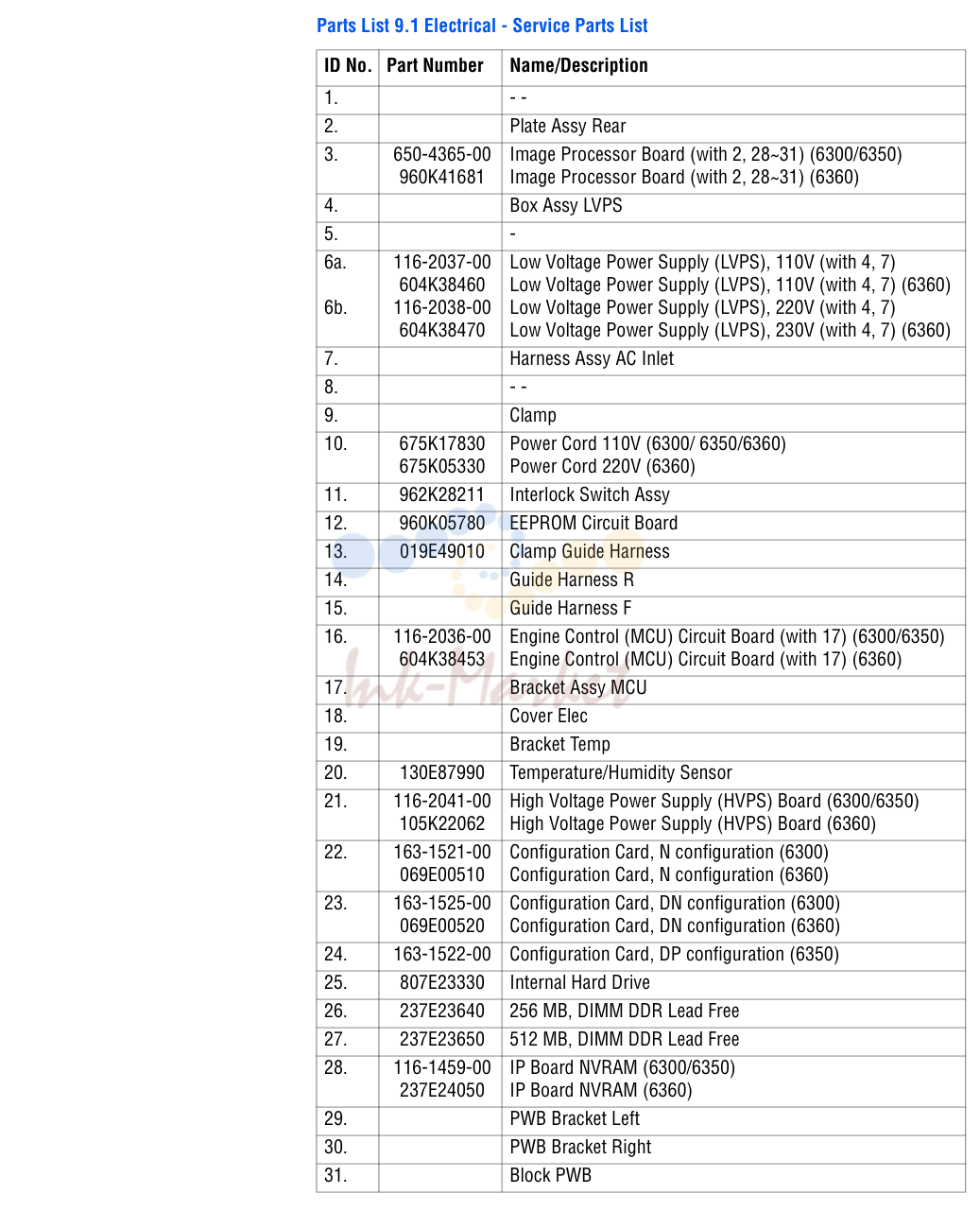

Electrical - Service

Electrical - Service

№АртикулНаименование
960K41681 запросить цену →Image Processor Board (with 2, 28~31) (6360)
604K38460 запросить цену →Low Voltage Power Supply (LVPS), 110V (with 4, 7) (6360)
604K38470 запросить цену →Low Voltage Power Supply (LVPS), 230V (with 4, 7) (6360)
10675K17830 запросить цену →Power Cord 110V (6300/ 6350/6360)
675K05330 запросить цену →Power Cord 220V (6360)
11962K28211 запросить цену →Interlock Switch в сборе
12960K05780 запросить цену →EEPROM Circuit Board
13019E49010 запросить цену →Clamp направляющая жгут
604K38453 запросить цену →Engine Control (MCU) Circuit Board (with 17) (6360)
20130E87990 запросить цену →Temperature/Humidity датчик
105K22062 запросить цену →High Voltage Power Supply (HVPS) Board (6360)
069E00510 запросить цену →Configuration Card, N configuration (6360)
069E00520 запросить цену →Configuration Card, DN configuration (6360)
25807E23330 запросить цену →Internal Hard привод
26237E23640 запросить цену →MB, DIMM DDR Lead Free
27237E23650 запросить цену →MB, DIMM DDR Lead Free
237E24050 запросить цену →IP Board NVRAM (6360)

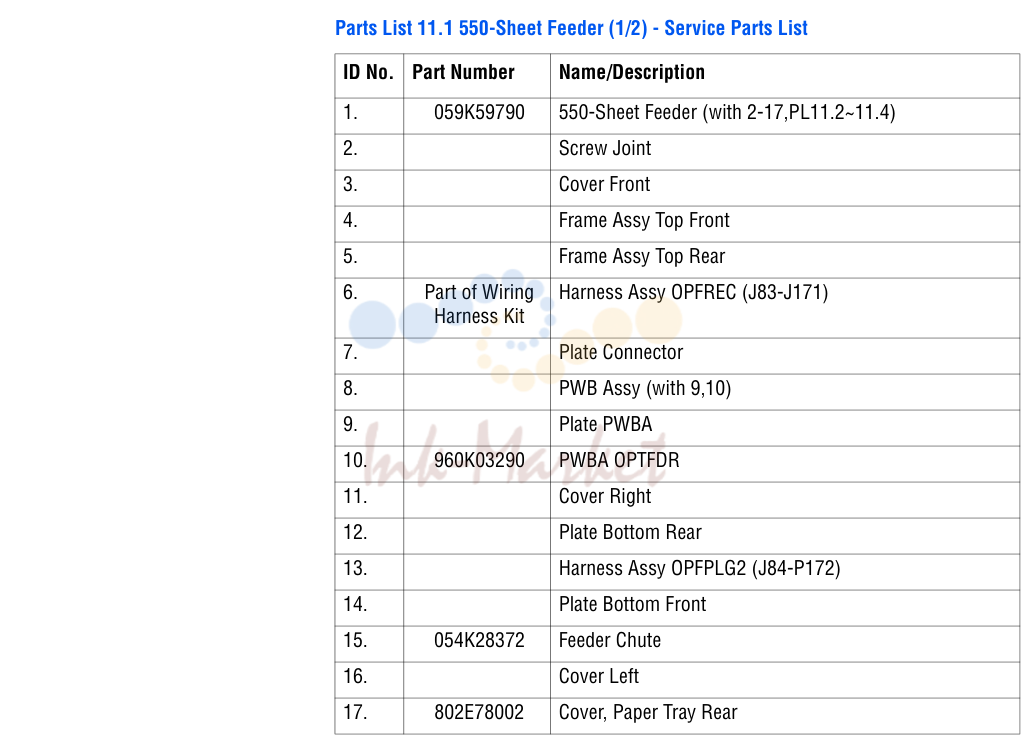

550-Sheet Feeder (1/2) - Service

550-Sheet Feeder (1/2) - Service

№АртикулНаименование
1059K59790 запросить цену →550-Sheet Feeder (with 2-17,PL11.2~11.4)
10960K03290 запросить цену →PWBA OPTFDR
15054K28372 запросить цену →Feeder направляющая
17802E78002 запросить цену →крышка, лоток бумаги задний

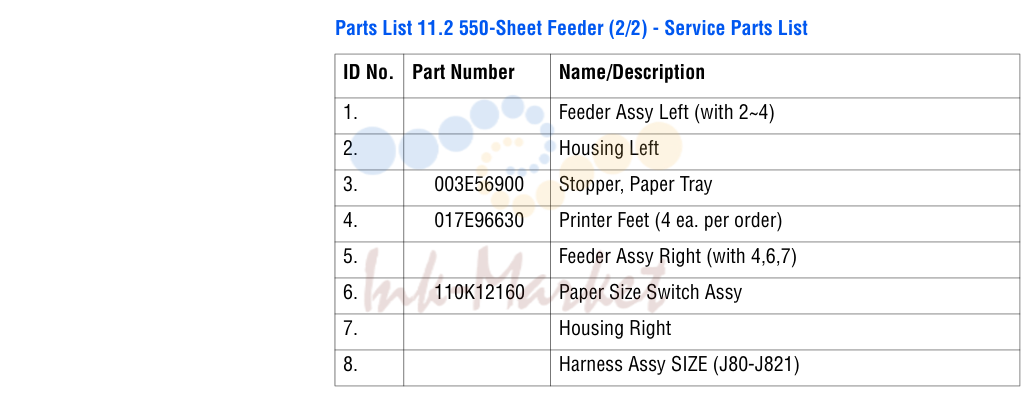

550-Sheet Feeder (2/2) - Service

550-Sheet Feeder (2/2) - Service

№АртикулНаименование
3003E56900 запросить цену →Stopper, лоток бумаги
4017E96630 запросить цену →Printer Feet (4 ea. per order)
6110K12160 запросить цену →Paper Size Switch в сборе

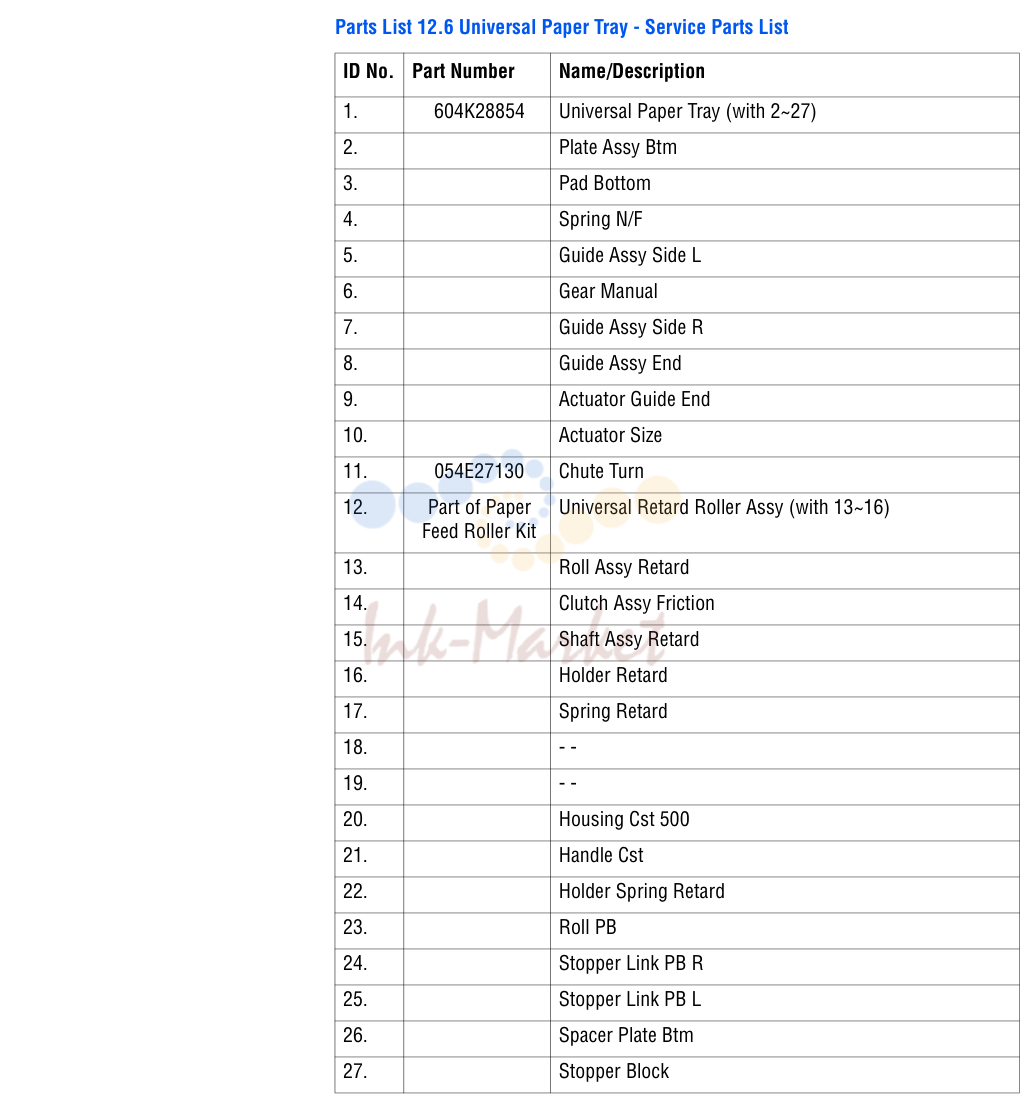

Universal лоток бумаги - Service

Universal лоток бумаги - Service

№АртикулНаименование
1604K28854 запросить цену →Universal лоток бумаги (with 2~27)
11054E27130 запросить цену →направляющая Turn

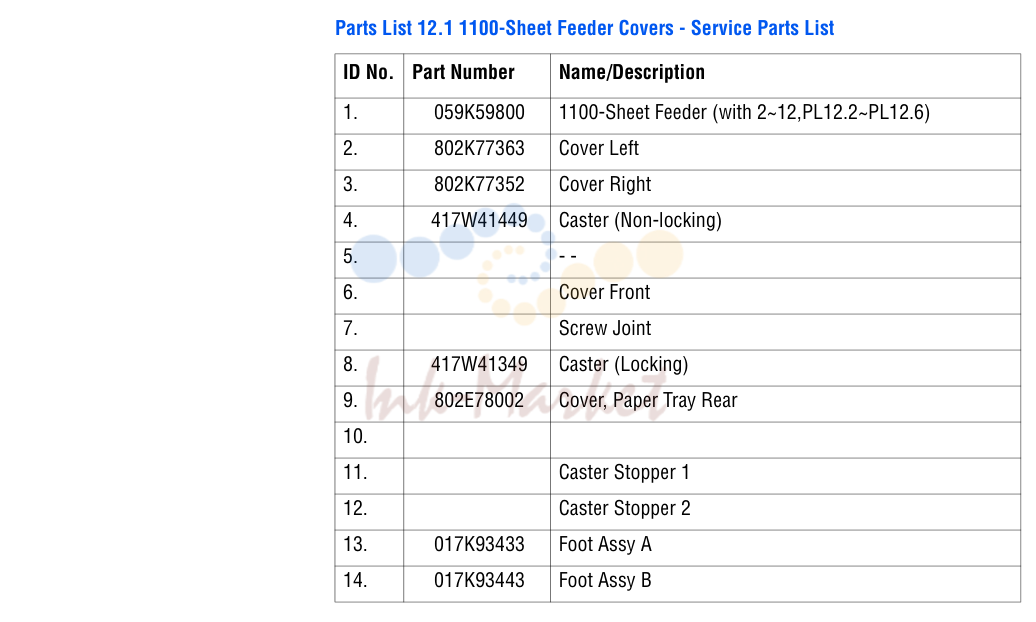

1100-Sheet Feeder Covers - Service

1100-Sheet Feeder Covers - Service

№АртикулНаименование
1059K59800 запросить цену →1100-Sheet Feeder (with 2~12,PL12.2~PL12.6)
2802K77363 запросить цену →крышка левый
3802K77352 запросить цену →крышка правый
4417W41449 запросить цену →Caster (Non-locking)
8417W41349 запросить цену →Caster (Locking)
9802E78002 запросить цену →крышка, лоток бумаги задний
13017K93433 запросить цену →Foot в сборе A
14017K93443 запросить цену →Foot в сборе B

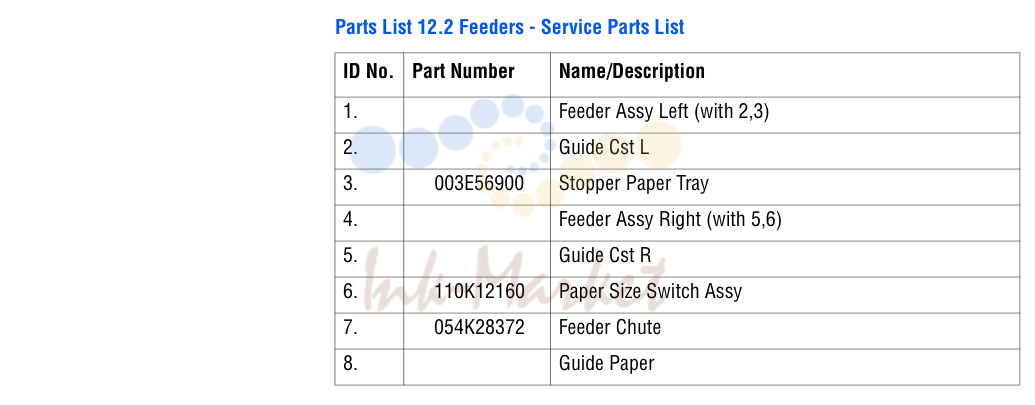

Feeders - Service

Feeders - Service

№АртикулНаименование
3003E56900 запросить цену →Stopper лоток бумаги
6110K12160 запросить цену →Paper Size Switch в сборе
7054K28372 запросить цену →Feeder направляющая

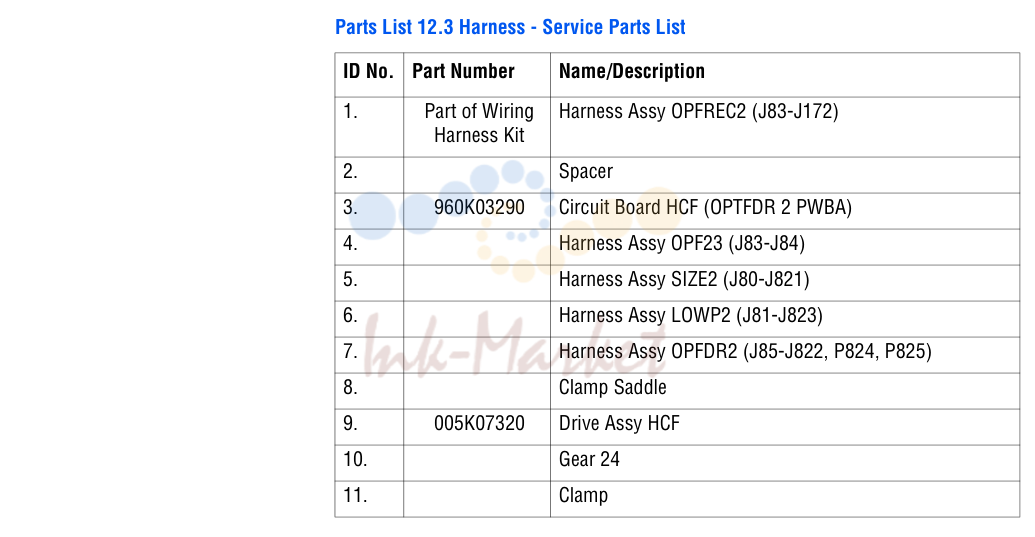

жгут - Service

жгут - Service

№АртикулНаименование
3960K03290 запросить цену →Circuit Board HCF (OPTFDR PWBA)
9005K07320 запросить цену →привод в сборе HCF

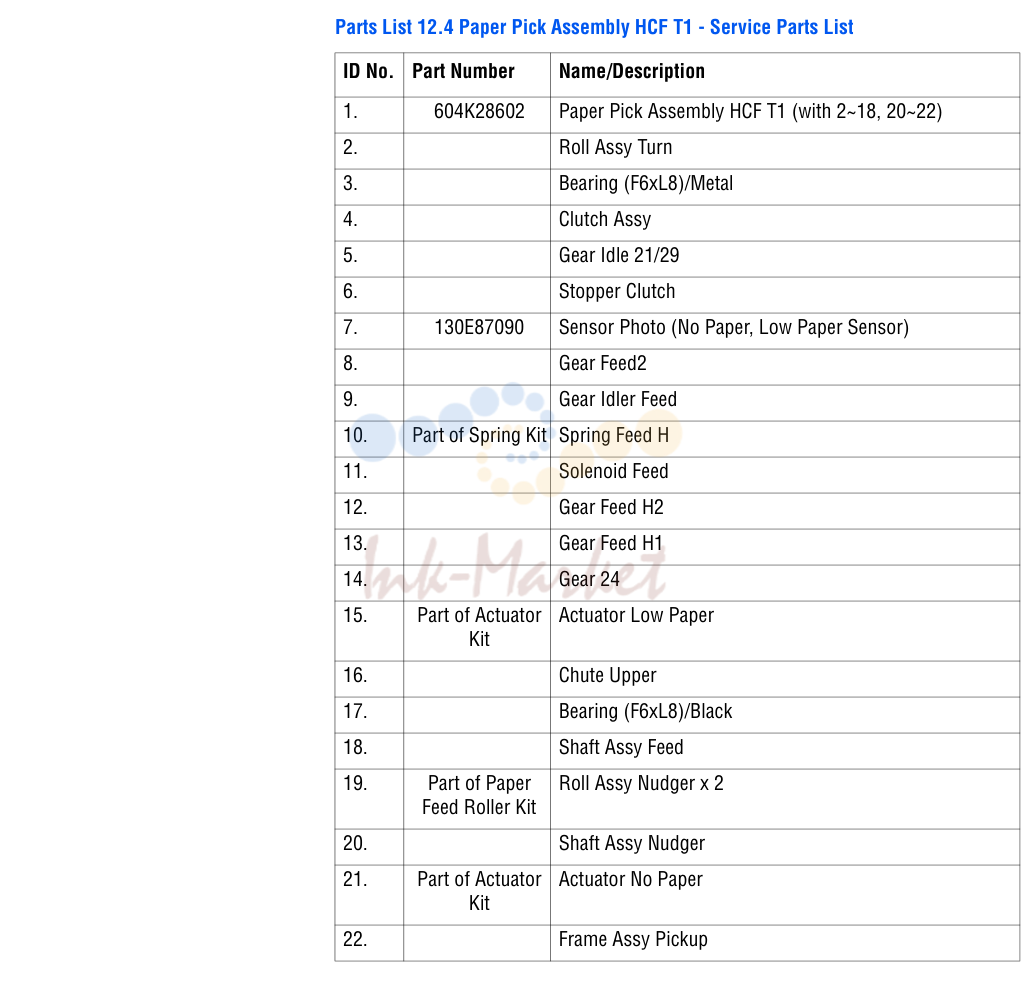

Paper Pick в сборе HCF T1 - Service

Paper Pick в сборе HCF T1 - Service

№АртикулНаименование
1604K28602 запросить цену →Paper Pick в сборе HCF T1 (with 2~18, 20~22)
7130E87090 запросить цену →датчик Photo (No Paper, Low Paper датчик)

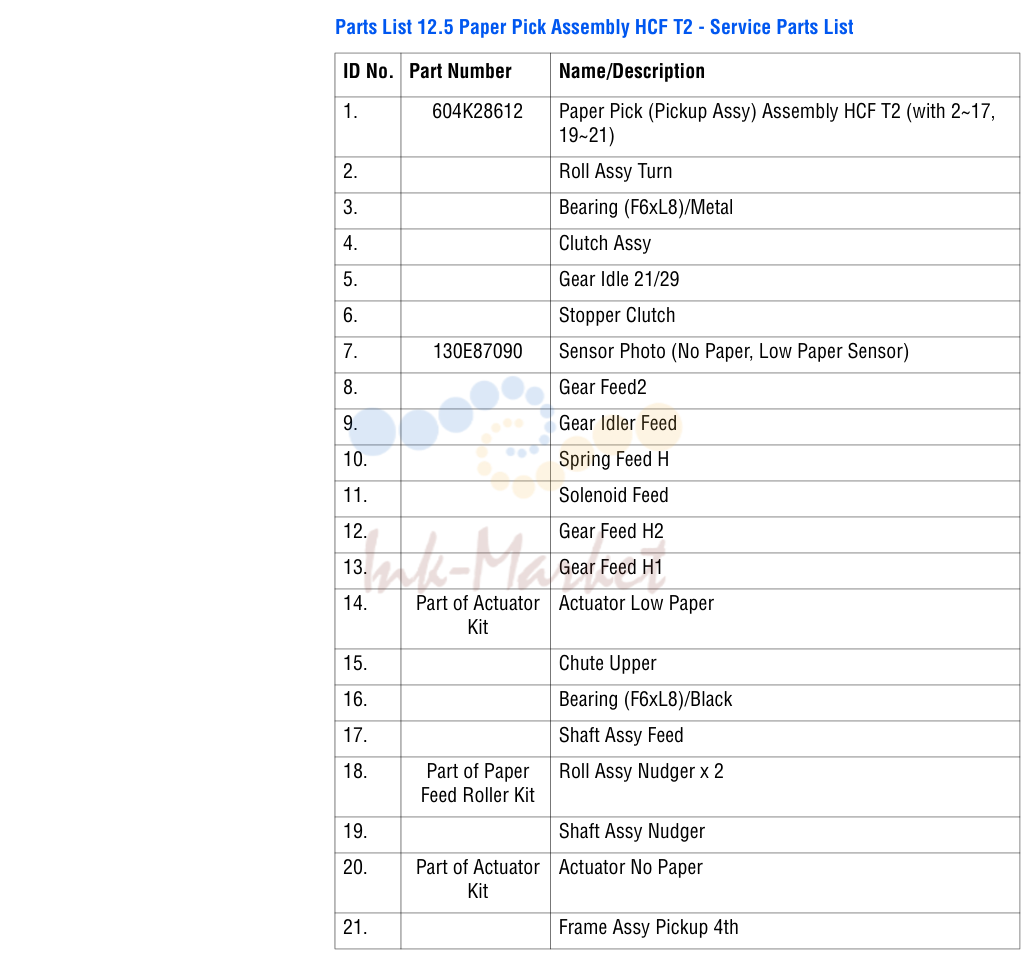

Paper Pick в сборе HCF T2 - Service

Paper Pick в сборе HCF T2 - Service

№АртикулНаименование
1604K28612 запросить цену →Paper Pick (Pickup в сборе) в сборе HCF T2 (with 2~17
7130E87090 запросить цену →датчик Photo (No Paper, Low Paper датчик)

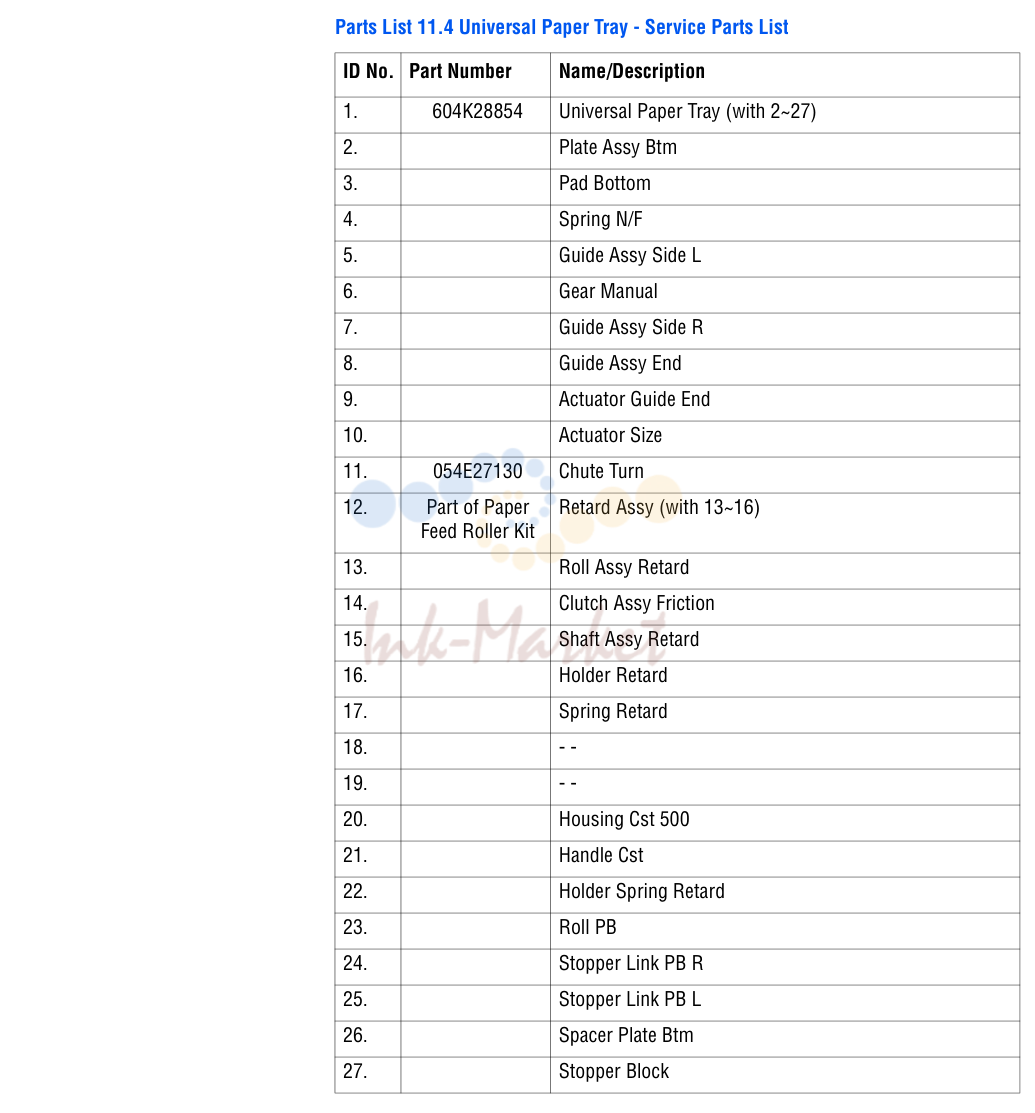

Universal лоток бумаги - Service

Universal лоток бумаги - Service

№АртикулНаименование
1604K28854 запросить цену →Universal лоток бумаги (with 2~27)
11054E27130 запросить цену →направляющая Turn
