Xerox Phaser 6280 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Covers (1 of 2)
- Covers (2 of 2)
- Tray 2 (1 of 2)
- Tray 2 (2 of 2)
- Paper Feeder (1 of 2)
- Paper Feeder (2 of 2)
- Paper Feeder (2 of 2) (continued)
- Xerographics
- печь & выход
- рама
- привод
- Electrical
- Wiring жгут

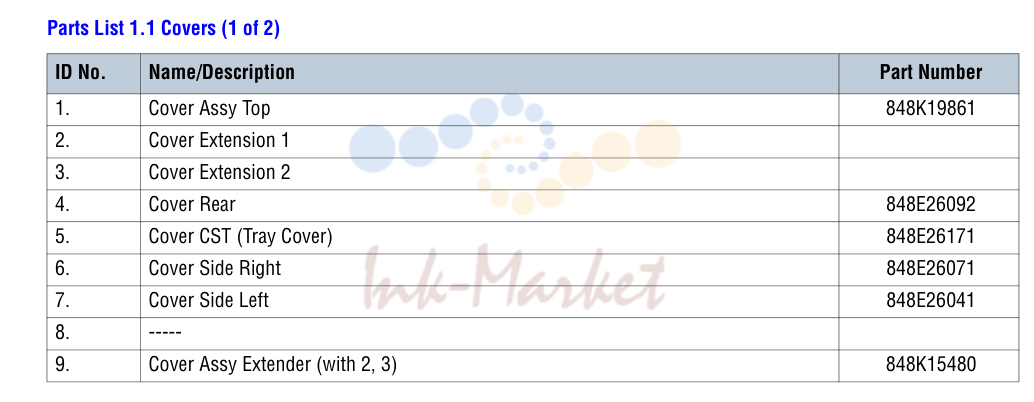

Covers (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 848K19861 запросить цену → | крышка в сборе верхний |
| 4 | 848E26092 запросить цену → | крышка задний |
| 5 | 848E26171 запросить цену → | крышка CST (Tray крышка) |
| 6 | 848E26071 запросить цену → | крышка Side правый |
| 7 | 848E26041 запросить цену → | крышка Side левый |
| 9 | 848K15480 запросить цену → | крышка в сборе Extender (with 2, 3) |

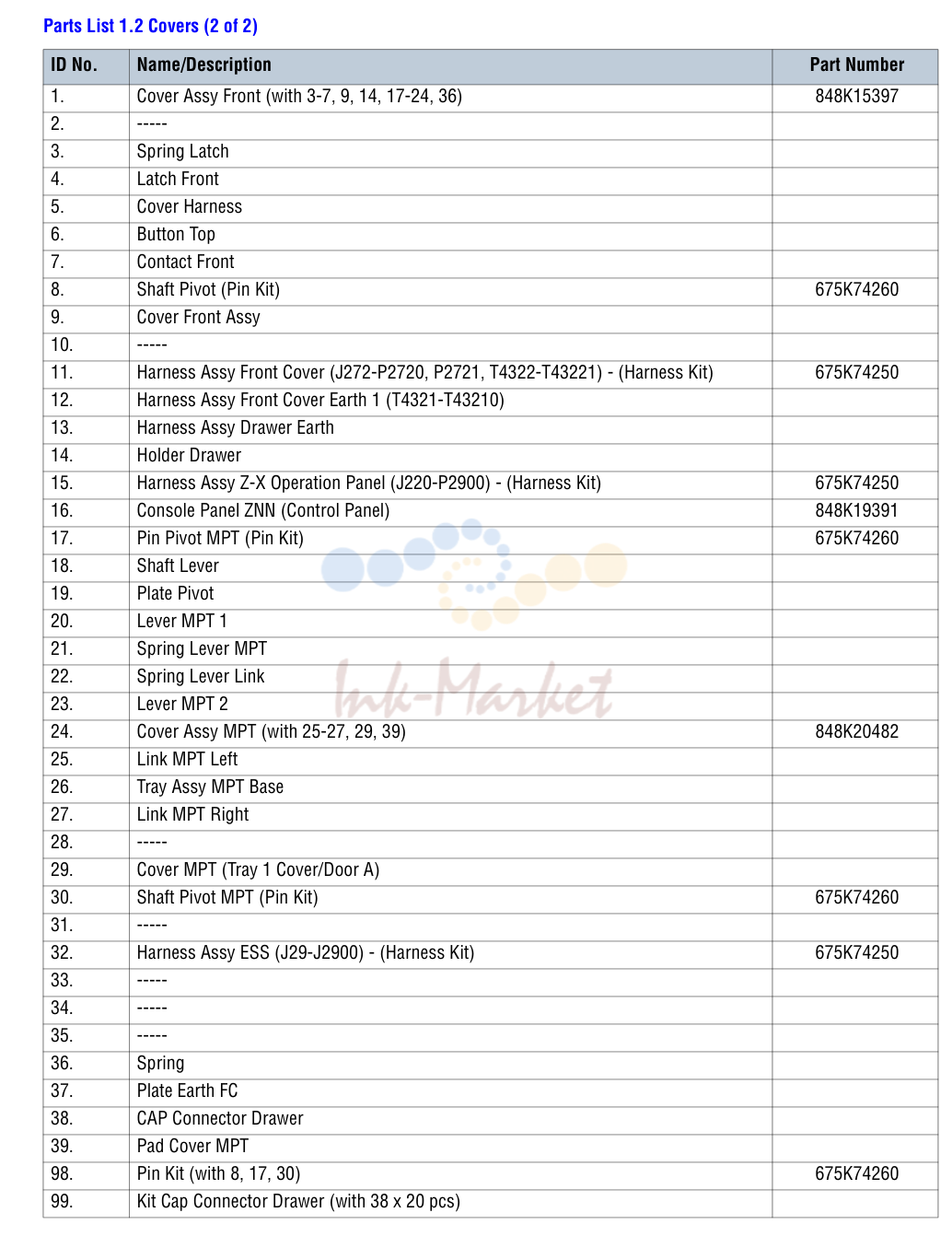

Covers (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 848K15397 запросить цену → | крышка в сборе передний (with 3-7, 9, 14, 17-24, 36) |
| 8 | 675K74260 запросить цену → | вал Pivot (Pin Kit) |
| 11 | 675K74250 запросить цену → | жгут в сборе передний крышка (J272-P2720, P2721, T4322-T43221) (жгут Kit) |
| 16 | 848K19391 запросить цену → | Console Panel ZNN (Control Panel) |
| 24 | 848K20482 запросить цену → | крышка в сборе MPT (with 25-27, 29, 39) |

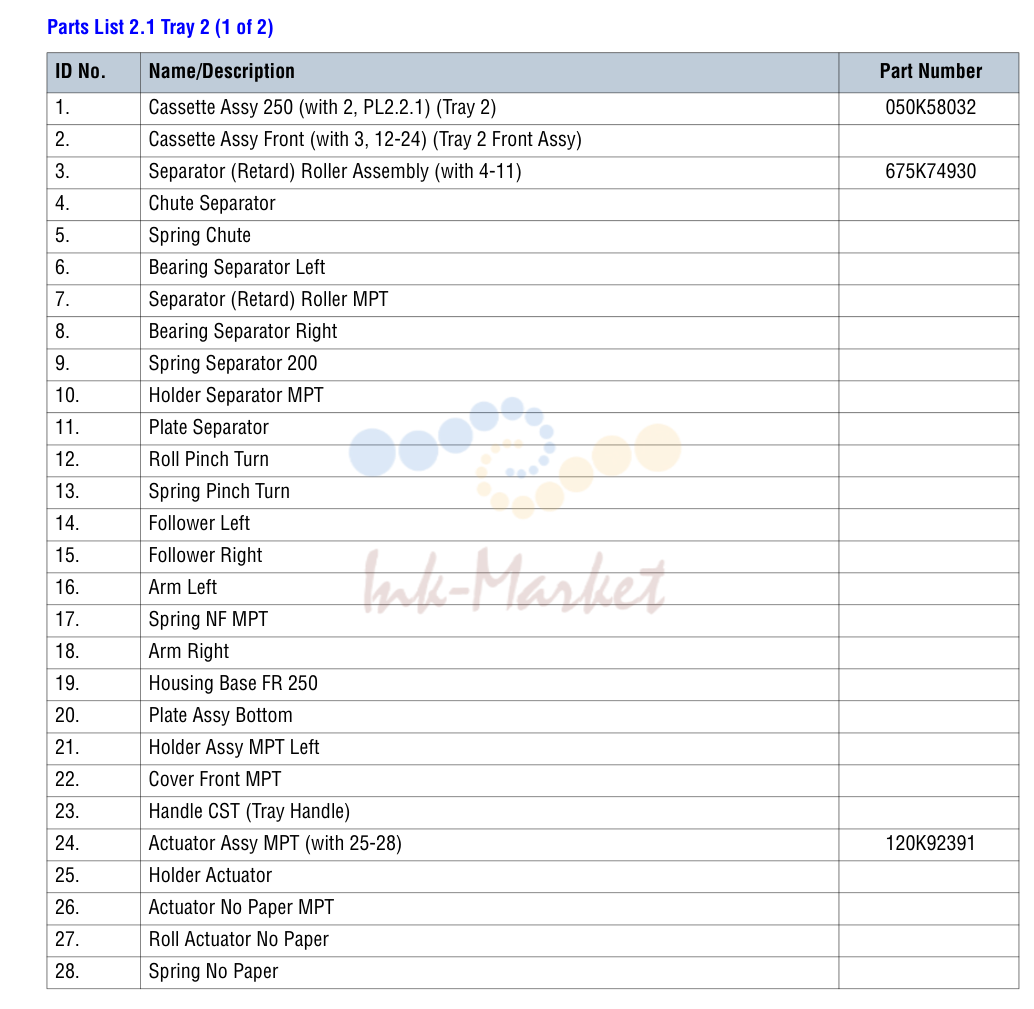

Tray 2 (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 050K58032 запросить цену → | Cassette в сборе (with 2, PL2.2.1) (Tray 2) |
| 3 | 675K74930 запросить цену → | Separator (тормозной) ролик в сборе (with 4-11) |
| 24 | 120K92391 запросить цену → | актуатор в сборе MPT (with 25-28) |

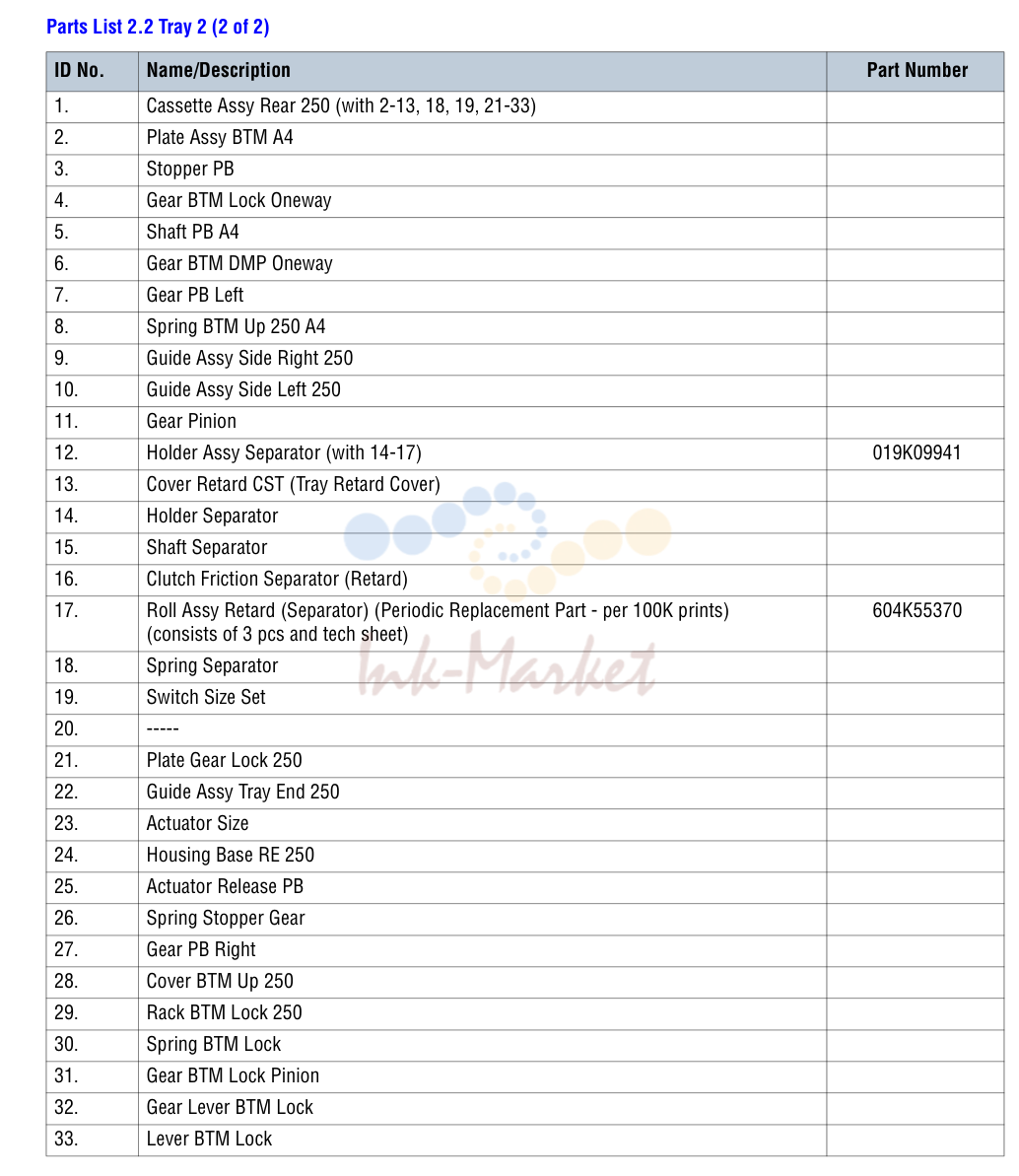

Tray 2 (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 12 | 019K09941 запросить цену → | держатель в сборе Separator (with 14-17) |
| 17 | 604K55370 запросить цену → | Roll в сборе тормозной (Separator) (Periodic Replacement Part per 100K prints) |

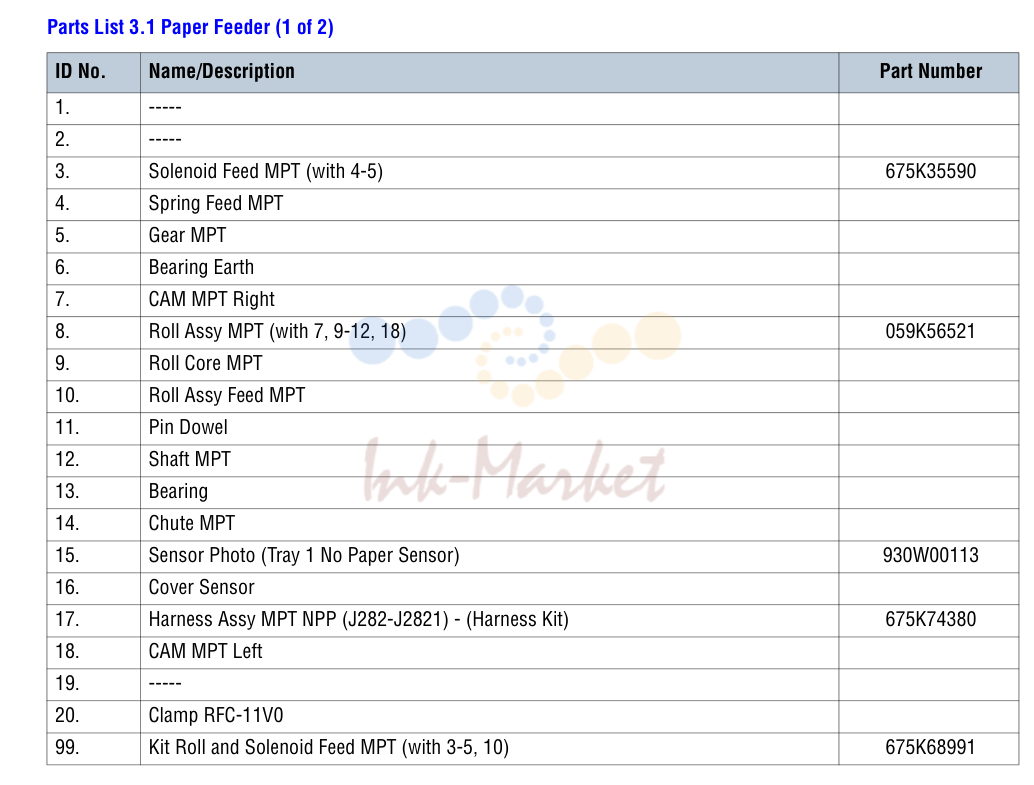

Paper Feeder (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 675K35590 запросить цену → | соленоид подачи MPT (with 4-5) |
| 8 | 059K56521 запросить цену → | Roll в сборе MPT (with 7, 9-12, 18) |
| 15 | 930W00113 запросить цену → | датчик Photo (Tray No Paper датчик) |
| 17 | 675K74380 запросить цену → | жгут в сборе MPT NPP (J282-J2821) (жгут Kit) |
| 99 | 675K68991 запросить цену → | Kit Roll and соленоид подачи MPT (with 3-5, 10) |

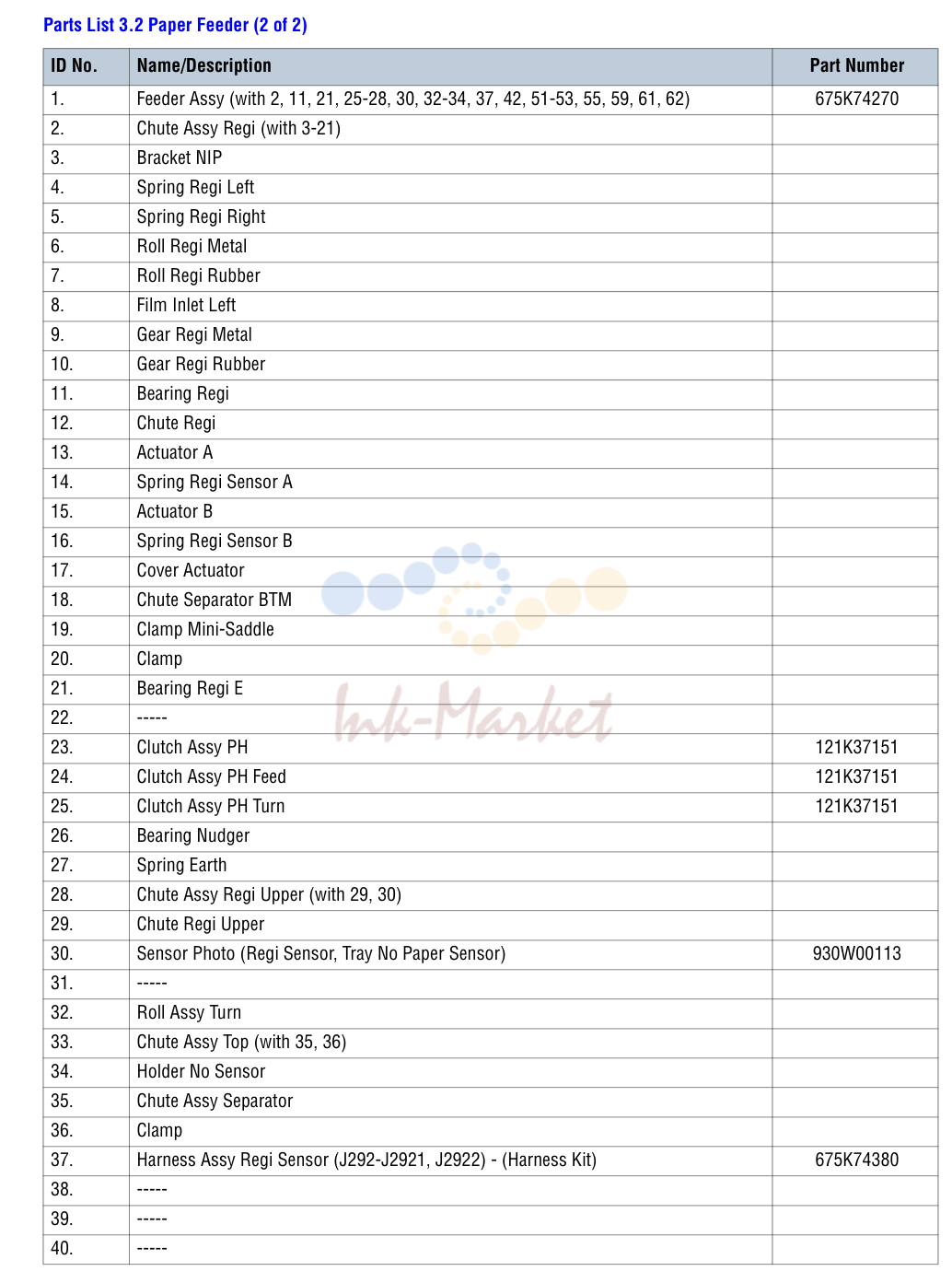

Paper Feeder (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 675K74270 запросить цену → | Feeder в сборе (with 2, 11, 21, 25-28, 30, 32-34, 37, 42, 51-53, 55, 59, 61, 62) |
| 23 | 121K37151 запросить цену → | муфта в сборе PH |
| 30 | 930W00113 запросить цену → | датчик Photo (Regi датчик, Tray No Paper датчик) |
| 37 | 675K74380 запросить цену → | жгут в сборе Regi датчик (J292-J2921, J2922) (жгут Kit) |

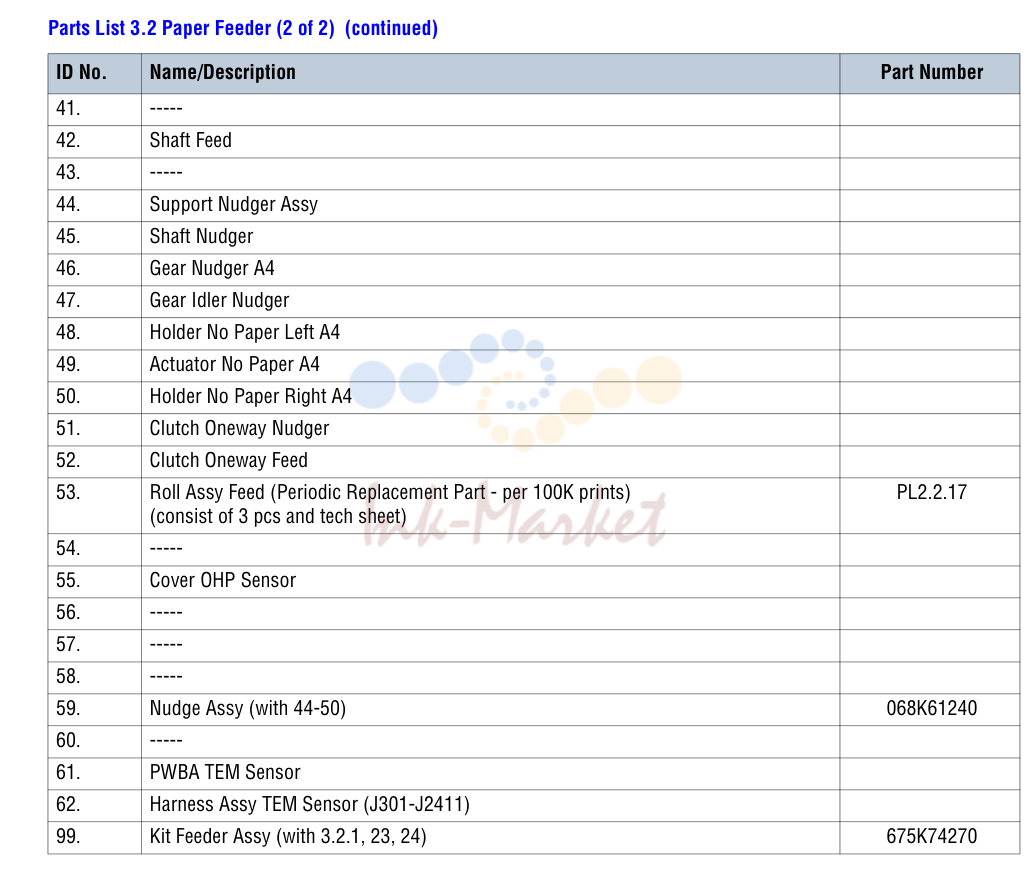

Paper Feeder (2 of 2) (continued)
| № | Артикул | Наименование |
|---|---|---|
| 59 | 068K61240 запросить цену → | Nudge в сборе (with 44-50) |
| 99 | 675K74270 запросить цену → | Kit Feeder в сборе (with 3.2.1, 23, 24) |

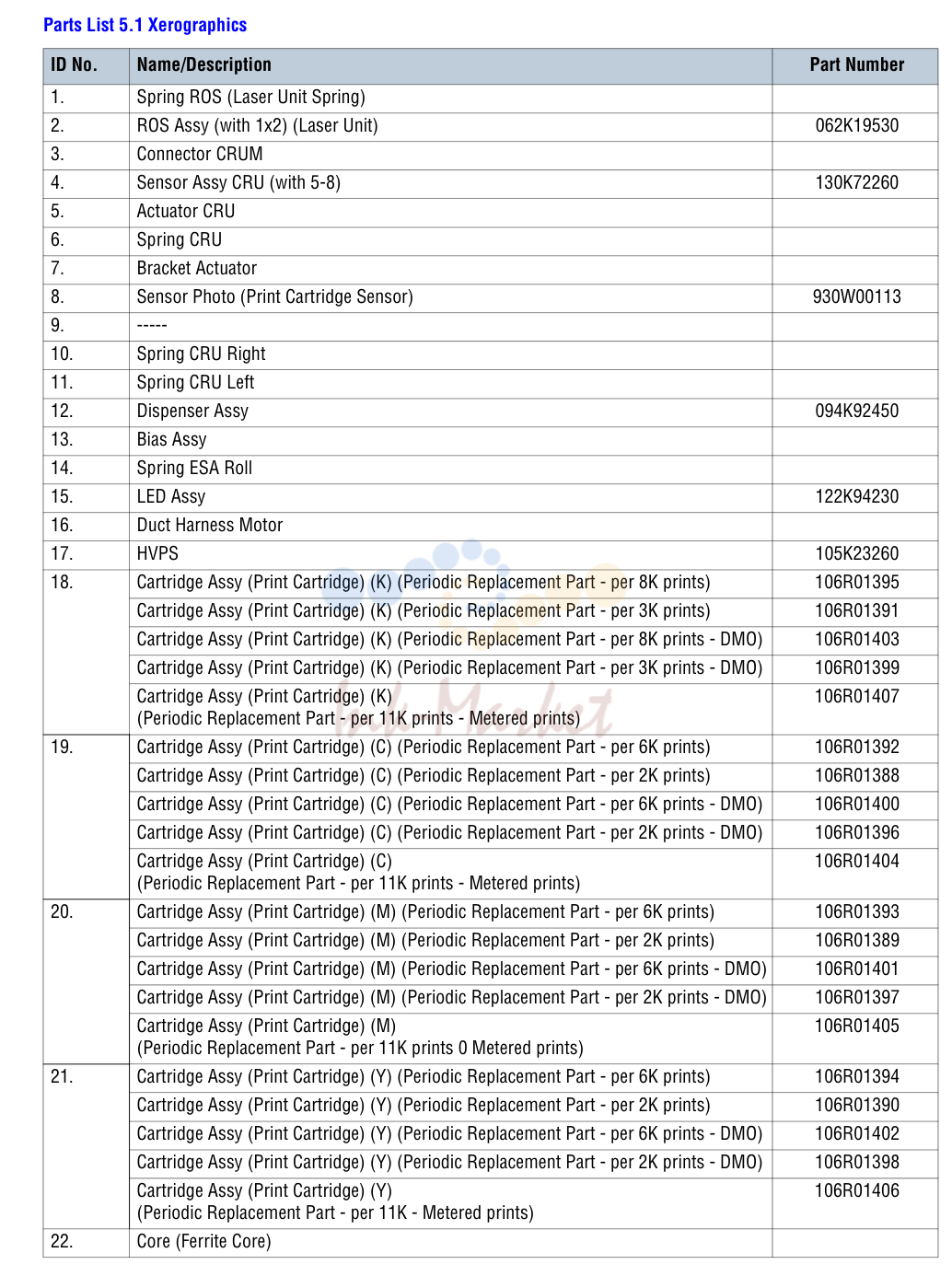

Xerographics
| № | Артикул | Наименование |
|---|---|---|
| 2 | 062K19530 запросить цену → | ROS в сборе (with 1x2) (Laser узел) |
| 4 | 130K72260 запросить цену → | датчик в сборе CRU (with 5-8) |
| 8 | 930W00113 запросить цену → | датчик Photo (Print Cartridge датчик) |
| 12 | 094K92450 запросить цену → | дозатор в сборе |
| 15 | 122K94230 запросить цену → | LED в сборе |
| 17 | 105K23260 запросить цену → | HVPS |
| 18 | 106R01395 запросить цену → | Cartridge в сборе (Print Cartridge) (K) (Periodic Replacement Part per 8K prints) |
| 106R01391 ✓ в наличии | Cartridge в сборе (Print Cartridge) (K) (Periodic Replacement Part per 3K prints) | |
| 106R01403 под заказ | Cartridge в сборе (Print Cartridge) (K) (Periodic Replacement Part per 8K prints DMO) | |
| 106R01399 запросить цену → | Cartridge в сборе (Print Cartridge) (K) (Periodic Replacement Part per 3K prints DMO) | |
| 106R01407 запросить цену → | Cartridge в сборе (Print Cartridge) (K) | |
| 19 | 106R01392 запросить цену → | Cartridge в сборе (Print Cartridge) (C) (Periodic Replacement Part per 6K prints) |
| 106R01388 ✓ в наличии | Cartridge в сборе (Print Cartridge) (C) (Periodic Replacement Part per 2K prints) | |
| 106R01400 ✓ в наличии | Cartridge в сборе (Print Cartridge) (C) (Periodic Replacement Part per 6K prints DMO) | |
| 106R01396 запросить цену → | Cartridge в сборе (Print Cartridge) (C) (Periodic Replacement Part per 2K prints DMO) | |
| 106R01404 запросить цену → | Cartridge в сборе (Print Cartridge) (C) | |
| 20 | 106R01393 запросить цену → | Cartridge в сборе (Print Cartridge) (M) (Periodic Replacement Part per 6K prints) |
| 106R01389 ✓ в наличии | Cartridge в сборе (Print Cartridge) (M) (Periodic Replacement Part per 2K prints) | |
| 106R01401 ✓ в наличии | Cartridge в сборе (Print Cartridge) (M) (Periodic Replacement Part per 6K prints DMO) | |
| 106R01397 запросить цену → | Cartridge в сборе (Print Cartridge) (M) (Periodic Replacement Part per 2K prints DMO) | |
| 106R01405 запросить цену → | Cartridge в сборе (Print Cartridge) (M) | |
| 21 | 106R01394 запросить цену → | Cartridge в сборе (Print Cartridge) (Y) (Periodic Replacement Part per 6K prints) |
| 106R01390 ✓ в наличии | Cartridge в сборе (Print Cartridge) (Y) (Periodic Replacement Part per 2K prints) | |
| 106R01402 под заказ | Cartridge в сборе (Print Cartridge) (Y) (Periodic Replacement Part per 6K prints DMO) | |
| 106R01398 запросить цену → | Cartridge в сборе (Print Cartridge) (Y) (Periodic Replacement Part per 2K prints DMO) | |
| 106R01406 запросить цену → | Cartridge в сборе (Print Cartridge) (Y) |

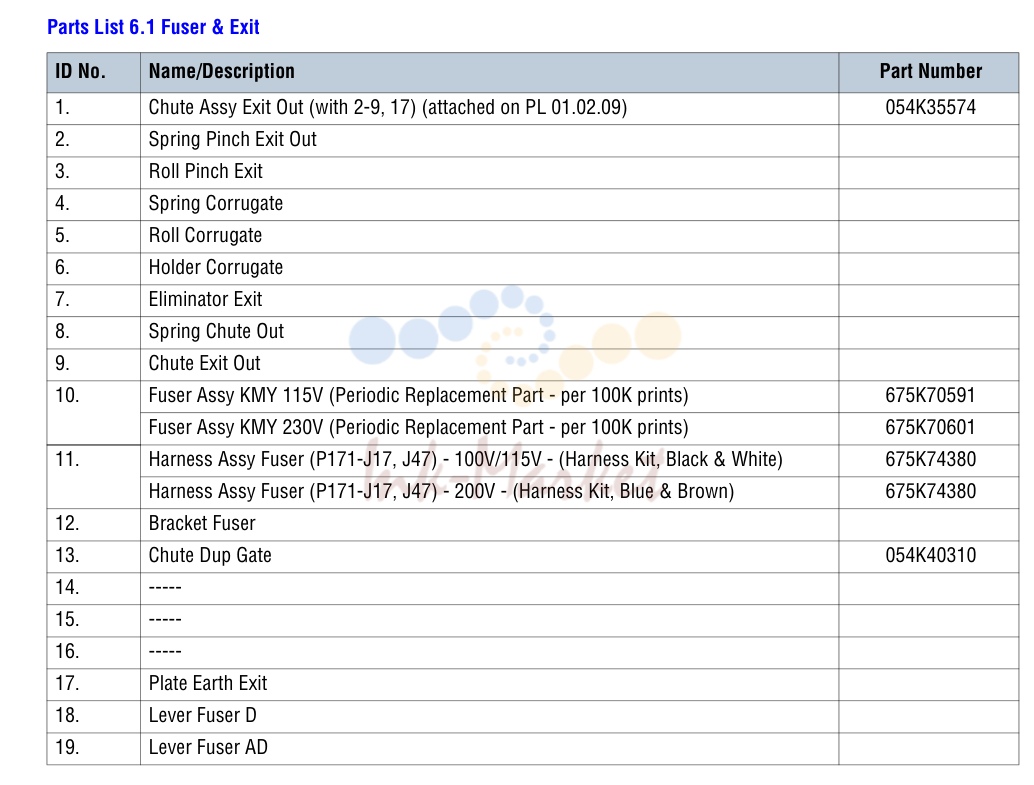

печь & выход
| № | Артикул | Наименование |
|---|---|---|
| 1 | 054K35574 запросить цену → | направляющая в сборе выход Out (with 2-9, 17) (attached on PL 01.02.09) |
| 10 | 675K70591 запросить цену → | печь в сборе KMY 115V (Periodic Replacement Part per 100K prints) |
| 675K70601 ✓ в наличии | печь в сборе KMY 230V (Periodic Replacement Part per 100K prints) | |
| 11 | 675K74380 запросить цену → | жгут в сборе печь (P171-J17, J47) 100V/115V (жгут Kit, Black & White) |
| 13 | 054K40310 запросить цену → | направляющая Dup Gate |

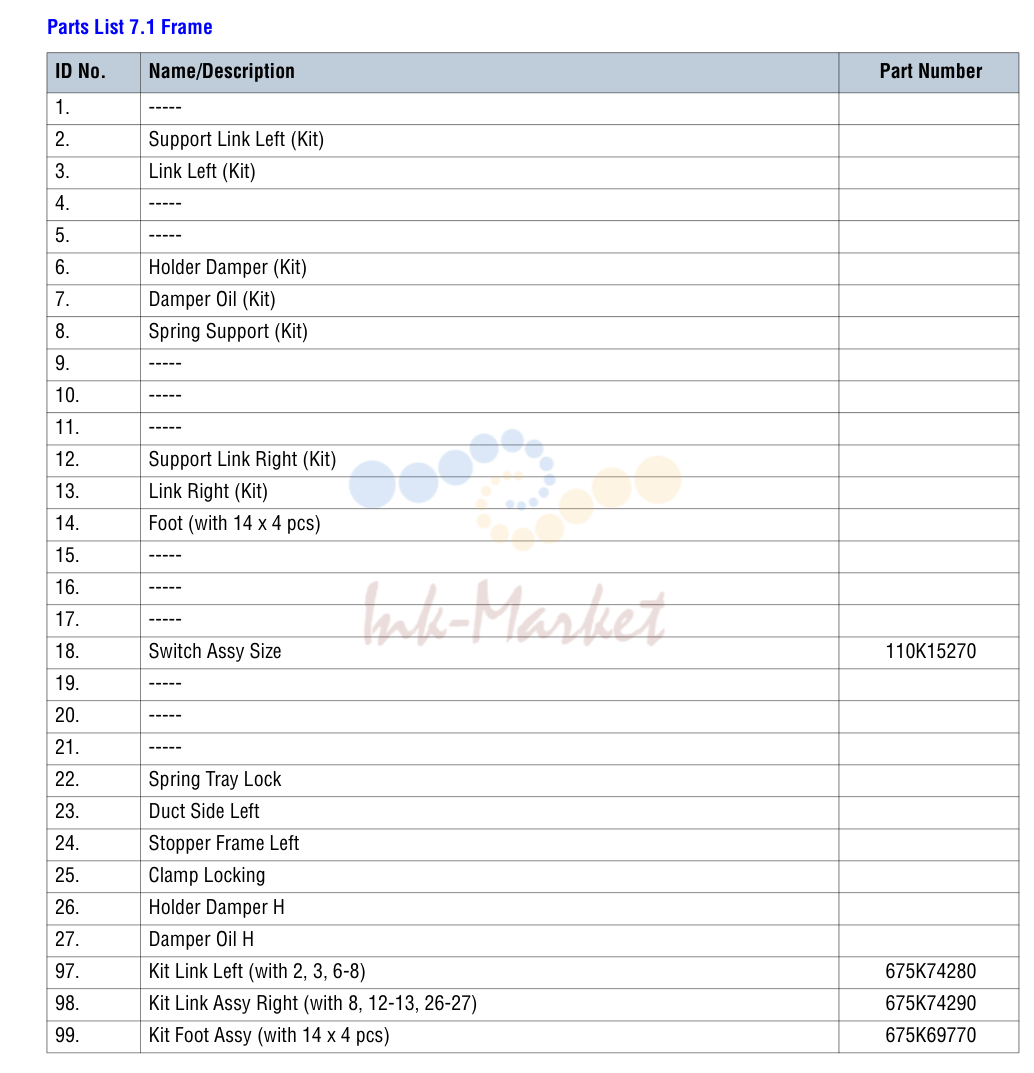

рама
| № | Артикул | Наименование |
|---|---|---|
| 18 | 110K15270 запросить цену → | Switch в сборе Size |
| 97 | 675K74280 запросить цену → | Kit Link левый (with 2, 3, 6-8) |
| 98 | 675K74290 запросить цену → | Kit Link в сборе правый (with 8, 12-13, 26-27) |
| 99 | 675K69770 запросить цену → | Kit Foot в сборе (with x pcs) |

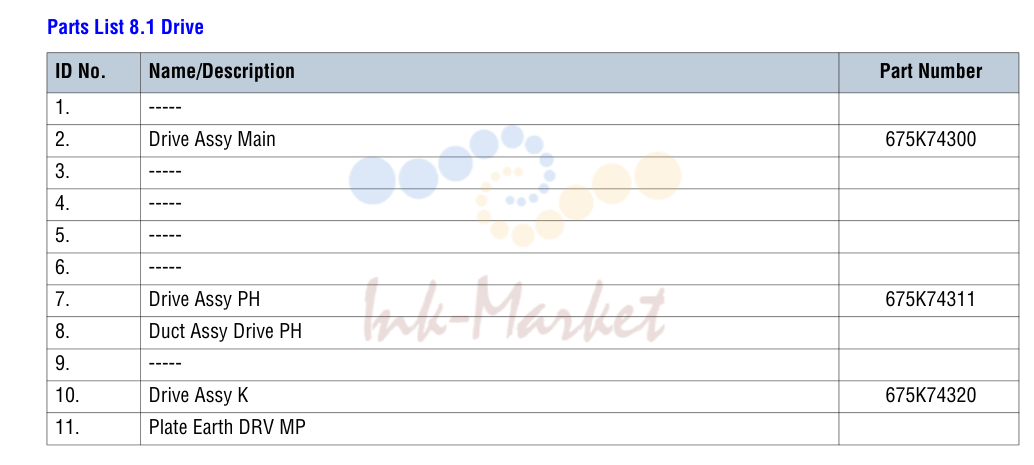

привод
| № | Артикул | Наименование |
|---|---|---|
| 2 | 675K74300 запросить цену → | привод в сборе Main |
| 7 | 675K74311 запросить цену → | привод в сборе PH |
| 10 | 675K74320 запросить цену → | привод в сборе K |

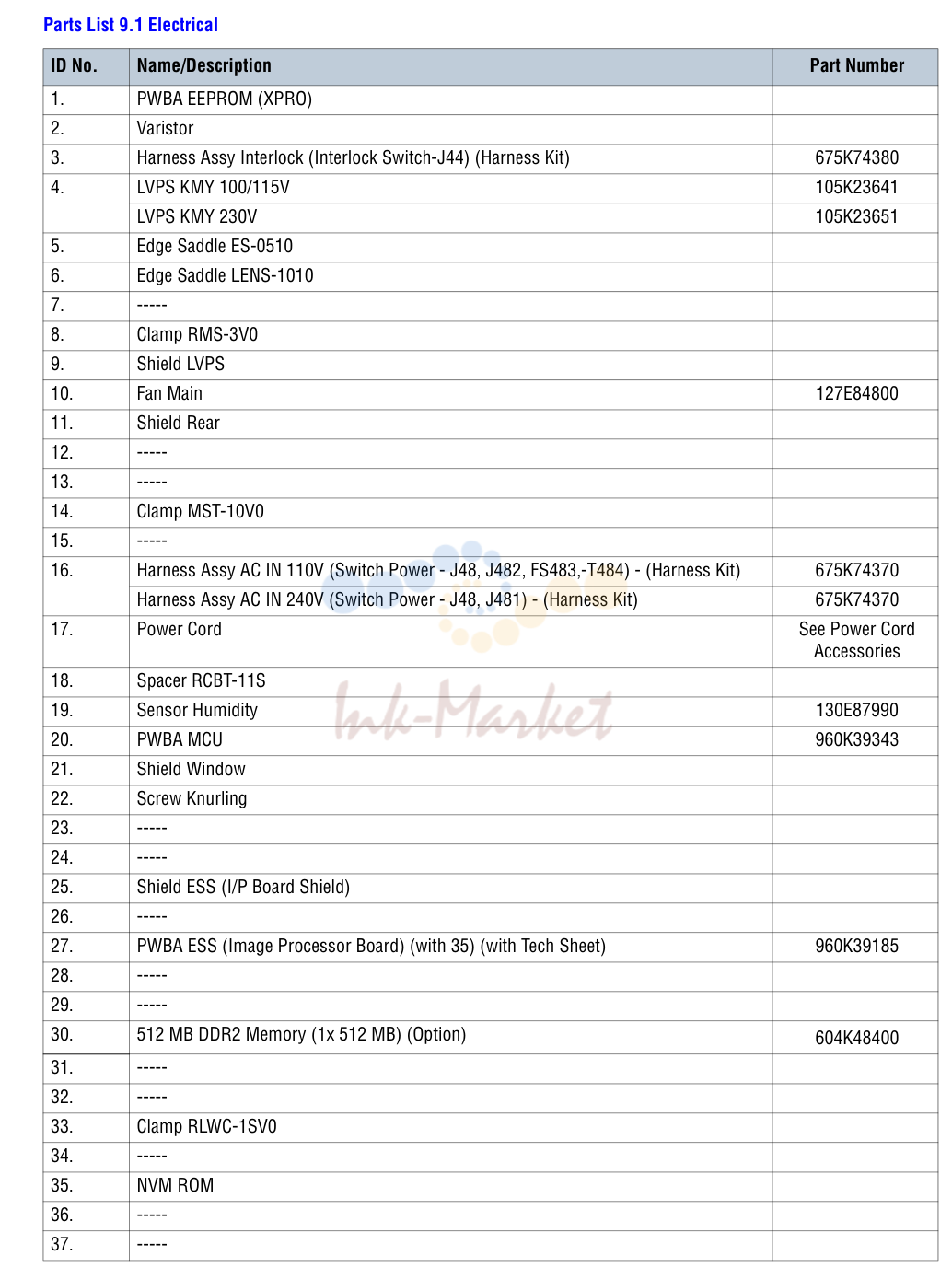

Electrical
| № | Артикул | Наименование |
|---|---|---|
| 3 | 675K74380 запросить цену → | жгут в сборе Interlock (Interlock Switch-J44) (жгут Kit) |
| 4 | 105K23641 запросить цену → | LVPS KMY 100/115V |
| 105K23651 запросить цену → | LVPS KMY 230V | |
| 10 | 127E84800 запросить цену → | вентилятор Main |
| 16 | 675K74370 запросить цену → | жгут в сборе AC IN 110V (Switch Power J48, J482, FS483,-T484) (жгут Kit) |
| 19 | 130E87990 запросить цену → | датчик Humidity |
| 20 | 960K39343 запросить цену → | PWBA MCU |
| 27 | 960K39185 запросить цену → | PWBA ESS (Image Processor Board) (with 35) (with Tech Sheet) |

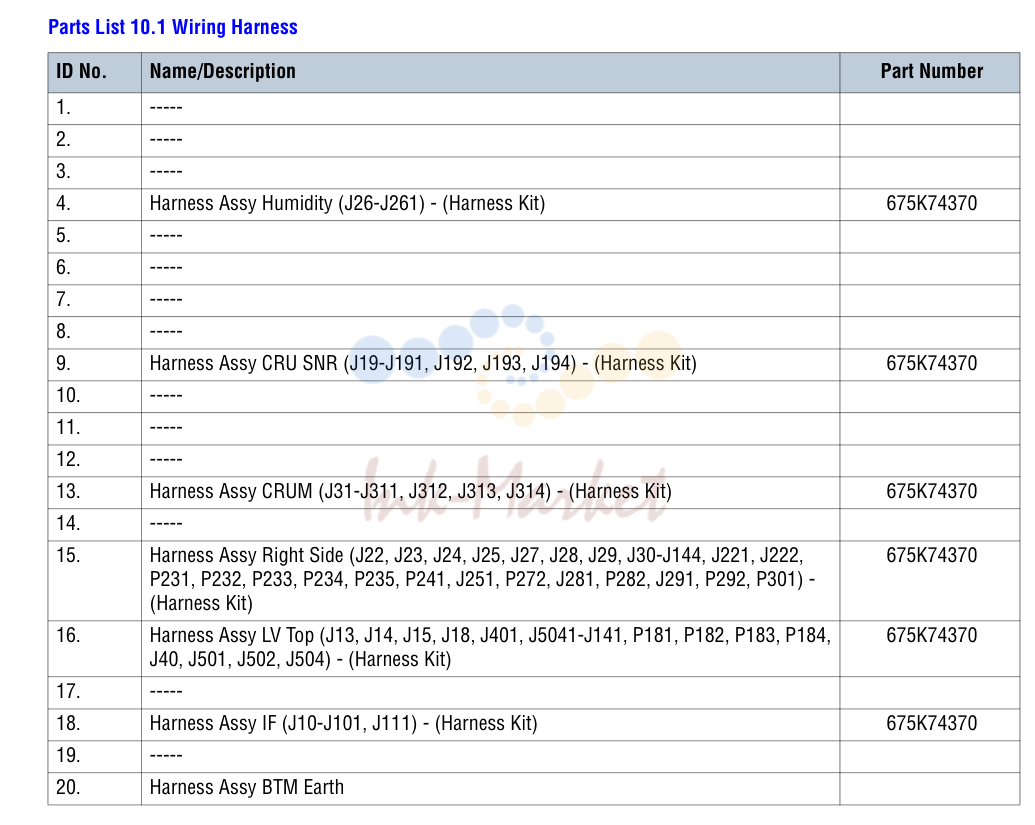

Wiring жгут
| № | Артикул | Наименование |
|---|---|---|
| 4 | 675K74370 запросить цену → | жгут в сборе Humidity (J26-J261) (жгут Kit) |
