Xerox Phaser 6180 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

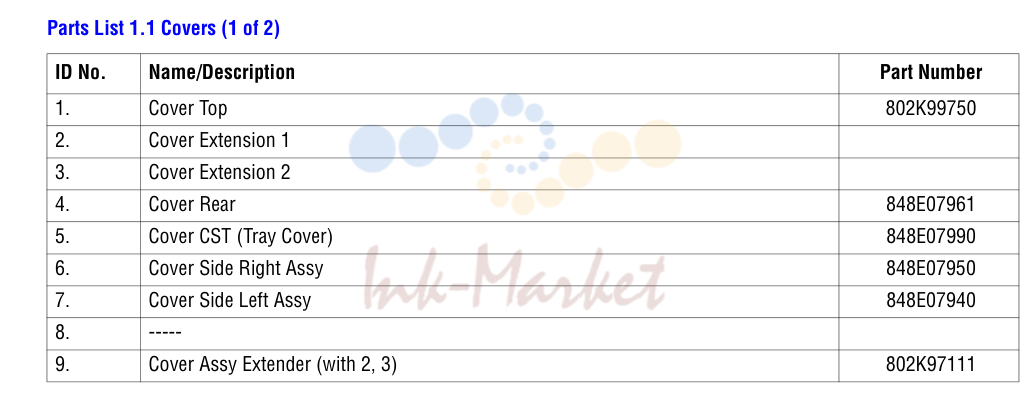

Covers (1 of 2)

Covers (1 of 2)

№АртикулНаименование
1802K99750 запросить цену →крышка верхний
4848E07961 запросить цену →крышка задний
5848E07990 запросить цену →крышка CST (Tray крышка)
6848E07950 запросить цену →крышка Side правый в сборе
7848E07940 запросить цену →крышка Side левый в сборе
9802K97111 запросить цену →крышка в сборе Extender (with 2, 3)

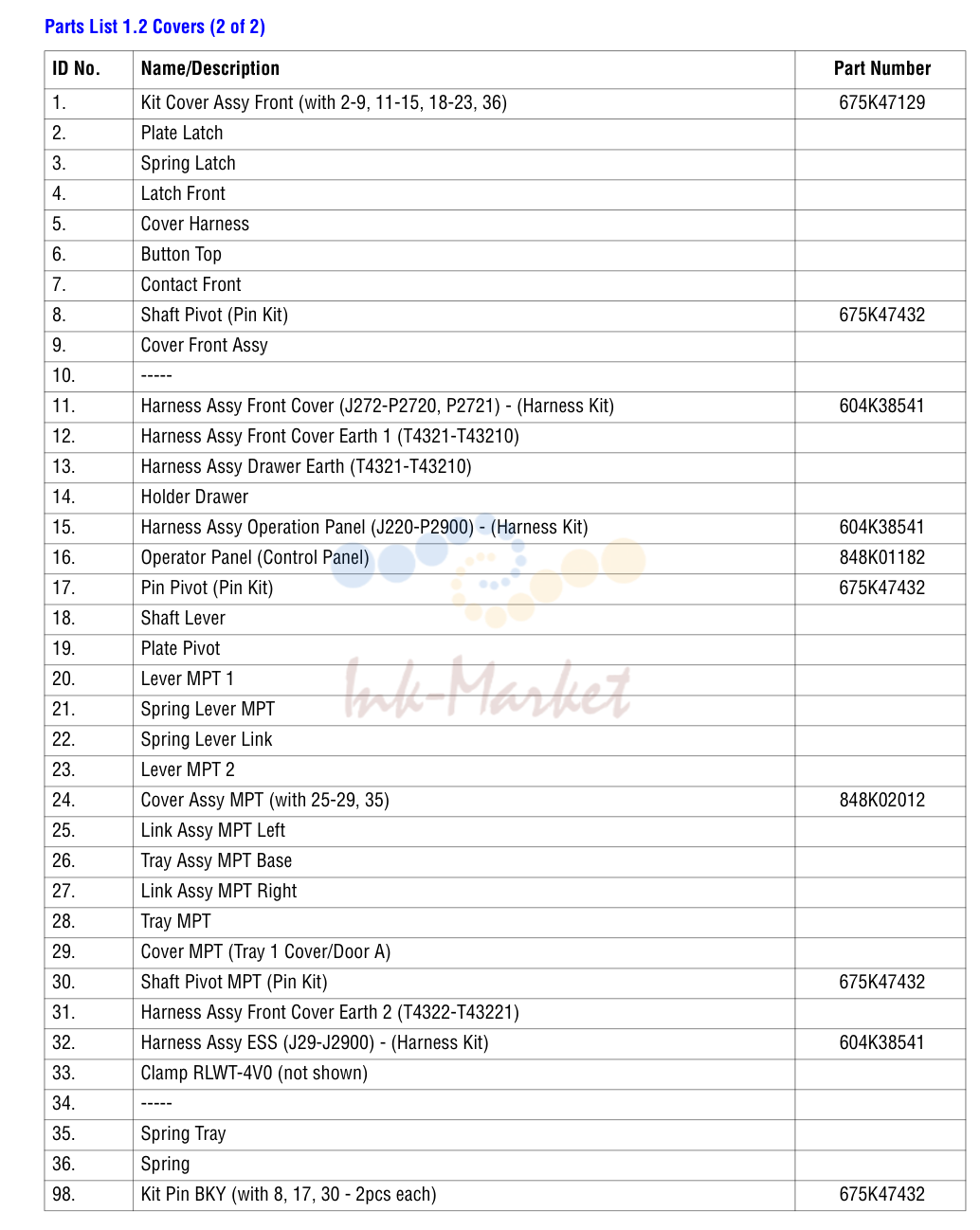

Covers (2 of 2)

Covers (2 of 2)

№АртикулНаименование
1675K47129 запросить цену →Kit крышка в сборе передний (with 2-9, 11-15, 18-23, 36)
8675K47432 запросить цену →вал Pivot (Pin Kit)
11604K38541 запросить цену →жгут в сборе передний крышка (J272-P2720, P2721) (жгут Kit)
16848K01182 запросить цену →Operator Panel (Control Panel)
24848K02012 запросить цену →крышка в сборе MPT (with 25-29, 35)

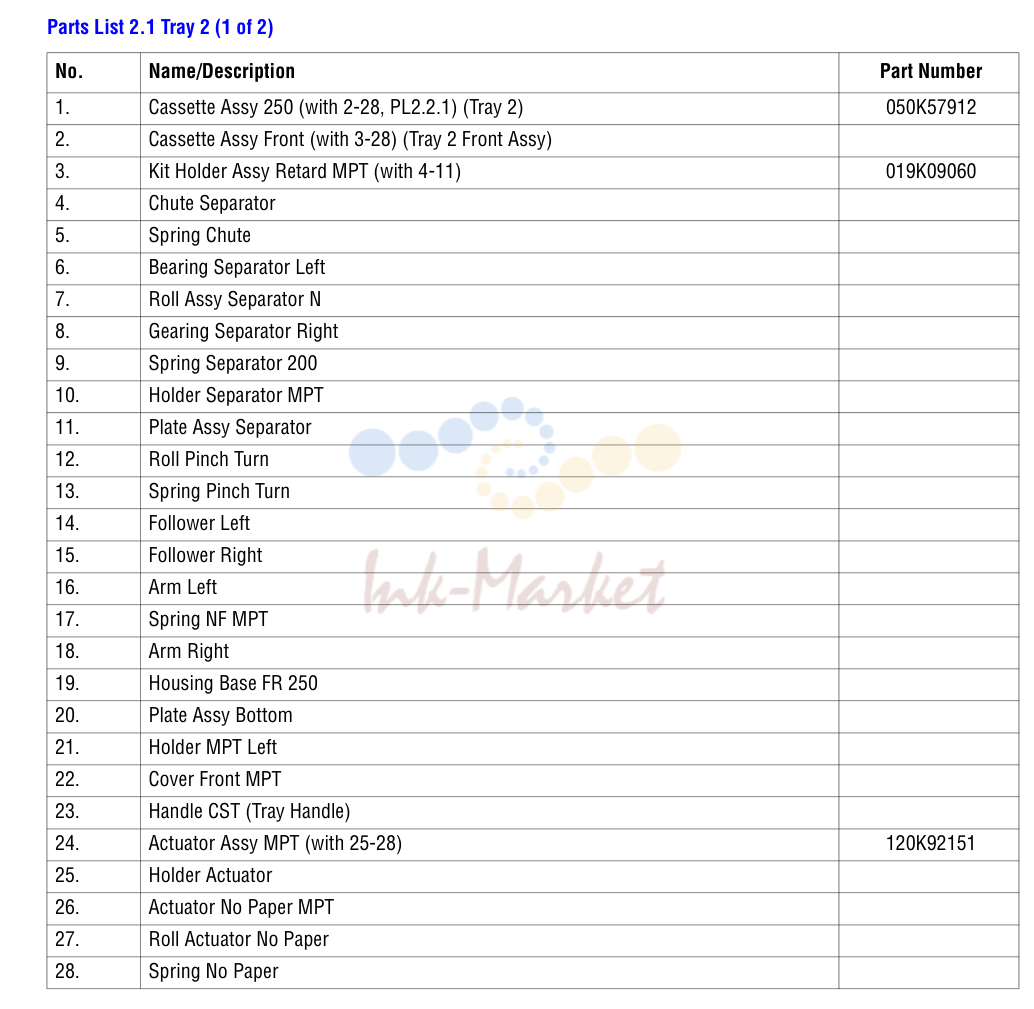

Tray 2 (1 of 2) No.

Tray 2 (1 of 2) No.

№АртикулНаименование
1050K57912 запросить цену →Cassette в сборе (with 2-28, PL2.2.1) (Tray 2)
3019K09060 запросить цену →Kit держатель в сборе тормозной MPT (with 4-11)
24120K92151 запросить цену →актуатор в сборе MPT (with 25-28)

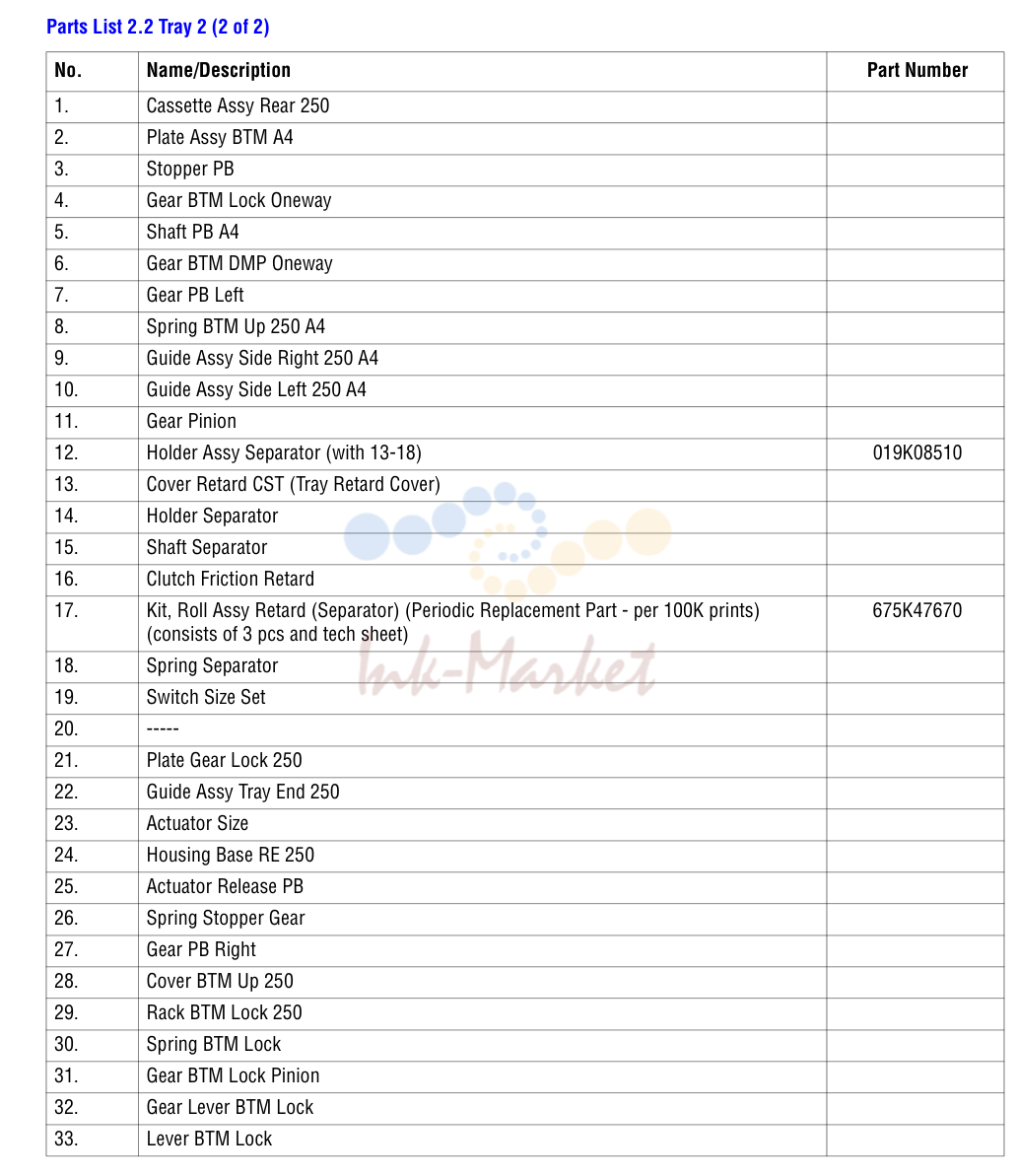

Tray 2 (2 of 2) No.

Tray 2 (2 of 2) No.

№АртикулНаименование
12019K08510 запросить цену →держатель в сборе Separator (with 13-18)
17675K47670 запросить цену →Kit, Roll в сборе тормозной (Separator) (Periodic Replacement Part per 100K prints)

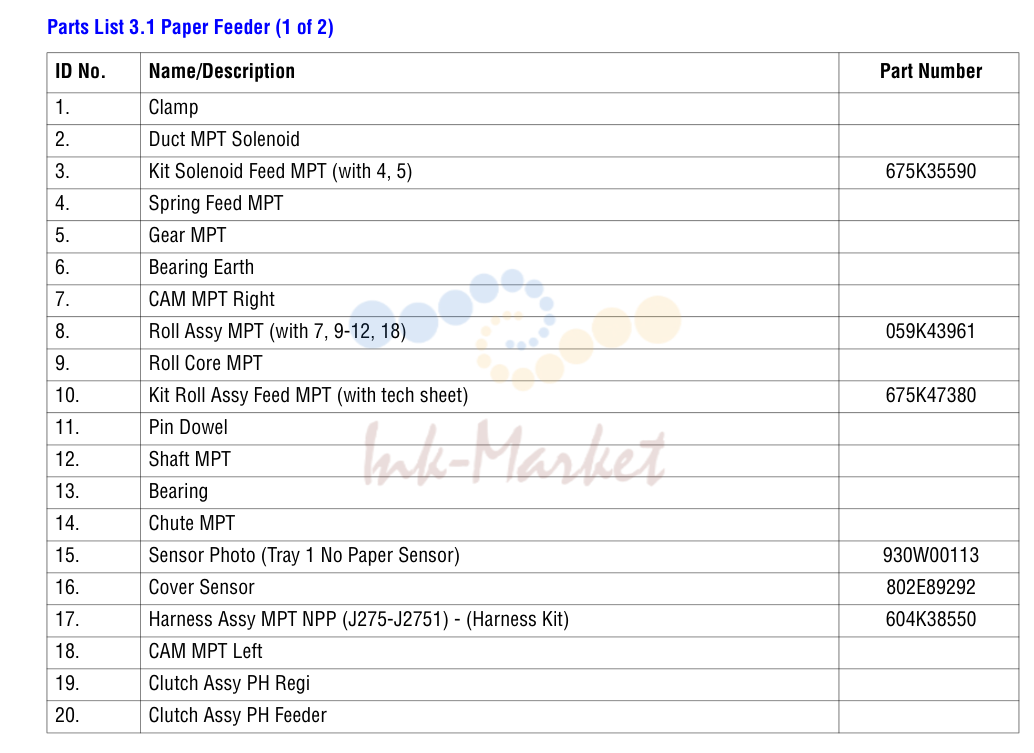

Paper Feeder (1 of 2)

Paper Feeder (1 of 2)

№АртикулНаименование
3675K35590 запросить цену →Kit соленоид подачи MPT (with 4, 5)
8059K43961 запросить цену →Roll в сборе MPT (with 7, 9-12, 18)
10675K47380 запросить цену →Kit Roll в сборе подачи MPT (with tech sheet)
15930W00113 запросить цену →датчик Photo (Tray No Paper датчик)
16802E89292 запросить цену →крышка датчик
17604K38550 запросить цену →жгут в сборе MPT NPP (J275-J2751) (жгут Kit)

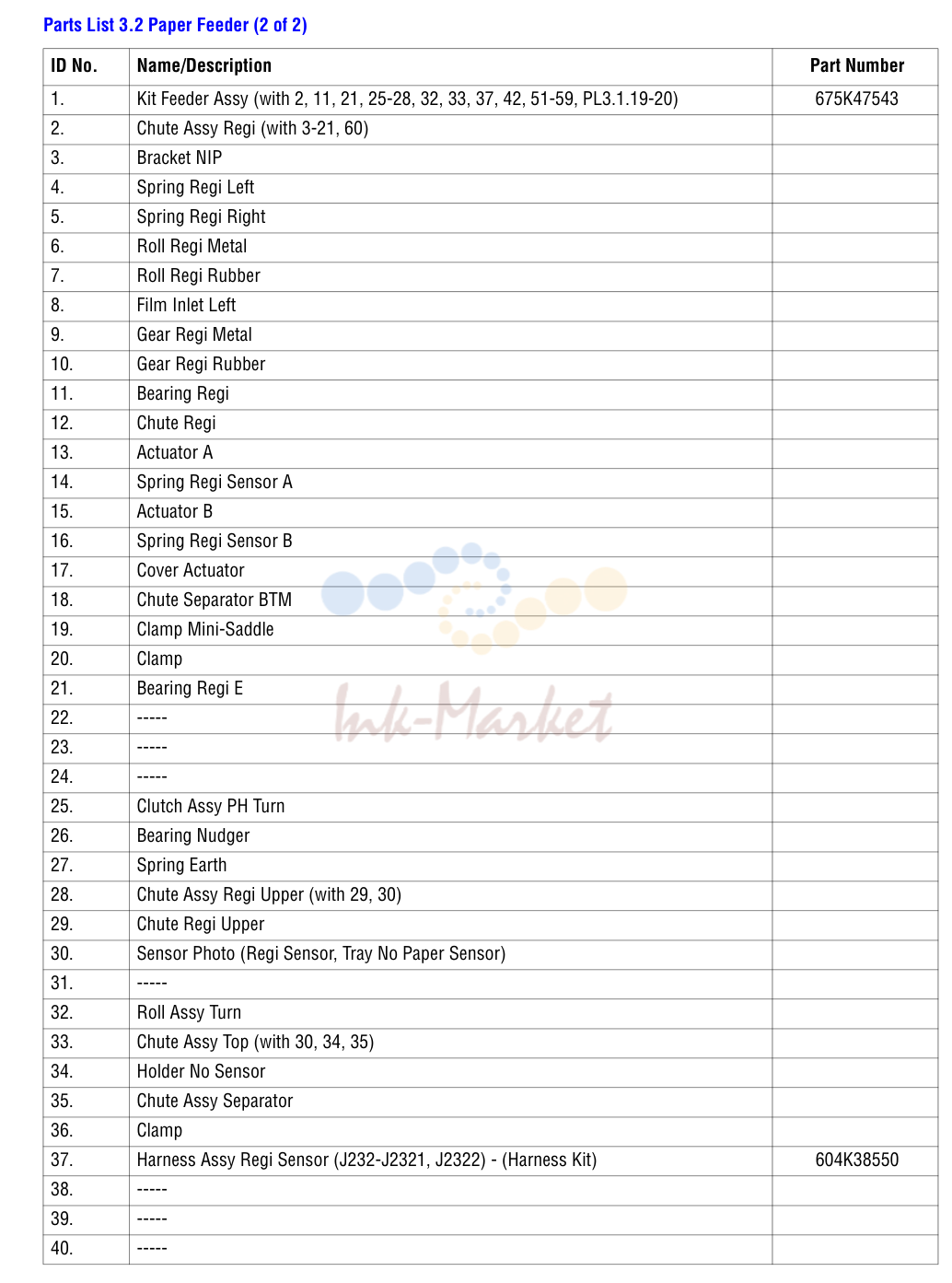

Paper Feeder (2 of 2)

Paper Feeder (2 of 2)

№АртикулНаименование
1675K47543 запросить цену →Kit Feeder в сборе (with 2, 11, 21, 25-28, 32, 33, 37, 42, 51-59, PL3.1.19-20)
37604K38550 запросить цену →жгут в сборе Regi датчик (J232-J2321, J2322) (жгут Kit)

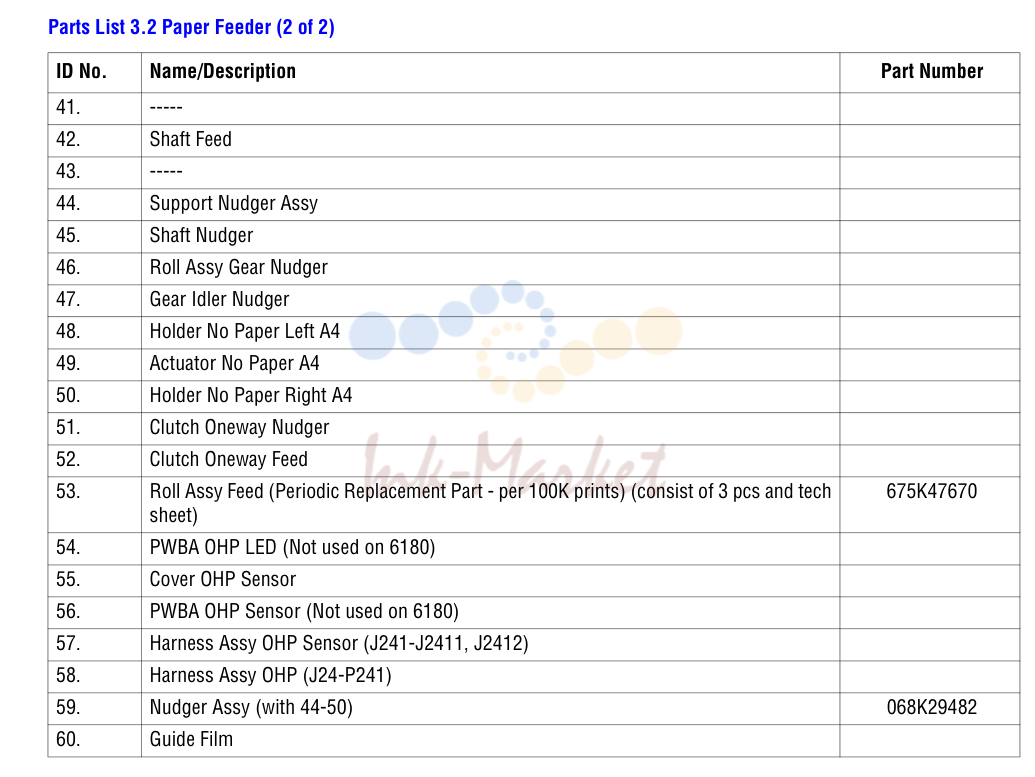

Paper Feeder (2 of 2)

Paper Feeder (2 of 2)

№АртикулНаименование
53675K47670 запросить цену →Roll в сборе подачи (Periodic Replacement Part per 100K prints) (consist of pcs and tech
59068K29482 запросить цену →Nudger в сборе (with 44-50)

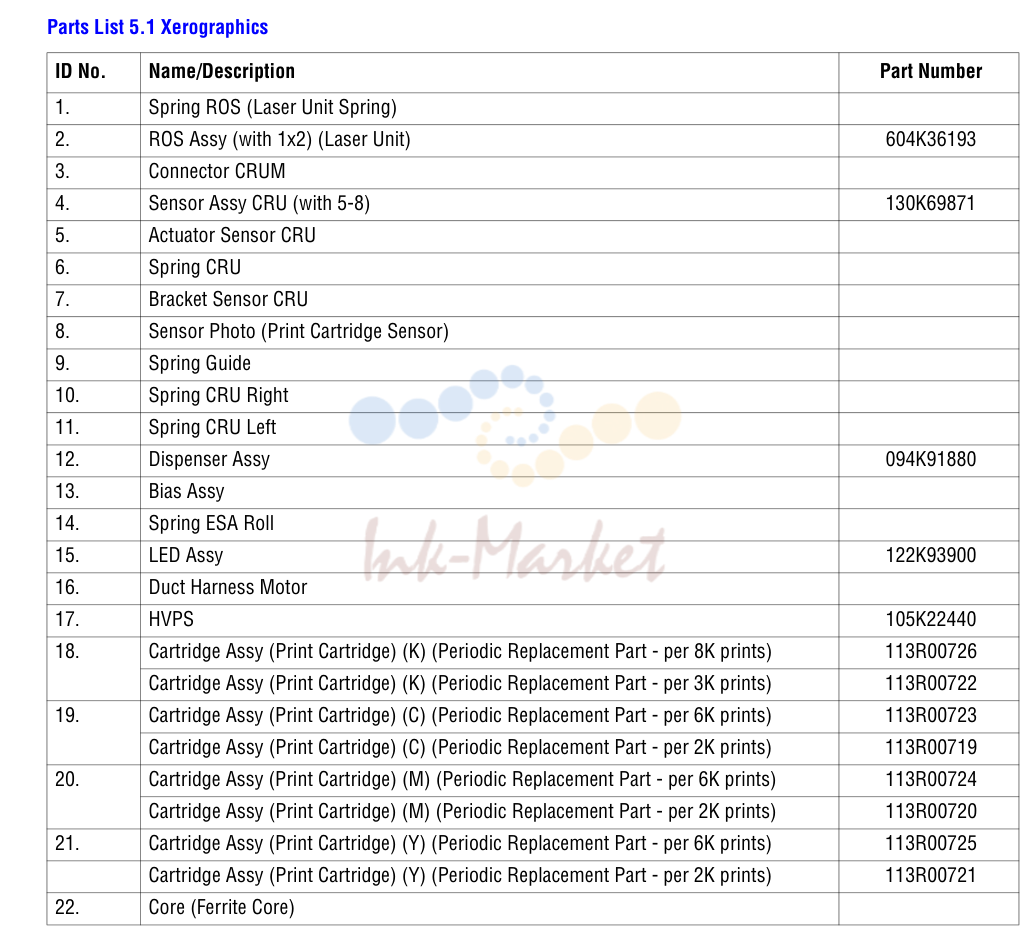

Xerographics

Xerographics

№АртикулНаименование
2604K36193 запросить цену →ROS в сборе (with 1x2) (Laser узел)
4130K69871 запросить цену →датчик в сборе CRU (with 5-8)
12094K91880 запросить цену →дозатор в сборе
15122K93900 запросить цену →LED в сборе
17105K22440 запросить цену →HVPS
18113R00726 под заказCartridge в сборе (Print Cartridge) (K) (Periodic Replacement Part per 8K prints)
113R00722 под заказCartridge в сборе (Print Cartridge) (K) (Periodic Replacement Part per 3K prints)
19113R00723 ✓ в наличииCartridge в сборе (Print Cartridge) (C) (Periodic Replacement Part per 6K prints)
113R00719 под заказCartridge в сборе (Print Cartridge) (C) (Periodic Replacement Part per 2K prints)
20113R00724 ✓ в наличииCartridge в сборе (Print Cartridge) (M) (Periodic Replacement Part per 6K prints)
113R00720 под заказCartridge в сборе (Print Cartridge) (M) (Periodic Replacement Part per 2K prints)
21113R00725 ✓ в наличииCartridge в сборе (Print Cartridge) (Y) (Periodic Replacement Part per 6K prints)
113R00721 ✓ в наличииCartridge в сборе (Print Cartridge) (Y) (Periodic Replacement Part per 2K prints)

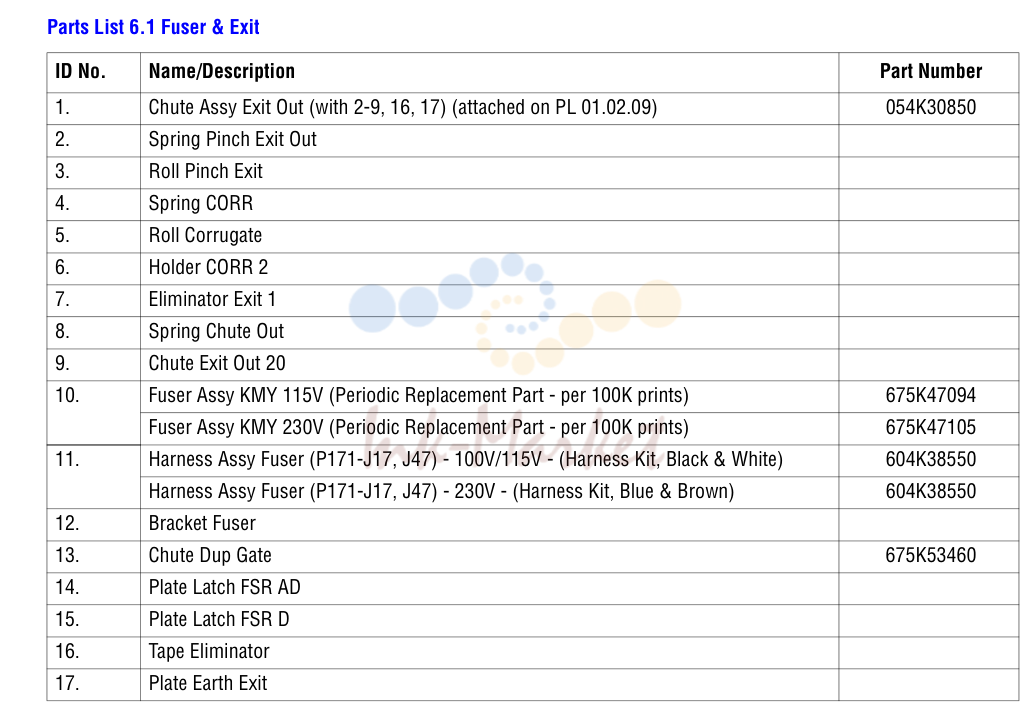

печь & выход

печь & выход

№АртикулНаименование
1054K30850 запросить цену →направляющая в сборе выход Out (with 2-9, 16, 17) (attached on PL 01.02.09)
10675K47094 запросить цену →печь в сборе KMY 115V (Periodic Replacement Part per 100K prints)
675K47105 запросить цену →печь в сборе KMY 230V (Periodic Replacement Part per 100K prints)
11604K38550 запросить цену →жгут в сборе печь (P171-J17, J47) 100V/115V (жгут Kit, Black & White)
13675K53460 запросить цену →направляющая Dup Gate

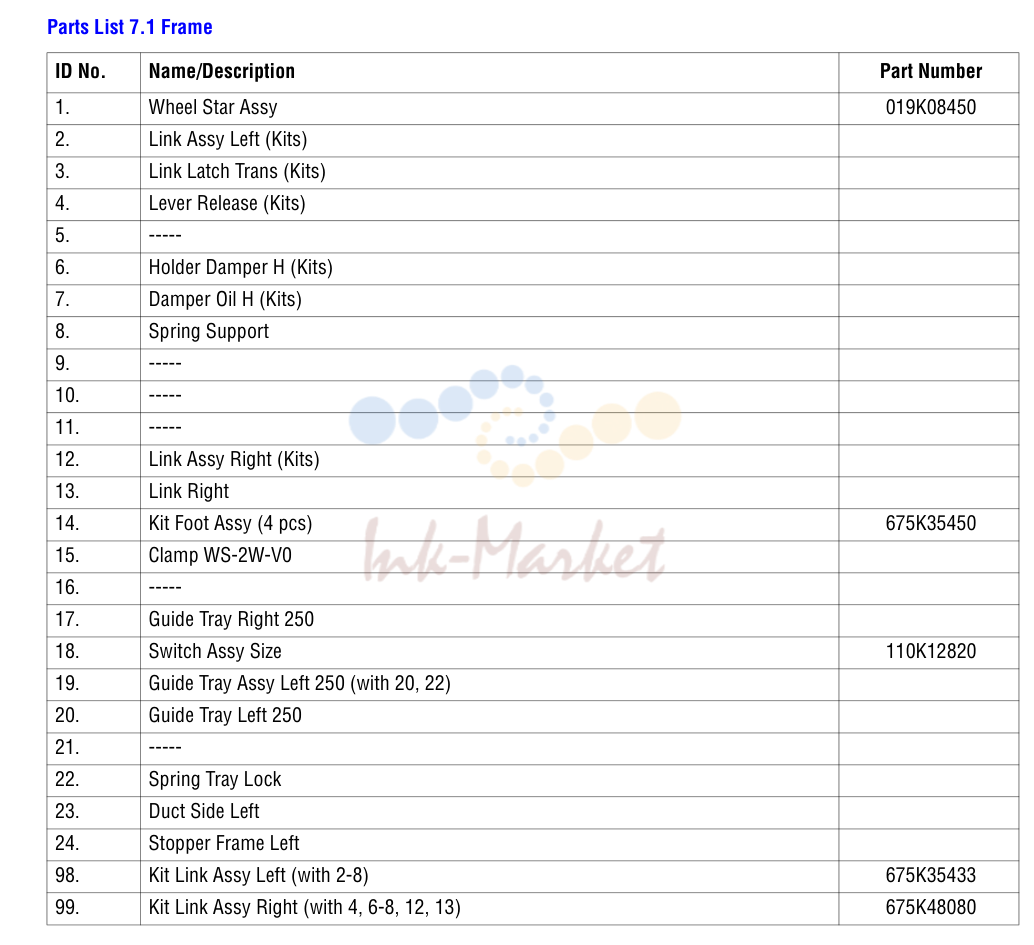

рама

рама

№АртикулНаименование
1019K08450 запросить цену →Wheel Star в сборе
14675K35450 запросить цену →Kit Foot в сборе (4 pcs)
18110K12820 запросить цену →Switch в сборе Size
98675K35433 запросить цену →Kit Link в сборе левый (with 2-8)
99675K48080 запросить цену →Kit Link в сборе правый (with 4, 6-8, 12, 13)

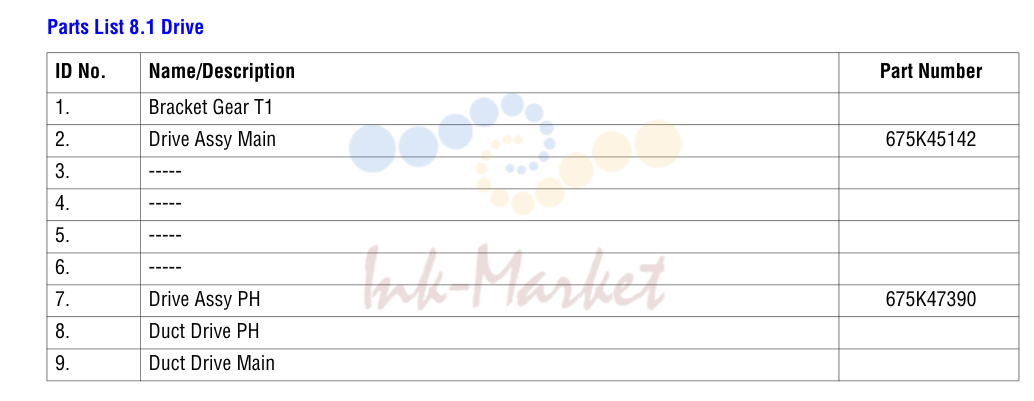

привод

привод

№АртикулНаименование
2675K45142 запросить цену →привод в сборе Main
7675K47390 запросить цену →привод в сборе PH

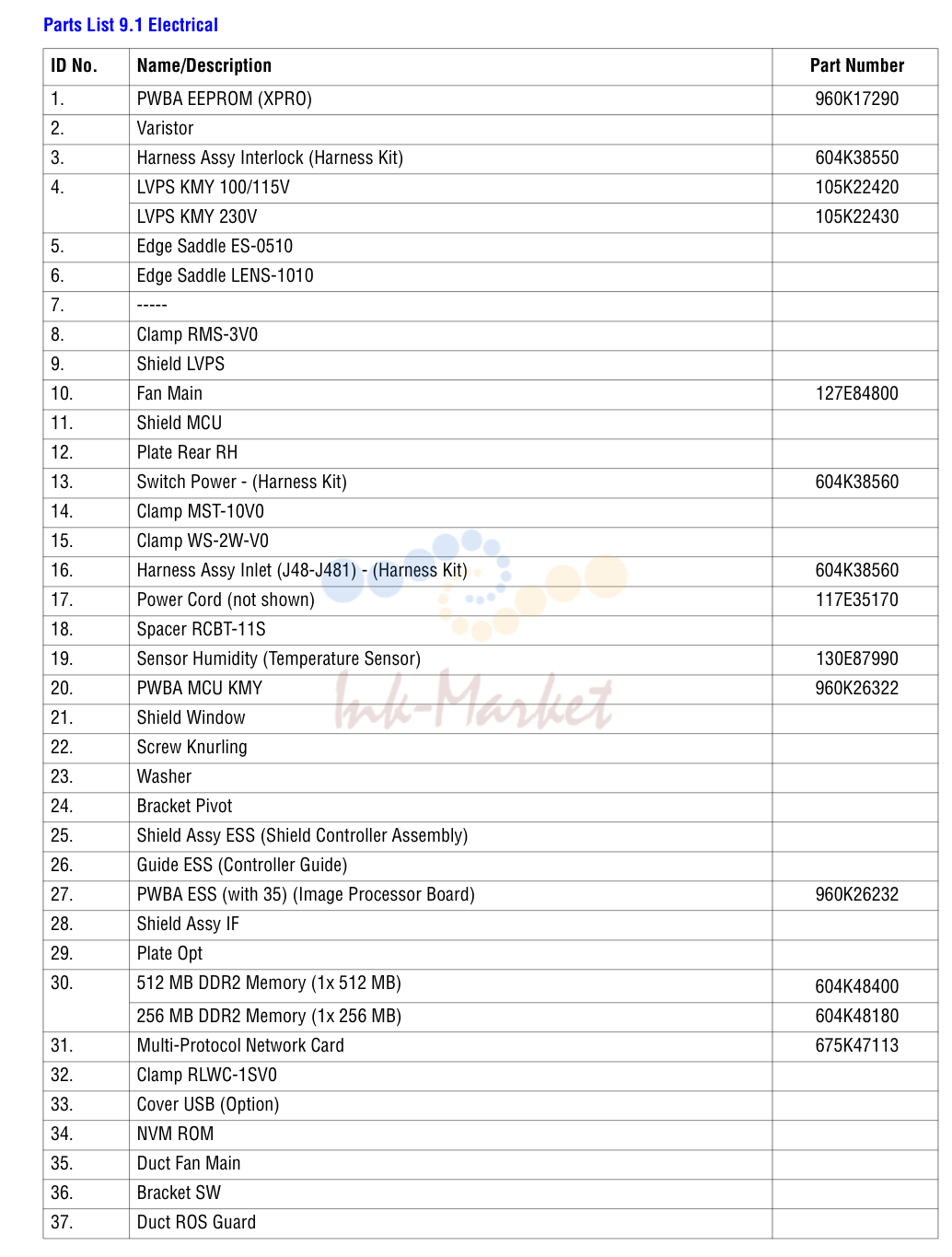

Electrical

Electrical

№АртикулНаименование
1960K17290 запросить цену →PWBA EEPROM (XPRO)
3604K38550 запросить цену →жгут в сборе Interlock (жгут Kit)
4105K22420 запросить цену →LVPS KMY 100/115V
105K22430 запросить цену →LVPS KMY 230V
10127E84800 запросить цену →вентилятор Main
13604K38560 запросить цену →Switch Power (жгут Kit)
17117E35170 запросить цену →Power Cord (not shown)
19130E87990 запросить цену →датчик Humidity (Temperature датчик)
20960K26322 запросить цену →PWBA MCU KMY
27960K26232 запросить цену →PWBA ESS (with 35) (Image Processor Board)
256604K48180 запросить цену →MB DDR2 Memory (1x MB)
31675K47113 запросить цену →Multi-Protocol Network Card

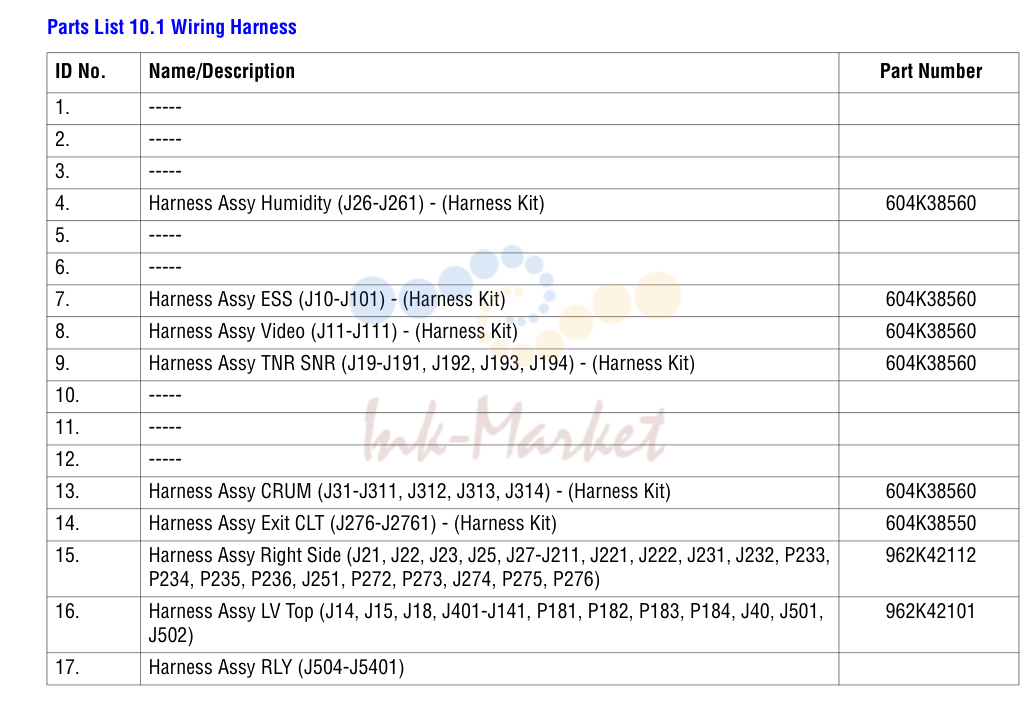

Wiring жгут

Wiring жгут

№АртикулНаименование
4604K38560 запросить цену →жгут в сборе Humidity (J26-J261) (жгут Kit)
14604K38550 запросить цену →жгут в сборе выход CLT (J276-J2761) (жгут Kit)
15962K42112 запросить цену →жгут в сборе правый Side (J21, J22, J23, J25, J27-J211, J221, J222, J231, J232, P233
16962K42101 запросить цену →жгут в сборе LV верхний (J14, J15, J18, J401-J141, P181, P182, P183, P184, J40, J501

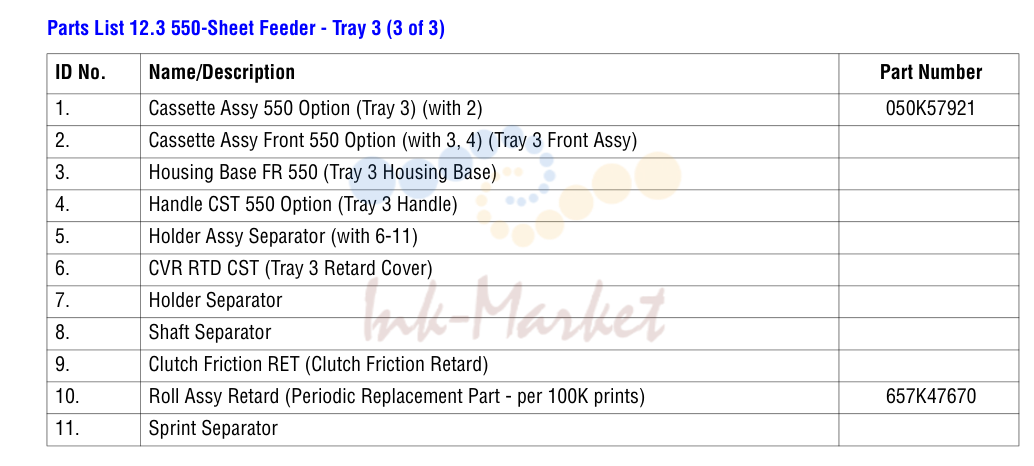

550-Sheet Feeder - Tray 3 (3 of 3)

550-Sheet Feeder - Tray 3 (3 of 3)

№АртикулНаименование
1050K57921 запросить цену →Cassette в сборе Option (Tray 3) (with 2)
10657K47670 запросить цену →Roll в сборе тормозной (Periodic Replacement Part per 100K prints)
