Xerox Phaser 6128 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

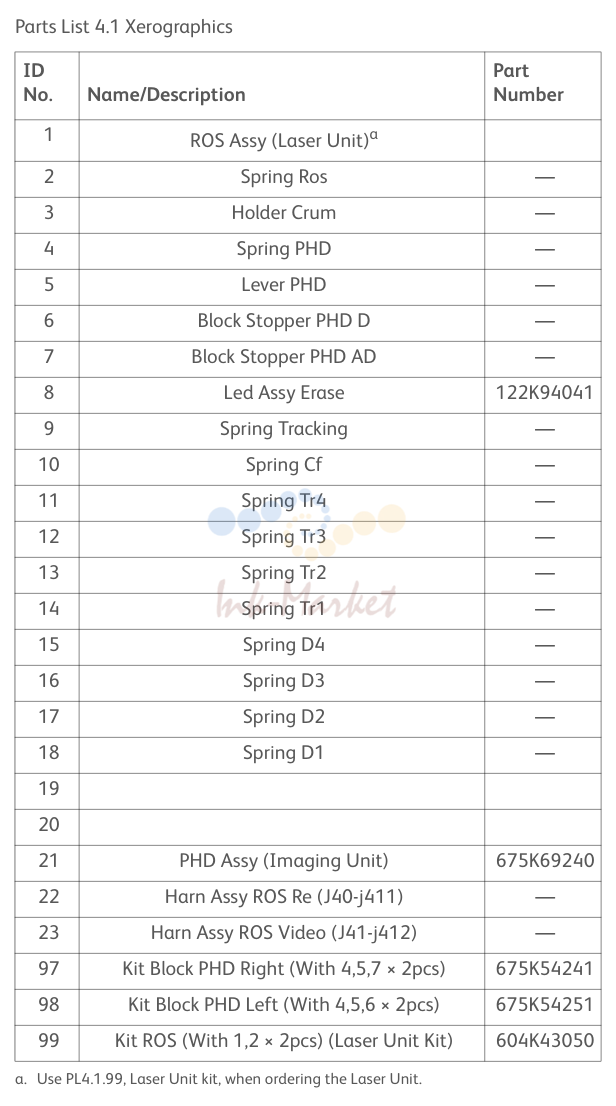

Xerographics
| № | Артикул | Наименование |
|---|---|---|
| 8 | 122K94041 запросить цену → | Led в сборе Erase |
| 21 | 675K69240 запросить цену → | PHD в сборе (Imaging узел) |
| 97 | 675K54241 запросить цену → | Kit Block PHD правый (With 4,5,7 × 2pcs) |
| 98 | 675K54251 запросить цену → | Kit Block PHD левый (With 4,5,6 × 2pcs) |
| 99 | 604K43050 запросить цену → | Kit ROS (With 1,2 × 2pcs) (Laser узел Kit) |

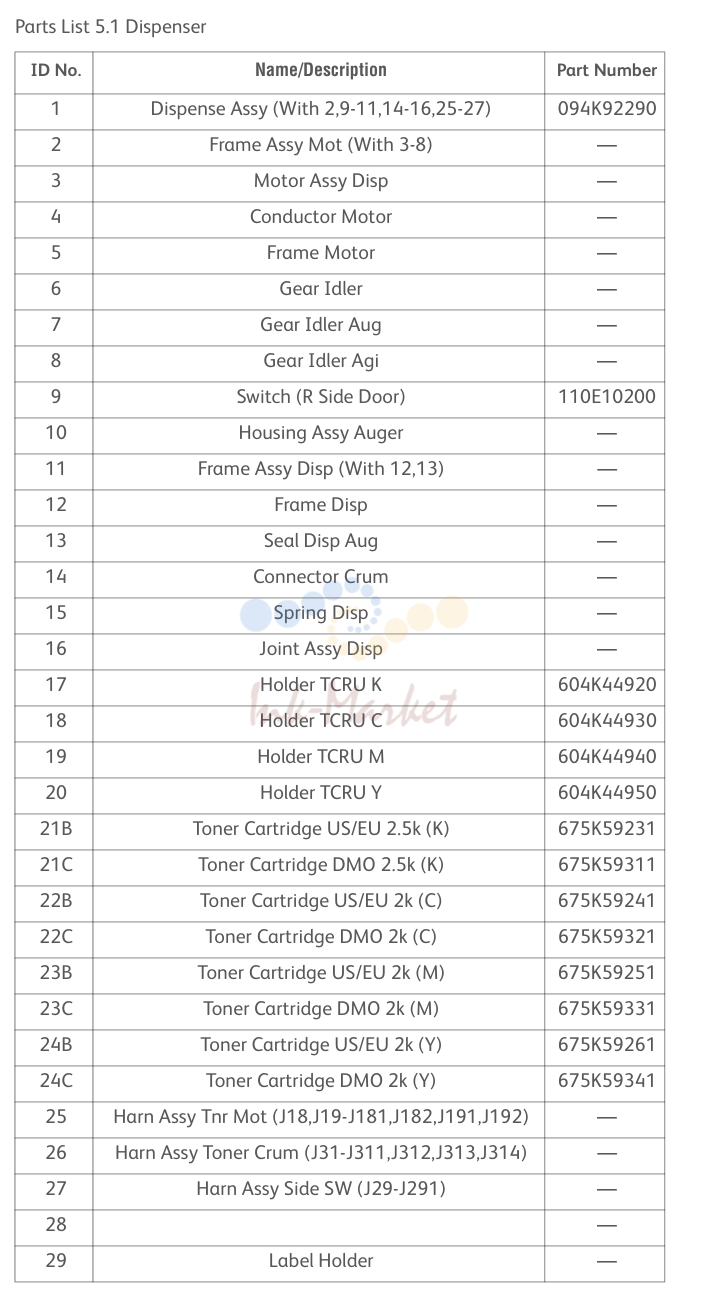

дозатор
| № | Артикул | Наименование |
|---|---|---|
| 1 | 094K92290 запросить цену → | Dispense в сборе (With 2,9-11,14-16,25-27) |
| 9 | 110E10200 запросить цену → | Switch (R Side Door) |
| 17 | 604K44920 запросить цену → | держатель TCRU K |
| 18 | 604K44930 запросить цену → | держатель TCRU C |
| 19 | 604K44940 запросить цену → | держатель TCRU M |
| 20 | 604K44950 запросить цену → | держатель TCRU Y |
| 675K59231 запросить цену → | 21B тонер Cartridge US/EU 2.5k (K) | |
| 675K59311 запросить цену → | 21C тонер Cartridge DMO 2.5k (K) | |
| 675K59241 запросить цену → | 22B тонер Cartridge US/EU 2k (C) | |
| 675K59321 запросить цену → | 22C тонер Cartridge DMO 2k (C) | |
| 675K59251 запросить цену → | 23B тонер Cartridge US/EU 2k (M) | |
| 675K59331 запросить цену → | 23C тонер Cartridge DMO 2k (M) | |
| 675K59261 запросить цену → | 24B тонер Cartridge US/EU 2k (Y) | |
| 675K59341 запросить цену → | 24C тонер Cartridge DMO 2k (Y) |

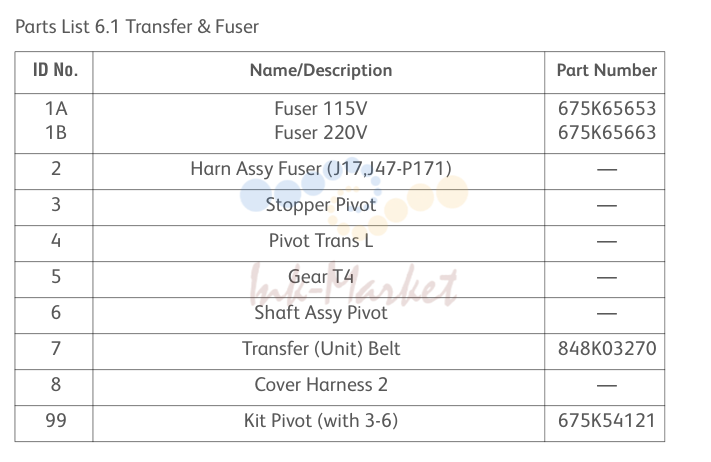

переноса & печь
| № | Артикул | Наименование |
|---|---|---|
| 675K65653 запросить цену → | 1A печь 115V | |
| 675K65663 запросить цену → | 1B печь 220V | |
| 7 | 848K03270 запросить цену → | переноса (узел) ремень |
| 99 | 675K54121 запросить цену → | Kit Pivot (with 3-6) |

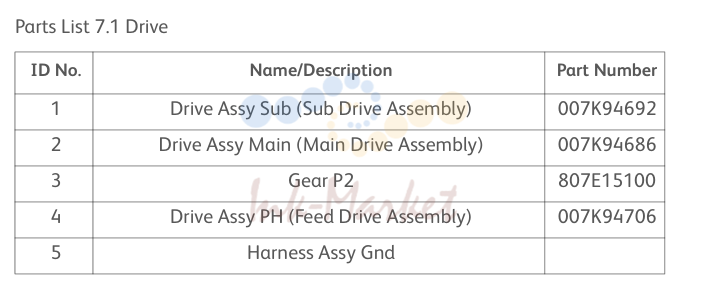

привод
| № | Артикул | Наименование |
|---|---|---|
| 1 | 007K94692 запросить цену → | привод в сборе Sub (Sub привод в сборе) |
| 2 | 007K94686 запросить цену → | привод в сборе Main (главный привод в сборе) |
| 3 | 807E15100 запросить цену → | шестерня P2 |
| 4 | 007K94706 запросить цену → | привод в сборе PH (подачи привод в сборе) |

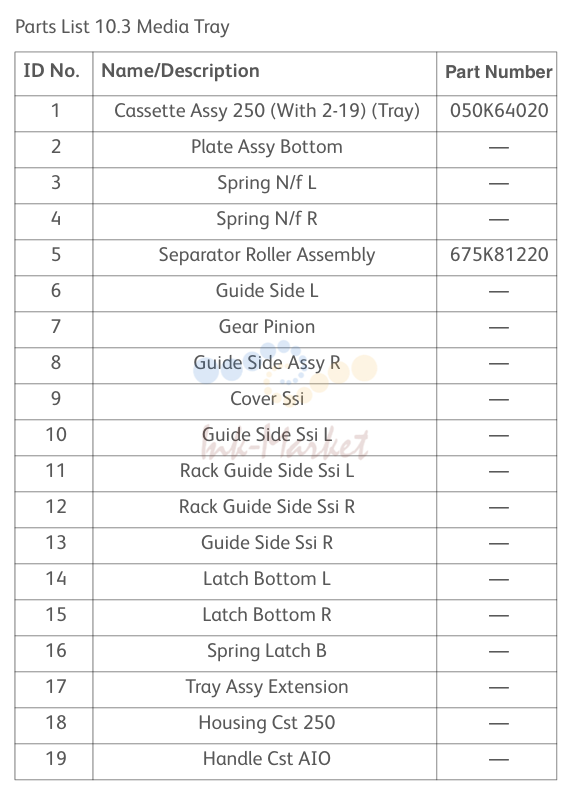

Media Tray
| № | Артикул | Наименование |
|---|---|---|
| 1 | 050K64020 запросить цену → | Cassette в сборе (With 2-19) (Tray) |
| 5 | 675K81220 запросить цену → | Separator ролик в сборе |
