Xerox Phaser 6125 6130 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

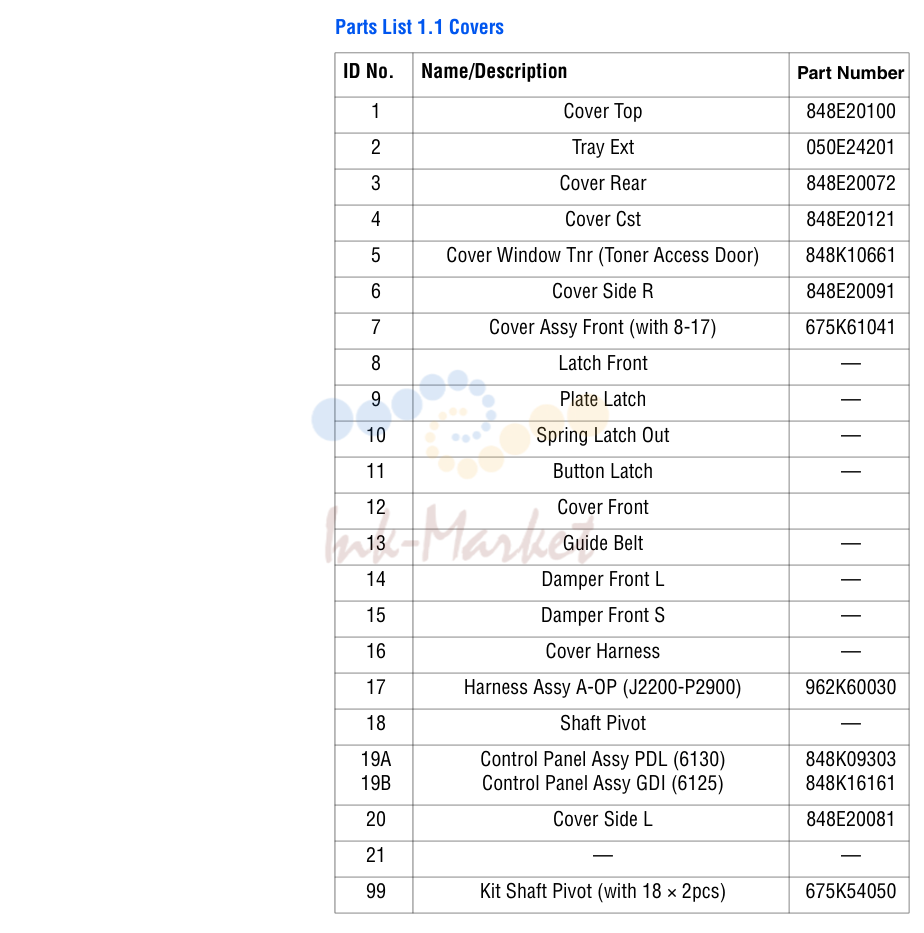

Covers
| № | Артикул | Наименование |
|---|---|---|
| 1 | 848E20100 запросить цену → | крышка верхний |
| 2 | 050E24201 запросить цену → | Tray Ext |
| 3 | 848E20072 запросить цену → | крышка задний |
| 4 | 848E20121 запросить цену → | крышка Cst |
| 5 | 848K10661 запросить цену → | крышка Window Tnr (тонер Access Door) |
| 6 | 848E20091 запросить цену → | крышка Side R |
| 7 | 675K61041 запросить цену → | крышка в сборе передний (with 8-17) |
| 17 | 962K60030 запросить цену → | жгут в сборе A-OP (J2200-P2900) |
| 848K09303 запросить цену → | 19A Control Panel в сборе PDL (6130) | |
| 848K16161 запросить цену → | 19B Control Panel в сборе GDI (6125) | |
| 20 | 848E20081 запросить цену → | крышка Side L |
| 99 | 675K54050 запросить цену → | Kit вал Pivot (with × 2pcs) |

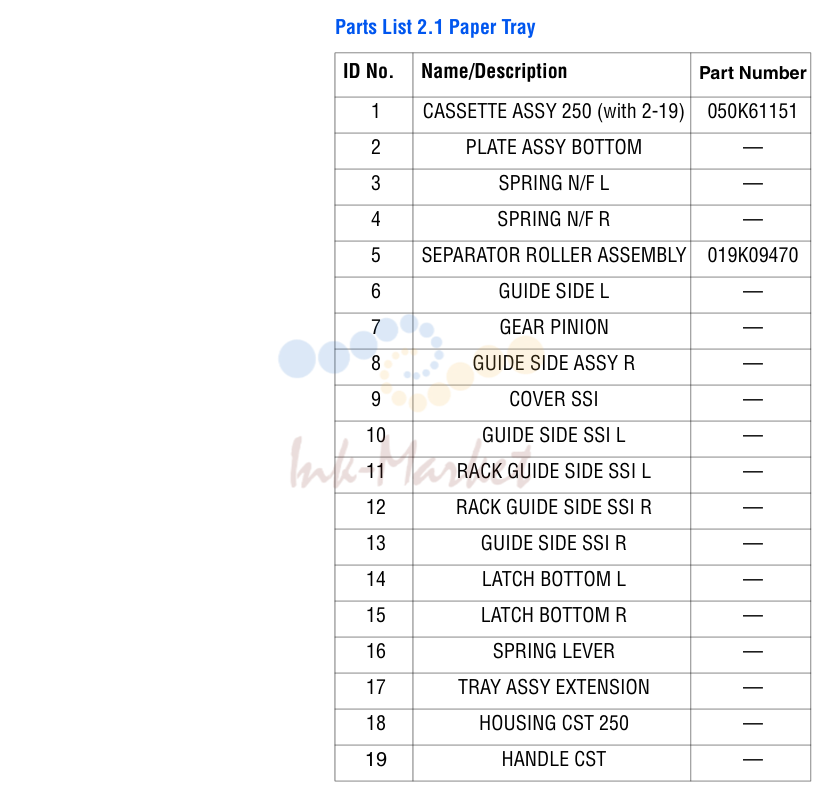

лоток бумаги
| № | Артикул | Наименование |
|---|---|---|
| 1 | 050K61151 запросить цену → | CASSETTE в сборе (with 2-19) |
| 5 | 019K09470 запросить цену → | SEPARATOR ролик в сборе |

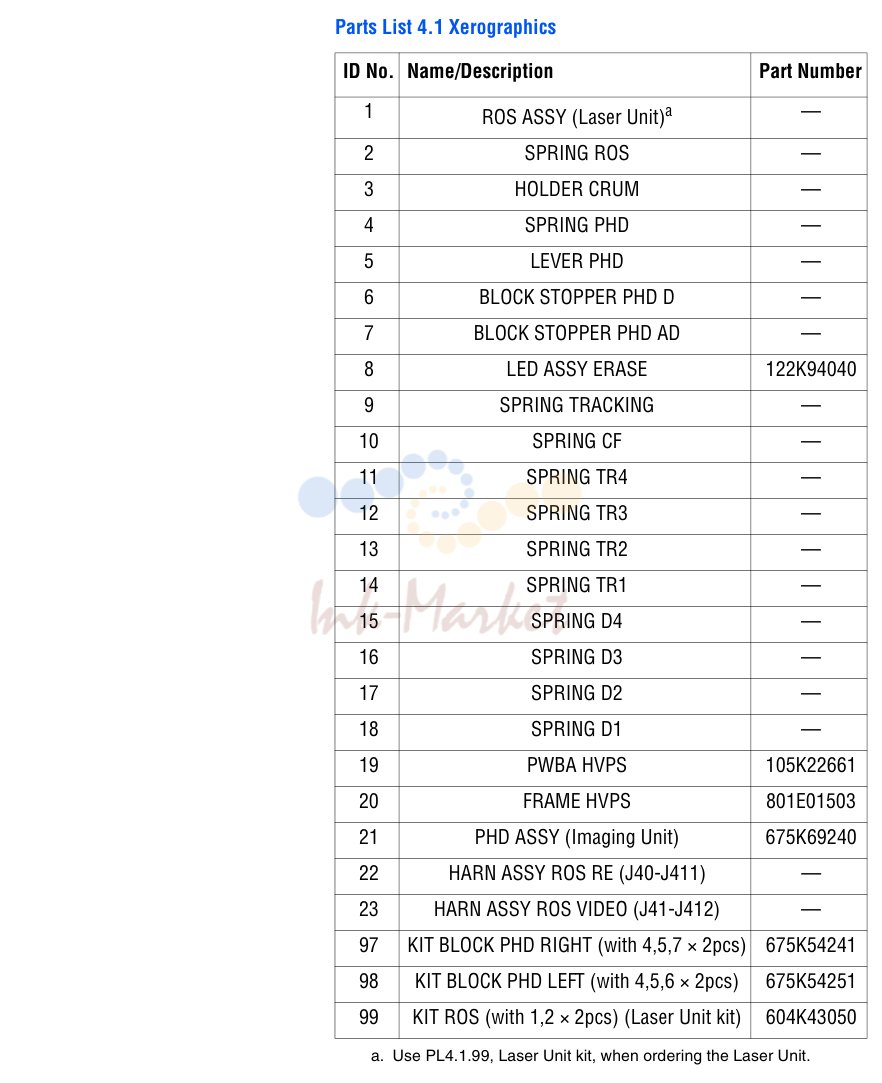

Xerographics
| № | Артикул | Наименование |
|---|---|---|
| 8 | 122K94040 запросить цену → | LED в сборе ERASE |
| 19 | 105K22661 запросить цену → | PWBA HVPS |
| 20 | 801E01503 запросить цену → | рама HVPS |
| 21 | 675K69240 запросить цену → | PHD в сборе (Imaging узел) |
| 97 | 675K54241 запросить цену → | KIT BLOCK PHD правый (with 4,5,7 × 2pcs) |
| 98 | 675K54251 запросить цену → | KIT BLOCK PHD левый (with 4,5,6 × 2pcs) |
| 99 | 604K43050 запросить цену → | KIT ROS (with 1,2 × 2pcs) (Laser узел kit) |

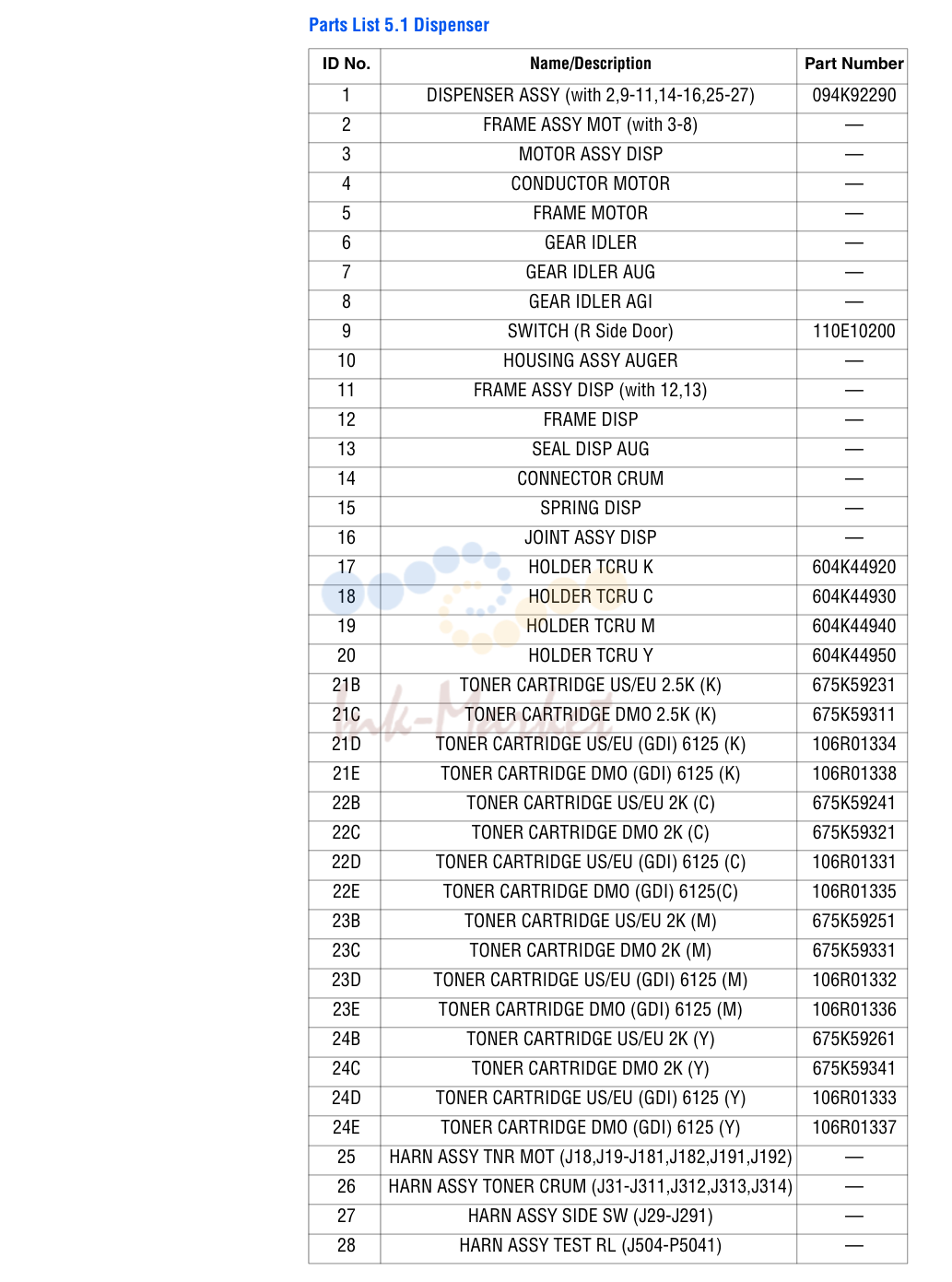

дозатор
| № | Артикул | Наименование |
|---|---|---|
| 1 | 094K92290 запросить цену → | дозатор в сборе (with 2,9-11,14-16,25-27) |
| 9 | 110E10200 запросить цену → | SWITCH (R Side Door) |
| 17 | 604K44920 запросить цену → | держатель TCRU K |
| 18 | 604K44930 запросить цену → | держатель TCRU C |
| 19 | 604K44940 запросить цену → | держатель TCRU M |
| 20 | 604K44950 запросить цену → | держатель TCRU Y |
| 675K59231 запросить цену → | 21B тонер CARTRIDGE US/EU 2.5K (K) | |
| 675K59311 запросить цену → | 21C тонер CARTRIDGE DMO 2.5K (K) | |
| 106R01334 запросить цену → | 21D тонер CARTRIDGE US/EU (GDI) 6125 (K) | |
| 106R01338 ✓ в наличии | 21E тонер CARTRIDGE DMO (GDI) 6125 (K) | |
| 675K59241 запросить цену → | 22B тонер CARTRIDGE US/EU 2K (C) | |
| 675K59321 запросить цену → | 22C тонер CARTRIDGE DMO 2K (C) | |
| 106R01331 запросить цену → | 22D тонер CARTRIDGE US/EU (GDI) 6125 (C) | |
| 106R01335 ✓ в наличии | 22E тонер CARTRIDGE DMO (GDI) 6125(C) | |
| 675K59251 запросить цену → | 23B тонер CARTRIDGE US/EU 2K (M) | |
| 675K59331 запросить цену → | 23C тонер CARTRIDGE DMO 2K (M) | |
| 106R01332 запросить цену → | 23D тонер CARTRIDGE US/EU (GDI) 6125 (M) | |
| 106R01336 ✓ в наличии | 23E тонер CARTRIDGE DMO (GDI) 6125 (M) | |
| 675K59261 запросить цену → | 24B тонер CARTRIDGE US/EU 2K (Y) | |
| 675K59341 запросить цену → | 24C тонер CARTRIDGE DMO 2K (Y) | |
| 106R01333 запросить цену → | 24D тонер CARTRIDGE US/EU (GDI) 6125 (Y) | |
| 106R01337 под заказ | 24E тонер CARTRIDGE DMO (GDI) 6125 (Y) |

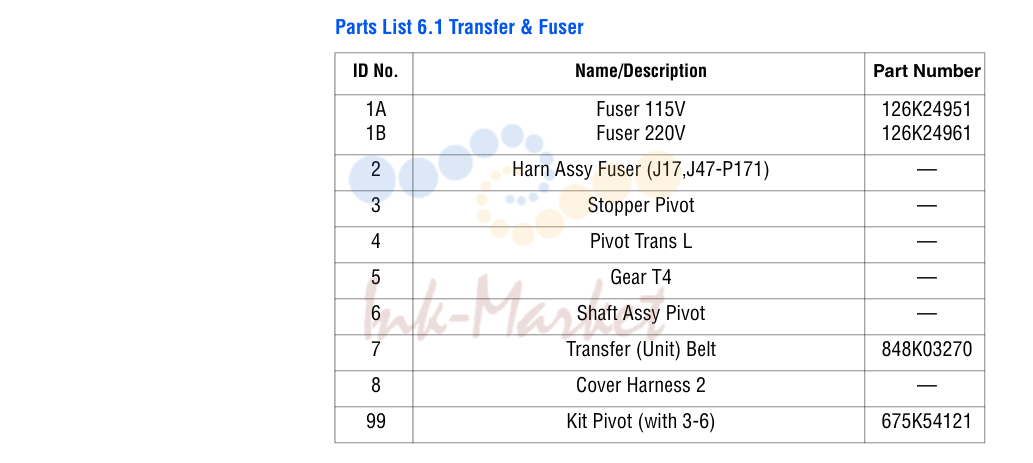

переноса & печь
| № | Артикул | Наименование |
|---|---|---|
| 126K24951 запросить цену → | 1A печь 115V | |
| 126K24961 запросить цену → | 1B печь 220V | |
| 7 | 848K03270 запросить цену → | переноса (узел) ремень |
| 99 | 675K54121 запросить цену → | Kit Pivot (with 3-6) |

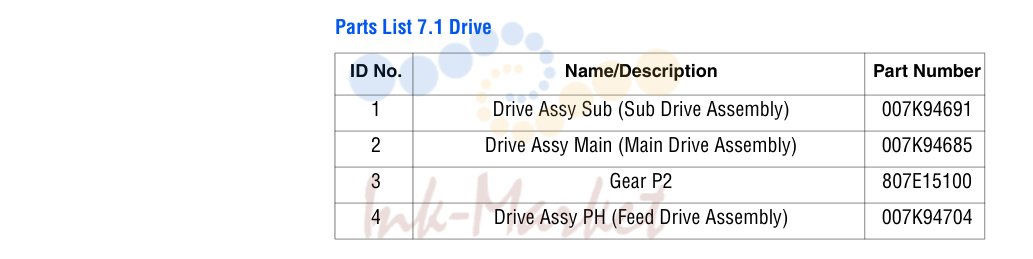

привод
| № | Артикул | Наименование |
|---|---|---|
| 1 | 007K94691 запросить цену → | привод в сборе Sub (Sub привод в сборе) |
| 2 | 007K94685 запросить цену → | привод в сборе Main (главный привод в сборе) |
| 3 | 807E15100 запросить цену → | шестерня P2 |
| 4 | 007K94704 запросить цену → | привод в сборе PH (подачи привод в сборе) |

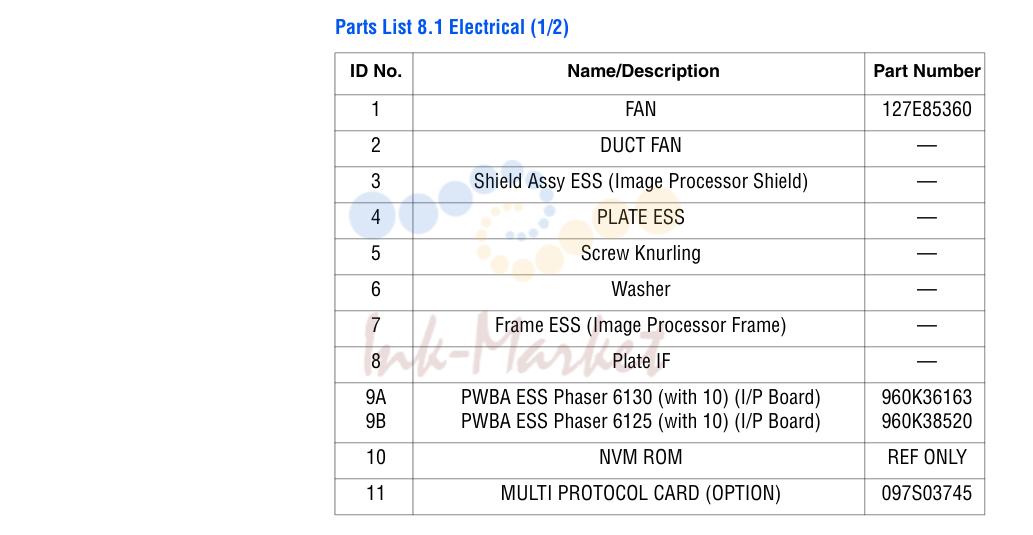

Electrical (1/2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 127E85360 запросить цену → | вентилятор |
| 960K36163 запросить цену → | 9A PWBA ESS Phaser 6130 (with 10) (I/P Board) | |
| 960K38520 запросить цену → | 9B PWBA ESS Phaser 6125 (with 10) (I/P Board) | |
| 11 | 097S03745 запросить цену → | MULTI PROTOCOL CARD (OPTION) |

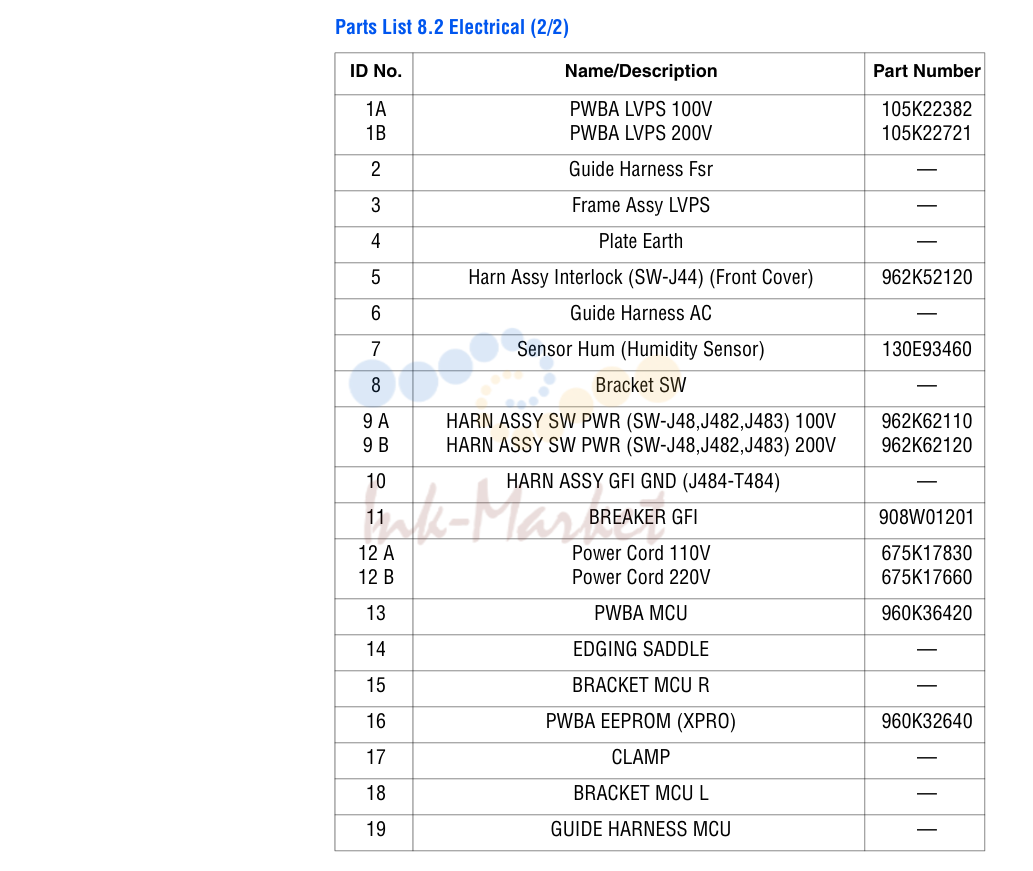

Electrical (2/2)
| № | Артикул | Наименование |
|---|---|---|
| 105K22382 запросить цену → | 1A PWBA LVPS 100V | |
| 105K22721 запросить цену → | 1B PWBA LVPS 200V | |
| 5 | 962K52120 запросить цену → | Harn в сборе Interlock (SW-J44) (передний крышка) |
| 7 | 130E93460 запросить цену → | датчик Hum (Humidity датчик) |
| 9 | 962K62110 запросить цену → | A HARN в сборе SW PWR (SW-J48,J482,J483) 100V |
| 9 | 962K62120 запросить цену → | B HARN в сборе SW PWR (SW-J48,J482,J483) 200V |
| 11 | 908W01201 запросить цену → | BREAKER GFI |
| 12 | 675K17830 запросить цену → | A Power Cord 110V |
| 12 | 675K17660 запросить цену → | B Power Cord 220V |
| 13 | 960K36420 запросить цену → | PWBA MCU |
| 16 | 960K32640 запросить цену → | PWBA EEPROM (XPRO) |
