Xerox Phaser 5500 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Covers (1/2)
- Covers (2/2)
- Tray (1/2) and Feeder (1/2)
- Feeder (2/2)
- Tray 1/MPT в сборе
- Tray 1/MPT нижний рама в сборе
- Tray 1/MPT в сборе
- Transportation and Registration L/H нижний
- L/H верхний в сборе
- L/H крышка в сборе
- Registration
- Laser, CRU and тонер Dispense
- печь and выход 1
- выход 1
- привод
- Electrical
- жгут

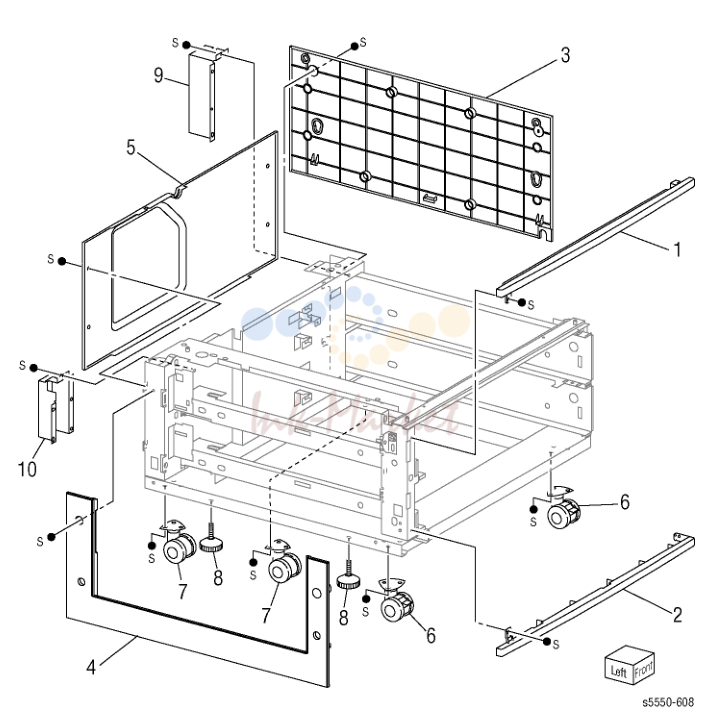

- 1000-Sheet Feeder (Tray 4 & 5)

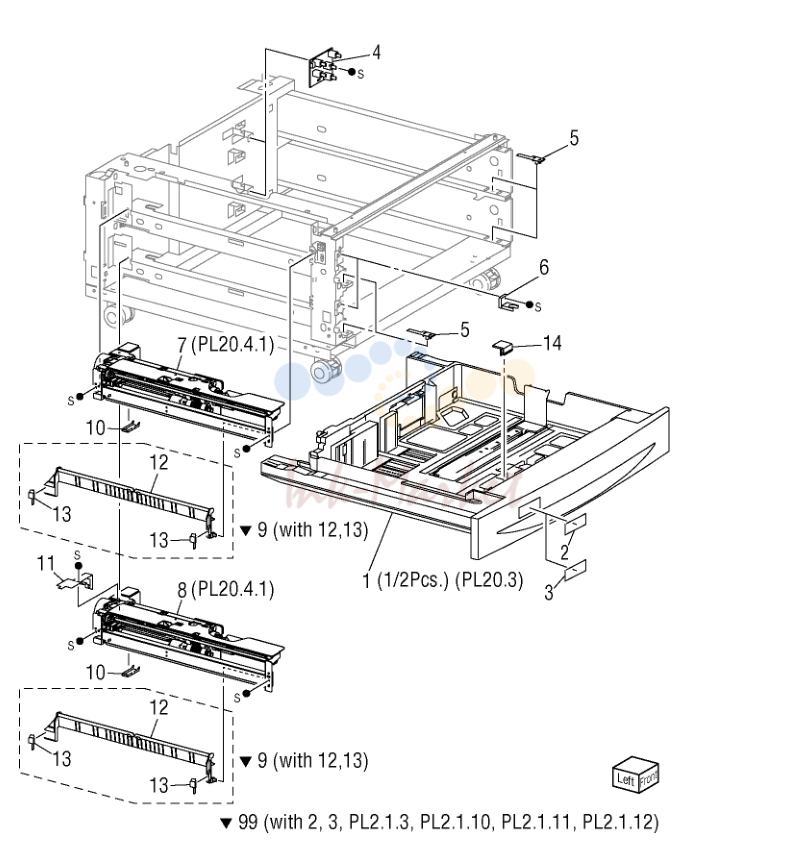

- Tray (1/2) and Feeder (1/2) (Trays 4 and 5)
- Feeder (2/2)

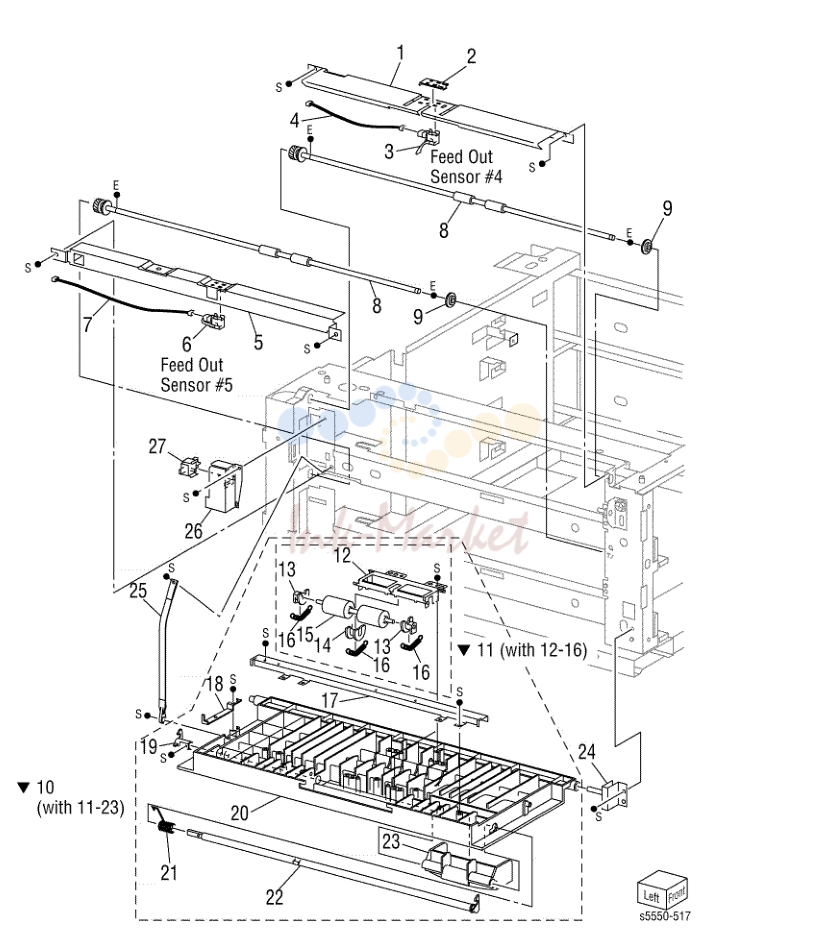

- Transportation (Trays 4 & 5)

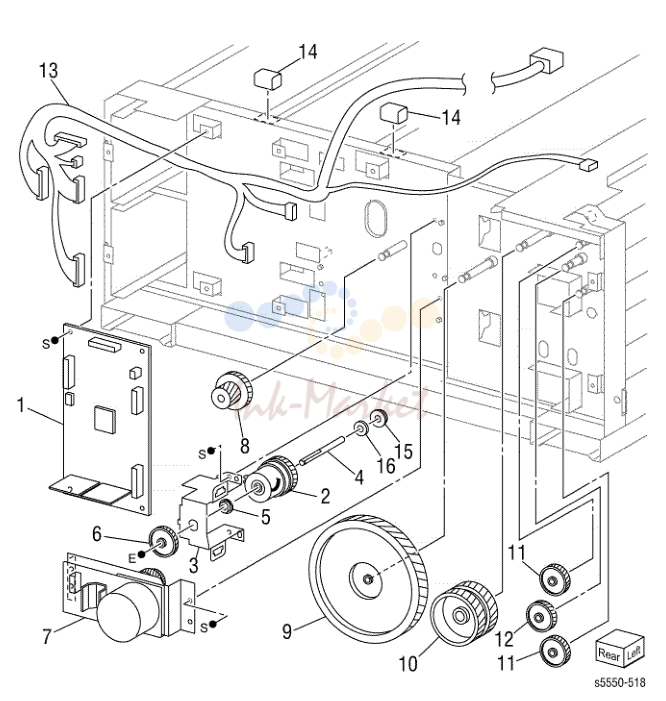

- привод and Electrical (Trays 4 & 5)

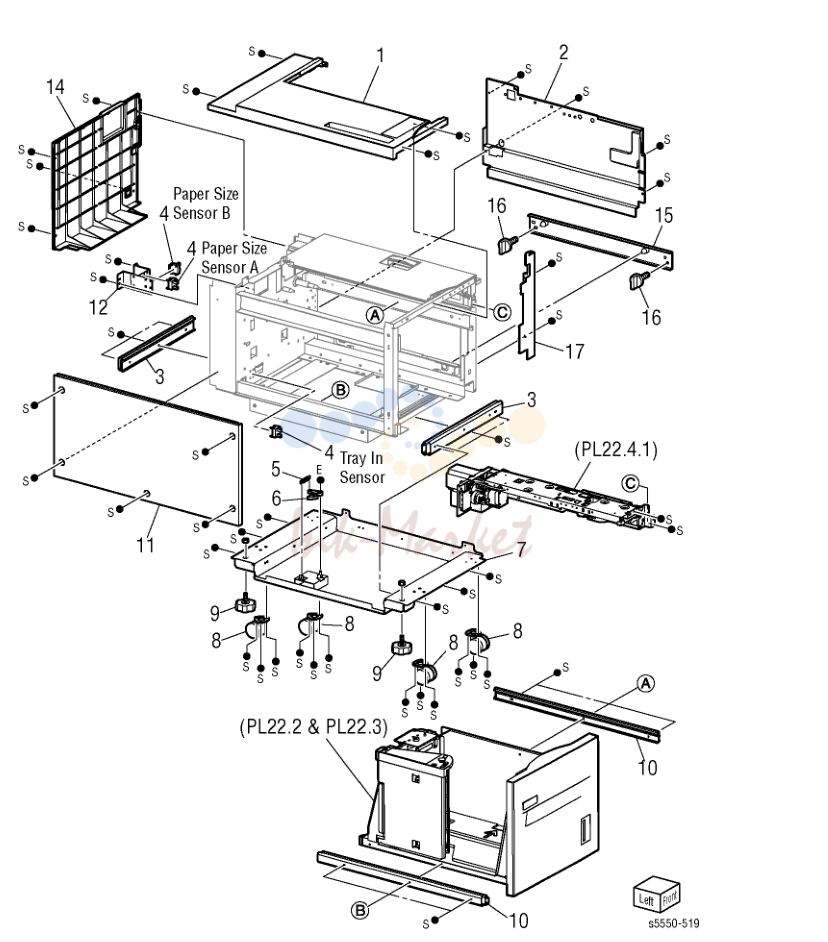

- Tray 6 (HCF) Covers
- Tray (1/2)

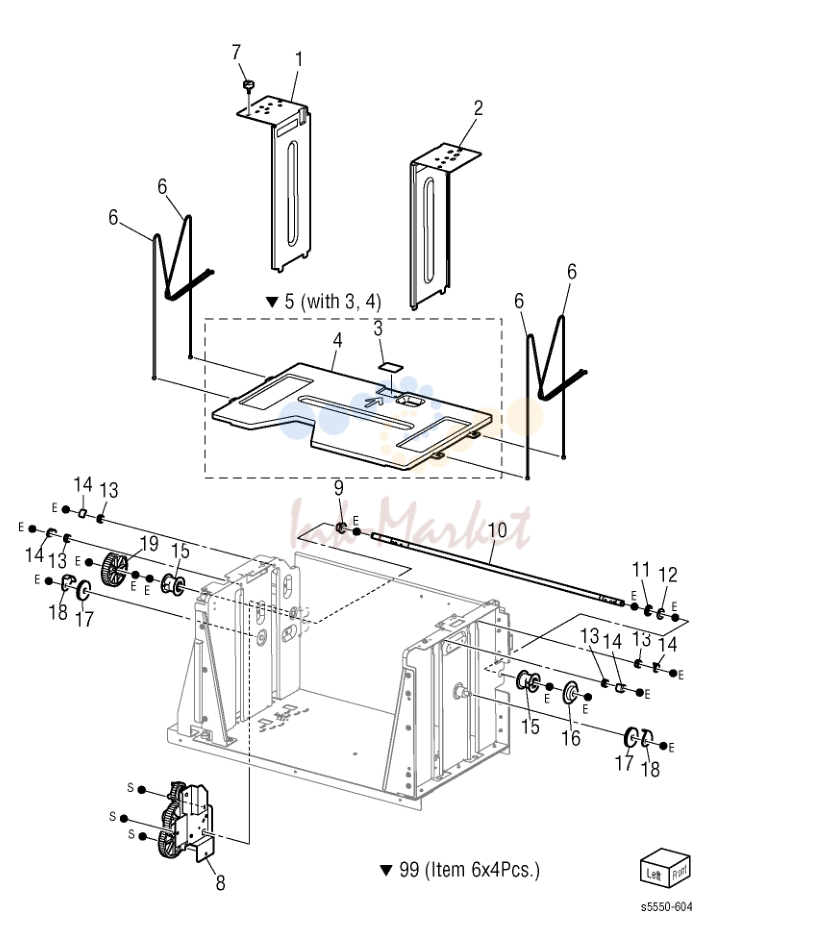

- Tray (2/2)

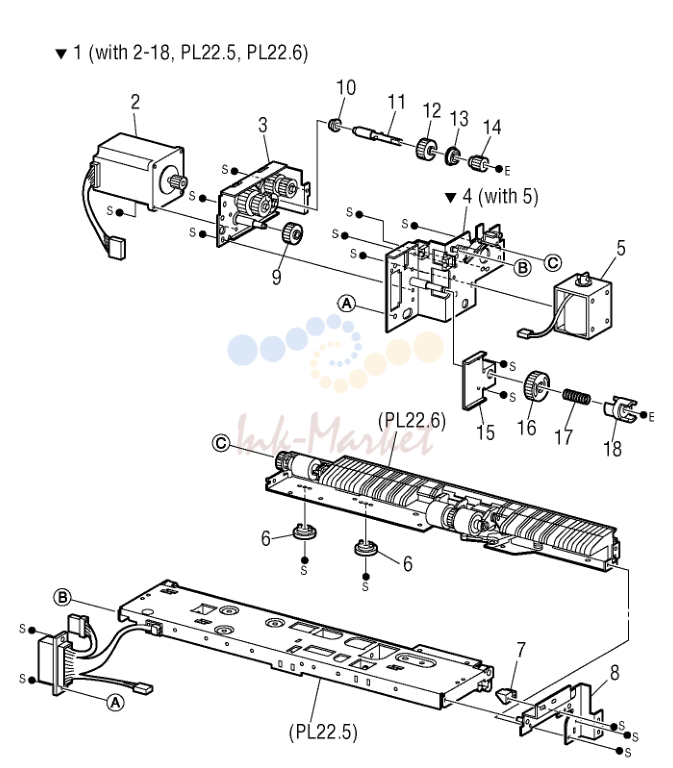

- Tray 6 Feeder (1/3)

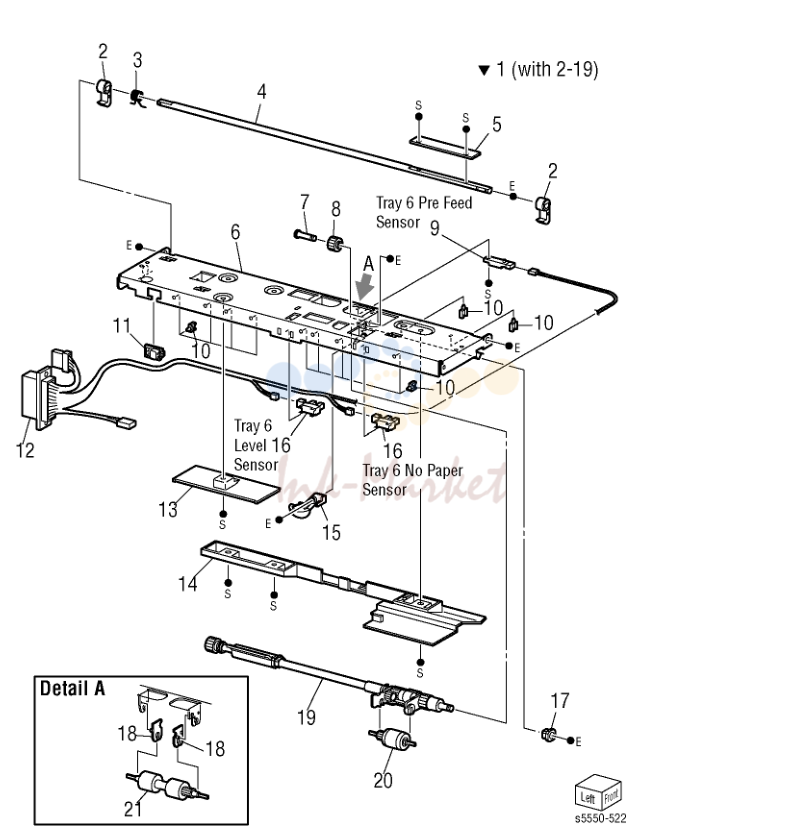

- Tray 6 Feeder (2/3)

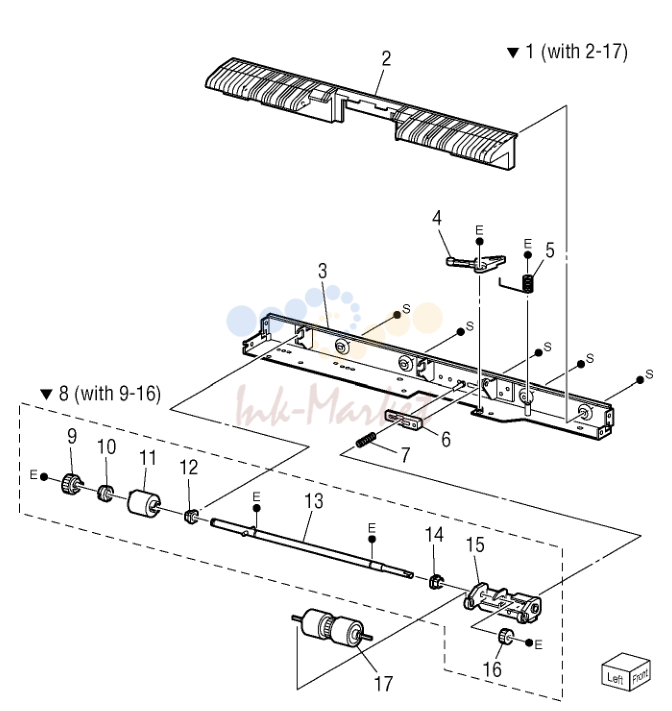

- Tray 6 Feeder (3/3)

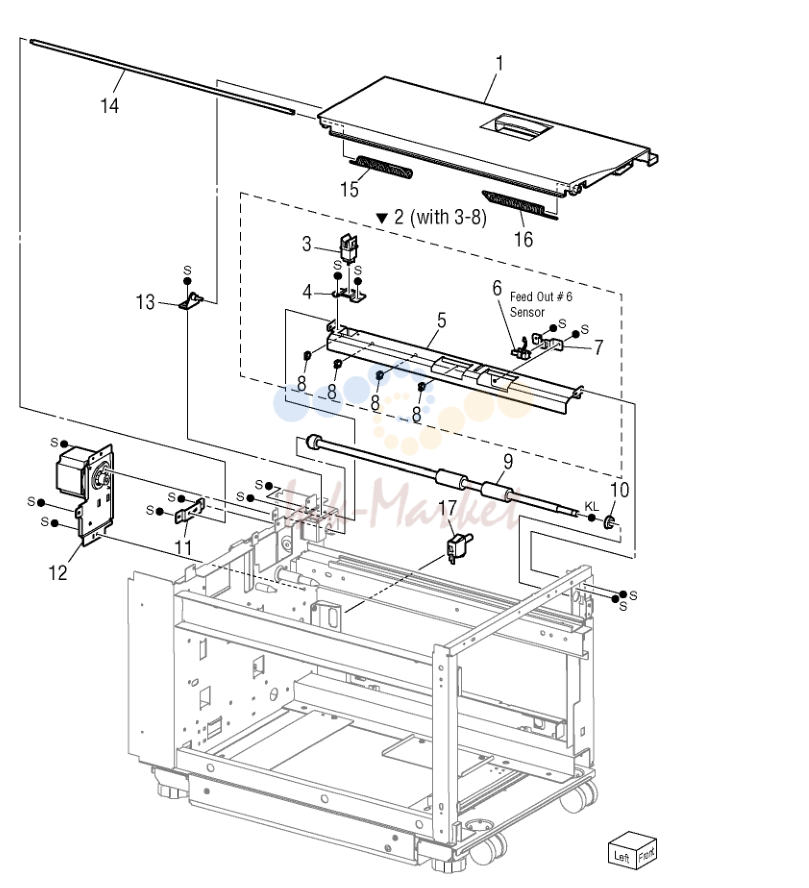

- Tray 6 привод and Transportation

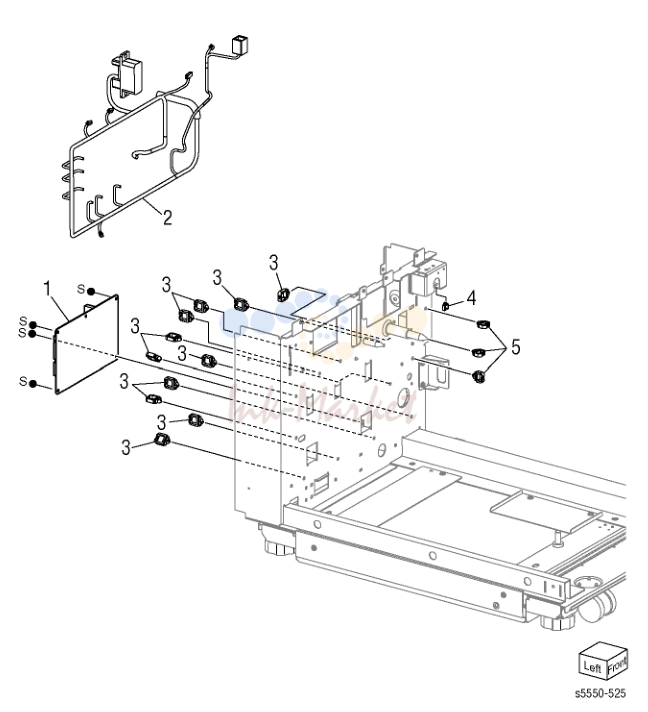

- Tray 6 Electrical

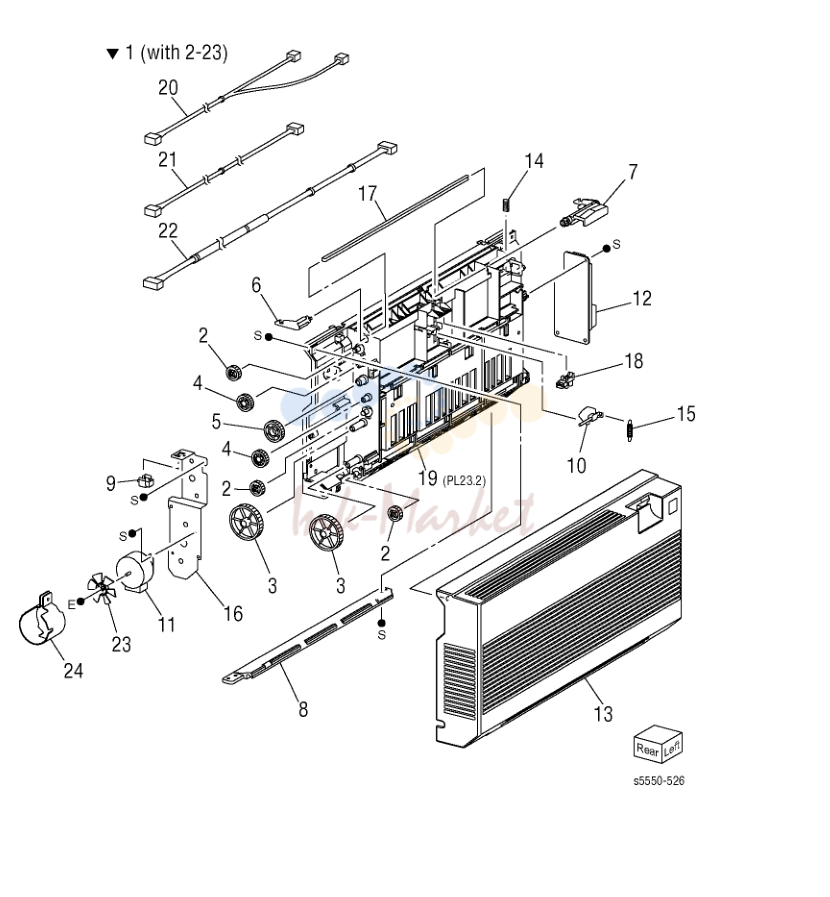

- Duplex узел

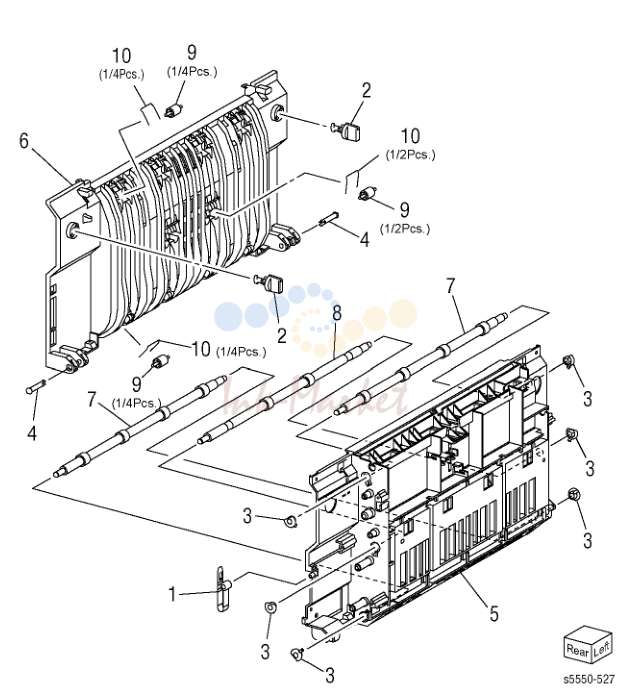

- Inner направляющая в сборе Duplex Module

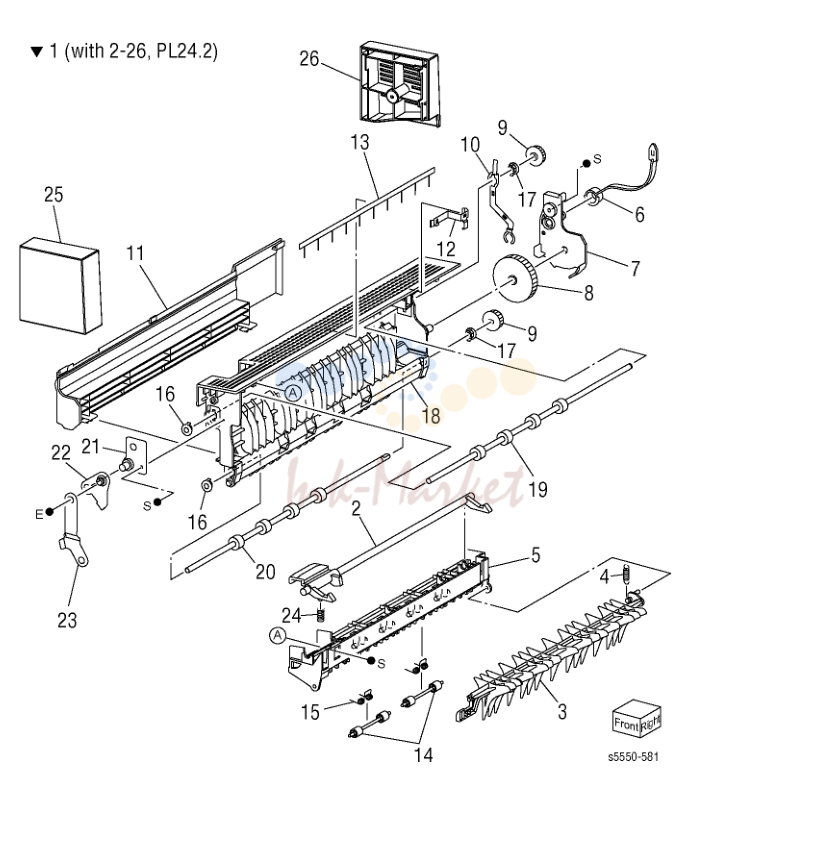

- выход 2 L/H верхний направляющая в сборе

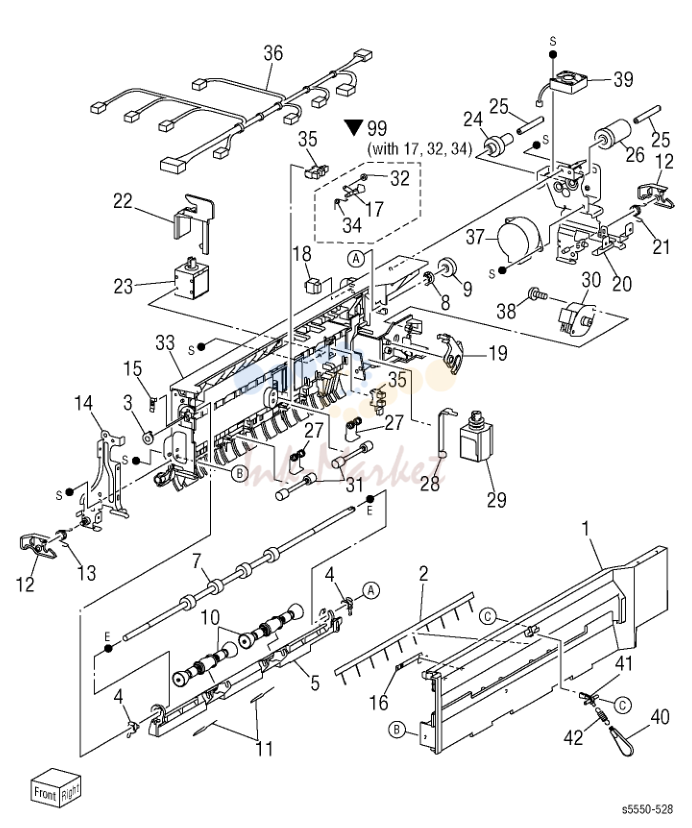

- выход 2 Tray направляющая в сборе

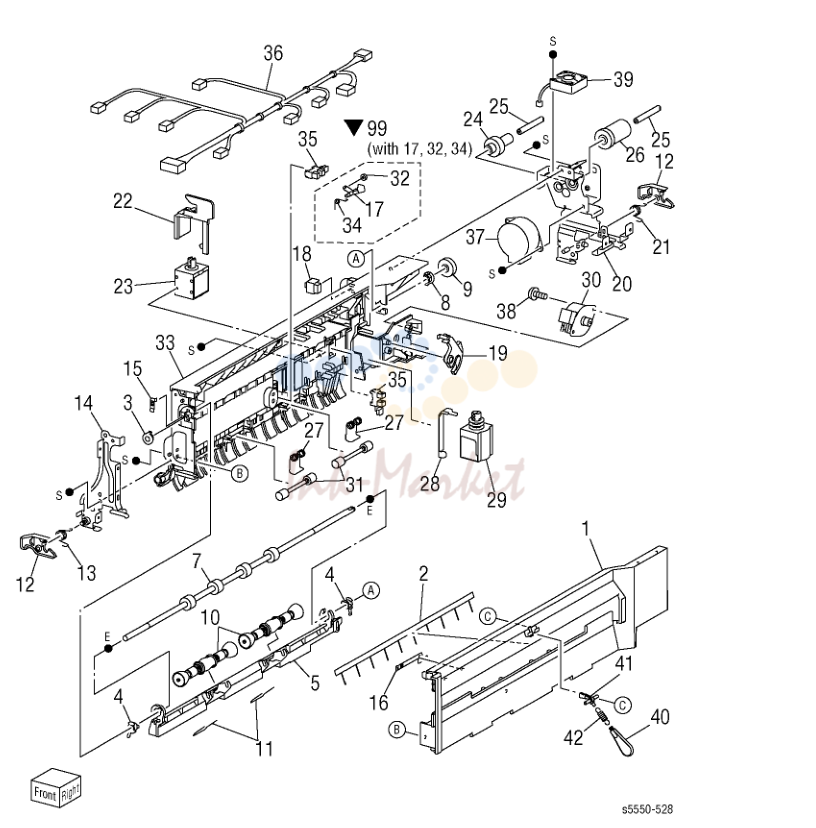

- выход 2 Tray направляющая в сборе (Continued)

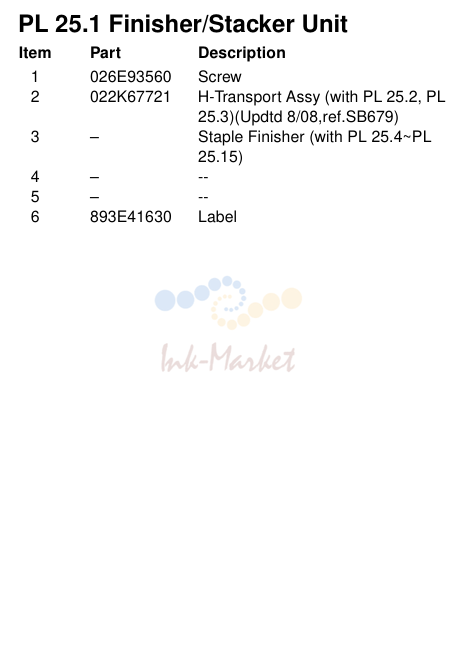

- Finisher/Stacker узел

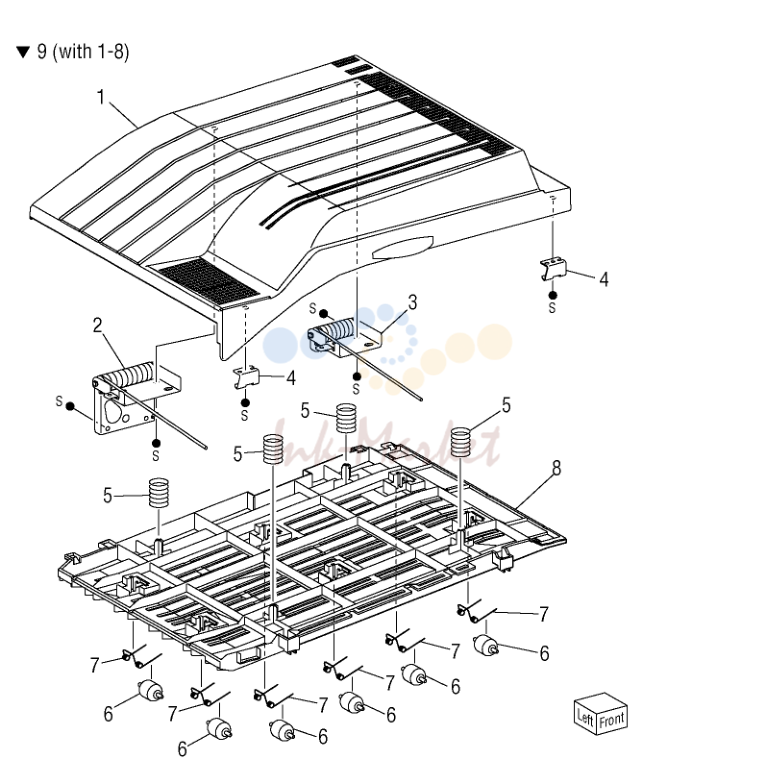

- Horizontal Transport в сборе (1/2)

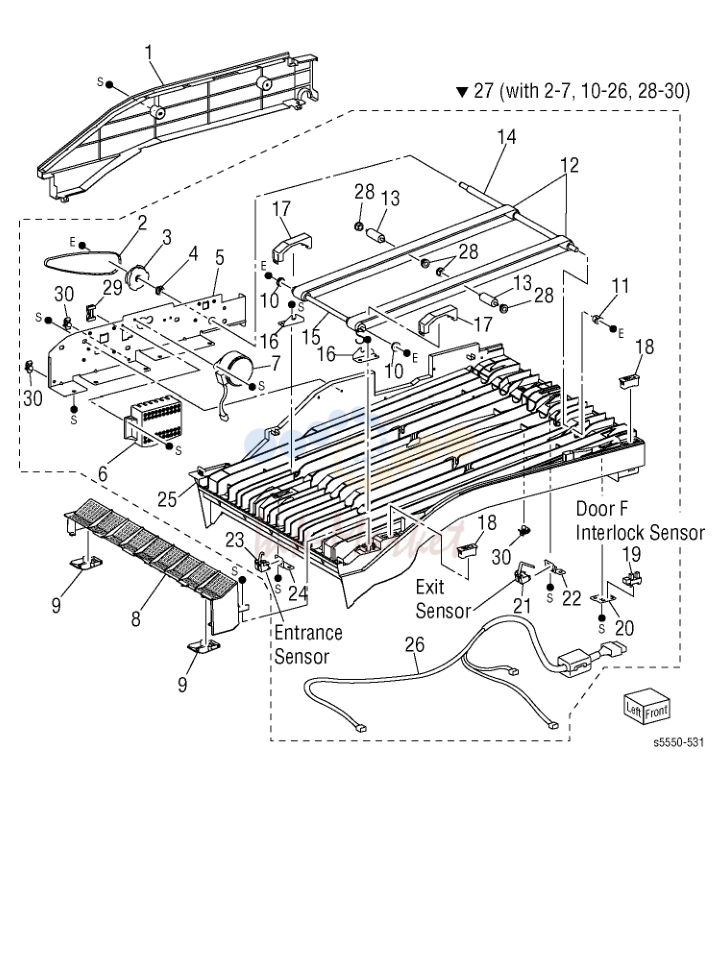

- Horizontal Transport в сборе (2/2)

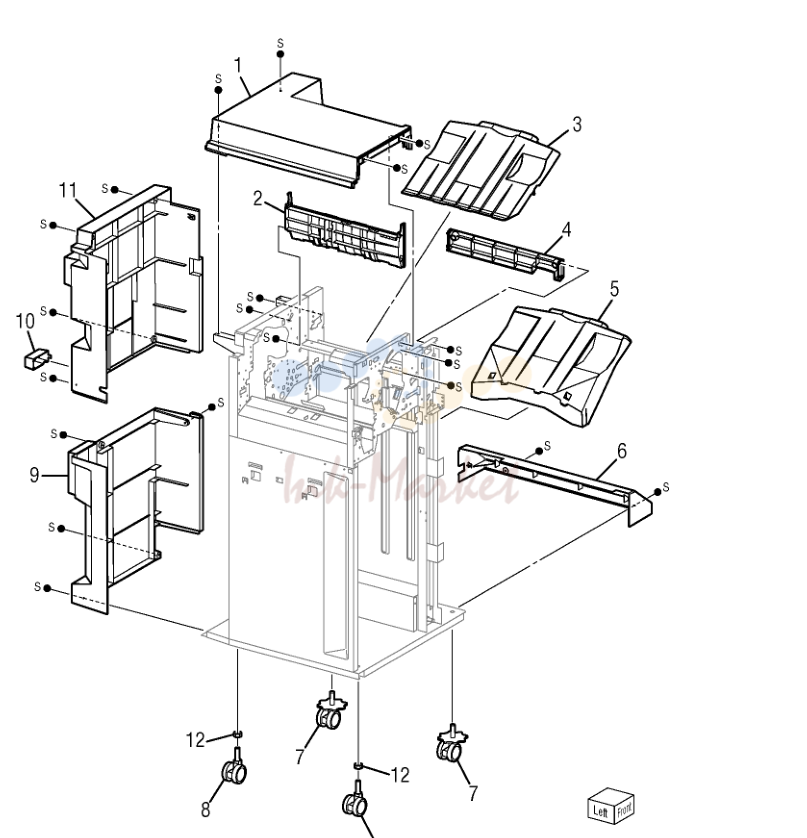

- Finisher/Stacker Covers (1/2)

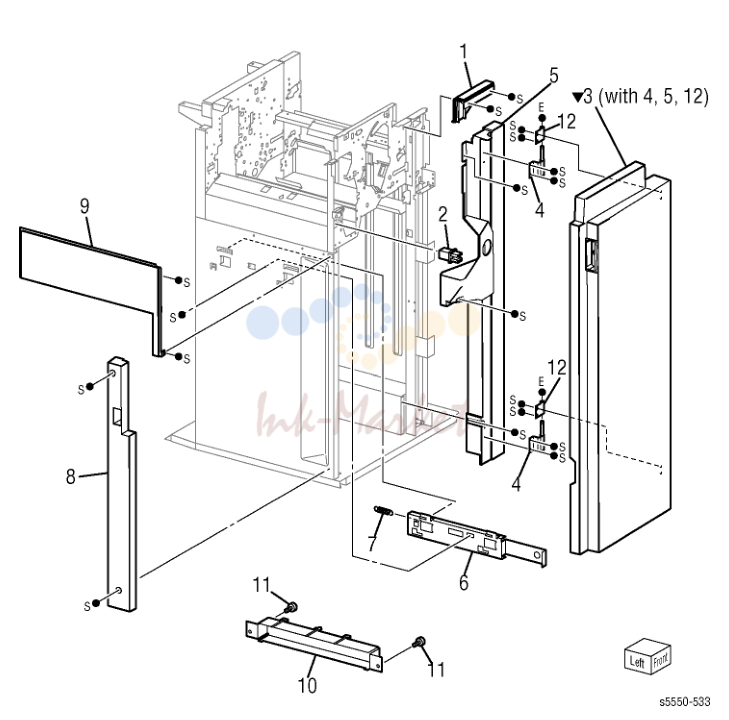

- Finisher/Stacker Covers (2/2)

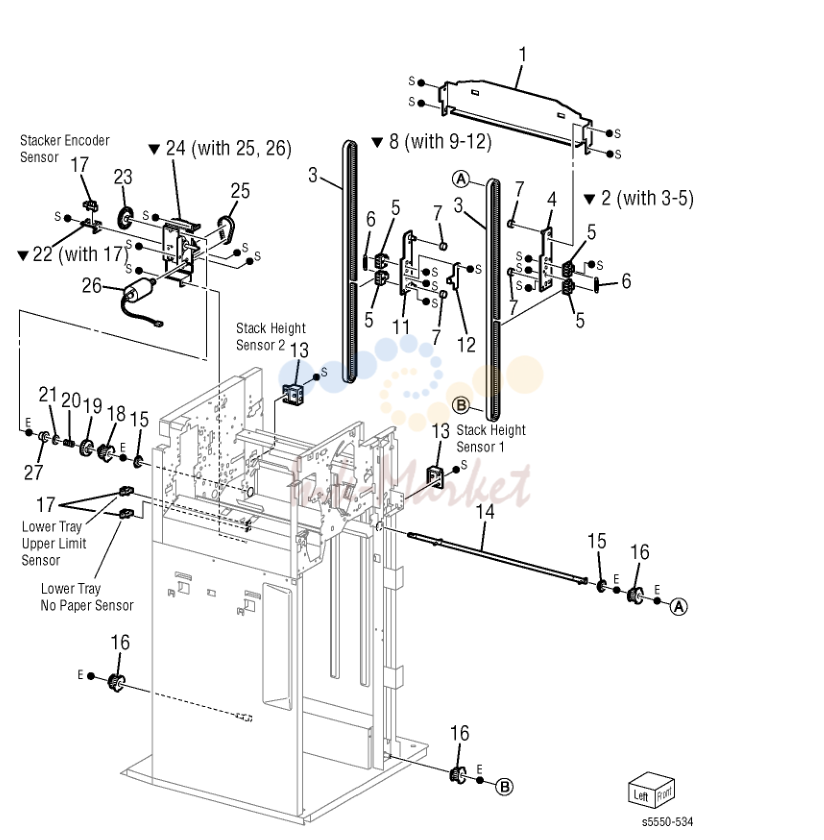

- Finisher Stack

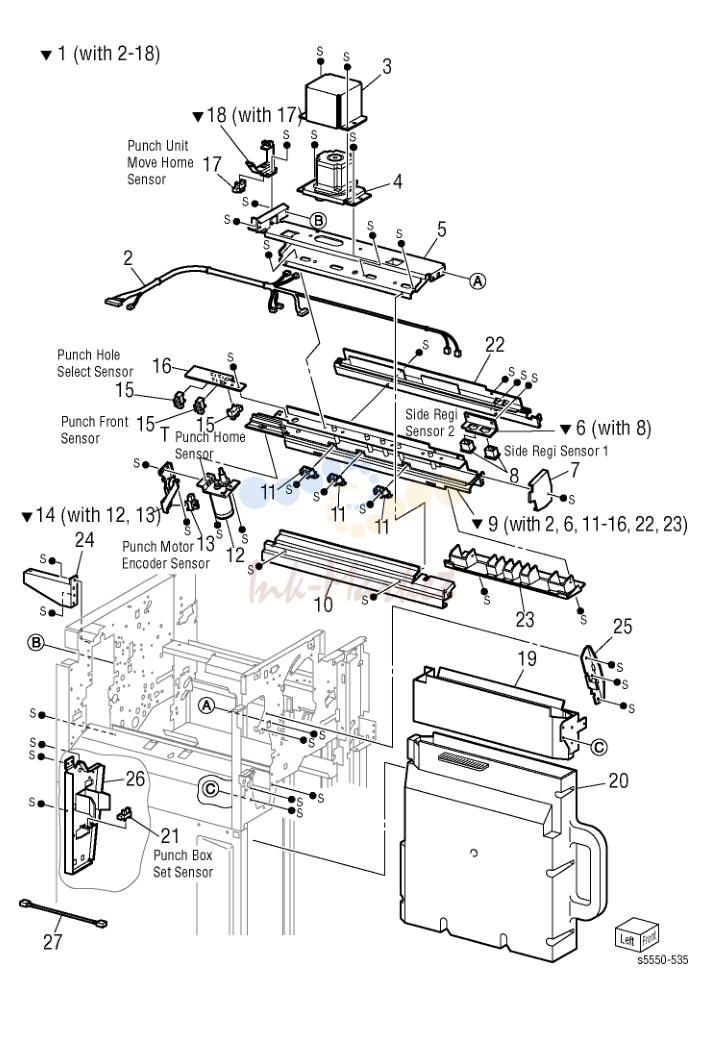

- Finisher Punch

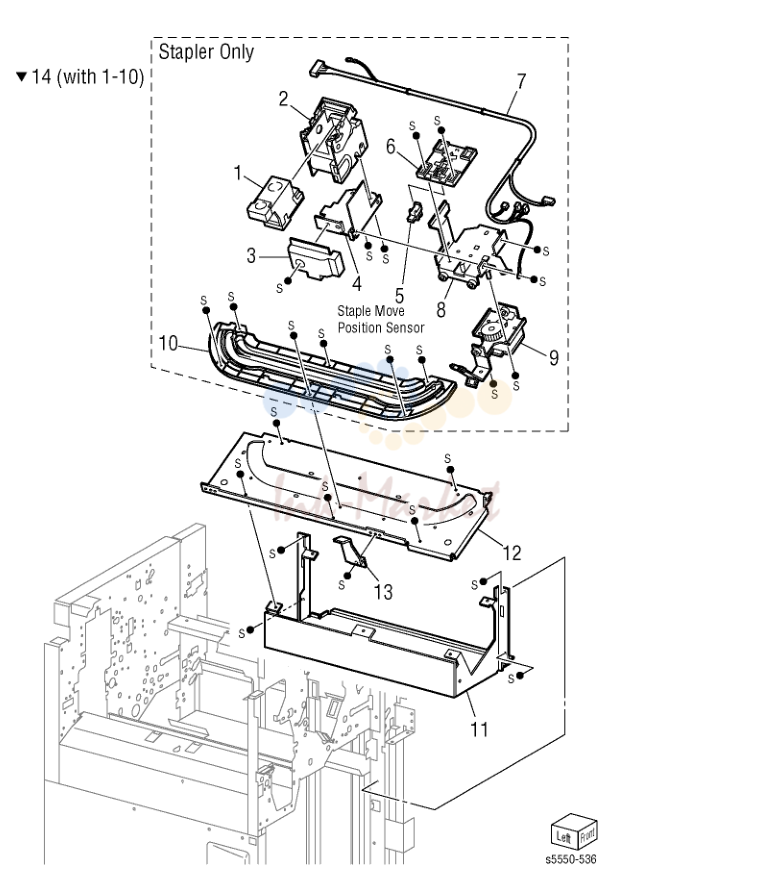

- Finisher Staple

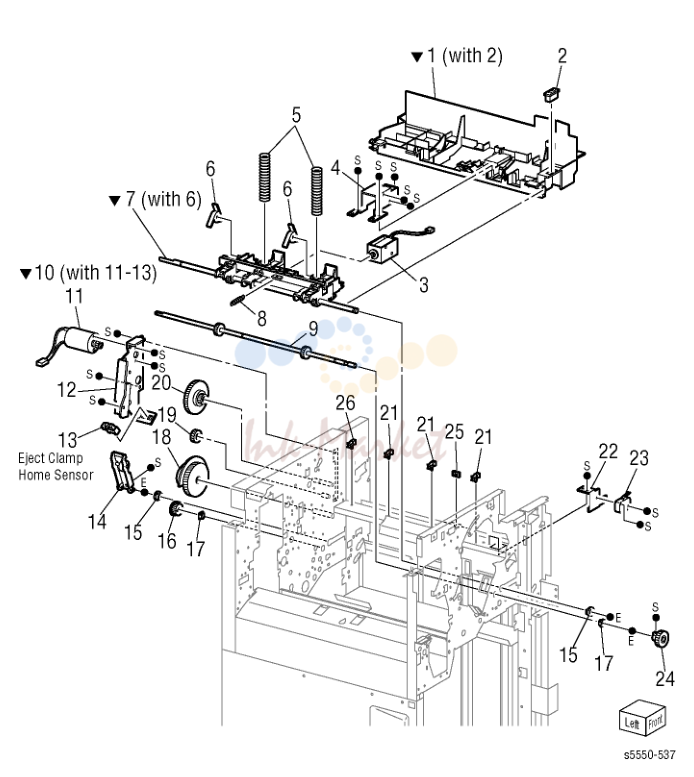

- Finisher Eject (1/3)

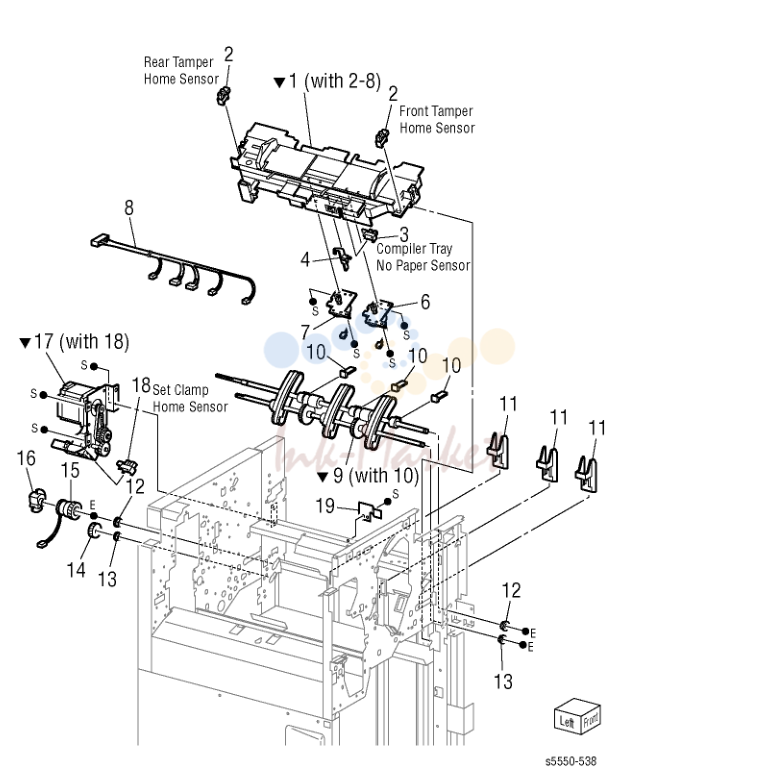

- Finisher Eject (2/3)
- Finisher Eject (3/3)
- Finisher Transport (1/2)
- Finisher Transport (2/2)
- Finisher Electrical
- Finisher жгут

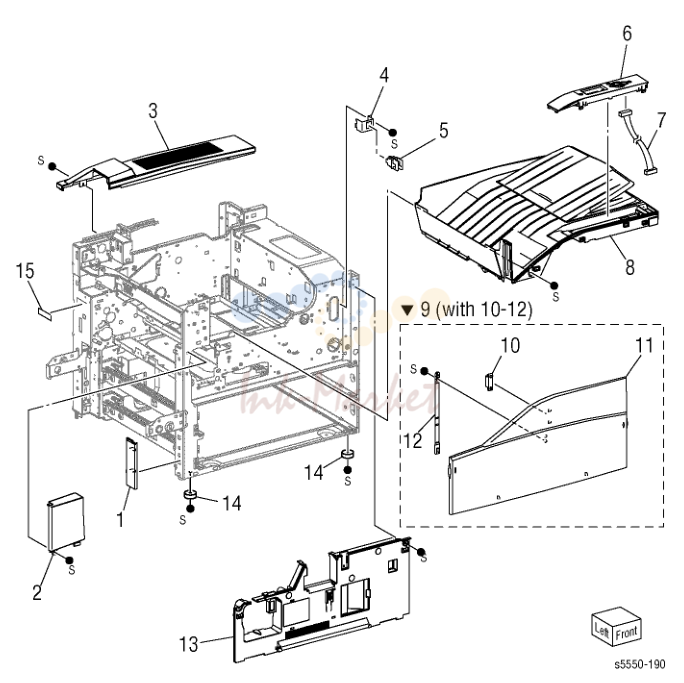

Covers (1/2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 802K74110 запросить цену → | крышка левый FR, 5500 |
| 2 | 802E55372 запросить цену → | крышка-FRS FR, PR (передний левый |
| 3 | 802E55362 запросить цену → | крышка-верхний RR, PR (верхний задний |
| 5 | 110E94770 запросить цену → | Switch (передний Door Interlock |
| 6 | 802E64160 запросить цену → | Control Panel, 5500 |
| 101K63680 запросить цену → | Control Panel, 5550 | |
| 7 | 962K24041 запросить цену → | Harn в сборе Console Panel |
| 8 | 802K74170 запросить цену → | крышка в сборе верхний PR (верхний крышка) |
| 9 | 802K74080 запросить цену → | крышка в сборе передний (with 10~12) |
| 848K16200 запросить цену → | крышка в сборе передний (with 10~12) | |
| 12 | 802E55351 запросить цену → | Strip (Stopper) (P/O PL 1.1 Item 9) |
| 13 | 802K58180 запросить цену → | крышка в сборе Inner, Main (Inner Main |

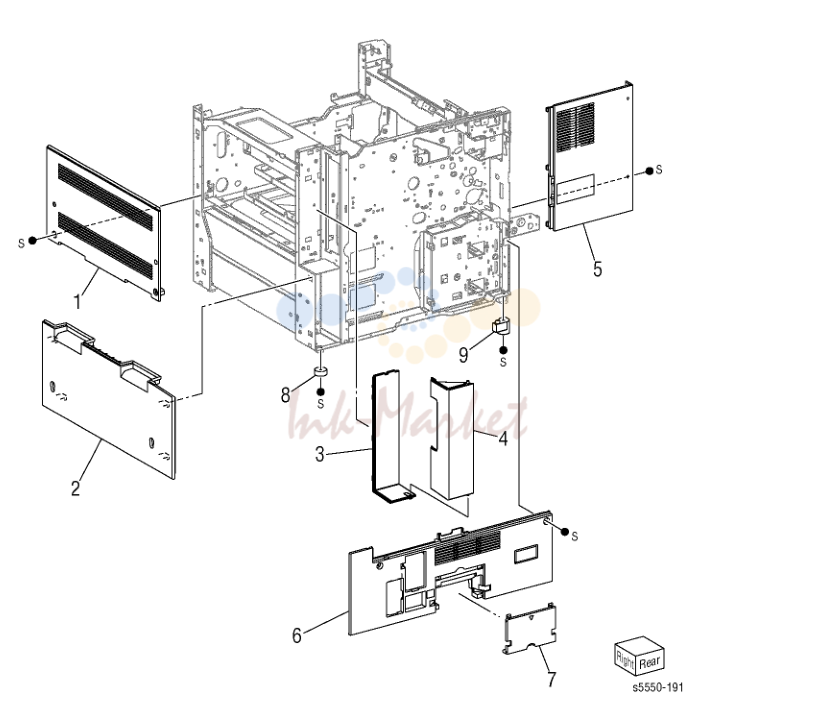

Covers (2/2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 802E55231 запросить цену → | крышка правый UPR (верхний правый |
| 2 | 802E55242 запросить цену → | крышка правый Low (нижний правый |
| 3 | 802E55261 запросить цену → | крышка ESS RH |
| 4 | 802E55382 запросить цену → | крышка-Cap ESS, PR (задний Panel |
| 5 | 802E55271 запросить цену → | крышка задний UPR (верхний задний |
| 6 | 802K74120 запросить цену → | крышка задний Low PR (нижний задний |
| 802K74130 запросить цену → | крышка задний Low PR (нижний задний | |
| 848K16810 запросить цену → | крышка задний Low PR (нижний задний | |
| 848K16820 запросить цену → | крышка задний Low PR (нижний задний | |
| 7 | 802E55293 запросить цену → | крышка-Cap MCU (Option Interface |

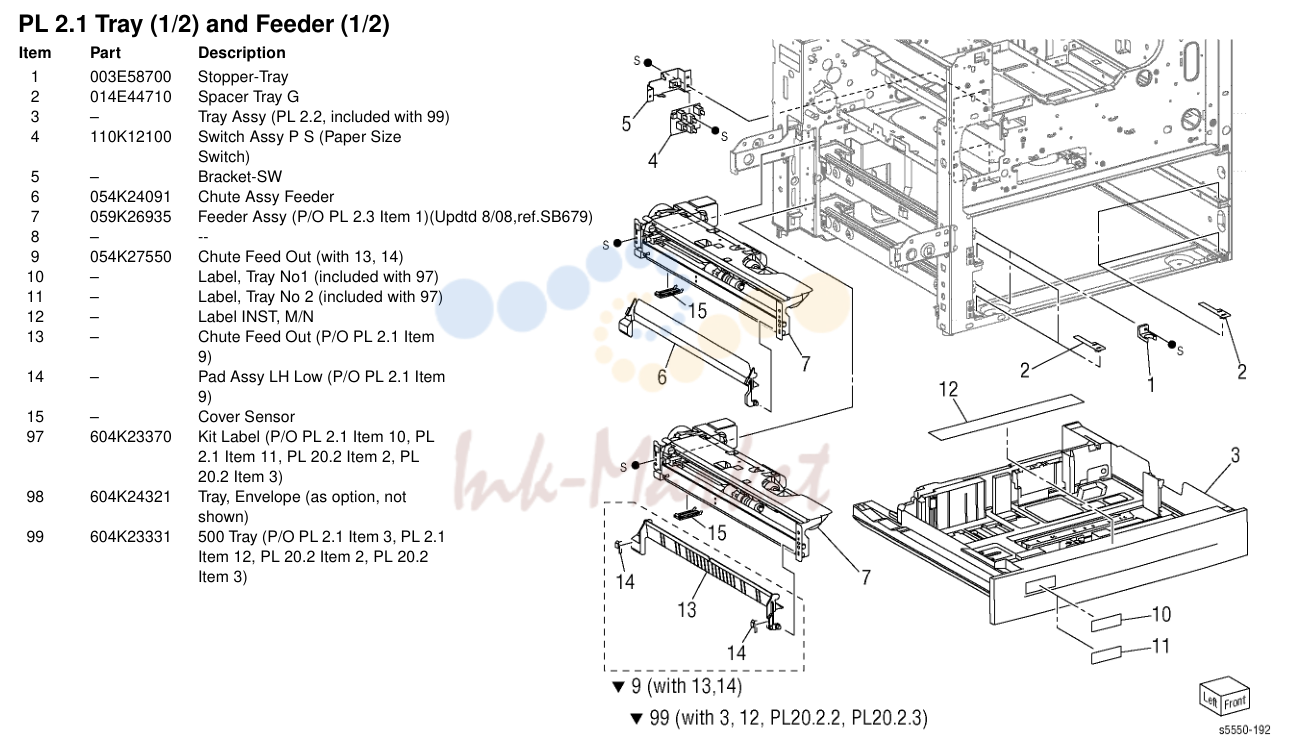

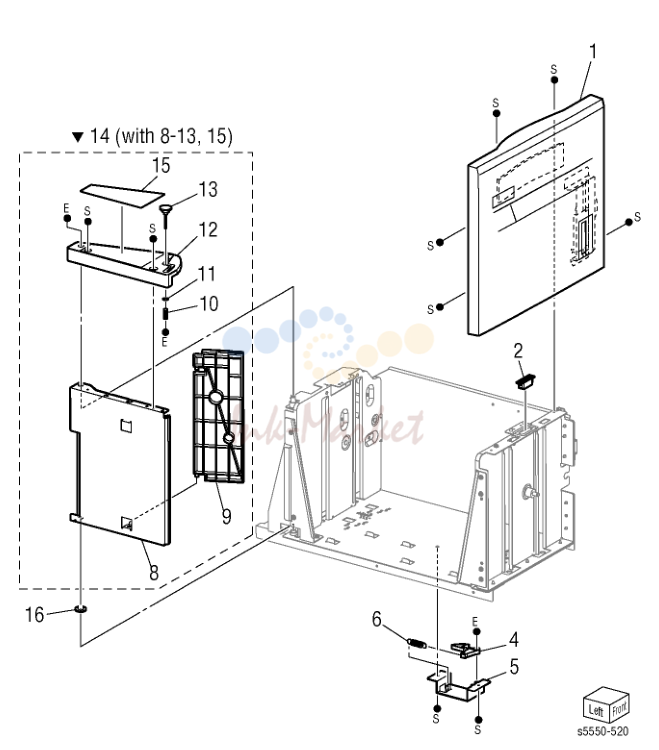

Tray (1/2) and Feeder (1/2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 003E58700 запросить цену → | Stopper-Tray |
| 2 | 014E44710 запросить цену → | Spacer Tray G |
| 4 | 110K12100 запросить цену → | Switch в сборе P S (Paper Size |
| 6 | 054K24091 запросить цену → | направляющая в сборе Feeder |
| 7 | 059K26935 запросить цену → | Feeder в сборе (P/O PL 2.3 Item 1)(Updtd 8/08,ref.SB679) |
| 9 | 054K27550 запросить цену → | направляющая подачи Out (with 13, 14) |
| 97 | 604K23370 запросить цену → | Kit Label (P/O PL 2.1 Item 10, PL |
| 98 | 604K24321 запросить цену → | Tray, Envelope (as option, not |
| 99 | 604K23331 запросить цену → | Tray (P/O PL 2.1 Item 3, PL 2.1 |

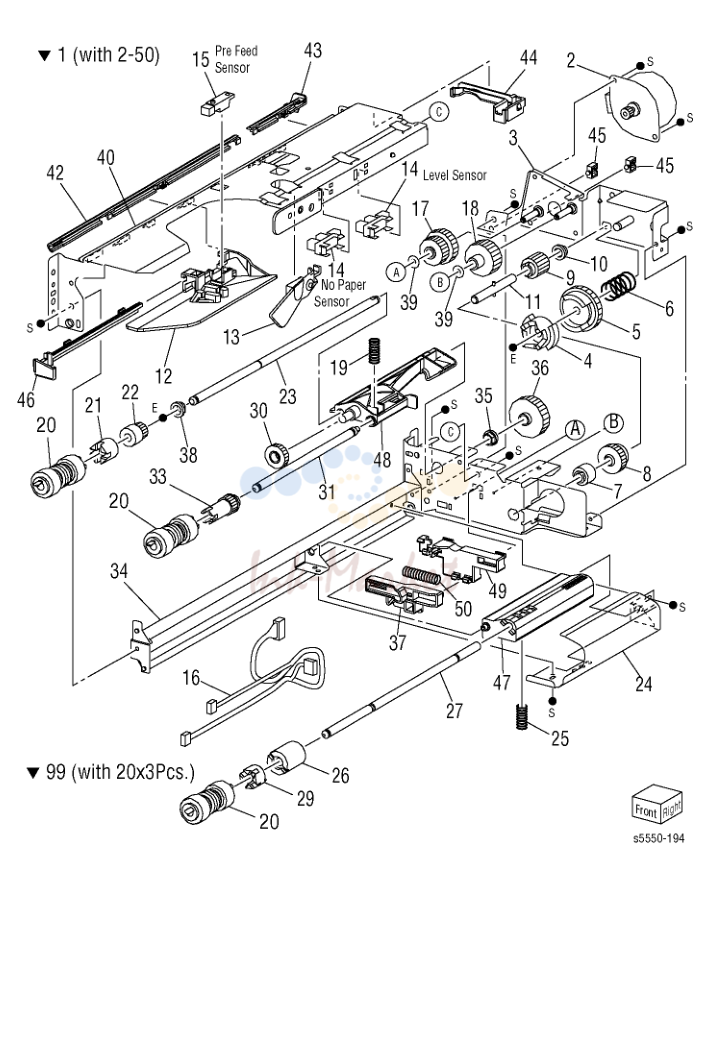

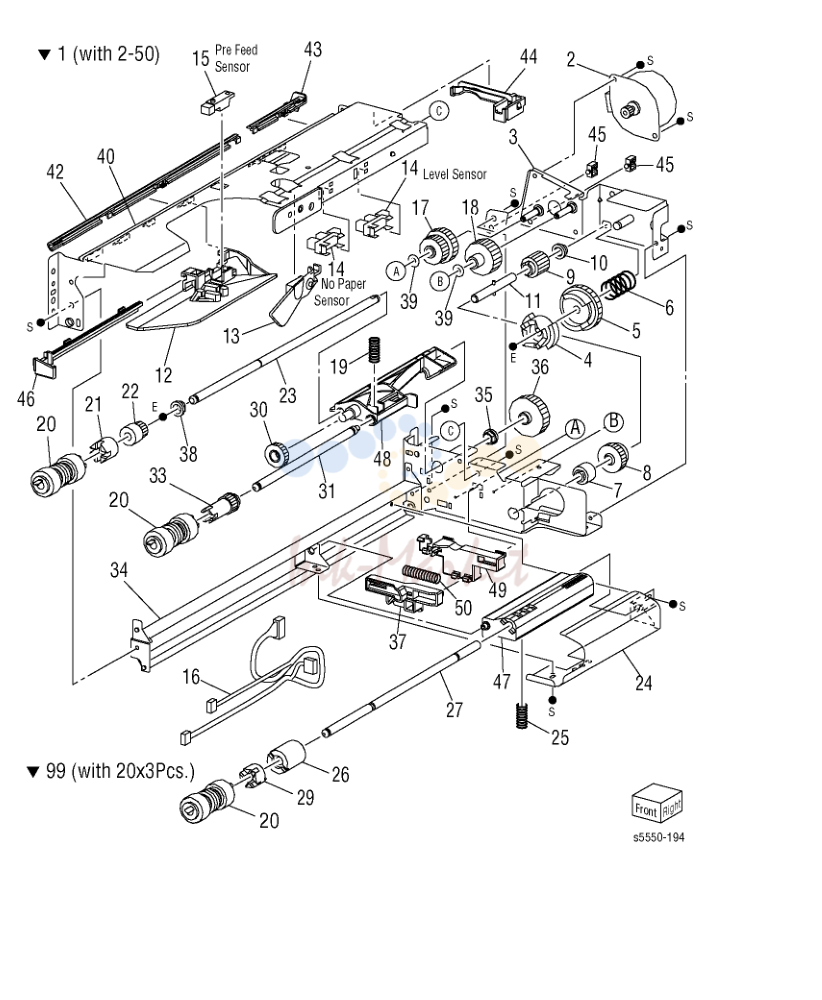

Feeder (2/2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059K26935 запросить цену → | Feeder в сборе (with 2~50)(Updtd 8/08,refSB679) |
| 2 | 127K38171 запросить цену → | Tray подачи Lift Up мотор (P/O PL 2.3 |
| 13 | 120E22481 запросить цену → | актуатор (No Paper датчик |
| 14 | 930W00113 запросить цену → | датчик (No Paper or Level датчик) |
| 15 | 930W00211 запросить цену → | датчик (Pre-подачи датчик) (P/O PL |
| 19 | 809E51070 запросить цену → | пружина (P/O PL 2.3 Item 1) |

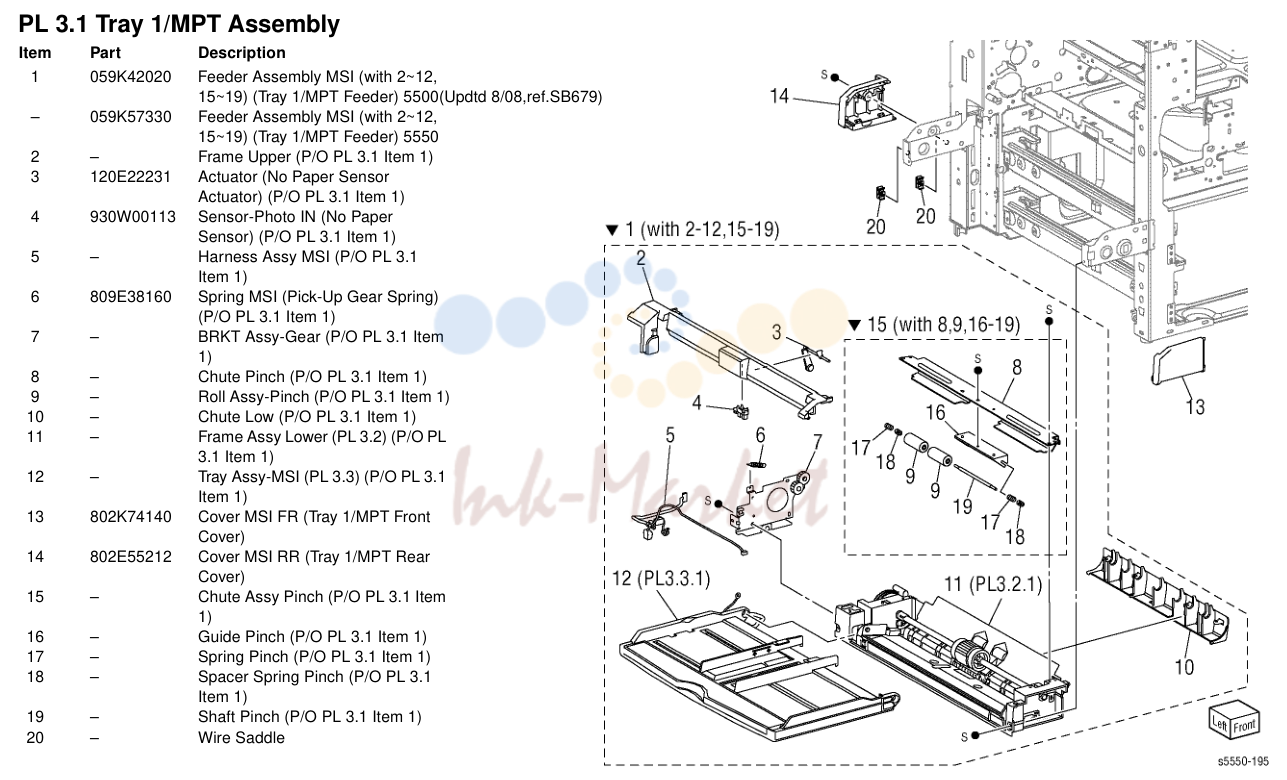

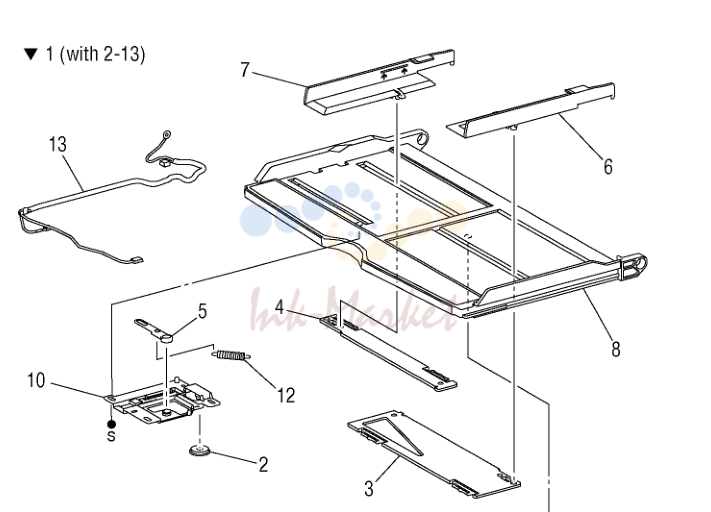

Tray 1/MPT в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059K42020 запросить цену → | Feeder в сборе MSI (with 2~12 |
| 059K57330 запросить цену → | Feeder в сборе MSI (with 2~12 | |
| 3 | 120E22231 запросить цену → | актуатор (No Paper датчик |
| 4 | 930W00113 запросить цену → | датчик-Photo IN (No Paper |
| 6 | 809E38160 запросить цену → | пружина MSI (Pick-Up шестерня пружина) |
| 13 | 802K74140 запросить цену → | крышка MSI FR (Tray 1/MPT передний |
| 14 | 802E55212 запросить цену → | крышка MSI RR (Tray 1/MPT задний |

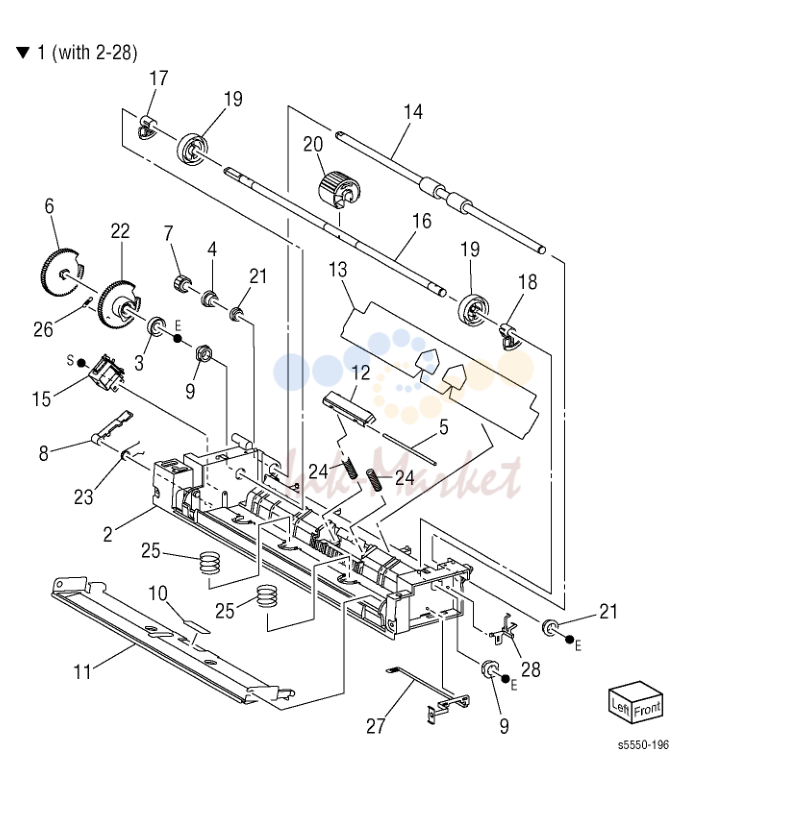

Tray 1/MPT нижний рама в сборе
| № | Артикул | Наименование |
|---|---|---|
| 10 | 019E56551 запросить цену → | Pad Bottom (P/O PL 3.2 Item 1) |
| 12 | 019K07086 запросить цену → | Pad в сборе-тормозной (P/O PL 3.2 Item |
| 15 | 121E92780 запросить цену → | соленоид захват бумаги (P/O PL 3.2 Item |
| 17 | 008E93831 запросить цену → | CAM захват бумаги (P/O PL 3.2 Item 1) |
| 18 | 008E94270 запросить цену → | CAM захват бумаги передний (P/O PL 3.2 |
| 20 | 604K23380 ✓ в наличии | ролик в сборе-подачи (подачи ролик with |
| 24 | 809E27650 запросить цену → | пружина Pad (тормозной Pad пружина) (P/ |
| 26 | 809E54530 запросить цену → | пружина-шестерня CAM (P/O PL 3.2 Item |
Tray 1/MPT в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 050K52470 запросить цену → | Tray в сборе MSI (with 2~13) 5500 |
| 050K62670 запросить цену → | Tray в сборе MSI (with 2~13) 5550 |

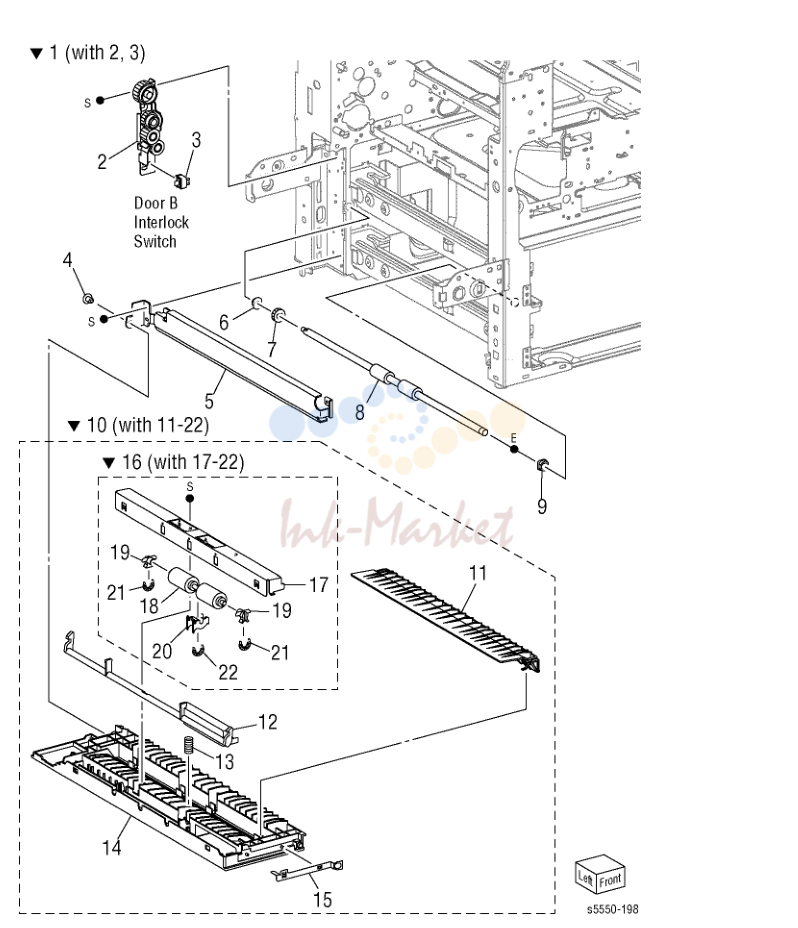

Transportation and Registration L/H нижний
| № | Артикул | Наименование |
|---|---|---|
| 1 | 015K73510 запросить цену → | BRKT в сборе TA (with 2, 3) (Take |
| 3 | 110E11580 запросить цену → | Switch-I/L, Cab (Door B Interlock |
| 4 | 029E31600 запросить цену → | Rivet |
| 6 | 013E29830 запросить цену → | подшипник TA |
| 7 | 007E79270 запросить цену → | шестерня 18T |
| 8 | 059K26840 запросить цену → | ролик в сборе-TA (Take Away ролик) |
| 9 | 413W77559 запросить цену → | подшипник Sleeve |
| 10 | 802K58284 запросить цену → | крышка в сборе LH Low C (with 11~22) |

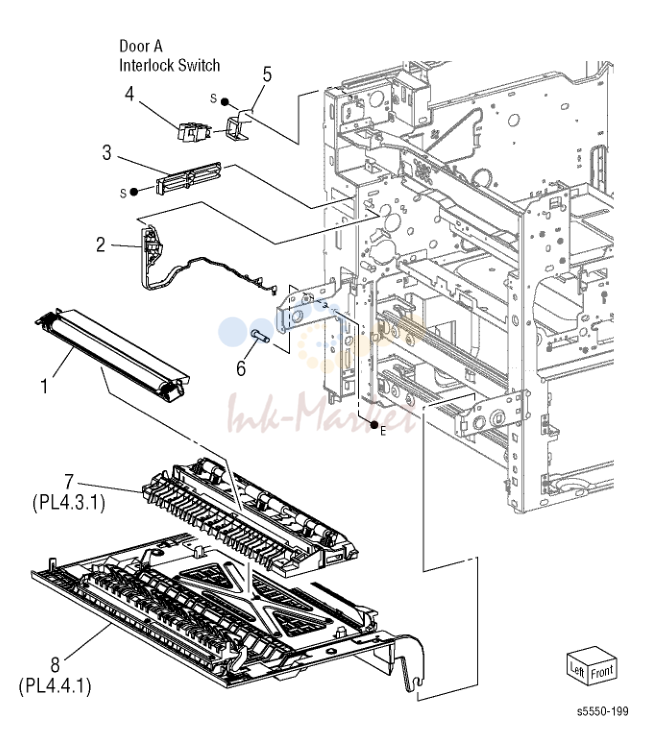

L/H верхний в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 802K56095 запросить цену → | HSG в сборе-BTR -- Periodic |
| 2 | 802K49240 запросить цену → | крышка в сборе-Contact |
| 3 | 012K94341 ✓ в наличии | Link в сборе-Shutter |
| 4 | 110E94770 запросить цену → | Switch (Door A Interlock Switch) |
| 6 | 826E08440 запросить цену → | Stud |

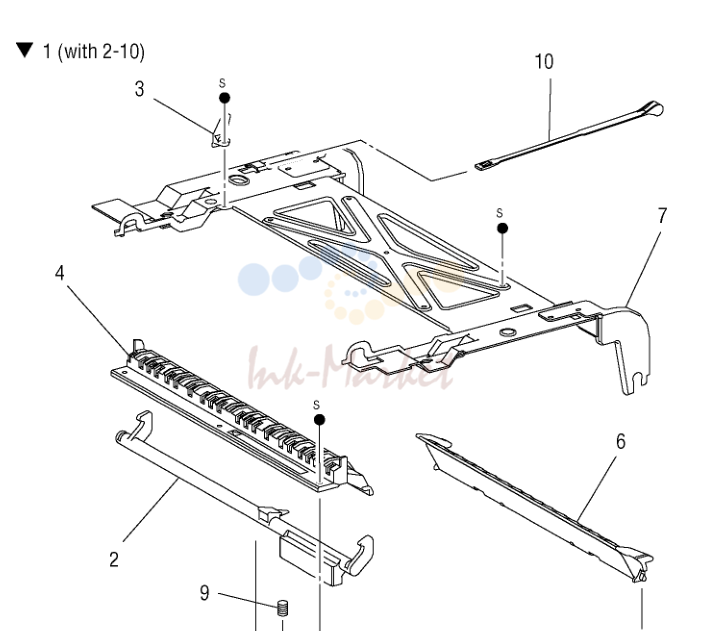

L/H крышка в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 802K79722 запросить цену → | крышка в сборе-L/H (with 2~10) (Door |
| 2 | 003E59833 запросить цену → | Handle L/H (P/O PL 4.4 Item 1) |
| 3 | 024E03250 ✓ в наличии | Rod CRU Shutter (P/O PL 4.1 Item |
| 6 | 054K24060 запросить цену → | направляющая в сборе-Dup (P/O PL 4.4 Item |
| 9 | 809E42460 запросить цену → | пружина COMP LH (P/O PL 4.4 Item |
| 10 | 849E13981 запросить цену → | Support LH крышка (Door A |

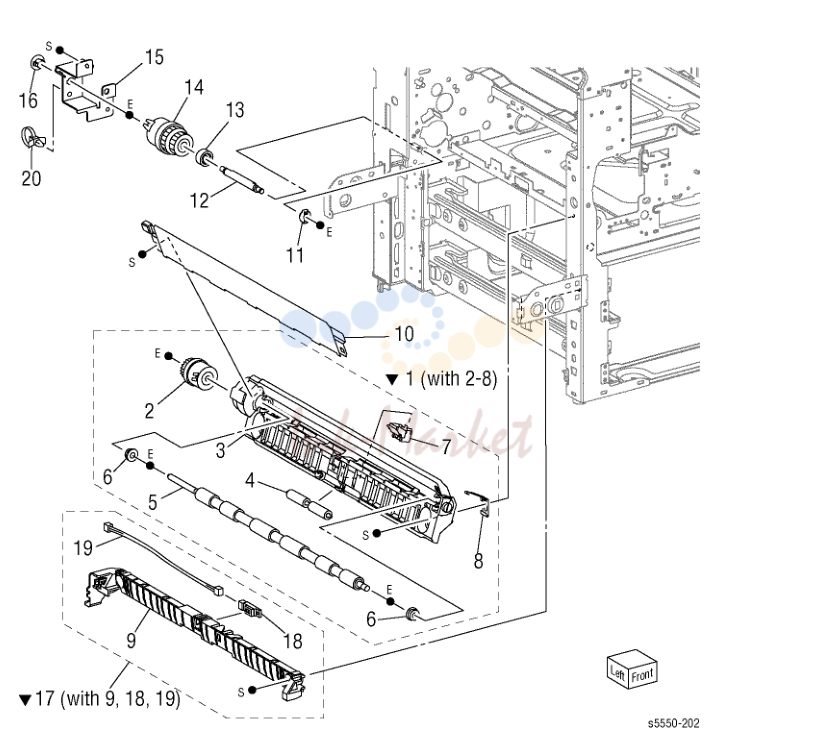

Registration
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059K41891 запросить цену → | Trans в сборе Regi (with 2~8)(Updtd 8/08,ref.SB679) |
| 2 | 121K37450 ✓ в наличии | муфта в сборе Regi H (Registration |
| 7 | 130K64270 ✓ в наличии | SNR в сборе Regi (Registration |
| 9 | 054E23910 запросить цену → | направляющая-TA (P/O PL 4.5 Item 17) |
| 10 | 054K23940 ✓ в наличии | направляющая в сборе-R |
| 11 | 013E26091 запросить цену → | подшипник |
| 13 | 007E79320 запросить цену → | шестерня-19T |
| 14 | 121K32730 ✓ в наличии | муфта в сборе-TA (Take Away муфта) |
| 16 | 013E26060 запросить цену → | подшипник |
| 18 | 930W00211 запросить цену → | датчик (P/O PL 4.5 Item 17) |

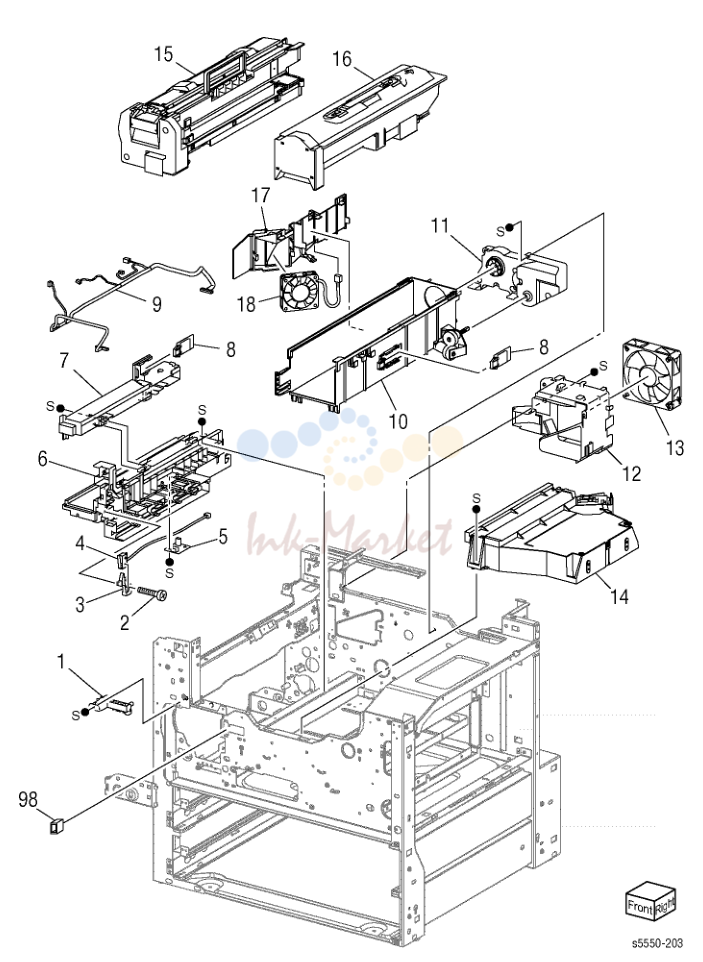

Laser, CRU and тонер Dispense
| № | Артикул | Наименование |
|---|---|---|
| 1 | 014E44733 запросить цену → | Block Stopper CRU |
| 2 | 826E11580 запросить цену → | винт |
| 3 | 815E05030 запросить цену → | пластина-SW-INTLK |
| 4 | 110K11810 запросить цену → | Switch в сборе XERO INTLK (барабан |
| 5 | 130K87980 запросить цену → | датчик HUM & TE (Environmental |
| 6 | 032K96910 запросить цену → | направляющая в сборе Sub |
| 7 | 802K73190 запросить цену → | HSG в сборе Laser C |
| 8 | 160K95831 запросить цену → | PWBA CRUM CP1 (барабан |
| 9 | 962K13060 запросить цену → | Harn в сборе передний A |
| 10 | 032K96941 запросить цену → | направляющая в сборе CTG30 Sub (тонер |
| 11 | 127K38040 ✓ в наличии | мотор в сборе-Disp 30K (тонер |
| 13 | 127K37881 запросить цену → | вентилятор печь |
| 14 | 062K13615 запросить цену → | ROS в сборе-12 (Laser в сборе) |
| 15 | 113R00670 под заказ | CRU барабан Cartridge |
| 113R00685 запросить цену → | Metered барабан Catridge (Europe) | |
| 16 | 113R00668 ✓ в наличии | тонер Cartridge |
| 113R00684 запросить цену → | Metered тонер Cartridge (Europe) | |
| 18 | 927W00112 запросить цену → | CRU вентилятор (барабан Cartridge вентилятор) |
| 98 | 114E14880 запросить цену → | барабан Cartridge CONN (барабан |

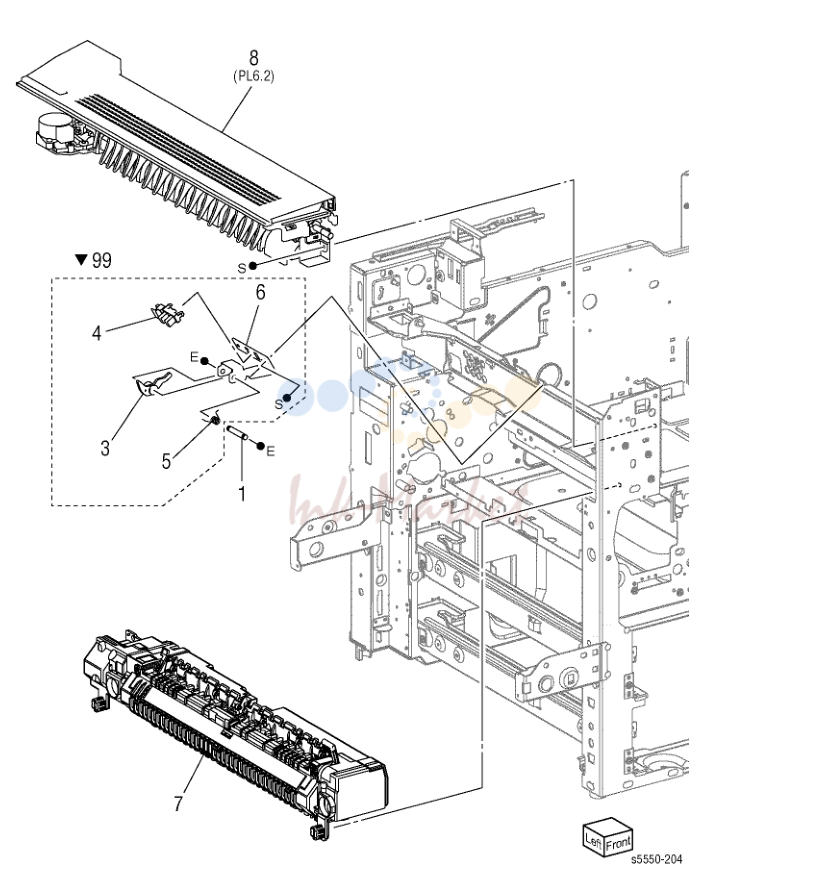

печь and выход 1
| № | Артикул | Наименование |
|---|---|---|
| 7 | 126K18309 запросить цену → | печь в сборе 120V --- Periodic |
| 126K18319 запросить цену → | печь в сборе 220V --- Periodic | |
| 99 | 015K60901 запросить цену → | Kit выход датчик (with 3~6) (печь |

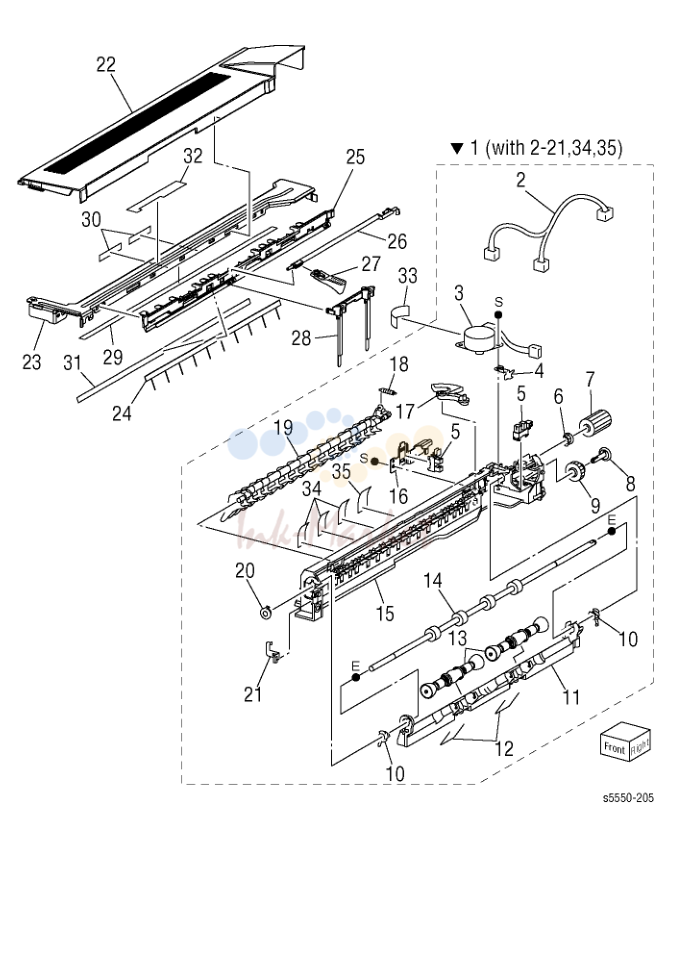

выход 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059K31554 запросить цену → | Trans в сборе выход (with 2~21, 34, 35) |
| 3 | 127K37951 запросить цену → | мотор в сборе-Offset (Offset мотор) |
| 5 | 930W00113 запросить цену → | датчик-Photo IN (Offset Home |
| 13 | 604K20390 запросить цену → | Kit RLR-Pinch выход (P/O PL 6.2 |
| 18 | 809E42370 запросить цену → | пружина-Gate (P/O PL 6.2 Item 1) |
| 19 | 050E19804 запросить цену → | Gate-выход (выход Gate) (P/O PL 6.2 |
| 22 | 802E55152 запросить цену → | крышка-верхний, выход |
| 23 | 849E13721 запросить цену → | BRKT-выход |
| 26 | 120E22171 запросить цену → | актуатор Fullstack |
| 27 | 120E24671 запросить цену → | актуатор |
| 28 | 036K91600 запросить цену → | Weight-в сборе Paper |

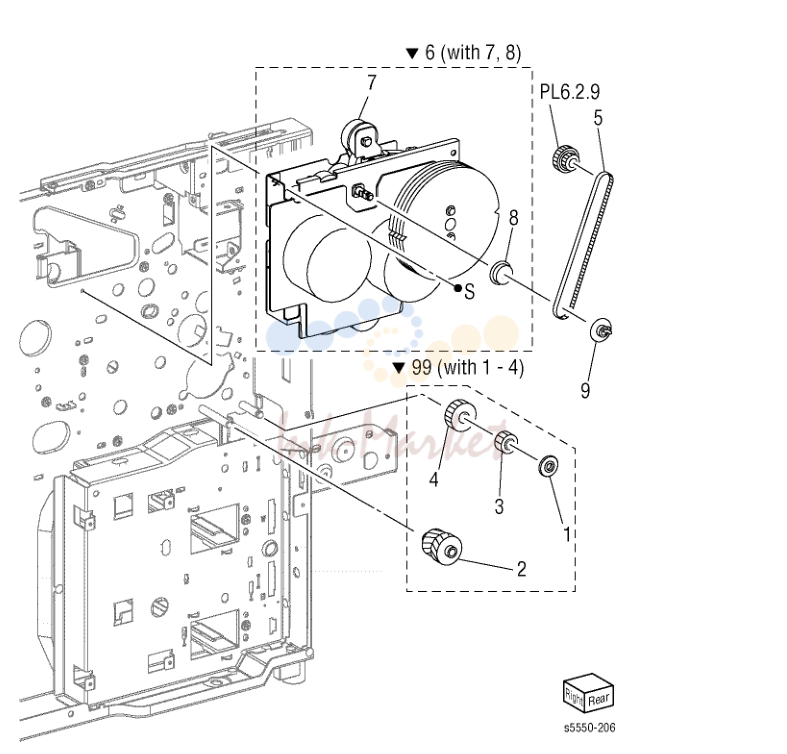

привод
| № | Артикул | Наименование |
|---|---|---|
| 5 | 423W13155 запросить цену → | ремень-Synchronous BAN (главный привод |
| 6 | 007K88598 запросить цену → | привод в сборе (with 7, 8) (мотор |
| 8 | 020E36600 запросить цену → | Pulley 25T (P/O PL 7.1 Item 6) |
| 9 | 005E17860 запросить цену → | Flange выход |
| 99 | 604K23270 запросить цену → | Kit, шестерня (with 1, 2, 3, 4) |

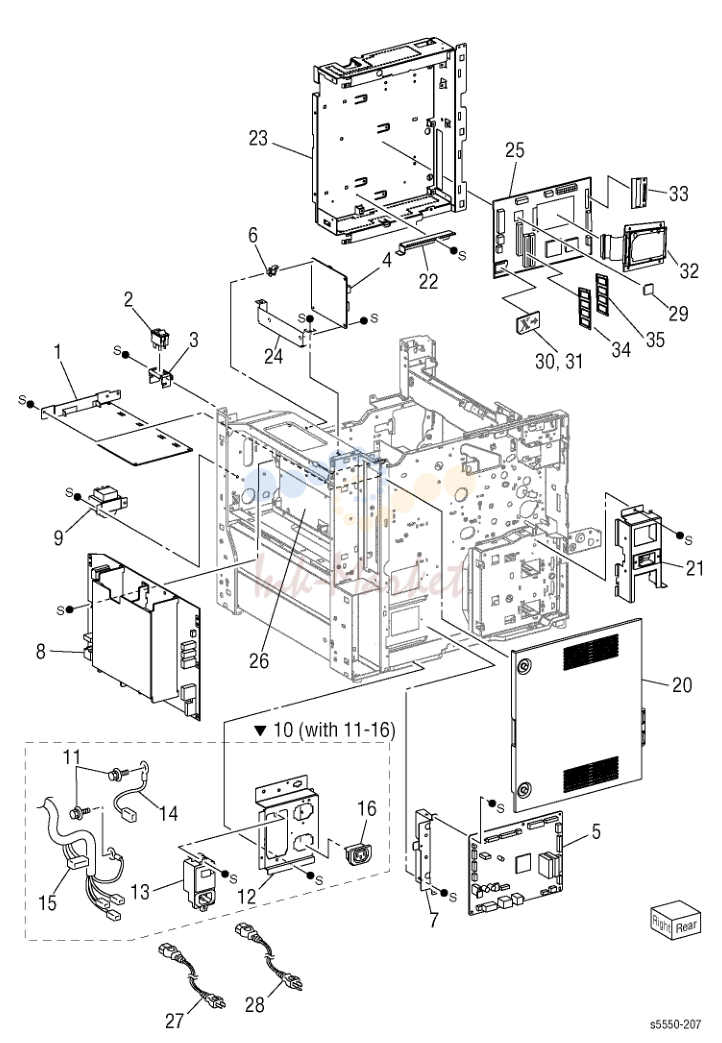

Electrical
| № | Артикул | Наименование |
|---|---|---|
| 1 | 105E17590 запросить цену → | PSHV-Y2 HVPS |
| 2 | 110E11320 запросить цену → | Switch-Power |
| 4 | 960K24840 запросить цену → | плата A выход (выход плата) |
| 5 | 960K06083 запросить цену → | PWBA MCU F 110V/220V (Engine |
| 960K38610 запросить цену → | PWBA MCU F 110V/220V (Engine | |
| 8 | 105E11391 запросить цену → | Power узел-C1 (100/127) LVPS |
| 105E11401 запросить цену → | Power узел C1H (200/240) LVPS | |
| 9 | 104E94080 запросить цену → | Choke Coil (220/240) |
| 13 | 908W01201 запросить цену → | Breaker GFI INL (GFI Breaker) |
| 20 | 802K73071 запросить цену → | крышка в сборе ESS (I/P Board крышка) |
| 25 | 960K51750 запросить цену → | I/P Board, with NVRAM |
| 27 | 673K44480 запросить цену → | PKG Power Cord (110V) |
| 28 | 673K55640 запросить цену → | PKG Power Cord (220V) |
| 33 | 237E24900 запросить цену → | Flash RAM |
| 34 | 097S03743 запросить цену → | MB DIMM |
| 35 | 097S03635 запросить цену → | MB DIMM |

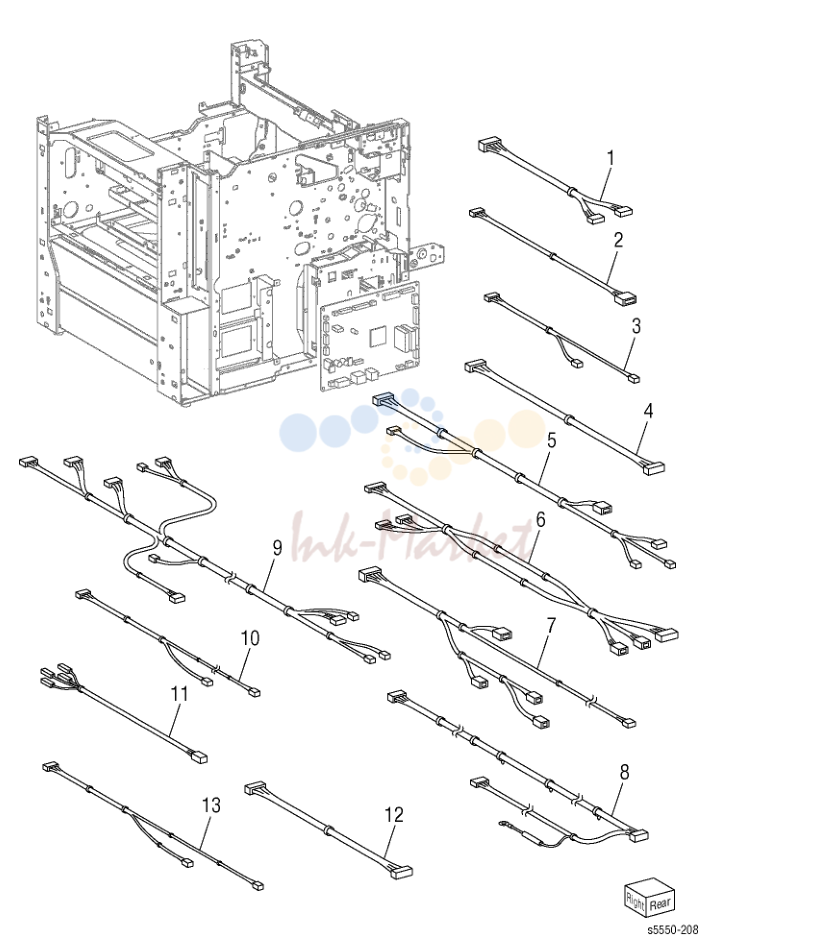

жгут
| № | Артикул | Наименование |
|---|---|---|
| 1 | 962K13240 запросить цену → | Harn в сборе Feeder C (J409, P601 |
| 2 | 962K23600 запросить цену → | Harn в сборе MSI A (J411, P605) |
| 3 | 962K13140 запросить цену → | Harn в сборе Size A (J412, J109 |
| 4 | 962K13191 запросить цену → | Harn в сборе ESS C (J402, J301) |
| 5 | 962K13231 запросить цену → | Harn в сборе ROS C (J406, J302 |
| 6 | 962K13292 запросить цену → | Harn в сборе выход C (J432, J433 |
| 7 | 962K13131 запросить цену → | Harn в сборе PH C (J410, J106, J125 |
| 8 | 962K18992 запросить цену → | Harn в сборе печь AC C (J6, J600 |
| 9 | 962K13151 запросить цену → | Harn в сборе LV PWR C (J400, J401 |
| 10 | 962K19220 запросить цену → | Harn в сборе Intlk A (J120, J121 |
| 11 | 962K13520 запросить цену → | Harn в сборе Main SW C (J1, J56 |
| 12 | 962K13090 запросить цену → | Harn в сборе привод A (J40B, J214) |
| 13 | 962K13220 запросить цену → | Wire жгут Crum B (J419, P126 |
1000-Sheet Feeder (Tray 4 & 5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 802E54731 запросить цену → | верхний крышка |
| 2 | 802E54740 запросить цену → | Foot крышка |
| 3 | 802E54750 запросить цену → | правый крышка |
| 4 | 802E80050 запросить цену → | левый крышка |
| 5 | 802E54771 запросить цену → | задний крышка |
| 6 | 017K93132 запросить цену → | Caster (Stopper) |
| 7 | 017K93121 запросить цену → | Caster |
| 8 | 017K92991 запросить цену → | Foot Adjuster |
Tray (1/2) and Feeder (1/2) (Trays 4 and 5)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 110K12100 запросить цену → | Tray 4/5 Paper Size Switch |
| 5 | 014E51110 запросить цену → | Tray Spacer |
| 6 | 003E61510 запросить цену → | Tray Stopper |
| 7 | 059K26938 запросить цену → | Tray Feeder (P/O PL20.4.1) |
| 9 | 054K27520 запросить цену → | направляющая подачи Out (with and 13) |
| 99 | 604K23331 запросить цену → | Kit Tray (with 2, 3, PL 2.1 Item 3, PL |
Feeder (2/2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059K26934 запросить цену → | Feeder в сборе (with 2~50) |
| 2 | 127K38171 запросить цену → | Tray Feeder Lift Up мотор (P/O PL |
| 13 | 120E22481 запросить цену → | актуатор (No Paper датчик |
| 14 | 930W00113 запросить цену → | датчик (No Paper or Level датчик) |
| 15 | 930W00211 запросить цену → | датчик (Pre-подачи датчик) (P/O PL |
| 19 | 809E51070 запросить цену → | пружина (P/O PL 20.4 Item 1) |
Transportation (Trays 4 & 5)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 130K64121 запросить цену → | Tray подачи Out датчик (подачи Out |
| 4 | 962K18171 запросить цену → | Wire жгут |
| 6 | 130K64471 запросить цену → | Tray подачи Out датчик (подачи Out |
| 7 | 962W18900 запросить цену → | Wire жгут |
| 8 | 059K26250 запросить цену → | Takeaway Roll в сборе (Take |
| 10 | 802K70854 запросить цену → | левый крышка в сборе (11~23) |
| 11 | 030K75472 запросить цену → | Roll в сборе (with 12~16) |
| 25 | 830E45710 запросить цену → | Support |
| 27 | 110E12220 запросить цену → | левый крышка Interlock Switch (Door C |
привод and Electrical (Trays 4 & 5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 960K18271 запросить цену → | Tray Module плата (Tray 4-5 плата) |
| 2 | 121K31530 запросить цену → | муфта (Take Away муфта) |
| 7 | 007K88301 запросить цену → | Main мотор (Take Away мотор) |
| 98 | 604K23281 запросить цену → | Kit шестерня (with 6, 8, 9, 10, 11, 12) |
| 99 | 604K23340 запросить цену → | Kit Electrical |
Tray 6 (HCF) Covers
| № | Артикул | Наименование |
|---|---|---|
| 1 | 802K74950 запросить цену → | крышка верхний HCF (Tray верхний крышка) |
| 4 | 130K55590 запросить цену → | датчик (Tray In and Paper Size |
| 5 | 009E84690 запросить цену → | пружина |
| 6 | 011E16000 запросить цену → | рычаг защёлка |
| 8 | 017E92820 запросить цену → | Caster Rack FR |
| 11 | 802E69460 запросить цену → | крышка LH HCF |
| 14 | 802E69470 запросить цену → | крышка задний HCF |
| 15 | 604K23830 запросить цену → | Joint кронштейн (includes 16 |
| 16 | 003K91881 запросить цену → | Mounting кронштейн Screws (Docking |
| 17 | 802E77080 запросить цену → | крышка передний Side (правый передний |
Tray (1/2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 802K74961 запросить цену → | крышка в сборе передний |
| 4 | 011E16000 запросить цену → | рычаг защёлка |
| 6 | 009E84690 запросить цену → | пружина |
| 14 | 032K97550 запросить цену → | направляющая в сборе End (with 8~13, 15) |
Tray (2/2)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 019E58620 запросить цену → | Pad Bottom (P/O PL 22.3 Item 5) |
| 7 | 826E11700 запросить цену → | винт направляющая Tray |
| 8 | 015K65531 запросить цену → | BRKT в сборе шестерня R PF2 |
| 13 | 020E99571 запросить цену → | Pulley S |
| 14 | 032E99390 запросить цену → | направляющая Wire S |
| 17 | 020E37630 запросить цену → | Pulley L |
| 18 | 032E22410 запросить цену → | направляющая Wire L |
| 99 | 604K19981 запросить цену → | Kit шлейф Tray (item 6x4 pcs.) |
Tray 6 Feeder (1/3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059K41253 запросить цену → | Feeder в сборе HCF (with 2~8 |
| 2 | 127K37901 под заказ | мотор в сборе HCF (Tray подачи/ |
| 4 | 801K04745 запросить цену → | рама в сборе задний (with 5) (P/O |
Tray 6 Feeder (2/3)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 003E59570 запросить цену → | защёлка (P/O PL 22.5 Item 1) |
| 3 | 809E41180 запросить цену → | пружина защёлка (P/O PL 22.5 Item 1) |
| 5 | 011K97840 запросить цену → | рычаг (P/O PL 22.5 Item 1) |
| 9 | 930W00211 запросить цену → | датчик в сборе (Pre-подачи датчик) (P/ |
| 15 | 120E21900 запросить цену → | актуатор (P/O PL 22.5 Item 1) |
| 16 | 930W00112 запросить цену → | датчик-Photo In (No Paper and |
| 19 | 006K23123 запросить цену → | вал в сборе Feeder (P/O PL 22.5 |
| 99 | 604K23660 ✓ в наличии | Kit подачи Roll (P/O PL 22.6 Item 17) |
Tray 6 Feeder (3/3)
| № | Артикул | Наименование |
|---|---|---|
| 7 | 809E41221 запросить цену → | пружина тормозной (P/O PL 22.6 Item 1) |
| 11 | 005K06701 запросить цену → | муфта в сборе Friction (тормозной муфта) |
| 15 | 068K24821 запросить цену → | кронштейн в сборе тормозной (with кронштейн |
Tray 6 привод and Transportation
| № | Артикул | Наименование |
|---|---|---|
| 1 | 802K74970 запросить цену → | крышка в сборе верхний S (Door J) |
| 3 | 110E94770 запросить цену → | Switch (Door J Interlock Switch) (P/ |
| 6 | 130K88150 запросить цену → | датчик в сборе TA (подачи Out датчик |
| 9 | 059K36260 запросить цену → | ролик в сборе TA P (Take Away ролик |
| 12 | 127K47151 запросить цену → | мотор в сборе (Take Away мотор) |
| 17 | 110E10380 запросить цену → | SW IL в сборе Docking (Docking |
Tray 6 Electrical
| № | Артикул | Наименование |
|---|---|---|
| 1 | 960K08930 запросить цену → | плата в сборе (Tray плата) |
| 2 | 962K27490 запросить цену → | жгут в сборе Main |
Duplex узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059K33845 запросить цену → | Trans в сборе Dup (with 2~23) |
| 6 | 011E14582 запросить цену → | рычаг защёлка RR (задний защёлка рычаг) |
| 7 | 011E14590 запросить цену → | рычаг защёлка FR (передний защёлка рычаг) |
| 9 | 110E11580 запросить цену → | Switch-I/L, Cab (Door D Interlock |
| 10 | 120E21261 запросить цену → | актуатор Dup (Wait датчик |
| 11 | 127K48381 запросить цену → | мотор в сборе Dup (Duplex мотор) (P/ |
| 12 | 960K01426 запросить цену → | PWBA Duplex (Duplex узел плата) |
| 13 | 802E55173 запросить цену → | крышка Dup (Door D) (P/O PL 23.1 |
| 14 | 809E37170 запросить цену → | пружина защёлка (защёлка пружина) (P/O |
| 15 | 809E37280 запросить цену → | пружина актуатор Dup (Wait датчик |
| 18 | 930W00113 запросить цену → | датчик-Photo In (Wait датчик) (P/ |
Inner направляющая в сборе Duplex Module
| № | Артикул | Наименование |
|---|---|---|
| 1 | 003E59810 запросить цену → | Stopper Dup |
| 99 | 604K23300 запросить цену → | Kit, Pinch ролик (10 each, PL 23.2 |
выход 2 L/H верхний направляющая в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059K31628 запросить цену → | Trans в сборе выход (with 2~26, from |
| 2 | 003E60160 запросить цену → | Handle защёлка (P/O PL 24.1 Item 1) |
| 4 | 809E50480 запросить цену → | пружина-Gate (P/O PL 24.1 Item 1) |
| 6 | 003E60180 запросить цену → | Stopper выход (P/O PL 24.1 Item 1) |
| 11 | 802E57020 запросить цену → | крышка Fup выход (P/O PL 24.1 Item |
| 24 | 809E37170 запросить цену → | пружина защёлка (P/O PL 24.1 Item 1) |
выход 2 Tray направляющая в сборе
| № | Артикул | Наименование |
|---|---|---|
| 7 | 059K26760 под заказ | Roll в сборе OCT (OCT ролик) |
| 10 | 059E99342 запросить цену → | ролик Pinch выход (выход Pinch |
| 11 | 809E55001 запросить цену → | пружина Pinch выход |
| 12 | 003E60171 запросить цену → | защёлка |
| 18 | 110E11580 запросить цену → | Switch-I/L, Cab (Door E Interlock |
| 19 | 807E00211 запросить цену → | шестерня-Offset (Offset шестерня) |
| 22 | 012E11680 запросить цену → | Link-SOL FU |
| 27 | 604K20430 запросить цену → | Kit пружина Pinch INV |
| 28 | 012E11390 запросить цену → | Link-Gate выход |
| 29 | 121K31810 запросить цену → | соленоид в сборе (выход Gate соленоид) |
| 30 | 127K37951 запросить цену → | мотор в сборе |
выход 2 Tray направляющая в сборе (Continued)
| № | Артикул | Наименование |
|---|---|---|
| 31 | 604K20400 запросить цену → | Kit Roll-Pinch INV |
| 35 | 930W00113 запросить цену → | датчик-Photo IN (выход, Full Stack |
| 37 | 127K38262 запросить цену → | мотор в сборе выход |
| 39 | 127K39420 запросить цену → | выход вентилятор |
| 40 | 120E24660 запросить цену → | актуатор Full-A (Full Stack актуатор |
| 41 | 120E24680 запросить цену → | актуатор Full-B (Full Stack актуатор |
| 42 | 809E60520 запросить цену → | пружина ACT (Full Stack актуатор |
| 99 | 604K23310 запросить цену → | Kit актуатор (выход датчик актуатор |
Finisher/Stacker узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | 026E93560 запросить цену → | винт |
| 2 | 022K67721 запросить цену → | H-Transport в сборе (with PL 25.2, PL |
| 6 | 893E41630 запросить цену → | Label |
Horizontal Transport в сборе (1/2)
| № | Артикул | Наименование |
|---|---|---|
| 6 | 022E27660 запросить цену → | Pinch-Roll (P/O PL 25.2 Item 9) |
| 7 | 809E55330 запросить цену → | пружина-Pinch (P/O PL 25.2 Item 9) |
| 9 | 802E77030 запросить цену → | крышка в сборе верхний (Door F) (with |
Horizontal Transport в сборе (2/2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 023E21480 запросить цену → | ремень привод (P/O PL 25.3 Item 27) |
| 7 | 127K39900 запросить цену → | H-Transport мотор (P/O PL 25.3 |
| 8 | 802E64430 запросить цену → | верхний крышка |
| 9 | 038E31190 запросить цену → | Paper направляющая |
| 12 | 023E20021 запросить цену → | ремень (P/O PL 25.3 Item 27) |
| 14 | 022K67730 запросить цену → | вал в сборе правый (P/O PL 25.3 Item |
| 15 | 022K67740 запросить цену → | вал в сборе левый (P/O PL 25.3 Item |
| 18 | 121E92720 запросить цену → | Magnet (P/O PL 25.3 Item 27) |
| 19 | 130E88780 запросить цену → | H-Transport Interlock датчик (Door |
| 21 | 130K63281 запросить цену → | H-Transport выход датчик (P/O PL |
| 23 | 130K88790 запросить цену → | H-Transport Entrance датчик (P/O |
Finisher/Stacker Covers (1/2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 802E78730 запросить цену → | крышка верхний |
| 2 | 038E31290 запросить цену → | направляющая Tray пружина |
| 3 | 050K51270 запросить цену → | Tray в сборе SCT (Stacker верхний |
| 4 | 802E69790 запросить цену → | крышка Eject |
| 5 | 050K51280 запросить цену → | Tray в сборе Stacker (Stacker нижний |
| 6 | 802E69810 запросить цену → | крышка Bottom |
| 7 | 017E97220 запросить цену → | Caster |
| 8 | 017E97230 запросить цену → | Caster |
| 9 | 802E69830 запросить цену → | крышка задний нижний |
| 10 | 802E69870 запросить цену → | крышка-Connector H-TRA |
| 11 | 802E69820 запросить цену → | крышка задний верхний |
Finisher/Stacker Covers (2/2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 802E69880 запросить цену → | крышка передний верхний |
| 2 | 110E97990 запросить цену → | Interlock Switch (Door G Interlock |
| 3 | 802K67130 запросить цену → | крышка в сборе передний (with 4, 5, 12) |
| 7 | 009E94910 запросить цену → | пружина |
| 8 | 802E69860 запросить цену → | крышка передний L/H |
| 9 | 802E69850 запросить цену → | крышка L/H верхний |
| 10 | 015K72940 запросить цену → | пластина в сборе Docking IOT |
| 11 | 026E93560 запросить цену → | винт |
Finisher Stack
| № | Артикул | Наименование |
|---|---|---|
| 3 | 023E21520 запросить цену → | ремень Stacker (P/O PL 25.6 Item 2) |
| 5 | 019E58660 запросить цену → | Clamp ремень (P/O PL 25.6 Item 2) |
| 6 | 809E56850 запросить цену → | пружина |
| 13 | 802K67140 запросить цену → | крышка в сборе датчик (Stack Height |
| 17 | 130E88770 запросить цену → | датчик (Stacker Encoder, верхний |
| 23 | 146E01770 запросить цену → | Encoder |
| 25 | 423W27654 запросить цену → | ремень (Elevator мотор ремень) (P/O PL |
| 26 | 127K40300 запросить цену → | мотор в сборе DC (Elevator мотор) (P/ |
Finisher Punch
| № | Артикул | Наименование |
|---|---|---|
| 1 | 801K16761 запросить цену → | рама в сборе Punch, 3-Hole (with |
| 801K16771 запросить цену → | рама в сборе Punch, All 2-4 Hole | |
| 2 | 962K27650 запросить цену → | жгут в сборе Punch узел (P/O PL |
| 4 | 015K65880 запросить цену → | кронштейн в сборе мотор Punch |
| 6 | 015K65840 запросить цену → | кронштейн в сборе датчик HOL (with 8) |
| 9 | 015K65871 запросить цену → | кронштейн в сборе-Punch 2&3 (with 2, 6 |
| 030K76631 запросить цену → | кронштейн в сборе Punch 3-Hole (with 2 | |
| 030K76641 запросить цену → | кронштейн в сборе Punch 2-Hole (with 2 | |
| 14 | 015K65921 запросить цену → | кронштейн в сборе (with 12, 13) (P/O PL |
| 15 | 130E87380 запросить цену → | датчик (Punch Hole Select, Home |
| 17 | 130K88770 под заказ | датчик (Punch Move Home |
| 20 | 060K95790 запросить цену → | Dust Box |
Finisher Staple
| № | Артикул | Наименование |
|---|---|---|
| 1 | 050K51250 запросить цену → | Cartridge в сборе Staples (Staple |
| 2 | 029K92151 запросить цену → | Stapler в сборе (Staple Head) (P/O PL |
| 3 | 802E69750 запросить цену → | крышка Stapler (P/O PL 25.8 Item |
| 5 | 130E82530 запросить цену → | датчик (Stapler Move Position |
| 7 | 962K27661 запросить цену → | жгут в сборе Staple (P/O PL 25.8 |
| 10 | 001E66640 запросить цену → | Rail-верхний (P/O PL 25.8 Item 14) |
Finisher Eject (1/3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 054K27171 запросить цену → | направляющая в сборе Eject (Door H) (with 2) |
| 2 | 121E92890 запросить цену → | Magnet 25N (P/O PL 25.9 Item 1) |
| 7 | 006K24160 запросить цену → | вал в сборе-Eject Pinch (with 6) |
| 8 | 809E56880 запросить цену → | пружина соленоид |
| 9 | 006K23860 запросить цену → | вал в сборе Paddle (Cyclone Paddle |
| 10 | 015K65860 запросить цену → | кронштейн в сборе-Eject Clamp (with |
| 11 | 127K40290 запросить цену → | мотор в сборе-DC (Eject Clamp |
| 13 | 130K88780 запросить цену → | датчик (Eject Clamp Home |
| 14 | 011K97710 запросить цену → | рычаг в сборе |
| 15 | 413W77559 запросить цену → | подшипник |
| 16 | 807E04700 запросить цену → | шестерня Z23 |
| 17 | 413W11660 запросить цену → | подшипник |
| 23 | 110E11590 запросить цену → | датчик в сборе (Door H Interlock) |
| 24 | 003K13600 запросить цену → | Knob в сборе-ENT |
Finisher Eject (2/3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 050K52151 запросить цену → | Tray в сборе-Compiler (with 2~8) |
| 2 | 130K88770 под заказ | датчик (передний and задний Tamper |
| 3 | 130K88780 запросить цену → | датчик (Compiler Tray No Paper |
| 9 | 006K23840 запросить цену → | вал в сборе-Eject Roll (Eject ролик |
| 15 | 121K34631 запросить цену → | муфта Z24 (Set Clamp муфта) |
| 16 | 120E24310 запросить цену → | актуатор Set Clamp |
| 17 | 015K65850 запросить цену → | кронштейн в сборе-Eject (Eject мотор |
Полный список запчастей доступен по запросу.
комментарии
