Xerox Phaser 4600 4620 — каталог запчастей со схемами

Xerox Phaser 4600 4620 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

HVPS
печь привод Board в сборе
Control Panel
Main плата's
Main Drives
Laser узел
Optional Feeder Main Covers
HCF Covers
HCF в сборе
Tray 1 Feeder в сборе
Tray 2 Pick-up в сборе
Optional Feeder Pick-up в сборе
HCF Pick-up в сборе
Optional Feeder Main Drives
Middle рама в сборе
барабан Cartridge
Waste тонер
печь в сборе (1 of 2)
печь в сборе (2 of 2)
верхний печь кронштейн в сборе
Duplex узел в сборе
выход в сборе
Mailbox Covers
Mailbox привод Belts
Mailbox Base в сборе
Finisher Covers
Finisher Stacker Shield в сборе
Finisher Stacker привод в сборе
Finisher Compile Tray Eject в сборе
Finisher Compile Tray в сборе
Finisher Transport привод в сборе
Main Covers
верхний крышка в сборе
передний крышка в сборе
задний Door в сборе

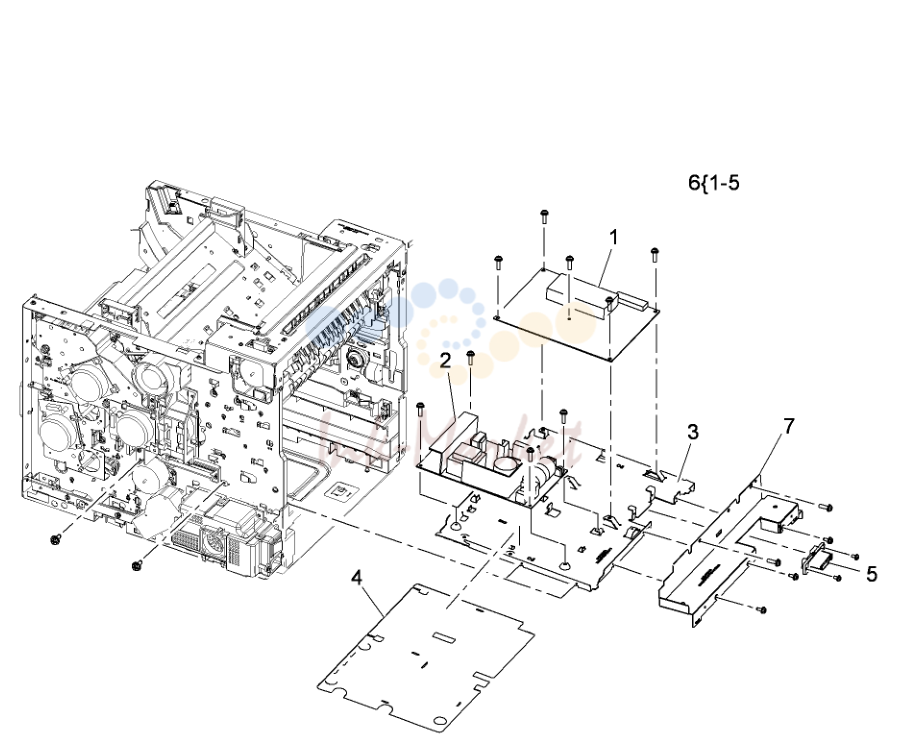

HVPS

№	Артикул	Наименование
1	105N02193 запросить цену →	HVPS
2	105N02157 запросить цену →	SMPS (110V)
	105N02158 запросить цену →	SMPS (220V)

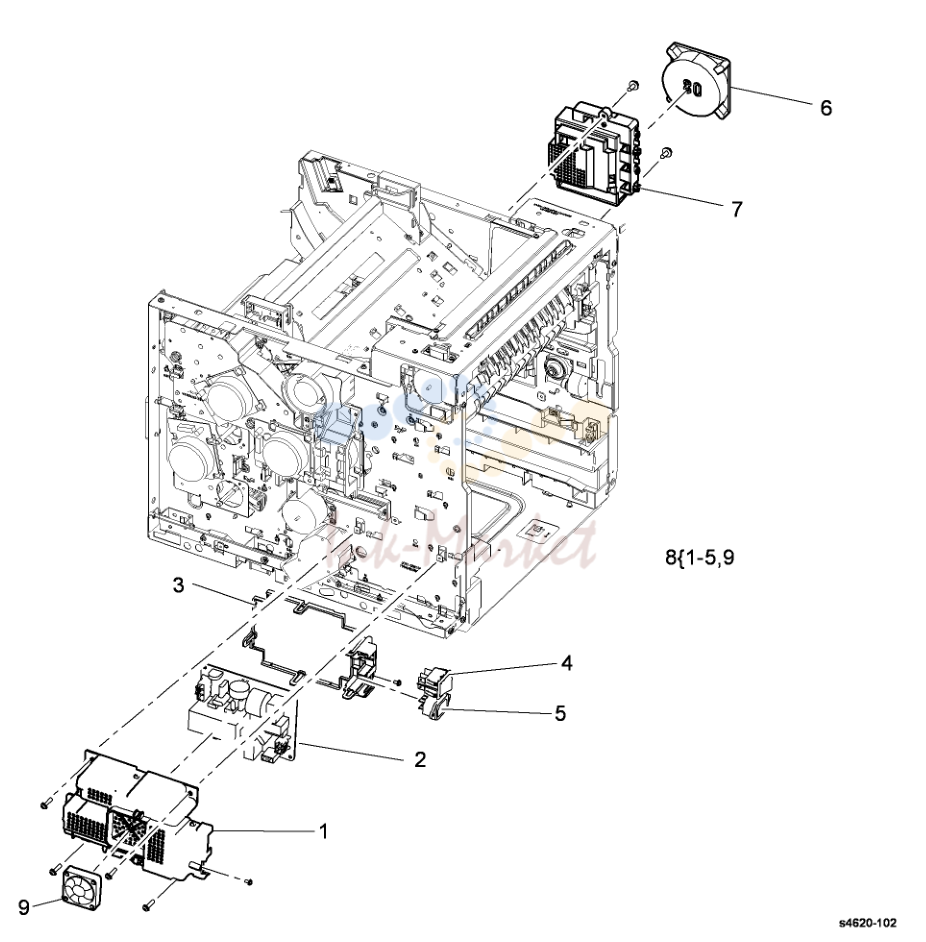

печь привод Board в сборе

№	Артикул	Наименование
2	140N63472 запросить цену →	печь привод board (110V)
	140N63473 запросить цену →	печь привод board (220V)
6	127N07668 запросить цену →	SMPS вентилятор (MOT09-500)
8	001N00525 запросить цену →	печь привод board в сборе (110V)
	140N63538 запросить цену →	печь привод board в сборе (220V)
9	127N07584 запросить цену →	вентилятор-DC

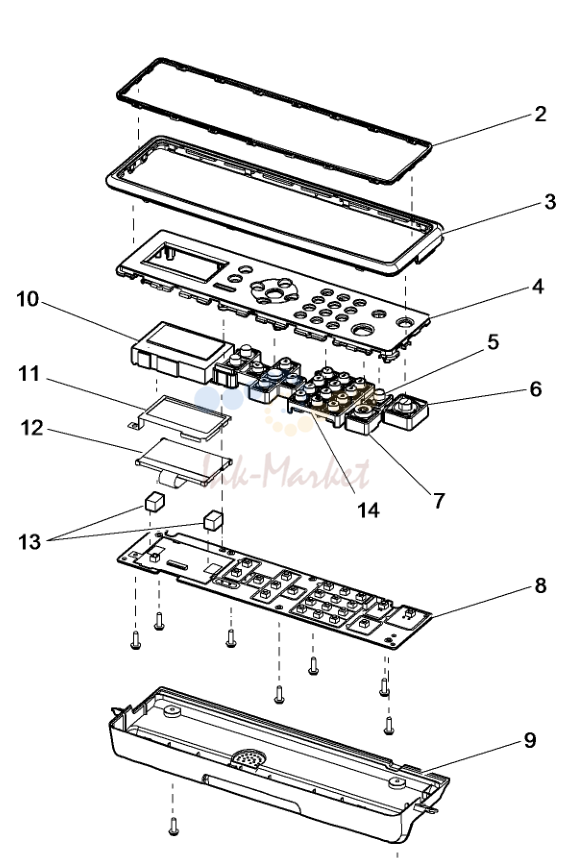

Control Panel

№	Артикул	Наименование
1	002N02990 запросить цену →	Control panel в сборе (4600)
	002N02989 запросить цену →	Control panel в сборе (4620)
8	140N63466 запросить цену →	Main board

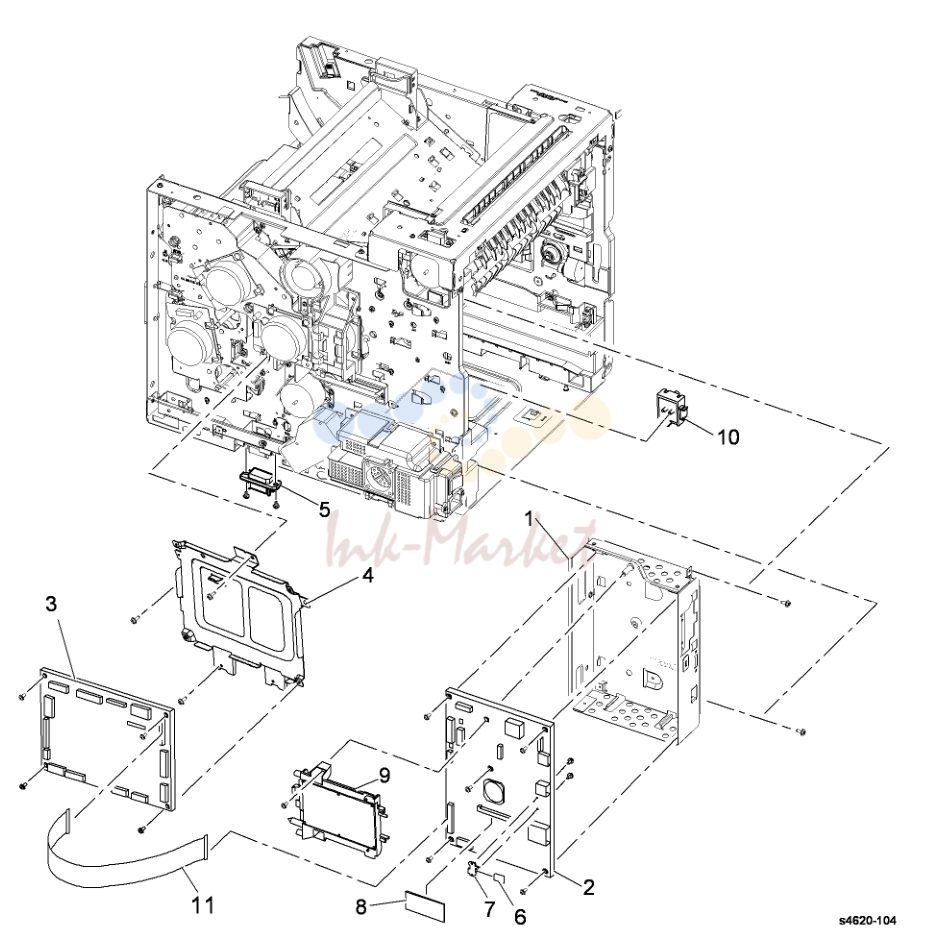

Main плата's

№	Артикул	Наименование
2	109N00709 запросить цену →	IP board (4600)
	109N00710 запросить цену →	IP board (4620)
3	140N63467 запросить цену →	MCU board
7	113N01312 запросить цену →	Configuration card держатель
8	128K01770 запросить цену →	Memory card (512 Mb)
9	007N01651 запросить цену →	160Gb Hard disk
11	117N01902 запросить цену →	Ribbon шлейф
	120K03640 запросить цену →	Wireless I/F option (not shown)

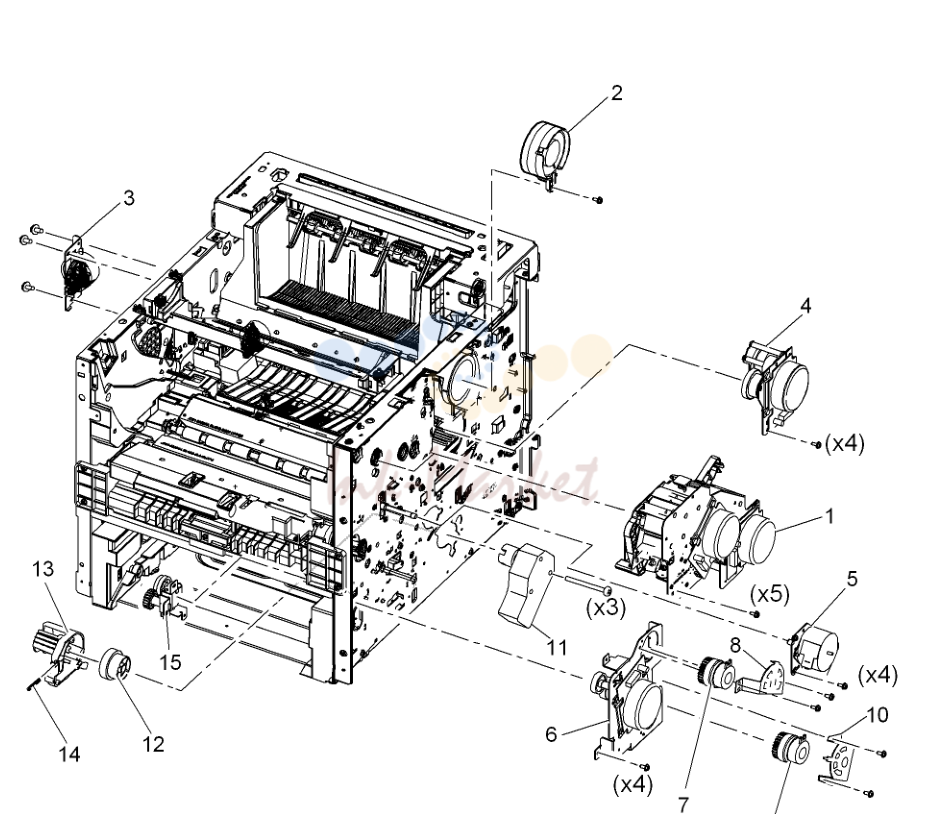

Main Drives

№	Артикул	Наименование
1	007N01663 запросить цену →	главный привод в сборе
2	127N07590 запросить цену →	правый side шасси вентилятор (MOT06
3	007N01664 запросить цену →	печь release привод в сборе (REP
4	007N01659 запросить цену →	печь привод в сборе
5	007N01661 запросить цену →	Duplex привод в сборе
6	007N01662 запросить цену →	подачи привод в сборе
7	005N01128 запросить цену →	Registration муфта (CL08
11	127N07488 запросить цену →	Tray lift мотор
12	007N01665 запросить цену →	Tray lift шестерня
15	007N01658 запросить цену →	Pick-up привод

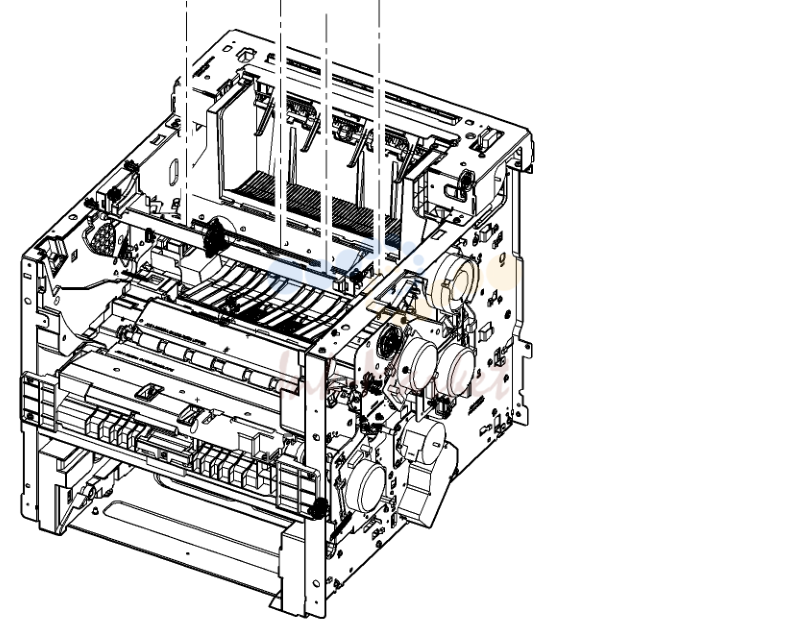

Laser узел

№	Артикул	Наименование
1	122N00292 запросить цену →	Laser узел (4600)
	122N00293 запросить цену →	Laser узел (4620)

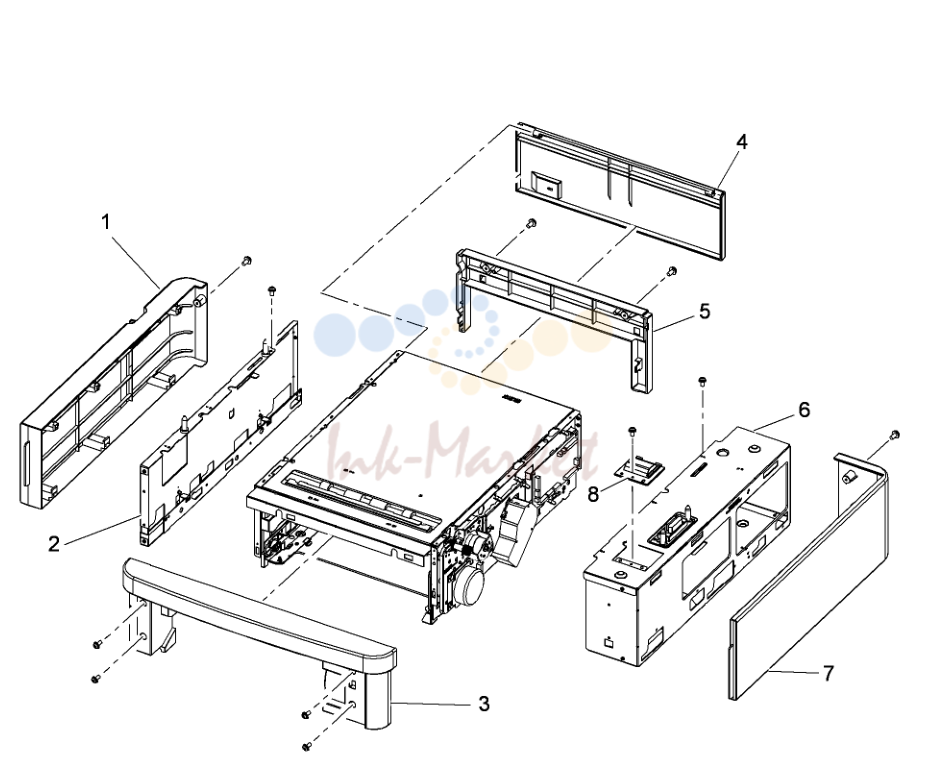

Optional Feeder Main Covers

№	Артикул	Наименование
	050K74180 запросить цену →	number or Sales part number 097N01874.

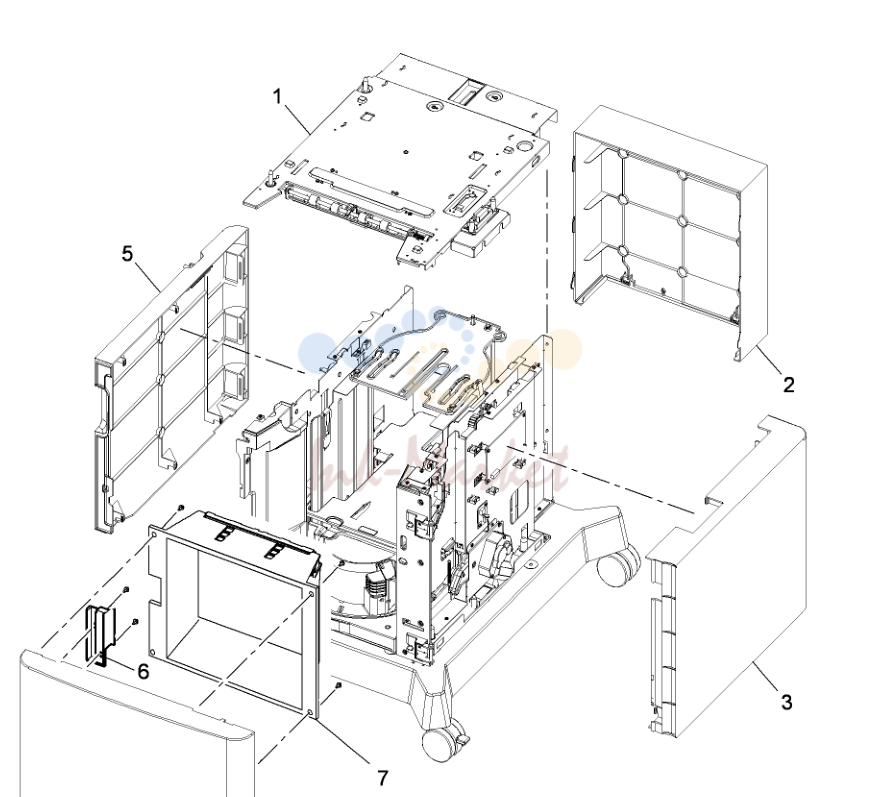

HCF Covers

№	Артикул	Наименование
6	002N02988 запросить цену →	передний крышка dummy
	059K77920 запросить цену →	part number or Sales part number 097N01875.

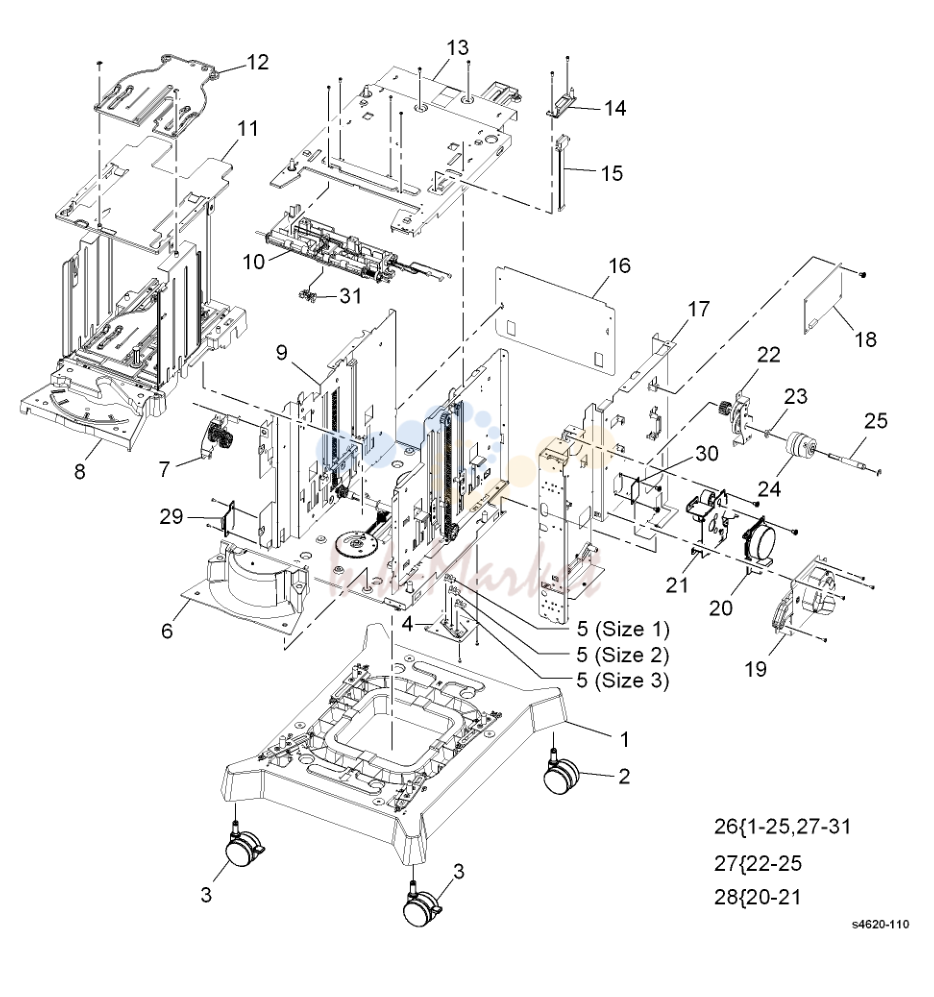

HCF в сборе

№	Артикул	Наименование
2	017N00295 запросить цену →	Caster
3	017N00294 запросить цену →	Locking caster
5	110K14300 запросить цену →	Size датчик / Size датчик / Size
7	007N01669 запросить цену →	Reduction шестерня в сборе (REP
10	022N02481 запросить цену →	Paper feeder
18	140N63469 запросить цену →	HCF control board
19	127N07669 запросить цену →	Lift мотор (see NOTE)
20	127N07588 запросить цену →	подачи мотор (see
24	121N01206 запросить цену →	подачи муфта (see
26	059K77920 запросить цену →	HCF в сборе
27	121N01205 запросить цену →	муфта в сборе
28	007N01667 запросить цену →	подачи привод в сборе
29	110N01452 запросить цену →	передний door interlock switch (REP
30	140N63395 запросить цену →	Jumper board

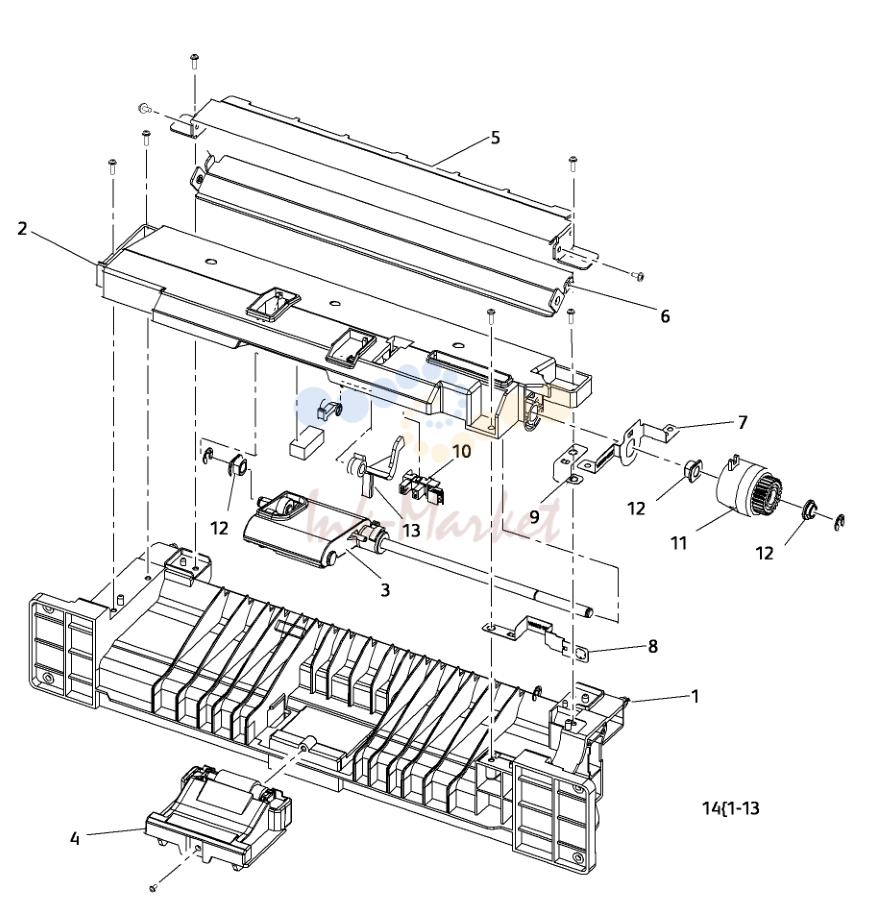

Tray 1 Feeder в сборе

№	Артикул	Наименование
3	022N02480 запросить цену →	Pick в сборе
4	022N02479 под заказ	Seperator ролик в сборе (REP
10	130N01628 запросить цену →	No paper датчик (Q07-110) (REP
14	038N00539 запросить цену →	Tray feeder в сборе

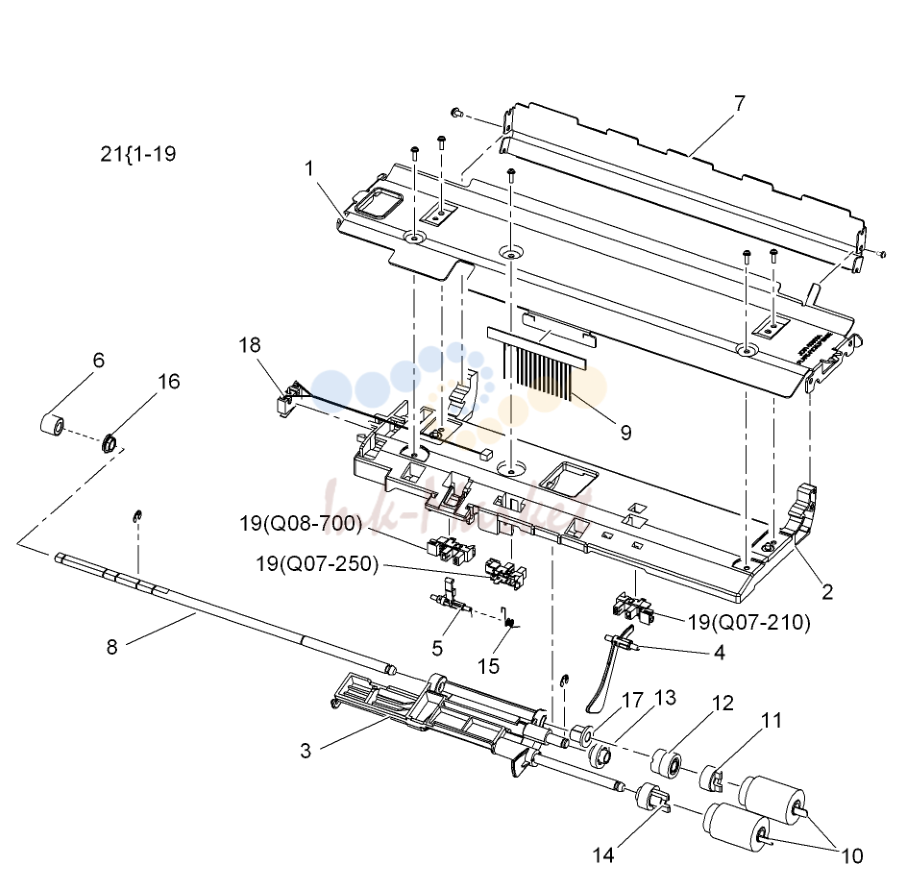

Tray 2 Pick-up в сборе

№	Артикул	Наименование
10	022N02232 под заказ	подачи ролик
19	130N01628 запросить цену →	Duplex подачи датчик (Q08-700)/
21	001N00527 запросить цену →	подачи в сборе

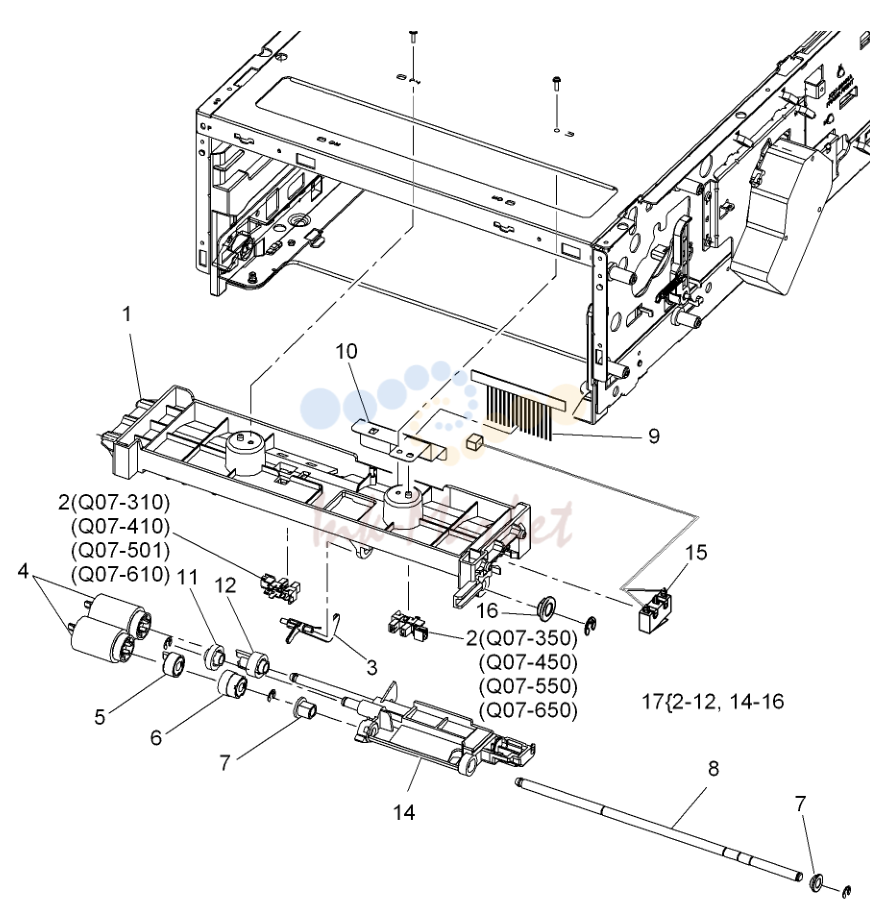

Optional Feeder Pick-up в сборе

№	Артикул	Наименование
2	130N01628 запросить цену →	Tray no paper датчик (Q07-310)
4	022N02232 под заказ	подачи ролик (1 each)
	050K74180 запросить цену →	number or Sales part number

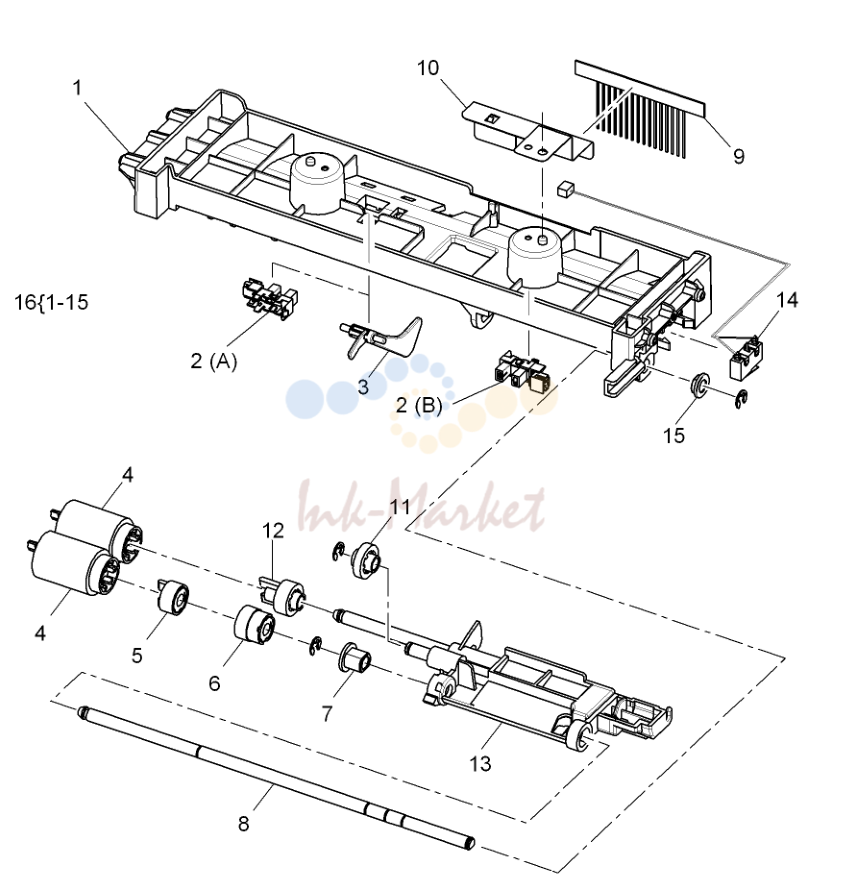

HCF Pick-up в сборе

№	Артикул	Наименование
2	130N01628 запросить цену →	No paper датчик (A)/
4	022N02232 под заказ	подачи ролик

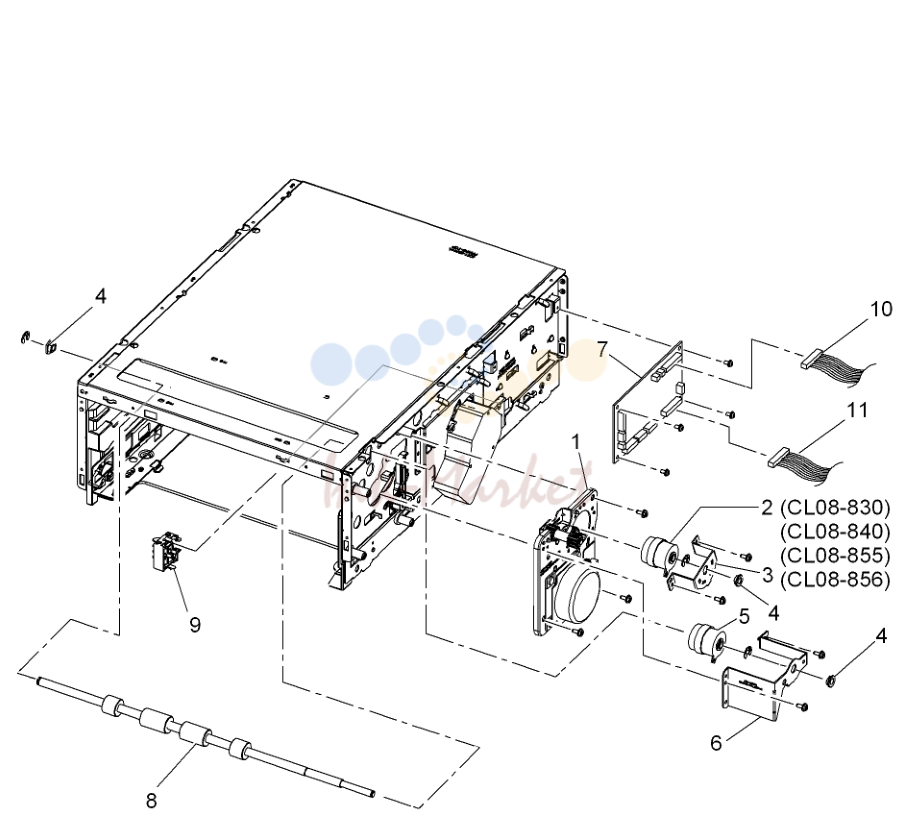

Optional Feeder Main Drives

№	Артикул	Наименование
1	007N01666 запросить цену →	подачи привод в сборе
2	005N01116 запросить цену →	Tray подачи муфта (CL08-830), Tray
5	005N01085 запросить цену →	Take away муфта (see
7	140N63468 запросить цену →	Feeder board

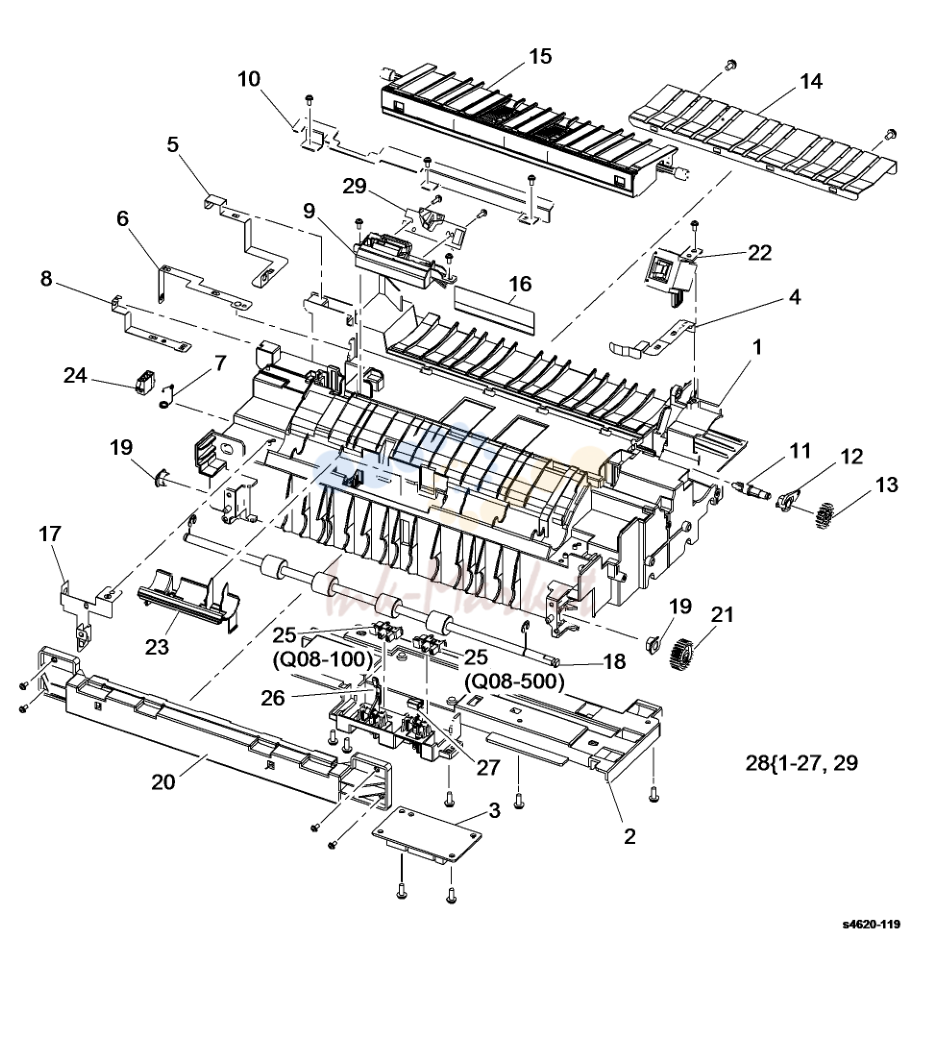

Middle рама в сборе

№	Артикул	Наименование
15	001N00526 запросить цену →	вал рама в сборе
25	130N01628 запросить цену →	Registration датчик (Q08

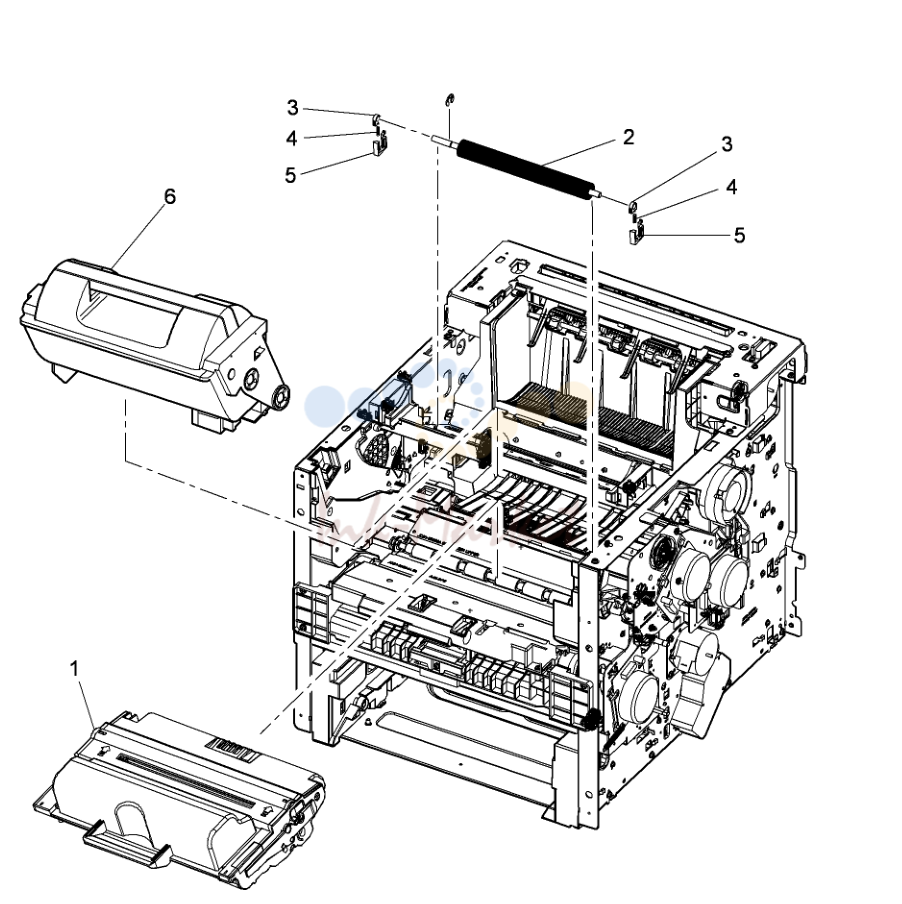

барабан Cartridge

№	Артикул	Наименование
1	113R00762 под заказ	барабан cartridge
2	022N02478 ✓ в наличии	вал переноса
6	106R01533 запросить цену →	NA/XE std тонер cartridge (13K)
	106R01534 под заказ	DMO std тонер cartridge (13K)
	106R01535 запросить цену →	NA/XE Hi-Cap тонер cartridge (30K)
	106R01536 ✓ в наличии	DMO Hi-Cap тонер cartridge (30K)
	106R01532 запросить цену →	Metered/PagePack Hi-Cap тонер

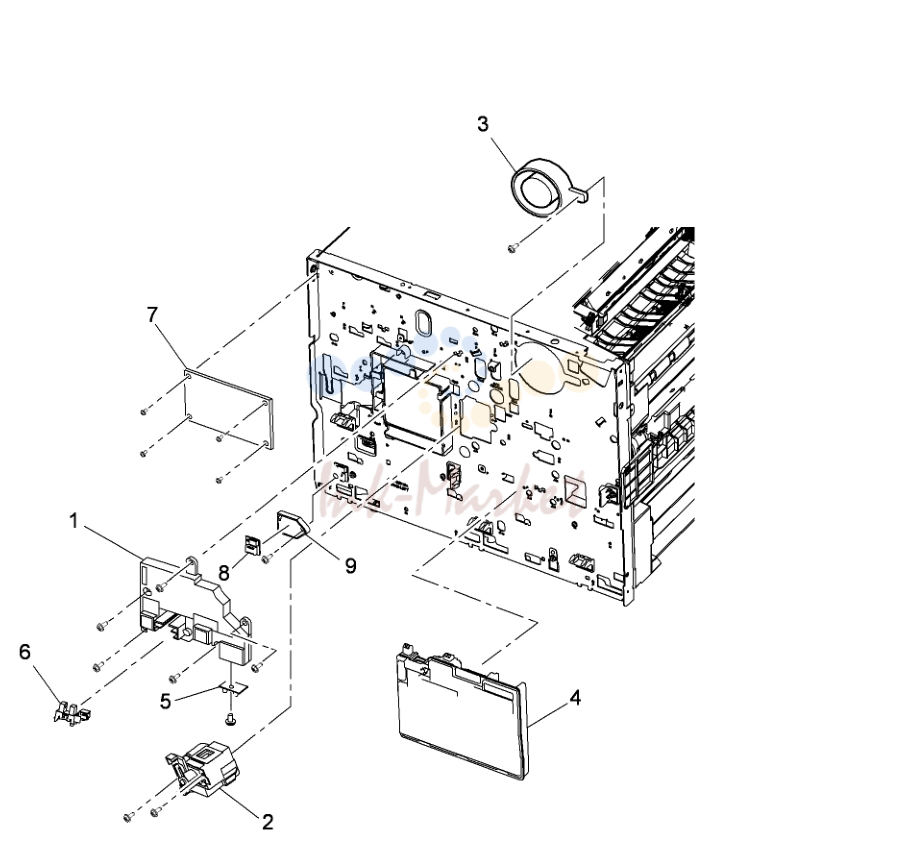

Waste тонер

№	Артикул	Наименование
2	001N00528 запросить цену →	Pipe в сборе
3	127N07668 запросить цену →	левый side шасси вентилятор (MOT04-120)
4	093N01732 запросить цену →	Waste тонер cartridge
6	130N01628 запросить цену →	Waste тонер cartridge detect датчик
7	140N63465 запросить цену →	Joint board

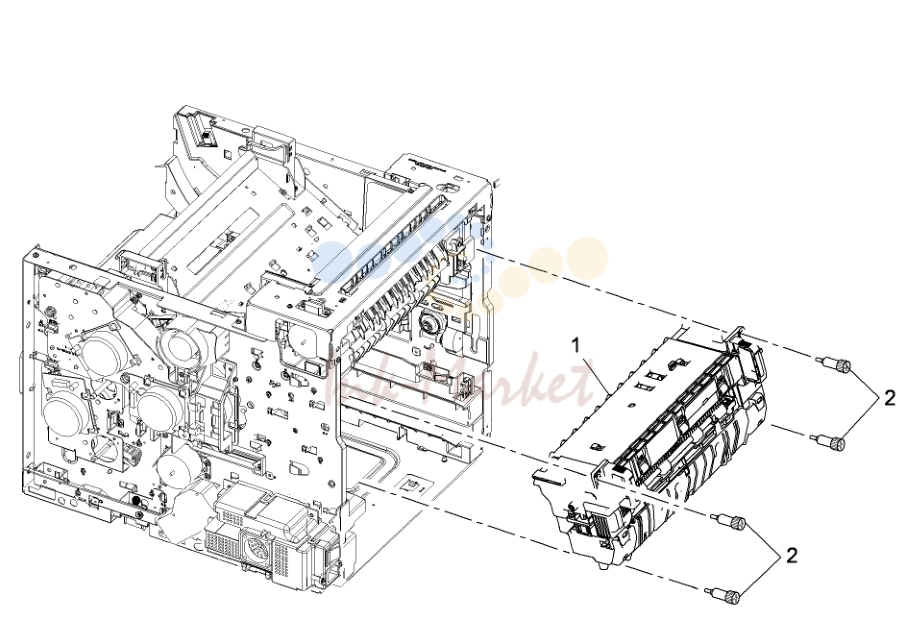

печь в сборе (1 of 2)

№	Артикул	Наименование
1	126N00339 запросить цену →	печь в сборе (110V) (REP
	126N00340 запросить цену →	печь в сборе (220V) (REP

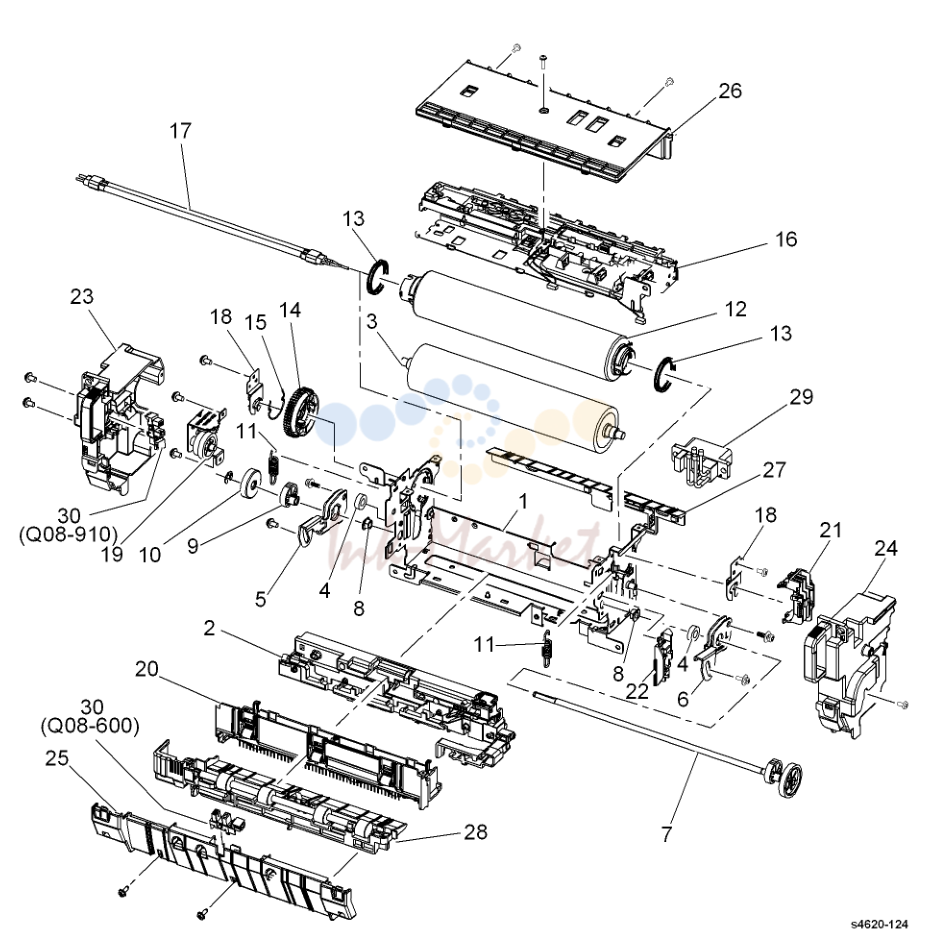

печь в сборе (2 of 2)

№	Артикул	Наименование
3	022N02476 запросить цену →	Pressure ролик
4	013N13847 запросить цену →	ролик подшипник
12	022N02477 запросить цену →	вал нагрева
13	013N13929 запросить цену →	вал нагрева подшипник
14	007N01657 запросить цену →	печь шестерня
17	122N00290 запросить цену →	Heat лампа (110V)
	122N00291 запросить цену →	Heat лампа (220V)
30	130N01628 запросить цену →	печь выход датчик (Q08-600)/ печь

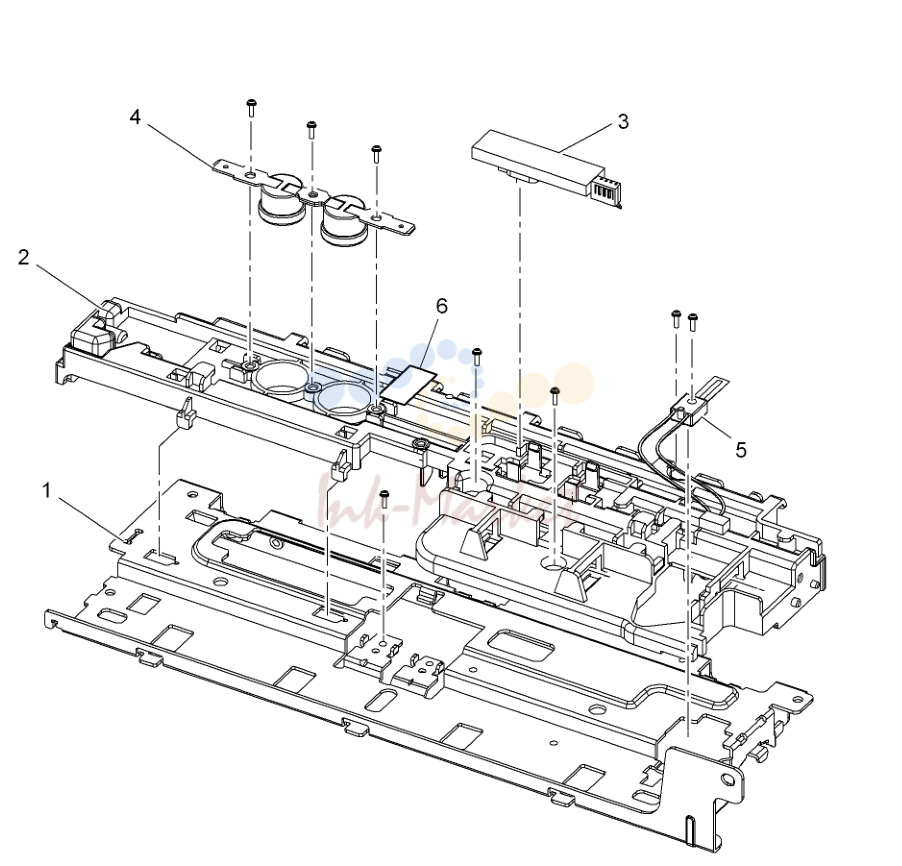

верхний печь кронштейн в сборе

№	Артикул	Наименование
3	130N01531 запросить цену →	термистор NTC
5	130N01615 запросить цену →	термистор NTC (side)
6	130N01614 запросить цену →	термистор NTC (center)

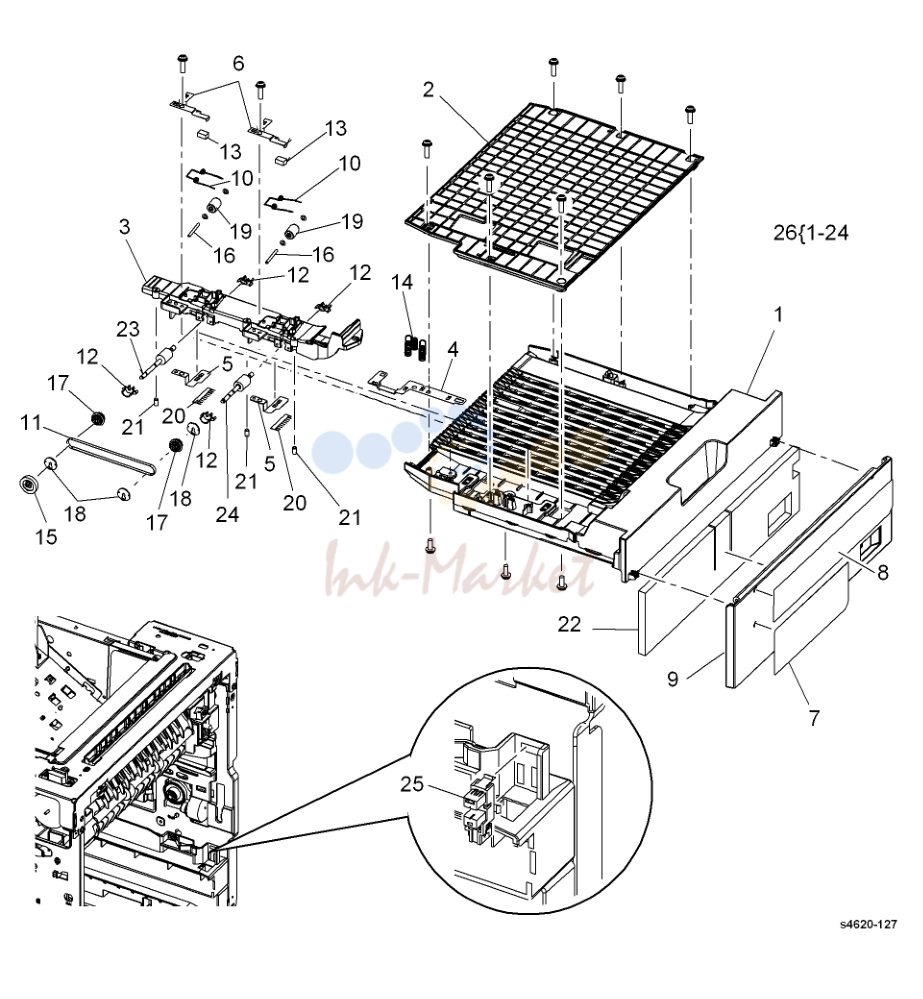

Duplex узел в сборе

№	Артикул	Наименование
11	023N01051 запросить цену →	Timing ремень
25	130N01628 запросить цену →	Duplex узел detect датчик (REP
26	022N02484 запросить цену →	Duplex узел в сборе

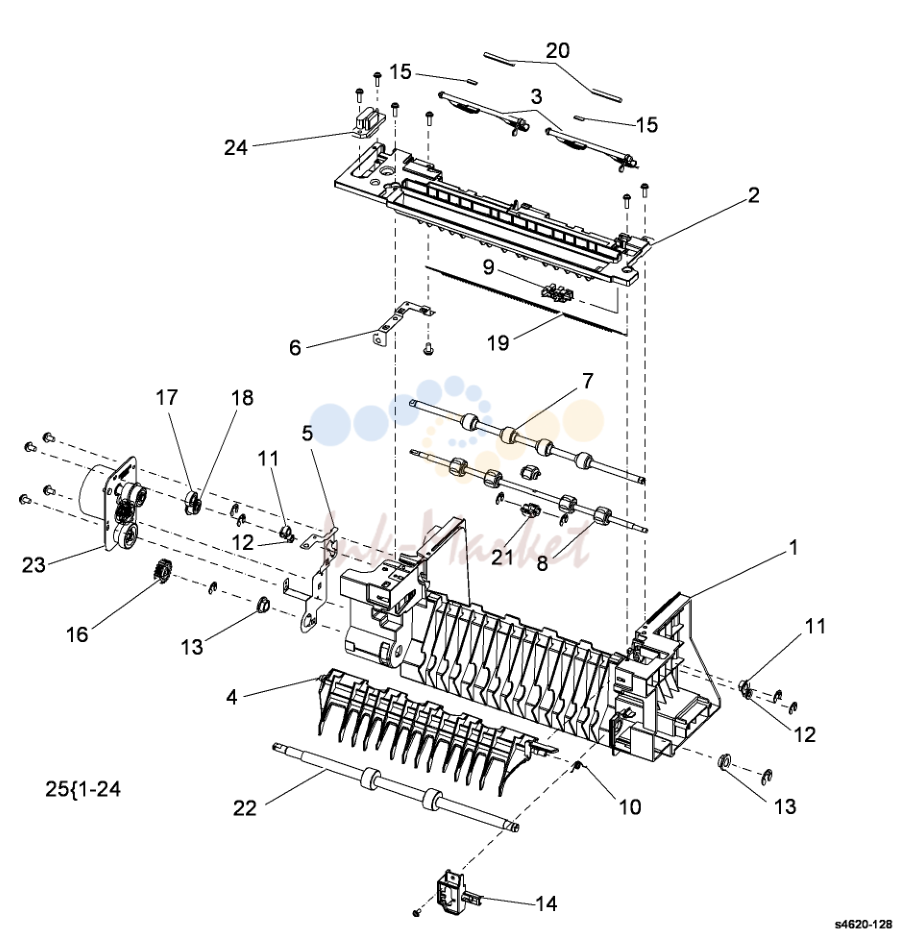

выход в сборе

№	Артикул	Наименование
9	130N01628 запросить цену →	Stack full датчик (Q08-720) (REP
23	007N01660 запросить цену →	выход привод в сборе
25	022N02483 запросить цену →	выход в сборе

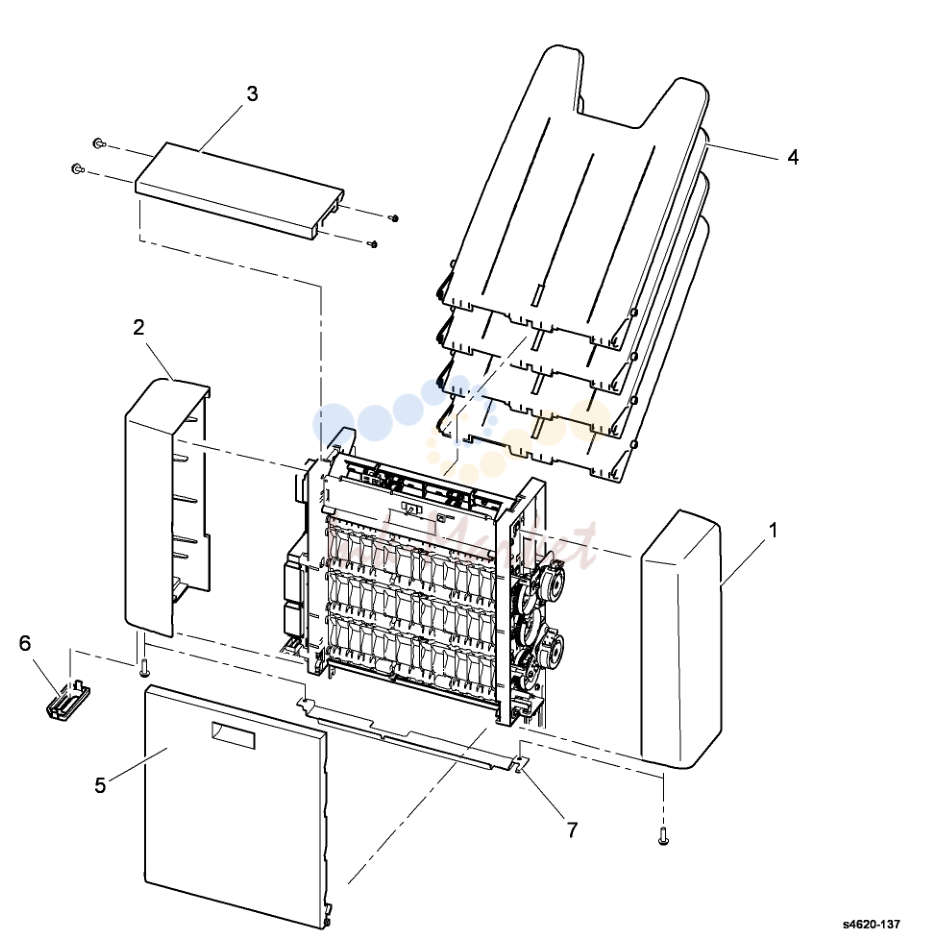

Mailbox Covers

№	Артикул	Наименование
	050K74190 запросить цену →	or Sales part number 097N01877.

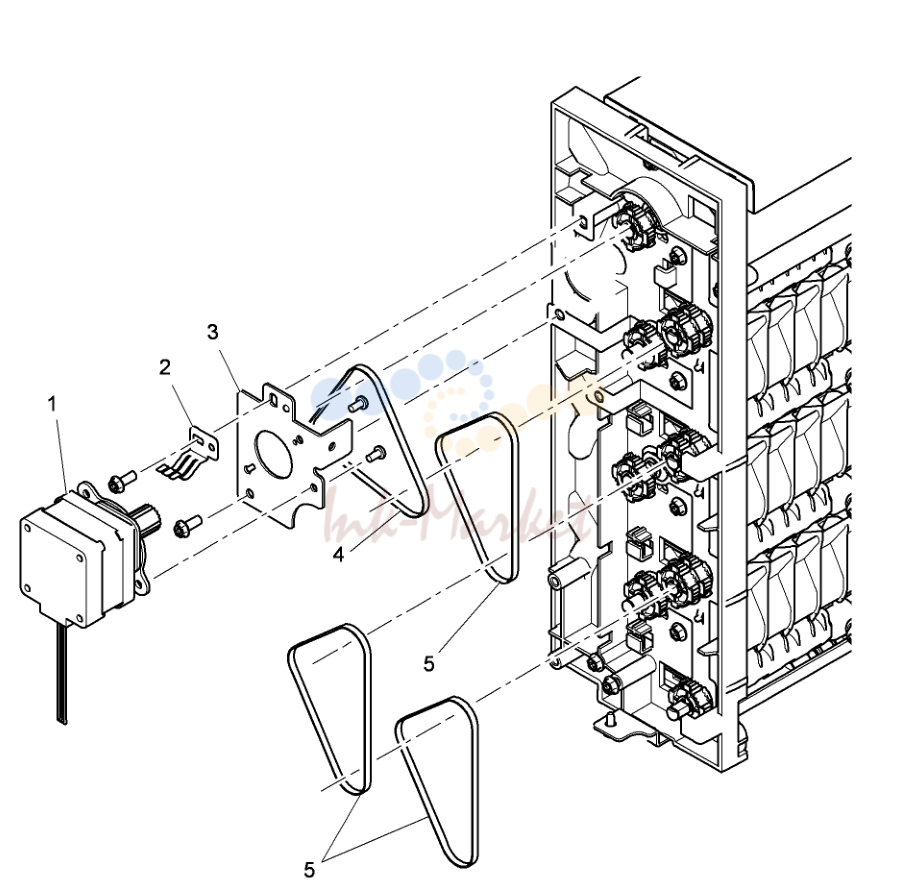

Mailbox привод Belts

№	Артикул	Наименование
1	127N07670 запросить цену →	Transport мотор (MOT12-120)
4	023N01282 запросить цену →	Primary привод ремень
5	023N01281 запросить цену →	привод ремень

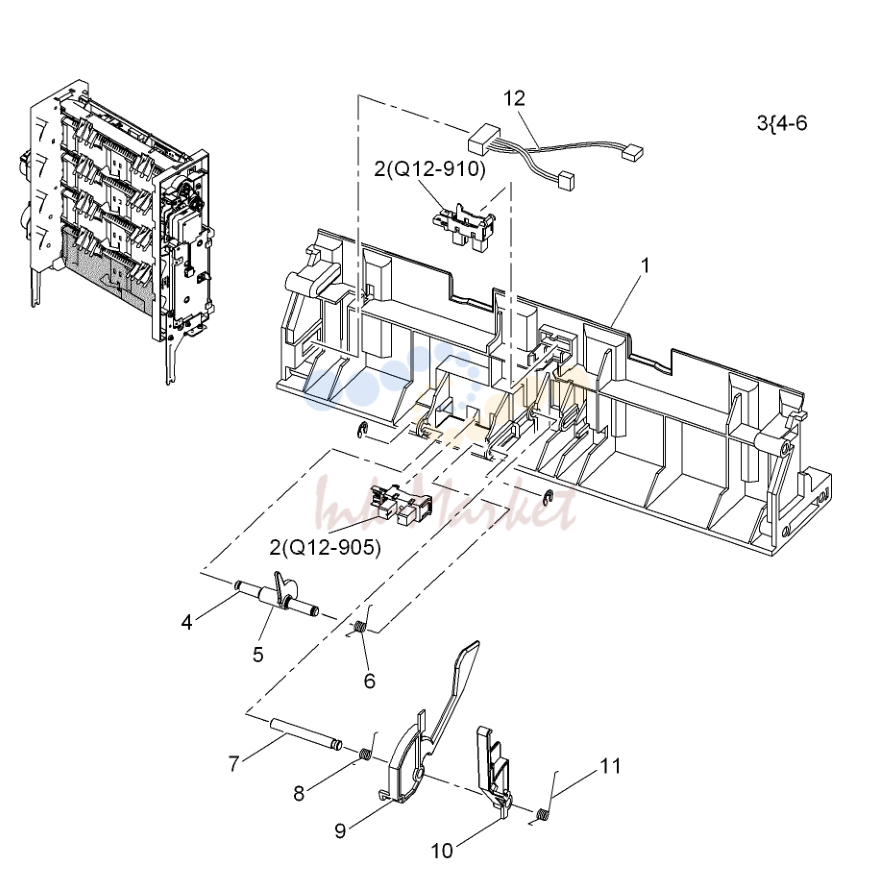

Mailbox Base в сборе

№	Артикул	Наименование
	050K74190 запросить цену →	or Sales part number 097N01877.

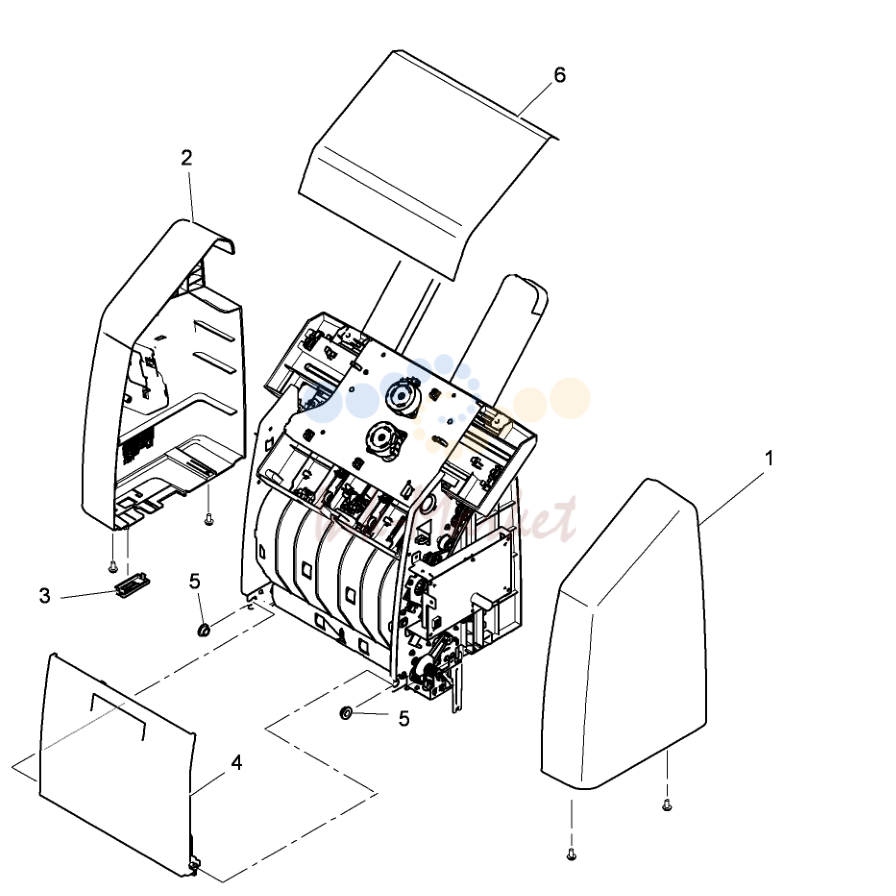

Finisher Covers

№	Артикул	Наименование
	059K77910 запросить цену →	or Sales part number 097N01876.

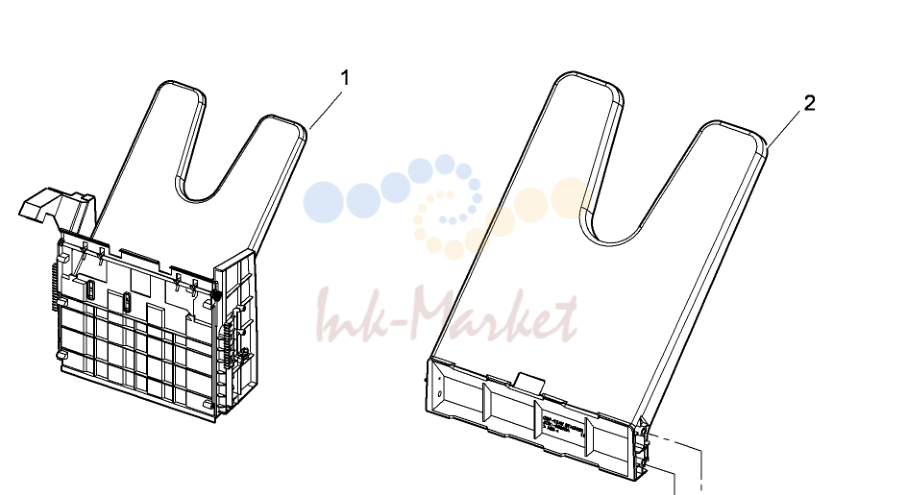

Finisher Stacker Shield в сборе

№	Артикул	Наименование
1	050N00559 запросить цену →	Stacker shield в сборе (REP
	059K77910 запросить цену →	or Sales part number 097N01876.

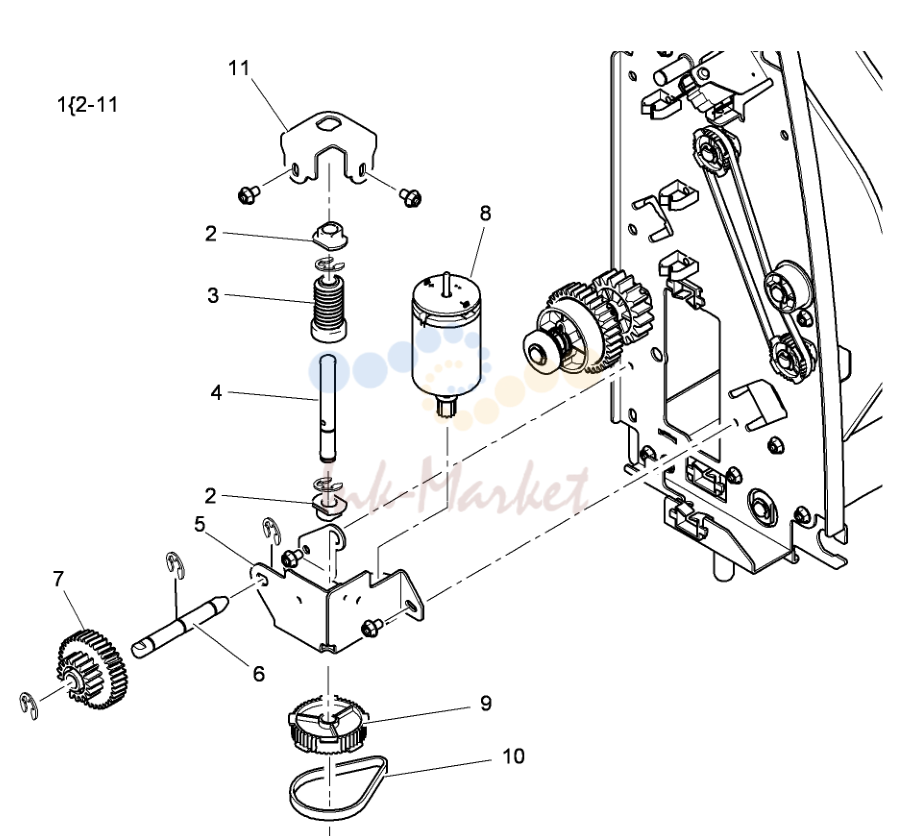

Finisher Stacker привод в сборе

№	Артикул	Наименование
1	007N01668 запросить цену →	Stacker привод в сборе (REP
	059K77910 запросить цену →	or Sales part number 097N01876.

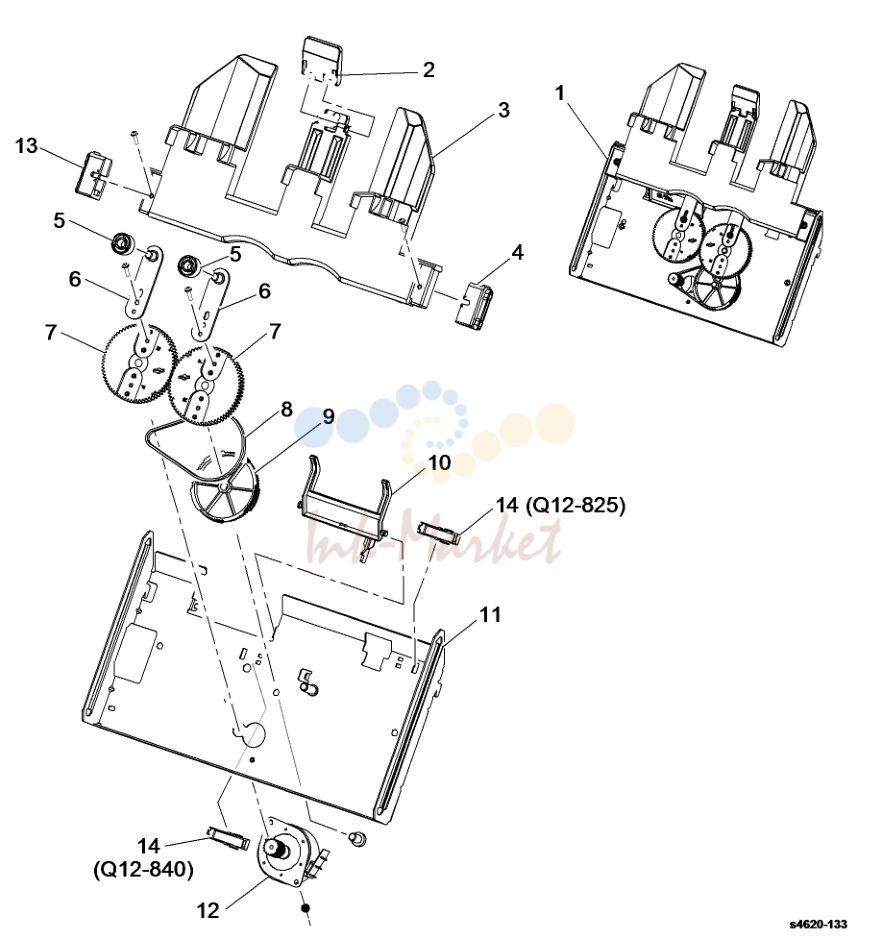

Finisher Compile Tray Eject в сборе

№	Артикул	Наименование
	059K77910 запросить цену →	or Sales part number 097N01876.

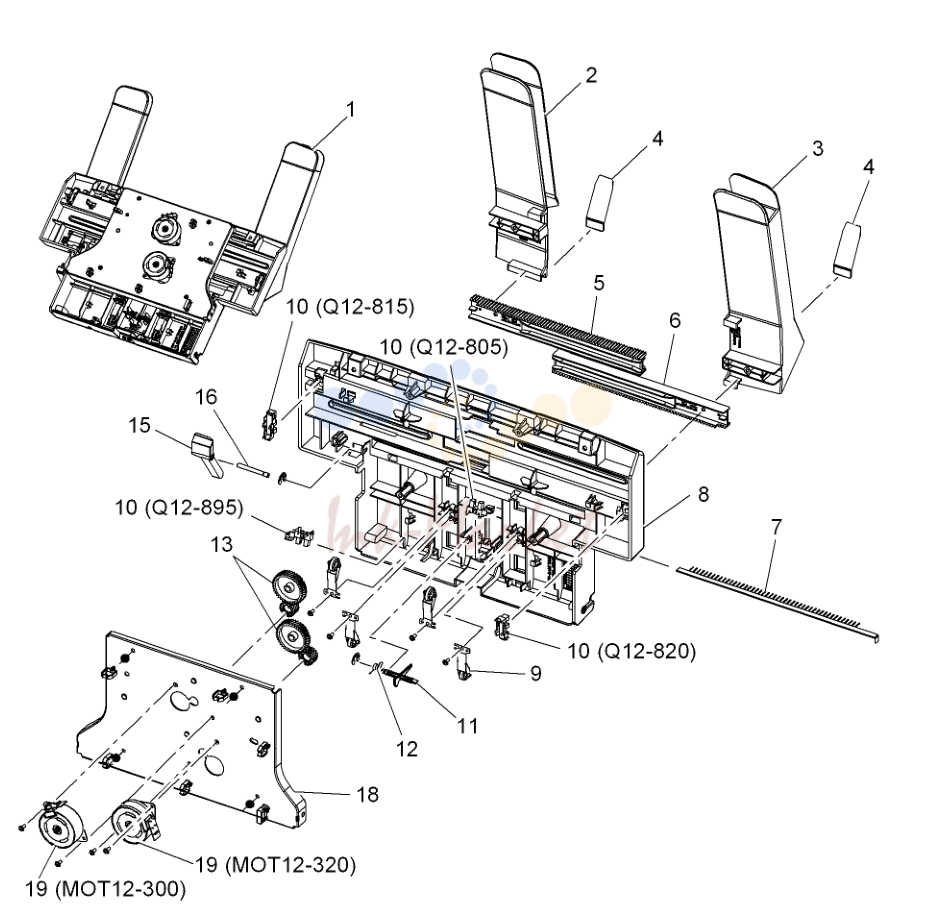

Finisher Compile Tray в сборе

№	Артикул	Наименование
1	022N02482 запросить цену →	Compile tray в сборе (REP
	059K77910 запросить цену →	or Sales part number 097N01876.

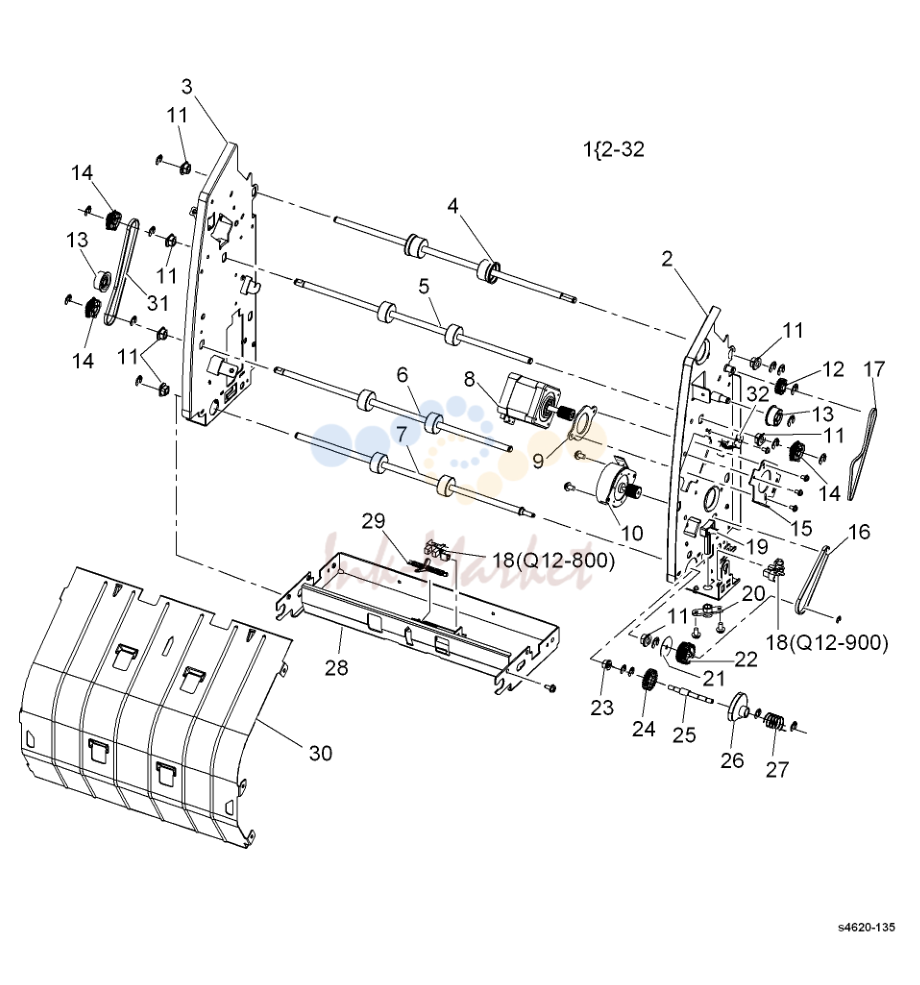

Finisher Transport привод в сборе

№	Артикул	Наименование
16	023N01283 запросить цену →	Entrance привод ремень
31	023N01284 запросить цену →	задний привод ремень

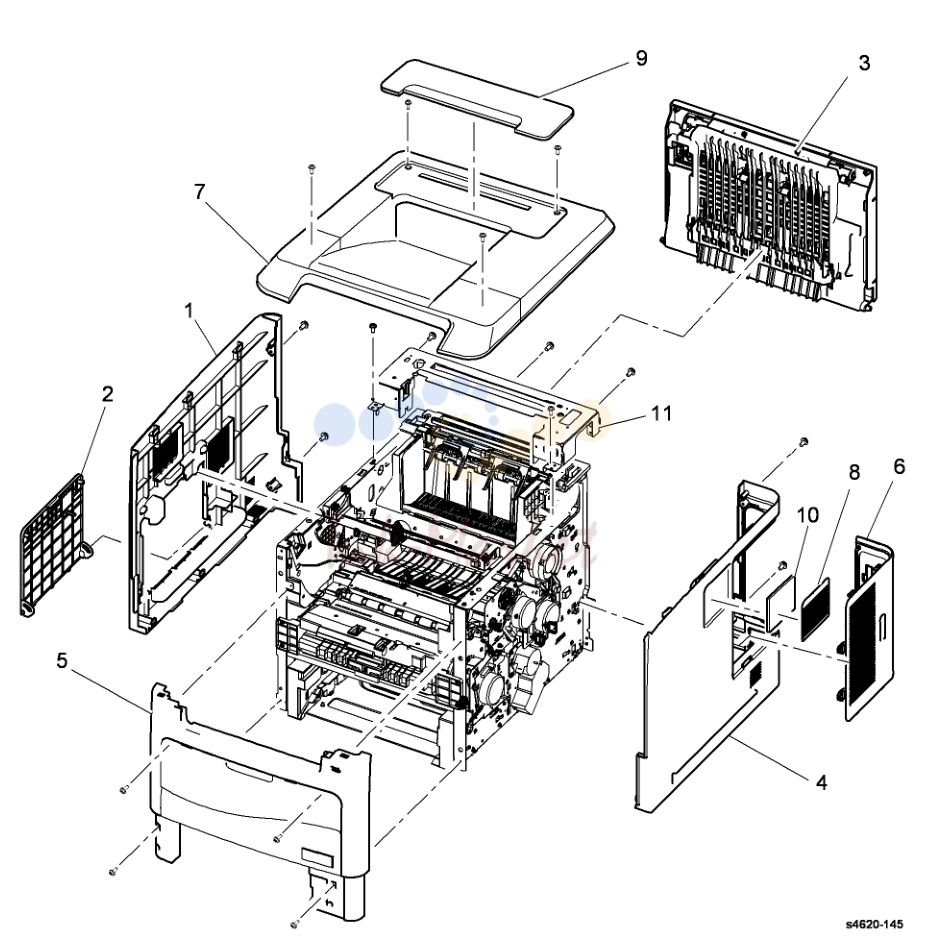

Main Covers

№	Артикул	Наименование
1	002N02984 запросить цену →	левый крышка
2	002N03024 запросить цену →	Waste тонер box крышка
3	002N02996 запросить цену →	задний door в сборе
4	002N02986 запросить цену →	правый крышка
5	002N02995 запросить цену →	передний крышка в сборе (REF: PL
6	002N02985 запросить цену →	IP board крышка
10	035N00428 запросить цену →	правый seal filter

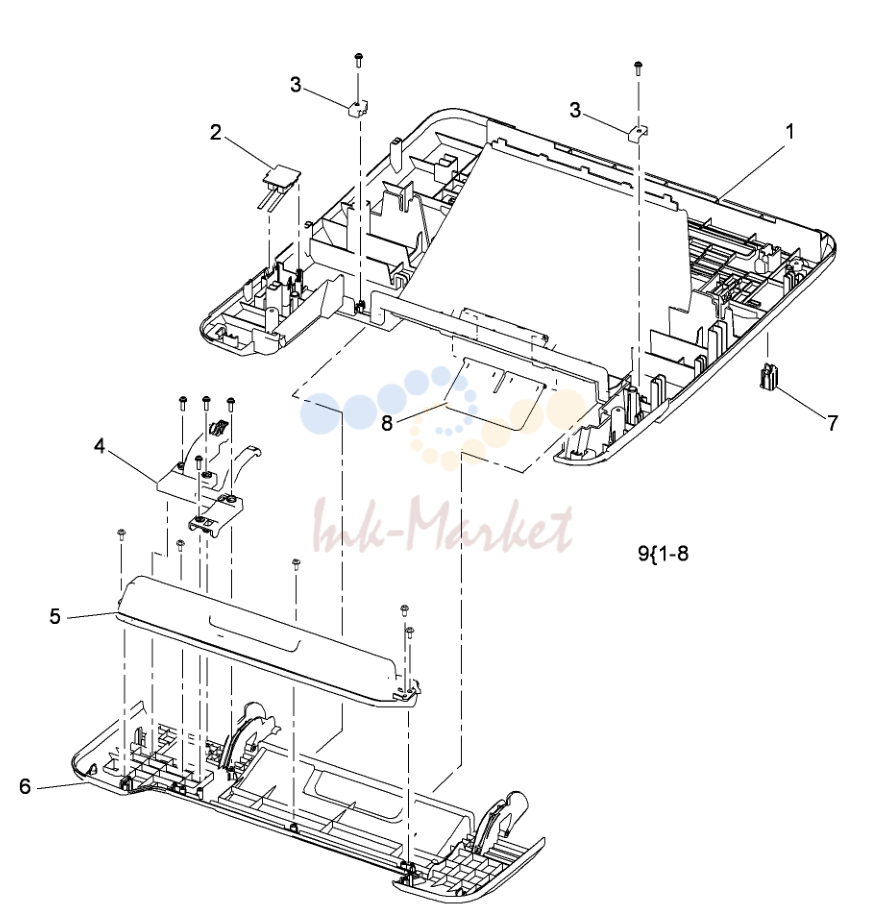

верхний крышка в сборе

№	Артикул	Наименование
1	002N02981 запросить цену →	верхний крышка
2	130N01399 запросить цену →	верхний door interlock switch (Q01-100)
9	002N02982 запросить цену →	верхний крышка в сборе

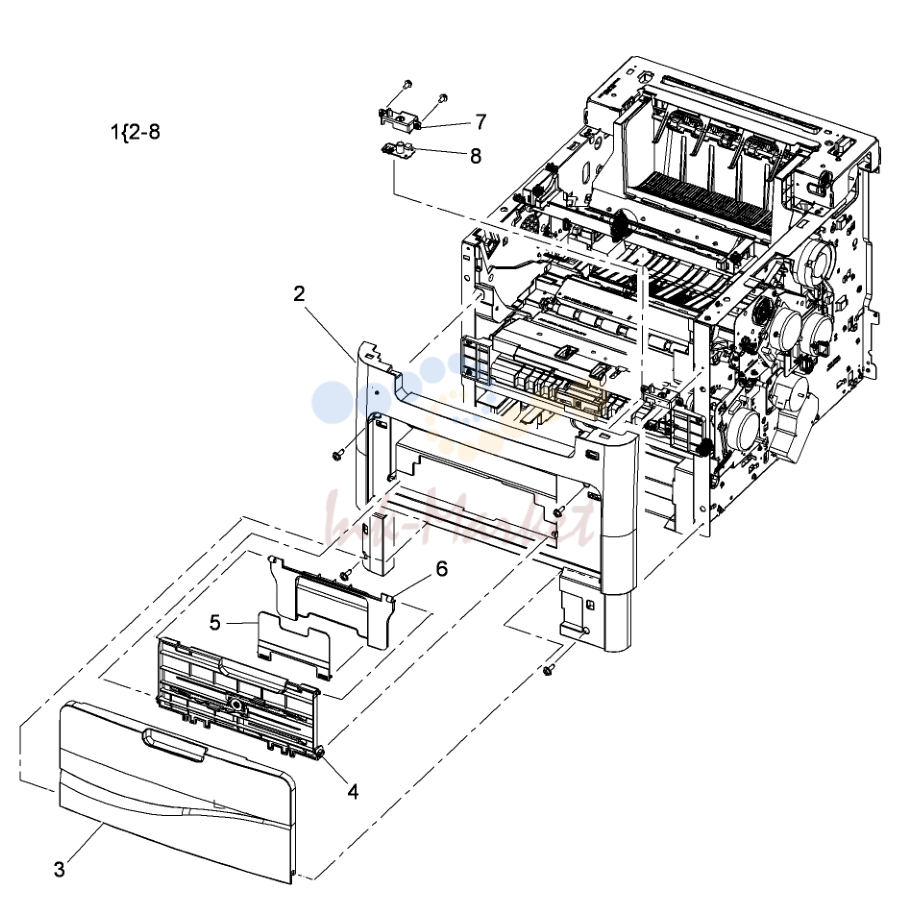

передний крышка в сборе

№	Артикул	Наименование
5	002N02991 запросить цену →	Tray stacker
8	140N63464 запросить цену →	USB host board

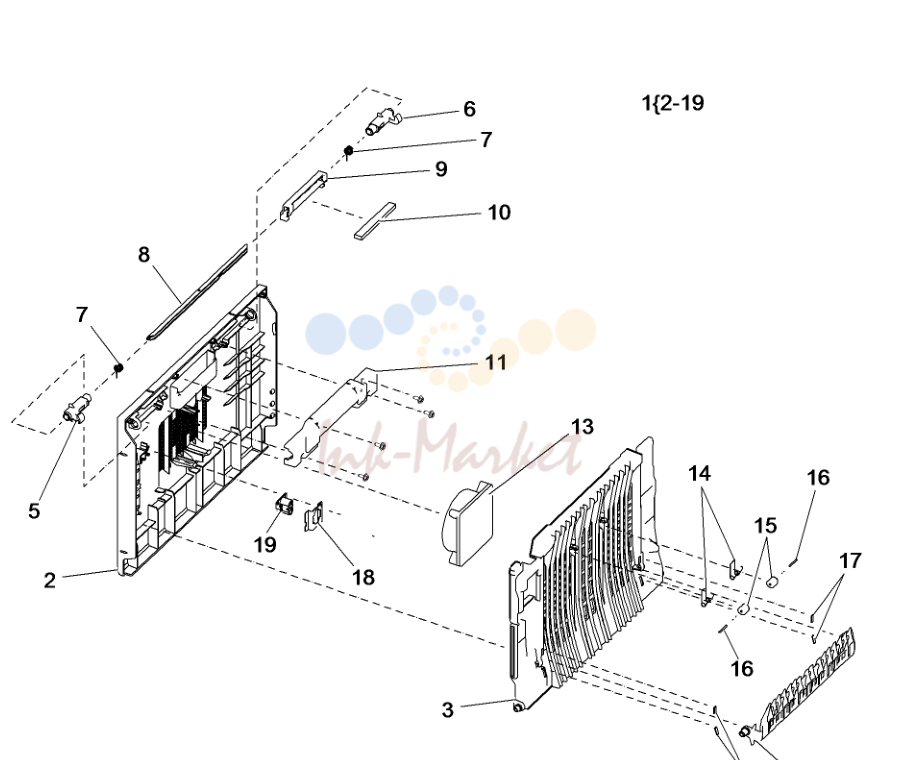

задний Door в сборе

№	Артикул	Наименование
1	002N02996 запросить цену →	задний door в сборе
13	127N07668 запросить цену →	задний door вентилятор (MOT10-500) (REP
