Xerox Phaser 4500 4510 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Covers No.
- 150-Sheet Paper Cassette No.
- 150-Sheet Paper Cassette (Continued) No.
- 550-Sheet Paper Cassette No.
- 550-Sheet Paper Cassette (Continued) No.
- 150-Sheet Paper Feeder No.
- 150-Sheet Paper Feeder (Continued) No.
- 550-Sheet Paper Feeder No.
- 550-Sheet Paper Feeder (Continued) No.
- Xerographics No.
- Paper выход (1/2) No.
- Paper выход (2/2) No.
- рама and привод No.
- Electrical No.
- 550-Sheet Paper Feeder (1/2) No.
- 550-Sheet Paper Feeder (1/2) (Continued) No.
- 550-Sheet Paper Feeder (2/2) No.
- Optional 550-Sheet Paper Cassette No.
- Optional 550-Sheet Paper Cassette (Continued) No.
- Duplex узел No.
- Duplex узел (Continued) No.
- Stacker No.
- Stacker (Continued) No.

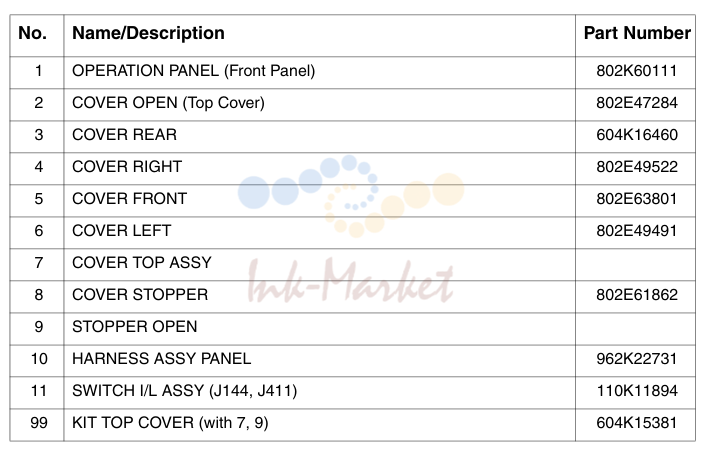

Covers No.
| № | Артикул | Наименование |
|---|---|---|
| 1 | 802K60111 запросить цену → | OPERATION PANEL (передний Panel) |
| 2 | 802E47284 запросить цену → | крышка OPEN (верхний крышка) |
| 3 | 604K16460 запросить цену → | крышка задний |
| 4 | 802E49522 запросить цену → | крышка правый |
| 5 | 802E63801 запросить цену → | крышка передний |
| 6 | 802E49491 запросить цену → | крышка левый |
| 8 | 802E61862 запросить цену → | крышка STOPPER |
| 10 | 962K22731 запросить цену → | жгут в сборе PANEL |
| 11 | 110K11894 запросить цену → | SWITCH I/L в сборе (J144, J411) |
| 99 | 604K15381 запросить цену → | KIT верхний крышка (with 7, 9) |

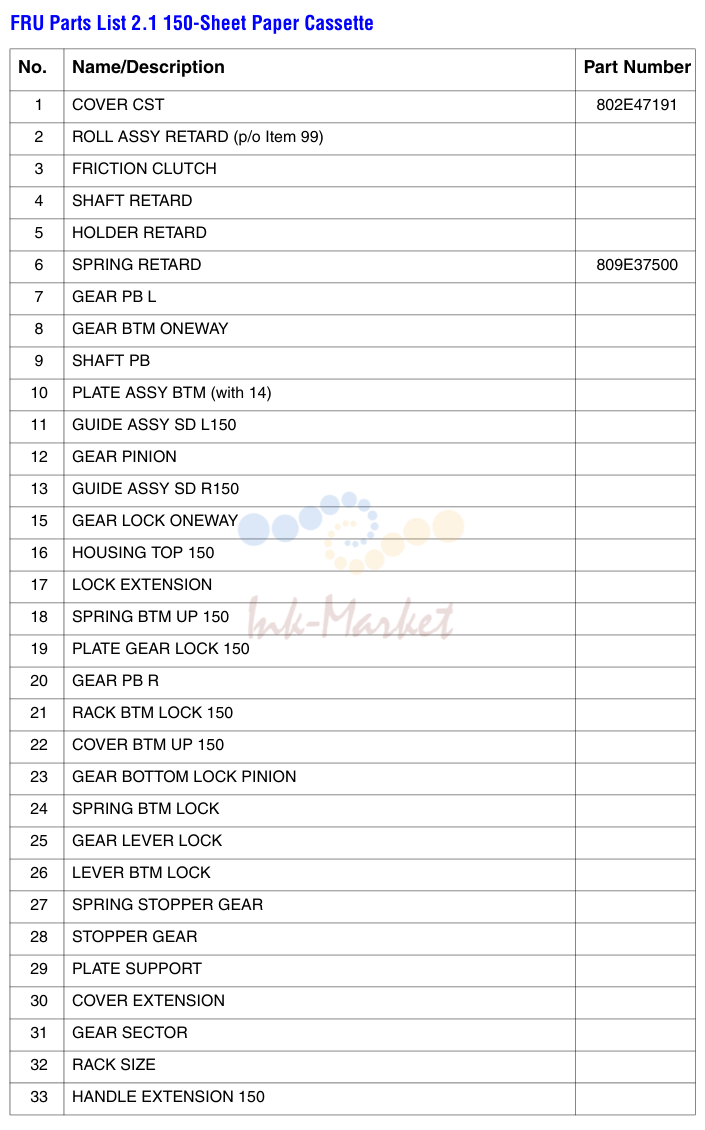

150-Sheet Paper Cassette No.
| № | Артикул | Наименование |
|---|---|---|
| 1 | 802E47191 запросить цену → | крышка CST |
| 6 | 809E37500 запросить цену → | пружина тормозной |

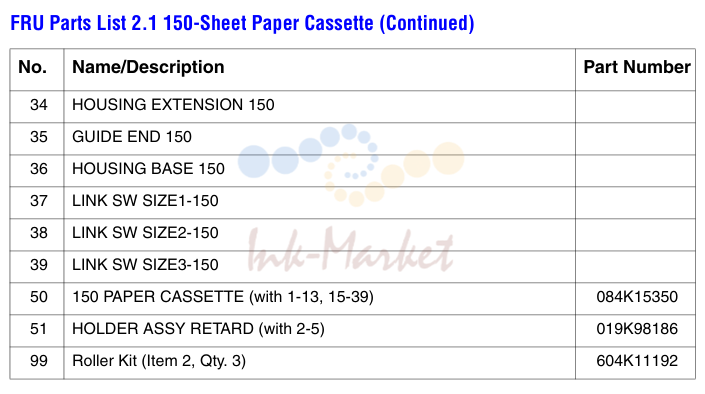

150-Sheet Paper Cassette (Continued) No.
| № | Артикул | Наименование |
|---|---|---|
| 50 | 084K15350 запросить цену → | PAPER CASSETTE (with 1-13, 15-39) |
| 51 | 019K98186 запросить цену → | держатель в сборе тормозной (with 2-5) |
| 99 | 604K11192 ✓ в наличии | ролик Kit (Item 2, Qty. 3) |

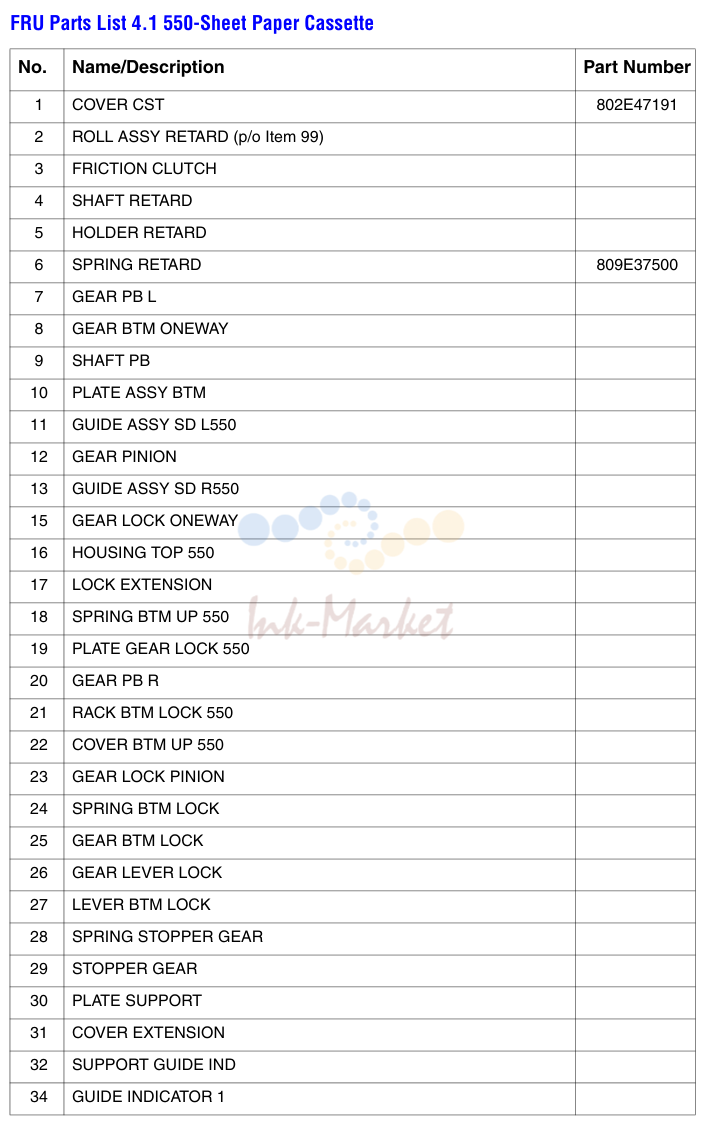

550-Sheet Paper Cassette No.
| № | Артикул | Наименование |
|---|---|---|
| 1 | 802E47191 запросить цену → | крышка CST |
| 6 | 809E37500 запросить цену → | пружина тормозной |

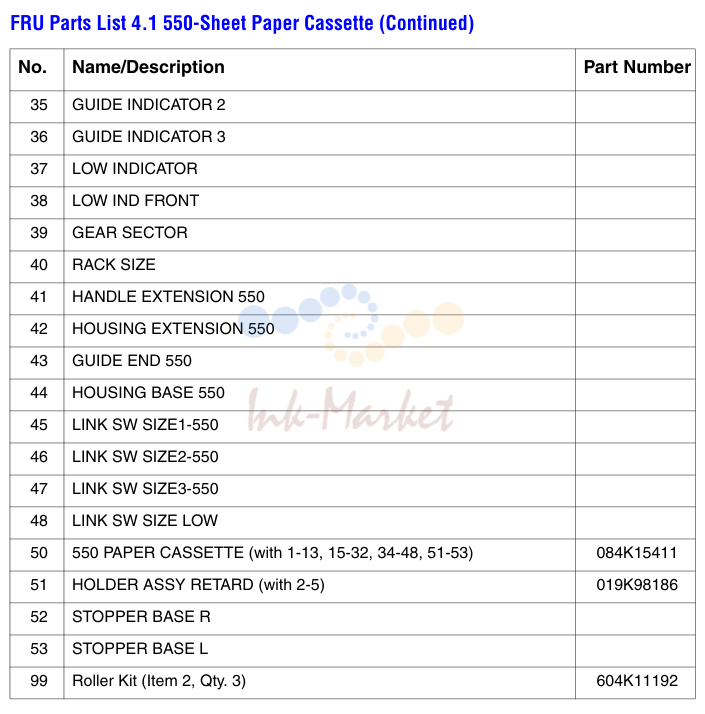

550-Sheet Paper Cassette (Continued) No.
| № | Артикул | Наименование |
|---|---|---|
| 50 | 084K15411 запросить цену → | PAPER CASSETTE (with 1-13, 15-32, 34-48, 51-53) |
| 51 | 019K98186 запросить цену → | держатель в сборе тормозной (with 2-5) |
| 99 | 604K11192 ✓ в наличии | ролик Kit (Item 2, Qty. 3) |

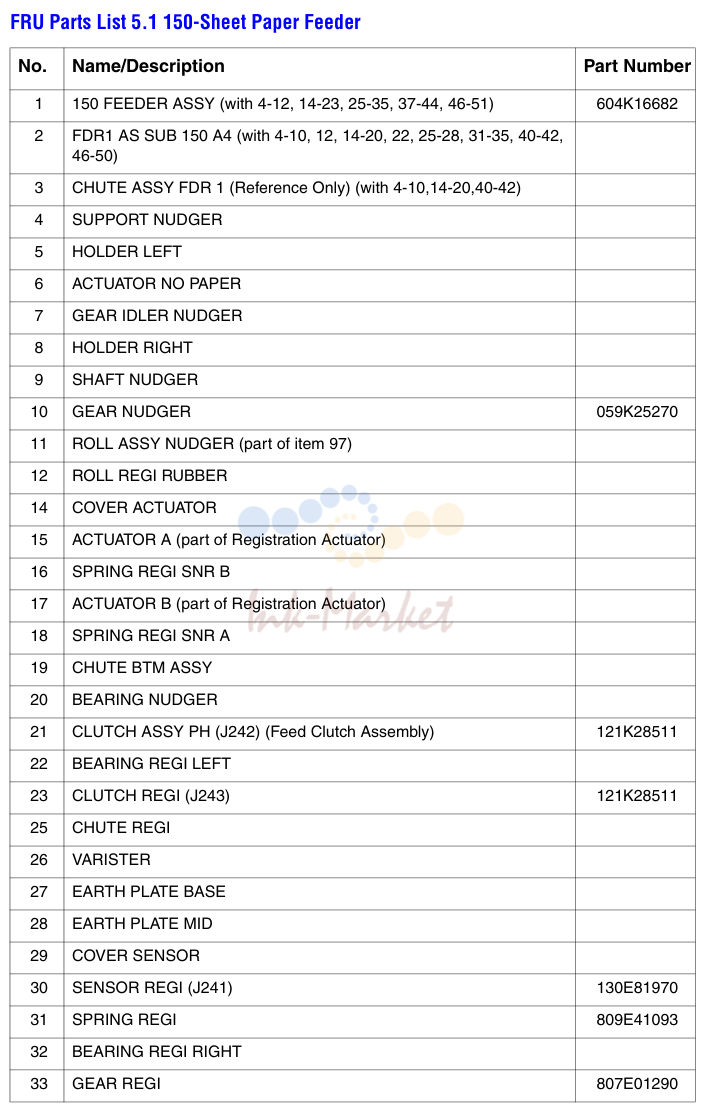

150-Sheet Paper Feeder No.
| № | Артикул | Наименование |
|---|---|---|
| 1 | 604K16682 запросить цену → | FEEDER в сборе (with 4-12, 14-23, 25-35, 37-44, 46-51) |
| 10 | 059K25270 запросить цену → | шестерня NUDGER |
| 21 | 121K28511 запросить цену → | муфта в сборе PH (J242) (подачи муфта в сборе) |
| 30 | 130E81970 запросить цену → | датчик REGI (J241) |
| 31 | 809E41093 запросить цену → | пружина REGI |
| 33 | 807E01290 запросить цену → | шестерня REGI |

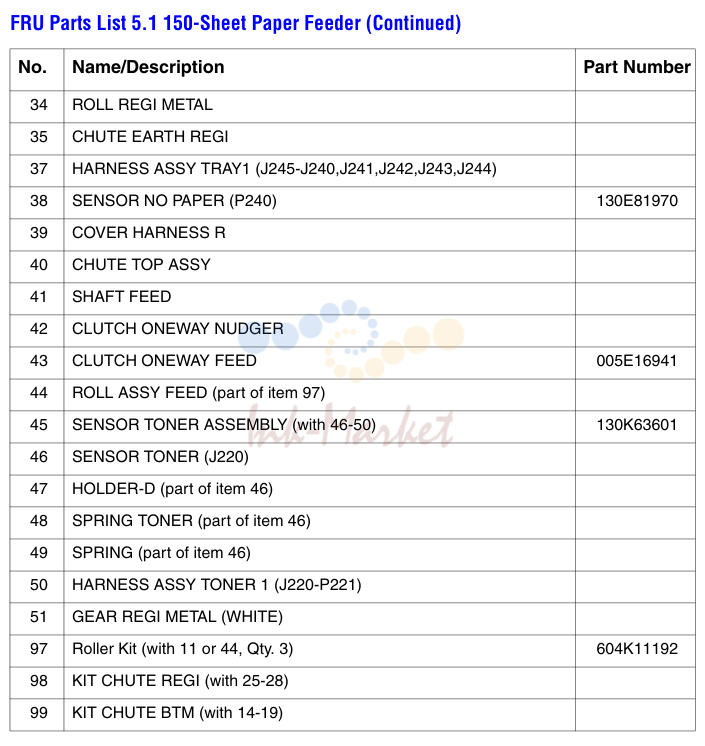

150-Sheet Paper Feeder (Continued) No.
| № | Артикул | Наименование |
|---|---|---|
| 38 | 130E81970 запросить цену → | датчик NO PAPER (P240) |
| 43 | 005E16941 запросить цену → | муфта ONEWAY подачи |
| 45 | 130K63601 запросить цену → | датчик тонер в сборе (with 46-50) |
| 97 | 604K11192 ✓ в наличии | ролик Kit (with or 44, Qty. 3) |

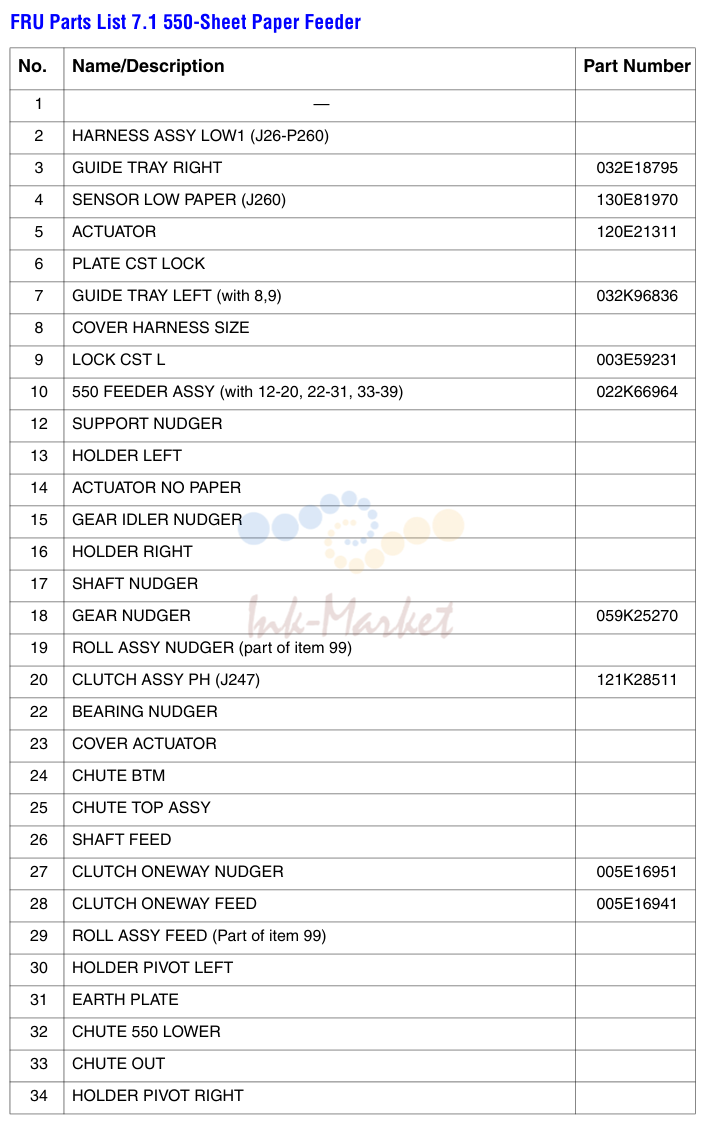

550-Sheet Paper Feeder No.
| № | Артикул | Наименование |
|---|---|---|
| 3 | 032E18795 запросить цену → | направляющая TRAY правый |
| 4 | 130E81970 запросить цену → | датчик LOW PAPER (J260) |
| 5 | 120E21311 запросить цену → | актуатор |
| 7 | 032K96836 запросить цену → | направляющая TRAY левый (with 8,9) |
| 9 | 003E59231 запросить цену → | LOCK CST L |
| 10 | 022K66964 запросить цену → | FEEDER в сборе (with 12-20, 22-31, 33-39) |
| 18 | 059K25270 запросить цену → | шестерня NUDGER |
| 20 | 121K28511 запросить цену → | муфта в сборе PH (J247) |
| 27 | 005E16951 запросить цену → | муфта ONEWAY NUDGER |
| 28 | 005E16941 запросить цену → | муфта ONEWAY подачи |

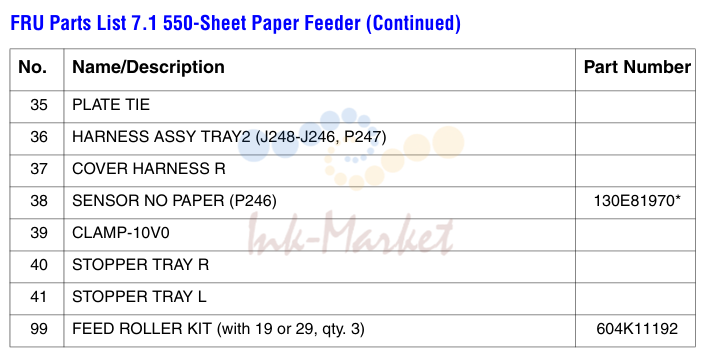

550-Sheet Paper Feeder (Continued) No.
| № | Артикул | Наименование |
|---|---|---|
| 99 | 604K11192 ✓ в наличии | подачи ролик KIT (with or 29, qty. 3) |

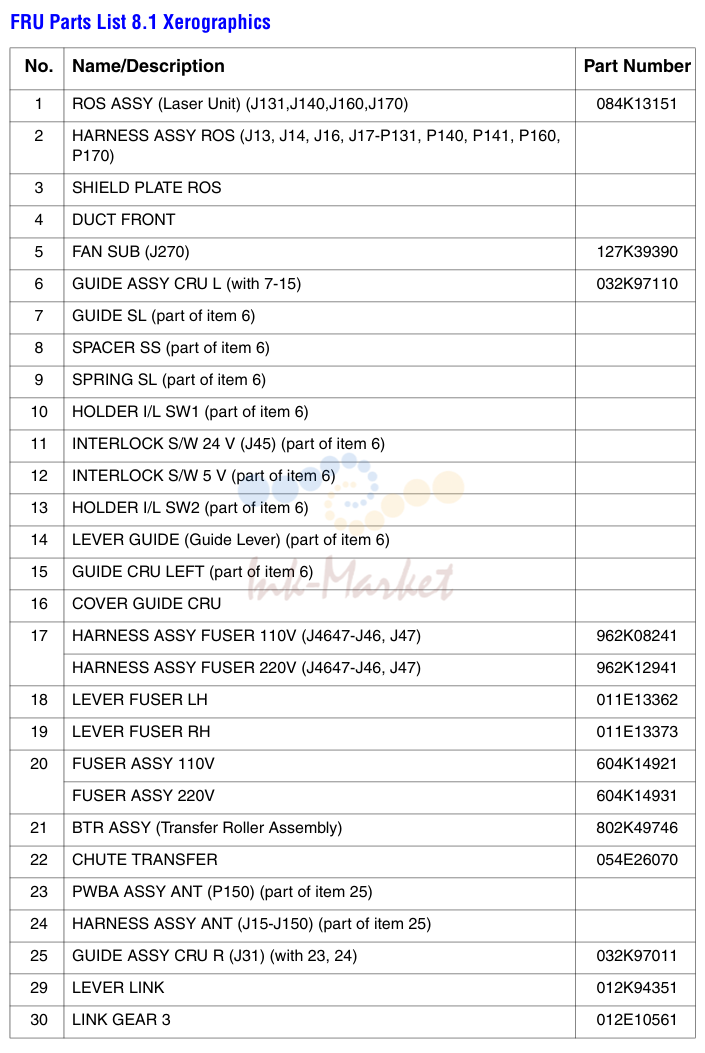

Xerographics No.
| № | Артикул | Наименование |
|---|---|---|
| 1 | 084K13151 запросить цену → | ROS в сборе (Laser узел) (J131,J140,J160,J170) |
| 5 | 127K39390 запросить цену → | вентилятор SUB (J270) |
| 6 | 032K97110 запросить цену → | направляющая в сборе CRU L (with 7-15) |
| 17 | 962K08241 запросить цену → | жгут в сборе печь 110V (J4647-J46, J47) |
| 962K12941 запросить цену → | жгут в сборе печь 220V (J4647-J46, J47) | |
| 18 | 011E13362 запросить цену → | рычаг печь LH |
| 19 | 011E13373 запросить цену → | рычаг печь RH |
| 20 | 604K14921 запросить цену → | печь в сборе 110V |
| 604K14931 запросить цену → | печь в сборе 220V | |
| 21 | 802K49746 запросить цену → | BTR в сборе (вал переноса в сборе) |
| 22 | 054E26070 запросить цену → | направляющая переноса |
| 25 | 032K97011 запросить цену → | направляющая в сборе CRU R (J31) (with 23, 24) |
| 29 | 012K94351 запросить цену → | рычаг LINK |
| 30 | 012E10561 запросить цену → | LINK шестерня |

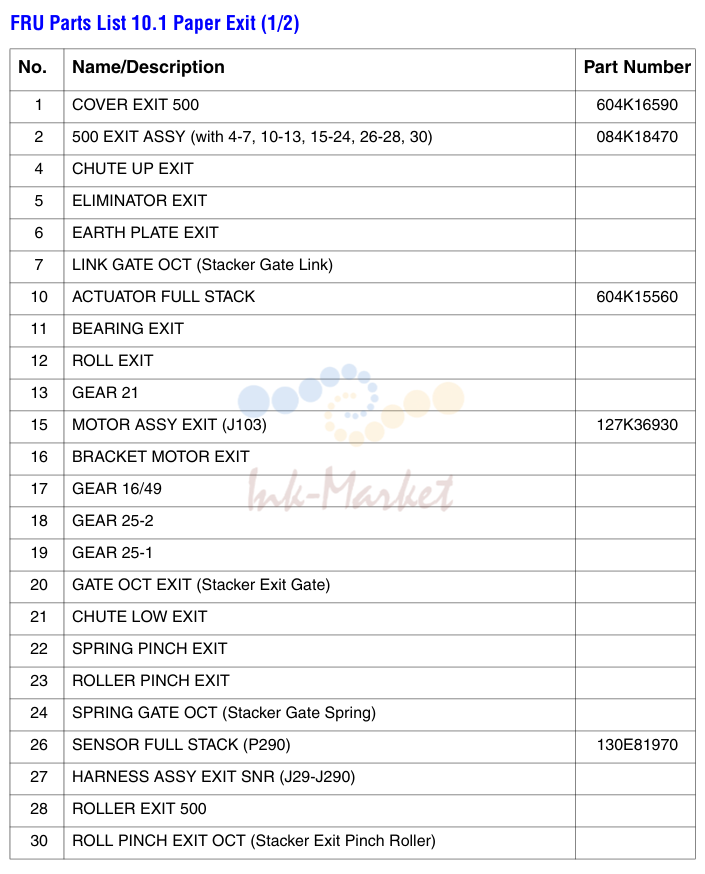

Paper выход (1/2) No.
| № | Артикул | Наименование |
|---|---|---|
| 1 | 604K16590 запросить цену → | крышка выход |
| 2 | 084K18470 запросить цену → | выход в сборе (with 4-7, 10-13, 15-24, 26-28, 30) |
| 10 | 604K15560 запросить цену → | актуатор FULL STACK |
| 15 | 127K36930 запросить цену → | мотор в сборе выход (J103) |
| 26 | 130E81970 запросить цену → | датчик FULL STACK (P290) |

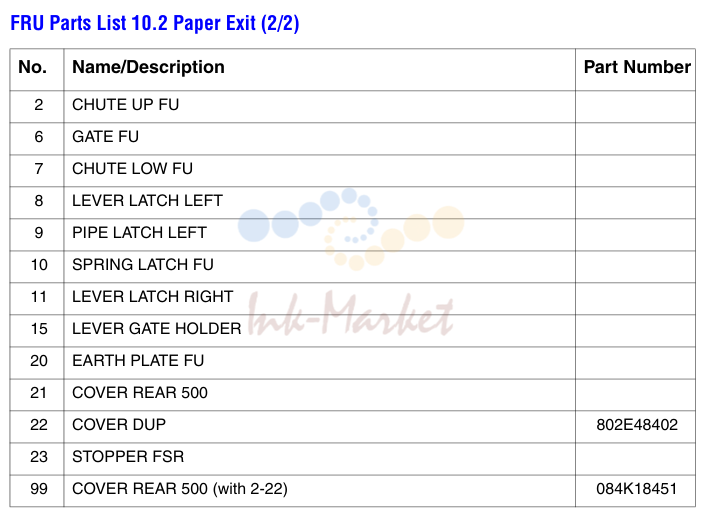

Paper выход (2/2) No.
| № | Артикул | Наименование |
|---|---|---|
| 22 | 802E48402 запросить цену → | крышка DUP |
| 99 | 084K18451 запросить цену → | крышка задний (with 2-22) |

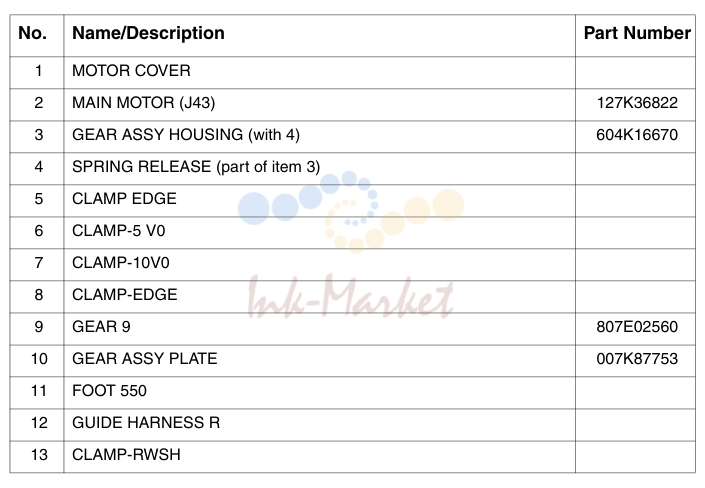

рама and привод No.
| № | Артикул | Наименование |
|---|---|---|
| 2 | 127K36822 запросить цену → | MAIN мотор (J43) |
| 3 | 604K16670 запросить цену → | шестерня в сборе корпус (with 4) |
| 9 | 807E02560 запросить цену → | шестерня |
| 10 | 007K87753 запросить цену → | шестерня в сборе пластина |

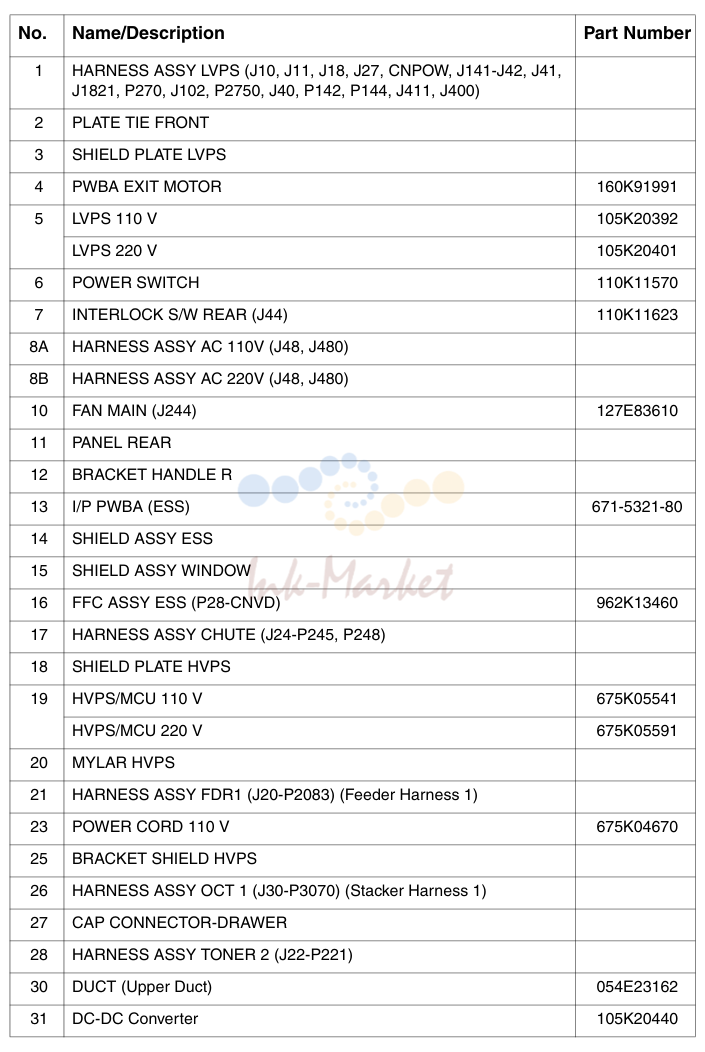

Electrical No.
| № | Артикул | Наименование |
|---|---|---|
| 4 | 160K91991 запросить цену → | PWBA выход мотор |
| 5 | 105K20392 запросить цену → | LVPS V |
| 220 | 105K20401 запросить цену → | LVPS V |
| 6 | 110K11570 запросить цену → | POWER SWITCH |
| 7 | 110K11623 запросить цену → | INTERLOCK S/W задний (J44) |
| 10 | 127E83610 запросить цену → | вентилятор MAIN (J244) |
| 16 | 962K13460 запросить цену → | FFC в сборе ESS (P28-CNVD) |
| 19 | 675K05541 запросить цену → | HVPS/MCU V |
| 220 | 675K05591 запросить цену → | HVPS/MCU V |
| 23 | 675K04670 запросить цену → | POWER CORD V |
| 30 | 054E23162 запросить цену → | воздуховод (верхний воздуховод) |
| 31 | 105K20440 запросить цену → | DC-DC Converter |

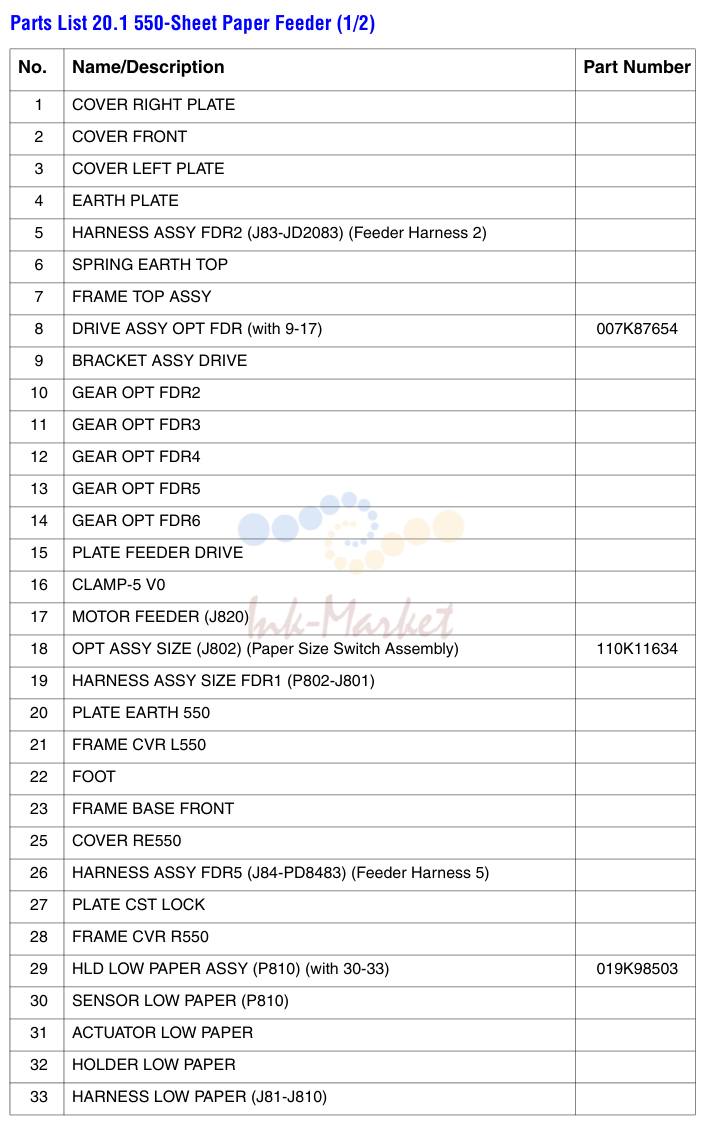

550-Sheet Paper Feeder (1/2) No.
| № | Артикул | Наименование |
|---|---|---|
| 8 | 007K87654 запросить цену → | привод в сборе OPT FDR (with 9-17) |
| 18 | 110K11634 запросить цену → | OPT в сборе SIZE (J802) (Paper Size Switch в сборе) |
| 29 | 019K98503 запросить цену → | HLD LOW PAPER в сборе (P810) (with 30-33) |

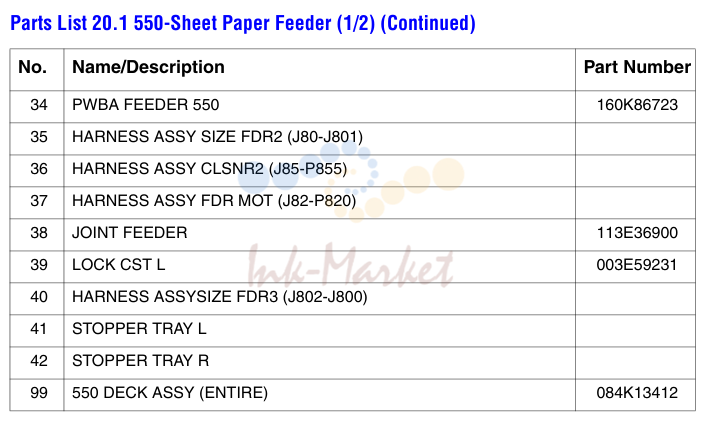

550-Sheet Paper Feeder (1/2) (Continued) No.
| № | Артикул | Наименование |
|---|---|---|
| 34 | 160K86723 запросить цену → | PWBA FEEDER |
| 38 | 113E36900 запросить цену → | JOINT FEEDER |
| 39 | 003E59231 запросить цену → | LOCK CST L |
| 99 | 084K13412 запросить цену → | DECK в сборе (ENTIRE) |

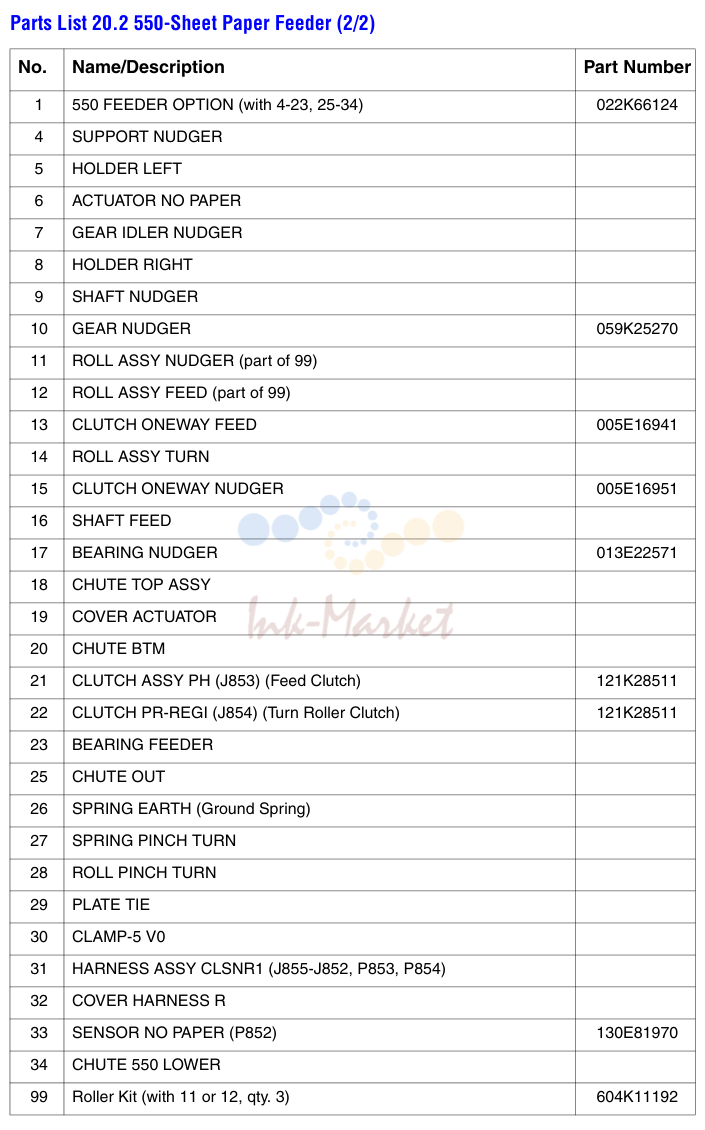

550-Sheet Paper Feeder (2/2) No.
| № | Артикул | Наименование |
|---|---|---|
| 1 | 022K66124 запросить цену → | FEEDER OPTION (with 4-23, 25-34) |
| 10 | 059K25270 запросить цену → | шестерня NUDGER |
| 13 | 005E16941 запросить цену → | муфта ONEWAY подачи |
| 15 | 005E16951 запросить цену → | муфта ONEWAY NUDGER |
| 17 | 013E22571 запросить цену → | подшипник NUDGER |
| 21 | 121K28511 запросить цену → | муфта в сборе PH (J853) (подачи муфта) |
| 33 | 130E81970 запросить цену → | датчик NO PAPER (P852) |
| 99 | 604K11192 ✓ в наличии | ролик Kit (with or 12, qty. 3) |

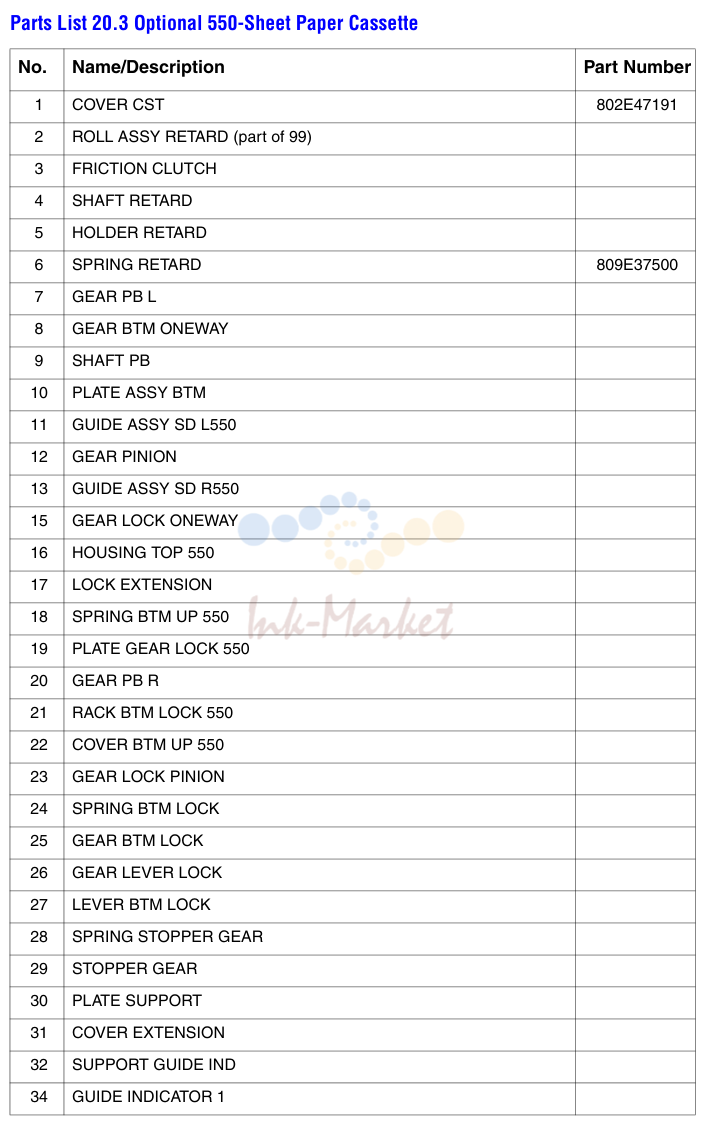

Optional 550-Sheet Paper Cassette No.
| № | Артикул | Наименование |
|---|---|---|
| 1 | 802E47191 запросить цену → | крышка CST |
| 6 | 809E37500 запросить цену → | пружина тормозной |

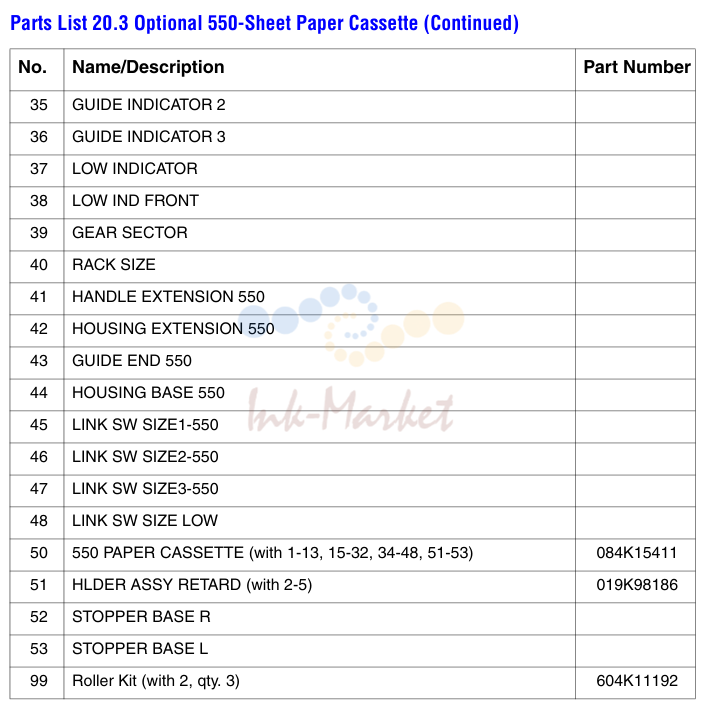

Optional 550-Sheet Paper Cassette (Continued) No.
| № | Артикул | Наименование |
|---|---|---|
| 50 | 084K15411 запросить цену → | PAPER CASSETTE (with 1-13, 15-32, 34-48, 51-53) |
| 51 | 019K98186 запросить цену → | HLDER в сборе тормозной (with 2-5) |
| 99 | 604K11192 ✓ в наличии | ролик Kit (with 2, qty. 3) |

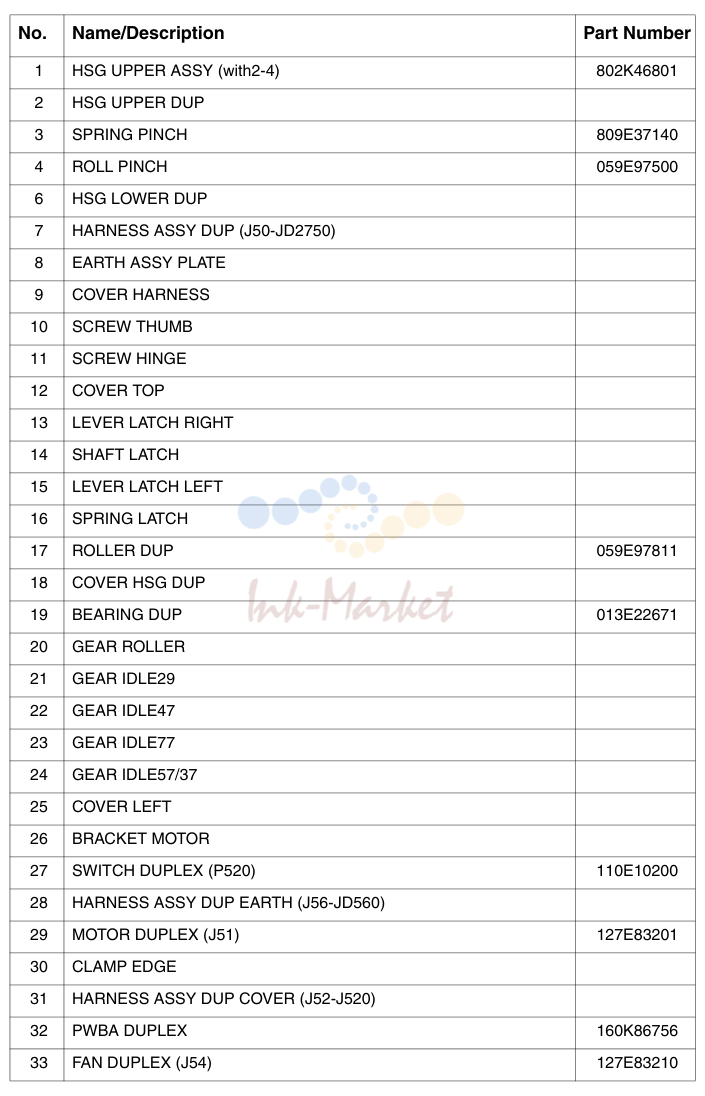

Duplex узел No.
| № | Артикул | Наименование |
|---|---|---|
| 1 | 802K46801 запросить цену → | HSG верхний в сборе (with2-4) |
| 3 | 809E37140 запросить цену → | пружина PINCH |
| 4 | 059E97500 запросить цену → | ROLL PINCH |
| 17 | 059E97811 запросить цену → | ролик DUP |
| 19 | 013E22671 запросить цену → | подшипник DUP |
| 27 | 110E10200 запросить цену → | SWITCH DUPLEX (P520) |
| 29 | 127E83201 запросить цену → | мотор DUPLEX (J51) |
| 32 | 160K86756 запросить цену → | PWBA DUPLEX |
| 33 | 127E83210 запросить цену → | вентилятор DUPLEX (J54) |

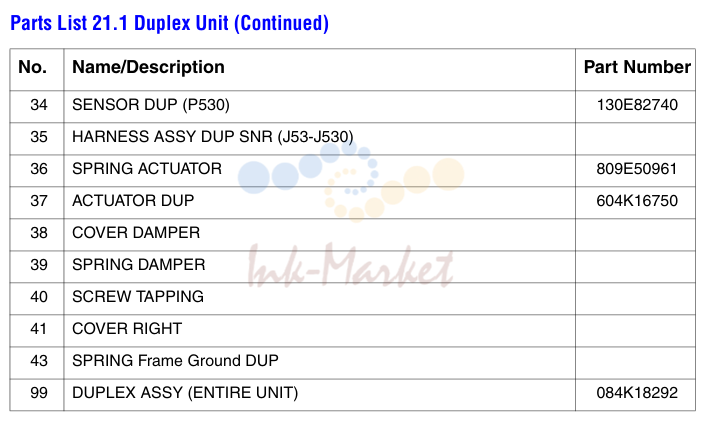

Duplex узел (Continued) No.
| № | Артикул | Наименование |
|---|---|---|
| 34 | 130E82740 запросить цену → | датчик DUP (P530) |
| 36 | 809E50961 запросить цену → | пружина актуатор |
| 37 | 604K16750 запросить цену → | актуатор DUP |
| 99 | 084K18292 запросить цену → | DUPLEX в сборе (ENTIRE узел) |

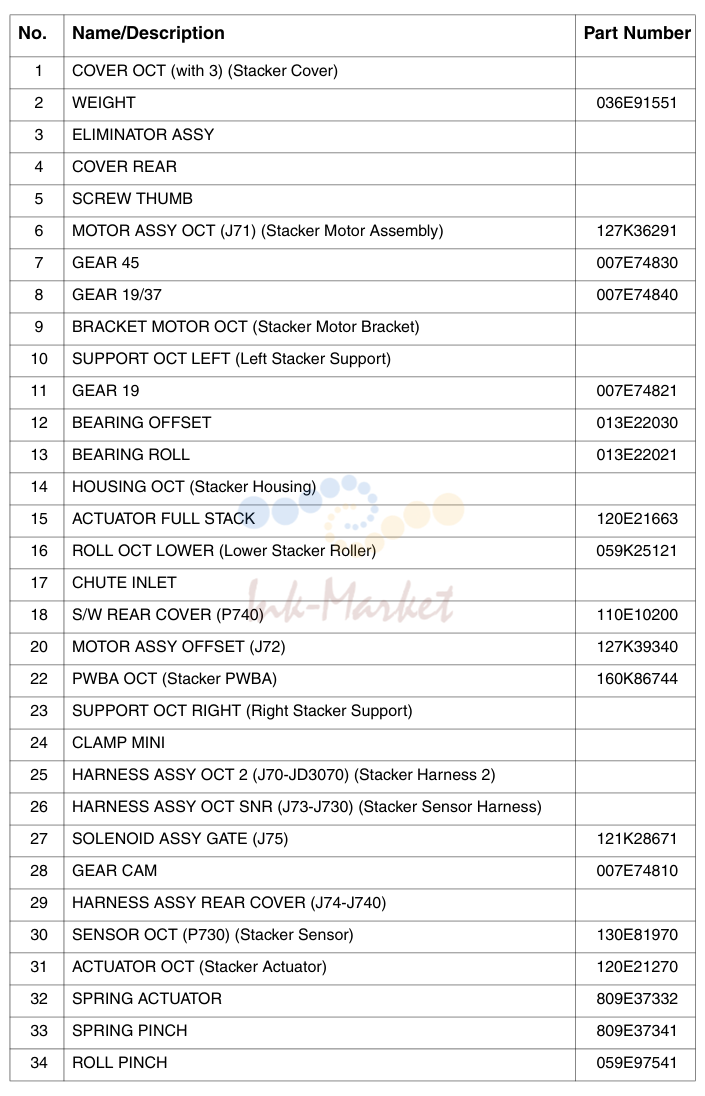

Stacker No.
| № | Артикул | Наименование |
|---|---|---|
| 2 | 036E91551 запросить цену → | WEIGHT |
| 6 | 127K36291 запросить цену → | мотор в сборе OCT (J71) (Stacker мотор в сборе) |
| 7 | 007E74830 запросить цену → | шестерня |
| 8 | 007E74840 запросить цену → | шестерня 19/37 |
| 11 | 007E74821 запросить цену → | шестерня |
| 12 | 013E22030 запросить цену → | подшипник OFFSET |
| 13 | 013E22021 запросить цену → | подшипник ROLL |
| 15 | 120E21663 запросить цену → | актуатор FULL STACK |
| 16 | 059K25121 запросить цену → | ROLL OCT нижний (нижний Stacker ролик) |
| 18 | 110E10200 запросить цену → | S/W задний крышка (P740) |
| 20 | 127K39340 запросить цену → | мотор в сборе OFFSET (J72) |
| 22 | 160K86744 запросить цену → | PWBA OCT (Stacker PWBA) |
| 27 | 121K28671 запросить цену → | соленоид в сборе GATE (J75) |
| 28 | 007E74810 запросить цену → | шестерня CAM |
| 30 | 130E81970 запросить цену → | датчик OCT (P730) (Stacker датчик) |
| 31 | 120E21270 запросить цену → | актуатор OCT (Stacker актуатор) |
| 32 | 809E37332 запросить цену → | пружина актуатор |
| 33 | 809E37341 запросить цену → | пружина PINCH |
| 34 | 059E97541 запросить цену → | ROLL PINCH |

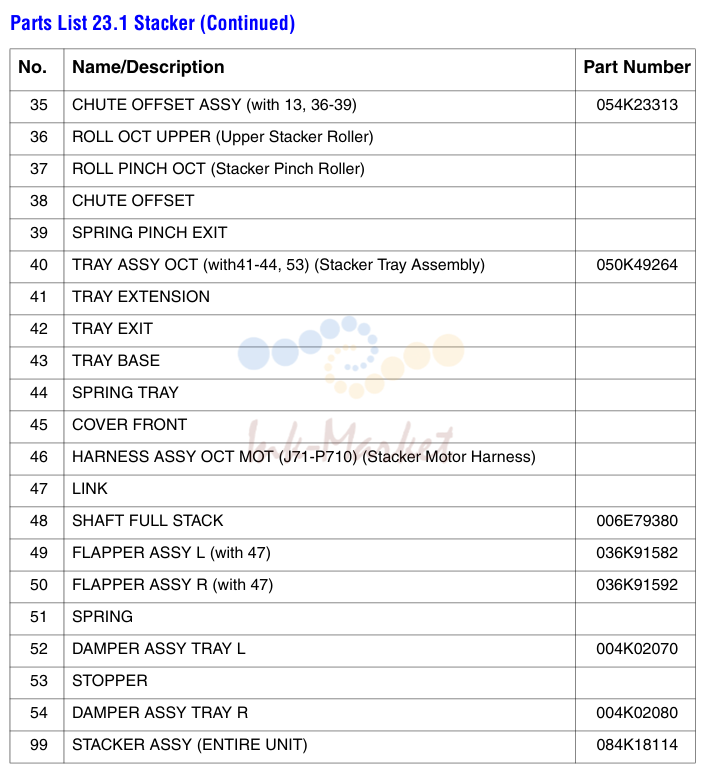

Stacker (Continued) No.
| № | Артикул | Наименование |
|---|---|---|
| 35 | 054K23313 запросить цену → | направляющая OFFSET в сборе (with 13, 36-39) |
| 40 | 050K49264 запросить цену → | TRAY в сборе OCT (with41-44, 53) (Stacker Tray в сборе) |
| 48 | 006E79380 запросить цену → | вал FULL STACK |
| 49 | 036K91582 запросить цену → | FLAPPER в сборе L (with 47) |
| 50 | 036K91592 запросить цену → | FLAPPER в сборе R (with 47) |
| 52 | 004K02070 запросить цену → | демпфер в сборе TRAY L |
| 54 | 004K02080 запросить цену → | демпфер в сборе TRAY R |
| 99 | 084K18114 запросить цену → | STACKER в сборе (ENTIRE узел) |
