Xerox Phaser 3600 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

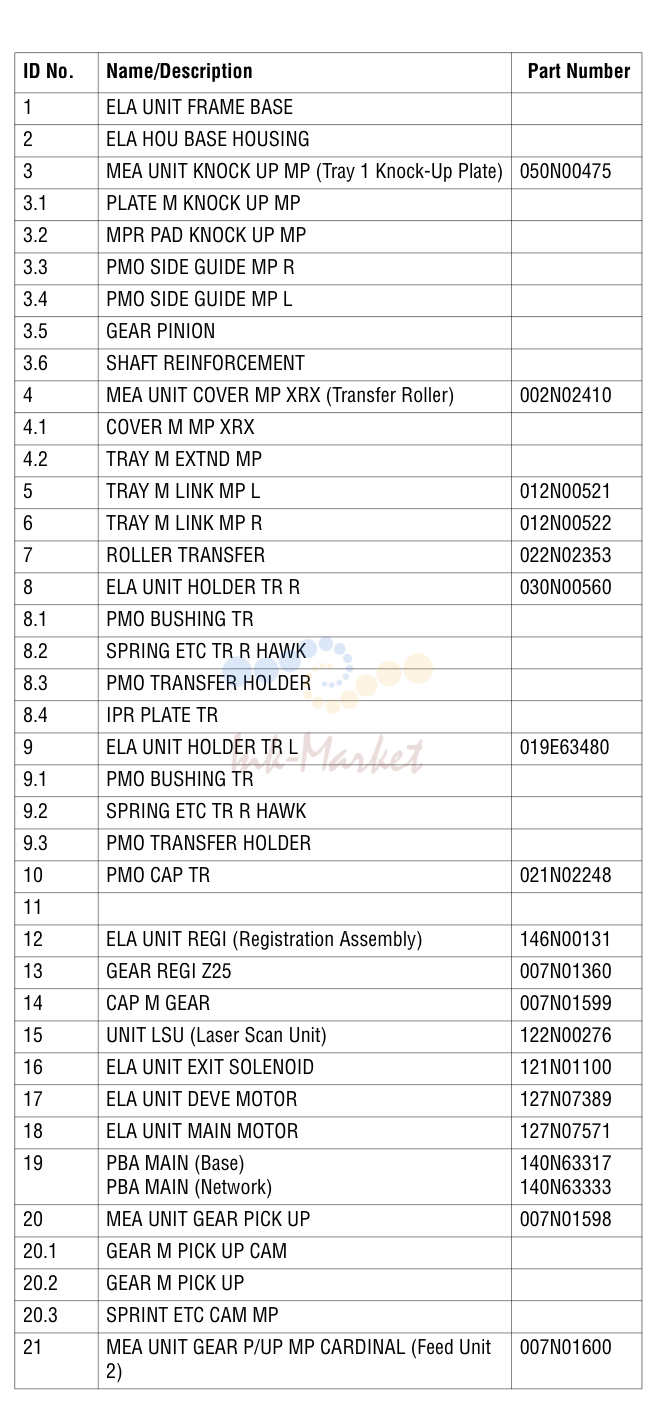

Main в сборе
| № | Артикул | Наименование |
|---|---|---|
| 3 | 050N00475 запросить цену → | MEA узел KNOCK UP MP (Tray Knock-Up пластина) |
| 4 | 002N02410 запросить цену → | MEA узел крышка MP XRX (вал переноса) |
| 5 | 012N00521 запросить цену → | TRAY M LINK MP L |
| 6 | 012N00522 запросить цену → | TRAY M LINK MP R |
| 7 | 022N02353 запросить цену → | ролик переноса |
| 8 | 030N00560 запросить цену → | ELA узел держатель TR R |
| 9 | 019E63480 запросить цену → | ELA узел держатель TR L |
| 10 | 021N02248 запросить цену → | PMO CAP TR |
| 12 | 146N00131 запросить цену → | ELA узел REGI (Registration в сборе) |
| 13 | 007N01360 запросить цену → | шестерня REGI Z25 |
| 14 | 007N01599 запросить цену → | CAP M шестерня |
| 15 | 122N00276 запросить цену → | узел LSU (Laser Scan узел) |
| 16 | 121N01100 запросить цену → | ELA узел выход соленоид |
| 17 | 127N07389 ✓ в наличии | ELA узел DEVE мотор |
| 18 | 127N07571 ✓ в наличии | ELA узел MAIN мотор |
| 19 | 140N63317 запросить цену → | PBA MAIN (Base) |
| 140N63333 ✓ в наличии | PBA MAIN (Network) | |
| 20 | 007N01598 запросить цену → | MEA узел шестерня захват бумаги |
| 21 | 007N01600 запросить цену → | MEA узел шестерня P/UP MP CARDINAL (подачи узел |

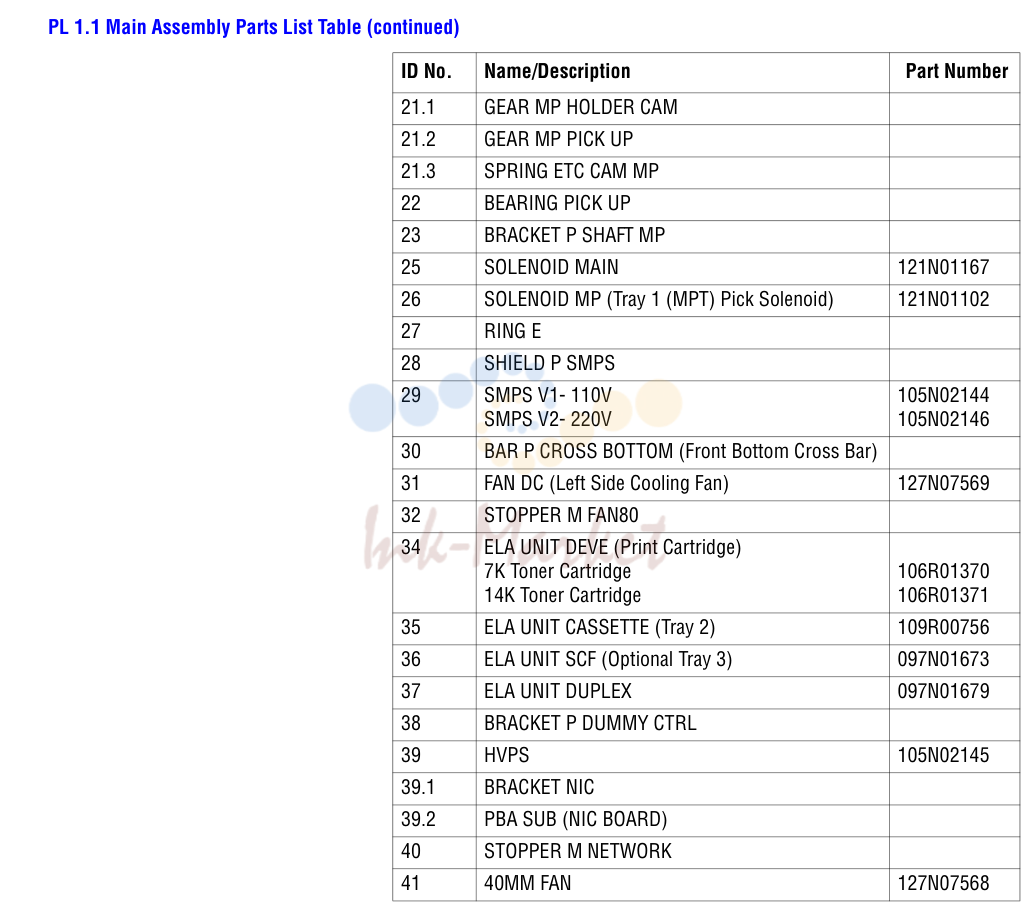

Main в сборе
| № | Артикул | Наименование |
|---|---|---|
| 25 | 121N01167 запросить цену → | соленоид MAIN |
| 26 | 121N01102 ✓ в наличии | соленоид MP (Tray (MPT) Pick соленоид) |
| 29 | 105N02144 запросить цену → | SMPS V1- 110V |
| 105N02146 ✓ в наличии | SMPS V2- 220V | |
| 31 | 127N07569 запросить цену → | вентилятор DC (левый Side Cooling вентилятор) |
| 106R01370 под заказ | 7K тонер Cartridge | |
| 106R01371 ✓ в наличии | 14K тонер Cartridge | |
| 35 | 109R00756 запросить цену → | ELA узел CASSETTE (Tray 2) |
| 36 | 097N01673 запросить цену → | ELA узел SCF (Optional Tray 3) |
| 37 | 097N01679 запросить цену → | ELA узел DUPLEX |
| 39 | 105N02145 ✓ в наличии | HVPS |
| 41 | 127N07568 запросить цену → | 40MM вентилятор |

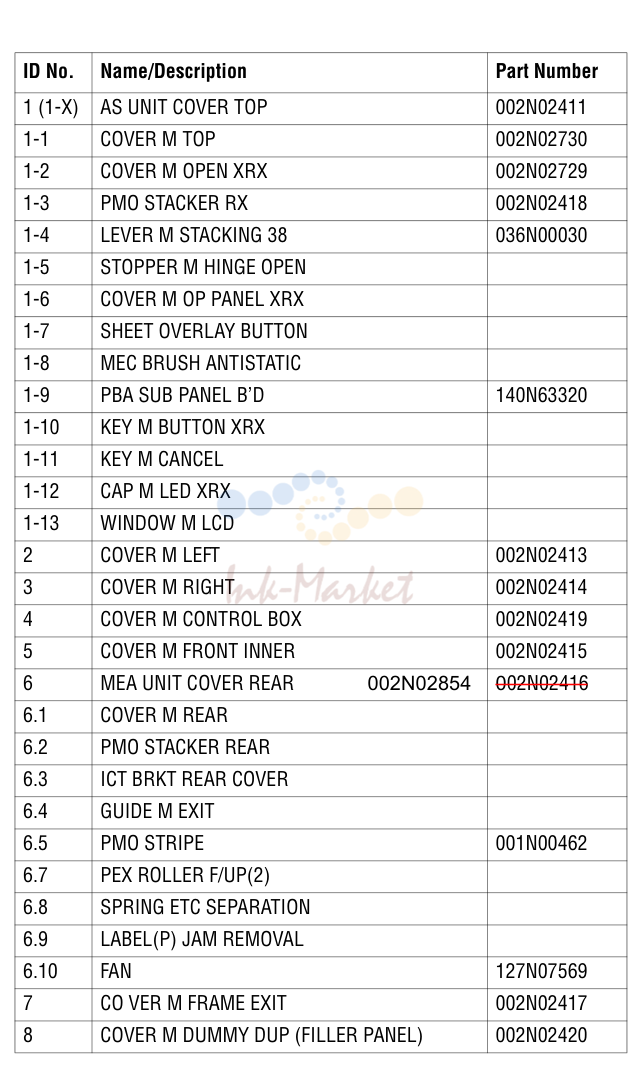

крышка в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 002N02411 запросить цену → | (1-X) AS узел крышка верхний |
| 002N02730 запросить цену → | 1-1 крышка M верхний | |
| 002N02729 запросить цену → | 1-2 крышка M OPEN XRX | |
| 002N02418 запросить цену → | 1-3 PMO STACKER RX | |
| 38 | 036N00030 запросить цену → | 1-4 рычаг M STACKING |
| 140N63320 запросить цену → | 1-9 PBA SUB PANEL B’D | |
| 2 | 002N02413 запросить цену → | крышка M левый |
| 3 | 002N02414 запросить цену → | крышка M правый |
| 4 | 002N02419 запросить цену → | крышка M CONTROL BOX |
| 5 | 002N02415 запросить цену → | крышка M передний INNER |
| 6 | 002N02416 запросить цену → | MEA узел крышка задний |
| 001N00462 запросить цену → | 6.5 PMO STRIPE | |
| 127N07569 запросить цену → | 6.10 вентилятор | |
| 7 | 002N02417 запросить цену → | CO VER M рама выход |
| 8 | 002N02420 запросить цену → | крышка M DUMMY DUP (FILLER PANEL) |
