Xerox Phaser 3300 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Main
- Main
- крышка в сборе
- Middle крышка в сборе No.
- передний крышка
- задний крышка в сборе
- рама (continued)
- рама (continued)
- рама (continued)
- MP в сборе
- Scan в сборе
- Platen в сборе
- крышка Platen в сборе
- ADF в сборе (continued)
- Control Panel (OPE узел)
- печь в сборе
- Duplex узел (Optional)

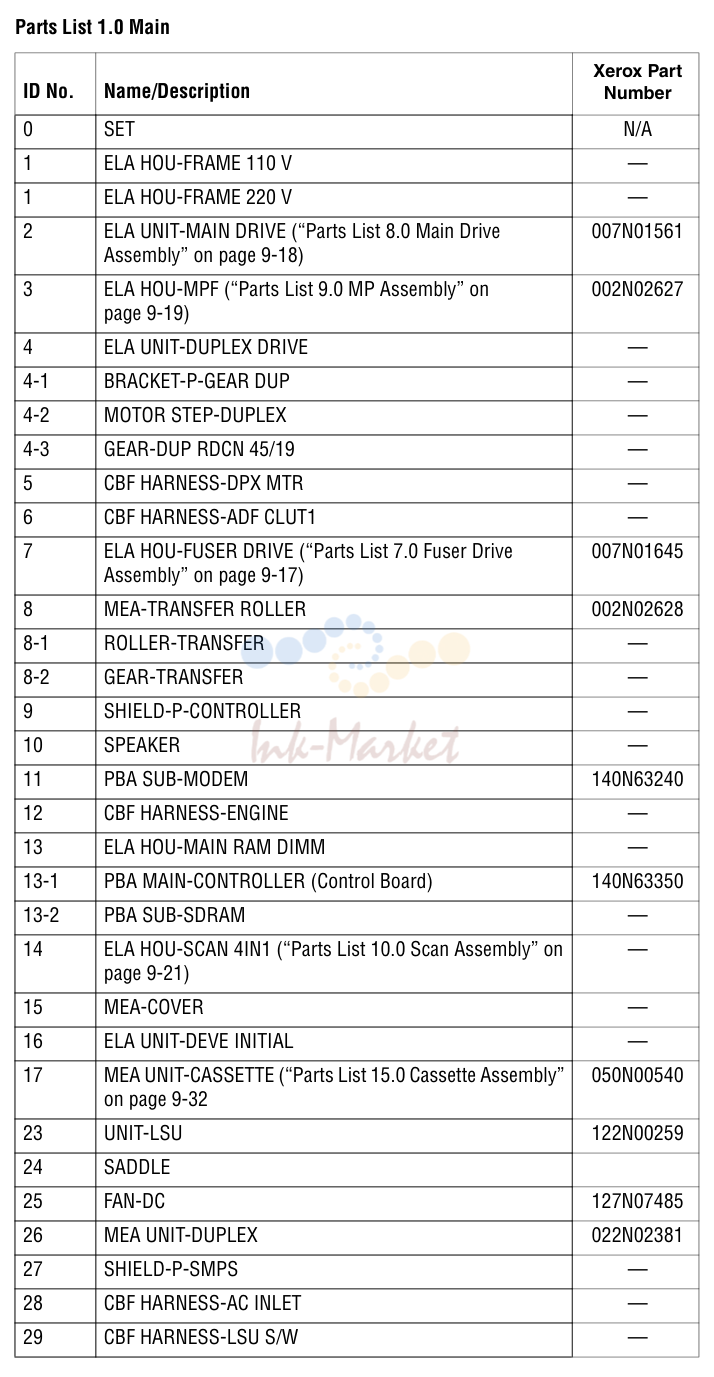

Main
| № | Артикул | Наименование |
|---|---|---|
| 2 | 007N01561 запросить цену → | ELA узел-главный привод (“Parts List 8.0 главный привод |
| 3 | 002N02627 запросить цену → | ELA HOU-MPF (“Parts List 9.0 MP в сборе” on |
| 7 | 007N01645 запросить цену → | ELA HOU-печь привод (“Parts List 7.0 печь привод |
| 8 | 002N02628 запросить цену → | MEA-вал переноса |
| 11 | 140N63240 ✓ в наличии | PBA SUB-MODEM |
| 140N63350 запросить цену → | 13-1 PBA MAIN-CONTROLLER (Control Board) | |
| 17 | 050N00540 запросить цену → | MEA узел-CASSETTE (“Parts List 15.0 Cassette в сборе” |
| 23 | 122N00259 запросить цену → | узел-LSU |
| 25 | 127N07485 запросить цену → | вентилятор-DC |
| 26 | 022N02381 запросить цену → | MEA узел-DUPLEX |

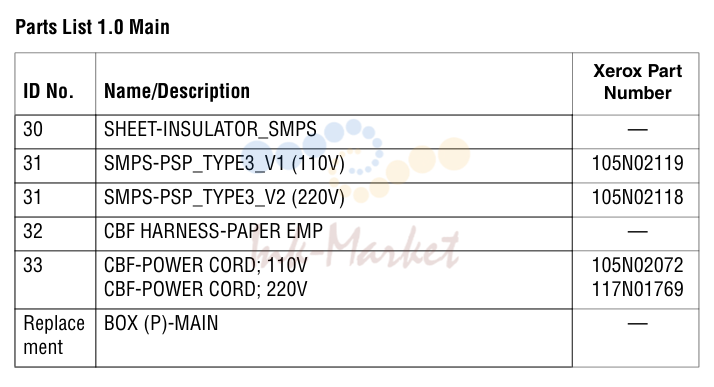

Main
| № | Артикул | Наименование |
|---|---|---|
| 31 | 105N02119 запросить цену → | SMPS-PSP_TYPE3_V1 (110V) |
| 31 | 105N02118 запросить цену → | SMPS-PSP_TYPE3_V2 (220V) |
| 33 | 105N02072 запросить цену → | CBF-POWER CORD; 110V |
| 117N01769 запросить цену → | CBF-POWER CORD; 220V |

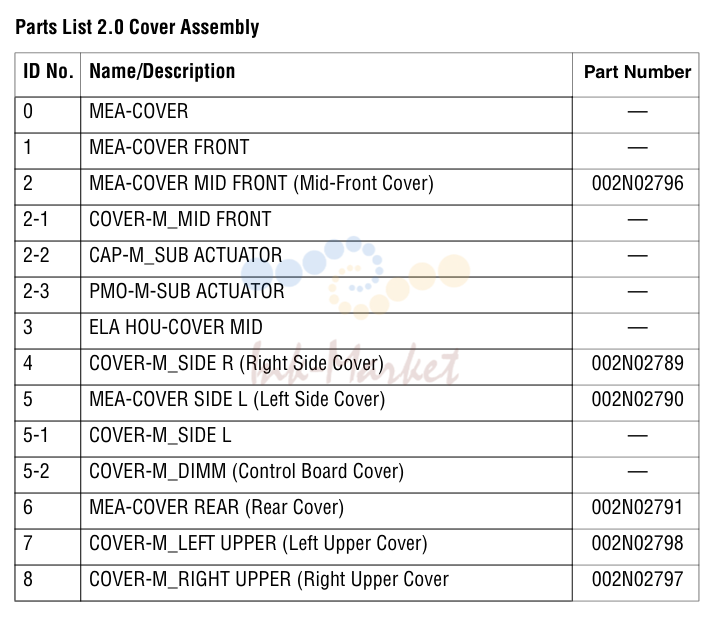

крышка в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | 002N02796 запросить цену → | MEA-крышка MID передний (Mid-передний крышка) |
| 4 | 002N02789 запросить цену → | крышка-M_SIDE R (правый Side крышка) |
| 5 | 002N02790 запросить цену → | MEA-крышка SIDE L (левый Side крышка) |
| 6 | 002N02791 запросить цену → | MEA-крышка задний (задний крышка) |
| 7 | 002N02798 запросить цену → | крышка-M_LEFT верхний (левый верхний крышка) |
| 8 | 002N02797 запросить цену → | крышка-M_RIGHT верхний (правый верхний крышка |

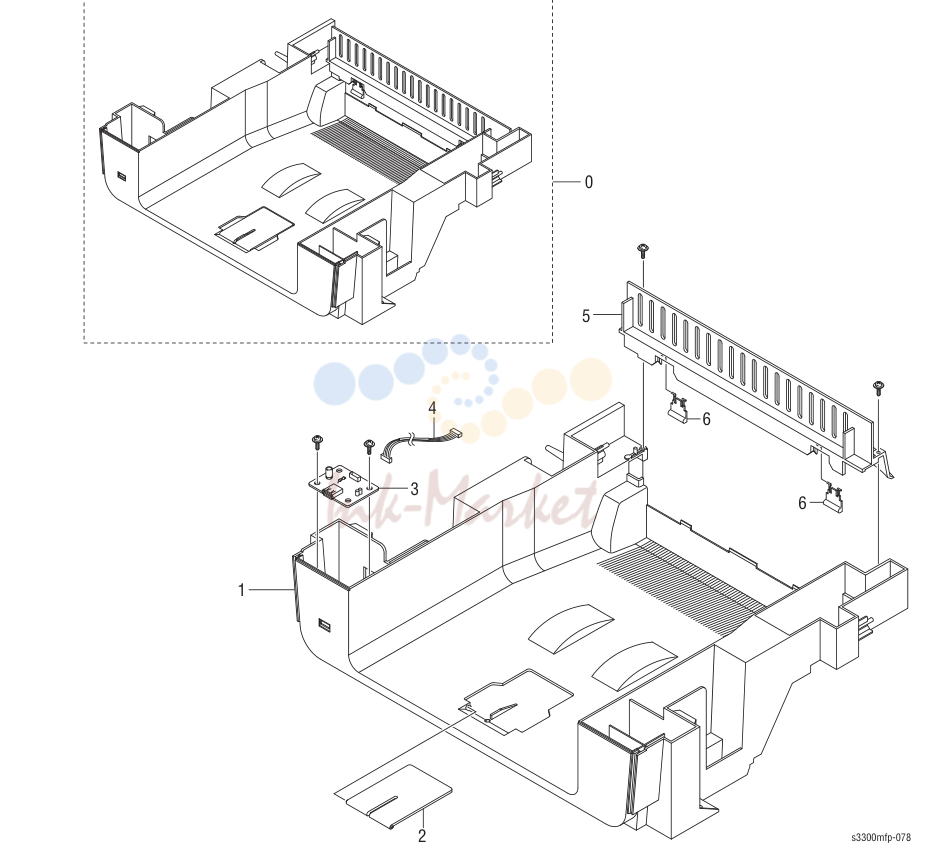

Middle крышка в сборе No.
| № | Артикул | Наименование |
|---|---|---|
| 0 | 002N02794 запросить цену → | ELA HOU-крышка MID (includes items 1-6) |
| 3 | 140N63106 запросить цену → | PBA SUB-USB HOST |

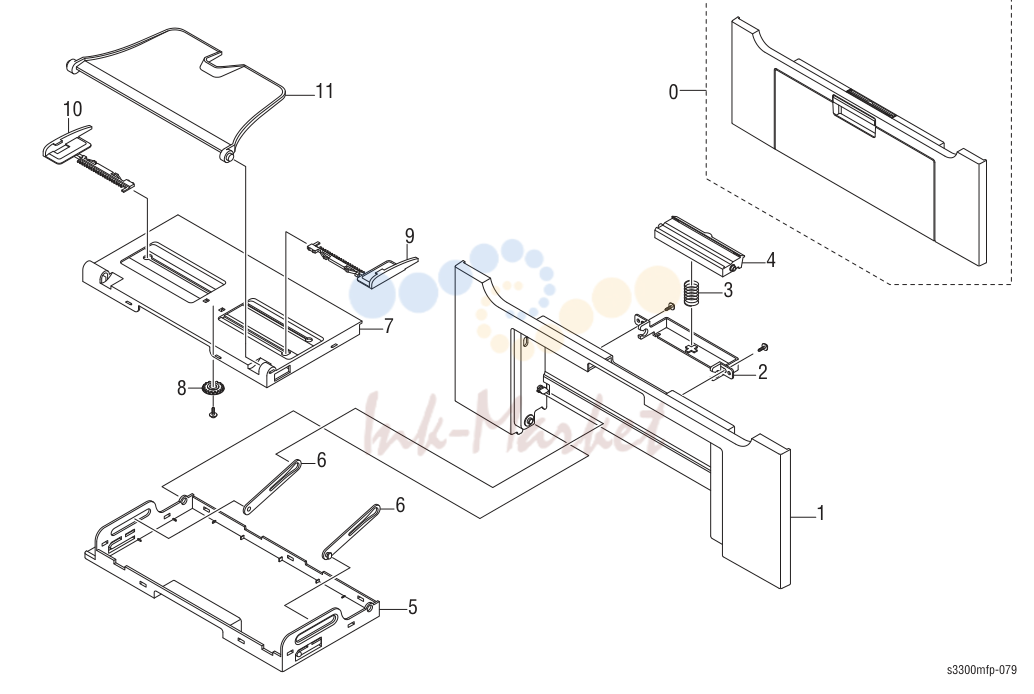

передний крышка
| № | Артикул | Наименование |
|---|---|---|
| 0 | 002N02795 запросить цену → | MEA-крышка передний (includes items 1-11) |
| 6 | 012N00536 запросить цену → | TRAY-M-LINK_MP |

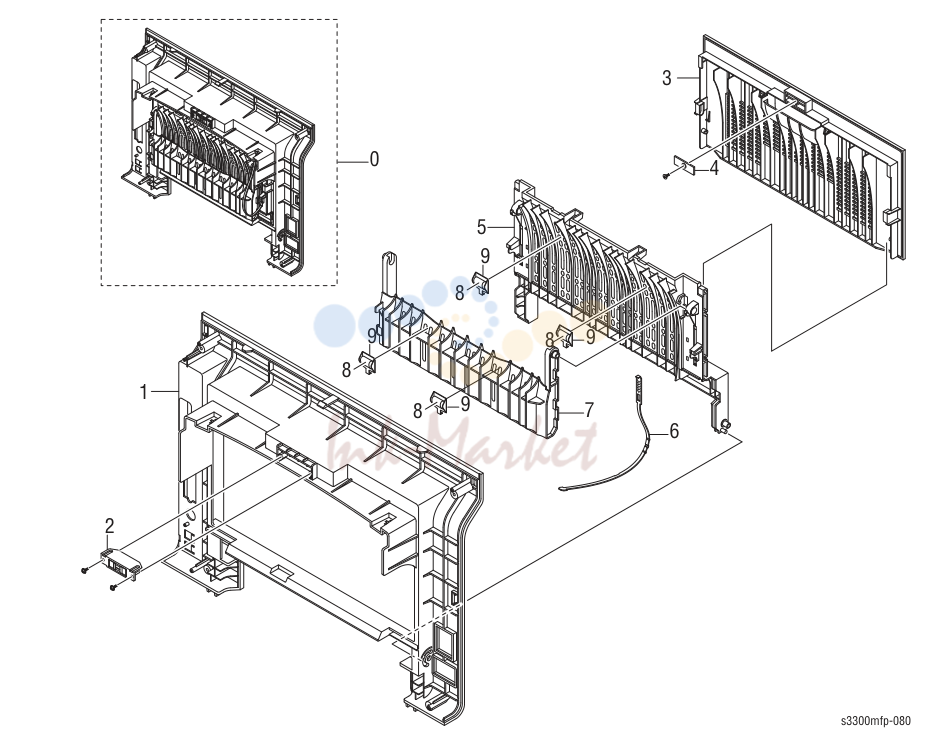

задний крышка в сборе
| № | Артикул | Наименование |
|---|---|---|
| 0 | 002N02791 запросить цену → | MEA-крышка задний (includes items 1-9) |
| 6 | 003N01045 запросить цену → | STOPPER-M-STRAP |

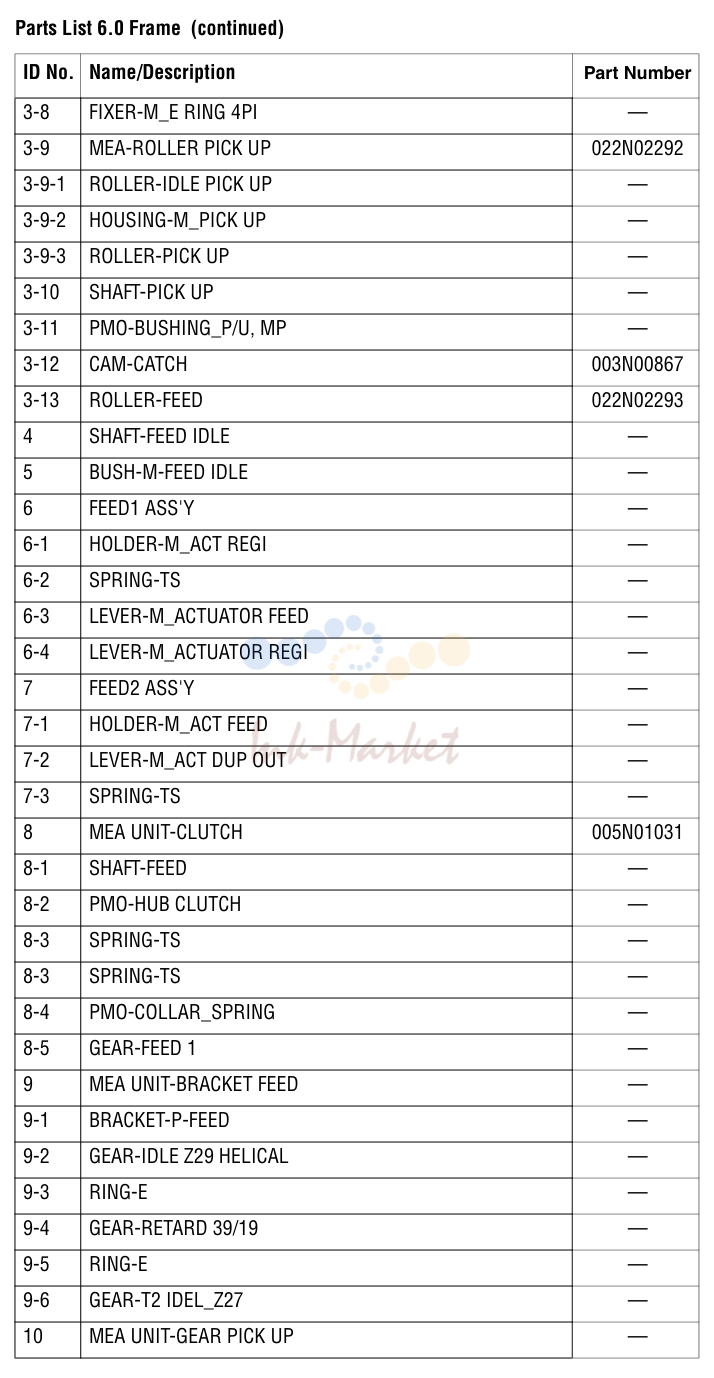

рама (continued)
| № | Артикул | Наименование |
|---|---|---|
| 022N02292 ✓ в наличии | 3-9 MEA-ролик захват бумаги | |
| 003N00867 запросить цену → | 3-12 CAM-CATCH | |
| 022N02293 запросить цену → | 3-13 ролик-подачи | |
| 8 | 005N01031 под заказ | MEA узел-муфта |

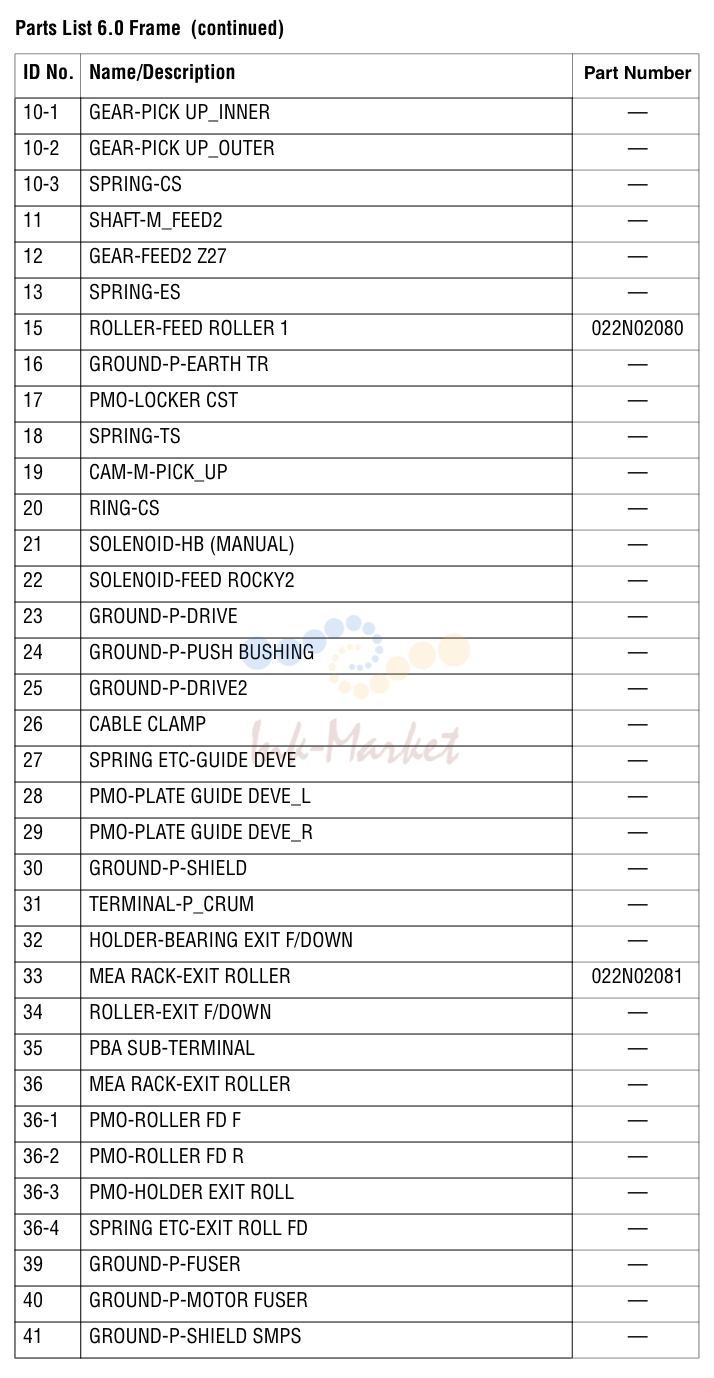

рама (continued)
| № | Артикул | Наименование |
|---|---|---|
| 15 | 022N02080 под заказ | ролик-подачи ролик |
| 33 | 022N02081 запросить цену → | MEA RACK-выход ролик |

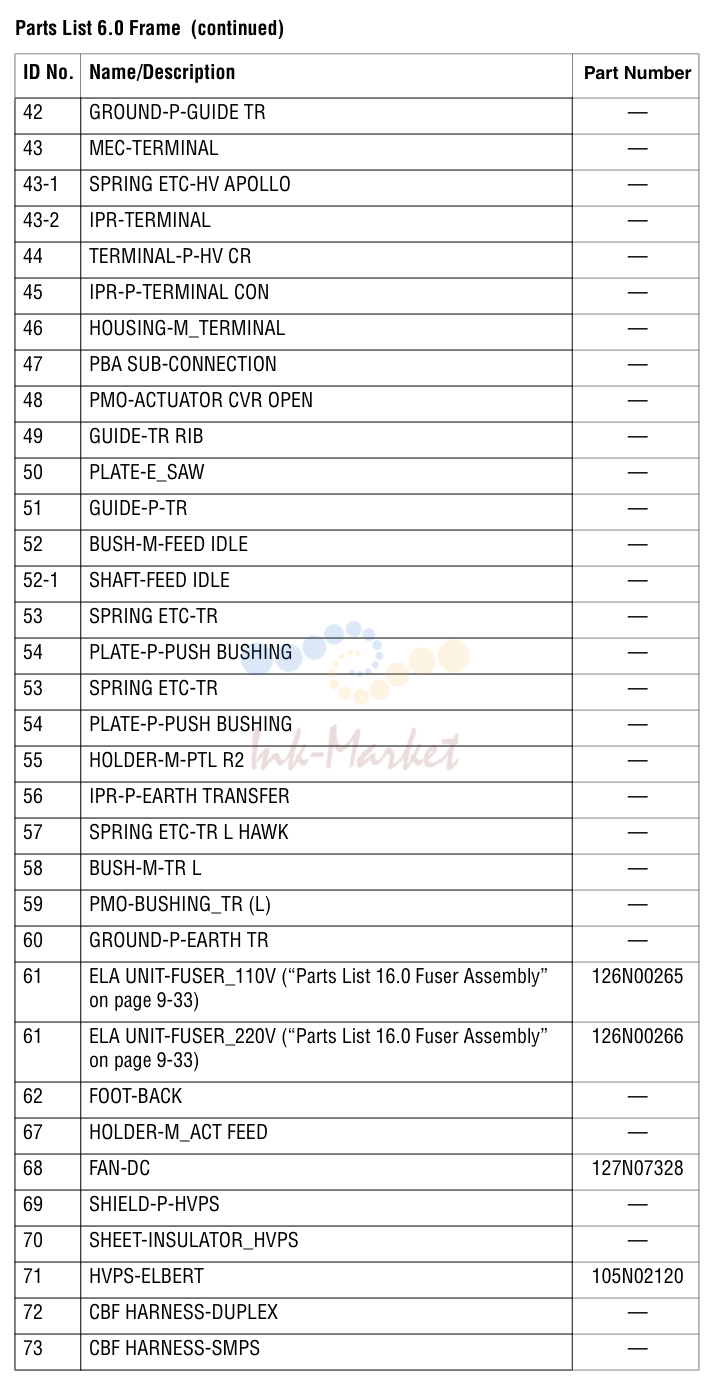

рама (continued)
| № | Артикул | Наименование |
|---|---|---|
| 61 | 126N00265 запросить цену → | ELA узел-FUSER_110V (“Parts List 16.0 печь в сборе” |
| 61 | 126N00266 запросить цену → | ELA узел-FUSER_220V (“Parts List 16.0 печь в сборе” |
| 68 | 127N07328 запросить цену → | вентилятор-DC |
| 71 | 105N02120 запросить цену → | HVPS-ELBERT |

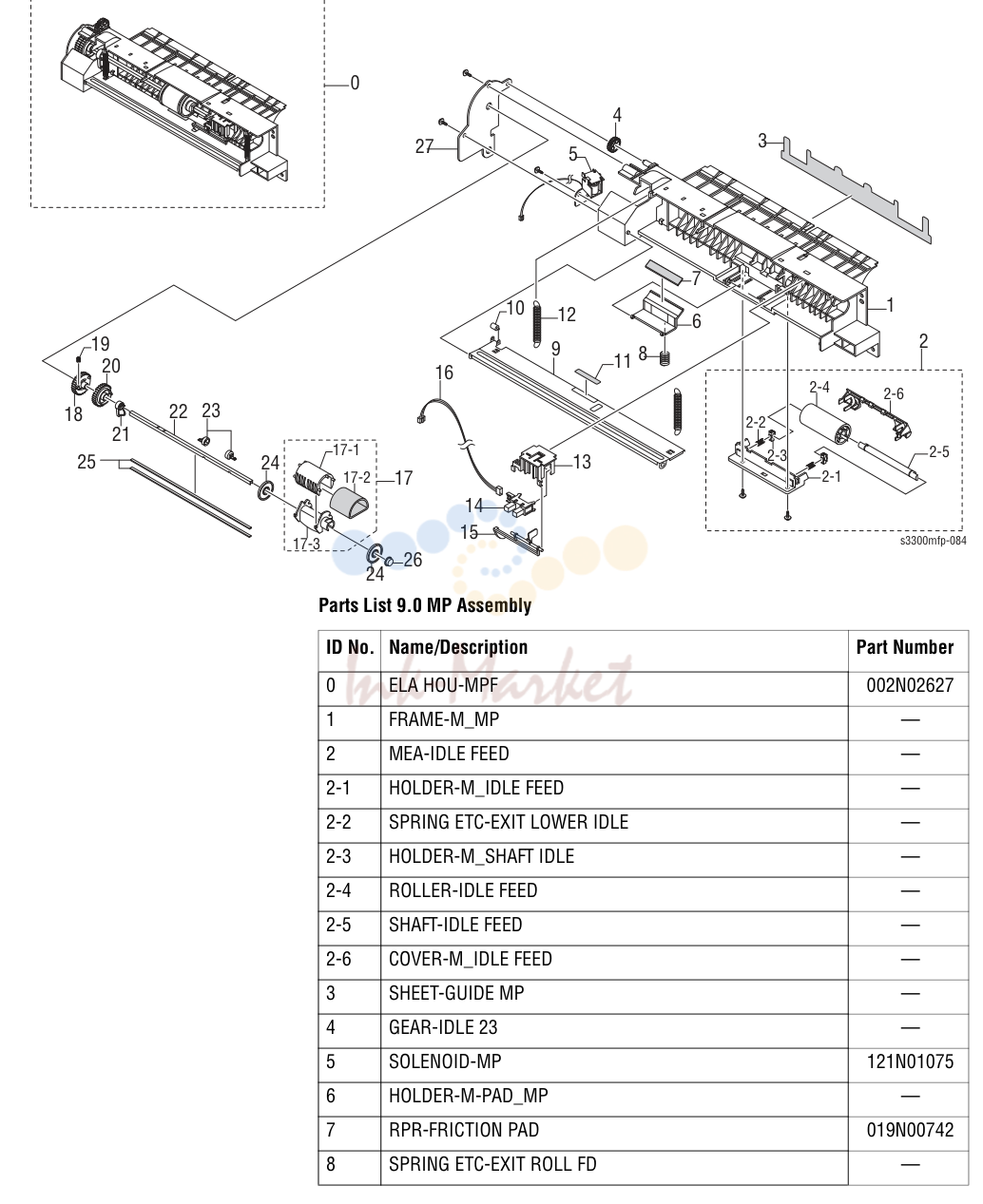

MP в сборе
| № | Артикул | Наименование |
|---|---|---|
| 0 | 002N02627 запросить цену → | ELA HOU-MPF |
| 5 | 121N01075 запросить цену → | соленоид-MP |
| 7 | 019N00742 запросить цену → | RPR-FRICTION PAD |

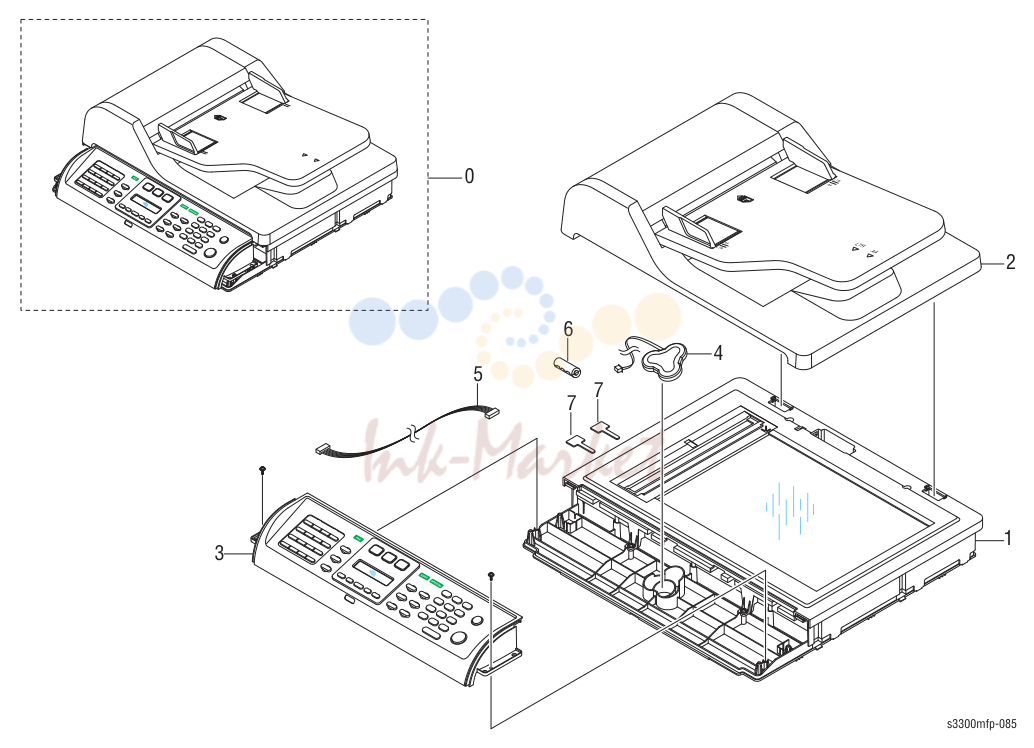

Scan в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 002N02792 запросить цену → | ELA HOU-ADF нижний |
| 2 | 002N02793 запросить цену → | ELA HOU-ADF |
| 3 | 002N02857 запросить цену → | ELA HOU-OPE 4IN1 (Control Panel) |
| 4 | 105N02093 запросить цену → | BATTERY-NIH (2ND) |

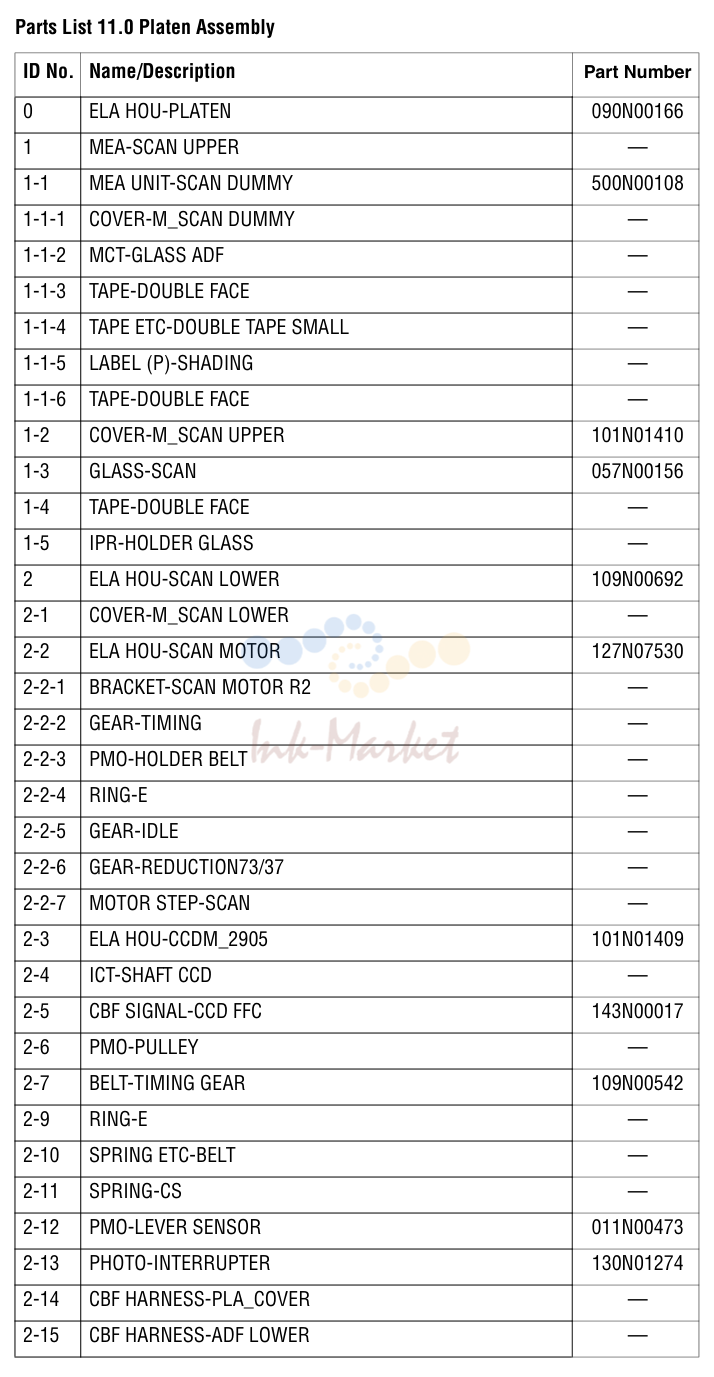

Platen в сборе
| № | Артикул | Наименование |
|---|---|---|
| 0 | 090N00166 запросить цену → | ELA HOU-PLATEN |
| 500N00108 запросить цену → | 1-1 MEA узел-SCAN DUMMY | |
| 101N01410 запросить цену → | 1-2 крышка-M_SCAN верхний | |
| 057N00156 запросить цену → | 1-3 GLASS-SCAN | |
| 2 | 109N00692 запросить цену → | ELA HOU-SCAN нижний |
| 127N07530 запросить цену → | 2-2 ELA HOU-SCAN мотор | |
| 101N01409 запросить цену → | 2-3 ELA HOU-CCDM_2905 | |
| 143N00017 запросить цену → | 2-5 CBF SIGNAL-CCD FFC | |
| 109N00542 запросить цену → | 2-7 ремень-TIMING шестерня | |
| 011N00473 запросить цену → | 2-12 PMO-рычаг датчик | |
| 130N01274 запросить цену → | 2-13 PHOTO-INTERRUPTER |

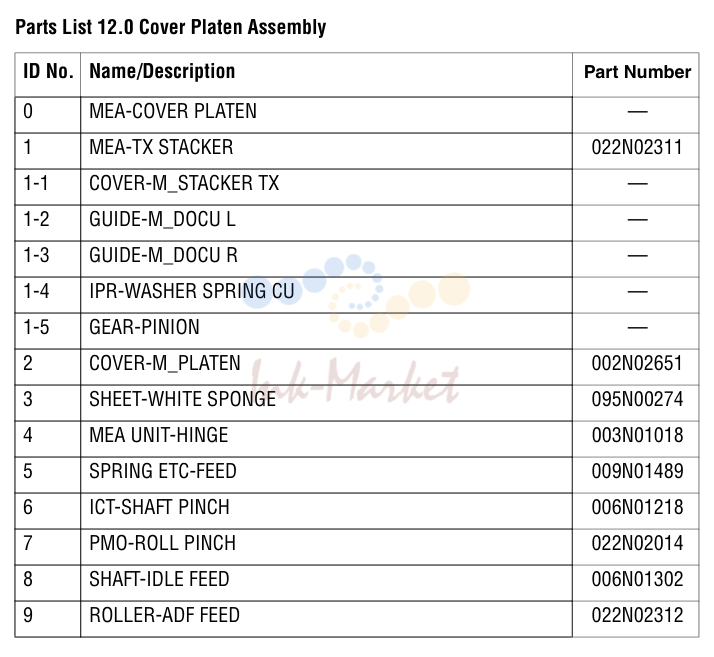

крышка Platen в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 022N02311 запросить цену → | MEA-TX STACKER |
| 2 | 002N02651 запросить цену → | крышка-M_PLATEN |
| 3 | 095N00274 запросить цену → | SHEET-WHITE SPONGE |
| 4 | 003N01018 ✓ в наличии | MEA узел-HINGE |
| 5 | 009N01489 запросить цену → | пружина ETC-подачи |
| 6 | 006N01218 запросить цену → | ICT-вал PINCH |
| 7 | 022N02014 запросить цену → | PMO-ROLL PINCH |
| 8 | 006N01302 запросить цену → | вал-IDLE подачи |
| 9 | 022N02312 под заказ | ролик-ADF подачи |

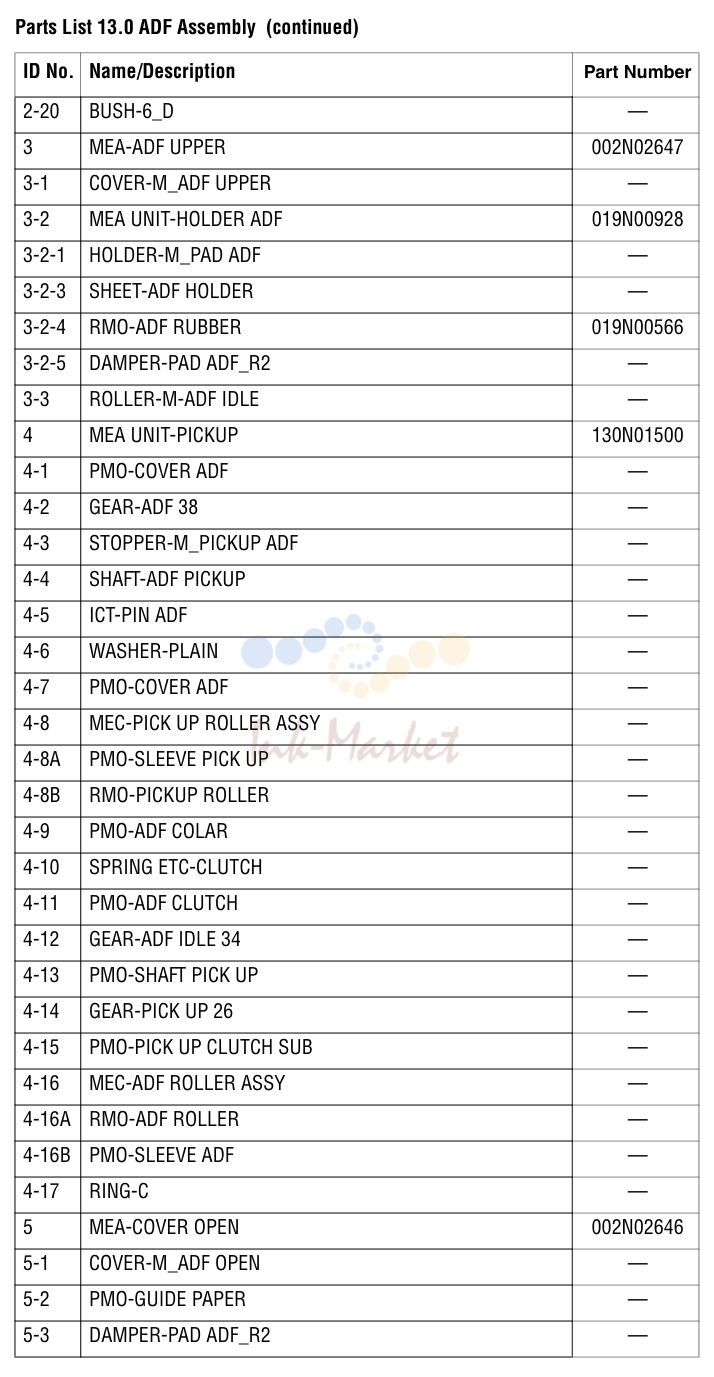

ADF в сборе (continued)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 002N02647 запросить цену → | MEA-ADF верхний |
| 019N00928 под заказ | 3-2 MEA узел-держатель ADF | |
| 019N00566 под заказ | 3-2-4 RMO-ADF RUBBER | |
| 4 | 130N01500 запросить цену → | MEA узел-PICKUP |
| 5 | 002N02646 запросить цену → | MEA-крышка OPEN |

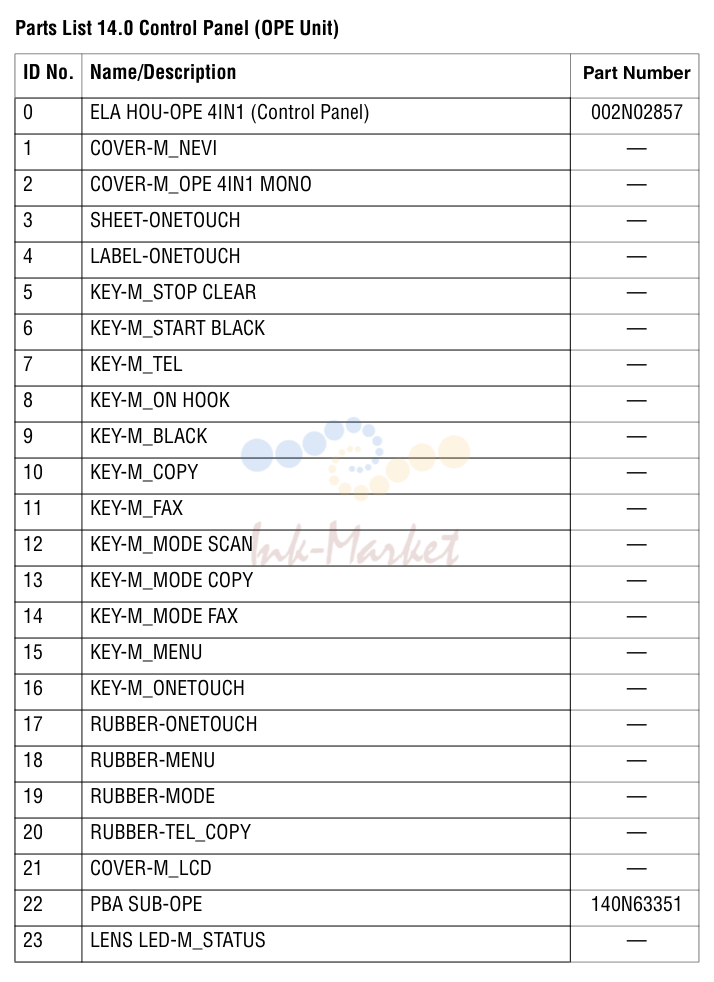

Control Panel (OPE узел)
| № | Артикул | Наименование |
|---|---|---|
| 0 | 002N02857 запросить цену → | ELA HOU-OPE 4IN1 (Control Panel) |
| 22 | 140N63351 запросить цену → | PBA SUB-OPE |

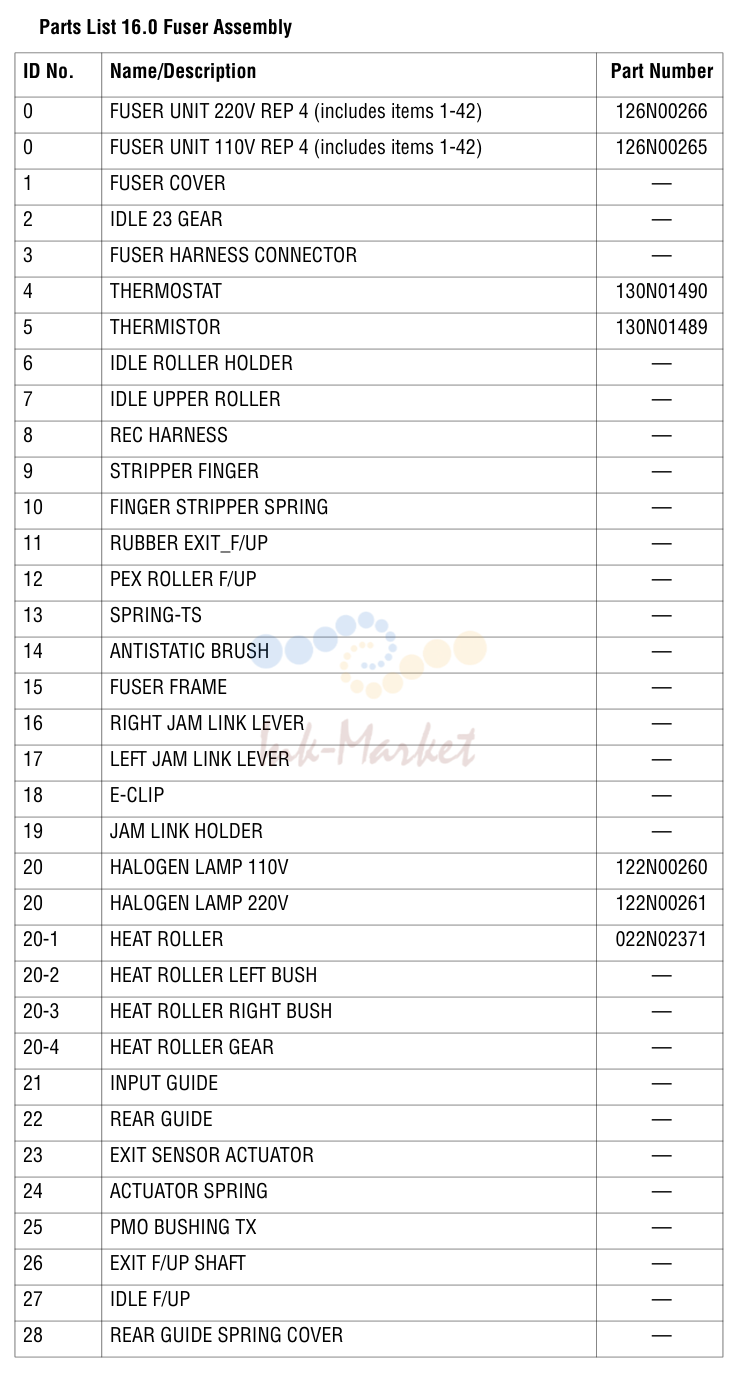

печь в сборе
| № | Артикул | Наименование |
|---|---|---|
| 0 | 126N00266 запросить цену → | печь узел 220V REP (includes items 1-42) |
| 0 | 126N00265 запросить цену → | печь узел 110V REP (includes items 1-42) |
| 4 | 130N01490 запросить цену → | THERMOSTAT |
| 5 | 130N01489 запросить цену → | термистор |
| 20 | 122N00260 запросить цену → | HALOGEN лампа 110V |
| 20 | 122N00261 запросить цену → | HALOGEN лампа 220V |
| 022N02371 запросить цену → | 20-1 вал нагрева |

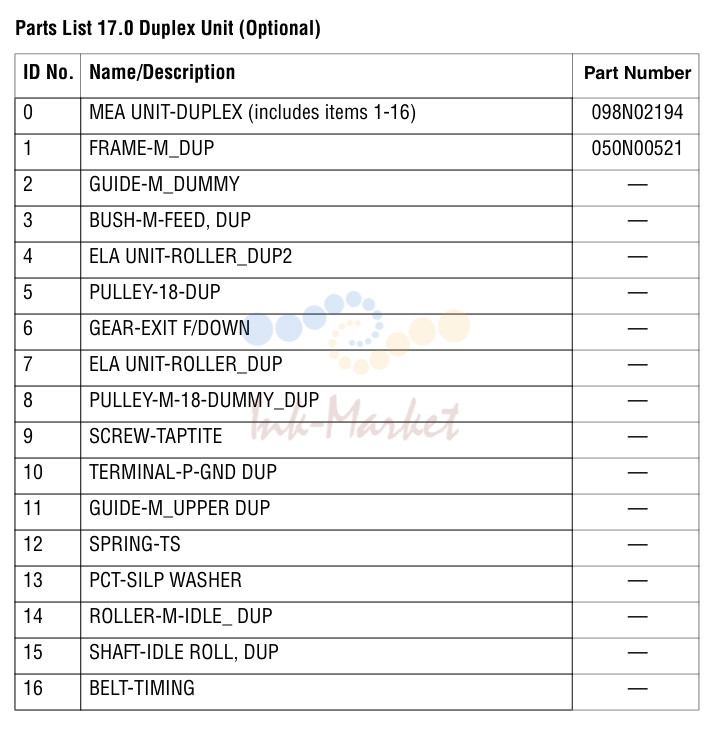

Duplex узел (Optional)
| № | Артикул | Наименование |
|---|---|---|
| 0 | 098N02194 запросить цену → | MEA узел-DUPLEX (includes items 1-16) |
| 1 | 050N00521 запросить цену → | рама-M_DUP |
