Xerox Phaser 3250 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Main
- верхний крышка
- крышка в сборе No.
- рама
- рама (continued)
- рама (continued)
- рама (continued)
- печь
- Tray 1
- Tray 2

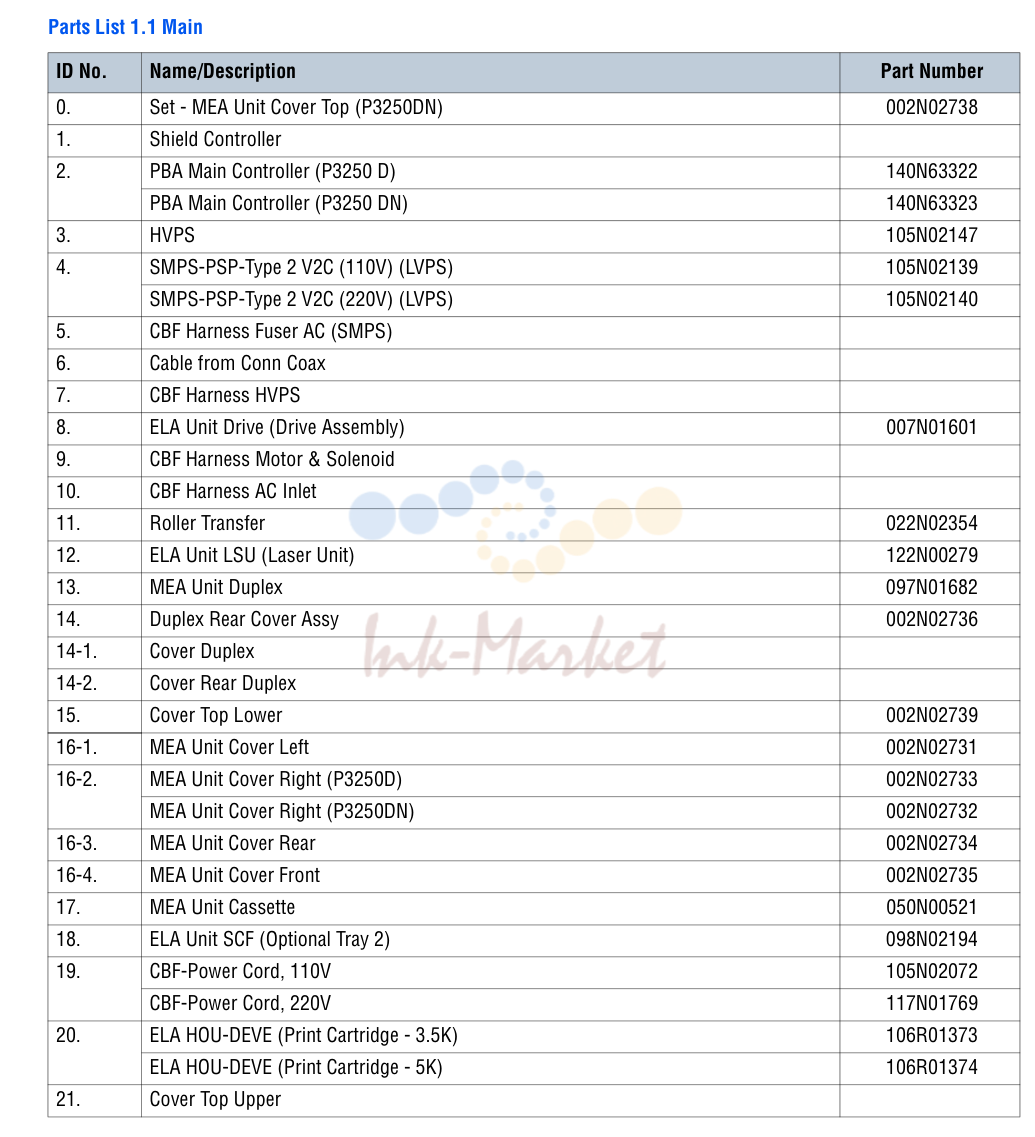

Main
| № | Артикул | Наименование |
|---|---|---|
| 0 | 002N02738 запросить цену → | Set MEA узел крышка верхний (P3250DN) |
| 2 | 140N63322 запросить цену → | PBA Main Controller (P3250 D) |
| 140N63323 ✓ в наличии | PBA Main Controller (P3250 DN) | |
| 3 | 105N02147 ✓ в наличии | HVPS |
| 4 | 105N02139 запросить цену → | SMPS-PSP-Type V2C (110V) (LVPS) |
| 2 | 105N02140 ✓ в наличии | SMPS-PSP-Type V2C (220V) (LVPS) |
| 8 | 007N01601 запросить цену → | ELA узел привод (привод в сборе) |
| 11 | 022N02354 под заказ | ролик переноса |
| 12 | 122N00279 запросить цену → | ELA узел LSU (Laser узел) |
| 13 | 097N01682 запросить цену → | MEA узел Duplex |
| 14 | 002N02736 запросить цену → | Duplex задний крышка в сборе |
| 15 | 002N02739 запросить цену → | крышка верхний нижний |
| 002N02731 запросить цену → | 16-1. MEA узел крышка левый | |
| 002N02733 запросить цену → | 16-2. MEA узел крышка правый (P3250D) | |
| 002N02732 запросить цену → | MEA узел крышка правый (P3250DN) | |
| 002N02734 запросить цену → | 16-3. MEA узел крышка задний | |
| 002N02735 под заказ | 16-4. MEA узел крышка передний | |
| 17 | 050N00521 запросить цену → | MEA узел Cassette |
| 18 | 098N02194 запросить цену → | ELA узел SCF (Optional Tray 2) |
| 19 | 105N02072 запросить цену → | CBF-Power Cord, 110V |
| 117N01769 запросить цену → | CBF-Power Cord, 220V | |
| 20 | 106R01373 ✓ в наличии | ELA HOU-DEVE (Print Cartridge 3.5K) |
| 106R01374 ✓ в наличии | ELA HOU-DEVE (Print Cartridge 5K) |

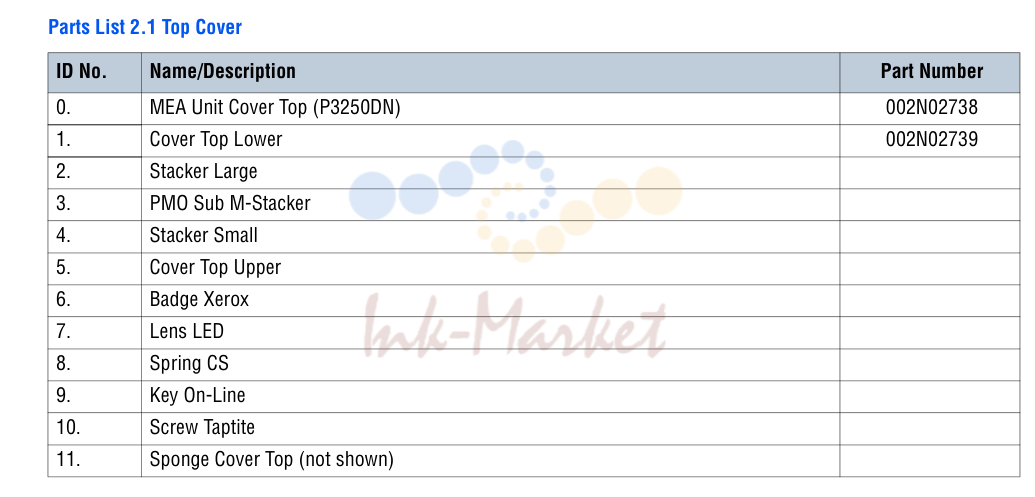

верхний крышка
| № | Артикул | Наименование |
|---|---|---|
| 0 | 002N02738 запросить цену → | MEA узел крышка верхний (P3250DN) |
| 1 | 002N02739 запросить цену → | крышка верхний нижний |

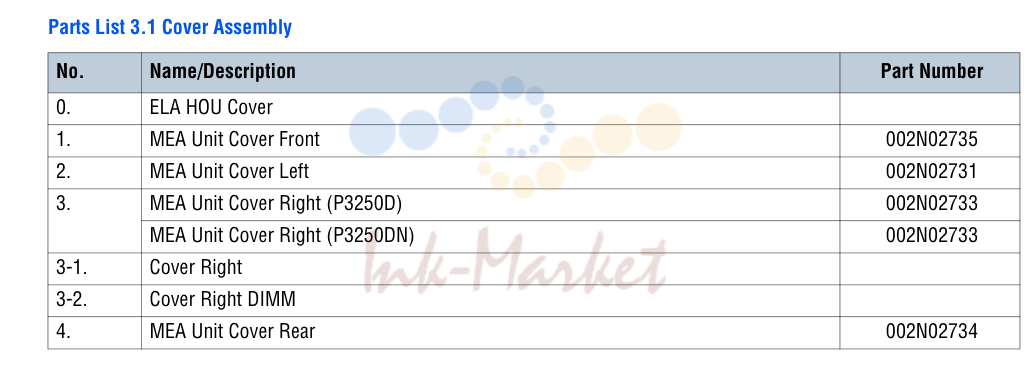

крышка в сборе No.
| № | Артикул | Наименование |
|---|---|---|
| 1 | 002N02735 под заказ | MEA узел крышка передний |
| 2 | 002N02731 запросить цену → | MEA узел крышка левый |
| 3 | 002N02733 запросить цену → | MEA узел крышка правый (P3250D) |
| 4 | 002N02734 запросить цену → | MEA узел крышка задний |

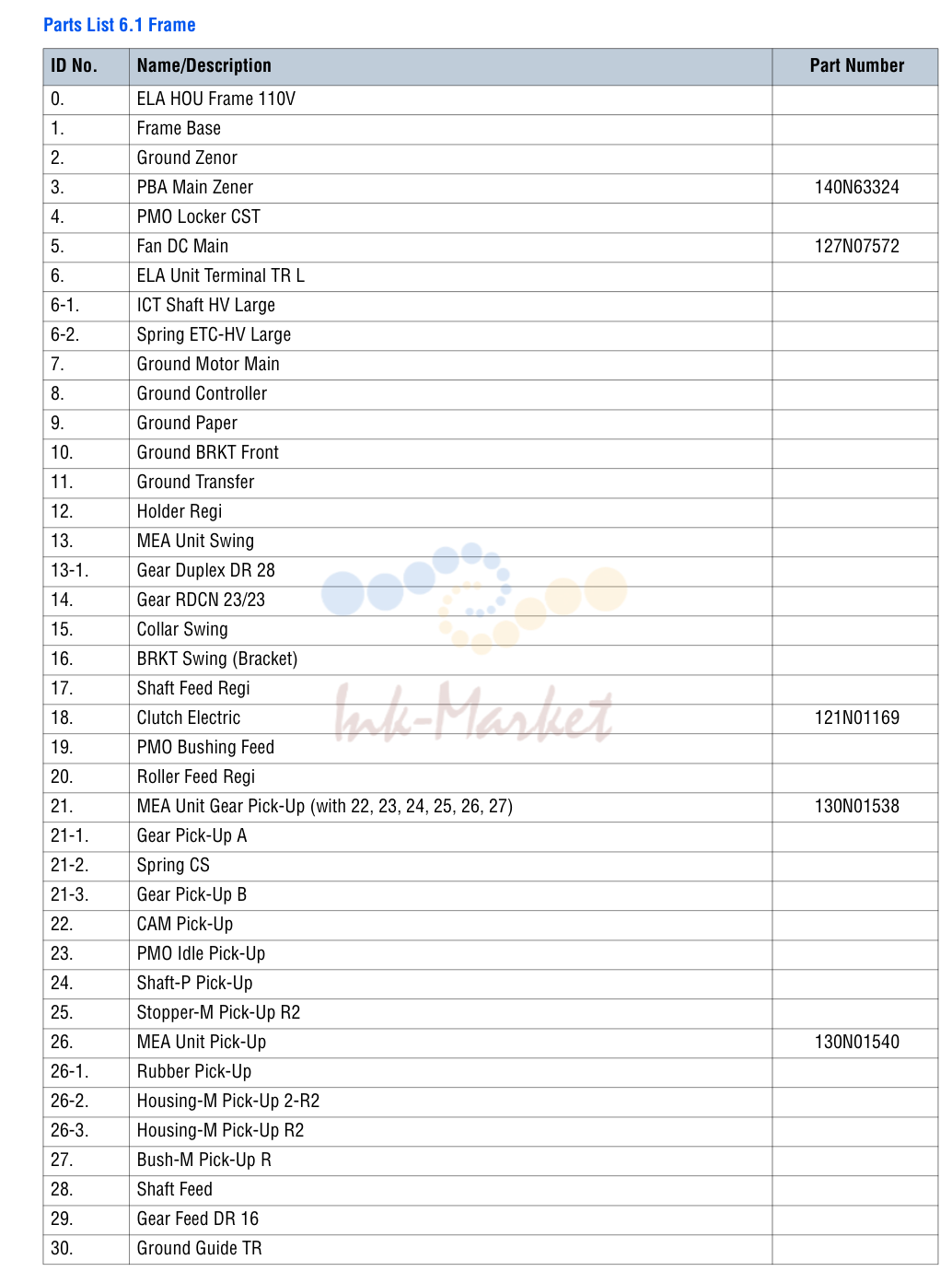

рама
| № | Артикул | Наименование |
|---|---|---|
| 3 | 140N63324 запросить цену → | PBA Main Zener |
| 5 | 127N07572 запросить цену → | вентилятор DC Main |
| 18 | 121N01169 запросить цену → | муфта Electric |
| 21 | 130N01538 под заказ | MEA узел шестерня Pick-Up (with 22, 23, 24, 25, 26, 27) |
| 26 | 130N01540 под заказ | MEA узел Pick-Up |

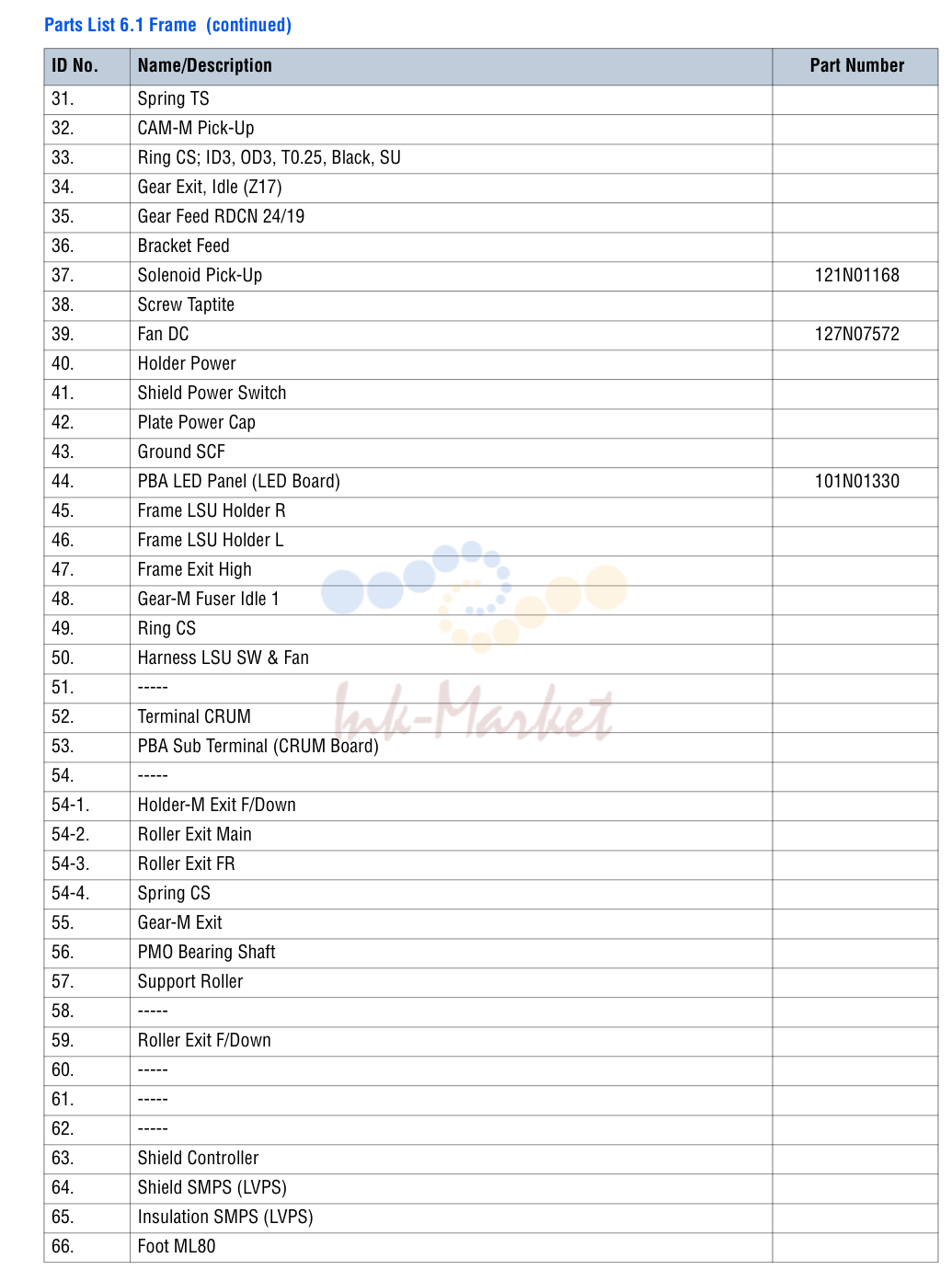

рама (continued)
| № | Артикул | Наименование |
|---|---|---|
| 37 | 121N01168 под заказ | соленоид Pick-Up |
| 39 | 127N07572 запросить цену → | вентилятор DC |
| 44 | 101N01330 ✓ в наличии | PBA LED Panel (LED Board) |

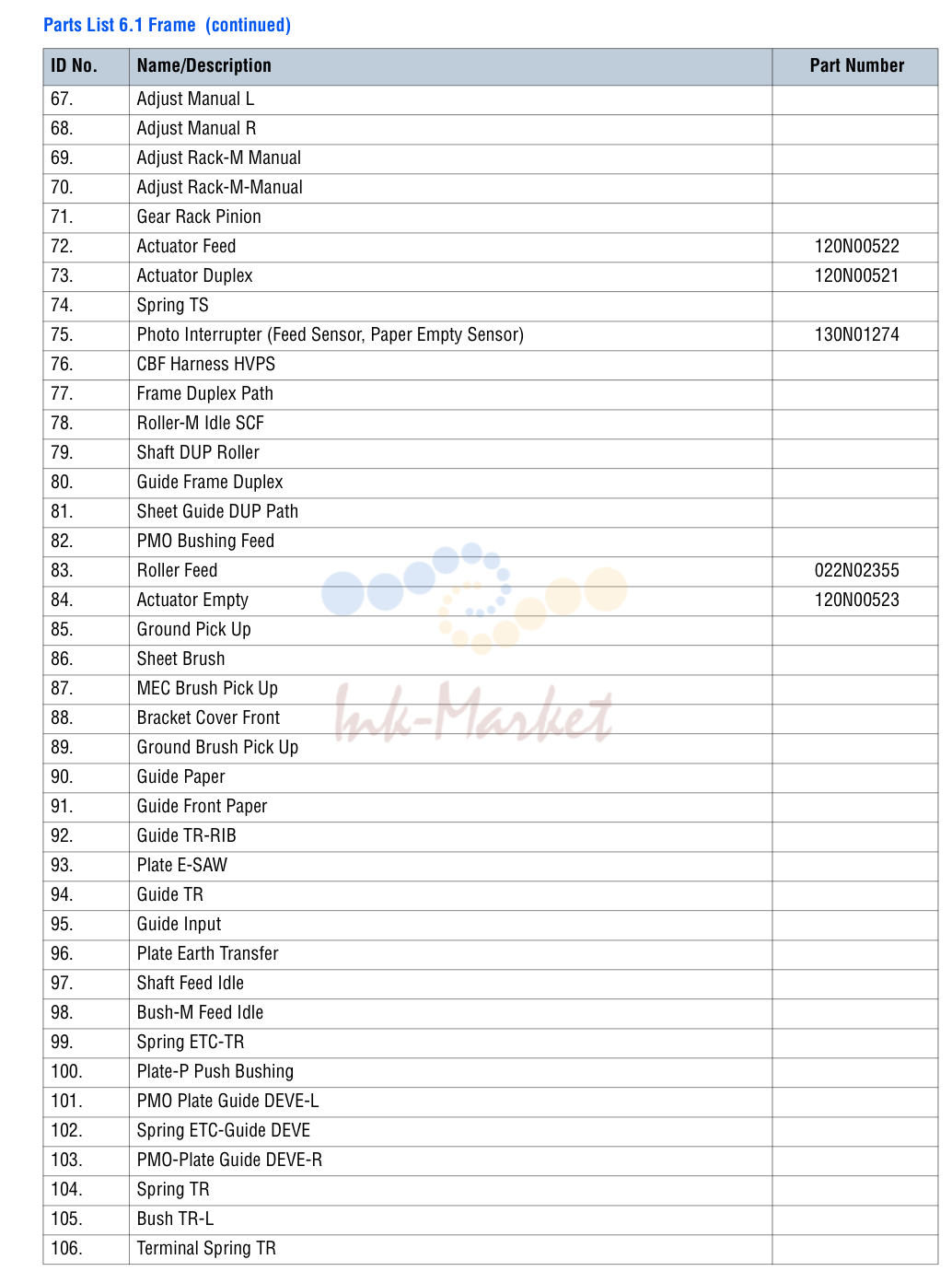

рама (continued)
| № | Артикул | Наименование |
|---|---|---|
| 72 | 120N00522 запросить цену → | актуатор подачи |
| 73 | 120N00521 запросить цену → | актуатор Duplex |
| 75 | 130N01274 запросить цену → | Photo Interrupter (подачи датчик, Paper Empty датчик) |
| 83 | 022N02355 запросить цену → | ролик подачи |
| 84 | 120N00523 запросить цену → | актуатор Empty |

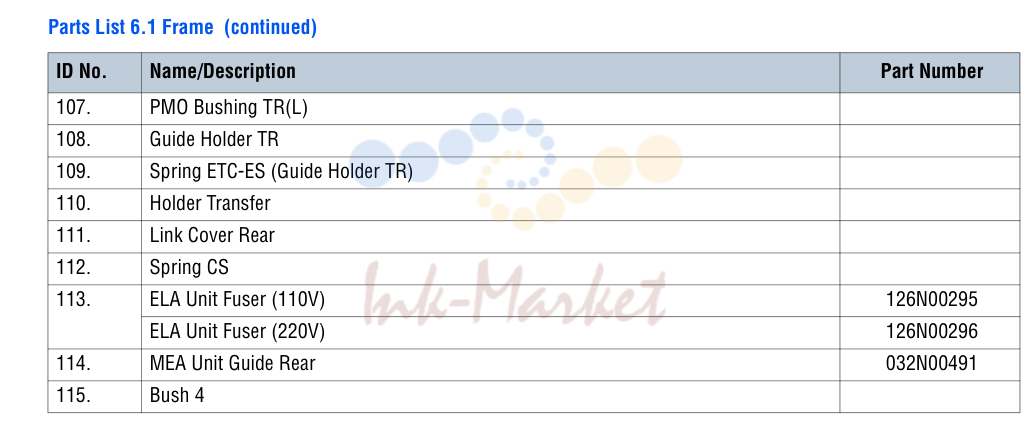

рама (continued)
| № | Артикул | Наименование |
|---|---|---|
| 113 | 126N00295 запросить цену → | ELA узел печь (110V) |
| 126N00296 запросить цену → | ELA узел печь (220V) | |
| 114 | 032N00491 ✓ в наличии | MEA узел направляющая задний |

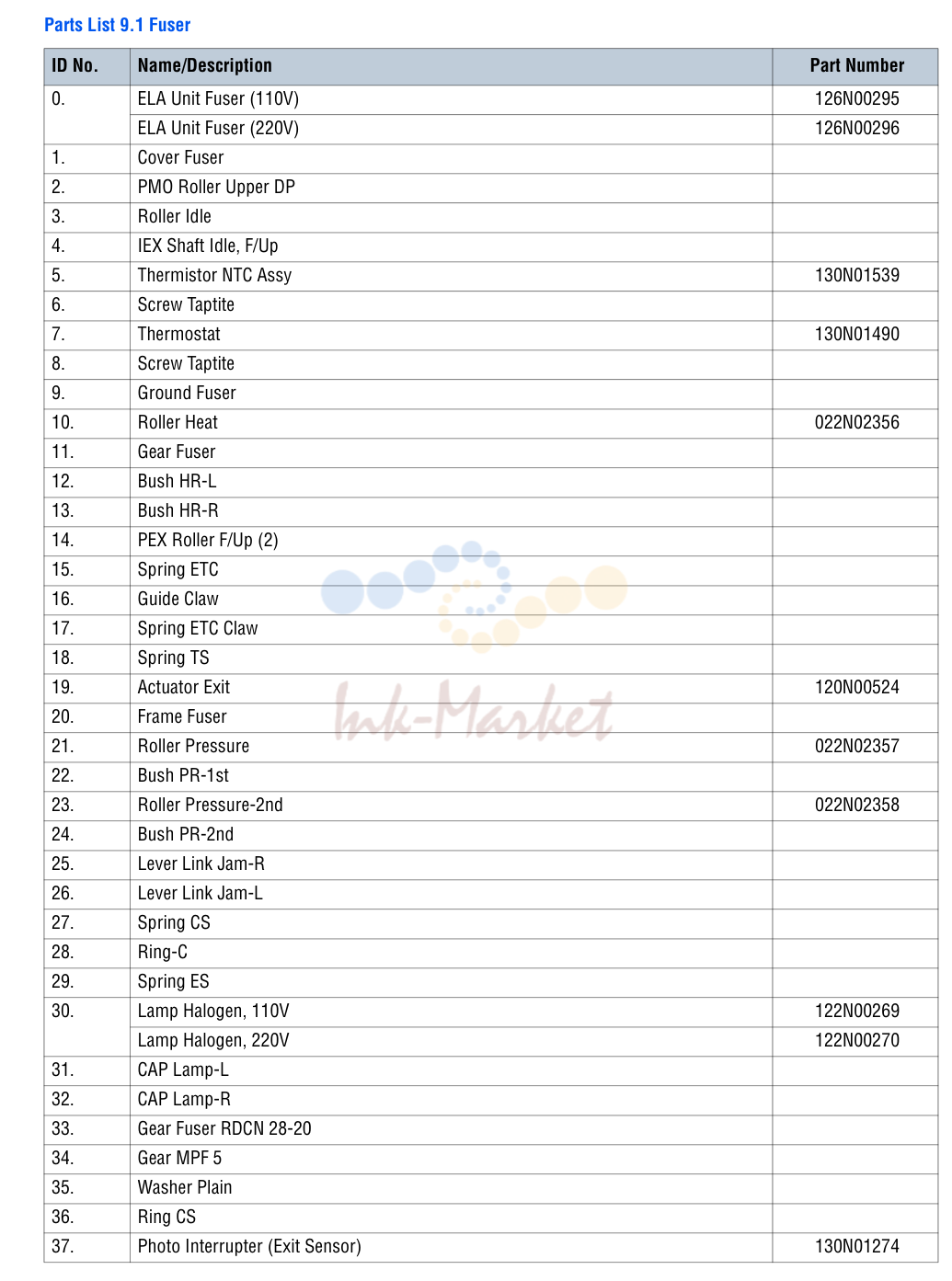

печь
| № | Артикул | Наименование |
|---|---|---|
| 0 | 126N00295 запросить цену → | ELA узел печь (110V) |
| 126N00296 запросить цену → | ELA узел печь (220V) | |
| 5 | 130N01539 запросить цену → | термистор NTC в сборе |
| 7 | 130N01490 запросить цену → | Thermostat |
| 10 | 022N02356 ✓ в наличии | ролик Heat |
| 19 | 120N00524 запросить цену → | актуатор выход |
| 21 | 022N02357 запросить цену → | ролик Pressure |
| 23 | 022N02358 запросить цену → | ролик Pressure-2nd |
| 30 | 122N00269 запросить цену → | лампа Halogen, 110V |
| 122N00270 запросить цену → | лампа Halogen, 220V | |
| 37 | 130N01274 запросить цену → | Photo Interrupter (выход датчик) |

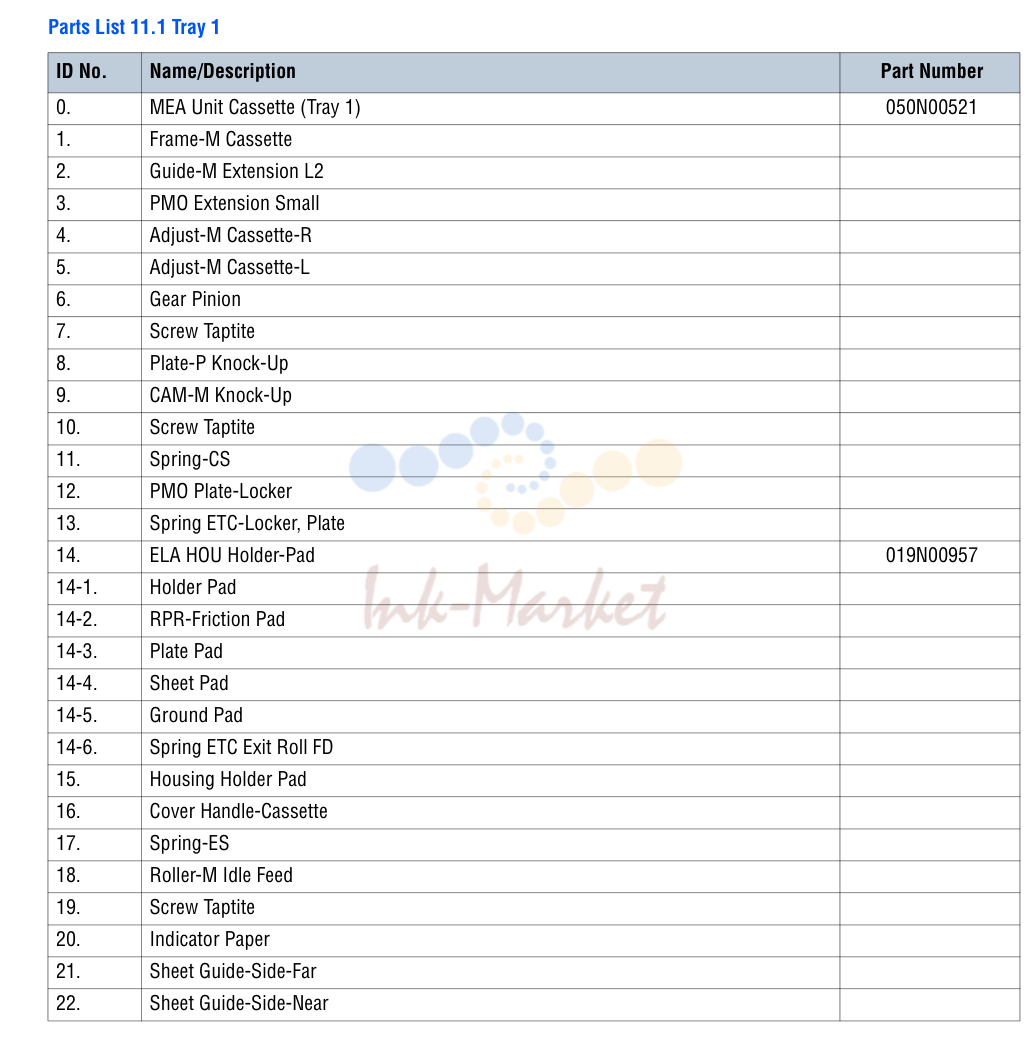

Tray 1
| № | Артикул | Наименование |
|---|---|---|
| 0 | 050N00521 запросить цену → | MEA узел Cassette (Tray 1) |
| 14 | 019N00957 под заказ | ELA HOU держатель-Pad |

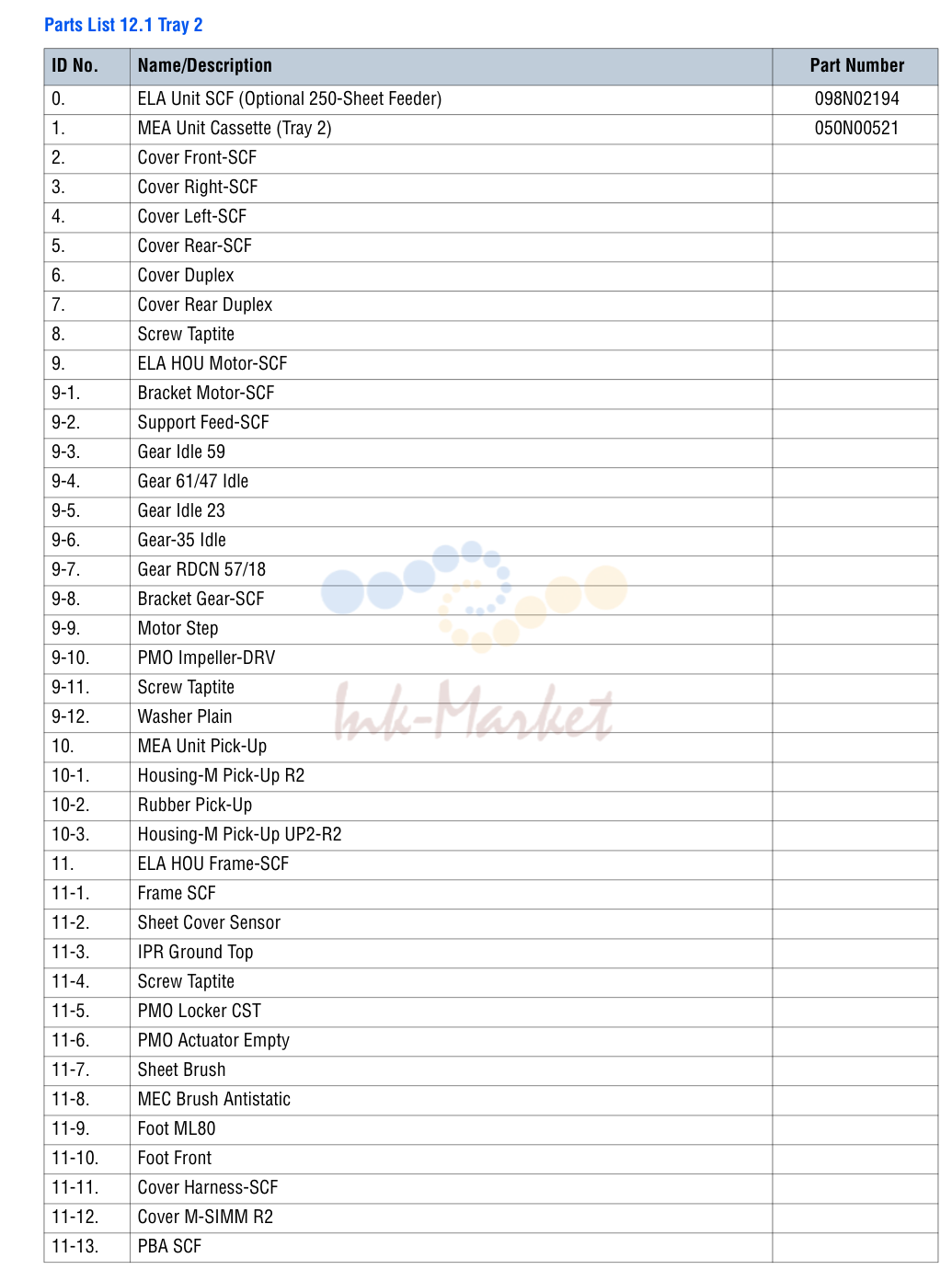

Tray 2
| № | Артикул | Наименование |
|---|---|---|
| 0 | 098N02194 запросить цену → | ELA узел SCF (Optional 250-Sheet Feeder) |
| 1 | 050N00521 запросить цену → | MEA узел Cassette (Tray 2) |
