Xerox DocuColor 250 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- привод узел (1 of 2)
- привод узел (2 of 2)
- главный привод в сборе
- девелопер привод в сборе (K)
- девелопер привод в сборе (Y, M, C)
- Tray 1/2
- Tray 3/4 (1 of 2)
- Tray 3/4 (2 of 2)
- Tray 1 в сборе
- Tray 2 в сборе
- Tray 1 подачи в сборе (1 of 2)
- Tray 1 подачи в сборе (2 of 2)
- Tray 2 подачи в сборе (1 of 2)
- Tray 2 подачи в сборе (2 of 2)
- Tray 3 подачи в сборе (1 of 2)
- Tray 3 подачи в сборе (2 of 2)
- Tray 4 подачи в сборе (1 of 2)
- Tray 4 подачи в сборе (2 of 2)
- Tray 3 в сборе
- Tray 4 в сборе
- Tray 5 / Bypass направляющая в сборе

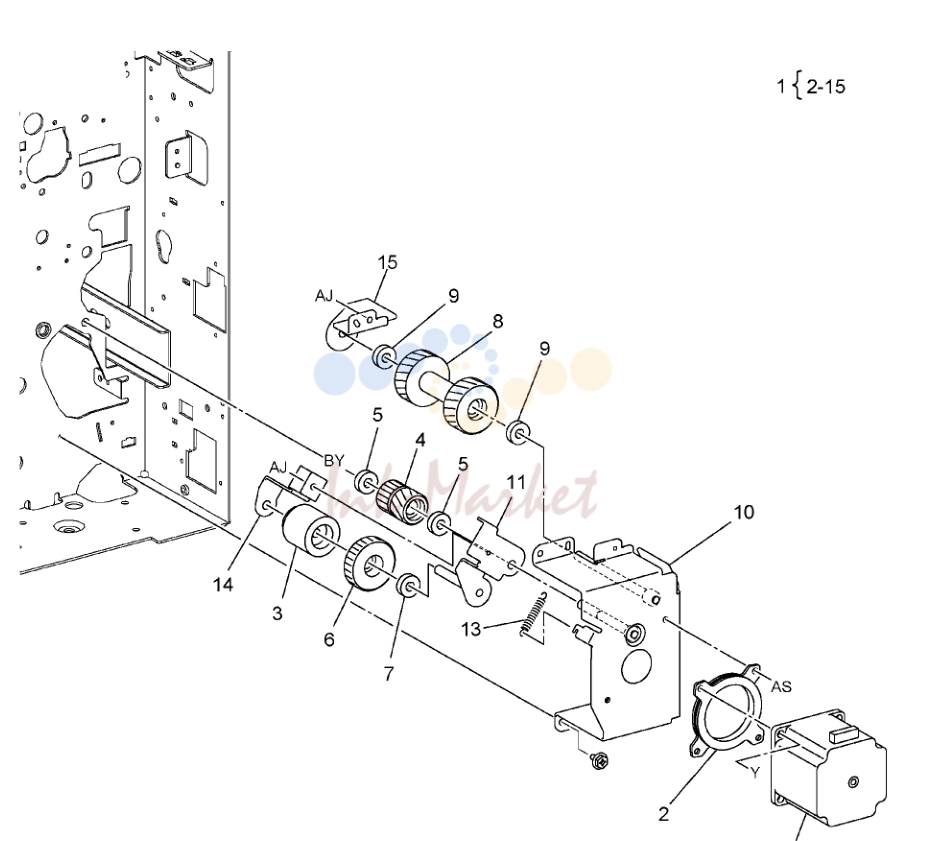

- Pre Registration мотор в сборе

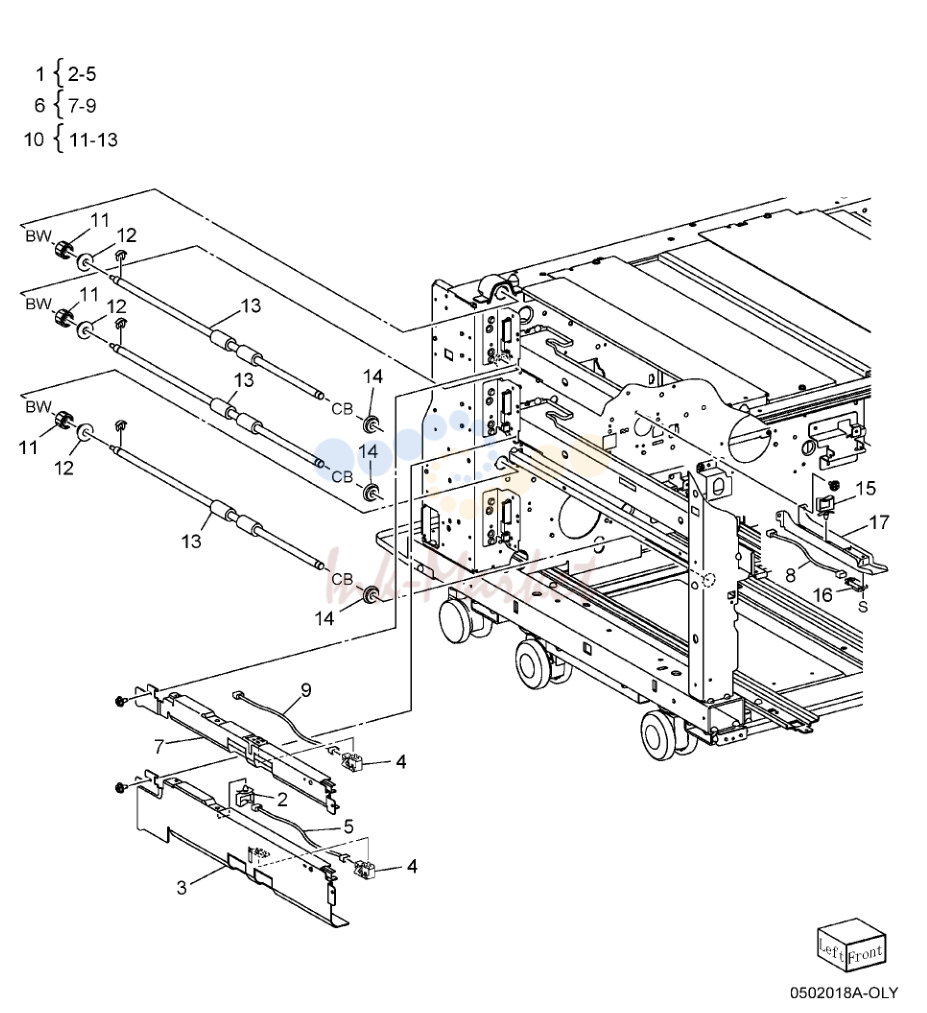

- Takeaway Roll

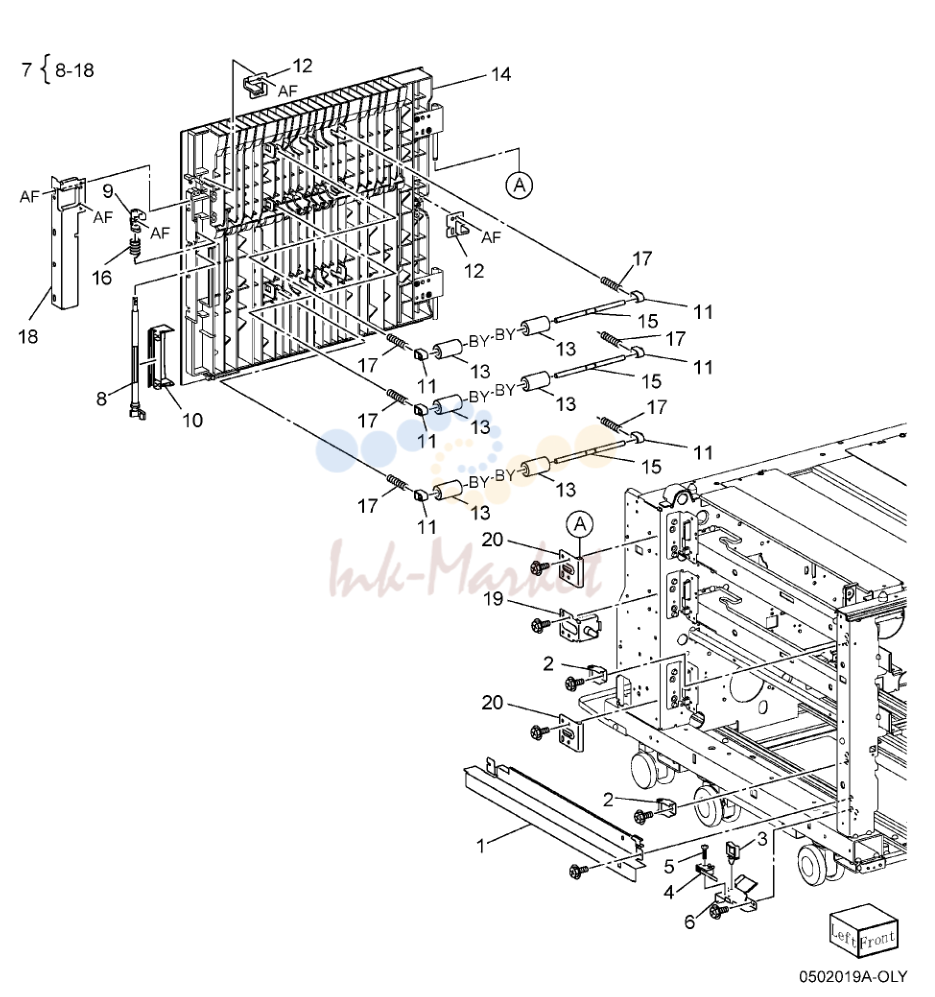

- левый направляющая крышка

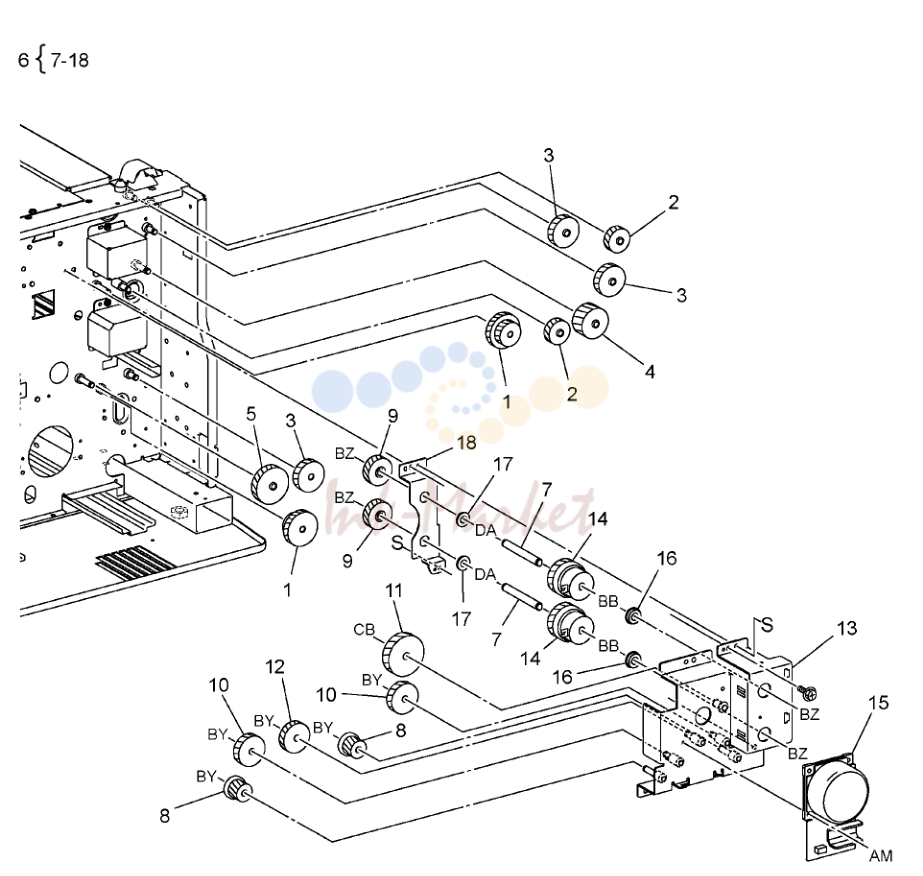

- T/A привод

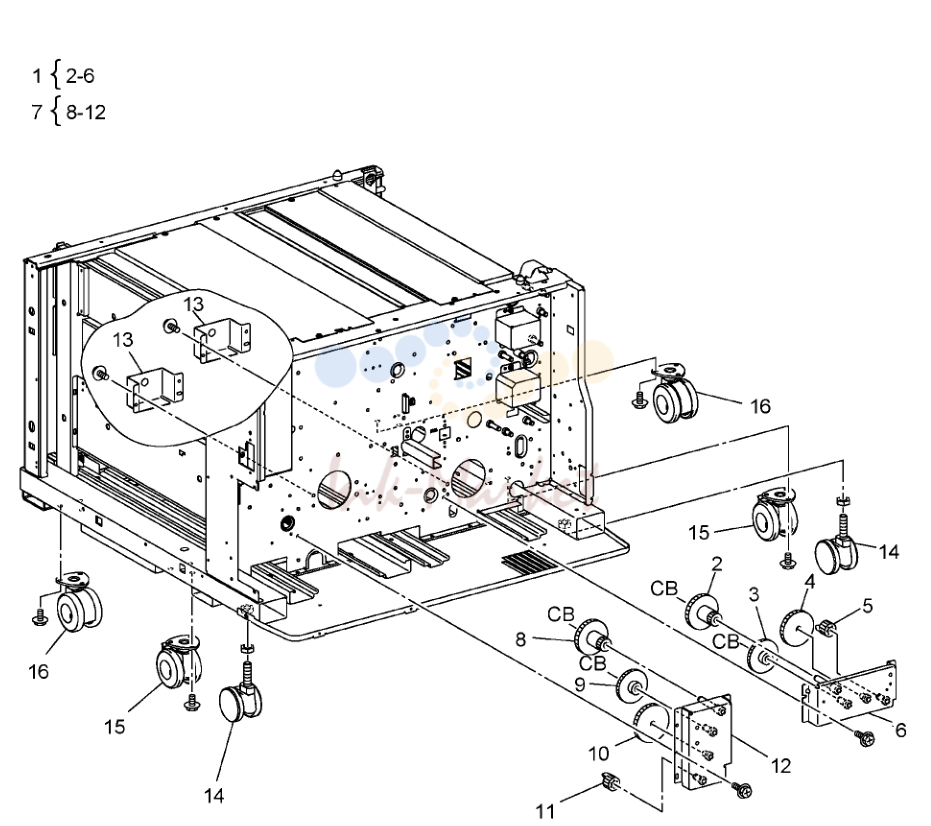

- Tray 3/4 шестерня в сборе

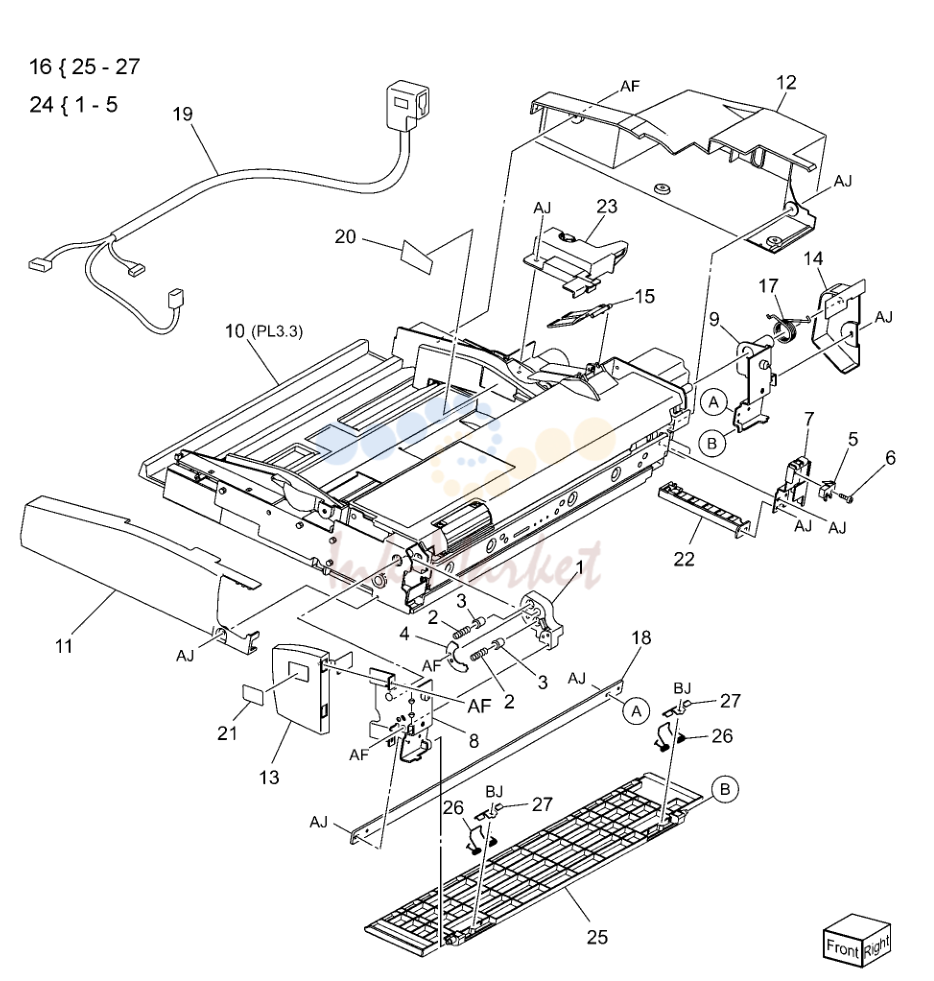

- Tray 5 / Bypass крышка

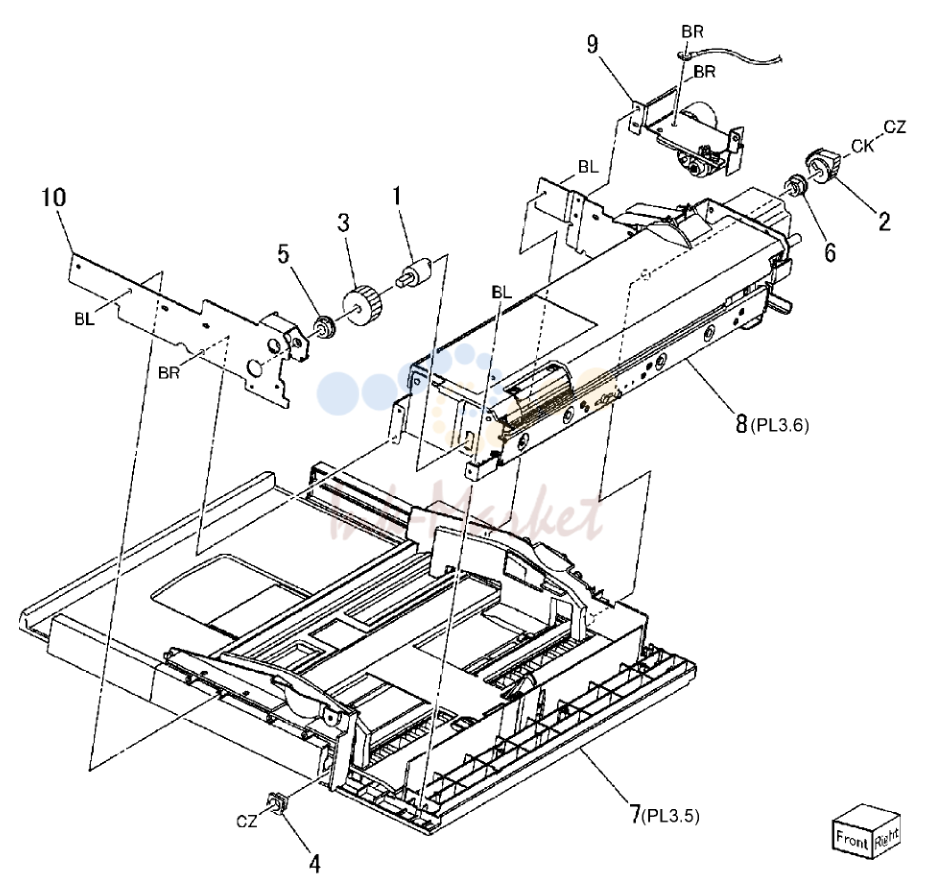

- Tray 5 / Bypass Component (1 of 2)
- Tray 5 / Bypass Tray Component

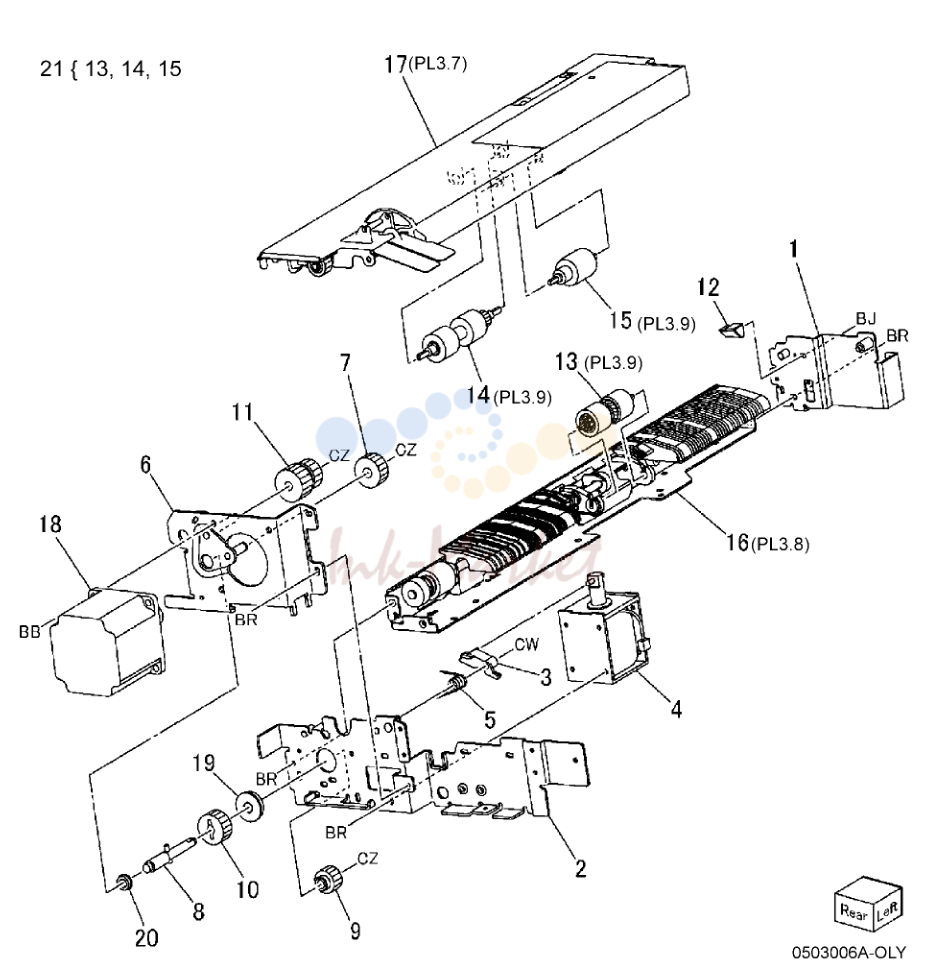

- Tray 5 / Bypass Feeder Component

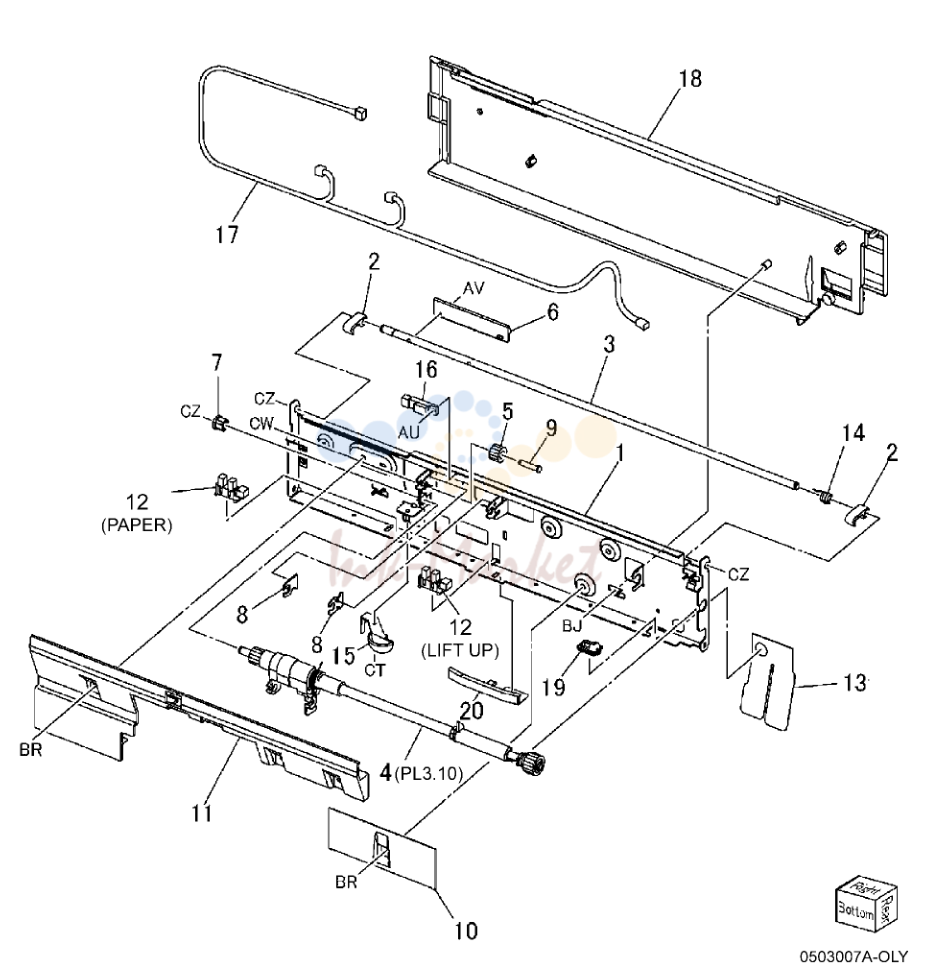

- Tray 5 / Bypass верхний Feeder Component

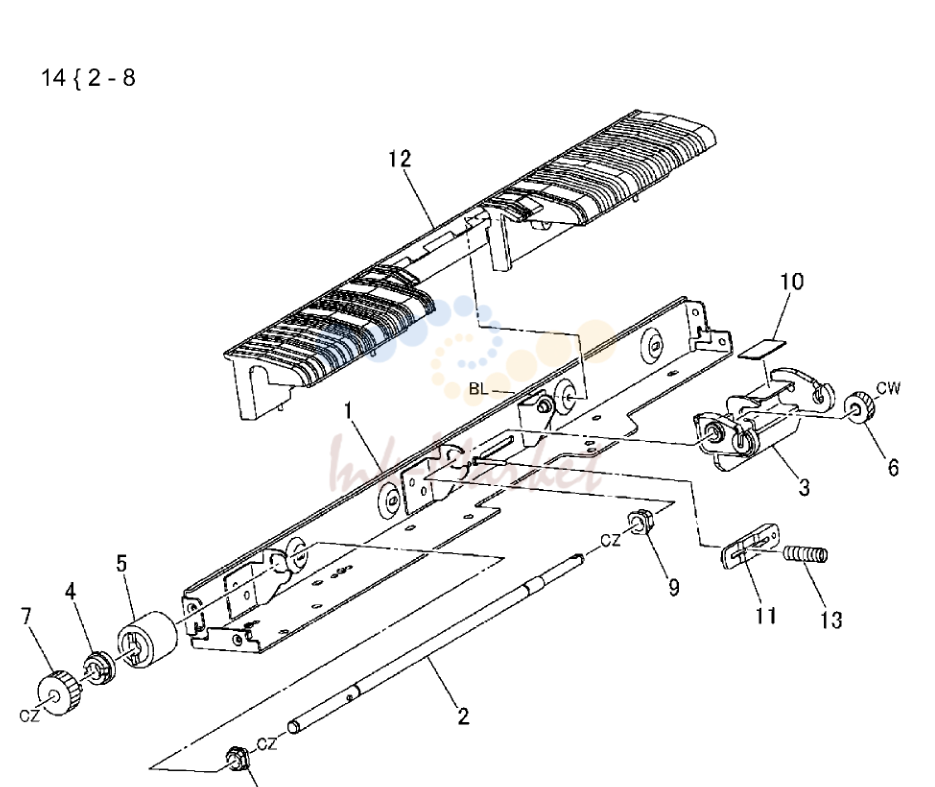

- Tray 5 / Bypass нижний Feeder Component

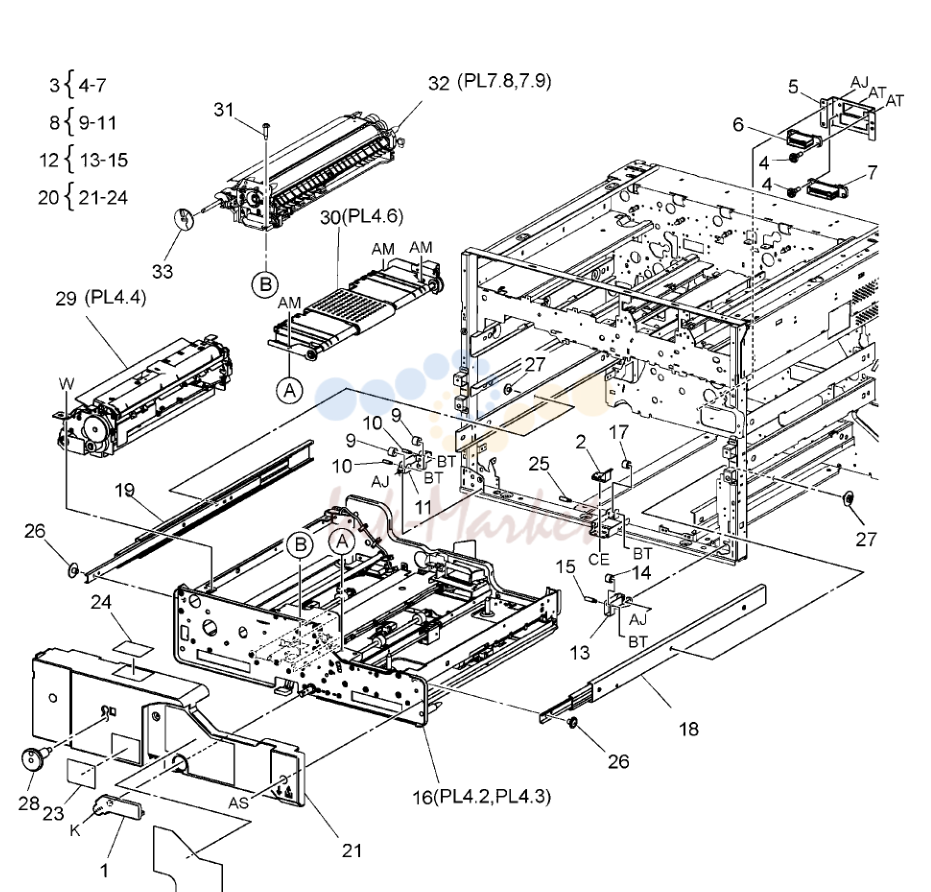

- переноса Module в сборе (1 of 2)

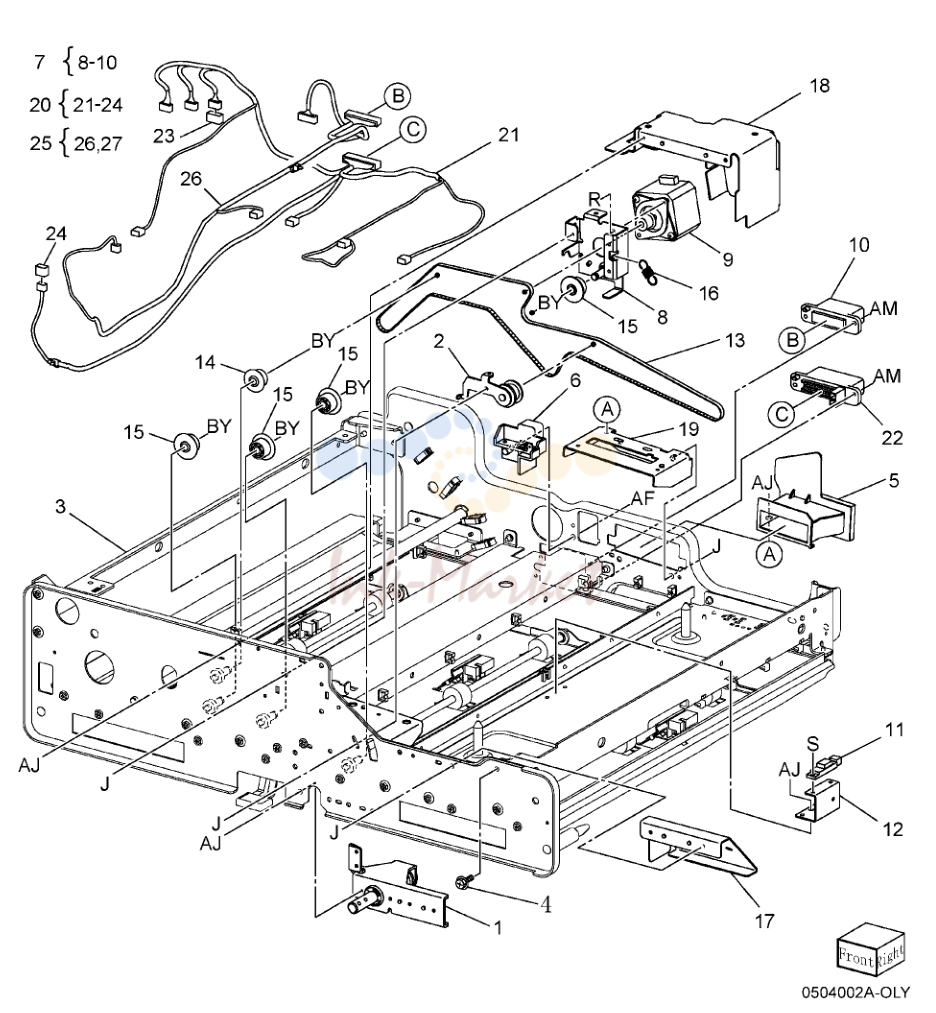

- переноса Module в сборе (2 of 2)

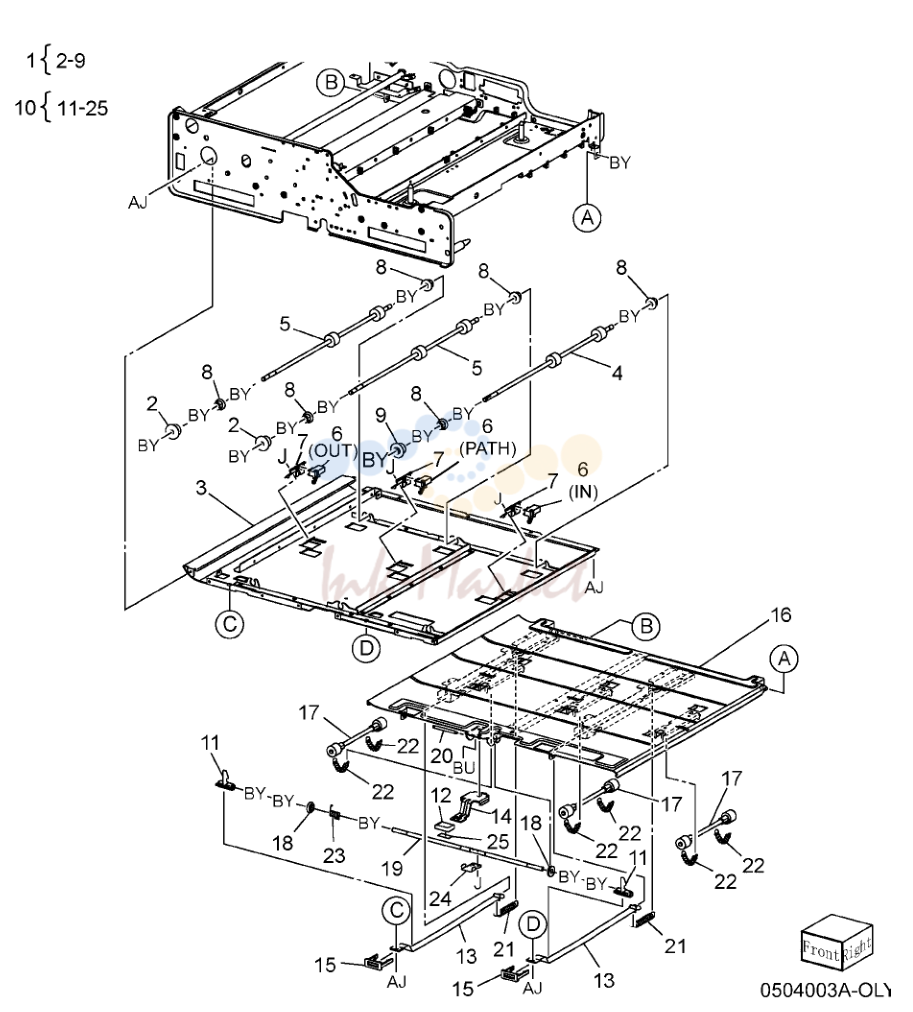

- Duplex Transport

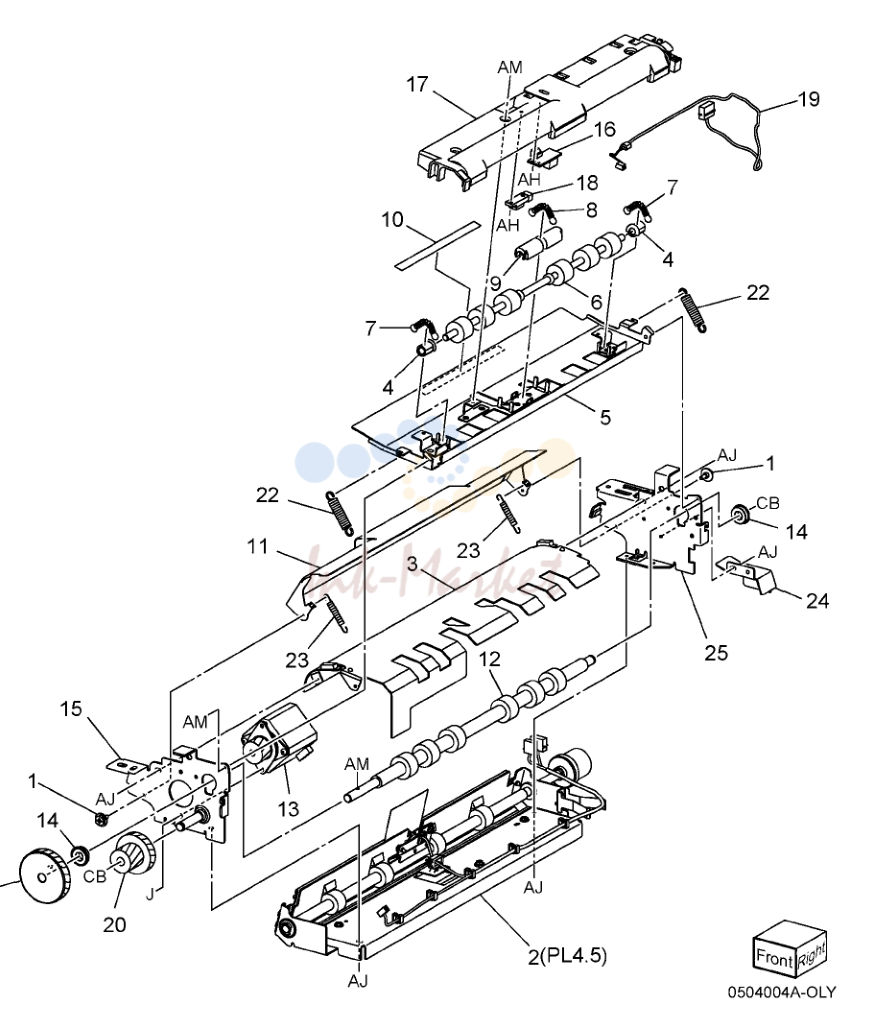

- Registration Transport в сборе

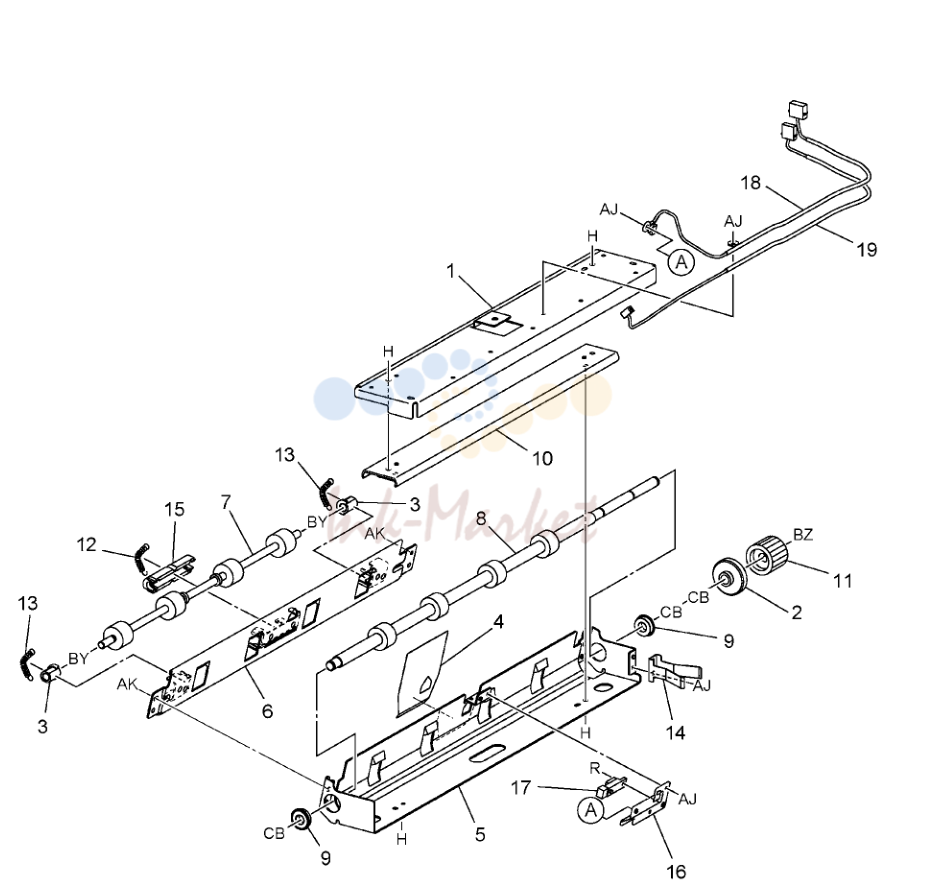

- Pre Registration Slide в сборе

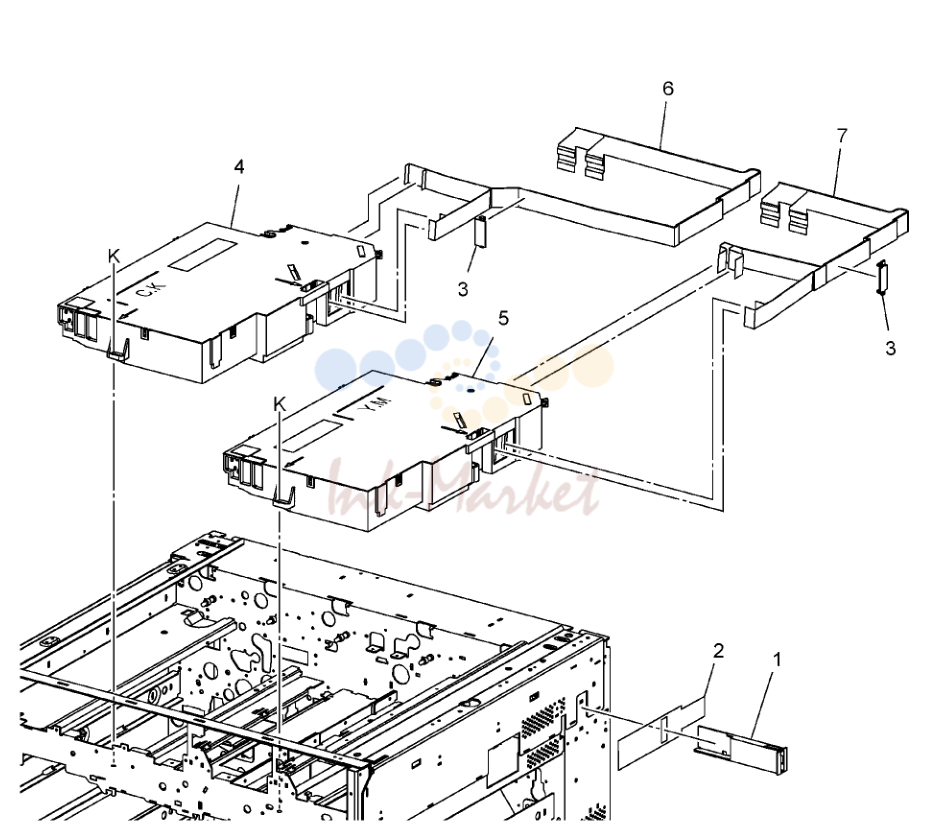

- ROS
- Dispense узел

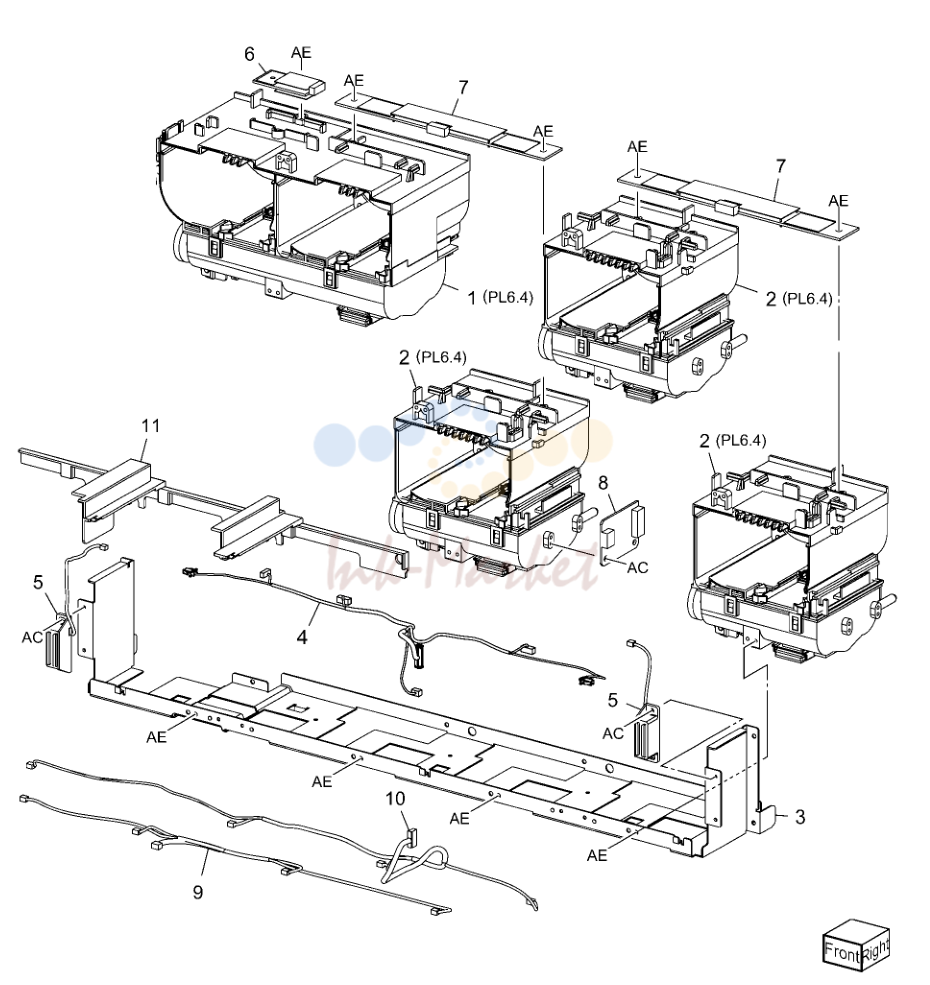

- Dispense в сборе (Y, M, C, K)

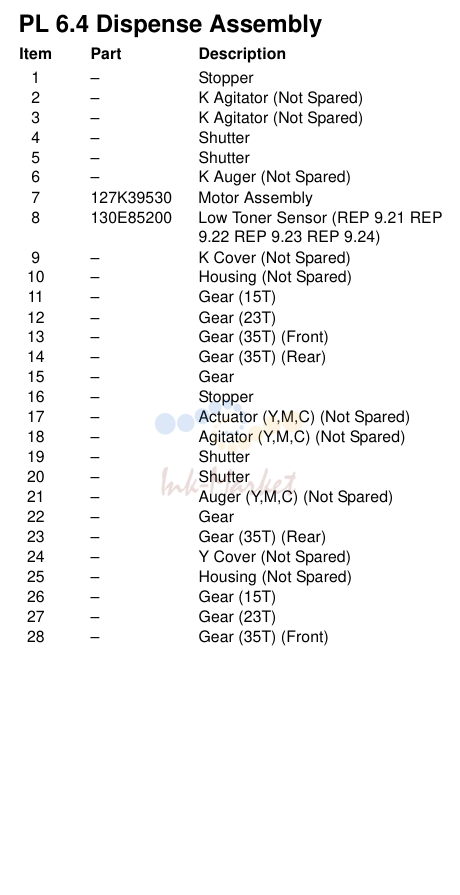

- Dispense в сборе

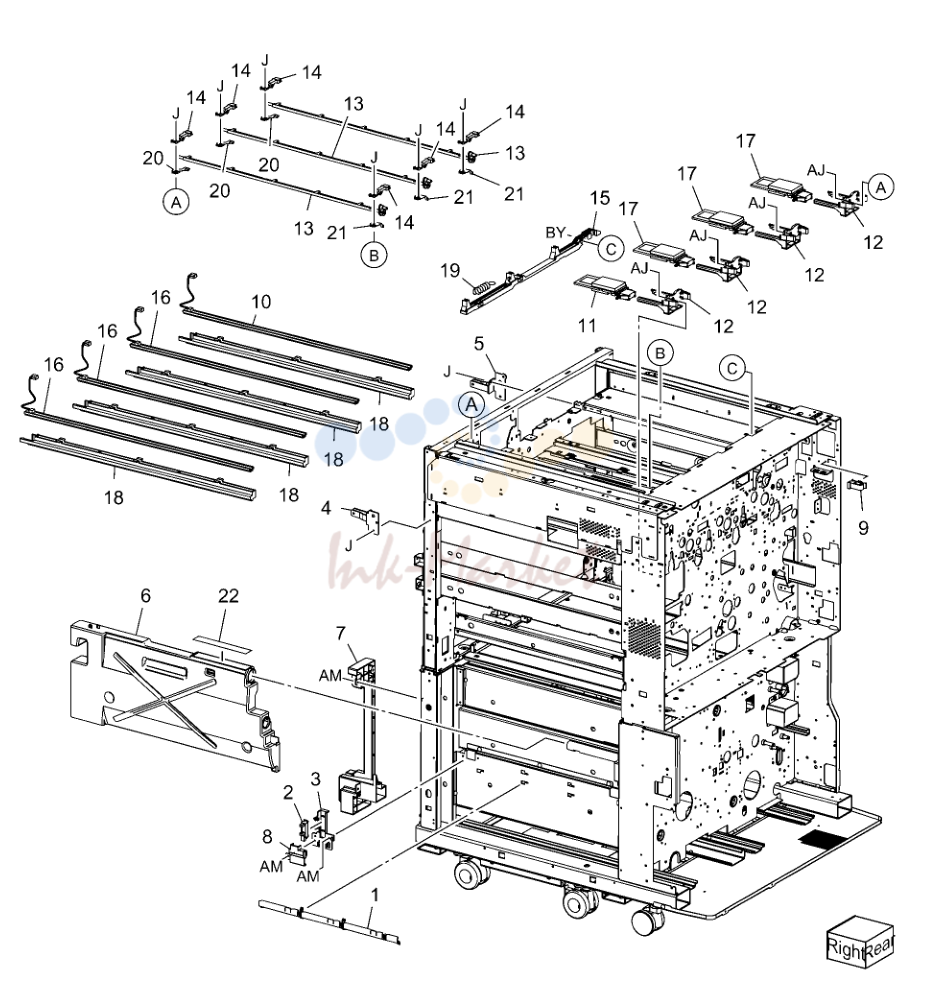

- Dispense узел (1 of 3)

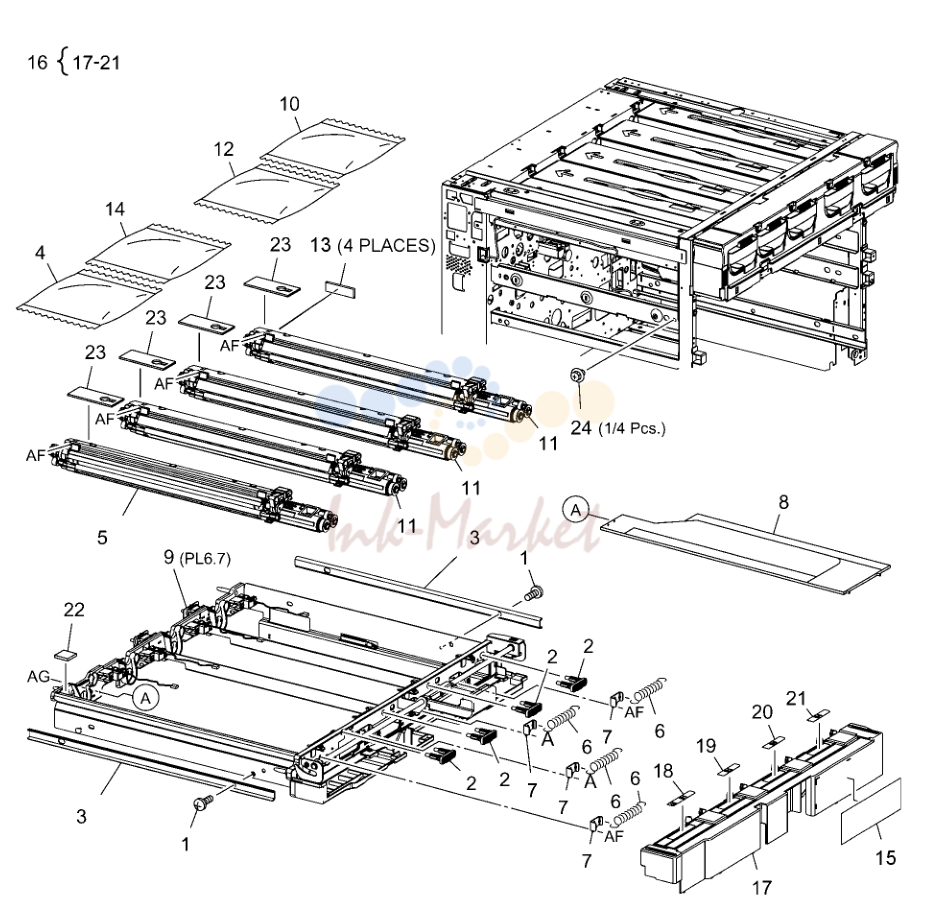

- Dispense узел (2 of 3)

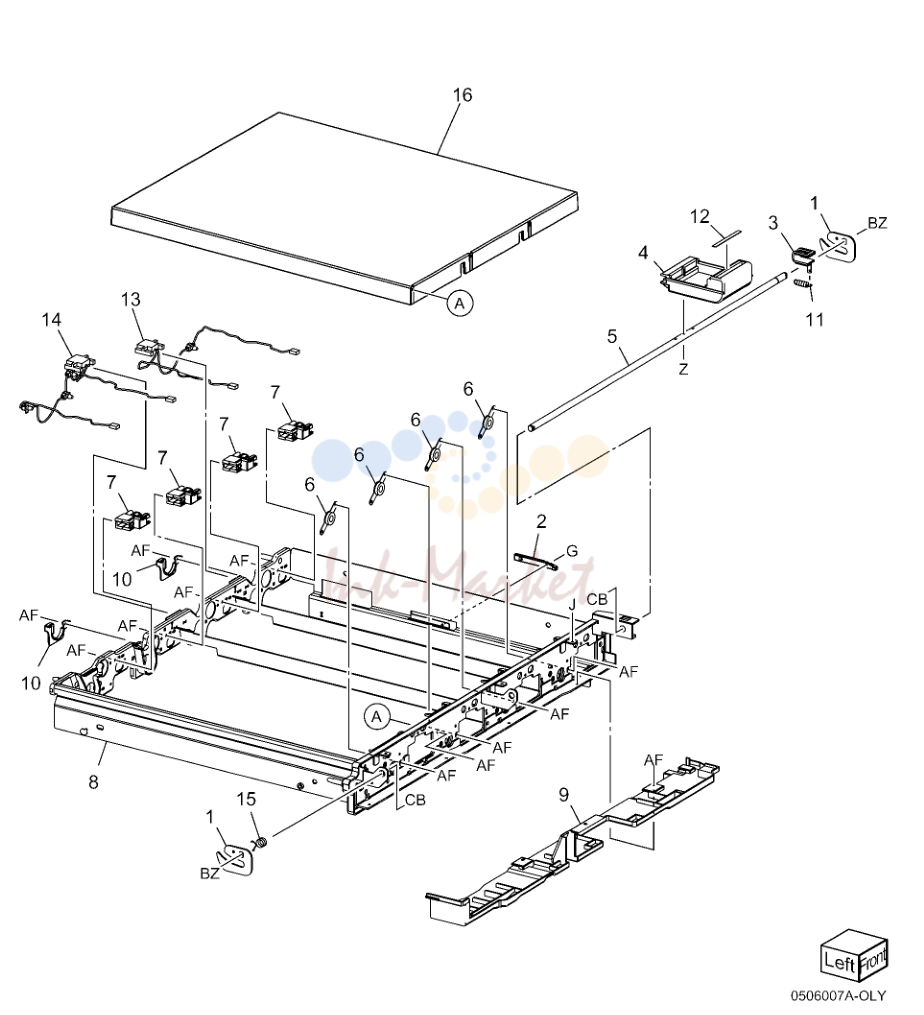

- Dispense узел (3 of 3)

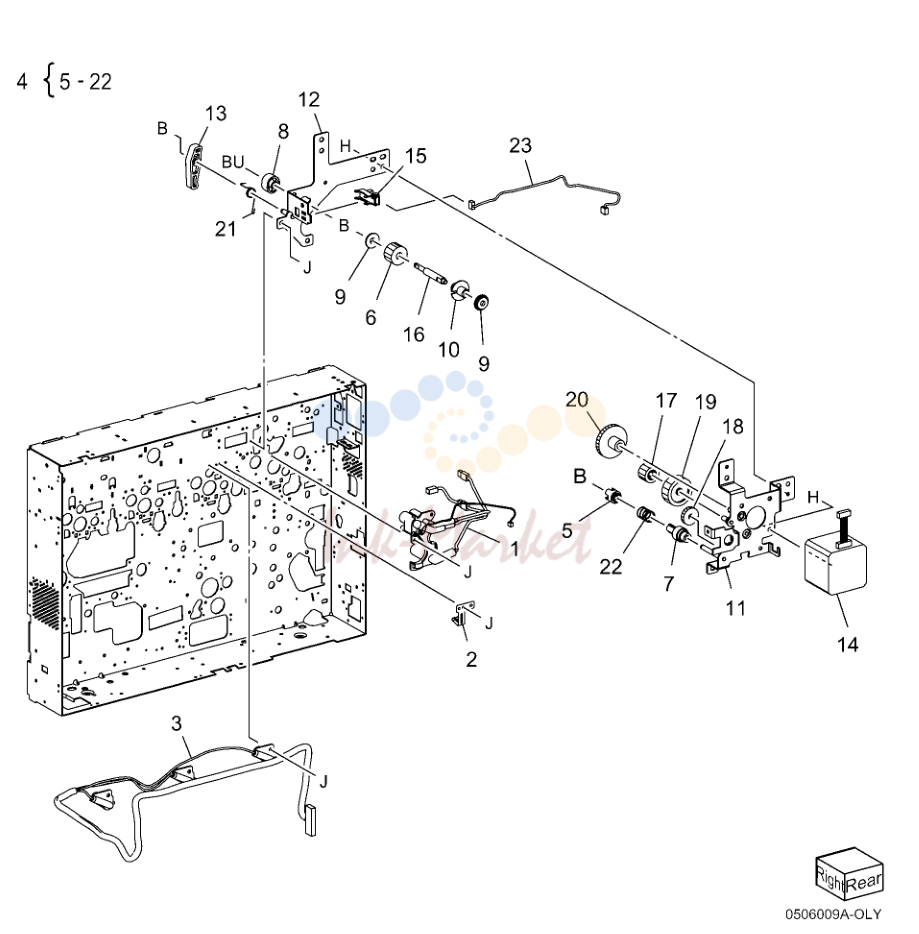

- задний рама (2 of 2)
- Direct Pipe в сборе

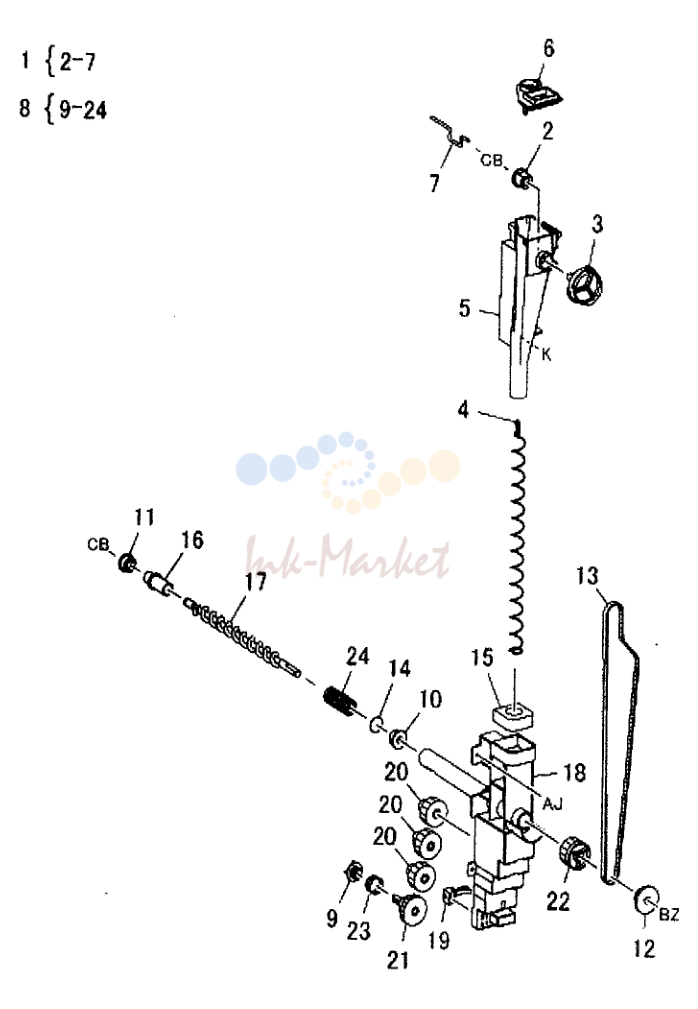

- Joint/Leveler Box в сборе

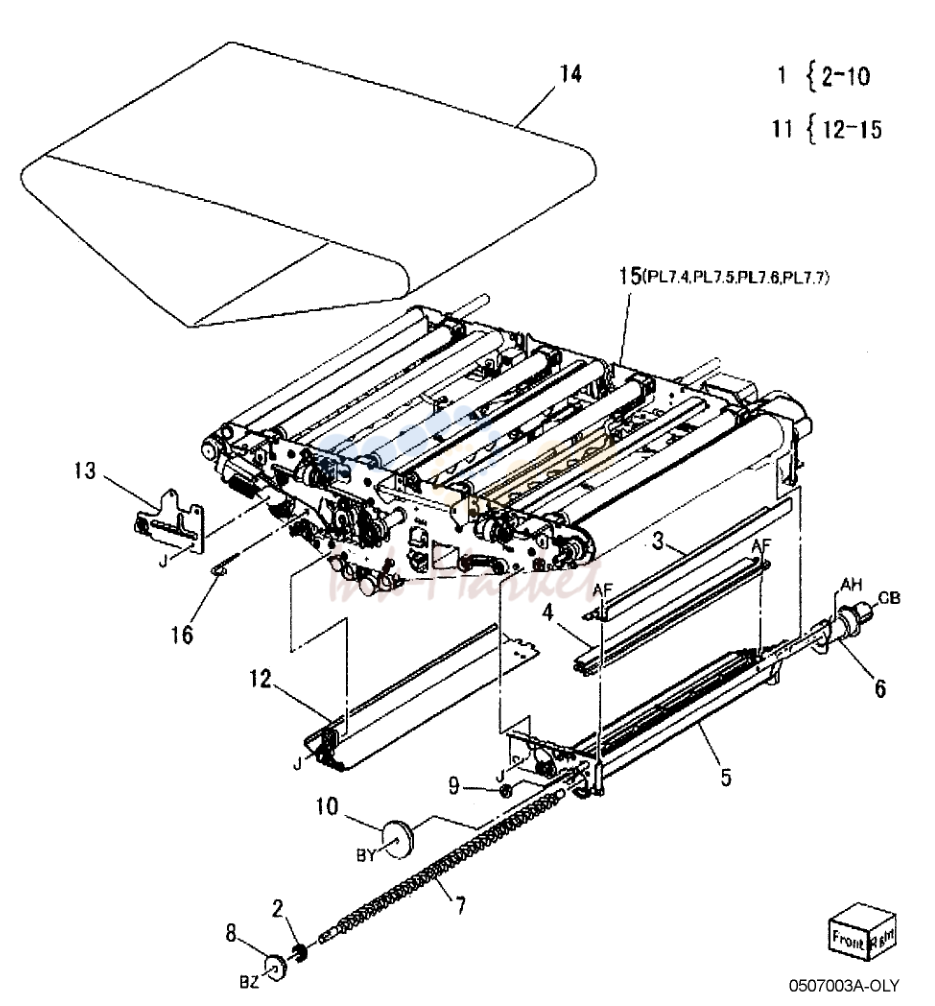

- переноса ремень узел

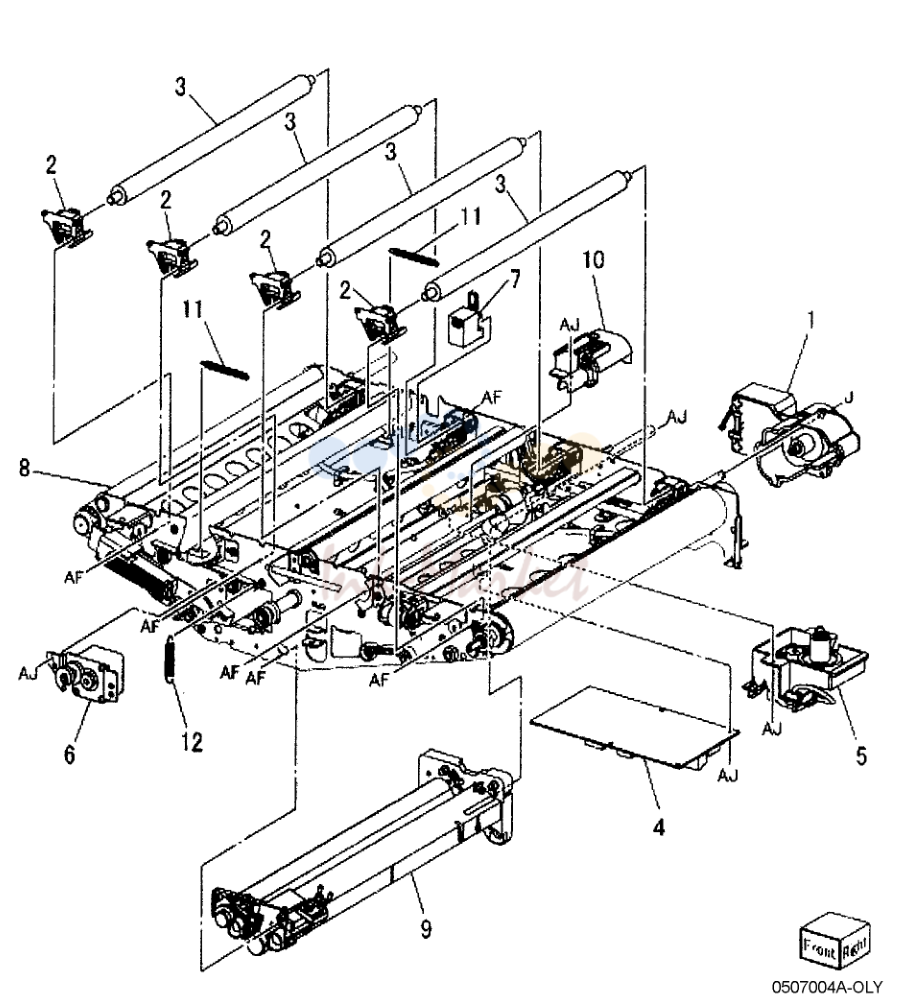

- IBT рама в сборе (1 of 4)

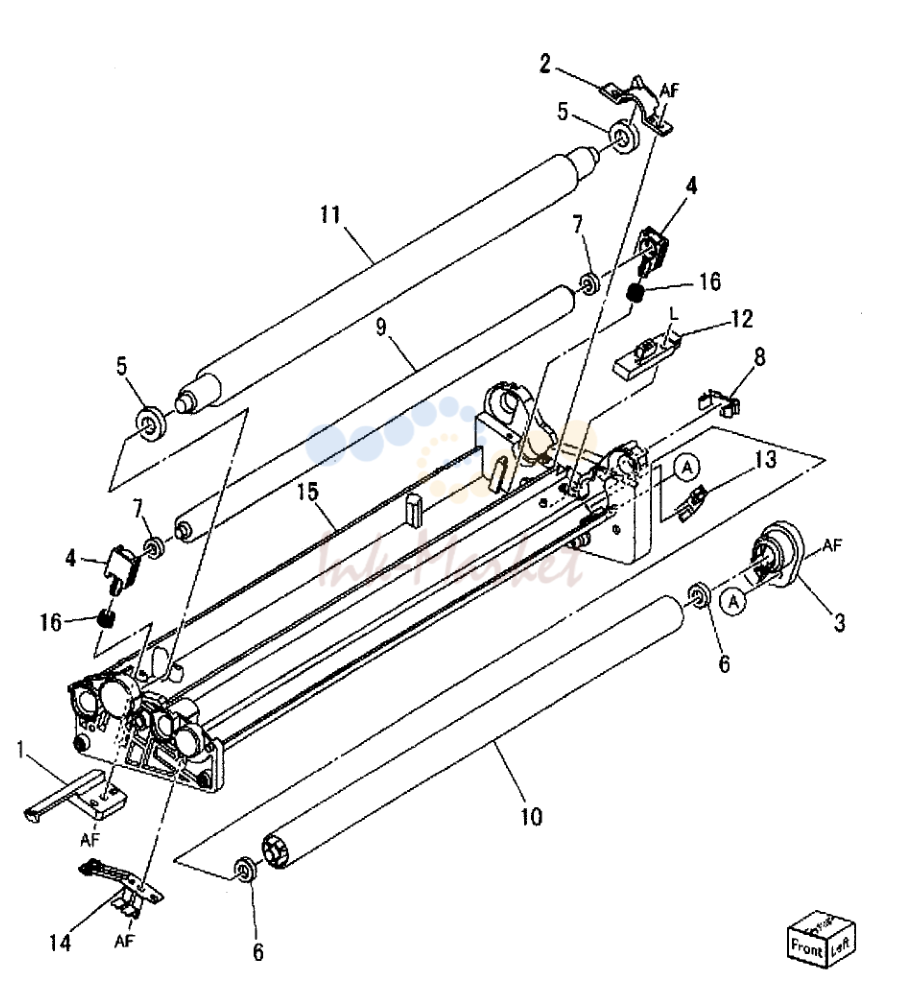

- IBT рама в сборе (2 of 4)

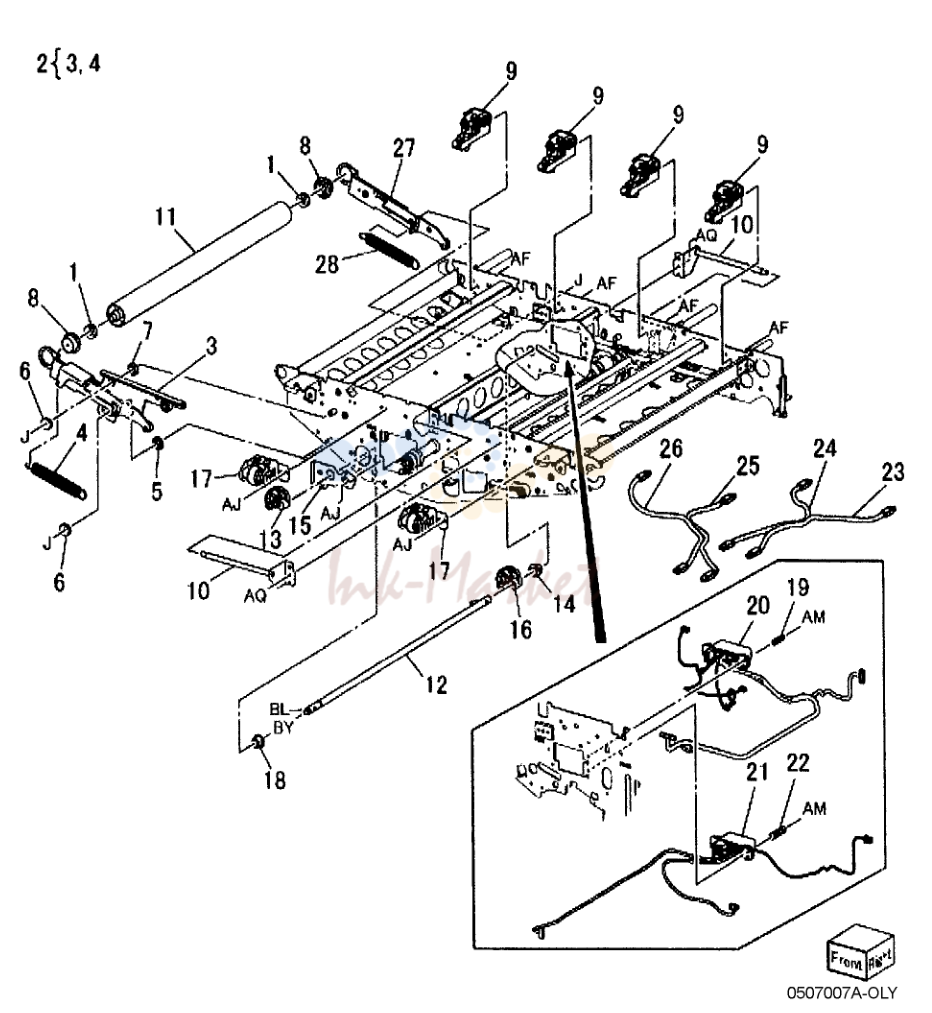

- IBT рама в сборе (4 of 4)

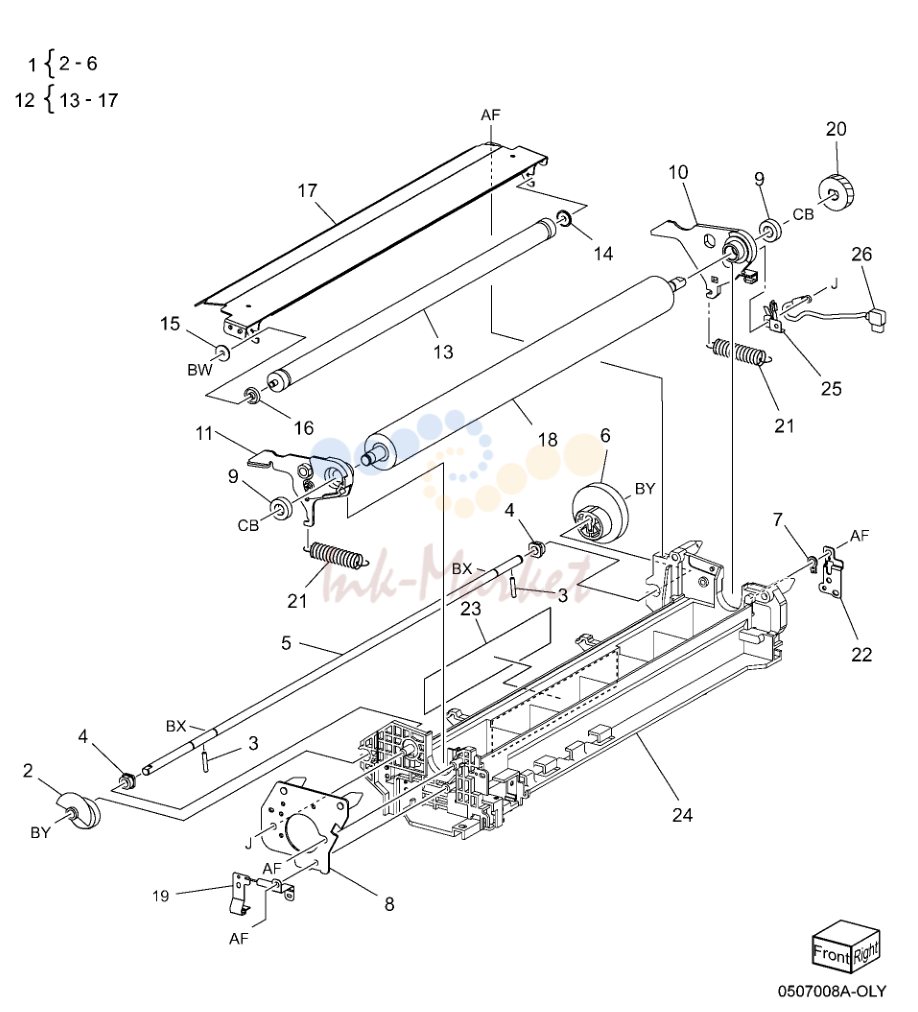

- 2nd BTR Roll в сборе (1 of 2)

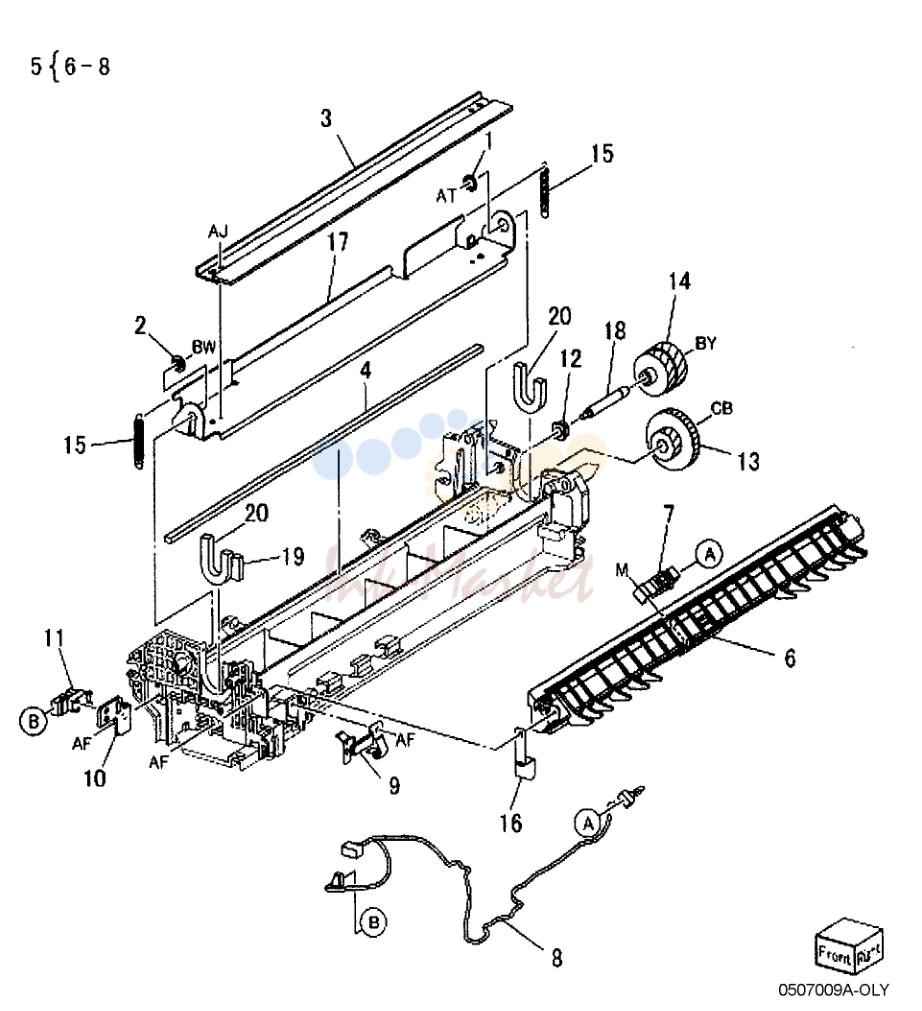

- 2nd BTR Roll в сборе (2 of 2)

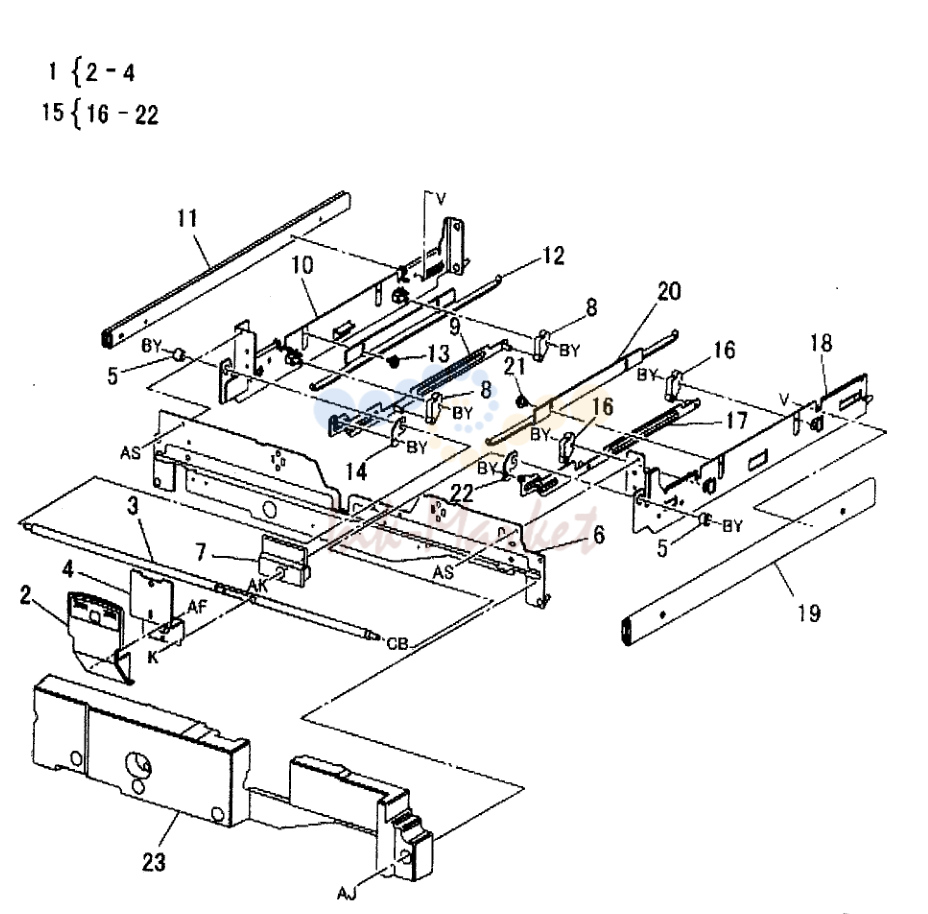

- IBT Drawer

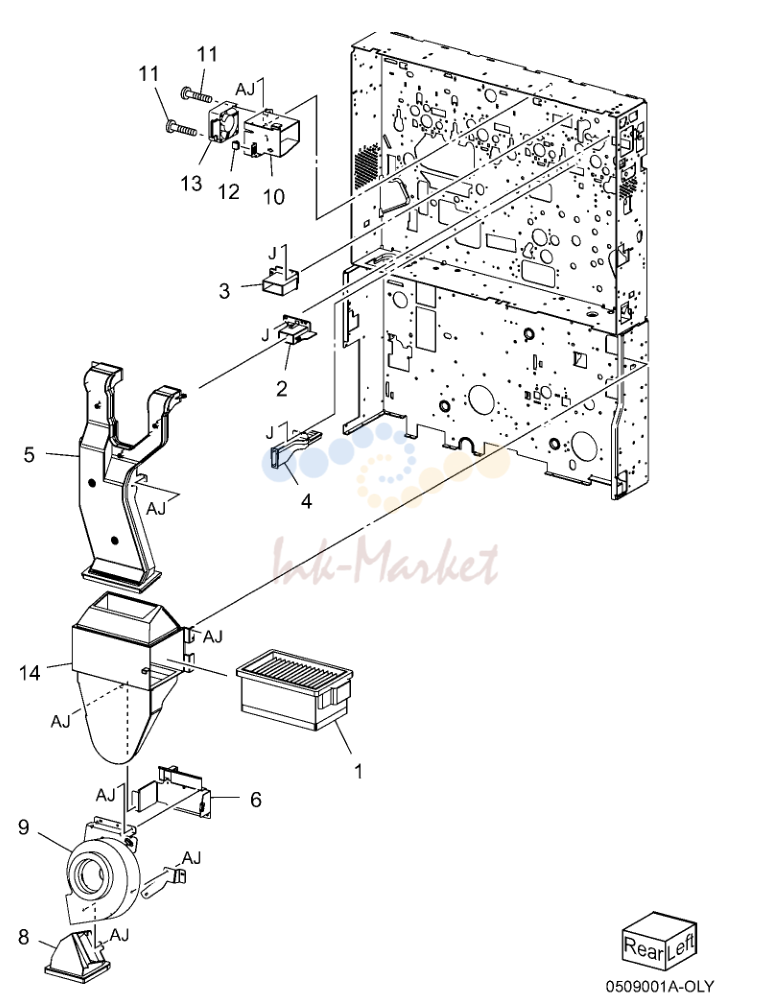

- Air System (1 of 3)

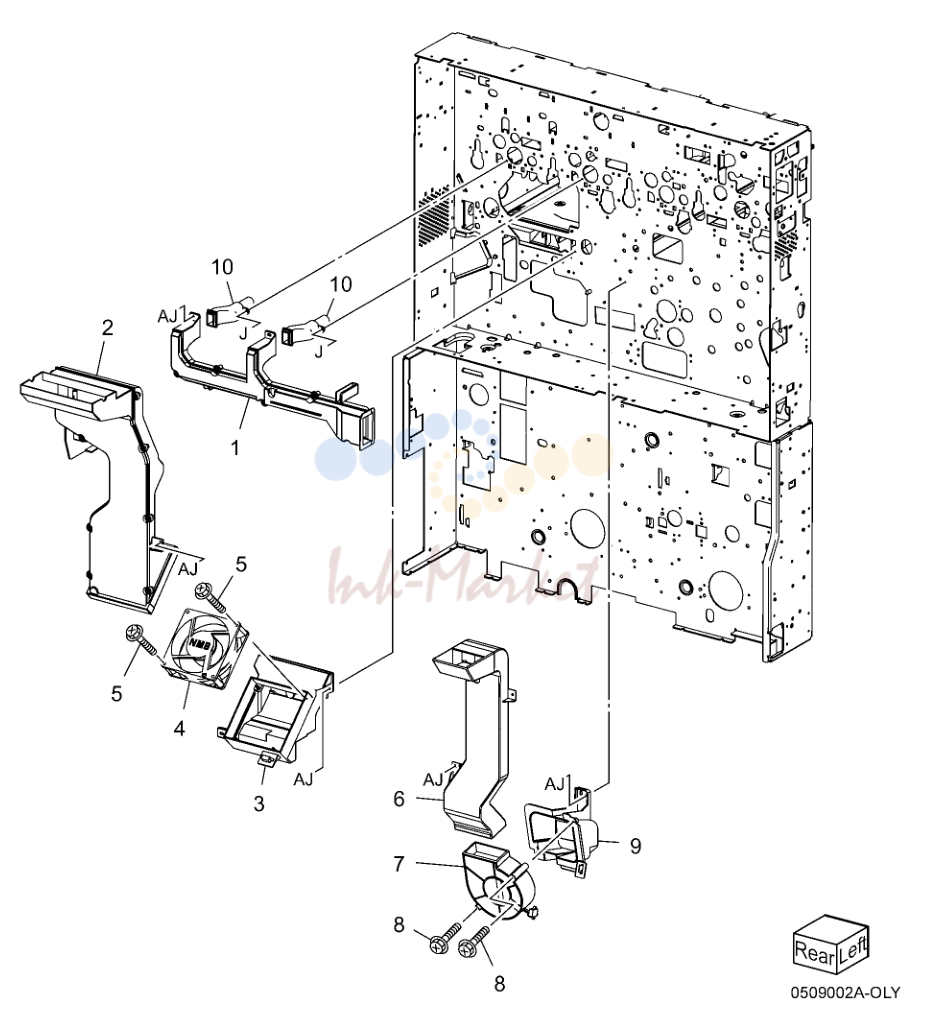

- Air System (2 of 3)

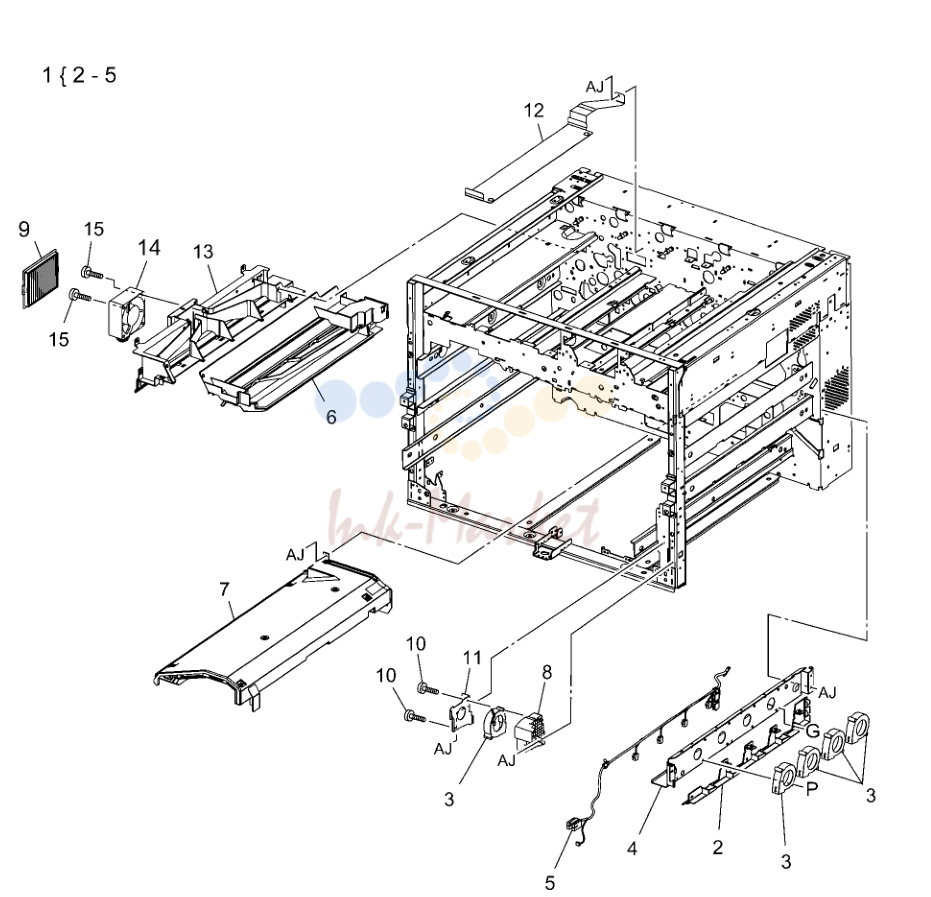

- Air System (3 of 3)

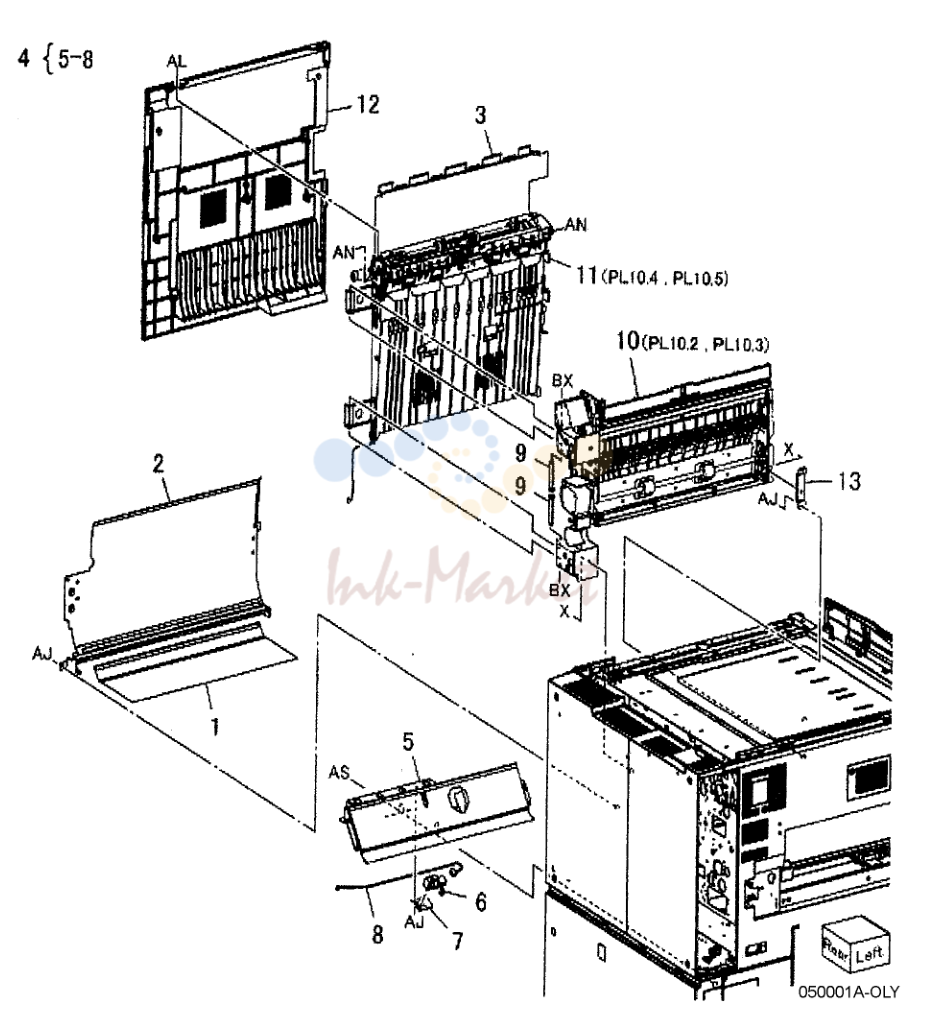

- Inverter
- Inverter 1 Transport (1 of 2)
- Inverter 1 Transport (2 of 2)
- Inverter 2 Transport (1 of 2)
- Inverter 2 Transport (2 of 2)
- Electrical (1 of 3)
- Electrical (2 of 3)
- Electrical (3 of 3)
- Control узел (1 of 2)
- Control узел (2 of 2)
- крышка (1 of 2)
- крышка (2 of 2)
- IIT крышка - передний/верхний
- IIT крышка - задний/правый, Power шасси (DADF-250)
- IIT Component
- IIT корпус - Electrical
- IIT корпус - Carriage
- IIT/IPS узел
- Full Rate Carriage Component
- Half Rate Carriage Component
- DADF
- DADF крышка
- DADF плата, Counter Balance
- DADF Document Tray, Tray мотор
- Feeder верхний направляющая, DADF левый верхний крышка
- подачи мотор, подачи муфта, Invert привод Roll
- Pre Registration мотор, Pre Registration Roll направляющая, Take Aw
- Registration мотор, Registration Roll
- Platen мотор, Platen Roll, Out Roll
- выход мотор, выход Roll
- выход Gate соленоид, Simp/Dup Gate соленоид, Nip соленоид, In
- выход верхний/нижний направляющая, Registration Out направляющая, Feeder нижний
- DADF Document Tray Component
- DADF Document верхний Tray Component
- Feeder верхний направляющая Component
- Feeder/Nudger Roll Component
- выход верхний направляющая Component
- выход нижний направляющая Component
- Registration Out направляющая Component
- Feeder нижний направляющая Component
- OCT (2 of 2)
- UI
- LCD Touch Panel
- HCF узел
- HCF Tray 6 (1 of 2)
- HCF Tray 6 (2 of 2)
- HCF Feeder (1 of 3)
- HCF Feeder (2 of 3)
- HCF Feeder (3 of 3)
- HCF верхний крышка узел
- HCF Electrical and Rail
- Finisher крышка: 1 of 2
- Finisher крышка: 2 of 2
- Finisher Stack
- Finisher Punch
- Finisher Stapler
- Finisher Eject: 1 of 3
- Finisher Eject: 2 of 3
- Finisher Eject: 3 of 3
- Finisher Transport: 1 of 2
- Finisher Transport: 2 of 2
- Finisher Electrical
- Booklet Accessory
- Booklet Component - 1
- Booklet Component -2 (End направляющая)
- Booklet Component -3
- Booklet Component -4
- Booklet Component -5
- Booklet Component -6 (направляющая)
- Booklet Component -7
- Booklet Tray Component
- I/F Module Component (привод)
- I/F Module Component (Decurler)
- I/F Module Component (направляющая)
- Finisher OCT

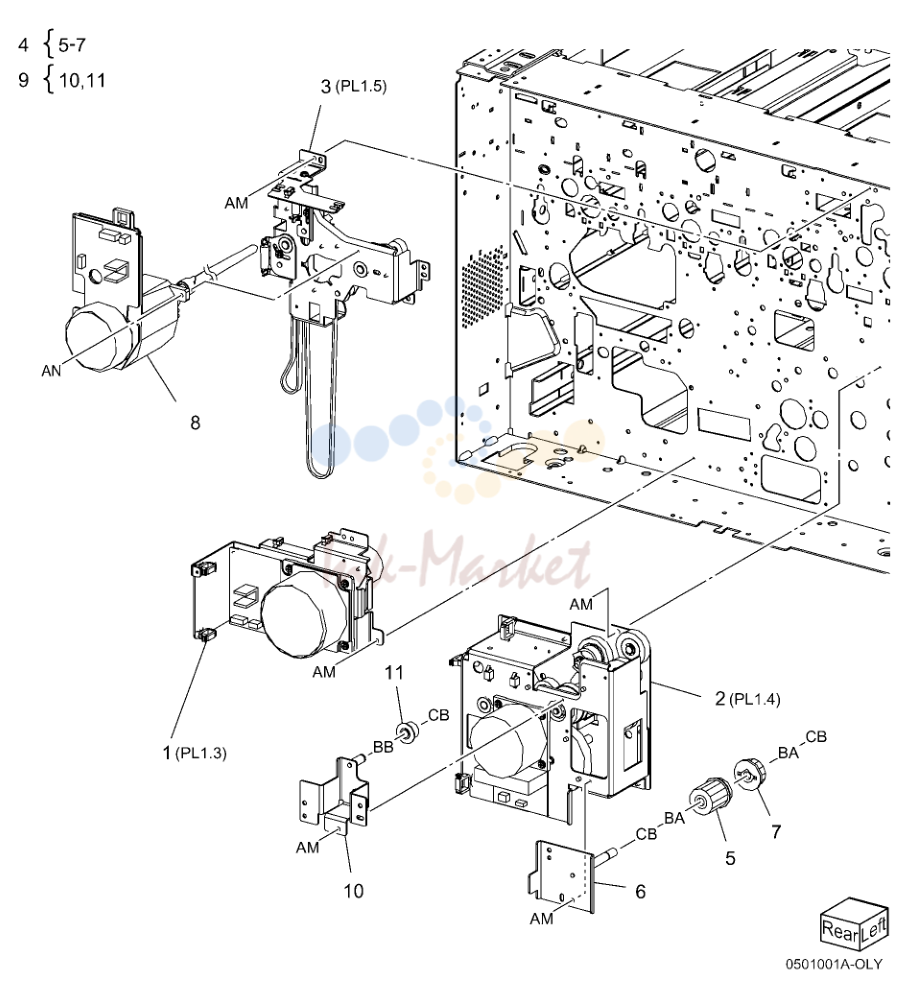

привод узел (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 007K87841 запросить цену → | печь привод в сборе (Not Spared) |
| 2 | 007K89113 запросить цену → | главный привод в сборе |
| 3 | 007K89149 запросить цену → | девелопер привод в сборе (K) |
| 8 | 127K39851 запросить цену → | барабан мотор в сборе (K) (REP |

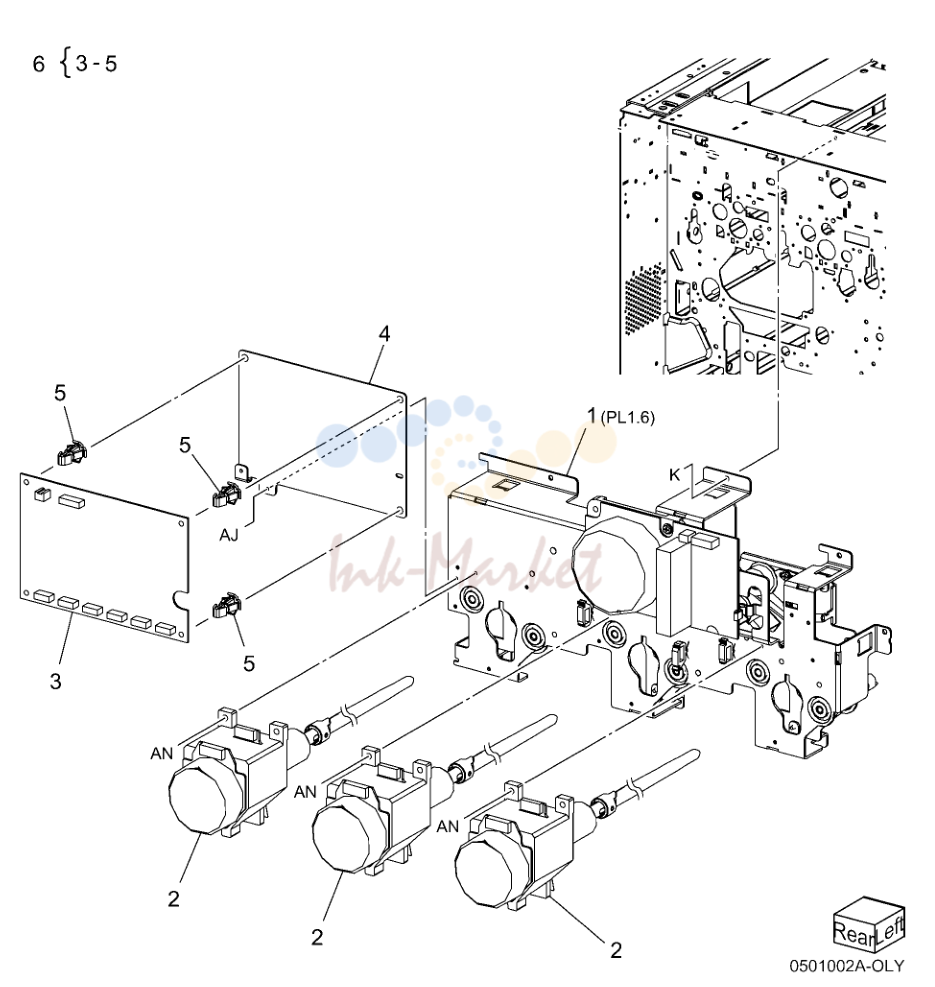

привод узел (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 007K87854 запросить цену → | девелопер привод в сборе (Y, M |
| 2 | 127K39861 запросить цену → | барабан мотор в сборе (Y, M, C) |
| 6 | 960K01611 запросить цену → | барабан мотор YMC плата в сборе |

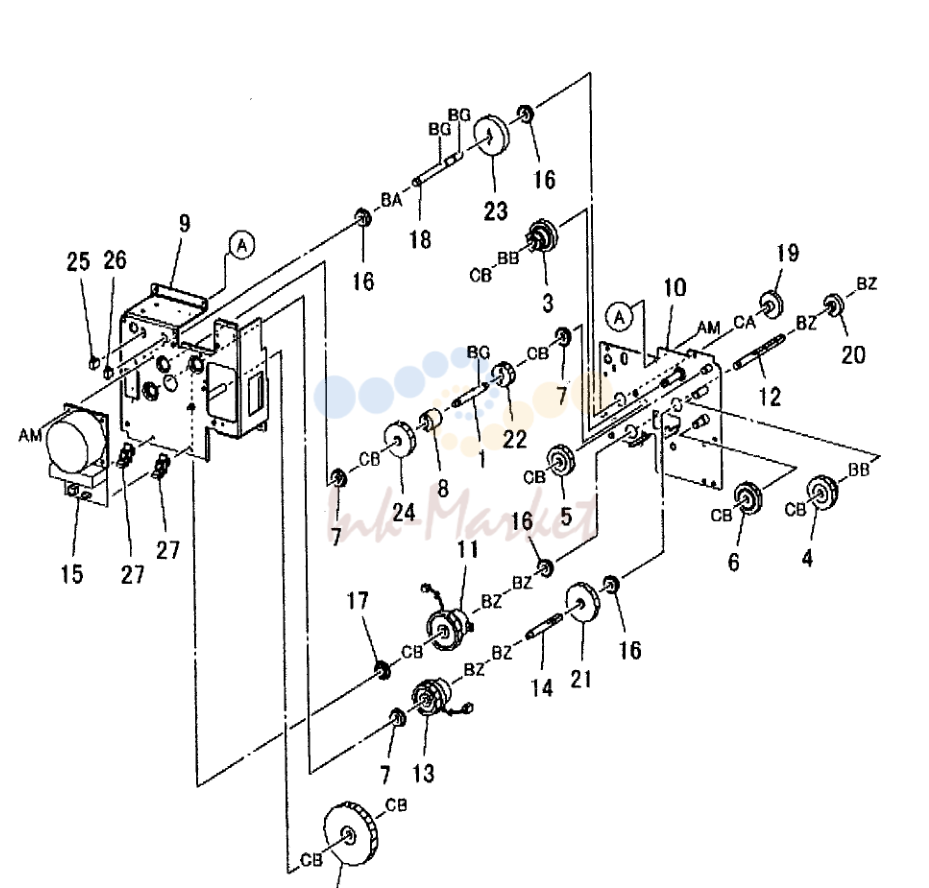

главный привод в сборе
| № | Артикул | Наименование |
|---|---|---|
| 7 | 013E87700 запросить цену → | Ball подшипник |
| 11 | 121K33940 запросить цену → | 2nd BTR Cam муфта |
| 13 | 121K33960 запросить цену → | девелопер K привод муфта в сборе |
| 15 | 127K39620 запросить цену → | Main мотор в сборе |
| 16 | 413W08350 запросить цену → | подшипник |
| 17 | 413W77359 запросить цену → | подшипник |

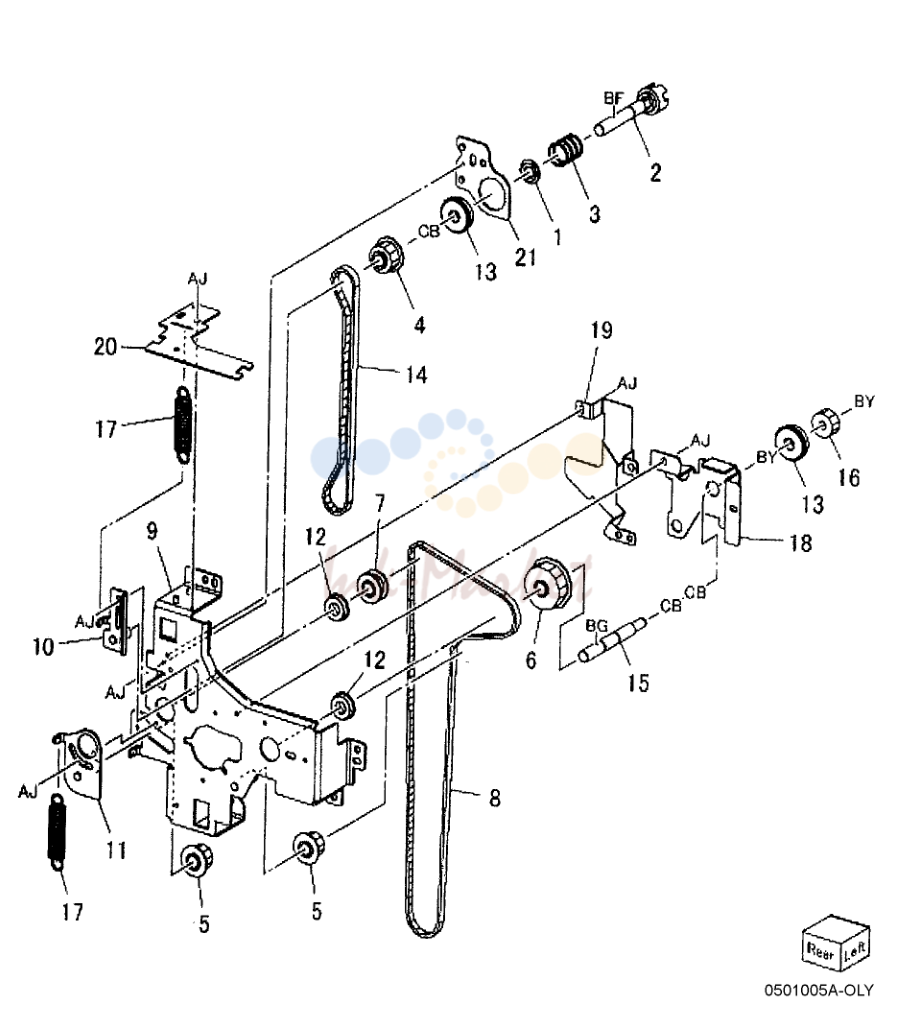

девелопер привод в сборе (K)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 005E17830 запросить цену → | Retainer |
| 3 | 009E94920 запросить цену → | пружина |
| 12 | 413W08350 запросить цену → | подшипник |
| 13 | 413W08950 запросить цену → | подшипник |
| 14 | 423W52154 запросить цену → | ремень |

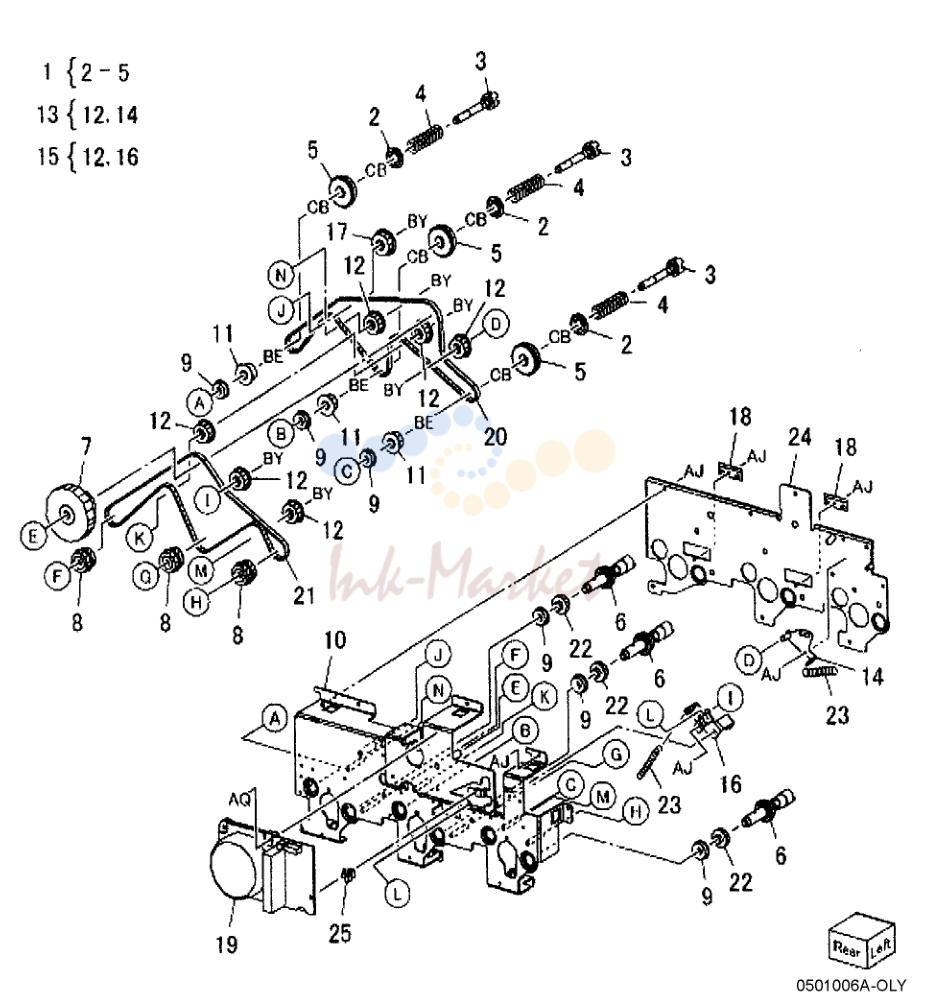

девелопер привод в сборе (Y, M, C)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 009E94920 запросить цену → | пружина |
| 19 | 127K36830 запросить цену → | девелопер мотор в сборе (Y, M |

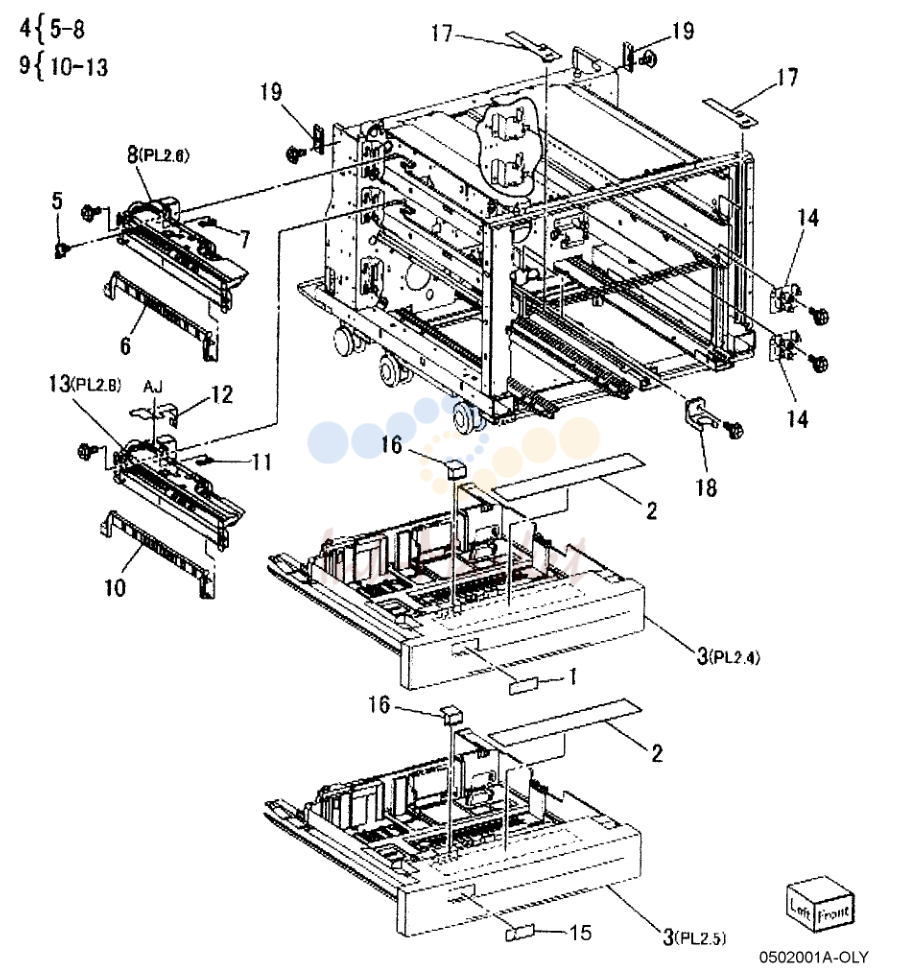

Tray 1/2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 893E64440 запросить цену → | Tray Label (1) |
| 3 | 050K50400 запросить цену → | Tray в сборе, Tray в сборе |
| 6 | 054K27520 запросить цену → | подачи Out направляющая (P/O PL 2.1 Item |
| 8 | 059K26935 запросить цену → | Tray подачи в сборе (P/O PL 2.1 |
| 14 | 110K11680 ✓ в наличии | Tray Paper Size Switch, Tray |
| 15 | 893E64430 запросить цену → | Tray Label (2) |
| 16 | 014E45291 запросить цену → | Slide Lock |
| 17 | 014E51110 запросить цену → | Spacer |

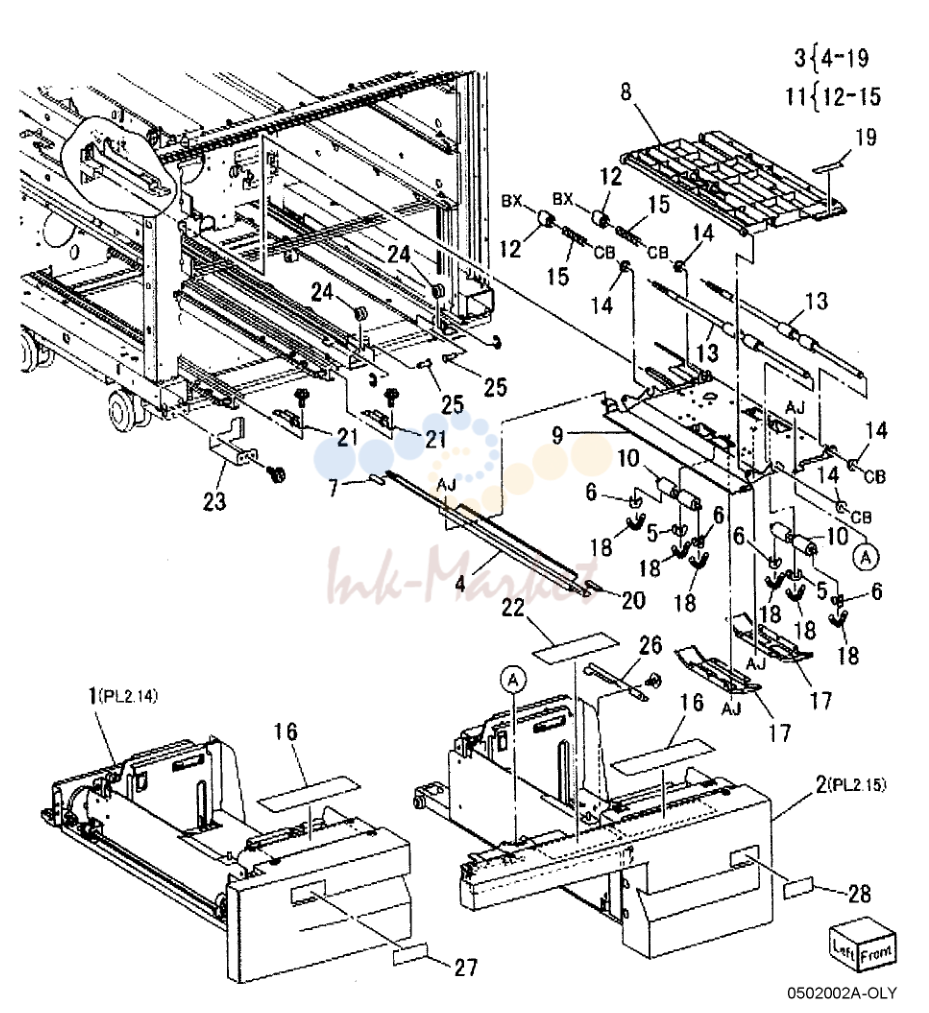

Tray 3/4 (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 050K50430 запросить цену → | Tray в сборе |
| 2 | 050K50410 запросить цену → | Tray в сборе |
| 8 | 054E22291 запросить цену → | верхний направляющая (P/O PL 2.2 Item 3) |
| 10 | 059E98860 запросить цену → | Pinch Roll |
| 11 | 059K24920 под заказ | Transport Roll в сборе |
| 14 | 413W77559 запросить цену → | подшипник |
| 18 | 809E39381 запросить цену → | пружина |
| 27 | 893E21870 запросить цену → | Tray Label (3) |
| 28 | 893E21880 запросить цену → | Tray Label (4) |

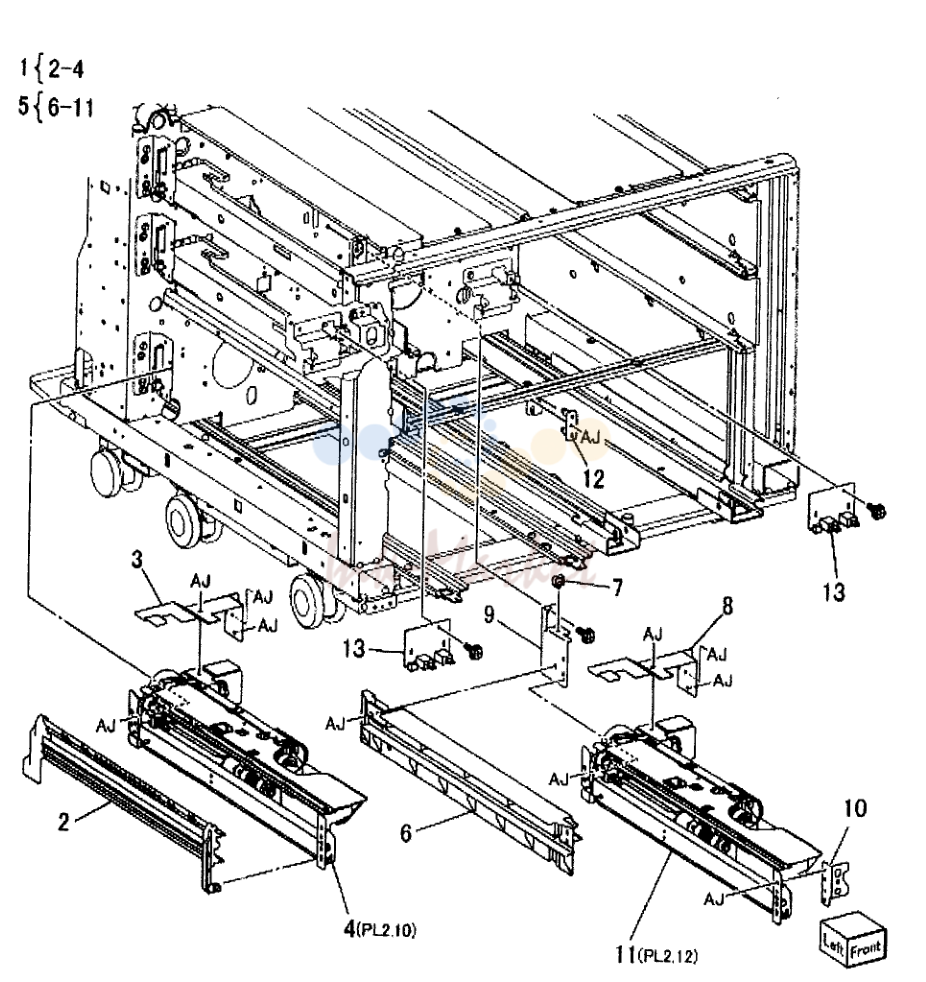

Tray 3/4 (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 054E89450 запросить цену → | подачи Out направляющая (P/O PL 2.3 Item |
| 4 | 059K26934 запросить цену → | Tray подачи в сборе |
| 11 | 059K26935 запросить цену → | Tray подачи в сборе |
| 13 | 110K11820 запросить цену → | Tray Paper Size Switch, Tray |

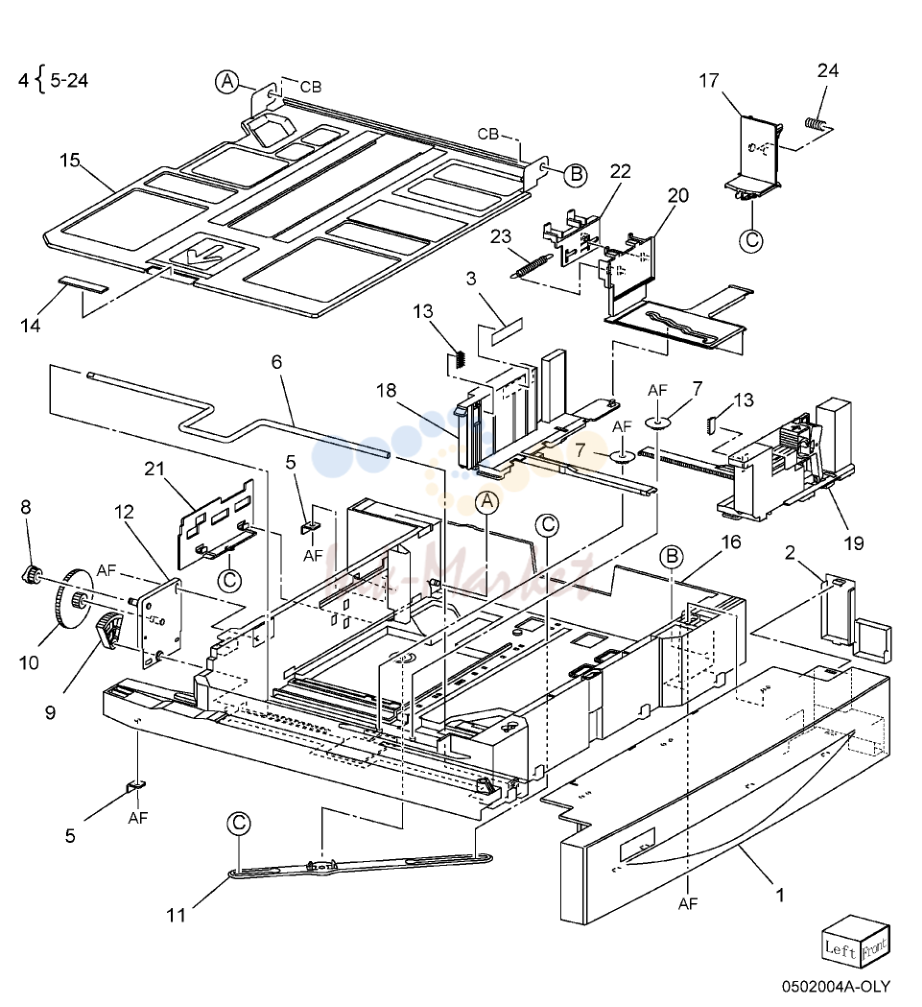

Tray 1 в сборе
| № | Артикул | Наименование |
|---|---|---|
| 3 | 893E09490 запросить цену → | Label (Max) |
| 8 | 007E78431 запросить цену → | шестерня (13T) |
| 9 | 007E78440 запросить цену → | шестерня (60T) |
| 10 | 007E78450 запросить цену → | шестерня (13T/60T) |
| 13 | 019E39131 запросить цену → | Pad |
| 14 | 019K94400 запросить цену → | Bottom пластина Pad |
| 17 | 038E26532 запросить цену → | End направляющая |
| 18 | 038E26550 запросить цену → | задний направляющая |

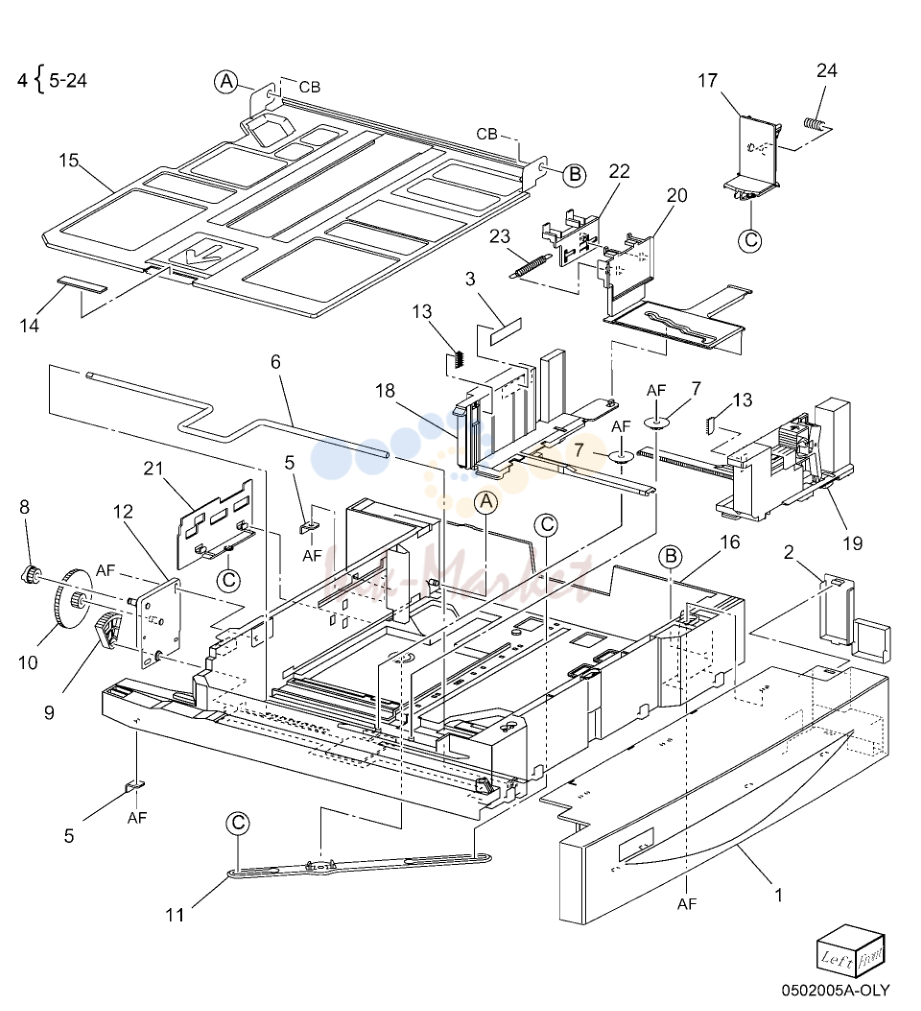

Tray 2 в сборе
| № | Артикул | Наименование |
|---|---|---|
| 3 | 893E09490 запросить цену → | Label (Max) |
| 8 | 007E78431 запросить цену → | шестерня (13T) |
| 9 | 007E78440 запросить цену → | шестерня (60T) |
| 10 | 007E78450 запросить цену → | шестерня (13T/60T) |
| 13 | 019E39131 запросить цену → | Pad |
| 14 | 019K94400 запросить цену → | Bottom пластина Pad |
| 17 | 038E26532 запросить цену → | End направляющая |
| 18 | 038E26550 запросить цену → | задний направляющая |

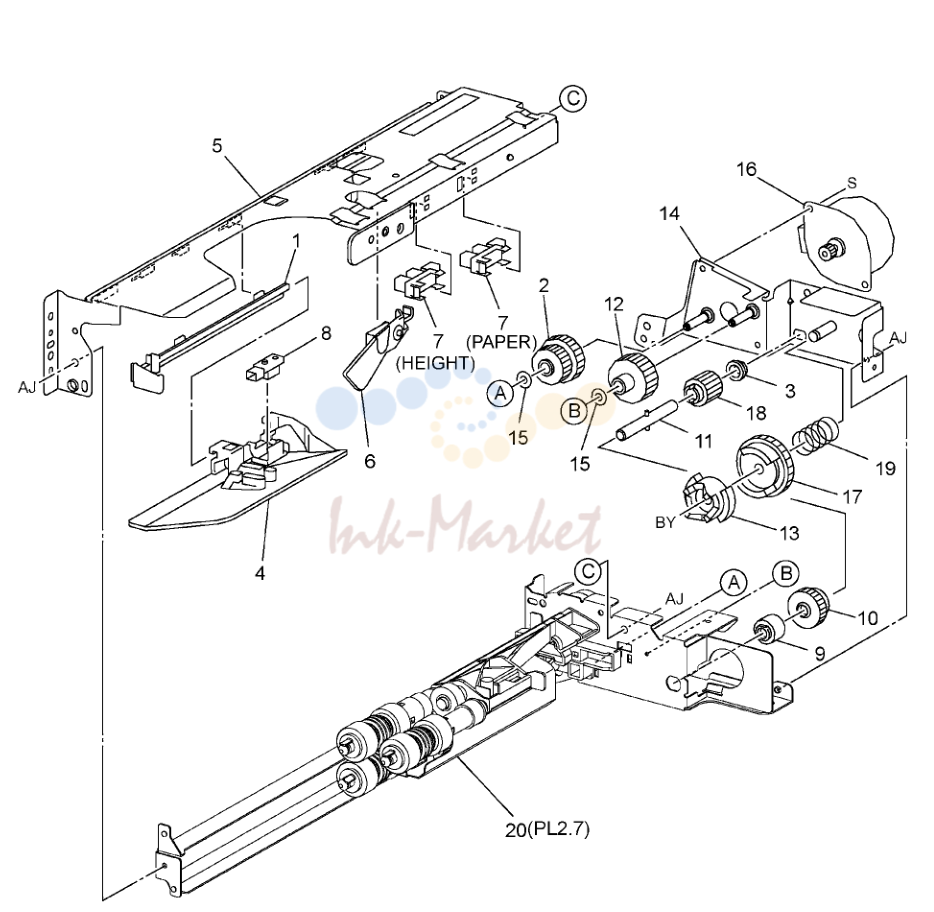

Tray 1 подачи в сборе (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 013E92890 запросить цену → | подшипник (6) |
| 6 | 120E22481 запросить цену → | актуатор |
| 7 | 930W00113 запросить цену → | Tray Stack Height датчик, Tray |
| 8 | 930W00211 запросить цену → | Tray Pre подачи датчик |
| 9 | 005K83081 запросить цену → | One Way муфта |
| 10 | 007K85730 запросить цену → | One Way шестерня |
| 16 | 127K38170 запросить цену → | Tray Lift/подачи мотор |

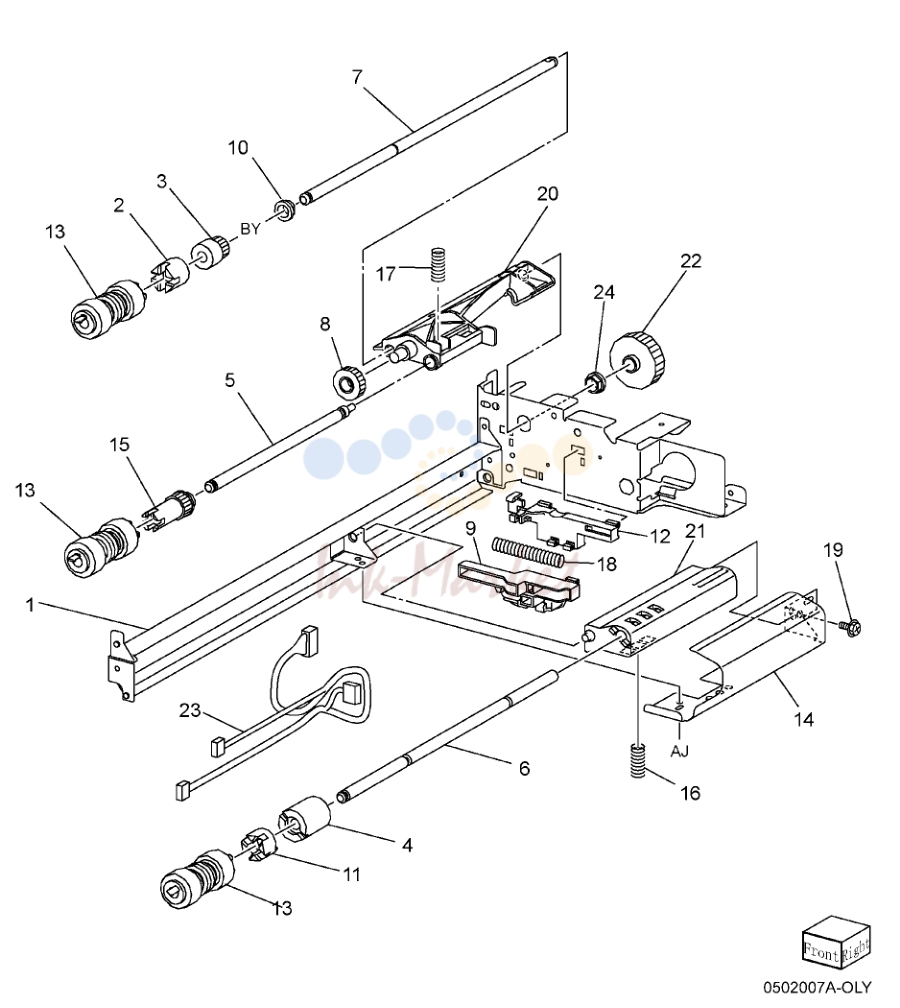

Tray 1 подачи в сборе (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 005K05890 под заказ | Oneway муфта |
| 3 | 005K06760 запросить цену → | муфта (22T) |
| 4 | 005K07010 запросить цену → | Friction муфта |
| 8 | 007E79380 запросить цену → | шестерня (33T) |
| 10 | 013E92890 запросить цену → | подшипник (6) |
| 13 | 600K78460 ✓ в наличии | подачи/Nudger/тормозной Roll Kit (REP |

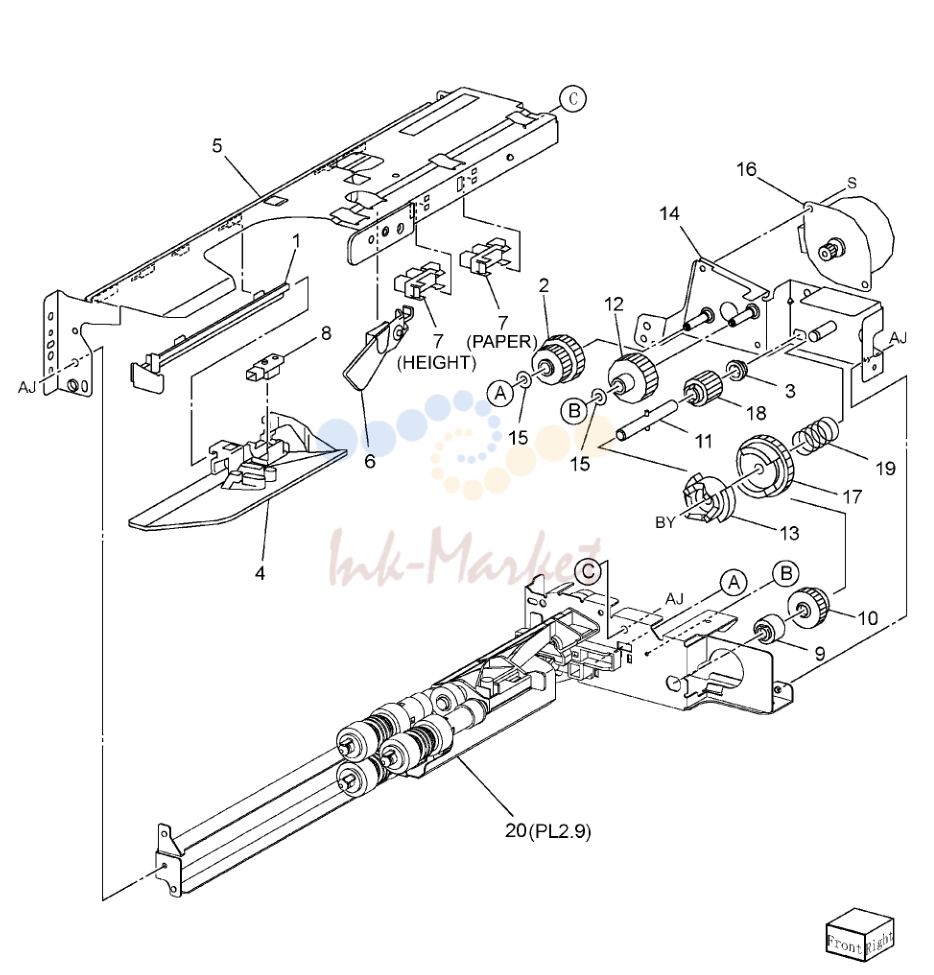

Tray 2 подачи в сборе (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 013E92890 запросить цену → | подшипник (6) |
| 6 | 120E22481 запросить цену → | актуатор |
| 7 | 930W00113 запросить цену → | Tray Stack Height датчик, Tray |
| 8 | 930W00211 запросить цену → | Tray Pre подачи датчик |
| 9 | 005K83081 запросить цену → | One Way муфта в сборе |
| 10 | 007K85730 запросить цену → | One Way шестерня в сборе |
| 16 | 127K38170 запросить цену → | Tray Lift/подачи мотор |

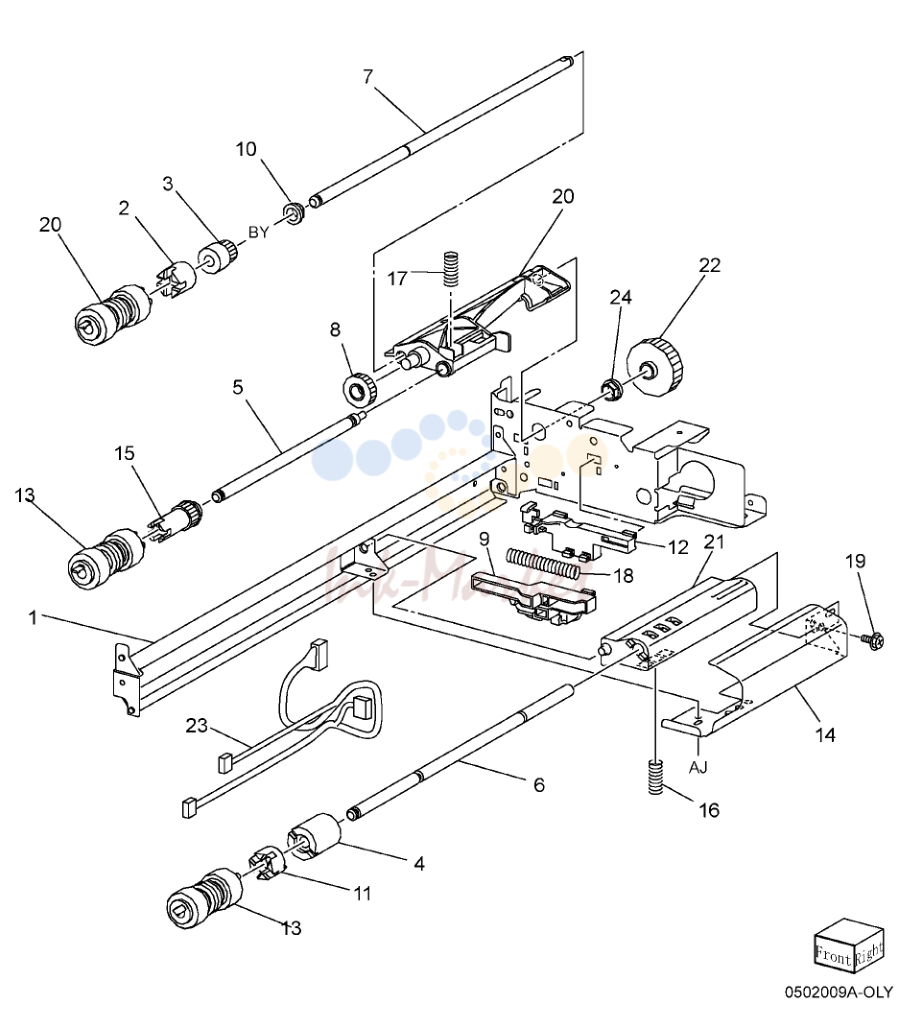

Tray 2 подачи в сборе (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 005K05890 под заказ | One Way муфта |
| 3 | 005K06760 запросить цену → | муфта (22T) |
| 4 | 005K07010 запросить цену → | Friction муфта |
| 8 | 007E79380 запросить цену → | шестерня (33T) |
| 10 | 013E92890 запросить цену → | подшипник (6) |
| 13 | 600K78460 ✓ в наличии | подачи/Nudger/тормозной Roll Kit (REP |
Tray 3 подачи в сборе (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 013E92890 запросить цену → | подшипник (6) |
| 6 | 120E22481 запросить цену → | актуатор |
| 7 | 930W00113 запросить цену → | Tray Stack Height датчик, Tray |
| 8 | 930W00211 запросить цену → | Tray Pre подачи датчик |
| 9 | 005K83081 запросить цену → | One Way муфта в сборе |
| 10 | 007K85730 запросить цену → | One Way шестерня в сборе |
| 16 | 127K38170 запросить цену → | Tray Lift/подачи мотор |

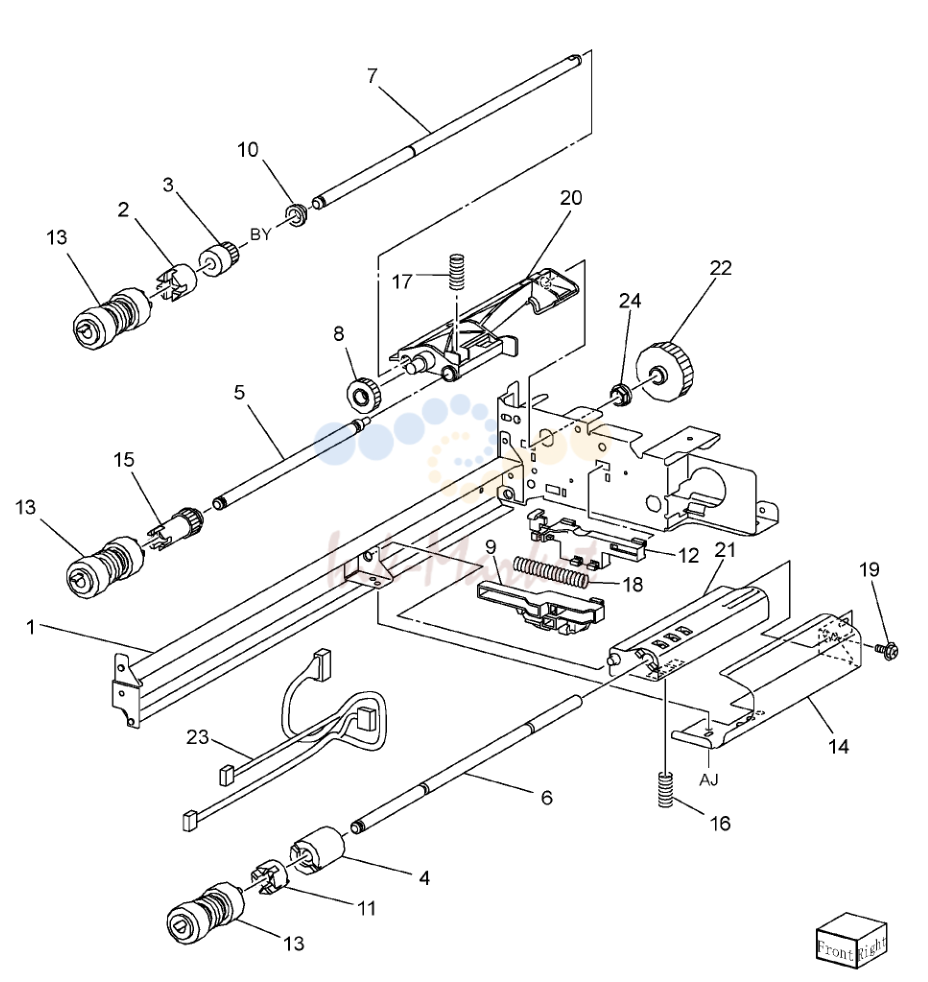

Tray 3 подачи в сборе (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 005K05890 под заказ | Oneway муфта |
| 3 | 005K06760 запросить цену → | муфта (22T) |
| 4 | 005K07010 запросить цену → | Friction муфта |
| 8 | 007E79380 запросить цену → | шестерня (33T) |
| 10 | 013E92890 запросить цену → | подшипник (6) |
| 13 | 600K78460 ✓ в наличии | подачи/Nudger/тормозной Roll Kit (REP |
Tray 4 подачи в сборе (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 013E92890 запросить цену → | подшипник (6) |
| 6 | 120E22481 запросить цену → | актуатор |
| 7 | 930W00113 запросить цену → | Tray Stack Height датчик, Tray |
| 8 | 930W00211 запросить цену → | Tray Pre подачи датчик |
| 9 | 005K83081 запросить цену → | Oneway муфта в сборе |
| 10 | 007K85730 запросить цену → | Oneway шестерня в сборе |
| 16 | 127K38170 запросить цену → | Tray Lift/подачи мотор |

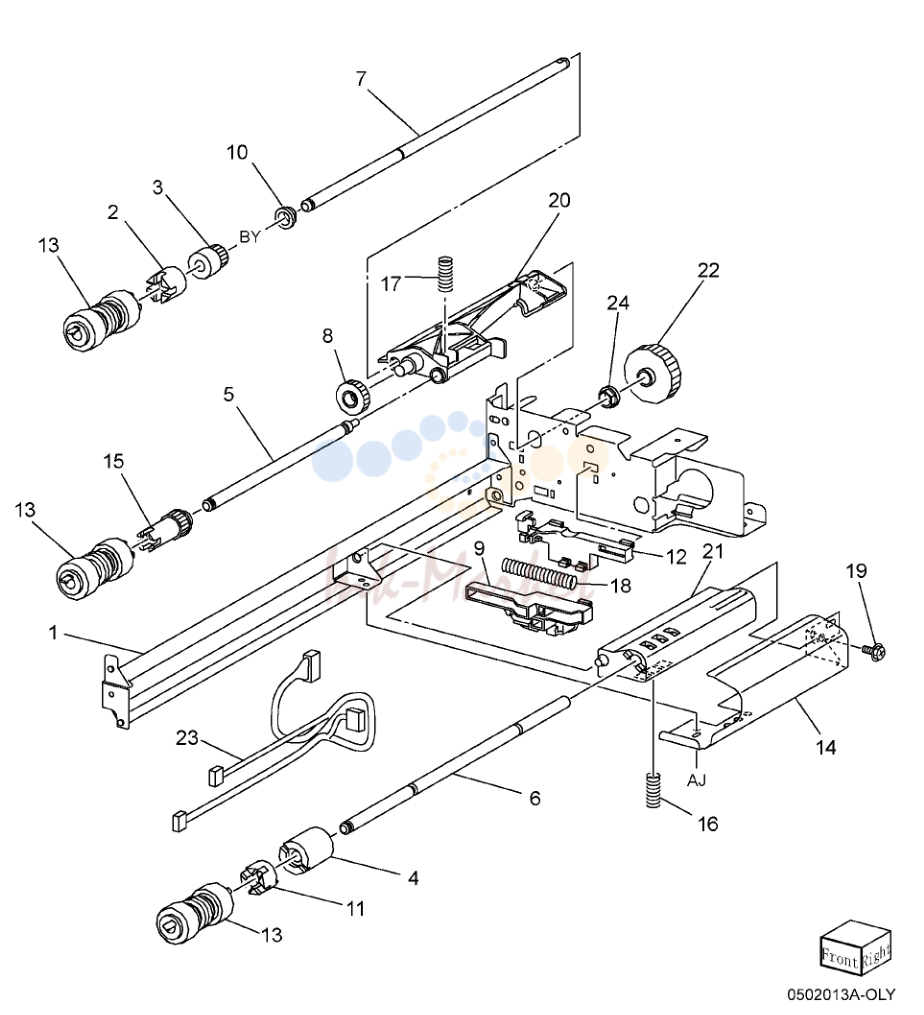

Tray 4 подачи в сборе (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 005K05890 под заказ | Oneway муфта |
| 3 | 005K06760 запросить цену → | муфта (22T) |
| 4 | 005K07010 запросить цену → | Friction муфта |
| 8 | 007E79380 запросить цену → | шестерня (33T) |
| 10 | 013E92890 запросить цену → | подшипник (6) |
| 13 | 600K78460 ✓ в наличии | подачи/Nudger/тормозной Roll Kit (REP |

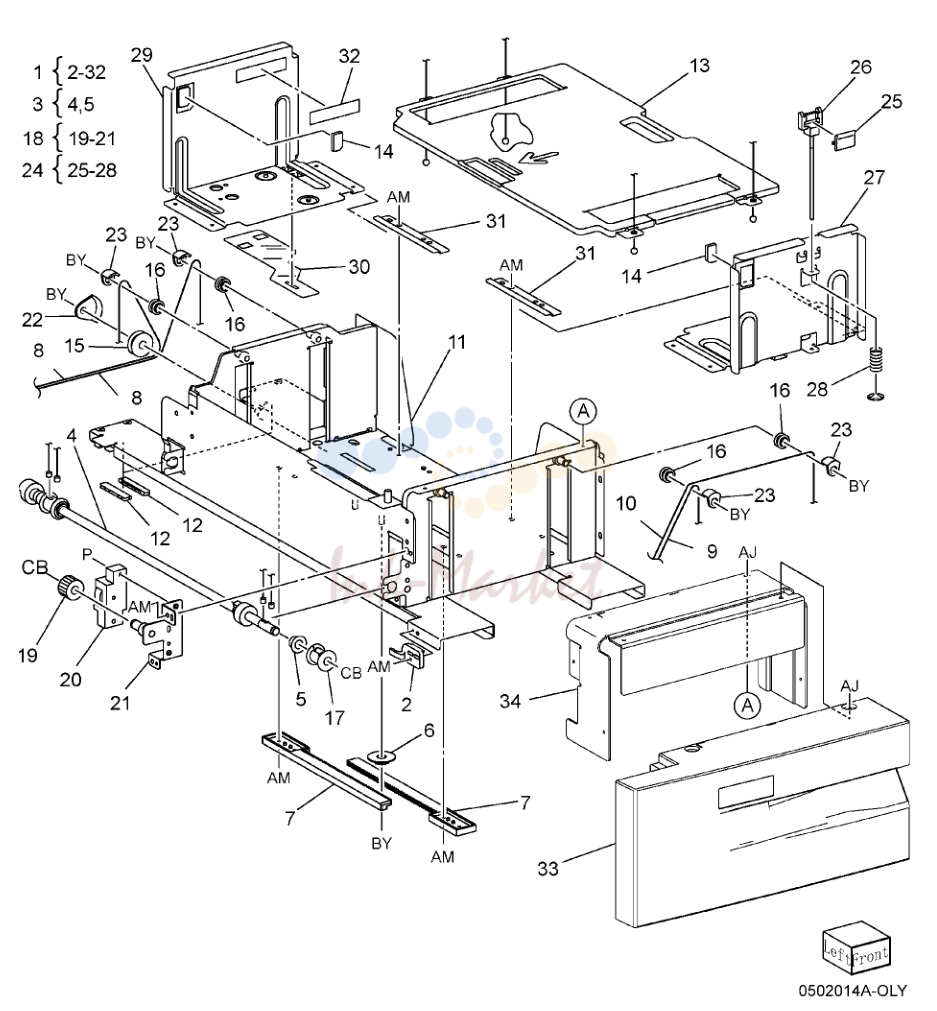

Tray 3 в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | 003E49861 запросить цену → | Stopper |
| 3 | 006K23661 запросить цену → | Lift вал в сборе |
| 5 | 413W77559 запросить цену → | подшипник |
| 6 | 007E78190 запросить цену → | Pinion |
| 8 | 012E11100 запросить цену → | задний шлейф |
| 9 | 012E11111 запросить цену → | передний левый шлейф |
| 10 | 012E11121 запросить цену → | передний правый шлейф |
| 14 | 019E58260 запросить цену → | Pad |
| 15 | 020E36560 запросить цену → | Pulley |
| 16 | 020E36830 запросить цену → | Pulley |
| 18 | 030K75540 запросить цену → | Brake в сборе |
| 19 | 007E78390 запросить цену → | шестерня (18T) |
| 20 | 019K93921 запросить цену → | Brake |
| 22 | 032E20890 запросить цену → | Wire направляющая |
| 23 | 032E21250 запросить цену → | Wire направляющая |
| 24 | 038K87160 запросить цену → | передний направляющая в сборе |
| 32 | 893E09490 запросить цену → | Label (Max) |

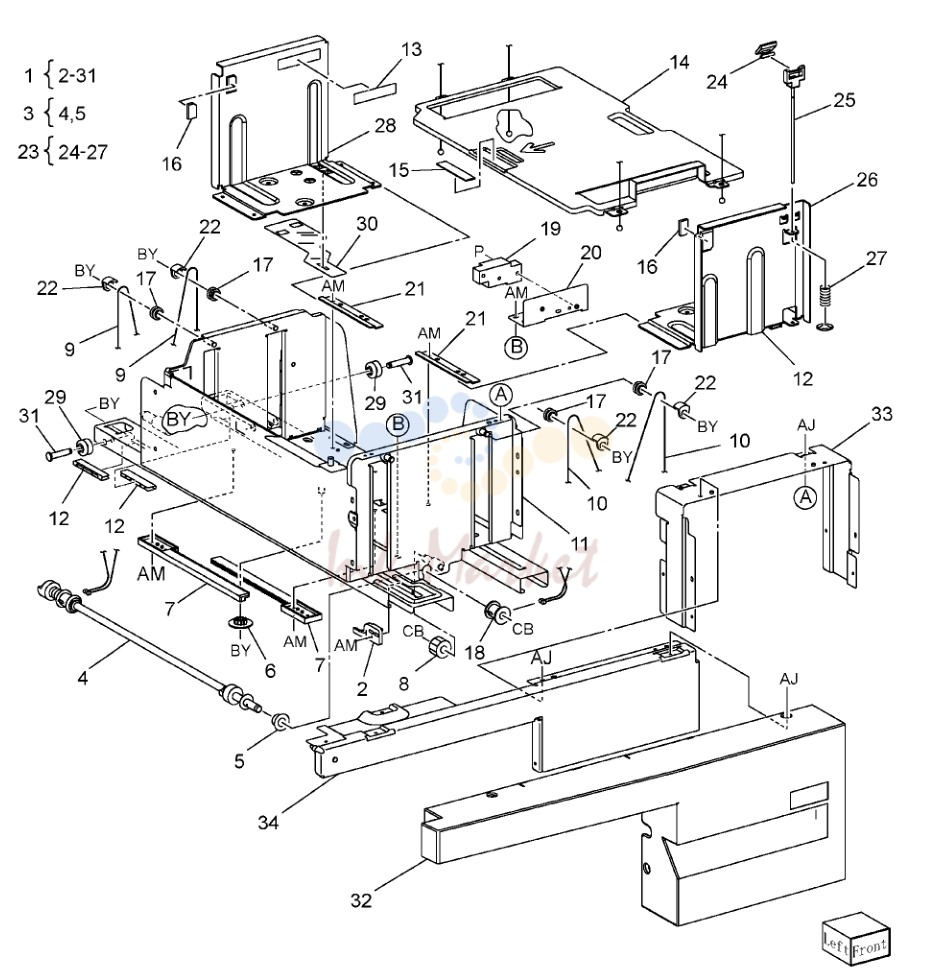

Tray 4 в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | 003E49861 запросить цену → | Stopper |
| 3 | 006K23661 запросить цену → | Lift вал в сборе |
| 5 | 413W77559 запросить цену → | подшипник |
| 6 | 007E78190 запросить цену → | Pinion |
| 8 | 007E78390 запросить цену → | шестерня (18T) |
| 9 | 012E11130 запросить цену → | задний шлейф |
| 10 | 012E11140 запросить цену → | передний шлейф |
| 13 | 893E09490 запросить цену → | Label (Max) |
| 15 | 019K94400 запросить цену → | Bottom Pad |
| 16 | 019E58260 запросить цену → | Pad |
| 17 | 020E36830 запросить цену → | Pulley |
| 19 | 019K93921 запросить цену → | Brake в сборе |
| 22 | 032E21250 запросить цену → | Wire направляющая |
| 23 | 038K87120 запросить цену → | передний направляющая в сборе |

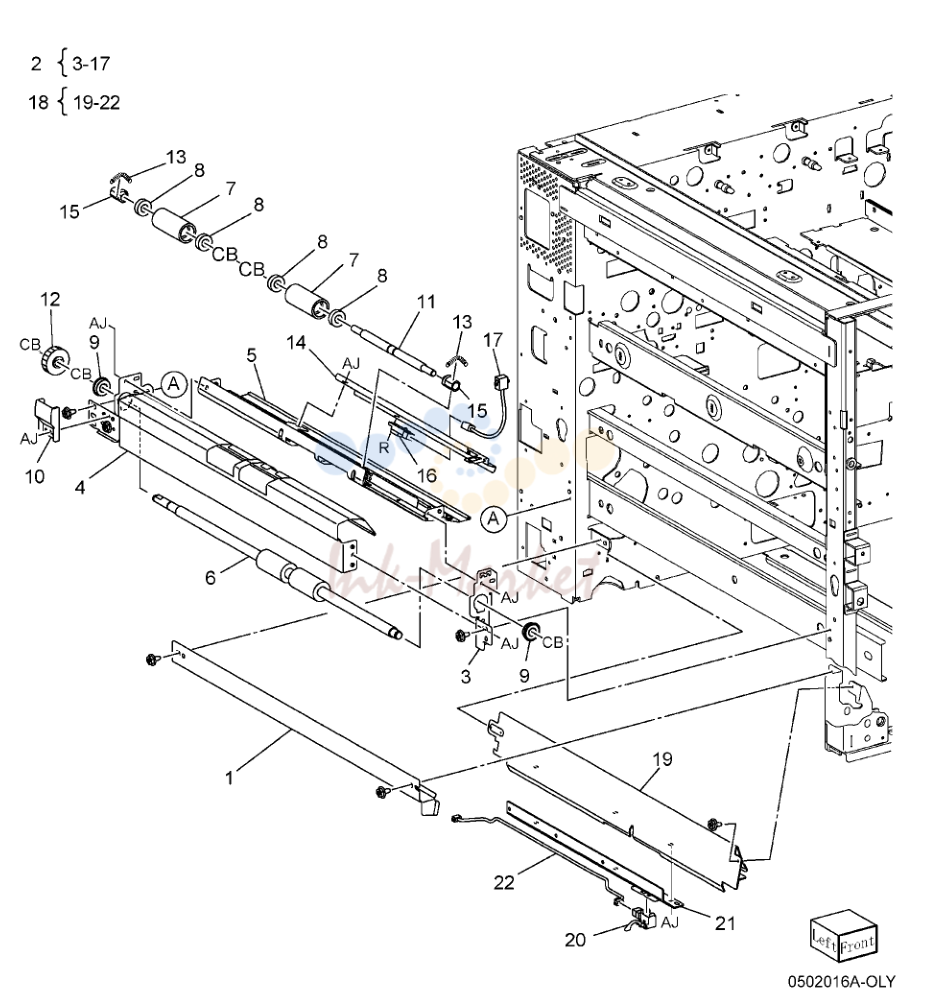

Tray 5 / Bypass направляющая в сборе
| № | Артикул | Наименование |
|---|---|---|
| 6 | 059K26200 ✓ в наличии | Roll в сборе |
| 7 | 059K37990 запросить цену → | Pinch Roll |
| 8 | 413W08050 запросить цену → | Ball подшипник |
| 9 | 413W08350 запросить цену → | подшипник |
| 13 | 809E54941 запросить цену → | пружина |
| 16 | 930W00211 запросить цену → | Pre Registration датчик |
| 20 | 130K67370 запросить цену → | Tray подачи Out датчик |
Pre Registration мотор в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 015K64791 запросить цену → | Pre Registration мотор в сборе |
| 12 | 127K39650 запросить цену → | Pre Registration мотор |
Takeaway Roll
| № | Артикул | Наименование |
|---|---|---|
| 4 | 130K88311 запросить цену → | Tray подачи Out датчик |
| 10 | 059K24940 запросить цену → | Takeaway Roll в сборе |
| 16 | 130E84300 запросить цену → | Tray подачи Out датчик |
левый направляющая крышка
| № | Артикул | Наименование |
|---|---|---|
| 4 | 110E11420 запросить цену → | L/H крышка Interlock Switch |
| 11 | 013E26100 запросить цену → | подшипник |
| 13 | 059E99240 запросить цену → | Pinch Roll |
| 17 | 809E54780 запросить цену → | пружина |
T/A привод
| № | Артикул | Наименование |
|---|---|---|
| 6 | 007K87670 запросить цену → | T/A привод в сборе |
| 14 | 121K33710 запросить цену → | Take Away муфта And |
| 15 | 127K39520 запросить цену → | T/A мотор |
| 16 | 413W08350 запросить цену → | Ball подшипник |
| 17 | 413W77359 запросить цену → | подшипник |
Tray 3/4 шестерня в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 030K75451 запросить цену → | Tray шестерня в сборе |
| 7 | 030K76141 запросить цену → | Tray шестерня в сборе |
| 14 | 017E94310 запросить цену → | Caster |
| 15 | 017K93160 запросить цену → | Caster |
| 16 | 017K93170 запросить цену → | Caster |
Tray 5 / Bypass крышка
| № | Артикул | Наименование |
|---|---|---|
| 5 | 110E11430 запросить цену → | крышка Interlock Switch |
| 11 | 802E55621 запросить цену → | передний крышка |
| 12 | 802E55633 запросить цену → | задний крышка |
| 13 | 802E55640 запросить цену → | передний крышка |
| 14 | 802E55651 запросить цену → | задний крышка |
| 15 | 802E63061 запросить цену → | верхний крышка |
| 16 | 802K57484 запросить цену → | нижний крышка в сборе |
| 19 | 962K17863 запросить цену → | Wire жгут |
| 20 | 893E16170 запросить цену → | Label (Max) |
| 21 | 893E15750 запросить цену → | Label (Number) |
Tray 5 / Bypass Component (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 007E79331 запросить цену → | Sector шестерня |
| 3 | 007E79350 запросить цену → | шестерня (19T) |
| 4 | 013E23610 запросить цену → | Sleeve подшипник |
| 6 | 013E92890 запросить цену → | Sleeve подшипник |
| 9 | 801K05033 запросить цену → | Lift Up мотор |

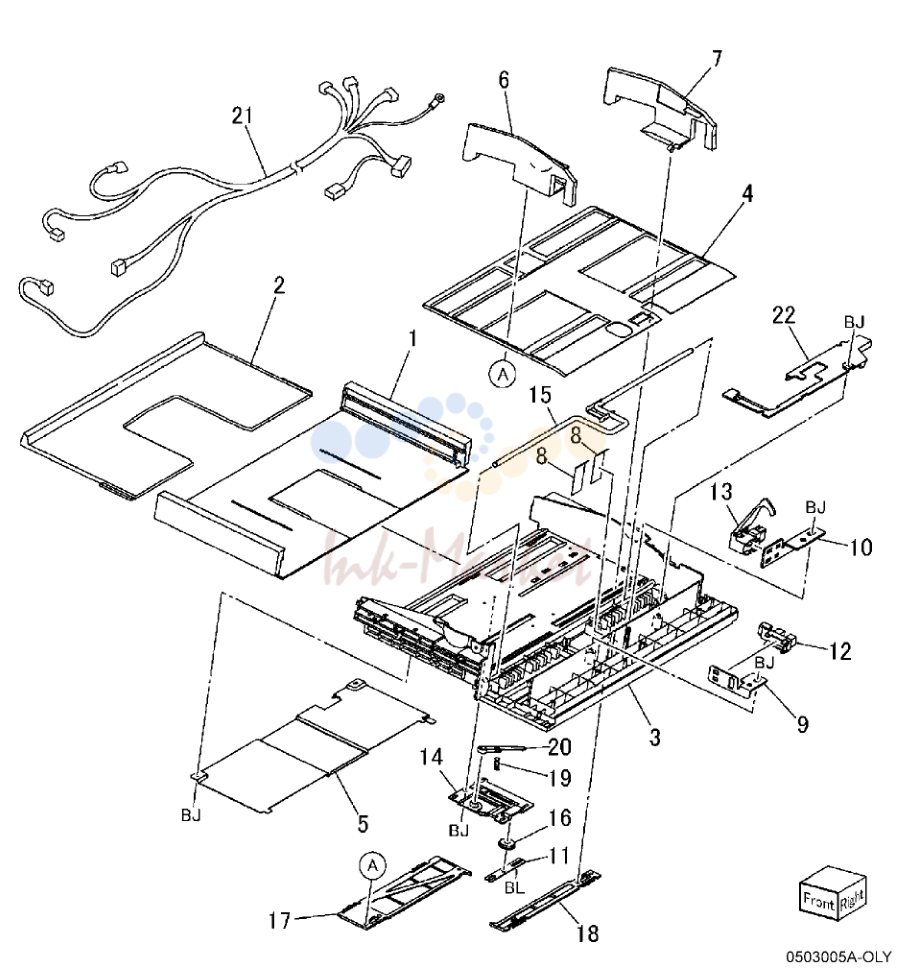

Tray 5 / Bypass Tray Component
| № | Артикул | Наименование |
|---|---|---|
| 5 | 802E55680 запросить цену → | Tray нижний крышка |
| 12 | 930W00111 под заказ | Lift Down датчик |
| 13 | 130K64360 запросить цену → | Paper Set датчик |
| 14 | 130K64431 запросить цену → | Size датчик |
| 16 | 007E79700 запросить цену → | Pinion шестерня |
| 19 | 809E49930 запросить цену → | Compression пружина |
| 20 | 012E11760 запросить цену → | датчик Link |
Tray 5 / Bypass Feeder Component
| № | Артикул | Наименование |
|---|---|---|
| 3 | 012E11041 запросить цену → | соленоид Link |
| 4 | 121K31340 запросить цену → | Nudger соленоид |
| 7 | 007E78770 запросить цену → | шестерня (25T) |
| 9 | 007E78760 запросить цену → | шестерня (19T) |
| 10 | 007E78780 под заказ | шестерня (25T) |
| 11 | 007K88730 запросить цену → | One Way муфта шестерня (23T/27T) |
| 13 | 059K26591 под заказ | тормозной Roll |
| 14 | 059K26691 ✓ в наличии | подачи Roll |
| 15 | 059K26700 запросить цену → | Nudger Roll (P/O PL 3.3 Item 8) |
| 17 | 059K29534 запросить цену → | верхний Feeder (PL8.7) |
| 18 | 127K38252 под заказ | подачи мотор |
| 19 | 013E25530 запросить цену → | Sleeve подшипник |
| 20 | 413W66250 под заказ | Ball подшипник |
| 21 | 604K23660 ✓ в наличии | тормозной, подачи, Nudger Roll Kit |
Tray 5 / Bypass верхний Feeder Component
| № | Артикул | Наименование |
|---|---|---|
| 2 | 003E59570 запросить цену → | защёлка |
| 4 | 006K23312 запросить цену → | подачи/Nudger вал |
| 5 | 007E78180 под заказ | шестерня (25T) |
| 7 | 013E25540 запросить цену → | Sleeve подшипник |
| 12 | 930W00112 запросить цену → | Lift Up датчик, No Paper датчик |
| 15 | 120E21900 запросить цену → | актуатор |
| 16 | 930W00211 запросить цену → | Pre подачи датчик |
Tray 5 / Bypass нижний Feeder Component
| № | Артикул | Наименование |
|---|---|---|
| 5 | 005K06700 запросить цену → | Friction муфта |
| 6 | 007E78170 запросить цену → | шестерня (15T) |
| 7 | 007E89760 запросить цену → | шестерня (22T) |
| 8 | 013E23600 запросить цену → | Sleeve подшипник (Length: 5mm) |
| 9 | 013E23610 запросить цену → | Sleeve подшипник (Length: 6.6mm) |
| 13 | 809E41221 запросить цену → | Compression пружина |
переноса Module в сборе (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 003E61300 запросить цену → | Knob |
| 6 | 913W12117 запросить цену → | Connector (P/O PL 4.1 Item 3) |
| 7 | 913W12124 запросить цену → | Connector |
| 18 | 801K14822 запросить цену → | правый Rail |
| 19 | 801K14832 запросить цену → | левый Rail |
| 29 | 059K33168 запросить цену → | Registration Transport в сборе |
| 30 | 059K33522 запросить цену → | V-Transport в сборе |
| 32 | 059K42034 запросить цену → | 2nd BTR в сборе |
переноса Module в сборе (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 7 | 127K39742 запросить цену → | Dup мотор в сборе |
| 10 | 913W12113 запросить цену → | Connector |
| 13 | 423W01554 запросить цену → | ремень |
| 14 | 499W14524 запросить цену → | Pulley |
| 15 | 499W17061 запросить цену → | Idler Pulley |
| 22 | 913W12114 запросить цену → | Connector |
Duplex Transport
| № | Артикул | Наименование |
|---|---|---|
| 4 | 059K33501 запросить цену → | Dup ролик |
| 5 | 059K33511 запросить цену → | Dup ролик |
| 6 | 130K87880 запросить цену → | Dup In датчик, Dup Path датчик |
| 9 | 499W14124 запросить цену → | Pulley |
| 17 | 059K33350 запросить цену → | Pinch Roll |
| 18 | 413W75659 запросить цену → | подшипник |
| 22 | 809E55080 запросить цену → | пружина |
Registration Transport в сборе
| № | Артикул | Наименование |
|---|---|---|
| 4 | 013E23631 запросить цену → | подшипник |
| 6 | 059K26180 запросить цену → | пружина |
| 7 | 809E09430 запросить цену → | пружина |
| 8 | 809E55300 запросить цену → | пружина |
| 9 | 830E60740 запросить цену → | Support |
| 12 | 059K26160 запросить цену → | Registration Roll |
| 13 | 127K39641 запросить цену → | Registration мотор |
| 14 | 413W08350 запросить цену → | подшипник |
| 16 | 160K74960 запросить цену → | Transparency датчик |
| 18 | 930W00211 запросить цену → | Registration датчик |
| 22 | 809E41710 запросить цену → | пружина |
| 23 | 809E52460 запросить цену → | пружина |
Pre Registration Slide в сборе
| № | Артикул | Наименование |
|---|---|---|
| 3 | 013E23631 запросить цену → | подшипник |
| 7 | 059K26190 запросить цену → | Pinch Roll |
| 8 | 059K33170 запросить цену → | Pre Registration Roll |
| 9 | 413W08350 запросить цену → | подшипник |
| 12 | 809E54920 запросить цену → | пружина |
| 13 | 809E54930 запросить цену → | пружина |
| 15 | 830E60740 запросить цену → | Support |
| 17 | 930W00211 запросить цену → | Pre Registration датчик |
ROS
| № | Артикул | Наименование |
|---|---|---|
| 4 | 062K15037 запросить цену → | ROS в сборе (C, K) |
| 5 | 062K15047 запросить цену → | ROS в сборе (Y, M) |
| 6 | 962K24311 запросить цену → | Flat шлейф (C, K) |
| 7 | 962K24321 запросить цену → | Flat шлейф (Y, M) |

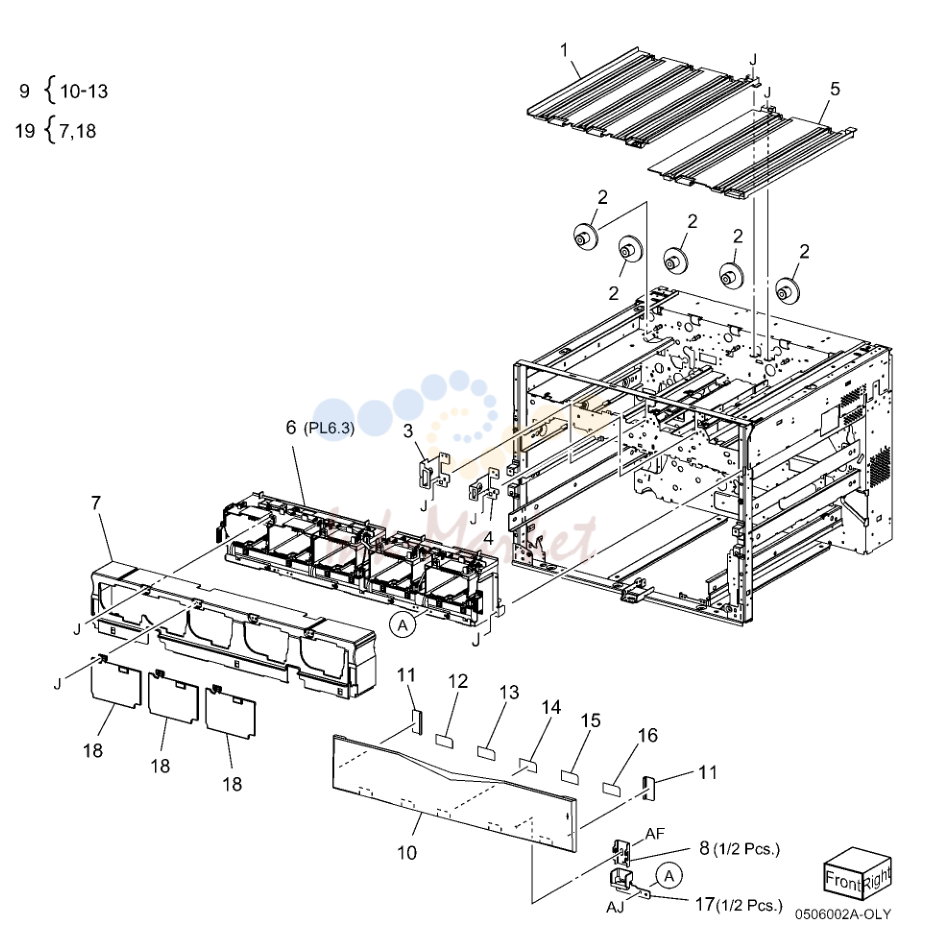

Dispense узел
| № | Артикул | Наименование |
|---|---|---|
| 2 | 807E02800 запросить цену → | шестерня |
| 9 | 802K65463 запросить цену → | тонер Cartridge крышка в сборе |
Dispense в сборе (Y, M, C, K)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 094K04542 запросить цену → | K Dispense |
| 2 | 094K04551 запросить цену → | Y Dispense, C дозатор, M |
| 5 | 110K12080 запросить цену → | Switch |
| 6 | 160K95830 запросить цену → | тонер Cartridge CRUM плата K |
| 7 | 160K95840 запросить цену → | тонер Cartridge CRUM плата (C, M |
| 8 | 960K01281 под заказ | Low тонер датчик плата |
Dispense в сборе
| № | Артикул | Наименование |
|---|---|---|
| 7 | 127K39530 запросить цену → | мотор в сборе |
| 8 | 130E85200 запросить цену → | Low тонер датчик (REP 9.21 REP |
Dispense узел (1 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 130E91010 запросить цену → | Waste Bottle Full датчик |
| 10 | 122K93640 запросить цену → | Erase лампа |
| 11 | 160K95830 запросить цену → | Xero CRUM плата M |
| 16 | 122K93570 запросить цену → | Erase лампа |
Dispense узел (2 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 030K76610 запросить цену → | кронштейн |
| 3 | 801K14311 запросить цену → | Rail |
| 4 | 695K13530 запросить цену → | K девелопер |
| 5 | 604K24210 запросить цену → | K девелопер корпус Kit (REP |
| 10 | 695K13500 запросить цену → | Y девелопер |
| 11 | 604K24220 запросить цену → | девелопер корпус Kit (Y, M, C) |
| 12 | 695K13510 запросить цену → | M девелопер |
| 13 | 130K67340 запросить цену → | ATC датчик в сборе |
| 14 | 695K13520 запросить цену → | C девелопер |
Dispense узел (3 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 7 | 014K82101 запросить цену → | Block |
| 13 | 962K23382 запросить цену → | Wire жгут (Y, M) |
| 14 | 962K23392 запросить цену → | Wire жгут (C, Y) |
задний рама (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 127K39750 запросить цену → | Cleaning мотор в сборе |
| 14 | 127K39760 запросить цену → | BCR/Scorotron Cleaner мотор (P/O |
| 15 | 130E82530 запросить цену → | BCR Cleaner Position датчик (P/O |

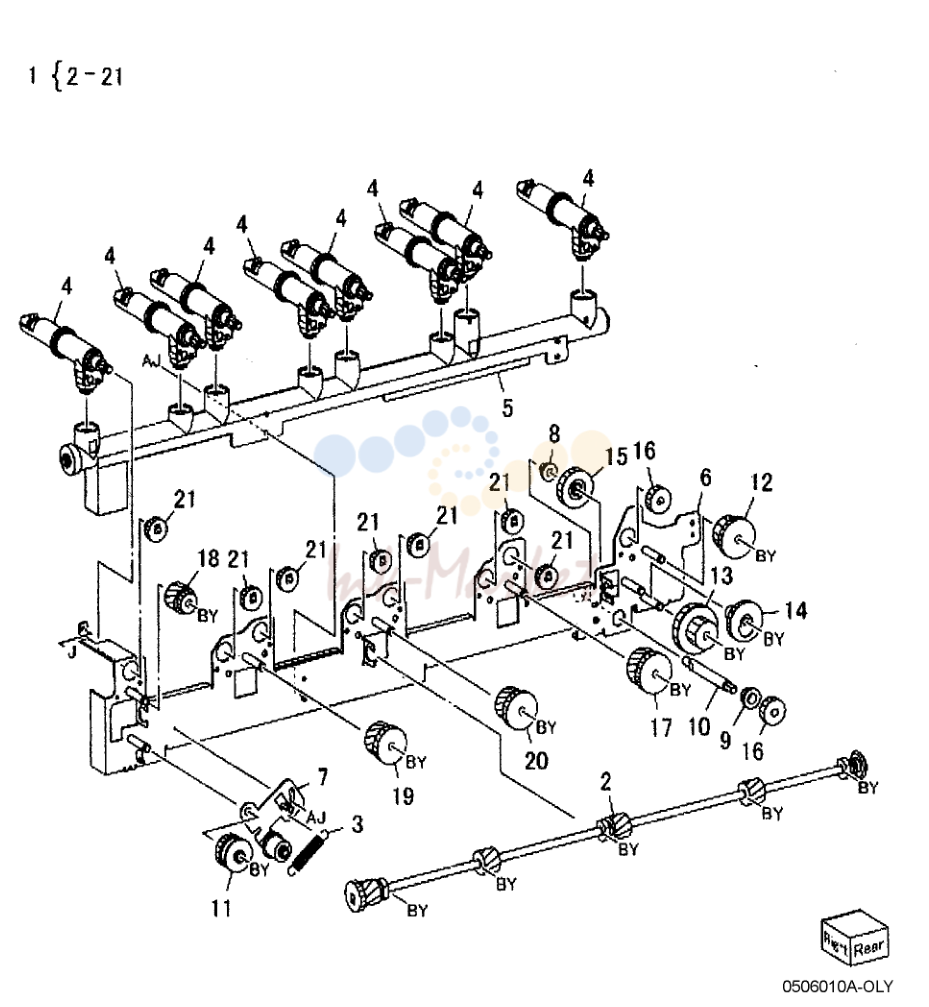

Direct Pipe в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 068K24134 запросить цену → | Direct Pipe в сборе |
| 9 | 413W77559 запросить цену → | подшипник |
Joint/Leveler Box в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 011K97591 запросить цену → | Joint в сборе |
| 8 | 119K00290 запросить цену → | Leveler Box в сборе |
| 19 | 130K93230 запросить цену → | Waste Bottle Set датчик |
переноса ремень узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | 042K92753 запросить цену → | IBT Cleaner в сборе |
| 4 | 033K94680 запросить цену → | Blade |
| 14 | 064K91930 запросить цену → | переноса ремень |
IBT рама в сборе (1 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 007K87831 запросить цену → | IBT привод в сборе |
| 2 | 019K98882 запросить цену → | BTR держатель в сборе |
| 3 | 059K32491 запросить цену → | 1ST BTR Roll |
| 4 | 105E12580 запросить цену → | 1ST BTR HVPS |
| 5 | 127K39100 запросить цену → | 1st BTR Retract мотор |
| 6 | 127K39120 запросить цену → | IBT Steering мотор |
| 7 | 130K60830 запросить цену → | переноса ремень Edge датчик |
IBT рама в сборе (2 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 9 | 059E99540 под заказ | Contact Roll |
| 10 | 059K32510 запросить цену → | Idler Roll |
| 11 | 059K33740 запросить цену → | Backup Roll |
| 12 | 130E84270 запросить цену → | переноса ремень Home датчик |
IBT рама в сборе (4 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 9 | 019K99041 запросить цену → | держатель |
| 11 | 059K32520 ✓ в наличии | Steering Roll |
2nd BTR Roll в сборе (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 413W11660 запросить цену → | Sleeve подшипник |
| 12 | 054K26613 запросить цену → | Inlet направляющая в сборе |
| 18 | 059K33430 запросить цену → | 2nd BTR Roll |
2nd BTR Roll в сборе (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 033K94721 ✓ в наличии | Blade в сборе |
| 7 | 130E88770 запросить цену → | Post 2nd BTR датчик |
| 9 | 103K81152 запросить цену → | Resistor |
| 11 | 930W00111 под заказ | 2nd BTR Contact Retract датчик |
| 12 | 413W11660 запросить цену → | Sleeve подшипник |
IBT Drawer
| № | Артикул | Наименование |
|---|---|---|
| 11 | 801K14911 запросить цену → | левый Rail |
| 19 | 801K14921 запросить цену → | правый Rail |
Air System (1 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 053K91940 запросить цену → | Ozone Filter |
| 9 | 127K37892 запросить цену → | Blower (P/O PL 9.1 Item 7) |
| 12 | 913W01206 запросить цену → | Connector |
| 13 | 927W00024 запросить цену → | задний Cooling вентилятор |
Air System (2 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 127K45850 запросить цену → | печь Exhaust вентилятор |
| 7 | 127K39571 запросить цену → | V-Transport вентилятор |
Air System (3 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 127K39580 запросить цену → | выход Roll вентилятор 1, выход Roll вентилятор 2, выход |
| 9 | 053K91980 ✓ в наличии | CC Filter |
| 14 | 127K39560 запросить цену → | CC вентилятор |
Inverter
| № | Артикул | Наименование |
|---|---|---|
| 1 | 038E31521 запросить цену → | Bottom направляющая |
| 6 | 130K87810 запросить цену → | Inverter End датчик |
| 10 | 059K42353 запросить цену → | Inverter Transport |
| 11 | 059K41974 запросить цену → | Invert Transport |

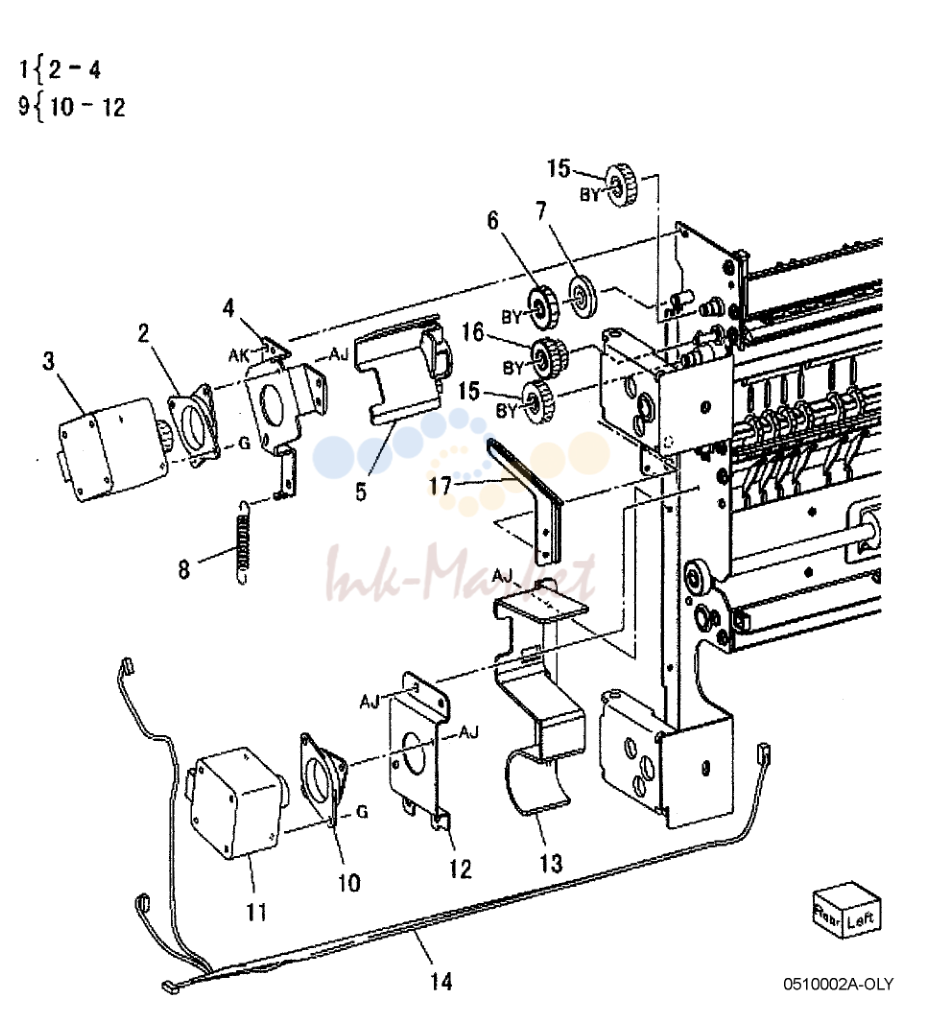

Inverter 1 Transport (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 127K39730 запросить цену → | выход мотор в сборе |
| 8 | 809E55030 запросить цену → | пружина |
| 9 | 127K39720 запросить цену → | Inverter мотор в сборе |
Полный список запчастей доступен по запросу.
комментарии
