Xerox ColorQube 9303 Family — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Main Power Supply
- Secure Access Additions
- User Interface
- Image Processing Module
- DADH (Complete), Covers, DADH плата
- подачи в сборе
- верхний крышка в сборе
- CVT
- Baffle в сборе
- Input Tray в сборе
- Stripper System (1 of 2)
- Stripper System (2 of 2)
- выход тракт бумаги

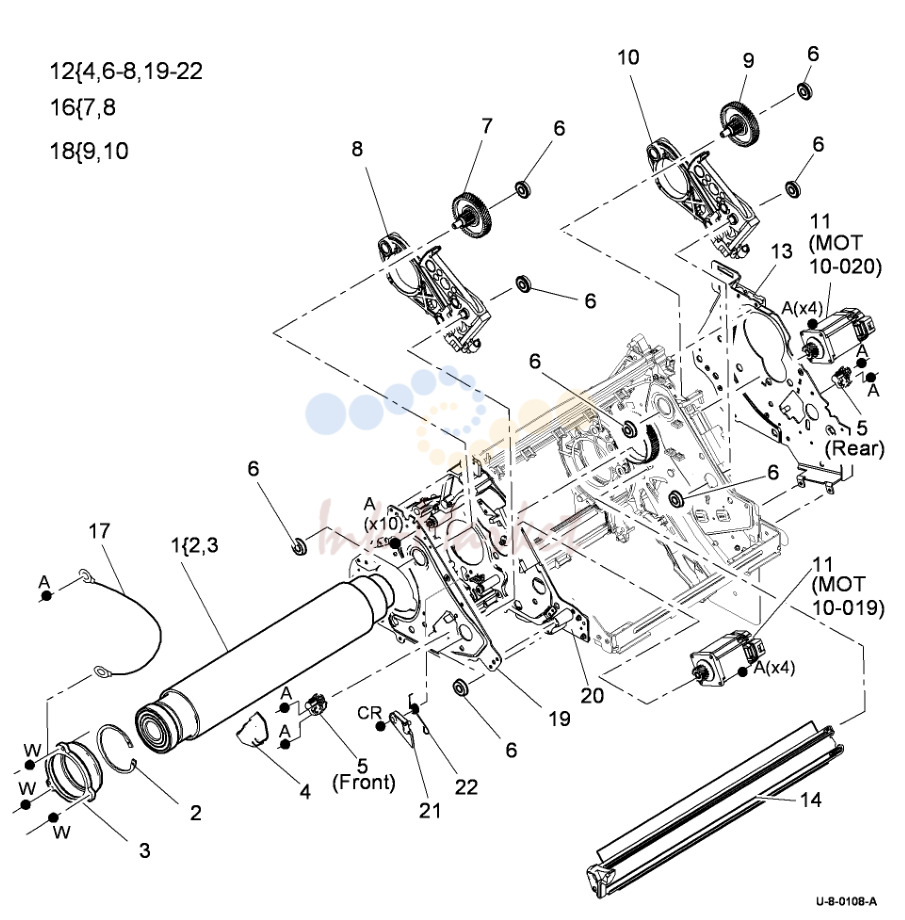

- Transfix ролик в сборе

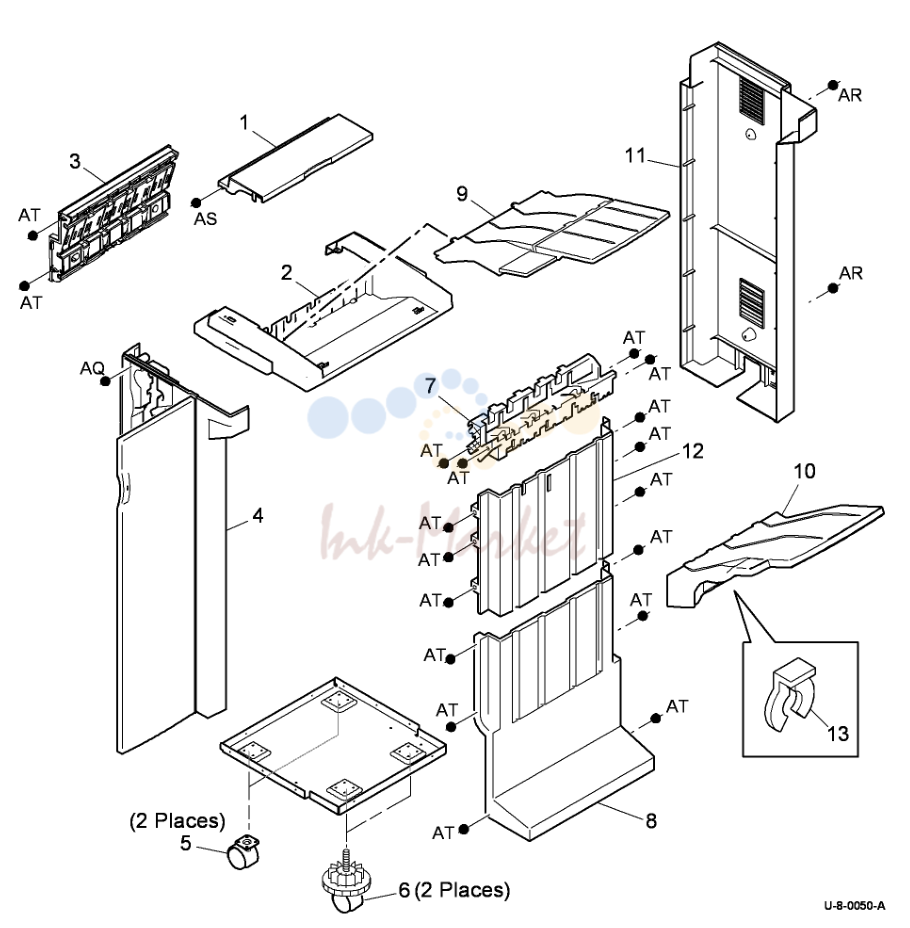

- LCSS Covers

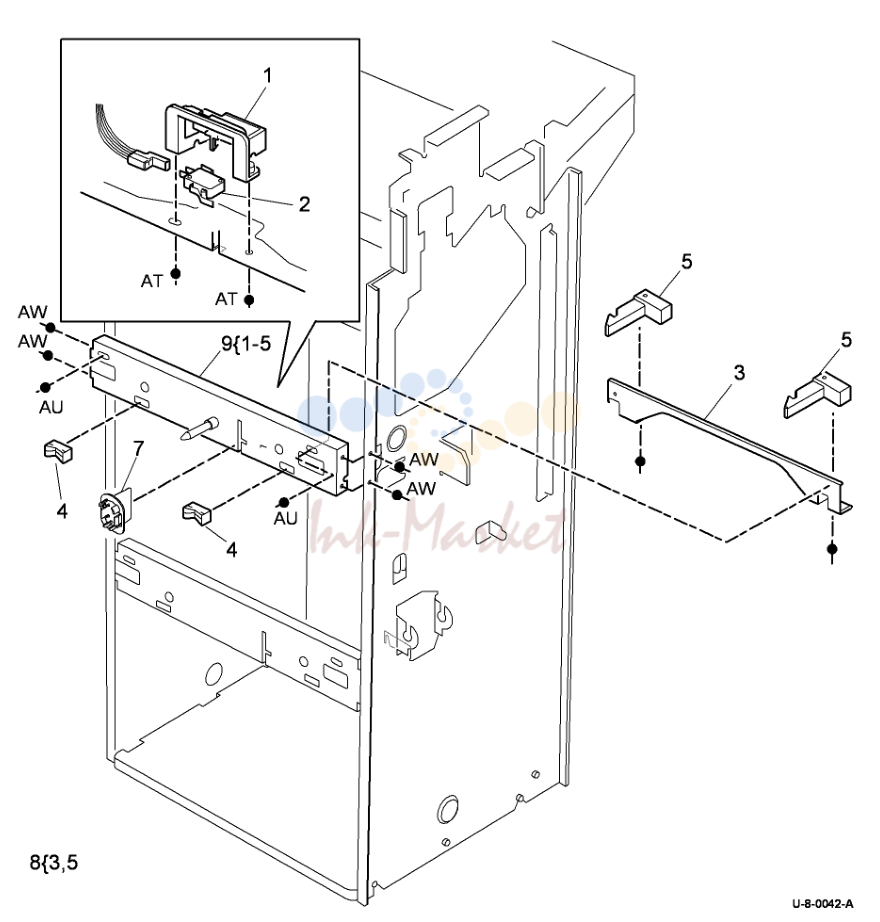

- LCSS Docking защёлка

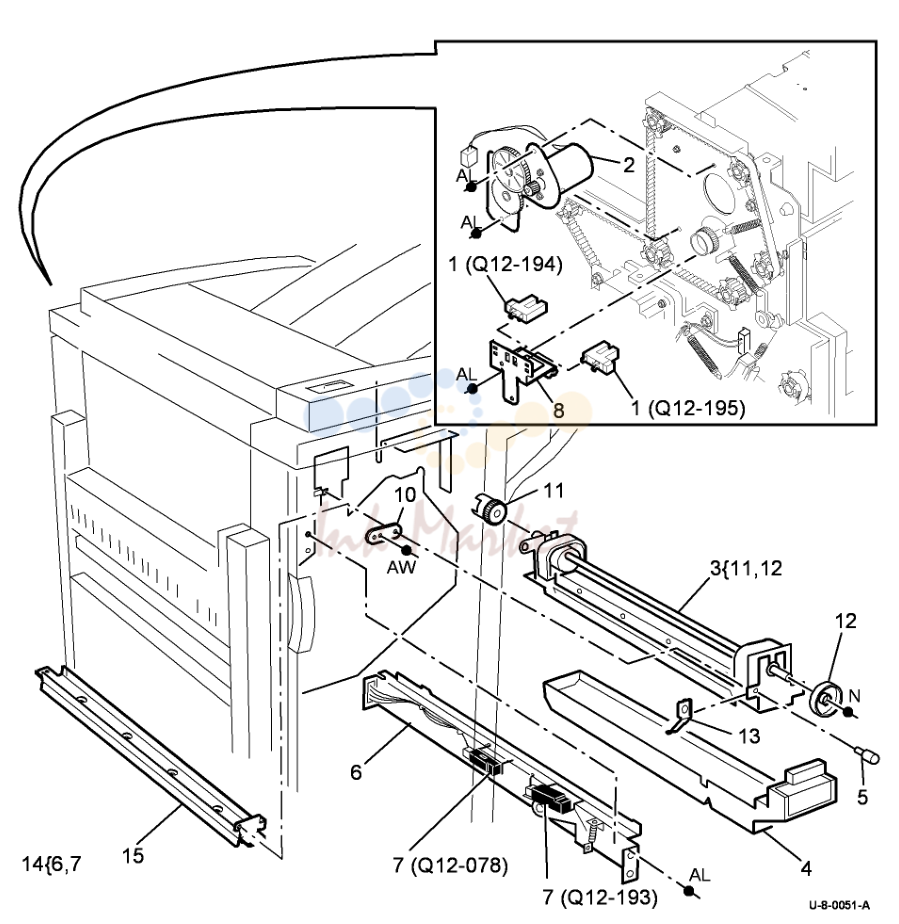

- LCSS Hole Punch узел

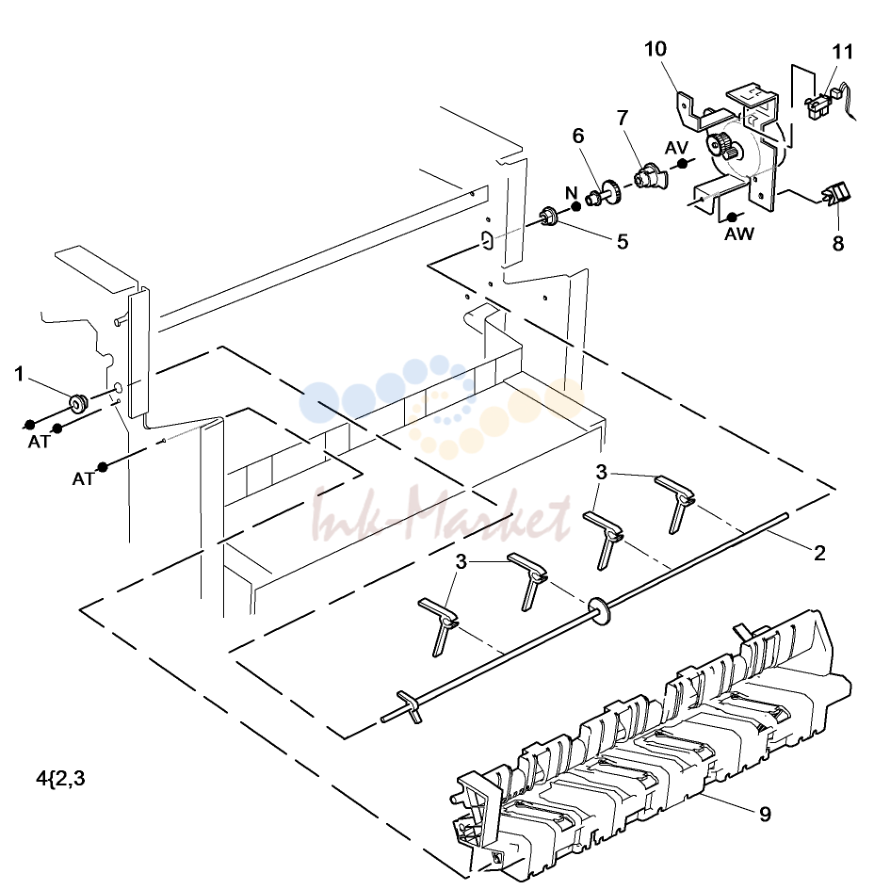

- LCSS Paddle Wheel

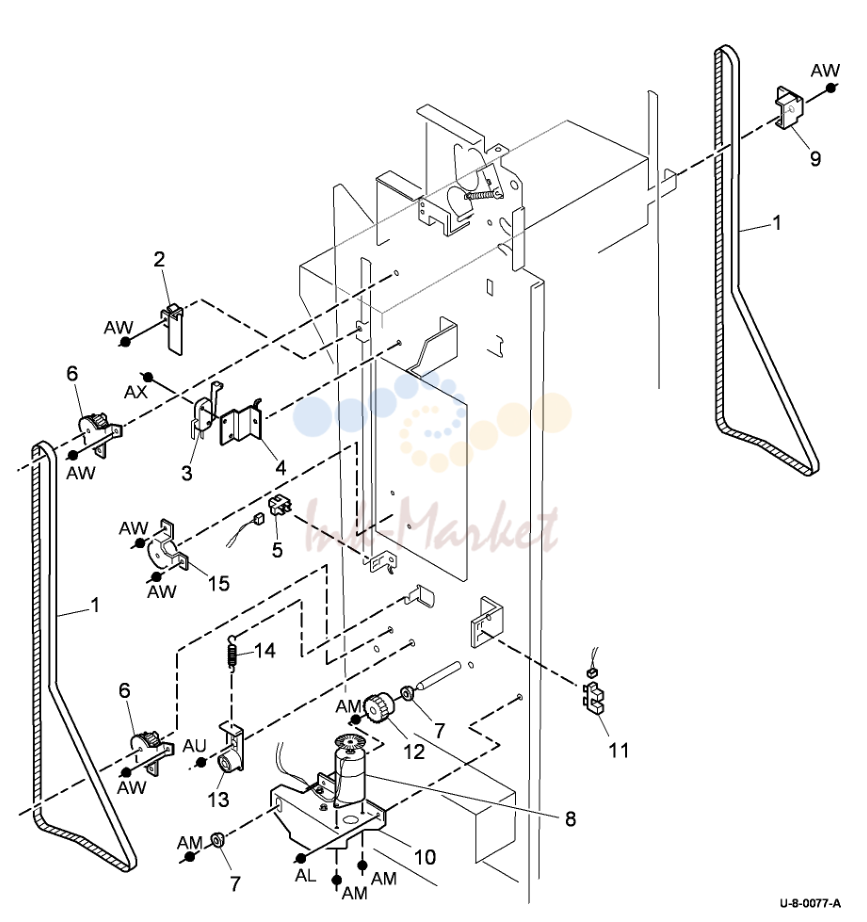

- LCSS Bin 1 Control Components (1 of 2)

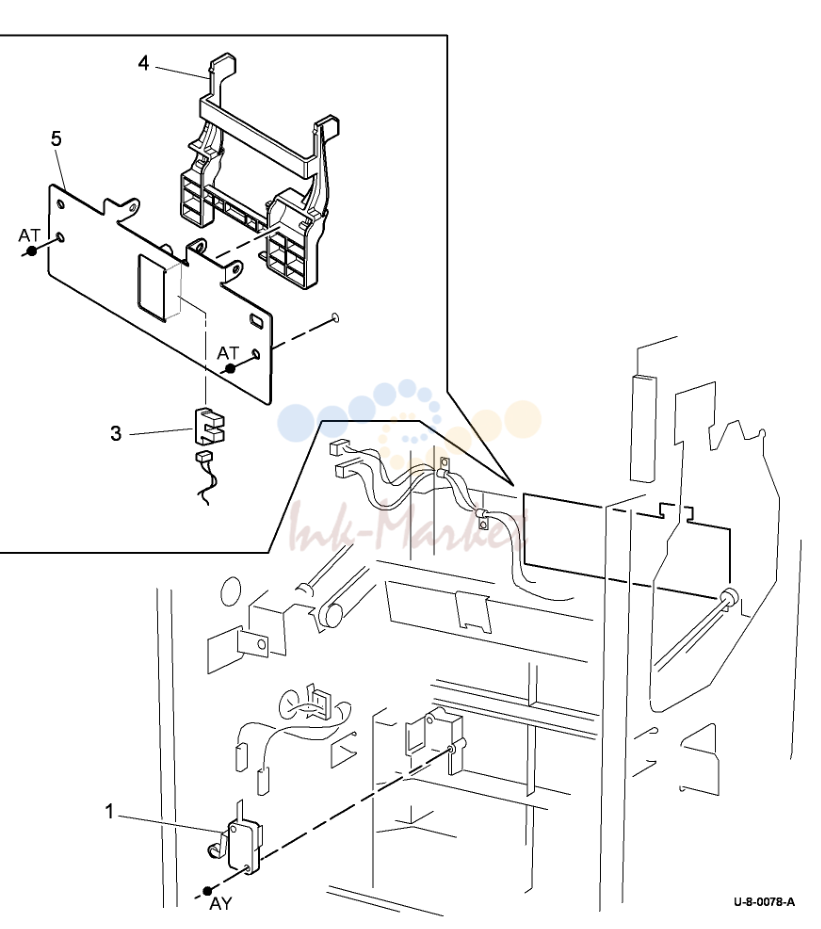

- LCSS Bin 1 Control Components (2 of 2)

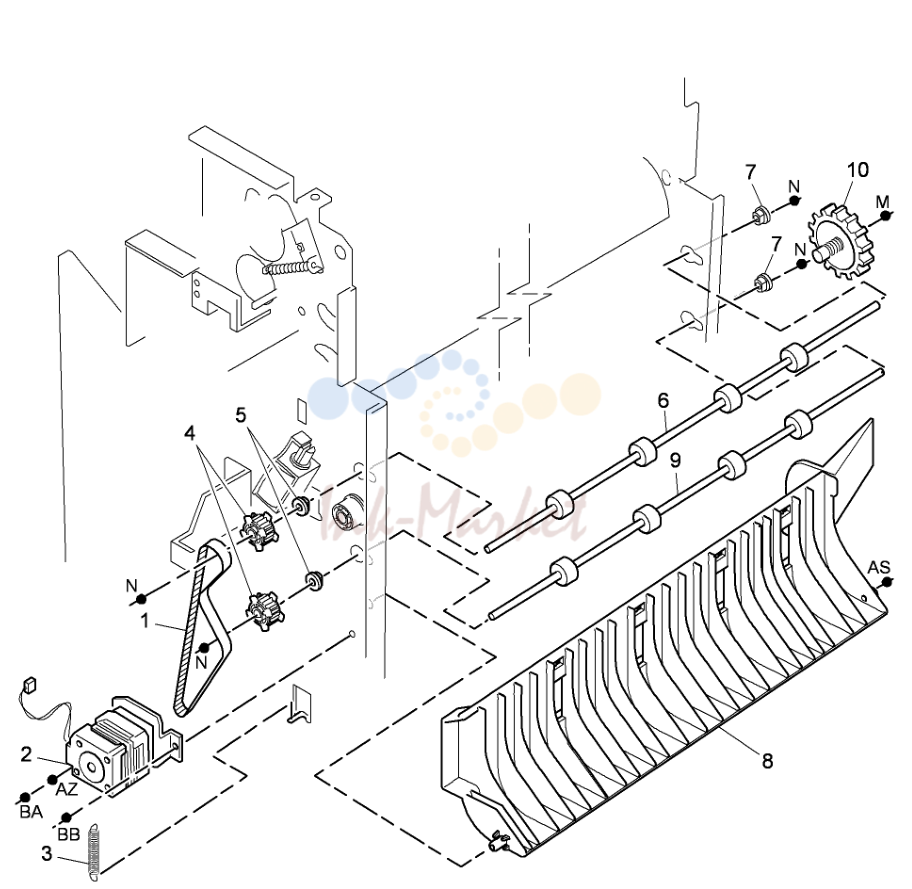

- LCSS Paper Entry Transport

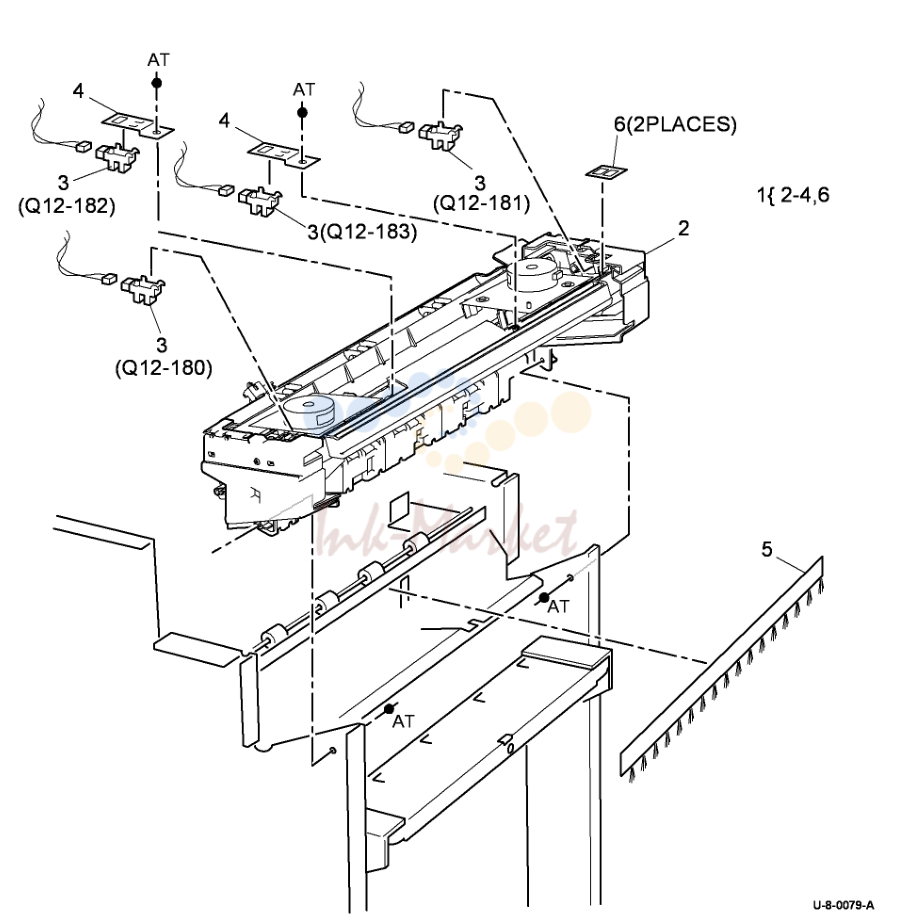

- LCSS Tamper в сборе

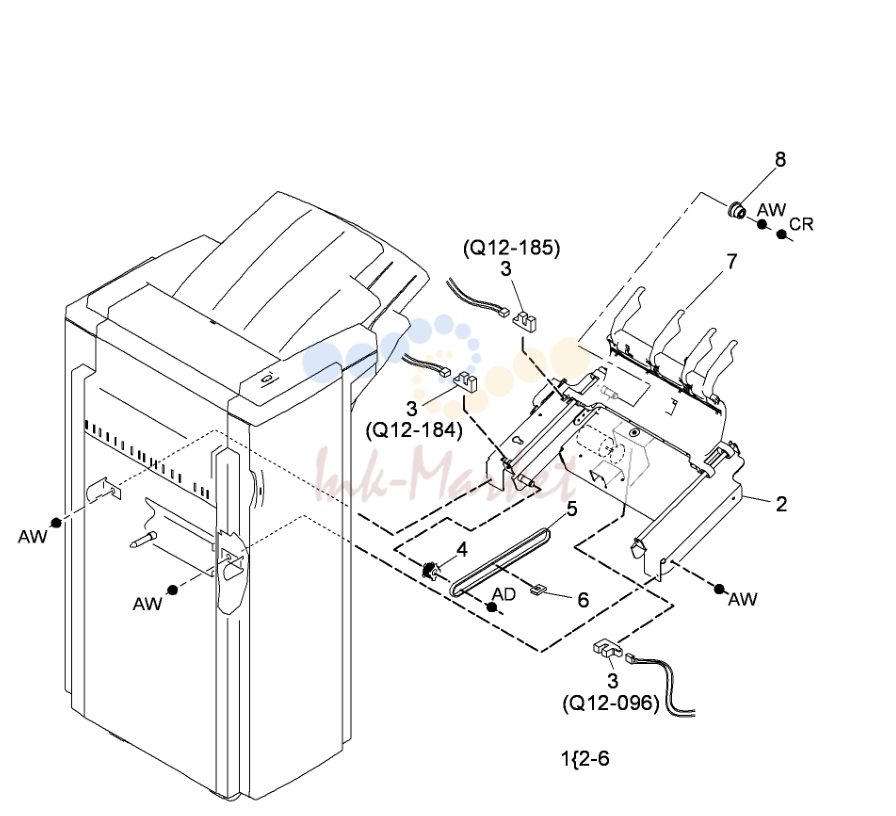

- LCSS Ejector в сборе

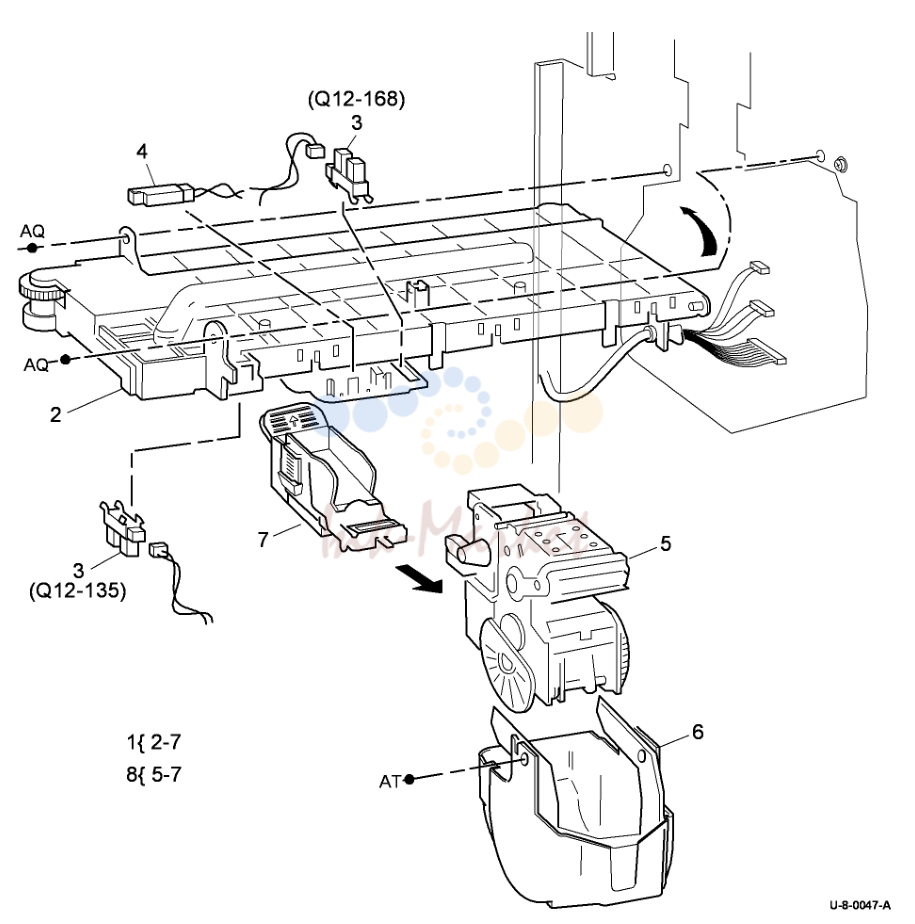

- LCSS Staple Head узел/ Traverse в сборе

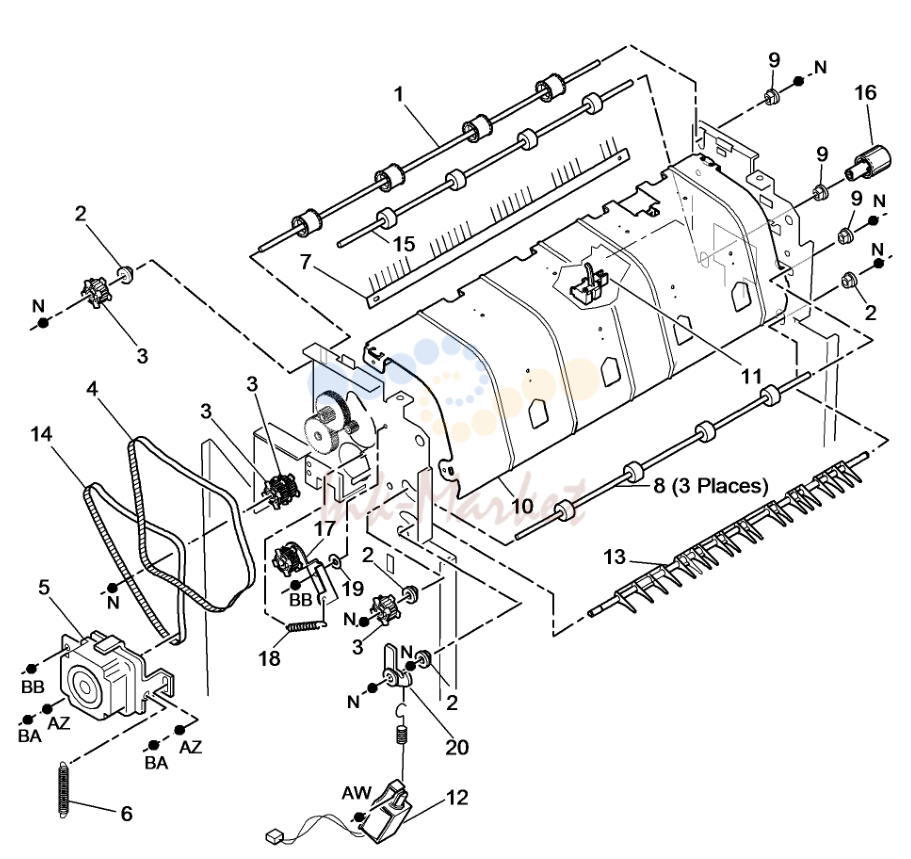

- LCSS Bin 0 Entry

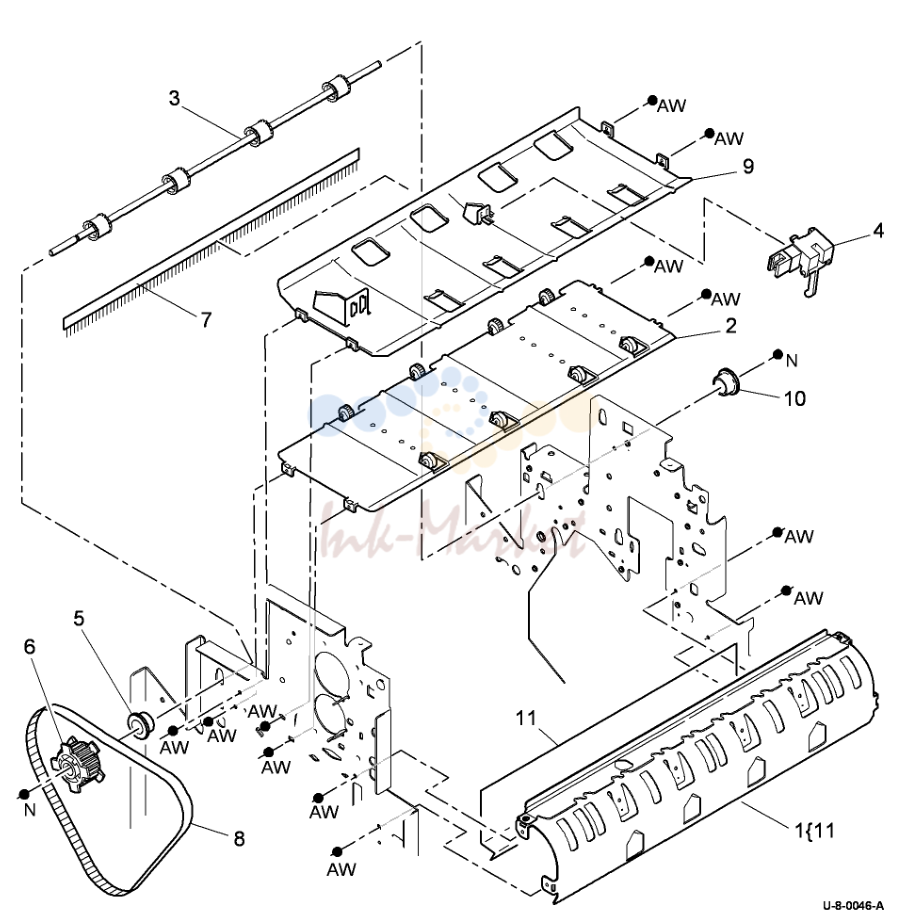

- LCSS Bin 1 Entry

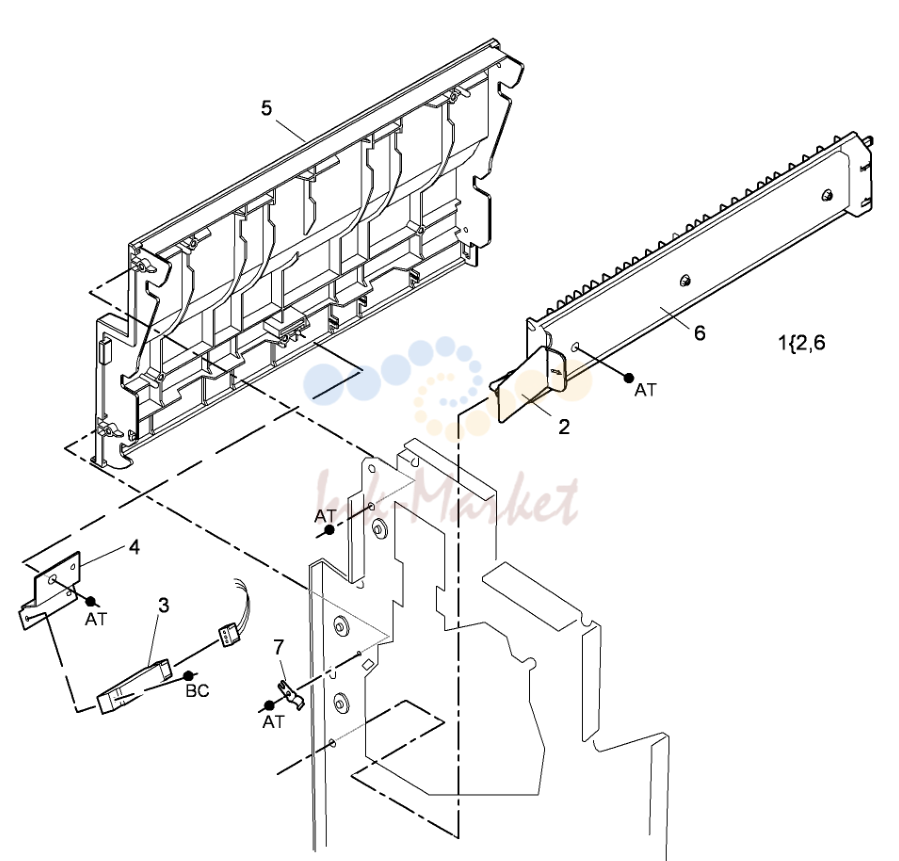

- LCSS Entry направляющая крышка/ Jam Clearance направляющая

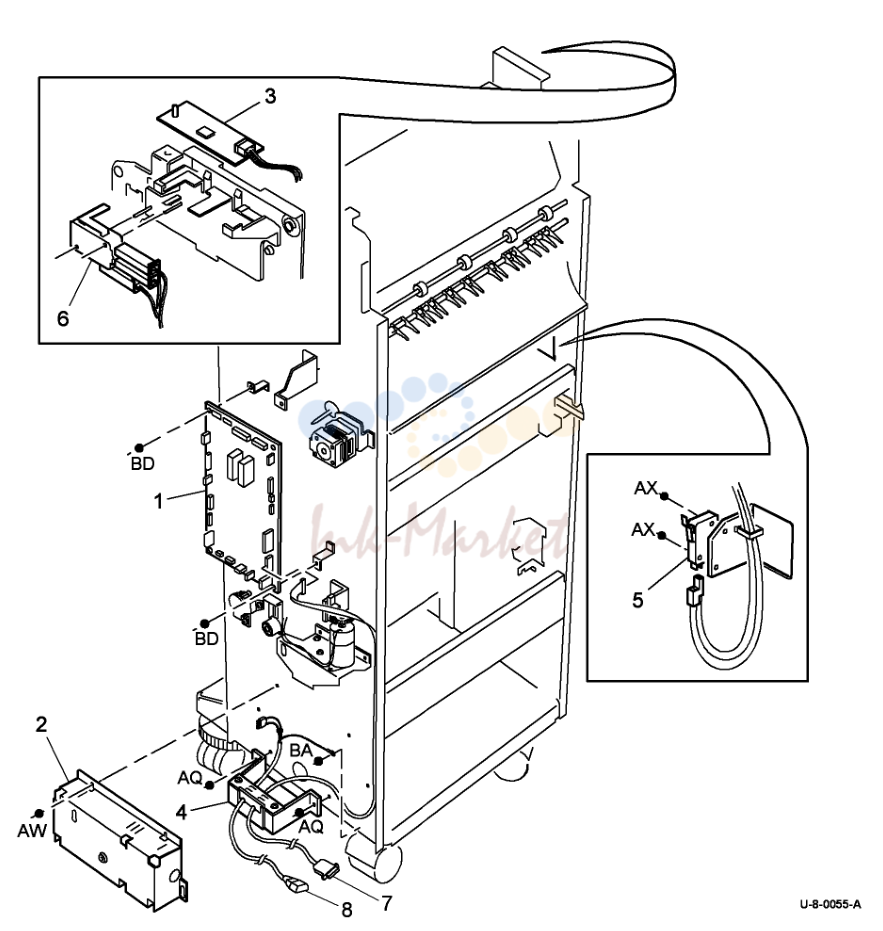

- LCSS Electrical

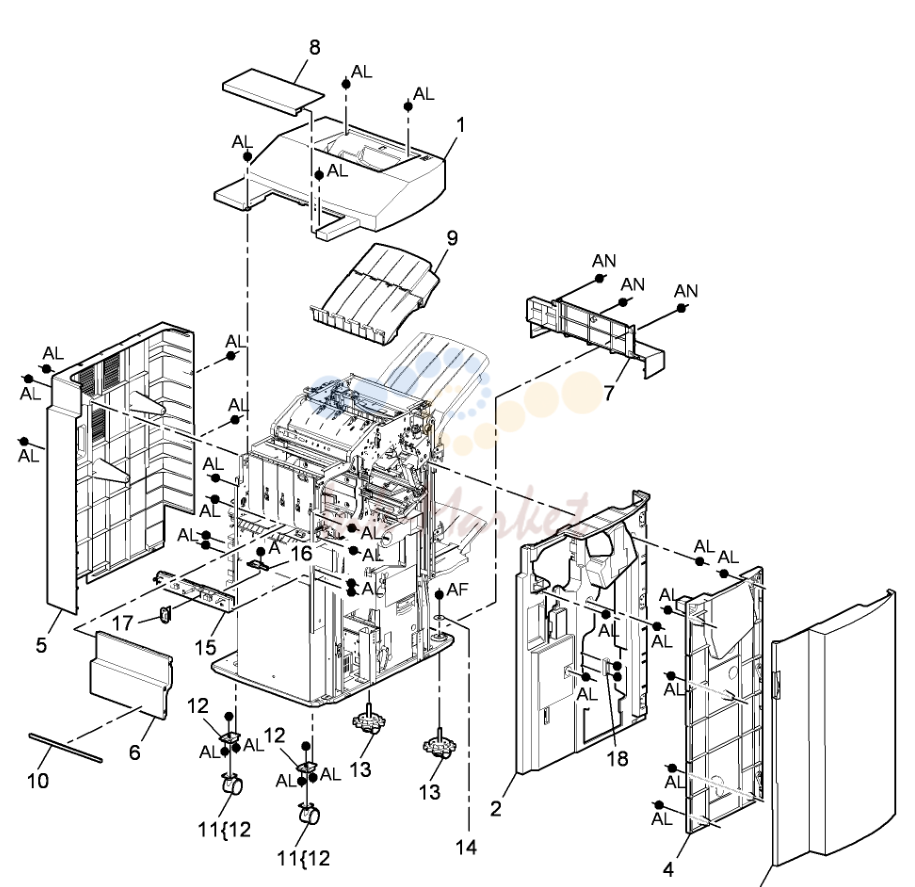

- HVF Covers and Docking

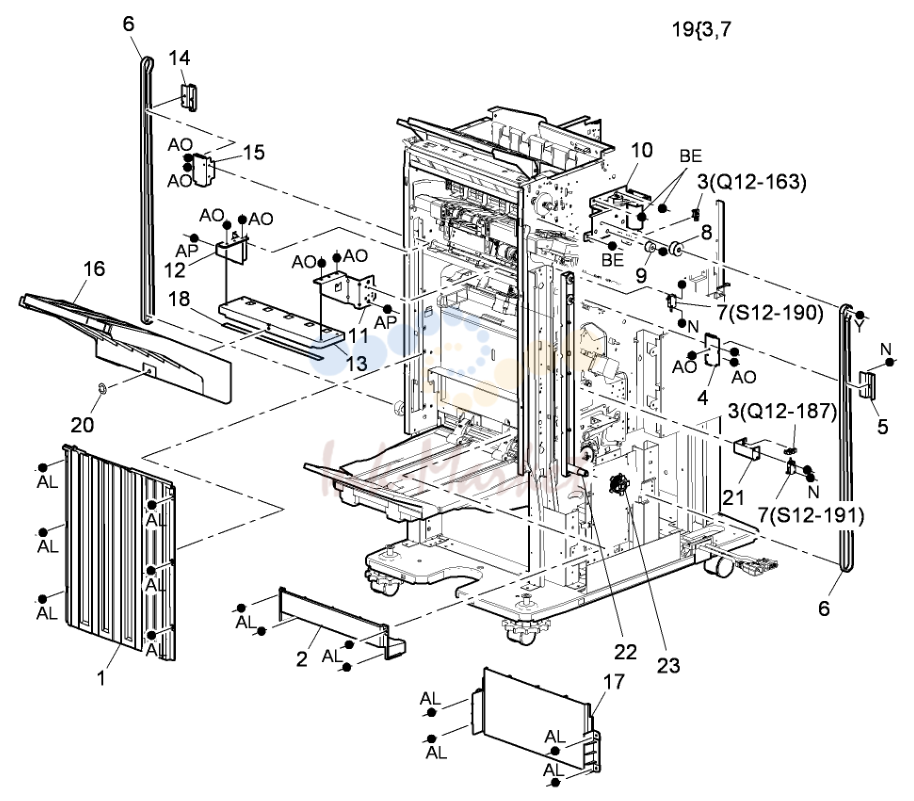

- HVF Stacker

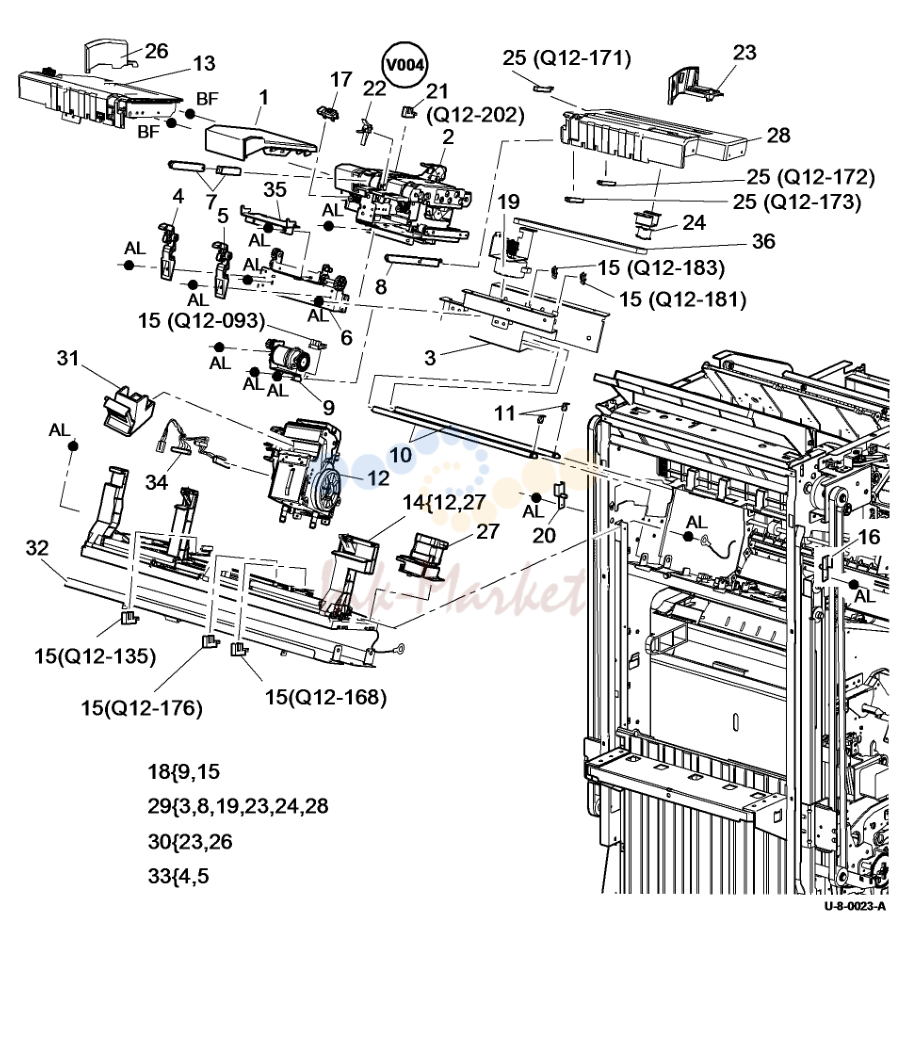

- HVF Ejector, Pressing and Support (1 of 2)

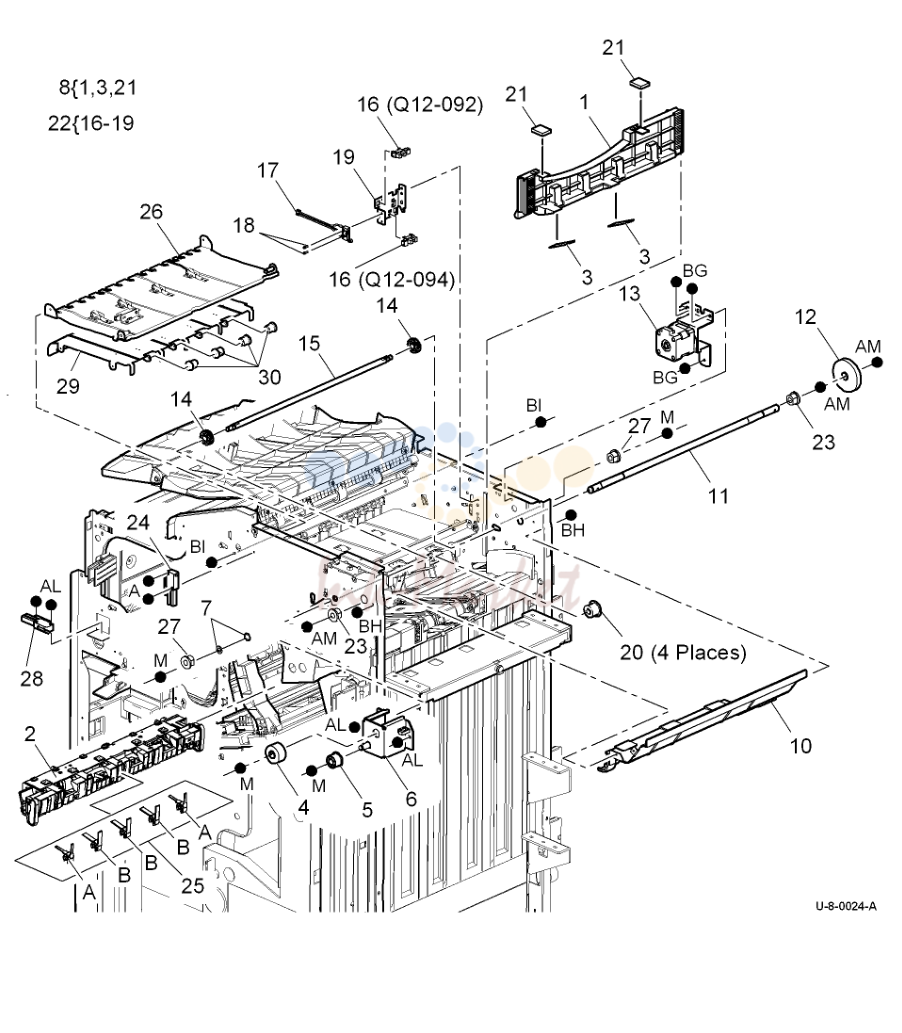

- HVF Ejector, Pressing and Support (2 of 2)

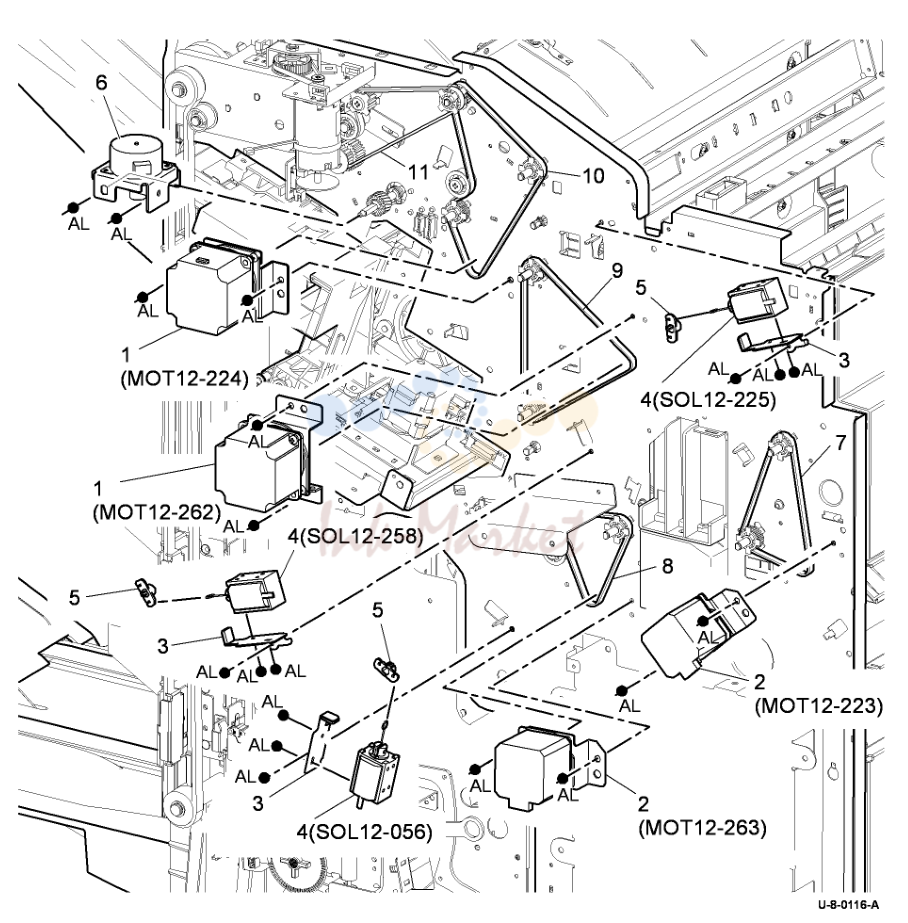

- HVF Main Drives

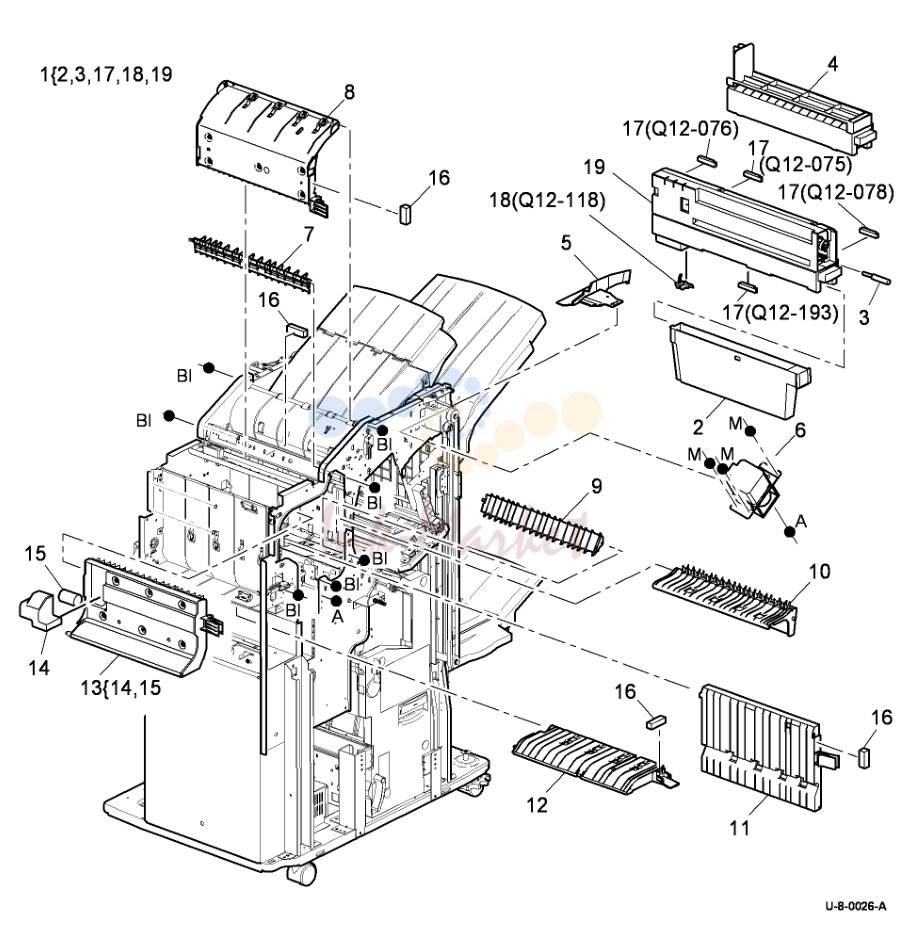

- HVF подачи в сборе and Punch (1 of 3)

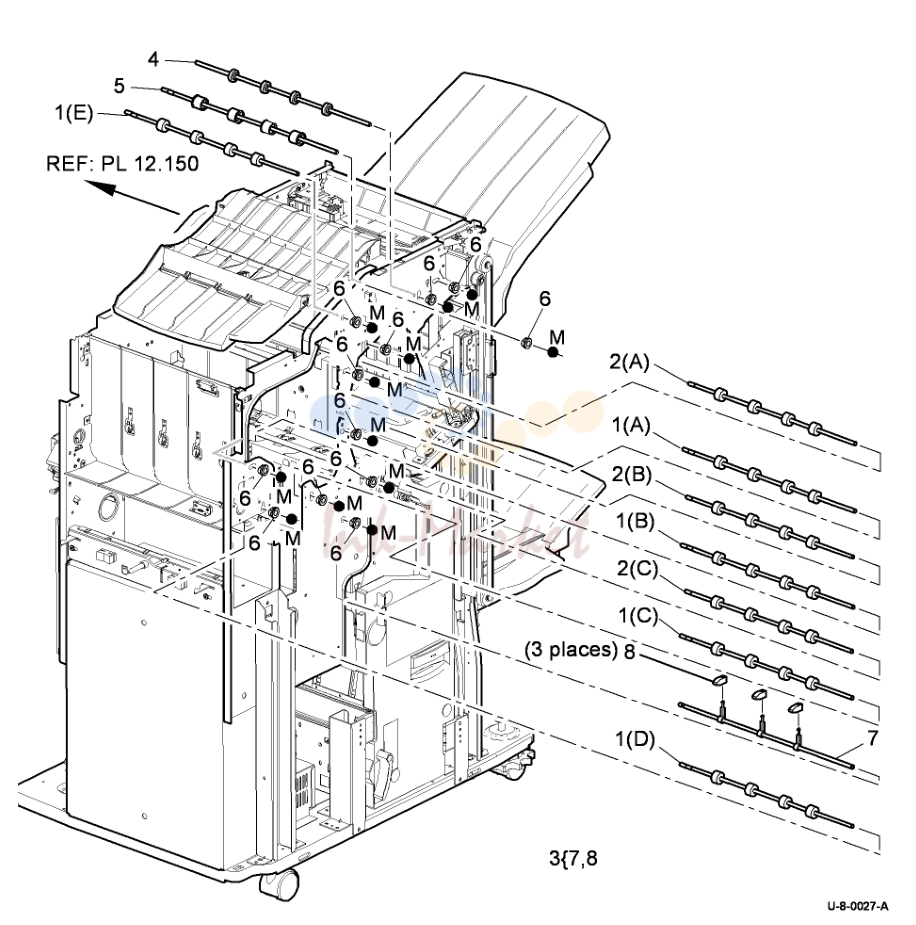

- HVF подачи в сборе and Punch (2 of 3)

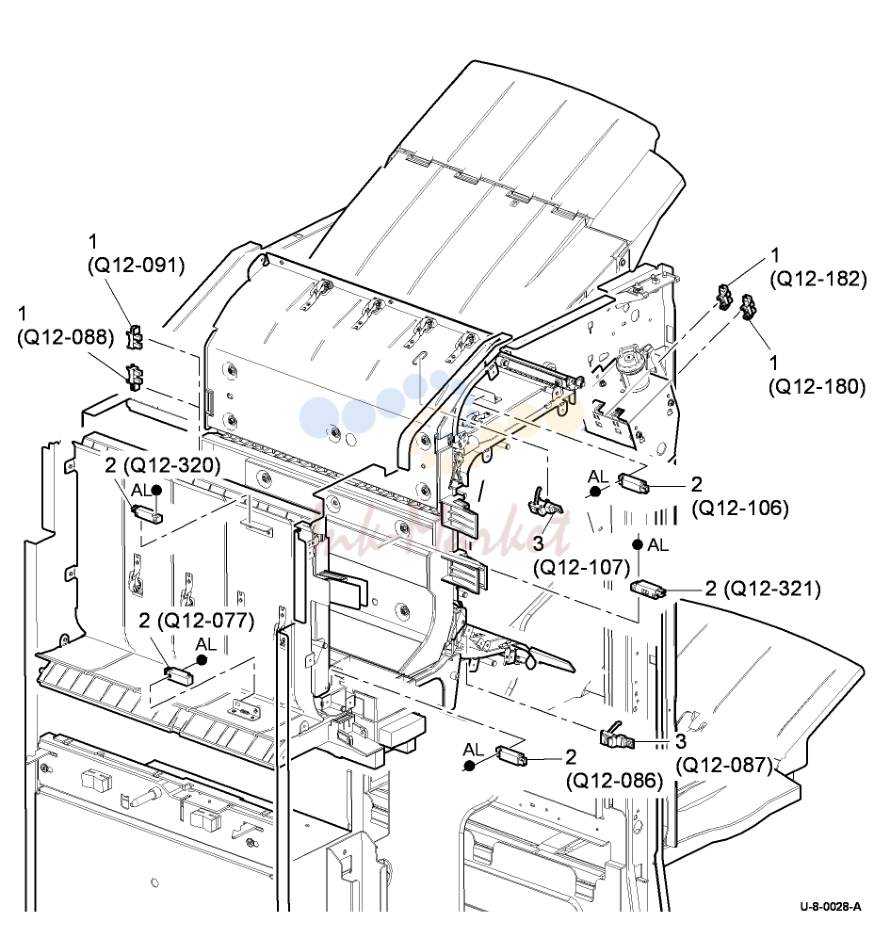

- HVF подачи в сборе and Punch (3 of 3)

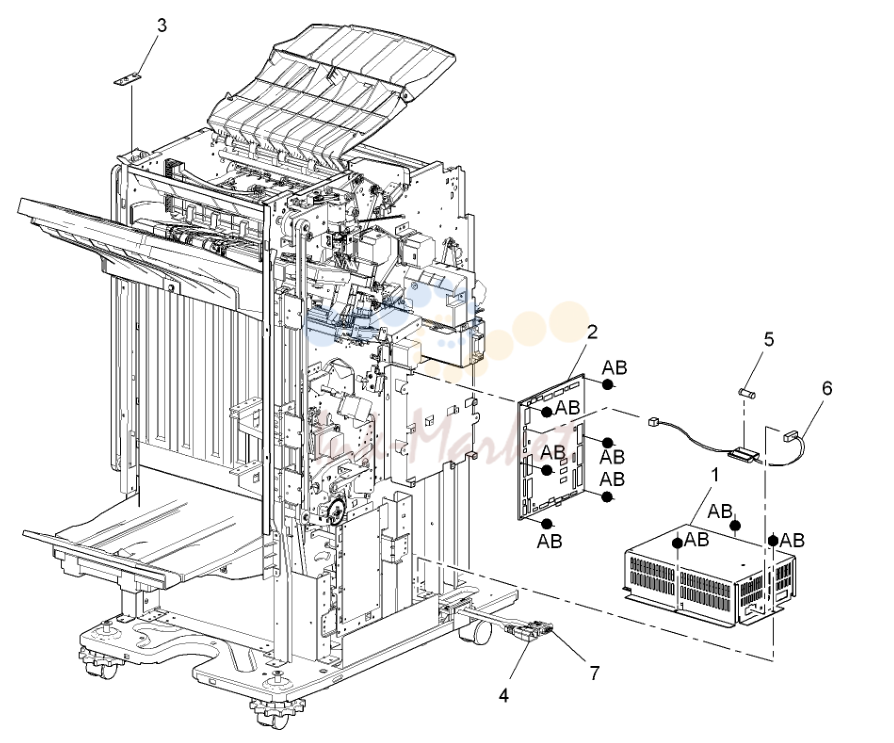

- HVF Power and Control

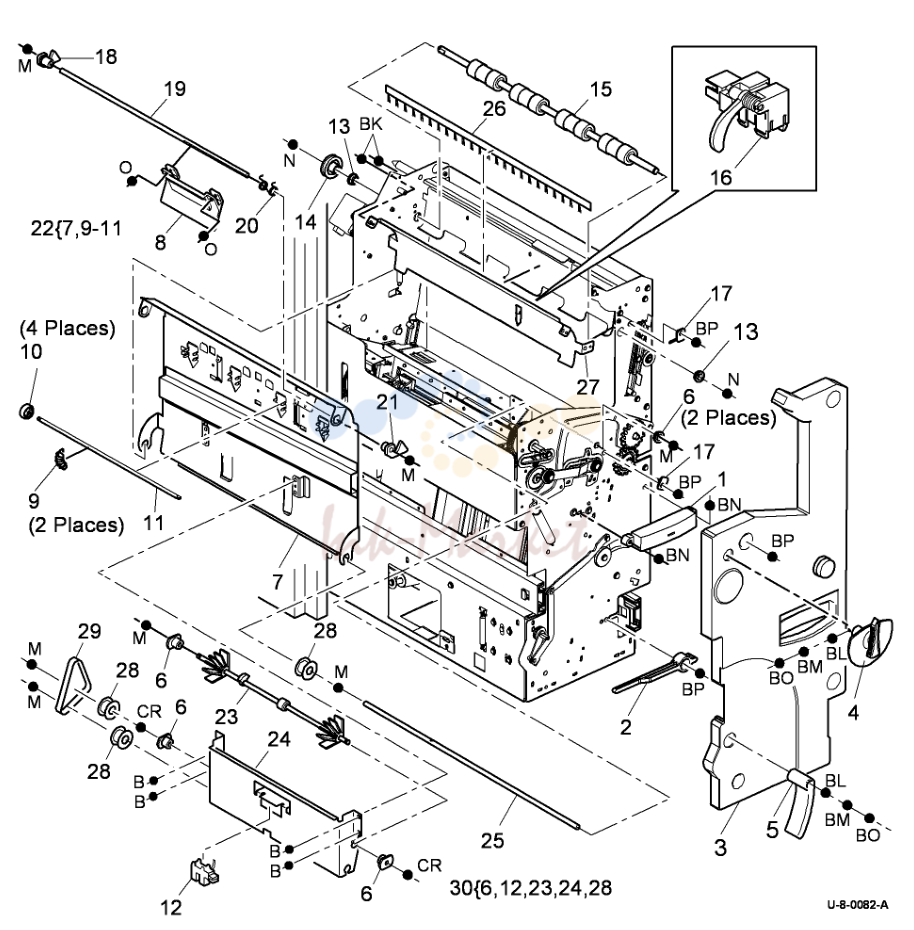

- HVF BM Entry and передний крышка

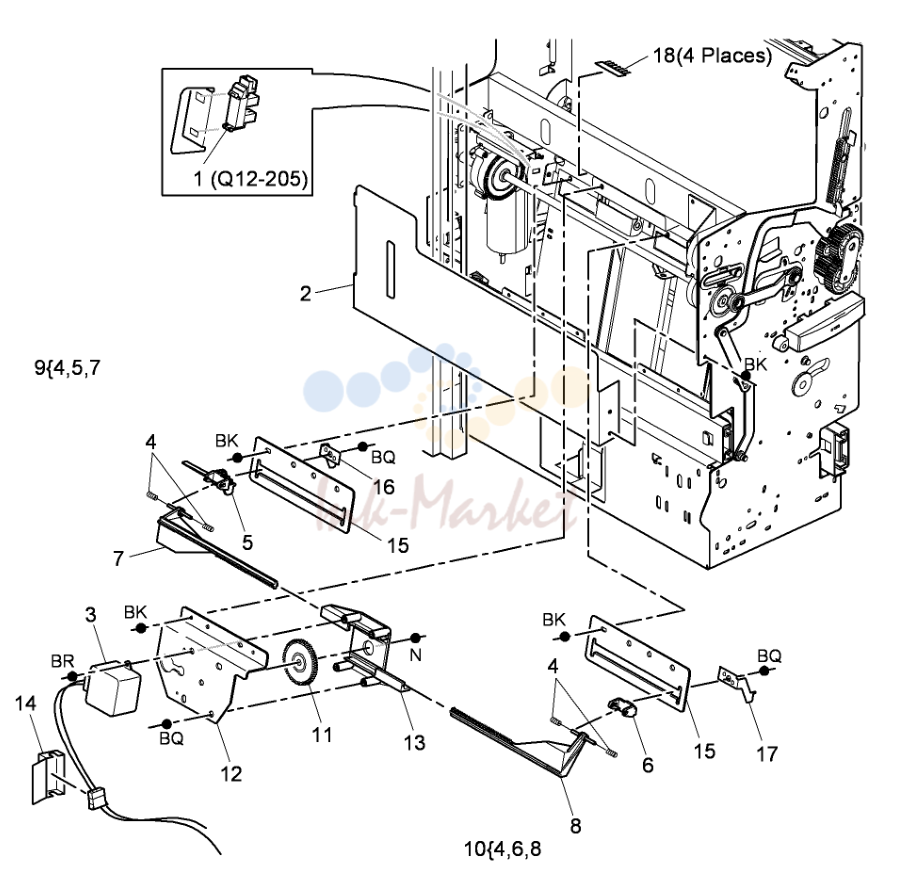

- HVF BM Tamper в сборе

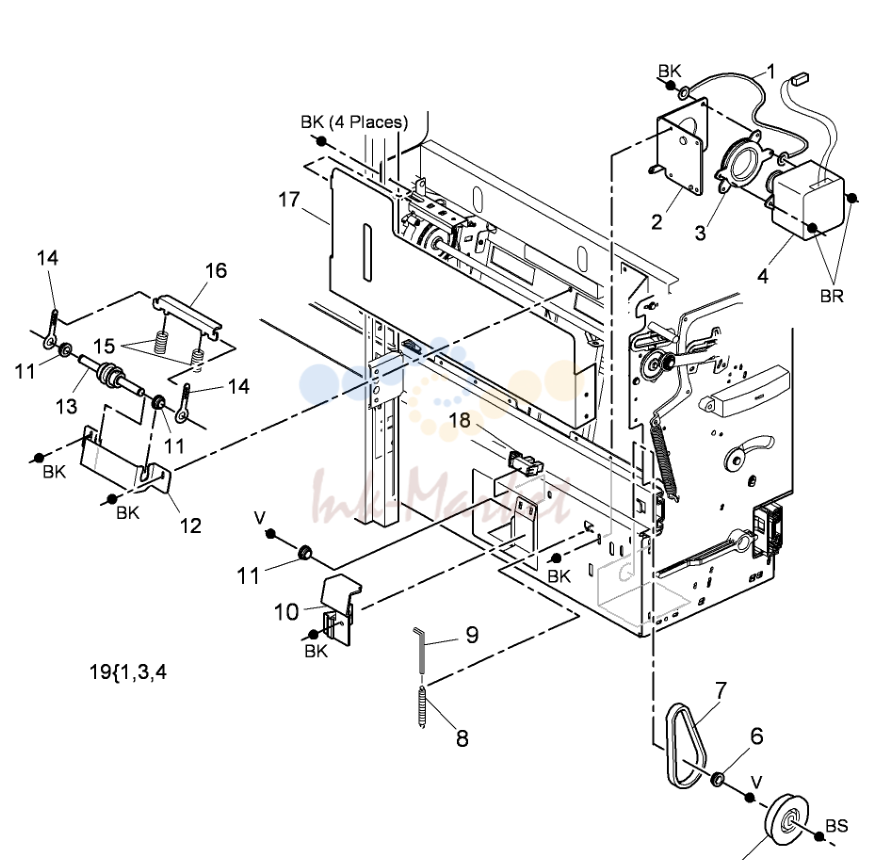

- HVF BM Back Stop мотор

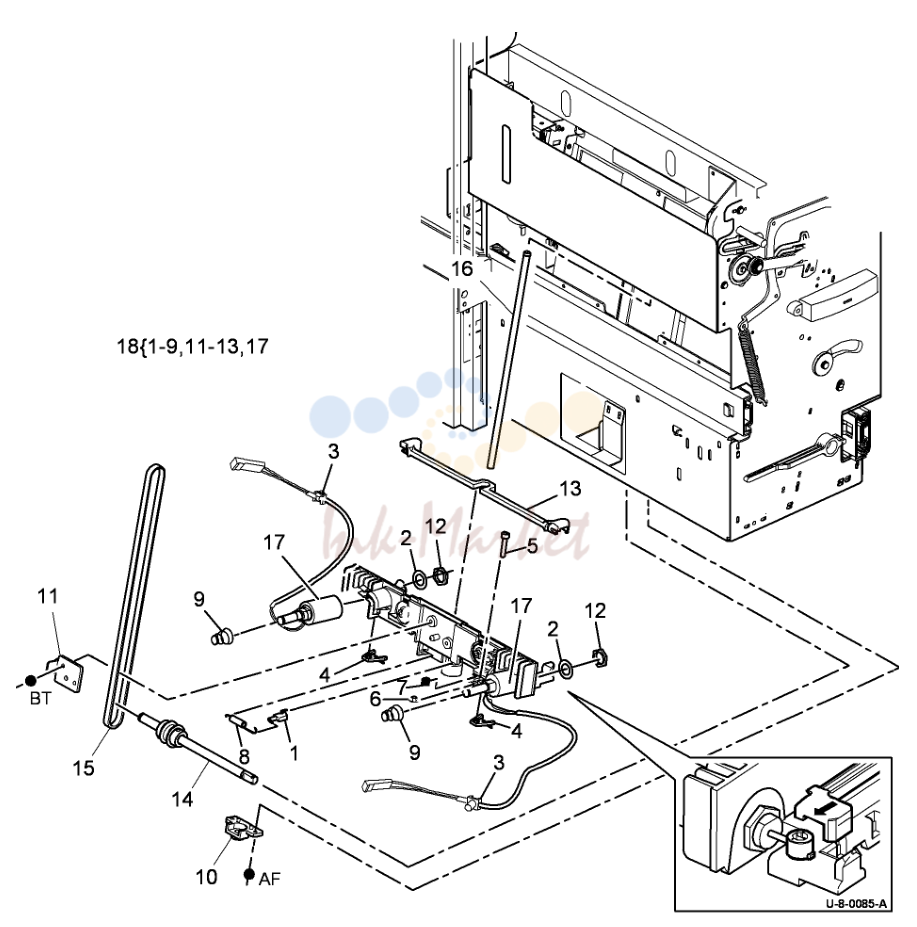

- HVF BM Back Stop в сборе
- HVF BM Crease Blade мотор
- HVF BM Crease Rolls мотор and плата
- HVF BM Crease Rolls and Support Leg
- HVF BM Stapler Assemblies
- HVF BM Bin 2
- Tri-Folder Covers
- Tri-Folder Drives Module
- Tri-Folder верхний Door крышка в сборе
- Tri-Folder Main Drives в сборе
- Inserter Covers
- Inserter Main Drives (2 of 3)
- Fax Module
- Line 1 & 2 Fax Kits
- Consumables and Tools (1 of 2)
- Consumables and Tools (2 of 2)
- Maintenance/Installation/ Removal Kits (1 of 3)
- Maintenance/Installation/ Removal Kits (2 of 3)
- Maintenance/Installation/ Removal Kits (3 of 3)
- Scanner Module, CVT/ Document Glass
- Electrical Components (1 of 2)
- Electrical Components (2 of 2)
- Tray 1 and 2 в сборе
- 3 Tray Module Covers
- левый Hand верхний Door в сборе
- Tray 3 в сборе
- 3 Tray Module
- Bypass Module (Tray 4)(1 of 2)
- Tray 5 Covers
- Tray 5 Base
- Tray 5 Guides
- Tray 5 Lift в сборе (1 of 2)
- Tray 5 Lift в сборе (2 of 2)
- Main Covers
- передний Door в сборе
- Tray 1 Paper подачи в сборе
- Tray 2 Paper подачи в сборе
- Tray 3 Paper подачи в сборе
- 3 Tray Module Transport в сборе
- Tray 5 подачи в сборе (1 of 3)
- Tray 5 подачи в сборе (2 of 3)
- Vertical тракт бумаги
- Horizontal тракт бумаги
- Registration/Preheat в сборе (1 of 2)
- Marking узел Slide в сборе
- Marking узел привод в сборе
- Marking узел ремень and привод
- Marking узел верхний Carriage в сборе
- Marking узел нижний Carriage в сборе
- Marking узел Electronic плата's
- Ink Loader в сборе
- Cleaning узел
- IOD в сборе
- барабан в сборе

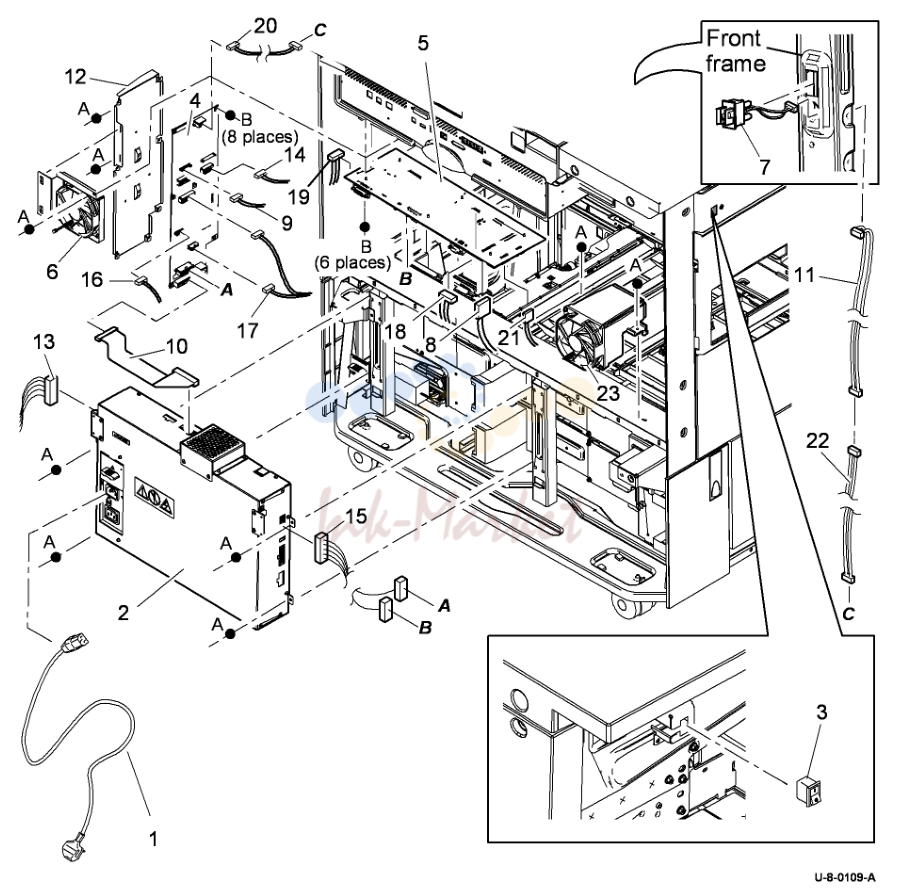

Main Power Supply
| № | Артикул | Наименование |
|---|---|---|
| 152S06414 запросить цену → | United Kingdom | |
| 152S06400 запросить цену → | USSG/XCL | |
| 152S06413 запросить цену → | XE | |
| 152S06402 запросить цену → | Argentina | |
| 152S06415 запросить цену → | Denmark | |
| 152S06416 запросить цену → | Switzerland | |
| 2 | 112K01010 запросить цену → | Power supply узел |
| 3 | 110K21010 запросить цену → | Main power rocker switch |
| 4 | 960K71860 запросить цену → | барабан driver плата |
| 5 | 960K46460 запросить цену → | Media path driver плата |
| 6 | 127E16360 запросить цену → | Enclosure вентилятор (MOT42-063) |
| 7 | 110K21111 запросить цену → | передний door interlock switch (S01 |
| 8 | 117E35720 запросить цену → | Bypass extension жгут (PJ405) |
| 9 | 117E35610 запросить цену → | барабан driver MR датчик жгут |
| 10 | 117E35590 запросить цену → | барабан driver power supply interface |
| 11 | 117E35560 запросить цену → | шасси interlock жгут |
| 13 | 117E35550 запросить цену → | AC шасси heater жгут |
| 14 | 117E35581 запросить цену → | барабан driver to передний components |
| 15 | 117E35600 запросить цену → | барабан driver/Media path power |
| 16 | 117E35620 запросить цену → | Engine вентилятор жгут (PJ901) |
| 17 | 117E35650 запросить цену → | Cleaning узел interface жгут |
| 18 | 117E35690 запросить цену → | Media path driver плата to RALPH |
| 19 | 117E35710 запросить цену → | Media path выход/horizontal жгут |
| 20 | 117E35750 запросить цену → | Transfix ролик жгут (PJ401) |
| 21 | 117E35530 запросить цену → | Media path driver плата to tray |
| 22 | 117E35700 запросить цену → | Midrail передний door switch жгут |
| 23 | 127K62260 запросить цену → | Marking узел cooling вентилятор |
Secure Access Additions
| № | Артикул | Наименование |
|---|---|---|
| 1 | 101E28760 запросить цену → | Secure access controller |
| 2 | 105E24030 запросить цену → | Xerox secure access power supply |
| 3 | 146E02130 запросить цену → | Xerox secure access card reader |
| 146E02140 запросить цену → | Xerox secure access card reader | |
| 146E02150 запросить цену → | Xerox secure access card reader | |
| 146E02160 запросить цену → | Xerox secure access card reader | |
| 4 | 117E35360 запросить цену → | Xerox secure access power cord |
| 117E35340 запросить цену → | Xerox secure access power cord |

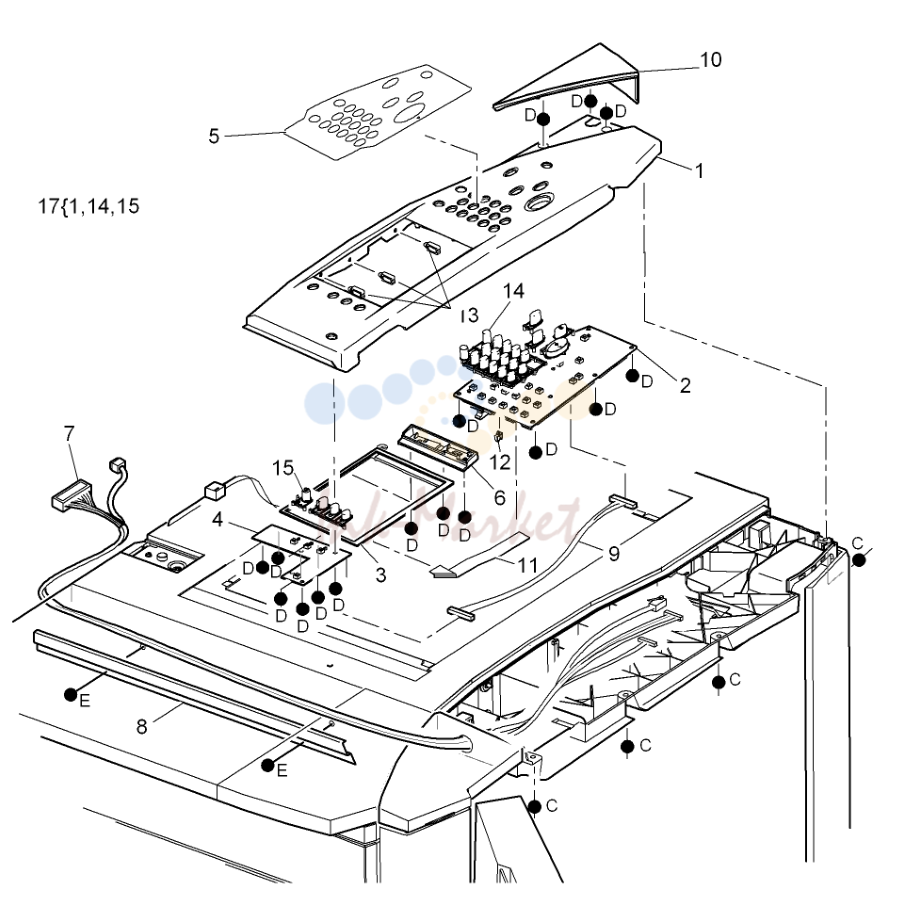

User Interface
| № | Артикул | Наименование |
|---|---|---|
| 2 | 960K66480 запросить цену → | User interface control плата (REP |
| 3 | 123K08481 запросить цену → | User interface touch screen (REP |
| 4 | 960K52290 запросить цену → | User interface status плата |
| 7 | 952K00890 запросить цену → | User interface жгут (PJ19 to |
| 9 | 962K76550 запросить цену → | User interface control плата to user |
| 10 | 848E40401 запросить цену → | UI inlay |
| 11 | 962K76560 запросить цену → | LCD to плата жгут |
| 17 | 848K31214 запросить цену → | UI в сборе (XE) |
| 848K31224 запросить цену → | UI в сборе (USSG/XCL) (REP |

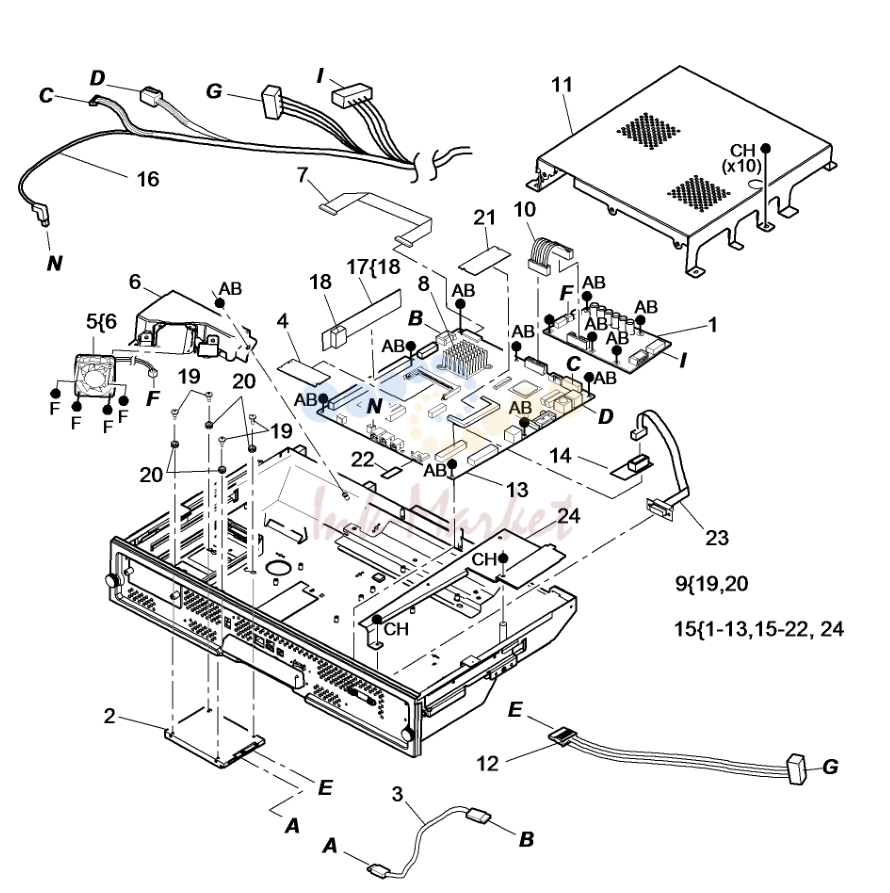

Image Processing Module
| № | Артикул | Наименование |
|---|---|---|
| 1 | 960K66422 запросить цену → | Power distribution плата |
| 2 | 121E27531 запросить цену → | Hard disk привод |
| 3 | 960K66471 запросить цену → | Hard disk привод/Single board |
| 4 | 960K66440 запросить цену → | System memory плата (DDR2 1GB) |
| 5 | 127K68672 запросить цену → | шасси вентилятор в сборе |
| 13 | 960K66412 запросить цену → | Single board controller плата (REP |
| 14 | 960K27451 запросить цену → | Foreign device interface плата |
| 16 | 012E21850 запросить цену → | SBC drawer service loop жгут |
| 17 | 960K66433 запросить цену → | NVM module плата |
| 18 | 105K36240 запросить цену → | Battery |
| 21 | 960K66450 запросить цену → | EPC memory плата (DDR 1GB) |
| 23 | 952K00240 запросить цену → | Foreign device interface жгут |

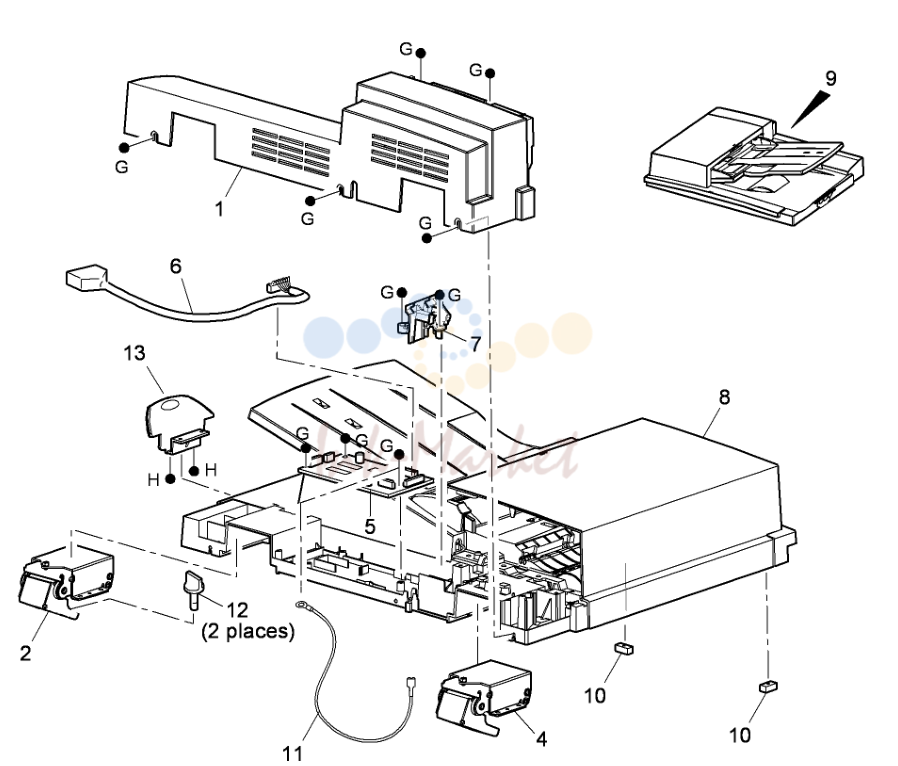

DADH (Complete), Covers, DADH плата
| № | Артикул | Наименование |
|---|---|---|
| 1 | 802E19352 запросить цену → | задний крышка |
| 2 | 036K01701 запросить цену → | правый counterbalance (REP 5.12 |
| 3 | 019K13350 запросить цену → | Document pad |
| 4 | 036K01630 запросить цену → | левый counterbalance (REP 5.12 |
| 5 | 960K51762 запросить цену → | DADH плата |
| 6 | 962K62932 запросить цену → | Communication/power шлейф |
| 9 | 084K36765 запросить цену → | DADH (complete) (REP 5.19, ADJ |
| 10 | 121E17510 запросить цену → | DADH Platen down датчик magnet |
| 13 | 017E11300 запросить цену → | End stop |

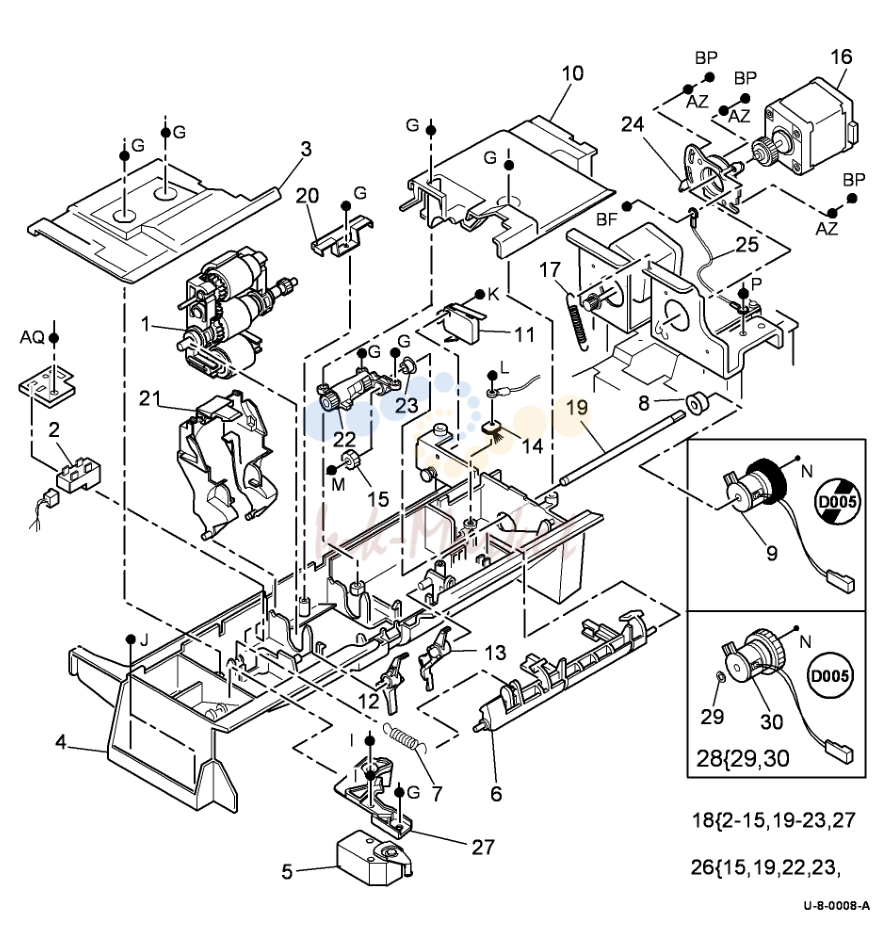

подачи в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 113R00718 ✓ в наличии | подачи roll в сборе |
| 2 | 130E11200 запросить цену → | DADH подачи датчик (Q05-204) |
| 11 | 110E13480 запросить цену → | DADH крышка interlock switch (S05 |
| 14 | 125E00430 запросить цену → | Static eliminator |
| 16 | 127K53770 запросить цену → | DADH подачи мотор (MOT05-074) |
| 21 | 802E87730 под заказ | подачи roll в сборе крышка |
| 24 | 004E22560 запросить цену → | подачи мотор кронштейн |
| 28 | 604K61440 запросить цену → | подачи муфта and spacer kit (W/TAG |

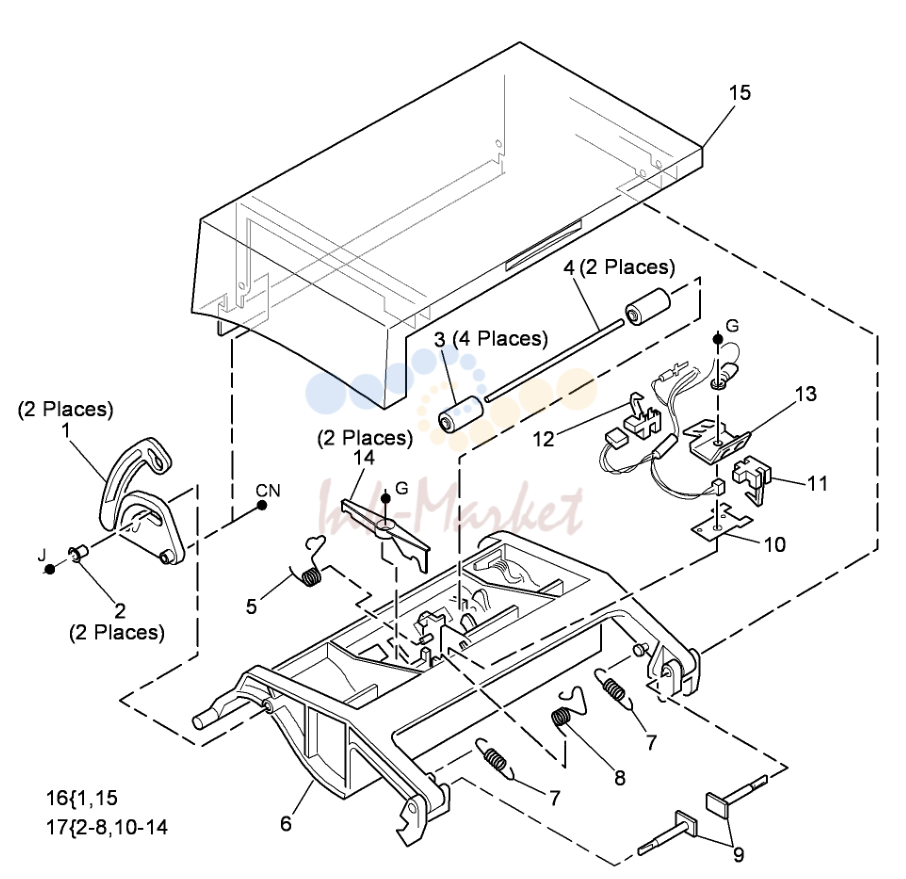

верхний крышка в сборе
| № | Артикул | Наименование |
|---|---|---|
| 3 | 022E25061 под заказ | CVT/Takeaway idler |
| 4 | 806E19680 запросить цену → | вал |
| 6 | 038E22914 запросить цену → | Base |
| 9 | 029E37810 запросить цену → | защёлка pin |
| 11 | 130K73960 запросить цену → | DADH TAR датчик (Q05-096) (REP |
| 12 | 130K73970 запросить цену → | DADH CVT датчик (Q05-097) |
| 15 | 802K62453 запросить цену → | верхний крышка |
| 16 | 802K93770 запросить цену → | верхний крышка в сборе |
| 17 | 055K37570 запросить цену → | верхний access крышка в сборе (REP |

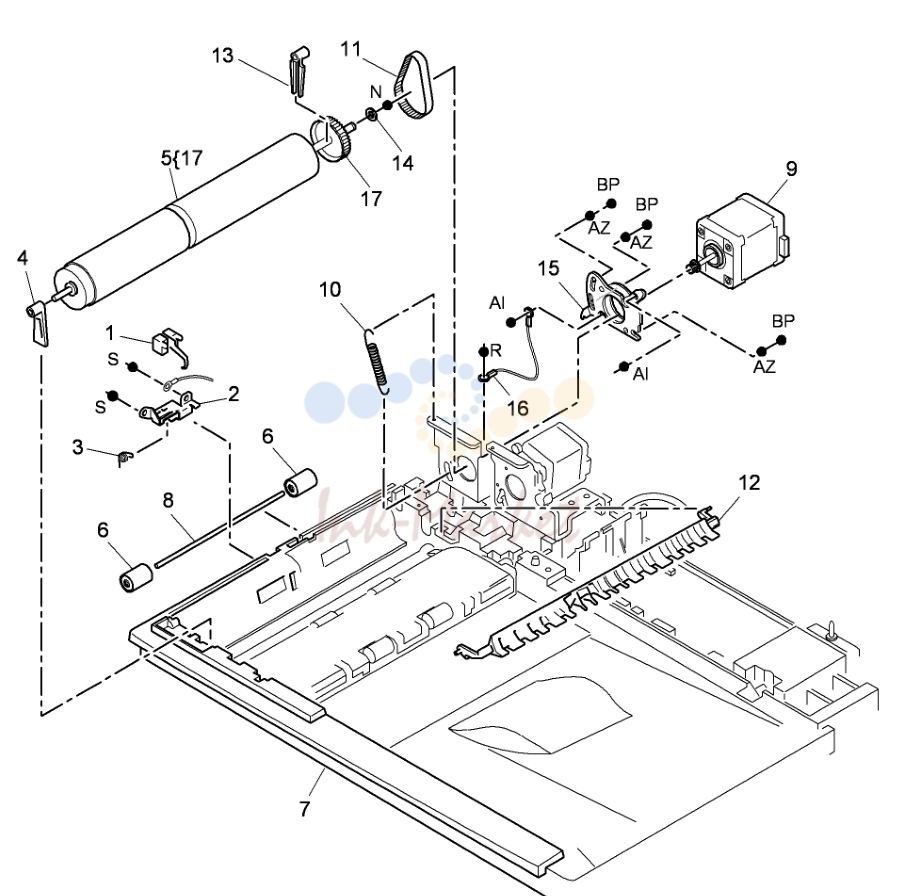

CVT
| № | Артикул | Наименование |
|---|---|---|
| 1 | 130K73980 запросить цену → | DADH pre registration датчик |
| 4 | 013E21103 запросить цену → | передний CVT roll подшипник |
| 6 | 022E25061 под заказ | Pre-scan idler |
| 9 | 127K53780 запросить цену → | DADH CVT мотор (MOT05-099) |
| 11 | 023E25420 запросить цену → | CVT мотор привод ремень (195T) (REP |
| 12 | 050E14972 запросить цену → | Duplex gate |
| 13 | 013E21094 запросить цену → | задний CVT roll подшипник |
| 15 | 004E22560 запросить цену → | CVT мотор кронштейн |

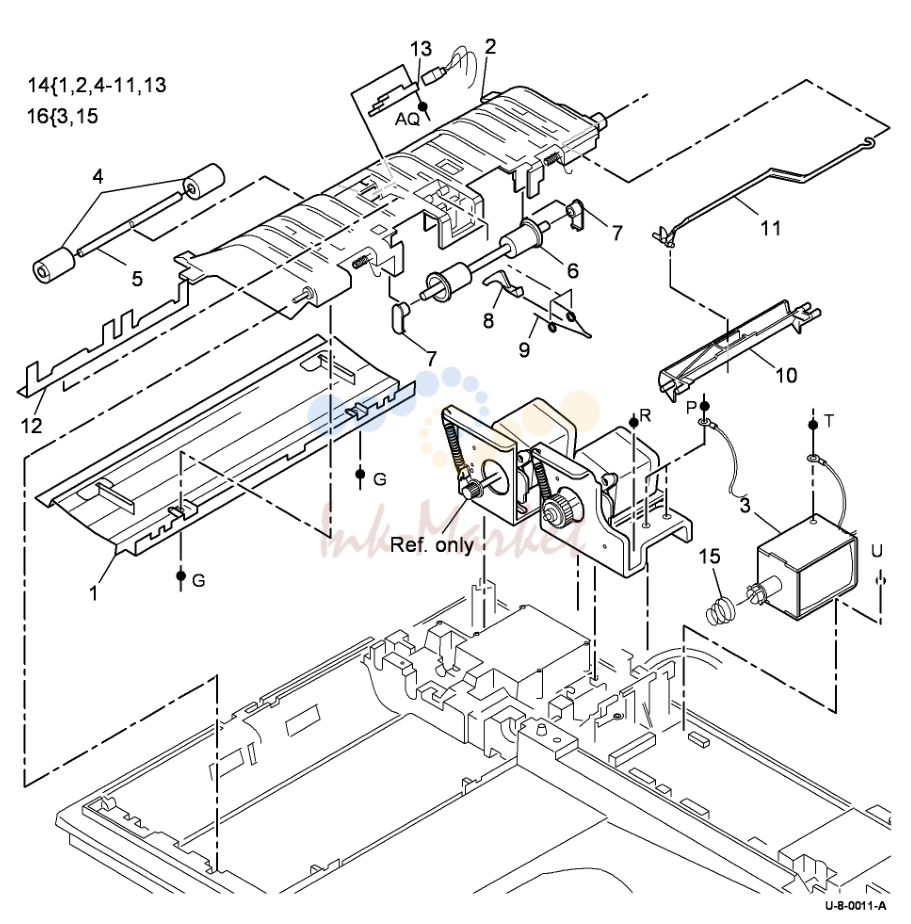

Baffle в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | 038E34361 запросить цену → | нижний baffle |
| 3 | 121E20060 запросить цену → | DADH Duplex соленоид (SOL05 |
| 4 | 022E25061 под заказ | Post scan idlers |
| 6 | 059K43910 под заказ | выход roll idlers |
| 13 | 130E11500 запросить цену → | DADH выход датчик (Q05-209) (REP |
| 14 | 055K37583 запросить цену → | нижний baffle в сборе |
| 16 | 121K44520 запросить цену → | DADH Duplex соленоид в сборе |

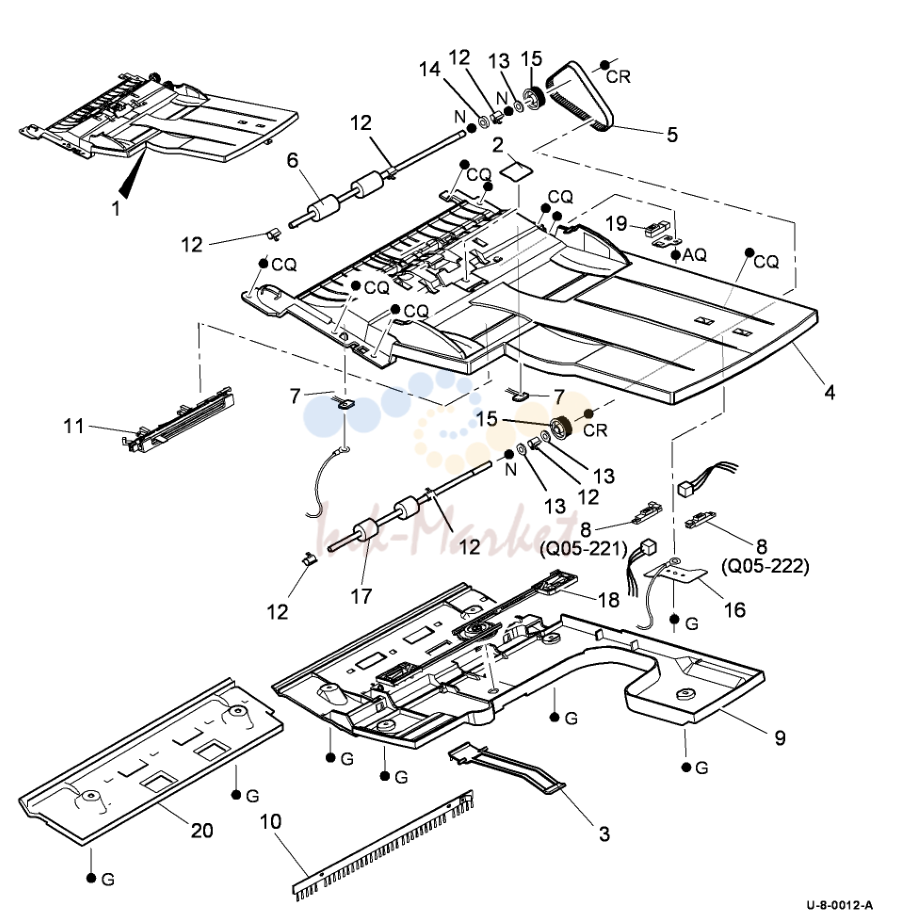

Input Tray в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 050K67464 запросить цену → | Input tray в сборе (complete) |
| 2 | 004K00971 под заказ | Pad |
| 3 | 031E11310 запросить цену → | Restack arm |
| 4 | 050E22922 запросить цену → | Input tray |
| 5 | 023E31190 запросить цену → | подачи мотор привод ремень (86T) (ADJ |
| 6 | 059K50920 запросить цену → | выход roll в сборе |
| 7 | 125E00430 запросить цену → | Static eliminator (small) |
| 8 | 130E18340 запросить цену → | DADH Tray size датчик (Q05 |
| 10 | 115K02540 запросить цену → | Static eliminator (large) |
| 11 | 103K01511 запросить цену → | DADH width датчик |
| 13 | 014E61020 запросить цену → | Spacer (black) |
| 17 | 059K43920 под заказ | Takeaway roll в сборе |
| 19 | 130E11200 запросить цену → | DADH Document датчик (Q05-102) |

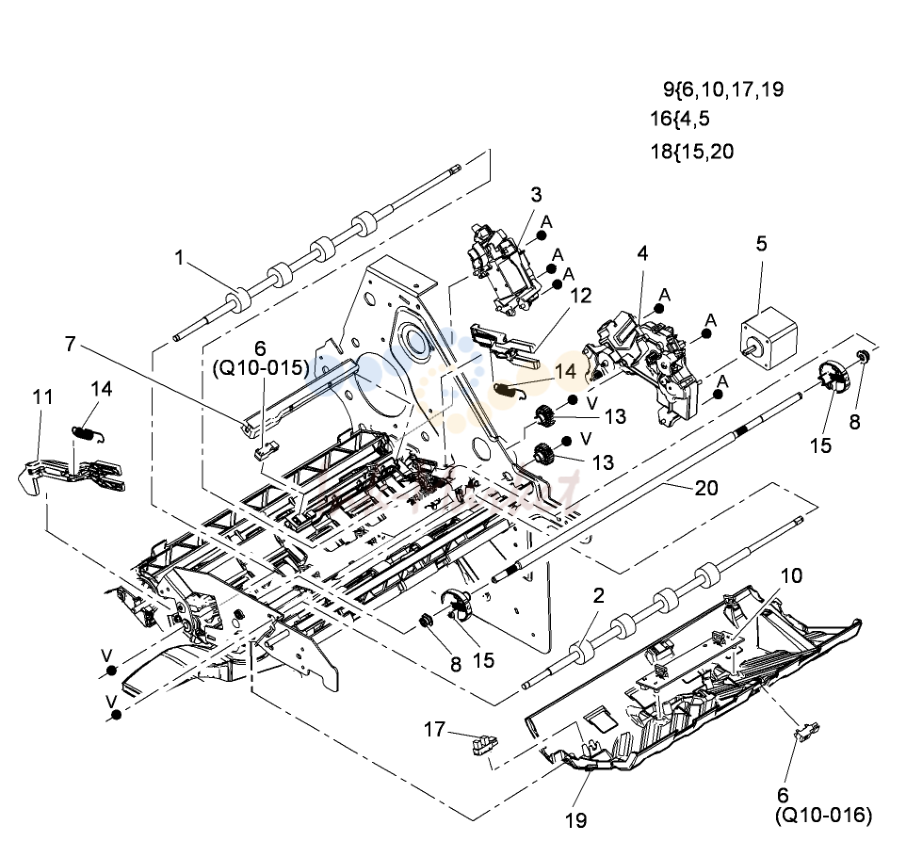

Stripper System (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059E10700 запросить цену → | ролик привод 'J' |
| 2 | 059E10890 запросить цену → | ролик привод 'L' |
| 3 | 121K50591 запросить цену → | Stripper соленоид в сборе |
| 6 | 130E12950 запросить цену → | Post transfix датчик (11) (Q10 |
| 9 | 055K43331 запросить цену → | верхний baffle в сборе (See NOTE) |
| 11 | 803E13460 запросить цену → | передний latchfork |
| 12 | 803E13451 запросить цену → | Back latchfork |
| 13 | 807E29000 запросить цену → | шестерня привод (25T Symetric) |
| 14 | 809E34520 запросить цену → | Return пружина |
| 16 | 007K19810 запросить цену → | мотор привод and gearbox в сборе |
| 17 | 130E12940 запросить цену → | Stripper защёлка датчик (Q10-014) |
| 18 | 006K32500 запросить цену → | Stripper направляющая защёлка cam вал |

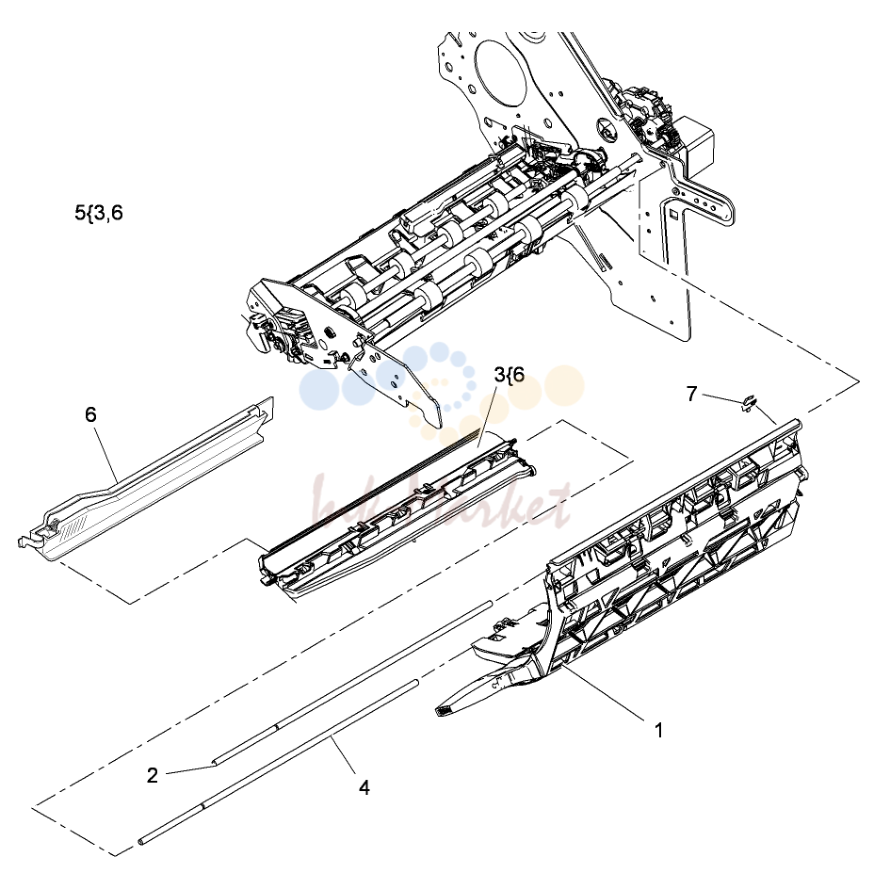

Stripper System (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 055K43271 запросить цену → | Stripper gate and baffle в сборе |
| 5 | 604K73430 запросить цену → | Stripper blade kit |

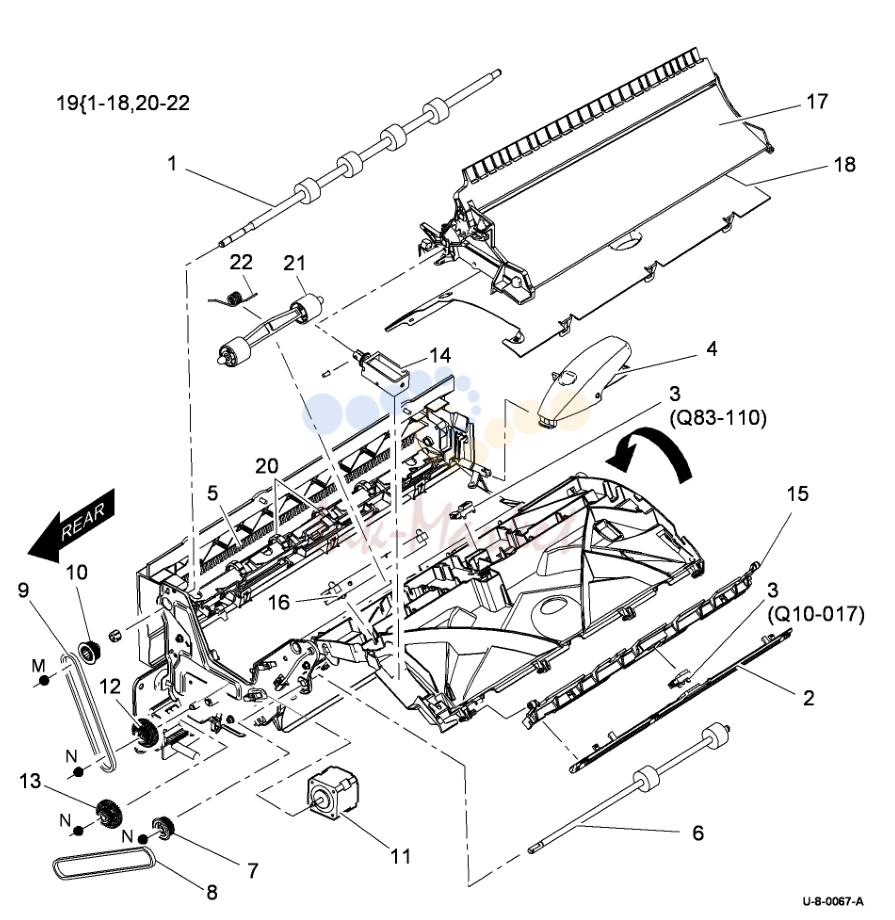

выход тракт бумаги
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059E10720 запросить цену → | ролик nip 'N' |
| 3 | 130E12950 запросить цену → | выход датчик (15)(Q10-017)(REP |
| 6 | 059E10730 запросить цену → | ролик nip 'P' |
| 7 | 020K20480 запросить цену → | Pulley 3mm (driven) |
| 8 | 023E31390 запросить цену → | ремень 3mm (112T) |
| 9 | 023E31400 запросить цену → | ремень 3mm (92T) |
| 10 | 020K20460 запросить цену → | Pulley 3mm (21T one way) |
| 11 | 127E16370 запросить цену → | выход мотор (M5) (MOT83-001) (REP |
| 12 | 807E28980 запросить цену → | Driven compound шестерня |
| 13 | 807E28990 запросить цену → | Idler compound шестерня |
| 14 | 121E26500 запросить цену → | выход/duplex соленоид (SOL83-006) |
| 19 | 038K23770 запросить цену → | выход тракт бумаги в сборе (REP |
Transfix ролик в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059K78250 запросить цену → | Transfix ролик |
| 4 | 848E34280 запросить цену → | Transfix encoder крышка |
| 5 | 146K01011 запросить цену → | передний transfix flexure encoder/задний |
| 11 | 127K62320 запросить цену → | передний transfix мотор (MOT10-019) |
| 12 | 801K37690 запросить цену → | передний барабан рама в сборе (REP |
| 13 | 801K37940 запросить цену → | задний outer рама |
| 14 | 041K06800 запросить цену → | Transfix stripper в сборе (See |
| 17 | 117E35760 запросить цену → | Transfix подшипник ground шлейф |
LCSS Covers
| № | Артикул | Наименование |
|---|---|---|
| 1 | 802K31380 запросить цену → | выход крышка |
| 2 | 848K31340 запросить цену → | верхний крышка (REP 12.1-110) |
| 5 | 017K03750 запросить цену → | Fixed caster |
| 6 | 017K04520 запросить цену → | Adjustable caster |
| 8 | 802K48320 запросить цену → | нижний правый hand крышка |
| 9 | 050K67380 запросить цену → | Bin |
| 10 | 050K68490 запросить цену → | Bin (ADJ 12.1-110) |
| 11 | 848K31320 запросить цену → | задний крышка в сборе (REP 12.1 |
| 13 | 019K13380 запросить цену → | Bin alignment clip |
LCSS Docking защёлка
| № | Артикул | Наименование |
|---|---|---|
| 2 | 110K13980 запросить цену → | Docking interlock (S12-177) (See |
| 7 | 120K03450 под заказ | Docking актуатор (See NOTE) |
| 8 | 003K20930 запросить цену → | Docking защёлка в сборе (See |
| 9 | 003K20940 запросить цену → | Mounting stay в сборе |
LCSS Hole Punch узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | 130E10360 запросить цену → | Punch head home датчик (Q12 |
| 2 | 127K55900 запросить цену → | Punch head мотор в сборе |
| 2 | 180K01330 запросить цену → | Hole (XE) |
| 3 | 180K01340 запросить цену → | Hole (USSG/XCL) |
| 4 | 093E03930 запросить цену → | Chad bin |
| 7 | 130E10380 запросить цену → | Punch датчик (Q12-078), Chad |
| 15 | 014K10610 запросить цену → | Hole punch в сборе крышка |
LCSS Paddle Wheel
| № | Артикул | Наименование |
|---|---|---|
| 5 | 013E25790 запросить цену → | Nylon подшипник |
| 10 | 127K62580 запросить цену → | Paddle roll мотор в сборе |
| 11 | 130E10360 запросить цену → | Paddle roll home датчик (Q12-186) |
LCSS Bin 1 Control Components (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 023E24320 запросить цену → | Bin привод ремень (REP 12.5-110) |
| 3 | 110E20180 запросить цену → | Bin верхний limit switch (S12-190) |
| 5 | 130E10360 запросить цену → | Bin 90% full датчик (Q12-187) |
| 8 | 127K55890 запросить цену → | Bin elevator мотор (MOT12-241) |
| 11 | 130E12330 запросить цену → | Bin мотор encoder датчик (Q12 |
LCSS Bin 1 Control Components (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 110K13990 запросить цену → | Bin нижний limit switch (S12-191) |
| 3 | 130E10360 запросить цену → | Bin верхний level датчик (Q12-188) |
LCSS Paper Entry Transport
| № | Артикул | Наименование |
|---|---|---|
| 1 | 023E24340 запросить цену → | Input привод ремень (REP 12.2-110) |
| 2 | 127K55860 запросить цену → | Transport мотор (MOT12-223) |
| 5 | 013E37460 запросить цену → | Dry подшипник |
| 7 | 013E37470 запросить цену → | подшипник |
| 10 | 006K32780 запросить цену → | Thumb wheel |
LCSS Tamper в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 049K12120 запросить цену → | Tamper в сборе (REP 12.6-110) |
| 3 | 130E10360 запросить цену → | передний tamper home датчик (Q12 |
LCSS Ejector в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 054K43580 запросить цену → | Ejector в сборе (REP 12.10-110) |
| 3 | 130E10360 запросить цену → | Ejector home датчик (Q12-184) |
| 5 | 023E24330 запросить цену → | Ejector ремень (REP 12.17-110) |
| 7 | 019K13390 запросить цену → | Support finger set (Qty. 4) |
| 8 | 020E54090 запросить цену → | Pulley/привод шестерня |
LCSS Staple Head узел/ Traverse в сборе
| № | Артикул | Наименование |
|---|---|---|
| 3 | 130E10360 запросить цену → | Stapler home датчик (Q12-135) |
| 4 | 130E10380 запросить цену → | SH1 Paper датчик (Q12-196) |
| 5 | 029K04690 запросить цену → | Staple head узел (REP 12.9-110) |
| 7 | 008R12941 ✓ в наличии | Staple cartridge |
LCSS Bin 0 Entry
| № | Артикул | Наименование |
|---|---|---|
| 1 | 006K32810 запросить цену → | верхний tray выход вал |
| 2 | 013E25790 запросить цену → | Nylon подшипник |
| 4 | 023E24330 запросить цену → | Intermediate paper привод ремень (REP |
| 5 | 127K55870 запросить цену → | Transport мотор (MOT12-224) |
| 7 | 115E13440 запросить цену → | Static eliminator |
| 9 | 013E25800 запросить цену → | Copper подшипник |
| 10 | 032K04580 запросить цену → | Paper направляющая |
| 11 | 130E11440 запросить цену → | верхний tray выход датчик (Q12-107) |
| 12 | 121K45010 запросить цену → | выход diverter соленоид (SOL12-225) |
| 13 | 006K32760 запросить цену → | вал diverter в сборе |
| 14 | 023E24340 запросить цену → | Paper output привод ремень (REP 12.4 |
| 15 | 006K32800 запросить цену → | привод вал в сборе |
| 16 | 006K32770 запросить цену → | привод вал в сборе knob |
LCSS Bin 1 Entry
| № | Артикул | Наименование |
|---|---|---|
| 1 | 032K04610 запросить цену → | левый hand paper направляющая |
| 2 | 032K04590 запросить цену → | нижний правый hand paper направляющая |
| 3 | 006K32790 запросить цену → | Ejector привод вал |
| 4 | 130E11440 запросить цену → | Compiler выход датчик (Q12-107) |
| 5 | 013E25790 запросить цену → | Nylon подшипник |
| 7 | 115E11810 запросить цену → | Static eliminator (stacker) |
| 8 | 023E24340 запросить цену → | Paper output привод ремень |
| 10 | 013E25800 запросить цену → | Copper подшипник |
LCSS Entry направляющая крышка/ Jam Clearance направляющая
| № | Артикул | Наименование |
|---|---|---|
| 1 | 032K09670 запросить цену → | Jam clearance направляющая в сборе |
| 2 | 003K17531 запросить цену → | Jam clearance handle |
| 3 | 130E10380 запросить цену → | Entry датчик (Q12-077) |
| 5 | 848K31330 запросить цену → | Entry направляющая крышка (REP 12.15-110) |
LCSS Electrical
| № | Артикул | Наименование |
|---|---|---|
| 1 | 960K58410 запросить цену → | LCSS плата (CAUTION) (REP |
| 2 | 105K35841 запросить цену → | Power supply module |
| 3 | 960K34490 запросить цену → | Pause to unload плата |
| 4 | 962K56951 запросить цену → | Cord кронштейн в сборе |
| 5 | 110K13980 запросить цену → | передний door interlock switch (S12 |
| 6 | 110K13970 запросить цену → | верхний крышка interlock switch (S12 |
HVF Covers and Docking
| № | Артикул | Наименование |
|---|---|---|
| 1 | 848E40510 запросить цену → | верхний крышка (REP 12.1-171) |
| 2 | 848K12501 запросить цену → | передний крышка (REP 12.1-171) |
| 3 | 848E17790 запросить цену → | передний door (REP 12.1-171) |
| 4 | 848K12510 запросить цену → | Door support (REP 12.1-171) |
| 5 | 848E40521 запросить цену → | задний крышка (REP 12.1-171) |
| 6 | 848K12530 запросить цену → | Vent крышка (REP 12.1-171) |
| 7 | 848E17800 запросить цену → | Foot крышка (REP 12.1-171) |
| 8 | 848E17810 запросить цену → | Inserter крышка (REP 12.1-171) |
| 9 | 848E40500 запросить цену → | верхний tray (REP 12.3-171) |
| 11 | 017K04830 запросить цену → | Fixed caster в сборе (REP 12.96 |
| 13 | 017K04630 запросить цену → | Adjustable caster (REP 12.96-171) |
| 15 | 017K04760 запросить цену → | Mounting кронштейн в сборе |
| 16 | 110K13980 запросить цену → | Docking interlock switch (S12-177) |
| 17 | 120K03450 под заказ | Docking актуатор (P/O PL 12.100 |
| 18 | 049K13570 запросить цену → | Bookletmaker interlock кронштейн |
HVF Stacker
| № | Артикул | Наименование |
|---|---|---|
| 1 | 848E40530 запросить цену → | верхний правый side крышка (REP 12.5 |
| 2 | 848E17840 запросить цену → | нижний правый side крышка |
| 3 | 130E12830 запросить цену → | Bin 90% full датчик (Q12-187)/ |
| 6 | 023E31220 запросить цену → | Bin главный привод ремень (REP 12.38 |
| 7 | 110K20890 запросить цену → | Bin верхний limit switch (REP |
| 10 | 127K56591 запросить цену → | Bin elevator мотор в сборе |
| 16 | 050E28941 запросить цену → | Bin (REP 12.4-171) |
| 17 | 848E17830 запросить цену → | Middle правый side крышка |
| 19 | 110K20880 запросить цену → | Stacker full датчик and нижний limit |
| 20 | 019K13380 запросить цену → | Bin retaining clip (REP 12.4-171) |
| 22 | 110K21060 запросить цену → | Stacker channel кронштейн |
HVF Ejector, Pressing and Support (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 059K69943 запросить цену → | Ejector в сборе (REP 12.6-171) |
| 7 | 003K20651 запросить цену → | передний support finger (REP 12.8 |
| 8 | 003K20661 запросить цену → | задний support finger (REP 12.8-171) |
| 11 | 019K13380 запросить цену → | Offset rod KL clip |
| 14 | 029K04671 запросить цену → | Stapler в сборе (REP 12.2-171) |
| 15 | 130E12830 запросить цену → | Pressing and support encoder |
| 16 | 130K75480 запросить цену → | Bin верхний level датчик (receiver) |
| 17 | 130K75900 запросить цену → | Paper pressing датчик (Q12-322) |
| 18 | 127K56550 запросить цену → | мотор encoder в сборе |
| 20 | 130K75470 запросить цену → | Bin верхний level датчик |
| 22 | 033K04850 запросить цену → | Ejector paddle в сборе (W/TAG |
| 23 | 032E35301 запросить цену → | задний tamper arm |
| 26 | 868E36871 запросить цену → | передний tamper arm |
| 29 | 032K09681 запросить цену → | задний tamper в сборе (REP 12.15 |
| 30 | 032E35341 запросить цену → | Set of передний and задний tamper arms |
| 33 | 003K21100 под заказ | Pressing пластина kit |
| 34 | 962K82410 запросить цену → | Stapler жгут and P-clip |
HVF Ejector, Pressing and Support (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 033K04641 запросить цену → | Paddle узел (REP 12.49-171) |
| 8 | 050K68500 запросить цену → | Paper pusher в сборе (REP |
| 13 | 674K03550 запросить цену → | Paper pusher мотор в сборе |
| 16 | 130E12830 запросить цену → | Paper pusher верхний датчик (Q12 |
| 20 | 006K32980 запросить цену → | Stacker idler roll (REP 12.10-171) |
| 22 | 674K03540 запросить цену → | датчик в сборе (REP 12.54-171) |
| 23 | 013E37150 запросить цену → | Stacker driving вал подшипник (REP |
| 24 | 110K20900 запросить цену → | верхний крышка interlock switch (S12 |
| 25 | 033K04651 запросить цену → | Paddles (A) outer off, (B) inner |
| 26 | 059K69931 запросить цену → | верхний jam clearance направляющая в сборе |
| 27 | 013E25800 запросить цену → | Copper подшипник |
| 28 | 110K13980 запросить цену → | передний door interlock switch (S12 |
| 30 | 006K33390 запросить цену → | выход idler ролик (x4) |
HVF Main Drives
| № | Артикул | Наименование |
|---|---|---|
| 1 | 127K56570 запросить цену → | Buffer мотор (MOT12-262) (REP |
| 2 | 127K56560 запросить цену → | Transport мотор (MOT12 |
| 4 | 121K45290 запросить цену → | BM diverter соленоид (SOL12-258)/ |
| 6 | 127K56610 запросить цену → | Paddle узел мотор в сборе |
HVF подачи в сборе and Punch (1 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 059K59551 запросить цену → | Hole punch blanking в сборе |
| 6 | 127K62570 запросить цену → | передний tamper мотор в сборе |
| 7 | 038E41350 запросить цену → | Diverter выход gate (REP 12.35-171) |
| 9 | 038E41341 запросить цену → | BM diverter gate (REP 12.39-171) |
| 10 | 059K69950 запросить цену → | Buffer pocket jam clearance направляющая |
| 11 | 059K69981 запросить цену → | Inserter jam clearance направляющая |
| 12 | 059K69961 запросить цену → | Input jam clearance направляющая (5a) |
| 13 | 059K69972 запросить цену → | Buffer направляющая в сборе (5b) (REP |
| 16 | 121K45300 запросить цену → | Magnet |
| 17 | 130E12810 запросить цену → | Chad bin level датчик (Q12-193)/ |
| 18 | 130E12840 запросить цену → | Chad bin present датчик (Q12-118) |
| 19 | 604K55210 запросить цену → | hole punch module (XE) |
| 4 | 498K17930 запросить цену → | hole punch module (XE) |
| 4 | 498K17940 запросить цену → | hole punch module (Swedish) |
HVF подачи в сборе and Punch (2 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 006K32840 запросить цену → | подачи roll в сборе (Short вал |
| 006K32980 запросить цену → | верхний выход подачи roll (1E) (REP 12.47 | |
| 2 | 006K32850 запросить цену → | подачи roll в сборе |
| 4 | 006K32820 запросить цену → | Stacker выход roll |
| 5 | 006K32810 запросить цену → | верхний выход roll |
| 6 | 013E25800 запросить цену → | Copper подшипник |
| 8 | 019K14420 запросить цену → | Buffer clamp |
HVF подачи в сборе and Punch (3 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 130E12830 запросить цену → | Tamper передний home датчик (Q12 |
| 2 | 130E12810 запросить цену → | Entry датчик (Q12-077)/Compiler |
| 3 | 130E12840 запросить цену → | верхний tray выход датчик (Q12-107)/HVF |
HVF Power and Control
| № | Артикул | Наименование |
|---|---|---|
| 1 | 105K35831 запросить цену → | HVF power supply узел (REP 12.55 |
| 2 | 960K52570 запросить цену → | HVF плата (REP 12.57-171) |
| 3 | 960K41780 запросить цену → | Pause to unload (PTU) плата (REP |
| 4 | 105K36840 запросить цену → | Power cord |
| 7 | 952K00410 запросить цену → | Power communications шлейф |
HVF BM Entry and передний крышка
| № | Артикул | Наименование |
|---|---|---|
| 1 | 003E69092 запросить цену → | Drawer handle |
| 3 | 848E40470 запросить цену → | BM передний крышка |
| 4 | 803E14110 запросить цену → | Crease blade knob (6d) |
| 5 | 803E13850 запросить цену → | Crease roll handle (6c) |
| 6 | 013E12610 запросить цену → | Nylon подшипник |
| 10 | 022E30620 запросить цену → | Nip roll (REP 12.60-171) |
| 12 | 130K74072 запросить цену → | Flapper home датчик (Q12-207) |
| 14 | 020E39990 запросить цену → | BM Entry roll pulley (REP 12.22 |
| 15 | 006K28660 запросить цену → | BM Entry roll (REP 12.22-171) |
| 16 | 130K74110 запросить цену → | BM Entry датчик (Q12-089) (REP |
| 17 | 125E00430 запросить цену → | Static eliminator |
| 20 | 809E46411 запросить цену → | защёлка пружина |
| 26 | 125K03831 запросить цену → | Static eliminator |
| 30 | 059K52940 запросить цену → | BM Flapper в сборе (REP 12.16 |
HVF BM Tamper в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 107E22600 запросить цену → | BM Tamper home датчик (Q12 |
| 3 | 127K47660 запросить цену → | BM Tamper мотор (MOT12-256) |
| 9 | 007K13190 запросить цену → | BM задний tamper в сборе (REP |
| 10 | 007K13180 запросить цену → | BM передний tamper в сборе (REP |
| 11 | 807E15450 запросить цену → | BM Tamper шестерня (REP 12.30-171) |
| 14 | 802E59410 запросить цену → | BM Connector крышка |
| 18 | 125K03593 запросить цену → | BM Static eliminator |
HVF BM Back Stop мотор
| № | Артикул | Наименование |
|---|---|---|
| 7 | 023E23300 запросить цену → | BM back stop привод ремень (REP |
| 8 | 809E78370 запросить цену → | BM back stop tensioner пружина |
| 10 | 848E40480 запросить цену → | датчик крышка |
| 15 | 809E25100 запросить цену → | BM back stop link пружина (REP |
| 16 | 012E20870 запросить цену → | BM back stop link (REP 12.26-171) |
| 18 | 107E22600 запросить цену → | BM направляющая home датчик (Q12-204) |
| 19 | 127K54710 запросить цену → | BM back stop мотор в сборе |
HVF BM Back Stop в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 019E74451 запросить цену → | Anti-play shoe |
| 4 | 031E11300 запросить цену → | Anti-rattle arm |
| 8 | 809E71970 запросить цену → | Antiplay пружина |
| 14 | 006K30790 запросить цену → | BM back stop привод вал (REP |
| 15 | 023E23140 запросить цену → | BM back stop ремень (REP 12.26-171) |
| 18 | 019K14160 запросить цену → | BM back stop в сборе (REP |
Полный список запчастей доступен по запросу.
комментарии
