Xerox Color 550 560 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- привод узел (1 of 2)
- привод узел (2 of 2)
- главный привод в сборе
- Tray 1/2
- Tray 3/4 (1 of 2)
- Tray 3/4 (2 of 2)
- Tray 1 в сборе
- Tray 2 в сборе
- Tray 1 подачи в сборе (1 of 2)
- Tray 1 подачи в сборе (2 of 2)
- Tray 2 подачи в сборе (1 of 2)
- Tray 2 подачи в сборе (2 of 2)
- Tray 3 подачи в сборе (1 of 2)
- Tray 3 подачи в сборе (2 of 2)
- Tray 4 подачи в сборе (1 of 2)
- Tray 4 подачи в сборе (2 of 2)
- Tray 3 в сборе
- Tray 4 в сборе
- Tray 5 / Bypass направляющая в сборе
- Takeaway Roll
- левый направляющая крышка
- T/A привод
- Tray 3/4 шестерня в сборе
- Tray 5 / Bypass Accessory
- Tray 5 / Bypass Component (1 of 2)
- Tray 5 / Bypass Tray Component
- Tray 5 / Bypass Feeder Component

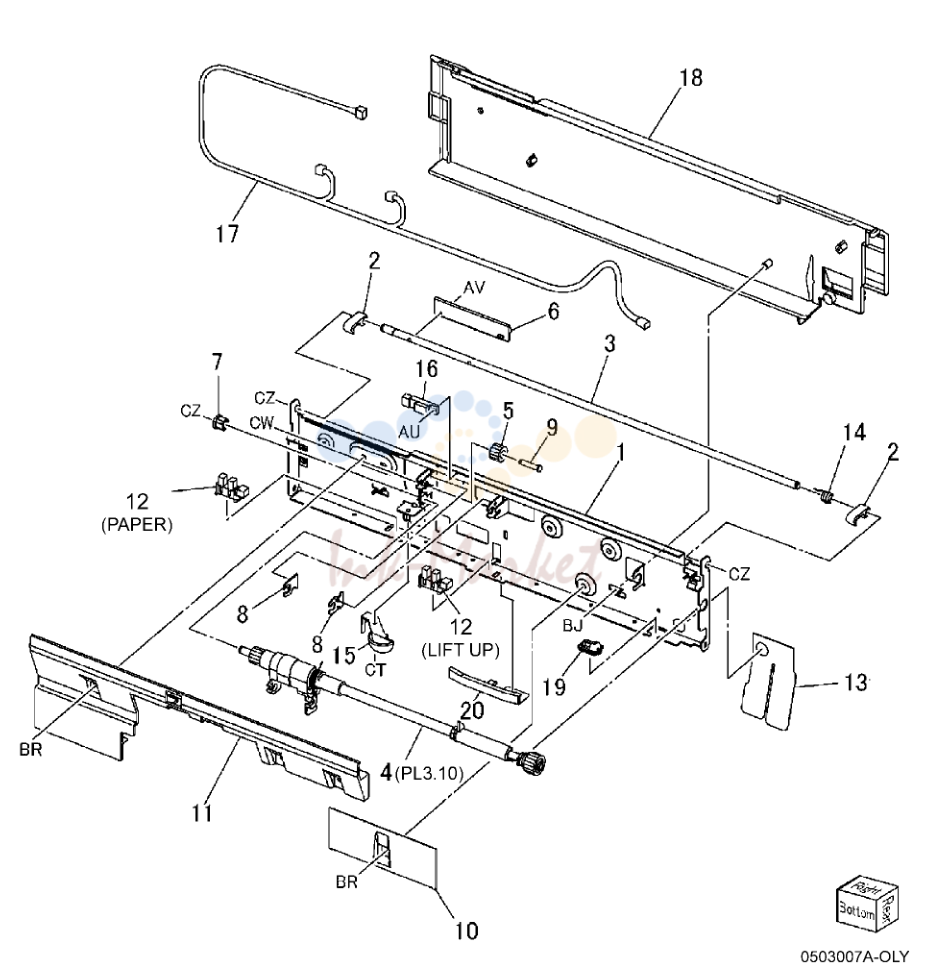

- Tray 5 / Bypass верхний Feeder Component

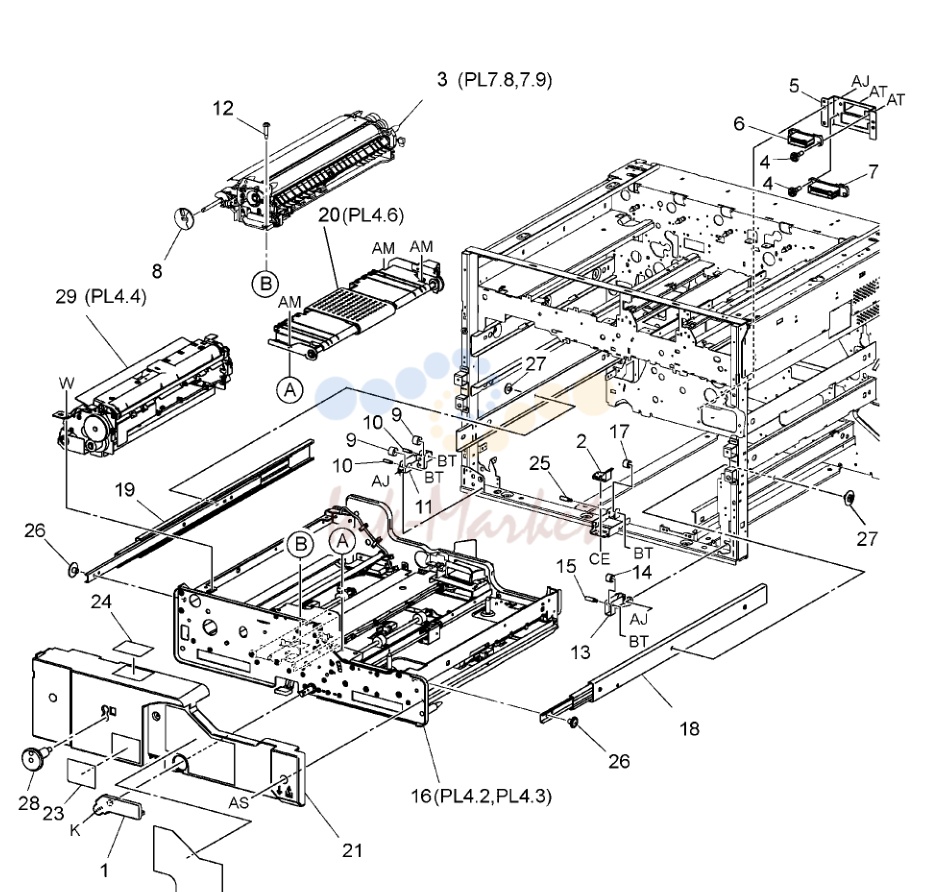

- переноса Module в сборе (1 of 2)
- переноса Module в сборе (2 of 2)
- Duplex Transport

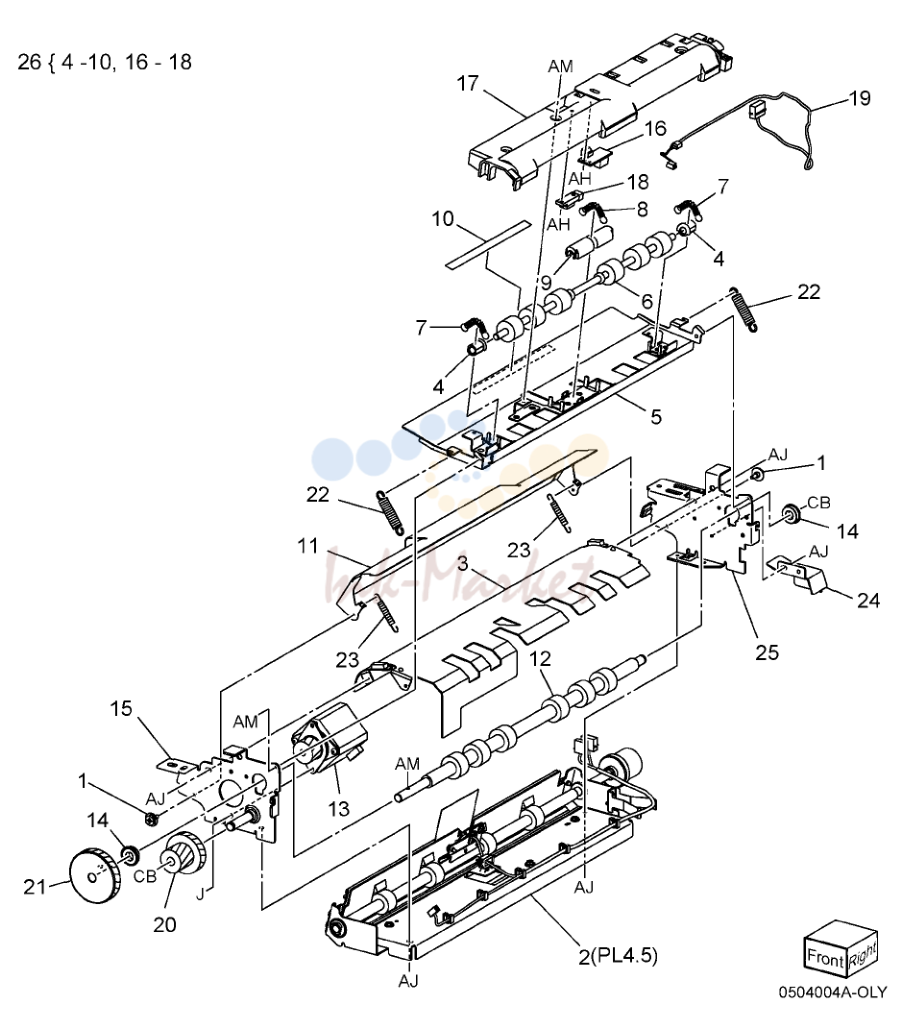

- Registration Transport в сборе

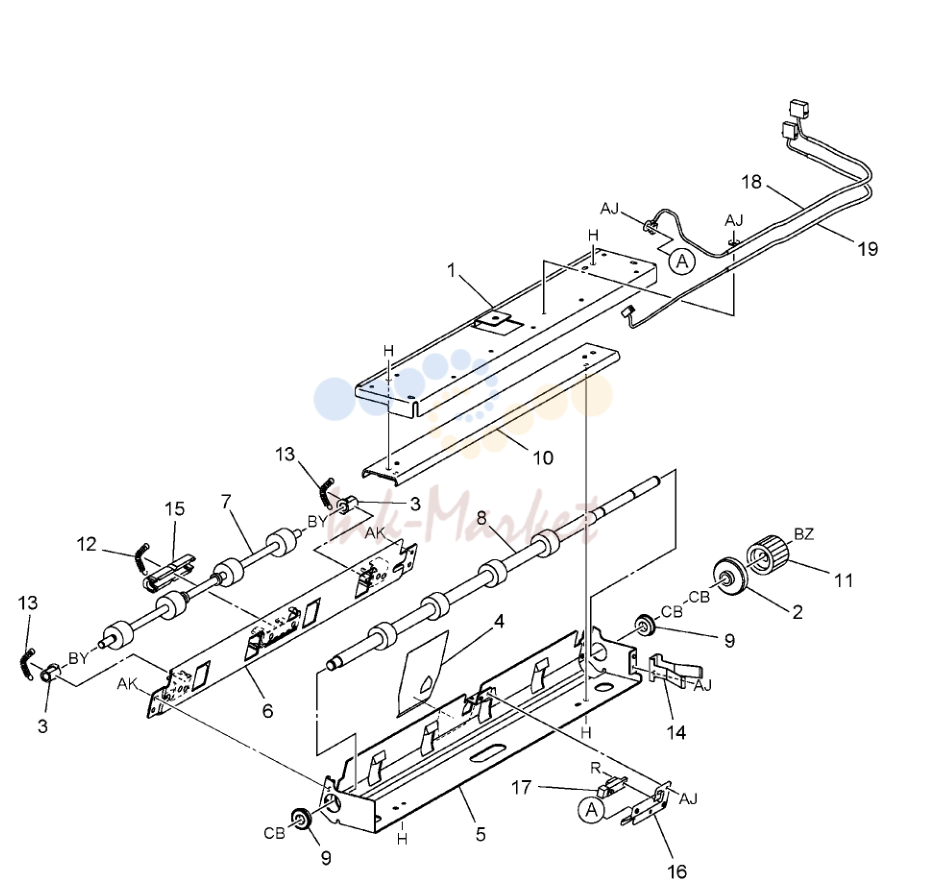

- Pre Registration Slide в сборе
- ROS

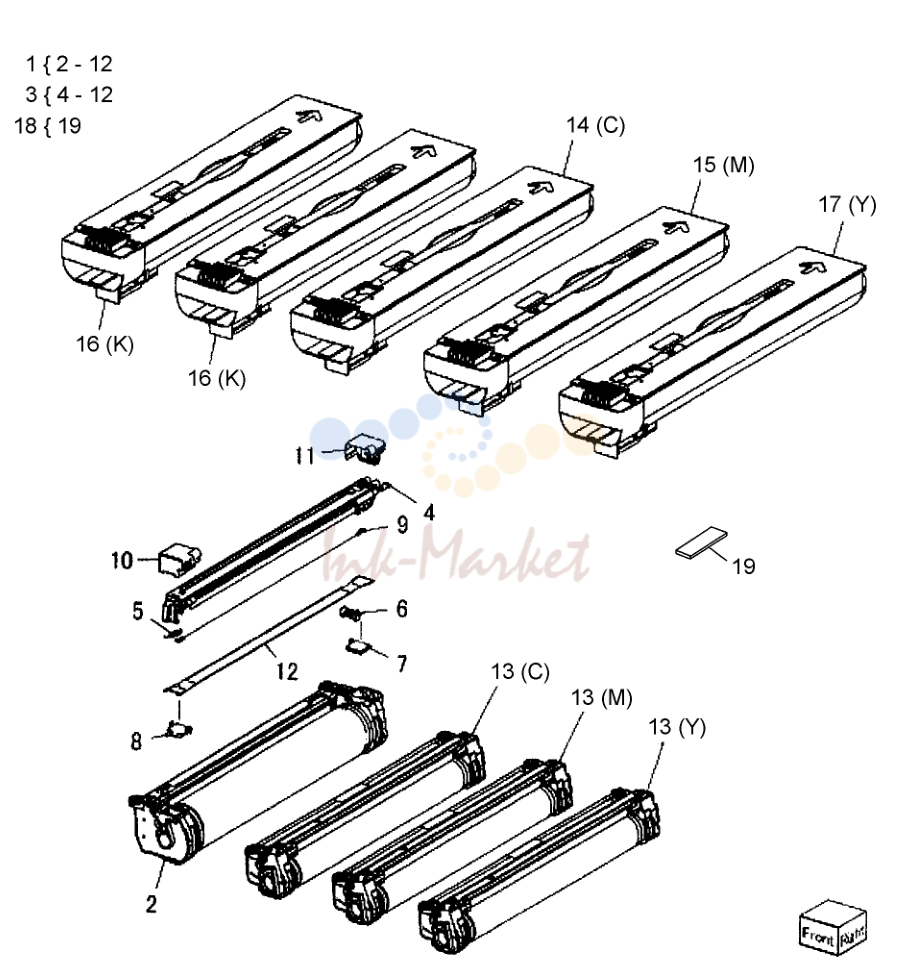

- барабан/тонер Cartridge

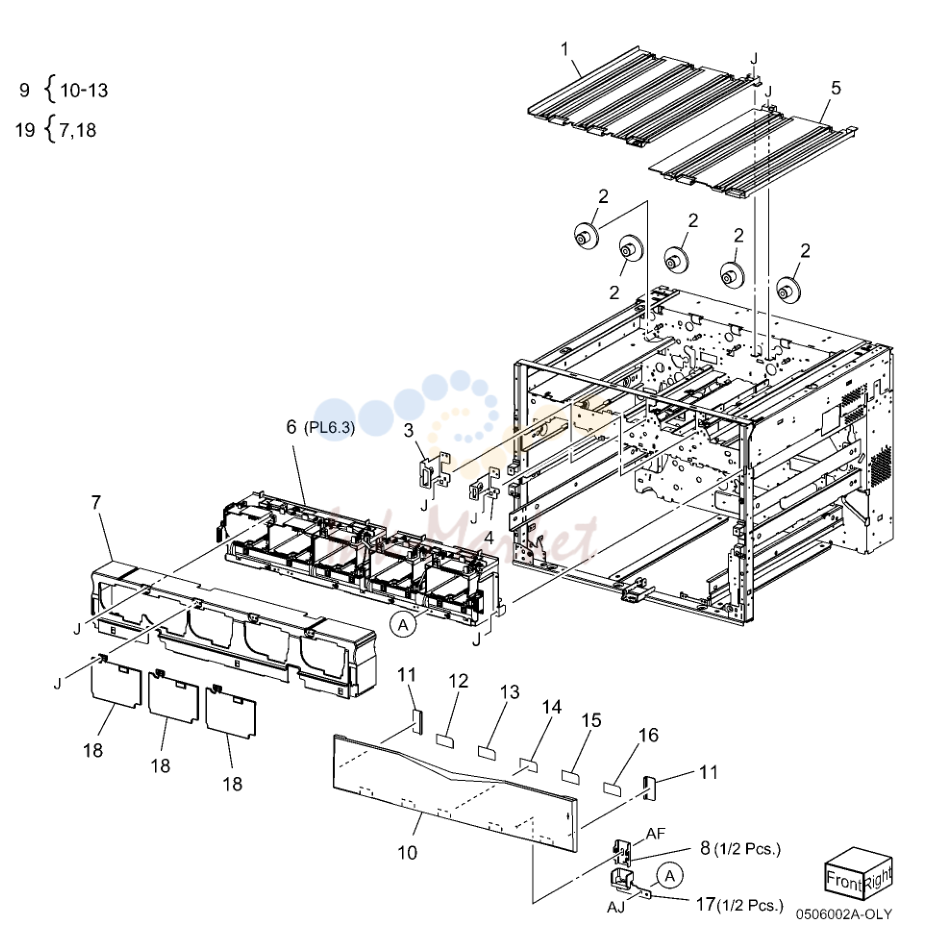

- Dispense узел

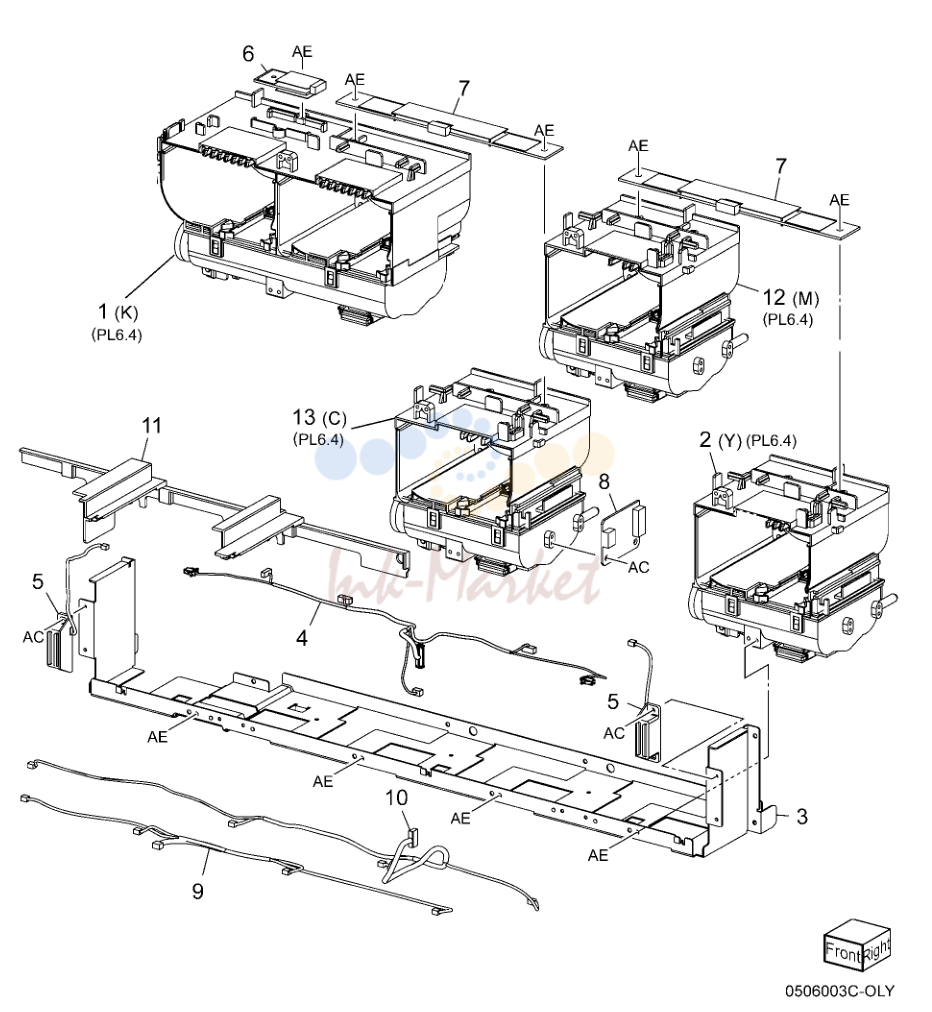

- Dispense в сборе (Y, M, C, K)

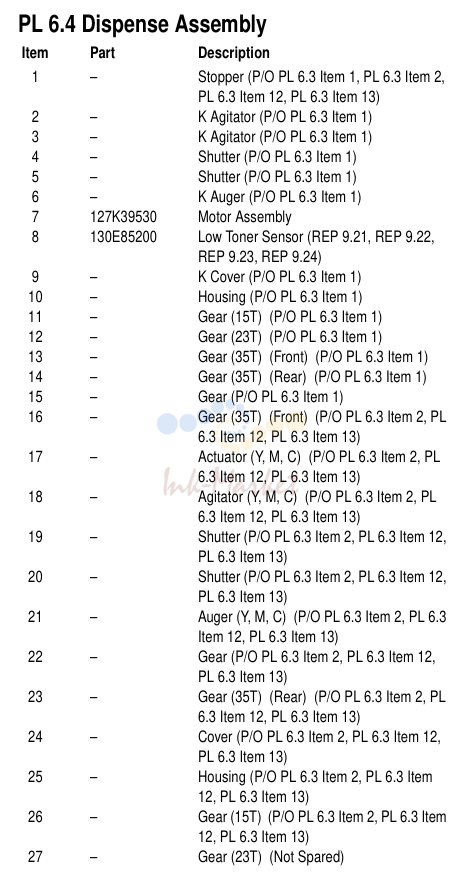

- Dispense в сборе

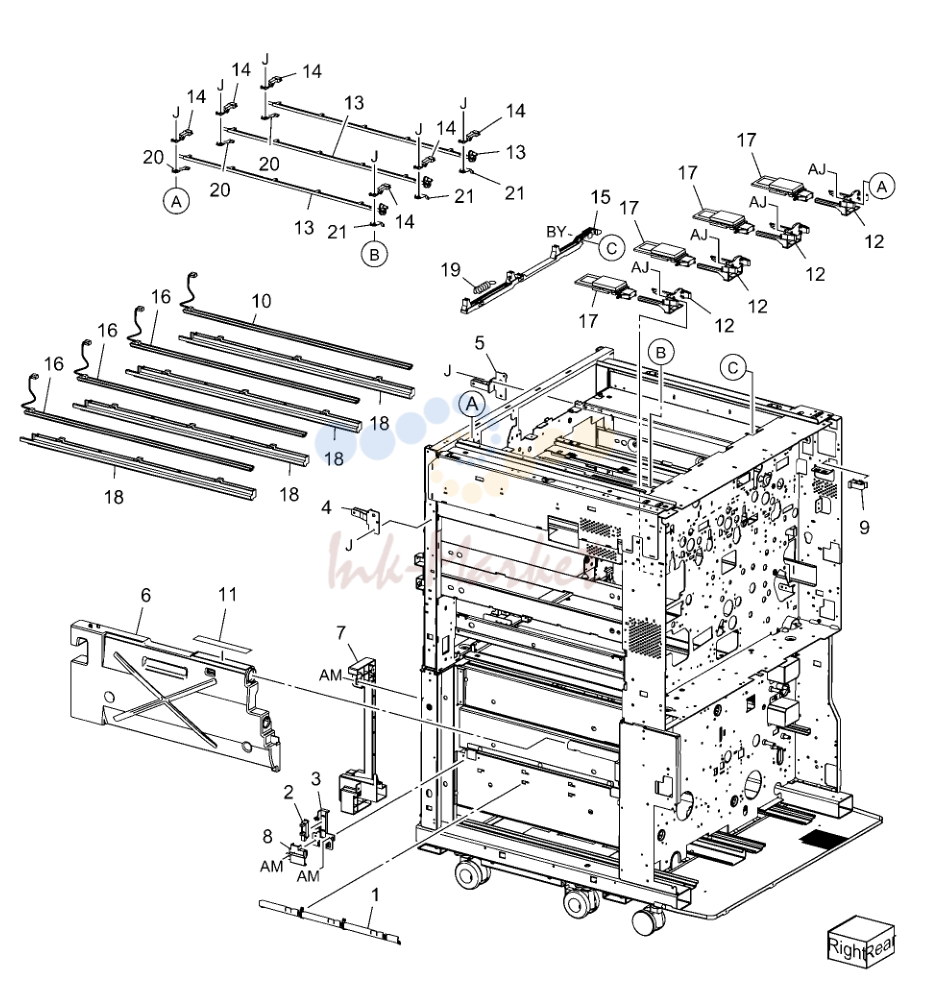

- Dispense узел (1 of 3)

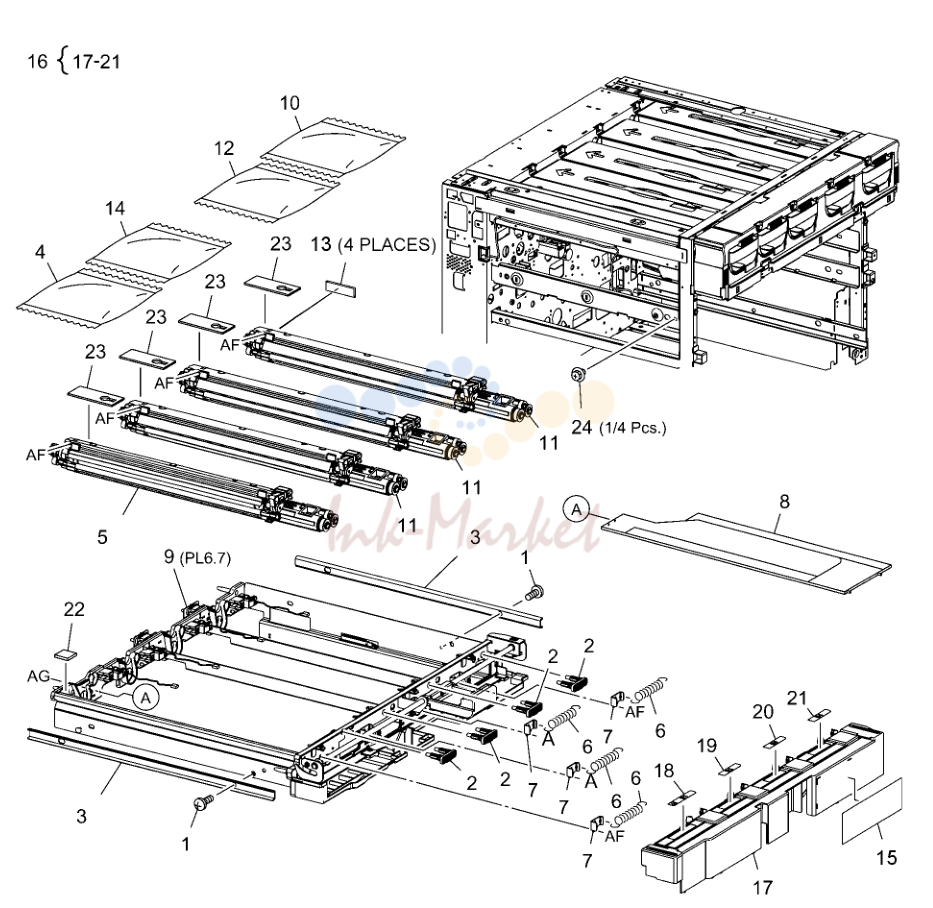

- Dispense узел (2 of 3)

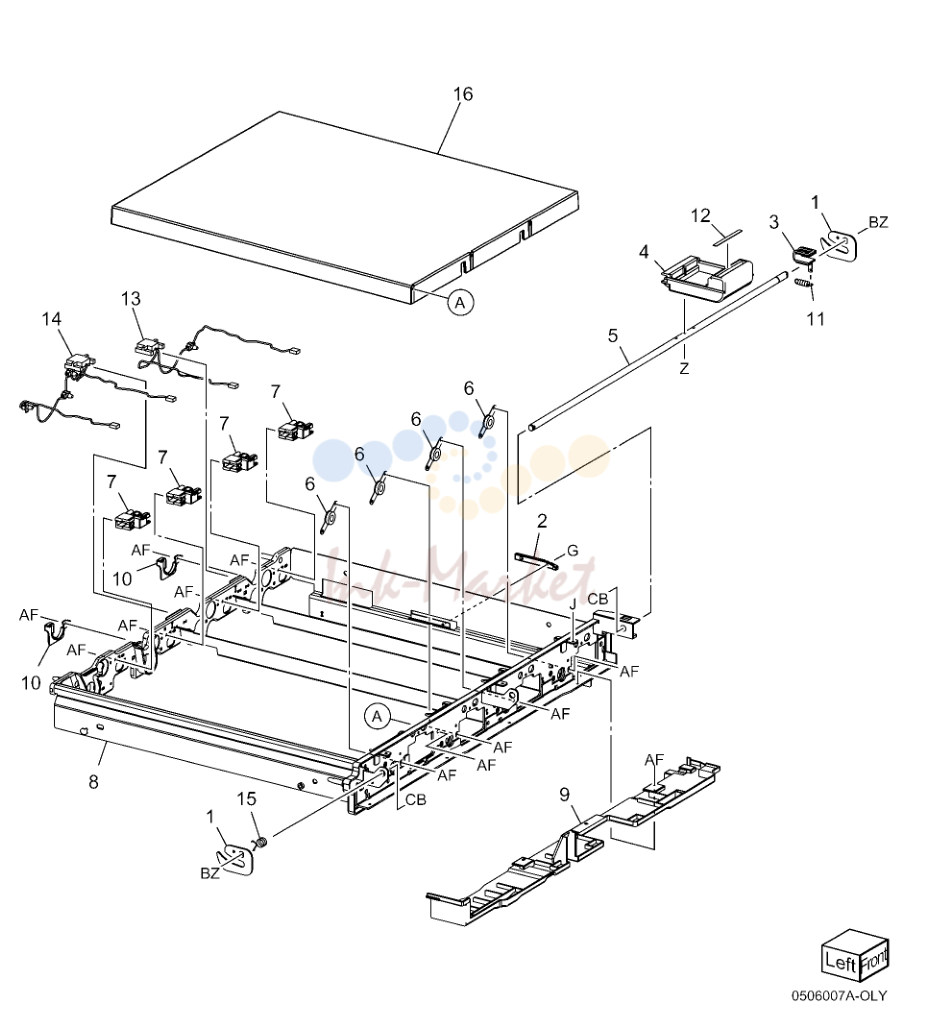

- Dispense узел (3 of 3)

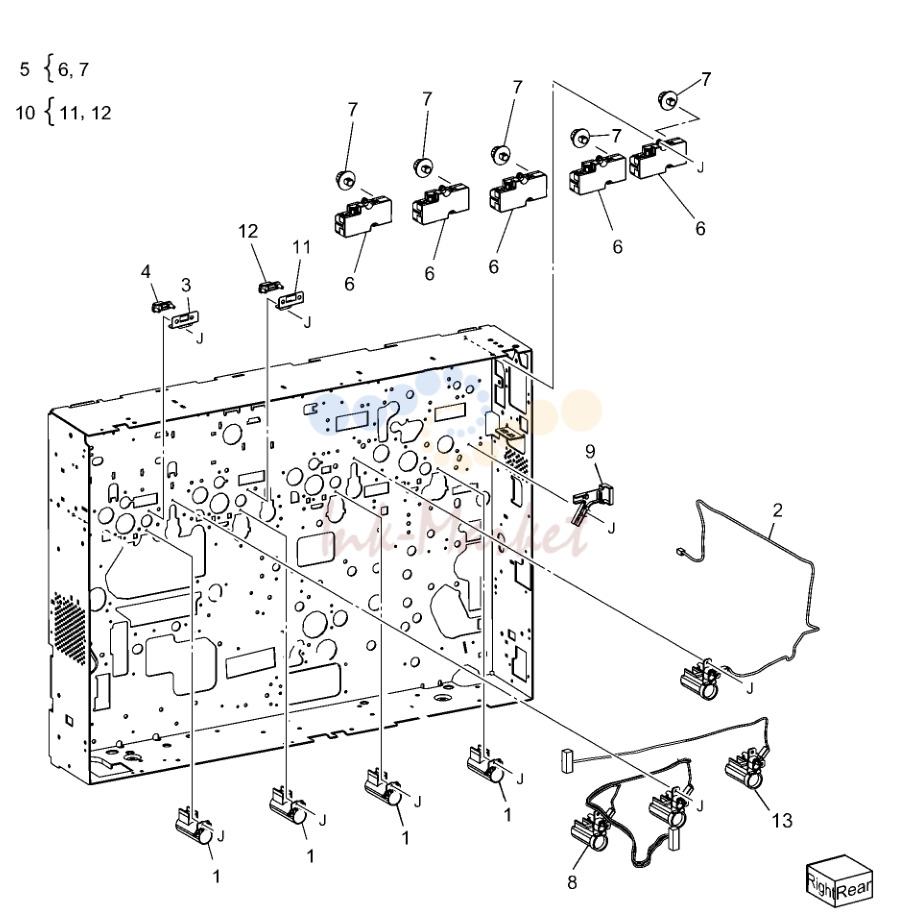

- задний рама (1 of 2)

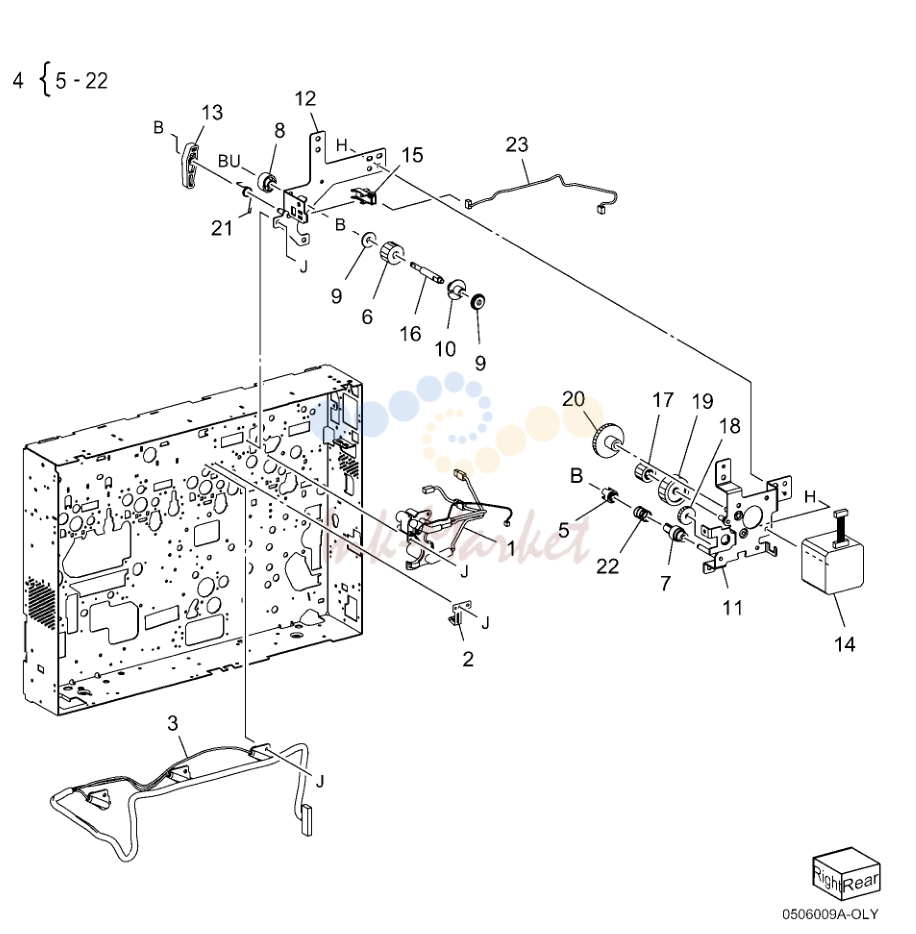

- задний рама (2 of 2)
- Direct Pipe в сборе

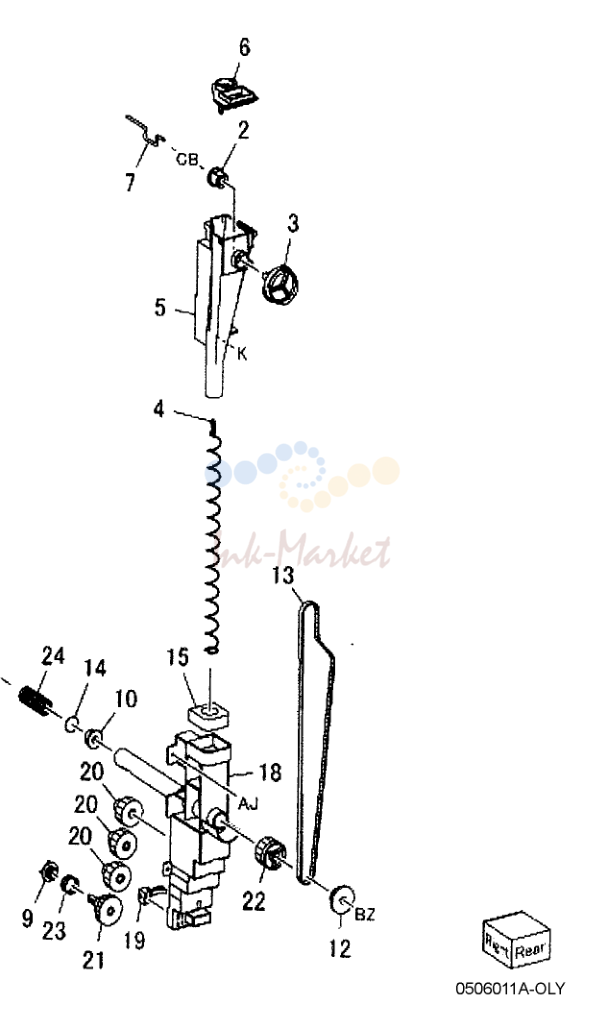

- Joint/Leveler Box в сборе

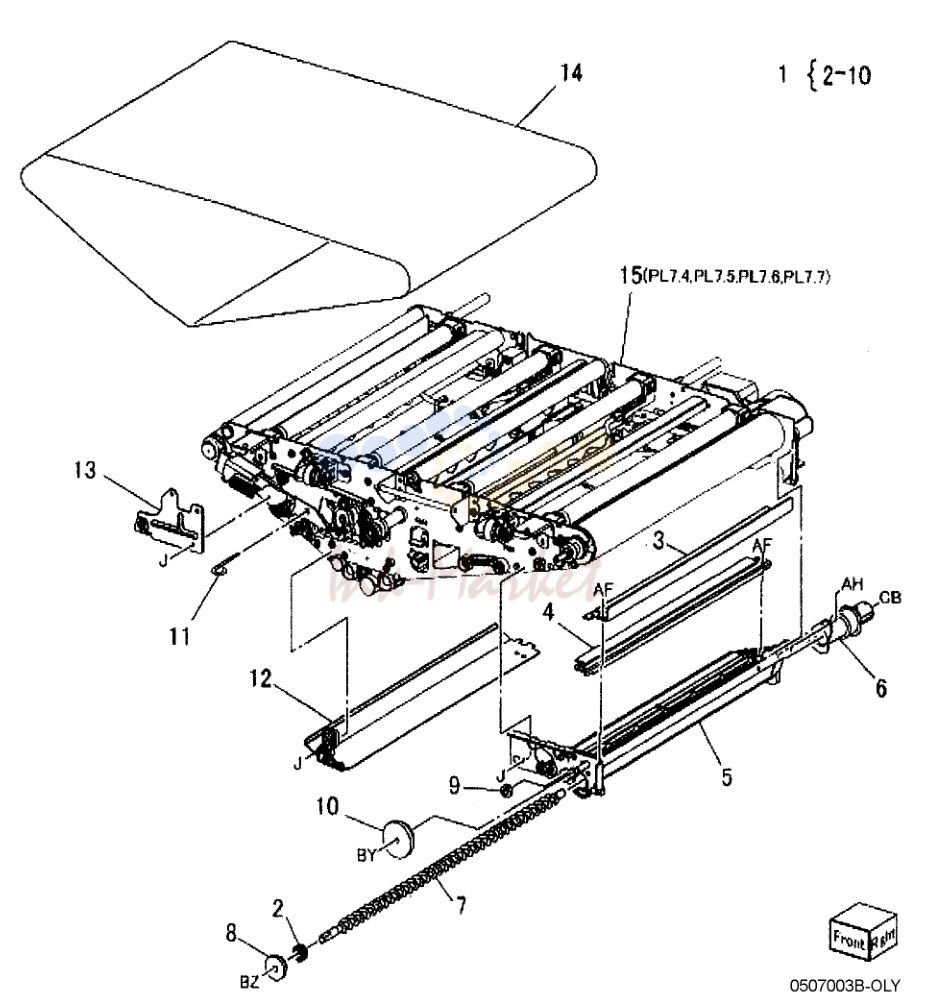

- переноса ремень узел

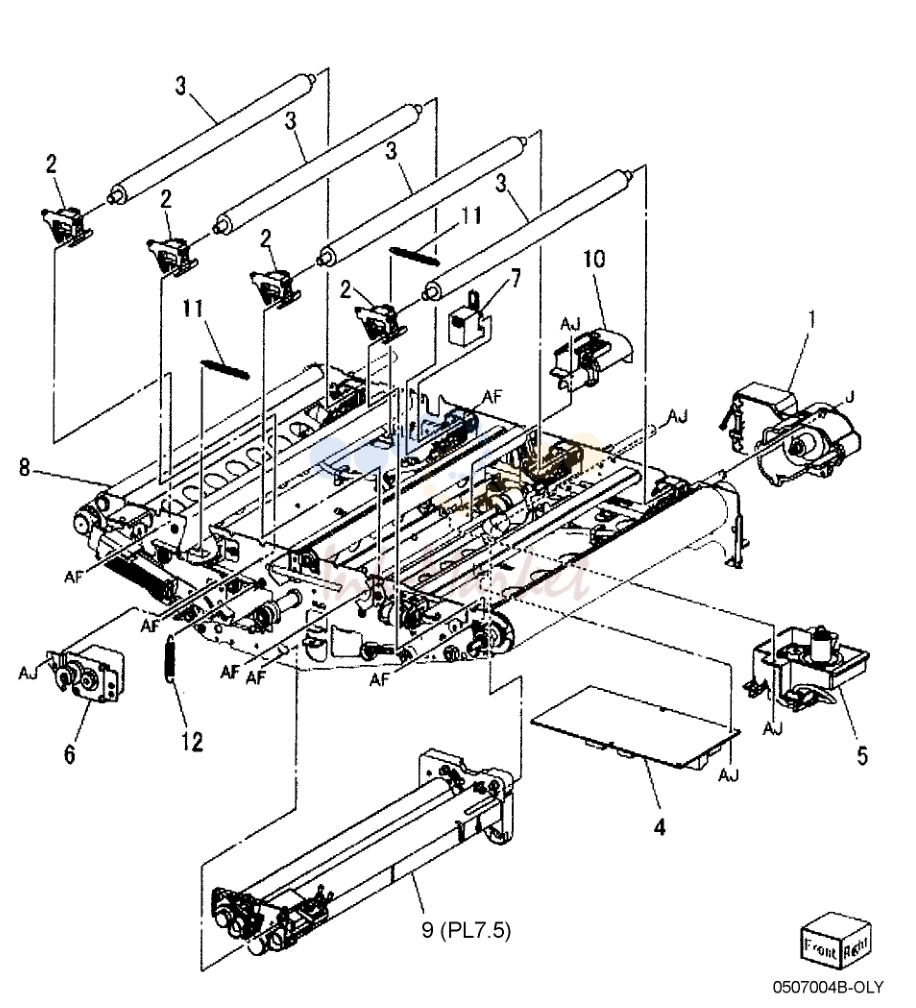

- IBT рама в сборе (1 of 4)

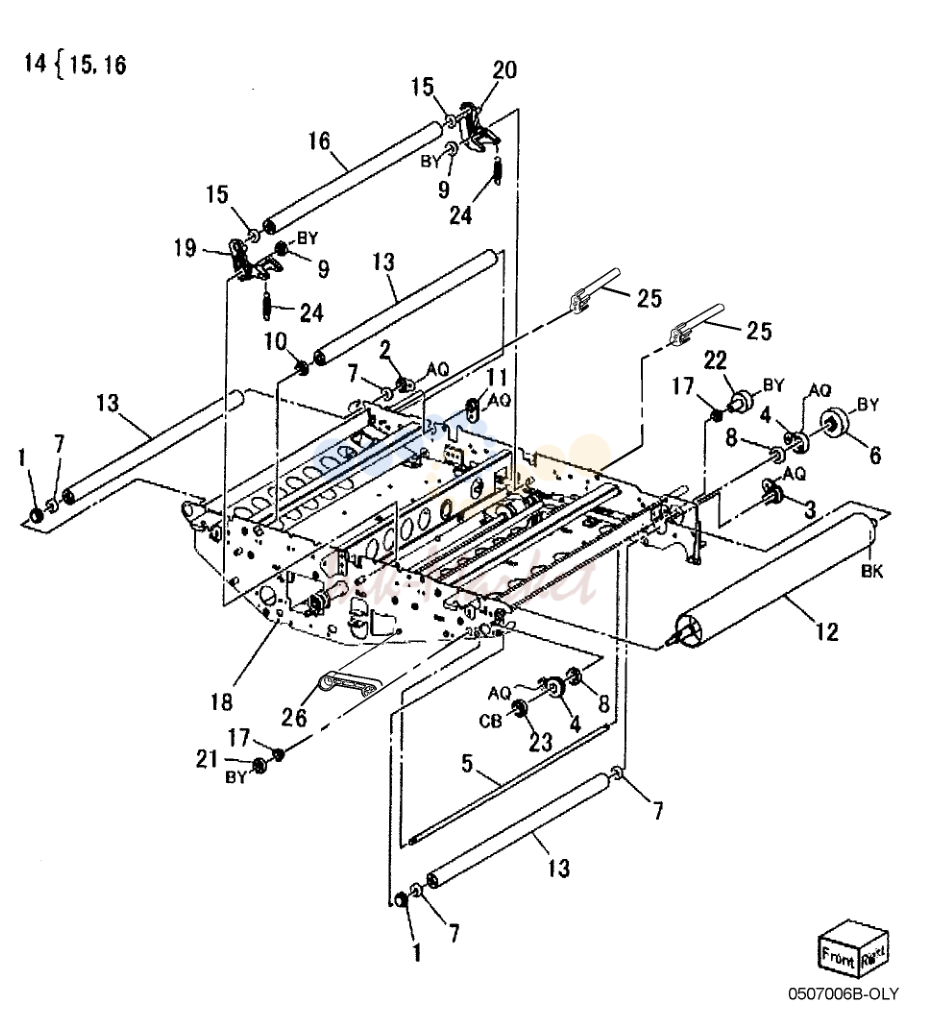

- IBT рама в сборе (3 of 4)

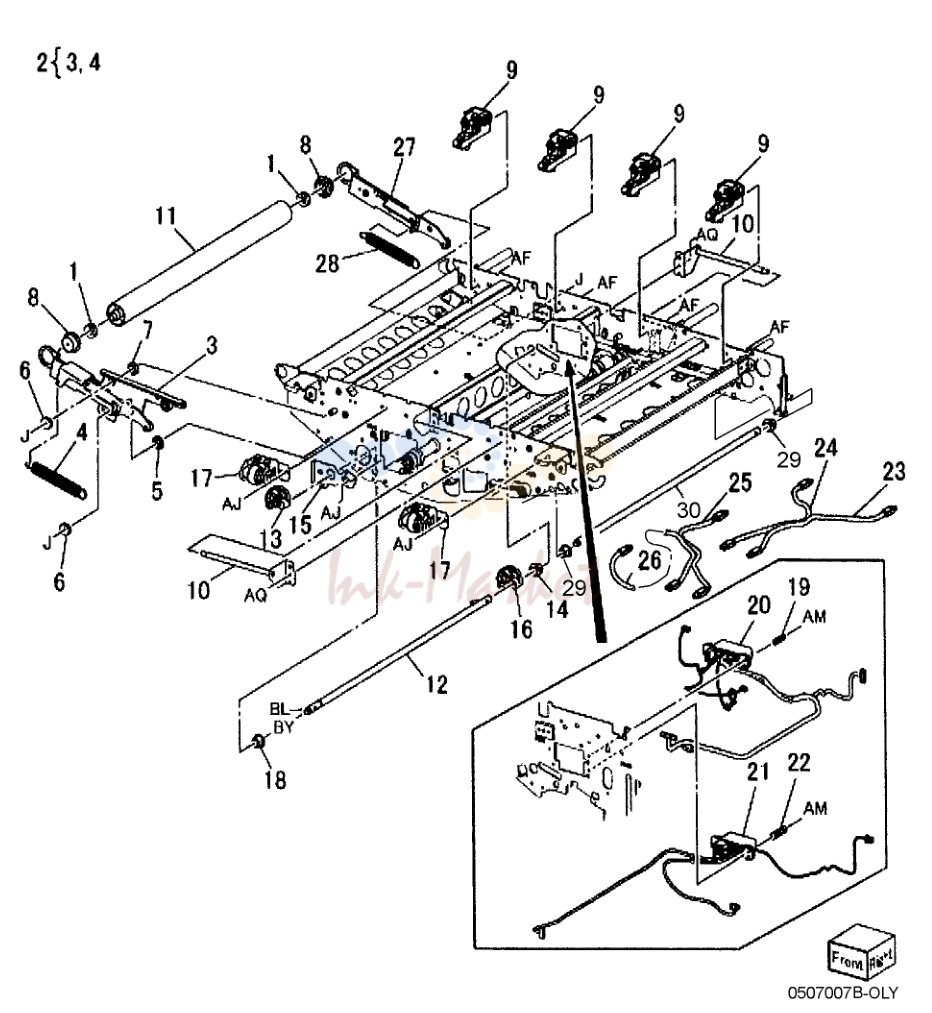

- IBT рама в сборе (4 of 4)

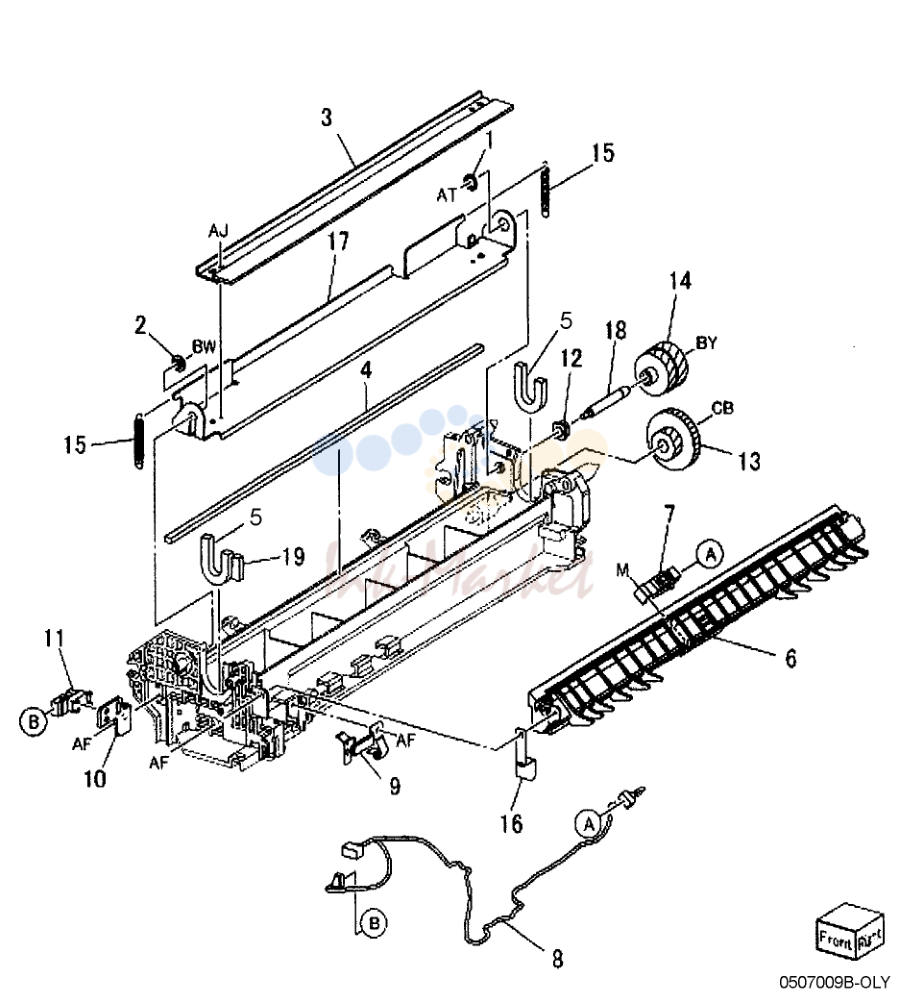

- 2nd BTR Roll в сборе (2 of 2)

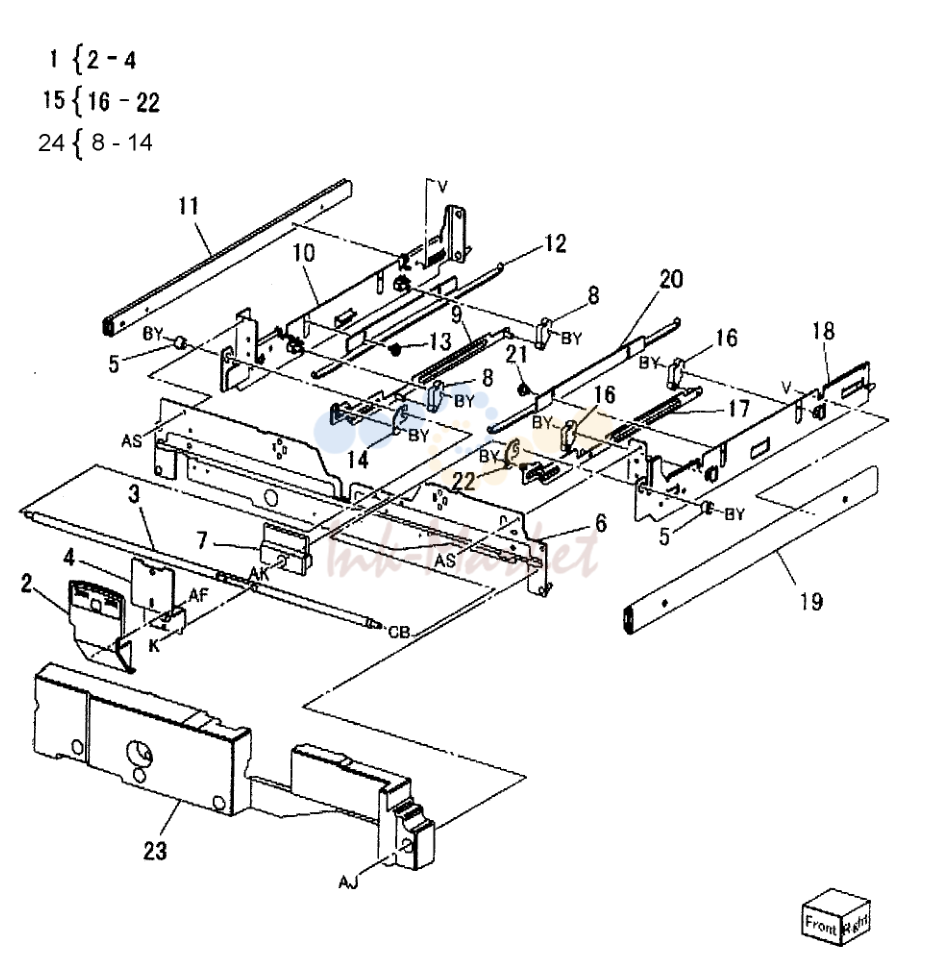

- IBT Drawer
- печь узел

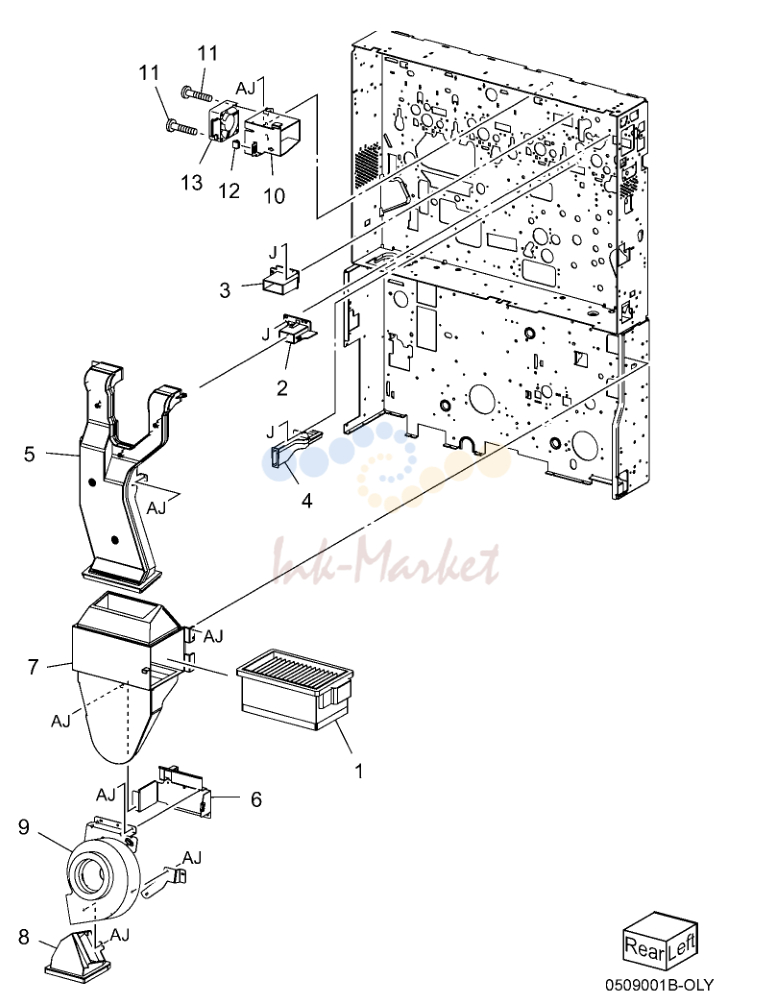

- Air System (1 of 3)

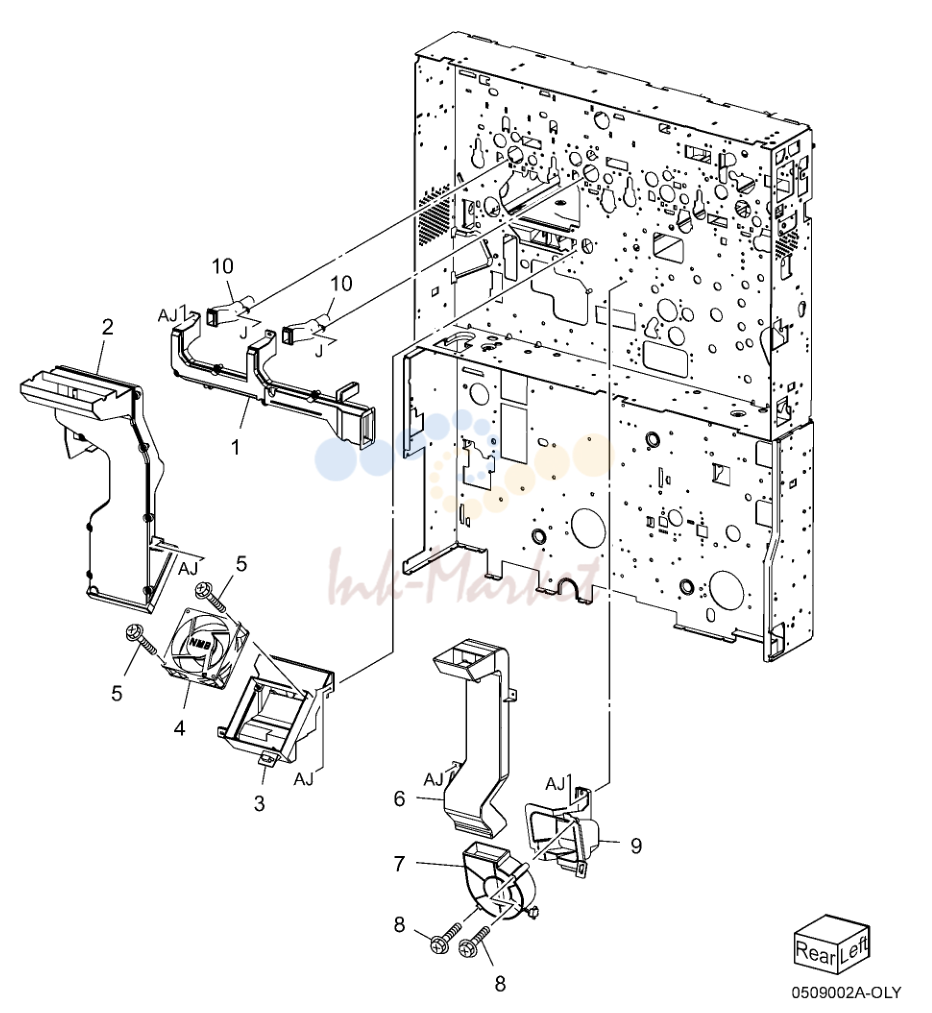

- Air System (2 of 3)

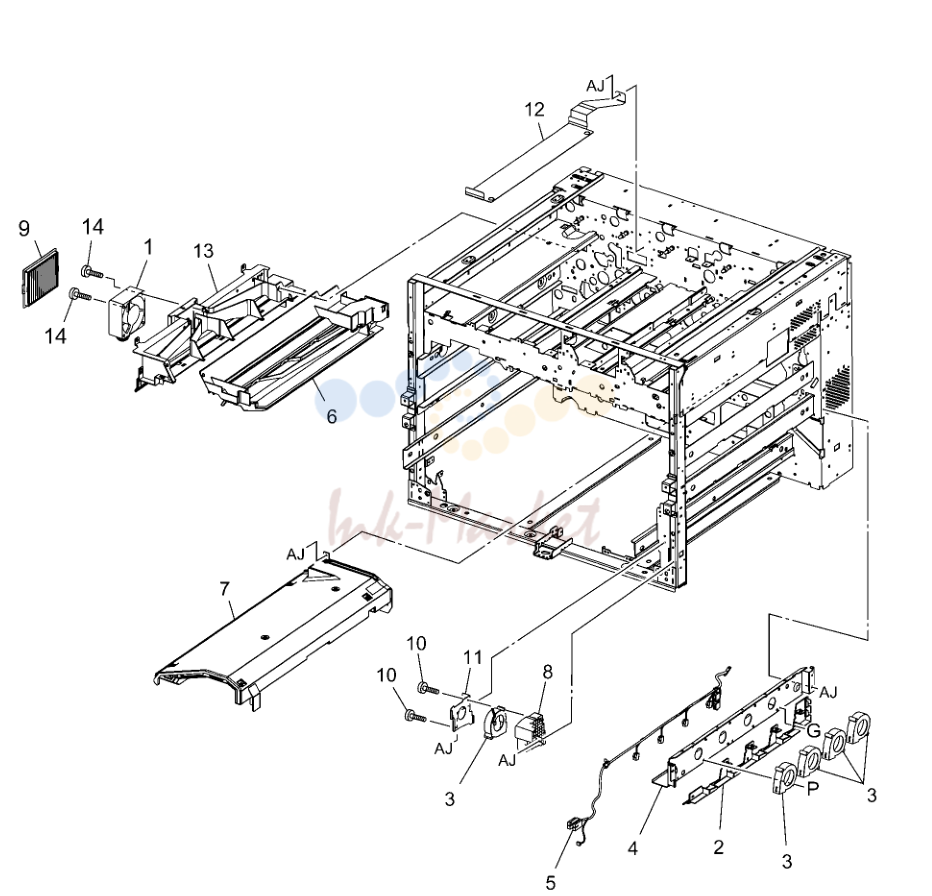

- Air System (3 of 3)
- Inverter
- Inverter 1 Transport (1 of 2)
- Inverter 1 Transport (2 of 2)

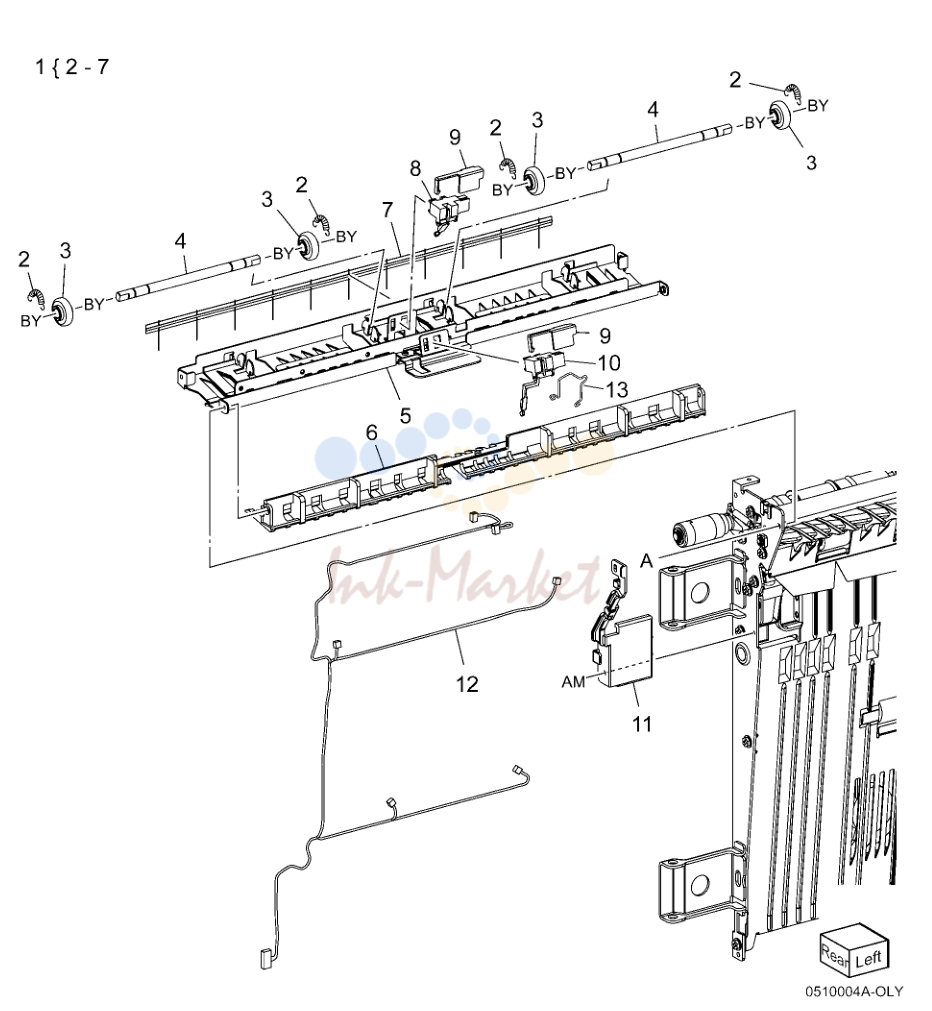

- Inverter 2 Transport (1 of 2)

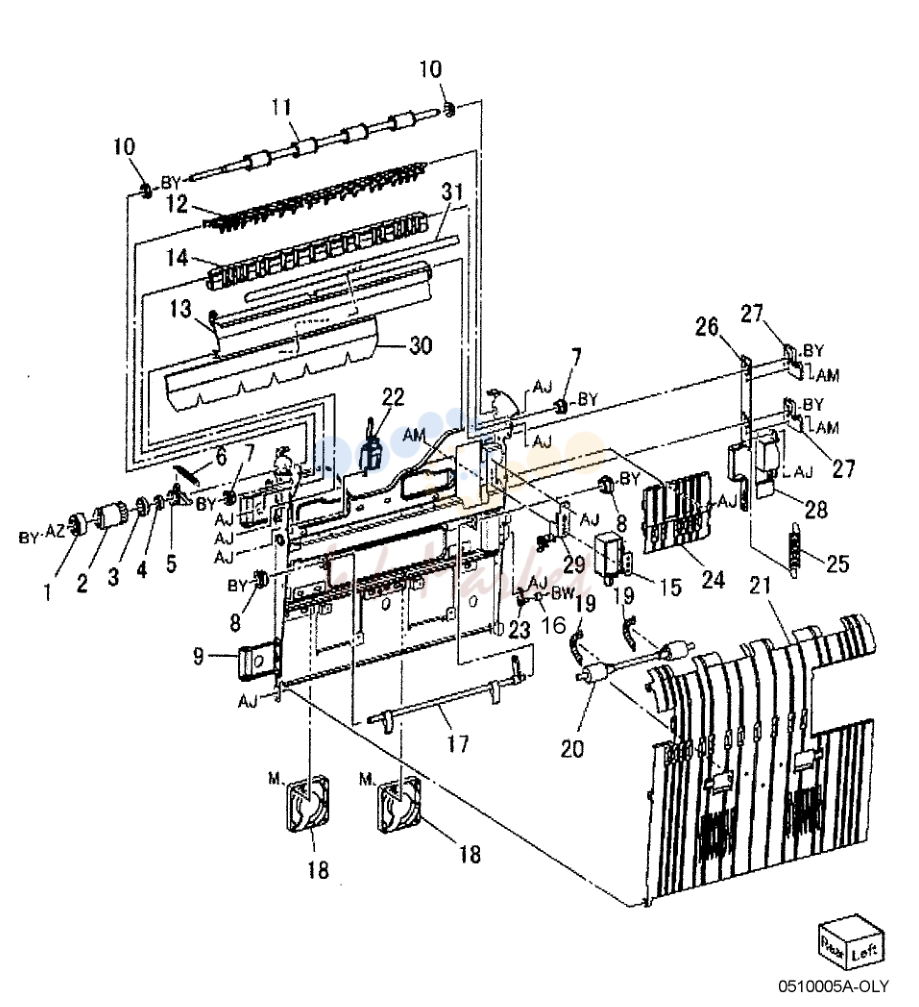

- Inverter 2 Transport (2 of 2)
- Electrical (1 of 3)

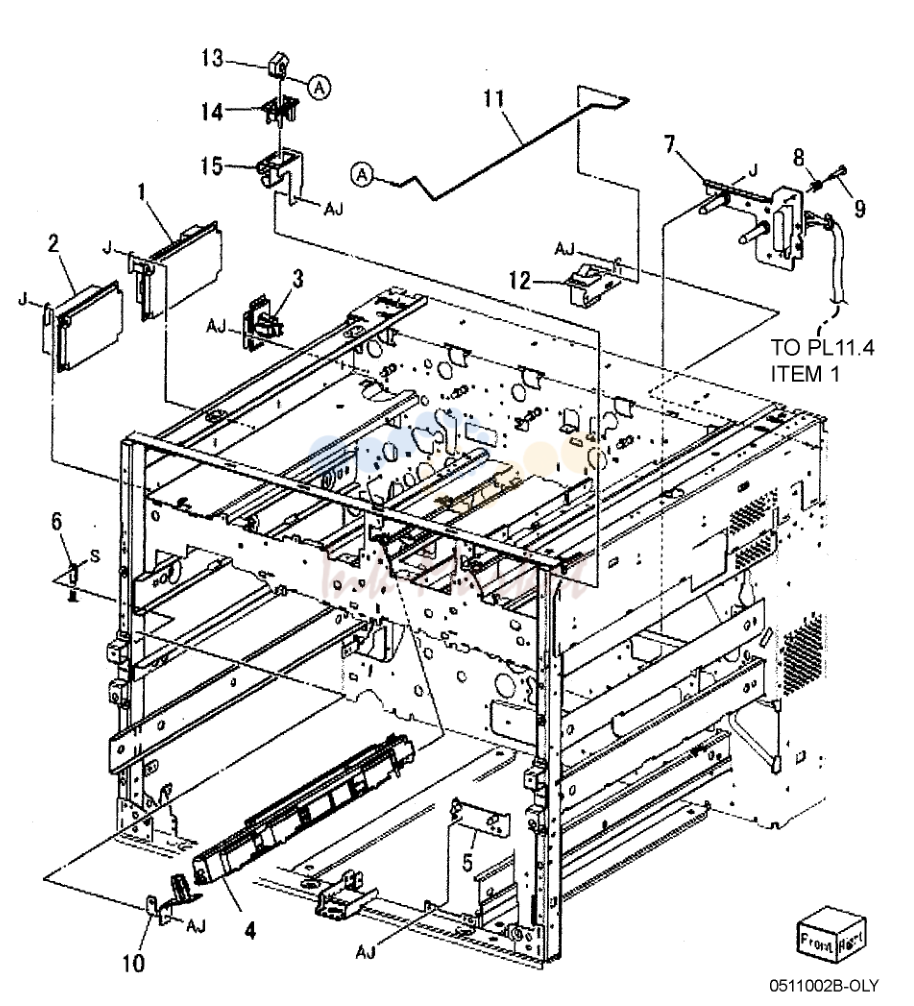

- Electrical (2 of 3)
- Electrical (3 of 3)

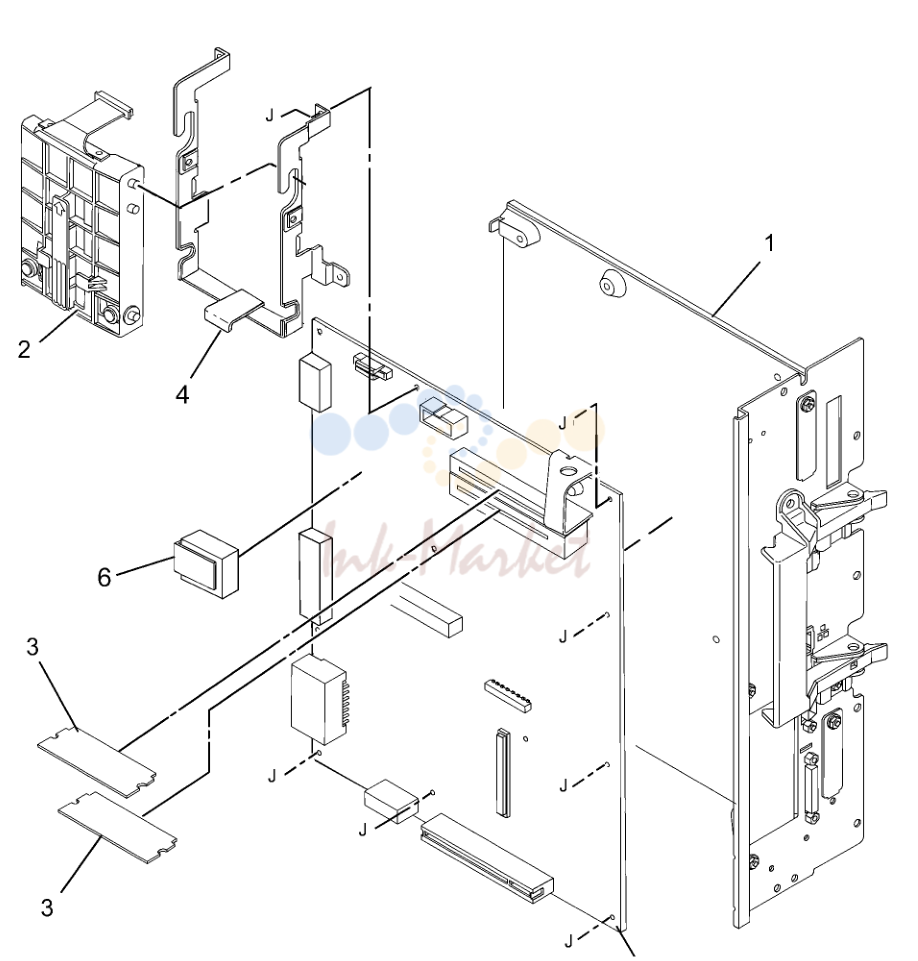

- Control узел (2 of 2)
- крышка (1 of 2)

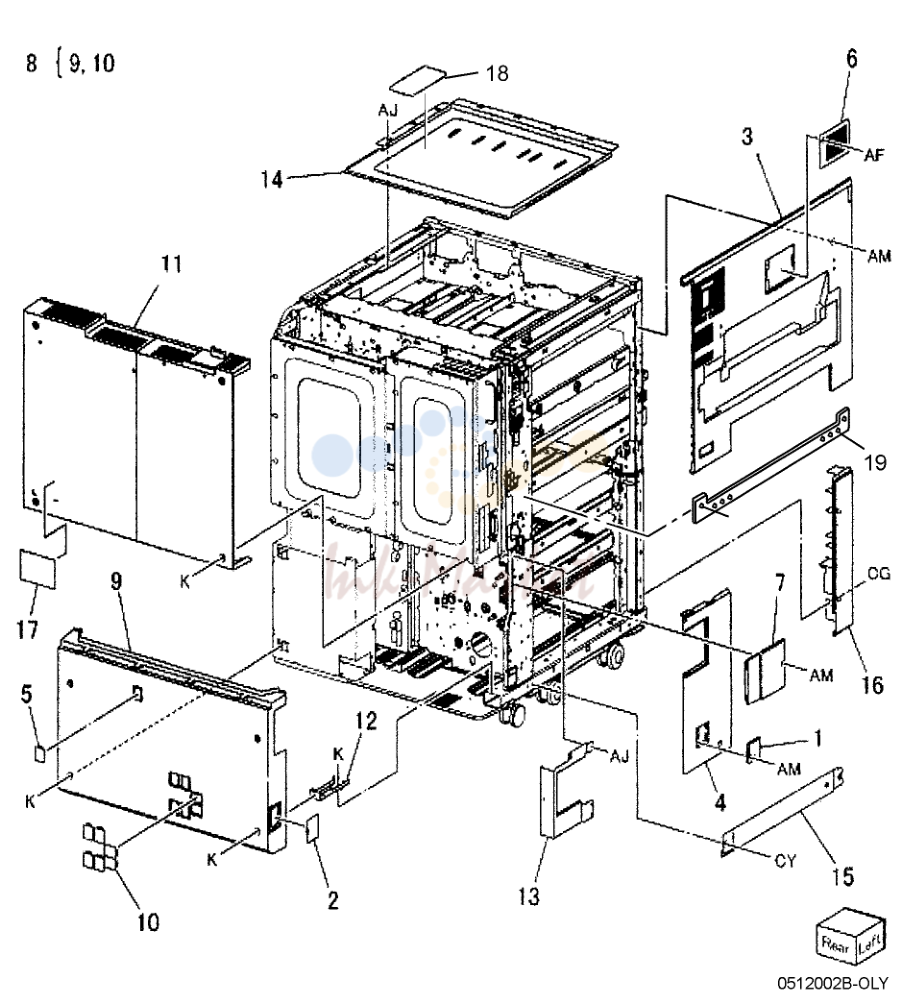

- крышка (2 of 2)

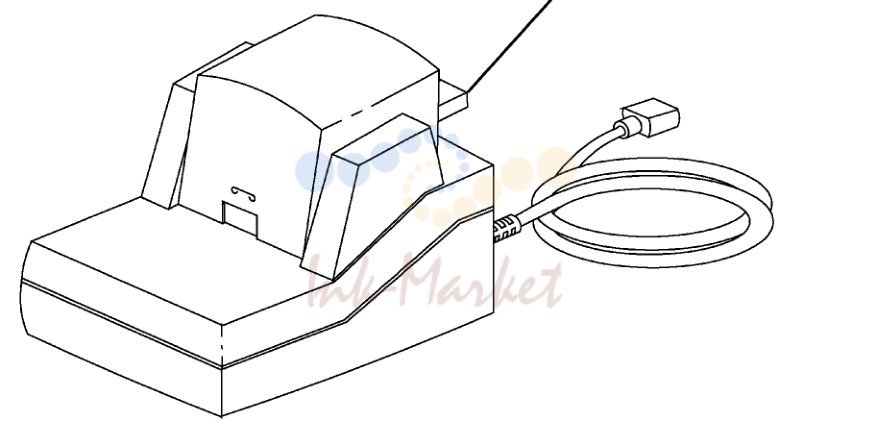

- Convenience Stapler

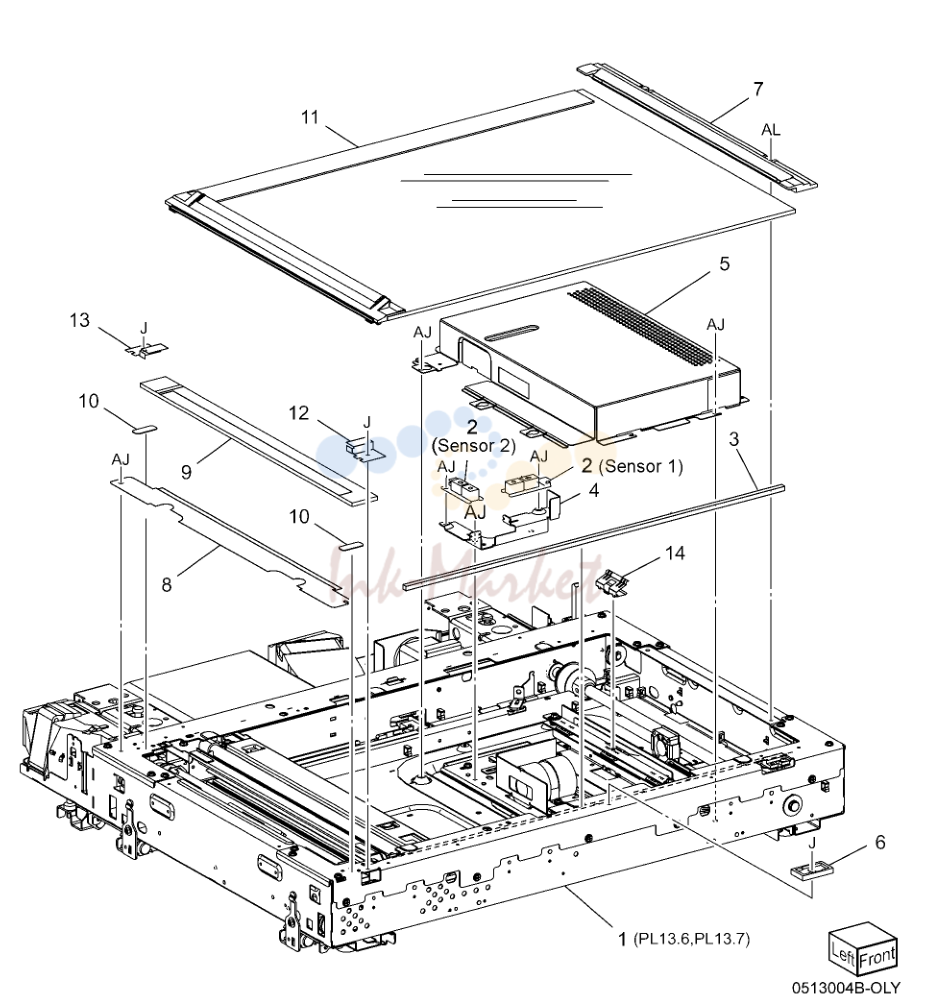

- IIT Component
- IIT корпус - Electrical
- IIT корпус - Carriage
- IIT узел
- Full Rate Carriage Component
- DADF
- DADF крышка
- DADF плата, Counter Balance
- DADF Document Tray, Tray мотор
- Feeder верхний направляющая, DADF левый верхний крышка
- подачи мотор, подачи муфта, Invert привод Roll
- Pre Registration мотор, Pre Registration Roll направляющая, Take Aw
- Registration мотор, Registration Roll
- Platen мотор, Platen Roll, Out Roll
- выход мотор, выход Roll
- выход Gate соленоид, Simp/Dup Gate соленоид, Nip соленоид, In
- выход верхний/нижний направляющая, Registration Out направляющая, Feeder нижний
- DADF Document Tray Component
- DADF Document верхний Tray Component
- Feeder верхний направляющая Component
- Feeder/Nudger Roll Component
- выход верхний направляющая Component
- Registration Out направляющая Component
- Feeder нижний направляющая Component
- Control Panel (Part 1 of 2)
- Control Panel (Part 2 of 2)
- OCT (2 of 2)
- HCF узел
- HCF Tray 6 (1 of 2)
- HCF Tray 6 (2 of 2)
- HCF Feeder (1 of 3)
- HCF Feeder (2 of 3)
- HCF Feeder (3 of 3)
- HCF верхний крышка узел
- HCF Electrical and Rail
- Узел 103

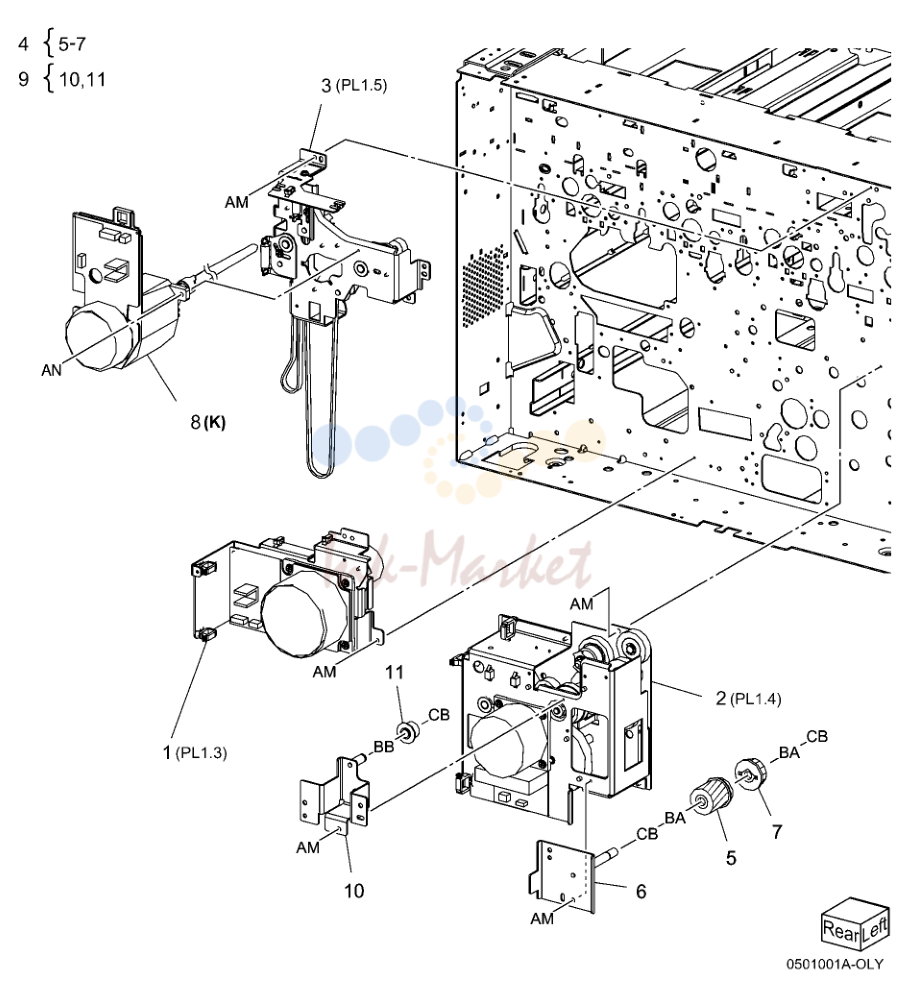

привод узел (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 007K87844 запросить цену → | печь привод в сборе |
| 2 | 007K17410 запросить цену → | главный привод в сборе |
| 3 | 007K93773 запросить цену → | девелопер привод в сборе (K) |
| 4 | 068K24230 запросить цену → | шестерня кронштейн в сборе |
| 8 | 127K57161 запросить цену → | барабан мотор в сборе (K) |

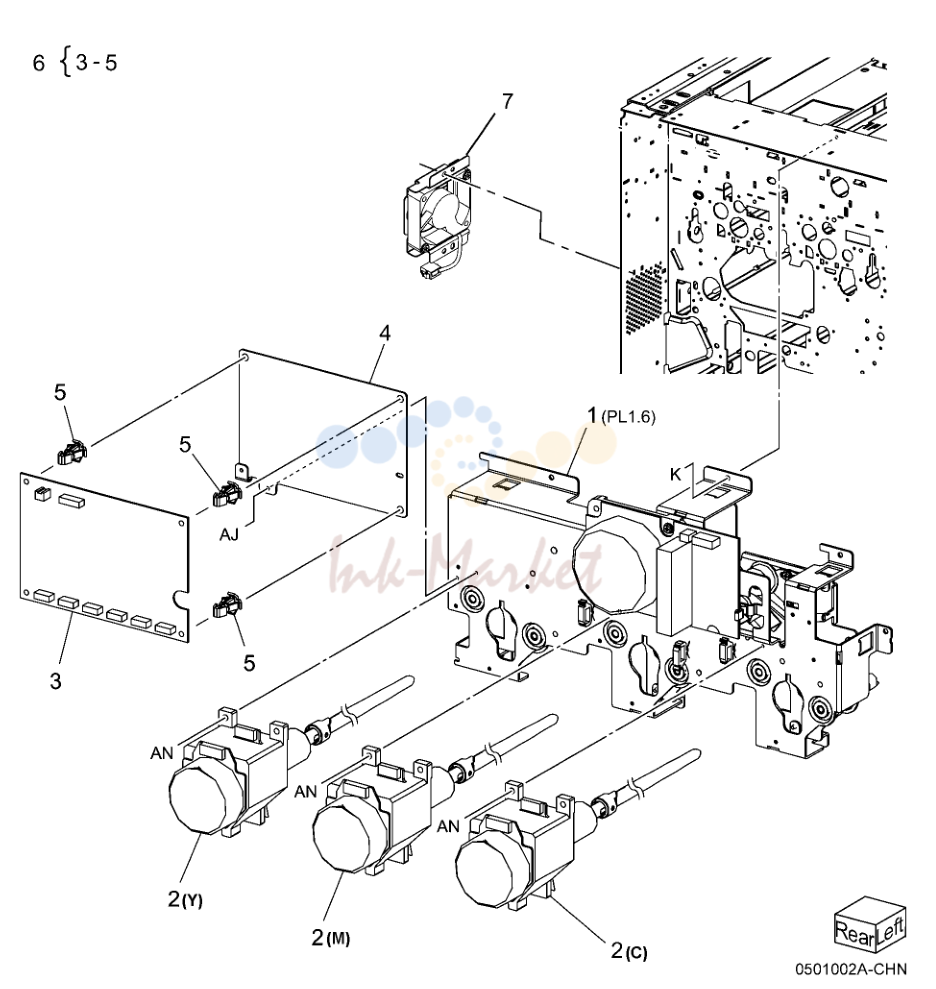

привод узел (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 007K14751 запросить цену → | девелопер привод в сборе (Y, M, C) (REP |
| 2 | 127K57172 запросить цену → | барабан мотор в сборе (Y, M, C) |
| 6 | 960K35931 запросить цену → | барабан мотор YMC плата в сборе (Y, M, C) |
| 7 | 127K63040 запросить цену → | задний Add вентилятор в сборе |

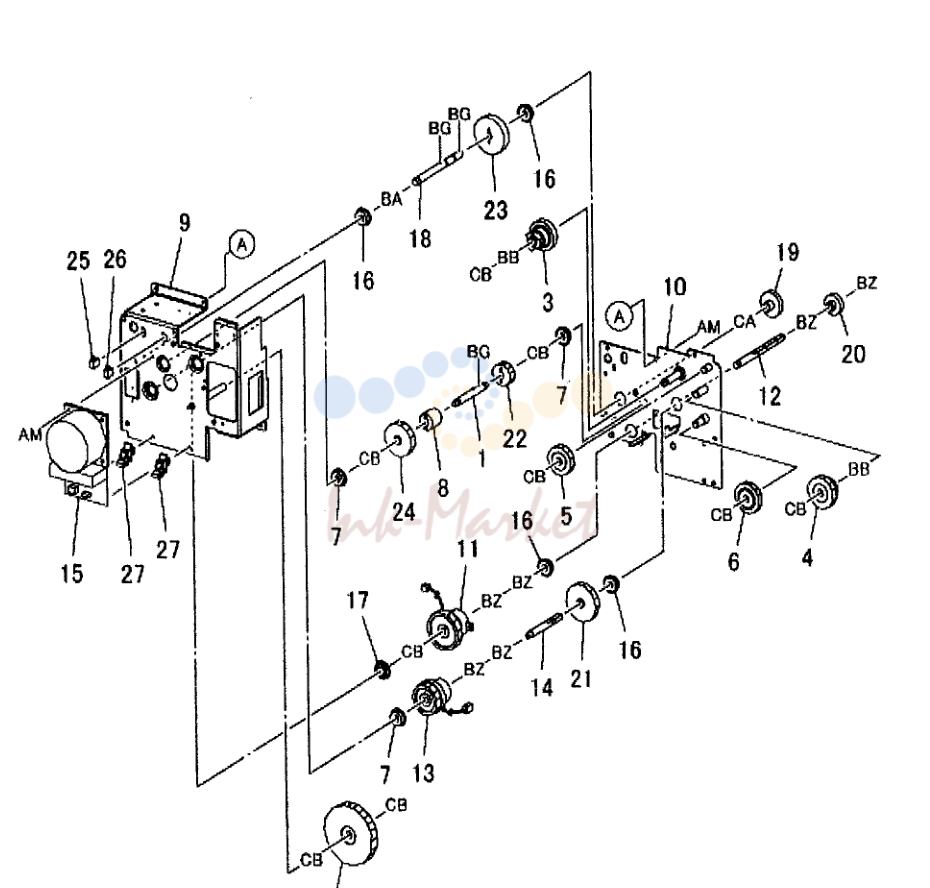

главный привод в сборе
| № | Артикул | Наименование |
|---|---|---|
| 11 | 121K33941 запросить цену → | 2nd BTR Cam муфта |
| 13 | 121K42230 запросить цену → | девелопер K привод муфта в сборе (Not |

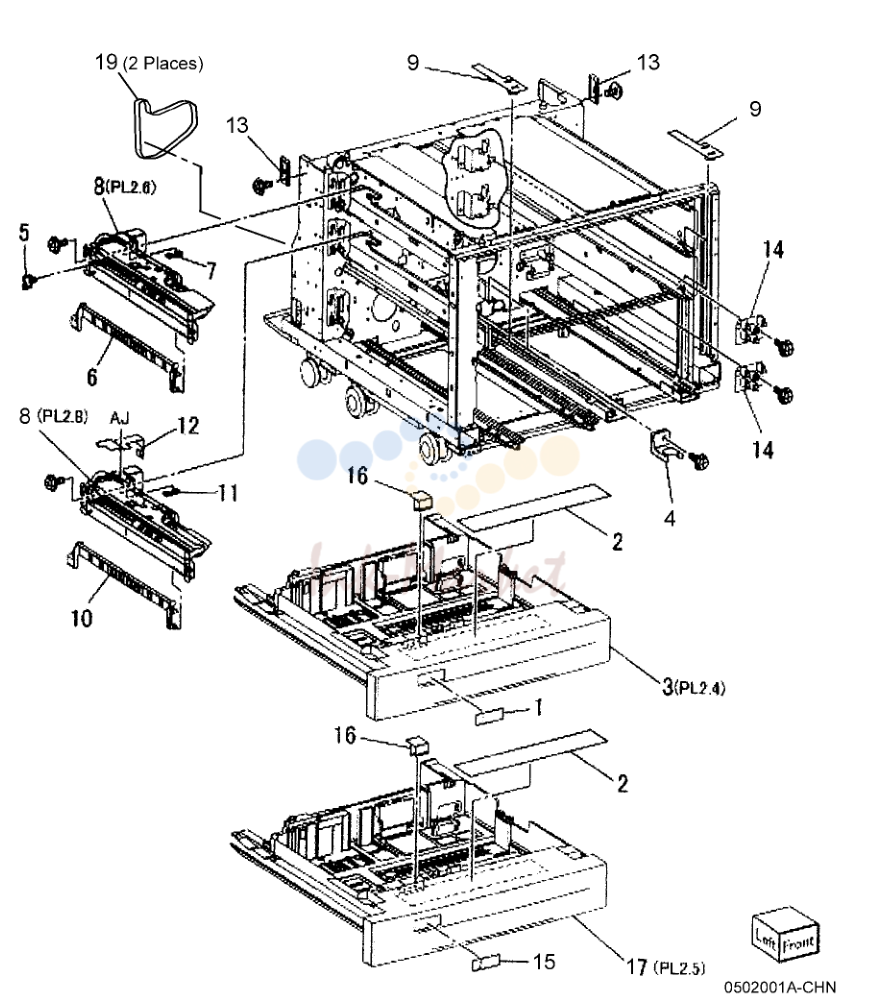

Tray 1/2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 897E09920 запросить цену → | Tray Label (1) |
| 3 | 050K65770 запросить цену → | Tray в сборе |
| 6 | 054E36441 запросить цену → | подачи Out направляющая |
| 8 | 059K65870 запросить цену → | Tray подачи в сборе , Tray |
| 10 | 054E33802 запросить цену → | подачи Out направляющая |
| 14 | 110K11680 ✓ в наличии | Tray Paper Size Switch, Tray Paper Size |
| 17 | 050K65781 запросить цену → | Tray в сборе |
| 18 | 059K66620 запросить цену → | Tray подачи в сборе |
| 19 | 423W50454 запросить цену → | Synchronous ремень (QTY 2) |

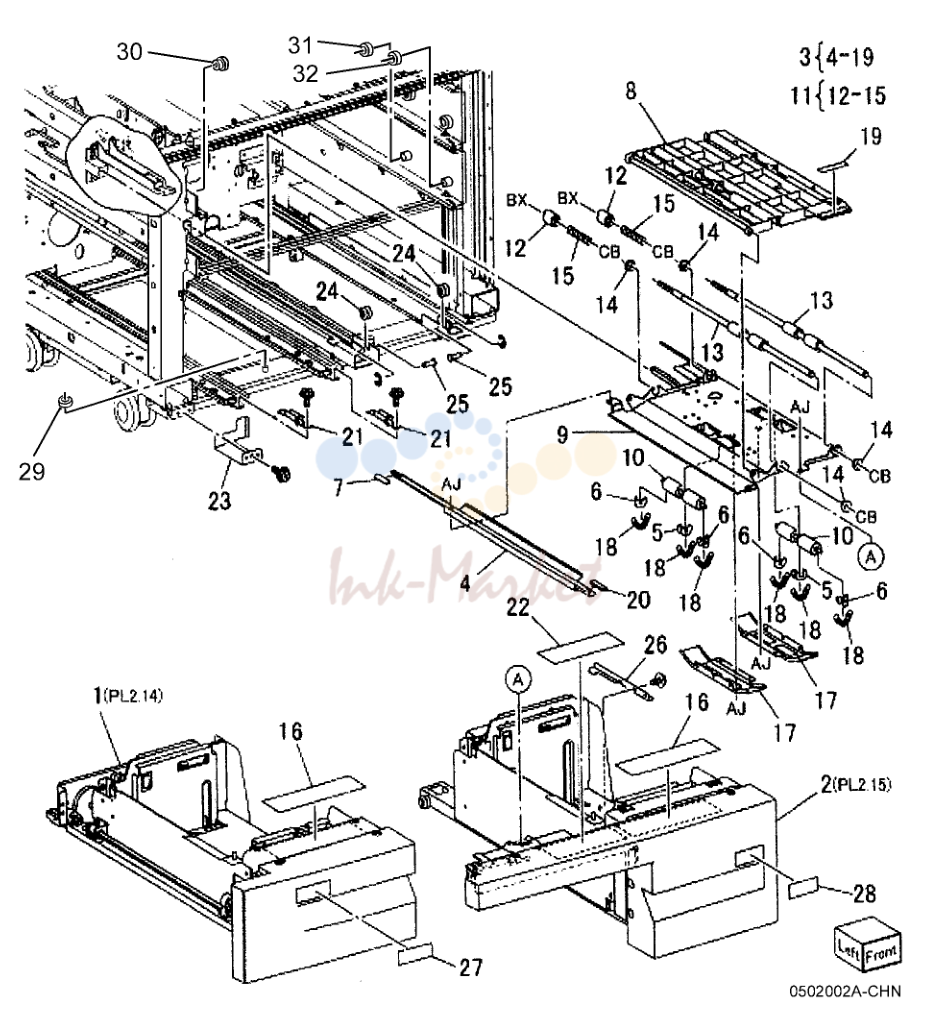

Tray 3/4 (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 050K65790 запросить цену → | Tray в сборе |
| 2 | 050K65810 запросить цену → | Tray в сборе |
| 3 | 059K68090 запросить цену → | Tray Transport в сборе |
| 14 | 413W77559 запросить цену → | подшипник |
| 29 | 059E05060 запросить цену → | верхний ролик (QTY 4) |
| 30 | 059E07240 запросить цену → | левый ролик (QTY 2) |
| 31 | 059E07260 запросить цену → | правый задний ролик (QTY 2) |
| 32 | 059E03510 запросить цену → | передний ролик (QTY 4) |

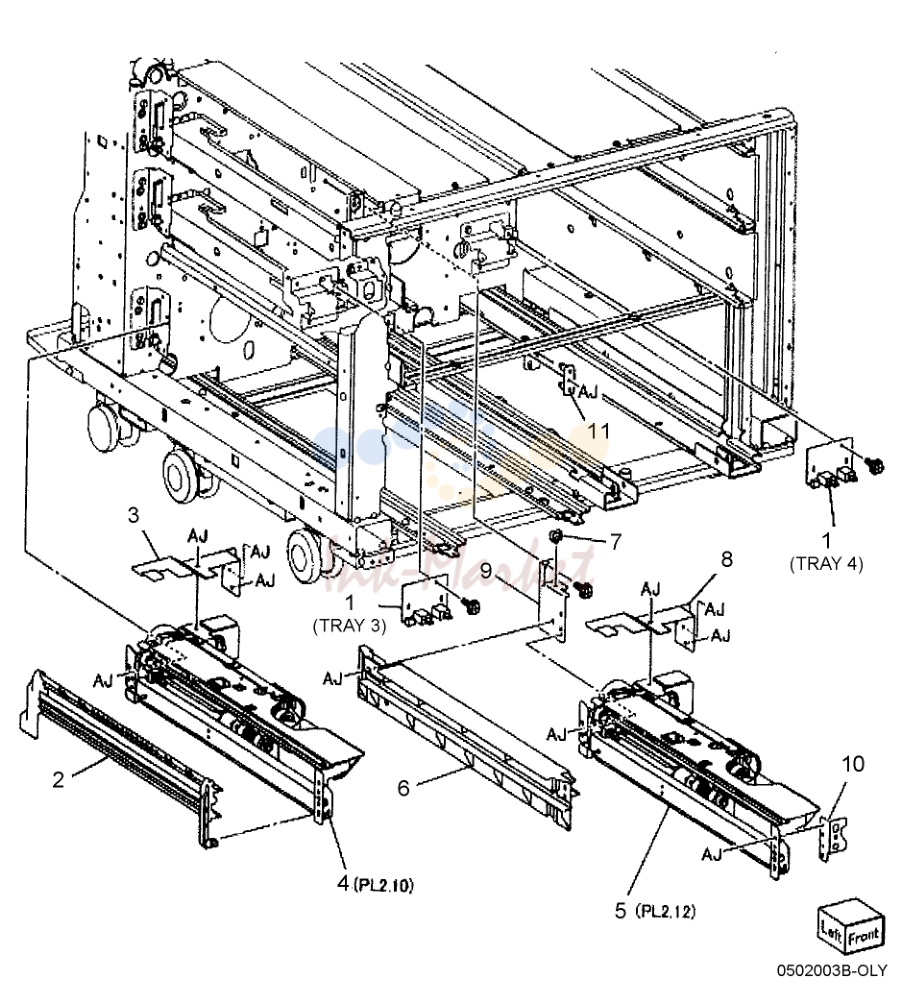

Tray 3/4 (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 110K15040 запросить цену → | Tray Paper Size Switch, Tray Paper Size |
| 2 | 054E44560 запросить цену → | подачи Out направляющая |
| 4 | 059K66620 запросить цену → | Tray подачи в сборе |
| 5 | 059K68100 запросить цену → | Tray подачи в сборе |

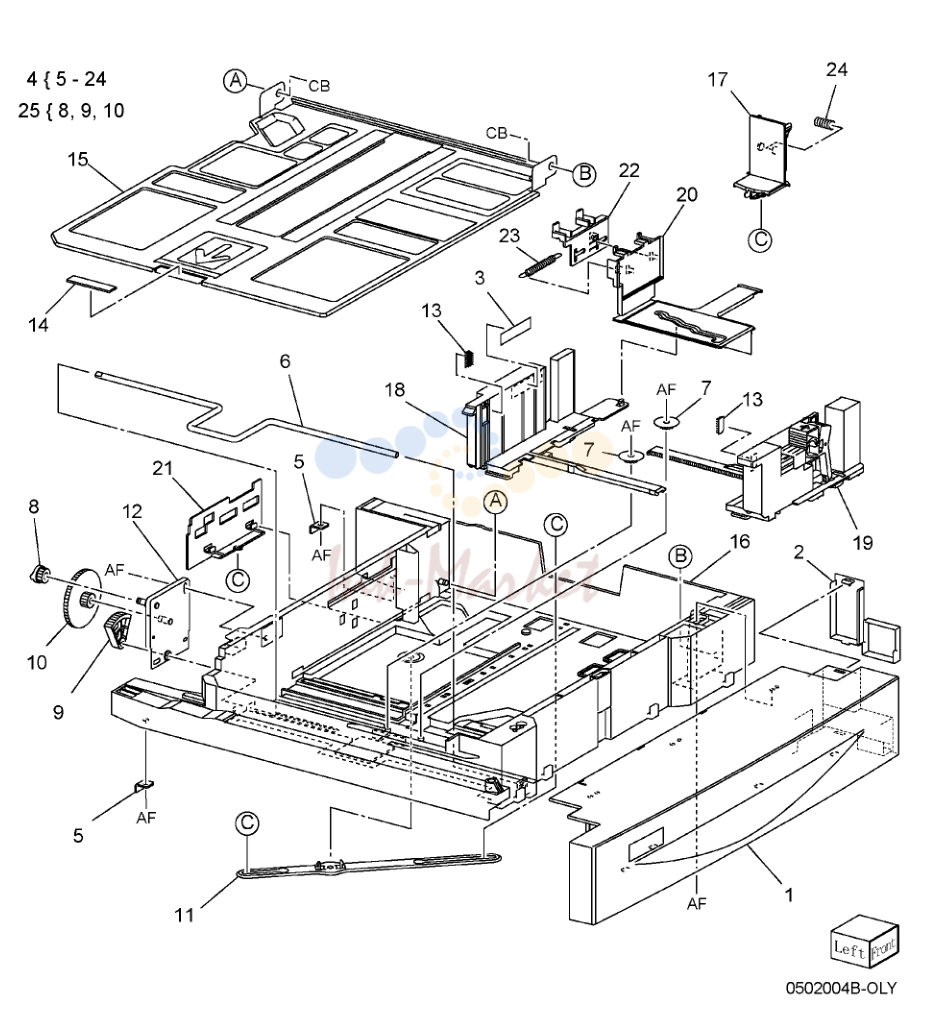

Tray 1 в сборе
| № | Артикул | Наименование |
|---|---|---|
| 7 | 807E13520 запросить цену → | Pinion шестерня |
| 13 | 019E71680 запросить цену → | Pad |
| 14 | 019K09580 запросить цену → | Bottom пластина Pad |
| 25 | 604K20541 запросить цену → | Tray шестерня Kit |

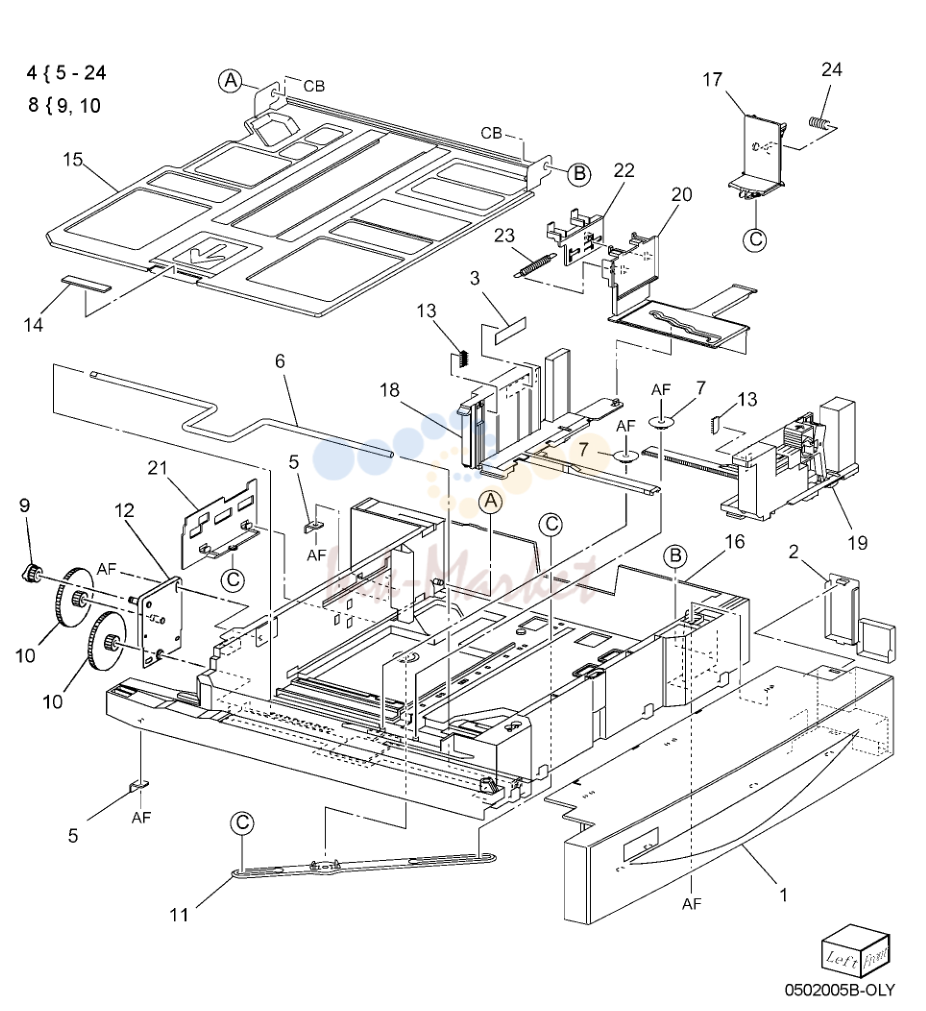

Tray 2 в сборе
| № | Артикул | Наименование |
|---|---|---|
| 7 | 807E13520 запросить цену → | Pinion |
| 8 | 604K20541 запросить цену → | Tray шестерня Kit |
| 13 | 019E71680 запросить цену → | Pad |
| 14 | 019K09580 запросить цену → | Bottom пластина Pad |
Tray 1 подачи в сборе (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 013E92890 запросить цену → | подшипник (6) |
| 6 | 120E22481 запросить цену → | актуатор |
| 7 | 930W00123 запросить цену → | Tray Stack Height датчик, Tray Paper |
| 8 | 930W00211 запросить цену → | Tray Pre подачи датчик |
| 9 | 005K83081 запросить цену → | One Way муфта |
| 16 | 127K52790 запросить цену → | Tray Lift/подачи мотор |

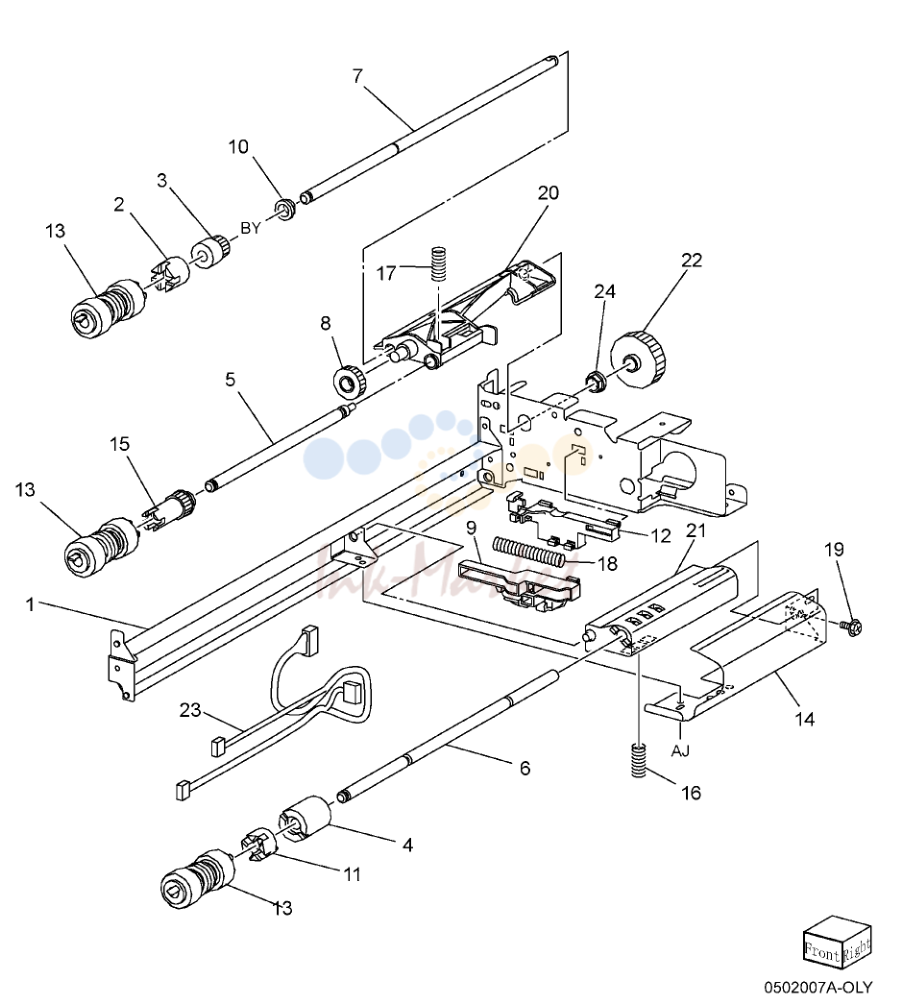

Tray 1 подачи в сборе (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 005K05890 под заказ | Oneway муфта |
| 3 | 005K08820 запросить цену → | муфта (22T) |
| 10 | 013E92890 запросить цену → | подшипник (6) |
| 13 | 604K56080 ✓ в наличии | подачи/Nudger/тормозной Roll Kit (Contains All |

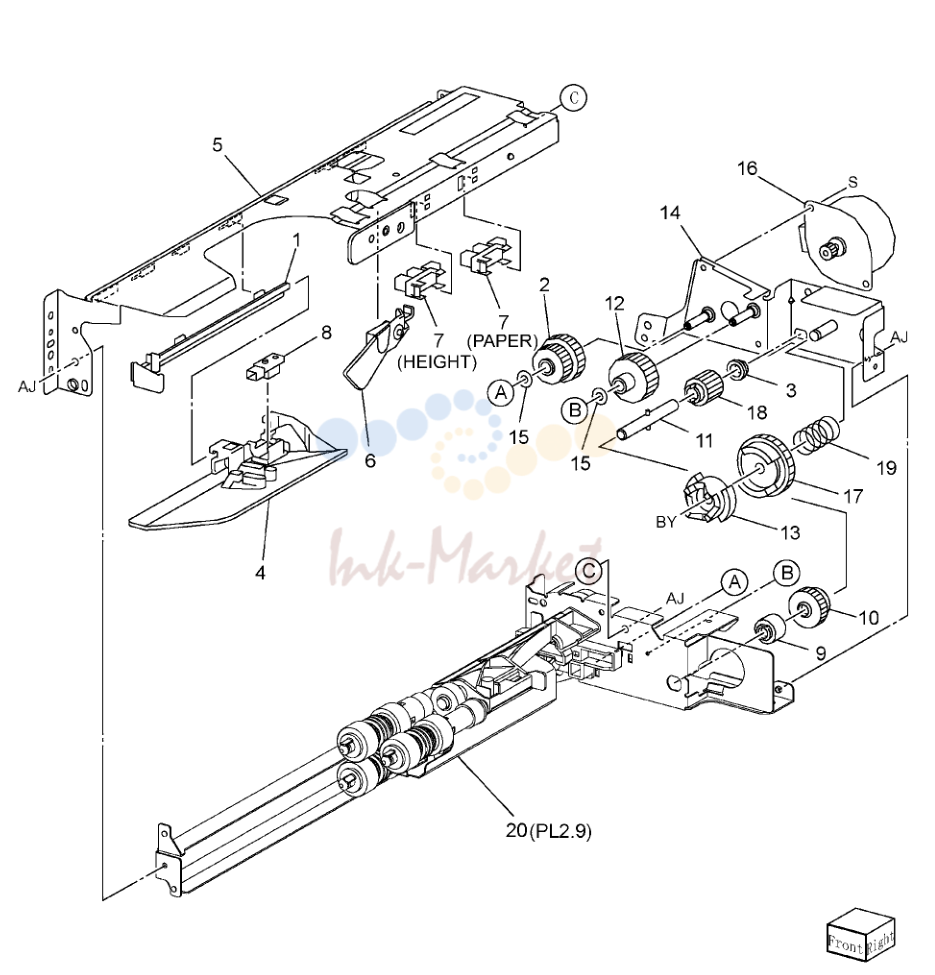

Tray 2 подачи в сборе (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 013E92890 запросить цену → | подшипник (6) |
| 6 | 120E22481 запросить цену → | актуатор |
| 7 | 930W00113 запросить цену → | Tray Stack Height датчик, Tray Paper |
| 8 | 930W00211 запросить цену → | Tray Pre подачи датчик |
| 9 | 005K83081 запросить цену → | One Way муфта в сборе |
| 16 | 127K52790 запросить цену → | Tray Lift/подачи мотор |

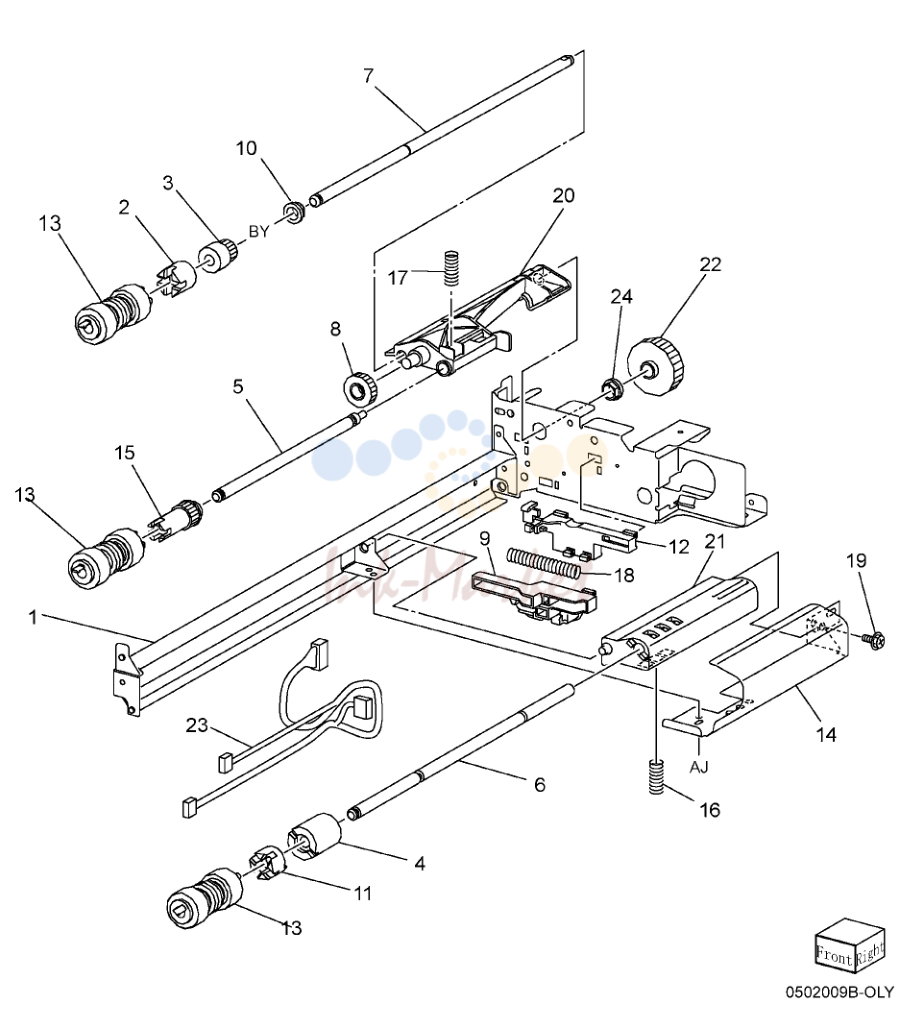

Tray 2 подачи в сборе (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 005K05890 под заказ | One Way муфта |
| 3 | 005K08820 запросить цену → | муфта (22T) |
| 10 | 013E92890 запросить цену → | подшипник (6) |
| 13 | 604K56080 ✓ в наличии | подачи/Nudger/тормозной Roll Kit (Contains All |

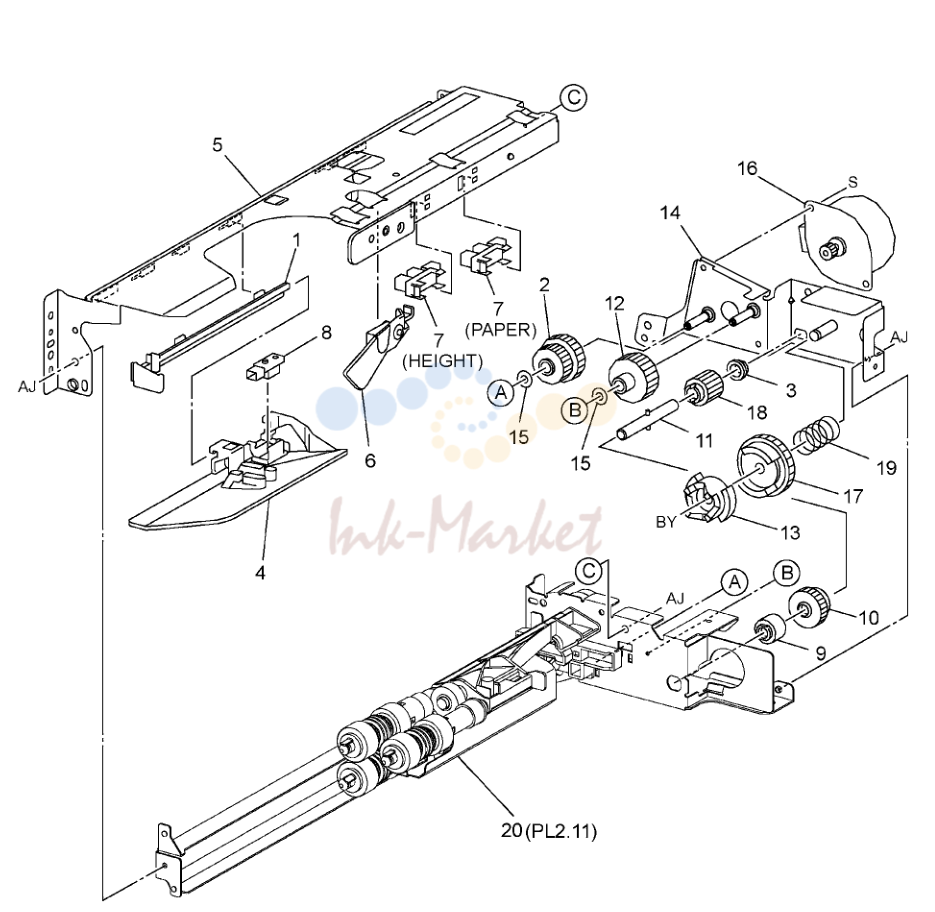

Tray 3 подачи в сборе (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 013E92890 запросить цену → | подшипник (6) |
| 6 | 120E22481 запросить цену → | актуатор |
| 7 | 930W00113 запросить цену → | Tray Stack Height датчик, Tray Paper |
| 8 | 930W00211 запросить цену → | Tray Pre подачи датчик |
| 9 | 005K83081 запросить цену → | One Way муфта в сборе |

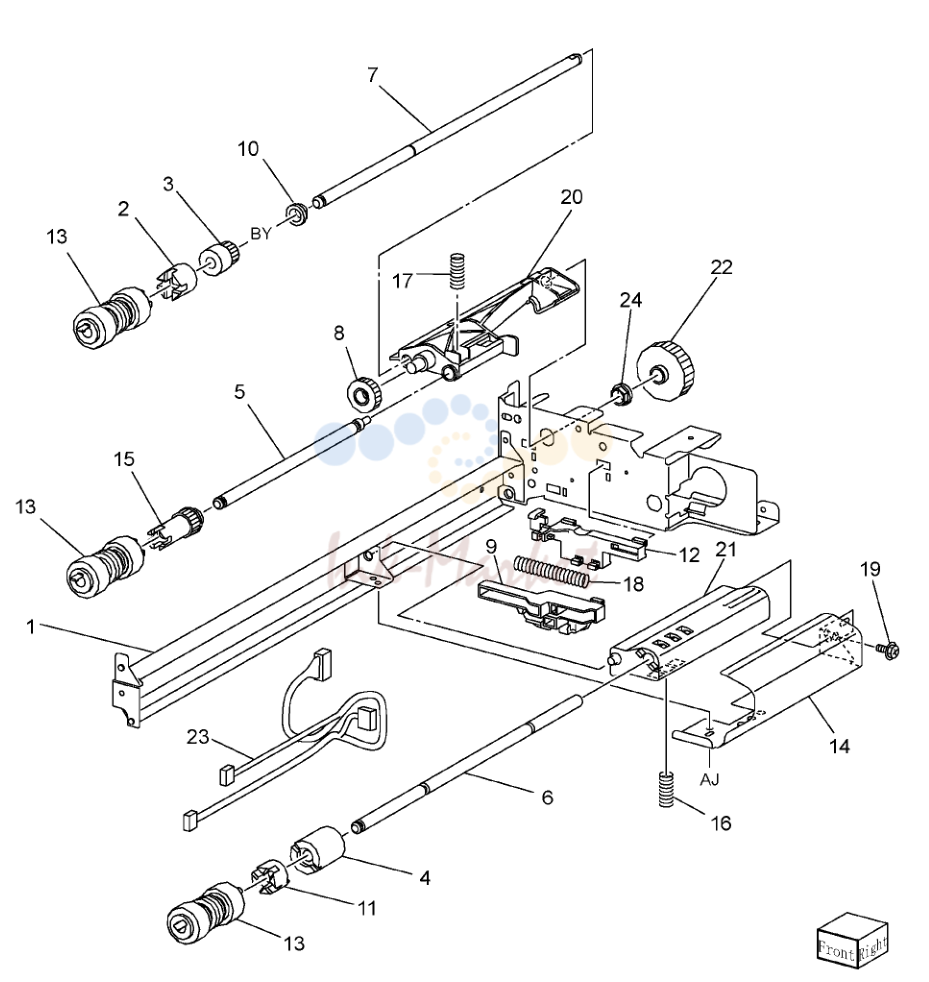

Tray 3 подачи в сборе (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 005K05890 под заказ | Oneway муфта |
| 10 | 013E92890 запросить цену → | подшипник (6) |
| 13 | 604K56080 ✓ в наличии | подачи/Nudger/тормозной Roll Kit (Contains All |
Tray 4 подачи в сборе (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 013E92890 запросить цену → | подшипник (6) |
| 6 | 120E22481 запросить цену → | актуатор |
| 7 | 930W00113 запросить цену → | Tray Stack Height датчик, Tray Paper |
| 8 | 930W00211 запросить цену → | Tray Pre подачи датчик |
| 9 | 005K83081 запросить цену → | Oneway муфта в сборе |

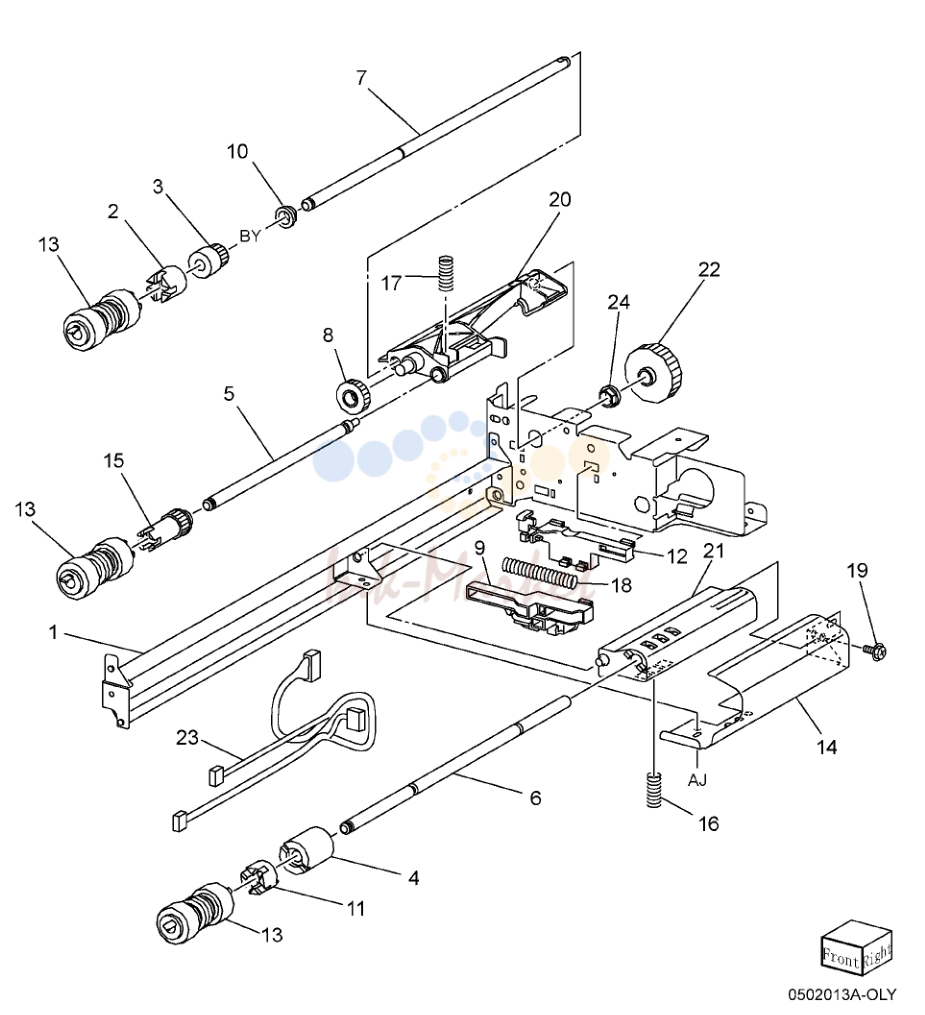

Tray 4 подачи в сборе (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 005K05890 под заказ | Oneway муфта |
| 10 | 013E92890 запросить цену → | подшипник (6) |
| 13 | 604K56080 ✓ в наличии | подачи/Nudger/тормозной Roll Kit (Contains All |

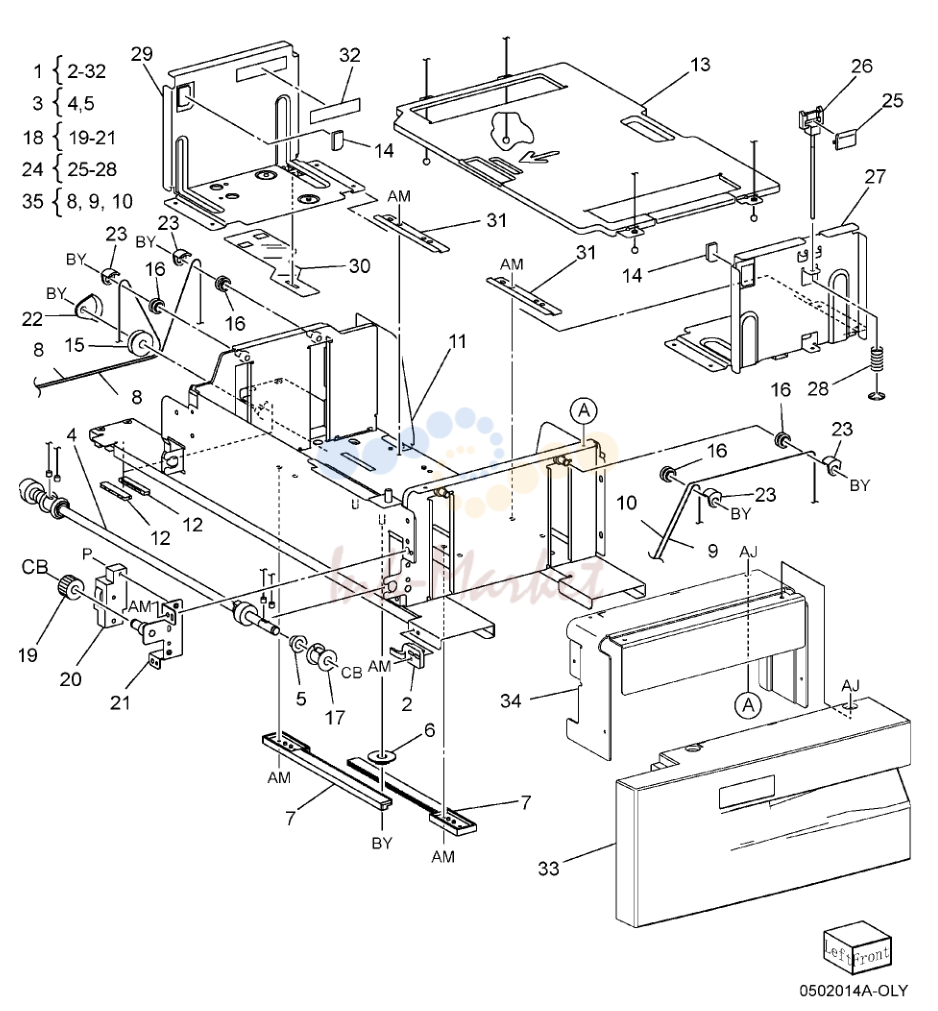

Tray 3 в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | 803E07460 запросить цену → | Stopper |
| 3 | 006K86350 запросить цену → | Lift вал в сборе |
| 5 | 413W77559 запросить цену → | подшипник |
| 6 | 007E78190 запросить цену → | Pinion |
| 14 | 019E71680 запросить цену → | Pad |
| 20 | 019K93921 запросить цену → | Brake |
| 35 | 604K20750 запросить цену → | Tray шлейф Kit |

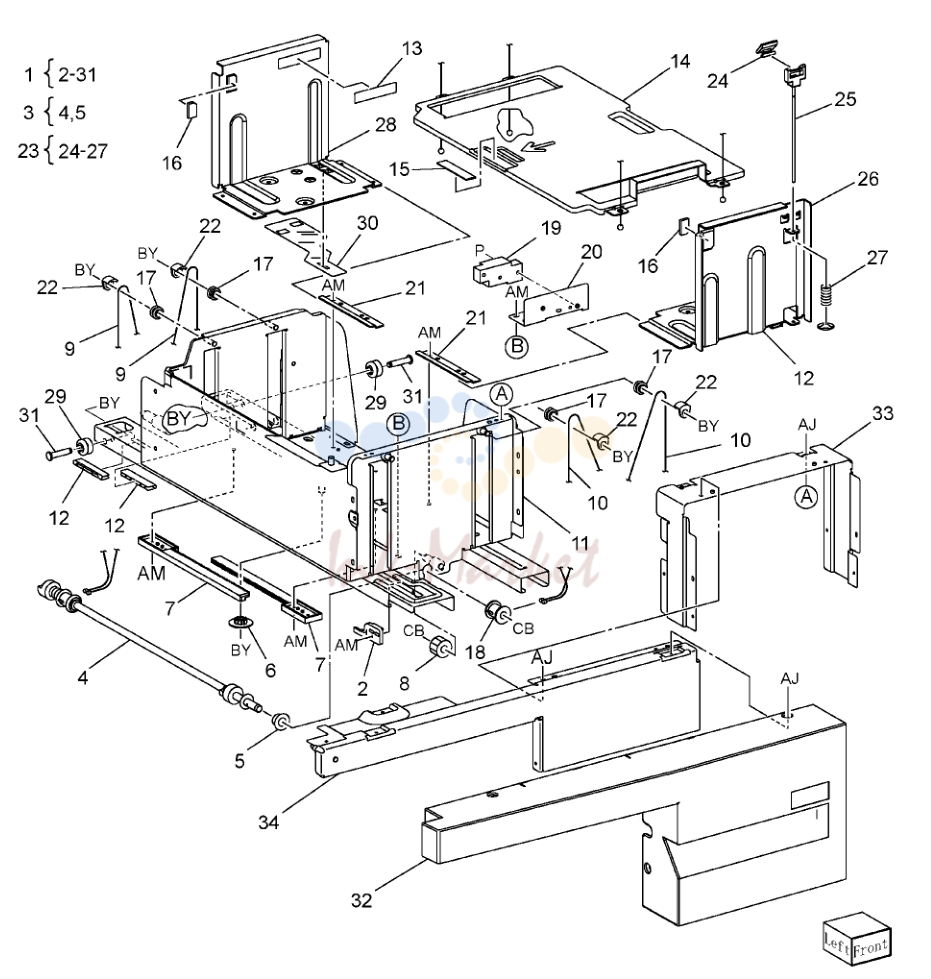

Tray 4 в сборе
| № | Артикул | Наименование |
|---|---|---|
| 5 | 413W77559 запросить цену → | подшипник |
| 6 | 007E78190 запросить цену → | Pinion |
| 10 | 604K20750 запросить цену → | передний шлейф |
| 19 | 019K93921 запросить цену → | Brake в сборе |

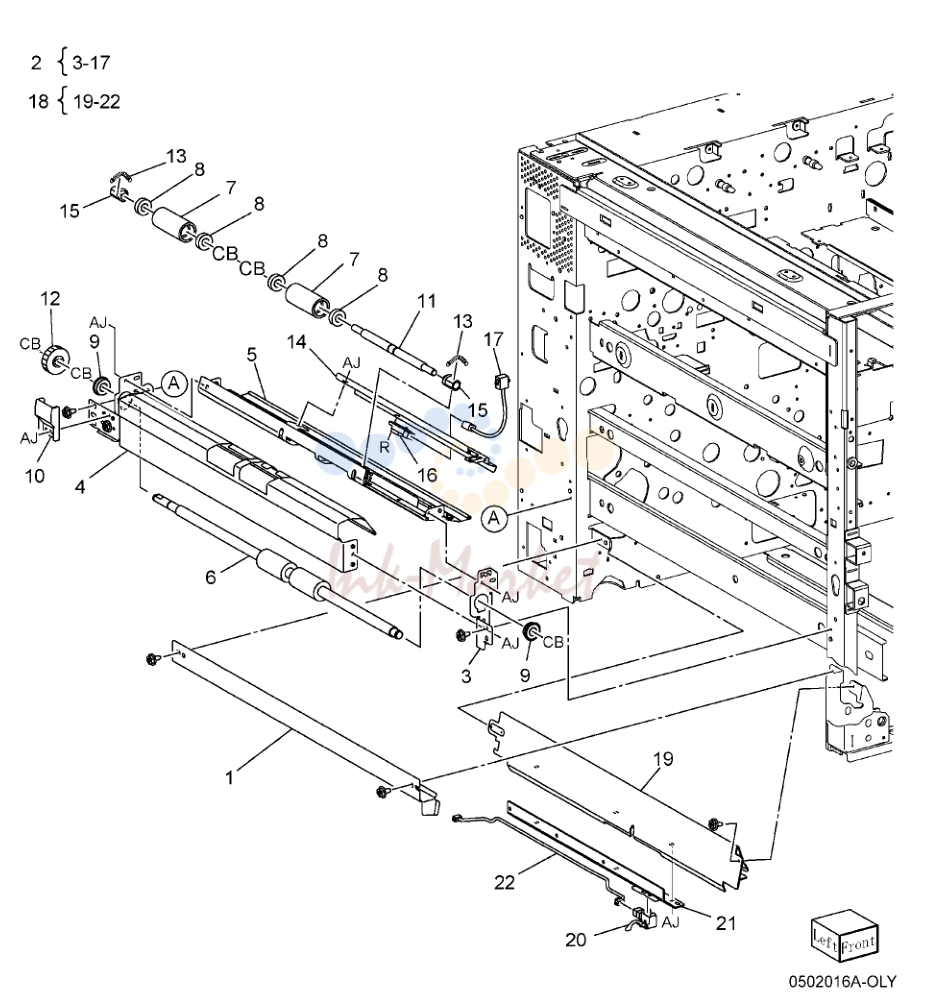

Tray 5 / Bypass направляющая в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | 054K26317 запросить цену → | направляющая в сборе |
| 8 | 413W08050 запросить цену → | Ball подшипник |
| 9 | 413W82370 под заказ | подшипник |
| 16 | 930W00211 запросить цену → | Pre Registration датчик |
| 20 | 130K71370 запросить цену → | Tray подачи Out датчик |

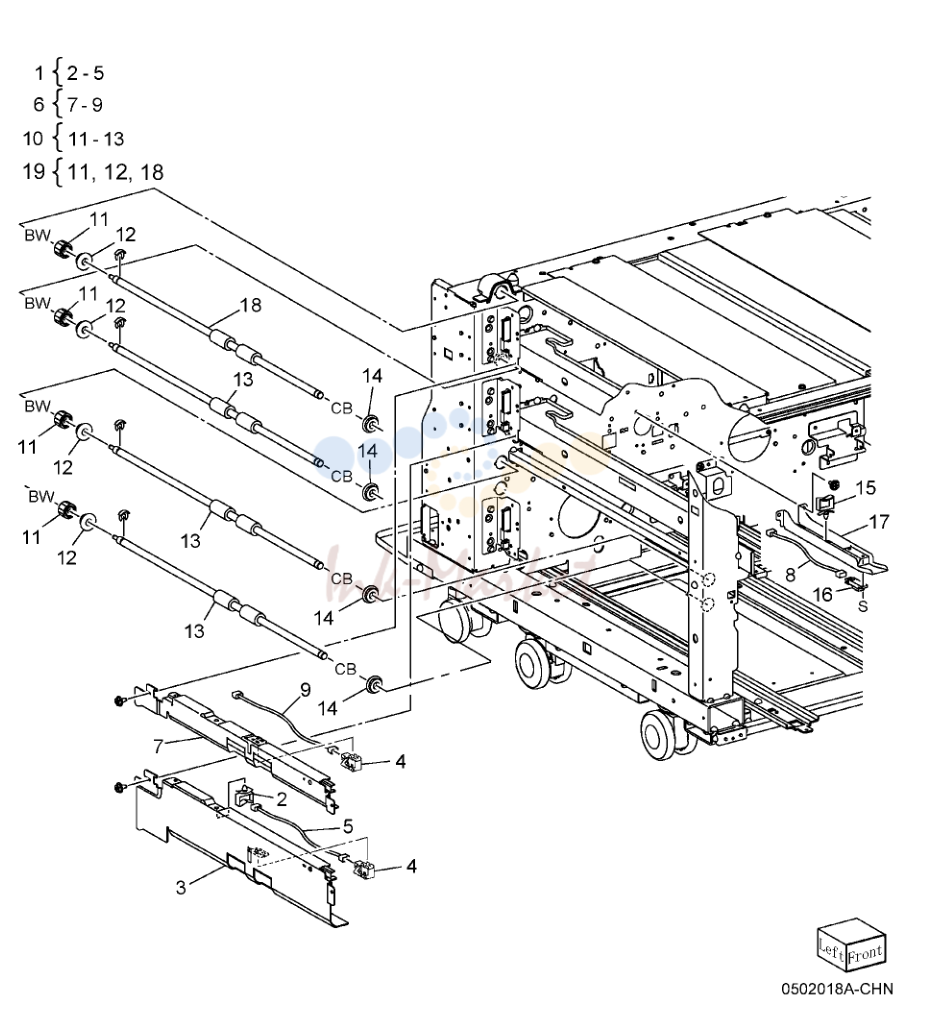

Takeaway Roll
| № | Артикул | Наименование |
|---|---|---|
| 1 | 054K44050 запросить цену → | направляющая в сборе (Not Spared) |
| 4 | 130K76910 запросить цену → | Tray 2/3 подачи Out датчик |
| 6 | 054K44040 запросить цену → | верхний направляющая в сборе |
| 10 | 059K68160 запросить цену → | Takeaway Roll в сборе |
| 16 | 130E84300 запросить цену → | Tray подачи Out датчик |
| 19 | 059K68140 запросить цену → | High ролик Takeaway Roll в сборе |

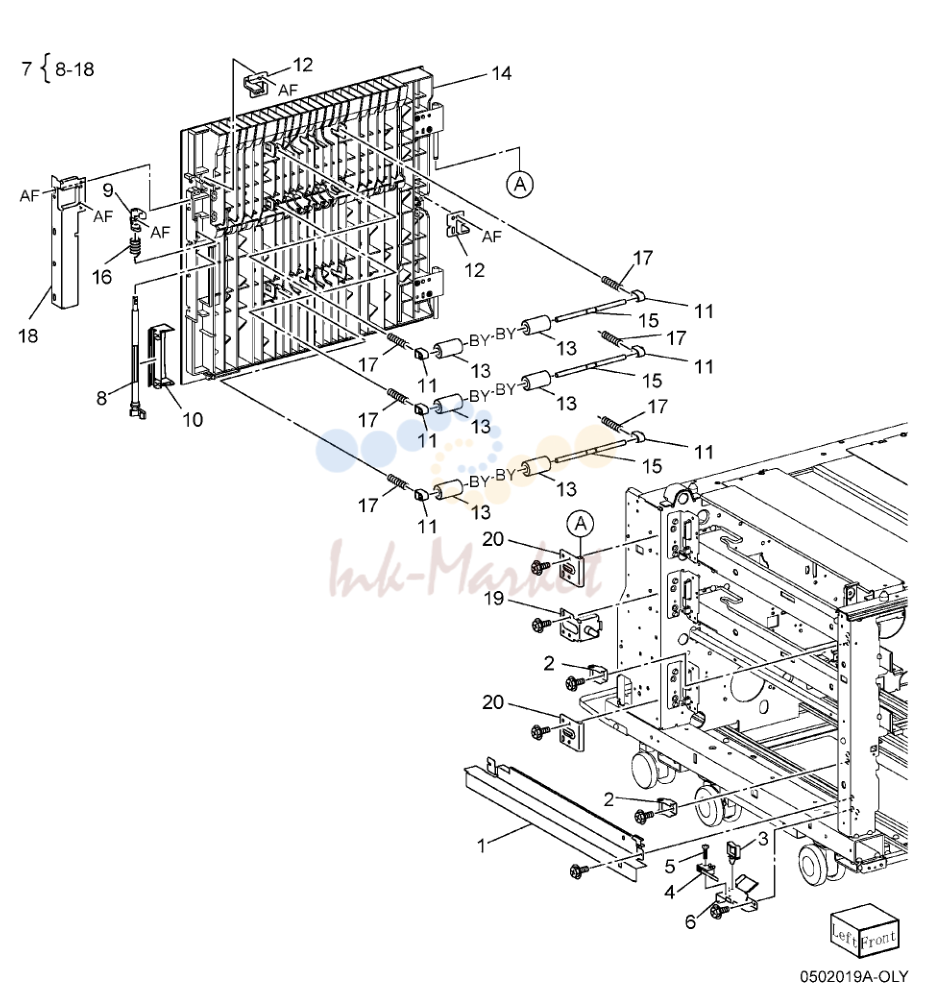

левый направляющая крышка
| № | Артикул | Наименование |
|---|---|---|
| 4 | 110E11420 запросить цену → | L/H крышка Interlock Switch |
| 7 | 848K43290 запросить цену → | левый направляющая крышка в сборе |

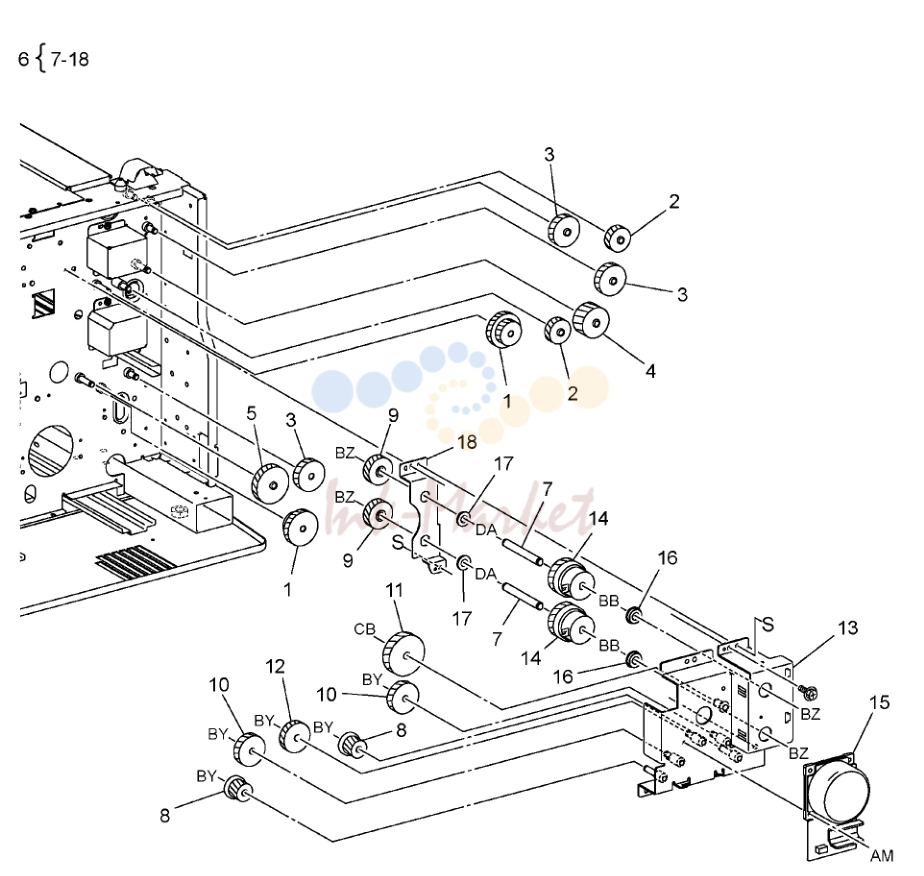

T/A привод
| № | Артикул | Наименование |
|---|---|---|
| 6 | 007K17370 запросить цену → | T/A привод в сборе |
| 14 | 121K47590 запросить цену → | Take Away муфта And |
| 16 | 413W08350 запросить цену → | Ball подшипник |
| 17 | 413W77359 запросить цену → | подшипник |

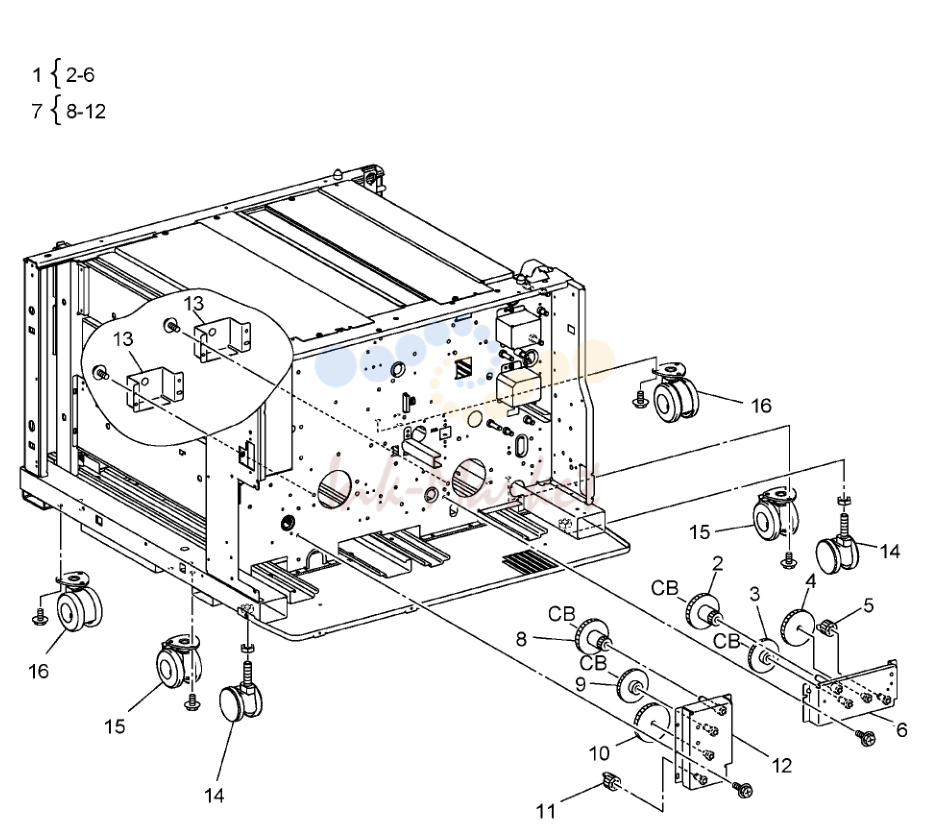

Tray 3/4 шестерня в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 049K04240 запросить цену → | Tray шестерня в сборе |
| 7 | 049K04260 запросить цену → | Tray шестерня в сборе |

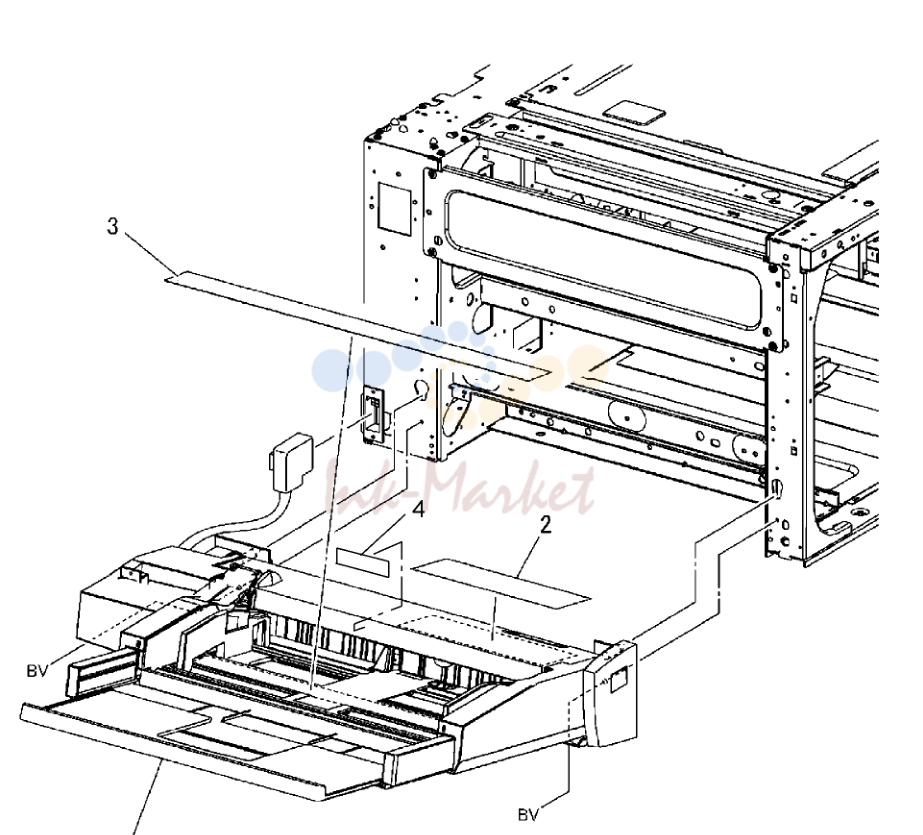

Tray 5 / Bypass Accessory
| № | Артикул | Наименование |
|---|---|---|
| 1 | 059K62161 запросить цену → | Tray / Bypass (with крышка) |
| 2 | 893E44110 запросить цену → | Label (Instruction) |
| 3 | 893E44121 запросить цену → | Label (Size) (Not Spared) |

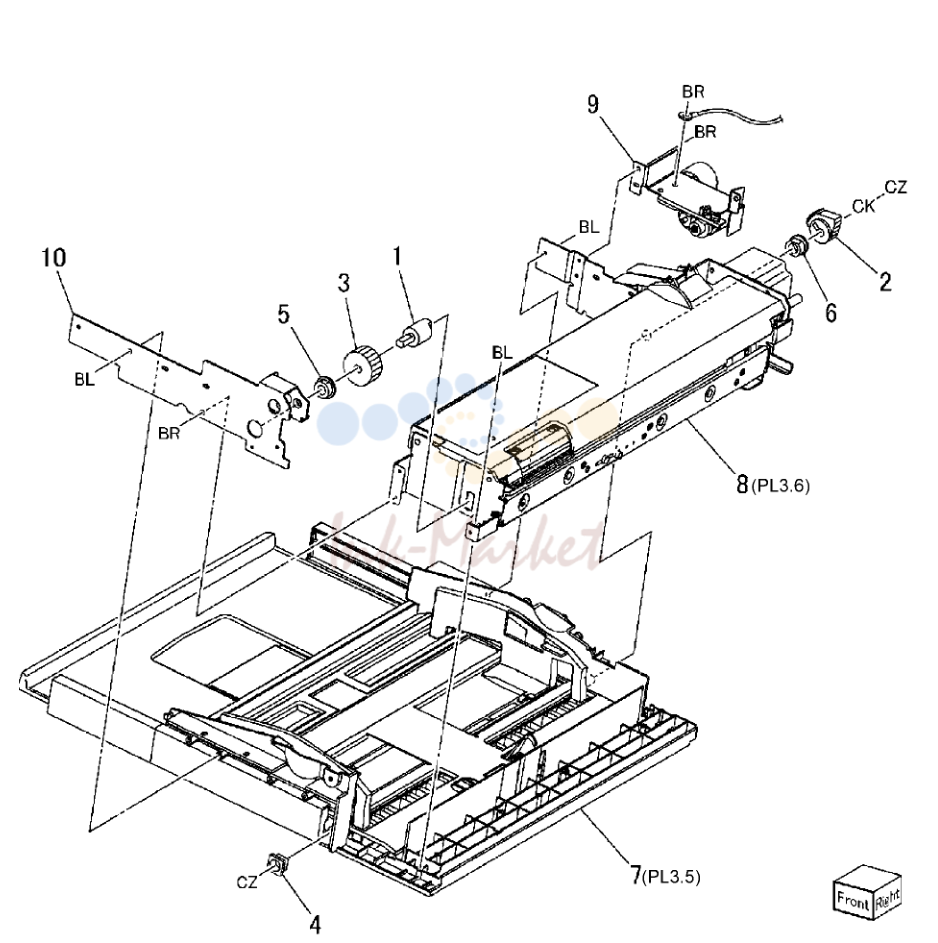

Tray 5 / Bypass Component (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 6 | 013E92890 запросить цену → | Sleeve подшипник |
| 9 | 801K05036 запросить цену → | Lift Up мотор |

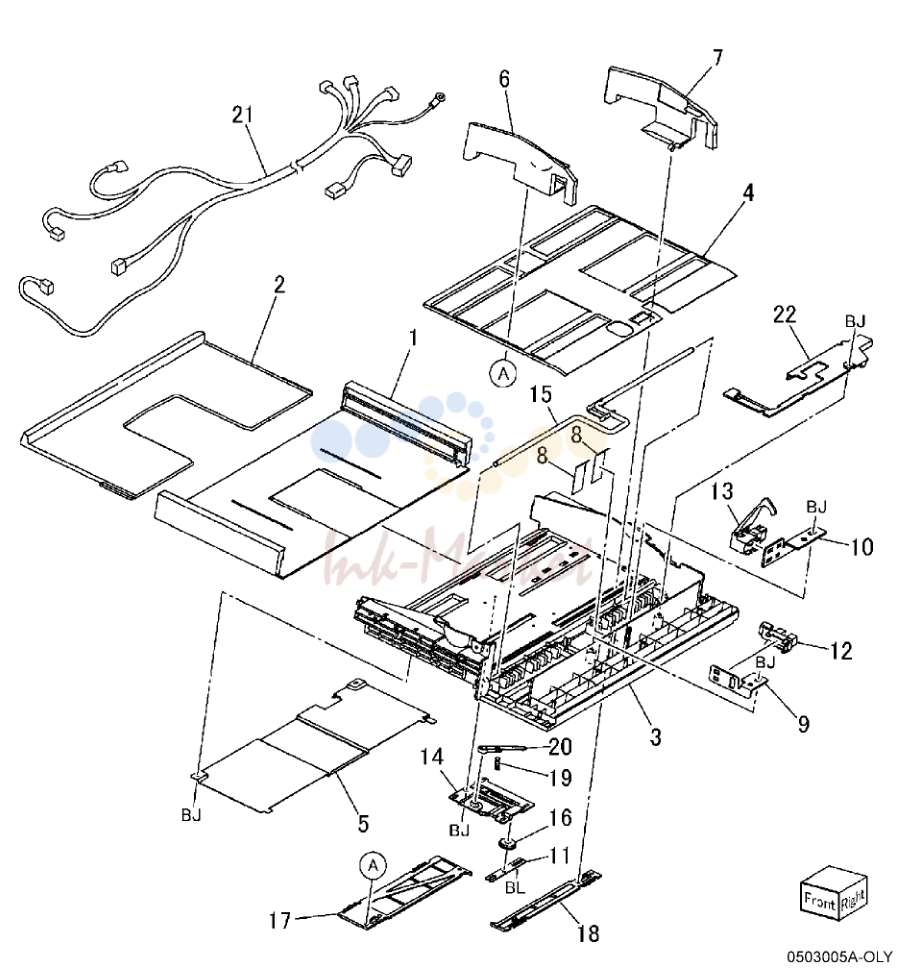

Tray 5 / Bypass Tray Component
| № | Артикул | Наименование |
|---|---|---|
| 6 | 038E26770 запросить цену → | передний Side направляющая |
| 7 | 038E26780 запросить цену → | задний Side направляющая |
| 12 | 930W00111 под заказ | Lift Down датчик |
| 13 | 130K64360 запросить цену → | Paper Set датчик |

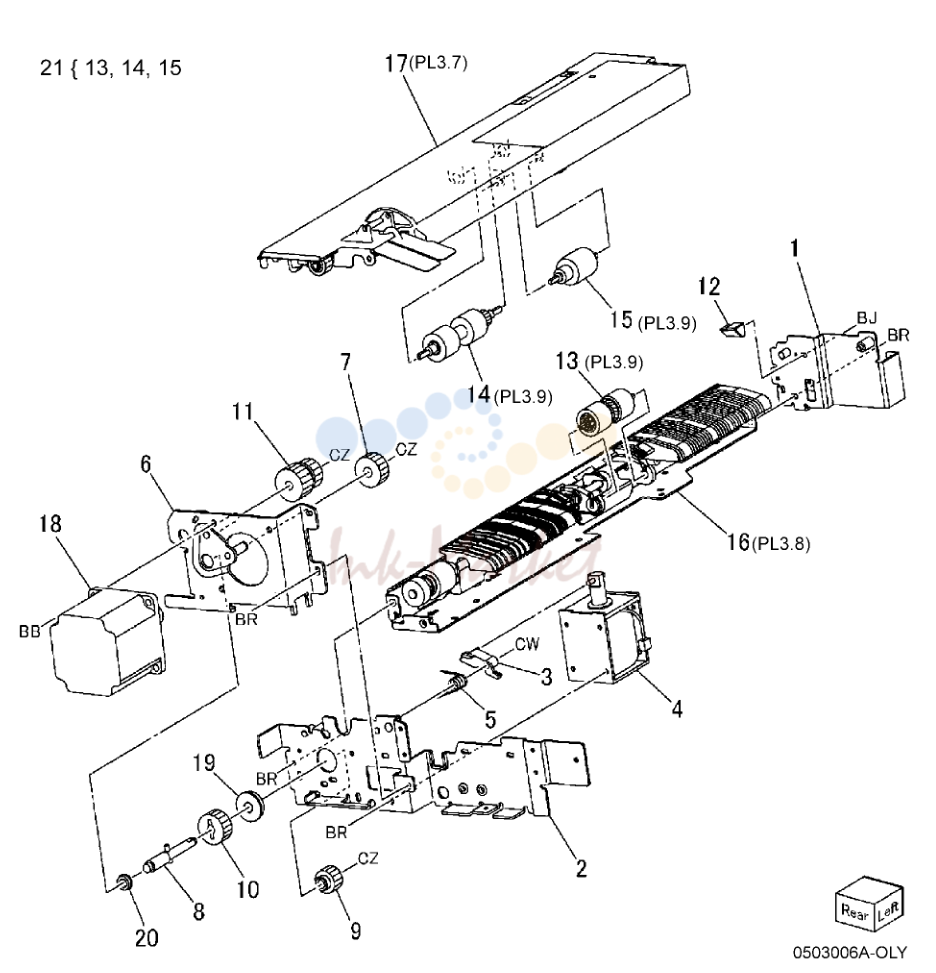

Tray 5 / Bypass Feeder Component
| № | Артикул | Наименование |
|---|---|---|
| 4 | 121K31341 запросить цену → | Nudger соленоид |
| 17 | 059K29537 запросить цену → | верхний Feeder |
| 18 | 127K38252 под заказ | подачи мотор |
| 20 | 413W66250 под заказ | Ball подшипник |
| 21 | 604K23660 ✓ в наличии | тормозной, подачи, Nudger Roll Kit (Contains All |
Tray 5 / Bypass верхний Feeder Component
| № | Артикул | Наименование |
|---|---|---|
| 4 | 006K23313 запросить цену → | подачи/Nudger вал |
| 5 | 007E78180 под заказ | шестерня (25T) |
| 12 | 930W00112 запросить цену → | Lift Up датчик, No Paper датчик |
| 16 | 930W00211 запросить цену → | Pre подачи датчик |
переноса Module в сборе (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 003E61300 запросить цену → | Knob |
| 3 | 059K68391 запросить цену → | 2nd BTR в сборе |
| 6 | 913W12117 запросить цену → | Connector |
| 7 | 913W12124 запросить цену → | Connector |
| 16 | 050K65832 запросить цену → | переноса Module в сборе |
| 18 | 801K14921 запросить цену → | правый Rail |
| 19 | 801K14911 запросить цену → | левый Rail |
| 20 | 059K33528 запросить цену → | Vacuum Transport в сборе |
| 29 | 059K67930 запросить цену → | Registration Transport в сборе |

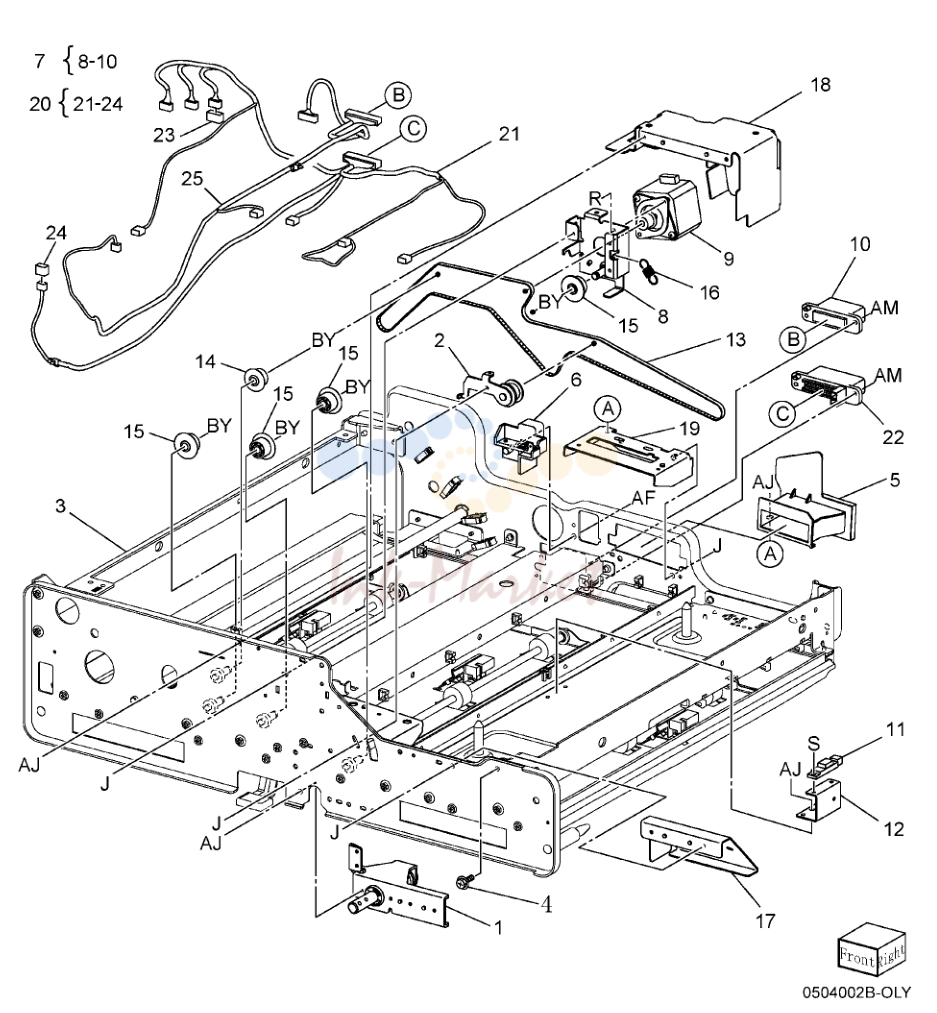

переноса Module в сборе (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 003K13455 запросить цену → | Drawer защёлка |
| 7 | 127K49690 запросить цену → | Dup мотор в сборе |
| 10 | 913W12113 запросить цену → | Connector |
| 11 | 130K87770 запросить цену → | печь Entrance датчик |
| 13 | 423W01554 запросить цену → | ремень |
| 14 | 499W14524 запросить цену → | Pulley |
| 15 | 499W17061 запросить цену → | Idler Pulley |
| 22 | 913W12114 запросить цену → | Connector |

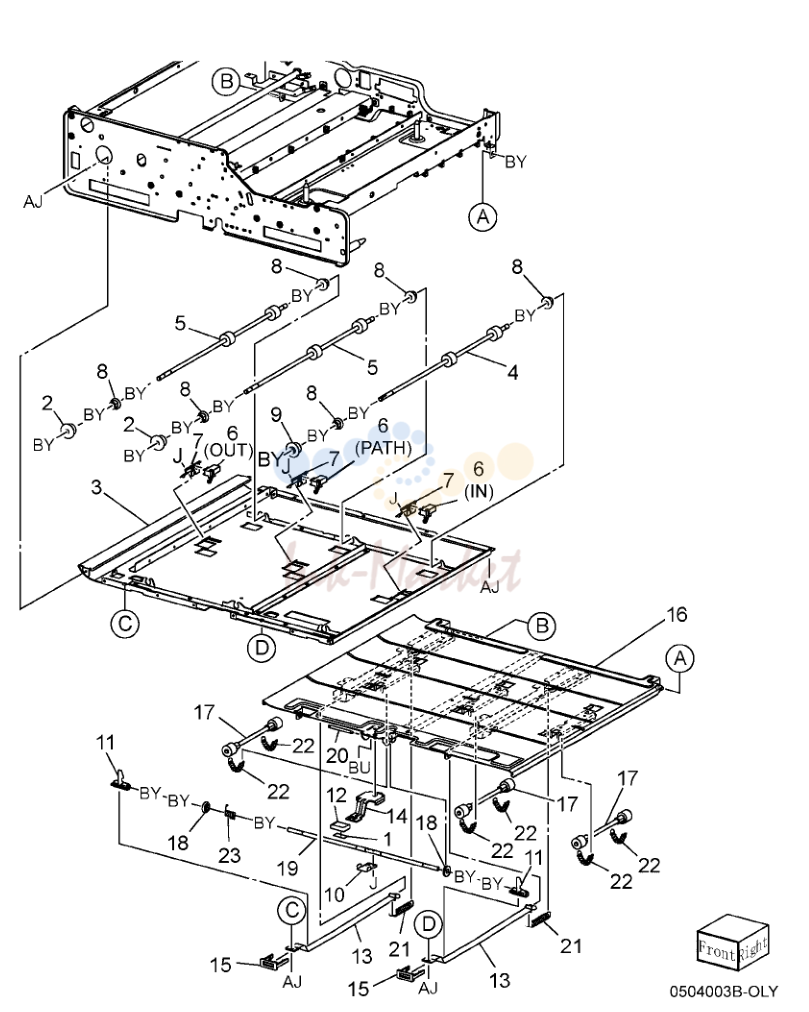

Duplex Transport
| № | Артикул | Наименование |
|---|---|---|
| 4 | 059K33501 запросить цену → | Dup ролик |
| 5 | 059K33511 запросить цену → | Dup ролик |
| 6 | 130K87880 запросить цену → | Dup In датчик, Dup Path датчик, Dup Out |
| 8 | 413W75959 запросить цену → | подшипник |
| 9 | 499W14124 запросить цену → | Pulley |
| 16 | 054K26524 запросить цену → | нижний Duplex направляющая |
| 17 | 059K33351 запросить цену → | Pinch Roll |
| 22 | 809E55080 запросить цену → | пружина |
Registration Transport в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | 010K92020 запросить цену → | Pre Registration Slide |
| 12 | 059K62290 под заказ | Registration Roll |
| 13 | 127K39641 запросить цену → | Registration мотор |
| 14 | 413W82370 под заказ | подшипник |
| 16 | 960K16660 запросить цену → | Transparency датчик |
| 18 | 930W00211 запросить цену → | Registration датчик |
| 26 | 054K43730 запросить цену → | верхний Registration направляющая в сборе |
Pre Registration Slide в сборе
| № | Артикул | Наименование |
|---|---|---|
| 9 | 413W08350 запросить цену → | подшипник |
| 17 | 930W00211 запросить цену → | Pre Registration датчик |

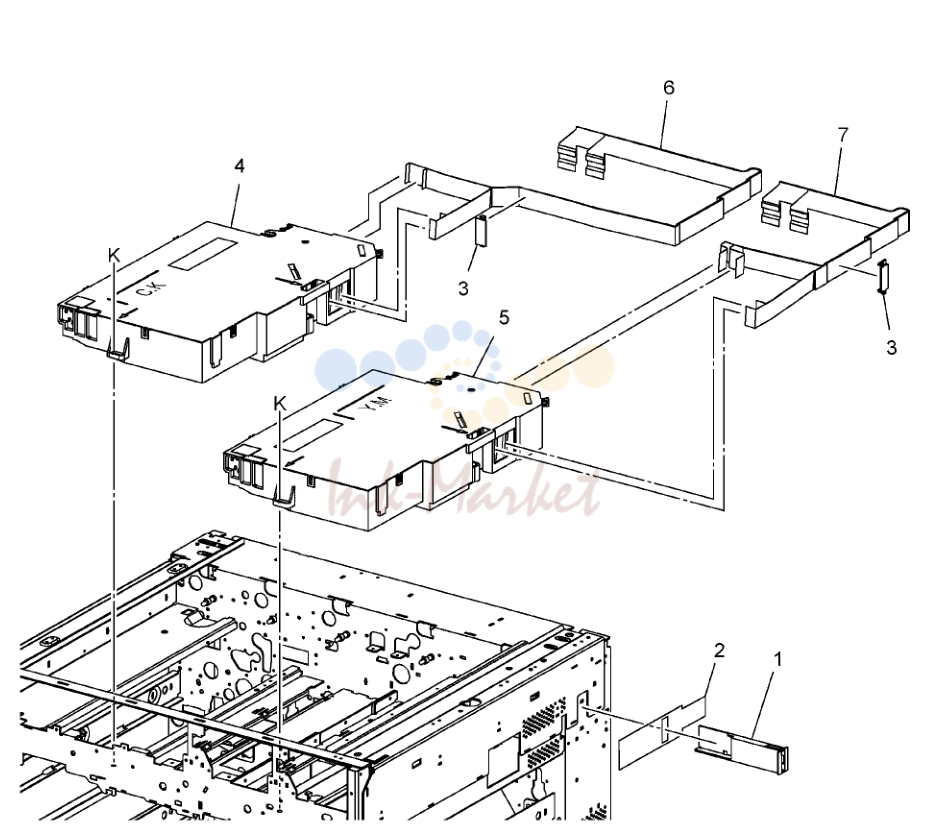

ROS
| № | Артикул | Наименование |
|---|---|---|
| 4 | 062K19103 под заказ | ROS в сборе (C, K) |
| 5 | 062K19113 под заказ | ROS в сборе (Y, M) |
| 6 | 962K85690 под заказ | Flat шлейф (C, K) |
| 7 | 962K85700 под заказ | Flat шлейф (Y, M) |
барабан/тонер Cartridge
| № | Артикул | Наименование |
|---|---|---|
| 1 | 013R00663 ✓ в наличии | барабан Cartridge в сборе (K) |
| 3 | 013R00650 ✓ в наличии | Scorotron узел в сборе (Not Spared) |
| 13 | 013R00664 ✓ в наличии | барабан Cartridge |
| 14 | 006R01524 запросить цену → | тонер Cartridge (C) (WW/ME) |
| 006R01528 под заказ | тонер Cartridge (C) (NA/ESGS) | |
| 006R01532 ✓ в наличии | тонер Cartridge (C) (DMO-W/XIN) | |
| 15 | 006R01523 запросить цену → | тонер Cartridge (M) (WW/ME) |
| 006R01527 под заказ | тонер Cartridge (M) (NA/ESGS) | |
| 006R01531 ✓ в наличии | тонер Cartridge (M) (DMO-W/XIN) | |
| 16 | 006R01521 запросить цену → | тонер Cartridge (K) (WW/ME) |
| 006R01529 ✓ в наличии | тонер Cartridge (K) (DMO-W/XIN) | |
| 006R01525 под заказ | тонер Cartridge (K) (NA/ESGS) | |
| 17 | 006R01522 запросить цену → | тонер Cartridge (Y) (WW/ME) |
| 006R01526 ✓ в наличии | тонер Cartridge (Y) (NA/ESGS) | |
| 006R01530 ✓ в наличии | тонер Cartridge (Y) (DMO-W/XIN) |
Dispense узел
| № | Артикул | Наименование |
|---|---|---|
| 2 | 807E02800 запросить цену → | шестерня |
| 9 | 848K42270 запросить цену → | тонер Cartridge крышка в сборе |
Dispense в сборе (Y, M, C, K)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 094K92860 запросить цену → | дозатор (K) |
| 2 | 094K92870 запросить цену → | дозатор (Y) |
| 5 | 110K12080 запросить цену → | Dispense крышка Switch 1 |
| 6 | 160K95832 запросить цену → | тонер Cartridge CRUM плата (K) |
| 7 | 160K95843 запросить цену → | тонер Cartridge CRUM плата (C, M, Y) |
| 8 | 960K01281 под заказ | Low тонер датчик плата |
| 12 | 094K92880 запросить цену → | дозатор (M) |
| 13 | 094K92890 запросить цену → | дозатор (C) |
Dispense в сборе
| № | Артикул | Наименование |
|---|---|---|
| 7 | 127K39530 запросить цену → | мотор в сборе |
| 8 | 130E85200 запросить цену → | Low тонер датчик (REP 9.21, REP 9.22 |
Dispense узел (1 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 130E91010 запросить цену → | Waste Bottle Full датчик |
| 6 | 008R12990 ✓ в наличии | Waste Bottle |
| 930W00511 запросить цену → | Waste Bottle | |
| 10 | 122K93640 запросить цену → | Erase лампа |
| 16 | 122K93570 запросить цену → | Erase лампа |
| 17 | 160K95832 запросить цену → | Xero CRUM плата (M, K, C, Y) |
Dispense узел (2 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 068K24114 запросить цену → | кронштейн |
| 3 | 801K44630 запросить цену → | Rail |
| 4 | 505S00030 запросить цену → | K девелопер |
| 5 | 604K50042 запросить цену → | K девелопер корпус Kit |
| 8 | 054K27361 запросить цену → | воздуховод |
| 10 | 505S00033 запросить цену → | Y девелопер |
| 11 | 604K50032 запросить цену → | девелопер корпус Kit (Y, M, C) (REP |
| 12 | 505S00032 запросить цену → | M девелопер |
| 13 | 130K67340 запросить цену → | ATC датчик в сборе |
| 14 | 505S00031 запросить цену → | C девелопер |
| 16 | 802K65485 запросить цену → | Inner крышка в сборе |
| 22 | 035E72821 под заказ | Gasket |
Dispense узел (3 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 003K88070 ✓ в наличии | Handle |
| 7 | 014K82103 запросить цену → | Block |
| 13 | 962K23382 запросить цену → | Wire жгут (Y, M) |
| 14 | 962K23392 запросить цену → | Wire жгут (C, K) |
задний рама (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 030K76360 запросить цену → | Support в сборе |
| 2 | 962K23524 запросить цену → | Wire жгут (K) |
| 5 | 127K39540 запросить цену → | тонер Cartridge мотор |
| 8 | 962K85860 запросить цену → | Wire жгут (Y, M) |
| 13 | 962K85880 запросить цену → | Wire жгут (C) |
задний рама (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 114K81991 запросить цену → | Connector (K) |
| 3 | 114K81973 запросить цену → | Connector в сборе (BCR) |
| 4 | 127K45923 под заказ | Cleaning мотор в сборе |

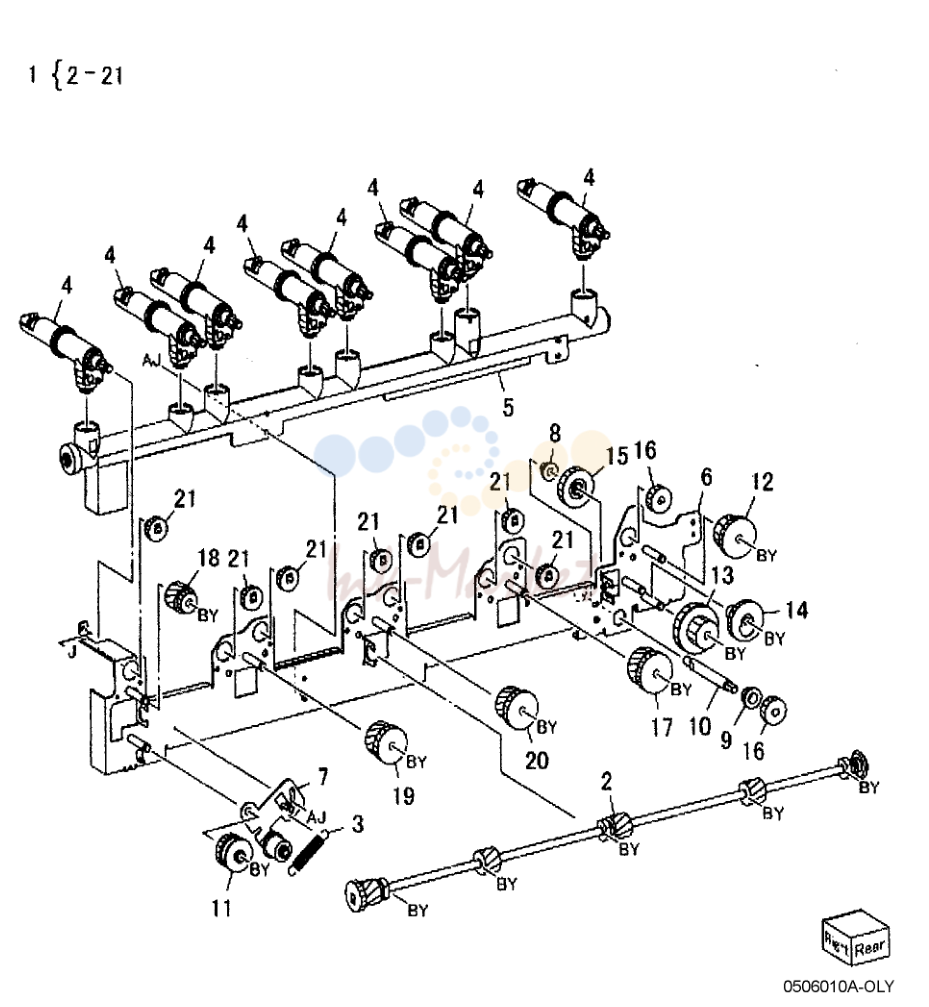

Direct Pipe в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 068K24137 запросить цену → | Direct Pipe в сборе |
| 9 | 413W77559 запросить цену → | подшипник |
Joint/Leveler Box в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 093K20000 запросить цену → | Joint в сборе |
| 8 | 052K98930 запросить цену → | Leveler Box в сборе |
| 19 | 130K76860 запросить цену → | Waste Bottle Set датчик |
переноса ремень узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | 042K93482 запросить цену → | IBT Cleaner в сборе |
| 12 | 815K06810 запросить цену → | Inlet пластина в сборе |
| 14 | 675K72180 запросить цену → | переноса ремень |
IBT рама в сборе (1 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 007K87835 запросить цену → | IBT привод в сборе |
| 2 | 019K98883 запросить цену → | BTR держатель в сборе |
| 3 | 059K32492 под заказ | 1ST BTR Roll (Y, M.C) |
| 059K55890 ✓ в наличии | 1ST BTR Roll (M) | |
| 4 | 105E12580 запросить цену → | 1ST BTR HVPS |
| 5 | 127K39100 запросить цену → | 1st BTR Retract мотор |
| 6 | 127K39120 запросить цену → | IBT Steering мотор |
| 7 | 130K60830 запросить цену → | переноса ремень Edge датчик |
| 9 | 848K50280 запросить цену → | BTR корпус |
| 10 | 802K59470 запросить цену → | Contact / Retract датчик крышка |
IBT рама в сборе (3 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 8 | 013E25410 запросить цену → | Ball подшипник (10x19) |
| 12 | 059K32500 запросить цену → | привод Roll |
| 14 | 059K32791 запросить цену → | Retract Roll в сборе |
| 25 | 003E60760 запросить цену → | IBT Support (задний) |
| 26 | 003E60770 запросить цену → | IBT Support (Out) |
IBT рама в сборе (4 of 4)
| № | Артикул | Наименование |
|---|---|---|
| 9 | 019K99042 запросить цену → | держатель |
| 11 | 059K32520 ✓ в наличии | Steering Roll |
2nd BTR Roll в сборе (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 033K96880 под заказ | Blade в сборе |
| 11 | 930W00111 под заказ | 2nd BTR Contact Retract датчик |
IBT Drawer
| № | Артикул | Наименование |
|---|---|---|
| 11 | 801K14911 запросить цену → | левый Rail |
| 19 | 801K14921 запросить цену → | правый Rail |
печь узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | 014E48601 запросить цену → | Block |
| 014E59750 запросить цену → | Block (220V) | |
| 2 | 008R13065 ✓ в наличии | печь (220V) |
| 126K26734 запросить цену → | Envelope печь (220V) | |
| 126K28350 запросить цену → | Envelope печь (110V) | |
| 126K28360 запросить цену → | Heavy печь (220V) | |
| 126K28340 запросить цену → | Heavy печь (110V) | |
| 008R13102 запросить цену → | печь (110V) |
Air System (1 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 053K91902 под заказ | Suction Filter |
| 053K91910 ✓ в наличии | Ozone Filter | |
| 9 | 127K37892 запросить цену → | Blower |
| 13 | 127K63050 запросить цену → | задний Cooling вентилятор |
Air System (2 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 127K45851 запросить цену → | печь Exhaust вентилятор |
| 7 | 127K39571 запросить цену → | Vacuum Transport вентилятор |
Air System (3 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 127K60990 запросить цену → | CC вентилятор |
| 3 | 127K39581 запросить цену → | выход Roll вентилятор 1, выход Roll вентилятор 2, выход Roll |
| 9 | 053K91980 ✓ в наличии | CC Filter |

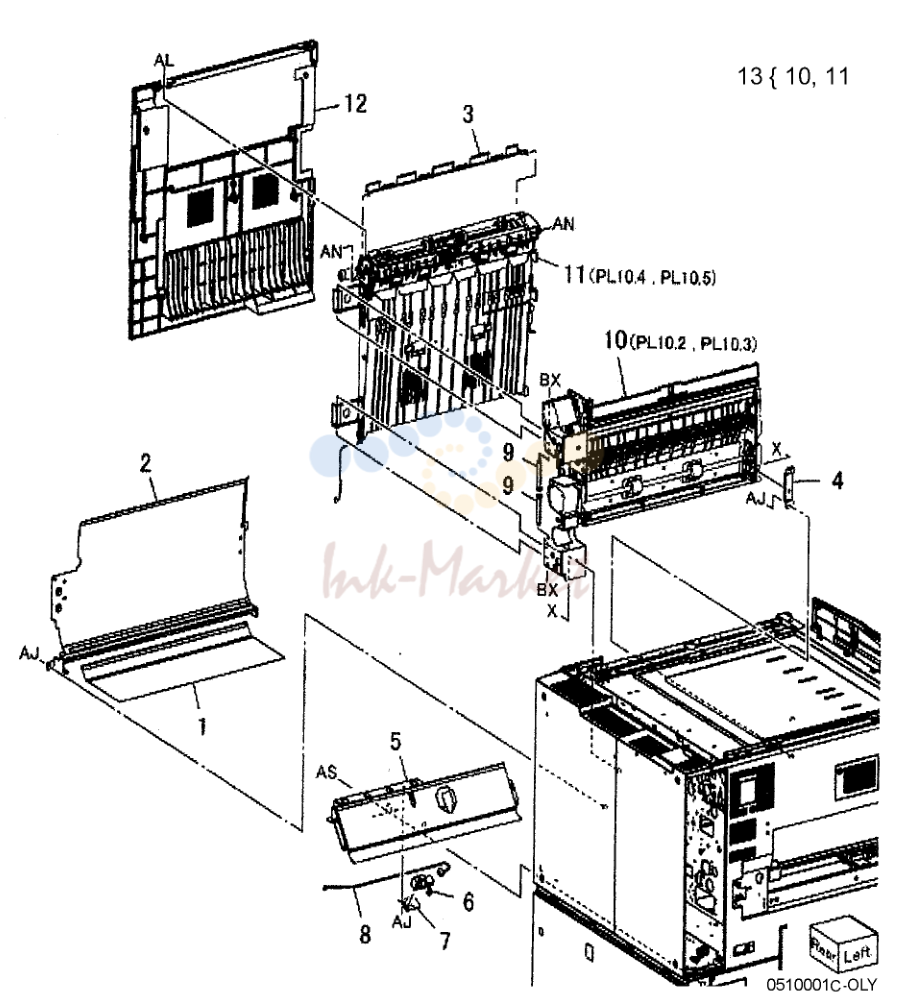

Inverter
| № | Артикул | Наименование |
|---|---|---|
| 3 | 054E26893 запросить цену → | OCT выход направляющая |
| 6 | 130K87810 запросить цену → | Inverter End датчик |
| 10 | 059K68331 запросить цену → | Inverter 1, Transport |

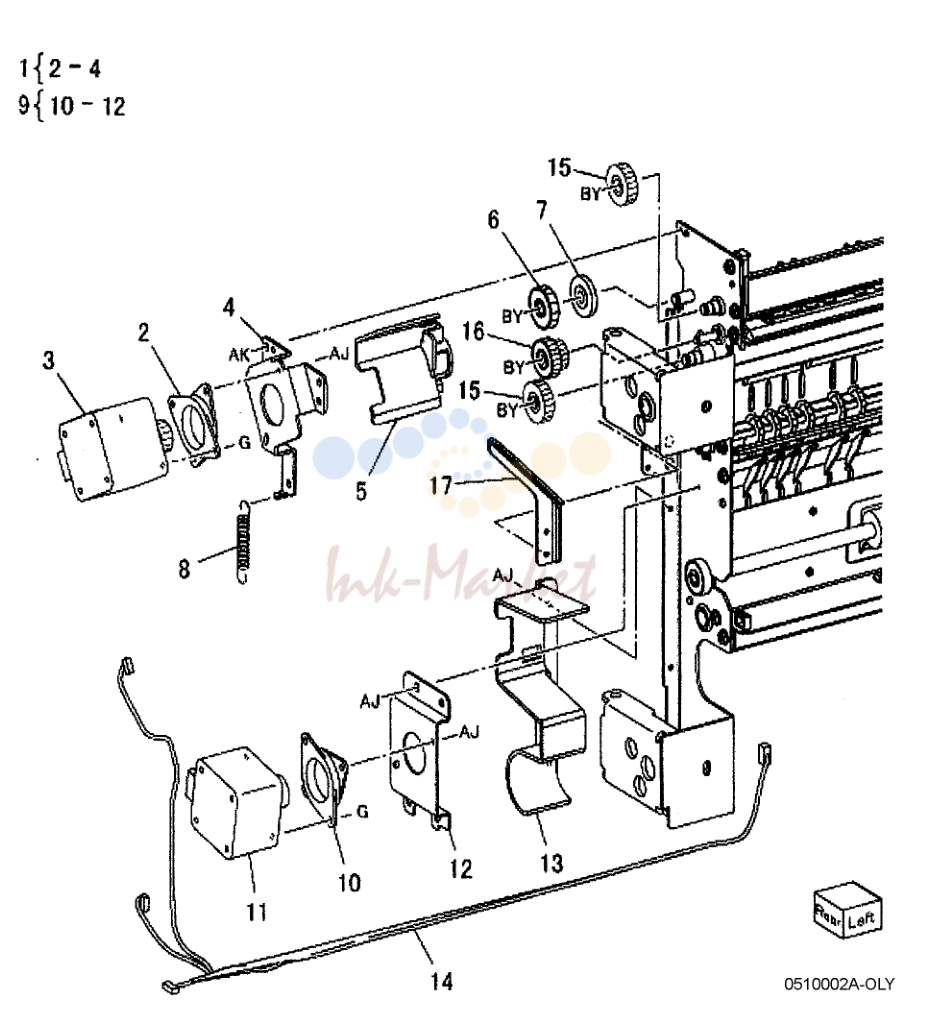

Inverter 1 Transport (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 127K48390 запросить цену → | выход мотор в сборе |
| 9 | 127K63010 запросить цену → | Inverter мотор в сборе |

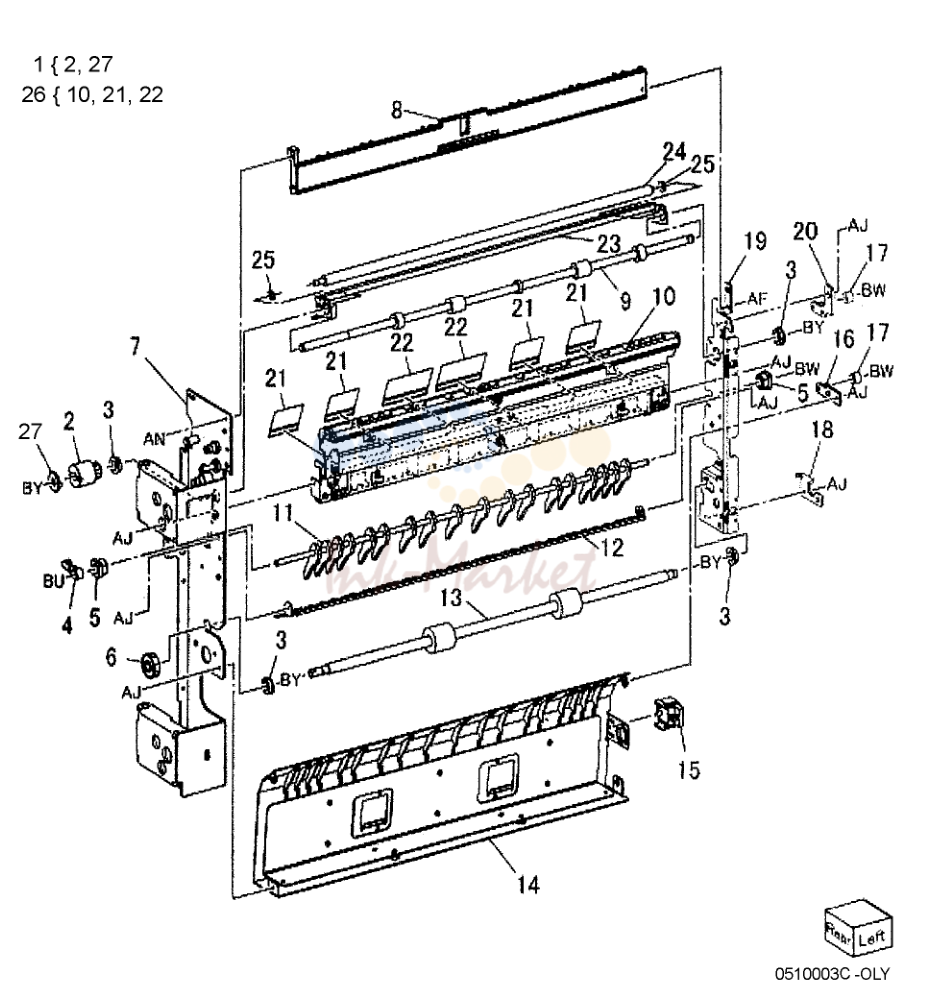

Inverter 1 Transport (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 15 | 110E93440 запросить цену → | R/H крышка Interlock Switch (ACO) |
| 21 | 038E32631 запросить цену → | Decurler направляющая |
| 22 | 038E32620 запросить цену → | Decurler направляющая |
Inverter 2 Transport (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 054K46110 запросить цену → | верхний направляющая в сборе |
| 7 | 105E98690 запросить цену → | Eliminator |
| 8 | 130K88400 запросить цену → | IOT выход датчик |
| 10 | 130K87711 под заказ | Invert In датчик |
| 13 | 130E15170 запросить цену → | датчик Conductor |
Inverter 2 Transport (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 005K07230 запросить цену → | выход муфта |
| 2 | 005K07081 запросить цену → | шестерня (18T) |
| 4 | 413W66150 запросить цену → | Ball подшипник |
| 11 | 059K69341 запросить цену → | выход Roll |
| 12 | 050K52540 запросить цену → | выход Gate |
| 15 | 121K33883 запросить цену → | Reverse Inverter соленоид |
| 22 | 121K35071 запросить цену → | Inverter Gate соленоид |

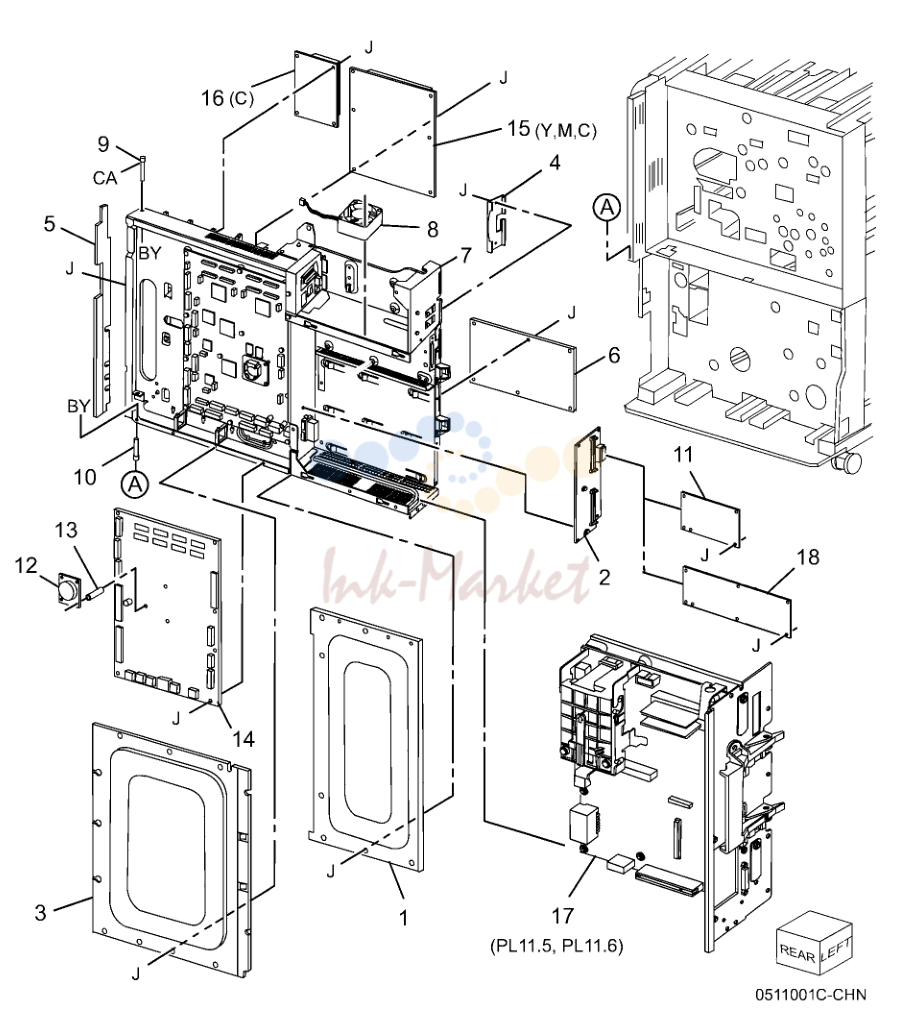

Electrical (1 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 960K54321 запросить цену → | BP PWBA |
| 6 | 960K53200 запросить цену → | IOT привод плата |
| 8 | 127K63080 запросить цену → | ESS вентилятор в сборе |
| 11 | 960K53630 запросить цену → | Jumper PWBA |
| 12 | 160K95232 запросить цену → | MCU NVM плата |
| 14 | 960K51604 запросить цену → | MCU плата |
| 15 | 105E19580 запросить цену → | Bias Charge Roll HVPS (Y, M, C) |
| 16 | 105E17730 запросить цену → | девелопер Bias HVPS (C) |
| 18 | 960K54021 запросить цену → | VSEL PWBA |
Electrical (2 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 105E12592 запросить цену → | Charge / Preclean HVPS (K) |
| 2 | 105E17730 запросить цену → | девелопер Bias HVPS (K) |
| 4 | 130K71492 запросить цену → | MOB ADC в сборе |
| 6 | 130K88740 запросить цену → | Environment датчик |
| 12 | 110K16290 запросить цену → | Power Switch |

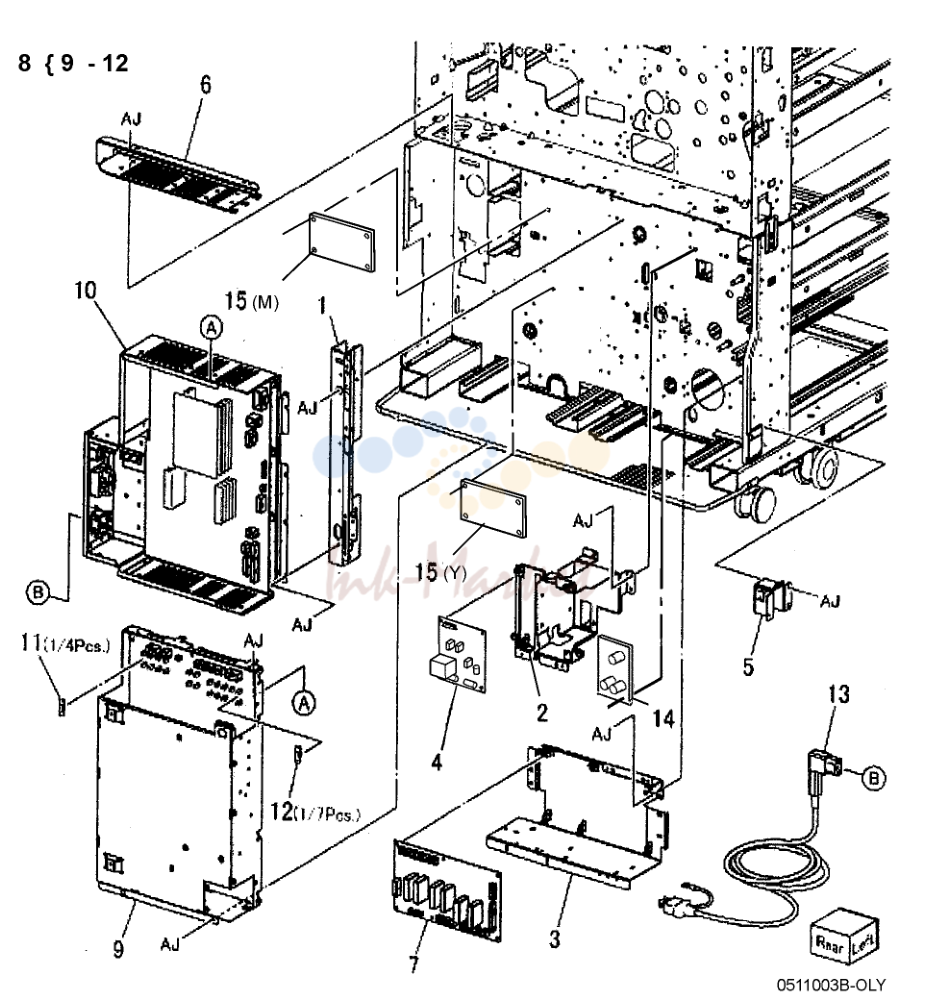

Electrical (3 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 105E17720 запросить цену → | 2nd BTR HVPS |
| 7 | 960K53210 запросить цену → | Tray Module плата |
| 8 | 105K24320 запросить цену → | AC Power Supply (XE) |
| 105K24330 запросить цену → | AC Power Supply (XNA) | |
| 105K24340 запросить цену → | AC Power Supply | |
| 105K24350 запросить цену → | AC Power Supply (XE) | |
| 14 | 105E19210 запросить цену → | IIT LVPS |
| 15 | 105E17730 запросить цену → | девелопер Bias HVPS (M, Y) |
Control узел (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 101K61600 запросить цену → | Hard привод |
| 3 | 133K26361 запросить цену → | System Memory |
| 5 | 960K54261 запросить цену → | ESS плата в сборе |
| 6 | 101K60791 запросить цену → | ESS NVM плата |

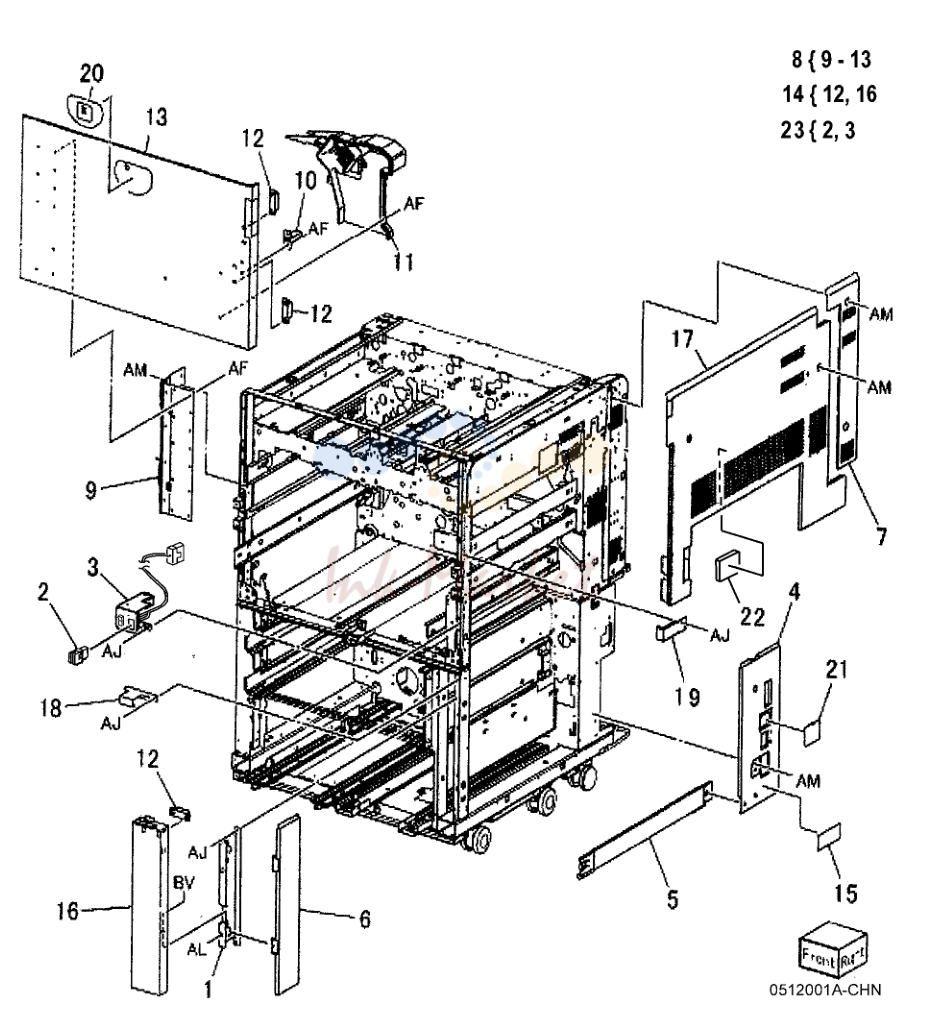

крышка (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 110E11980 под заказ | передний крышка Interlock Switch |
| 8 | 848K42260 запросить цену → | передний крышка в сборе |
| 848K47980 запросить цену → | передний крышка в сборе (XNA) | |
| 12 | 121E92870 запросить цену → | Magnet Catch |
| 14 | 848K42280 запросить цену → | Bottle крышка |
| 22 | 053K93540 запросить цену → | правый Hand передний Filter в сборе |
| 23 | 110K16280 запросить цену → | Main Switch в сборе |
крышка (2 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 19 | 015K73210 запросить цену → | C Finisher Mounting пластина |
| 015K73250 запросить цену → | D Finisher Mounting пластина | |
| 015K78590 запросить цену → | IFM Mounting пластина |
Convenience Stapler
| № | Артикул | Наименование |
|---|---|---|
| 1 | 604K35700 запросить цену → | Convenience Stapler (XE) |
| 604K35710 запросить цену → | Convenience Stapler (XNA) |
IIT Component
| № | Артикул | Наименование |
|---|---|---|
| 2 | 130K64150 запросить цену → | APS датчик 1, APS датчик |
| 9 | 090K93270 запросить цену → | CVT Platen Glass |
| 11 | 090K93220 запросить цену → | Platen Glass |
Полный список запчастей доступен по запросу.
комментарии
