Xerox B210 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Main Overview
- Covers
- верхний крышка
- рама
- выход рама
- тракт бумаги
- Base захват бумаги
- левый основная рама
- печь
- лоток бумаги

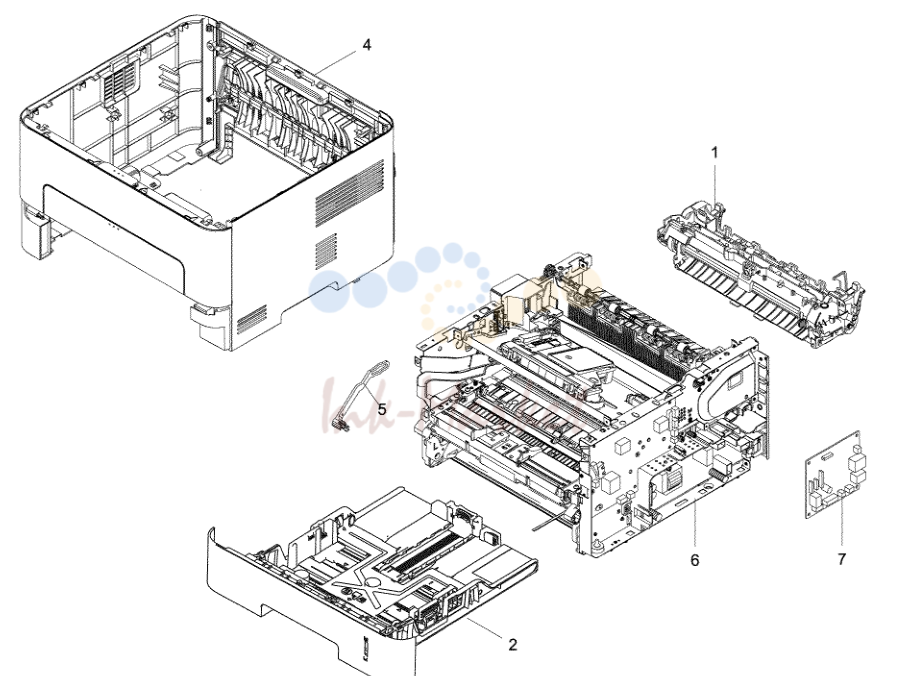

Main Overview
| № | Артикул | Наименование |
|---|---|---|
| 7 | 140N63856 запросить цену → | Main плата |
| 8 | 140N63862 запросить цену → | Wifi плата |

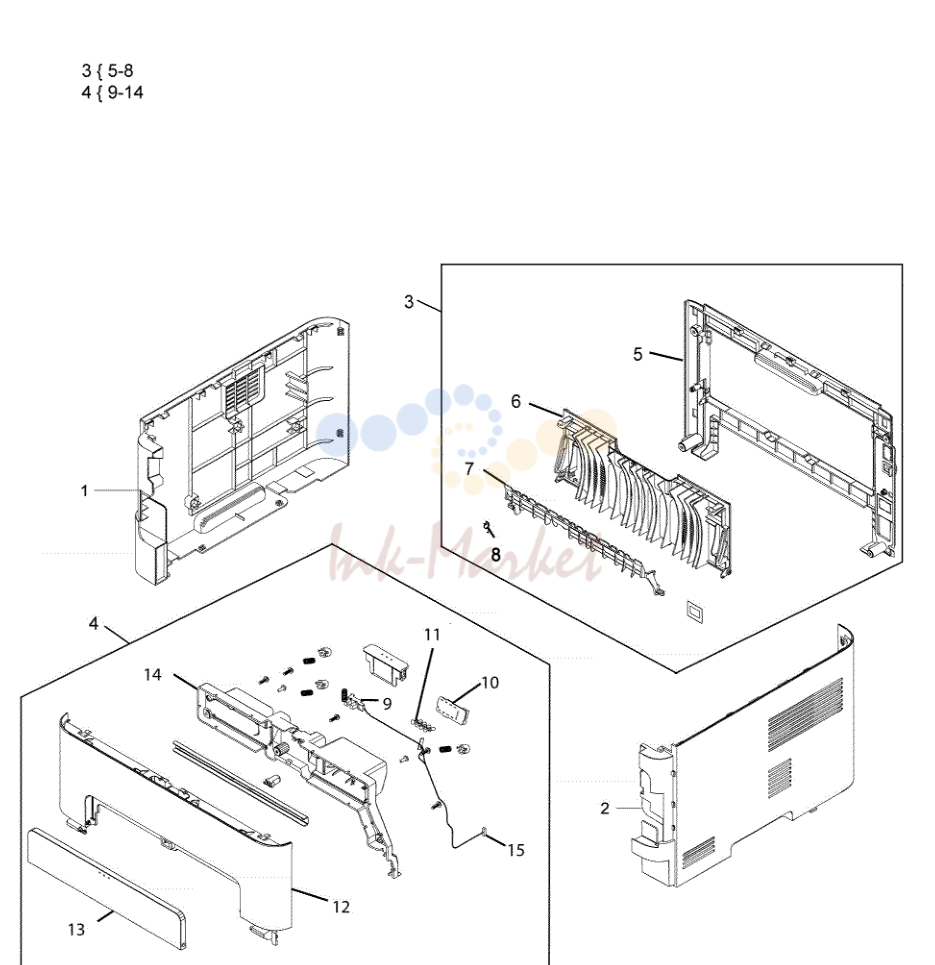

Covers
| № | Артикул | Наименование |
|---|---|---|
| 3 | 002N03172 запросить цену → | задний крышка в сборе |
| 4 | 002N03350 запросить цену → | передний крышка в сборе |

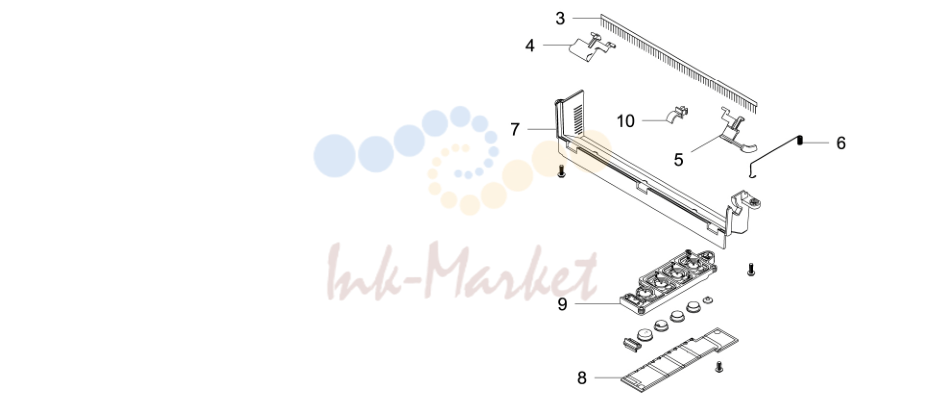

верхний крышка
| № | Артикул | Наименование |
|---|---|---|
| 8 | 140N63723 запросить цену → | Control Panel плата |
| 11 | 002N03351 запросить цену → | верхний крышка в сборе |

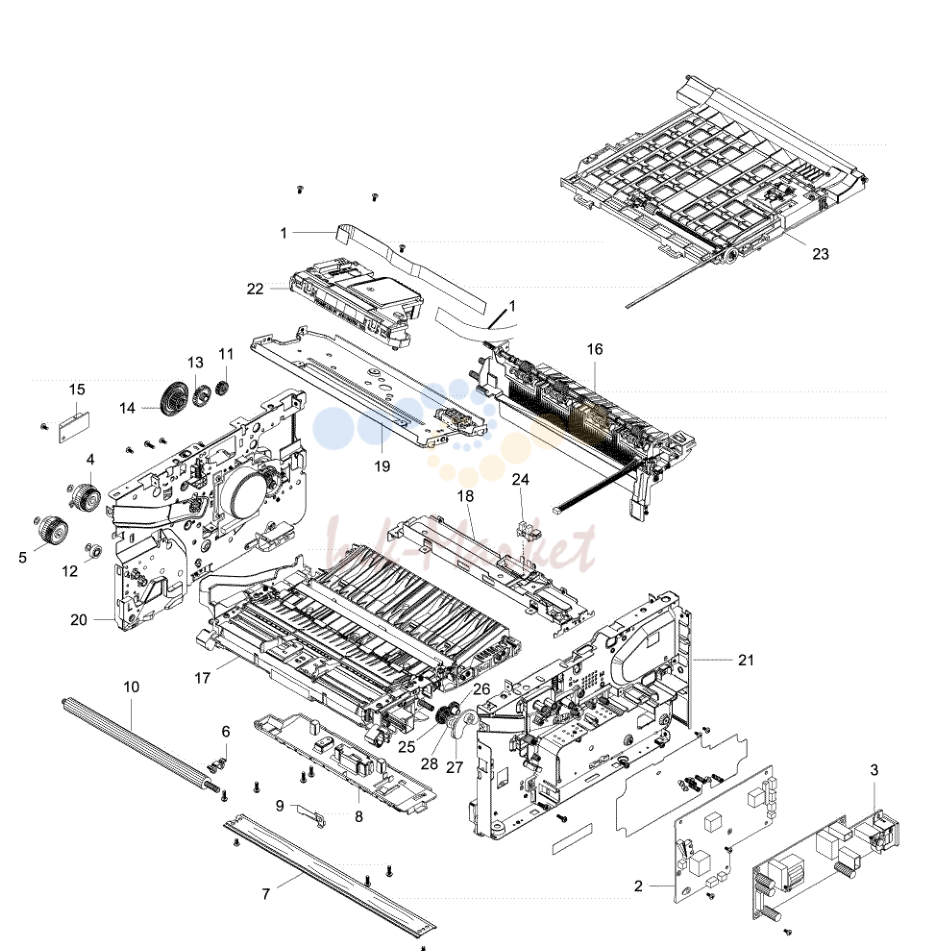

рама
| № | Артикул | Наименование |
|---|---|---|
| 1 | 117N01969 запросить цену → | Flat шлейф |
| 2 | 105N02301 запросить цену → | HVPS |
| 3 | 105N02351 запросить цену → | LVPS 220V |
| 105N02350 запросить цену → | LVPS 110V | |
| 4 | 121N01269 запросить цену → | Registration муфта |
| 5 | 121N01248 под заказ | подачи муфта |
| 10 | 022N02309 запросить цену → | переноса Roll |
| 15 | 011N00581 запросить цену → | Paper подачи плата |
| 22 | 062N00292 запросить цену → | LSU |
| 24 | 130N01574 запросить цену → | выход датчик |

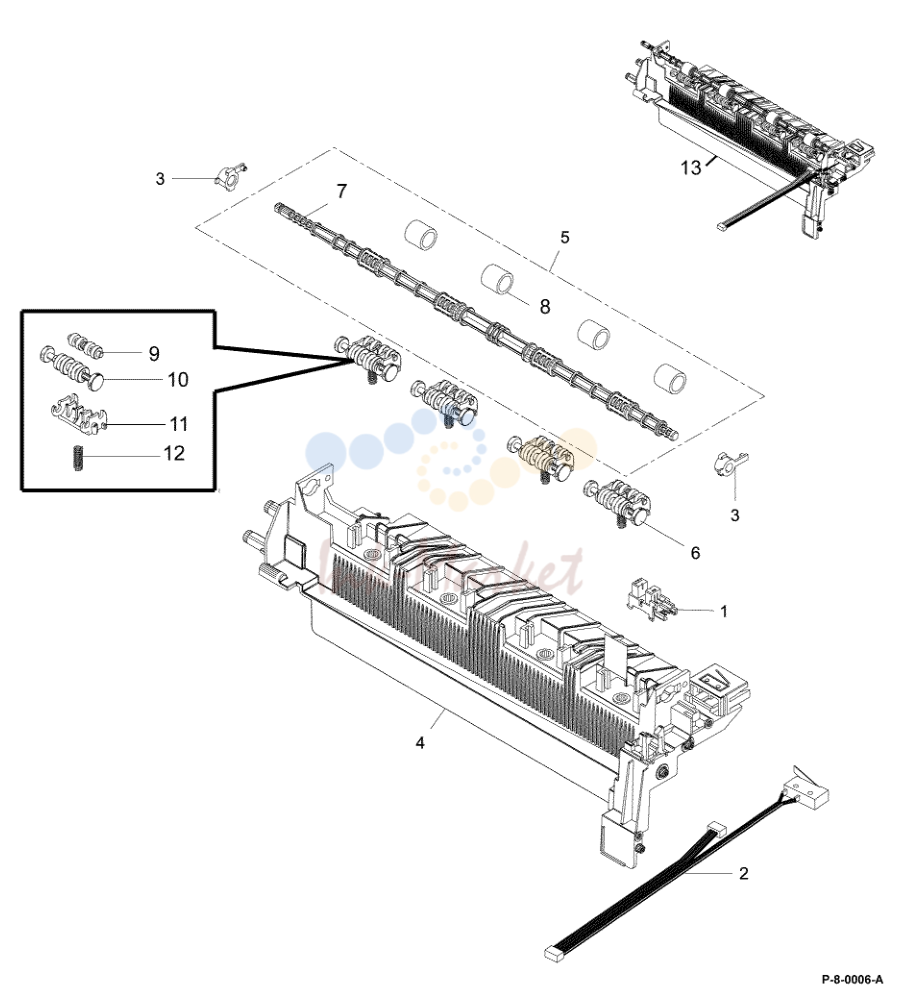

выход рама
| № | Артикул | Наименование |
|---|---|---|
| 1 | 130N01574 запросить цену → | Output Tray Full датчик |
| 5 | 001N00546 под заказ | выход Roll |

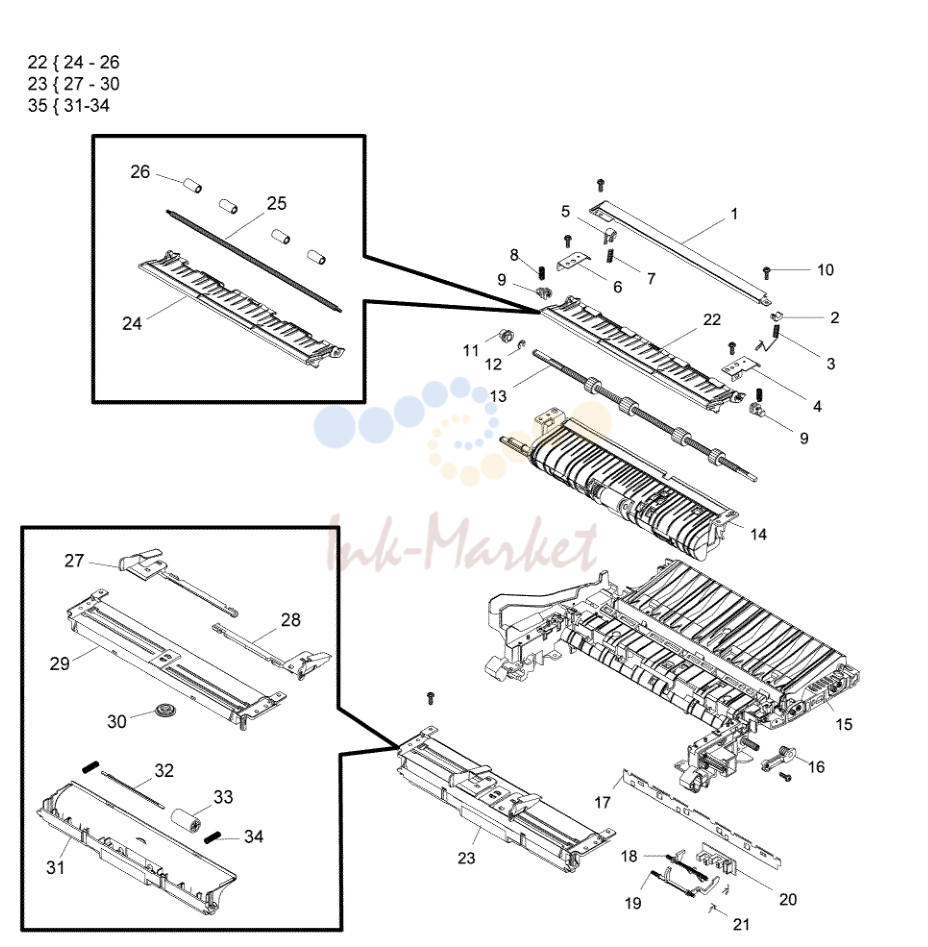

тракт бумаги
| № | Артикул | Наименование |
|---|---|---|
| 13 | 022N02797 запросить цену → | Registration Roll |
| 18 | 120N00545 запросить цену → | подачи датчик актуатор |
| 19 | 120N00548 запросить цену → | Registration датчик актуатор (REP |
| 20 | 130N01759 запросить цену → | подачи датчик плата |
| 23 | 050N00681 запросить цену → | Manual лоток бумаги |

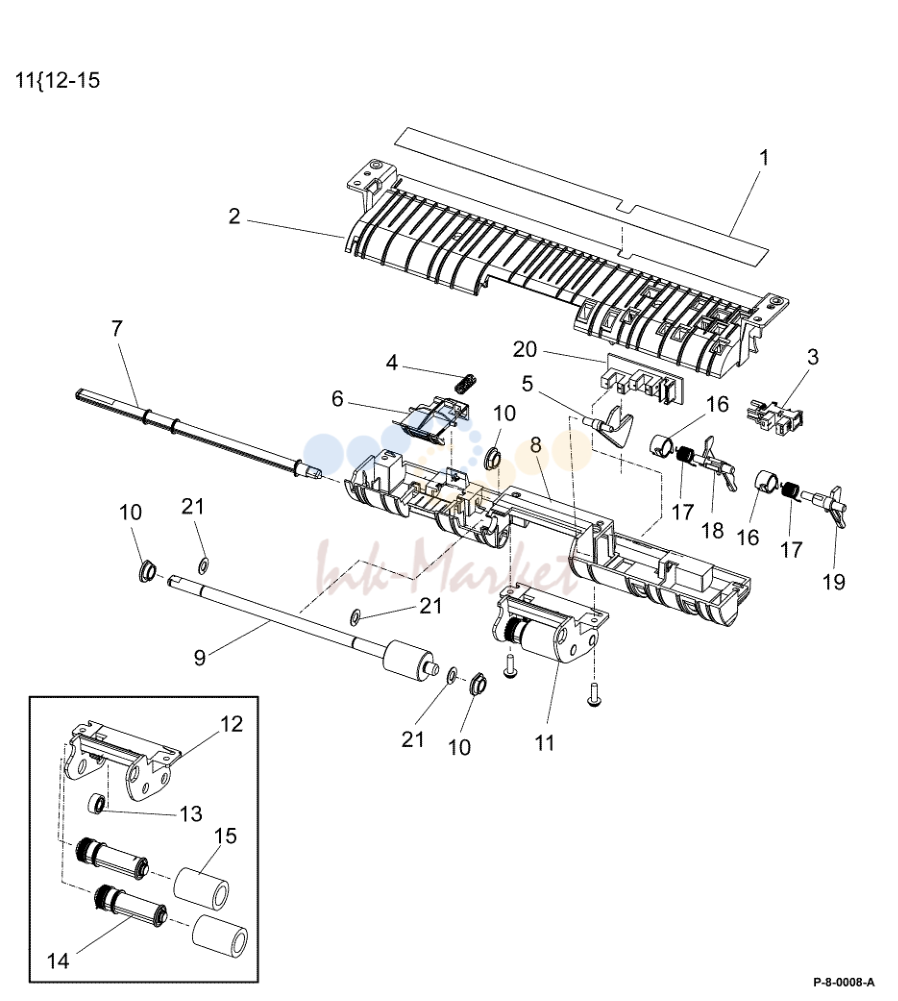

Base захват бумаги
| № | Артикул | Наименование |
|---|---|---|
| 3 | 130N01574 запросить цену → | выход датчик |
| 9 | 022N02802 запросить цену → | Paper привод Roll |
| 11 | 130N01760 под заказ | Paper подачи Roll в сборе (REP |

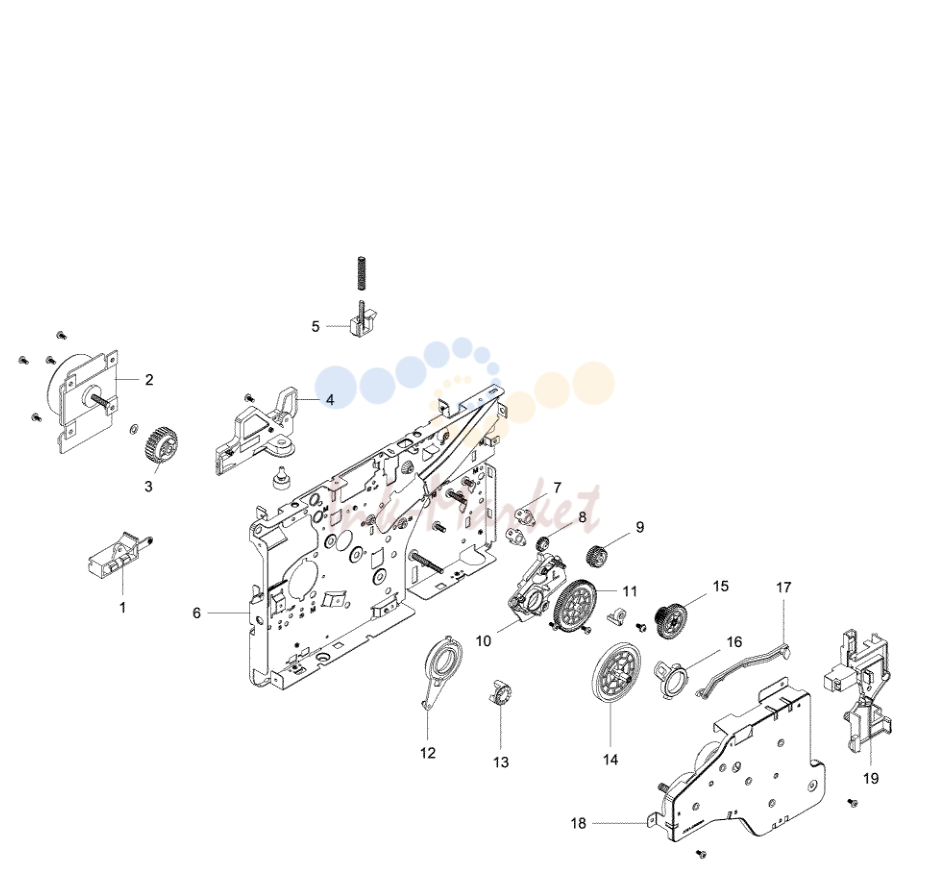

левый основная рама
| № | Артикул | Наименование |
|---|---|---|
| 2 | 127N07919 запросить цену → | главный привод мотор |
| 8 | 007N01802 ✓ в наличии | Paper подачи Idler шестерня |
| 18 | 007N01842 запросить цену → | главный привод узел |

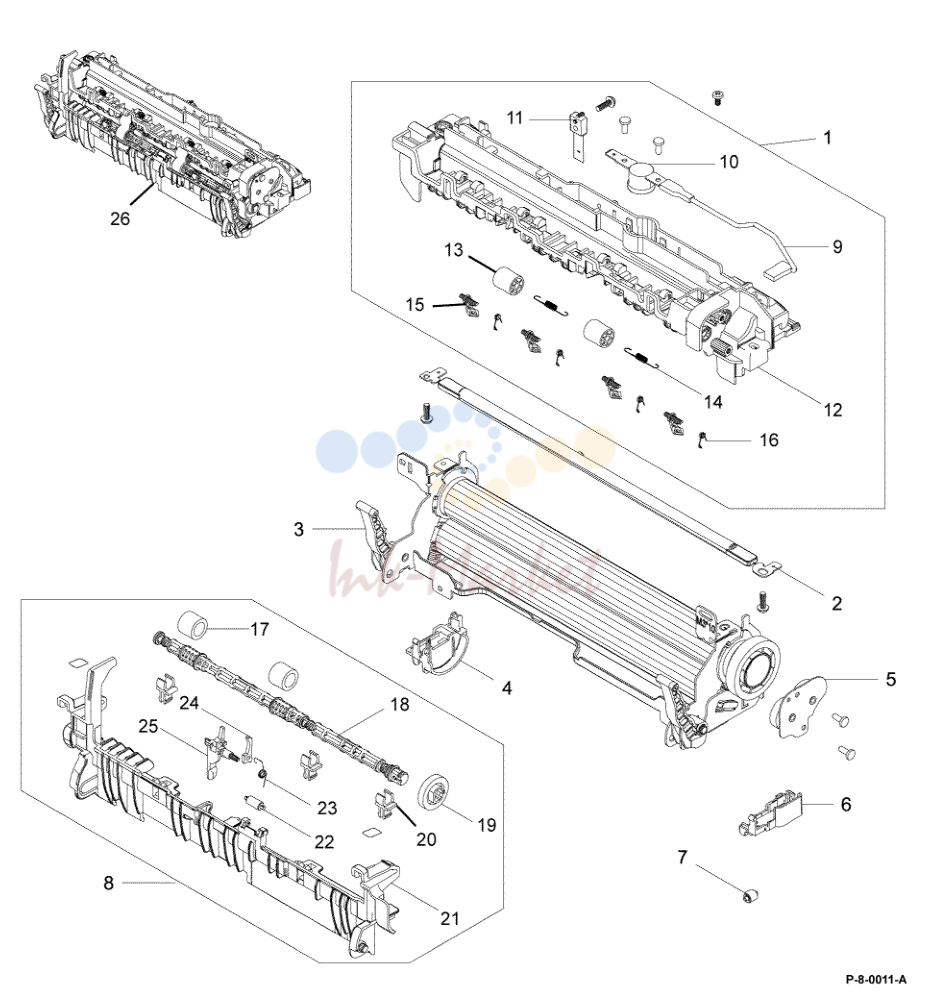

печь
| № | Артикул | Наименование |
|---|---|---|
| 26 | 126N00430 запросить цену → | печь Module (110V) |
| 126N00431 ✓ в наличии | печь Module (220V) |

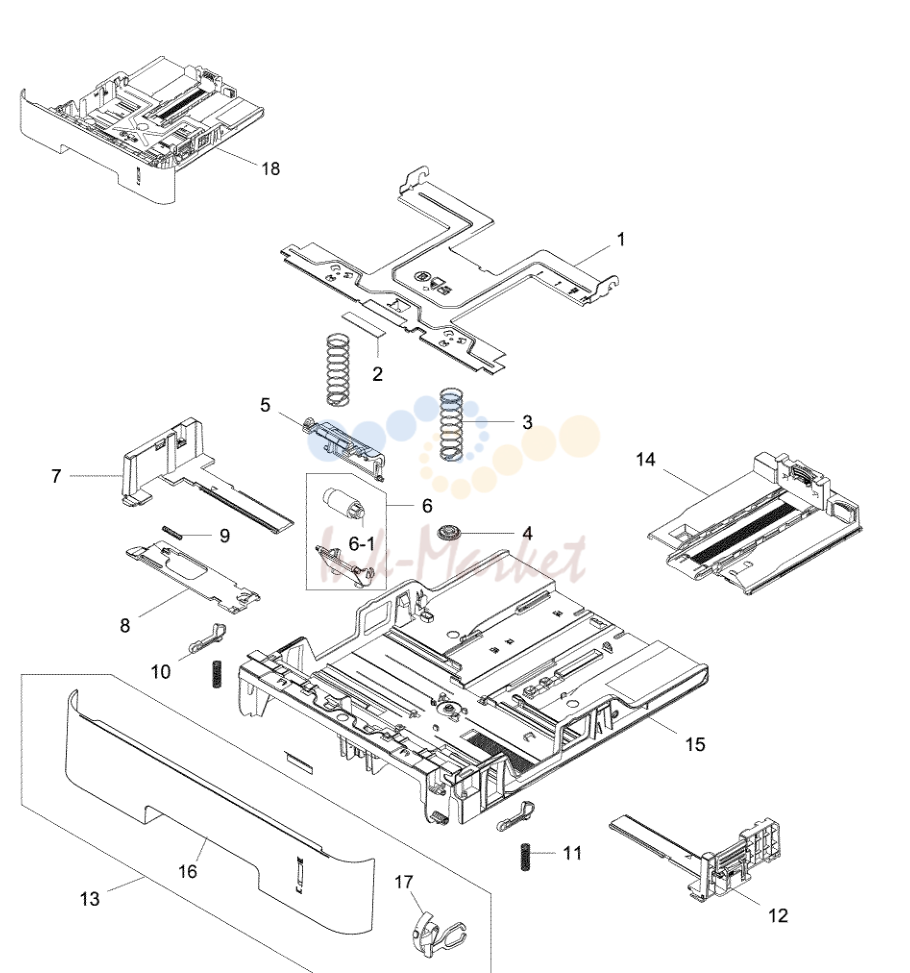

лоток бумаги
| № | Артикул | Наименование |
|---|---|---|
| 6 | 050N00683 ✓ в наличии | тормозной Roll в сборе |
| 18 | 050N00700 запросить цену → | лоток бумаги |
