Xerox AltaLink B8145 B8155 B8170 C8130 and options — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Electrical - задний (1 of 3)
- Electrical - задний (2 of 3)
- Electrical - задний (3 of 3)
- Electrical - передний/правый
- Wire жгут
- User Interface (B8145/B8155)
- User Interface (B8170)
- Control узел (ESS плата)
- Video Contact шасси узел
- Video Contact шасси в сборе
- DADF Component (250) (B8170)
- DADF, DADF крышка (250) (B8170)
- DADF плата (250) (B8170)
- DCDC плата (250) (B8170)

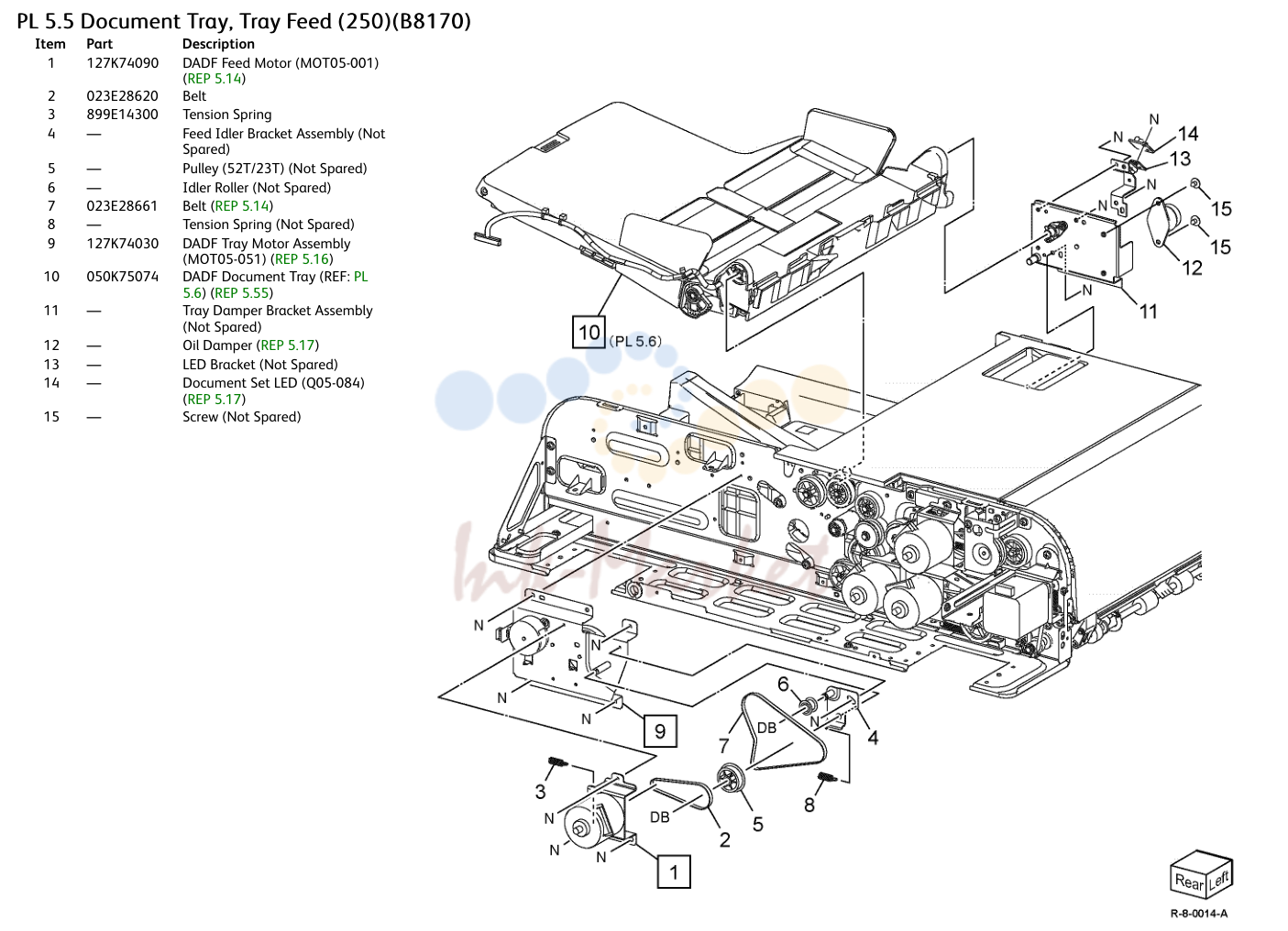

- Document Tray, Tray подачи (250)(B8170)

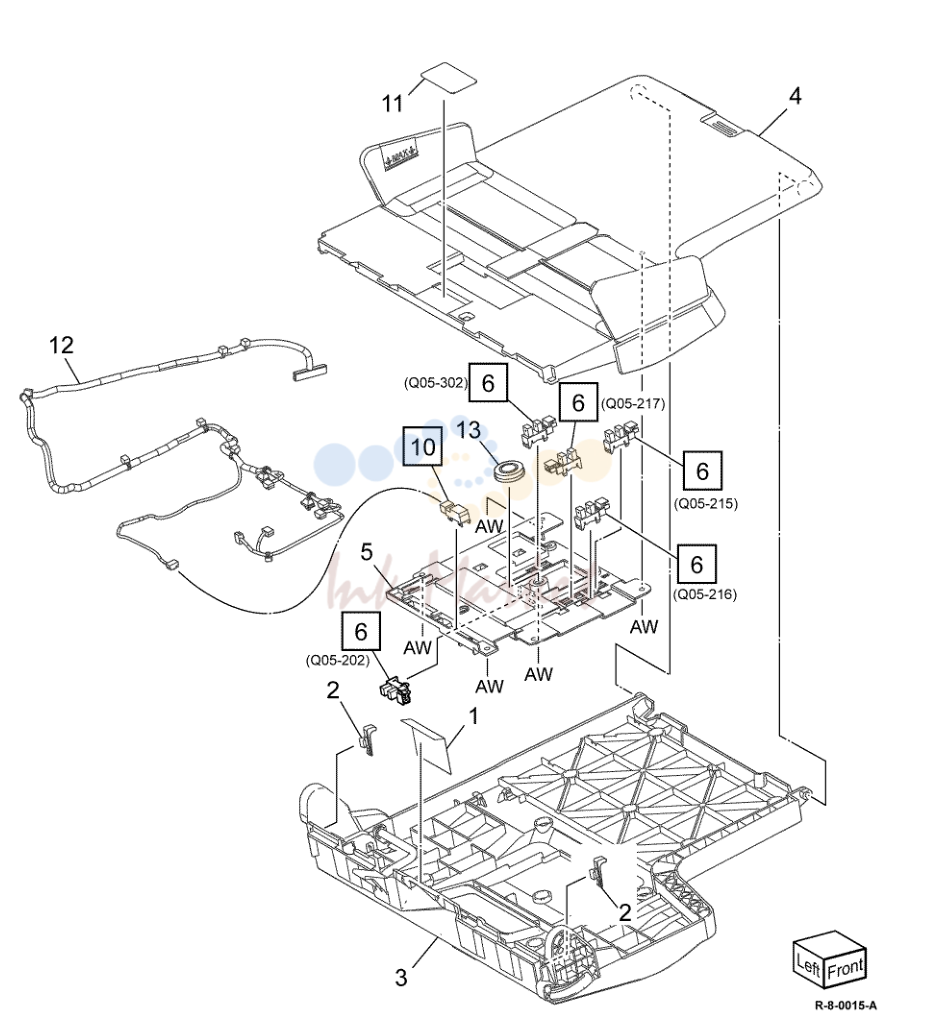

- DADF Document Tray (250) (B8170)

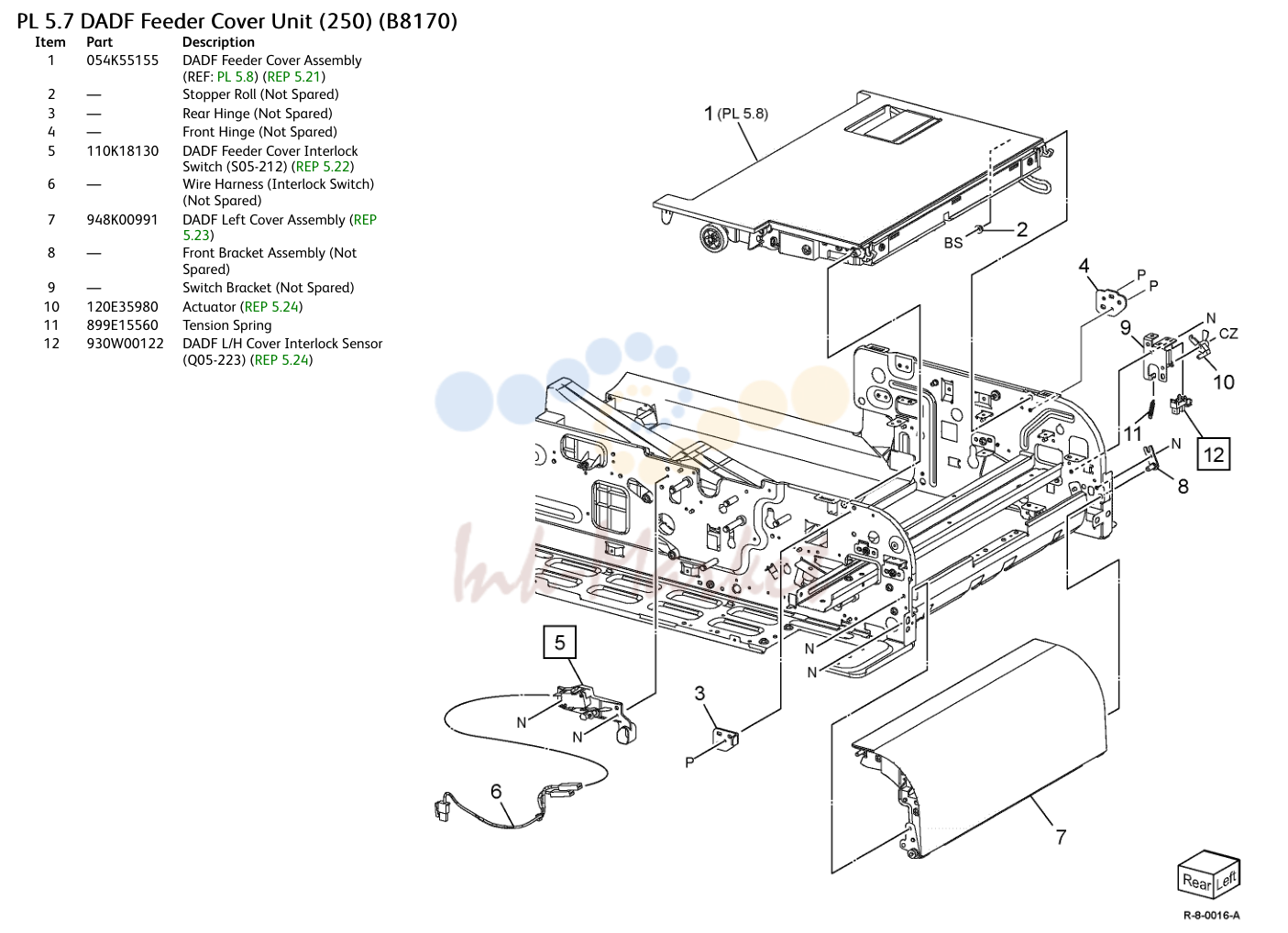

- DADF Feeder крышка узел (250) (B8170)

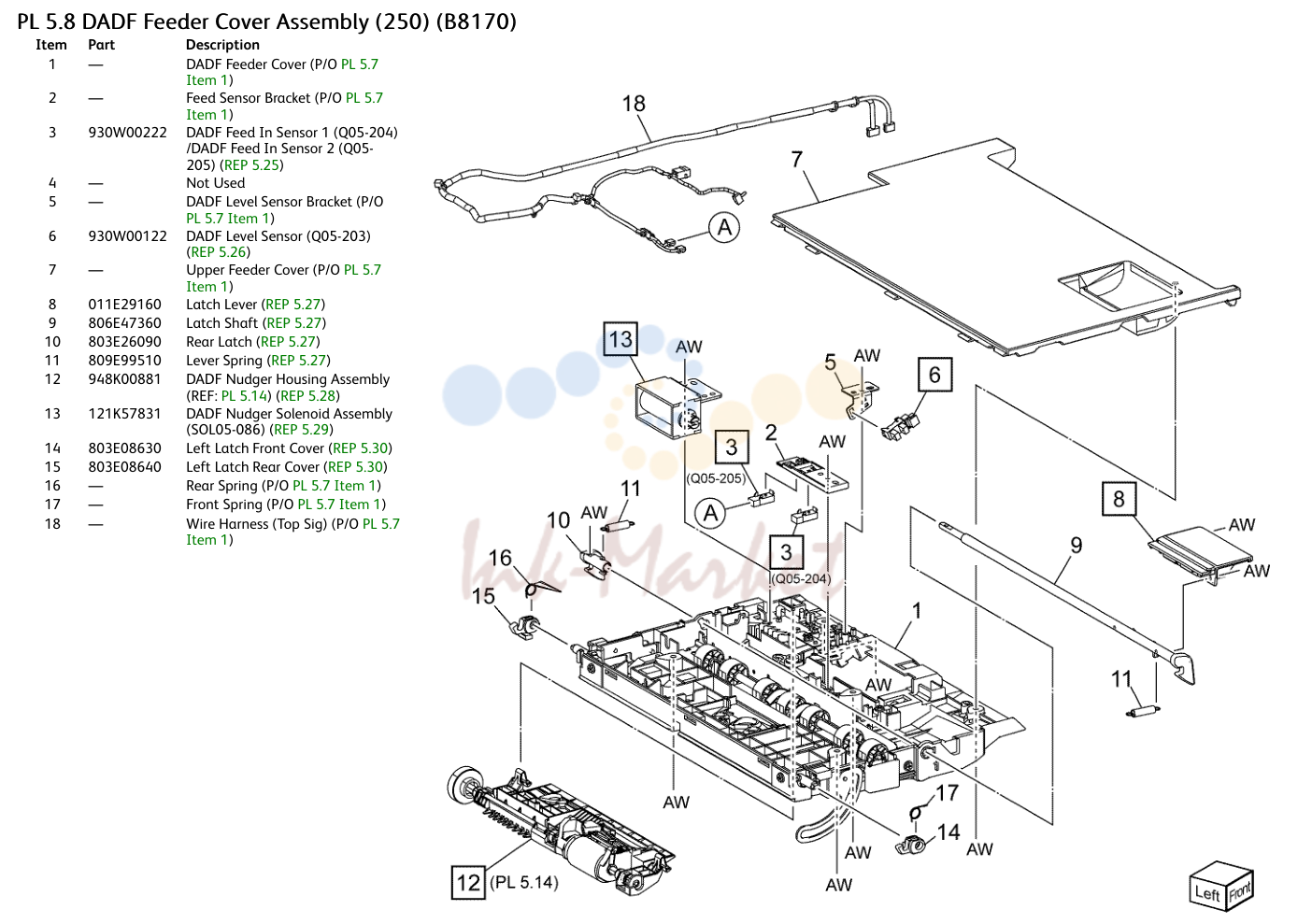

- DADF Feeder крышка в сборе (250) (B8170)

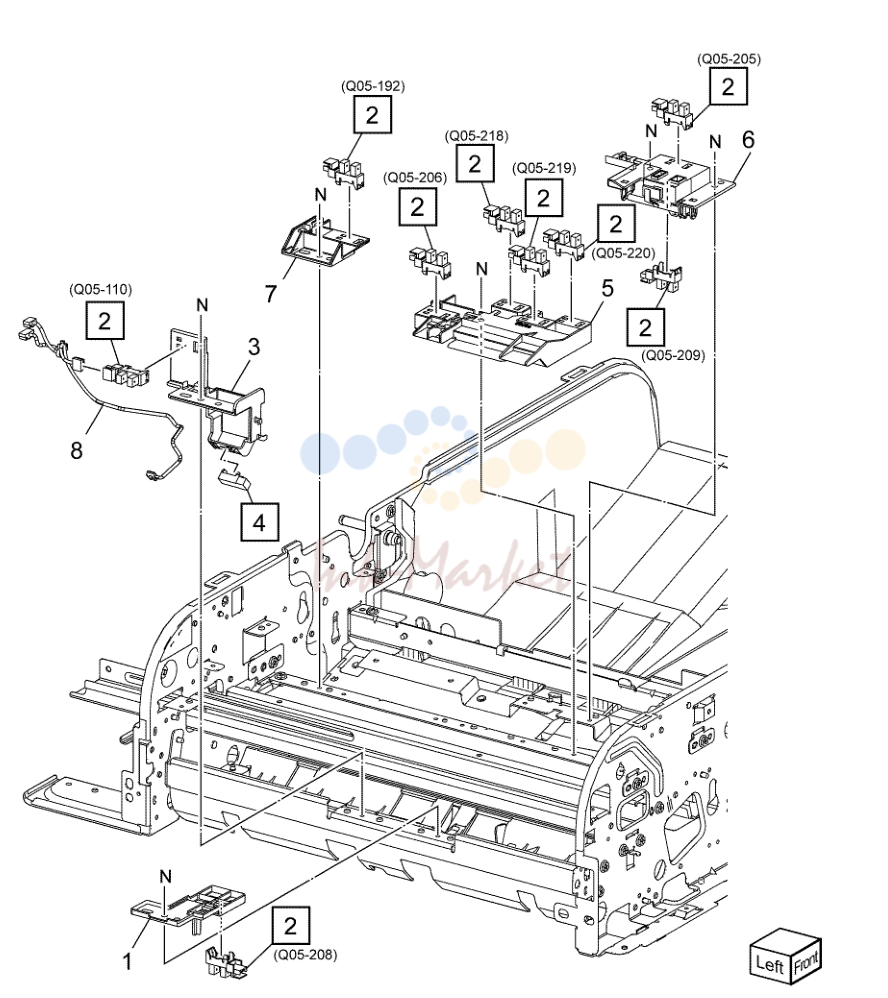

- датчик Component (250) (B8170)

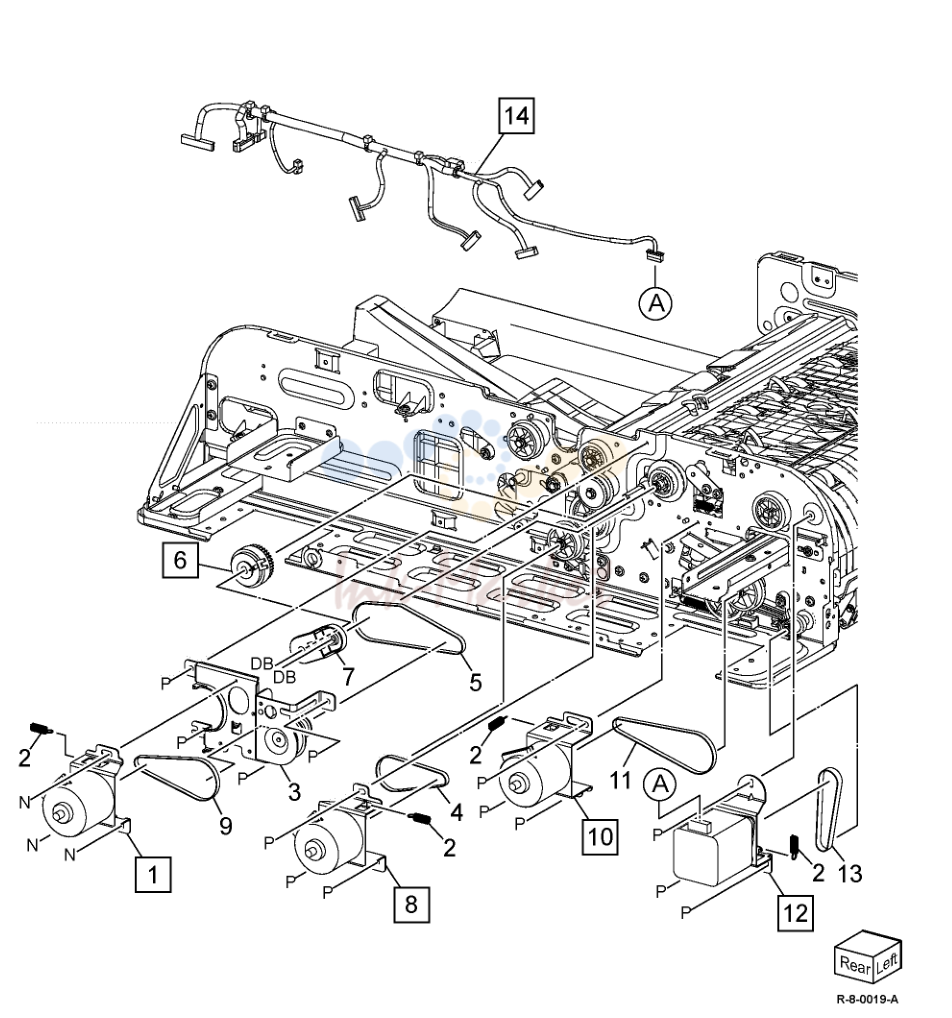

- привод Component (250) (B8170)

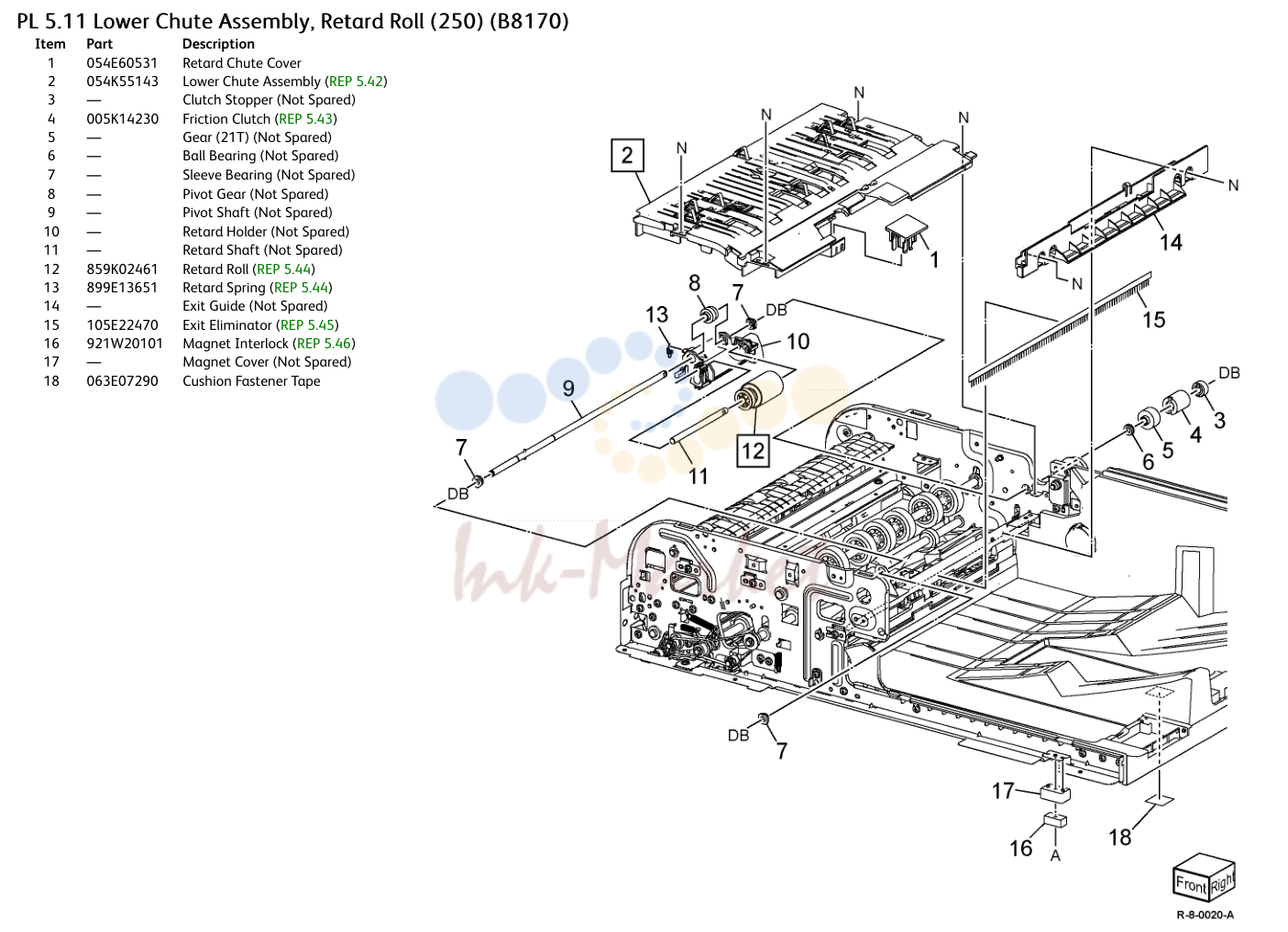

- нижний направляющая в сборе, тормозной Roll (250) (B8170)

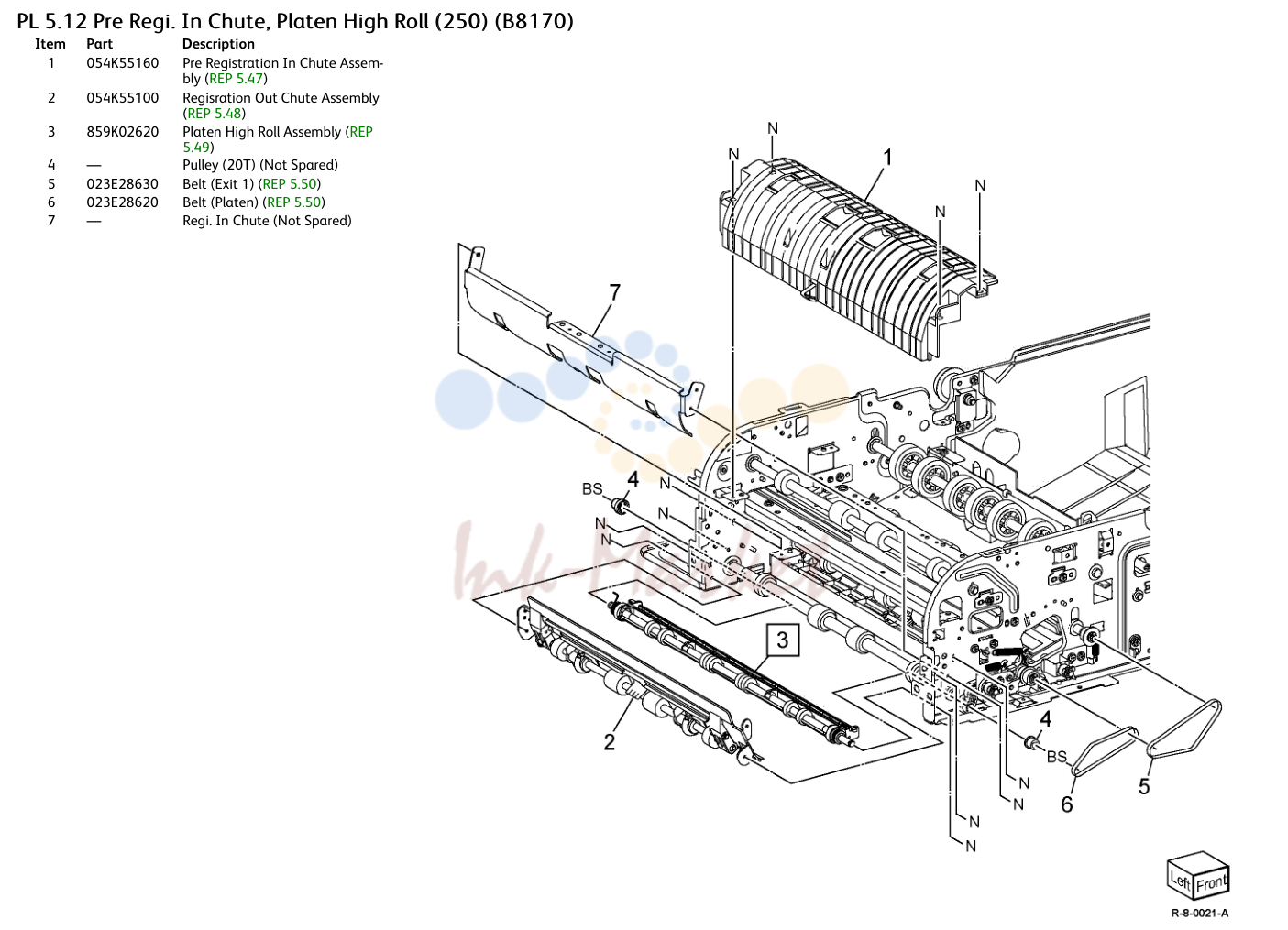

- Pre Regi. In направляющая, Platen High Roll (250) (B8170)

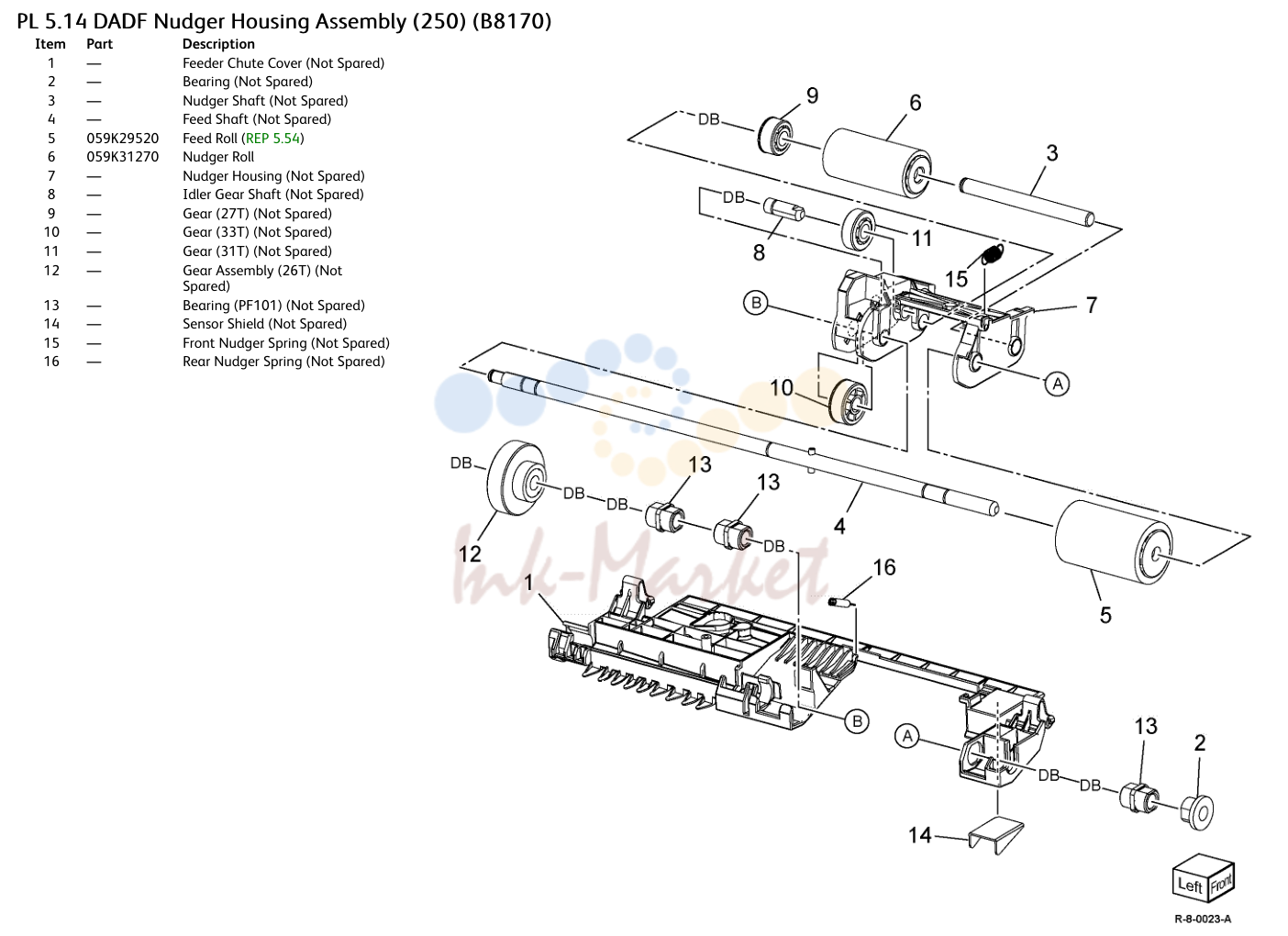

- DADF Nudger корпус в сборе (250) (B8170)

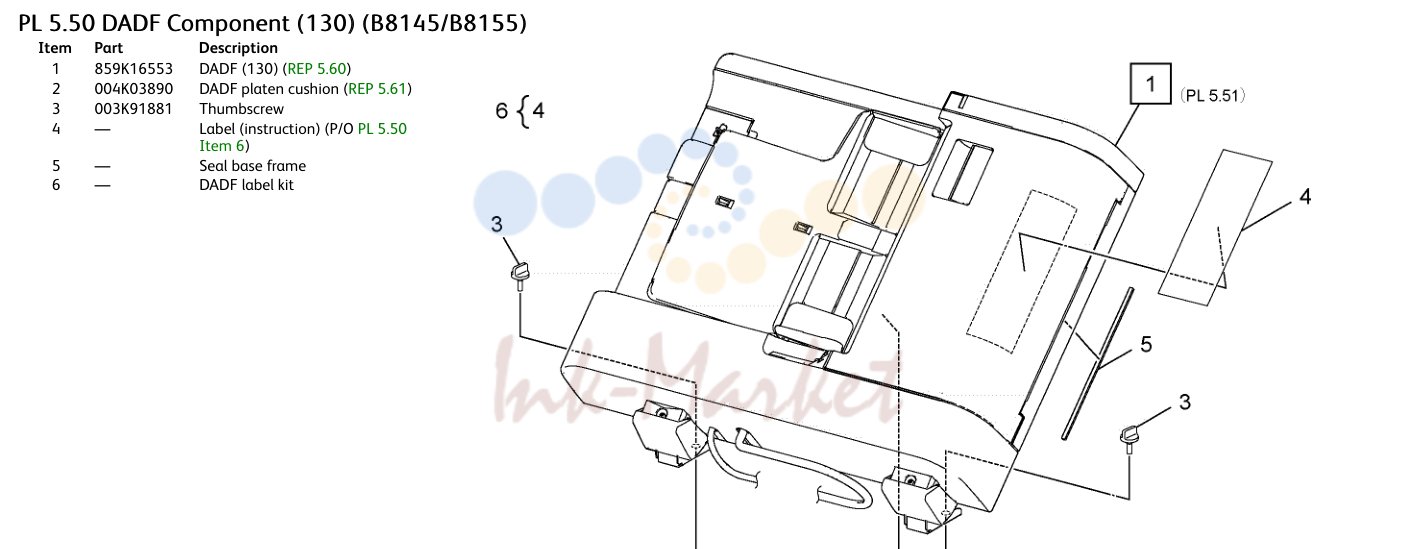

- DADF Component (130) (B8145/B8155)

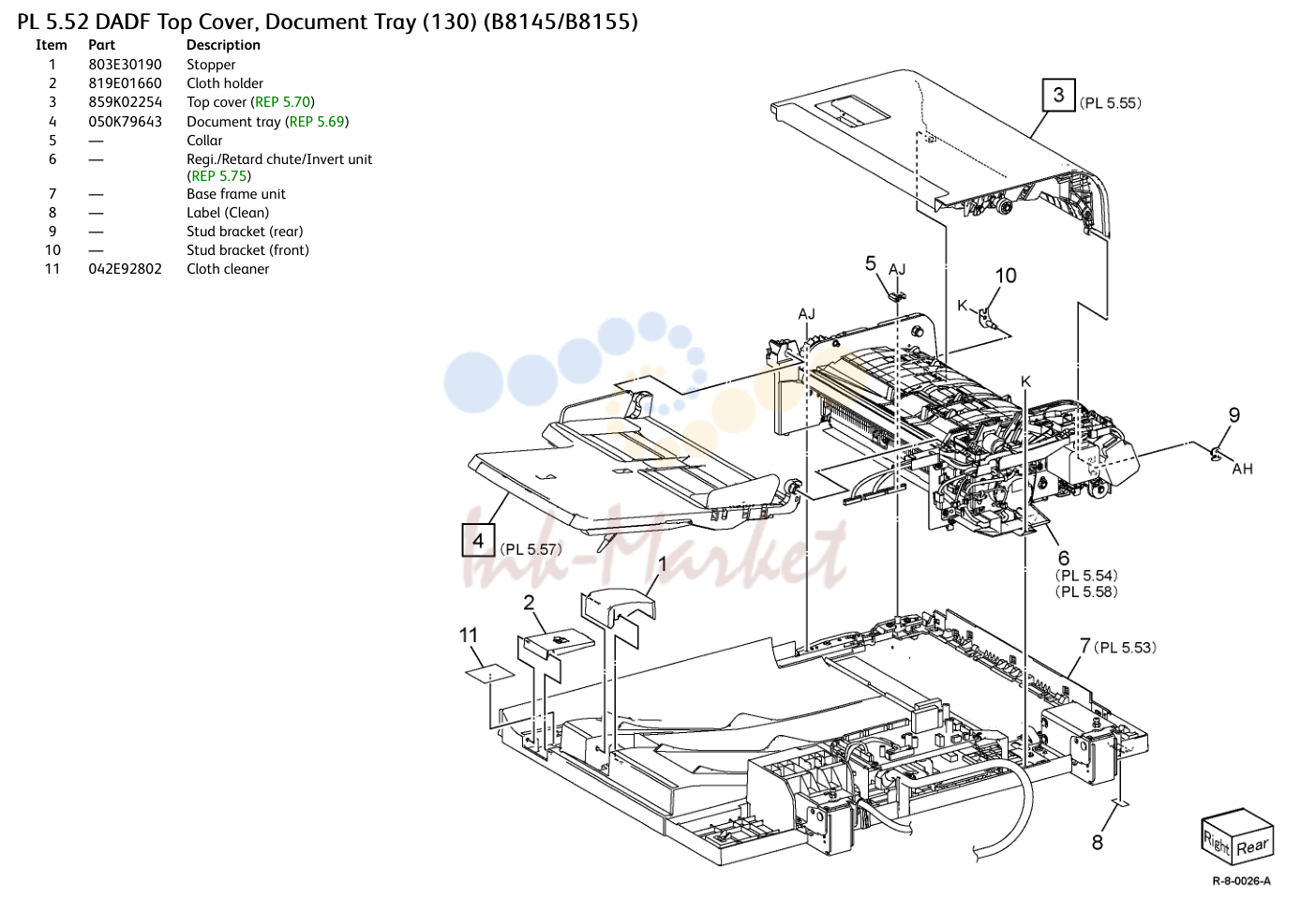

- DADF верхний крышка, Document Tray (130) (B8145/B8155)

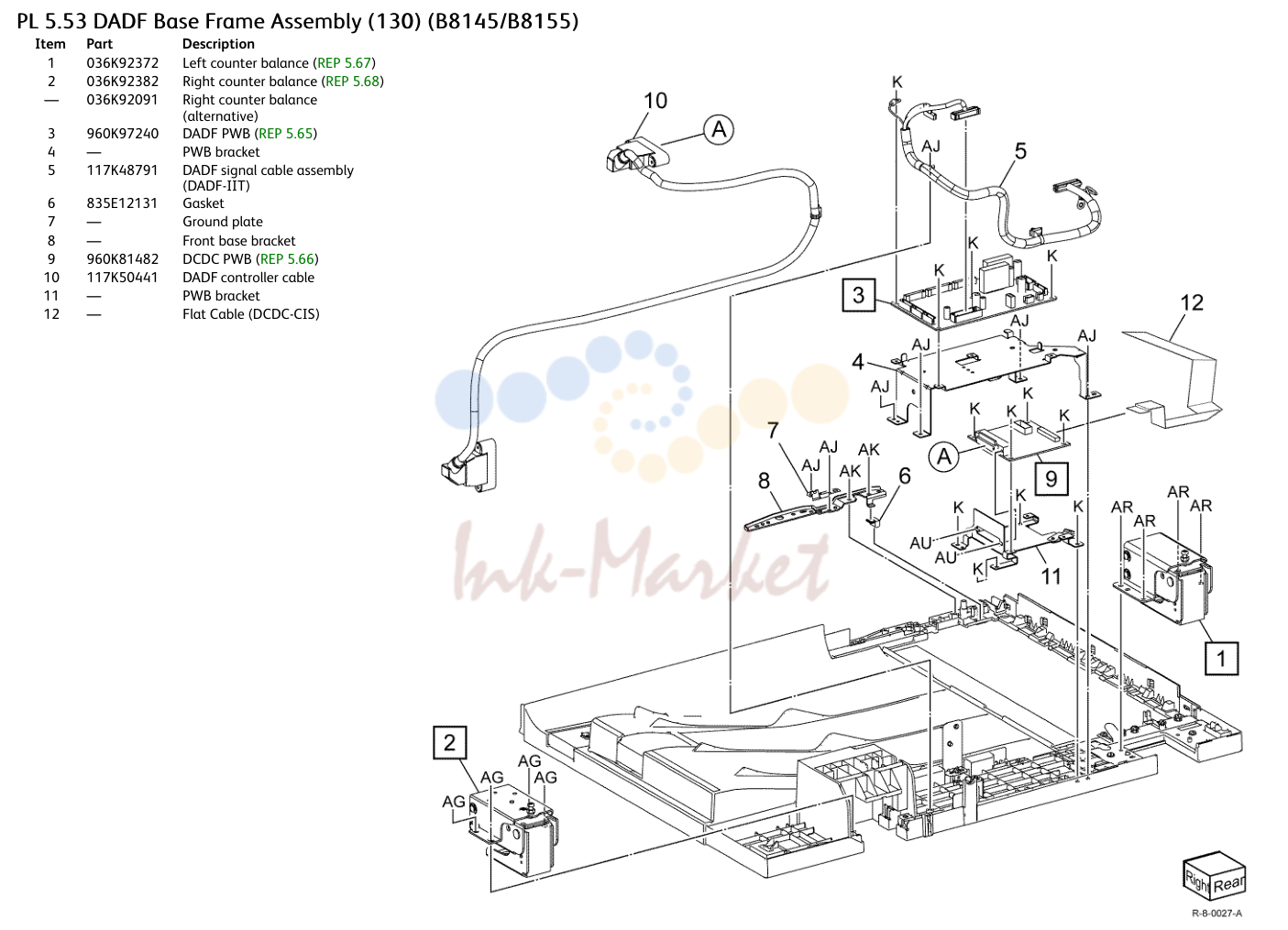

- DADF Base рама в сборе (130) (B8145/B8155)

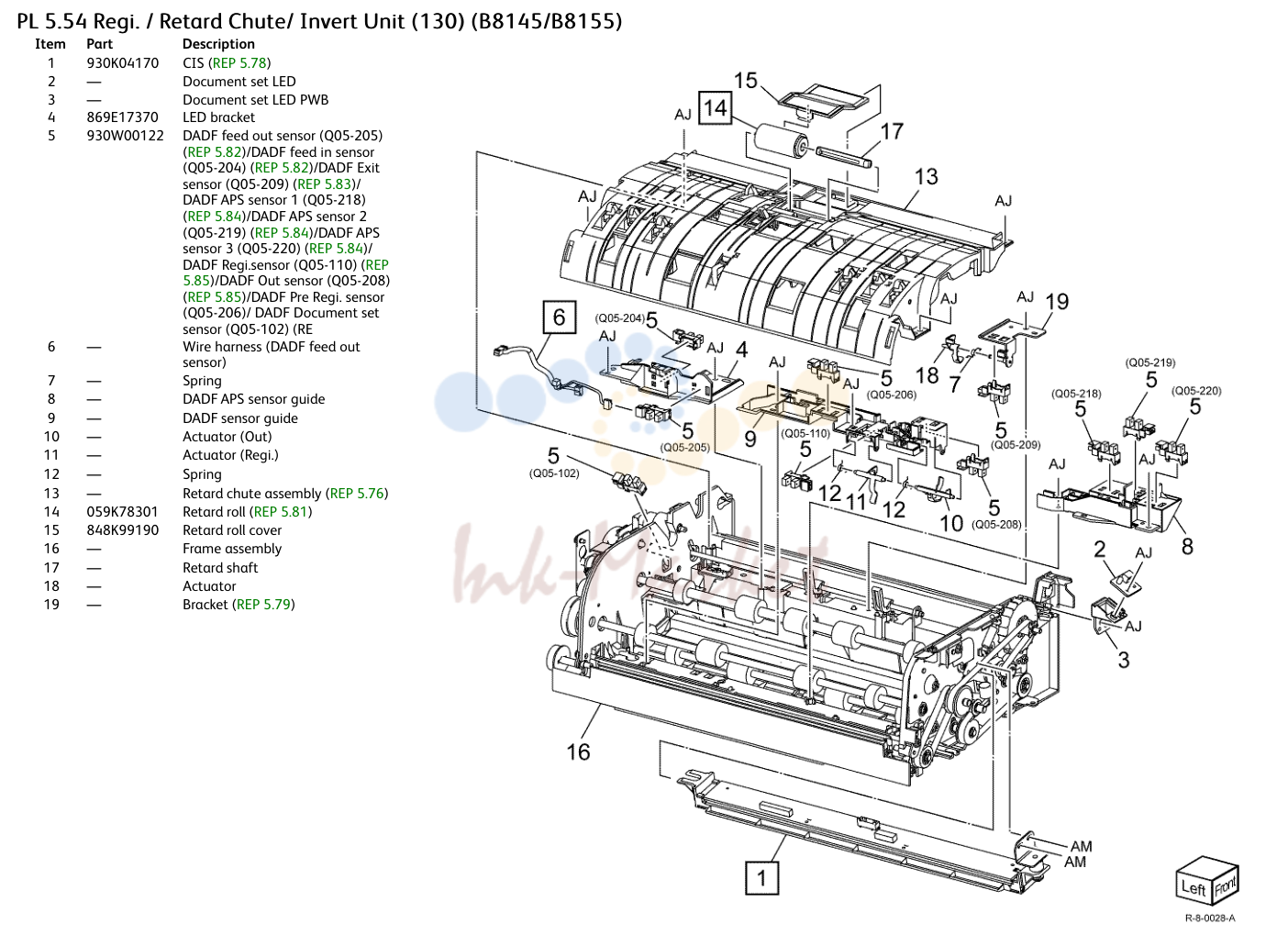

- Regi. / тормозной направляющая/ Invert узел (130) (B8145/B8155)

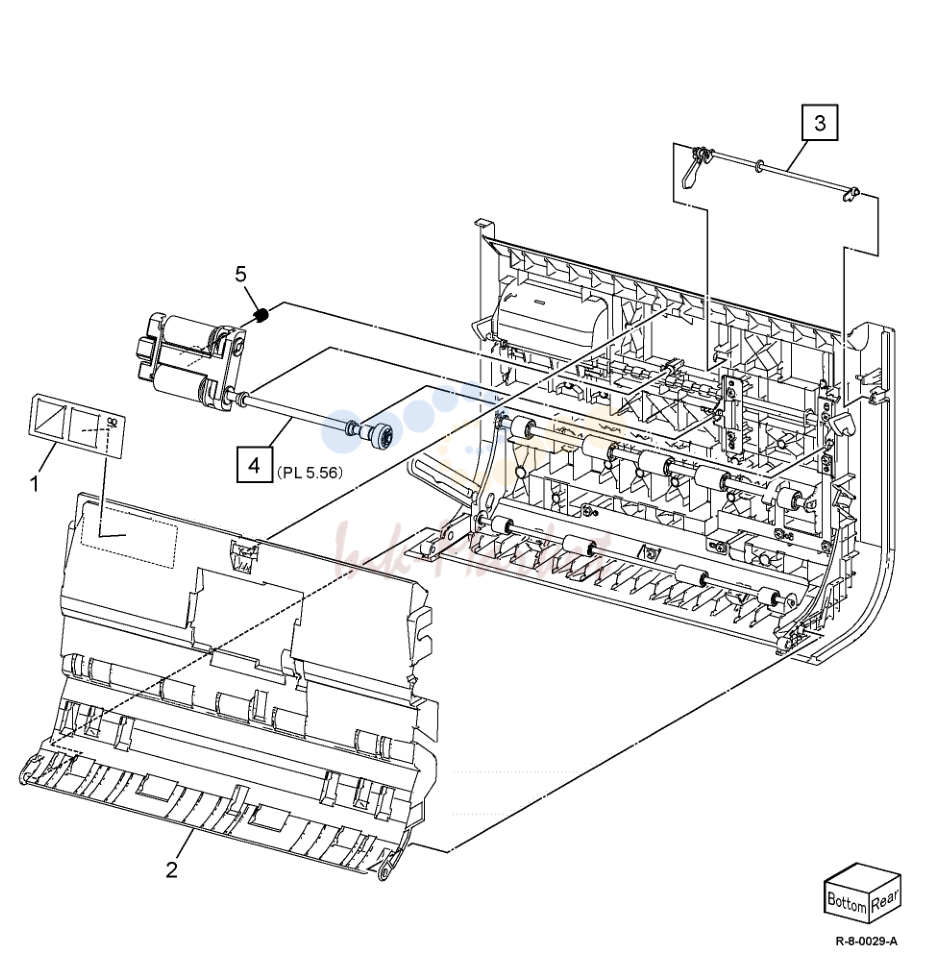

- верхний крышка (130) (B8145/B8155)

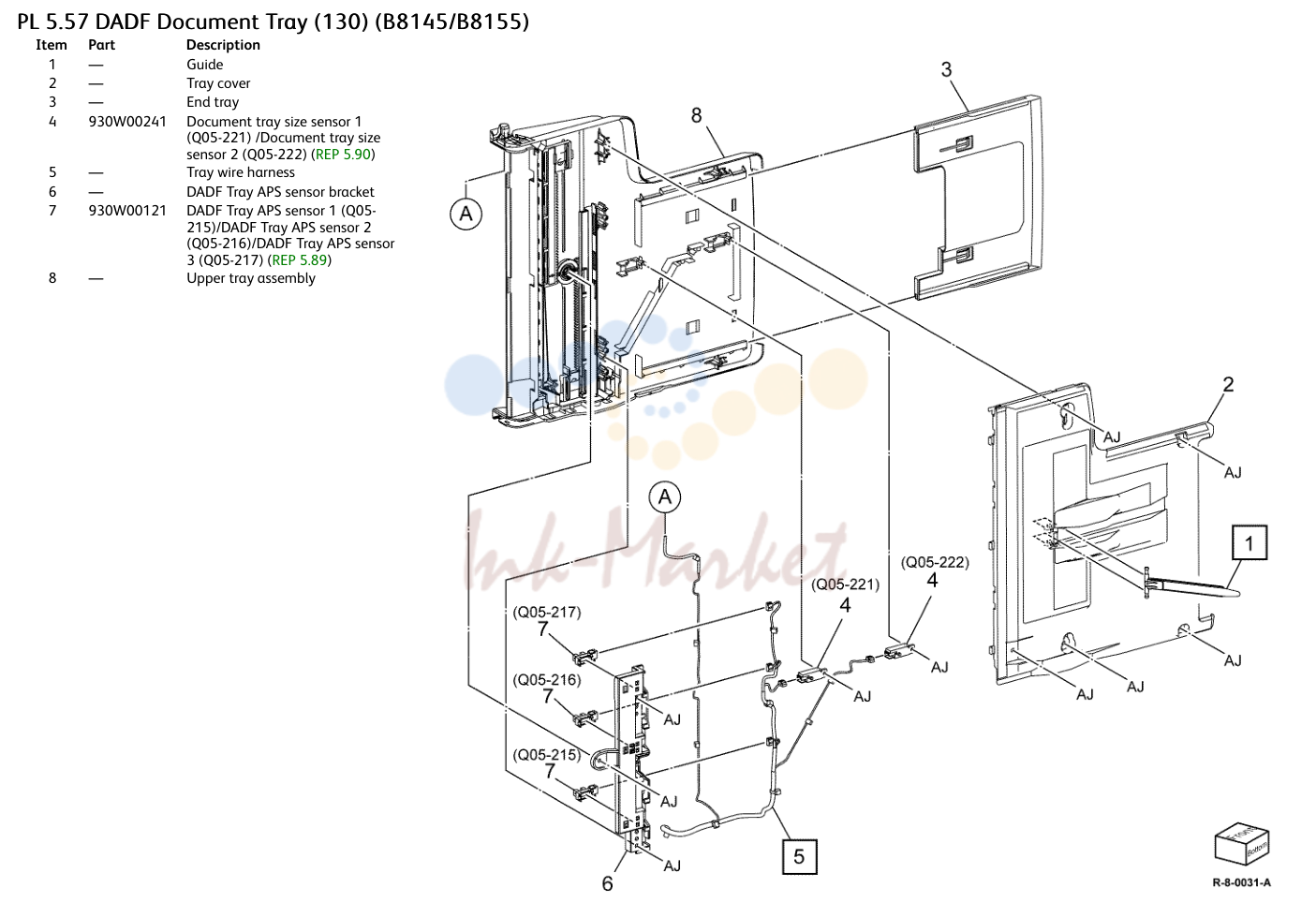

- DADF Document Tray (130) (B8145/B8155)

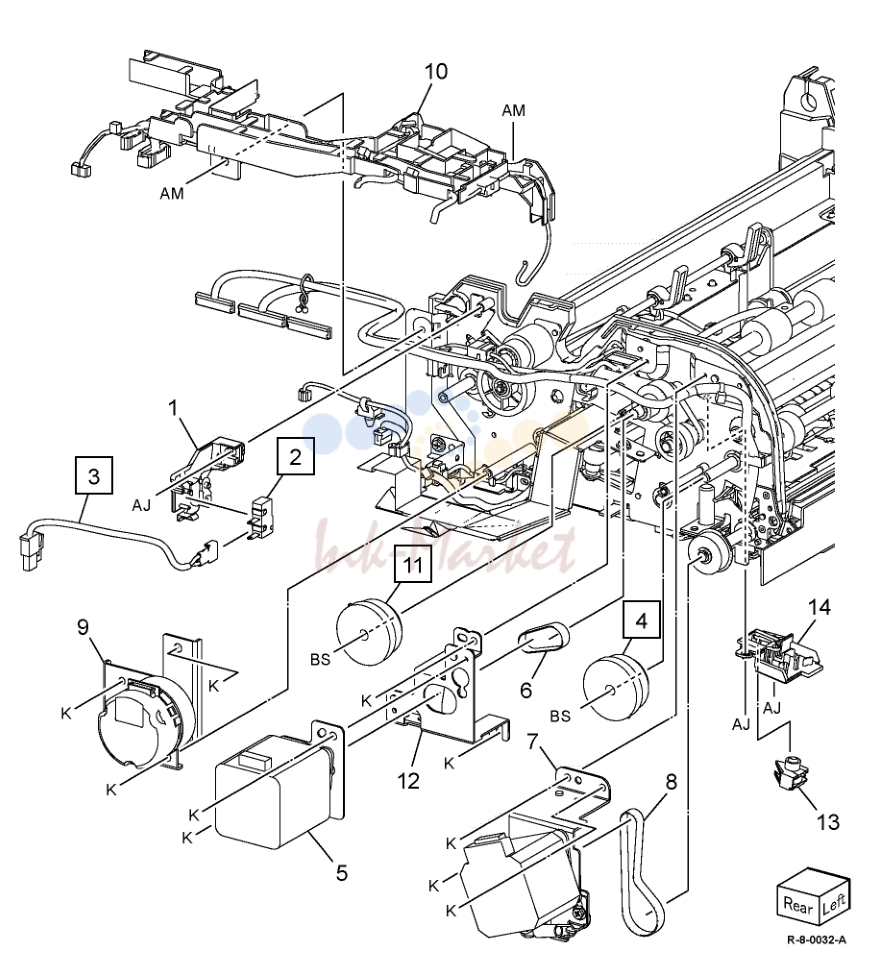

- DADF привод (130) (B8145/B8155)

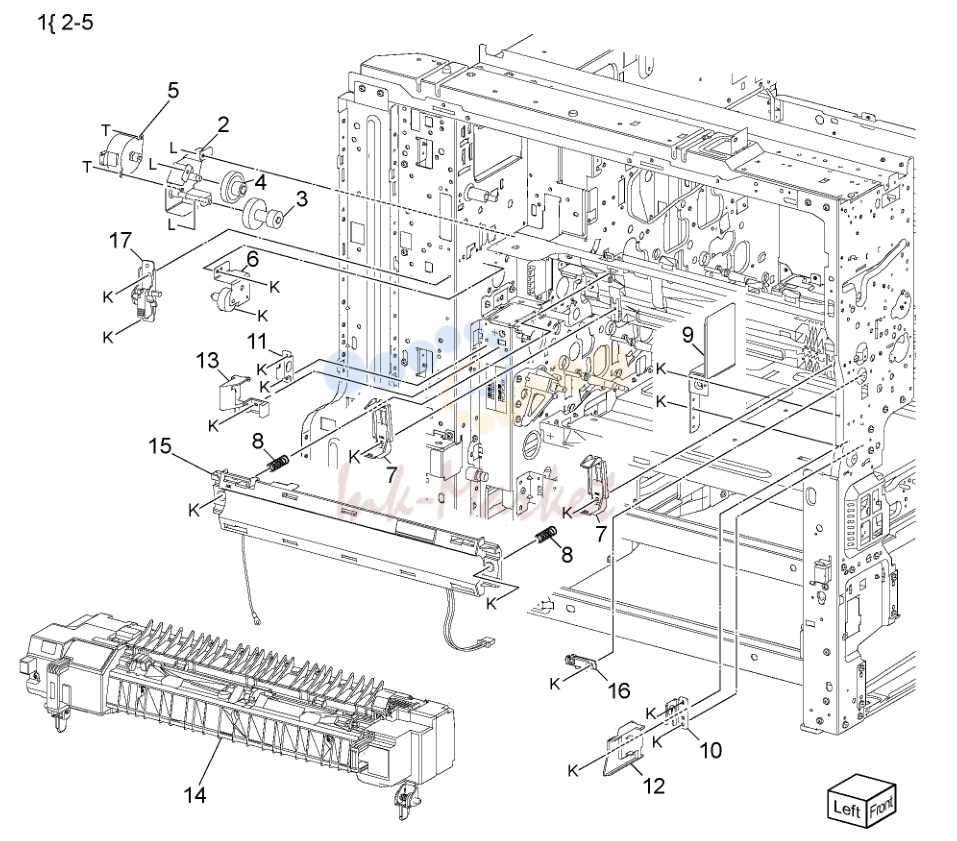

- печь

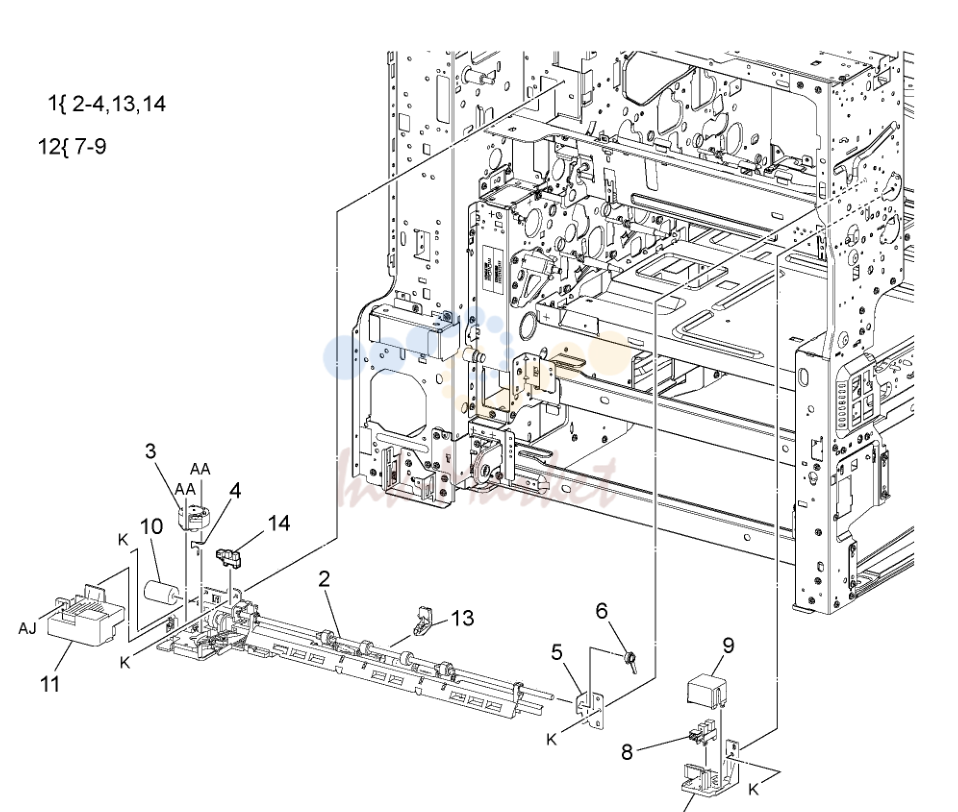

- выход 1 Transport Components

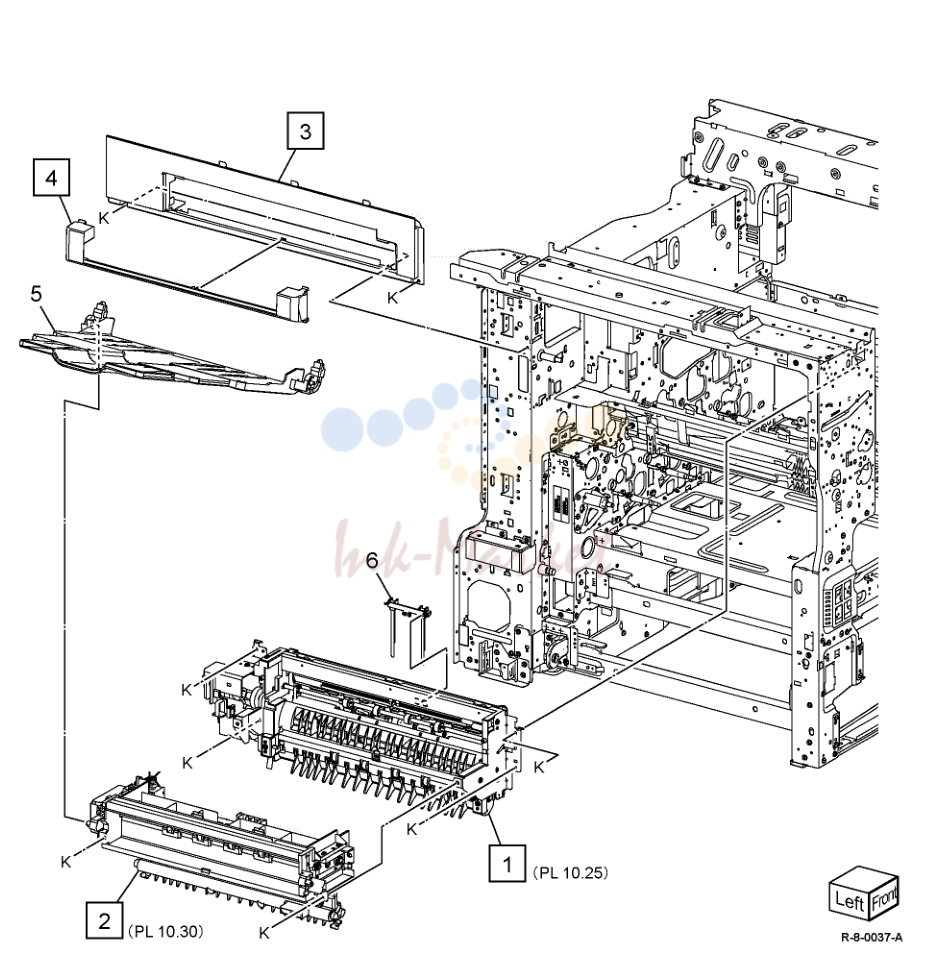

- Face Up Tray в сборе

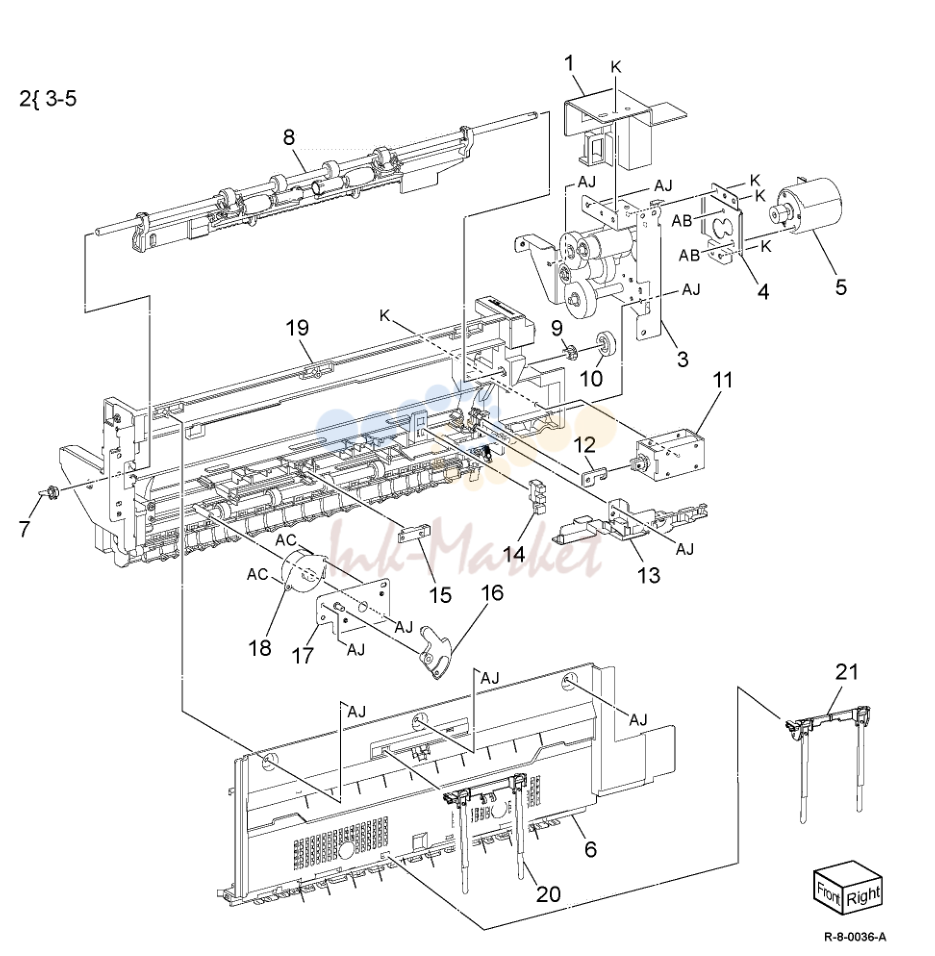

- выход 2 Transport в сборе

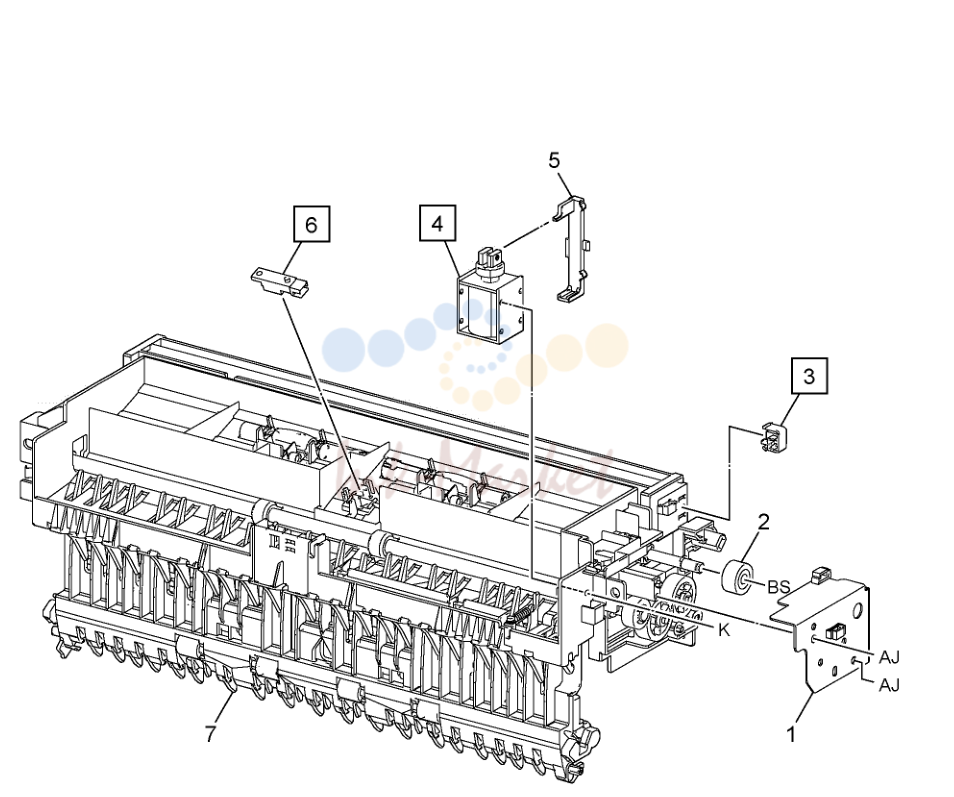

- Face Up направляющая в сборе

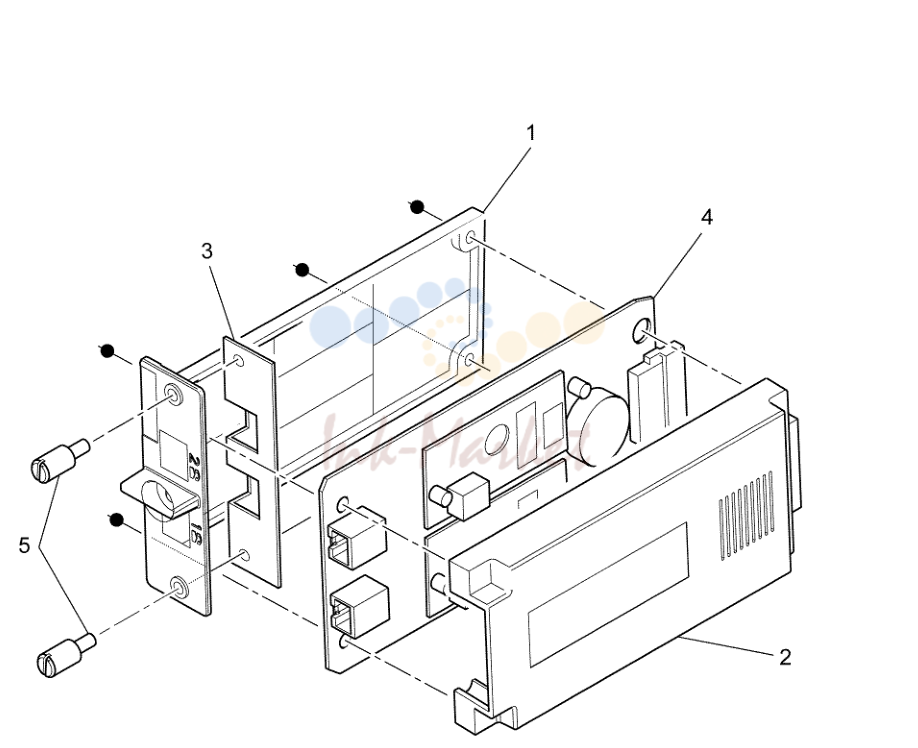

- Fax Module
- Accessories

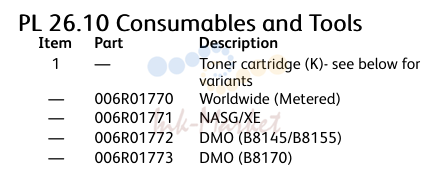

- Consumables and Tools

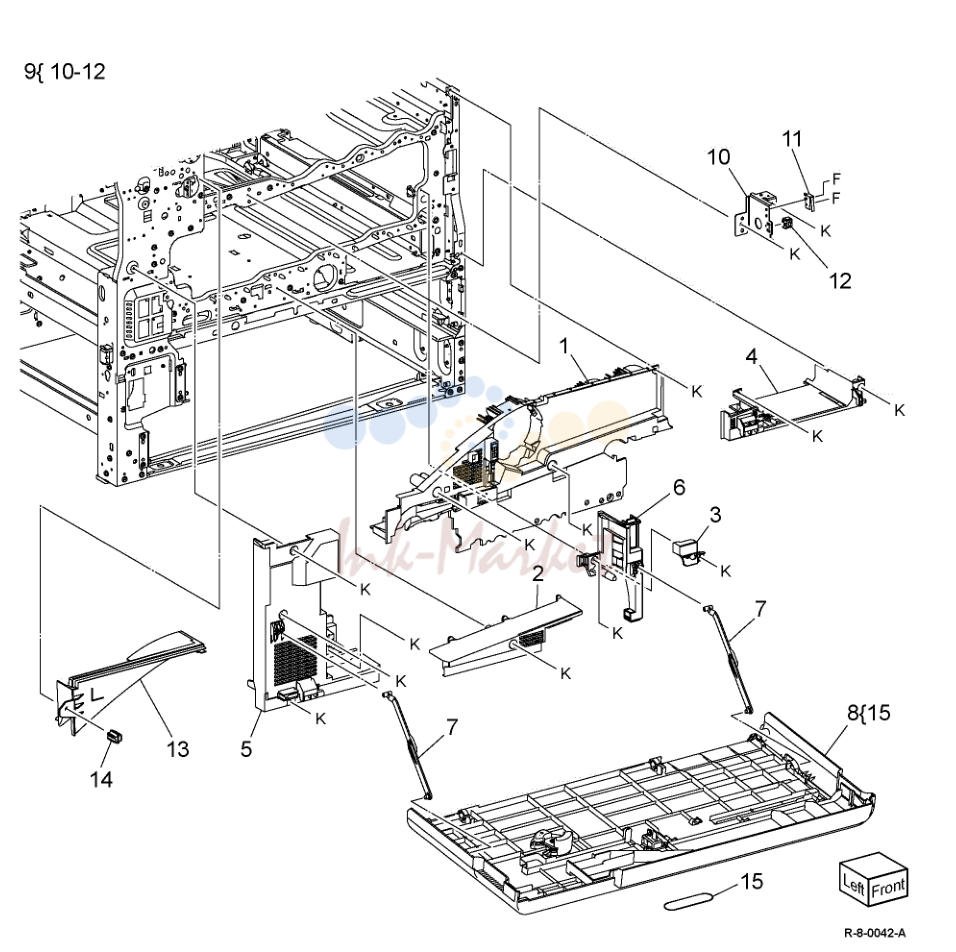

- Covers (передний)

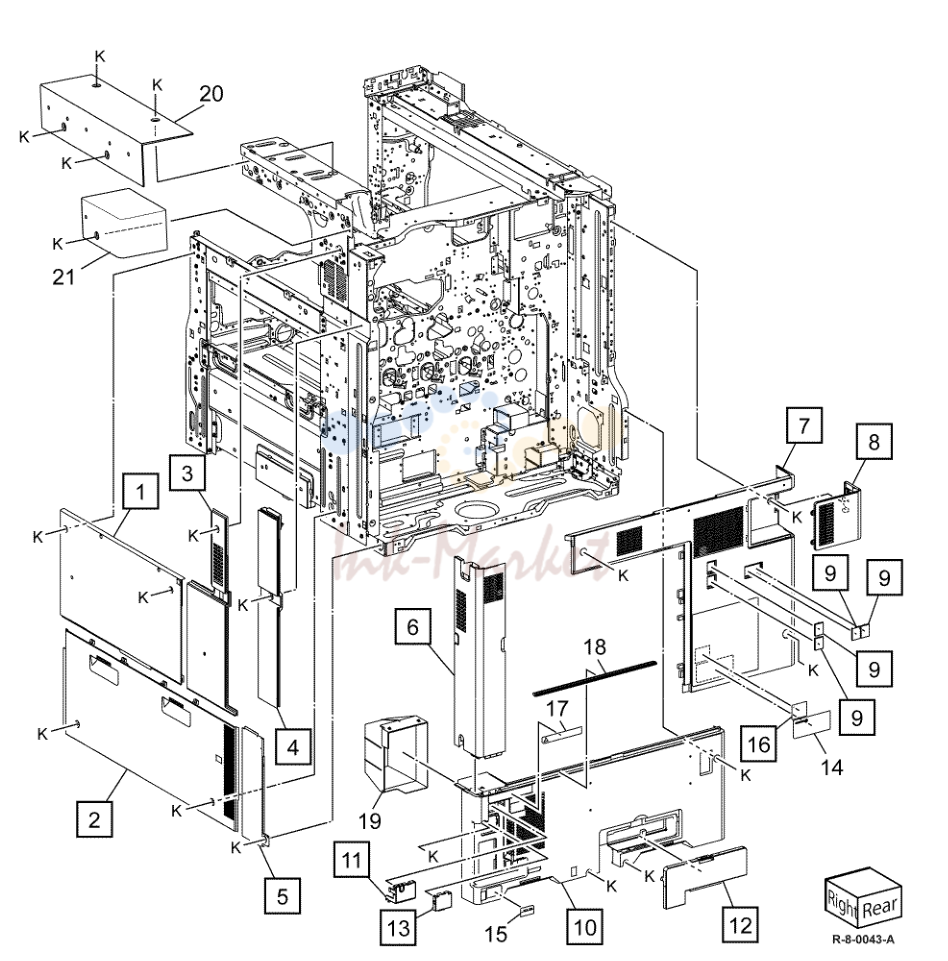

- Covers (задний)

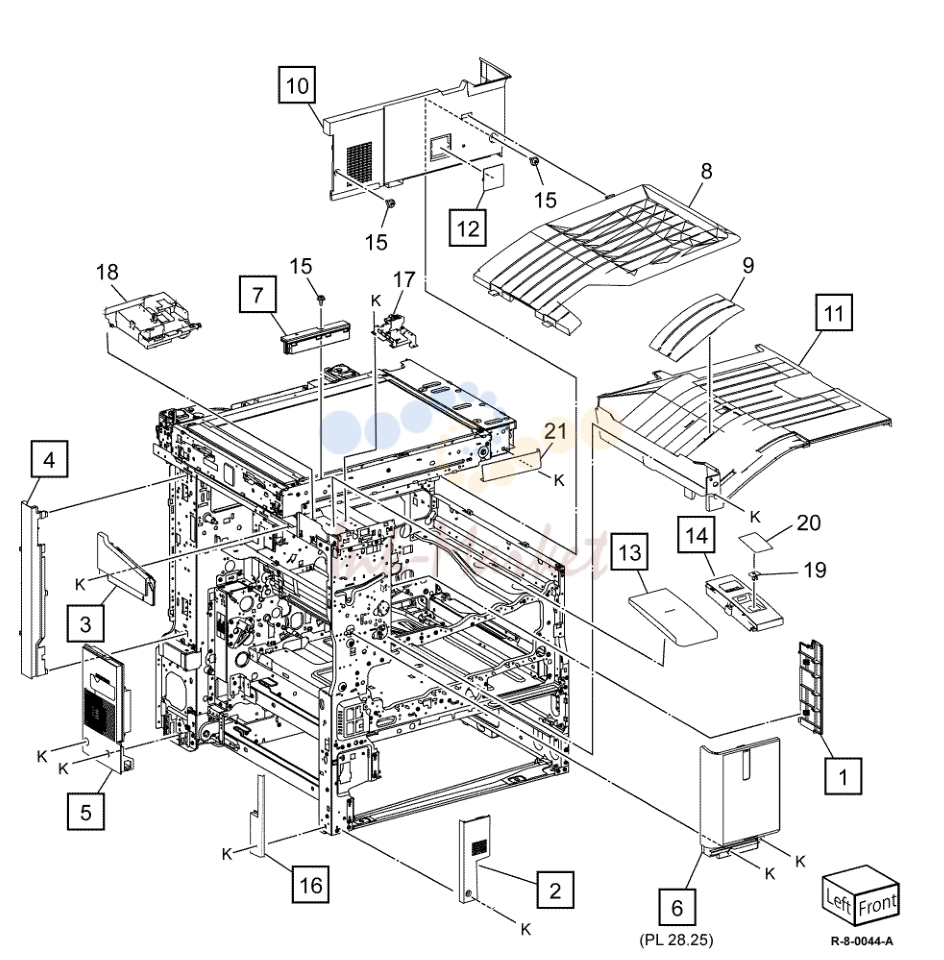

- Covers (B8145/B8155)

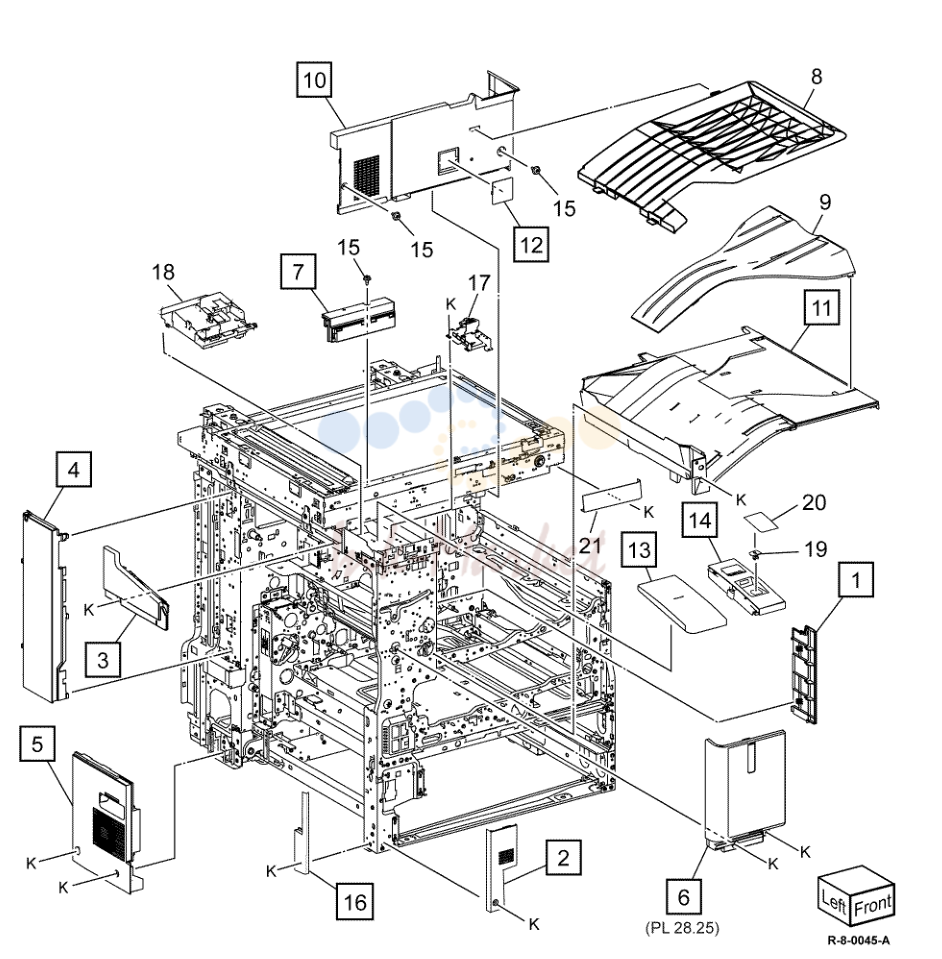

- Covers (B8170)

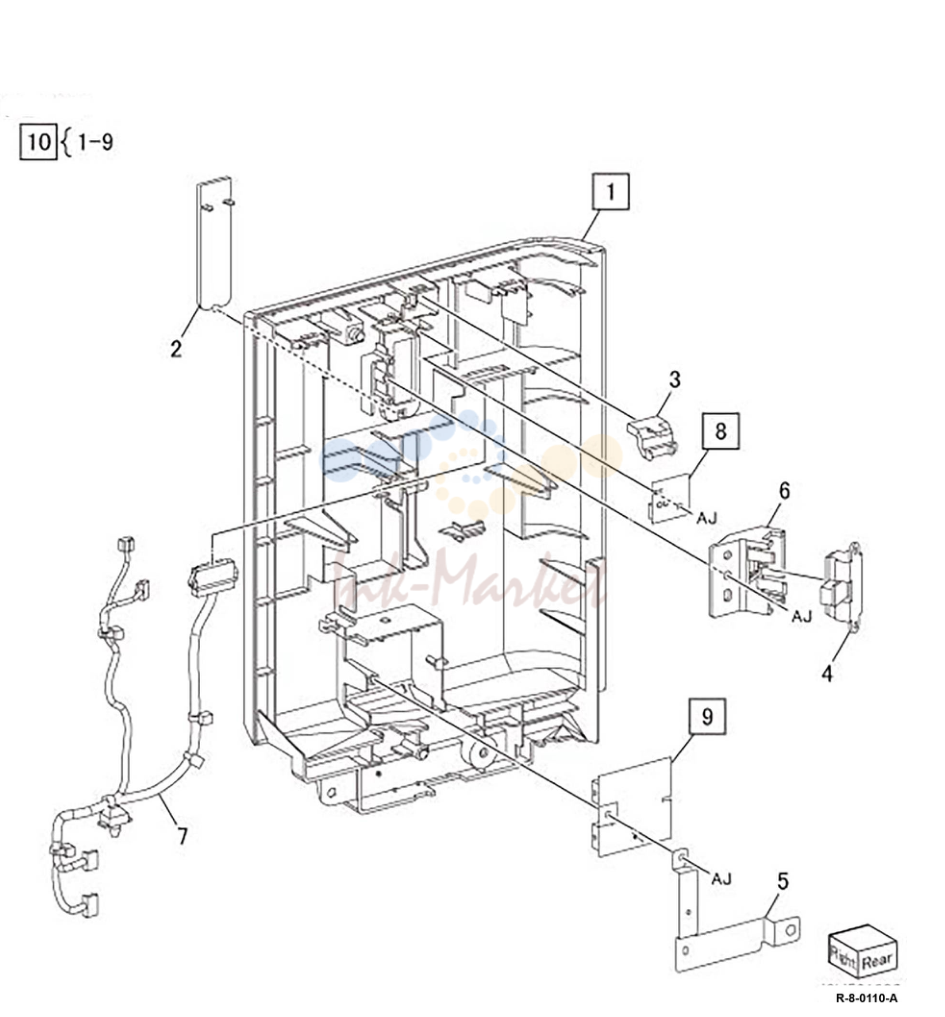

- передний левый крышка Compartment

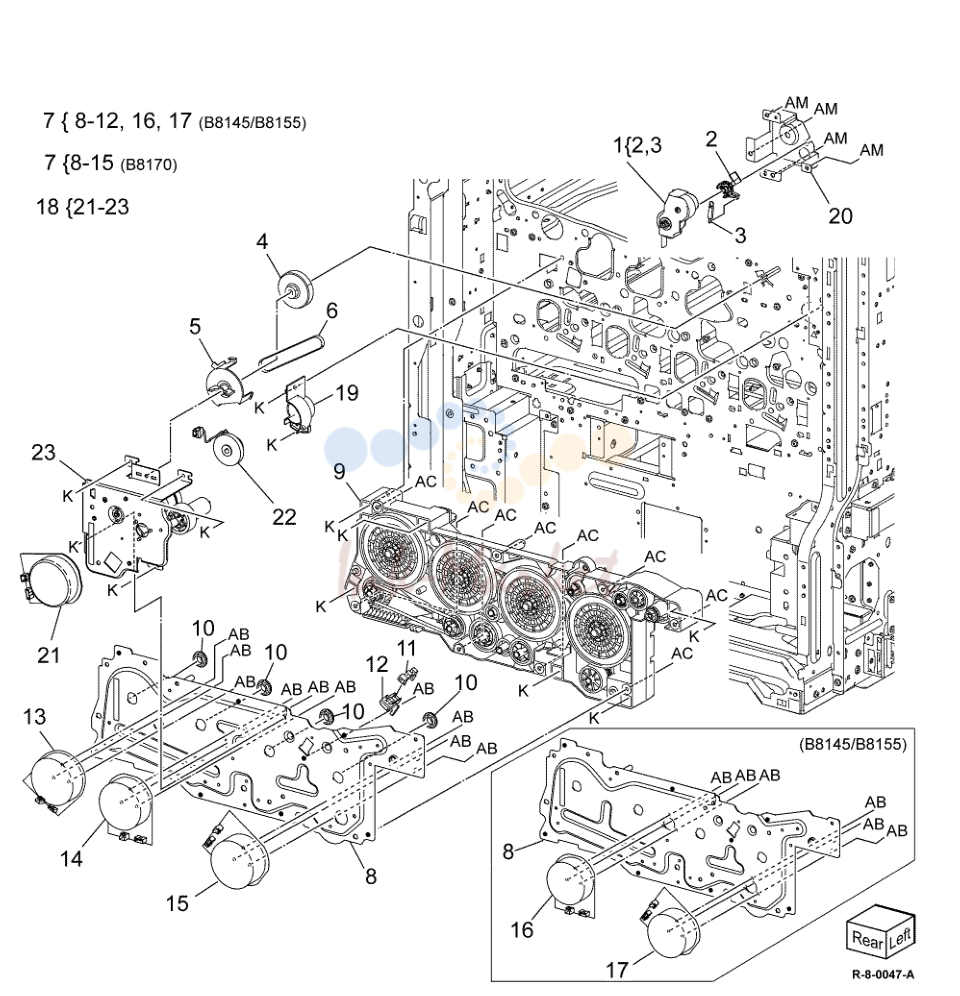

- главный привод в сборе

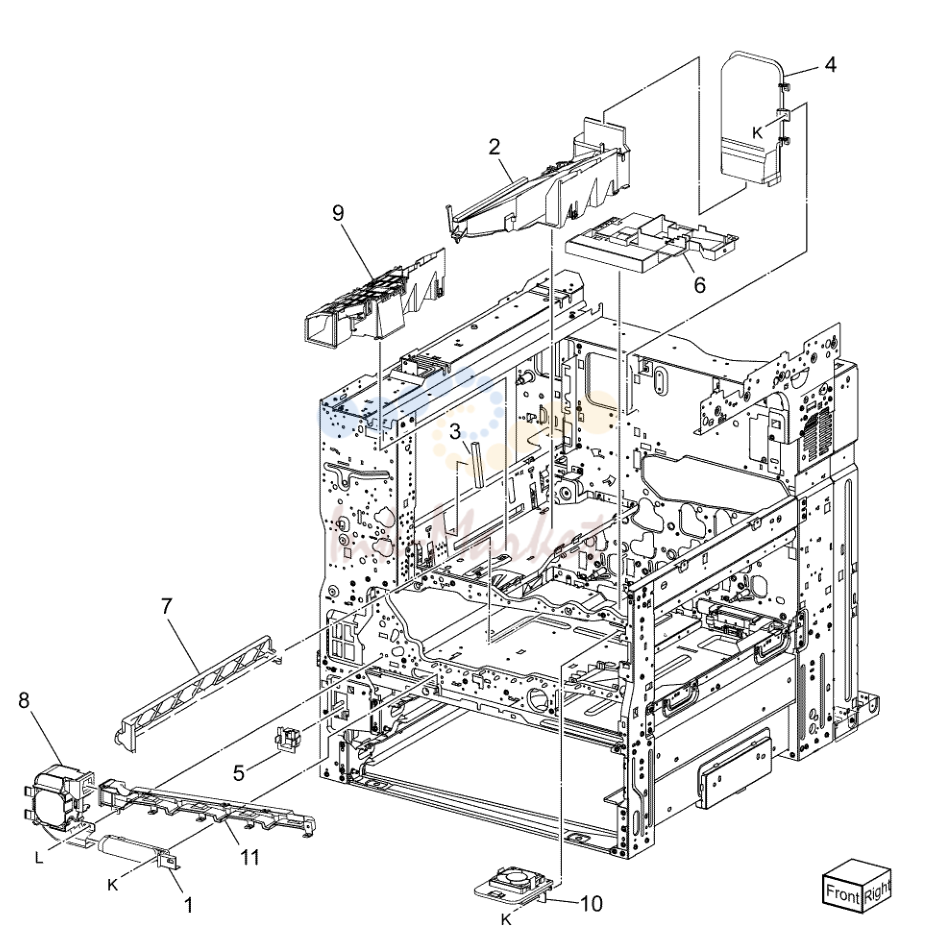

- NOHAD (передний)

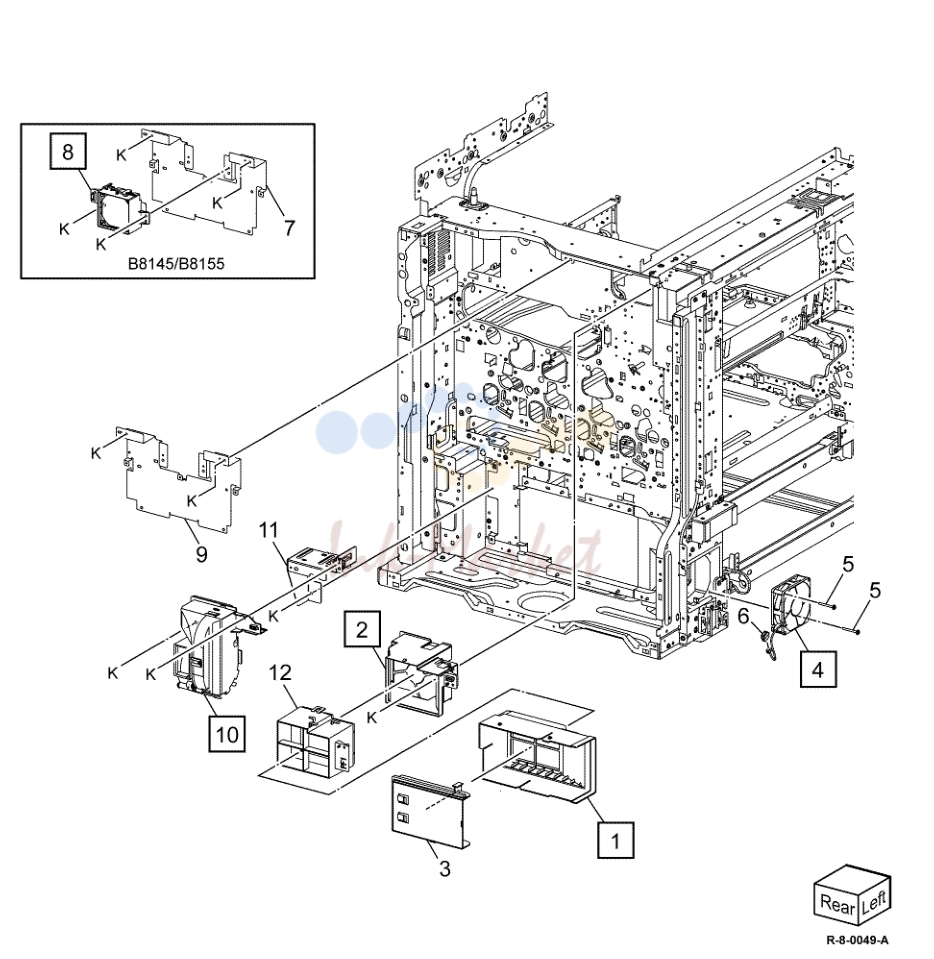

- NOHAD (задний)

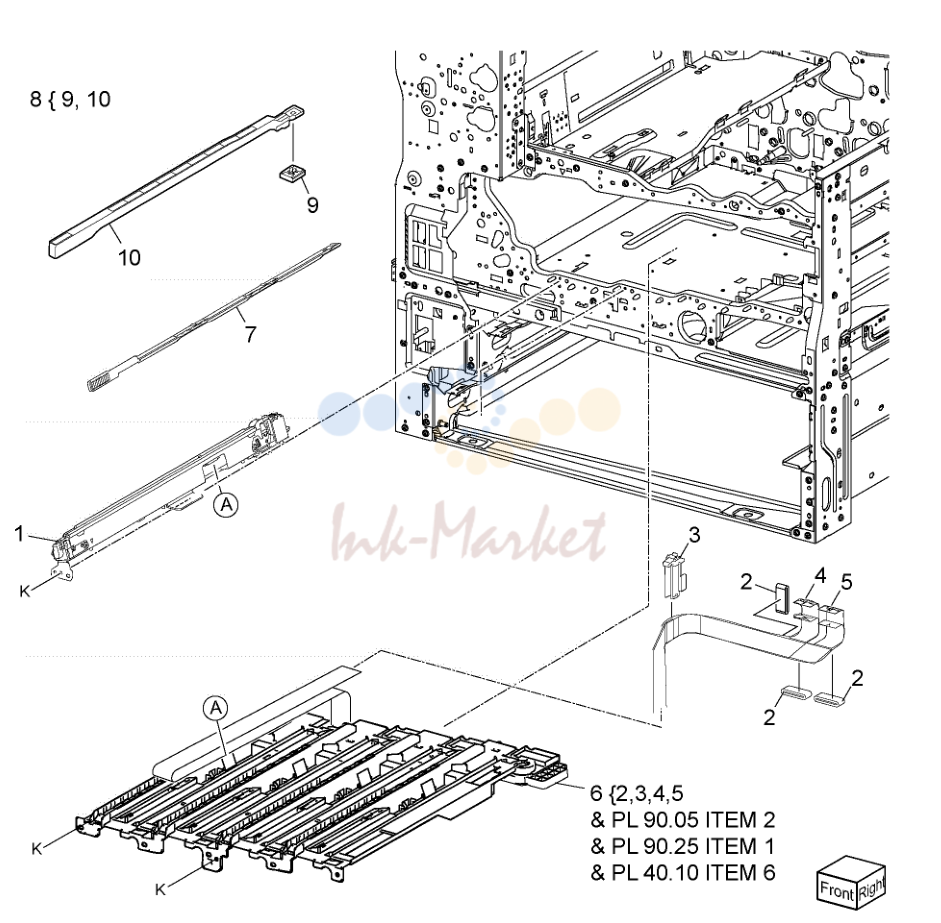

- LPH Module

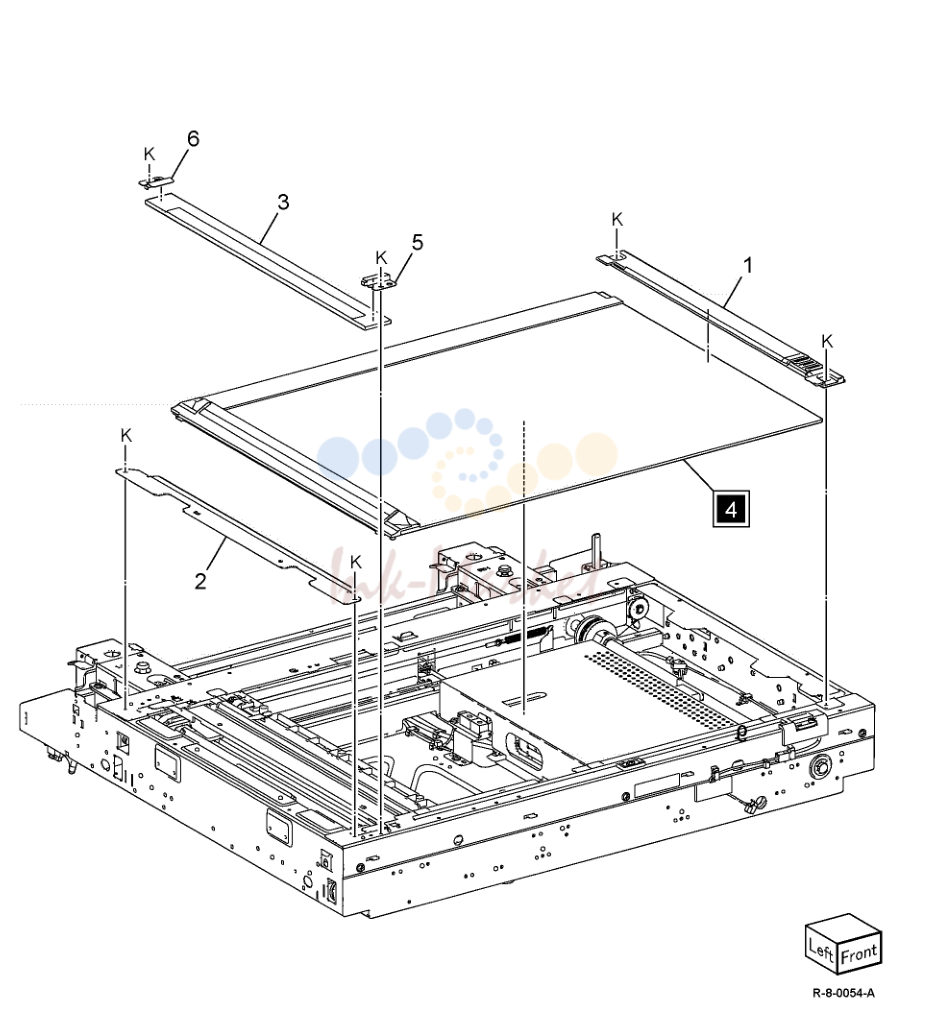

- Platen Glass (B8170)

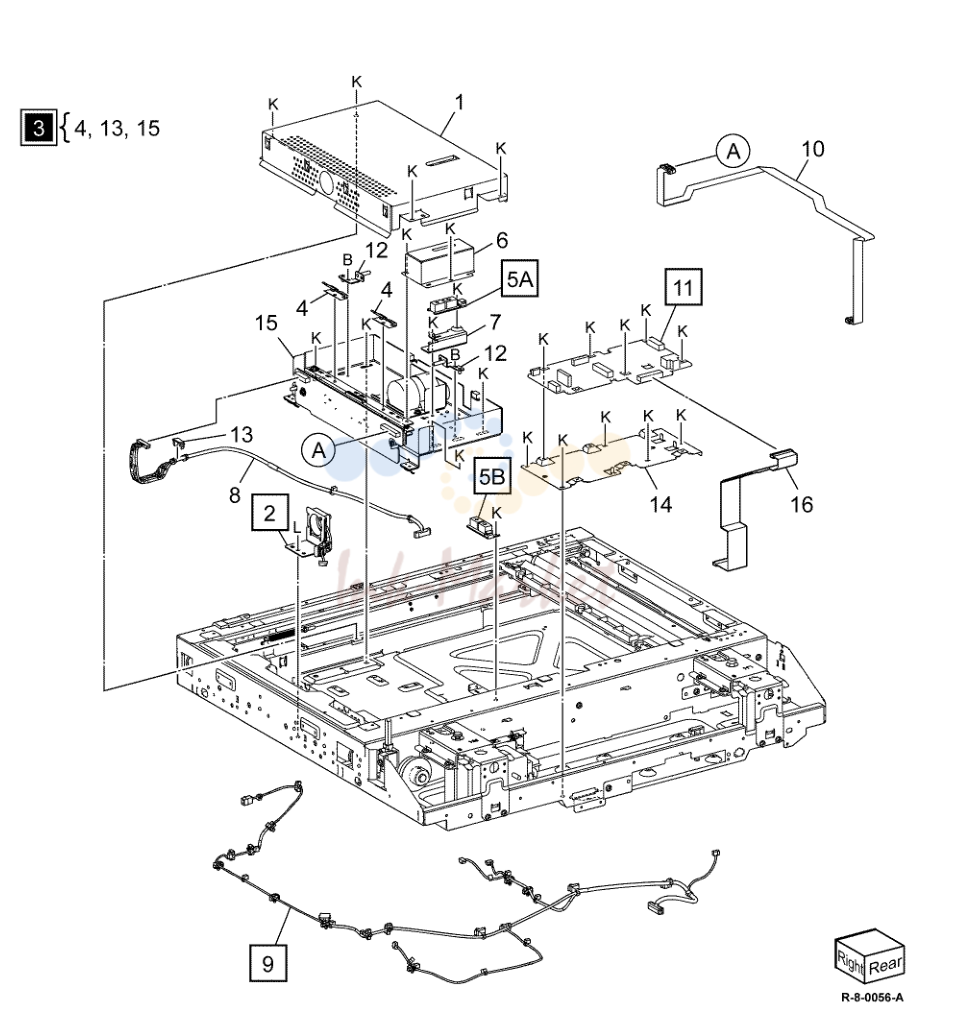

- CCD Lens (B8170)

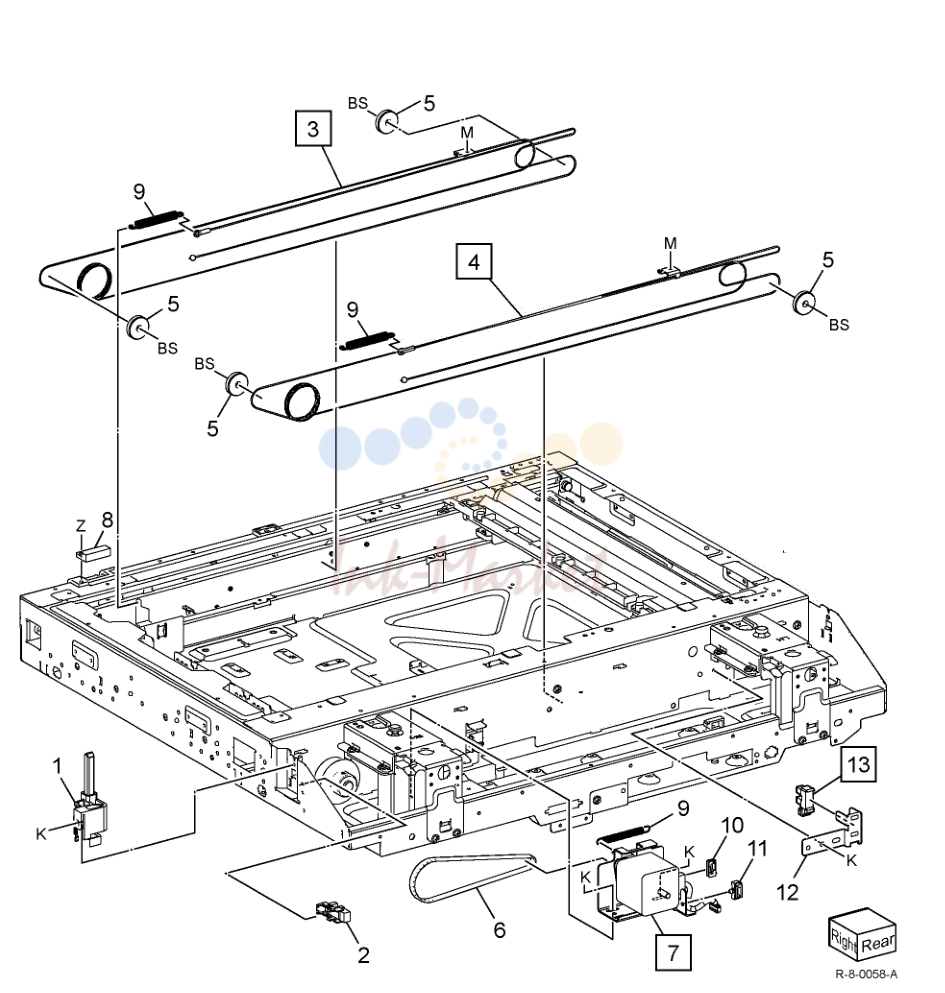

- Carriage шлейф/мотор (B8170)

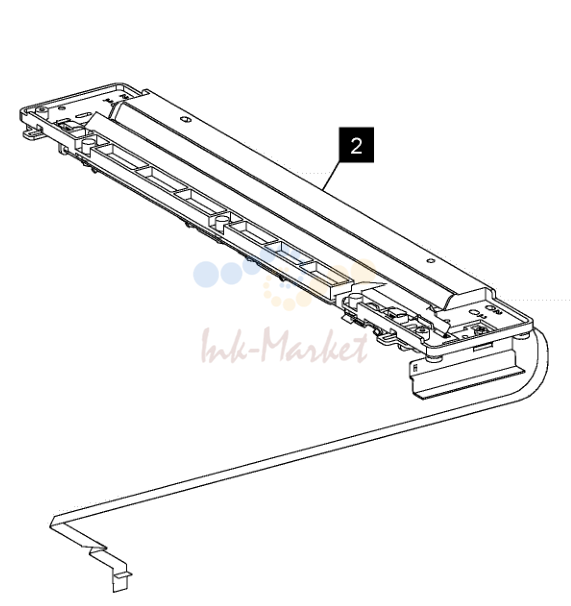

- Full/Half Carriage (B8170)

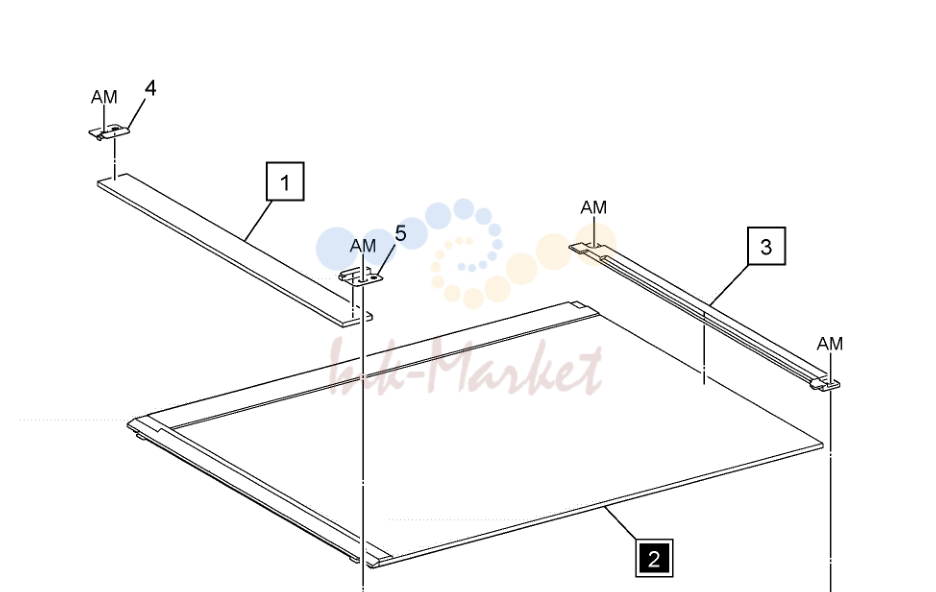

- Platen Glass (B8145/B8155)

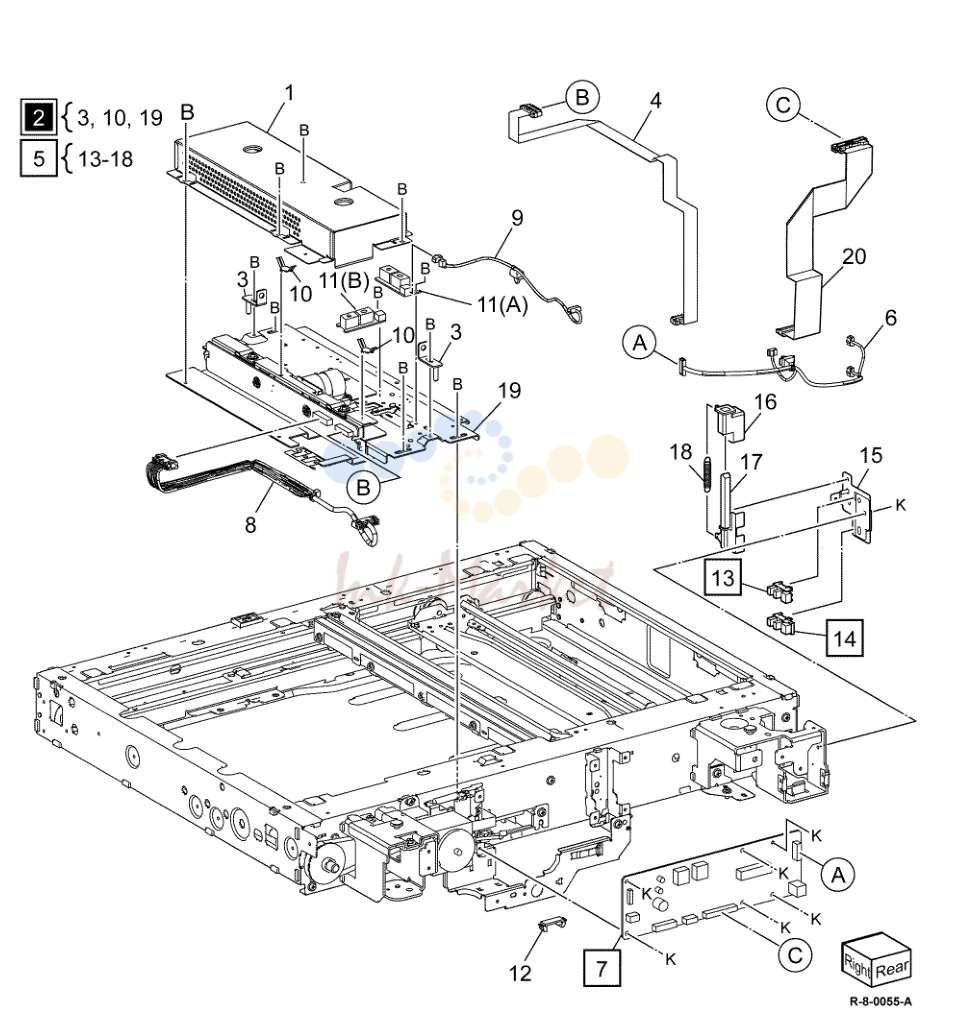

- CCD Lens (B8145/B8155)

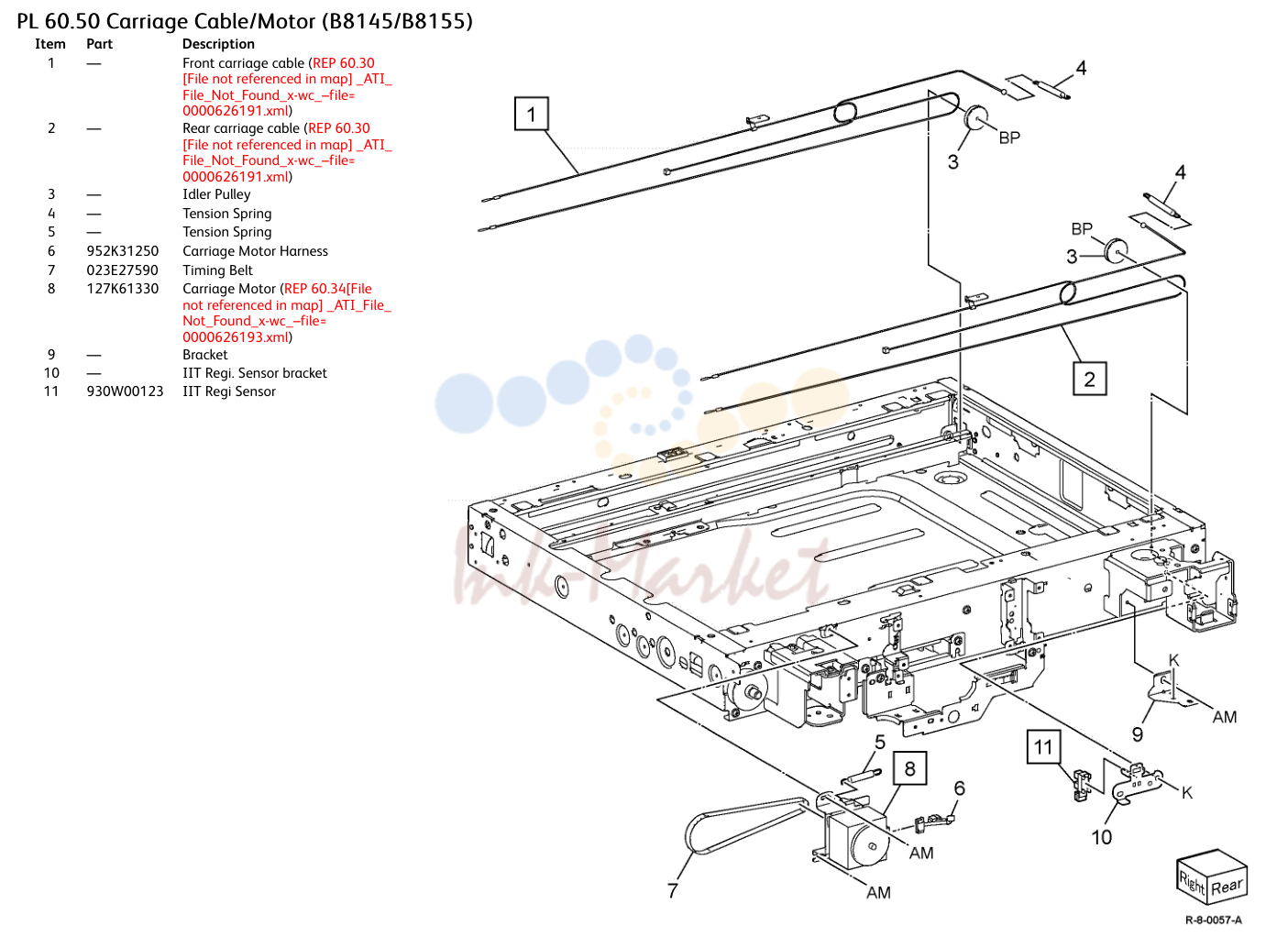

- Carriage шлейф/мотор (B8145/B8155)

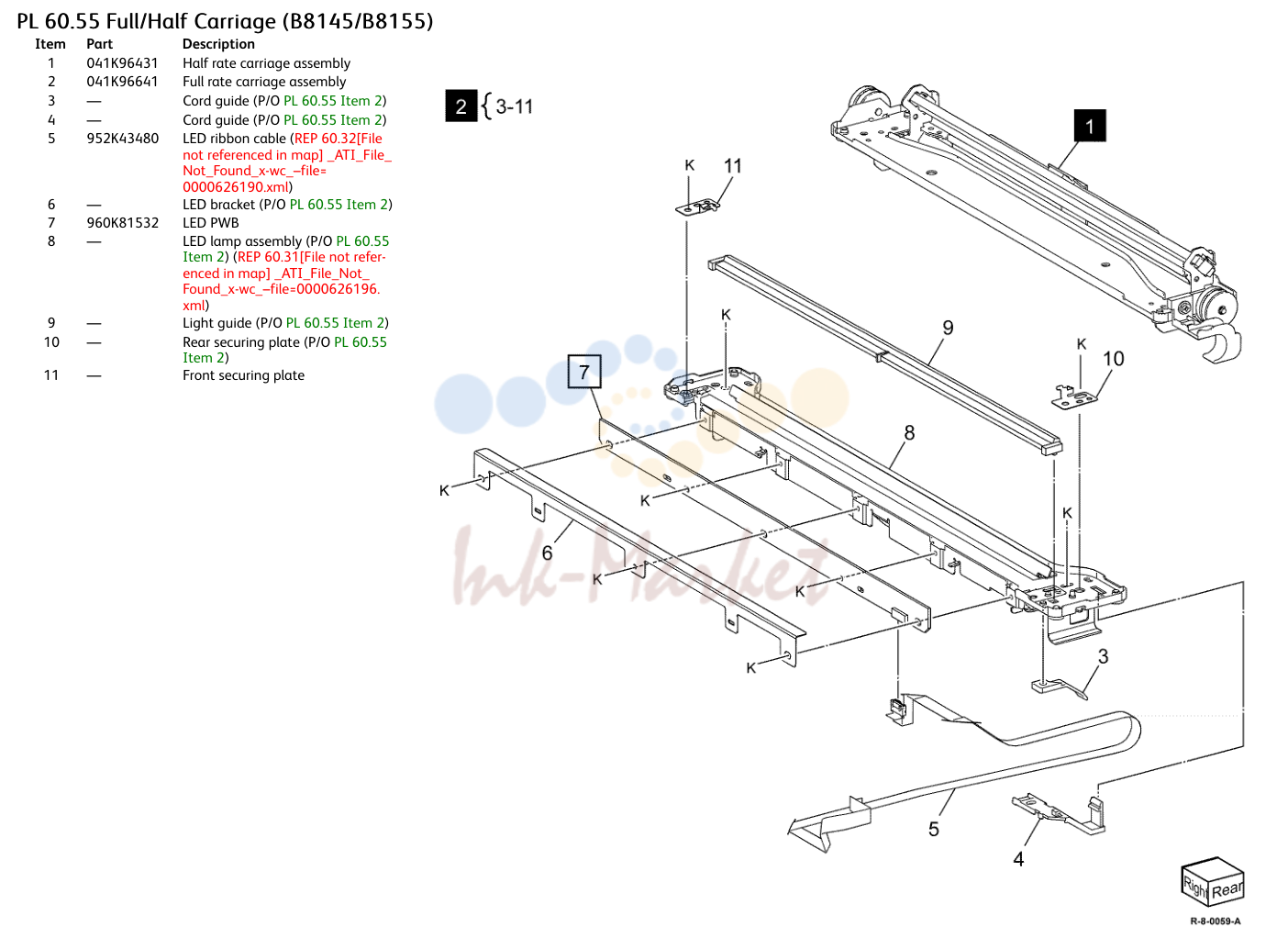

- Full/Half Carriage (B8145/B8155)

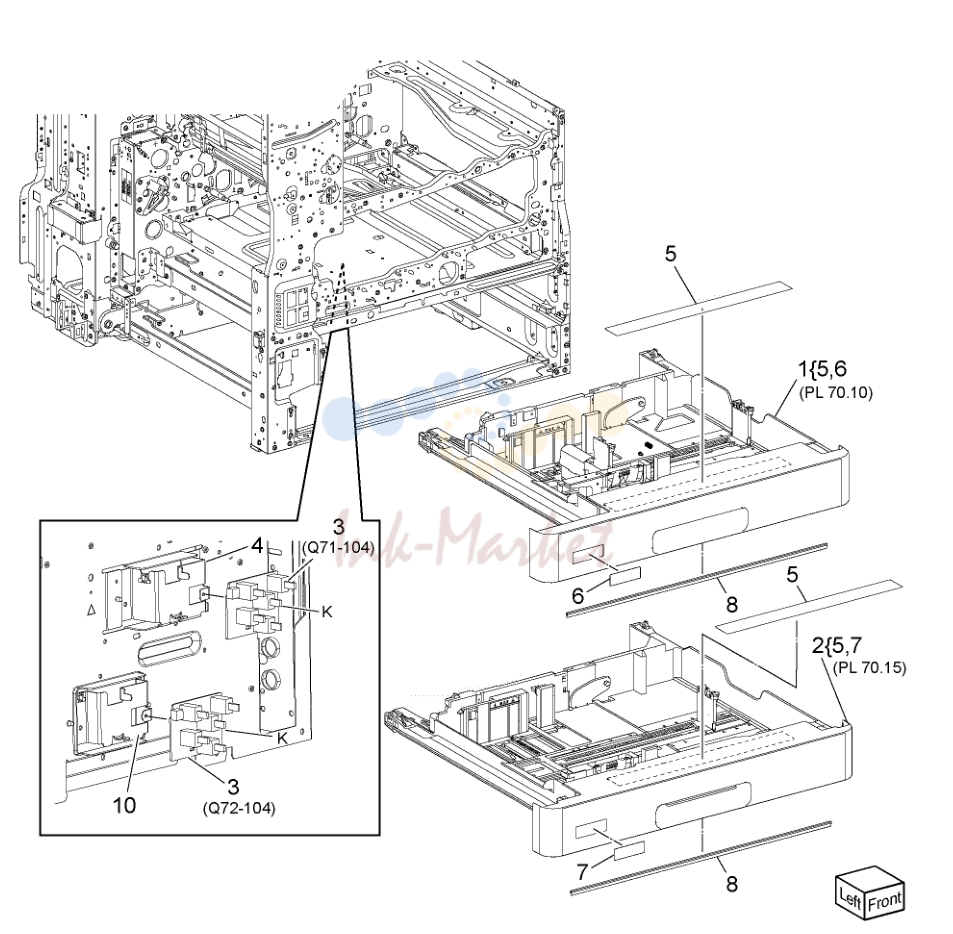

- Tray 1 2 в сборе

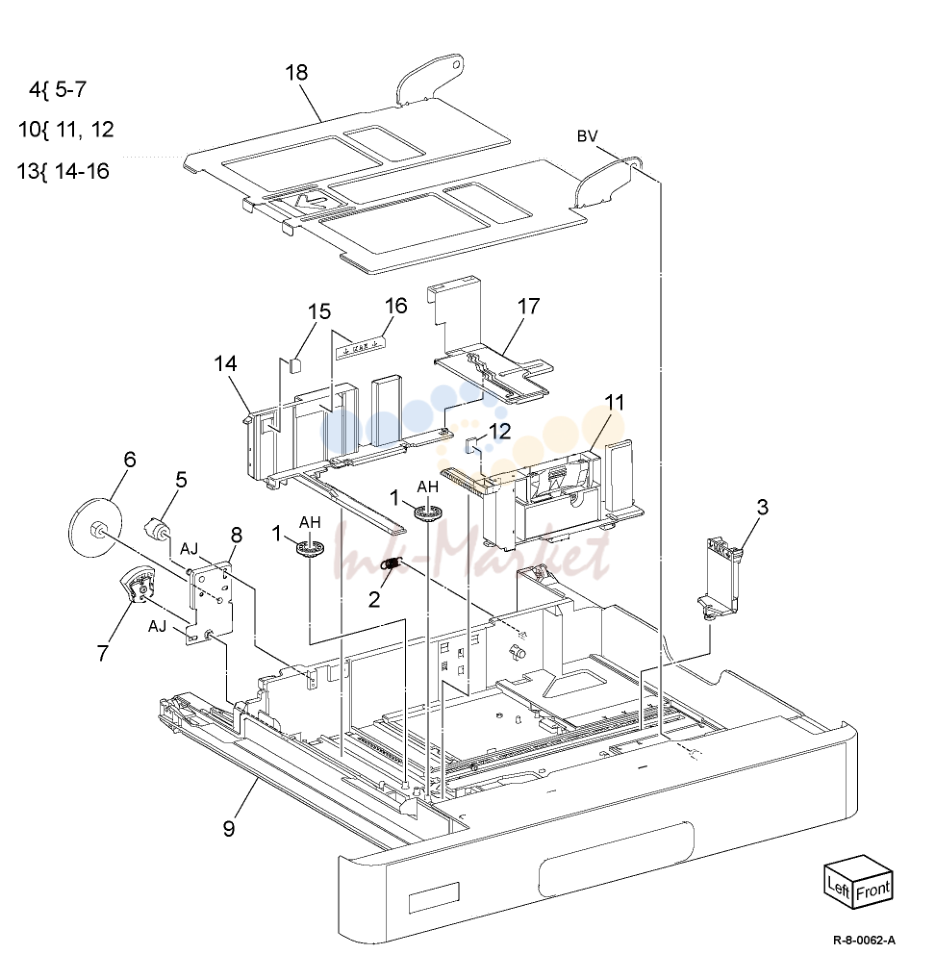

- Tray 1 в сборе
- TTM Covers and Tray 3/4 в сборе
- TTM Tray 3 в сборе
- TTM Tray 4 в сборе
- Bypass Tray Components
- Bypass Tray в сборе
- Tray 1 2 Feedhead в сборе
- Tray 1 Feedhead в сборе
- Tray 2 Feedhead в сборе
- TTM Transport в сборе / Tray 3 4 Feedhead в сборе
- TTM привод в сборе
- TTM Tray 3 Feedhead в сборе
- TTM Tray 4 Feedhead в сборе
- TTM Transport в сборе
- левый крышка Components
- левый крышка Transport Components
- левый крышка Transport в сборе
- Duplex Inner направляющая в сборе
- Registration Transport в сборе
- Registration привод в сборе
- Bypass Tray Feedhead в сборе
- девелопер узел
- тонер Dispense
- Xerographic Components
- Xerographic в сборе (1 of 2)
- Xerographic в сборе (2 of 2)
- IBT ремень узел Components
- IBT ремень узел в сборе
- Electrical - задний (1 of 3)
- Electrical - задний (2 of 3)
- Electrical - задний (3 of 3)
- Electrical - передний/правый
- Wire жгут
- User Interface (C8130/C8135/C8145/C8155)
- User Interface (C8170)
- Control узел (ESS плата)
- Video Contact шасси узел
- Video Contact шасси в сборе
- DADF Component (250) (C8170)
- DADF, DADF крышка (250) (C8170)
- DADF плата (250) (C8170)
- DCDC плата (250) (C8170)
- Document Tray, Tray подачи (250) (C8170)
- DADF Document Tray (250) (C8170)
- DADF Feeder крышка узел (250) (C8170)
- DADF Feeder крышка в сборе (250) (C8170)
- датчик Component (250) (C8170)
- привод Component (250) (C8170)
- нижний направляющая в сборе, тормозной Roll (250) (C8170)
- Pre Regi. In направляющая, Platen High Roll (250) (C8170)
- выход нижний направляющая, Out направляющая в сборе (250) (C8170)
- DADF Nudger корпус в сборе (250) (C8170)
- DADF Component (130) (C8130/C8135/C8145/C8155)
- DADF верхний крышка, Document Tray (130) (C8130/C8135/C8145/C8155
- DADF Base рама в сборе (130) (C8130/C8135/C8145/C8155)
- Regi. / тормозной направляющая/ Invert узел (130) (C8130/C8135/C8145/C
- верхний крышка (130) (C8130/C8135/C8145/C8155)
- DADF Document Tray (130) (C8130/C8135/C8145/C8155)
- DADF привод (130) (C8130/C8135/C8145/C8155)
- печь
- выход 1 Transport Components
- Face Up Tray в сборе
- выход 2 Transport в сборе
- Face Up направляющая в сборе
- Fax Module
- Accessories
- Consumables and Tools
- Covers (передний)
- Covers (задний)
- Covers (C8130/C8135/C8145/C8155)
- Covers (C8170)
- передний левый крышка Compartment
- главный привод в сборе
- NOHAD (передний)
- NOHAD (задний)
- LPH Module
- Platen Glass (C8170)
- CCD Lens (C8170)
- Carriage шлейф/мотор (C8170)
- Full/Half Carriage (C8170)
- Platen Glass (C8130/C8135/C8145/C8155)
- CCD Lens (C8130/C8135/C8145/C8155)
- Carriage шлейф/мотор (C8130/C8135/C8145/C8155)
- Full/Half Carriage (C8130/C8135/C8145/C8155)
- Tray 1 2 в сборе
- Tray 1 в сборе
- Tray 2 в сборе
- 2TM Components (C8130/C8135)
- 2TM Tray 3/4 в сборе (C8130/C8135)
- TTM Covers and Tray 3/4 в сборе
- TTM Tray 3 в сборе
- TTM Tray 4 в сборе
- Bypass Tray Components
- Bypass Tray в сборе
- Tray 1 2 Feedhead в сборе
- Tray 1 Feedhead в сборе
- Tray 2 Feedhead в сборе
- 2TM левый крышка Feedhead в сборе (C8130/C8135)
- 2TM Takeaway в сборе (C8130/C8135)
- 2TM привод в сборе (C8130/C8135)
- 2TM Tray 3 4 Feedhead в сборе (C8130/C8135)
- TTM Transport в сборе / Tray 3 4 Feedhead в сборе
- TTM привод в сборе
- TTM Tray 3 Feedhead в сборе
- TTM Tray 4 Feedhead в сборе
- TTM Transport в сборе
- левый крышка Components
- левый крышка Transport Components
- левый крышка Transport в сборе
- Duplex Inner направляющая в сборе
- Registration Transport в сборе
- Registration привод в сборе
- Bypass Tray Feedhead в сборе
- девелопер узел
- тонер Dispense
- Xerographic Components
- Xerographic в сборе (1 of 2)
- Xerographic в сборе (2 of 2)
- IBT ремень узел Components
- IBT ремень узел в сборе
- HCF узел
- HCF Tray 6 (1 of 2)
- HCF Tray 6 (2 of 2)
- HCF верхний направляющая крышка
- HCF Feeder (1 of 3)
- HCF Feeder (2 of 3)
- HCF Feeder (3 of 3)
- HCF Electrical and Rail
- Finisher в сборе
- Stacker Base в сборе (1 of 2)
- Stacker Base в сборе (2 of 2)
- Eject в сборе (1 of 3)
- Eject в сборе (2 of 3)
- Export в сборе (1 of 2)
- Export в сборе (2 of 2)
- Stapler в сборе
- Compile в сборе
- Узел 194
- Finisher-B3
- H-Transport в сборе, Punch в сборе
- нижний направляющая в сборе
- Booklet Electrical (Option)
- Booklet Stapler в сборе (Option) (1 of 2)
- Booklet Stapler в сборе (Option) (2 of 2)
- Finisher крышка
- Stacker в сборе
- Eject в сборе
- Eject мотор привод в сборе
- Eject направляющая в сборе
- Compile Tray в сборе (2 of 2)
- Transport в сборе
- Finisher Transport мотор в сборе
- Folder в сборе (1 of 2)
- Finisher-B3 Electrical
- Staple держатель в сборе
- Stapler Rail в сборе
- Stapler привод в сборе

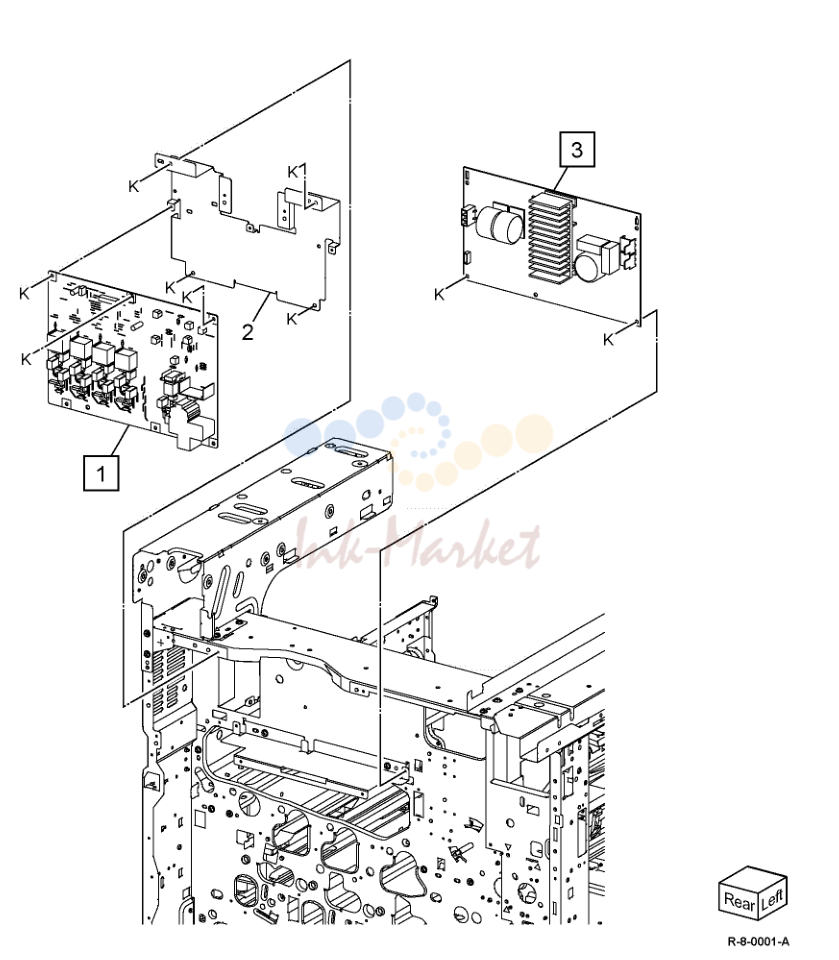

Electrical - задний (1 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 105E23490 запросить цену → | BTRHVPSPWB(B8145/B8155) |
| 105E25370 запросить цену → | BTRHVPSPWB(B8170)(REP1.1) | |
| 3 | 105E23510 запросить цену → | Fuserheaterpowersupply(110V) |
| 105E23530 запросить цену → | Fuserheaterpowersupply(110V) | |
| 105E23521 запросить цену → | Fuserheaterpowersupply(220V) | |
| 105E23541 запросить цену → | Fuserheaterpowersupply(220V) |

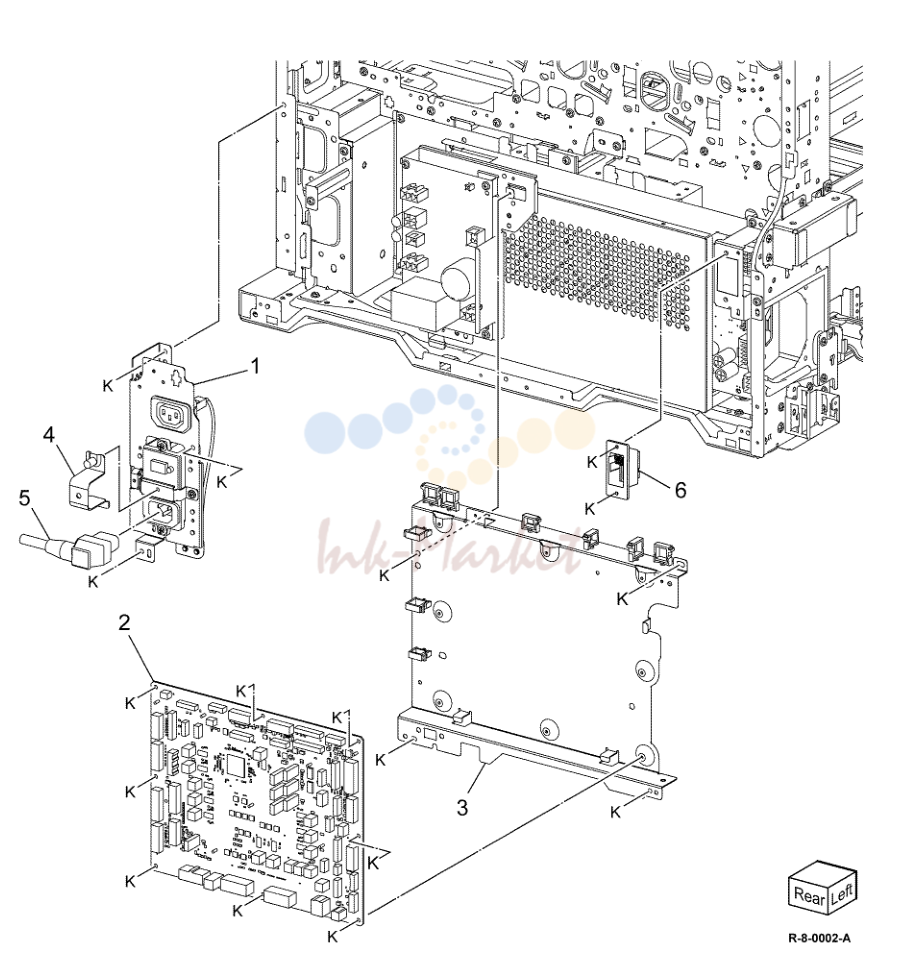

Electrical - задний (2 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 101K69950 запросить цену → | GFIchassisassembly(B8130/ |
| 101K69960 запросить цену → | GFIchassisassembly(B8170) | |
| 2 | 960K81550 запросить цену → | MotordrivePWB(REP1.4) |
| 5 | 917W03005 запросить цену → | Powercord(110V)(USSG/XCL) |
| 117E24670 запросить цену → | Powercord(125V)(USSG/XCL) |

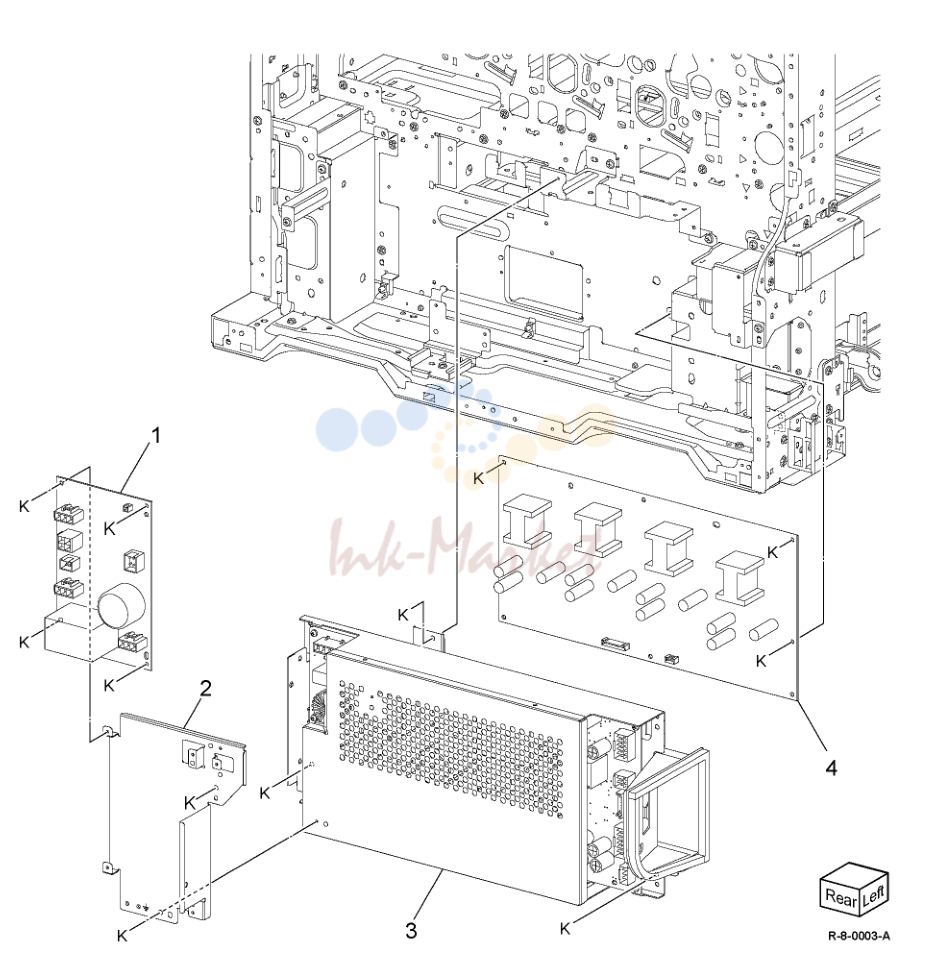

Electrical - задний (3 of 3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 105K34181 запросить цену → | ACDrivePWB(110V)(B8145/ |
| 105K34201 запросить цену → | ACDrivePWB(110V)(B8170) | |
| 105K34191 запросить цену → | ACDrivePWB(220V)(REP1.5) | |
| 3 | 112K91400 запросить цену → | LVPS(REP1.6) |
| 4 | 105E23480 запросить цену → | DeveloperbiasHVPSPWB(REP |

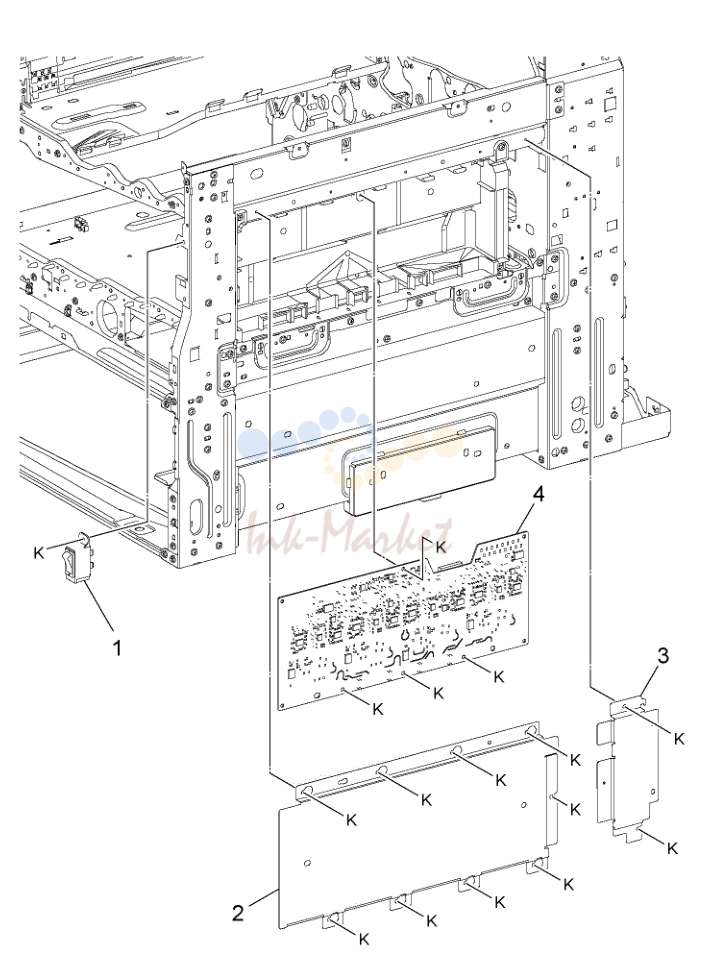

Electrical - передний/правый
| № | Артикул | Наименование |
|---|---|---|
| 1 | 049K46300 запросить цену → | Mainpowerswitch(REP1.8) |
| 4 | 105K34171 запросить цену → | BCRHVPSPWB(B8145/B8155) |
| 105E25360 запросить цену → | BCRHVPSPWB(B8170)(REP1.9) |

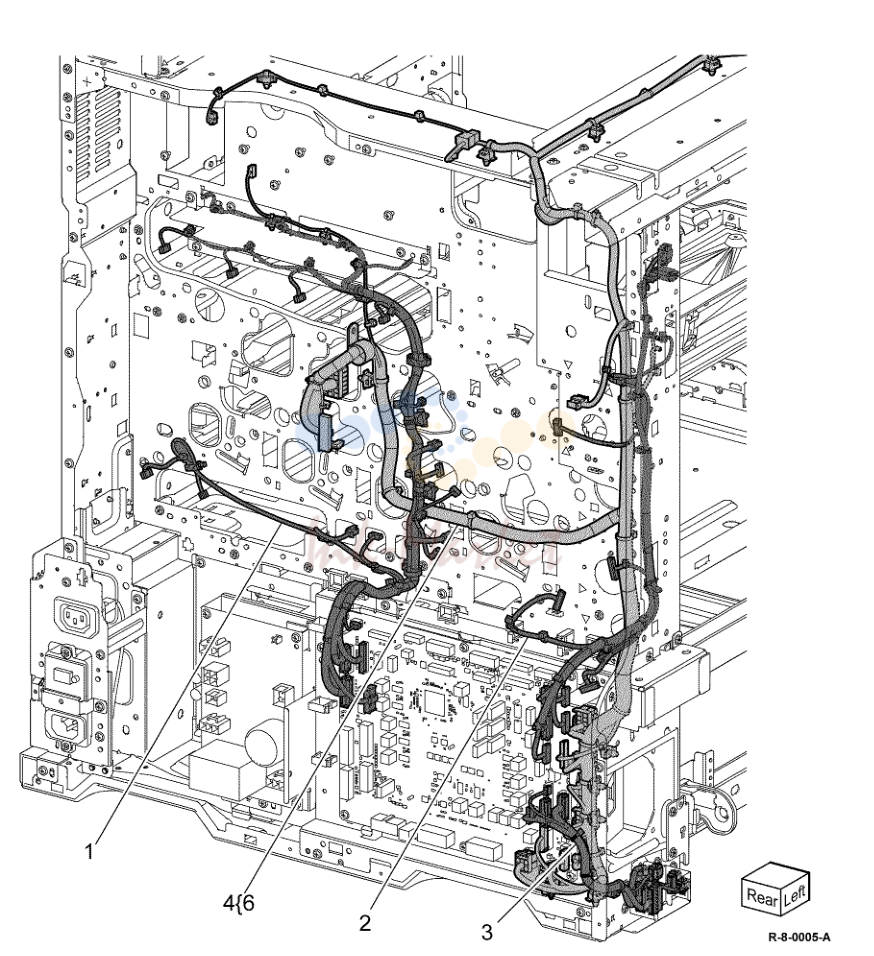

Wire жгут
| № | Артикул | Наименование |
|---|---|---|
| 5 | 952K13252 запросить цену → | HCFinterfaceharness(Not |
| 6 | 952K44950 запросить цену → | Fuserharness(B8145/B8155)(P/ |
| 952K44960 запросить цену → | Fuserharness(B8170)(P/OPL |

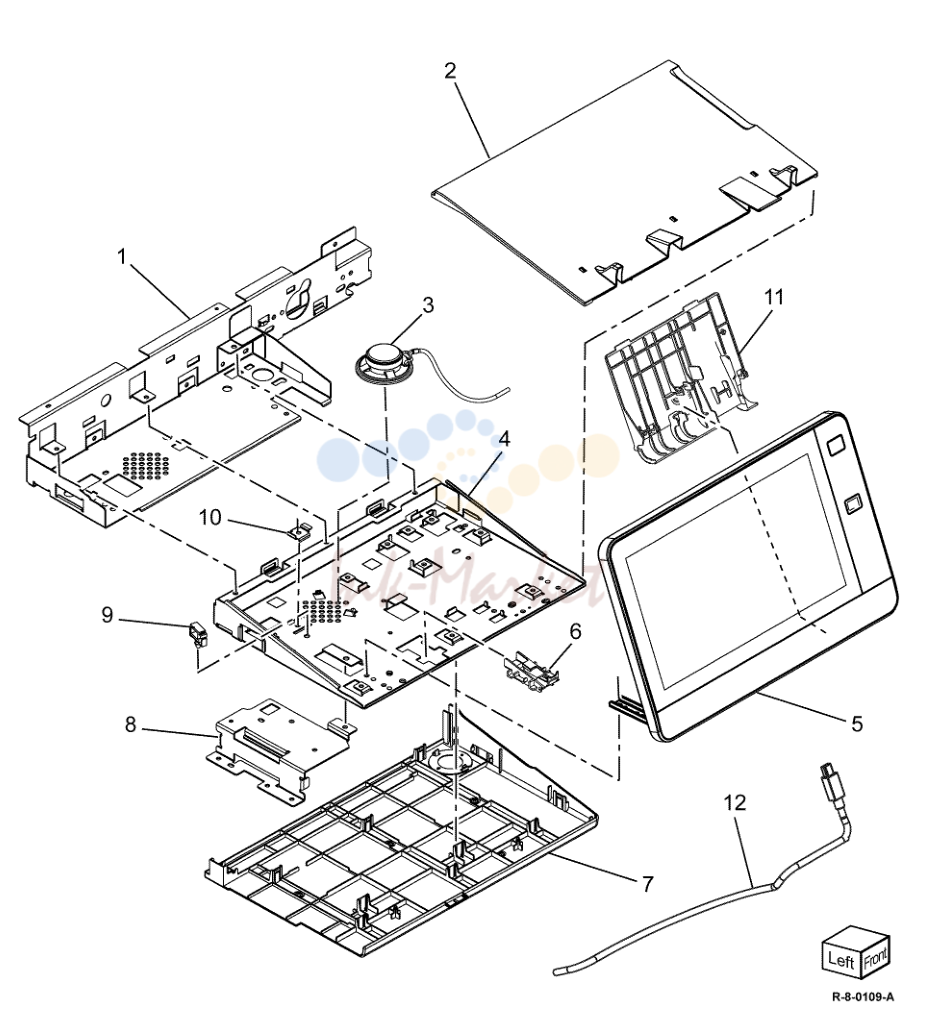

User Interface (B8145/B8155)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 930K00420 запросить цену → | Speaker |
| 5 | 084K43260 запросить цену → | Userinterfaceassembly |
| 12 | 952K36970 запросить цену → | UIcable |

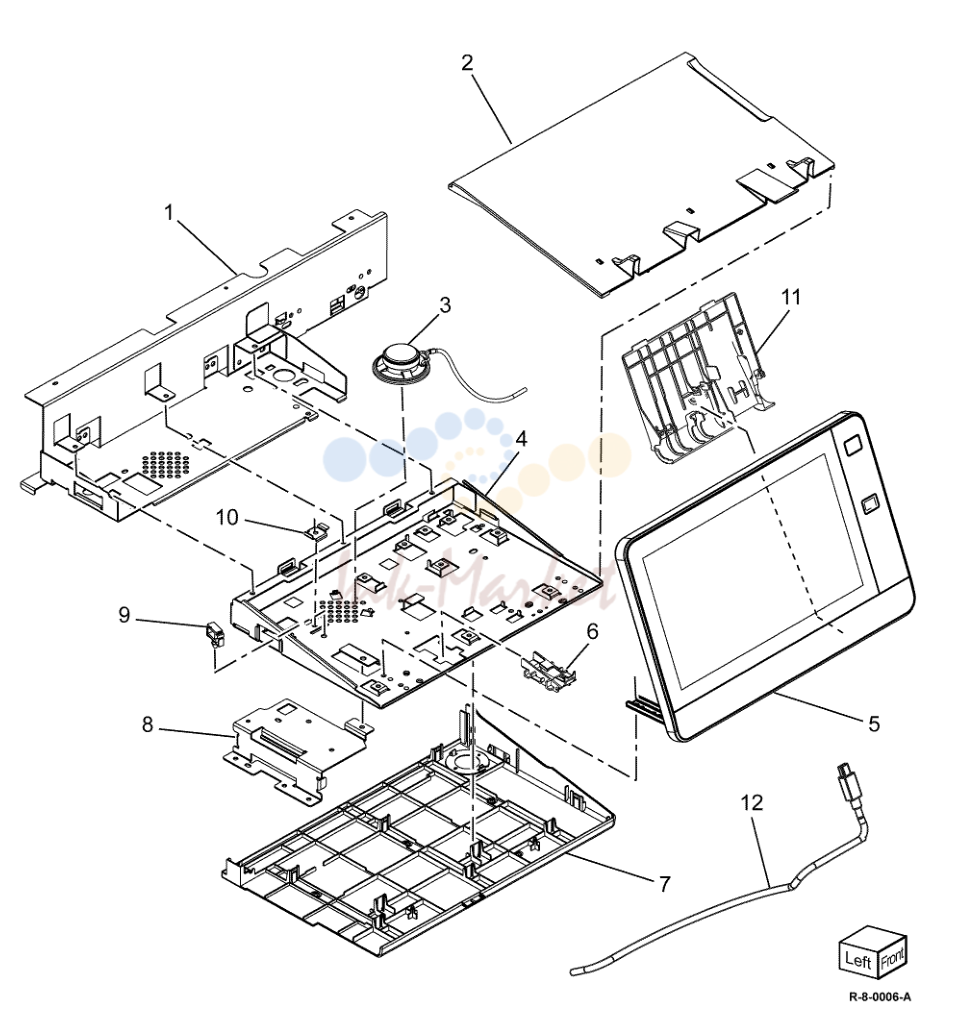

User Interface (B8170)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 930K00420 запросить цену → | Speaker |
| 5 | 084K43260 запросить цену → | Userinterfaceassembly |
| 12 | 952K36970 запросить цену → | UIcable |

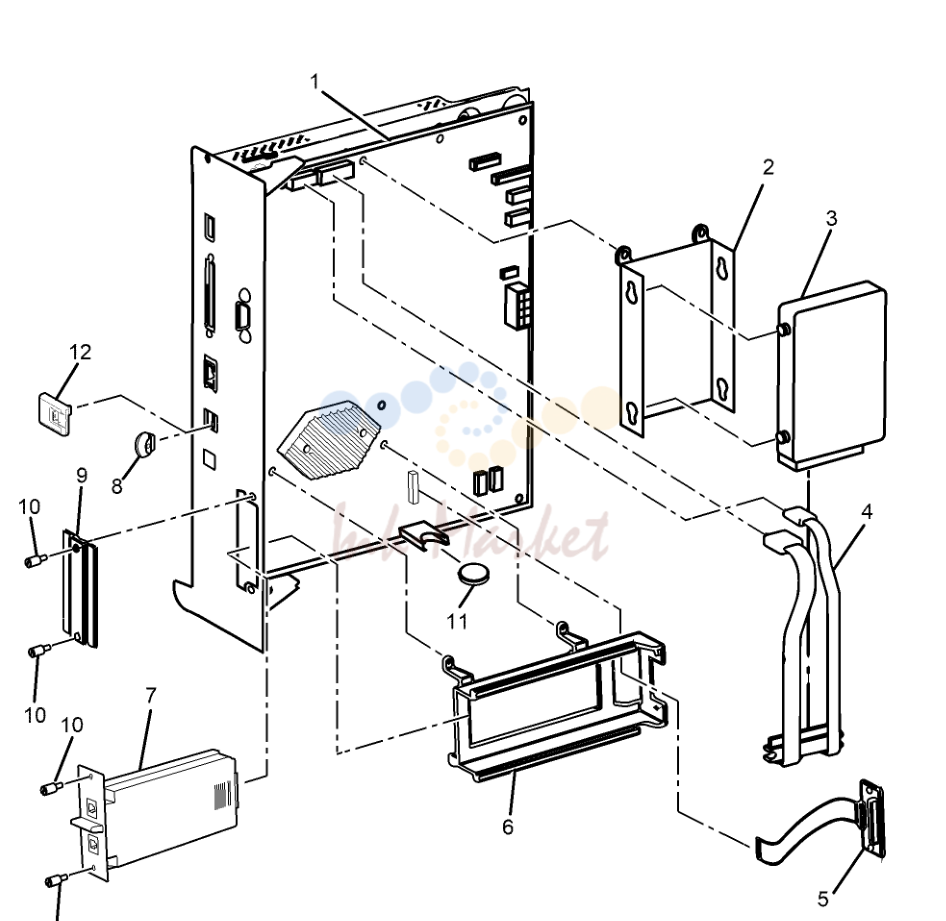

Control узел (ESS плата)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 607K30340 запросить цену → | ControllerPWBassembly(B8145/ |
| 607K30111 запросить цену → | ControllerPWBassembly(B8170) | |
| 3 | 121E32860 запросить цену → | HDD(500GB)(GSA-option)(REP |
| 121E32820 запросить цену → | SSD(128GB)(REP3.5) | |
| 4 | 962K40460 запросить цену → | Power/Dataharness |
| 5 | 112K01140 запросить цену → | RiserPWB |
| 11 | 207E22240 запросить цену → | Battery(CR2032-3V) |

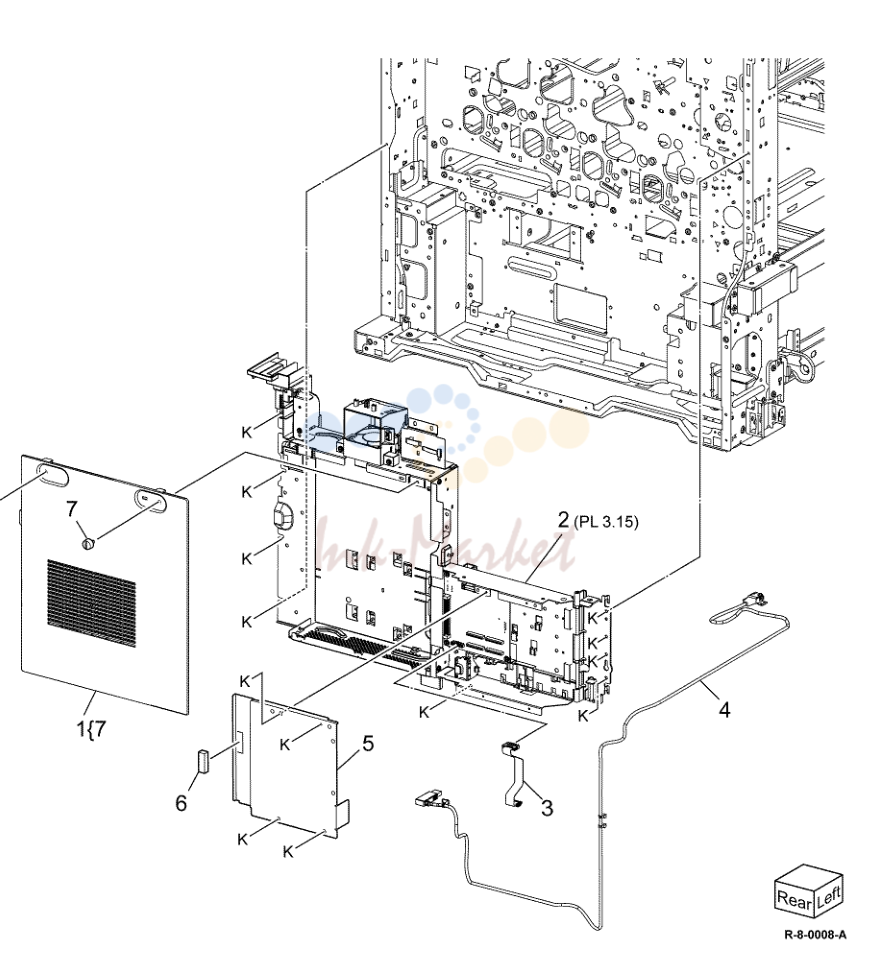

Video Contact шасси узел
| № | Артикул | Наименование |
|---|---|---|
| 3 | 117K50450 запросить цену → | Motordriveribboncable |
| 4 | 117K50370 запросить цену → | USBcable |

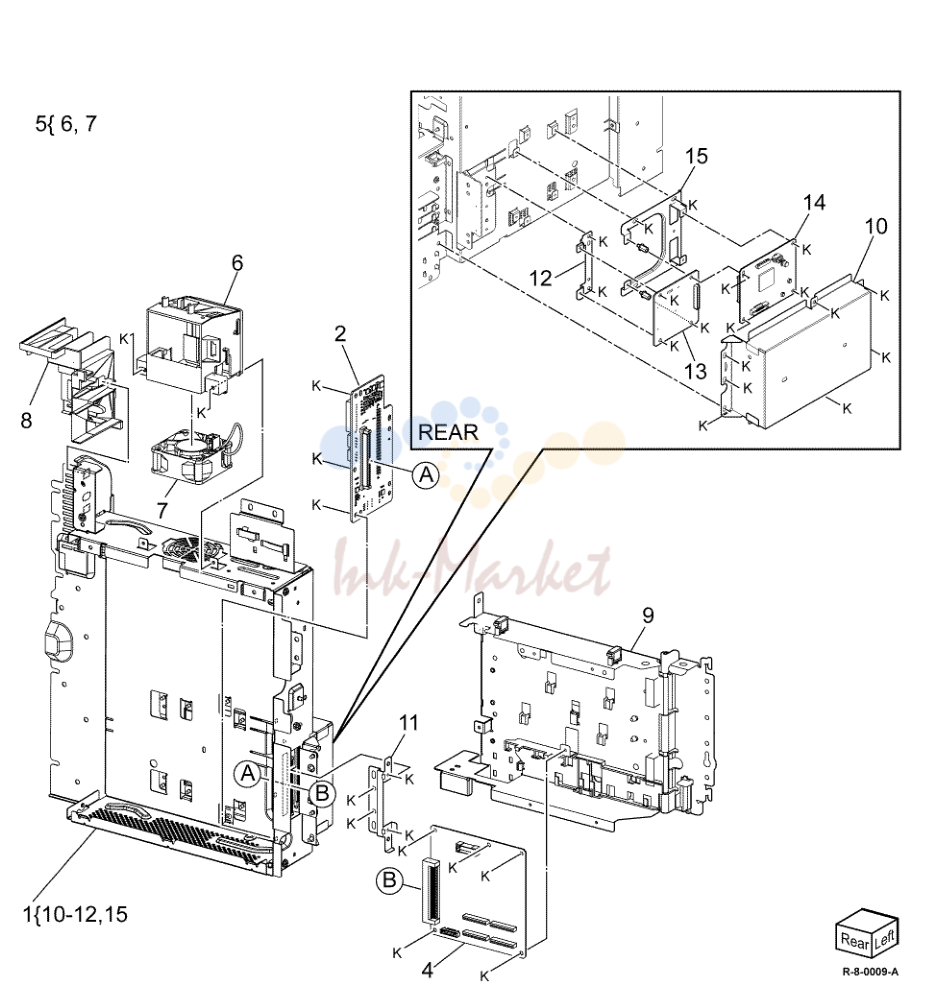

Video Contact шасси в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | 960K81580 запросить цену → | BackplanePWB(REP3.3) |
| 4 | 960K95650 запросить цену → | HalftonePWB(REP3.4) |
| 5 | 054K55232 запросить цену → | ESSductassembly |
| 13 | 960K81590 запросить цену → | RelayPWB(REP3.2) |
| 14 | 961K02031 запросить цену → | MCUPWB(B8145/B8155)(REP |
| 961K02021 запросить цену → | MCUPWB(B8170)(REP3.6) |

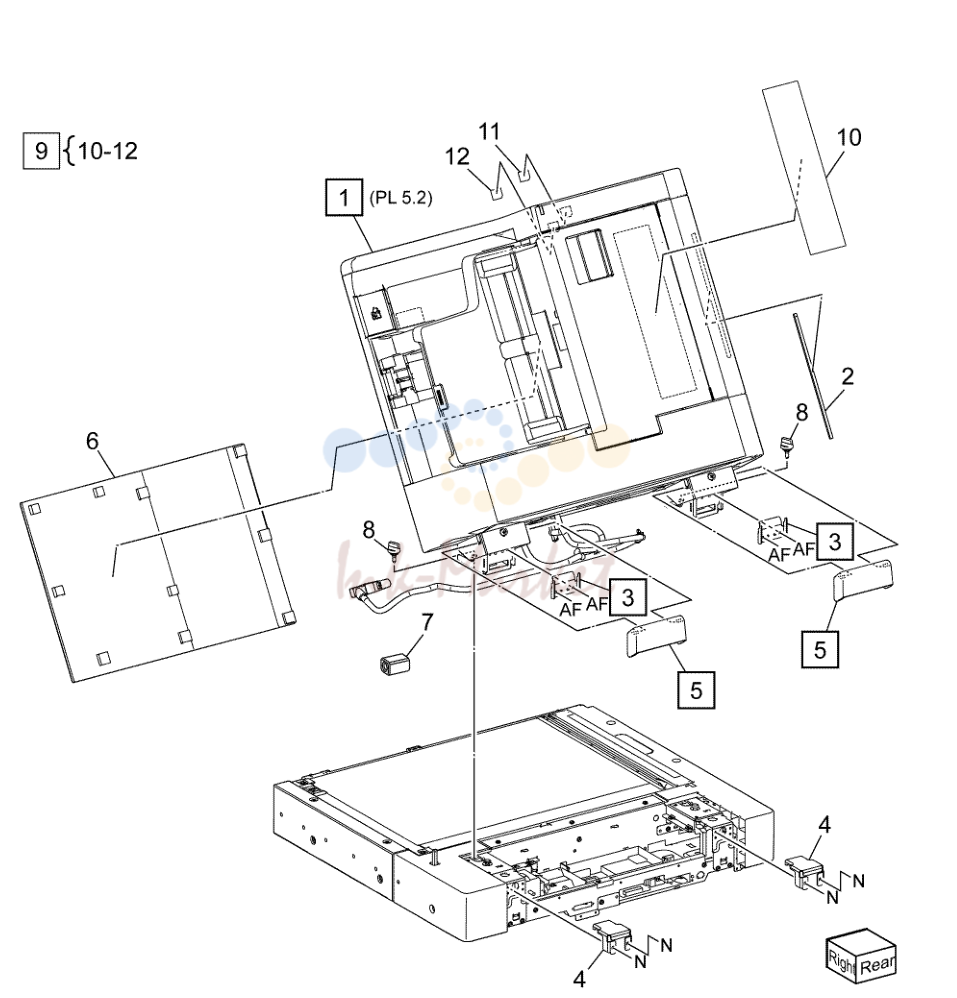

DADF Component (250) (B8170)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 859K15665 запросить цену → | DADF(DADF-250)(REF:PL5.2) |
| 6 | 004K03761 запросить цену → | DADFPlatenCushion |
| 8 | 003K91881 запросить цену → | Thumbscrew |

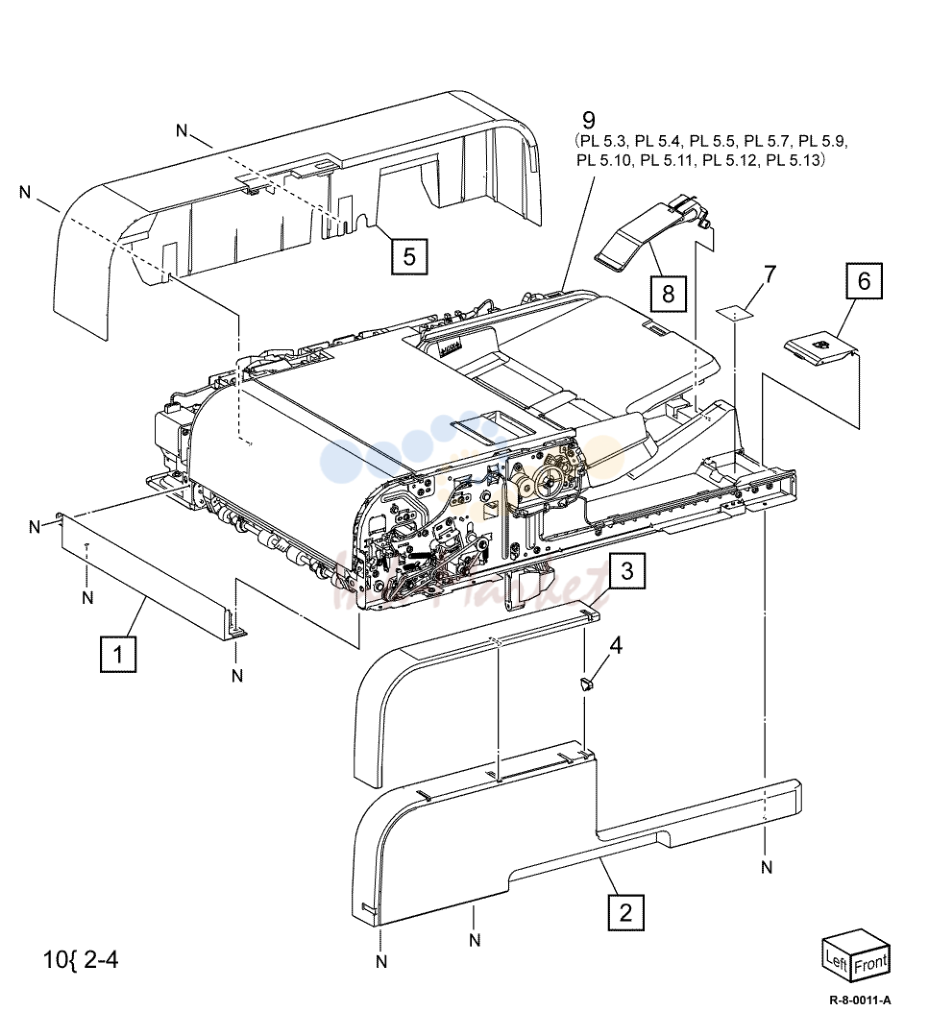

DADF, DADF крышка (250) (B8170)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 822E38552 запросить цену → | DADFLeftLowerCover(REP5.2) |
| 2 | 822E38503 запросить цену → | DADFFrontCover(REP5.3) |
| 3 | 822E38511 запросить цену → | DADFFrontTopCover(REP5.4) |
| 4 | 062E18370 запросить цену → | LEDLens |
| 5 | 822E38523 запросить цену → | DADFRearCover(REP5.5) |
| 6 | 822E38581 запросить цену → | ExitClothCover |
| 7 | 042E92802 запросить цену → | ClothCleaner |
| 8 | 003K22351 запросить цену → | Stopper |
| 10 | 948K35130 запросить цену → | DADFFrontCoverAssembly |

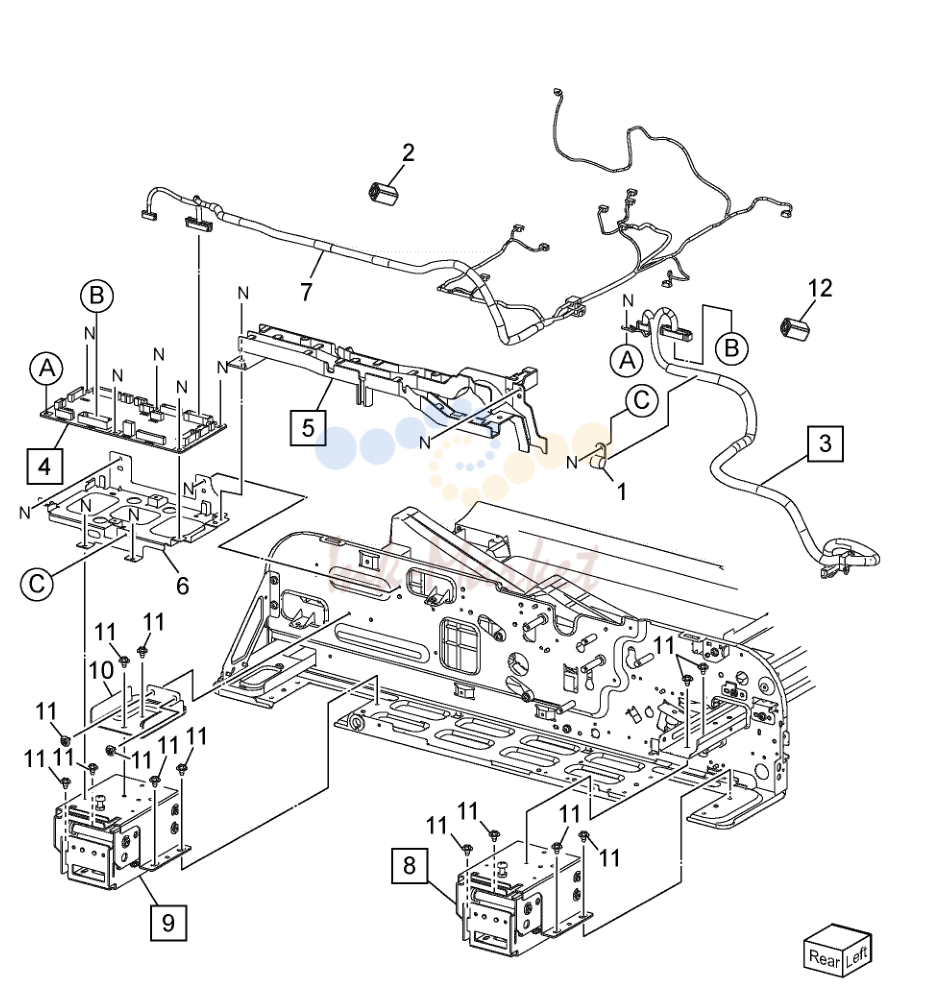

DADF плата (250) (B8170)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 121E25180 запросить цену → | Core(NFT-10) |
| 3 | 117K48791 запросить цену → | IIT-DADFCable(REP5.7) |
| 4 | 960K98360 запросить цену → | DADFPWB(REP5.8) |
| 7 | 952K37150 запросить цену → | WireHarness(Sig) |
| 8 | 036K92480 запросить цену → | LeftCounterBalance(REP5.9) |
| 9 | 036K92490 запросить цену → | RightCounterBalance(REP5.10) |
| 12 | 121E88780 запросить цену → | Core(TFT-10201ON) |

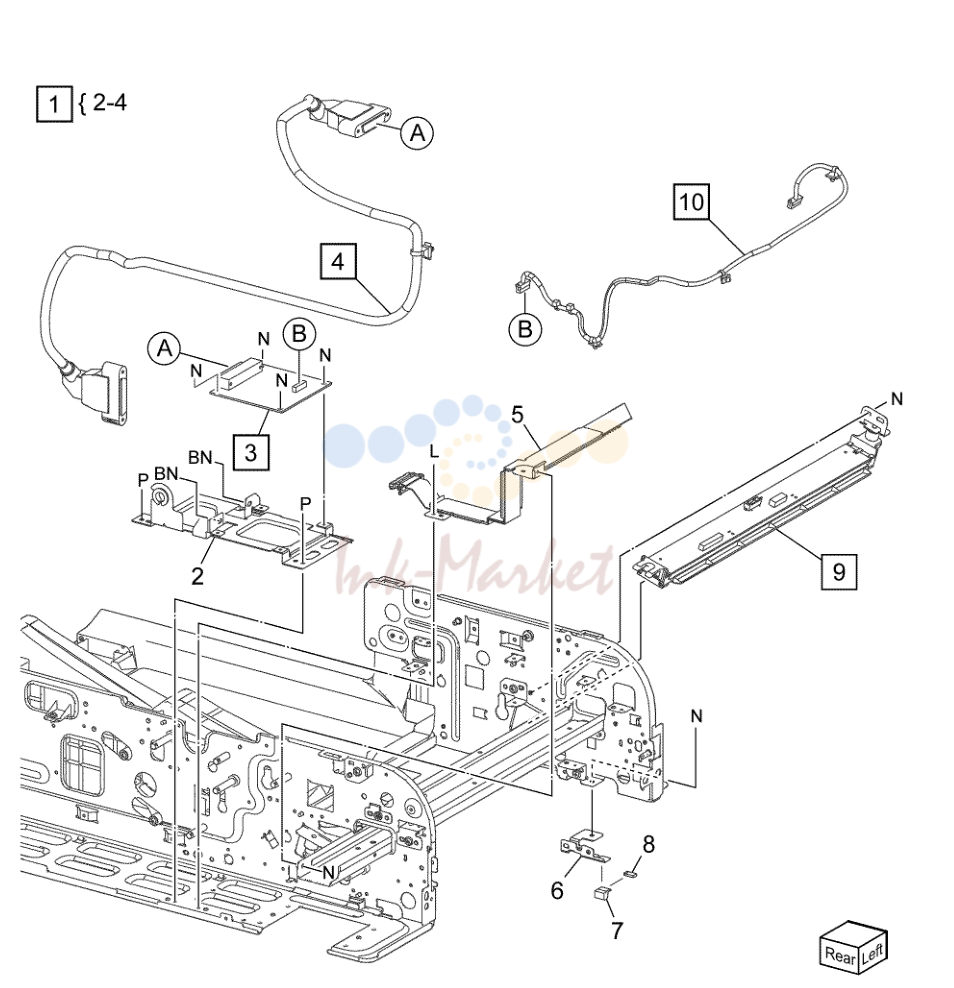

DCDC плата (250) (B8170)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 960K96780 запросить цену → | DCDCPWB(REP5.11) |
| 4 | 117K50391 запросить цену → | DADF-ControllerCable |
| 5 | 049K45911 запросить цену → | FlatCable(DCDC-CIS) |
| 7 | 835E12131 запросить цену → | Gasket |
| 9 | 930K04140 запросить цену → | CIS(REP5.12) |
| 10 | 952K47100 запросить цену → | WireHarness(DCDC-CIS)(REP |
Document Tray, Tray подачи (250)(B8170)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 127K74090 запросить цену → | DADFFeedMotor(MOT05-001) |
| 2 | 023E28620 запросить цену → | ремень |
| 3 | 899E14300 запросить цену → | TensionSpring |
| 7 | 023E28661 запросить цену → | ремень(REP5.14) |
| 9 | 127K74030 запросить цену → | DADFTrayMotorAssembly |
| 10 | 050K75074 запросить цену → | DADFDocumentTray(REF:PL |
DADF Document Tray (250) (B8170)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 063K00762 запросить цену → | FilmandTapeAssembly |
| 6 | 930W00122 запросить цену → | TrayAPSSensor1(Q05-215)/Tray |
| 10 | 930W00212 запросить цену → | DADFDocumentSetSensor(Q05 |
| 11 | 019K99061 под заказ | RetardPad |
DADF Feeder крышка узел (250) (B8170)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 054K55155 запросить цену → | DADFFeederCoverAssembly |
| 5 | 110K18130 запросить цену → | DADFFeederCoverInterlock |
| 7 | 948K00991 запросить цену → | DADFLeftCoverAssembly(REP |
| 10 | 120E35980 запросить цену → | актуатор(REP5.24) |
| 11 | 899E15560 запросить цену → | TensionSpring |
| 12 | 930W00122 запросить цену → | DADFL/HCoverInterlockSensor |
DADF Feeder крышка в сборе (250) (B8170)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 930W00222 запросить цену → | DADFFeedInSensor1(Q05-204) |
| 6 | 930W00122 запросить цену → | DADFLevelSensor(Q05-203) |
| 8 | 011E29160 запросить цену → | LatchLever(REP5.27) |
| 9 | 806E47360 запросить цену → | LatchShaft(REP5.27) |
| 10 | 803E26090 запросить цену → | RearLatch(REP5.27) |
| 11 | 809E99510 запросить цену → | LeverSpring(REP5.27) |
| 12 | 948K00881 запросить цену → | DADFNudgerHousingAssembly |
| 13 | 121K57831 запросить цену → | DADFNudgerSolenoidAssembly |
| 14 | 803E08630 запросить цену → | LeftLatchFrontCover(REP5.30) |
| 15 | 803E08640 запросить цену → | LeftLatchRearCover(REP5.30) |
датчик Component (250) (B8170)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 930W00122 запросить цену → | DADFOutSensor(Q05-208)(REP |
| 4 | 930W00222 запросить цену → | DADFLeadRegistrationSensor |
привод Component (250) (B8170)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 127K75920 запросить цену → | DADFPreRegistrationMotor |
| 2 | 899E15560 запросить цену → | TensionSpring |
| 4 | 023E28620 запросить цену → | ремень(DADFExit)(REP5.39) |
| 6 | 121K52310 запросить цену → | DADFTakeAwayClutchAssembly |
| 8 | 127K74121 запросить цену → | DADFExitMotor(MOT05-041) |
| 9 | 023E28630 запросить цену → | ремень(DADFPreRegi.)(REP5.38) |
| 10 | 127K74101 запросить цену → | DADFPlatenMotor(MOT05-031) |
| 11 | 023E28640 запросить цену → | ремень(DADFPlaten)(REP5.40) |
| 12 | 127K74000 запросить цену → | DADFRegi.мотор(MOT05-021) |
| 13 | 023E28760 запросить цену → | ремень(DADFRegi.)(REP5.41) |
нижний направляющая в сборе, тормозной Roll (250) (B8170)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 054E60531 запросить цену → | RetardChuteCover |
| 2 | 054K55143 запросить цену → | LowerChuteAssembly(REP5.42) |
| 4 | 005K14230 запросить цену → | FrictionClutch(REP5.43) |
| 12 | 859K02461 ✓ в наличии | RetardRoll(REP5.44) |
| 13 | 899E13651 запросить цену → | RetardSpring(REP5.44) |
| 15 | 105E22470 запросить цену → | ExitEliminator(REP5.45) |
| 16 | 921W20101 запросить цену → | MagnetInterlock(REP5.46) |
| 18 | 063E07290 запросить цену → | CushionFastenerTape |
Pre Regi. In направляющая, Platen High Roll (250) (B8170)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 054K55160 запросить цену → | PreRegistrationInChuteAssem |
| 2 | 054K55100 запросить цену → | RegisrationOutChuteAssembly |
| 3 | 859K02620 запросить цену → | PlatenHighRollAssembly(REP |
| 5 | 023E28630 запросить цену → | ремень(Exit1)(REP5.50) |
| 6 | 023E28620 запросить цену → | ремень(Platen)(REP5.50) |
DADF Nudger корпус в сборе (250) (B8170)
| № | Артикул | Наименование |
|---|---|---|
| 5 | 059K29520 ✓ в наличии | FeedRoll(REP5.54) |
| 6 | 059K31270 ✓ в наличии | NudgerRoll |
DADF Component (130) (B8145/B8155)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 859K16553 запросить цену → | DADF(130)(REP5.60) |
| 2 | 004K03890 запросить цену → | DADFplatencushion(REP5.61) |
| 3 | 003K91881 запросить цену → | Thumbscrew |
DADF верхний крышка, Document Tray (130) (B8145/B8155)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 803E30190 запросить цену → | Stopper |
| 2 | 819E01660 запросить цену → | Clothholder |
| 3 | 859K02254 запросить цену → | Topcover(REP5.70) |
| 4 | 050K79643 запросить цену → | Documenttray(REP5.69) |
| 11 | 042E92802 запросить цену → | Clothcleaner |
DADF Base рама в сборе (130) (B8145/B8155)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 036K92372 запросить цену → | Leftcounterbalance(REP5.67) |
| 2 | 036K92382 запросить цену → | Rightcounterbalance(REP5.68) |
| 036K92091 под заказ | Rightcounterbalance | |
| 3 | 960K97240 запросить цену → | DADFPWB(REP5.65) |
| 5 | 117K48791 запросить цену → | DADFsignalcableassembly |
| 6 | 835E12131 запросить цену → | Gasket |
| 9 | 960K81482 запросить цену → | DCDCPWB(REP5.66) |
| 10 | 117K50441 запросить цену → | DADFcontrollercable |
Regi. / тормозной направляющая/ Invert узел (130) (B8145/B8155)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 930K04170 запросить цену → | CIS(REP5.78) |
| 4 | 869E17370 запросить цену → | LEDbracket |
| 5 | 930W00122 запросить цену → | DADFfeedoutsensor(Q05-205) |
| 14 | 059K78301 ✓ в наличии | Retardroll(REP5.81) |
| 15 | 848K99190 запросить цену → | Retardrollcover |
верхний крышка (130) (B8145/B8155)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 120K92810 запросить цену → | Documentsetactuator(REP5.87) |
| 4 | 059K73511 под заказ | подачи/Nudgerrollassembly(REP |
DADF Document Tray (130) (B8145/B8155)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 930W00241 запросить цену → | Documenttraysizesensor1 |
| 7 | 930W00121 запросить цену → | DADFTrayAPSsensor1(Q05 |
DADF привод (130) (B8145/B8155)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 110K16320 запросить цену → | DADFinterlockswitch |
| 3 | 952K08300 запросить цену → | Harnessassembly |
| 5 | 127K79230 запросить цену → | DADFPreRegi.мотор(REP5.74) |
| 6 | 423W23654 запросить цену → | ремень |
| 7 | 127K73990 запросить цену → | DADFRegi.мотор(REP5.72) |
| 8 | 423W28155 запросить цену → | ремень |
| 9 | 127K75780 запросить цену → | DADFfeedmotor(REP5.73) |
| 11 | 121K53461 запросить цену → | DADFtakeawayclutch(A)/DADF |
печь
| № | Артикул | Наименование |
|---|---|---|
| 1 | 007K21640 запросить цену → | Retractmotorassembly(REP |
| 6 | 007K21650 запросить цену → | Retractgearassembly |
| 14 | 607K22320 запросить цену → | печь(110/220V)(B8145/B8155) |
| 607K22330 ✓ в наличии | печь(110/220V)(B8170)(REP | |
| 104K91480 запросить цену → | 110V(B8145/B8155)(REP10.3) | |
| 104K91294 запросить цену → | 110V(B8170)(REP10.3) | |
| 104K91279 запросить цену → | 220V(B8145/B8155)(REP10.3) | |
| 104K91304 запросить цену → | 220V(B8170)(REP10.3) | |
| 17 | 011K05090 запросить цену → | Stopperleverassembly |
выход 1 Transport Components
| № | Артикул | Наименование |
|---|---|---|
| 1 | 859K03381 под заказ | Exit1transportassembly(REP |
| 3 | 127K60880 запросить цену → | Exit1OCTmotor(MOT77-040) |
| 6 | 013E46800 запросить цену → | подшипник |
| 8 | 930W00113 запросить цену → | Exit1OCThomepositionsensor |
| 10 | 807E20620 запросить цену → | Exit1drivegear(REP10.7) |
| 11 | 948K02070 запросить цену → | Motorcover |
| 12 | 032K10662 запросить цену → | Exit1sensorguideassembly |
| 13 | 055E58970 запросить цену → | Guard |
Face Up Tray в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 859K03419 запросить цену → | Exit2transportassembly(REP |
| 2 | 054K56102 запросить цену → | Faceupchuteassembly |
| 4 | 822E39130 запросить цену → | Faceuptraycover |
| 5 | 050K75161 запросить цену → | Faceuptray |
выход 2 Transport в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | 007K21701 запросить цену → | Exit2driveassembly(REP10.9) |
| 11 | 121K58240 запросить цену → | Exit1gatesolenoid(SOL77-003) |
| 14 | 930W00113 запросить цену → | Exit2OCThomepositionsensor |
| 15 | 930W00211 запросить цену → | Exit2sensor(Q77-113) |
| 18 | 127K60880 запросить цену → | Exit2OCTmotor(MOT77-045) |
| 20 | 036K92441 запросить цену → | Exit2bailarmassembly |
| 21 | 036K92411 запросить цену → | Exit1bailarmassembly |
Face Up направляющая в сборе
| № | Артикул | Наименование |
|---|---|---|
| 2 | 007K23630 запросить цену → | Onewaygear |
| 3 | 110E11580 запросить цену → | Faceuptrayswitch |
| 4 | 921W11601 запросить цену → | Faceupgatesolenoid |
| 6 | 930W00211 запросить цену → | Faceupexitsensor |
Fax Module
| № | Артикул | Наименование |
|---|---|---|
| 6 | 497K16440 запросить цену → | 2Linefaxkit(XC) |
| 497K16430 запросить цену → | 1LineFaxkit(XC) | |
| 497K16420 запросить цену → | 2Linefaxkit(XE) | |
| 497K16410 запросить цену → | 1Linefaxkit(XE) | |
| 497K16560 запросить цену → | 2Linefaxkit(CFax34) | |
| 497K16550 запросить цену → | 1linefaxkit(CFax34) |
Accessories
| № | Артикул | Наименование |
|---|---|---|
| 1 | 498K08260 запросить цену → | Conveniencestapler(XE) |
| 2 | 498K08250 запросить цену → | Conveniencestapler(XC) |
| 3 | 497K21540 под заказ | Wirelesskit |
| 4 | 497K21550 запросить цену → | Bluetoothkit |
Consumables and Tools
| № | Артикул | Наименование |
|---|---|---|
| 006R01770 запросить цену → | Worldwide(Metered) | |
| 006R01771 запросить цену → | NASG/XE | |
| 006R01772 ✓ в наличии | DMO(B8145/B8155) | |
| 006R01773 ✓ в наличии | DMO(B8170) |
Covers (передний)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 948K24100 запросить цену → | Innercoverassembly |
| 2 | 822E35582 запросить цену → | Innerlowercover |
| 7 | 674K05081 запросить цену → | Frontcoverstrapkit |
| 948K32931 запросить цену → | Frontcoverassembly(B8145/ | |
| 9 | 110K18350 запросить цену → | Frontcoverinterlockswitchas |
| 13 | 822E25031 запросить цену → | Inneruppercover |
| 14 | 003K23140 запросить цену → | Knob |
| 15 | 971E14990 запросить цену → | Logobadge |
Covers (задний)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 822E25191 запросить цену → | Upperrightfrontcover |
| 2 | 822E25133 запросить цену → | Lowerrightfrontcover |
| 3 | 822E33951 запросить цену → | Upperrightrearcover1 |
| 6 | 822E25311 запросить цену → | ESSrearcover |
| 8 | 822E25420 запросить цену → | Leftrearcover |
| 10 | 822E25443 запросить цену → | Lowerrearcover |
| 12 | 822E25602 запросить цену → | MCUcover |
Covers (B8145/B8155)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 822E25072 запросить цену → | Upperleftcover |
| 5 | 822E25112 запросить цену → | Lowerleftcover |
| 8 | 050E32924 запросить цену → | Exit2tray |
| 20 | 822E35423 запросить цену → | USBcover |
Covers (B8170)
| № | Артикул | Наименование |
|---|---|---|
| 6 | 948K23770 запросить цену → | Frontleftcover(withHumanMo |
| 20 | 822E35423 запросить цену → | USBcover |
передний левый крышка Compartment
| № | Артикул | Наименование |
|---|---|---|
| 4 | 130E20270 запросить цену → | Humanmotionsensor(REP28.1) |
| 8 | 960K76290 запросить цену → | HumanmotionLED |
| 9 | 960K86660 запросить цену → | HumanmotionsensorPWB |
главный привод в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 607K20470 запросить цену → | Fuserinputbracketassembly |
| 607K20480 запросить цену → | Fuserinputbracketassembly | |
| 4 | 807E51730 запросить цену → | Helicalgear |
| 5 | 005E38390 запросить цену → | Flange |
| 6 | 423W10354 запросить цену → | Drivebelt |
| 423W10355 запросить цену → | Drivebelt(alternative) | |
| 7 | 007K23920 запросить цену → | Maindriveassembly(B8145/ |
| 007K23940 запросить цену → | Maindriveassembly(B8170)(REP | |
| 007K21553 запросить цену → | Maindriveassembly(B8170 | |
| 11 | 930W00121 запросить цену → | BTRcontact/retractsensor(Q94 |
| 18 | 007K23960 запросить цену → | Fuserdriveassembly(REP40.2) |
NOHAD (передний)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 054E59370 запросить цену → | воздуховод |
| 5 | 930K00500 запросить цену → | Temp/Humiditysensor(external) |
| 8 | 054K55030 запросить цену → | передний/leftmarkingfanassembly |
| 9 | 054K54981 запросить цену → | Tonercartridgecoolingfan |
| 10 | 054K55060 запросить цену → | Markingfanductassembly |
NOHAD (задний)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 054K55010 запросить цену → | Rearfuserductassembly(REP |
| 2 | 054K55050 запросить цену → | Fuserunitexhaustfanassembly |
| 3 | 815K16761 запросить цену → | Sideplate |
| 4 | 127K74210 запросить цену → | LVPSfanassembly(MOT42-052) |
| 8 | 054K55210 запросить цену → | IHPSintakeductassembly |
| 10 | 054K60390 запросить цену → | Suctionfanductassembly |
| 12 | 054E58220 запросить цену → | Fusingunitexhaustduct(B8170) |
LPH Module
| № | Артикул | Наименование |
|---|---|---|
| 1 | 930K00722 запросить цену → | LPHassembly(B8145/B8155) |
| 2 | 121E24600 запросить цену → | Coreferrite |
| 6 | 607K14370 запросить цену → | FFCcableassemblykit(B8145/ |
| 607K14360 запросить цену → | FFCcableassemblykit(B8170) | |
| 7 | 042K94930 запросить цену → | LPHcleaner |
| 8 | 042K95890 запросить цену → | Cleanerassemblykit |
Platen Glass (B8170)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 815K10441 запросить цену → | RightPlate |
| 3 | 090K93660 запросить цену → | CVTPlatenGlass(REP60.3) |
| 4 | 090K93570 запросить цену → | PlatenGlass(REP60.3) |
CCD Lens (B8170)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 607K02350 запросить цену → | CCDLenskit(REP60.11) |
| 5 | 130K64150 запросить цену → | APSSensor1(A)/APSSensor2 |
| 8 | 952K35020 запросить цену → | CCDPowerharness |
| 9 | 952K45130 запросить цену → | Signalharness |
| 10 | 952K31270 запросить цену → | CCDContvideoribboncable |
| 11 | 960K98030 запросить цену → | IITTransPWB(REP60.20) |
| 16 | 117K49220 запросить цену → | IITContI/Oribboncable |
Carriage шлейф/мотор (B8170)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 130E87280 запросить цену → | PlatenAngleSensor(REP60.13) |
| 6 | 023E26740 запросить цену → | DriveBelt |
| 7 | 127K77850 запросить цену → | CarriageMotor(REP60.17) |
| 13 | 930W00112 запросить цену → | IITRegi.датчик(REP60.12) |
Full/Half Carriage (B8170)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 041K95850 запросить цену → | HalfRateCarriageAssembly |
| 2 | 041K96632 запросить цену → | FullRateCarriageAssembly(REP |
Platen Glass (B8145/B8155)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 090K93650 запросить цену → | CVTplatenglass(REP60.25[File |
| 2 | 090K93580 запросить цену → | Platenglass(REP60.25[Filenot |
| 3 | 815E58942 запросить цену → | Rightplate |
CCD Lens (B8145/B8155)
| № | Артикул | Наименование |
|---|---|---|
| 2 | 607K13310 запросить цену → | CCDLenskit(REP60.29[Filenot |
| 4 | 952K31240 запросить цену → | CCDContvideoribboncable(REP |
| 5 | 120K93101 запросить цену → | Actuatorassembly |
| 6 | 952K31662 запросить цену → | Platenanglesensor/Platensensor |
| 7 | 960K97880 запросить цену → | IITTransPWB(REP60.36[Filenot |
| 8 | 952K31301 запросить цену → | CCDPowerharness |
| 9 | 952K36950 запросить цену → | APSSensorharness |
| 11 | 130K64150 запросить цену → | APSSensor1(A)/APSSensor2 |
| 20 | 117K48921 запросить цену → | IITContI/ORibbonCable |
Carriage шлейф/мотор (B8145/B8155)
| № | Артикул | Наименование |
|---|---|---|
| 6 | 952K31250 запросить цену → | CarriageMotorHarness |
| 7 | 023E27590 запросить цену → | TimingBelt |
| 8 | 127K61330 запросить цену → | CarriageMotor(REP60.34[File |
| 11 | 930W00123 запросить цену → | IITRegiSensor |
Full/Half Carriage (B8145/B8155)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 041K96431 запросить цену → | Halfratecarriageassembly |
| 2 | 041K96641 запросить цену → | Fullratecarriageassembly |
| 5 | 952K43480 запросить цену → | LEDribboncable(REP60.32[File |
| 7 | 960K81532 запросить цену → | LEDPWB |
Tray 1 2 в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 607K10600 запросить цену → | Tray1assembly |
| 2 | 607K10610 запросить цену → | Tray2assembly |
| 3 | 110K11680 ✓ в наличии | Tray1papersizesensor(Q71 |
Tray 1 в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 807E13521 запросить цену → | Pinion |
| 2 | 809E89880 запросить цену → | пружина |
Полный список запчастей доступен по запросу.
комментарии
