Kyocera DF-780 DF-780 B — каталог запчастей со схемами

Содержание

1. Covers 5JA
2. Frames 1 5JA
3. Frames 2 5JA
4. Paper Feed Section 1 5JA
5. Paper Feed Section 2 5JA-3
6. Paper Feed Section 3 5JA
7. Paper Feed Section 4 5JA

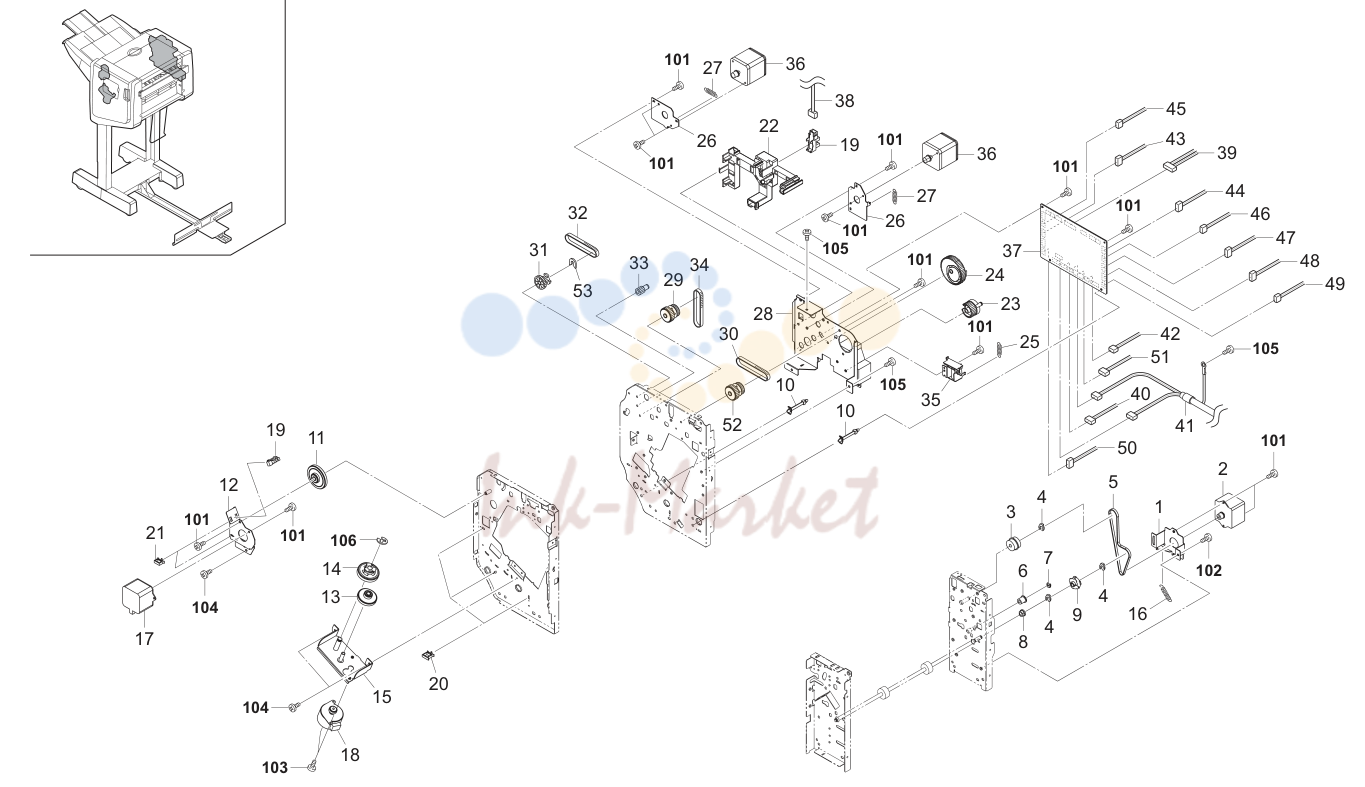

8. Drive Section & Electrical Components 5JA

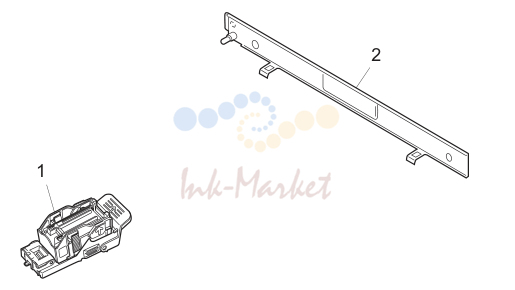

9. Accessories & Option 5JA

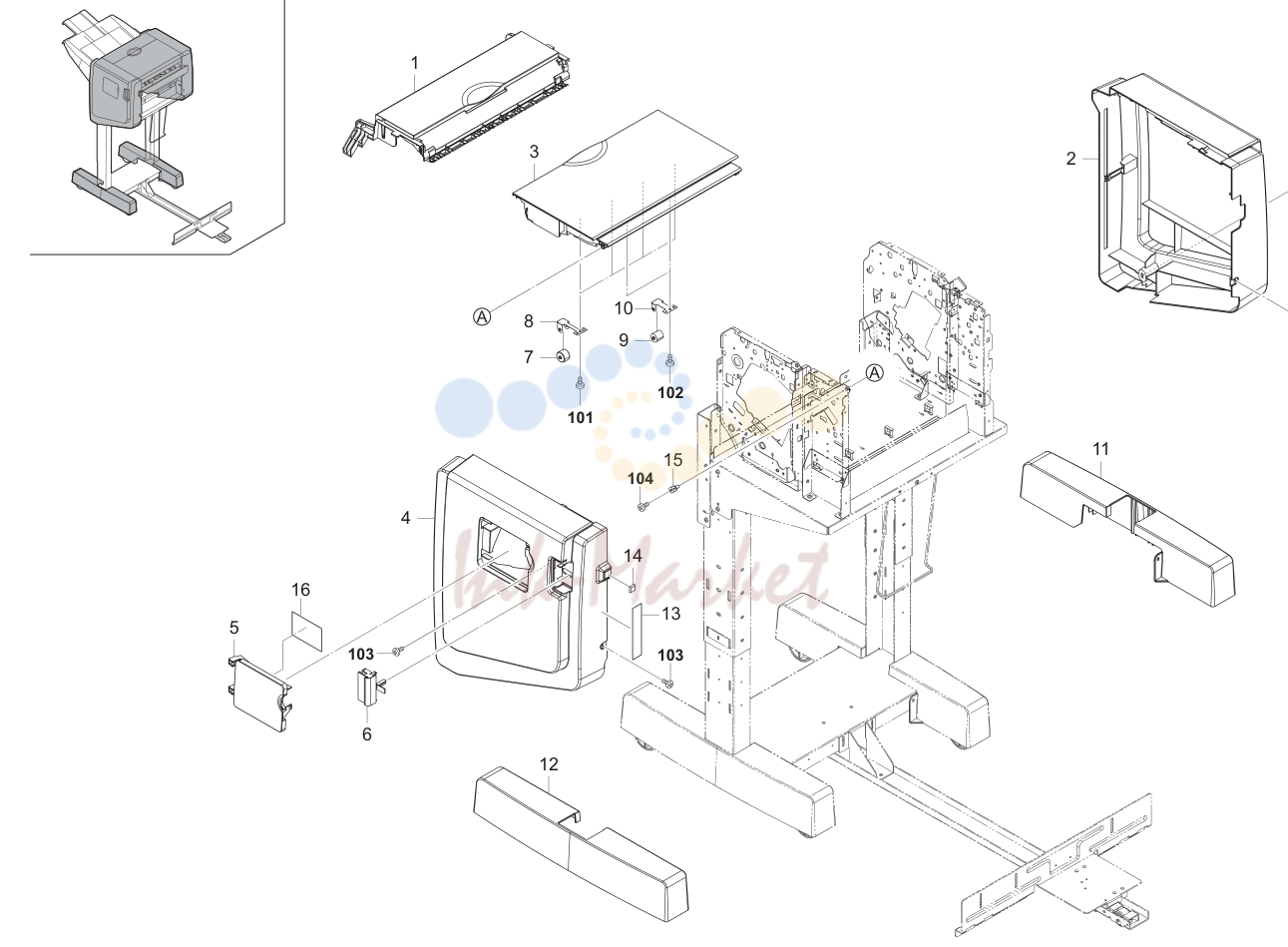

1. Covers 5JA

№	Артикул	Альт. артикул	Описание
8	305JA71200 запросить цену →	5JA71200	HLDR-FE-KORO-ENT
10	5HL11260 запросить цену →	5HL11260	MOUNT,SWITCH BACK EJECT PULLEY
13	305JA72200 запросить цену →	5JA72200	LABEL JAM
15	305JA71590 запросить цену →	5JA71590	K-BKT-SITEN-CVR-JAM
16	305JA72190 запросить цену →	5JA72190	LABEL STAPLE OPERATION

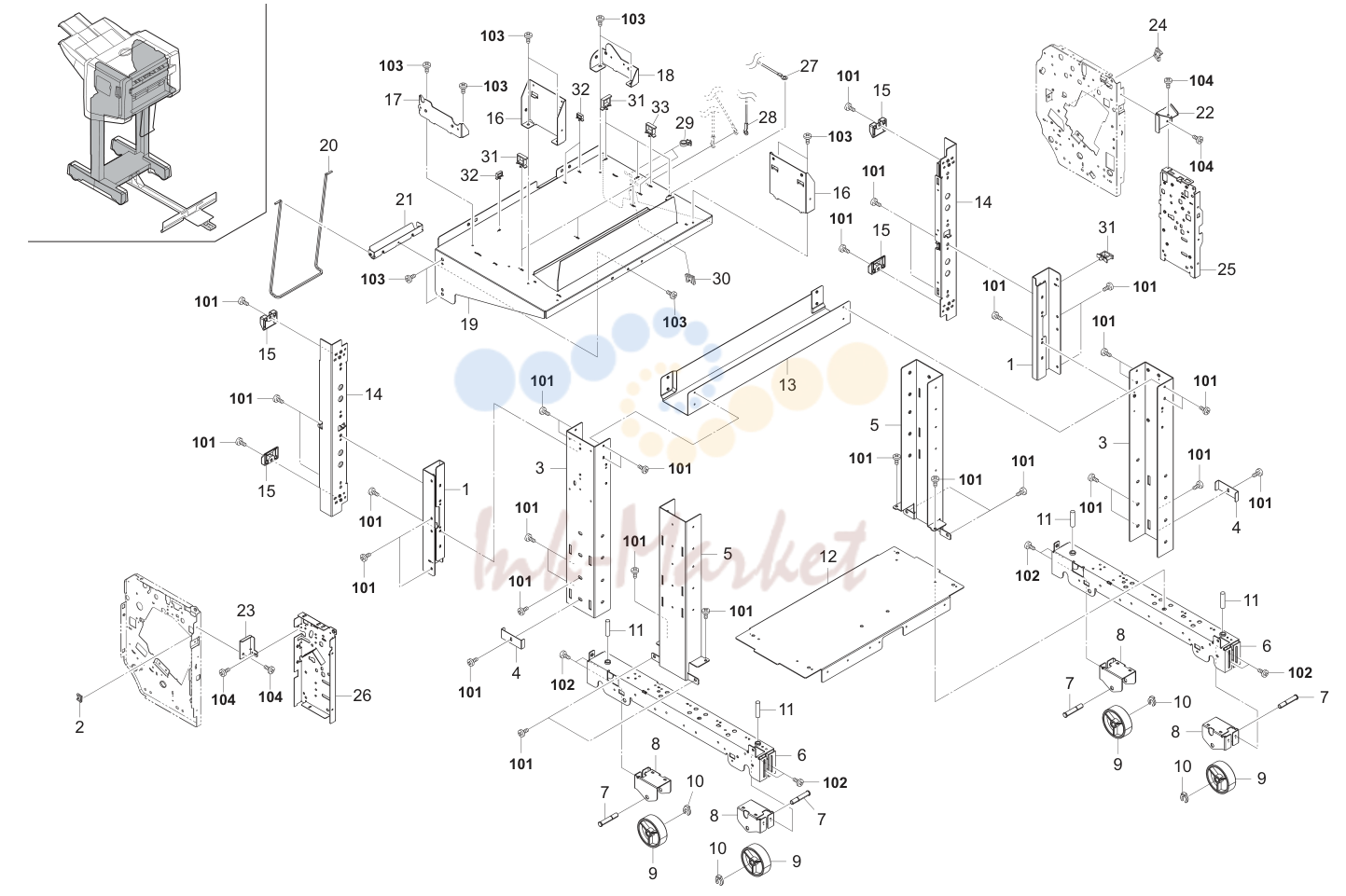

2. Frames 1 5JA

№	Артикул	Альт. артикул	Описание
1	305JA71930 запросить цену →	5JA71930	BKT-RACK-SPC-KM 2 101 5HL08480 5HL08480 SCR-M4X7BPSR-3C
2	5AA08500 запросить цену →	5AA08500	EDS-0607M 1 102 5HL07090 5HL07090 SCREW WITH SW W M4X8
3	305JA71910 запросить цену →	5JA71910	BKT-FOOT-HI-KM 2 103 5HL08480 5HL08480 SCR04T070SR-W
4	5HL11380 запросить цену →	5HL11380	ADJUSTING PLATE,FOOT 2 104 5HL08470 5HL08470 SCR03T060SR-W
5	305H180030 запросить цену →	5H180030	BKT-FOOT-LOW-N
6	305JA72030 запросить цену →	5JA72030	SD-BKT-FOOT-KM
7	5HL10190 запросить цену →	5HL10190	SD-STD-ROLL
8	5HL10180 запросить цену →	5HL10180	SD-BKT-ADJ825
9	5HL10200 запросить цену →	5HL10200	SD-ROLL
10	5HL08360 запросить цену →	5HL08360	KL-CLIP
11	5HL12270 запросить цену →	5HL12270	SHC-M8X33
12	5HL11410 запросить цену →	5HL11410	BASE,FOOT
13	5HL11420 запросить цену →	5HL11420	REINFORCEMENT,FOOT
14	305JA71990 запросить цену →	5JA71990	BKT-RACK-KM
15	5HL11810 запросить цену →	5HL11810	STOP-S-TRY
16	305JA71950 запросить цену →	5JA71950	BKT-RV-BASE-KM
17	5HL11350 запросить цену →	5HL11350	FRONT MOUNT BASE,CONVEYING UNIT
18	5HL11360 запросить цену →	5HL11360	REAR MOUNT BASE,CONVEYING UNIT
19	305JA71920 запросить цену →	5JA71920	BKT-BASE-KM
20	305H180310 запросить цену →	5H180310	WIRE_DPX_PASS
21	305H180320 запросить цену →	5H180320	BKT_WIRE
22	305JA71970 запросить цену →	5JA71970	BKT-FRM-R-KM
23	305JA71960 запросить цену →	5JA71960	BKT-FRM-F-KM
24	M2104200 запросить цену →	M2104200	EDS-1
25	305JA73170 запросить цену →	5JA73170	K-FRM-R-RV-KM
26	305JA71940 запросить цену →	5JA71940	FRM-RV-F-KM
27	305JA72450 запросить цену →	5JA72450	ASM-STP-KM
28	305JA70590 запросить цену →	5JA70590	ASM-SOLEARTH
29	305JA70090 запросить цену →	5JA70090	PLT-2S
30	M2104220 запросить цену →	M2104220	EDGING,EDS-1717U
31	M21AK010 запросить цену →	M21AK010	WIRE SADDLE,RLWS-1T V0(KITAGAWA)
32	305H280450 запросить цену →	5H280450	RLMC-05T V0
33	M21AK040 запросить цену →	M21AK040	WIRE SADDLE,RLWS-1015T V0(KITAGAWA)

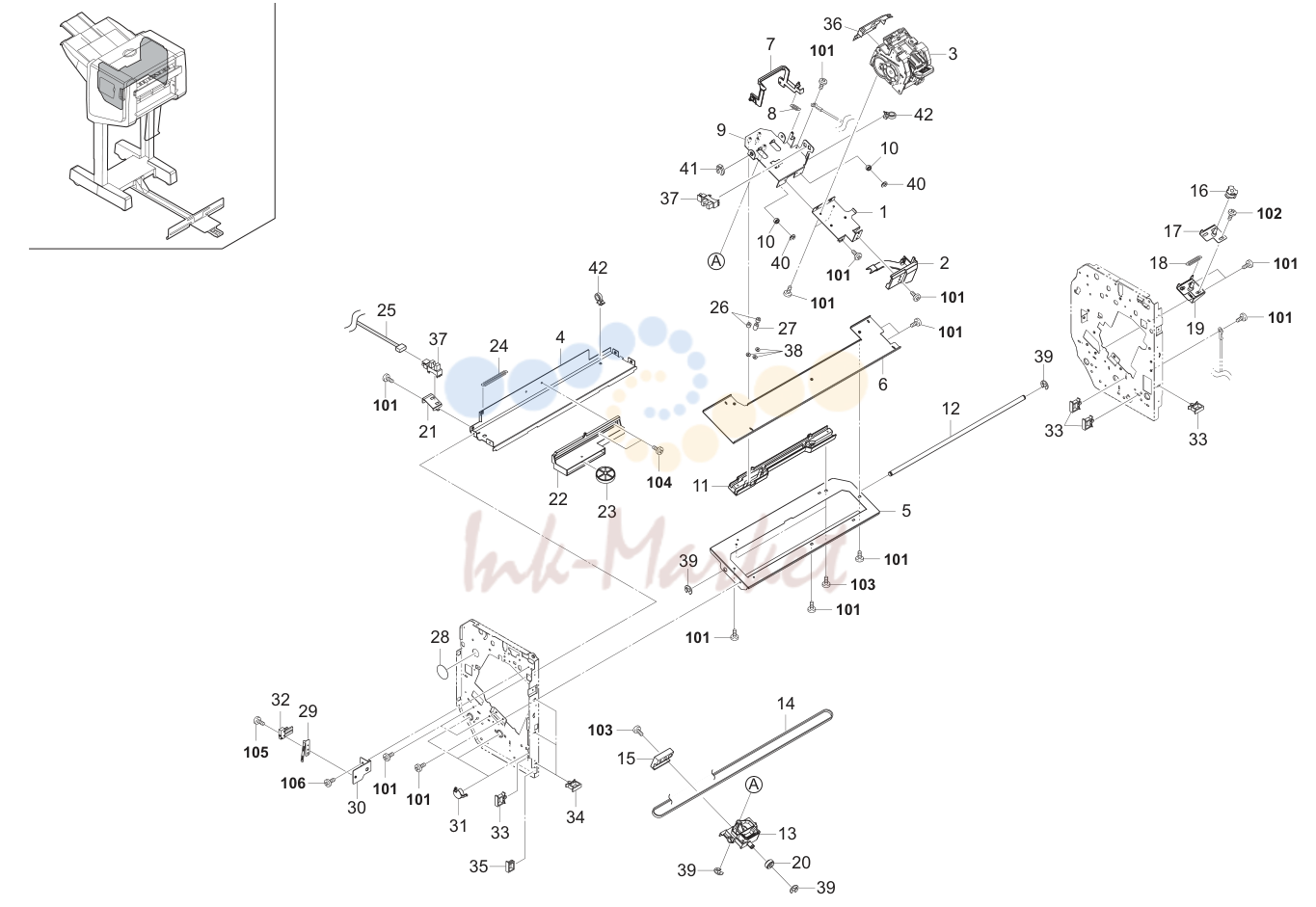

3. Frames 2 5JA

№	Артикул	Альт. артикул	Описание
1	305JA72020 запросить цену →	5JA72020	PLT-STP-BS-KM 1 101 305H280430 5H280430 SCR-030-060WTP
2	305JA71800 запросить цену →	5JA71800	CVR-STP-KM 1 102 305H080470 5H080470 SCR03M060-WS-W
4	305JA71150 запросить цену →	5JA71150	STY-L 1 104 305JA70250 5JA70250 SCR-M4-DAN2.2
5	305JA71140 запросить цену →	5JA71140	STY-STP-S 1 105 305JA70010 5JA70010 SCR-023-100ZWS
6	305JA71130 запросить цену →	5JA71130	STY-STP-M 1 106 5HL08470 5HL08470 SCR03T060SR-W
7	305JA71810 запросить цену →	5JA71810	LVR-STP-SEN-KM
8	305JA72480 запросить цену →	5JA72480	SP-STP-SEN
9	305JA71550 запросить цену →	5JA71550	K-STP-BS-KM
11	305JA70630 запросить цену →	5JA70630	RAIL-STP
12	305JA71270 запросить цену →	5JA71270	SFT-STP
13	305JA70720 запросить цену →	5JA70720	HLDR-STP
15	305JA70730 запросить цену →	5JA70730	PLT-STP-BLT
17	305JA70420 запросить цену →	5JA70420	K-STP-TN
18	305JA71340 запросить цену →	5JA71340	SP-STP-TN
19	305JA71170 запросить цену →	5JA71170	BKT-STP-TN
21	305JA71160 запросить цену →	5JA71160	BKT-POSI-SEN
22	305JA70650 запросить цену →	5JA70650	HLDR-STP-HRNS
23	305JA70640 запросить цену →	5JA70640	ROL-STP-HRNS
24	305JA72460 запросить цену →	5JA72460	SP-STP-HRNS
25	305JA70580 запросить цену →	5JA70580	ASM-SLDHPS
26	305JA70700 запросить цену →	5JA70700	CLR-STP-CAM-1
27	305JA70710 запросить цену →	5JA70710	CLR-STP-CAM-2
28	305JA72090 запросить цену →	5JA72090	MLR-CVR
30	305JA72010 запросить цену →	5JA72010	BKT-STP-SW
31	305JA71840 запросить цену →	5JA71840	CVR-BURRING
33	M21AK040 запросить цену →	M21AK040	WIRE SADDLE,RLWS-1T V0(KITAGAWA)
34	305JA70080 запросить цену →	5JA70080	RLMC-01TV0
36	305JA72000 запросить цену →	5JA72000	PLT-STP-DN-GID-KM
38	305JA72100 запросить цену →	5JA72100	CLIP-016
41	5HL08460 запросить цену →	5HL08460	CLIP-4
42	M2107250 запросить цену →	M2107250	RSG-100

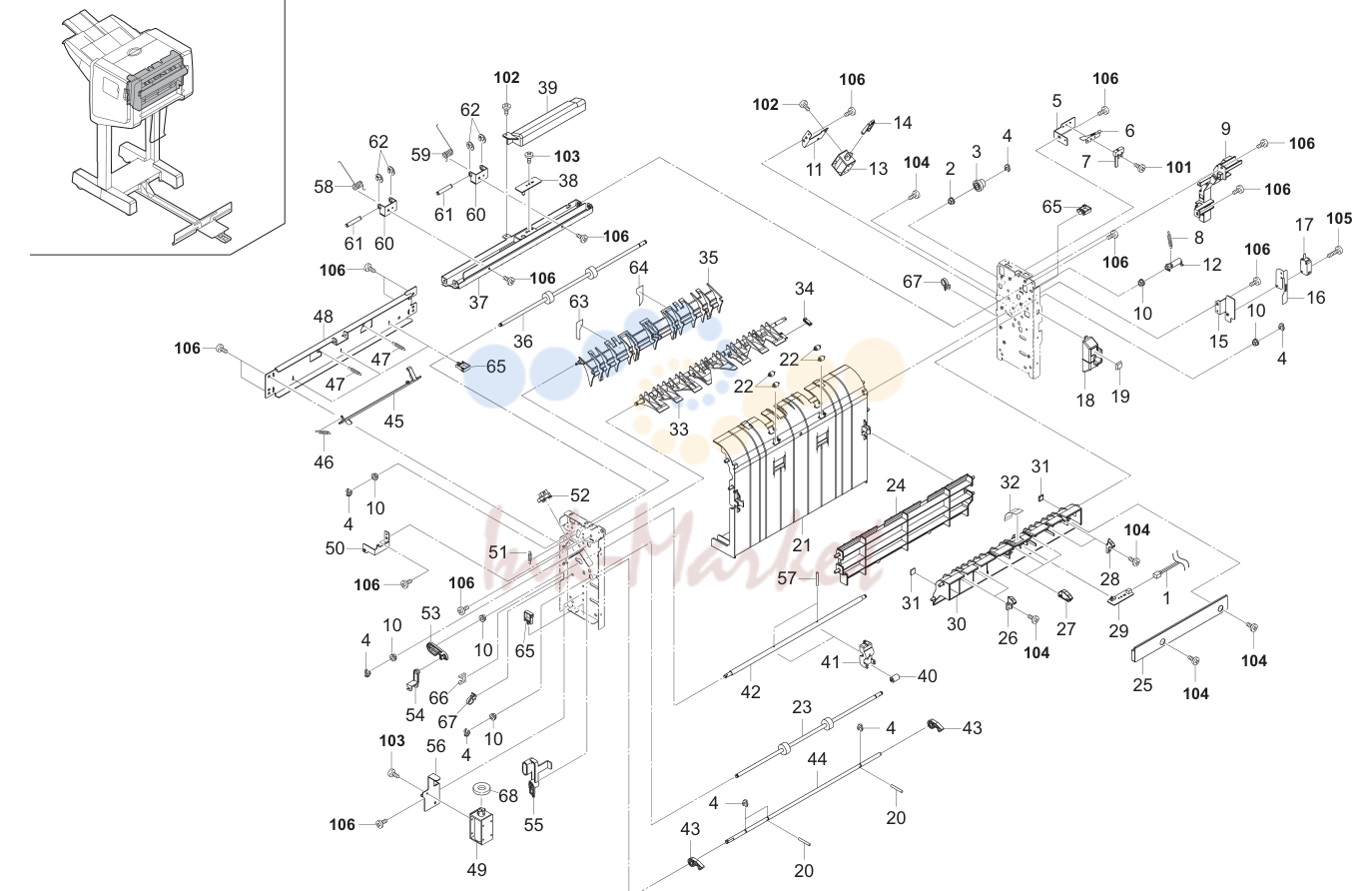

4. Paper Feed Section 1 5JA

№	Артикул	Альт. артикул	Описание
1	305H180290 запросить цену →	5H180290	ASM-R-IN-HF 1 51 5HL10070 5HL10070 SP-RV-FLP-F
2	5HL07110 запросить цену →	5HL07110	BUSH-060 1 (cid:27) 52 305H080320 5H080320 TLP1241(C5,F)
4	305H080050 запросить цену →	5H080050	CLIP050140B 8 54 5HL11600 5HL11600 LEVER B,SWITCH BACK SOLENOID
5	5HL11320 запросить цену →	5HL11320	MOUNT,SWITCH BACK COVER SWITCH 1 55 5HL11660 5HL11660 LEVER,HOOK SOLENOID
6	5HL11310 запросить цену →	5HL11310	LEVER,SWITCH BACK COVER SWITCH 1 56 5HL11220 5HL11220 MOUNT,SWITCH BACK SOLENOID
8	5HL11950 запросить цену →	5HL11950	SP-RV-FLP-SOL 1 58 305JA72880 5JA72880 SP-CVR-JAM-F-KM
9	305HL11861 запросить цену →	5HL11861	GUIDE,WIRE 1 59 305JA72900 5JA72900 SP-CVR-JAM-R-KM
10	5FG11050 запросить цену →	5FG11050	BUSHING 6 60 305JA72420 5JA72420 BKT-JAM-CVR
11	5HL11210 запросить цену →	5HL11210	MOUNT,FEED SHIFT SOLENOID 1 61 305JA72890 5JA72890 SFT-CVR-JAM-KM
12	5HL11580 запросить цену →	5HL11580	LEVER B,FEED SHIFT SOLENOID 1 62 305JA72870 5JA72870 ER-040
14	5HL11570 запросить цену →	5HL11570	LEVER A,FEED SHIFT SOLENOID 1 64 305JA72910 5JA72910 MLR-FLP-RV-OUT-L
15	5HL11330 запросить цену →	5HL11330	MOUNT,SAFETY SWITCH 1 65 305JA70080 5JA70080 RLMC-01T V0
16	5HL11300 запросить цену →	5HL11300	LEVER,SAFETY SWITCH 1 66 5HL07510 5HL07510 EDS-1
20	5AA09070 запросить цену →	5AA09070	SFT-020-120 SCH
21	305JA71770 запросить цену →	5JA71770	GID-RV-OUT-KM
24	5HL11540 запросить цену →	5HL11540	RIGHT GUIDE,SWITCH BACK 1 101 305JA70010 5JA70010 SCR-023-100ZWS
25	5HL11840 запросить цену →	5HL11840	COVER,SWITCH BACK SWITCH 1 102 305H180600 5H180600 SCR-030-060NSW
26	5HL10050 запросить цену →	5HL10050	GID-RV-IN-RIV-F 2 103 5HL07040 5HL07040 SCREW WITH SW W M3X6
27	5HL10040 запросить цену →	5HL10040	GID-RV-IN-RIV 3 104 5AA08410 5AA08410 SCR-040-120WAVE
28	5HL10060 запросить цену →	5HL10060	GID-RV-IN-RIV-R 2 105 5HL12210 5HL12210 SCREW WITH SW M3X16
30	5HL11550 запросить цену →	5HL11550	GUIDE,SWITCH BACK
31	5HL08400 запросить цену →	5HL08400	STOPPER CUSHION
32	5HL10090 запросить цену →	5HL10090	MLR-RV-SEN
33	5HL10010 запросить цену →	5HL10010	FLP-RV-IN-C66
34	5HL10080 запросить цену →	5HL10080	RUB-RV-FLP-IN
35	5HL11690 запросить цену →	5HL11690	LEFT GUIDE,FEED SHIFT
37	305JA72050 запросить цену →	5JA72050	STY-RV-T-KM
39	5HL11700 запросить цену →	5HL11700	RIGHT COVER,SWITCH BACK SENSOR
40	5HL08510 запросить цену →	5HL08510	LOOP PULLEY
41	5HL10020 запросить цену →	5HL10020	HLDR-RV-KORO
42	305HL10001 запросить цену →	5HL10001	SFT-RV-KORO
43	5HL11650 запросить цену →	5HL11650	LEVER,HOOK
44	5HL11890 запросить цену →	5HL11890	SFT-LOCK-RV
45	5HL11630 запросить цену →	5HL11630	ACTUATOR,SWITCH BACK EJECT SWITCH
46	5HL11940 запросить цену →	5HL11940	SP-RV-LVR-SEN
47	5HL11960 запросить цену →	5HL11960	SP-RV-KORO
48	5HL11240 запросить цену →	5HL11240	LEFT STAY,SWITCH BACK
50	5HL11270 запросить цену →	5HL11270	MOUNT,ACTUATOR

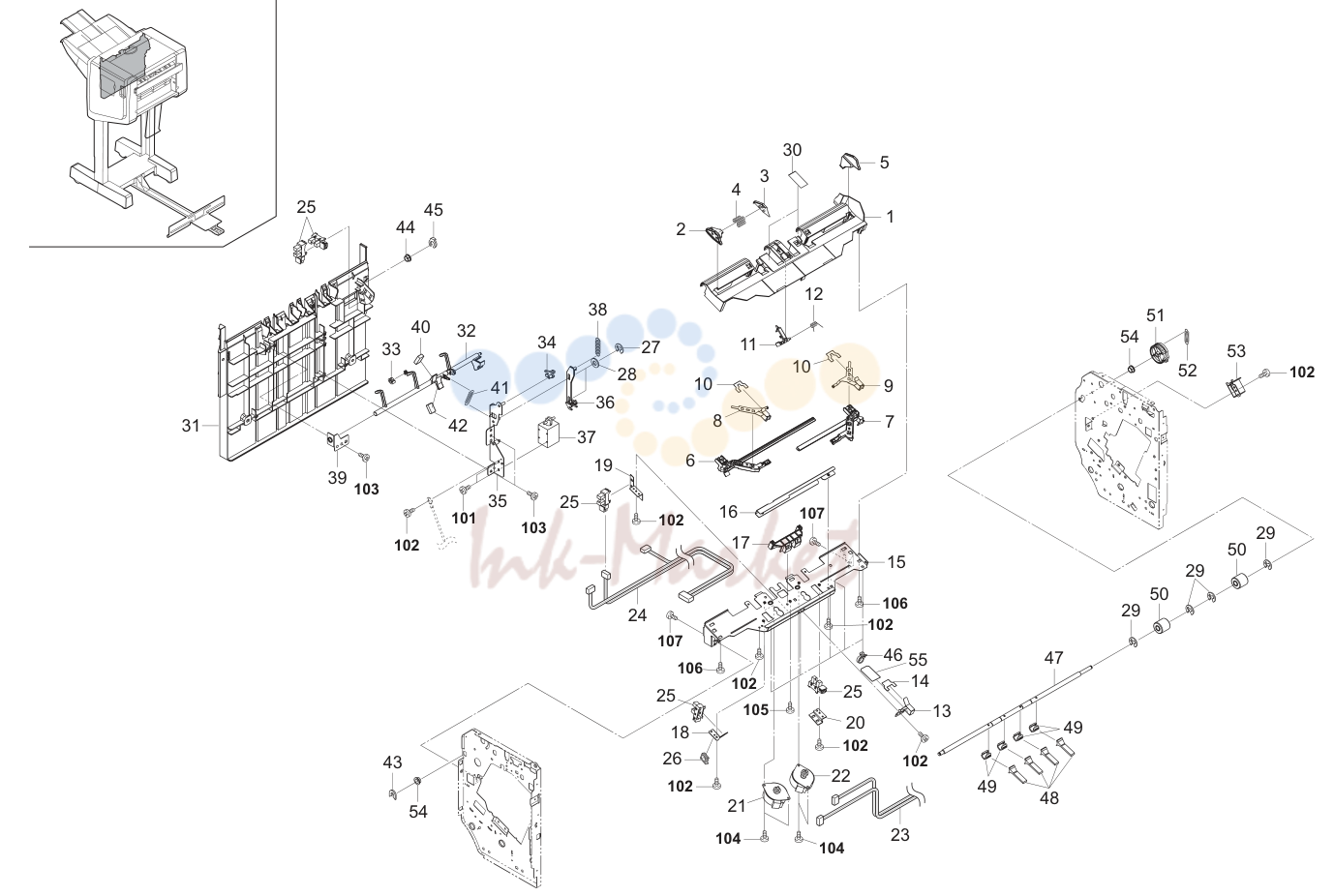

5. Paper Feed Section 2 5JA-3

№	Артикул	Альт. артикул	Описание
1	305JA71890 запросить цену →	5JA71890	TRY-PR-SEIGO-KM 1 (cid:27) 51 305JA70740 5JA70740 GER-080-43-KH
2	305JA71010 запросить цену →	5JA71010	PLT-PR-SEG-F 1 52 305JA71440 5JA71440 SP-PR-PDL
3	305JA71020 запросить цену →	5JA71020	PLT-PR-SEG-F-SUB 1 (cid:27) 53 305JA71480 5JA71480 SOL-TDS-F12G-67
4	305JA72530 запросить цену →	5JA72530	SP-PR-SEG-NEW 3 54 5FG11050 5FG11050 BUSHING
5	305JA71030 запросить цену →	5JA71030	PLT-PR-SEG-R 1 55 305JA73200 5JA73200 BRSH-SEG-STOP
6	305JA70600 запросить цену →	5JA70600	RCK-PR-SEIGO-F
7	305JA70610 запросить цену →	5JA70610	RCK-PR-SEIGO-R
8	305JA71060 запросить цену →	5JA71060	PLT-PR-SEIGO-STOP-F
9	305JA71070 запросить цену →	5JA71070	PLT-PR-SEIGO-STOP-R
10	305JA71460 запросить цену →	5JA71460	MLR-PR-SG-STOP-LS 2 101 305H180600 5H180600 SCR-030-060NSW
11	305JA71850 запросить цену →	5JA71850	LVR-PR-SEIGO-SEN-KM 1 102 305H280430 5H280430 SCR-030-060WTP
12	305JA71330 запросить цену →	5JA71330	SP-PR-SEIGO-SEN 1 103 5HL07100 5HL07100 SCR-040-100NBB
13	305JA71080 запросить цену →	5JA71080	PLT-PR-SEIGO-STOP-C 1 104 305JA72510 5JA72510 SCR-030-060
14	305JA71350 запросить цену →	5JA71350	MLR-PR-SEIGO-STOP 1 105 305JA70030 5JA70030 SCR-030-080-WBB
15	305JA71050 запросить цену →	5JA71050	BKT-PR-SEIGO-BASE 1 106 305JA70240 5JA70240 SCR03T080-D040022
16	305JA71090 запросить цену →	5JA71090	PLT-PR-SEIGO-GUIDE 1 107 305JA70020 5JA70020 SCR030060FWBI
17	305JA70620 запросить цену →	5JA70620	HLDR-PR-SEIGO-RACK
18	305JA71100 запросить цену →	5JA71100	BKT-PR-SEIGO-SEN-F
19	305JA71120 запросить цену →	5JA71120	BKT-PR-SEIGO-SEN-C
20	305JA71110 запросить цену →	5JA71110	BKT-PR-SEIGO-SEN-R
23	305JA70570 запросить цену →	5JA70570	ASM-JOGMOT
24	305JA70520 запросить цену →	5JA70520	ASM-J-EMPS-KM
26	5AA08500 запросить цену →	5AA08500	EDS-0607M
30	305JA72520 запросить цену →	5JA72520	MLR-PR-TRY-EX-KM
31	305JA71780 запросить цену →	5JA71780	GID-TM-KM
32	305JA70940 запросить цену →	5JA70940	LVR-YO
33	305JA70280 запросить цену →	5JA70280	CUSH-YO
34	305JA70950 запросить цену →	5JA70950	LNK-YO
35	305JA71580 запросить цену →	5JA71580	K-YO-SOL-KM
36	305JA71790 запросить цену →	5JA71790	LNK-YO-PR-KM
39	305JA71980 запросить цену →	5JA71980	BKT-YO-LVR-KM
40	305JA70380 запросить цену →	5JA70380	DMP-PR-YO
42	305JA72080 запросить цену →	5JA72080	DMP-YO-PR-DOWN-KM
43	305JA70200 запросить цену →	5JA70200	CLIP050060W
44	305JA70270 запросить цену →	5JA70270	BRG-6X8
45	305JA70410 запросить цену →	5JA70410	CLIP-CB3
46	M2107250 запросить цену →	M2107250	RSG-100
47	305JA71310 запросить цену →	5JA71310	SFT-PR-EXIT
49	305JA71040 запросить цену →	5JA71040	HLDR-PR-PDL-W

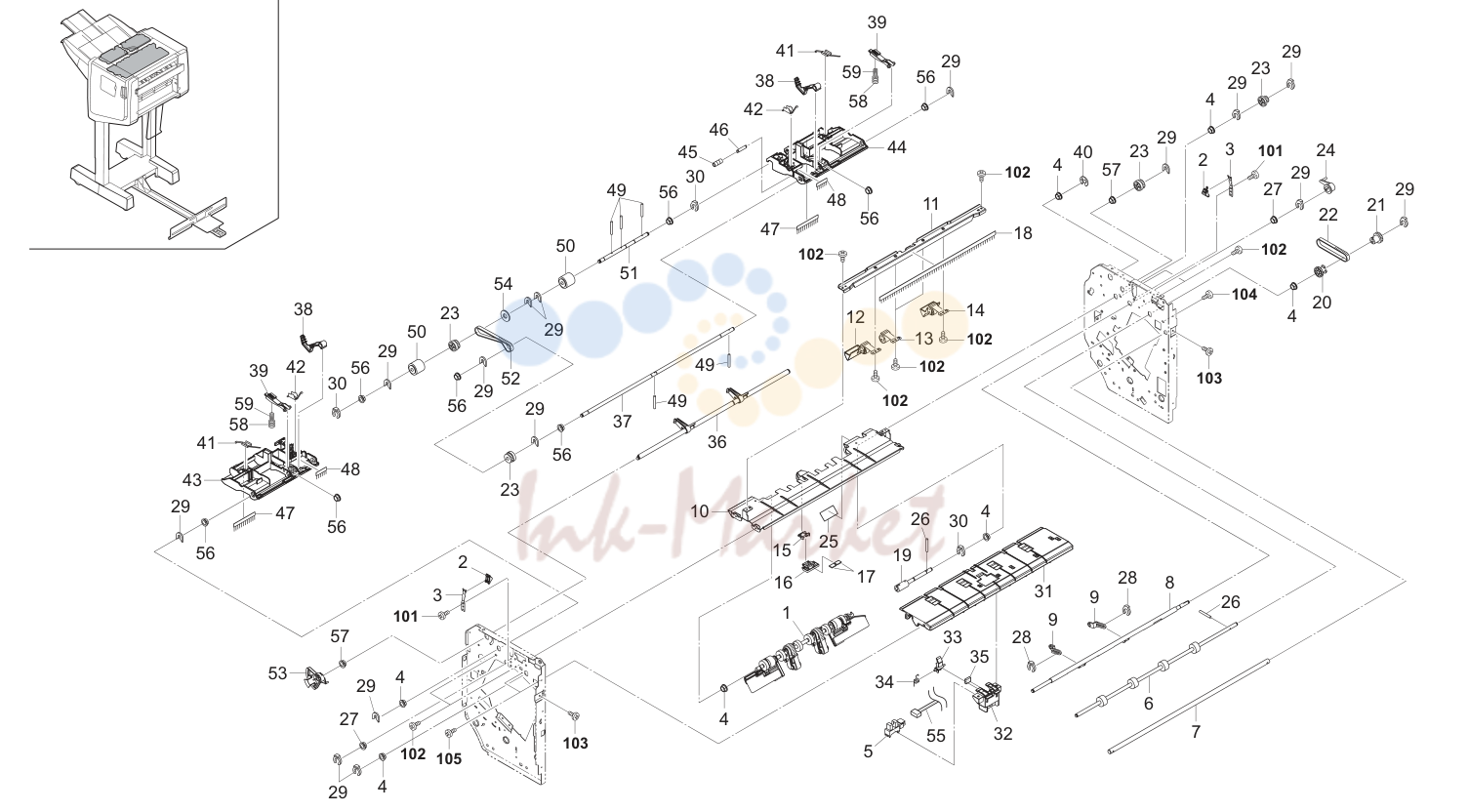

6. Paper Feed Section 3 5JA

№	Артикул	Альт. артикул	Описание
2	305JA70970 запросить цену →	5JA70970	CVR-PLT-SP-LOCK 2 (cid:27) 52 305JA70130 5JA70130 BELTS2M102040
3	305JA72440 запросить цену →	5JA72440	PLT-FRM-LOCK 2 (cid:27) 53 305JA70830 5JA70830 GER-100-56
4	5FG11050 запросить цену →	5FG11050	BUSHING 7 54 305JA70260 5JA70260 FLG-FEED-PLY
7	305JA71280 запросить цену →	5JA71280	SFT-HANG 1 57 5AA08420 5AA08420 BUSH-8P
8	305JA70840 запросить цену →	5JA70840	ARM-FE-BLT 1 58 305JA72690 5JA72690 SP-PICK-S
9	305JA70290 запросить цену →	5JA70290	LNK-FE-BLT 2 59 305JA72700 5JA72700 SP-PICK-L
10	305JA71260 запросить цену →	5JA71260	GID-FE-FEED-2-PN
11	305JA71240 запросить цену →	5JA71240	STY-PICK-STR
15	305JA71000 запросить цену →	5JA71000	ARM-PR-WGT-C 1 101 305JA71450 5JA71450 SCR-030-040-SR
16	305JA70930 запросить цену →	5JA70930	WGT-PR-C 1 102 305H280430 5H280430 SCR-030-060WTP
17	305JA72180 запросить цену →	5JA72180	WGT-FE-BLT-N 2 103 305JA70040 5JA70040 SCR-030-080WIT
19	305JA70440 запросить цену →	5JA70440	ASY-SFT-BLT-R 1 105 305JA70020 5JA70020 SCR030060FWBI
23	305JA70960 запросить цену →	5JA70960	PLY-S2M-22L
24	305JA70800 запросить цену →	5JA70800	LVR-BLT
25	305JA71470 запросить цену →	5JA71470	MLR-PR-GID-R-P
27	305JA70180 запросить цену →	5JA70180	BUSH060060MYU
28	305JA70190 запросить цену →	5JA70190	CLIP040100G
29	305JA70200 запросить цену →	5JA70200	CLIP050060W
30	305JA70210 запросить цену →	5JA70210	CLIP050140W
31	305JA70860 запросить цену →	5JA70860	GID-FE-FEED-1
32	305JA70890 запросить цену →	5JA70890	HLDR-FE-SEN-ENT
33	305JA70880 запросить цену →	5JA70880	LVR-FE-SEN-ENT
34	305JA71370 запросить цену →	5JA71370	SP-FE-SEN-ENT
35	305JA70370 запросить цену →	5JA70370	DMP-FE-LVR-ENT
36	305JA70480 запросить цену →	5JA70480	ASY-PICK-ARM
37	305JA71290 запросить цену →	5JA71290	SFT-PICK-T
38	305JA70870 запросить цену →	5JA70870	WGT-FE-PRO
39	305JA70900 запросить цену →	5JA70900	LVR-PICK
41	305JA71230 запросить цену →	5JA71230	PLT-PICK-EARTH-2
42	305JA71220 запросить цену →	5JA71220	PLT-PICK-EARTH-1
43	305JA70910 запросить цену →	5JA70910	HLDR-PICK-F
44	305JA70920 запросить цену →	5JA70920	HLDR-PICK-R
45	305JA70980 запросить цену →	5JA70980	ROL-PICK-IDLER
46	305JA71320 запросить цену →	5JA71320	SFT-PICK-IDLER
49	5AA09070 запросить цену →	5AA09070	PIN DOWEL 2*12

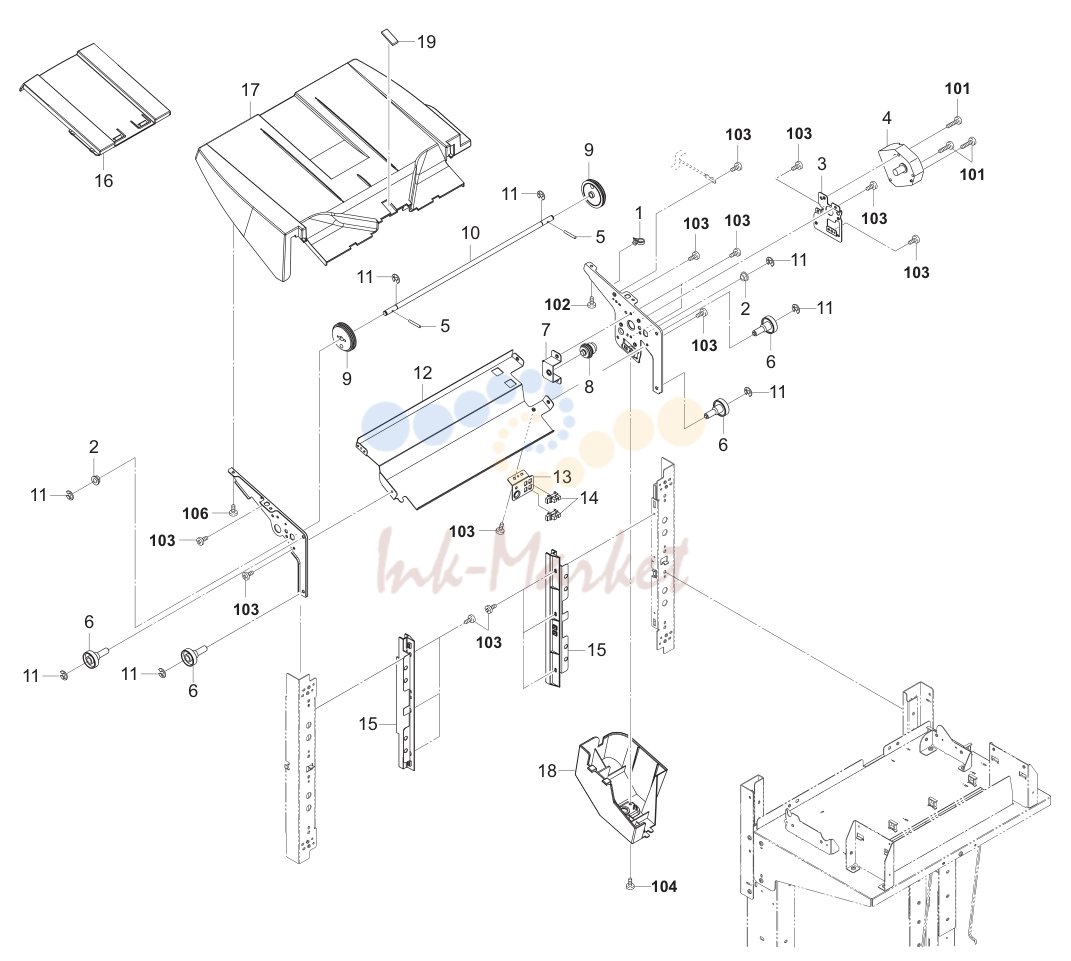

7. Paper Feed Section 4 5JA

№	Артикул	Альт. артикул	Описание
1	M2107250 запросить цену →	M2107250	RSG-100 1 101 5HL07050 5HL07050 SCREW WITH SW W M3X30
2	5AA08420 запросить цену →	5AA08420	BUSH-8P 2 102 5AA08410 5AA08410 SCR-040-120WAVE
3	5HL11450 запросить цену →	5HL11450	BKT-MOT-TRY 1 103 5HL08480 5HL08480 SCR-M4X7BPSR-3C
5	5HL08320 запросить цену →	5HL08320	PARALLEL PIN(3X20)
6	5HL11730 запросить цену →	5HL11730	ROL-GID-TRY
7	5HL11440 запросить цену →	5HL11440	BKT-GER-MOT-TRY
10	5HL11910 запросить цену →	5HL11910	SFT-GER-TRY
12	305JA72040 запросить цену →	5JA72040	FRM-TRY-C-KM
13	5HL11460 запросить цену →	5HL11460	BKT-SEN-TRY
15	5HL11750 запросить цену →	5HL11750	RACK-S-TRY

8. Drive Section & Electrical Components 5JA

№	Артикул	Альт. артикул	Описание
1	5HL11230 запросить цену →	5HL11230	MOUNT,SWITCH BACK MOTOR 1 51 305JA71650 5JA71650 ASM-R-SW-HF-KM
4	305H080050 запросить цену →	5H080050	CLIP050140B
7	5HL08460 запросить цену →	5HL08460	CLIP-4
8	5FG11050 запросить цену →	5FG11050	BUSHING
10	M2108480 запросить цену →	M2108480	SPACER,KGLS-22S 2 102 5HL12370 5HL12370 SCR04T080SR-W
12	305JA71190 запросить цену →	5JA71190	BKT-MOT-LF 1 104 305H280430 5H280430 SCR-030-060WTP
15	305JA71560 запросить цену →	5JA71560	K-STP-DV-F-KM
16	5HL11930 запросить цену →	5HL11930	SP-RV-MOT
20	M21AK010 запросить цену →	M21AK010	WIRE SADDLE,RLWS-1T V0(KITAGAWA)
21	305JA70080 запросить цену →	5JA70080	RLMC-01TV0
22	305JA70990 запросить цену →	5JA70990	HLDR-HNS-R
25	305JA71400 запросить цену →	5JA71400	SP-CAM
26	305JA71180 запросить цену →	5JA71180	BKT-MOT-PF
27	305JA71390 запросить цену →	5JA71390	SP-MOT
38	305JA70540 запросить цену →	5JA70540	ASM-BRS
39	305JA70560 запросить цену →	5JA70560	ASM-HBMOT
40	305JA71620 запросить цену →	5JA71620	ASM-REARS-KM
41	305JA71610 запросить цену →	5JA71610	ASM-I/F-HF-KM
42	305JA71700 запросить цену →	5JA71700	ASM-HSW-KM
43	305JA70550 запросить цену →	5JA70550	ASM-STP
44	305JA71630 запросить цену →	5JA71630	ASM-ROMOT-KM
45	305JA70510 запросить цену →	5JA70510	ASM-RDHS-KM
46	305JA71640 запросить цену →	5JA71640	ASM-SLDMOT
47	305JA71660 запросить цену →	5JA71660	ASM-R-MOT-HF-KM
48	305JA71680 запросить цену →	5JA71680	ASM-R-SOL-HF-KM
49	305JA71690 запросить цену →	5JA71690	ASM-TR-HF-KM
50	305JA71670 запросить цену →	5JA71670	ASM-R-SEN-HF-KM

9. Accessories & Option 5JA

№	Артикул	Альт. артикул	Описание
2	305HL10911 запросить цену →	5HL10911	RETAINER,FINISHER 1 102 305JA72300 5JA72300 SCR-040-140
3	5HL10250 запросить цену →	5HL10250	ASY-KM-TK-GU-31
4	305JA72240 запросить цену →	5JA72240	ASY-RAIL-66
