KIP 6000 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- в сборе Location 1
- в сборе Location 2
- верхний рама в сборе 1
- верхний рама в сборе 2
- верхний рама в сборе 3
- верхний рама в сборе 4

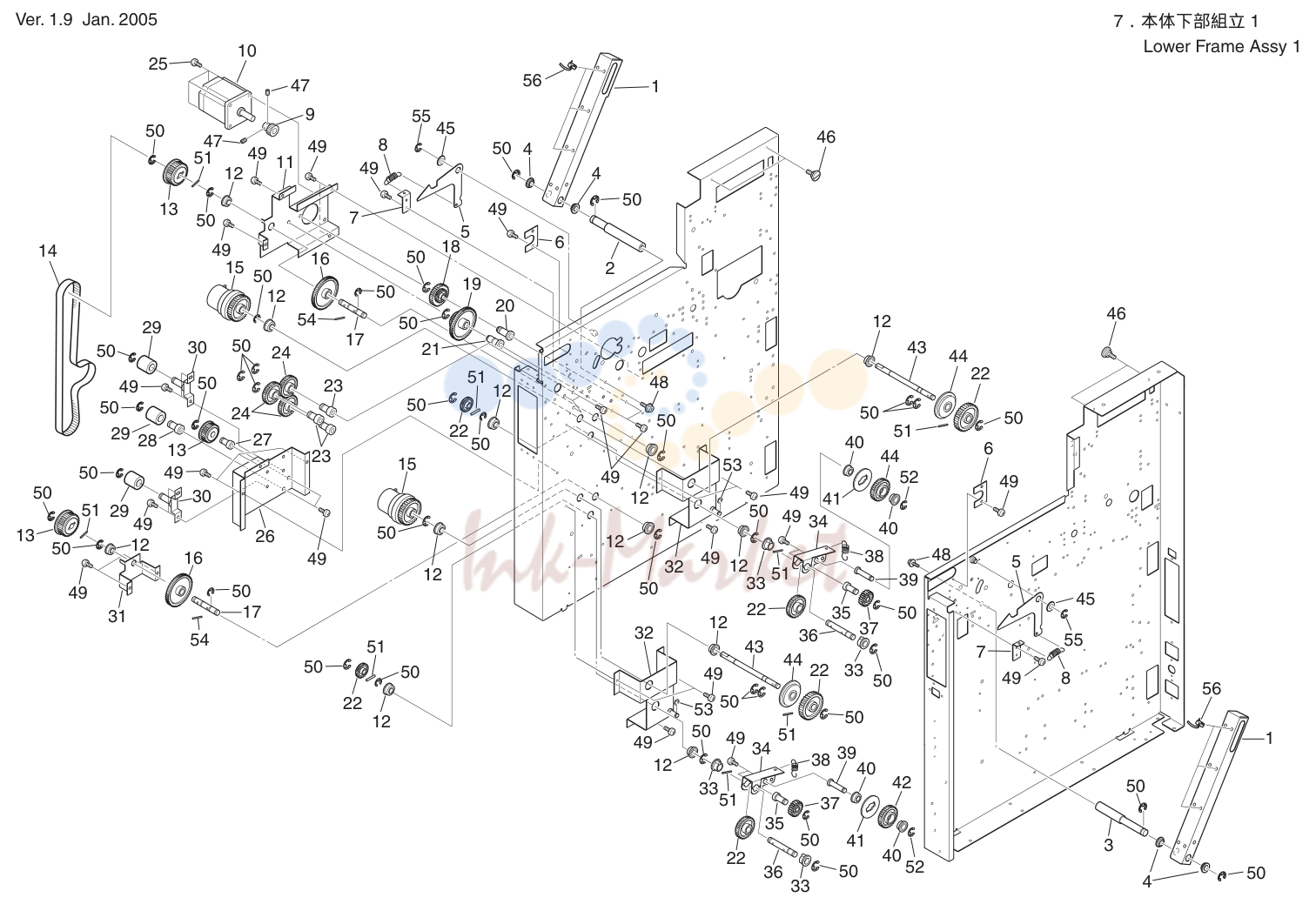

- нижний рама в сборе 1

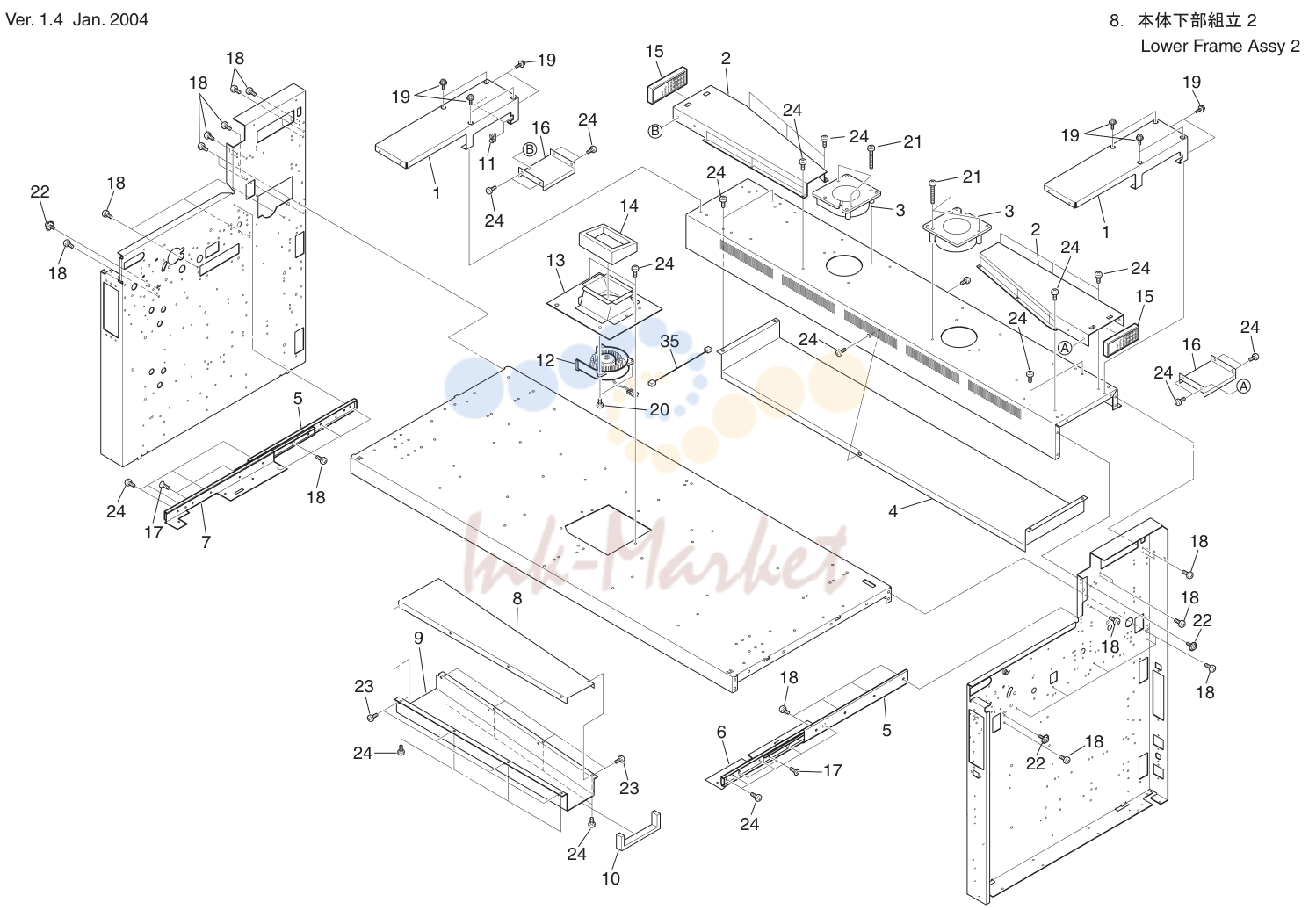

- нижний рама в сборе 2

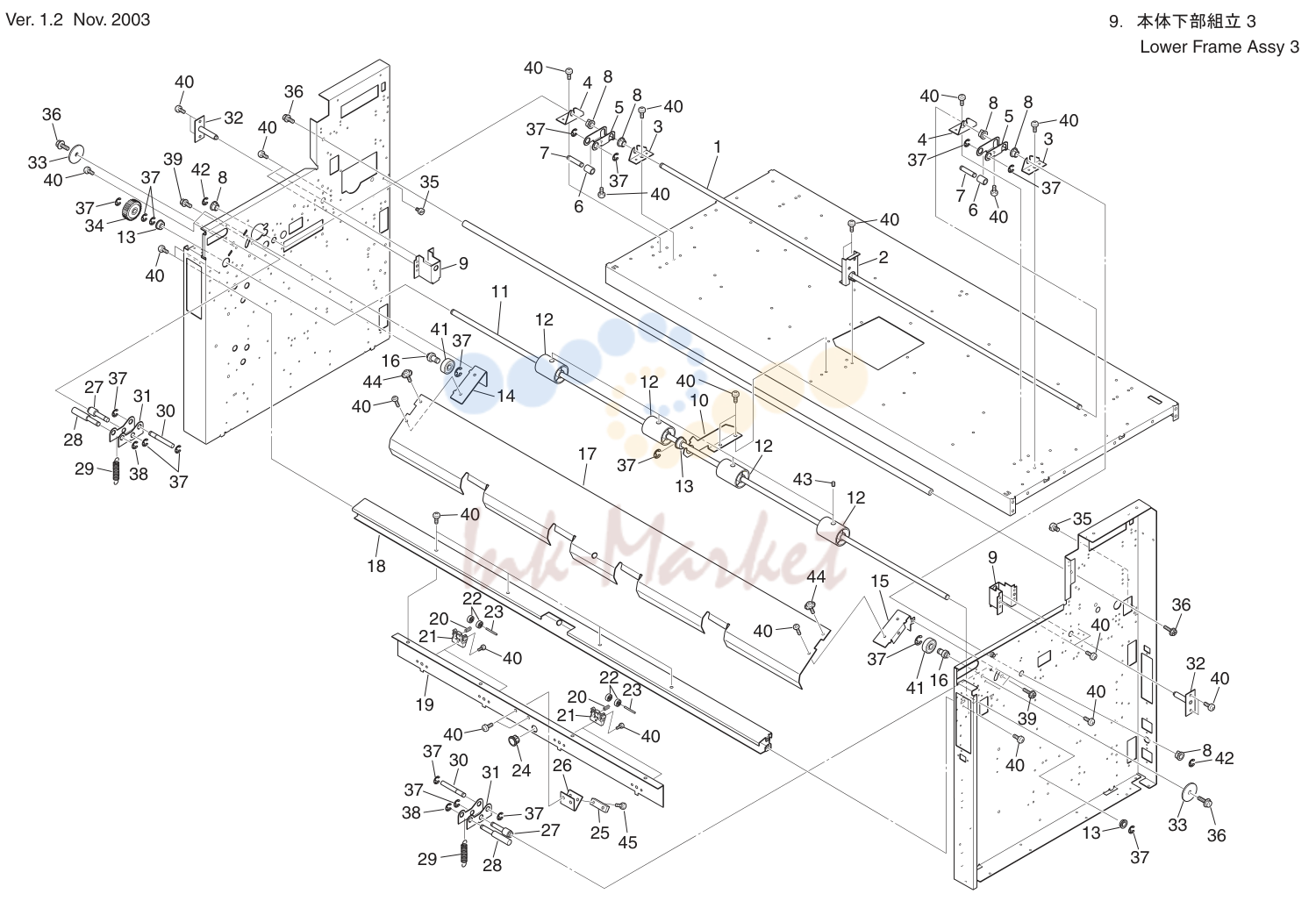

- нижний рама в сборе 3

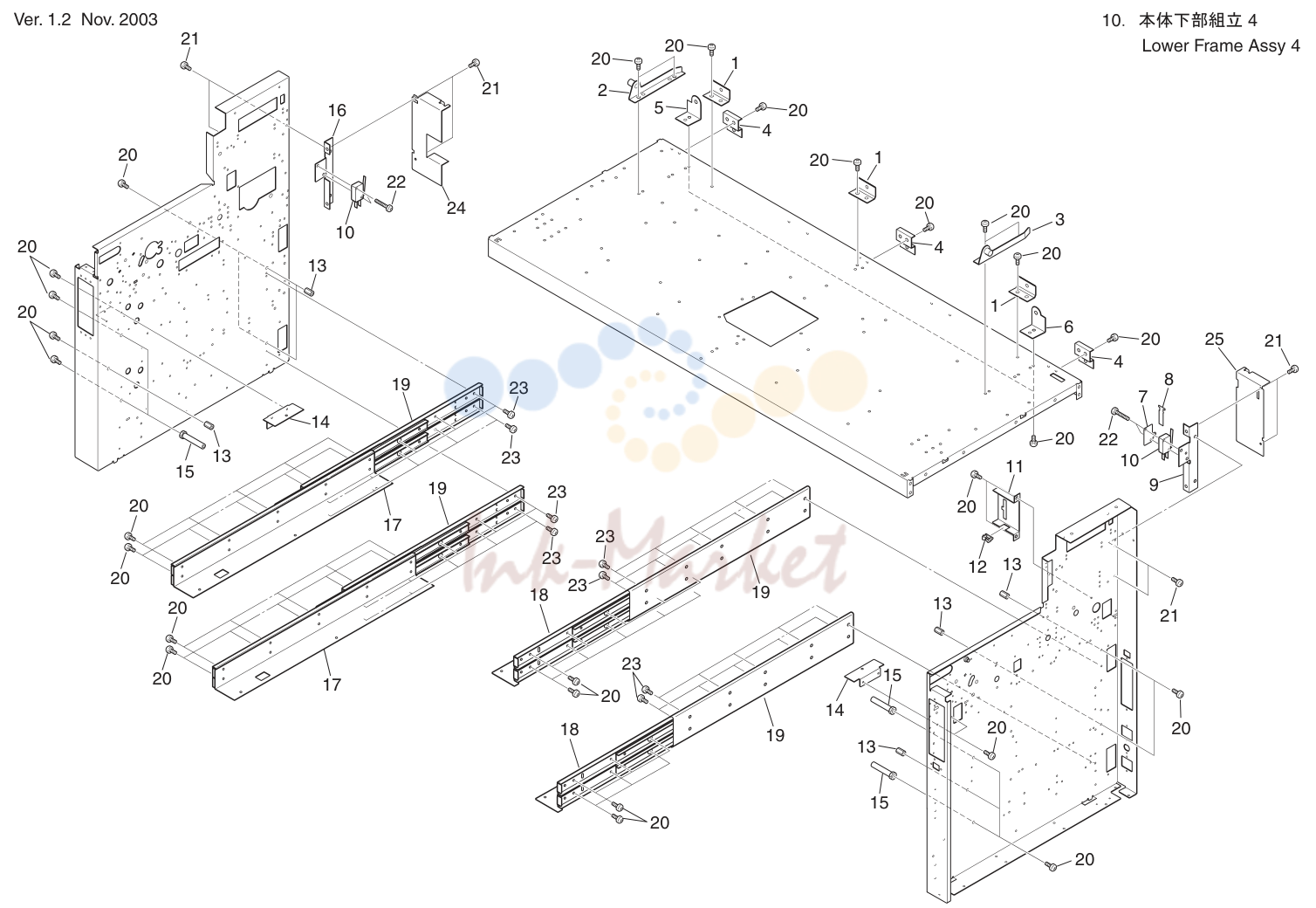

- нижний рама в сборе 4
- нижний рама в сборе 5
- нижний рама в сборе 6
- Process в сборе
- Image Corona в сборе
- Tr Corona в сборе
- Developer в сборе 1
- Developer в сборе 2
- Hopper узел в сборе
- Feeder в сборе
- Movable узел в сборе
- Fuser верхний рама в сборе
- Fuser верхний рама в сборе
- Fuser нижний рама в сборе
- Paper Exit в сборе
- Roll Paper Deck в сборе 1
- Roll Paper Deck в сборе 1
- Roll Paper Deck в сборе 2
- Roll Paper Deck в сборе 3
- Roll Paper Deck в сборе 4
- For 2 Rolls
- Type
- Type
- Type
- Type
- Cut Sheet Feeder в сборе 2 (Option)
- Cut Sheet Feeder в сборе 3 (Option)
- Cassette Deck в сборе 1 (Option)
- Cassette Deck в сборе 2 (Option)
- Pick-up в сборе (Option)
- Pick-up в сборе (Option)
- Type

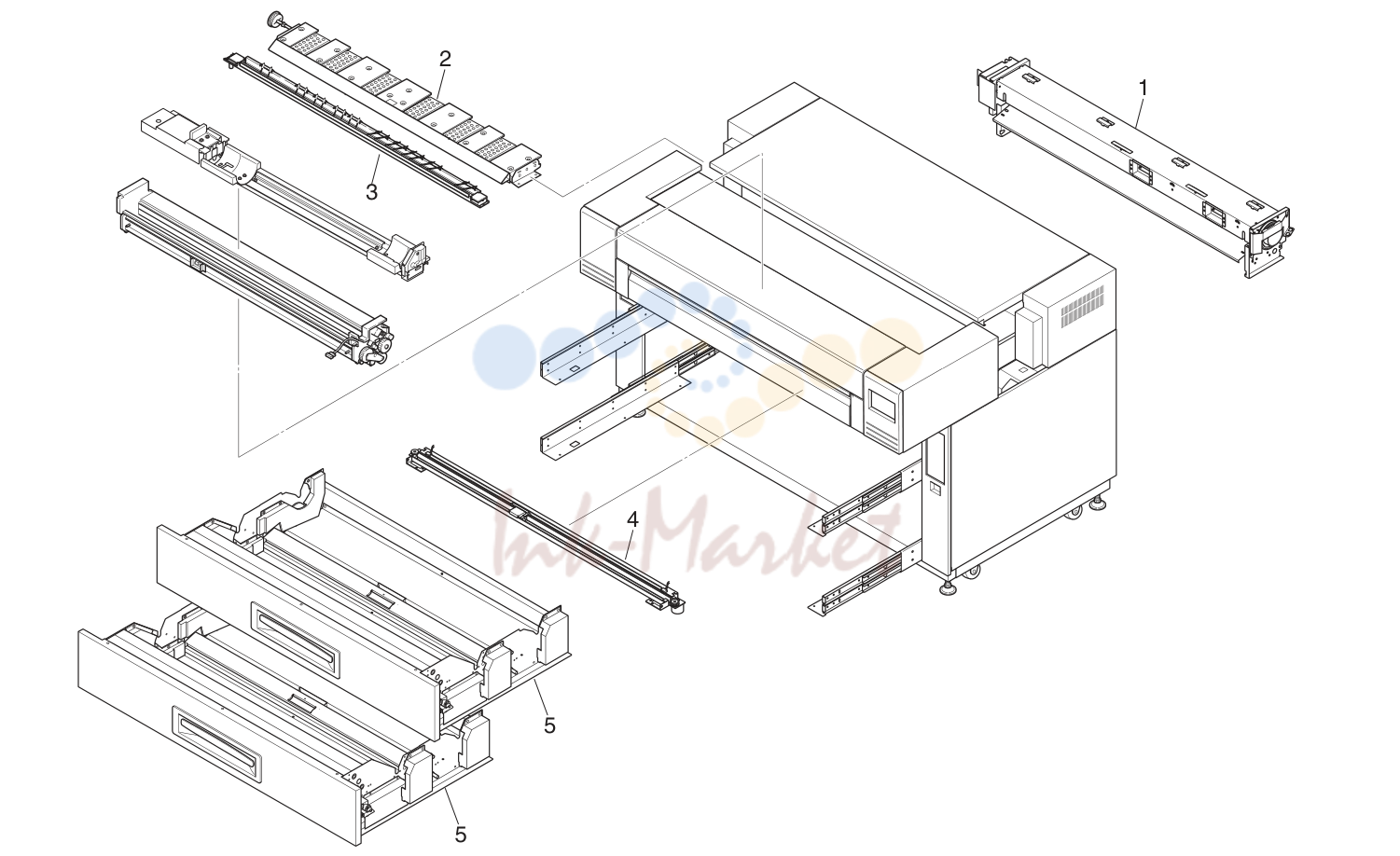

в сборе Location 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 9604490020 запросить цену → | Fuser в сборе (120V) |
| 2 | 9604890010 запросить цену → | Feeder в сборе |
| 3 | 9605190020 запросить цену → | Tr Corona в сборе |
| 4 | 6601300430 запросить цену → | Cutter узел(A0) |
| 5 | 9601390030 запросить цену → | Deck 1 (120V) |

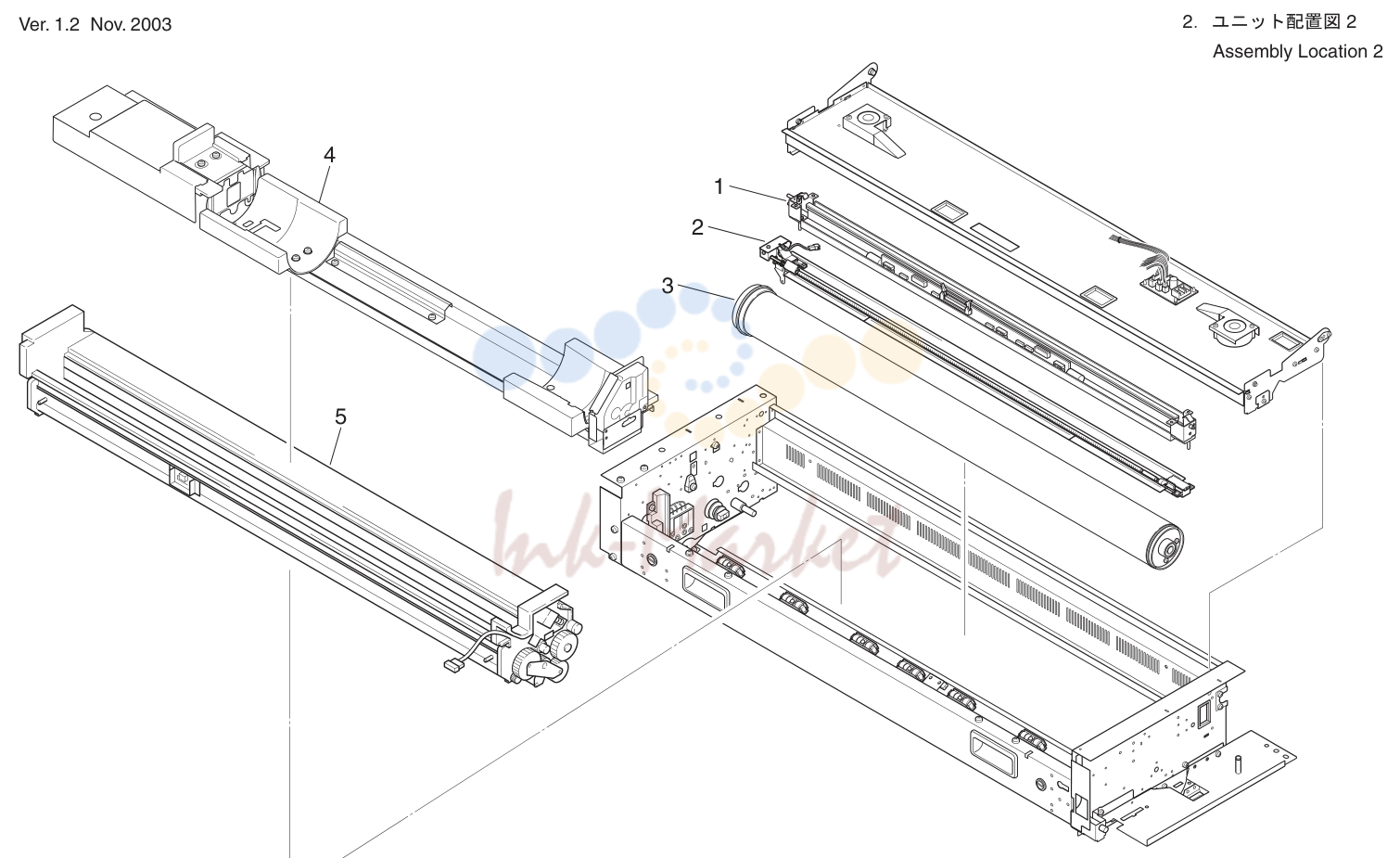

в сборе Location 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 9606990020 запросить цену → | LED Head в сборе - 400 400DPI |
| 1 | 9606990010 запросить цену → | LED Head в сборе - 600 600DPI |
| 2 | 9605190011 запросить цену → | Image Corona в сборе |
| 4 | 9604680010 запросить цену → | Hopper в сборе |
| 5 | 9604690010 запросить цену → | Developer в сборе |

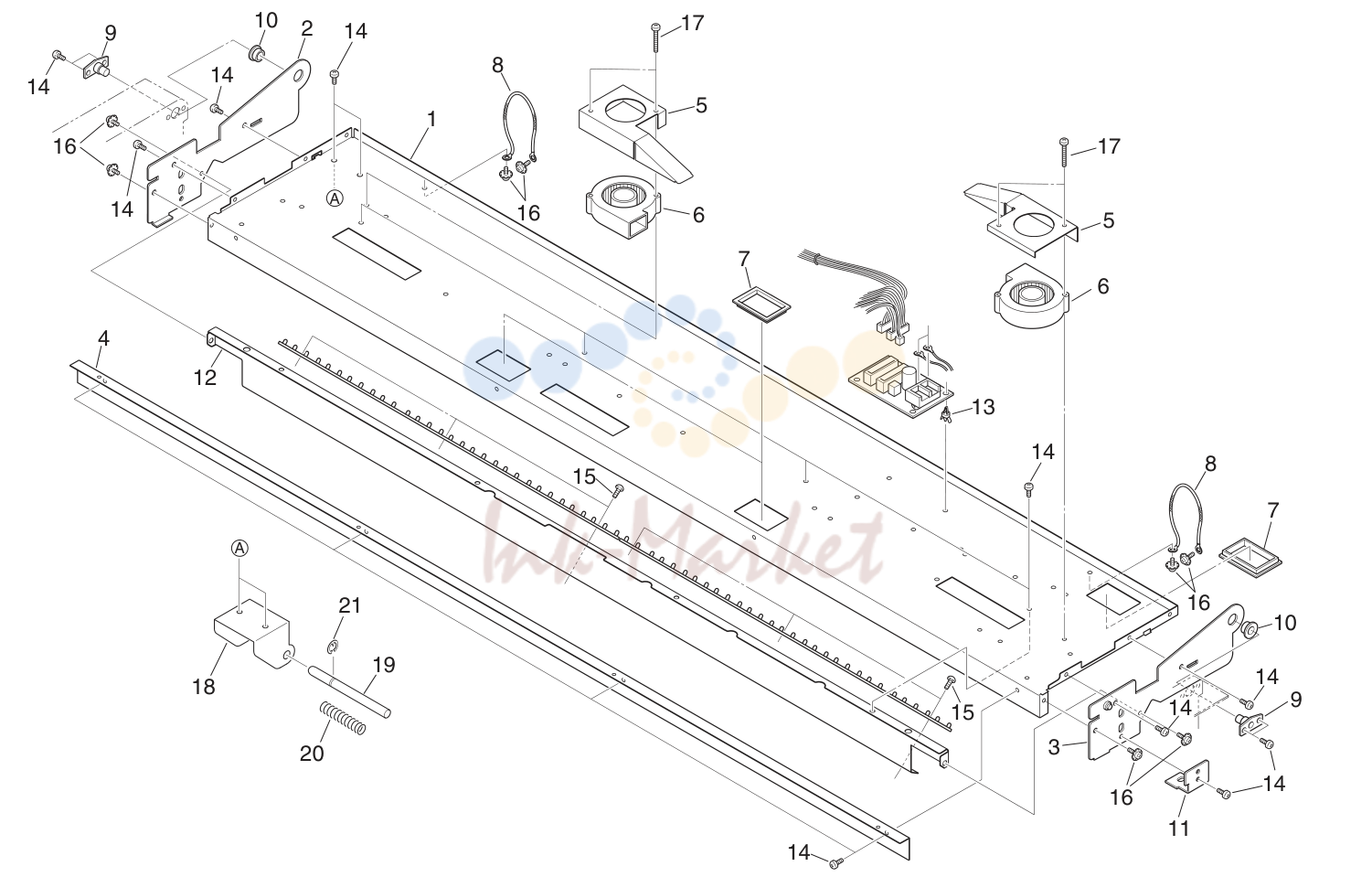

верхний рама в сборе 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 9603100070 запросить цену → | Movable рама |
| 2 | 9603120030 запросить цену → | Movable пластина(L) в сборе |
| 3 | 9603120040 запросить цену → | Movable пластина(R) в сборе |
| 4 | 9603100180 запросить цену → | держатель,крышка |
| 5 | 9603100170 запросить цену → | воздуховод |
| 6 | 9000470120 запросить цену → | Sirocco вентилятор E0515H24B7AZ-13 |
| 7 | 9000450336 запросить цену → | втулка SB-4025 |
| 8 | 6606400570 запросить цену → | Earth Lead 1 SRA-51T-4 L=100 |
| 9 | 6601120050 запросить цену → | вал пластина |
| 10 | 9000790014 запросить цену → | Oilless Metal F8×12×6,TYPE2 |
| 11 | 6601100380 запросить цену → | Fixing пластина |
| 12 | 9601101910 запросить цену → | кронштейн,лампа |
| 13 | 9000420038 запросить цену → | Locking Card Spacer KGLS-6S |
| 14 | 6908201099 запросить цену → | Bind.Head винт M4×6,Fe+Z |
| 15 | 6908203076 запросить цену → | Bind.Head винт M3×6,Fe+ZC |
| 16 | 6914202099 запросить цену → | Bind.Head винт,W/OTW M4×6,Fe+Ni |
| 17 | 6908201105 запросить цену → | Bind.Head винт M4×20,Fe+Z |
| 18 | 9603100740 запросить цену → | Support пластина |
| 19 | 9603100750 запросить цену → | Support вал |
| 20 | 9603100770 запросить цену → | пружина |
| 21 | 6807033310 запросить цену → | Retaining кольцо-E E7,Ni |

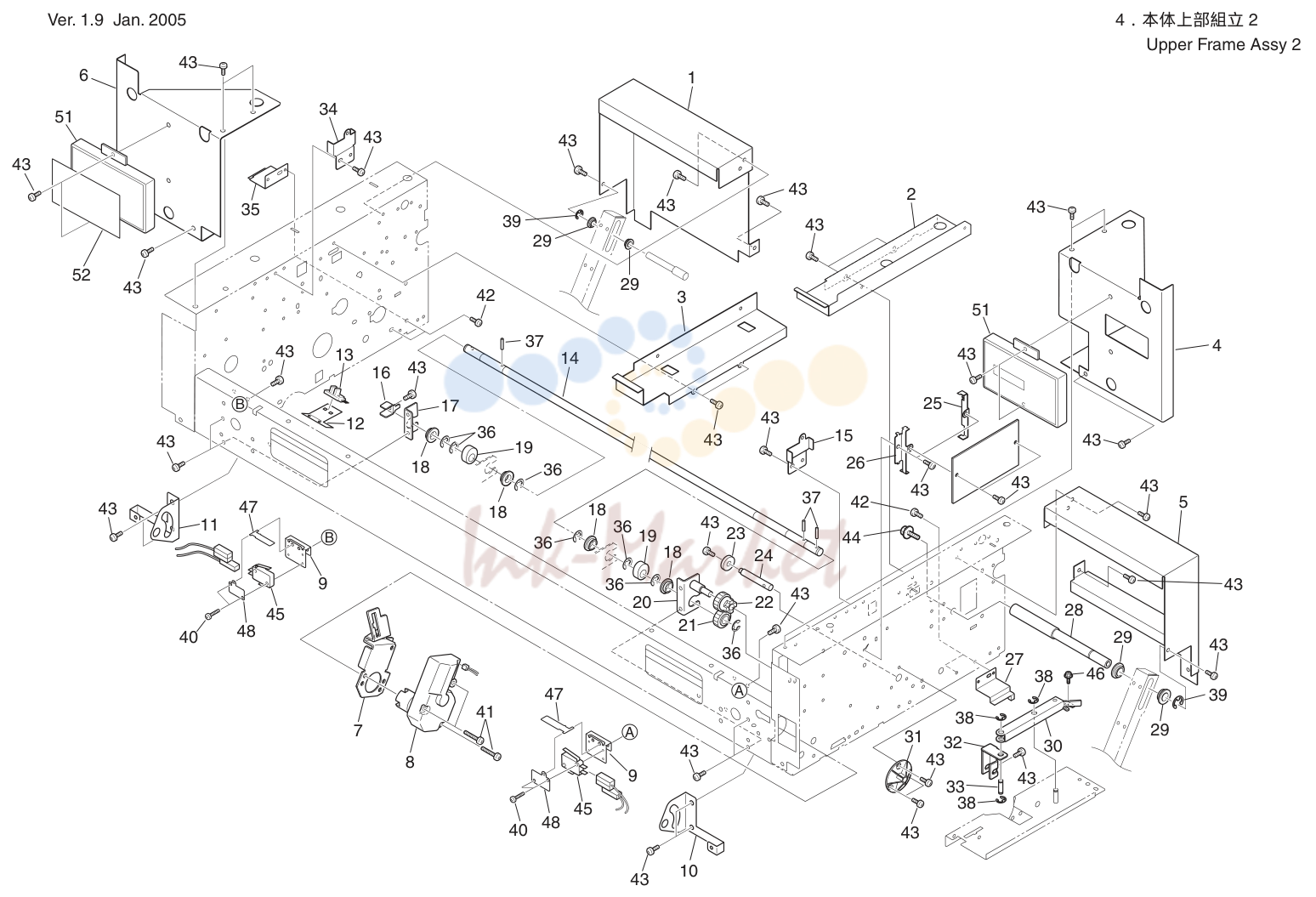

верхний рама в сборе 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 9603100620 запросить цену → | крышка пластина(L) |
| 2 | 9603100150 запросить цену → | крышка,Bracket2(R) |
| 3 | 9603100140 запросить цену → | крышка,Bracket2(L) |
| 4 | 9603100110 запросить цену → | Indication панель,кронштейн |
| 5 | 9603100630 запросить цену → | крышка пластина(R) |
| 6 | 9603100400 запросить цену → | Corner кронштейн |
| 7 | 9603100190 запросить цену → | кронштейн,Moter |
| 8 | 9000380072 запросить цену → | DC мотор DU2422-1 |
| 9 | 9603100230 запросить цену → | держатель,переключатель |
| 10 | 9600400210 запросить цену → | Base пластина(L) |
| 11 | 9600400220 запросить цену → | Base пластина(R) |
| 12 | 9603100210 запросить цену → | датчик,кронштейн |
| 13 | 9000100811 запросить цену → | Photointerrupter GP1A73A |
| 14 | 9603100200 запросить цену → | вал,Deve |
| 15 | 9603100130 запросить цену → | Holding пластина(R) |
| 16 | 9603100600 запросить цену → | Actuator |
| 17 | 6601101770 запросить цену → | кронштейн(2) |
| 18 | 9000790016 запросить цену → | Oilless Metal 10*18*7 TYPE |
| 19 | 6601100100 запросить цену → | Cam |
| 20 | 6601120100 запросить цену → | кронштейн(1) |
| 21 | 6605700170 запросить цену → | Spur шестерня,25T |
| 22 | 6601101310 запросить цену → | Coupling |
| 23 | 6601100570 запросить цену → | Collar |
| 24 | 6601100580 запросить цену → | вал |
| 25 | 6601300590 запросить цену → | PCB кронштейн(R) |
| 26 | 6601300600 запросить цену → | PCB кронштейн(L) |
| 27 | 9603100360 запросить цену → | Stopper(R) |
| 28 | 9603100260 запросить цену → | вал(R1) |
| 29 | 9603100480 запросить цену → | Collar |
| 30 | 6601101000 запросить цену → | рычаг |
| 31 | 6601100080 запросить цену → | держатель |
| 32 | 9603100370 запросить цену → | держатель,пластина |
| 33 | 6601100980 запросить цену → | Link Pin |
| 34 | 9603100120 запросить цену → | Holding пластина(L) |
| 35 | 9603100350 запросить цену → | Stopper(L) |
| 36 | 6807033311 запросить цену → | Retaining кольцо-E E8,Ni |
| 37 | 9000750020 запросить цену → | Parallel Pin φ3×15,SUS303 |
| 38 | 6807033308 запросить цену → | Retaining кольцо-E E5,Ni |
| 39 | 6807033310 запросить цену → | Retaining кольцо-E E7,Ni |
| 40 | 6908203080 запросить цену → | Bind.Head винт M3×14,Fe+ZC |
| 41 | 6915203082 запросить цену → | Pan Head винт, W/SW FW M3×20,Fe+ZC |
| 42 | 6908201100 запросить цену → | Bind.Head винт M4×8,Fe+Z |
| 43 | 6908201099 запросить цену → | Bind.Head винт M4×6,Fe+Z |
| 44 | 9000730026 запросить цену → | CRS.Hex.Head Bolt,W/SW FW M6×15,Fe+ZC |
| 45 | 9000310068 запросить цену → | Micro переключатель V-162-1C25(10E) |
| 46 | 9000730128 запросить цену → | Triple Hex винт M4×6,Fe+Z |
| 47 | 9601101440 запросить цену → | Actuator |
| 48 | 9601101430 запросить цену → | пластина,Nut |
| 51 | 9600400050 запросить цену → | панель(Indication) |
| 52 | 9600800010 запросить цену → | Indication Sheet(KIP) |

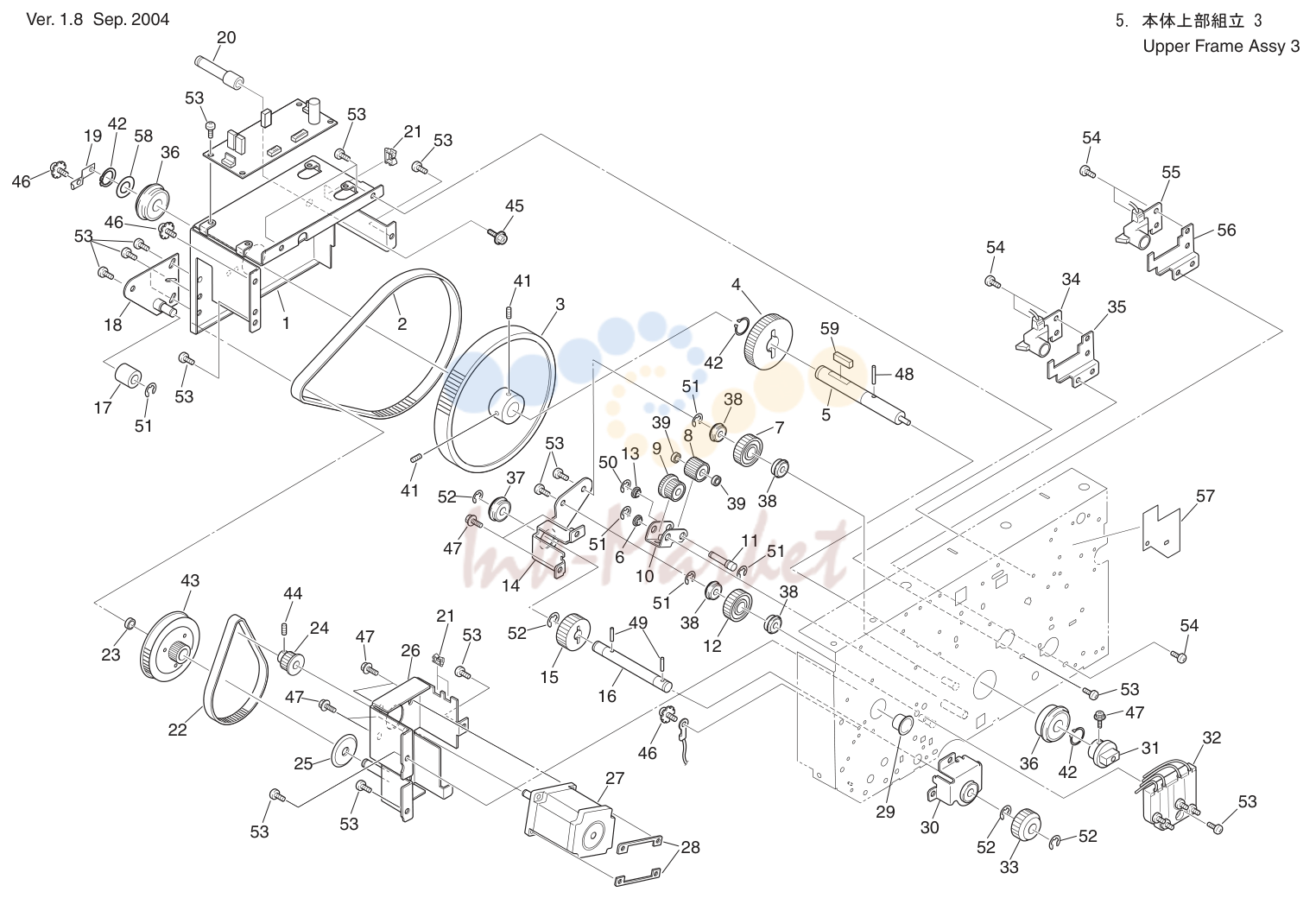

верхний рама в сборе 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | 9603100550 запросить цену → | пластина,Drive |
| 2 | 6601600160 запросить цену → | ремень Timing |
| 3 | 9605700120 запросить цену → | 161T шкив |
| 4 | 9605700330 запросить цену → | 51T шестерня |
| 5 | 9603100450 запросить цену → | вал,Drive |
| 6 | 9603100480 запросить цену → | Collar |
| 8 | 9605700110 запросить цену → | 24T шестерня |
| 9 | 9605720050 запросить цену → | 27/32T шестерня в сборе |
| 10 | 9603100560 запросить цену → | Arm,Idler |
| 11 | 9603100470 запросить цену → | вал,Idler |
| 12 | 9605700310 запросить цену → | 40T шестерня |
| 13 | 9603100490 запросить цену → | Collar |
| 14 | 9603100510 запросить цену → | Holding пластина(2) |
| 15 | 9605700300 запросить цену → | 35T шестерня |
| 16 | 9603100440 запросить цену → | вал |
| 17 | 6601600030 запросить цену → | ролик(1) |
| 18 | 9603120090 запросить цену → | Tension пластина(1) |
| 19 | 6601600230 запросить цену → | Leaf пружина |
| 20 | 9603100270 запросить цену → | вал(L1) |
| 21 | 9000450215 запросить цену → | Edge Saddle EDS-2 |
| 22 | 9603100410 запросить цену → | ремень Timing |
| 23 | 9603100530 запросить цену → | Collar |
| 24 | 9605700090 запросить цену → | 40T шкив |
| 25 | 3001000050 запросить цену → | кронштейн,шкив |
| 26 | 9603120060 запросить цену → | пластина,Moter в сборе |
| 27 | 9000380086 запросить цену → | мотор KH56KM2-U075 |
| 28 | 9603100420 запросить цену → | Nut пластина |
| 29 | 9000450170 запросить цену → | Open/Close втулка OCB-875 |
| 30 | 6601620060 запросить цену → | вал пластина(1) в сборе |
| 31 | 6601600180 запросить цену → | Joint |
| 32 | 9606400360 запросить цену → | Bias Socket в сборе |
| 33 | 9605700171 запросить цену → | 30T шестерня |
| 34 | 9606400340 запросить цену → | HV Socket в сборе |
| 35 | 9603100320 запросить цену → | кронштейн(1) |
| 36 | 9000780083 запросить цену → | Ball подшипник 15*32*9NR |
| 37 | 9000780022 запросить цену → | Ball подшипник 10*22*6NR |
| 38 | 9000780029 запросить цену → | Ball подшипник 8*16*5NR |
| 39 | 9000780002 запросить цену → | Ball подшипник 6*12*4 |
| 41 | 6951421517 запросить цену → | Set винт,W.Point M5×8,Fe+BK |
| 42 | 6813032318 запросить цену → | Retaining кольцо-C,S C15,BK |
| 43 | 9603120120 запросить цену → | 24/118 T Pully в сборе |
| 44 | 6951421509 запросить цену → | Set винт,W.Point M4×6,Fe+BK |
| 45 | 6947203356 запросить цену → | CRS.Hex.Head Bolt,W/SW FW M6×12,Fe+ZC |
| 46 | 6914202099 запросить цену → | Bind.Head винт,W/OTW M4×6,Fe+Ni |
| 47 | 6947203325 запросить цену → | CRS.Hex.Head Bolt,W/SW FW M4×14,Fe+ZC |
| 48 | 6817114052 запросить цену → | Parallel Pin φ3×12,SUS303 |
| 49 | 6817114053 запросить цену → | Parallel Pin φ3×14,SUS303 |
| 50 | 6807033308 запросить цену → | Retaining кольцо-E E5,Ni |
| 51 | 6807033310 запросить цену → | Retaining кольцо-E E7,Ni |
| 52 | 6807033311 запросить цену → | Retaining кольцо-E E8,Ni |
| 53 | 6908201099 запросить цену → | Bind.Head винт M4×6,Fe+Z |
| 54 | 6908201100 запросить цену → | Bind.Head винт M4×8,Fe+Z |
| 55 | 9600640037 запросить цену → | Cleaning Bias Socket в сборе |
| 56 | 9603100330 запросить цену → | кронштейн(2) |
| 57 | 9603100760 запросить цену → | Film |
| 58 | 9000820055 запросить цену → | Thrust шайба φ15.1×φ22×0.2,BS |
| 59 | 9000800163 запросить цену → | Parallel Key |

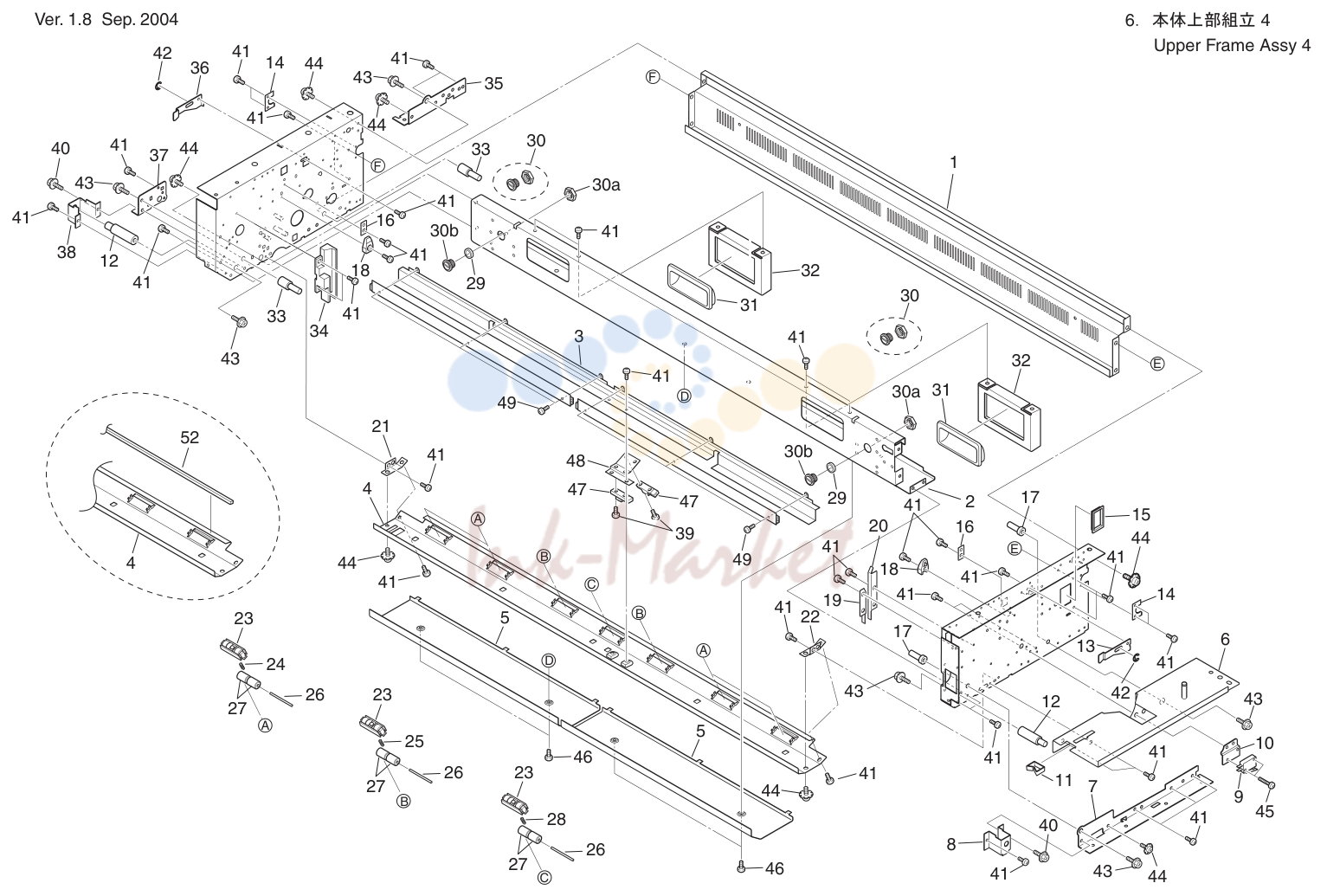

верхний рама в сборе 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | 9603100040 запросить цену → | верхний рама (2) |
| 2 | 9603100030 запросить цену → | Flame,Top(1) в сборе |
| 3 | 9603100250 запросить цену → | держатель,PCB |
| 4 | 9603100160 запросить цену → | Paper,пластина U1 |
| 5 | 9603100381 запросить цену → | Paper направляющая |
| 6 | 9603120050 запросить цену → | держатель в сборе |
| 7 | 9603100310 запросить цену → | Rail кронштейн(R) |
| 8 | 9603100090 запросить цену → | Side пластина(R) |
| 9 | 9000310068 запросить цену → | Micro переключатель V-162-1C25(10E) |
| 10 | 9603100290 запросить цену → | MS кронштейн |
| 11 | 9000450215 запросить цену → | Edge Saddle EDS-2 |
| 12 | 9603100080 запросить цену → | вал |
| 13 | 6601100330 запросить цену → | рычаг |
| 14 | 9601100010 запросить цену → | направляющая |
| 15 | 9000450336 запросить цену → | втулка SB-4025 |
| 16 | 6601100740 запросить цену → | Positioning пластина |
| 17 | 6601100430 запросить цену → | Fixing вал |
| 18 | 6601100090 запросить цену → | Side пластина |
| 19 | 6601100590 запросить цену → | направляющая(R1) |
| 20 | 6601100600 запросить цену → | направляющая(R2) |
| 21 | 9603100670 запросить цену → | Paperplate кронштейн U1(L) |
| 22 | 9603100680 запросить цену → | Paperplate кронштейн U1(R) |
| 23 | 6601100010 запросить цену → | CR держатель |
| 24 | 3101301260 запросить цену → | пружина |
| 25 | 3101301270 запросить цену → | пружина |
| 26 | 6601100210 запросить цену → | вал Counter ролик |
| 27 | 6601120260 запросить цену → | Counter ролик |
| 28 | 6601101610 запросить цену → | пружина |
| 29 | 9603100390 запросить цену → | Spacer |
| 30 | 1710310650 запросить цену → | MagnetCatch |
| 31 | 6601301300 запросить цену → | Handle |
| 32 | 9603100240 запросить цену → | держатель,Handle |
| 33 | 6601100420 запросить цену → | Fixing вал |
| 34 | 6601100060 запросить цену → | направляющая(L) |
| 35 | 9603100300 запросить цену → | Rail кронштейн(L1) |
| 36 | 6601100340 запросить цену → | рычаг |
| 37 | 9603100340 запросить цену → | Rail кронштейн(L2) |
| 38 | 9603100100 запросить цену → | Side пластина(L) |
| 39 | 6908205076 запросить цену → | Bind.Head винт M3×6,Fe+ZB |
| 40 | 6947203325 запросить цену → | CRS.Hex.Head Bolt,W/SW FW M4×14,Fe+ZC |
| 41 | 6908201099 запросить цену → | Bind.Head винт M4×6,Fe+Z |
| 42 | 6807033308 запросить цену → | Retaining кольцо-E E5,Ni |
| 43 | 9000730026 запросить цену → | CRS.Hex.Head Bolt,W/SW FW M6×15,Fe+ZC |
| 44 | 6914202099 запросить цену → | Bind.Head винт,W/OTW M4×6,Fe+Ni |
| 45 | 6908203080 запросить цену → | Bind.Head винт M3×14,Fe+ZC |
| 46 | 9000730132 запросить цену → | Bind.Head винт M4×4,Fe+Z |
| 47 | 9000100667 запросить цену → | Photointerrupter GP2A25 |
| 48 | 6601100150 запросить цену → | датчик кронштейн |
| 49 | 6908203076 запросить цену → | Bind.Head винт M3×6,Fe+ZC |
| 52 | 9603100800 запросить цену → | Sponge |
нижний рама в сборе 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 9601100730 запросить цену → | направляющая,жгут(L) |
| 2 | 9601101140 запросить цену → | вал(L2) |
| 3 | 9601101130 запросить цену → | вал(R2) |
| 4 | 9603100480 запросить цену → | Collar |
| 5 | 9601100660 запросить цену → | Hook |
| 6 | 9601100010 запросить цену → | направляющая |
| 7 | 9601100650 запросить цену → | пружина Hold(L) |
| 8 | 9601100580 запросить цену → | пружина |
| 9 | 9605700020 запросить цену → | 40T шестерня |
| 10 | 9000380086 запросить цену → | мотор |
| 11 | 9601600010 запросить цену → | кронштейн,мотор |
| 12 | 9000780029 запросить цену → | Ball подшипник 8*16*5NR |
| 13 | 4201600140 запросить цену → | 30T шкив |
| 14 | 9601600060 запросить цену → | ремень |
| 15 | 3506700010 запросить цену → | Electromagnetic муфта BJ-3.5-E07 |
| 17 | 9601600090 запросить цену → | вал,Drive(4) |
| 18 | 9605700030 запросить цену → | 18/56 шестерня |
| 19 | 6605700230 запросить цену → | 26/50 шестерня |
| 20 | 9601600070 запросить цену → | вал,Drive(1) |
| 21 | 9601600080 запросить цену → | вал,Drive(3) |
| 22 | 3101300760 запросить цену → | 30T шестерня |
| 23 | 9601600160 запросить цену → | вал,Idler(16) |
| 24 | 3101400140 запросить цену → | 30T шестерня |
| 25 | 6908201100 запросить цену → | Bind.Head винт M4×8,Fe+Z |
| 26 | 9601600040 запросить цену → | кронштейн,Drive(3) |
| 27 | 9601600130 запросить цену → | вал,Idler(2) |
| 28 | 9601600120 запросить цену → | вал,Idler(1) |
| 29 | 6601600030 запросить цену → | ролик(1) |
| 30 | 9601120150 запросить цену → | шкив кронштейн в сборе |
| 31 | 9601600020 запросить цену → | кронштейн,Drive(1) |
| 32 | 9601620010 запросить цену → | кронштейн,Drive(2)в сборе |
| 33 | 9000790022 запросить цену → | Oilless подшипник F8×11(15×2)×6,TYPE3 |
| 34 | 9601600050 запросить цену → | кронштейн,Swing(1) |
| 35 | 9601300570 запросить цену → | вал,Idler(14) |
| 36 | 9601600110 запросить цену → | вал,Drive(6) |
| 37 | 3505700130 запросить цену → | 20T шестерня |
| 38 | 5701000920 запросить цену → | пружина |
| 39 | 9601600140 запросить цену → | вал,Idler(10) |
| 40 | 9000780041 запросить цену → | Ball подшипник 6*13*5F |
| 41 | 4201600040 запросить цену → | Pitch Circle |
| 42 | 4201600050 запросить цену → | 30T шестерня |
| 43 | 9601600100 запросить цену → | вал,Drive(5) |
| 45 | 9000820016 запросить цену → | Thrust шайба φ10.1×φ16×0.5,BS |
| 46 | 9601101370 запросить цену → | Pin |
| 47 | 6951421509 запросить цену → | Set винт, W.Point M4×6,Fe+BK |
| 48 | 9000730026 запросить цену → | CRS.Hex.Head Bolt,W/SW FW M6×15,Fe+ZC |
| 49 | 6908201099 запросить цену → | Bind.Head винт M4×6,Fe+Z |
| 50 | 6807033310 запросить цену → | Retaining кольцо-E E7,Ni |
| 51 | 6817114053 запросить цену → | Parallel Pin φ3×14,SUS303 |
| 52 | 6807033308 запросить цену → | Retaining кольцо-E E5 |
| 53 | 6807033306 запросить цену → | Retaining кольцо-E E3,Ni |
| 54 | 6817114032 запросить цену → | Parallel Pin φ2×14,SUS303 |
| 55 | 6807033312 запросить цену → | Retaining кольцо-E E9,Ni |
| 56 | 9000450375 запросить цену → | Snap Band SKB-131PW |
нижний рама в сборе 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 9601100410 запросить цену → | крышка пластина |
| 2 | 9601100220 запросить цену → | воздуховод(1) |
| 4 | 9601100240 запросить цену → | воздуховод(3) |
| 5 | 9601100420 запросить цену → | Accuride Slide |
| 6 | 9601100740 запросить цену → | Rail кронштейн(R) |
| 7 | 9601100750 запросить цену → | Rail кронштейн(L) |
| 8 | 9601100460 запросить цену → | воздуховод пластина |
| 9 | 9601100470 запросить цену → | воздуховод |
| 10 | 9601100700 запросить цену → | Packing |
| 11 | 9000450290 запросить цену → | Edge Saddle EDS-3 |
| 12 | 9000470127 запросить цену → | Sirocco вентилятор SCBD24H4-993 |
| 13 | 9601100440 запросить цену → | Funel |
| 14 | 9601100430 запросить цену → | фильтр |
| 15 | 9601100670 запросить цену → | Air фильтр(E20) |
| 16 | 9601100230 запросить цену → | воздуховод(2) |
| 17 | 6905203100 запросить цену → | Flush Head винт M4×8,Fe+ZC |
| 18 | 6908201100 запросить цену → | Bind.Head винт M4×8,Fe+Z |
| 19 | 9000730127 запросить цену → | Triple Hex винт M5×8,Fe+Z |
| 20 | 6908203102 запросить цену → | Bind.Head винт M4×12,Fe+ZC |
| 21 | 6908203106 запросить цену → | Bind.Head винт M4×25,Fe+ZC |
| 22 | 6914202100 запросить цену → | Bind.Head винт,W/OTW M4×8,Fe+Ni |
| 23 | 6908203076 запросить цену → | Bind.Head винт M3×6,Fe+ZC |
| 24 | 6908201099 запросить цену → | Bind.Head винт M4×6,Fe+Z |
| 35 | 9606400700 запросить цену → | Separation вентилятор Transit Lead |
нижний рама в сборе 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | 9601101390 запросить цену → | вал |
| 2 | 9601100690 запросить цену → | кронштейн,жгут |
| 3 | 9601100570 запросить цену → | Support кронштейн(R) |
| 4 | 9601100560 запросить цену → | Support кронштейн(L) |
| 5 | 9601100510 запросить цену → | Arm |
| 6 | 9601100520 запросить цену → | Spacer |
| 7 | 9601100550 запросить цену → | вал |
| 8 | 9000790016 запросить цену → | Oilless Metal 10*18*7 TYPE |
| 9 | 9601100490 запросить цену → | Support пластина |
| 10 | 9601100940 запросить цену → | Support кронштейн |
| 11 | 9601101010 запросить цену → | ролик вал |
| 12 | 6601300160 запросить цену → | ролик |
| 13 | 9000780029 запросить цену → | Ball подшипник 8*16*5NR |
| 14 | 9601100780 запросить цену → | PaperGuide,кронштейн(L) |
| 15 | 9601100790 запросить цену → | PaperGuide,кронштейн(R) |
| 16 | 9601100840 запросить цену → | вал |
| 17 | 9601100960 запросить цену → | направляющая пластина,Cutter Top(задний) |
| 18 | 9601100970 запросить цену → | направляющая пластина,Cutter Top(передний) |
| 19 | 9601100980 запросить цену → | направляющая пластина,Cutter Top(ролик) |
| 20 | 1710430310 запросить цену → | Compression пружина 320g |
| 21 | 3103500680 запросить цену → | Counter ролик держатель |
| 22 | 4503520140 запросить цену → | Counter ролик |
| 23 | 6817114060 запросить цену → | Parallel Pin φ3×32 SUS303 |
| 24 | 9000450043 запросить цену → | Open/Close втулка OCB-500 |
| 25 | 9000100667 запросить цену → | Photointerrupter GP2A25 |
| 26 | 9601101030 запросить цену → | кронштейн,датчик |
| 27 | 9601100610 запросить цену → | вал |
| 28 | 9601100620 запросить цену → | вал |
| 29 | 9601100590 запросить цену → | пружина |
| 30 | 9601100600 запросить цену → | вал |
| 31 | 9601100630 запросить цену → | вал кронштейн |
| 32 | 9601120080 запросить цену → | пластина,Hold в сборе |
| 33 | 6601100260 запросить цену → | Reinforcement пластина |
| 34 | 4201300120 запросить цену → | 30T шестерня(Oneway) |
| 35 | 9601101370 запросить цену → | Pin |
| 36 | 6947203356 запросить цену → | CRS.Hex.Head Bolt,W/SW FW M6×12,Fe+ZC |
| 37 | 6807033310 запросить цену → | Retaining кольцо-E E7,Ni |
| 38 | 6807033308 запросить цену → | Retaining кольцо-E E5 |
| 39 | 6947203345 запросить цену → | CRS.Hex.Head Bolt,W/SW FW M5×12,Fe+ZC |
| 40 | 6908201099 запросить цену → | Bind.Head винт M4×6,Fe+Z |
| 41 | 9000780007 запросить цену → | Ball подшипник 8*22*7NR |
| 42 | 6807033311 запросить цену → | Retaining кольцо-E E8,Ni |
| 43 | 6951421509 запросить цену → | Set винт, W.Point M4×6,Fe+BK |
| 44 | 6914202099 запросить цену → | Bind.Head винт,W/OTW M4×6,Fe+Ni |
| 45 | 6908203076 запросить цену → | Bind.Head винт M3×6,Fe+ZC |
нижний рама в сборе 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6601300250 запросить цену → | кронштейн крышка(S) |
| 2 | 9601120110 запросить цену → | Rail(L) в сборе |
| 3 | 9601120120 запросить цену → | Rail(R) в сборе |
| 4 | 9600400260 запросить цену → | крышка кронштейн |
| 5 | 9601100320 запросить цену → | Fuser кронштейн(L) |
| 6 | 9601100330 запросить цену → | Fuser кронштейн(R) |
| 7 | 9601101430 запросить цену → | пластина,Nut |
| 8 | 9601101440 запросить цену → | Actuator |
| 9 | 9601100270 запросить цену → | MS кронштейн(R) |
| 10 | 9000310068 запросить цену → | Micro переключатель V-162-1C25(10E) |
| 11 | 9601100250 запросить цену → | Connector кронштейн |
| 12 | 9000450290 запросить цену → | Edge Saddle EDS-3 |
| 14 | 9601100910 запросить цену → | кронштейн,Cutter |
| 15 | 9601101050 запросить цену → | Pin |
| 16 | 9601100260 запросить цену → | MS кронштейн(L) |
| 17 | 9601120010 запросить цену → | кронштейн,Slide(L)в сборе |
| 18 | 9601120020 запросить цену → | кронштейн,Slide(R)в сборе |
| 19 | 9601101110 запросить цену → | Accuride Slide |
| 20 | 6908201099 запросить цену → | Bind.Head винт M4×6,Fe+Z |
| 21 | 6908203076 запросить цену → | Bind.Head винт M3×6,Fe+ZC |
| 22 | 6908203080 запросить цену → | Bind.Head винт M3×14,Fe+ZC |
| 23 | 6908201100 запросить цену → | Bind.Head винт M4×8,Fe+Z |
| 24 | 9601100280 запросить цену → | Inner крышка(L) |
| 25 | 9601100290 запросить цену → | Inner крышка(R) |
нижний рама в сборе 5
| № | Артикул | Наименование |
|---|---|---|
| 1 | 9601100880 запросить цену → | крышка(L) |
| 2 | 9601100680 запросить цену → | Air фильтр(S20) |
| 3 | 9601100480 запросить цену → | фильтр кронштейн |
| 4 | 9601100390 запросить цену → | кронштейн(2-L) |
| 5 | 9000450378 запросить цену → | втулка SB-6025 |
| 6 | 9000450336 запросить цену → | втулка SB-4025 |
| 7 | 9000420038 запросить цену → | Locking Card Spacer KGLS-6S |
| 8 | 5401100090 запросить цену → | PCB кронштейн |
| 9 | 9000450261 запросить цену → | Open/Close втулка OCB-1000 |
| 10 | 9601120090 запросить цену → | кронштейн(1-L) в сборе |
| 11 | 9601101470 запросить цену → | PCB кронштейн |
| 12 | 9601101460 запросить цену → | PCB кронштейн(H) |
| 13 | 9000450314 запросить цену → | втулка SB-1909 |
| 14 | 9000450460 запросить цену → | Locking Wire Saddle LWS-0511Z |
| 15 | 9000450375 запросить цену → | Snap Band SKB-131PW |
| 16 | 9601100020 запросить цену → | рычаг крышка |
| 17 | 9601100030 запросить цену → | рычаг |
| 18 | 9601100830 запросить цену → | рычаг вал |
| 19 | 9601100810 запросить цену → | Link(S) |
| 20 | 9601100820 запросить цену → | Link вал |
| 21 | 9601100800 запросить цену → | Link(L) |
| 22 | 9601100900 запросить цену → | Link вал |
| 23 | 9601101450 запросить цену → | рычаг пружина |
| 24 | 9000310153 запросить цену → | Power Supply переключатель AJ8R2004ZZC01 |
| 25 | 9000310137 запросить цену → | Power Supply переключатель SDDJE1 |
| 26 | 9601100890 запросить цену → | крышка(R) |
| 27 | 9601100210 запросить цену → | PCB пластина |
| 28 | 5401100350 запросить цену → | DC Power Supply кронштейн |
| 29 | 9000370075 запросить цену → | Relay G7L-2A-BUB(DC24V) |
| 30 | 9000090038 запросить цену → | фильтр MBS-1220-22 |
| 31 | 9000370067 запросить цену → | Relay JC2aF-TM-DC24V M01 |
| 33 | 9000420037 запросить цену → | Locking Card Spacer KGLS-4S |
| 34 | 9000450150 запросить цену → | Cord Lock STP-13(PG-13) |
| 35 | 9000450151 запросить цену → | Cord Lock Nut AMP-13 |
| 36 | 9601100180 запросить цену → | Inlet пластина |
| 37 | 9601101480 запросить цену → | пластина(Outlet) |
| 38 | 9000360052 запросить цену → | Circuit Breaker W28-XQ1A-20 |
| 39 | 9601100200 запросить цену → | I/F пластина |
| 40 | 9000470112 запросить цену → | Electromagnetic Counter E760PC10DC24-551 |
| 41 | 9601100770 запросить цену → | PCB кронштейн |
| 42 | 9000480045 запросить цену → | Power шлейф UL125V/20A |
| 43 | 9601120100 запросить цену → | кронштейн(1-R) в сборе |
| 44 | 6908201099 запросить цену → | Bind.Head винт M4×6,Fe+Z |
| 45 | 6908203076 запросить цену → | Bind.Head винт M3×6,Fe+ZC |
| 46 | 6908201100 запросить цену → | Bind.Head винт M4×8,Fe+Z |
| 47 | 6914202099 запросить цену → | Bind.Head винт,W/OTW M4×6,Fe+Ni |
| 48 | 6807033310 запросить цену → | Retaining кольцо-E E7,Ni |
| 49 | 6807033308 запросить цену → | Retaining кольцо-E E5,Ni |
| 50 | 6908206099 запросить цену → | Bind.Head винт M4×6,Bs+Ni |
| 52 | 6806012291 запросить цену → | Outer Toothed Lock шайба 4,Fe+Ni |
| 53 | 9000450464 запросить цену → | Locking Wire Saddle LWS-1316Z |
| 54 | 9601100400 запросить цену → | кронштейн(2-R) |
| 62 | 6601301190 запросить цену → | пластина Connector |
| 63 | 6908202076 запросить цену → | Bind.Head винт M3×6,Fe+Ni |
Полный список запчастей доступен по запросу.
комментарии
