Fujitsu S1300I — каталог запчастей со схемами

Fujitsu S1300I — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

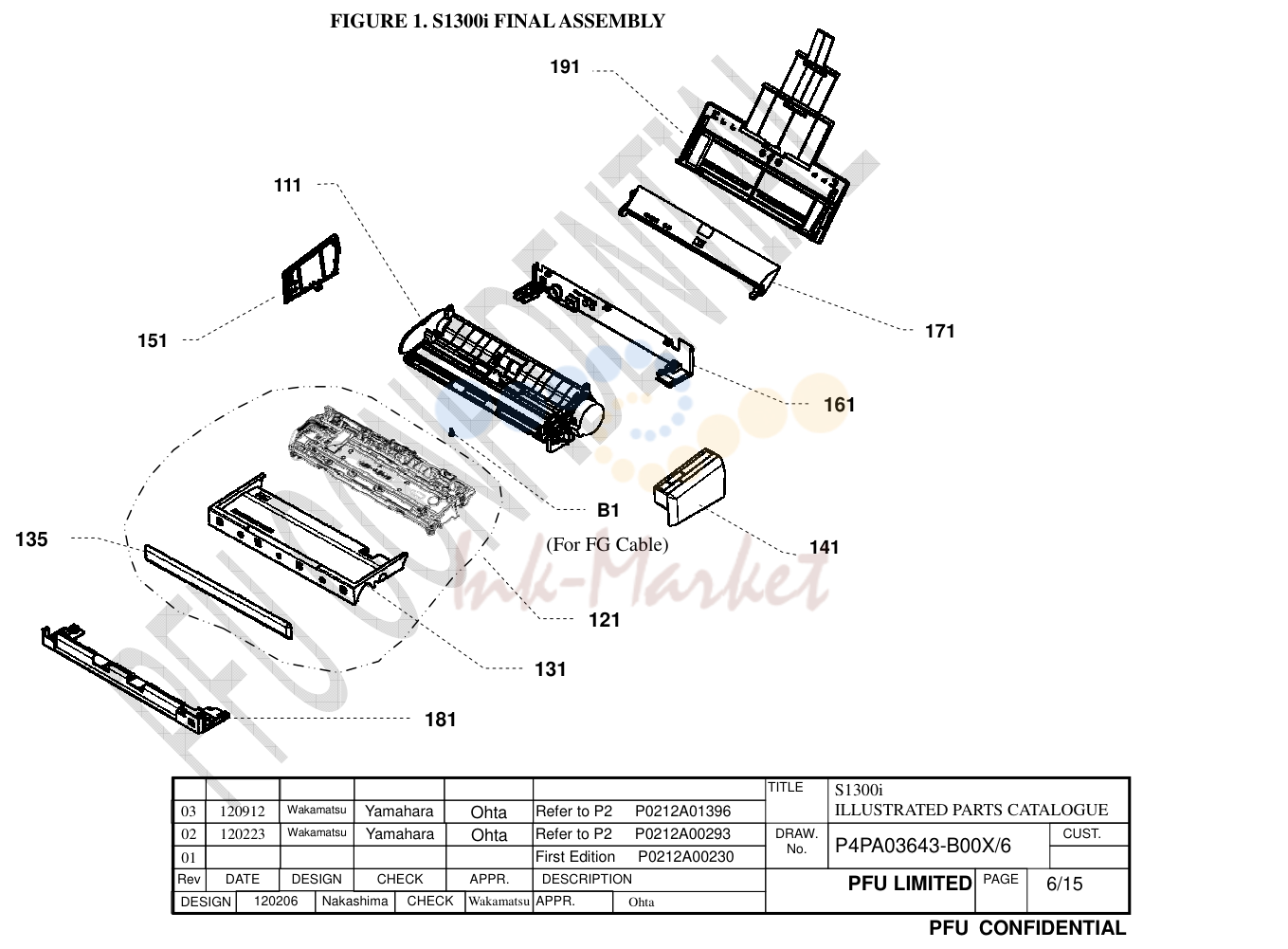

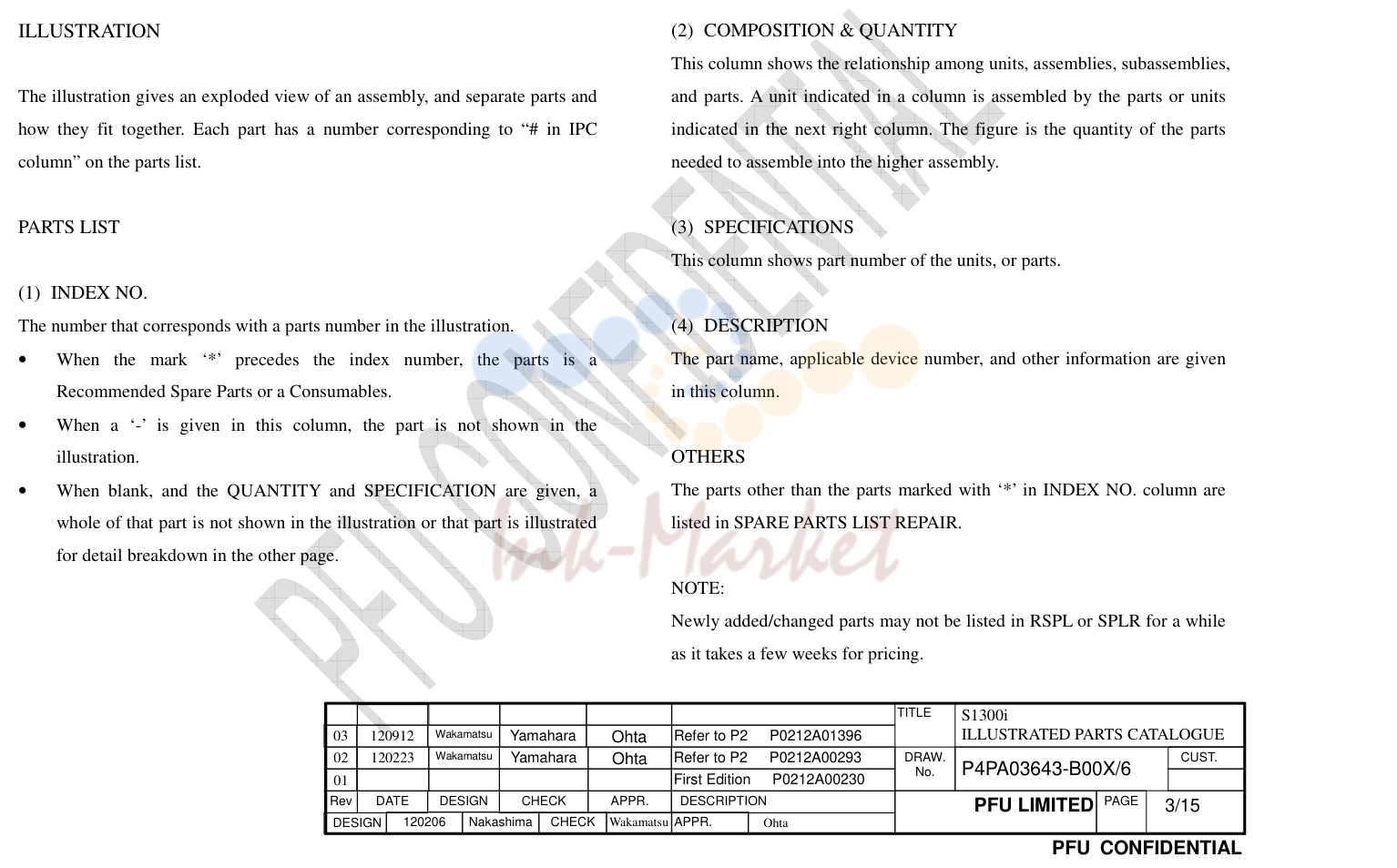

Figure 1. Final Assembly

№	Артикул	Наименование
	PA03643-B001 запросить цену →	S1300i
	PA03643-B002 запросить цену →	S1300i
	PA03643-B005 запросить цену →	S1300i
	PA03643-B007 запросить цену →	S1300i
	PA03643-B205 запросить цену →	model) Compliant S1300i(Trade
	PA03643-B011 запросить цену →	Rev.03 model) Deluxe model Filer S1300i(Rack2
	PA03643-B012 запросить цену →	Rev.03 model) Deluxe model Filer S1300i(Rack2
	PA03643-B015 запросить цену →	Rev.03 model) Deluxe model Filer S1300i(Rack2
	PA03643-B017 запросить цену →	Rev.03 model) Deluxe model Filer S1300i(Rack2

Figure 2

№	Артикул	Наименование
111	PA03643-D951 запросить цену →	узел фиксир.
121	PA03643-D971 запросить цену →	узел REVOLVE
131	PA03643-K961 запросить цену →	крышка TOP
135	PA03603-K931 запросить цену →	крышка передний
141	PA03603-F921 запросить цену →	в сборе R COV SIDE
151	PA03603-K956 запросить цену →	L крышка SIDE
161	PA03603-F961 запросить цену →	в сборе крышка BASE
171	PA03603-F951 запросить цену →	в сборе LID
181	PA03603-F947 запросить цену →	в сборе A направляющая
191	PA03643-F931 запросить цену →	в сборе CHUTER
	PA03541-K926 запросить цену →	ADAPTER AC
	PA63112-2001 запросить цену →	B011 –B001, E шлейф AC
	PA63118-2001 запросить цену →	B011 –B001, UK шлейф AC
	PA63113-2001 запросить цену →	for–B002,B005,B012,B015,B205 U шлейф AC
	PA63115-1831 запросить цену →	–B007,B017 C шлейф AC
	PA61001-0163 запросить цену →	P шлейф USB
	PA61001-0164 запросить цену →	шлейф USB

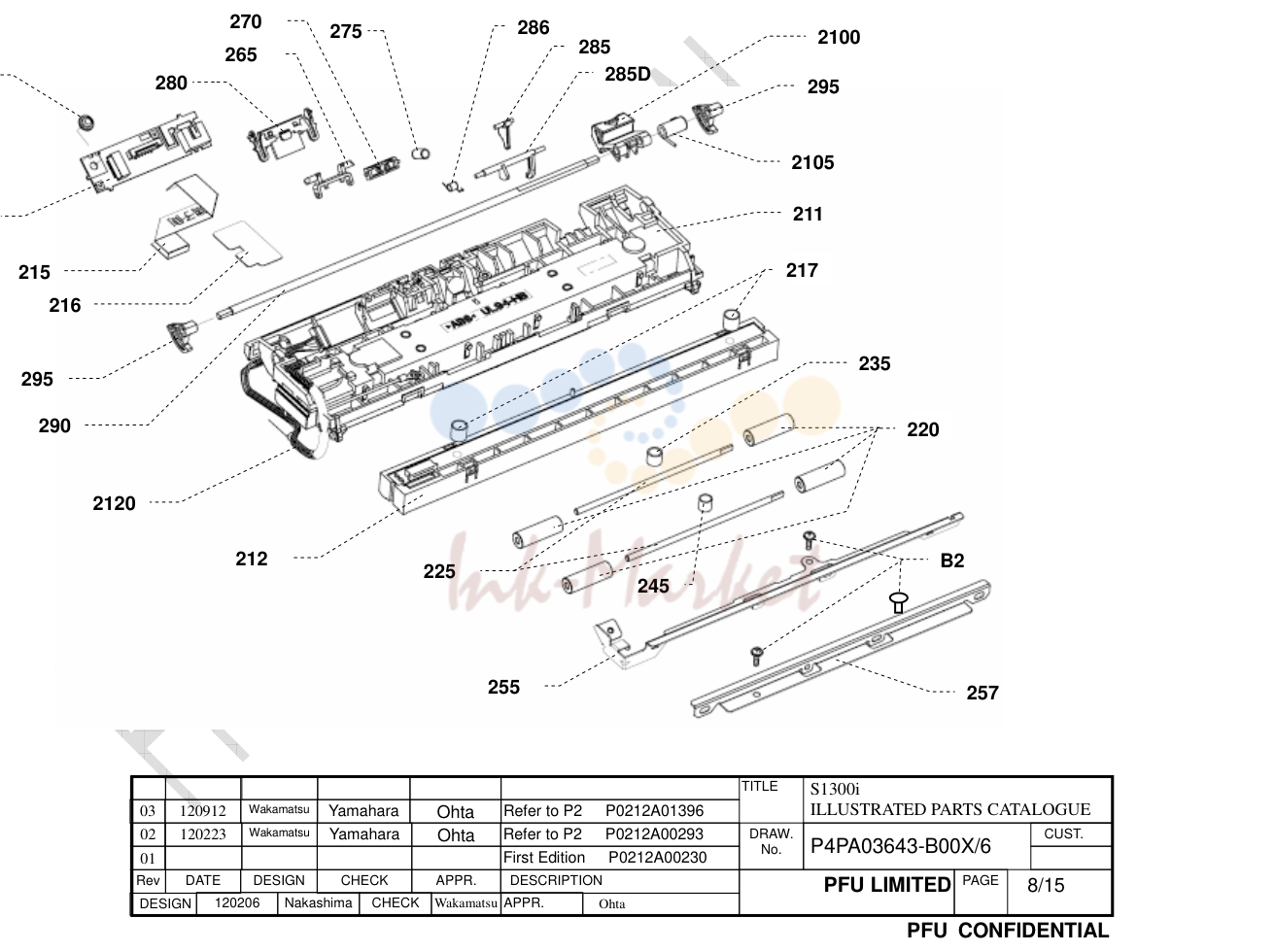

Figure 3

№	Артикул	Наименование
285	PA03541-Y146 запросить цену →	ARM EMP
121	PA03643-D971 запросить цену →	узел REVOLVE
	PA03541-Y118 запросить цену →	ARM2 EMP
211	PA03541-Y101 запросить цену →	рама REVOLVE
286	PA03541-Y145 запросить цену →	пружина EMP
212	PA03541-E911 запросить цену →	B узел CIS
215	PA70002-5771 запросить цену →	REV шлейф CIS
220	PA03541-Y103 запросить цену →	2 295 ролик PINCH
235	PA03541-Y105 запросить цену →	пружина FEED
245	PA03541-Y106 запросить цену →	1 2100 пружина EXIT
	PA83952-2638 запросить цену →	винт PT
2115	PA03643-K921 запросить цену →	S13EH-JNT
265	PA03541-Y112 запросить цену →	1 пластина площадка
2120	PA70002-6767 запросить цену →	CABLE2 REV

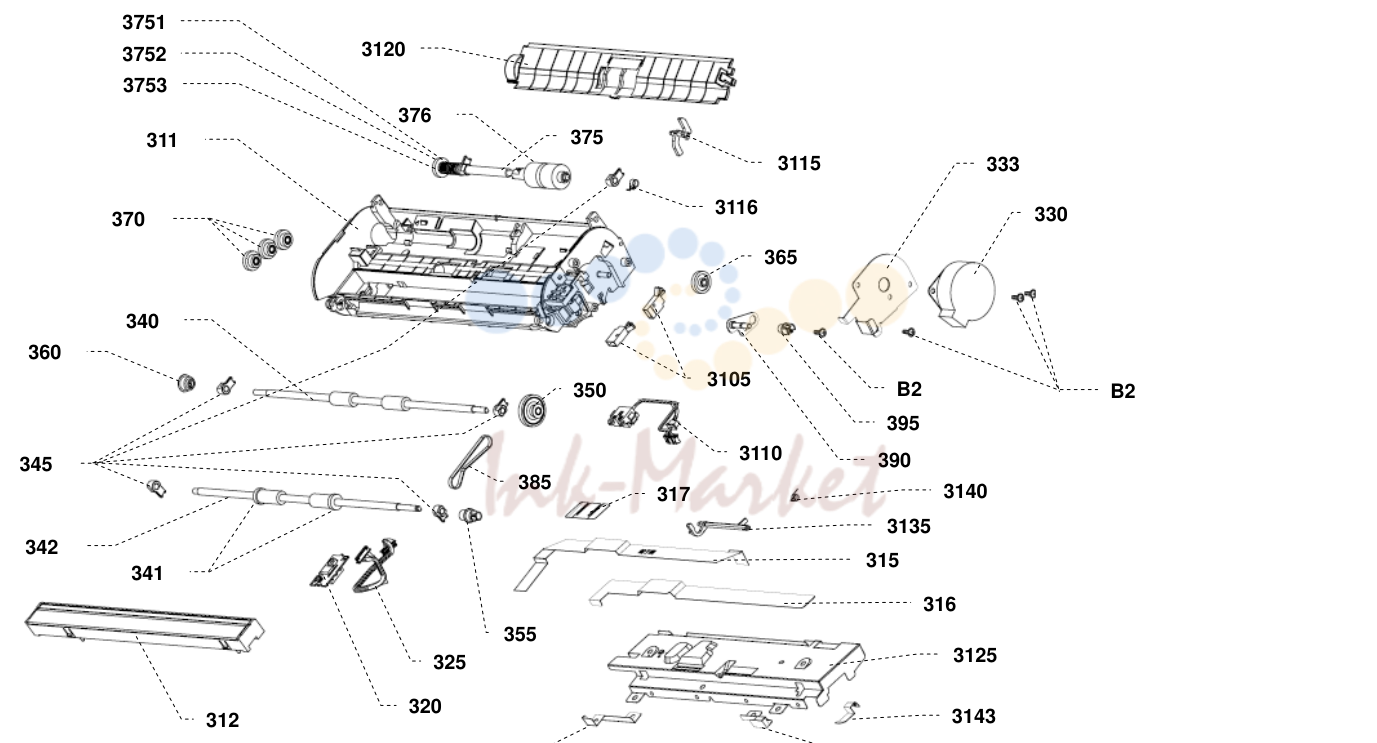

Figure 4

№	Артикул	Наименование
3751	PA03541-Y016 запросить цену →	муфта
111	PA03643-D951 запросить цену →	узел фиксир.
3752	PA03541-Y017 запросить цену →	шестерня муфта
3753	PA03541-Y039 запросить цену →	пружина муфта
311	PA03541-Y001 запросить цену →	рама фиксир.
385	PA03951-1030 запросить цену →	ремень
312	PA03541-E901 запросить цену →	F узел CIS
315	PA03603-F003 запросить цену →	1 390 FIX шлейф CIS
395	PA03541-Y024 запросить цену →	шкив натяжной
3105	PA49001-0458 запросить цену →	переключатель
320	PA03643-K931 запросить цену →	S13EH-OP
3110	PA03603-K951 запросить цену →	шлейф SW CHUTER
325	PA70002-4423 запросить цену →	шлейф CONSOLE
3115	PA03541-Y028 запросить цену →	SW CHUTER
330	PA03541-K906 запросить цену →	мотор
3116	PA03541-Y031 запросить цену →	пружина SW
3120	PA03541-F926 запросить цену →	в сборе P направляющая
340	PA03541-Y041 запросить цену →	ролик FEED
341	PA03541-K911 запросить цену →	RING HK
342	PA03541-Y042 запросить цену →	ролик EXIT
345	PA03360-Y113 запросить цену →	подшипник
	PA83952-2638 запросить цену →	винт PT
350	PA03541-Y019 запросить цену →	шестерня шкив
355	PA03541-Y021 запросить цену →	шкив FEED
360	PA03541-Y020 запросить цену →	1 3140 шестерня FEED
365	PA03541-Y022 запросить цену →	1 3142 1 шестерня REDUCTION
370	PA03541-Y023 запросить цену →	1 3143 2 шестерня REDUCTION
375	PA03603-F971 запросить цену →	узел вал PICK
	PA03541-0001 запросить цену →	ролик PICK

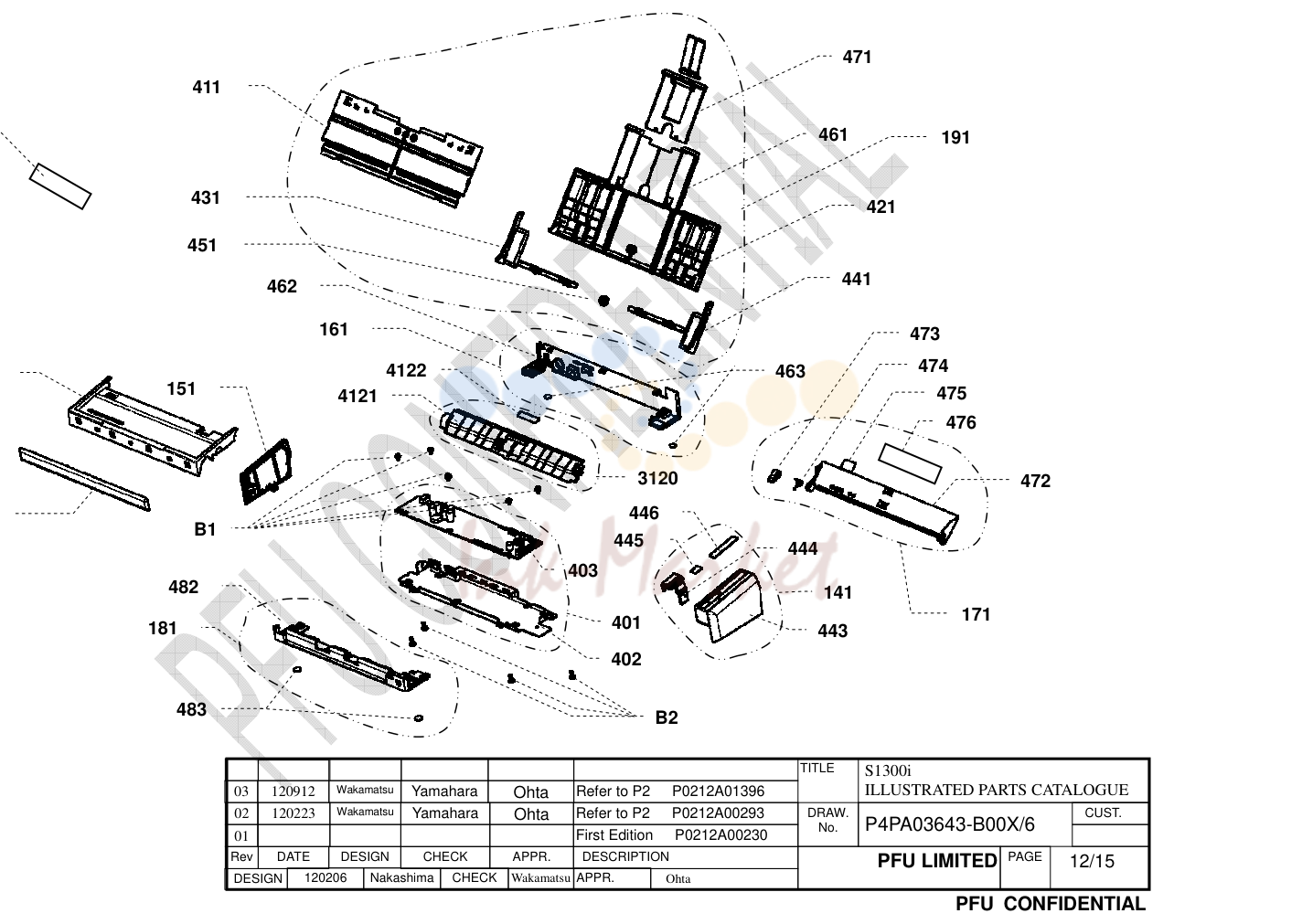

Figure 5

№	Артикул	Наименование
191	PA03643-F931 запросить цену →	в сборе CHUTER
131	PA03643-K961 запросить цену →	крышка TOP
132	PA03603-K931 запросить цену →	крышка передний
141	PA03603-F921 запросить цену →	421 в сборе R COV SIDE
445	PA03603-Y161 запросить цену →	431 S DISP крышка
446	PA03603-Y171 запросить цену →	L DISP крышка
151	PA03603-K956 запросить цену →	461 L крышка SIDE
161	PA03603-F961 запросить цену →	в сборе крышка BASE
463	PA03360-Y807 запросить цену →	RUBBER
3120	PA03541-F926 запросить цену →	в сборе P направляющая
171	PA03603-F951 запросить цену →	1 4121 в сборе LID
473	PA03541-Y501 запросить цену →	крышка пружина
474	PA03603-Y401 запросить цену →	пружина LID
475	PA03603-Y400 запросить цену →	винт RU6SW3N3-06121 5 B1 SHEET LID
476	PA03603-Y501 запросить цену →	LABEL AC
	PA83952-2638 запросить цену →	винт PT
181	PA03603-F947 запросить цену →	в сборе A направляющая
403	PA03643-K941 запросить цену →	S13EH-CT

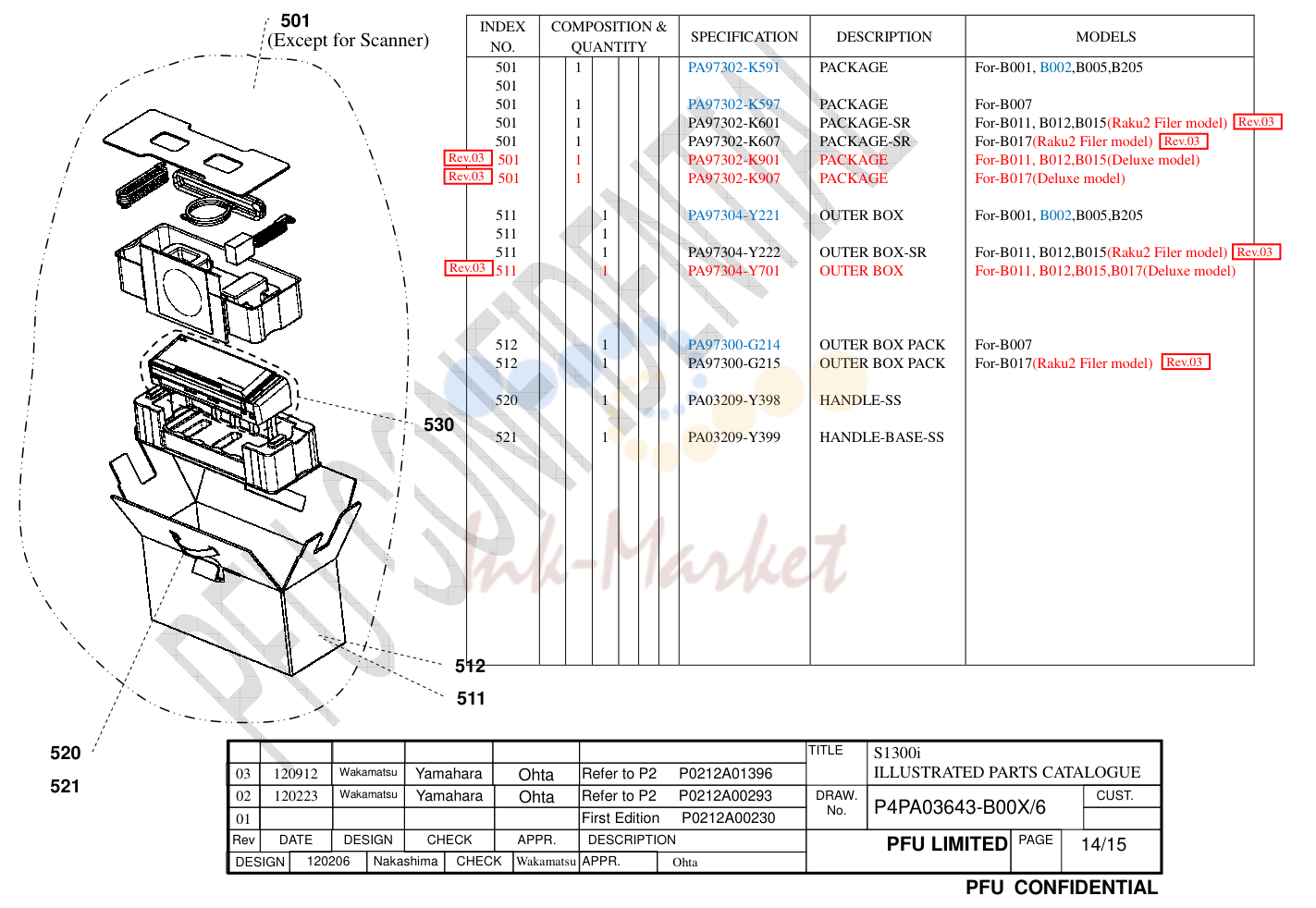

Figure 6

№	Артикул	Наименование
501	PA97302-K591 запросить цену →	B002,B005,B205 For-B001, PACKAGE
501	PA97302-K597 запросить цену →	For-B007 PACKAGE
501	PA97302-K601 запросить цену →	Rev.03 model) Filer B012,B015(Raku2 For-B011, PACKAGE-SR
501	PA97302-K607 запросить цену →	Rev.03 model) Filer For-B017(Raku2 PACKAGE-SR
501	PA97302-K901 запросить цену →	model) B012,B015(Deluxe For-B011, PACKAGE
501	PA97302-K907 запросить цену →	model) For-B017(Deluxe PACKAGE
511	PA97304-Y221 запросить цену →	B002,B005,B205 For-B001, BOX OUTER
511	PA97304-Y222 запросить цену →	Rev.03 model) Filer B012,B015(Raku2 For-B011, BOX-SR OUTER
511	PA97304-Y701 запросить цену →	model) B012,B015,B017(Deluxe For-B011, BOX OUTER
512	PA97300-G214 запросить цену →	For-B007 PACK BOX OUTER
512	PA97300-G215 запросить цену →	Rev.03 model) Filer For-B017(Raku2 PACK BOX OUTER
520	PA03209-Y398 запросить цену →	HANDLE-SS
521	PA03209-Y399 запросить цену →	HANDLE-BASE-SS
