Fujitsu fi-6770 fi-6770A fi-6750S — каталог запчастей со схемами

Fujitsu fi-6770 fi-6770A fi-6750S — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

Figure 1
Figure 2
Figure 3
Figure 4
Figure 5
Figure 6
Figure 7
Figure 8
Figure 9
Figure 10
Figure 11
Figure 12
Figure 13

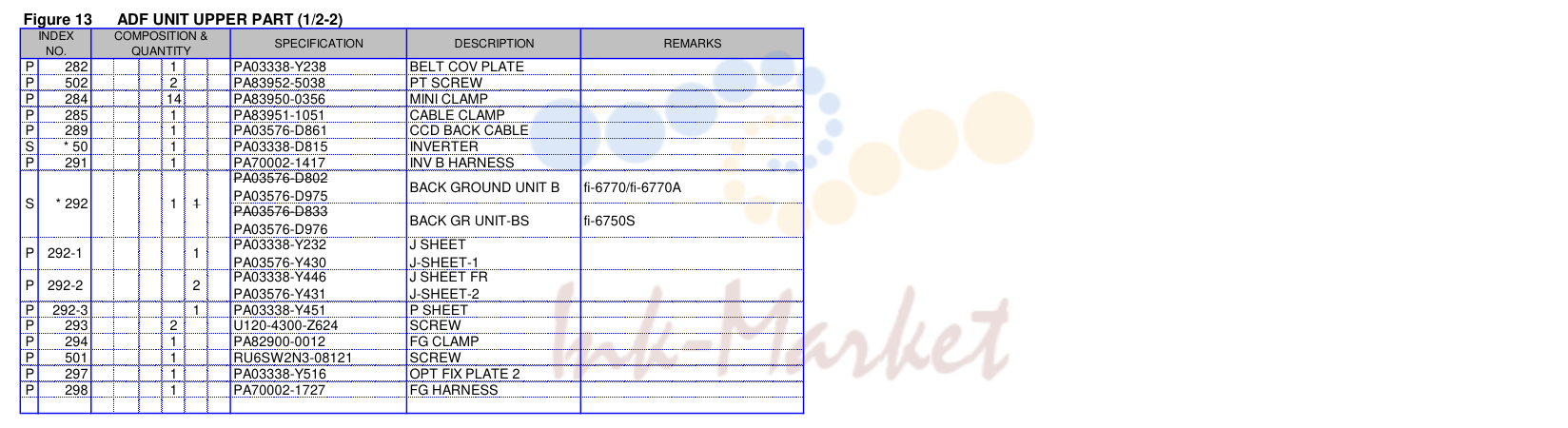

Figure 14
Figure 15
Figure 16
Figure 17
Figure 18

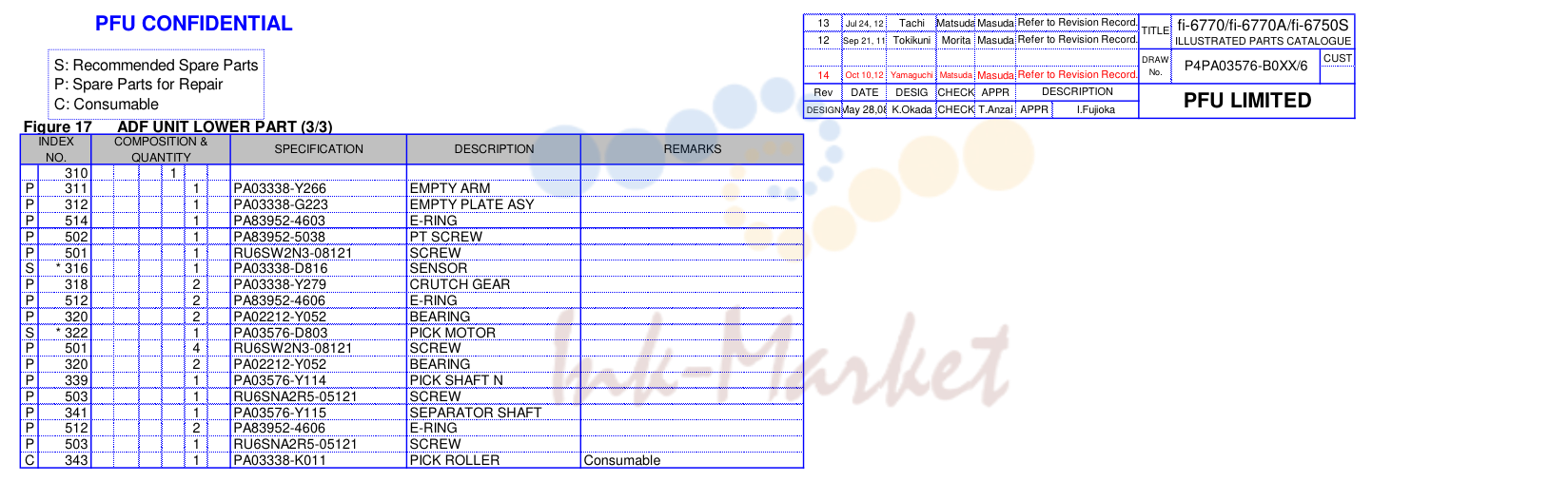

Figure 19
Figure 20

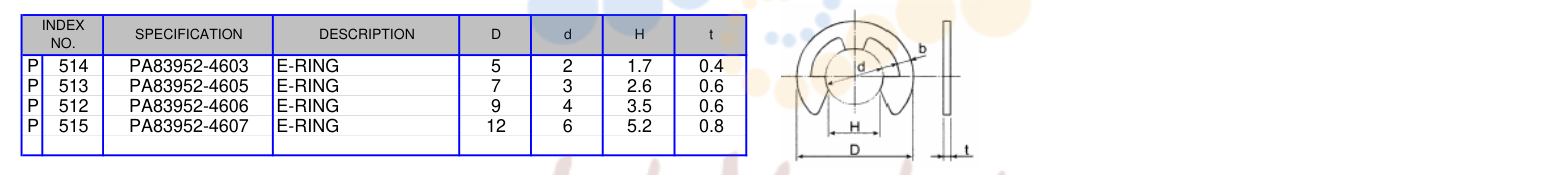

Figure 21

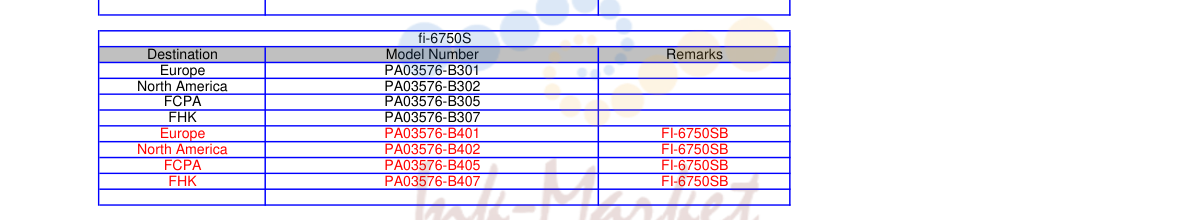

Figure 1

№	Артикул	Наименование
	PA03576-B101 запросить цену →	FI-6770B
	PA03576-B102 запросить цену →	FI-6770B
	PA03576-B105 запросить цену →	FI-6770B
	PA03576-B107 запросить цену →	FI-6770B
	PA03576-B401 запросить цену →	FI-6750SB
	PA03576-B402 запросить цену →	FI-6750SB
	PA03576-B405 запросить цену →	FI-6750SB
	PA03576-B407 запросить цену →	FI-6750SB

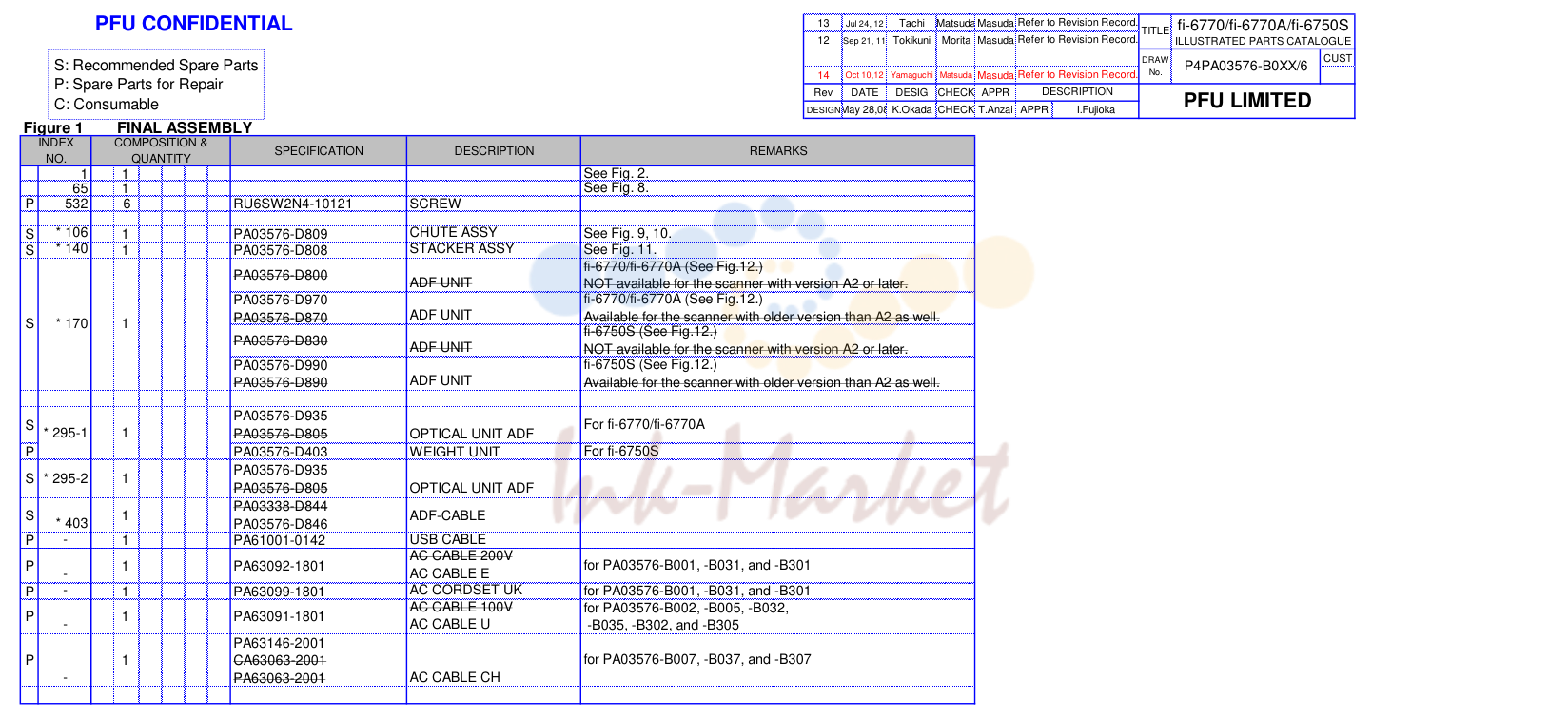

Figure 2

№	Артикул	Наименование
106	PA03576-D809 запросить цену →	в сборе лоток
140	PA03576-D808 запросить цену →	в сборе укладчик
	PA03576-D800 запросить цену →	Fig.12.) (See fi-6770/fi-6770A
	PA03576-D970 запросить цену →	Fig.12.) (See fi-6770/fi-6770A
	PA03576-D870 запросить цену →	well. as A2 than version older with the Available узел ADF
	PA03576-D990 запросить цену →	Fig.12.) (See fi-6750S
	PA03576-D890 запросить цену →	well. as A2 than version older with the Available узел ADF
	PA03576-D805 запросить цену →	fi-6770/fi-6770A ADF узел OPTICAL
	PA03576-D403 запросить цену →	fi-6750S узел WEIGHT
403	PA03576-D846 запросить цену →	ADF-шлейф
	PA61001-0142 запросить цену →	шлейф USB
	PA63092-1801 запросить цену →	B301 and -B031, PA03576-B001
	PA63099-1801 запросить цену →	B301 and -B031, PA03576-B001, UK CORDSET AC
	PA63091-1801 запросить цену →	B032, -B005, PA03576-B002, 100V шлейф AC
	CA63063-2001 запросить цену →	B307 and -B037, PA03576-B007
	PA63063-2001 запросить цену →	CH шлейф AC

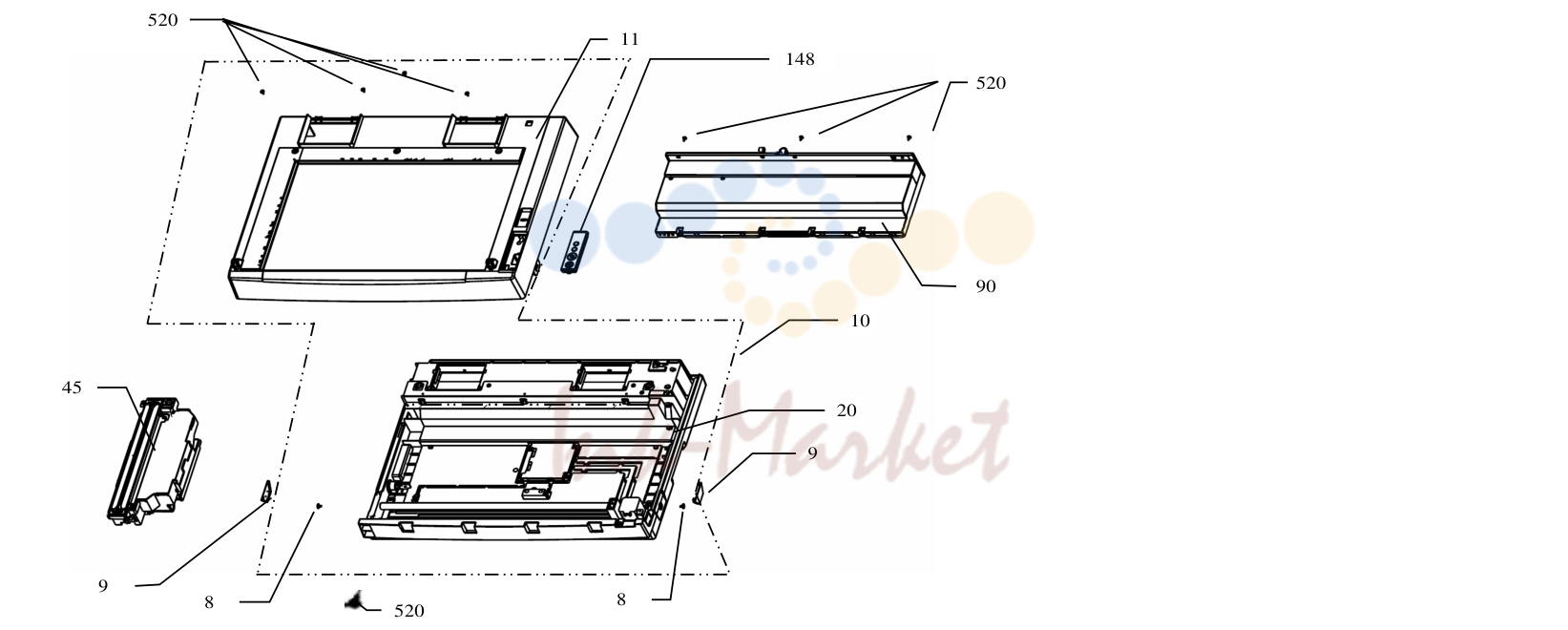

Figure 3

№	Артикул	Наименование
	PA03576-D806 запросить цену →	fi-6770 узел FB
	PA03576-D874 запросить цену →	(EU,US,FCPA,FHK) узел FB
	PA03576-D882 запросить цену →	(FI-6770B)(JPN) fi-6770 узел FB
10	PA03576-D817 запросить цену →	fi-6770A узел FB
	PA03576-D835 запросить цену →	fi-6750S узел FB
	PA03576-D889 запросить цену →	(EU,US,FCPA,FHK) узел FB
	PA03576-D898 запросить цену →	(FI-6750SB)(JPN) fi-6750S узел FB
	PA03576-F801 запросить цену →	fi-6770A, в сборе крышка FB
11	PA03576-F802 запросить цену →	fi-6770, в сборе крышка FB
	PA03576-F803 запросить цену →	fi-6750S, в сборе крышка FB
2	PA03951-0610 запросить цену →	винт C
9	PA03576-Y018 запросить цену →	крышка винт
148	PA03576-D810 запросить цену →	узел PANEL

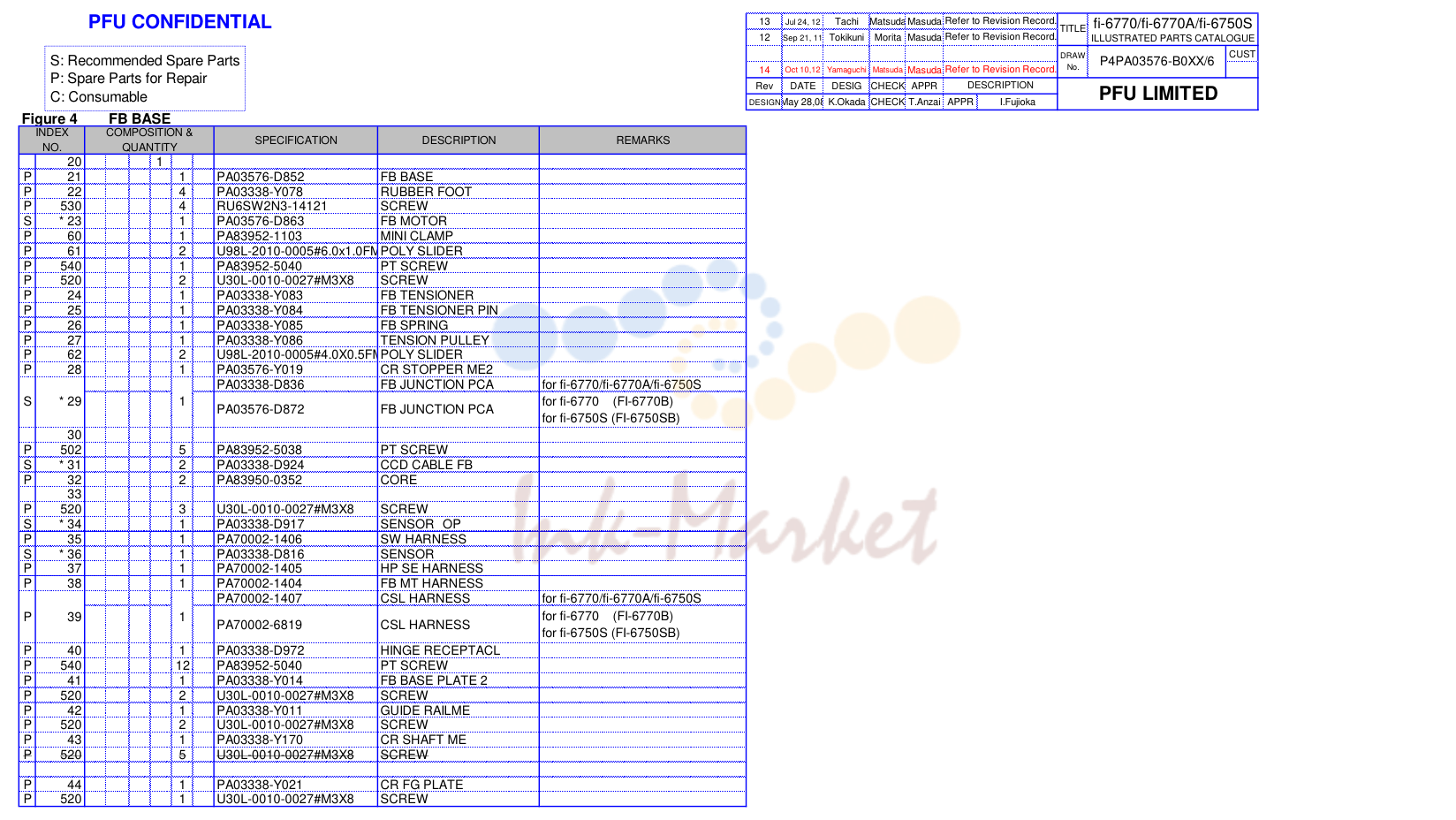

Figure 4

№	Артикул	Наименование
21	PA03576-D852 запросить цену →	BASE FB
22	PA03338-Y078 запросить цену →	FOOT RUBBER
23	PA03576-D863 запросить цену →	мотор FB
60	PA83952-1103 запросить цену →	CLAMP MINI
540	PA83952-5040 запросить цену →	винт PT
24	PA03338-Y083 запросить цену →	TENSIONER FB
25	PA03338-Y084 запросить цену →	PIN TENSIONER FB
26	PA03338-Y085 запросить цену →	пружина FB
27	PA03338-Y086 запросить цену →	шкив натяжной
28	PA03576-Y019 запросить цену →	ME2 STOPPER CR
	PA03338-D836 запросить цену →	fi-6770/fi-6770A/fi-6750S PCA JUNCTION FB
	PA03576-D872 запросить цену →	PCA JUNCTION FB
502	PA83952-5038 запросить цену →	винт PT
31	PA03338-D924 запросить цену →	FB шлейф CCD
32	PA83950-0352 запросить цену →	CORE
34	PA03338-D917 запросить цену →	датчик OP
35	PA70002-1406 запросить цену →	жгут SW
36	PA03338-D816 запросить цену →	датчик
37	PA70002-1405 запросить цену →	жгут SE HP
38	PA70002-1404 запросить цену →	жгут MT FB
	PA70002-1407 запросить цену →	fi-6770/fi-6770A/fi-6750S жгут CSL
39	PA70002-6819 запросить цену →	жгут CSL
40	PA03338-D972 запросить цену →	RECEPTACL HINGE
41	PA03338-Y014 запросить цену →	2 пластина BASE FB
42	PA03338-Y011 запросить цену →	RAILME направляющая
43	PA03338-Y170 запросить цену →	ME вал CR
44	PA03338-Y021 запросить цену →	пластина FG CR

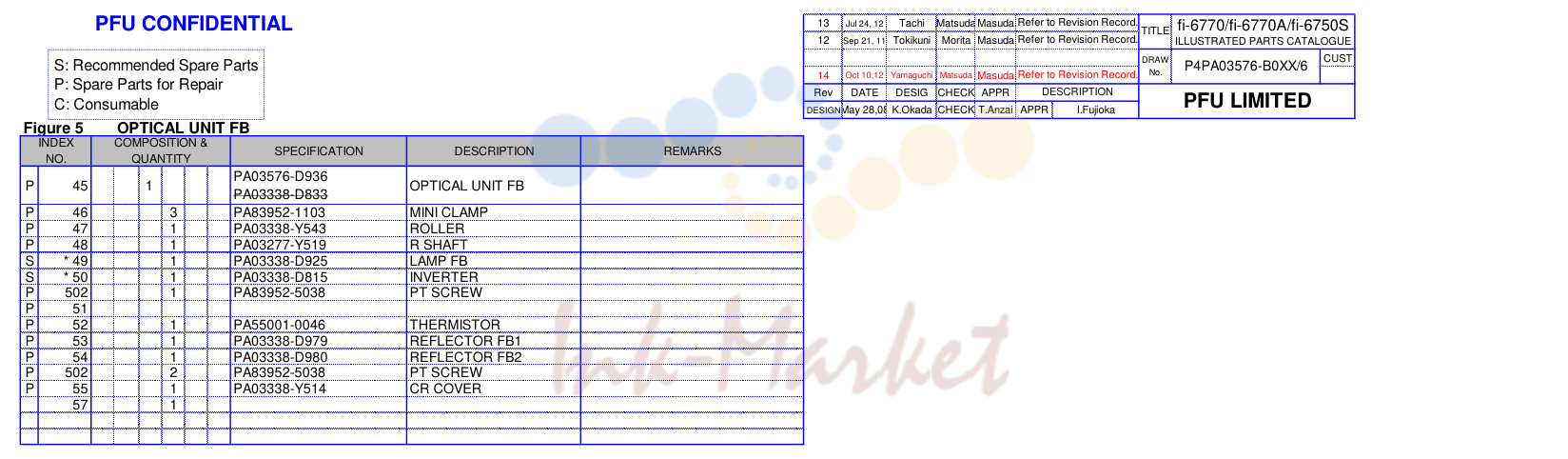

Figure 5

№	Артикул	Наименование
45	PA03338-D833 запросить цену →	FB узел OPTICAL
46	PA83952-1103 запросить цену →	CLAMP MINI
47	PA03338-Y543 запросить цену →	ролик
48	PA03277-Y519 запросить цену →	вал R
49	PA03338-D925 запросить цену →	FB лампа
50	PA03338-D815 запросить цену →	INVERTER
502	PA83952-5038 запросить цену →	винт PT
51	PA70002-1408 запросить цену →	жгут INV
52	PA55001-0046 запросить цену →	THERMISTOR
53	PA03338-D979 запросить цену →	FB1 REFLECTOR
54	PA03338-D980 запросить цену →	FB2 REFLECTOR
55	PA03338-Y514 запросить цену →	крышка CR

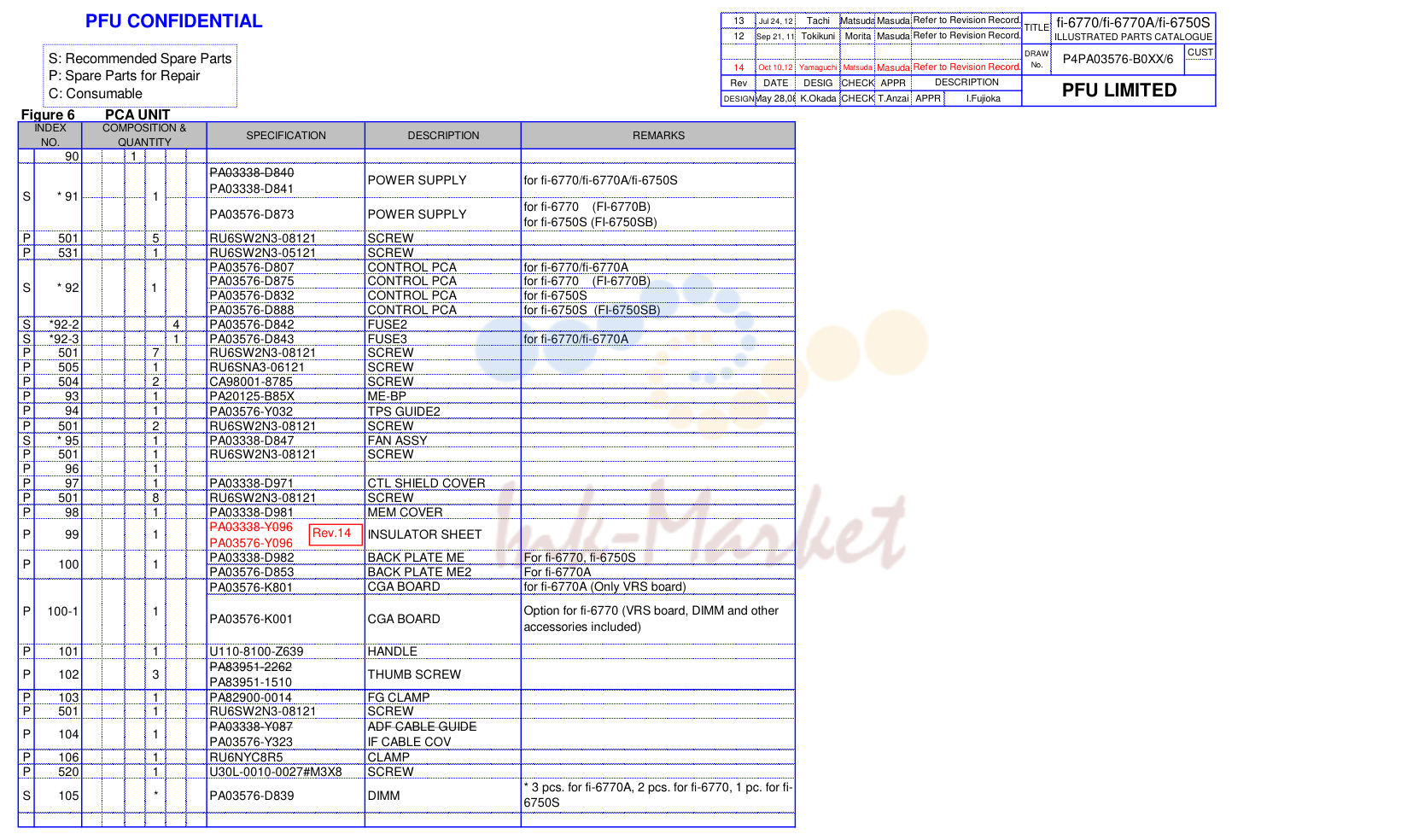

Figure 6

№	Артикул	Наименование
	PA03576-D873 запросить цену →	(FI-6770B) fi-6770 SUPPLY POWER
	PA03576-D807 запросить цену →	fi-6770/fi-6770A PCA CONTROL
92	PA03576-D875 запросить цену →	(FI-6770B) fi-6770 PCA CONTROL
	PA03576-D832 запросить цену →	fi-6750S PCA CONTROL
	PA03576-D888 запросить цену →	(FI-6750SB) fi-6750S PCA CONTROL
	PA03576-D842 запросить цену →	FUSE2
	PA03576-D843 запросить цену →	fi-6770/fi-6770A FUSE3
504	CA98001-8785 запросить цену →	винт
93	PA20125-B85X запросить цену →	ME-BP
	PA03576-Y032 запросить цену →	GUIDE2 TPS
95	PA03338-D847 запросить цену →	в сборе вентилятор
97	PA03338-D971 запросить цену →	крышка SHIELD CTL
98	PA03338-D981 запросить цену →	крышка MEM
	PA03338-Y096 запросить цену →	Rev.14
99	PA03576-Y096 запросить цену →	SHEET INSULATOR
100	PA03338-D982 запросить цену →	fi-6750S fi-6770, ME пластина BACK
	PA03576-D853 запросить цену →	fi-6770A ME2 пластина BACK
	PA03576-K801 запросить цену →	board) VRS (Only fi-6770A BOARD CGA
	PA03576-K001 запросить цену →	BOARD CGA
103	PA82900-0014 запросить цену →	CLAMP FG
	PA03338-Y087 запросить цену →	направляющая шлейф ADF
	PA03576-Y323 запросить цену →	COV шлейф IF
	PA03576-D839 запросить цену →	DIMM

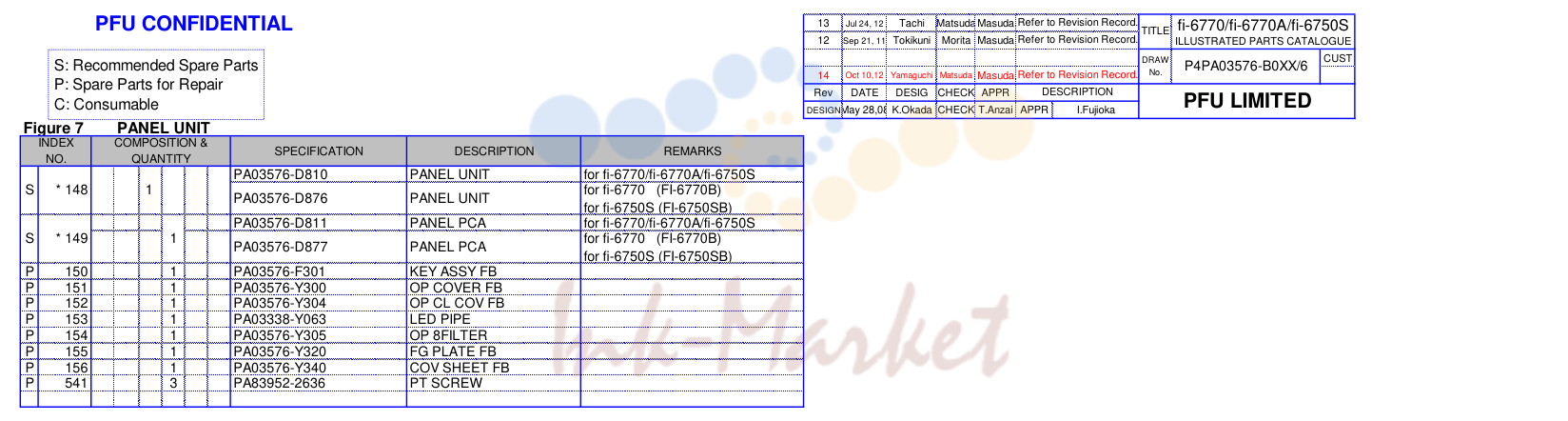

Figure 7

№	Артикул	Наименование
	PA03576-D810 запросить цену →	fi-6770/fi-6770A/fi-6750S узел PANEL
	PA03576-D876 запросить цену →	узел PANEL
	PA03576-D811 запросить цену →	fi-6770/fi-6770A/fi-6750S PCA PANEL
	PA03576-D877 запросить цену →	PCA PANEL
150	PA03576-F301 запросить цену →	FB в сборе KEY
151	PA03576-Y300 запросить цену →	FB крышка OP
152	PA03576-Y304 запросить цену →	FB COV CL OP
153	PA03338-Y063 запросить цену →	PIPE LED
154	PA03576-Y305 запросить цену →	8FILTER OP
155	PA03576-Y320 запросить цену →	FB пластина FG
156	PA03576-Y340 запросить цену →	FB SHEET COV
541	PA83952-2636 запросить цену →	винт PT

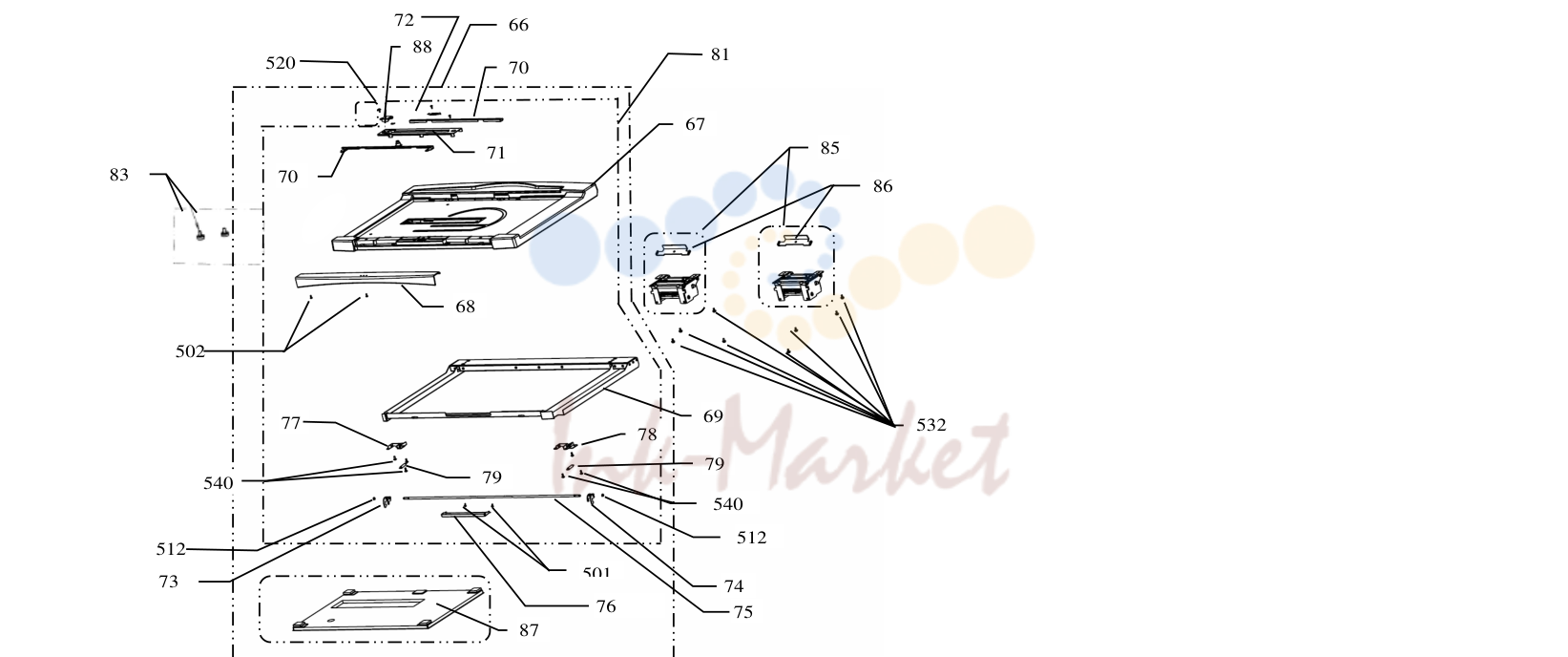

Figure 8

№	Артикул	Наименование
66	PA03576-D814 запросить цену →	крышка DOCUMENT
81	PA03576-E140 запросить цену →	в сборе крышка DOC
68	PA03576-Y100 запросить цену →	LID DOC
502	PA83952-5038 запросить цену →	винт PT
540	PA83952-5040 запросить цену →	винт PT
70	PA03338-Y103 запросить цену →	F RAIL направляющая DOC
71	PA03338-Y112 запросить цену →	пластина STAGE
72	PA03338-Y141 запросить цену →	пружина STAGE
73	PA03338-Y130 запросить цену →	DLOCKARML
74	PA03338-Y131 запросить цену →	DLOCKARMR
75	PA03576-Y105 запросить цену →	DLOCKSHAFT
76	PA03338-Y133 запросить цену →	DLOCKLEVER
77	PA03338-Y135 запросить цену →	DLOCKPLATEL
78	PA03338-Y136 запросить цену →	DLOCKPLATER
	PA03338-Y228 запросить цену →	M пружина CANCEL
	PA03338-Y137 запросить цену →	M пружина фиксатор D
512	PA83952-4606 запросить цену →	E-RING
	PA03576-Y120 запросить цену →	basically. installed is which площадка, background white a is This CUSHION
	PA03338-D960 запросить цену →	background. black this of option an is This
1	PA03338-Y140 запросить цену →	S пластина STAGE
2	PA03576-D862 запросить цену →	узел HINGE
2	PA03338-Y125 запросить цену →	STOPPER HINGE

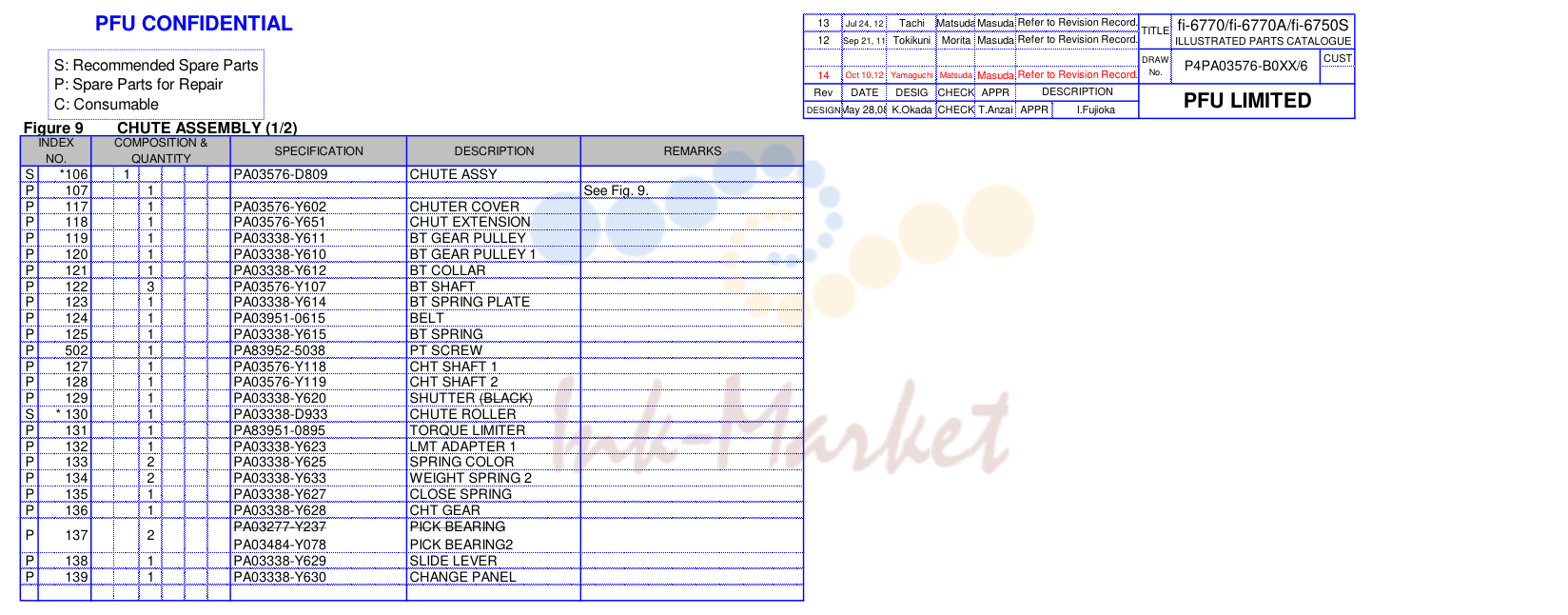

Figure 9

№	Артикул	Наименование
106	PA03576-D809 запросить цену →	в сборе лоток
117	PA03576-Y602 запросить цену →	крышка CHUTER
118	PA03576-Y651 запросить цену →	EXTENSION CHUT
119	PA03338-Y611 запросить цену →	шкив шестерня BT
120	PA03338-Y610 запросить цену →	1 шкив шестерня BT
121	PA03338-Y612 запросить цену →	COLLAR BT
122	PA03576-Y107 запросить цену →	вал BT
123	PA03338-Y614 запросить цену →	пластина пружина BT
124	PA03951-0615 запросить цену →	ремень
125	PA03338-Y615 запросить цену →	пружина BT
502	PA83952-5038 запросить цену →	винт PT
127	PA03576-Y118 запросить цену →	1 вал CHT
128	PA03576-Y119 запросить цену →	2 вал CHT
129	PA03338-Y620 запросить цену →	(BLACK) SHUTTER
130	PA03338-D933 запросить цену →	ролик лоток
131	PA83951-0895 запросить цену →	LIMITER TORQUE
132	PA03338-Y623 запросить цену →	1 ADAPTER LMT
133	PA03338-Y625 запросить цену →	COLOR пружина
134	PA03338-Y633 запросить цену →	2 пружина WEIGHT
135	PA03338-Y627 запросить цену →	пружина CLOSE
136	PA03338-Y628 запросить цену →	шестерня CHT
	PA03277-Y237 запросить цену →	подшипник PICK
	PA03484-Y078 запросить цену →	BEARING2 PICK
138	PA03338-Y629 запросить цену →	рычаг SLIDE
139	PA03338-Y630 запросить цену →	PANEL CHANGE

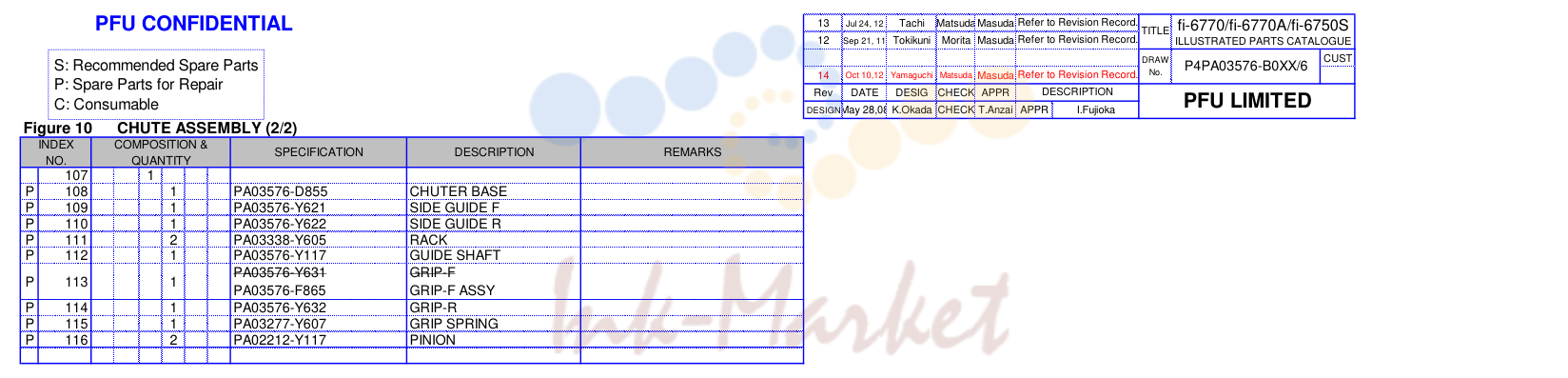

Figure 10

№	Артикул	Наименование
108	PA03576-D855 запросить цену →	BASE CHUTER
109	PA03576-Y621 запросить цену →	F направляющая SIDE
110	PA03576-Y622 запросить цену →	R направляющая SIDE
111	PA03338-Y605 запросить цену →	RACK
112	PA03576-Y117 запросить цену →	вал направляющая
	PA03576-Y631 запросить цену →	GRIP-F
	PA03576-F865 запросить цену →	в сборе GRIP-F
114	PA03576-Y632 запросить цену →	GRIP-R
115	PA03277-Y607 запросить цену →	пружина GRIP
116	PA02212-Y117 запросить цену →	PINION

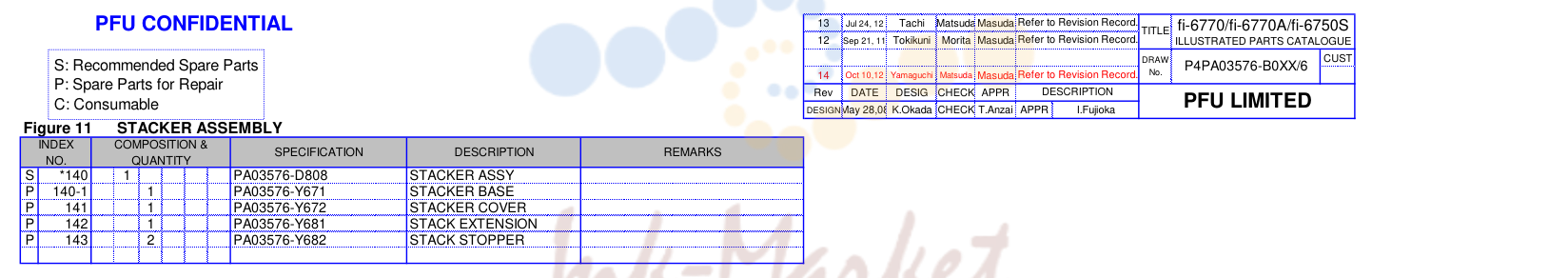

Figure 11

№	Артикул	Наименование
140	PA03576-D808 запросить цену →	в сборе укладчик
	PA03576-Y671 запросить цену →	BASE укладчик
141	PA03576-Y672 запросить цену →	крышка укладчик
142	PA03576-Y681 запросить цену →	EXTENSION STACK
143	PA03576-Y682 запросить цену →	STOPPER STACK

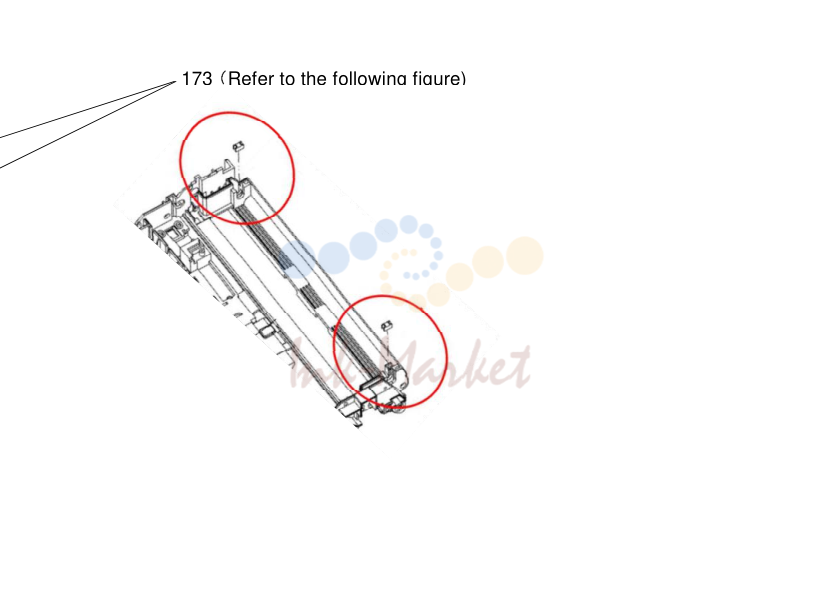

Figure 12

№	Артикул	Наименование
	PA03576-D800 запросить цену →	later. or A2 version with the available NOT узел ADF
	PA03576-D970 запросить цену →	ADF) узел Optical including (Not fi-6770/fi-6770A
	PA03576-D870 запросить цену →	well. as A2 than version older with the Available узел ADF
	PA03576-D990 запросить цену →	ADF) узел Optical including (Not fi-6750S
	PA03576-D890 запросить цену →	well. as A2 than version older with the Available узел ADF
	PA03576-D812 запросить цену →	1)) in 295-1 (item узел Optical includes but illustrated, (Not fi-6770/fi-6770A узел REV ADF
	PA03576-D813 запросить цену →	later. or A2 version with the available NOT
	PA03576-D987 запросить цену →	1)) in 295-1 (item узел Optical includes but illustrated, (Not fi-6770/fi-6770A
	PA03576-D971 запросить цену →	узел REV ADF
	PA03576-D831 запросить цену →	узел REV ADF
	PA03576-D991 запросить цену →	1)) in 295-1 (item узел Weight includes but illustrated, (Not fi-6750S узел REV ADF
	PA03576-D891 запросить цену →	well. as A2 than version older with the Available
1	PA03576-F035 запросить цену →	в сборе крышка ADF
173	PA03576-Y082 запросить цену →	B SPACER OPT
2	PA03576-Y202 запросить цену →	BUTTON ADF
	PA03576-D972 запросить цену →	and 16 in parts the includes Also 1). узел FIX ADF
	PA03576-D992 запросить цену →	and 16 in parts the includes Also узел FIX ADF

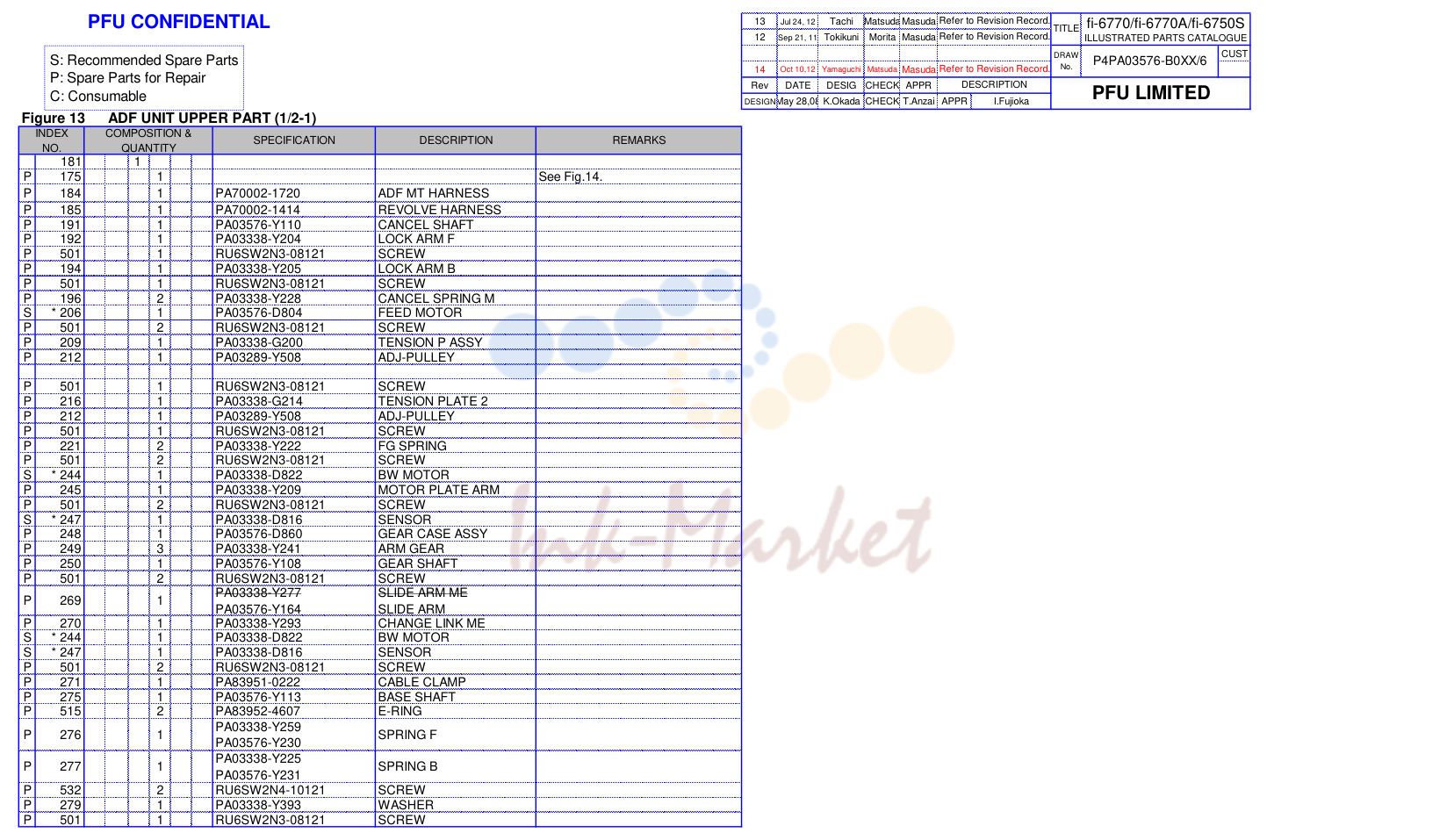

Figure 13

№	Артикул	Наименование
184	PA70002-1720 запросить цену →	жгут MT ADF
185	PA70002-1414 запросить цену →	жгут REVOLVE
191	PA03576-Y110 запросить цену →	вал CANCEL
192	PA03338-Y204 запросить цену →	F ARM фиксатор
194	PA03338-Y205 запросить цену →	B ARM фиксатор
196	PA03338-Y228 запросить цену →	M пружина CANCEL
206	PA03576-D804 запросить цену →	мотор FEED
209	PA03338-G200 запросить цену →	в сборе P натяжной
212	PA03289-Y508 запросить цену →	ADJ-шкив
216	PA03338-G214 запросить цену →	2 пластина натяжной
221	PA03338-Y222 запросить цену →	пружина FG
244	PA03338-D822 запросить цену →	мотор BW
245	PA03338-Y209 запросить цену →	ARM пластина мотор
247	PA03338-D816 запросить цену →	датчик
248	PA03576-D860 запросить цену →	в сборе CASE шестерня
249	PA03338-Y241 запросить цену →	шестерня ARM
250	PA03576-Y108 запросить цену →	вал шестерня
269	PA03338-Y277 запросить цену →	ME ARM SLIDE
	PA03576-Y164 запросить цену →	ARM SLIDE
270	PA03338-Y293 запросить цену →	ME LINK CHANGE
271	PA83951-0222 запросить цену →	CLAMP шлейф
275	PA03576-Y113 запросить цену →	вал BASE
515	PA83952-4607 запросить цену →	E-RING
279	PA03338-Y393 запросить цену →	шайба

Figure 14

№	Артикул	Наименование
282	PA03338-Y238 запросить цену →	пластина COV ремень
502	PA83952-5038 запросить цену →	винт PT
284	PA83950-0356 запросить цену →	CLAMP MINI
285	PA83951-1051 запросить цену →	CLAMP шлейф
289	PA03576-D861 запросить цену →	шлейф BACK CCD
50	PA03338-D815 запросить цену →	INVERTER
291	PA70002-1417 запросить цену →	жгут B INV
	PA03576-D975 запросить цену →	fi-6770/fi-6770A B узел GROUND BACK
	PA03576-D976 запросить цену →	fi-6750S узел-BS GR BACK
	PA03338-Y232 запросить цену →	SHEET J
	PA03576-Y430 запросить цену →	J-SHEET-1
	PA03338-Y446 запросить цену →	FR SHEET J
	PA03576-Y431 запросить цену →	J-SHEET-2
	PA03338-Y451 запросить цену →	SHEET P
294	PA82900-0012 запросить цену →	CLAMP FG
297	PA03338-Y516 запросить цену →	2 пластина FIX OPT
298	PA70002-1727 запросить цену →	жгут FG

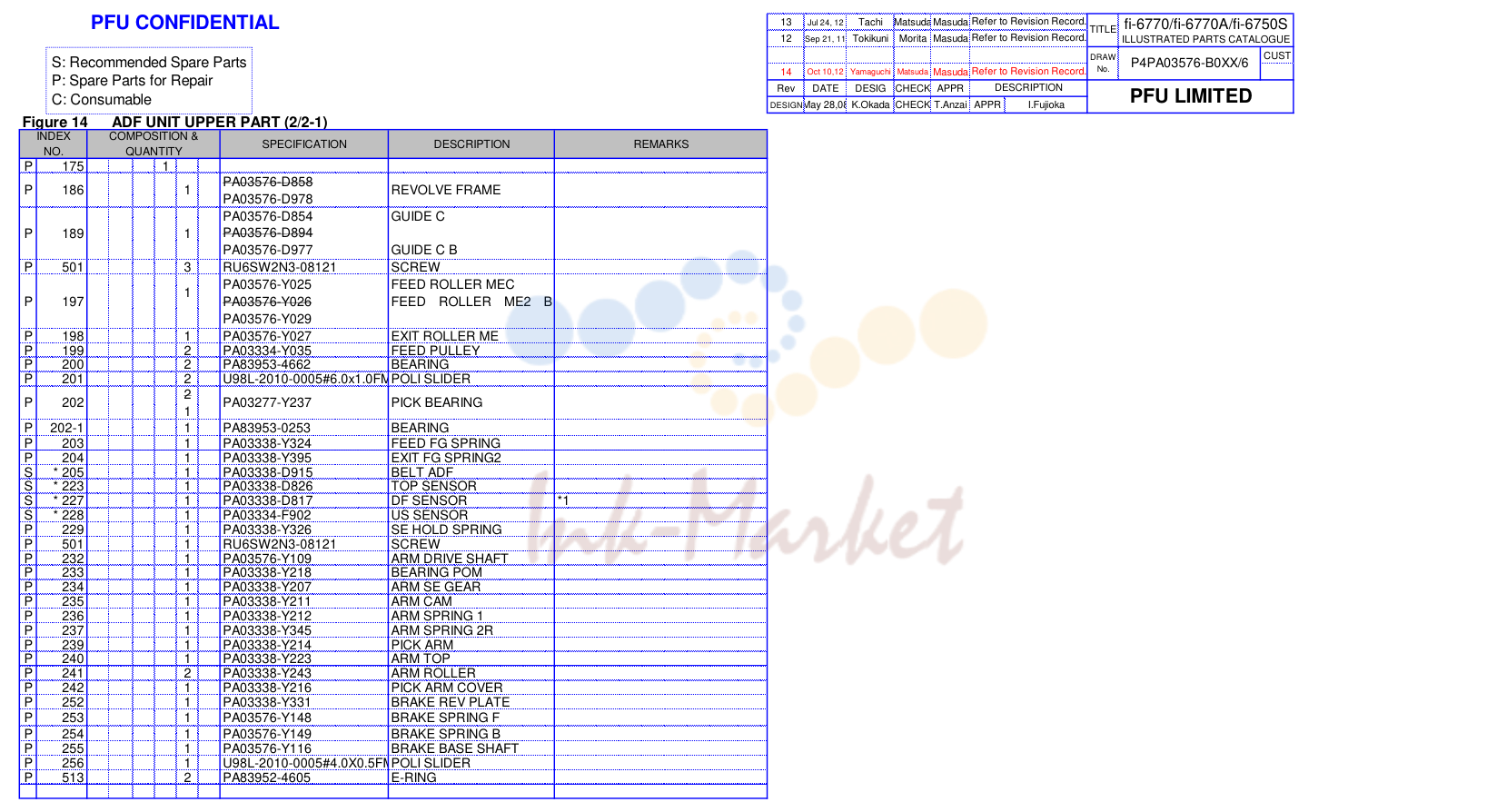

Figure 15

№	Артикул	Наименование
	PA03576-D854 запросить цену →	C направляющая
	PA03576-D977 запросить цену →	B C направляющая
	PA03576-Y025 запросить цену →	MEC ролик FEED
	PA03576-Y026 запросить цену →	B ME2 ролик FEED
198	PA03576-Y027 запросить цену →	ME ролик EXIT
199	PA03334-Y035 запросить цену →	шкив FEED
200	PA83953-4662 запросить цену →	подшипник
202	PA03277-Y237 запросить цену →	подшипник PICK
	PA83953-0253 запросить цену →	подшипник
203	PA03338-Y324 запросить цену →	пружина FG FEED
204	PA03338-Y395 запросить цену →	SPRING2 FG EXIT
205	PA03338-D915 запросить цену →	ADF ремень
223	PA03338-D826 запросить цену →	датчик TOP
227	PA03338-D817 запросить цену →	*1 датчик DF
228	PA03334-F902 запросить цену →	датчик US
229	PA03338-Y326 запросить цену →	пружина HOLD SE
232	PA03576-Y109 запросить цену →	вал DRIVE ARM
233	PA03338-Y218 запросить цену →	POM подшипник
234	PA03338-Y207 запросить цену →	шестерня SE ARM
235	PA03338-Y211 запросить цену →	CAM ARM
236	PA03338-Y212 запросить цену →	1 пружина ARM
237	PA03338-Y345 запросить цену →	2R пружина ARM
239	PA03338-Y214 запросить цену →	ARM PICK
240	PA03338-Y223 запросить цену →	TOP ARM
241	PA03338-Y243 запросить цену →	ролик ARM
242	PA03338-Y216 запросить цену →	крышка ARM PICK
252	PA03338-Y331 запросить цену →	пластина REV BRAKE
253	PA03576-Y148 запросить цену →	F пружина BRAKE
254	PA03576-Y149 запросить цену →	B пружина BRAKE
255	PA03576-Y116 запросить цену →	вал BASE BRAKE
513	PA83952-4605 запросить цену →	E-RING

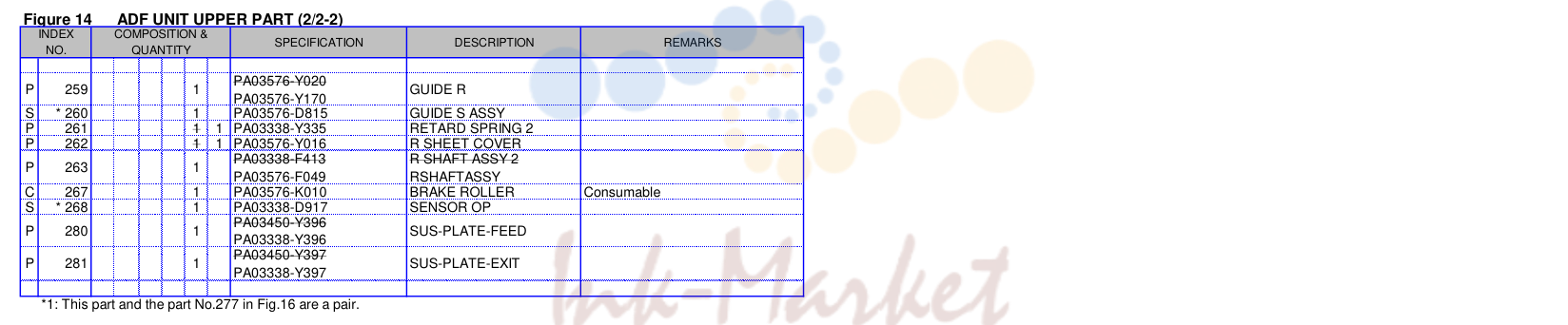

Figure 16

№	Артикул	Наименование
260	PA03576-D815 запросить цену →	в сборе S направляющая
1	PA03338-Y335 запросить цену →	2 пружина RETARD
1	PA03576-Y016 запросить цену →	крышка SHEET R
	PA03338-F413 запросить цену →	2 в сборе вал R
	PA03576-F049 запросить цену →	RSHAFTASSY
267	PA03576-K010 запросить цену →	Consumable ролик BRAKE
268	PA03338-D917 запросить цену →	OP датчик
280	PA03450-Y396 запросить цену →	SUS-пластина-FEED

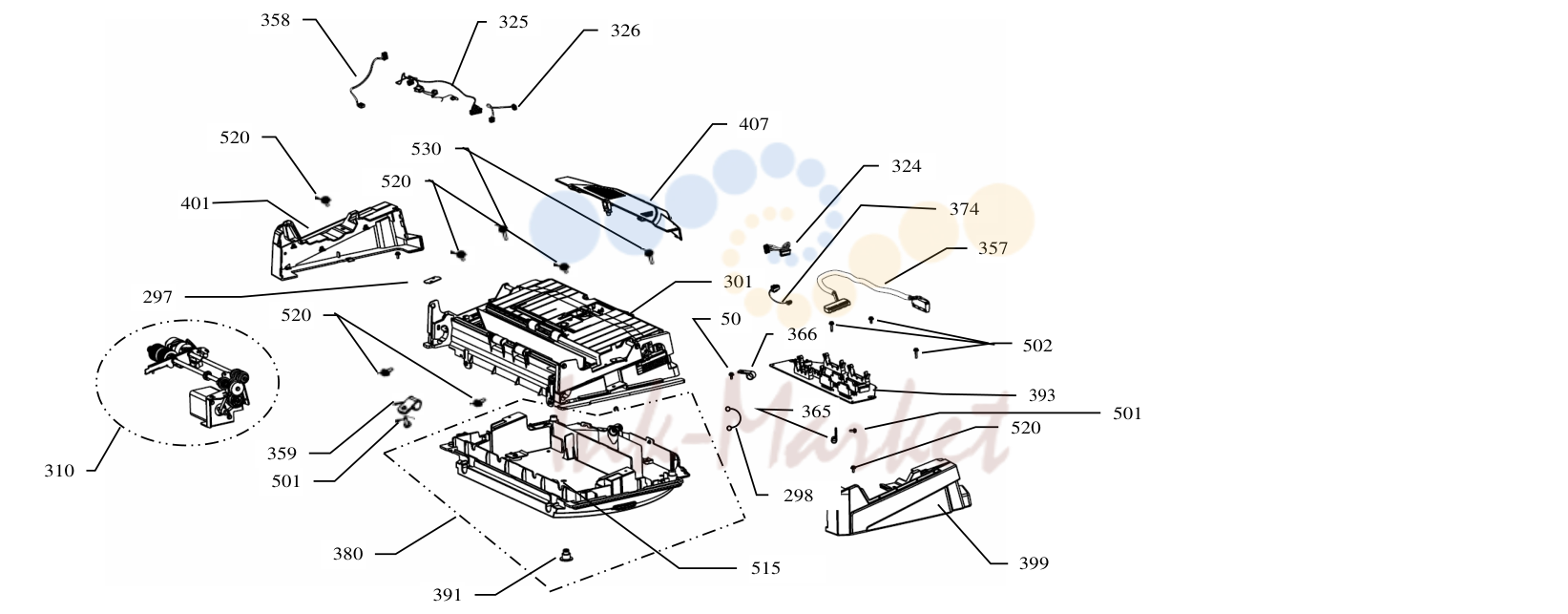

Figure 17

№	Артикул	Наименование
324	PA70002-1411 запросить цену →	жгут MT PIC
325	PA70002-1413 запросить цену →	жгут фиксир.
326	PA70002-1721 запросить цену →	жгут EMPTY
374	PA70002-1412 запросить цену →	жгут TH
357	PA03576-D864 запросить цену →	шлейф передний CCD
358	PA70002-1417 запросить цену →	жгут B INV
380	PA03576-D851 запросить цену →	ME узел BOTTOM
391	PA03338-G101 запросить цену →	JOINT BASE
515	PA83952-4607 запросить цену →	E-RING
393	PA03338-D823 запросить цену →	PCA JUNCTION ADF
502	PA83952-5038 запросить цену →	винт PT
399	PA03576-D856 запросить цену →	F крышка SIDE
401	PA03576-D857 запросить цену →	B крышка SIDE
407	PA03338-Y695 запросить цену →	крышка JOINT ADF
365	PA82900-0012 запросить цену →	CLAMP FG
366	PA82900-0014 запросить цену →	CLAMP FG
297	PA03338-Y516 запросить цену →	2 пластина FIX OPT
298	PA70002-1727 запросить цену →	жгут FG
	PA03576-D403 запросить цену →	1 moved only fi-6750S узел WEIGHT

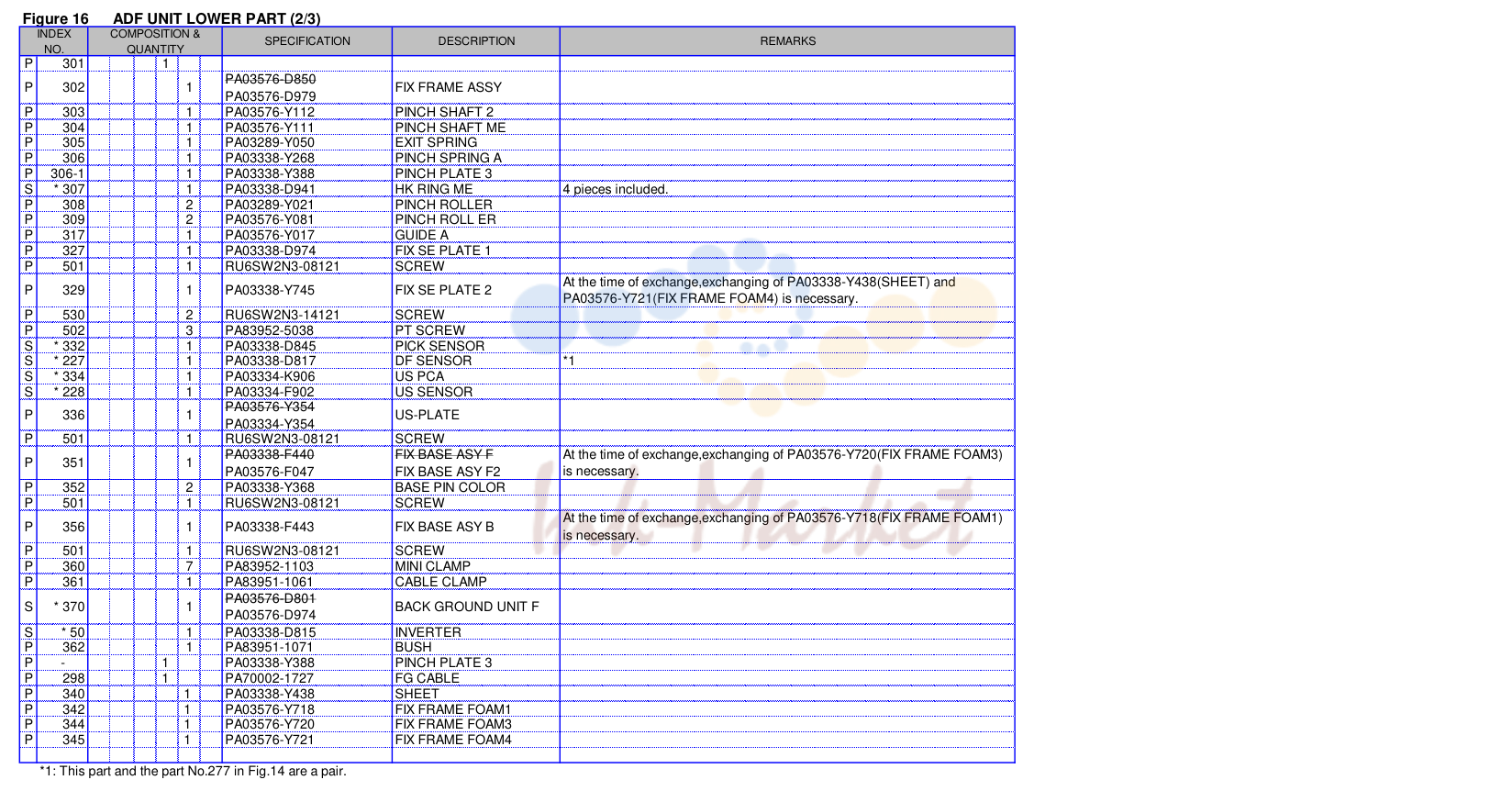

Figure 18

№	Артикул	Наименование
303	PA03576-Y112 запросить цену →	2 вал PINCH
304	PA03576-Y111 запросить цену →	ME вал PINCH
305	PA03289-Y050 запросить цену →	пружина EXIT
306	PA03338-Y268 запросить цену →	A пружина PINCH
	PA03338-Y388 запросить цену →	3 пластина PINCH
307	PA03338-D941 запросить цену →	included. pieces 4 ME RING HK
308	PA03289-Y021 запросить цену →	ролик PINCH
309	PA03576-Y081 запросить цену →	ER ROLL PINCH
317	PA03576-Y017 запросить цену →	A направляющая
327	PA03338-D974 запросить цену →	1 пластина SE FIX
329	PA03338-Y745 запросить цену →	and PA03338-Y438(SHEET) of exchange,exchanging of time the At 2 пластина SE FIX
502	PA83952-5038 запросить цену →	винт PT
332	PA03338-D845 запросить цену →	датчик PICK
227	PA03338-D817 запросить цену →	*1 датчик DF
334	PA03334-K906 запросить цену →	PCA US
228	PA03334-F902 запросить цену →	датчик US
	PA03338-F440 запросить цену →	FOAM3) рама PA03576-Y720(FIX of exchange,exchanging of time the At F ASY BASE FIX
	PA03576-F047 запросить цену →	necessary. is F2 ASY BASE FIX
352	PA03338-Y368 запросить цену →	COLOR PIN BASE
356	PA03338-F443 запросить цену →	B ASY BASE FIX
360	PA83952-1103 запросить цену →	CLAMP MINI
361	PA83951-1061 запросить цену →	CLAMP шлейф
50	PA03338-D815 запросить цену →	INVERTER
362	PA83951-1071 запросить цену →	BUSH
298	PA70002-1727 запросить цену →	шлейф FG
340	PA03338-Y438 запросить цену →	SHEET
342	PA03576-Y718 запросить цену →	FOAM1 рама FIX
344	PA03576-Y720 запросить цену →	FOAM3 рама FIX
345	PA03576-Y721 запросить цену →	FOAM4 рама FIX

Figure 19

№	Артикул	Наименование
311	PA03338-Y266 запросить цену →	ARM EMPTY
312	PA03338-G223 запросить цену →	ASY пластина EMPTY
514	PA83952-4603 запросить цену →	E-RING
502	PA83952-5038 запросить цену →	винт PT
316	PA03338-D816 запросить цену →	датчик
318	PA03338-Y279 запросить цену →	шестерня CRUTCH
512	PA83952-4606 запросить цену →	E-RING
320	PA02212-Y052 запросить цену →	подшипник
322	PA03576-D803 запросить цену →	мотор PICK
339	PA03576-Y114 запросить цену →	N вал PICK
341	PA03576-Y115 запросить цену →	вал SEPARATOR
343	PA03338-K011 запросить цену →	Consumable ролик PICK

Figure 20

№	Артикул	Наименование
	PA97301-K721 запросить цену →	(fi-6770) -B005 -B002, PA03576-B001, PACKAGE
	PA03576-B007 запросить цену →	(fi-6770)
	PA97301-K727 запросить цену →	PACKAGE
	PA97301-K761 запросить цену →	(fi-6770A) -B035 -B032, PA03576-B031, PACKAGE
	PA03576-B037 запросить цену →	(fi-6770A)
	PA97301-K767 запросить цену →	PACKAGE
600	PA97301-K741 запросить цену →	(fi-6750S) -B305 -B302, PA03576-B301, PACKAGE
	PA03576-B307 запросить цену →	(fi-6750S)
	PA97301-K747 запросить цену →	PACKAGE
	PA97302-K861 запросить цену →	(fi-6770) PA03576-B101,-B102,-B105, PACKAGE
	PA03576-B107 запросить цену →	(fi-6770)
	PA97302-K867 запросить цену →	PACKAGE
	PA97302-K881 запросить цену →	(fi-6750S) PA03576-B401,-B402,-B405, PACKAGE
	PA03576-B407 запросить цену →	(fi-6750S)
	PA97302-K887 запросить цену →	PACKAGE
601	PA97901-0914 запросить цену →	JOINT
602	PA97951-0080 запросить цену →	BOTTOM CUSHION
603	PA97951-0081 запросить цену →	верхний CUSHION
604	PA97951-0082 запросить цену →	PARTITION
605	PA97951-0083 запросить цену →	FIXATION CHUTER
606	PA97951-0084 запросить цену →	BOX APENDED
607	PA97951-0085 запросить цену →	FIXATION укладчик
608	PA97951-0086 запросить цену →	REINFORCEMENT
	PA97951-0087 запросить цену →	(fi-6770A) PA03576-B031,-B032,-B035,-B037
	PA97304-Y575 запросить цену →	(fi-6750S) PA03576-B401,-B402,-B405,-B407 BOTTOM
	PA97302-Y275 запросить цену →	верхний BOX CONTAINER
	PA97303-Y137 запросить цену →	BOX OUTER
	PA97304-Y571 запросить цену →	fi-6770(FI-6770B) BOX OUTER
	PA97303-Y150 запросить цену →	BOX OUTER
	PA97303-Y151 запросить цену →	fi-6750S BOX OUTER
	PA97304-Y573 запросить цену →	(FI-6750SB) fi-6750S BOX OUTER
	PA93005-Y051 запросить цену →	B537 SEAL
	PA93006-Y472 запросить цену →	B537 PA03576-B507, label mark Recycle LABEL(CB) PACK

Figure 21

№	Артикул	Наименование
	PA83952-4603 запросить цену →	0.4 1.7 2 5 E-RING
	PA83952-4605 запросить цену →	0.6 2.6 3 7 E-RING
	PA83952-4606 запросить цену →	0.6 3.5 4 9 E-RING
	PA83952-4607 запросить цену →	0.8 5.2 6 12 E-RING

Источник: Инк-Маркет.ру.

Fujitsu fi-6770 fi-6770A fi-6750S — каталог запчастей со схемами

Запчасти по узлам (со схемами)

Содержание

Figure 1

Figure 2

Figure 3

Figure 4

Figure 5

Figure 6

Figure 7

Figure 8

Figure 9

Figure 10

Figure 11

Figure 12

Figure 13

Figure 14

Figure 15

Figure 16

Figure 17

Figure 18

Figure 19

Figure 20

Figure 21

Каталог

Аккаунт

Парт-каталоги

Контакты

Акции и новинки

Сервисный центр

Доставка

Тендеры и закупки:

Telegram-канал

Dell 5130cdn — каталог запчастей со схемами

Dell 3130cn — каталог запчастей со схемами

Dell 2130cn — каталог запчастей со схемами

Zebra Xi4 Series — каталог запчастей со схемами
