Fujitsu fi-6670 fi-6670A — каталог запчастей со схемами

Fujitsu fi-6670 fi-6670A — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

Figure 1
Figure 2
Figure 3
Figure 4
Figure 5
Figure 6
Figure 7
Figure 8
Figure 9
Figure 10
Figure 11
Figure 12
Figure 13
Figure 14
Figure 15
Figure 16
Figure 17
Figure 18
Figure 19
Figure 20
Figure 21
Figure 22
Figure 23
Figure 24

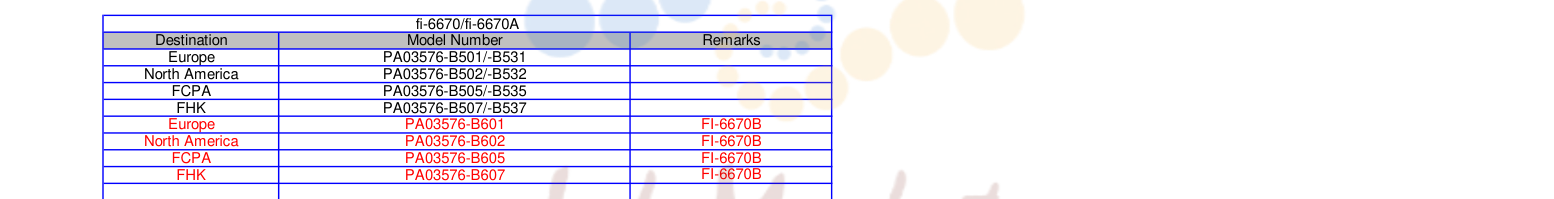

Figure 1

№	Артикул	Наименование
	PA03576-B601 запросить цену →	FI-6670B
	PA03576-B602 запросить цену →	FI-6670B
	PA03576-B605 запросить цену →	FI-6670B
	PA03576-B607 запросить цену →	FI-6670B

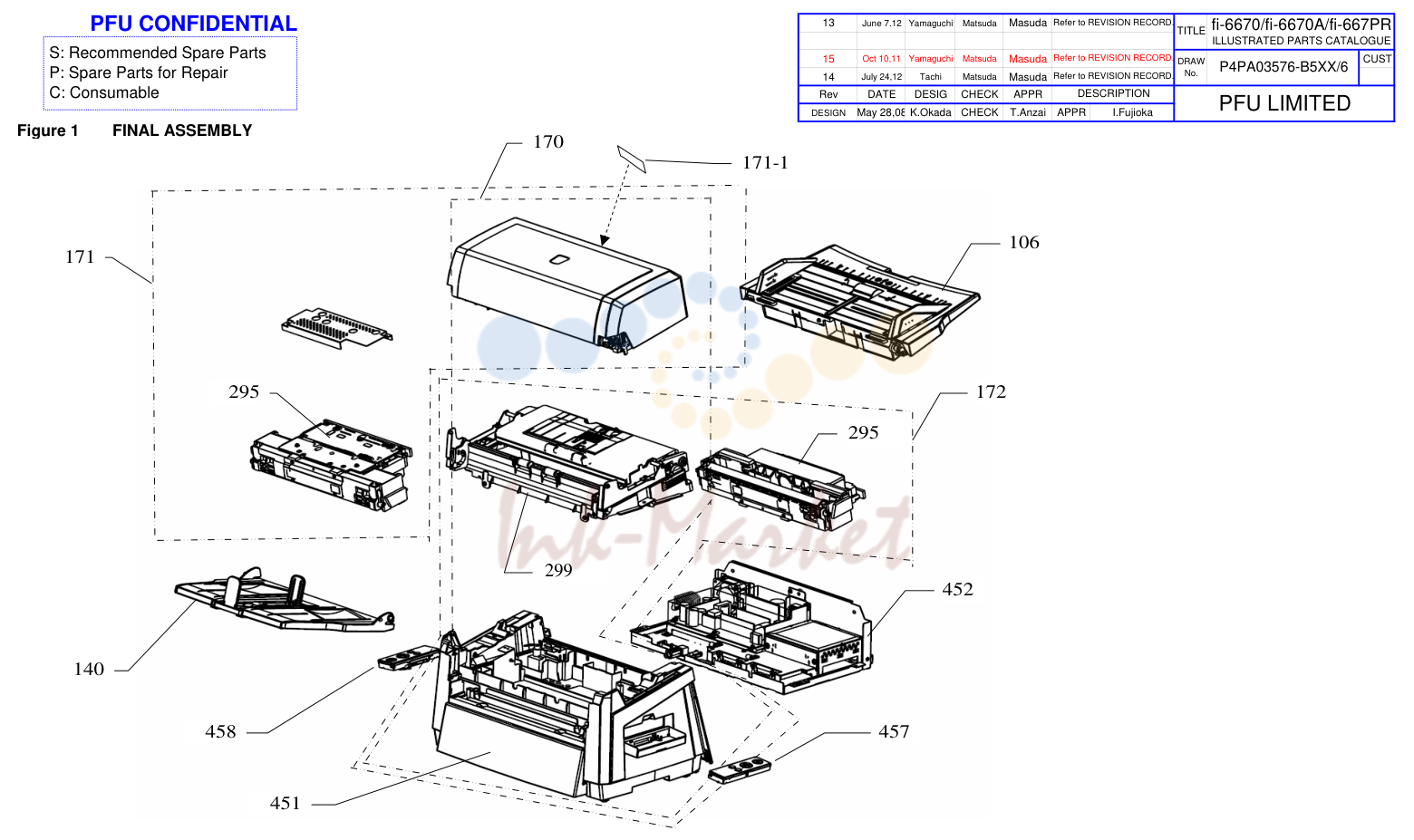

Figure 2

№	Артикул	Наименование
106	PA03576-D809 запросить цену →	в сборе лоток
140	PA03576-D808 запросить цену →	в сборе укладчик
	PA03576-D820 запросить цену →	узел ADF
	PA03576-D880 запросить цену →	ADF. узел Optical including Not
	PA03576-D980 запросить цену →	well. as A2 than version older with the Available узел ADF
	PA03576-D822 запросить цену →	узел REV ADF
	PA03576-D981 запросить цену →	узел REV ADF
1	PA03576-D935 под заказ	ADF узел OPTICAL
	PA03576-Y086 запросить цену →	fi-6670 ADF LABEL FI
	PA03576-Y087 запросить цену →	fi-6670A ADF2A LABEL FI
1	PA03576-D982 запросить цену →	узел FIX ADF
457	PA03576-D824 запросить цену →	A узел PANEL
458	PA03576-D826 запросить цену →	B узел PANEL
	PA63073-1801 запросить цену →	SET(US) CORD AC
	PA63074-1801 запросить цену →	B531 and PA03576-B501, SET(EU) CORD AC
	PA63100-1801 запросить цену →	B531 and PA03576-B501, UK CORDSET AC
	PA63076-1801 запросить цену →	B537 and PA03576-B507, SET(CH) CORD AC
	PA61001-0142 запросить цену →	шлейф USB

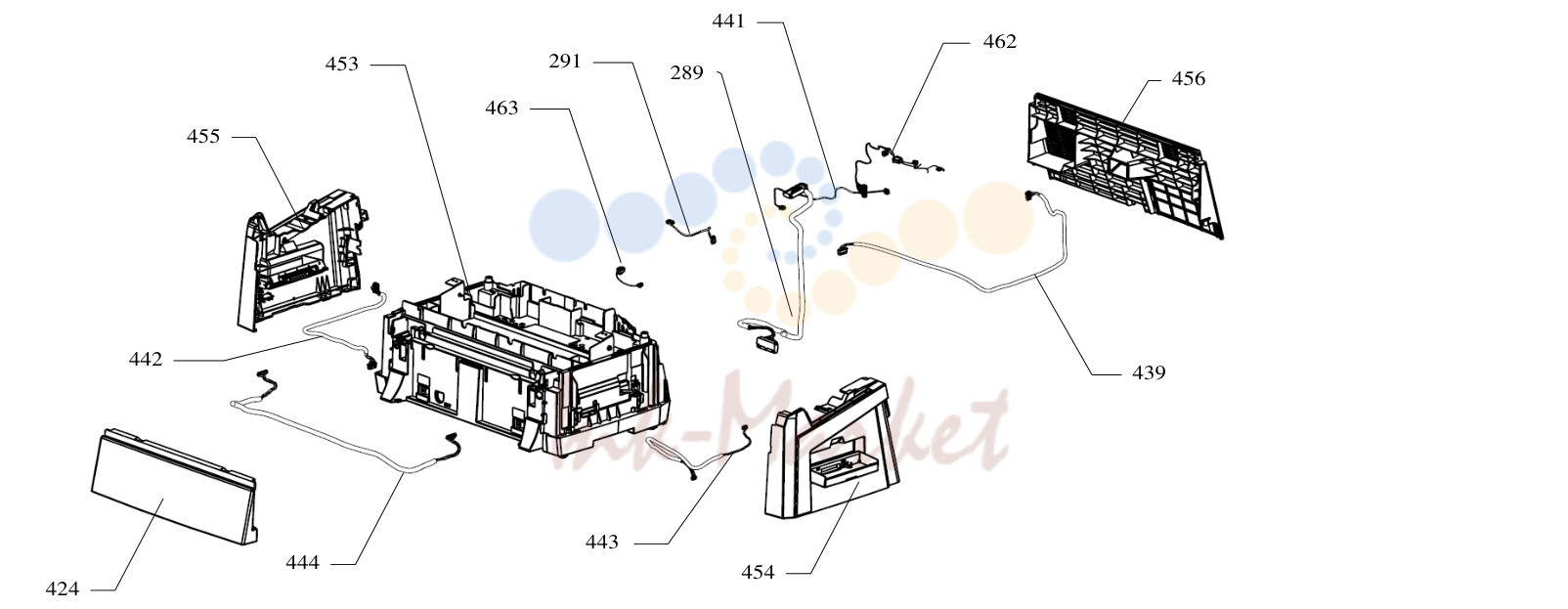

Figure 3

№	Артикул	Наименование
424	PA03576-Y065 запросить цену →	крышка IMP
291	PA70002-1417 запросить цену →	жгут B INV
289	PA03576-D861 запросить цену →	шлейф BACK CCD
439	PA70002-1719 запросить цену →	жгут MT PICK
441	PA70002-1721 запросить цену →	жгут EMPTY
442	PA70002-1722 запросить цену →	жгут FIXED2
443	PA70002-1723 запросить цену →	жгут OP1
	PA70002-6808 запросить цену →	PA03576-B601,-B602,-B605,-B607 жгут OP1
444	PA70002-4993 запросить цену →	жгут OP2
456	PA03576-F040 запросить цену →	в сборе крышка PCB
461	PA93005-Y229 запросить цену →	SEAL DUPLEX
462	PA70002-1413 запросить цену →	жгут фиксир.
463	PA70002-1412 запросить цену →	жгут TH

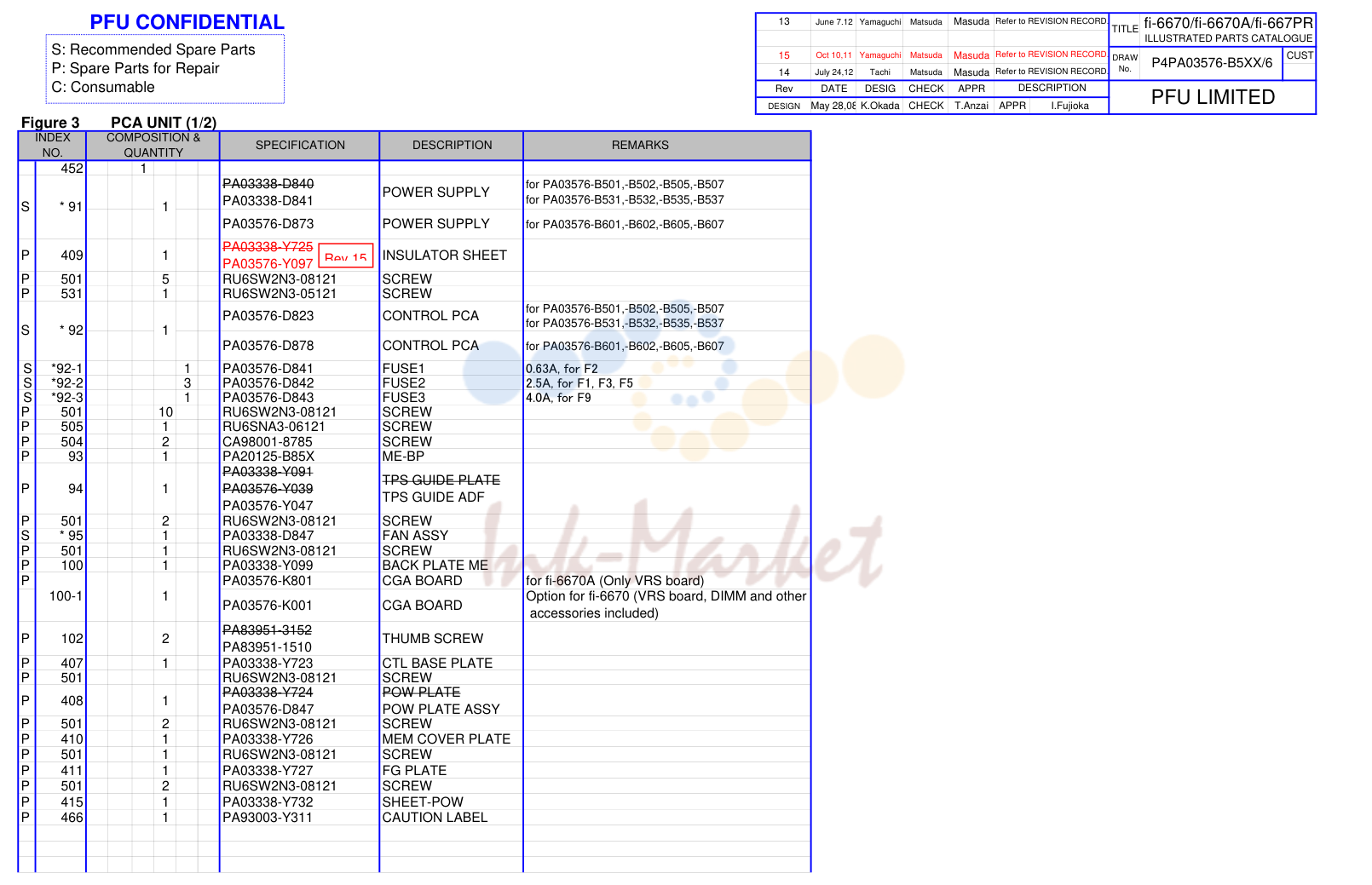

Figure 4

№	Артикул	Наименование
	PA03338-D840 запросить цену →	PA03576-B501,-B502,-B505,-B507
91	PA03338-D841 запросить цену →	PA03576-B531,-B532,-B535,-B537
	PA03576-D873 запросить цену →	PA03576-B601,-B602,-B605,-B607 SUPPLY POWER
	PA03576-Y097 запросить цену →	15 Rev
	PA03576-D823 запросить цену →	PA03576-B501,-B502,-B505,-B507 PCA CONTROL
	PA03576-D878 запросить цену →	PA03576-B601,-B602,-B605,-B607 PCA CONTROL
	PA03576-D841 запросить цену →	FUSE1
	PA03576-D842 запросить цену →	F5 F3, F1, 2.5A, FUSE2
	PA03576-D843 запросить цену →	FUSE3
504	CA98001-8785 запросить цену →	винт
93	PA20125-B85X запросить цену →	ME-BP
95	PA03338-D847 запросить цену →	в сборе вентилятор
100	PA03338-Y099 запросить цену →	ME пластина BACK
	PA03576-K801 запросить цену →	board) VRS (Only fi-6670A BOARD CGA
	PA03576-K001 запросить цену →	included) accessories BOARD CGA
407	PA03338-Y723 запросить цену →	пластина BASE CTL
	PA03338-Y724 запросить цену →	пластина POW
	PA03576-D847 запросить цену →	в сборе пластина POW
410	PA03338-Y726 запросить цену →	пластина крышка MEM
411	PA03338-Y727 запросить цену →	пластина FG
415	PA03338-Y732 запросить цену →	SHEET-POW
466	PA93003-Y311 запросить цену →	LABEL CAUTION

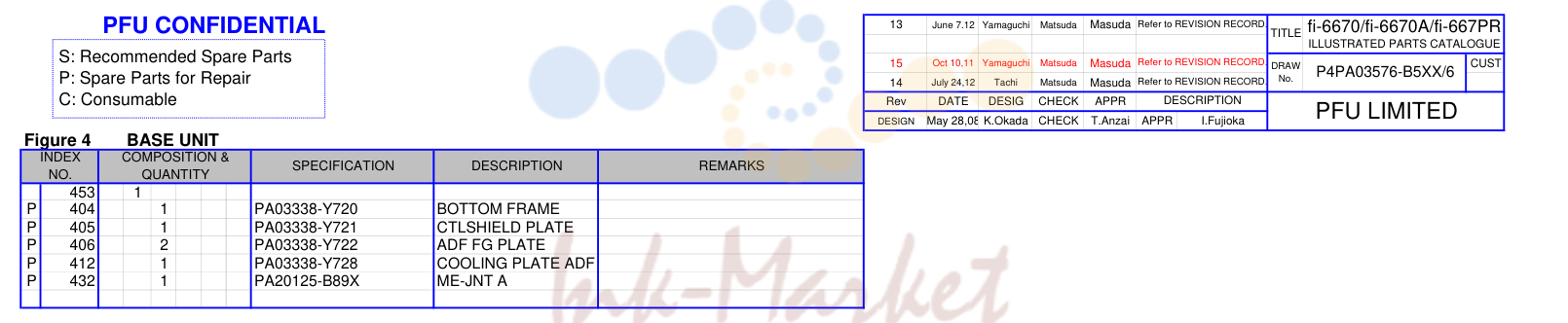

Figure 5

№	Артикул	Наименование
404	PA03338-Y720 запросить цену →	рама BOTTOM
405	PA03338-Y721 запросить цену →	пластина CTLSHIELD
406	PA03338-Y722 запросить цену →	пластина FG ADF
412	PA03338-Y728 запросить цену →	ADF пластина COOLING
432	PA20125-B89X запросить цену →	A ME-JNT

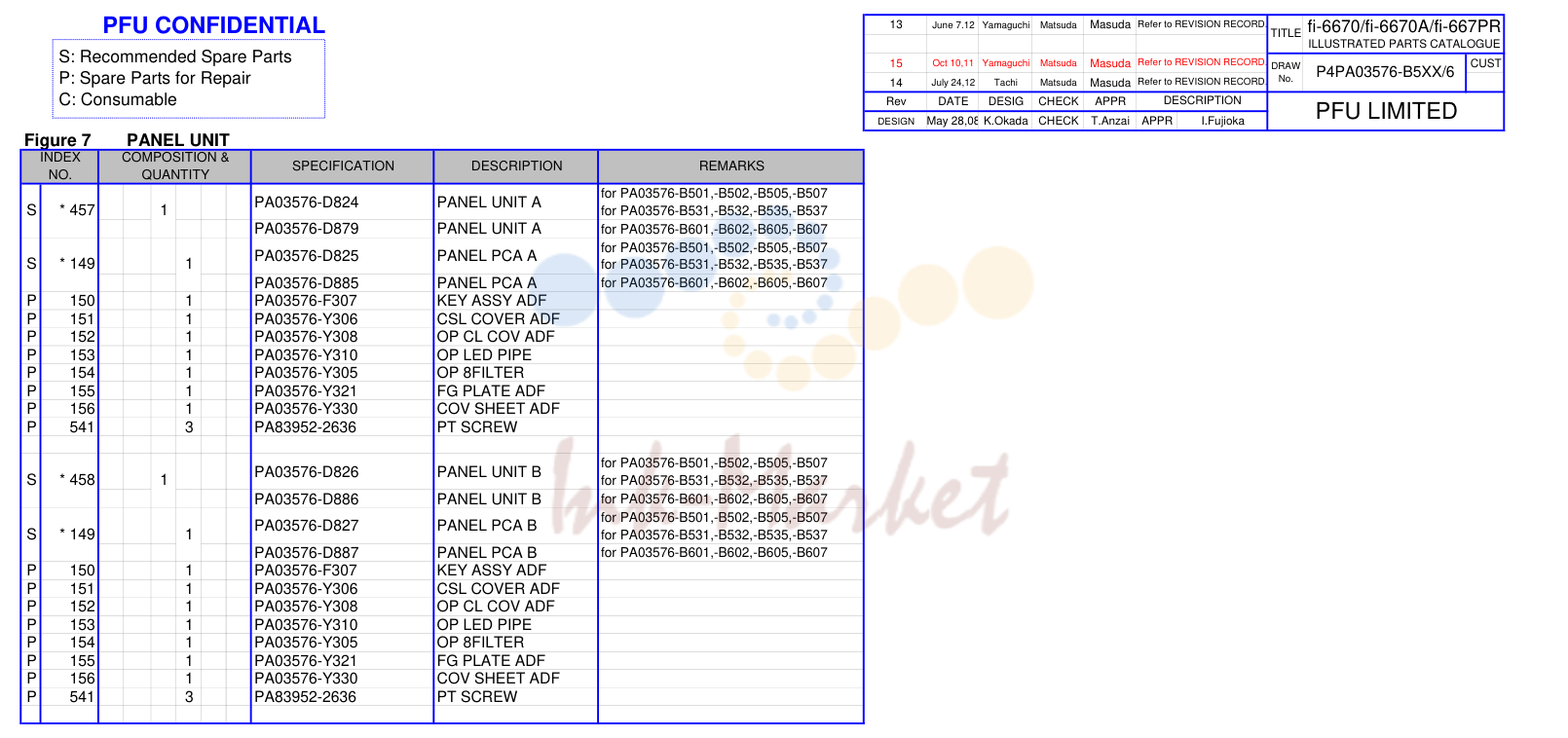

Figure 6

№	Артикул	Наименование
457	PA03576-D824 запросить цену →	PA03576-B531,-B532,-B535,-B537 A узел PANEL
	PA03576-D879 запросить цену →	PA03576-B601,-B602,-B605,-B607 A узел PANEL
	PA03576-D825 запросить цену →	PA03576-B501,-B502,-B505,-B507 A PCA PANEL
150	PA03576-F307 запросить цену →	ADF в сборе KEY
151	PA03576-Y306 запросить цену →	ADF крышка CSL
152	PA03576-Y308 запросить цену →	ADF COV CL OP
153	PA03576-Y310 запросить цену →	PIPE LED OP
154	PA03576-Y305 запросить цену →	8FILTER OP
155	PA03576-Y321 запросить цену →	ADF пластина FG
156	PA03576-Y330 запросить цену →	ADF SHEET COV
541	PA83952-2636 запросить цену →	винт PT
458	PA03576-D826 запросить цену →	B узел PANEL
	PA03576-D886 запросить цену →	PA03576-B601,-B602,-B605,-B607 B узел PANEL
	PA03576-D827 запросить цену →	PA03576-B501,-B502,-B505,-B507 B PCA PANEL
	PA03576-D887 запросить цену →	PA03576-B601,-B602,-B605,-B607 B PCA PANEL

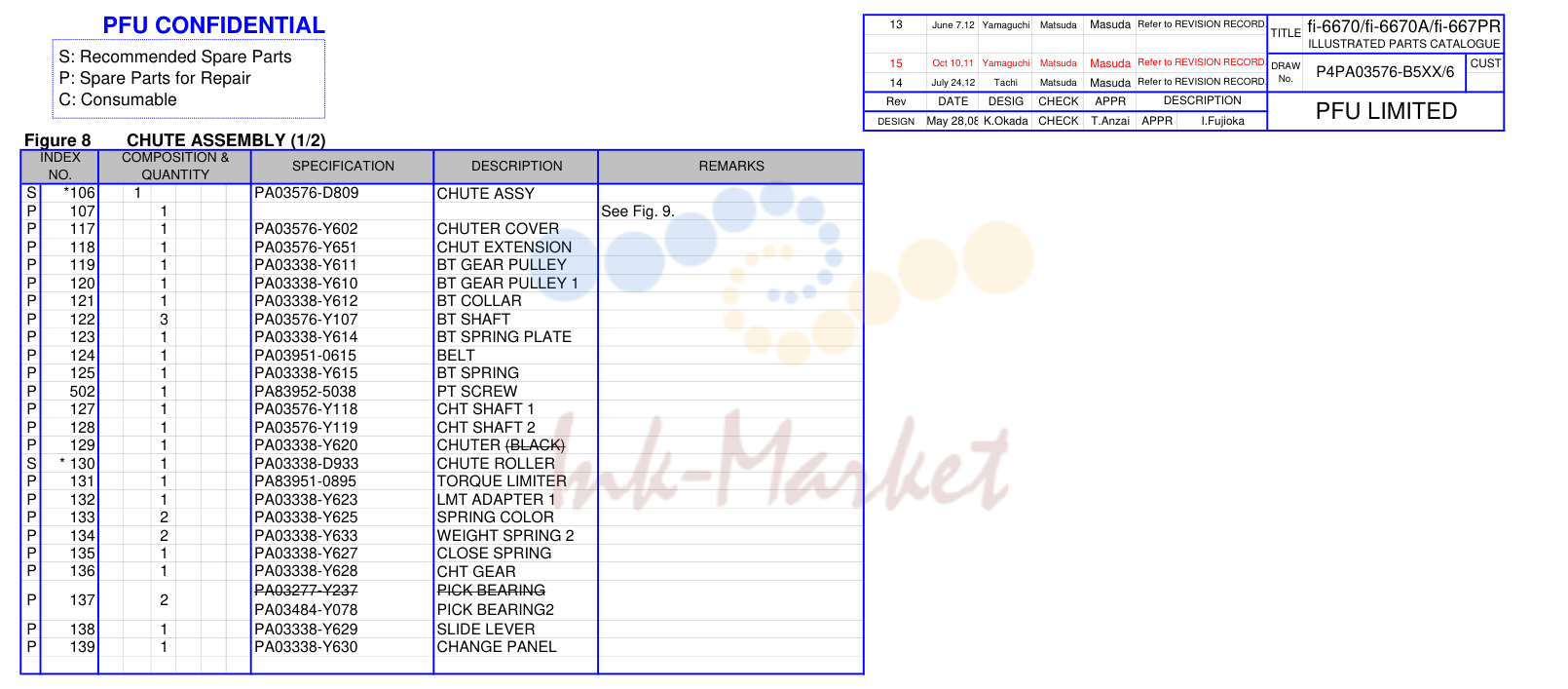

Figure 7

№	Артикул	Наименование
106	PA03576-D809 запросить цену →	в сборе лоток
117	PA03576-Y602 запросить цену →	крышка CHUTER
118	PA03576-Y651 запросить цену →	EXTENSION CHUT
119	PA03338-Y611 запросить цену →	шкив шестерня BT
121	PA03338-Y612 запросить цену →	COLLAR BT
122	PA03576-Y107 запросить цену →	вал BT
123	PA03338-Y614 запросить цену →	пластина пружина BT
124	PA03951-0615 запросить цену →	ремень
125	PA03338-Y615 запросить цену →	пружина BT
502	PA83952-5038 запросить цену →	винт PT
127	PA03576-Y118 запросить цену →	1 вал CHT
128	PA03576-Y119 запросить цену →	2 вал CHT
129	PA03338-Y620 запросить цену →	(BLACK) CHUTER
130	PA03338-D933 запросить цену →	ролик лоток
131	PA83951-0895 запросить цену →	LIMITER TORQUE
132	PA03338-Y623 запросить цену →	1 ADAPTER LMT
133	PA03338-Y625 запросить цену →	COLOR пружина
134	PA03338-Y633 запросить цену →	2 пружина WEIGHT
135	PA03338-Y627 запросить цену →	пружина CLOSE
136	PA03338-Y628 запросить цену →	шестерня CHT
	PA03277-Y237 запросить цену →	подшипник PICK
137	PA03484-Y078 запросить цену →	BEARING2 PICK
138	PA03338-Y629 запросить цену →	рычаг SLIDE
139	PA03338-Y630 запросить цену →	PANEL CHANGE

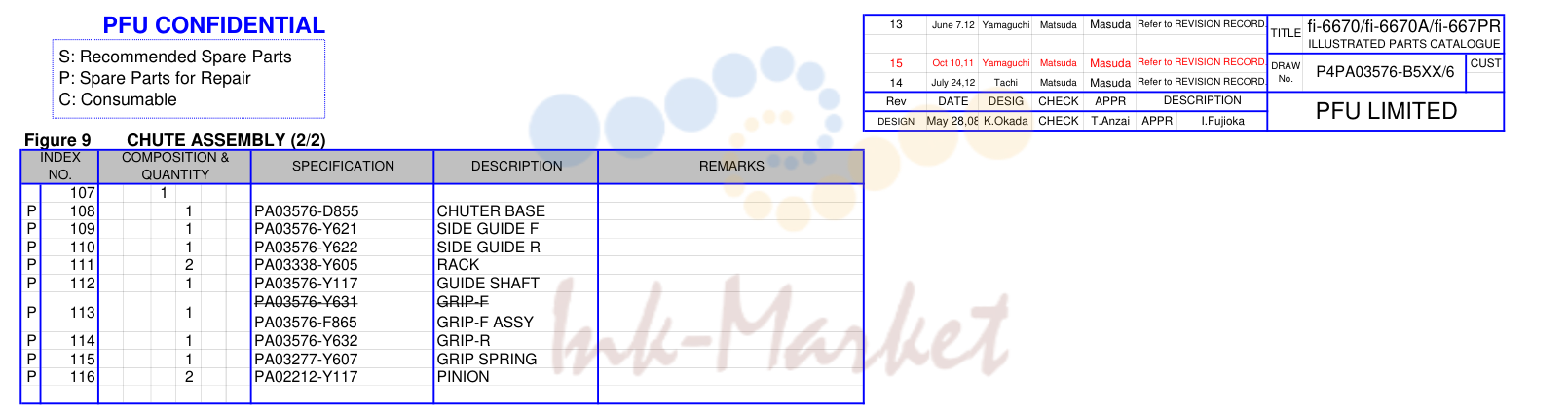

Figure 8

№	Артикул	Наименование
108	PA03576-D855 запросить цену →	BASE CHUTER
109	PA03576-Y621 запросить цену →	F направляющая SIDE
110	PA03576-Y622 запросить цену →	R направляющая SIDE
111	PA03338-Y605 запросить цену →	RACK
	PA03576-Y631 запросить цену →	GRIP-F
	PA03576-F865 запросить цену →	в сборе GRIP-F
114	PA03576-Y632 запросить цену →	GRIP-R
115	PA03277-Y607 запросить цену →	пружина GRIP
116	PA02212-Y117 запросить цену →	PINION

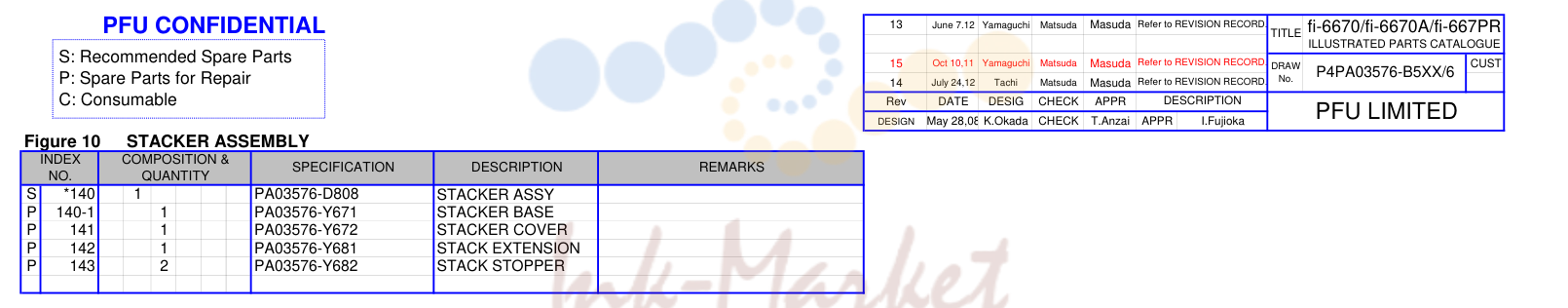

Figure 9

№	Артикул	Наименование
140	PA03576-D808 запросить цену →	в сборе укладчик
	PA03576-Y671 запросить цену →	BASE укладчик
141	PA03576-Y672 запросить цену →	крышка укладчик
142	PA03576-Y681 запросить цену →	EXTENSION STACK
143	PA03576-Y682 запросить цену →	STOPPER STACK

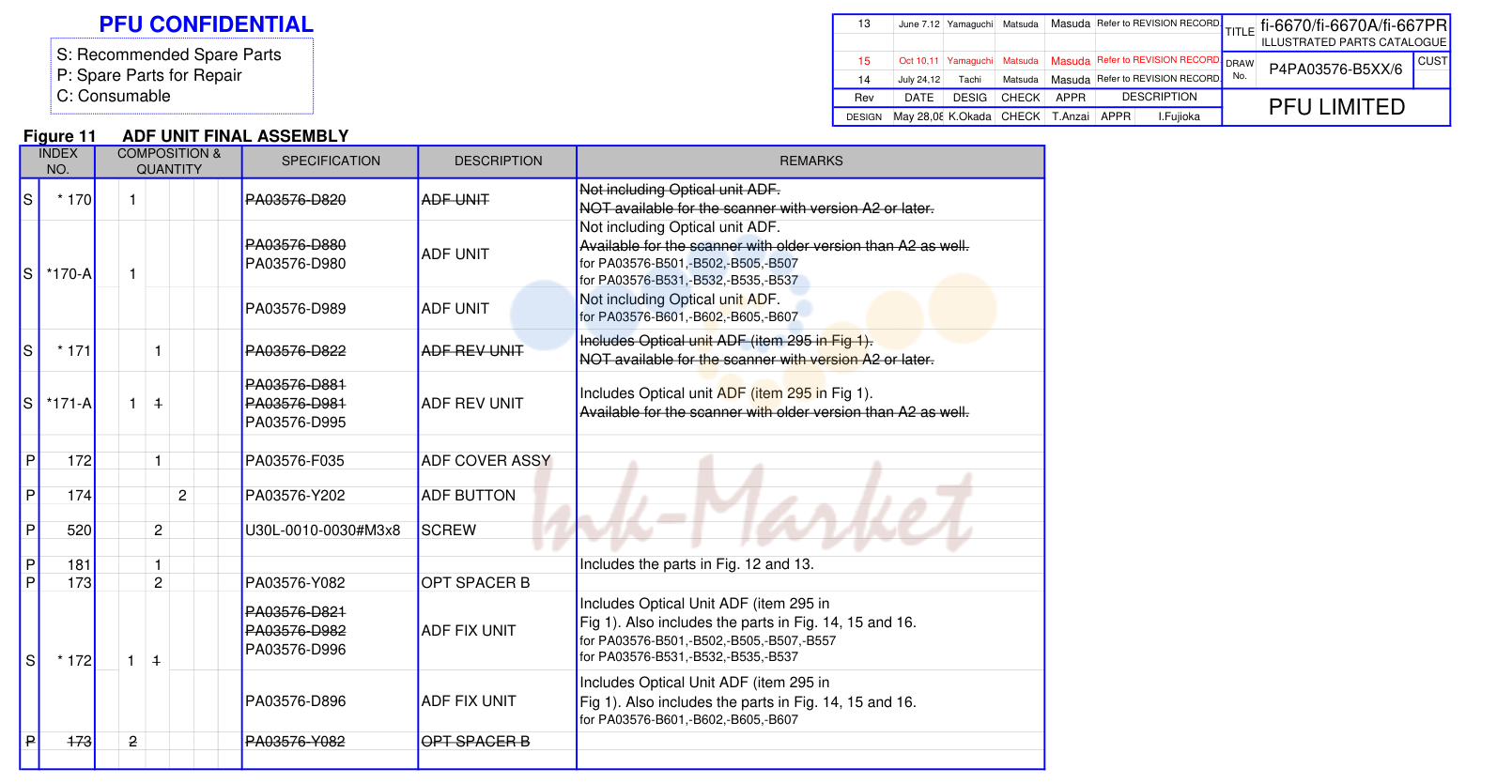

Figure 10

№	Артикул	Наименование
170	PA03576-D820 запросить цену →	узел ADF
	PA03576-D880 запросить цену →	well. as A2 than version older with the Available
	PA03576-D980 запросить цену →	PA03576-B501,-B502,-B505,-B507
	PA03576-D989 запросить цену →	узел ADF
171	PA03576-D822 запросить цену →	узел REV ADF
1	PA03576-D981 запросить цену →	узел REV ADF
172	PA03576-F035 запросить цену →	в сборе крышка ADF
174	PA03576-Y202 запросить цену →	BUTTON ADF
173	PA03576-Y082 запросить цену →	B SPACER OPT
	PA03576-D982 запросить цену →	and 15 in parts the includes Also 1). узел FIX ADF
	PA03576-D896 запросить цену →	and 15 in parts the includes Also 1). узел FIX ADF

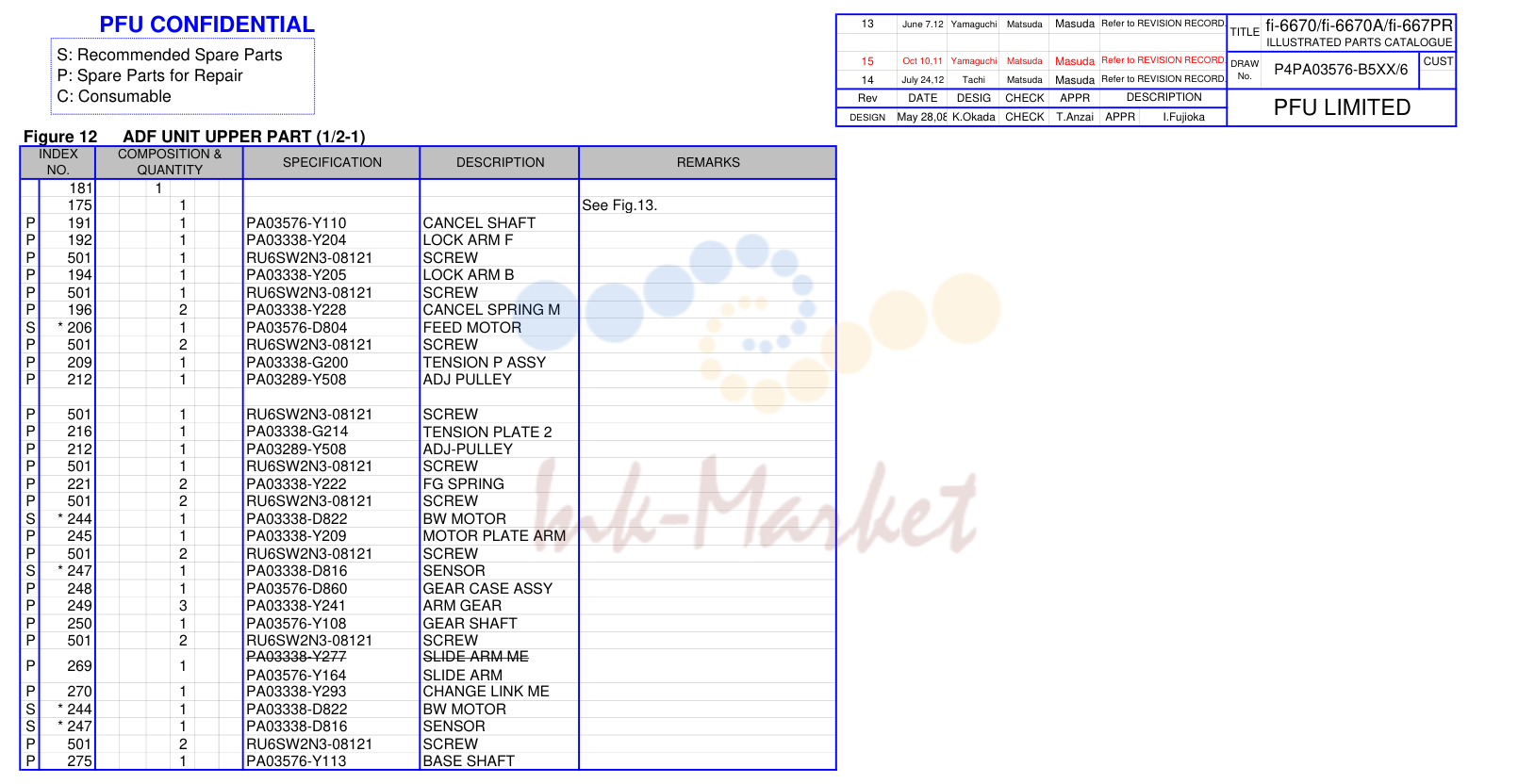

Figure 11

№	Артикул	Наименование
191	PA03576-Y110 запросить цену →	вал CANCEL
192	PA03338-Y204 запросить цену →	F ARM фиксатор
194	PA03338-Y205 запросить цену →	B ARM фиксатор
196	PA03338-Y228 запросить цену →	M пружина CANCEL
206	PA03576-D804 запросить цену →	мотор FEED
209	PA03338-G200 запросить цену →	в сборе P натяжной
212	PA03289-Y508 запросить цену →	шкив ADJ
216	PA03338-G214 запросить цену →	2 пластина натяжной
221	PA03338-Y222 запросить цену →	пружина FG
244	PA03338-D822 запросить цену →	мотор BW
245	PA03338-Y209 запросить цену →	ARM пластина мотор
247	PA03338-D816 запросить цену →	датчик
248	PA03576-D860 запросить цену →	в сборе CASE шестерня
249	PA03338-Y241 запросить цену →	шестерня ARM
250	PA03576-Y108 запросить цену →	вал шестерня
	PA03338-Y277 запросить цену →	ME ARM SLIDE
	PA03576-Y164 запросить цену →	ARM SLIDE
270	PA03338-Y293 запросить цену →	ME LINK CHANGE
275	PA03576-Y113 запросить цену →	вал BASE

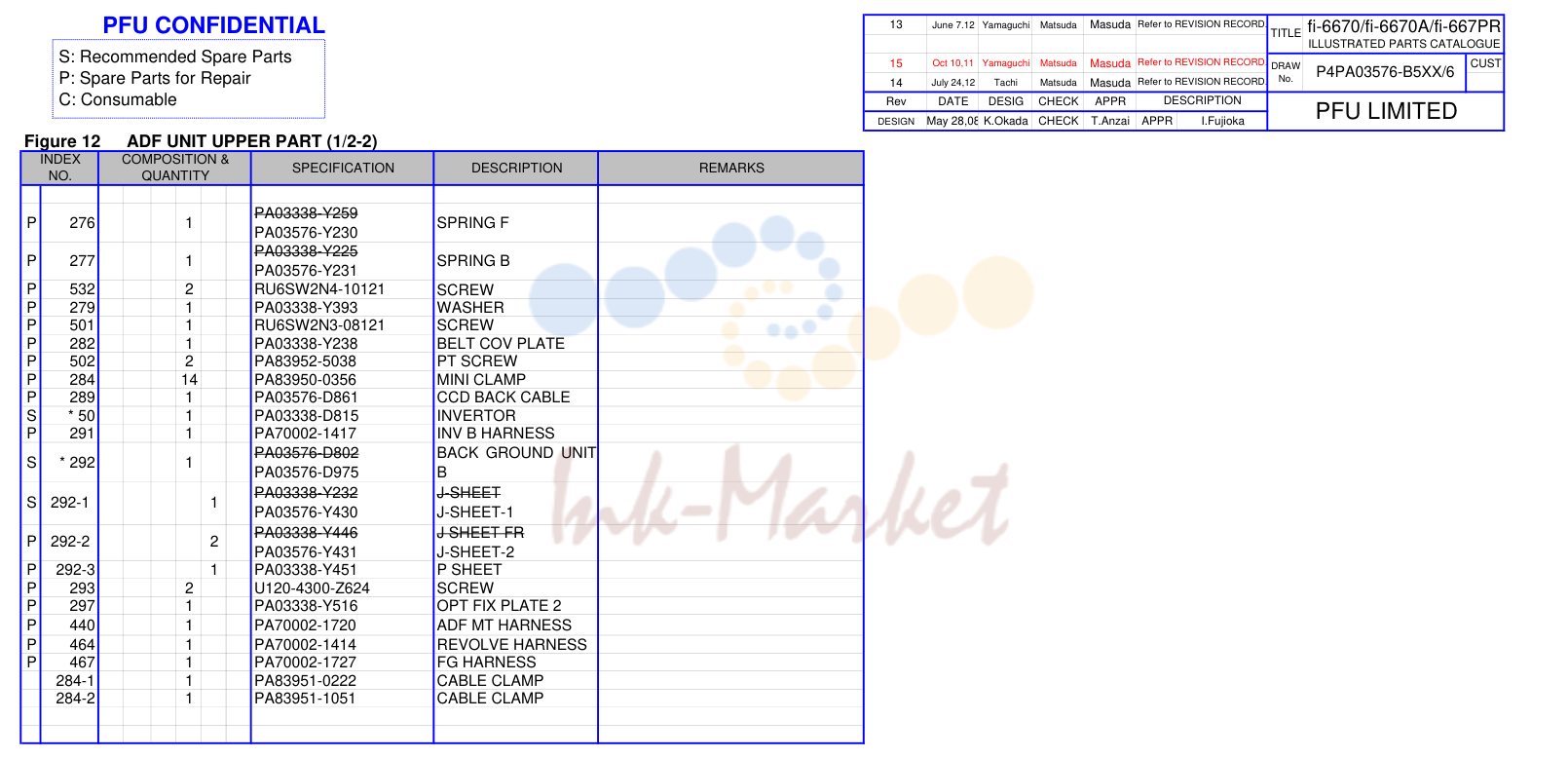

Figure 12

№	Артикул	Наименование
515	PA83952-4607 запросить цену →	E-RING
277	PA03576-Y231 запросить цену →	B пружина
279	PA03338-Y393 запросить цену →	шайба
282	PA03338-Y238 запросить цену →	пластина COV ремень
502	PA83952-5038 запросить цену →	винт PT
284	PA83950-0356 запросить цену →	CLAMP MINI
289	PA03576-D861 запросить цену →	шлейф BACK CCD
50	PA03338-D815 запросить цену →	INVERTOR
291	PA70002-1417 запросить цену →	жгут B INV
	PA03576-D802 запросить цену →	узел GROUND BACK
	PA03576-D975 запросить цену →	B
	PA03338-Y232 запросить цену →	J-SHEET
	PA03576-Y430 запросить цену →	J-SHEET-1
	PA03338-Y446 запросить цену →	FR SHEET J
	PA03576-Y431 запросить цену →	J-SHEET-2
	PA03338-Y451 запросить цену →	SHEET P
297	PA03338-Y516 запросить цену →	2 пластина FIX OPT
440	PA70002-1720 запросить цену →	жгут MT ADF
464	PA70002-1414 запросить цену →	жгут REVOLVE
467	PA70002-1727 запросить цену →	жгут FG
	PA83951-0222 запросить цену →	CLAMP шлейф
	PA83951-1051 запросить цену →	CLAMP шлейф

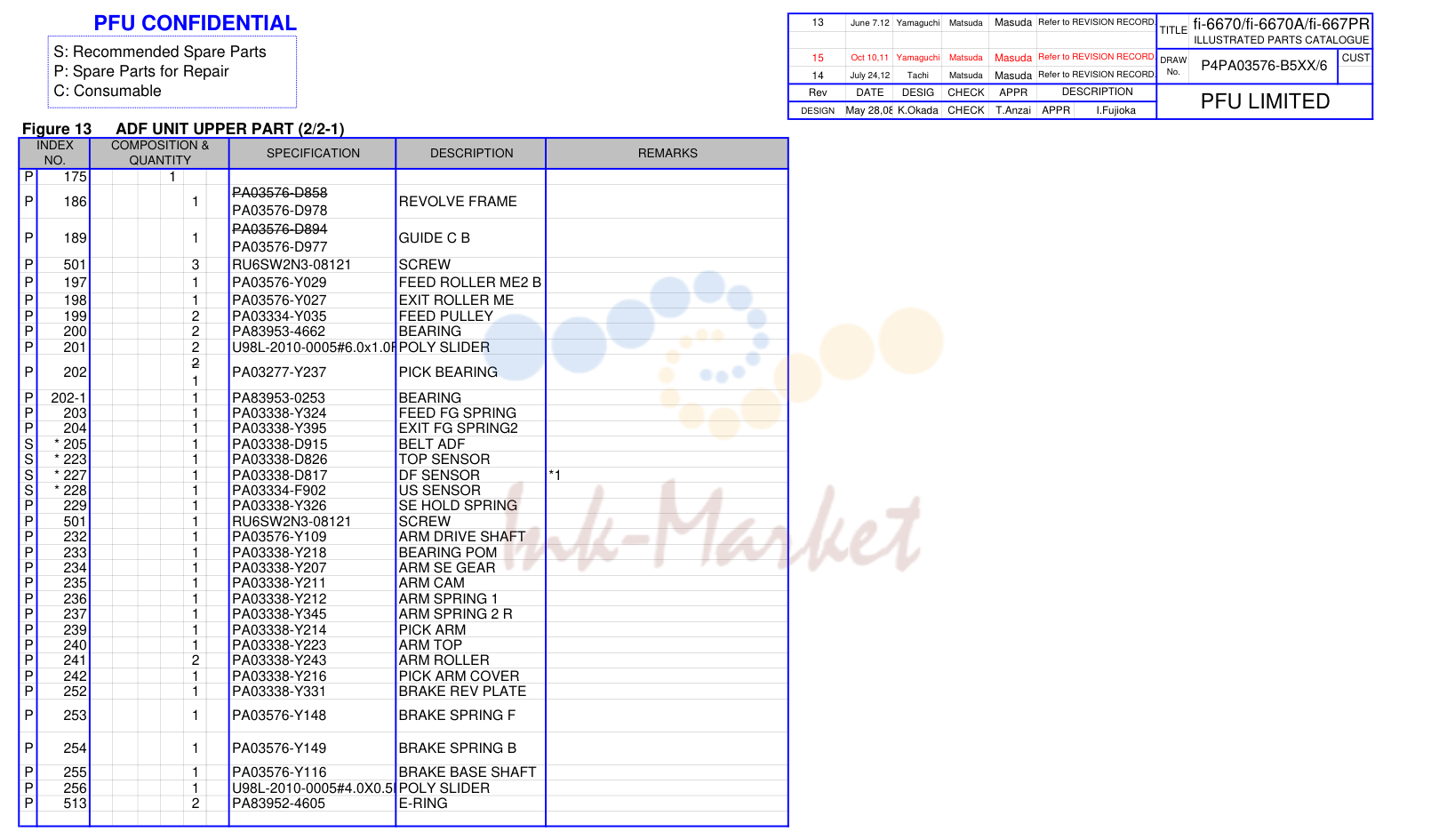

Figure 13

№	Артикул	Наименование
189	PA03576-D977 запросить цену →	B C направляющая
197	PA03576-Y029 запросить цену →	B ME2 ролик FEED
198	PA03576-Y027 запросить цену →	ME ролик EXIT
199	PA03334-Y035 запросить цену →	шкив FEED
200	PA83953-4662 запросить цену →	подшипник
	PA03277-Y237 запросить цену →	подшипник PICK
	PA83953-0253 запросить цену →	подшипник
203	PA03338-Y324 запросить цену →	пружина FG FEED
204	PA03338-Y395 запросить цену →	SPRING2 FG EXIT
205	PA03338-D915 запросить цену →	ADF ремень
223	PA03338-D826 запросить цену →	датчик TOP
227	PA03338-D817 запросить цену →	*1 датчик DF
228	PA03334-F902 запросить цену →	датчик US
229	PA03338-Y326 запросить цену →	пружина HOLD SE
232	PA03576-Y109 запросить цену →	вал DRIVE ARM
233	PA03338-Y218 запросить цену →	POM подшипник
234	PA03338-Y207 запросить цену →	шестерня SE ARM
235	PA03338-Y211 запросить цену →	CAM ARM
236	PA03338-Y212 запросить цену →	1 пружина ARM
237	PA03338-Y345 запросить цену →	R 2 пружина ARM
239	PA03338-Y214 запросить цену →	ARM PICK
240	PA03338-Y223 запросить цену →	TOP ARM
241	PA03338-Y243 запросить цену →	ролик ARM
242	PA03338-Y216 запросить цену →	крышка ARM PICK
252	PA03338-Y331 запросить цену →	пластина REV BRAKE
253	PA03576-Y148 запросить цену →	F пружина BRAKE
254	PA03576-Y149 запросить цену →	B пружина BRAKE
255	PA03576-Y116 запросить цену →	вал BASE BRAKE
513	PA83952-4605 запросить цену →	E-RING

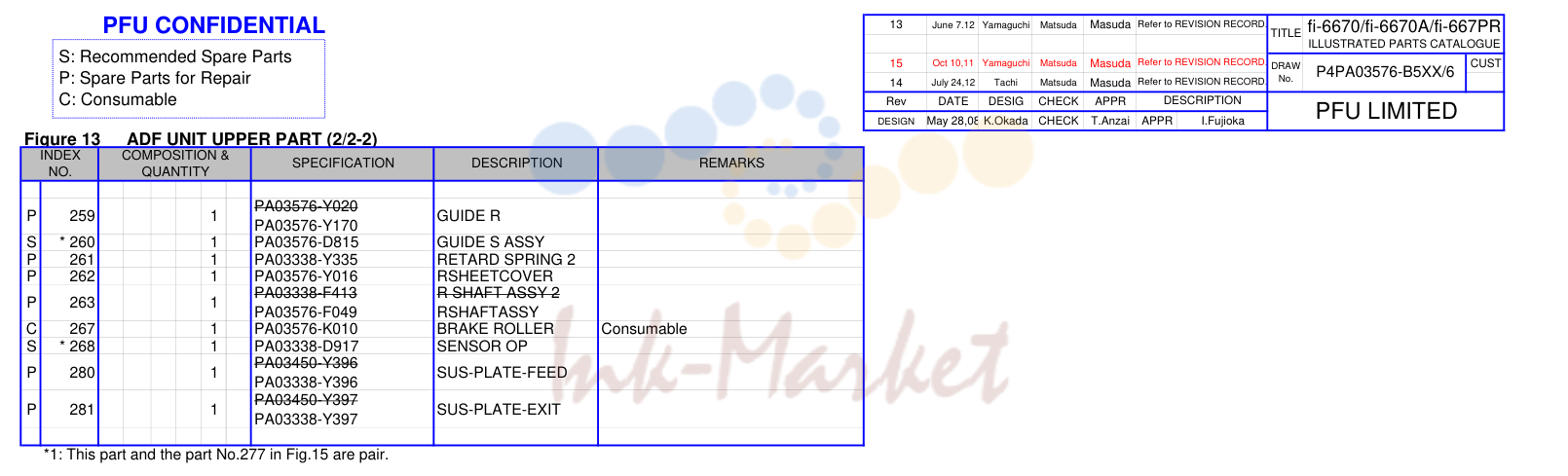

Figure 14

№	Артикул	Наименование
260	PA03576-D815 запросить цену →	в сборе S направляющая
261	PA03338-Y335 запросить цену →	2 пружина RETARD
262	PA03576-Y016 запросить цену →	RSHEETCOVER
	PA03338-F413 запросить цену →	2 в сборе вал R
	PA03576-F049 запросить цену →	RSHAFTASSY
267	PA03576-K010 запросить цену →	Consumable ролик BRAKE
268	PA03338-D917 запросить цену →	OP датчик

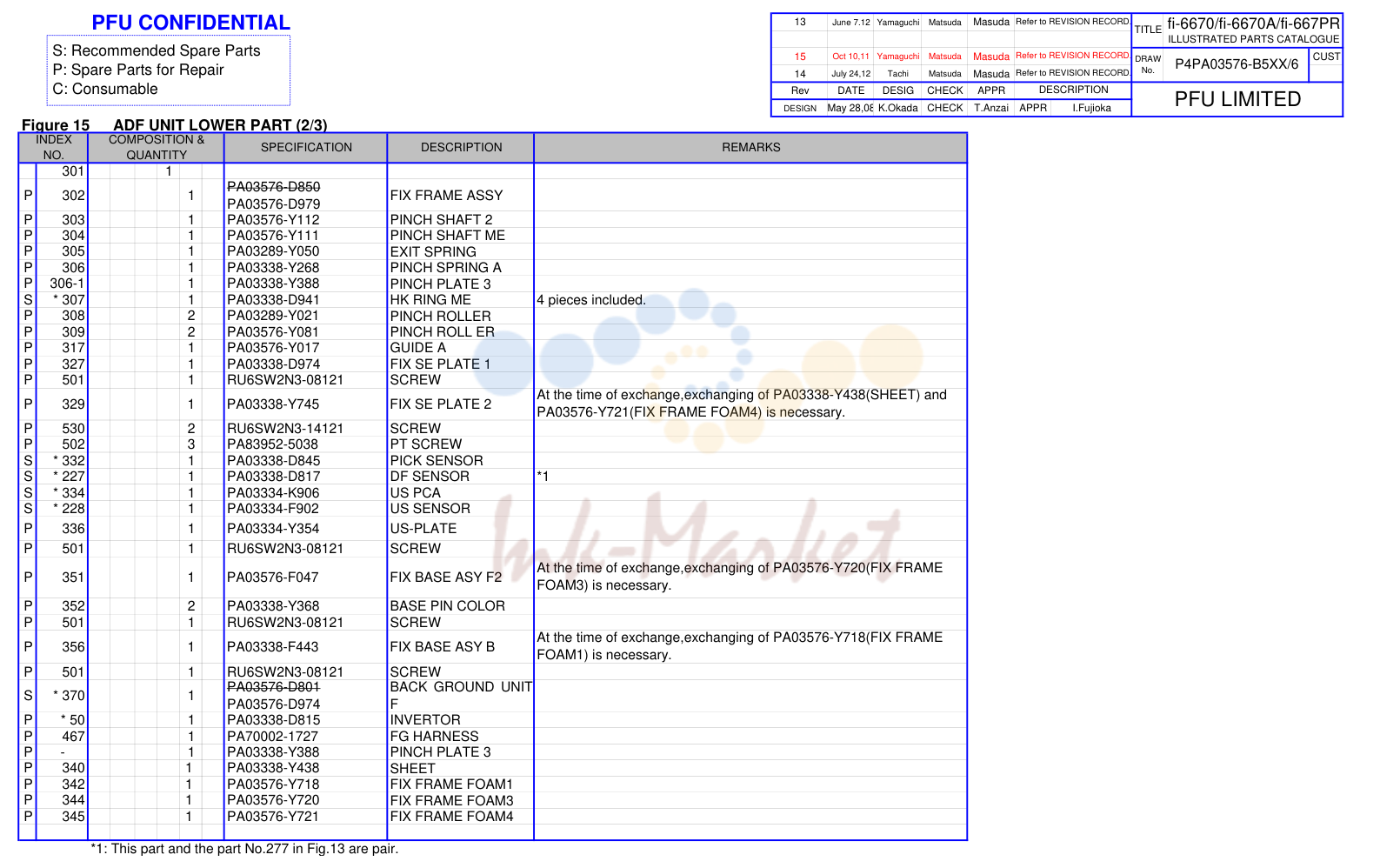

Figure 15

№	Артикул	Наименование
303	PA03576-Y112 запросить цену →	2 вал PINCH
304	PA03576-Y111 запросить цену →	ME вал PINCH
305	PA03289-Y050 запросить цену →	пружина EXIT
306	PA03338-Y268 запросить цену →	A пружина PINCH
	PA03338-Y388 запросить цену →	3 пластина PINCH
307	PA03338-D941 запросить цену →	included. pieces 4 ME RING HK
308	PA03289-Y021 запросить цену →	ролик PINCH
309	PA03576-Y081 запросить цену →	ER ROLL PINCH
317	PA03576-Y017 запросить цену →	A направляющая
327	PA03338-D974 запросить цену →	1 пластина SE FIX
329	PA03338-Y745 запросить цену →	2 пластина SE FIX
502	PA83952-5038 запросить цену →	винт PT
332	PA03338-D845 запросить цену →	датчик PICK
227	PA03338-D817 запросить цену →	*1 датчик DF
334	PA03334-K906 запросить цену →	PCA US
228	PA03334-F902 запросить цену →	датчик US
336	PA03334-Y354 запросить цену →	US-пластина
351	PA03576-F047 запросить цену →	necessary. is FOAM3) F2 ASY BASE FIX
352	PA03338-Y368 запросить цену →	COLOR PIN BASE
356	PA03338-F443 запросить цену →	B ASY BASE FIX
	PA03576-D801 запросить цену →	узел GROUND BACK
	PA03576-D974 запросить цену →	F
50	PA03338-D815 запросить цену →	INVERTOR
467	PA70002-1727 запросить цену →	жгут FG
340	PA03338-Y438 запросить цену →	SHEET
342	PA03576-Y718 запросить цену →	FOAM1 рама FIX
344	PA03576-Y720 запросить цену →	FOAM3 рама FIX
345	PA03576-Y721 запросить цену →	FOAM4 рама FIX

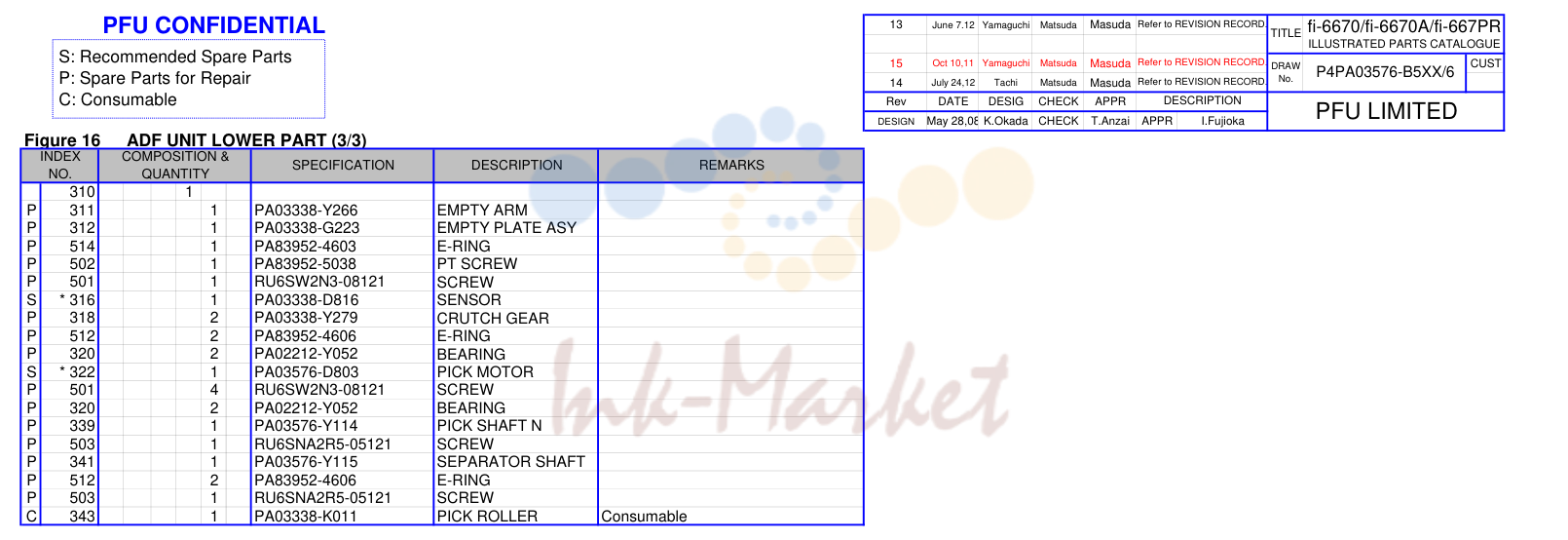

Figure 16

№	Артикул	Наименование
311	PA03338-Y266 запросить цену →	ARM EMPTY
312	PA03338-G223 запросить цену →	ASY пластина EMPTY
514	PA83952-4603 запросить цену →	E-RING
502	PA83952-5038 запросить цену →	винт PT
316	PA03338-D816 запросить цену →	датчик
318	PA03338-Y279 запросить цену →	шестерня CRUTCH
512	PA83952-4606 запросить цену →	E-RING
320	PA02212-Y052 запросить цену →	подшипник
322	PA03576-D803 запросить цену →	мотор PICK
339	PA03576-Y114 запросить цену →	N вал PICK
341	PA03576-Y115 запросить цену →	вал SEPARATOR
343	PA03338-K011 запросить цену →	Consumable ролик PICK

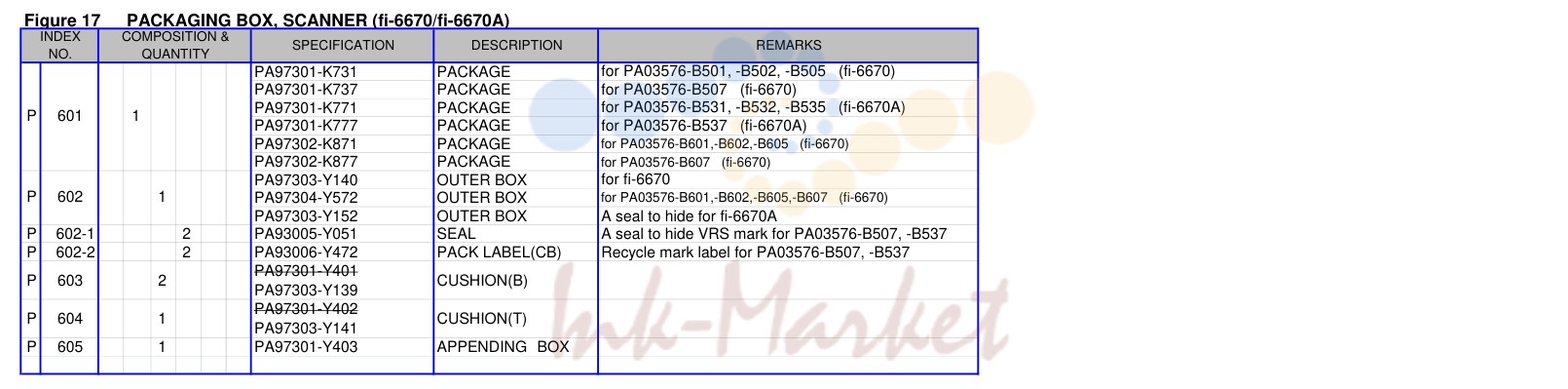

Figure 17

№	Артикул	Наименование
	PA97301-K731 запросить цену →	(fi-6670) -B505 -B502, PA03576-B501, PACKAGE
	PA03576-B507 запросить цену →	(fi-6670)
	PA97301-K737 запросить цену →	PACKAGE
	PA97301-K771 запросить цену →	(fi-6670A) -B535 -B532, PA03576-B531, PACKAGE
	PA03576-B537 запросить цену →	(fi-6670A)
	PA97301-K777 запросить цену →	PACKAGE
	PA03576-B607 запросить цену →	(fi-6670)
	PA97302-K877 запросить цену →	PACKAGE
	PA97303-Y140 запросить цену →	BOX OUTER
602	PA97304-Y572 запросить цену →	(fi-6670) PA03576-B601,-B602,-B605,-B607 BOX OUTER
	PA97303-Y152 запросить цену →	fi-6670A hide seal A BOX OUTER
	PA93005-Y051 запросить цену →	B537 PA03576-B507, mark VRS hide seal A SEAL
	PA93006-Y472 запросить цену →	B537 PA03576-B507, label mark Recycle LABEL(CB) PACK
604	PA97301-Y402 запросить цену →	CUSHION(T)
605	PA97301-Y403 запросить цену →	APPENDING BOX

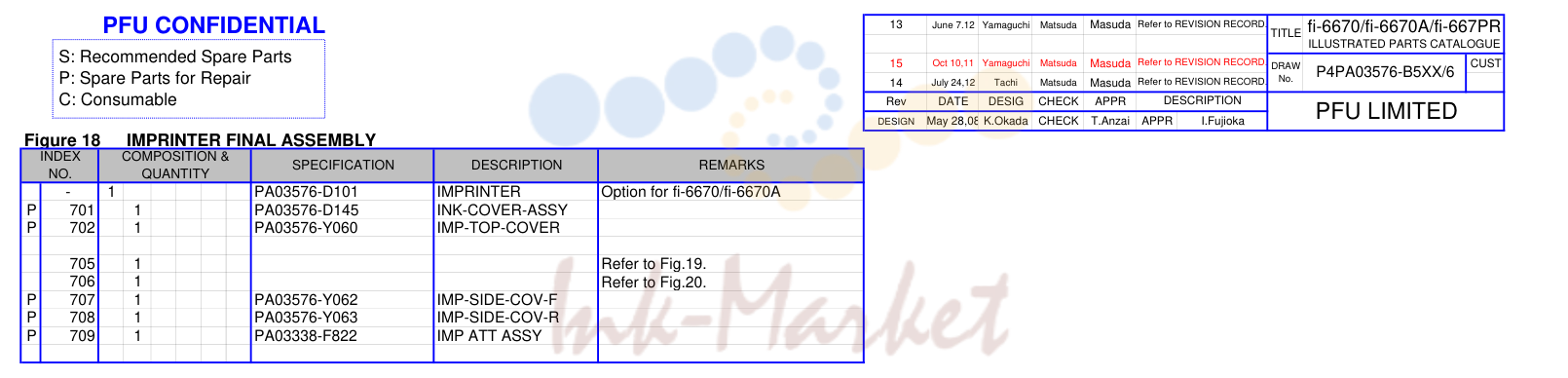

Figure 18

№	Артикул	Наименование
	PA03576-D101 запросить цену →	fi-6670/fi-6670A Option импринтер
701	PA03576-D145 запросить цену →	INK-крышка-в сборе
702	PA03576-Y060 запросить цену →	IMP-TOP-крышка
707	PA03576-Y062 запросить цену →	IMP-SIDE-COV-F
708	PA03576-Y063 запросить цену →	IMP-SIDE-COV-R
709	PA03338-F822 запросить цену →	в сборе ATT IMP

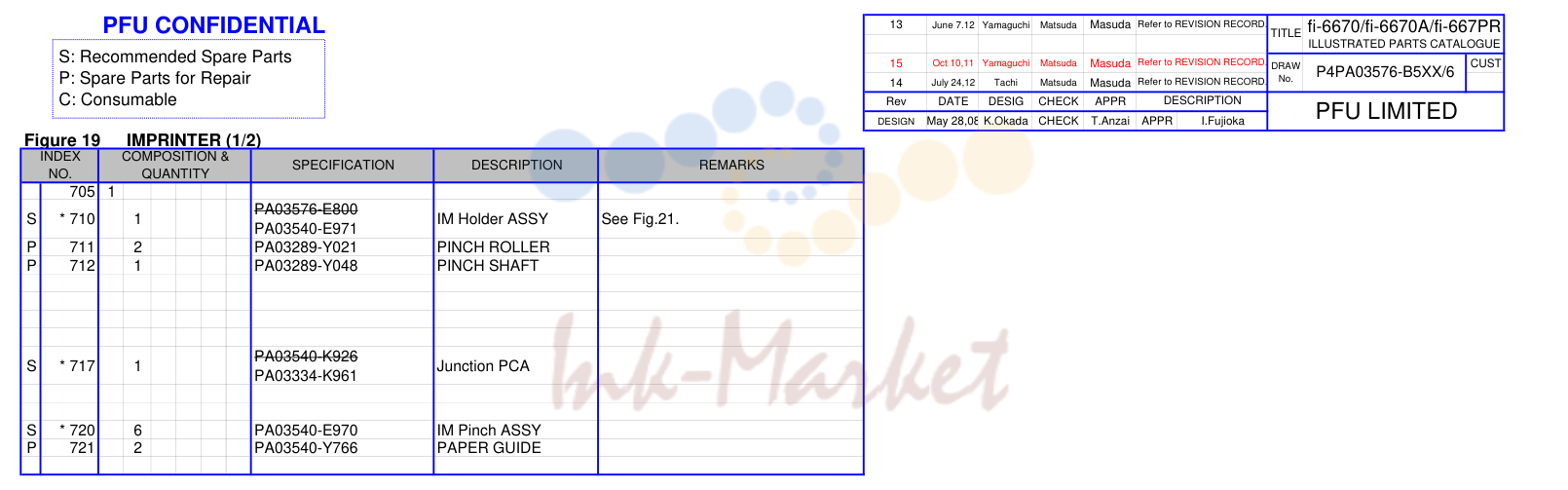

Figure 19

№	Артикул	Наименование
711	PA03289-Y021 запросить цену →	ролик PINCH
712	PA03289-Y048 запросить цену →	вал PINCH
717	PA03334-K961 запросить цену →	PCA Junction
720	PA03540-E970 запросить цену →	в сборе Pinch IM
721	PA03540-Y766 запросить цену →	направляющая PAPER

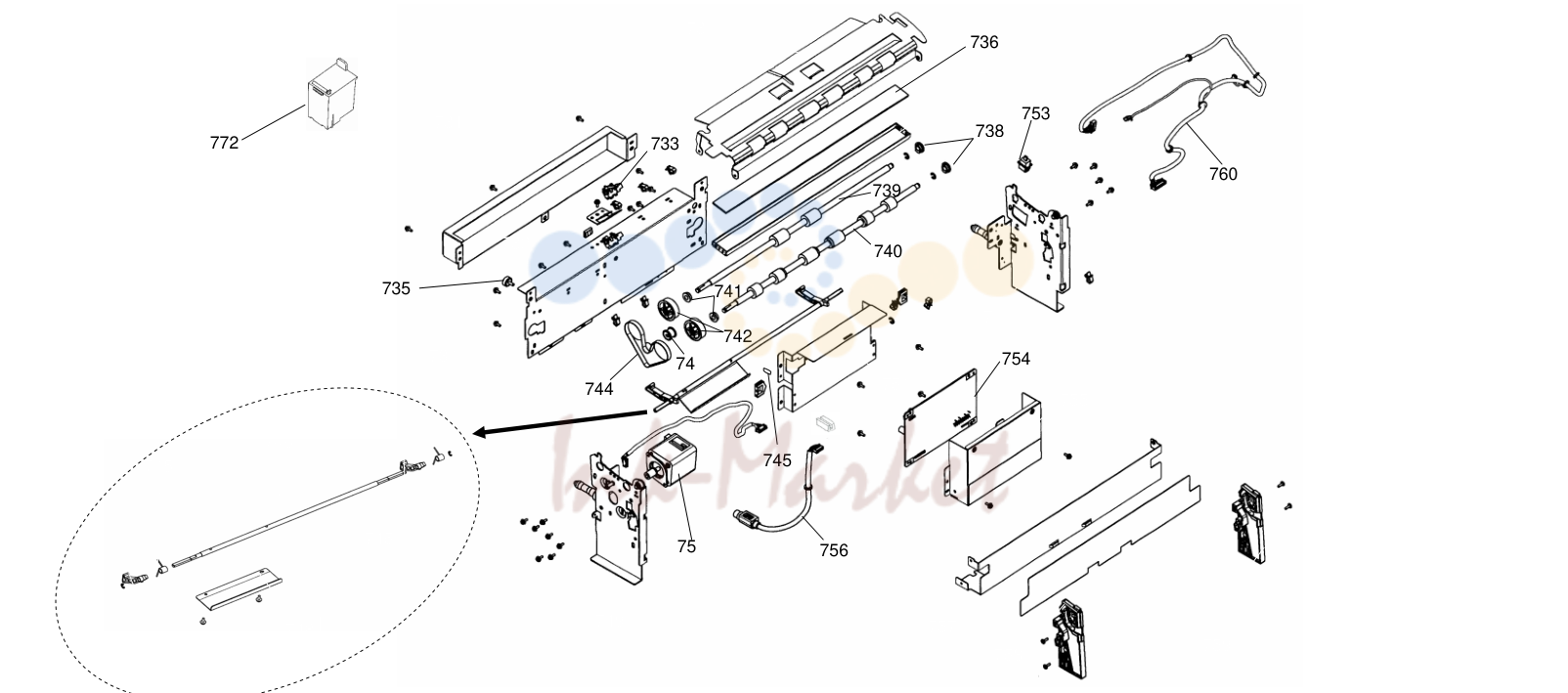

Figure 20

№	Артикул	Наименование
733	PA03277-D928 запросить цену →	OPB5 датчик
735	PA03334-F959 запросить цену →	винт THUMB
736	PA03334-F954 запросить цену →	FELT
738	PA02212-Y052 запросить цену →	подшипник
739	PA03338-Y825 запросить цену →	1 ролик EXIT
740	PA03338-F823 запросить цену →	2 ролик EXIT
742	PA03334-Y035 запросить цену →	шкив FEED
743	PA03289-Y508 запросить цену →	шкив ADJ
744	PA03951-0313 запросить цену →	ремень
745	PA03576-Y086 запросить цену →	IMP-SOFT-SPACER
750	PA03576-D804 запросить цену →	мотор FEED
753	PA03338-D917 запросить цену →	OP датчик
	PA03334-K966 запросить цену →	IMG-PRT
	PA03540-K926 запросить цену →	IMP-CT
756	PA70002-1190 запросить цену →	шлейф IMP
760	PA03334-F953 запросить цену →	шлейф PR
772	CA00050-0262 запросить цену →	Consumable CARTRIDGE PRINT

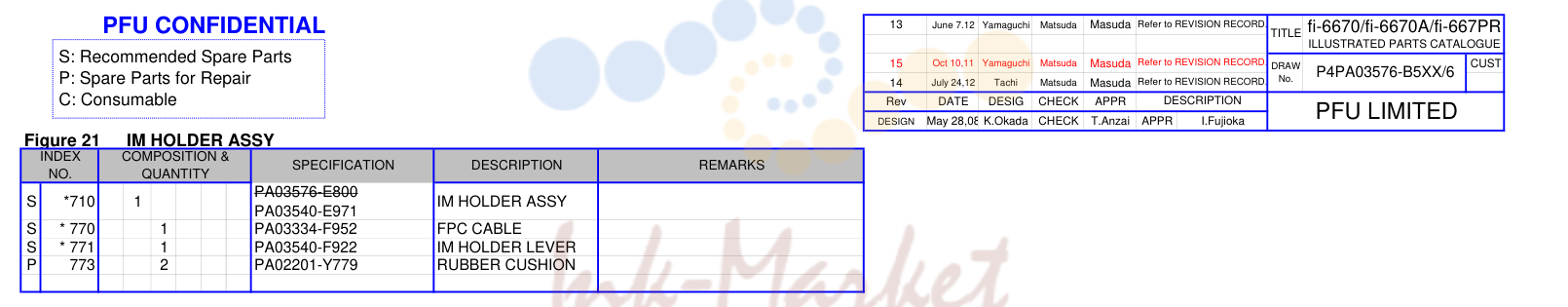

Figure 21

№	Артикул	Наименование
710	PA03540-E971 запросить цену →	в сборе держатель IM
770	PA03334-F952 запросить цену →	шлейф FPC
771	PA03540-F922 запросить цену →	рычаг держатель IM
773	PA02201-Y779 запросить цену →	CUSHION RUBBER

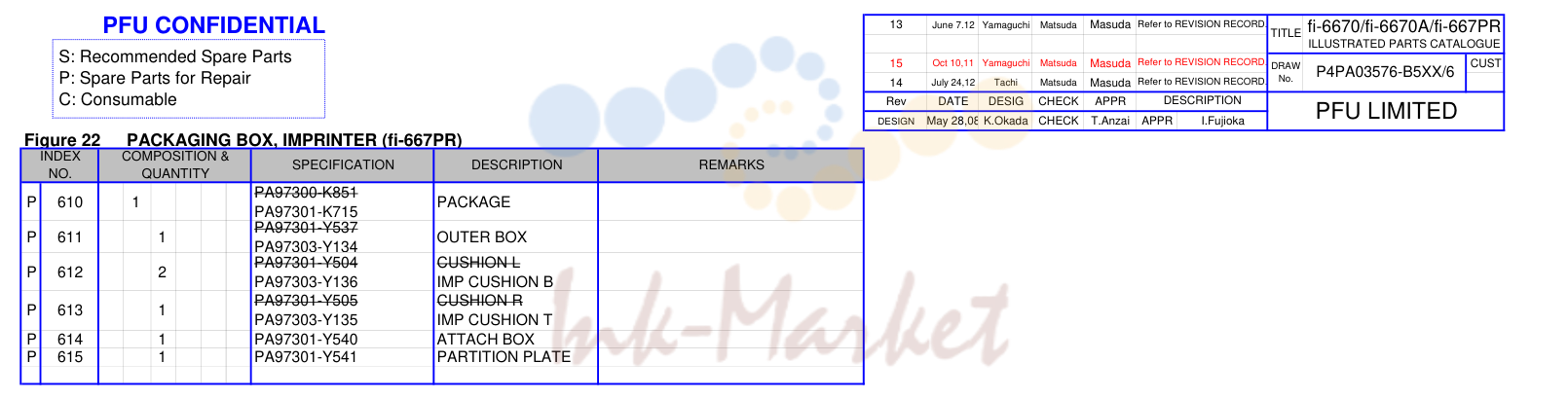

Figure 22

№	Артикул	Наименование
610	PA97301-K715 запросить цену →	PACKAGE
611	PA97303-Y134 запросить цену →	BOX OUTER
	PA97301-Y504 запросить цену →	L CUSHION
612	PA97303-Y136 запросить цену →	B CUSHION IMP
	PA97301-Y505 запросить цену →	R CUSHION
	PA97303-Y135 запросить цену →	T CUSHION IMP
614	PA97301-Y540 запросить цену →	BOX ATTACH
615	PA97301-Y541 запросить цену →	пластина PARTITION

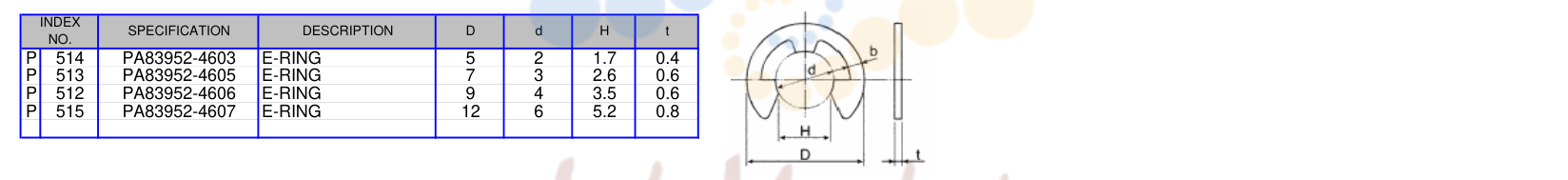

Figure 23

№	Артикул	Наименование
	PA83952-4603 запросить цену →	0.4 1.7 2 5 E-RING
	PA83952-4605 запросить цену →	0.6 2.6 3 7 E-RING
	PA83952-4606 запросить цену →	0.6 3.5 4 9 E-RING
	PA83952-4607 запросить цену →	0.8 5.2 6 12 E-RING

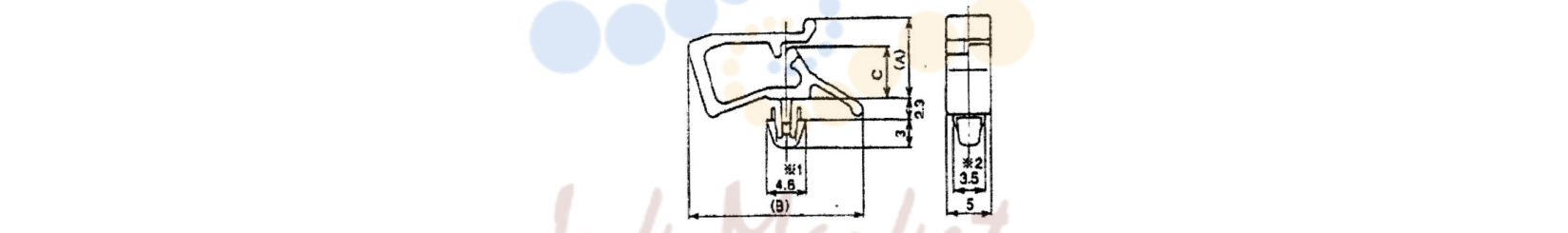

Figure 24

№	Артикул	Наименование
	PA83952-5038 запросить цену →	8 3 винт PT
	PA83952-2636 запросить цену →	6 3 винт PT
	CA89001-8785 запросить цену →	5 2.8 винт
	PA83952-1103 запросить цену →	4 15.14 6.7 CLAMP MINI

Источник: Инк-Маркет.ру.

Fujitsu fi-6670 fi-6670A — каталог запчастей со схемами

Запчасти по узлам (со схемами)

Содержание

Figure 1

Figure 2

Figure 3

Figure 4

Figure 5

Figure 6

Figure 7

Figure 8

Figure 9

Figure 10

Figure 11

Figure 12

Figure 13

Figure 14

Figure 15

Figure 16

Figure 17

Figure 18

Figure 19

Figure 20

Figure 21

Figure 22

Figure 23

Figure 24

Каталог

Аккаунт

Парт-каталоги

Контакты

Акции и новинки

Сервисный центр

Доставка

Тендеры и закупки:

Telegram-канал

Dell 5130cdn — каталог запчастей со схемами

Dell 3130cn — каталог запчастей со схемами

Dell 2130cn — каталог запчастей со схемами

Zebra Xi4 Series — каталог запчастей со схемами
