Fujitsu fi-6110 — каталог запчастей со схемами

Fujitsu fi-6110 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

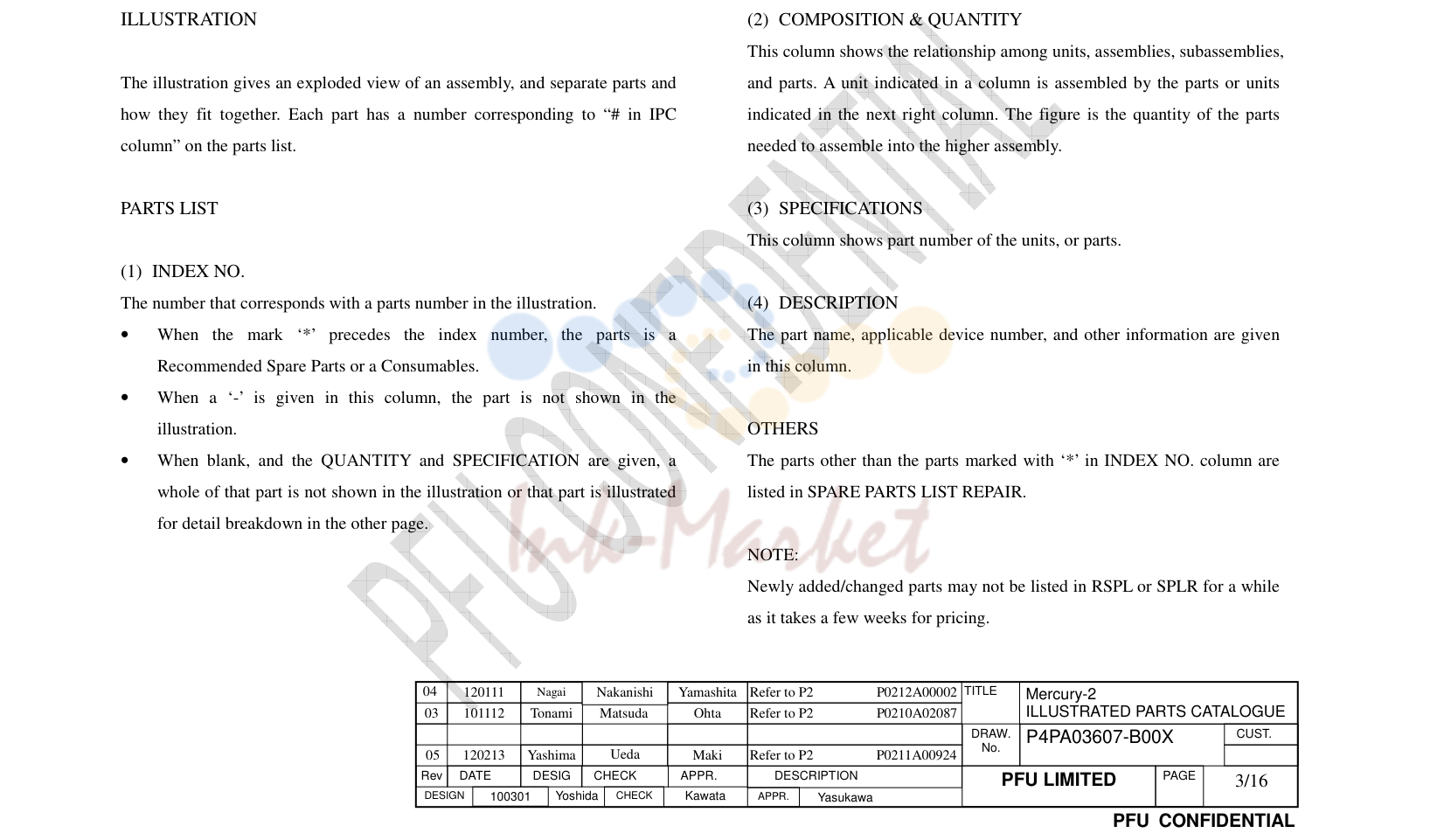

Figure 1. Final Assembly

№	Артикул	Наименование
	PA03607-B001 запросить цену →	6110 fi
	PA03607-B002 запросить цену →	6110 fi
	PA03607-B005 запросить цену →	6110 fi
	PA03607-B007 запросить цену →	fi
	PA03607-B015 запросить цену →	fi

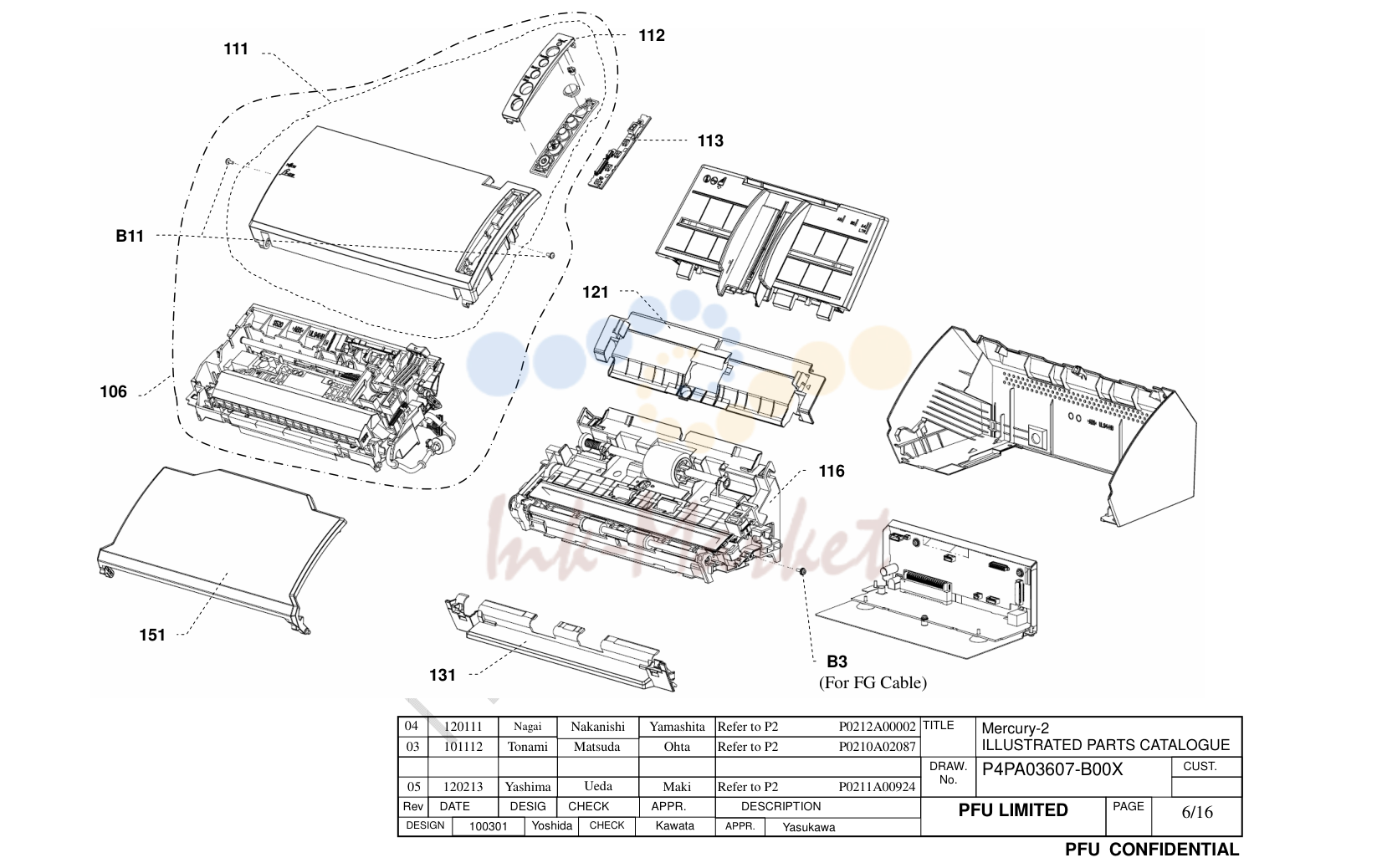

Figure 2

№	Артикул	Наименование
106	PA03607-D991 запросить цену →	узел REVOLVE
111	PA03607-D981 запросить цену →	в сборе крышка TOP
112	PA03607-Y111 запросить цену →	TOP-крышка-LID
	PA83952-2636 запросить цену →	винт PT
106	PA03607-D997 запросить цену →	–B007 узел REVOLVE
111	PA03607-D987 запросить цену →	–B007 в сборе крышка TOP
112	PA03607-Y117 запросить цену →	–B007 TOP-крышка-LID
113	PA03607-K980 запросить цену →	PCA PANEL
116	PA03607-D971 запросить цену →	узел фиксир.
121	PA03607-E981 запросить цену →	в сборе P направляющая
131	PA03607-E961 запросить цену →	A направляющая
136	PA03607-E951 запросить цену →	в сборе лоток
151	PA03607-E941 запросить цену →	в сборе укладчик
	PA03586-K931 запросить цену →	ADAPTER AC
	PA63112-2001 запросить цену →	–B001 E шлейф AC
	PA63113-2001 запросить цену →	–B002 U шлейф AC
	PA63115-1831 запросить цену →	–B007 C шлейф AC
	PA61001-0171 запросить цену →	шлейф USB
	PA63118-2001 запросить цену →	–B001 UK шлейф AC
	PA03607-D960 запросить цену →	ADJ-CHART-KIT
	PA03277-Y123 запросить цену →	(W) CHART TEST
	PA93010-Y790 запросить цену →	ADJUST-CHART-A4
	PA03607-K990 запросить цену →	2 пружина ADJ

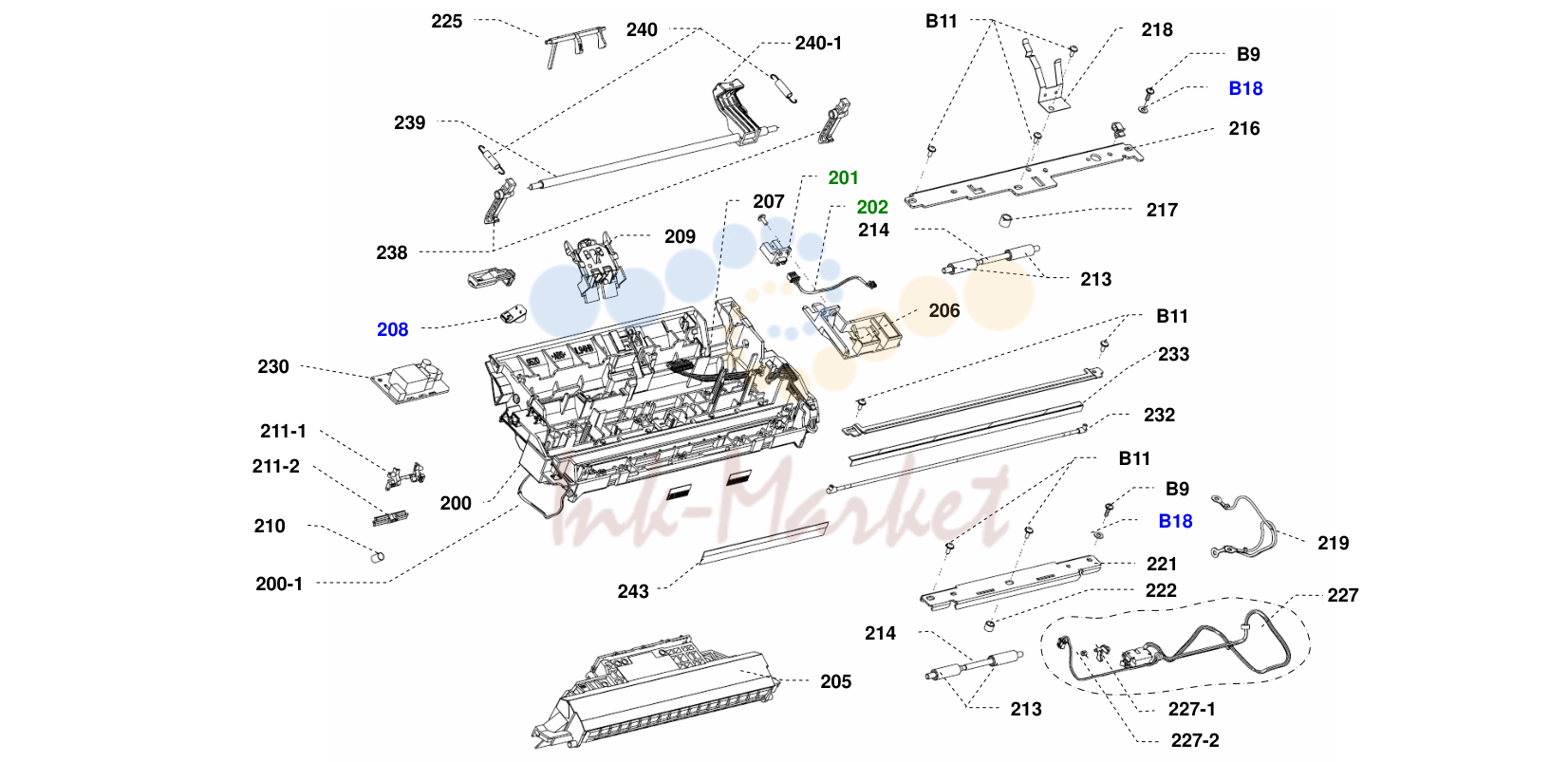

Figure 3

№	Артикул	Наименование
225	PA03360-Y006 запросить цену →	ARM EMPTY
227	PA03586-F917 запросить цену →	B3 в сборе датчик
	PA03586-Y212 запросить цену →	ARM TOP
200	PA03607-K970 запросить цену →	1 227-1 в сборе рама REV
	PA03360-Y024 запросить цену →	пружина ARM TOP
	PA03586-K970 запросить цену →	1 227-2 US-RV-жгут
230	PA03586-K940 запросить цену →	INVERTER
202	PA03607-K944 запросить цену →	EMP-жгут
232	PA03586-K946 запросить цену →	лампа
238	PA03586-Y178 запросить цену →	фиксатор-ARM2
240	PA03586-Y179 запросить цену →	SPRING2 фиксатор
208	PA70002-2608 запросить цену →	RV датчик US
	PA03607-Y141 запросить цену →	рычаг
	PA83952-2636 запросить цену →	винт PT
	PA03586-0002 запросить цену →	2 B11
	PA03586-Y152 запросить цену →	площадка-пластина-BASE
213	PA03586-Y153 запросить цену →	ролик PINCH
243	PA03586-Y173 запросить цену →	J-SHEET
218	PA03360-Y036 запросить цену →	пластина FG FEED
	PA03586-Y103 запросить цену →	винт PT
111	PA03607-D981 запросить цену →	в сборе крышка TOP
	PA83952-2638 запросить цену →	шайба
	PA70002-2610 запросить цену →	винт PT 2 B11

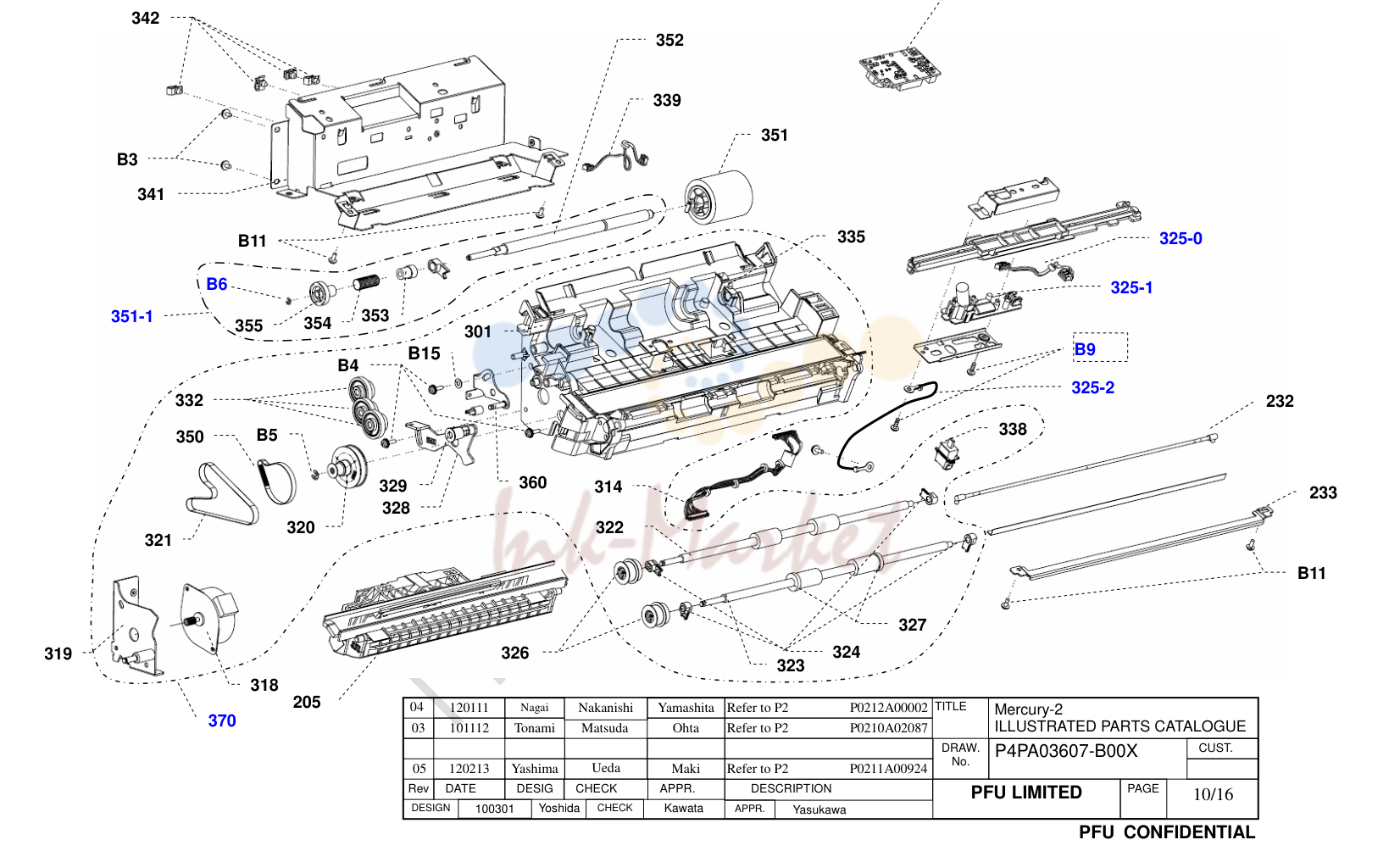

Figure 4

№	Артикул	Наименование
329	PA03360-Y108 запросить цену →	шкив IDLE
232	PA03586-K946 запросить цену →	лампа
	PA83952-2636 запросить цену →	шайба RU6WM3-121 1 B15 винт PT
332	PA03360-Y104 запросить цену →	шестерня
230	PA03586-K940 запросить цену →	INVERTER
338	PA49001-0377 запросить цену →	переключатель
350	PA03951-0931 запросить цену →	S ремень
205	PA03607-E911 запросить цену →	узел OPTICAL
360	PA03360-Y134 запросить цену →	S IDLER
314	PA70002-5295 запросить цену →	CCD-жгут-F2
351	PA03586-0001 запросить цену →	ролик PICK
370	PA03586-E901 запросить цену →	узел SUB FIX
1	PA03586-K943 запросить цену →	в сборе вал PICK
300	PA03586-K971 запросить цену →	*351-1 в сборе рама FIX
352	PA03586-Y091 запросить цену →	вал PICK
	PA03360-Y141 запросить цену →	M подшипник PICK
318	PA03586-K981 запросить цену →	1 мотор
353	PA03360-Y107 запросить цену →	муфта
354	PA03360-Y106 запросить цену →	пружина муфта
320	PA03360-Y133 запросить цену →	шкив W
355	PA03586-Y061 запросить цену →	шестерня PICK
	PA83952-4605 запросить цену →	E-RING
	PA83952-4603 запросить цену →	E-RING
321	PA03951-1031 запросить цену →	B6 ремень
322	PA03586-K984 запросить цену →	335 ролик FEED
323	PA03586-K983 запросить цену →	ролик EXIT
339	PA70002-5293 запросить цену →	SE-жгут-F2
324	PA03360-Y113 запросить цену →	M подшипник
	PA70002-5292 запросить цену →	US-FIX-жгут
	PA03586-K942 запросить цену →	F датчик US
	PA70002-5296 запросить цену →	винт RU6SW3N3-08121 2 B3 жгут FG
	PA83952-2638 запросить цену →	2 B11 винт PT
326	PA03360-Y103 запросить цену →	M шкив
327	PA03360-K941 запросить цену →	RING HK

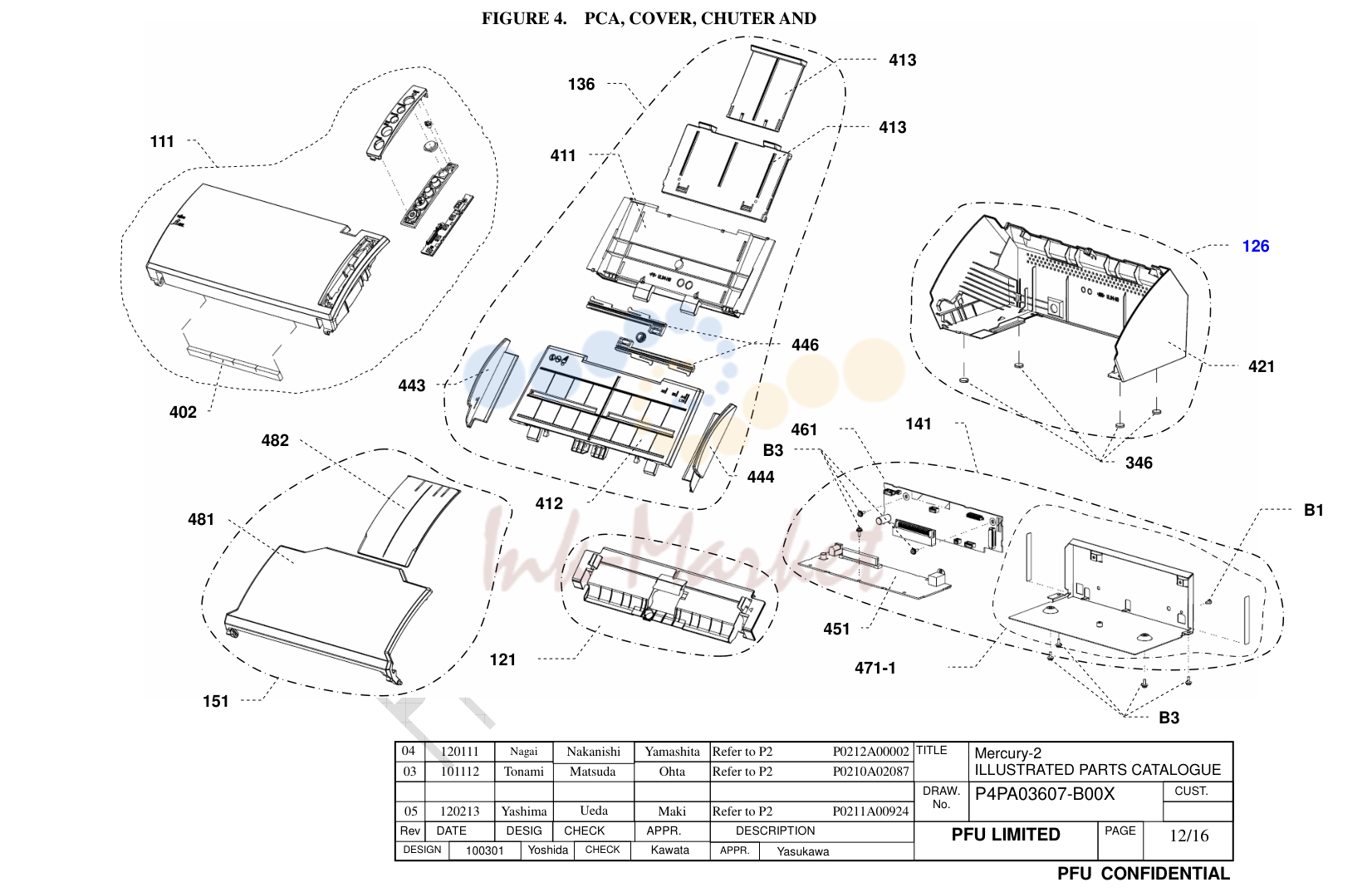

Figure 5

№	Артикул	Наименование
111	PA03607-D981 запросить цену →	в сборе крышка TOP
451	PA03607-K987 запросить цену →	PCA CONTROL
461	PA03586-K989 запросить цену →	PCA ANALOG
136	PA03607-E951 запросить цену →	в сборе лоток
413	PA03360-Y632 запросить цену →	DM CHUTER-EXTEND1
414	PA03360-Y633 запросить цену →	DM CHUTER-EXTEND2
151	PA03607-E941 запросить цену →	в сборе укладчик
481	PA03586-Y241 запросить цену →	укладчик
346	PA03360-Y807 запросить цену →	RUBBER
131	PA03607-E961 запросить цену →	A направляющая
	PA03607-Y251 запросить цену →	EXT укладчик
121	PA03607-E981 запросить цену →	в сборе P направляющая

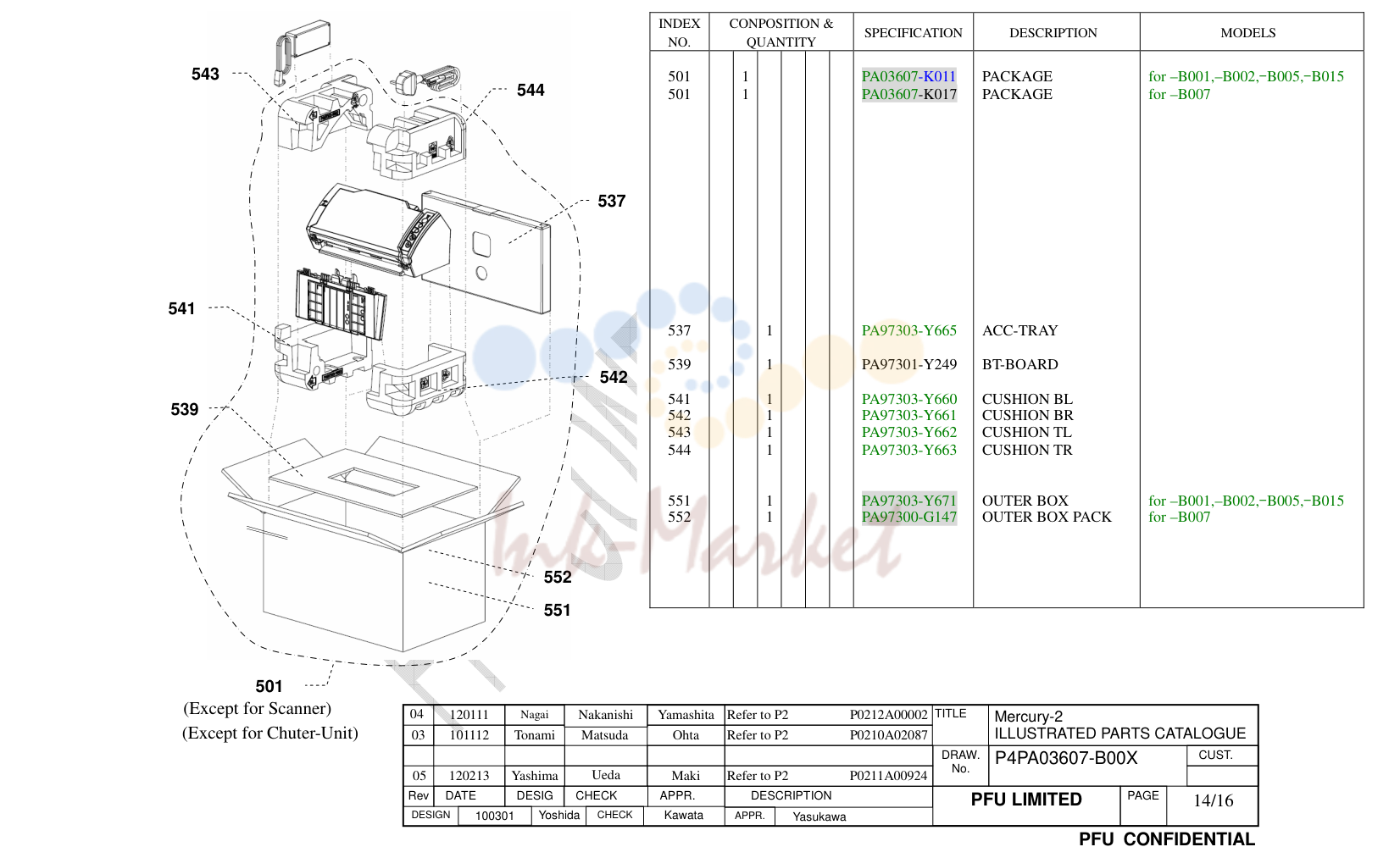

Figure 6

№	Артикул	Наименование
501	PA03607-K011 запросить цену →	PACKAGE
501	PA03607-K017 запросить цену →	–B007 PACKAGE
537	PA97303-Y665 запросить цену →	ACC-TRAY
539	PA97301-Y249 запросить цену →	BT-BOARD
541	PA97303-Y660 запросить цену →	BL CUSHION
542	PA97303-Y661 запросить цену →	BR CUSHION
543	PA97303-Y662 запросить цену →	–B001,–B002,–B005,–B015 TL CUSHION
544	PA97303-Y663 запросить цену →	TR CUSHION
551	PA97303-Y671 запросить цену →	BOX OUTER
552	PA97300-G147 запросить цену →	–B007 PACK BOX OUTER

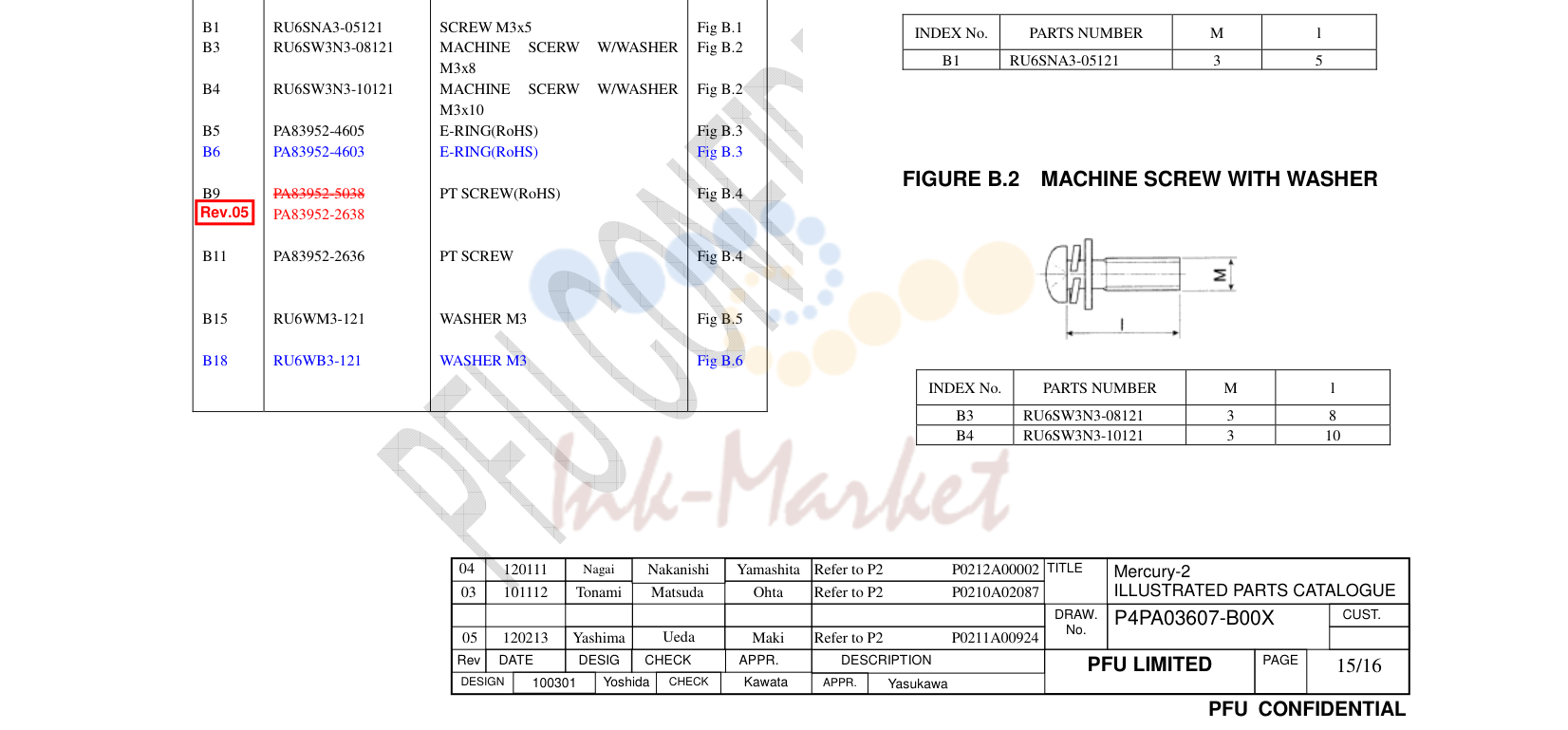

Figure 7

№	Артикул	Наименование
	PA83952-4605 запросить цену →	B.3 E-RING(RoHS)
	PA83952-4603 запросить цену →	B.3 E-RING(RoHS)
	PA83952-5038 запросить цену →	B.4 винт(RoHS) PT
	PA83952-2636 запросить цену →	B.4 винт PT
